Мотовесло своими руками: Мотор весло своими руками — lodkaVmore – ВЕЗДЕХОДНЫЕ ЛОДОЧНЫЕ МОТОРЫ (ЧАСТЬ 2. МОТОР-ВЕСЛО)

120 фото постройки мотора и видео рекомендации по его установке

Сегодня большой популярностью пользуется процесс самостоятельного изготовления лодочного мотора.

Для водоёмов применим электроток. В иных ситуациях берут двигатели на бензине.

Краткое содержимое обзора:

Что нам понадобится?

Чтобы создать мотор для лодки, необходимо подготовить следующие элементы:

  • шуруповерт, дрель либо автоаккумулятор 12 V;
  • понижающий редуктор;
  • рейки для закрепления;
  • профиль 20*20 мм для монтажа двигателя;
  • для сооружения штанги необходима труба диаметром в 20 мм;
  • болгарка;
  • металлические листы – для винта;
  • ножницы;
  • металлический прут для изготовления вала;
  • углошлифовальная машина;
  • саморезы.

В триммерах вместо бобины ставят гребной винт. Иногда делают доработку мотокультиватора путём установки вместо фрез, самостоятельно сделанных лопастей.

В одной плоскости с валом уславливаются алюминиевые лопасти. Они должны быть перпендикулярными движению лодки. Лопасти крепятся к корпусу.

Часто рекомендуют делать мотор для лодки из газонокосилки, поскольку этот аппарат имеет такие характеристики, которые нуждаются в минимальной доработке. Конструкция косилки очень схожа с устройством заводского мотора, что наглядно показывают чертежи лодочного мотора.

Подвесной лодочный мотор болотоход | Сделай Сам www.sdelay.tv

Здравствуйте дорогие самодельщики.

Меня зовут Андрей, я из Москвы. Хочу поделиться с Вами своим последним изделием.

Для начала немного лирики и истории.

Идешь на рыбалку или охоту и думаешь хватит ли сил на обратную дорогу? Ведь сегодня решил и в затон сходить, поблеснить щукаря среди лопухов и на тяге вечерней у дальнего острова в тростнике постоять, а к нему только полчаса через заросшие протоки толкаться…

Ведь, как известно, как раз на границе с густо заросшей водорослями части водоема и прячется вожделенная рыболовами добыча – щука. Да и колонии утки – самой динамичной, многочисленной и интересной дичи осенней охоты редко выбираются на открытую воду. При отсутствии собаки охотнику, порой, приходится, километры проталкивать лодку шестом через заросли камыша и тростника. Иногда плотность зарослей такова, что лодка продвигаясь по ним как будто лезет на берег. О применении подвесного лодочного мотора, охлаждаемого забортной водой тут не может быть и речи, а вот болезненные мозоли, стертые в кровь обеспечены. Вот и задумываешься о каком-нибудь средстве механизации, что бы добраться до нужного водного угодья. Тут и пригодился бы подвесной болотоход.

В основном для охлаждения лодочных двигателе используется забортная вода. Проходимость таких судов в большой степени зависит от чистоты водоема. Любая водная растительность на нем становится определенной преградой движению. Мелководные и заболоченные водоемы становятся вообще не проходимыми.

И вот в 40-х годах приходит идея использования движителя на разделе сред водяной и воздушной. Это мотор с полупогруженным пропеллером, который работает вблизи поверхности воды. Ярким примерами могут служить советский мотор-весло МВ-72 (с мотором мотоцикла М-72), мотор-весло MB-180 с использованием двигателя от бензопилы воздушного охлаждения и германский мотор-весло водяного охлаждения Maybach S5.

Водяное охлаждение Maybach сводило на нет возможность его применения для движения судна по мелководью и водной растительности. А колоссальный вес не позволял оперативно перемещать его с судна на судно.

Иначе к решению проблемы подошли водномоторники государств Юго-Восточной Азии. Здесь около 50 лет назад стали использовать для таких водоемов мотор-весло с двигателями воздушного охлаждения разных мощностей вплоть до автомобильных. Обуславливалось это, скорее всего, непомерной бедностью стран и недоступностью по цене для их населений более дорогих классических водных моторов.

Однажды побывав во Вьетнаме и развивая не новую идею движителя воздушного охлаждения с полупогруженным винтом, которому не страшны мелководье, болота, грязь, заросли тростника и камыша, американец Уоррен Кок около 20 лет назад разработал первую опытную модель такого двигателя с укороченным валом. Дело в том, что очень длинные валы 3 метра и более, применяемые в Азии, обуславливаются не возможностью сильного наклона головки четырехтактного двигателя относительно горизонтального положения для погружения пропеллера в воду. Масло в картере двигателя стекает в сторону наклона и мотор, лишенный смазки перегревается. Поэтому Кок применил в конструкции карданный вал и задал при помощи него начальный угол наклона вала к воде. Наклон этот зависит от высоты борта лодки, на которую устанавливается мотор. Чем выше борт, тем в более нагруженных условиях работает карданный шарнир вала. Подобные модели и некоторые их модификации выпускаются в США и по сей день.

В России огромное количество водных ресурсов. Большое их число мелководно, полузаболочено, имеет заросли водной растительности, тростника и камыша. Передвижение по ним было бы удобно при помощи двигателя воздушного охлаждения с полупогруженным пропеллером.

Однако двигатели такого рода по непонятным причинам у нас отсутствуют до сих пор …

Вот я и решил повторить опыт Уоррена.

Двигатель состоит из двух модулей — стубцины крепления к транцу лодки и собственно мотора в сборе с опорной платформой и валом в трубе дейдвуда. Варил из самых легкодоступных материалов — мягкой стали для стандартного проката. Используется листовая сталь, толщиной 4 мм.

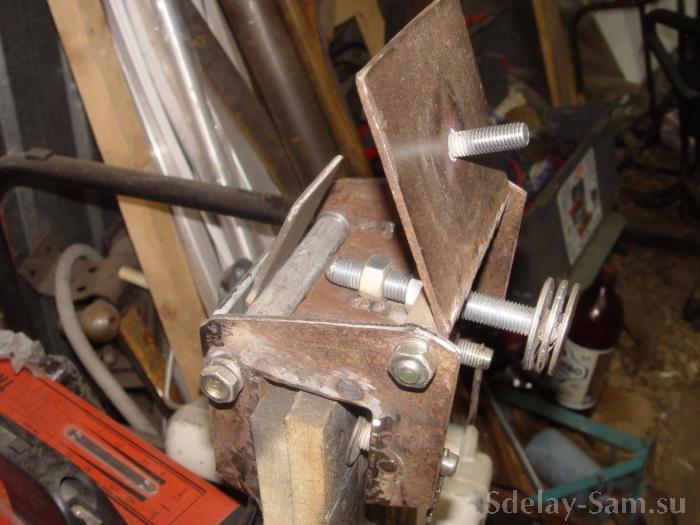

Конструкция понятна из фото. Верхний болт это ось на которую потом сажается мотор. А с боку болт, при перемещении которого, регулируется угол наклона верхней опорной пластины и всего двигателя вцелом.

Загрунтовал и покрасил — получилось очень по военному — на танк похоже…

Внутренние валы и узлы крепления подшипников пришлось заказать на заводе по моим оригинальным чертежам. Ни токарного станка, ни опыта работы на нем у меня нет.

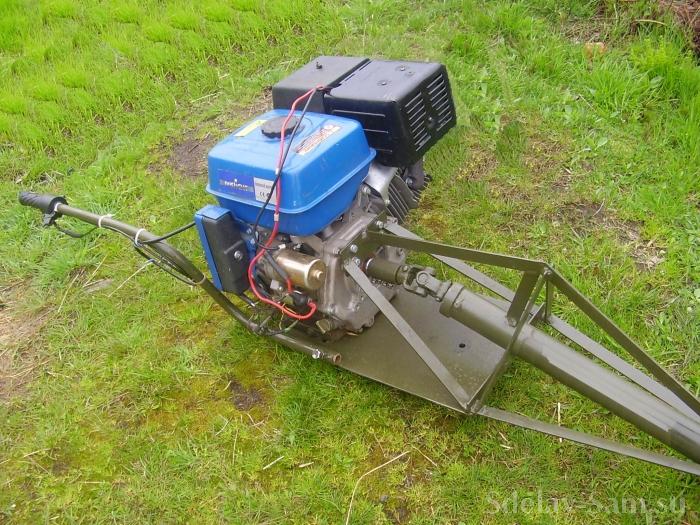

Стандартный китайский мотор от сельхозтехники установил на опорную платформу. Трубу с установленным в ней валом через карданную муфту монтируем на вал двигателя и только после этого отъюстировав ее по уровню и наклону привариваем к платформе и щеке мотора по месту.

Может тут не очень хорошо видно, вот с другого ракурса

С боку приварен кусок трубы в который вставлена рукоятка и зафиксирована двумя болтами. Ручка газа стандартная от мопеда. Внизу установлена пластина над пропеллером для снижения его кавитации. Под пропеллером находится ограничительное перо для защиты пропеллера.

В общем-то и всего делов….

Очень подробно конструкцию можно увидеть в ролике



А испытания сего девайса по адресу

Мне очень понравилась конструкция, а Вам?



С Уважением,

Андрей.

А испытания сего девайса
