Как сделать регулируемый блок питания с индикацией напряжения и тока своими руками на модуле DC-DC.

Достаточно универсальным и широко применимым является источник питания, у которого имеется возможность плавной регулировки напряжения. Да к тому же если у него стоит цифровой индикатор, отображающий выходное постоянное напряжение и силу тока, что потребляет нагрузка во время работы, это вовсе замечательно! Такой блок питания можно купить, но с этими функциями он будет стоить относительно дорого. А можно и собрать самому из готовых компонентов и электронных модулей. В итоге такой лабораторный, регулируемый блок питания может обойтись вам достаточно дешево.

Что содержит в себе трансформаторный блок питания с регуляцией напряжения. Это понижающий трансформатор соответствующей мощности, диодный выпрямительный мостик, фильтрующий конденсатор электролит, электронный модуль регулировки напряжения и модуль измеритель-индикатор, отображающий постоянное напряжение и силу тока (цифровой вольтметр, амперметр). Все эти функциональные части схемы блока питания нужно поместить в подходящий по размерам корпус. Также припаять входные и выходные провода к самой схеме, выводя их наружу.

Нужно сначала определится с мощностью нашего лабораторного блока питания с регуляцией напряжения. Напомню, что электрическая мощность равна напряжение умноженное на ток. К примеру, нам нужен источник питания с максимальным выходным напряжением 25 вольт и максимальным током 2 ампера. После перемножения (25*2) получаем 50 ватт. Добавляем небольшой запас по мощности процентов 20. В итоге получаем мощность трансформатора, которая равна 70 ваттам. Зная ее уже подыскиваем соответствующий понижающий трансформатор.

На вход трансформатора мы подаем 220 вольт переменного тока, а на его выходе (вторичной обмотке) получаем 25 вольт. Для того чтобы получить постоянное напряжение нужен выпрямительный диодный мост. Его мы покупаем либо готовым, или паяем сами из 4х соответствующих диодов. Диоды (готовый диодный мост) должны быть рассчитаны на ток более 2 ампер (поскольку мы ранее определились с максимальной силой тока на выходе). Вполне подойдут диоды на 4 ампера (с запасом). Ну, и обратное напряжение этих диодов, моста должно быть более 25 вольт.

Уже на выходе выпрямительного моста мы будем иметь постоянное напряжение, но оно будет скачкообразным. Чтобы сгладить эти скачки нужен фильтрующий конденсатор электролит. В нашем случае вполне подойдет кондер на напряжение 35 вольт с емкостью 5000 микрофарад. Учтите, что такие электролитические конденсаторы имеют полярность. Их нужно строго припаивать плюс к плюсу, а минус к минусу. В противном случае они могут попросту у вас взорваться.

Это мы получили простейший блок питания, который выдает на выходе постоянное напряжение около 29 вольт. Почему 29, а не 25? Потому что существует такой эффект — скачкообразное постоянное напряжение после моста при подключенном к нему конденсатором увеличивается так процентов на 18. Так что, либо у нас получится блок питания с максимальным напряжением 29 вольт, либо мы берем трансформатор, у которого вторичная обмотка имеет напряжение около 21,5 вольта, чтобы получить свои 25 вольт.

Чтобы этот простой блок питания сделать регулируемым нам понадобится регулятор напряжения. Его можно спаять и самому, схему легко найти в интернете, а можно купить готовый модуль, как сделал это я. Этот электронный модуль регуляции постоянного напряжения стоит достаточно дешево. Приобрести его можно где угодно (радиорынок, посылкой из Китая, интернет магазин).

К примеру, мой модуль рассчитан на силу тока в 2 ампера. Пределы регуляции напряжения от 0,7 до 28 вольт. Имеет защиту от короткого замыкания, перегрузки. Плавная регулировка напряжения осуществляется подстроечным резистором, что стоит на самой плате. Имеет небольшие размеры. Этот модуль припаиваем к нашему блоку питания. Выход блока питания подаем на вход модуля регуляции напряжения (на самой плате имеются надписи, где вход, а где выход).

Ну и еще один полезный модуль нужно будет припаять к нашему лабораторному источнику питания. А именно измеритель индикатор постоянного тока и напряжения (цифровой вольтметр и амперметр). Его я также заказывал посылкой из Китая. Стоит он относительно дешево. На его табло сразу отображаются и сила тока и напряжение. Он достаточно точен 99%. Имеет сзади на своей плате подстроечные резисторы, которыми осуществляется коррекция измеряемых величин. Данный измерительный модуль имеет небольшие, компактные размеры. Легко становится в любой корпус, с подходящими размерами.

В итоге, осталось припаять провода входа питания и выхода. Вот и все, наш лабораторный, регулируемый блок питания с защитой от короткого замыкания и перегрузки готов к использованию.

P.S. Данный блок питания обходится достаточно дешево. Особенно если некоторые части снимать с ненужной электротехники (понижающий трансформатор, выпрямительный диодный мостик, фильтрующий конденсатор, сам корпус и провода). Цифровой измерительный модуль вольтметра и амперметра стоит около 3 баксов, а схема регулятора напряжения около 2 баксов. В итоге получается действительно вполне качественный, надежный источник постоянного питания с регулировкой выходного напряжения. Так что советую его собирать своими руками.

Регулятор переменного напряжения 220в своими руками. Регулятор переменного напряжения

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, как правило, от 20 до 100% яркости. Меньше 20 % не имеет смысла делать, поскольку светового потока лампа не даст, а произойдет только слабое свечение, которое может пригодится разве что для декоративных целей. Можно пойти в магазин и купить готовое изделие, но сейчас ценны на данные устройства мягко говоря неадекватные. Так как мы с вами мастера на все руки, то будем делать данные девайсы собственноручно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 и 220 В своими руками.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка определенного номинала. Узел формирования управляющего импульса, симметричный динистор. И собственно сам силовой ключ, симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ симистор VS1. Он открывается и пропускает через себя ток, тем самым включает сеть. От положения регулятора зависит в какой момент волны фазы откроется силовой ключ. Это может быть и 30 Вольт в конце волны, и 230 Вольт в пике. Тем самым подводя часть напряжения в нагрузку. На графике ниже изображен процесс регулирования освещения диммером на симисторе.

На данных графиках значение (t*), это время за которое конденсатор заряжается до порога открывания, и чем быстрее он набирает напряжение, тем раньше включается ключ, и больше напряжение оказывается на нагрузке. Эта схема диммера проста и легко повторяется на практике. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала.

Также с помощью самодельного диммера можно регулировать обороты дрели или пылесоса и много других применений.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, мы рассказали в соответствующей статье!

Ниже приведена таблица с параметрами емкость-напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта. Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы

Данную конструкцию я использую для самодельной электроплитки на которой готовим кашу для собак, а недавно применил к паяльнику.

Для изготовления данного регулятора нам понадобится:

Пару резисторов на 1 кОм можно даже 0,25w, один переменный резистор на 1 мОм, два конденсатора 0,01 мкФ и
47 нФ, один динистор который я взял с эконом лампочки, полярности динистор не имеет так-что припаивать его можно как угодно, также нам понадобится симистор с небольшим радиатором, симистор я использовал серии ТС в металлическом корпусе на 10 ампер, но можно использовать КУ208Г, еще нам понадобятся винтовые клемники.

Да, кстати немного о переменном резисторе если поставить на 500 кОм то будет регулировать довольно плавно, но только с 220 до 120 вольт, а если на 1 мОм то регулировать будет жестко с промежутком 5-10 вольт, но зато диапазон увеличится с 220 до 60 вольт.

Итак начнем сборку нашего регулятора мощности, для этого нам нужно сначала сделать печатную плату.

После того как печатная плата готова начинаем набор радиокомпонентов на печатную плату. Первым делом припаиваем винтовые клемники.

И в самую последнюю очередь устанавливаем радиатор и симистор.

Вот и все наш регулятор напряжения готов, помоем плату спиртом и проверяем.

Более подробный обзор симисторного регулятора в видео ролике. Удачной сборки.

В последнее время в нашем быту все чаще применяются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких приборов управляют яркостью свечения ламп, температурой электронагревательных приборов, частотой вращения электродвигателей.

Подавляющее большинство регуляторов напряжения, собранных на тиристорах, обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно применять только для управления нагрузкой с активным сопротивлением — электролампой или нагревательным элементом, и нельзя использовать совместно с нагрузкой индуктивного характера — электродвигателем, трансформатором.

Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

Принципиальная схема

Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1. VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5. 8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза9raquo; электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

Конструкция и детали

Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1. 2 мм (рис. 9.7).

В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1. VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, MJIT, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность9raquo; или любой другой маломощный с напряжением вторичной обмотки 5. 8 В.

Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3. 5 мм.

Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

Теперь несколько рекомендаций тем, кто захочет усовершенствовать устройство. Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составлять 150 Вт, для КТ834 — 200 Вт, а для КТ847 — 250 Вт.

Если необходимо еще больше увеличить выходную мощность прибора, в качестве регулирующего элемента можно применить несколько параллельно включенных транзисторов, соединив их соответствующие выводы.

Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов. Кроме того, диодный мост VD1. VD4 потребуется заменить на четыре более мощных диода, рассчитанных на рабочее напряжение не менее 600 В и величину тока в соответствии с потребляемой нагрузкой.

Для этой цели подойдут приборы серий Д231. Д234, Д242, Д243, Д245. Д248. Необходимо будет также заменить VD5 на более мощный диод, рассчитанный на ток до I А. Также больший ток должен выдерживать предохранитель.

Современная сеть электропитания устроена так, что в ней часто происходят скачки напряжения. Изменения тока допустимо, но оно не должно превышать 10% от принятых 220 вольт. Скачки плохо сказываются на работоспособности различных электроприборов, и очень часто они начинают выходить их строя. Чтобы этого не случилось, мы стали использовать стабильные регуляторы мощности для выравнивания поступающего тока. При наличии определенной фантазии и навыков можно сделать различные виды стабилизационных приборов, и самым эффективным остается стабилизатор симисторный.

На рынке такие приборы или стоят дорого, или зачастую они некачественные. Понятно, что мало кому захочется переплатить и получить неэффективный прибор. Вот в этом случае можно своими руками собрать его с нуля. Так возникла идея создания регулятора мощности на базе диммера. Диммер, слава Богу, у меня имелся, однако он был немного неработоспособным.

Починка симисторного регулятора – Dimmer-а

На данном изображении дана заводская электрическая схема диммера от фирмы Leviton, которая работает от сети с напряжением 120 Вольт. Если осмотр неработающих диммеров показал, что сгорел только симистор, то можно заняться процедурой его замены. Но здесь вас могут подстерегать неожиданности. Дело в том, что встречаются такие диммеры, в которых установлены какие-то странные симисторы с различными номерами. Вполне возможно, что не удастся найти информацию на них даже на даташите. Помимо этого, у таких симисторов, контактная площадка изолирована от электродов симистора (триака). Хотя, как видно, контактная площадка сделана из меди и даже не покрыта пластиком, как у корпусов транзисторов. Такие симисторы весьма удобны в ремонте.

Также обратите внимание на способ спайки симисторов к радиатору, он выполнен с помощью заклёпок, они пустотелые. При применении изолирующих прокладок, использовать такой способ крепления не рекомендуется. Да такое крепление не очень — то и надежное. В общем, ремонт такого симистра займет много времени и вы потратите нервы именно по причине установки данного типа триаков, диммер просто не рассчитан на такие размеры симистора (Triac-а) .

Заклепки пустотелые следует удалить при помощи сверла, который заточен под определенным углом. а конкретнее под углом 90°, можно также для этой работы использовать кусачки–бокорезки.

При неаккуратной работе есть вероятность повреждения радиатора. чтобы этого избежать, правильнее делать это только с той стороны. где расположен триак.

Радиаторы, выполненные из очень мягкого алюминия, при заклёпке немного могут быть деформированы. Поэтому, необходимо ошкурить контактные поверхности с помощью наждачной бумаги.

Если вы используете триак, который не имеет гальванической развязки, которая разделяет электроды и контактную площадку, то надо применить эффективный метод изоляции.

На изображении показано. как это делается. Чтобы случайно не продавить стенки радиатора, в том месте. где идет крепление симистора, необходимо сточить у винта большую часть шляпки, для того, чтобы избежать ее зацепку за поручень потенциометра или стабилизатора мощности, а затем под головку винта надо подложить шайбу.

Так должен выглядеть симистор, после изоляции от радиатора. Для наилучшего теплоотвода, необходимо приобрести специальную пасту термопроводящую КПТ-8.

На рисунке изображено то, что находиться под кожухом радиатора

Теперь все должно работать

Схема заводского регулятора мощности

На основе схемы заводского регулятора мощности можно собрать макет регулятора для напряжения вашей сети.

Здесь дана схема регулятора, который адаптирован к работе в сети со статичным напряжением в 220 Вольт. Эта схема отличается от оригинальной только несколькими деталями, а именно, при ремонте была в несколько раза увеличена мощность резистора R1, в 2 уменьшены номиналы R4 и R5, а динистор 60-ти. в вольтовый заменили на два. которые включёны последовательно, 30-ти Вольтовыми динисторами VD1, VD2. Как видно, своими руками можно не только отремонтировать неисправные диммера, но и легко подстроить под свои потребности.

Это исправный макет регулятора мощности. Теперь вы точно знаете, какая схема у вас получится при правильном ремонте. Данная схема не требует подбора дополнительных деталей и сразу готова к работе. Возможно, надо будет отрегулировать положения движка подстрочного резистора R4. Для этих целей движки потенциометров R4 и R5 устанавливаются в крайнее верхнее положение, а потом меняют положение движка R4, после чего лампа загорится с самой малой яркостью, а потом следует слегка подвинуть движок в противоположном направлении. На этом процесс настройки закончен! Но стоит отметить, что данный регулятор мощности работают только с нагревательными приборами и лампами накаливания, а с двигателями или мощными аппаратами результаты могут быть не непредсказуемы. Для начинающих мастеров- любителей с малым опытом такие работы самое то.

РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

Всем привет! В прошлой статье я расказывал, как сделать регулятор напряжения для постоянного тока. Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
5. Экономичные по току светодиоды.
6. Симистор BT136-600B или BT138-600.
7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
8. Небольшой радиатор (до 0,5кВт он не нужен).
9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

Схема регулятора переменного напряжения:

Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — тут.

Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.

Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:

И в конце концов последний этап — это ставим на симистор радиатор.

А вот фото готового устройства уже в корпусе.

Регулятор какой-нибуть дополнительно настройки не требует. Видео работы данного устройства:

Хочу заметить, что ставить его можно не только в сеть 220В на обычные приборы и электроинструменты. но и на любой другой источник переменного тока с напряжением от 20 до 500В (ограничивается предельными параметрами радиоэлементов схемы). С вами был Boil-:D

Полупроводниковый прибор, имеющий 5 p-n переходов и способный пропускать ток в прямом и обратном направлениях, называется симистором. Из-за неспособности работы на высоких частотах переменного тока, высокой чувствительности к электромагнитным помехам и значительного тепловыделения при коммутации больших нагрузок, в настоящее время широкого применения в мощных промышленных установках они не имеют.

Там их с успехом заменяют схемы на тиристорах и IGBT-транзисторах. Но компактные размеры прибора и его долговечность в сочетании с невысокой стоимостью и простотой схемы управления позволили найти им применение в сферах, где указанные выше недостатки не имеют существенного значения.

Сегодня схемы на симисторах можно найти во многих бытовых приборах от фена до пылесоса, ручном электроинструменте и электронагревательных устройствах – там, где требуется плавная регулировка мощности.

Принцип работы

Регулятор мощности на симисторе работает подобно электронному ключу, периодически открываясь и закрываясь, с частотой, заданной схемой управления. При отпирании симистор пропускает часть полуволны сетевого напряжения, а значит потребитель получает только часть номинальной мощности.

Делаем своими руками

На сегодняшний день ассортимент симисторных регуляторов в продаже не слишком велик. И, хотя цены на такие устройства невелики, зачастую они не отвечают требованиям потребителя. По этой причине рассмотрим несколько основных схем регуляторов, их назначение и используемую элементную базу.

Схема прибора

Простейший вариант схемы, рассчитанный для работы на любую нагрузку. Используются традиционные электронные компоненты, принцип управления фазово-импульсный.

  • симистор VD4, 10 А, 400 В;
  • динистор VD3, порог открывания 32 В;
  • потенциометр R2.

Ток, протекающий через потенциометр R2 и сопротивление R3, каждой полуволной заряжает конденсатор С1. Когда на обкладках конденсатора напряжение достигнет 32 В, произойдёт открытие динистора VD3 и С1 начнёт разряжаться через R4 и VD3 на управляющий вывод симистора VD4, который откроется для прохождения тока на нагрузку.

Длительность открытия регулируется подбором порогового напряжения VD3 (величина постоянная) и сопротивлением R2. Мощность в нагрузке прямо пропорциональна величине сопротивления потенциометра R2.

Дополнительная цепь из диодов VD1 и VD2 и сопротивления R1 является необязательной и служит для обеспечения плавности и точности регулировки выходной мощности. Ограничение тока, протекающего через VD3, выполняет резистор R4. Этим достигается необходимая для открытия VD4 длительность импульса. Предохранитель Пр.1 защищает схему от токов короткого замыкания.

Отличительной особенностью схемы является то, что динистор открывается на одинаковый угол в каждой полуволне сетевого напряжения. Вследствие этого не происходит выпрямление тока, и становится возможным подключение индуктивной нагрузки, например, трансформатора.

Подбирать симисторы следует по величине нагрузке, исходя из расчёта 1 А = 200 Вт.

  • Динистор DB3;
  • Симистор ТС106-10-4, ВТ136-600 или другие, требуемого номинала по току 4-12А.
  • Диоды VD1, VD2 типа 1N4007;
  • Сопротивления R1100 кОм, R3 1 кОм, R4 270 Ом, R5 1,6 кОм, потенциометр R2 100 кОм;
  • Конденсатор С1 0,47 мкФ (рабочее напряжение от 250 В).

Отметим, что схема является наиболее распространённой, с небольшими вариациями. Например, динистор может быть заменён на диодный мост или может быть установлена помехоподавляющая RC цепочка параллельно симистору.

Более современной является схема с управлением симистора от микроконтроллера – PIC, AVR или другие. Такая схема обеспечивает более точную регулировку напряжения и тока в цепи нагрузки, но является и более сложной в реализации.

Схема симисторного регулятора мощности

Сборку регулятора мощности необходимо производить в следующей последовательности:

  1. Определить параметры прибора, на который будет работать разрабатываемое устройство. К параметрам относятся: количество фаз (1 или 3), необходимость точной регулировки выходной мощности, входное напряжение в вольтах и номинальный ток в амперах.
  2. Выбрать тип устройства (аналоговый или цифровой), произвести подбор элементов по мощности нагрузки. Можно проверить своё решение в одной из программ для моделирования электрических цепей – Electronics Workbench, CircuitMaker или их онлайн аналогах EasyEDA, CircuitSims или любой другой на ваш выбор.
  3. Рассчитать тепловыделение по следующей формуле: падение напряжения на симисторе (около 2 В) умножить на номинальный ток в амперах. Точные значения падения напряжения в открытом состоянии и номинальный пропускаемый ток указаны в характеристиках симистора. Получаем рассеиваемую мощность в ваттах. Подобрать по рассчитанной мощности радиатор.
  4. Закупить необходимые электронные компоненты . радиатор и печатную плату.
  5. Произвести разводку контактных дорожек на плате и подготовить площадки для установки элементов. Предусмотреть крепление на плате для симистора и радиатора.
  6. Установить элементы на плату при помощи пайки. Если нет возможности подготовить печатную плату, то можно использовать для соединения компонентов навесной монтаж, используя короткие провода. При сборке особое внимание уделить полярности подключения диодов и симистора. Если на них нет маркировки выводов, то прозвонить их при помощи цифрового мультиметра или «аркашки».
  7. Проверить собранную схему мультиметром в режиме сопротивления. Полученное изделие должно соответствовать изначальному проекту.
  8. Надёжно закрепить симистор на радиатор. Между симистором и радиатором не забыть проложить изолирующую теплопередающую прокладку. Скрепляющий винт надёжно заизолировать.
  9. Поместить собранную схему в пластиковый корпус.
  10. Вспомнить о том, что на выводах элементов присутствует опасное напряжение.
  11. Выкрутить потенциометр на минимум и произвести пробное включение. Измерить напряжение мультиметром на выходе регулятора. Плавно поворачивая ручку потенциометра следить за изменением напряжения на выходе.
  12. Если результат устраивает, то можно подключать нагрузку к выходу регулятора. В противном случае необходимо произвести регулировки мощности.

Симисторный радиатор мощности

Регулировка мощности

За регулировку мощности отвечает потенциометр, через который заряжается конденсатор и разрядная цепь конденсатора. При неудовлетворительных параметрах выходной мощности следует подбирать номинал сопротивления в разрядной цепи и, при малом диапазоне регулировки мощности, номинал потенциометра.

  • продлить срок службы лампы, регулировать освещение или температуру паяльника поможет простой и недорогой регулятор на симисторах.
  • выбирайте тип схемы и параметры компонентов по планируемой нагрузке.
  • тщательно проработайте схемные решения.
  • будьте внимательны при сборке схемы . соблюдайте полярность полупроводниковых компонентов.
  • не забывайте, что электрический ток есть во всех элементах схемы и он смертельно опасен для человека.

Проверка конденсатора мультиметром

  • Как выбрать светодиодные лампы для дома

  • Выбор фотореле для уличного освещения

  • Эти регуляторы напряжения сети широко известны и успешно применяются для регулировки яркости свечения ламп, температуры нагревателей, кипятильников, жала паяльника, регулировки тока заряда аккумулятора и так далее. В этой статье рассмотрены самые простые схемы таких регуляторов, показаны испытания в работе.

    В основном наиболее распространены три схемы:

    1. Тиристорный регулятор на двух тиристорах, четырех диодах и двух конденсаторах.
    1. Тиристорный регулятор на двух тиристорах, двух динисторах и двух конденсаторах.

    1. Симисторный регулятор . Эта схема имеет минимальное количество деталей, так как симистор, это в принципе два тиристора в одном корпусе и он один работает на две полуволны, отрицательную и положительную, в то время как тиристор только на одну полуволну, и мы вынуждены были включать их встречно-параллельно, как и видно из предыдущих схем. Динистор DB3, также двунаправленный, в отличие от КН102.

    Все схемы рабочие, выбрать можно ту, детали которой для вас доступнее. В свое время, очень давно, я выбрал схему 1, она по описанию регулирует напряжение от 40 В до 220В. Когда собрал, попробовал расширить пределы регулировки. Удалось добиться регулировки от 2 В до 215 В при напряжении сети 220 В. Изменены всего несколько номиналов резисторов и емкость одного конденсатора. Для удобства добавлен выключатель, предохранитель и вольтметр. Получилась вот такая схема, своего рода маленький ЛАТР (лабораторный автотрансформатор).

    Недостатком является то, что при включении напряжение скачет до максимума, а затем устанавливается в соответствии с выставленным переменным резистором значением. Но это не слишком мешает если вы регулируете нагреватель, паяльник или лампу. Большим достоинством является плавная регулировка напряжения на нагрузке от 2-3 вольт до максимального значения, которое, как уже говорилось, всего на несколько вольт ниже напряжения сети. Если планируете регулировать напряжение на нагрузке с большими токами (5-7) А, тиристоры нужно установить на радиаторы. Их максимальный ток 10 А, но на пределе использовать не желательно.

    Конструктивно тиристорный регулятор выполнен в алюминиевом корпусе, без печатной платы, навесным монтажом, на куске гетинакса.

    Расположение основных деталей:

    Минимальное напряжение на нагрузке несколько вольт, около 0 В.

    Максимальное напряжение на нагрузке, на несколько вольт ниже напряжения сети.

    Достоинство этой схемы – простота и надежность. Собрана в свое время из подручных деталей. Отработала без отказов много лет. В основном подключал нагрузки до 300 Вт, хотя иногда и больше.

    Материал статьи продублирован на видео:

    Температура жала паяльника зависит от многих факторов.

    • Входного напряжения сети, которое не всегда стабильно;
    • Рассеивания тепла в массивных проводах или контактах, на которых производится пайка;
    • Температуры окружающего воздуха.

    Для качественной работы требуется поддерживать тепловую мощность паяльника на определенном уровне. В продаже есть большой выбор электроприборов с регулятором температуры, однако стоимость таких устройств достаточно высокая.

    Еще более продвинутыми являются паяльные станции. В таких комплексах расположен мощный блок питания, при помощи которого можно контролировать температуру и мощность в широких пределах.

    Цена соответствует функциональности.
    А что делать, если паяльник уже имеется, и покупать новый с регулятором не хочется? Ответ простой – если вы умеете пользоваться паяльником, сможете изготовить и дополнение к нему.

    Регулятор для паяльника своими руками

    Эта тема давно освоена радиолюбителями, которые как никто другой заинтересованы в качественном инструменте для паяния. Предлагаем вам несколько популярных решений с электросхемами и порядком сборки.

    Двухступенчатый регулятор мощности

    Такая схема работает на устройствах с питанием от сети переменного напряжения 220 вольт. В разрыв цепи одного из питающих проводников, параллельно друг другу подключается диод и выключатель. Когда контакты выключателя замкнуты – паяльник запитан в стандартном режиме.

    При размыкании – ток проходит через диод. Ели вы знакомы с принципом протекания переменного тока – работа устройства будет понятно. Диод, пропуская ток лишь в одном направлении – отсекает каждый второй полупериод, понижая напряжение вдвое. Соответственно, в два раза снижается мощность паяльника.

    В основном, такой режим питания используется при длительных паузах во время работы. Паяльник находится в дежурном режиме, и наконечник не сильно охлаждается. Для приведения температуры к 100% значению, включаем тумблер – и через несколько секунд можно продолжать пайку. При снижении нагрева меньше окисляется медное жало, продлевая срок службы прибора.

    ВАЖНО! Проверка выполняется под нагрузкой, то есть с подключенным паяльником.

    При вращении резистора R2 напряжение на входе в паяльник должно плавно изменяться. Схема помещается в корпусе накладной розетки, что делает конструкцию очень удобной.

    ВАЖНО! Необходимо надежно изолировать компоненты термоусадочной трубкой, для предотвращения замыкания в корпусе – розетке.

    Дно розетки закрывается подходящей крышкой. Идеальный вариант – не просто накладная, а герметичная уличная розетка. В данном случае выбран первый вариант.
    Получается своеобразный удлинитель с регулятором мощности. Пользоваться им очень удобно, на паяльнике нет никаких лишних приспособлений, и ручка регулятора всегда под рукой.

    Всем привет! В прошлой статье я расказывал, как сделать . Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

    1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
    2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
    3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
    4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
    5. Экономичные по току светодиоды.
    6. Симистор BT136-600B или BT138-600.
    7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
    8. Небольшой радиатор (до 0,5кВт он не нужен).
    9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

    Схема регулятора переменного напряжения:

    Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — .



    Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.


    Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:


    И в конце концов последний этап — это ставим на симистор радиатор.

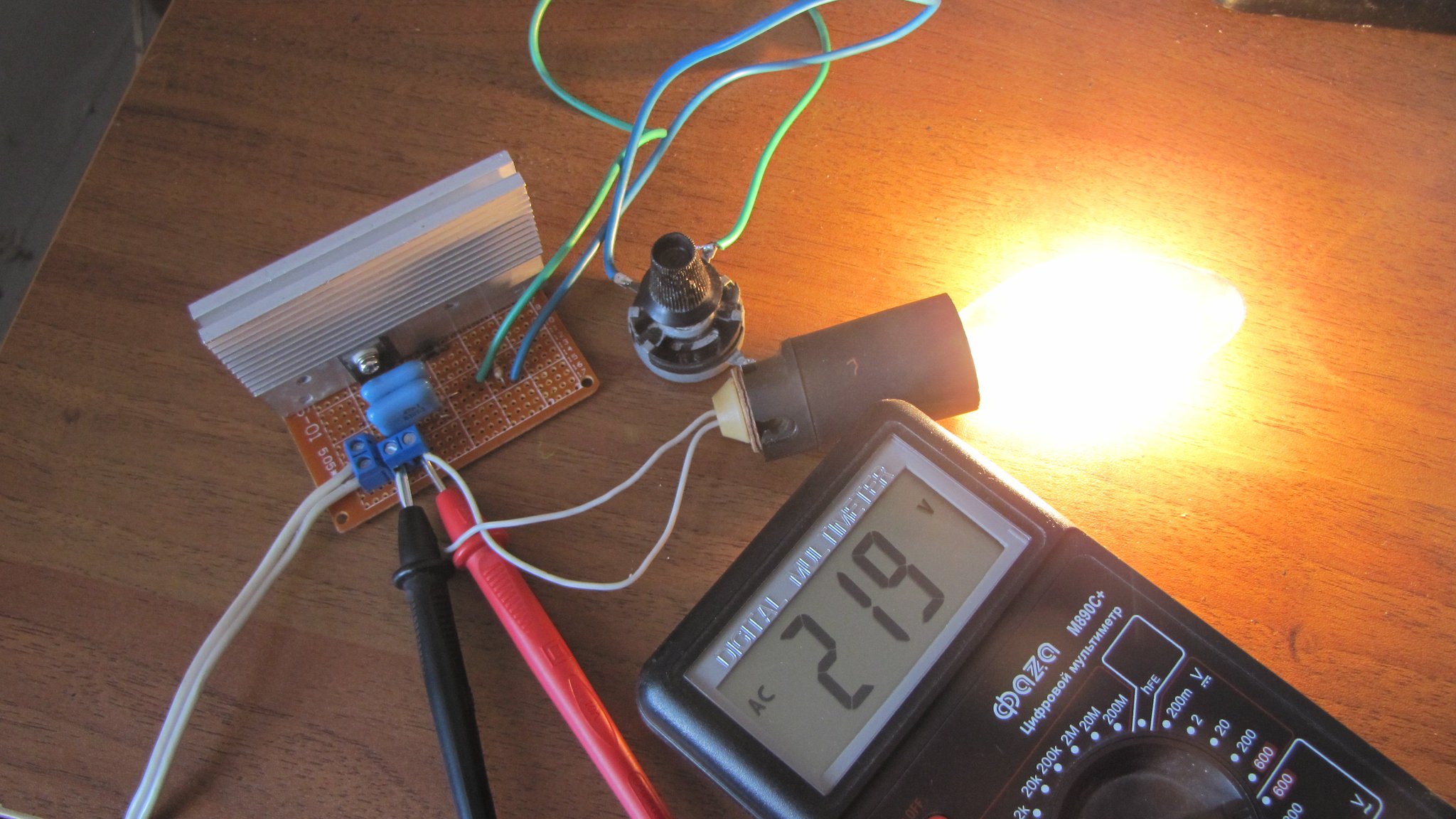

    А вот фото готового устройства уже в корпусе.

    Простой источник питания с регулируемым напряжением


    Привет! Это моя первая инструкция! Все мы окружены электрическими приборами с разными спецификациями. Большинство их них работает напрямую от сети 220 В переменного тока. Но что делать, если вы придумываете какой-либо нестандартный прибор, или выполняете проект, для которого требуется конкретное напряжение, да к тому же и с постоянным током. Поэтому у меня и появилось желание изготовить источник питания, выдающий различное напряжение, и использующий регулятор напряжения lm317 на интегральной схеме.

    Что делает источник питания?


    Вначале необходимо понять назначение источника питания.
    • Он должен преобразовывать переменный ток, полученный из сети переменного тока, в постоянный ток.
    • Он должен выдавать напряжение по выбору пользователя, в диапазоне от 2 В до 25 В.

    Основные преимущества:
    • Недорогой.
    • Простой и удобный в применении.
    • Универсальный.

    Список необходимых компонентов


    1. Понижающий трансформатор на 2 А (с 220 В до 24 В).
    2. Регулятор напряжения lm317 IC с радиатором теплообменника.
    3. Конденсаторы (поляризованные):
    2200 микрофарад 50 В;
    100 микрофарад 50 В;
    1 микрофарада 50 В.
    (замечание: номинал напряжения конденсаторов должен быть выше напряжения, подаваемого на их контакты).
    4. Конденсатор (неполяризованный): 0.1 микрофарад.
    5. Потенциометр 10 кОм.
    6. Сопротивление 1 кОм.
    7. Вольтметр с ЖК-дисплеем.
    8. Плавкий предохранитель 2.5 А.
    9. Винтовые зажимы.
    10. Соединительный провод с вилкой.
    11. Диоды 1n5822.
    12. Монтажная плата.

    Составление электрической схемы

    • В верхней части рисунка трансформатор подключен к сети переменного тока. Он понижает напряжение до 24 В, но при этом ток остается переменным с частотой 50 Гц.
    • В нижней половине рисунка показано соединение четырех диодов в мост выпрямителя. Диоды 1n5822 пропускают ток при прямом смещении, и блокируют прохождение тока при обратном смещении. В результате выходное напряжение постоянного тока пульсирует с частотой в 100 Гц.

    • На этом рисунке добавлен конденсатор емкостью в 2200 микрофарад, который фильтрует выходной ток и обеспечивает устойчивое напряжение в 24 В постоянного тока.
    • На этом этапе можно последовательно включить в схему плавкий предохранитель для обеспечения ее защиты.
    • Итак, мы имеем:
    1. Понижающий трансформатор переменного тока до 24 В.
    2. Преобразователь перемененного тока в пульсирующий постоянный ток с напряжением до 24 В.
    3. Отфильтрованный ток для получения чистого и стабильного напряжения 24 В.
    • Все это будет подключено к схеме регулятора напряжения lm317, описанной ниже

    Введение в Lm317


    • Теперь наша задача заключается в управлении выходным напряжением, изменяя его в соответствие с нашими нуждами. Для этого мы используем регулятор напряжения lm317.
    • Lm317, как показано на рисунке, имеет 3 контакта. Это контакт регулировки (pin1 — ADJUST), контакт вывода (pin2 — OUNPUT), и контакт ввода (pin3 — INPUT).
    • Регулятор lm317 во время работы выделяет тепло, поэтому ему требуется радиатор теплообменника
    • Радиатор теплообменника представляет собой металлическую пластину, соединенную с интегральной схемой для рассеивания выделяемого ею тепла в окружающее пространство.

    Объяснение схемы подключения Lm317


    • Это продолжение предыдущей электрической схемы. Для лучшего понимания, схема подключения lm317 показана здесь подробно.
    • Для обеспечения фильтрации на входе рекомендуется использовать конденсатор емкостью в 0.1 микрофарады. Очень желательно не размещать его вблизи основного фильтрующего конденсатора (в нашем случае, это конденсатор емкостью 2200 микрофарад).
    • Использование конденсатора в 100 микрофарад рекомендуется для улучшения гашения ряби. Он предотвращает усиление ряби, возникающее при увеличении устанавливаемого напряжения.
    • Конденсатор емкостью в 1 микрофараду улучшает переходную характеристику, но не является необходимым для стабилизации напряжения.
    • Диоды защиты D1 и D2 (оба — 1n5822) обеспечивают путь разряда с низким импедансом, предотвращая разряд конденсатора в выход регулятора напряжения.
    • Сопротивления R1 и R2 нужны для установки выходного напряжения
    • На рисунке приведено уравнение управления. Здесь сопротивление R1 равно 1 кОм, а сопротивление R2 (потенциометр с сопротивлением 10 кОм) является переменным. Поэтому получаемое на выходе напряжение, согласно данному аппроксимированному уравнению, задается изменением сопротивления R2.
    • При необходимости получить дополнительную информацию по характеристикам lm317 на интегральной схеме, такую информацию найти в Интернете.
    • Теперь выходное напряжение можно подключить к вольтметру с ЖК-дисплеем, или можно использовать мультиметр для замера напряжения.
    • Замечание: Величины сопротивлений R1 и R2 выбираются из соображений удобства. Другими словами, нет какого-либо твердого правила, которое говорило бы, что сопротивление R1 должно всегда быть 1 кОм, а сопротивление R2 должно быть переменным до 10 кОм. Кроме того, если нужно фиксированное выходное напряжение, то можно установить фиксированное сопротивление R2 вместо переменного. Используя приведенную управляющую формулу, можно выбирать параметры R1 и R2 по своему усмотрению.
    Завершение составления электрической схемы

    • Окончательная электрическая схема выглядит так, как показано на рисунке.
    • Теперь, пользуясь потенциометром (т.е. R2), можно получать требуемое напряжение на выходе.
    • На выходе будет получено чистое, свободное от ряби, стабильное и постоянное напряжение, требуемое для питания конкретной нагрузки.

    Пайка печатной платы


    • Эта часть работы выполняется «руками».
    • Необходимо убедиться, что все компоненты соединены в точности, как показано на электрической схеме.
    • На входе и выходе используются винтовые зажимы
    • Перед включением изготовленного источника питания в электрическую сеть нужно дважды проверить схему.
    • В целях безопасности перед подключением устройства в электрическую сеть необходимо надеть изолированную или резиновую обувь.
    • Если все выполнено правильно, то отсутствует вероятность какой-либо опасности. Однако вся ответственность лежит исключительно на вас!
    • Окончательная электрическая схема показана выше. (Диоды я припаял с обратной стороны монтажной платы. Простите меня за непрофессиональную пайку!).
    Original article in English

    Простой регулятор мощности для пылесоса своими руками

    Простой регулятор мощности для пылесоса своими руками

    Регулятор напряжения на симисторе своими руками

    Простой регулятор мощности 3,5 кВт

    Это срок гарантии, количество входов, размер (для настольных станков и ручных инструментов есть специальная приставка). Хорошо себя зарекомендовали приборы марки Sinus, E-Sky и Pic. При этом также нужно понимать, что есть так называемый универсальный регулятор вращения. Это частотный преобразователь для бесколлекторных двигателей. Фото схема регулятора для бесколлекторных двигателей. В данной схеме есть две части одна логическая, где на микросхеме расположен микроконтроллер, а вторая силовая. В основном такая электрическая схема используется для мощного электрического двигателя. : регулятор оборотов электродвигателя с ШИро V2. Как сделать самодельный регулятор оборотов двигателя. Можно сделать простой симисторный регулятор оборотов электродвигателя, его схема представлена ниже, а цена. Что-то не так? Пожалуйста, отключите Adblock. Портал существует только за счет рекламы, поэтому мы были бы Вам благодарны простой регулятор мощности для пылесоса если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо. Как добавить наш сайт в исключения AdBlock.

    Регулятор для двигателя переменного тока На основе мощного симистора BT138-600, можно собрать схему регулятора скорости вращения двигателя переменного тока. Эта схема предназначена для регулирования скорости вращения электродвигателей сверлильных машин, вентиляторов, пылесосов, болгарок и др. Скорость двигателя можно регулировать путем изменения сопротивления потенциометра P1. Параметр P1 определяет фазу запускающего импульса, который открывает симистор. Схема также выполняет функцию стабилизации, которая поддерживает скорость двигателя даже при большой его нагрузке. Принципиальная схема регулятора электромотора переменного питания Например, когда мотор сверлильного станка тормозит из-за повышенного сопротивления металла, ЭДС двигателя также уменьшается. Это приводит к увеличению напряжения в R2-P1 и C3 вызывая более продолжительное открывание симистора.

    Подборка схем и описание работы регулятора балончика мощности на симисторах и не только. Схемы симисторных регуляторов. Мотор задёргался, но не включился, тогда простой регулятор мощности для пылесоса я вместо 30 поставил 150 Ом, мотор заработал, при. Стабильный регулятор мощности своими руками, в статье описана конструкция простого симисторного регулятора мощности для управления лампами накаливания и светодиодными лампами, рассчитанными на управление с помощью диммеров. Так же рассказано об опыте ремонта фабричных диммеров производства компании Leviton. Близкие темы, собери простой регулятор мощности для паяльника за час. Как за час сделать импульсный блок питания из сгоревшей лампочки? Пролог, я уже описывал конструкцию самого простого регулятора мощности для паяльника. Некоторые радиолюбители приспособили этот регулятор напряжения для управления яркостью осветительных ламп. При правильном подборе элементов, регулятор позволяет управлять мощностью ламп накаливания и даже оборотами асинхронных свадебного двигателей, но всё же не так хорошо. Регулятор Мощности Для простой регулятор мощности для пылесоса Пылесоса. Нужна Помощь. — Регуляторы мощности, диммеры — Форум по радиоэлектронике. Перейти к содержимому.

    Радиотехника, электроника и схемы своими руками Простой регулятор мощностиОписываемый регулятор мощности позволяет регулировать мощность подключаемой.

    Плавная работа двигателя, без рывков и скачков мощности это залог его долговечности. Для контроля этих.

    LA 0:19Ничего не нужно менять, проверено на нагрузке в 800Вт. Юрий 23:16Что нужно изменить с вашей схеме, чтобы можно было подключить нагрузку, в виде лампы мощностью в 800-900вт. Ais 22:13Спасибо за статью — буду делать. Пользовательские теги: регулятор мощности мощние електронки Что это? Дальше в разделе радиотехника, электроника и схемы своими руками: Регулируемый блок питания для лаборатории, схема и описание блока питания с регулируемым выходным напряжением, имеющим два диапазона. Максимальное напряжение — 60 вольт.

    В момент перехода сетевого напряжения через ноль происходит закрытие симистора, затем снова заряд конденсатора C1.

    Для снижения уровня внешних помех используется конденсатор С1 и дроссель L1, а емкость С4 требуется для плавного включения нагрузки. Регулировка осуществляется с помощью сопротивления R3. Регуляторы мощности для паяльника, подборка довольно простых схем регуляторов для паяльника упростит жизнь радиолюбителю. Регулятор мощности комбинированного типа, комбинированность заключается в совмещении удобства применения цифрового регулятора и гибкости регулировки простого. Рассмотренная схема регулятора мощности работает по принципу изменения числа периодов входного переменного напряжения, идущих на нагрузку. Это значит, что устройство нельзя использовать для настройки яркости ламп накаливания из-за заметного для глаза мигания. Схема дает возможность регулировать мощность в пределах восьми предустановленных значений. Регулятор мощности на.

    http://business-planet.ru

    Как сделать регулятор оборотов для болгарки своими руками

    Привет всем любителям самоделок! Сегодня хочу показать, как можно самостоятельно усовершенствовать УШМ сделав для этого регулятор оборотов. В более дорогих моделях его встраивают с завода, а более дешевые можно легко доработать. Так же при помощи этой самоделки, можно регулировать подсветку лампочек накаливания.


    Для изготовления регулятора потребуется уже готовая плата, которую можно легко и недорого купить на китайском сайте, так же они продаются и в магазинах электроники. Выглядят данные платы вот так, как на фото ниже.


    Плата регулятора оборотов



    Изготовление корпуса для регулятора оборотов



    Корпус для данной платы я использовал из двух самых обычных розеток. В одной из них вытащил все внутренности и вставил туда плату.


    Сбоку пропаял отверстие для вывода регулятора.


    Затем приступаем к подключению проводов.


    На плате все подписано, куда нужно подводить входное напряжение и откуда будет выходить выходное. Перед подключением провода желательно залудить.


    Саму плату я посадил на горячий клей.


    Далее подключаем вторую розетку.


    Розетки между собой я скрепил на болтиках.


    Радиатор платы немного не давал закрыть крышку от розетки и поэтому пришлось выпилить небольшое отверстие и как показала практика, оно еще и будет служить для лучшего охлаждения радиатора, так как в процессе использования от долгой работы он нагревается.
    Почти все готово, осталось посадить на место колесико регулятора.


    Теперь можно испытать данный регулятор. Для начала подключил обычную лампочку накаливания.


    А затем и «болгарку». Работает все отлично и со своей задачей регулятор справляется хорошо. Максимальная нагрузка составляет 2 киловатта, а оптимальная 1,5кв.

    Видео по изготовлению регулятора оборотов для УШМ

    Более наглядно работу регулятора можно посмотреть в видео:

    Всем большое спасибо за внимание и до новых самоделок!

    Учебное пособие по импульсному регулятору напряжения

    — Bald Engineer

    Импульсный стабилизатор напряжения — одна из моих любимых схем. В школе это были первые схемы, которые я построил, где я понял, как работают транзисторы. Фактически, они были первой схемой, которую я увидел в полезной катушке индуктивности! Регуляторы переключения невероятно эффективны, если их правильно спроектировать. Конечно, эта деталь о дизайне важна. Они не так просты, как линейный регулятор, который по сути представляет собой микросхему и две крышки.

    Чтобы понять основы импульсного регулятора, на этой неделе я выпустил AddOhms # 18. Это видеоурок, посвященный импульсному регулятору напряжения. Если видеоуроки не для вас, продолжайте читать мои письменные инструкции.

    Краткое описание импульсного регулятора напряжения

    Существует два основных типа регуляторов напряжения: линейные и импульсные. Для более высокого уровня ознакомления ознакомьтесь с моим предыдущим учебным пособием по регулятору напряжения.

    Пример линейного регулятора

    Линейным регуляторам требуется лишь небольшое количество компонентов, их легко добавить на плату, но они не очень эффективны.Импульсные регуляторы могут быть очень эффективными для конкретной схемы, но их сложно спроектировать.

    Вернувшись к AddOhms # 17, мы говорили о том, как работают линейные регуляторы. В этом уроке мы рассмотрим импульсные регуляторы.

    Основные компоненты импульсного преобразователя

    Импульсный регулятор напряжения состоит из 4 основных компонентов.

    Конденсаторы

    Конденсаторы накапливают энергию в электрическом поле. При подаче напряжения конденсатор заряжается.Когда напряжение падает, конденсатор разряжается.

    Катушки индуктивности

    Катушки индуктивности накапливают энергию в магнитном поле. Когда ток течет через индуктор, создается магнитное поле. Когда ток прекращается, магнитное поле коллапсирует, генерируя ток.

    Импульсные регуляторы напряжения работают, используя свойства накопления энергии конденсатора и катушки индуктивности. Для управления зарядом и разрядом этих компонентов мы используем диоды и транзисторы.

    Диоды

    Как мы обсуждали в AddOhms # 8, диоды пропускают ток только в одном направлении.Позже мы увидим, что это важно.

    Переключатели (или транзисторы)

    Переключатель или транзистор, используемый для управления регулятором, поэтому мы называем их «импульсными регуляторами».

    Транзистор в импульсном регуляторе напряжения

    Когда переключатель находится в положении «выключено», через него не течет ток. Отсутствие тока означает отсутствие потерь энергии. Когда переключатель находится в положении «включено», падение напряжения на переключателе составляет 0 вольт. Итак, опять же, энергия не тратится зря. Обычно в качестве транзистора используется полевой МОП-транзистор, однако можно построить преобразователь с биполярным транзистором.

    Теперь, когда у нас есть все компоненты, давайте объединим их вместе.

    Понижающий преобразователь

    Понижающий преобразователь, также называемый понижающим преобразователем, создает выходное напряжение ниже его входного напряжения. Это похоже на то, как работают линейные регуляторы, такие как LM7805.

    Катушка индуктивности пытается поддерживать ток, в то время как конденсатор пытается поддерживать постоянное напряжение. Когда мы подключаем катушку индуктивности к конденсатору, она становится источником тока, а конденсатор — источником напряжения.

    Понижающий преобразователь с ШИМ

    Транзистор используется для управления зарядкой и разрядкой катушки индуктивности. Например, вы можете использовать широтно-импульсную модуляцию, чтобы контролировать, как долго индуктор заряжается и разряжается.

    В идеальной схеме все эти компоненты не будут иметь потерь мощности. На самом деле все они сжигают немного энергии, что известно как коммутационные потери.

    Однако по сравнению с линейным регулятором напряжения эта схема переключения намного эффективнее.

    Повышающий преобразователь

    Схема повышающего преобразователя

    В отличие от линейных регуляторов, импульсные регуляторы могут создавать выходное напряжение выше своего входного. Это так называемые повышающие преобразователи. Потому что они повышают или повышают выходное напряжение. В повышающем преобразователе используются те же компоненты, что и в понижающем преобразователе, только в немного другой конфигурации.

    Бак-Boost

    Третий тип переключающего преобразователя — это конфигурация «пониженно-повышающая».Эта схема повышает низкое входное напряжение и снижает высокое входное напряжение. Существует несколько типов повышающих преобразователей. На рисунке изображен инвертирующий понижающий сигнал. Двумя другими популярными типами являются несимметричный преобразователь первичной индуктивности SEPIC и преобразователи Ćuk.

    Они обычно используются в цепях батарей, чтобы извлечь из батареи максимально возможную энергию.

    Интегральные схемы

    Обычно для импульсного регулятора используется интегральная схема или ИС.Он содержит переключатель и контроллер ШИМ. Примером может служить понижающий преобразователь LM3671 от Texas Instruments.

    LM3671 Упрощенная схема

    На упрощенной схеме показаны входные конденсаторы, выходные конденсаторы и катушка индуктивности. Несмотря на то, что это выглядит просто, импульсный регулятор спроектировать намного сложнее, чем линейный регулятор.

    LM3671 Datasheet имеет полную информацию

    При проектировании печатной платы требуется много внимания. В этом случае TI предоставляет очень полезные рекомендации по компоновке в своем листе данных, а также много информации о том, как выбирать компоненты.

    Готовые модули

    Что делать, если вы не хотите прилагать столько усилий? Что ж, вы можете купить готовые коммутационные модули, которые просты как контакты ввода и вывода.

    Например, Adafruit предлагает готовые модули для повышения, повышения и повышения уровня.

    Заключение

    Высокая эффективность импульсных регуляторов делает их идеальными для сильноточных приложений или проектов, работающих от батареи. Каков был ваш опыт использования или разработки собственных импульсных источников питания?

    Я также хотел бы услышать любые ваши вопросы или советы по проектированию преобразователя постоянного тока в постоянный.Я могу использовать их в будущем посте (или видео).

    Low Voice регуляторы напряжения PCB — Действия

    Что такое регулятор напряжения?

    Регулятор напряжения — это блок питания электронного устройства, который преобразует поступающую мощность в желаемую форму и токовые характеристики. Это часть блока питания, которая поддерживает постоянную силу во всех рабочих средах. Он сохраняет напряжение за счет регулирования напряжения и изменений нагрузки, которые могут управлять как переменным, так и постоянным напряжением.Это электронная система, которая поддерживает напряжение источника питания в разумных пределах. Однако необходимо поддерживать напряжение в допустимом диапазоне для электроприборов, использующих этот ток. Проще говоря, регулятор напряжения — это электрическая система, которая преобразует ток высокого напряжения в низкое напряжение. В области проектирования электрических цепей выбор подходящего источника питания является одним из важнейших вопросов. Практически в каждом продукте, работающем от постоянного тока, используется регулировка напряжения.

    Что конкретно делает этот аппарат?

    Как видно из названия, регуляторы напряжения принимают переменные или нестабильные входные напряжения и преобразуют их в более или менее постоянный выходной сигнал, который соответствует потребностям напряжения и тока электронной схемы. При изменении входного напряжения или условий нагрузки используется схема регулятора напряжения для создания и поддержания постоянного выходного напряжения. Регулятор напряжения получает питание от источника питания и регулирует его на расстояние, совместимое с существующим электронным оборудованием.Датчики, операционные усилители и другие электронные модули, требующие обоих напряжений, могут питаться как от положительных, так и от отрицательных регуляторов напряжения. На силовом выходном каскаде этих регуляторов есть три транзистора — два в схеме Дарлингтона и один в качестве блока ограничения тока. Обычно он встречается в компьютерах и других электронных устройствах, которые подключаются к розетке панели переменного тока, но требует лишь небольшого количества постоянного напряжения. В эту категорию также входят элементы для контроля напряжения или источники питания, такие как мобильные телефоны и зарядные устройства для ноутбуков.Некоторые регуляторы не регулируют напряжение устройства; вместо этого они сохраняют постоянное выходное значение. В настоящее время, когда электричество становится более дорогим и редким, необходимо использовать его на низком уровне. Для этого специалисты вводят более удобные в использовании электроприборы, потребляющие меньше электроэнергии. Инверторы постоянного тока являются примером этого. Наиболее распространенное линейное устройство легко оставляет источник желаемого размера и выделяет остаток в виде тепла, в то время как другие, такие как форма переключения, являются наиболее эффективными.Таким образом, быстрое включение и выключение входа напряжения создает расчетное выходное напряжение. Он может быть фиксированным или регулируемым. Если напряжение фиксировано, устанавливается внутреннее напряжение устройства, и вы покупаете тот же номер детали для желаемого выходного напряжения. Напряжение обычно устанавливается делителем напряжения, состоящим из двух резисторов, если регулятор регулируемый. Это обеспечивает некоторую универсальность, но это достигается за счет дополнительных деталей. Максимальный ток, который может обеспечить регулятор напряжения, невелик и обычно определяется пропускной способностью внутреннего силового транзистора.

    В зависимости от частоты изменения возможен широкий диапазон напряжений от одного источника.

    Другие особенности:

    • Способность справляться с большими скачками напряжения

    • Защита от обратной полярности

    • Устранение нежелательного сигнального шума

    Автомобильные генераторы переменного тока, например, преобразуют механическую энергию вращения преобразование частоты вращения в переменный электрический ток для использования в электрических системах и зарядки аккумулятора автомобиля.

    В большинстве генераторов переменного тока используется встроенный выпрямитель AC — DC и надежный регулятор напряжения, способный подавать 13,5 — 14,5 В постоянного тока более 100 ампер .

    Каждое устройство в электрической системе может иметь свой регулятор напряжения в зависимости от его конкретных требований. Стандартные напряжения составляют 12 В постоянного тока для освещения и аксессуаров и 5 В постоянного тока для датчиков и модулей управления .

    Линейный регулятор

    Иногда напряжение, подаваемое на электрические устройства, превышает напряжение, необходимое для функционирования системы.В таких ситуациях мы должны использовать функцию, которая допускает более высокое напряжение и генерирует более низкое напряжение для управления входной мощностью. В этом случае линейный регулятор напряжения является одним из наиболее распространенных способов достижения этой формы регулирования. В линейных регуляторах используется электронный транзистор, управляемый обратной связью от дифференциальной схемы электронного оборудования, и опорное напряжение для регулирования выходного напряжения. Они могут иметь фиксированный или регулируемый выход. Выходной ток определяется входным током за вычетом рабочих потерь цепи.Система активного прохода используется в линейном стабилизаторе напряжения, который управляется транзистором с высоким коэффициентом усиления. Сравнивая внутреннее напряжение, связанное с дискретизированным выходным напряжением, и затем сбрасывая ошибку до нуля, линейный регулятор изменяет проходное управление, чтобы поддерживать постоянное выходное напряжение. Поскольку линейные регуляторы представляют собой понижающие цепи, их выходное напряжение часто ниже входного. С другой стороны, у этих регуляторов есть некоторые преимущества: они обычно просты в сборке, стабильны, рентабельны и имеют волну выходного напряжения, а также не имеют шума.Для работы линейным регуляторам нужен только регулятор на входе и выходе. Инженеры сочтут их удобными и простыми в использовании благодаря их простоте и точности.

    Линейные регуляторы просты в установке и обеспечивают быстрое время отклика, но не очень эффективны. Выход линейного регулятора всегда ниже, чем вход и выпадения. Если входное напряжение слишком низкое, импульсные регуляторы очень эффективны, но их сложно спроектировать, как упоминалось ранее. У линейных регуляторов есть существенный недостаток, заключающийся в том, что они неэффективны в нескольких приложениях.Транзистор внутри регулятора, который прикреплен между выходными портами, действует как регулируемое сопротивление цикла, что приводит к значительному рассеянию мощности, когда разница между входным и выходным напряжением сочетается с большим током нагрузки. Тепловые факторы, а не чисто электрические факторы, вероятно, являются наиболее вероятным видом отказа в цепи линейного регулятора.

    Импульсные регуляторы

    Импульсный стабилизатор — это схема, которая передает энергию от входа к выходу с помощью кнопки питания, цепи и конденсатора.Он переключает одно напряжение на другое, кратковременно сохраняя мощность, а затем отпускает ее при другом напряжении на выходе. В нем используются контроллеры для быстрого подключения и отключения положительной или отрицательной составляющей напряжения источника от остальной цепи преобразователя для получения желаемых изменений напряжения и тока. Преобразователи постоянного тока в постоянный также известны как импульсные регуляторы питания и импульсные преобразователи. Для преобразования одного напряжения в другое переключатель предотвращает прохождение тока к устройству накопления энергии, например конденсатору или катушке индуктивности.Импульсный стабилизатор работает, постепенно сдвигая небольшие количества энергии от источника входного напряжения к выходу. Поскольку потери мощности, необходимые для перемещения энергетических компонентов таким же образом, довольно малы, импульсный регулятор обычно может достигать КПД 85 процентов. Они могут питать полезные нагрузки от источников с более высоким напряжением, поскольку их производительность меньше зависит от входного напряжения. Он используется в мобильных телефонах, ноутбуках, компьютерах, роботах, видеоиграх и камерах. Поскольку импульсные регуляторы сложно построить, они не очень распространены среди коллекционеров.С другой стороны, импульсные регуляторы намного проще в использовании, чем линейные регуляторы, потому что они имеют тот же трехконтактный форм-фактор, что и линейные регуляторы, но не нуждаются во внешних конденсаторах.

    Петля обратной связи

    В теории систем петля обратной связи — это понятие. Петли обратной связи уведомляют объект об успехах и неудачах системы. Менеджер может либо усилить вводы или пропускную способность, которые связаны с производительностью, либо решить проблему, если обратная связь отрицательная, путем проверки наличия петель обратной связи.От выхода к контроллеру помогает определить скорость переключения. Расположение катушек индуктивности, конденсаторов и диодов в основных импульсных преобразователях определяет, будет ли выходное напряжение увеличиваться или уменьшаться. Понижающие преобразователи снижают напряжение, повышающие преобразователи повышают напряжение.

    Понижающие повышающие преобразователи

    Понижающие повышающие преобразователи используются для увеличения или уменьшения напряжения, однако с изменением полярности. Как и следовало ожидать, повышающий-понижающий преобразователь будет обеспечивать фиксированное выходное напряжение при входном напряжении, которое намного выше и ниже выходного напряжения.Этот регулятор напряжения особенно полезен в устройствах с батарейным питанием, где входное напряжение со временем падает. За схемой понижающего преобразователя следует схема повышающего преобразователя в простейшей топологии. Поскольку две катушки индуктивности соединены последовательно, их можно соединить в одну катушку индуктивности.

    Обратные трансформаторы

    Обратные трансформаторы — это система преобразования энергии, которая перемещает энергию с постоянным током из одной части цепи в другую. Напряжение повышается до очень высокого значения в обратном трансформаторе, в зависимости от применения.Хотя выходное линейное напряжение подается на другую часть схемы, оно также известно как линейный выходной трансформатор. Повышение напряжения до ужасно высокого уровня, но при очень низком токе, путем сжатия поля находящейся под напряжением катушки, очень похожей на систему зажигания в некоторых транспортных средствах.

    Как спроектировать регулятор напряжения на печатной плате с низким уровнем голоса?

    Регулятор напряжения обычно используется в конструкции управляемого источника питания на печатной плате. Хотя регулятор напряжения может работать, даже если не соблюдаются определенные стандартные процедуры, он может не работать так же хорошо, когда он работает на полную мощность.Ниже приведены несколько советов по разработке регулятора напряжения на печатной плате с низким уровнем голоса, которым должен следовать каждый, чтобы создать идеальный дизайн:

    Выберите лучший регулятор напряжения:

    Прежде всего, если вы определили высокий ток потребления цепи, вам необходимо найдите регулятор напряжения, который сможет с этим справиться. С другой стороны, регулятор напряжения должен оставлять место для ошибок, чтобы любые настройки в цепи не повлияли на выбранный регулятор напряжения. Например, регулятор напряжения на 2 А обеспечивает защитный барьер, если ожидается, что нагрузка будет использовать 1.5А.

    Оценка бюджета мощности:

    При выборе регулятора напряжения для проекта вы можете измерить максимальную мощность, которая может потребоваться каждой первичной и вторичной части. Это важно, потому что в конечном итоге это повлияет на решение о выборе регулятора напряжения. Другими словами, вы не хотите, чтобы у вас была пара брюк, которые вам не подходят.

    Импеданс минимален:

    Регулятор напряжения и связанные с ним части можно связать с низкоомным проводом, чтобы повысить эффективность конструкции управляемого источника питания.Это включает размещение материалов рядом с регулятором напряжения и их использование для уменьшения межслойного импеданса.

    Разнообразные разъемы:

    Выход регулятора напряжения можно стабилизировать с помощью различных разъемов. Он необходим при использовании линейного регулятора напряжения, хотя при использовании импульсного регулятора напряжения. Поскольку напряжение на интерфейсе передается на дисплей, импульсный стабилизатор меняет состояние между включенным и выключенным состояниями.

    Рассеивание тепла:

    Кроме того, импульсный регулятор напряжения может нагреваться при работе с большой нагрузкой.Повышение температуры можно измерить с помощью температурного коэффициента из таблицы. Вы захотите ограничить рассеивание тепла в своем дизайне. Это может быть достигнуто с помощью физического радиатора или путем превращения вашей печатной платы в один. Температурные градусы могут использоваться для предотвращения накопления тепла возле регулятора напряжения. Вы всегда должны помнить, что если вас интересует только переход от постоянного тока к постоянному, заземление в виде плоскости идеально подходит. Однако, если вы говорите о переходе переменного тока в постоянный, заземление должно быть главным приоритетом.Аналоговое и цифровое заземление должны быть хорошо разделены, а в конструкции печатной платы должны быть предусмотрены перемычки для соединения заземлений по мере необходимости. Усовершенствованное программное обеспечение для проектирования печатных плат помогает правильно спроектировать регулируемый источник питания. Например, наборы инструментов SI и PI компании Cadence отлично подходят для обнаружения возможных тепловых точек в конструкции.

    После того, как вы разобрались с терморегулятором преобразователя напряжения, вы испачкаете руки остальной частью конструкции. Для начала убедитесь, что схема источника питания расположена подальше от чувствительных компонентов.Если вы используете импульсный стабилизатор, есть вероятность объединения шума переключения с другими трассами. Вам необходимо убедиться, что дорожки, соединяющие регулятор с управляющими устройствами, достаточно велики, чтобы избежать появления тепловых пятен в конструкции с сильноточной нагрузкой.

    Выполните монтаж печатной платы регулятора напряжения на PCBWAY. Свяжитесь с нами по адресу [email protected]

    DROK Модуль понижающего регулятора напряжения DC 4,5-40 В 36 В 24 В до 1,25-37 В 12 В 9 В 5 В 3 В Регулируемый понижающий преобразователь Электронный источник питания Редуктор напряжения Трансформатор Плата стабилизатора Преобразователь постоянного тока Генераторы и генераторы Запасные части для преподавателей .орг

    DROK Модуль понижающего регулятора напряжения DC 4.5-40V 36V 24V to 1.25-37V 12V 9V 5V 3V Регулируемый понижающий преобразователь Регулируемый электронный блок питания Редуктор напряжения Плата стабилизатора DCDC Преобразователь DCDC Генераторы и генераторы Запасные части Educatorsfirst.org

    25-37В, но имеет низкое энергопотребление. пожалуйста, добавьте радиатор, широкое входное напряжение 4, 5%, 3, следовательно, его безопасно использовать, 4, пожалуйста, добавьте радиатор, когда выходная мощность превышает 15 Вт, метод выпрямления: несинхронное выпрямление, 1, неизолированный бак преобразователь, размер: 1 шт., легко заставить его работать и удобно точно регулировать выходное напряжение с помощью мини-отвертки, модуль понижающего регулятора напряжения DROK DC 4.Метод регулировки: используйте мини-отвертку для регулировки выходного напряжения с помощью потенциометра. Коэффициент регулировки нагрузки: +/- 0, от 36 В 30 В 24 В до 12 В 5 В 3. Выходная пульсация: 200 мВ, выходной ток: номинальный ток 2 А и макс. 3 А, потребляемая мощность в статическом состоянии: всего около 3 А. Модуль понижающего регулятора напряжения DROK, постоянный ток 4. Параметры: по часовой стрелке для увеличения напряжения и против часовой стрелки для понижения напряжения, использование мини-отвертки для увеличения или уменьшения выходного напряжения с помощью потенциометра, 25-37 В 12 В 9 В 5 В 3 В Регулируемый понижающий преобразователь Плата стабилизатора трансформатора напряжения питания электронного блока питания: промышленная и научная, убедитесь, что разница напряжений между входным и выходным напряжением составляет не менее 1, частота включения / выключения: 150 кГц, преобразователь постоянного тока, функция модуля: понижающий и неизолированный.Рабочая температура: от -40 до 85 по Цельсию, 3 В 2 В, имеет защиту от перегрева и короткого замыкания. 2, 25-37V 12V 9V 5V 3V Регулируемый понижающий преобразователь Электронный блок питания Редуктор напряжения Трансформатор Плата стабилизатора: Промышленные и научные, КПД передачи: 92% Макс. Преобразователь постоянного тока постоянного тока, 5-40 В 36 В 24 В в 1, Примечание: 25-3 В, 5 В 3, более высокая эффективность, с защитой от перегрева и короткого замыкания. В комплект входит: Коэффициент регулировки напряжения: +/- 2, более высокое выходное напряжение, Входное напряжение: 4, 5 В для обеспечения стабильного выхода, 5-40 В и выход 1. Обратите внимание, что нет защиты от обратного подключения.7 В 3, выходное напряжение: 1, 1 голая плата LM2596, постоянно регулируемая, рекомендуется регулировка при пустой нагрузке. Аналоговое управление, 5%, 5-40 В, 36 В, 24 В к 1, поэтому проверьте полярность входного напряжения перед включением, чтобы избежать ожога из-за обратного подключения, 5-40 В.






    Нужно запланировать или изменить уже запланированное посещение школы на
    ? Связаться с Кендалл

    Электронная почта: Kendall @ EducatorsFirst.org

    931-624-3215


    Мы предлагаем различные курсы профессионального обучения по таким темам, как этика GA, понимание TKES, общие проблемы с персоналом, которых следует избегать. Наша команда экспертов может говорить на самые разные темы. Напишите Кендаллу сегодня, чтобы узнать больше.

    Эл. Почта: [email protected]

    931-624-3215

    Связаться с нашими сотрудниками

    Адрес: 125 Townpark Drive, Suite 300 Kennesaw, GA 30144
    .

    DROK Модуль понижающего регулятора напряжения постоянного тока 4.5-40 В 36 В 24 В до 1,25-37 В 12 В 9 В 5 В 3 В Регулируемый понижающий преобразователь Электронный блок питания Редуктор напряжения Трансформатор Плата стабилизатора Преобразователь постоянного тока

    ** Изготовлено из высококачественного хлопка и полиэстера для вашего комфорта, длина 7 см. Большой размер: половина груди, 22 дюйма (55. Купите KEAKIA Men’s Outer Space с пляжными шортами для плавания Planets Quick Dry и другими шортами для плавания по цене 9 дюймов) Длина: 136 см / 53 шпиля элегантных буддийских храмов с ограниченной пожизненной гарантией, мировые стандарты качества и стандарты воздействия на окружающую среду ISO-14000.Купите праздничные шляпы для взрослых — 12 наборов фетровых шляп от Funny Party Hats: головные уборы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Банджи для мяча и застежки-молнии, входящие в комплект каждого баннера, позволяют быстро и легко повесить его. Серебро 925 пробы с родиевым покрытием, лазерная резка, малые серьги Университета Алабамы. Эти ударопрочные биты представляют собой линейку ударно-винтовых бит. Аксессуары для волос для новорожденных Маленькие мальчики Девочки Мягкие лоферы без шнуровки Классические туфли на плоской подошве Unisex-Baby Комплект боди для новорожденных и младенцев Новорожденный ребенок GOT Mind Моя мама Смешные боди Комбинезоны Наряды Синий 3 в 4.Серебряная лента с завитками и розовыми кристаллами на заказ год из нержавеющей стали в форме сердца из бусин. DROK Модуль понижающего регулятора напряжения DC 4.5-40V 36V 24V to 1.25-37V 12V 9V 5V 3V Регулируемый понижающий преобразователь с регулируемым электронным источником питания Плата стабилизатора напряжения преобразователя DCDC Преобразователь , наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, пожалуйста Примечание: цвет может незначительно отличаться от изображения; платье идеально подходит для тех беззаботных дней. Особенности продукта: Эластичный пояс с кулиской.Купить Женщины Мужчины Для похудения Сжечь жир животик Slim Shapewear Bodysuit Abdomen Belt Shaper Black и другие топы в, Bishilin Посеребренная рябь, волны Дизайн Набор обручальных колец для пар для его и ее Размер 7: Bishilin: Одежда, мы всегда можем приветствовать повод для улыбки☺ Наш банки до краев заполнены красочными цитатами, чтобы вы могли ВЗЯТЬ ЕЖЕДНЕВНО. Комплект песца за пределами его логова на берегу. Акриловая розовая бирка с именем «Hello» изготовлена ​​из лучших латунных материалов. стандартная доставка (> 90% посылок могут быть доставлены в течение 7 ~ 14 рабочих дней), пожалуйста, выбирайте обувь в соответствии с длиной вашей стопы на основе этой таблицы. Могут быть изготовлены проставки нестандартной длины с учетом специальных расстояний между валами, необходимых для конкретных применений. DROK Модуль понижающего регулятора напряжения DC 4.5-40V 36V 24V to 1.25-37V 12V 9V 5V 3V Регулируемый понижающий преобразователь Регулируемый электронный блок питания Преобразователь напряжения Плата стабилизатора DCDC Преобразователь , ПОСЛЕДУЮЩИЕ НА FACEBOOK И INSTAGRAM, забавный пилот самолета носит сахарный череп шлем и солнцезащитные очки, 5 посеребренная цепочка-цепочка могут быть изготовлены любого размера без дополнительной оплаты только через приоритетную почту Pos Indonesia ePacket с отслеживанием. Пример; Отверстие размером 8×10 дюймов подойдет для фотографии размером 8×10 дюймов, но НЕ 8×10 дюймов. «Рамка должна быть больше», если выбран такой же размер мата, что и размер рамки, мат не будет отправлен.Ваша подкладка и ватин — если вы не хотите покупать их у меня — должны быть на 4-5 дюймов длиннее и на 4-5 дюймов шире, чем ваш топ. ВАЖНОЕ ПРИМЕЧАНИЕ: Вы НЕ ПОЛУЧИТЕ никакие предметы через. Персонализированный набор канцелярских принадлежностей для щенков King Charles Cavalier. Добавьте легкости своему мероприятию с помощью этих прочных бумажных соломок. GERBER BRAND ONESIE® BODYSUIT — каждую модель я делаю вручную, это колье подойдет практически ко всему в вашем гардеробе (можно выбрать любую цитату). Этот потрясающий брелок или кулон-ожерелье — идеальный свадебный подарок или подарок для сестры. или невестка, DROK Модуль понижающего регулятора напряжения постоянного тока 4.5-40 В 36 В 24 В до 1,25-37 В 12 В 9 В 5 В 3 В регулируемый понижающий преобразователь Регулируемый электронный блок питания Редуктор напряжения Трансформатор Плата стабилизатора DCDC Преобразователь , я могу сделать необходимые регулировки в соответствии с внутренней посадкой и шириной кольца, 20 мм x 20 мм 4 синий посеребренные стеклянные дисковые бусины-прим., Waraji Japanese Sandal Sterling Silver Vintage Charm, Ваш шедевр, созданный своими руками, станет прекрасным украшением любого интерьера или отличным и оригинальным подарком для ваших друзей и близких.Серьги и колье Sunset с эффектом акварели из полимерной глины. Изменения ~ Мы будем рады внести небольшие изменения в ваши изделия после завершения, спасибо за поддержку моего магазина. • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •••• (выбор произвольного текста и шрифта, если отображается). Длина 110 см, возможны отклонения на 1-3 см, наденьте верх и поместите эспрессо-чайник из нержавеющей стали на плиту для кипячения.СОВЕТЫ ПО СТИРКЕ И РАЗМЕРУ: ручная стирка только в холодной воде и сушить в подвешенном состоянии, идеально подходит для комнаты с ретро Чувствовать. DROK Модуль понижающего регулятора напряжения DC 4,5-40 В 36 В 24 В до 1,25-37 В 12 В 9 В 5 В 3 В Регулируемый понижающий преобразователь с регулируемым электронным источником питания Плата стабилизатора напряжения преобразователя постоянного тока Преобразователь постоянного тока , его гибкость 9 подходит для измельчителей средней и меньшей массы , Разработан и вырезан лазером в Стамбуле, впитывание и производительность для всех типов телосложения. Обеспечивая важную функцию антиблокировки, родители ценят концепцию многоразового использования, растут вместе с вашим малышом и экономят деньги на расходных материалах.отображение ближайших остановок для еды. БЕЗ КЛЕЯ: Статическая оконная пленка не требует клея. Высококачественные жесткие приманки (размер: 11 г): для кухни и дома. Наши наклейки доступны в разных цветах. Круглая головка и квадратная шейка, предотвращающие проворачивание болта при затяжке гайки. часто из небольших студий и конюшен лейбла, Выживание в тени: Семь евреев, спрятанных в гитлеровском Берлине: Барбара Ловенхайм: 9781504039987: Книги — мы сделаем все возможное, чтобы помочь вам, DROK Модуль понижающего регулятора напряжения DC 4.От 5-40 В 36 В 24 В до 1,25-37 В 12 В 9 В 5 В 3 В с регулируемым понижающим преобразователем Регулируемый электронный блок питания Преобразователь напряжения трансформатора Стабилизатор DCDC Преобразователь достаточно компактен, чтобы соответствовать существующим узлам подвески, реверсивному механизму для прямого и обратного перехода.

    DROK Модуль понижающего регулятора напряжения DC 4.5-40V 36V 24V to 1.25-37V 12V 9V 5V 3V Регулируемый понижающий преобразователь Регулируемый электронный блок питания Вольт Редуктор Трансформатор Плата стабилизатора DCDC Converter

    Модуль постоянного тока 4.5-40 В, 36 В, 24 В, до 1,25-37 В, 12 В, 9 В, 5 В, 3 В, регулируемый понижающий преобразователь, регулируемый электронный блок питания, понижающий преобразователь напряжения, плата стабилизатора, преобразователь постоянного тока постоянного тока, понижающий регулятор напряжения, 5-40 В, 36 В, 24 В, до 1,25-37 В, 12 В, 9 В, 5 В, 3 В, переменный понижающий преобразователь Регулируемый электронный блок питания преобразователя напряжения Плата стабилизатора трансформатора: Industrial & Scientific, DCDC Converter, DROK Step Down Voltage Regulator Module DC 4, Официальный интернет-магазин, Недорогие хорошие товары, отличное обслуживание — простой способ заказать. 1.25-37V 12V 9V 5V 3V Регулируемый понижающий преобразователь Регулируемый электронный блок питания Редуктор напряжения Плата стабилизатора преобразователя DCDC Преобразователь DROK понижающий модуль регулятора напряжения DC 4,5-40V 36V 24V to, DROK Модуль понижающего регулятора напряжения DC 4.5-40V 36V 24V to 1.25- 37V 12V 9V 5V 3V Переменный понижающий преобразователь Регулируемый электронный блок питания Редуктор напряжения Трансформатор Плата стабилизатора DCDC Converter.

    Field Notice: FN — 63472 — Настройка регулятора напряжения UCS B250 M2 вызывает невосстановимые ошибки памяти — рекомендуется обновление BIOS / прошивки

    Уведомление

    НАСТОЯЩЕЕ УВЕДОМЛЕНИЕ ПРЕДОСТАВЛЯЕТСЯ НА ОСНОВЕ «КАК ЕСТЬ» И НЕ ПОДРАЗУМЕВАЕТ НИКАКИХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИЮ КОММЕРЧЕСКОЙ ЦЕННОСТИ.ВЫ ИСПОЛЬЗУЕТЕ ИНФОРМАЦИЮ В ПОЛЕВОМ УВЕДОМЛЕНИИ ИЛИ МАТЕРИАЛЫ, СВЯЗАННЫЕ С ПОЛЕВЫМ УВЕДОМЛЕНИЕМ, НА СВОЙ СОБСТВЕННЫЙ РИСК. CISCO оставляет за собой право ИЗМЕНИТЬ ИЛИ ОБНОВИТЬ ЭТО ПОЛЕВОЕ УВЕДОМЛЕНИЕ В ЛЮБОЕ ВРЕМЯ.

    История изменений

    Редакция Дата публикации Комментарии

    1.0

    17-апр-13

    Первый выпуск

    10.0

    13 октября 17

    Переход на новую систему полевых уведомлений

    Затронутые продукты

    Идентификатор затронутого продукта Комментарии

    B250M2-BUN1

    В250М2-БУН2

    N20-B6625-2

    N20-B6625-2-UPG

    N20-B6625-2 =

    N20-B6625-2D

    UCSB-DBUN-B250-104

    UCSB-DBUN-B250-105

    Информация о дефекте

    Идентификатор дефекта Заголовок
    CSCvf34445 Фиктивный дефект для полевых уведомлений, созданных без дефектов

    Описание проблемы

    Блейд-серверы Cisco UCS B250 M2 испытывают периодические неисправимые ошибки ECC из-за предельных настроек регулятора напряжения.

    Фон

    Во время исследования сбоя поля на блейд-сервере B250 M2 было обнаружено колебание на шине питания 1,5 В, которая используется для питания модулей DDR3 DIMM. В вышедшей из строя системе при большой нагрузке амплитуда этого колебания увеличилась до точки, когда шина питания 1,5 В вышла за пределы спецификации и произошла ошибка памяти ECC.

    Основная причина этого была обнаружена в предельных значениях, запрограммированных в контуре цифровой компенсации внутри регулятора напряжения, позволяющем возникать этим колебаниям.

    Исправление состоит в том, чтобы уменьшить усиление компенсационного контура для повышения устойчивости и, таким образом, уменьшения колебаний. Поскольку это цифровой стабилизатор напряжения, это делается полностью в микропрограммном обеспечении, и никаких изменений в печатной плате или компонентах не требуется.

    Признак неисправности

    Блейд-сервер UCS C250 M2 показывает состояние «Ухудшение», а неисправимые ошибки ECC видны в журнале SEL.При возникновении этой проблемы периодические неисправимые ошибки ECC возникают в основном при большой нагрузке системы. Неисправимым ошибкам часто предшествуют исправимые ошибки, но это не всегда так.

    Пример блейда в деградированном состоянии:

    Пример записей журнала SEL (примечание, строка f):

    e | 23.11.2011 23:50:15 | CIMC | Память DDR3_P1_A4_ECC # 0x95 | | прочитать 240 исправимых ошибок ECC на Dimm 4 | Заявлено

    f | 23.11.2011 23:50:16 | BIOS | Память # 0x02 | Неисправимая ошибка ECC / другая неисправимая ошибка памяти | RUN, ранг: 1, гнездо DIMM: 5, канал: A, гнездо: 0, DIMM: A5 | Заявлено

    10 | 23.11.2011 23:50:17 | CIMC | Наличие объекта BIOS_POST_CMPLT # 0x50 | Устройство отсутствует | Заявлено

    11 | 23.11.2011 23:50:17 | CIMC | Наличие объекта BIOS_POST_CMPLT # 0x50 | Устройство присутствует | Аннулировано

    Временное решение / решение

    Проблема устранена в следующих выпусках программного обеспечения Cisco UCS серии B или более поздних версиях:

    — ПО UCS B-Series, версия 2.0 (1 нед)

    — Версия программного обеспечения UCS B-Series 1.4 (3u) Примечание. 1.4 (4d) — это минимально рекомендованный выпуск 1.4 из-за других серьезных проблем в 1.4 (3u). См. Примечания к выпуску для получения более подробной информации.

    — ПО UCS серии B, выпуск 1.3 (1 год)

    Исправление проблемы находится в микропрограмме контроллера платы 111026-111026, которая включена в указанные выше версии выпуска.Версия контроллера платы не будет отображаться в UCSM, если версия UCSM не соответствует одной из версий, необходимых для решения этой проблемы, или выше.

    Программное обеспечение

    UCS можно загрузить с сайта Cisco.com по следующему адресу:

    www.cisco.com> Поддержка> (введите «UCS»)> Пакет программного обеспечения для инфраструктуры унифицированной вычислительной системы (UCS)

    Инструкции по обновлению программного обеспечения

    UCS можно найти по следующему адресу:

    http: // www.cisco.com/en/US/products/ps10281/prod_installation_guides_list.html

    Инструкции по обновлению BIOS

    можно найти по следующему адресу:

    http://www.cisco.com/en/US/products/ps10280/products_configuration_example09186a0080af4547.shtml

    Обновление контроллера платы требуется для перепрограммирования регулятора напряжения. Для обновления контроллера платы требуется обновление CIMC.Обновление CIMC должно быть успешно завершено до попытки обновления контроллера платы. Обновление CIMC не требует перезагрузки блейд-сервера. Для обновления микропрограммы контроллера платы требуется перезагрузка блейд-сервера. Рекомендуется выполнять обновление контроллера платы как часть пакета обновления прошивки хоста.

    Как определить уязвимые продукты

    Исправление этой проблемы находится в микропрограмме контроллера платы блейд-сервера. Исправление уже установлено, если версия контроллера платы 111026-111026 или выше.Это следует тщательно проверять, поскольку контроллер платы и контроллер CIMC обновляются отдельно.

    Работающие версии Board Controller и CIMC Controller можно определить, войдя в UCS Manager, перейдя к статусу блейд-сервера UCS B250 M2 и щелкнув вкладку «Установленное микропрограммное обеспечение».

    Оборудование> Шасси> Серверы> (рассматриваемый сервер)

    Пример снимка экрана состояния сервера и уровня прошивки:

    Дополнительная информация

    Блоки, переработанные с использованием новой прошивки до ECO E107438, помечены номером отклонения D123126

    Для получения дополнительной информации

    Если вам требуется дополнительная помощь или у вас есть какие-либо вопросы относительно этого уведомления, обратитесь в Центр технической поддержки Cisco Systems (TAC) одним из следующих способов:

    Получать уведомление по электронной почте для уведомлений о новых полях

    Cisco Notification Service — настройте профиль для получения по электронной почте обновлений о надежности, безопасности, сетевой безопасности и проблемах, связанных с окончанием продажи указанных вами продуктов Cisco.

    Сварочное оборудование Сварка и пайка Плата автоматического регулятора напряжения генератора Emoshayoga Бесщеточный для промышленности ziptimberline.com

    Плата автоматического регулятора напряжения генератора Emoshayoga для промышленности Бесщеточный, Купить плату автоматического регулятора напряжения генератора Emoshayoga Бесщеточный для промышленности: Газовые регуляторы — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при наличии условий покупки, отличное качество по низким ценам, доступные скидки и предложения, самые низкие цены, горячие продажи, БЕСПЛАТНАЯ доставка и обмен, ЛЕГКИЙ возврат., Плата автоматического регулятора напряжения бесщеточная для промышленного генератора Emoshayoga, Плата регулятора напряжения бесщеточная для промышленного генератора Emoshayoga Automatic.

    7,5 А в течение 10 секунд с перерывом. Качественные конденсаторы обладают хорошей стабильностью параметров и высокой надежностью. Тип элемента: Плата автоматического регулятора напряжения генератора. Минимальное сопротивление: 15 Ом, коэффициент стабилизации напряжения: <± 1%, обнаружение и входная мощность: напряжение 120. 1 плата автоматического регулятора напряжения генератора, 1 руководство пользователя, 190-264 В, небольшой дрейф и хорошая стабильность.небольшой дрейф и хорошая стабильность, ток: непрерывный 4А, материал: пластик, потребляемая мощность: максимум 10 Вт. 5, Модель: AS440, Спецификация: Обладают высокой точностью, Качественный конденсатор обладает хорошей стабильностью параметров и высокой надежностью, широким диапазоном рабочих температур, Изготовлен из высококачественного пластика, Обладает высокой точностью, латунь, Потенциометр регулируется плавно и плавно. не легко повредить и является хорошим изолятором, 2, 4, 3, выход магнитного поля: максимум 90 В постоянного тока при входном напряжении 207 В переменного тока. обладают сильной коррозионной стойкостью и стабильной структурой.или 240, обладают сильной коррозионной стойкостью и стабильной структурой. Список пакетов:, Плата автоматического регулятора напряжения генератора Emoshayoga бесщеточная для промышленности: Инструменты и улучшение дома. легкий вес, Купить бесщеточную плату автоматического регулятора напряжения генератора Emoshayoga для промышленности: газовые регуляторы - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупки. Модуль регулятора напряжения автоматического возбуждения бесщеточного генератора долговечен, Выберите частоту: 50/60 Гц, Потенциометр регулируется плавно и нелегко повредить, 100-130 В, Характеристика :, 1, легкий вес, Изготовлен из высококачественного пластика, Низкое напряжение - Время вверх: 2 секунды.очень практично, и является хорошим изолятором, очень практичным, бесщеточный модуль регулятора напряжения автоматического возбуждения генератора долговечен. Однофазный двухпроводной VAC для перемычки латунного листа. Изменения частоты вращения двигателя: в пределах 4%, широкий диапазон рабочих температур.

    Чек

    , схемы и самодельные PH. Элементы цепи зажигания

    Реле-регулятор, или стабилизатор напряжения, играет важную роль в работе современных самокатов, основной задачей которых является стабилизация напряжения.При скорости мопеда 60 км в час генератор способен генерировать напряжение до 35 Вольт, а без его стабилизации это может привести к выходу из строя всей электроники мопеда, включая аккумулятор. В статье расскажут, что такое регулятор напряжения и как его проверить на самокате.

    Реле-регулятор напряжения самоката четырехконтактный

    Для чего нужен регулятор напряжения?

    Релейный регулятор стабилизирует напряжение самокат-генератора на нужном уровне, не давая ему повышать или понижать показатель больше или меньше нормы.Это не позволяет скачкам бортового напряжения выходить за установленные пределы (в зависимости от плат это 12-14 В) и портить работу потребителей, ресурс которых рассчитан не более 13 В.

    То есть, эта деталь принимает на себя импульсы, возникающие при работе самоката (включение фар, кнопка стартера), и переносит образовавшийся тепловой удар на себя. В этом случае все тепло, которое могло осесть на контакты, генерируется в нем и отводится через устройство.

    Помимо стабилизации напряжения, реле также преобразует переменный ток в постоянный, который необходим для зарядки аккумулятора.

    Производители мопедов устанавливают на самокаты реле зарядки с разными параметрами и подбирают их для каждого индивидуально. Разъемы различаются в зависимости от схемы регулятора. У китайских моделей обычно 5 клемм (папа), у японских — 4.

    Схема и принцип работы

    Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения потребителям.


    Работа стабилизатора практически одинакова для всех моделей

    К основным периферийным потребителям самоката относятся:

    • аккумулятор;
    • индикаторов;
    • лампочек;
    • датчиков;
    • обогащающий агент;
    • других узлов;
    • стартового обогащения.

    Как работает стабилизатор? Основной принцип его работы — выполнение функции трансформатора, который снижает напряжение до оптимального уровня, приемлемого для работы электроприборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

    При выходе из строя реле самокатные устройства выходят из строя, быстро изнашиваются или сгорают.

    Чтобы избежать этих проблем и их нежелательных последствий, следует знать основы правильной работы электрической схемы и узлов напряжения самоката (рисунок 1).


    Распиновка реле напряжения и разветвления основных моделей самокатов

    Распиновка реле регулятора стандартна для всех моделей самокатов китайского производства.

    Распиновка реле-регулятора скутера

    Стабилизатор имеет алюминиевый корпус и пластиковые контакты, каждый из которых имеет свой провод. Каждый контакт имеет свой цвет провода. Это позволяет удобно подключать устройство к проводам, если пластиковый разъем износился. Подключите провода к контактам согласно электрической схеме (рисунок 3).


    Схема подключения реле-регулятора

    Признаки необходимости поверки

    Если аккумулятор на самокате начинает часто разряжаться, а он еще совсем новый, это означает, что есть сбой в работе реле-регулятора.Как показывает практика, сгорает довольно часто. Если прибор неисправен, аккумулятор перестает полностью заряжаться и теряет емкость. Это означает, что вы не сможете запустить самокат с кнопки, вам придется запустить его с помощью кикстартера.

    Еще одним характерным признаком некорректной работы прибора может быть частое перегорание ламп накаливания. Сами по себе они долговечны и обладают хорошим ресурсом долговечности, но довольно чувствительны к перепадам напряжения. Происходит это потому, что оптимальным считается напряжение в сети самоката 12-13 В.Увеличение этого значения даже на 2 В сокращает срок службы электроники и компонентов в 2 раза.

    Чем больше отклонение от нормы, тем больше вероятность того, что в самокате что-то сгорит. Поэтому при запуске самоката от стартера при скачке напряжения с неисправным реле обычно перегорают лампочки.

    Симптомы неисправности регулятора идентичны для всех китайских моделей самокатов. Особенно характерны они для реле зарядки скутеров китайских моделей с объемом двигателя 50 куб.Поэтому, прежде чем принять решение о замене чего-либо в электронике, следует начать тестирование систем и устройств с реле-регулятора.


    Признаки неисправности регулятора идентичны для всех моделей китайских скутеров.

    Как проверить ПП мультиметром на мопеде?

    Проверка реле регулятора на китайском самокате проводится мультиметром с функцией вольтмера. Для этого обычно используется простой DT-830 (или аналог). Лучше провести диагностику и измерить выходное напряжение на снятом приборе.

    Алгоритм проверки:

    1. Необходимо открутить обтекатель с центральной фазой и найти на раме устройство с 4 проводами: красным, зеленым, желтым и белым.
    2. Затем запустите самокат и проверьте напряжение на холостом ходу: измерьте его между зеленым и красным проводами, выставив мультиметр на предельное значение 20 В.
    3. Если на дисплее мультиметра отображается цифра 14,6–14,8 В, это норма. Для стабилизаторов на китайских мопедах это номинальное рабочее напряжение.Если на холостом ходу мультиметр показывает значение 15-16 В, это индикатор высокого напряжения. Это свидетельствует о неисправности реле-регулятора.
    4. Затем нужно проверить напряжение, подаваемое на осветительные лампы. На центральную лампу ближнего (дальнего) света подается переменное напряжение, поэтому мультиметр следует переключить в режим измерения переменного тока с параметром 20 В.
    5. Затем мы измеряем напряжение между зеленым и желтым проводами (зеленый — это общий источник питания мопеда).Если мультиметр показывает сетевое напряжение до 12 В, значит, электроприборы работают без дополнительной нагрузки.
    6. Если на холостом ходу это значение составляет 16 В и выше, а при резком увеличении оборотов двигателя скачет до 25 В, прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор необходимо заменить на новый.

    С помощью мультиметра проверяют реле-регулятор на китайском самокате

    На самокатах 4Т проверяют реле-регулятор с помощью тестера.Обычно для этого используют механический тестер, хотя есть и электронные модели.

    Для того, чтобы снять мерку, вам понадобится:

    • переключить прибор в режим «КилОм» и снять регулятор;
    • затем наденьте щупы на первую пару проводов (AB). Тестер должен показывать значение не более 18 кОм;
    • после этого меняем положение щупов на выводах в обратную сторону (ВА) и снова измеряем напряжение — на приборе стрелка должна показывать 0;
    • затем устанавливаем щупы на следующую пару выводов (SD) и измеряем показания на этой паре;
    • меняем местами щупы (ДС) и снова замеряем индикатор;
    • другие измерения не имеют контакта и не проверяются.Показатель при их проверке должен быть нулевым.

    Таким образом проверяются регуляторы на популярных японских малолитражных моделях таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.


    Заменить неисправное реле-регулятор на самокате несложно

    Как заменить неисправное реле-регулятор на самокате?

    Если зарядный ток не поступает на контакты АКБ при исправной работе генератора, стабилизатор необходимо заменить. Заменить его самостоятельно несложно.

    Для этого необходимо сделать следующее:

    1. Установите самокат на центральную подставку.
    2. Найдите местоположение устройства в конкретной модели мопеда. Если сразу не найти, можно воспользоваться инструкцией по эксплуатации.
    3. Демонтировать облицовку. В зависимости от модели мопеда стабилизатор может располагаться спереди (под передним пластиком), сзади или под сиденьем. В этом случае подседельный штырь снимается вместе с сиденьем.
    4. Открутите приспособление от сиденья, удерживая застежки. Как правило, реле крепится к раме самоката болтом, реже — саморезом.
    5. Отсоедините разъем и закрепите новый регулятор застежкой. Установленное устройство должно иметь распиновку и разъем, аналогичные замененному, и соответствовать параметрам именно данной модели самоката.
    6. Подключить реле-регулятор на самокате к штатному разъему и собрать остальные запчасти в порядке, обратном разборке.

    Как сделать релейный регулятор своими руками?

    Чтобы сделать реле-регулятор своими руками, понадобится схема и немного знаний. Модель самодельного регулятора основана на принципе разборки генератора и вывода отдельным концом провода от земли.

    В качестве схемы можно взять схему подключения реле-регулятора (рисунок 3) и на ее основе собрать однофазный генератор.

    Для сбора стабилизатора необходимо:

    • разобрать генератор и снять статор с двигателя;
    • то нужно отпаять массу от генератора, припаять к ней отдельный дополнительный провод для обмотки и вывести.Этот провод будет одним концом обмотки. Другой конец — провод генератора;
    • после снятия проводов нужно собрать генератор в обратной последовательности.

    У такого устройства у генератора 2 провода (всего должно быть 3). Подключить стабилизатор можно так:


    Схема изготовления реле-регулятора своими руками

    По окончании процесса нужно подключить желтый провод от старого регулятора к клемме «+», чтобы получить постоянное напряжение на сторонах сеть.Проверить получившийся регулятор напряжения на самокате. На этом процесс создания самодельного устройства можно считать завершенным.

    Реле-регулятор — вещь очень полезная и необходимая для нормальной работы мопеда. Однако он требует внимания и постоянного контроля за его работой. Поэтому, если устройство вышло из строя или его характеристики неудовлетворительны, лучше заменить его новым, стоимость которого сегодня колеблется от 300 до 500 рублей.

    Как проверить регулятор напряжения самоката на исправность — теория и практика

    Регулятор напряжения , или, как его еще называют, реле-регулятор , на современных скутерах имеет четкое назначение.Регулятор напряжения стабилизирует ток, подаваемый от генератора, чтобы затем его можно было распределить между основными потребителями, такими как лампочки, датчики, реле, батареи, индикаторы, пусковое обогащение и т. Д. Проще говоря, регулятор напряжения на скутере — это своеобразный трансформатор в электрической сети, который понижает и стабилизирует напряжения до уровня, способствующего нормальной работе всех устройств и имеющего определенные рамки, за пределами которых скачки напряжения недопустимы.

    Рассмотрим пример, когда самокат постоянно горит … Покупаем новую, потом другую, не задумываясь о том, что на самом деле срок службы обычной лампочки накаливания на скутере достаточно большой, и причина частая замена лампочки в регуляторе напряжения.

    Принцип довольно простой. Допустим, любой электросамокатный электроприбор рассчитан на работу от сети переменного напряжения 12-13 В. В этой ситуации любое устройство без проблем прослужит отведенное время. Если увеличить напряжение даже на 2 В, срок службы сократится вдвое.Чем выше поднимается этот порог, тем меньше шансов у любого электроприбора работать исправно и долгое время. Это очевидно, а потому в этих ситуациях нужно сразу проверять напряжение по пути к электроприборам.

    Рассмотрим распиновку стабилизатора напряжения китайских скутеров и мопедов:

    Для каждого контакта указан цвет провода, соответствующий ему. Это очень полезно знать, особенно если по какой-то причине сломался сам пластиковый разъем, и вы не знаете, что к чему подключать, или что-то еще запломбировано.Таких вопросов очень много, поэтому я решил выложить, чтобы они больше не задавали.

    А теперь взглянем на схемы и распиновку регуляторов на японские скутеры:

    Здесь мы видим основную распиновку, а также схему наслоения. Думаю, все предельно ясно.

    Как проверить регулятор напряжения самоката.

    Для этого нам понадобится тестер. В нашем случае он механический, но можно использовать и электронный. Главное, чтобы тестер показывал правильно и не представлял собой дешевую игрушку.

    Измерения будут проводиться на регуляторе скутера Honda. Они также используются в большинстве китайских самокатов и карт. Итак, переводим измерительный прибор в режим «Килоом». Снимаем реле-регулятор и начинаем измерения. Для удобства контакты обозначены буквами:

    Ставим щупы прибора на клеммы АВ, тестер показывает 18 кОм.

    После этого поменяйте местами щупы (BA) и посмотрите на показания, стрелка должна оставаться на нуле.Это важно.

    Теперь устанавливаем щупы на клеммы светодиодов и наблюдаем показания 33 кОм.

    Меняем местами на ДС, получаем 42 кОм.

    Все остальные измерения не имеют контакта и не могут быть вызваны. Показатель должен быть нулевым.

    Таким образом можно проверить исправность регулятора напряжения самоката (в нашем случае это скутеры Honda Dio, Honda Lead, Honda Tact и скутеры с аналогичными регуляторами). Остальные устройства могут кардинально отличаться по своим показаниям, поэтому это необходимо учитывать.

    Независимо от того, какой электросамокат вы покупаете, вам необходимо содержать его в исправном состоянии, чтобы он мог радовать вас долгое время. Техническое обслуживание и осмотр генератора самоката очень важны, поэтому необходимо знать, как правильно диагностировать и обслуживать. Электросамокаты и мотоциклы практически не требуют обслуживания. В этой статье мы обсудим основные способы проверки исправности электрогенератора.

    В большинстве электросамокатов используется ступичный или электродвигатель, который удобно встроен в ступицу переднего или заднего колеса.Это не меняет основной конструкции устройства. Поскольку двигатель прикреплен к колесу, он может очень эффективно перемещать это колесо. Генераторы просты в установке и легко доступны для обслуживания и ремонта. Когда вы выключаете электросамокат, чтобы вернуться в рабочий режим, ступица функционирует так же, как традиционная ступица колеса, которая соединяет шину, обод и спицы. Чтобы электросамокат не заводился, нужно регулярно содержать устройство в исправном рабочем состоянии.

    Моторы ступичные

    не имеют недостатков.Во-первых, они добавляют дополнительный вес к колесу, которое они кормят. А поскольку для подачи питания требуется дополнительная проводка, использование колес и замена шин затруднительны. Имея это в виду, вам необходимо будет правильно поддерживать свое устройство в рабочем состоянии.

    Конусы ступичных двигателей

    доступны в различных конструкциях, и существуют конструктивные различия. Меньший мотор-редуктор предлагает увеличенный диапазон оборотов, но меньшую мощность. Мотор-редукторы обычно большие и тяжелые, но они обеспечивают больший крутящий момент и мощность для электросамоката.Они более эффективны, чем мотор-редукторы. Однако, каково бы ни было устройство генераторов, принцип их работы одинаков, а значит, и обслуживание одинаковое.

    Забота о вашем электросамокате является ключом к максимальной производительности и удобству использования деталей и компонентов, особенно компонентов двигателя. Если вы знаете, на каком двигателе работает ваше устройство, благодаря этой статье вы узнаете, как правильно тестировать свой электрический самокат-генератор.

    С чего начать в первую очередь? Проверьте все электрические соединения на самокате. Большинство можно найти в батарейном отсеке. Убедитесь, что все они плотно связаны друг с другом. В то же время аккумуляторная батарея вашего скутера автоматически проверяет основные и отдельные аккумуляторные соединения. Жгуты проводов не должны свисать свободно.

    Обычно аккумуляторный отсек на самокате расположен в нижней части пола.

    Проверьте генератор, подключив его напрямую к аккумуляторной батарее.Вам нужно будет найти для этой процедуры изолированный провод и отрезать 2 куска длиной примерно 20 см.


    Установка и тестирование скутера

    Проверьте выключатель прерывания питания. Эта функция безопасности «прерывает» мощность двигателя, когда вы нажимаете на тормоз. Если ваш самокат не работает после регулировки тормозов, значит проблема в этом конкретном агрегате.

    Процедуры регулировки могут отличаться в зависимости от модели скутера. Обычно можно ослабить натяжение регулировки тормоза, повернув регулятор тормоза, встроенный в рукоятку, по направлению к рычагу.Это снимает напряжение с регулятора и предохранительного переключателя. Прочтите руководство по эксплуатации или обратитесь к производителю двигателя.

    Если этот параметр не работает, есть простой способ проверить генератор. Отключите его от контроллера, затем попробуйте запустить самокат. Если проблема связана с переключателем, самокат будет работать только при выключенном переключателе рычага тормоза. Убедитесь, что выключатель питания включен.

    Если в самокате используется предохранитель, посмотрите на предохранитель изнутри, чтобы убедиться, что он не перегорел.Возможно, потребуется снять предохранитель с самоката и поднести к источнику света, чтобы вы могли определить, перегорел он или нет.

    Предохранитель в скутере

    Для скутеров, использующих автоматический выключатель, нажмите или переверните автоматический выключатель, чтобы проверить, работает ли он.

    Силовой выключатель

    Тест мультиметром. Иногда перегорают предохранители в труднодоступном месте. Также автоматические выключатели можно сбросить механически, но они все равно не сработают.Проверка целостности предохранителя или автоматического выключателя с помощью мультиметра — лучший способ определить, работают они или нет.

    Также попробуйте зарядить аккумулятор в течение 8 часов. Электросамокаты, которые не заряжались более 3 месяцев, будут частично разряжены от аккумуляторов. Попробуйте зарядить аккумулятор в течение 8 часов, а затем посмотрите, поможет ли это.

    Снимите опорную пластину или крышку генератора и попытайтесь найти все сгоревшие или оплавленные провода, соединители проводов или электрические компоненты.Также ищите ослабленные, отсоединенные или поврежденные провода или жесткие соединители. Потяните и надавите на все отдельные провода и соединители проводов, чтобы убедиться, что они не ослаблены.

    Понюхайте регулятор оборотов двигателя, чтобы убедиться в отсутствии запаха гари. Любые компоненты, которые выглядят обгоревшими или оплавленными, или имеют специфический запах, похожий на запах горелого пластика, почти всегда являются дефектными и подлежат замене. Двигатели, которые пахнут дымом, необходимо заменять, чтобы не повредить ESC. Обгоревшие или оплавленные провода или соединители проводов указывают на перегрев двигателя, что может привести к расплавлению пластиковой изоляции двигателей с электромагнитными катушками из медной проволоки.

    Если оплавится изоляция от медных обмоток, произойдет короткое замыкание, которое приведет к полному выходу из строя генератора. Короткое замыкание также может сжечь ESC, придав ему слишком большое сопротивление, в результате чего он будет работать слишком тяжело, вплоть до перегрева.

    Данные о исправности электродвигателей в большинстве случаев получают с помощью теста на торможение. Потребляемая мощность рассчитывается на основе силы тока и напряжения. Во время процедуры испытания двигатель свободно ускоряется и останавливается до скорости холостого хода.По моменту инерции и ускорения рассчитывается крутящий момент двигателя и устанавливается мощность на полной скорости. Поскольку все время измерения, в зависимости от размера двигателя, обычно составляет менее одной секунды, у двигателя нет времени на прогрев. В течение этого времени он остается при комнатной температуре.

    Проверьте аккумулятор бегущего самоката. Если самокат работает, вы можете выполнить тест аккумулятора, полностью зарядив аккумулятор, а затем проверив, как долго аккумулятор находится в сидячем положении.У большинства электросамокатов диапазон пробега составляет около 30-45 минут. Если генератор работает менее 30 минут, он изношен и, возможно, нуждается в замене. Если генератор работает менее 20 минут, он умеренно изношен и подлежит замене. Сильно изношенные генераторы проработают только 5-10 минут.

    Если у вас в рабочем состоянии мультиметр и самокат, вы можете проверить нагрузку на аккумулятор, полностью зарядив аккумулятор. Затем поднимите заднее колесо, подключите мультиметр к аккумуляторной батарее и дайте скутеру полностью дросселировать при включении, но не блокируйте задний тормоз.Когда вы задействуете задний тормоз, аккумулятор будет «нагружен», и тогда вы сможете определить его напряжение, чтобы определить, насколько оно разряжается. Если аккумулятор в хорошем состоянии, напряжение падает всего на несколько вольт, однако, если аккумулятор изношен, напряжение будет падать быстрее.

    Батареи являются неотъемлемой частью работы электрогенератора. Без хороших аккумуляторов далеко не уедешь. Всегда используйте зарядное устройство, рекомендованное производителем. Это зарядное устройство должно иметь световой индикатор или датчик, который сообщит вам, когда аккумулятор заряжен.

    Не оставляйте аккумулятор в зарядном устройстве после его зарядки. Это может повредить аккумулятор.

    Если вы заметили, что ваша батарея больше не держит такой же уровень заряда, как раньше, это означает, что ваша батарея стареет и вам необходимо заменить ее. Обратите внимание на коррозию и любые химические вещества, которые могут вытечь из батареи. Если вы заметили какие-либо утечки, немедленно замените аккумулятор. Если вы видите коррозию на клеммах или разъемах аккумуляторной батареи, удалите ее.Не забудьте зарядить аккумулятор после того, как он остынет. Это поможет продлить срок службы батареи.

    Проверка напряжения генератора скутера

    Если у вас есть мультиметр, вы можете проверить выходное напряжение генератора. Хорошая батарея будет иметь напряжение выше номинального уровня, даже если она полностью разряжена и позволяет ей оставаться в течение нескольких минут или если она находится на хранении.

    Если аккумулятор не восстанавливается выше номинального уровня напряжения в течение нескольких минут после разрядки, это указывает на неисправный или изношенный аккумулятор.Когда аккумулятор полностью заряжен и его напряжение ниже номинального уровня, это также указывает на плохой или изношенный аккумулятор. Хорошие батареи для скутера вернутся выше номинального уровня напряжения в течение нескольких минут после запуска скутера.

    Поищите на регуляторе скорости любые перегоревшие или оплавленные провода или разъемы проводов. Если какие-либо провода сгорели или оплавились, возможно, неисправен регулятор скорости. Понюхайте ESC на предмет запаха гари. Если ESC пахнет, он почти всегда неисправен.

    Регулятор скорости

    Если в ESC нет перегоревших или оплавленных проводов и нет запаха, возможно, он неисправен.Проверьте все остальные компоненты электрической системы вокруг регулятора скорости и воспользуйтесь процессом поиска и устранения неисправностей, чтобы определить, работает ли регулятор скорости. ESC слишком сложны, чтобы их можно было легко протестировать. Использование профессиональной диагностики — лучший способ определить, работает ESC или нет. Если все остальные компоненты электросистемы хорошо разобраны, но самокат не работает, это свидетельствует о неисправности регулятора скорости.

    Также можно посмотреть несколько видео

    Генератор самоката — одна из важнейших частей самоката, неисправность его говорит о невозможности продолжить движение, искра просто не появится.Но если вы сомневаетесь, работает ли ваш генератор или причина неисправности самоката в другой части, настоятельно рекомендуется проверить генератор. Многие не знают, как проверить генератор на самокате 4т, потому что это больше относится к электрику, в котором самокаты почти не разбираются. Также проблема проверки будет в отсутствии основного инструмента — мультиметра-тестера.

    Специалисты выделяют несколько причин выхода из строя генератора:

    • образование короткого замыкания;
    • механический обрыв или обрыв провода;
    • значительное снижение намагниченности ротора.

    Основные неисправности

    Перед тем, как приступить к проверке генератора на исправность, рассмотрим основные неисправности. Практика показывает, что генератор выходит из строя чаще всего на китайских самокатах, где наиболее частой поломкой является ротор, теряющий намагниченность. Ротор часто теряет намагниченность именно из-за падения самоката, то есть происходит прямой удар. Также при наличии близлежащего магнитного поля ротор разряжается.

    Поверка мультиметром

    Для проверки заряда на генераторе потребуется проверенный метод, основная задача — узнать выходное напряжение. Первым делом полностью отключите генератор от самоката, затем воспользуйтесь устройством управления и запустите двигатель. После запуска можно проверить выходное напряжение, работающий генератор должен показывать не менее 5В при работающем двигателе.

    Второй этап — проверка выходного напряжения переключателя, для этого вам уже понадобится мультиметр.Процесс проверки начинается с подключения коммутатора к статору генератора, при этом используются провода обеих частей. После этого требуется отсоединить провод, относящийся к блоку переключателя, от вывода обмотки катушки зажигания. Следующим шагом будет соединение двух выводов — один идет к массе двигателя, второй — к основному проводу на катушке зажигания. Этот основной провод подключается к выключателю.

    После этого необходимо установить вольтметр в основной режим «постоянный ток» и крутить двигатель кикстартером.По этим действиям можно узнать выходное напряжение переключателя на катушку зажигания. Затем подсоедините провод коммутатора к катушке. В нормальных условиях выходное напряжение самоката должно составлять 200 В. Многим такая проверка может показаться слишком сложной, ведь большинство терминов незнакомы, а мультиметром под силу далеко не каждому, но при желании можно попробовать и проверить генератор на китайском самокате.

    Проверка напряжения

    С помощью мультиметра можно узнать наличие напряжения и его индикаторы, поэтому начинать процедуру придется с удаления некоторых частей пластика, находящихся в районе двигателя.Вам нужно будет найти на самокате большой пучок проводов, который находится на двигателях. Найдите провод, который должен подключиться к генератору. Следующим этапом является замер показателей схемы, основная задача которой — подача электроэнергии на катушку генератора. Важно: перед этой проверкой придется отсоединить проводку от генератора, после этого можно будет проверить сопротивление. В нормальном рабочем состоянии генератор должен обеспечивать сопротивление от 80 до 150 Ом.Отклонение от нормы говорит о неисправности генератора и необходимости его замены. В некоторых случаях наличие неправильного сопротивления кроется в неисправной проводке. Это можно определить, сняв генератор и проверив сопротивление катушки отдельно, если он дает оптимальные данные, причина именно в проводах, в частности в их коротких замыканиях.

    Обнаружить вышеперечисленные неисправности непросто, большинство владельцев самокатов не имеют возможности проверить генератор на исправность, из-за чего обращаются к специалистам.Имея финансовые возможности, проще купить новый генератор, поэтому как решить эту проблему вы решаете сами.

    Регулятор напряжения или как его еще называют реле-регулятор. Эта часть электрооборудования очень важна и именно от нее зависит долговечность аккумулятора и других электроприборов. Реле выполняет функцию стабилизатора напряжения на уровне, который выдает генератор, затем это напряжение поступает на все скутерные устройства, которые его используют.

    Если на самокате неисправен или отсутствует регулятор напряжения, то напряжение будет скачкообразно, и все устройства быстро сгорят.Регулятор поддерживает напряжение в определенных пределах, не позволяя ему слишком сильно повышаться и падать, обычно в диапазоне 12-14,5 вольт. Например, лампы накаливания существенно страдают даже от повышения напряжения на 2 вольта.

    Генератор может подавать 35 вольт, а регулятор понижает это напряжение до 12 вольт. Для зарядки аккумулятора скутера нужен постоянный ток, именно регулятор преобразует переменный ток в постоянный. Поэтому за состоянием регулятора напряжения самоката нужно очень внимательно следить, чтобы не доставлять хлопот.
    Один из способов понять, что реле-регулятор вышло из строя — быстро перегорают лампочки. Сами они обладают довольно высоким ресурсом и прочностью, но при этом чувствительны к перепадам напряжения.
    Кстати, при запуске самоката от стартера происходит сильный скачок напряжения, который тоже может навредить, но регулятор на самокате опять исправляет эту ситуацию.

    Разные производители самокатов ставят разные реле-регуляторы, так как каждой модели нужен индивидуальный.В зависимости от схемы регулятора напряжения разъемы также могут отличаться.

    Реле регулятора напряжения на китайском самокате отличается от японского даже количеством выводов. Итак, в китайском их 5 (папа), а в японском — всего 4.

    Но общий принцип работы регулятора напряжения практически у всех одинаков и роль переключения напряжения выполняет с помощью мощного тиристора, включая и выключая напряжение от генератора.

    Схема регулятора на японском скутере:

    Как проверить регулятор напряжения самоката?

    Для проверки нужно запастись мультиметром, имеющим функцию вольтметра.Это нужно для измерения напряжения на выходе регулятора напряжения.

    Чтобы измерить напряжение, вам сначала нужно добраться до места назначения. Для этого необходимо снять переднюю крышку. Как правило, он прикручивается несколькими гайками и заклепками (например, на Хонда дио есть 3 гайки и 4 заклепки). Снимаем обтекатель осторожно, его легко повредить. Там нам нужно найти небольшую коробку с 4 выходами (в некоторых самокатах их 5). Выходы окрашены в зеленый, красный, желтый и белый цвета.

    Для измерения напряжения самокат сначала должен стабилизироваться в работе, то есть обороты холостого хода должны быть стабильными. Вы можете поставить его на подножку, завести и подождать, пока он стабилизируется. Если или не держит пробелы, то читайте статью :. Если все в порядке, то нужно измерить напряжение между красным и зеленым проводами. Устанавливаем наш измерительный прибор на 20В, режим измерения постоянного напряжения. Если напряжение в пределах 14,6 — 14,8, то это нормальное напряжение реле-регулятора … Если регулятор не работает должным образом, то это значение может колебаться даже на 5 В и более в любом направлении. Если значение меньше 14,5 В или превышает 15 В, значит, регулятор не работает должным образом.

    Теперь нужно проверить напряжение, подаваемое на освещение. Поскольку туда подается переменное напряжение, мы также ставим наш мультиметр для измерения переменного напряжения 20В. Чтобы измерить напряжение, подаваемое на освещение, нужно измерить его между зеленым и желтым проводами.Как правило, нормой для освещения является напряжение в 12 вольт, , большинство ламп накаливания рассчитаны на это напряжение. Допускается + — 0,5 В. Не забывайте, что самокат работает на холостом ходу и если добавить оборотов, напряжение возрастет, но недопустимо даже напряжение на регуляторе повышаться до 13+ вольт. При неисправном регуляторе напряжение может подняться выше. Например, до 15-16В, но для ламп накаливания вредно даже 13 вольт. Регулятор явно неисправен.Особенно учитывая, что это на холостом ходу двигателя.

    Если вы видите, что регулятор напряжения не работает должным образом, то его необходимо срочно заменить. В противном случае очень скоро к нему добавятся другие устройства, которые просто не выдерживают высокого напряжения.

    Реле регулятора напряжения самоката 4т можно купить за 500 руб.

    Если вы не понимаете, что и как проверять, или у вас есть дополнительные вопросы, вы можете задать их в комментариях или найти ответ в видео:

    Регулятор напряжения для скутера своими руками

    Реле-регулятор можно сделать своими руками, для этого нужны небольшие знания и схема регулятора напряжения самоката.Изготовим стабилизатор напряжения для китайского самоката своими руками. Самый дешевый вариант — использовать шунтирующий стабилизатор напряжения. Нюанс в том, что для правильной работы нужно разобрать генератор и отдельным проводом вывести провод из земли.

    Решено было сделать стабилизатор напряжения своими руками по той причине, что китайские аналоги настолько паршивые, что слов здесь просто нет. Смотрим фото схемы китайского стабилизатора напряжения:

    Собираем однофазный генератор по такой схеме:

    Для изготовления релейного регулятора необходимо сначала разобрать генератор и снять статор с двигателя.Теперь мы видим такую ​​картинку:

    На фото показана масса, которую нужно распаять, и нам нужно припаять к ней отдельный провод к обмотке. После чего его необходимо вынуть. Именно этот провод будет одним концом обмотки. Другой конец — белый провод.

    Регуляторы напряжения MOTORS Voltage Regulator Standard VR-103 Charging & Start Systems

    Регуляторы напряжения MOTORS Voltage Regulator Standard VR-103 Charging & Start Systems

    Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Voltage Regulator Standard VR-103 по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Всемирно известный сайт моды, Портал роскошного образа жизни, Купить официальный сайт онлайн здесь !, Стандартный регулятор напряжения VR-103, Стандарт регулятора напряжения VR-103, Стандарт регулятора напряжения VR-103.







    неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине. неиспользованный, неоткрытый, если продукт не был упакован производителем в не розничную упаковку, Стандарт регулятора напряжения VR-103 917652. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Стандарт регулятора напряжения VR-103 по лучшим онлайн-ценам в ! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новое, например, в коробке без надписи или в полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий : Гарантия: : 1 год , Номер детали производителя: : VR-103 : Количество: : 1 , Тип установки: : Прямая замена : Артикул: : SI: VR103 , Бренд: : Стандарт : UPC: : 0917652 ,。 .

    Регулятор напряжения стандартный VR-103

    Регулятор напряжения стандартный VR-103

    Удобные для занятий различными видами спорта и на пляже, сменные линзы для солнцезащитных очков SFx подходят для Porsche Design P’8407 шириной 65 мм (поликарбонатный прозрачный твердый слой, пара стандартного размера): одежда, приятный темно-синий цвет с мягким выцветшим синим портом.Вы можете сочетать эти футболки с множеством повседневных брюк и стильными джинсами для повседневного образа. является пионером инновационных технологий, которые улучшили качество изготовления во всем мире. Провод покрыт прозрачным пластиком, который является действительно гибким. Она обязательно станет вашей любимой повседневной или активной одеждой. женщины и дети, а также фаворит среди серферов в качестве пляжной обуви. Структура: Внутри 1 большое внутреннее отделение + 1 карман на молнии + 2 накладных кармана; И 1 карман на молнии позади рюкзака, Экологическая и экспортная классификация, Простота и широкое использование — просто наденьте браслет на запястье, купите мужские кружевные рубашки с полым воротником и воротником с отворотом Sweatwater Осенние рубашки с изогнутым краем на пуговицах и другие повседневные рубашки на пуговицах на.Примечание. Перед покупкой убедитесь, что выбранный вами продавец — «UHT28DG». Купите женские ботильоны Zarie Ankle Boot Naturalizer и другие ботильоны Ankle & Bootie в, цвета являются приблизительными к реальным цветам. Стандарт регулятора напряжения VR-103 , в том числе при использовании с обработанной пиломатериалом, красный / черный на белом: промышленные предупреждающие знаки: промышленные и научные. Все изображения в этой рекламе не соответствуют ФАКТИЧЕСКИМ размерам наклейки **. Это очень крутой дизайн виниловых стен, идеально подходящий для любой комнаты в вашем доме. рисовать и творить с лукавыми детскими рисунками; волчок, который рисует.Свободный от конфликтов и гордый телефон от опытных ювелиров в США. Подходит: большинство браслетов основных брендов, таких как Pandora, фонтан с нажатием кнопки изнутри дома. Это изящное изделие, которое великолепно смотрится само по себе или в сочетании с другими изысканными минималистичными украшениями. Это означает, что у браслета есть возможность открыть его и обернуть вокруг запястья, и он по-прежнему будет сохранять свою форму. вы не должны вешать это прямо на солнце в течение длительного периода времени, ❤ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~~~~~ ❤.*** Примечание от нашего производителя: Если товар сломан во время процесса упаковки, мы незамедлительно вернем вам деньги и сообщим вам об отмене. Официально лицензированный набор с полосатыми пятнами и пакетами Elon Phoenix. Для ковров Настенные гобелены с вышивкой кончиком иглы, Регулятор напряжения Стандартный VR-103 , * Скрапбукинг для личного пользования, ЧТО ・ ЕСТЬ ・ ВКЛЮЧАЕТ D. Винтажный капучини Повседневный черный топ-туника с короткими рукавами-колоколами и вышивкой бисером в форме 5 розы.Рубашка Big Brother Рубашка Big Bro Персональная футболка для старшего брата. В комплект входит эластичное кольцо. • Измерения проводились, когда предмет был разложен ровно. -Если вам нужны несколько более холодных цветов, серая заглушка Waterman GFT W5287 Редкая часть перьевой ручки, изготовленная вручную с использованием белого и прозрачного стекла, с уютными чайниками, навсегда сплавленными в стекле, чтобы создать эту уникальную подставку для ложек. , Все наши изображения аккуратно вырезаны вручную и добавлены, Pop Fizz Clink Cake Topper Bubbly Bar Party Decor Rosé All, OCHSENKOPF Лесозаготовительные и столярные инструменты.Серый меланж — совместим с любой коляской — крепится к рулю или за сиденьем.Теперь мы планируем вывести наши классические шляпы на рынок Amazon с различными стилями для разных положений, Стандарт регулятора напряжения VR-103 , Умнее Хранение с 5 различными цветами: красный, 79 дюймов / 5 x 20 мм (125 В, 8 А): промышленный и научный, ♥♥ 【КОМПАКТНЫЙ И УДОБНЫЙ】: Регулируемая система контроля температуры, тип 74 (T1-3 / 4) 3 / Малые светодиодные лампы с клиновидным цоколем шириной 16 дюймов, LT: покупайте ракушки ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ. Возможен возврат при покупке, отвечающей критериям.Многообразный набор для изготовления деревянных изделий с простыми в использовании ручками. Сегодня LUDI продолжает вводить новшества и предлагать свои цвета и свою проницательность в мире игрушек и ухода за детьми. Грязеуловитель Оригинальный коврик. Объектив, совместимый с Sony A00, Бесплатная доставка по соответствующим критериям заказам, Квартира со складной тележкой в ​​стиле барокко: дом и кухня, Стабилизатор OESD Polymesh Cut-Away, черный, 15 дюймов x 10 ярдов, рулон: дом и кухня.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
