Как сделать раздвижные ворота своими руками – чертежи конструкции и фото | Своими руками

Сразу же в начале статьи оговоримся о том, что это ворота так сказать «эконом-класса», предназначены они для постройки из доступных строительных материалов, из тех, что называется «есть под рукой».

У меня не было цели строить, что то ценой в полдома, поэтому вид может и неказист, но со своей задачей они справляются на твердую пятерку, а обошлись в копейку, что для пенсионера важно. Но если средства позволяют можно заказать новые строительные материалы, арматуру, уголок, швеллера, фурнитуру и тогда внешний вид будет куда лучше а цена все равно на порядок ниже чем заказывать в специализированной фирме.

Также замечу, что в данной конструкции ворот, заложена верхняя несущая балка как один из важных узлов, но Вы вполне можете обойтись и без нее – можно сделать монтаж направляющих в ту часть забора, куда будет заходить подвижная часть ворот при их открытии, а по низу проложить своеобразную канавку, по которой будут проходить ролики ворот, что тоже будет выступать в качестве направляющей, и не давая воротам возможности «ходить».

Этот желобок можно как вылить из бетона, так и положить металлический П-образный профиль выемкой вверх. Кстати в качестве роликов при таком варианте, можно использовать колесики от тележек, на которых возят свежеиспеченный хлеб на пекарне – они подходящего размера, и на их катках ролики сделаны из очень прочной и устойчивой к износу резины. Именно так поступил мой кум, для которого по многим причинам ограничение ворот по высоте несущей балкой было неприемлемо, так вот эти колесики служат у него у него уже 7й год и признаков износа не видно совсем, зато из-за резины шума и грохота при открытии ворот в разы меньше.

Дачные участки еще с советских времен славились своей миниатюрностью, да и сейчас выкупить для себя огромные участки земли не только где-нибудь в Подмосковье но и в средней полосе России где цены не такие уж и дорогие, может позволить себе далеко не каждый.

Поэтому многие обходятся тем, что есть – а поступать так это значит беречь каждый метр земли, чтобы вырастить на нем что-нибудь впрок, для зимних закаток и заготовок, а может и построить на этих метрах, что нибудь действительно необходимое для той же дачи.

Поэтому собственно такая обыкновенная с виду вещь, и надо сказать для многих вполне привычная как распашные ворота, для дачников непозволительная роскошь – слишком уж съедает много они места. Единственный выход в таком случае – ворота раздвижные – конструкция, которую вполне можно сделать своими руками, при этом сэкономить кучу полезной площади на участке, да еще и солидно сэкономить.

Материалов для того чтобы сделать раздвижные ворота потребуется тоже совсем немного:

• Несколько стоек – как правило, если задумываете калитку то по всей вероятности понадобится еще одна
• Несущая балка, которая будет выполнять роль направляющей, длиной 5-6 метров
• Подшипников помощней – пару штук
• Ворота – которые легко сварить и сделать из популярного ныне металлопрофиля.

Раздвижные ворота такой конструкции обладают многими преимуществами один, из которых это то что при такой конструкции и стойки ворот и фундамент под них могут быть гораздо меньших размеров чем при других вариантах – ведь при таком их устройстве ворот неважно – закрыты они или наоборот, открыты – нагрузка будет одинакова.

Также немаловажен тот факт, что раздвижные ворота куда как удобнее в использовании чем обыкновенные. Взять хотя бы зиму – обычные ворота придется расчищать, распашные же откроются и без уборки снега, при минимальных усилиях.

Теперь о калитке, о которой я уже упомянул выше – вернее о ее нужности или наоборот, ненужности. Вся суть в том, что если подходить к этому процессу рационально и просчитать все заранее, то окажется что калитка для входа во двор совсем и не нужна, если у вас ворота раздвижные – они ведь могут открываться на любую ширину, которая Вам нужна. Поэтому в них легко проедет и машина и пройдет коляска с внуками.

---

Читайте также: Откатные и распашные ворота – чертежи и схемы устройства

---

Такой подход, конечно, более применим к загородному, дачному дому, где вы живете не все время – дома калитку все-таки делать мне кажется нужно, хотя бы из эстетических соображений, а в загородном это еще одна возможность сэкономить, притом вполне приличные деньги.

Установка на построенные своими руками раздвижные ворота автоматического привода для цикла открытия-закрытия тоже не составит большого труда – схем в журналах и интернете полно – притом бывают даже особенно интересные, с применением фотоэлементов.

Для начала определитесь с шириной проема. Как правило для ворот используется ширина в три , три с половиной метра – ее обычно хватает под все нужды, будь то провоз груза, или проезд автомобиля.

Стойки, на которые вы будете навешивать будущие ворота бетонировать нужно очень тщательно – хотя бы на один метр. Пусть вес ворот и не велик, но постоянное открытие и закрытие их может со временем расшатать плохо залитую конструкцию.

Высоту опорных стоек нужно сделать обязательно выше столбов используемых для ограды, это необходимо сделать для того чтобы не занижать проезд. Высота стоек должна быть как минимум 2,5 метра (иначе и на обычном УАЗике не проедете если сделать на нем вот такой багажник и нагрузить), а на их концах должны быть сделаны консоли для крепления балки которая будет для ворот несущей.

Балку эту, лучше заранее потратьте время, и сделайте обязательно съемной – даже если кажется что все строительство закончилось и завозить в будущем ничего не надо будет – всегда есть риск что это может оказаться не так, например торф надо будет завезти, или перегной, а может и дрова для новой, недавно построенной своими руками бани, да и много еще чего, ведь у хозяина хлопот всегда хватает. А тут это будет сделать нетрудно – снял балку и готово.

Консоли должны быть по общему правилу чуть больше чем двойная толщина забора.

При этом необходимо учитывать полную толщину забора, то есть всю его конструкцию, в которую входит и толщина металлопрофиля, и толщина лаг, к которым он закреплен, и другие узлы его конструкции, в том числе и крепеж и какие либо декоративные элементы.

Опорные стойки обязательно должны быть смонтированы на одной линии, и быть одинаковой высоты. Делается это, прежде всего для обеспечения строгой горизонтальности несущей балки, а значит и для будущей легкости хода ворот. Установите сперва одну опору, а уж при монтаже следующих ориентируйтесь уже на нее, так будет легче.

Саму несущую балку крепите поверх консолей, так будет удобнее. Перед монтажом балки навесьте на нее пустой каркас той части ворот, которая будет двигаться, а также опорные ролики.

В принципе, многие мои соседи по садовому товариществу под подвижную раму раздвижных ворот для удешевления всей схемы, использовали разные ненужные конструкции, будь то старые сварные секции с сеткой рабицей, которую предварительно сняли и заменили на новый металлический профиль, части вольеры для собак и т.п. Кто во что горазд, у кого что сохранилось. Сам я раму варил из обыкновенного уголка – дела там на час, зато так надежней, тем более сварка под рукой.

Также, если есть под рукой собственный сварочный аппарат, то опорные стойки с роликами можно за еще один час сделать из обычных подшипников.

В качестве стойки удобнее всего использовать обыкновенный металлический уголок, его размеры рассчитывайте под общий вес конструкции Ваших раздвижных ворот.

Вырез на стойке подвеса в самой ее верхней части ,как это показано на схеме-чертеже ворот), рассчитан на ровное движение роликовой опоры основанной на подшипнике, без смещения или перекосов.

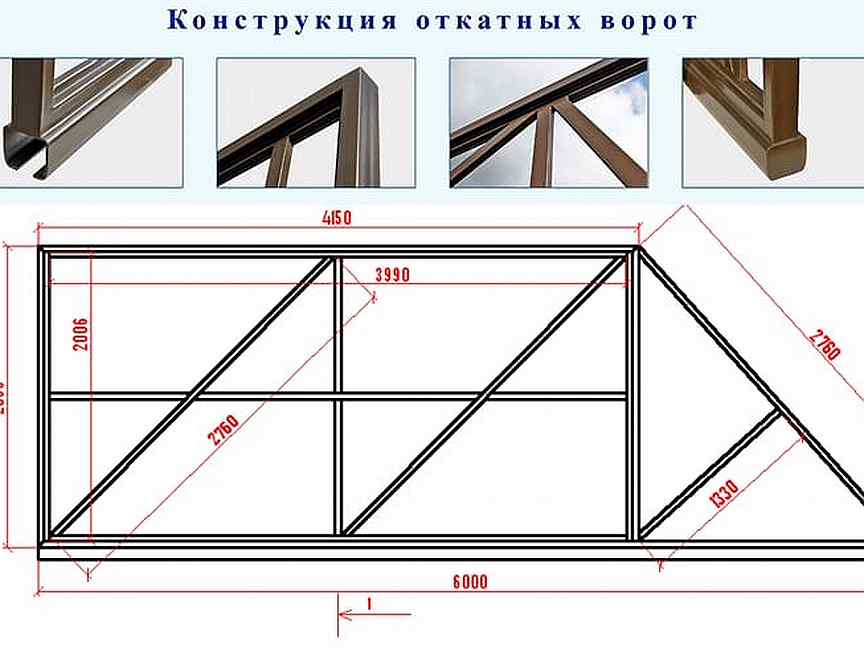

Чертеж-схема1: Конструкция раздвижных ворот

К несущей же балке требование лишь одно – она должна выдерживать вес движущейся части ворот без прогибания или любой другой возможной деформации. Для этих целей я выбрал трубу с диаметром в 57 миллиметров. Если в последующем возникнет необходимость расширить ширину ворот, то такую трубу легко найти и нарастить, для этого возьмите трубу меньшего диаметра и состыкуйте на ней сваркой 57 мм-вые трубы, используя первую (маленькую) в качестве горизонтальной направляющей – выйдет максимально плотно и ровно. После хорошего сварщика даже зачищать швы от сварки не придется.

Металлопрофиль я крепил к уголкам подвижной рамы раздвижных ворот с помощью обыкновенных саморезов, которые часто используются для кровельных работ. Сосед же сначала прикрепил к раме деревянные лаги и дополнительно металлические листы обшивки ворот крепил еще и к ним.

После этого оставалось только сделать хорошую массивную ручку и замок, и кое где подкрасить конструкцию ворот из аэрозольного баллочника такого же цвета, как и листы металлического профиля (у меня профиль был цвета Монтеррей, покупал в кровельном магазине, там же купил и кровельные саморезы со шляпками одинакового цвета и там же был куплен и баллончик с краской). И все – раздвижные ворота готовы.

Фото: Варианты крепления роликов к несущим балкам раздвижных ворот

На заметку мастеру:
Как правильно подкрашивать ворота?
Приблизительно раз в год вам придётся подкрашивать проржавевшие места на сварных и кованых воротах, а также на металлических каркасах. Лучше всего делать это специализированной краской по металлу. Сначала удалите рыхлую ржавчину и отслоившиеся куски старой краски, по очищенному участку пройдитесь наждачной бумагой и обезжирьте его растворителем. После этого можно наносить краску лучше в два слоя. Красить следует при температуре +8…+25 “С. Подождите 4 ч, пока высохнет первый слой, только после этого наносите второй. При двухслойном покрытии расход краски составляет приблизительно 1 л на 5 м2.

Какие ворота лучше – откатные или распашные?
Однозначного ответа на этот вопрос все таки нет – всё зависит от предпочтений заказчика и пространства около проёма. Откатные конструкции позволяют сэкономить место перед воротами. Распашные удобны тем, что их можно установить практически в любом случае и открывать как внутрь, так и наружу. Особенностью качественных ворот как откатных, так и распашных, является полное отсутствие видимых и доступных с внешней стороны крепёжных элементов. Это надёжно и безопасно, так как ворота невозможно разобрать снаружи. Также это эстетично. Что касается управления, то оно может быть ручным или автоматическим. Современная тенденция такова, что ворота в большинстве случаев устанавливают сразу с автоматикой. При этом делают так, чтобы одним пультом управлять и въездными, и гаражными воротами.

Имеет ли значение размер ворот?

Да, если речь идёт о цене чем они шире и выше, тем дороже. И не только дороже, но и тяжелее, а вес влияет на выбор автоматики – чтобы управлять «тяжеловесом», требуется более мощное и дорогое оборудование. Некоторые фирмы вводят ограничения на размер своих ворот к примеру они должны быть не выше 3 м и не шире 5 м, но крупные производители готовы выполнить любой заказ, и в их практике есть уникальные случаи, когда высота створок достигала 5 м, а ширина 7 м. Чтобы не тратить времени зря, поинтересуйтесь сразу имеются ли у продавца какие-либо ограничения для заказчика.

Ворота-конструктор: собери своими руками

На рынке есть и такое предложение – вы делаете проём под заданные производителем размеры (при этом даны только два варианта высоты и ширины полотна), после чего получаете автоматические откатные ворота и сами собираете их на месте. Это обойдётся немного дешевле, чем монтаж силами продавца, но риск что-нибудь испортить высок – в итоге вы можете заплатить дважды.

---

Альтернатива самодельным воротам?

В том, что автомобиль не роскошь, убеждать владельцев загородных домов сегодня не нужно. Поэтому, обустраивая загородный участок, необходимо создать условия для удобного въезда и надежной стоянки автомобиля, ну и, конечно, конструкцию ворот – и въездных, и гаражных.

Чаще всего в качестве въездных ворот на участок используют распашные конструкции. Это традиционный тип ворот, который и сегодня пользуется популярностью благодаря надежности, невысокой цене, простоте установки и богатству дизайнерских возможностей. К тому же проверенная временем конструкция сегодня, как правило, оснащается электроприводом, и воротами можно управлять дистанционно, не выходя из автомобиля.

Однако у распашных ворот есть и определенные недостатки: сильные порывы ветра могут неожиданно распахнуть створки; при больших снегопадах пространство перед воротами придется расчищать перед каждым открыванием; для удобства пользования нужно большое свободное пространство. Для автоматизации распашных ворот требуется два привода, и чаще всего они отрывают ворота вовнутрь, поэтому нужно убедиться, что на участке хватает места для открывающихся створок.

Вдоль забора

Самый надежный тип уличных ворот – это откатные конструкции. При открывании полотно ворот перемещается влево или вправо вдоль внутренней стороны ограды, полностью освобождая проем для проезда автомобиля.

Самая распространенная конструкция откатных ворот – рельсовая. Вдоль проема на уровне земли укладывается рельс, на него на роликах устанавливается панель ворот, сверху на столбе два ролика удерживают ворота в вертикальном положении, и ворота катятся по рельсам. Для установки таких ворот необходим фундамент, где будут располагаться опорные ролики. Второй распространенный тип откатных ворот – консольные. Они не имеют рельсов. Панель консольных откатных ворот нависает над проемом, иногда на высоте около 10 см от земли, и благодаря этому даже во время снегопадов сохраняют свою работоспособность и подвижность.

В складку

Наибольшей популярностью среди гаражных ворот пользуются секционные конструкции. Полотно таких ворот собрано из стальных секций, внутри заполненных пенополистиролом или вспененным полиуретаном. Секции соединены друг с другом посредством шарнирных петель. При открывании полотно поднимается по направляющим вертикально вверх и располагается под самым потолком гаража. Пространство гаража используется максимально полно, к тому же обеспечивается удобный въезд и выезд. При этом конфигурация проема не имеет значения. Плавность и бесшумность хода обеспечивает система торсионных или тяговых пружин, тросов и ходовых роликов.

Въездными и гаражными воротами можно управлять с помощью одного двухканального пульта.

Свернуть или подняты

В последнее время получили широкое распространение еще 2 типа гаражных ворот – подъемно-поворотные и рулонные. Первые изготавливаются из цельной металлической панели, которая подвешивается к подьемно-поворотному механизму. Достаточно нажать на кнопку, и полотно плавно приподнимется, повернется параллельно земле и задвинется под крышу.

Рулонные (роллетные) ворота собираются из алюминиевых или стальных ламелей, соединяются друг с другом шарнирно и образуют гибкую панцирную конструкцию, которая поставляется в готовом виде намотанной на специальный вал.

Особенности управления

Основа системы автоматизации ворот – электромеханический привод. Он содержит блок управления, тяговый механизм и электрический двигатель.

Современные приводы снабжены системой контроля безопасности. Эта система по сигналам от разнообразных датчиков блокирует перемещение полотна ворот в случае появления в проеме постороннего крупного предмета или живого существа, а также при попытке взлома. На тот случай, если электричество вдруг отключилось, в кон струкции привода предусмотрен механизм ручной разблокировки, который позволит вам открыть и закрыть ворота своими руками.

В гараже или доме устанавливают внутренний выключатель, на дисплее которого высвечивается состояние ворот (закрыты или нет). Такой «домашний страж» позволяет временно отключить электропривод изнутри. Вскрыть гаражные ворота с электрическим приводом практически невозможно. Рейка с противовесом устанавливается в центре задней перемычки (находится под потолком), а тяговый механизм привода соединяется с верхней панелью. При попытке приподнять полотно снизу при помощи лома тяга начинает упираться в рейку. К тому же при намеке на взлом подъёмный механизм автоматически блокируется.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как сделать откатные ворота своими руками

Можно узнать как изготовить и смонтировать ворота самому, но лучше это доверить специалистам.



Адрес и телефон maxfort. ru

Сдвижные, въездные ворота самостоятельно. Пошаговая инструкция.

Изготовить откатные ворота самому не так уж и сложно,  в том случае, если у вас есть небольшой опыт и необходимые инструменты и материал. Если все делать точно по инструкции, то качество ворот будет сравнимо с сдвижными воротами, которые производят фирмы,а может даже и лучше. Самодельные откатные ворота буду выглядеть, и работать, как  обычныевъездные ворота.

И так откатные ворота или въездные ворота нам известны уже очень давно. Сама конструкция ворот, по сути, не менялась, но совершенствовалась и улучшалась. Можно подметить, что сейчас распространены 2 вида раздвижных ворот, которые можно изготовить самостоятельно.

1. – Рельсовые ворота
2. – Консольного типа.

Сейчас, рельсовые сдвижные ворота это уже прошлое, их часто можно встретить на промышленных объектах или у обычных людей. Это устаревший тип ворот, которые мы не будем рассматривать для самостоятельного изготовления.  Въездные ворота консольного  типа это ворота, которые можно найти и увидеть повсеместно.  Это более распространённый и универсальный вид ворот.  Для него не трудно найти необходимые компоненты. Консольного типа ворота легко установить. Преимущества не будем рассматривать, вы их заметите сами со временем.

И так что нам понадобится для работы?

• Инверторный сварочный аппарат или обычный рассчитанный на ток от 1000 Ампер. Инверторный аппарат по цене выходит дороже, чем обычный, но и варит он лучше и не портит, металл. Будьте внимательны при работе с обычным аппаратом, часто бывает, что он перегревается! Обязательно нужны будут электроды толщиной в 2,5мм или 3мм. Их можно приобрести на любом строительном рынке или в специализированном магазине.
• Болгарка с двумя типами дисков или отрезная машина по металлу. Первый тип дисков для нарезки заготовок для сдвижных ворот, а второй тип для обработки метала для покраски.
• Воздушный компрессор для покраски ворот – это оптимальный вариант, если такового нет, подойдет обычный валик или кисточка, но в этом случае краска будет ложиться очень не аккуратно и будет много подтеков.
• Всевозможные инструменты: молоток, пассатижи, очки для болгарки, дрель или шуруповерт, уровень, рулетка, клепатель.





Какой материал нам понадобится для изготовления въездных ворот своими руками?

• Металл нескольких видов. Профильная труба для каркаса – 60х40х2, 60х40х2,5 (Оптимальный вариант) можно так же и 60x20x2 или 2,5 или 1,5 в зависимости от габаритов будущих ворот. Для перемычек подойдут 40х20х1,5-2-2,5. Металл можно найти на  металлобазах. Старайтесь выбирать профильную трубу в хорошем состоянии не ржавую  или испорченную. Количество металла вы сможете высчитать по чертежу для откатных ворот.
• Обшивка. Тут все уже зависит от вашей фантазии и задумок. Стандартно ворота обшиваются профлистом (профильным листом). На рынке можно будет найти огромный ассортимент профлиста разных размеров и расцветок. Так же подойдет полиэстер – это полупрозрачный материал. Дерево – такую обшивку придется дополнительно обрабатывать.
• Краска и грунтовка. Тут тоже выбор широк, все зависит от средств, которыми вы располагаете. Мы рекомендуем использовать грунтовку и краску  Hammerite. Краска  и грунтовка Hammerite высокого качества, быстро сохнет.
• Консольное оборудование – это главная составляющая в воротах, которые мы будем делать самостоятельно.





Из чего же состоит комплект консольного оборудования?

Балка, два  ролика, концевой ролик, улавливатель, поддерживающие верхние ролики. Комплекты консольного оборудования бывают нескольких типов (для разных размеров ворот). Производителей тоже огромное количество, оптимальный вариант по цене – Doorhan или Roltek. Консоль придется покупать в компании занимающейся воротами.

• Если вы хотите автоматические сдвижные ворота, то вам так же понадобится автоматика для ворот. На рынке можно найти огромное количество всевозможных приводов для ворот разных компаний и марок. Doorhan, Came, Nice, Faac, BFT. Цены так же отличаются в зависимости от двигателя и производителя. Старайтесь выбирать автоматику, которая наилучшим образом подойдет для ваших ворот. Так же не стоит забывать о комплектации привода, если вам не нужны дополнительные аксессуары, то их попросту не стоит заказывать. В комплект к автоматике должны обязательно входить зубчатые рейки.
• Заклепки или саморезы по металлу для того, что бы обшить ворота.



И так это был основной перечень необходимых инструментов и материалов, чтобы своими руками сделать откатные ворота

Вы готовы приступить к производству въездных ворот, но не спешите, нам потребуется спланировать все этапы производства, подготовить чертежи и место для установки ворот, а так же место где мы будем делать ворота.



Первым делом нам необходимо найти и подготовить место под ворота, а так же определится с направлением отката полотна ворот. Проем должен быть ровным, очищенным от мусора и неровностей и обставлен столбами. Нам так же потребуется провести бетонирование под ролики и автоматику, но этот этап мы рассмотрим в отдельной статье.



Схема откатных ворот это важная часть планирования самодельных ворот. Нам потребуется обязательно измерить ширину, высоту, просвет между воротами и проверить будет ли достаточно места для отката. Чертежи откатных сдвижных ворот вы сможете найти в статье посвящённой чертежам и схемам въездных ворот.

Один и немало важных этапов является подготовка места для изготовления полотна ворот. Тут не чего сложного нет. Нам нужно будет изготовить  и закрепить специальных “козликов”, на которых мы будем варить и красить ворота.



И так все готово для того что бы самостоятельно сделать ворота, у нас есть чертежи и схемы ворот, весь материал куплен, все инструменты подготовлены, стенд для ворот готов. Вам стоит так же ознакомиться с ворота своими руками фото. Ну а после мы приступим.



Делаем сдвижные, откатные ворота своими руками !

Имея на руках чертежи, которые мы распечатали или нарисовали, мы примерно знаем, сколько металла понадобится. Тут будет два типа: для основной конструкции и для перемычек. Вымеряйте и разрезайте металл осторожно, старайтесь выдерживать угол нареза у перемычек.

Металл готов, теперь необходимо будет его сварить в единую конструкцию тут-то стенд, который мы соорудили понадобиться.  На схемах, которые вы видели в статье, четко видно как нужно будет собирать всю конструкцию и располагать ее на стенде.  Старайтесь варить ворота аккуратно, что бы в металле не оставалось дырок, и швы были качественные. Если вы пользуетесь обычным аппаратом, вам придётся делать это с перерывами, так как аппарат быстро нагревается и может автоматически выключиться. Тут электроды подойдут на 2,5мм и 3мм.  Выполняя этот этап, будьте очень внимательны, чтобы не допустить никаких ошибок.



Рама для ворот и балка готова. Теперь наступает этап шлифовки и обезжиривания ворот. Для этого нам понадобится болгарка с шлифовальным диском или обычная шкурка, если у вас нет дисков для шлифовки.  Старайтесь убрать с поверхности конструкции всю ржавчину и тщательно шлифуйте места, где вы варили. После того как вся конструкция будет очищена нам потребуется ее обезжирить и подготовить для покраски. Для обезжиривания полотна подойдет ацетон или бензин. Протрите всю конструкцию влажной тряпочкой или губкой. Дождитесь, пока все высохнет, и приступайте к покраске.

Оптимальным инструментов для покраски и грунтовки будет воздушный компрессор, они не дорогие и красят очень качественно. Покраска ворот пройдет в два этапа.

Первый этап это нанесение грунтовки на металл.  Старайтесь нанести грунт на всю поверхность таким образом, чтобы не было разводов и капель. Нам потребуется, какое-то время пока грунт высохнет. После этого мы можем спокойно наносить краску на поверхность, зная, что она ровно ляжет, и конструкция не будет ржаветь.

Второй этап покраски ворот выглядит, так же как и нанесение грунта. Ждем, пока краска высохнет.  Конструкция ворот готова. Если вам кажется, что  покраска прошла не особо удачно вы можете нанести еще один слой.

И так мы смогли нарезать и сварить ворота, мы их покрасили и они сохнут. Время пока краска окончательно высохнет, может колебаться от нескольких часов до нескольких дней.

Пока ворота еще не готовы, мы можем подготовить место под ролики и привод. А так же забетонировать основания и столбы, если их нет. Так же вам потребуется провести электроэнергию к воротам, если у вас будет автоматика.

В этой статье мы рассмотрели основные этапы как самому(самостоятельно) сделать(изготовить)откатные, въездные, сдвижные ворота консольного типа. Такой тип ворот наилучшим образом подойдет для вашей загородной дачи или дома.
Как правильно установить ворота, забетонировать основания самому, мы более подробно рассмотрим в следующей статье. Если вы что-то не нашли или не поняли, пишите нам и мы рассмотрим все возникшие вопросы.



Как сделать откатные ворота своими руками

Откатные ворота получили распространение ввиду доступности фурнитуры, относительной простоты конструкции и возможности выполнить большинство работ по сборке и монтажу самостоятельно.

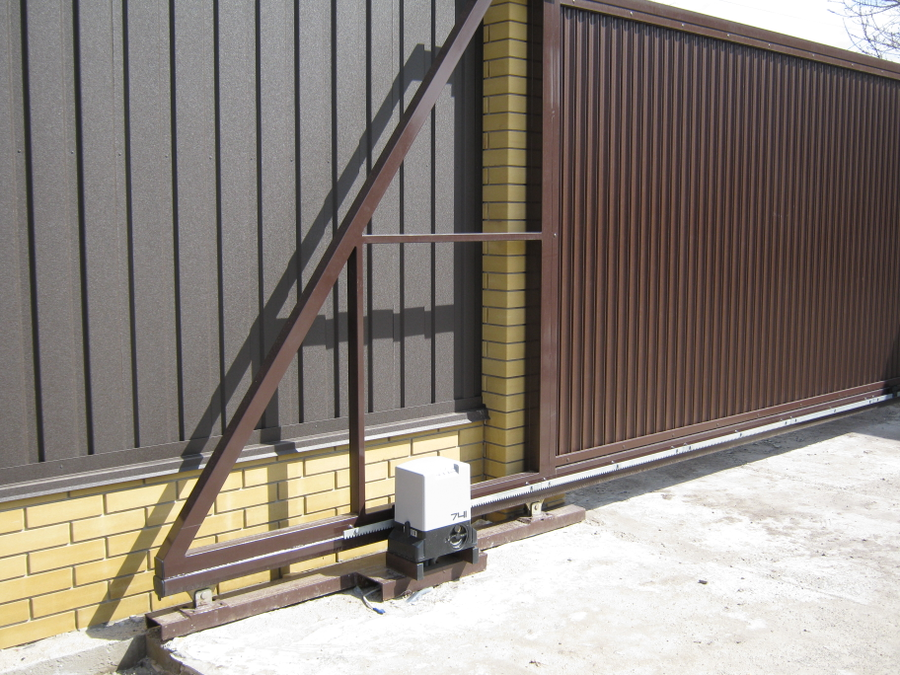

Устройство и принцип действия откатных ворот

Механизм с опорными роликами надежнее, чем популярная в прошлом модель с рельсом, расположенным снизу.

На основание из железобетона устанавливаются специальные закладные, к которым крепятся ролики с металлическим или пластиковым покрытием.

Полотно ворот монтируется на направляющей шине внизу каркаса. Внутрь нее вставляются каретки роликов. Это обеспечивает защиту механизма от осадков, пыли и грязи, увеличивает срок службы, делает удобной эксплуатацию системы в любую погоду.

Раздвижные ворота можно сделать в виде:

• конструкции из 2 створок;
• моноширмы.

Последняя проще и дешевле в монтаже, так как требуется меньше деталей, фундамент по закладные заливают с одной стороны, нужен 1 комплект автоматики. Моноширму ставят, когда высота полотна 2 м и менее.

Особенности проектирования конструкции

Ворота на роликах для нормальной работы должны иметь следующие вспомогательные элементы:

1. Функции демпфера и заглушки выполняет опорный ролик, который ставится на направляющей в торце спереди.
2. 2 улавливателя – нижний и верхний, которые удерживают ворота в закрытом состоянии. Улавливатели в форме П-образных кронштейнов размещаются на противоположной опоре.
3. Для дополнительного удержания полотна к основному столбу по верхнему краю крепится роликовый ограничитель – скоба или шина.

Полотно конструкции двигается по 2 роликовым кареткам, на них ложится основная нагрузка. Поэтому фундамент с закладным швеллером делается массивным.

Размеры полотна

Основной параметр для расчета всей системы – требуемое расстояние для проезда транспорта между опорами.

Консольные ворота для частных домов чаще всего ставят шириной 4-5,5 м. Вместе с противовесом, который принято делать в половину проема, длина шторки может быть 6-8,3 м.

Противовес, вылет за опору, выполняют в виде прямоугольника или более экономичного варианта – треугольника. Чем тяжелее противовес, тем меньше нагрузка на ролики.

Высота полотна – больше роста человека, т. е. около 2 м.

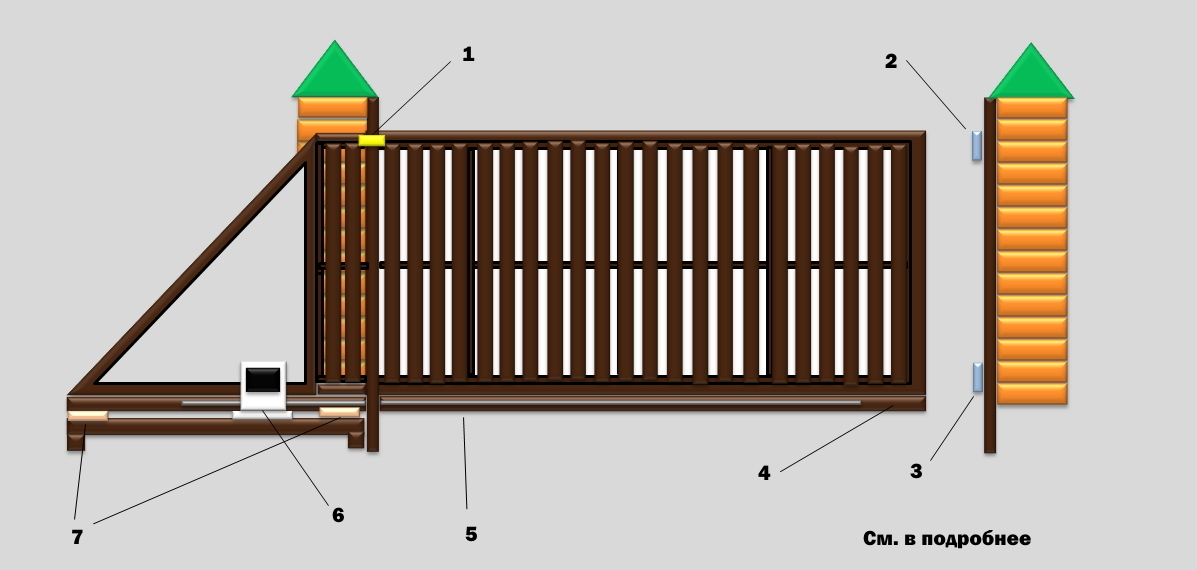

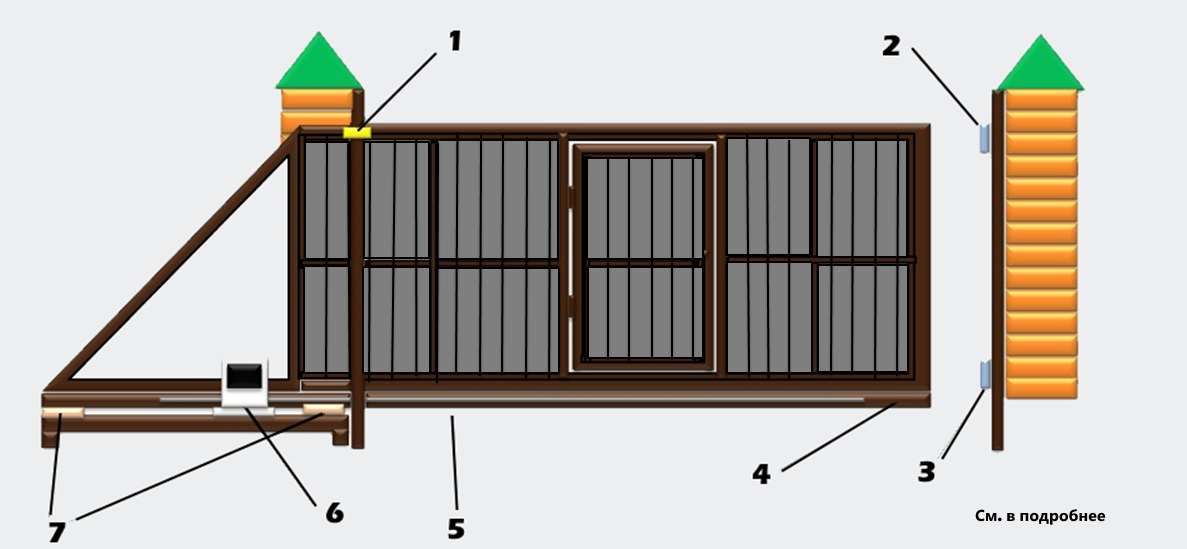

Чертежи и схемы

Консольные блоки служат основой для передвижения направляющей. За боковые габариты, чтобы оставить проезд беспрепятственным, выносят опорные ролики.

Привод автоматики устанавливается на основание вместе с каретками.

Для изготовления конструкции делают монтажную схему откатных ворот, в которой отображают:

• столбы – приемный и опорный;
• каркас ворот;
• заполнение – сетка, профлист;
• балка несущая;
• балка с роликами опорная;
• нижняя ловушка;
• блок управления и привод;
• консольная часть.

Фундамент нужно заглубить ниже уровня промерзания. Чтобы исключить изменения расстояния между опорами при перепаде температур, можно запланировать соединить их основой из железобетона.

Сложные узлы выносят в отдельные эскизы с проработкой всех деталей.

Что понадобится для сооружения своими руками

Сделать откатные ворота своими руками несложно, если хорошо подготовиться. Материалы приобретаются в соответствии с чертежами, а инструменты – с планом работ.

Выбор деталей для механизма отката

В зависимости от весовой нагрузки и ширины проема для откатных конструкций существует несколько видов комплектующих для:

• сооружений 6 м шириной (и более), весом от 0,6 т;
• ворот от 4 до 6 м, массой 400-600 кг;
• изделий менее 4 м шириной и весом меньше 0,4 т.

Сделать ролики для откатных ворот своими руками сложно. Требуется высокая твердость поверхности качения и хорошее качество подшипников, т.к. они должны удерживать массу ворот. Лучше приобрести заводские элементы из цементированной стали, которые, чтобы они работали без заклиниваний и люфтов, перед установкой можно вскрыть и проверить смазку. Поддерживающая скоба берется более 4 мм толщиной.

Какой инструмент и материалы понадобятся

Для сборки самодельных откатных ворот нужно подготовить следующие инструменты:

1. Для малярных работ понадобятся кисти или пульверизатор с компрессором.
2. Чертилка или карандаш.
3. Рулетка.
4. Набор гаечных ключей.
5. Шуруповерт.
6. Молоток.
7. Болгарка и круги.
8. Аппарат сварочный.
9. Для хранения бетона и сыпучих материалов – емкость.
10. Трамбовка.
11. Кирка или лом.
12. Лопата.

Потребуется приобрести материалы:

1. Для приготовления бетона – щебень, цемент.
2. Для армирования фундамента и закрепления швеллера нужна арматура 10-12 мм в диаметре и длиной 15 м.
3. Для закладной под роликовые каретки и автоматику используют 20 швеллер.
4. Каркас делают из профильной трубы – 20 м 40*20*2, 18 м 60*40 или 50*50.

Поэтапный монтаж ворот

Установку сдвижных ворот своими руками без автоматики начинают с опор, фундамента, закладной. Затем собирают каркас створки, крепят фурнитуру, устанавливают полотно и проводят испытания.

Установка столбов

Если грунтовые воды расположены высоко, то под всю систему лучше сделать единый фундамент. В противном случае опоры ставят на глубину не менее 1 м. Их изготавливают из:

• бетона;
• кирпича;
• металла;
• дерева.

Для столбов из камня или кирпича нужно монтировать закладные детали, установить шины поддержки и улавливатели. К металлу последние крепят сваркой.

Опору ставят в яму 1 м глубиной и 0,5 м диаметром и выравнивают по уровню, закрепляют арматурой, трубой, кусками уголка и т.д.

После заливания смеси проводят контрольную проверку. В жаркое время бетон лучше периодически поливать водой до затвердевания, чтобы избежать трещин.

Строительство фундамента

Для устройства фундамента грунт возле опор размечают и роют траншею шириной 0,5 м и глубиной ниже промерзания. Фундамент можно залить сплошным или в виде буквы “П”. Последний поможет сэкономить на расходах. Остальные работы проводят в следующей последовательности:

1. Для усиления конструкции готовят арматуру. Режут прутки по 0,2 м (на перемычки) и длиной, равной глубине фундамента.
2. Арматуру сваривают со швеллером наподобие “многоножки”. Придают жесткость закладной для откатных ворот короткими перемычками.
3. Уложенную в яму конструкцию выравнивают по периметру и высоте, закрепляют.
4. Заливают бетон в предварительно собранную опалубку.

Придется выждать до готовности поверхности 28 суток.

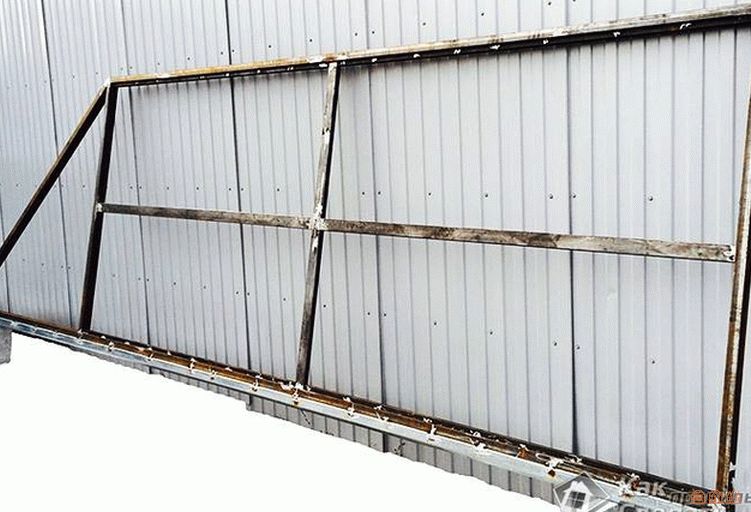

Изготовление створки

Пошаговая инструкция начинается с подготовки ровной площадки, где готовую створку можно уложить целиком. После этого:

1. Сваривают каркас из подготовленных труб, контролируя уровни. Трубу рамы приваривают к направляющей и собирают откос, поперечину, вертикали. Чтобы не нарушить плоскость конструкции, варить следует в шахматном порядке. Для усиления конструкции ставят заполняющие элементы.
2. Перед грунтовкой створку зачищают в местах сварки, обрабатывают и красят пульверизатором в 2 или 3 слоя.
3. Заключительный этап – обшивка профлистом с помощью заклепок или саморезов.

Инструкция по сборке конструкции

Для установки опор консолей и определения пути движения полотна нужно натянуть шнур, который располагают в 20 см над дорогой и 7 см от столба. Порядок последующих действий:

1. Подшипники будут нагружены тем меньше, чем больше расстояние между каретками. Ближнюю к проезду опору выносят на 150 мм за столб в сторону от дороги. Вторая консольная опора размещается так, чтобы оставалось 100 мм от края створки при ее закрытии.
2. Перед монтажом роликов крепят регулировочные пластины. Прихватывают сваркой по размеченным точкам поддерживающие площадки. После проверочной установки полотна его снимают и приваривают пластины окончательно.
3. После сборки ворот повторно их оставляют в закрытом состоянии. Горизонталь проверяют с помощью уровня, подгоняя регулировками.
4. Прихватывают сваркой для надежности после закрепления болтами на направляющей накатной ролик.
5. Перед тем как выставить конструкцию по вертикали, размещают поддерживающую шину и ограничитель.
6. Размечают и осуществляют монтаж нижнего улавливателя.
7. Закрепляют на опоре верхний улавливатель.
8. Зачищают швы, грунтуют и красят. Ставят на место торцевые заглушки.

Как оснастить их автоматикой

Для ворот с электроприводом дополнительно понадобятся:

• блок управления;
• пульт ДУ;
• концевые выключатели или фотоэлементы;
• сигнальная лампочка;
• электропривод;
• зубчатая рейка.

Привод для откатных ворот своими руками устанавливают после того, как отрегулируют ход полотна без рывков, свободно. Порядок монтажа:

• основание привода крепят к закладному швеллеру;
• зубчатую рейку присоединяют к профильной трубе и направляющей при открытом положении ворот;
• ставят фотоэлементы и выключатели (“концевики”).

Последними подсоединяются провода, и проводится проверка работы.

Читайте также:

Откатные ворота своими руками- комплектующие для откатных ворот, полная технология которая описывает как сделать откатные ворота своими руками, а такж

   Откатные (раздвижные) ворота имеют обширное и многофункциональное применение во многих областях строительства и эксплуатации жилых и производственных помещений. Терминология ворот консольного типа имеет ряд названий — откатные ворота,  сдвижные ворота и консольные откатные ворота. Данная статья предназначена для тех, кто желает сделать откатные ворота своими руками, и компания «Стальная крепость»  поможет вам дельными советами и рекомендациями по установке и эксплуатации. Здесь вы имеете возможность получить общие рекомендации по подготовке проема ворот, прилагается схема чертежей фундамента,  а также чертежи стандартных ворот и общая схема таких конструкций.

Устройство ворот

Схема откатных ворот:
1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

   Две несущие роликовые опоры прикреплены к фундаменту ворот.  Направляющая балка прочно приварена к нижнему краю существующего полотна откатных ворот. Для обеспечения перемещения створки и основной нагрузки ворот используют специальные опоры. Монтаж опоры производится на подставки, или с применением закладных болтов. В несущие стандартные роликовые опоры устанавливаются сами ворота. Расположение роликов происходит внутри самой несущей балки. Такая конструкция  позволяет с уверенностью сказать, что ворота будут легко открываться, и в зимнее время года обеспечит надежную работу всей конструкции.

Условия монтажа откатных ворот

   Главным условием является жесткость створчатой системы, которая должна выдерживать ветровые и весовые нагрузки, тем самым полотно не должно ни под каким условием изгибаться, даже под действием собственного веса. Приварка направляющей производится к жесткой створке.

   Компания «Стальная крепость» за многие годы работы  разработала оптимальные варианты чертежей, которые с нашей точки зрения являются экономически выгодными и оптимальными по техническим характеристикам. Для монтажа откатных ворот используют внешнюю раму, в основе которой лежит профильная труба 60×40×2 мм и трубная обрешетка с параметрами 20×20×1,5мм. Прилагаемый ниже чертеж для рамы, шириной 4 метра.



К готовой системе конструкционной рамы сдвижных ворот приваривается  специальная направляющая (на чертеже представлена типовая направляющая от компании «Стальная крепость»)

Готовая  конструкционная рама ворот с направляющей, загрунтованная и окрашенная.

Выбор комплектующих для монтажа откатных ворот.

   Подбор комплектующих осуществляется с учетом требований по весу, высоты полотна и ширины перекрываемых проемов самих ворот. Соответственно, главным элементом монтажа считается использование в конструкции направляющей, которая определяет долговечность и практичность при эксплуатации. В данном случае  мы рекомендуем использовать направляющие от компании «Стальная крепость»

   Наши клиенты  смогут самостоятельно рассчитать и подобрать комплектующие для откатных ворот от компании «Стальная крепость» , воспользовавшись специальной программой, которая автоматически рассчитает необходимые параметры конструкции. Для этого вам потребуется задать приблизительную массу полотна ворот и ширину проема, в результате вы получите необходимый чертеж откатных ворот. Внимание! Программа рассчитывает минимально допустимую длину консольной части.

Как изготовить и установить откатные ворота своими руками?

   Для того чтобы сделать качественный монтаж откатных ворот самостоятельно  и изготовить  их своими силами, необходимо знать некоторые моменты. Полотно системы ворот производит движение вдоль забора со стороны предполагаемого участка дома или коттеджа. Следовательно, вам необходимо предусмотреть будущее место, где будет производиться «откатывание»  полотна  ворот.

   На нашей схеме представлен вариант отката с правой стороны, поэтому движение ворот происходит изнутри, тем самым, вы должны обеспечить безопасность, а также не создавать иных помех для других конструкций вашего участка. Следовательно, расстояние, с которого будет планироваться откат ворот, должно быть чуть  больше ширины проема ворот, примерно, на размер консольной части (эта та самая часть, которая не закроет существующий проем и послужит противовесом конструкции). Длина консольной части равнозначна половины ширины проема. Значит, участок,  который необходим для движения ворот должен в длину составлять не менее, чем ширина проема умноженная на 1,5 а в ширину, следовательно, будет достаточно и  400 мм. Таким образом, если проем выдерживает требования, то Вы сможете установить нужные откатные ворота.

Монтаж откатных ворот своими руками.

1. Закладка фундамента:

   А) разметка ямы и выемка грунта

   Б) изготовление и установка закладного элемента

   В) заливка ямы бетоном

2. Если  откатные ворота будут автоматизированы, необходимо сделать требуемую разводку электрокабелей

3. Установка ворот и ответного столба

4. Установка автоматики для откатных ворот

   Перед установкой электропривода необходимо заложить кабели.Схема электропроводки показана ниже.



Пошаговое бетонирование основания для монтажа откатных ворот

Шаг 1.

Разметка ямы под ФУНДАМЕНТ для откатных ворот

Начиная с внешнего края проема, в стороне от откатных ворот отложите нужное  расстояние, равное одной второй (половине) ширины проезда (это  будет размер бетонного основания в длину). Вглубь территории отступите на 500 мм по всей длине отрезка (это и будет периметр ямы, который необходим для изготовления нашего фундамента ворот).



   Если  будущие столбы забора не будут использованы в качестве основных опорных столбов для откатных ворот,  необходимо с  противоположной стороны нашего проема, напротив ямы под бетонное основание,  произвести разметку ямы под ответный столб.

   Конструкция ямы должна быть такой, чтобы будущий столб мог бы без проблем примыкать к линии забора изнутри,  тем самым, не заужая проем конструкции. В случае автоматизации сдвижных ворот  требуется предусмотреть действующую возможность прокладки электрокабеля (провода) под проезжей частью между столбами. В данной ситуации подойдет пластиковая труба диаметром 25 мм(не менее).

Шаг 2. Выемка грунта

   Требуемый грунт вынимаем на глубину,  которая превышает глубину промерзания  не менее 200 мм. Для Подмосковья и центральных регионов глубина промерзания около 1,5 м, соответственно глубина ямы под фундамент должна  быть не менее 1,7 метра.



Шаг 3. Изготовление закладного элемента

   Для проведения данной работы необходим швеллер 16, длина которого равна длине  вашей ямы под  существующее бетонное основание, и арматура диаметром 12мм для связки  арматурной решетки. К заготовке швеллера привариваем отрезок арматуры, либо уголка  в длину, приблизительно около 1500 мм (см. рисунок).

После  необходимо приварить поперечные конструкции из этой же арматуры

Шаг 4. Установка закладного элемента в готовую яму

   Готовую конструкцию опустить в яму арматурой вниз и  зафиксировать так, чтобы боковая поверхность вашего  швеллера вплотную прилегала к существующему столбу забора. Швеллер установить строго горизонтально, для этого использовать уровень, и соответственно параллельно  по линии движения ворот.

   Необходимо уделить внимание уровню расположения верхушки плоскости вашего закладного элемента относительно уровня дорожного полотна в проеме ворот (обязательно!). От этого зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен на уровне дорожного покрытия, то необходимо при использовании регулировочных площадок   сделать минимальный зазор под откатными  воротами. Следовательно, расстояние от дорожного полотна до нижней кромки полотна ворот  должно составить в пределах  100-110 мм.

   Нужно помнить, что возможность увеличить  необходимый зазор на несколько сантиметров, используя регулировочные площадки, можно, а уменьшить зазор уже не удастся (но, при условии сохранения технологичной возможности крепления опорных роликов).

Если вас не устраивает зазор в 70-100мм, то установите закладной элемент по уровню ниже проезжей части на возможное расстояние.

   Для наших клиентов  мы хотим заострить внимание на  то, что когда ваши столбы забора невозможно использовать в целях  опоры для откатных ворот или же тогда, когда верхняя кромка ворот декорируется  так называемой «короной» или «пиками», а так же в случаях, если существует необходимость монтажа двух опорных столбов, такие столбы нужно устанавливать на глухие ворота, которые перекроют проем свыше 4500мм. Это позволит увеличить стабильность полотна при парусных или ветровых нагрузках  в период открывания и закрывания всей системы.

   Если у вас слабые конструкционные столбы, или  чересчур  широкие ворота, требуется подготовить 1 или 2 опорных столба. Но, при этом размер столбов должен быть максимально  на 50 мм больше высоты от фундамента основания до верхней кромки  откатных ворот.

   Таким образом, готовые столбы устанавливаем в яму  и  связываем с закладными элементами, как указано на нашем рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.



Шаг 5. Заливка ямы бетоном.

   После установки закладного элемента  требуется залить яму либо бетоном, либо другим затвердевающим составом, но, при этом,  уровень бетона должен быть не выше поверхности закладного элемента. После этого  понадобится не менее 6 суток, чтобы система окончательно закрепилась в бетонном основании.



Установка ворот

Шаг 1. Определение и обозначение лини движения ворот.

   Натягиваем шнур вдоль всей линии проема, тем самым мы фиксируем будущую линию движения откатных ворот. При этом  следует учесть, что  расстояние от ответного столба до шнура не должно быть более 20-30 мм. Шнуровку лучше всего разместить  на высоте, примерно,150-200 мм. Это и будет касательной линией к внешнему краю несущего профиля.

Шаг 2. Подготовка роликовых тележек к монтажу.

Зафиксируйте требуемые регулировочные  основные площадки на системной платформе роликовых опор, так  как это указано на рисунке.



Шаг 3. Определение границ положения роликовых опор.

   Примерно на 150 мм отступите от края проема по плоскости закладного элемента  и отчертите нужную линию. Соответственно, это будет касательной линией по отношению к переднему краю первой роликовой опоры.  Рассмотрим крайнее положение второй роликовой опоры.  Определение роликовой опоры происходит следующим образом:  сначала необходимо вымерить общую длину ворот (обязательно!), включая ее консольную часть откатных ворот, вычесть из этого размера примерно 100 мм, отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Следовательно, это и  будет касательной линией внешнего края второй роликовой опоры.



Шаг 4. Сборка ворот

   Заранее подготовленные роликовые тележки  монтируем внутрь несущего профиля. Затем, смещаются к центру ворот. Устанавливаются раздвижные ворота вертикально, причем  роликовыми опорами на закладной элемент. После этого, необходимо установить  поочередно первую и вторую опоры   так, чтобы они  подошли вплотную к соответствующим касательным, а наши ворота нужно сделать так, чтобы они были параллельно и подходили вплотную к шнуровке.



Шаг 5. Монтаж откатных ворот. Регулировка горизонтального положения щита и положения роликовых опор

   При помощи сварки прихватываются регулировочные площадки вашей второй роликовой опоры. Следовательно, необходимо  выкатить ворота в проем до конца.  Делается это, если потребуются окончательные регулировки горизонтального положения ворот. По окончании прихватываются регулировочные площадки первичной роликовой опоры.

Схема монтажа откатных ворот:

• снять полотно откатных ворот с роликовых опор
• снять роликовые опоры с регулировочных площадок
• сварка  по контуру регулировочных площадок, при привариваются они   к закладному элементу
• крепление роликовых опор на регулировочные площадки
• задвижка полотна откатных ворот на роликовые опоры
• установка ворот в закрытом положении
• установка уровня на плоскость несущего профиля.   При помощи гаечного ключа выставляем полотно откатных ворот в горизонтальное положение, при этом используем  регулировочные площадки (поднимаем или опускаем, друг относительно друга,  а также роликовые тележки на шпильках регулировочных площадок).

Примечание. Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.



Шаг 6. Регулировка положения роликовых опор внутри несущего профиля

   На регулировочных площадках ослабеваем крепления роликовых опор (только верхние гайки) и  производим откат ворот в диапазон, от крайнего положения (закрытого) до состояния крайнего открытого положения. Данная операция необходима для того, чтобы роликовые опоры  могли занять  правильную фиксацию внутри несущего профиля. Когда вы убедитесь, что ворота свободно перемещаются и катаются, затяните крепления роликовых опор. После этого необходимо убедиться, нет ли каких-либо  нежелательных конструкционных изменений в качестве покачивания ворот.  Но, если  вдруг, после полной  протяжки полотно откатных ворот стало двигаться значительно хуже, чем до этого было, то  обязательно ослабьте крепеж и устраните возможные перегибы  роликовых опор на крепеже тележки и конструкции.
Примечание. Особое внимание необходимо  обратить на существующую  плоскость, поперечную движению ворот.



Шаг 7. Установка концевого ролика и заглушки несущего профиля

   Вставляем концевой ролик внутри несущего профиля с той  стороны, где находится  передняя кромка полотна ворот. Затем, затягиваем крепежные болты, ставим  точку сварки между крышкой концевого ролика и несущим профилем. В данном случае сварка необходима для того, чтобы  при  последующем ручном методе использования откатных автоматических ворот  концевой ролик  являлся концевым упором. Но,  учитывая возможную инерцию полотна ворот,  ваше болтовое соединение не сможет  удержать концевой ролик на нужном месте.
Тыльную сторону откатных  ворот нужно установить на место и приварить заглушку несущего профиля.   Поставка заглушки осуществляется в комплекте с воротами.
Установка заглушки необходимо для того, чтобы в зимний период  в процессе открывания ворот, снег и лед не набивались внутри вашего несущего профиля. Но, если это произойдет, то в неподходящий  момент закрытия, укатанный роликами снег и лед,  приведет к заклиниванию ворот.



Шаг 8. Установка верхнего направляющего кронштейна

   На крепеже ролика кронштейна ослабеваем систему.  Затем, крепеж устанавливаем  над полотном откатных ворот таким образом, чтобы ролики  имели возможность обхвата  верхней кромки полотна, а  та сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба.
Следовательно, мы прижимаем наш кронштейн к опорному столбу и  закрепляем прочно.  При помощи  обычного уровня устанавливаем полотно ворот в  обычное вертикальное положение  и  фиксируем его роликами направляющего кронштейна.



Шаг 9. Обшивка полотна ворот

   Откатные (раздвижные) ворота можно обшить любым материалом. Например, если этим материалом будет профлист, то необходимо заказать материал, нарезанным в длину и по ширине. От передней кромки ворот начинаем производить монтаж  листов. При этом лист профнастила вкладываем внутрь  существующего периметра рамы и крепим  на обрешетку ворот саморезами по металлу или производим клепку. Клепка  является препочтительным вариантом установки листа. Закрепили  первый лист, затем устанавливаем второй лист внахлест на первый на одну волну вперед, также надежно крепим его, и  продолжаем укладку и монтаж листов последовательно до нужного заполнения системы полотна. Но, если  последний лист не укладывается в нужный периметр основания, то производят его подрезку в требуемый  размер.



Шаг 10. Монтаж верхнего и нижнего уловителей

   Нижний уловитель предназначается для частичного снятия нагрузки с роликовых опор в тот момент, когда откатные ворота находятся только в  закрытом состоянии.  Монтаж  уловителя осуществляется  при полностью нагруженных воротах(обязательно!). Определяем положения нижнего уловителя.  Закрываем  их,  подводим в нижней части  под концевой ролик до окончательного плотного касания системы.  При этом  опорная плоскость уловителей  не может быть выше основного положения концевого ролика.
Верхний уловитель откатных ворот  предназначается  для  прочного удержания полотна ворот от возможного  раскачивания при парусных(ветровых) нагрузках в закрытом положении.   При этом  монтаж верхнего уловителя осуществляется  на уровне защитных уголков, которые  установлены в  передней части кромки полотна ворот  так, чтобы они имели возможность  в закрытом положении  касаться уголками скоб верхнего уловителя.



Шаг 11. Монтаж автоматики.

   Для того чтобы электропривод имел возможность свободно  перемещать створку откатных ворот, к системе  крепится  специальная зубчатая рейка.  Данная  деталь является универсальной и подходит к  практически каждому электроприводу для ворот любого производителя.  При этом  рейка продается и изготавливается кусками по одному метру в комплекте с действующим крепежом системы.

Смотрите так же:

Пошаговая инструкция для изготовления ворот своими силами

Классические распашные ворота могут иметь симметричные или ассиметричные створки, а также дополнительную калитку для входа. Независимо от типа конструкции их изготовление производится по одному и тому же принципу.

Блок: 1/5 | Кол-во символов: 231
Источник: http://svoimi-rukamy.net/22-raspashnye-vorota.html

Предпочтение распашной конструкции

Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.

Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.

Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:

• они несложные в изготовлении;
• в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
• качественно изготовленное изделие прослужит долго своему хозяину;
• огромный выбор материала для обшивки;
• возможность установки автоматики;
• масса вариантов декорирования;
• простая эксплуатация.

Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.

Блок: 2/9 | Кол-во символов: 1350
Источник: https://MoyaOgrada.ru/vorota/raspashnye/kak-sdelat-svoimi-rukami-189.html

Особенности распашных ворот и тонкости их выполнения

Привычным для всех вариантом являются распашные изделия. Они используются на дачах, в частных домах и при строительстве гаражей. Рядом с такими вариантами может быть расположена и калитка. Конструкция предполагает установку двух опорных элементов по краям полотна. На сегодняшний день достаточно просто выполнить распашные ворота своими руками. Чертежи, фото и видео помогут изучить все тонкости работы.

Распашные ворота

Устройство опорных элементов

На первом этапе строительства необходимо установить опоры. Чаще всего это металлические столбы подходящего диаметра, которые бетонируются в грунт. Очень часто заборы делают с кирпичными столбиками. В таком случае они также могут быть опорой для изделия. Но не стоит забывать при кладке кирпича, сделать металлические закладные, к которым будут привариваться петли.

Устройство столбов-опор

Подготовка створок

От того с какой стороны такие петли будут приварены, зависит в какую сторону они будут открываться. Именно поэтому, делая ворота своими руками: чертежи, фото и видео нужно просмотреть в обязательном порядке. Для выполнения створок чаще всего используется металлический каркас, ка который крепиться листовой материал. Если ограждение деревянное, то и ворота целесообразнее делать с древесины. Каркас в таком случае можно сделать как с металлических уголков, так и с бруса. Важно чтобы створки были не слишком тяжелые, в противном случае они будут оказывать большую нагрузку на столбы и петли. Через время это может привести к деформации и створки будут плохо закрываться.

Створки распашных ворот

Поэтому стоит изучить некоторую информацию, перед тем как распашные ворота делать своими руками. Чертежи фото и видео помогут ознакомиться со всеми тонкостями в работе и предотвратить всевозможные дефекты. На завершающем этапе на створки необходимо установить замочную систему. Самым простым вариантом может стать простой засов.

Конструкция распашных моделей

Видео: распашные ворота из профнастила и металлопрофиля

Блок: 2/5 | Кол-во символов: 2012
Источник: https://HomeMyHome. ru/vorota-svoimi-rukami-chertezhi-foto-i-video.html

Особенности устройства раздвижных ворот

Раздвижные варианты все чаще используются во время строительства ограждений. Они занимают относительно немного места. Кроме того машина может располагаться всего лишь в нескольких сантиметрах от ограждения и это не будет мешать их открыть или закрыть. Наличие разнообразного строительного материала дает возможность каждому сделать раздвижные ворота своими  руками. Чертежи, фото и видео позволят более тщательно изучить все особенности выполнения работы.

Раздвижной вариант

Основные разновидности раздвижных ворот:

• консольные;
• подвесные;
• откатные.

Подвесная разновидность

Подвесной вариант не пользуется особой популярностью. Это связанно с тем, что в верхней части установлена рельса, по которой движется полотно. Данная рельса является своего рода ограничителем, поэтому далеко не каждое транспортное средства сможет въехать во двор.

Установка изделия

Откатные изделия

Для работы откатных вариантов рельса устанавливается вдоль стены и непосредственно в самом проеме. В северных регионах такую систему использовать нецелесообразно. Поскольку при большом количестве снега работа створок будет затруднена, и постоянно нужно будет очищать заснеженные места.

Схема раздвижных вариантов

Преимущества консольного типа

Консольный тип на сегодняшний день самый популярный. Они могут быть использованы как в южных, так и в северных регионах. Движения полотна происходит над землей, поэтому нет необходимости постоянно расчищать путь. Кроме того к преимуществам стоит отнести то, что в верху нет никаких ограничителей. Это дает возможность заезжать во двор  даже машинам с большой высотой.

Консольный тип

Для установки такого типа необходимо устройство только одного опорного столба, который и будет нести всю нагрузку от полотна. Поэтому важно сделать его максимально качественным и надежным. Сама консольная балка на воротах может быть расположена снизу, сверху или посредине полотна.

Полезная информация! Расположенная посредине балка считается самым лучшим вариантом, поскольку в целом усиливает всю конструкцию.

Откатная модель

Каждый справиться с выполнением раздвижных ворот своими руками. Чертежи, фото и видео позволяют изучить принцип раздвижной системы. Важно учитывать все рекомендации при выполнении работы.

Комплект электропривода и аксессуаров

Особенности выполнения откатных ворот

Откатные варианты позволяют существенно сэкономить пространство во дворе. Но при этом необходимо проконтролировать пространство вдоль забора. Для нормального функционирования системы предварительно необходимо расчистить место от мусора и любой растительности.

Устройство откатной конструкции

Установка опорных элементов

Началом работы является устройство основного опорного столба, на который будет оказана основная нагрузка. При желании можно выполнить откатные ворота своими руками: чертежи, схемы и видео помогут соблюдать технологию. Для работы нужно подготовить такие инструменты:

Рельсы и ролики

Для выполнения самых створок лучше всего использовать оцинкованный материал. Он в состоянии прослужить долгое время, при этом сохранит свой первозданный вид. Очень часто используется профлист с полимерным покрытием.

Полезная информация! Использование профлиста считается наиболее удачным решением, так как он обработан специальными средствами, которые предотвращают возникновение коррозии.

Изделия данного вида могут быть оборудованы автоматическим или ручным приводом.

Чертеж откатного типа

В начале работы стоит подготовить чертежи, по которым будет выполняться работа. Чертежи и схемы позволяют также рассчитать точное количество необходимого материала. Высота ворот должна соответствовать забору. Ширина проема при этом может быть самой разной.  Откатные изделия оказывают давление не только на рельсы, но и на столб, поэтому его конструкции нужно уделить особое внимание. Его нижняя часть должна быть погружена в почву и качественно забетонирована.

Опора для откатных изделий

Устройство рельсы для движения полотна

Откатные ворота будут ходить по рельсе, которая располагается на земле. Для этого нужно выбрать П-образный профиль металлический. Его длина должна быть как две длины полотна. Для запаса нужно сделать еще 30 сантиметров. Важно чтобы рельса была установлена на бетонное основание. Только таким образом можно получить максимально надежную конструкцию, которая прослужит долгое время.  После того как все рельсовые системы установлены и закреплены к опорному столбу можно устанавливать привод электрический.

Устройство рельсы

Сборка полотна и его установка

Полотно ворот делается с металлического каркаса, к которому в последующем будет прикреплен профлист. К нижней части металлического каркаса крепятся ролики. Полотно ворот устанавливается в самую последнюю очередь. Откатные ворота своими руками: чертежи, фото и видео дают полную информацию о конструкции и процессе выполнения работы.

Полотно ворот

Блок: 3/5 | Кол-во символов: 4814
Источник: https://HomeMyHome.ru/vorota-svoimi-rukami-chertezhi-foto-i-video.html

Основные этапы изготовления створок для ворот

2. Металлический профиль нарезается по заданным размерам.
3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня.

Проверка горизонтали и углов

5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.

Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.
7. Далее пристыковываются поперечные перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.

Усиление металлической полосы для приваривания петель

Блок: 3/5 | Кол-во символов: 1880
Источник: http://svoimi-rukamy.net/22-raspashnye-vorota.html

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку. Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию.

• Материалы для работы выбирать только высокого качества. Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
• Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно. Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
• Установка привода электрического типа должна выполняться с полным пониманием дела. Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
• Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

Блок: 4/5 | Кол-во символов: 1797
Источник: https://HomeMyHome.ru/vorota-svoimi-rukami-chertezhi-foto-i-video.html

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

Прихватка петель

Обычно петли привариваются через пластины (ушки): к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Блок: 4/5 | Кол-во символов: 1039
Источник: http://svoimi-rukamy.net/22-raspashnye-vorota.html

Видео: откатные ворота своими руками

Экономьте время: отборные статьи каждую неделю по почте

Блок: 5/5 | Кол-во символов: 91
Источник: https://HomeMyHome.ru/vorota-svoimi-rukami-chertezhi-foto-i-video.html

Обшивка каркаса

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

Обшивка деревом

Ниже предоставлены несколько чертежей распашных ворот, из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом.

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

Схема 1

Схема 2

Схема 3

Схема 4

Схема 5

Схема 6

Видео по теме: Распашные ворота своими руками

Блок: 5/5 | Кол-во символов: 1099
Источник: http://svoimi-rukamy.net/22-raspashnye-vorota.html

Расчет и сварка рам

Процесс зачистки сварных швов въездного изделия

Пока раствор застывает, можно приступать к изготовлению рам. Здесь без сварки не обойтись. Строго по размерам отрезанные трубы, с помощью сварки соединяются между собой. Важно процесс сварки проводить на специальном столе или на ровной поверхности, чтобы не получился перекос.

Сварка должна проходить поэтапно. Сначала прихватываются все детали в нескольких местах, затем, проверяется правильность сварки по диагонали и по углам, если все предельно точно, то можно приступать к чистовой сварке.

Если для изготовления садовых ворот применяются ржавые трубы, то перед сварочными работами желательно очистить их от ржавчины. Тогда швы получатся более ровные и качественные.

После сварки следует тщательно зачистить все швы, покрыть рамы грунтовкой, дождаться полного высыхания и покрасить.

Для стандартной рамы понадобится следующий материал:

• периметр рам и перемычки можно изготовить из трубы 60*40 мм. В общей сложности нужно будет приобрести 22 м;
• внутренний каркас для усиления рам изготавливается из трубы 40*20 мм, для него понадобится 15 м. На этот внутренний каркас и будет крепиться обшивка.

Поскольку трубы продаются в погонных метрах, то лучшим вариантом будет заказать нужные размеры, соответствующие размерам схемы. Такой подход имеет двойную выгоду – не нужно будет в домашних условиях замерять и отрезать нужную длину, а также упростится доставка.

Блок: 6/9 | Кол-во символов: 1429
Источник: https://MoyaOgrada.ru/vorota/raspashnye/kak-sdelat-svoimi-rukami-189.html

Размеры изделий

Схематическое отображение размеров воротных створок и необходимого для них материала

В идеале, ворота следует строить вместе с забором. Но бывают случаи, когда появляется необходимость расширить проезд, или вышли из строя старые изделия, тогда следует перед изготовлением новых конструкций произвести расчет предельно точно.

И желательно, чтобы стилистическое решение полностью импонировало забору. Если, например, забор из кирпича, то для столбов ворот такого забора обязательно придется применять кирпич. Если забор садового участка невысокий и сделан из досок, то вариант декоративных высоких кованых ворот такому забору вряд ли будет гармонировать.

При проведении замеров и расчете материала следует учитывать покрытие подъездных путей. Если на территории въезда находится асфальт, бетон или плитка, то достаточно оставлять просвет 5 см. А когда садовая дорога заросла травой, то в таком случае лучше оставлять просвет 10 см для беспрепятственного открывания створок.

Также желательно предусматривать зазор между створками, чтобы нивелировать небольшое смещение столбов от времени.

Блок: 7/9 | Кол-во символов: 1102
Источник: https://MoyaOgrada. ru/vorota/raspashnye/kak-sdelat-svoimi-rukami-189.html

Монтаж створок

Процесс монтажа воротных створок

Этот процесс начинается с крепления петель, которые привариваются к основной раме створки и к опорным столбам. Если столб выполнен из кирпича, но закладной элемент предусмотрен не был, то к кирпичу дюбелем прикрепляется швеллер, а к нему привариваются петли. Ну а если в столбе из кирпича все предусмотрено, то проблем с креплением петель не должно возникнуть.

Кстати, эти небольшие, но важные элементы тоже имеют свои инструкции по монтажу, которые идут в комплекте. Поэтому лучше перед сварочными работами внимательно изучить инструкцию.

Когда все сварочные работы закончены, следует сделать контрольную зачистку швов и покраску. Только после высыхания краски можно производить монтаж створок на петли.

Далее, проводится монтаж всей оставшейся фурнитуры – замков, задвижек, фиксаторов, автоматики. Эти элементы въездной группы, бесспорно, должны монтироваться строго по схемам, прилагаемым в комплектах. И если задвижку еще можно прикрепить без инструкции, то произвести монтаж автоматики без схемы не получится, да и замок сложно прикрепить без внимательного изучения схемы или инструкции.

Блок: 8/9 | Кол-во символов: 1142
Источник: https://MoyaOgrada.ru/vorota/raspashnye/kak-sdelat-svoimi-rukami-189.html

Финишная отделка

Обшивка воротных створок профнастилом

Если вам удалось самостоятельно сделать ворота, то произвести монтаж отделочного материала на их створки – самое легкое мероприятие. Но следует помнить, что крепление обшивки должно производиться уже после проведения всех покрасочных работ.

Неважно, когда обшивать створки ворот – до их монтажа на петли или после того, но важно знать, что обшивочный материал должен соответствовать размерам рамы. Вид крепления напрямую зависит от выбранного вами материала. Крепить его нужно на внутреннюю трубу специальными приспособлениями.

Блок: 9/9 | Кол-во символов: 583
Источник: https://MoyaOgrada.ru/vorota/raspashnye/kak-sdelat-svoimi-rukami-189.html

Кол-во блоков: 15 | Общее кол-во символов: 21519
Количество использованных доноров: 3
Информация по каждому донору:

1. https://HomeMyHome.ru/vorota-svoimi-rukami-chertezhi-foto-i-video.html: использовано 4 блоков из 5, кол-во символов 8714 (40%)
2. https://MoyaOgrada.ru/vorota/raspashnye/kak-sdelat-svoimi-rukami-189.html: использовано 6 блоков из 9, кол-во символов 6844 (32%)
3. http://svoimi-rukamy.net/22-raspashnye-vorota.html: использовано 5 блоков из 5, кол-во символов 5961 (28%)

подробное описание по сборке каждого элемента

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Для установки откатных ворот необходима специальная фурнитура – ролики, направляющие, улавливатели и другие элементы. Сами ворота можно без усилий сделать самостоятельно, а вот фурнитуру большинство предпочитает покупать готовую. Но есть умельцы, которые знают, как изготовить своими руками комплектующие для откатных ворот, и этим удешевить монтаж конструкции. Если имеются слесарные навыки, инструменты и подходящий материал, собрать самостоятельно фурнитуру получиться без проблем.

Набор фурнитуры для сдвижных ворот

Перечень комплектующих

В базовую комплектацию сдвижных ворот входят:

• направляющая балка;
• две роликовые каретки;
• ограничитель;
• два уловителя;
• концевой, или накатной ролик;
• заглушки.

Каждый элемент выполняет определенные функции, и эффективная работа ворот возможна только при условии наличия всех комплектующих. Разумеется, заводская фурнитура гораздо удобнее в использовании, чем самодельная, к тому же, все детали отлично между собой взаимодействуют. Единственным недостатком покупного комплекта является высокая стоимость, что заставляет людей искать альтернативные варианты.

Самостоятельное изготовление фурнитуры

Изготовление в домашних условиях комплектующих для ворот требует наличия соответствующих материалов и инструментов, а также максимального качества в работе. Если хотя бы одна деталь будет заметно отличаться от нормы, конструкция не сможет служить надежно и долго, и вскоре понадобится замена механизма.

Направляющая балка

Направляющую балку называют по-разному: швеллером, консолью, рельсом. В заводских условиях она выполняется из стального профиля со сложной геометрической формой, повторить которую в домашних условиях невозможно. Длина балки 5-7 метров, толщина металла – от 3,5мм до 5мм. Эта деталь является самой габаритной в комплекте, и, пожалуй, самой важной. При самостоятельном изготовлении направляющей следует правильно подобрать материал, учитывая вес полотна и ширину створки. Для работы понадобятся:

• железная труба 60х60х4мм;
• болгарка;
• рулетка;
• сварочный аппарат;
• набор сверл;
• дрель.

Балка должна быть в 1,5 раза длиннее ширины ворот. Чем больше створка, тем толще подбирается металл для направляющей, иначе со временем балка прогнется, и ворота перестанут открываться. Оптимальным вариантом для самодельной консоли считается квадратная труба сечением 60х60х4мм, при этом ее длина должна соответствовать ширине ворот, умноженной на 1,5. Если найти трубу нужной длины не удалось, можно сварить две вместе, но оба отрезка обязательно должны быть одинаковыми.

Направляющая балка

Хорошо, если труба уже имеет продольный разрез, если же его нет, с помощью болгарки нужно вырезать паз шириной около сантиметра. Обязательно очистить трубу от ржавчины, окалины, тщательно отшлифовать поверхность.

Важно! Если имеется продольный сварочный шов, что не редкость для таких труб, его нужно сделать боковым и обязательно отшлифовать изнутри. Часто именно такие швы мешают роликам беспрепятственно передвигаться по направляющей, поэтому подготовить внутреннюю поверхность необходимо так же тщательно, как и наружную.

То же касается и поперечного сварочного шва, если для направляющей используются две трубы. Делать шов нужно очень аккуратно, иначе подшипники будут клинить, или же створка при прохождении шва будет совершать скачок. Понятно, что зачищать внутренние швы при таком сечении профиля достаточно проблематично, но иначе добиться легкого хода ворот не получится.

Роликовые каретки

Роликовые каретки, или тележки, принимают на себя нагрузку от движущейся створки, перенося ее на фундамент ворот. Именно благодаря кареткам профиль вместе с установленной рамой передвигается вдоль проема. На каждой каретке имеется по восемь роликов, которые бывают как металлическими, так и полимерными. Качество заводских кареток гораздо выше, чем у самодельных, тем не менее, правильно изготовленные в домашних условиях, они могут прослужить достаточно долго.

Заводская роликовая каретка

В качестве роликов оптимально подходят подшипники от генератора жигулей. Внутренний диаметр подшипника должен быть в пределах от 14 до 40мм, чтобы он не просто помещался в трубу, но и свободно по ней двигался. Для осей кареток можно использовать шпильки М18, которые нужно разрезать на куски требуемой длины. Кроме того, понадобится небольшая пластина железа толщиной от 8мм для изготовления основания каретки. Более тонкий металл не годится – он не выдержит веса конструкции и погнется. Если нет в наличии железа такой толщины, можно сделать двойное количество пластин и соединить их между собой.

Самодельная каретка

Процесс изготовления каретки достаточно прост: металлические пластины размечают, болгаркой обрезают лишнее, потом просверливают отверстия для крепления подшипников. Если металл тонкий, пластины сваривают, хорошо зачищают швы. Диаметр отверстий должен соответствовать диаметру оси, в данном случае это 18мм. Во время сверления рекомендуется применять масло для охлаждения, чтобы металл не перегревался. Оси примеряют к отверстиям и обрезают до нужной длины. Далее на оси одевают шайбы, следом подшипники, и крепко прикручивают. Подшипники обязательно набить смазкой до приваривания основы.

Другие элементы фурнитуры

Самое сложное в этом процессе – изготовить балку и каретки, все остальные элементы сделать уже проще. Ограничитель, который предназначается для удерживания створки в вертикальном положении, представляет собой небольшую пластину с загнутыми краями и пластиковыми роликами. Для больших ворот рекомендуется ставить ограничитель с 4 роликами, для стандартных достаточно двух роликов. Уловители фиксируют полотно после закрывания и состоят из выгнутых особым способом металлических пластин. Если правильно подобрать толщину металла, изготовить улавливатели и ограничитель не составит труда.

Улавливатель ворот

Заглушки предназначаются для защиты направляющей от попадания снега и грязи, что негативно влияет на движение створки. Как правило, заводские заглушки выполнены из резины или пластика, сделать же их самостоятельно можно из любых подручных материалов. Иногда концы балки просто заваривают сваркой.

Заглушки заводские

Самостоятельно изготовленные комплектующие обходятся в несколько раз дешевле, что позволяет сэкономить на монтаже ворот значительную сумму. И все же, не стоит забывать, что при недостатке опыта результат может получиться совсем не тот, что ожидали. Если есть сомнения в своих возможностях, приниматься за сборку фурнитуры не рекомендуется. Заводские комплектующие во много раз надежнее и долговечнее, к тому же не заберут у вас много времени на установку.

Монтаж сдвижных ворот видео

Узнаем как изготовить раздвижные ворота своими руками?

Раздвижные ворота – это наиболее подходящий вариант для обустройства удобства на загородном участке. Такой тип ворот отличается своей надежностью, удобством и значительным сроком эксплуатации. На сегодняшний день рынок стройматериалов предлагает такое разнообразие материалов, что приобрести все необходимое для сборки такого типа ворот своими руками не составляет никакого труда.

Общие сведения об устройстве

Для того, чтобы успешно справиться с задачей установки раздвижных ворот своими руками, необходимо заранее подготовить чертеж. Также придется немного разобраться в автоматике, которая используется для открытия. Кроме того, лучше всего сначала разобраться с принципом работы и устройством этого оборудования.

Стоит отметить, что до недавних пор этот тип ворот пользовался меньшей популярностью. Самыми распространенными были распашные. Это обусловлено тем, что стоимость комплектующих для раздвижного устройства была довольно высокой. На сегодняшний же день цены значительно снизились, и приобрести полный комплект для автоматического открывания раздвижных ворот не составляет труда.

Типы и принцип работы

Сразу стоит начать с того, что имеется два вида этой конструкции. Первый тип ворот называют консольными, второй тип называют рельсовыми.

На сегодняшний день второй вид конструкции раздвижных ворот считается устаревшим. Встретить его можно только на заводах или фабриках, которые функционируют уже много лет. В частном строительстве значительно преобладает именно консольный вариант. Такой вид предполагает наличие консоли, которая является продолжением обшивки ворот. Располагается она чаще всего за забором, часть которого прилегает к воротам.

Принцип работы консольного типа ворот следующий. К каркасу приваривается жесткая направляющая (консоль). За счет ее наличия и осуществляется передвижение раздвижных ворот. Сама же направляющая перемещается по откатным тележкам, которые закреплены непосредственно на фундаменте.

Характеристики оборудования

Каждая из тележек для такой направляющей имеет 8 подшипников, в которые запрессовывают металлические или полимерные ролики. Для того, чтобы продлить срок эксплуатации раздвижных ворот, было принято решение монтировать эти тележки внутрь направляющих. Таким образом, они обладают дополнительной защитой от атмосферных воздействий, что и продляет срок службы. Примерное количество циклов, то есть открыть-закрыть ворота, составляет около 60 тысяч раз. В среднем это около 20 лет службы.

К другим достоинствам этого типа конструкции можно отнести следующее:

• управление может быть не только автоматическим, но и ручным;
• нет ограничения по высоте машины, так как отсутствуют направляющие снизу и сверху проема;
• довольно простой процесс установки, который позволяет монтировать раздвижные ворота своими руками;
• нет необходимости в тщательном дополнительном обслуживании.

Единственным существенным недостатком является то, что требуется большое свободное пространство для их монтажа. По этой причине часто выбор падает в пользу распашных конструкций.

Набор необходимых элементов

Для того, чтобы успешно установить раздвижные ворота, естественно, необходимо знать, какие комплектующие для этого нужны.

К основным элементам относятся такие комплектующие:

• несущие тележки, а также каретки роликового типа;
• для того, чтобы уменьшить качение полотна при сильном ветре, необходим верхний и нижний ограничитель;
• несущая балка, толщина которой будет напрямую зависеть от того, насколько тяжелой будет конечная модель раздвижных ворот для дачи или дома;
• одна небольшая, но очень необходимая деталь, которая значительно снизит уровень шума, а также тяжесть обшивки в открытом состоянии — концевой ролик;
• плата, удерживающая полотно ворот от раскачивания в стороны, при открывании/закрывании.

Набор комплектующих для автоматики

Если открывать раздвижные ворота, фото которых есть в статье, при помощи автоматики, то необходимо приобрести несколько дополнительных элементов. Если планируется открывать вручную, то этот комплект не нужен. В него входят:

• Рейка зубчатого типа. Если ворота достаточно большие – более 5 метров – то толщина этого элемента должна быть не менее 9 мм.
• Редуктор и пульт ДУ.
• Наиболее важные элементы – это фотодатчики или же световые элементы. Эти устройства предназначены для того, чтобы синхронизировать работу приемника и передатчика, также они не позволят воротам закрыться до тех пор, пока в проеме будет располагаться какой-либо предмет. Все это возможно благодаря тому, что это оборудование регистрирует ИФ-лучи.
• Основание для установки автоматики и сигнальная лампа.

Наиболее надежными поставщиками оборудования для автоматического открывания ворот считаются итальянские и немецкие компании. Комплектующие этих производителей способны работать практически в любых климатических условиях. Стоит обратить внимание на один важный нюанс. Нужно предусмотреть возможность ручного открывания ворот, даже при наличии автоматики, к примеру, на случай отсутствия электроэнергии.

Необходимые инструменты и материалы для установки

Как сделать раздвижные ворота своими руками? Естественно, необходимо начать с покупки материалов и инструментов, а также расходников. В список необходимых инструментов входят:

• Сварочный аппарат. Чаще всего выбирается инвертный тип устройства, который имеет мощность более 1000 Вт, а также электроды к нему, с диаметром 2,5-3,5 мм.
• Болгарка или же отрезная машина с кругами для резки и обработки металлического материала.
• Бетономешалка.
• Для окрашивания ворот можно использовать воздушный компрессор или же обычный валик, кисть и т. д.
• Молоток.
• Уровень.
• Лопатка.
• Рулетка.
• Шуруповерт.

Наиболее дорогостоящие инструменты, такие как болгарка и сварочный аппарат, можно взять в аренду, чтобы не покупать их и сэкономить некоторое количество материальных средств. Кроме нужных инструментов, понадобятся и следующие материалы:

• Для обшивки каркаса чаще всего используются профильные листы.
• Сам каркас собирается из профильных труб 65х44х2-3 также используются перемычки 45х25х1-2.
• Герметик, грунтовка и краска.
• Швеллера 15-25 мм и консольное оборудование.
• Арматура диаметром 12-16 мм.
• Крепежи для облицовочного материала: заклепки и саморезы.

Первый этап. Подготовительные работы

Как сделать раздвижные ворота? Весь процесс начинается с двух главных этапов – это выбор подходящего места и составление чертежа. Очень важно при составлении проекта не ошибиться с размерами длины, ширины, высоты и т. д. Это очень важно, так как от габаритов будет зависеть масса конструкции, а от этого толщина материалов для каркаса и прочее. Естественно, ширина ворот должна быть достаточной для нормального заезда транспорта. Для того, чтобы заранее определиться с точной шириной, можно вставить несколько колышков в выбранных местах и попытаться заехать.

При составлении чертежа стоит учесть также и то, что ширина ворот будет влиять на количество места, требуемого для отката. Еще один нюанс – высота конструкции должна быть на 10 см ниже, чем высота ограждения, прилегающего к воротам. После того, как место будет выбрано, следует тщательно его отчистить от мусора и грязи, а также выровнять площадку.

Опоры для ворот

Монтаж раздвижных ворот своими руками, фото которых в статье представлены, начинается с установки опорных столбов. В качестве опоры допускается использование кирпичных, бетонных столбов, стальных труб, деревянных брусьев, швеллеров и т. д. Очень важно помнить, что глубина погружения столба должна быть не менее 1 метра. То есть, если высота ворот будет 2 метра, то столбы должны быть минимум 3.

Установка столбов

Стоит сказать, что этапы установки столба довольно простые. Сначала нужно вырыть яму глубиной чуть больше 1 метра. После этого в нее помещается выбранная опора. Далее все пустое пространство нужно залить бетонной смесью. Тут желательно иметь в помощниках еще одного человека, который будет держать столб строго по уровню, пока другой будет заливать раствор.

На высыхание смеси уйдет около недели. Чтобы не тратить это время впустую, можно приступить к установке раздвижных ворот. Начинается она также с заливки фундамента для каркаса. Для начала вырывается траншея П-образного типа. Там, где будут монтироваться стойки, глубина должна достигать 1800 мм, в местах перемычки до 600 мм. На дно укладывается слой песка примерно в 15 см и утрамбовывается. Далее необходимо нарезать имеющиеся куски арматуры на отрезки длиной по 1 метру и приварить их к швеллерам. После этого швеллер укладывается «лапами» вниз и выравнивается по уровню. Полученный каркас заливается цементом.

Тут важно отметить, что верх швеллера должен иметь один уровень с землей для нормального проезда транспорта.

Сборка каркаса

Согласно ранее составленному чертежу, нужно разрезать все трубы на нужные размеры для перемычек и для основы каркаса. Прежде, чем приступить к свариванию конструкции, необходимо очистить все элементы от окалины и прочего мусора. Рекомендуется обработать защитным средством от коррозии и обезжирить.

Этапы работы:

• Для того, чтобы упростить работу, можно создать стенд для сварки. Для этого в грунт забиваются колья, а после выкладываются перемычки.
• После этого на уже имеющийся стенд укладываются основные трубы, которые будут выполнять роль продольных и поперечных рам для ворот. Они прихватываются точками, после чего проверяется диагональ. Если все в порядке, то соединения привариваются.
• Далее укладывается обрешетка для ворот. Она также сначала прихватывается, после чего проверяется ровность поверхности. Приваривать обрешетку нужно швами по 1 см с шагом 0,5 см.
• Последний этап – это чистка сварочных швов, покрытие защитным составом и покраска всего каркаса.

Автоматика для ворот

Установка автоматики проводится следующим образом:

• Между роликами для раздвижных ворот на швеллер устанавливается основание.
• На данное основание крепится электрический привод.
• Далее важно отметить, что крепить зубчатую рейку нужно не на саму направляющую, а на трубу от каркаса для ворот. Очень важно то, что эта деталь должна находиться четко по центру шестерни электропривода.
• Этот элемент должен быть закреплен по всей ширине раздвижных ворот.
• На нее далее устанавливаются выключатели, а также присоединяется привод.
• С уличной стороны нужно установить сигнальную лампу. В качестве фиксирующих элементов используются саморезы.
• Подсоединять и подводить электричество к плате привода для открытия ворот, необходимо согласно той инструкции, которая идет в комплекте с автоматикой.

Рама и обшивка

Для того, чтобы успешно установить ворота раздвижного типа, лучше всего следовать определенному плану. Для начала устанавливается тележка с роликами, после чего конструкция помещается на фундамент. После этого нужно установить балку в проем ворот. Тут стоит добавить, что должно быть расстояние 5-6 см между концом балки и столбом. Чтобы консоль не заваливалась, под нее устанавливают деревянные балки, после чего приваривается задняя тележка. Также важно обварить площадки тележек. К балке каркас нужно приварить с обеих сторон. Сваривать конструкцию в местах расположения роликов не стоит, чтобы не повредить сваркой устройство.

Если говорить в общем об установке раздвижных ворот, своими руками сделать это будет гораздо дешевле, чем заказать уже готовые в строительной компании. Хотя, конечно, придется купить все комплектующие, а также разобраться в установке автоматической системы открытия и закрытия ворот, если она необходима. Времени также придется потратить много, в частности из-за того, что долго будет высыхать бетон.

Откатные ворота своими руками (+ фото) | Своими руками

Ворота должны быть простыми в изготовлении, надежными и прочными. Мои выдвижные проработали 7 лет без нареканий. Делаются они очень просто — это стандартный кусок забора, едущий на 3-х роликах.

Направляющие и рейки — это 2 уголка из стального профиля 45 × 4 и труба диаметром 20 мм. Ворота легкие, откатить их сможет даже ребенок. При изготовлении сварка не требуется, достаточно уметь работать с деревом и металлом по минимуму.

Рама собрана из 2-х горизонтальных брусьев 50 × 70 мм и 2-х вертикальных 50 × 100 мм. Снаружи вагонку, как и весь забор, делали из доски толщиной 15 мм. Высота подкладки 300 мм. Бруски соединены в рамку в полудереве. Места соединения при последующей установке точек крепления опорных роликов затягиваются болтами MB подходящей длины.

Верхние и нижние ролики прикреплены к левой балке на стыке с горизонтальными перекладинами.На правой балке в ее нижней части закреплен узел нижнего опорного ролика — колеса.

---

Читайте также: Ворота своими руками — как сделать самые распашные и откатные ворота на даче

---

Вырезал ролики из текстолита. Здесь нужен механически прочный и не набухающий материал (текстолит, фторопласт, капрон). Однако ролики можно фрезеровать и изготовить на заказ, либо сделать из набора шайб, надев их на металлическую трубку диаметром 10 мм, так чтобы между внешними шайбами ​​образовалась струя шириной 5 мм.Шайбы толщиной 3-5 мм вырезают из металла или пластика, обрабатывают напильником, просверливают отверстия диаметром Ю мм и запрессовывают (надевают) трубку. Понадобится всего 2 большие и 2-3 маленькие шайбы. Снаружи расположены два больших, между ними край рельсы-уголка. Расстояние между этими шайбами ​​определяется толщиной материала, из которого они сделаны. В сумме толщина всех шайб должна быть больше толщины вертикальной планки рельса-уголка на 1-2 мм.

Диаметр шайб должен быть таким, чтобы глубина струи была не менее 30 мм. Это придаст воротам устойчивость при движении — они не отклонятся от вертикального положения.

Что такое ручей? Это паз между боковыми стенками ролика, в нашем случае между большими шайбами.

Внутренняя шайба (или набор одинаковых шайб) должна быть как можно больше — это облегчит катание по рельсу. В трубу-ступицу катка установили болт М8: он служит осью катка и позволяет прикрепить его к кронштейну.Верхний ролик движется по вертикальному краю верхней угловой рейки. К оси ролика прикручен предохранительный зажим, чтобы ролик не соскочил, если что-то (камень, палки и т. Д.) Случайно попало под ворота. Открутив его, можно снять калитку с направляющих.

В качестве нижнего опорного ролика подходит колесо от детской коляски или детского велосипеда. Резиновую шину необходимо оставить на колесе — это обеспечит плавную и бесшумную работу. Ось также представляет собой болт подходящего диаметра и длины.Важно, чтобы ступица колеса на нем вращалась легко, но без большого люфта. Нижний опорный ролик катится по горизонтальной полке нижнего углового рельса.

Третье опорное колесо также может быть от коляски или велосипеда. В этом случае следует снять резиновую шину, что позволит удерживать нижний угол ворот на рельсе, по которому каток ходит при движении ворот. Желательно, чтобы роликовая вилка могла вращаться вокруг вертикальной оси.В этом случае прокатка валика будет мягче.

Вдоль черновой необходимо приварить или надеть на резьбу усы из проволоки диаметром 6 мм (либо они могут быть выполнены из полосы листовой стали толщиной около 2 мм). Эти усы позволяют надежно бетонировать трубу за счет углубления на 1/3 диаметра до порога ворот. Выкапывается траншея в земле на глубину около 200 мм, сечение трапециевидной формы с большим дном на дне. Это не позволит бетонному порогу улетать от вибрации земли при работе ворот и проезжающих транспортных средствах,

На верхнем узле пересечения правой вертикальной балки рамы с горизонталью я установил замок — подпружиненную защелку, которая находится в штифте, ввинченном в стойку ворот.Штифт имеет головку, не позволяющую затвору отклоняться от вертикали в заблокированном состоянии.

Скобы крепления узлов всех роликов и защелки изготавливаются из листовой стали толщиной 2-3 мм и обрезков уголков. Они могут быть как целыми, так и склепанными из отдельных частей.

Уголки-перила имеют длину больше ширины ворот и расстояния между стойками соседнего звена ограды, за которое открывающиеся ворота убираются. Остальные концы вертикальных полочек углов плотно прилегают к столбам забора.Вот я прикрутил их М8 к столбам забора.

Длина рельса равна ширине ворот. При бетонировании порога необходимо строго следить, чтобы черновик был горизонтальным, проходил в плоскости ворот и располагался под пазом опорного колеса. При этом верхний левый ролик должен стоять на гребне верхней угловой направляющей, а нижний левый ролик-колесо — на горизонтальной полке нижнего угла.

Столбы для забора изготавливаются из трубы диаметром 57 мм или квадратной трубы подходящего размера.Внутри колонн вставляются металлические стержни на всю высоту по 2-3 шт. и заливается бетонной смесью: это придает столбам жесткость. Я начал эксплуатировать ворота, когда бетон полностью затвердел. Главное — не забудьте забить штакетник с внешней стороны ворот!

Зимой управлять откатными воротами несложно. Достаточно просто очистить рельсы и поверхность земли от соседнего звена, где откатываются ворота от снега.При оттепелях металл быстро нагревается и сам освобождается от снега. С нижней рейкой сложнее, так как с бетоном. Очищаю металлическим скребком с насечкой шириной 25 мм и высотой 35 мм, а иногда и летом, если возникает необходимость очистить рейку и порог от мусора.

---

Ссылка по теме: Красивые самодельные металлические ворота из щелевого металла своими руками

---

Откатные ворота своими руками — фото

1. Замок открыт, ворота начали откатываться
2. Колесо нижнее.Ворота слева приоткрыты. Колесо стоит на рельсе
3. Верхний ролик стоит на краю угловой направляющей. Видна скоба, чтобы ворота не соскочили, если что-то упадет под ролики колеса
4. Колесо-роликовое нижнее стоит на горизонтальной полке угловой направляющей
5. Левая балка каркаса ворот. Ролики верхние и нижние, уголки-направляющие
6. Нижний рельс забетонирован в порог

© Автор: Г. РУССКИХ Кировская обл.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

DIY Деревянная дверь сарая Детские ворота Планы строительства

Создайте свои собственные ворота для детских дверей сарая, чтобы обезопасить своих детей и домашних животных.Эти деревенские деревянные детские ворота — это стильные внутренние ворота, которые можно использовать как полудверные ворота или как голландские детские ворота в полный рост.

Для получения дополнительных руководств по изготовлению дверей сарая постройте консоль раздвижной двери сарая, обновите существующую дверь, чтобы она выглядела как деревянная дверь сарая, и посмотрите наши любимые двери и фурнитуру для сараев, изготовленных своими руками.

Получите распечатанные планы детских ворот для дверей сарая

Наши деревянные ворота для сарая своими руками

На новом месте у нас есть две молодые девушки и крутая лестница, что немного мешает безопасности.Поэтому мы решили построить собственные деревянные детские ворота для лестницы , чтобы они не упали и не пострадали.

Я спроектировал эти детские ворота своими руками так, чтобы они выглядели как деревенские деревянные двери сарая (так как мы любим двери сарая!), Поэтому мы получаем дополнительную безопасность * и * стиль в нашей гостиной с воротами сарая для детей!

Эти внутренние ворота выглядят потрясающе, независимо от того, сочетаете ли вы их с подходящей голландской дверью или строите только полудверные ворота.

А если у вас есть домашние животные, из них тоже можно сделать отличные ворота для домашних животных или собачьи ворота! Постройте его для лестницы, коридора или двери в комнату, куда вы хотите, чтобы ваши малыши или меховые младенцы не имели доступа.

Когда в 2011 году я впервые набросал план показа Кэссити, она сразу влюбилась (как в первый раз, когда она увидела меня! Ха-ха).

Ничего подобного мы не видели, и нам очень понравился уникальный вид наших оригинальных ворот для детских ворот сарая.

Эти детские калитки с раздельными дверьми действительно добавляют характер готовой комнате!

Посмотрите здесь полную голландскую дверь, постройте здесь шведские часы Mora, установите здесь тонкую доску от пола до потолка и обрешите, а здесь постройте консольный стол.

За годы, прошедшие с тех пор, как мы впервые построили эти полудверные ворота (и голландские ворота), мы слышали, что многие из вас также любят эти детские ворота, сделанные своими руками.

Нам нравится видеть фотографии, поэтому , если вы построили наши ворота для детских ворот в деревенском стиле, пришлите нам фото здесь или отметьте #imaremodelaholic в Instagram.

DIY Деревянная дверь сарая Детские ворота

Это спонсируемый пост, который может содержать некоторые партнерские ссылки. Однако мое мнение полностью мое, и мне не платили за публикацию положительных комментариев.Пожалуйста, ознакомьтесь с нашей полной политикой конфиденциальности и раскрытием информации здесь.

Благодаря нашим партнерам из True Value мы смогли получить все материалы, необходимые для работы. Дизайн деревянных детских ворот гармонирует с деревенским стилем.

Мы хотели, чтобы она была похожа на дверь сарая и имела действительно деревенский вид с некоторым деревенским шармом, поэтому ознакомьтесь с нашими советами ниже, чтобы узнать о дополнительных шагах, которые мы использовали, чтобы добиться большего эффекта ручной работы.

Готовы построить калитку для лестницы? Держите этих детей в безопасности и получайте удовольствие от строительства!

Нажмите здесь, чтобы приобрести план деревообработки дверцы сарая.

Печатный план здания включает дополнительные инструкции по регулировке размера ворот и по добавлению верха для создания полноценной голландской двери, как показано здесь.

Инструменты

Материалы

Чтобы сделать деревянную дверь сарая своими руками, вам понадобится:

. Включите JavaScript для просмотра содержимого

Наши деревянные детские ворота имеют размеры 35 3/4 дюйма в высоту и 35 дюймов в ширину, чтобы соответствовать проему 35 1/4 дюйма.

В план деревообработки входит инструкция по регулировке размера детской калитки.Обязательно измерьте свое пространство и примите во внимание тип петель и защелки, которые вы хотите использовать.

Петли и защелки для ворот, которые мы приобрели, — это оборудование, которое вы использовали бы для внешних ворот, но вы также можете использовать их для внутренних ворот.

Общая стоимость материалов составила около 60 долларов, включая фурнитуру и морилку. Ваши расходы будут зависеть от типа дерева, фурнитуры и морилки, которые вы выберете.

Примечание: Несмотря на то, что защелка, которую мы использовали, была довольно плотной, мы добавили фиксирующий карабин (металлическая петля с подпружиненным затвором), чтобы сделать защелку затвора безопасной для малышей и сделать ее более безопасной для наших детей.

Важные примечания о строительстве дверцы сарая Детские ворота

Эти ворота были разработаны для проема 35 1/4 дюйма. Ширина проема там, где требуются ворота, будет определять ширину ворот. Обычно вы хотите, чтобы ваши ворота были на 1/2 — 3/4 дюйма меньше ширины дверного проема. Это позволит ему свободно качаться и освободит место для петель.

Я использовал обыкновенную сосновую доску толщиной 3/4 дюйма с большим характером для хорошего деревенского вида. Но вы можете использовать любой понравившийся материал.

После того, как все части были отрезаны по длине, я использовал канцелярский нож, чтобы сбрить заводскую кромку на всех углах. Это придает дереву более эффект ручной резьбы.

После стрижки края используйте шлифовальный блок, чтобы смягчить края от любых осколков.

Дополнительные фотографии и советы по сборке см. В учебном пособии «Деревянная голландская дверь сарая».

Все винты в этих воротах просверлены через задние стойки. Это улучшило вид со стороны крестика x, чтобы не было видно винтов.

Для дополнительной поддержки можно нанести столярный клей между всеми деревянными швами, где используются шурупы.

Углы, указанные в списке вырезов, приблизительно равны . План для печати включает в себя инструкции по измерению и регулировке длины и углов доски, чтобы настроить деревянные детские ворота для вашей двери или проема.

Полные инструкции, включая список вырезов и схемы сборки, можно найти ЗДЕСЬ.

Щелкните здесь, чтобы увидеть больше планов здания.

Индивидуальные деревянные ворота для младенцев или ворота для домашних животных

Мы слышали от многих читателей, которым понравились эти деревенские детские ворота в деревенском стиле, и которые адаптировали их в соответствии со своим дверным проемом и потребностями. Все, что нужно, — это немного изменить план здания, чтобы иметь деревянное домашнее животное или детские ворота нестандартного размера!

Посмотрите, что показали нам наши читатели, чтобы изменить размер ворот и адаптировать их к своим конкретным потребностям. (А если вы его построили, пришлите нам фото сюда!)

Детские раздвижные ворота для прихожей

Читатель Брайан построил детские калитки двойной ширины, чтобы сделать из них чудесные раздвижные детские калитки через коридор своего дома.Он говорит:

«Я сложил все вдвое, чтобы оно было достаточно широким, чтобы проходить через мой коридор. Я добавил колесо на каждом конце и гусеницу между ними с перевернутым колесом на полу, чтобы кататься по гусенице. Это предотвращает выскальзывание днища и удерживает ворота прямо при качении вперед и назад ».

Это отличное приспособление для детских ворот в прихожей — замечательно круглый год, но держу пари, что это особенно полезно, чтобы держать детей и домашних животных подальше от елки!

Двустворчатые распашные ворота для младенцев

У Джессики из Sew Homegrown была небольшая лестничная площадка, которая не позволяла распахивать полноразмерные ворота, поэтому она приспособила наши планы здания к двойным воротам для младенцев.

Широкие деревянные детские ворота с колесиком

Reader Kurran построил широкую версию детских калиток для дверей сарая для своего детского сада и добавил колесико, чтобы поддерживать дополнительный вес при качании.

Советы по установке деревянных ворот для детей в помещении

Поскольку каждая установка детских ворот уникальна, для вашего удобства мы собрали здесь несколько наших лучших советов из опыта, читателей и комментариев. При установке этих детских ворот помните, что прочная деревянная конструкция делает их тяжелее традиционных пластиковых детских ворот.Вам потребуются прочные петли и прочно закрепленная стойка, дверной косяк и т. Д.

Установка дверных ворот в дверную коробку

Для установки детских калиток в дверную коробку мы использовали усиленные дверные петли черного цвета. Мы хотели, чтобы петли были видны, поскольку они соответствуют деревенской эстетике фермерского дома, поэтому мы установили петли снаружи двери и на дверном косяке. Подробнее об установке читайте ЗДЕСЬ в нашем посте о раздельной голландской дверной секции детских ворот.

Установка детских ворот с металлическими перилами для лестницы

Другая читательница, Челси, прислала это фото, чтобы показать свои красивые деревенские детские калитки и то, как они установили их между стеной и металлическими перилами.Челси говорит:

« Нам пришлось сообразить, прикрепив конец защелки к металлическим перилам, но я думаю, что мы сделали это хорошо. (Мы согласны на 100%! Вау!) И в итоге мы заменили X на одну поперечную балку. В остальном мы сохранили то же самое ».

Установка детских ворот, не повредив деревянную стойку для новорожденных

Несмотря на то, что эти деревянные детские калитки красивы, приятно иметь возможность снять их позже, не заменяя или ремонтируя деревянный столб или перила лестницы.

Один творческий читатель поделился этим простым решением для своих адаптированных ворот: используя стяжки, чтобы прикрепить подходящую окрашенную доску к столбу. Защелка прикрепляется к доске, которая на молнии привязана к перилам, а петля ворот прикрепляется к другой доске, которая ввинчивается в стену (и стойки) вдоль стены лестницы.

Lesley W Graham использовала аналогичный подход с тем же типом скользящей защелки, что и мы:

Дополнительные советы по установке деревянных ворот для младенцев

Нет шпилек для крепления детской калитки? Мы рекомендуем использовать пару болтов (также называемых болтами молли), чтобы прикрепить доску к стене, чтобы прикрепить ворота.

Ищете более простую защелку для детской калитки? Jessica из Sew Homegrown использовала защелку с крючком и проушиной, для которой требуется меньше винтов в стене, чем для многих защелок. И разве этот бирюзовый цвет не прекрасен!

Вам также понравятся эти планы зданий:

плюс ознакомьтесь со всей нашей коллекцией мебели и планов декора для фермерского дома!

Я был одним из блоггеров, выбранных True Value для работы над DIY Squad.Мне выплатили компенсацию за материалы, необходимые для моего проекта «Сделай сам». Однако мое мнение полностью мое, и мне не платили за публикацию положительных комментариев.

Первоначально опубликовано 09.12.12 // Последнее обновление 16.10.19

Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

Опубликовано: 12 сентября 2012 г. Подано в: * Наши проекты, от 20 до 250 долларов, для начинающих, сборка, по стоимости, по уровню, по материалам, по стилю, по инструментам, дом в каньоне, DIY, планы проектов DIY, фермерский дом, How To, Mitre Saw, Pets, Tutorials, Wood and Plywoods Etc. Tagged: детские ворота, дверь сарая, планы строительства, Canyon House, Canyon House Living Room, DIY, Kids, Project Plan, морилка, лестницы, деревообработка, планы деревообработки

О Джастине

8 Amazing DIY Baby Gates

Поделиться — это забота!

• Pinterest21.9K
• Facebook262
• Twitter

Почему так часто средства защиты детей такие уродливые? А именно детские ворота. Я имею в виду, что мы должны видеть и использовать их каждый день. Вы думаете, что кто-то уже мог подумать о более стильном дизайне… хммм. Может быть, это будет моя идея на миллион долларов. Увы, Pinterest снова здесь, чтобы спасти положение с их множеством потрясающих детских ворот, сделанных своими руками. Сделайте идеальные детские калитки, подходящие для вашего дома, с помощью одного из этих замечательных руководств.

Источник: www.lesleywgraham.com

1. Дверь сарая

Эта невероятная дверь сарая одновременно функциональна и стильна. Это сладкое очарование полностью добавляет пространству, а не убирает его, как традиционные детские калитки. Вы можете увидеть полное руководство на сайте www.remodelaholic.com.

Посетите сайт www.lesleywgraham.com, чтобы узнать о моде, домашнем декоре мечты и о материнстве.

Источник: www.offboulevard.com

2. Полудверь

Один из самых простых способов сделать эти детские ворота своими руками — это просто разрезать дверь пополам и прикрепить защелку.Это создает впечатление голландской двери, одновременно обеспечивая безопасность вашим маленьким исследователям. Эти простые пошаговые инструкции можно найти на сайте www.offboulevard.com.

Источник: www.chrislovesjulia.com

3. Стекло Plexi-Glass

Сохраняйте простоту, но практичность. Эти детские ворота из оргстекла — отличный дизайн для тех из нас, кто в душе минималист. С помощью удивительно простого пошагового руководства вы можете создать свой собственный.

Перейдите на www.chrislovesjulia.com за потрясающие идеи домашнего макияжа!

Источник: www.littlelucylu.com

4. Затвор для поддонов

Всегда должен быть хороший учебник по изготовлению поддонов. В этом есть смысл, правда? Поддоны великолепны, поскольку они требуют минимальной конструкции и помогают снизить стоимость пиломатериалов. Просто убедитесь, что вы проверили, насколько велики зазоры, поскольку по требованиям безопасности они не должны быть больше 4 дюймов. И у вас должны быть отличные детские ворота своими руками!

Посетите www.littlelucylu.com для других проектов DIY.

Источник: www.ejay-curlygirl.blogspot.com

5. Тканевые ворота для новорожденных

Эти тканевые детские ворота — отличное непостоянное решение.

Посетите www.ejay-curlygirl.blogspot.com, чтобы увидеть множество других замечательных проектов своими руками

Источник: www.maisondepax.porch.com

6. ​​Откатные ворота

Эти откатные ворота — еще одно потрясающее непостоянное решение. Хотя его не рекомендуется использовать наверху лестницы, это хорошее и простое руководство, чтобы удержать маленькие руки и ноги от попыток подняться по лестнице.Он делает это в то же время гладким и шикарным.

Зайдите на сайт www.maisondepax.porch.com и ознакомьтесь с их удивительными домашними турами!

Источник: www.yourmodernfamily.com

7. Ворота для труб из ПВХ

ПВХ

легкий и простой в использовании, он идеально подходит для детских ворот своими руками. Просто отрежьте все трубы до нужной длины, соберите, добавьте петли и защелку, и готово!

Посетите сайт www.yourmodernfamily.com, чтобы узнать о способах экономии денег, о развлечениях для детей и советах о том, как оставаться здоровым.

Источник: www.chezerbey.com

8. Ворота из фанеры

Мне нравится, насколько изящны и стильны эти детские ворота из фрезерованной фанеры. Я могу сказать по собственному опыту, что белые ворота и грязные руки малышей плохо сочетаются друг с другом. С помощью этих нестандартных ворот вы можете покрасить их в любой цвет, который вам нравится.

Зайдите на сайт www.chezerbey.com, чтобы узнать, как они обновляли свой фиксирующий верх 1910 года в Сиэтле.

Если вы абсолютно не можете сделать свои собственные детские ворота своими руками, мы собрали отличный список ворот, которые вы можете получить одним нажатием кнопки.Ознакомьтесь с нашим сообщением о «5 лучших детских воротах » на Amazon !

Поделиться — это забота!

• 21.9K
• Facebook262
• Twitter

Эллис Варгас

Я британская девушка и мама одной милой дочери. Обожаю хороший DIY-проект, дизайн интерьера и фотографию. Когда я не пишу для «Жизнь как мама», я путешествую как можно больше со своей маленькой семьей и заполняю свою фотопленку снимками нашей жизни.

Последние сообщения от Эллис Варгас (посмотреть все)

как построить деревянные откатные ворота

РАЗДВИЖНЫЕ ВОРОТА DIY — YouTube 16 октября, 2020 … Этот видеоурок BYOT посвящен тому, как построить раздвижные ворота для вашей колоды от начала до конца. Эти откатные ворота своими руками функциональны, хорошо выглядят … 【Узнать цену】

Сделай сам | Строим ворота -TIMELAPSE- — YouTubeМай 29, 2016 … Сделай сам | Строительство ворот -TIMELAPSE-… Самостоятельно консольные откатные ворота с пешеходной дверью, оцинкованная сталь … Деревянные ворота из дерева и состаренного металла. 【Узнать цену】

Как сделать откатные ворота | BuildEazy | Ворота для деревянных заборов … Начните свой следующий проект по раздвижным деревянным воротам для забора своими руками с одного из наших многочисленных планов деревообработки. Планы проектов по деревообработке доступны для немедленной загрузки PDF … 【Получить цену】

Раздвижные деревянные ворота для забора своими руками — Деревянные проекты … 22 декабря 2016 — Откройте для себя бесплатные планы и проекты по деревообработке для раздвижных деревянных ворот для забора своими руками.Начните свой следующий проект самодельных раздвижных деревянных ворот с одним из … 【Получить цену】

Как сделать откатные ворота | BuildEazy Но мне не нужен металлический каркас. Я хотел ворота, сделанные исключительно из дерева. Потому что я не мог найти местную компанию по производству ворот, которая действительно делала деревянные откатные ворота и … 【Узнать цену】

20 Идеи для сайдинговых ворот | Ворота, подъездные ворота, раздвижные ворота Начните свой следующий проект раздвижных деревянных ворот для забора своими руками с одним из наших многочисленных планов деревообработки. Планы проектов по деревообработке доступны для немедленного просмотра в формате PDF… 【Получить цену】

Как сделать откатные ворота | Откатные ворота HunkerA могут быть ручными или автоматическими, деревянными или металлическими, большими или маленькими. В этой статье описывается, как сделать простые деревянные раздвижные ворота с ручным управлением … 【Получить цену】

Как построить большие раздвижные деревянные воротаСентябрь 26, 2017 … Большие раздвижные деревянные ворота — один из способов контроля доступа к вашему дому. домой через пешеходные дорожки или проезды. Этот механизм и конструкция ворот могут быть … 【Уточнить цену】

Откатные ворота вместо распашных! ДА! | Раздвижные деревянные…Раздвижные деревянные воротаРаздвижные воротаЗаборы на заднем двореПроекты на заднем двореНаружные проектыПатио … Раздвижные деревянные ворота для забора своими руками — проекты и планы для деревообработки 【Получить цену】

38 идей для раздвижных ворот в 2021 году | Раздвижные ворота, ворота, подъездные ворота 10 апреля 2021 г. — Изучите доску Murtaza REHMANJI «Раздвижные ворота» на Pinterest. … Ферма забор, забор своими руками, заборы на заднем дворе, ворота для забора, ограждение для сада, задний двор … Приобретите наш обширный выбор петель для заборов из дерева, ПВХ винила, … 【Получить цену】

Раздвижные ворота для забора? — Fine Homebuilding 16 августа 2007 г… Есть ли у кого-нибудь из вас, блестящих умов, какие-либо предложения относительно оборудования или методов для создания раздвижных панельных ворот для вашего основного деревянного забора высотой 6 футов — 8 футов … 【Получить цену】

Деревянные откатные ворота | Решения Carpentier из твердых пород дерева Компания Carpentier разрабатывает и производит стильные раздвижные ворота с алюминиевым каркасом из дерева для безопасного входа в дом и собственность. Наши три стандартных дизайна могут быть … 【Получить цену】

Создайте свои откатные ворота — получите мгновенное предложение по откатным воротам Создайте свои откатные ворота — выберите из широкого спектра стилей деревянных откатных ворот и получите мгновенное предложение на основе размеров ваших ворот и требования.【Получить цену】

Как сделать откатные ворота | Откатные ворота HunkerA могут быть ручными или автоматическими, деревянными или металлическими, большими или маленькими. В этой статье описывается, как сделать простые деревянные раздвижные ворота с ручным управлением … 【Получить цену】

Sliding Gates, Wooden Gates UK, Gate Installer UK планы. Планы проектов по деревообработке доступны для немедленной загрузки PDF … 【Получить цену】

Раздвижная палуба / собачьи ворота своими руками: 13 ступеней (с изображениями… Поскольку это размерная древесина, большинство распилов очень простые. Мои ворота были примерно 150 см в ширину и 90 см в высоту (59×35 дюймов), но дизайн можно было легко … 【Получить цену】

Раздвижные ворота | Электрические или ручные | Ворота и заборы UKРаздвижные ворота любого размера изготавливаются вручную в Великобритании. Огромные диапазон конструкций откатных ворот.Ручные или электрические … Комплект откатных ворот для деревянных ворот. Раздвижные … 【Получить цену】

Установить откатные ворота | Практическое руководство | Установка19 Dec 2020 … Это работает как для деревянных и раздвижные ворота из кованого железа и металла, выдерживают любую ширину и высоту.Основным преимуществом этого является то, что он … 【Получить цену】

Создание раздвижных ворот Facebook — дерево и пластик … Этот комплект включает в себя все оборудование, необходимое для создания откатных ворот — идеальный выбор … Начните свой следующий проект для самостоятельных раздвижных деревянных ворот с одним из наших многочисленных … 【Получить цену】

Как построить большие раздвижные деревянные ворота26 сентября 2017 … Большие раздвижные деревянные ворота — один из способов контроля доступа в ваш дом через проходы или проезды. Такой механизм и конструкция ворот могут быть… 【Получить цену】

РАЗДВИЖНЫЕ ВОРОТА DIY — YouTube, 16 окт.2020 … Этот видеоурок BYOT посвящен тому, как построить раздвижные ворота для вашей колоды от начала до конца. Эти откатные ворота своими руками функциональны, хорошо выглядят … 【Узнать цену】

Как сделать откатные ворота | BuildEazy | Ворота для деревянных заборов … Начните свой следующий проект по раздвижным деревянным воротам для забора своими руками с одного из наших многочисленных планов деревообработки. Планы проектов по деревообработке доступны для немедленной загрузки PDF … 【Получить цену】

Раздвижные деревянные ворота для забора своими руками — WoodWorking Projects… 22 декабря, 2016 — Откройте для себя бесплатные планы и проекты по деревообработке для раздвижных деревянных ворот для забора своими руками. Начните свой следующий проект самодельных раздвижных деревянных ворот с одним из … 【Получить цену】

Как сделать откатные ворота | BuildEazy Но мне не нужен металлический каркас. Я хотел ворота, сделанные исключительно из дерева. Потому что я не мог найти местную компанию по производству ворот, которая действительно делала деревянные откатные ворота и … 【Узнать цену】

20 Идеи для сайдинговых ворот | Ворота, подъездные ворота, раздвижные ворота Начните свой следующий проект раздвижных деревянных ворот для забора своими руками с одним из наших многочисленных планов деревообработки.Планы проектов по деревообработке доступны для немедленного просмотра PDF … 【Получить цену】

Откатные ворота вместо распашных ворот! ДА! | Раздвижные деревянные … Раздвижные деревянные воротаРаздвижные воротаЗаборы на заднем двореПроекты на заднем двореНаружные проектыPatio … Раздвижные деревянные заборные ворота — проекты и планы по дереву. Комплект откатных ворот своими руками до применения древесины. Откатные ворота на подъездной дорожке из гравия. Каркас ворот из стали своими руками с бруса.Откатные ворота из дерева. 【Получить цену】

Комплект для откатных ворот своими руками — PinterestCreative How To Building A Wooden Gatehgtv [e]. Умные ворота для наружного деревянного забора • Идеи заборов [e]. Вдохновляющие деревянные поделки… 【Get Price】

Как сделать откатные ворота | Откатные ворота HunkerA могут быть ручными или автоматическими, деревянными или металлическими, большими или маленькими. В этой статье описывается, как сделать простые деревянные откатные ворота с ручным управлением … 【Узнать цену】

Комплект откатных ворот в сборе | Ворота заборы деревянные, двор… 23 мая 2013 — Комплект откатных ворот DIY включает раму откатных ворот, столб, колеса, направляющую и, при необходимости, комплект низкого напряжения двигателя откатных ворот, который может быть … 【Получить цену】

Полное руководство по ограждению ворот 750 Designs — All Day … 7 июн 2018 … Tagged построить декоративные деревянные ворота, построить декоративные деревянные ворота, построить подъездные ворота, построить ворота, построить раздвижные подъездные ворота, построить … 【Получить цену 】

Узнайте, как построить индивидуальный забор и как построить … Мы покажем вам, как построить деревянные ворота, выстроить и установить стойки, построить прочные панели и построить элегантные широкие ворота без провисания. хватит на газон… 【Получить цену】

Как построить подъездные ворота своими руками — Полное руководство — HomeISDA откатные ворота — это более простая версия откатных ворот. … деревянные детали, из которых состоят ворота. 【Получить цену】

75 идей раздвижных ворот — Pinterest — Филиппины Комплект для раздвижных ворот DIY 862 Если компания установила это, это … Откройте тяжелую древесину или сталь ворота легко, без провисания или перетаскивания … 【Получить цену】

Деревянные откатные ворота — The Traditional Gate CompanyСуществует гораздо более простое решение для откатных ворот с прямым верхом, который делает внешний вид более привлекательным, чем масса сталь, которая показана… 【Получить цену】

Gate Crafters Рама одинарных откатных ворот с виниловыми / деревянными планками … Компания GateCrafters.com создала простой набор самодельных многоразмерных рам для откатных ворот из винила / дерева. Используйте набор Gate Crafters Vinyl / Wood Single Gate Frame, чтобы … 【Получить цену】

Сделай сам, как построить свои собственные консольные раздвижные ворота (1) — Сделайте … 19 августа 2015 … В этой серии статей постов, я покажу вам, как построить консольные раздвижные … деревянные распашные ворота, которые выполняются вручную с автоматическими консольными откатными воротами… 【Узнать цену】

Ворота откатные деревянные | Master Gates DurbanТолько древесина Балау лучшего качества выбирается из множества поставщиков для наших деревянных подъездных ворот. Деревянные ворота изготавливаются и рассчитаны на долговечность всего за … Руки? Изготовить раздвижную дверь своими руками — задача хоть и непростая, но вполне выполнимая. … Довольно часто крепятся кованые деревянные элементы и металлические ворота. 【Узнать цену】

Подъездные ворота для деревянного забора или экранирующего материала — Забор…1 ноя 2012 … При строительстве подъездных ворот у вас есть два основных варианта: откатные ворота или распашные ворота. Оба являются отличными вариантами и могут быть полезны для … 【Получить цену】

26 Идеи домашних собачьих ворот и барьеров для домашних животных

Купленные в магазине ворота для домашних животных отличные и все такое; но они, как правило, дорогие, не подходят по размеру и не соответствуют эстетике вашего дома. И кто сказал, что построить собачьи ворота своими руками должно быть сложно? Мы просмотрели Интернет на предмет самых разных проектов — от простых 5-минутных сборок до полноценных проектов по деревообработке.

Ниже приведены ссылки на инструкции по каждому проекту, чтобы вы могли понять, что в нем задействовано.

Если вы все еще чувствуете себя под рукой, посетите наши станции для кормления собак своими руками.

---

1. Барьер из ПВХ и ткани для домашних животных

Прежде чем мы перейдем к модным дверям в стиле фермерского дома, давайте сделаем все просто и легко (но при этом стильно). Этот барьер используется, чтобы не дать Энни, золотистому ретриверу, подниматься и спускаться по лестнице. К счастью, это было дешево и легко построить.

Это просто рамка из ПВХ и немного ткани с несколькими вшитыми швами. Она скользит по рамке, как наволочка — и вуаля! Необычный барьер для домашних животных, который легко перемещать.

Щелкните здесь, чтобы увидеть полные инструкции по сборке.

2. Деревянная дверь с дюбелем

Для чего-то более сложного мы могли бы расположить и покрасить деревянные дюбели в простой раме, чтобы создать красивый перил. Он выглядит чистым и на удивление прост в сборке.

Щелкните здесь, чтобы увидеть полные инструкции по сборке.

3. Детские ворота без петель

Здесь нет ни петель, ни приспособлений, ни сверления в стене. Отлично подходит для съемщиков или тех, кто не хочет причинять вред. Дно обшито мягкой тканью (протекторы для мебели), которые позволяют легко скользить (между перилами с правой стороны).

Конечно, это работает только в том случае, если у вас есть лестница с перилами — и у вас есть ровно столько места, чтобы удерживать шлагбаум в вертикальном положении и иметь возможность сдвигать его, открывая и закрывая.

Щелкните здесь, чтобы увидеть полные инструкции по сборке.

4. Выдающиеся собачьи ворота своими руками

Картинка стоит тысячи слов — и, как видите, этот проект, похоже, вполне соответствует своей цели. Уникальный дизайн в виде «дерева» действительно выделяет его. Это простой деревянный каркас с несколькими надрезами под углом 45 градусов. Его сложно построить, но если у вас есть инструменты и желание, он, безусловно, выглядит фантастически.

YellowBrickHome показывает нам, как построить идеальные ворота для собак.

5. Детские калитки складные для лестницы

Как и в записи № 2, это еще одна ворота с деревянными дюбелями, но с потрясающей складной конструкцией. Это значительно упрощает быстрое путешествие или если у вас свободна только одна рука.

Этот проект на удивление прост, если у вас есть немного навыков работы с деревом.

Как сделать складные детские калитки.

6. Ворота для домашних животных своими руками на заказ

Что, если мы хотим, чтобы дверь сарая закрывала часть дома вместо лестницы? Этот индивидуальный проект красив и может противостоять даже самой большой собаке.Не буду лгать, это немного более трудоемкая работа по сравнению с некоторыми другими.

Полные инструкции по сборке этих красивых ворот.

7. Ворота ПВХ Super easy

Я знаю, о чем вы думаете … все эти детские ворота выглядят великолепно, но это большие проекты, на создание которых нужно время.

Что ж, не смотрите дальше — эти ворота собраны, как Lego, и стоят около 20 долларов. Это также безопаснее; так как здесь нет острых углов (если ваша собака имеет тенденцию пораниться, пытаясь убежать).

Как построить собачьи ворота из ПВХ.

8. Собачьи ворота своими руками из старой скамейки

Это может выглядеть как красивые ворота, изготовленные на заказ. Но чего вы не видите, так это того, что он построен на ножках старой скамейки. Дополнительные баллы за творчество.

Это доказывает, что не всегда нужно смотреть в строительный магазин, а вместо этого смотреть на старую мебель, пылящуюся в гараже.

Не верьте мне — посмотрите, как они превратили старое во что-то новое (и полезное).

9. Экстра широкий тканевый барьер для домашних животных

Конечно, мы не хотим бомбардировать вас сложными проектами. Возможно, вместо строительства мы проверим ваши навыки шитья. В этом проекте используются 2 пружинных стержня (стержни, которые подпружинены и плотно прилегают к дверной коробке) и немного натянутой ткани.

Приятная особенность заключается в том, что вы можете перекрыть даже самые широкие дверные проемы в вашем доме.

Щелкните здесь, чтобы узнать, как сделать тканевый барьер для домашних животных своими руками.

10. Красная Шапочная Дверь

Я считаю, что детские ворота и ворота для собак можно отнести к одной и той же категории. Кроме того, наши малыши чуть более пушистые (и могут прыгать выше). В любом случае, это идеальные ворота. Красный цвет появляется, но в хорошем смысле.

Узнайте, как построить свою собственную Маленькую Красную Шапочную Дверь.

11. Стеклянная дверь из оргстекла

Эти ворота могут выглядеть следующего уровня, но не пугайтесь. Немного обработки дерева, покраски и кусок оргстекла — все, что вам нужно.Вы можете покрасить его под цвет вашего дома, и в конечном результате он будет выглядеть очень чисто и профессионально.

Хотя, возможно, вам придется держать стеклоочиститель поблизости от следов слюны.

Как сделать дверь из оргстекла своими руками.

12. Дверь сарая для фермы Детские ворота

Шик в фермерском доме сейчас в моде, поэтому я знаю, что некоторые из вас только что нашли свои любимые детские ворота в этом списке. Это так же функционально, как и красиво.

Что еще лучше, так это то, насколько детализированы планы зданий.Компания Remodelaholic действительно приложила все усилия, разработав инструкции по сборке, поэтому, даже если вы новичок и владеете некоторыми инструментами, вы сможете справиться с этим.

См. Полные планы здания здесь.

13. 10-минутные детские ворота

Пара деревянных досок, шурупы и петли — это все, что вам здесь нужно. Отсюда ворота «10 минут».

Совет

Pro: если у вас нет пилы, вы можете обратиться в хозяйственный магазин, который сделает все за вас. Тогда все, что вам нужно сделать, это сверлить.

Загрузите инструкцию в формате PDF здесь.

14. Голландская дверь Baby Gate

Что такое голландская дверь? Это дверь, которая разрезается пополам (по горизонтали), и две части открываются по отдельности. Теперь для этого проекта нам нужна только нижняя половина для наших собачек.

Если у вас старая дверь, эти умные люди вырезали нижнюю часть и добавили несколько штрихов. Это красиво, дешево и идеально вписывается в ваш дом.

Есть даже короткое видео на YouTube, в котором рассказывается более подробно.Ознакомьтесь с инструкциями по изготовлению DIY здесь.

15. Ворота для домашних животных своими руками из старинного изголовья кровати

Если вам нравится антиквариат, не ищите дальше. Эти ворота представляют собой старое декоративное изголовье с парой медных ремешков для труб, которые можно использовать в качестве петель.

Даже если у вас нет старого изголовья; это может пробудить в вас творческую сторону, и вы начнете понимать, какая другая старая мебель в вашем доме может найти другое применение.

Как сделали декоративные детские калитки из старого изголовья.

16. Ворота для домашних животных на заказ

Когда Ким проектировала ворота для домашних животных, она имела в виду 4 основные цели:

1. Он должен был легко открываться
2. Он должен был самозакрываться и фиксироваться
3. Он должен был быть сопоставимым по цене
4. Он должен быть ДОВОЛЬНО

При стоимости материалов всего 47 долларов (примерно половина стоимости заводские ворота) я бы сказал прибил.

Узнайте, как сделать красивые ворота для домашних животных менее чем за 50 долларов.

17.Ворота для новорожденных сарая за 25 долларов

Поскольку мы говорим о том, чтобы не выходить за рамки бюджета, я думаю, что 25 долларов за что-то настолько идеальное, безусловно, привлекут к себе внимание. Немного дерева, петель и несколько шурупов — это все, что вам нужно для работы.

Инструкции по сборке ворот для сарая за 25 долларов.

18. Экранный барьер

Что делать, если вам нужны не ворота, чтобы закрыть дверной проем, а вместо этого огромный проем? Что, если ваша собака настолько атлетична, что может преодолеть любые препятствия на их пути?

Нам нужно модернизировать наши технологии.Входит сетчатый дверной барьер. Его высота 57,5 ​​дюйма, ширина 135 дюймов. Конечно, мы можем уменьшить ширину, убрав экран или сдвинув их ближе друг к другу.

И если ваша собака не является олимпийским спортсменом — она, вероятно, не сможет преодолеть этот барьер.

DIY инструкция для экранного барьера.

19. Комнатный забор для собак в деревенском стиле

Эти ворота были созданы в отчаянии. Похоже, их Джек Рассел терьер был большим поклонником Человека-паука и мог перелезть практически через любой забор на ее пути.

Решением стал металлический экран и барьер из оргстекла с одной стороны.

Конечно, они окрашивали и добавляли некоторые детали, чтобы придать ему красивую отделку.

Создание «непреодолимого» барьера для домашних животных.

20. Построить дешевые ворота без инструментов

Я понимаю, что у всех наших ворот есть какие-то строительные способности. Поэтому я почувствовал важность включения чего-то, что буквально не требует инструментов.

Присмотритесь, и вы увидите, что это всего лишь проволочная полка с застежками-молниями.

Это отлично подойдет для большинства маленьких собак. Однако большая собака, вероятно, пробьет его насквозь.

Узнайте, как построить очень простые и дешевые ворота.

21. Автономный барьер для домашних животных

Подобно нашему предыдущему шлагбауму — но немного более изящно — это отдельно стоящий шлагбаум, который можно складывать и перемещать при необходимости.

Отлично подходит для собак маленького и среднего размера, но большая собака может стать испытанием для ворот.

Сделай сам Планы по созданию этого отдельно стоящего барьера для домашних животных.

22. Простые детские ворота своими руками

Ничего сложного здесь нет — просто очередные простые детские калитки с красивой морилкой. Даже с закругленными перилами с правой стороны они нашли умный способ закрепить защелку ворот и несколько стальных L-каналов под углом 90 градусов, чтобы перила не сломались с силой.

Полная инструкция по сборке здесь.

23. Ткань (липучка) Pet Barrier

Допустим, у вас несколько домашних животных; у вас нет проблем с тем, чтобы кошка могла свободно бродить, но собаке нужна некоторая сегрегация.Как вы внедряете автоматический контроль трафика? С этой умной тканевой панелью.

Дно достаточно свободно, чтобы позволить кошкам путешествовать, но более крупная собака не может пройти мимо.

Сделайте здесь барьер для домашних животных из ткани на липучке.

24. Ворота ПВХ сверхширокие

Если вход на вашу лестницу слишком широк для обычных ворот, купленных в магазине, вам понадобится что-то, до чего можно дойти. ПВХ снова приходит на помощь. Приблизительно за 20 долларов за детали из ПВХ и час вашего времени у вас будет то, что может покрыть любое расстояние.Здесь требуется минимальный опыт строительства, все это собрано, как Lego.

Как построить ворота из ПВХ.

25. Лестничные ворота своими руками из ткани (шитье не требуется)

Сзади еще одни тканевые ворота, на этот раз напоминающие что-то более похожее на «паутину». К счастью, для изготовления этого барьера не требуется шитье. Вместо этого Кейси использовал термоактивируемый клей. А с умным использованием 4 крючков для связки шнуров от Amazon, теперь у вас есть аккуратные маленькие ворота для домашних животных.

Посмотрите, как Кейси построила здесь свой барьер.

26. Ворота ПВХ профессионального качества

Что такого крутого в этих воротах, так это то, что они профессионально выглядят, но сделаны полностью в домашних условиях с небольшим бюджетом. Присмотритесь, и вы заметите, что внешнее кольцо изготовлено из ПВХ, а стержни — это деревянные дюбели.

Вам просто нужно просверлить несколько отверстий вдоль трубы, вставить дюбеля и собрать парки из ПВХ. Добавьте несколько петель и кронштейнов, чтобы скрепить все вместе, и готово!

Щелкните здесь, чтобы узнать, как сделать эти потрясающие ворота.

Amazon.com: Устройство открывания откатных ворот на солнечной энергии CO-Z, Автоматический двигатель роликовых ворот на солнечных батареях с резервными аккумуляторами, Комплект автоматического открывания откатных ворот для проезжей части забора, Аппаратное обеспечение автоматического открывания ворот с контроллерами: инструменты и обустройство дома

4,0 из 5 звезд Это работает, но инструкция не очень хорошая
Стив Маркграф, 29 мая 2021 г.

В моем новом доме есть подъезд и ворота, но нет мотора! Я установил этот комплект, он работает после некоторого устранения неполадок и достаточно тихий.У меня было несколько проблем во время установки, некоторые из которых были связаны с комплектом открывания, а некоторые — с моими дешевыми откатными воротами (они поставлялись вместе с домом).

1 — как говорили другие, солнечный контроллер покажет ошибку e04, которой нет в инструкции по эксплуатации. Вы должны изменить настройку с «Scn» на «Scf», что бы это ни значило. После этого ваш провод нагрузки будет горячим / искрящимся, поэтому будьте осторожны, прикрепляя его к двигателю …

2 — кабели слишком короткие. Я поместил панель и аккумуляторный ящик над воротами, и тогда прилагаемый кабель от зарядного устройства к двигателю оказался слишком коротким и имел неправильную форму клемм.Странный. Сделал свой кабель в белом цвете.

3 — мои дурацкие раздвижные ворота имеют ширину ровно столько, сколько сама подъездная дорожка, и мне пришлось смонтировать мотор сбоку, поэтому мне пришлось изготовить «руку» сбоку ворот, чтобы прикрепить к ней цепь. Это отстой. Мое полусырое решение пока работает. Посмотрим, как долго это продлится?

4 — В комплект входит ИК-датчик препятствий, который необходимо установить по обе стороны от ворот, и вы должны проложить кабель между ними. Это непрактично для моей уже залитой подъездной дороги, так что это нехорошо.Без этого датчика он может раздавить все на своем пути. Если я встану перед этой штукой, чтобы не дать ей закрываться, она меня сбьет! Опасный. Я знаю, почему нет какого-то лазерного датчика, как у моей гаражной двери. Хромой

В целом неплохо … но могло быть и лучше

Автоматические ворота Хьюстон | Установка, проектирование и ремонт ворот

Наличие автоматических ворот в Хьюстоне не только удобно, но и обеспечивает большую безопасность. И у вас есть много вариантов в зависимости от вашего размера заявки и вашего бюджета.Хотя это стоит больше, чем замок, многие владельцы недвижимости считают, что это одно вложение, которое того стоит. Позвоните прямо сейчас и получите бесплатную оценку безопасных и привлекательных ворот безопасности.

Обеспечьте безопасность вашего имущества
Автоматические ворота могут затруднить проникновение злоумышленника в ваш дом и автомобиль. Они доступны во многих конструкциях, по которым сложно подняться. Вы будете чувствовать себя в безопасности и уверены, зная, что ваша собственность защищена одним из самых надежных способов.

Architectural Fabricators использует только лучшие компоненты для наших электронных ворот, от гальванизированной стали и ограждений из кованого железа до самых передовых средств контроля доступа на рынке.Мы адаптируем каждый проект к вашим требованиям, уделяя особое внимание тому, что лучше всего подходит для вашей собственности, что будет привлекательно смотреться на вашей земле и архитектуре, а также на том, что вам проще всего использовать.

Долговечные материалы
Мы используем прочную оцинкованную сталь в качестве основы для всех наших автоматических ворот . Независимо от того, украшены ли они завитками, окнами или другими деталями, мы считаем, что трубчатые стальные трубы, оцинкованные внутри и снаружи, работают лучше всего.

На выбор одинарные или двойные откатные или распашные ворота.Тип, который вы выберете, будет зависеть от ширины проезжей части или пешеходного перехода, а также от того, какой зазор между ними есть.

Автоматические ворота

Если ваша подъездная дорожка узкая или вы не можете разместить распашные ворота, раздвижные ворота могут быть идеальными для подъездной дорожки или пешеходного перехода. Независимо от того, хотите ли вы одинарные или двойные ворота, вы получите квалифицированный монтаж и долговечные материалы. У нас есть уплотненные шарикоподшипниковые колеса с v-образной направляющей из оцинкованной стали и удерживающие ролики.Это обеспечивает превосходную производительность при каждом открытии и закрытии.

Распашные ворота

Идеально подходят для плоской местности или широких открытых пространств. Все наши варианты автоматических распашных ворот имеют очень прочные шарнирные стойки, которые глубоко уходят в землю. Диаметр опоры составляет 12 дюймов, а стойка устанавливается на 5 футов в землю. Это помогает компенсировать нестабильную почву — то, что вы не всегда можете предсказать или исправить. Мы забиваем наши опоры в землю с помощью специальной техники, которая обеспечивает правильную глубину и посадку.Мы также используем регулируемые петли, чтобы учесть любое непредвиденное смещение грунта.

Выбери свой доступ
Автоматические ворота могут быть оснащены клавиатурой, телефонной системой домофона и даже опциями беспроводной клавиатуры. Все это удобные способы войти и выйти. Клавиатура — удобная функция, если вы потеряете пульт, а телефон хорошо работает в многоквартирных, коммерческих и больших жилых помещениях. Мы можем посоветовать лучший вариант для вашего дома.

Ремонт ворот

Если у вас есть проблемы с автоматическими воротами, мы можем устранить их и отремонтировать для вас.Устанавливаем наши качественно и добросовестно; однако из-за движущихся частей, непредсказуемых почвенных условий и других факторов иногда требуется ремонт ворот. Вы можете быть уверены, что мы будем рядом, когда мы вам понадобимся.

Красота и безопасность
Одно лишь наличие охранного ограждения само по себе является отличным сдерживающим фактором, но оно также может сделать вашу собственность привлекательной. Мы можем персонализировать дизайн ваших ворот с помощью кованных вручную завитков, а также соорудить смежные каменные стены и деревянное ограждение.В результате получается тотальный вид, который добавит достоинства и изящества вашему дому.

Индивидуальный уход
Наша компания по производству автоматических ворот работает с 2006 года и руководствуется принципом высокого качества обслуживания клиентов. Мы знаем, что электронные ворота — это инвестиция в вашу собственность, и при создании каждой установки учитываем потребности клиента.
