ПЕРЕМОТКА ТРАНСФОРМАТОРА


   Одно из главных подручных средств в лаборатории радиолюбителя — это конечно же блок питания, а как известно, основа большинства блоков питания — силовой трансформатор напряжения. Иногда в руки попадаются отличные трансформаторы, но после проверки обмоток становится ясно, что нужное нам напряжение отсутствует по причине перегорания первички или вторички. Выход из такой ситуации один — перемотать трансформатор и мотать вторичную обмотку своими руками. В радиолюбительской технике обычно нужно иметь напряжение от 0 до 24 вольт, для питания разнообразный устройств.

   Поскольку блок питания будет работать от бытовой сети 220 вольт, то при проведении небольших расчетов становится ясно, что в среднем каждые 4-5 витков во вторичной обмотке трансформатора дают напряжение 1 вольт. Это значит, для блока питания с максимальным напряжением 24 вольт, вторичная обмотка должна содержать 5*24 итого получаем 115-120 витков. Для мощного блока питания также нужно подобрать для перемотки провод нужного сечения, в среднем диаметр провода выбирают для блока питания средней мощности составляет 1 миллиметр (от 0,7 до 1,5 мм).



   Для создания мощного блока питания под рукой нужно иметь мощный трансформатор, отлично подойдет трансформатор от черно-белого телевизора производства советского союза. Трансформатор нужно разобрать, вынуть сердечек (железки) и отмотать все вторичные обмотки оставляя только сетевую, весь процесс занимает не более 30 минут.

   Далее берем указанный провод и мотаем на каркас трансформатора с расчетом 5 витков 1 вольт. Таким образом можно своими руками собрать например зарядное устройство для автомобильного аккумулятора, для зарядки автомобильного аккумулятора вторичная обмотка должна содержать 60-70 витков (напряжение зарядки должно быть не менее 14 вольт, сила тока 3-10 ампер), потом нужен мощный диодный мост для выпрямления переменного тока и все готово.

   Но для зарядки автомобильного аккумулятора провод вторичной обмотки трансформатора нужно подобрать с диаметром не менее 1,5 миллиметров (от 1,5 до 3 миллиметров, чтобы иметь зарядный ток от 3 до 10 ампер). Таким же образом можно спроектировать сварочный аппарат и другие силовые приборы.


Поделитесь полезными схемами




СЕРДЦЕ НА СВЕТОДИОДАХ

   Сегодня мы попробуем спаять простое эффектное украшение — светодиодное сердце. В схеме не используется дорогих радиодеталей.


ЗВУКОВОЙ АНАЛИЗАТОР СПЕКТРА

   Схема и видеоролик работы анализатора самодельного спектра звука по частотам, на основе микроконтроллера Atmega8-16PU.


Как перемотать вторичную обмотку трансформатора под нужное напряжение и ток, расчет.

Трансформатор является электрической машиной, которая за счет взаимодействия с электромагнитными полями способна преобразовывать электрическую энергию. Устройство трансформатора очень простое. У самого простого варианта трансформатора имеется электромагнитный сердечник, имеющий несколько основных разновидностей по форме, на который наматываются обмотки провода. Эти обмотки принято разделять на первичную и вторичную. Первичная обмотка трансформатора считается входной, вторичная обмотка, это выходная. Количество первичных и вторичных обмоток на трансформаторе может быть различное, в зависимости от конкретных задач этой электрической машины.

Итак, давайте с вами разберемся с этими самыми трансформаторными обмотками, что они собой представляют, от чего зависят, и на что влияет их длина и и сечение. Для начала должна быть определенность с мощностью трансформатора, который нужно пустить в дело. Именно от мощности зависит, какой размер будет иметь эта электрическая машина. Стоит заметить, что при одной и той же номинальной мощности, но имея различный тип (по форме изготовления) и используемому материалу магнитопровода, будут отличатся общие размеры трансформатора.

Допустим Вы решили сделать зарядное устройство для автомобильных аккумуляторов, которое должно иметь максимальный выходной ток порядка 10 ампер, и регулируемое выходное напряжение с максимальным значением в 15 вольт. Воспользовавшись формулой для нахождения электрической мощности (нужно напряжение в вольтах умножить на силу тока в амперах, получим мощность в ваттах) можно подсчитать, что нам нужна рабочая мощность порядка 150 ватт. А поскольку трансформаторы (если брать усредненное значение) имеют коэффициент полезного действия около 90%, то к рабочим 150 ваттам нужно добавить еще 10% потерь. Помимо этого правильно делать некий запас по мощности, чтобы не было ровно впритык. Пусть запас будет в 25%. В итоге для наших нужд понадобится силовой понижающий трансформатор мощностью где-то около 200 ватт.

А как связать мощность трансформатора с его размерами? Для этого есть очень простая формула зависимости:

Теперь когда нам известны мощность и размеры трансформатора можно перейти и к самим обмоткам. Итак, наматывать трансформатор с нуля, и первичную и вторичную обмотку, это достаточно трудоемкое дело. Для новичка такая задача будет весьма сложная, особенно это касается первичной обмотки, которая имеет большое количество витков, и обычно мотается достаточно тонким проводом, что также усложняет дело. Думаю, что гораздо правильнее и быстрее будет подыскать готовый силовой, понижающий трансформатор, который имеет подходящую мощность и имеет уже намотанную первичную обмотку, рассчитанную на напряжение 220 вольт. Вторичную же, если она не подходит, можно достаточно легко домотать или перемотать. Вторичка содержит относительно небольшое количество витков и ее перемотка под силу даже новичку, при достаточном желании.

Некоторые типы трансформаторов имеют простую конструкцию и могут легко разбираться. Что и стоит сделать для последующей намотки вторичной обмотки трансформатора. Другие же типы трансформаторов может быть не так легко разобрать, хотя при осторожном и аккуратном подходе домотать или перемотать вторичку можно даже не разбирая трансформатор.

Теперь, что касается самих трансформаторных обмоток. Определенной мощности трансформатора (при стандартной частоте электросети в 50 гц.) соответствует свое количество витков, наматываемых для получения 1 вольта.

Это значение узнается изначально при расчетах. Поскольку мы решили взять готовый трансформатор, который был уже рассчитан в начале своего создания, то нам нужно просто узнать это самое количество витков на один вольт. Если Вы решили полностью размотать вторичную обмотку, то сначала измерьте на ней выходное переменное напряжение, после чего в процессе размотки посчитайте, сколько она содержит витков провода. Ну, а далее подсчитанное количество витков разделите на измеренное напряжение, в итоге получив то самое количество витков на один вольт.

Если разматывать вторичку Вы не планируете, а лишь хотите ее домотать, то поверх нее просто намотайте, допустим, 10 витков изолированного провода, подайте на трансформатор входное напряжение, измерьте выходное напряжение на этой обмотке в 10 витков, и по пропорции узнайте искомые витки для получения одного вольта. Если забыли как пользоваться пропорцией, то вот вариант еще проще. Намотали несколько витков, измерили напряжение, если меньше вольта, то намотайте еще несколько, опять измерили, ну и так далее, пока не получите этот самый вольт или не намотав обмотку вообще до нужного выходного напряжения в 15 вольт. Думаю идея ясна. Когда уже известно количество витков на 1 вольт, то нужно это количество перемножить на то напряжение, которое Вы хотите получить на выходе, в нашем случае это 15 вольт. Это будет общее количество витков для вторичной обмотки.

Теперь, что касается диаметра наматываемого провода. Если от количества витков зависит величина напряжения, то от сечения обмоточного провода зависит сила тока, который можно получить на выходной обмотке трансформатора. Зависимость сечения провода обмотки трансформатора и тока приведено в следующей формуле:

Если Вы решили наматывать вторичную обмотку заново, новым проводом, то по формуле узнайте нужный диаметр провода и наматывайте его. Если же решили домотать провод к той обмотке, что уже имеется, и которой не хватает, чтобы получить нужное напряжение на выходе, то учтите – диаметр должен быть такой же (можно больше, но это уже не целесообразно и не экономно). До намотав провод меньшим диаметром Вы снизите выходную силу тока (ограничив ее).

Вот, в принципе, и все, что касается перемотки вторичной обмотки трансформатора под нужное напряжение и ток. Если у Вас вовсе нет желания заниматься намоткой, перемоткой, то просто, зная нужную мощность, величину выходного (и входного) напряжения, и силу тока купите подходящий силовой трансформатор. Наиболее эффективными трансформаторами (имеющих железный магнитопровод) считаются торы (трансформаторы круглой формы). Их самому трудновато мотать, но если их покупать, то это будет лучшим вариантом. У них максимальный КПД, имеют они для своей мощности минимальные габариты. Так что учтите это.

P.S. В итоге зная общую мощность трансформатора, и то что она равна произведению тока на напряжение, можно получать нужное выходное напряжение и силу тока. Просто мощность разделите на напряжение, и вы получите силу тока, что можно получить на вторичной обмотке (подобрав затем соответствующий диаметр провода). Или мощность разделите на силу тока, и Вы получите напряжение, что будет на выходной обмотке (намотав для этого нужное количество витков на сердечник трансформатора).

Как намотать трансформатор? Первичная обмотка (Расчёт и перемотка трансформатора #4.1) |



Серия видеороликов состоит из следующих частей:
0. Как спаять обмоточный провод в трансформаторе.
1. Проверка трансформатора. (Расчёт и перемотка трансформатора #1)
2. Как разобрать трансформатор? (Расчёт и перемотка трансформатора #2)
3. Как рассчитать трансформатор? (Расчёт и перемотка трансформатора #3)
4-1. Как намотать трансформатор? Первичная обмотка (Расчёт и перемотка трансформатора #4.1)
4-2. Как намотать трансформатор? Вторичная обмотка 12В, 0,5А. (Расчёт и перемотка трансформатора #4.2)
4-3. Как намотать трансформатор? Вторичная обмотка 75В, 12А. (Расчёт и перемотка трансформатора #4.3)
5. Сборка перемотанного трансформатора. (Расчёт и перемотка трансформатора #5)
6. Проверка перемотанного трансформатора. (Расчёт и перемотка трансформатора #6)

В прошлый раз мы разобрали и рассчитали трансформатор. В этом выпуске поговорим о намотке катушки.
Само важное и ценное при намотке – окно, в котором размещается катушка. Его размеры не безграничны, и необходимо стараться по максимуму экономить место, и не тратить его впустую.

К примеру вы мотаете, и у вас закончился провод именно в этом месте, да, такое бывает.


Вы берёте другую катушку с обмоточным проводом, подпаиваете провода, обязательно изолируете их и продолжаете мотать. Всё замечательно, так и нужно делать, но вы уже допустили одну грубую ошибку, разместив место спайки в окне, тем самым отобрав драгоценное место у полезного витка, который мог находиться на месте спайки. Все спайки, отводы, и другие конструктивные элементы отбирающие полезное место, должны располагаться вне окна. В данном случае нужно было отмотать четверть витка, отрезать лишний кусочек провода, и сделать спайку до окна.

Теперь можно приступать к намотке. Намотка у нас начинается с проверки, влезут ли все витки обмоток в предназначенное для них окно. Проще всего это проверить — намотать весь трансформатор, но может случиться так, что обмотки действительно не влезают, и вся проделанная работа насмарку… После нескольких промахов, до любого дойдёт осознание того, что лучше предварительно прикинуть, осуществив простой расчёт, влезут обмотки или нет. Если всё ОК, мотаем, если нет, пересчитываем всё для использования более тонкого провода. У меня уже есть первичная обмотка, от неё я никуда не уйду, поэтому я пока пропущу шаг проверки, и вернусь к нему когда буду мотать вторичную обмотку.
Вот мои расчёты на трансформатор, который мне необходимо намотать.

У мня две обмотки на 12В намотаны проводом 0,5мм, а обмотка со множеством отводов намотана вот такой шиной.

Шина это провод прямоугольного сечения, имеющий огромное преимущество перед проводом круглого сечения. При намотке проводом прямоугольного сечения остаются меньше неиспользованных пустот, то есть более рационально используется площадь окна магнитопровода. Тонкие провода нет смысла делать прямоугольного сечения, так как они легко перекручиваются, и их было бы очень сложно мотать.

Итак, мне нужно отмотать 115 витков. Как я это делаю? Я себе выбираю сторону с которой я начинаю считать витки, в данном случае я буду считать со стороны начала намотки. Запоминаю я её по вот этому второму отводу. Я сматываю по 10 витков, смотав которые я ставлю метку чтобы не сбиться. Бывает, что кто-то тебя отвлечёт, и можно легко сбиться.

Я всегда использую смотанный с других трансформаторов провод для своих нужд, поэтому нужно очень аккуратно снимать изоляционную бумагу, чтобы не повредить изоляцию провода. В трансформаторе много лака, и бумага очень плохо снимается, приходится её отрывать маленькими кусочками, чтобы упростить жизнь, можно просто начать сматывать провод не снимая бумаги, она тоненькая, и когда мы будем отматывать, сам провод будет её рвать. Снимаем первые 10 витков.
После 10 витков ставим какую-то метку на бумаге. Снимаем следующие 10 витков.
Продолжаем до тех пор, пока не смотаем нужное кол-во витков. Теперь необходимо отрезать провод такой длины, чтобы запустить его в предназначенное для него отверстие и при этом он выступал на 3-4см из катушки. Теперь мне нужно выпустить провод в одно из предназначенных для этого отверстий. Так как я отмотал часть обмотки, то я уже не смогу пропустить провод в предыдущее отверстие, так как получится не очень красиво, ведь последующая намотка будет перелавливать этот провод, поэтому я просверлю в щёчках катушки новое отверстие.

Обмоточный провод я буду дополнительно изолировать кембриком, поэтому сверлю отверстие диаметром сверла немного большим, чем внешний диаметр кембрика. Для того, чтобы не повредить обмотки при сверлении, их нужно защитить, для этого я использую кусочек стеклотекстолита.

В итоге у меня получился достаточно аккуратный паз, при этом обмотки все целые, я ничего не зацепил и ничего не повредил. Дальше продеваем провод, одеваем кембрик. Теперь зафиксируем скотчем отвод для того чтобы он не болтался и не мешал нам в дальнейшей работе.

С первичной обмоткой я разобрался, и теперь мне нужно изолировать первичную обмотку от вторичной. Так как между первичной обмоткой и вторичной будет большая разность потенциалов, то просто проложить один слой изоляционного материала будет недостаточно. Здесь нужна более серьёзная изоляция. Когда я разматывал этот трансформатор, я смотал изоляцию между первичной обмоткой и вторичной. Её же я и намотаю. При закреплении изоляционного материала и обмоток удобно пользоваться скотчем. Он достаточно хорошо держит, тоненький, вот его и используем.
Изоляционный материал нужно хорошо натягивать, чтобы он плотно облегал обмотки и не воровал место в окне магнитопровода. Плотно намотать изоляционную плёнку у меня не получилось,мне это не нравится и я её сейчас немного прижму. Дело в том, что она в любом случае сожмётся когда на неё будет намотан провод, тем более я буду мотать одну из обмоток толстой шиной. Но есть проблема? Дело в том, что сначала я буду мотать 12 вольтную обмотку тонким проводом, и я не смогу этот провод натягивать на столько сильно чтобы он очень хорошо стянул плёнку.
А сверху этого провода я уже буду мотать обмотку толстой шиной, и её в любом случае придётся затягивать с довольно сильным усилием, так как она толстая. Получится, что если я поверх свободно натянутой изоляционной плёнки намотаю обмотку тонким проводом, то потом, когда я буду сверху тонкого провода мотать толстую шину, шинка сомнёт тонкую обмотку её диаметр намотки уменьшится и провод перекрутится, витки налезут один на другой. Поэтому здесь нужно сделать так, чтобы все обмотки были очень плотно намотаны и когда я буду мотать вторичную обмотку толстой шиной, 12 вольтной вторичной обмотке не куда будет уйти, так как она будет стоять на плотном каркасе. Для того чтобы уплотнить часть намотанного изоляционного материала, я затяну скотчем наиболее свободные участки. Как видите, даже при затягивании скотчем, уже наблюдаются перегибы. Тоже самое будет происходить и с обмоткой. Она будет перегибаться, витки будут насаживаться один на другой что не есть хорошо.

Теперь мотаем обмотки.
Всё это я покажу уже в следующих роликах. Уже скоро. Подписывайтесь на канал чтобы не пропустить.

Рубрики: Перемотка рабочего трансформатора, Радиолюбительская технология | Тэги: Как намотать трансформатор?, Радиолюбительская технология, Трансформатор | Ссылка

Перемотка трансформатора без разборки

Лежало несколько трансформаторов без дела, и один из них (советский ТСА-30-1, 30 Вт) решил использовать для универсального блока питания.

Поскольку его родные обмотки меня не устраивали (в основном по допустимому току), то решил убрать все его вторичные обмотки и намотать свои. Процесс сопровождался множеством «открытий» и ставящих в тупик вопросов, в процессе решения которых собралось много полезных деталей, которыми захотелось поделится с такими же новичками в этом деле, как и я.

В статье есть видео с подробностями некоторых этапов.

В чем мне здесь несправедливо повезло:

  1. Было свободное время и никто не мешал.
  2. Было много разных старых запасов, в т.ч. медного провода нужной длины.
  3. Много информации в Интернет (особенно по части теории).
Заратустра меня простил…

Видео перемотки трансформатора

Время разных этапов этого видео:

26 мин 28 сек — экран из фольги между первичкой и вторичкой

27 мин 52 сек — как правильно последовательно соединить обмотки

36 мин 43 сек — как узнать направление витков при помощи батарейки и мультиметра

44 мин 14 сек — расчет и намотка новой вторичной обмотки

1 ч 24 мин 20 сек — просадка сетевого напряжения и другие потери

1 ч 30 мин 01 сек — ток холостого хода

1 ч 32 мин 14 сек — пайка алюминия

1 ч 33 мин 42 сек — итог

Рекомендую читать далее только после просмотра видеоролика. В нем намного больше важных подробностей.


Исследование модифицируемого трансформатора

Трансформатор ТСА-30-1 оказался намотан алюминиевым проводом (буква «А» как раз означает алюминий).

Информации о нем в Интернет, к счастью, было достаточно, хотя реальность не совпала с найденным на него паспортом. По паспорту одна из обмоток должна была быть вроде бы как медной (провод ПЭВ-1, не имеет буквы «А» в названии как другие — ПЭВА), и я планировал ее не трогать, но в процессе работы оказалось, что эта обмотка тоже алюминиевая. Поэтому я ее тоже удалил. Т.е. осталась нетронутой только первичная обмотка.

Экран из алюминиевой фольги

В процессе разборки, я из любопытства отмотал немного пропарафиненной бумаги над первичной обмоткой хотел на нее посмотреть, и натолкнулся на один виток фольги, который присутствовал между первичной обмоткой и вторичной. Этот виток фольги шел внахлест вместе с бумагой, т.е. он не замыкался, и только один из концов был отрезком медного провода соединен точечной сваркой с корпусом. Такое разделение используют в качестве экрана от помех, хотя по поводу его эффективности идут споры. Трансформатор советский и экран был заложен на заводе изготовителе — я его трогать не стал.

Направление витков

Витки на трансформаторе были намотаны на разных катушках (левой и правой) абсолютно одинаково (не зеркально, а именно одинаково). В дальнейшем стало понятно, что такая намотка сделана исключительно для удобства при последующем последовательном соединении обмоток с разных катушек. Видимо, по той же причине направление разных вторичных обмоток чередуется. В этом случае перемычки между обмотками при последовательном соединении просто удобнее ставить с одной стороны.

Металлические клеммы

Клеммы этого трансформатора очень трудно паять и лудить, поскольку они судя по-всему сделаны не из меди. Медь, чем лучше ее прогреешь, тем лучше она паяется, а у стальных (?) клемм прогрев приводит к скатыванию припоя в шарик и его перетеканию с клеммы на жало паяльника. Нужно ловить один из начальных моментов прогрева, чтобы припой остался на клемме в приемлемом виде.

В исследуемом трансформаторе было тяжело вдвойне, т.к. к металлическим клеммам был припаян алюминий. Пришлось использовать для пайки ортофосфорную кислоту с последующей промывкой водой и сушкой на радиаторе.

Первичная обмотка

В этом трансформаторе две катушки, и каждая обмотка разделена на две равные части, которые намотаны на каждую из двух катушек, с последовательным соединением. Считается, что так выше КПД — равномернее нагрузка.

Первичная обмотка состоит из двух по 110v на каждой катушке, соединенных последовательно перемычкой. Кроме того к каждой из обмоток последовательно присоединена небольшая добавочная обмотка, которую я отсоединил и использовал в своих целях (превратив таким образом во вторичную). Напряжение этой добавочной пары — около 36v (при 230v в сети).


Расчет вторичной обмотки трансформатора

Главная ошибка которую я допустил — расчитывал вторичную обмотку, исходя из напряжения в сети 220v. Между тем, напряжение в сети в пиковые нагрузки может проседать до 185v, — это почти на 20% ниже положенного! Поэтому, рассчитывая вторичную обмотку, надо исходить из этого показателя — не 220, а например 180. Иначе можно сильно просчитаться.

При расчете напряжения в трансформаторе блока питания следует учитывать:

  • Минимальное напряжение в сети ~180 V
  • Падение напряжения на диодном мосту — более 2 V
  • Падение напряжения на стабилизаторе — например 3 V
  • Просадку напряжения на вторичных обмотках при увеличении тока нагрузки (умножаем в среднем на 1,02 — 1,06, в зависимости от предельного тока)

На рисунке ниже — напряжение на одном элементе диодного моста KBU801 при токе 8 A доходит до 1,08 V. Т.е. на всем мосту падение напряжения будет более 2 V (клинуть мышью для увеличения).

Для уточнения количества витков на вольт во вторичной обмотке можно сделать временную контрольную обмотку (например 10 витков) и замерять выдаваемое ею напряжение (обязательно проверить напряжение в сети!). После чего разделить эти 10 (витков) на полученное напряжение. Таким образом получим количество витков на вольт.

ВАЖНО! Необходимо делить витки контрольной обмотки на ее напряжение, а не наоборот!

Пример.

Необходимо напряжение питания 20 V при максимальном постоянном токе 2 A.

Приблизительный подсчет выглядит примерно так:

20 + 3 = 23 V (падение напряжения на стабилизаторе)

23 + 2,2 = 25,2 V (падение напряжения на диодном мосту)

25,2 / 1,41 = ~17,3 V (переводим постоянное напряжение после диодного моста с конденсатором в необходимое переменное вторички)

17,3 * 1,06 = ~18,4 V (учитываем просадку напряжения в обмотке при максимальном токе нагрузки)

Если у нас идет например 4,4 витка на вольт при идеальных ~220 V, то при напряжении ~180 V в сети, нам понадобится

18,4 * 4,4 = 81 виток (для идеального напряжения ~220 V)

81 * (220/180) = 99 витков (для пикового падения напряжения до ~180 V)


Т.е. при ~220 V в сети, вторичная обмотка, содержащая 99 витков, будет выдавать около ~22,5 V
(а при просадке в сети до ~180 V, необходимые ~18,4 V)


Намотка

Я наматывал одновременно четыре параллельных провода. В результате получил четыре обмотки на каждой катушке в каждом ряду. Такое количество обмоток дает возможность, соединяя их последовательно (или параллельно), комбинировать необходимое напряжение (и ток).

Для лабораторного блока питания, используемого как инструмент при работе, это наиболее удобный вариант.

ВАЖНО! Для трансформатора имеющего сердечник в виде буквы «О», с двумя катушками справа и слева (такого, как рассматривается в этой статье), лучше всего каждую обмотку разделить на две (одинаковые), намотанные на разные катушки и соединенные последовательно. В этом случае будет выше КПД.

КСТАТИ при укладке на каркас, желательно слегка выгибать провод наружу перед каждым загибом на углах, чтобы витки потом не отходили в стороны от каркаса, образуя зазор при котором ухудшается плотность намотки. Я дополнительно еще придавливал провод сосновым бруском после каждого загиба на каркасе.

Расчет длины провода.
Перед намоткой необходимо замерять ширину каркаса и ширину окна между каркасами катушек (или каркасом и сердечником).
После этого необходимо рассчитать длину провода, и учесть его диаметр (с лаковой изоляцией!). Если намотка происходит без разборки сердечника, способом продевания провода в окно, то кусок/куски провода необходимой длины нужно будет «откусить» заранее, поэтому важно не ошибиться. Если провод достаточно тонкий (например менее ᴓ 0,5 мм) и длинный, то имеет смысл сделать тонкий челнок, на который намотать провод нужной длины — так его будет легче протаскивать в окно.

У меня здесь например внутренняя длина каркаса была 54 мм, и рассчитывая уложить 52 витка провода диаметром 1мм, я не угадал — последние пол витка мне пришлось делать частично внахлест (видимо я не учел толщину лаковой изоляции).
См. рисунок (для увеличения — нажать мышью):

При расчете возможностей окна нужно учитывать суммарную толщину изоляционных прокладок из бумаги или лакоткани между обмотками.

Для точного расчета необходимой длины нужно сделать контрольный виток и замерять его длину. При этом, в каждом следующем ряду виток будет немного длиннее (скажется толщина нижнего ряда и толщина междурядной изоляционной прокладки). Надо понимать, что например при 50 витках ошибка длины в один миллиметр на виток даст погрешность 5 см на 50 витках. Также надо учесть запас на выводы (я добавлял к общей длине кусков по 10 см с каждой стороны, т.е. всего 20 см. — этого было достаточно и на выводы, и на возможную ошибку).


Направление витков

Я с трудом нашел информацию про направление витков обмотки, — для этого пришлось освежить школьный курс физики (правило буравчика и т.п.). Хотя этот вопрос неизбежно возникает у новичка.

Главное правило — направление витков обмотки не имеет значения… до тех пор пока возникает необходимость соединять обмотки друг с другом (последовательно или параллельно), либо в случае применения трансформатора в каких-нибудь устройствах, где важна фаза сигнала.

Не важно в каком направлении наматывать витки — важно как потом соединяются обмотки


Последовательное соединение обмоток

При последовательном соединении обмоток трансформатора, нужно мысленно представить, что одна обмотка является продолжением другой, а точка их соединения — это разрыв единой обмотки, в которой направление вращения витков вокруг сердечника сохраняется неизменным (и конечно не может разворачиваться в обратную сторону!).

При этом любой вывод обмотки может быть началом или концом, а само направление вращения может быть любым. Главное, чтобы это направление оставалось одинаковым у соединяемых обмоток.

При этом, движение соединяемых обмоток сверху вниз катушки или снизу вверх не имеет значения (см. рисунок — увеличивается кликом мыши).

В трансформаторах, у которых сердечник имеет форму буквы «О», и катушки намотаны на двух каркасах справа и слева, действует те же правила. Но для простоты понимания можно мысленно «разорвать» сердечник (сверху или снизу), и представить, что он выпрямляется в один стержень, — так легче будет понять, как одна обмотка переходит в другую с сохранением направления вращения витков (по или против часовой стрелки). См. рисунок ниже (рисунок увеличивается кликом мыши).

Параллельное соединение обмоток

При параллельном соединении важна длина провода в обмотках.

Даже при одинаковом количестве витков, разные обмотки могут иметь разную длину провода (та обмотка, которая ближе к середине — будет короче, а та что дальше — длиннее). В результате этого могут возникать перетоки.

Если предполагается параллельное соединение обмоток, то лучше мотать их одновременно в два (три, четыре…) провода. Тогда они будут одинаковой длины, что максимально исключит перетоки при их дальнейшем параллельном соединении.

Намотку в несколько проводов также используют при отсутствии провода нужного сечения (набирают большое сечение несколькими проводами меньшего).

Проверка направления витков при помощи батарейки и мультиметра

Если есть трансформатор, в котором нужно соединить две обмотки последовательно, но направление витков не видно и не известно, можно подать импульс постоянного тока от батарейки на одну из обмоток, наблюдая за скачком напряжения на другой обмотке.

Когда скачок напряжения в момент подключения батарейки на мультиметре (на второй обмотке) будет в «+», то точками соединения обмоток будут любые «+» и «-» разных обмоток (например «+» мультиметра и «-» батарейки, или наоборот). Два других конца при этом будут выводами этих обмоток после соединения (см. рисунок — кликнуть мышью для увеличения).

Направление витков на разных катушках

Повторюсь — не важно направление намотки, важно подключение обмоток.

Хотя есть одно «но». Если говорить об удобстве, то на таком типе трансформатора (с сердечником в виде буквы «О» и двумя катушками), удобнее правую и левую катушку мотать одинаково (не зеркально, а одинаково). В этом случае удобнее будет ставить перемычки при последовательном соединении двух обмоток на разных катушках — перемычки будут с одной стороны, и не через весь каркас сверху вниз.

См. рисунок (для увеличения — кликнуть мышью на рисунке):


Ток холостого хода

Если всё сделано правильно и сердечник трансформатора был собран (на заводе) качественно, то ток холостого хода (ток первичной обмотки, при полностью отключенной от нагрузки вторичной) должен быть в пределах допустимых норм.

В моем случае этот ток был 27 мА, что просто отличный показатель.

Амперметр надо включать в разрыв сетевого кабеля подключенного к первичной обмотке и, желательно соединив щупы мультиметра, включить трансформатор в сеть. После чего разъединить щупы и наблюдать показания. Соединять щупы перед включением в сеть необходимо для избежания выхода мультиметра из строя, т.к. у трансформатора может оказаться большой пусковой ток (в десятки раз выше номинального).

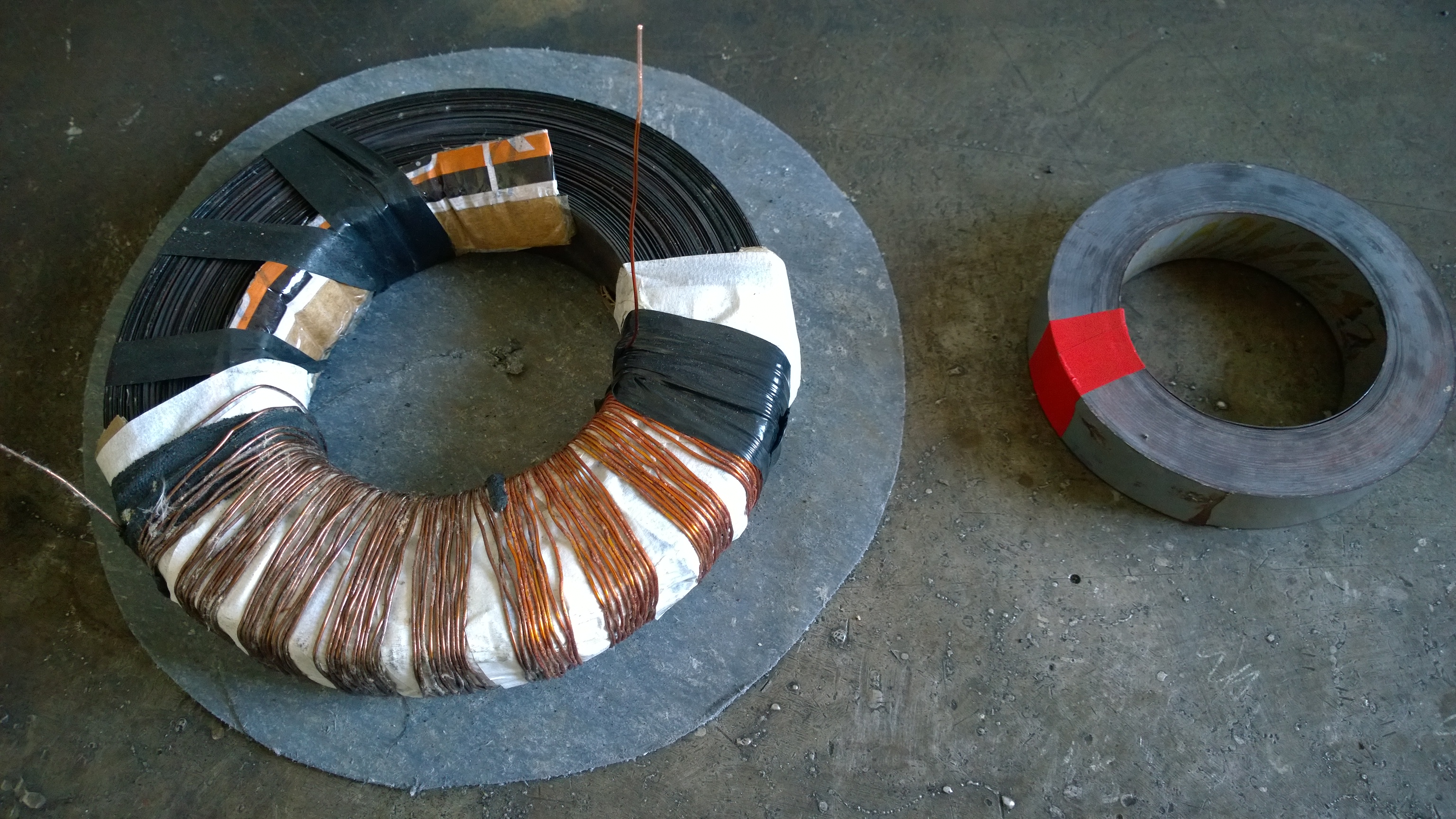

Перемотка тороидного трансформатора своими руками, мастер класс

Решили построить простой блок питания для какого-либо устройства — приёмника, маломощного усилителя и т.д. — а имеющийся трансформатор не подходит по напряжению? Этот мастер-класс подробно покажет, как самостоятельно перемотать тороидный трансформатор.

Как сделать перемотку тороидного трансформатора своими руками

Конечно, перематывать первичную обмотку в случае её неисправности без применения специального намоточного устройства — дело весьма хлопотное и неблагодарное, но перемотать вторичную обмотку даже вручную особого труда не доставит.

Тем более, если «модернизируемый» трансформатор — тороидный, т.е. его обмотки навиты на сердечник, своей формой напоминающий автомобильную шину — в миниатюре.

Итак, наш подопытный «кролик» — трансформатор с номинальным напряжением на выводах вторичной обмотки 18 В при силе тока 0,8 А, т.е. его габаритная мощность составляет 18Вx0,8А=14,4ВА.

Для микросхемы усилителя требуется питание 12-15 В, выбираем среднее значение 13 В. Но, если просто смотать лишний провод, получим 13В*0,8А=10,4ВА, что уже будет недостаточно — если напряжение в сети просядет, а нагрузка на трансформаторе приблизится к максимуму, то усилитель на своём выходе начнёт искажать сигнал.


Поэтому придётся вторичную обмотку полностью удалить и заменить её новой — выполненной либо более толстым проводом, либо таким же, но сложенным вдвое.

Аккуратно сматываем прозрачную изоляцию вторичной обмотки трансформатора. Если лента из-за своей довольно большой длины доставляет неудобства, то её можно разделить на две-три примерно равных части; снятую ленту аккуратно наматываем на какой-либо подходящий предмет — например, на карандаш.

Приступаем к снятию вторичной обмотки. Провод снимаем целиком — он нам ещё пригодится.


В процессе снятия обмотки обязательно считаем количество сматываемых витков провода — это нам понадобится в дальнейшем для расчёта необходимого количества витков провода на 1 вольт.

Для удобства работы провод наматываем на самодельный челнок — здесь подойдёт даже плотный картон с обложки старой книги.


Обмотка смотана, перед нами — изоляция первичной обмотки, её не трогаем.

Подсчитываем количество витков провода на один вольт — для этого количество витков смотанного провода делим на рабочее напряжение трансформатора.

 Например, если смотано 270 витков при напряжении обмотки 18 В, то 270:18, получаем 15 витков на 1 вольт. Теперь 15 умножаем на величину нужного нам напряжения: 15×13=195; таким образом, наматываем вторичную обмотку из 195 витков провода.

Для намотки вторичной обмотки в два провода подбираем провод с сечением, наиболее близким к сечению «родного» провода.

В идеале, конечно, толщина обоих проводов должна быть одинакова — в этом случае упрощается схема выпрямителя, который можно сделать не мостовым, а двухполупериодным, всего на двух диодах.


Чтобы сравнить диаметр проводов без применения специального инструмента, например, микрометра, достаточно намотать катушки виток к витку длиной, скажем, 1 см. Теперь длину катушки (в мм) делим на количество витков провода и получаем его диаметр (в мм). Естественно, чем больше длина намотки, тем меньше погрешность измерения.

Конечно, лаковое покрытие тоже имеет свою толщину и тоже вносит погрешность в результат, но при сравнивании двух проводов этим фактом можно пренебречь.

Подготовленный провод разматываем на максимально возможную длину, обеспечивающую удобную работу с ним; параллельно с первым проводом располагаем второй. Перекручивание жилы провода вокруг себя (из-за образования петель) недопустимо.


На этот раз провода наматываем на самодельный челнок большей длины — ведь теперь на нём предстоит разместить двойное количество провода.

В моём случае в качестве материала для изготовления челнока идеально подошла крышка от кабельного канала (кабель-канала).

Не торопясь, наматываем нужное количество провода. В самом начале провод фиксируем несколькими витками ниток, потом начинаем намотку провода в направлении, обратном направлению сматывания.


Последний виток катушки также фиксируем нитками.

Возвращаем на место изоляцию, фиксируя её концы скотчем, и трансформатор готов к испытаниям.


Учитывая, что общее сечение проводника вторичной обмотки увеличилось почти вдвое, мощность трансформатора теперь составляет около 19 ВА.
Поскольку трансформатор изначально был рассчитан на использование в аппаратуре, работающей в круглосуточном режиме, в нём предусмотрен приличный запас мощности. Так что при разумной нагрузке, в течение длительного времени потребляющей ток не более 1,2-1,4 А, неприятных неожиданностей с нашим трансформатором не случится.

Помним только, что к выводам первичной обмотки приложен сетевой потенциал, поэтому при подключении и измерении напряжений нужно быть предельно осторожными.

 Как выход, можно использовать разделительный трансформатор, переделанный, например, из силового трансформатора старого телевизора — благодаря этому в случае получения удара током трагический исход полностью исключён.

В заключение добавим, что, поскольку провода для намотки вторичной обмотки использовались не со 100-процентной идентичностью по толщине, выпрямитель будет выполнен по мостовой схеме; выводы обмоток подключаем так, как указано на рисунке.

Пошаговая перемотка трансформатора на практическом примере. Как рассчитать и сделать простой тороидальный трансформатор Как сделать тороидальный трансформатор своими руками

Для преобразования тока используются различные вид специальных устройств. Тороидальный трансформатор ТПП для сварочного аппарата и других приборов, можно намотать своими руками в домашних условиях, он является идеальным преобразователем энергии.

Конструкция

Первый двухполярный трансформатор был изготовлен еще Фарадеем, и согласно данным, это было именно тороидальное устройство. Тороидальный автотрансформатор (марка Штиль, ТМ2, ТТС4)– это прибор, предназначенный для преобразования переменного тока одного напряжения в другое. Они используется в различных линейных установках. Этот электромагнитный прибор может быть однофазным и трехфазным. Конструктивно состоит из:

  1. Металлического диска, изготовленного из рулонной магнитной стали для трансформаторов;
  2. Резиновой прокладки;
  3. Выводов первичной обмотки;
  4. Вторичной обмотки;
  5. Изоляции между обмотками;
  6. Экранирующей обмотки;
  7. Дополнительным слоем между первичной обмоткой и экранирующей;
  8. Первичной обмотки;
  9. Изоляционного покрытия сердечника;
  10. Тороидального сердечника;
  11. Предохранителя;
  12. Крепежных элементов;
  13. Покрывной изоляции.

Для соединения обмоток используется магнитопровод.

Этот тип преобразователей может классифицироваться по назначению, охлаждению, типу магнитопровода, обмоткам. По назначению бывает импульсный, силовой, частотный преобразователь (ТСТ, ТНТ, ТТС, ТТ-3). По охлаждению – воздушный и масляный (ОСТ, ОСМ, ТМ). По количеству обмоток – двухобмоточный и более.


Фото — принцип работы трансформатора

Устройство этого типа используется в различных аудио- и видеоустановках, стабилизаторах, системах освещения. Главным отличием этой конструкции от других устройств является количество обмоток и форма сердечника. Физиками считается, что кольцевая форма – это идеальное исполнения якоря. В таком случае, намотка тороидального преобразователя выполняется равномерно, как и распределение тепла. Благодаря такому расположению катушек, преобразователь быстро охлаждается и даже при интенсивной работе не нуждается в использовании кулеров.


Фото — тороидальный кольцевой преобразователь

Достоинства тороидального трансформатора :

  1. Небольшие габариты;
  2. Выходной сигнал на торе очень сильный;
  3. Обмотки имеют небольшую длину, и как результат уменьшенное сопротивление и повышенный КПД. Но также из-за этого при работе слышен определенный звуковой фон;
  4. Отличные характеристики энергосбережения;
  5. Простота в самостоятельной установке.

Преобразователь используется как сетевой стабилизатор, зарядное устройство, в качестве блока питания галогенных ламп, лампового усилителя УНЧ.


Фото — готовый ТПН25

Видео: назначение тороидальных трансформаторов

Принцип работы

Самый просто тороидальный трансформатор состоит из двух обмоток на кольце и сердечнике из стали. Первичная обмотка подключается к источнику электрического тока, а вторичная – к потребителю электроэнергии. За счет магнитопровода осуществляется соединение отдельных обмоток между собой и усиления их индуктивной связи. При включении питания в первичной обмотке создается переменный магнитный поток. Сцепляясь с отдельными обмотками, этот поток создает в них электромагнитную силу, которая зависит от количества витков намотки. Если изменять число обмоток, то можно сделать трансформатор для преобразования любого напряжения.


Фото — Принцип действия

Также преобразователи такого типа бывают понижающими и повышающими. Тороидальный понижающий трансформатор имеет высокое напряжение на выводах вторичной обмотки и низкое на первичной. Повышающий наоборот. Помимо этого, обмотки могут быть высшего напряжения или низшего, в зависимости от характеристик сети.

Как сделать

Изготовление тороидального трансформатора под силу даже молодым электрикам. Намотка и расчет не представляют собой ничего сложного. Предлагаем рассмотреть, как правильно мотать тороидальный магнитопровод для полуавтомата:


Учитывая, что 1 виток переносит 0,84 Вольт, схема намотки тороидального трансформатора выполняется по такому принципу:

Так можно с легкостью самостоятельно сделать тороидальный трансформатор 220 на 24 вольта. Описанную схему можно подключить как к дуговой сварке, так и к полуавтоматической. Параметры рассчитываются исходя из сечения провода, количества витков, размера кольца. Характеристики этого устройства позволяют производить ступенчатую регулировку. Среди достоинств принципа сборки: простота и доступность. Среди недостатков: большой вес.

Обзор цен

Купить тороидальный трансформатор HBL-200 можно в любом городе Российской Федерации и стран СНГ. Он используется для различной аудиоаппаратуры. Рассмотрим, сколько стоит преобразователь.

Трансформатор переводится с латинского как «превращатель», «преобразователь». Это электромагнитное устройство статического типа, предназначенное для преобразования переменного напряжения или электрического тока. Основу любого трансформатора составляет замкнутый магнитопровод, который иногда называют сердечником. На сердечник наматываются обмотки, которых может быть 2−3 и более в зависимости от вида трансформатора. Когда на первичной обмотке возникает переменное напряжение, внутри сердечника возбуждается магнитный ток. Он, в свою очередь, вызывает на остальных обмотках токовое переменное напряжение с точно такой же частотой.

Обмотки различаются между собой количеством витков, что определяет коэффициент изменения величины напряжения. Иными словами, если вторичная обмотка имеет в своём составе в два раза меньше витков, то на ней возникает переменное напряжение по величине в два раза меньшее, чем на обмотке первичной. Но мощность тока при этом не меняется. Это делает возможным работу с токами большой силы при относительно небольшом напряжении.

В зависимости от формы магнитопровода различают три вида трансформаторов:

Материалы пластин

Сердечники для трансформаторов изготавливают либо из металла, либо из феррита. Феррит, или ферромагнетик, — это железо с особым строением кристаллической решётки. Применение феррита увеличивает КПД трансформатора. Поэтому чаще всего сердечник трансформатора изготавливается именно из феррита. Существует несколько способов изготовления сердечника:

  • Из наборных металлических пластин.
  • Из намотанной металлической ленты.
  • В виде отлитого из металла монолита.

Любой трансформатор может работать как в повышающем, так и в понижающем режиме. Поэтому условно все трансформаторы делятся на две большие группы. Повышающие: на выходе напряжение больше, чем на входе. Например, было 12 В, стало 220 В. Понижающие: на выходе напряжение ниже, чем на входе. Было 220, а стало 12 вольта. Но в зависимости от того, на какую обмотку подаётся первичное напряжение, можно превратить в повышающий, который 10 А превратит в 100 А.

Тороидальный трансформатор своими руками

Тороидальный трансформатор, или просто тор, чаще всего изготавливают в домашних условиях в качестве главной детали для домашнего сварочного аппарата и не только. По сути, это самый распространённый вариант трансформатора, впервые изготовленный ещё Фарадеем в 1831 году.

Преимущества и недостатки тора

Тор обладает несомненными достоинствами по сравнению с другими видами:

Простейший тор состоит из двух обмоток на своём кольцевидном сердечнике. Первичная обмотка соединяется с источником электрического тока, вторичная идёт к потребителю электроэнергии. Посредством магнитопровода происходит объединение обмоток и усиление их индукции. Когда включается питание, в обмотке первичной возникает переменный магнитный поток. Соединяясь со вторичной обмоткой, этот поток порождает в ней электромагнитную силу. Величина этой силы зависит от количества намотанных витков. Изменяя число витков, можно преобразовывать любое напряжение.

Расчет мощности тороидального трансформатора

Изготовление сварочного тороидального трансформатора в домашних условиях начинается с расчёта его мощности. Основным параметром будущего тора является ток, который будет подаваться на сварочные электроды. Чаще всего для бытовых нужд вполне достаточно электродов диаметром 2−5 мм. Соответственно, для таких электродов мощность тока должна быть в пределах 110−140 А.

Мощность будущего трансформатора рассчитывается по следующей формуле:

U — напряжение холостого хода

I — сила тока

cos f — коэффициент мощности, равный 0.8

n — коэффициент полезного действия, равный 0.7

Далее расчётная величина мощности с помощью соответствующей таблицы сверяется с размером площади сечения сердечника. Для домашних сварочных трансформаторов это значение, как правило, равно 20−70 кв. см в зависимости от конкретной модели.

После этого с помощью следующей таблицы подбирается количество витков провода по отношению к площади сечения сердечника. Закономерность простая: чем больше площадь сечения магнитопровода, тем меньшее количество витков наматывается на катушку. Непосредственное количество витков вычисляется по следующей формуле:

U — напряжение тока на первичной обмотке.

I — ток вторичной обмотки, или сварочный ток.

S — площадь сечения магнитопровода.

Количество витков на вторичной обмотке вычисляется по следующей формуле:

Тороидальный сердечник

Тороидальные трансформаторы имеют достаточно сложный сердечник. Лучше всего его изготавливать из специальной трансформаторной стали (сплав железа с кремнием) в виде стальной ленты. Лента предварительно свёртывается в габаритный рулон. Такой рулон, по сути, уже имеет форму тора.

Где взять готовый сердечник? Неплохой тороидальный сердечник можно обнаружить на старом лабораторном автотрансформаторе. В этом случае будет необходимо размотать старые обмотки и намотать новые на уже готовый сердечник. Перемотка трансформатора своими руками ничем не отличается от намотки нового трансформатора.

Особенности намотки тора

Первичная обмотка осуществляется медным проводом в стеклотканевой или хлопчатобумажной изоляции. Ни в коем случае нельзя использовать провода в резиновой изоляции. Для силы тока на первичной обмотке в 25 А наматывающийся провод должен иметь сечение 5−7 мм. На вторичной необходимо использовать провод значительно большего сечения — 30−40 мм. Это необходимо ввиду того, что на вторичной обмотке будет протекать ток значительно большей силы — 120−150 А. В обоих случаях изоляция провода должна быть термостойкой.

Для того чтобы правильно перемотать и собрать самодельный трансформатор, необходимо понимать некоторые детали процесса его работы. Нужно грамотно осуществлять намотку проводов. Первичная обмотка производится с помощью провода меньшего сечения, а количество самих витков здесь значительно больше, это приводит к тому, что первичная обмотка испытывает очень большие нагрузки и, как следствие, может очень сильно греться в процессе работы. Поэтому укладка первичной обмотки должна производиться особенно тщательно.

В процессе намотки каждый намотанный слой необходимо изолировать. Для этого используют либо специальную лакоткань, либо строительный скотч. Предварительно изоляционный материал нарезается на полоски шириной 1−2 см. Изоляцию укладывают таким образом, что внутренняя часть обмотки покрывается двойным слоем, а внешняя, соответственно, одним слоем. После этого весь изоляционный слой обмазывается толстым слоем клея ПВА. Клей в этом случае несёт двойную функцию. Он укрепляет изоляцию, превращая её в единый монолит, а также значительно уменьшает звук гудения трансформатора во время работы.

Приспособления для намотки

Намотка тора — сложный процесс, занимающий много времени. Для того чтобы как-то его облегчить, используют специальные приспособления для намотки.

  • Так называемый вилочный челнок. Предварительно на него наматывается необходимое количество провода, и затем посредством челночных движений производят последовательную намотку провода на сердечник трансформатора. Этот способ годится лишь в том случае, если наматываемый провод достаточно тонок и гибок, а внутренний диаметр тора настолько велик, что позволяет свободно протаскивать челнок. При этом намотка происходит достаточно медленно, поэтому если необходимо намотать большое количество витков, то придётся потратить на это очень много времени.
  • Второй способ более продвинутый и требует для своего осуществления специального оборудования. Но зато с его помощью можно намотать трансформатор практически любого размера и с очень большой скоростью. При этом качество намотки будет очень высоким. Приспособление называется «размыкаемый обод». Суть процесса состоит в следующем: намоточный обод аппарата вставляется в отверстие тора. После этого намоточный обод замыкается в единое кольцо. Затем на него наматывается необходимое количество обмоточной проволоки. И в заключение намоточный провод сматывается с обода аппарата на катушку тора. Такой станок можно изготовить в домашних условиях. Его чертежи находятся в свободном доступе в Интернете.

Надоело уже собирать усилители НЧ на микросхемах, руки чешутся, и захотелось что-нибудь серьезное спаять. Задумал я паять транзисторный усилитель с двуполярным питанием. Источником питания будет служить линейный блок питания с тороидальным трансформатором, о намотке которого я буду рассказывать в этой статеечке.

Сначала нужно нам определится с мощностью усилителя, количеством каналов и сопротивления нагрузки.

Каналов у меня будет два, выходная мощность будет приблизительно 100Вт на канал, сопротивление нагрузки будет составлять 4Ом.

Можно не заморачиваться и взять трансформатор мощностью 300Вт, но это лишние размеры и масса. По хорошему, если усилитель класса АБ имеет КПД приблизительно 50%, то чтобы на выходе получить 100Вт, необходимо потребить 200Вт. Если два канала по 100Вт, то потребление будет 400Вт. Это все приблизительно, и с условием, что входным сигналом будет являться синусоида с постоянной амплитудой. Я не думаю, что среди разумных людей есть любители слушать ужасный писк в колонках.

Музыка, которую мы прослушиваем, имеет форму сигнала в виде синусоиды, которая меняется как по частоте, так и по амплитуде. Этот сигнал будет не всегда иметь максимальную амплитуду, в такие моменты будет заряжаться электролитический конденсатор источника питания, а на максимальных амплитудах разряжаться, тем самым можно сэкономить на мощности трансформатора. Опять же если вы не любитель слушать писк в акустической системе.

Вычислим мощность и напряжение нашего будущего трансформатора. Скачиваем и запускаем программу .

Заполняем в верхней части программы все поля, ток покоя ставим 10мА, ток предусилителя 0мА, назначение и тип сигнала выбираем по вкусу прослушиваемой музыки. Нажимаем “Применить”.

Программа произвела расчет напряжение холостого хода источника питания, а также емкость конденсаторов, эти номиналы имеют рекомендательный характер и даны для одного плеча.

Далее заполняем два нижних окошка в соответствии с рекомендательными величинами и нажимаем “Вычислить”. Получили выходное напряжение обмоток трансформатора, у меня 34,5В на каждое плече, ток вторичных обмоток 1,7А, параметры диодов и схему подключения.

С параметрами трансформатора мы определились, теперь скачиваем и запускаем программу . Будем вычислять намоточные данные.

Сердечник у меня тороидальный и имеет размеры 130*80*25. Заполняем поля программы.

Амплитуду индукции выставляем 1.2 Тл, можно полтора (как в моем случае), это для ленточных сердечников, а для пластинчатых ставим 1 Тл. Этот параметр зависит от железа.

Плотность тока для класса АБ от 3.5- 4 А/мм2, для класса А 2.5 А/мм2.

Выставляем токи и напряжение вторичных обмоток, нажимаем рассчитать.

Итак, мы получили количество витков первичной и вторичных обмоток, а также диаметры проводов.

Можно обойтись без расчетов, мотать примерно 900 витков, и периодически обмотку включать в сеть 220В последовательно через лампу накаливания, с номинальным напряжением 220В.

Если лампа будет гореть, даже в пол накала, то мотаем дальше, периодически проверяя. Как только лампа перестанет светиться, необходимо замерить ток холостого хода (но уже без лампы, обмотку подключаем в сеть напрямую), который должен составлять 10-100мА.

Если ток холостого хода будет меньше 10мА, то это не очень хорошо. Из-за большого сопротивления трансформатор будет греться на нагрузке. Если ток будет превышать 100мА, то трансформатор будет греться на холостом ходу. Хотя есть трансформаторы с током холостого хода и 300мА, но они греются без нагрузки и ужасно гудят.

Можно приступать к самой намотке трансформатора. Мотать мне нужно 1291 виток первичной обмотки, проводом, диаметр которого составляет 0,6мм. Заметьте диаметр, а не сечение! У меня провод 0.63мм.

Обматываю тряпочной изолентой. Как-то раз я обмотал сердечник одной лавсановой лентой, без изоленты (или картона), после намотки нескольких слоев произошел пробой. Видимо передавило нижние слои провода, и повредился лак об острую кромку сердечника. Теперь всегда при намотке тороидальных трансформаторов, произвожу обмотку сердечника тряпочной изолентой.

Лавсановую ленту можно купить в магазине, в виде рукава для запекания, который нарезается лентами с помощью лезвия бритвы и металлической линейки.

Берем деревянную линейку на 40см, пропиливаем оба края, чтобы на нее можно было намотать провод. Наматываем большое количество провода (мне пришлось несколько раз наматывать 1300 витков).

Я мотаю все обмотки по часовой, как на картинке.

Закрепляем скотчем, можно ниткой, свободный конец провода и мотаем виток к витку слой обмотки.

Припаиваем провода первичной обмотки. Изолируем места пайки и зачистки лака.

Дам вам один маленький совет. Припаивая провода, к выводам первичной обмотки выбирайте качественные и прочные провода, либо не припаивайте, а уложите их в диэлектрические трубки (термоусадка, кембрик). Пока я мотал вторичные обмотки, мои выводы из-за многократных изгибов отломились. Я брал провода от блока питания ПК.

Мотаем внахлёст 4-5 слоев лавсановой ленты, добытой из рукава для выпекания.

Не забываем записывать на листочек количество витков в каждом слое, чтобы не забыть. Ведь намотка трансформатора может продолжаться не 1-2 дня, а месяц или несколько месяцев, когда нет времени, и вы все можете позабыть.

Мотаем в том же направлении остальные слои провода, между которыми располагаем слои изоляции лавсановой ленты.

Места соединения необходимо паять и изолировать термоусадочной трубкой.

Когда намотаете необходимое количество витков первичной обмотки тороидального трансформатора, нужно подключить обмотку последовательно через лампу 220В к сети, как говорилось выше. Лампа не должна светиться. Если светиться, значит у вас малое количество витков, либо короткое замыкание между слоями или витками (если провод плохой).

У меня ток холостого хода 11мА.

Припаиваем отвод. Изолируем первичную обмотку от вторичной хорошенько, можно слоев 6-8 лавсановой ленты.

Вторичную обмотку можно мотать по расчетам, сделанным выше, либо следующим методом.

Берем тонкий провод и мотаем десятка два-три витков поверх “первички”. Далее включаем первичную обмотку в сеть и измеряем напряжение на нашей экспериментальной обмотке. У меня получилось 18 витков 2,6В.

Разделив 2.6В на 18витков, я вычислил, что один виток равен 0,144В. Чем больше витков на экспериментальной обмотке будет намотано, тем точнее расчет. Далее беру необходимую мне величину напряжения на одной из вторичных обмоток (у меня 35В) и делю на 0,144В, получаю количество витков вторичной обмотки равное 243.

Намотка “вторички” ничем не отличается. Мотаем в туже сторону, тем же челноком, только диаметр провода берем из расчетов выше. Мой диаметр провода равен 1,25мм (меньше у меня не оказалось).

Намотка трансформатора своими руками — задача несложная, если к ней подготовиться заранее. Люди, которые изготавливают различную радиоаппаратуру или силовые инструменты, имеют потребность в трансформаторах для конкретных нужд. Поскольку далеко не всегда предоставляется возможность приобрести определенные изделия, то мастера зачастую наматывают тороидальные трансформаторы самостоятельно. Те, кто в первый раз пытаются провести обмотку, сталкиваются с трудностями: не могут определить правильность расчетов, подобрать соответствующие детали и технологию. Необходимо понимать, что разные типы наматываются по-разному.

Также кардинально отличаются тороидальные устройства . Расчет тороидального трансформатора и его намотка будут особыми. Так как радиолюбители и мастера создают детали под силовое оборудование, но не всегда обладают достаточными знаниями и опытом для их изготовления, то этот материал поможет данной категории людей разобраться с нюансами.

Подготовка к проведению намотки

Необходимые материалы

Материалы для намотки требуют тщательного выбора , важное значение имеет каждая из деталей. В частности, вам понадобятся:

  1. Каркас трансформаторный. Он используется для изоляции сердечника от обмоток, а также удерживает обмоточные катушки. Его изготавливают из прочных и тонких диэлектрических материалов, чтобы не занимать слишком много места в интервалах («окнах») сердечника. Можно воспользоваться картонками, микрофибрами, текстолитом. Толщина материала не должна быть более 2 мм. Каркас склеивают, пользуясь обычным клеем для столярных работ (нитроклеем). Его форма и размеры полностью зависят от сердечника, высота — немного больше, чем у пластины (высота обмотки).
  2. Сердечник. Эту роль, как правило, выполняют магнитопроводы. Лучшим решением станет применение пластин из разобранных трансформаторов, поскольку они произведены из подходящих сплавов и рассчитаны на некоторое количество витков. Магнитопроводы имеют разнообразную форму, но чаще всего встречаются изделия в виде буквы «Ш». Кроме того, их можно вырезать из различных заготовок, которые есть в наличии. Чтобы определить точные размеры, предварительно наматывают провода обмоток.
  3. Провода. Здесь нужно использовать два вида: для обмотки и для выводов. Оптимальное решение для трансформирующих устройств — медные провода, имеющие эмалевую изоляцию (тип ПЭЛ или ПЭ). Их хватит даже для силовых трансформаторов. Широкий выбор сечений позволяет подобрать самый подходящий вариант. Также часто применяют провода ПВ. Для вывода лучше всего брать провода с разноцветной изоляцией, чтобы не путаться при подключении.
  4. Изоляционные подкладки. Помогают увеличить изоляцию провода обмотки. Как правило, используют тонкую и плотную бумагу (отлично подойдет калька), которую следует уложить между рядов. Но бумага должна быть целой, разрывы и проколы, даже самые незначительные, — отсутствовать.

Как ускорить рабочий процесс

У многих радиолюбителей в арсенале имеются простые специальные агрегаты , с помощью которых делается обмотка. Во многих случаях речь идет о несложных конструкциях в виде небольшого столика либо подставки на стол, на которых установлено несколько брусков с вращающейся продольной осью. Длина самой оси должна превышать длину каркаса намотки в 2 раза. На одном из выходов из брусков крепится ручка, позволяющая вращать устройство.

На оси надеваются катушечные каркасы , которые стопорятся с двух сторон шпильками-ограничителями (они препятствуют перемещениям каркаса вдоль оси).

Бывают в жизни ситуации, когда нужен трансформатор с особыми характеристиками для конкретного случая. К примеру, сгорел сетевой тр-р в любимом приемнике, а именно такого для замены у вас нет. Зато есть другие ненужные тр-ры от старой техники, которые валяются без дела, вот их можно попробовать самому переделать под конкретные параметры. Далее мы расскажем, как рассчитать и сделать трансформатор своими руками в домашних условиях, предоставив все необходимые расчетные формулы и инструкцию по сборке.

Расчетная часть

Итак, начнем. Для начала необходимо разобраться, что представляет из себя такое устройство. Трансформатор состоит из двух или более электрических катушек (первичной и вторичной) и металлического сердечника, выполненного из отдельных железных пластин. Первичная обмотка создает магнитный поток в магнитопроводе, а тот в свою очередь индуцирует электрический ток во второй катушке, что показано на схеме ниже. Исходя из соотношения числа витков в первичной и вторичной катушки, трансформатор либо повышает, либо понижает напряжение, пропорционально ему меняется и ток.

От размеров сердечника зависит максимальная мощность, которую трансформатор сможет отдать, поэтому при проектировании отталкиваются от наличия подходящего сердечника. Расчет всех параметров начинается с определения габаритной мощности трансформатора и подключаемой к нему нагрузки. Поэтому сначала нам необходимо найти мощность вторичной цепи. Если вторичная катушка не одна, то их мощность нужно суммировать. Расчетная формула будет иметь вид:

  • U2 — это напряжение на вторичной обмотке;
  • I2 — ток вторичной обмотки.

Получив значение, нужно сделать расчет первичной обмотки, учитывая потери на трансформации, предполагаемый КПД около 80%.

P1=P2/0.8=1.25*P2

От значения мощности Р1 подбирается сердечник, его площадь сечения S.

  • S в сантиметрах;
  • Р1 в ватт.

Теперь мы можем узнать коэффициент эффективной передачи и трансформации энергии:

  • 50 — это частота сети;
  • S — сечение железа.

Эта формула дает приблизительное значение, но для простоты расчета вполне подойдет, так как мы изготавливаем деталь в домашних условиях. Далее можно приступить к расчету количества витков, сделать это можно по формуле:

Так как расчет у нас упрощенный и возможна небольшая просадка напряжения под нагрузкой, увеличьте число витков на 10 % от расчетного значения. Далее нужно правильно определить ток наших обмоток, сделать это нужно для каждой обмотки в отдельности по этой формуле:

Определяем диаметр необходимого провода по формуле:

Исходя из таблицы 1 выбираем провод с искомым сечением. Если подходящего значения нет, нужно сделать округление в большую сторону до табличного диаметра.

Если посчитанного диаметра нет в таблице, или слишком большое заполнение окна получается, то можно взять несколько проводов меньшего сечения и получить в сумме искомое.

Чтобы узнать поместятся ли катушки на нашем самодельном трансформаторе, требуется посчитать площадь окна тр-ра, это образованное сердечником пространство, в которое помещаются катушки. Уже известное число витков умножаем на сечение провода и коэффициент заполнения:

Данный расчет производим для всех обмоток, первичной и вторичной, после чего нужно суммировать площадь катушек и сделать сравнение с площадью окна магнитопровода. Окно сердечника должно быть больше площади сечения катушек.

Порядок изготовления

Теперь, имея расчеты и материал для сборки, можно приступить к намотке. На подготовленную картонную катушку производим укладку первого слоя обмотки. Для этого удобно использовать электродрель, зажав катушку в патроне с помощью особого приспособления (в качестве него может выступать болт с двумя шайбами и гайкой). Закрепив на столе или верстаке дрель, на малых оборотах, производим укладку провода, виток к витку без перехлестов. Между слоями провода укладываем один слой изоляции — конденсаторную бумагу. Между первичной и вторичной обмоткой нужно сделать два слоя изоляции во избежание пробоя.


Намного проще, если вы планируете перематывать готовый трансформатор на желаемое напряжение. В этом случае достаточно при размотке подсчитать количество витков вторичной намотки, и зная коэффициент трансформации:

Перед проверкой прозвоните обмотки, убедитесь, что их сопротивление не слишком мало, нет обрывов и пробоев на корпус изделия. Первое включение необходимо проводить с особой осторожностью, желательно последовательно с первичной обмоткой включить лампу накаливания мощностью 40-90 Ватт.

Проверочные работы

В данной статье приведена инструкция, которая доступно объясняет, как сделать трансформатор своими руками в домашних условиях. Для примера мы описали последовательность расчета и сборки броневой модели, как наиболее распространенного вида преобразователей. Его популярность обусловлена простотой изготовления моточных узлов, легкостью сборки, ремонта и переделки. На основе этой самоделки легко можно сделать тр-р для зарядки автомобильного аккумулятора, или же изготовить повышающий тр-р для лабораторного источника питания, электрический выжигатель по дереву, горячий нож для резки пенопласта или другой прибор для нужд домашнего мастера.

Как разобрать, перемотать, а потом собрать силоваой трансформатор?


Как разобрать, перемотать, а потом собрать силовой трансформатор? FAQ Часть 4

В статье рассмотрены приёмы разборки, сборки и перемотке трансформаторов, в зависимости от конструкции каркаса и сердечника.


Самые интересные ролики на Youtube

Близкие темы.

Блок питания для усилителя низкой частоты из доступных деталей. УНЧ, часть 3.

Как подружить Блокнот с Калькулятором Windows, чтобы облегчить расчёты?

Оглавление статьи.

  1. Как определить необходимую мощность силового трансформатора для питания УНЧ?
  2. Какую схему питания УНЧ выбрать?
  3. Расчёт выходного напряжения (переменного тока) трансформатора работающего на холостом ходу или без существенной нагрузки.
  4. Расчёт напряжения (постоянного тока) на выходе блока питания работающего при максимальной нагрузке.
  5. Типы магнитопроводов силовых трансформаторов.
  6. Как определить габаритную мощность трансформатора?
  7. Где взять исходный трансформатор?
  8. Как подключить неизвестный трансформатор к сети?
  9. Как сфазировать обмотки трансформатора?
  10. Как определить количество витков вторичной обмотки?
  11. Как рассчитать диаметр провода для любой обмотки?
  12. Как измерить диаметр провода?
  13. Как рассчитать количество витков первичной обмотки?
  14. Как разобрать и собрать трансформатор?
  15. Как намотать трансформатор?
  16. Как закрепить выводы обмоток трансформатора?
  17. Как изменить напряжение на вторичной обмотке не разбирая трансформатор?
  18. Программы для расчёта силовых трансформаторов.
  19. Дополнительные материалы к статье.

Страницы 1 2 3 4


Как разобрать и собрать трансформатор?

Наиболее удобными для перемотки являются трансформаторы на витых броневых и стержневых магнитопроводах, так как их сборка и разборка занимает считанные минуты.


Однако при сборке требуется точное сопряжение отдельных частей магнитопровода. Поэтому при разборке, обязательно пометьте сопрягаемые части магнитопровода, чтобы в последствие их можно было правильно собрать.

При производстве витых броневых и стержневых магнитопроводов, лента наматывается на шаблон, а затем весь пакет разрезается. Половинки сердечника маркируются так, чтобы при сборке можно было восстановить положение сердечника имевшее место до разрезания.

Чтобы предотвратить вибрации и гудение, можно во время сборки склеить половинки магнитопровода клеем на основе эпоксидной смолой. Небольшое количество клея нужно нанести на зеркальные сопрягающиеся части магнитопровода.

Если после разборки магнитопровода, на нём остались остатки старой эпоксидной смолы, то их можно удалить при помощи самой мелкой наждачной шкурки (нулёвки).

При промышленной сборке, в смолу добавляют в качестве наполнителя ферромагнитный порошок.

При нескольких сборках и разборках трансформатора на витых броневых сердечниках, могут переломиться лапки стягивающего хомута.

Чтобы этого не произошло во время тестирования, можно стянуть магнитопровод 8-10-тью слоями изоляционной ленты.


Стержневые витые и штампованные магнитопроводы могут иметь как один каркас поз.2, так и два каркаса поз.1 с обмотками расположенными симметрично.

Первичные и вторичные обмотки двухкаркасных трансформаторов следует распределять равномерно на оба каркаса.

От взаимного положения каркасов, зависит относительная фазировка обмоток.



  1. Самодельный кольцевой трансформатор.
  2. Промышленный неразборный кольцевой трансформатор.
  3. Кольцевой витой магнитопровод.

Кольцевые магнитопроводы не требуют сборки-разборки, так как сами и являются каркасом для обмоток.



  1. Ш-образная пластина.
  2. Замыкатель.
  3. Трансформатор.

Броневые штампованные магнитопроводы, с так называемым Ш-образным железом, тоже можно перематывать, но их разборка может занять намного больше времени, чем все остальные операции. Дело в том, что при сборке таких трансформаторов, последние пластины набора часто вбиваются молотком. Если же трансформатор ещё и прошёл пропитку вместе с магнитопроводом, то разборка может превратиться в сущий ад.

Пластины пропитанного парафином магнитопровода после разборки можно сварить в воде, чтобы отделить от парафина. Парафин же легко удалить с поверхности воды после того, как он застынет.

Если магнитопровод пропитан лаком, то после разборки, пластины нужно хорошо прожечь в бензине, но это имеет смысл только при ремонте какой-нибудь дорогостоящей аппаратуры.

Чтобы было легче разобрать трансформатор, следует сначала удалить все замыкатели, а затем попытаться выбить несколько Ш-образных пластин с какого-нибудь края или середины, если в середине есть пластины установленные не в перекрест.

Пример разборки и сборки штампованного броневого магнитопровода.


Это выходной трансформатор лампового однотактного УНЧ, поэтому Ш-образные пластины и замыкатели собраны с магнитным зазором. Мне нужно превратить его в силовой трансформатор, для чего я должен собрать Ш-образные пластины в перекрест.


Чтобы быстро собрать трансформатор, можно сразу вставлять и Ш-образные пластины и замыкатели.

Очень часто у радиолюбителя после перемотки таких трансформаторов, остаются лишние пластины. Это снижает габаритную мощность трансформатора.

Для того чтобы все пластины вошли в каркас, вставляйте Ш-образные пластины и замыкатели заусенцами вниз.


Когда половина пластин будет вставлена, установите однообразно (не в перекрест) две Ш-образные пластины без замыкателей. Не вставляёте эти пластины до конца. Затем продолжите вставлять пластины до 2/3 всех пластин. Вставьте оставшуюся 1/3 часть Ш-образных пластин без замыкателей. Вот, что у Вас должно получиться. Обычно остаётся несколько пластин, которые невозможно всунуть в каркас и два десятка замыкателй.


Теперь нужно вставить оставшиеся пластины промеж двух заложенных ранее пластин и вбить их при помощи текстолитового или деревянного бруска и молотка. В завершение сборки магнитопровода, нужно вставить все замыкатели.


На картинке пластина броневого штампованного магнитопровода и трансформатор собранный из таких пластин. Это одна из самых неудачных конструкций магнитопровода. Во-первых, эти пластины не имеют отдельного замыкателя, что сильно затрудняет сборку-разборку, а во-вторых, они снабжены крепёжными отверстиями, проходящими через тело магнитопровода, что снижает габаритную мощность. От использования подобных трансформаторов лучше воздержаться.

Вернуться наверх к меню


Как намотать трансформатор?

В современных броневых и стержневых трансформаторах обмотки наматываются на жёсткий каркас. Поэтому, для закрепления каркаса, можно воспользоваться вот такими щёчками. Одну из щёчек нужно жёстко закрепить на шпильке двумя гайками, чтобы каркас вместе со щёчками при намотке не прокручивался относительно шпильки.


Вторая щёчка будет просто удерживать каркас.


Если же Вам попадётся какой-нибудь старинный трансформатор с картонным каркасом, то придётся выпилить деревянную бобышку размером чуть шире сечения магнитопровода, чтобы при намотке каркас не деформировался вместе с обмотками.


Длина бобышки должна быть равной или чуть больше высоты каркаса.


Каркас вместе с бобышкой можно прикрутить к шпильке подобным образом.


Я использую для перемотки трансформаторов вот такое нехитрое приспособление, которое с натяжкой можно назвать намоточным станком. В одни тиски зажимаю ручную дрель, а в другие счётчик оборотов.


Катушку с проводом закрепляю вот на таком мобильном устройстве, которое обычно стоит на полу, как раз под тем местом, где находится каркас.


Обмотки кольцевых трансформаторов можно намотать при помощи челнока. При мощности более 100 Ватт, число витков вторичной обмотки понижающего трансформатора столь мало, что намотка не вызывает серьёзных затруднений даже в отсутствие челнока.


Быстро изготовить челнок под любые размеры сердечника и диаметр провода можно из медной проволоки подходящего диаметра. Чем толще обмоточный провод, тем соответственно толще нужно выбирать и проволоку для челнока.

Вернуться наверх к меню


Как закрепить выводы обмоток трансформатора?

Если при намотке трансформаторов на броневых и стрежневых магнитопроводах, выводы катушки можно закрепить на контактах встроенных в каркас, то при намотке трансформатора на кольцевом магнитопроводе, такая возможность отсутствует.

Одним из способов решения этой проблемы является вывод концов обмоток гибким многожильным проводом. Особенно это полезно делать, если обмотка намотана сравнительно тонким приводом.

Припаиваем к началу катушки отрезок многожильного провода. Лучше, если это будет провод во фторопластовой изоляции (МГТФ), но можно использовать и любой другой.


Затем помещаем место пайки в небольшой кусочек электрокартона или бумаги сложенной пополам. Толщина электрокартона – 0,1мм.


Закрепляем электрокартон вместе с местом пайки на внешней стороне магнитопровода при помощи витков катушки.


К концу катушки так же, как и к началу, припаиваем отрезок многожильного провода и изолируем кусочком электрокартона. Закрепляем соединение при помощи толстых швейных ниток. Чтобы при завязывании узла нить не ослабла, можно закрепить её расплавленной канифолью или клеем.

Вернуться наверх к меню


Как изменить напряжение на вторичной обмотке не разбирая трансформатор?

Иногда возникает ситуация, когда необходимо скорректировать напряжение на вторичной обмотке понижающего трансформатора всего на 10 – 15%, но очень не хочется разбирать трансформатор.

Если на каркасе есть свободное место, то можно домотать дополнительную катушку не разбирая магнитопровод, а затем включить её в фазе или противофазе, в зависимости от того, нужно ли увеличить или уменьшить выходное напряжение. На картинке слева напряжение дополнительной катушки «II» складывается с напряжением основной катушки «III», а справа вычитается.

Вернуться наверх к меню


Программы для расчёта силовых трансформаторов.

Существует много разных программ для расчёта силовых трансформаторов. Их недостаток в том, что при вводе одних и тех же данных, результаты могут отличаться на 40-50%. И это не удивительно, так как вводимых данных явно недостаточно для точных расчётов. Кроме этого, не всегда понятно, что происходит в череве программы и какие коэффициенты она использует.

В общем, мне не удалось найти простую бесплатную программу, которая бы удовлетворяла моим требованиям. Если Вам известна такая программа, оставьте комментарий.

Если же всё-таки Вы желаете автоматизировать вычисления, можете скачать несколько программ, не требующих инсталляции (portable version), из «Дополнительных материалов».

Вернуться наверх к меню


Дополнительные материалы к статье.

Справочник по унифицированным трансформаторам типа T, ТР, ТА, ТАН, ТН и ТПП в формате PDF можно скачать отсюда (12МБ).

Скачать пособие по расчёту трансформаторов: Никитский «Трансформаторы малой мощности» в формате DJV (2,6МБ).

Несколько программ для расчёта силовых низкочастотных трансформаторов можно скачать отсюда (0,7МБ).


Страницы 1 2 3 4


советов по дизайну для перемотки ваших собственных трансформаторов, октябрь 1944 г. Radio News

Не многие перематывают трансформаторы в наши дни, но даже в 1955 году, когда появились «Советы по дизайну для перемотки Собственные трансформеры »в журнале Radio News появилась не так много перематывали трансформаторы. Но многие радиомонтажники сделали это, потому что замена была дорогостоящей, и замена на другие, кроме обычные трансформаторы могут занять много времени.Поиска на Интернет и доставка через пару дней. Поскольку многие — если не большинство, по необходимости — мастерские по ремонту электроники сохранили подписки на доступную торговлю журналы, опубликовавшие подобные статьи, оказали большую услугу. Автор Джеймс Долан предоставляет всю необходимую информацию для разработки вашего собственный трансформатор с нуля или для модификации существующего трансформатора для соответствия ваши конкретные требования. Во многих магазинах хранились тематические учетные карточки. файл с названием журнала, номером выпуска и заголовком статьи для быстрого ознакомления.

Советы по дизайну для перемотки собственных трансформаторов

Многим военнослужащим при необходимости приходится перематывать мелкие неисправные радиотрансформаторы ввиду современной нехватки.

Джеймс Э. Долан

Сохраните старые сердечники трансформатора. Многие из них можно использовать для самостоятельной разработки агрегаты для специальных работ.

Отсутствие приоритета, особая опытная работа, актуальность, стремление к проектированию. и построить свой собственный трансформатор, любая из этих причин может побудить вас попытаться проектирование и изготовление собственных трансформаторов.Эта статья предназначена для оказания помощи потенциальному производителю трансформаторов, который экономил запасы cores с намерением когда-нибудь что-нибудь из них сделать. Конструктору трансформаторов открыта возможность построения трансформаторов для его собственное специальное использование, в соответствии с его собственными спецификациями и любого электрического размера он желает.

Поскольку экспериментатор обычно планирует использовать ядра, которые у него есть под рукой, будь то они из какой-то старой заброшенной широковещательной работы или чего-то, что он однажды перегрузил слишком часто, или части полюсного трансформатора, полученные в результате мудрого союза с в какой-то местной энергетической компании, в этой статье будет предпринята попытка показать, как эти ядра можно найти хорошее применение.

Первое, что нужно учитывать, — это размер сердечники под рукой, как физические, так и электрические. Возьмите небольшую записную книжку, а затем измерить все имеющиеся ядра и записать эту информацию в свой ноутбук. Первым делом при проектировании мы будем обращать внимание на мощность трансформатора, который мы планируем сделать. Соответственно, было бы разумно перечислить наш трансформатор основной запас в отношении мощности, которую они будут нести. Также перечислено, следует — толщина сердечника, площадь поперечного сечения центральной стойки, если сердцевина является оболочкой, а площадь поперечного сечения одной ножки, если она является стержневым.Площадь и длина и ширина окна. в сердечнике, в который должны поместиться готовые катушки, также следует записать. Довольно неприятно наматывать катушку, а затем обнаруживать, что окно сердечник слишком мал для полной обмотки. Хорошо позволить От 10% до 40% дополнительного места при вычислении размера катушки, если вы не у вас есть какой-то намоточный станок, например, хороший токарный станок с надлежащим переключить передачи, под рукой, чтобы намотать катушки, иначе вы не будет достигать зазоров между обмотками, указанных в общих таблицах проводов, которые дают столько витков на квадратный дюйм.Не пытайтесь втиснуть обмотку в малейшее возможное пространство; допустить ваши ошибки и отклониться от совершенства, которое вы обязательно сделаете.

Единственный инструмент, необходимый для первой части нашей работы, — это хорошая линейка; мера внешние размеры жил, их длина и ширина, площадь окна, и толщина сердечника. Вычислите площадь поперечного сечения по этим рисункам. Не забудьте плотно зажать сердечник при измерении толщины, иначе возникнет ошибка приведет к вашему вычислению.

Мощность, которую будет обрабатывать ядро, определяется по графику. данные для этой цели. На этом графике слева указаны номинальные мощности. вертикальный столбец и площадь поперечного сечения в основании графика. А Кривая на графике отмечена как «Площадь в ваттах». Найдите площадь поперечного сечения . на базовой шкале и проведите по вертикальной линии, проведенной в точке, представляющей площадь до кривой «Площадь в ваттах». Где эта вертикальная линия встречается с кривой проведите горизонтальную линию слева от столбца мощности.Это укажет возможности ядра по управлению мощностью.

Рис. 1 — Внимательно следуйте этим кривым при проектировании вашего собственные радиотрансформаторы для достижения максимальной эффективности и рабочих характеристик.

Следующее соображение — это использование, которое предлагается для имеющихся ядер. Если возникает потребность в трансформаторе, есть ли у вас сердечник, который можно использовать с целью? Это первый вопрос, на который необходимо ответить; Найди мощность.Мощность равна произведению напряжения и силы тока, или:

W = EI ………. (1)

Таким образом, мы должны умножить напряжение на силу тока каждой вторичной обмотки и сложите их вместе, чтобы определить требуемую мощность. Давайте спроектируем и построим трансформатор, который выдает 5 вольт при 3 амперах с центральным ответвлением; 6.3 вольт на 4 ампера с центральным отводом; и иметь высоковольтную обмотку 450-0-450 вольт и который обеспечит ток 200 миллиампер.Трансформатор будет работают от 115 вольт, 60-тактного тока. Применяя нашу формулу (1), имеем 5 х 3 равно 15; 6,3 х 4 равно 25,2; и 450 x 200 миллиампер или 0,2 ампера, равно 90. Эти продукты представляют собой мощности отдельных вторичных обмоток. Добавьте их В результате получается общая вторичная мощность, в данном случае 130 Вт. В первичная мощность определяется путем добавления к этой цифре потерь в сердечнике и обмотки. Обычно эти потери составляют около 10% от номинала трансформатора.Следовательно, если мы разделим вторичную мощность на 0,9, мы найдем первичную мощность; таким образом:

W p = W s /0.9 ……. (2)

, где W p представляет первичную мощность, а W s представляет вторичная мощность.

Если это сделано, первичная мощность трансформатора составляет 144 Вт. Позволять мы называем это 150 Вт, чтобы обеспечить легкое рабочее значение.

На этом мы можем остановиться и проконсультироваться с ранее сделанной диаграммой в нашей записной книжке. с указанием имеющихся ядер и данных о них.Есть ли у нас под рукой ядро, которое выдержит 150 ватт? Возможно, лист кремнистой стали нужно покупать у местного дилера стали и разрезал его, чтобы сделать трансформатор с сердечником. Возможно мы иметь под рукой 200-ваттный сердечник, из которого мы можем вычесть несколько слоев, чтобы используйте его для 150-ваттного приложения.

Теперь из-за коэффициента мощности трансформатора мы не можем разделить эту мощность. значение на 115 вольт, чтобы найти ток, но необходимо принять этот коэффициент мощности в учетную запись.Поскольку коэффициент мощности обычно составляет около 90%, мы можем найти первичный ток, умножив первичное напряжение на 0,9 и разделив первичную мощность этим продуктом.

I p = W p / (E p x 0,9) ………….. (3)

Если для первичного напряжения используется 115 вольт, этот продукт (E p х 0,9) становится 103,5; если первичное напряжение составляет 110 вольт, продукт становится 99. Если мы хотим обеспечить простую оценку стоимости, мы можем назвать этот продукт 100, что будет представлять первичное напряжение немногим более 110 вольт.Если мы используем коэффициент 100 в предлагаемой нами конструкции трансформатора с первичной мощностью 150 Вт, мы находим, что наш первичный ток будет 1,50 ампер.

Следующим этапом проектирования является расчет витков в обмотках. На графике показаны витки первичной обмотки 115-вольтной первичной обмотки с использованием магнитного потока сердечника. плотность 75 000 линий на квадратный дюйм. Поскольку все виды стали будут в ядер, которые мы будем использовать, необходимо выбрать достаточно высокое значение для хорошей работы и все еще не настолько высокого, чтобы вызвать чрезмерные потери в сердечнике с более бедные марки стали.Эта таблица составлена ​​исходя из предположения, что первичное напряжение как 115 вольт и частота 60 циклов в секунду. Это легко использовать график; имея площадь жилы (поперечное сечение) на базовой линии, возвести вертикальная линия от основания в точке, представляющей поперечное сечение жилы области до линии, обозначенной «Площадь для поворотов». В том месте, где эта вертикаль пересекает отмеченную таким образом кривую протяните горизонтальную линию до правой стороны график, на котором будут указаны витки в первичной цепи.

Возвращаясь к предлагаемому трансформатору, который мы строим, отмечается Опять же, ядро ​​должно нести 150 Вт. Просматривая наш график, мы обнаруживаем, что площадь поперечного сечения, необходимая для этой мощности 150 Вт, составляет 2,2 кв. дюймы. В первичной обмотке будет 270 витков провода, как показано в разделе «Площадь до витков». изгиб.

Поскольку у нас есть первичные витки на графике, мы можем найти вторичные витки для каждой обмотки по формуле, согласно которой отношение первичных напряжение к первичным виткам прямо пропорционально соотношению вторичных напряжение на вторичных витках.Математически это: E p / N p = E с / N с

Эта формула стала более удобной, если преобразовать ее в более работоспособную форму. в котором коэффициенты изменены для указания количества оборотов на вольт, а не пропорционального проблема соотношения. Таким образом, количество витков на вольт — это количество витков, деленное на напряжение, один член нашей новой формулы должен быть в таком виде:

N s = N p / E p x E s

В новой формуле теперь указано, что количество витков вторичной обмотки равно первичному. напряжение, деленное на количество витков первичной обмотки, и полученный результат умножается на вторичное напряжение.В предлагаемом нами трансформаторе мы нашли первичный оказывается 270; подставляя это значение и вставляя первичное напряжение в в нашем уравнении (5) имеем:

N с = 270/115 x E с = E с х 2,35.

Теперь, заменив различные вторичные напряжения вместо E s в нашей формуле мы легко можем найти наши второстепенные витки. Предлагаемый нами трансформатор имеет три вторичных обмотки, 5 вольт, 6.3 вольта и 900 вольт, все с отводом от средней точки. Используя приведенную выше формулу, мы находим, что для 5-вольтовой обмотки требуется 12 витков; в На обмотку на 6,3 вольт требуется 14,8 или 15 витков; а обмотка на 900 вольт требует 2115 оборотов. Центральные ответвители будут на каждой обмотке на 6, 7 1/2 и 1058 витков. соответственно. Небольшая диаграмма, показывающая особенности дизайна различных обмотки теперь должны быть построены. На этой диаграмме должно быть показано первичное напряжение, ток, витки, размер провода и площадь поперечного сечения обмотки.В будут показаны те же данные для каждой вторичной обмотки. Изоляция провода также должна указывается для каждой обмотки. Возвращаясь к предложенному нами трансформатору, мы обнаружили что сердечник должен иметь площадь поперечного сечения 2,2 квадратных дюйма. У нас есть под рукой сердечник раковинного типа, центральная ножка которого имеет ширину 1 1/2 дюйма и толщиной 1 1/2 дюйма. Удалив несколько слоёв, мы можем сделать это ядро до 2,2 в поперечном сечении, чтобы соответствовать нашей цели. Окно этого ядро имеет длину 2 1/4 дюйма и ширину 3/4 дюйма.Теперь наша задача — найти если наша катушка поместится в это окно. Площадь окна составляет 1,688 квадратных дюйма.

Теперь необходимо выбрать размер провода, который будет использоваться для различных обмотки. Как правило, провод должен иметь площадь поперечного сечения между 750 и 1500 круговых милов на ампер тока, чтобы избежать чрезмерных потерь в меди и для предотвращения перегрева змеевика. Изучив проволочный стол, мы находим, что нет.14 проволока имеет поперечное сечение 4107 круглых мил, что допустимо для обмоток 3 и 4 ампера. Обмотка 1 1/2 ампера требует провод меньшего диаметра, поэтому выбираем провод №19 с площадью поперечного сечения 1288 круговых мил. Обмотка высокого напряжения, по которой проходит ток 0,2 Ампер должен иметь площадь около 150 круговых мил. Находим, что провод № 28 имеет площадь 151 круговой мил, что удовлетворительно для наших целей.

Теперь наша диаграмма с информацией о проводах и витках должна быть построена и для трансформатор, который мы предлагаем построить, показан на схеме I.Когда мы добавляем последний столбец нашей диаграммы, мы найдем требуемую площадь поперечного сечения для провода в катушке в данном случае 0,922 квадратных дюйма.

Необходимо сделать припуск на изоляцию, которая должна быть размещена вокруг сердечник и между обмотками. Допустимая толщина изоляции 0,050 дюйма. для изоляции вокруг жилы; так как намоточное пространство составляет 2 1/4 дюйма в длину, это означает 2 1/44 X 0,050 или 0,11 квадратного дюйма изоляции в этой точке.Там необходимо учитывать четыре катушки, первичную и три вторичных, и между ними будет вставлена ​​изоляция толщиной 0,025 дюйма.

Поскольку эти катушки снова имеют длину 2 1/44 дюйма, это означает, что эта изоляция будет занимать 0,056 между каждой парой катушек. Поскольку есть четыре катушки с тремя промежутки между ними, это означает, что изоляция между катушками составит до 0,170 квадратных дюймов. В дополнение к этой изоляции, покрывающая изоляция будет необходимо, чтобы покрыть внешнюю часть змеевика.Пусть эта изоляция будет 2 1/4 дюйма. длинные и толщиной 0,025; это займет 0,06 квадратных дюйма. Каждый конец катушки должен быть утеплен. Утеплитель будет толщиной 0,050 и шириной 3/4 или 0,08 дюйма. квадратный дюйм для обоих концов. Площадь изоляции катушки — это общая всех этих индивидуальных изоляционных материалов, или 0,42 квадратных дюйма для изоляции.

Добавление этой области изоляции к площади, необходимой для провода, даст общая площадь окна сердечника, необходимая для размещения катушек.В предлагаемом нами дизайне для наших обмоток требуется 0,922 кв. дюйма, а для изоляции — 0,42 кв. дюйм. Для готовой катушки потребуется 1,342 квадратных дюйма. Мы не сделали любые поправки на неравномерность и другие неточности ручного намотки или ручная конструкция катушки. Необходимо сделать от 10% до целых Припуск 40% на обмотку и изоляцию. Если вы будете осторожны, более низкие проценты будет применяться, в противном случае катушки следует рассматривать как требующие 30% или 40% расчетных требований к площади.В нашем случае мы будем рассчитывать на будьте очень осторожны и оставьте 20% дополнительного места. Это 20% площади 1,342 кв. дюймов составляет 0,268 квадратных дюйма, и добавляя это к нашей вычисленной площади, мы находим полная площадь с учетом припусков составляет 1,610 квадратных дюймов. Как окно в ядро, которое мы выбрали для этой работы, имеет достаточный размер, чтобы вместить этот размер обмотки мы можем продолжить наш дизайн. (Площадь нашего окна составляет 1,688 кв. дюйм.)

Таблица I. Конструктивные особенности различных обмоток.

Теперь найдите среднюю длину витка каждой вторичной обмотки и умножьте это среднее значение. длина витка по количеству витков в каждой вторичной обмотке, чтобы найти длину провода требуется для каждого вторичного. Это касается и первичного. Запишите эту длину, так как это наше руководство по закупкам для наших требований к проводам. Из проволочного стола найти сопротивление на 1000 футов каждого размера провода, используемого в различных вторичные. Рассчитайте сопротивление вторичных обмоток.Умножение сопротивление каждой обмотки току, проходящему через обмотку, будет дайте нам падение напряжения в каждой обмотке. Если падение напряжения нежелательно будучи слишком высоким, чтобы дать нам желаемые характеристики напряжения и тока затем добавьте несколько витков в недостающие обмотки, чтобы компенсировать это напряжение. уронить. Теперь возведите в квадрат ток каждой обмотки и умножьте его на сопротивление. каждой соответствующей обмотки. Это даст продукт, который представляет собой I 2 R или потери меди, вызванные теплом в обмотках, возникающим при прохождении тока.Обратите внимание на эти потери в меди и их сумму, так как этот коэффициент будет использоваться в ближайшее время в вычисление КПД трансформатора. Нахождение потерь, присутствующих в ядре трансформатор легко сделать, рассчитав кубическое содержимое сердечника, и, зная, что кремнистая сталь весит 0,27 фунта на кубический дюйм, мы можем вычислить вес сердечника. Конечно, тоже несложно поставить сердечник на весах и прочтите вес, если они у вас под рукой. Наши основные потери будут около 1.7 Вт на фунт материала сердцевины. Умножьте вес сердечника на 1,7 и результатом будут потери в сердечнике в ваттах. Добавьте эти показатели потерь вместе с потерями в меди и потерях в сердечнике, а также их сумма даст нам общие потери нашего трансформатора.

Возьмите мощность вторичных обмоток и умножьте ее на 100. Разделите это произведение на ту же мощность плюс общие потери, включая потери в меди и железные потери.Это приведет к процентному коэффициенту, который будет эффективностью трансформатора. Выражается математически:

Эфф. = (Ш с x 100) / (Ш с + потери)

КПД должен быть около 90% или выше. Если вы использовали меньший размер провода где-то потому что он у вас был под рукой, возможно, вы увеличили медь потеря; если потери в сердечнике кажутся высокими, не уменьшайте размер сердечника, а используйте провод большего размера на одной или нескольких обмотках для уменьшения потерь в меди.

Собираем в одну кучу все расчеты нашего последнего абзаца для предлагаемого трансформатора. Во-первых, мы обнаруживаем, что наша средняя длина поворота составляет примерно 7 дюймов. Есть 270 витков первичной обмотки, для чего требуется 157 футов эмалевого провода №19. В качестве второстепенного # 1 и №2 используйте провод одного и того же размера, мы можем рассматривать как одновременно, так и наш провод здесь требуется 16 футов эмалированного провода №14. Вторичный № 3 потребует 1232 фута эмалированной проволоки №28. Сопротивление на фут для этих размеров проводов это: 0.002525 Ом на фут для № 14; 0,008051 Ом на стопу для эмали №19; и 0,065 Ом на фут для провода № 25. Сопротивление различных обмоток являются:

Первичный 1,26 Ом; вторичный № 1, 0,018 Ом; вторичный № 2, 0,022 Ом; вторичный №3, 80 Ом.

Падение напряжения на обмотке:

Вторичный №1 0,054 В; вторичный № 2, 0,088 вольт; вторичная №3, 16 вольт.

Падение напряжения на вторичной обмотке №3 не вызывает возражений.Чтобы компенсировать для наших падений напряжения во вторичных обмотках №№ 1 и 2, а также для преодоления сопротивления в выводах от трансформатора к розеткам добавим по одному витку на каждую этих обмоток. Таким образом, мы даем им новое значение 13 и 16 витков соответственно. с центральными метчиками теперь на 6 1/2 и 8 оборотов. Изменить ранее сделанный график к этим новым ценностям.

Текущий квадрат, умноженный на сопротивление каждой обмотки:

Первичная, 2.8 Вт; вторичный №1 0,16 ватт; вторичный №2, 0,35 Вт; вторичный # 3, 3,2 Вт. Общие потери в меди составляют 6,51 Вт.

Поскольку сердечник имеет внешние размеры 4 1/2 на 3 3/4 дюйма и весит 4,6 фунтов, потери в сердечнике составляют 7,8 Вт. Общие потери складываются из меди и потери в сердечнике или 14,3 Вт. КПД трансформатора:

с x 100) / (Ш с + потери) или (130 х 100) / (130 + 14,3)

Выполняя указанные математические операции, мы обнаруживаем, что наша эффективность составляет почти 91%.Поскольку наш показатель эффективности — это наша проверка полезности наших дизайн и наша эффективность более 90% в этом случае дизайн полностью удовлетворительный и мы можем пойти дальше и сконструировать наш трансформатор.

Опубликовано: 5 марта, 2021

Основы электроники: трансформатор

Строительство трансформатора

Теория предыстории: что делает трансформатор?

Как в огромных количествах вырабатывается электроэнергия на огромных атомных электростанциях (или ветряных электростанциях, солнечных полях и т. Д.)), а затем подключитесь к розетке в гостиной с правильным напряжением для питания телевизора, чтобы посмотреть последний выпуск Wheel of Fortune? Первый трансформатор (создан в 1885 г.) на выставке в Германии
Трансформатор — это устройство, которое регулирует уровни переменного напряжения, что делает экономически возможным более эффективную и экономичную передачу и распределение электроэнергии на большие расстояния.

Трансформатор рассматривается многими как один из важнейших электрических компонентов, играющих ключевую роль в современном обществе.Без этого мы, вероятно, не смогли бы обеспечить электричеством столько домов и офисов, сколько мы делаем сегодня, а также не смогли бы обеспечить им более сельские районы мира.

Вы могли бы подумать, что технология, столь важная для нашей повседневной жизни, будет иметь сложную структуру, но когда вы ее разложите, трансформатор — это всего лишь несколько основных частей с широким диапазоном теоретических возможностей.

Структура трансформатора


Сердечник

Сердечник трансформатора представляет собой металлическую конструкцию, которая обернута витками изолированного провода и пропускает магнитный поток.Сердечник обычно изготавливается из железа или стали и может быть выполнен в нескольких конфигурациях: квадратной, тороидальной, Е-образной, с цельным, воздушным и даже с многослойным стальным сердечником. Также можно использовать зазор в сердечнике, чтобы ограничить ток короткого замыкания. Каждая комбинация имеет свои собственные свойства минимизировать потери или быть наиболее эффективной при использовании на высоких частотах, в зависимости от области применения.

Обмотки

Входные и выходные напряжения / токи трансформатора зависят от количества витков провода, известного как «коэффициент трансформации».«Есть первичная сторона и вторичная сторона, и количество обмоток на каждой стороне представляет собой отношение, прямо пропорциональное отношению напряжений. Обе стороны зависят друг от друга через свойство индукции и магнитный поток, который проходит через сердечник трансформатора.

Квадратный магнитный сердечник трансформатора
Для расчета коэффициента оборотов используйте следующую формулу:


Где

В П = Напряжение на первичной стороне
В S = Напряжение на вторичной стороне
I P = Ток на первичной стороне
I S = Ток на вторичной стороне
N P = Количество обмоток первичной обмотки
N S = Количество витков вторичной обмотки
а = Передаточное число

Как видите, первичные и вторичные напряжения прямо пропорциональны количеству витков на первичной и вторичной стороне соответственно, но обратно пропорциональны первичному и вторичному токам.

The Project


Этот комплект для самостоятельного изготовления трансформатора дает отличный практический опыт наматывания собственного трансформатора и расчета различных соотношений витков.

Предупреждение: Если вы не уверены в опасностях, связанных с вашим конкретным проектом, проконсультируйтесь с кем-нибудь, кто имеет опыт, прежде чем начинать свой проект.


Роб Урбанович демонстрирует, как наматывать собственный трансформатор в своем видео на YouTube.

Необходимые инструменты и компоненты:

(2) Магнитный провод 26 AWG
(1) Магнитный провод 20 AWG
(1) Горизонтальное крепление на бобине трансформатора
(2) Ферритовый сердечник E (без зазоров)
Паяльник
Припой
Калькулятор
Изолента
Питание от переменного тока до переменного тока источник

Направление:

1.Начнем с расчета коэффициента поворотов по формуле:

2. Намотка трансформатора несколько сотен раз займет некоторое время, поэтому убедитесь, что у вас есть время сделать это за один присест и вы можете одновременно сосредоточиться на счете. В этом уроке мы будем использовать пример создания повышающего трансформатора и увеличения выходной мощности трансформатора, чтобы удвоить входную.

3. Возьмите один конец более тонкого провода (26 AWG) и припаяйте его к контакту соединителя в углу шпульки.

4. Обмотайте вторичную сторону с рассчитанным числом оборотов. В нашем примере мы намотаем 800 витков. Постарайтесь намотать его относительно туго и равномерно по этой стороне сердечника.

5. По завершении 800 витков припаяйте конец к другому угловому штырю соединителя на бобине трансформатора. Рекомендуется использовать булавку рядом с предыдущей, чтобы вам было легче отслеживать.

6. Используя более толстую проволоку (20 AWG), припаяйте один конец к третьему углу шпульки.

7. Обмотайте первичную сторону с половиной витков вторичной стороны. В нашем примере это будет 400 витков. Опять же, попробуйте намотать его относительно плотно и равномерно по всей стороне сердечника.

8. Припаяв конец провода к последнему углу бобины, оберните все изолентой, чтобы защитить его от окружающей среды и исключить возможность случайного короткого замыкания.

9. Защелкните каждую деталь E-образного сердечника на шпульке так, чтобы центр буквы E проходил через сердцевину шпульки.

Примечание: У вас есть возможность добавить дополнительный центральный отвод, припаяв провод к самому железному сердечнику, чтобы создать более совершенный трансформатор.

10. Вы заметите, что были использованы только четыре контакта. Это сделано в основном для безопасности и простоты. Следуя нашему примеру, вы можете добавить напряжение переменного тока к первичной стороне, чтобы удвоить его напряжение на вторичной стороне. Не забудьте измерить его мультиметром, прежде чем использовать его в каких-либо приложениях.

Ваш проект завершен — поздравляем!

Вопросы для обсуждения

1.Когда происходит передача максимальной мощности от источника к нагрузке?
2. Что приведет к увеличению числа витков провода на вторичной обмотке трансформатора?
3. Что даст трансформатор с обмоткой 100: 200 по сравнению с трансформатором с обмоткой 400: 800?
4. Для чего нужен трансформатор с центральным отводом?

ссылку

http://edisontechcenter.org/Transformers.html

Как перемотать трансформатор: пошаговая инструкция

Трансформатор — это блок, предназначенный для передачи электроэнергии с модифицированными показателями по сети конечному пользователю.Это оборудование имеет определенную схему. Трансформаторы могут понижать или повышать напряжение.

Со временем может потребоваться перемотка ядра. В этом случае перед радиолюбителем встает вопрос, как намотать трансформатор. Этот процесс занимает много времени и требует концентрации. Однако в перемотке контура нет ничего сложного. Для этого есть пошаговая инструкция.

Конструкция

Трансформатор работает по принципу электромагнитной индукции. Может иметь магнитопривод другой конструкции.Однако одной из самых распространенных является тороидальная катушка. Его конструкция была изобретена Фарадеем. Чтобы понять, как намотать тороидальный трансформатор или инструмент любой другой конструкции, необходимо изначально продумать конструкцию его катушки.

Тороидальные устройства преобразуют переменное напряжение одной мощности в другую. Бывают однофазные и трехфазные конструкции. Они состоят из нескольких элементов. В состав конструкции входит сердечник из ферромагнитной стали. Между ними находится резиновая прокладка, первичная, вторичная обмотка, а также изоляция.

Обмотка имеет экран. Утеплённый материалом покрыт и сердцевина. Также используются крепления предохранителей. Для соединения обмоток в единую систему используется магнитный привод.

Обмоточное устройство

Трансформаторы тороидальные бывают разных типов. Это нужно учитывать в процессе создания контура. Намотать трансформаторы 220/220, 12/220 или других типов можно с помощью специального инструмента.

Для упрощения процесса можно изготовить специальный аппарат. Он состоит из деревянных столбов, которые скреплены между собой металлическим стержнем.Имеет форму ручки. Эта коса поможет быстро намотать контуры. Ветка должна быть не толще 1 см. Он проникает в раму насквозь. Использование дрели облегчит этот процесс.

Сверло устанавливается в плоскости стола. Будет параллельно. Ручка должна свободно вращаться. Штанга вставляется в сверлильный патрон. Перед этим нужно надеть металлическую шпильку с каркасом будущего трансформатора. Стержень может иметь резьбу. Этот вариант считается предпочтительным.Подушка может быть зажата с двух сторон гайкой, текстолитовой пластиной или деревянными досками.

Другие инструменты

Для намотки трансформатора 12/220, импульсного, ферритового или других типов, вам необходимо подготовить еще несколько инструментов. Вместо указанной выше конструкции можно использовать индуктор от телефона, устройство для перемотки пленки, станок для катушки и ниток. Есть много вариантов. Они должны обеспечивать плавный, равномерный процесс.

Вам также необходимо подготовить устройство к размотке.По своему принципу аналогичное оборудование аналогично вышеперечисленным устройствам. Однако в обратном процессе вы можете вращать без ручки.

Чтобы не считать количество витков самостоятельно, следует приобрести специальный прибор. При этом будет учтено количество витков на катушке. Для этих целей может подойти обычный водомер или велосипедный спидометр. С помощью гибкого ролика выбранный дозатор подключается к намоточному оборудованию. Подсчитать количество витков катушки можно устно.

Расчеты

Чтобы понять, как намотать импульсный трансформатор, необходимо произвести расчеты. Если перемотать уже имеющуюся катушку, можно просто запомнить исходное количество витков и приобрести провод идентичного сечения. В этом случае можно обойтись без расчетов.

Но если вы хотите создать новый трансформатор, вам необходимо определить количество и тип материалов. Например, для устройства с рабочей нагрузкой от 12 до 220 В требуется устройство мощностью от 90 до 150 Вт.Взять может магнитный привод, например, от старого телевизора. Сечение жилы определяется в соответствии с мощностью агрегата.

Количество витков катушек определяется для 1В. Этот показатель равен 50 Гц. Первичная (P) и вторичная (B) обмотки рассчитываются следующим образом:

  • P = 12 x 50/10 = 60 витков.
  • B = 220 x 50/10 = 1100 витков.

Для определения токов в них используется следующая формула:

  • Тр = 150: 12 = 12.5 A.
  • TV = 150: 220 = 0,7 A.

Полученный результат необходимо учитывать при выборе материалов для создания нового устройства.

Слои изоляции

Для намотки ферритового трансформатора или другого инструмента необходимо изучить еще один нюанс. Между определенными слоями жил следует укладывать изоляционные материалы. Чаще всего это делается с помощью конденсатной или кабельной бумаги. Все необходимые материалы можно приобрести в специализированных магазинах. Бумага должна быть достаточно плотной, даже без пробелов и дырок.

Изоляционные слои между отдельными змеевиками изготовлены из более прочных материалов. Чаще всего применяется лак. Она оборачивается с двух сторон бумагой. Это также необходимо для выравнивания поверхности перед намоткой. Если лакированной ткани не оказалось, можно использовать вместо нее сложенную бумагу.

Бумага нарезается на полоски, ширина которых должна быть больше контура. Они должны выходить за края намотки на 3-4 мм. Избыточный материал будет сброшен. Это хорошо защитит края катушки.

Рамка

Чтобы понять, как наматывать трансформаторы, следует обратить внимание на каждую деталь этого процесса. Подготовив изоляцию, провод и инструмент, следует изготовить каркас. Для этого можно взять картон. Внутренняя часть каркаса должна быть больше сердечника сердечника.

Требуется О-магнитопривод, подготовьте 2 катушки. Для W-образного сердечника требуется одна цепь. В первом варианте круглую жилу необходимо покрыть изоляционным слоем. Только после этого приступаем к намотке.

Если магнитный привод W-образный, рама вырезается из лайнера. Кисти вырезаны из картона. Катушку в этом случае нужно будет завернуть в компактную коробку. На рукава надеваются кисти. Подготовив каркас, можно приступать к намотке проводника.

Инструкция по пошаговой намотке

Намотать трансформатор своими руками будет достаточно несложно. Для этого в оборудование для размотки следует установить катушку с проволокой. Ее снимут со старого провода. Каркас будущего трансформатора нужно поставить в намоточное оборудование.Кроме того, можно производить вращательные движения. Их надо мерять, без рывков.

В процессе такой процедуры провод со старой катушкой переместится в новую рамку. Расстояние между проволокой и поверхностью стола должно быть не менее 20 см. Это позволит вам положить руку и закрепить кабель.

На столе нужно заранее поставить все необходимые инструменты и оборудование. Под рукой должны быть изоляционная бумага, ножницы, наждачная бумага, паяльник (входит в сеть), ручка или карандаш.Одной рукой необходимо повернуть ручку устройства для намотки, а второй — зафиксировать проводник. Необходимо, чтобы катушки укладывались ровно, равномерно.

Рекомендации по намотке

Учитывая пошаговые инструкции по намотке трансформатора, следует обратить внимание на последующие операции. После укладки каркас кондуктора нужно будет утеплить. Через его отверстие необходимо пропустить конец провода, выведенный из цепи. Установка будет временной.

Опытные любители рекомендуют перед первой практикой намотки. Когда получится наложить катушки плавно, можно приступать к работе. Угол натяжения проводов должен быть постоянным. Каждый следующий слой не требуется наматывать до упора. В противном случае проводник может соскользнуть с предназначенного для него места.

В процессе намотки катушек необходимо установить счетчик на ноль. Если это не так, нужно громко произнести количество витков провода. При этом необходимо максимально сконцентрироваться, чтобы не потерять счет.

Утеплитель нужно будет прижать кольцом из мягкой резины или клея. Каждый последующий слой будет на 1-2 витка меньше предыдущего.

Процесс подключения

Учитывая, как наматывать трансформатор, необходимо изучить процесс подключения проводов. Если при намотке обмотка обрывается, следует провести процесс пайки. Эта процедура также может потребоваться, если изначально предполагается создание контура из нескольких отдельных отрезков проволоки. Шип выполняем в соответствии с толщиной проволоки.

Для проволоки толщиной до 0,3 мм зачистите концы на 1,5 см. Затем их можно просто скрутить и припаять соответствующим инструментом. Если она жила толстой (более 0,3 мм), можно припаять концы напрямую. Скручивания в этом случае не требуется.

Если проволока очень тонкая (менее 0,2 мм), ее можно приготовить. Их скручивают без процедуры зачистки. Место соединения подводят к пламени зажигалки или спиртовой лампы. На стыке должен появиться наплыв металла. Место стыка проводов необходимо заизолировать лакированной тканью или бумагой.

Тест

Изучив процедуру намотки трансформатора, следует учесть еще несколько рекомендаций. Количество витков тонкого проводника может достигать нескольких тысяч. В этом случае лучше использовать специальную счетную технику. Обмотка сверху защищена бумагой. Для толстого проводника внешняя защита не требуется.

Далее идет проверка трансформатора. Его первичный контур подключается к сети. Последовательно с блоком питания подключаем лампу.Это выявит короткое замыкание.

Для оценки надежности изоляции необходимо поочередно прикоснуться к каждому выходу сетевых шлейфов выходным проводником. Процедуру проверки нужно проводить очень осторожно. Следует исключить возможность поражения электрическим током.

Рассмотрев пошаговую инструкцию по намотке трансформатора, вы можете отремонтировать старый или создать новое устройство. Если четко следовать всем пунктам, можно создать надежный и прочный агрегат.

Как намотать тороидальный трансформатор для мощного басового усилителя. Правильная намотка трансформатора своими руками Как намотать тороидальный трансформатор в домашних условиях

После того, как обмотка закончена, необходимо проверить трансформатор в действии , для этого следует подключить его первичную обмотку к сети.

Для проверки устройства на короткое замыкание первичную обмотку и лампу следует подключить последовательно к источнику питания.

Надежность изоляции проверяется попеременным касанием выводного конца провода каждого выводного конца сетевой обмотки.

Проверку трансформатора следует проводить очень внимательно и внимательно, чтобы не попасть под напряжение повышающей обмотки.

Если неукоснительно следовать предоставленным инструкциям и не пренебрегать ни одним из пунктов , то намотка трансформатора вручную не представит никаких трудностей, и с этим справится даже новичок.

Бывают в жизни ситуации, когда нужен трансформатор с особыми характеристиками для конкретного случая. Например, в вашем любимом ресивере сгорела сеть tr-r, и у вас нет его на замену.Но есть и другие ненужные тр-ры от старой техники, которые валяются без дела, так что вы можете попробовать переделать их самостоятельно под определенные параметры. Далее мы расскажем, как рассчитать и изготовить трансформатор своими руками в домашних условиях, предоставив все необходимые формулы расчета и инструкции по сборке.

Расчетная часть

Итак, приступим. Для начала нужно разобраться, что это за устройство. Трансформатор состоит из двух или более электрических катушек (первичной и вторичной) и металлического сердечника, сделанного из отдельных железных пластин.Первичная обмотка создает магнитный поток в магнитной цепи, который, в свою очередь, индуцирует электрический ток во второй катушке, как показано на схеме ниже. В зависимости от соотношения количества витков в первичной и вторичной обмотках трансформатор либо увеличивает, либо уменьшает напряжение, и ток изменяется пропорционально.

Максимальная мощность, которую может выдать трансформатор, зависит от размера сердечника, поэтому при проектировании их отталкивает наличие подходящего сердечника.Расчет всех параметров начинается с определения общей мощности трансформатора и подключенной к нему нагрузки. Поэтому для начала нам нужно найти мощность вторичной цепи. Если вторичных катушек больше одной, их мощность необходимо суммировать. Формула расчета будет иметь вид:

  • U2 — напряжение на вторичной обмотке;
  • I2 — ток вторичной обмотки.

Получив значение, нужно рассчитать первичную обмотку с учетом трансформационных потерь, расчетный КПД составляет около 80%.

P1 = P2 / 0,8 = 1,25 * P2

Из значения мощности P1 выбирается сердечник, площадь его сечения S.

  • S в сантиметрах;
  • P1 в ваттах.

Теперь мы можем узнать коэффициент эффективной передачи и преобразования энергии:

  • 50 — частота сети;
  • S — секция железа.

Эта формула дает приблизительное значение, но для простоты расчета вполне подходит, так как деталь мы изготавливаем дома.Затем можно приступить к подсчету количества витков, это можно сделать по формуле:

Поскольку наш расчет упрощен и возможно небольшое падение напряжения под нагрузкой, увеличьте количество витков на 10% от расчетного значения. Далее нужно правильно определить ток наших обмоток, это нужно делать для каждой обмотки отдельно по такой формуле:

Определите необходимый диаметр проволоки по формуле:

На основании таблицы 1 выберите провод желаемого сечения.Если подходящего значения нет, нужно округлить до табличного диаметра.

Если расчетного диаметра нет в таблице или получено слишком большое заполнение окна, то можно взять несколько проводов меньшего сечения и получить необходимую сумму в сумме.

Чтобы узнать, подойдут ли катушки к нашему самодельному трансформатору, вам нужно рассчитать площадь окна tr-p, это пространство, образованное сердечником, в которое помещаются катушки. Уже известное количество витков умножается на сечение провода и коэффициент заполнения:

Этот расчет выполняется для всех обмоток, первичной и вторичной, после чего необходимо просуммировать площади катушек и провести сравнение с площадью окна магнитной цепи.Окно сердечника должно быть больше площади сечения катушек.

Технология изготовления

Теперь, имея расчеты и материал для сборки, можно приступать к намотке. На подготовленную картонную катушку укладываем первый слой намотки. Для этого удобно использовать электродрель, удерживая катушку в патроне с помощью специального приспособления (им может выступать болт с двумя шайбами ​​и гайка). Закрепив дрель на столе или верстаке, на малых оборотах укладываем проволоку поворотом на поворот без нахлестов.Между слоями провода кладем один слой изоляции — конденсаторную бумагу. Между первичной и вторичной обмотками необходимо сделать два слоя изоляции, чтобы избежать пробоя.


Намного проще, если вы планируете перемотать готовый трансформатор на желаемое напряжение. В этом случае достаточно посчитать количество витков вторичной обмотки при размотке, зная коэффициент трансформации:

Перед проверкой прозвоните обмотки, убедитесь, что их сопротивление не слишком низкое, на корпусе изделия нет обрывов и поломок.Первое включение нужно проводить с особой осторожностью, лампу накаливания желательно включать мощностью 40-90 Вт последовательно с первичной обмоткой.

Контрольные работы

В данной статье дана инструкция, которая наглядно объясняет, как сделать трансформатор своими руками в домашних условиях. В качестве примера мы описали последовательность расчета и сборки броневой модели, как наиболее распространенного типа преобразователей. Его популярность обусловлена ​​простотой изготовления змеевиков, простотой сборки, ремонта и переделки.На основе этого самодельного изделия можно легко сделать тр-р для зарядки автомобильного аккумулятора, либо сделать повышающий тр-р для лабораторного блока питания, электрической дровяной печи, горячего ножа для резки пены или другого приспособления для потребности домашнего мастера.

Изготовить самодельный трансформатор — стоящее занятие, чтобы не тратить деньги на покупку трансформаторов.

Подборка материалов

Возьмем российский провод, у него более прочная изоляция. От старых катушек провод используют, если нет повреждений изоляции.Для утеплителя подойдет бумага, пленка ФУМ. Для утепления между обмотками лучше использовать лаковую ткань, несколько слоев утеплителя. Для внешней изоляции поверхности подойдет кабельная бумага, лаковая ткань. А еще можно намотать трансформатор с помощью изоленты ПВХ.

Рама изготовлена ​​из стекловолокна или аналогичного материала.

Расчеты параметров самодельного трансформатора

На простом трансформаторе первичная обмотка имеет 440 витков на 220 вольт.Получается на каждые два витка 1 вольт. Формула для подсчета витков напряжения:

N = 40-60 / S, где S — площадь поперечного сечения жилы, см 2.

Постоянная 40-60 зависит от качества металла сердечника.

Сделаем расчет для установки обмоток на магнитопровод. В нашем случае трансформатор имеет окно высотой 53 мм и шириной 19 мм. Рама будет текстолитовая. Две щеки внизу и вверху 53 — 1,5 х 2 = 50 мм, рамка 19 — 1.5 = 17,5 мм, размер окна 50 х 17,5 мм.

Рассчитываем необходимый диаметр проволоки. Мощность сердечника трансформатора своими руками 170 Вт. На сетевой обмотке ток 170/220 = 0,78 ампера. Плотность тока 2 ампера на мм 2, стандартный диаметр провода по таблице 0,72 мм. Заводская обмотка из провода 0,5, на этом завод сэкономил.

  • Обмотка простого высоковольтного трансформатора 2,18 х 450 = 981 виток.
  • Низкое напряжение для нагрева 2.18 х 5 = 11 витков.
  • Нить накала низкого напряжения 2,18 x 6,3 = 14 витков.

Число витков первичной обмотки:

берем провод 0,35 мм, 50 / 0,39 х 0,9 = 115 витков на слой. Количество слоев 981/115 = 8,5. Не рекомендуется делать выводы из середины слоя для обеспечения надежности.

Рассчитаем высоту рамы с обмотками. Первичная обмотка из восьми слоев с проводом 0,74 мм и изоляцией 0,1 мм: 8 x (0,74 + 0,1) = 6.7 мм. Лучше экранировать обмотку высокого напряжения от других обмоток, чтобы предотвратить высокочастотные помехи. Чтобы намотать трансформатор, делаем обмотку экрана из одного слоя провода 0,28 мм с изоляцией из двух слоев с каждой стороны: 0,1 х 2 + 0,28 = 0,1 х 2 = 0,32 мм.

Первичная обмотка займет места: 0,1 х 2 + 6,7 + 0,32 = 7,22 мм.

Повышающая обмотка из 17 слоев, толщина 0,39, изоляция 0,1 мм: 17 x (0,39 + 0,1) = 6,8 мм. Поверх обмотки делаем слои изоляции 0.1 мм.

Получается: 6,8 + 2 х 0,1 = 7 мм. Высота обмоток вместе: 7,22 + 7 = 14,22 мм. 3 мм осталось для намотки накала.

Вы можете рассчитать внутреннее сопротивление обмоток. Для этого рассчитывается длина витка, берется длина провода в обмотке, определяется сопротивление, зная удельное сопротивление по таблице для меди.

При расчете сопротивления участка первичной обмотки получается разница около 6 Ом.Это сопротивление даст падение напряжения 0,84 В при номинальном токе 140 мА. Чтобы компенсировать это падение напряжения, мы добавляем два витка. Теперь при загрузке секции равны по напряжению.

Изготовление каркаса катушки трансформатора своими руками

Углы на деталях и точность размеров важны, что повлияет на сборку простого трансформатора.

На щеках выделяем места для крепления выходных контактов обмоток, просверливаем отверстия по расчетам.Когда каркас собран, теперь закругляем острые края, до которых будет соприкасаться обмоточный провод. Мы используем для этого файл. Провода не должны резко перегибаться, так как эмаль изоляции потрескается. Теперь проверим, вставлена ​​ли пластина в рамку окна. Он не должен свисать или сжиматься. Ставим каркас на специальный станок или готовимся к намотке трансформатора вручную. Толстые провода всегда связывают руками.

Обмотка трансформатора своими руками

Устанавливаем утеплитель первого слоя.Вставляем конец провода в отверстие выходной клеммы. Начинаем наматывать проволоку, не забывая о ее натяжении. Вы можете это проверить: намотанная катушка не соскользнет с пальца. Нельзя растягивать провод, так как будет нарушена изоляция. Готовую катушку рекомендуется пропитать парафином, чтобы не повредить провод. Если при работе трансформатора гудит обмотка, значит, стирается изоляция провода, провод гнет и разрушается. По этой причине большое значение имеет натяжение проволоки при намотке.

При намотке катушки приближаем друг к другу, запаиваем. Первый слой — самый важный.

Вам не нужно оставлять пустое место на слое. Максимальное напряжение на последних витках 60 + 60/2, 18 + 55 В на первичном. Изоляция от лака выдержит напряжение, если провод упадет в пустоту слоя, возможно нарушение изоляции. Пропитываем первый слой, потом второй и так далее. Необходимо позаботиться об изоляции между обмотками.Он должен выдерживать до 1000 вольт. Вверху изоляции рекомендуется подписать количество витков и размер провода, это пригодится при ремонте.

Слои самодельного трансформатора должны иметь правильную форму … При намотке катушка будет гнуться по краям. Для этого слои необходимо при намотке выровнять, не повреждая изоляцию.

Принудительные соединения проволоки лучше на краю рамки за сердечником. Соедините провод скручиванием пайкой, наложите пайкой.Длина контакта при подключении делается более 12 диаметров провода. Стык необходимо заизолировать бумагой или лаковой тканью. При пайке не должно быть острых углов.

Выходные концы обмоток выполнены разными способами. Главное — надежность и качество.

Отделка изготовления трансформатора своими руками

Паяем выходные концы обмоток, изолируем поверхность простого трансформатора, подписываем на ней эти характеристики и собираем сердечник.После этого нужно проверить этот простой трансформатор своими руками.

Замеряем ток холостого хода самодельного трансформатора, он должен быть минимальным. Смотрим на отопление. Если сердечник нагревается, значит, неправильно выбран утюг. Если обмотки нагреваются, значит короткое замыкание. Если в норме, то замыкаем вторичную обмотку, треска и сильного гула быть не должно.

Пример как сделать самодельный трансформатор

Перейдем к изготовлению самого трансформатора.По готовому сердечнику рассчитываем мощность трансформатора, витков и провода, наматываем первичную и вторичную обмотки, полностью собираем трансформатор.

Чтобы намотать трансформатор напряжением от 220 до 12 вольт, нам нужно выбрать магнитопровод. Подбираем W-образный магнитопровод, а каркас от старого трансформатора. Чтобы определить мощность, отдаваемую простым трансформатором, необходимо произвести предварительный расчет.

Расчет трансформатора

Рассчитываем диаметр провода первичной обмотки.Мощность трансформатора P 1 = 108 Вт:

Р 1 = U 1 x I 1

где: I 1 — ток в первичной обмотке;

тогда ток в первичной обмотке:

I 1 = P 1 / U 1 = 108 Вт / 220 В = 0,49 А.

Возьмем I 1 = 0,5 ампера.

Из таблицы диаметр провода в зависимости от силы тока выбираем допустимый ток 0,56 А, диаметр 0,6 мм.

Самодельный трансформатор своими руками можно намотать без станка. Это займет часа два-три, не больше.Подготовим полоски бумаги для прокладки между слоями проволоки. Отрежьте полоску шириной равной расстоянию между щеками катушки трансформатора плюс пару миллиметров, чтобы бумага плотно прилегала, по краям витков витки не сползали друг на друга.

Делаем длину полоски с запасом два сантиметра на склейку. Немного обрезаем ножницами полоску по краям, чтобы бумага не рвалась при сгибании.

Затем приклеиваем на каркас полоску бумаги, плотно разглаживая.

Первичная обмотка

Теперь берем провод от старой катушки, у которой провод с хорошей ненарушенной изоляцией. Вставляем конец провода в гибкую трубку изоляции от старого бывшего в употреблении провода соответствующего подходящего диаметра … Вставляем конец обмотки в отверстие в каркасе катушки (они уже есть в старом каркасе).

Катушка наматывается плотно, петля за петлей.Намотав 3-4 витка, нужно прижать витки друг к другу, чтобы намотка витков была плотной. Чтобы намотать трансформатор после намотки первого слоя, необходимо посчитать количество витков в ряду. Получилось 73 хода. Делаем полоску из полоски бумаги. Накручиваем второй слой. Во время намотки нужно постоянно держать провод в натянутом состоянии, чтобы намотка была плотной. После второго слоя также делаем бумажную полоску. Если длины провода не хватает, то подключаем к нему пайкой другой провод.Поковырял лакированный провод, нагревая конец паяльником на таблетке аспирина. В этом случае лак хорошо снимается.

Когда намотка первичной обмотки завершена, мы изолируем конец провода в трубку и выводим катушку наружу. Делаем обмоточную изоляцию между первичной и вторичной обмотками. Вы можете намотать трансформатор дальше.

Вторичная обмотка

Рассчитаем диаметр провода вторичной обмотки самодельного трансформатора.Берем мощность вторичной обмотки:

P 2 = 100 Вт

Р 2 = U 2 x I 2

U 2 = 18 вольт;

Допустимый ток во вторичной обмотке будет равен:

I 2 = P 2 / U 2 = 100 Вт / 18 В = 5,55 А.

Из таблицы диаметр в зависимости от тока: диаметр для силы тока 5,55 А — ближайшее значение в таблице 6,28 ампера. Для такого тока потребуется проволока диаметром 2 мм.

Берем провод, который получили при намотке старого трансформатора.Провод вторичной обмотки наматываем по тому же принципу, что и первичная обмотка. Вторичный провод намного жестче, поэтому, чтобы он при намотке лежал ровно, его нужно периодически расшатывать ударами молотка через деревянный брусок, чтобы не повредить изоляцию. У нас получилось 3 слоя вторичной обмотки. В результате получился готовый намотанный каркас простого трансформатора.

Трансформатор в сборе своими руками

Для ускорения сборки берем две пластины W-образной формы.Вставляем их в рамку по одной с двух сторон по две штуки за раз.

Пока не устанавливайте пластины внахлест. Они будут установлены позже. Если вставить сразу все пластины целым пакетом, то между пластинами появляются зазоры и индуктивность всего сердечника падает. После сборки W-образных пластин самодельного трансформатора вставляем пластины внахлест, также по две штуки.

После сборки сердечника осторожно постучите по его плоскостям молотком, чтобы выровнять пластины.С помощью стоек и шпилек затянем сердечник. По правилам на штыри надевают бумажные гильзы для уменьшения потерь в сердечнике.

Зачищаем концы обмоток и повозимся. Затем припаиваем к клеммным колодкам, которые можно прикрепить к каркасу трансформатора. Получился готовый трансформатор своими руками.

Пишите комментарии, дополнения к статье, может я что то упустил. Загляните, буду рад, если найдете на моем еще что-нибудь полезное.

Намотка трансформатора своими руками сама по себе простая процедура, но требует значительных подготовительных работ … У некоторых людей, занимающихся изготовлением различного радиооборудования или электроинструмента, есть потребность в трансформаторах под конкретные нужды. Поскольку не всегда можно приобрести конкретный трансформатор для конкретных случаев, многие наматывают их самостоятельно. Те, кто делает трансформатор впервые своими руками, зачастую не могут решить проблемы, связанные с правильным расчетом, подбором всех деталей и технологии намотки.Важно понимать, что сборка и намотка повышающего трансформатора и понижающего трансформатора — это не одно и то же.

Обмотка тороидального устройства также существенно отличается. Поскольку большинство радиолюбителей или мастеров, которым необходимо создать устройство-трансформер для нужд своего энергетического оборудования, не всегда имеют соответствующие знания и навыки, как сделать устройство-трансформер, этот материал ориентирован именно на эту категорию людей. .

Подготовка к намотке

Первым делом необходимо произвести правильный расчет трансформатора. Рассчитайте нагрузку на трансформатор. Он рассчитывается путем суммирования всех подключенных устройств (двигателей, передатчиков и т. Д.), Которые будут получать питание от трансформатора. Например, у радиостанции 3 канала мощностью 15, 10 и 15 Вт. Суммарная мощность составит 15 + 10 + 15 = 40 Вт. Затем они вносят поправку на КПД схемы. Так у большинства передатчиков КПД около 70% (точнее будет при описании конкретной схемы), поэтому такой объект должен питаться не 40 Вт, а 40/0.7 = 57,15 Вт. Следует отметить, что трансформатор тоже имеет свой КПД. Обычно КПД трансформатора составляет 95-97%, однако для самоделок следует принять поправку и принять КПД равным 85-90% (выбирается самостоятельно). Таким образом, необходимая мощность увеличивается: 57,15 / 0,9 = 63,5 Вт. Обычно трансформаторы такой мощности весят около 1,2-1,5 кг.

Далее они определяются входными и выходными напряжениями. Для примера возьмем понижающий трансформатор на вход 220 В и выход 12 В, частота стандартная (50 Гц).Определите количество витков. Так, на одной обмотке их количество составляет 220 * 0,73 = 161 виток (с округлением до целого числа), а на нижней 12 * 0,73 = 9 витков.

После определения количества витков переходите к определению диаметра провода. Для этого вам необходимо знать текущий ток и плотность тока. Для установок до 1 кВт плотность тока выбирается в пределах 1,5 — 3 А / мм 2, сам ток примерно рассчитывается исходя из мощности. Итак, максимальный ток для выбранного примера будет около 0.5-1,5 А. Поскольку трансформатор будет работать с максимальной нагрузкой 100Вт при естественном воздушном охлаждении, плотность тока принимаем примерно 2 А / мм2. На основании этих данных определяем сечение провода 1 / 2 = 0,5 мм 2. В принципе сечения достаточно для выбора проводника, но иногда требуется и диаметр. Поскольку сечение находится по формуле pd 2/2, диаметр равен корню из 2 * 0,5 / 3,14 = 0,56 мм.

Таким же образом найдите сечение и диаметр второй обмотки (или, если их больше, то всех остальных).

Обмоточные материалы

Намотка трансформатора требует тщательного выбора используемых материалов. Итак, важны почти все детали. Вам понадобится:

  1. Рама трансформатора. Необходимо изолировать сердечник от обмоток, а еще он удерживает катушки обмоток. Его изготовление осуществляется из прочного диэлектрического материала, который обязательно должен быть достаточно тонким, чтобы не занимать место в промежутках («окнах») сердечника.Часто для этих целей используются специальные картонные коробки, текстолит, волокна и т. Д. Он должен иметь минимальную толщину 0,5 м и максимум 2 мм. Каркас необходимо приклеить; для этого используются обычные клеи для столярных работ (нитроадгезивы). Формы и размеры рам определяются формой и размерами сердечника. При этом высота каркаса должна быть немного больше высоты пластин (высота намотки). Для определения ее размеров необходимо произвести предварительные замеры пластин и оценить примерную высоту намотки.
  2. Core. В качестве сердечника используется магнитопровод. Лучше всего для этого подходят пластины от разобранного трансформатора, так как они изготовлены из специальных сплавов и уже рассчитаны на определенное количество витков. Самая распространенная форма магнитопровода напоминает букву «W». Однако его можно вырезать из множества доступных заготовок. Чтобы определить размер, необходимо предварительно намотать провода обмотки. Для обмотки, имеющей наибольшее количество витков, определяют длину и ширину пластин сердечника.Для этого длина обмотки берется + 2-5 см, а ширина обмотки + 1-3 см. Таким образом происходит приблизительное определение размеров сердечника.
  3. Проволока. Здесь рассматриваются обмоточные и подводящие провода. Лучшим выбором для намотки катушек преобразующего устройства считаются медные провода с эмалевой изоляцией (типа «ПЭЛ» / «ПЭ»), этих проводов достаточно для намотки не только трансформаторов для радиолюбительских нужд, но и силовых трансформаторов ( например, для сварки).У них широкий выбор сечений, что позволяет приобретать провод нужного сечения. Провода, выходящие из катушек, должны иметь большее сечение и изоляцию из ПВХ или резины. Часто используются провода серии «ПВ» сечением 0,5 мм2. На вывод рекомендуется брать изолированные провода разных цветов (во избежание путаницы при подключении).
  4. Прокладки изоляционные. Они необходимы для увеличения изоляции обмоточного провода.Обычно в качестве разделителей используется толстая и тонкая бумага (хорошо работает калька), которую кладут между рядами. При этом бумага должна быть полной, без разрывов и проколов. Также такой бумагой оборачивают обмотки после того, как все они будут готовы.

Способы ускорить процесс

Многие радиолюбители часто имеют специальные примитивные приспособления для намотки обмоток. Пример: примитивная намоточная машина представляет собой стол (часто подставку), на котором установлены стержни с вращающейся продольной осью… Длина оси выбирается в 1,5-2 раза больше длины рамки катушек трансформирующего устройства (берется максимальная длина), на одном из выходов из стержней ось должна иметь рукоятку для вращения .

На ось надевается шпульная рама, которая с двух сторон фиксируется ограничительными штифтами (они не позволяют раме перемещаться по оси).

Далее к катушке с одного из концов прикрепляется обмоточный провод и намотка осуществляется поворотом ручки оси.Такая примитивная конструкция значительно ускорит намотку и сделает ее более точной.

Процесс намотки

Обмотка трансформатора состоит из намотки обмоток. Для этого провод, который планируется использовать для обмоток, плотно наматывают на любую катушку (для упрощения процесса). Далее сама катушка либо устанавливается на указанное выше устройство, либо наматывается «вручную» (это сложно и неудобно). После этого на катушке обмотки фиксируется конец обмоточного провода, к которому припаивается выводной провод (это можно делать как в начале, так и в конце операции).Затем катушка начинает вращаться.

При этом катушка никуда не должна двигаться, а проволока должна иметь сильное натяжение для плотной упаковки.

Намотка витков провода продольно должна производиться так, чтобы витки прилегали друг к другу как можно плотнее. После того как первый ряд витков намотан по длине, его обматывают специальной изоляционной бумагой в несколько слоев, после чего наматывают следующий ряд витков. При этом ряды должны плотно прилегать друг к другу.

В процессе намотки контролируйте количество витков и останавливайтесь после намотки необходимого количества. Важно, чтобы полные витки подсчитывались без учета расхода провода (т.е. для второго ряда витков требуется больше провода, но количество витков намотано).

Сварочный трансформатор своими руками. Трансформатор электродвигатель сварочный

Не буду объяснять, как с помощью сварочного трансформатора можно заработать.Я думаю, что всем все понятно, хочешь трансформаторы намотать и продать, а хочешь — намотать и Шабашнчай. Хотя дома хоть звоню.

Идея изготовления трансформаторов из трансформаторов электродвигателей практиковалась двадцать лет назад и была популярна среди самовольных. Кстати, доход приносил ощутимый. На 50-75 советских карловеров от такого продукта можно было избавиться за один-два дня. Что я сделал. Были даже публикации в журналах «Модельер-конструктор» и «Изобретатель и новатор» на эту тему.

Чуть позже появились публикации о сварке трансформаторов из бревен. И если с трансформаторами из бревен особых проблем не было, то с двигателями результаты амоделькингов были очень далеки от расчетных. И причина тому — недостаток знаний в области электротехники, и журналы опубликовали материал, скрывающий все подводные течения. Он больше походил на инструкцию молодой пыли, с рецептами Fugas. Оставалось только крикнуть: «Аллах Акбар» или «Банзай» и включить в розетку.А то, как минимум, сгоревшие пробки, как максимум — Кердык, измеритель мощности и масса лестных отзывов в адрес изобретателей и их родителей.

Я, конечно, понимал все причины неудач, но не хотел давать секреты, чтобы не выпускать конкурентов. И только после того, как я нашел себе более интересный заработок, в виде работы на электричестве, я начал делиться информацией. Я тогда жил в Самаре, и возможность заработать на рыбе привлекала меня гораздо больше, чем то, что я вырос и вспотел над сварщиками.

Итак о трансформаторах. Для начала нужно правильно выбрать электродвигатель. Из наиболее распространенных серий 2а и 4а следует отдавать предпочтение в первую очередь. У них больше окна магнитопровода, соответственно и ветер будет легче. Если таких нет, можно выбрать 4а. Только для облегчения работы пакет его магнитопровода лучше разделить на две части. В противном случае обмотки могут не влезть в окно. А потом наматывать их по отдельности и последовательно соединять.

От всего электродвигателя используется только магнитная цепь. Обмотка, ротор, корпус статора — все уходит в утиль. Поэтому название «трансформатор от электродвигателя» не совсем точно отражает суть.

Так какой двигатель выбрать? Понятно, что серия 2а, но какая мощность? Ориентир — от 7 до 15 кВт. Не промахнись.

Далее ваша задача — извлечь заветный статор. Теперь их проще купить у сборщиков металлолома. Они уже очищены от проводов и, как правило, после 5-6 ударов кувалды раскалываются как орех.Но так бывает не всегда. Отремонтированные двигатели отполированы лаком, поэтому корпус может не отделиться от упаковки железа. Да и корпус может быть алюминиевым. Для достижения цели вам нужно будет соединить статор целиком. Для этого нужно статор поставить «на зад» и подложить под него пару кирпичей. Внутренняя полость засыпается дровами и поджигается. Eripure свой двигатель час, другой, вы можете легко отделить магнитный кожух от корпуса.Из алюминиевых корпусов в процессе обжига выпадает само железо. Также снимаются провода и снимаются провода (если вы поймали не разворованный статор). После термической обработки они легко удаляются из пазов статора.

В результате вашей работы вы должны получить продукцию, показанную на рис. 1 (см. Ниже).

Затем необходимо снять размеры, как показано на рис.1. Эту заготовку необходимо пропитать жидким масляным лаком. И сушат с подогревом. Это необходимо сделать для того, чтобы после снятия накладок муфты пакет не рассыпался.Как правило, накладки из четырех и более штук. На мощных электродвигателях их еще заготавливают электросваркой по бокам.

Удалять нужно не только облицовку, но и вышедший из строя металл. Делается это с помощью болгарки, шлифовального или фрезерного станка.

Вы спросите: для чего это делается? Дело в том, что магнитный поток в будущем трансформаторе будет распределяться иначе, чем в электродвигателе. И эти накладки будут закоротить витки и соответственно подхватить львиный кол и вызвать нагрев.И здесь главное правило — отсутствие короткозамкнутых витков. Их не должно быть ни в конструкции трансформатора, ни в его креплении к корпусу.

После того, как вы избавитесь от накладок и следов электросварки, вам потребуется вырезать из картона или пресса два торцевых подкладки (см. Рис. 2) и два картонных рукава. Один для внешнего, другой для внутреннего. Сначала устанавливаются торцевые слои, а затем наружная и внутренняя втулка. Затем все это хозяйство заворачивается в мышку, тафер или стакан и стекло и гудок и пропитывается лаком и просушивается.

Теперь ваша тороидальная магнитная цепь готова стать настоящим трансформатором. Потребуется провод в х / б или стеклянная эл. Изоляция, можно в бумажной.

Для продолжения нам нужно произвести расчеты. Для первичной обмотки достаточно провода диаметром 2-2,5 мм, для вторичной обмотки подойдет шина 8 х 4 мм длиной около 60 м (зависит от железа). Это вариант под медь. Для алюминия поперечное сечение должно быть на 15% больше. Не путайте сечение с диаметром.

1) Количество витков на один вольт составляется по формуле:
48 / (a ​​x c), где (и x c) — площадь в квадратных сантиметрах, а не миллиметрах.

Напряжение первичной обмотки выбрано 210 В (смотри под нагрузкой). Число витков первичной обмотки:
210 x (значение, полученное по формуле 1).

Начиная с 180 В необходимо делать отводы, каждые 10 В: то есть: 180 В, 190 В, 200 В. Это вам пригодится в случае низкого напряжения в сети.Для вторичной обмотки V = 55-65 на холостом ходу (условие устойчивости дуги). Повороты рассчитываются аналогично.

Если у вас статор от двигателя 4а, то коэффициент 48 можно уменьшить до 46.

После выполнения расчетов можно начинать заводить. Вначале первичный, потом вторичный. Следует намотать поворот до поворота, а не надевать. Это позволит получить более высокие индукторные обмотки и оптимизирует режим работы трансформатора. Вам понадобится помощник.Намотать вышку на технологический процесс — процесс трудоемкий, особенно если у вас нет круглого челнока. Следовательно, можно упростить процесс следующим образом. Шину нужно запускать в тор, примерно на половину длины. А затем намотайте от середины к концу проволоки. Сначала одна часть шины, потом другая. Иначе голова закружится, беги туда сюда. Выводы следует закрепить лепной лентой.

По окончании намотки трансформатор следует пропитать лаком.И довольно сухо. На это следует обратить особое внимание. Может оказаться, что сухой на ощупь трансформатор, подключенный к сети, на холостом ходу начнет дымить. Это значит, что пришла кепка. Замкнута первичная обмотка. Дело в том, что под действием сильного магнитного поля некоторые растворители (входящие в состав лака) начинают проводить ток. Даже если вы испытали лак мегомметром перед использованием. Поэтому сушить лучше горячим, в кладовке, или давать на обмотку постоянный ток, низкое напряжение.

Если вы все сделаете аккуратно, ваш прибор закипит электрод № 4 и перережет электрод № 3, работая от домашней розетки. Пробки на счетчике на работе надо ставить на 16а. Устройство потребляет при работе порядка 10 А. то есть, как и чайник «Тефал». На «Тройке» трансформатор вообще не греется, а на «четверке» нужно непрерывно сжигать по десять штук, чтобы он нагрелся до 50 градусов. Этого хватит и на глаза, и на себя, и на сабушки.Если у вас пятикамерный счетчик, то вы не сжигаете больше трех-четырех электродов №4 подряд.

О весе и прочих достоинствах говорить не буду. О чудодейственных свойствах написано столько, что рождаются сказки. Лучше поговорим о том, где теперь можно взять провод для трансформатора. Раньше все это валялось в волнениях большими сваями. Сегодня проволоку можно найти там, где с ней работают. У нас есть локальная электросеть и локомотивное депо.Двойная цена на этот цвет — это вдвое меньшая цена на металлолом, а к вам всегда подберете обгоревшую или обгоревшую катушку от масляного трансформатора. В такой катушке всегда есть кусок целого провода, который идет в дело. А если у вас кроме собственных рук что-то есть в кошельке, то вы можете заказать в магазине электротоваров. Но стоимость такого продукта будет в разы выше, чем произведенного из лома. Поэтому, вспоминая дедушку Маркса, рекомендую вкладывать минимум :-)).А под закатом жизни написать книгу «Как начинается сталь» :-))))).

Для трансформатора подойдет любой неисправный электродвигатель. Лучше использовать двигатель мощностью не менее 7,5 кВт, с числом оборотов в минуту 740-960, т.к. диаметр его ротора больше, чем у большего числа оборотов. Соответственно, внутренний диаметр сердечника больше. Электродвигатель разбирается, с него снимается обмотка статора.Затем корпус статора ломается и из него извлекается железный пакет.

Пришлось сделать такой сварочный аппарат. Если корпус чугунный, то легче просверлить по длине корпуса выигрышным сверлом ряд отверстий и кувалдой, чтобы расколоть корпус. При использовании в качестве клина удобно использовать тонкую стамеску. Разобрав корпус ножкой или «болгаркой», обрежьте обмотку и выбейте провод. Старую обмотку проще разрезать с одной стороны, а с противоположной стороны вытащить, используя, например, крепление.

После этого утюг тщательно изолируется лепной лентой. Далее на утюг наматываются необходимые обмотки — точно так же, как на О-образном сердечнике, т.е. с помощью челнока. Для уточнения количества витков предварительно намотать провод сечением не менее 1,5 мм 2 в количестве 20 витков. Затем на эту обмотку подается напряжение 12 В и амперметром (предел измерения 5 А) измеряется протекающий ток. Ток должен быть около 2 А. Если ток меньше, то количество витков уменьшают, и наоборот.

После этого можно определить необходимое количество витков 1 вольт, разделив полученное количество витков на 12.

Значительную сложность представляет выполнение вторичной обмотки. Желательно применять провод в стеклянной изоляции, а для вторичной обмотки использовать провод ПТТВ-2 диаметром 2,36 мм, который складывается в 7 раз. Сечение вторичной обмотки будет около 17 мм 2.

Первичная обмотка также выполнена из проволоки диаметром 2,36 мм, сложенной вдвое.Можно использовать любой провод диаметром от 1,5 до 2,5 мм, предварительно пересчитав необходимое количество жил в скрутке в ее сечение.

Вначале наматывается первичная обмотка на 220 В, затем все остальные. Обратите особое внимание на качество изоляции между обмотками. Сделав снятие во вторичной обмотке для получения напряжения 13 вольт и поставив диоды, получаем пусковое устройство для автомобиля. Напряжение во вторичной обмотке порядка 60-70 В. Если после прокладки обмоток осталось место, то точечную сварку все же можно сделать.Например, сделав 4 витка медной полосой сечением 40 × 5 мм. Толщина точечной сварки склеиваемого железа — 1,5 мм. При таких параметрах сварочный аппарат успешно работает с электродами диаметром 3-5 мм.

Дополнение

Применяемые в промышленности асинхронные электродвигатели. Имеют статор в виде тороидального пакета из железа, изготовленного из электротехнической стали. По форме магнитопровод статора имеет сложную форму с пазами различной конфигурации.Магнитный выключатель обычно запрессован в чугунный или алюминиевый корпус. Для изготовления сварочного аппарата можно использовать трехфазные асинхронные электродвигатели разной мощности. Целесообразно применять тихоходные и мощные электродвигатели 4-18 кВт с внутренним диаметром кольца 150 мм и внешним — 2400 мм. Высота колец магнитопровода 122 мм. Эффективная площадь магнитопровода в этом случае составляет 29 см 2. Первичная обмотка содержит 315 витков медного провода 2.Диаметр 2 мм. Вторичная обмотка рассчитана на 50 вольт и выполнена из нескольких проводов общим сечением 22 мм2. Первичная обмотка намотана пополам с лишним слоем. Вторичная обмотка укладывается на длину ½ кольца. Общий вид Трансформатор показан на рисунке 1. Вес устройства около 40 кг. Ток сварки около 180 А.

Рис.1

В ваших записях я нашел расчеты, которые помогут вам в разработках. К сожалению, в библиотеке я не нашел оригиналов публикации.Расчет оптимальных параметров основан на том, что ток холостого хода не должен превышать I. H.H.S. Сеч. = 45 см 2 Количество витков первичной обмотки 220, а вторичной -50 +20.

Если данные вашего тора отличаются от номинальных параметров, то данные пересчитываются. Например, с. сеч. = 30 см 2. Тогда количество витков первичной обмотки равно:

н. 1 = ( S. ном. / S.) · 220.

Тех. п. 1 = (45/30) · 220 = 330 витков.

Эти расчеты сводятся к таблице, где.

Для изготовления сварочного трансформатора можно использовать статор от асинхронного двигателя. Размер сердечника определяется в данном случае площадью поперечного сечения статора, которая должна быть не менее 20 см2. Если это условие выполняется, то подойдет любой статор. Площадь поперечного сечения определяется, как показано на рисунке чуть ниже.


Наиболее рациональный размер сечения жилы находится в диапазоне 20 см 2 — 50 см 2. Можно использовать жилу с площадью менее 20 см 2, но необходимо уменьшить сечение жилы. провод в обмотках, а это приведет к заметному снижению мощности станка и сужению его параметров. Использовать жилы с площадью сечения более 50 см 2 тоже летает, так как устройство будет слишком тяжелым и громоздким.


Сварочный трансформатор Схема обучения

Как видно из схемы, сварочный ток регулируется с помощью SA1.Для этого на панели устройства закрепляют несколько обычных сетевых розеток по количеству выводов дополнительной обмотки. Контроллер представляет собой сетевой штекер, у которого ножки разъема скручены между собой одножильным проводом, диаметр которого составляет 1/4 диаметра провода первичной обмотки. Это дает возможность использовать в роли предохранителя провод, который сгорает с возможными перегрузками.

Помните, что использование в выпрямителе мощных диодов с прямым током от 200 А дает возможность сваривать часть дуги постоянного тока, что обеспечивает лучшее зажигание дуги и более точный шов.

Сварочный трансформатор При правильной сборке он не требует настройки и сразу готов к работе.

Помните, что сварочные работы следует проводить в специальной маске и спецодежде, исключая брызги расплавленного металла и светового спектра на открытых участках тела человека.

Трансформатор сварочный на магнитопроводах из бревен

Обычным материалом для изготовления домашнего домашнего приготовления являются обожженные уборные.Те, кто имел дело с ними, хорошо знают, что это такое. Как правило, все решетки имеют примерно одинаковый внешний вид: хорошо вентилируемый сердечник кольцевой формы с оловянной или эбонитовой лицевой крышкой со шкалой от 0 до 250 В и вращающейся ручкой.

Внутри корпуса находится тороидальный автотратор, построенный на магнитопроводе большого сечения. Именно эта сердцевина и понадобится от латры для изготовления нового искусства. Обычно используются 2 одинаковых магнитных кольца из крупных бревен.

Не буду объяснять, как с помощью сварочного трансформатора можно заработать.Я думаю, что всем все понятно, хочешь трансформаторы намотать и продать, а хочешь — намотать и Шабашнчай. Хотя дома хоть звоню.

Идея изготовления трансформаторов из трансформаторов электродвигателей практиковалась двадцать лет назад и была популярна среди самовольных. Кстати, доход приносил ощутимый. На 50-75 советских карбоверов от такого продукта можно было избавиться за один-два дня. Что я сделал. Были даже публикации в журналах «Модельер-конструктор» и «Изобретатель и новатор» на эту тему.

Чуть позже появились публикации о сварке трансформаторов из бревен. И если с трансформаторами из бревен особых проблем не было, то с двигателями результаты амоделькингов были очень далеки от расчетных. И причина тому — недостаток знаний в области электротехники, и журналы опубликовали материал, скрывающий все подводные течения.

Больше походило на инструкцию молодой пыли, с рецептами Fugas.Оставалось только крикнуть: «Аллах Акбар» или «Банзай» и включить в розетку. А то, как минимум, сгоревшие пробки, как максимум — Кердык, измеритель мощности и масса лестных отзывов в адрес изобретателей и их родителей.

Я, конечно, понимал все причины неудач, но не хотел давать секреты, чтобы не выпускать конкурентов. И только после того, как я нашел себе более интересный заработок, в виде работы на электричестве, я начал делиться информацией. Я тогда жил в Самаре, и возможность заработать на рыбе привлекала меня гораздо больше, чем то, что я вырос и вспотел над сварщиками.

Итак о трансформаторах. Для начала нужно правильно выбрать электродвигатель. Из наиболее распространенных серий 2а и 4а следует отдавать предпочтение в первую очередь. У них больше окна магнитопровода, соответственно и ветер будет легче. Если таких нет, можно выбрать 4а. Только для облегчения работы пакет его магнитопровода лучше разделить на две части. В противном случае обмотки могут не влезть в окно. А потом наматывать их по отдельности и последовательно соединять.

Для изготовления латра лучше всего использовать электромотор, чего не жалко. Перемотку электродвигателей можно вернуть в работу и они служат верой и правдой долгое время. Поэтому используйте те, которые точно не подлежат ремонту.

От всего электродвигателя используется только магнитная цепь. Обмотка, ротор, корпус статора — все уходит в утиль. Поэтому название «трансформатор от электродвигателя» не совсем точно отражает суть.

Так какой двигатель выбрать? Понятно, что серия 2а, но какая мощность? Ориентир — от 7 до 15 кВт.Не промахнись.

Далее ваша задача — извлечь заветный статор. Теперь их проще купить у сборщиков металлолома. Они уже очищены от проводов и, как правило, после 5-6 ударов кувалды раскалываются как орех. Но так бывает не всегда. Отремонтированные двигатели отполированы лаком, поэтому корпус может не отделиться от упаковки железа. Да и корпус может быть алюминиевым. Для достижения цели вам нужно будет соединить статор целиком. Для этого ставим статор «на зад» и подкладываем под него пару кирпичей.Внутренняя полость засыпается дровами и поджигается. Eripure свой двигатель час, другой, вы можете легко отделить магнитный кожух от корпуса. Из алюминиевых корпусов в процессе обжига выпадает само железо. Также снимаются провода и снимаются провода (если вы поймали не разворованный статор). После термической обработки они легко удаляются из пазов статора.

В результате вашей работы вы должны получить продукты, показанные на Рисунке 1 (см. Ниже).

Корпус трансформаторного железа (магнитопровод)


Рис.один

Затем необходимо снять размеры, как показано на рис.1. Эту заготовку необходимо пропитать жидким масляным лаком. И сушат с подогревом. Это необходимо сделать для того, чтобы после снятия накладок муфты пакет не рассыпался. Как правило, накладки из четырех и более штук. На мощных электродвигателях их еще заготавливают электросваркой по бокам.

Удалять нужно не только облицовку, но и вышедший из строя металл. Делается это с помощью болгарки, шлифовального или фрезерного станка.

Вы спросите: для чего это делается? Дело в том, что магнитный поток в будущем трансформаторе будет распределяться иначе, чем в электродвигателе. И эти накладки будут закоротить витки и соответственно подхватить львиный кол и вызвать нагрев. И здесь главное правило — отсутствие короткозамкнутых витков. Их не должно быть ни в конструкции трансформатора, ни в его креплении к корпусу.

Электромагнитные параметры такого железа чаще всего неизвестны, но могут быть определены экспериментально с достаточной точностью.

После того, как вы избавитесь от накладок и следов электросварки, вам потребуется вырезать из картона или пресса два торцевых подкладки (см. Рис. 2) и два картонных рукава. Один для внешнего, другой для внутреннего. Сначала устанавливаются торцевые слои, а затем наружная и внутренняя втулка. Затем все это хозяйство заворачивается в мышку, тафер или стакан и стекло и гудок и пропитывается лаком и просушивается.

Лесной изолятор от PressStan


Рис.2.

Теперь ваша тороидальная магнитная цепь готова стать настоящим трансформатором. Потребуется провод в х / б или стеклянная эл. Изоляция, можно в бумажной.

Для продолжения нам нужно произвести расчеты. Для первичной обмотки достаточно провода диаметром 2-2,5 мм, для вторичной обмотки подойдет шина 8 х 4 мм длиной около 60 м (зависит от железа). Это вариант под медь. Для алюминия поперечное сечение должно быть на 15% больше. Не путайте сечение с диаметром.

1) Количество витков на один вольт составляется по формуле:

48 / (a ​​x c), где (и x c) — площадь в квадратных сантиметрах, а не миллиметрах.

Напряжение первичной обмотки выбрано 210 В (смотри под нагрузкой). Количество витков первичной обмотки:

210 x (значение, полученное по формуле 1).

Начиная с 180 В необходимо делать отводы, каждые 10 В: то есть: 180 В, 190 В, 200 В. Это вам пригодится в случае низкого напряжения в сети.Для вторичной обмотки V = 55-65 на холостом ходу (условие устойчивости дуги). Повороты рассчитываются аналогично.

Если у вас статор от двигателя 4а, то коэффициент 48 можно уменьшить до 46.

После выполнения расчетов можно начинать заводить. Вначале первичный, потом вторичный. Следует намотать поворот до поворота, а не надевать. Это повысит индуктивность обмоток и оптимизирует режим работы трансформатора. Вам понадобится помощник.Намотать вышку на технологический процесс — процесс трудоемкий, особенно если у вас нет круглого челнока. Следовательно, можно упростить процесс следующим образом. Шину нужно запускать в тор, примерно на половину длины. А затем намотайте от середины к концу проволоки. Сначала одна часть шины, потом другая. Иначе голова закружится, беги туда сюда. Выводы следует закрепить лепной лентой.


Рис. 3.

По окончании намотки трансформатор следует пропитать лаком.И довольно сухо. На это следует обратить особое внимание. Может оказаться, что сухой на ощупь трансформатор, подключенный к сети, на холостом ходу начнет дымить. Это значит, что пришла кепка. Замкнута первичная обмотка. Дело в том, что под действием сильного магнитного поля некоторые растворители (входящие в состав лака) начинают проводить ток. Даже если вы испытали лак мегомметром перед использованием. Поэтому сушить лучше горячим, в кладовке, или давать на обмотку постоянный ток, низкое напряжение.

Трансформатор в сборе


Фиг.4

Если вы все сделаете аккуратно, ваш прибор закипит электрод № 4 и перережет электрод № 3, работая от домашней розетки. Пробки на счетчике на работе надо ставить на 16а. Устройство потребляет при работе порядка 10 А. то есть, как и чайник «Тефал». На «Тройке» трансформатор вообще не греется, а на «четверке» нужно постоянно сжигать десять штук, чтобы нагреть до 50 градусов.Этого хватит и на глаза, и на себя, и на сабушки. Если у вас пятикамерный счетчик, то вы не сжигаете больше трех-четырех электродов №4 подряд.

О весе и прочих достоинствах говорить не буду. О чудодейственных свойствах написано столько, что рождаются сказки. Лучше поговорим о том, где теперь можно взять провод для трансформатора. Раньше все это валялось в волнениях большими сваями. Сегодня проволоку можно найти там, где с ней работают.У нас есть локальная электросеть и локомотивное депо. Двойная цена на этот цвет — это вдвое меньшая цена на металлолом, а к вам всегда подберете обгоревшую или обгоревшую катушку от масляного трансформатора. В такой катушке всегда есть кусок целого провода, который идет в дело. А если у вас что-то есть в руках, что-то есть в кошельке, то вы можете заказать в магазине электротоваров. Но стоимость такого продукта будет в разы выше, чем произведенного из лома.Поэтому, вспоминая дедушку Маркса, рекомендую вкладывать минимум :-)). И под закат жизни написать книгу «Как выросла сталь» :-))))).

Но не знаю как это сделать проще, тогда можно посмотреть этот проект. Здесь сварочный трансформатор собирается от статора двигателя. Конструкция хороша тем, что в двигателе для создания сварки доступно практически все, нужно только внести некоторые изменения в магнитопровод и правильно намотать трансформатор.

Что касается технических характеристик, то для таких целей подходят асинхронные двигатели мощностью около 4 кВт, они часто используются на разных предприятиях.

Материалы и инструмент самодельные:
— электродвигатель мощностью 4 кВт;
— гаечный ключ, плоскогубцы, зубило, отвертка и другой инструмент для разборки двигателя;
— Лента Киппера;
— Кувалда.

Процесс изготовления электросварки:

Шаг первый. Разбираем электродвигатель
По словам автора, разобрать такой двигатель достаточно просто.Вам нужен только гаечный ключ на складе. С их помощью нужно открутить пару гаек, которые стянуты двумя крышками двигателя между собой и корпусом статора. Если двигатель уже заржавел, иногда эти гайки не так-то просто открутить, в этом случае можно воспользоваться болгаркой и просто нарезать шпильки. Ну а после нужно будет молотком или кувалдой выбить крышки с двигателя.


После разборки со статора нужно будет вытащить ротор, для самоделки он не понадобится.Статор представляет собой набор стальных пластин, образующих магнитную цепь. На магнитопроводах есть обмотка. Размеры статора в двигателях, а также геометрия могут отличаться. Для создания электросварки лучше всего выбирать такие двигатели, которые имеют большой диаметр корпуса, а длину небольшую.

Наибольшее значение в статоре представляет кольцо магнитопровода, все остальное только мешает. Магнитопровод обычно запрессовывают в чугунный или алюминиевый корпус.В пазах магнитопровода есть провода, их нужно удалить. Лучше всего это делать, когда магнитопровод все еще находится в корпусе. Чтобы снять провода, нужно взять стамеску и с помощью острой стамески с одной стороны статора нарезать их под конец. Ну тогда в виде петель его можно вытащить с помощью плоскогубцев, предварительно зацепив отвертку.
Чтобы провода вытащить было проще, их можно прожечь паяльной лампой. Только не слишком следите за металлом магнитопровода, иначе он может потерять свои технические характеристики.


Чугунный корпус можно расколоть кувалдой. Чтобы он как следует раскололся, можно делать продольные толчки. Но в этом вопросе важно не переставлять, иначе можно погнуть магнитопровод.

Шаг второй. Подготовка магнитопровода
После снятия корпуса нужно внимательно осмотреть магнитопровод, нужно определить, как он приклеен. Бывает, что пластины просто кладут в корпус и скрепляют стопорной шайбой.Если так, то такая конструкция при работе может рассыпаться, лучше всего натягивать шпильками или выпрашивать другой способ. И бывает, дизайн выполнен в виде готовой упаковки. Если магнитный трубопроводный пакет слишком велик, его можно уменьшить, так как сварочный аппарат будет слишком тяжелым. Если двигатель загорелся, вполне возможно, что из него сделают даже две электросварки.


По поводу пазов магнитопровода тут есть несколько мнений.Некоторые забиты сальником трансформатора, но наш автор этого не рекомендует, так как это сильно снижает КПД и увеличивает потребляемый ток. Что можно сделать, так это полностью вырезать канавки с помощью стамески. Ну в том-то и дело, что трансформер станет легче. Но поскольку процедура достаточно кропотливая, большинство этих бороздок вообще не соприкасаются.


Шаг третий. Изоляция и намотка
Когда магнитопровод уже подготовлен, понадобится формовочная лента, с ее помощью корпус необходимо тщательно заизолировать, намотать в несколько слоев.Особое внимание следует обратить на острые края канавок, так как изоляция здесь может легко сломаться. Чтобы избежать таких проблем, лучше всего нанести диэлектрический материал на острые края, а затем обзавестись ленточным магнитопроводом.


После этого можно начинать наматывать первичную обмотку. Так как диаметр колец статора около 150 мм, в него можно положить достаточно большой провод, не беспокоясь о том, что места не хватит. Из-за того, что магнитопровод имеет паз, то площадь поперечного сечения здесь будет постепенно меняться, внутри паза находится наименьшее значение.Рассчитывать количество витков необходимо исходя из этого наименьшего действующего значения.


Первичная обмотка проложена непосредственно по кольцу магнитопровода. Затем все это дело снова утепляется сверху при помощи расплавленной ленты.

Ну вторичная обмотка намотана поверх первичной. Чтобы трансформатор при необходимости настроить, вторичную обмотку необходимо покрыть таким образом, чтобы она не перекрывала концы первичной. Затем его можно наполнить или сделать при необходимости.


При необходимости катушку трансформатора можно разделить на двуплечие. Затем к каждому плечу в любой момент можно получить доступ. Но при такой конструкции сварка потеряет мощность. Что касается технических характеристик такой самоделки, то сварка без проблем может закипеть с электродом на 4 мм, если она сделана правильно, и срезать электрод на 3 мм. И все это из обычной розетки.
Потребляет данный агрегат при работе до 10а. Электрод в 3 мм может кипеть сколько угодно раз, трансформатор не греется.А если обжечь штук десять на 4 мм, трансформатор нагреется примерно до 50 градусов.


Расчет обмотки
Для первичной обмотки потребуется провод диаметром примерно 2-2,5 мм. Вторичная обмотка сделана из шины размером 8х4 мм, это касается меди, у алюминия сечение должно быть процентов на 15 больше.
Для расчета количества витков используется формула: 48 / (a ​​x c), где (и C) — площадь квадратных миллиметров.

Напряжение для первичной обмотки нужно подбирать 210В, так как при нагрузке садится. После того, как будет достигнуто значение 180В, каждые 10В нужно будет делать отводы. Они понадобятся, если сварку нужно будет использовать в месте с низким напряжением.
Что касается вторичной обмотки, то она должна выдавать 55-65В для стабильной дуги на холостом ходу.

Самая маленькая катушка Тесла. Трансформатор Тесла своими руками, простейшая схема

Ответ

Lorem Ipsum — это просто фиктивный текст для полиграфической и наборной индустрии.Lorem Ipsum был стандартным фиктивным текстом в отрасли с 1500-х годов, когда неизвестный типограф взял гранку с шрифтом и скремблировал ее, чтобы сделать книгу с образцами шрифта. Он сохранился не только пять веков. , но также и скачок в электронный набор, который остался практически неизменным.Он был популяризирован в 1960-х годах с выпуском листов Letraset, содержащих отрывки Lorem Ipsum, а в последнее время — с помощью программного обеспечения для настольных издательских систем, такого как Aldus PageMaker, включая версии Lorem Ipsum.

Сегодня я расскажу о миниатюрной катушке транзистора Тесла, эту схему еще называют кешером.

Устройство создает высокочастотное поле высокого напряжения, в котором без проводов загораются различные газонаполненные лампы (например, люминесцентные лампы). Также на конце вторичной обмотки образуется красивая высоковольтная искра, к которой можно прикоснуться, не опасаясь получить удар током!

Сначала нужно намотать высоковольтную катушку (L2), для каркаса можно использовать что угодно в виде трубки диаметром 3-10 см, например канализационные трубы, еще понадобится медь проволока в эмали толщиной 0.1-0,3 мм можно достать из различных электронных устройств или купить на радиорынке …

После того, как вы приобрели провод, нужно намотать его на виток рамы, чтобы повернуть без нахлестов и значительных зазоров, около 1000 витков, не менее 600. Далее нужно заизолировать и закрепить обмотку, можно конечно обмотать катушку изолентой или изолентой, но выглядит не очень, рекомендую отполировать обмотку в несколько слоев.

Первичная обмотка (L1) сделана из более толстого провода 0.6мм и более, 5-12 витков, рамка для него выбирается не менее чем на 5мм толще вторичной обмотки.

Теперь соберем простую схему, транзистор может быть практически любой NPN, и PNP, нужно будет только поменять полярность блока питания, в моем случае это импортный BUT11AF (он был выбран потому что был ближе всех к столу :-), из россиян хорошо подходят КТ819, КТ805.
Источник питания кахара — любой блок питания 12-30В с током 0.3А.

И так параметры моей катушки Тесла:
Вторичная — ~ 700 витков с проводом 0,15мм на рамке 4см.
Первичное устройство — 5 витков с проводом 1,5 мм на рамке 5 см.
Блок питания — 1,2-24В с током до 1А.

Теперь о настройке, на катушку ставим какую-то лампу, чтобы точно знали, когда кешер заработал, устанавливаем резисторы в среднее положение, включаем питание, переключаем резистор с плюса на базу , если ничего не происходит, нужно пометить выводы первичной обмотки местами и повторить операцию, все должно заработать, теперь можно крутить резистор от минуса к базе, растягивать / сжимать первичные обмотки, выбирать их количество и т. д. .

В начале двадцатого века электротехника развивалась бешеными темпами. Промышленность и быт получили такое количество электротехнических новшеств, что этого хватило для их дальнейшего развития еще на двести лет. И если мы попытаемся выяснить, кому мы обязаны таким революционным скачком в области приручения электрической энергии, то в учебниках физики назовут дюжину имен, которые, безусловно, повлияли на ход эволюции. Но ни один из учебников толком не может объяснить, почему до сих пор умалчиваются достижения Николы Теслы и кем на самом деле был этот загадочный человек.

Кто вы, мистер Тесла?

Tesla — новая цивилизация. Ученый был невыгоден правящей элите, да и сейчас невыгоден. Он настолько опередил свое время, что до сих пор его изобретения и эксперименты не всегда находят объяснение с точки зрения современной науки. Он заставил ночное небо сиять над всем Нью-Йорком, над Атлантическим океаном и над Антарктидой, он превратил ночь в белый день, в это время волосы и кончики пальцев прохожих сияли необычным плазменным светом, метровым светом. из-под копыт коней высекали длинные искры.

Они боялись Теслы, он мог легко положить конец монополии на продажу энергии, и если бы он захотел, он мог сместить всех Рокфеллеров и Ротшильдов вместе с трона. Но он упорно продолжал эксперименты, пока не умер при загадочных обстоятельствах, а его архивы были украдены, а их местонахождение до сих пор неизвестно.

Принцип работы аппарата

Современные ученые могут судить о гениальности Николы Теслы только по десятку изобретений, не подпадающих под действие масонской инквизиции.Если вдуматься в суть его экспериментов, то можно только представить, какую массу энергии этот человек мог легко контролировать. Все современные электростанции, вместе взятые, не способны производить такой электрический потенциал, которым обладал один ученый, имея в своем распоряжении самые примитивные устройства, одно из которых мы соберем сегодня.

Трансформатор Теслы своими руками, простейшая схема и потрясающий эффект от его использования, дадут лишь представление о том, какими приемами манипулировал ученый, и, честно говоря, в очередной раз запутают современную науку.С точки зрения электротехники в нашем примитивном понимании трансформатор Теслы — это первичная и вторичная обмотки, простейшая схема, которая обеспечивает питание первичной обмотки на резонансной частоте вторичной обмотки, но выходное напряжение увеличивается в сотни раз. В это сложно поверить, но каждый может убедиться в этом сам.

Устройство для получения токов высокой частоты и высокого потенциала было запатентовано Теслой в 1896 году.Устройство выглядит невероятно просто и состоит из:

  • первичной обмотки из проволоки сечением не менее 6 мм², примерно 5-7 витков;
  • вторичная обмотка, намотанная на диэлектрик — провод диаметром до 0,3 мм, 700-1000 витков;
  • разрядник
  • ;
  • конденсатор;
  • Излучатель искровой накаливания.

Основное отличие трансформатора Тесла от всех других устройств заключается в том, что в нем не используются ферросплавы в качестве сердечника, а мощность устройства, независимо от мощности источника питания, ограничивается только электрической прочностью воздуха.Суть и принцип работы устройства в создании колебательного контура, который может быть реализован несколькими способами:

Соберем устройство для получения энергии эфира наиболее простым способом — на полупроводниковых транзисторах. Для этого нам потребуется запастись простейшим набором материалов и инструментов:


Схемы трансформатора Тесла

Устройство собрано по одной из прилагаемых схем, номиналы могут отличаться, так как КПД устройства зависит от них.Сначала на пластиковый сердечник наматываем около тысячи витков тонкой эмалированной проволоки, получаем вторичную обмотку. Катушки покрываются лаком или оклеиваются скотчем. Количество витков первичной обмотки подбирается опытным путем, но в среднем оно составляет 5-7 витков. Далее устройство подключается по схеме.

Для получения эффектных разрядов достаточно поэкспериментировать с формой вывода, излучателем искрового свечения, а о том, что прибор уже работает при включении, можно судить по горящим неоновым лампам, расположенным в радиусе в полуметре от устройства, самостоятельно включив радиолампы и, конечно же, плазменными вспышками и застежками-молниями на торце радиатора.

Игрушка? Ничего подобного. По этому принципу Тесла собирался построить глобальную систему беспроводной передачи энергии с использованием энергии эфира. Для реализации такой схемы необходимы два мощных трансформатора, установленных на разных концах земли, работающих на одной резонансной частоте.

В этом случае полностью отпадает необходимость в медных проводах, электростанциях, счетах за услуги монопольных поставщиков электроэнергии, так как любой желающий в любой точке мира мог пользоваться электричеством совершенно бесплатно.Естественно, такая система никогда не окупится, так как за электричество платить не нужно. А если так, то инвесторы не спешат выстраиваться в очередь на реализацию патента Николы Тесла № 645 576.

Катушка Тесла состоит из двух катушек L1 и L2, которые посылают большой импульс тока на катушку L1. Катушки Тесла не имеют сердечника. На первичную обмотку намотано более 10 витков. Вторичная обмотка на тысячу витков. Также добавлен конденсатор, чтобы минимизировать искровые потери.

Катушка

Тесла обеспечивает большой коэффициент трансформации.Это превышает отношение количества витков второй катушки к первой. Разность выходных потенциалов катушки Тесла составляет более нескольких миллионов вольт. Это создает такие разряды электрического тока, что эффект впечатляет. Длина разрядов несколько метров.

Принцип катушки Тесла

Чтобы понять, как работает катушка Тесла, нужно запомнить правило электроники: лучше один раз увидеть, чем сто услышать. Схема катушки Тесла проста.Эта простейшая катушка Тесла создает стримеры.

Пурпурный стример выходит из высоковольтного конца катушки Тесла. Вокруг него есть странное поле, которое заставляет светиться люминесцентная лампа, которая не подключена и находится в этом поле.

Streamer — потеря энергии в катушке Тесла. Никола Тесла попытался избавиться от стримеров, подключив их к конденсатору. Без конденсатора нет стримера, и лампа горит ярче.

Катушку Тесла можно назвать игрушкой, демонстрирующей интересный эффект.Она поражает людей своими мощными искрами. Конструировать трансформатор — это весело. В одном устройстве сочетаются разные физические эффекты. Люди не понимают, как работает катушка.

Катушка Тесла имеет две обмотки. Первый подходит для переменного напряжения, создающего магнитное поле. Энергия передается второй катушке. Трансформатор имеет аналогичный эффект.

Вторая катушка и форма C s дают колебания, которые суммируют заряд. Некоторое время энергия сохраняется в разности потенциалов.Чем больше мы вкладываем энергии, тем больше будет разность потенциалов на выходе.

Основные свойства катушки Тесла:

  • Частота вторичного контура.
  • Передаточное отношение обеих катушек.
  • Фактор качества.

Коэффициент связи определяет скорость передачи энергии от одной обмотки к вторичной. Показатель качества дает время для экономии энергии схемой.

Сходство с качелями

Для лучшего понимания скопления, большой разности потенциалов контура, представьте себе раскачивание оператора.Тот же колебательный контур, и человек служит первичной катушкой. Ход качания — это электрический ток во второй обмотке, а подъем — это разность потенциалов.

Оператор качается, передает энергию. Несколько раз они сильно ускорялись и очень высоко поднимались, они сконцентрировали в себе много энергии. Такой же эффект происходит и с катушкой Тесла, возникает переизбыток энергии, происходит пробой и видна красивая коса.

Нужно раскачивать качели в соответствии с тактом.Резонансная частота — это количество колебаний в секунду.

Длина пути поворота определяется коэффициентом связи. Если раскачивать качели, то они быстро раскачиваются, отступайте ровно на длину руки человека. Этот коэффициент равен единице. В нашем случае катушка Тесла с повышенным коэффициентом такая же.

Человек толкает качели, но не держит, то коэффициент сцепления мал, качели еще дальше отодвигаются. Чтобы раскачать их, нужно больше времени, но и силы для этого не требуется.Коэффициент связи тем больше, чем быстрее в цепи накапливается энергия. Разность потенциалов на выходе меньше.

Добротность противоположна трению в примере качелей. Когда трение велико, добротность мала. Это означает, что добротность и коэффициент согласованы для самой большой высоты поворота или самой большой косы. В трансформаторе второй обмотки катушки Тесла добротность является переменной величиной. Два значения трудно согласовать, он выбран в результате экспериментов.

Основные катушки Тесла

Тесла изготовил катушку одного типа, с искровым разрядником. Существенно улучшилась база элементов, появилось много типов катушек, по их подобию еще называют катушками Тесла. Виды также называют по-английски аббревиатурами. Их называют сокращениями на русском языке без перевода.

  • Катушка Тесла с искровым разрядником. Это первоначальная традиционная конструкция. При малой мощности это два провода. Высокая мощность — ротационные разрядники, комплексные.Эти трансформаторы хороши, если вам нужен мощный стример.
  • Трансформатор на радиолампе. Он работает плавно и дает утолщенные полосы. Такие катушки используются для высоких частот Тесла, они похожи на факелы.
  • Полупроводниковая катушка. Это транзисторы. Трансформаторы находятся в постоянной работе. Виды разные. Эта катушка проста в эксплуатации.
  • Резонансные катушки в количестве двух штук. Полупроводники — это ключ к успеху. Эти катушки сложнее всего настроить.Длина стримеров меньше, чем у ОПН, они менее управляемы.

Чтобы иметь возможность контролировать вид, мы создали прерыватель. Это устройство тормозили, чтобы было время зарядить конденсаторы, чтобы снизить температуру клеммы. Таким образом, длина разрядов была увеличена. В настоящее время доступны и другие варианты (воспроизведение музыки).

Основные элементы катушки Тесла

В разных конструкциях основные черты и детали общие.

  • Тороид — имеет 3 варианта, первый — уменьшение резонанса.
    Второй — это накопление энергии разряда. Чем больше тороид, тем больше энергии содержится. Тороид высвобождает энергию, увеличивает ее. Это явление будет полезно, если использовать прерыватель.
    Третий — создание поля со статическим электричеством, отражающимся от второй обмотки катушки. Этот вариант выполняется самой второй катушкой. Тороид ей помогает. Из-за отталкивания стримера полем он не попадает на короткий путь до второй обмотки.Катушки с импульсной накачкой и прерывателями выгодны от применения тороида. Внешний диаметр тороида в два раза больше диаметра второй обмотки.
    Тороиды могут быть изготовлены из гофры и других материалов.
  • Вторичная катушка — основная составляющая Тесла.
    Длина в пять раз превышает диаметр мотка.
    Диаметр провода рассчитан, на вторую обмотку умещается 1000 витков, витки намотаны плотно.
    Катушка покрыта лаком для защиты от повреждений.Может быть покрыт тонким слоем.
    Каркас изготовлен из труб ПВХ для канализации, которые продаются в строительных магазинах.
  • Кольцо защиты — служит для ввода косы в первую обмотку без ее повреждения. Кольцо размещено на катушке Тесла, стример длиннее второй обмотки. Он похож на катушку из медного провода, толще, чем провод первой обмотки, и заземлен кабелем на землю.
  • Первичная обмотка — из медных трубок, используемых в кондиционерах.Он имеет низкое сопротивление, поэтому через него легко протекает большой ток. Толщина трубы не рассчитывается, берут примерно 5-6 мм. Провод для первичной обмотки используется с большим размером сечения.
    Расстояние от вторичной обмотки выбирается исходя из наличия необходимого коэффициента связи.
    Обмотка настраивается, когда определена первая петля. Место, перемещая его, регулирует значение частоты первичного.
    Эти обмотки выполнены в форме цилиндра, конуса.

  • Заземление Является важным компонентом.
    Стримеры ударяются о землю, замыкая ток.
    При недостаточном заземлении стримеры задели катушку.

Катушки питаются от земли.

Есть возможность подключения питания от другого трансформатора. Этот способ называется «магнезиальный».

Биполярные катушки

Тесла создают разряд между концами вторичной обмотки.Это вызывает замыкание по току без заземления.

Для трансформатора заземление используется как заземление с большим предметом, проводящим электрический ток — это противовес. Таких конструкций немного, они опасны, так как между землей большая разность потенциалов. На них негативно влияет емкость от противовеса и окружающих предметов.

Это правило распространяется на вторичные обмотки, длина которых в 5 раз больше диаметра, и мощность до 20 кВА.

Как сделать что-то зрелищное по изобретениям Теслы? Увидев его идеи и изобретения, катушка Тесла будет изготовлена ​​своими руками.

Это трансформатор высокого напряжения. Можно коснуться искры, лампочки.

Для изготовления нам понадобится медная проволока в эмали диаметром 0,15 мм. Подойдет все от 0,1 до 0,3 мм. Вам нужно около двухсот метров. Его можно получить от различных устройств, например, от трансформаторов, или купить на рынке, так будет лучше.Вам также понадобятся каркасы. Во-первых, это рамка для вторичной обмотки. Идеальный вариант — 5-метровая канализационная труба, но подойдет все, что диаметром от 4 до 7 см, длиной 15-30 см.

Для первичной обмотки вам понадобится шпулька на пару сантиметров больше первой. Также вам понадобится несколько радиодеталей. Это транзистор Д13007 или его аналоги, небольшая плата, несколько резисторов, 5,75 кОм 0,25 Вт.

Намотываем провод на каркас около 1000 витков без нахлеста, без больших зазоров, аккуратно.Это можно сделать за 2 часа. Когда намотка закончена, намазываем обмотку лаком в несколько слоев, либо другим материалом, чтобы она не пришла в негодность.

Намотаем первую катушку. Он наматывается еще на каркас и наматывается проволокой порядка 1 мм. Здесь подойдет провод, около 10 витков.

Если сделать трансформатор простого типа, то его состав — две катушки без сердечника. На первой обмотке около десяти витков толстого провода, на второй — не менее тысячи витков.При изготовлении катушка Тесла своими руками имеет коэффициент в десять раз больший, чем количество витков второй и первой обмоток.

Выходное напряжение трансформатора достигнет миллионов вольт. Это дает красивый вид на несколько метров.

Катушку Тесла намотать своими руками сложно. Еще сложнее создать вид ролика для привлечения аудитории.

Сначала нужно определиться с блоком питания в несколько киловольт, закрепить его на конденсаторе.При превышении емкости изменяется значение параметров диодного моста. Далее для создания эффекта выбирается разрядник.

  • Два провода скреплены оголенными концами, повернутыми в сторону.
  • Зазор устанавливается на основе пробоя до немного большего напряжения этой разности потенциалов. Для переменного тока разность потенциалов будет выше определенной.
  • Блок питания катушки Тесла своими руками.
  • Вторичная обмотка на 200 витков намотана на трубу из изоляционного материала.Если все сделать по правилам, то слив будет хороший, с ветками.
  • Заземление второй катушки.

Получается катушка Тесла своими руками, которую можно изготовить в домашних условиях, владея базовыми знаниями в области электричества.

Безопасность

Вторичная обмотка находится под напряжением, которое может убить человека. Ток пробоя достигает сотен ампер. Человек может выдержать до 10 ампер, поэтому не забывайте о мерах защиты.

Расчет катушки Тесла

Можно без расчетов сделать слишком большой трансформатор, но искровые разряды сильно нагревают воздух, создают гром. Электрическое поле разрушает электрические устройства, поэтому трансформатор должен располагаться подальше.

Для расчета длины и мощности дуги расстояние между проводами электродов в см делится на 4,25, затем возводится в квадрат и получается мощность (Вт).

Чтобы определить расстояние, квадратный корень из мощности умножается на 4.25. Обмотка, производящая дуговый разряд длиной 1,5 метра, должна получать мощность 1246 Вт. Обмотка мощностью 1 кВт генерирует искру длиной 1,37 м.

Бифилярная катушка Тесла

Этот метод намотки провода обеспечивает большее распределение емкости, чем при стандартной намотке.

Такие катушки вызывают приближение поворотов. Уклон конический, а не плоский, в середине змеевика или с уклоном.

Текущая емкость не меняется. Из-за сближения секций при колебаниях увеличивается разность потенциалов между витками.Следовательно, сопротивление емкости на высокой частоте уменьшается в несколько раз, а емкость увеличивается.

Пишите комментарии, дополнения к статье, может я что то упустил. Загляните, буду рад, если найдете на моем еще что-нибудь полезное.

Тесла — единица измерения электромагнитной индукции, названная в честь известного физика-практика Николы Тесла. Этот ученый прославился своим участием в «нынешней войне», исследованиями в области электричества и электромагнитной индукции.Именно благодаря ему теперь в бытовых целях используется именно переменный ток крупных производственных предприятий.

Кроме того, Никола Тесла известен созданием трансформатора своего имени, известного своими довольно интересными визуальными и физическими характеристиками.

Тайна Николаса Теслы

Ранние годы Николы Теслы не предвещали ничего странного: он учился, получил аттестат зрелости, после чего окончил Технический университет Граца.Все изменилось в 1880 году. После смерти отца Никола был вынужден переехать в Прагу, где устроился инженером в одну из государственных телефонных компаний. В 1882 году молодой Николай выдвинул теорию вращающегося магнитного поля.

Интересно, что одновременно законы электромагнитной индукции и вращающегося поля интересовали другого физика, итальянца Дж. Феррариса. Практически одновременно они начинают работать над электродвигателем, использующим энергию этого поля.В 1882 году Тесла оставил телефонную компанию и пошел работать в компанию Эдисона, а с 1883 года Никола работал в Страсбурге, занимаясь асинхронным двигателем в свободное время от основных задач. В 1883 году двигатель был закончен, и его работа была продемонстрирована ученому совету.

По окончании работ на станции в Страсбурге Тесла вернулся в Париж, но, поскольку руководство компании не выплатило ему причитающуюся премию за проделанную работу, он уволился и переехал на постоянное место жительства в США.Существует ряд версий о том, что молодого ученого попросили переехать в Российскую империю, что, однако, кажется довольно спорным вопросом истории. В Российской Империи в то время не было достаточно развитых производств, где был бы полезен опыт молодого инженера-электрика.

Летом 1884 года, по прибытии в Нью-Йорк, Тесла снова устроился на работу в компанию, принадлежащую Томасу Эдисону. Но уже в 1885 году между Эдисоном и молодым инженером Тесла на почве спора возникает конфликт, в результате которого Никола покидает компанию.Следует отметить, что в очередной раз поводом для ссоры стали обещанные Эдисоном финансовые средства на работы по усовершенствованию двигателей постоянного тока, но эти деньги так и не были выплачены. Речь шла о довольно значительной сумме в 50 тысяч долларов США.

После увольнения Тесла открыл собственную компанию, в ходе развития которой снова пересек путь Томаса Эдисона, который был сторонником развития электрических сетей постоянного тока, в то время как Тесла предвидел преимущества переменного тока. В ходе конкуренции между этими направлениями началась так называемая «война течений», которая закончилась только в 2007 году.

Тем не менее компания Теслы динамично развивалась, и сам ученый выдвигал все новые теории и представлял научному сообществу новые устройства и изобретения. Так, в 1917 году Тесла предложил первое в мире радарное устройство для обнаружения подводных лодок. Но основной темой исследования Никола по-прежнему оставался закон электромагнитной индукции.

8 января 1943 года Никола Тесла скончался в отеле New Yorker. На этом эпоха его изобретений закончилась. В ХХ веке едва ли найдется физик, равный ему по ловкости ума и видению мира.Законы физики не названы в честь Теслы, поскольку изученная им теория электромагнитного резонанса была открыта еще до него. Тесла более известен как физик-практик, создатель, изобретавший новые устройства и продвигавший их использование.

Деятельность Н. Тесла до сих пор окутана загадками и тайнами, среди прочего ему приписывают взрыв на реке Тунгуска, известный как Тунгусский метеорит, который не оставил после себя никаких следов. Тайна Николы Теслы — землетрясение в Нью-Йорке, мифические «Лучи смерти» и, конечно же, эксперимент в Филадельфии и исчезновение эсминца «Элдридж».

Легенды о тайне Теслы будоражат воображение, хотя часто от них остаются только слухи и рассказы очевидцев.

Трансформатор Тесла

Никола Тесла известен своими исследованиями в области высокочастотных резонансных трансформаторов, классическим примером которых является трансформатор Тесла.

Патент на него был получен Никола в 1896 году, в котором трансформатор был описан как устройство для производства высокочастотных и высокопотенциальных токов.В этом аппарате использовались резонансные стоячие электромагнитные волны в двух катушках.

Первичный — включает в себя небольшое количество витков и служит рабочим элементом искровой цепи, которая также содержит конденсатор. Вторичная обмотка представляет собой прямую катушку, состоящую из большого количества витков обмотки. Если частота колебаний обеих цепей совпадает, то между концами катушки образуется высокое переменное напряжение. Этот эффект до сих пор используется в антеннах и усилителях.

Во время работы катушки возникают довольно интересные вторичные эффекты, в том числе визуально различимые разряды четырех типов:

  1. Стримеры, похожие на молнию, представляют собой разряды, состоящие из частиц ионизированного газа, стекающих на землю, но не попадающих в нее. ;
  2. Искры — искровые разряды в виде молнии, уходящей в землю, лучи ярких искровых каналов, быстро меняющих цвет и направление;
  3. Дуговые разряды — возникают, когда между ним и заземленным объектом, находящимся в непосредственной близости от устройства, высокая мощность трансформатора;
  4. Корона — разряды в виде свечения ионизированного воздуха вокруг работающего трансформатора.

Следует отметить, что большинство световых эффектов возникает только при большой мощности работающего устройства. Обычный спутник высокочастотного трансформатора Теслы — стримеры.

Катушка Тесла своими руками

Любители коллекционируют такие катушки из-за интересных оптических и физических характеристик этого устройства. Так, во время работы трансформатора стримеры светятся, кроме того, вокруг устройства создается ощутимое магнитное поле.

Для самостоятельной сборки маломощного трансформатора потребуются навыки работы с паяльником, инструментом и некоторыми материалами: резистор

  • , 22 кОм;
  • транзистор
  • типа 2N2222A или аналог;
  • батарея типа «Крона»;
  • медный эмалевый провод сечением 0.5 м2, примерно 200 см;
  • медный эмалевый провод сечением 0,5 мм, длиной около 15 см;
  • ПВХ или другая непроводящая обмотка.

На ПВХ трубку надо наматывать 800-1000 витков провода равномерно, без перехлестов, это будет вторичная цепь трансформатора. Для удобства наматывания конец провода лучше закрепить скотчем. Сама катушка закреплена в вертикальном положении на основании из печатной платы или ламината.

На этой же базе установлен разъем от аккумулятора типа «Крона» и выключатель. Нижний провод от вторичной обмотки катушки припаян к среднему контакту транзистора, также закреплен на базе, и туда же припаян резистор. Первичная катушка намотана из десятка витков второго провода поверх вторичной.

Верхний провод первичной обмотки припаян к свободному контакту резистора, нижний конец провода ² к правому контакту транзистора.Затем концы проводов подключаются к выключателю и аккумулятору.

Эта мини-катушка Тесла чрезвычайно маломощна — ее поля достаточно, чтобы зажечь лампу рядом с ней. Но в то же время следует отметить, что высокочастотные резонансные трансформаторы, особенно большой мощности, являются довольно опасными устройствами. Их работа может повлиять как на незащищенные электроприборы, так и на состояние человека.

Законы электромагнитной индукции, исследованные Фарадеем и разработанные Николой Тесла, до сих пор нерушимы.Несмотря на завесу тайны и загадки, окружавшую всю сознательную жизнь этого ученого, его эксперименты в большей степени привели к развитию физики и эволюции электрических систем переменного тока.

Следует отметить, что если бы Тесла не был таким настойчивым или уступил бы Эдисону, теперь на просторах мира работали бы не атомные электростанции и гидроэлектростанции, а мини-электростанции, питавшие небольшие территории. Не нужно напоминать, что передача постоянного тока на большие расстояния чрезвычайно сложна и требует большого сечения проводов.

Тесла также известен своим участием в полумифическом эксперименте в Филадельфии; Именно с его именем и исследованиями связано исчезновение эсминца «Элдридж».

«Война токов», начавшаяся в начале 20 века между Эдисоном и Теслой, продолжилась и после их смерти. Так, в некоторых европейских странах до 60-х годов во внутренних сетях использовался постоянный ток. Последний пользователь DC в США отключился только в 2007 году.Следует отметить, что именно благодаря этой борьбе появились поезда Westinghouse и электрический стул. Эдисон лоббировал его, чтобы показать опасность переменного электрического тока. Но, несмотря на опасность для людей, законы физики обмануть невозможно; именно переменный ток имеет ряд преимуществ при его передаче на большие расстояния.

Что такое Тесла? Это единица измерения электромагнитной индукции, получившая свое название в честь величайшего физика 20 века, посвятившего свою жизнь изучению явлений магнетизма.

Видео

Никола Тесла — гениальный изобретатель всех времен. Он практически создал весь современный мир. Без его изобретений мы бы давно не знали об электрическом токе, который известен нам сейчас.
Одно из самых ярких и удивительных изобретений Теслы — его катушка или трансформатор. Что прекрасно демонстрирует передачу энергии на расстояние.
Чтобы экспериментировать, радовать и удивлять своих друзей, вы можете собрать простой, но работоспособный прототип дома.Для этого не требуется большого количества дефицитных деталей и много времени.

Для изготовления катушки Тесла вам понадобится:

  • Банк с компакт-дисков.
  • Кусок полипропиленовой трубки.
  • Переключатель.
  • Транзистор
  • 2н2222 (можно использовать отечественные типа кт815, кт817, кт805 и др.).
  • Резистор 20-60 кОм.
  • Провода.
  • Проволока 0,08-0,3 мм.
  • Батарея 9 В или другой источник 6-15 В.

Инструменты: канцелярский нож, пистолет для горячего клея, шило, ножницы и, возможно, другой инструмент, который есть почти в каждом доме.

Изготовление катушки Тесла своими руками

Прежде всего, нам нужно отрезать кусок полипропиленовой трубки длиной около 12-20 сантиметров. Диаметр трубы любой, бери то, что есть под рукой.


Возьмем тонкую проволоку. Закрепляем один конец изолентой и начинаем плотно наматывать, поворачиваем на поворот, пока не закроем всю трубку, оставив от края 1 сантиметр. По мере наматывания фиксируем и второй конец провода изолентой. Можно использовать горячий клей, но в этом случае придется немного подождать.


Берем корпус из дисков и делаем три отверстия для провода. Смотрите фото.


Вырезаем паз для переключателя, которым будем включать и выключать нашу катушку Тесла.


Чтобы он выглядел лучше, я покрасил коробку аэрозольной краской.


Вставляем выключатель. Катушку, намотанную на трубку, приклеиваем горячим клеем в середину банки.


Продеваем нижний конец проволоки через отверстие.


Берем проволоку более толстую. Из него сделаем силовую катушку.


Оборачиваем трубку проволокой. Мы не приближаемся, на некотором расстоянии. Катушка 4-5 витков.


Продеваем оба конца получившейся катушки в отверстия.
Далее собираем схему:


Транзистор приклеил горячим клеем к содовой крышке, которую предварительно приклеил на горячий клей. В общем, фиксируем этим клеем все элементы, включая провода и аккумулятор.


Далее делаем электрод. Возьмите пинг-понг, мяч для гольфа или другой маленький мяч и оберните его алюминиевой фольгой. Ножницами срежьте лишнее.

Намотываем тороидальный трансформатор своими руками. Правильная обмотка трансформатора

своими руками

Ведь нужно будет учесть массу важных нюансов, среди которых очень много значат обрезка и укрытие. Это зависит от того, как побеги будут чувствовать себя весной, и от их урожайности.

Почему виноград нужно защищать зимой

Мороз, пронизывающий холод, резкие перепады температур очень опасны для винограда.Растение без должной подготовки к зиме в некоторых регионах может погибнуть. Холодное время года наиболее опасно для кустов, высаженных в открытом грунте, а не в школе. Перед суровыми зимами саженцы следует как следует спрятать, чтобы насладиться богатым урожаем ягод и сочными, полезными листьями, из которых в следующем году можно приготовить вкусную долму.

Важно помнить, что вам необходимо покрыть:

  • сорта ягод нестабильных;
  • гибридных формы;
  • молодых саженца;
  • сложноустойчивых куста.

Некоторые сорта винограда морозоустойчивы. Однако их также нужно правильно подготовить к зиме с учетом некоторых особенностей климата в регионах.

Правильная подготовка винограда к зимовке: основные рекомендации

Сбор винограда на зимний период имеет несколько особенностей и условий. Тратить нужно осенью. Главное, правильно подрезать растение. Кусты нужно будет пригнуть до уровня земли и хорошенько укрыть виноград.Обрезка допустима и в весенние месяцы.

Примечание! Обрезка рассады осенью наиболее рациональна, так как это время позволяет уменьшить посадку в размерах и помогает легче пригнуться к земле.

Весной из срезанной лозы может выйти сок, что, в свою очередь, вызовет ослабление урожая и снижение уровня урожайности.

Заготовка культуры на Урале

На Урале есть свои тонкости подготовки винограда к суровой зиме.В этих регионах не допускается обрезка плодовой стрелкой и заменяющим сучком, так как климатические условия имеют массу особенностей. Уже в марте наблюдаются резкие скачки температуры, что приводит к прекращению развития первых бутонов.

Здесь нужно удалить всех пасынков и побегов до одревесневшей части. Можно оставить максимум 12 бутонов. Не рекомендуется обрезать кусты в первый год. Однако держите 4 руки, так как выращивание этой культуры в этой области может быть непредсказуемым из-за суровых условий.

Подготовка винограда к зиме на Урале

Осенняя работа с лозами в средней полосе и Подмосковье

В средней полосе с достаточно мягкой зимой лозы подготовлены к холодной погоде через пару недель после опадания листьев. Однако ждать заморозков не рекомендуется. В этих регионах необходимо:

  1. полностью срезанные молодые побеги;
  2. удалить всех пасынков;
  3. стеблей до 12 глазков, если они плодовые.

На заметку! В остальных случаях следует обрезать нижние ветки, оставив не более 4 глазков.

В средних регионах стоит снять растение с опор и пригнуть к земле. Сверху создается укрытие из сухих листьев, специального материала, шифера, соломы.

Выращивание и уход за виноградом в Подмосковье предполагает правильное пригибание лозы к земле. Очень важно, чтобы они не соприкасались с землей.На почву обычно кладут доски, чтобы избежать образования конденсата, появления плесени и загнивания саженцев.

Дополнительно можно обработать растение медным купоросом для защиты от вредных микроорганизмов.

Для некоторых культур не требуется обильного укрытия. К этим разновидностям относятся:

  • Северный ранний;
  • Юбилейный Новгород;
  • Москва устойчивая.

Им хватит небольшого количества еловых веток.

Как обрезать виноград на зиму

Чтобы виноград хорошо сохранился зимой, очень важно правильно его обрезать осенью. При этом с лозы удаляются части, которые перестали плодоносить. Вам нужно только оставить заменяющий узел и фруктовую стрелку. Не менее важно удалить:

  • гильзы старые;
  • детали повреждены;
  • больных лозы;
  • незрелых участков.

Процедуру следует разделить на 2 подхода.Первое время это нужно делать после сбора урожая, чтобы удалить засохшие и слабые ветки.

Правильно обрезать виноград на зиму

Основной этап можно начинать после того, как куст сбросил все листья. Очень важно успеть завершить работы до первых заморозков, при температуре воздуха не ниже -3. Все побеги выше 1,5 метра удаляют в первых числах сентября. Кусты, выходящие за пределы второй опорной проволоки, необходимо обрезать на 30 см. Главное, удаление побегов не должно превышать 10%.Все пасынки обязательно будут отрезаны. Низ растения должен стать основой для замены узла. Для этого оставляется не более 4 глазков. При формировании плодовой стрелки следует оставить 5-12 глазков.

Как укрыть виноград на зиму

Перед тем, как укрыть виноград перед мягкими зимами, культуру необходимо обработать сульфатом железа или меди. В регионах с теплой зимой растение можно не укрывать. Однако все сорта следует беречь от гибели при температуре -21 ° С и ниже.

Перед укрытием лозы пригибают к земле и прикалывают к ней. Сверху их закапывают в увлажненный грунт из проходов.

Примечание! Нельзя использовать грунт из-под винограда, так как корни промерзнут.

Лучший способ укрыть лозы — это метод воздушной сушки. На пучки побегов или проволочные дуги следует накинуть пластиковую мешковину. Можно использовать темную пленку. Затем растение закапывают в землю. Периодически нарост нужно будет проветривать, сушить и охлаждать, для чего укрытие просто ненадолго открывают.

Укрытие виноград на зиму

Этот метод позволяет использовать:

Однако сверху всегда укладывается пленка, края которой обязательно прижимаются.

На заметку! На юге растение заглубляют в почву слоем 20-25 см.

Видео: как подготовить виноград к зиме

Ошибки при подготовке растения к зиме

Особенности подготовки винограда к зимовке в Сибири

Виноград растет практически на каждой даче: кто-то ради вкусных ягод делает вино или просто отдыхает в тени под виноградной лозой в летнюю жару.Однако техника выращивания этого растения не так проста и требует от садовода ощутимых усилий. Если вы хотите собрать хороший урожай винограда, вам нужно знать, как подготовить виноград к зиме. Это нужно для того, чтобы виноград не вымерз и хорошо плодоносил к следующему сезону.

Осенняя обработка, подготовка к обрезке

Подготовка винограда к зиме, как один из основных методов ухода, включает создание условий, способствующих образованию новых почек к наступающему сезону.Чтобы обеспечить все эти условия, вы должны сделать следующее:

Как виноград перезимует, во многом зависит от того, как за ним ухаживали в течение предыдущего зимнего сезона. Начать нужно заботиться о том, чтобы виноградная лоза хорошо переносила зимовку с самой весны, ведь незрелое растение, пораженное болезнями, бактериями, вредителями или механически, вряд ли способно на это.

В течение сезона проводить регулярный осмотр лоз, выявлять зараженные участки, немедленно обрабатывать их фунгицидами и удалять пораженные части веток.Также не забывайте подкармливать виноград комплексными минеральными и органическими удобрениями. Не забываем и о внекорневых подкормках, то есть опрыскивании.

Сразу после сбора урожая нужно приступить к обработке винограда. Опрыскайте лозу специальными средствами от различных инфекций и вредителей. Обязательно перед опрыскиванием убедитесь, что не осталось гроздей или отдельных ягод, а сами ветки винограда не повреждены.

Если вы обнаружите какие-либо повреждения или очаги заражения, немедленно удалите эту часть лозы.В противном случае инфекция распространится, и в следующем сезоне виноград заболеет.

Вносить удобрения и поливать почву необходимо не ранее октября, так как до этого времени она остается достаточно влажной.

Далее примерно в середине октября следует обильно полить виноград, делая при этом бороздки вокруг корневища, чтобы вода задерживалась в них и не растекалась по поверхности. Это позволит влаге проникать прямо к корню. После полива нужно постоянно следить за почвой, чтобы она не утрамбовывалась.Для этого почву необходимо регулярно рыхлить, что позволит дольше оставаться в ней влаге.

После этого стоит перейти к подкормке винограда органическими удобрениями, смешанными с древесной золой. Но не стоит увлекаться, достаточно просто замульчировать почву хорошим слоем торфа или перепревшего навоза.

Как обрезать виноград на зиму

Сохранность лозы зимой зависит от созревания древесины. Наиболее подходящие лозы имеют диаметр от 6 до 13 миллиметров.Также нужно обратить внимание на то, что его сердцевина занимает не более трети толщины ветки. Эти лозы хранят столько питательных веществ, сколько необходимо винограду для успешной перезимовки.

Для лучшего созревания древесины необходимо соблюдать следующие правила:


Осенняя чеканка проводится в то время, когда рост винограда замедляется. Чтобы правильно определить нужный момент, достаточно внимательно посмотреть на голенища. Так как выпрямленные верхушки указывают на приостановленные ростовые процессы, изогнутые — на фазу активного роста.Когда и те, и эти побеги находятся наверху, значит, пора начинать чеканку. Его следует производить после пятнадцатого листа на лозе.


Обрезку винограда нужно начинать в конце октября. Необходимо не просто дождаться, пока ветки перестанут плодоносить, а потом дать им время запастись питательными веществами, чтобы немного окрепнуть. В идеале, когда листья опадают сами по себе, но если этого не произошло раньше указанного времени, листву необходимо срезать.

Цель осенней обрезки винограда — освободить растение от плодоносящих лоз, от больных, поврежденных, слишком старых ветвей. Их обрезают, оставляя плодовую стрелку с замещающим узлом, то есть плодовое звено.

После этого удаляют корни росы, то есть ту часть корня, которая растет у ствола почти на поверхности земли от основания ствола. Этот процесс называется катаровкой, он нужен для того, чтобы корневище окрепло и не тратились питательные вещества на рост росы.

Катаровка изготавливается следующим образом:

  • выкопайте канаву глубиной около 20 сантиметров вокруг основания ствола;
  • маленьких корня обрезают на одном уровне с основным корнем;
  • срезы необходимо обработать раствором медного купороса;
  • окучить и полить куст.

Зимнюю обрезку винограда нужно проводить регулярно, в зависимости от размера лозы, уже через 2-3 года после посадки, тем самым формируя куст.

Но если этого не делали раньше или редко и нерегулярно, а куст уже достаточно спел, обрезка потребует больше времени и усилий.Если куст состоит из нескольких многолетних лоз, необходимо сформировать рукава, состоящие из звеньев плодов.


После опадания листьев срезаем плодородные, больные, старые, поврежденные рукава, после чего формируем плодовое звено. Для этого нужно осмотреть каждый куст снизу вверх и выделить два побега. На нижнем побеге оставьте два-три глазка (бутона), это будет узелок замены.

Следующий сильный росток — это стрела из фруктов, на ней нужно оставить больше глаз.То есть нужно выбирать самые здоровые ветки, и делать это с запасом, учитывая нестабильную погоду. Лишние лозы можно удалить во время весенней обрезки.

После того, как вы срежете виноград, надрезы нужно обработать медным купоросом. Это предотвратит проникновение вредных организмов и бактерий через разрез. После этого следует переходить к следующему этапу подготовки винограда к зиме — укрытию.

Укрытие винограда после обрезки

Сразу после обрезки винограда их необходимо связать и пригнуть к земле.Для этого сформируйте виноградные побеги, которые легко поставить на землю, они должны быть достаточно гибкими. Делать это нужно до наступления стойких заморозков, но после того, как лоза перенесла первые заморозки непокрытой. Таким образом, виноград затвердеет и станет более устойчивым к последующим перепадам и колебаниям температуры.


Виноград пригибают к земле, прижимают деревянными решетками, некоторые садовники кладут кирпичи. Это предотвратит прогибание лозы назад и отрыв от земли.Можно накрыть его обычной пленкой, но таким образом вы рискуете создать внутри парниковый эффект, из-за которого внутри может развиться плесень, и начнутся процессы гниения. Подобный эффект создадут укрытия из сухих листьев и опилок.

Под низ виноградной лозы следует сначала положить сухой материал, например, отрезанные части веток, чтобы виноград не ложился прямо на влажную землю. На лозу можно поставить деревянные щитки, а затем накрыть их водонепроницаемым материалом, например, брезентом или рубероидом.

Можно использовать специальный укрывной материал, агроволокно. Сверху накрытый виноград положите что-нибудь умеренно тяжелое, сделайте то же самое по краям, например, создайте бортики из досок. Это предотвратит срывание укрывного материала ветром.

Не все сорта винограда нужно укрывать на зиму, а только те, которые плохо переносят низкие температуры. Если в вашем регионе довольно холодные зимы, то лучше перестраховаться и начать готовить виноград к зиме.


Не обрезайте виноград раньше срока, это может привести к тому, что лоза и корневая система винограда не получат нужного количества питательных веществ. Но и обычных заморозков ждать не стоит, так как они сделают ветки хрупкими, а при обрезке скорее всего повредятся.

Таким образом, вы поняли, что подготовка винограда к зиме — важнейший этап его выращивания, так как от этого зависят скорость развития лозы, количество ягод и их вкусовые качества.

Намотка трансформатора своими руками — процесс не столько сложный, сколько долгий, требующий постоянной концентрации внимания.

Тем, кто приступает к подобным работам впервые, бывает сложно сообразить, какой материал использовать и как проверить готовое устройство. Приведенная ниже пошаговая инструкция даст новичкам ответы на все вопросы.

Прежде чем приступить непосредственно к намотке, необходимо запастись всеми необходимыми для работы приспособлениями и инструментами:

Виды и способы, направления намотки обмоток трансформатора показаны на фото:

Изоляция слоев обмотки

В некоторых случаях между проводами требуются изоляционные прокладки.Чаще всего для этого используют конденсаторную или кабельную бумагу.
Середину соседних обмоток трансформатора следует изолировать сильнее. Для утепления и выравнивания поверхности следующего слоя обмотки вам понадобится специальная лакированная ткань , которую с двух сторон обернут бумагой. Если лака нет в наличии, то проблему можно решить с помощью той же бумаги, сложенной в несколько слоев.

Полоски бумаги для изоляции должны быть на 2-4 мм шире обмотки.

Для проверки в первую очередь необходимо определить выводы всех его обмоток. Полезные советы, как проверить трансформатор мультиметром на работу, читайте в следующей статье.

Алгоритм действий

  1. Закрепите провод с катушкой в ​​намоточном устройстве , а корпус трансформатора находится в намоточном устройстве. Вращения должны быть мягкими, умеренными, без сбоев.
  2. Опустите провод от катушки на раму.
  3. Оставьте между столом и проволокой не менее 20 см , чтобы вы могли положить руку на стол и зафиксировать проволоку. Также на столе должны быть все сопутствующие материалы: наждачная бумага, ножницы, изоляционная бумага, прилагаемый паяльник, карандаш или ручка.
  4. Одной рукой плавно поверните намоточное устройство, а другой зафиксируйте проволоку. Необходимо, чтобы провод лежал ровно, повернуть на поворот.
  5. Преобразователь
  6. изолируем раму , пропусти выведенный конец провода через отверстие в раме и ненадолго зафиксируй его на оси намоточного устройства.
  7. Намотку надо начинать без спешки: нужно «набить руку» так, чтобы получилось складывать витки рядом друг с другом.
  8. Необходимо следить за тем, чтобы угол наклона проволоки и натяжение оставались постоянными. Не накручивайте каждый последующий слой «до упора», так как провода могут соскользнуть и попасть в «щеки» каркаса.
  9. Установите счетное устройство (если есть) на ноль или внимательно отсчитайте обороты устно.
  10. Приклейте или прижмите изоляционный материал мягким резиновым кольцом.
  11. Каждый последующий виток на 1-2 витка тоньше предыдущего.

Смотрите видеоролик наматывания катушек трансформатора своими руками:

Подключение проводов

Если при намотке происходит обрыв, то:

  • тонкие проволоки (тоньше 0,1 мм) скручиваем и завариваем;
  • средние концы проводов (менее 0,3 мм) освободить от изоляционного материала на 1-1,5 см, скрутить и припаять;
  • концы толстой проволоки (толще 0.3 мм) нужно немного зачистить и припаять без скручивания;
  • утеплить место пайки (сварки).

Важные моменты

Если для намотки используется тонкий провод, то количество витков должно превышать несколько тысяч … Сверху обмотка должна быть защищена изоляционной бумагой или кожзаменителем.

Если трансформатор обмотан толстой проволокой, никакой внешней защиты не требуется.

Тест

После того, как обмотка закончена, необходимо проверить трансформатор в действии , для этого его первичная обмотка должна быть подключена к сети.

Для проверки устройства на предмет короткого замыкания первичную обмотку и лампу следует подключить последовательно к источнику питания.

Надежность изоляции проверяется попеременным касанием выводного конца провода каждого выводного конца сетевой обмотки.

Испытание трансформатора следует проводить очень осторожно, чтобы не попасть под напряжение повышающей обмотки.

Если неукоснительно следовать инструкции и не пренебрегать ни одним из пунктов , то намотка трансформатора вручную не представит никаких трудностей, и с этим справится даже новичок.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
