Итак, имеет смысл достать из кладовки или гаража списанный из-за неисправности источник бесперебойного питания, немного модифицировать его и получить исправный преобразователь постоянного тока с напряжением 12 В в переменный ток напряжением 220 В.

Простой инвертор из бесперебойника своими руками

Все мы знаем как неприятно, когда внезапно отключают свет. Это может случиться в любой момент — дома или на даче. Жителям сельской местности не позавидуешь вдвойне, тем более, если в такие моменты работает инкубатор или циркуляционный насос. Внезапное выключение света может привести к гибели будущего выводка или остановке насоса для отопления.

Есть отличное решение этой проблемы – нужно всего-навсего купить автомобильный инвертор с 12-на 220 в. Однако цены на них очень велики, не каждый сельский житель сможет позволить себе купить такую дорогую вещь.

Что же делать – где можно недорого приобрести источник бесперебойного питания для освещения дома, теплицы, дачи т. д.? Конечно же, попробовать сделать его своими руками! А интернет нам в этом поможет.

Оказывается, есть более простое и дешевое решение – нужно всего лишь навсего, переделать бесперебойник в инвертор.

Для этой цели нам понадобится  рабочий источник бесперебойного питания от компьютера, который можно купить буквально за копейки на «блошиных» рынках или через объявления местных газетах по продаже б/у компьютерной техники. Однако для наших задач бесперебойник не совсем подходит и требует небольшой переделки. Все, кто умеет работать с паяльником, без особого труда справятся с такой работой.

Переделав бесперебойник на инвертор, на выходе мы получим:

• стабилизатор напряжения;
• зарядное устройство;
• и конечно инвертор.

После нашей переделки, если бесперебойник на 300 Вт, то на него можно нагрузить Вт 200. Конечно, чем мощней бесперебойник, тем больше можно увеличить на него нагрузку.

В некоторых бесперебойниках попадаются места, где можно дополнительно усилить мощность. Эти места называются транзисторными ключами. Стоит их допаять, как мощность бесперебойника увеличится.

Производители порой не допаивают такие транзисторы, чтобы удешевить изделие. Транзисторы нужно такого же номинала, как и установлены.

Так же следует увеличить сечение проводов от разъёма платы до АКБ на крокодилы.

От трансформатора вторичной обмотки до клем платы,

нужно добавить в параллель ещё по одному проводу для увеличения сечения.

Трансформатор пришлось немного расковырять, чтобы добраться до выхода вторичной обмотки. Этих проводов выходит три штуки.

Чтобы бесперебойник не пищал каждую минуту, мы должны выпаять  круглую пищалку.

Далее в корпусе я коронкой по гипсу или по дереву высверлил отверстие для вентилятора и расположил его так, чтобы он дул на ключи транзисторов и радиаторов.

На задней стенке удалил ненужные разъёмы и оставил отверстие от них для выхода воздуха.

От этих клем находим два провода питания 220 вольт – выход с платы после преобразователя и эти провода выводим наружу, закрепляем свою розетку.

Наш инвертор из бесперебойника почти готов. Для контроля разряда батареи автомобильного аккумулятора можно встроить цифровой  вольтметр. Я на всякий случай ещё подключил термодатчик для контроля температуры на транзисторных ключах. Термопару от мультиметра закрепил на радиаторе транзистора полевика.

Немаловажный момент: инвертор из бесперебойника должен иметь запуск холодного включения – это  функция, когда он может включаться без внешнего питания от бытовой розетки 220 вольт. В некоторых моделях кнопка включения холодного пуска имеет двойное нажатие с разным интервалом времени.

Вот и все переделки. Такой инвертор можно брать с собой в поездку – на пикник, рыбалку, дома – через него можно подключать лампы, ноутбук, заряжать телефоны, фонарики, на даче и в сельской местности – подключать инкубатор, освещение теплицы и т. д., но не более 70% мощности от нашего изделия.

Для освещения лучше использовать диодные лампы, они мало тянут и ярко горят. Так же я подключал паяльник на 80 Вт, даже телевизор работает без проблем.

Автор: Алекс Олейник

Как выбрать ИБП для дома и дачи

Несмотря на движущийся вперед прогресс, нехватка электроэнергии с каждым годом увеличивается. И это происходит не только в отдаленных селах и деревнях, но и в крупных городах, имеющих даже свою гидроэлектростанцию. Почему это происходит? Ответ очень прост. Растет количество мощных потребителей, которых раньше просто не существовало. Сети, рассчитанные еще в СССР, практически не изменились. Вот, чтобы не перегружать линию, в часы пик, энергослужбы отключают потребителей третьего класса, то есть жилые дома. И это происходит чаще всего без предупреждения. Сидишь в интернете или перед телевизором, и бац…! свет потух. В такой ситуации, кроме нервов, может испортиться дорогая бытовая техника, а крайнего не найдешь.

Но выход есть. Приобрести источник бесперебойного питания для дома. Какие они бывают и как работают — эти и другие вопросы, ответы на них, будут рассмотрены далее в статье.

Назначение

Основной задачей источника бесперебойного питания является электроснабжение дома или квартиры при отключении или аварии на основной энерголинии. При подаче напряжения в основную сеть, ИБП, автоматически, без участия человека, переключит питание обратно на эту линию. Кроме этого, ИБП имеет защиту от перепадов напряжения и стабилизирует его:

Типы ИБП

1. ИБП — резервный. Это чаще всего применяемый источник бесперебойного питания. Обусловлено это: низкой ценой, высоким КПД и малым тепловыделением. Недостатком такого типа прибора является: медленное переключение с сети на батарею, некачественный входной и выходной фильтр помех, переключение питания нагрузки при незначительных колебаниях напряжения сети. Это приводит к преждевременному изнашиванию контактов реле и частой замене батарей.
2. Линейно-интерактивные ИБП. С более высокой скоростью переключения, нежели первые. Оборудованы устройством автоматической регулировки сетевого напряжения. Это устройство до последнего пытается стабилизировать напряжение в сети, и только когда это не удается, оно переключает питание на батареи. Отсюда длительная жизнедеятельность всех узлов и блоков, а также высокая стоимость ИБП.
3. Онлайн UPS. Самый дорогой тип ИБП. Переключение с источников питания происходит практически без задержек. Применяется в промышленных структурах на ответственных объектах, таких как АТС и серверные.

Исполнение

ИБП бывают разного типа исполнения. В одних батареи встроены в один корпус с другими блоками, в других, аккумуляторы находятся отдельно и подключаются дополнительным кабелем. В чем различия, плюсы и минусы таких конструкций?

Если ИБП небольшой мощности, то батареи обычно малогабаритные, и расположены в одном шкафу с инвертором и зарядным. Плюс такого исполнения — занимает мало места и мобильность. Минус — в случае замены, необходимо ставить такие же батареи, которые не всегда можно найти. Также нет возможности увеличить время работы, заменой на более емкостные АКБ.

Важно! При выборе батарей, обращайте внимание на напряжение. Оно должно быть таким, какое необходимо для этого устройства.

Другое дело ИБП с внешним аккумулятором. Здесь можно экспериментировать. К тому же внешние АКБ можно разместить в отдельном, хорошо проветриваемом помещении со стабильной температурой. Ведь батареи могут выделять вредные испарения и не переносят перепады температур.

Устройство ИБП

Практический каждый источник бесперебойного питания состоит из таких блоков, как:

• входной фильтр;
• выпрямитель;
• зарядное устройство;
• аккумуляторные батареи;
• инвертор;
• коммутирующее устройство;
• приборы контроля;
• выходные цепи;
• корпус.


Входной фильтр состоит из конденсаторов и катушек, которые удаляют помехи сети, и в то же время подавляют свои от инвертора.

Выпрямитель преобразует переменное напряжение сети 220 Вольт в постоянное, необходимое для работы зарядного блока и инвертора. Выпрямитель состоит из диодного моста, электролитических конденсаторов и дополнительных элементов, которые улучшают сглаживание тока.

Зарядное устройство. В его состав входят электронные блоки, регулирующие и контролирующие оптимальный заряд аккумуляторов.

Аккумуляторные батареи просто необходимы в этом устройстве. В случае отключения напряжения в сети, они питают инвертор, который вырабатывает аварийное напряжение. Именно от качества и емкости батарей, зависит время работы ИБП во время отключения общей сети.

Инвертор состоит из генератора импульсов заданной частоты, которые подаются на первичную обмотку трансформатора, возбуждая в ней магнитное поле. Со вторичной обмотки снимается напряжение, которое выпрямляется и стабилизируется. Оно-то и используется для питания электроприборов дома. Благодаря такому длинному пути преобразований, ток на выходе имеет правильную форму и высокую стабильность. Домашняя аппаратура надежно защищена от скачков напряжения и перепадов.

Важно! ИПБ должен обязательно иметь защиту от короткого замыкания на выходе, иначе при замыкании инвертор выйдет из строя.

Коммутирующее устройство имеет в своем составе быстродействующие реле, которые в момент отключения сети, быстро переключают с одного источника питания на другой.

Приборы контроля в зависимости от модели ИБП, могут быть как электронные, так и механические вольтметры, и амперметры. Благодаря им, можно контролировать напряжение и ток как на входе, так и на выходе устройства.

Выходные цепи — это тоже, что и на входе — катушки индуктивности и конденсаторы убирающие помехи. Кроме перечисленного — это выходные зажимы или клеммы для подключения домашней электросети.

Конечно, для защиты всех этих блоков необходим надежный и эстетичный корпус. У разных моделей, корпус имеет свои особенности. Поэтому выбирая ИБП, следует обращать внимание на материал, есть ли достаточно прорезей для охлаждения внутренних блоков и, разумеется, цвет, если кому-то это важно.

Принцип работы

Как уже частично описывалось выше, принцип работы заключается в следующем:

• переменное напряжение сети выпрямляется выпрямителем;
• выпрямленное постоянное напряжение используется для зарядного устройства аккумуляторов и питания инвертора;
• выпрямитель заряжает аккумуляторы, которые при отключении питают инвертор;
• инвертор, в свою очередь, выдает в сеть дома стабилизированное переменное напряжение 220 Вольт.

Установка и подключение ИБП для дома

Подключение не составляет особого труда. К каждому аппарату есть инструкция со схемой и рекомендациями подключения и установки. В любом случае на вход устройства подключается кабель сразу с выхода счетчика, а выход с ИБП — к сети дома. То есть, просто ИБП устанавливают в разрыв между счетчиком и домашней сетью. Поставить аппарат, если это не мешает, можно прямо в коридоре частного дома около счетчика, и все подключения сделать по наименьшему пути. Это самый простой вариант. Если теряется эстетика, придется ставить ИБП где не портит вид, а входной и выходной кабель вести к счетчику.

Важно! Будьте внимательны при работе около счетчика, чтобы не сорвать случайно пломбу.

Иногда в схему включают еще бензиновый или дизельный генератор, который, разумеется, должен стоять отдельно в нежилом помещении или на улице. Нужен он, тогда, когда АКБ уже исчерпали свой заряд, а электроэнергию так и не подали. Генератор дополнительно даст энергию и зарядит аккумуляторы.

Как выбрать ИБП для дома и дачи

Перед тем как выбирать это устройство, нужно посчитать потребляемую мощность вашей сети. Для этого берем мощность всех бытовых приборов, которые используются в доме и суммируем ее. К этому значению еще прибавляем 10—20 процентов, и получаем максимальную мощность. Например, у вас в доме: холодильник — 200 Вт, телевизор — 100 Вт, компьютер — 300 Вт, стиральная машина — 2500 Вт и утюг — 2000 Вт. Суммируем, и получаем значение в 5100 Вт (5,1 кВт). Накидываем 20% и получаем примерно 6 кВт. Вот на такую мощность и надо выбирать ИБП для дома. Понятно, что все приборы не могут быть включены одновременно, но лучше брать с запасом на будущее, да и номиналы на устройствах ИБП чаще всего завышены, чем на самом деле они могут дать.

Также немаловажным моментом выбора есть качество батарей. Они самое дорогое в этом устройстве, поэтому выбирать нужно известных брендов с гарантией и возможностью найти замену.

Внимание! Мощность указывается как на корпусе, так и в техпаспорте устройства.

ИБП для газового котла

В принципе если у вас уже есть ИБП для всего дома, то покупать еще один для котла нет никакого смысла. Но. если первый вариант для вас не по карману, то можно купить ИБП отдельно для котла.

Выбирать стоит по критериям, описанным выше, единственное отличие — это мощность. Здесь можно брать ИБП подешевле. Обычно для котла мощности в 500 Вт (0,5 кВт) вполне достаточно, но лучше посмотреть в паспорт именно вашего устройства. Учитывать нужно не только потребление электроники котла, но и насосов тоже:

Выбор ИБП для компьютера.

Этот вид ИБП давно используется и получил немалую популярность.

Что можно учитывать при его выборе:

• известный бренд с возможностью замены батареи;
• достаточное количество розеток на выходе;
• звуковой сигнал при отключении внешней сети;
• максимально быстрая скорость переключения;
• время работы от аккумуляторов;
• выходная мощность.


Вообще, чем тяжелее блок, тем лучше. Берите именно тот, что весит больше, при одинаково указанных мощностях на корпусе.

ИБП для дома и дачи собственными руками

Да, можно сделать это устройство собственноручно. Самый простой способ — найти старый компьютерный ИБП с нерабочими батареями и использовать его инвертор и корпус:

Что еще нужно сделать?

1. Снять корпус.
2. Отключить старую батарею и сделать эти выводы с выходом наружу. Для этого, можно сделать в корпусе отверстия и посадить эти концы на клеммы. Теперь к этим клеммам можно подключить внешние аккумуляторы на такое же напряжение, что и старые. Емкость чем больше, тем лучше.
3. На корпусе или на задней панели монтируем розетки и соединяем их, сначала между собой, а затем с выходом инвертора.
4. Отламываем на плате динамик. Иначе он будет постоянно пищать.
5. Для лучшего охлаждения вырезаем в корпусе отверстие на 120 мм и вставляем в него стандартный вентилятор. Нужен он для охлаждения инвертора.

Вот так можно соорудить собственную систему резервного питания. Главное, подобрать качественные аккумуляторы на напряжение для инвертора. Вычислить напряжение можно по старым.

Внимание! Будьте осторожны. При изменениях в схеме, отключайте как шнур из розетки, так и АКБ.

ИПБ, бесспорно, нужная вещь. Он защитит вашу аппаратуру, и в аварийных ситуациях не оставит вас в полной темноте. Даже если у вас отключений нет, то лучше быть к этому готовым уже сейчас.

Стабильное бесперебойное электропитание в доме — примеры решений

02.03.2018

Система бесперебойного электропитания необходима для частного дома в тех случаях, когда в электросети общего пользования наблюдаются частые отключения или колебания напряжения.

Система бесперебойного электропитания строится на базе ИБП – устройства, обеспечивающего беспрерывную подачу электроэнергии в случаях проблем с основной сетью.

Наиболее современные ИБП выполнены по технологии on-line. Они гарантируют качественное электропитание любых потребителей и состоят из трех основных узлов:

• инвертора;
• выпрямителя;
• зарядного устройства для аккумуляторных батарей (АБ могут как встроенными, так и внешними).

Подключение оборудования осуществляется по следующей схеме: сеть 220 В — ИБП — потребитель. При штатном функционировании внешней сети аппарат заряжает аккумуляторные батареи и работает как стабилизатор переменного напряжения — повышает качество поступающей в коттедж электроэнергии.

В случае серьёзного сбоя питающей сети ИБП переходит в автономный режим – электроснабжение продолжается за счет энергии накопленной в батареях. Время автономной работы зависит от следующих факторов:

• ёмкости одной батареи;
• общего количества батарей;
• мощности подключенной к ИБП нагрузки.

При работе в автономном режиме нагрузку на ИБП рекомендуется снизить до минимума. Это позволит продлить энергообеспечение наиболее важных потребителей.

Примеры готовых решений бесперебойного электроснабжения частного дома (дачи)

Пример № 1. Подходит для небольшого дачного домика с площадью помещений 25-50 м². В качестве ИБП используется модель ST1101L мощностью 1 кВА  (0,9 кВт). Это напольное устройство, поддерживающее подключение широкого модельного ряда внешних АБ. Рассматриваемая система способна обеспечить долговременное автономное электропитание:

• холодильника;
• телевизора;
• радиоприемника;
• внутреннего освещения.

Пример № 2. В этом случае используется однофазный ИБП ST1103L мощностью 3 кВА  (2,7 кВт) без встроенных аккумуляторов. Эта модель вполне подходит для коттеджа площадью до 150 м². Она способна обеспечить бесперебойную работу освещения, холодильника, кондиционера и компьютера на протяжении длительного времени.

Пример № 3. Для коттеджей площадью до 260 м² рекомендуется ИБП модели ST1106L. Данная модель обеспечивает подключение нагрузки до 6 кВА  (5,4 кВт) и работает от внешних батарей. Время автономной эксплуатации довольно продолжительное и зависит от суммарной ёмкости аккумуляторов в батарейном модуле.

Подробнее по этой теме:

Выбрать и заказать ИБП для загородного дома и коттеджа в Москве.

Аварийное питание дачи или загородного дома (инвертор + аккумулятор)

Вместо предисловия (можно пропустить нетерпеливым — многА буковок)

Дополнительная информация

Уже несколько лет переехал жить на дачу (просто нравится), и столкнулся с проблемой периодического отключения электричества. Причины выдвигались разнообразные и нехватка мощности трансформатора в СНТ (выбивало) и разнообразные работы и т.п.
Понятно что меня эти проблемки не радовали, особенно если учитывать, что как у большинства дачников вода у меня из скважины, и при отключении электроэнергии ее просто нет 🙁 Ну и в холодное время года может и котел отключаться без электропитания, надоели эти все фонарики/свечки…
Стал искать варианты решения этой проблемы.
Первые варианты были установка солнечных батарей/ветряков (собирал инфу)… Но весьма отпугнула цена + окупаемость данного предприятия. Вернее сказать подобное решение актуально не имеющим доступа к сетевой электроэнергии СОВСЕМ, при этом расходы имеют смысл, как соизмеримые с подключением к сетевым источникам. В моем случае- регулярные отключения по несколько часов, это получалось слишком дорого и нерентабельно.
Вариант с бензо и дизель генераторами рассматривался (большинство соседей используют подобный вариант), но имеет ряд минусов, в сравнении с родившейся идеей, использовать только«часть» от системы питания дома солнечной энергией! Ну т.е. использовать вместо солнечных батарей имеющуюся сеть 220в для заряда аккумуляторов, и расходовать заряд в отсутствие основной от аккумуляторов.
Ну короче конечный вариант схемы получился совсем далекий от схемы питания солнечной энергией 🙂 Но зато ГОРАЗДО дешевле и проще, причем дешевле даже бензо и дизель генераторов

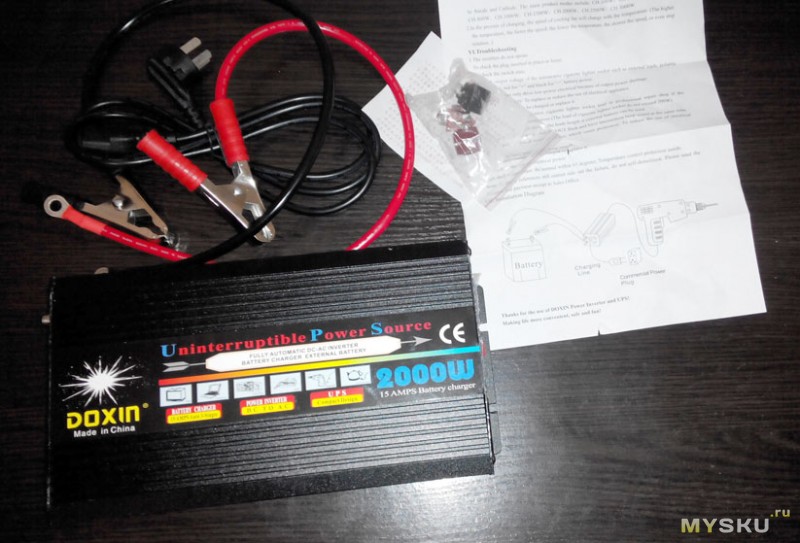

Ниже на фото инвертор на 2000Вт (куплен соседу)





По идее каждый сам выбирает по своей нагрузке мощность, я отталкивался от среднемесячного потребления пересчитанного с учетом возможного пика в момент запуска двигателя насоса. Нужно иметь ввиду, что ВСЕ электропотребители запитывать нет смысла, т.к. пару часов можно спокойно потерпеть отсутствие нагрева воды нагревателями, стиралку, холодильник (он практически за день не оттает)
Чем меньше суммарная мощность, тем меньшей мощности требуется инвертор и меньшей емкости аккумулятор (на то же время работы) — это РЕАЛЬНО позволяет значительно уменьшить затраты на создание аварийного питания.
Далее, в моем случае инвертор с модифицированной синусоидой (он дешевле). В случае использования (например) котлов для обогрева и др. устройств требующих ЧИСТОЙ синусоиды для насосов, а так же при подключении холодильника и т.п. устройств необходимо выбирать инвертор несколько более дорогой, выдающий «Чистую синусоиду» (не забывая про функции UPS и заряда, если Вас интересует АВТОМАТИЧЕСКИЙ переход на аварийное питание и обратно).
Например такой
Насос на скважину у меня тоже «любит» чистую синусоиду, но я исходил из того, что он у меня с гидроаккумулятором (баком на 24л), и включения кратковременные. За это время насос не успевает нагреваться и уходить в защиту (к слову сказать тепловая защита вроде на всех сейчас установлена). На практике один раз насос отрубился в защиту, когда летом насос стоял постоянно включенным (поливался огород) и жена не заметила что включилось аварийное питание 🙂 Сколько времени он проработал до срабатывания защиты неизвестно 🙂
Аккумулятор автомобильный (я покупал с запасом — на 190 А*ч).

Как оказалось, для меня, эта емкость оказалась слишком избыточной — в реале, практически за часов 5 работы от аккумулятора, показания встроенного измерителя напряжения аккумулятора не изменились заметно. При этом было включено освещение в паре комнат, уличное и два телевизора на 24″ и 38″, ноутбук 17″, (по необходимости вода) и возможно еще что-то… + вполне можно было подрабатывать различным ручным электроинструментом (по необходимости).
Покупать специальные аккумуляторы (будь то тяговые или гель) я решил нецелесообразным, т.к. инвертор имеет контроль заряда аккумулятора, и в отличие от «солнечных технологий» не вырабатывает его ниже «нормального его разряда».

Для более оптимального подключения я разделил всю электропроводку дачи на две части (в электрической коробке):
-Одна часть идет напрямую от сети, и не резервируется аварийным источником — электронагреватели воды, стиралка, холодильник и прочие достаточно энергоемкие потребители, без которых можно легко «прожить» несколько часов.
-вторая часть подключена с коробки через кабель на обычную вилку, чтобы при необходимости ее можно было включить в имеющуюся рядом розетку (при этом из схемы легко исключается инвертор и аккумулятор), это может понадобиться, например, при выходе из строя инвертора, аккумулятора или для их обслуживания.
В тоже время инвертор на выходе уже имеет предустановленную розетку стандартную, к которой и подключается вилка с потребителями требующими резервного питания.

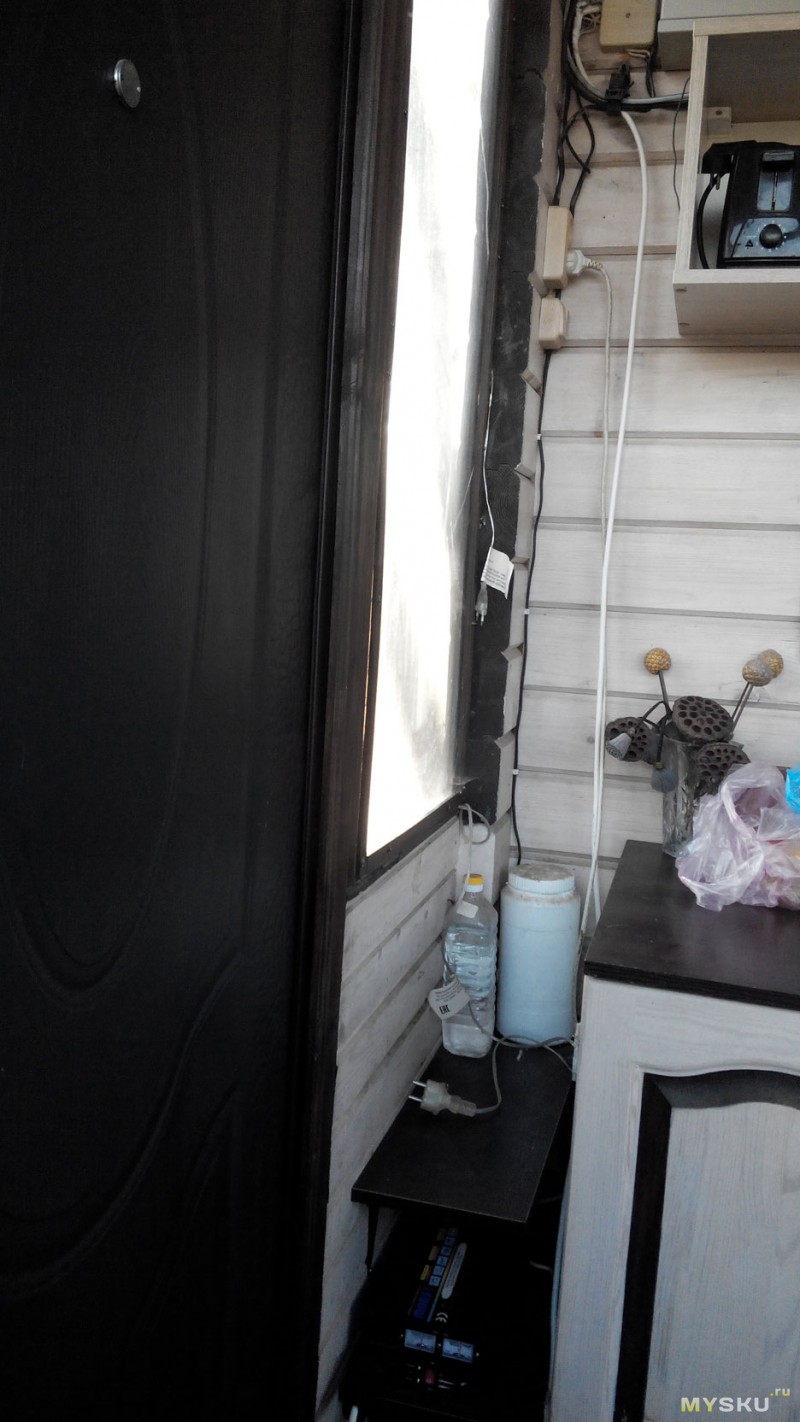

У меня это получилось примерно так.

Нужно иметь ввиду (на уме) некоторую технику безопасности при выборе места размещения и монтаже (не совсем как у меня — делалось скорее для тестирования, но пока так и осталось, как говорят нет ничего более постоянного, чем «временное» :))

Схема срабатывает при отключении 220в (или изменении параметров выше/ниже допустимых) — переключается на питание от аккумулятора, при этом слышен небольшой шум от вентилятора охлаждения инвертора (зависит от кол-ва потребителей подключенных в данный момент) и светится индикация на передней панели инвертора. При появлении сети происходит обратное переключение на сеть 220 и повышается шум вентилятора, на время подзаряда аккумулятора. Практически толчков в доме не заметно, никакого дискомфорта от пропадания сети я не испытываю и даже не могу сразу сказать (когда соседи по тлф звонят спрашивают) — есть ли «свет» или нету 🙂

Размещение синусоид и пр. технических нюансов в данном обзоре считаю необязательным, поэтому приведу фото внутренностей инвертора (для ликбеза и маньякам страждующим расчлененки)

Сравнение «моей» схемы резервного питания с подобными на бензине и дизель генераторах:
+ меньшая стоимость
+ нет шума
+ нет запаха
+ автоматический переход на резервное питание
+ нет проблем при запуске ни летом ни зимой (особенно актуально при запуске женой)
+ нет необходимости в отдельном месте для хранения (на веранде занимает одну полку)
+ нет необходимости закупать, привозить, хранить топливо

— ограниченное время непрерывной работы

± Спорные пункты, это переделка проводки и отключение некоторых потребителей, т.к. можно подключить ВСЕХ и ничего не переделывать, но необходимость более мощного инвертора (возможно с «чистым» синусом), мощного аккумулятора (скорее всего использование двух последовательно и инвертора на 24в, для уменьшения токов по низковольтным цепям)

Вывод: Вполне рабочая схема, я (и жена) по крайней мере довольны вполне.

ЗЫЖ ссылки по просьбе на модифицированную синусоиду (как в обзоре) aliexpress.com/item/2000W-4000W-peak-12v-to-220v-Power-Inverter-Charger-UPS-Quiet-and-Fast-Charge/1984783459.html
и чистую синусоиду (самую дешевую из найденных, насколько чистая не знаю) aliexpress.com/item/pure-sine-wave-2000W-4000W-peak-12v-to-220v-230v-240v-Power-Inverter-Charger-UPS-Quiet/32242841357.html

UPD.
Через некоторое время после написания и опубликования этого обзора произошло несколько событий или новостей, как бы лучше выразиться 🙂 Решил дописать в этот обзор, т.к. не знаю как тут делают в подобных случаях обычно 🙂

1. В результате некоторых истязаний над инвертором удалось его «спалить» 🙂 Нет смысла описывать КАК и СКОЛЬКО мы ему дали… но он держался стойко 🙂 Было включено освещение, тв, ноут, насос включался регулярно на 800 Вт рабочего (пусковой значительно выше)+ добавили электрокамин на кВт полтора- два (сейчас трудно сказать в каком режиме его включали в тот момент), при этом напряжение сети «гуляло» до 120 и подымалось выше 220 заметно довольно регулярно, были проблемы на новый год на дачах…
Короче, как оказалось сам инвертор выжил, сгорели контакты реле коммутирующего. Была произведена замена на иное (к сожалению не сфотографировал модель), т.к. вариантов на радиорынке было немного на близкий ток с коммутацией по двум контактам.

В процессе «осваивания» схемотехники данного инвертора получилось «выйти» на производителя, который любезно предоставил схему-логику поиска неисправностей данного инвертора.
Разместил на своем сайте, т.к. тут не нашел возможности хранения файлов rauss.ucoz.ru/_ld/0/3_checking.zip

Схему смог найти только ПОДОБНОГО устройства, если необходимо, то ее тоже могу вкачать.

Ну и кроме всего вышеописанного… Производитель предложил разместить ссылку прямо на него. У него появился интернет ресурс, который начинает работать с отправкой для РОЗНИЧНОЙ продажи подобного инвертора, и целого ряда других и прочей электроники! Я думаю многих может заинтересовать ресурс для ознакомления по крайней мере. Весьма отзывчивая поддержка, я бы сказал даже несколько навязчивая, но посмотреть есть на что 🙂 Тем более раз обещают отправку в Россию.
Я надеюсь это не противоречит «местным правилам» 🙂

ИБП для дома и дачи

ИБП для дома

I. Бесперебойное питание отдельной группы потребителей в доме

Мощность группы до 3кВт. Эти решения оптимальны для защиты ограниченного перечня нагрузок, таких как: газовый котел с насосами, септик, немощный насос скважины, холодильник, домофон, небольшой свет и т.п. Другими словами, мы подключаем на ИБП отдельные автоматы в вашем электрощите (или выводим «бесперебойные» розетки).

ИБП типа off-line – «инверторы». Бесшумные, малое количество внешних аккумуляторов, держат перегрузки..

SmartWatt eco 3K и 2 батареи по 100Ач

SmartWatt eco 3K и 2 батареи по 200Ач

SmartWatt eco 3K и 4 батареи по 150Ач

SmartWatt eco 3K и 2 батареи по 100Ач

SmartWatt eco 3K и 2 батареи по 200Ач

SmartWatt eco 3K и 4 батареи по 150Ач

ИБП типа on-line – «онлайники». Рекомендуется при плохом и нестабильном напряжении..

ИБП для газового котла

Stark 2000 online и 4 батареи по 100Ач

Tieber T3000 + 6 батарей по 100Ач

ИБП для газового котла

Stark 2000 online и 4 батареи по 100Ач

Tieber T3000 + 6 батарей по 100Ач

Примеры установок

ИБП для газового котла со стеллажем

ИБП Tieber T1000 800Вт / Автономия: ~15ч.

Бюджет: ~ 57т.р. под ключ

Инвертор для группы потребителей

Stark INV 2.4кВт / Автономия: ~20ч.

Бюджет: ~ 82т.р. под ключ

ИБП со стабилизацией напряжения

Stark On-line 2.4кВт / Автономия: ~30ч.

Бюджет: ~ 82т.р. под ключ

Компактная система на дренаж и отопление

BiNeos 2.4кВт/ Автономия: ~10ч.

Бюджет: ~ 130т.р. под ключ

Инвертор на группу потребителей

Stark 2.4кВт/ Автономия: ~18ч.

Бюджет: ~ 140т.р. под ключ

Стабилизаторы на 3-и фазы и инвертор на автоматы

Stark 2,4кВт/ Автономия: ~15ч.

Бюджет: ~ 230т.р. под ключ

Комплекс: стабилизатор, щит и инвертор

Stark 1.6кВт / Автономия: ~3.5ч.

Бюджет: ~ 120т.р. под ключ

Инвертор на газовый котел, холодильник и свет

Инвертор Stark 2.4кВт / Автономия: ~8ч.

Бюджет: ~ 59т.р. под ключ

Он-лайник для котла отопления, освещения и ТВ

ИБП Tieber T3000 2.4кВт / Автономия: ~12ч.

Бюджет: ~ 90т.р. под ключ

Он-лайник для котла отопления, освещения и ТВ

Stark INV 2.4кВт / Автономия: ~8ч.

Бюджет: ~ 110т.р. со шкафом

ИБП для важной нагрузки с подключением генератора

ИБП Tieber T3000 3.0кВa / Автономия: ~24ч.

Бюджет: ~ 220т.р. под ключ

II. Бесперебойное питание одной фазы из трех

Мощность группы 4-9кВт. Практика показывает – объединение всех необходимых критичных к наличию электричества потребителей на одну фазу является отличным решением. Это позволяет с одной стороны сохранять высокий уровень комфорта и безопасности в доме, а с другой – не перегружать бесперебойник второстепенной нагрузкой, что обеспечивает выгодную стоимость.

ИБП типа off-line или инверторы

Stark INV 5000 + 4 АКБ по 100Ач

BINEOS 5K + 4 АКБ по 150Ач

МАП Энергия 6.0/48 и 4 АКБ по 200Ач

BINEOS 5K + 4 аккумулятора 150Ач

139 924р. 132 724р.

МАП Энергия 6.0/48 и 4 АКБ по 200Ач

ИБП типа on-line – «онлайники». С функцией высокоточной стабилизации напряжения

ИБП при наличии генератора

East EA960II и 16 АКБ 40Ач

Stark Country 10000 и 18 АКБ 65Ач

ИБП при наличии генератора

East EA960II LCDH и 16 АКБ 40Ач

Stark Country 10000 и 18 АКБ 65Ач

Примеры установок

Бесперебойник на одну фазу из 3-х

МАП Про 6кВт / Автономия: ~10ч.

Бюджет: ~ 190т.р. с щитом

ИБП со стабилизацией на основную фазу

East 9кВт / Автономия: ~9ч.

Бюджет: ~ 220т.р. под ключ

Инвертор на основную фазу с 8 батареями

МАП Про 9кВт / Автономия: ~20ч.

Бюджет: ~ 270т.р. под ключ

Инвертор на фазу и переборка щита

МАП Про 6кВт / Автономия: ~8ч.

Бюджет: ~ 230т.р. под ключ

Инвертор на фазу в деревянном доме

МАП Энергия 4.5кВт / Автономия: ~7ч.

Бюджет: ~ 130т.р. под ключ

Комплекс: переделка всех щитов и ИБП

Stark On-line 6.0кВa / Автономия: ~10ч.

Бюджет: ~ 240т.р. под ключ

Инвертор на резервную линию в 19″ стойку

МАП Про 6кВт / Автономия: ~8ч.

Бюджет: ~ 170т.р. под ключ

Бесперебойное питание видео наблюдения и котла

МАП Про 6кВт / Автономия: ~8ч.

Бюджет: ~ 125т.р. под ключ

Бесперебойник для всего коттеджа

Stark On-line 10кВа / Автономия: ~24ч.

Бюджет: ~ 270т.р. под ключ

Стандартный инвертор 6кВт на одну фазу

МАП Pro 6.0/48 / Автономия: ~8ч.

Бюджет: ~ 180т.р. под ключ

Инвертор для всего дома с GSM-модулем

МАП Pro 9.0/48 / Автономия: ~8ч.

Бюджет: ~ 205т.р. под ключ

Инвертор для на отельную фазу

МАП Pro 9.0/48 / Автономия: ~8ч.

Бюджет: ~ 195т.р. под ключ

Инвертор на фазу с аккумуляторным шкафом

МАП Pro 6.0/48 / Автономия: ~8ч.

Бюджет: ~ 190т.р. под ключ

III. Бесперебойное питание всех трех фаз

Мощность группы 9-18кВт и выше. Для резервного питания всего дома по трем фазам существует несколько возможных схем: однофазный ИБП с коммутатором фаз (при отключениях электричества автоматика объединяет 3 фазы в одну — АКФ), бесперебойник с 3-х фазным входом и однофазным выходом (3в1) и, конечно, трехфазный ИБП (3в3). Узнайте преимущества каждого из вариантов у наших менеджеров.

Мощные инверторы с подключением на 3 фазы

МАП Энергия 9.0/48 и 4 АКБ 200Ач

МАП Энергия 9.0/48 и 8 АКБ 200Ач

МАП Энергия 9.0/48 и 12 АКБ 200Ач

МАП Энергия 9.0/48 и 4 АКБ 200Ач

МАП Энергия 9.0/48 и 8 АКБ 200Ач

МАП Энергия 9.0/48 и 12 аккумуляторов по 200Ач

Мощные On-line ИБП со стабилизацией напряжения на 3 фазы

Однофазный ИБП и АКФ

ИБП 3в1 и 16 АКБ 40Ач

ИБП 3в3 и 32 АКБ 40Ач

Однофазный ИБП и АКФ

ИБП 3в1 и 16 АКБ 40Ач

ИБП 3в3 и 32 АКБ 40Ач

Примеры установок

Инвертор питает 2 фазы из 3-х

МАП Про 9кВт / Автономия: ~8ч.

Бюджет: ~ 195т.р. под ключ

Трехфазный модульный ИБП для всего дома

ИБП East 9020 20кВа / Автономия: ~24ч.

Бюджет: ~ 550т.р. под ключ

ИБП с трехфазным входом и однофазным выходом

East 3в1 20кВа / Автономия: ~20ч.

Бюджет: ~ 390т.р. с щитом

Инвертор питает 2 фазы из 3-х

МАП Про 12кВт / Автономия: ~24ч.

Бюджет: ~ 395т.р. под ключ

Инвертор на весь дом

МАП Pro 9кВт / Автономия: ~8ч.

Бюджет: ~ 270т.р. с щитом

Трехфазный бесперебойник для загородного коттеджа

ИБП East 9040 40кВа / Автономия: ~24ч.

Бюджет: ~ 860т.р. под ключ

Комплекс: инвертор со стабилизаторами на весь дом

МАП Энергия 9кВт / Автономия: ~7ч.

Бюджет: ~ 390т.р. под ключ

Инвертор для питания всего коттеджа через АКФ

МАП Энергия 9.0/48 / Автономия: ~12ч.

Бюджет: ~ 240т.р. под ключ

Инвертор для питания всего коттеджа через АКФ

МАП Энергия 9.0/48 / Автономия: ~8ч.

Бюджет: ~ 205т.р. под ключ

ИБП со встроенными АКБ

East EA9020 II / Автономия: ~1ч.

Бюджет: ~ 400т.р. под ключ

ИБП 3 в 1

СИПБ 10кВа 3в1 / Автономия: ~9ч.

Бюджет: ~ 280т.р. под ключ

ИБП с трехфазным входом и однофазным выходом

East 3в1 20кВа / Автономия: ~10ч.

Бюджет: ~ 380т.р. с щитом

ИБП 3в1 и генератор с АВР

Kstar 3в1 20кВа / Автономия: ~8ч.

Бюджет: ~ 370т.р. под ключ

IV. Комплексные решения со стабилизаторами, генераторами, солнечными панелями

Мощность от 6кВт и выше. Огромный опыт и любовь к своему делу позволяет нам решить любую задачу. Стабилизаторы напряжения на весь коттедж и бесперебойник на одну фазу. Автоматизированная система пуска генератора по низкому заряду батарей ИБП. Системы солнечной энергетики. Всё это обычная практика нашей работы.

Примеры комбинированных решений

Стабилизация напряжения для всего дома и инвертор на фазу

Автозапуск генератора по низкому заряду аккумуляторов

Инвертор с солнечными панелями и контроллером заряда

Стабилизация напряжения для всего дома и инвертор на фазу

Автозапуск генератора по низкому заряду аккумуляторов

Инвертор с солнечными панелями и контроллером заряда

Примеры установок

Инвертор на 3 фазы и стабилизаторы

МАП Про 12кВт / Автономия: ~16ч.

Бюджет: ~ 470т.р. под ключ

Инвертор на фазу и стабилизаторы

МАП Про 12кВт / Автономия: ~8ч.

Бюджет: ~ 280т.р. под ключ

ИБП для важной нагрузки с подключением генератора

Tieber 2,4кВт / Автономия: ~24ч.

Бюджет: ~ 220т.р. под ключ

Супер стабилизация по 3-м фазам + инвертор на резерв

МАП Про 9кВт / Автономия: ~10ч.

Бюджет: ~ 330т.р. под ключ

Питание основной фазы + стабилизация напряжения

МАП Про 9кВт / Автономия: ~16ч.

Бюджет: ~ 450т.р. под ключ

Инвертор с возможностью управления генератором

МАП Dominator 9кВт / Автономия: ~9ч.

Бюджет: ~ 230т.р. под ключ

Бесперебойное питание фазы и замена щита

Stark INV 5000 4кВт / Автономия: ~12ч.

Бюджет: ~ 180т.р. под ключ

Стабилизаторы на 3-и фазы и инвертор на автоматы

Stark 2,4кВт/ Автономия: ~15ч.

Бюджет: ~ 230т.р. под ключ

Комплекс: инвертор со стабилизаторами на весь дом

МАП Энергия 9кВт / Автономия: ~7ч.

Бюджет: ~ 390т.р. под ключ

ИБП на фазу и стабилизаторы

МАП Про 9кВт / Автономия: ~16ч.

Бюджет: ~ 390т.р. под ключ

Три стабилизатора на вводе и инвертор на весь дом

МАП Про 9кВт / Автономия: ~7ч.

Бюджет: ~ 330т.р. под ключ

3 стабилизатора и инвертор на фазу

МАП Pro 6/48 / Автономия: ~8ч.

Бюджет: ~ 320т.р. под ключ

Трехфазный стабилизатор и инвертор на фазу

МАП Pro 6/48 / Автономия: ~8ч.

Бюджет: ~ 250т.р. под ключ

Инвертор и автоматизированный генератор

МАП Pro 9/48 / Автономия: ~8ч.

Бюджет: ~ 400т.р. под ключ

Три стабилизатора и инвертор на весь дом

МАП Pro 9/48 / Автономия: ~8ч.

Бюджет: ~ 380т.р. под ключ

Дизельный генератор и ИБП on-line

3 ИБП по 10кВа + TSS Diesel

Бюджет: ~ 660т.р. под ключ

Стабилизатор напряжения и инвертор на фазу

МАП Pro 6/48 / Автономия: ~8ч.

Бюджет: ~ 250т.р. с щитом

Стабилизатор напряжения и инвертор на фазу

МАП Pro 6/48 / Автономия: ~8ч.

Бюджет: ~ 240т.р. по ключ

Калькулятор расчета цены Свернуть

Заказать выезд инженера на объект

В процессе осмотра инженер произведет все необходимые замеры и расчеты, проконсультирует, а затем предложит варианты решения вашей задачи. В качестве бонуса будет произведен аудит вашего электрощита с выдачей рекомендаций. Цена за выезд – 5т.р., но при заключении договора на поставку и монтаж оборудования выезд – бесплатный.

Бесперебойник для дома – это современное и удобное решение на случай отключения электричества, которое обладает рядом преимуществ:

• работает полностью автоматически
• не требует обслуживания
• время переключения на питание от аккумуляторов от 0 до 20мс (ПК, газовый котел не успевают перезагрузиться)
• работает бесшумно
• дополнительно защищает потребителей от проблем с перенапряжениями
• существенно меньше требований к месту монтажа
• можно добиться запаса автономии больше, чем время беспрерывной работы генератора
• возможна интеллектуальная работа с генератором: запуск при низком заряде аккумуляторных батарей

Какие же есть варианты подключений?

I. Однофазное подключение дома

Вариант 1.
Подключение на резервное питание частного дома от аккумулятора отдельных автоматов в щитке, которые питают самые важные потребители, среди которых могут быть:

• система отопления
• насос водоснабжения
• холодильник
• основной свет
• гостиная и т.п.

Вариант 2.
Подключение всего дома. В этом случае, как правило, мощность источника бесперебойного питания подбирается под номинал вводного автомата:

• Автомат 16А — инвертор 3,5-4кВт (например, МАП ПРО 4,5/48)
• 25А — 6кВт (МАП 6.0/48)
• 32А, 40А — 9кВт (МАП 9.0/48)
• 50А — 12кВт (МАП 12.0/48)

Для расчета аккумуляторного банка необходимо определить среднюю нагрузку во время отключений и произвести расчет на нашем калькуляторе. Обычно, для газифицированных домов средняя длительная расчетная нагрузка находится в диапазоне 700-1000Вт.

Пример резервного энергоснабжения фазы

II. Трехфазное подключение участка

В зависимости от схемы, которую реализовал ваш электрик на участке, распределение по фазам может быть различным.

Вариант 1
Основной дом «сидит» на одной фазе, другие фазы распределены на подсобные помещения, баню, гостевой дом и т.п. В этом случае можно зарезервировать:

• отдельные автоматы в электрощите дома (свет, холодильник, котел и т.п.). Мощность ИБП подбирается по совокупной нагрузке
• всю фазу пропустить через бесперебойник, мощность подбираем по номиналу вводного автомата

Вариант 2
Все три фазы заходят в дом и далее по одной фазе на этаж. На резерв можно подключить:

• отдельные автоматы
• всю фазу (весь этаж)
• две фазы – одна через ИБП, другая через контактор
• 3 фазы через автоматический коммутатор (АКФ), о котором подробнее будет изложено ниже. При использовании АКФ рекомендуемая мощность инвертора — 9кВт и более
• использовать ИБП с трехфазным входом и однофазным выходом (3в1) или трехфазные ИБП/инверторы (3в3)

Вариант 3
Три фазы заходят в дом и равномерно распределяются по всем этажам. В этом случае подключаются на резерв:

• отдельные автоматы, которые выводятся из под общей схемы. Как правило, это одна фаза.
• две фазы – одна через ИБП, другая через контактор
• все 3 фазы с использованием АКФ
• все 3 фазы через ИБП 3в1 или 3в3

Пример монтажа бесперебойника для дома на 2 фазы из 3-х

Автоматический коммутатор фаз или трехфазный ИБП?
При необходимости обеспечить бесперебойным питанием весь коттедж, подключенный по трехфазной схеме можно воспользоваться двумя решениями:

• Автоматический коммутатор фаз. Принцип работы: при наличии центрального напряжения все три фазы транслируются на потребителей. Если случилось отключение, по команде реле контроля напряжения через контактор объединяет все фазы в одну, которая питается от инвертора. Схема исключает возможность короткого замыкания и встречного напряжения на электронном и механическом уровне. Переключение на резерв происходит за доли секунды. Это решение бюджетное и надежное.
• Трехфазный ИБП через двойное преобразование обеспечивает стабилизацию напряжения и переключение на аккумуляторы за 0 секунд, что обеспечивает максимально качественное питание для коттеджа. Решения на базе ИБП 3в1 стартуют от бюджета 250т.р., ИБП 3в3 – от 380т.р.

Бесперебойник 3в1 для всего коттеджа

Трехфазный ИБП для питания всего дома

Дополнительные возможности

Подкачка с аккумулятора — когда не хватает выделенной мощности

Часто в коттеджных поселках приходится иметь дело с ограничением мощности, выделенной на участок, которая, например, может составлять 6кВт по 3 фазам (автомат на 10А), т.е. 2кВт на фазу. При превышении нагрузки происходит отключение питания дома (выбивает вводной автомат или срабатывает автоматический ограничитель), что приводит к дискомфорту проживания. Покупка дополнительной мощности может обернуться серьезными финансовыми затратами. Здесь на помощь может придти гибридный инвертор, который способен добавлять/»подкачивать» необходимую мощность с аккумуляторов в пик потребления, не допуская срабатывания вводного автомата.

Работа с генератором

В случае, если вы сталкиваетесь с отключениями электричества на длительное время (от 12 часов и более) или вы проектируете автономное электропитание, можно рассмотреть систему резервного электроснабжения и бесперебойного питание дома в совокупности с генератором . Тут возможны два варианта:

• Автоматический запуск генератора в случае, если заряд на аккумуляторах близок к минимальному: МАП даст сигнал на запуск электростанции и заглушит её, когда заряд АКБ закончится.
• Ручной запуск генератора. При минимальном заряде АКБ, при соответствующих настройках, МАП начинает издавать звуковые сигналы. Вы запускаете электростанцию и переключаете реверсный рубильник – питание пошло на инвертор, который продолжает питать ваш дом и параллельно зарядит АКБ.

Пример установки бесперебойника для загородного коттеджа

Комплексные решения по электрике

В нашей работе мы часто сталкиваемся с проблемами в электрике и электроснабжении частных коттеджей, которые требуют комплексного подхода. К таким проблемам можно отнести: периодические отключения электричества, нестабильное напряжение, некорректно сделанная электрика.

Периодические отключения электричества

Обладая большим опытом реализации проектов по бесперебойному питанию как для частных домов, так и для различных отраслей промышленности и медицины, мы предложим самое оптимальное решения для вас под заданный бюджет. Отключения электричества больше не будут доставлять дискомфорт.

Нестабильное напряжение

Напряжение может быть пониженным, повышенным, плавающим, скачущим – для каждого из этих случаев следует использовать правильно подобранные стабилизаторы напряжения, чтобы надежно устранить проблему. На российском рынки представлено несколько технологий и десятки различных марок стабилизаторов, которые можно купить по различным ценам. Наши специалисты помогут подобрать и квалифицированно установить оборудование.

Какие стабилизаторы напряжения для дома лучше? Читайте в нашем блоге

Электрика

Электрика в доме, которая сделана с серьезными нарушениями, может привести к пожарам, поражениям током, выходу бытовых приборов и электроники из строя. Часто в электрощите стоят просто морально и физически устаревшие автоматы, УЗО и дифы. В соответствии с нормативами и стандартами (ПУЭ 7, ГОСТ, СНиП и проч.) мы осуществляем сборку и переборку щитов. При вашем желании, мы можем уставить различную автоматику, мониторинг напряжения и нагрузки, сделать подготовку под монтаж генератора и т.д.

Купите ИБП для дома на длительное время автономной работы по лучшей цене с профессиональным монтажем по Москве, Московской области и всей России.

Закажите профессиональную консультацию

Заполните, пожалуйста, нашу форму и в ближайшее время мы вам обязательно перезвоним

Дополнительная информация в нашем блоге:
