Электродный котел своими руками: Электродный котел своими руками — инструкция! – Электродный котел своими руками чертежи — groupnk.ru — Группа НК — комплексные поставки электрооборудования в Москве и регионах

Содержание

выбор материалов, схема монтажа + фото

Системы отопления заводского производства стоят дорого. Существует вариант котла без привычных ТЭНов. Такое устройство работает на электродах. Ими непосредственно нагревается теплоноситель. Конструкция простая и отличается высоким КПД. Электродный котёл своими руками могут изготовить все, кто имеет навыки работы со сваркой. В крайнем случае можно обратиться за помощью к специалистам.

Электродиодный котел стоит недорого, также его легко можно изготовить своими руками

Описание работы

Задача всех систем отопления — нагреть теплоноситель с минимальными затратами и поддерживать его температуру на протяжении долгого времени. Электродный котёл, его ещё называют ионным, хорошо с этим справляется. Но он не получил должного распространения в быту.

Схема электродного котла напоминает устройство электролиза. Корпус из стали — это один электрод. А внутри него находится второй — металлический стержень. На нём возникает положительный заряд при подаче электротока, а на корпусе — отрицательный. Ионы начинают движение к корпусу. Но для этого нужен хороший проводник в качестве теплоносителя. Солёная вода идеально справляется с этой ролью. Она не успевает провести весь ток и нагревается. Нагрев зависит от концентрации солей в жидкости и силы тока.

Как изготовить электродиодный котел своими руками, посмотрите в данном видео:

Достоинства ионного котла:

высокая эффективность — КПД 98%;
компактность — в длину устройство не превышает 50 см, а монтаж проводят в магистраль отопления;
надёжность — при отсутствии теплоносителя в системе не произойдёт перегрева;
низкое напряжение в электросети лишь замедлит нагрев.

Небольшой размер позволяет смонтировать устройство в ограниченное пространство. Надёжность достигается благодаря невозможности нагрева жидкости при её отсутствии в системе. Электроцепь разомкнётся — это безопасно.

Электродиодный котел – компактное и безопасное устройство

Отрицательные стороны:

нужен теплоноситель высокого качества с определённым значением сопротивления;
устройство обязательно следует заземлить;
значительный расход электричества;
обязательный монтаж приборов для контроля за работой системы;
не все типы радиаторов совместимы с системой.

Прожорливость и требование к установке контролирующих устройств — главные минусы. Они формируют половину стоимости системы. А также сложно подобрать теплоноситель, который даст требуемый уровень сопротивления. В ином случае работа ионного котла не будет эффективной.

Составные части устройства

Котёл на электродах отличается простотой конструкции. Для его создания нужны несколько металлических деталей, которые соединяют между собой сварку. Это позволяет быстро получить готовую конструкцию.

Как собрать в домашних условиях электродный котел

Для монтажа котла необходимы металлические детали, которые между собой соединяют сваркой

Требуемые материалы:

сварочный аппарат;
труба из стали;
стальной стержень;
тройник;
муфта;
изоляторы для клемм и электродов;
клеммы;
болгарка.

Новичкам рекомендуют использовать сварочный инвертор, невзирая на его высокую стоимость. Это идеальное устройство для тех, кто хочет далее продолжать заниматься сварочным делом, чтобы окупить устройство. При наличии навыков можно работать обычной трансформаторной сваркой. Главное — делать швы высокого качества.

Труба из стали станет корпусом самодельного электродного котла своими руками. Габариты можно выбрать самостоятельно. Специалисты рекомендуют подобрать материал с диаметром 10 см, а длиною — 30 см. А также потребуются тройник и муфта. Первый накручивают на трубку. Муфтой соединяют корпус с магистралью отопления.

Стержень из стали будет выполнять роль электрода. Идеальная длина — 12 см. А также будут нужны изоляторы и клеммы. Обработку материалов выполняют болгаркой.

Монтаж ионного обогревателя

Электродные котлы отопления своими руками собирают с учётом остальных элементов обогрева. Для этого следует выработать последовательность действий и устанавливать устройства один за одним. Котёл не устанавливают отдельно, а интегрируют в систему.

Следует подготовить материалы и устанавливать обогреватель последовательно

Порядок работ:

Определяют тип схемы отопления — одноконтурная или двух, с подогревом воды для хозяйственных нужд. Выбирают и устанавливают подходящие радиаторы.
Собирают котёл, присоединяют его к магистрали.
Наблюдают за работой устройства в тестовом режиме. Смотрят, чтобы характеристики устройства поддерживались на требуемом уровне.
Автоматизируют работу котла.

Необходимо придерживаться данной последовательности работ. Первым устройство обогрева не нужно собирать, поскольку не получится протестировать работу магистрали теплоносителя. Начинают работу с создания чертежей электродного котла своими руками.

Порядок сборки электродного котла:

На стальную трубу, которая будет выступать в роли корпуса устройства, навинчивают муфту с одной стороны, а тройник — с другой. Закручивают туго, чтобы в дальнейшем избежать протеканий теплоносителя. Через тройник жидкость будет поступать из котла в систему, и наоборот.
С торца тройника в корпус вставляют электрод. Важно не допустить контакта между ним и корпусом. Фиксируют электрод заглушкой от радиатора. Он должен стоять неподвижно. Для этого фиксацию выполняют гайкой. Изолятор ещё играет герметизирующую роль. Если подходящего материала нет, то лучше за изготовлением детали обратиться к профессионалам.
Заливают в собранный корпус немного жидкости и проверяют надёжность соединений. Протечек быть не должно. При наличии таковых уплотнители подгоняют. Если протечек нет, то воду выливают.
К корпусу котла приваривают 2 стальных болта. Оптимальный выбор М8 и М10. Они нужны для подключения проводов — заземления и нулевого. Гайки следует покрыть изолятором, чтобы избежать поражения током во время эксплуатации.
Проводят монтаж устройства в систему отопления.

Для безопасной работы необходимо дополнительное оборудование, которое нельзя игнорировать

В целях безопасности котёл оснащают дополнительными элементами. При работе из жидкости выделяется электролизный газ, поэтому его следует удалять из системы. Для этого потребуются:

клапаны удаления воздуха, автоматические;
предохранительный клапан;
манометр, который позволит контролировать мощность устройства;
расширительный бак;
запорная арматура.

Устройства позволяют предотвратить критическое повышение давления в системе. Газ будет постепенно выходить наружу.

Советы от профессионалов

Установку устройства сделать может каждый, но важно выполнить работу качественно. При этом следует соблюдать ряд правил. Это позволит избежать проблем в работе устройства.

Электродиодный котел должен устанавливаться только в вертикальном положении

Полезные сведения:

Электродный котёл устанавливают только в вертикальном положении. Безопасность эксплуатации обеспечивают отдельным креплением устройства к стене, независимо от остальной системы.
Для заземления используют медный провод диаметром 0,4 мм. Сопротивление не должно превышать 4 Ом.
Нулевую клемму размещают в нижней части котла. Так удобнее крепить провод заземления.
Проводя монтаж ионного котла в эксплуатируемую ранее магистраль отопления, следует провести её очистку. Для этого применяют специальные средства для электродных отопительных систем.

Указанные приёмы выработаны в ходе многолетней практики специалистами. Нежелательно повторять ошибки, чтобы потом переделывать систему. Хозяева, принимая во внимание советы, не затратят дополнительного времени на оптимизацию работы устройства.

Ввод в эксплуатацию

Работа системы зависит от качества антифриза. Концентрация солей влияет на мощность. В дистиллированной воде электролиз невозможен, а значит, она нагреваться не будет. Чем больше соли, тем быстрее жидкость будет нагреваться. Но концентрация не должна превышать определённое значение, чтобы не получился рассол.

Материалы и инструменты для теплоносителя:

вода;
сода;
шприц;
ёмкость любого объёма.

Воду разрешается брать из крана. В идеале пользуются дистиллированной или дождевой. В такой воде минимальное количество примесей. Водопроводной жидкости дают настояться несколько дней, чтобы взвеси в ней отстоялись.

Для большей отдачи тепла в воду добавляют соль, в правильной пропорции

Порядок разведения воды и соли:

В цепи должна быть сила тока примерно в 18 А для котла мощностью 4 кВт.
В таре смешивают соду и воду в соотношении 1 к 10.
Полученный теплоноситель добавляют в котёл шприцем или другим способом. Систему разогревают и следят за цифрами на амперметре. При необходимости в воду добавляют соду, выходя на рабочее значение.

Процесс занимает много времени, поэтому следует иметь терпение. Систему обязательно прогревают перед измерениями. Нельзя добавлять соду при силе тока свыше 18 А, поскольку систему может разорвать из-за повышенного выделения газа.

Выполнив сборку качественно, хозяева получают эффективное устройство подогрева не только жилья, но и горячей воды для бытовых нужд. Электродные котлы своими руками получают распространение благодаря высокому КПД. В непростое экономическое время для граждан важна каждая сэкономленная копейка за электроэнергию.

Электродный котел своими руками — Схема и Видео инструкция по сборке

Электродный котел – это отопительное оборудование непосредственного действия. Теплоноситель в нем прогревается благодаря тому, что через него проходит электрический ток. Причиной, по которой происходит нагрев, является движение ионов в воде – оно хаотично, ионы колеблются с частотой примерно 50 раз за секунду. Что больше всего влияет на эффективность работы такого котла, так как технические особенности используемого теплоносителя.

Итак, тепло выделяется за счет того, что ионы двигаются, и передается на теплоноситель. Благодаря этому подобного рода оборудование экономит до 40 % энергии, если сравнивать с другими приборами аналогичного предназначения. Итак, сегодня мы поговорим о том, как изготовить электродный котел своими руками, а также рассмотрим принцип его работы и основные преимущества.

В данной системе электрический ток проводится водой, которую, соответственно, нужно должным образом подготовить. В воде должно быть немного соли. Соль растворяется в ней и доводит ее до нужного состояния. Количество соли, которое нужно добавлять, четко прописано в техпаспорте к котлу.

Содержание статьи:

Как работает электродный котел

Обратите внимание! Электродный котел нельзя подключать через УЗО, так как ток непосредственно соприкасается с водой!

Читайте так же о том как сделать твердотопливный котел в одной из наших статей

Видео инструкция

Как известно, электрический ток при контакте с водой образует гидролиз, как следствие – появляется гидролизный газ. Такой газ будет препятствовать нормальному функционированию системы, поэтому вы периодически должны проводить ее развоздушивание.

Если теплоноситель вдруг начал вытекать из котла, то замыкания опасаться не стоит, ведь никакой цепи нет. Кроме того, к котлу должно подводиться автономное электропитание, поскольку при его активации происходит незначительный скачок напряжения. Когда теплоноситель прогревается, сопротивление проводника понижается, по этой причине (повторимся) обязательно добавляйте соль и проверяйте ее количество несколько раз. Когда понижается сопротивление, то может случиться пробой дуги (это практически то же, что и замыкание).

Плюсы и минусы такого котла

У котла электродного типа есть целый ряд неоспоримых достоинств.

Вы сможете контролировать его работу посредством Интернета.
Прибор работает абсолютно бесшумно.
Вы получаете автономное отопление дома.
Прибор экологически чист.
Кроме того, он компактен.
Для него не нужно оборудовать отдельное помещение.
Стоит котел относительно недорого.
Его достаточно легко установить своими руками.
Наконец, при желании котел может обеспечивать подачу горячей воды.

Сравнение КПД ионного и ТЭНового котлов

Но есть, разумеется, и некоторые минусы, рассмотрим их.

Электроснабжение не является особо стабильным, что негативно сказывается на работе оборудования.
Котел нуждается в электричестве большой мощности.
Прибор не совсем безопасен с точки зрения электрики.
Да и само электричество стоит дорого.

Ну что ж, теперь перейдем непосредственно к тому, как можно сделать электродный котел своими руками.

О том как правильно выбрать отопительную систему для дома читайте тут

Необходимые материалы

Для изготовления ионного котла нам обязательно потребуется:

твердость и целеустремленность;
сварка, умение ею пользоваться;
железный тройник;
труба из стали, которая имеет необходимые нам габариты;
муфта;
клеммовые и электродные изоляторы;
набор электродов;
клеммы для заземления и нуля.

Возможно вас так же заинтересует статья о том как сделать парогенератор своими силами, об этом читайте тут

Технология изготовления электродного котла

Теперь, когда мы вкратце ознакомились с принципом работы устройства, его достоинствами и недостатками, можно поговорить о том, как собственноручно сделать его. Но до того, как приступить к работе, стоит ознакомиться с несколькими важными для нас моментами.

Обратите внимание! Электродный котел в обязательном порядке нуждается в заземлении. Более того, нулевой провод, который будет подаваться на внешнюю трубу, должен вестись от розетки, а фаза пи этом должна подаваться только на электрод.

Первый этап. Сама процедура изготовления ионного котла крайне проста и незамысловата. Берем стальную трубу длиной примерно в 25 сантиметров и с диаметром не более 10 сантиметров, и вставляем в нее с одного конца один или несколько, используя приготовленный заранее тройник) электродов. Собственно, именно посредством этого тройника теплоноситель в дальнейшем будет подаваться в оборудование, а также выходить из него обратно. Второй конец трубы оборудуется муфтой, которая нужна для того, чтобы подключать отопительные трубы.

Второй этап. Далее берем изолятор и устанавливаем его между электродами и тройником. Помимо своей прямой обязанности, этот изолятор будет еще и обеспечивать герметичность прибора. В качестве изолятора лучше всего использовать термоустойчивый пластик. Ввиду того, что нам нужна в этом месте не только лишь герметичность, но и возможность соединения электрода и тройника посредством резьбы, изготовления изолятора желательно доверить мастерам, которые как никто лучше сумеют придержаться всех конструкционных габаритов изделия.

Третий этап. Продолжаем делать электродный котел своими руками. К корпусу прибора необходимо приварить массивный металлический болт, который будет служить нам для крепления заземления, а также нулевой клеммы. Для пущей надежности можете приварить сразу пару болтов, это не помешает. При желании можете скрыть всю полученную конструкцию каким-либо декоративным материалом, который, к слову, станет дополнительной защитой от того, что вам при эксплуатации ударит током. Дело в том, что вашим основным приоритетом при изготовлении должно быть соблюдение норм безопасности, которые заключаются в максимальном ограничении доступа к котлу.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:300px;height:600px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4908081011"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Монтаж и особенности эксплуатации прибора

Для того чтобы установить в доме ионный котел, он (то есть, ваш дом) должен соответствовать некоторым важным требованиям:

в нем должны быть предусмотрены автоматические отводчики воздуха;
установлен предохранительный клапан;
манометр.

Более того, после расширительного бака в обязательном порядке должна располагаться так называемая запорная арматура.

Электродный котел своими руками должен устанавливаться исключительно в вертикальном положении. Это правило диктуется особенностями работы этого устройства. Более того, у котла должно быть автономное крепление к поверхности стены. Крайние 120 сантиметров трубопровода, подсоединенного к котлу, должны быть строго металлическими, притом никакой оцинковки в этом случае не должно быть. Весь е остальной водопровод может быть каким угодно – или тоже металлическим, или пластиковым.

Теперь несколько слов о заземлении. Для этого нужно использовать медный провод с диаметром 0,4 миллиметра и сопротивляемостью максимум в 4 Ома. Он подключается к клемме нулевого напряжения, которая зачастую размещается снизу отопительного котла.

Обратите внимание! Ионный котел, изготовление которого мы только что рассмотрели, сможет прогревать до 120 (!) градусов. Никакой коррозии возникать не должно, поскольку система замкнутая. К слову, за качеством воды здесь тоже можно особо не следить.

До того как приступить к установке, необходимо предварительно промыть всю отопительную систему, используя для того специальные средства (о них тоже должно говориться в техническом паспорте). Если сделать некачественную очистку, более того, и использовать низкокачественный теплоноситель, то все это существенно снизит эффективность работы прибора.

Выбор радиаторов

Теперь несколько слов о радиаторах. Их особенности будут зависеть от того, какой объем будет иметь отопительная система в целом, то есть, сколько литров воды в нее поместится. В идеале на каждый киловатт мощности агрегата должно припадать 8 литров теплоносителя. Если объем будет большим, то котлу для достижения той же температуры потребуется дольше работать, что лишь увеличит ваша затраты на электроэнергию.

Материал, из которого должны быть изготовлены радиаторы для нашей системы, должен быть либо биметаллом, либо алюминием. Дело в том, что другие металлы и сплавы имеют много сторонних примесей, что негативно скажется не электропроводимости теплоносителя. Если же система будет открытой, то все радиаторы должны покрываться изнутри специальным полимерным составом, ведь контакт с воздухом ускоряет коррозию. У закрытых систем подобного недостатка нет.

Обратите внимание! Ни в коем случае не используйте чугунные радиаторы, ведь в них тоже очень много примесей, что не только ухудшает эффективность работы котла, но и увеличивает потребление энергии (у таких радиаторов очень большие объемы).

Как будет работать котел

Сначала полученный «стакан» наполняется жидкостью, скорее всего, вы будете использовать обычную воду. По прошествии некоторого времени вода начнет кипеть. При этом будет образовываться пар, он поднимется вверх по трубопроводу, отдаст свое тепло отопительным приборам и снова превратится в обычную жидкость. Вода, в свою очередь, будет стекать по специально установленной трубе под уклоном, после чего обратно переместится в «стакан». Цикл будет повторяться вновь и вновь, не прекращаясь.

Невзирая на то, какие объемы необходимо обогреть, электродный котел своими руками все равно будет экономически выгодным достоянием. Все это позволяет изготавливать котел незначительных габаритов, что можно назвать еще одним достоинством подобной конструкции.

Если ваша цель – обогревать помещение большого объема, то таких котлов вы можете сделать сразу несколько, разместить их в удобных вам местах в произвольном порядке, благодаря чему получается необходимая температура теплоносителя на выходе. Еще одним достоинством можно считать то, что на изготовление ионных котлов, равно как и на их монтаж и эксплуатацию, не нужно получать никаких разрешений.

Итак, что мы в итоге получаем – максимально экономичное оборудование, имеющее высокую эффективность при создании тепловой энергии. Разве это не то, что нам всем нужно для качественного обогрева дома в зимнее время года? Но проблема обогрева имеет и обратную свою сторону – мы говорим о достижении максимально комфортного микроклимата в доме с минимальными на то затратами энергии. Именно поэтому вам дополнительно следует позаботиться о термоизоляции вашего жилья, сделать так, чтобы при строительстве/обустройстве соблюдались все технологии энергосбережения.

В качестве заключения

Вот теперь вы смогли лично убедиться в том, что собрать электродный котел своими руками достаточно легко и по силам практически каждому из нас. Наиболее важным при этом является то, что нужно, во-первых, ознакомиться с принципом работы устройства, а во-вторых, соблюдать все приведенные здесь инструкции. Лишь в таком случае все пройдет максимально успешно. Теплых вам зим, господа!

Как сделать электродный котел своими руками: этапы изготовления и устройство

В электродном отопительном устройстве увеличение температуры теплового носителя происходит за счёт броуновского движения ионов. Подобная конструкция позволяет экономить расход электрической энергии и способствует её рациональному использованию. Как сделать электродный котёл своими руками? Ответив на этот вопрос, можно снизить затраты на сооружения системы отопления и попытаться изготовить её самостоятельно.

Список материалов и инструментов

На начальном этапе следует внимательно изучить чертежи будущей отопительной системы и в соответствии с ними произвести подбор необходимых материалов и инструментов. Для изготовления обогревательного прибора понадобятся следующие элементы:

устройство для сварки. Лучше, чтобы аппарат имел инверторную конструкцию. Новичку проще с ним работать;
труба из стали. Из неё будет изготавливаться корпус котла. Оптимальный диаметр трубы составляет 10 см. Её длина не должна превышать 30 см;
металлический стержень будет выполнять роль электрода;
тройник для соединения корпуса обогревателя с батареями отопления;
муфта для крепления котла;
изоляционный материал для клемм и электродов;
клеммы для оборудования контура заземления;
болгарка.

Принцип действия

Работа электродного котла основана на протекании процесса электролиза. В воду опускают два разноимённо заряженных электрода. Ток, подаваемый на них, имеет постоянное значение. Результатом химического процесса является разнонаправленное движение ионов.

То же самое происходит в обогревательном устройстве. Только на контакты электродов подаётся переменное напряжение. Ионы с огромной частотой постоянно меняют направление своего движения. В результате этого и происходит нагревание теплового носителя.

Преимущества электродной конструкции

Электродные обогреватели обладают рядом преимуществ по сравнению с классическими котлами:

коэффициент полезного действия приближается к 100 %. Простая и надёжная конструкция позволяет практически всю используемую электрическую энергию преобразовывать в тепло;
отопительные устройства обладают небольшими габаритами. Их устанавливают непосредственно в отопительный контур. Не занимается дополнительное место в помещении.
Характерным представителем обогревателей подобного типа является электрокотел скорпион;
приборы имеют высокую надёжность. Если система запускается при отсутствии теплового носителя невозможен её выход из строя;
скачки напряжения не приведут к отключению отопления. Изменится лишь температура нагревания;
самодельный электродный котел для водяного отопления является более экономичным устройством, по сравнению с обычным электрическим нагревателем. При его работе расходуется меньше электрической энергии.

Недостатки

Качественная работа отопительного прибора возможна лишь при определённом составе воды. Отклонения от нормы приведут к уменьшению мощности устройства.

Котёл нельзя использовать без контура заземления. Существует вероятность поражения электрическим током. Электродную обогревательную конструкцию нельзя устанавливать на некоторые виды радиаторов.

Изготовление электродного обогревателя

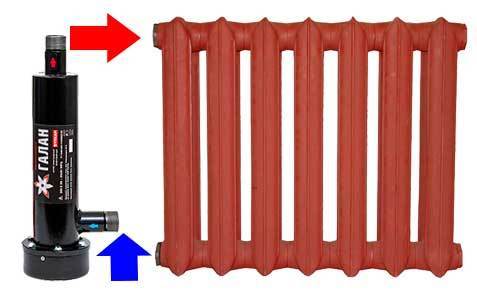

Существуют различные схемы подключения электродного обогревателя к отопительной системе. При одноконтурном соединении отопление используется только для обогрева помещений. Если установить двухконтурное устройство, теплоноситель будет также использоваться в системе горячего водоснабжения.

Изготовление электродного отопительного устройства осуществляется в следующем порядке:

на стальную трубу, которая в дальнейшем будет использоваться в качестве корпуса котла, насаживается муфта;
на другой конец крепится тройник;
проверяется герметичность соединения, необходимо исключить вероятность возникновения утечек;
торец тройника соединяется с электродом. Его неподвижность обеспечивается с помощью используемого изоляционного материала. Электрод устанавливается в определённом положении и фиксируется;
перед проведением сварочных работ внутрь трубы наливается жидкость;
к трубе привариваются стальные болты. К ним будет крепиться провод заземления и нулевой. Места соединения тщательно изолируются;
На последнем этапе изделие соединяется с отопительным контуром и подключается. Следует учитывать, что для защиты системы нельзя использовать УЗО. В этом случае повышается вероятность поражения электрическим током.

Чтобы обеспечить безопасность работы нагревательного прибора конструкция дополняется следующими элементами:

предохранительным клапаном;
устройством, с помощью которого будет производиться удаление воздуха;
датчиком давления;
расширительным бачок.

Рекомендации по установке

Монтаж электродного обогревателя следует проводить с учётом определённых рекомендаций:

устройство крепится в вертикальной плоскости;
непосредственное соединение прибора с отопительной системой следует осуществлять с помощью металлических труб;
для заземления выбирается медный провод;
перед включением котла необходимо очистить систему с помощью специальных средств.

Регулировка работы обогревательного устройства

Жидкость для электродных котлов должна обладать определённым химическим составом. Для эффективной работы отопительной системы необходимо подобрать правильную концентрацию соли. В этом качестве используют обычную соду. Регулировка проводится следующим образом:

провода питания соединяют с амперметром;
включают отопительный прибор;
в жидкость добавляют соду и заливают её в расширительный бачок;
с помощью амперметра определяют силу тока. Она не должна превышать 18 А;
периодически раствор доливается в отопительную систему и измеряется сила тока. При достижении значения в 17 А доливка прекращается.

Выбор радиаторных батарей

При выборе радиаторов следует учитывать мощность отопительного устройства. 1 кВт мощности обогревателя должно соответствовать 10 л теплового носителя. Не стоит наливать жидкость с запасом. В этом случае будет расходоваться больше электрической энергии для её нагревания.

Лучше использовать биметаллические или алюминиевые радиаторные конструкции. Они содержат меньше примесей, которые при попадании в систему отопления, будут негативно влиять на её работу.

Особенности эксплуатации

В обогревательных приборах с электродным принципом действия образуются гидролизные газы. Поэтому в системе должны быть предусмотрено устройство для спуска воздушных масс.

Для подачи электрической энергии может использоваться ручной режим или автоматическая система управления. Чтобы увеличить силу тока обогревательного котла необходимо повысить концентрацию соды в жидкости. При изменении характеристик теплового носителя изменяется величина сопротивления. Для стабильной работы устройства следует контролировать состав жидкости, поддерживая определённые пропорции.

Электродные обогревательные устройства обладают высокой эффективностью и применяются для отопления небольших строений. При этом они имеют небольшие габариты и позволяют экономить свободное место в помещении.

Электродный котел своими руками — инструкция по сборке

Электрический ионный или электродный котёл предназначен для обустройства автономной отопительной системы.

Простота конструкции и низкая стоимость основных комплектующих элементов позволяет достаточно легко выполнить электродный котел своими руками.

Устройство и принцип действия

Все котлы электродного типа являются современной разновидностью традиционного электрического котла и широко применяются в отоплении частных домовладений или загородных дач. Главным отличием такого оборудования является замена классических ТЭНов блоком электродов, являющихся нагревательными элементами, что обеспечивает очень высокие показатели эффективности и долговечность устройства.

Конструкция любого электродного прибора представлена цельнометаллической трубой, которая покрыта полиамидным внутренним изолирующим слоем. Внутрь такой трубы ввариваются входные и выходные патрубки для теплового носителя, а также питающие клеммы и заземление.

Одна сторона трубы герметично запаивается, а другая сторона должна быть обеспечена электродным блоком с изоляторами в виде полиамидных гаек. Дорогостоящее современное оборудование оснащается автоматическими устройствами, а также дистанционной системой управления и GSМ-модулем.

Устройство электродного котла

Стандартные электродные котлы заводского изготовления, как правило, имеют длину не более 60см при диаметре 32см. Средние показатели мощности подобного устройства варьируются в пределах 2-50 кВт, что позволяет выполнить полноценный обогрев помещения с объёмом до 80-1600м³. Следует помнить, что однофазные модели с мощностью в пределах 2-6кВт пригодны только для обустройства отопительной системы частного домовладения. Любое трехфазное оборудование с показателями мощности в пределах 9-50кВт востребовано при необходимости обеспечить качественное отопление большой промышленной площади.

Важно отметить, что потребление электрической энергии любыми ионными котлами является оптимальным только при температуре теплового носителя внутри системы на уровне 75°С.
Электродный котел своими руками – чертежи
Чтобы правильно определиться с чертежами при самостоятельном изготовлении электродного котла, необходимо учесть все основные конструктивные особенности такого отопительного оборудования:
схема использования электродов была предложена Н.Тесла и основана на нагреве благодаря электрическому сопротивлению теплового носителя;
эффективность эксплуатации обуславливается конструктивной особенностью и минимизирует необходимость осуществлять техническое обслуживание;
в традиционных электрических котлах нагревательные элементы располагаются в донной части конструкции и обеспечивают постепенный прогрев теплового носителя снизу вверх, а принцип функционирования ионного оборудования предполагает наличие нагревательного элемента в виде самого теплоносителя;
внутри накопителя размещаются электроды, пропускающие незначительное количество электрического тока, в результате чего осуществляется нагрев системы до определенного коэффициента полезного действия.
При выполнении чертежей нужно обязательно учитывать, что показатели мощности ионного устройства обладают прямой пропорциональностью к уровню сопротивления теплового носителя.

Чертеж электродного котла
Одноконтурная конструкция с электродным котлом применяется исключительно для отопления домовладения, а двухконтурная – позволяет отапливать помещение и обслуживать систему ГВС.
Создание грамотных чертежей самостоятельной отопительной системы предполагает указание всех элементов и количества контуров, которое может быть представлено двухконтурными и одноконтурными вариациями.
Порядок выполнения работ по изготовлению нагревателя
Легче всего выполнить нагреватель из стальной трубы, которая послужит будущим корпусом ионного котла. На один торец насаживается муфта, а с другой стороны устанавливается стандартный тройник. Такие элементы должны максимально плотно и герметично прилегать к корпусу. Именно посредством тройника поток теплового носителя поступает к нагревателю, после чего перемещается в систему отопления.
На следующем этапе самостоятельного изготовления электрод устанавливается в корпус ионного котла со стороны тройника, после чего фиксируется в неподвижном положении посредством изолятора. Хороший результат даёт изоляция электрода от стенок корпуса при помощи обычной заглушки с радиатора биметаллического типа.

Установка электродного котла в систему отопления
В такой заглушке просверливается отверстие, а фиксация осуществляется стандартной гайкой. Прежде чем приступить к завариванию готовой конструкции, внутрь корпуса заливается примерно 700 мл жидкости.
Заключительный этап изготовления нагревателя предполагает приваривание к трубе корпуса пары стальных болтов «М-8» или «М-10». Такая конструкция позволит беспроблемно закреплять провода на «Заземление» и «Ноль». Участки контактов требуют обязательной качественной изоляции.
Полностью готовую, собранную конструкцию электродного котла следует подвергнуть внимательному визуальному осмотру, чтобы исключить наличие погрешностей сборки.
Инструкция по сборке
Собрать и установить электродный котёл самостоятельно не сложно, но такой процесс предполагает строгое соблюдение основных рекомендаций.
Категорически запрещается применять УЗО в процессе монтажа электродного котла, поэтому полная безопасность эксплуатации может быть обеспечена установкой элементов, представленных:
автоматическими клапанами, посредством которых удаляется воздух;
предохранительным клапаном;
манометром, контролирующим показатели мощности всего устройства и подключаемым к отопительной системе посредством трехходового крана;
расширительным ёмкостным баком;
основной запорной арматурой.
Установка собранного электродного котла осуществляется только в вертикальном положении, что обусловлено конструктивными особенностями устройства. Чтобы обеспечить безопасную работу, фиксация прибора производится на стене, поверхность которой выполнена из металлического листа. С целью заземления рекомендуется применять медные провода диаметром 0,4мм. Провода на сопротивление должны иметь показатели в 4 Ом, и подключаются на нулевую клемму.
При максимальном температурном режиме нагрева теплового носителя до 120˚С, вариантов подключения электродного котла может быть несколько:
однофазный или трехфазный вариант подключения для использования котла в качестве единственного источника теплоснабжения;
установка для одновременной эксплуатации с другим отопительным оборудованием, включая твёрдотопливные котлы.
Наибольшей популярностью пользуется установка в качестве отопительного оборудования и проточного водонагревателя.
В этом случае обязательным условием является монтаж основных узлов для обеспечения автоматического контроля.
Вывод нагревателя в рабочий режим
Показатели мощности самостоятельно собранного электродного котла напрямую зависят от количества солей в тепловом носителе, поэтому необходимо грамотно осуществить вывод нагревательного устройства в режим работы. Также важно помнить, что теплоносителем должна быть дистиллированная или хорошо отстоянная водопроводная вода. Прежде чем приступить к наладочным работам, необходимо подготовить основные материалы, представленные содой, амперметром, шприцом и любой ёмкостью.
Если в вашем доме стоит газовая колонка, необходимо следить за ее работоспособностью, ведь неожиданное отсутствие горячей воды вызывает немало дискомфорта. Почему тухнет газовая колонка? Рассмотрим, как решить эту распространенную проблему.
Обзор вариантов котлов для водяного теплого пола представлен в этой статье.
Учитывая ориентировочную мощность ионного котла, амперметр присоединяется к проводам, а в отдельной ёмкости смешивается раствор на основе одной части соды и десяти частей отстоянной или дистиллированной воды.
Посредством шприца водно-содовая смесь заливается в котел, после чего осуществляется плавный разогрев системы и вывод её на полный рабочий уровень. Правильность наладки работы оборудования отслеживается по показателям амперметра, а оптимальным является уровень в 16-17А.
Видео на тему
Простые электродные котлы, сделанные своими руками — Все о печи в доме
Электродный котел — это одна из разновидностей электрических отопительных котлов. Данное оборудование используется для обогрева дачных и коттеджных домов. Главным отличием такого котла является то, что в нем установлены не обычные ТЭНы, а блок электродов. Именно они и выполняют функции главного нагревательного элемента. Подобная замена позволяет избавиться от проблем, характерных для стандартных электрических котлов отопления: короткого срока службы и низкой эффективности. Подобные агрегаты характеризуются достаточно простой конструкцией, так что вполне возможно собирать такие котлы своими руками. Однако перед тем как приступать к сборке котла, нужно внимательно изучить его устройство и тщательно разобраться в особенностях работы.

Изображение 1. Схема электродного котла.
Как устроен электродный котел?
Прежде всего, ознакомьтесь со схемой агрегата, представленной на изображении. Электродные котлы имеют несложную конструкцию. Они состоят из цельнометаллической трубы, поверхность которой покрыта изоляционным слоем полиамида. В корпус вварены клеммы и патрубки. Одна сторона трубы наглухо запаивается. С другой стороны вставляется блок электродов. Его нужно обязательно изолировать от корпуса агрегата при помощи полиамидных гаек.
Фабричные котлы имеют длину до 60 см и диаметр порядка 32 см. Их мощность может колебаться в пределах 2-50 кВт. Таким образом, электродный котел можно смело использовать для эффективного и экономного обогрева помещений площадью от 80 до 1600 м².

Изображение 2. Схема устройства и принципа работы котла.
Котлы бывают однофазными (используются для обогрева частных домов и имеют мощность 2-6 кВт) и трехфазными (предназначены для обогрева разного рода промышленных сооружений, мощность агрегата может составлять 9-50 кВт). Теплоноситель внутри электродного котла обычно разогревается до температуры 75 °С. В случае если температура падает ниже данного значения, то количество энергии, потребляемой котлом, тоже снижается, и наоборот.
Современные модели электродных отопительных котлов комплектуются системами автоматического управления. Они обеспечивают надежную защиту оборудования от перепадов сетевого напряжения. Также котлы имеют блоки запуска. Более дорогостоящие агрегаты могут оборудоваться системой дистанционного управления. Необходимая температура теплоносителя задается при помощи контроллера.
В зависимости от особенностей распространения теплоносителя электродные котлы могут быть открытыми и закрытыми.
Особенностью открытой системы является, прежде всего, то, что в ней движение теплоносителя обеспечивается за счет естественной циркуляции в процессе нагрева. Теплоноситель поступает в отопительные батареи, отдает свое тепло и направляется назад в электродный котел. В системах закрытого типа присутствуют циркуляционный насос и расширительный бачок.
Вернуться к оглавлению
Пошаговая инструкция по самостоятельной сборке электродного котла
Теперь, когда вы знаете, как устроен электродный котел и по какому принципу он работает, можно попробовать собрать такой отопительный агрегат своими руками. Это не очень сложная работа, однако при ее выполнении нужно быть внимательным и осторожным, чтобы готовое изделие было эффективным и безопасным.

Изображение 3. Схема подключения самодельного электродного котла.
Чтобы самостоятельно собрать электродный котел, вам понадобится следующее:
сварочный аппарат;
изоляторы для электродов;
группа электродов;
стальная труба подходящих размеров;
изоляторы для клемм;
муфта;
клеммы заземления и нулевого провода;
металлический тройник.
Перед тем как приступать к самостоятельной сборке электродного отопительного котла, обязательно ознакомьтесь со схемой его устройства и принципа работы, представленной на изображении 2.
Запомните несколько особенно важных нюансов. Прежде всего, такой котел в обязательном порядке заземляется. Подавать нулевой провод из электророзетки можно только на внешнюю трубу. Учитывайте и тот факт, что фазу можно подавать только на электрод.
Технология самостоятельной сборки электродного котла достаточно проста и понятна. Прежде всего, вам нужно найти трубу диаметром 5-10 см и длиной порядка 25 см. С одной стороны трубы нужно вставить блок электродов или электрод. При этом вам понадобится тройник. Через него будет входить и выходить теплоноситель. На другую сторону заготовки необходимо установить муфту для подсоединения отопительной трубы.

Схема модификаций электродного котла.
Разместите изолятор между электродом и тройником. Помимо своей основной функции, он будет обеспечивать дополнительную герметичность электродного котла. Изолятор можно сделать из термостойкого высококачественного пластика. При сборке самодельного электродного котла нужно добиться максимальной герметичности. Одновременно с этим должна быть обеспечена возможность резьбового соединения с электродом и тройником. Так что лучше всего заказать изготовление изолятора квалифицированному мастеру, который сможет изготовить деталь, выдержав все необходимые размеры.
Возьмите болт и приварите его на корпус электродного котла. Прикрепите клеммы заземления и нулевого провода к данному болту. Можно дополнительно подстраховаться, установив еще один болт. Готовый котел можно скрыть при помощи какого-нибудь декоративного покрытия. Помимо чисто эстетических функций, оно обеспечит дополнительную защиту от ударов током. Не игнорируйте этот момент, т.к. очень важно ограничить возможность доступа к отопительному котлу в целях личной безопасности.
Вернуться к оглавлению
Рекомендации по установке и использованию оборудования
При монтаже такого котла обязательно устанавливаются автоматические воздухоотводчики, предохранительный клапан, а также манометр. Запорную арматуру следует смонтировать после расширительного бака. Схема подключения самодельного электродного котла представлена на изображении 3.
Такой котел крепится строго в вертикальном положении. Данный пункт обусловлен особенностями работы подобного оборудования. Котел должен иметь отдельное крепление.
При сборке такого котла используется медный провод заземления с сопротивлением до 4 Ом и сечением от 4 мм. Его необходимо подключить к нулевой клемме. Последняя, в свою очередь, в большинстве случаев устанавливается в нижней части отопительного котла.

График сравнения электродного и тенового котла.
Перед тем как приступать к установке агрегата, нужно промыть отопительную систему. Для этого используется смесь воды и специальных средств. В том случае если отопительная система промыта некачественно или же используется плохой теплоноситель с различными примесями, то эффективность электродного котла заметно снизится.
При выборе радиаторов для отопительной системы необходимо ориентироваться на ее общий объем, т.е. суммарный литраж всех имеющихся труб и радиаторов. В идеале на каждый кВт мощности котла отопления должно приходиться порядка 8 л. В случае превышения данного показателя оборудование будет работать дольше, чем нужно, что приведет к повышению энергозатрат.
При устройстве отопительной системы на основе электродного котла нужно использовать алюминиевые или биметаллические составы. Другие сплавы не подходят, т.к. в них содержится много примесей, влияющих на электропроводность теплоносителя. В случае устройства системы открытого типа, нужно устанавливать батареи с внутренним полимерным покрытием, которое будет препятствовать доступу воздуха и замедлит коррозионные процессы. Закрытые системы не имеют такого недостатка.
От установки чугунных батарей следует отказаться, т.к. они содержат множество различных примесей, снижающих эффективность электрического котла. Помимо этого, чугунные радиаторы имеют большой объем, что приводит к увеличению энергопотребления.
Таким образом, вы можете самостоятельно собрать электродный котел, сэкономив деньги на устройстве отопительной системы. Самое главное — не отклоняться от инструкции и соблюдать технику безопасности. Удачной работы!
Электродный котел своими руками: изготовление и монтаж
Электродный котёл можно изготовить самостоятельно.
Особенности конструкции
Наиболее простой катодный котел включает в себя:
Корпус, сделанный из трубы, которая может иметь диаметр 50-200 мм.
Две футорки или 1 футорка и заглушка. Они закреплены на резьбе, нарезанной на обоих концах трубы.
Электрод. Фиксируется в одной из футорок. Он зафиксирован на материале, который не способен проводить электрический ток. Этот электрод находится внутри трубы. Один его конец подключен к контакту, который выходит наружу через футорку.
Два патрубка. Через один вода поступает в отопительную сеть, через другой она возвращается из системы, которая может включать котел индукционного типа.
Нулевой контакт, прикрепленный к корпусу.
Заземляющий контакт.
Электродный котел подключен к электросети следующим образом:
К контакту электрода подсоединен фазный провод.
К двум контактам, размещенным на трубе, подключены нейтральный и заземляющий кабели.
Принцип работы
В котел подается вода с определенной концентрацией солей.
Электрический ток движется к электроду.
На электроде возникает положительный заряд, а на корпусе отрицательный. Поэтому ионы, которые являются заряженными частицами солей, начинают двигаться к корпусу. Поскольку частота тока в электросети равна 50 Гц, то направление движения этих частиц меняется 50 раз в секунду.
Наличие заряженных частиц соли в воде приводит к уменьшению ее сопротивления электрическому току и увеличению силы тока. Сила тока растет настолько, что вода не успевает проводить через себя ток и начинает нагреваться. Уровень нагрева зависит от того, насколько большая концентрация солей в воде, и какой является сила тока.
Плюсы и минусы
Электродные котлы имеют такие плюсы:
Простая конструкционная схема.
Малые размеры.
Легкость установки.
Пожаробезопасность.
Бесшумность работы.
Небольшая цена комплектующих.
Малый расход материалов для самостоятельного изготовления.
Возможность подключения к одно- и трехфазной электросети.
Минусы ионных котлов:
Чтобы включить устройство, нужно подать большой электрический ток. Для этого следует применять магнитный пускатель или аналогичные ему приборы.
Нужно использовать теплоноситель с правильной концентрацией солей. Если она будет слишком малой, сила тока будет недостаточной, и нагрев будет слабым.
Если электрический отопительный котел создаётся своими руками, нужно потратить немало времени для определения правильной концентрации солей.
Кроме воды другие теплоносители использовать нельзя. Сама вода должна иметь надлежащее состояние. Желательно использовать техническую жидкость без наличия каких-либо примесей металла.
Большой расход электрической энергии.
Материалы
Чтобы изготовить электродный котел, нужно подготовить такие материалы:
Железную бесшовную трубу. Диаметр 57 мм. Длина 30 см.
Термостойкую краску.
Грунтовку.
Трубу с диаметром 32 мм.
Металлические заглушки или футорки. 2 шт. Их альтернативой может быть металлический лист. Его придется приваривать, а не закручивать как заглушки.
Электрод. Диаметр 25 мм.
Клеммы, которые имеют резьбу М6. 2 шт.
Паронитовые или резиновые прокладки. 2 шт.
Фторопластовую втулку или стеклотекстолит.
Изготовление
Электродные котлы отопления изготавливают в такой последовательности:
Рисуют схему или чертеж электрического котла. Ее можно сделать в двух вариантах. Первый вариант схемы предусматривает полностью заглушенные концы трубы-корпуса и размещенные возле них боковые патрубки для подачи воды в отопительную сеть и возврата теплоносителя из радиаторов отопления. Второй вариант схемы предусматривает размещение одного патрубка на противоположном от электрода конце корпуса. Другой патрубок размещают возле главного элемента котла электродного типа.
Отрезают от трубы для патрубков две недлинные части.
На одном из концов каждого патрубка делают две выборки со сферической формой. Для этого нужно взять болгарку и вырезать выборки.
В трубе с диаметром 57 мм вырезают два отверстия для патрубков. Они должны находиться возле противоположных концов трубы одного диаметра.
На патрубках и трубе нарезают резьбу. На первых она должна быть внешней. Ее делают на необработанных концах. На корпусе резьба должна быть внутренней, ее делают на обоих концах трубы. Для нарезки резьбы нужно иметь необходимый инструмент и метчики.
Вытачивают или находят заглушки с нужным диаметром. То же самое делают с фторопластовой втулкой.
Приваривают к корпусу патрубки.
Приваривают клеммы для подключения нулевого и заземляющего проводов.
Фиксируют в футорке фторопластовую втулку и электрод.
На заглушку и футорку надевают прокладки и вкручивают элементы в трубу.
Очищают изделие от пыли и ржавчины, обезжиривают, грунтуют и наносят слой термостойкой краски. Последняя должна выдерживать температуру 120 °С.
Проверяют электродные котлы на герметичность. Для этого наливают внутрь воду, смазывают швы мыльной пеной, подключают компрессор и поднимают давление до 3 бар. Если со сварочного шва не идут пузырьки, все работы выполнены хорошо. Если же пузырьки появились, то нужно заваривать дырочки. Таким же образом проверяют и самодельный индукционный котел, имеющий малый расход электричества.

В схему электрического котла следует включить термодатчик (устанавливается на патрубке подачи воды) и терморегулятор. Эти элементы являются стандартными для всех типов котлов, включая трехфазные устройства индукционного типа.
Настройка работы котла
Она заключается в подборе правильной концентрации солей. В качестве солей будет использоваться обычная сода.
Порядок действий таков:
Подключают амперметр к проводам питания.
Включают в электросеть подсоединенное к системе отопления устройство.
Добавляют в систему раствор соды. Доля соды в растворе должна составлять 10%. Этот раствор заливают в открытый расширительный бачок.
Ожидают некоторое время. После смотрят на амперметр. Сила тока должна составлять 18 А. Мощность должна быть равной 4 кВт/ч. Число на приборе будет меньше 18.
Доливают раствор в систему отопления. Расход должен быть небольшим.
Снова ждут и смотрят на амперметр. Если он показал 16-17 А, то доливку следует прекратить. Если сила тока меньше, то процедуру повторяют. Ее выполняют до тех пор, пока аппарат не покажет 16-17 А. После доливку прекращают, поскольку в противном случае будет слишком большая концентрация, и электродный котел вскипятит воду. Из-за этого вырастет давление, и в лучшем случае произойдет выброс пара. В худшем могут лопнуть пластиковые трубы, если из них создавалась отопительная сеть.
Электродный котел — что это и как установить своими руками
Экология потребления.Усадьба:Бытовые отопительные котлы пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам».
Бытовые отопительные котлы пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам». Что представляет собой модели нового котла, и какие условия существуют для его собственноручного подключения?
Котлы Галан, принцип работы, технические характеристики и конструкция
Электродный котел отопления представляет собой ТЭНовую конструкцию, оснащенную материалами от европейского производителя. Напомним, что это сталь нержавеющая марки AISI 316L и нихромы с повышенной нагрузочной способностью, выдерживающие длительный рабочий цикл.

Принцип работы электродного котла галан заключается в пропускании электрического тока (электролиз) через специальный незамерзающий теплоноситель.

Электролиз и перенос тепла нагретого состояния электродов осуществляется при постоянном токе. Компактную конструкцию нагревательных блоков отличают небольшие габаритные размеры и вес котла в сборе. Теплоносителем отопительной электродной системы является антифриз.

технические характеристики электродных котлов
Основной технической характеристикой котла электродного является мощность.
Линейка электродных котлов представлена моделями Очаг, Гейзер и Вулкан.
Самым маленьким отопительным котлом является серия ОЧАГ, имеющая незначительную потребляемую мощность (от 2 до 6 кВт), предназначенную для обогрева площади 120, 230 и 280 куб.м.

Например, электродный котел галан очаг 3 имеет такие характеристики:
габаритные размеры: длина 275 мм, 35 мм, вес прибора менее 1 кг.

мощность 3 кВт позволяет обогреть помещение площадью 120 м3.

Модели ГЕЙЗЕР средней производительности обладают повышенной мощностью – 9 и 15 кВт с возможностью обогрева помещения площадью 340 и 550 м3. Габаритные размеры равны 360 и 410 мм, 130 мм, вес 5 кг.

Самыми мощными являются модели ВУЛКАН, обладающие мощностью 25, 36 и 50 кВт и предназначены для обогрева помещений от 830 до 1650 м3.
Линейный КПД электродного котла может достигать 96-98 %. По отношению к традиционному ТЭНовому, экономичность электродного котла составляет до 50% за счет способа непосредственного нагрева теплоносителя.

Первое, что бросается в глаз при виде электродных котлов это необычная конструкция. Вместо пузатого и объемного котла длинные цилиндрические конструкции с двумя резьбовыми фланцами, обозначенные стрелочками разного цвета (входящей синей и выходящей красной). Металлический корпус котла может иметь диаметр от 40 до 100 мм длиной 310 – 350 мм.конструкция электродных котлов

В процессе электролиза и при разогреве теплоносителя в котле повышается внутреннее давление до 2Атм. Нагретая вода выталкивается вверх, обеспечивая функции циркуляционного насоса. Кроме того, галан электродные котлы отличает наличие отопительной автоматики с простой системой управления прибором.

Особое внимание заслуживают многофункциональные блоки управления, предназначенные для осуществления определенного алгоритма работы нагревателей электрических. Установку и монтаж электродного котла без определенных знаний произвести собственноручно будет сложно.
Процесс монтажа сводится к установке непосредственно котла Галан, навесного оборудования, обвязке, подключению электроники и закачки в отопительную систему теплоносителя.

Комплект поставки
В комплект поставки электродного котла от производителя входят:
электродный блок мощностью от 3-50 кВт

силовой блок, включающий автомат защиты, модульный контактор и цифровой терморегулятор воды

цифровой терморегулятор по воздуху блок «климат-контроль».

Навесное оборудование (расширительный бак и насос) в комплект поставки не входят, поэтому их параметры предварительно рассчитывают, а оборудование приобретают отдельно.

Требования к отопительной системе
Чтобы обеспечить нормальное функционирование отопительной системы необходимо соблюсти ряд требований:
предполагаемая система отопления должна быть двухтрубной закрытого типа с мембранным расширительным баком (характеристики по объему 1/10L)

котел монтируют вертикально, не превышая уровень радиаторов

при обвязке котла рекомендуется соблюдать соотношения диаметров блока котельного (Ø 32), стояка Ø32 (1″/1/4), магистрали (Ø 25), выводов на радиатор (Ø 20).

Для подключения в отопительную систему рекомендованы чугунные, алюминиевые и биметаллические типы радиаторов, а также система регистров с соблюдением стандартной комплектации и литража теплоносителя.
Обвязка электродного котла
Обвязке котла электродного подлежат следующие компоненты отопительной системы:
расширительный бак

насос циркуляционный

группа безопасности

краны обратки и фильтр грубой очистки

кран залива теплоносителя

кран слива теплоносителя из системы

кран подачи.

Перед монтажом и установкой электродного котла галан необходимо произвести расчеты компонентов отопительной системы. Мощность котла рассчитывают согласно площади помещения и высоты потолков, а также материала стен дома или квартиры. Затем определяют место будущей установки котла и разрабатывают схему и развязку магистралей, тип радиаторов.
Если планируется установить котел в существующую отопительную систему (в большинстве случаев), то расчет может быть ограничен правильной обвязкой и подключением силового блока и терморегулятора.
Производим монтаж котла Галан
Для монтажа котла Галан используют пластиковые трубы. В горизонтальной разводке необходимо создать уклон 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.

После установки котла производят размещение расширительного бака и насоса циркуляционного. Запорные краны на магистрали трубопровода устанавливают после обратки и расширительного бака. Вентили устанавливают до и после радиаторной группы.
Как произвести монтаж котла и навесного стандартного оборудования, показано здесь.
Схемы подключения котла
Существует несколько схем подключения котла: базовая стандартная, параллельного подключения и подключения к системе теплый пол для номинального напряжения 220 и 380 В и множество других не менее интересных схем.

Самыми простыми считаются схемы подключения однофазного электродного котла или трехфазного электродного котла с электроникой управления, циркуляционным насосом и фильтром. Но какую бы схему вы не предпочли внедрить в жизнь, обязательным условием является заземление установки.

Например, для электродного котла галан очаг 3 с номиналом потребляемой мощности 3 кВт, согласно базовой схеме подключения, необходимо напряжение с частотой 50 Гц и максимальным током котла по фазам 13,7 А и пусковым током 5 А.

При этом подключение осуществляют с применением токопроводящей медной жилы провода сечением 4 мм2 и к отопительной системе с помощью муфты ДУ 32 мм.

Но электродный котел остался обыкновенным котлом, если бы в отопительной системе не присутствовали элементы управления с блоком измерения и регулировки рабочих параметров КРОС.
Электронное управление котлом
Электронное управление представляет собой прибор, оборудованный блоком датчиков, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематически электронное управление котлом (КРОС) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.

Различают контроллеры тока и контроллеры проводимости теплоносителя. Токовый контроллер ограничивает значение тока на рабочем уровне, заданном при запуске системы.

Контроллер проводимости выполняет функции определения состояния теплоносителя: отключает котел при достижении носителем тепла критического уровня проводимости или продолжает работу. Датчики проводимости и температуры носителя выносные.
Для монтажа кабелей блока управления используют провод сечением жил 0,12-2,5 мм2. Концы кабеля для управляющих цепей зачищают на 7-10 мм. Винты клемм ослабляют и устанавливают провода. Затягивать клеммы необходимо с усилием не более 2 Нм.
Произвести подключение блока управления поможет видео.
После монтаж и подключения в отопительную систему закачивают электролит и производят регулировку параметров нагрева. Для контроля силы тока в системе используют навесные клещи. опубликовано econet.ru
P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet
Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках
