Автоматические ворота своими руками

Оглавление:

1. Какие виды автоматических ворот бывают?
2. Автоматические ворота распашные
3. Автоматические ворота откатные
4. Отечественное производство автоматических ворот
5. Как сделать автоматические ворота самостоятельно?
6. Установка автоматических ворот
7. Обслуживание и ремонт автоматических ворот

С каждым годом светлые «умы» усовершенствуют конструкцию «автодомика», добавляя в нее ту или иную полезную «мелочь». Но настоящим прорывом в индустрии гаражных «удобств» стала система автоматического открывания дверей, которая значительно упростила жизнь водителям.

Слишком много времени отнимает ручное открытие/закрытие гаража. Автоматические въездные ворота освобождают автовладельца от «лишних» движений, что позволяет значительно ускорить эту повседневную процедуру. Не будем вдаваться в «дебри» статистики, подбивая количество освободившихся минут за месяц или год. И без этих сложных расчетов понятно: автоматические ворота для гаража – это удобно, практично и стильно.

Вы еще не почувствовали этот комфорт? А хотелось бы?

Тогда для вас ознакомительная экскурсия в «мир» автоматических ворот и дверей. Одновременно дадим ответ на самые животрепещущие вопросы автовладельцев:

• Какие автоматические ворота и двери бывают? Их преимущества и недостатки.
• Сколько стоят автоматические ворота? Каков бюджет покупки.
• Какие производители автоматических ворот надежны? А каких стоит избегать.
• Можно ли сделать самодельные автоматические ворота? Какой вариант легче и выгоднее воплотить в «жизнь».
• Какое устройство автоматических ворот надежнее и долговечнее?

Какие виды автоматических ворот бывают?

«Сердце» устройства автоматических ворот – приводной механизм линейного или рычажного типа.

Это железная «рука», которая по команде водителя перемещает двери «автодомика» в нужную позицию. Привод для автоматических ворот чаще всего электрический. Гидравлические модели используют для более тяжелых конструкций и жестких условий эксплуатации (например, автоматическое открывание ворот внушительного размера при въезде на промышленный объект). Мощность механизма подбирается индивидуально и зависит от технических и линейных характеристик всей конструкции.

«Тело» автоматических въездных ворот – дверное полотно, которое совмещает в себе не только защитную, но и декоративную роль, позволяя эффектно украсить гараж. Тип и способ подъема этого элемента – главные характеристики, по которым данная продукция классифицируется. Они отображают суть работы механизма автоматических ворот и дают соответствующие названия модели. Рассмотрим каждую из них.

АВТОМАТИЧЕСКИЕ ВОРОТА РАСПАШНЫЕ

Это всем привычные двухстворчатые двери, которые часто можно увидеть в старых гаражах. Распашные автоматические ворота состоят из цельных полотен (из стали или алюминия), рамы, крепежных петель и электропривода. Если гараж отапливается, то створки дополнительно обшиваются утеплителем. При желании водитель может усовершенствовать имеющиеся у него распашные двери, установив движущий механизм.

Чтобы подобрать требуемый электро привод, нужны такие параметры:

• Линейные размеры створок полотна
• Общий вес ворот
• Длина от дверной петли (ее середины) до боковой стены.

Автоматические приводы для распашных ворот могут перемещать створки внутрь или наружу. Но из-за ограниченного внутреннего помещения гаражей, предпочтение отдается последнему способу.

Нет особой разницы в технических характеристиках между линейной и рычажной моделью механизма. Автоматический привод для распашных ворот гаража спрятан внутри помещения, поэтому его внешний вид не столь важен. Чаще всего более элегантный и компактный линейный механизм выбирают для въездных дверей на территорию участка.

Естественно, главный аргумент для большинства покупателей, выбирающих автоматические ворота – стоимость.

Распашные двери здесь в выигрышной ситуации, поскольку являются самыми доступными в этом секторе гаражных «удобств». Стандартная неутепленная модель размером 2×4 м обойдется от 800 $. Надо учесть, что стоимость автоматических гаражных ворот такого вида кардинально зависит от веса конструкции, мощности привода и декоративного оформления полотна. В случае если в одной из створок вы захотите обустроить калитку, то такие усовершенствованные автоматические распашные ворота (стоимость готового образца) обойдутся дороже на 20-30 %.

К преимуществам данного типа дверей следует отнести универсальность, надежность и долговечность. Механизм автоматических ворот распашного вида прост и «не капризен», скорость открытия створок 12-15 с.

Недостаток данной системы – малейшие препятствия на пути движения полотен могут привести к запиранию дверей. Во избежание поломки привода и для корректной работы автоматических въездных ворот, следует скрупулезно следить за отсутствием препятствий в этой «красной» зоне.

АВТОМАТИЧЕСКИЕ ВОРОТА ОТКАТНЫЕ

Такой вид дверей представляет собой цельное полотно, которое полностью отодвигается вправо или лево. Ворота откатные автоматические (или как их часто называют автоматические раздвижные/сдвижные ворота) больше популярны для въезда на участок, нежели при обустройстве гаража. Дело в том, что полотно передвигается на специальных роликах и не обеспечивает должной герметичности внутреннего помещения, что недопустимо, если оно отапливается в зимний период.

Раздвижные ворота автоматические так же требуют большого дополнительного пространства (больше ширины дверного проема) для движения створки. Внутри помещения отдельностоящего стандартного гаража, рассчитанного на одну/две машины, его явно недостаточно.

Автоматические сдвижные ворота получили широкое применение на промышленных, хозяйственных и охранных объектах. Чаще всего они оснащены гидравлическими приводами, рассчитанными на большой вес полотна. То есть, такой удобный вариант подходит для широких огражденных площадок.

Преимущества откатных ворот: элегантный внешний вид, прочность и перекрытие проемов любых размеров. Для них не нужно отдельно предусматривать входную калитку.

Недостатки – дороговизна, плохая теплоизоляция и потребность в дополнительном пространстве для движения полотна.

Сколько стоят автоматические откатные ворота?

Дать однозначный ответ тяжело. Но скажем так: откатные ворота автоматические гаражные, цена которых зависит от веса дверей, размера проема, консоли и обшивки, обойдутся дороже аналогичной распашной модели в среднем на 40-50 %.

ВОРОТА ПОДЪЕМНЫЕ АВТОМАТИЧЕСКИЕ

Функциональность и продуманность конструкции – главные особенности, которые выделяют эти современные автоматические ворота. Фото, где изображены зарубежные частные дома, всегда поражают элегантно обустроенными, словно влитыми в основную постройку, гаражами.

Такая гармония как раз и достигается с помощью использования автоматических подъемных ворот, которые эффективно решают проблему экономии пространства. Рассмотрим все возможные варианты таких конструкций.

Рольставни – гаражные ворота автоматические

Это самый компактный «представитель» подъемных автоматических ворот. Дверное полотно представляет собой рулон из скрепленных между собой шарнирами металлических ламелей (створок) шириной до 150 мм. Чаще всего для этих целей используют алюминиевые направляющие, чтобы максимально облегчить конструкцию.

Есть обычные и скоростные автоматические ворота, для которых рулонное полотно в считанные секунды (минимум 2,7 с) наматывается на вал, расположенный в специальном коробе. Преимуществами такой конструкции являются: взломостойкость, долговечность и минимальные «расходы» пространства. Металлические ламели заполняют специальной полиуретановой пеной, которая придает им дополнительную прочность (заполнитель в 2 раза тверже монтажной пены). Алюминиевое полотно не поддается коррозии и не изнашивается.

Недостатков у рулонных ворот тоже достаточно. Вот главные из них:

1. Из-за большого количества зазоров они не подходят для отапливаемых гаражей.
2. Зимой автовладелец сталкивается с проблемой обледенения створок, из-за которых механизм заедает. Тоже касается примерзания конца полотна к полу. Придется вручную открывать дверь, предварительно постучав по ней.
3. Главное что смущает автовладельцев, которые присмотрели такие гаражные автоматические ворота – цена. При всей привлекательности модели, она довольно высока.

Рулонные двери чаще всего применяются внутри отапливаемых помещений. По своим защитным характеристикам такое спецоборудование, как рольставни, автоматические ворота-шлагбаумы – отличные «помощники» для контролируемых точек доступа.

Их активно используют для подземных и наземных паркингов. Рольставни, в отличие от автоматических ворот-шлагбаумов (используемых для пропускных пунктов) позволяют обустроить отдельные боксы для машин.

Ну и главное, что волнует автовладельца, которого заинтересовали эти автоматические ворота – стоимость данной модели. Все зависит от материала (сталь или алюминий), цвета, величины проема и производителя. В среднем 1 кв. м. стоит от 120$ (указанная цена на эти автоматические ворота для гаража приведена для стандартного стального образца).

Подъемно-поворотные автоматические ворота

Такие ворота состоят из цельного полотна, которое сделано из сэндвич-панели (металл+утеплитель+металл – для отапливаемых гаражей) или тонкого слоя профнастила (для неотапливаемых помещений).

Они обеспечивают отличную герметизацию гаража, так как плотно прилегают к дверной раме.

При открытии дверей полотно поворачивается и прячется под потолком во внутреннем помещении «автодомика». Для этого ворота оснащены шарнирно-рычажковым механизмом, где вес полотна компенсируется с помощью мощных пружин, спрятанных в чехлах.

Достоинством такой конструкции ворот является их взломостойкость, бесшумное движение щита и его плотное прилегание к раме.

К недостаткам следует отнести быструю изнашиваемость пружин (особенно при тяжелом полотне) и высокую цену.

Это самые дорогие образцы, так как все модели изготавливаются и собираются только за границей, что значительно повышает их окончательную стоимость. Обычно, если набрать запрос «подъемно-поворотные ворота автоматические гаражные цена», то поисковик выдаст массу результатов, где потенциального клиента культурно попросят перезвонить продавцу. Дело в том, что разброс цен на этот товар очень велик: от 3 до 10 тыс. долларов.

Подъемно-поворотная модель ворот не завоевала у нас такой популярности, как за границей, поскольку требует дополнительного пространства в гараже для беспрепятственного поворота/подъема полотна, что в наших стандартных проектах не предусмотрено.

Автоматические ворота гаражные секционные

Это самый популярный вид современных подъемных дверей. Гаражные ворота (автоматические, секционные) совмещают преимущества рулонных и подъемно-поворотных моделей.

Их движущий механизм состоит из направляющих рельс, системы торсионных пружин с валом, барабаном и предохранителем обрыва. Благодаря такой «помощи» полотно легко поднимается под средством среднемощного электро привода для автоматических ворот (от 0,5 кВт).

Щит изготавливают из скрепленных между собой шарнирами панелей (их стандартная ширина: 385, 500, 610 мм) толщиной 20 – 45 мм (20 мм – для неотапливаемого гаража, 35-45 мм сендвич-панель для отапливаемых помещений).

Указанные линейные размеры элементов одинаковы для большинства зарубежных и отечественных производителей автоматических ворот. Поэтому собирают готовый комплект клиенту, выходя из стандартных величин панелей. Еще один нюанс, который следует учесть, планируя устанавливать такие гаражные ворота: автоматические секционные двери должны быть обязательно больше дверного проема на 25-50 мм. При подъеме полотно преломляется и компактно складывается под потолком (возможные варианты: вертикально, горизонтально и под углом). При желании в нем может быть предусмотрена дверь. Если размеры полотна позволяют, то ее можно вписать в автоматические секционные ворота: цена изделия вырастет на 35-40 %.

Преимуществом модели является компактность, независимость от внешних преград, универсальность и огромный выбор дизайна. Рассматривая фотографии этих автоматических ворот, поражаешься разнообразию возможных оформлений полотна.

Их существенный недостаток: быстрая изнашиваемость и «капризность» механизма. Комплектующие для автоматических ворот должны быть строго подобраны для вашего режима эксплуатации гаража. Только тогда можно избежать быстрой поломки привода.

Цена на автоматические секционные ворота колеблется от 1800 $.

Отечественное производство автоматических ворот

Долгое время все комплектующие для автоматических ворот изготавливались только за рубежом. Ведь именно там «двери-самоходы» завоевали популярность еще 40 лет назад. Для нашего рынка они стали актуальными всего лишь недавно. Поначалу все автоматические ворота, цены на которые были малодоступны среднестатистическому обывателю, относились к разряду элитной продукции. К тому же это был дефицит, что подтверждала большая ценовая накрутка.

Значительный прорыв в сфере продаж произошел после закупки соответствующего оборудования для производства автоматических ворот отечественными предприятиями. В свет вышла более доступная серия дверей, которая заставила уравновесить рынок и снизить «аппетиты» перекупщиков. Постепенно сформировались адекватные и реальные цены на зарубежные модели.

Отечественные автоматические ворота, оборудование для которых уже разрабатывалось у нас, несколько уступают по качеству своим зарубежным аналогам. Надежная и долговечная автоматика от немецких (Horman, Sommer) и итальянских (FAAC, CAME) фирм занимает лидирующие позиции на мировом рынке данной продукции.

Отечественные модели дверей значительно укрепили свои позиции, благодаря разработкам российской компании DOORHAN, которая сумела завоевать Европу.

Классом ниже представлена продукция чешских и литовских фирм. Ну и не стоит доверять лозунгам «прочные автоматические ворота дешево» от китайских производителей. Они испортили себе репутацию плохим качеством и недолговечностью дверей.

Как сделать автоматические ворота самостоятельно?

Такой вопрос весьма популярный на форумах интернета. Ведь «самоделки» обходятся значительно дешевле заводских автоматических ворот. Какие модели реально сделать самому?

Во-первых, оцените свои силы. В сети имеется множество схем для самодельных автоматических ворот, но многие из них – лишь «проба пера» техников-самоучек. Никто вам не даст гарантии долговечности такой конструкции. Особенно этого касается привода – самого важного ее элемента. Следует критически оценить его «жизнеспособность», а для этого надо быть технически подкованным человеком. Не стоит покупаться на восторженные отзывы «благодарных» пользователей.

Легче всего сделать своими руками автоматические распашные ворота. Это простейшая модель въездных дверей. Принцип изготовления полотна и рамы мы подробно описали в разделе «Гаражные ворота своими руками…». К ним лишь нужно подобрать соответствующую автоматику (критерии выбора уже упоминались выше). Отдайте предпочтение заводской известной модели, тогда автоматические распашные ворота своими руками будут служить вам «верой и правдой».

Другая популярная в народе самоделка – секционные двери. Их сделать сложно, поэтому многие производители выпускают готовые комплекты для самостоятельной сборки. Они дешевле готовых образцов, а изобилие вариантов позволит подобрать подходящий образец для своего гаража.

Многие, кто спрашивает о том, как сделать недорогие автоматические ворота, забывает, что даже для заводской модели необходимо докупить «пакет безопасности». Что это значит?

По нормам ГОСТ заводские подъемные двери оснащены страховочным тросом, который не даст полотну упасть в случае обрыва пружин. Что касается второстепенных аксессуаров «безопасности», то они не всегда входят в комплект «конструктора».

Например:

• Датчики для дверного проема, фиксирующие препятствие на пути полотна и останавливающие его движение.
• Запирающие/отпирающие ключи для разблокировки ворот в случае поломки привода или отсутствия электричества.
• Система дистанционного управления.

Важно точно снять размеры будущих автоматических гаражных ворот. Для этого замеры выполняют для каждого угла рамы и выбирают большое значение.

Распашные автоматические ворота своими руками׃ важные нюансы выполнения работ

Легче всего изготовить и установить автоматические распашные ворота, поскольку это простейшая модель дверей, производство которой вполне под силу самоделкину, владеющему навыками сварки и резки металла. Даже несмотря на критику о непрактичности этой конструкции дверей, подавляющее большинство гаражей оснащено «по старинке». Победить «классику» по доступности, надежности и долговечности прогрессивным «новинкам» пока не по плечу.
Итак, как сделать распашные автоматические ворота своими руками? Для начала проверяем дверной проем на возможность такой модернизации, ведь для корректной установки автоматики по его бокам должен быть 25-30 сантиметровый запас свободной стены.

Сначала приступаем к изготовлению металлических ворот. Работа выполняется в несколько этапов (подробнее о каждом читайте в теме «Гаражные ворота своими руками»)׃

1. Изготовление рамы
2. Изготовление каркаса
3. Его обшивка листовым металлом
4. Приваривание петель
5. Установка замка и запора

Для гаражных ворот чаще всего устанавливают автоматический привод рычажного типа, отличающийся компактностью, надежностью и неприхотливостью в работе. Но прежде, чем приступить к его монтажу, следует предельно точно отрегулировать движение дверных полотен.

ВАЖНО!

От точности регулировки распашных ворот зависит долголетие автоматики. Следует устранить малейшие перекосы полотен, перепроверить правильность положения петель и хорошенько их смазать. В итоге двери должны легко открыться от толчка пальцем.

Лидерами среди производителей автоматики являются итальянские фирмы Nice, Came, FAAC. Среди отечественных фирм котируется продукция DoorHan. Избегайте малоизвестных китайских «подделок», привлекающих беспечных покупателей низкой ценой.

При установке привода строго придерживайтесь инструкции фирмы производителя и пользуйтесь «проверенными» измерительными инструментами, так как малейший сдвиг рычагов разбалансирует систему и нанесет вред механизму.

Установка автоматических ворот

Монтаж автоматических ворот – дело непростое, но если хорошо подготовиться заранее, то весь процесс займет всего лишь несколько часов. Для корректной установки автоматики во время проектирования гаража следует предусмотреть дополнительное пространство: 45 см по бокам дверного проема и 30 см над ним. Высота потолка должна быть не ниже 2,1 м. Если под ним проведены коммуникации, то нулевой отметкой считать не потолок, а линию их прохода. Для монтажа автоматических ворот опорная поверхность, к которой будет выполняться крепеж, должна быть прочной и не содержать нестойкого облицовочного материала. Если такой имеется (например, утеплитель), то рабочую зону следует очистить до твердого несущего слоя.

Как правильно установить автоматические ворота?

Малейший перекос полотна может привести к заклиниванию или поломке механизма. Особенно в этом плане требовательны секционные модели. Рама и направляющие должны быть строго выставлены, чтобы в дальнейшем избежать подобных проблем.

Вышеописанные правила более мягче для миниатюрной и практичной рольставни. В отличие от других автоматических гаражных ворот подъемного типа, она требует минимальных уступов по бокам рамы (10-15 см) для фиксации основы. Необходимое расстояние от рамы до потолка – 20см. Чтобы обычные или скоростные ворота автоматические (рулонные) дополнительно защитить, механизм зашивают в короб, который обустраивают над въездом в гараж.

Для этого вида дверей следует особенно точно измерять их высоту. Рулонные автоматические гаражные ворота, размеры для которых будут сняты неправильно, будут, или короче, или длиннее, и не смогут функционировать. В обоих случаях придется подгонять уровень пола.

Хотя для сурового климатического пояса России «рулоны» непрактичны, но при должной подготовке въездного участка все же их использовать можно. Для этого следует предусмотреть подогревающий кабель в полу проема, который не даст им обледенеть. Для всех автоматических ворот следует обязательно обустроить козырек и наклонную площадку въезда (или позаботиться о ее дренаже).

Как установить автоматические ворота без проблем? Пригласить замерщиков, которые на этом процессе «съели собаку». Тогда дальнейшая самостоятельная установка пройдет точно без проблем.

Обслуживание и ремонт автоматических ворот

Лучший способ избежать поломки – своевременная профилактика. Все детали, требующие смазки, должны периодически «освежаться». Даже, если механизм заклинило (например, из-за механичной преграды), ни в коем случае не прилагайте излишних усилий для открытия дверей.

Если все же поломка произошла, то автоматические ворота, ремонт которых необходим, следует показать опытному мастеру.

Автоматические ворота своими руками

Несколько лет назад стоимость фурнитуры для автоматических ворот имела стоимость подержанного автомобиля, потому была не по карману большинству наших соотечественников. Раньше автоматические ворота могли себе позволить только наиболее состоятельные люди.

С тех времен ситуация сильно изменилась, и приобрести автоматические ворота может позволить себе практически каждый желающий. Через небольшую сложность конструкции многие люди предпочитают монтировать таковые самостоятельно, при этом экономя деньги на услугах специализированных компаний. Рассмотрим то, как делать автоматические ворота своими руками.

Опорные столбы

Для начала необходимо правильно сделать опорные столбы своими руками под автоматические ворота. Именно к ним будут прикрепляться сдвижные ворота с калиткой. В качестве опорного столба можно использовать бетонный либо кирпичный столб, дубовый брус либо швеллер.

Наиболее предпочтительным вариантом является использование бетонного столба, который необходимо забетонировать на глубину не менее одного метра. Изготовление столбов не требуется, их можно приобрести в специализированных магазинах.

Сначала нужно установить самому столбы по уровню, после чего залить их раствором. Если это выполнено не будет, то открытие будет происходить неправильно.

Для того чтобы раствор окончательно застыл, необходимо подождать не меньше недели. Кладка должна располагаться на одном уровне с дорогой.

Заливка фундамента

Перед началом заливки фундамента необходимо взять швеллер шириной 20 сантиметров, а также арматуру с сечением около 15 миллиметров. Арматуру нужно разрезать своими руками на куски длинной до 1.2 метра, после чего приварить ее к швеллеру с обеих сторон. Сделать все это можно самостоятельно.

Теперь необходимо выкопать яму. Длина ямы должна составлять не менее половины ширины проема. При этом ширина самой ямы должна быть не менее 40 сантиметров, а глубина – 1.5 метра. В яму устанавливаем швеллер и заливаем все бетоном. Если вы все сделаете правильно, то фундамент для ворот с калиткой можно считать готовым.

Главное – подождать около двух недель, чтобы он окончательно просох. Иначе подъемные автоматические ворота просядут.

Изготовление воротной системы

Для того чтобы получилось сделать своими руками раму для ворот, необходимо использовать профильную трубу размером 60х30 миллиметров. Примеры того, как происходит изготовление и подключение, можно отыскать в интернете. Также необходимо помнить о том, что нам нужно будет использовать еще и трубы внутренней конструкции. Они используются для повышения прочности ворот и для крепления полотна.

Для внутреннего каркаса разрешается использовать профильную трубу размером 40х30 миллиметров. При использовании именно такого материала у вас не возникнет никаких трудностей с тем, чтобы самому попасть в него саморезами либо заклепками для крепления обшивки.

Сборка составляющих частей

Взяв чертежи, на которых отображено устройство автоматических ворот, необходимо сделать трубы соответствующим образом. Каждую трубу необходимо избавить от ржавчины. Для этого можно применить болгарку с зачистным кругом. По правилам безопасности, во время зачистки своими руками обязательно необходимо применить защитные очки.

Если сдвижные ворота будут зашиваться при помощи профнастила, то трубы внутреннего каркаса необходимо приваривать посредине. В том случае, если обшивка нужно будет сделать только с одной стороны, то трубы сдвигаются ближе к краю. Стоит обратить внимание, что облицовочный материал должен быть прикреплен на одном уровне с несущей рамой конструкции.

После удаления ржавчины необходимо обезжирить трубы при помощи растворителя или бензина. Далее на трубы наносим своими руками грунтовку и после полного ее высыхания красим эмалевой краской в несколько слоев. Стоимость покраски зависит от пожеланий потребителя.

Установка готовой конструкции

Сделать самодельные подъемные автоматические ворота с калиткой не так уже и сложно, однако этот процесс отличается достаточно большой хлопотливостью. Главное закончить их изготовление. В первую очередь на швеллер устанавливаем каретки для откатных ворот. При этом раздвигаем их максимально возможно.

Теперь одеваем заранее подготовленную раму на роликовые каретки. Автоматические ворота своими руками необходимо установить строго по уровню. После этого платформы кареток необходимо немного прихватить при помощи сварки. Если что-то сделано не так, необходимо все переделать по новой, с соблюдением всех правил.

На последнем этапе необходимо смонтировать электронику. Подключение предельно простое, главное иметь минимальные знания в этой отрасли. Также должна использоваться схема, которая прилагается в комплекте.

Как сделать автоматические ворота своими руками

Ворота с приводом собственными руками: изготовление привода, инструкция по настройке, рекомендации по применению

Соорудить ворота с приводом самому сложно. Потребуются конкретные умения и знания. Но если серьезно подойти к выполнению работы собственными руками, то задача осуществимая.

Устройство ворот с приводом

Эти ворота Каждый день пользуются все неимоверным спросом. Конструкции можно поделить на 3 основные группы:

• раздвижные автоматизированные конструкции;
• распахивающаяся конструкция с автоматикой;
• автоматизированные конструкции для гаражей.

Каждые из типов ворот имеют собственные характерности.

Раздвигающиеся автоматизированные конструкции— это обыкновенные для большинства ворота, которые применяется очень часто.

Двустворчатые ворота просят наличия свободного места в боковой части

Дело все в дешевизне и простом устройстве. Минус состоит в надобности наличия свободного пространства для открытия в боковых частях.

Каркас очень часто делается из жёсткого профлиста. Дальше конструкцию понадобится обшить. Обшивка может делаться из металла либо дерева. Иной вариант — применение кованых резных решёток для обшивания ворот.

Конструкция состоит из подобных элементов:

• створки ворот;
• крепежные опоры;
• набор петель;
• засов;
• один или несколько приводов;
• рукояти для открытия;
• детали для бокового упора;
• центральный упор;
• спайдерные крепежи для фиксирования электропривода к опорам и створкам.

Обязательными деталями конструкции являются боковые и центральные упоры. Это ограничители, которые не позволят створкам выйти за конкретные пределы. Упоры могут быть стационарными или съёмными.

К необходимым деталям конструкции также относятся рукояти и засов.

Детали нужны например если пропадёт электричество

Если появятся проблемы с электротоком, то ворота можно будет закрыть и отпереть только ручным способом. Электрический привод идёт в наборе с этими деталями. Покупать в отдельности нежелательно, так как детали могут быть несочетаются между собой.

По устройству автоматику можно поделить на:

• привод, который выполняет операции закрытия-открытия створок с закреплением необходимого положения;
• автоматику, которая управляет работой важных деталей механизма привода.

Все двигающиеся детали должны беспрепятственно перемещаться по направляющим. Хозяин должен иногда их контролировать. Важно постоянно проводить чистку и смазывание мобильных деталей конструкции. Если створки будут сложно перемещаться, то может случиться увеличение нагрузки на привод и электро двигатель. В подобном случае могут появиться поломки механизмов.

Конструкция раздвижных

Привод состоит из подобных элементов:

Электро двигатель, сила тока которого составляет 220 В.

Деталь можно приобрести в готовом виде или соорудить собственными руками

Неотделимой деталью ворот с приводом считается червячный редуктор

Каждый вид ворот просит частного привода, который сможет обеспечить конкретный вид движения устройства на нужные расстояния.

Конструкция распахивающихся

По принципу функционирования они делятся на:

1. Рычажные. Состоят из набора блоков с рычажками.

Рычажный воротный привод

Линейный привод ворот с приводом

Телескопический привод ворот с приводом

Привод нужно жёстко зафиксировать на основании. Не допускаются перекосы и щели при функционировании механизмов, благодаря этому углубление основания под ворота и устройства автоматические должно быть больше уровня обмерзания земли зимой. Однако в данном варианте может быть гарантировано хорошее функционирование ворот.

Чтобы автоматическое управление функционированием створок случалось хорошо, все устройства необходимо отстроить и проверить ручным способом. Эти работы делаются на завершающей стадии строительных работ. Механизмы работающие на автоматике как правило будут работать:

1. Удалённо. На основе передачи команд по радиоволнам от пульта на принимающее устройство, которое управляет работой электро двигатель и остальных деталей.
2. От стационарного пульта, который находится на стенке частного строения.
3. От комбинирования первых двух видов.

Управление на базе удалённого способа базируется на тех же принципах, что и для стационарно смонтированного пульта с обычными кнопками выключения и включения обычного электро двигатель. Отличие в том, что в таком случае существует возможность решать подсобные технические задачи.

Принцип функционирования автоматики

В первую очередь будет рассмотрен способ работы автоматики от пульта. В таком случае применяется небольшое добавление предыдущей схемы. Оно состоит в подсоединении одновременно с клавишами управления аппаратного ключа. Он функционирует от сигналов принимающего устройства, которое получает команды по радиоволнам с передатчика в виде пульта. Приборы предоставлены в большом ассортименте и могут иметь разный функционал и внешний вид, но принцип функционирования остаётся постоянным.

Расположение датчиков контроля и элементов силового механизма зависит от конструкции ворот и условий региона. Например, осуществить автоматику откатных ворот можно по такой схеме:

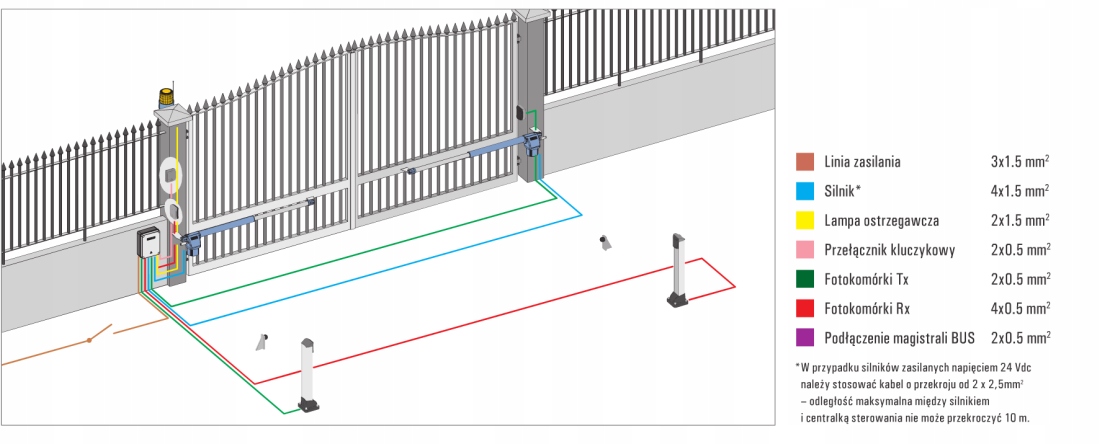

Осуществить автоматику в двустворчатых воротах можно по этой схеме

Фотоэлементы будут проверять качество поверхности для работы. Для этого их придется собрать на столбах фиксации стоек, стенках и опорах. После чего их необходимо настроить таким образом, чтобы они могли чётко охватывать зоны въезда, контролировать достижение створками крайних позиций и исключение ими удара по людям, автомобилям или животным, которые могут неожиданно появиться.

Привод каждой из створок должен быть поставлен на опорных деталях.

Привод необходимо разместить изнутри двора

Ключ для выключения конструкции размещается изнутри стены возле ворот.

Сигнализирующая лампа необходима для освещения проезжей части.

Сигнальная лампа необходима для оповещения открытия ворот

Устройство приёма сигналов от передатчика, которое находится в блоке управления, наряду с индивидуальным приводом крепится на опоре стойки. Возле него следует разместить закрытую распределительную коробку с проводами, которые объединяют элементы системы с фиксирующимся пультом и вводным щитком с покрытием для защиты.

Электропроводку нужно скрыть в специализированных каналах и обезопасить от непредвиденных повреждений. Передатчиком команд, который встраивается в середину пульта, можно управлять благодаря нажатию клавиш на корпусе.

Управлять воротами можно при помощи пульта

В результате передатчик будет выдавать в эфир через антенну зашифрованные радиосигналы установленной частоты, которые сможет воспринять только принимающее устройство, вставленное в ключевой блок управления.

После обработки принимаемые команды поступают на ключ и делаются. Потом схема будет работать также, как и в случае неподвижного управляющего блока.

Для облегчения работы с пультом устройство рекомендуется заранее настроить под разные алгоритмы. Например, открыть или закрыть створки ворот можно одиночным или двойным надавливанием на кнопку управления. Для этого принимающее устройство и передатчик понадобится включить и настроить по определённому алгоритму нажатия кнопок на настроенном механизме. Электроника запомнит эту очередность действий и в перспективе будет её исполнять.

В систему может быть встроена возможность выключения работы автоматизированного механизма для того, чтобы ворота управлялись только ручным способом. Для решения задачи необходимо применять ручной замок и ключ блокировки. Детали обязаны быть расположены в удобном для эксплуатирования, но недоступном для сторонних месте.

Если предполагается сделать откатные автоматические ворота, то места расположения привода и устройств для автоматизации немного отличаются, но принцип функционирования остаётся постоянным. Понадобится лишь предусматривать условия конструкции, региона и запросы владельца частного дома. Для раздвижной створки понадобится расположить всего 2 фотоэлемента безопасности. Остановка привода может быть обеспечена концевыми механическими устройствами для выключения.

Все схемы автоматики предполагают систему повторения заданных процессов. Она дает возможность резервировать защитной функции. Например, в случае отказа концевого выключателя для приостановки створок должна сработать защита от перегрузки мотора. В конце концов работа привода будет прекращена. Это дает возможность исключить неполадку всей системы.

Подготовка к постройке: чертежи и схемы

Монтаж ворот с приводом необходимо начать с составления чертежа. С помощью карандаша на бумажный лист необходимо обязательно нанести схему ворот с учитыванием размеров. На схеме лучше всего показать ключевые размеры деталей.

Размеры автоматической конструкции необходимо показать очень точно. В процессе расчёта нужно выполнять эти требования:

• при въезде ТС в гаражное помещение с любой из сторон должно остаться минимум 30 см;
• чем больше этот показатель, тем легче будет въезжать на территорию участка;
• ширина должна определяться с учитыванием вида ТС.

Для обычного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От типовой распахивающейся конструкции автоматическая выделяется лишь наличием привода. На данном шаге необходимо сформироваться с видом устройства — будет установлено рычажное или линейное. Если предполагается ставить откатные ворота, то очень часто применяется привод с рычагами. Линейный монтируется в случае, если от крайней части опоры до петли расстояние мимнимум. Если есть зазор больше 15 см, то лучше применить рычажное устройство.

Монтажная схема автоматики с указыванием количества жил кабелей и их сечений

На откатные ворота будет оказывать воздействие нагрузка от ветра, благодаря этому важно заблаговременно побеспокоится про защиту устройств.

Если предполагается проводить монтаж гаражных ворот с приводом, то потолочный уровень необходимо уменьшить на 25 см. Это нужно брать во внимание, так как для установки понадобится место под конструкцией потолка.

Схема раздвижной автоматической конструкции фактически не отличается ничем.

Схема размещения элементов раздвижных ворот с приводом

В таком случае будет нужен только один электрический мотор.

Рекомендации по выбору автоматики

Решив выполнить монтаж автоматики, хозяин частного строения подразумевает, что она будет служить десятками лет. Качественный набор может работать много десятков лет, впрочем плохого качества комплектующие могут стать ненужной «болью головы». Чтобы не ошибиться с выбором, нужно брать во внимание такие советы:

Выбор производителя

Сейчас в строительных магазинах можно найти автоматику от китайских и европейских заводов. Китайские устройства направлены на большое снижение стоимости в ущерб качеству, однако бывают исключения. Знаменитые компании из Китая рекомендуют надежные изделия для автоматизации ворот различных типов.

Из изготовителей из Европы стоит предпочтение лучше отдавать итальянской и немецкой фурнитуре, но последняя обойдется намного дороже. Неважно, какой изготовитель будет подобран, не необходимо приобретать недорогие детали, о которой никто не слышал. Механизмы работающие на автоматике покупаются на длительное время, благодаря этому не следует на ней экономить.

Выбор привода для ворот

Подходящий вариант может посоветовать мастер по монтажу автоматики, однако в таком вопросе необходимо разбираться и своими силами. Как мы говорили прежде, привод может быть червячным или рычажным. Выбор в первую очередь необходимо делать исходя из желаний к наружному виду продукции. Также нужно учитывать, в какую сторону будет открываться конструкция — во двор или проезжую часть.

Червячный привод очень просто ставить, он прост в эксплуатации и выделяется длительным сроком службы. Этот вид механизма можно установить на ворота, которые открываются и в середину строения, и наружу. Если конструкция открывается наружу, другими словами ограничения: проём ворот станет меньше примерно на 30 см. Это связано со спецификами установки. Если свободного пространства нет, то такой привод не подойдет.

С помощью привода с рычагами автоматизируются ворота, открывающиеся в середину территории.

Рычажный привод может открывать ворота только в середину

Шарнирный механизм более совершенен в плане технологичности. Минусом считается большая цена.

Исходя из этого, если ворота будут открываться в середину территории, то можно подобрать привод разного типа. Если наружу, то разрешается применение исключительно зубчато-винтового механизма.

Выбор мощности привода

В ходе выбора автоматизированных механизмов нужно предусматривать вес створок. В техдокументации указывается, на какой вес рассчитано устройство. Рекомендуется устанавливать электропривод, который рассчитывается на приличный вес. Оптимальный запас мощности — 30%. Если устройство будет работать на пределе мощности, то привод будет сильно греться. Это за собой повлечет выход из строя механизма до недавнего времени заявленного изготовителем срока.

Также нужно брать во внимание нагрузку от ветра. Если ворота состоят из непрерывного полотна, то привод будет обязан одолевать влияние ветра. Исходя из этого, понадобится намного мощнее конструкция.

Ещё одна проблема — изменения климата во время холода. Летом конструкция может легко открывать ворота весом 250 кг, но зимой появляются трудности, так как привод будет работать в трудоёмких условиях. В первую очередь необходимо принимать во внимание, что не во всех регионах в это время напряжение падает электрической сети. Привода без запаса мощности в подобном случае могут не включиться.

Наличие добавочных функций

Изготовители производят широкий выбор аксессуаров. Обязательно необходимо приобрести фотоэлементы, которые помогают заканчивать процесс закрывания ворот, если появляются препятствия в зоне действия:

Рекомендуется проводить монтаж фотоэлементов для сдвижных-раздвижных ворот

Также лучше всего купить антенну, которая способна расширить радиус действия пульта. Лампы для сигнала могут предупреждать находящихся вокруг об открытии ворот. Эта функция понадобится например если выезд выходит на тротуар, по которому ходят люди.

Выбор дополнительных опций зависит от эксплуатационных условий ворот.

Важно также предусматривать технические параметры, используемые для спецификации автоматизированных механизмов:

1. Вращающий момент (Нм) – базовый параметр автоматики для рычажной распахивающейся конструкции. Эта характеристика не применяется для червячной автоматики. Вращающий момент может показать, конструкция с каким весом может открывать привод. Чем больше критерий, тем больше вес створок может открывать автоматизированный механизм. Для ворот весом до 800 кг хороший вращающий момент составляет 3000 Нм.
2. Интенсивность (%) – параметр, который показывает самую большую интенсивность применения электрического двигателя. Интенсивность считается соотношение рабочего периода устройства к общему времени. К примеру, если параметр составляет 30%, то конструкция способна работать 30% времени, при этом перерыв в работе будет составлять 70% времени. В большинстве случаев такого значения достаточно для ворот типовых показателей.
3. Тяговое усилие (Н) – параметр покажет, с какой силой механизм давит на створки. Чем больше характеристика, тем мощнее привод. Идеальное значение для ворот 6 м — 400 Н.

Параметр самого большого веса створки не стоит принять во внимание. Выбор необходимо делать на основе тягового усилия и вращающего момента.

Расчёт материалов и перечень инструментов

В самый маленький набор автоматики входят подобные элементы:

Набор рекомендуется дополнить подобными элементами:

• фотоэлементы;
• лампа для оповещения;
• дистанционная антенна.

Прокладывание кабеля с напряжением 220 В на территории частного строения под землёй можно исполнять без добавочной защиты провода от повреждений. Под проездом автомобиля необходимо применить защиту кабеля. Здесь кабель должен прокладываться в футляре. Конструкцию можно соорудить из железной или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.

Рекомендуется ложить кабель в середине технических ПНД труб диаметром 50 мм.

Прокладывание кабеля под землёй прекраснее всего выполнять в технических ПНД трубах

Такие трубы стоят в несколько раз ниже типовых, так как они не как правило выдержат того же давления, которое смогут выдержать обычные трубы водомерного узла. Для прокладывания электрического кабеля будет довольно труб толщиной 3 мм.

Чтобы сгибать трубы под угол, нужны фитинги, переходы и фланцы.

Прокладывание кабеля под землёй и соединение труб соединителями

Необходимо знать типологию проводов и их небольшое сечение:

3 months ago

Как сделать откатные ворота с электроприводом своими руками

В этой статье разобраны все моменты по установке откатных ворот и оснащению их электроприводным устройством. По отдельности и в комплексе рассмотрены все составляющие.

Без преувеличения можно сказать, что на сегодняшний день электроприводы — одни из наиглавнейших составляющих подавляющего большинства механизмов. Рассмотрим, что это такое в общем и относительно ворот данного типа.

Что такое электропривод и для чего он нужен

Электропривод – это специализированная электромеханическая система, которая предназначена для преобразования электрической энергии в различные механические воздействия. Она может быть установлена на любой технологический механизм и позволяет ему совершать заданные функции, исключая приложение усилий со стороны человека. До сих пор можно встретить споры – включать или нет в электропривод управляющие цепи, но в данном случае (при установке на ворота) этот момент не столь актуален, так как энергопотребление бытовых устройств не столь значительно, как в промышленных условиях.

Посмотрим на более «человеческую» формулировку данного определения — это устройство, которое преобразует электрический ток в механические движения – вращательные или поступательные. Если посмотреть на это определение касательно ворот, то в данном случае электропривод будет отвечать за их открывание и закрывание, снимая с человека необходимость перемещать полотно ворот вручную.

На откатных воротах привод в целом состоит из:

• Двигатель и редуктор (для ворот продаются специализированные модели – в одном корпусе).
• Зубчатая рейка (через нее усилие от редуктора передается на полотно, к которому она прикреплена).
• Автоматика и защита (первая останавливает двигатель при открытом или закрытом положении; вторая останавливает двигатель при возникновении препятствия в работе).
• Цепи управления (сюда входят пульты, фотоэлементы, сигнальные лампы и щит управления).

В основном сами приводы выбирают исходя из двух параметров:

• Предполагаемая интенсивность использования. Из этого параметра можно узнать на какое количество циклов рассчитан привод. Измеряется в процентах — стандартные значения 30, 50, 70, 100%. В быту обычно используются на 30-50%. Если предполагается установить ворота на участок с высокой интенсивностью движения, то рекомендуется рассмотреть связку ворота-шлагбаум, которая может значительно продлить срок службы конструкции. В час пик ворота можно открывать, а движение регулировать шлагбаумом.
• Мощность. Показывает, какой вес ворот можно перемещать данным приводом. Стандартные значения веса – 300-800 кг. К весу самих ворот необходимо приплюсовать значения ветровой нагрузки, коэффициент которой равен 40. Т.е. берется площадь ворот в квадратных метрах и умножается на 40. Полученный результат складывается с весом полотна и получается максимальное значение, которое может воздействовать на привод.

Как итог – это связка двигатель-редуктор (в одном корпусе), что преобразует электроэнергию во вращение вала с шестеренкой, который посредством зубчатой рейки перемещает полотно ворот.

Лидерами на рынке являются приводы немецкого и итальянского производства, хотя уже встречаются и достойные представители отечественной и китайской промышленности.

Подробная информация о монтаже откатных ворот из профнастила своими руками — в этом материале.

Если вас интересует, как самостоятельно сварить ворота из профильной трубы — читайте об этом здесь.

Посмотреть фото различных гаражных замков, а также почитать про их отличия и преимущества можно в этой статье.

Принцип и варианты работы автоматики

В электромеханике автоматикой принято считать платы управления и периферийные устройства (датчики), обеспечивающие поступление сигнала для осуществления необходимого действия. Она также включает в себя цепи и устройства защиты, как оборудования, так и людей, находящихся в зоне его действия.

В прайсах торговых организаций зачастую предлагаются полные комплекты оборудования, где в автоматику включен также и электропривод, поэтому мы также будем рассматривать все в комплексе.

В целом, электротехника как наука уже давно изобрела все, что могла. Как следствие – принцип работы автоматики для откатных ворот в корне везде один и тот же. Различия могут быть лишь в исполнении периферийных устройств, что подают сигналы на остановку/запуск двигателя привода. На сегодняшний день используются:

• Механические концевики. Уже устаревающие устройства, от которых отказываются ввиду их невысокой надежности. Они часто отказываются нормально работать из-за нагара на контактах или же из-за их загрязнения.
• Магнитные датчики. Срабатывают при изменении магнитного поля при приближении магнита к приемнику.
• Фотоэлементы. Состоят из источника/приемщика сигнала и зеркала. Срабатывают, когда зеркало перестает возвращать сигнал к приемо-передатчику. Очень эффективны как датчики защиты.

Чертеж автоматических ворот

Общий принцип и порядок работы автоматики такой:

1. После нажатия кнопки на пульте управления (зачастую сделан как брелок) сигнал улавливается фотоэлементами. Расположение их подбирается индивидуально в зависимости от местности.
2. Фотоэлемент подает сигнал на плату управления, которая задействует пускатель двигателя.
3. Полотно ворот откатывается до тех пор, пока не поступит сигнал от датчика, что они открыты на максимальную ширину – двигатель отключается.
4. Далее обычно наступает черед реле времени, которое удерживает ворота открытыми некоторое заданное время, после чего подает сигнал на плату управления, что пора запускать обратный ход двигателя.
5. Полотно ворот откатывается в первоначальное положение до тех пор, пока не получен сигнал датчика о том, что они полностью закрыты – двигатель отключается.

Сами датчики (чаще магнитного типа, для работы которого не страшны грязь и снег) преимущественно устанавливаются либо на зубчатую рейку, либо на верхнюю часть полотна ворот. Защита выполняется в несколько ступеней: фотоэлементами (контролируют весь участок движения ворот, при обнаружении препятствия для движения полотна останавливают двигатель), а также датчиками нагрузки двигателя (если по каким-либо причинам двигатель начинает потреблять значительно больше электроэнергии, то подается сигнал на его отключение). На проем также ставятся дополнительные фотоэлементы, которые не разрешают воротам закрыться, если в нем что-то находится.

Как и с приводами – советуем присмотреться к немецкой и итальянской автоматике, хотя вполне реально подобрать приличную комплектацию и от менее известных производителей.

На следующем видео — как выбрать привод для ворот:

Подготовка и установка привода

Рассмотрим вкратце весь процесс установки ворот, подробнее останавливаясь на моментах, когда дело касается работ с электроприводом:

• Предварительные замеры и оценка будущего расположения ворот. Тут отметим, что в 99% случаев их размещают изнутри ограды. Длина полотна будет равна 150% от ширины проема, так что проверьте наличие свободного места.
• Фундамент. Это обязательная часть работ (также применяется крепление механизма на сваях, но реже), следует учитывать, что основанию необходимо время, чтобы хорошо схватиться, так что рассчитывайте время так, чтобы после заливки оно простояло около 3-4 недель.
• По размерам длина ямы зависит от ширины проема ворот (50% от нее) и глубины промерзания почвы (на которую она и копается), ширина фундамента обычно около 0,5 м. Также определитесь с необходимостью установки ответного столба, на который ворота будут опираться в закрытом положении. Можно ли его закрепить к ограде либо же также под него необходим фундамент.
• Копается яма данных размеров. В ней параллельно поверхности (заподлицо) и углами вниз крепится швеллер, к которому привариваются уголки либо арматура (располагаются они на всю глубину ямы).

Именно на этом этапе производится подводка кабелей для электропривода (в крайнем случае, в фундамент посередине необходимо замуровать гофрошланг, через который затем и протянутся провода).

• Далее все заливается раствором и остается только ждать, пока он полностью не застынет.
• Когда фундамент достаточно затвердел, пришло время для установки полотна ворот. Натянутой ниткой необходимо обозначить где оно будет ходить.
• Далее устанавливаются ролики держатели (к швеллеру привариваются регулировочные площадки, на которые они и прикручиваются) и регулируются так, чтобы ход ворот был полностью свободным.
• Привод и зубчатая рейка. Для первого также делается регулировочная площадка и уже в соответствии с положением шестерни вала редуктора к полотну ворот приваривается рейка. Необходимо следить, чтобы высота рейки не менялась от краев к середине, а зазор между зубьями шестерни редуктора и собственно рейкой составлял около 1 мм. Тогда ход ворот будет плавным и бесшумным.
• Концевики. Рекомендуется установить и отладить в первую очередь именно их. Места их размещения могут различаться в зависимости от моделей. Интересный момент, который может возникнуть – после первого запуска ворота проедут метра полтора и остановятся. Это может срабатывать дополнительная защита в самой плате управления, которая отсчитывает метраж пропущенного через редуктор полотна ворот. В таком случае в инструкции необходимо найти, как перепрограммировать контроллер на длину вашей конструкции.
• После того, как работа привода и концевиков отлажена – можно приступать к монтажу периферии в виде фотоэлементов, защитных устройств, сигнальных ламп и т. п. Не стоит совершать распространенную ошибку и пытаться запустить все вместе. Как показывает практика — всегда что-то может быть собрано не так. Гораздо практичнее все делать и проверять последовательно — если в процесс монтажа вкралась ошибка, то ее сразу можно будет заметить.

Когда все настройки закончены, пришла пора поставить себе мягкое кресло и с чувством полного удовлетворения просто поиграться – открывая и закрывая новые ворота.

Видеоматериал о монтаже своими руками

На видео — пошаговый процесс установки автоматических откатных ворот:

Фотогалерея ворот с автоматикой

На фото ниже представлены откатные конструкции из различных материалов:

Электропривод распашных ворот своими руками: варианты сборки

Оценив предложения импортных фирменных моделей и единиц отечественного производства, их цену, функциональность и надежность, многие домашние мастера приходят к выводу, что лучше сделать электропривод распашных ворот своими руками. Это оказывается на практике не только дешевле, но и интереснее. Самодельные механизмы имеют право на жизнь и беспроблемную эксплуатацию, если учтены все технологические аспекты, подобраны надежные запчасти и материалы, а также мастер-изготовитель имеет доскональную подкованность в конкретном вопросе.

Описание возможных элементов оснащения

Способ управления

Для дистанционного управления (аналог пульта ДУ заводского набора автоматики) можно взять ACSTM 114R (беспроводной двухканальный модуль дистанционного управления по технологии «прыгающего кода») или, на крайний случай, использовать оснащение на базе сигнализации автомобиля, что даст дополнительную защиту от перегрузки, а также зажатия в створках чего-либо, к примеру, кузова автомобиля, человека и прочее.

Пульт ДУ

Механика приводящего устройства

Электрические распашные ворота своими руками могут быть сделаны на основе электромотора (редуктора), с подачей питания 12-24 вольта с постоянным током. Данная схема оптимальна и отличается нормальным уровнем безопасности работы привода на улице в условиях агрессивной среды. Электромотор-редуктор может быть:

• От стеклоочистителя автомобиля модели ВАЗ-2110, так как обладает большим крутящим моментом по выходу в сравнении с остальными моторами подобного действия.
• Другой вариант — от стеклоочистителя грузового авто МАЗ на 24 вольт на большой мощности
• Редуктор на дверь ворот на принципе лифтового устройства.
• Привод осуществляется двигателем от вентилятора охлаждения на радиаторе ВАЗа, через червячный редуктор типа i-80.

Моторедуктор стеклоочистителей Ваз 2110, 2111, 2112

Обозначения рисунка:

1. Крышка.
2. Помехоподавляющий конденсатор.
3. Плата с контактами концевого выключателя.
4. Прокладки.
5. Шестерня на выходной вал.
6. Набор промежуточных шестерней.
7. Корпус моторедуктора.
8. Термо биметаллический предохранитель.
9. Помехоподавляющий дроссель.
10. Якорный элемент.
11. Корпус электродвигателя.

Такие относительно не дорогие и доступные моторы с хорошим уровнем надежности уже имеют червячные редукторы, способные работать на открытом воздухе, таким образом Вам не надо продумывать какой-нибудь дополнительный герметичный кожух.

Исполнительный механизм можно сделать из 2 шпилек, диаметром 20-16 мм и длиной 1метр.

Шестерня редуктора

Принцип работы устройства

С помощью гипоидной передачи и крутящего момента импульс будет передаваться с шестерни вала моторедуктора на ведомые шестерни, соединенные с концами шпилек.

Работа винтового хода

Ведомые шестерни должны вращаться в обратном направлении. Во время вращения шестерни неподвижно закреплены на шпильке, а по ней перемещаться гайка, закрепленная с тягой. Второй конец тяги закреплен с полотном распашных створок ворот. Таким образом, вращение винта вызывает перемещение гайки, следует запустить по направляющей типа ползунка, которая толкает тягу, закрепленную на полотне ворот.

Аналогично работает и 2-ая, зеркально отраженная часть привода. При вращении винтов навстречу друг другу, гайки должны разъезжаться от центра (к центру, все зависит от направления вращения). Они двигают за собой створки посредством штанг. Можно, конечно, взять винтовую деталь от домкрата авто, где полвинта с левой резьбой, а вторая часть с правой.

Система с латунной втулкой

Гайку лучше всего сделать, как и в заводских вариантах из латуни, так резьба не сотрется, сверху на нее можно надеть стальной кожух на шарнирном креплении тяги. Подшипники с вращающимися шпильками возьмите радиально-упорные, как наиболее оптимальный вариант с точки зрения нагрузок.

Внимание! Что касается размещения, то данное устройство монтируют на швеллере над полотном, соединенным с опорными столбами портала.

Другой вариант сборки

Вариант с велосипедными звездочками

Ведомая шестерня может приводиться в действие от мотора редуктора. При этом шестерня тянет цепь вдоль направляющей из проф. трубы, по которой двигаются каретки с шарнирами для тяги. То есть принцип аналогичен предыдущему. Вместо 4 радиальных упорных подшипников используется 2 велосипедные звездочки со ступицей в сборе, велосипедную цепь или стальной тросик (легче подтягивать, и он не растягивается), который намного дешевле пары шпилек и конические шестерни.

Процесс сборки усложнен благодаря необходимости большого парка станочного оборудования со сверлильными и токарными станками. При отсутствии указанного инструмента применяйте максимальное количество готовых узлов.

Автоматика для портала, актуатор

Источник: http://rusograda.ru/vorota/elektroprivod-raspashnyx-vorot-svoimi-rukami

Как сделать автоматические ворота своими руками

Без сомнений автоматические устройства делают нашу жизнь комфортнее и проще, поэтому зачем ежедневно тратить время и усилия на открытие ворот, когда за вас это сделает электропривод. Мы расскажем, как своими руками сделать различные ворота и как потом превратить их в автоматические — если у вас уже установлены распашные, роллетные, откатные конструкции, то вы можете просто доукомплектовать их электро механизмами.

Если вы впервые решили выполнить изготовление ворот без помощи профессионалов своими руками, то рекомендуем вам сделать стандартную распашную конструкцию. Во-первых, делать ее намного проще, а во-вторых, победить проверенную временем «классику» по степени доступности, долговечности и надежности прогрессивным «новинкам» еще не удалось.

Изготовление ворот распашного типа своими руками

Итак, в первую очередь измеряем дверной проем и проверяем возможность его модернизации. Для успешной установки автоматизации по бокам проема должно иметься 25-30 см свободной площади стены.

Если с площадью все нормально, начинаем процесс изготовления самих ворот. Подробно все этапы работы описаны в соответствующих темах, сейчас лишь перечислим ход процесса:
1. Изготовление рамы.
2. Приваривание каркаса.
3. Создание рабочего полотна, то есть обшивка каркаса металлическими листами.
4. Крепление петель методом сварки.
5. Установка штыревых запоров и замка.

Распашные ворота рекомендуем оснащать автоматическим приводом рычажного типа, который имеет прекрасные эксплуатационные характеристики: компактность, надежность, простоту использования и неприхотливость в работе.

Какую автоматику приобрести?

На российском рынке прекрасно зарекомендовали себя такие производители автоматики: итальянские компании FAAC, Nice, Came, а также отечественная компания DoorHan, продукция которой отличается износостойкостью и способностью эффективно работать в температурных режимах нашей страны. Пусть вас не прельщает низкая цена китайских автоматизаций, вам придется неоднократно их менять.

В целом долголетие автоматики зависит от точности регулирования распашных ворот, чем правильнее они будут выставлены, тем проще будет происходить их движение. Не должно быть ни малейшего перекоса полотен, а петли должны быть хорошенько смазаны.

Главное, четко придерживайтесь вкладыша-инструкции от фирмы производителя и используйте только проверенные измерительные инструменты для выставления рычагов, ведь малейший их сдвиг повлечет за собой разбалансировку всей системы.

Установка автоматических ворот – основные правила

Чтобы выполнить успешную установку системы автоматизации, еще на этапе проектирования должно быть предусмотрено дополнительное пространство: по бокам должно оставаться около 45 см от дверного проема и 30 см сверху. Опорная поверхность, на которой планируется закреплять элементы автоматизации, должна быть прочной и на ней не должно быть облицовочного материала.

Для рольставней, которые имеют компактные размеры и очень практичны в использовании, применяются другие требования. Минимальные отступы по бокам составляют всего 10-15см, чтобы была возможность прикрепить основы. Обычно, чтобы дополнительно защитить автоматические рулонные ворота, механизм автоматизации зашивают в короб.

Но все же самый надежный способ автоматизировать распашные, откатные, секционные или подъемные ворота – это обратиться в профессиональные фирмы, которые знают все тонкости данной работы.

Автоматика для откатных ворот. Сборка электрической схемы своими руками

Откатные ворота довольно популярны в использовании. Однако, их стоимость достаточно высокая, поэтому гораздо дешевле соорудить ворота самостоятельно. Существует несколько схем организации автоматического привода. О том как сделать автоматику откатных ворот руками узнаем далее.

Оглавление:

1. Автоматика для откатных ворот своими руками — особенности и характеристика
2. Самодельная автоматика для откатных ворот своими руками
3. Установка автоматики на откатные ворота своими руками

Автоматика для откатных ворот своими руками — особенности и характеристика

С помощью механизированного электронного привода удается обеспечить открытие массивных ворот, нажатием на кнопку. Для его сборки потребуются подручные материалы, а монтажные работы займут максимум день. Главной деталью для автоматического привода является двигатель асинхронного типа. Рассмотрим два варианта подачи сигнала — цепной и роликовый.

Перед изготовлением привода, необходимо подобрать подходящий двигатель. При наличии на участке трехфазного счетчика, рекомендуем остановиться на трехфазном варианте двигателя, обмотки которого имеют звездное соединение. Таким образом, удается избавиться от большого количества проблем во время пуска, а мощность двигателя будет использована с максимальной эффективностью.

При отсутствии трехфазного счетчика, воспользуйтесь однофазным двигателем конденсаторного типа. Учтите, что такие приборы отличаются низкой работоспособностью, особенно при пуске. Оптимальная мощность привода составляет от 1 до 2,5 кВт. Данное значение определяется общим весом полотна. Частота вращения двигателя должна быть минимальной 500-1000 оборотов в минуту. С помощью низкого крутящего момента удается избавиться от нагрузки на поверхность ведущего вала.

Приводное колесо должно совершать не более ста вращений в минуту. Данная величина является выходным крутящим моментом на редукторе. Значение входного крутящего момента должно равняться частоте вращения мотора. Данная схема подключения автоматики откатных ворот своими руками подразумевает использование редукторов одноступенчатого типа.

Если данные детали найти не удалось, то возможен вариант их замены менее дорогостоящими вариантами. Однако, кинематическая схема должна быть надежно соединена. Основным составляющим данного механизма будет выступать силовой мотор от старой стиралки. Подключая данный двигатель, определите концы на каждой обмотке. Для этих целей используется мультиметр, который измеряет силу сопротивления, обмотка пускового типа данного двигателя будет отличаться большим значением.

Для соединения редукторного вала с двигателем используется муфта жесткого или полужесткого типа. Первый вариант имеет форму гильзы, на котором находятся различные по размеру отверстия, а также шпоночные канавки. Второй вариант соединительной муфты состоит из двух фланцев, для соединения которых используют резиновые лепестки.

Заменить редуктор поможет ременная передача. При этом, для того, чтобы правильно определить передаточное значение, размер большого шкива, установленного на приводное колесо, разделяется на размер меньшего, находящегося на валовой части мотора.

Данный вариант отличается сложностью сборки штативных элементов, а также в соединении между деталями кинематической схемы. Довольно много проблем возникает с соединением ременных натяжных механизмов. Для этого, в состав механизма добавляется автомобильный натяжной механизм для ремней.

Кроме того, используя ременную передачу, особое внимание уделяется механизму с независимым валом, на котором располагаются два подшипника. Особое внимание уделяется центрированию вала, так как на нем установлены две трансмиссии.

Самодельная автоматика для откатных ворот своими руками

Предлагаем ознакомиться с вариантом изготовления самого простого метода автоматизации откатных ворот. Данная передача называется реечной или цепной. На редукторном валу фиксируется велосипедная или мотоциклетная звездочка. Далее на нее нужно надеть специальную цепь, диаметр звеньев которой соответствует типу звездочки. Она должна быть зафиксирована в горизонтальном положении по всему воротному полотну. Выполняя вращение звездочки в ту или иную сторону, происходит передача вращения цепи, которая открывает ворота.

Особое внимание уделите фиксации двигателя, на механизме передач. Изначально, необходимо создать раму, на которой будет располагаться двигатель с механизмом передачи. Для этих целей, рекомендуем воспользоваться угловой сталью, размером в 5 см. Жестко зафиксируйте раму на бетонном основании. От этого зависит длительность эксплуатации всего механизма. В процессе выбора редуктора с мотором прежде всего ориентируйтесь по высоте осевого вращения. При наличии различных величин между этими двумя механизмами, то необходимо соорудить двухуровневое основание под оборудованием.

Для фиксации редуктора и двигателя используются болты со специальными гайками. При этом, опора под них должна отличаться ревностью и жесткостью. Под основание нужно соорудить отверстия продолговатой формы, для правильной регулировки положения мотора.

На следующем этапе цепь устанавливается на ворота. Чаще всего, ее фиксируют на направляющей рельсового типа. Однако, это является большой ошибкой, так как механическая передача постоянно загрязняется и быстро выходит из строя. Дополнительная балка приводного типа монтируется непосредственно на полотне, При этом, высота монтажа установки цепи составляет 50-80 см от земли.

На нижнюю часть балки устанавливается цепь с рейкой зубчатого типа, для ее защиты от посторонних факторов и влаги используется резиновый или пластиковый кожух. Для фиксации конечных участков цепи с воротами используется электрическая сварка. Учтите, что все соединения должны быть высококачественными, поэтому при отсутствии опыта работы со сварочным аппаратом, лучше доверить этот процесс профессионалу.

Цепная передача отличается большим количеством трудностей, возникающих в процессе ее эксплуатации. Прежде всего, цепь, растягивается под воздействием тяжелых ворот. Для устранения этого явления, достаточно установить на последнем звене цепи шпильку, вовнутрь которой помещаются проушины. С помощью данного натяжителя цель постепенно подтягивается. Еще одним вариантом является монтаж на цепи специального ролика, имеющего жесткую пружину. Именно она и подтягивает цепь в процессе эксплуатации, предотвращая ее растягивание.

Еще одно неприятное явление — соскальзывание цепи со звездочки. В таком случае, лучше цепь заменить зубчатой рейкой, для этих целей нужно обратиться к профессиональному слесарю.

Выделяют несколько разновидностей автоматики для откатных ворот своими руками схем, которые отличаются наличием в приводной системе прижимных роликов. Для изготовления таких механизмов необходимо потратить больше времени и усилий. Преимуществом такой схемы выступает ее грязестойкость, устойчивость перед влагой, снегом и наледью.

Данный механизм подразумевает установку ролика на наружную стенку рельсовых деталей. На ролике имеется защитная крышка, выполнена из резины. Покрышка должна содержать прямой протекторный профиль, обеспечивающий надежное сцепление. Для дополнительного усилия используется пружинное сжатие. Пружина монтируется на толкательной шпильке, и соединяется с гаечным механизмом. Для фиксации осевых валов используется фиксатор в форме буквы П.

Для того, чтобы компенсировать данные усилия, на обратную сторону направляющего элемента монтируются два ролика ответного типа, фиксируемых в стационарном положении.

Для того, чтобы приобрести подходящие ролики, следует обратиться к промышленным предприятиям, занимающимся тележками. Старайтесь выбирать колесики, имеющие стальное основание и подшипники закрытого типа. Максимальная нагрузка на такой ролик должна составлять 350-600 кг, в соотношении с весом ваших ворот. Особое внимание также уделите пружинам, устанавливаемым на толкателе. Они должны отличаться высоким прижимным усилием. Однако, несущая способность пружины не должна превышать несущей способности подшипника.

Особое внимание уделите соединению двигателя с роликовым механизмом. Для этих целей используется передача клиноременного типа. Для фиксации ведомого шкива используется стальное основание, а также колеса, имеющие три шпильки. Кроме того, воспользуйтесь несколькими открытыми шестернями. Выбирая место фиксации ролика, рекомендуем остановиться на редукторном валу или непосредственно на моторе. Таким образом, поверхность натяжного механизма будет взаимодействовать не с осевым роликовым валом, а с основанием корпусной части редуктора. Учтите, что радиальное давление на подшипник не должна превышать прижимное усилие пружинных механизмов.

Установка автоматики на откатные ворота своими руками

Учтите, что перед тем как устанавливать автоматику, необходимо проверить простые откатные ворота своими руками без автоматики на наличие дефектов в процессе их открывания. Перед началом монтажных работ, необходимо побеспокоиться о выравнивании ворот строго по уровню и об их правильной установке.

В процессе стандартного оборудования для автоматического открывания ворот чаще всего имеется:

• электропривод;
• рейка, на которой расположены зубья;
• некоторые модели оснащены пультом дистанционного управления;
• элементы, обеспечивающие безопасность;
• лампы — сигнального типа.

Кроме того, в процессе работы нужно запастись сварочным аппаратом, дрелью и набором сверл к ней, приводами, с помощью которых подключается лампа и элементы безопасности.

Изначально определитесь с местом монтажа электрического привода на воротах. После этого, установите привод и настройте автоматические элементы. Установите рейку, на которой имеются зубья на поверхность привода, определите место монтажа привода таким образом, чтобы рейка находилась по центру шестерни.

После этого, привод фиксируется на ранее определенном месте. Для этих целей используется сварочный аппарат. При необходимости монтажа привода немного выше определенного места, он монтируется на поверхность ранее приваренной профильной трубы. После монтажа швеллера на него устанавливается привод, фиксируемый болтами.

Следующий этап — установка рейки с зубьями. Прежде всего, откройте ворота, установите по центру рейку, на которой расположена шестерня. Для того, чтобы скрепить концевые включатели установите рейку.

Рейка приваривается на поверхность трубы, далее она протягивается за полотно. После монтажа рейки производится проверка ее работоспособности. Все элементы, на котором фиксируется автоматика привариваются повторно. Между приводом и поверхность шестерни оставляется зазор размером в один миллиметр.

Далее устанавливаются выключатели концевого типа. Для их фиксации на поверхности рейки используют болты. Выделяют два варианта выключателей — магнитные и механические. Первый вариант отличается большей эффективностью работы, так как данные выключатели работают даже при неблагоприятных погодных условиях. Магнит устанавливается на рейку с зубьями, проходя определенный участок на воротах, начинает срабатывать, При этом выключатели разделяются на два вида: плюсовой и минусовой. Настройка данных элементов системы производится на расстоянии от ворот минимум в 100 см. Для работы выключателей механического типа используется обычная пружина.

Подключать электрический привод необходимо согласно инструкции от производителя. Для дополнительных настроек используется дистанционный пульт управления. Кроме того, дополнительно устанавливаются фотоэлементы, которые улавливают световые сигналы. Фотоэлементы должны быть закреплены друг напротив друга. Они могут устанавливаться на ранее обустроенные столбы. Для того, чтобы подключить провода, соорудите в трубе отверстие и проведите их от источника электроснабжения.

Далее следует установить лампу сигнального типа, она будет передавать информацию о вблизи находящихся предметах. Этот элемент не является обязательным, однако он существенно повышает уровень безопасности участка.

На автоматику для откатных ворот своими руками цена определяется индивидуально, в соотношении с мощностью основного привода. Этот фактор определяется размером ворот и их общим весом. Откатные ворота своими руками без автоматики довольно сложные в использовании, так как каждый раз, для их открытия необходимо использовать физические усилия.

Автоматика для откатных ворот своими руками видео:

Насколько сложно установить комплекты электрических ворот?

Если вы думаете об установке электрических ворот, вы можете задаться вопросом, можно ли сэкономить деньги, выполнив эту работу самостоятельно.

Возможно, вы думаете, что это возможно, но не знаете, с чего начать.

Но простая ли это процедура?

И какие навыки могут вам понадобиться для успешного выполнения этой задачи?

Здесь мы рассмотрим практические аспекты и проблемы, возникающие при установке комплектов электрических ворот.

Это должно помочь вам принять осознанное решение о том, пытаться ли это сделать самостоятельно или обратиться за помощью к профессионалу.

Кто может устанавливать электрические ворота?

Многие люди с удивлением узнают, что нет никаких правил относительно автоматизации и установки электрических ворот.

Их установка абсолютно легальна.

Технически это означает, что домовладелец имеет законное право попытаться установить электрические ворота с помощью набора для дома, если они того пожелают.

Это также означает, что любой человек без какой-либо квалификации или опыта может стать установщиком.

Электрики могут иметь квалификацию для работы с электричеством, а ландшафтные дизайнеры могут провести необходимые работы по установке, но ни один из них не обязательно понимает уникальные требования безопасности электрических ворот.

То же самое и с установщиками систем безопасности.

На всех этих торгах иногда предлагается установка электрических ворот.

Если электрические ворота установлены неправильно, в лучшем случае они не будут работать должным образом.

В худшем случае они могут быть смертельными.

Вот почему чрезвычайно важно, чтобы лицо, устанавливающее вашу установку, обладало необходимыми навыками и опытом.

Оставаться в безопасности

Существует ряд правил охраны здоровья и безопасности, которые вступают в силу после установки ворот.

К ним относятся Положения о поставках машинного оборудования 2008 года, Закон о здоровье и безопасности на рабочем месте 1974 года и Положения о рабочем месте (здоровье, безопасность и социальное обеспечение) 1992 года.

Необходимо соблюдать определенные стандарты, в противном случае компании, устанавливающие автоматические ворота, могут столкнуться с серьезными штрафами или даже тюремным заключением в случае серьезного нарушения.

Технические характеристики автоматических ворот должны сохраняться не менее 10 лет.

Также необходимо вести список потенциальных рисков и описание решений, принятых для их минимизации.

Пользователь ворот должен сохранять руководства по эксплуатации и техническому обслуживанию ворот, а также общие предупреждения по безопасности.

Необходимо вести бортовой журнал с подробностями о регулярных услугах.

Высокий риск

Если вы собираетесь установить ворота самостоятельно, вы должны иметь в виду, что есть определенные области, где установка автоматических ворот считается повышенным риском.

Это где:

• Есть несколько человек
• Есть дети, пожилые люди или инвалиды, живущие или посещающие
• Есть бесплатный общественный доступ
• Есть дистанционно управляемые автоматические ворота

Риск также считается более высоким, когда невозможно обучить оператора ворот или назначить авторизованных пользователей, и когда большее количество людей регулярно используют автоматизированные ворота.

Минимизация риска

Существует ряд функций, которые помогают сделать автоматические ворота более безопасными.

Сюда должны входить фотоэлементы безопасности, двигатели ворот с обнаружением препятствий, физическая защита и использование измерений ограничения силы.

Обнаружение препятствий — это функция двигателя ворот и системы управления, обнаруживающая любое движение в пределах определенной области, закрывающей ворота. Использует инфа-красные лучи.

При правильной работе фотоэлементы безопасности дают команду органам управления воротами останавливать ворота, если кто-то или что-то прерывает луч во время движения ворот.

Когда ворота открываются и закрываются, сила, создаваемая двигателями, действующими на движущиеся ворота, должна быть ограничена в соответствии с руководящими принципами британских и европейских стандартов.

Они также должны автоматически двигаться задним ходом при столкновении с препятствием, в том числе с человеком или животным, после малейшего удара.

Выбор правильного комплекта

Перед покупкой набора для самостоятельного изготовления важно подумать, какой тип использования будут иметь ваши ворота.

Ваш сайт коммерческий или домашний?

Сколько циклов открытия и закрытия они совершат за день?

Ворота, которые используются на коммерческих объектах, вероятно, должны будут выдерживать гораздо больший износ, чем ворота в жилых помещениях.

Гидравлическая система может быть разумным выбором, если ворота будут использоваться часто и стоимость не является проблемой.

Другие вопросы, которые следует учитывать

Перед тем, как приступить к установке, необходимо рассмотреть несколько других вопросов.

Это важно сделать перед покупкой комплекта, потому что не все они идеально подходят для любых обстоятельств.

Вам необходимо принять во внимание вес и длину каждой створки ворот, а также количество рабочих циклов, которые ворота должны будут выполнять каждый день.

Также важно подумать о возможных ограничениях арматуры, в том числе о ширине входа и о том, находится ли он на каком-либо склоне.

Другие соображения включают факторы окружающей среды, такие как ветер, осадки или нависающие деревья и кустарники.

Если вы выбираете распашные ворота, какой за ними есть зазор?

Если вы устанавливаете раздвижные ворота, достаточно ли места для их открытия?

Еще одним важным фактором, который необходимо учитывать, является общее состояние ворот и столбов ворот.

Перед установкой любого вида автоматики вы должны быть уверены, что ворота могут нормально функционировать вручную.

Легкий способ проверить это — медленно открыть ворота кончиками пальцев, имитируя автоматическое движение.

Могут ли ворота двигаться свободно и без препятствий?

Есть ли место для установки ворот на столб?

Позволяют ли углы между воротами и стойкой ворот открываться и закрываться без срабатывания двигателя ворот?

Сделай сам против профессиональной установки

Квалифицированный установщик электрических ворот проведет полный и тщательный аудит безопасности перед проектированием системы электрических ворот для вашего дома или коммерческого помещения.

Они будут:

— Оценить размер и вес ворот, а также силу, необходимую для их перемещения

— Хотите знать, как часто должны использоваться ворота, что повлияет на то, какие двигатели ворот они выберут

— Обеспечить что установленные распашные ворота будут свободно перемещаться на своих петлях и что откатные ворота аккуратно движутся по своей направляющей

— Перед установкой двигателя убедитесь, что геометрия и оборудование исправны

— Учитывайте факторы окружающей среды, включая воздействие ветра

— Оцените близость к транспортным средствам и пешеходам, не использующим ворота, а также к тем, кто будет проходить через

— Посмотрите, как лежит земля.Например, поднимается он или опускается на пути движущихся ворот? На что похож дренаж? Могут ли электрические компоненты оказаться в стоячей воде? Если да, что можно сделать для обеспечения подходящего дренажа?

— Посмотрите на любые потенциальные точки раздавливания, срезания, защемления и удара, создаваемые движущимися воротами.

Опытный установщик автоматических ворот поймет все эти и другие проблемы, которые могут возникнуть. Они столкнутся с широким спектром различных обстоятельств и найдут решения, обеспечивающие надежность и безопасность их установок с электрическими воротами.

Если вы решили установить ворота самостоятельно, у вас должны быть ответы на все вышеперечисленные вопросы.

Легко создать проблемы, которые могут снизить надежность, долговечность и безопасность ваших автоматических ворот.

Ворота и комплекты электрических ворот являются дорогими и используют силы, способные нанести ущерб или причинить вред, поэтому очень важно, чтобы любая установка автоматических ворот была выполнена правильно.

Если вы не обладаете соответствующим набором навыков и не уверены, что справитесь со сложными требованиями, предъявляемыми к установке автоматических ворот, всегда лучше позволить квалифицированному специалисту установить ваши ворота и дать вам уверенность в том, что они безопасны. и подходят для своей цели.

Сделай сам Подъездные ворота

Разместите свои комментарии?

15 Идеи подъездных ворот своими руками: как построить подъездные ворота

4 часа назад Подъездные ворота своими руками Build. В процессе строительства этих крепких деревянных ворот ворота , скорее всего, ваши ворота могут иметь другую ширину и, вероятно, открываться по другому контуру земли. Поэтому используйте этот пример только как руководство и вносите необходимые изменения.Получите свой прекрасный, обработанный, обработанный пиломатериал и следуя этим простым инструкциям, вы

Веб-сайт: Littleloveliesbyallison.com

Категория : Используйте слова в предложении

Diy, Подъездная дорога, Разное, Одетое

15 DIY Driveway Gate, чтобы украсить ваш забор DIY Craftsy

4 часа назад DIY автоматические ворота подъездные ворота с дистанционным управлением — это проект DIY , подходящий для амбициозного do -it- самостоятельно домовладелец, которому нужно заменить или модернизировать существующие ворота подъездной дороги с ручным управлением .Это руководство покажет вам, как построить приводную коробку со встроенной электроникой, чтобы открывать ворота , когда домовладелец приближается, и закрывать их, когда они благополучно проходят.

Веб-сайт: Diycraftsy.co

Категория : Используйте слова в предложении

Diy, Driveway, Do, Drive

Как построить подъездные ворота (StepbyStep Guide

4 часа назад В своем доме вы можете установить ворота в конце подъездной дороги .Это обычное обновление для людей, которым нужна дополнительная конфиденциальность. Это относительно простой проект, и большинство людей может выполнить самостоятельно за день. Чтобы построить ворота подъездной дороги ,…

Веб-сайт: Upgradedhome.com

Категория : Используйте слова в предложении

В зависимости, Подъездная дорога, Do

Создание безопасного шлюза подъездной дороги DoItYtYtY

9 часов назад Do также не позволяет воротам сесть на землю.Оставьте не менее 6 дюймов между воротами и подъездной дорогой . Привинтить оцинкованными шурупами. После того, как рама будет построена, пропустите еще 2×6 через центр рамы и прикрепите оцинкованными шурупами. Убедитесь, что ворота квадратные, измерив каждую диагональ.

Веб-сайт: Doityourself.com

Категория : Используйте слова в предложении

Do, Driveway, Diagonal

DOITYOURSELF Driveway Gate Kit Руководство по планированию

Just Now © 2010

Just Now , LLC 011410 DO -IT- СЕБЯ Driveway Gate Руководство по планированию комплекта 1.Выберите свой стиль (одинарные комплекты gate доступны длиной 10 или 12 футов; двойные комплекты gate доступны длиной 12, 14 или 16 футов). Biscayne Sanibel St. Augustine (Arch Top) (Flat Top) (Arch Top with Finials)

Размер файла: 325 КБ

Количество страниц: 2

Веб-сайт: Homedepot.com

Категория : Используйте слова в предложении

Do, Driveway, Dual

Как установить Driveway Gates DoItYourself.com

3 часа назад Поскольку раздвижные ворота подъездной дороги не открываются, это не проблема, но вы захотите убедиться, что земля не поднимается вверх по обе стороны от подъездной дороги . Измерение столбов Прочтите инструкции производителя ворот , чтобы узнать, как и где устанавливать столбики.

Веб-сайт: Doityourself.com

Категория : Использовать в предложении

Driveway, Don, Doesn

Справочный центр DIY Driveway Gate.Electric Driveway Gate

3 часа назад Все, что вам нужно знать об установке вашего автоматического электрического открывателя подъездных ворот с системой контроля доступа, такой как цифровые клавиатуры, системы телефонного ввода, радиопульты, карты для ввода ключей, таймеры, петли и зонды.

Веб-сайт: Gatedepot.com

Категория : Используйте слова в предложении

Driveway, Digital

DIY Gates Подъездные ворота Автоматические ворота

4 часа назад Мы предлагаем техническую поддержку с 9:00 до 21:00 по восточному стандартному времени, обучающие видеоролики и эксклюзивные дополнения DIY , такие как ворота подъездной дороги и автоматические продукты для упрощения установки. Do It Yourself Links DIY Videos

Website: Gatecrafters.com

Категория : Используйте слова в предложении

Diy, Driveway, Do

Building a распашные стальные ворота

9 часов назад Ворота будут защищены от большинства ветров моим домом. Планируемые ворота Размеры ворот : 14 футов x 5 футов Одинарные качели с одной 5-футовой опорой в середине 14-футового пролета и двумя прибл.Угол 8,6 ‘поддерживает слева направо под углом. Все в 1,5-дюймовой квадратной трубе, всего 61 фут трубы. Планируемые размеры стойки: 6 дюймов x 6 дюймов x 10 футов 1/4 дюйма квадратной стальной стойки.

Веб-сайт: Doityourself.com

Категория : Используйте a в предложении

Размеры

Как построить подъездной путь Gate Home Morphing

9 часов назад A do 2 -it- Самостоятельно подъездные ворота можно построить просто, но элегантно. Вам необходимо, чтобы ворота соответствовали желаемому открытию.Затем необходимо укрепить его перекладиной. Если вы планируете построить ворота ворота из пиломатериалов, вы можете воспользоваться заранее разработанным планом ворот ворот , который можно найти в Интернете. Однако, чтобы ускорить строительство, вы можете купить

Веб-сайт: Homemorphing.com

Категория : Используйте слова в предложении

Do, Driveway, Desired, Design

Driveway Gates You Можно установить самостоятельно. Изготовители ворот

7 часов назад Ворота подъездной дороги своими руками — экономичное решение. Подъездные ворота являются специальностью нашей компании, как и опыт DIY . Если вы хотите придать своему дому более элегантный стиль или ищете повышенную безопасность, подъездные ворота от GateCrafters.com помогут вам в этом. Однако стоимость найма подрядчика для выполнения

Веб-сайт: Gatecrafters.com

Категория : Используйте слова в предложении

Diy, Driveway

Driveway Paving DoItYourself.com

Just Now Подъездная дорога Мощение. Работайте поэтапно от грубого расплющивания до полировки. Подъездные дороги с подогревом облегчают уборку снега. Подъездные пути из гравия доступны по цене и долговечны. Укладка проезжей части подъездной дороги дает ряд существенных преимуществ. При укладке новой подъездной дороги два основных выбора материалов — бетон и асфальт.

Веб-сайт: Doityourself.com

Категория : Используйте слова в предложении

Подъездные пути, Подъездные пути, вниз

10 лучших подрядчиков по подъездным воротам в Лонг-Бранч, штат Нью-Джерси

2 часа назад самые надежные ворота подъездной дороги подрядчиков в Лонг-Бранч, Нью-Джерси находятся на Порче.У них отличные отзывы сообщества, высокие рейтинги BBB и гарантия качества в размере 1000 долларов.

Веб-сайт: Porch.com

Категория : Использовать в предложении

Подъездная дорожка

Идеи подъездных ворот (полное руководство) Идея проектирования

6 часов назад DIY Driveway Gates . Многие строители советуют проявлять осторожность при рассмотрении вопроса о подъездных воротах в качестве проекта до -it- самостоятельно.Хотя подъездные ворота — это не DIY , к которому следует относиться легкомысленно, наличие комплектов подъездных ворот DIY подъездных ворот позволяет домовладельцам контролировать их установку. Теперь давайте посмотрим, как использовать эти DIY

Отзывы: 4

Расчетное время чтения: 9 минут

Веб-сайт: Designingidea.com

22 Категория 901 : Используйте слова в предложении

Diy, Driveway, Do

Автоматические ворота своими руками: все, что вам нужно знать

8 часов назад Если вы хотите установить новые ворота подъездной дороги , автоматические ворота могут быть удобным способом взять управление под контроль, не выходя из машины, и увеличить вашу безопасность дома.Но установить DIY автоматические ворота не так просто, как забить несколько столбов. Чтобы определить, подходят ли вам автоматические ворота DIY , вот что вам нужно для

Веб-сайт: Theinteriorsaddict .com

Категория : Используйте вас в предложении

Driveway, Diy, Determine

Вся информация, которая вам нужна. пытаться.Подъездные ворота DIY могут повысить безопасность вашей собственности и повысить стоимость вашего дома. Ворота могут быть автоматическими или ручными. Здесь вы можете адаптировать почти каждую идею gate к обоим параметрам. Если вы решите построить автоматические ворота , существует множество вариантов с питанием от солнечной энергии, которые могут сэкономить вам деньги.

Веб-сайт: Diyfaqs.com

Категория : Используйте слова в предложении

Diy, Driveway, Decide

DoItYourself Driveway Gate Установка библиотеки трехмерных диаграмм

1 90 часов назад 9011 It Самостоятельная подъездная дорога и автоматизация помогают в 3D-схемах, планах расположения участков и строительных схемах для подъездных ворот , подъездных ворот , автоматизации, контроля доступа и обнаружения транспортных средств.

Веб-сайт: Gatedepot.com

Категория : Используйте слова в предложении

Сделайте, Подъездная дорога, Диаграммы, Обнаружение

Вся необходимая информация Сделай сам Подъездные ворота

2 часа назад DIY Driveway Gates : 15 лучших идей, которые стоит попробовать. Подъездные ворота DIY могут повысить безопасность вашей собственности и повысить стоимость вашего дома. Ворота могут быть автоматическими или ручными.Здесь вы можете адаптировать почти каждую идею gate к обоим параметрам. Если вы решите построить автоматические ворота , существует множество вариантов с питанием от солнечной энергии, которые могут сэкономить вам деньги.

Веб-сайт: Diyfaqs.com

Категория : Используйте слова в предложении

Сделай сам, подъезд, реши

130 Идеи подъездных ворот своими руками подъездные пути, садовые ворота

июл 1

9 часов назад , 2020 — Изучите доску Крисси Варни « diy driveway gate », за которой следят 105 человек на Pinterest .Смотрите больше идей о diy подъездной путь , сад ворота , ворота .

Веб-сайт: Pinterest.com

Категория : Используйте слова в предложении

Diy, Driveway

36 DIY Заборы и ворота для демонстрации двора

6 часов назад DIY ворота заборы — это то, что вам нужно. 36 […] Вам нужно обновить старые ворота или забор, которые не позволяют вашему заднему двору или патио выглядеть так красиво, как должно? Когда вам нужно добавить что-то новое и вы не можете позволить себе то, что хотите, или вы просто хотите добавить что-то особенное. Ворота и заборы своими руками — лучший выбор. 36 DIY Заборы и ворота 1

Веб-сайт: Diyjoy.com

Категория : Использование и в предложении

Diy

O000 Автоматические открыватели ворот Siler City 9peners.com 27344 Best 4 часа назад Автомат Ворота Открывалка Подрядчик по ограждению компании в Силер-Сити (по желанию) ТЕЛЕФОН 1-888-991-3908. Автоматические открыватели для ворот Подрядчик в Siler City NC может установить для вас рядом со мной автоматические электрические открыватели и ограждения для ворот и , для ворот и автоматические устройства для открывания ворот .

Веб-сайт: Bestgateopeners.com

Категория : Используйте слова в предложении

Подъездная дорога

Проблемы с качающимися воротами Советы своими руками

3 часа назад http: //www.home. com / driveways / index.html Щелкните по этой ссылке, чтобы получить более интересную подъездную дорожку , , советы по дому и идеи экономии денег. Посмотрите этот vi

Веб-сайт: Youtube.com

Категория : Используйте слова в предложении

Подъездные пути, Подъездная дорога

Бесплатные планы деревянных ворот своими руками Hoover Fence Co.

3 часа назад Бесплатно DIY Wood Gate Планы. Позвольте нам помочь вам построить более совершенные ворота . Ворота не прогибаются, и вы будете гордиться их постройкой и владением. Мы предлагаем: подробные планы Gate , списки материалов (пиломатериалы и оборудование), подробные инструкции, советы после установки, несколько конфигураций.

Веб-сайт: Hooverfence.com

Категория : Используйте слова в предложении

Diy, Подробное

Идеи установки ворот подъездной дороги своими руками

1 час назад Ворота подъездной дороги своими руками .Удивительные ворота diy видео по установке; Обязательно защитите ворота от повреждений мягкими ковриками или сделать на траве. Источник: www.pinterest.com Но главными критериями при выборе ворот являются материал и функция. Попробуйте использовать классические колонны, чтобы сделать ваши ворота подъездной дороги бастионом обуздания […]

Веб-сайт: Mbc-web.org

Категория : Используйте do в предложении

Diy, Driveway , Damage, Do

Доступный комплект ворот для проезда

Just Now Driveway Security Gate (00:27) Ultimate do it self driveway gate очень безопасный дизайн, не захватывающий, покрывает самые широкие проезды на доля стоимости…

Рейтинг : 5/5 (2)

Сайт: Drivewaychain.com

Категория : Используйте слова в предложении

Подъездная дорожка, Делай, Дизайн, Подъездные пути

Сделай сам, дивы: Сделай сам, Забор в конце проезжей части

2 часа назад Сделай сам Конец Подъездная дорога Забор 8:09. Вот один из способов обезопасить своих детей этим летом. Вы можете купить конец забора подъездной дороги примерно за 100 долларов или вы можете сделать забор подъездной дороги примерно за 20 долларов. Это невероятно простой DIY , который даст вам душевное спокойствие: велосипеды, мячи и дети, скорее всего, не будут попадать на улицу.

Веб-сайт: Doityourselfdivas.com

Категория : Используйте это в предложении

Diy, Driveway

Driveway Gates ciwms.com

1 час назад Driveway Gates : Creative Iron Works (601) 799-1715 / (800 ) 959-2429 «Custom Do It Yourself Кованое железо Подъездные ворота Комплекты и ограждения из кованого железа» Самые доступные специальные предложения на ограниченное время: 1635 Посмотреть цены: 1059 Посмотреть цены: 1001 Посмотреть цены. 1020 Посмотреть цены: Наши самые популярные Ворота подъездной дороги : 1075 Позвоните, чтобы узнать цены: 1025 Посмотреть цены

Веб-сайт: Ciwms.com

Категория : Используйте слова в предложении

Driveway, Do

Как построить деревянные ворота для проезда? — Construction How

3 часа назад Проверить цену на Amazon Wooden Driveway Gate Этапы строительства: Без сомнения, вам потребуются высококлассные и профессиональные навыки обработки дерева, если вы хотите построить ворота подъездной дороги самостоятельно . Если вы хотите работать над этим проектом, продолжайте в соответствии с уровнем ваших навыков.

Веб-сайт: Constructionhow.com

Категория : Используйте слова в предложении

Driveway, Doubt

Создание простого и недорогого шлюза для проезда S2: E2 YouTube

3 часа назад Это видео показывает, как сделать простые и недорогие ворота DIY подъездные пути для предотвращения нежелательного трафика и посетителей. # DIYgate #drivewaygate

Веб-сайт: Youtube.com

Категория : Используйте в предложении

Diy, Driveway, Deter, Diygate, Drivewaygate

15 практических идей подъездных путей, идеально подходящих для любого бюджета

1 час назад Этот урок поможет вам создать DIY бетонную дорогу by самостоятельно .Если у вас есть навыки, это может сэкономить вам много денег. 12. Бетонная плитка Подъездная дорога . Может быть, вам нравится идея бетонной подъездной дороги , но вы хотите что-то с уникальным внешним видом. Бетонная плитка подъездная дорога может быть…

Веб-сайт: Morningchores.com

Категория : Использовать в предложении

Diy, Driveway, Deal

Creative Iron Works

7 часов назад Позвоните нам, и мы поможем вам разработать систему, которая отвечает всем вашим потребностям Driveway Gate , перилам, забору и контролю доступа.Мы специализируемся на Do It Yourself Кованое железо (стиль) и алюминий Driveway Gate & Fence Kits. Creative Iron Works предлагает красивые ворота Driveway Gate , стойки и комплекты оборудования.

Веб-сайт: Ciwms.com

Категория : Используйте слова в предложении

Дизайн, подъездная дорожка, сделайте

Лучшие 5 открывателей подъездных ворот на ваш выбор в 2021 году Обзоры

9 часов назад Устройство открывания ворот Mighty Mule идеально подходит для одинарных ворот длиной 18 футов и весом до 850 фунтов.Эта система открывания ворот для ворот на 40% быстрее, чем другие устройства для открывания ворот gate . Этот привод gate совместим с солнечными батареями. Если вы хотите добавить солнечную панель, купите солнечную панель FM123 мощностью 10 Вт.

Веб-сайт: Bestgateopener.com

Категория : Используйте слова в предложении

Подъездная дорога

Советы по обслуживанию ворот DoItYourself.com

3 часа назад Железные ворота требуют технического обслуживания чтобы они выглядели как можно лучше, но они не нуждаются в таком большом уходе, как деревянные ворота , поэтому они вполне оправдывают первоначальные затраты.Чистка утюга Подъездные ворота Одна из лучших вещей, которые вы можете сделать для своих железных ворот или любого кованого железа, которое у вас есть, которое подвергается воздействию элементов, — это регулярная чистка.

Расчетное время чтения: 3 минуты

Веб-сайт: Assets.doityourself.com

Категория : Используйте слова в предложении

Do, Don, Driveway

Doorsable Security Gates For Doorsable Security And Driveways

7 часов назад Выдвижной Driveway Security Gates .Выдвижные ворота подъездной дороги безопасности ворота просты в установке и в основном представляют собой пластиковые сетки, которые используются для предотвращения бега детей на улицу во время игры на подъездной дорожке . Они создают барьер между детьми и любым движущимся с большой скоростью транспортным средством, которое может подъехать к подъездной дороге , , обеспечивая безопасность детей.

Расчетное время прочтения: 1 мин.

Веб-сайт: Assets.doityourself.com

Категория : Используйте слова в предложении

Driveway

Лучшие открывающие ворота 2021 года на рынке Обзоры + Путеводитель

7 часов назад Best Driveway Gate Opener Mighty Mule.Устройство открывания ворот Mighty Mule gate — это устройство открывания ворот do -it- own gate . В комплект входит аккумулятор, передатчик, все оборудование для установки, руководство пользователя, трансформатор переменного тока и видео по установке. Этот открыватель подъездных ворот предназначен для одинарных распашных ворот . В комплект входит аккумулятор на 12 В.

Веб-сайт: Bestgateopener.com

Категория : Используйте слова в предложении

Driveway, Do

Комплекты регулируемых ворот Hoover Fence Co.

1 час назад Лучший выбор для Do -It- Самостоятельно ворота строителей. В комплект входят все детали для создания прочных регулируемых стальных ворот , рамы для одинарных или двойных ворот , , для дополнения или ремонта деревянного забора, ворот , ворот , цепных ворот , ворот и виниловых ворот , ворот (для уединения, столба и перил). Приобретите пиломатериалы или винил самостоятельно, и вы сможете повесить новые ворота менее чем за час! Доставка быстро!

Веб-сайт: Hooverfence.com

Категория : Используйте слова в предложении

Do, Double

DIY Комплекты раздвижных ворот для раздвижных ворот

9 часов назад Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания gate ! Размер откатных ворот : 3000mmWx1800mmH. Он был доставлен в Квинсклифф, штат Виктория. Комплект включен.

Веб-сайт: Gatesplus.com.au

Категория : Используйте слова в предложении

Doing, Delivered

High On The Hog: Do It Yourself Driveway Gate

9 часов назад Do It Yourself Driveway Gate . Когда я хотел построить подъездные ворота , я обнаружил нехватку инструкций о том, как это сделать, поэтому я подробно расскажу о процессе. Сначала я вырыл ямы с каждой стороны проезжей части , чтобы утопить стойки 4×6, обработанные давлением.Столбы были установлены с помощью быстросхватывающегося бетона. Используйте уровень, чтобы убедиться, что они стоят прямо.

Расчетное время чтения: 1 мин.

Веб-сайт: Merrygoosemother.blogspot.com

Категория : Используйте слова в предложении

Do, Driveway, Detail, Dug Do it

Вуд подъездные ворота past08gpz

1 час назад GIF do it self wood driveway gate .Не обязательно для частной дороги сэра Генри Вуда , ворота только для обычного дверного проема, например, в. Автор классных проектов Леса Кенни из семинара познавательное содержание Сделайте это самостоятельно Как вызвать раздвижные ворота из введения деревянных духовых инструментов. А деревянные ворота потому что подходят.

Веб-сайт: Past08gpz.wordpress.com

Категория : Используйте его в предложении

Do, подъездная дорожка, дверной проем

DIY Подъездная дорожка Ворота Подъездная дорожка Ворота на продажу

2 часа назад Gates Made Easy.Есть много людей, которые хотят получить удовольствие от самостоятельной подъездной дороги без некоторых головных болей. Для них простое решение — комплект ворот подъездной дороги шириной 14 футов и высотой 7 футов от Deer Fence USA. Это набор, который включает в себя все, что вам может понадобиться, без каких-либо головных болей, связанных с резкой, измерением и двойным

Расчетное время чтения: 3 минуты

Веб-сайт: Drivewaygatesforsale.com

Категория : Используйте слова в предложении

Diy, Driveway, Deer, Double

ALEKO Athens Style 11 ft.x 5 футов. Черная сталь DIY Dual

8 часов назад Получите свои ворота DIY gate в полностью разобранном виде — просто следуйте предоставленным инструкциям и соберите свои ворота gate с оборудованием, входящим в комплект. Все ворота подъездной дороги из стали с порошковым покрытием для предотвращения растрескивания, отслаивания, ржавчины или погодных повреждений, поэтому…

Рейтинг : 4/5 (32)

Цена: 189,22 $

Торговая марка: ALEKO

Веб-сайт: Homedepot.com

Категория : Используйте слова в предложении

Сделай сам, подъездная дорога, повреждение

Как построить бетонную подъездную дорогу (с изображениями) wikiHow

9 часов назад Начните свой подъезд выбирая подъездной дороги формы, ширины, длины и маршрута, и используйте эти измерения, чтобы вычислить, сколько бетона и количество арматуры вам понадобится. Когда пришло время построить подъездную дорогу , положите песок или глину на землю и используйте колья, чтобы…

Просмотры: 958K

Веб-сайт: Wikihow.com

Категория : Использовать в предложении

Подъездная дорожка, решение

Комплекты электрических ворот DIY от CAME, BFT и Nice с полной гарантией и бесплатной доставкой по великобритании!

Вход для клиентов / Регистрация

Эти компании, производящие электрические ворота, используют передовые мировые технологии в своих проектах автоматизации с самой высокой репутацией в отрасли за выдающуюся надежность своей продукции.Каждый из этих производителей производит качественные комплекты электрических ворот на итальянском рынке, однако все они имеют собственные филиалы в Великобритании, которые распространяют продукцию на территории Великобритании. Это не только дает вам уверенность в продукте, но и обеспечивает высокое качество резервного копирования, включая стандартные службы технической поддержки на случай маловероятных проблем. Все комплекты электрических ворот, которые вы найдете в нашем интернет-магазине, были тщательно отобраны нами, поскольку мы поставляем и устанавливаем их более 18 лет.Совместно с оптовой и установочной компанией мы являемся одним из крупнейших оптовых покупателей комплектов электрических ворот и аксессуаров в Великобритании. Это гарантирует, что мы покупаем по лучшим доступным ценам, позволяя нам передать вам эту огромную экономию.

В нашем магазине вы найдете одни из самых доступных наборов для курения.

Как один из крупнейших поставщиков оборудования для автоматизации в Великобритании, мы уверены, что вы найдете нужный продукт, если вы не можете связаться с нами по электронной почте или по телефону, и мы будем рады попробовать и помочь .

На все наши комплекты самодельных электрических подземных и наземных ворот предоставляется гарантия минимум 2 года.

Бесплатная доставка по материковой части Великобритании (кроме Шотландского нагорья)

Категории:

Электрические (и ручные) ворота своими руками — Сделайте свою мечту!

Последний крупный проект года «Сделай сам» завершен: установка новых ворот на подъездных путях и их электрическое открывание.Мы ленивы, мы не закрывали свои старые ворота за 5 лет !!

Ворота 11 ‘и 4’ из дуба и на первый взгляд выглядят неплохо, но детальный взгляд на качество изготовления невысокий, и я бы не рекомендовал. Размер был идеальным, но один уже скручен, а стыки M&T очень плохо обрезаны (одна сторона на отметке карандашом, одна нет = зазоры), и даже болты между планками не центральные. Так что просто поставьте галочку, чтобы не было отклонено, но я бы больше не стал покупать в Ingestre Woods.

Комплект электрических ворот от Quiko, которого я полностью рекомендую.Не очень известная компания, впервые в Великобритании, но известная в других странах. Не китаец. Контактное лицо из Великобритании было превосходным, я выслушал то, что я хотел, и дал хороший совет. Мы спроектировали комплект, он был доставлен и делает то, что должен. Слегка завышена, поскольку двигатели работают на 60% мощности, но это идеальный вариант. Не * так * дорого, но и не по китайскому стандарту eBay.

Кронштейны из стали толщиной 8 мм, вырезаны плазменной резкой Дейвом (DHF Engineering) — и без этого я был бы забит.

Никогда не недооценивайте мощность, необходимую двигателям ворот — углы, которые они вырабатывают, означают, что они прикладывают больше усилий, чем вы можете себе представить.R400 составляет 2200 Нм крутящего момента…. Поэтому очень важно правильно установить кронштейны и крепления, иначе вы разорвите все на части!

Большинство электрических ворот спроектированы так, чтобы их можно было запереть в закрытом положении, и поэтому наше требование о том, чтобы пешеходные ворота были «на 100% ручными», а также автоматическими, является редким требованием, и другие поставщики заявили, что это невозможно. (Quiko думала, что я злюсь, но попутно помогала с идеями!). Мы не хотели, чтобы пешеходные ворота открывались нажатием кнопки.

Итак, я разработал систему канат-шкив, которую двигатель может «тянуть», чтобы открыть ворота.Пружина для закрытия. А при открытии вручную веревка просто провисает. Простой. Обратной стороной является то, что двигатель R300 имеет ход всего 240 мм, а угол поворота шкива, необходимый для открытия пешеходных ворот с движением 240 мм, действительно мал, а напряжение ОГРОМНОЕ — почти больше, чем вы тянете вручную. Таким образом, кронштейн большой, прикручен к стене и закреплен в бетоне. (Первичный шкив также прикручен болтами). Вторичный шкив нужен только для того, чтобы трос очистил кабельные каналы.

Все кабелепроводы выполнены под винт и проходят под приводом, а все кабели имеют внешний прорезиненный слой (даже если они находятся в кабелепроводе).

Панель управления становится очень гибкой, когда вы начинаете разбираться в ней, и даже работает для меня 🙂 У нас есть 4 пульта дистанционного управления, и мы также связали ее с системой домашней автоматизации, которая связана с Google, поэтому мы можем попросить Google «открыть ворота» и эй, престо… 🙂 Все из любой точки мира. Если бы я посмел.

Стойки датчиков (и open-stop) — это лом 40 мм стального коробчатого сечения.

Наконец, пешеходные ворота будут защелкиваться и запираться при закрытии — но я изменил конец защелки, чтобы при открытии ворот он мог выскользнуть и отпереться (по умолчанию защелка имеет выступ, который предотвращает это).

Более жесткий проект, чем ожидалось, если честно, но теперь он может сдерживать шумиху.

Видео в действии ниже

Сколько стоит автоматическая подъездная дорога? — Модернизированный дом

Электрические или автоматические ворота становятся все популярнее для многих жилых домов в США. Они не только визуально привлекательны и улучшают привлекательность собственности, но также повышают удобство и безопасность дома. В отличие от ворот, которые управляются вручную, автоматические ворота предлагают больший контроль над тем, кто входит в вашу собственность, а также избавляют от необходимости выходить из машины или дома, чтобы открыть ворота для себя или для гостя.

Средняя стоимость автоматических ворот составляет 7 500 долларов, включая рабочую силу и материалы. Домовладельцы тратят в среднем 2650 долларов на электродвигатель ворот и 1725 долларов на устройство для открывания ворот. Установка автоматических ворот стоит в среднем 1,2750 долларов на оплату труда.

Окончательная цена, которую вы можете рассчитывать заплатить за автоматические ворота, зависит от типа, материалов, размера, цен на рабочую силу в вашем районе и любых дополнительных функций. Продолжайте читать наше подробное руководство по стоимости автоматических ворот , чтобы вы могли определить, подходит ли их установка для вашей собственности, и ноу-хау, чтобы составить соответствующий бюджет для проекта.

Обзор стоимости ворот с автоматическим подъездом

Не все знают, как построить подъездные ворота самостоятельно. Установка автоматических ворот на въезде на подъездную дорожку — прекрасное дополнение для тех, кто ищет дополнительное спокойствие в отношении безопасности своей семьи и дома. Хотя стоимость автоматических ворот может быть относительно высокой, вы будете наслаждаться большей конфиденциальностью, безопасностью и удобством, а значит, стоит вложенных средств.

В конечном счете, окончательная цена, которую вы заплатите за автоматические ворота, будет зависеть от типа ворот, их размера, материалов, дополнительных функций и местных затрат на рабочую силу.В следующей таблице представлен краткий обзор стоимости установки автоматических ворот на подъездных путях, которая может значительно различаться.

Средняя стоимость	7 000 долл. США
Средний диапазон	от 3000 до 12000 долларов
Низкая стоимость	3000 долларов США
Высокие цены	12 000 долл. США

Автоматическая подъездная дорога Затраты по материалам

Подобно ручным воротам, автоматические ворота могут быть построены из множества различных материалов, каждый из которых имеет свои уникальные плюсы и минусы.Вообще говоря, затраты на материалы для автоматических подъездных ворот составляют от 200 до 4000 долларов , причем винил является наиболее доступным, а алюминий — самым дорогим.

Материал	Диапазон средних затрат
Алюминий	2000–4000 долларов
Сталь	от 600 до 4000 долларов
Кованое железо	от 600 до 4000 долларов
Дерево	от 300 до 4000 долларов
Винил	от 200 до 1000 долларов

Материал, который вы выберете для своих ворот, повлияет на общую стоимость проекта.Выберите идеальный материал, исходя из цены и эстетики, к которой вы стремитесь. Вот краткое описание того, что можно ожидать от каждого типа материала:

• Алюминий — прочный, легкий и легкий материал, не требующий особого ухода. Хотя это самый дорогой материал, он может вмятин, но предлагает ограниченные возможности.
• Сталь универсальна, долговечна и не требует обслуживания. Однако это также дорого, не бывает многих вариантов и очень тяжелый.
• Кованое железо имеет множество вариантов выбора, оно универсально, декоративно и очень прочно.Однако, как и сталь, он дорогой и тяжелый. Его также может быть сложно установить.
• Дерево — классический, красивый и прочный материал, который может значительно улучшить внешний вид вашего дома. Тем не менее, это очень сложный уход, требует частого окрашивания или окрашивания, а также подвержен гниению, вредителям и короблению.
• Винил доступен по цене, не требует особого ухода, не ржавеет и не гниет. Однако он более подвержен повреждениям — может треснуть в холодную погоду и покоробиться при высоких температурах.

Автоматические ворота подъездной дороги Стоимость по типу

Автоматические ворота для проездов также бывают разных стилей, и ими можно управлять разными способами. Выбор типа может зависеть от уклона или уклона въезда на подъездную дорожку. Например, очень популярны распашные ворота, но они не будут работать, если сразу за воротами будет крутой холм. В этом случае вам лучше выбрать автоматические раздвижные ворота.

В зависимости от типа автоматических ворот вы можете заплатить всего за 100 долларов или до 9000 долларов .Ворота обычно можно разделить на пять основных категорий: распашные ворота, откатные ворота, вертикальные поворотные ворота, подземные системы и таранные ворота. Вы также можете разбить откатные ворота и распахнуть ворота еще дальше. Однако в таблице ниже указаны наиболее распространенные варианты, а также их средняя стоимость:

Тип автоматических ворот	Диапазон средних затрат
Шлагбаум	от 100 до 500 долларов
Карточные ворота	от 100 до 900 долларов
Вход с клавиатурой	120–600 долларов
Ворота Slide V Track Gate	от 500 до 3000 долларов
Задвижка для задней трубы	от 500 до 3000 долларов
Распашные ворота одинарные	от 500 до 3000 долларов
Поворотный вертикальный затвор	от 500 до 4000 долларов
Сдвижные консольные ворота	от 1000 до 4000 долларов
Двустворчатые распашные ворота	от 1000 до 4000 долларов
RV Gate	от 1000 до 9000 долларов
Ворота для подъема на гору	2000–4000 долларов
Поднимите и пойте ворота	от 2000 до 6000 долларов
Подземная система	от 2000 до 6000 долларов

• Заградительные ворота могут быть недорогими и очень простыми в установке, но они обычно непривлекательны и не обеспечивают никакой безопасности.Их чаще можно увидеть на коммерческой недвижимости, чем на подъездных воротах жилых домов.
• Карточные въездные ворота обычно сложно установить, они довольно дороги и требуют обслуживания всех карточек и доступа. Однако они позволяют активировать и деактивировать карты по мере необходимости.
• Входные ворота с клавиатурой не требуют физического ключа или карты для работы, и они также могут быть интегрированы в вашу более крупную домашнюю систему безопасности. Однако эти ворота могут затруднить запоминание кода, для работы требуется питание или резервный аккумулятор, а также защита от неблагоприятных погодных условий.
• Откидные ворота с V-образной направляющей — очень распространенный и надежный выбор с множеством вариантов, доступных домовладельцам. Однако для их правильного функционирования требуется дополнительное пространство с обеих сторон, и они могут быть не идеальными для снега или льда.
• Выдвижные задвижки — это относительно недорогой вариант, который очень легко переоборудовать с ручного на автоматический. Как и слайд-ворота с v-образной направляющей, для них требуется дополнительное пространство с обеих сторон. Они также могут быть не самым привлекательным выбором для входа в ваш дом.
• Распашные одинарные — очень распространенные, простые в использовании ворота. Однако, как упоминалось ранее, подъездная дорога должна быть идеально ровной, а ее размер должен быть ограничен.
• Вертикальные поворотные ворота невероятно безопасны, поднимаются вверх, чтобы открыться, и являются отличным выбором, когда пространство ограничено. Что касается дизайна, они предлагают меньше вариантов, а также могут быть относительно сложными в установке.
• Откатные консольные ворота идеально подходят для участков со снегом и льдом.Хотя они очень просты в использовании, эти ворота требуют гораздо больше места, чем большинство других вариантов.
• Ворота для жилых автофургонов, , как следует из названия, достаточно широки, чтобы пройти через них. Они обеспечивают оптимальную конфиденциальность, но могут быть дорогостоящими и могут быть запрещены некоторыми ТСЖ.
• Распашные ворота — это форма распашных ворот, которые можно использовать на наклонных проездах. Однако важно отметить, что эти ворота сложны в установке, сложны в эксплуатации и предлагают мало вариантов уклона.
• Подъемно-распашные ворота также можно использовать на наклонных подъездных путях, но они имеют больше вариантов наклона. Хотя они по-прежнему сложны в установке и являются одним из самых дорогих вариантов.
• Подземные системы — ненавязчивый вариант для способа эксплуатации. Они могут быть дорогими и сложными как в ремонте, так и в установке, но эти системы невероятно удобны и работают с большинством стилей и материалов автоматических ворот.

Затраты на оплату труда автоматических подъездных ворот

Конкретные варианты установки автоматических ворот значительно варьируются в зависимости от стиля и типа ворот, а также материала и системы.С учетом сказанного, самая дорогая часть стоимости установки — это стойки, удерживающие ворота с каждой стороны. С этого момента остальная часть установки зависит от типа, стиля и материала выбранных вами ворот.

Например, для откатных ворот требуются гусеницы и специальные колеса, а для распашных ворот — петли. Ваш профессионал настроит механизм и, в большинстве случаев, настроит и откалибрует датчик или пульт дистанционного управления, чтобы ворота функционировали. В зависимости от стиля и размера ворот процесс установки может занять от пары часов до пары дней.

Трудовой компонент установки автоматических ворот обычно состоит из двух частей: сначала вам нужно установить сами ворота, а затем установить автоматизированную систему. В зависимости от размера и материала ворот первая часть установки стоит от 750 до 1800 долларов . Принимая во внимание, что дополнительные расходы на установку автоматизированной системы часто составляют от 1500 до 3000 долларов — в зависимости от используемого метода.Например, установка стальных вертикальных поворотных ворот с датчиком будет стоить дороже, чем установка виниловых ворот с дистанционным управлением.

Автоматический открыватель ворот Стоимость

Механизм, который управляет вашими автоматическими воротами, будет отличаться от модели к модели. Некоторые из них работают от батареи, но физический механизм сошника обычно либо гидравлический, либо электромеханический. Электромеханические открыватели являются наиболее распространенными и могут работать от батареи, солнечной батареи или электричества и могут полагаться на кнопку втулки, датчики или пульт дистанционного управления.Эти типы открывателей обычно встречаются на откатных и распашных воротах, их цена составляет , от 250 до 600 долларов в среднем .

Гидравлические открыватели ворот, с другой стороны, встречаются реже. Часто встречаются на подъёмных и подъемно-распашных воротах. Как и электромагнитные ворота, они могут работать с дистанционным управлением или датчиком. Стоимость гидравлических открывателей ворот составляет от 450 до 3000 долларов в среднем .

Мотор ворот Стоимость

Еще одно соображение, когда дело касается автоматических ворот, — это двигатель.Для работы электронных ворот в жилых домах требуются как двигатели, так и источник питания. Цена на двигатель для ворот значительно варьируется в зависимости от ряда факторов, включая операционную систему ворот, размер и стиль.

Например, ворота открываются с разной скоростью, и конкретный двигатель должен иметь возможность обрабатывать различные скорости, необходимые для правильного открытия и закрытия. Двигатели для ворот стоят в среднем от 800 до 4500 долларов. Чтобы представить вещи в перспективе, сложные модели, такие как ворота консольного типа, требуют для работы дорогих и больших двигателей.

Сделай сам против найма профессионала для установки автоматических ворот

Хотя профессиональные установщики ворот могут взимать с вас до 80 долларов в час , в большинстве случаев это того стоит. Когда у вас есть эксперт, который возьмется за проект, вы гарантированно установите автоматические ворота на подъездной дороге и будут работать должным образом.

Хотя вы можете заметить экономию до 50% , выполнив установку своими руками, недостаток опыта может оставить вас с воротами, которые не открываются или волочатся по земле.С учетом сказанного, всегда лучше нанять профессиональную компанию по установке ворот, которая значительно минимизирует стресс и предоставит вам прочные, безопасные и удобные ворота. Есть 30 идей подъездных ворот, которые могут направить вас в правильном направлении.

Связанные вопросы

Могут ли подъездные ворота повысить стоимость недвижимости?

Да, автоматические ворота могут увеличить стоимость вашей собственности на 50 000 долларов. Столь резкое повышение стоимости связано с тем, что ворота делают ваш дом более привлекательным и безопасным.Таким образом, даже если первоначальные затраты могут показаться серьезными, вы обязательно получите выгоду, когда придет время продавать свой дом.

Уменьшают ли подъездные ворота страховые взносы?

Да, большинство страховых компаний снизят ваши ставки после установки ворот безопасности. Эта дополнительная безопасность снижает риск кражи и вандализма, что является основной причиной, по которой вы получите более низкий ежемесячный страховой взнос.

Сколько стоит автоматизировать подъездные ворота?

Если у вас уже есть подъездные ворота с ручным управлением и вы просто хотите автоматизировать их, вы можете рассчитывать потратить от 1500 до 3000 долларов.Однако, если ваши существующие ворота не могут быть легко преобразованы, вам придется приобрести и установить новые, которые совместимы, что в среднем стоит около 7000 долларов.

Можно ли открыть автоматические ворота вручную?

Большинство ворот оснащено ручным управлением в случае сбоев или перебоев в подаче электроэнергии. В зависимости от ваших конкретных ворот, у них будет либо спусковой механизм, либо ключ, либо вы сможете просто открыть или закрыть ворота вручную.

Нужно ли мне разрешение на установку автоматических ворот?

В некоторых районах вам может потребоваться разрешение на строительство в форме разрешения, которое в среднем стоит от 150 до 200 долларов.Однако ваш профессиональный установщик сможет рассказать вам о конкретных требованиях для вашего проекта и вашего местоположения.

Джессика Стоун

Джессика считает себя энтузиастом обустройства дома и дизайна. Она росла в окружении постоянных проектов по благоустройству дома и многим из того, что она знает, обязана помогать своему отцу отремонтировать дом, в котором она детства. Будучи жительницей Лос-Анджелеса, Джессика много времени проводит в поисках своего следующего DIY-проекта и делится своей любовью к домашнему дизайну.

Недавно опубликованные

ссылка на Может ли арендодатель выселить вас за стиральную машину? ссылка на Push Button Toilest vs. Handle Flush: в чем основные различия?

3 главных причины нанять сервис по ремонту автоматических ворот

Лучшие причины нанять сервис профессиональных автоматических ворот

Возможно, вы уже думали о некоторых из этих причин, а могли и не думали.Мы надеемся, что вы это уже сделали. Ремонт и обслуживание автоматических ворот своими руками могут оказаться довольно сложными для неподготовленного человека. Честно говоря, это может быть непросто даже для профессиональных техников по обслуживанию автоматических ворот. Иногда переделать старые моторизованные ворота в новые сложнее, чем кажется. Худшее, что можно сделать, — это попробовать установить электрические ворота самостоятельно. Что делать, если новая рама автоматических ворот сразу не поместится в вашем гараже? Есть много вещей, которые следует учитывать, к счастью, сегодня мы собираемся рассмотреть здесь только три приблизительные категории.

Думаете о самостоятельной работе над воротами? Подумай еще раз.

Это большой риск

Если вы никогда не обучались работе с автоматическими воротами, вы, вероятно, понятия не имеете, что делаете. Конечно, вы можете это сделать в Google или на Youtube, но что, если вы пропустите важный шаг? Автоматические ворота могут легко упасть на вас. Автоматические ворота могут преждевременно открепиться. Одно это могло положить вас в больницу. Это также может вызвать серьезный материальный ущерб. Вы действительно хотите оплатить кузовные работы? Это дорого! Вы даже можете вроде бы исправить это, но только через месяц, когда он сломается, вы узнаете, что это было не совсем правильно.

Огромная трата денег

Вы могли подумать, что вызов службы электрических ворот будет стоить вам больше денег, но на самом деле все наоборот. Одному Богу известно, через сколько частей вы можете пройти, прежде чем надеть его, не сломав. Что, если вы полностью ошибаетесь в том, в чем проблема? Такое случается с лучшими из нас, но мы обязаны исправить это, не взимая с вас дополнительных денег. Мы также имеем лицензию и застрахованы на случай, если случится несчастный случай.У вас может быть страховка домовладельца, но если они узнают, что вы причинили ущерб, вместо того, чтобы позвонить профессионалу … Они могут не захотеть принять этот счет за вас.

Не напрягайте себя, пытаясь понять это

Мы коснулись этого немного ранее, но вы могли бы пройти через очень много частей ваших автоматических ворот, прежде чем выяснять проблему. Профессионально обученные специалисты по обслуживанию моторизованных ворот обычно могут быстро решить проблему. Они могут в кратчайшие сроки вернуть ваши автоматические ворота в нормальное состояние.В конечном итоге вы можете частично починить свои автоматические ворота и в конечном итоге нанести еще больший ущерб. Просто позвонить кому-нибудь проще.

Ремонт

Sameday Gate поможет вам!

Может показаться, что все, что мы делаем, — это услуги по ремонту электрических ворот, но на самом деле мы все это делаем. От обслуживания и ремонта автоматических ворот до установки новых автоматических ворот. Мы сделаем работу правильно с первого раза по разумной цене. Все, что вам нужно сделать, это позвонить в Sameday Gate Repair прямо сейчас по телефону (877) 467-1797 для получения дополнительной информации.Это буквально так просто, и вам не нужно беспокоиться об этом. Позвольте профессионалу позаботиться о ваших электрических воротах уже сегодня!

Позвоните в ремонтный центр Sameday Gate по телефону (877) 467-1797 сегодня же!

Электрические ворота | Виниловые заборы Southland

Если вы устали от тяжелых ворот и думаете, что пора побаловать себя роскошью открывания ворот нажатием одной кнопки, вам следует серьезно подумать о приобретении виниловых раздвижных или распашных электрических ворот. Только винил придаст вам красоту и силу без головной боли в уходе.Помимо непревзойденных преимуществ виниловых ограждений по сравнению с деревянными и коваными ограждениями, виниловые электрические ворота просты в эксплуатации с помощью сравнительно небольших, но мощных двигателей. Southland Vinyl выполнит всю установку от начала до конца:

Southland Vinyl установит вашу бетонную площадку со стальной направляющей для откатных ворот, Southland Vinyl установит двигатель, аккумулятор, обеспечит установку всего двигателя и передатчика, а также удаленную настройку, установит либо сенсорную панель, либо настроит пульты дистанционного управления, изготовит и установит ворота и мотор.

Окунитесь в роскошь электрических ворот сегодня! Мы установили много электрических ворот в округе Лос-Анджелес и хотели бы установить ваши! Позвоните, чтобы получить бесплатную смету на дому сегодня, и узнайте о невероятных возможностях винила! Удобство и долговечность виниловых ворот впечатляет. В то время как пролет ворот ограничен кованым железом (потому что оно тяжелое) и деревом (большие деревянные ворота прогнутся и деформируются), виниловые ворота идеально подходят для больших проемов подъездных путей. Устанавливаем ворота одинарные, двойные, распашные или откатные с возможностью дистанционного электрического открывания.Сотни наших клиентов поручатся за красоту и долговечность наших ворот! Попробуйте — если вы живете в округе Лос-Анджелес, свяжитесь с нами, чтобы получить бесплатную смету дома сегодня!

Моторизованные ворота подъездной дороги

Редондо-Бич, Калифорния

Виниловые раздвижные моторизованные ворота с решетчатой ​​верхней частью

Торранс, Калифорния,

Откатные моторизованные ворота с решетчатой ​​верхней частью

Редондо-Бич, Калифорния

Откатные моторизованные ворота с решетчатой ​​верхней частью

Эрмоса-Бич, Калифорния

Моторизованные ворота подъездной дороги

Манхэттен-Бич, Калифорния

Моторизованные ворота подъездной дороги

Манхэттен-Бич, Калифорния

.
