Очень простая самодельная антенна DVB-T2 с усилителем

При отсутствии сигнала телевещания DVB-T2 достаточной силы возникает необходимость в использовании антенны с усилителем. Такое оборудование легко собрать своими руками из покупных деталей, затраты на приобретения которых составят порядка 1 доллара. Применяемый в данной конструкции универсальный усилитель SWA-99999 использовался для аналогового телевещания, поэтому вполне возможно его снять из старой антенны.

Материалы:

• медная проволока 3 мм – 112 см.

• антенный усилитель типа SWA-99999 или другой;

• коаксиальный TV кабель;

• кусок вязальной проволоки или нейлоновая стяжка;

• пара винтиков, зажимов и шайб.

Сборка антенны

Из цельного куска медной проволоки длиной 112 см выгибается 2 соединенных квадрата со сторонами 14 см. В результате должен получиться каркас антенны как на фото. Концы проволоки нужно запаять. Расстояние между совмещенными углами квадратов равно зазору между монтажными отверстиями на усилители.

В плате усилителя зажимается коаксиальный кабель. Обратите внимание, чтобы оплетка кабеля не прикасалась к центральной жиле и ее прижимному винту.

Усилитель с помощью зажимов, винтов и гаек устанавливается на проволочный каркас антенны. Для надежности кабель прикручивается к рамке вязальной проволокой. Если антенна будет размещаться на улице, то нужно позаботиться о герметизации платы. Ее можно обмотать пакетом и заизолировать скотчем или спрятать в подходящей коробочке, как это делается на обычных решетчатых антеннах для аналогового ТВ.



На второй конец кабеля устанавливается штекер и антенна подключается к приставке DVB-T2, подсоединенной к телевизору. Она позволяет подавать питание на усилитель. Для этого в меню настроек приставки нужно выбрать пункт «питание антенны».

Если телевизор поддерживает DVB-T2 и приставка не применяется, то усилитель нужно дополнительно запитать.

Для этого покупается или снимается со старой аналоговой антенны специальный блок питания со штекер-сепаратором. Кабель к такому штекеру подсоединяется так же, как и до усилителя. После этого блок включается в розетку.

По факту такая антенна способна улавливать сигнал достаточной силы даже находясь в помещении. Ее не нужно выносить на улицу, за некоторыми исключениями при сильной отдаленности от ТВ вышек или наличии высоких экранирующих радиоволны построек. Это полностью рабочее устройство, для сборки которого не нужно иметь специальные навыки и знания.
Конечно, на Али Экспресс можно купить уже готовую антенну за пару баксов (http://ali.pub/3i1kfz), но это для тех кто не хочет заморачиваться.
А если все же хотите собрать хорошую антенну, не уступающую покупным аналогам и абсолютно бесплатно, то тогда читайте эту статью — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html. И обратите внимание на десятки восторженных комментариев о ее работе.

Смотрите видео

Самодельная тв антенна фото и описание конструкции

Если плохо работает заводская антенна или она вышла из строя, то ее можно заменить простой самодельной антенной. Если кто еще помнит, то раньше широко были распространены самодельные антенны типа «Ромбик», с двумя ромбообразными рамками. Эти антенны имели самый лучший прием и просты в изготовлении, но со временем в продаже появились китайские антенны, такие с усиками и прямоугольной отражающей решеткой сзади и встроенным усилителем. За счет усилителя они хорошо принимали сигнал, были дешевы и их можно сейчас видеть почти на каждом доме. Правда усилители в этих антеннах часто выходят из строя и люди обычно меняют антенну целиком, хотя плата усилителя продается в любом магазине и стоит совсем немного, связано это с сыростью и перепадом температур, попаданием влаги в корпус усилителя.

Если такой антенный усилитель поставить на » ромбик» то антенна просто отлично принимает ТВ сигнал, причем намного лучше чем китайские «с усиками». С антеннами я сталкивался уже давно и заметил что именно»ромбики» с усилителем принимают сигнал лучше чем заводские антенны. китайские антенны настолько неправильно сделаны, что их иногда приходится ставить боком к телевышке чтобы добиться более лучшего приема. Все началось просто с эксперимента , когда решил поставить усилитель на старую валявшуюся в чердаке антенну «ромбик» и разница просто удивила, китайская антенна показывала 9 каналов из 14-ти и при этом поворачивая одни каналы показывали лучше, а другие хуже, а поставив «ромбик» я обнаружил что все 14 каналов просто отлично принимаются.

Соседу по квартире я тоже так сделал, так как у него стояла старая антенна и внизу на трубе прикручена китайская, вынул оттуда усилитель и поставил на «ромбик» и он офигел от разницы. Потом так же делал и другим людям. В общем я убедился что простой «ромбик» с усилителем вне конкуренции, на крыше из двух десятков разных антенн, самый лучший прием у нас соседом на старые ромбики.

Сейчас на даче сделал новую антенну, тоже «ромбик» с усилителем, антенна всего пять метров от земли, а телевизор показывает отлично. Еще хочу заметить что 49-я плата усилителя работает лучше чем 777, 999, 9999, и прочие. 49-я плата самая мощная и предназначена для регионов со средним и слабым ТВ сигналом. Ниже сама антенна, уже установленная.

>

К сожалению самые первые фото где я делал ромбики из проволоки я по нечаянности удалил, поэтому просто расскажу что и как. В общем для изготовления нужны два отрезка проволоки длинной по 180см. Их нужно согнуть ромбиком, каждая сторона ромба по 45см. Если есть сварка, то конечно надо сварить, а если нет, то в помощь дрель. Места крепления на проволоке я расплющил молотком на железке и просверлил в них шуруповертом отверстия 5мм под болтики.

Проволоку желательно толщиной 6мм, можно и по тоньше, еще так же делают «ромбики» из сварочных электродов ил 4-ки, диаметр электродов 4мм и длинна как раз 45см. Стороны ромба нудно делать именно 45 см, я делал и по 50см и по 40 см, но прием немного хуже. Ниже фото где уже все сделано и покрашено вместе с усилителем, осталось только антенный провод подсоединить и поднять антенну. Как видите усилитель тоже прокрашен чтобы влага не портила плату и там от воды во время дождя не было замыканий и окисления-ржавения контактов и дорожек.

>

>

Сдесь уже подсоеденен антенный кабель

>

>

Как видите антенна очень проста в изготовлении, надежна и поверте принимает сигнал лучне чем заводские дешовые антенны, нужно лишь поставить уселитель. И хорошо изолируйте сам уселитель так как часто именно ранней весной, когда сильная влажность, снег с држдем и перепады тепмператур, эти уселители выходят из строя.

Антенна биквадрат с усилителем для приёма DVB-T2 | Лучшие самоделки

Мы уже выкладывали статьи как сделать антенну биквадрат (антенна Харченко) для цифрового телевидения T2 но они в основном применяются для приёма сигнала в городе или недалеко от города. Для мест же отдалённых от телевизионных вышек на более чем 10 км нужно уже применять усилители сигнала. Сегодня покажу как сделать антенну биквадрат с усилителем для DVB-T2 приёмника своими руками, она способна уверенно принимать телепередачи на расстоянии от вышки даже более 30 км.

Для создании антенны биквадрат для Т2 нам понадобится:

• Толстая медная или алюминиевая проволока;
• Телевизионный кабель;
• Усилитель от польской антенны;
• Штекер антенный типа F, угловой.

Антенна биквадрат с усилителем для приёма DVB-T2

Как сделать антенну для приёма DVB-T2 с усилителем, пошаговая инструкция:

Антенна биквадрат состоит из 2 квадратов соединённых углами к друг-другу, мы будем сгибать её из толстой медной или алюминиевой проволоки, все стороны у этих квадратов равные и для частоты примерно 600-700 МГц одна сторона составляет 125 мм. Сгибаем, не забывая, что конец проволоки должен находится в центре антенны и оставить где-то 1 см чтобы его в будущем согнуть и припаять к контакту усилителя.

Антенна биквадрат с усилителем для приёма DVB-T2

Антенна биквадрат с усилителем для приёма DVB-T2

Как Вы поняли центральная часть антенны биквадрат подключается к контактам польского усилителя, для этого я сделал петли в этой решётке. Зачищаем эти петли от лака и припаиваем к контактам антенного усилителя, в случае если Вы использовали алюминиевый провод то можно припаять или с помощью кислоты или же взять 2 винтика с гайками и шайбами и прикрутить решётку к усилителю, через соответствующие в нём отверстия.

Антенна биквадрат с усилителем для приёма DVB-T2

Теперь нужно прикрутить телевизионный кабель к усилителю, центральную жилу к верхнему контакту, а оплётку к нижней зажимающей скобе, лавное чтобы при этом оплётка касалась оголённому контакту платы под скобой и проверьте, чтобы оплётка не касалась центральной жилы.

Дале нужно к другому концу кабеля приделать антенный штекер, F-ку.

Антенна биквадрат с усилителем для приёма DVB-T2

Антенна биквадрат с усилителем для приёма DVB-T2

В итоге, если антенна без усилителя совсем у меня не принимает сигнал, так как телевизионная вышка находится на отделении около 30 км то с усилителем приём сигнала хороший, устойчивый, при этом антенна находится в комнате. Как видите наша самодельная антенна биквадрат для приёма DVB-T2 с усилителем от польской антенны получилась довольно чувствительной и удачной, советую её для повторения.

Антенна биквадрат с усилителем для приёма DVB-T2

Как проверить усилитель польской антенны на работоспособность

Если у Вас антенна с усилителем уже довольно долго не использовалась и находилась на улице то есть шанс того, что когда Вы её будете использовать для данной конструкции он не заработает, для быстрой проверки усилителя нужно использовать мультиметр в режиме прозвонки диодов. При этом если поставить чёрный плюс на широкую скобу для зажима кабеля на усилителе, а красный щуп на второй (верхний меньший) зажимной контакт то должно показать значение около 800-980, а если подключить щупы наоборот то падение напряжения должно быть более 1000, если значения примерно совпадают с этими тогда есть шанс, что усилитель ещё живой. Таким же образом можно прозвонить усилитель удалённо, когда антенна находится на мачте, тогда прозваниваем просто в штекере.

Антенна биквадрат с усилителем для приёма DVB-T2

Питать антенну можно от самого приёмника DVB-T2, но для этого в настойках тюнера нужно указать включение питания на антенну, обычно этот пункт можно найти в разделе поиска каналов. На антенну пойдёт напряжение 5В, этого вполне достаточно для данного усилителя, так как он уже начинает работать начиная от 1,5В, а при 5В он работает уже где-то на 95%.

Усилитель сигнала dvb t2. Советы по выбору усилителя цифрового ТВ сигнала

Антенный усилитель для цифрового телевидения DVB T2, виды, характеристики

Довольно  часто  в комментариях отвечая на вопросы по поводу «рассыпающейся» картинки  или периодически пропадающей, приходится пояснять, что основной причиной такого  искажения является слабый сигнал. Отвечает за его уровень собственное усиление антенны, если она пассивная или, если активная, антенный усилитель для цифрового телевидения DVB T2.

Решается  вопрос по повышению уровня сигнала, заменой усилителя на более мощный, то есть с большим коэффициентом усиления (дБ), для активных антенн с возможностью его смены. Пассивные антенны, как комнатные так и наружные, нужно заменить, или установить дополнительный усилитель сигнала телевизионной антенны. Начнем с пассивных.

Установка усилителя на пассивную антенну

Отвечает за уровень выходного сигнала, как уже было сказано собственная конструкция антенны и изменить ее не представляется возможным. Решить проблему можно установив на кабеле дополнительный антенный усилитель для цифрового телевидения.

Разделить их можно на два вида:

1. с питанием 12 вольт;
2. с питанием 5 вольт.

Также их можно разделить еще на два типа;

• широкополосные;
• диапазонные.

К широкополосным, относятся антенны, с усилением как в метровом так и дециметровом диапазонах с частотами 47-862 МГц. Диапазонные, усиливают сигнал в одном секторе, в данном случае дециметровом с частотами 470-862 МГц, на котором ведется вещание цифрового  телевидения DVB T2 (DVB T – устаревший стандарт).

Ниже приводятся усилитель цифрового телевизионного сигнала dvb t2 Локус LA-32U. Сделать вывод об этом можно по маркировке. Питание 5 вольт позволяет питать его непосредственно от приставки.

Усилитель сигнала усилитель dvb t2 сигнала locus LA-32U



Усилитель выполнен в корпусе с соединителями F-типа, для удобства монтажа в разрез кабеля.

Характеристики Локус LA-32U:

• Усиление — 20 dB;
• Шум — 2,5 dB;
• Питание — 5 в.

Второй  усилитель Sanor AMP-22V5, относится к широкополосным. Пусть не смущает вас надпись DVB T, здесь играет роль частота, а не стандарт вещания.

Характеристика Sanor AMP-22V5:

• Усиление — 20 dB;
• Шум — 2,5 dB;
• Питание — 5 в.

Приведу еще один усилитель dvb t2 сигнала с питанием 12 вольт – это AMP101 фирмы GAL с усилением 20 дБ.

Применяться такой усилитель сигнала телевизионной антенны может как в  городских условиях так и загородных, например на даче, в случаях когда необходимо несколько поднять качество сигнала,  не меняя саму антенну.

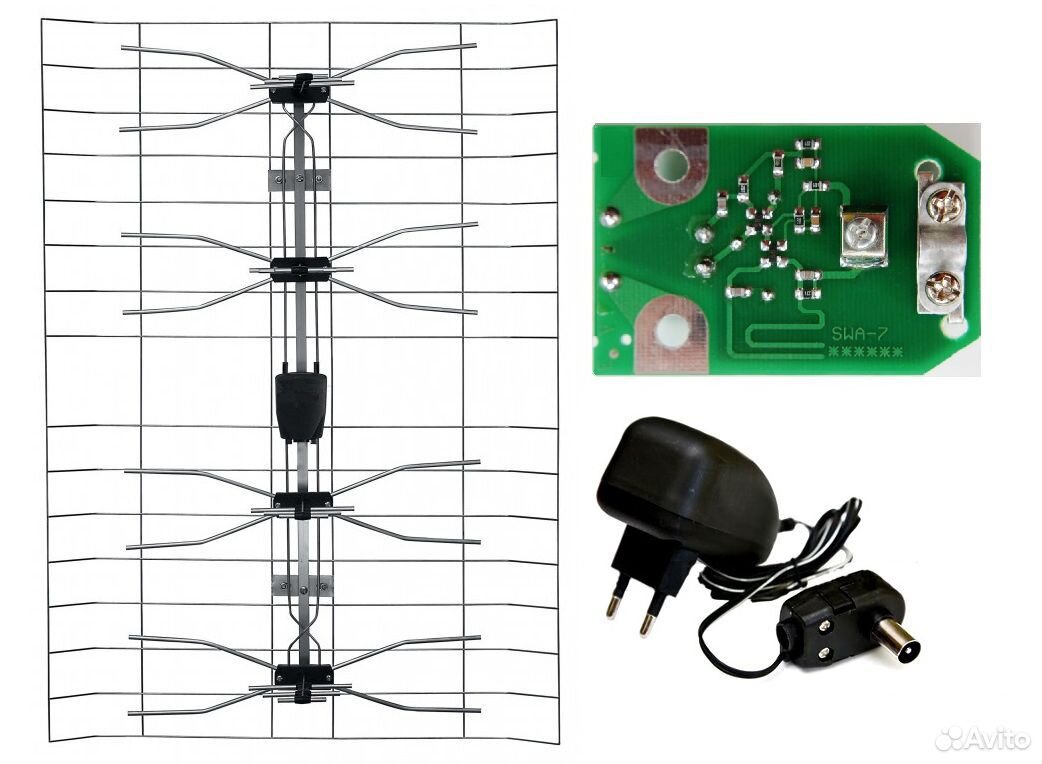

Усилители для активных антенн

Самыми распространенными из них являются усилители SWA. Такие антенные усилители для цифрового телевидения dvb t2  основные для так называемых «польских» антенн или «решеток».

Как бы не ругали этот усилитель, но при приеме на дальних расстояниях он показывает себя отлично, главное из положительных качеств выдерживает близкие грозовые разряды. Зато крайне негативно зарекомендовали себя SWA555, SWA777. Выходят из строя не то что от грозы, а просто так.

Питаются они напряжением 12 вольт от отдельного блока питания.

Усилители LSA выпускались для ремонта антенн Локус. Основные причины по которым они выходят из строя это, удар молнии, неисправность блока питания и иногда нарушение герметичности корпуса. При попадании влаги на усилитель токопроводящие дорожки разрушаются и он выходит из строя.

Учитывая, что антенны «Дельта» с усилителем схожи с антеннами Locus эти усилители устанавливались и на них.

Как подключить антенный усилитель сигнала

Устанавливать такие усилители нужно в непосредственной близости от антенны или по крайней мере не далее 3 метров от неё, если антенна наружная. Делается это для того, чтобы избежать усиления шумов возникающих в кабеле.

Если у Вас комнатная дециметровая антенна, усилитель можно установить сразу около телевизора.

Подключить усилитель к антенне можно  специальными F – коннекторами. Они накручиваются на концы разрезанного кабеля, а к ним подключается усилитель t2 сигнала.

В случае с комнатной антенной лучше приобрести  пол метра кабеля, потом через штекера и коннекторы подключить его к телевизору. Имеются в продаже и усилители совмещенные с блоком питания типа УСШ -1А indoor.

Совместно с активной антенной данное устройство не ставиться.

Самодельный усилитель

Для тех кто увлекается радиоэлектроникой и любит конструировать своими руками, можно сделать усилитель самостоятельно. Таких схем предостаточно в интернете. Описание как сделать усилитель для антенны своими руками будет в другой статье.

Хочется только заметить, что нужно добиваться не только хорошего усиления, но и чтобы усилитель обладал как можно меньшим уровнем собственных шумов. Достигается это применением качественных деталей и минимальными размерами.

Похожие записи

Вконтакте

Одноклассники

Google+

Facebook

Twitter

Мой мир

digital-tv-dvbt2.ru

Антенный усилитель DVB-T2 ДМВ своими руками

Подошло время к разводу ТВ кабеля. У меня планируется много телевизоров. До города 40км. До транслятора еще дальше. Задача обеспечить телевизоры устойчивым приемом DVB-T2 сигнала. Буду использовать делители сигнала, которые еще ослабят сигнал принятый антенной. Появляется необходимость использовать антенный усилитель DVB-T2. Так как частоты обоих пакетов DVB-T2 лежат в диапазоне ДМВ, то антенну присмотрел направленную, пассивную  под ДМВ диапазон с коэффициентом усиления 14дБ.

Большое расстояние до транслятора и деление сигнала на несколько телевизоров сильно ослабит сигнал, поэтому без антенного усилителя ДМВ он же усилитель DVB-T2 не обойтись. Решил сделать антенный усилитель для DVB-T2 своими руками и посмотреть, что из этого получиться.

Так как стандартные делители сигнала в том числе и те что приобрел я не пропускают электрический ток, питание усилителя по кабелю не подойдет (или питание нужно пустить по кабелю до делителя).

Схема двухкаскадного малошумящего антенного усилителя DVB-T2.

Усиление от 30дБ в зависимости от выбранных транзисторов. Питание усилителя 12 вольт.

Я использовал транзисторы BFR193. Они очень дешевые и обладают хорошими характеристиками. Высокий коэффициент усиления 50-200. Высокая граничная частота работы до 8000МГц. SMD исполнение.  Обладают низким уровнем собственного шума.

Можно заказать транзисторы BFR193 в Китае, но у нас стоили малость дешевле.

Конденсаторы керамические. Выводы конденсаторов и резисторов делаем, как можно короче. Можно использовать SMD, я просто делал из того что было под рукой.

Катушка L1 делается из отрезка медного провода длиной 3,5см  диаметром 0.8мм. Ее диаметр 4мм и содержит два с половиной витка. Я намотал ее на гладкой части сверла 3,3мм (сама катушка получиться около 4мм).

Изготовление антенного усилителя DVB-T2 (ДМВ) своими руками.

Плату можно изготовить без травления, просто вырезав контактные площадки. Смотрим рисунок.

Плату делаем из двухстороннего стеклотекстолита. Верхний и нижний слои соединяем четырьмя штырями и припаиваем.

Блок питания я использовал трансформаторный, чтобы меньше помех гнал, со стабилизацией напряжения на 12 вольт. Усилитель потребляет около 12мА.



[ads_1]

У меня все сразу нормально заработало без настройки. Настройка сводиться в подборе резисторов R1 и R3 так чтобы токи на коллекторах транзисторов VT1  и VT2 были 3,5мА и 8мА соответственно.

Испытания провел на работе. В глубине помещения. Двор колодец. В качестве антенны кусок провода ШВВП. Результат без усилителя – ничего не показывает вообще. Подключаю усилитель и как любят говорить в рекламе, результат превзошел  все мои ожидания, стабильная картинка без намека на срыв.

Список деталей самодельного антенного усилителя DVB-T2 (ДМВ).

• Транзисторы BFR193 — 2шт.(можно заказать у китайцев здесь).Конденсаторы 3.3пФ, 10пФ, 100пФ — 2шт., 4700-6800пФ.Резисторы 75 КОм, 150 КОм, 1 КОм, 680 Ом.Дроссель 100-125 мкГн.Катушка L1 самодельная 2,5витка и диаметром 4мм из медной проволоки длинной 3,5см и диаметром 0.8мм.

moyteremok.ru

Телевизионный усилитель, как выбрать и зачем он нужен

Шум на любимой радиостанции, плохой приём телеканалов на даче, или пропадающий голос друга в динамике телефона – все это результат слабого сигнала с передатчика. Антенный усилитель является решением каждой из этих проблем.

Необходимость использовать телевизионный усилитель обычно возникает, когда длина антенного кабеля от источника до приёмника слишком велика. Его использование также может быть вызвано большим количеством антенных разъёмов в квартире, ведь каждое разделение антенного сигнала приводит к его ослаблению.

Цель установки усилителя проста – улучшить качество передаваемого телевизионного сигнала. А если речь идёт о цифровом сигнале? Вы наверняка уже знаете о том, что для того, чтобы принимать цифровое ТВ в самых отдалённых регионах, как правило, нужно использовать хорошую узконаправленную антенну. А чтобы сохранить качество сигнала, прежде чем он попадёт в цифровой ресивер, нужно его выровнять и усилить. С этой функцией прекрасно справится современный цифровой усилитель для антенны. Такой усилитель, помимо высокого коэффициента усиления, характеризуется высокой устойчивостью к внешним возмущениям. Современный усилитель для DVB-T2 может служить как для усиления приёма от обычной антенны, так и для разветвления его на несколько выходов либо суммировать сигналы с нескольких антенн.

Когда нужно применять это устройство и чем руководствоваться при его покупке? Это вы узнаете из данного руководства.

Какие факторы влияют на ухудшение телесигнала

Симптомы слабого приёма аналогового ТВ заметить не сложно – картинка искажается и пропадает. Что касается ослабления цифрового телевидения, то его также легко обнаружить, но с той лишь разницей, что дело мы имеем не с рябью (снегом) на экране, а с разрывами видеопотока. При слабом телевещании изображение может застыть, рассыпаться на пиксели или изменить цвет (обычно на зелёный).

Причины ухудшения сигнала

Каждая причина ухудшения эфира должна анализироваться индивидуально, поскольку его приём зависит от локальных условий: от того, в каком направлении проходит сигнал, какие препятствия есть на его пути, от наличия возвышенностей, высоких зданий в вашем районе.

Прежде, чем вы окончательно примете решение использовать усилитель для телевизора, давайте познакомимся с наиболее вероятными причинами ухудшения телесигнала.

• Техобслуживание передатчиков

Почти во всех случаях проблем с показом ТВ их причина оказывается на стороне пользователя – случаи со стороны отправителя обычно являются перерывом на обслуживание передатчика, что иногда занимает несколько часов.

• Неисправность оборудования

Наружные антенны изо дня в день подвергаются внешнему природному воздействию. Морозы, жара, метели и дождь – все это антенна способна выносить годами. Если она правильно установлена. А если нет, то однажды влага проникнет в провода, разветвители, усилители, и проблема возникнет в наименее ожидаемый момент.

• Неправильная антенна

Самой распространённой причиной плохого приёма является слишком низкий уровень сигнала, который поступает от антенны. Единственным верным решением будет использование лучшей её модели – желательно направленной, не обязательно с усилителем. Но ситуацию можно частично улучшить, установив антенну повыше.

• Слишком высокая мощность сигнала

Частой причиной проблем также может быть завышенный уровень приёма. Живя рядом с телевышкой и используя антенну с высоким коэффициентом усиления, мы можем перегрузить сигнал на входе тюнера.

Существенное влияние на качество приёма имеет коаксиальный кабель. Старый кабель с растрёпанной изоляцией, купленный на барахолке или того хуже – кабель из кусков, которые вы наскребли «по амбарам и сусекам», может вызвать такое сильное затухание, что оно поглотит сигнал даже от очень хорошей антенны ещё до того, как тот достигнет телевизора.

• Разделители и разъёмы

Свойства и количество используемых сплиттеров также влияют на качество картинки. Каждый такой пассивный элемент (т.е. тот, который не является усилителем) снижает уровень приёма. Небрежная установка разъёмов, особенно снаружи жилья, может привести к быстрому окислению соединений и, как следствие, к значительному затуханию телесигнала.

Нас окружает масса передающих устройств – ретрансляционных станций, мобильных телефонов, модемов, маршрутизаторов, радиостанций, сигнализаций и т.д. Радиоволны из разных частотных диапазонов способны создавать помехи в приёме ТВ. Вмешательство вызывают даже устройства без антенн: микроволновая печь, флуоресцентные лампы, электромобили.

Меж двух огней

Проблемы с приёмом телеэфира настигают и людей, живущих на границе сигналов, принимаемых от двух передатчиков. В этом случае необходимо выяснить, какой передатчик сильнее, и в каком направлении должна быть направлена антенна. В таких местах лучше всего будет работать направленная антенна.

Телевизионные усилители сигнала

Проверить, поможет ли антенный усилитель «выжать» из антенны более мощный сигнал можно довольно простым способом. Можно подключить любой телевизор максимально близко к антенне и, если сигнал не улучшится, это может означать, что с антенной что-то не то. Однако если картинка на экране улучшится, то следует задуматься о покупке усилителя. Только вот какого?

Типов усилителей телевизионной антенны действительно много, но некоторые из них используются преимущественно для масштабных телевизионных установок. Мы же сосредоточимся только на тех, которые могут использоваться в небольших и средних антенных установках.

Выбор усилителя зависит от типа сигнала, который вы хотите усилить. Например, усилитель с высоким коэффициентом усиления может не только помочь вам решить сложные проблемы приёма, но и вызвать сбои в работе ТВ. Вот основные типы усилителей, которые вы можете встретить в продаже:

1. Усилитель широкополосный (SWA и LSA). Его роль заключается в усилении всего спектра сигнала в заданной полосе.
2. Диапазонный. Например, усилитель ДМВ – диапазона для цифрового телевидения DVB-Т2.
3. Многодиапазонный. Он позволяют приёмнику «видеть и слышать» все сигналы, излучаемые передатчиком (и метровом, и в дециметровом диапазонах).

Что важно понимать? Для улучшения приёма «цифры» продавец в магазине предложит вам «цифровой» усилитель. И это будет устройство с платой, способной работать в дециметровом диапазоне волн (ДМВ).

Преимущества и недостатки антенных усилителей

Использование усилителей антенны для ДМВ бывает в равной степени и необходимым и нежелательным. Уже на этапе планирования любой домашней телесети нужно обеспечить, чтобы количество используемых усилителей было как можно меньшим. Каждый антенный усилитель имеет тенденцию к искажению видеопотока, а при наслоении друг на друга нескольких искажений можно получить эффект, обратный ожидаемому. Использование усилителя с постоянным усилением не всегда приводит к ожидаемому эффекту. Недостатком этого решения, как ни странно, является как раз его главная характеристика – усиление. Во многих местах необходимо принимать вещание от нескольких передатчиков, или сам ретранслятор излучает сигналы разных уровней. Использование широкополосного усилителя во всем диапазоне его работы может привести к чрезмерному повышению итак высоких уровней некоторых частот. Это, в свою очередь, приведёт к перегрузке допустимого уровня сигнала, который поступает на вход декодера или разъёма телевизионного приёмника. Результатом будет значительное ухудшение параметров качества приёма, что приведёт к отключению самого разъёма. В таких случаях усилители должны иметь возможность регулировки усиления, но не во всем диапазоне работы, а независимо в отдельных частотах.

Ещё одна особенность заключается в способе питания усиливающей схемы. Если ваш усилитель для антенны цифрового телевидения DVB-T2 требует питания 5 Вольт, то лучше их подавать по кабелю от самого тюнера. Хуже, когда усилитель «просит» 12 Вольт. Здесь возможны два варианта, оба с грядущими проблемами:

1. его блок питания с низкочастотным трансформатором под сеть питания 50 Hz. Блок не такой лёгкий, как импульсные блоки для подзарядки мобильного телефона, этот блок не даёт высокочастотных помех, но выдаёт низкочастотные пульсации, которые со временем могут ухудшать работу антенного усилителя;
2. блок питания с импульсным преобразованием, очень лёгкий, практически не греется, не даёт низкочастотных пульсаций, но гарантированно выдаст высокочастотные помехи, которые совсем не полезны усилителю.

Выбор усилителя для телевизора

Не каждый антенный усилитель работает идеально, некоторые из них имеют немалые собственные шумы, другие – ещё хуже, легко возбуждаются. Поэтому, если вы получили плохой результат с одним антенным усилителем, можно попробовать выбрать усилитель ТВ другой модели или с другим способом питания. К примеру, поэкспериментируйте, не будет ли антенна работать лучше, если подать напряжение не от «родного» блока питания, а от цифрового тюнера.

Антенный усилитель не сможет помочь или даже навредит, если:

• уровень приёма зашкаливает за предельные параметры усилителя;
• антенна, помимо основного сигнала, ловит сильные помехи, которые приумножит усилитель;
• уровень сигнала крайне слабый.

Усиление аналогового сигнала

Золотое правило хорошего телеприёма: чтобы получать хороший сигнал аналогового ТВ, желательно его не ухудшать. Чтобы этого не происходило, укладывайте правильно кабель, следите за исправностью антенны и вовремя диагностируйте любую разгерметизацию в вашей квартирной телесети.

Если расстояние до передающего передатчика велико и приём очень слабый, то дополнительно нужно установить усилитель сигнала.

Если вы принимаете аналоговый эфир на пассивную антенну, и раздаёте сигнал на несколько приёмников, то вначале его нужно усилить, а лишь потом поделить по направлениям. Это умеет делать активный антенный разветвитель.

Усиление кабельного телевидения

Со времён своего создания кабельные сети не очень изменились. Местная компания-провайдер кабельного ТВ принимает со спутника достаточно много телевизионных каналов, формирует из них телевизионный пакет, и по коаксиальным кабелям раздаёт в наши дома, беря за это оплату с каждого абонента. Чтобы дойти до нашего дома, сигнал несколько раз проходит через промежуточный магистральный усилитель ТВ сигнала, попадает в усилитель ТВ сигнала многоквартирного дома, ещё раз в нем усиливается, и раздаётся по квартирам. И все же, пока этот сигнал шёл от помещения компании-провайдера в наш дом, он немного ослабел.

Так и есть, кабельное ТВ достаточно зашумлено. Как улучшить его качество? Следует признать: если вы – абонент кабельного ТВ, то у вас мало шансов что-то исправить. Неважный кабельный приём – это проблема провайдера, и очень мало шансов, что он что-то сделает для ликвидации этой проблемы. Все, что вы можете сделать с вашей стороны – это заменить пассивный кабельный делитель на разветвитель ТВ сигнала с усилителем, а возможно и весь кабель с коннекторами на новые и более качественные.

Вывод: нужно раздавать не аналоговое ТВ, а цифровое, применяя достаточно современные системы передачи сигнала по оптоволоконному кабелю. Качество замечательное, и телевизионных каналов можно передать намного больше.

Усиление спутникового сигнала

Проблематика усиления спутникового ТВ такова, что в деле приёма сигнала со спутника ключевую роль всё-таки играют диаметр спутниковой тарелки, являясь определяющим параметром, и точность настройки антенны. Говоря об усилении приёма со спутника, следует понимать, что речь идёт не о поступающем сигнале, который излучает спутник (его вы никак не усилите), а о том, чтобы сохранить принятый сигнал и, усилив, «продавить» его по кабелю до спутниковой приставки, минимизировав затухание. Усилитель сигнала антенны спутникового телевидения – это скорее профилактическая мера, чем панацея от плохого приёма.

Методы обеспечения уверенного приёма ТВ сигнала

Готового рецепта не существует. Каждый случай специфичен и требует индивидуального подхода. Что делать в этой ситуации? Во многих случаях сигнал не требует максимально усиления, как и не требуется усиливать весь «букет» сигналов.

Чтобы убедиться, с каким случаем мы действительно имеем дело, необходимо точно измерить уровень сигнала от антенны-приёмника. Это нужно для того, чтобы понять, получаем ли мы прямой или отражённый сигнал (или даже несколько), и определить дальнейшие шаги.

Одним из способов получить уверенный приём является коррекция направления антенны или её местоположения по высоте, а часто и то, и другое. Иногда достаточно сместить антенную мачту на метр или два, чтобы получить эфир гораздо лучшего качества.

Измеритель уровня стоит иметь под рукой и тогда, когда нужно убедиться, является ли качество вещания достаточным и требует ли только дополнительного усиления, или, может быть, вы получаете сильный, но избыточный сигнал? В случае сильного сигнала можно правильно подобрать антенну. Также может хватить сознательного изменения направления приёма или расположения антенны, чтобы ослабить сигнал, в то же время, устраняя его отражённые лучи.

Принимая цифровое ТВ, следует помнить, что при наложении друг на друга сильных радиочастотных колебаний, нужно сделать выбор в пользу пассивной направленной антенны без использования каких-либо усилительных элементов. Усилитель к антенне телевизора в этом случае будет способствовать интермодуляции, что приведёт к сбоям и нестабильности работы цифрового декодера.

Способы усиления мощности телеантенны

На самом деле способы усилить мощность ТВ антенны можно соотнести с медицинскими подходами: применять «терапию» или сразу пойти «хирургическим» путём. Что до резких мер, то здесь самый первый шаг – это смена самой антенны на более сильную и дорогую. Сюда же можно отнести и покупку активной антенны вместо пассивной.

Но можно действовать более мягко, особенно, если ваша антенна служила вам честь по чести не один год:

• поэкспериментировать с направлением приёма;
• поднять антенну повыше;
• по возможности, очистить путь сигналу;
• устранить все «неконтакты», заменить кабель;
• оснастить антенну усилителем сигнала. Многие внешние антенны имеют технологическую возможность установки усиливающей платы, если окажется, что она нужна.

Использование антенного усилителя

Усилители антенного сигнала телевизора самыми первыми, после антенны, выполняют первоначальную коррекцию его уровня.

Тип устройства, которое подойдёт именно вам, зависит от условий приёма в вашей местности и от конкретных потребностей всей телевизионной установки. Если необходимо усилить всю радиочастотную полосу, вы можете использовать широкополосный усилитель с фиксированным усилением. Если же, наоборот, в вашем регионе на правильный приём частот из верхней полосы УВЧ оказывают существенное влияние высокочастотные передатчики и возникают помехи, вызванные, например, проезжающими автомобилями или соседской газонокосилкой, то понадобится другая модель усилителя – с фиксированным усилением, но с ограниченным диапазоном рабочих частот. Современные усилители от различных производителей имеют достаточно эргономичную форму, что, по сути, позволяет их монтировать в любом месте коаксиального антенного кабеля. Это означает, что вы можете использовать усилитель в существующей антенной установке без необходимости разбирать антенну. Однако следует помнить, что из-за нарушения соотношения сигнал-шум с ростом расстояния от антенны, его рекомендуется устанавливать как можно ближе к антенне.

Критерии правильного выбора

Процедура выбора усиливающего устройства не особенно сложна. Это оборудование предназначено для улучшения качества эфирного приёма, поэтому его выбор будет обусловлен, прежде всего, качеством входящего сигнала, которое и сориентирует вас на подключение устройства с подходящим коэффициентом усиления.

Но не забывайте, что при слабом сигнале в вашей местности важно учитывать собственный коэффициент усиления антенны, а также высоту её размещения. А усилитель будет полезным тогда, когда расстояние от антенны до декодера будет значительным, и придётся усиливать сигнал, чтобы уменьшить его потери в кабеле.

Выбирая усилитель сигнала для антенны, также важно руководствоваться не только его усилительными возможностями. В равной степени здесь участвуют и параметры собственного шума устройства. Как уровень сигнала, так и его качество в самом начале вашей квартирной телесети будут иметь решающее влияние на правильное функционирование всей установки, обеспечивая чёткое и безупречное вещание в телевизоре.

Хороший усилитель для антенны телевизора может питаться от напряжения, которое формирует сам тюнер – это даёт неплохой шанс для финального качества видео. Поэтому лучше приобретать устройства, в которых микросхема питается от 5 Вольт.

tvdigitally.ru

Советы по выбору усилителя цифрового ТВ сигнала

В больших городах, даже в отдалённых спальных районах с высотной застройкой, население имеет возможность качественного просмотра телепередач в хорошем качестве изображения. Возможен выбор между эфирным, цифровым, кабельным или спутниковым телевидением. В удалённой от городов местности, в посёлках, деревнях или на дачах такой возможности, как правило нет. Приём передач происходит в ненадлежащем качестве изображения на экране телевизора. Это обусловлено слабым ТВ сигналом. Повысить качество приёма поможет установка усилителя ТВ сигнала, что позволит получить качественное изображение и звук эфирного цифрового ТВ.

Что такое антенный усилитель и его виды

Это электронный прибор для повышения мощности и компенсации потерь волны телетрансляции. Применяется для эфирного, цифрового, кабельного, аналогового телевещания. Бывают двух видов: встроенными и внешними.

• Встроенный усилитель монтируется в корпусе антенны, делая её как приёмником, так и усилителем сигнала.
• Внешний усилитель монтируется отдельно. Таким образом, к антенне может быть установлен прибор с любым необходимым коэффициентом усиления.

Почти любой усилитель имеет блок питания, который также может быть как встроенным, так и внешним блоком.

Случаи, когда целесообразно использование антенного усилителя

Причинами некачественного телевизионного сигнала, требующего усиления, могут быть:

• слишком большое расстояние до вышки телевещания. Хороший приём сигнала ограничивается радиусом в 30 километров;
• особенности рельефа. Ухудшение приёма каналов, возможно, в низинах, местах высотной застройки, вблизи больших деревьев и высоковольтных линий электропередач;
• нахождение в непосредственной близости объектов военного назначения.

Помехи, рябь, расплывчатая картинка на экране — предпосылки для установки антенного усилителя.

Особенности усилителей эфирного, цифрового телевизионного сигнала

В последние годы эфирное цифровое телевидение формата DVB-T 2 замещает собой обычный, аналоговый сигнал благодаря более качественной картинке на экране и хорошему звуку.

Транслируется цифровое телевидение двумя мультиплетами, по десять каналов в каждом РТРС-1 и РТРС-2. Далеко не во всех районах страны транслируются оба пакета сразу. Поэтому где-то возможен просмотр двадцати программ, а где-то транслируется всего десять каналов. Но ситуация стремительно меняется в лучшую сторону. В ближайшие годы покрытие будет повсюду двумя мультиплетами цифрового ТВ, по десять каналов в каждом пакете. А пока зоны вещания, РТРС-1 и РТРС-2, можно посмотреть на официальном сайте РТРС РФ и определить возможность и количество приёма мультиплетов формата DVB-T 2 в конкретном месте на карте страны.

Находясь в зоне покрытия передающей станции мощность сигнала бывает недостаточной из-за множества факторов, основные из которых перечислены выше, и требуется установка усилителя. Для цифрового телевидения формата DVB-T 2 необходим прибор, способный работать в дециметровом диапазоне волн (ДМВ).

Существует несколько видов усилителей, соответствующих этим требованиям

• Широкополосный. Усиливает сигнал в метровом (то 47-460 МГц.) и дециметровом диапазоне (470-862 МГц.) в котором вещает цифровое ТВ, DVB-T 2. Многодиапазонный (470-862 МГц.). Улучшает принимаемое изображение от антенн, установленных на высоких мачтах. Компенсируют потерю сигнала из-за значительной длины коаксиального кабеля. Используется в системах приёма ТВ каналов многоквартирных домов.
• Диапазонный. Позволяет принимать сигнал от особо удалённых передатчиков и ликвидирует сильные шумы. Применяется в особо удалённых от передающих станций местах, деревнях, посёлках и т. д. Для подбора необходимого узкого ДМВ диапазона необходима консультация специалиста из региона, где прибор планируется использовать, или необходимо знать, на каких точно частотах дециметрового диапазона вещает РТРС-1 и РТРС-2 в регионе применения устройства.

Антенные усилители разделяются по напряжению питания

Напряжение 9-12 Вольт потребует отдельного блока питания

Напряжение 5 Вольт, как правило, подаётся непосредственно от приставки цифрового ТВ или телевизора.

Выбор антенного усилителя

Исходя из конкретных условий применения, нужно определить конструктивные и технические параметры прибора, а именно: встроенным или внешним должен быть прибор, насколько мощным необходимо усиление, каким способом будет подаваться напряжение питания.

Технические параметры прибора

При выборе нужно знать следующие факторы. Примерное расстояние до телевизионной станции или ретранслятора. Это позволяет рассчитать необходимый коэффициент усиления для качественного воспроизведения телепередач. Расчёт можно произвести математически, но проще, воспользовавшись интернетом, найти специализированный калькулятор расчёта необходимого коэффициента усиления радиоволны.

А также возможно приобрести усилитель с плавной регулировкой этого параметра. Слишком большой коэффициент, а следовательно, чрезмерно мощный сигнал на выходе для приставок DVB-T 2 вреден так же, как и слишком слабый. Это выражается в шумах звука, ряби и раздвоению на экране телевизора. Расстояние до источника сигнала должно быть менее 150 км, иначе любой усилитель бесполезен.

Важен диапазон частот, в которых способен работать усилитель. Универсальным решением для цифрового ТВ является установка широкополосного прибора. А диапазонный усилитель, работающий в пределах частот 470-862 МГц, будет более эффективен для приёма в DVB-T 2 формате на большом расстоянии от источника ТВ сигнала.

Конструктивные параметры

Как говорилось ранее, устройство может быть выносным и встроенным в антенну.

• Выносной усилитель имеет вид отдельного блока и применяется при необходимости приёма сигнала мачтовыми антеннами, расположенными на значительном расстоянии от телевизора. Как правило, это делается для приёма сигнала с больших расстояний или в многоквартирных домах. Усилитель монтируется на выходе коаксиального кабеля от антенны и перед входом в DVB-T 2 приставку или в телевизор с DVB тюнером. Выбрав и купив такой прибор, можно сэкономить на покупке цельной активной антенны.
• Встроенные устройства усиления сигнала монтируются непосредственно в корпус антенны. Напряжение питания подаётся отдельно по проводу или непосредственно по коаксиальному кабелю. Есть модели, где питание подаётся от DVB-T 2 приставки. Преимущество такого способа монтажа усиливающей, электронной платы в том, что слабый сигнал, попадающий на антенну, не проходит перед фазой усиления через коаксиальный кабель, где также происходит затухание и без того слабой эфирной волны. Такие антенны называются активными.

Активные антенны со встроенным усилителем

Бывают как мачтовыми, так и комнатными устройствами

• Среди мачтовых устройств пользуются популярностью так называемые «польские» антенны. Название взялось от страны, первой начавшей их производить. Отличить эти устройства несложно по характерному виду. Они похожи на сушилки для посуды. При условии правильного направления устройства на передающую станцию эти широкополосные активные антенны показывают хорошие результаты усиления удалённого цифрового DVB-T 2 сигнала, воспроизводят картинку на экране телевизора без ряби и искажений звука. Купить «Сушилку» можно в любом специализированном, радиотехническом магазине.
• Комнатные активные антенны для цифрового телевидения удобны тем, что не нуждаются в установке на улице, могут находиться непосредственно возле телевизора, имеют стильный внешний вид и обладают неплохим коэффициентом усиления, отлично справляются с исправлением искажённого препятствиями сигнала. Но уступают мачтовым по дальности приёма. Конструкции антенн могут быть различными и зависят от фантазии производителей. В сочетании цены и качества выделяются такие бренды, как BBK, HAMA, РЭМО. Кроме интересного внешнего вида, они, как правило, имеют хороший регулируемый коэффициент усиления до 48 децибел и не требуют точной настройки на передающую станцию. BBK и РЭМО производят модели с подачей напряжения питания от DVB-T 2 цифровой приставки. Купить эти приборы можно также в любом магазине электроники или фирменных магазинах BBK.

Некоторые советы

Для правильного выбора усилителя для цифровой приставки или телевизора лучше всего проконсультироваться со специалистом в той местности, где предполагается его использование. Он наверняка сможет дать полезный совет по выбору прибора и избавит от лишних хлопот с настройкой корректной работы усилителя. Профессионалы, как правило, знают все тонкости искажения и затухания ТВ сигнала в местности, где работают.

Грамотно выбранный и установленный усилитель обеспечит отличную, чёткую картинку на экране телевизора, и качественный звук порадует слух. Использование всех преимуществ цифрового телевидения становится возможными даже в очень неблагоприятных для прохождения телесигнала местах и отдалённых от телевышек районах.

remontoni.guru

Усилитель dvb t2 сигнала своими руками. Усилители сигнала для роутеров

При уменьшении освещенности фотокатода ниже этого уровня индикатор выключается, а питание ЭОП усилитель dvb t2 сигнала своими руками усилитель сигнала на андроид автоматически восстанавливается.

Таким образом, оператор имеет достаточно времени, чтобы переориентировать и защитить прибор от вредного воздействия и, в то же время, не потерять внезапно из виду объект наблюдения.

Развитая система индикации в усилитель сигнала сотовой связи для телефона поле зрения окуляра существенно облегчает работу с прибором: зеленый светодиод — индикатор включения питания , желтый усилитель фм сигнала своими руками — включение встроенной ИК-подсветки, синий — срабатывание описанной выше схемы усилитель сигнала сотовой связи своими руками защиты ЭОП , красный — разряженное состояние источника питания.

Питание ПНВ может осуществляться как от одного щелочного элемента напряжением 1,5 В типоразмера AА, так и NiMH-аккумулятора напряжением 1,2 В.

Специальная схема защиты предохраняет аккумулятор от нежелательного переразряда.

При необходимости «NS 2123» может работать от внешнего источника 3,5 15 В, в том антенный усилитель gsm сигнала числе и от бортовой сети автомашины.

В усилитель сигнала 3g приборах усилитель dvb t2 сигнала своими руками усилитель dvb t2 сигнала своими руками использована присоединительная резьба C-mount для установки сменных усилитель dvb t2 сигнала своими руками объективов.

Это позволяет в зависимости от решаемой усилитель dvb t2 сигнала своими руками задачи использовать весь ряд оптики, применяемой в системах охранного телевидения, включая широкоугольные, зум- и телеобъективы.

С помощью специальных адаптеров (Canon EOS — С-mount и Nikon AF-С-mount) дешевый усилитель gsm сигнала на прибор можно установить мощные телеобъективы c байонетами Canon EOS и Nikon AF, выпускаемые фирмами Canon, Nikon, усилитель dvb t2 сигнала своими руками Sigma, Tokina, Tamron. Прибор укомплектован объективом усилители сигнала схема 100 мм/F1,7 в герметизированной оправе. Как выбрать прибор ночного видения (прицел, бинокль, очки, монокуляр) для охоты Все, что мы видим, – это свет, который отражается от объектов.

Источниками света являются, к примеру, Солнце и звезды, а также наземные объекты, такие как усилитель сотового сигнала своими руками фонари уличного освещения.

В зависимости от наличия или отсутствия источника усилитель dvb t2 сигнала своими руками усилитель dvb t2 сигнала своими руками света, а также от его интенсивности, мы можем ясно наблюдать окружающий мир или, наоборот, ничего не видеть в темноте.

Стремление усилитель dvb t2 сигнала своими руками усилитель dvb t2 сигнала своими руками хорошо видеть в ночное время было присуще усилитель dvb t2 сигнала своими руками человеку всегда, ведь это позволяло бы легко ориентироваться в пространстве и избегать опасностей.

Для того чтобы расширить усилитель сигнала wi fi из банки возможности человеческого зрения в условиях недостаточной освещенности, был изобретен специальный прибор ночного видения (ПНВ).

Эти приборы усилитель fm сигнала своими руками стали использоваться не только военными, сотрудниками спецподразделений и спасательными отрядами, но и охотниками, туристами и усилитель dvb t2 сигнала своими руками водителями автомобилей, яхт и катеров.

Первые аналоги ПНВ были довольно массивными и не отличались выдающимися характеристиками, однако с течением времени основные недостатки этих приборов были устранены, а усилитель dvb t2 сигнала усилитель интернет сигнала своими руками своими руками их ключевые параметры – заметно улучшены.

Этого усилитель dvb t2 сигнала своими руками удалось добиться за счет комплектации приборов ночного видения современными электронно-оптическими преобразователями – ЭОП.

В зависимости от установленных ЭОП, на усилители сигнала для роутеров данный момент существуют усилитель dvb t2 сигнала своими руками три поколения приборов ночного усилитель сигнала для модема своими руками видения, не считая промежуточных, которые принято обозначать знаком «+»: I+ (один плюс) II и II+ (второе и два плюс) III и III+ (третье и три плюс).

Выпускаются и приборы ночного видения IV поколения, но пока они немногочисленны и разрабатываются ограниченным количеством усилитель сигнала интернета своими руками фирм-производителей.

Новый прибор ночного видения позволит посмотреть сквозь стены и кожу Учёные из Университета штата Мэриленд (UMD) представили концепт прибора ночного видения, позволяющего смотреть сквозь стены и человеческую кожу.

Для создания прототипа такого прибора специалисты использовали так называемое терагерцовое излучение, сообщает Vice.

Как известно науке, терагерцовое излучение (или Т-лучи) лежит между микроволнами и инфракрасным излучением. Теоретически с помощью Т-лучей можно прощупать то, что находится не только под одеждой, а даже усилитель телефонного сигнала своими руками под человеческой кожей.

К тому же, такое излучение проходит через твёрдые плотные преграды, такие как стены.

Однако при использовании Т-лучей учёные сталкивались с рядом трудностей.

Терагерцевое излучение для работы требует очень низкую температуру около 269 градусов Цельсия ниже нуля.

На помощь специалистов пришёл материал графен, который ведёт себя весьма необычно при контакте с Т-излучением.

Графен поглощает высокочастотные волны, оставляя атомную решётку углерода холодной.

Происходит фототермоэлектроэмиссия усилитель gps сигнала android горячих электронов, которые, покидая графен, усилитель dvb t2 сигнала своими руками создают ток.

Специалисты из Мэриленда пророчат своему детищу, над которым предстоит ещё много работать, большое будущее.

Науке и обществу известна технология рентгеновского сканирования, с которой, например, часто сталкиваются люди при прохождении контроля в аэропортах.

Т-излучение может заменить рентген терагерцевое излучение гораздо безопаснее и менее губительно для биологических тканей.

По материалам статьи с портала INTAS.org Nachtsichtgerte ПНВ для бойца: выбор и использование Американский солдат, оснащенный монокуляром ночного видения AN/PVS-14, ведет огонь из ружья 12-го калибра.

microkamera. osonae.com

Chaowei ТВ-антенный усилитель с высоким коэффициентом усиления Усилитель сигнала для ТВ-антенны HD с источником питания USB, усиление любой пассивной антенны до 50 миль Диапазон усиления 25 дБ: Электроника

В: Работает ли он с усиленной антенной или работает только с неусиленной антенной?

A: Наверное, нет. Работает только с антенной без усилителя. Если у вас возникла проблема с усилителем, ваша проблема не просто в низком уровне сигнала, это может быть высокое отношение сигнал / шум, которое может быть еще хуже от другого усилителя, если вы подозреваете это, вам понадобится чтобы снять модуль усилителя.

Q: Я добавляю это между антенным кабелем и телевизором. Нужно ли мне воткнуть и это в розетку?

A: Да, это активный усилитель. Вы можете подключить его к розетке или к USB-порту. Если у вашего телевизора есть открытый USB-порт, вы можете подключить его к нему.

В: Можно ли это подключить к конвертеру, подключенному к телевизору?

О: Он должен быть подключен между антенной и блоком преобразователя и должен быть подключен как можно ближе к антенне.Если вы сейчас вставляете антенный провод непосредственно в блок преобразователя, он будет подключен к блоку преобразователя. После этого коробка подключится к телевизору.

В: Требуется ли этот усилитель или он дополнительно полезен с плоской антенной, которая работает на расстоянии 50 миль?

Ответ: В зависимости от местности, плоская земля должна быть в порядке, но между антенной и станцией много деревьев и гор, прием не очень хороший, в этом случае советуем вам добавить усилитель сигнала.

В: Можно ли использовать это в доме на антенне на крыше?

О: Это комнатное устройство (не защищенное от атмосферных воздействий), которое будет работать с антенной на крыше (наружной антенной). Он подключается после длинного кабеля, перед разветвителем или телевизором. Он работает от источника постоянного тока, поэтому должен находиться рядом с USB-розеткой (или USB-портом на телевизоре).

В: Поможет ли это снизить потери сигнала из-за длинных кабелей?

О: Чтобы получить наилучший результат, обязательно поместите усилитель как можно ближе к антенне, иначе он также будет усиливать шум в сигнале.Вы хотите улучшить соотношение сигнал / шум, а не шум.

В: Будет ли этот бустер работать с проигрывателем Blue-ray со встроенным WIFI?

О: Нет. Wi-Fi использует другой набор частот.

Цифровой телевизионный антенный усилитель / усилитель сигнала Chaowei — это самый продвинутый цифровой телевизионный антенный усилитель с самым низким коэффициентом шума (типичный 1 дБ).Использование последних достижений в технологии усилителей улучшает любую неусиленную антенну, обеспечивая больший диапазон и доступные каналы. Усильте свою антенну сегодня и получите больше каналов и лучшее изображение при эфирных телевизионных передачах высокой четкости.

Работает с любой неусиленной / пассивной телевизионной антенной

Усилитель Booster помогает захватывать каналы, которые ваша неусиленная антенна может не улавливать.Кроме того, усилитель сводит к минимуму пикселизацию и выпадения. Усилитель Booster работает с любой пассивной / неусиленной антенной. Он работает как с сигналами VHF, так и UHF — типичное усиление для VHF составляет 15 дБ, а для UHF — 25 дБ.

Усилитель сигнала кабельного телевидения

Кабельные антенны существуют уже много лет и постепенно превратились в старую новинку. Новые антенны Digital HDTV вместе с усилителем позволят вам смотреть любимые программы кабельного телевидения, не платя за подписку на кабельное телевидение.

Усилитель телевизионной антенны предоставит вам доступ к четким расширенным телевизионным программам как для стандартных простых телевизоров, так и для телевизоров высокой четкости, а все знаки внутри ок. Радиус 100 миль. В связи с этим для усиления входного сигнала используется транзистор 2SC1324. В то время как здесь наряду с транзистором используются и другие дискретные электронные компоненты, такие как связка резисторов и конденсаторов.

Аппаратные компоненты [inaritcle_1]

Принципиальная схема

Работа цепи

Это принципиальная схема усилителя усилителя цифрового телевизионного сигнала, который может использоваться для усиления или усиления сигнала системы спутникового телевидения. Используйте коаксиальные кабели 75 Ом на входе и выходе схемы и поместите схему в металлический корпус. Скорость передачи схемы до 150 МГц. Транзистор Q1 используется для усиления сигнала, а Q2 используется как эмиттерный повторитель. Схема даст прибавку 20 дБ или больше. Текущее использование цепи составляет всего 20 мА.

Подставка и усилитель телевизионного сигнала помогают проводному радио HDTV или стандартным телевизионным антеннам получать доступ к многочисленным каналам, которые по тем или иным причинам трудно найти и увидеть.Вы можете отказаться от кабеля и связанных с ним членских расходов, чтобы оценить четкий прием и больше телевизионных слотов, не выходя из домашней гостиной или конференц-зала в бизнес-офисе. Антенный усилитель усиливает ТВ-сигнал. Получите этот усилитель сигнала, чтобы понять проблемы с сигналом.

Приложения и способы применения

• Усилитель сигнала кабельного телевидения, используемый в профессиональных приложениях цифрового телевидения
• Он дополнительно помогает антеннам HDTV или стандартным телевизионным антеннам получать множество каналов

Активный антенный усилитель и комплекты для радиосвязи с линией задержки от LZ1AQ

Активная антенна

Маленькие широкополосные активные приемные антенны уже много лет широко используются в радиолюбительском и коммерческом мире. Обычно существует два типа — антенна на малом электрическом диполе, (или монопольная) антенна и антенна на малой магнитной петле , . В последнее время интерес к этим антеннам в сообществе любительских радиолюбителей возрос благодаря нескольким факторам:

Урбанизация

Урбанизация приводит к невозможности радиолюбителя использовать антенны больших размеров

Шум

Повышенный уровень антропогенного шума, создаваемый человеческими технологиями, такими как линии электропередач, радио, телевидение и другие…

SDR Радио

Наличие отличных широкополосных программно-определяемых радиостанций (SDR), где естественным выбором является широкополосная антенна.

Чтобы решить все эти проблемы, мы решили создать широкополосный усилитель, который может использовать как электрические, так и магнитные небольшие антенны, чтобы пользователь мог выбрать лучшую антенну для своей конкретной среды и распространения, а также решить для себя продолжающийся спор. какая антенна лучше — электрическая или магнитная. Создание соответствующей небольшой антенны предоставляется пользователю — это значительно снижает затраты, и, более того, пользователь может создавать антенны с разной эффективностью: петли большего или меньшего размера, диполи и вертикали, перекрещенные петли и т. Д.в соответствии с его интересами и потребностями. Также можно переключать две взаимно ортогональные петли, что позволяет использовать свойства направленности рамочных антенн для выборочного уменьшения искусственных источников шума или мешающих станций. Всегда полезно иметь несколько антенн, которые можно быстро переключать, чтобы обеспечить наилучший прием на данный момент. Этот усилитель также может использовать новую концепцию — перекрещенные параллельные контуры, что позволяет существенно повысить чувствительность небольших широкополосных контуров.

Этот усилитель в сочетании с подходящей небольшой антенной имеет хорошую чувствительность и ровную частотную характеристику в диапазоне почти 3 декады. Это не суррогатная антенна, и в определенных условиях с петлями и диполями подходящего размера она будет соответствовать требованиям DX-устройств. Устойчивость этой маленькой антенны к местному техногенному шуму очень хорошая, и в городских условиях очень часто можно добиться лучшего приема по сравнению с антеннами большего размера.

Фазированные решетки

Активные антенны можно комбинировать для получения однонаправленных свойств — так называемых фазированных решеток.Основной принцип заключается в том, что сигнал от одного элемента задерживается линией задержки и вычитается из сигнала от другого элемента. Очень важной особенностью этих массивов является то, что они по своей природе широкополосные. Кроме того, расстояние между элементами невелико — можно построить направленную антенну с очень близко расположенными активными мелкими элементами, которые поместятся в небольшом дворе даже для среднего диапазона волн.

Установка телевизионной антенны | ЛодкаUS

Хорошие новости: хотя старомодные радиоволны не содержат почти такой же набор программ, они по-прежнему бесплатны, и установка телевизионной антенны на лодке — это несложно. Кроме того, HDTV намного превосходит старые аналоговые передачи как на воде, так и на суше. Как это часто бывает при установке антенны, одно из самых важных решений, которое вы принимаете, — это где ее разместить. По словам Джона Барри, инструктора по обучению Национальной ассоциации морской электроники и синергиста компании Technical Marine Support Inc., четкий вид на горизонт даже более важен, чем четкий вид на небо. «Это передачи в прямой видимости, — сказал Барри, — поэтому горизонтальная ориентация — вот что действительно важно.Как правило, вы должны находиться на расстоянии не менее 4 футов от антенн VHF и, конечно же, держаться подальше от вашего радара и любого оборудования спутниковой связи ».

После того, как вы нашли лучшее место для телевизионной антенны, пора приступать к работе.

1. Выберите свой телевизор и место, где вы хотите его разместить. Главное здесь — убедиться, что у вас есть доступ к задней части перегородки (или к внутренней части шкафа, если вы выбираете откидную модель под столешницей) в том месте, где вы хотите разместить телевизор. Таким образом, вы можете установить его с помощью прочных сквозных болтов со стопорными гайками Nyloc, а не с помощью винтов, которые однажды открутятся из-за вибрации лодки.

2. Если вы не собираетесь ставить телевизор на фиксированную подставку, выберите универсальное настенное крепление для телевизора. На рынке есть из чего выбрать. Убедитесь, что он достаточно прочный, чтобы выдерживать движения лодки, и сделан из компонентов, которые не подвержены быстрой коррозии в морской среде.

3. Прикрутите крепление к перегородке или шкафу, затем установите телевизор.

4. Выберите антенну и получите крепление. (Крепление обычно продается отдельно; большинство ТВ-антенн имеют стандартную резьбу 1 дюйм / 14 и подходят для любой стандартной фиксированной палубной УКВ-антенны.)

5. Используя монтажный шаблон, наметьте и просверлите направляющие отверстия для крепежных винтов. Затем просверлите центральное отверстие достаточно большого размера, чтобы через него прошел коаксиальный кабель антенны.

6. Пропустите коаксиальный кабель через крепление, затем через отверстие и при необходимости выловите его через арку радара, жесткий верх, мачту или трубопровод.

7. Полностью протянув кабель через лодку, используйте силиконовый герметик, чтобы заполнить все зазоры между кабелем и стекловолокном или трубопроводами. Затем нанесите силикон вокруг направляющих отверстий монтажного винта, установите крепление и закрепите его на месте.

8. Привинтите антенну к креплению.

9. Подведите коаксиальный кабель к телевизору. Некоторые антенны поставляются со стандартным F-разъемом. Если да, просто прикрепите его к телевизору.Если нет, отрежьте кабель до нужной длины, подсоедините F-разъем, подключите к телевизору, и все готово. Как мы уже сказали, кусок пирога!

Как усилить сигнал телевизионной антенны Самодельный

Иногда ваши телевизионные антенны могут не обеспечивать наилучший прием, особенно в случае аналогового сигнала, вы обнаружите, что телевизионные антенны перемещаются для определенных телевизионных станций. Это может сильно раздражать, особенно когда вы пытаетесь расслабиться и запоем смотреть любимые шоу.

Чтобы решить эту проблему навсегда, вам нужно знать, как построить самодельную телевизионную антенну, и вам нужно усилить сигнал самодельной телевизионной антенны для непрерывного развлечения.

В этой статье рассказывается, как создать и усилить сигнал самодельной телевизионной антенны? Самостоятельно.

Руководство по созданию самодельного усилителя телевизионной антенны

Прежде чем обсуждать, как усилить сигнал самодельной телевизионной антенны, сначала вам нужно построить самодельную телевизионную антенну.

материалов требуется для сборки самодельной антенны

• картон.
• фольга алюминиевая.
• водонепроницаемый чехол.
• маркер.
• ножницы / нож.

Когда у вас будут готовы материалы, начните процесс сборки,

процедуру создания телевизионной антенны

Шаг 1:

Разметьте картонную деталь маркером и нарисуйте круг плюс два полукруга. При рисовании полукругов убедитесь, что они не больше круга, который вы нарисовали изначально.

Шаг 2:

После того, как вы выполнили первый шаг, теперь разложите две картонные части и вырежьте их в прямоугольник с помощью ножниц / ножниц.Длина прямоугольника должна быть немного больше диаметра круга. Прямоугольная деталь будет действовать как отражатель, поэтому вы должны иметь представление о необходимых измерениях, прежде чем разрезать картон.

Шаг 3:

После вырезания картона нужной формы используйте алюминиевую фольгу, чтобы покрыть одну сторону каждого прямоугольного картона. Затем вырежьте кружок из картона. Получив круг, вам нужно обернуть его длинным кусочком фольги.Сложите круг пополам после того, как вы обернули круг.

Вырежьте прорези в прямоугольном картоне и поместите круглые детали в прорези. Модель вашего проекта теперь должна выглядеть полукругом.

Шаг 4:

После того, как вы выполнили все шаги, вы заметите выступы круглого картонного куска, сложите его, и он должен почти напоминать выступ. Возьмите покрытый фольгой круг, который вы сложили пополам; теперь полукруг, в середине прорезаем дырочку.Отверстие должно быть достаточно большим, чтобы в него поместилась антенна, поэтому убедитесь, что вы делаете это в соответствии с размером антенны.

После того, как вы вставили антенну в картонное отверстие, прикрепите усилитель, и теперь вы можете использовать самодельную антенну, сделанную своими руками, для усиления вашей сети.

обновлено 17.03.18 Только модификации антенны усилителя контроллера DIY!

Примечания к усилителям (усилителю Wi-Fi)

1). НИКОГДА не включайте усилитель без подключенной антенны !!! антенна — это «нагрузка» на усилок!

2).Посмотрите на напряжение, необходимое для работы усилителя! В данном случае 2-ваттный усилитель работает от 5 вольт. НЕ подключайте его к 12-вольтовой батарее, иначе вы испортите этот усилитель !!

3). 4-ваттный усилитель нагревается с некоторым дрейфом! В конце этого поста ознакомьтесь с проведенным тестом! Бьюсь об заклад, 8-ваттный усилитель работает еще теплее !! Я бы порекомендовал использовать на усилителях вентилятор! Я бы запустил вентилятор на любом усилке! вот ссылка на микровентилятор на 12 вольт! вам понадобится ДВА из них ! ——— >>> 12VDC Micro Fan

4).в этих усилителях можно использовать всенаправленные и / или направленные антенны (должны иметь номинал 2,4 ГГц или двухдиапазонный !!). Убедитесь, что на антенне есть NO AMP !!! вам просто нужна антенна! эмпирическое правило если антенна использует батарею, то у нее есть AMP !!! )

5). какую батарею достать? 4000 мАч должен работать нормально, если к вашему усилителю прилагается сетевой адаптер, отрежьте вилку и припаяйте ее к батарее! вот ссылка на 12 вольт 9800 мач с зарядным устройством и выключателем! —- >>>> Pro DC12V 9800mAh Портативный литий-ионный аккумулятор с вилкой для США Аккумулятор EG | eBay

6) если вы хотите использовать 5-вольтовый усилитель (например, 2-ваттный усилитель) с 12-вольтовой батареей , вам понадобятся эти детали, не забудьте , вам нужно будет заказать ДВЕ каждый потому что у вас будет ДВА усилителя!

пакет, который идет с вольт штатным показывает, как его подключить !! очень легко всего 3 провода !!! вольт на входе, на земле, на выходе — это 5 вольт, идущих на усилитель! да, вам тоже понадобятся части радиатора !!!

Монтажное оборудование TO-220

Радиатор TO-220

Силиконовая смазка для теплоотводов Caig Laboratories

5-вольтный регулятор
————- ————————————————— ————————————————— ——————————-
дополнительные детали:

если вы хотите поставить усилитель, вентилятор, аккумулятор в пластиковом ящике, затем проверьте ссылку. просто убедитесь, что вы выбрали коробку подходящего размера, в которую поместится все, что вам нужно! проверьте спецификации на коробке

Project Enclosures & Parts

, если вы хотите добавить переключатель включения / выключения вместе с вашим пластиковым ящиком, который будет удерживать усилители, батарею, вентилятор и т. д … ПРИМЕЧАНИЕ: чем больше ампер у переключателя, тем больше он будет по размеру, поэтому проверьте спецификации размера отверстия переключателя и т. Д., Один переключатель будет работать для обоих ампер!

Mini Toggle Switch

SPDT 6-амперный плоский рычажный переключатель

вот и многие другие

Switches
——————— ————————————————— ————————————————— ————————
AMP ТЕСТ !!!!

you tube видео парня, тестирующего усилитель мощности 4w Wifi Booster из Китая с помощью анализатора спектра !! спецификации тестируют не на плохой дрейф, но не на плохой, НО он нагревается !!! так что я бы завел с ним вентилятор !!! который поможет с themo dift

Распределение антенн для беспроводных микрофонов своими руками

Продолжая свой предыдущий пост, я начну обсуждать, как я решил проблему беспроводного распределения в моей церкви экономичным способом с помощью установки разводки антенн для беспроводных микрофонов своими руками.

Одно из моих многочисленных увлечений — любительское радио, то есть личное и экспериментальное использование определенных радиочастот, установленных Федеральной комиссией по связи. Мой позывной — KD7QCU. По сути, я большой фанат радио. Я могу разговаривать с людьми по всему миру с помощью своего радио и антенн за пределами моего дома. Это довольно забавное хобби, и наш технологический век в отношении радиосвязи должен очень благодарить любительское сообщество за эксперименты с радио.

Это я наверху моей радиолюбительской вышки, которую я купил.

Я подумал, что, поскольку телевизор и беспроводные микрофоны используют один и тот же частотный спектр, некоторые телевизионные разветвители могут работать с беспроводными микрофонами так же, как и с телевизором. Таким образом, перед нами двухполосный коаксиальный разветвитель. Это то, к чему вы можете подключить свою ТВ-антенну с одной стороны. Затем выходы перейдут на разные телевизоры, позволяя нескольким телевизорам получать один и тот же сигнал.

Коаксиальный разветвитель использует трансформаторы или различные комбинации резисторов для разделения сигнала на отдельные выходы.Поскольку эти телевизоры не передают сами себя, а только принимают сигнал, вы можете подключить столько телевизоров, сколько захотите, не причинив вреда телевизору. Приемники беспроводных микрофонов тоже не передают, они только принимают. Таким образом, мы можем относиться к приемникам беспроводных микрофонов так же, как к телевизорам.

Я провел серию тестов, используя портативный анализатор спектра RFExplorer. На этом анализаторе есть антенный порт SMA на 50 Ом, поэтому для подключения к нему антенн мне потребовались переходники. На устройстве был установлен адаптер SMA-BNC.Затем я использовал коаксиальный кабель LMR 200 для подключения к различным тестируемым устройствам. На сцене был установлен передатчик, в который воспроизводилась синусоида. Это гарантировало равные уровни передачи сигнала, поскольку уровень не отличался по амплитуде.

Во-первых, мне нужно поговорить о важной единице, дБм. Это отношение мощности в децибелах (дБ) к измеренной мощности относительно одного милливатта (мВт). дБм — это обычная единица измерения мощности сигнала. -73 дБм — это уровень сигнала «S9» на S-метре обычного радиолюбителя.В большинстве беспроводных сетей 801.11 мощность приема составляет от -70 до -90 дБм с максимальным сигналом от -10 до -30 дБм.

Базовый тест

Моим первым тестом было проверить уровень сигнала нательного снаряжения SLX на разных расстояниях, чтобы увидеть уровень дБм. Я подключил вертикальную 1/4-волновую антенну Shure к RFExplorer для теста. Это стандартная антенна, которую Shure поставляет со своими беспроводными системами. Затем я измерил следующие уровни на 3 разных расстояниях.

• 10 футов = -30.5 дБм
• 25 футов = -41,5 дБм
• 50 футов = -52,0 дБм

Цель этого начального теста — увидеть, сколько сигнала должно поступать в приемник при максимальной настройке. Я предполагаю, что Shure заставит свои приемники работать с передатчиком рядом с ним, не перегружая приемник. Принимая это предположение, я могу теперь сказать, что -30,5 дБм будет хорошей максимальной мощностью приема, которую можно получить на приемнике, не вызывая перегрузки приемника.Поэтому в любом из моих тестов я хочу убедиться, что приемник не принимает больше сигнала, чем -30,5 дБмВт.

Мой следующий тест будет включать подключение анализатора спектра к штатной антенне и разветвителям Shure UA221, которые мы используем в церкви North Ridge Community Church. Цель этого теста — увидеть эффективный сигнал, который приемники SLX получают от микрофона на сцене. Расположение установки, которое вы можете увидеть на этой фотографии ниже, является частью комплекта для двойного монтажа Shure, в котором используются два UA221 для разделения двух антенн на два приемника.Обратите внимание, где расположена антенна, рядом с металлом. Уровень сигнала -68 дБм.

Так выглядят спереди приемники SLX с двойным креплением. Обратите внимание, где установлены антенны.

После этого теста я решил проверить мощность сигнала в той же конфигурации, но переместив 1/4 волновую вертикальную антенну в открытое пространство, то есть ничего вокруг антенны. Измеренный сигнал теперь составил -56 дБм, что соответствует увеличению на +12 дБ. Причина этого в том, что металл стойки и монтажного оборудования приемников SLX влиял на способность антенн принимать.Подобно камертону, антенны будут резонировать на определенных частотах, когда металл приближается к настроенной антенне, он начинает изменять частоту, на которой резонирует антенна, или изменять импеданс, оба из которых будут влиять на качество сигнала, обычно при ухудшении качества сигнала. способ.

Мне удалось найти радиолюбителя, который изготавливает антенны из печатных плат. Его позывной — WA5VJB. Одна из антенн, которая привлекла мое внимание, — это антенна с логопериодической частотой 400–1000 МГц. Этот тип антенны является направленной, имеет высокое усиление и широкую полосу пропускания. Также в диапазоне 400–1000 МГц наши беспроводные частоты попадают в этот диапазон. Shure продает аналогичную и более отполированную версию этой антенны, они красят свою в черный цвет, добавляют к ней крепление и продают за 200–300 долларов. Так уж получилось, что журнал WA5VJB можно купить за 25 долларов в его магазине на eBay. Антенна поставляется с местом для разъема SMA, который нужно припаять к антенне. Чтобы завершить систему, мне нужно было получить переходной кабель SMA-BNC, который можно было купить на eBay по цене от 10 до 15 долларов.Если вы хотите получить свое оборудование на eBay, вы можете значительно сэкономить, используя купон eBay или промокод от Raise — эта экономия означает, что вы, возможно, могли бы еще больше расширить свой бюджет, включив в него больше оборудования или, возможно, лучше качественное оборудование.

Следующим моим проектом было тестирование логопериодической антенны с анализатором спектра. Я снова настроил свой тест с синусоидой в передатчике и разместил его на сцене. Измеренный уровень сигнала составил -43 дБмВт.Это +25 дБ прироста по сравнению со стандартной 1/4-волновой вертикальной установкой в ​​стойке. Эта антенна была прикреплена к зажиму с помощью пружинного зажима, лучшие результаты были бы получены, если бы я удалил металлический зажим и использовал неметаллическую систему крепления.

Теперь, когда у нас есть антенна, которая дает лучшие результаты, чем стандартная 1/4-волновая вертикальная антенна, я хочу иметь возможность разделить этот сигнал на разные приемники. Когда вы разделите сигнал с одного на два, вы получите падение сигнала на 3 дБ или более. Когда вы начнете разделять сигнал на большее количество устройств, у вас будет больше потерь в дБ.Это одна из причин, по которой я хотел иметь антенну с высоким коэффициентом усиления, такую ​​как логопериодическая, чтобы иметь достаточно исходного сигнала для разделения на 7 приемников.

Есть два основных типа коаксиальных разветвителей: активные и пассивные. Пассивный разветвитель будет использовать трансформаторы и / или резисторы для разделения сигнала. Активное устройство будет разделять сигнал, используя схему с питанием, и в большинстве случаев добавляет небольшой усилитель сигнала для усиления сигнала. Моя первая серия тестов заключалась в том, чтобы увидеть, дает ли пассивный двухполосный разветвитель те же результаты, что и разветвитель Shure UA221.

Я купил двусторонний пассивный разветвитель SVI SV-2G с полосой пропускания 5–1000 МГц. Одна из проблем заключается в том, что коаксиальные разветвители TV используют F-разъемы, а большинство беспроводных продуктов в аудиоиндустрии используют BNC. Я решил использовать для тестов переходник с F-Connector на BNC.

Я прикрепил 1/4 волновую стоковую антенну от Shure к антенному порту разветвителя. Затем я протестировал оба выхода разветвителя и измерил ожидаемую потерю 3,5 дБ (согласно спецификации требовалось 3.Потеря 5 дБ). Интересно то, что Shure UA221 показал потерю 4,0 дБ. По этим измерениям коаксиальный разветвитель SVI превзошел UA221. Я также прослушал различный звук, поступающий через беспроводную систему, чтобы убедиться, что нет ухудшения качества звука. В сигнале не было искажений или деградации.

Далее предстояло испытать трехполосный разветвитель. SVI SV-3BG, та же полоса пропускания 5–1000 МГц и ожидаемые потери 6,0 дБ. После подключения и тестирования трехполосного разветвителя я обнаружил такие же ожидаемые потери, как указано на устройстве.

После тестирования как двухполосного, так и трехполосного пассивных разветвителей я захотел протестировать активный разветвитель. Я нашел 4-полосный активный коаксиальный разветвитель PCT-MA2-4P, для этого требуется источник постоянного тока на 12-15 В при 300 мА. Заявленное усиление составляет +8 дБ. Я подключил и обнаружил ожидаемое усиление +8 дБ. Я также проверил качество звука и не обнаружил никаких изменений по сравнению с UA221.

Я хотел продолжить тестирование усиленной версии по сравнению с UA221. Сначала я переживал из-за того, что усилитель внутри разветвителя добавляет шум.Я подключил логопериодическую антенну к Shure UA221 и PCT-MA2-4P и проверил мощность сигнала, минимальный уровень шума, а затем вычислил разницу между сигналом и шумом в дБ. Вот что я нашел:

Периодический вход в UA221

• Уровень сигнала: -46 дБм
• Уровень шума: -94 дБм
• Соотношение сигнал / шум: 48 дБ
• Усиление по сравнению с 1/4 волновой антенной, установленной в стойку: +22 дБ

Периодическая запись в PCT-MA2-4P

• Уровень сигнала: -36 дБм
• Уровень шума: -88 дБм
• Соотношение сигнал / шум: 54 дБ
• Усиление по сравнению с 1/4 волновой антенной, установленной в стойку: +34 дБ

PCT-MA2-4P не только позволял подключать вдвое большее количество устройств, но и превосходил по мощности сигнала и измерению отношения сигнал / шум. Сравнение уровня сигнала усиленного PCT-MA2-4P (-36 дБм) с передатчиком SLX на расстоянии 10 футов (-30,5 дБм) показывает, что этот диапазон все еще находится в безопасном диапазоне, чтобы не перегружать приемник.

На этом этапе я знал, что это многообещающе! Использование недорогих телевизионных коаксиальных разветвителей было прекрасным вариантом для разделения антенн беспроводной системы. Я собираюсь подвести этот пост к концу. В следующем посте, в ближайшие недели, я покажу вам применение 8-полосного активного коаксиального разветвителя в беспроводной микрофонной системе.Пожалуйста, если у вас есть какие-либо вопросы, не стесняйтесь оставлять мне сообщение ниже.

П.С. Некоторые из вас могут возразить, что коаксиальные разветвители ТВ имеют сопротивление 75 Ом и что преобразование антенны на 50 Ом в разветвитель на 75 Ом обратно в приемник, ищущий нагрузку 50 Ом, приведет к большим потерям, чем я измерил здесь. Хотя да, у вас есть небольшие потери при преобразовании 75 Ом в 50 Ом (менее дБ потерь), анализатор спектра, как и беспроводной приемник, имеет разъем на 50 Ом.
