Содержание

делаем за 20 минут своими руками

Для того чтобы ловить хотя бы 20 каналов эфирного цифрового ТВ, необходим не только телевизор (или приставка к нему), но и антенна. Она продается во всех магазинах бытовой электроники, но рабочую конструкцию можно собрать своими руками из подручных материалов, в том числе из алюминиевых банок из-под пива.

Что это и почему ловит DVB-T2

Принцип работы телеантенны основан на том, что под действием радиоволны в проводнике за счет индукции возникает электрический ток. Он, в свою очередь, может быть уловлен специальными приборами и преобразован в изображение, звук или что-то еще.

Однако чтобы ток оказался достаточно мощным и мог повлиять на прибор-приемник, требуется усиление.

Оно обеспечивается двумя способами:

  • усилением уже принятого сигнала;
  • повышением чувствительности антенны за счет формы и направленности.

Поскольку для антенны нужны материалы, проводящие электричество, пивные банки или жестянки из-под продуктов оказываются подходящим сырьем.

Как показывает опыт, антенна из алюминиевых банок отлично работает при следующих условиях:

  1. – не более 15 км.
  2. Точное соблюдение расстояния между элементами конструкции.
    Не исключено, что во время настройки придется его регулировать. Поэтому перед окончательной сборкой надо предусмотреть возможность передвижения банок друг между другом.
  3. Корректное расположение.
    Антенна из пивных банок для цифрового ТВ получается более широкополосной, чем фабричная. Как следствие, неизбежен прием не только телесигнала, но и паразитных шумов. Для цифрового телевидения это не так важно, но антенну рекомендуется размещать подальше как от телевизора, так и от других источников помех.
  4. Правильно подобранное количество банок.
    Самая простая телеантенна собирается из двух емкостей из-под напитков. Но это получится полуволновой вибратор на частоту 250–400 МГц, на которой цифровое ТВ не вещает. Принимать сигнал такая конструкция будет, но только в идеальных условиях и от близкой вышки. Для качественного приема на более дальних расстояниях нужна конструкция минимум из 4 банок.

Что нужно иметь

Для сборки самодельной телеантенны такой конструкции потребуется:

  • жестяные банки (из-под пива или «Кока-колы») в количестве не менее 2 штук; лучше объемом 0,5 л, поскольку для 0,33 л придется делать дополнительные расчеты;
  • коаксиальный антенный кабель;
  • штекер для подключения антенного кабеля к телевизору;
  • каркас, на котором будут монтироваться элементы; в самом простом случае – гладкая деревянная или пластиковая рейка; лучше — одежная вешалка;
  • шурупы или саморезы с пресс-шайбами для крепления банок, телевизионного кабеля и проволоки;
  • отвертка;
  • нож для зачистки кабеля и банок;
  • кусачки или пассатижи;
  • изолента или скотч.

Крайне желательно использовать паяльник для надежного крепления и наждачную бумагу для удаления краски с тех частей емкостей, куда будет крепиться кабель.

Пошаговая инструкция

Самая примитивная по конструкции баночная антенна собирается следующим образом:

  1. с помощью скотча прикрепите 1-ую банку к деревянной планке;
  2. в донышке сделайте отверстие диаметром 7-10 мм и пропустите кабель насквозь через всю банку;
  3. прикрутите оплетку через два шурупа;
  4. прикрепите к планке 2-ю банку на расстоянии 75 мм от первой и зафиксируйте центральную жилу кабеля на саморез;
  5. на свободный конец провода наденьте антенный штекер.

Вот пошаговая видеоинструкция:

Крепление кабеля можно производить и к баночным «язычкам», но лучше всего работает пайка — контакт получается надежным, потери сигнала исключаются.

Такая конструкция будет работать в разы лучше, если поставить на нее антенный усилитель, который продается в любом радиомагазине. В комплекте идет блок питания.

  1. Первый конец кабеля подсоединяем к входным разъемам усилителя.
  2. Прикручиваем плату к двум баночным ушкам на винты с гайками.
  3. На второй конец кабеля устанавливаем блок питания.
  4. Подключаем получившуюся антенну к телевизору.

Продвинутый вариант — это конструкция из 4, 6 и даже 8 банок. Чем больше — тем увереннее прием вдали от ретранслятора.

Важные мелочи для устойчивого приема

Чтобы получившаяся конструкция правильно принимала ТВ-сигнал, настройте ее по месту.

Для этого нужно:

  • Перемещать антенну по комнате. Нужно найти место, где сигнал окажется мощнее.
  • Поворачивать антенну в горизонтальной плоскости. Добейтесь наилучшего уровня сигнала по шкале тюнера.
  • Осторожно менять расстояние между банками. Перемещать вдоль планки: изменение линейных размеров влияет на то, какая частота электромагнитной волны возбудит в ней наиболее сильный ток.
  • Защитить антенну от влаги, если она предназначена для улицы. Можно надеть кожух из разрезанных продольно пластиковых бутылок подходящего размера, чтобы на банки и кабель не попадал дождь или снег. Герметизировать кожух не надо, иначе при перепадах температуры в нем будет конденсироваться влага. Достаточно, чтобы капли дождя и снежинки не попадали внутрь сверху и с боков.

Изготовление мачты

После того как антенна готова, ее необходимо установить. Для этого требуется мачта или другой поддерживающий каркас. Здесь могут использоваться следующие варианты:

  1. Мачта из деревянной рейки длиной в 1,5–2 м, прибитая к стене.
    В этом случае надо только закрепить готовую антенну на верхнем конце так, чтобы крепеж (гвозди, шурупы, саморезы и пр.) не касались банок или оголенных частей кабеля.
  2. Более сложная, но надежная — из металлической трубы.
    Дополните ее крепежными элементами: подпятником для основания (чтобы мачта не ржавела от влажного грунта), настенными крепежами и фиксатором для антенны на верхнем конце. Форма, размеры и конструкция зависят от фантазии и навыков мастера.
  3. Имеет смысл сделать для мачты молниеотвод.
    Будет полезен в случаях, когда телеантенна оказывается самой высокой точкой в доме и его окрестностях.

Простор для творчества безграничный. Посмотрите, какие изыски предлагают радиолюбители:

Установка и подключение

Инструкция по установке антенны:

  1. Закрепите конструкцию на верхнем конце мачты.
  2. Поднимите ее и закрепите вертикально так, чтобы можно было вращать опору вокруг оси для ориентации антенны.
  3. Зафиксируйте намертво так, чтобы ее не могло опрокинуть или искривить ветром.

Если используется мачта из деревянного бруса, прибитого к стене, следует предусмотреть возможность вращения антенны на ее верхушке. Затем, после окончательной наводки на ретранслятор, она закрепляется.

Для подключения антенны к телевизору или приставке-ресиверу необходимо правильно уложить антенный кабель.

При этом учтите:

  1. С увеличением длинны кабеля растет и его сопротивление и, как следствие, потери при прохождении сигнала. Поэтому длина кабеля должна быть по возможности минимальной.
  2. Надежно закрепите кабель на мачте, чтобы он не болтался и не подвергал риску проходящих мимо. Для крепления используйте любые подручные материалы: пластиковые вязки для растений, стальные хомутики, изоленту и пр.
  3. Герметичность. Место подсоединения кабеля к элементам антенны должно быть надежно гидроизолировано.

После того как кабель проложен, штекер на его конце вставляют в гнездо телевизора или ресивера и проводят настройку на , на которой вещает ближайшая вышка ЦЭТВ.

Рекомендуем прочитать подробную инструкцию по . Все описанное действительно и для таких самодельных приемников.

Вместо заключения

Пивные банки – не идеальный материал для антенны, однако достаточно удобный. Если конструкция правильно собрана и обеспечен контакт между ее элементами и кабелем, такая модель может принимать сигнал не хуже фабричной.

«Пивная» антенна — нормальный вариант?

Круто!Отстой!

Предыдущая

АнтеннаПростое подключение антенны к телевизору и приставке: важные нюансы

Следующая

АнтеннаВыбор антенного усилителя для телевизора: топ-4 лучших моделей

Антенна из банок своими руками – укорочение и настройка

Вводили читателей в курс вопроса конструирования полуволновых вибраторов, тема столь обширна, будут проявляться временами новые аспекты. Столь полюбившаяся зрителям передача, обсуждающая, как собирается антенна из банок своими руками – новая вариация, обмусоливающая старую тему. Конструкция, сформированная двумя жестянками, выстроенными рядком на палке, образуют диполь — первую действующую антенну, сделанную человечеством. Обсудим аспекты конструирования, читателям окажется полезно узнать: не одни пивные банки годятся принести пользу дому, помогут кофейные, прочие жестянки. Читателей, раскусившие задумку, могут сразу переходить изучать графики, приведенные ниже, прочим будет интересно почитать теорию.

Коэффициент укорочения антенны

Под коэффициентом укорочения принято понимать число, показывающее, во сколько раз длина волны линии меньше, нежели в свободном пространстве. Однако сегодня коснемся другой области. Давно замечено: полуволновой вибратор снабжен идеальными характеристиками лишь при минимальной толщине проволоки (отбрасываем высоту подвеса антенны). В реальности провод снабжен конечными размерами, изменяющими характеристики. Касается частоты. Помните, размеры полуволнового вибратора определены длиной волны.

При отклонении от резонанса прием начнет падать, на практике эффекта стараются избежать. С увеличением диаметра стержня вибратора частота уходит вверх. Означает: следует слегка укоротить плечи для точного попадания на канал. Чтобы придать процессу некую научность, введен термин коэффициента укорочения. Коэффициент укорочения антенны показывает, на сколько в процентном отношении потребуется укоротить полуволновой вибратор для придания оптимальных свойств системе.

Графика показывает: зависит коэффициент укорочения антенны от отношения длины волны к удвоенному диаметру проволоки, из которой сделан полуволновой вибратор. Придумана иная форма графика, смысл остается прежним. Для расчета удобнее с точки зрения минимизации вычислений. Дана частота 100 МГц, диаметр медной трубки, послужившей материалом, составляет 25 мм. Находим нужную длину полуволнового вибратора, пользуясь формулой.

Определим длину волны: 299792458 / 100000000 = 2,998 м. Коэффициент укорочения находим, пользуясь графиком, разделив 2,998 на 0,025 (толщина проволоки), получается 120. Рисунок показывает: К = 0,482. Заключаем: суммарная длина полуволнового вибратора составит 1,445 метра. Сразу оговоримся, расчетный график сильно расходится с приведенным ниже (теоретически предполагаются идентичными). Во втором случае длина получается меньше, антенну укоротить проще, нежели нарастить. В пользу последнего графика говорит факт: рекомендует форум радиолюбителей, люди собрались с практическим прицелом, следовательно, можно доверять. В любом случае стоит попробовать оба рисунка.

Как определить коэффициент укорочения антенны для пивных банок

Надеемся, понятно: полуволновой вибратор из банок соберем только для той длины волны, которая приближенно равна четырем длинам банки. Конструкция вибратора подразумевает: оба плеча равны, не стоит пытаться взять жесть разных напитков. Высокие баночки с низкими не могут быть плечами одной антенны. Расстояние в разрыве типично составляет 10 – 20 мм. Теперь необходимо обзавестись линейкой, получится сказать, для какой частоты пригодна обычная пивная банка.

Нужное отыскалось в официальном документе, называется ГОСТ Р 51756-2001 – Банки алюминиевые глубокой вытяжки с легко вскрываемыми крышками. Технические условия. Размеры нормированы, предварительные расчеты проведете дома. Стандарт вводит четыре типоразмера пивных банок, указываемые таблицей. Для удобства читателей сведения приводим выше (первый рисунок). Любой найдет текст стандарта в интернете.

Предлагаем читателям заняться… Имеется график коэффициентов относительного укорочения полуволнового вибратора, в наличии размеры банок. Известно расстояние меж плечами, составляющее 10 – 20 мм. Имея на руках сведения, подсчитаем длину волны, принимаемую будущим самодельным полуволновым вибратором. Банка объемом 0,5 литра снабжена габаритными размерами:

  1. Высота 168 мм.
  2. Внешний диаметр 66,4 мм.

Зависимость на графике напоминает параболу, шкала логарифмическая по горизонтали. Поскольку точной формулы на руках нет, предлагается определить диапазон, потом по возможности найти резонансную частоту.

Удвоенная высота банки, зазор меж плечами составляют суммарно 350 мм. Половина волны, не считая коэффициента укорочения. Получается длина волны 70 см, частота цифрового телевидения. Найдем более точно: 299792458 / 0,7 = 428,3 МГц. Теперь становится понятным, почему некоторые умники применяют пивные банки, вылавливая каналы телевидения.

Посчитаем коэффициент укорочения по первому (верхнему) графику, получается: λ/d = 0,7 / 0,0664 = 10,54. На левой границе шкалы, К = 0,4625. Находим частоту, под которую подойдет полуволновой вибратор умножением на коэффициент, только удвоенный. 396 МГц. Для сравнения первый мультиплекс Москвы вещает на 560 МГц. Банки возьмем короче. Примерно в 560 / 396 = 1,41 раза, дает высоту емкости 118 мм. Длина согласно стандарту пивной банки 0,33 литра. По нашим собственным подсчетам, получается: если сделать антенну из банок своими руками, ловит первый мультиплекс Москвы. Неизвестны занимавшиеся подбором частот, но цифра (560 МГц) заставляет задуматься.

Настроить антенну из пивных банок на нужный канал

Не будем пересказывать, как сделать из банок антенну самостоятельно – натянуть на палку две жестяные емкости под силу каждому. Главное, чтобы два плеча оставались параллельны, находились горизонтально. Приделать – каждый на собственный лад горазд. Черенок лопаты, вешалка одежная, штора, любой подходящий предмет.

Возникает вопрос, как произвести настройку собранной из пивных банок антенны. Видим два фактора, нуждающиеся в согласовании:

  1. Волновые сопротивления линии и антенны.
  2. Вопрос симметрирования.

Каналы цифрового телевидения облюбовали диапазон ДМВ, симметрирование не имеет решающей роли, как на более длинных волнах. Что касается волнового сопротивления, у идеального полуволнового вибратора цифра колеблется в диапазоне 72 – 76 Ом, согласуется с телевизионным кабелем. Допускали вольности в обращении с цифрами, читатели заметили: нельзя умножать длину антенны на выбранный коэффициент, цифра окажется меньше, полученной графически. Аспекты указанные, погрешность инженерных расчетов (закладывается 30%), приводят к необходимости самодельную антенну настраивать.

Проще сделать, изменяя расстояние меж банками. Варьируется в широких пределах, логично воспользоваться. С увеличением диаметра провода (банки) растет полоса пропускания антенны. Для отношений длины волны, диаметра проволоки, равного 10000, диапазон, где КСВ может быть настроен в требуемых пределах, составляет 6,5%. При отношении 100 параметр вырастает в 2,5 раза. Полезное свойство для антенн. Кстати, по указанной причине рассматриваются литературой полуволновые вибраторы, у которых множество плеч с любой стороны образуют цилиндрические поверхности. По схожим принципам реализованы фрактальные биконусные антенны, рассмотренные кратко в предыдущих обзорах.

Баночные антенны крепите герметиками. Силиконовый сантехнический стоит копейки, найдете в хозяйственном магазине. Чтобы антенну не ломало ветром, прочно крепите конструкцию. Силикон бесстрашно встретит дождь, пропускает радиоволны. Используйте современные технологии, сочетая с проверенными временем конструкциями. Кстати, не одни пивные банки годятся для изготовления антенны. Металлические цилиндры сойдут.

Из сказанного запомним, самостоятельно сделать антенну из банок реально. Причем годятся любые емкости. Возможно делать трубы из картона, обклеивать алюминиевой фольгой, получая приемлемый результат. Отличие от традиционной конструкции в широкополосности, ряде сложностей с согласованием. Открывается широкое поле экспериментаторам: с картоном, фольгой обращаться несравненно проще. Самодельная антенна из банок станет необычным украшением интерьера, если цвета подобраны правильно. В довершение скажем: ролик Ютуб лишен простейших расчетов, тяжело получить хороший результат, отбрасывая теорию. При попытках поймать Первый канал не хватало полосы пропускания устройства. Вот почему антенна из банок, собранная на столе, работала плохо. Хотя… в период Олимпийских игр выяснилось: у Останкино прием неуверенный, возможно, в этом дело.

как сделать и настроить ТВ-приемник своими руками

Кабельные каналы, спутниковое телевидение и сотовая связь отнюдь не являются гарантами постоянного надежного приема телевизионного сигнала. Когда цивилизация оказывается бессильна или отступает перед природными либо техногенными катаклизмами непреодолимого характера, на помощь приходят годами проверенные методы. Одним из них является изготовление антенны из пивных банок.

ТВ-прием на скорую руку

При наличии всех необходимых инструментов и материалов, которых понадобится не так уж и много, смастерить простейшую антенну из пивных банок своими руками можно в течение четверти часа, а то и быстрее. Даже если эта необходимость возникла в пожарном порядке, можно еще успеть досмотреть футбольный матч или любимый сериал. А в обычном режиме можно соорудить и такое устройство, которое по качеству приема не будет уступать заводским моделям.

Элементарная ТВ-антенна собирается так:

  1. Нужно найти пару пустых алюминиевых емкостей из-под любого напитка, клейкую ленту, кусок кабеля, два самореза или шурупа, нож, отвертку, плоскогубцы, деревянную дощечку и штекер. Без части всего этого можно обойтись, но тогда понадобятся паяльные принадлежности.
  2. Банки примотать на доску верхними сторонами друг к другу, оставив между ними зазор в несколько сантиметров.
  3. Зачистить кабель. Прикрепить его оплетку и сердцевину к разным емкостям. Проще всего их привинтить, но только если на месте есть язычки. Когда их нет, придется сначала сплющить плоскогубцами верхушки банок ближе к одному из краев. Если же не подходит и этот вариант, тогда нужно пустить в дело паяльник и припой.
  4. Присоединить штекер.
  5. Поворачивая дощечку с емкостями, следует поймать сигнал и добиться наиболее качественной картинки.

Самым слабым местом в такой ручной экспресс-антенне является штекер. Он далеко не всегда может оказаться под руками. Можно обойтись и без этого приспособления, но тогда кабель придется напрямую крепить в телевизионное гнездо, что чревато порчей техники.

Стационарный уличный приемник сигнала

Ручная телеантенна из пивных банок, конечно, является лишь временным вариантом, хотя с ее помощью даже в условиях мегаполиса можно добиться устойчивого сигнала в квартире и выйти на основные федеральные каналы. Для загородного дома или дачи такое устройство может не подойти. Владельцам частной недвижимости стоит заняться конструированием стационарной антенны.

Она мало чем отличается от простейшего аналога, но усложнение конструкции тянет за собой и дополнительную работу:

  1. Уличный приемник нужно защитить от дождя. Сделать это можно с помощью пластиковых бутылей.
  2. Наиболее простой вариант — поместить банки в бутыли с обрезанными днищами и горловинами. Снизу лучше сразу сделать отверстия для стока воды.
  3. Более надежный способ: отрезать только горлышко, а после крепления алюминиевой части припаять его обратно с помощью раскаленного металлического предмета. При этом, правда, может больше пострадать качество сигнала.
  4. На сборку садово-дачного приемника можно пустить уже не две, а десяток и более емкостей. Расположить их желательно в последовательном порядке на одной линии, делая ставку на количество. Но можно использовать несколько горизонтально расположенных по отношению друг к другу перемычек с двумя банками на каждой.
  5. При использовании большого количества емкостей кабель крепится не к каждой из них, а к соединяющим их проводам.
  6. Мачту для деревенской конструкции нужно поставить как можно выше (так появится больше шансов на бесперебойный прием). Для обеспечения устойчивости на нее можно пустить металлическую ось, но перемычки лучше делать деревянными. Не стоит пренебрегать и простейшей системой заземления.

Место разводки кабеля также хорошо дополнительно заизолировать, но так, чтобы при необходимости его можно было легко вскрыть. Подойдет пластиковая крышка соответствующего размера, поставленная на саморез и промазанная по краям герметиком. Снять такую панель просто, а от внешних воздействий она защищает неплохо.

Настройка самодельного устройства

Перед тем как сделать антенну из банок, некоторые специалисты рекомендуют изучить таблицу телевизионных частот и обратить внимание на некоторые другие внешние факторы приема. Именно от этого будут зависеть форма и размер приемника. В большинстве случаев качество работы устройства проверяется только практикой. Домашнему мастеру-настройщику необходимо знать:

  1. Качественные сигналы, на которые стоит рассчитывать, — это те, что можно получить в условиях прямой видимости передающей вышки. Чем она ближе и выше, тем больше шанс достойного приема, хотя непосредственная близость к ней скорее создает проблемы и помехи, чем приносит пользу.
  2. Считается, что приемник должен быть расположен одной из своих широких плоскостей по направлению к вышке.
  3. Жесткую фиксацию конструкции можно отложить до того этапа, пока с помощью прокрутки антенны и ее передвижения по высоте не будет определено лучшее положение.
  4. Как только приемник окончательно закреплен, тонкую доводку можно доверить современной технике. Для этого используется функция автонастройки.

В отдельных случаях мастера изначально оставляют между банками определенный зазор, который, как и длину устройства, можно высчитать по таблицам частот, либо пытаются выяснить оптимальное расстояние между ними в процессе настройки.

И то и другое является лишним, поскольку основные параметры приема зависят не от этого. Главное здесь заключается в том, чтобы и монтаж, и демонтаж (при необходимости) было удобно производить.

Самодельные антенны способны стоять годами и десятилетиями при условии ухода за ними. Вряд ли они могут устроить тех, кому нужны сотни развлекательных каналов. Но для просмотра новостей и основных каналов их более чем достаточно, особенно в сельской местности.

Как сделать антенну из банок для телевизора. Антенна для цифрового тв из пивных банок своими руками. Настроить антенну из пивных банок на нужный канал

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом, в случае необходимости, легко повторяется…

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

Для уменьшения количества помех сзади антенны ставят отражатель. Расстояние между антенной и отражателем подбирают экспериментально — по «чистоте» картинки
Можно на стекле прикрепить фольгу и получить неплохой сигнал….
Медная трубка или проволока — оптимальный вариант, хорошо гнется, легко пр

Делать ее очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок.

Принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Также потребуется коаксиальный антенный кабель требуемой длины, штекер подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

Чертеж антенны «восьмерки» для приема цифрового ТВ

  • Длина «внутренней» стороны прямоугольника (В2) — 13 см,
  • «наружной» (В1) — 14 см.

За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того. С длинами сторон можно немного ошибаться — это не смертельно. Получается так:

  • Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
  • Два участка по 14 см.
  • Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
  • Снова два по 14 см.
  • Последний — 13 см + 1 см на петлю.

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

Подготовка кабеля

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край будет крепиться к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

Ко второму краю подпаиваем штекер. Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах, где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т. п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится. Все, ТВ антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

Можно сделать и пять рамок — для более уверенного приема
Красить или лакировать нежелательно — ухудшается прием. Такое возможно только в непосредственной близости с передатчиком

Достоинства этой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

  • 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
  • 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
  • ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директор.

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают, в ни проделывают отверстия и через них крепят нижнюю стрелу.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — «фидер». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

  • Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
  • Оплетка фидера припаивается к правому концу вибратора.
  • Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
  • Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
  • Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф, вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете , можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Кроме банки и кабеля потребуется еще:

  • радиочастотный соединитель RF-N;
  • кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
  • кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

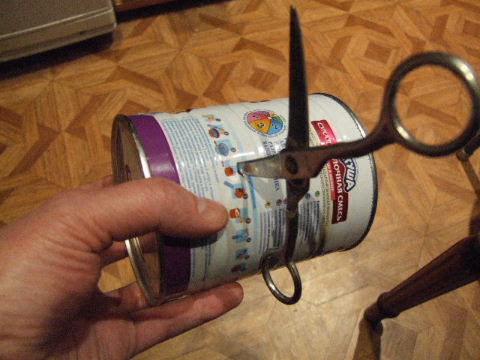

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

D — диаметр Нижняя граница затухания Верхняя граница затухания Lg 1/4 Lg 3/4 Lg
73 мм 2407.236 3144.522 752.281 188.070 564.211
74 мм 2374.706 3102.028 534.688 133.672 401.016
75 мм 2343.043 3060.668 440.231 110.057 330.173
76 мм 2312.214 3020.396 384.708 96.177 288.531
77 мм 2282.185 2981.170 347.276 86.819 260.457
78 мм 2252.926 2942.950 319.958 79.989 239.968
79 мм 2224. 408 2905.697 298.955 74.738 224.216
80 мм 2196.603 2869.376 282.204 070.551 211.653
81 мм 2169.485 2833.952 268.471 67.117 201.353
82 мм 2143.027 2799.391 256.972 64.243 192.729
83 мм 2117.208 2765.664 247.178 61.794 185.383
84 мм 2092.003 2732.739 238.719 59.679 179.039
85 мм 2067.391 2700.589 231.329 57.832 173.497
86 мм 2043.352 2669.187 224.810 56.202 168.607
87 мм 2019.865 2638.507 219.010 54.752 164.258
88 мм 1996. 912 2608.524 213.813 53.453 160.360
89 мм 1974.475 2579.214 209.126 52.281 156.845
90 мм 1952.536 2550.556 204.876 51.219 153.657
91 мм 1931.080 2522.528 201.002 50.250 150.751
92 мм 1910.090 2495.110 197.456 49.364 148.092
93 мм 1889.551 2468.280 194.196 48.549 145.647
94 мм 1869.449 2442.022 191.188 47.797 143.391
95 мм 1849.771 2416.317 188.405 47.101 141.304
96 мм 1830.502 2391.147 185.821 46.455 139.365
97 мм 1811.631 2366. 496 183.415 45.853 137.561
98 мм 1793.145 2342.348 181.169 45.292 135.877
99 мм 1775.033 2318.688 179.068 44.767 134.301

Порядок действий такой:


Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Кабельные каналы, спутниковое телевидение и сотовая связь отнюдь не являются гарантами постоянного надежного приема телевизионного сигнала. Когда цивилизация оказывается бессильна или отступает перед природными либо техногенными катаклизмами непреодолимого характера, на помощь приходят годами проверенные методы. Одним из них является изготовление антенны из пивных банок.

При наличии всех необходимых инструментов и материалов, которых понадобится не так уж и много, смастерить простейшую антенну из пивных банок своими руками можно в течение четверти часа, а то и быстрее. Даже если эта необходимость возникла в пожарном порядке, можно еще успеть досмотреть футбольный матч или любимый сериал. А в обычном режиме можно соорудить и такое устройство, которое по качеству приема не будет уступать заводским моделям.

Элементарная ТВ-антенна собирается так:

Самым слабым местом в такой ручной экспресс-антенне является штекер. Он далеко не всегда может оказаться под руками. Можно обойтись и без этого приспособления, но тогда кабель придется напрямую крепить в телевизионное гнездо, что чревато порчей техники.

Ручная телеантенна из пивных банок, конечно, является лишь временным вариантом, хотя с ее помощью даже в условиях мегаполиса можно добиться устойчивого сигнала в квартире и выйти на основные федеральные каналы. Для загородного дома или дачи такое устройство может не подойти. Владельцам частной недвижимости стоит заняться конструированием стационарной антенны. Она мало чем отличается от простейшего аналога, но усложнение конструкции тянет за собой и дополнительную работу:

На дачную антенну можно пустить и обычные жестяные консервные банки. Эффект от их использования вряд ли будет меньше. Но нужно учитывать, что они быстро ржавеют, а это сказывается на долговечности устройства.

Мало знать, как сделать антенну из пивных банок. Для обеспечения эффективности эксплуатации необходимо еще в процессе ее изготовления соблюдать некоторые дополнительные правила. При кажущейся незначительности именно «мелочи» способны повлиять на качество работы приемника. Нужно иметь в виду:

Место разводки кабеля также хорошо дополнительно заизолировать, но так, чтобы при необходимости его можно было легко вскрыть. Подойдет пластиковая крышка соответствующего размера, поставленная на саморез и промазанная по краям герметиком. Снять такую панель просто, а от внешних воздействий она защищает неплохо.

Настройка самодельного устройства

Перед тем как сделать антенну из банок, некоторые специалисты рекомендуют изучить таблицу телевизионных частот и обратить внимание на некоторые другие внешние факторы приема. Именно от этого будут зависеть форма и размер приемника. В большинстве случаев качество работы устройства проверяется только практикой. Домашнему мастеру-настройщику необходимо знать:

В отдельных случаях мастера изначально оставляют между банками определенный зазор, который, как и длину устройства, можно высчитать по таблицам частот, либо пытаются выяснить оптимальное расстояние между ними в процессе настройки. И то и другое является лишним, поскольку основные параметры приема зависят не от этого. Главное здесь заключается в том, чтобы и монтаж, и демонтаж (при необходимости) было удобно производить.

Самодельные антенны способны стоять годами и десятилетиями при условии ухода за ними. Вряд ли они могут устроить тех, кому нужны сотни развлекательных каналов. Но для просмотра новостей и основных каналов их более чем достаточно, особенно в сельской местности.

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

    • Антенны для приёма «волнового канала».

    • Антенны принимающие «бегущую волну».

    • Рамочные антенны.

    • Зигзагообразные антенны.

    • Логопериодические антенны.

Антенны решётки
  • Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

    • Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

    • Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

  • Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

  1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
  2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
  3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.


Антенна из пивных банок

Чтобы сделать антенну вам понадобятся:

  • Две алюминиевые банки из под пива или другого напитка.
  • Метров пять телевизионного кабеля.
  • Штекер.
  • Два шурупа.
  • Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
  • Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

  1. Зачистите один конец кабеля и присоедините к нему штекер.
  2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
  3. Расплетите оплётку и скрутите её в шнур.
  4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
  5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
  6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
  7. Прикрепите банки на основание с помощью изоленты.
  8. Закрепите на основании кабель.
  9. Вставьте штекер в телевизор.
  10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.


Антенна Харченко

Для изготовления зигзагообразной антенны вам понадобится:

  • Медная проволока диаметром 3-5 мм.
  • Телевизионный кабель 3-5 метров.
  • Припой.
  • Паяльник.
  • Штекер.
  • Изоляционная лента.
  • Кусок пластика или фанеры для основания.
  • Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.


Антенна из кабеля

Получив длину кабеля сделайте следующее:

  1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
  2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
  3. Отмерив нужную длину, откусите лишнее плоскогубцами.
  4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
  5. Загните очищенную часть под углом в 90 градусов.
  6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

  • Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
  • Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
  • Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.


Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.


Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.


Схема питания развязки

Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:


Схема антенного усилителя метрового диапазона
  • Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
  • Потребляемый ток не более 20 миллиампер.
  • Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
  • Каскады имеют общий эмиттер.
  • Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
  • Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
  • Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:


Схема дециметрового усилителя
  • Антенный усилитель дециметрового диапазона 470-790 мегагерц.
  • Коэффициент усиления 30 дБ. при напряжении 12 вольт.
  • Потребляемый ток 12 миллиампер.
  • Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
  • Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
  • Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Несмотря на высокую распространенность кабельного телевидения, многие предпочитают пользоваться обычными антеннами. Так как даже такие приспособления стоят порой очень недешево, некоторые умельцы делают телевизионные антенны своими руками. Может показаться, что качество приема при их применении будет хуже, но это совершенно не так.

Самодельная телевизионная антенна иногда способна выручить даже там, где бессильна, купленная в магазине. Как же сделать такое устройство своими руками? Об этом и пойдет речь далее.

Самостоятельное конструирование антенны

Телевизионную антенну на самом деле можно создать из многих вещей и одной из них являются пивные банки. Так, чтобы ее сделать понадобятся две жестяные пивные банки, кабель, деревянная вешалка или полка из дерева длиной около 40 сантиметров, штекер от антенны, а также два самореза, скотч и отвертка.

Для начала необходимо взять вешалку или палку, найти на ней средину и отметить ее, например, маркером (см. видео). На одинаковом отдалении от середины с разных сторон необходимо разместить пивные банки местом, где они открываются, друг к другу и тщательно примотать их скотчем, но так чтобы не погнуть их. Стоит отметить, что расстояние между пивными банками необходимо сделать не менее 8 сантиметров. После этого в верхние части банок вкручиваются саморезы, как, например, на фото.

На следующем этапе работ нужно подготовить кабель. Для этого отрезается провод длиной примерно 4 метра и на одном из его концов прикрепляется штекер.

На втором конце необходимо сделать своими руками с помощью ножа небольшой надрез и снять немного (примерно 10 сантиметров) верхнего защитного слоя. Далее необходимо поработать со средней предохранительной прослойкой, которую необходимо срезать примерно на 1 сантиметр.

Далее части кабеля необходимо прикрутить к саморезам, прикрепленным к пивным банкам (см. фото). После этого с такой телевизионной антенной необходимо пройтись по жилищу и определить наиболее подходящее для нее место (там, где качество картинки будет наилучшим), где и закрепить ее.

  • Палка, используемая чтобы сделать телевизионную антенну, обязательно должна быть деревянной и ни в коем случае не титановой или алюминиевой.
  • Части кабеля, присоединяемые к саморезам на пивных банках, можно припаять, что улучшит качество изображения.
  • Пивные банки лучше всего брать литровые или 500 граммовые. Чем больше будет банка (см. фото), тем больше каналов можно будет словить такой телевизионной антенной.
  • Банки перед использованием необходимо обязательно помыть и высушить.
  • Если нет под руками скотча, вместо него можно использовать пластырь или изоленту.
  • Для улучшения качества изображения можно экспериментировать с расстоянием между банками.

Несмотря на ускорившийся рост кабельных сетей, необходимость в телевизионных антеннах все еще существует. Ведь в деревнях, коттеджах, частных домах эти сети появятся еще не скоро, и не у всех есть возможность установить себе спутниковые системы. А зачем нужно все усложнять, если неподалеку находится передающая телевышка? Достаточно приобрести подходящую антенну, и желанная картинка появится на экране. А зачем что-то покупать, если можно сделать антенну для телевизора своими руками? Да еще и из подручных материалов. Одной из разновидностей таких конструкций является антенна из пивных банок.

Конечно, вы видели телевизионные антенны, продающиеся в магазинах. И не можете себе представить, какие из использующихся в них деталей можно заместить подобным мусором. Но антенну из банок сделать можно, она будет работать, но не везде и не всегда. Чтобы не разочароваться в результате, для начала рассмотрим, как работает антенна для телевизора, и какие требования к ней предъявляются.

Передача и прием телевизионных сигналов

Телевидение использует сигналы, передающиеся посредством электромагнитных волн в двух диапазонах: метровом и дециметровом. Каждый из диапазонов разделен на участки, соответствующие телевизионным каналам. Радиосигналы изображения и звука канала лежат строго в границах своего участка.

В метровом диапазоне передаются телевизионные каналы с 1-го по 12-й. В дециметровом – с 21-го по 80-й. В этом же диапазоне передаются и каналы цифрового телевидения. На каких частотах передается цифровой канал в вашей местности, можно узнать на соответствующем сайте.

Сигналы распространяются только в пределах прямой видимости. Вот поэтому передающие антенны поднимают так высоко, да и приемные иногда приходится ставить на высокую мачту. На границах зоны приема на его качество влияют погодные условия – облачность, осадки. Из-за них радиоволны могут отклоняться вверх или вниз или рассеиваться, что приводит к ослаблению сигнала.

Принцип работы и конструкции приемных антенн

Теоретически для уверенного приема каждого канала телевидения требуется антенна с определенными геометрическими размерами.

Для того, чтобы понять, почему так происходит, нужно перевести частоты каналов в длину волны. Средняя длина электромагнитного колебания полезного сигнала в метровом диапазоне изменяется с 5,7 до 1,3 м. Поэтому он и называется метровым. В дециметровом длины волн лежат в диапазоне от 0,633 до 0,317 м. Нетрудно догадаться, почему он носит это название.

Основной частью, без которой не строится ни одна приемная антенна (да и передающая тоже) является вибратор.

Изготавливают его из трубок или полос, используя материалы, хорошо проводящие электрический ток. В основном используются трубки из алюминия, так как в них сочетаются достаточная механическая прочность и хорошая электропроводность. Да и парусность у трубчатых конструкций небольшая, что очень важно при расположении антенны на мачте.

Простейшая конструкция – волновой вибратор. Это две трубки расположенные на небольшом расстоянии друг от друга, как показано на рисунке.

Он называется полуволновым потому, что общая длина этой конструкции равна половине длины волны, для приема которой он предназначен. Эта волна соответствует центральной частоте полосы, которая отведена для принимаемого антенной телевизионного канала. И чем выше номер канала, тем меньше размеры вибратора. А соответственно – и габариты антенны.

Мало того: тв антенна не может принимать сигналы со всех сторон одинаково. Она должна быть ориентирована так, чтобы трубки располагались перпендикулярно распространению сигнала. При отклонении от этого положения он резко затухает. Зависимость величины сигнала на выходе от положения антенны в пространстве называется диаграммой ее направленности.

Чем острее лепестки этой диаграммы – тем точнее нужно ориентировать антенну. Но при точной настройке она имеет больший коэффициент усиления, чем та, у которой лепестки более пологие.

Петлевой вибратор является развитием полуволнового. Он имеет такие же размеры, но его трубка согнута определенным образом. Такая конструкция позволяет получить больший уровень сигнала на выходе.

Волновой вибратор отличается от полуволнового тем, что его размеры соответствуют не половине, а целой длине волны. При такой конструкции возрастает выходное сопротивление антенны.

Кстати, о сопротивлении. Для того, чтобы вся мощность принятого сигнала полностью передавалась через кабель на вход телевизионного приемника, нужно выполнить одно условие. Выходное сопротивление антенны, волновое сопротивление кабеля и входное сопротивление приемного устройства должны иметь одинаковые величины. Поскольку используются с сопротивлением 75 Ом, а сопротивление входа телевизора равно этой же величине, то и выходное сопротивление антенны должно быть таким же. Не стоит путать этот параметр с сопротивлением, измеряемым тестером – это совсем не то.

Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.

Габаритные размеры петли для каждого канала и каждого вида вибраторов свои. Их можно найти при желании в справочниках по антеннам.

Но там, где передающая станция недалеко, прием возможен и на так называемую комнатную антенну. Она имеет два телескопических уса (полуволновых вибратора). Их длина и положение в пространстве можно менять, настраиваясь как на частоту принимаемой программы, так и на направление, откуда идет ее передача. Простейшая антенна из банок частично повторяет ее конструкцию.

Изготовление простой антенны из пивных банок

Простая антенна из пивных банок, сделанная своими руками, будет соответствовать полуволновому вибратору без петли согласования. Для ее изготовления потребуется:

  • 2 пивных банки;
  • плоская дощечка или рейка;
  • саморезы;
  • небольшие винтики с гаечками и шайбочками для крепления проводников к банкам;
  • изолента или скотч;
  • антенный кабель необходимой длины.

Перед тем, как сделать антенну из пивных банок, нужно узнать номер канала, который она будет принимать и определить его среднюю длину волны. Это можно сделать из таблиц.

Для наших целей нужны последние колонки таблиц, в которых содержится необходимая цифра. Если поделить ее пополам, то получим габаритные размеры полуволнового вибратора.

Теперь берем дощечку или рейку немного большей длины, чем только что полученная цифра. Симметрично располагаем на ней пивные банки так, чтобы донышками они были направлены наружу. Устанавливаем расстояние между донышками, равное половине длине волны, приматываем банки к рейке скотчем или изолентой. Вибратор из двух банок готов.

Теперь подключаем к нему антенный кабель. Для этого разделываем его на необходимую длину. Центральную жилу нужно присоединить к язычку одной банки, экран – к другой. Если язычок оторван, можно зачистить край боковой поверхности, и подключить кабель к ней.

Перед присоединением жилу и экран нужно обязательно облудить. Прямой контакт меди с алюминием при наличии в воздухе влаги приведет к появлению окисла между ними. Антенна из наших алюминиевых банок при малейшем окислении станет не работоспособной. Крепление производим либо с применением гаечек и винтиков, либо путем ввинчивания саморезов сквозь банку в дощечку. Для этого напротив предполагаемого места крепления проделываем технологическое отверстие, прорезав поверхность банки ножом крест-накрест.

Желательно, чтобы кабель расположился по центру между банками. Там его нужно закрепить, чтобы в процессе наладки или эксплуатации не повредить контакты. К противоположному его концу припаиваем штекер, вставляем в соответствующее гнездо телевизора. Все, антенна из старых жестяных банок готова, теперь ее нужно проверить, а при необходимости – доработать.

Настройка самодельной антенны

Включаем телевизор, выбираем свободную программу, настраиваем ее на среднюю частоту принимаемого сигнала. Ее тоже выбираем из таблиц, необходимая цифра находится в колонке fc, МГц.

ТВ антенна из пивных банок своими руками: видео инструкция

Чтобы получить хорошую картинку на экране, необязательно приобретать дорогостоящее оборудование. Иногда есть возможность использовать буквально подручные материалы. Сегодня узнаем, как сделать ТВ антенну из пивных банок.

Зачем нужна антенна из пивных банок

Могут возникнуть ситуации, когда стандартная телевизионная антенна выходит из строя, и нужно ей быстро заменить. Но если поблизости нет специализированных магазинов, то задача осложняется.

Такая проблема может возникнуть на даче, в сельской усадьбе или частном доме. В таких случаях можно за 10 минут сделать подходящую ТВ антенну из пивных банок, которая по качеству передачи сигнала мало чем будет отличаться от промышленного образца.

Основное преимущество самоделки – не придется искать сложных инструментов и компонентов. Устройство собирают буквально из подручных материалов.

Если человек не пьет пиво, то также можно использовать пустые жестяные банки из-под лимонадов. Главное, чтобы они не были пластиковыми. Конструкции антенны максимально проста, и с работой справится даже человек, никогда прежде не державший в руке отвертку.

Инструкция по изготовлению

Чтобы сделать телевизионную антенну из пивных банок, потребуются следующие материалы и инструменты:

  1. Две пустые жестяные банки из под пива.
  2. Изолента или скотч.
  3. Несколько саморезов.
  4. Антенный кабель.
  5. Твердая палка.
  6. Отвертка.

Инструкция – как сделать антенну для телевизора из пивных банок своими руками:

  1. Две пустые банки прикрепить к выбранной палке на небольшом расстоянии друг от друга. Между ними должна поместиться ещё 2/3 такой же банки.
  2. В ёмкости вкрутить шурупы, и на их концы намотать телевизионный кабель. Саморезы прижимают провод плотно к поверхности.
  3. Чтобы повысить надежность конструкции, с помощью изоленты или скотча зафиксировать кабель на палке.

Процесс изготовления завершен, можно вставлять штекер в телевизор. На весь процесс сборки уйдет не больше 10 минут. Сделать антенну для телевизора своими руками не сложно, если придерживаться простой инструкции. Можно установить самоделку на крыше и наслаждаться просмотром телевизора в хорошем качестве и без помех.

Советы

При изготовлении оборудования из банок от пива, важно придерживаться нескольких советов. Так получится сделать конструкции более надёжной и защищенной от неблагоприятных погодных условий.

Рекомендации домашнему мастеру:

  1. Если подходящей палки нет в наличии для сборки простейшей антенны из пивных банок, можно использовать обычную деревянную вешалку, которая имеется под рукой.
  2. Чтобы трансляция через самодельное устройство проходила как можно лучше, расстояние между банками нужно подбирать экспериментальным путём. Но в среднем оно будет равняться 70 мм.
  3. Если язычки от банки не отрывали, не обязательно крепить кабель на саморезы. Говорят, так сопротивление кабеля будет лучше. Монтаж желательно провести прямо к этой части банки.
  4. Если устройство будут размещать на улице, то нужно защитить устройство от погодных условий. Обе банки в таком случае помещают в двухлитровую пластиковую бутылку из-под пива. Предварительно потребуется отрезать донышко и горло.
  5. Также необходимо сделать несколько отверстий, через которые будут проходить кабели. Чтобы загерметизировать их, после размещения проводов, дырочки следует ошпарить горячей водой.
  6. Чтобы увеличить качество сигнала, можно использовать не две, а, к примеру, 6 банок (размер стандартный), но при этом нужно каждой из них подсоединить провод.
  7. Детали к палке скотчем следует крепить как можно сильнее, чтобы они не оторвались при ветре.

Придерживаясь советов и инструкции, получится своими руками создать интересный и функциональный аналог заводского аппарата, который сможет качественно принимать сигнал от телевышки в разных диапазонах.



инструкция по установке и созданию (55 фото)

Самодельная телевизионная антенна настраивается на прием эфирных сигналов не хуже покупных. Однако отличается большим качеством и экономичностью.

Сделать такое устройство из подручных материалов и установить его в подходящем месте сможет каждый умелец.

Содержимое обзора:

Коротко о современных антеннах

Современные приемники действуют в ДМВ-диапазоне и отличаются большим уровнем распространения сигнала и использованием маломощных датчиков.

Однако наиболее популярным становится цифровое телевещание, которое имеет ряд преимуществ:

  • Стойкость к помехам или к прочим кабельным искажениям;
  • Высокая четкость и резкость изображения;
  • Возможность выбора наиболее интересных каналов.
  • Несложность конструкции, позволяющая сделать такое оборудование в домашних условиях и при помощи подручных материалов.

Виды антенн

Существует большое количество вариантов устройств антенны, у каждой из которых есть свои преимущества и недостатки. Перед тем, как приступить к изготовлению приемника, необходимо определиться с видом модели: всеволновая, логопедическая или зигзагаобразная.

Сделать всеволновую антенну можно за час и из дешевых материалов. Она частотонезависимая и отлично принимает сигнал в черте города, а в удаленных от мощных приемников населенных пунктах окажется бесполезной.

Универсальна, но не богата на большое количество принимаемых каналов логопедическая антенна.

Несложная конструкция и средние характеристики обеспечивают стабильный прием.

Антенна в форме буквы «Z» потребует большое количество времени и материалов, что окупается широким приемным диапазоном.

Необходимый уровень подготовки

Несмотря на простоту большинства антенн, всё же требуется достаточный опыт, ориентирование в высшей математики и электродинамике. Данные знания помогут лучше разбираться в схемах и чертежах и понимать все используемые термины.

Однако и у неподготовленных, но целеустремленных рукодельников есть шансы собрать качественную цифровую антенну.

В первую очередь, необходимо ознакомиться с фото устройства антенн и основными терминами, встречающимися в инструкциях:

  • «КУ» – обозначение силы мощности устройства, обозначающая соотношение принятого сигнала к основному ее «лепестку»;
  • «КНД» – коэффициент пропорции площади телесного круга антенны к уровню наклонности угла всех лепестков устройства;
  • «КЗД» – соотнесение принятого на главный листок сигнала и совокупной мощности устройства.

Также следует учитывать следующие моменты:

  • Мощность диапазонной антенны зависит от уровня полезного сигнала.
  • Указанные характеристики не всегда взаимосвязанные, что требует особого внимания при наладке оборудования.
  • Каждый элемент устройства надежно приваривается или спаивается с соседним.
  • Уличные узлы основательно фиксируются всевозможными креплениями.
  • В местах нулевого потенциала обязательно использования цельного гнутого металла.
  • В качестве центрального стержня чаще всего используется медный или другой устойчивый к коррозии коаксиальный кабель.
  • Соединять элементы рекомендуется паяльным аппаратом в 40 В, при одновременном использовании легкоплавных припоев и флюс-пасты.
  • Для наружной антенны обязательна наладка качественной защиты соединений от осадков, температурных перепадов и прочих негативных природных воздействий.

Схема всеволновой антенны

Чтобы сделать всеволную цифровую антенну потребуется 2 треугольные металлические пластины или квадратный стеклотекстолит со светоотражающим покрытием, а также 2 деревянные рейки сечением 2-3 см и проволока.

Далее следует придерживаться следующего алгоритма:

  • Подготовить все необходимые материалы и инструменты, в числе которых паяльный или сварочный аппарат, проволока, линейка, метр, пассатижи, защитные очки, веревка, ножницы.
  • Расположить пластины под углом в 90 градусов так, чтобы ширина устройства равнялась высоте.
  • Зафиксировать при помощи паяльного аппарата.
  • Приложить кабель к точке нулевого потенциала, но не припаивать, а привязать.

Антенна из пивных банок

Хорошим приемом сигнала цифрового телевидения обладают жестяные банки из-под пива или газировки, что делает их отличным материалом для самодельной антенны.

Обратите внимание!

Данный материал используется для увеличения диаметра плеч на линейном вибраторе, что усиливает качество сигнала и дает возможность прямого подключения к кабелю.

Оптимизация старой антенны

Для приема более качественного цифрового сигнала можно модернизировать антенну аналогового телевидения и сделать из нее приемник Т2. Главным требованием будет строгое соблюдение всех размеров оборудования: наружная сторона квадрата – 14 см, внутренняя – 13 см, зазор в 2 см и проволока длиной 115 см. Далее все элементы зачищаются, спаиваются и соединяются с телевизионным кабелем.

Поняв принцип действия антенны, можно экспериментировать с ее конструкцией, настраиваясь на новые каналы и улучшая качество уже принятых.

Задействовать можно любые подручные материалы, например, для изготовления антенны для модема пригодится коробка из-под лазерных дисков.

Фото антенны своими руками

Обратите внимание!

Обратите внимание!



Телевизионная антенна из пивных банок своими руками

Конечно, антенну можно приобрести в магазине радиотоваров. Однако такую конструкцию намного дешевле и проще будет изготовить самостоятельно.

Для осуществления идеи нет необходимости готовить излишнее количество материалов и инструментов. Будет нужно подготовить лишь пустые пивные банки.

При этом удастся получить простую, но достаточно эффективную антенну, которая имеет круговое излучение для диапазона 70 см. Если вам нужна антенна из пивных банок, то на процесс ее изготовления нужно будет потратить некоторое время.

Технология изготовления антенны

Антенна из пивных банок получится, если тару предварительно подготовить. Для этого будет нужно сначала заняться первой банкой; в дне, а точнее в его центральной части, следует аккуратно проделать отверстие, диаметр которого равен 6 миллиметрам. После этих манипуляций сквозь отверстие нужно провести кабель питания типа RG-58. Затем через другое отверстие наружу выводится этот кабель. Второе отверстие проделывается в крышке банки. Данный элемент будет образовывать левую половину конструкции. При этом дно нужно расположить справа.

Антенна из пивных банок – это конструкция, которая изготавливается в домашних условиях очень часто. Положительная особенность данного процесса заключается в том, что изделия для работ доступны, а обрабатывать их достаточно просто. Для изготовления конструкции необходимо будет потратить около 10 минут. Принимать такая антенна будет больше каналов (по сравнению со стационарной).

Особенности проведения работ

Антенна из пивных банок изготавливается с помощью крепежа, в качестве которого выступают саморезы. Их необходимо запасти в количестве двух штук. Понадобится и кабель для антенны, две жестяные банки, а также изоляционная лента, которую в данном случае достаточно часто заменяют на липкую. Подготовьте штекер, палку, а также отвертку.

Рекомендации мастера



Если вы задумались о том, как сделать антенну из пивных банок, то с помощью изоляционной ленты нужно прикрепить тару к основанию палки, при этом следует обеспечить расстояние между элементами в пределах 7 сантиметров, хотя длина должна быть подобрана экспериментальным путем.

Если банка не была лишена кольца для открывания, то кабель можно зафиксировать с помощью саморезов.

После того, как на пивную тару удастся установить саморезы, нужно зачистить два конца кабеля и зафиксировать шурупом. К палке кабель крепится с помощью липкой ленты: это нужно для того, чтобы обеспечить стойкий сигнал приемника.

Взамен палки допустимо применить обычную вешалку — это обеспечит более удобное использование конструкции.



Для того, чтобы устройство не потеряло свои рабочие характеристики из-за воздействия осадков и ветра, банку нужно защитить с помощью большой бутылки, выполненной из пластика.

Использовать необходимо 3-х литровую тару, у которой предварительно предстоит удалить дно и горлышко.

Антенна из пивных банок своими руками должна быть защищена. Для этого в центральной части бутылки нужно проделать дырку, сквозь которую протягивается кабель.

После подключения данную зону рекомендуется обдать кипятком. В этом случае пластик от воздействия значительной температуры поменяет свои первоначальные размеры и обеспечит герметичность отверстия. На этом можно считать, что антенна, выполненная из пивных жестяных банок, готова.

Необходимо только подключить ее к телевизору, а после настроить.

Для того чтобы осуществить усовершенствование конструкции, необходимо выполнить устройство с использованием нескольких пивных банок, которые составят отдельные секции.

Особенности настройки антенны

Антенна из пивных банок своими руками может быть изготовлена любым домашним мастером. В качестве основного требования при этом выступает параллельность расположения плеч конструкции, помимо прочего необходимо обеспечить идеальную горизонтальность.

Использовать в качестве основания можно еще и черенок лопаты, а также любой другой подходящий по форме и размеру предмет.

После того, как антенна будет изготовлена, ее нужно настроить на определенный канал. Здесь будут иметь место два фактора. Один из них — это волновое сопротивление линии и конструкции, второй фактор заключается в вопросе симметрирования.

По той причине, что каналы цифрового телевидения лежат в основе диапазоне ДМВ, симметрирование не имеет решающей роли. Что касается волнового сопротивления, то у полуволнового вибратора оно находится в диапазоне от 72 до 76 Ом. Это хорошо согласуется с телевизионным кабелем.

Для того, чтобы настроить антенну, нужно будет корректировать шаг между банками. Если увеличить диаметр провода (в данном случае это банка), то будет расти полоса пропускания антенны.

Перед тем как сделать антенну из пивных банок, необходимо помнить о том, что кроме упомянутой тары могут быть использованы любые другие емкости. Это могут быть трубы, выполненные из картона, поверхность которого нужно будет обклеить алюминиевой фольгой.Ппри этом эффективность изделия не окажется меньшей.

Что еще нужно знать мастеру при изготовлении антенны

После того, как ТВ антенна из пивных банок будет собрана, а кабель окажется подключён, поверхность установки можно окрасить с помощью диэлектрического состава, который наносится в несколько слоев.

Поверхность предварительно нужно подготовить методом обезжиривания. 292 Ом сопротивления антенны и 75 Ом сопротивления кабеля должны быть согласованы между собой посредством шлейфа.

Не следует использовать при работе 50-Ом кабель, которым некоторые пытаются заменить кабель в 75 Ом.

Расстояние между банками может быть равно 7 см, как было сказано выше, но в этом вопросе все будет зависеть от конкретного объема банок.

При выборе емкости необходимо обратить внимание на ту, что имеет объем в пределах 0,5-1 литра. При выборе вешалки не стоит использовать модели, что изготовлены ​​из стали.

В заключении



Если вам нужна антенна из пивных банок с усилителем, то необходимо будет использовать тару, установленную в несколько ярусов.

В любом случае необходимо руководствоваться вышеприведенными рекомендациями.

Как сделать телевизионную антенну из пивной банки. Сделай сам, бесплатно ТВ

Вы можете бесплатно принимать множество телеканалов в прямом эфире (OTA). Включая HDTV (телевидение высокой четкости или цифровое телевидение — DTV). Все, что вам нужно, это какая-то антенна.

Самый простой вид телевизионной антенны, который вы можете себе представить, — это развернутая канцелярская скрепка, вставленная прямо в гнездо телевизионной антенны.

С антенной на канцелярской скрепке, в зависимости от расположения вашего дома и вашего телевизора в доме (рядом с окном, лицом к телебашне лучший) можно получить пару каналов среднего качества или хотя бы убедить себя, что что-то витает в воздухе.

Скрепка, технически будучи антенной, не лучшая антенна для вашего телевизора. Причин как минимум две: первая — размеры и геометрия скрепки не самые лучшие для частот, используемых для вещания OTA TV (UHF / VHF). Во-вторых, сам телевизор является источником помех (а также компьютер или микроволновая печь), и иметь «антенну» рядом с телевизором — не лучшая идея. Никогда не кладите антенну на телевизор или где-либо рядом с ним.

OTA или Over the Air не следует путать с FTA или Free-To-Air TV.FTA — это спутниковый сигнал, который также можно получить бесплатно, но вам понадобится спутниковый ресивер и спутниковая тарелка — оборудование более сложное, чем просто скрепка или банка из-под пива. В отличие от FTA, OTA получает бесплатный сигнал с местной телебашни, а не со спутника. Речь идет о старом добром OTA.

Итак, теперь давайте сделаем настоящую антенну из пивной банки.

Напиток Сделай сам проект

Все, что вам понадобится, это пустая банка из-под пива (я бы порекомендовал начать с полной и закончить ее в качестве первого шага), кусок кабеля и что-то, чтобы все это вставить и удерживать. место.Я использую мебель Ikea и малярный скотч.

В отличие от скрепки, пиво, очевидно, может иметь правильную геометрию для дипольной антенны. Короче говоря, простая дипольная антенна состоит из двух металлических стержней, каждый длины волны канала, который вы собираетесь принимать. 0,5-литровая алюминиевая банка пива Mooshead имеет высоту 16 сантиметров (6,3 дюйма) и идеально подходит для телеканала 15. Он по-прежнему способен принимать все другие каналы, но теоретически, чем дальше вы уходите от канала 15, тем слабее прием. было бы.На практике все зависит от того, насколько сильный сигнал у конкретной станции. Я получил лучшее качество на канале 9 (CityTV) только потому, что он имеет самый сильный сигнал, в то время как моя пивная антенна не рассчитана на этот канал.

Начните с разрезания пивной банки пополам, затем прикрепите эти половинки скотчем / скобами / гвоздями к «основанию» (стул Ikea в моем случае).
Теперь вам нужно подключить кабель к антенне. Вы можете просто зачистить одну сторону кабеля, отделяющую внутренний медный провод от внешних «экранирующих» проводов, подсоединить внутренний медный провод к одной половине банки, а внешние экранирующие провода — к другой половине.В качестве альтернативы вы можете использовать «согласующий трансформатор», который вы можете купить в Radio Shack или другом радиотеке менее чем за пять долларов.

Подключите антенну к телевизору и найдите нужное место и направление. Антенна должна быть перпендикулярна направлению на телебашню. . Главное — разместить антенну как можно выше. Я просто ставлю стул на стол. . http://www.antennaweb.org в США поможет вам определить местонахождение телебашен и списки каналов в вашем районе.

Запустите автоматический поиск каналов на телевизоре (убедитесь, что антенна включена для определенного типа сигнала) и посмотрите, какие каналы вы сможете выбрать.

Теперь откройте еще одну банку пива и наслаждайтесь просмотром телевизора по-настоящему бесплатно.

Я живу в Ньюмаркете, Онтарио, Канада, который находится в 27 милях (43 километрах) к северу от башни Си-Эн Тауэр в Торонто и в 80 милях (130 км) от Буффало, штат Нью-Йорк. С моей антенной для пивной банки я могу получить 5 каналов HDTV, около 15 аналоговых каналов в приличном качестве, включая один или два канала из США, в зависимости от погоды и времени суток.

С этой антенной из пивной банки, прикрепленной лентой прямо к окну, я получил 5 каналов HDTV / цифровых:

Теперь — предупреждение и отказ от ответственности:

  • Вы, наверное, слышали, что наружная антенна работает лучше, чем комнатная. .Это правда. Достаточно высокая, приличная наружная антенна потенциально может дать вам лучшее качество и разнообразие каналов. Антенна для пивной банки не готова к использованию на открытом воздухе. Любая внешняя антенна должна быть оборудована сетевым фильтром. Без него вы рискуете повредить телевизор или даже поджечь весь дом, если молния ударит по антенне. Ставить антенну для пивной банки на чердаке не должно быть никакого риска.
  • Существует множество коммерчески доступных антенн, включая Jensen, Terk, Zenith и другие, с усилителем и без него.Есть хороший шанс, что некоторые из них будут намного лучше, чем эта антенна из пивной банки. Но если их нет — дайте мне знать!
  • Я никоим образом не связан с Mooshead, Ikea или RCA. Это просто пиво, которое я пью, мебель, которую я использую, и телевизор, который я смотрю.
  • См. Также: Как улучшить прием телевизионной антенны с помощью отражателя — иллюстрированное руководство о том, как улучшить прием пивной банки ТВ / ТВ-антенны с помощью простого отражателя из фольги или сушилки для посуды.

    Комнатная антенна сама по себе.Простая самодельная антенна для приема эфирного цифрового телевидения

    Качественные антенны всегда было сложно достать — советская промышленность их практически не производила, поэтому люди сами делали их из подручных средств. Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, но нет хорошего приема? Ответ прост — сделайте ТВ антенну своими руками.Имея свободное время и пару умелых рук, с этим справится каждый.

    Введение

    Совсем недавно в России работало аналоговое телевидение, а сейчас почти вся страна перешла на цифровое вещание … Главное его отличие в том, что оно работает в дециметровом диапазоне.

    Самодельную антенну для цифрового диапазона можно создать в домашних условиях

    Это сделано из соображений экономии и безопасности — обслуживание передающих антенно-фидерных станций практически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимален.Но у таких станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал часто можно уловить даже на отрезке медного провода, то вдали от передатчика его бывает сложно принять. Если вы живете за городом, в отдаленных районах или деревнях, вам придется собрать собственную антенну и поставить ее на улицу, чтобы принимать желаемый сигнал.

    Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не затухают от других источников, а отражаются от толстых железобетонных стен.В современных многоэтажках есть много мест, где они полностью затухают, не доходя до ТВ-приемника.

    Также стоит отметить, что DVB-T2 (новый телевизионный стандарт) предлагает довольно стабильный, но слабый сигнал … При уровне шума на полтора-две единицы выше нормы телевизор воспроизводит эфир довольно четко, но как как только шум превысит 2 дБ, сигнал полностью исчезнет. Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает рабочий холодильник или микроволновая печь.Но если где-то в системе есть несовпадение, то картинка останавливается или рассыпается. Качественная самодельная телевизионная антенна решит эту проблему, но в некоторых случаях придется выносить на улицу или на крышу.

    Основные требования к антеннам

    Нормы телевидения, действующие в СССР, не соответствуют современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Воздух в городах забит и содержит много грязи, поэтому не стоит обращать внимание на эти коэффициенты.Вы гарантированно получите помехи на любых антеннах, поэтому нет необходимости стремиться к снижению CPV и CPI. Лучше улучшить усиление антенны, чтобы она принимала широкий диапазон эфира и выбирала нужный поток, а не сосредотачивалась на конкретном сигнале. Процессор приставки или телевизора сам выделит необходимые сигналы и создаст нормальную картинку.

    Классическая польская антенна с усилителем

    Итак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить полосовые антенны.Их нужно правильно рассчитывать, получать сигналы классическим способом, а не за счет инженерных «оптимизаций» и ловушек. Идеальный вариант — устройство полностью соответствует теоретическим расчетам и геометрии. Также сконструированная антенна должна быть согласована с кабелем на рабочих диапазонах без использования согласующих устройств. В этом случае частотную характеристику лучше всего создать плавной и ровной, поскольку фазовые искажения возникают во время провала или скачка амплитудно-частотной характеристики.

    Внимание: аналоговые антенны с ферритовым УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB.Необходимо построить «цифровую» антенну.

    В этой статье мы разберем современные типы антенн, которые работают с новым цифровым вещанием.

    Типы антенн

    Какие антенны цифрового ТВ своими руками можно собрать в домашних условиях? Есть три наиболее распространенных варианта:

    1. Всеволновый, или, как его называют радиолюбители, частотно-независимый. Собирается очень быстро, не требует высоких знаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — где воздух не забит мусором, но недалеко от передатчика.
    2. Логопериодическая антенна ТВ диапазона своими руками. Имеет простую конструкцию, хорошо принимает сигнал на близком и среднем расстоянии от передатчика. Его можно использовать как пульт, если передатчик находится далеко, или как домашнюю настенную антенну.
    3. Z-антенна и ее разновидности. Многим радиолюбителям знакомы метровые «зешки» — они довольно большие и требуют больших усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своей задачей.

    Нюансы конструкции

    Если вы хотите построить качественную антенну, вы должны овладеть искусством пайки.Не перекручивайте контакты и направляющие — в процессе эксплуатации они окисляются, пропадает сигнал, ухудшается качество картинки. Поэтому все соединения спаяны.

    Такие соединения недопустимы — обязательно их припаять

    Также необходимо иметь дело с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из цельного куска металла, вообще не прибегая к сварке. Даже хорошо приготовленные кусочки могут издавать шум на граничных значениях, в то время как сплошная полоска будет «тянуть» сигнал.

    Также при создании самодельной антенны для цифрового ТВ нужно разобраться с пайкой кабелей. Сегодня медь для плетения практически не используется, так как она дорогая и быстро окисляется. Современная оплетка изготавливается из стали, которая не боится коррозии, но при этом очень плохо спаивается. Не допускайте перегрева или защемления. Для соединения используйте паяльники мощностью 36-40 Вт, флюс и легкие припои. Хорошо окуните обмотку во флюс и нанесите припой — он хорошо работает при таком способе нанесения.

    Всеволновая антенна

    Всеволновая антенна имеет довольно простую конструкцию. Он состоит из треугольников, медной проволоки и деревянных реек. Более подробно дизайн можно изучить на картинке — ничего сверхъестественного он не представляет.

    Толщина проволоки может быть любой, расстояние между соседними проволоками 25-30 мм, расстояние между пластинами не более 10 мм. Можно улучшить конструкцию, отказавшись от пластин и используя печатную плату. Ему нужно придать соответствующую форму или просто удалить медную фольгу в форме треугольника.

    В остальном пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии антенны домашнего ТВ, как раз на пересечении кабеля с вертикальной направляющей. Во избежание потери качества кабель необходимо натягивать к нему кабельной стяжкой — этого достаточно для совмещения. Такая антенна, вывешенная на улице или направленная на окно, принимает практически весь частотный диапазон, но имеет небольшой провал, поэтому при креплении антенны необходимо установить правильный угол.

    Кстати, эту конструкцию можно модернизировать обычными алюминиевыми банками для пива и колы. Принцип его работы следующий: при увеличении размаха плеч рабочая полоса расширяется, хотя остальные показатели остаются в исходных пределах. По такому же принципу работает диполь Надененко, который часто используется в военных разработках. Алюминиевые банки идеальны по форме и размеру, создавая рычаги вибратора в дециметровом диапазоне.

    ТВ антенна двойная

    Вы можете создать простую баночную антенну, просто припаяв две банки к кабелю.Эта комнатная телевизионная антенна, сделанная своими руками, подходит для просмотра каналов на небольшом и среднем расстоянии от передатчиков. В этой схеме ничего согласовывать не нужно, особенно если длина кабеля меньше 2 метров.

    Усложнить конструкцию можно, собрав полноценную решетку из восьми банок и применив усилитель от обычной польской антенны. Эта конструкция идеально подходит для наружного подвешивания в местах, удаленных от передатчика. Для усиления сигнала в задней части конструкции можно разместить металлическую сетку.

    Z антенна

    Существуют сложные конструкции Z-антенн с несколькими петлями, но в большинстве случаев они не нужны. Конструкцию легко собрать из обычной медной проволоки толщиной 3 мм. Если у вас его нет, то просто купите одножильный медный провод длиной 3 мм и длиной 120 мм — этого вам хватит для работы. Эта конструкция состоит из двух сегментов. Сгибаем проволоку по следующей схеме:

    1. Длина стартовой секции 14 сантиметров.Его край загибают в петлю для соединения с последней (петля 1 см, общая длина первой части 13 см).
    2. Вторая деталь загнута на 90 градусов (лучше согнуть плоскогубцами, чтобы соблюдались углы). Его длина 14 см.
    3. Третий кусок согнут на 90 градусов параллельно первому, длина 14 см.
    4. Четвертый и пятый кусочки по 13 см, загиб не доходит до петли на 2 см.
    5. Шестая и седьмая части по 14 см каждая, согнуты под углом 90 градусов.
    6. Восьмая — возвращается в петлю, длина 14,1 см переходит в новую петлю.

    Далее нужно хорошо зачистить две петли и припаять их. Противоположный угол тоже очищается. К ним припаяны контакты кабеля — одному центральный, второму — оплетка. Нет разницы, к какому контакту припой … Места сварки желательно заизолировать, для этого можно использовать герметики или термоклей. Концы кабеля припаяны к вилке и также заизолированы кембриком.

    Собрать такую ​​антенну можно за полчаса.

    Чтобы избежать перекоса сегментов, края можно усилить. Для этого возьмите обычную пластиковую крышку от пятилитровой бутылки, прорежьте в ней 4 прорези, чтобы проволока опускалась в основание. Вырежьте пятое отверстие для кабеля. Затем вставьте антенну в крышку (предварительно проверив качество и надежность пайки) и залейте горячим клеем. Полученная конструкция будет практически вечной — она ​​способна принимать стабильный сигнал на расстоянии до 10 км от источника.

    Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкции намного крупнее тех, что мы описали, но и этого вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усилительные антенны — можно обойтись классической усиленной полькой. Ну а если с воздухом все плохо, то используйте спутники.

    Интересное по теме:

    Какие электрические плиты лучше



















  • Удаление ушей на бедрах в домашних условиях
  • Рядом с местом, где можно сажать клубнику
  • Снуд трикотаж своими руками
  • Украсить торт мужчине дома
  • Ролик под ноги своими руками
  • Простая антенна для приема цифрового ТВ — своими руками

    Цифровое телевидение T2 набирает популярность.И это естественно, цифровое телевидение заменяет аналоговое телевидение, и это необратимый процесс. Более того, в ближайшее время аналоговое вещание будет вообще прекращено. Что делать пользователям, у которых есть телевизоры без ресивера T2 и кабельного телевидения?

    Ответ прост — покупайте приставку Т2. На сегодняшний день цена на приставки T2 сильно упала и не выглядит заоблачной. Плюсы достаточно большие: вы получаете множество каналов в цифровом качестве, без абонентской платы, с минимальными затратами и без покупки нового телевизора.

    Только сравнив качество цифрового и аналогового ТВ, вы никогда не пожалеете о своем выборе.

    О выборе ресиверов Т2 написано довольно много. Более того, постоянно выпускаются новые модели. Я бы посоветовал взять недорогую, но новую модель, предварительно прочитав отзывы на сайтах интернет-магазинов. Как правило, работает любой приемник, но антенна имеет большое значение. Даже если вы находитесь недалеко от телебашни, но перекрыли многоэтажки и т. Д.

    — а это почти всегда, то хорошая антенна — залог безотказного (а главное — нервного) качественного приема максимального количества цифровых телеканалов.

    Но дорогая антенна — не всегда хорошая антенна. Особенно, если у вас расстояние от телебашни 50 км и более. В магазинах есть «специальные» антенны для Т2. На самом деле ничего «особенного» нет, нужна хорошая антенна для диапазона DCM.

    Если у вас осталась старая антенна DCM, в первую очередь попробуйте ее подключить.Распространенные «польские» антенны не подходят для приема цифровых каналов T2.

    Предлагаю проверенный вариант простой, в то же время хорошо зарекомендовавшей себя самодельной антенны для Т2 .

    Форма антенны не нова, давно используется также при приеме DCM аналогового телевидения, но размеры оптимизированы для приема цифровых каналов T2.
    Стоит отметить, что в интернете есть большое количество вариантов самодельных антенн для Т2: из пивных банок, от самого антенного кабеля, переделанного польского и т. Д.

    Это для очень ленивых, ну и ждать от таких антенн качества не стоит.

    Итак. За форму антенны взята давно известная «восьмерка». Корпус антенны изготовлен из любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, труба, полоса, шина, уголок, профиль.

    Медь, конечно, предпочтительнее. Я использовал медную трубку диаметром 6 мм. Медная проволока — тоже хороший вариант. У меня только что была такая трубка.

    Размеры (редактировать)

    Внешняя сторона квадрата 14 см, внутренняя сторона немного меньше — 13 см.За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.
    Все, что вам нужно, это трубка, проволока или другой материал длиной 115 см (это с небольшим запасом).

    Первый отрезок 13 см + 1 см для петли (для прочности), если он сделан из проволоки, или заклепанный для пайки внахлест для трубки.

    Вторая и третья — по 14 см, четвертая и пятая — по 13 см, шестая и седьмая — по 14 см, а последняя восьмая — 13 см + 1 см, опять же для соединения.

    Концы зачищаем на 1,5 — 2 см, закручиваем две петли друг за другом, после чего заделываем стык. Это будет один из выводов кабельного соединения. Через 2 см еще один.

    Из медной трубки выглядит так

    Трубку гнуть немного сложнее, но большой точности от нас не требуется.

    Небольшие дефекты формы не влияют на работу антенны. Но то, что площадь проводника увеличивается — это плюс.

    Ну, проводимость меди выше, чем у алюминия и тем более стали. Чем выше проводимость, тем лучше прием антенны.

    Стык, подготовленный к пайке, предварительно заклепывают и очищают.

    Для пайки необходимо использовать мощный паяльник (от 150 Вт). Простой радиолюбитель на 30 ватт. не паять. Можно использовать паяльную кислоту.

    Еще раз проверьте геометрию и припаяйте соединение

    Все Простая антенна своими руками для Т2 готова.

    Если вас не особо беспокоит эстетичный вид, вы можете просто прикрепить антенну к стеклу или любому другому удобному держателю. Эта антенна располагалась на чердаке, поэтому был использован самый простой способ крепления — изолента. Если антенна будет размещаться на открытом воздухе, позаботьтесь о более эстетичном и надежном креплении.

    Вариант антенны Т2 из алюминиевого провода диаметром 3 мм.

    Крепится одним винтом к окну.Расстояние до телебашни около 25 км. Правда 6 этаж, ниже я не проверял, но в этих условиях уровень сигнала 100%, а качество 100%. Кабель старый, до телевизора 12 метров. Принимает все 32 канала. Сначала переживал, что это не медь, но, как оказалось, зря. На обычной алюминиевой проволоке (которая была в наличии) все отлично получалось. То есть, если у вас есть зона уверенного приема, то можно не заморачиваться и смело использовать алюминий (не знаю, может и стальной подойдет).

    В этой антенне не используются усилители. Настраивается очень просто — вы включаете его в соответствии с максимальным уровнем сигнала и качеством на каналах вашего тюнера.

    Цифровая антенна своими руками

    Проверить остальные каналы и закрепить антенну. Если прием плохой, можно поэкспериментировать не только с поворотом, но и с изменением расположения и высоты. Очень часто сигнал может быть в несколько раз сильнее, когда антенна смещена всего на 0,5-1 м в сторону или по высоте.

    Удачи — антенна проверена — работоспособна на 100% и лучше как минимум половина, а то и больше покупных антенн, где на всем экономят и херню продают за хорошие деньги.

    Типы телевизионных приемных антенн

    Вибратор раздельный (диполь )

    Есть диполи: волновые, полуволновые, четвертьволновые.
    Волновые вибраторы имеют длину равную длине волны принимаемого сигнала, полуволны — полуволны, четвертьволны — четверть. Характеристический импеданс диполя составляет 300 Ом, поэтому для согласования с ТВ-кабелем и ТВ в любительской среде используется полуволновая согласующая петля, сделанная из отрезка ТВ-кабеля.

    Ответвительный кабель (для всех телевизионных антенн) должен иметь характеристическое сопротивление 75 Ом. Диполь аналогичен внутренней антенне, поставляемой с телевизорами.
    Известные антенны: Locus, Delta и т.п. в метровом диапазоне представляют собой расщепленный диполь, который соединяется с кабелем с помощью специального трансформатора.
    Характеристики антенны — широкополосная.

    Коэффициент усиления 1 дБ. Диаграмма направленности имеет одинаковые размеры передних и задних лепестков, поэтому с равным успехом «улавливает» радиоволны в рабочем диапазоне со всех сторон, полезный сигнал и помехи.

    Наклон вибраторов мало влияет на усиление и диаграмму направленности антенны.

    Комбинированная антенна: метр — расщепленный диполь, дециметровый — логопериодическая

    Петлевой вибратор — одноканальная антенна.

    Коэффициент усиления 1 дБ. Диаграмма направленности с одинаковыми передними и задними лепестками.

    Используется как эталонная антенна.

    Тип антенны «волновой канал»

    Петлевой вибратор индивидуально не используется и является активной частью волновых антенн.Антенна «волновой канал» представляет собой набор из активного элемента — вибратора (обычно петлевой вибратор) и пассивного — рефлектора и нескольких директоров, установленных на одной общей стреле.

    Пассивные вибраторы, расположенные перед активным вибратором (по направлению к телецентру), называются директорами. Вибраторы, расположенные за активным вибратором, называются отражателями.

    Отражатель служит для ослабления приема сигналов от задней части антенны, что улучшает помехозащищенность наземной антенны.С увеличением числа директоров ширина диаграммы направленности антенны сужается, а ее коэффициент усиления увеличивается. Для длинных (более 15 элементов) антенн можно предположить, что усиление увеличивается примерно на 2,2 дБ при каждом удвоении длины антенны.

    Следует отметить одну неприятность, связанную с использованием многоэлементных антенн типа «волновой канал»: при добавлении пассивных элементов к петлевому вибратору входное сопротивление антенны уменьшается. Для потребителей это совершенно не имеет значения, так как все антенны оснащены согласующим трансформатором.Равномерность АЧХ антенны сильно зависит от качества ее согласования с кабелем и ТВ, при небольшом рассогласовании неравномерность увеличивается и отдельные телеканалы будут «ловиться» с ослаблением.

    В некоторых случаях лучший результат дает логопериодическая антенна, которая имеет меньшее усиление (с равным количеством элементов), но более однородную частотную характеристику.

    Тип антенны «волновой канал»

    Двухэлементные антенны Трехэлементные антенны Пятиэлементные антенны

    используются редко, так как их характеристики ненамного лучше, чем у одиночного вибратора.

    Коэффициент усиления 5,1-5,6 дБ.

    Передний лепесток диаграммы направленности больше заднего, угол раскрытия 70 градусов.

    Коэффициент усиления 8,6-8,9 дБ. Передний лепесток диаграммы направленности больше заднего, угол раскрытия 50 градусов.
    Антенны семиэлементного типа Антенны одиннадцать элементов Шестнадцатиэлементные антенны
    Коэффициент усиления составляет примерно 10 дБ.

    Передний лепесток диаграммы направленности больше заднего.

    Коэффициент усиления составляет примерно 12 дБ. Передний лепесток диаграммы направленности больше заднего. Коэффициент усиления составляет примерно 13,5 дБ. Передний лепесток диаграммы направленности больше заднего

    Антенна Lumax «Волновой канал», 6-12 телеканал

    Антенны типа «Волновой канал» широко используются в различных устройствах профессиональной радиосвязи и радиолокации.

    Большинство коммерческих телевизионных коллективных и индивидуальных антенн также являются антеннами с волновым каналом. Это связано с тем, что такие антенны достаточно компактны и обеспечивают высокий коэффициент усиления при относительно небольших размерах.

    Логопериодические антенны

    Логопериодические антенны — широкополосные антенны, обеспечивающие прием телеканалов в широком диапазоне частот: метровых и дециметровых волн.

    Диапазон рабочих частот логопериодической антенны на низких частотах ограничен размерами самого большого и самого маленького вибраторов антенны.В рабочем диапазоне обеспечивается хорошее согласование антенны с фидером, а коэффициент усиления остается практически постоянным. Логопериодическая антенна с числом вибраторов 10-11 эквивалентна по усилению трех- четырехэлементной антенне типа «волновой канал». При этом логопериодическая антенна работает в гораздо более широком частотном диапазоне, чем антенна типа «Волновой канал», что позволяет одной антенне принимать телевизионные каналы метрового и дециметрового диапазонов.

    Подключение питателя к LPA производится без специального балуна и согласующего устройства.Кабель с характеристическим сопротивлением 75 Ом вставляется в нижнюю трубу с конца и выходит на конце, который направлен к телецентру, здесь оболочка кабеля соединяется с концом нижней трубы, а центральная жила подключен к концу верхней трубы.
    Принцип работы: в зависимости от длины волны принимаемого сигнала в конструкции антенны возбуждается несколько вибраторов, размеры которых максимально близки к половине длины волны сигнала, что по принципу действия напоминает несколько «Волны». канальные »соединенные между собой антенны, каждая из которых содержит вибратор, рефлектор и директор.

    При данной длине волны сигнала возбуждается только одна тройка вибраторов, а остальные настолько расстроены, что не влияют на работу антенны. Это приводит к тому, что коэффициент усиления LPA оказывается меньше, чем коэффициент усиления антенны «Волновой канал» с тем же количеством элементов, но полоса пропускания намного шире.

    По аналогии с усилителями, «площадь усиления антенны»: произведение (KU) на ширину (BP) является постоянной величиной, следовательно, чем шире полоса пропускания, тем меньше коэффициент усиления для данных размеров антенны.

    Логопериодическая антенна РЕМО, телеканал 6-69

    Логопериодическая антенна применяется в зоне уверенного приема телеканалов для приема большого количества телеканалов в благоприятных условиях приема (отсутствие помех и отраженных телевизионных сигналов).

    Рамочные антенны

    Рамочные антенны предназначены для условий приема телеканалов, когда простейшие антенны или антенны типа «волновой канал» не могут обеспечить удовлетворительное качество изображения на экране телевизора.

    Используются двух- или трехэлементные рамочные антенны, которые иначе называются «двойным квадратом» или «тройным квадратом» соответственно. Рамочные антенны сочетают повышенное усиление с простотой конструкции с относительно узкой полосой пропускания и не требуют настройки.

    Практическое применение в качестве телевизионных приемных антенн встречается редко. Широкое распространение (самодельные варианты) они получили в «советское время», когда в продаже не было телевизионных антенн.
    «Двойной квадрат» Одноканальный. Коэффициент усиления 9-11 дБ.

    Характеристическое сопротивление около 70 Ом. Передний лепесток диаграммы направленности намного больше заднего.
    «Тройной квадрат» Одноканальный … Коэффициент усиления 14-15 дБ. Характеристическое сопротивление около 70 Ом. Передний лепесток диаграммы направленности намного больше заднего.

    Синфазные антенные решетки

    Синфазная антенная решетка — это сложная направленная антенная система, состоящая из отдельных слабонаправленных антенн, разнесенных и расположенных таким образом, что фазы индуцируемых в них сигналов одинаковы.

    Как правило, синфазная решетка собирается из одинаковых антенн, расположенных в несколько рядов и на несколько этажей. Использование нескольких антенн, соединенных в синфазную решетку, вместо одной антенны приводит к сужению диаграммы направленности и увеличению коэффициента усиления по сравнению с коэффициентом усиления одной антенны, входящей в решетку.
    Одноканальный .

    Gain — увеличивается в диапазоне от 4 до 5 дБ при увеличении количества антенн в решетке вдвое. Характеристическое сопротивление составляет примерно 70 Ом.Передний лепесток диаграммы направленности в несколько раз больше заднего.

    Синфазный массив от Channel Master, США

    «Польские» антенны

    Они представляют собой четырехуровневую решетку синфазного сигнала, снабженную встроенным усилителем.

    Как сделать антенну для цифрового ТВ своими руками

    Они имеют решетчатый отражатель, расположенный на задней части антенны. Польские антенны получили широкое распространение в начале 90-х годов, когда рынок антенн не был очень разнообразным.Собственно, это была не польская идея, разработки были у Philips и других известных компаний, поляки сделали дешевый, доступный вариант.

    Решетка оснащена встроенным антенным усилителем и показывает хорошие результаты при приеме удаленных ТВ-сигналов с телеканалов с 6 по 69. Из-за невысокой стоимости конструкция антенны очень хрупкая и недолговечная, а длинные усы метровая дальность мгновенно прогибается под тяжестью птиц или воздействием ветра и теряет приемные свойства.

    Усилители

    не защищены от статического электричества и часто выходят из строя во время грозы. Антенна плохо экранирована от помех, и часто «активированный» усилитель сам является источником помех.

    Антенна не предназначена для городского использования.
    Всеполновой. Коэффициент усиления свой на ДМВ 13-14 дБ, с усилителем до 40 дБ. Характеристическое сопротивление — 75 Ом с согласующим трансформатором.

    Антенны бегущей волны

    Антенны бегущей волны принято называть направленными антеннами, по геометрической оси которых распространяется бегущая волна принятого сигнала, это апериодические антенны.

    Обычно антенна бегущей волны состоит из коллекторной линии, к которой подключены несколько вибраторов, расположенных на одинаковом расстоянии друг от друга. ЭДС, индуцированная электромагнитным полем в вибраторах, суммируется в коллекторной линии синфазно и поступает в питатель.

    Коэффициент усиления антенны бегущей волны определяется длиной собирающей линии и пропорционален отношению этой длины к длине волны принятого сигнала. Кроме того, усиление антенны зависит от характеристик направленности вибраторов, подключенных к коллекторной линии.Все вибраторы антенны бегущей волны активны, энергия принятого ими сигнала передается на коллекторную линию. Если антенны «волнового канала» являются узкополосными и способны эффективно принимать сигнал только через один конкретный частотный канал, которому соответствуют их размеры, то антенны бегущей волны являются широкополосными и не нуждаются в настройке вообще.

    Комбинированная антенна: метровая, бегущая волна, дециметровый, «волновой» канал от Channel Master, США.Радиус приема до 60 миль

    Комбинированная антенна: метровая, бегущая волна, дециметровый, «волновой» канал от Channel Master, США.

    Радиус приема до 100 миль

    Как видно на рисунках: в первом случае рабочая полоса антенны формируется наклонными вибраторами разной длины, во втором случае рабочая полоса формируется вибраторами двух типов и разных размеров.

    Эти антенны не получили широкого распространения на территории России, однако эти антенны, без преувеличения, являются мечтой установщика.Условия работы монтажников на крыше — не подарок: снег и ветер, мороз и лед, дождь и палящее солнце. Собрать антенну в таких условиях непросто, но вы достаете Channel Master из коробки, распрямляете вибраторы до тех пор, пока они не закрепятся в специальных зажимах и антенна не будет готова к установке.

    По цене эти антенны сопоставимы с трехдиапазонными, механически прочны и имеют хорошие характеристики приема. Есть два типа антенн с разным количеством вибраторов.

    Во времена огромных ламповых телевизоров не хватало хорошей антенны для приема высококачественного аналогового ТВ. Те, что можно было купить в магазинах, были невысокого качества. Поэтому люди делали телевизионные антенны УВЧ своими руками. Сегодня многие интересуются самодельными устройствами. И даже когда цифровые технологии слишком распространены, этот интерес не угасает.

    Цифровая эпоха

    Эта эпоха коснулась и телевидения. Сегодня особенно широко развивается вещание Т2.У него есть свои особенности. В тех местах, где уровень сигнала немного выше помех, получается достаточно качественный прием. Дальнейшего сигнала просто нет. Цифровой сигнал не заботится о помехах, однако в ситуации рассогласования кабеля или различных фазовых искажений почти в любом месте на передающем или приемном тракте изображение может быть квадратным даже при высоком уровне сигнала.

    В современном телевидении произошли и другие изменения.Итак, все вещание ведется в диапазоне UHF, передатчики имеют хорошее покрытие. Условия, при которых радиоволны распространяются по городам, резко изменились.

    Параметры антенн

    Перед тем, как приступить к изготовлению, необходимо определиться с некоторыми параметрами этих конструкций. Они, конечно, требуют глубоких знаний в различных областях математики, а также законов электродинамики.

    Итак, коэффициент усиления — это отношение мощности на входе опорной системы к мощности на входе используемой антенны.Все это будет работать, если каждая из антенн создаст значения интенсивности и плотности потока с одинаковыми параметрами. Значение этого коэффициента безразмерно.

    Фактор направленности — это отношение напряженности поля, создаваемого антенной, к напряженности поля в любом направлении.

    Следует помнить, что такие параметры, как КУ и КНД, не связаны между собой. Есть УВЧ-антенна для цифрового ТВ, которая имеет очень высокую направленность. Однако выигрыш у него невелик.Эти конструкции направлены вдаль. Есть также узконаправленные конструкции. Здесь он сочетается с очень мощным уровнем усиления.

    Сегодня можно не искать формулы, а пользоваться специальными программами. В них уже учтены все необходимые параметры. Достаточно ввести какие-то условия — и вы получите полный расчет ДМВ антенны, чтобы потом ее собрать.

    Нюансы изготовления

    Любой элемент конструкции, в котором протекают сигнальные токи, необходимо подключать с помощью паяльника или сварочного аппарата.Такой узел, если он находится на открытом воздухе, страдает разрывом контакта. Из-за этого различные параметры антенны и уровни приема могут значительно ухудшиться.

    Это особенно актуально для точек с нулевым потенциалом. По словам специалистов, в них можно наблюдать как напряжение, так и пучность тока. Точнее, это максимальное значение тока. Он присутствует при нулевом напряжении? Неудивительно.

    Эти области лучше всего делать из цельного металла.Токи утечки вряд ли повлияют на картинку, если соединения сварные. Однако из-за их присутствия сигнал может быть потерян.

    Как и чем паять?

    Антенна УВЧ своими руками сделать не очень-то просто. Это предполагает работу с паяльником. Современные производители телевизионных кабелей больше не делают их из меди. Сейчас есть недорогой сплав, устойчивый к коррозии. Эти материалы сложно паять. А если нагревать их достаточно долго, есть риск обжечь кабель.

    Специалисты рекомендуют использовать маломощные паяльники, легкоплавкие припои и флюсы. Не жалейте пасту при пайке. Правильно ложится припой только в том случае, если он находится под слоем закипевшего флюса.

    Catch T2

    Чтобы наслаждаться цифровым ТВ, достаточно приобрести специальный тюнер. Но у него нет встроенной антенны. А те, что предлагаются как специальные цифровые, слишком дороги и бессмысленны.

    Теперь научимся ловить Т2 на полностью самодельную конструкцию.Самодельная ДМВ антенна простая, дешевая, качественная. Попробуй сам.

    Самая простая антенна

    Чтобы собрать эту конструкцию, вам даже не нужно будет идти в магазин. Для его изготовления достаточно обычного антенного кабеля. Для кольца понадобится 530 мм проволоки и 175 мм, из которых будет сделана петля.

    Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить в петлю. А к последнему нужно припаять кабель, который подключается к тюнеру Т2.Итак, на кольце экран и центральная жила соединены с петлевыми экранами. В последнем также соединяются центральные жилки. А кабель к тюнеру стандартно припаян к экрану и центральной жиле.

    Так получилась антенна ДМВ, сделанная своими руками. Его конструкция оказалась очень дешевой и практичной. И работает не хуже дорогих магазинных вариантов. Его нужно закрепить на фанере или оргстекле. Для этого отлично подойдут строительные хомуты.

    «Народная» антенна

    Конструкция представляет собой алюминиевый диск.Внешний диаметр элемента должен составлять 365 мм, а внутренний — 170 мм. Диск должен быть толщиной 1 мм. Для начала нужно сделать в диске надрез (шириной 10 мм). В месте разреза следует установить плату из текстолита. Он должен быть толщиной 1 мм.

    На плате должны быть отверстия для винтов MZ. Плату необходимо приклеить к диску. Затем нужно припаять к нему выводы кабеля. Центральную жилу следует припаять к одной стороне диска, а экран — к другой.По качеству такая ТВ антенна будет лучше принимать с двумя дисками, особенно если она расположена далеко от ТВ ретранслятора.

    Универсальная антенна

    Ничего сверхъестественного при создании этой конструкции использоваться не будет. Изготовим его из подручных материалов. Однако, хотя он самодельный, он отлично подойдет для всего дециметрового диапазона. Так что эта ДМВ антенна, быстро сделанная своими руками, ничем не уступает покупным, более дорогим конструкциям. Чтобы получить Т2, его хватит полностью.

    Итак, чтобы собрать эту конструкцию, вам потребуются пустые банки от консервов или пива. Вам понадобится 2 банки диаметром 7,5 см. Длина каждого — 9,5 см. Также нужно запастись полосками из текстолита или гетинакса, обязательно фольгой.

    Наши банки нужно соединить с платами с помощью паяльника. Пластина из этого материала, которая будет соединять емкости вверху, должна быть покрыта сплошной медной фольгой. На нижней пластине следует разрезать фольгу.Это сделано для удобного подключения кабеля.

    Необходимо собрать конструкцию таким образом, чтобы общая длина была не менее 25 см. Эта антенна (диапазон УВЧ) представляет собой широкополосный симметричный диполь. Благодаря своей площади поверхности он имеет высокие коэффициенты усиления.

    Если вдруг не удается найти подходящие банки, то можно использовать емкости меньшего диаметра. Однако тогда фольгу придется разрезать и на верхней соединительной пластине.

    Антенна «Пивная»

    Любишь пиво? Не выбрасывайте банки.Из них можно сделать хорошую антенну. Для этого нужно закрепить две пивные банки на любом диэлектрическом материале.

    Сначала нужно правильно выбрать кабель, а потом довести его до ума. Для этого кабель необходимо зачистить. Вы увидите защитную фольгу. Под ним будет защитный слой. Но под ним вы можете прямо наблюдать за кабелем.

    Для нашей антенны нам нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно скрутить, чтобы у нас получилась веточка.Защитный слой центральной жилы необходимо удалить на 1 см.

    С другой стороны нужно припаять штекер ТВ к кабелю. Если вы были абонентом кабельных сетей, то эту деталь и кабель даже не нужно будет покупать отдельно.

    Теперь о банках. Желательно использовать пивную тару объемом 1 литр. Однако хорошее немецкое пиво в таких банках стоит дорого, а отечественное пиво не продается.

    Банки нужно откупоривать очень осторожно.Затем нужно освободить емкость от содержимого, после чего хорошо просушить. Далее при помощи самореза соединяем наш экран на кабель и банку. Ко второму нужно прикрутить центральную жилу.

    Для получения более качественных изображений лучше соединять контейнеры и кабель шипом.

    Необходимо закрепить банки на каком-нибудь диэлектрическом материале. Следует отметить, что они должны располагаться на одной прямой. Расстояние между ними зависит от вместимости.Все это подбирается только опытным путем.

    Зигзаг

    Зигзагообразная антенна УВЧ имеет самую простую конструкцию. Сама часть широкополосная. Его устройство допускает различные отклонения от исходных проектных параметров. При этом его электрические параметры практически не нарушаются.

    Его входное сопротивление в определенном диапазоне зависит от размера проводников, которые будут составлять основу полотна. Здесь есть зависимость. Чем больше ширина или толщина проводов, тем лучше антенна будет согласована с фидером.В общем, для изготовления паутины можно использовать любые проводники. Для этого подходят тарелки, трубы, уголки и многое другое.

    Для увеличения направленности такой антенны допустимо использование плоского экрана, который будет действовать как отражатель. Последний будет отражать высокочастотную энергию в сторону антенны. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.

    С практической точки зрения отражатель редко изготавливается из цельного листа металла.Чаще он выполняется в виде проводников, соединенных в одной плоскости. Из конструктивных соображений делать экран слишком плотным не стоит. Жилы, из которых будет изготовлен сам экран, присоединяются сваркой или пайкой к металлическому каркасу.

    Эта конструкция сделана очень просто. Хорошо работает в диапазоне УВЧ. В СССР это был незаменимый народный образец. Он имеет небольшие размеры, поэтому может использоваться как комнатная антенна УВЧ.

    Материалом будут медные трубки или алюминиевый лист.Боковины могут быть цельнометаллическими. Часто их накрывают сеткой или накрывают банкой. Если используется один из указанных способов, в этом случае конструкцию необходимо спаять по контуру.

    Не перегибайте кабель резко. Как выполнить этот элемент, вы можете увидеть на представленных картинках.

    Его необходимо направлять таким образом, чтобы он доходил до бокового угла, но не выходил за пределы антенны или бокового квадрата.

    Комнатная антенна МВ УВЧ

    Эта конструкция разработана для простого и надежного приема сигналов цифрового ТВ.Сделать это можно легко и очень быстро. Для этого потребуется алюминиевая или медная планка. Его длина должна быть до 1800 мм. Эту антенну также можно использовать в качестве наружной антенны.

    Конструкция представляет собой ромбовидную рамку. Их должно быть два. Один действует как вибратор, другой — как отражатель. Для получения Т2 необходимо, чтобы сторона нашего ромба была примерно 140 мм, а расстояние между ними было 100 мм.

    После того, как каркас изготовлен и конструкция приобретает жесткость, между двумя концами нашего стержня устанавливается диэлектрик.Это могло быть что угодно. Форма и размер совершенно не важны. Расстояние между двумя точками планок должно быть примерно 20 мм. Вершины наших ромбов нужно соединить.

    Питатель может быть изготовлен из кабеля. Его необходимо соединить с латунными или медными лепестками, которые уже должны быть прикреплены к антенному выводу.

    Если получившаяся конструкция не соответствует вашим ожиданиям, например, плохое качество приема или ретранслятор находится далеко, вы можете оборудовать антенну усилителем, и в итоге вы получите активную антенну УВЧ.Применяется как в городе, так и за городом.

    Самая простая рамочная антенна УВЧ

    Эта конструкция напоминает цифру «ноль». Кстати, это коэффициент его усиления. Идеально подходит для приема Т2. Эта часть работает лучше, чем продукты, предлагаемые в магазинах.

    Его еще называют цифровым, потому что с его помощью можно отлично ловить цифровое вещание. Он узкополосный, что является весомым преимуществом. Работает по принципу селективного клапана, что позволяет говорить о надежной защите от помех.

    Для сборки понадобится обычный коаксиальный кабель 75 Ом, а также обычная ТВ-вилка. Из всех вариантов лучше выбирать кабель большого диаметра. В качестве подставки можно использовать картонную коробку или что-нибудь еще.

    Какой длины будет кадр, определяем с помощью программ для расчета параметров антенны. Материал для изготовления каркаса можно использовать тот же, что и для кабеля. Кстати, для расчетов нужно знать частоты цифрового вещания в вашем городе.

    Центральная жила кабеля не требуется в рамной конструкции. Зачищенный провод скручивается вместе с сердечником и оплеткой каркаса. Затем это соединение необходимо спаять.

    Конструкция должна быть размещена на диэлектрической основе. Лучше держать его подальше от тюнера. Важно, чтобы на входе антенны не было напряжения.

    Итак, мы разобрались, как делается антенна ДМВ своими руками. Как видите, это не очень сложная задача.Зато теперь вы можете смотреть любимые телешоу в цифровом качестве. И устанавливается такая конструкция точно так же, как и обычная магазинная — на крыше. Могут использоваться винтовые или болтовые соединения. Его следует установить в безопасном месте, чтобы при порывах ветра он не отлетел вместе с куском шифера. Желательно, чтобы антенна была установлена ​​на максимально возможной высоте. Таким образом вы исключите появление помех во время трансляции кабельного или цифрового телевидения.

    Комнатная антенна позволяет принимать дома наземное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, а цифровое телевидение становится все более распространенным.

    В настоящее время существует два мультиплекса по 10 каналов каждый, ведутся работы по внедрению третьего мультиплекса для еще 10 каналов, некоторые из которых также будут в HD качестве. Первые два мультиплекса бесплатны, а третий может быть платным.

    Для подключения к наземному цифровому телевидению вам потребуется:

    • установить дециметровую антенну, внутреннюю или внешнюю;
    • приобрести специальную цифровую приставку, если ваш телевизор не поддерживает прием сигнала DVB-T2;
    • Подключите антенну и приставку с помощью ТВ-кабеля.

    Многие компании предоставляют услуги по подключению к наземному телевидению. Но на самом деле сделать и настроить комнатную антенну своими руками несложно. Тогда вы сможете бесплатно смотреть 20 каналов в цифровом качестве.

    Разные способы изготовления антенны

    Комнатную антенну для телевизора можно сделать своими руками разными способами из разных материалов. Во-первых, убедитесь, что ваш дом находится в зоне приема гостей. В этом можно убедиться на официальном сайте цифрового наземного телевидения.Если вы находитесь далеко от телевышки, то у вас не получится принять сигнал ни одной антенной — ни покупной, ни самодельной. Купите пассивную или активную внешнюю антенну. Хотя некоторые из приведенных ниже инструкций по использованию антенн своими руками также подходят для использования на открытом воздухе.

    Рассмотрим один из самых простых способов — сделать из коаксиального кабеля:


    Также несложно сделать ТВ антенну из пивных банок своими руками. Причем его можно использовать как комнату, а можно поставить на улицу:


    Такой дизайн отлично работает, хотя выглядит не очень эстетично.

    Зигзагообразную антенну своими руками сделать сложнее, но она хорошо зарекомендовала себя как универсальная и надежная:


    Антенну из картонной коробки легко сделать своими руками:


    В оформлении пивных банок есть более эстетичный вариант, так называемая бабочка. На плате закрепляют 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам отрезки медной проволоки. Таким образом получаются торчащие в разные стороны ряды медных «вилок».Ряды также соединяются между собой проводом, вывод на кабель, дальше его нужно просто подключить к телевизору.

    Подключение и настройка

    Настройка внутренней антенны заключается в ее правильной установке:

    1. Закрепите ее как можно ближе к окну, чтобы на пути прохождения сигнала не было препятствий (железобетонные стены, металлические решетки ).
    2. Подключение к телевизору или цифровой приставке.
    3. Осталось настроить программы: запустить автоматический поиск по цифровым каналам.
    4. Если канал найден, но на экране отображается «Нет сигнала», попробуйте установить антенну в другом месте, затем снова настройте каналы, запустив автоматический поиск.

    И напоследок инструкция, как подключить кабель к разъему ТВ:


    Это некоторые из способов сделать ТВ антенну своими руками. Теоретически антенной может служить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно для настройки приема сигнала в вашей среде.Если у вас есть идеи, как еще можно самостоятельно разработать эффективную комнатную антенну, оставьте свои комментарии и советы ниже.

    • В контакте с
    • обычная форма

    Качественные антенны всегда было сложно достать — советская промышленность их практически не производила, поэтому люди сами делали их из подручных средств. Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года.Что делать, если вы любите смотреть телевизор, но нет хорошего приема? Ответ прост — при наличии свободного времени и пары умелых рук каждый справится.

    Еще недавно в России работало аналоговое телевидение, а сейчас почти вся страна перешла на цифровое вещание. Его главное отличие в том, что он работает в дециметровом диапазоне.

    Самодельную антенну цифрового диапазона можно создать дома

    Это было сделано из соображений экономии и безопасности — обслуживание передающих антенно-фидерных станций практически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчики для мастеров минимальны.Но у таких станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал часто можно уловить даже на отрезке медного провода, то вдали от передатчика его бывает сложно принять. Если вы живете за городом, в отдаленных районах или деревнях, вам придется собрать собственную антенну и поставить ее на улицу, чтобы принимать желаемый сигнал.

    Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не затухают от других источников, а отражаются от толстых железобетонных стен.В современных многоэтажках есть много мест, где они полностью затухают, не доходя до ТВ-приемника.

    Также стоит отметить, что DVB-T2 (новый телевизионный стандарт) предлагает довольно стабильный, но слабый сигнал. При уровне шума на полтора-две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ, сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает рабочий холодильник или микроволновая печь.Но если где-то в системе есть несовпадение, то картинка останавливается или рассыпается. Высокое качество решит эту проблему, но в некоторых случаях придется выносить на улицу или на крышу.

    Основные требования к антеннам

    Нормы телевидения, действующие в СССР, не соответствуют современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Воздух в городах забит и содержит много грязи, поэтому не стоит обращать внимание на эти коэффициенты.Вы гарантированно получите помехи на любых антеннах, поэтому нет необходимости стремиться к снижению CPV и CPI. Лучше улучшить усиление антенны, чтобы она принимала широкий диапазон эфира и выбирала нужный поток, а не сосредотачивалась на конкретном сигнале. Процессор приставки или телевизора сам выделит необходимые сигналы и создаст нормальную картинку.


    Классическая польская антенна с усилителем

    Итак, опытные инженеры рекомендуют строить полосовые антенны.Их нужно правильно рассчитывать, получать сигналы классическим способом, а не за счет инженерных «оптимизаций» и ловушек. Идеальный вариант — устройство полностью соответствует теоретическим расчетам и геометрии. Также сконструированная антенна должна быть согласована с кабелем на рабочих диапазонах без использования согласующих устройств. В этом случае частотную характеристику лучше всего создать плавной и ровной, поскольку фазовые искажения возникают во время провала или скачка амплитудно-частотной характеристики.

    Внимание: аналоговые антенны с ферритовым УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB.Необходимо построить «цифровую» антенну.

    В этой статье мы разберем современные типы антенн, которые работают с новым цифровым вещанием.

    Типы антенн

    Какие антенны для цифрового ТВ своими руками можно собрать дома? Есть три наиболее распространенных варианта:

    1. Всеволновый, или, как его называют радиолюбители, частотно-независимый. Собирается очень быстро, не требует высоких знаний или специализированных инструментов.Хорошо подходит для частного сектора, поселков, дачных кооперативов — где воздух не забит мусором, но недалеко от передатчика.
    2. Логопериодический диапазон … Имеет простую конструкцию, хорошо принимает сигнал на близком и среднем расстоянии от передатчика. Его можно использовать как пульт, если передатчик находится далеко, или как домашнюю настенную антенну.
    3. Z-антенна и ее разновидности. Многим радиолюбителям знакомы счетчики «зешки» — они довольно большие и требуют больших усилий для сборки.Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своей задачей.

    Нюансы конструкции

    Если вы хотите построить качественную антенну, вы должны овладеть искусством пайки. Не перекручивайте контакты и направляющие — в процессе эксплуатации они окисляются, пропадает сигнал, ухудшается качество картинки. Поэтому все соединения спаяны.


    Такие соединения недопустимы — обязательно их припаяйте.

    Также нужно иметь дело с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения.Специалисты рекомендуют делать их из цельного куска металла, вообще не прибегая к сварке. Даже хорошо приготовленные кусочки могут издавать шум на граничных значениях, в то время как сплошная полоска будет «тянуть» сигнал.

    Также при создании самодельной антенны для цифрового ТВ нужно иметь дело с пайкой кабелей. Сегодня медь для плетения практически не используется, так как она дорогая и быстро окисляется. Современная оплетка изготавливается из стали, которая не боится коррозии, но при этом очень плохо спаивается. Не допускайте перегрева или защемления. Для соединения используйте паяльники мощностью 36-40 Вт, флюс и легкие припои. Хорошо окуните обмотку во флюс и нанесите припой — он хорошо работает при таком способе нанесения.

    Всеволновая антенна

    Всеволновая антенна имеет довольно простую конструкцию. Он состоит из треугольников, медной проволоки и деревянных реек. Более подробно дизайн можно изучить на картинке — ничего сверхъестественного он не представляет.

    Толщина проволоки может быть любой, расстояние между соседними проволоками 25-30 мм, расстояние между пластинами не более 10 мм.Можно улучшить конструкцию, отказавшись от пластин и используя печатную плату. Ему нужно придать соответствующую форму или просто удалить медную фольгу в форме треугольника.

    В остальном пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Во избежание потери качества кабель нужно натягивать к нему кабельной стяжкой — этого достаточно для согласования.Такая антенна, вывешенная на улице или направленная на окно, принимает практически весь частотный диапазон, но имеет небольшой провал, поэтому при креплении антенны необходимо установить правильный угол.

    Кстати, эту конструкцию можно модернизировать обычными алюминиевыми банками для пива и колы. Принцип его работы следующий: при увеличении размаха плеч рабочая полоса расширяется, хотя остальные показатели остаются в исходных пределах. По такому же принципу работает диполь Надененко, который часто используется в военных разработках.Алюминиевые банки идеальны по форме и размеру, создавая рычаги вибратора в дециметровом диапазоне.


    ТВ антенна с двумя банками

    Вы можете создать простую антенну для банок, просто припаяв две банки к кабелю. Эта комнатная ТВ антенна своими руками подойдет для просмотра каналов на небольшом и среднем расстоянии от передатчиков. В этой схеме ничего согласовывать не нужно, особенно если длина кабеля меньше 2 метров.

    Усложнить конструкцию можно, собрав полноценную решетку из восьми банок и применив усилитель от обычной польской антенны.Эта конструкция идеально подходит для наружного подвешивания в местах, удаленных от передатчика. Для усиления сигнала в задней части конструкции можно разместить металлическую сетку.

    Z антенна

    Существуют сложные конструкции Z-антенн с несколькими петлями, но в большинстве случаев они не нужны. Конструкцию легко собрать из обычной медной проволоки толщиной 3 мм. Если у вас его нет, то просто купите одножильный медный провод диаметром 3 мм и длиной 120 мм — этого вам хватит для работы.Эта конструкция состоит из двух сегментов. Сгибаем проволоку по следующей схеме:

    1. Длина стартовой секции 14 сантиметров. Его край загибают в петлю для соединения с последней (петля 1 см, общая длина первой части 13 см).
    2. Вторая деталь загнута на 90 градусов (лучше согнуть плоскогубцами, чтобы соблюдались углы). Его длина 14 см.
    3. Третий кусок согнут на 90 градусов параллельно первому, длина 14 см.
    4. Четвертый и пятый кусочки по 13 см, загиб не доходит до петли на 2 см.
    5. Шестая и седьмая части по 14 см каждая, согнуты под углом 90 градусов.
    6. Восьмая — возвращается в петлю, длина 14,1 см переходит в новую петлю.

    Далее нужно хорошо зачистить две петли и припаять их. Противоположный угол тоже очищается. К ним припаяны контакты кабеля — одному центральный, второму — оплетка. Нет разницы, к какому контакту припой … Места сварки желательно заизолировать, для этого можно использовать герметики или термоклей.Концы кабеля припаяны к вилке и также заизолированы кембриком.


    Собрать такую ​​антенну можно за полчаса.

    Чтобы избежать перекоса сегментов, края можно усилить. Для этого возьмите обычную пластиковую крышку от пятилитровой бутылки, прорежьте в ней 4 прорези, чтобы проволока опускалась в основание. Вырежьте пятое отверстие для кабеля. Затем вставьте антенну в крышку (предварительно проверив качество и надежность пайки) и залейте горячим клеем.Полученная конструкция будет практически вечной — она ​​способна принимать стабильный сигнал на расстоянии до 10 км от источника.

    Итак, вы уже знаете, что можно использовать вместо ТВ-антенны. На самом деле конструкции намного крупнее тех, что мы описали, но и этого вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усилительные антенны — можно обойтись классической усиленной полькой. Ну а если с воздухом все плохо, то используйте спутники.

    Суперпростую и сверхбыструю в изготовлении антенну из коаксиального кабеля для приема цифровых телеканалов можно сделать своими руками примерно за 5 минут. Для этого вам не понадобится абсолютно ничего, кроме самого кабеля. И это главный плюс данной антенны.
    Никуда без телевизора.

    Такая конструкция наверняка поможет вам, например, если вы только что переехали в дом, но не смогли ни протянуть кабель, ни установить стационарную антенну.Конечно, это не единственный пример, когда действительно простая рамочная антенна поможет.
    Сейчас в комментариях кто-то обязательно напишет, что есть еще антенны попроще, типа хлыста. Для изготовления которого достаточно будет просто снять с кабеля две изоляции и все заработает. Конечно, я согласен с этим, но рамочная антенна, которую я сделаю из коаксиального кабеля, будет иметь гораздо большее усиление из-за своей направленности и резонансно-замкнутого контура.

    Изготовление антенны из коаксиального кабеля

    Так выглядит вариант из черного кабеля.


    А теперь изготовление антенны по порядку. Все, что нам нужно, — это менее полуметра коаксиального кабеля любого цвета. Я взял белый.


    Отступаем на 5 см от края кабеля и снимаем верхнюю изоляцию.


    Далее снимаем изоляцию с центральной жилы.


    Теперь все аккуратно и плотно скручиваем вместе.


    Затем от края со снятой изоляцией отступаем 22 см и вырезаем кусок 2 см верхней изоляции и экранированный провод с напильником, не касаясь изоляции центральной жилы.


    Теперь отмеряем еще 22 см от конца пропила и делаем пропил шириной 1 см только с снятием верхнего утеплителя. Не касайтесь экрана кабеля.


    Далее берем конец кабеля, с которого мы стартовали. И на последнем срезе очень плотно завязываем, образуя круг антенны.


    На этом этапе наша антенна готова к работе. Конечно, в этом нет необходимости, но если вы вешаете антенну на улице, то все оголенные участки кабеля лучше заизолировать изолентой.Вы также можете добавить жесткий каркас, но это необязательно.

    Расположение антенны

    Направляем антенну на репитер или телебашню. Направление можно выбрать опытным путем, повернув антенну.
    Лучшим вариантом будет, если вы разместите его за окном, так как стены дома очень сильно заглушают высокочастотный сигнал.

    Проверка показала отличный результат работы

    Если вы все еще не понимаете, как сделать антенну из кабеля, то обязательно посмотрите видео ниже или задавайте вопросы в комментариях.

    пошаговых инструкций с фото и видео. Технология изготовления антенн

    Как-то раз мне пришло письмо от посетительницы сайта Наили, как оказалось, мастерицей кустарного промысла, с просьбой о помощи в изготовлении телевизионной антенны для дачи из пивных банок. В интернете я неоднократно сталкивался с описаниями изготовления телевизионных антенн из алюминиевых банок из-под пива, но относился к таким самодельным антеннам с большим недоверием.

    Ведь для разработки конструкции и расчета геометрических размеров антенны необходимо знать теоретические основы СВЧ техники и методику расчета. После разработки и изготовления телевизионной антенны необходимо ее настроить и с помощью дорогостоящих измерительных приборов определить, насколько фактические характеристики антенны соответствуют заданным параметрам.

    В заключение необходимо протестировать в реальных условиях.Только после перечисленных работ можно будет судить о целесообразности применения телевизионной антенны в определенных условиях приема телевизионного сигнала. Такая работа ведется только коллективом высококвалифицированных радиоинженеров. Достоверной информации о качестве работы телевизионной антенны из пивных банок в интернете найти не удалось.

    Наиль уже принял телевизионный сигнал на своей даче с помощью ваших рук антенны от двух пивных банок по чертежам, взятым из Интернета.Антенну установили внутри загородного дома. Ну телевидение показало только три цифровых телеканала вместо доступных для приема тридцати.

    В надежде сэкономить и получить возможность смотреть все тридцать каналов, Наиль решил сделать многоэлементную антенну из пивных банок и установить ее на мачту. При изготовлении антенны у Найи возникает ряд вопросов, за ответами на которые он обратился ко мне. Я согласился помочь ему, так как можно было получить ответ на интересующие многие вопросы: антенна от пивных банок — миф или реальность?

    Изготовление мачты для телевизионной антенны

    Поднять антенну на высоту можно, установив ее на крыше загородного дома или на отдельно стоящей мачте.Гвоздь решил не портить корень, а установил антенну на сделанную своими руками мачту, закрепленную на стене загородного дома.

    Опора и удерживающая мачта в вертикальном положении кронштейнов изготовлены с помощью электродуговой сварки из стальных профилей уголков, труб и листового материала.

    На этой фотографии показан внешний вид готовой к установке опорной скобы снизу. Для опоры мачты в вертикальном направлении к нижней части баллона приваривается.Получился стакан. Для слива воды при попадании осадков на дно стакана делается отверстие. Для крепления мачты сбоку от стекла делались два отверстия, к которым соосно приваривались гайки. Затягивая болты в гайках, вы можете удерживать трубу мачты в стекле и тем самым исключить ее вращение при воздействии ветра на антенну.

    Одна из запорных мачт ботов с гайкой одновременно служит для присоединения заземляющего провода, отводящего электрический ток в случае молнии в мачте.Прием молнии, направляя электрический ток от молнии к земле, защищает телевизор от серьезной поломки, исключая попадание высоковольтной молнии на его антенный ввод.

    Держатель верхний такой же конструкции, но без шипа и приварных гаек. На мой взгляд, мачтовое крепление, реализованное Naault, оказалось простым, функциональным и очень надежным.


    Мачта изготовлена ​​из стальной трубы длиной около 2,5 метра, что позволит с учетом высоты крепления кронштейнов к дому поставить антенну на высоте более 4 метров над уровнем моря. Нижний этаж.Такая высота размещения антенны с учетом реальных условий приема обеспечит беспрепятственное прохождение телевизионного сигнала от ТВ телевизора к антенне из пивных банок. Для крепления антенны к мачте приваривались два болта с резьбой.


    На фото готово к установке мачты. На болтах с помощью гаек закреплены хомуты для крепления антенны от пивных банок. Для хорошей посадки и надежного крепления антенны к мачте на зажимах установлены резиновые прокладки.

    Изготовление антенны из пивных банок

    Исходя из рекомендаций, данных на сайтах, посвященных изготовлению антенны из пивных банок, Наиль выбрал антенну из четырех пар банок. Авторы статей утверждают, что это оптимальное количество антенных банок, обеспечивающее хорошее согласование волнового сопротивления с кабелем, и такая антенна за счет суммирования ЭДС с парами банок имеет даже хороший коэффициент усиления. Геометрические размеры антенны я не привожу в связи с представленными в конце статьи.

    Для обеспечения расположения банок друг относительно друга на заданном расстоянии от пластиковых труб было изготовлено основание, показанное на фото.

    На основе использования трех изолированных колец было установлено восемь пивных банок. Электрическое соединение между банками производилось двумя одножильными проводами для разводки в изоляции методом пайки.

    Один желтый левый берег был соединен зеленой полосой с зеленой полосой, двумя правыми средними и левыми нижними.Остальные банки соединены между собой вторым белым проводом. Работу антенны проверяли и при подключении всех левых банок к одному проводу, а правого — к другому.


    Телевизионный кабель центрального жилого дома был припаян к белому проводу, а его медная оплетка — к желтому проводу. Фольга осталась свободной.

    После сборки антенны из пивных банок, она была закреплена с помощью хомутов путем самонарисовывания на мачте и для красоты покрашена с баллона серебряной краской.

    В кронштейны установлена ​​мачта с антенной от пивных банок. Осталось только точно навести антенну на компьютер, оценить количество принимаемых телеканалов и качество транслируемых телешоу.

    ЗАКЛЮЧЕНИЕ NAILA ПО РАБОТЕ АНТЕННЫ TEVIC


    Изготовлено из пивных банок

    Проверка работы антенны восьми банок из-под пива показала, что вместо ранее показанных 3 телеканалов телевизор стал показывать 6 и еще 13 в черно-белом изображении.Изменение схемы подключения джека (все левые берега были соединены между собой и дальше до центрального жилища, а все справа до экранирующей оплетки) на результат антенны не повлияло. Моя старая антенна, сделанная из 2 пивных банок, на этой высоте занимала больше каналов, чем новая из 8 пивных банок.

    Купил и установил на мачту антенну промышленного производства Locus 25.62 и теперь ТВ в цифровом качестве показывает 30 каналов! Все члены моей семьи довольны, хотя жаль, что мой эксперимент не удался !!!

    Если вам срочно нужно сделать телевизионную антенну для приема нескольких каналов, вполне подойдет антенна из двух банок.Если вы хотите смотреть все доступные телеканалы в цифровом качестве, то советую купить антенну промышленного производства или сделать самостоятельную телевизионную антенну, проверенную временем.

    Выражаю огромную благодарность названию присланных фотографий и результатам эксперимента.

    Купил недавно отличный телевизор, в голове не укладывается, что люди готовы избавляться от хорошей техники из-за того, что она не принимает цифровые сигналы. Так как у меня есть телевизор, пробую разные способы поймать сигнал.

    Сначала хотел протянуть провод по стене дома, от подвала, но родителям запретили. Затем я попытался использовать канцелярские скрепки, чтобы поймать телевизионный сигнал, но результат был очень слабым.

    Потом сделал своими руками антенну из пивных банок.
    Теперь у меня бесплатное телевидение.

    Шаг 1: Выбор модели антенны

    Если вам не интересно объяснять принцип действия самодельной антенны из пивных банок, этот шаг можно пропустить.Его можно собрать и без понимания технических аспектов.

    Когда идея с зажимом не дала результата, я всерьез подумал просто пойти и купить в магазине антенну. Но потом я решил, что нужно приложить все силы для решения этой задачи и все получится, поэтому начал поиск в сети. Судя по полученным данным, для моих целей лучше всего подходит дипольная антенна. Википедия утверждает, что «эта антенна является наиболее простой в практическом исполнении с теоретической точки зрения.«Просто — значит хорошо. Не буду вдаваться в подробности, для этого есть вики.

    Путешествовал и узнал, что могу спокойно пропустить все расчеты, указанные в статье Википедии, и просто сделать антенну из алюминиевых банок.

    Шаг 2: Материалы


    Вам понадобится:

    • Телевидение
    • Коаксиальный кабель
    • Алюминиевая банка из-под лимонада
    • Скотч усиленный

    Инструментов:

    • Лампы проводные
    • Клещи изоляционные
    • Паяльник
    • Припой
    • Изолента

    Шаг 3: разрезать банк


    Разрежьте банку по высоте на две половины.Затем промываем от остатков содержимого.
    В основном действовала ножницами, в сложных местах пользовалась плоскогубцами.

    Лучше резать над раковиной, так как капающие напитки разлетаются во все стороны. И будьте осторожны, не плюйте на край металла.

    Шаг 4: Удалите изоляцию

    Необходимо снять изоляцию с коаксиального кабеля, чтобы припаять провода к половинкам банок.

    Снятие изоляции может быть довольно проблематичным. Сначала отрезаем конец кабеля и начинаем снимать изоляцию.На фото видно, что на сердечник наговаривать не надо, провода нужно держать вместе.

    Шаг 5: Нанесите смазку на все компоненты


    Сначала нужно проделать маленькие дырочки в каждой половине банки. В отверстие проделываем проволоку, так шип будет намного прочнее. Припаиваем провод к металлу.

    Провод от одной половины банок припаивается к внешнему коаксиальному кабелю, а провод от другой половины к внутреннему коаксиальному кабелю.

    После того, как все соединения пропаяны, заизолированы их лентой и термогладкой.

    Шаг 6: Закрепите антенну на месте


    После того, как антенна для цифрового ТВ из пивных банок сделана, остается только закрепить ее на месте, чтобы она могла ловить сигнал. Хорошие места для размещения антенны — на чердаке или у окна. Прекрасный вариант — мансардное окно. В общем, надо повесить высоко и чтоб сигналу ничего не мешало.

    Выбрав подходящее место, скрепите обе половинки армированной лентой. Половинки телеаннонов из пивных банок должны быть выстроены в одну линию и между ними должно быть около 5 см.

    Шаг 7: Завершенный проект

    Теперь ваш проект завершен. Если бы все материалы у вас были под рукой, то теперь вы можете бесплатно смотреть телевизор, ничего не тратя на антенну.

    Сделать антенну из банок для приема телепрограмм своими руками и без особых затрат оказывается очень просто. Для этого нам понадобится всего две пивные банки.

    Самодельная телевизионная антенна из пивных банок

    Берем телевизионный кабель, припаиваем оплетку кабеля (можно такую ​​самоделку, как паяльник) к одной банке, припаиваем жилу от этого кабеля к другой банке.Практически антенна готова.

    Осталось исправить и подключить к ТВ. Обе банки крепят скотчем для обычной вешалки для одежды, другой конец кабеля подключаем к телевизионному штекеру и подключаем к нашему.
    Еще можно сказать о некоторых нюансах сборки данной конструкции.
    Для пайки кабеля нужно освободить оплетку и зачистить ножом на 15 мм, окунуть горячий паяльник в канифоль, затем в олово и потерять провод. Таким же образом и с центральным проводом.

    Игровые места необходимо изолировать изолентой или другим материалом.
    Для быстрого соединения можно также применить простые саморезы.

    Лучше антенна подойдет для пивных банок из белой жести, потому что для алюминиевых банок нужно использовать специальный флюс.
    Такая простая в изготовлении антенна хорошо перекрывает диапазон DMW.
    Для диапазона метровых волн нужно применять банки литрового объема. Тогда количество каналов будет намного больше.

    Между банками можно изменить расстояние для лучшей настройки антенны, на практике расстояние между банками на 7.5 см — лучший прием в канале. А если повернуть антенну в космосе, можно добиться даже лучших настроек.

    На практике расположение антенны у окна или на улице также достигается за счет хорошего приема, длину телевизионного кабеля в этом случае следует учитывать перед изготовлением антенны.

    Пригодится ли эта антенна в наше время, решать вам, но если чего нет под рукой, проще сделать антенну из пивных банок, так как эта простая конструкция еще может сослужить ему службу.
    Наслаждайтесь любимыми телеканалами!

    Из такой простой алюминиевой банки тоже можно сделать

    О полезных гаджетах, необычных концепциях, будущем и настоящем. Перед вами редкая инструкция, приступить к работе с которой можно не дочитав до конца. Сначала приготовьте две кружки пива …

    Корзина антенна

    Очень часто возникает ситуация, когда штатная телевизионная антенна не принимает каналы вещания. Это может случиться на пикнике, на даче, в сельской усадьбе.А в городской квартире, особенно в старых домах, прием не всегда идеален из-за несоответствия нагрузки и общей антенны в доме.

    Между тем, даже самый ленивый и ничего в технике человек может за 10 минут буквально из помойки сделать настоящую телевизионную антенну, качество которой сравнимо с промышленными образцами. Бывает, что работает даже лучше, чем покупка — ловит больше каналов и дает более качественную картинку. Это тем более удивительно, что антенна состоит только из… пустые пивные банки.

    Инструменты и материалы:

    Две пустые банки из-под пива
    Скотч или Изол
    Две отвертки
    Антенный кабель
    штекер
    Палочка
    отвертка

    Шаг 1

    Банки загрунтовываются на палочку скотчем или скотчем.

    Крепёжные банки для наклеивания скотча

    Шаг 2.

    Саморезы вкручиваются в банки, а концы кабеля зачищаются и прикручиваются к самозатяжке.

    Конец кабеля навинчивается на самодостаточность

    Шаг 3.

    Скотч трос или изолента для прочности привязывают к палке.
    Антенна готова!
    Можно вместо палки использовать деревянную вешалку, тогда антенну можно где-нибудь подвесить.

    Вместо палки можно использовать вешалку

    Для качественного приема расстояние между банками желательно подбирать экспериментально, но в среднем оно составляет около 70 мм.
    Если пусковые установки не отделены от баков, антенный кабель можно прикрепить непосредственно к ним винтом и гайкой с шайбой.

    При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т. Д. В этом случае для придания жесткости и герметичности всей конструкции обе банки можно поместить в большой пластик. бутылка пива, предварительно отрезав от нее донышко и горлышко. Для кабеля посередине полученного баллона необходимо проткнуть отверстие, которое после подключения нужно закричать горячей водой.Пластиковая бутылка деформируется и заделывает отверстие.

    Стоит отметить, что простор для творчества в области любительской антенстризации практически безграничен. Доказательство тому — фотографии ниже.

    Расширенная антенна с несколькими секциями

    Это давно известная конструкция, все еще делавшаяся из консервированных банок с сушкой.

    Не делайте такую ​​антенну за один день, это вредно для печени!

    Чтобы получить хорошее изображение на экране, необязательно приобретать дорогостоящее оборудование.Иногда можно использовать буквально выдувные материалы. Сегодня мы узнаем, как сделать телевизионную антенну из пивных банок.

    Могут возникнуть ситуации, когда стандартная телевизионная антенна выходит из строя, и ее необходимо быстро заменить. Но если поблизости нет специализированных магазинов, задача усложняется.

    Такая проблема может возникнуть на даче, в сельской усадьбе или частном доме. В таких случаях из пивных банок можно сделать подходящую телевизионную антенну за 10 минут, которая по качеству передачи сигнала мало чем отличается от промышленного образца.

    Главное преимущество самоделки — не нужно искать сложные инструменты и комплектующие. Девайс собран буквально из материалов бакалавриата.

    Если человек не пьет пиво, можно использовать пустые герметичные банки из-под лимонада. Главное, чтобы они не были пластиковыми. Конструкция антенны максимально проста, и с работой справится даже человек, никогда раньше не державший в руке отвертку.

    Инструкция по изготовлению

    Для изготовления телевизионной антенны из пивных банок потребуются следующие материалы и инструменты:

    1. Две пустые герметичные банки из-под пива.
    2. Нагревание или скотч.
    3. Несколько винтов.
    4. Антенный кабель.
    5. Прочная палка.
    6. Отвертка.

    Инструкция — как сделать антенну для телевизора из пивных банок своими руками:

    1. Две пустые банки прикрепляют к выбранной палке на небольшом расстоянии друг от друга. Между ними должно уместиться еще 2/3 такой же банки.
    2. В контейнере вкручиваем винты, и на их концы наматываем телевизионный кабель.Винты плотно прижимали провод к поверхности.
    3. Для повышения надежности конструкции при помощи скотча или скотча закрепите трос на палке.

    Процесс изготовления завершен, можно вставлять вилку в телевизор. На весь процесс сборки уйдет не более 10 минут. Сделать антенну для телевизора своими руками несложно, если придерживаться простой инструкции. Вы можете установить самоделку на крышу и наслаждаться просмотром телевизора в хорошем качестве и без помех.

    При изготовлении оборудования из банок от пива важно придерживаться нескольких советов. Так получается сделать конструкцию более надежной и защищенной от неблагоприятных погодных условий.

    1. Если в помещении простейшей антенны из пивных банок нет подходящей палки, можно использовать обычную деревянную вешалку, которая есть в наличии.
    2. Чтобы трансляция через самодельное устройство проходила максимально, расстояние между банками нужно подбирать опытным путем.Но в среднем это будет 70 мм.
    3. Если язычки от банка не оторвались, крепить трос на саморез не нужно. Говорят так сопротивление кабеля будет лучше. Установку желательно провести прямо в этой части банка.
    4. Если устройство будет размещено на улице, то необходимо защитить устройство от погодных условий. Обе банки в данном случае помещаются в двухлитровую пластиковую бутылку из-под пива. Предварительно нужно отрезать низ и горло.
    5. Еще нужно проделать несколько отверстий, через которые будут проходить кабели. Для их заделки после размещения проводов отверстия следует залить горячей водой.
    6. Для повышения качества сигнала можно использовать не две, а, например, 6 банок (стандартный размер), но при этом нужно подключить провод.
    7. Детали для наклеивания скотча нужно крепить как можно сильнее, чтобы они не обламывались при ветре.

    Придерживаясь советов и инструкций, получится создать интересный и функциональный аналог заводского аппарата, который будет качественно принимать сигнал с ТВ телевизора в разных диапазонах.

    Как сделать DIY антенну Wi-Fi из консервной банки

    SHTFPreparedness может собирать долю продаж или другую компенсацию по ссылкам на этой странице.

    Вы хотите расширить зону действия своей текущей сети Wi-Fi? Вы можете сделать антенну Wi-Fi своими руками из консервной банки.

    И это будет стоить вам всего 5 долларов! Это проще, чем вы думаете, и может серьезно изменить правила игры во время бедствий.

    Кредит изображения: mattparkinson.eu

    Это идеальный вариант, если у вас возникли проблемы с домашним Wi-Fi.

    Вместо того, чтобы покупать новый интернет-модем, почему бы сначала не попробовать этот простой DIY-проект? Готовы ли вы научиться делать самодельную антенну Wi-Fi дальнего действия?

    Эта самодельная сборка также может быть отличной для связи после стихийных бедствий, когда сигналы Wi-Fi ограничены.

    Чем больше у вас дальность действия, тем лучше вы сможете использовать свою технологию. Ваша техника — умножитель силы в случае катастрофы.

    Есть ряд причин, по которым это может быть полезно для вас.

    Возможно, ваша повседневная жизненная ситуация и ваше местоположение помещают вас в место, где уровень сигнала Wi-Fi ниже оптимального.

    Может быть, у вас в данный момент нет Интернета и вы хотите использовать Wi-Fi соседей, но у вас нет хорошего сигнала.

    Это также может помочь при отключении электричества. Если вы знаете, как сделать антенну Wi-Fi для бесплатного доступа в Интернет, это тоже пригодится.

    Как видите, есть ряд причин, чтобы попробовать эту DIY антенну WiFi или кантенну, также известную как жестяная антенна WiFi.

    Жестяная банка DIY WiFi Антенна (Cantenna)

    Это настолько бережливо, что Белкин может просто потерять бизнес, если мы все сделаем одного из этих плохих парней! Возьмите старую консервную банку после обеда и приготовьте столько, сколько вам нужно, чтобы меньше еды в McDonald’s.

    Это действительно простой проект «сделай сам», который мы все можем сделать в любое время года, чтобы максимально использовать наши модемы дома.

    Понимание антенн — очень полезный навык. Вы знаете, антенны влияют на многие вещи, помимо сигналов Wi-Fi.Вы даже можете сделать антенну HDTV, которая обеспечит вам БЕСПЛАТНОЕ ТВ!

    Хотя этот проект DIY включает создание антенны Wi-Fi, важно отметить, что понимание антенн — очень полезный навык. Вы знаете, антенны влияют на многие вещи, помимо сигналов Wi-Fi.

    Знаете ли вы, что можно даже сделать антенну HDTV? Антенна для HDTV может не быть тем, что вам нужно во время выживания, но до тех пор это может быть забавным.

    Каждый навык, который вы изучаете прямо сейчас, сделает вас лучше готовить и лучше выжить.

    Антенна Wi-Fi из жестяной банки, сделанная своими руками, настолько увеличивает радиус действия сети, что производители модемов годами пытались скрыть эту небольшую хитрость.

    Итак, приступим!

    Сбор принадлежностей для домашней антенны Wi-Fi

    Вещи, которые вам понадобятся для этого домашнего проекта DIY, включают:

    Шаг 1. Просверлите отверстия в банке

    Первый шаг — просверлить отверстия в жестяной банке. Звучит достаточно просто, правда? Это так, но это немного более методично, чем вы думаете.

    N-коннектор необходимо установить сбоку на банке.

    Для этого вам нужно просверлить отверстия в нужном месте, чтобы установить соединитель в нужном месте на банке. Это предполагает поиск правильной формулы.

    Вы можете рассчитать свои измерения с помощью онлайн-калькулятора кантенны.

    Число направляющей длины волны ¼ определяет, как далеко от дна или металлического конца банки вы должны поместить центр отверстия. С помощью линейки измерьте расстояние от металлического конца и отметьте место перманентным маркером.

    Когда вы используете сверло для формирования отверстия, вам нужно выбрать сверло, которое соответствует размеру соединителя. В идеале, чтобы сделать отверстие больше, лучше использовать сверло меньшего размера.

    Альтернативный вариант — использовать молоток и гвоздь для небольшого отверстия, а затем сверла.

    Если у вас нет дрели, ничего страшного. Вы можете начать с отверстия для гвоздя, а затем использовать пилку, чтобы сделать отверстие настолько большим, насколько это необходимо.

    Если соединитель необходимо прикрутить болтами, необходимо проделать еще четыре отверстия для болтов.Вы можете использовать соединитель в качестве ориентира для сверления отверстий.

    Шаг 2 — Присоедините соединитель к банке

    Затем с помощью паяльника перережьте медный провод.

    Вам необходимо разрезать провод так, чтобы общая длина латунной трубки и провода выходила на 1,21 дюйма за N-образный соединитель. Вам нужно будет максимально приблизиться к этой длине.

    Когда у вас есть провод нужного размера, вы можете припаять его к N-разъему. Медный провод должен быть как можно более прямым и вертикальным.

    Когда медная проволока остынет, закрепите сборку в банке с помощью болтов или винтов.

    Вам нужно поместить головки болтов внутрь банки, а гайки снаружи банки, чтобы уменьшить препятствия в вашей антенне.

    Шаг 3 — Подключите антенну

    Следующим шагом является подключение только что сделанной антенны к беспроводной карте или точке доступа. Вы сделаете это с помощью специального кабеля, который широко известен как «свиной хвост». Кабель подключит беспроводную карту или точку доступа к вашей антенне.

    Кабель имеет конец, известный как штекерный разъем «N». На другом конце есть разъем, который работает с вашей беспроводной картой или точкой доступа.

    Вам понадобится точка доступа с разъемом для внешней антенны или беспроводной сетевой картой.

    Наконец, вам нужно подключить кабель. Направьте антенну на один из домов вашего соседа и посмотрите, как далеко вы можете дотянуться до своей сети.

    Стоит отметить, что антенна WiFi имеет так называемую «линейную поляризацию».Это означает, что на мощность вашего сигнала WiFi будет влиять то, как вы поворачиваете антенну.

    Обычно соединение работает лучше всего, когда оно прямое, но обязательно поэкспериментируйте со своим каналом, чтобы увидеть, как это влияет на охват Wi-Fi.

    Окончательные результаты

    Если вы следовали этому руководству, скорее всего, вы значительно расширили охват Wi-Fi. Это такой простой и эффективный лайфхак.

    Если вы опробовали эту антенну Wi-Fi, сделанную своими руками, как она работала? Вы заметили, что это значительно расширило ваш охват? Какие измерения оказались для вас удачными?

    Кредит изображения: mattparkinson.eu



    Бонус: подвал, который можно использовать как бункер

    Вы помните старые подвалы, которые были у наших прадедов? Фактически, они, вероятно, построили его сами, прямо на заднем дворе.

    Если вы хотите научиться строить бункер на заднем дворе, как это делали ваши бабушка и дедушка, не разбивая при этом банк, то вам нужен Easy Cellar.

    Easy Cellar покажет вам:

    • Как выбрать идеальное место
    • Экономичные методы строительства
    • Как защитить свой бункер от ядерного взрыва и радиоактивных осадков
    • Как спрятать бункер
    • Доступные варианты базового жизнеобеспечения

    Easy Cellar также расскажет, как ветеран всего за 421 доллар построил небольшой ядерный бункер на своем заднем дворе.

    Также включены:


    Антенна для пивных банок

    Miller Lite поможет вам смотреть футбол бесплатно — нет, серьезно

    Miller Lite полон решимости помочь вам смотреть ваши любимые футбольные команды в течение всего сезона, не обращаясь к дорогостоящим счетам за кабельное телевидение или трансляциям на нелегальных веб-сайтах. Пивная компания выпустила ограниченную по времени «Cantenna», которая представляет собой пивную банку со встроенной антенной цифрового телевидения, чтобы вы могли легально смотреть игры бесплатно.

    Если это звучит как шутка, это потому, что это … отчасти.Хотя Miller Lite на самом деле не входит в рынок антенн, вы действительно можете выиграть свою собственную Cantenna на MillerLiteCantenna.com.

    «Трансляция спортивных трансляций в прямом эфире может быть утомительной и дорогой, и если любители перерезания шнура хотят смотреть футбол, им часто приходится прибегать к отрывочной, ненадежной и незаконной трансляции», — сказала Стефани Кланфилд, младший менеджер по маркетингу Miller Lite. «Miller Lite полон решимости обеспечить вам плавную трансляцию и сделать ваше Miller Time немного проще с новой Miller Lite Cantenna.”

    Компания по производству напитков для взрослых анонсировала продукт во время игры Sunday Night Football на прошлой неделе с запоминающимся музыкальным видео-пародией, изображающим, что может случиться, если вы незаконно транслируете прямые трансляции спортивных состязаний с ненадежных веб-сайтов в Интернете, и результаты не разочаровали.

    «Кантенна сама по себе потрясающа, но мы не хотели останавливаться на достигнутом, — говорит Кланфилд, — чтобы по-настоящему помешать резакам для шнура, мы не могли полагаться на типичную маркетинговую тактику, вместо этого мы выбрали нетрадиционный подход, чтобы подарить им что-то незабываемое в то время, когда они были наиболее заняты.”

    Вы можете посмотреть видео здесь:

    Согласно официальным правилам, есть 80 таких плохих парней, которые могут выиграть в конкурсе, поэтому, если вам 21 год и старше, обязательно бросьте свой имя в розыгрыше перед тем, как конкурс закончится в 23:59 по центральному времени 12 октября. Но если вам не посчастливилось стать одним из счастливых победителей, у нас есть для вас другие варианты того, как легально транслировать игры НФЛ без кабеля .

    Подпишитесь на fuboTV

    Начните 7-дневную бесплатную пробную версию

    Наслаждайтесь широчайшим выбором спортивного контента в прямом эфире! Получите более 100 каналов с до 500 часов онлайн-хранилища облачного цифрового видеорегистратора и возможностью потоковой передачи на нескольких устройствах одновременно.fuboTV также предлагает шоу в прайм-тайм и фильмы для семейного просмотра, так что каждый найдет что-то для себя.

    Тмера Хепберн

    Тмера изучала журналистику в Университете штата Юта, где ее карьера началась в качестве старшего редактора новостей для публикации в кампусе. После нескольких остановок по пути ее любовь к писательству и средствам массовой информации привела ее к Cord Cutters News, где она сообщает о последних заголовках, обновлениях устройств, основных моментах программирования и многом другом. До того, как присоединиться к команде CCN, Тамера работала в новостном вещании, писательском фрилансе и на радио.

    Обсуждения FlightAware

    Обсуждения FlightAware

    Авторизоваться Авторизоваться

    Популярное

    Объявление о выпуске PiAware 6ADS-B Flight Tracking Piaware ver 6 с Adaptive Gain Control — установите его на машинах x86_64 с Ubuntu 20, Debian 10 и 11, а также на RPi 2, 3, 4 с Raspbian Buster (32-бит и 64-бит) ADS-B Flight Tracking Сравнение антенн: Jetvision vs.Отслеживание полетов VinnantADS-B Piaware v 6.0 через 24 часа после установки первые результаты ADS-B Flight Tracking Только что получил новость о FlightawareADS-B Flight Tracking Проблемы с MLAT после обновления 6.0 ADS-B Flight Tracking Чартерные рейсы колледжа футбола 2021 года (часть 1) Заметная деятельность PiAware 6 в прямом эфиреADS-B Flight Tracking Pi Aware 6 с автоматическим усилением Отслеживание полета ADS-B Полосковая антенна на печатной плате, странный дизайн, ADS-B Flight Tracking Более…

    Последние

    Авиационный пилот Kalitta арестован за серийное сексуальное насилие Pi3b + PA v5 перемещен в pi4b + PA v6 — обнаружено 978 ошибок Отслеживание полетов ADS-B SkyAware AnywhereADS-B Отслеживание полетов Когда выбросы 0%? Dump1090exporter не работает Отслеживание полетов ADS-B Уолл Стрит Джорнал Траектория полета показывает реальную, а затем прямую? Справка по адаптеру Wi-FiADS-B Flight Tracking Жуткий что ли? Отслеживание полетов ADS-B Авиалайнер делает разворот.Есть идеи, кто и почему? Более…

    Поиск по сайту

    Поиск

    Отслеживайте движение Млечного Пути с помощью радиотелескопа, сделанного своими руками

    В мире магии был Гудини, который первым изобрел трюки, которые используются до сих пор. А сжатие данных есть у Якоба Зива.

    В 1977 году Зив, работая с Авраамом Лемпелем, опубликовал эквивалент книги Houdini on Magic : статья в IEEE Transactions по теории информации под названием «Универсальный алгоритм последовательного сжатия данных.»Алгоритм, описанный в статье, стал называться LZ77 — по именам авторов, в алфавитном порядке и году. LZ77 не был первым алгоритмом сжатия без потерь, но он был первым, который мог творить чудеса в одном шаг.

    В следующем году оба исследователя выпустили уточнение LZ78. Этот алгоритм стал основой для программы сжатия Unix, используемой в начале 80-х; WinZip и Gzip, появившиеся в начале 90-х; и форматы изображений GIF и TIFF. Без этих алгоритмов мы, скорее всего, отправили бы по почте большие файлы данных на дисках вместо того, чтобы отправлять их через Интернет одним щелчком мыши, покупать нашу музыку на компакт-дисках вместо потоковой передачи и просматривать каналы Facebook, в которых нет движущихся анимированных изображений.

    Зив продолжал сотрудничать с другими исследователями по другим инновациям в области сжатия. Именно его полная работа, охватывающая более полувека, принесла ему Почетная медаль IEEE 2021 «За фундаментальный вклад в теорию информации и технологию сжатия данных, а также за выдающееся лидерство в исследованиях».

    Зив родился в 1931 году в семье русских иммигрантов в Тверии, городе, который тогда находился в управляемой британцами Палестине, а теперь является частью Израиля. Электричество и гаджеты — и многое другое — очаровывали его в детстве.Например, играя на скрипке, он придумал схему, как превратить свой пюпитр в лампу. Он также попытался построить передатчик Маркони из металлических частей фортепиано. Когда он подключил устройство, весь дом потемнел. Он так и не заставил этот передатчик работать.

    Когда в 1948 году началась арабо-израильская война, Зив учился в средней школе. Призванный в Армию обороны Израиля, он недолгое время служил на передовой, пока группа матерей не провела организованные акции протеста, требуя отправить самых молодых солдат в другое место.Переназначение Зива привело его в израильские ВВС, где он прошел обучение на радарного техника. Когда война закончилась, он поступил в Технион — Израильский технологический институт, чтобы изучать электротехнику.

    После получения степени магистра в 1955 году Зив вернулся в мир обороны, на этот раз присоединившись к Национальной исследовательской лаборатории обороны Израиля (ныне Rafael Advanced Defense Systems) для разработки электронных компонентов для использования в ракетах и ​​других военных системах. Проблема заключалась в том, вспоминает Зив, что ни один из инженеров в группе, включая его самого, не обладал более чем базовым пониманием электроники.Их образование в области электротехники было больше сосредоточено на энергосистемах.

    «У нас было около шести человек, и мы должны были учить себя сами, — говорит он. — Мы выбирали книгу, а затем вместе занимались, как религиозные евреи, изучающие еврейскую Библию. Этого было недостаточно».

    Целью группы было создание телеметрической системы с использованием транзисторов вместо электронных ламп. Им нужны были не только знания, но и запчасти. Зив связался с Bell Telephone Laboratories и запросил бесплатный образец ее транзистора; компания отправила 100.

    «Это покрыло наши потребности на несколько месяцев, — говорит он. — Я считаю себя первым в Израиле, кто сделал что-то серьезное с транзистором».

    В 1959 году Зив был выбран в качестве одного из немногих исследователей из оборонной лаборатории Израиля для обучения за границей. По его словам, эта программа изменила эволюцию науки в Израиле. Его организаторы не направляли отобранных молодых инженеров и ученых в определенные области. Вместо этого они позволяют им учиться в аспирантуре любого типа в любой западной стране.

    «В то время для того, чтобы запустить компьютерную программу, нужно было использовать перфокарты, и я их ненавидел. Вот почему я не стал заниматься настоящей информатикой ».

    Зив планировал продолжить работу в сфере связи, но его больше не интересовало только оборудование. Он недавно прочитал Теория информации (Прентис-Холл, 1953), одна из самых ранних книг по этой теме, написанная Стэнфордом Голдманом, и он решил сосредоточить свое внимание на теории информации. А где еще можно изучать теорию информации, кроме Массачусетского технологического института, где начинал пионер в этой области Клод Шеннон?

    Зив прибыл в Кембридж, штат Массачусетс., в 1960 году. Исследование включало метод определения того, как кодировать и декодировать сообщения, отправляемые по зашумленному каналу, сводя к минимуму вероятность и ошибку и в то же время сохраняя простоту декодирования.

    «Теория информации прекрасна, — говорит он. — Она говорит вам, что самое лучшее, что вы можете когда-либо достичь, и [она] говорит вам, как приблизиться к результату. наилучший возможный результат «.

    Зив противопоставляет эту уверенность неопределенности алгоритма глубокого обучения.Может быть ясно, что алгоритм работает, но никто точно не знает, является ли это наилучшим возможным результатом.

    В то время как в Массачусетском технологическом институте, Зив работал неполный рабочий день в оборонном подрядчике США. Melpar, где он работал над программным обеспечением для исправления ошибок. Он нашел эту работу менее красивой. «В то время для того, чтобы запустить компьютерную программу, нужно было использовать перфокарты, — вспоминает он. — И я их ненавидел. Вот почему я не углублялся в настоящую информатику».

    Вернувшись в лабораторию оборонных исследований после двух лет в США, Зив возглавил Департамент связи.Затем в 1970 году вместе с несколькими другими сотрудниками он поступил на факультет Техниона.

    Там он встретил Авраама Лемпеля. Эти двое обсуждали попытки улучшить сжатие данных без потерь.

    Современным уровнем сжатия данных без потерь в то время было кодирование Хаффмана. Этот подход начинается с поиска последовательностей битов в файле данных, а затем их сортировки по частоте, с которой они появляются. Затем кодировщик создает словарь, в котором наиболее распространенные последовательности представлены наименьшим числом битов.Это та же идея, что и в азбуке Морзе: самая частая буква в английском языке, e, представлена ​​одной точкой, в то время как более редкие буквы имеют более сложные комбинации точек и тире.

    Кодирование Хаффмана, которое до сих пор используется в формате сжатия MPEG-2 и в формате JPEG без потерь, имеет свои недостатки. Требуется два прохода через файл данных: один для вычисления статистических характеристик файла, а второй — для кодирования данных. А хранение словаря вместе с закодированными данными увеличивает размер сжатого файла.

    Зив и Лемпель задавались вопросом, могут ли они разработать алгоритм сжатия данных без потерь, который работал бы с любыми типами данных, не требовал предварительной обработки и достигал бы наилучшего сжатия этих данных, цель, определяемая чем-то, известным как энтропия Шеннона. Было неясно, была ли вообще возможна их цель. Они решили выяснить.

    Зив говорит, что они с Лемпелем «идеально подходили» для решения этого вопроса: «Я знал все о теории информации и статистике, а Абрахам был хорошо вооружен булевой алгеброй и информатикой.»

    Эти двое пришли к идее, что алгоритм будет искать уникальные последовательности битов одновременно с сжатием данных, используя указатели для ссылки на ранее обнаруженные последовательности. Этот подход требует только одного прохода через файл, поэтому он быстрее, чем кодирование Хаффмана.

    Зив объясняет это так: «Вы смотрите на входящие биты, чтобы найти самый длинный отрезок битов, для которого было совпадение в прошлом. Предположим, что первый входящий бит равен 1. Теперь, поскольку у вас есть только один бит, вы никогда не видели его в прошлом, поэтому у вас нет другого выбора, кроме как передать его как есть.»

    «Но тогда вы получите еще один бит», — продолжает он. «Скажите, что это тоже 1. Итак, вы вводите в свой словарь 1-1. Скажем, следующий бит — 0. Итак, в вашем словаре теперь 1-1, а также 1-0 ».

    Вот где появляется указатель. В следующий раз, когда поток битов включает 1-1 или 1-0, программное обеспечение не передает эти биты. Вместо этого он отправляет указатель на место, где эта последовательность впервые появилась, вместе с длиной совпадающей последовательности. Количество бит, которое вам нужно для этого указателя, очень мало.

    «Теория информации прекрасна. Он говорит вам, что самое лучшее, что вы можете когда-либо достичь, и (он) говорит вам, как приблизиться к результату «.

    «Это в основном то, что они делали при публикации TV Guide , — говорит Зив. «Они запускали синопсис каждой программы один раз. Если программа появлялась более одного раза, они не переиздали синопсис. Они просто сказали, вернитесь на страницу x ».

    Декодирование таким способом еще проще, потому что декодеру не нужно идентифицировать уникальные последовательности.Вместо этого он находит расположение последовательностей, следуя указателям, а затем заменяет каждый указатель копией соответствующей последовательности.

    Алгоритм делал все, что намеревались сделать Зив и Лемпель — он доказал, что возможно универсально оптимальное сжатие без потерь без предварительной обработки.

    «В то время, когда они опубликовали свою работу, тот факт, что алгоритм был четким и элегантным и легко реализуемым с низкой вычислительной сложностью, был почти несущественным, — говорит Цачи Вайсман, профессор электротехники Стэнфордского университета, специализирующийся на теории информации.«Это было больше о теоретическом результате».

    В конце концов, однако, исследователи осознали практическое значение этого алгоритма, говорит Вайсман. «Сам алгоритм стал действительно полезным, когда наши технологии начали работать с файлами большего размера, превышающими 100 000 или даже миллион символов».

    «Их история — это история о силе фундаментальных теоретических исследований, — добавляет Вайсман. — Вы можете получить теоретические результаты о том, что должно быть достижимо, и спустя десятилетия человечество получит выгоду от реализации алгоритмов, основанных на этих результатах.»

    Зив и Лемпель продолжали работать над технологией, пытаясь приблизиться к энтропии для небольших файлов данных. Эта работа привела к созданию LZ78. Зив говорит, что LZ78 кажется похожим на LZ77, но на самом деле сильно отличается, потому что он предвосхищает следующее. «Допустим, первый бит — 1, поэтому вы вводите в словарь два кода, 1-1 и 1-0, — объясняет он. Вы можете представить эти две последовательности как первые ветви дерева».

    «Когда приходит второй бит, — говорит Зив, — если он равен 1, вы отправляете указатель на первый код, 1-1, а если он 0, вы указываете на другой код, 1-0.Затем вы расширяете словарь, добавляя еще две возможности к выбранной ветви дерева. Если вы будете делать это неоднократно, у последовательностей, которые появляются чаще, вырастут более длинные ветви «.

    «Оказывается, — говорит он, — это был не только оптимальный [подход], но и настолько простой, что сразу стал полезным».

    Джейкоб Зив (слева) и Абрахам Лемпель опубликовали алгоритмы сжатия данных без потерь в 1977 и 1978 годах, оба в IEEE Transactions on Information Theory.Эти методы стали известны как LZ77 и LZ78 и используются до сих пор. Фото: Якоб Зив / Технион

    В то время как Зив и Лемпель работали над LZ78, они оба были в творческом отпуске из Техниона и работали в компаниях США. Они знали, что их разработка будет коммерчески полезной, и хотели запатентовать ее.

    «Я работал в Bell Labs, — вспоминает Зив, — поэтому я подумал, что патент должен принадлежать им. Но они сказали, что невозможно получить патент, если это не аппаратное обеспечение, и им не хотелось пытаться.»(Верховный суд США не открывал дверь для прямой патентной защиты программного обеспечения до 1980-х годов.)

    Однако работодатель Lempel, Sperry Rand Corp., был готов попробовать. Она обошла ограничение на патенты на программное обеспечение, создав оборудование, реализующее алгоритм, и запатентовав это устройство. Сперри Рэнд последовал этому первому патенту с версией, адаптированной исследователем Терри Велчем, под названием алгоритм LZW. Наибольшее распространение получил вариант LZW.

    Зив сожалеет о том, что не смог запатентовать LZ78 напрямую, но, по его словам, «нам понравился тот факт, что [LZW] был очень популярен.Он сделал нас знаменитыми, и мы также получили удовольствие от исследований, к которым он нас привел «.

    Одна из последующих концепций получила название сложности Лемпеля-Зива — меры количества уникальных подстрок, содержащихся в последовательности битов. Чем меньше уникальных подстрок, тем сильнее можно сжать последовательность.

    Позднее эта мера стала использоваться для проверки безопасности кодов шифрования; если код действительно случайный, его нельзя сжать. Сложность Лемпеля-Зива также использовалась для анализа электроэнцефалограмм — записей электрической активности в головном мозге — чтобы определить глубину анестезии, диагностировать депрессию и для других целей.Исследователи даже применили его для анализа популярных текстов песен, чтобы определить тенденции повторяемости.

    За свою карьеру Зив опубликовал около 100 рецензируемых статей. Хотя работы 1977 и 1978 годов являются самыми известными, у теоретиков информации, пришедших после Зива, есть свои фавориты.

    Для Шломо Шамаи, выдающегося профессора Техниона, статья 1976 года представила алгоритм Виннера-Зива, способ охарактеризовать пределы использования дополнительной информации, доступной декодеру, но не кодеру.Эта проблема возникает, например, в видеоприложениях, которые используют тот факт, что декодер уже расшифровал предыдущий кадр и, таким образом, его можно использовать в качестве дополнительной информации для кодирования следующего.

    Для Винсента Пура, профессора электротехники в Принстонском университете, это статья 1969 года, в которой описывается граница Зива-Закая, способ узнать, получает ли сигнальный процессор наиболее точную информацию из данного сигнала.

    Зив также вдохновил ряд ведущих экспертов по сжатию данных на занятиях, которые он преподавал в Технионе до 1985 года.Вайсман, бывший студент, говорит, что Зив «глубоко увлечен математической красотой сжатия как способа количественной оценки информации. Получение у него курса в 1999 году сыграло большую роль в том, что я встал на путь моих собственных исследований «.

    Не только он был так вдохновлен. «Я взял у Зива уроки теории информации в 1979 году, в начале учебы в магистратуре, — говорит Шамай. — Прошло более 40 лет, а я до сих пор помню этот курс. Это заставило меня задуматься над этими проблемами. проводить исследования и получать докторскую степень.Д. »

    В последние годы глаукома лишила Зива большую часть зрения. Он говорит, что статья, опубликованная в IEEE Transactions on Information Theory в январе этого года, является его последней. Ему 89 лет.

    «Я начал писать статью два с половиной года назад, когда у меня еще было достаточно зрения, чтобы пользоваться компьютером, — говорит он. — В конце концов Юваль Кассуто, младший преподаватель Техниона, завершил проект». В документе обсуждаются ситуации, в которых большие информационные файлы необходимо быстро передавать в удаленные базы данных.

    Как объясняет Зив, такая потребность может возникнуть, когда врач хочет сравнить образец ДНК пациента с прошлыми образцами от того же пациента, чтобы определить, была ли мутация, или с библиотекой ДНК, чтобы определить, есть ли у пациента генетическое заболевание. Или исследователь, изучающий новый вирус, может захотеть сравнить его последовательность ДНК с базой данных ДНК известных вирусов.

    «Проблема в том, что количество информации в образце ДНК огромно, — говорит Зив, — слишком много для того, чтобы сегодня ее можно было отправить по сети за считанные часы или даже, иногда, за дни.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
