Автомобильная радио УКВ (FM) антенна своими руками

Наличие в автомобиле радиостанции для личной связи ставит особые требования к приемо-передающей антенне Так как она в первую очере ь является передающей, то должна быть согласованной и иметь высокий (насколько это вообще возможно для укороченной антенны) КПД. Ее характеристики должны быть не подвержены влиянию близко расположенного корпуса машины и иных близко расположенных проводящих и заземленных предметов, а расположение ее должно исключать вмешательство в конструкцию автомобиля во избежание проблем с ГАИ. Кроме того, редкий автомобилист для установки антенны отважится сзерлить кузов своей «легковушки» Вместе с тем крайне желательно расположение антенны внутри салона, чтобы исключить возможность случайного или намеренного повреждения и влияние на нее атмосферных воздействий.


Простейшая штыревая антенна, расположенная над кузовом, не удовлетворяет ни одному из перечисленных требований.

Она имеет малый КПД, ее резононсная частота (а следовательно и степень согласования) сильно зависят от расположения заземленных предметов. Еще хуже ведет себя штыревая антенна при расположении штыря внутри салона, например, вдоль середины заднего стекла. Из-за того что она окружена металлом кузова, еще более падает ее действующая высота и КПД.
Намного лучшие результаты получаются при использовании рамочных антенн которые значительно менее критичны к проводимости земли и ее близкому расположению, а также имеют более высокий КПД. Хорошие результаты дает рамочная антенна ОБКН, имеющая диаметр рамки 685 мм при высоте над проводящей поверхностью 76 мм (для 28 МГц), которую удобно расположить над крышей автомобиля вместо рамы багажника. Но, к сожалению, ее конструкция не удовлетворяет требованиям ГАИ и, кроме того, исключает возможность установки багажной рамы.
Была исследована возможность использования для указанных целей антенны типа укороченный «квадрат».

Антенна представляет собой рамку с коэффициентом укорочения около 0,3. Электрическое удлинение достигается дополнительными шлейфами w1, w2 и конденсатором С1, включенным в точки антенны, соответствующие максимальным противофазным напряжениям, что эквивалентно увеличению концевой емкости элементов. Следует отметить, что такая антенна имеет больший КПД, чем антенна в которой используются удлиняющие катушки индуктивности, например, любая автомобильная штыревая антенна. Дело в том, что в этом варианте выбрасываются части элемента, вносящие малый вклад в общее излучение, по которым протекает ток с небольшой амплитудой. Использование двух видов удлинения позволяет с одной стороны получить приемлемые размеры шлейфов, а с другой — входное сопротивление на резонансе, близкое к 50 Ом.

Антенна выполнена из изолированного провода МГТФ 0,5. Из этого же провода выполнены шлейфы w1,w2, проводники которых расположены вплотную друг к другу и не скручены между собой. Конструктивно петля размещена под резинкой уплотнителя заднего стекла в салоне автомобиля Шлейфы w1, w2 сложены втрое по длине и вместе с конденсатором С1 размещены в пластмассовой-трубке подходящего диаметра, располагаемой вертикально посередине заднего стекла.
Концы трубки сплющены и на трении также вставлены под уплотнитель. Поскольку укорачивающий конденсатор включен между узлами токов, то даже при мощности передатчика 0,5-1 Вт амплитуда напряжения на С1 достигает нескольких десятков вольт. При указанной мощности в качестве О можно использовать конденсаторы КМ4-21 Настройка антенны по минимуму КСВ производится С1. При указанных размерах (соответствующих заднему стеклу ВАЗ 2106) резонансная частота антенны перестраивается О от 20 до 36 МГц. Такой запас по частоте позволяет считать приведенные размеры петли ориентировочными и на практике выполнять петлю в соответствии с имеющимися формой и периметром заднего стекла. Экспериментально снятые характеристики приведенные на рис.3 соответствуют антенне с размерами, указанными на рис., и установленной под уплотнителем заднего стекла ВАЗ 2106. В диапазоне 27-28 МГц антенна является узхополоенбй, как, впрочем, все укороченные антенны. Эксперименты показали, что имеется н второй резонанс, соответствующий вещательному диапазону УКВ (65 МГц прн настройке антенны на основную частоту 27,0 МГц или 68 МГц при настройке на 28,2 МГц).
В этом диапазоне полоса пропускания составляет несколько МГц, что позволяет использовать антенну для радиовещательного УКВ приемника.

Малогабаритная антенна для FM диапазона своими руками

Добавил: Chip,Дата: 23 Мар 2018

Укороченная антенна на 88-108МГц.

При сборке радиомикрофона, передатчика или приёмника на диапазон УКВ в качестве антенны удобнее использовать не обычный кусок провода, а антенну, предложенную в этой статье.  Она меньше по размерам и эффективнее обычной.

Для изготовления антенны нам понадобится:
  • коаксиальный кабель или высоковольтный провод;
  • термоусадочная трубка;
  • обмоточный провод типа ПЭВ-2 0,2-0,5 мм;
  • штангиль-циркуль;
  • линейка;
  • клей для пластика;
  • и желание доделать все до конца 🙂

Описание изготовления антенны

Шаг 1. Берем любой высокочастотный коаксиальный кабель, на фото РК75.

Шаг 2. Снимаем оплетку и наружнюю изоляцию. Можно использовать высоковольтные провода от высоковольтных трансформаторов, используемых в ЭЛТ-телевизорах и мониторах. Они по жестче и хорошо подходят для антенн приемников, для радиомикрофонов советую выбрать провод по мягче .

Шаг 3. Также нарежем наш коаксиальный или высоковольтный провод кусок 72мм и кусок 74мм. С точностью +/- 1мм и любой отрезок пластика диаметром 3,6мм и длинной 18 мм +/-1мм

Шаг 4. Припаиваем к кабелю кусок провода, из которого будет, потом намотана катушка из любого подходящего отрезка пластика диаметром 3,6мм и наматываем 45витков провода. В данной конструкции был использован кусок внутренней изоляции длинной 18мм. Можно пересчитать катушку под другой диаметр. Соблюдая два условия длинна катушки 18мм, а индуктивность 1.3-1.4мкГн

Шаг 5. Теперь аккуратно наматываем расчетные витки. У меня вышло 45 витков при диаметре 3,6мм.

Шаг 6 . Катушка намотана, с ее торцов видны зазоры в них мы зальем клей для укрепления конструкции, мне из клеев очень нравится «Бизон» но можно применить другие способные клеить целлофан.

Шаг 7. Одеваем термоусадочную трубку.

Трубку можно нагреть любым удобным способом лучшие результаты получаются на закрытом огне. Я «усаживаю» строительным феном до его появления просто нагревал над газовой плитой.

Это готовый вариант антенны он гибкий и надежный! «Веселенький» цвет связан с отсутствием под рукой трубки нужного диаметра. Я сделал две антенны на вторую одену сверху черную трубку так будет менее заметной и значит более пригодной для радио жучка.

Тут вы видите антенны разных конструкций. Две антенны свежее изготовленные «веселенькая» (желтая с зеленым) и черная. Кусок провода около 35 см. Антенна заводская и телескопическая в 40 см длинной.

Не могу выразить в точных цифрах, но эффективность этой антенны выше, чем у всех лежащих антенн, кроме «заводской» — с ней она на ровне.

Выбор за Вами!

Автор: Werewolf (сайт:vrtp.ru)



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:
  • Простой приёмник на CD2003GB/GP
  • СХЕМЫ ПРОСТЫХ РАДИОПРИЕМНИКОВ на CD2003GB/GP

     В статье, ниже рассмотрим несколько вариантов простых схем радиоприёмников на недорогой микросхеме CD2003GB/GP (ТА2003Р).

    Многие радиолюбители, собирая новую конструкцию, ищут схемы попроще и с хорошими техническими характеристиками. Бывает это трудно совместить, но если постараться, то найти можно.

    Подробнее…

  • Параболическая 3G антенна за 5 минут
  • Простейшая 3G/4G антенна своими руками

    В моём загородном доме есть проблемы с подключением из-за низкого уровня сигнала.

    В статье ниже, я вам расскажу, как я решил проблему с подключением моего 3G модема бесплатно, всего за 5 минут работы.

    Подробнее…

  • Программа для изучения Азбуки Морзе — MorseGen
  • MorseGen это программа, которая может генерировать код Морзе для практики на любой скорости для комфортного чтения.

    Она может быть использована для обучения Азбуки Морзе использованием метода Коха, начиная со случайной буквы или цифры группами, общими словами, текстом из файла или псевдо-связей. Если Вы начинаете изучать азбуку с нуля, то Вам  лучше начать с программы Morse Machine. Подробнее…


Популярность: 12 684 просм.

Антенна для FM-приёмника своими руками

Антенна для FM-приёмника своими руками

Итак, пару месяцев назад мне наскучили три радиостанции, которые вещают в нашем городе. Музыка одна и та же, мозг уже начал уставать. Пришла идея сделать простенькую

FM-антенну. Погуглил на эту тему, и нашёл.

Для этого действия нам понадобится простой телевизионнный кабель на 75 ом. Отмерим- вверху отсчитываем около 7 сантиметров, затем ниже ещё 75 сантиметров, ещё ниже- ещё 75 сантиметров.
75+75 связано с особенностью размера волны FM-диапазона.
Снимаем полностью изоляцию на первых 7 и 75 сантиметрах:

Теперь эту оплётку нам надо вывернуть. Выворачиваем на нижнюю часть кабеля. Для упрощения советую немного её «сжать» вниз, чтоб она свободно проворачивалась на центральной жиле- я для того и сделал эти 7 см вверху.

Вывернули? Теперь обрежем верхние 7 см кабеля- они только ухудшат приём. В итоге у нас должна получится такая конструкция:

Центральную жилу мы подсоединяем 75-омным кабелем к началу антенны приёмника, а оплётку- к минусовому, или общему проводу, а ещё лучше- заземляем.
Всю конструкцию вешаем вертикально на улице, и повыше, высота зависит от дальности передатчика- у нас до Петербурга 120 километров, и антенна даёт уверенный приём на высоте 6 метров над землёй, находится выше окружающих дачных домов. Не спрашивайте меня, почему оплётку надо выворачивать- от варианта «просто срезать половину» приём немного хуже. Пробовал данную антенну на окне четвёртого этажа- из шипения на частоте «Русского радио» появились низкочастотные помехи, качество вещающих в нашем регионе радиостанций значительно улучшилось. На даче- в стерео-режиме уверенно ловятся все Петербужские радиостанции. Ещё совет- если радио просто шипит- не заморачивайтесь с этой антенной, и возьмите простую комнатную телевизионную с двумя усами. Отрегулируйте их, чтоб длинна каждого уса была 75 см, Подсоедените один ус к антенне приёмника, другой- к общему проводу (минусу) того же приёмника.


Мощная широкополосная антенна                               Руководство по сборке простых антенн



[View 22+] антенна укв-fm диапазона своими руками

Download Images Library Photos and Pictures. FM-антенна своими руками. Антенный усилитель fm диапазона своими руками | Assa59.ru ФМ антенна своими руками: виды, как сделать, как подключить, причины затухания сигнала Дед клуб: Самодельные конструкции антенн для приёмников с УКВ (FM) диапазоном. Часть первая.

. Как сделать антенну для радио своими руками: советы Самодельные конструкции антенн УКВ (FM) диапазона Антенна для FM-приёмника своими руками

Простая антенна. ФМ антенна. УКВ антенны. МВ антенна. Антенна метрового диапазона. FM антенна своими руками. Комнатная антенна своими руками.

Простая антенна. ФМ антенна. УКВ антенны. МВ антенна. Антенна метрового диапазона. FM антенна своими руками. Комнатная антенна своими руками.

Дед клуб: Самодельные конструкции антенн для приёмников с УКВ (FM) диапазоном. Часть первая.

Антенна для FM-приёмника своими руками

Пин на доске FM Radio

Дед клуб: Самодельные конструкции антенн для приёмников с УКВ (FM) диапазоном. Часть первая.

Самодельные укв антенны

Как сделать антенну для радио FM своими руками дома ?

Схема высокоэффективной антенны для дальнего приема FM-радиостанций — Страница 2

Как сделать антенну для радио FM своими руками дома ?

FM антенна своими руками: устройство и подключение

FM-антенна своими руками.

Форум РадиоКот • Просмотр темы — Антенна радиовещательного диапазона 65-108 МГц

Простой FM-УКВ конвертер для старого радиоприёмника своими руками | Лучшие самоделки | Best DIY

Мастер Винтик. Всё своими руками!Малогабаритная антенна для FM диапазона своими руками | Мастер Винтик. Всё своими руками!

Самодельные конструкции антенн УКВ (FM) диапазона

Простой УКВ-FM конвертер | Простые электронные самоделки своими руками

🤑 Антенна УКВ-FM (штырь) consider

Fm антенна своими руками — Chip Stock

Простой антенный усилитель для УКВ(FM) приемника

Антенна для приемника своими руками

Russian Hamradio — Рамочная УКВ антенна из фольги на диапазон 66…108 МГц

Мастер Винтик. Всё своими руками!Малогабаритная антенна для FM диапазона своими руками | Мастер Винтик. Всё своими руками!

Антенна для радио в авто своими руками

Как сделать антенну для радио своими руками: советы

Как сделать антенну для радио FM своими руками дома ?

Антенна Харченко на диапазон 88-108 МГц — Домашняя страница Непорожнева Антона

FM антенна: принцип работы, универсальная модель для музыкального центра своими руками, затухание сигнала

[43+] уличная Fm антенна своими руками

View Images Library Photos and Pictures. Группа компаний «Мир антенн и Электроникс» | radiodvor.ru ROZETKA | Эфирная круговая антенна FM диапазона (1201). Цена, купить Эфирная круговая антенна FM диапазона (1201) в Киеве, Харькове, Днепропетровске, Одессе, Запорожье, Львове. Эфирная круговая антенна FM диапазона (1201): обзор, описание, продажа Активная фм антенна своими руками – Как сделать антенну для радио FM своими руками — Светодиодные светильники и корпуса для светильников купить оптом в Москве Как сделать FM антенну: 8 шагов (с иллюстрациями)

. ИЗГОТОВЛЕНИЕ ФМ АНТЕННЫ ДЛЯ ПЕРЕДАТЧИКА Простая FM антенна для радиоприемника своими руками | Простые электронные самоделки своими руками Простая антенна. ФМ антенна. УКВ антенны. МВ антенна. Антенна метрового диапазона. FM антенна своими руками. Комнатная антенна своими руками.

Заметки для мастера — Рамочная антенна из фольги

Заметки для мастера — Рамочная антенна из фольги

FM антенна: принцип работы, универсальная модель для музыкального центра своими руками, затухание сигнала

Как сделать антенну для радио FM своими руками дома ?

ФМ антенна своими руками: виды, как сделать, как подключить, причины затухания сигнала

Антенна для радио своими руками: как сделать FM-антенну для радиоприемника по чертежам? Схема антенны дальнего приема

как сделать антенну для радио фм своими руками — Prakard

Простая комнатная антенна для телевизора своими руками — Морской флот

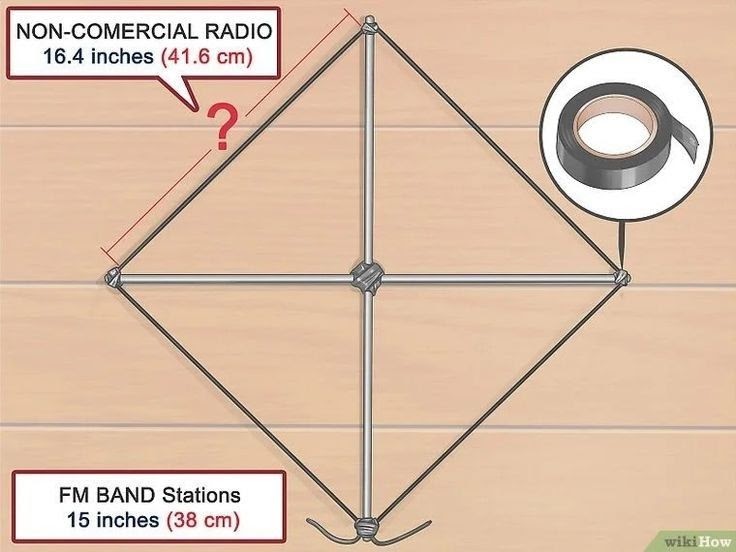

Как сделать FM антенну: 8 шагов (с иллюстрациями)

Как сделать антенну для радио своими руками: советы

Fm антенна для музыкального центра sony

Антенна для fm радио — простое и эффективное устройство своими руками. Инструкция для Вас!

FM антенна: принцип работы, универсальная модель для музыкального центра своими руками, затухание сигнала

Антенна для радио своими руками: линейная антенна, как сделать антенну для музыкального центра

ИЗГОТОВЛЕНИЕ ФМ АНТЕННЫ ДЛЯ ПЕРЕДАТЧИКА

Антенна для радио своими руками: как сделать FM-антенну для радиоприемника по чертежам? Схема антенны дальнего приема

Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто

Антенна для телефона своими руками — ElectrikTop.ru

Антенна для fm радио — простое и эффективное устройство своими руками. Инструкция для Вас!

FM-антенна своими руками.

Антенна для музыкального центра своими руками

Активная фм антенна своими руками – Как сделать антенну для радио FM своими руками — Светодиодные светильники и корпуса для светильников купить оптом в Москве

Антенна для дачи: цифровая, эфирная, активная, спутниковая, уличная, FM,как выбрать, фото и видео

FM-антенна своими руками.

Активная фм антенна своими руками – Как сделать антенну для радио FM своими руками — Светодиодные светильники и корпуса для светильников купить оптом в Москве

Антенна из банок своими руками — Chip Stock

[Download 21+] Fm диапазона антенна харченко для Fm радио своими руками

View Images Library Photos and Pictures. Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто Как можно сделать антенну в домашних условиях Как сделать антенну для радио FM своими руками дома ? Антенны для цифрового ТВ своими руками

. Самодельная антенна Харченко для 3G модема Обзор наружной антенны Дельта Н118A.F-5V | Цифровое телевидение Форумы сайта «Отечественная радиотехника 20 века» • Просмотр темы — Хорошая FM антенна своими руками!

Антенна Харченко

Антенна Харченко

Изготовление самодельной антенны для радио своими руками в домашних условиях

УКВ антенна Харченко

Сайт начинающих радиолюбителей

Антенна fm диапазона своими руками — YouTube

Изготовление самодельной антенны для радио своими руками в домашних условиях

Как сделать антенну для радио fm своими руками дома? — Telelander. ru

Fm антенна своими руками — Chip Stock

Антенна харченко из пластин. Как сделать антенну цифрового телевидения своими руками для дачи и дома

Антенна Харченко

FM-антенна своими руками.

4g антенна mimo своими руками — Сделай сам

Антенна для радио своими руками: как сделать FM-антенну для радиоприемника по чертежам? Схема антенны дальнего приема

Радиоантенна своими руками | U-Cio.ru

Самоделки — своими руками

Дальний прием вещательных FM-станций — Страница 123

Антенна для fm радио — простое и эффективное устройство своими руками. Инструкция для Вас!

ФМ антенна своими руками: виды, как сделать, как подключить, причины затухания сигнала

Самодельная антенна Харченко для 3G модема

Антенна Харченко для DVB-T2 — 3G-aerial

ФМ антенна своими руками: виды, как сделать, как подключить, причины затухания сигнала

Установка УКВ-антенны на крышу дома — стр. 1 — Антенны — Форум Ростовского автомобильного радиоканала!

Простая FM антенна для радиоприемника своими руками | Простые электронные самоделки своими руками

Антенна для fm радио — простое и эффективное устройство своими руками. Инструкция для Вас!

Изготовление самодельной антенны для радио своими руками в домашних условиях

Как из маркера сделать миниатюрную и чувствительную антенну FM приемника вместо длинного провода


Эксплуатировать FM приемник, у которого антенна представляет метровый кусок провода не всегда удобно, а в некоторых случаях порой и невозможно. Чтобы добавить комфорта при прослушивании радиоприемника, автор канала «Valery Samodelkin» показывает как построить миниатюрную, спиральную FM антенну которая обладает высокой чувствительностью, стильно выглядит и не доставляет хлопот по ее размещению.

Понадобится


  • Перманентный маркер.
  • Болт 6х150.
  • 2 гайки и 1 соединительная гайка.
  • Термоусадочная трубка.
  • Провод в изоляции длиной 77 см (расстояние 1/4 длины волны FM диапазона).
  • Защитный колпачок от цоколя лампочки (при покупке их выбрасывают).

Как изготовить FM антенну из маркера своими руками


Берем маркер и при помощи канцелярского ножа подрезаем верхнюю часть копачка.

В результате чего верхнее широкое кольцо отпадает и появляется заостренная поверхность.

Корпус разбираем, удаляем красящий стержень. Пишущий наконечник подрезаем и удаляем.

Комплект для сборки готов.

Болт сверлим сверлом 2 мм по средине. Одеваем на него термоусадку, чтобы закрыть часть от шляпки до отверстия.

Провод оголенной частью вставляем в отверстие и закручиваем для хорошего контакта. Изолируемую часть провода наматываем виток к витку на болт на сторону с термоусадкой.

Задний колпачок от маркера и защитный колпачок от лампочки просверлим в центре под болт.

Собираем антенну. В корпус маркера вставляем болт с накрученным проводом.

Фиксируем гайкой.

С одной стороны приклеиваем на супер клей зауженный колпачок, а с другой надеваем колпачок от лампочки и фиксируем длинной гайкой.

Растворителем стираем название с корпуса.

Красим все в черный цвет.

Устанавливаем на мотоцикл.

Прием отличный! Даже поворот руля не вносит помех.

Данная антенна гораздо чувствительнее обычного длинного куска провода.
Такую мини антенну можно сделать не только для мотоцикла, но и для машины или просто для домашнего музыкального центра.

Смотрите видео



Также читайте как сделать миниатюрную и чувствительную антенну для Wi-Fi роутера — https://sdelaysam-svoimirukami. ru/3856-prostaya-vsenapravlennaya-antenna-3g-4g-wi-fi.html

Как сделать FM-антенну на 75 Ом?

Вы гуглите «FM-радио, антенна Bose с сопротивлением 75 Ом» и задаетесь вопросом, можно ли сделать это самостоятельно дома, чтобы сэкономить средства? Если да, то этот пост — то, что вам нужно.

Мы покажем вам, как сделать 75-омную FM-антенну в домашних условиях всего за несколько простых шагов. Вам просто понадобятся некоторые инструменты, такие как провод динамика, штекер 4 мм или штекер 3 мм.

Что такое «антенна на 75 Ом?»

Откровенно говоря, «антенны на 75 Ом» не существует.Вы меня правильно поняли; нет антенны на самом деле 75 Ом. На самом деле это немного недоразумение.

Чтобы лучше все понять, в первую очередь вам нужно понять основы импеданса. Импеданс — это измерение в омах, которое представляет способность материала передавать ток.

В типичных антеннах мы обычно наблюдаем естественный импеданс около 300 Ом, что совсем не близко к 75 Ом, указанным во фразе «75-омная модель», которую мы обычно говорим. Измерение 75 Ом связано с механизмом передачи и компонентами, используемыми для сбора этих передаваемых мощностей.

При таком высоком импедансе использование антенн с другими устройствами было сложной задачей. Они просто плохо работают вместе и склонны все испортить. Вот почему люди искали решение — рождение балуна.

Внутри антенн балун будет использовать свой компактный трансформатор для снижения импеданса антенн в 4 раза (для обычных антенн) или в 6 раз (для некоторых коммерческих продуктов). В результате он снижает естественное сопротивление 300 Ом до 75 или 50 Ом, что является значительно лучшим проводящим выходом для медных коаксиальных проводов.

Поскольку почти все антенны, производимые в настоящее время, включают в себя этот балун, люди предполагают, что современные антенны имеют сопротивление 75 Ом, в то время как на самом деле 75 Ом — это только выход этих антенн, а не импеданс.

Антенны 75 Ом и 300 Ом: они разные?

Теперь вы можете спросить: «75-омные антенны и 300-омные — это одно и то же?» Они есть, но это не так.

Наиболее существенное различие между этими двумя, на наш взгляд, заключается только в доступности.По сравнению с антеннами на 300 Ом, антенны на 75 Ом могут быть намного проще в использовании. Кроме того, большинство современных передатчиков имеют разъемы для кабеля с сопротивлением 75 Ом.

Что вам понадобится перед изготовлением 75-омной FM-антенны

Материалы

Если стержень изготовлен из непроводящего материала, рекомендуется использовать стержень приблизительно от 55 до 58 дюймов для создания воздушной конструкции. Чтобы противостоять ветру, материал также должен быть прочным и прочным.Валы из стекловолокна, ПВХ, алюминия и дерева — прекрасные примеры.

Знание частот FM

Примечательно, что перед сборкой антенны важно получить полное представление о частотах FM для отправки и приема сигналов. Длина волны FM 27 МГц значительно больше 17 футов; таким образом, чтобы получить FM-передачи, рекомендуется разделить длину волны на две половины.

Затем мы рекомендуем создать изоляцию для обоих отрезков кабеля, подключить их к FM-радио, а затем разместить их как можно выше.

Инструменты

Кроме того, очень важно иметь первоклассный сварочный аппарат, а также сварочную стойку, чтобы поддерживать порядок в различных воздушных компонентах во время работы.

В то же время потребуются электронные припои, двусторонние ленты и даже электрические ленты. Для достижения наилучшего результата важную роль также может сыграть комплексный набор инструментов с различными зажимами, плоскогубцами и отвертками.

Как сделать FM-антенну на 75 Ом — Подробные инструкции

Самодельные FM-антенны достижимы, и есть много методов, которые вы можете использовать для проведения DIY FM-антенны 75 Ом.Сегодня мы покажем вам 3 лучших способа создать дома FM-антенну на 75 Ом.

1. Самодельные антенны FM-радио с проводом динамика

Провод динамика — один из наиболее распространенных материалов, используемых при создании FM-антенны. Ниже приводится пошаговая процедура, чтобы сделать это изделие своими руками в домашних условиях:

Во-первых, обрежьте 10 футов кабеля от линии динамика для антенны.

На отметке 3 фута проверьте и соедините кабель. Затем сформируйте большую букву «Т», используя каждую из трехметровых секций, и соедините их вертикально с оставшимися 7 футами, чтобы они не разделились.

После этого оторвите 2 дюйма изоляции от другого конца оставшегося 7-футового провода динамика.

Затем подключите кабель динамика к радиоприемнику, следуя этим инструкциям.

  • Найдите на приемнике кабель внешней антенны. Муравей.» или может быть доступен тег «ext.ant».
  • При подключении внешней антенны оберните кабели проводки динамика вокруг стоек.
  • Переплетите две нити в единый кабель.Если соединение внешней антенны является зажимом, этот шаг является обязательным. Поскольку по проводам не проходит электричество, вы не получите поражения электрическим током.

Двигаясь вперед, пора выдвинуть антенну: для начала поместите приемник, которым в данном случае являются провода динамика, рядом с окном. Затем протяните антенный кабель через окно и разместите его на чердаке.

Чтобы завершить сеанс «Сделай сам» и предложить помощь с кабелем, воспользуйтесь небольшим гвоздем. За окном проложите 2 кабеля в противоположных направлениях.Также желательно прикрепить гвоздь к концам двух прядей, чтобы обеспечить дополнительную стабильность.

2. FM-антенна своими руками с вилкой 4мм

Вы можете использовать шнур 75 Ом, чтобы сделать антенну для вашего FM-радио и закрепить ее на задней панели телевизора. Действительно, добавление антенны таким способом — отличный способ наслаждаться трансляцией, не нарушая закона.

Вам понадобится 75-омный кабель и несколько разъемов, чтобы установить оконечную нагрузку FM-антенны на вашем телевизоре.

После этого вставьте один конец в гнездо для подключения FM-передатчика на телевизоре, а другой конец засовывайте через окно или стену. Теперь, используя разъемы на 75 Ом и дополнительные шнуры, вы можете легко собрать свою антенну.

Этот метод идеально подходит для любой задачи, требующей длины волны FM, поскольку множество динамиков, наушников, инструментов и других устройств могут работать с 4-миллиметровыми вилками.

3. Самодельные антенны FM радио с вилкой 3мм

Как указывалось ранее, можно создать FM-антенну на 75 Ом, используя различные методы, и использование 2 частей медного провода также является другим вариантом.

Каждая часть должна быть 60 см в длину, одна часть должна иметь дополнительные 10 см на одном конце, а другая — 5 см.

Теперь снимите по 1/4 дюйма с каждой стороны, плотно затяните их, затем припаяйте или соедините их, если необходимо, чтобы устранить провисание резьбы.

Заключительный этап — пайка или опрессовка, чтобы прикрепить 3-миллиметровый штекер для передачи FM-данных на один конец, не оставляя открытых проводов. Если вы не уверены в своей компетенции выполнить эту процедуру, доверьте ее кому-нибудь другому.

Заключение

Теперь вы знаете, как сделать дома FM-антенну на 75 Ом, используя 3 простых метода. Процесс совсем несложный и требует только базовой подготовки и навыков.

Таким образом, если вы хотите сэкономить несколько долларов на покупке новой антенны, мы надеемся, что сегодняшний пост расчистил вам дорогу. Так что крутите, и вы можете понять, что это не так сложно, как кажется. Удачи!

Радио

Pi-rate: как сделать собственную FM-станцию ​​менее чем за 35 долларов

Радиостанции

FM — это, по сути, всего лишь две вещи: передатчик для создания сигнала и антенна для его трансляции, а это означает, что создать собственную пиратскую радиостанцию ​​на самом деле очень-очень просто.

Те FM-передатчики, которые вы использовали для передачи музыки с iPod на автомобильную стереосистему? Полноценные радиопередатчики, только с сильно ограниченными выходами, чтобы избежать нарушения каких-либо законов FCC. Если у вас есть паяльник, эти простые автомобильные передатчики можно взломать, чтобы увеличить дальность действия, добавив антенну большего размера и убрав внутренние резисторы.

В качестве альтернативы вы можете получить все необходимое для создания приличной системы дальнего радиуса действия на Amazon за пару сотен долларов (хотя вы захотите проверить местные правила FCC, когда речь идет о вещании).

Но самый простой (и дешевый) вариант — Raspberry Pi. Применяются те же принципы: используйте крошечный компьютер для создания и трансляции сигнала и прикрепите антенну, чтобы дать ему диапазон радиовещания.

1. Настройте Raspberry Pi

Вам понадобится Raspbian, операционная система на базе Linux для Raspberry Pi.

2. Установите программу FM-радио

Когда ваш Pi будет запущен и заработает, вам понадобится программное обеспечение.В частности, PiFM, созданный Оливером Маттосом и Оскаром Вайглом.

В качестве альтернативы, если вы хотите что-то еще более простое в использовании, Сэм Фриман и Винтер Вудс из Make Magazine создали модифицированную версию кода PiFM еще в 2014 году, которую вы можете найти на веб-сайте Make . Просто запишите его на карту microSD, добавьте музыку и просто подключите Pi к источнику питания, и он автоматически начнет вещание на выбранной вами частоте.

3.Выберите музыку

Установите свои треки и скопируйте их на Raspberry Pi. Если вы используете базовое программное обеспечение PiFM, вам потребуются 16-битные файлы .wav. Однако код Make Magazine поддерживает более широкую поддержку файлов.

4. Добавьте антенну

Подключите полоску провода к контакту GPIO4 на Raspberry Pi (четвертый контакт слева на большинстве устройств Pi). Вам понадобится что-то длиной не менее восьми дюймов, хотя для большей дальности рекомендуется ближе к 25 дюймам.В зависимости от вашей настройки и окружающей среды Pi может транслировать на расстоянии от 30 до 300 футов.

5. Радиовещание

Запустите код PiFM. Это можно сделать, выполнив команду типа «sudo ./pifm awesomejams.wav 100.0», где «100.0» — это частота в МГц, на которой вы транслируете.

6. Настройте радио и наслаждайтесь

Выберите любое FM-радио, настройтесь на свою радиостанцию ​​и наслаждайтесь!

Vox Media имеет партнерские отношения.Они не влияют на редакционный контент, хотя Vox Media может получать комиссионные за продукты, приобретенные по партнерским ссылкам. Для получения дополнительной информации см. наша политика этики .

Звуковой совет: лучшая радиоантенна может быть даже не радиоантенна

В: Мне нужна комнатная антенна AM / FM для моего 30-летнего приемника Technics. По большей части он работает достаточно хорошо, но у меня проблемы с приемом радио на обоих диапазонах. Я купил антенну с усилителем TERK PIB, но она работает не очень хорошо, и прием не работает. У вас есть какие-нибудь рекомендации?

A: Учитывая возраст вашего ресивера, возможно, тюнер начинает уходить.Но, как и вы, я подозреваю, что проблема в антенне.

Антенна важна, когда вы пытаетесь принять любой вид радиосигнала, но особенно это касается аналоговых передач, таких как FM. Я предпочитаю использовать «избыточный» подход с большой антенной, установленной снаружи или на крыше, когда это возможно.Большинство внешних антенн VHF также могут принимать FM-радио. Но, конечно, это не практично и не для всех целесообразно, и вы ищете что-то домашнее. Поэтому необходимо более простое и экономичное решение.

Я так и не нашел ни одной усиленной радиоантенны, которая стоила бы той коробки, в которой они упакованы.Возможно, есть отличный вариант, но я его еще не нашел. Но не отчаивайтесь. Что-нибудь более простое и менее дорогое может обеспечить лучший прием.

Знаете ли вы, что обычный набор кроличьих телевизионных ушей без усиления дает необычную антенну для FM-радио? Даже самая простая модель подойдет. Я купил базовую антенну типа «кроличьи уши» марки RCA всего за 10 долларов в универмаге и предпочел ее более дорогим устройствам с питанием. Каждый раз, когда я устанавливал стереоприемник и использовал прилагаемую к нему проволочную антенну, я почти не мог ничего настроить, и прием был нечетким. Как только я переключился на кроличьи уши, тюнер зафиксировал сигнал прямо с полным набором полосок мощности сигнала и кристально чистым приемом. Многие читатели, которые пробовали это, говорили мне, что могут получить станции, которые никогда не принимали раньше.

Вы можете быть удивлены, узнав, что ваш тюнер Technics 30-летней давности, если он находится в хорошем рабочем состоянии, вероятно, намного лучше, чем тюнер, который вы найдете в новом стерео ресивере или ресивере объемного звука (особенно в последнем ). Тогда у ресивера было всего две основные функции: настройка радиосигналов и питание двух динамиков. Со временем добавлялось все больше и больше функций, таких как обработка объемного звука, дополнительные каналы для подключения дополнительных динамиков, переключение HDMI, обработка видео и Bluetooth, и это лишь некоторые из них.

Несмотря на то, что было добавлено много функций, цены на приемники остались относительно постоянными.Производители должны были откуда-то брать деньги, а тюнеры и усилители — это то место, где они, как правило, экономили на качестве, чтобы сократить расходы. Ресиверы домашнего кинотеатра с плохими тюнерами могут особенно выиграть от недорогой модернизации антенны, подобной этой. Им нужна вся помощь, которую они могут получить!

Присылайте вопросы Дону Линдичу на donlindich @ gmail. com. Получите рекомендации и прочитайте предыдущие колонки на soundadvicenews.com.

Ты меня принимаешь? Как улучшить прием AM-радио в домашних условиях

Все мы знаем, что радиоприемники издают шипение, потрескивание или жужжание, когда прием не идеален.Это заставит вас вскочить со своего места и попытаться расположить антенну под разными углами, хотя это не всегда срабатывает.

В худшем случае вы не сможете даже настроить радио после того, как полностью вытянете антенну и перейдете из комнаты в комнату.

Если эта дилемма звучит слишком знакомо, то Radio Fidelity предлагает идеальное сочетание советов и приемов, которые вы можете использовать для улучшения приема AM-радио и усиления AM-радиосигнала.

Звуки, связанные с радиопомехами AM

Прежде чем мы рассмотрим вопрос о том, как улучшить прием AM-радио в домашних условиях, мы сначала попытаемся определить тип помех, которые больше всего влияют на ваше удовольствие от прослушивания.

Наиболее частые помехи:

Шипение

Если ваша радиостанция издает шипящий звук, возможно, это связано со слабым сигналом. Это может быть результатом слишком большого расстояния от передатчика или наличия больших структур между радиостанцией и трактом прохождения сигнала.

Чтобы решить эту проблему, вам, возможно, придется приобрести наружную антенну или разместить радиоприемник ближе к окну.

Искаженные звуки

Характеризуется звуками «s» и «z», искаженными до «шшш», и возникает, когда сигнал, передаваемый на приемник слушателя, использует более одного пути.

Обычно это результат перекрестных помех между сигналами, отражающимися от высоких зданий или холмов, и прямыми сигналами. Если это похоже на вашу болезнь, вы можете подумать об установке антенны на крыше.

Эта антенна принимает только прямые сигналы от передатчика и избегает любых отраженных сигналов, которые могут отражаться от близлежащих ландшафтов.

Твиттер

Этот тип помех обычно возникает, когда ваш дом или рабочее место находится в непосредственной близости от передатчика.Это результат перегрузки радиосигнала. К счастью, для решения этой проблемы требуется очень простое решение.

Все, что вам нужно сделать, это купить аттенюатор и подключить его между антенной и антенной розеткой.

Жужжание

И последнее, но не менее важное: жужжащий звук, который обычно является признаком электрических помех. Скорее всего, это устройство, расположенное недалеко от места, где находится радио.

Разобраться с этим означало бы выключить прибор, переместить его или отодвинуть радио подальше от источника помех.

Как улучшить прием AM в домашних условиях

Поскольку эта статья посвящена тому, как улучшить прием AM-радио в домашних условиях, мы сузили список бытовых приборов, которые, как известно, генерируют радиосигналы, которые могут мешать приему радиосигналов.

Сюда входят:

  • Пылесосы
  • Телевизоры
  • Микроволновые печи
  • Флуоресцентные лампы
  • Зарядные устройства для сотовых телефонов
  • Электрические одеяла
  • Сканеры
  • Рождественские огни
  • Электронные средства защиты от насекомых
  • Электродвигатели
  • Мониторы и компьютеры
  • Ультразвуковые датчики движения
  • Лампы накаливания
  • Электростатические очистители воздуха

Убедиться, что одно или несколько из этих приборов являются причиной помех, намного проще, если у вас есть портативное радио. Например, вам придется поднести радио ближе к микроволновой печи и посмотреть, усиливается ли жужжание по мере того, как вы приближаетесь к ней.

Если это не вариант, например, потому что ваше радио не работает от батарей, вы можете попробовать выключить эти устройства по отдельности, чтобы посмотреть, улучшится ли прием.

Вам придется делать это по очереди, пока вы не встретите надоедливое устройство, которое больше всего влияет на прием вашего радио.

В более сложных ситуациях у вас может быть несколько источников помех, которые вы действительно не можете отключить. К ним относятся такие вещи, как проводные детекторы дыма, обогреватели для аквариумов, неисправные электрические переключатели или даже автоматические дворовые фонари.

В таких ситуациях лучшей альтернативой было бы посмотреть, как можно максимизировать прием радиосигнала, применив несколько простых советов.

Советы по усилению приема AM-радиосигнала дома

Прежде всего, важно отметить, что телескопическая антенна, которая выдвигается из вашего радио, предназначена только для FM-радиостанций. Тот, который улавливает AM-сигналы, расположен внутри радиоприемника, обычно ближе к задней части до.

Чтобы улучшить прием AM, было бы лучше знать, по крайней мере, направление, в котором базируется передающая вышка, чтобы вы могли повернуть заднюю часть радиостанции в этом направлении.

Это потому, что антенна построена так, чтобы быть направленной; Это означает, что он улавливает сигналы с одних направлений намного лучше, чем с других.

Кроме того, установка радиоприемника рядом с окном гарантированно улучшит качество приема, если только у вас нет линий электропередач, простирающихся на несколько метров от вашего поля зрения.Это, скорее всего, вызовет помехи, и в этом случае лучше переместить радиостанцию ​​как можно дальше от окна.

Наконец, еще один отличный способ — изменить настройки эквалайзера — если у вашего радио есть эта функция. Например, может помочь усиление низких частот и уменьшение высоких частот, но это относительно суровый курс действий, поскольку он ограничивает динамический диапазон вашего устройства.

Это должно помочь уменьшить искажения, особенно если вы слушаете ток-шоу или обсуждение.

Что купить для улучшения приема AM-радио

Если перечисленные выше решения не сильно улучшают ваш прием и удовольствие от прослушивания, вы можете приобрести ряд надстроек, которые позволят снизить статические помехи в AM-диапазоне и даже улучшить прием радиосигналов в устройствах без радиосвязи. дружелюбное здание.

Некоторые из надстроек, которые вы можете приобрести для борьбы с радиопомехами AM, включают:

Антенна

Лучшая антенна — верный способ улучшить качество приема.Однако вам нужно быть уверенным в том, сколько вы готовы потратить. Есть антенны, которые стоят немалых денег, а другие очень доступны.

Однако цель состоит в том, чтобы не допускать компромиссов в отношении качества.

Перед тем, как отправиться в магазин за внешней антенной, обязательно проверьте свою радиостанцию ​​и убедитесь, есть ли в ней вход для AM-антенны.

Если это так, найдите провод длиной около фута, подключите его ко входу AM и посмотрите, улучшит ли это прием AM.

Если вы попробуете это, но это все еще не работает, то, возможно, усилитель радиоантенны AM или рамочная антенна могут быть отличной альтернативой. Рамочная антенна — это обычная радиоантенна, имеющая форму петли. Такая форма позволяет ему более эффективно принимать радиосигналы.

Для достижения наилучших результатов мы рекомендуем размещать рамочную антенну так, чтобы ее можно было повернуть к станции, если бы это было колесо.

Если вы чувствуете, что у вас есть технические возможности, вы также можете узнать, как сделать простой усилитель AM-радио, проверив ресурсы на YouTube.

Если вы предпочитаете тратить деньги на решение проблемы, подумайте о том, чтобы пройти мимо местного телевизора или в мастерскую по ремонту электрооборудования и попросить лучшую AM-радиоантенну, которая есть в наличии.

Одна вещь, о которой вам следует опасаться, — это то, что вам нужно будет отследить любые точки помех, которые могут вызывать любой радиошум. Это может быть любое электрическое оборудование, которое мы перечисляли ранее в этой статье.

Невыполнение может означать, что вы получите еще больше помех, независимо от качества антенны AM, установленной на вашем радиоприемнике.

FM-передатчик

Для тех, кто также задается вопросом, как улучшить прием радиосигналов в здании, есть еще одна отличная альтернатива — приобрести FM-радиопередатчик. Это, по сути, превратит FM-сигнал в AM-сигнал и передаст его.

Все, что вам нужно сделать, это подключить его к радио. Однако для того, чтобы это сработало, вам нужно использовать два радио, чтобы второй принимал сигналы от FM-передатчика, который вы подключили к первому.

Запись радио по времени

Запись радио по времени — отличная альтернатива для пользователей, чьи любимые станции вещают только в течение дня. Это действительно хорошо для пользователей, которые могут захотеть записать дневную программу, пока они спят или на работе, чтобы слушать ее ночью.

Один из способов сделать это — использовать автоматический таймер. Для этого вам нужно будет подключить магнитолу к таймеру для защиты от взлома и подключить таймер к розетке.

Таким образом, источником питания вашего радио является таймер. Затем вам нужно будет установить переключатель включения на время начала вашей программы, а на выключатель — на время ее завершения.

См. Также

Вам придется оставлять кнопки воспроизведения и записи нажатыми одновременно, чтобы, когда придет время, электричество протекло от таймера к радио, давая ему питание для начала записи.

Та же концепция применима, если вы хотите использовать свой видеомагнитофон, но это будет немного сложнее выполнить.

Покупка радиоприемника получше

Если все остальное не помогает, то последним средством будет покупка нового радио, которое имеет несколько функций, которые делают его пригодным для легкого приема сигналов AM. Два прекрасных примера включают коротковолновое или спутниковое радио.

Коротковолновое радио было бы отличным вариантом из-за его способности принимать сигналы на очень больших расстояниях, в то время как спутниковое радио принимает сигналы со спутника, вращающегося вокруг Земли.

Прием спутникового радио лучше, чем прием обычного радио, хотя ваша радиослужба AM должна передавать на спутник, чтобы это работало наилучшим образом.

Улучшение приема AM: проблемы с передатчиком

В некоторых случаях вы действительно можете обнаружить, что даже после применения большинства советов и приемов, перечисленных в этом руководстве, ваш прием все равно не так хорош, как вам хотелось бы. Это может быть из-за других основных факторов, которые вы действительно не можете контролировать.

Сюда входят:

Дневное вещание

Радиостанция, которую вы любите слушать днем, может быть недоступна ночью из-за того, что это дневной передатчик. Это одна из ситуаций, когда вам просто нужно дождаться дня, чтобы послушать любимую радиопрограмму.

Малый передатчик

AM-станция, которую вы хотите слушать, может просто не иметь необходимой мощности для передачи сильного сигнала в вашу область.Лучшее, что вы можете сделать на этом этапе, — это купить более мощное AM-радио или антенну.

Однако вам все еще не гарантировано улучшение приема AM.

Направленные передающие антенны

Большое количество станций на самом деле стремятся сосредоточить свои передачи на определенной географической области. Это сделано, чтобы сконцентрировать сигнал на территориях с наибольшим населением.

В других случаях некоторые станции даже имеют тенденцию менять свою диаграмму направленности ночью, чтобы уменьшить мощность или изменить диаграмму направленности.

Местоположение передатчика

Чаще всего передатчики радиостанций располагаются далеко от их базы. Это может сбивать с толку, особенно если станция постоянно объявляет о своем присутствии в «вашем городе».

Они делают это, чтобы создать впечатление более широкого географического охвата и, следовательно, заявить о себе как о станции, которая имеет явную власть над своим эфиром.

Если вам известна радиостанция, которая утверждает, что ведет трансляцию в вашем регионе, но вы и окружающие не можете улавливать ее сигнал, то это, скорее всего, так.

Как улучшить прием дома: часто задаваемые вопросы

Q: Что вызывает радиопомехи AM?

Радиопомехи AM вызываются поперечным сечением радиосигналов AM и других радиосигналов или наличием каких-либо больших зданий или холмов на пути прохождения сигнала между передатчиком и радиоприемником.

В: Как улучшить прием AM?

Вы можете улучшить прием AM, используя внешнюю антенну, такую ​​как рамочная антенна, поместив радиоприемник рядом с окном, повернув его тыльной стороной наружу, или отключив / убрав любые электрические приборы, которые, как было доказано, мешают приему вашего радиоприемника.

Q: Как я могу улучшить прием домашнего радио?

Это будет зависеть от того, что именно вы установили как причину помех вашим радиосигналам. Однако домашний прием можно улучшить, настроив низкие и низкие частоты.

Это помогает маскировать проблемы с приемом, но требует затрат с точки зрения качества прослушивания.

Q: Как мне избавиться от статического электричества в AM-диапазоне?

За счет улучшения приема, отодвинув радио от электрических приборов и дополнив его рамочной антенной.Если все попытки убрать статическое электричество терпят неудачу, подумайте о покупке спутникового или коротковолнового радио.

Radio Fidelity: Из любви к радио.

Как бесплатно сделать простую мощную рамочную антенну AM

В этом мире есть несколько по-настоящему волшебных вещей, которые практически бесплатны.
Эту антенну DIY AM лучше всего использовать на открытом воздухе, но вы можете заставить ее работать внутри, каким-то образом перенаправив провода. Он усиливает все слабые сигналы AM, поэтому мощная местная радиостанция может быть слышна по всему циферблату AM-радио.

Вот что вам нужно:

  • 100 футов или более любого типа изолированного провода, с которым легко работать
  • Завязки, стяжки или лента для фиксации формы катушки
  • (2) зажима типа «крокодил» (доступны в большинстве магазинов электроники)
  • (1) трех- или четырехфутовый заземлитель (любой металлический столб или труба диаметром ½ дюйма или более)
  • (1) регулируемый хомут для трубы, который подходит к металлической стойке

1. Сформируйте трехдюймовую катушку с семью витками.Закрепите в круглую форму с помощью завязок или ленты. Прикрепленный зажим типа «крокодил», показанный ниже, будет подсоединен не менее чем к 60 ‘антенного провода. Как правило, чем длиннее антенный провод, тем лучше, поэтому, если у вас есть антенный провод длиной 100 футов, это хорошо.

2. Другой конец (не показан) катушки войдет в заземляющий стержень, поэтому оставьте достаточно провода. Заземленный кол можно забить в удобное и безопасное место поблизости.


3. Для максимального приема вытяните антенный провод перпендикулярно станции, которую вы хотите слушать.Это означает, что если вы проведете воображаемую линию к станции, вам нужно будет проложить антенный провод под углом 90 градусов к этой воображаемой линии. Вы можете установить провод на любой высоте, но в целях безопасности подумайте о восьми футах.


4. Оголите конец антенного провода (я использую нож или диагональные плоскогубцы) и закрепите его на катушке. Зажимы из крокодиловой кожи действительно не нужны, но они намного надежнее, чем скручивать проволоку вместе.


5. Наша антенна не работала на трубе, которую мы использовали, пока мы не удалили ржавчину на небольшом участке под зажимом.Чего вы не видите, так это того, что грязь влажная. Это также важно, чтобы земля работала. Если у вас сухая почва, возможно, вам придется полить ее небольшим количеством воды, чтобы почва стала более проводящей. Прикрепите провод к зажиму.


6. ​​ Grand Magic Test: Настройте радио на очень слабую станцию. Вам не нужен измеритель сигнала, но интересно наблюдать, как он регистрирует усиление. Подвигайте катушку к радио, пока не услышите, что станция улучшается. На самом деле вы не прикрепляете эту антенну к радио.Катушка усиливает сигнал, который индуктивно улавливается ферритовой антенной внутри радиоприемника. Станция с частотой 1400 кГц в нашем районе перешла от «неразличимого сигнала» к «полной мощности». Сообщите нам о своих успехах или неудачах, чтобы другие слушатели могли извлечь пользу из вашего опыта.


Вы можете поэкспериментировать с диаметром катушки, количеством витков и длиной антенного провода, который вы используете. Если вы хотите увидеть другие отличные AM-антенны, попробуйте поискать рамочную антенну «сделай сам».Мы будем рады, если вы отправите комментарий и / или картинку, которую мы можем опубликовать.

Эта антенна отлично работает в диапазоне AM благодаря свойствам этих частот. Рамочные антенны могут работать и на других частотах, но требуют некоторой модификации из-за различий в частотных характеристиках. Возможно, в будущем будут сделаны некоторые открытия, связанные с исследованиями рамочной антенны.

Как всегда, мы ценим ваше мнение и поощряем вопросы.

Антенный усилитель для FM-приемника.Создание автопанелей для радио своими руками. Лучшие внутренние автомобильные антенны

Построить своими руками простую антенну Для FM-радио — отличный способ усилить качество принимаемого радиосигнала. Сначала займемся заменой штатной антенны на диполь.

Большинство современных радиоприемников оснащены разъемами для подключения обычных антенн — как встроенных, так и внешних телескопических. Сделать радиоантенну качественно, можно не прибегать к значительным затратам, достаточно разовое посещение обычного магазина и, конечно же, нужно знать, из чего можно сделать антенну для радио.

Материалы для работы

  • Изоляторы керамические и элементы для их соединения. Они нужны для предотвращения замыкания антенного кабеля на соседние поверхности. Вы можете приобрести эти устройства на любом радиорынке или найти в каком-нибудь заброшенном здании.
  • Проволока стальная тонкая для крепления изоляторов.
  • Роликовые блоки, необходимые для фиксации внешней радиоантенны в растянутом положении.
  • Разъем для подключения антенны.
  • Переключатель на два положения предназначен для защиты от грозы.
  • Моторный медный провод диаметром от 1,5 до 2 миллиметров. Можно, конечно, использовать стальную проволоку, но медная намного сложнее и удобнее.

Тип антенны

Теперь определимся с типом собираемой радиоантенны. Существует три основных типа антенн для FM-приемника, пригодных для сборки своими руками, схемы каждой из них представлены ниже:

  • Линейная антенна
  • Антенна с бегущей поверхностью Wave
  • Апертурная антенна, то есть антенна с поворотом.


Инструкция как сделать антенну

Установка любой антенны горизонтального типа начинается с выбора опоры, к которой в дальнейшем будем прикреплять изоляторы. Первая опора должна быть на крыше дома, а для второй можно выбрать дерево подходящей высоты. Изоляторы будут крепиться к стойкам с помощью стальных тросов.


Внешняя часть антенны не должна растягиваться слишком сильно, так как при понижении температуры воздуха провод сжимается и может порваться.

Роликовые блоки используются для уменьшения колебаний. Для использования их необходимо ввести на противоположном конце провода небольшой груз, соединив его с антенной.

Приемный элемент будущей антенны должен представлять собой цельный фрагмент из цельного материала. Если нет цельного куска провода, то можно соединить несколько элементов из одного материала, сняв зачистку и припаяв оловянным припоем.

Крепление для вертикального приемного элемента антенны представляет собой стойку, исключающую изменение положения провода при сильном ветре.

Если места для размещения антенны очень мало, то конструкцию можно изменить: разрезать провод на несколько частей и соединить конец каждого из них расплавленным оловом кабелем. Место шипа должно быть дорого, чтобы изолировать. Ниже фото самодельной антенны, подходящей для FM-радио.


Лучшей заменой ловушке станет самодельная комнатная антенна. В этом случае изоляторы крепятся внутри помещения, при этом как можно ближе к потолку (это рекомендуется для улучшения приема сигнала), а провод растягивается по горизонтали или сворачивается по спирали.


Производство резонансной рамочной антенны

Такие антенны часто используются механиками для приема коротковолновых сигналов. Для направленного приема сигнала антенну просто разверните в нужную сторону. Такие конструкции позволяют передавать радиосигналы гораздо больше благодаря магнитным элементам.

Итак, как сделать в домашних условиях аналогичную антенну для радио FM? Для начала нужно найти обруч из алюминия диаметром 77 сантиметров и сечением 17 миллиметров, такой можно использовать в любом магазине спорттоваров.

Если обруч был найден и вышел из строя, можно использовать сантехнические трубки из пластика и металла, либо медную трубку диаметром 1,6 см.

Последовательность сборки такой конструкции предельно проста:

  • Контакты конденсатора с переменной емкостью спаяны центральной жилой, обмоткой и отрезком коаксиального кабеля.
  • Другой конец кабеля, центральную жилу и обмотку припаиваем к алюминиевому обручу.Также можно использовать автомобильный зажим, который необходимо подготовить на месте сопряжения.
  • Размеры конструктивных элементов рассчитаны таким образом, что длина рамы в данном случае обруча в пять раз превышает длину петли коммуникации.
  • С одного конца кабеля и от центральной жилы примерно на один сантиметр снимаем изоляционный слой.
  • Снимаем изоляцию посередине кабеля, предварительно сняв с нее 5 миллиметров в каждую сторону.Затем снимаем непрозрачный лист кабеля, так как вышеуказанные действия приведут к его разрыву.
  • Отрегулируйте диапазон нашего радио, чтобы конструкция имела резонанс 5–22 МГц. При другом значении емкости конденсатора допускается изменение параметров приемопередающего устройства.
  • В зависимости от желаемого диапазона приема можно изменить параметры кадра. Так для приема низких частот диаметр обруча выбирают в пределах от одного до полутора метров, а для приема высоких частот — 70 сантиметров.

Эти несложные правила позволят вам создать устройство, которое может работать в разных диапазонах.

выводы

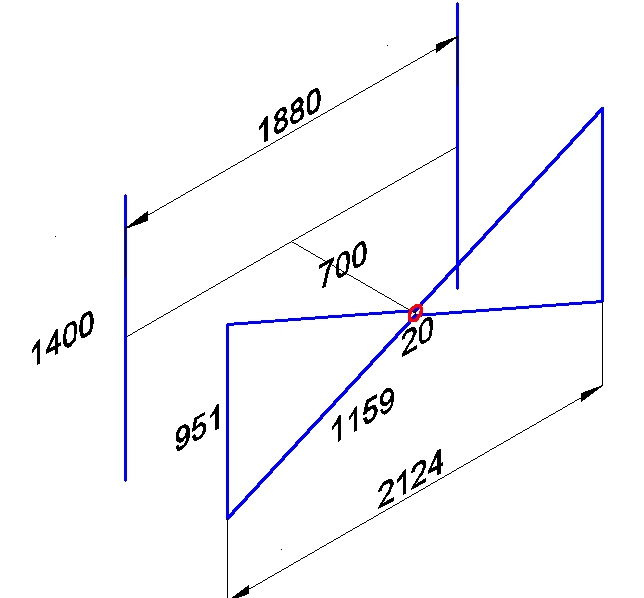

Вашему вниманию представлены самые простые и востребованные идеи и чертежи антенн для FM-радио, подходящие для собственной сборки. Большинство этих конструкций предельно просты как в установке, так и в эксплуатации, и позволяют легко решать многие бытовые задачи.

Фотоантенна для FM-радио

Водители привыкли к комфорту в дороге, слушая музыку благодаря радио. Но иногда недорогая автомагнитола плохо ловит радиостанции за городом. Устранить эту проблему поможет усилитель радиосигнала для автомагнитолы. В статье рассматриваются данные устройства, виды, даны рекомендации по выбору.

[Скрыть]

Назначение усилителя

Современные обладают неплохим функционалом, но многие из них не могут обеспечить уверенный прием радио. Особенно это проявляется за городом, когда уровень сигнала ослабевает так, что радио не работает.Как так, чтобы был уверенный прием сигнала? Выход из сложившейся ситуации — антенный усилитель (переходник). Его основное предназначение — обеспечить уверенный и бесперебойный прием радиомельниц разного диапазона без помех в разных направлениях, то есть они должны усиливать сигнал.

Свойства качественного устройства

Качественный антенный усилитель для автомобильной магнитолы должен иметь следующие характеристики:

  • Работа устройства должна осуществляться в широком диапазоне, его мощность должна перекрывать весь диапазон радиоволны;
  • работа устройства не должна зависеть от температуры и мощности;
  • должны быть единые характеристики по амплитуде и частоте;
  • малошумный;
  • Коэффициент усиления сигнала должен быть не менее 15-25 децибел.

Лучше покупать устройства, установленные непосредственно на антенну. Если адаптер разместить рядом с основанием антенны, возможны сильные помехи и шум от электрооборудования, что снизит усиление радиосигнала и отразится на качестве звука (автор видео — chipidip).

Критерии выбора

Все устройства, предназначенные для увеличения радиосигнала, должны соответствовать требованиям к системам связи.

При выборе модели адаптера необходимо учитывать следующие факторы:

  • устройство должно перекрывать требуемый частотный диапазон;
  • усиление должно быть выше 15-25 децибел;
  • характеристики амплитуды и частоты должны быть максимально однородными;
  • Для защиты от перегрузок должен быть высокий динамический диапазон.

Коэффициент усиления радиоволны должен быть достаточно высоким для улучшения качества приема, но не должен быть завышен, так как перегрузка может выводить устройство.

Популярные модели

На рынке представлен широкий выбор моделей зарубежного и отечественного производства. Среди отечественных брендов популярен товар Триада. Например, у модели Triad-304 на дальние расстояния есть функция отключения устройства при наличии уверенного сигнала.Благодаря находящемуся в автомобиле радиоустройству он работает в диапазоне следующих частот: VHF, FM и AM. Среди достоинств можно отметить небольшую стоимость, оптимальный функционал, хорошее качество.


Среди зарубежных марок можно отметить Prology. Примером может служить модель ТФБ-100, в которой заложена функция усиления радиосигналов магнитол как цифрового, так и аналогового диапазона с одинаковой точностью. Кроме того, это устройство может работать одновременно с несколькими антеннами.

Адаптер можно сделать своими руками. Master Kit предоставляет такую ​​возможность радиолюбителям, выпуская комплекты, из которых можно собрать полноценное устройство для усиления радиосигналов по двухступенчатой ​​схеме.

Принадлежности необходимо подбирать так, чтобы обеспечить максимальные амплитудно-частотные характеристики.


При использовании в приборных схемах биполярных транзисторов типа 2SC2926 с частотой менее 1 ГГц можно снизить уровень шума, который создается самим адаптером.Для питания адаптера к выходу Муравьиного Магнитола подключено 12 В. Таким образом, усилитель заработает после включения магнитолы. Установка антенного усилителя не займет много времени, поэтому ее можно сделать своими руками.

Цена вопроса

Купить усилитель радиосигнала для автомагнитолы в наше время не проблема. К тому же такой товар достаточно доступен широкому кругу покупателей. Ценовой диапазон варьируется от 100 до 1000 руб. Поэтому за относительно небольшие деньги можно довольствоваться прослушиванием радио, не опасаясь помех и слабого сигнала.

Кассетные магнитолы

сегодня можно встретить разве что в редких автомобилях, но современные автомобили Оснащены более серьезными системами, выполняющими целые мультимедийные комплексы, способные выполнять сотни различных задач. Тем не менее, слушайте радио и смотрите телевизор на дороге, которую водители любят еще раньше. К сожалению, большинство недорогих магнитол с хорошим функционалом перестают «ловить» радиостанции, как только автомобилист выезжает за черту города. Звук становится искаженным и прыгающим, нарушается синхронизация изображения, появляется шум.Эти знаки указывают на то, что сигнал был хуже и скоро ехать по трассе будет полная тишина.

Сразу стоит сказать, что даже самая разрекламированная марка не гарантирует вам качественный радиосигнал. Поэтому, если вы любите слушать радио в дороге, покупка более дорогого радио не поможет. Лучше приобрести магнитофон с антенной и дополнить специальным усилителем.

Антенный усилитель

Антенный усилитель для автомагнитолы можно купить готовым или сделать самостоятельно.При выборе модели необходимо ориентироваться на следующие характеристики:

  • амплитудно-частотная характеристика должна быть равномерной;
  • устройство должно работать в широком диапазоне независимо от температурного режима и мощности;
  • минимум «шума»;
  • Коэффициент усиления должен быть около 15-25 децибел. При меньшем значении качество приема не улучшится.

Лучше покупать усилители, которые можно установить на саму антенну.Если устройство находится в зоне входа антенны, это может привести к увеличению коэффициента «шумовой сигнал», что, несомненно, скажется на качестве звука.

Самые популярные модели усилителей

А их нет. Например, усилитель «отечественного» производства «Триада 304». Стоит такой усилитель около 650 руб. Отзывы об этом усилителе сразу скажут, не самые лучшие. Судите сами, может быть хорошо, если внутри будет пусто.

Скорее всего это чудо зарегистрированное под русским именем, произведенное где угодно… а таких усилителей полно.

Положительный отзыв заслуженная антенна со встроенным усилителем «Bosch Autofun. Pro».

Только здесь кроется хитрость. Вот ваши фото. Одна левая антенна (слева), а вторая — оригинальная (справа). Один ничего не ловит, а второй отлично ловит за 100 км.

Антенный усилитель своими руками

Антенный усилитель для автомагнитолы — устройство, которое можно изготовить самостоятельно. Здесь используется классическая двухкаскадная схема с 8 основными резисторами. Элементы R1, R2, R4 и R6 в этом случае позволят стабилизировать изменения в транзисторе VT1, если в какой-то момент произойдет скачок напряжения или резко повысится температура. Все компоненты необходимо подбирать так, чтобы обеспечить максимальную характеристику амплитуды и частоты устройства.

Кроме того, в усилителях часто используются транзисторы биполярного типа 2SC2926, с частотой менее 1 ГГц.Это снизит уровень шума от самого усилителя. Все компоненты двухкаскадной схемы необходимо распаять на плате в правильной последовательности. После сборки нужно подключить вход усилителя ко входу антенны, а выход направить на магнитолу. Для этого используйте кабель с сопротивлением не менее 75 Ом. Важно соблюдать полярность.

Сеть с сетью лучше организовать с напряжением 12 вольт. После этого можно подключить изготовленную плату к магнитоле (выход ANT).Итак, усилитель заработает, как только вы включите машину.

Любознательный, можно попробовать сделать такой усилитель. Как переживаете, отпишитесь.

На хранении

Если говорить, что лучше — готовый антенный усилитель для автомагнитолы или самодельный, то стоит отметить несколько преимуществ каждого из вариантов. Готовое устройство стоит недорого и вам достаточно будет его подключить. В свою очередь самодельный прибор не требует особых навыков и знаний, но позволяет получить более четкий сигнал и уменьшить помехи.

Магнитола в машине есть у всех автолюбителей, но не все магнитолы ловят магнитолу. Только на дорогих аппаратах устанавливаются хорошие ДМВ, способные принимать слабые FM-станции. Большинство дешевых автомагнитол приемлемо только в городе, поэтому имеет смысл снабдить их антенным усилителем. Есть два варианта — купить готовую индустриальную или паять самому.

Тем, у кого есть навыки роместицина, предлагается пара таких усилителей.

Входная катушка L1 состоит из четырех витков эмалированного медного провода (бескаркасного) на оправке диаметром более 5 мм. Катушка L2 похожа на L1, но имеет всего три витка. Паутинно-контактный транзистор 2SC2570. Показано на схеме.

Вторая версия FM UHF


Этот двухкаскадный антенный усилитель для УКВ FM-диапазона вместе с хорошей направленной антенной позволит вам получить чистый прием даже удаленных радиостанций. Усилитель также значительно улучшит качество приема местных городских FM-сигналов. Рекомендуется использовать импортные транзисторы, так как с ними результат намного лучше.Некоторые из них, включая основание, приведены в таблице.

Усиление второго MOSFET-транзистора регулируется с помощью резистора P1, который устанавливает напряжение смещения для T2. Например, если вы живете рядом с мощным УКВ FM и телевизором передающего центра, то вы понимаете, что большое усиление приведет к кросс-модуляции и другим нежелательным эффектам в диапазоне FM.


Усилитель собран на двустороннем печатном плате, показанном на рисунке. Катушки L1, L2 и L3 намотаны на раму 4,5 мм.

Подробнее о катушках


FB1, FB2, FB3 = 5 витков провода 0,15 мм на ферритовых бусинах.

L1. = 7 витков диам. 0,9 мм. эмалированный медный провод; Внутренний диаметр 5 мм.

L2, L3. = 7 витков по 0,9 мм, диаметр намотки 5мм;

L4. = 30 витков диаметром 0,15 мм эмалированного медного провода на 1 мОм резистор с мощностью 0.5Вт.

Настройку при отсутствии устройств можно проводить на слух — максимально качественно, используя плохую антенну (небольшой кусок провода).

AM Проблемы с радиошумом? — Улучшите свой сигнал сейчас!


5-минутный урок о том, как можно резко усилить сигнал AM-радио, избавиться от этого ужасного шума и статического электричества, а также узнать, что может быть причиной ваших проблем.
RadioLabs предлагает несколько способов простого увеличения сигнала приемника на любом портативном или домашнем приемнике с помощью нашей радиоантенны AM и устранения источника вашего шума.
Автор Крис Джастис — главный инженер — RadioLabs

Оригинальная радиостанция AM с передатчиком

Проблемы с приемом радио AM? — Повышение приема на любом AM-радио

I Увеличение приема AM-радио кажется устаревшей темой, особенно сейчас, когда здесь есть Интернет. Почему бы просто не послушать Интернет? Потому что AM Radio — это самая старая форма радиопередачи, которая не требует перетаскивания компьютера с собой и потребляет гораздо меньше энергии, чем большой настольный или портативный компьютер.AM-радио портативны, и с подходящей AM-антенной вы можете слушать дальние радиостанции, особенно ночью!


Эта антенна AM-радио усиливает сигнал любого портативного или домашнего приемника. Невероятное увеличение диапазона и четкости.

AM Слабый радиосигнал — как усилить сигнал?

Y Вы слышите рекламу высокопроизводительных радиоприемников постоянно, но на самом деле любой маленький радиоприемник, даже малопроизводительные портативные радиостанции, может выиграть от использования простой антенны, уменьшения шума вашего радиоприемника или установки радиоприемника в лучшее место. Фактически, антенна за 30 долларов может увеличить ваше радио даже больше, чем с помощью AM-радиоприемника высшего класса. Это потому, что усиление антенны больше, чем само радио вообще может принять.
Как инженер-конструктор одной из самых рекламируемых радиостанций на рынке, которую вы все время слышите по радио, инженер RadioLabs разработал эту радиостанцию ​​и может сказать вам, что просто добавив AM-радиоантенну к любому портативному приемнику и настроив антенну , то просто поместив его за ЛЮБОЙ портативной радиостанцией, вы улучшите сигнал намного больше, чем более крупная ферритовая стержневая антенна внутри этих портативных радиостанций.Итак, прежде чем вы потратите почти 200 долларов на радио, которое рекламируется как лучшее, вы можете еще больше усилить свой сигнал, используя нашу радиоантенну AM, показанную справа! С точки зрения БД и инженерной мысли, наш усилитель антенны AM-радио, AN-200 или AN-100 (более низкая цена только для портативных приемников) повысит сигнал примерно в 6 раз больше, чем то радио, которое вы слышите повсюду в рекламе. Я знаю … потому что я сам разработал это радио и очень хорошо его знаю. Таким образом, менее чем за 40 долларов вы можете получить больший прием, чем у старого радио, которое я разработал и до сих пор рекламируется во всем мире.

Что вызывает радиошум в диапазоне AM — Как мне усилить прием?

L и посмотрите на первого виновника. Радио шум! Радиошум — это ужасно, потому что, если вы поместите большую антенну на свою радиостанцию, она не только усилит сигнал, но и усилит шум, создаваемый искусственными устройствами. Итак, этот компьютер, монитор, ваш телевизор высокой четкости или люминесцентные лампы — одни из первых, на что стоит обратить внимание. Ранее я написал статью о проблемах с радиошумом, поэтому не буду подробно останавливаться на этой теме в этой статье.. но лучшая в мире AM-антенна не уменьшит шум от электронных устройств, поэтому сначала нужно решить эту проблему! Прочтите мою другую статью, а затем возвращайтесь сюда, если вам нужно.

Портативные радиостанции

являются направленными. Направляйте приемник задней или передней частью на AM-радиостанцию, которую вы планируете слушать. Добавление нашей радиоантенны AM радикально увеличивает дальность действия и сигнал любого портативного или домашнего приемника.

R Расположение радиоприемника — лучшее решение, если вы настаиваете на том, чтобы плазменный телевизор работал.Попробуйте послушать радио в задней части дома или в гараже. Если это просто не сработает, и вы не можете переехать, я бы просто предложил радиоантенну AM, чтобы довести входящий сигнал вашего радио до подходящего уровня. Большинство антенн AM-радио недорогие, простые в эксплуатации и радикально увеличивают мощность вашего радио до уровня, о котором вы даже не догадывались.

Антенны для приема AM могут быть активными или пассивными, не требующими питания вообще. Наша радиоантенна AM является пассивной (не требует батареи или питания).Поскольку они сконструированы, они обычно являются направленными, и вы можете физически направить антенну на сигнал. Лучшие типы антенн AM имеют ручку настройки, такую ​​как AN-100 , поэтому вы можете просто настроить антенну на желаемую станцию, которую вы пытаетесь принимать. Это не только увеличивает радиосигнал AM, потому что вы настраиваете свойства внешнего вида, но также создает настроенный сигнал, который фактически помогает устранить нежелательные сигналы (перекрывающиеся станции), потому что он настроил сигнал на станцию, которую вы слушаете, и уменьшает другие станции в отличие.Приятно получить эти два преимущества одновременно с одним продуктом!


Тонкая настройка приема AM-антенны

B Помимо настройки антенны на нужную станцию, вторая и, вероятно, самая важная вещь — это направить антенну прямо на станцию. Позвольте мне объяснить — большинство (но не все) AM-радио имеют ферритовый стержень, обычно расположенный в верхней части радио. Это странная антенна, потому что у нее есть свойства, которые очень хорошо улавливают сигнал и окружающий шум. (Не верьте мне, возьмите пульт от телевизора и поднесите его к задней части радио … нажмите кнопку, вы услышите, как маленький диод внутри пульта дистанционного управления вызывает индуктивный шум через радио.) Этот эффект создается, потому что антенна AM на задней панели радиоприемника представляет собой просто большую катушку с проводом, по сути, сигнальный магнит. То же самое, что создает это поле, также делает портативное радио направленным, и вы можете направить его прямо на радиостанцию, чтобы усилить сигнал. Итак, антенны AM работают одинаково, но, поместив эту антенну на задней панели вашего радио, настроив антенну на нужную станцию, а затем повернув антенну в сторону станции, вы получите непревзойденный прием! Посмотрите на диаграмму ниже, чтобы увидеть, как это выполняется.

O k, если у вас хорошая AM-антенна, у вас есть антенна, настроенная на станцию, она направлена ​​прямо на AM-станцию, и у вас все еще есть шум, ну, это потому, что, скорее всего, вы указываете радио, антенна AM, или обе, непосредственно у источника шума.


L ast, найди себе хорошее радио, с еще лучшими фильтрами. Это важно, особенно если у вас есть радиопомехи. Подожди, Крис, ты сказал, что радио не имеет значения … теперь ты говоришь кругами.. что дает? Ну извините, это особый скрытый фактор (радио). Если все остальное, что я написал выше, каким-то образом не улучшает качество приема и вы изолировали весь свой шум, вам следует купить, получить, арендовать или украсть AM-радио хорошего качества. УБЕДИТЕСЬ, ЧТО ИМЕЮТ ХОРОШИЕ ФИЛЬТРЫ , это самое главное. Только не тратьте деньги и не покупайте другое радио, потому что вы в основном потратили свои кровно заработанные деньги. RadioLabs | ATS-909X ClearMod имеет специальные фильтры, которые уменьшают входящий шум не только в AM, но и на коротких волнах.Маленькие керамические фильтры внутри радиоприемников в значительной степени предотвращают или значительно снижают окружающий шум, попадающий в антенну радиоприемника. RadioLabs специально разработала радиоприемник со специальными фильтрами с более высокими характеристиками, чтобы уменьшить шум и помочь устранить гудение, статическое электричество, хлопки и нытье. Покупайте радио только в крайнем случае, когда пытаетесь увеличить свой прием AM. Если вы просто хотите получить новое радио, потому что ваш старый драндулет не работает так хорошо, как раньше, я бы посоветовал серьезно взглянуть на следующее (перечисленное с точки зрения стоимости, приема и возможности фильтрации)

Sangean ATS-405 (Отличный прием.Отлично подходит для дневного или ночного прослушивания. Работает лучше, чем все рекламируемые радиостанции, при использовании нашей антенны AM)
RadioLabs 909X ClearMod DSP Receiver! (действительно круто, потому что мы модифицируем его, и он имеет лучшие фильтры из всех других перечисленных радиостанций … о, и мы его модифицируем.)

T Самое звучное, самое Hi-Fi радио в мире бессмысленно без надлежащего приема AM. В конце концов, что хорошего в самом лучшем в мире звуковом радио, когда все, что вы можете слушать, — это шум High Fidelity? Не покупайте радиоприемник из-за его качества звука, если вы пристрастились к прослушиванию AM Radio.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
