Характеристики продукта

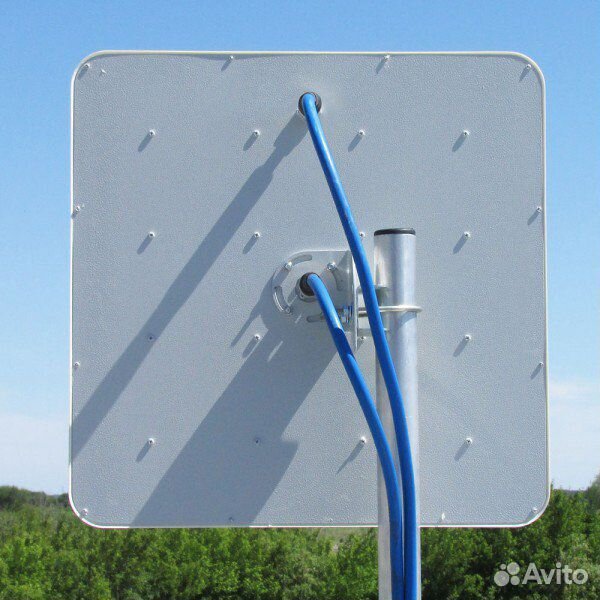

• Направленная антенна с высоким коэффициентом усиления
• Крепление на стене или на мачте
• IP66 для использования вне помещений

Рабочие характеристики

• 4×4 MiMo широкополосный 600-6000 МГц
• Готовая антенна 4G / 5G
• Пиковое усиление 6-9 дБи

Преимущества

• Поддерживает маршрутизаторы LTE CAT18 / 20
• Идеально подходит для филиальных сетей или аварийного переключения
• Погодостойкий продукт

Приложения

• Филиальная сеть
• Аварийное переключение
• Сельский широкополосный доступ

Варианты продукта

Номер детали	Технологии	Кабель	Разъем
WMM4G-6-60-5SP	4×4 4G / 5G LTE (617-960 / 1710-6000 МГц)	4x 5 м (16 футов) CS32	Штекер 4x SMA (вилка)
WMM4G-6-60-05NJ	4×4 4G / 5G LTE (617-960 / 1710-6000 МГц)	4x 0. 5 м (1,5 ‘) CS32	Домкрат 4x N (розетка)
WM-IN2582-10	4×4 4G / 5G LTE (617-960 / 1710-6000 МГц)	4x 10 м (33 фута) CS32	Штекер 4x SMA (вилка)
WM-IN2582-15	4×4 4G / 5G LTE (617-960 / 1710-6000 МГц)	4x 15 м (50 футов) CS32	Штекер 4x SMA (вилка)

Smart Guides Руководство по выбору правильной антенны

Во-первых, вам понадобятся три элемента оборудования для улучшения вашего мобильного сигнала: — антенна — кабель и — разъем.

Подобно вашему телевизору, мобильные телефоны и беспроводные широкополосные модемы подключаются к антеннам.

1 — Для усиления сигнала лучше всего разместить антенну как можно выше вне автомобиля или дома — это означает, что вам понадобится кабель, чтобы покрыть расстояние от того места, где вы хотите разместить антенну, до того места, где вы хотите использовать свой телефон или модем.

2 — Вам понадобится что-то для подключения кабеля к телефону или модему — все модемы хорошего качества имеют порт для внешней антенны, то есть все, что вам понадобится, это небольшой переходной кабель, называемый коммутационным проводом, который идет от большого разъема на кабель к крошечному разъему на вашем модеме.

Многие телефоны имеют порт для внешней антенны, особенно телефоны Telstra, Samsung и Motorola. Вам просто нужно использовать подставку для телефона, если на вашем телефоне нет порта для внешней антенны.

Если вам не нравится идея постоянно привязывать свой телефон к коммутационному проводу или подставке, вы можете подключить свою антенну к интеллектуальному ретранслятору, который будет усиливать и транслировать сигнал вашей антенны по всему дому в полную силу — это даст Ваш мобильный телефон целых пять полос.

Есть четыре основных фактора, уменьшающих мобильное покрытие:

Расстояние

Вы, вероятно, не слишком удивитесь, узнав, что сигнал мобильной связи уменьшается из-за расстояния (из-за закона обратных квадратов) от вышки сотовой связи, вызывая постепенное ослабление сигнала.

На равнине большинство вышек сотовой связи имеют радиус действия около 40 км, прежде чем вам понадобится внешняя антенна. С помощью качественной внешней антенны можно принимать сигнал на расстояние до 120 км.

Местность

Радиоволны дифрагируют по своей природе — это означает, что они могут изгибаться над холмами и вокруг строений / объектов, поэтому возможность видеть вышку сотовой связи — это еще не все, что нужно для получения сигнала.

Если вы путешествовали по холмистой местности, вы, скорее всего, заметили, что у вас все еще есть мобильный прием, несмотря на то, что вы находитесь в небольшом провале или за возвышенностью. Это большие или внезапные изменения местности, которые существенно повлияют на зону покрытия телефона — в этом типе сценария высота является ключевым фактором успеха.

Растительность

Плотные участки деревьев известны тем, что рассеивают сигнал — одно или два дерева не будут слишком сильно влиять на мощность сигнала — добавляйте все больше и больше деревьев, и это немного похоже на « смерть от тысячи порезов, когда каждое дерево поглощает и отклоняет небольшое количество сигнала.

Лучший способ смягчить это явление — увеличить высоту, чтобы свести к минимуму путь, по которому сигнал должен проходить через неприятную растительность.

Проход в здание

Уровень сигнала мобильной связи снижается при прохождении через здания, деревья, воду и даже воздух, которым мы дышим.Наихудшими нарушителями являются толстые и проводящие материалы, такие как бетон, металлы и изоляция на основе фольги — часто именно поэтому сигнал может быть слабым в помещении, несмотря на сильный сигнал снаружи.

Чтобы получить полное представление обо всех вовлеченных факторах, прочтите наше руководство по объяснению недостаточного покрытия.

Хорошо, приступим

Шаг 1. В какой сети я нахожусь?

На этот вопрос кажется простым ответить — и для некоторых сетей, таких как Telstra, это так.Однако мы действительно хотим определить, на какой частоте работает сеть в вашем районе.

Несмотря на то, что существует бесчисленное количество операторов мобильной связи, в Австралии работают только три сети мобильной связи — Telstra, Optus и Vodafone.

Используйте наши карты покрытия, чтобы определить, на какой частоте работает ваша сеть.

Эта таблица представляет собой краткое руководство.

Частоты оператора связи Австралии

Шаг 2 — Где я?

Различные антенны предназначены для разных ситуаций. Итак, определите, где вы пытаетесь улучшить обслуживание — дом? автомобиль? лодка? Вы находитесь в одном месте или перемещаетесь?

Вместо того, чтобы говорить о типах антенн и коэффициентах усиления, это руководство будет работать с лучшими антеннами для вашего дома, транспортных средств и морских судов.

Дом или офис

Лучше всего начать с быстрой самопроверки. Пройдитесь по дому — есть ли какое-то конкретное место, где сигнал хороший? Выйдите из дома или на улицу — сигнал улучшился?

Поднявшись на крышу, вы сможете понять, является ли высота важным фактором для улучшения сигнала. [При работе на высоте необходимо всегда носить соответствующее защитное снаряжение — хороший сигнал не стоит сломанной ноги — eek! ]

Хорошо, теперь вам нужно выяснить, где находится ближайшая башня Telstra и сколько башен находится в этом районе.Вы можете узнать это, следуя нашему Руководству по поиску телефонной вышки.

Если вы все еще не уверены, запишитесь на подробную оценку сайта, где мы позаботимся обо всем за вас.

Комнатные антенны

Если вы в пути или у вас нет места для установки антенны на крыше, комнатная антенна — это удобный способ улучшить качество услуг мобильной связи или повысить скорость беспроводного широкополосного доступа.

Хотя гораздо меньшее усиление в дБи снижает силу, оно позволяет комнатным антеннам принимать со многих направлений — без необходимости возиться, чтобы найти оптимальное направление — они идеальны, если вы перемещаетесь или не знаете, где лучше вышка сотовой связи расположена.

Если вы заметили, что ваш сигнал обычно сильнее рядом с окном или дверным проемом, то это лучшее место для размещения антенны.

Одной из самых популярных моделей является наша антенна для оконного монтажа на 12 дБи — ее клейкая лента на креплении упрощает установку.

Антенны на крыше

Большинство проблем с медленным беспроводным широкополосным доступом или плохим приемом телефона решаются с помощью антенны, установленной на крыше. Если вы нашли ближайшую к вам вышку сотовой связи, следующий шаг будет простым.

Существует два основных типа крышных антенн — направленные (Yagi) антенны и всенаправленные (коллинеарные) антенны.

или Yagi являются наиболее популярным выбором антенн, так как их высокая мощность обеспечивает самое сильное усиление среди всех типов антенн.

Компромисс здесь заключается в том, что они требуют выравнивания в направлении вышки сотовой связи — чем выше коэффициент усиления дБи, тем точнее вам нужно будет быть.

Выбирая между моделями Yagi, антенны с более широким углом 12–14 дБи больше подходят для холмистой местности, в то время как антенны на 15–16 дБи лучше подходят для соединений на очень большом расстоянии, с меньшим количеством холмов на пути.

Всенаправленные антенны разработаны для районов вокруг города или в пригородах, где часто в пределах досягаемости находится несколько вышек сотовой связи. Эта антенна позволяет вашему мобильному телефону решать, какая из вышек обеспечивает лучший сигнал. Однако, поскольку всенаправленные антенны распределяют свою мощность в диапазоне 360 °, они не принимают сигналы так сильно, как их аналоги Yagi.

Обычно мы рекомендуем три антенны Yagi для разных областей в зависимости от типа местности и расстояния:

• LPDA Yagi, 12 дБи: короткие расстояния (1-15 км) или близлежащие холмы (1-5 км)

• 14 дБи или 15 дБи Яги: умеренное расстояние (15-30 км)

• 16dBi Yagi: большие расстояния (30-70 км) или равнины (холмы> 15 км).

Автомобиль

Выбор антенны для вашего автомобиля обычно не представляет особой сложности. Все автомобильные антенны принимают сигнал со всех сторон и работают по тем же принципам, что и антенны УВЧ.

Выбор антенны зависит от местности, по которой вы путешествуете. Более высокое усиление означает более сильный сигнал, однако, когда вы увеличиваете усиление антенны (то есть ее дБи), угол, от которого она может принимать, уменьшается.

Это означает, что антенны с высоким коэффициентом усиления больше подходят для более плоских участков, а антенны со средним усилением (например, 5-6 дБи) лучше подходят для холмистых участков.

Лучше всего выбрать антенну австралийского производства — такие бренды, как RFI и ZCG Scalar, отличаются высоким качеством и чрезвычайно долговечны, и они специально разработаны для суровых условий Австралии. У них более сложная внутренняя конструкция, что позволяет большинству моделей работать в нескольких мобильных сетях.

По городу

Застроенные районы часто имеют несколько вышек сотовой связи в пределах нескольких километров и обычно устанавливаются на высоких монополях или на вершинах холмов.

В качестве антенны для многих автопарков и коммерческих автомобилей выбирают 5 дБ RFI CD1250 или 6,5 дБ RFI CD7195 (формально 2195).

Общая трасса и проезжая

Если вам нужна универсальная антенна, способная работать в различных регионах, то для всех австралийских сетей лучше всего подходят 6.5dBi RFI CDQ7195 и 7.5dBi RFI CDQ7197 (формально 2197).

Outback QLD и WA

Для плоских глубинных районов очевидным выбором является сверхвысокое усиление 9 дБи RFI CDQ7199 (формально 2199)

Мы часто слышим о покупателях, покупающих антенны 9 дБи с ложной рекламой — в общем, антенна на 7 дБи должна иметь размер около 1.Длина антенны 1 м и 9 дБи должна составлять около 2 м.

Лодка

, как правило, представляют собой всенаправленные антенны с высоким коэффициентом усиления (6–9 дБи), обеспечивающие максимальное расстояние от берега независимо от направления движения вашего судна.

Выбор подходящей антенны зависит от типа вашего судна и от того, как далеко от берега вы планируете отправиться.

Простое практическое правило: чем выше усиление антенны, тем дальше от берега вы можете уйти.Морские антенны на 8 или 9 дБи могут легко расширить радиус действия до 120 км от побережья. Однако, поскольку антенны с более высоким коэффициентом усиления имеют меньший угол, под которым они могут принимать сигнал, меньшие суда, которые качаются из стороны в сторону, могут быть лучше с немного меньшим коэффициентом усиления (например, антенна 7,5 дБи), чтобы компенсировать движение. .

На практике это, как правило, не проблема для большинства судов, поскольку угол приема — это мера «половинной мощности», что означает, что если ваша лодка будет отклоняться выше указанного угла, полученное усиление будет на 3 дБ меньше (половина мощности в ваттах) — то же, что и антенна с меньшим усилением.

Вот некоторые из них:

Усиление антенны

Первым шагом к пониманию усиления антенны является то, что усиление внутренней антенны вашего телефона или модема обычно составляет от 15 до 0 дБи. Таким образом, любая внешняя антенна хорошего качества обычно дает немедленное преимущество независимо от заявленного усиления.

Главное здесь — качество. Качество обычно измеряется с помощью электрического КПД, стабильности рисунка и КСВ (коэффициента стоячей волны напряжения).

С другой стороны, усиление — это то, как антенна фокусирует излучаемую мощность.

Вы можете подумать, зачем кому-то покупать антенну 6 дБи, если вместо нее можно купить антенну 9 дБи — и хотя это правда, что 9 дБи имеет более высокое усиление, это не всегда приводит к лучшей производительности.

Антенны разных размеров и типов имеют разные трехмерные диаграммы приема сигнала. Это называется диаграммой направленности антенны и часто измеряется в терминах ширины луча по вертикали и горизонтали.

Ширина луча — это угол, под которым антенна принимает сигнал, и измеряется в градусах от горизонтальной оси.

В идеальном мире все антенны получают одинаковое количество сигнала из окружающей атмосферы в форме бублика, где ширина представляет собой физическое расстояние, а высота представляет собой физическую высоту.

Учитывая, что у вас есть только определенное количество теста (сигнал) для изготовления пончика, вы можете сделать пончик высоким и тонким или плоским и широким (или где-то посередине).Что касается ширины луча, высокий пончик имеет большую ширину вертикального луча, а плоский пончик — небольшую ширину вертикального луча.

Различные типы антенн

Антенны различаются не только коэффициентом усиления, но и конструкцией. Каждая сборка имеет свой набор преимуществ и недостатков.

Всенаправленные антенны (независимые от земли)

Это наиболее распространенный тип антенн для мобильных телефонов / УВЧ / CB-диапазонов — у них ширина луча по горизонтали 360 градусов, то есть они работают во всех направлениях.

Для работы антенны этого типа не требуется заземляющий слой, поэтому ее можно установить с помощью небольшого кронштейна практически на любой поверхности и в любом месте.

Наилучшие характеристики достигаются за счет установки антенны как можно выше, чтобы устранить как можно больше помех сигнала.

Антенны с магнитным основанием (наземные)

Это всенаправленная антенна, которую необходимо устанавливать на металлическую поверхность.

с магнитным основанием или заземлением составляют половину размеров антенн, не зависящих от земли, потому что они используют металлическую поверхность, к которой они подключены, в качестве другой половины антенны.

Это означает, что размер, форма и площадь поверхности металлического объекта очень важны для достижения наилучшего результата.

Эта пластина заземления работает по тем же принципам, что и антенна — большая поверхность позволяет использовать большую часть длины волны.

В идеале поверхность с диаметром более одной длины волны (около 35 см для Telstra Next-G 850MHz) будет работать лучше, меньшие поверхности до 9 см будут давать приемлемые результаты (четверть волны).

также имеют более компактную конструкцию за счет включения одной или нескольких нагрузочных катушек, которые помогают поддерживать резонанс, улучшают диаграмму направленности и, прежде всего, делают антенну более гибкой — эти характеристики важны для транспортных средств с малым просветом.

Магнитные антенны идеально подходят для автомобилей; они также являются отличными домашними антеннами, когда устанавливаются на картотечные шкафы и подоконники. Их компактный дизайн означает, что они идеальные спутники в путешествиях.

Несмотря на то, что этот тип антенны разработан для металлических поверхностей, он может использоваться на любой поверхности, но дает усиление на 3 дБ меньше заявленного — например, магнитная антенна 7 дБи на деревянной поверхности дает усиление 4 дБи.

Антенны Яги

Телевизионная антенна необычного вида на крышах тысяч домов — наиболее распространенный пример антенны типа Яги.

Как упоминалось ранее, антенны Yagi жертвуют своей способностью работать во всех направлениях (всенаправленными) для увеличения усиления. Это достигается размещением массива меньших «направляющих элементов» перед фактически подключенным элементом.

Эти управляющие элементы принимают входящий сигнал и повторно излучают сигнал, пока он не достигнет ведомого элемента (того, который подключен к кабелю).

Позади ведомого элемента находится немного больший элемент, известный как отражатель — и он действительно, как следует из названия, — отражает сигнал обратно в ведомый элемент.

Увеличивая количество направляющих элементов и длину Yagi, мы уменьшаем горизонтальную и вертикальную ширину луча, что приводит к увеличению усиления.

Чтобы увеличить усиление на 3 дБ (вдвое больше мощности), мы должны удвоить длину нашего Яги. По этим причинам Yagi часто достигает максимума 16 дБи (на 850 МГц), прежде чем станет непрактичным по длине.

Миф Yagi 21dBi — не позволяйте никому говорить вам, что такое существует — потому что его нет!

Для обеспечения 21dBi антенна Yagi должна быть более шести метров в длину и непрактична в установке — поэтому они просто не делают их!

Сеточные параболические антенны

По сравнению с Yagi, сеточные параболические антенны увеличивают свое усиление за счет увеличения ширины.

Иногда это более практичный вариант, поскольку они не требуют стабилизирующих кронштейнов или поперечин для надежной фиксации антенны на месте.

Антенна этого типа работает так же, как спутниковая тарелка — сигнал отражается от тарелки / решетки и попадает на небольшой приемный элемент, расположенный над центром решетки или тарелки.

Если вы хотите узнать больше, вы можете прочитать наше Руководство по антеннам 4G и MIMO

Как выбрать; Дальность и диаграммы направленности

• Больше не всегда лучше: Оптимальный выбор дипольной антенны определяется взаимным расположением точки доступа и клиентов, а также дальностью действия.
• Всенаправленные антенны улавливают паразитные «помехи», которые могут снизить производительность. Чтобы отправить / принять сигнал в определенном направлении, используйте направленную антенну.

• 2dbi — Лучше всего, если взаимное расположение на разных уровнях: например, на разных этажах здания.
• 5dbi — Если вы хотите послать сигнал на несколько уровней здания, более рекомендуется диполь 5dbi.
• 7dbi — Оптимальный баланс между диапазоном и высотой
• 9dbi — Лучше всего, если расстояние велико, а точка доступа и клиент находятся на одной высоте (горизонтальная плоскость)

Вверху: антенну на 9 дБ можно увидеть на расстоянии в 4-5 раз больше, чем антенна на 2 дБ, но ее можно увидеть только в пределах 5 футов от ее горизонтального пути луча.

Думайте о диаграмме направленности беспроводной сети как о толстом пончике с антенной, торчащей через середину пончика. По мере увеличения усиления антенны толстый пончик начинает значительно сглаживаться до такой степени, что у вас будет пончик настолько плоский, что он будет напоминать компакт-диск: Круглый, но очень плоский и все, что над ним или ниже его пути не увидит.

Справа: Диаграмма направленности всенаправленной антенны 2 дБ справа (диаграмма внизу на изображении)

• Такая всенаправленная антенна с низким коэффициентом усиления (2 дБ) обеспечивает сильный сигнал во всех направлениях

• Предназначен для ячеистых сетей малого радиуса действия и достигает всех в пределах своего диапазона.

• На схеме ниже показана диаграмма направленности всенаправленной дипольной антенны 2 дБи (с вертикальной поляризацией):

  На этой диаграмме показано соотношение между плоскостями E и H для вертикально поляризованной всенаправленной дипольной антенны.Этот тип используется в беспроводных ретрансляционных системах, предназначен для ячеистых сетей малого радиуса действия и достигает всех в пределах своего диапазона.

  Поляризация беспроводной антенны — это ориентация беспроводного сигнала. Он может быть вертикальным, горизонтальным, круглым или их комбинацией.

  Плоскость E и плоскость H являются опорными плоскостями для линейно поляризованной антенны.

дБм дБ (мВт) : мощность относительно 1 милливатта. При использовании в работе со звуком милливатт относится к нагрузке 600 Ом, с результирующим напряжением 0,775 вольт. При использовании в поле двусторонней радиосвязи, дБ относится к нагрузке 50 Ом, с результирующим напряжением 0,224 вольт. Бывают случаи, когда в спецификациях могут отображаться напряжение и уровень мощности, например -120 дБм = 0,224 мкВ.

«дБм» используется для сравнения с ваттами.Нет прямой корреляции между ваттами и дБи. dbm — логарифмический, а mw — линейный.

Термин «дБ» не является эталоном, а скорее является методом и эталоном измерения. дБ должен использоваться по сравнению со стандартом, поэтому «дБм» используется для сравнения с ваттами.

Всенаправленные антенны обеспечивают 360-градусное покрытие с диаграммой направленности в форме пончика: Обеспечение максимально широкого покрытия сигнала для беспроводных приложений внутри и вне помещений: Типы всенаправленных антенн включают дипольные («резиновые утки») антенны, которые используются по умолчанию антенны на точках доступа и маршрутизаторах, всенаправленные антенны на открытом воздухе и антенные решетки, используемые на вышках сотовой связи.

Для WiFi внутри офисного здания Чтобы обеспечить беспроводное покрытие внутри офисного помещения, используйте всенаправленные антенны, которые обеспечивают покрытие беспроводной сети на 360 градусов.Типа антенны, которая обычно используется, — это всенаправленная антенна для потолочного монтажа. Диаграмма усиления для всенаправленной антенны с потолочным креплением в этом приложении имеет форму пончика с хорошим вертикальным и горизонтальным покрытием, обеспечивающим возможность подключения к устройствам WiFi, включая ноутбуки, принтеры, планшеты и смартфоны.

Как установить Wi-Fi в кампусе (снаружи) В этом случае вы можете использовать несколько направленных антенн с всенаправленной антенной в центральном здании, чтобы соединить здание в кампусе.Это называется многоточечной сетью. Как и в случае с любой наружной сетью Wi-Fi, чистая линия сайта имеет решающее значение. Кроме того, для обеспечения оптимального качества сигнала необходимо правильное выравнивание антенны.

Соединить одно здание с другим зданием В этом сценарии проектирования вам потребуются направленные антенны, такие как Yagi, или антенны с параболической решеткой. Это называется беспроводной связью точка-точка. Каждое здание должно быть оборудовано направленной антенной, причем антенны должны быть направлены друг на друга на одной линии.Также убедитесь, что между двумя антеннами нет препятствий, таких как деревья или здания. Прямая видимость имеет решающее значение.

Обеспечить Wi-Fi в летнем кафе В кафе на открытом воздухе используйте всенаправленные антенны, чтобы обеспечить охват сигналами 360 градусов для клиентов и сотрудников. Постарайтесь установить антенну как можно ближе к центру зоны покрытия Wi-Fi. Также помните, что если используемая вами Omni-антенна имеет слишком большое усиление, то пользователи, находящиеся за пределами кафе, будут, как правило, получать лучший сигнал, чем те, кто находится в зоне кафе.Использование антенны с более низким коэффициентом усиления (дБи) приведет к большей диаграмме сигнала в форме пончика, что обеспечивает лучшее вертикальное покрытие, приближающее сигнал к земле, где посетители сидят со своими устройствами Wi-Fi.

Установка антенны 4G LTE в нашем доме на колесах

Когда дело доходит до улучшения сигнала 4G LTE, у вас есть два варианта: использовать антенну или усилитель.

Антенна 4G LTE — это не то же самое, что усилительное устройство, например, производимое WeBoost, HiBoost и SureCall.Эти устройства улавливают слабые сигналы 4G LTE и делают их громче, чтобы ваш мобильный телефон, маршрутизатор или точка доступа могли «слышать» их лучше.

Антенна не усиливает сигнал, а, скорее, излучает широкую сеть, чтобы «собрать» как можно больше сигнала, а затем направляет его на ваш мобильный телефон, маршрутизатор или точку доступа.

есть огромный недостаток. Они также увеличивают шум. Следовательно, если вы уже получаете хороший или умеренный сигнал, усилитель фактически ухудшит ситуацию из-за более высокого отношения сигнал / шум.С другой стороны, антенна не увеличивает шум; он просто улавливает больше сигнала.

В результате усилители работают лучше всего, когда у вас очень слабый сигнал (нет полосок до 1 полосы), а антенны лучше всего работают, когда у вас хороший или умеренный сигнал (от 2 полос до 4 полос). Если вы хотите охватить все сценарии, вы можете настроить и антенну, и усилитель, и иметь возможность переключаться между ними в зависимости от ситуации, в которой вы находитесь.

, как правило, превосходят антенны, когда вы едете по дороге.С другой стороны, антенны работают лучше, только когда они неподвижны и направлены прямо на источник сигнала. Водители грузовиков предпочитают усилители, потому что они позволяют им пользоваться мобильными телефонами во время путешествий.

Я решил установить антенну, потому что это намного дешевле, чем покупка усилителя. Хороший усилитель может стоить до 500 долларов, а антенна — от 50 до 100 долларов. Кроме того, мне не нужен сигнал 4G LTE, когда я за рулем; Мне он нужен только тогда, когда я сижу и занимаюсь разработкой веб-сайта.Следовательно, приобретение направленной антенны казалось лучшим выбором.

Перед покупкой антенны

Вам понадобится маршрутизатор или точка доступа, предназначенная для использования в сетях 4G LTE, с двумя антенными портами. В настоящее время только Verizon и AT&T продают точки доступа с двумя антенными портами. Точки доступа, предлагаемые T-Mobile и Sprint, имеют только один антенный порт или вообще не имеют антенных портов.

Обратите внимание, что вам нужна точка доступа с ДВУМЯ антенными портами. Это связано с тем, что технология 4G LTE была разработана для использования двух отдельных антенн для ввода и вывода.Многие старые точки доступа 4G LTE имели только один антенный порт для ввода и вывода, что не позволяло пользователям максимально эффективно использовать антенну.

Мы используем устройство Verizon Mifi 7730 л.

, с другой стороны, работают лучше, если подключены только к одному порту антенны. Итак, если ваша точка доступа имеет только один порт, вы можете также потратить лишнее время на усилитель.

Какую антенну купить?

Убедитесь, что это антенна MIMO (с несколькими входами и выходами).Это означает, что он содержит две отдельные антенны, одна из которых расположена горизонтально, а другая — вертикально. Должно быть два отдельных антенных выходных гнезда. Он также должен быть помечен как «4G LTE». Большинство из них на самом деле скажут, что он совместим с Verizon, AT&T и т. Д.

Вот антенна, которую я купил: https://www.amazon.com/gp/product/B01NBSLNJ6/

Вы также можете купить антенны Yagi, предназначенные для использования в сетях 4G LTE. Это классные антенны. Однако они обычно продаются как одна антенна, а это означает, что вам придется покупать две.Затем вам нужно будет смонтировать их вместе, но один расположить горизонтально (ровно), а другой — вертикально (вверх), чтобы они не мешали друг другу. Или вы можете просто купить то, что купил я.

Вам также необходимо приобрести удлинительные кабели, один для горизонтального и один для вертикального. Это должны быть экранированные кабели, потому что чем длиннее кабель, тем больше сигнала вы потеряете. Убедитесь, что этот кабель предназначен для использования в радио- / радиочастотном, а не для Wi-Fi или телевидения.

Вот кабель, который я купил (обязательно купите два): https: // www.amazon.com/gp/product/B00QZEQ5EA/

Вам также необходимо будет купить переходники, которые переключаются с разъема SMA на разъем T-9. Разъем SMA — это то, что используют радиоантенны, а разъем T-9 — это то, что используют все точки доступа.

Вот адаптер, который я купил (обязательно купите два): https://www.amazon.com/gp/product/B00WA6JJVS/

Наконец, возьмите водонепроницаемую ленту, предназначенную для коаксиальных разъемов, и закройте их от дождя.

Вот купленная мной лента: https: // www.amazon.com/gp/product/B00K4PZ9NO/

Монтажное оборудование

Антенна, которую я купил, поставляется с кронштейном, который будет удерживать ее на опоре. Итак, я пошел в магазин товаров для дома и купил 10-футовую серую трубу из ПВХ (я не хотел белый ПВХ). Я также купил два стальных ленточных зажима (винтовые зажимы), чтобы прикрепить трубу к дверной защелке пандуса моего игрушечного грузовика.

Расположение антенны

Антенны 4G LTE вроде той, что я установил, являются направленными. То есть они должны быть направлены в сторону ближайшей вышки сотовой связи.В результате они работают только тогда, когда вы неподвижны, например, припаркованы в кемпинге или на крыше вашего дома. Однако существуют всенаправленные антенны, предназначенные для использования во время движения. Они не так эффективны, как направленные антенны. Не покупайте их.

Загрузите и установите приложение «Open Signal» на свой телефон или планшет. Он покажет вам, с какого направления исходит ваш текущий сигнал.

Теперь направьте антенну в этом направлении и плотно закрепите, чтобы она не двигалась.

Общая стоимость

В целом эта установка обошлась мне примерно в 250 долларов. Это все еще половина стоимости устройства WeBoost (500 долларов США). Если бы я купил WeBoost, мне, возможно, пришлось бы потратить больше денег на дополнительные детали, чтобы он работал на моем оборудовании.

Результаты

Мне удалось увеличить силу сигнала (усиление в децибелах) примерно на +20 дБ.

Интересно, что производитель моей антенны объявил усиление от +7 дБ до +10. Однако мы получали гораздо больше.

На стоянке для автофургонов в Кресент-Сити, Калифорния, до того, как я установил антенну, мы не могли получить достаточно хороший сигнал, чтобы подключиться и оставаться на связи. Уровень нашего сигнала колеблется от -116 дБ до -120 дБ. Имейте в виду, что -120 — самый слабый из возможных сигналов.

Но с антенной я получал уровень сигнала от -95 дБ до -97 дБ, и этого было достаточно, чтобы я мог заниматься разработкой веб-сайта.

Также обратите внимание, что сигнал -95 дБ, работающий на более медленных скоростях 3G (что я часто использую из-за ограничения Verizon 10 ГБ), все еще достаточно быстр для использования FTP и все еще достаточно быстр для потоковой передачи видео.

Как это по сравнению с усилителем?

WeBoost обычно сообщает об усилении от +55 до +70 дБ при использовании своих усилителей. Конечно, это намного лучше, чем получаемые мной +20 дБ. Однако помните, что усилитель работает только в тех случаях, как у нас в Crescent City, где практически не было сигнала.

С другой стороны, в областях, где уровень сигнала от хорошего до умеренного, усилитель фактически ухудшит его.

И поскольку мы с Сашем планируем останавливаться в парках для автофургонов и кемпингах, где есть хотя бы умеренный или умеренный сигнал 4G LTE, я не думаю, что нам когда-либо понадобится усилитель.

Что бы я сейчас делал иначе

После использования этой антенны в течение нескольких недель я определенно получил бы более короткий удлинительный кабель. 25-футовый кабель слишком длинный. Помните, что сигнал будет ослабевать по мере прохождения по кабелю. Хотя кабель, который я купил, экранирован для обеспечения низких потерь, такого понятия, как кабель с нулевыми потерями, не существует.

Я мог бы, вероятно, добиться большего, имея всего от 10 до 12 футов кабеля.

Как выбрать внешнюю антенну мобильной широкополосной связи 4G или 5G

Большинству из нас посчастливилось жить в пределах досягаемости довольно сильного сигнала мобильной широкополосной сети Великобритании (3G, 4G или 5G), но это не везде, особенно в некоторых отдаленных сельских районах.Иногда лучший способ получить более сильный сигнал — это попытаться установить собственную внешнюю антенну, но знать, что получить, может быть непросто.

Прежде чем мы начнем, важно уточнить, что эта статья в первую очередь предназначена для людей, которые не могут получить доступ к хорошему фиксированному широкополосному Интернет-соединению, но все еще могут быть почти в пределах досягаемости жизнеспособной альтернативы мобильного широкополосного доступа, хотя часто изо всех сил пытаются получить хорошее или стабильный сигнал от любого из операторов. В этом случае вам может пригодиться внешняя антенна.

Очевидно, что если вы уже можете получить быстрого широкополосного провайдера фиксированной связи и просто хотите более качественный мобильный сигнал в помещении, то многие операторы уже предлагают устройства типа Femtocell , которые, по сути, подключаются к домашнему широкополосному соединению (скорости 0,5 Мбит / с или 2 Мбит / с + являются обычно требуется) и используйте это для усиления локализованного мобильного сигнала для вашего смартфона.

Примерами устройств с фемтосотами являются маршрутизатор Sure Signal от Vodafone, Home Signal от Three UK, Boostbox от O2 или устройство EE Signal Box .В противном случае некоторые смартфоны и приложения от операторов мобильной связи также поддерживают совершение звонков на ваш счет через домашний Wi-Fi (на некоторых мобильных телефонах также есть более прямая функция «звонков по Wi-Fi», которая делает это без приложения).

Фактический процесс установки внешней антенны — это обычно просто привинчивание ее к самому высокому и наиболее устойчивому месту за пределами вашего дома (например, к сплошной кирпичной стене рядом с вашей крышей), направлением ее в правильном направлении и затем просверливанием кабель в дом (избегая прокладки электрических кабелей, водопроводных труб и т. д.). Многие профессиональные установщики тоже могут сделать это за вас (часто менее чем за 100 фунтов стерлингов).

Однако любой, кто когда-либо пытался улучшить свой мобильный сигнал, вероятно, подтвердит, что найти правильный комплект для работы непросто, и изменчивый характер радиочастотного спектра — проходящий через разные среды — может привести ко всем видам необычных результатов. Иногда наиболее логичное решение не всегда оказывается правильным для вашего конкретного местоположения или ваших потребностей.

Тем не менее, наша цель здесь — дать некоторые общие рекомендации, но помните, что иногда необходимо протестировать несколько различных подходов, прежде чем вы выберете лучший.Кроме того, мы не собираемся углубляться в более промышленные установки (например, конструкция персональной мачты или реле Wi-Fi), поскольку они слишком сложны для большинства людей, но если вы окружены высокими деревьями, иногда необходимо стать радикальным.

Часто можно купить опору для стойки, а затем закрепить на ней антенну (то есть поднять выше над вашим домом), но просто убедитесь, что то, что вы устанавливаете, является устойчивым и не повредит дом. Точно так же в некоторых районах высокий столб может нарушать правила планирования, поэтому всегда сначала уточняйте у местных властей.

Первое решение — использовать направленную или всенаправленную антенну. Направленная антенна фокусирует свое более высокое усиление (прием) в одном направлении, хотя оно также становится слабее в других направлениях. Для сравнения, всенаправленные антенны пытаются обеспечить одинаковый прием со всех сторон, хотя и с меньшим общим усилением.

ПРИМЕЧАНИЕ: Несмотря на вышеуказанный вид, направленные и всенаправленные антенны бывают самых разных форм и размеров.Иногда они могут даже выглядеть одинаково.

На первый взгляд может показаться, что вы знаете ответ на этот вопрос, но это не всегда так просто. Если вы знаете, где находится ближайшая мачта или базовая станция для вашего оператора, особенно если у вас есть LOS или Line-of-Sight (ничего не мешает), то направление может быть лучшим выбором (часто это верно в сельской местности). . Однако с направленной антенной могут возникать проблемы, например, если станция перегружена или выходит из строя (может произойти во время обновлений).

С другой стороны, всенаправленный сигнал может повысить надежность, поскольку он смотрит на более широкую область, хотя он также может привлекать больше помех и может не обеспечивать такую ​​же производительность, как хорошо расположенный направленный. Как правило, если вы не совсем уверены, где находится мачта, или живете в городе или пригороде, то, вероятно, лучшим выбором будет омни. На самом деле, в любом случае начните с омни, это проще.

ПРИМЕЧАНИЕ: Если вы будете делать это своими руками, тогда будет проще использовать омни (меньше проблем с выравниванием).

Теперь, если вы действительно любите приключения, вы можете установить две антенны разных типов, но для этого вам придется подключить их обе к настроенному маршрутизатору MIMO (два порта), например, Huawei B618 . Аналогичным образом вы также можете купить несколько антенн MIMO с двумя выходами (MIMO 2 × 2) для связанных маршрутизаторов с двумя входами. Просто помните, что такие комплекты обычно дороже и усложняют установку.

Как правило, лучше сначала попробовать одну антенну и не беспокоиться о покупке маршрутизатора MIMO с двумя внешними антенными портами, если вы собираетесь использовать антенну только с одним выходом, хотя, если вы все же попытаетесь установить две антенны, убедитесь, что чтобы немного разнести их.

Здесь мы должны коснуться поляризации . Мобильные сигналы имеют тенденцию быть линейно поляризованными (они вибрируют вертикально, горизонтально или немного того и другого), и в идеале цель состоит в том, чтобы согласовать поляризацию вашей антенны с поляризацией сигнала (метод проб и ошибок — помогает, если вы можете повернуть антенну). Быстрое решение этой проблемы — использовать кросс-поляризованную антенну, у нее обычно есть два выхода (хорошо для маршрутизаторов MIMO), которые могут фиксировать сигнал независимо от его поляризации.

Мы также рекомендуем делать кабель между антенной и маршрутизатором как можно короче, чтобы уменьшить помехи. Как правило, достаточно 5 метров или меньше, хотя некоторые люди использовали больше без проблем, но ваш пробег может отличаться (чем больше кабеля, тем больше потеря сигнала). Однако есть и другие факторы, которые нужно учитывать, так что давайте продолжим.

Мощность антенны измеряется ее «усилением , », которое обычно отражается в цифрах либо для дБи (децибелы относительно изотропного излучателя), либо всего лишь дБ (децибелы относительно дипольного излучателя — технически dBd , но маркетологи часто просто используют dB, что сбивает с толку).Коэффициент усиления по существу является относительной мерой способности антенны направлять (концентрировать) радиочастотную энергию в определенном направлении или в определенном направлении.

На этом этапе объяснения могут быть очень сложными, и поскольку это руководство предназначено для людей из всех слоев общества, мы просто скажем, что чем выше коэффициент усиления, тем лучше характеристики и диапазон антенны (излишнее упрощение). Однако антенны с очень высоким коэффициентом усиления также могут быть более дорогими, часто из-за их качества, поэтому есть что сказать о выборе одной из средних (обратите внимание, что для каждого c.6 дБи, вы можете удвоить диапазон антенны).

Некоторые антенны также могут давать несколько разных значений усиления, чтобы отразить диапазон поддерживаемых ими диапазонов спектра, поскольку каждая из них может иметь разные характеристики из-за конструкции антенны. Таким образом, это помогает узнать, какие диапазоны на самом деле использует ваш мобильный оператор, и как понять различные показатели мощности сигнала (это поможет при попытке определить необычные проблемы с приемом), о чем мы поговорим дальше.

Одна из самых больших проблем при установке новой антенны — это знать, откуда идет сигнал, насколько он силен и какие диапазоны используются в вашем районе (это может варьироваться в зависимости от оператора). Vodafone, Three UK, O2 и EE (BT) имеют на своих веб-сайтах средства проверки покрытия, но они очень расплывчаты и не всегда особенно точны (см. Ofcoms Mobile Coverage Checker ).

Продолжение на странице 2 ..

Antenova представляет высокопроизводительную антенну Allani для компактных проектов 4G / 5G

Antenova Ltd , британский производитель антенн и радиочастотных антенных модулей для M2M и Интернета вещей, объявила о выпуске компактной SMD-антенны Allani под номером детали SR4L069 для диапазонов сотовой связи 4G и 5G.Эта новая антенна имеет размеры всего 45 x 10 x 3,3 мм. Он обеспечивает хорошую эффективность при использовании короткой заземляющей пластины, что делает его хорошим выбором для конструкций с относительно небольшим пространством на печатной плате для антенны.

Антенна Allani требует зазоров только 3,25 мм под антенной и 15 мм с каждой стороны для хорошей работы в диапазонах ниже 1 ГГц, что делает ее полезным выбором для небольших проектов, использующих диапазон от 617 до 698 МГц. Он может эффективно работать, используя лишь небольшой объем пространства.

Antenova Майкл Кастл сказал: «Наша новая антенна Allani предоставляет то, что нужно каждому проектировщику — небольшую антенну для сетей 5G с хорошими характеристиками и хорошей эффективностью.Эта антенна предназначена для небольших конструкций, которые будут работать в сетях 5G сейчас и в будущем. Он поддерживает диапазоны сотовой связи 3G и 4G / LTE, а также 5G, что делает его перспективным выбором для проектов, которые будут переходить на 5G в течение всего срока службы. Улучшенные характеристики этой антенны также помогут нашим клиентам получить сертификаты PTCRB и операторов сотовой связи ».

Компания Antenova создала антенну Allani для работы в диапазонах 5G по всему миру, в частности в диапазоне 71 в США, который обеспечивает хорошее покрытие для 5G на частотах от 617 до 698 МГц.
