Автоматические ворота своими руками

Как сделать распашные ворота с электроприводом своими руками

Автоматические ворота ‒ это современная альтернатива механическому управлению. Они повышают безопасность заезда или выезда на автомобиле со двора, сокращают время на открытие и закрытие створок.

Но качественная автоматика стоит немало. Поэтому многие хозяева научились собирать механизм из подручных средств своими силами.

Пользователи часто ищут:

Схемы работы автоматики в разных типах ворот

Для различных конструкций створок электрический двигатель приводят в действие несколькими способами:

• червячной или винтовой передачей;
• цепной передачей;
• кривошипно-шатунным механизмом;
• рейкой и зубчатым колесом.

Разберем детальнее принцип работы, подходящие электроприводы для каждого из видов ворот.

Распашные

Простой вариант ворот. Их можно сделать самим. Состоят из двух створок, которые открываются внутрь двора или на улицу. Створки фиксируются петлями к столбам, из-за чего к последним предъявляются требования повышенной прочности и жесткости. Если устойчивость опор будет слабой, то уже скоро это приведет к заклиниванию дверей или деформации всей конструкции.

Для установки автоматических распашных ворот понадобятся два синхронно функционирующих электропривода, когда для других типов створок достаточно одного.

Подходящие механизмы приводов бывают следующими:

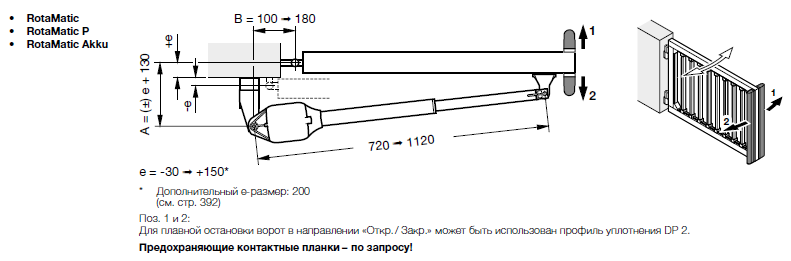

1. Линейный. Корпус продолговатой формы с редуктором сделан из стали или алюминия. Механизм оснащен винтовой или червячной передачей, которая работает за счет изменения длины штока. Основная часть изделия фиксируется кронштейном к столбу, который держит створку. Кронштейн привода, который будет двигаться, расположен на червячном валу и крепится к самой створке. В домашних условиях линейный привод получится сделать из актуаторов для спутниковой антенны или можно будет собрать винтовой привод.
2. Рычажный. Редуктор спрятан в корпус из пластика. Два рычага соединяются между собой подвижным шарниром. Привод крепится к столбу, который держит створку. Принцип работы напоминает движение руки. Самодельный рычажный привод можно получить из покупных стеклоподъемников, стеклоочистителей.
3. Подземный. Подвид рычажного привода. Его особенность заключается в скрытой установке, чтобы на поверхности остался видным только рычаг, который соединяется со створкой. Часто используется при монтаже ворот из дерева, украшенных резьбой, или кованых, чтобы современный механизм не нарушал дизайн ворот.

Из всех электрических приводов для распашных ворот чаще устанавливают линейный. Он подойдет для створок, которые могут открываться в любую сторону.

Но если речь идет о конструкции на каменных, кирпичных столбах, то здесь отлично справится и рычажный механизм.

Откатные (раздвижные)

Состоят из одной длинной цельной створки, которая на роликах передвигается на направляющему профилю вдоль забора или гаражной стены.

Ознакомиться с типами, пошаговой инструкцией по установке можно в статье: «Откатные ворота своими руками».

Если решено усовершенствовать конструкцию, чтобы та открывалась автоматически, важно грамотно выбрать механизм.

Покупная автоматика состоит из:

• привода;
• зубчатой рейки;
• блока управления.

При монтаже важно правильно настроить расстояние между зубчатой рейкой и звездочкой электропривода.

Для сборки самодельного привода для откатного полотна понадобятся:

• электродвигатель с редуктором;
• автомобильная цепь;
• две звездочки.

Для ворот промышленных участков, больших гаражей и ангаров используется тросовый привод.

Принцип работы следующий:

1. Вдоль створки натягивают стальной трос.
2. На неподвижном участке рамки монтируют электромотор с редуктором, шкивом.
3. В одну петлю трос наматывают на шкив.
4. Как только шкив начинает вращаться, трос двигается и ворота открываются или закрываются.

Тросовый привод получится сделать и в домашних условиях, если есть ненужный электромотор.

Подъемно-секционные

Подъемный механизм состоит из нескольких секций, соединенных между собой шарнирами. При открытии каждая из секций по очереди поднимается под потолок помещения.

В качестве уличных ворот практически не используется, поскольку ограничивает проезд на участок по высоте, что выглядит не очень эстетично и удобно, а для гаража ‒ это отличный безопасный вариант.

По конструкции и способу работы приводы для подъемно-поворотных ворот бывают двух типов:

1. Потолочные. На одном конце потолка фиксируется мотор-редуктор, на другом ‒ шина, внутри которой расположена цепь. Двигатель начинает работать и через шину по очереди затягивает в горизонтальном положении под потолок секции. Этот тип привода применяется в частных гаражах, рассчитанных на одну или две машины.
2. Вальные. Другое название ‒ осевые. Применяются в промышленных условиях для секционных полотен из тяжелого материала и больших размеров. Механизм работает бесперебойно даже в неотапливаемых зданиях, с высоким уровнем влажности. Устанавливать для частных целей нецелесообразно из-за высокой стоимости. Крепятся к торсионному валу створки, благодаря чему крутящий момент от мотора к воротам работает с максимальной эффективностью.

Разбираясь подробнее в конструкции потолочного привода, стоит учесть, что он состоит из печатной платы (блока управления), двигателя с червячным редуктором. Последний отвечает за блокировку ворот при отключении электричества.

Такое свойство червячного редуктора связано с тем, что во время работы вала мотора передается усилие на цепь шины с помощью зубчатых передач. Как только двигатель останавливается, зубчатые элементы также остаются в сцеплении между собой до момента запуска двигателя.

При выборе привода рекомендуется выбирать комплекты, где шестерня (подшипники), редуктор выполнены из металла, а не из пластика. Они надежнее и прослужат дольше.

Чтобы после установки автоматики получилось открыть ворота вручную, их придется сначала снять с блокировки. Для этого разработан механизм, который снимает фиксацию зубчатых элементов на валу. Находится он на шине прямо под потолком.

Чтобы провести разблокировку, нужно потянуть за шнур, который свисает вниз вдоль створки. Зубчатые элементы разомкнутся, и регулировать работу ворот можно будет вручную.

Но если по возвращении домой обнаружилось, что электричества нет, а шнур для ручной разблокировки находится внутри помещения, то решит ситуацию калитка, установленная рядом с воротами, которая позволит попасть в гараж. Альтернатива ‒ закрепить с улицы систему разблокировки с тросом, ключом.

Подъемно-поворотные

Поворотные механизмы используются реже секционных, но имеют место для монтажа в гаражный проем. Створка сделана как цельное полотно, которое постепенно под углом уходит под потолок с помощью пружин, подъемных рычагов.

Из-за сложности устройства поворотно-подъемные ворота не изготавливаются в домашних условиях. Самостоятельно их можно утеплять.

Заводскую конструкцию оснащают торсионными пружинами. Они служат запасным вариантом для открытия ворот на случай перебоев с электроэнергией. Есть модели, которыми можно управлять дистанционно, нажимая соответствующую кнопку на брелке. К таким системам удобно сразу подсоединить сигнализацию, видеонаблюдение.

Стандартная модель электромотора работает при питании в 24 вольта. Кабель рекомендуется брать сечением 0,4*0,15 см. До начала подключения автоматики шины должны быть заземлены.

При правильной установке полотно полностью поднимается за 1,5‒3 минуты.

Принцип работы линейного привода (актуатора)

Актуатор ‒ разновидность электромеханической автоматики, которая пользуется наибольшим спросом.

Среди его плюсов:

1. Недорогой.
2. Устанавливается просто.
3. Открывается наружу.

Запускается в работу в следующем порядке:

1. С помощью редуктора мотор вращает винт.
2. При этом винт с гайкой двигаются в том же направлении, что и направляющая.
3. Выполняется преобразование вращения в линейное.
4. Двигающаяся гайка обеспечивает открытие конструкции.

Блок управления регулирует работу мотора и в нужный момент замедляет ее. Это способствует продлению срока службы линейного привода.

Как сделать актуатор самостоятельно

Закончив установку створок, важно понять, какой тип привода выбрать. Для этого замеряется расстояние от внутреннего края столба до петли. При показателе до 15 см подойдет линейный привод, свыше 15 см лучше выбрать рычажный.

Когда столбы под ворота выложены из кирпича, камня, рекомендуется заранее продумать в кладке размещение закладных для фиксации привода.

Распашные ворота можно делать не только с заводским линейным электрическим приводом, но и собрать последний самостоятельно из подручных средств.

В качестве основы механизма актуатора подойдут:

• винтовые домкраты;
• приводы спутниковых антенн;
• электромоторы с усилием от 120 Н;
• стеклоподъемники с автомобиля.

Выбирать в качестве основы два актуатора от спутниковых антенн рекомендуется в случае, когда вес створок не превышает 100 кг.

Нужно смотреть, чтобы их ход штока был от 35 см. Для установки нужно просто зафиксировать к створкам, столбам крепежные кронштейны под приводы.

Для сборки актуатора для тяжелых распашных ворот понадобятся такие материалы:

• профильные трубы;
• лист стали толщиной 4 мм;
• два винтовых домкрата;
• два стеклоочистителя от автомобиля;
• шпильки резьбовые, винты (на выбор) длиной 10 мм, диаметром 6 мм.

Из инструментов нужны будут:

• болгарка с дисками по металлу;
• сварочный аппарат, маска, электроды;
• электрическая дрель.

Последовательность сборки:

1. Сначала разбирают домкрат. С него снимают крышку, ручку, шестеренки.
2. Далее делают фиксатор, который не даст возникновению продольного люфта винта. Для этого понадобятся стопорные кольца, шайбы.
3. Болгаркой срезают основание подъемного механизма.
4. Разбирают стеклоочистители. Из них извлекают электродвигатель с редуктором.
5. Берут кусок профильной трубы длиной 6‒8 см, сечением 20*20 см. Из нее делают соединительную муфту. Готовую муфту монтируют к винту домкрата.
6. В куске профильной трубы квадратного сечения 18*18 мм делают нарезку резьбы под вал редуктора.
7. На двигатель стеклоочистителей крепят ответную часть соединительной муфты.
8. Берут кусок стального листа размерами 80*80 мм и приваривают к верху домкрата. Этот кусок понадобится, чтобы закрепить электродвигатель.
9. По углам листа электродрелью проделывают отверстия под размеры корпуса редуктора.
10.  Выполняют соединение винта с электродвигателем. Элементы крепежа ‒ длинные гайки, шпильки.

Сделать своими руками дистанционное радиоуправление получится из обычной автомобильной сигналки. Ее подключают через реле с напряжением в 12 вольт. В качестве вспомогательных деталей используют сигнальную лампу, провода, концевые выключатели.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

• распашные;
• откатные;
• рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
2. Ворота можно открыть вручную. Нужно просто снять блокировку.
3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

В исследовательском центре FAAC Group создаются и патентуются новые типы приводов, а существующие дополняются новыми функциями.

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

• автоматические системы управления входными дверями, воротами, роллетами;
• шлагбаумы и комплектующие к ним;
• маркизные системы;
• сигнализации;
• системы видеонаблюдения;
• механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

• линейный;
• рычажный;
• подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

Came

Начало деятельности немецкой компании ‒ 1972 год.

Специализация:

1. Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
2. Разработка и реализация систем контроля доступа.
3. Продажа различных моделей сигнализаций, видеонаблюдения.
4. Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

1. Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
2. Линейные. В продаже доступны Krono, Amico, Ati, Axo.
3. Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.

Пошаговая инструкция по установке автоматики на распашные ворота

Разберем поэтапно, как в домашних условиях оснастить створки системой автоматики.

Перед монтажом распашных ворот важно правильно провести расчет размеров проема. Учитывайте следующее:

1. Ключевой фактор ‒ ширина автомобиля. Для свободного проезда легкового автомобилей хватит проема 2,5 м. Если нужно, чтобы на участок могла заехать грузовая машина, сельскохозяйственная техника типа трактора, ширину проема придется увеличить до 3,5 м.
2. Когда подъезд ко двору, гаражу невозможен по прямой дороге и придется выполнять маневры, для безопасности ширину проезда увеличивают до полутора раз от начальной.
3. Нужно продумать способ открытия ‒ на улицу или во внутрь. Иначе после монтажа ситуацию уже не исправить.
4. Как будет прокладываться кабель и где будет закреплен привод.

Если на даче, в частном секторе есть проблемы с подачей электроэнергии, продумайте заранее резервный источник питания для автоворот.

Перейдите по ссылке, чтобы ознакомиться с рекомендациями по установке распашных ворот из профнастила.

Монтаж привода

По окончании установки створок нужно проверить, насколько плавно они двигаются. Полотно при открытии или закрытии не должно скрипеть, идти туго. Если присутствует нехарактерный звук ‒ смажьте петли. Уровнем проверяется ровность закрепленных столбов.

Ответственное отношение на этом этапе предотвратит поломку автоматики в будущем.

Перед подключением привода убедитесь, что рабочее напряжение сети составляет 220 В. Для контроля и понижения напряжения используется трансформатор 12 В с выпрямителем.

Наличие концевых выключателей позволит отключать электромотор, когда он будет находиться в крайнем положении.

Порядок монтажа привода следующий:

1. К столбам, створкам приваривают кронштейны П-образной формы. Они фиксируются на каленые болты (оптимальный диаметр от 8 до 10 мм). Должно получиться подвижное соединение.
2. Привод сначала крепится к опорам, потом – к створкам.
3. На видном месте важно установить сигнальную лампу, которая, загораясь, будет показывать о наличии напряжения.
4. Ставить электромотор рекомендуется вверху створок, но это не критично.
5. При подключении питания привод должен быть заблокирован.
6. В электрическую схему важно добавить механизм, который будет отключать питание при резко повышающихся скачках тока.

Закрепив привод, проверяют, насколько четко срабатывают концевые выключатели.

Для защиты электромотора, редуктора от мусора, осадков на них надевают защитные кожухи. Их получится сделать из любых подручных средств (пластика, стали).

Фиксация блока управления

Блок управления рекомендуется крепить на расстоянии 1,5 м и более от грунта. Ниже делать это не стоит, поскольку повышается риск попадания влаги на механизм.

Для подключения рекомендуется брать кабель 3*1,5 кв. мм.

Инструкция по установке у каждого производителя имеет свои отличия. Ее необходимо тщательно изучить, чтобы правильно выполнить подключение проводки и выведение ее на блок.

После успешного подключения, вручную настраивается пульт дистанционного управления.

Модифицированные модели имеют встроенный GSM-модуль, то есть контроль работы проводится через специальную программу на смартфоне. Основное условие ‒ телефон должен быть постоянно подключен к интернету.

Большинство пультов имеют три кнопки, цифровое меню.

Чтобы запрограммировать пульт, нужно выполнить следующие действия:

1. Необходимая информация будет указана на дисплее. Чтобы передвигаться по ней, нужно нажимать кнопки плюс или минус, что означает вверх или вниз соответственно.
2. Для подтверждения выбора нажимаем кнопку ОК.
3. Если вы хотите выйти из меню настроек, достаточно просто одновременно нажать кнопки плюс и минус.
4. Теперь нужно запрограммировать одну из кнопок, которая будет отвечать за открытие и закрытие ворот.
5. Для этого нужно в меню настроек войти в режим Радио, нажав ОК.
6. Выходим из меню нажатием плюса и минуса.
7. Нажимаем кнопку, которая будет контролировать работу створок.

Программируем второй запасной пульт по похожему алгоритму.

Если нужно поставить или снять дополнительные платы от блока управления, он должен быть отключен от электричества.

В разъем платы управления устанавливают приемник сигналов и две перемычки. Этими перемычками тестируют работу электропривода.

Подключение фотоэлементов

Фотоэлементы монтируют после окончательной установки блока управления, настройки электронных пультов. Под них предусмотрена отдельная перемычка, специальные столбики. Высота монтажа – от 50 до 70 см. Подключаются они к плате по инструкции производителя.

Основная функция фотоэлементов ‒ предотвратить повреждения, удар машины, когда она остановилась в воротах.

Управление открытием и закрытием ворот

При полностью настроенной автоматике закрывание наступает спустя двадцать секунд паузы после открытия створок. Какие-либо команды для этого не нужно.

Можно закрывать ворота нажатием кнопки на пульте управления, но в большинстве моделей для этого придется выполнить перепрограммирование. Перед этим важно тщательно изучить инструкцию о возможности таких изменений.

Следуя рекомендациям производителя, разобраться в механизме автоматики смогут и новички. А вот браться за сборку самодельного привода без опыта не стоит, а если и делать это, то только под руководством специалиста.

Распашные Ворота Своими Руками Стеклоподъемника

Самодельная конструкция привода двустворных ворот

Как предлагают психологи, во всем отрицательном следует искать положительный элемент. Так давно известно, что лень является двигателем прогресса. Вот и автор идеи, о которой пойдет здесь разговор, ну просто утомился открывать ворота, выезжать со двора, выходить из машины, закрывать ворота, и только потом ехать по делам.

Это раздражение и привело его к решению, что автоматика распашных ворот будет спасением от плохого настроения.

Подбор узлов и деталей для привода

Приняв решение сделать привод из подручных средств и дистанционное управление, начал свои действия с приобретения частей, которые понадобятся для механизма:

• Два небольших планетарных редуктора, взяты от старых вышедших из употребления станков. Они прошли в его руках подгонку до нужного состояния.
• Моторы от стеклоподъемников от “калины” на авторынке оказались самыми недорогими.
• Комплект управления автоматических ворот заменил одноканальной тревожной сигнализацией, которая, как указано в инструкции, применяется в том числе и для управления движением панелей ворот.

Элементы механизма, приводящие в движение створки

Конструирование механизма

Для нормальной работы механизма выточили фланцы и переходники с моторов для редуктора. Подборку делали методом примерок, пока все не подошло так, как требуется для стабильной работы. И хотя все функционировало, но скорость вращения от 12 вольт была великовата.

Ворота слишком быстро двигались, и пришлось снизить напряжение.

Вид привода на месте установки

Управление при помощи одноканальной тревожной сигнализации имеет четыре режима. Этот режим триггера подходит к придуманной конструкции. Происходит все просто – первое нажатие на кнопку включает реле, повторное нажатие реле выключает.

К схеме купил четыре бесконтактных индуктивных датчика, схему разрабатывал под эти комплектующие.

Перед окончательной установкой опробование производили на одной створке. После испытания оборудование было установлено окончательно. Автор идеи получил распашные ворота, автоматика которых наконец-то заработала.

Дистанционное управление двустворными воротами

Электрическая часть конструкции

Трансформатор пришлось перематывать, и примерно из 14В сделать 10В с выходами обмоток на 8.5 и 7 В. Когда было 14В, и еще не стояли концевики, створки закрывались слишком быстро, при стыковке был слишком сильный удар и стоял слишком сильный грохот. При этом гнулись болты, гнулись рычаги, отрывались сварочные прихватки. Откатные ворота с верхней балкой своими руками? Поэтому пришлось ограничить мощность — снизить напряжение, и установить автомат на 6А.

Электрическая схема управления приводом створок

Обнаружился еще недостаток в работе схемы: при “моргании” света, ворота сами закрываются, приемник не запоминает своего последнего положения, пока не установил концевики. Мы можем сделать из всего этого вывод, что при сборке приходится делать слишком много доводок, а на это тоже уходят определенные денежные средства, которые вы не планировали.

Альтернатива составления конструкции привода

Подобные конструкции работают на распашных воротах довольно добротно, но их эстетика мало кого устраивает, поэтому многие самодельщики компонуют свои приводные устройства из готовых и подходящих по соединению узлов, таких как актуаторы. Блоки управления можно подобрать из готовых плат.

Блок управления распашными воротами

На снимке показано, что работу двустворных ворот постепенно можно совершенствовать, подключая дополнительные системы. Постепенно можно приобрести сигнальную лампу, фотоэлементы и другие электронные и сенсорные устройства для обеспечения безопасного движения в зоне двустворных ворот.

Актуаторы, линейный привод

Актуатор представляет собой компактное устройство с готовой системой согласования с современным двигателем от постоянного тока, редуктором, и выдвигающимся штоком, имеющим резьбу в форме трапеции и гайку ШВП, или же передаточный вариант винт — гайка. Выдвигаясь, шток не поворачивается вокруг своей оси, его движение поступательно.

Длина хода штока бывает от 50мм до полуметра, кроме того, можно заказать нестандартные размеры хода. Шестерни редуктора прямозубые, имеют цилиндрическую форму из стали или бронзы. Двигатель устройства потребляет эл. энергию от источника постоянного тока, дающем напряжение в 12 или 24 В. Иногда источники питания не входят в комплект.

Диапазон температур, при которых работают устройства, от +5 С° и до +40 С°. Отдельные экземпляры актуаторов специально выпускаются для низких температур двух категорий от -20 С° и от -40 С°. Актуаторы имеют защиту от повышенной влажности, запыленности и других агрессивных воздействий окружающей среды.

Блок-схема устройства с актуаторами

Управляющая аппаратура поставляется отдельно в виде блоков со встроенным внутри выпрямителем тока и панели разъемов для подключения одновременно до 6-ти актуаторов, так же на панели имеются гнезда для подключения системы ДУ и сенсоров, обеспечивающих безопасность в зоне движения вороных панелей. Блок-контроллер потребляет переменный ток напряжением 100В, 110В, 220В и 230 Вольт.

Все актуаторы возможно обеспечить концевыми выключателями. Позиционерные датчики и оптические сенсоры являются опциями, дополняющими и расширяющими диапазон возможностей автоматики, обслуживающей движение ворот.

Актуаторы выдерживают нагрузки в диапазоне 200 — 10 000 Ньютон. Скорость перемещения панелей в зависимости от частоты использования от 4 до 46 мм/сек. Кроме того, нагрузочный цикл составляет 10% расчетного времени.

Актуатор, установленный на воротной панели

Финансовая выгода

Всем, кому понравятся актуаторы, следует помнить, что экономия при приобретении их для эксплуатации в качестве линейных приводов будет не так значительна, как при создании устройства из бывших в употреблении материалов. Однако следует заметить, что новая техника будет работать дольше, срабатывать четче.

Вы можете солидно сэкономить на установке, потому что в состоянии произвести монтаж своими руками. При этом стоит помнить, что воротные панели должны быть установлены со строгим соблюдением вертикальных и горизонтальных направлений.

Монтаж

Панели должны быть навешены на прочно установленные столбы. Стояк, или сердцевина, столба из любого материала должны быть сечением около 10х10см, которые должны быть забетонированы с расчетом глубины промерзания почвы и не менее 1, 5м. Кроме того, еще при установке распашных ворот подготовить места крепления приводов и возможность прокладки питающих проводов и кабелей управления.

Схема установки столбов

Перед тем как устанавливать любую автоматику, самодельную или фирменную, следует отрегулировать легкость хода воротных панелей. Автоматические ворота установка своими руками? Они не должны двигаться сами по себе или от легкого дуновения ветерка, но прилагаемое усилие не должно быть больше, чем легкий толчок рукой. Иначе автоматика будет капризничать, быстро изнашиваться, и портить вам настроение.

На ролике показано первое включение системы, описанной в начале статьи.

. Привод распашных ворот. Изготовление и монтаж своими руками

Владельцы раздвижных ворот не испытывают особых трудностей при самостоятельном укомплектовании створки приводным механизмом, но если речь идет о распашных воротах, приложенных усилий и знаний нужно куда больше. Сегодня мы расскажем о приводах для распашных створок ворот и их сборке своими руками.

Существует три основных типа редукторной передачи, превращающей вращение электромотора в поступательное движение с высоким моментом силы. Конструкция механизма может быть выполнена:
в виде зубчатого колеса;
с применением винтовой шпильки;
с использованием реечной передачи.
На этих трех типах кинематики вполне реально собрать собственный механизм даже в домашних условиях.
Предложенная ниже конструкция самодельного актуатора не боится влаги и загрязнений, он оказывает весьма высокое усилие при движении.
Обратите внимание, что при закрытых воротах такой самодельный привод выполняет роль замка: его невозможно открыть с внешней стороны, нажав на створку ворот.
Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надежных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.
При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.
Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищенной территории. В проеме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.
На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.
Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Откатные ворота со средней балкой своими руками? Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.
Изготовление привода из автомобильных стеклоподъемников

Легкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъемников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.
Имеется два типа конструкции стеклоподъемников, пригодных для использования в качестве привода ворот:
роль подвижного элемента играет зубчатая рейка;
основан на работе зубчатого колеса.
В обоих случаях приводную часть монтируют на металлической площадке, имеющей жесткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.
Механизм подъемника требует доработки: установки удлиненной металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.
Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдет пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.
Основная трудность в применении стеклоподъемников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путем, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.
Выбор и расчет двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идет о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповертов, приводы автомобильных стеклоочистителей, стеклоподъемников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.
Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных

Привод для распашных ворот своими руками. Простой и дешевый | KulibinLab

Всем добрый день!

Хочу поделиться с вами простым приводом распашных ворот. Я думаю, он подойдет и для секционных, и для многих других. По сути, это линейный привод или актуатор, как многие их называют.

Данный проект был сделан 5 лет назад и функционирует в неизменном виде по сей день.

Установив секционные ворота в одном гараже, восторга от их использования было столько, что очень хотелось автоматизировать ворота своего собственного гаража. А как все знают — «лень — двигатель прогресса», она и сподвигла меня к действиям.

Ниже покажу просто схему работы и руководство сборки, т.к. есть различия у всех ворот и наличие компонентов.

Набор компонентов:

1. Мотор-редуктор дворников ВАЗ-2108 (остался от одного проекта)
2. Велосипедная цепь
3. Велосипедная звездочка
4. Ролик
5. 2 подшипника.
6. Трос (тут все зависит от вас, если найдете не одну велосипедную цепь, можно и без троса)
7. Натяжник для троса
8. Профиль 40*20 мм
9. Профиль 15*15 мм
10. Электронная начинка (Arduino, реле, кнопки, концевики, пульт с платой)
11. Провода
12. Блок питания 12В 10 А

Принцип работы.

Каретка передвигается по профилю 40*20 мм, в движение приводится от мотор-редуктора через цепь. Каретка доезжает до одного концевика и останавливается. Все довольно просто.

Каретка

Представляет две изогнутые пластины, скрученные в нижней части друг с другом, в верхней части установлен болт с подшипниками. Такой вариант оказался рабочим. В нижней части крепится пластина для тяг, которые толкают/тянут ворота.

Основная направляющая

Основной профиль — это труба прямоугольного сечения 40*20 мм, на одном конце которой закреплен мотор-редуктор, на другой ролик. Данный профиль крепится с одного конца в упор к стене, с другого конца подвешен к потолку гаража. Также на направляющей размещены концевые выключатели положения «Ворота открыты» и «Ворота закрыты»

Мотор-редуктор

Это мотор привода дворников ВАЗ-2108, имеет две скорости работы, выбираем ту, которая вам подходит, но скажу сразу, что на большой скорости пусковые токи высокие и не каждый блок питания (особенно китайские 12В блок) сможет его раскрутить, в основном блок питания уходи в защиту по току, когда запускается мотор. Я же выбрал меньшую скорость.

На валу мотор-редуктора закреплена импровизированная ступица под звездочку с дополнительной опорой, т.к. редуктор не имеет никаких подшипников и при натяжке цепи возможно загнуть вал.

Мотор-редуктор

Электрическая схема

Моя система построена на базе микроконтроллера Arduino Pro mini и четырехканального релейного модуля. Сейчас можно использовать простой драйвер коллекторного двигателя: во-первых, с ним проще работать, во вторых некоторые имеют защиту по току.

Примерная схема.

Для открывания с улицы используется простой китайский пульт

Фото с интернет

Данная плата подключена на один вывод Arduino и работает, в принципе, как обычная кнопка.

И в заключении, видео как все работает:

Данной статьей я попытался объяснить, как можно сделать привод для распашных ворот из подручных средств.

Позже появилась версия ворот с двумя приводами.

Жду ваших комментариев!

Если понравилась статья ставь палец вверх и подписывайся на мой канал KulibinLab

Червячный механизм своими руками — Яхт клуб Ост-Вест

Вы подъезжаете к своему гаражу или приусадебному участку, нажимаете кнопку на пульте (или встроенном передатчике в автомобиле), и въезд открывается автоматически. Это удобно: нет необходимости выходить из машины (особенно в дождь).

Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:

• Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
• Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
• Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
• Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
• Требуется гарантированно свободная территория по траектории движения створок.
• Главный минус — автоматика для распашных или гаражных ворот стоит немалых денег.

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно — зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.

Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.

Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым. Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

• Подходящий актуатор — червячный редуктор рулевого механизма от крупного автомобиля, лучше грузовика. Ворота для гаража своими руками из этого элемента — достаточно популярный вариант. В любом кооперативе можно встретить подобную «автоматику». Любой подходящий мотор (например, от стиральной машинки) подключается к штоку рулевой колонки. Для уменьшения оборотов, можно установить простейший редуктор из двух шкивов разного диаметра. Тяга для створок крепится на сошку рулевого механизма.
• Еще один условно бесплатный привод — механизм стеклоподъемника. Лучше использовать конструкцию от крупного отечественного автомобиля. Если петли хорошо смазаны, а створки сбалансированы — усилия вполне достаточно. Как видно на иллюстрации, требуется лишь небольшая доработка в виде тяги из профтрубы.
• Следующий вариант можно изготовить из промышленного червячного механизма. Чаще всего используется привод суппорта от списанного обрабатывающего станка. Можно выточить червячную пару в слесарной мастерской, в зависимости от стоимости проекта.
• Принцип работы простой: винтовая шпилька напрямую соединяется с валом двигателя (вдоль оси). При вращении винта, каретка движется в нужную сторону, создавая мощное тяговое усилие. Остается соединить механизм тягой со створками, и отрегулировать угол открытия.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

• Тросовый привод. Вдоль полотна ворот натягивается трос. На неподвижной раме устанавливается промышленный электродвигатель с редуктором и шкивом. Трос накручивается на шкив одной петлей.При вращении шкива, трос перемещается, увлекая за собой полотно ворот. Этот вариант не слишком затратный, при наличии донорского мотора.
• Более распространенная конструкция: шестерня-рейка. Такая связка применяется в фабричных конструкциях. Изготовить привод самостоятельно невозможно, если только вы не работаете в слесарной мастерской. Оптимальный вариант — приобретение механизма заводского исполнения. Разумеется, монтаж и наладка своими руками. Не так экономно, но все равно затраты в пределах разумного.

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Важно: Общие правила безопасности при установке автоматики

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

• Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
• Концевые выключатели отключают двигатель при достижении конечных положений створок.
• Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
• Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Видео по теме

Рекомендованные сообщения

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

Односкоростной шестеренчатый привод

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»

Работает он по принципу храпового механизма. После прекращения подачи усилия на рукоятку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это повышает безопасность, но механизм имеет недостаток.

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Блок, необходимый для работы лебедки

Ручная лебедка, закрепленная на полу или верстаке, способна лишь перемещать предметы по горизонтали. Для подъема тяжестей на высоту необходимо дополнительное приспособление – блок. Представляет собой шкив с подвесом, через который перекидывается трос.

На чертеже изображен механизм действия комплекта из лебедки и блока.

Причем у этого приспособления есть дополнительные возможности. Каждый добавленный блок увеличивает силу на тросе – вдвое.

Это свойство блочных приводов широко применяется в такелажных работах. При компактном исполнении в помощь лебедке приходит блоковый усилитель.

Все перечисленные приспособления продаются за немалые деньги. И любое из этих изделий можно изготовить самостоятельно.

Самодельные лебедки

Трещотка от Камаза
Многие ли знают, как сделать лебедку из тормозной трещотки? И собственно, что представляет собой эта самая Трещотка?

Во многих грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Внутри приспособления расположен червячный редуктор.

Остается приспособить к концевику червячной пары рукоятку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит вам долгие годы.

Такая лебедка в гараже не поможет вам вытащить двигатель, но сэкономит массу сил при ремонте. Особенно полезно это приспособление для подъема тяжелых предметов из ямы.

Видео – как сделать своими руками лебедку из трещетки для Камаза.

Бензопила в лебедке
Если вы заняты строительством дачи, где пока нет электричества – можно соорудить лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.

На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.

Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.

Ручная рычажная лебедка
Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.

Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.

Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете.
Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.

Привод распашных ворот. Изготовление и монтаж своими руками — remdominfo

Существует три основных типа редукторной передачи, превращающей вращение электромотора в поступательное движение с высоким моментом силы. Конструкция механизма может быть выполнена:
в виде зубчатого колеса;
с применением винтовой шпильки;
с использованием реечной передачи.
На этих трех типах кинематики вполне реально собрать собственный механизм даже в домашних условиях.
Предложенная ниже конструкция самодельного актуатора не боится влаги и загрязнений, он оказывает весьма высокое усилие при движении.
Обратите внимание, что при закрытых воротах такой самодельный привод выполняет роль замка: его невозможно открыть с внешней стороны, нажав на створку ворот.
Подготовка ворот и мест крепления
Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надежных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.
При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.
Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищенной территории. В проеме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.
На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.
Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.
Изготовление привода из автомобильных стеклоподъемников
Легкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъемников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.
Имеется два типа конструкции стеклоподъемников, пригодных для использования в качестве привода ворот:
роль подвижного элемента играет зубчатая рейка;
основан на работе зубчатого колеса.
В обоих случаях приводную часть монтируют на металлической площадке, имеющей жесткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.
Механизм подъемника требует доработки: установки удлиненной металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.
Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдет пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.
Основная трудность в применении стеклоподъемников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путем, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.
Выбор и расчет двигателей
В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идет о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповертов, приводы автомобильных стеклоочистителей, стеклоподъемников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.
Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редуктор

Автоматика для ворот своими руками. Автоматика для распашных ворот – «умный» механизм в гараже и на даче

Как сделать автоматические ворота своими руками — инструкция

«Умелец да рукодельник и себе и людям радость приносит». Не знаете, чего бы еще такого сделать во дворе, если все уже переделали, а руки чешутся? Можем подсказать идею. Ворота, которые сами открываются и закрываются автоматически. Любители комфорта давно оценили саму идею дистанционного управления механизмом, и им завидуют остальные автолюбители, особенно в то время, когда на улице льет проливной дождь. Понятное дело, что открывание створок вручную дело не 30 секунд, а бежать открывать и закрывать нужно, к тому же в мокрой одежде плюхаться на сидение мало приятно. Ниже мы расскажем, как сделать автоматические ворота своими руками, предоставив инструкцию с фото и видео примерами.

Какие бывают механизмы?

В наше время существует три вида открывания уличных ворот:

• распашные;
• откатные;
• гаражные.

Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок нужно пространство перед ними.

Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:

Самодельный раздвижной механизм

Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные направляющие. Такие механизмы сложные в эксплуатации, но в то же время достаточно просто сделать механическую часть своими руками.

Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:

Самодельный откатной механизм

Гаражные ворота роллетного типа — это набор фигурных реек из металлопластика, сцепленных подвижным замком, помещенных в направляющие пазы и соединенных в одну конструкцию. Двигаясь по пазам они под потолком переламываются в замке, тем самым преодолевая прямой угол, и рейки ворот ходят под потолком, освобождая въезд в гараж.

Гаражные ворота подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм сложен в монтаже и эксплуатации.

Принцип действия

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии. Также движение должно прекратится в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. Это добавит моторам лишнюю нагрузку. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме, съемом.

Как в заводских, так и в самодельных приводах, в основном используют актуатор, который изображен на фото ниже:

Он представляет собой резьбовую шпильку с винтовой муфтой на ней. За счет вращения шпильки муфта накручивается по резьбе, тем самым перемещаясь по шпильке.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем больше усилие может передать актуатор. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемники.

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же мотоциклетной цепью. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии. В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

Гаражные автоматические ворота в свою очередь делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Итог

Сейчас на рынке широко представлен ассортимент механизмов и элементов для того, чтобы можно было самому сделать автоматические ворота с дистанционным открытием и закрытием.

В нашей статье мы постарались познакомить читателей с существующими видами механизмов и подсказать идею для самостоятельного выбора подходящего варианта для загородного дома , указав моменты, на которые нужно обратить более пристальное внимание:

1. Парусность. Сопротивление ветру.
2. Вес. Нагрузка на механизм открывания.
3. Аварийное открывание в ручном режиме. Простота реализации.
4. Пригодность ремонта и легкость в обслуживании.

Надеемся, теперь вы знаете, как сделать автоматические ворота своими руками и из чего должен состоять механизм. Если вам понравился материал, почему бы не поделиться им с друзьями в соцсети?

Будет полезно прочитать:

samelectrik.ru

Автоматика для откатных ворот своими руками: инструкция, установка, видео

Виды откатных ворот

При монтаже своими руками и использовании автоматических откатных ворот следует помнить, что они имеют ряд сильных сторон по сравнению с механическими, а именно:

• хорошо смонтированные откатные ворота приводиться в движение без явных усилий;
• двустворчатые автоматические ворота имеют 2 привода, но цена ненамного превышает стоимость стандартных автоматизированных ворот.

Откатные ворота разделяются на такие виды:

1. Подвесные ворота – чаще всего применялись на въезде в промышленные предприятия. Их конструкция достаточно проста. На высоте 4 — 5 метров от земли устанавливалась роликовая металлическая балка. К ней прикреплялись ворота на специальном механизме. Эта конструкция имела большой вес и обладала огромной надежностью. На сегодняшний день такая конструкция автоматических ворот не имеет популярности в виду большой стоимости и ограниченного въезда по вертикали.
2. Откатные ворота по рельсу – одна из самых простых и надежных конструкций. Ее недостатком есть невозможность использования в холодную пору года, так как рельс забивается снегом и требует постоянной чистки. В сравнении с подвесной конструкцией этим воротам требуется меньше места для движения. Такая конструкция ворот отлично подойдет, если необходимо закрыть большой проем. Для устройства двигающихся по рельсу ворот необходима укладка рельса поперек проезда. Далее проем ворот монтируется на специальные ролики. Вверху ворота также удерживаться в строго вертикальном положении благодаря столбу скоба.
3. Откатные ворота консольного типа – имеют самую большую конструктивную сложность при монтаже. Для российского климата такой тип автоматических ворот подойдет лучше всего. Такие ворота плотно закрывают все пространство дорожного проема. Сами же консольные ворота находится над проездом. Вся конструкция крепиться на несущую опору, которая благодаря роликовым тележкам установлена на основе. Она расположена сбоку от ворот. Несущая балка может занимать следующие положение – снизу, в середине, сверху.

Следует помнить, что для откатного типа автоматических ворот потребуется свободное пространство вдоль забора. Оно должно быть не менее, а более ширины проема с направляющим рельсом.

Для консольного типа понадобиться свободного места в 2 раза больше чем проем дороги. Откатные ворота монтируются в горизонтальном положении, наличие препятствий на пути их движения может вывести всю систему из строя.

Самодельный привод

При самодельном изготовлении и установке ворот следует помнить, то что они не обеспечивают абсолютной безопасности. Для дополнительной защиты можно использовать специальные датчики движения, которые включаю свет.

Если подъездная дорога к дому проходит по узкой территории и заезжать в двор требуется с поворотом, то устанавливая опоры для ворот нужно особенно обращать внимание на ширину всего проема.

Необходимые элементы

Откатные ворота состоят из таких частей:

• монтаж и работа ворот;
• электропривод с установленным датчиком управления потребуется для автоматизированной работы ворот;
• комплект ведущих и ходовых элементов;
• обшивка ворот;
• рама, подготовленная в специальных заводских условиях.

Следует дополнительно отметить, что автоматизированные ворота консольного типа не нуждаются в направляющих балках ни вверху, ни снизу. Они открываться, как будто парят в воздухе.

Преимущество такой конструкции – открытие в любую погоду, отсутствие проблем с загрязнением направляющих балок грязью и замерзанию роликов.

Основа откатных ворот – глубокий бетонируемый фундамент, его глубина превышает уровень промерзания поверхности грунта для данной местности. Он необходим для прикрепления и установки двигательного элемента и элементов передвижения ворот, а именно – ведущие, опоры, специальные консоли.

Главный элемент, который отвечает за работоспособность и долговечность всей системы – ведущая балка. Она изготавливается только из высококачественной закаленной стали. Ее конструкция – специальным методом спрофилированная балка. К ней будет прикрепляться рама ворот и зубастая рейка приводящая привод в рабочее состояние.

Размеры изготавливаемых консольных балок, разные, на сегодняшний день максимальная длина составляет 13 м.

Важным элементом всей конструкции являются роликовые элементы, благодаря их работе ворота отъезжают в сторону. От качества их изготовления зависит плавность и бесшумность работы автоматизированных откатных ворот. Для надежной установки используются две или три специальных роликовых опоры. Они изготавливаться для различных размеров балок и отличаются своей конструкцией и размерами.

Роликовые опоры прикрепляться к основанию и на них в свою очередь наезжает ведущая консоль. Верхний ролик надежно закрепляет всю конструкцию от расшатывания. Для надежной установки в закрытом положении, используют специальные ловители.

Преимущества откатных ворот

Такая конструкция ворот крайне популярна у покупателей.

Приведем главные плюсы при выборе такой конструкции ворот:

• По сравнению с распашными не занимают дополнительное пространство внутри двора. Этот факт особенно цениться владельцами небольших частных домов, с малым участком.
• Установить такие ворота возможно в любой проем.
• Максимальный размер конструкции: 8 м — ширина, 6 м – высота.
• Удобные в использовании – несмотря на свою массивность и большой вес.
• Автоматически открываемые ворота не требуют от владельца приложения усилий для их открытия.

Особенности системы автоматики

• Автоматика на откатных воротах используется не только для удобства при использовании, а также служит дополнительным средством пассивной безопасности, так как надежно закрепляет ворота в закрытом положении. При использовании специальной автоматики для открывания ворот увеличивается срок службы самой конструкции за счет плавности движения отъездной створки во время каждого закрывания и открывания.
• Автоматизировать движение ворот можно спустя некоторый период времени после их установки.
• Автоматика работает в широком диапазоне температур, в зависимости от производителя от -60 до +50, в холодных регионах необходимо применять обогревательный элемент.
• Знать вес и интенсивность работы ворот.
• Для передачи работающего крутящего момента используется зубчатая передача.

Для правильного монтажа всей конструкции необходимо производить действия в строгой последовательности по инструкции, а именно:

1. Обозначить полосу движения ворот используя натянутый шнур вдоль проема. Его необходимо располагать на высоте не менее 20 см от дорожного полотна. По этому шнуру необходимо выравнивать положения несущей балки.
2. Подготовить специальные роликовые тележки к установке, и смонтировать их внутри профиля.
3. Сместить направление тележек к центру ворот.
4. Установить конструкцию ворот вместе с роликами на стальную направляющую.
5. Расположить опоры в предназначенных местах, а ворота установить так, что бы они размещались параллельно натянутому шнуру и прикасались к нему. Крепление роликовых тележек к направляющему швеллеру
6. Снять полотно ворот с роликов.
7. Опоры снять с площадок.
8. Пройти сваркой по поверхности, прикрепит специальные регулировочные площадки к железной балке.
9. Установить роликовые опоры на необходимые площадки.
10. Установить ворота, обязательно, в закрытом положении и закрепить горизонтальное положение.
11. Используя гаечный ключ, необходимо поднять или опустить  специальные регулировочные площадки.
12. Установить ролик, а также глушилку на конец несущего профиля. Для этого необходимо закрепить деталь на конце балки специальными крепежными болтами. Эта деталь предотвращает забивание конструкции снегом в холодную пору года.
13. Установить верхний направляющий ролик. Для его монтажа необходимо ослабить его крепеж. После этого размещают кронштейн над несущим полотном таким образом, чтобы ролики фиксировались на верхней точке полотна. Сторона со специальными отверстиями направляется в сторону несущего столба.

Виды электроприводов

• Линейный – подходит для работы со створками ворот весом до 1 т, автоматика монтируется на опоры, к которым присоединяются створки.
• Подземный – в устройствах этого типа автоматика устанавливается в специальный защищенный контейнер под землей.
• Рычажный – рычаги движения выходят так же из-под земли и закрепляются к плоскости створок ворот.

В последних двух типах автоматики имеются явные недостатки, а именно – ремонт и обслуживание всех механизмов обходиться сложнее и дороже в сравнении с линейным типом автоматики. Выбор автоматики для откатных ворот достаточно широк: Дорхан, Came, Doorhan, Faac, Комунелло, Nice и др.

Обзор автоматики

• Блок управления автоматикой воротного механизма – в него входят трансформатор и специальная плата.
• Фотоэлементы – пульт дистанционного управления.
• Болты, гайки, втулки и специальные ключи для разблокировки в случае аварийной ситуации.

Проблемы и ошибки

Небрежности при монтаже автоматических ворот в дальнейшем могут привести к серьезным проблемам в эксплуатации.

• Наибольшая проблема – точно выставить направляющие и раму, для избегания перекоса полотна. Для предотвращения необходимо произвести точные замеры всего проема.
• Ошибка вычисление нулевой отметки дорожного полотна. Единственная возможность решить эту проблем – демонтировать и заново установить гаражные ворота.
• Ошибочное определение площади для монтажа автоматических ворот. В дальнейшем эта ошибка может привести к тому, что въезд будет слишком узким.
• После установки гаражных ворот необходимо снять защитную пленку. Если не выполнить эту процедуру сразу, в дальнейшем это может привести к различным деформациям конструкции.
• При выборе автоматики необходимо принимать в расчеты вес и размеры конструкции ворот.

krovlya777.ru

Автоматика для распашных ворот своими руками

Ворота и заборы

Сегодня все стремятся к максимальному уровню удобства и комфорта. Этому способствует автоматизация многочисленных бытовых процессов. К числу современных популярных решений можно отнести автоматические распашные ворота. Подобные конструкции нашли применение при въезде в гараж или загородный дом. Из нашей статьи вы узнаете о способах установки привода для автоматических ворот, а также обо всех особенностях работы устройства.

1

Сразу же необходимо отметить, что автоматика для распашных ворот представляет собой достаточно сложный механизм, собрать и установить который своими руками будет непросто. Для выполнения этой работы необходимо четко придерживаться инструкций, обладать высоким уровнем квалификации, аккуратности и точности. При монтаже следует принимать во внимание такие факторы:

• расположение несущего столба относительно створок ворот;
• использование створочных упоров – это характерно в случаях, когда концевые выключатели в приводе не используются;
• открытие ворот наружу или внутрь.

Неправильная установка привода грозит негативными последствиями, начиная от отрыва кронштейнов, к которым крепится вся система, и заканчивая поломкой створок. Следует учесть и то, что при монтаже привода потребуется провести некоторое время за работой с электрическими проводами. Поэтому без опыта взаимодействия с подобными системами самостоятельную установку автоматики лучше не начинать.

Автоматика для распашных ворот

Необходимо постоянно следить, чтобы на пути движения створок не попадались какие-либо препятствия. Проблема в том, что обычный камень, пусть и небольшого размера, может привести к сбою системы и заклиниванию ворот. Современные электроприводы, а также механизмы, собранные самостоятельно, продолжают работу независимо от имеющихся на пути препятствий. По этой причине следует чистить пространство перед воротами во избежание поломок и неполадок. Также требуется регулярно следить за состоянием самих ворот, створок, привода и основных элементов. Такой уход в первую очередь подразумевает смазку, чтобы механизмы не выходили из строя из-за чрезмерного трения. Если ворота стали открываться медленнее, или при их движении раздается характерный скрип, значит, устройство следует срочно пропитать смазкой.

2

Переходим к изготовлению автоматического привода, задача которого заключается в открытии ворот при подъезде автомобиля. Как показывает практика, для этих целей можно использовать самые разные приспособления: автомобильные запчасти, к примеру, рулевые рейки или подъемники стекол, актуаторы, а также домкраты. Однако самым популярным устройством является спутниковая антенна, если быть точнее – механизм ее движения, оснащенный червячной передачей. Такой прибор выступает в качестве отличной замены обычному электроприводу, стоимость которого в магазинах составляет несколько сотен долларов.

Автоматический привод для распашных ворот

Среди главных достоинств спутниковых антенн выделяется универсальность, прочность, надежность и огромный срок службы. При использовании такого прибора не потребуется выполнять дополнительные настройки или делать изменения в конструкции устройства. Благодаря простоте и неприхотливости, разобраться в особенностях системы не составит труда. Антенна может похвастаться высокой скоростью пропускания – ворота открываются приблизительно за 15 секунд. Естественно, для обычного гаража или дачи этого будет более чем достаточно.

Спутниковые антенны оборудуются специальными приборами поворотного действия на основе червячной передачи. Этот механизм представляет собой полноценный электродвигатель за счет того, что червячная или штоковая передача по своему характеру полностью соответствует действию привода. Еще одно преимущество такой системы – высокий уровень электробезопасности, поскольку для нормальной работы требуется напряжение 36 В, тогда как покупная техника работает под стандартным напряжением в 220 В.

При сборке автоматики для ворот нам потребуется два рабочих привода от антенны, по одному с каждой стороны ворот. Предпочтение следует отдавать приводам с максимально длинными штоками. Стоимость одного механизма очень мала по сравнению с электроприводом и составляет около 50 долларов США. Естественно, вам ничего не придется платить, если у вас уже есть старые спутниковые антенны, которые не жалко пустить на запчасти. Среди прочих приспособлений, необходимых для обеспечения бесперебойной работы ворот, выделим пульт дистанционного управления, а также трансформатор, понижающий напряжение до 36 В.

Пульт предназначен для выполнения двух основных задач – открытие/закрытие ворот и включение освещения. Приобрести качественный пульт ДУ можно примерно за 40 долларов. Такой механизм может похвастаться дальностью действия до 50 метров, чего будет вполне достаточно. Переходим к подготовке инструментов для работы. Нам потребуется следующий перечень подручных средств:

• молоток;
• изолента;
• строительный метр;
• шуруповерт с комплектом разных насадок и бит;
• плоскогубцы;
• дрель.

Следующий этап подготовки заключается в выборе типа электропривода. На данный момент популярностью пользуются два типа – рычажный и линейный. Чтобы определиться, следует измерить расстояние между внутренней частью столба и петлей. Линейный прибор используется тогда, когда результат полученных измерений менее полутора сантиметров. Если же расстояние получилось больше, то пользоваться будем рычажным приводом.

3

В большинстве частных домов используется стандартная схема, когда распашные ворота открываются вовнутрь. В таком случае можно использовать любые электроприводы, однако линейные, изготовленные на основе спутниковых антенн, пользуются большей популярностью. Это обусловлено несколькими факторами, среди которых наибольшее значение имеет низкая стоимость, компактность и высокая скорость работы. Однако линейный привод может быть установлен лишь на стальные столбы.

В случае с бетонными или кирпичными столбами такой электропривод будет непригоден к работе. Единственный вариант – это использование рычажных механизмов. За счет использования рычагов появляется возможность установки приборов на самих столбах, тогда как рычаги смогут открывать и закрывать створки, располагаясь при этом на расстоянии вплоть до 20 сантиметров от края несущей конструкции.

При распахивании ворот наружу можно использовать оба вида привода, поскольку они замечательно справляются с поставленной перед ними работой. Монтаж осуществляется на внутренней части проема. Для установки автоматики требуется порядка 15 см на каждой стороне. В некоторых случаях столбы достаточно узкие, что не позволяет установить привод в положенном месте. Тогда поступают иначе, монтируя оборудование вверху.

Система открытия двери гаража

Внимания заслуживает автоматика, крепящаяся к кирпичным столбам. Велика вероятность, что кронштейны смогут причинить немалый вред столбу, вызвав его крошение и частичное разрушение. Крепеж привода на столб из такого материала вызывает затруднения даже у опытных специалистов. Чтобы не возникало проблем в дальнейшем, необходимо усилить столб, а также приварить кронштейн по всему периметру. Следующий этап – это установка приводов, которые монтируются к кронштейнам, приваренным к воротам.

Огромное внимание уделяйте выбору привода. Как уже отмечалось ранее, длина хода должна быть максимальной. Причем после полного распахивания ворот должен оставаться как минимум один сантиметр свободного хода для червячной передачи. В противном случае эксплуатация данного прибора будет неуместной, поскольку короткий ход является самой частой причиной выхода всего механизма из строя.

Перед использованием ворот с установленной на них автоматикой необходимо тщательно протестировать оборудование на предмет определения оставшегося после открытия ворот хода, устраняя попутно все выявленные изъяны и недостатки. После этого можно переходить к монтажу систем упора для открытия и закрытия, к которым присоединяются двигатели приводов.

Следующий этап – это установка перемычек, соответствующих используемой вами модели привода. Также потребуется соединить только что подключенные перемычки к пультам и включить устройство. Часто происходит незапланированный сбой в работе, когда створки двигаются в разных направлениях. Это довольно распространенная ошибка, которая является следствием неопытности мастеров. Решается она также очень просто, необходимо всего лишь поменять провода на электроприводе местами. Результатом станет движение ворот в правильном направлении.

На финальной стадии от владельца дачного участка потребуется лишь установить концевые выключатели. В большинстве случаев электропривод не оборудуется подобной системой, особенно это касается самостоятельно собранных устройств. Поэтому необходимо установить определенный период функционирования створок ворот и усилие, с которым ворота открываются и закрываются. Максимальное значение для обоих случаев устанавливать не следует, поскольку это скажется на износе прибора и надежности его основных элементов. Чтобы увеличить ресурс прочности автоматики, указанные параметры выбираются вплоть до минимальных показателей.

obustroen.ru

Автоматика для откатных ворот. Сборка электрической схемы своими руками

Откатные ворота довольно популярны в использовании. Однако, их стоимость достаточно высокая, поэтому гораздо дешевле соорудить ворота самостоятельно. Существует несколько схем организации автоматического привода. О том как сделать автоматику откатных ворот руками узнаем далее.

Оглавление:

1. Автоматика для откатных ворот своими руками — особенности и характеристика
2. Самодельная автоматика для откатных ворот своими руками
3. Установка автоматики на откатные ворота своими руками

Автоматика для откатных ворот своими руками — особенности и характеристика

С помощью механизированного электронного привода удается обеспечить открытие массивных ворот, нажатием на кнопку. Для его сборки потребуются подручные материалы, а монтажные работы займут максимум день. Главной деталью для автоматического привода является двигатель асинхронного типа. Рассмотрим два варианта подачи сигнала — цепной и роликовый.

Перед изготовлением привода, необходимо подобрать подходящий двигатель. При наличии на участке трехфазного счетчика, рекомендуем остановиться на трехфазном варианте двигателя, обмотки которого имеют звездное соединение. Таким образом, удается избавиться от большого количества проблем во время пуска, а мощность двигателя будет использована с максимальной эффективностью.

При отсутствии трехфазного счетчика, воспользуйтесь однофазным двигателем конденсаторного типа. Учтите, что такие приборы отличаются низкой работоспособностью, особенно при пуске. Оптимальная мощность привода составляет от 1 до 2,5 кВт. Данное значение определяется общим весом полотна. Частота вращения двигателя должна быть минимальной 500-1000 оборотов в минуту. С помощью низкого крутящего момента удается избавиться от нагрузки на поверхность ведущего вала.

Приводное колесо должно совершать не более ста вращений в минуту. Данная величина является выходным крутящим моментом на редукторе. Значение входного крутящего момента должно равняться частоте вращения мотора. Данная схема подключения автоматики откатных ворот своими руками подразумевает использование редукторов одноступенчатого типа.

Если данные детали найти не удалось, то возможен вариант их замены менее дорогостоящими вариантами. Однако, кинематическая схема должна быть надежно соединена. Основным составляющим данного механизма будет выступать силовой мотор от старой стиралки. Подключая данный двигатель, определите концы на каждой обмотке. Для этих целей используется мультиметр, который измеряет силу сопротивления, обмотка пускового типа данного двигателя будет отличаться большим значением.

Для соединения редукторного вала с двигателем используется муфта жесткого или полужесткого типа. Первый вариант имеет форму гильзы, на котором находятся различные по размеру отверстия, а также шпоночные канавки. Второй вариант соединительной муфты состоит из двух фланцев, для соединения которых используют резиновые лепестки.

Заменить редуктор поможет ременная передача. При этом, для того, чтобы правильно определить передаточное значение, размер большого шкива, установленного на приводное колесо, разделяется на размер меньшего, находящегося на валовой части мотора.

Данный вариант отличается сложностью сборки штативных элементов, а также в соединении между деталями кинематической схемы. Довольно много проблем возникает с соединением ременных натяжных механизмов. Для этого, в состав механизма добавляется автомобильный натяжной механизм для ремней.

Кроме того, используя ременную передачу, особое внимание уделяется механизму с независимым валом, на котором располагаются два подшипника. Особое внимание уделяется центрированию вала, так как на нем установлены две трансмиссии.

Самодельная автоматика для откатных ворот своими руками

Предлагаем ознакомиться с вариантом изготовления самого простого метода автоматизации откатных ворот. Данная передача называется реечной или цепной. На редукторном валу фиксируется велосипедная или мотоциклетная звездочка. Далее на нее нужно надеть специальную цепь, диаметр звеньев которой соответствует типу звездочки. Она должна быть зафиксирована в горизонтальном положении по всему воротному полотну. Выполняя вращение звездочки в ту или иную сторону, происходит передача вращения цепи, которая открывает ворота.

Особое внимание уделите фиксации двигателя, на механизме передач. Изначально, необходимо создать раму, на которой будет располагаться двигатель с механизмом передачи. Для этих целей, рекомендуем воспользоваться угловой сталью, размером в 5 см. Жестко зафиксируйте раму на бетонном основании. От этого зависит длительность эксплуатации всего механизма. В процессе выбора редуктора с мотором прежде всего ориентируйтесь по высоте осевого вращения. При наличии различных величин между этими двумя механизмами, то необходимо соорудить двухуровневое основание под оборудованием.

Для фиксации редуктора и двигателя используются болты со специальными гайками. При этом, опора под них должна отличаться ревностью и жесткостью. Под основание нужно соорудить отверстия продолговатой формы, для правильной регулировки положения мотора.

На следующем этапе цепь устанавливается на ворота. Чаще всего, ее фиксируют на направляющей рельсового типа. Однако, это является большой ошибкой, так как механическая передача постоянно загрязняется и быстро выходит из строя. Дополнительная балка приводного типа монтируется непосредственно на полотне, При этом, высота монтажа установки цепи составляет 50-80 см от земли.

На нижнюю часть балки устанавливается цепь с рейкой зубчатого типа, для ее защиты от посторонних факторов и влаги используется резиновый или пластиковый кожух. Для фиксации конечных участков цепи с воротами используется электрическая сварка. Учтите, что все соединения должны быть высококачественными, поэтому при отсутствии опыта работы со сварочным аппаратом, лучше доверить этот процесс профессионалу.

Цепная передача отличается большим количеством трудностей, возникающих в процессе ее эксплуатации. Прежде всего, цепь, растягивается под воздействием тяжелых ворот. Для устранения этого явления, достаточно установить на последнем звене цепи шпильку, вовнутрь которой помещаются проушины. С помощью данного натяжителя цель постепенно подтягивается. Еще одним вариантом является монтаж на цепи специального ролика, имеющего жесткую пружину. Именно она и подтягивает цепь в процессе эксплуатации, предотвращая ее растягивание.

Еще одно неприятное явление — соскальзывание цепи со звездочки. В таком случае, лучше цепь заменить зубчатой рейкой, для этих целей нужно обратиться к профессиональному слесарю.

Выделяют несколько разновидностей автоматики для откатных ворот своими руками схем, которые отличаются наличием в приводной системе прижимных роликов. Для изготовления таких механизмов необходимо потратить больше времени и усилий. Преимуществом такой схемы выступает ее грязестойкость, устойчивость перед влагой, снегом и наледью.

Данный механизм подразумевает установку ролика на наружную стенку рельсовых деталей. На ролике имеется защитная крышка, выполнена из резины. Покрышка должна содержать прямой протекторный профиль, обеспечивающий надежное сцепление. Для дополнительного усилия используется пружинное сжатие. Пружина монтируется на толкательной шпильке, и соединяется с гаечным механизмом. Для фиксации осевых валов используется фиксатор в форме буквы П.

Для того, чтобы компенсировать данные усилия, на обратную сторону направляющего элемента монтируются два ролика ответного типа, фиксируемых в стационарном положении.

Для того, чтобы приобрести подходящие ролики, следует обратиться к промышленным предприятиям, занимающимся тележками. Старайтесь выбирать колесики, имеющие стальное основание и подшипники закрытого типа. Максимальная нагрузка на такой ролик должна составлять 350-600 кг, в соотношении с весом ваших ворот. Особое внимание также уделите пружинам, устанавливаемым на толкателе. Они должны отличаться высоким прижимным усилием. Однако, несущая способность пружины не должна превышать несущей способности подшипника.

Особое внимание уделите соединению двигателя с роликовым механизмом. Для этих целей используется передача клиноременного типа. Для фиксации ведомого шкива используется стальное основание, а также колеса, имеющие три шпильки. Кроме того, воспользуйтесь несколькими открытыми шестернями. Выбирая место фиксации ролика, рекомендуем остановиться на редукторном валу или непосредственно на моторе. Таким образом, поверхность натяжного механизма будет взаимодействовать не с осевым роликовым валом, а с основанием корпусной части редуктора. Учтите, что радиальное давление на подшипник не должна превышать прижимное усилие пружинных механизмов.

Установка автоматики на откатные ворота своими руками

Учтите, что перед тем как устанавливать автоматику, необходимо проверить простые откатные ворота своими руками без автоматики на наличие дефектов в процессе их открывания. Перед началом монтажных работ, необходимо побеспокоиться о выравнивании ворот строго по уровню и об их правильной установке.

В процессе стандартного оборудования для автоматического открывания ворот чаще всего имеется:

• электропривод;
• рейка, на которой расположены зубья;
• некоторые модели оснащены пультом дистанционного управления;
• элементы, обеспечивающие безопасность;
• лампы — сигнального типа.

Кроме того, в процессе работы нужно запастись сварочным аппаратом, дрелью и набором сверл к ней, приводами, с помощью которых подключается лампа и элементы безопасности.

Изначально определитесь с местом монтажа электрического привода на воротах. После этого, установите привод и настройте автоматические элементы. Установите рейку, на которой имеются зубья на поверхность привода, определите место монтажа привода таким образом, чтобы рейка находилась по центру шестерни.

После этого, привод фиксируется на ранее определенном месте. Для этих целей используется сварочный аппарат. При необходимости монтажа привода немного выше определенного места, он монтируется на поверхность ранее приваренной профильной трубы. После монтажа швеллера на него устанавливается привод, фиксируемый болтами.

Следующий этап — установка рейки с зубьями. Прежде всего, откройте ворота, установите по центру рейку, на которой расположена шестерня. Для того, чтобы скрепить концевые включатели установите рейку.

Рейка приваривается на поверхность трубы, далее она протягивается за полотно. После монтажа рейки производится проверка ее работоспособности. Все элементы, на котором фиксируется автоматика привариваются повторно. Между приводом и поверхность шестерни оставляется зазор размером в один миллиметр.

Далее устанавливаются выключатели концевого типа. Для их фиксации на поверхности рейки используют болты. Выделяют два варианта выключателей — магнитные и механические. Первый вариант отличается большей эффективностью работы, так как данные выключатели работают даже при неблагоприятных погодных условиях. Магнит устанавливается на рейку с зубьями, проходя определенный участок на воротах, начинает срабатывать, При этом выключатели разделяются на два вида: плюсовой и минусовой. Настройка данных элементов системы производится на расстоянии от ворот минимум в 100 см. Для работы выключателей механического типа используется обычная пружина.

Подключать электрический привод необходимо согласно инструкции от производителя. Для дополнительных настроек используется дистанционный пульт управления. Кроме того, дополнительно устанавливаются фотоэлементы, которые улавливают световые сигналы. Фотоэлементы должны быть закреплены друг напротив друга. Они могут устанавливаться на ранее обустроенные столбы. Для того, чтобы подключить провода, соорудите в трубе отверстие и проведите их от источника электроснабжения.

Далее следует установить лампу сигнального типа, она будет передавать информацию о вблизи находящихся предметах. Этот элемент не является обязательным, однако он существенно повышает уровень безопасности участка.

На автоматику для откатных ворот своими руками цена определяется индивидуально, в соотношении с мощностью основного привода. Этот фактор определяется размером ворот и их общим весом. Откатные ворота своими руками без автоматики довольно сложные в использовании, так как каждый раз, для их открытия необходимо использовать физические усилия.

Автоматика для откатных ворот своими руками видео:

strport.ru

Автоматика для ворот своими руками: откатных и распашных

Правильно подобранная автоматика для ворот заметно упрощает въезд и выезд, так как избавляет от ручного открывания и закрывания створок.

Самодельная автоматика подходит для любых створок: распашных, откатных, подъемных. Установив своими руками автоматику, вы сразу же убедитесь, насколько комфортнее стало заезжать на участок или в гараж.

Вам не нужно будет в любую непогоду вылазить из автомобиля и прикасаться к холодному металлу.

Двигатель и привод

Любые ворота можно автоматизировать, оборудовав их электроприводом. Автоматический электропривод позволяет открывать ворота нажатием кнопки на пульте.

Приводный механизм ворот можно собрать своими руками из купленных запчастей, его установка займет не больше одного дня.

Проще всего собрать своими руками силовой привод для автоматизации откатных ворот. Источником движения в этом случае будет асинхронный электродвигатель.

Передаточный механизм может состоять из комплекта звездочка+цепь или его делают в виде прижимного ролика.

Редуктор для автоматизации откатных ворот должен удовлетворять следующим требованиям:

• выходная частота вращения привода 80-100 об./мин.;
• входная частота вращения привода равна частоте вращения ротора.

Этим условиям соответствуют червячные редукторы. Такой механизм стоит 80 – 100 долларов, что вместе с покупкой самого двигателя может вылиться в значительную сумму.

Чтобы удешевить автоматику, вместо покупных механизмов используют их более дешевые эквиваленты, снятые с простаивающей или сломанной бытовой техники.

Можно не покупать двигатель для автоматизации откатных ворот, а использовать силовую установку, снятую со старого стирального агрегата.

Видео:

Для подсоединения в цепь бывшего в употреблении мотора придется определять концы обмоток. Сделать это можно с помощью тестера. Для этого измеряют сопротивление — в пусковой обмотке оно будет выше.

Схема подсоединения двигателя в сеть, не согласующаяся с техническими характеристиками оборудования, подразумевает снижение коэффициента полезного действия. Но использование б/у оборудования все равно экономически оправдано.

Схема подключения однофазного асинхронного электродвигателя должна предусматривать добавление дополнительной обмотки, позволяющей запускать двигатель без ручного управления.

Дополнительная обмотка и будет являться второй фазой, повернутой на 90о. Данная схема позволяет однофазному мотору работать от двух катушек: рабочей и пусковой.

Пусковая включается на несколько секунд только для запуска двигателя. Рабочая катушка включена в электросеть постоянно.

Схема запуска такого мотора выглядит следующим образом: сначала на обе катушки подают 220 В, а как только двигатель наберет обороты, пусковую отключают.

Схема подключения трехфазного электромотора к сети может быть выполнена одним из двух способов: «звездочкой» или «треугольником».

Схема по типу звездочки обеспечивает плавный пуск, но мотор будет работать слабее.

Схема «треугольник» обеспечит работу мотора на полную паспортную мощность, но во время запуска может повредиться изоляция проводов.

Для мощных двигателей используют комбинированную схему «звезда – треугольник», когда запуск мотора осуществляется по схеме «звездочка», а затем автоматически двигатель переключается на схему «треугольник».

Фото:

Конструкция и советы по установке

Крепление передаточного механизма на откатные ворота

Передача — механизм, передающий вращающий момент от вала электродвигателя непосредственно к полотнам ворот. На откатных воротах рекомендуется установка цепной передачи.

Для нее часто используют звездочку от мотоцикла. На звездочку надевают роликовую цепь подходящей длины.

Цепь натягивают в горизонтальном положении параллельно воротным полотнам и закрепляют на их краях. Вращаясь в ту или другую сторону, звездочка будет натягивать цепочку, которая потянет створки.

Мотор и передаточный механизм крепятся на каркас, изготовленный из стального уголка с ребром 60 мм.

Основание рамы должно быть устойчивым, лучше всего бетонным. Рама вместе с установленными на ней механизмами жестко закрепляется на грунте.

Если высота вращающихся втулок различна, то раму под автоматику откатных ворот придется делать двухуровневой.

Мотор и редуктор закрепляют на раме болтами, при этом лучше сделать в уголке не круглые, а овальные отверстия — это позволит лучше отрегулировать положение каждого механизма.

Видео:

Как правильно закрепить цепь на полотнах откатных ворот? Самой распространенной ошибкой является установка цепи на рельсовые направляющие откатных ворот.

В этом случае передача будет сильно загрязняться, а в случае накопления снега вообще не сможет работать.

Чтобы автоматика работала при любой погоде, потребуется установка дополнительной балки для привода на каждом полотне. Балку устанавливают на высоте 0,6 – 1 м от земли.

Цепь закрепляют на нижней стороне балки и закрывают сбоку футляром из пластмассы или каучука. Концы цепи приваривают к полотнам откатных ворот.

После закрепления цепной передачи на откатных воротах могут возникнуть некоторые проблемы.

Самая распространенная поломка цепной передачи откатных ворот — растягивание цепи из-за тяжелых нагрузок.

Устранить этот дефект можно, приварив к последнему блоку цепочки металлический стержень. Стержень пропускают через проушину, закрепленную на раме ворот — такой «наматыватель» позволит периодически подтягивать цепь.

Второй способ устранить провисание цепочек — поставить на раму привода роликовый успокоитель цепи, жесткая спираль которого уравновесит провисание и защитит от соскальзывания цепи со звездочки.

Чтобы избежать таких сложностей, как провисание и пляска цепи, цепочку можно заменить на зубчатую рейку, но такое приспособление нельзя изготовить своими руками — придется обращаться в слесарную мастерскую.

Фото:

Самодельный силовой привод для распашных ворот

Распашные ворота встречаются чаще, чем откатные. Автоматика для распашных створок отличается от предыдущего варианта в первую очередь типом приводного механизма.

Для распашных створок удобно использовать привод от спутниковой антенны (актуатор), оборудованный механизмом червячной передачи.

Спутниковые антенны старого типа оснащены поворотным механизмом и электромотором — эти комплектующие отлично подойдут для монтажа автоматики на распашные створки.

Червячная передача спутниковой антенны работает при напряжении 36 В, а купленный в магазине мотор будет нуждаться в сети 220 В.

Чтобы антенный привод смог управлять работой ворот, потребуется понижающий трансформатор.

Это еще один важный плюс привода, сделанного своими руками из спутниковой антенны, так как низкое напряжение более безопасно при эксплуатации распашных ворот.

Если увеличить напряжение, то можно ускорить движение створок, но это чревато быстрым изнашиванием мотора.

Червячная передача может работать только при легком ходе ворот, поэтому петли необходимо всегда держать смазанными и отрегулированными.

Фото:

Принцип работы актуатора достаточно прост — после сигнала с пульта из цилиндра актуатора выдвигается внутренняя штанга и привод увеличивается в длину, приводя в движение поворотный механизм.

Чтобы собрать автоматику на распашные ворота своими руками, нужно взять два действующих привода от спутниковых антенн с возможно более удлиненными штангами.

Где их можно приобрести? Купить такой механизм можно в б/у состоянии на фирме-установщике антенн. Покупка двух приводов (электромотор + трансмиссия) обойдется всего в 50 долларов.

Кроме того, придется купить пульт дистанционного управления и понижающий преобразователь мощностью 36-40 Вт.

ПДУ можно одновременно использовать для управления воротами и включения освещения в гараже. Пульт можно купить в любой фирме, торгующей охранным оборудованием.

На установку и отладку автоматики своими руками уйдет приблизительно один день. Для надежности систему автоматики дополняют реле тока — устройство поможет избежать поломки, если под дверь при открытии или закрытии распашных ворот попадет камень и ее заклинит или отбросит назад.

Как установить автоматику на распашные ворота? В первую очередь нужно определить, какой механизм подойдет— линейный или с рычагом. Первый обходится дешевле и выглядит компактнее.

Линейный механизм устанавливают при свободном пространстве между опорой створки и петлей < 1,5 см. Если створки закреплены на столбах из кирпича, то подойдет только механизм с рычагом.

Приводной механизм, закрепленный на распашных воротах, должен двигаться строго по горизонтали.

Видео:

Если опоры ворот наклонены, то линия движения может сместиться и устройство быстро выйдет из строя.

Устанавливать на столбы приводной механизм нужно только после, того как будет ликвидирован этот недочет.

Чтобы автоматика для ворот проработала долго, при ее установке своими руками нужно соблюдать все рекомендации производителя, изложенные в руководстве к установке привода антенны.

Сложности, возникающие при установке автоматики на ворота

На распахивающихся наружу воротах автоматику оборудуют внутри проема — она займет около 10 сантиметров с каждой стороны. На узких воротах автоматику можно закрепить сверху.

Рассмотрим подробнее установку привода на распашных, раскрывающихся наружу полотнах, установленных на столбы из бетона или кирпича.

Если столбы крошатся, то закрепленный на нем электропривод быстро отпадет. Место крепления привода обязательно нужно усилить, например, обварить по кругу.

Затем устанавливают гидравлический или механический привод и приваривают держатели на полотна ворот. Гидравлический привод предпочтительнее, так как он будет работать даже в сильный мороз.

При использовании линейных электроприводов необходимо оставлять хотя бы сантиметр свободного хода, когда ворота полностью открыты.

Дальнейший монтаж автоматики ведется по следующей схеме:

• устанавливают упоры для закрытия и открытия;
• подсоединяют двигатели;
• перемычки переоборудуют под автоматику устанавливаемой модели;
• подшивают пульт;
• устанавливают автоматические доводчики;
• устанавливают сигнальную лампу, загорающуюся при начале открывания ворот и сигнализирующую о том, что они не закрылись.

Делают пробный запуск, чтобы проверить, двигаются ли обе створки в нужном направлении. Если одна из створок движется не в ту сторону, то переподключают контакты на двигателе. В завершении устанавливают концевые выключатели.

Вместо установки концевых выключателей можно выставить на плате величину усилия при закрывании и открывании и значение периода работы каждой створки.

Это позволит электроприводу не нести дополнительную нагрузку. Лучше выставить наименее возможное для нормального открытия ворот усилие — двигатель в этом случае проработает дольше.

Для ворот, полотна которых открываются внутрь и закреплены на металлических столбах, подойдет любой привод. Лучше использовать линейный, так как он дешевле и менее громоздкий.

Видео:

Самый сложный вариант — когда створки закреплены посередине кирпичных колонн. Здесь линейный электропривод не подойдет.

На таких воротах можно установить только рычажную автоматику. Рычаги позволяют открывать створки, даже если полотна закреплены на расстоянии 20 сантиметров от края колонны.

Главной проблемой людей, устанавливающих автоматику, является неопытность в этом вопросе. Из-за этого автоматика устанавливается со всеми возможными ошибками и не работает, а мотор перегревается.

После масштабной поломки, когда ломается вся система вплоть до электромотора, установить причину сбоя будет непросто. Поэтому подключать автоматику на ворота нужно пошагово, тестируя ее на каждом этапе.

stoydiz.ru

Автоматика для откатных ворот своими руками | Своими руками

» Своими руками

Автоматизируем откатные ворота своими руками

Содержание

Если Вы уже оценили преимущество откатных ворот, которые у Вас механические, то ничто не помешает добавить комфорта, для чего понадобится автоматика для откатных ворот, наличие электричества в зоне, где будет работать автоматика и желание сделать это своими руками.

Несмотря на разнообразие видов откатных ворот, автоматика в целом устроена по общему принципу, поэтому процесс монтажа своими руками практически одинаков. Автоматика для откатных ворот включает в себя устройство дистанционного управления, контроллер включения, систему безопасности, сигнальную систему, привод, а также механизм, передающий в горизонтальном направлении момент для обеспечения движения.

Порядок работ следующий – обеспечиваем подключение электричества, монтируем передаточный механизм, обеспечиваем его сопряжение с приводом, убеждаемся, что автоматика работает от дистанционного управления. Теперь по порядку.

Первый этап.

Первым этапом работ будет выбор, правильно подобранная автоматика для раздвижных ворот прослужит долго, а установить её будет проще. При этом особое внимание обращаем не только на технические характеристики (которые нужно брать с запасом), но и на инструкцию по установке. В практике встречались ситуации, когда автоматика откатных ворот, имеющая хорошие отзывы, устанавливалась неправильно из-за неточностей в инструкции, или из-за отступления от указаний.

Обращаем Ваше внимание – автоматика откатных ворот требует тщательного и пошагового соблюдения инструкции, особенно если монтируете своими руками!

После выбора и ознакомления с инструкцией необходимо проверить работоспособность системы, собрав и подключив все узлы, вплоть до сигнальной лампы и фотоэлементов системы безопасности. Главная цель – убедится, что автоматика будет работать в соответствии с ожиданиями.

Мы не приводим сечения проводов, эту информацию необходимо взять из технического паспорта комплекта! По окончании тестирования приступаем к следующему этапу.

Второй этап. Подготовительные работы.

Возможно, мы надоели с этой рекомендацией, но начнём всё равно со схемы. Причём в данном случае, рисовать Вы будете, не отходя от ворот, особенно линии, где будет электропроводка, итак:

размечаем места установки всех элементов (автоматика для откатных ворот это распределённая система) оцениваем, каким образом мы сможем подвести кабели ко всем элементам системы, что из этих работ можно сделать своими руками, а что нет проверяем, насколько хорошо ходят ворота по роликам, понимая, что автоматика откатных ворот выйдет из строя тем быстрее, чем больше сопротивления движению очень внимательно оцениваем ворота, с точки зрения зазоров, находим места для установки фотоэлементов. Это, важный элемент, автоматика откатных ворот не имеющая стоп сигнала опасна! Особое внимание нужно уделить прохождению луча света, в процессе движения ворот, иначе ложные срабатывания могут привести к тому, что автоматика откатных ворот так Вам надоест, что Вы её выключите после разметки и измерения размеров, закрываем ворота, внимательно осматриваем, всё ли мы предусмотрели не забываем о том, что автоматика требует и «слабых» кабелей, которые должны быть надёжно защищены от повреждений

Закончив эти работы, приступаем к рисованию схемы подключений, которые требует автоматика откатных ворот, после чего ещё раз, сверившись с инструкцией, убеждаемся, что вся автоматика будет подключена правильно.

Совет. Закончив эти работы, не спешите начинать исполнение. Два-три дня погоды не сделают, а спешка может не позволить вспомнить о чём-то важном!

После того, как обдумали все детали, начинаем прокладку кабелей к местам установки оборудования. Все кабели в проёме должны быть надёжно защищены, например, убраны в металлические трубы и гофру. Подводку кабелей к датчикам делаем с запасом «в большую сторону», возможно, придется что-то изменять «по месту». В точке подключения питания к электричеству устанавливаем отдельный автомат отключения. В инструкции указаны токи, автомат выбираем с таким расчётом, чтобы он отключался самым первым.

Если не знаете, как выбрать – проконсультируйтесь с тем, кто понимает в электрике. Задача – обеспечить автоматическое отключение напряжения до того, как сгорит что-то в автоматике. Пусть отключений будет больше, чем могло бы быть, но при этом Вы застрахуетесь от сгоревших плат, электронных блоков и прочих элементов системы.

Если есть возможность – запитайте автоматику через стабилизатор напряжения. При прокладке кабелей используйте простое правило – кабель нужно максимально защитить от внешних повреждений, обеспечив быстрый доступ для ремонта, при необходимости.

Хорошим решением была идея кабель, проложенный в проёме проложить не в трубе, а накрыть сверху швеллером, опёртым так, чтобы не повредить кабель. Когда возникла необходимость заменить кабель после короткого замыкания, мы просто подняли швеллер.

Третий этап. Монтаж привода и рейки.

Самый сложный, главный этап в работах. Необходимо обеспечить сопряжение приводной шестерни на приводе и зубчатой рейки в той части ворот, где расположены несущие ролики (обычно нижняя часть реже верхняя). Для начала необходимо разметить требуемую длину рейки с учётом допусков по краям для установки концевых выключателей.

Очевидно, что длина рейки обеспечивает ход ворот по всей ширине проёма. Перед началом работ выкладываем все части рейки, проверяем что торцевые части между собой стыкуются таким образом, чтобы образовать полноценный «зуб»!

Устанавливать привод и зубчатую рейку своими руками нужно в три операции:

на месте установки привода размечаем площадку для основы, после чего выставляем высоту этой площадки определяем место установки зубчатой рейки (ВНИМАНИЕ рейку нельзя крепить к направляющей балке!) временно закрепляем рейку (способов много, выберите наиболее удобный), выставив правильный зазор (в инструкции есть указания о том, какой он должен быть).

Проверяем в холостом режиме правильность зацепления шестерни привода и зубчиков на рейке. Как правило, рейки продаются метровой длины, поэтому начинаем с центральной части, для определения высоты и правильности горизонтального уровня. Располагать первую рейку надо так, чтобы шестерня была посередине первого элемента рейки.

Это очень кропотливая работа, поэтому всё надо делать без спешки, проверяя буквально до миллиметра правильность сопряжения. Только после проверки можно закрепить привод.

Совет! В зависимости от конструкции той части рамы ворот, где ставим рейку, мы можем двигать рейку выше – ниже, или не можем. Определите, что позволит проще изменять высоту монтажа сопряжения, привод, или рейка. Окончательно фиксировать первым надо тот элемент, который сложнее перемещать по высоте!

Далее проводим сборку зубчатой рейки по всей длине:

временно закрепляем все элементы, стыкуя их между собой проверяем горизонтальность и отсутствие перекосов закрепив так, чтобы механизм стал работоспособным, осторожно проверяем движение створки ворот, минимизируя нагрузки на сопряжение шестерни и рейки при помощи регулировочных винтов подгоняем отельные части рейки при необходимости.

Закончив этот этап, проверяем правильность работы механизма ещё раз. Известно, что откатные ворота практически не имеют усадок и провисаний со временем. Тем не менее, регулировку рейки надо оставить в положении, позволяющем при необходимости её поднять, или опустить. Крайнее положение регулировочных винтов говорит о том, что допущена ошибка в монтаже рейки.

Только закончив все эти работы можно окончательно закрепить рейку, чтобы провести испытание собранного привода откатных ворот, и приступить к монтажу остальных систем.

Четвёртый этап. Система безопасности.

Как правило, автоматика откатных ворот имеет встроенные элементы защиты и блокировки, но фотоэлементы, отслеживающие наличие препятствия движению ворот необходимо монтировать отдельно. Не полагайтесь на остановку привода из-за роста нагрузки, когда откатные ворота натыкаются на препятствие. Механизм нельзя остановить мгновенно, и откатные ворота могут превратиться в гильотину! Технически систему безопасности можно собрать своими руками из отдельных элементов, но правильнее выбирать комплект, в который эта система входит.

Зоны размещения фотоэлементов мы уже наметили. Проверяем работу системы, наживив датчики по местам и подключив к управляющему блоку привода. Когда откатные ворота двигаются, проходим в проём, пересекая луч света между фотоэлементами.

Привод должен остановится, и начать обратное движение в положение «ворота открыты». Есть разновидности таких систем, при срабатывании которых откатные ворота остановятся и отодвинутся не до конца – на заданное расстояние, которое, как правило, может регулироваться. В этом случае отрегулируйте настройки как нужно до фиксации фотоэлементов!

Проверяем работу системы, правильность настроек, после чего окончательно закрепляем фотоэлементы на местах установки.

Сигнальная лампа устанавливает таким образом, чтобы была хорошо видна с обеих сторон ворот, в месте, которое не загорожено препятствиями. Проверяем работоспособность сигнала (иногда автоматика снабжается дополнительно звуковым сигналом, если его нет, но он нужен – сделать своими руками дополнительный контур не составляет труда, параллельно лампе подключите звуковой прибор, поместив его рядом с лампой). При выборе места, не забудьте, что лампочки перегорают, поэтому доступ к сигнальной лампе не должен быть сильно затруднён.

Завершающий этап.

Устанавливаем дистанционное управление так, чтобы Ваши откатные ворота можно было открыть снаружи и изнутри. Проверяем работоспособность, после чего закрепляем датчик.

Проводим полную проверку работы всех систем во всех режимах.

Перерисовываем схему системы «по факту», отметив, в том числе цвет жил подключения, а также перенеся обозначения клемм из инструкции. Элементы, снабжённые предохранителями, отмечаем отдельно, с указанием характеристик предохранителя. Скопируйте список из инструкции «Перечень неисправностей» фактически это руководство по периодическому обслуживанию системы. Убираем всё в отдельную папку вместе с документацией по системе храним вечно. В случае проблем, или необходимости ремонта, эта информация будет бесценной.

Работа закончена, теперь можно долго наслаждаться комфортом, не вмешиваясь в работу системы.

Инструкция по установке автоматики на откатные ворота

Наибольшую популярность среди автоматических ограждающих конструкций приобретают изделия со сдвижными створками. Их популярность обусловлена тем, что автоматика для откатных ворот может быть установлена даже новичком. Главное, аккуратно выполнять работы и четко следовать инструкции. Еще одним неоспоримым преимуществом сдвижного полотна является его компактность при открывании створки. Она попросту сдвигается вдоль забора, освобождая проезд для автомобиля. При этом электропривод обеспечивает дополнительную безопасность, поскольку блокирует створку в закрытом положении, предотвращая возможность вскрытия ворот.

Если у вас уже имеется опыт, и вы своими руками устанавливали откатные ворота без автоматики, то никаких трудностей в работе у вас не возникнет. Более того, у вас уже должны быть все необходимые инструменты, поэтому останется лишь приобрести подходящий набор для автоматизации полотна. Все они имеют одинаковый принцип действия, однако отличаются по мощности. Именно поэтому необходимо тщательно выбирать электропривод, чтобы не допустить в будущем его поломки. Основными критериями для выбора являются:

• ширина створки
• масса полотна
• интенсивность эксплуатации
• температурные условия работы.

Чтобы грамотно осуществить монтаж автоматики для откатных ворот своими руками, необходимо понимать принцип работы всего механизма. Ключевую роль занимает электропривод. Именно он приводит в действие шестерню, которая при помощи зубчатой рейки и двигает полотно вдоль направляющих. Очень важно во время установки автоматики следовать всем рекомендациям, которые указаны в инструкции. У каждого производителя существуют свои нормы по установке привода и зубчатой рейки. Выполнение всех требований позволит избежать неполадок и выхода из строя оборудования.

Комплектация наборов для откатных конструкций

Итак, вы приняли решение установить откатные ворота с автоматикой. И теперь необходимо определиться с тем, какую именно продукцию приобрести. На рынке существует множество европейских и китайских производителей. При покупке главное отталкиваться не только от стоимости, но и изучить все характеристики прибора. Немаловажным является и материал, из которого выполняются ключевые элементы электропривода. Нередко выходит, что китайский привод бюджетного уровня будет выполнен из высокопрочных и долговечных материалов.

Но все производители сходятся в одном – комплекты автоматики для откатных ворот состоят из определенных элементов. Стандартная комплектация включает в себя:

1. привод
2. контроллер включения
3. устройство дистанционного управления
4. систему безопасности.

Но для работы полотна в автоматическом режиме этого недостаточно. Необходимо будет докупить зубчатую рейку, которая будет соответствовать ширине полотна. В продаже имеется рейка длиной в 1 метр, поэтому чаще всего для одного полотна их необходимо несколько. Производитель автоматики для откатных ворот Nice рекомендует дополнительно приобретать набор фотоэлементов, которые предотвращают движение полотна в случае возникновения на пути следования преграды. Это может быть автомобиль, посторонний предмет или человек. Подобная система не только защитит полотно от удара, но и послужит дополнительной системой безопасности для вас и вашей семьи.

Из опыта эксплуатации многих частных лиц и предприятий рекомендуется осуществлять монтаж автоматики для откатных ворот совместно с сигнальной системой. Это специальная лампа и, при желании, звуковой сигнал, которые оповещают об открытии створки и движении транспорта. Лампа должна быть установлена таким образом, чтобы ее было видно и снаружи, и внутри участка. При этом вы должны обеспечить удобный доступ к ней в случае, когда лампочку потребуется заменить.

Подготовительный этап установки автоматики

Любая работа начинается с подготовки. На этой стадии очень важно внимательно отнестись к уже имеющейся ограждающей конструкции. Поскольку, по отзывам, автоматика для откатных ворот может моментально выйти из строя, если ее установка была произведена на неисправное изделие. Полотно должно с легкостью передвигаться вдоль направляющей. Малейший перекос или преграда приведут к тому, что на привод будет оказываться сильнейшее давление, что приведет к его поломке. Поэтому первым делом необходимо проверить работу полотна и исправить недочеты, если они имеются.

С комплектацией набора автоматики мы уже разобрались. Если вы уже приобрели все необходимое, то проверьте наличие следующих инструментов, которые понадобятся вам при монтаже:

1. сварочный аппарат
2. дрель
3. сверла по металлу
4. рулетка.

Начинать необходимо с чертежа. Однако чертить надо не на бумаге, а прямо на воротах. Вам нужно обозначить ориентировочные места установки привода на швеллере и обозначить точки для вывода проводки. Продумайте заранее, где будут расположены фотоэлементы, которые представляют собой два датчика. Один выпускает луч света, а второй принимает. Если на пути луча появляется препятствие, то автоматика блокирует движение полотна откатных ворот. Убедитесь в том, что во время движения створка не мешает прохождению луча, иначе после установки появятся постоянные ложные срабатывания системы.

В конце подготовительного этапа необходимо своими руками нарисовать схему подключения автоматики откатных ворот, где будут обозначены все детали и фотоэлементы. Работать над схемой необходимо вместе с инструкцией. В ней будут обозначены все необходимые сечения проводов и технические требования. Ведь у каждого производителя они свои.

Схема и порядок подключения

В инструкции у каждой модели будут описаны свои технические требования и порядок подключения. Мы же рассмотрим общие для всех ограждающих конструкций стадии. Вне зависимости от вида и сечения кабелей их необходимо защищать, поэтому их убирают в металлические трубы или гофры. В таком виде кабели подводят ко всем местам, где будет производиться установка автоматики на откатные ворота. В месте подключения питания к электричеству установите автомат отключения, который предотвратит перегорание электрики.

Теперь необходимо установить привод и зубчатую рейку. Этот этап самый кропотливый. Первым делом привод устанавливают на специальное основание, которое поставляется в комплекте автоматики для откатных ворот Дорхан или любой другой компании. После этого его ставят на швеллер между каретками. Наша задача обеспечить сопряжение зубчатой рейки и  шестерни привода. При необходимости привод можно приподнять над уровнем земли, установив под основание профильную трубу нужного размера. Выставив привод необходимо наметить место крепления зубчатой рейки. В инструкции будет указан необходимый зазор между рейкой и шестерней. Выставив его можно приступать к временному креплению зубчатой рейки к профильной трубе наружного каркаса полотна.

Вам потребуется несколько метров зубчатой рейки, поэтому следите за тем, чтобы в местах соприкосновения торцевых сторон образовывался полноценный «зуб». Когда все элементы рейки установлены, можно проверить в холостом режиме соприкосновение шестерни с «зубчиками». На этом этапе установки автоматики своими рукамиопределяется высота и правильность горизонтального уровня рейки.

Если все зазоры выставлены, а рейка правильно располагается по отношению к шестерне, то можно закреплять привод. Для этого основание приваривается к швеллеру, а привод на болты крепится к основанию. После этого фиксируются все элементы зубчатой рейки. Проверяйте каждый метр, чтобы не возникало перекосов. Это очень важно для дальнейшего функционирования автоматики. После сборки еще раз проверьте работоспособность всей системы.

Следующими на очереди являются фотоэлементы. Их устанавливают на уже намеченные места и подключают к управляющему блоку привода. На каждом этапе установки необходимо проверять работу системы, поэтому во время движения полотна закройте рукой один из фотоэлементов. В этом случае привод должен немедленно остановить створку. Если все сработало, то двигаемся дальше. Теперь необходимо осуществить монтаж сигнальной лампы и устройства дистанционного управления. Приобрести все необходимые элементы автоматики для откатных ворот в СПб вы можете в любом специализированном магазине. Если же у вас возникли трудности с выбором, то лучше проконсультироваться, чтобы специалисты подобрали подходящие детали.

А вы готовы к самостоятельной установке автоматики для откатных ворот или же предпочтете обратиться к специалистам?

Поделись статьей с друзьями!

Источники: http://vorotagate.ru/otkatnye/avtomatiziruem-otkatnye-vorota, http://vorotakzaboru.ru/121-instrukciya-po-ustanovke-avtomatiki-na-otkatnye-vorota/

restart24.ru

Автоматические распашные ворота своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

• пульт;

• приводы – 2 шт.;

• маячок – 1 шт.;

• фотоэлементы – 1 уп.;

• блок управления – 1 шт.

Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

Пример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать. Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки.

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Комплектующие для автоматических откатных ворот

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

Как сделать автоматические распашные ворота своими руками

Типов ворот на сегодняшний день существует немало, и каждый из них имеет уникальный механизм автоматизации. Своими руками наиболее просто сделать автоматические распашные ворота. Весь процесс разбивается на этапы.

Схема ворот из профнастила

1. Изготовление ворот. Для него берут сварочный аппарат, профильную трубу или уголок, листовую сталь или профнастил, а также разнообразный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах желаемых ворот. Для получения качественной конструкции учитывают параметры створок и зазор, остающийся меж ними.

2. Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают подготовленным материалом. Сборку проводят на ровной поверхности с соблюдением геометрии воротных створок.

3. Воротная рама. Для въездной конструкции она не нужна. В землю внедряют опоры и закрепляют на столбах створки при помощи навесов. Безрамную конструкцию фиксируют при помощи бетона с соблюдением точного расстояния между опорами и четкого вертикального расположения. Если выбором хозяина стала полноценная воротная рама, он должен верно рассчитать длину-ширину и выдержать параллельность линий и диагональ.

4. Установка. Независимо от того, что поставил хозяин – раму или столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не трудно. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной конструкцией створки ставят и фиксируют при помощи струбцин (зажимов с винтом). Иногда в ходе позиционирования применяют сварку, излишки которой впоследствии обрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Сначала приваривают кронштейны – держатели раздвижного механизма. Крепят их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предусмотрено для ворот, открытых на 90 градусов.

Комплектующие к распашным автоматическим воротам

Далее занимаются установкой электропривода. Сначала его переводят в ручной режим, для чего пользуются ключом, приложенным к устройству (разблокировка облегчает перемещение штока механизма). После этого шток выдвигают по максимуму и устанавливают механизм на опорные столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере завершения отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

Электропривод для распашных ворот

Один из электроприводов для распашных ворот

Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу. Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную.

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.

• Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.

• Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.

• Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.

• Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Червячный привод для распашных ворот

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Рычажной привод для ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.

Устройство автоматических ворот

Традиционными компонентами автоматических ворот являются:

• засов;

• упоры;

• электроприводы;

• комплект петель;

• створки ворот;

• ручки для открывания;

• столбы для крепления;

• кронштейны.

Столбы для фиксации конструкции проще всего соорудить из стальной трубы. Тяжелые врата лучше помещать на П-образном каркасе. Занимаясь устройством автоматических ворот, необходимо позаботиться о несущей части. Мастера советуют делать фундамент стаканного типа.

Схема подключения приводов для распашных ворот

Для плавного хода ворот используют петли (ищите в комплекте с подшипниками). В зависимости от габаритов конструкции их вешают в количестве 4 – 6 шт. Петли выпускаются металлические и полимерные.

Говоря об устройстве автоматических ворот, стоит рассмотреть варианты заполнения полотна. В каркас вставляют одно из видов полотен:

Рамку создают из металлического профиля, секции заполнения – из роллетного и алюминиевого профиля, сендвич-панелей, железного штакетника. Для долгой службы металлические элементы грунтуют и красят.

Упоры – боковые и центральные, важный элемент всего сооружения. Они не дают створкам покидать установленные пределы. Упоры имеют вид металлических штырей, которые подразделяются на съёмные и постоянные.

Кронштейны для фиксации электроприводов идут с ними в комплекте. Вразнобой покупать эти товары не рекомендуется, ведь разные производители выпускают их с разными размерами. Поэтому приводное устройство для автоматических ворот и кронштейны не будут соответствовать друг другу.

Покупать ли засов и ручки – решать потребителю. Но эти малозатратные элементы придут на выручку в случае перебоев с электричеством и избавят от необходимости возиться с воротами вручную.

Продуманный выбор электропривода создает воротам оптимальный режим работы. Хозяину механизм дарит комфортное использование конструкции и современную оснастку. Дерзайте и пользуйтесь автоматикой в свое удовольствие!

zaborlike.ru

Лучшее автоматическое устройство для открывания ворот для доступа без помощи рук

Фото: amazon.com

В то время как наружные камеры видеонаблюдения и сигнализация на проезжей части будут предупреждать вас о присутствии посетителей на вашем участке, они не помешают проникновению или вымогательству. И хотя ворота решат эту проблему, открывать и закрывать ворота вручную просто непрактично. Автоматический открыватель ворот откроет и закроет ворота нажатием кнопки.

Автоматические открыватели ворот работают с распашными воротами, которые встречаются на поместьях и фермах, а также с воротами, которые открываются.Они оснащены мощными двигателями, которые открывают эти ворота за секунды. Они позволяют авторизованным пользователям управлять воротами с помощью пультов дистанционного управления связкой ключей, пультов дистанционного управления гаражных ворот, клавиатур и даже интеллектуальных устройств.

В этом руководстве мы рассмотрим, какие функции важно учитывать при покупке лучшего автоматического открывания ворот, а также рассмотрим некоторые из лучших моделей на рынке.

1. ЛУЧШИЙ В ЦЕЛОМ: Mighty Mule MM371W Автоматический открыватель ворот
2. ЗАПУСК: USAutomatic 020320 Автоматический открыватель ворот Sentry 300
3. ЛУЧШИЙ ВЗРЫВ ДЛЯ КОВСА: CO-Z Автоматический открыватель откатных ворот
4. ОБНОВЛЕНИЕ ВЫБИРАЙТЕ: Ghost Controls Solar Dual Automatic Gate Opener
5. НАИЛУЧШЕЕ ДЛЯ МАЛЫХ ВОРОТ: TOPENS PW502 Комплект автоматического открывания ворот
6. НАИЛУЧШЕЕ ДЛЯ БОЛЬШИХ ВОРОТ: Ghost Controls DTP1XP Автоматический комплект открывания ворот
7. ТАКЖЕ РАССМАТРИВАЕТ: Gatexpert Устройство открывания откатных ворот

Фото: amazon.com

Хотя размер и вес ворот являются решающими факторами, которые следует учитывать при покупке автоматического открывателя ворот, другие характеристики, такие как источник питания и дистанционное управление, также важны . Впереди узнайте больше об этих критических факторах.

Автоматические открыватели ворот бывают двух видов: открывающиеся и открывающиеся. Распашные ворота открываются так же, как дверь, открываясь внутрь или наружу.Большинство открывателей распашных ворот работают либо с одинарными створками, либо с воротами с двойными створками. Их элементы управления позволяют пользователю открывать одну или обе панели одновременно. Для сдвоенных версий требуются два механизма — по одному на каждую дверь, и поэтому они более дорогие. Некоторые открыватели распашных ворот позволяют двери распахиваться в любом направлении.

Откатные ворота состоят из одной панели забора, которая открывается по дорожке, идущей параллельно соседнему ограждению или стене. Имейте в виду, что для качающихся моделей требуется больше свободного пространства, чтобы обеспечить широкий проход панели ворот, чем для раздвижных моделей, которые охватывают существующий забор или линию стены.

Оценка размера и веса ворот имеет решающее значение для выбора подходящего открывателя, поскольку большинство открывателей рассчитаны на работу с определенными нагрузками и длиной. Чем длиннее ворота, тем меньший вес может выдержать открыватель. Например, открыватель может быть достаточно прочным, чтобы выдержать максимальный вес 900 фунтов для ворот длиной 5 футов и 300 фунтов для ворот длиной 20 футов. Многие производители включают диаграммы с указанием грузоподъемности в зависимости от длины ворот.

В автоматических воротах для питания ворот используются различные источники.Большинство открывателей откатных ворот используются в коммерческих и промышленных помещениях, чтобы открывать широкие металлические ворота. Таким образом, у них есть более крупные двигатели, которые могут выдерживать более тяжелые нагрузки. Этим двигателям обычно требуется проводное электрическое соединение на 115 В для питания двигателя.

Поскольку распашные ворота обычно располагаются перед большими жилыми объектами или в сельской местности, например на фермах, они обычно не находятся рядом с источником питания, что усложняет электромонтаж. Имея это в виду, в большинстве распашных ворот используется 12-вольтовая аккумуляторная батарея глубокого цикла с зарядным устройством для солнечных батарей.Аккумулятор этого типа обычно работает около 100 раз без подзарядки. Помимо того, что не требуется проводка, такая установка гарантирует, что ворота работают даже при отключении электроэнергии.

Открыватели для ворот открывают ворота из тяжелого металла при любых погодных условиях, что означает, что эти механические устройства подвергаются значительным нагрузкам и износу. Кроме того, важно учитывать, как часто открыватель должен будет выполнять задачу по открытию и закрыванию ворот.Ворота, которые открываются и закрываются дважды в день — один раз утром и один раз ночью, — должны подвергаться меньшему износу, чем ворота, которые должны принимать многочисленные ежедневные прибытия и убытия. Выберите модель, которая может выдержать частоту использования ворот.

Элементы управления воротами различаются от модели к модели. Некоторые ворота управляются локально с помощью соседней клавиатуры. Ворота открываются, когда посетитель или житель вводит правильный код. Некоторые ворота могут быть подключены к дому жестко, что позволяет пользователю управлять ими через интерфейс внутри дома.Другие открыватели ворот подключаются к интеллектуальному устройству или концентратору умного дома, позволяя пользователю открывать и закрывать ворота с помощью смартфона или голосового управления в паре с виртуальным помощником. В то время как последний предлагает удобство, открыватель, привязанный к независимым элементам управления, более безопасен, поскольку его труднее взломать.

Функции остановки и реверса: Эта функция имеет решающее значение для безопасности. Автоматическое устройство открывания ворот должно ощущать сопротивление при закрытии ворот и реагировать остановкой и реверсированием.Этот предохранительный механизм предохраняет ворота от возможных травм животных или людей на пути к воротам.

Дистанционные функции: В автоматических открывателях ворот используются различные пульты дистанционного управления, от брелков для ключей до пультов в стиле гаражных ворот. Некоторыми моделями можно управлять даже через приложение на смарт-устройстве.

Инфракрасные фото-лучи: Инфракрасный фото-луч обнаруживает приближающиеся транспортные средства, автоматически открывает ворота в ожидании, а затем закрывает ворота за выезжающим автомобилем.Эта технология также используется в функциях остановки и реверса, как описано выше.

Автоматическое закрытие: Некоторые автоматические ворота закрываются с помощью программируемого автоматического таймера. Пользователь устанавливает количество времени, которое должно пройти после открытия ворот, прежде чем они закроются, давая достаточно времени для того, чтобы кто-то мог пройти через них, но не столько времени, чтобы это оставило свойство незащищенным.

Петлевые детекторы: Петлевые детекторы — это отрезки провода, встроенные в землю или подъездную дорожку, которые могут обнаруживать металл автомобиля, проезжающего по ним.Как только петля обнаруживает машину, она посылает сигнал механизму открывания ворот. Петли обычно используются на земле внутри огороженной или обнесенной стеной территории, чтобы автоматически открывать забор, когда транспортное средство выезжает из собственности. Петли безопасности устанавливаются рядом с воротами, чтобы дать команду воротам остановиться или закрываться, если транспортное средство наезжает на путь распашных ворот, чтобы предотвратить столкновение ворот с автомобилем.

Приведенные ниже продукты учитывают вышеизложенные соображения, чтобы сузить область до одних из лучших автоматических ворот на рынке.Они имеют большие габариты и вес и могут быть установлены грамотным мастером своими руками.

Фото: amazon.com

Благодаря интеллектуальной технологии, которая позволяет пользователю управлять им через приложение для смартфона, и большой грузоподъемности, позволяющей использовать его в большинстве домашних приложений, этот автоматический открыватель ворот является одним из лучших на рынке. В наши дни большая часть домашней безопасности связана с интеллектуальными устройствами, поэтому имеет смысл использовать и автоматические ворота. Модель Mighty Mule работает с приложением Mighty Mule, которое использует технологию Bluetooth для управления воротами на расстоянии до полумили.Когда он соединен с камерой, пользователь может видеть, кто стоит у ворот, и открывать их со смартфона.

Помимо интеллектуального управления, эта модель включает в себя небольшой пульт дистанционного управления воротами. Он также совместим с клавиатурами и другими типами пультов дистанционного управления, которые продаются отдельно. Mighty Mule может управлять воротами весом от 550 фунтов до 16 футов в длину и является беспроводным, используя 12-вольтовую батарею и зарядное устройство на солнечной панели для питания.

Фото: amazon.com

Множество вариантов питания и функций, упрощающих установку, делают эти ворота от US Automatic привлекательным вариантом.Аккумулятор Sentry 300 на 12 В для питания, которого хватит на несколько недель без подзарядки, заряжается либо от 6-ваттной солнечной панели, либо от проводного подключения к источнику электроэнергии. Sentry позволяет домашнему мастеру легко установить этот открыватель самостоятельно с помощью ремня «включай и работай», который упрощает то, что в противном случае было бы сложным процессом подключения. Универсальные монтажные кронштейны подходят для большинства типов ограждений.

Sentry может обрабатывать ворота весом до 250 фунтов, включая ворота фермы длиной до 20 футов и железные ворота поместья длиной до 12 футов, полностью открывая или закрывая ворота примерно за 16 секунд.Управление воротами состоит из двух двухкнопочных пультов дистанционного управления — беспроводной клавиатуры и портативного пульта дистанционного управления.

Фото: amazon.com

Благодаря своей способности выдерживать длинные заборы и большой грузоподъемности, этот открыватель для откатных ворот может выдерживать большие нагрузки, не требуя значительных вложений. Эта доступная по цене модель откроет 40-футовые ворота весом до 1400 фунтов, что сделает их пригодными для коммерческого использования. Мощный 280-ваттный мотор плавно открывает забор со скоростью 43 фута в минуту.

После открытия пользователь может установить закрытие через 12, 24 или 36 секунд для обеспечения безопасности.Он поставляется с двумя пультами дистанционного управления на брелоках, которые имеют радиус действия 100 футов. Эта система будет поддерживать до 23 пультов, что делает ее идеальной для предприятий и небольших сообществ. Эти ворота работают от напряжения 110 вольт и должны быть подключены жестко.

Фото: amazon.com

Благодаря способности открывать две панели ворот без необходимости прокладки проводки, этот автоматический открыватель ворот является достойным вариантом для жилых домов или сельских ферм. Эта установка включает в себя два отдельных рычага управления, каждый из которых может управлять воротами длиной до 20 футов.Грузоподъемность варьируется в зависимости от длины ворот: от 300 фунтов для 20-футовых ворот до 900 фунтов для 5-футовых ворот.

Ghost разрабатывает открыватели ворот для самостоятельной установки. Он работает от 12-вольтовой батареи, заряжаемой 10-ваттной солнечной панелью, поэтому нет сложной проводки. А универсальные кронштейны позволяют легко прикрепить органы управления к воротам. Эта модель включает в себя два двухкнопочных пульта дистанционного управления, которые могут открывать одну панель ворот или обе панели ворот одновременно.

Фото: amazon.com

Тратить много денег на сверхмощные открыватели для небольших легких ворот — это излишне. Этот набор из двух открывателей ворот хорошо подходит для легких задач. Каждая рука может управлять распашными воротами длиной до 16 футов с максимальным весом 550 фунтов. Эти ворота также являются хорошим вариантом для домашних мастеров с комплектом, который включает в себя несколько кронштейнов для установки на различные типы ворот, от деревянных до стальных и виниловых в форме панелей, труб и звеньев рабицы.

Эти универсальные ворота также открываются внутрь или наружу и предлагают несколько вариантов мощности.Он включает в себя блок питания, который подключается к стандартной розетке и работает с 12-амперным аккумулятором и солнечной панелью. Другие функции включают датчик, который останавливает ворота, если они сталкиваются с препятствием, и регулируемую функцию автоматического закрытия с диапазоном от 3 до 120 секунд.

Фото: amazon.com

Для больших ворот требуется система, способная выдерживать большие пролеты и больший вес. Эта модель от Ghost может похвастаться максимальным весом 900 фунтов, что делает ее подходящей для деревянных, стальных или железных ворот с максимальной длиной 20 футов.Как и другие модели Ghost, эти автоматические ворота идеально подходят для самостоятельной установки. Он работает от 10-ваттного солнечного элемента, который питает перезаряжаемую 12-вольтовую батарею, поэтому проводка не требуется.

Универсальный монтажный комплект подходит для большинства типов ворот. Эта модель также включает в себя пульт дистанционного управления с несколькими полезными функциями, включая кнопки, которые открывают одну или две панели ворот, и кнопку «Вечеринка», которая оставляет ворота открытыми на более длительные периоды времени, чтобы облегчить приход и уход участников вечеринки. Эти ворота также оснащены технологией определения нагрузки, которая заставляет ворота останавливаться в случае препятствия.

Фото: amazon.com

Благодаря высокой грузоподъемности и способности работать с длинными воротами, этот прочный открыватель является отличным выбором для раздвижных моделей. Gatexpert может похвастаться грузоподъемностью 1800 фунтов и максимальной длиной 26 футов, что делает его подходящим для ворот из тяжелого металла. Ворота работают с помощью однокнопочного пульта дистанционного управления с диапазоном 100 футов, который открывает и закрывает ворота и поддерживает до 25 пультов.

Инфракрасный датчик остановит закрывание ворот, чтобы предотвратить травмы или повреждение имущества, а программируемые элементы управления позволяют пользователю установить время автоматического закрывания на 12, 24 или 36 секунд.Эта модель использует питание 115 вольт, и требуется проводное электрическое соединение. Съемная муфта, которая отсоединяет ворота от двигателя, служит резервной копией, позволяя пользователю вручную открыть ограждение в случае отключения электроэнергии.

Если у вас есть вопросы по эксплуатации автоматического открывателя ворот, прочтите ответы на некоторые из наиболее часто задаваемых вопросов об этих устройствах.

Автоматические открыватели ворот работают с дистанционным управлением.В некоторых моделях есть приложение, которое позволяет пользователю открывать и закрывать ворота с помощью смарт-устройства, например смартфона.

Некоторые электрические ворота имеют ручное управление, позволяющее пользователю отпустить ворота из двигателя, а также открыть и закрыть их вручную. Имейте в виду, что ворота с ручным управлением также может быть проще отключить для неавторизованных пользователей.

Многие автоматические открыватели ворот предназначены для установки мастерами-самоделками.Они включают в себя универсальные монтажные комплекты, с помощью которых ручки управления крепятся ко многим стилям ограждений, от трубчатых металлических ограждений для фермерских хозяйств до декоративных деревянных и кованых ограждений.

10 лучших автоматических открывателей ворот и руководство по покупке

Это прекрасное чувство — удобно сидеть в машине, когда ворота открываются сами собой. Процесс выхода из машины только для того, чтобы открыть ворота, кажется довольно громоздким.

Кроме того, в случае аварии весь процесс может иметь катастрофические последствия.В результате я счел необходимым представить обзор лучшего открывателя ворот.

По сути, электрический открыватель ворот — это практичное устройство, автоматизирующее процесс открытия и закрытия ворот или гаражных ворот.

Существуют различные типы автоматических открывателей ворот, которые эффективно работают для различных типов ворот, таких как подъемно-поворотные двери, распашные ворота, откатные ворота, а также 2-створчатые или одностворчатые ворота.

Автоматический открыватель ворот настраивает ворота на автоматическое открытие или закрытие с помощью радиопередачи без участия человека.Они могут питаться либо от 12 вольт, либо от 110 (220 в Европе). Более дорогими являются открыватели солнечных ворот, использующие солнечную энергию.

Автоматический открыватель ворот MM6260 оснащен технологией Dual sense от Mighty Mule, которая отвечает основным требованиям безопасности и защиты. Идеально подходит для легких распашных ворот. Он может работать для ворот с максимальным весом 300 фунтов и 12 футов.

Поставляется с подробным руководством, в котором объясняется процедура установки и эксплуатации.Он работает от батареи, поэтому его может питать 12-вольтная батарея морского типа.

• Очень просто установить
• Поставляется с подробным руководством по установке, в котором содержится вся информация по устройству
• Поставляется с пользовательским DVD с подробным описанием процедуры установки.
• Обеспечивает защиту и сохранность вашей собственности
• Поставляется с гарантией 12 месяцев
• Идеально подходит для всех типов одинарных ворот, таких как панель, дерево, винил, звено цепи и труба.

• Блок управления недостаточно велик.Таким образом, он не может вместить основные соединения и аксессуары
• Некоторые критически важные детали изготовлены из пластика, что снижает долговечность.

Ghost control — один из ведущих производителей лучшего открывателя ворот на рынке. Ghost controlTDS2 — один из лучших двойных открывателей ворот. Рекомендуется как для жилой, так и для коммерческой недвижимости. Он тих в работе и может быть легко установлен без помощи специалиста

Он оборудован рукой оператора с 6-дюймовым кабелем и второй рукой с 30-дюймовым кабелем.Однако Ghost Controls TDS2XP Heavy-Duty Solar Dual Automatic Gate Opener, однако, не может использоваться с воротами с солнечными батареями.

• Работает очень тихо
• Мотор и редуктор ворот имеют пожизненную гарантию
• Не требует высокого электрического напряжения или сварки для установки
• Поставляется с солнечной панелью
• Имеет запирающийся аккумуляторный ящик
• Используется качественное оборудование
• Мощная батарея, которой хватит почти на три года
• Беспроводные клавиатуры нравятся многим людям

• Это может быть довольно сложно установить, если вы не знакомы с основами строительства.

Устройство открывания раздвижных ворот — одно из самых доступных устройств открывания ворот.Он изготовлен из нержавеющей стали с технологией RF Hopping Code. Это обеспечивает первоклассную безопасность, предотвращающую взлом удаленного кода.

Автоматический открыватель откатных ворот CoZ может обрабатывать ворота весом 1400 фунтов и длиной 40 футов. Есть пульт дистанционного управления с четырьмя кнопками остановки, закрытия и открытия, поэтому им можно управлять дистанционно. Существует опция автоматического закрывания, которая позволяет запрограммировать автоматическое закрывание ворот через 12, 24 04 36 секунд после открытия.

• Тихая работа
• Не сильно нагревается
• Поставляется с системой безопасности, которой можно доверять
• Есть ручной переключатель для управления воротами в случае сбоя питания
• RF Hopping Code Technology делает код доступа защищенным от взлома
• Устройство открывания ворот изготовлено из нержавеющей стали, что снижает риск повреждения от ржавчины.
• Два пульта дистанционного управления, обеспечивающие доступ к воротам на расстоянии до ста футов.

Устройство открывания ворот Mighty Mule MM360 — одно из лучших открывателей ворот на рынке. Рекомендуется для ворот средней грузоподъемности весом менее 600 фунтов и 16 дюймов в длину. Он также поставляется с очень пояснительным руководством по установке и DVD с подробными инструкциями по установке.

Устройство открывания ворот Mighty Mule MM360 — идеальный выбор для ворот средней грузоподъемности, которым требуется качественный открыватель, оптимальная производительность и множество функций.Эта модель оснащена большой батареей, что обеспечивает длительную работу. Благодаря огромной батарее имеется большая резервная емкость, обеспечивающая оптимальную работу.

• Очень хороший продукт
• Подробное руководство по эксплуатации упрощает установку
• Может работать от солнечной энергии
• Применимо к различным типам ворот
• Большая емкость аккумулятора для долгих часов работы

• Устанавливается довольно долго
• По сравнению с другими типами ворот, может работать медленнее

Мощный автоматический открыватель ворот Ghost Control TSS1XP идеально подходит для ворот фермы и жилых домов. Он оснащен технологией safeForce, которая снижает силу, с которой движутся ворота. Это мера безопасности для предотвращения травм людей, имущества или домашних животных.

Являясь одним из лучших открывателей ворот на рынке, Ghost Control TSS1XP оснащен новой технологией, обеспечивающей плавную работу всего компонента без какого-либо шума.Он поставляется с предварительно запрограммированным пультом дистанционного управления, который чувствителен в пределах 100 ярдов от ворот. При этом управлять воротами можно прямо из дома

• Работает тихо, быстро и безопасно
• Агрегат поставляется с редуктором, не требующим обслуживания
• Оптимизирован для солнечной энергии
• Вся установка требует минимального обслуживания.
• Не требует строгой экспертизы для установки
• На двигатель и редуктор ворот действует пожизненная гарантия
• Существуют различные режимы, которые пользователь может установить для различных ситуаций

В поисках лучшего автоматического открывателя ворот, который можно использовать без стресса, Mighty Mule MM560 — идеальный выбор. Это мощное устройство для открывания ворот, способное обрабатывать ворота весом 850 фунтов, с максимальной длиной 18 футов.

Идеально подходит для дома, фермы и коммерческого использования. Кроме того, как и большинство продуктов Mighty Mule, он работает с различными типами ворот, такими как труба, панель, звено цепи, а также ворота из кованого железа и дерева.

Ворота довольно легко установить без каких-либо предварительных знаний или необходимости в сварке. Агрегат поставляется в комплекте, в котором есть все необходимое для установки. Технология Dual Sense заставляет ворота останавливаться и реверсировать при обнаружении препятствия на своем пути. Это приветствуемая функция безопасности, полезная для всех.

• Оборудован 10-ваттной солнечной панелью
• Технология Dual Sense гарантирует безопасность для всех — людей, домашних животных и имущества.
• Может быть запрограммирован на закрытие через несколько минут при открытии
• Поставляется с 18-месячной гарантией
• Подходит для всех типов ворот, которые открываются на территории или за ее пределами.
• Идеальный способ повысить привлекательность вашей собственности

• Установка занимает довольно много времени
• Ворота медленно работают

ALEKO также является одним из самых популярных производителей открывателей ворот. Электрические откатные ворота ALEKO AC1400 идеально подходят для больших и тяжелых дверей, особенно для раздвижных дверей. Цена идеальная и разумная для автоматического открывателя откатных ворот с потрясающими характеристиками.

Электрические откатные ворота ALEKO AC1400 изготовлены из стали, что делает их прочными. Таким образом, он может справиться с ненавистью весом 1400 фунтов и длиной 50 футов.Одна из сильных сторон ворот — легкий вес. Несмотря на стальное шасси и тяжелый двигатель, он достаточно легкий, чтобы его мог установить один человек.

К устройству прилагается понятная пошаговая инструкция, с которой любой желающий сможет установить открыватель ворот.

• Внешние части покрыты коррозионно-стойким металлом, уменьшающим износ.
• Очень прочный
• Может обрабатывать большие ворота
• Достаточно доступный
• Подробная инструкция позволяет легко установить без каких-либо специальных знаний
• Стальные прорези для прочности всех ворот

• Отверстие подающей цепи слишком маленькое

Устройство открывания ворот из нержавеющей стали E8 400 мм — одно из лучших автоматических открывателей ворот. Он изготовлен из качественного материала — нержавеющей стали, что делает его надежным, прочным и долговечным. Это более надежно, так как его можно использовать с системой отверток.

Устройство открывания ворот из нержавеющей стали E8 400 мм может удобно управлять воротами весом более тысячи фунтов и длиной 22 фута. Имеется дополнительная резервная система переменного / постоянного тока, которая позволяет устройству работать даже при отключении электроэнергии.

Пользователи могут использовать открывалку для ворот из нержавеющей стали E8 400 мм с солнечной панелью. Однако его нужно покупать отдельно.

• Устройство изготовлено из прочного материала, что делает его долговечным.
• Наличие функции дистанционного управления позволяет управлять им с большого расстояния
• Тихая работа
• Очень прочный, выдерживает вес до тысячи фунтов
• Работает с солнечной панелью
• В целом, это хорошее соотношение цены и качества
• Есть дополнительная возможность на случай отключения электроэнергии

• Солнечная панель нужно покупать
• Нет предупреждения перед движением ворот

Так же, как открыватель ворот из нержавеющей стали E8 400 мм, его аналог, устройство открывания ворот из нержавеющей стали E8 500 мм также изготовлено из прочного и надежного материала — высококачественной нержавеющей стали. Устройство открывания ворот из нержавеющей стали E8 500 мм хорошо работает с устройством открытия двойных распашных ворот.

Имеется резервная батарея переменного / постоянного тока, которая обеспечивает работу устройства во время отключения электроэнергии. Он также совместим с солнечной батареей, хотя вам придется приобретать солнечную панель отдельно.Вся система приводится в движение винтовой системой, что увеличивает надежность.

• Агрегат совместим с солнечной энергией
• Идеально подходит для всех 2-створчатых ворот.
• Может обрабатывать ворота весом более 1250 фунтов и длиной 30 футов
• Он прочен и долговечен благодаря нержавеющей стали
• Поставляется с основным настенным кронштейном

• Установка может быть довольно утомительной

Mighty Mule — имя нарицательное, когда речь идет о лучших открывателях ворот. Устройство открывания ворот Mighty Mule для одинарных распашных ворот для тяжелых условий эксплуатации на 18 футов длиной или 850 фунтов (FM500) является одним из лучших открывателей ворот, доступных на рынке.

FM500 может удобно управлять воротами весом 850 фунтов и длиной 18 футов. Идеально подходит для всех типов ворот — виниловых, деревянных, панельных, трубчатых и декоративных. Весь блок можно легко установить без посторонней помощи.

В инструкции по эксплуатации довольно подробно описано все, что вам нужно для настройки открывателя ворот. Все устройство также поддерживается DVD, что упрощает процесс установки.

• Поставляется с полной гарантией 18 месяцев
• Может обрабатывать ворота весом до 850 фунтов
• Достаточно дешево и надежно
• Очень просто установить
• Поставляется с очень пояснительной инструкцией по эксплуатации
Поддержка
• DVD для упрощения всего процесса сборки
• Совместим с солнечной техникой

• Он довольно медленнее, чем большинство существующих моделей
• Только один пульт

Есть много преимуществ, которые дает наличие автоматического открывателя ворот.От комфорта до удобства и безопасности, электрический открыватель ворот решает довольно много проблем, связанных с открыванием ворот. Кроме того, мы рекомендуем вам убедиться, что ворота установлены на территории собственности, если вы решите их приобрести.

Есть много преимуществ автоматического открывания ворот, некоторые из них:

Мне всегда нравилось, как водители сидят и дистанционно открывают ворота, когда я смотрю это в фильмах. Благодаря достижениям в области технологий, эти автоматические открыватели ворот не являются надуманной технологией, они также доступны каждому.Это прекрасное чувство, когда вы не переживаете стресса, когда выходите из машины или садитесь в нее.

Это преимущество имеет больше смысла во время чрезвычайной ситуации, когда вы можете позволить себе тратить время, а также в сезон снега или дождей. Вся система автоматизирована, поэтому даже после того, как вы отъезжаете, ворота закрываются должным образом!

Автоматические открыватели ворот интегрированы со сложным устройством, которое делает ворота очень безопасными. У лучших открывателей ворот есть встроенный механизм безопасности, который гарантирует безопасность вашего дома, когда вы уходите.Возможности электронного замка гарантируют, что он защищен от взлома, обеспечивая безопасность жизни и имущества!

Одной из сильных сторон электрических открывателей ворот является то, что они служат дольше. Лучшие модели оснащены лучшими технологиями точности, которые защищают их от износа, сопровождающего различные меняющиеся погодные условия. Таким образом, независимо от цены на эти открыватели для ворот, вы делаете достойное вложение.

Это делает их идеальными для всех типов использования — в личных или коммерческих целях.

I

Одной из сильных сторон автоматического открывателя ворот является то, что его можно приспособить к любому типу ворот. Имея сотни вариантов конструкции ворот, эти автоматические открыватели ворот могут работать с любой конструкцией ворот, тем самым повышая ценность собственности.

Эта функция является хорошим преимуществом для тех, кто хочет продать недвижимость, поскольку электрический открыватель ворот может привлечь потенциальных покупателей. С электрическим открывателем для ворот они могут быть готовы предложить больше за вашу собственность.

Есть много вещей, на которые следует обратить внимание, прежде чем делать выбор в пользу покупки электрического открывателя ворот. Вы должны принять во внимание эти советы, которые позволят вам принять лучшее решение, о котором вы не пожалеете со временем.

Перед тем, как купить устройство открывания ворот, важно убедиться, что двигатели ворот изготовлены из высококачественных материалов без ущерба для эффективности.Кроме того, мы рекомендуем вам проверить качество аксессуаров, таких как монтажное оборудование, кронштейны и т. Д. Безупречное качество — это то, что выделяет лучший открыватель ворот среди других.

Одна из вещей, на которую следует обратить внимание, прежде чем искать автоматический открыватель ворот, — это подробная и понятная инструкция по сборке. В идеале все автоматические открыватели ворот должны поставляться с подробным руководством по эксплуатации в комплекте поставки.

Здесь у меня есть проблемы с некоторыми производителями электрических открывателей ворот, поскольку их руководство по эксплуатации обычно непросто для понимания.

Автоматические открыватели ворот действительно имеют множество движущихся частей, среди которых есть тросы, пружины, ролики, петли и т. Д. Все эти части не должны обслуживаться, чтобы пользователь хорошо провел время при использовании открывателя ворот.

Поэтому при выборе наилучшего сварочного шлема мы рекомендуем покупать шлем с оцинкованными компонентами, которые также покрыты антикоррозийной краской. Это защищает от коррозии и факторов окружающей среды.

Лучший открыватель ворот должен быть не только простым в установке, но и очень простым в эксплуатации. Вам следует купить электрический открыватель ворот, который можно легко установить и запрограммировать. Кроме того, дверной передатчик должен иметь разумный диапазон.

Также важно принять к сведению информацию о гарантии при поиске открывателя ворот для покупки. Независимо от того, насколько необслуживаемым может быть оборудование, оно подвержено повреждениям.

В результате перед покупкой открывателя ворот вам потребуется определенный уровень защиты в виде гарантии. Хотя гарантийный срок составляет от 1 до 2 лет, некоторые производители могут предложить до 5 лет, обычно они также являются лучшими.

В идеале открыватели гаражных ворот должны эффективно работать на открытом воздухе, хотя некоторые из них в любом случае предназначены для использования внутри помещений. Однако перед покупкой автоматического открывателя ворот убедитесь, что устройство может работать при экстремальных температурах.

Это необходимо для того, чтобы устройство не выходило из строя в дни с экстремальными температурами. Производитель должен четко указать эту информацию в руководстве по эксплуатации.

Это одна из важнейших характеристик, с которой нельзя идти на компромисс. Поскольку большинство открывателей ворот устанавливаются на открытом воздухе, они должны справляться с водой. Благодаря этому его эффективность не снижается независимо от погодных условий.

Один из способов оценить производительность открывателя ворот — это скорость движения и тяговое усилие.В идеале вы должны выбрать автоматические открыватели ворот с тяговым усилием от 500 до 700 Н. А также мотор не должен работать со скоростью более 11 сантиметров в секунду!

Одна из вещей, которые вы хотите иметь в своих открывателях ворот, — это надежный предохранительный механизм. Один из многих механизмов безопасности — автоматическое обнаружение препятствий. Это важно, чтобы ворота не навредили людям или домашним животным.

Также должна быть возможность закрыть или открыть ворота с помощью аварийной разблокировки в случае сбоя питания! Это одна из функций, с которой нельзя идти на компромисс!

Все эти меры безопасности служат для уменьшения травм и делают использование автоматического открывателя ворот безупречным.С дополнительной системой механического замка вы повышаете безопасность своей собственности. Также рекомендуем установку тепловой защиты. Это хорошо для защиты устройства, если оно будет часто использоваться.

На рынке доступно множество открывателей ворот. Однако не все эти открыватели можно использовать для ваших ворот. В связи с этим вам необходимо знать точные размеры ваших ворот и выбрать устройство для открывания ворот, которое легко выдержит длину и вес ваших ворот.

Вы можете найти эту информацию четко записанной в руководстве. Распашные ворота, например, одностенные, занимают довольно много места. Откатные ворота экономят место. В общем, тип ворот и характер вашей собственности должны направлять вас при выборе устройства для открывания ворот.

Для эффективной работы электрического открывателя ворот они должны быть постоянно подключены к источнику питания. Однако это создает проблему энергопотребления.Однако мощность, потребляемая электрическим открывателем ворот в режиме ожидания, отличается.

Самое приятное то, что есть много автоматических открывателей ворот, и они сделаны с учетом рентабельности в потреблении энергии. Это значение энергопотребления в режиме ожидания является частью информации, которая должна быть доступна в руководстве по продукту

Одна из самых важных частей открывателя ворот — аварийная разблокировка. Благодаря этой функции ворота или гаражные ворота можно открыть, когда отключено электричество или двигатель ворот перестает работать.

Есть светодиодное освещение, которое поставляется со многими гаражными воротами. Это может быть активировано открытием или закрытием двери или датчиком движения. Привод гаражных ворот со светодиодной подсветкой должен иметь функцию автоматического отключения.

Как выбрать лучший автомат для открывания ворот?

Перед тем, как выбрать автомат для открывания ворот, вам следует учесть множество факторов. Вот некоторые из них:

Дизайн и структура вашего здания имеют решающее значение при выборе идеального открывателя ворот.Таким образом, прежде чем отправиться в Интернет или на рынок, вы должны измерить размер своих ворот. Также важен размер всего входа. Это поможет выбрать наиболее подходящий для вас открыватель ворот.

Также, при поиске разновидностей открывателей ворот, мы рекомендуем сравнивать их размер. Это даст представление о мощности, необходимой для привода двигателя ворот. Таким образом, если вас беспокоит плата за электроэнергию, мы рекомендуем вам выбрать устройство для открывания ворот, которое не требует большой мощности для работы.

Сегодня на рынке доступны различные типы открывателей ворот. Частично то, что отличает многие открыватели ворот, — это то, как они открываются и закрываются. Таким образом, выбирая модель распашной и раздвижной, определите тип ворот, установленных на вашем участке — одинарные или двойные.

Кроме того, конструкция ворот также определяет размещение и расположение открывателя ворот. Благодаря достижениям в технологии оператор ворот может быть размещен над головой или под землей.Следовательно, мы умоляем вас обдумать всю структуру вашего шлюза и здания, прежде чем выбирать устройство для открывания ворот.

Благодаря достижениям в области технологий, есть много способов получить доступ к автоматическим воротам и управлять ими. Открыватели для ворот бывают разных размеров и конструкций, а также различных режимов работы.

Следовательно, вы должны определить желаемый режим работы вашего открывателя ворот. К некоторым можно получить доступ с клавиатуры, пульта дистанционного управления, кардридера или мобильного телефона.При этом вы должны выбрать лучший режим работы, который подходит вам и вашей собственности

Цена на автоматические открыватели ворот варьируется. Это ожидается, поскольку открыватели ворот бывают разных конструкций, размеров, механизмов и форм. Поскольку производители разные, цены тоже будут отличаться. При этом важно, чтобы вы ПРИНЯЛИ свое решение, исходя из своего бюджета, прежде чем идти в магазин за устройством для открывания ворот. Вы в любом случае можете заказать онлайн для предложений и скидок.

Говоря о торговых марках, в следующем разделе обсуждаются ведущие марки автоматических открывателей ворот.

В сфере автоматических открывателей ворот довольно много производителей. Наши пять лучших выборов обсуждаются ниже:

Это одна из ведущих марок открывателей для ворот. Являясь ведущим производителем, компания выпускает довольно много моделей, подходящих для ворот различного типа и веса. Mighty Mule производит ворота для тяжелых условий эксплуатации и ворота в диапазоне от 700 до 1200 фунтов.

Mighty Mule включает подробное руководство по эксплуатации в комплекте с DVD. Это дает пошаговое руководство по сборке устройства, Mule также выделяется длительным и надежным гарантийным сроком!

The US Automatic Sentry также является одним из ведущих производителей открывателей ворот. Одна вещь, которая выделяет US Automatic Sentry, заключается в том, что все продукты поставляются с дополнительной функцией, известной как Sentry Plug N Go. Это жгут проводов, который направляет установку этого устройства.

Устройства для открывания ворот производства US Automatic Sentry открываются и закрываются за 16 секунд. Это связано с наличием линейного привода, который дает тягу 400 фунтов при сжатии 1000 фунтов. Если у вас дома, на ферме или в компании огромные ворота, лучшим выбором будет US Automatic Sentry.

Одной из сильных сторон US Automatic Sentry является то, что ее можно настроить в соответствии с вашим стилем.

В поисках лучшего открывателя для распашных ворот, открыватель для ворот Ghost Controls предлагает лучший выбор.Он питается от солнечной энергии и хорошо подходит для двойных ворот в частной и коммерческой недвижимости. Это инновационное устройство открывания ворот, которое обеспечивает уникальное и классическое качество для всех пользователей.

ALEKO также является популярным брендом в нашем списке. Это рекомендуется для огромных и очень тяжелых раздвижных дверей. Цена на продукцию ALEKO — одна из сильных сторон, поскольку они дешевы по сравнению с их возможностями.

Он имеет стальное шасси, обеспечивающее дополнительную мощность, позволяющую управлять воротами длиной более 50 футов и весом 1400 фунтов.Несмотря на стальное шасси и мощные двигатели продукции ALEKO, открыватели ворот легкие

В поисках лучшего открывателя для 2-створчатых ворот открыватели E8 являются идеальным выбором. E8 Gate Openers предлагает дешевые и прочные продукты с 12-месячной гарантией. Он также сопровождается резервной батареей, которая оказывается очень полезной при отключении электроэнергии

Существуют различные типы автоматических открывателей ворот.Вам остается выбрать тот, который подходит вам и вашей собственности. Все открыватели ворот делятся на три категории, и я рассмотрю их ниже

Первым в нашем списке типов открывателей для ворот является автомат для открывания распашных ворот. Эти типы открывателей ворот работают так же, как и дверь вашего дома, то есть они поют туда-сюда, туда-сюда. Это применимо как к маленьким, так и к большим площадям.

Привод поворота находится сбоку, который протягивает руку к воротам.Одним из преимуществ автоматического открывателя распашных ворот является низкая цена по сравнению с другими типами ворот. В нем используются ворота классического типа, которые придают классическую привлекательность вашей собственности. Он может работать от аккумулятора, что позволяет воротам работать даже при неработающем двигателе!

Эти открыватели ворот можно использовать по-разному без каких-либо проблем. Они применимы на воротах забора проезжей части, воротах забора, и т. Д. автоматическое устройство открывания раздвижных ворот — это усовершенствованная форма используемых нами раздвижных дверей.Им очень легко управлять, им можно управлять дистанционно, находясь в автомобиле, с помощью клавиатур, смартфонов и многого другого.

Пользователи могут доверять автомату для открывания распашных ворот в обеспечении максимальной защиты жизни и имущества. Кроме того, это может помочь улучшить привлекательность вашей собственности, если вы хотите продать свой дом. Он хорошо работает как с двигателем, так и с аккумуляторной системой.

Это наиболее распространенная форма автоматического открывания ворот.Как частные, так и коммерческие пользователи проявили большой интерес к этому автоматическому открыванию двойных ворот из-за его простоты в использовании.

Automatic Dual Gate Opener действительно поставляется с двойной операционной системой, двумя парами фотоэлементов, двумя платами управления, двойными приемниками и интерфейсом для ведомого и ведущего механизмов.

Автоматический двойной открыватель ворот рекомендуется, если у вас небольшие ворота. Это связано с тем, что расстояние поворота автоматического открывателя двойных ворот очень мало.Он придает вашей собственности элегантность и классические черты.

Сколько стоит устройство для открывания ворот?

По средним ценам на рынке, открыватель одинарных ворот стоит от 100 до 600 долларов, открыватель откатных ворот — всего за 200 долларов. Есть также много открывателей ворот , цена которых превышает 1000 $, но они специфичны для больших и сложных ворот.

Какое устройство для открывания солнечных ворот лучше всего?

Лучшее устройство для открывания солнечных ворот, которое вы можете получить, — это Mighty Mule (EZGO-SOLAR).

Стоит ли открывать ворота?

Конечно, это сэкономит ваше время, вам будет проще проехать через ворота, так как вам не нужно будет выходить из машины, чтобы открыть ворота. Это беспроигрышная ситуация для обоих — ворота будут меньше царапаться, и вы сэкономите время, чтобы пройти через них.

Мы постарались охватить основы выбора лучшего открывателя ворот. Мы обсудили детали лучших открывателей ворот, доступных на рынке.

Принимая решение о приобретении открывателя ворот, вам необходимо определить вес, размер и тип ваших ворот. Это поможет упростить ваш выбор в рамках вашего бюджета. Благодаря прогрессу в технологиях, большинство ворот довольно легко установить, поэтому вам не нужно платить дополнительно.

С этим лучшим руководством по покупке открывателя ворот мы надеемся, что вы примете правильное решение, выбрав наиболее подходящие открыватели ворот, соответствующие вашим потребностям.

Это руководство по покупке электрического открывателя для ворот подробно расскажет о лучшем открывателе для ворот 1o, доступном на рынке, выбранном нашей командой экспертов.В этом обзоре будут обсуждаться особенности каждого открывателя ворот. Этот обзор является результатом многочасовой работы нашей команды экспертов. Следовательно, вы можете ожидать честной оценки каждого открывателя ворот.

Независимо от типа ворот, которые вы хотите использовать, это руководство по покупке автоматического открывателя ворот поможет вам выбрать лучший тип открывания ворот, который будет соответствовать вашим потребностям. Также помните, что столбы должны быть глубоко в земле, потому что открыватели ворот создают напряжение в столбах и могут их вытащить.Кроме того, их хорошо покрыть густой краской, иначе поедатель сеянцев не снимет краску и не вызовет ржавчину.

Рынок насыщен различными типами открывателей ворот. Поэтому я выберу 10 лучших открывателей ворот и расскажу об их особенностях. Имейте в виду, что режим работы различных автоматических открывателей ворот одинаков. Все, что вам нужно сделать, это использовать пульт или нажать кнопку.

Это активирует малые двигатели ворот в системе привода, чтобы автоматически запустить систему.Это открывает или закрывает ворота, в зависимости от того, что вы хотите! Также есть функция, которая закрывает ворота через определенное время. Я считаю эту функцию весьма полезной, так как иногда я забываю закрыть свои ворота.

Выбирая автоматическую систему открывания ворот, мы рекомендуем систему с дистанционным управлением. Это дает вам возможность закрыть или открыть ворота на расстоянии. Кроме того, вам не придется выходить из машины, чтобы открыть или закрыть ворота. С системой автоматической блокировки у вас будет полностью безопасная среда.

Мы включили в этот обзор устройства открывания ворот, для установки которых не требуется сварка или какое-либо специальное устройство. При использовании любых из этих ворот мы рекомендуем пользователям быть очень осторожными, так как они могут повредить вашу машину или нанести вред животным, если их неправильно использовать. Это также из-за момента, когда ворота открываются или закрываются, и вы можете его пропустить.

14 лучших автоматических открывателей ворот — RobotoId ™

1. Liftmaster LA400PKGU — лучший в целом

Проверить цену на Amazon
