Звуковой индикатор напряжения – индикаторы определения низкого до 1000В потенциала, одно, двухполюсные и бесконтактные

Содержание

разновидности устройств и правила их использования

виды индикаторов напряжения

Даже при простейших работах в электрических цепях в хозяйстве пригодится индикатор напряжения – устройство показывающее наличие или отсутствие электрического тока и напряжения в сетях от 220 до 1000в (в зависимости от прибора). Целесообразность его использования продиктована в первую очередь тем, что электрический ток не получится увидеть глазами – о его наличии можно судить только по тому, работает включенное в розетку устройство или нет.

Разновидности индикаторов

Главная функция, которую должен выполнять указатель напряжения, это проверка целостности электрической цепи – именно от этого зависит, будет работать включенный в розетку прибор или нет. Различные устройства справляются с этой задачей по-разному – стандартная отвертка индикатор напряжения использует для проверки ток, который уже есть в сети (пассивная), а внутри многофункционального тестера-пробника напряжения есть целая схема с отдельным питанием (активный), что позволяет прозванивать даже обесточенные электрические цепи. Все эти устройства работают по схожему принципу, но имеют некоторые различия в правилах применения.

Пассивная отвертка индикатор

пассивная индикаторная отвертка

Это однополюсный бытовой индикатор фазы, выполняющий одну-единственную задачу – показать наличие или отсутствие напряжения в определенной точке электрической цепи. Профессиональными электриками не используется, ввиду крайне ограниченного функционала, но дома среди набора инструментов «на всякий случай» она может пригодиться.

Бесспорное преимущество устройства в том, что наличие напряжения однополюсный индикатор показывает после прикосновения к любому токоведущему контакту. Нулевой провод не нужен – его роль выполняет тело человека, что держит в руках отвертку. Наличие или отсутствие фазы показывает неоновая лампа внутри устройства – чтобы проверить напряжение надо жалом отвертки коснуться проводника, а рукой дотронуться до контактной пластины на ручке.

Для защиты пользователя от высокого напряжения между жалом и лампой установлен резистор, но из-за этого индикатор не реагирует на напряжение ниже чем 50-60 вольт.

Активная отвертка индикатор

активная отвертка-индикатор

Внутри корпуса прибора собрана схема, запитанная от собственного источника питания (батарейки), поэтому это более чувствительный детектор напряжения. Вместо неоновой лампы здесь используется светодиод, который реагирует не только на прикосновение к проводнику, но и если жало просто попадает в электромагнитное поле, которое есть вокруг любого проводника под напряжением. Это его свойство с успехом используется для поиска проводки в стенах или мест ее обрыва. Нужно взять отвертку за жало и провести ее вдоль провода – если в каком-то месте лампа перестала светить, значит там (+/- 15 см) повреждена проводка.

Также светодиодный индикатор будет срабатывать если одной рукой дотронуться до жала, а другой до контактной платины в рукоятке. Это свойство широко используется для прозвонки проводов (определения их целостности). Надо просто взять один конец провода в руку, а до другого дотронуться жалом отвертки – если нет обрыва, значит индикатор засветится.

Высокая чувствительность устройства является и его недостатком – так как индикатор может показать наличие напряжения и там, где его никогда не было и наоборот – он не отреагирует на обрыв нулевого провода (разве что поменять фазу и ноль местами).

Многофункциональная активная отвертка индикатор

Этот тестер напряжения является улучшенным вариантом предыдущего инструмента – отличается наличием переключателя, которым можно регулировать чувствительность прибора, а также использовать его в контактном и бесконтактном режиме.

Зачастую такая многофункциональная индикаторная отвертка оснащена жидкокристаллическим мини дисплеем, на котором показывается не только наличие напряжения, но и его вольтаж. Это позволяет определять паразитные токи наводки, которые трудно распознать пользуясь обычным индикатором наличия напряжения в цепи.

Кроме дисплея такие устройства комплектуются зуммером, позволяющим без помех использовать прибор в условиях, когда цифровой индикатор не видно. По сути, ТОПовые модели электронных индикаторных отверток это упрощенные мультиметры, но с одним жалом вместо двух щупов. Некоторые электронные индикаторные отвертки даже способны измерить температуру поверхности, к которой прикасается жало устройства.

Самодельный пробник (контролька)

контролька электрика

В сумке электрика зачастую есть самодельный пробник напряжения с обыкновенной лампочкой на 220 вольт – на профессиональном жаргоне получивший название «контролька». Несмотря на размеры, он зачастую бывает более удобным, хотя все его достоинства в полной мере раскрываются при проверке трехфазных сетей.

По сути это обычная лампочка, вкрученная в патрон, а провода исполняют роль щупов, которыми касаются контактов, на которых надо проверить наличие напряжения. По сравнению с другими простейшими пробниками индикаторами, контролька не просто показывает наличие электрического тока – по яркости ее свечения можно понять, нормальное ли в цепи напряжение.

К дополнительным преимуществам относится возможность проверить наличие всех трех фаз. К примеру, если есть три провода и два из них «посажены» на одну фазу, то любой другой указатель напряжения на другом конце провода просто покажет что на каждую жилу приходит фаза, а электродвигатель при этом запускаться не будет. В таком случае берется две контрольки, соединенные последовательно, и свободными щупами проверяются фазы между собой – на проводах с одной фазой лампочки гореть не будут. Плюс ко всему, контрольку всегда можно использовать как дополнительное освещение.

Из минусов устройства выделяется только то, что одну фазу можно проверить только если рядом есть нулевой провод, хотя сложно представить ситуацию с его отсутствием.

Универсальный пробник

универсальный пробник

Наиболее распространенный указатель напряжения среди инструментов профессионального электрика, совмещающий в себе функциональность и удобство использования. Универсальный прибор, который умеет все: определяет фазу и ноль в сети переменного тока, плюс и минус при постоянном, прозванивает проводку, показывает какое напряжение в цепи, имеет звуковую и визуальную индикацию.

Не все подобные устройства умеют находить проводку сквозь стены, но остальных функций более чем достаточно для ежедневных работ, с которыми сталкивается электрик.

Границы измерений определены качеством изоляции и моделью прибора – 220-380 или указатели напряжения до 1000 в и выше.

Мультиметр – все и сразу

как пользоваться мультиметром

Электрический универсальный тестер, объединяющий в одном корпусе все основные приборы, которыми пользуются электрики и радиолюбители – вольтметр, амперметр и омметр. Кроме того устройство может проверять диоды и транзисторы, а также измерять емкость конденсаторов.

Указатель напряжения отличается высокой точностью измерений – в зависимости от выставленного режима, определяет силу тока, сопротивление проводников и прочие значения до сотых и тысячных долей единиц. Для вывода результатов измерений оснащен жидкокристаллическим индикатором.

Что лучше выбрать

Все устройства имеют свои плюсы и минусы, которые надо учитывать при их покупке. Кроме того, надо понимать, зачем оно будет нужно – к примеру, если контролька отлично себя зарекомендовала в трехфазных цепях, то делать ее для домашнего использования особого смысла нет.

Как ни странно, но если человек не разбирается в электрике, то ему лучше купить все таки полупрофессиональное устройство – хотя бы универсальный пробник на 220-380в. Кроме того, что это просто надежное и нужное устройство, если придется приглашать электрика или просить знакомых посмотреть проводку, то лучше если под рукой окажется хороший прибор.

Осторожно! Бесконтактный индикатор напряжения 1AC-D

Данный прибор был заказан специально для того, чтобы предупредить покупателей и пользователей об особенностях работы с ним. Сам такими приборами по прямому назначению не пользуюсь и Вам не советую.

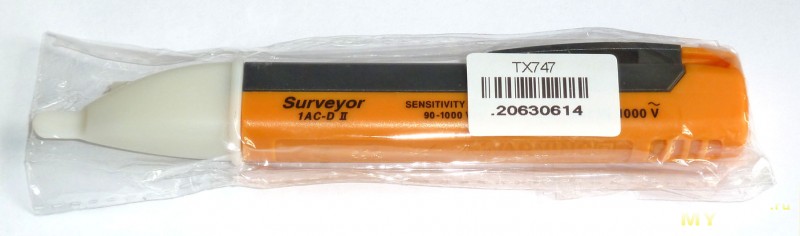

Прислали в пакетике

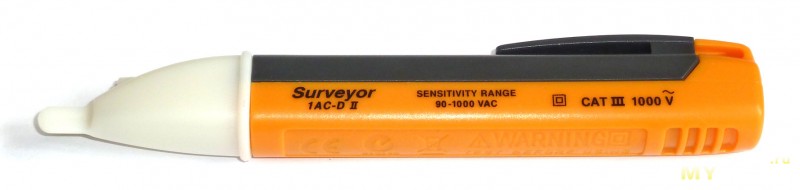

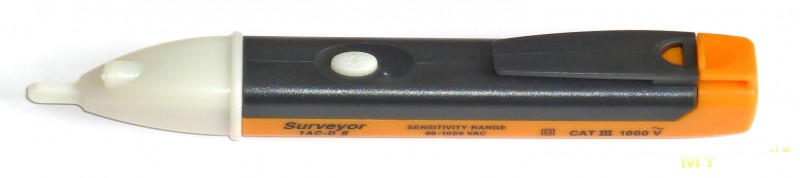

Вид довольно симпатичный, конструкция удобная, есть клипса для крепления на карман.




Индикаторный кончик довольно тонкий и может быть легко сломан.

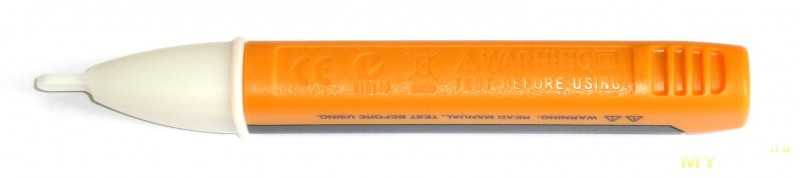

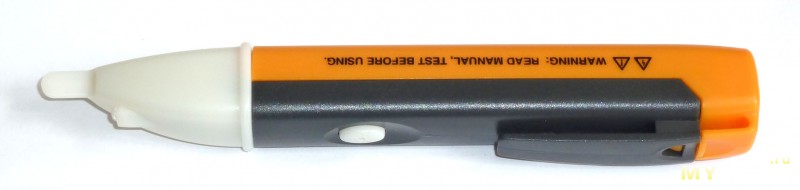

На корпусе есть предупреждающая надпись «Внимание: прочитайте инструкцию, проверяйте перед использованием»
Но никакой инструкции в комплекте не было и как проверять прибор — непонятно.

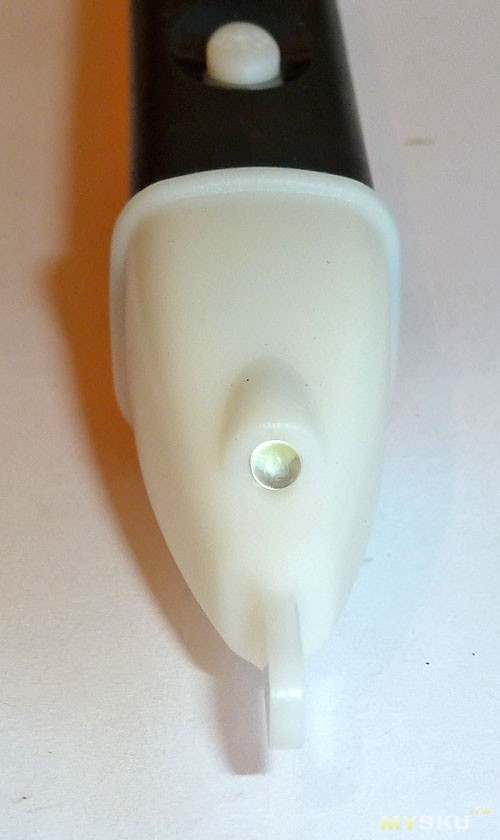

Есть светодиодная подсветка по нажатию кнопки без фиксации

Во время срабатывания, громко прерывисто пищит и моргает красным светодиодом под белым пластиковым наконечником.
Питается от двух батареек ААА

Выключателя питания нет и не требуется, т.к. в дежурном режиме прибор потребляет всего 0,3мкА, что значительно меньше тока саморазряда батареек.

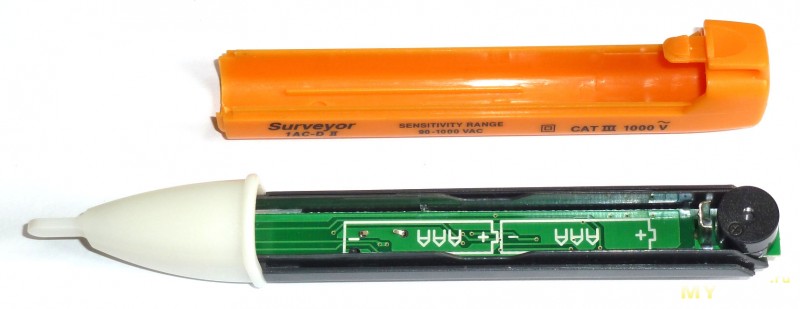

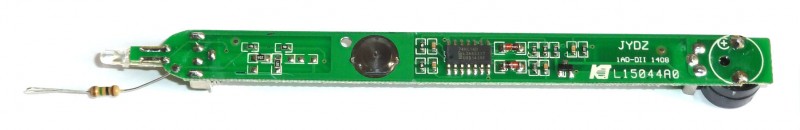

Естественно прибор был разобран

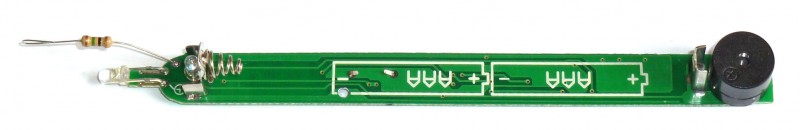

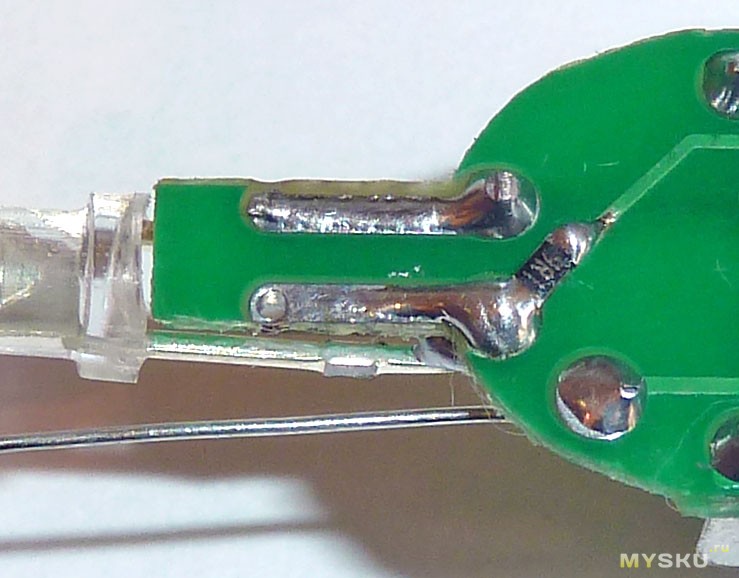

Сам датчик представляет собой обычный резистор с длинными выводами. Вместо резистора с тем-же успехом будет работать любой кусок провода. Видимо резистор было проще запаять.

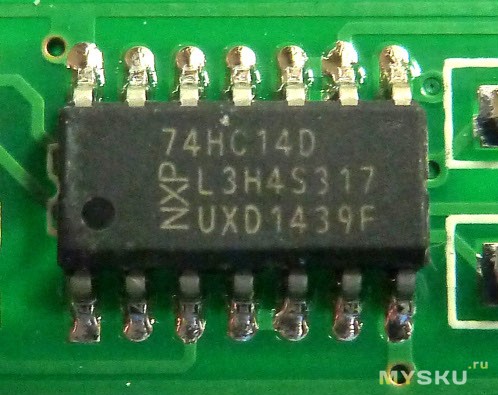

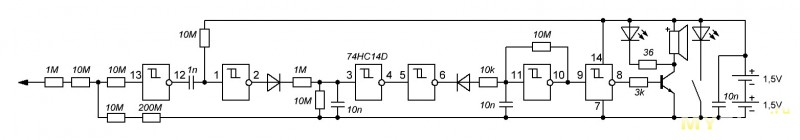

Нехитрая схема на базе триггеров Шмидта в 74HC14D
lib.chipdip.ru/223/DOC000223080.pdf


Чувствительность определяется номиналом резистора 200МОм (редкость для SMD), больше номинал — выше чувствительность.
Светодиод подсветки включается кнопкой напрямую и на свежих щелочных батарейках перегружается. Я просто добавил резистор 9,1Ом в разрыв цепи, чтобы светодиод не сгорел.

Прибор представляет собой простенький индикатор переменного электромагнитного поля, реагирующий только на электрическую составляющую. Расстояние срабатывания до провода под напряжением 1-2см.
Статические, высокочастотные и магнитные поля данный прибор НЕ ВОСПРИНИМАЕТ.
Как детектор скрытой проводки прибор не работает — слишком мало расстояние обнаружения и любые проводящие поверхности блокируют прохождение наводок с провода.

Итак, почему-же я настоятельно не рекомендую пользоваться такими приборами как индикаторами напряжения?
Они НЕ ГАРАНТИРУЮТ отсутствие опасного напряжения и соответственно могут ввести в заблуждение. Прибор реагирует не на само напряжение, а на переменное поле, создаваемое им. Но в том и проблема, что не всегда провод под напряжением создаёт это самое поле. Например, если провод проходит рядом с металлической заземлёной поверхностью или просто лежит на Земле — поле будет неплохо экранироваться и прибор ничего не покажет.

Чтобы не быть голословным — показываю на видео эту особенность, в данном случае рука даже с обратной стороны провода являлась экраном

Ещё одна особенность — если корпус прибора и особенно его наконечник будут влажными или грязными, чувствительность резко снижается.

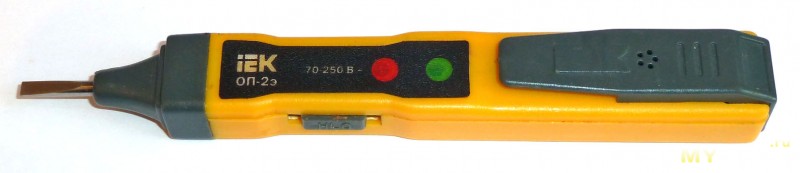

Если уж захотелось приобрести простейший детектор, то за те-же деньги лучше взять такого универсала с переключателем (производится под разными брендами)

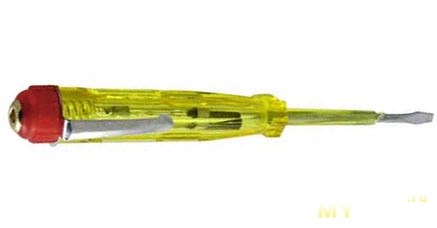

Или просто использовать индикаторную отвёртку с неоновой лампочкой.

Ещё лучше и правильнее проверять наличие напряжения мультиметром 🙂

Вывод: брать и тем более использовать прибор именно как индикатор напряжения настоятельно не рекомендую.

90 фото простых и надежных индиакторов

При проведении даже самых элементарных работ с электричеством, важно соблюдать меры безопасности. Даже имея большой опыт работы в данном направлении не стоит рисковать, так как это опасно для жизни. Для того чтобы проверить наличие электрического тока, необходимо всегда в хозяйстве иметь индикатор напряжения. Основным достоинством этого прибора служит простота использования и моментальное определение наличия тока в сети.

Если рассмотреть фото индикатора напряжения, то видно что этот инструмент отвертка, со встроенным индикатором.

Производители предлагают много различных видов индикаторов, но каждый имеет свой принцип действия. Перед использованием необходимо разобраться с правилами, и не допускать ошибок.


Краткое содержимое статьи:

Виды индикаторов

Отвертка

Самая простая и распространенная это пассивная отвертка индикатор. С ее помощью можно узнать есть или нет напряжение в цепи. Основным достоинством данного вида отвертки является то, что индикатор показывает наличие либо отсутствие напряжения после прикосновения к контакту.

На рукоятке расположен контакт, который необходимо зажимать, когда подносим к проводнику. Результат наличия тока показывает неоновая лампа, встроенная в рукоять.

Электрики редко используют этот вид индикатора напряжения сети из-за низкой функциональности. Такой вид индикаторов больше подходит для домашнего пользования.

Активная отвертка

Более усовершенствованной моделью индикаторов является активная отвертка. Этот вид отверток определяет наличие напряжения в сети, а также ее целостность. В корпусе находится схема работающая от батарейки и светодиод.

Главной особенностью этого индикатора является возможность контактного и бесконтактного применения, и подходит для профессионального использования.

Контролька

Самым популярным пробником среди электриков является индикатор напряжения сделанный своими руками – контролька. Это конструкция в виде лампочки вставленной в патрон и провода, края которого являются щупами.

Контролька удобна тем, что показывает наличие напряжения и нормальная ли мощность сети. Главное достоинство этого индикатора, это возможность проверки трехфазных цепей.

Мультиметр

Еще одним типом индикаторов напряжения является мультиметр. Это универсальное устройство измеряющее силу тока, напряжение, частоту, емкость и т.д. Мультиметр измеряет с точностью до тысячных единиц.


Универсальный пробник

Для профессионального пользования электрики зачастую выбирают универсальный пробник. Этот прибор наиболее многофункциональный чем остальные. Благодаря возможности определять фазы, плюсы и минусы, прозванивать и т.д. Этот индикатор считается одним из основных инструментов электрика.

Бесконтактный индикатор напряжения

Также одним из наиболее безопасным считается бесконтактный индикатор напряжения. Данный вид индикаторов оснащен тремя режимами работы.Это бесконтактное использование при высокой и низкой чувствительности и световое оповещение. Эти три режима изменяются в зависимости от выполняемых задач:

  • Световое оповещение – сигнал подается свечением лампочки.Определяет наличие тока только при контакте.
  • Бесконтактное оповещение при низкой чувствительности – прибор выявляет наличие тока на небольшом расстоянии.

Бесконтактное оповещение при высокой чувствительности – выявляет наличие тока на большом расстоянии. Этот режим позволяет измерять напряжение в проводах заштукатуренных в стене, а также выявлять их маршрут.

Эта отвертка упрощенный мультиметр. Это отличный прибор имеющий много функций и очень легкий в использовании. С его помощью можно проверить целостность цепи, определить напряжение на расстоянии, а также имеется световая и звуковая индикация.

Для получения большей информации об электрической цепи используют цифровой индикатор напряжения. Этот указатель на дисплее дает более детальную информацию показывая цифровое значение напряжения в сети. С его помощью можно контролировать напряжение, задав максимальные и минимальные показатели. Этот прибор устанавливают для защиты от перепадов напряжения.

Выбирая индикатор важно знать все плюсы и минусы. Рекомендуется с особой осторожностью выполнять работы связанные с электричеством, и проверять наличие электроэнергии в сети только используя индикаторы.

Фото индикатора напряжения

Также рекомендуем посетить:

Индикатор напряжения: виды, функции, применение

Содержание:

  1. Классификация указателей напряжения
  2. Пассивная отвертка – индикатор напряжения
  3. Индикаторная отвертка с расширенными функциями
  4. Цифровой индикаторный указатель с расширенными функциями
  5. Индикатор со звуковыми сигналами
  6. Особенности двухполюсного индикатора
  7. Видео

В каждом доме имеется определенный набор инструментов, с помощью которых можно решать неотложные задачи по ремонту бытовой техники, электропроводки, осветительных приборов и других объектов. Среди них следует особо отметить индикатор напряжения, позволяющий точно установить наличие или отсутствие электричества на том или ином участке. Этот прибор становится актуальным при внезапном исчезновении света, поскольку именно индикатор напряжения используется во время первичных мероприятий.


Классификация указателей напряжения

Индикаторы или указатели напряжения, применяемые в бытовых условиях, представляют собой компактные переносные устройства. Сюда же входит и мультиметр. Их основная функция заключается в определении наличия или отсутствия разности потенциалов на участках токоведущих элементов и частей. Все они оборудованы световыми сигналами – индикаторами, которые загораются в случае обнаружения напряжения на проверяемом участке и рассчитаны на разный вольтаж.

Индикаторы разделяются на устройства замеров напряжения до 1000 В и свыше 1000 вольт. Конструктивно они бывают одно- или двухполюсными.

Однополюсный индикатор напряжения касается только одной токоведущей части. Замыкание на землю происходит непосредственно сквозь человеческое тело при замыкании пальцем специального контакта указателя. Электрический ток, протекающий в этот момент, составляет не более 30 мА и совершенно безопасен для человека.

Данные индикаторы изготавливаются в виде отверток или авторучек. Все конструктивные элементы размещаются в диэлектрическом корпусе со смотровым отверстием. В первую очередь, это сам индикатор и резистор. Вверху расположен металлический контакт для касания, а снизу – щуп, соприкасающийся с токоведущими частями. С помощью этих приборов совершаются: определяется фаза и ноль, наличие напряжения на контактах автоматов и других предохранительных устройств.

Значительно больше функций у двухполюсных индикаторов напряжения. При совершении проверочных действий соприкосновение прибора происходит сразу с двумя точками участка или электроустановки. В результате, по устройству начинает протекать электрический ток и загорается индикаторная лампочка, мощностью не выше 10 Вт. Она потребляет очень малое количество тока, что совершенно не влияет на четкость и устойчивость сигнала. В качестве ограничителя тока в цепи устанавливается резистор, соединяемый последовательно с лампой.

Двухполюсный указатель используется при диагностике оборудования постоянного и переменного тока. Приборы этого типа могут выполнять более широкий диапазон мероприятий по сравнению с обычными индикаторами.


Пассивная отвертка – индикатор напряжения

Единственной функцией такого индикатора является определение напряжения на участке электропроводки или контактах оборудования. Стандартный указатель состоит из двух рабочих частей. Одна из них представляет собой плоскую отвертку, осуществляющую непосредственный контакт с деталями, находящимися под напряжением. Вторая часть вмонтирована в ручку отвертки и создает необходимое сопротивление.

Понять как пользоваться индикатором, можно на примере обычной электрической розетки, к которой подключены фазный и нулевой проводники. Чтобы определить принадлежность, нужно зажать большим пальцем контакт, находящийся вверху рукоятки. После этого по очереди нужно коснуться рабочей частью отвертки контактов розетки. На одном из них присутствует напряжение, о чем сразу же просигнализирует индикатор, загораясь внутри отвертки оранжевым или красным светом. На прикосновение к нулевому проводу никакой реакции не последует.

Положительными качествами такого индикатора являются следующие:

  • Работа прибора осуществляется непосредственно от фазы и не требует дополнительных источников питания.
  • Простая конструкция обеспечивает высокую точность показаний.
  • Возможность функционирования в широком температурном диапазоне.
  • Не требует специальных знаний и навыков при использовании. Пользоваться индикаторной отверткой очень просто. При необходимости может применяться как обычная плоская отвертка.
  • Срок эксплуатации практически не ограничен.

К минусам можно отнести необходимость снятия защитных перчаток во время работы с прибором, а также слабое свечение лампочки, плохо различимое при солнечной погоде. В целом же индикатор наличия напряжения идеально подходит для тестирования внутри помещений.


Индикаторная отвертка с расширенными функциями

Данное устройство также оборудовано световой индикацией и может использоваться в контактном и бесконтактном вариантах. Оба метода позволяют установить наличие или отсутствие обычного или низкого напряжения на проверяемом участке. Кроме того, прибор дает возможность проверить состояние цепи и ее отдельных элементов – предохранителей, кабелей и проводов.

Указатель разделяется на две основных составляющих. Одна из них выполнена в виде плоской отвертки, непосредственно контактирующей с проверяемыми элементами. С помощью второй детали осуществляется бесконтактная проверка напряжения. Обе части, дополняя друг друга, позволяют определить целостность электрической цепи.

Светодиодный электронный индикатор расположен в рукоятке, изготовленной из прозрачного диэлектрического материала. При наличии фазы подается световой сигнал. Здесь же размещаются и батарейки, которые служат источником питания.

Определение фазы и нуля осуществляется по такой же схеме, как и с обычной индикаторной отверткой. То есть жало инструмента поочередно касается контактов. Наличие фазного провода подтверждается загоревшимся индикатором. Бесконтактная проверка выполняется с помощью верхней рабочей части. В этом случае инструмент необходимо правильно удерживать в руке за середину рукоятки и не касаться, при этом, нижней рабочей части. Несоблюдение этого правила приведет к переходу в режим прозвонки и сигнал о наличии фазного провода будет ложным.

Верхняя часть индикаторной отвертки подносится к изоляционному покрытию проводника, не касаясь его поверхности. Наличие фазы начнет определяться в момент приближения указателя к проверяемому участку, а индикатор подаст световой сигнал. Целостность проводников определяется путем прозвонки. Данная операция выполняется при полном отсутствии напряжения в сети.

Сама проверка выполняется в следующем порядке:

  • Защитные перчатки нужно снять и пальцем одной руки зажать верхнюю рабочую часть устройства.
  • Жалом индикатора коснуться жилы провода на одном из концов. Другой рукой нужно дотронуться до второго конца проводника.
  • Срабатывание индикаторной лампочки указывает на целостность проверяемой жилы. Если же пробник не сработал, следовательно у жилы имеется повреждение, скорее всего полный обрыв. Данный способ может использоваться не только в отношении проводов, но и предохранителей.

Несомненными плюсами подобных индикаторов является хорошо различимая световая сигнализация, возможность определения напряжения контактным и бесконтактным способами. Можно прозвонить цепь и проверить ее целостность, а сам указатель использовать как обычную плоскую отвертку. Незначительные минусы связаны с регулярной заменой батареек и ограниченным температурным диапазоном в пределах от минус 10 до плюс 50 градусов.

В целом устройство считается простым и надежным и вполне может использоваться не только в быту, но и в профессиональной деятельности.


Цифровой индикаторный указатель с расширенными функциями

В указателях этого типа отсутствуют какие-либо источники питания. Примерно по середине корпуса расположен жидкокристаллический дисплей в форме прямоугольного окошка. На этом экране высвечивается установленный цифровой ряд значений напряжения – 12, 36, 55, 110 и 220 В.

Цифровой индикатор напряжения оборудован двумя полюсными кнопками. Одна из них используется при бесконтактных измерениях, другая – при контактных. Рабочая часть выполнена в стандартном варианте и представляет собой плоскую отвертку.

Результаты тестирование цифрового индикатора проводимые на отключенном автоматическом выключателе

По результатам проверки работоспособности было выявлено следующее:

  • Вначале рабочая часть соприкоснулась с нулевым контактом. На экране высветился незначительный показатель напряжения, хотя такое возможно только при включенной нагрузке. В данном случае дисплей должен был оставаться чистым.
  • При контакте с фазным проводом тестер выдал два значения. Первое в количестве 110 вольт отобразилось четко, а второе – 220 В было едва различимо на экране, хотя оно как раз и является реальным показателем.
  • Заявленный бесконтактный режим не сработал, хотя без нажатия соответствующей кнопки на экране отобразился плохо видимый значок в виде молнии. Таким образом, напряжение все-таки удалось определить бесконтактным способом, не отраженным в паспорте изделия.

Несмотря на большое количество заявленных функций, в целом указатель проявил себя, как не вполне надежный в эксплуатации. Полученные значения отображаются лишь приблизительно, а бесконтактный способ практически не работает. Возможно все дело в отсутствии собственных источников питания, которые могли бы поддерживать на должном уровне работоспособность устройства. К недостаткам также можно отнести ограниченный температурный диапазон и верхний предел измеряемого напряжения, составляющего 250 В.


Индикатор со звуковыми сигналами

Данная модификация индикатора напряжения, помимо вышеперечисленных функций, оборудована звуковой сигнализацией. За счет этого существенно повышается электробезопасность при выполнении проверочных мероприятий.

Звуковой сигнал подается только в бесконтактном режиме в случае обнаружения напряжения. Одновременно загорается зеленая лампочка светового индикатора. При работе устройства в контактном режиме звук не подается, а обозначается лишь индикацией красного цвета. Следовательно, в приборе установлены две разноцветные сигнальные лампочки.

Звуковые сигналы подаются через динамик, установленный в верхней части индикатора. Неподалеку от него в торце располагается переключатель, изменяющий рабочие режимы. Он может устанавливаться в следующие положения:

  • Позиция «О». Включает контактное световое оповещение. Напряжение возможно определить лишь напрямую контактируя с фазой.
  • Позиция «L». Активирует среднюю чувствительность при бесконтактном звуковом оповещении. Сопровождается индикацией зеленого цвета. Напряжение определяется с небольших расстояний, даже, если проводники покрыты двойной изоляцией. Такая позиция превращает прибор в бесконтактный индикатор напряжения.
  • Позиция «Н». Приводит в действие максимальную чувствительность бесконтактного звукового оповещения. Напряжение в этом случае возможно определить даже с больших расстояний через изоляционный слой. При положительном результате загорается зеленая лампочка.

Рабочее жало индикатора представляет собой плоскую отвертку, защищаемую колпачком. В торце прибора имеется контакт, с помощью которого выполняется прозвонка, то есть определяется целостность участка цепи. Если включен бесконтактный режим максимальной чувствительности защитный колпачок можно не снимать.

В целом, в ходе проверок, указатель зарекомендовал себя как надежный и качественный прибор. Световая и звуковая индикация дублируют друг друга. Определенным минусом является быстрая разрядка батареек, в связи с чем прибор приходится проверять на работоспособность перед каждым использованием.


Особенности двухполюсного индикатора

Двухполюсный или двухконтактный индикатор напряжения относится к категории профессиональных устройств. Функционально он существенно отличается от однополюсного прибора, поскольку не может определить наличие фазы и нуля в проводниках или контактах устройств. Двухполюсные индикаторы способны лишь в целом установить, имеется ли в данной сети напряжение, или нет.

В конструкцию входят два щупа, на концах у которых находятся заостренные штыри, являющиеся рабочими частями. Соединение их между собой с помощью гибкого медного провода.

Основная часть прибора оборудована экраном, отображающим измеряемое напряжение по установленной шкале значений. Индикатор может применяться и в сетях на 380 В. Данное устройство устанавливает не только точное значение напряжения, но и выявляет наличие пониженного напряжения и перенапряжений в сетях 220 В.

Проверка осуществляется через два контакта – фазу-ноль или фазу-землю. Один щуп касается фазы, а другой – нуля или заземления. При наличии напряжения на дисплее отобразятся данные, равные напряжению электрической сети. Если указатель покажет 220 В, это и будет реальным напряжением на данный момент. В бытовых условиях его использование ограничено, поскольку отсутствует возможность определения фазы и нуля. В дополнение к этому прибору потребуется обычная индикаторная отвертка.


индикаторы определения низкого до 1000В потенциала, одно, двухполюсные и бесконтактные

Указатель напряженияПроведение электромонтажа невозможно без использования небольшого переносного прибора — указателя напряжения. Его чаще задействуют для сетей потенциалом до 1000 В. Существует несколько видов искателей, каждый из них применяется только в условиях, определённых его предназначением. Принцип действия и конструктивное исполнение индикаторов различаются. Разнятся и методы работы с приборами, но правила обращения с контрольными устройствами общие.

Общие сведения об индикаторах

Устройства обнаружения потенциала на токонесущих элементах сети работают по различным принципам, связанным со свойствами электричества. Сообразно действию определённого качественного показателя изготавливают указатели низкого напряжения. Существуют нормативы, определяющие требования к приборам контроля.

Принцип действия

Внутри всякого предмета находятся электрические заряды: катионы, анионы, электроны. Их число определяет величину положительного или отрицательного потенциала. Разница значений этого показателя — это напряжение, при образовании которого в замкнутом контуре возникает движение зарядов — электрический ток. Это свойство используется при создании приборов для обнаружения потенциала:

  • Принцип действия инидкаторана пути частиц устанавливают сопротивление, снижающее их концентрацию до безопасного для человека минимума;
  • остаток электричества преобразовывают в магнитную, световую, звуковую энергию;
  • по интенсивности полученного сигнала судят о наличии или отсутствии на проводнике потенциала.

Контакт или две клеммы прибора подключают к элементам сети и убеждаются в наличии или отсутствии тока. Об имеющемся напряжении известят звук встроенного микродинамика, светодиодная лампочка или стрелка измерительного прибора.

Классификация изделий

Подобрать наиболее подходящий к условиям индикатор низкого напряжения поможет знание ассортимента выпускаемых промышленностью приборов. Разделение модификаций происходит по разным признакам. Производителями предлагаются конструкции по следующим категориям:

  1. В зависимости от вида измеряемого тока — для работы в схемах постоянного или переменного напряжения.
  2. Двухполюсные индикаторы напряженияПо количеству операционных контактов — одно- и двухполюсные. Последние универсальны, ими пользуются для определения потенциала в любых цепях. Принцип их действия основан на прохождении активных электронов. Другое устройство у первого типа указателей — однополюсных: в них применяют свойства ёмкостного тока, и пользуются приборами только в переменных сетях.
  3. По связи с токоведущими частями — контактные и бесконтактные, позволяющие обнаружить напряжение косвенным способом, не прикасаясь к элементу сети. Примером последнего типа приборов являются индикаторы китайского производства: MS-8 и 58. Состоят они из светодиода, радиодеталей и питаются от миниатюрных батареек, диапазон измерений бесконтактным способом 70―600 В, определение полярности — 1,5―36 В. Неопытным мастерам таким указателем лучше не пользоваться: он реагирует все окружающие предметы.
  4. В зависимости от типа индикатора — цифровые и светодиодные.

Различия приборов имеются по диапазону измерений, внешнему виду. Величина разрешённого для работы напряжения наносится на корпус прибора. Пользование указателем на 220 Вольт в сети 0,4 кВ опасно для жизни.

Требования к изготовлению

К индикаторам напряжения до 1000 В предъявляются определённые условия, которые обязательны для производителей приборов. Полный список требований излагается в государственном стандарте. Наиболее важные условия следующие:

  • Индикаторы напряжения до 1000 В световой и звуковой сигналы отчётливо распознаются, интервал между импульсами длится не больше секунды, нагрузка на индикаторе — до 50 В;
  • однополюсный указатель заключён в 1 корпус, на котором есть электрод-наконечник, а на ручке — контакт для пальца руки оператора;
  • у приборов двухполюсных имеется 2 отдельные оболочки, соединённые проводом длиной метр и оснащённые каждый рабочим электродом с открытым жалом до 7 мм.

Указатели напряжения могут совмещать другие функции — поиск фазной жилы, проверка целостности сети, установление полярности. Условие расширения возможностей прибора — сохранение безопасности использования по основному назначению. До начала работы указатель проверяют потенциалом 2 кВ, включённым в течение минуты.

В ряде случаев предпочтение отдают двухполюсным индикаторам напряжения, а самым безопасным считается бесконтактный — он снимает информацию посредством магнитного поля. Проверяя наличие потенциала, связь указателя с токоведущим элементом удерживают не меньше 5 секунд.

Описание однополюсных приборов

Индикаторная отвёртка — простой и популярный среди домашних мастеров инструмент. Ещё он напоминает школьную ручку из прозрачного диэлектрика, оснащённую добавочным сопротивлением и неоновой лампочкой. Определяемое напряжение 100―500 В с частотой переменного тока в сети 50 Гц. Сфера применения прибора — проверка вторичных цепей, фаз патронов, розеток и выключателей. Остриё указателя упирают в проверяемый проводник, а другой контакт индикатора замыкают касанием пальца, организуя электрическую цепь:

  • потенциал фазы;
  • проверяемый элемент;
  • внутренняя схема прибора до клеммной площадки;
  • рука и остальные части тела человека;
  • земля.

Индикаторная отвёртка

Сила протекающего тока безопасная и не превышает 0,3 мА, но её достаточно для свечения неона. Названий у индикаторов этого типа много: ИН-91, ИНО-70, УНН-90, УНН-1М. Диапазон определяемых потенциалов прибором УН-453М — от 24 до 1200 В.

Двухполюсные указатели

Принцип действия индикаторов этого типа основан на сравнивании потенциалов в 2 токоведущих частях проверяемого оборудования: нуля и фазы. В отличие от указателей однополюсных, эти приборы оснащены двумя щупами. Человек в контакт с контролируемым напряжением не вступает и отделён от его воздействия слоем изоляции. В состав индикатора входят сигнальная лампа и 2 резистора: шунтирующий и токоограничивающий. Связь между щупами выполнена обрезиненным гибким проводом.

Двухполюсные указателиИз старых моделей двухполюсных указателей напряжения до 1000 В до сей поры применяются МИН 1 и УНН-10 с диапазоном рабочего потенциала 70―660 вольт. Сигнальная лампа этих приборов загорается при 60―65 В. С помощью означенных изделий проводят проверку цепи на целостность. К простым исполнениям относятся индикаторы серий ПИН-90, УН-500, УННУ-1 — они определяют только присутствие напряжения. Более совершенные модели ЭЛИН-1, ИПМ указывают также номинал и полярность потенциала.

В качестве сигнала используются светодиоды всех цветов, неоновые лампочки и цифровые показатели. Существуют также комбинированные индикаторы — к свечению добавляется звуковое сопровождение, что повышает безопасность обращения с прибором. Самый известный дигитальный двухполюсный указатель напряжения — мультиметр. Он способен определить величину потенциала переменного и постоянного тока, силу и частоту. Прибор нередко используют для решения бытовых задач.

Пользование контрольными устройствами

Перед каждым применением указатель осматривают, нет ли повреждений корпуса, изоляции, после чего проверяют работоспособность индикатора, прикоснувшись к фазе, заведомо находящейся под напряжением. Дефектный прибор приведёт к ошибке, влекущей короткое замыкание, или травме человека. При выполнении замеров надо быть внимательным и соблюдать основные правила:

  • Пользование контрольными устройствамииндикатор должен соответствовать параметрам сети — будет нелишним убедиться в этом, взглянув на маркировку, нанесённую на корпусе устройства;
  • во время проверки принять устойчивую позу, исключая неожиданное падение и касание с заземлёнными проводниками;
  • один из способов избежать нежелательного контакта — держать свободную руку в кармане, чтобы случайно не создать замкнутого контура для электрического заряда.

При работе однополюсным указателем запрещается пользоваться диэлектрическими перчатками: должен быть обеспечен контакт пластины на ручке индикатора с пальцем оператора. Надо помнить, что электричество опасно — от ошибок гибнут не только новички, но и опытные монтёры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
