| Цветографическое изображение | Смысл |
|---|---|
|
геометрическая форма – круг; сигнальный цвет – синий; смысловое значение – предписание обязательных действий во избежание опасности. |
|
| Смысловое значение: работать в защитных очках.Используется на рабочих местах и участках, где требуется защита органов зрения. | |
| Смысловое значение: работать в защитной каске (шлеме).Используется на рабочих местах и участках, где требуется защита головы. | |
| Смысловое значение: работать в защитных наушниках.Используется на рабочих местах и участках с повышенным уровнем шума. | |
| Смысловое значение: работать в средствах индивидуальной защиты органов дыхания.Используется на рабочих местах и участках, где требуется защита органов дыхания. | |
| Смысловое значение: Работать в защитной обуви.Используется на рабочих местах и участках, где необходимо применять средства индивидуальной защиты. | |
| Смысловое значение: работать в защитных перчатках.Используется на рабочих местах и участках, где требуется защита рук от воздействия вредных или агрессивных сред, защита от возможного поражения электрическим током. | |
| Смысловое значение: работать в защитной одежде.Используется на рабочих местах и участках, где необходимо применять средства индивидуальной защиты. | |
| Смысловое значение: Работать в защитном щитке.Используется на рабочих местах и участках, где необходима защита лица и органов зрения. | |
|
Смысловое значение: работать в предохранительном (страховочном) поясе.Используется на рабочих местах и участках, где для безопасной работы требуется применение предохранительных (страховочных) поясов. |
|
| Смысловое значение: проход здесь.Используется на территориях и участках, где разрешается проход. | |
| Смысловое значение: общий предписывающий знак (прочие предписания).Используется для предписаний, не обозначенных стандартом. Знак применяется вместе с поясняющей надписью на дополнительном знаке безопасности. | |
| Смысловое значение: Переходить по надземному переходу.Используется на участках и территориях, где установлены надземные переходы. | |
| Смысловое значение: отключить штепсельную вилку.Используется на рабочих местах и оборудовании, где требуется отключение от электросети при наладке или остановке электрооборудования и в других случаях. | |
| Смысловое значение: отключить перед работой.Используется на рабочих местах и оборудовании при проведении ремонтных или пусконаладочных работ. |
Предписывающие знаки
E
01-01 Выход здесь (левосторонний)
E
01-02 Выход здесь (правосторонний)
E
02-01 Направляющая стрелка
E
02-02 Направляющая стрелка под углом 45
E
03 Направление к эвакуационному выходу
направо
E
04 Направление к эвакуационному выходу
налево
E
05 Направление к эвакуационному выходу
направо вверх
E
06 Направление к эвакуационному выходу
налево вверх
E
07 Направление к эвакуационному выходу
направо вниз
E
08 Направление к эвакуационному выходу
налево вниз
E
09 Указатель двери эвакуационного
выхода (правосторонний)
E
10 Указатель двери эвакуационного
выхода (левосторонний)
E
11 Направление к эвакуационному выходу
прямо
E
12 Направление к эвакуационному выходу
прямо
E
13 Направление к эвакуационному выходу
по лестнице вниз
E
14 Направление к эвакуационному выходу
по лестнице вниз
E
16 Направление к эвакуационному выходу
по лестнице вверх
E
17 Для доступа вскрыть здесь
E
18 Открывать движением от себя
E 19 Открывать движением на себя
E
20 Для открывания сдвинуть
E
21 Пункт (место) сбора
E
22 Указатель выхода
E
23 Указатель запасного выхода
Презентация к уроку по ОБЖ (5, 6, 7, 8, 9, 10, 11 класс) на тему: Знаки пожарной безопасности
Слайд 1
Знаки пожарной безопасностиСлайд 2
Виды знаков пожарной безопасности Запрещающий
Слайд 3
Предупреждающий
Слайд 4
Предписывающий
Слайд 5
Указательный
Слайд 6
Знаки для обозначения средств пожарной сигнализации и кнопок ручного включения Кнопка включения средств и систем пожарной автоматики Используется для обозначения места ручного пуска установок пожарной сигнализации, противодымной защиты и пожаротушения; места (пункта) подачи сигнала пожарной тревоги
Слайд 7
Звуковой оповещатель пожарной тревоги Используется индивидуально или совместно со знаком
Слайд 8
Телефон для использования при пожаре Используется для обозначения места нахождения телефона прямой связи с пожарной охраной
Слайд 9
Эвакуационный (запасный) выход Используется для обозначения дверей эвакуационных выходов
Слайд 10
Запрещается загромождать и (или) складировать Используется на путях эвакуации, у эвакуационных выходов и для обеспечения свободного доступа к пожарно-технической продукции
Слайд 11
Дверь эвакуационного выхода Используется для обозначения дверей эвакуационных выходов
Слайд 12
Сдвинуть, чтобы открыть Используется для обозначения сдвижной двери совместно со знаком
Слайд 13
Направление к эвакуационному выходу Используется на путях эвакуации для указания направления движения к эвакуационному выходу
Слайд 14
Направление к эвакуационному выходу (по лестнице вниз) Используется на путях эвакуации при движении по лестнице вниз
Слайд 15
Направление к эвакуационному выходу (по лестнице вверх) Используется на путях эвакуации при движении по лестнице вверх
Слайд 16
Открывать поворотом от себя Используется на створчатых дверях эвакуационных выходов совместно со знаком
Слайд 17
Открывать поворотом к себе Используется на створчатых дверях эвакуационных выходов совместно со знаком
Слайд 18
Разбей стекло Используется в случаях, когда требуется разбить стекло, чтобы получить доступ к ключу для открывания двери или разбить стеклянную панель, чтобы выйти из здания, помещения
Слайд 19
Аптечка Используется в случаях, когда требуется разбить стекло, чтобы получить доступ к ключу для открывания двери или разбить стеклянную панель, чтобы выйти из здания, помещения
Слайд 20
Знаки для обозначения пожарно-технической продукции Место размещения пожарного оборудования Используется для обозначения места нахождения различных видов пожарно-технической продукции, заменяя необходимость использования нескольких знаков (например, знаков
Слайд 21
Огнетушитель Используется для обозначения места нахождения огнетушителя
Слайд 22
Пожарный кран Используется для обозначения места нахождения пожарного крана
Слайд 23
Пожарная лестница Используется для обозначения места нахождения пожарной лестницы
Слайд 24
Пожарный водоисточник Используется для обозначения места нахождения пожарного водоема или пирса для пожарных машин
Слайд 25
Пожарный сухотрубный стояк Используется для обозначения места нахождения пожарного сухотрубного стояка
Слайд 26
Пожарный гидрант Используется для обозначения подземных пожарных гидрантов. На знаке должны быть цифры, обозначающие расстояние до гидранта в метрах.
Слайд 27
Знаки для обозначения пожароопасных веществ, зон, а также мест курения. Пожароопасно: легковоспламеняющиеся вещества Используется, чтобы обратить внимание на наличие легковоспламеняющихся веществ
Слайд 28
Пожароопасно: окислитель Используется, чтобы обратить внимание на наличие окислителя
Слайд 29
Запрещается тушить водой Используется в местах, где тушение водой не допускается
Слайд 30
Запрещается курить Используется, когда курение может стать причиной пожара
Слайд 31
Запрещается пользоваться открытым огнем и курить Используется, когда открытый огонь или курение могут стать причиной пожара
Слайд 32
Место курения Используется для обозначения места курения
Слайд 33
Взрывоопасно: взрывоопасная среда Используется, чтобы обратить внимание на наличие взрывоопасной среды или взрывчатых веществ
Слайд 34
Ядовитые вещества
Слайд 35
Вспомогательные знаки, не имеющие самостоятельного применения Направление эвакуации Используется на путях эвакуации совместно со знаком для обозначения направления к эвакуационному выходу
Слайд 36
Направление к месту нахождения пожарно-технической продукции Используется совместно с одним из знаков
Слайд 37
Конец
БЖД_знаки_безопасности
Крестьянинов М. Ю.
ИСУ-41
Отчет по практической работе
«Знаки безопасности. Плакаты безопасности»

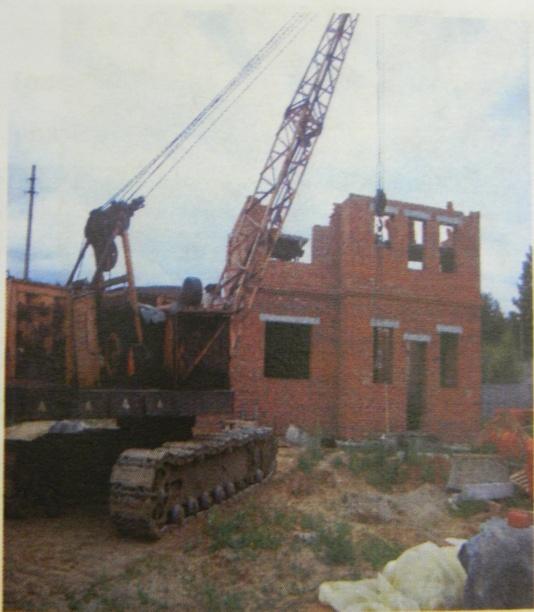

Задание №1 (1 вариант)
Во
время работы подъемного крана возможно
падение груза, следовательно, целесообразно
разместить предупреждающий знак «Опасно.
Возможно падение груза»
(W06).
Так
как к зданию проведено электричество,
то целесообразно разместить предупреждающий
знак «Опасность поражения электрическим
током»
Поскольку
в ходе выполнения работ есть вероятность
поскользнуться, целесообразно разместить
предупреждающий знак «Осторожно.
Скользко»
(W28).
Так
как во время работы подъемного крана
возможно падение груза, то во избежание
получения травм запрещается загромождать
проходы или складировать, следовательно,
целесообразно разместить запрещающий
знак «Запрещается загромождать проходы
и (или) складировать»
Во
время работы существует вероятность
падения тяжелых предметов на человека
сверху, поэтому необходимо работать в
каске или шлеме, следовательно,
целесообразно разместить предписывающий
знак «Работать в защитной каске (шлеме)»
(M02).
В
подвале здания эвакуационный выход
располагается в направлении вверх по
лестнице. Следовательно, целесообразно
разместить там эвакуационный знак
«Направление к эвакуационному выходу
вверх по лестнице»
(E16).
У
источника питьевой воды целесообразно
разместить указательный знак «Питьевая
вода»
Работать
с электрооборудованием безопасно только
в специально отведенных местах,
следовательно, целесообразно разместить
знак «Работать здесь»
(2.5.9).
Задание №2 (4 вариант)
Для
данного помещения мы предлагаем
разместить следующие знаки безопасности:
Предупреждающий знак «Опасность поражения электрическим током», поскольку в процессе сварки используется электрическая энергия.
Предупреждающий знак «Осторожно. Горячая поверхность», так как в процессе сварки металл плавится и может оставаться горячим некоторое время.
Предписывающий знак «Работать в защитном щитке», потому что процессе сварки излучается вредный для глаз ультрафиолет, а также возможен выброс брызг раскаленного металла.
Предписывающие знаки «Работать в защитных перчатках» и «Работать в защитной одежде», так как во время сварки возможен выброс брызг раскаленного металла.
Задание №3 (1 вариант)
Название – «Запрещается курить»
Графическое изображение –
Группа знака – «Запрещающие знаки»
Форма – круглая
Сигнальный цвет – красный
Пример размещения – на автозаправке.
Название – «Запрещается загромождать проходы и (или) складировать»
Графическое изображение –
Группа знака – «Запрещающие знаки»
Форма – круглая
Сигнальный цвет – красный
Пример размещения – на складе возле запасного выхода.
Название – «Осторожно. Скользко»
Графическое изображение –
Группа знака – «Предупреждающие знаки»
Форма – треугольная
Сигнальный цвет – желтый
Пример размещения – у уличных лестниц в зимнее время года.
Название – «Опасность поражения электрическим током»
Графическое изображение –
Группа знака – «Предупреждающие знаки»
Форма – треугольная
Сигнальный цвет – желтый
Пример размещения – на трансформаторной подстанции.
Название – «Пункт (место) сбора»
Графическое изображение –
Группа знака – «Эвакуационные знаки»
Форма – квадратная
Сигнальный цвет – зеленый
Пример размещения – в бомбоубежище
Название – «Телефон для использования при пожаре»
Графическое изображение –
Группа знака – «Знаки пожарной безопасности»
Форма – квадратная
Сигнальный цвет – красный
Пример размещения – вахта
Задание №4 (1 вариант)
Название плаката – «Умей пользоваться огнетушителем»
Требование – умение пользоваться огнетушителем.
Группа – «Агитационно-пропагандистские»
Категория – «Комбинированные»
Процентное соотношение «надпись – рисунок» — примерно 20%
Достоинства – яркий, привлекающий внимании.
Недостатки – не видно последствий пожара.
Рекомендации – сделать плакат более устрашающим, показать последствия пожара.
| Цветографическое изображение | Смысл |
|---|---|
|
|
|
Смысловое значение: выход здесь (левосторонний) Используется над дверями (или на дверях) эвакуационных выходов, открывающихся с левой стороны. На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу. |
|
|
Смысловое значение: выход здесь (правосторонний). Используется над дверями (или на дверях) эвакуационных выходов, открывающихся с левой стороны. На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу. |
|
|
Смысловое значение: направляющая стрелка. Используется только вместе с другими эвакуационными знаками для указания направления движения. |
|
|
Смысловое значение: направляющая стрелка под углом 45°. Используется только вместе с другими эвакуационными знаками для указания направления движения. |
|
|
Смысловое значение: направление к эвакуационному выходу направо. Используется на стенах помещений для указания направления движения к эвакуационному выходу. |
|
|
Смысловое значение: направление к эвакуационному выходу налево. Используется на стенах помещений для указания направления движения к эвакуационному выходу. |
|
|
Смысловое значение: направление к эвакуационному выходу направо вверх. Используется на стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости. |
|
| Смысловое значение: направление к эвакуационному выходу налево вверх.
Используется на стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости. |
|
|
Смысловое значение: направление к эвакуационному выходу направо вниз. Используется на стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости. |
|
|
Смысловое значение: направление к эвакуационному выходу налево вниз. Используется на стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости. |
|
| Смысловое значение: указатель двери эвакуационного выхода (правосторонний).
Используется над дверями эвакуационных выходов. |
|
|
Смысловое значение: указатель двери эвакуационного выхода (левосторонний) Используется над дверями эвакуационных выходов. |
|
|
Смысловое значение: направление к эвакуационному выходу прямо. Используется над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку. |
|
|
Смысловое значение: направление к эвакуационному выходу прямо. Используется над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку. |
|
|
Смысловое значение: направление к эвакуационному выходу по лестнице вниз. Используется на лестничных площадках и стенах, прилегающих к лестничному маршу. |
|
|
Смысловое значение: направление к эвакуационному выходу по лестнице вниз. Используется на лестничных площадках и стенах, прилегающих к лестничному маршу. |
|
|
Смысловое значение: направление к эвакуационному выходу по лестнице вверх. Используется на лестничных площадках и стенах, прилегающих к лестничному маршу. |
|
|
Смысловое значение: направление к эвакуационному выходу по лестнице вверх. Используется на лестничных площадках и стенах, прилегающих к лестничному маршу. |
|
|
Смысловое значение: для доступа вскрыть здесь. Используется на дверях, стенах помещений и в других местах, где для доступа в помещение или выхода необходимо вскрыть определенную конструкцию, например, разбить стеклянную панель и т.п. |
|
|
Смысловое значение: открывать движением от себя. Используется на дверях помещений для указания направления открывания дверей. |
|
|
Смысловое значение: открывать движением от себя. Используется на дверях помещений для указания направления открывания дверей. |
|
|
Смысловое значение: для открывания сдвинуть. Используется на дверях помещений для обозначения действий по открыванию сдвижных дверей. |
|
|
Смысловое значение: пункт (место) сбора. Используется на дверях, стенах помещений и в других местах для обозначения заранее предусмотренных пунктов (мест) сбора людей в случае возникновения пожара, аварии или другой чрезвычайной ситуации. |
|
|
Смысловое значение: указатель выхода. Используется над дверями эвакуационного выхода или в составе комбинированных знаков безопасности для указания направления движения к эвакуационному выходу. |
|
|
Смысловое значение: указатель запасного выхода Используется над дверями запасного выхода. |
|
знак безопасности — это… Что такое знак безопасности?
3.3 знак безопасности: Цветографическое изображение определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и (или) поясняющих надписей, предназначенное для предупреждения людей о непосредственной или возможной опасности, запрещения, предписания или разрешения определенных действий, а также для информации о расположении объектов и средств, использование которых исключает или снижает воздействие опасных и (или) вредных факторов.
3.5 знак безопасности: Цветографическое изображение определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и (или) поясняющих надписей, предназначенное для предупреждения людей о непосредственной или возможной опасности, запрещения, предписания или разрешения определенных действий, а также для информации о расположении объектов и средств, использование которых исключает или снижает воздействие опасных и (или) вредных факторов (ГОСТ Р 12.4.026).
3.5 знак безопасности: Цветографическое изображение определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и (или) поясняющих надписей, предназначенное для предупреждения людей о непосредственной или возможной опасности, запрещения, предписания или разрешения определенных действий, а также для информации о расположении объектов и средств, использование которых исключает или снижает воздействие опасных и (или) вредных факторов
[ГОСТ Р 12.4.026-2001, статья 3.3].
22 Знак безопасности
D. Sicherheitszeichen
E. Safety symbol and sign
F. Signaux de sécurité
Знак, предназначенный для предупреждения человека о возможной опасности, запрещении или предписании определенных действий, а также для информации о расположении объектов, использование которых связано с исключением или снижением последствий опасных и (или) вредных производственных факторов
Знак безопасности
Знак, предназначенный для предупреждения человека о возможной опасности, запрещения или предписания определенных действий, а также для информации о расположении объектов, использование которых связано с исключением или снижением последствий воздействия опасных и (или) вредных производственных факторов
3.6 знак безопасности: Знак, предназначенный для предупреждения человека о возможной опасности, запрещении или предписании определенных действий, а также для информации о расположении объектов, использование которых связано с исключением или снижением последствий воздействия опасных и (или) вредных производственных факторов.
[ГОСТ 12.0.002-80, статья 22]
3.10. знак безопасности: Цветографическое изображение определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и (или) поясняющих надписей, предназначенное для предупреждения людей о непосредственной или возможной опасности, запрещения, предписания или разрешения определенных действий, а также для информации о расположении объектов и средств, использование которых исключает или снижает воздействие опасных и (или) вредных факторов (пункт 3.3 ГОСТ 12.4.026 [11]).
Смотри также родственные термины:
3.24 знак безопасности (плакат) : Цветографическое изображение определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и (или) поясняющих надписей, предназначенное для предупреждения людей о непосредственной или возможной опасности, запрещения, предписания или разрешения определенных действий, а также для информации о расположении объекта и средств, использование которых исключает или снижает воздействие опасных и (или) вредных факторов. (ГОСТ Р 12.2.143-2002).
3.11.40 знак безопасности (плакат) : Знак, предназначенный для предупреждения человека о возможной опасности, запрещении или предписании определенных действий, а также для информации о расположении объектов, использование которых связано с исключением или снижением последствий воздействия опасных и (или) вредных производственных факторов.
[ title=»Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок», РД 153-34.0-03.150-00] [4]
Знак безопасности (плакат)
Знак, предназначенный для предупреждения человека о возможной опасности, запрещении или предписании определенных действий, а также для информации о расположении объектов, использование которых связано с исключением или снижением последствий воздействия опасных и (или) вредных производственных факторов
По Межотраслевым правилам по охране труда (правила безопасности) при эксплуатации электроустановок
title=»Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»
title=»Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»
3.1.34 знак безопасности (плакат): Знак, предназначенный для предупреждения человека о возможной опасности, запрещении или предписании определенных действий, а также для информации о расположении объектов, использование которых связано с исключением или снижением последствий воздействия опасных и (или) вредных производственных факторов
Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.
| Цветографическое изображение | Смысл |
|---|---|
|
геометрическая форма – квадрат или прямоугольник; сигнальный цвет – красный; смысловое значение – обозначение и указание мест нахождения средств противопожарной защиты, их элементов. |
|
| Смысловое значение: направляющая стрелка.Используется только вместе с другими знаками пожарной безопасности для указания направления движения к месту нахождения (размещения) средства противопожарной защиты. | |
| Смысловое значение: направляющая стрелка под углом 45°.Используется только вместе с другими знаками пожарной безопасности для указания направления движения к месту нахождения (размещения) средства противопожарной защиты. | |
| Смысловое значение: пожарный кран.Используется в местах нахождения комплекта пожарного крана с пожарным рукавом и стволом. | |
| Смысловое значение: пожарная лестница.Используется в местах нахождения пожарной лестницы. | |
| Смысловое значение: огнетушитель.Используется в местах размещения огнетушителя. | |
| Смысловое значение: телефон для использования при пожаре (в том числе телефон прямой связи с пожарной охраной).Используется в местах размещения телефона, по которому можно вызвать пожарную охрану. | |
| Смысловое значение: место размещения нескольких средств противопожарной защиты.Используется в местах одновременного нахождения (размещения) нескольких средств противопожарной защиты. | |
| Смысловое значение: пожарный водоисточник.Используется в местах нахождения пожарного водоема или пирса для пожарных машин. | |
| Смысловое значение: пожарный сухотрубный стояк.Используется в местах нахождения пожарного сухотрубного стояка. | |
| Смысловое значение: пожарный гидрант.Используется у мест нахождения подземных пожарных гидрантов. На знаке должны быть цифры, обозначающие расстояние от знака до гидранта в метрах. | |
| Смысловое значение: кнопка включения установок (систем) пожарной автоматики.Используется в местах ручного пуска установок пожарной сигнализации, пожаротушения и (или) систем противодымной защиты. В местах (пунктах) подачи сигнала пожарной тревоги. | |
| Смысловое значение: звуковой оповещатель пожарной тревоги.Используется в местах нахождения звукового оповещателя или совместно со знаком «кнопка включения установок (систем) пожарной автоматики». | |
