Russian HamRadio — Зигзагообразные активные антенны ДМВ.

Для приема телевизионных сигналов в диапазоне ДМВ, особенно в неблагоприятных условиях, необходимо использовать хорошие антенны с антенными усилителями, т. е. активные антенны. Об опыте постройки таких антенн и рассказывает автор статьи.

В диапазоне ДМВ применение эффективных антенно-фидерных систем (АФС) для приема сигналов в сложных условиях не потеряло своей актуальности. Относительно малая длина А, этих волн позволяет создавать высокоэффективные антенны при сравнительно небольших размерах.

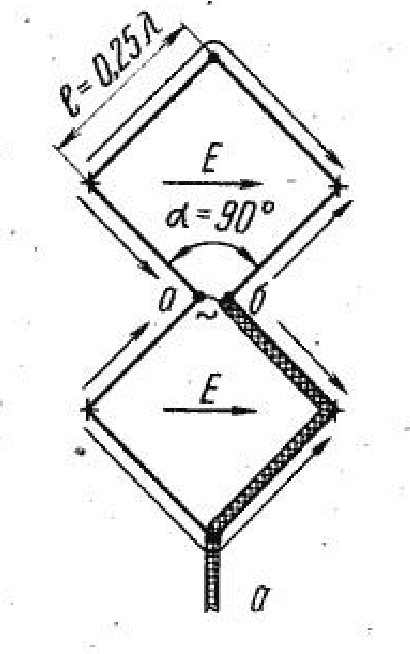

Рис.1.

После длительных экспериментов с разными антеннами за основу была взята известная зигзагообразная антенна [1], показанная на рис. 1. Конструктивно в классическом виде полотно антенны состоит из двух одинаковых ромбовидных частей, повернутых одна относительно другой на 180°.

Следовательно, такая антенна симметрична. Эта особенность допускает применение антенных усилителей (АУ) с симметричным входом и большим усилением, например, пластинчатых усилителей (ПАУ) SWA и др. [2,

3].

Усиление зигзагообразной антенны зависит от отношения L/

l , а ее входное сопротивление — от отношений L/d и L/l .

Максимальное усиление достигается при длине L = 0,375

l , но при этом оно сильно зависит от диаметра провода. При L= 0.25l усиление получается, конечно, меньше, но и зависимость от диаметра провода уменьшается.

При изменении угла, а изменяются габариты полотна. Так, если а = 90°, то Sн = 2

Ц 2L = 2,83L; Se = LЦ 2 = 1,41L, a если а = 120°, то Sн = 2L; Se = 1.73L.

Таблица 1.

Это необходимо учитывать при создании сложных АФС (об этом дальше).

Основные размеры полотна антенны, например, для 29-го канала сведены в табл. 1.

Следует также иметь в виду и то, что с уменьшением диаметра провода и увеличением периметра полотна усиление растет.

Кроме того, при выборе более тонкого провода уменьшается парусность антенны.

Различные конструктивные исполнения антенны имеют разные входные сопротивления (табл. 1).

Следовательно, необходимы и разные способы согласования симметричного входа полотна с симметричным входом АУ, имеющим входное сопротивление 300 Ом. Они показаны на рис. 2 [4].

При входном сопротивлении полотна 300 Ом АУ. конечно, можно подключить непосредственно к точкам а — а.

Однако для увеличения усиления и направленного действия антенны полотно обычно используют вместе с рефлектором (о нем будет рассказано ниже).

Рис.2.

Поэтому АУ лучше установить за рефлектором, соединив с полотном симметричной линией с волновым сопротивлением 300 Ом так, как показано на рис. 2,а —

для воздушной линии, на рис. 2,6 — для кабеля КАТВ или на рис. 2,в — для кабеля РК-150.

В последнем случае оплетки двух отрезков кабеля спаивают одну с другой на концах. Во всех случаях необходимо учитывать коэффициент укорочения линии К.

Для воздушной линии из проводов (рис. 2,а) К = 0,975, для КАТВ (рис. 2,6) — К = 0,8, для кабеля РК-150 (рис. 2,в) — К = 0,75…0,86 в зависимости от типа кабеля.

Наиболее удобно (по мнению автора) использовать полотно с входным сопротивлением 75 Ом. В этом случае для согласования можно применить четвертьволновый согласующий трансформатор из линии с волновым сопротивлением 150 Ом так, как изображено на рис. 2,г.

Он образован двумя отрезками кабеля РК-75 длиной 0,25АКп, где n — нечетное число. Коэффициент К равен 0,65789 для кабеля с полиэтиленовой изоляцией. Размеры трансформатора даны по спаянным на концах оплеткам. Формула для расчета трансформатора известна: Zтр =

Ц Zвх — Zвых поэтому и получается Zтр = Ц 75х300 = 150 ом.

Таблица 2.

Разомкнутый согласующий шлейф, показанный на рис. 2,д, и четвертьволновый трансформатор (рис. 2,е) позволяют согласовать АУ и антенну с входным сопротивлением, равным менее 300 Ом.

Для изготовления шлейфа используют графики в [4]. Ориентировочные коэффициенты для расчета шлейфа и параметры четвертьволнового трансформатора указаны в табл. 2. Основное требование для шлейфа — Zл = Zш = 300 Ом. Размеры шлейфа и соединительной линии связаны соотношением А = В + С.

На рис. 2,д представлен способ подключения полотна с Rвх, = 100 Ом к АУ с Rвх = 300 Ом. причем В = 0,135

Ц К, а С = 0,09Ц К. Для подключения используют симметричный кабель КАТВ (SLX-300) или воздушную линию с волновым сопротивлением 300 Ом. Для второго случая отношение (D/ d) = 6,11. При использовании провода диаметром 3,569 мм расстояние между осями проводов равно D = 21,8 мм.

Для сохранения фиксированного расстояния между проводами вдоль линии размещают несколько поперечных распорок из высококачественных изоляционных материалов, не ухудшающих свойств при воздействии окружающей среды (фторопласт, полиэтилен, органическое стекло). Следует иметь в виду, что. перемещая шлейф в точках в — в и изменяя тем самым размер С, можно добиться более четкого изображения на экране телевизора.

Четвертьволновый трансформатор можно изготовить из трубок диаметром более 10 мм, как на рис. 2,е. При меньшем диаметре зазор между трубками будет очень мал, что затруднит изготовление трансформатора.

Приведем пример расчета полотна для 29-го канала. При Fиз = 535,25 МГц найдем

l из = 300000/Fиз = 560,48 мм. Если Rвх = 75 Ом и а = 90°, размер стороны ромбовидной части (см. табл. 1) равен l = 0,29l = 162,5 мм, a (L/d) = 32… 75. Следовательно, диаметр провода полотна равен 2,1…5,1 мм. Можно применить полоски шириной 2d, т. е. 4,2… 10,2 мм, из меди или дюралюминия.

Отметим, что на всех последующих рисунках размеры даны для 29-го канала. Пересчет на другие каналы не сложен: зная отношение частоты 29-го канала к частоте определяемого канала, известные размеры умножают на это отношение.

Рис.3.

Конечно, полотно антенны, кроме ромбовидных частей, может представлять собой и другие формы, например, зигзагокольцеобразную со сплошными металлическими секторами, как показано на рис. 3.

В зависимости от угла (

b полотно имеет различное входное сопротивление. Например, при (b = 90° оно равно Rвх = 100 Ом, а при (b = 140° — Rвх = 75 Ом. Это определяет и разные способы согласования полотна с АУ. Так, полотно при b = 90° более широкополосно и согласуется шлейфом в соответствии с рис. 2, д.

При (

b = 140° антенна будет более узкополосной из-за необходимости применения четвертьволнового согласующего трансформатора по рис. 2, г.

Для изготовления такого полотна используют пластины из латуни толщиной 0,3 мм. С целью уменьшения парусности полотна в каждом секторе сверлят по 15—20 отверстий диаметром 5 мм с равномерным распределением по площади.

Размеры шлейфа для согласования по рис. 2, д следующие: В = 60 мм, С = 40 мм, отрезки в — с кабеля КАТВ могут быть длиной 224n мм, где n = 1,2,3…. Четвертьволновый трансформатор из кабеля РК-75 при согласовании по рис. 2, г может иметь длину 92,18n мм, где n = 1,3

,5,7…. По табл. 1 можно выбрать любое полотно из 25 предложенных исходя из наличия материалов или других характеристик.



Диаграмма направленности полотна антенны (без рефлектора) — двухлепестковая вида “восьмерки”, поэтому применение рефлектора во всех случаях целесообразно и эффективно, так как улучшает направленные свойства и повышает усиление антенны примерно на 3 дБ при конструктивном исполнении рефлектора, аналогичном полотну.

Однако более эффективный способ увеличения усиления антенны примерно на 7 дБ — установка рефлекторной решетки или сетки с мелкими ячейками.

Решетка/сетка должна быть сварной и иметь антикоррозионное покрытие. Размеры решетки/сетки должны быть на 5…10 % больше вертикального (SH) и горизонтального (SE) размеров полотна

Рис.4.

.

Решетку/сетку располагают на расстоянии h = 100…50 мм позади полотна в зависимости от принимаемого канала (21—69).

Значение h влияет на входное сопротивление полотна и может служить дополнительным способом улучшения согласования всей АФС. Изменяя h при размещении решетки на резьбовых шпильках, добиваются более четкого изображения с наименьшим уровнем шумов (“снега”) на экране телевизора.

Использование рефлекторной решетки/сетки изменяет диаграмму направленности антенны, превращая ее в узкую однолепестковую. В результате прием со стороны рефлектора значительно ослаблен, что повышает помехозащищенность АФС.

Еще большего увеличения направленного действия и усиления антенны можно добиться, если применить синфазное включение двух и более полотен — синфазные решетки

.

Это позволяет принимать передачи на значительном расстоянии и в сложных условиях. Такие антенны представляют собой несколько параллельно включенных полотен, разнесенных по горизонтали или (и) по вертикали в одной плоскости.

Для примера на рис. 4 представлено синфазное включение двух полотен с входным сопротивлением 150 Ом, разнесенных по вертикали.

Изображенное на рисунке полотно можно считать модификацией зигзагокольцеобразной антенны с углом

b = 0 или разновидностью кольцевой. Антенна хорошо работает в диапазоне ДМВ при диаметре провода всего 1,5 мм.

Способы согласования такой антенны с АУ могут быть различными. Так, на рис. 4 показан вариант включения двух полотен, расположенных на оптимальном расстоянии 0,7

l , по вертикали, с линией питания, подключенной к нижнему полотну (этажу).

Для связи между этажами использована двухпроводная линия длиной

l К. Линия образована двумя отрезками кабеля РК-75 (К = 0,65789). Она симметрична и имеет волновое сопротивление 150 Ом, что обеспечивает хорошее согласование с полотном.

В результате такого параллельного соединения двух одинаковых полотен входное сопротивление всей АФС в точках а — а1 получается равным 75 Ом.

Рис.5.

Согласование с АУ сделано четвертьволновым согласующим трансформатором по рис. 2,г. образованным двумя отрезками кабеля РК-75.

Однако более предпочтителен (по мнению автора) другой вариант — центрального питания. Он имеет более широкую полосу пропускания. Причем полотна можно разнести как по вертикали, так и по горизонтали на (0,7…0,75)

l , между их центрами.

Для объединения полотен при центральном питании между ними включают две последовательно соединенные симметричные линии по рис. 2,в длиной 0.5

l K (184,4 мм по спаянным оплеткам на концах), но образованных отрезками кабеля РК-75. При этом в центральных точках в — в получается входное сопротивление антенны 75 Ом. К ним и подключают тот же четвертьволновый согласующий трансформатор, что и на рис. 4.

Аналогично используют полотна по рис. 1 с углом а = 120°. Если применены такие полотна с углом а = 90°, то лучше их разнести по горизонтали. Синфазное включение трех одинаковых полотен по рис. 1 с центральным питанием изображено на рис. 5.

Решетка снабжена рефлекторной сеткой. Входное сопротивление каждого полотна равно около 100 Ом и слабо зависит от диаметра провода.

Для проверки были использованы провода диаметром 1,2 [(L/d) = 117] и 2,76 [(L/d) = 51] мм. Размеры соединительных линий

lК останутся те же, если использовать и другие полотна с Rвх = 100 Ом (по рис. 1 при а = 120° или по рис. 3 при (3 = 90°).

Полотна соединяют между собой параллельно симметричными линиями с волновым сопротивлением 100 Ом, образованными отрезками кабеля РК-50 длиной (по спаянным оплеткам), равной АХ (это условие — обязательное!).

Рис.6

.

В точках в — в общее входное сопротивление антенны равно 33,3 Ом. Согласование с АУ обеспечивается четвертьволновым трансформатором из отрезков кабеля РК-50 (по рис. 2,г) длиной 277 мм.

Все полотна закрепляют на планке из органического стекла толщиной 5 мм. К рефлектору и мачте планка закреплена четырьмя резьбовыми шпильками в точках 0.

Рефлекторную сетку (ячейки с размерами 18×18 мм) удаляют от полотна антенны на расстояние h = 105 мм, изменяемое на ±15 мм.

Как уже было выше сказано, АУ устанавливают за рефлектором на мачте и подключают к полотну в точках с — с.

Блок питания (БП) АУ размещают рядом с телевизором или на его задней стенке так, как показано на рис. 6.

Постоянное напряжение 12В с БП поступает по кабелю снижения РК-75 через развязывающее устройство (РУ), включенное в соответствии с рис. 7. РУ состоит из дросселя L1 и конденсатора С2.

Рис.7.

Обычно ПАУ типов SWA, GPS и др. питают от маломощных БП, которые имеют различные схемные решения, но чаще всего не защищены от короткого замыкания в нагрузке.

А такая защита необходима.

Кроме того, если прием телевизионных сигналов происходит с разных направлений, например, на две антенны, то переключение кабелей от антенн на входе телевизора вносит ряд неудобств, причем быстро изнашиваются разъемы.

Поэтому желательно предусмотреть их автоматическое переключение

.

Рис.8.

Для устранения указанных недостатков были разработаны различные БП АУ. Принципиальная схема одного из вариантов БП с применением реле для автоматического переключения антенн представлена на рис. 8.

Прием сильных сигналов ДМВ обеспечивает антенна А1 без АУ, подключенная к гнезду XW2, причем БП в этом случае выключен. Для приема слабых сигналов подключается антенна А2 (XW3) с АУ, что происходит при включении БП.

БП включается при нажатии на кнопку SB1. При этом срабатывает реле К1 и его контакты К1.1 блокируют кнопку SB1, удерживая БП включенным. Контакты К1.2 отключают антенну А1 и подключают антенну А2 к телевизору. Выпрямленное напряжение, индицируемое светодиодом HL2, с выхода Б П проходит на АУ.

При коротком замыкании в АУ или фидере напряжение на выходе БП и ток через обмотку К1 реле упадут. Реле отпустит контакты К1.1, которые выключат БП. Светодиод HL2 и лампа HL1 погаснут.

Резистор R1 подбирают так, чтобы при стабилизированном напряжении 12В обеспечить четкое срабатывание реле при минимальном токе через его обмотку. Реле может быть любое, например, РЭС47 (паспорт РФ4.500.409). Лампа HL1 (6,3В х 0,28 А) индицирует включение БП по сети и одновременно служит предохранителем в первичной цепи трансформатора Т1.

Трансформатор — любой с напряжением на обмотке II — 9… 11 В. Дроссель L1 — также любой, например, ДМ-0,6. Микросхема КР142ЕН8Б обеспечивает максимальный ток 1,5А и имеет защиту от перегрузок по току. Однако БП потребляет не более 0,1А, поэтому можно применить менее мощную микросхему, например,

78L12.

Рис.9.

Для приема сигналов в диапазоне ДМВ в журнале рассмотрено несколько АУ, например, [5]. Все они имеют входное сопротивление 75 Ом. Их тоже можно использовать с описанными антеннами с симметричным входом.

Для этого нужно применить известное согласующее симметрирующее устройство (ССУ) на ферритовом кольце, включаемое по схеме на рис. 9,а. Но можно установить ССУ в виде U-петли по рис. 9.6. Кабель, идущий к АУ, должен быть коротким и лучше длиной 0,5l К.

Выбирая место установки антенны, необходимо помнить, что каждый лишний метр кабеля снижения ослабит сигнал в диапазоне ДМВ на 0,16…0,4 дБ. Чем тоньше кабель, тем больше потери.

При окончательном монтаже АФС желательно устанавливать новый кабель, так как к концу его срока хранения (он определен в 12 лет) коэффициент затухания увеличивается на 30…60 %. Кабель лучше выбирать более высокочастотный, с большим диаметром центрального проводника. Следует также обеспечить надежную гидроизоляцию в местах пайки.

Ю. Филичев

Литература:

1. Харченко К. Зигзагообразная антенна. — Радио, 1961, № 3; 1999, № 8.

2. Пахомов А. Антенные усилители SWA. — Радио, 1999, № 1, с. 10—12.

3. Пахомов А. Новые антенные усилители. — Радио, 2000, № 7.

4. Ротхаммель К. Антенны. — М.: Энергия, 1969.

5. Нечаев И. Антенный усилитель ДМВ на микросхеме. — Радио, 1999, № 4, с. 8.



Материал подготовил Ю. Погребан (UA9XEX).

Copyright © Russian HamRadio

Варианты зигзагообразной антенны Харченко — RadioRadar

В самом начале 60-х годов прошлого века нашим соотечественником Харченко К. П. была предложена простая плоская зигзагообразная (Z) антенна с хорошими характеристиками. Ниже рассмотрены её возможные модификации, в том числе варианты с настроенным активным рефлектором.

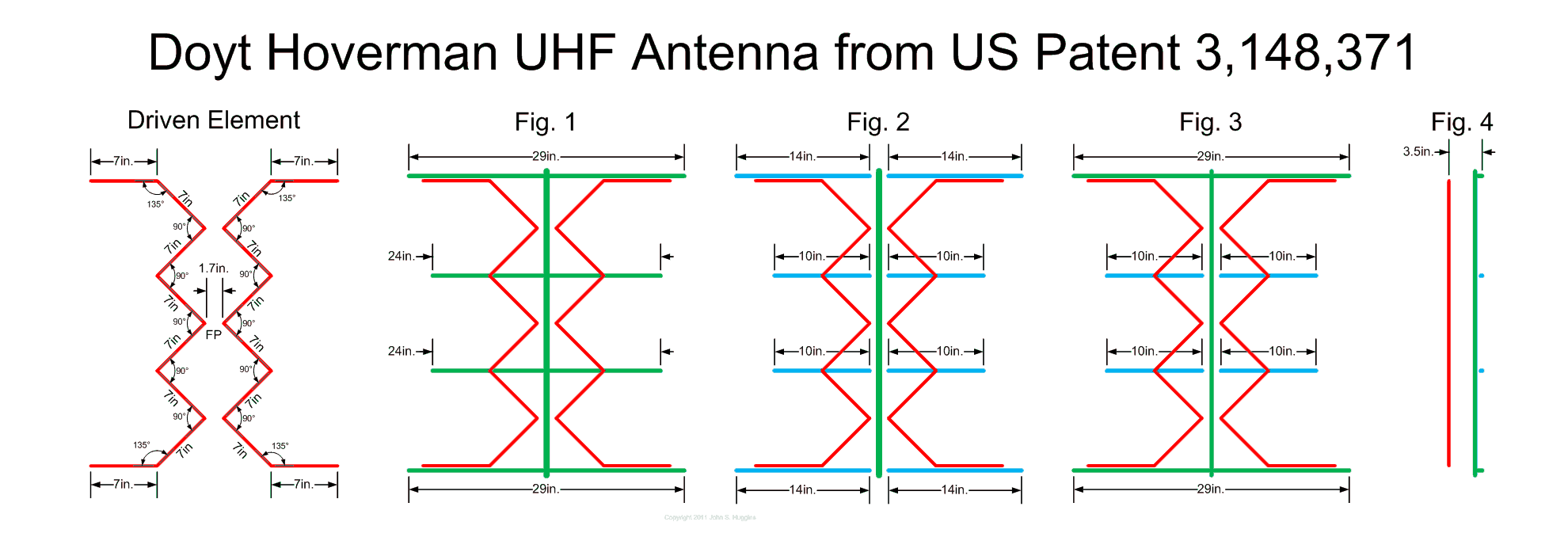

Авторское свидетельство № 138277 на изобретение под названием «Диапазонная направленная антенна» Константину Павловичу Харченко было выдано в 1961 г. (по его заявлению от 16 июня 1960 г.). В том же году были опубликованы материалы в журнале «Радио» для повторения радиолюбителями [1, 2]. И впоследствии в течение более 50 лет редакция неоднократно вспоминала эти публикации. Зигзагообразная (Z) антенна Харченко стала знаменательным событием в ряду лучших разработок. Она оказалась не критичной к материалам и размерам при изготовлении, имеет хорошее согласование с отходящим кабелем. В ней удачно сочетаются кратные элементы синфазной антенной решётки с одной точкой питания.

Несмотря на прекрасные электрические и эксплуатационные характеристики, организованного широкого использования зигзагообразных антенн не произошло. У нас в стране в то время уже массово применяли признанные во всём мире протяжённые и объёмные директорные антенны Уда-Яги (их ещё называют «волновой канал»), так как их
освоили в производстве промышленные предприятия.  Они, как сейчас говорят, обеспечивали рынок. Однако простота изготовления зигзагообразных антенн и их притягательные характеристики при информационной поддержке журнала «Радио» и радиолюбительских связей сделали эту антенну доступной даже для неподготовленных пользователей.

В предисловии книги «УКВ антенны» [3], выпущенной в 1969 г., К. П. Харченко сообщил, что многие радиолюбители, используя зигзагообразные антенны, вели приём телевизионных передач в диапазоне МВ, в том числе от телецентров, удалённых на 80, 120, 200 и даже 300 км. И действительно, из истории техники того времени можно узнать, что в удалённых от телецентров местностях зигзагообразные антенны вытесняли антенны «волновой канал» и другие конструкции. Кроме этого, Z-антенны Харченко были также удостоены внимания военных, воспользовавшихся их положительными качествами в радиорелейной связи диапазона ДМВ.

В последние годы авторы провели широкое компьютерное моделирование Z-антенн, в том числе с использованием программы MMANA, предложенной в журнале «Радио». Конструктивное их исполнение показало хорошие результаты. Антенны адаптированы к поддиапазону IV эфирного телевещания на ДМВ. Именно на частотах 470…582 МГц наиболее широко ведётся аналоговое телевизионное вещание и развёртывается цифровое телевидение.

Наиболее распространённая [3] исходная зигзагообразная антенна, выполненная однопроводным полотном со стороной λср/4, изображена на рис.1,а. В указанном телевизионном диапазоне (с принятой для простоты средней частотой 525 МГц) она обладает диаграммами направленности в горизонтальной и вертикальной плоскостях, представленными на рис. 2,а. Результаты соответствуют размещению антенны на высоте 15 м над уровнем земли. Коэффициент усиления антенны равен 10,9 дБи, а коэффициент стоячей волны — 2,4. Их изменение в поддиапазоне показано на рис. 3,а. Элевация, т. е. возвышение максимума диаграммы направленности над уровнем земли, равна 6°.

Рис. 1.



Рис. 2.



Рис. 3.



Эффективность зигзагообразной антенны можно повысить за счёт улучшения направленности, применив экран-рефлектор [3], отстоящий от основного полотна на λср/4, как это изображено на рис. 1,б. Это приводит к увеличению коэффициента усиления до 14,6 дБи. Для сравнения аналогичные диаграммы и характеристики модернизированной конструкции представлены на рис. 2,б и 3,б.

Более поздней версией исходной зигзагообразной антенны можно назвать двойную треугольную зигзагообразную антенну, изображённую на рис.1,в. Она — одна из лучших Z-образных антенн [4], хотя и обладает немного худшими характеристиками, показанными на рис. 2,в и рис. 3,в. Однако снижение коэффициента усиления антенны всего на 1,4 дБи компенсируется на практике простотой и компактностью конструкции.

Стремление к дальнейшему совершенствованию классических вариантов антенны побудило обратиться к конструкциям других интервалов частот, особенно к использованию активного рефлектора. В сложных коротковолновых настроенных антеннах с линейными синфазными горизонтальными составляющими применяют идентичные активные рефлекторы, расположенные на λср/4 от основного полотна.  Их подключают через фазирующие контуры, обеспечивающие в них опережающий сдвиг токов по фазе на 90о [5]. Прямой перенос такого способа на зигзагообразные антенны приводит лишь к ухудшению характеристик по сравнению с пассивным рефлектором.

Более интересным оказалось использование для классической антенны в качестве активного рефлектора двойной треугольной зигзагообразной антенны с удвоенными размерами плеч, как изображено на рис.1,г. Такое решение обеспечило увеличение коэффициента усиления антенны до 14,83 дБи, уменьшение уровня боковых лепестков, как показано на рис. 2,г, и значительное выравнивание и улучшение КСВ, что можно видеть на рис. 3,г.

За счёт дополнительной модернизации активного рефлектора, как представлено на рис. 1 ,д, можно ещё больше улучшить характеристики предложенного решения, как показано на рис. 2,д и 3,д. Особенно это касается увеличения коэффициента усиления и его выравнивания на верхних частотах интервала. Кроме того, антенна во всём поддиапазоне имеет КСВ менее двух. Самостоятельное изготовление инновационного образца не предполагает затруднений, так как его составляющие многократно были описаны раньше.

Литература

1. Харченко К. Зигзагообразная антенна. — Радио, 1961, № 3, с. 47, 48.

2. Харченко К. Антенна для дальнего приёма телевидения. — Радио, 1961, № 4, с. 28, 29, 32.

3. Харченко К. П. УКВ антенны. — М.: ДОСААФ, 1969, с. 77-96.

4. Сидоров И. Н. Идеальный телеприём в дачном доме, на садовом участке, далеко за городом. — С.-Пб.: Лениздат, 1998, с. 87-95.

5. Марков Г. Т. Антенны. — М.: Госэнерго-издат, 1960, с. 455-460.

Авторы: В. Милкин, Н. Калитёнков, В. Лебедев, А. Шульженко, г. Мурманск

Зигзагообразная антенна



Зигзагообразная антенна, рассматриваемая в этой статье, рассчитана на работу в первых пяти телевизионных каналах (50…100 МГц). Она имеет высокий коэффициент направленности (8-10 дБ) и хорошо согласуется с 75-омным кабелем (коэффициент стоячей волны 1,25. ..2).


Такую антенну можно использовать за зоной уверенного приема на удалении 10…15 км. Важными достоинствами зигзагообразной антенны являются простота ее конструкции, возможность собрать из широкодоступных материалов.

Деревянный брусок 1 сечением 60х60 мм (рис. 1) служит одновременно центральной стойкой антенны и мачтой. К бруску под углом 90° прикреплены две рейки 2 сечением 40×40 мм. Верхняя рейка укрепляется на расстоянии не менее 1100 мм от вершины стойки. Рейки желательно врезать в центральную стойку, а затем скрепить с ней гвоздем или болтом. Непосредственно к стойке снизу и сверху реек крепят две металлические планки 3, такие же планки 4, но через диэлектрические прокладки 5 (например, из органического стекла) устанавливают на концах реек.

Плата 7 с точками питания размещена посредине между рейками; она состоит из двух закругленных металлических пластин, собранных на диэлектрической прокладке. После установки пластин 3, 4 и платы 7 натягивают полотно антенны, которое состоит из трех зигзагообразно расположенных проводов 6 диаметром 2…3 мм (или антенного канатика). Провода зигзагов параллельны друг другу. В местах изгиба они припаиваются к планкам и пластинам платы питания. Фидер антенны 8 от точек питания прокладывается параллельно внутреннему проводу полотна, как показано на рис. 1.

Для просмотра нажмите на рисунки.

Рис.1



Двойные зигзагообразные антенны

Увеличить КНД зигзагообразной антенны с рефлектором можно, построив на ее базе синфазную решетку. При этом, естественно, антенная система усложняется и становится более громоздкой. Наиболее простую синфазную решетку лучше построить, использовав две зигзагообразные антенны.

Антенны, образующие решетку, можно располагать относительно друг друга в плоскостях электрического Е или магнитного Н вектора напряженности поля. Антенная система первого типа схематично показана на рис. 2, второго — на рис. 3. Для выполнения полотна антенны и рефлектора можно использовать различные материалы — толстый монтажный провод, трубки, полоски (лучше медные и латунные). Следует обратить особое внимание на прокладку и подключение распределительных кабелей к точкам питания антенн.

Рис.2

Размеры зигзагообразной антенны по рис. 2

Каналы

I-V

VI-XII

I, мм

1200

343

dE, мм

4980

1420

dH, мм

3500

1000

S, мм

600

170

dC, мм

1920

550

Рис. 3

Размеры зигзагообразной антенны по рис. 3

Каналы

I-V

VI-XII

I, мм

1200

343

dE, мм

3000

860

dH, мм

7000

2000

S, мм

600

170

Для соблюдения правильной фазировки антенн экраны обоих распределительных кабелей нужно подключать к правым (или левым) половинам антенного полотна, а их центральные проводники соответственно к левым (или правым). Ошибки в подключении не должно быть, иначе конструкция не будет работать. Длины распределительных кабелей от тройника до точек питания антенн должны быть одинаковы.

Антенные решетки как первого, так и второго типов широкополосны и перекрывают диапазон частот с I по V или VI-XII каналы включительно.

Для работ в диапазоне всех двенадцати телевизионных каналов необходимы две антенны. Их размеры приведены в таблице.

Чтобы в полной мере использовать диапазонные свойства антенных решеток для приема на нескольких телевизионных каналах и с различных направлений, следует предусмотреть возможность поворота антенной системы в направлении того или иного телецентра.

Если телецентры работают как в диапазоне I-V, так и VI-XII каналов, лучше изготовить комбинированную антенную систему, дважды использовав для этой цели рефлектор. При этом для первой группы телевизионных каналов следует выполнить антенную решетку типа H, а для второй — типа Е, увеличенных размеров. Такая комбинированная система показана на рис. 4, на котором указаны размещение антенн относительно друг друга и конструктивные размеры для малой решетки (диапазон VI-XII каналов).

Полотно рефлектора комбинированной зигзагообразной антенны нужно размещать со стороны малой решетки, а против нее проложить чаще провода рефлектора. Они должны быть расположены только горизонтально, параллельно вектору напряженности электрического поля сигнала. Кабели питания малой и большой антенных решеток прокладывают раздельно (рис. 2 и 3).

В целях экономии материала и уменьшения веса полотна антенн его можно выполнять не в три провода, а в два, как изображено на рис. 4. При этом КСВ в питающем фидере увеличится практически незначительно.

Рис.4

Для изготовления антенны необходимы следующие материалы: деревянные рейки (или бруски), антенный канатик (или провод), диэлектрик (органическое стекло, эбонит, гетинакс, стеклянные изоляторы), листовая латунь (или луженая жесть), кабели РК-1 (РК-3) и РК-50 (РК-150). Из дерева выполняют каркасы для натяжения антенного полотна и проводов рефлектора, а также поддерживающие стойки. Из канатика натягивают антенное полотно. По его углам между проводником и деревом следует проложить диэлектрические пластинки. Верхний и нижний углы полотна крепят непосредственно к каркасу. Проводники полотна антенны в вершинах углов следует замкнуть друг с другом. В центре антенного полотна проводники в точках их пересечения спаивают друг с другом.

В точках питания антенн полукруглые латунные (или из луженой жести) пластины крепят на диэлектрических платах к каркасу. Антенный фидер подвязывают к мачте и прокладывают его до центральной поддерживающей стойки, на которой закрепляют тройник.

Распределительные кабели прокладывают через центр полотна антенной системы, подвязывают к ее внутреннему проводнику и подводят к точкам питания антенн, где заделывают обычным способом. С другой стороны полотна крепят малую решетку, которая имеет аналогичную конструкцию.

Деревянные части антенной системы для защиты от влаги покрывают масляной краской, так как в сыром дереве потери высокочастотной энергии больше.

Необходимо также помнить, что центральный провод в кабелях РК-50 (или РК-150) внутри не закреплен, поэтому с ними нужно обращаться осторожно.

После изготовления решетки тщательно проверяют цепи питания обеих антенн, образующих решетку. Если в одном из распределительных кабелей произойдет обрыв, прием все же будет возможен, но эффективность антенной системы окажется хуже нормального одиночного варианта.

В основе различных вариантов зигзагообразных антенн лежит, как уже говорилось, антенное полотно. Рефлектор лишь усиливает его направленность, не пропуская высокочастотную энергию в заднее полупространство. Чем толще проводники, из которых выполнен рефлектор, и чем ближе они расположены друг к другу, тем меньшую часть падающей энергии он пропускает.

Однако по конструктивным соображениям делать рефлектор слишком плотным не следует. Практически достаточно, чтобы расстояние между проводниками (диаметром 2-3 мм) не превышало 0,05…0,1 от минимальной волны рабочего диапазона.

При изготовлении зигзагообразного полотна нужно обращать внимание на его симметрию для соблюдения условия компенсации составляющих тока на проводниках полотна антенны. Нарушение этого условия приведет к снижению эффективности антенной системы.

Читать далее — ДМВ антенна

Популярные схемы антенн:

Простая ДМВ антенна

Антенна ДМВ с большим усилением


ЗИГЗАГООБРАЗНЫЕ ДМВ АНТЕННЫ ХАРЧЕНКО — Выпрямление ссылок

ЗИГЗАГООБРАЗНЫЕ ДМВ АНТЕННЫ ХАРЧЕНКО

Зигзагообразная антенна, предложенная К. П. Харченко, пользуется большой популярностью у радиолюбителей благодаря простой конструкции, хорошей повторяемости и широкополосности. Она представляет собой синфазную антенную решетку из двух ромбовидных элементов (РЭ), расположенных друг над другом и имеющих одну общую пару точек питания а-б (рис. 1,а).
На рис. 2, а и б показаны соответственно кривые зависимости коэффициента бегущей волны (КБВ) при непосредственном подключении к точкам питания зигзагообразной антенны 75-омного фидера и коэффициента усиления G (по сравнению с полуволновым вибратором) от отношений l/λ и l/d, где l — длина стороны РЭ, λ — длина волны принимаемого сигнала, d — диаметр проводника, из которого, выполнены РЭ.

Зигзагообразную антенну наиболее часто применяют в качестве широкополосной антенны для приема программ телевидения в диапазонах 1 — 5, 6 — 12 или 21 — 60 каналов, используя интервал отношений l/λ от 0,22 до 0,44 и l/d не более 30. При конструировании одноканальных антенн обычно используется интервал отношения l/λ от 0,25 до 0,28, что позволяет получить КБВ не менее 0,7 и изготовить антенну из проводника небольшого сечения.
Представляет большой интерес построение одноканальной антенны, настроенной на максимальное усиление (l/λ = 0,375) и. выполненной из тонкого проводника. Но при непосредственном подключении к такой антенне 75-омного фидера КБВ будет слишком мал.

Обратимся к рис. 1, а. и б, где стрелками показано распределение тока вдоль полотна антенны при l/λ = 0,25 и l/λ= 0,375 соответственно. Точками обозначены места пучностей тока, а крестиками — пучностей напряжения. Стрелками внутри РЭ показано направление вектора электрической составляющей электромагнитного поля E. В обоих случаях по длине проводника каждого РЭ укладывается целое число полуволн, т. е. имеет место резонанс и, следовательно, реактивная составляющая входного сопротивления антенн близка к нулю. При l/λ = 0,375 в точках питания находятся пучности напряжения и поэтому активная составляющая входного сопротивления антенны намного превышает волновое сопротивление 75-омного фидера (рис. 2, в). Можно несколько уменьшить входное сопротивление антенны (рис. 2, г) путем увеличения угла a до 120° (рис. 1, в). Это практически не вызовет изменение коэффициента усиления, а лишь , повлияет на диаграмму направленности антенны: в горизонтальной плоскости она станет чуть уже, а в вертикальной — шире. Используя кривые зависимостей, показанные на рис. 2, в и г, можно построить зигзагообразную антенну с максимальным усилением и входным сопротивлением 200…500 Ом, подключив ее точки питания к 75-омному фидеру при помощи полуволновой петли, которая уменьшает входное сопротивление антенны в четыре раза. КБВ в фидере при этом будет не менее 0,6, а при входном сопротивлении антенны 300 Ом — близок к 1.

Более высокий коэффициент усиления, достигающий 10 дБ, можно получить, изготовив антенну с l/λ = 0,5 и разорвав проводники РЭ, как показано на рис. 3, а. При такой форме антенны с достаточной для практики телевизионного приема, точностью можно пользоваться кривыми зависимостей на рис. 2, в, сместив их максимумы в область l/λ = 0,5 и уменьшив  значения входного сопротивления вдвое.

Если добавить к рассмотренной конструкции еще два разомкнутых РЭ (рис. 3, б), то получится достаточно эффективная, удобная для применения в диапазоне ДМВ антенна с коэффициентом усиления около 13,5 дБ. В области резонанса этой антенны ее входное сопротивление примерно в три раза меньше, чем показано на рис. 2, в. Усиление антенн, выполненных из разомкнутых РЭ, можно увеличить еще на 1…1,5 дБ, если добавить к полотну четыре элемента длиной 0,5λ, как показано на рис. 3 штриховой линией. Антенны, показанные на рис. 3, можно выполнить складными, используя в точках изгиба их полотна шарнирные соединения. В этих точках находятся пучности напряжения и поэтому требование к качеству электрических контактов невысоко.

Коэффициенты усиления всех рассмотренных антенн можно увеличить примерно на 3 дБ, если снабдить их рефлекторами, расположенными параллельно полотну антенны на расстоянии h, равном 0,21…027λ. Обычно используется апериодический рефлектор шириной не менее 0,5λ-max, а его высота на 5…10% больше высоты полотна антенны. Рефлектор выполнен из расположенных параллельно вектору E прутков, трубок, полос или натянутых на рамку тонких проводов, при расстоянии между ними не более 0,1λ-min (λ-man и λ-mix—соответственно максимальная и минимальная длина волны рабочего диапазона). Для одноканальных антенн, изображенных на рис. 1, можно изготовить рефлектор из настроенных элементов длиной 0,53…0,56λ, при расстоянии между ними 0,2…0,33λ. Элементы такого рефлектора следует соединять с металлическими деталями конструкции только в средней части. При непосредственном креплении настроенных элементов к металлической мачте их длину увеличивают на половину диаметра мачты. На рис. 4, а показан рефлектор из настроенных, изолированных от металлической мачты элементов для антенн, показанных на рис. 3. На рис. 4, б представлен вариант рефлектора, полотно которого выполнено из тонких проводов, имеющего сравнительно небольшие массу и парусность. На несущую конструкцию туго натянут синтетический шнур или тонкий трос, к которому прикреплены отрезки провода диаметром 0,6…2 мм. Детали несущей конструкции такого рефлектора работают на сжатие и могут иметь небольшое сечение. При большой высоте рефлектора устанавливают дополнительные распорки, показанные штриховой линией.

На рис. 5 показано полотно антенны дециметрового диапазона, состоящее из четырех РЭ, изготовленных из медного или дюралюминиевого провода диаметром 2…3,3 мм. Полотно в средних точках изгиба зажато пятью парами изоляционных пластинок толщиной 4…7 мм. В пластинках профрезерованы канавки по форме полотна антенны и птицезащитных штырьков. Каждая пара пластинок зажимает полотно и прикреплена к мачте при помощи двух винтов М4 или М5. Если антенна с рефлектором, то вместо винтов используют шпильки (с гайками). Шпильки обеспечивают необходимое расстояние между полотном антенны и рефлектором, который крепят непосредственно к мачте. Входное сопротивление антенны составляет примерно 300 Ом. При сравнительных испытаниях с наиболее близкой по техническому решению антенной, предлагаемая конструкция показала лучшие результаты, имея на порядок меньшие парусность и материалоемкость. Как показала длительная эксплуатация, эта антенна способна выдерживать значительные ветровые нагрузки, а птицы к полотну такой конструкции совершенно равнодушны.

При расчете одноканальных антенн в качестве λ берется длина волны λср, соответствующая средней частоте телевизионного канала:

λср=300/fmax * fmin

где f-max и f-min — соответственно максимальная и минимальная частота диапазона, занимаемого телевизионным каналом. Если частота берется в мегагерцах, то длина волны получается в метрах.
Антенны, показанные на рис. 3, более узкополосные, чем антенны, изображенные на рис. 1. Поэтому при их расчете необходимо учитывать коэффициент укорочения Ky : 1 = 0,5λ * Ky. Для антенн, показанных на рис. 3, выполненных из тонкого проводника (l/d более 60), Ky примерно равен 0,98.
При конструировании диапазонных антенн расстояние h принимается в пределах 0,17..:0,2λ-max, чтобы избежать раздвоения основного лепестка диаграммы направленности на волне длиной λ-min, так как это происходит при приближении h к 0,5λ.
Зазоры между левыми и правыми половинами РЭ выбираются в пределах 10…15 мм—в дециметровом и 20…25 мм — в метровом диапазонах волн.
Все соединения полотна антенны желательно производить в местах пучностей напряжения. Точки нулевого потенциала, где находятся пучности тока, при необходимости можно соединять с металлическими деталями конструкции. В диапазоне УКВ сильно выражен поверхностный эффект: глубина проникновения тока в диапазонах, занимаемых телевидением и УКВ-ЧМ радиовещанием, находится в пределах от 2,3 до 10 мкм. Поэтому поверхность элементов антенн диаметром менее 8 мм должна быть гладкой, а у антенн ДМВ — полированной. При выполнении паяных соединений не следует залуживать проводники за зонами пайки. Полотно антенны можно изготовить из полосы шириной, в два раза большей расчетного значения диаметра d. В метровом диапазоне допускается применение электрического эквивалента полосы — набора из 3 — 4 тонких проводов, расположенных параллельно в одной плоскости, шириной 3d. При этом можно использовать обмоточный провод в эмалевой изоляции, надежно защищающей его от окисления. Места паек и разделки кабелей покрываются водостойким лаком.

Фидер у антенн с входным сопротивлением, близким к 75 Ом, традиционно прокладывают вдоль одной из сторон полотна антенны (рис. 1, а) и непосредственно подключают к точкам питания а — б. Антенны, у которых в точках а – б находятся пучности напряжения, подключают к 75-омному фидеру через полуволновую петлю (рис. 6, а). Фидер при этом расположен вдоль мачты и подходит к полотну антенны вблизи точек питания. Длина фидера антенн дециметрового диапазона должна быть минимальной.
Описанные антенны, рассчитанные, и изготовленные в соответствии с приведенными рекомендациями, не требуют настройки: КБВ в фидере должен получиться не менее 0,5. Но при желании можно добиться более высокого КБВ, близкого к единице. Для этого входное сопротивление при расчете выбирают несколько большим 300 Ом, к точкам а — б подключают четвертьволновой шлейф с короткозамыкающей подвижной перемычкой, а фидер присоединяют к шлейфу через скользящие контакты вблизи точек а — б (рис. 6, б). Расстояние между осевыми линиями проводников шлейфа должно быть в 6. ..10 раз больше диаметра этих проводников. От положения перемычки и скользящих контактов зависит соответственно величина реактивной и активной составляющих сопротивления в месте подключения фидера. Изменяя в небольших пределах эти положения, можно добиться точного согласования антенны с фидером. При этом можно взять за основу методику настройки на максимальный КБВ входного или выходного контура усилителя. Если нет необходимого опыта или приборов, то настройку производят, подключив фидер антенны к телевизору и визуально контролируя качество телевизионного сигнала, добиваясь наиболее контрастного, с наименьшие уровнем «снега», изображения. При этом, для обеспечения более точной настройки, фидер желательно временно подключить через аттенюатор, имеющийся в продаже.
В качестве настроечного шлейфа у антенны, изображенной на рис. 5, можно использовать две шпильки, крепящие узел питания к мачте, соединив их с точками питания антенны. Для удобства подключения фидера эту пару шпилек лучше установить так, чтобы они располагались в горизонтальной плоскости и были перпендикулярны полотну антенны.
Точку нулевого потенциала шлейфа можно соединить с металлической мачтой, или заземлить.

Наружные телевизионные антенны

Наружные телевизионные антенны.

В настоящее время в связи с бурным ростом телевизионного вещания возникает проблема обеспечения качественного приема. Ниже рассмотрены основные конструкции антенн, опробованые автором в различных условиях.

Введение.

Телевизионные частоты охватывают диапазон 48.5 — 790 MHz (мегагерц) и условно делятся на метровый (МВ, каналы 1..12, частоты 48.5 — 230 MHz) и дециметровый (ДМВ, каналы 21..60, частоты 470 — 790 MHz). Спектр частот отдельно телевизионного канала занимает полосу 8 MHz. Автор рекомендует за для рассчета рабочей длины волны антенн выбирать несущую частоту изображения, поскольку сигнал изображения является амплитудно-модулированым, более подвержен влиянию помех и требует большего усиления, нежели ЧМ сигнал звукового сопровождения. Частоты несущих изображения для 1 и 2 телевизионых каналов равны 49.75 и 59.25 MHz соответственно. Для 3..5 каналов частота несущей изображения вычисляется по формуле 1, для 6..12 по формуле 2, а 21..60 — по формуле 3.

3..5: F:=77.25+(N-3)*8; (1)
6..12: F:=175.25+(N-6)*8; (2)
21..60: F:=471.25+(N-21)*8 (3)
L=300/f (4)

Среднюю частоту полосы можно получить, добавив к несущей изображения 2.75 MHz, а частоту несущей звукового сопровождения — добавив 6.5 MHz. Зависимость между рабочей длиной волны l в воздухе и рабочей частотой F выражается формулой 4.
В других диэлектриках, отличных от воздуха, длина волны меньше (например, в полиэтилене в 1.52 раза). Этот факт необходимо учитывать при изготовлении резонансных элементов согласующих устройств из коаксиального полиэтиленового кабеля. В качестве материала для изготовления антенн желательно использовать металлы и сплавы с хорошей электропроводностью (медь, алюминий, латунь). От толщины использованных элементов зависит широкополосность антенн. Чем толще взят материал для изготовления, тем более широполосной будет антенна. Не рекомендуется выбирать поперечный размер элементов антенны менее 1/200 от длины волны, на которой работает антенна, так как при этом сильно ухудшаются ее электрические параметры и механическая прочность.
Элементы антенн могут быть изготовлены из полых трубок, прутков или же полос. В последнем случае ширину полосы выбирают равной удвоенному диаметру трубки или прутка, толщина полосы должна быть не менее 2-3 мм. Материалы для иготовления должны быть ровными и иметь гладкую поверхность. Для диапазона ДМВ наилучших результатов можно добиться, применяя элементы с полированной поверхностью.
Изгибать элементы антенн следует осторожно, подкладывая под губки тисков кусочки текстолита или древесины, чтобы не повредить их поверхность. Трубки перед изгибом необходимо набить песком и заткнуть концы деревянными пробками.

При установке вне действия молнеотвода необходимо обеспечить надежную грозозащиту антенн [1]. Для надежной работы антенны следует выполнить герметизацию электрических соединений и мест выхода оплетки кабеля из внешней изоляции путем заливки водо- и термостойкими диэлектрическими лаками или смолами.

Для точной ориентировки антенн на нужное направление сигнал на вход телевизора следует ослабить в несколько раз аттенюатором.

Узкополосные антенны.

Такие антенны предназначены для приема какого-нибудь одного телевизионного канала или же нескольких, при условии, что их частоты отличаются не более чем на 5-10%. В этом случае антенну настаивают на среднегеометрическую частоту, вычисляемую как корень квадратный из произведения частот каждого из каналов или на частоту сигнала более слабого канала.

Простейшие антенны [2].

Такие антенны одинаково принимают как прямой сигнал, так и сигнал, приходящий с обратного телецентру направления и обладают самым низким усилением (оно условно принимается за 0 Db). Поэтому их использование, как правило, ограничено небольшими расстояниями от телевышки и отсутствием отраженных сигналов (визуально они проявляются на экране телевизора в виде многокортурности или «размытости» изображения).

Антенна типа «линейный разрезной вибратор»

Изображенная на рис.1, она имеет входное сопротивление на резонансной частоте, равное 75 ом. Антенна изготавливается из трубок, прутков или полос. Диаметр d трубок выбирается равным для МВ — 20..30 мм, для ДМВ — 6..12 мм. Расстояние между концами трубок l выбирается равным половине рабочей длины волны антенны, умноженной на коэффициэнт укорочения, зависящий от отношения диаметра трубок к рабочей длине волны. Для отношений 0.001 и 0.003 значения коэффициэнта укорочения равны 0.96 и 0.95 соответственно. Если это отношение 0.005 или больше, коэффициэнт выбирают равным 0.94. Расстояние L выбирается равным 50..80 мм для метровых каналов и 20..30 мм для дециметрового диапазона.
Для подключения антенны к фидеру используется согласующее устройство «четвертьволновый мост» (рис. 2), которое выполнено из короткозамкнутого отрезка кабеля длиной lш, равной одной четвертой длине волны, на которую настроена антенна. Рассояние D для метрового диапазона выбирают равным 50..80 мм, для дециметрового — 20..30 мм.
Антенна типа «полуволновой вибратор Пистолькорса» (рис. 3) имеет входное сопротивление на резонансной частоте — 295 ом. Так же, как и разрезной вибратор, антенна изготовляется из трубок, прутков или полос. Радиус изгиба значения не имеет и может отсутствовать (изгиб под прямым углом). Основное преимущество вибратора Пистолькорса перед разрезным вибратором в том, что в точке симметрии антенна имеет нулевой потенциал, и в этой точке можно крепить антенну к мачте без изоляторов. Антенна обладает несколько более широкой полосой пропускания, чем разрезной вибратор и отличается несколько улучшенной помехозащищенностью. Размеры l,L,d выбираются так же, как и для разрезного вибратора. Однако следует учесть, что для рассчета коэффициэнта укорочения (см. выше) вибратора Пистолькорса вместо диаметра трубок выбирают удвоенный корень квадратный из произведения диаметра трубок d на зазор в вибраторе S. Зазор в вибраторе выбирается равным 80..100 мм для антенн метрового диапазона и 40..50 мм для ДМВ.
Для подключения антенны к фидеру используется согласующее устройство «U-колено» (рис. 4), выполненное из отрезка коаксиального кабеля с волновым сопротивлением 75 ом. При этом длина U-колена по оплетке lш выбирается равной половине длины волны, на которой работает антенна, деленной на коэффициэнт укорочения (для полиэтиленового кабеля 1.52). Устройство подключается к вибратору в точках A и B.

Снизить влияние отраженного сигнала (и несколько увеличить коээфициэнт усиления) простейших антенн можно, расположив позади вибратора рефлектор (рис.5). Длина рефлектора должна быть больше длины вибратора l на 5-15%, а расстояние от вибратора до рефлектора составляет 0. 15-0.20 длины волны.

Pамочные антенны [1].

Эти антенны (рис 6, 7) обладают неплохими параметрами при относительной простоте конструкции. Их входное сопротивление на резонансной частоте — 73 ом, коэффициэнт усиления — 3.5 Db.
Для неполной зигзагообразной антенны (рис. 6) расстояние a выбирается равным 1/4 длины волны, на которой работает антенна; для кольцевой антенны (рис. 7) длина ее окружности равна длине волны, на которой будет работать антенна. Расстояние L выбирают равным для 10..15 мм для МВ и 7 мм для ДМВ. Рамочные антенны подключают к фидеру с помощью четвертьволнового короткозамкнутого моста (рис. 2).

Если со стороны, обратной телецентру приему мешает сильный отраженный сигнал, то его влияние можно уменьшить, расположив позади антенны экран (рис. 8). При этом увеличивается и усиление антенны приблизительно на 3 Db. Констуктивно экран выполняется из тех же элементов, что и само полотно антенны, но можно и применить более тонкие проводники. Размеры экрана: ширина (a) и высота (b) — на 5..10% больше соответстующих габаритных размеров антенны. Расстояние между элементами R — не более 0.1 длины волны. Расстояние между полотном антенны и экраном — 0.21..0.27 длины волны. Элементы экрана можно крепить к мачте только в центре.
Зигзагообразная антенна (рис. 9).
Эта антенна также несложна в изготовлении [1]. Ее элементы можно выполнить из трубок, прутков, полос или отдельных медных проводников толщиной 2..3 мм, расположив их параллельно друг другу на расстоянии 5..10 мм для ДМВ диапазона и 20..50 мм для МВ. Входное сопротивление антенны на резонансной частоте — 73 ом. Коэффициэнт усиления — 6 Db.
Антенна подключается к кабелю снижения без каких-либо согласующих элементов непосредственно в точках A и B, прокладку фидера необходимо провести по одной из сторон антенны.
При необходимости увеличить
коэффициэнт усиления и снизить влияние отраженного сигнала можно к установить экран-рефлектор (рис. 8). Его конструкция такая же, как и для рамочных антенн. Также увеличить коэффициэт усиления зигзагообразной антенны можно, используя многоэлементные системы, аненны с разомкнутыми крайними элементами, с углом альфа, большим 90° [3].

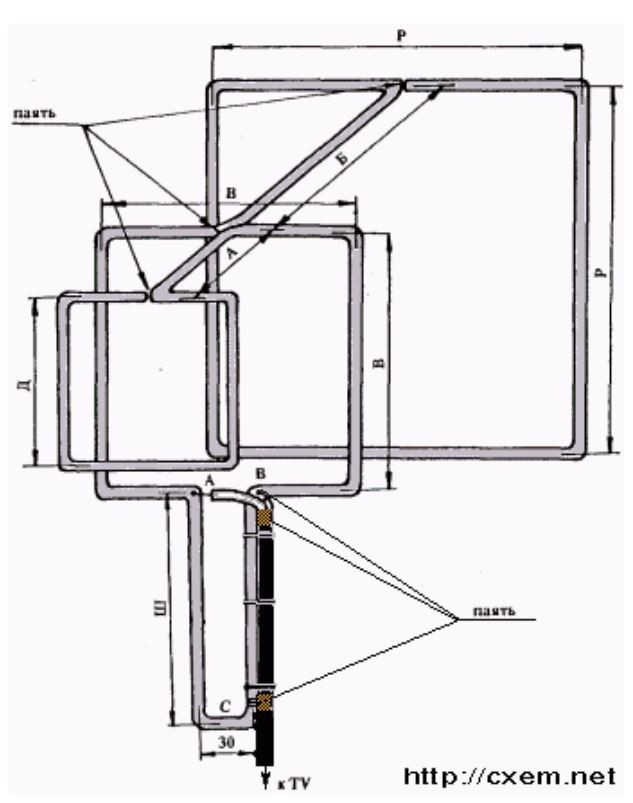

Антенна «тройной квадрат» [4].

Эта антенна представляет собой гибрид рамочной антенны и «волнового канала» (рис. 10). Ее входное сопротивление — 70 ом, коэффициэнт усиления — 8 Db. Антенна состоит из трех квадратных элементов — рефлектора (P), вибратора (B) и директора (D). Элементы изготавливаютя из прутка, проволоки, трубок или полос с поперечным размером не меннее 3 мм для ДМВ и 10 мм для МВ диапазонов. Стороны квадратов равны соответственно 0.32, 0.25, 0.22 рабочей длины волны антенны. Расстояния между рефлектором и вибратором (a) и между вибратором и директором (b) равны 0.16 и 0.11 рабочей длины волны соответственно. При изготовлении антенны следует учесть, что плоскости квадратов должны быть параллельны друг другу, а их центры располагаться на одной оси. Усилить жестскость антенны можно, установив кроме верхней металлической перекладины диэлектрические распорки между квадратами. Расстояние L для диапазона ДМВ выбирается равным 15 мм, для МВ — 40 мм. Антенна подключается к фидеру с помощью согласующего устройства четвертьволновый короткозамкнутый мост (рис. 2). Несколько худшие результаты можно получить, отказавшись от директора (антенна «двойной квадрат»), при этом несколько изменятся сторона рефлектора P, и расстояние a до 0.31 и 0.18 длины волны соответственно. Входное сопротивление такой антенны — около 100 ом, усиление на 3..4 Db хуже, чем у «тройного квадрата».

Антенна типа «волновой канал Шпиндлера» [5].

Параметры:
входное сопротивление на резонансной частоте — 280 ом. Коэффициэнт усиления зависит от числа элементов:

кол-воэлементов 5 10  16 20 24 30
к-тусиления(Db) 8 11. 5 15 16.5 17 18.5

Эта многоэлементная антенна кроме активного вибратора (который обычно выполняется в виде вибратора Пистолькорса) состоит из нескольких пассивных вибраторов — директоров, располагаемых от вибратора в сторону телецентра и рефлекторов, располагаемых в направлении, противоположном телецентру (рис. 5). Антенна работает по принципу «бегущей волны» и является наиболее эффективной узкополосной антенной. Назначение директоров — усилить приходящий с главного направления полезный сигнал; рефлекторов — ослабить отраженный сигнал. Констуктивно элементы антенны располагаются на металлической или диэлектрической траверсе, обладающей достаточной мехачической прочностью. В случае использования металлической траверсы размер элементов увеличивают на половину поперечного размера траверсы. Для рассчета размеров антенны используют сложные формулы либо готовы программы. Одна из таких программ разработана автором и находится здесь.
При изготовлении антенны особое внимание следует обратить на соблюдение точных размеров элементов, расстояний между ними и симметрии антенны. Для подключения кабеля снижения используется согласующее устройство U-колено (рис. 4), подключаемое к точкам A и B вибратора Пистолькорса.

Широкополосные антенны.

Такие антенны предназначены для приема телевизионных сигналов, сильно отличающихся по частоте. Они неплохо работают без перестройки, иногда полностью перекрывая диапазоны МВ или ДМВ. Ниже рассмотрены две конструкции простейших широкополосных антенн — антенны типа «паутинка» и зигзагообразных.

Антенна «паутинка» (рис. 11).

Коэффициэнт усиления — 1.5 Db.
Входное сопротивление — 73 Ом.
Эта антенна относится к классу «самодополнительных структур» и имеет широкий рабочий диапазон. Но из-за низкого коэффициэнта усиления ее использование ограничено МВ диапазоном. Элементы антенны изготавливаются из медного провода или прутка из латуни толщиной не менее 3 мм, в местах соединения проводников должен быть обеспечен надежный электрический контакт. Размеры антенны выбираются из рассчета для самой низкой частоты диапазона, как для полуволнового разрезного вибратора. Угол раствора альфа выбирают от 90° до 120°. Атненна не требует применения согласующих устройств, фидер подключается непосредственно к точкам A и B. Аналогичная антенна описана в [2].

Широкополосные зигзагообразные антенны.

Исследования, проведенные в [6], показывают, что расширить полосу пропускания зигзагообразной антенны в более низкочастотную область можно, использовав в конструкции антенны дополнительные элементы, изображенные на рисунке 9 пунктиром. В этом случае антенну настраивают на наивысшую частоту принимаемого сигнала.

Также отличный результат показала зигзагообразная антенна [7], изображенная на рисунке слева. .
Она обеспечивает уверенное перекрытие обоих диапазонов (МВ и ДМВ). Элементы a,b,c,d выбираются равными 3/4 средней длины волны (максимальная чувствительность), а e,f,g,h — половине длины волны. Фидер подключается непосредственно к точкам A и B, расстояние между которыми выбирается равным 10..30 мм.


Антенные решетки [4].


Зачастую усиление одной антенны оказывается недостаточным для уверенного приема. В этом случае применяют антенные усилители либо антенные решетки. Причем использование последних более предпочтительно, так как любой усилитель вносит в полезный сигнал собственные шумы и искажения, требует тщательной настройки с использованием сложной измерительной аппаратуры.
Простейшая решетка (двухэтажная) состоит из двух однотипных антенн, активные элементы которых расположены в одной вертикальной плоскости. Антенны должны быть разнесены друг от друга (обычно по вертикали) на расстояние H, равное рабочей длине волны. Коэффициэнт усиленния такой решетки примерно на 3 Db выше усиленния отдельной антенны. Более высокие результаты можно получить, используя антенную решетку из четырех антенн, также называемую двухэтажной двухрядной (рис. 12). В этом случае коэффициэнт усиления возрастает до 6 Db по сравнению с единичной антенной. Расстояние H также выбирают равным рабочей длине волны. Обычно решетку составляют из антенн типа «волновой канал», реже используют рамочные антенны.
Для суммирования сигналов антенн решетки используют согласующие системы, состоящие из отрезков коаксиального кабеля длиной T, равной половине рабочей длины волны.
Решетку из двух антенн подключают к кабелю снижения с помощью отрезка кабеля с волновым сопротивлением 50 Ом в соответствии с рис. 12. Если же использовать кабель РК-75, то подключать антенны следует согласно рис. 13. В случае решетки из четырех антенн подключение надо выполнять по рисунку 14.





Литература и линки:

1. И.Н.Сидоров. «Телевизионные антенны на садовом участке». С-Пб.: «Лениздат», 1996.
2. С.А.Седов. «Индивидуальные видеосредства. Справочное пособие». Киев: «Наукова думка», 1990.
3. Н.Кудрявченко. «Эффективные зигзагообразные антенны». Сборник «В помощь радиолюбителю» Выпуск 114, M.: «Патриот», 1992.
4. В.А.Никитин. «Как добиться хорошей работы телевизора». М.: «ДОСААФ», 1988.
5. Н.Кудрявченко. «Антенна Шпиндлера для ДМВ». Журнал «Радио» No 5, 1989.
6. К.Харченко. «Антенна диапазона ДМВ». Сборник «В помощь радиолюбителю» Выпуск 94, M.: «ДОСААФ», 1989.
7. Г.Петин. «Простая сверхширокополосная телеантенна». Журнал «Радио» No 2, 2000.
8. В.Ефремов. «Широкополосная антенна ДМВ». http://www.nnov.rfnet.ru:8100/rf/s3/ant-3oo.html»

Назад

[Download 27+] антенна харченко для т2 украина

Download Images Library Photos and Pictures. Антенна Харченко своими руками: этапы проектирования Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами Антенны для цифрового ТВ DVB T2: 4 схемы с фото | Блог домашнего электрика Польская антенна для т2 с усилителем – Выбор антенны для Т2, обзор DVB-T2 антенн. — Светодиодные светильники и корпуса для светильников купить оптом в Москве

. Размеры антенны харченко для приема т2 Антенна Харченко для Wi-Fi, 3G своими руками — 3G-aerial Польская» антенна и Т2. — Начинающим — Форум по радиоэлектронике

Ромбическая антенна для Интертелеком — Самодельные антенны для 3g Интернет

Ромбическая антенна для Интертелеком — Самодельные антенны для 3g Интернет

Z-антенна для DVB-T2

Антенна цифрового TV DVB-T2. Расчет для любого частотного диапазона и дальнего приема. — YouTube

Расчет антенны Харченко для цифрового ТВ в домашних условиях

Онлайн расчет антенны Харченко (зигзагообразной) — 3G-aerial

Антенна Харченко для цифрового ТВ за 5 минут: калькулятор для расчета и сборка своими руками

Польская» антенна и Т2. — Начинающим — Форум по радиоэлектронике

Антенна Харченко (зигзагообразная) на 433 МГц — Страница 2

Антенна Харченко для цифрового ТВ своими руками: расчет, чертежи, схемы изготовления для 20 каналов

Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто

Польская антенна для т2 с усилителем – Выбор антенны для Т2, обзор DVB-T2 антенн. — Светодиодные светильники и корпуса для светильников купить оптом в Москве

Простая антенна для DVB-T2 своими руками

Антенна Харченко (зигзагообразная): онлайн расчет

Самодельная ДМВ антенна — Страница 52 — Форум Т2 — Цифровое ТВ — Эфир Т2, efirt2.tv

Модернизируем польскую решетку — Антены

антенна на 43 канал — Форум Т2 — Цифровое ТВ — Эфир Т2, efirt2.tv

Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

Мощная дмв антенна. Дециметровая антенна для Т2 своими руками

Антенны для цифрового ТВ DVB T2: 4 схемы с фото | Блог домашнего электрика

Модернизация «польской» антены и ДМВ антены для Т2 своими руками(без обсуждения!!!) » Форум Спутниковый мир

Переделка антенны «польской сетки» для приема Т2

Самодельная Антенна Биквадрат для DVB-T2 с Усилителем

Логопериодическая антенна своими руками — Chip Stock

Двойной квадрат антенна wifi своими руками. Антенна двойной квадрат WiFi для ёжика

Антенна Харченко своими руками: этапы проектирования

Антенна Харченко для цифрового тв своими руками расчет

Антенна Харченко для DVB-T2 — 3G-aerial

Простая антенна для DVB-T2 своими руками

Расчет антенны «Тройной квадрат» — 3G-aerial

[View 18+] антенна харченко диаграмма направленности

View Images Library Photos and Pictures. ФМ антенна своими руками: виды, как сделать, как подключить, причины затухания сигнала Антенна Харченко своими руками: этапы проектирования Антенна Quados — 3G-aerial Биквадратная антенна для цифрового тв своими руками – калькулятор для расчета и сборка своими руками — Светодиодные светильники и корпуса для светильников купить оптом в Москве

. Антенна вай фай с помощью 8 квадратов. Расчет проволочной антенны для т2. Простая дмв антенна своими руками. Способ передачи информации по беспроводному каналу Двойная Харченко Обзор наружной антенны Дельта Н118A. F-5V | Цифровое телевидение

Антенна двойной или тройной квадрат для Цифрового ТВ своими руками

Антенна двойной или тройной квадрат для Цифрового ТВ своими руками

Расстояния в стеке — Форум

Антенна диапазона ДМВ. Теоретические основы. Практическое исполнение.

Как сделать антенну харченко для цифрового тв — Яхт клуб Ост-Вест

Как сделать антенну для Цифрового ТВ DVB T2 своими руками для дальнего приема: из кабеля, медной проволоки и банок

Как выбрать и установить WiFi антенну, в чем отличие направленной от всенаправленной, как она влияет на вай-фай сигнал роутера

УКВ антенна Харченко

Антенна харченко из пластин. Как сделать антенну цифрового телевидения своими руками для дачи и дома

Об антенне Дельта: как правильно подключить антенну к домашнему телевизору

Антенна Харченко с круговой диаграммой

4-1. htm

Дед клуб: Самодельная дециметровая антенна «волновой канал» из металлопласта.

Дмв антенна двойной квадрат. Антенна Харченко: расчет и изготовление

Антенна Харченко для цифрового ТВ за 5 минут: калькулятор для расчета и сборка своими руками

Простейшая цифровая антенна. Антенны для приема наземного телевидения из каталога фирмы «белка». Самая простая антенна из кабеля

Какая длина кабеля допускается самодельная 3g антенна. Расчет антенны Харченко (зигзагообразной)

Типы Wi-Fi антенн.

Лучшая антенна для dvb t2. Телевизионные антенны для DVB-T2, подборка рекомендуемых антенн

Биквадратная антенна для цифрового тв своими руками – калькулятор для расчета и сборка своими руками — Светодиодные светильники и корпуса для светильников купить оптом в Москве

Форум РадиоКот • Просмотр темы — Антенна ТВ

Варианты зигзагообразной антенны Харченко — RadioRadar

Размеры антенны для цифрового телевидения своими руками – Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления — Мир Антенн — Спутниковое телевидение в Бийске

Двойная Харченко

АНТЕННЫ ДЛЯ РАДИОЛЮБИТЕЛЕЙ

ЗИГЗАГООБРАЗНЫЕ АНТЕННЫ

Антенна Харченко — Страница 2 — Rf & Microwave Design — Форум ELECTRONIX

Волновой канал для диапазона DMV.

Простая антенна для DVB-T2 своими руками. Что нам понадобится

Когда-то хорошей ТВ-антенны не хватало, покупное качество и долговечность мягко говоря не отличались. Изготовление антенны для «шкатулки» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам продолжается и сегодня. Здесь нет ничего странного: условия приема ТВ кардинально изменились, и производители, считая, что ничего принципиально нового в теории антенн и не будет, чаще всего адаптируют электронику под известные конструкции, не задумываясь о факте. что главное для любой антенны — это ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

На первых порах практически весь объем телевещания сейчас ведется в диапазоне ДМВ … В первую очередь, по экономическим соображениям, это значительно упрощает и удешевляет антенно-фидерную систему передающих станций, а также , что еще более важно, необходимость его регулярного обслуживания высококвалифицированными специалистами, выполняющими тяжелые, вредные и опасные работы.

Секунда — ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места, а развитая сеть связи обеспечивает доставку программ в самые отдаленные уголки.Там вещание в жилой зоне обеспечивают маломощные необслуживаемые передатчики.

В-третьих, изменились условия распространения радиоволн в городах … Промышленный шум просачивается в УВЧ слабо, но железобетонные многоэтажки для них являются хорошими зеркалами, которые многократно переотражают сигнал до тех пор, пока он не исчезнет. полностью затухает в зоне, казалось бы, надежного приема.

Четвертый — Сейчас в эфире очень много телепрограмм, десятки и сотни … Насколько это разнообразно и содержательно — другой вопрос, но сейчас нет смысла рассчитывать на прием 1-2-3 каналов.

Наконец, разработано цифровое вещание … Сигнал DVB T2 — особенная вещь. Там, где он даже немного, на 1,5-2 дБ превышает шум, прием отличный, как ни в чем не бывало. А чуть дальше или в сторону — нет, как отрезал. «Цифровой» почти не чувствителен к помехам, но при несовпадении кабеля или фазовых искажениях где-нибудь на пути, от камеры до тюнера, картинка может рассыпаться на квадраты даже при сильном четком сигнале.

Требования к антенне

В соответствии с новыми условиями приема изменились и основные требования к телевизионным антеннам:

  • Его параметры, такие как коэффициент направленности (коэффициент направленности) и коэффициент защитного действия (COP), в настоящее время не имеют решающего значения: современное вещание очень грязное, и, судя по крошечному боковому лепестку диаграммы направленности ( DI) хоть какие-то помехи могут пройти, и бороться с этим нужно уже с помощью электроники.
  • Вместо этого особое значение имеет собственное усиление антенны (KU). Антенна, которая хорошо «ловит» эфир и не смотрит на него через небольшое отверстие, обеспечит запас мощности для принимаемого сигнала, позволяя электронике очищать его от шума и помех.
  • Современная телевизионная антенна, за редким исключением, должна быть полосной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втиснуты в приемлемые рамки инженерными уловками.
  • Телевизионная антенна должна быть согласована с кабелем во всем рабочем диапазоне частот без дополнительных устройств согласования и балансировки (USS).
  • Частотная характеристика антенны (АЧХ) должна быть как можно более плавной. Фазовые искажения неизбежно сопровождаются резкими скачками и провалами.

Последние 3 балла связаны с требованиями приема цифровых сигналов. Настроенные, т.е. теоретически работающие на одной и той же частоте, антенны можно, например, «растянуть» по частоте.Антенны УВЧ волнового канала с приемлемым отношением сигнал / шум захватывают 21-40 каналов. Но их согласование с фидером требует использования USS, которые либо сильно поглощают сигнал (ферриты), либо портят фазовую характеристику на краях диапазона (настроенные). И такая антенна, которая хорошо работает на «аналоге», будет принимать плохой прием «цифровой» антенны.

В связи с этим из всего огромного антенного разнообразия в данной статье будут рассмотрены доступные для самостоятельного изготовления антенны для телевизора следующих типов:

  1. Частотно-независимый (всеволновый) — не отличается высокими параметрами, но очень простой и дешевый, это можно сделать буквально за час.Вне города, где воздух чище, вполне может быть возможность принимать цифру или достаточно мощный аналог не на небольшом расстоянии от телецентра.
  2. Диапазон логопериодический. Образно говоря, это можно сравнить с рыболовным тралом, который при ловле сортирует добычу. Также он довольно простой, идеально подходит к кормушке во всем ее ассортименте, абсолютно не меняет в ней параметры. Технические параметры средние, поэтому больше подходит как для дачи, так и для города в качестве комнаты.
  3. Несколько модификаций зигзагообразной антенны , или Z-антенны. В линейке MV это очень прочная конструкция, требующая много навыков и времени. Но на УВЧ, из-за принципа геометрического подобия (см. Ниже), он настолько упрощен и уменьшен, что его вполне можно использовать как высокоэффективную комнатную антенну практически при любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию, — частая ерунда, сгребая все в воде.Поскольку воздух был засорен, он вышел из употребления, но с развитием цифрового телевидения снова оказался на коне — во всем своем диапазоне он так же идеально согласован и сохраняет параметры как «логопед».

Точное согласование и балансировка почти всех описанных ниже антенн достигается прокладкой кабеля через так называемые. точка нулевого потенциала. К нему предъявляются особые требования, которые будут рассмотрены более подробно позже.

Об антеннах вибратора

В полосе частот одного аналогового канала может передаваться до нескольких десятков цифровых каналов. И, как уже было сказано, цифровой работает с ничтожным соотношением сигнал / шум. Поэтому в очень удаленных от телецентра местах, где еле заканчивается сигнал одного-двух каналов, для приема цифрового телевидения можно использовать старый добрый волновой канал (АВК, антенна волнового канала) из класса вибрационных антенн. Также найдем применение, поэтому в конце мы посвятим несколько строк и ей.

О спутниковом приеме

Самостоятельно делать спутниковую тарелку смысла нет. Головку и тюнер еще нужно купить, а за внешней простотой зеркала кроется параболическая поверхность наклонного падения, которую не каждое промышленное предприятие может выполнить с необходимой точностью. Единственное, что могут сделать самоделки, — это установить спутниковую антенну, об этом.

О параметрах антенны

Для точного определения вышеперечисленных параметров антенн требуются знания высшей математики и электродинамики, но нужно понимать их значение, когда приступаете к изготовлению антенны. Поэтому дадим несколько приблизительный, но все же уточняющий смысл определения (см. Рисунок справа):

  • КУ — отношение принимаемой антенны к главному (главному) лепестку ее ДН мощности сигнала, к собственной мощности, принятой в том же месте и на той же частоте, ненаправленный, с круговой, БП , антенна.
  • КНД — отношение телесного угла всей сферы к телесному углу раскрытия главного лепестка ДН в предположении, что его поперечное сечение представляет собой окружность.Если главный лепесток имеет разные размеры в разных плоскостях, необходимо сравнить площадь сферы и площадь поперечного сечения главного лепестка.
  • CPV — это отношение мощности сигнала, полученного к главному лепестку, к сумме мощностей помех на той же частоте, принимаемых всеми боковыми (задними и боковыми) лепестками.

Примечания:

  1. Если антенна является полосной, мощности рассчитываются на частоте полезного сигнала.
  2. Поскольку не существует полностью всенаправленных антенн, в качестве такового принимается полуволновой линейный диполь, ориентированный в направлении вектора электрического поля (в соответствии с его поляризацией). Его KU считается равным 1. Телепрограммы передаются с горизонтальной поляризацией.

Следует помнить, что CG и CPV не обязательно взаимосвязаны. Существуют антенны (например, «шпион» — однопроводная антенна бегущей волны, ABC) с высокой направленностью, но с единичным или меньшим усилением.Такие люди смотрят вдаль как в диоптрийный прицел. Зато есть антенны, например. Z-антенны, в которых низкая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, через которые протекают токи полезного сигнала (в частности, в описаниях отдельных антенн), должны быть соединены между собой пайкой или сваркой. В любой уличной сборке скоро прервется электрический контакт, и параметры антенны резко ухудшатся, вплоть до ее полного выхода из строя.

Это особенно актуально для точек с нулевым потенциалом. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток нулевого напряжения? Неудивительно. Электродинамика ушла от закона Ома о постоянном токе, насколько Т-50 — от воздушного змея.

Места с нулевым потенциалом для цифровых антенн лучше всего делать гнутыми из цельного металла. Небольшой «бегущий» ток при сварке при получении аналога на картинке, скорее всего, не повлияет.Но, если цифра получена на границе шума, то тюнер может не увидеть сигнал из-за «сползания». Что при чистом токе в пучности давало бы стабильный прием.

О пайке кабеля

Оплетка (а зачастую и центральная жила) современных коаксиальных кабелей изготавливается не из меди, а из коррозионно-стойких и недорогих сплавов. Они плохо спаяны и, если долго греть, можно сжечь кабель. Поэтому паять кабели нужно паяльником мощностью 40 Вт, легкоплавким припоем и флюсовой пастой вместо канифоли или спиртовой канистры.О пасте жалеть нечего, припой сразу растекается по жилкам оплетки только под слоем кипящего флюса.

Типы антенн

Все волны

Всеволновая (точнее, частотно-независимая, PNA) антенна показана на рис. Она — две треугольные металлические пластины, две деревянные планки и множество эмалированных медных проводов. Диаметр проволоки значения не имеет, а расстояние между концами проволоки на рельсах составляет 20-30 мм.Зазор между пластинами, к которым припаяны остальные концы проводов, составляет 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в треугольниках, вырезанных на меди.

Ширина антенны равна ее высоте, угол раскрытия полотен 90 градусов. Схема прокладки кабеля приведена там же на рис. Точка, отмеченная желтым цветом, — это точка квазинулевого потенциала.В нем не обязательно припаивать оплетку кабеля к полотну, достаточно плотно связать, для согласования хватает емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все измерительные каналы и каналы DCM практически со всех сторон, за исключением наклона около 15 градусов в плоскости полотна. В этом его преимущество в местах, где можно принимать сигналы из разных телецентров, его не нужно поворачивать. Недостатки — единичный CU и нулевой CPA, поэтому в зоне помех и вне зоны надежного приема PNA не годится.

Примечание : , например, есть и другие типы PNA. в виде двухвитковой логарифмической спирали. Она более компактна, чем РНК треугольных полотен в том же частотном диапазоне, поэтому иногда используется в технике. Но в быту это не дает никаких преимуществ, спиральный PNA сложнее сделать, сложнее согласовать с коаксиальным кабелем, поэтому не рассматриваем.

На базе CHNA был создан очень популярный когда-то веерный вибратор (рог, флаер, рогатка), см. Рис.Его КНД и КЗД — это что-то около 1,4 с довольно плавной АЧХ и линейной фазовой характеристикой, так что для фигуры он подойдет даже сейчас. Но — работает только на МВ (1-12 каналов), а цифровое вещание идет на ДМВ. Однако в сельской местности при высоте 10-12 м может подойти для получения аналога. Мачта 2 может быть изготовлена ​​из любого материала, но крепежные ленты 1 выполнены из хорошего несмачивающего диэлектрика: стекловолокна или фторопласта толщиной не менее 10 мм.

Пиво всесезонное

Всеволновая антенна от пивных банок явно не плод похмельных галлюцинаций пьяного радиолюбителя. Это действительно очень хорошая антенна для всех ситуаций приема, вам просто нужно ее правильно настроить. Более того, это предельно просто.

Его конструкция основана на следующем явлении: при увеличении диаметра плеч обычного линейного вибратора расширяется рабочая полоса его частот, а остальные параметры остаются неизменными.С 1920-х гг. диполь Надененко основан на этом принципе. А пивные банки по размеру как раз подходят как руки вибратора на ДМВ. По сути, CHNA — это диполь, плечи которого бесконечно расширяются до бесконечности.

Простейший пивной вибратор из двух банок подходит для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. -фазовая решетка из пивных диполей с шагом в полуволны (справа на рисунке), согласовать и уравновесить с усилителем от польской антенны (об этом мы поговорим позже), затем за счет вертикального сжатия главный лепесток ДП, такая антенна даст хорошую ку.

Прирост «пива» можно еще больше увеличить, добавив одновременно КЗД, если за ним поставить экран из сетки на расстоянии, равном половине шага решетки. Решетка для пива установлена ​​на диэлектрической мачте; механические связи экрана с мачтой также являются диэлектрическими. Остальное видно по следу. рис.

Примечание: оптимальное количество решетчатых этажей — 3-4. При значении 2 усиление будет небольшим, и большее значение будет трудно согласовать с кабелем.

Видео: изготовление самой простой антенны из пивных банок

«Логопед»

Логопериодическая антенна (LPA) — это коллекторная линия, к которой поочередно подключаются половинки линейных диполей (т. Е. Отрезки проводника длиной четверть рабочей волны), длина и расстояние между которыми изменяется экспоненциально с изменением длины волны. показатель степени меньше 1, в центре на рис. Линия может быть либо сконфигурированной (с коротким замыканием на конце, противоположном кабельному соединению), либо свободной.LPA на свободной (ненастроенной) линии для приема цифры предпочтительнее: он выходит длиннее, но его АЧХ и фазовая характеристика плавные, а согласование с кабелем не зависит от частоты, поэтому остановимся на нем. .

LPA может быть изготовлен для любого заранее заданного диапазона частот до 1-2 ГГц. При изменении рабочей частоты его активная область из 1-5 диполей смещается вперед-назад по полотну. Следовательно, чем ближе индекс прогрессии к 1 и, соответственно, чем меньше апертурный угол антенны, тем больший коэффициент усиления она даст, но при этом увеличивается ее длина.На ДМВ 26 дБ можно добиться от уличного LPA, а 12 дБ — от комнатного.

LPA, можно сказать, по совокупности качеств, идеальная цифровая антенна , поэтому остановимся на ее расчете более подробно. Главное знать, что увеличение скорости прогрессии (тау на рисунке) дает увеличение усиления, а уменьшение апертурного угла ЛАА (альфа) увеличивает направленность. Экран для LPA не нужен, на его параметры практически не влияет.

Расчет цифрового LPA имеет следующие особенности:

  1. Пускают ради резерва по частоте со второго по длине вибратора.
  2. Затем, взяв обратную величину скорости прогрессии, вычислите самый длинный диполь.
  3. После самого короткого, исходя из заданного диапазона частот, диполя добавляем еще один.

Поясним на примере. Допустим, наши цифровые программы находятся в диапазоне 21–31 ТВК, т.е.е. на частоте 470-558 МГц; длины волн соответственно — 638-537 мм. Также предположим, что нам нужно получить слабый зашумленный сигнал вдали от станции, поэтому мы берем максимальную (0,9) скорость прохождения и минимальный (30 градусов) угол раскрытия. Для расчета понадобится половина угла раскрытия, то есть в нашем случае 15 градусов. Отверстие можно еще уменьшить, но длина антенны непомерно увеличится в соответствии с котангенсом.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно закруглить.Расчет нужно будет проводить до тех пор, пока не получится Bn = 537/2 = 269 мм, а затем рассчитать еще один диполь.

Теперь мы считаем A2 как B2 / tg15 = 319 / 0,26795 = 1190 мм. Затем через индекс прогрессии A1 и B1: A1 = A2 / 0,9 = 1322 мм; B1 = 319 / 0,9 = 354,5 = 355 мм. Затем последовательно, начиная с B2 и A2, умножаем на показатель, пока не дойдем до 269 мм:

  • B3 = B2 * 0,9 = 287 мм; A3 = A2 * 0,9 = 1071 мм.
  • B4 = 258 мм; A4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли мы в усиление, хотя уже и так ясно, что это не так: чтобы получить 12 дБ и более, расстояние между диполями не должно превышать 0,1-0,12 длины волны. В этом случае мы имеем для B1 A1-A2 = 1322 — 1190 = 132 мм, что составляет 132/638 = 0,21 длины волны B1. Необходимо «подтянуть» индикатор до 1, до 0,93-0,97, поэтому пробуем разные, пока первая разница A1-A2 не уменьшится вдвое или больше. Максимальное значение 26 дБ, расстояние между диполями 0.Требуется длина волны 03–0,05, но не менее 2 диаметров диполя, 3–10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, отрезан, нужен только для расчета. Таким образом, реальная длина готовой антенны составляет всего около 400 мм. Если наш LPA уличный, это очень хорошо: можно уменьшить диафрагму, получить большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2
О леске и мачте

Диаметр трубок линии ЛПА на ДМВ — 8-15 мм; расстояние между их осями составляет 3-4 диаметра.Также учтем, что тонкие кабели-шнурки дают такое затухание на метр ДМВ, что все ухищрения с антенно-усилителем сойдут на нет. Для наружной антенны нужно взять хороший коаксиал, с диаметром оболочки 6-8 мм. То есть трубки для лески должны быть тонкостенными, бесшовными. Привязать кабель к линии снаружи нельзя, качество LPA резко упадет.

Надо, конечно, крепить внешний LPA к мачте по центру тяжести, иначе небольшая парусность LPA превратится в огромную и трясущуюся.Но подключить металлическую мачту напрямую к линии тоже нельзя: нужно предусмотреть диэлектрическую вставку длиной не менее 1,5 м. Качество диэлектрика здесь не играет большой роли, пойдет крашеное и крашеное дерево.

Об антенне Delta

Если UHF LPA совместим с кабелем усилителя (см. Ниже, о польских антеннах), то вы можете прикрепить плечи метрового диполя, линейного или веерообразного, к линии, как «рогатку». Тогда получаем универсальную антенну МВ-ДМВ отличного качества.Это решение используется в популярной антенне Delta, см. Рис.

Антенна «Дельта»

Зигзаг в воздухе

Z-антенна с рефлектором дает такие же усиление и звуковое давление, как и LPA, но главный лепесток ее BP более чем в два раза шире по горизонтали. Это может быть важно в сельской местности, когда телепередача идет с разных сторон. Дециметровая Z-антенна имеет небольшие размеры, что очень важно для приема в помещении. Но его рабочий диапазон теоретически не безграничен, перекрытие частот при сохранении приемлемых для фигуры параметров составляет до 2.7.

Конструкция МВ Z-антенны показана на рис. Трасса кабеля выделена красным. Там же внизу слева — более компактный кольцевой вариант, в просторечии — «паук». Это ясно показывает, что Z-антенна родилась как комбинация PNA с вибратором диапазона; есть в нем что-то вроде ромбической антенны, не укладывающейся в тему. Да, кольцо «паук» не обязательно должно быть деревянным, это может быть металлический обруч. Spider принимает каналы 1-12 МВ; ДН без отражателя почти круглый.

Классический зигзаг работает либо на 1-5, либо на 6-12 каналов, но для его изготовления нужны только деревянные рейки, эмалированная медная проволока cd = 0,6-1,2 мм и несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры сквозной фракции для каналов 1-5 / 6-12: A = 3400/950 мм, B, C = 1700/450 мм, b = 100/28 мм, B = 300/100 мм. В точке Е — нулевой потенциал, здесь нужно припаять оплетку к металлизированной опорной пластине. Размеры отражателя тоже 1-5 / 6-12: A = 620/175 мм, B = 300/130 мм, D = 3200/900 мм.

Полосная Z-антенна с рефлектором дает коэффициент усиления 12 дБ, настроенная на один канал — 26 дБ. Чтобы построить одноканальный зигзаг на основе полосового зигзага, нужно взять сторону квадрата полотна в середине его ширины на четверть длины волны и пропорционально пересчитать все остальные размеры.

Народный зигзаг

Как видите, МВ Z-антенна представляет собой довольно сложную конструкцию. Но его принцип во всей красе проявляется на ДМВ. Z-антенна UHF Z с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», настолько проста в изготовлении, что заслужила звание национальной в СССР, см. Рис.

Материал — медная трубка или алюминиевый лист толщиной 6 мм. Боковые угольники либо цельнометаллические, либо покрытые сеткой, либо покрытые жестью. В двух последних случаях их нужно впаять по контуру. Коаксиал нельзя резко перегибать, поэтому загоняем его так, чтобы он доходил до бокового угла, а потом не выходил за пределы емкостной вставки (бокового квадрата). В точке А (точка нулевого потенциала) оболочка кабеля электрически соединяется с полотном.

Примечание: Алюминий не паяется обычными припоями и флюсами, поэтому алюминиевый «народник» подходит для наружной установки только после герметизации электрических соединений силиконом, потому что в нем все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волнового канала (АВК), или антенна Удо-Яги, доступная для самостоятельного изготовления, способна давать самые высокие КУ, КНД и КЗД. Но принимать цифру на ДМВ он может только на 1 или 2–3 соседних каналах, потому что относится к классу резко настроенных антенн. Его параметры за пределами частоты настройки резко ухудшаются. AVK рекомендуется использовать при очень плохих условиях приема, и для каждого ТВК делать отдельный.К счастью, это не очень сложно — АВК простой и дешевый.

Работа АВК основана на «загребании» электромагнитного поля (ЭДС) сигнала на активный вибратор. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в несколько десятков длин волн рабочей частоты. Укороченные и, следовательно, имеющие емкостной импеданс (импеданс) директоры (директоры) направляют ЭДС к активному вибратору, а отражатель (рефлектор), удлиненный, с индуктивным сопротивлением, отбрасывает к нему то, что проскочило мимо.Рефлектор в АВК нужен всего 1, а директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже его частотная полоса.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем сильнее, чем ближе антенна настроена на максимальное усиление, и теряется координация с кабелем. Поэтому активный диполь АВК выполнен петлевым, его начальное характеристическое сопротивление не 73 Ом, как у линейного, а 300 Ом.Ценой уменьшения его до 75 Ом, AVK с тремя директорами (пятиэлементный, см. Рисунок справа) можно настроить почти на максимальное усиление 26 дБ. Типовой ДН АВК в горизонтальной плоскости показан на рис. В начале статьи.

Элементы АВК подключаются к стреле в точках нулевого потенциала, поэтому мачта и стрела могут быть любого типа. Очень подходят пропиленовые трубы.

Расчет и настройка АВК для аналоговых и цифровых несколько различаются.Под аналоговым волновым каналом нужно рассчитывать по несущей частоте изображения Fi, а под номером — по середине ТВК спектра Fc. Почему так — тут, к сожалению, объяснять некуда. Для 21-го ТВЦ Fi = 471,25 МГц; Fc = 474 МГц. УВЧ TVK расположены близко друг к другу на частоте 8 МГц, поэтому их частоты настройки для AVK вычисляются просто: Fn = Fi / Fc (21 TVK) + 8 (N — 21), где N — номер желаемого канала. Бывший. для 39 ТВК Fi = 615,25 МГц, Fc = 610 МГц.

Чтобы не записывать много цифр, удобно размер АВК выражать в долях от рабочей длины волны (считается A = 300 / F, МГц). Длину волны обычно обозначают строчной греческой буквой лямбда, но поскольку в Интернете нет греческого алфавита по умолчанию, мы условно обозначим ее как большой русский L.

Размеры оптимизированного по фигуре АВК, согласно рисунку, следующие:

  • P = 0.52L.
  • B = 0,49 л.
  • D1 = 0,46 л.
  • D2 = 0,44 л.
  • D3 = 0,43л.
  • а = 0,18 л.
  • b = 0,12 л.
  • c = d = 0,1 л.

Если вам не нужно большое усиление, но важнее уменьшить размер AVK, то D2 и D3 можно убрать. Все вибраторы изготавливаются из трубы или стержня диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм для УВЧ.

АВК требует точного согласования с кабелем.Именно неаккуратная реализация устройства согласования и балансировки (OSS) объясняет большинство неудач любителей. Самый простой УСЗ для АВК — это U-образная петля от того же коаксиального кабеля. Его конструкция ясна из рис. на правом. Расстояние между сигнальными клеммами 1-1 составляет 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм для УВЧ.

Теоретически длина колена l должна составлять половину рабочей длины волны, и об этом говорится в большинстве публикаций в Интернете. Но электромагнитные помехи в U-образной петле сконцентрированы внутри кабеля, заполненного изоляцией, поэтому обязательно (особенно для цифры) учитывать его коэффициент укорачивания.Для 75-омных коаксиалов он колеблется от 1,41 до 1,51, т.е. l нужно брать от 0,355 до 0,330 длин волн, и брать именно так, чтобы АВК был АВК, а не набором сальников. Точное значение коэффициента укорачивания всегда указывается в сертификате кабеля.

В последнее время отечественная промышленность стала выпускать реконфигурируемые АВК по номерам, см. Рис. Идея, надо сказать, отличная: перемещая элементы по стрелке, можно точно настроить антенну на местные условия приема.Лучше, конечно, сделать это специалисту — поэлементная регулировка АВК взаимозависима, и любитель обязательно запутается.

О «Столбах» и усилителях

У многих пользователей польские антенны, получившие ранее прилично аналог, отказываются принимать цифру — ломается, а то и вовсе пропадает. Причина, прошу прощения, — непристойный коммерческий подход к электродинамике. Иногда бывает стыдно за коллег, сотворивших такое «чудо»: АЧХ и АЧХ похожи либо на псориазного ежа, либо на конскую гребенку со сломанными зубами.

Единственное, что хорошо в «поляках» — это антенные усилители. Собственно, они не дают этим продуктам бесславно умереть. Усилители «полюса», во-первых, малошумящие широкополосные. И, что более важно, с высоким входным сопротивлением. Это позволяет при той же интенсивности сигнала ЭДС в воздухе подавать на тюнер мощность, в несколько раз превышающую его мощность на входе тюнера, что дает возможность электронике «вырвать» фигуру из очень уродливого шума. . Кроме того, благодаря высокому входному сопротивлению польский усилитель является идеальным OSS для любых антенн: что бы вы ни подключили ко входу, выходное сопротивление будет ровно 75 Ом без отражений и ползучести.

Однако при очень плохом сигнале вне диапазона надежного приема польский усилитель больше не тянет. Питание на него подается по кабелю, а на развязку блока питания уходит 2-3 дБ отношения сигнал / шум, чего может просто не хватить, чтобы фигура ушла в самую глубинку. Здесь нужен хороший усилитель ТВ-сигнала с отдельным блоком питания. Он будет располагаться, скорее всего, рядом с тюнером, а OSS для антенны при необходимости придется делать отдельно.

Схема такого усилителя, показавшего почти 100% повторяемость даже в исполнении начинающих радиолюбителей, представлена ​​на рис. Регулировка усиления — потенциометр P1. Изолирующие дроссели L3 и L4 входят в стандартную комплектацию. Размеры катушек L1 и L2 указаны на схеме подключения справа. Они являются частью полосовых фильтров сигналов, поэтому небольшие отклонения их индуктивности не критичны.

Однако топология установки (конфигурация) должна строго соблюдаться! И точно так же требуется металлический экран, который отделяет выходные цепи от других цепей.

С чего начать?

Надеемся, что опытные мастера тоже найдут в этой статье полезную информацию. А новичкам, которые еще не чувствуют воздух, лучше всего начать с пивной антенны. Автор статьи, отнюдь не любитель в этой области, в свое время был весьма удивлен: простейший «паб» с ферритовым согласованием, как оказалось, и МВ выдерживает не хуже испытанной «рогатки». А что стоит делать обоим — смотрите по тексту.

( 2 оценок, в среднем: 4,00 из 5)

сказал):

А на крыше прием у поляка был удовлетворительный.У меня 70 — 80 километров до телецентра. Это мои проблемы. С балкона можно из 30 каналов ловить штуки 3 — 4, а потом «кубиками». Иногда я смотрю телеканалы из Интернета на компьютере в своей комнате, и моя жена не может нормально смотреть свои любимые каналы на своем телевизоре. Соседи советуют установить кабель, но за него нужно платить каждый месяц, а я уже плачу за интернет, а пенсия не резиновая. Мы все тянем, тянем, и на все мало.

Петр Копитоненко сказал:

Нельзя поставить антенну на крышу дома, соседи ругаются, что я иду и ломаю толь, а то у них потолок протекает. На самом деле, я очень «благодарен» тому экономисту, который получил премию по экономике. Мне пришла в голову идея снять с домов дорогую двускатную крышу и заменить ее плоской крышей с плохим кровельным материалом. Экономист получил деньги на сбережения, а люди на верхних этажах теперь страдают всю жизнь.Вода течет над их головами на кровать. Ежегодно меняют кровельный материал, а за сезон он приходит в негодность. В морозную погоду трескается и в квартиру попадает дождевая вода и снег, даже если по крыше никто не ходит !!!

Сергей сказал:

Привет!
Спасибо за статью, а кто автор (не вижу подписи)?
LPA по описанному выше методу работает нормально, 30 и 58 каналов ДМВ. Проверял в городе (отраженный сигнал) и за городом, расстояние до передатчика (1 кВт) соответственно: 2 и 12 км примерно.Практика показала, что в диполе «В1» острой необходимости нет, но еще один диполь перед самым коротким дает существенный эффект, судя по интенсивности сигнала в%. Особенно в городе, где нужно поймать (в моем случае) отраженный сигнал. только антенну с «коротким замыканием» сделал, так получилось, просто подходящего изолятора не было.
В целом рекомендую.

Василий сказал:

ИМХО: люди, ищущие антенну для приема ЭЦТВ, забывают про LPA.Эти широкополосные антенны были созданы во второй половине 50-х (!!) прошлого века для того, чтобы ловить зарубежные телецентры на берегах советской Прибалтики. В журналах того времени это застенчиво называли «сверхдальний прием». Ну, любили смотреть шведское порно ночью на Рижском взморье …

По назначению то же самое могу сказать о «двойных, тройных и т.д. квадратах», а также о любых «зигзагах».

По сравнению с «волновым каналом», аналогичным по диапазону и усилению, LPA более громоздкие и материалоемкие.Расчет LPA сложен, запутан и больше похож на гадание и подгонку результатов.

Если в вашем регионе ЭЦТВ вещает на соседних каналах ДМВ (у меня 37-38), то лучшим решением будет найти в сети книгу: Капчинский Л.М. Телевизионные антенны (2-е издание, 1979 г.) и сделать «волновой канал». »для группы каналов ДМВ (если вы транслируете более 21-41 канала, придется пересчитывать), описанную на стр. 67 и далее (Рис. 39, Таблица 11).
Если до передатчика 15 — 30 км, то антенну можно упростить, сделав ее четырех — пятиэлементной, просто без установки директоров D, E и Zh.

Для очень близких передатчиков я рекомендую комнатные антенны, кстати, в той же книге на страницах 106 — 109 показаны рисунки широкодиапазонного внутреннего «волнового канала» и LPA. «Волновой канал» визуально меньше, проще и изящнее с большим усилением!

Нажимая кнопку «Добавить комментарий», я соглашаюсь на сайт.

С развитием телевидения изменилась целая эпоха. Весь мир перешел с аналогового телевидения на цифровое. Это потребовало замены оборудования, в том числе телевизионных антенн. Давайте разберемся, можно ли своими руками сделать антенну для цифрового телевидения.

Разница между антеннами цифрового телевещания и аналоговыми

Цифровое вещание имеет несколько преимуществ по сравнению с более старыми типами передачи телевизионного сигнала:

  • устойчивость к помехам.Поскольку передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается во время передачи. Это позволяет получить изображение без помех или потери данных;
  • более продвинутый ресивер. Приемник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает ее. По сути, это миниатюрный компьютер, предназначенный для одной задачи;
  • высокое качество изображения. Картинка цифрового телевидения отличается от аналоговой в лучшую сторону. Он ярче, резче и плавнее;
  • наличие.Цифровые телебашни и ретрансляторы сейчас расположены почти в большинстве городов России. Это позволяет иметь стабильный сигнал независимо от местоположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам нужно будет приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения в России можно по этой ссылке.

С помощью специальной карты можно узнать, находится ли ваш город в зоне действия цифрового телевидения

Использование универсальной антенны для приема цифрового вещания

Для доступа к цифровому телевидению обычно покупают специальный набор -верхний бокс и подключить пакет цифровых каналов.В этом случае установку оборудования обеспечивает конкретный ТВ-провайдер.

Другой способ — использовать универсальную антенну и ТВ-тюнер. Тогда вы сможете самостоятельно подключиться к основному цифровому телевидению. Для этого вам необходимо сделать следующее:

  1. Приобрести обычную универсальную антенну, способную принимать сигнал в дециметровом диапазоне длин волн. Если вы живете в квартире многоэтажного дома, то наверняка такая антенна будет на крыше; осталось только подключить к нему тюнер.
  2. Установите антенну на крышу. Он должен быть направлен в сторону вышки связи или в противоположном направлении, если сигнал не может идти прямо к антенне и будет отражаться от здания напротив. Стабильность сигнала и качество изображения зависят от правильного размещения антенны.
  3. Поворачивайте антенну до тех пор, пока изображение не станет четким, если оно все еще рябит и невозможно определить угол отражения сигнала. Если вокруг вашего дома много высотных зданий, будет сложно найти лучший вариант.

Помимо установки антенны нужно правильно выбрать ТВ-тюнер. Стоит определиться с дополнительным функционалом, который вы ожидаете от устройства. Обратите внимание на следующие варианты:


Антенна для цифрового ТВ своими руками

Изготовление антенны для цифрового телевидения своими руками не требует от вас каких-либо редких материалов. Некоторые варианты очень простые и не требуют особых навыков, с другими придется повозиться.

Простые телевизионные антенны своими руками

Начнем с простых антенн, которые может собрать каждый. Конечно, КПД у них будет ниже, чем у более сложных сборок. Но они будут стоить дешевле.

Для начала нужно установить необходимую длину кабеля. Для этого найдите частоту вещания, которую вы хотите уловить антенной, а затем разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к ее изготовлению:


Герметичная антенна может быть более эффективной, чем обычная самодельная антенна.Он сможет охватывать больший диапазон длин волн и принимать больше каналов. Для его изготовления вам потребуются:

  • ТВ-кабель, как и в предыдущей инструкции, — он послужит основой для антенны;
  • вешалка — поможет усилить сигнал;
  • пара банок; Паяльник
  • — понадобится для сбора всей конструкции;
  • изолента
  • (или скотч), а также два самореза — понадобятся для крепления деталей антенны.

Собрав все необходимое, можно сразу переходить к процессу сборки антенны:


Простую антенну из жестяных банок можно сделать и другим способом. Лучше всего использовать удлиненные пивные банки:


Сложные телевизионные антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. Причем сам процесс их сборки не может быть сложнее указанного ранее.

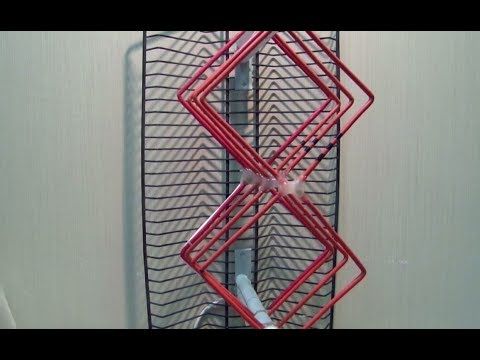

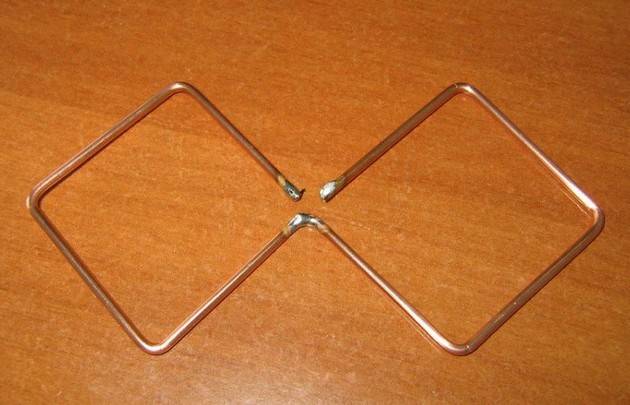

Антенна в виде двух ромбов, скрепленных вместе в виде восьмерки, знакома всем радиолюбителям.При его сборке у вас больше свободы, чем в предыдущих вариантах: вы можете сами выбрать материал, продумать, как усилить сигнал и так далее. Общие рекомендации по сборке такой антенны следующие:

  1. Выбрать материал. Медная или алюминиевая проволока оптимальна, хотя в целом подойдет любая трубка, полоса или угол из этих материалов. Проволока — лучший выбор просто потому, что ей легко придать форму.
  2. Сформируйте материал. Между двумя ромбами, составляющими восьмерку, должно быть расстояние около двух сантиметров.Части провода можно соединить с помощью обычных плоскогубцев, приложив усилие.

    Зазор между частями антенны должен составлять два сантиметра.

  3. Подготовьте кабель. Действовать надо так, как в предыдущей инструкции. Зачистите один конец кабеля, сняв фольгу. Подсоедините штекер кабеля к телевизору.

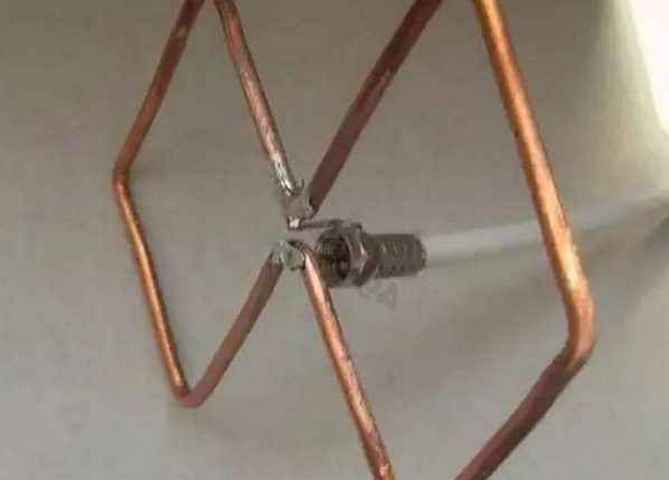

  4. Прикрепите кабель с помощью паяльника к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. В этом случае нет необходимости закреплять провод по всей восьмерке, это только ухудшит качество сигнала. Будьте осторожны при использовании паяльника, чтобы не пораниться.

    За антенной можно установить отражатель.

  5. Защитите кабель от непогоды и ветра. Для этого используйте обычную изоленту, а место пайки закройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости скорректировать конструкцию.

Сзади может быть установлен отражатель, например параболическая тарелка из изогнутой банки. Это сделает сигнал более четким и устранит помехи.

Видео: изготовление антенны Харченко своими руками
Другие конструкции антенн

Существует множество сложных антенн, которые можно сделать своими руками. В основном они отличаются конструкцией самого корпуса антенны, которая создана для того, чтобы максимально сфокусировать сигнал. Возможны, например, следующие варианты:

  • антенна волнового канала. Популярная с советских времен антенна, состоящая из множества элементов (от трех и более). Такая конструкция не очень эффективна для приема цифрового телевидения: количество элементов для его приема должно достигать десяти, поэтому лучше рассмотреть другие типы антенн;

    Антенна, выполненная по принципу волнового канала, малоэффективна для приема цифрового сигнала

  • Антенна квадратного типа.Антенна, состоящая из нескольких квадратов. Уже используя два, вы можете поймать цифровой сигнал на небольшом расстоянии. Если сделать антенну из трех квадратов, то сигнал будет улавливаться намного лучше. Верхняя и нижняя части антенны имеют наибольшую эффективность при приеме сигнала;

    Антенна квадратного типа способна принимать сигнал на небольшом расстоянии

  • Антенна из шести колец. Узкополосная антенна, которую можно сделать из медной проволоки. Она известна как антенна Туркина.Антенна не очень хорошо фильтрует помехи, но может быть эффективной для захвата однонаправленного сигнала даже на большом расстоянии.

    Кольцевая антенна может улавливать и усиливать направленный сигнал

Проверка самодельной ТВ-антенны

Проверить самодельную антенну можно только после сборки. Телевизор автоматически выполнит поиск цифровых каналов, поэтому все, что вам нужно сделать, это правильно установить антенну. Это делается следующим образом:

  1. Выберите подходящее место для проверки.Антенна должна быть направлена ​​в сторону ближайшего ретранслятора сигнала. Установите антенну в подходящем месте.
  2. Включите телевизор и начните поиск каналов. Откройте один из найденных.
  3. Поворачивайте самодельную антенну, пока сигнал не станет как можно более стабильным. Изображение должно перестать рябить или прерываться.
  4. Если уловить прямой сигнал не удается, попробуйте сфокусироваться на отраженном, повернув антенну в направлении, противоположном ретранслятору.
  5. Если сигнал не стал четким, остается только скорректировать конструкцию и сделать новую попытку.

Если вы установите антенну на мачту, качество сигнала улучшится. Но при этом обязательно нужно позаботиться о громоотводе.

Цифровое наземное телевидение (DVB-Digital Video Broadcasting) — это технология передачи телевизионных изображений и звука с использованием цифрового кодирования видео и звука. Цифровое кодирование, в отличие от аналогового, обеспечивает доставку сигнала с минимальными потерями, поскольку на сигнал не влияют внешние помехи.На момент написания статьи доступно 20 цифровых каналов, в будущем это количество должно увеличиться. Такое количество цифровых каналов доступно не во всех регионах, подробнее о возможности ловли цифровых каналов можно узнать на сайте www.rtrs.rf. Если в вашем районе есть цифровые каналы, то остается убедиться, что ваш телевизор поддерживает технологию DVB-T2 . (это можно найти в документации к телевизору) или купить приставку DVB-T2 и подключите антенну.Возникает вопрос — Какую антенну использовать для цифрового ТВ? или Как сделать антенну для цифрового ТВ? В этой статье я хотел бы подробнее остановиться на антеннах для просмотра цифрового телевидения, а в частности, я покажу , как самому сделать антенну для цифрового телевидения .

Первое, что хотелось бы подчеркнуть, это то, что для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (та, которую вы использовали ранее для просмотра аналоговых каналов).Причем в качестве антенны можно использовать только ТВ-кабель …

На мой взгляд, самая простая антенна для цифрового телевидения — это телевизионный кабель. Все предельно просто, берется коаксиальный кабель, на один конец надевается разъем F и переходник для подключения к телевизору, а на другом конце оголена центральная жила кабеля (своего рода штыревая антенна). Осталось только решить, на сколько сантиметров обнажить центральную жилу, так как от этого зависит качество приема цифровых каналов.Для этого нужно понимать, на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.rtrs.rf / when / здесь на карте найдите ближайшую к вам вышку и посмотрите, как часто транслируются цифровые каналы.

Вы получите более подробную информацию, если нажмете кнопку «Подробнее».

Теперь вам нужно рассчитать длину волны. Формула довольно проста:

где λ (лямбда) — длина волны,

c — скорость света (3-10 8 м / с)

F — частота в герцах

или проще λ = 300 / F (МГц)

В моем случае частота 602 МГц и 610 МГц, для расчета я буду использовать частоту 602 МГц

Итого: 300/602 ≈ 0.5 м = 50 см.

Оставлять полметра центральной жилы коаксиального кабеля не красиво и неудобно, поэтому оставлю половину, а то и четверть длины волны.

l = λ * k / 2

где l — длина антенны (центральной жилы)

λ- длина волны (рассчитанная ранее)

k — коэффициент укорачивания, так как длина всего кабеля не будет большой, это значение можно считать равным 1.

В итоге l = 50/2 = 25 см.

Из этих расчетов выяснилось, что для частоты 602 МГц мне нужно зачистить 25 см коаксиального кабеля.

Вот результат проделанной работы

Так выглядит антенна в установленном виде.

Вид с воздуха во время просмотра телевизора.

Известная в СССР антенна «волновой канал» может иметь и другие названия: директор, Яги и Уда — Яги .

Последние загадочные словосочетания — это имена двух японских изобретателей, создавших эту антенну в 1926 году.

Как правило, это основной тип антенн, которые в настоящее время используются для приема телевизионных программ на расстоянии до 70 километров от передатчика, как в метровом, так и в дециметровом диапазонах волн. Будущее за вещанием именно в дециметровом диапазоне, где, помимо основных программ, уже несколько лет идет цифровое вещание, и уже транслируются все программы, которые пока еще занимают метровый диапазон (50-220 МГц). в том же режиме.

Пришло время для небольших антенн в диапазоне 480-800 МГц, потому что чем выше частота, тем короче длина волны и, следовательно, меньше размер самой конструкции, и нет смысла держать громоздкие и дорогие антенны на шесте.

Сегодня далеко не все приобретенные антенны, имеющие вид «волновой канал», обеспечивают надежный прием в дециметровом диапазоне. Чтобы разобраться в происходящем, я решил сделать самодельную антенну из металлопластика, а для удобства собрать трансформируемую, чтобы на практике убедиться, как ее элементы влияют на параметры приема.

Для этого я вытаскиваю на белый свет пожелтевший лист из старого советского радиолюбительского мануала прошлого века и начинаю делать самодельную антенну, которую до сих пор делали наши отцы и деды.

В качестве образца я сделал комнатную или чердачную антенну и, забегая вперед, скажу, что количества элементов с запасом хватило для приема мультиплексных пакетов без усилителя на уровне слухового окна деревянного дома, на расстоянии 90 километров от Останкино в низине.

В качестве элементов антенны я использовал металлопластик диаметром 16 мм, который продается на строительных рынках. Это высококачественная алюминиевая трубка, обернутая пластиком со всех сторон.

Антенные элементы.

1. Активный петлевой вибратор, его периметр равен длине волны, а входное сопротивление — 292 Ом. Максимальная рабочая полоса пропускания составляет +/- 20 процентов (для средней частоты 600 МГц рабочая полоса пропускания будет в диапазоне 480–720 МГц).

2. Отражатель. В современных антеннах их несколько.

3. Директора. Их количество, в основном, в самых распространенных антеннах, достигает 12 штук. Считается, что чем их больше, тем выше усиление антенны и уже диапазон. Для девятинаправленной дециметровой антенны из справочника коэффициент усиления составляет от 11,5 до 8,5 дБ, а его значение уменьшается с увеличением частоты. А чтобы добиться усиления в 2 дБ, штангу антенны с выдвинутыми директорами придется увеличить вдвое.Правда, таких длинных антенн я еще не видел.

Конструктивные детали антенны.

4. Стрела — часть конструкции, служащая для крепления антенных элементов. Вдоль штанги имеются точки с нулевым потенциалом, поэтому используемый материал не влияет на параметры антенны и может быть выполнен из металла или диэлектрика, например, дерева или пластика. Если антенна будет эксплуатироваться на открытом воздухе на мачте, то стрела должна быть металлической, а точка крепления середины вибратора к стреле должна иметь отличный электрический контакт для дальнейшего заземления антенны.

Яги антенна.

5. Кронштейны для крепления антенных элементов.

6. Коаксиальный кабель с характеристическим сопротивлением 75 Ом, например, RG -59 или RK 75 — 3,7 — 35 М. На частотах дециметрового диапазона важно качество ответвительного кабеля, так как чем длиннее кабель, тем выше его длина. тем больше потери в нем.

7. Уравновешивающее устройство, выполненное в виде П-образного колена из того же коаксиального кабеля с характеристическим сопротивлением 75 Ом.Длина этого U-образного кабеля составляет от 0,33 до 0,5 длины волны. Согласно старым справочным данным, это согласующее устройство обеспечивает согласование не более +/- 20 процентов центральной частоты, которая будет находиться в диапазоне 480-720 МГц, а с учетом диапазона согласования контура общая максимальная антенна рабочая полоса частот составит 480 — 650 МГц.

U-образный патрубок представляет собой устройство согласования балуна, длина которого теоретически равна половине длины волны.С учетом материала изоляции кабеля используется коэффициент укорачивания, который для коаксиального кабеля из вспененного полиэтилена составляет около Ku = 1,51 (указано в характеристиках этого кабеля). Следовательно, реальная длина U-образного колена будет в 1,51 раза короче, что составит 0,33 длины волны. В процессе настройки за счет уменьшения длины кабеля достигается оптимальное согласование по минимальному КСВН в полосе частот. Исходная длина согласующего устройства 250 мм.

8.Коробка изоляционная.

Производство антенн.

Исходные размеры приведены на рисунке. Как видите, они не очень критичны. При выборе частоты я учел из практического опыта изготовления простых антенн из металлопласта ее характеристики, позволяющие уменьшить перестройку частоты примерно на 50 МГц, и для удобства выбрал округленную расчетную частоту 600 МГц для настройки антенны. в диапазон московских мультиплексных пакетов 498 — 578 МГц.

Тест антенны.

Осенний морось и туман — это радостное настроение, самое подходящее время для тестирования самодельных антенн. Суровые условия испытаний дополняются мокрой кровлей из мягкой кровли, не сбрасываемой холодом листвой деревьев и невысоким заболоченным участком в окружении лесов Владимирской области в 90 километрах от Останкино. В полдень, под шум дождя, удобно устроившись на чердаке, я был похож на мальчика, устанавливающего корабельные мачты на каравеллу и собирающего антенну.Я уже переворачиваю аналоговые телеканалы в дециметровом диапазоне, неплохо для самоделок (с «Перец», 487 МГц, на «Пятницу», 607 МГц просто отлично). Именно для этих частот я задумал сделать антенну.

Настраиваясь на один из каналов, трансформирую антенну, оставляя ее без крайнего управляющего элемента. Качество изображения не меняется.

Достаю второй элемент-директор и замечаю появление шума, что говорит об уменьшении усиления антенны.

Снимаю отражатель, оставляя одну петлю — очень плохо.

Я поставил режущий элемент на место. Качество изображения такое же, как и с рефлектором.

Выводы.

Антенна имеет ограниченный диапазон усиления. Для моих условий приема достаточно трехкомпонентной антенны.

Теперь подключаю цифровую приставку к только что восстановленной антенне. Как и ожидалось, с запасом по усилению проходят 3 мультиплексных пакета. Опять же по очереди вытаскиваю директора и слежу за уровнем сигнала в процентах.

Крайний ни на что не влияет.

Вынимаю второй элемент, а уровень сигнала увеличился на процент !? ….

И в это время «директор» приобрел антенну «Локус-Про», которая в гостевом доме забрала только один из трех мультиплексных пакетов. Я позвонил своему соседу, который находится в двух километрах от меня, у него классная коммерческая антенна с тремя справочниками, и он говорит, что цифровое вещание сейчас не работает….

Выводы.

Для приема наземного цифрового телевидения нет необходимости использовать сложные громоздкие антенны. Сама антенна не требует слишком большой высоты установки. Нередко сбои при приеме эфирного цифрового телевидения связаны с некачественным антенным усилителем. Безопаснее будет использовать несколько небольших антенн без усилителя для каждого телевизора, если таковой имеется.

Если сравнить мои самодельные антенны «волновой канал» с 4-петлевой антенной «Олимп 2014», то кольца все равно лидируют, так как охватывают весь дециметровый диапазон и хорошо себя зарекомендовали при работе в плохих погодных условиях на максимальные расстояния приема.

Так почему же в плохую дождливую погоду высоконаправленные антенны с высоким коэффициентом усиления и отличной помехозащищенностью вели себя неадекватно?

Вы можете понять это явление, если представите приемную антенну как передающую. Тогда антенна — это фонарь с узким сфокусированным лучом, и чем больше в антенне директоров, тем четче ее диаграмма и лучше фокусировка луча, и этот сфокусированный луч просто упирался в мокрые верхушки деревьев или дождевое облако и там пропадал. .При более широкой диаграмме направленности, то есть при меньшем усилении антенны, когда нет направляющих элементов, фокус луча более рассеянный, но он покрывает большую зону приема, а широкий луч просто огибает облако в круг, или проходит между мокрыми верхушками деревьев и облаком.

Москвичам всегда везет, у них все цифровые каналы рядом! В упрощенном виде им подойдет антенна «волновой канал». Им подойдет любая антенна! Что насчет нас? У нас интервал между мультиплексируемыми пакетами более 200 МГц! Ставьте антенны на полки, где каждый этаж работает в своем диапазоне! Именно эти комментарии я уже предвидел и даже начал складывать антенны на полку.Но что из этого вышло, вы узнаете позже. Однако уже получается неплохо.

Дециметровый диапазон относится к частотам вещания телевидения, в том числе цифрового. Некоторые сегментные антенны простые, другие сложные. Назначение агрегатов — получение горизонтальной поляризации от башен. Сегодня мы рассмотрим, как делается антенна ДМВ своими руками.

Простая конструкция антенны с центральной частотой 500 МГц

Антенна УВЧ, описанная в журнале Radio No.3 января 1991 года не раз был изуродован, сегодня решили воскресить продукт, чтобы читатели могли им пользоваться. Схема частичного зигзага завершена. Он в паре с преобразователем, предназначен для приема ДМВ на счетчик входного сигнала телевизора. Те, кто помнят советскую технику, знают, что на задней панели телевизора две розетки. Дециметровый диапазон не использовался государством. Вещали региональные каналы.

Делаем квадратную рамку из 75-омного кабеля со стороной, равной четверти длины волны.Берем 500 МГц — получаем 12,5 см. Рамка крепится одним углом вниз на основе диэлектрического материала:

  • Верхний угол кабеля зачищен. Снята изоляция, длина экрана 10 мм.
  • В нижнем углу провод берется с запасом в пару сантиметров. С лишних участков снимается изоляция, затем припаиваются экраны, образуя электрический контакт. Внутреннее ядро ​​просто висит в воздухе.
  • Антенна крепится к основанию луженым проводом диаметром 1 мм.Это дополнительно улучшает контакт между экранами в нижнем углу.
  • Иначе получается квадрат, стоящий на одном углу, который крепится к основанию.

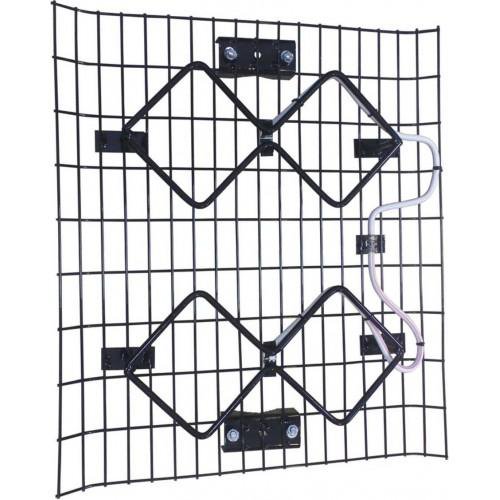

Углы квадрата слегка сглажены. Установите крепление с помощью проволочных скоб на место, образуя прочную конструкцию. Вы можете изменять длину стороны квадрата в соответствии с вашими потребностями. Настройте резонанс на частоту телевещания. При необходимости экран подвешивают на расстоянии 10 см от тыльной стороны пластины на расстоянии 10 см.В сумме до антенны он дает почти сторону квадрата, равную 12,5 см. Расстояния выбираются в зависимости от длины волны.

Рефлекторный экран крепится на четыре стойки, имеет ширину 330 мм и высоту 200 мм. Центр симметрии совпадает с осью конструкции антенны. Позволяет принимать с одного направления, устраняет часть помех. Этот шаг полезен, если есть эффект многолучевого распространения. В то же время введение экрана увеличивает примерно вдвое усиление антенны.Конвертер сегодня выглядит неуместным. Усилитель антенны УВЧ пригодится, если сигнал слабый, вышка далеко.

В этом нетрудно убедиться: конструкция громоздкая. Кабель на 75 Ом разработан по советской технике. Общепринятый телевизионный стандарт. Сегодня устройства питаются от кабеля с сопротивлением 50 Ом. Поэтому, прежде чем делать антенну УВЧ, нужно ее найти. Если можно дополнительно сделать усилитель — хорошо! Результат — активная антенна УВЧ.

Самая простая конструкция антенны УВЧ

Гораздо проще использовать коаксиальный кабель, создав четвертьволновой вибратор.Находим частоту приема. Первый московский мультиплекс использует 559,25 МГц, отсюда и рассчитываем длину волны.

Это значит, что убираем на 13,4 см. Сопротивление четвертьволнового вибратора близко к 40 Ом. Учитываем то, что при согласовании просто втыкаем в ресивер цифрового телевидения, предварительно подсоединив f-разъем или другой необходимый разъем. Чистим только внешнюю оболочку, экран. Разместите четвертьволновой вибратор горизонтально для лучшего приема.Конструкцию собирают школьники, нашедшие 20 рублей на провод, нож, коннектор. Самая простая антенна ДМВ своими руками, для сравнения, за покупную просят на порядок больше деревянных.

Не ждите больших подвигов, не затащите на крышу. Не наружная антенна УВЧ. С гарантией улучшит прием обычного ресивера. Некогда возиться — попробуйте простой способ.

Антенна УВЧ — 855 МГц

Размер антенны должен соответствовать 69 каналу Восточной Европы, Россия также входит.Видео транслируется на частоте 855,25 МГц, аудио — 861,75 МГц. Насколько вы понимаете, шлейф настроен на 857 МГц. Для изготовления понадобится здоровенный кусок провода с волновым сопротивлением 75 Ом. Из 53 см делаем кольцо с зазором, откуда и будем записывать сигнал. Обратите внимание: экран сигнальный. Присоедините соответствующий U-образный изгиб 75-омного кабеля с длиной полуволны 175 мм.

Это делается следующим образом:

  • один конец внутренней жилы U-образного изгиба устанавливается на сигнальный провод, кабель идет к приемнику, также на одной стороне экрана антенны;
  • Второй конец внутреннего сердечника U-образного изгиба прикреплен к противоположному концу экрана антенны.

В результате добавленный отрезок линии уравнивает сопротивление круглого шлейфа и кабеля, идущего к приемнику. Для того, чтобы в устройстве получилась антенна для цифрового телевидения ДМВ, нужно настроиться на частоту мультиплекса. Мы подробно объясним процедуру:

  1. Длина U-образного изгиба равна половине длины волны мультиплекса.
  2. Диаметр кадра равен четверти волны мультиплекса.

Длины волн мультиплекса можно найти в Интернете, местных газетах.Чтобы принять вертикальную поляризацию, поверните безель на 90 градусов с изломом в сторону. Вы сможете принимать сигнал раций. Простейшие наружные антенны УВЧ.

Всеволновая антенна DMV-MV

Антенна MV-DMV дает низкий коэффициент усиления, покрывая каналы 1-41 за некоторыми исключениями. Конструкция представляет собой параллельное соединение «волнового канала» дециметрового диапазона и звездообразного вибратора измерителя.

Общая длина устройства 64.7 см. Начнем с переднего края! В дециметровой части 5 директоров, один двойной отражатель. Если считать спереди, они имеют длину и расстояние друг от друга:

  1. Длина 19,9 см — нулевое расстояние от передней кромки.
  2. Длина 20,2 см — расстояние от первого директора 13,9 см.
  3. Длина 20,4 см — расстояние от второго директора 13,2 см.
  4. Длина 21,2 см — расстояние от третьего директора 6,3 см.
  5. Длина 31,4 см — расстояние от четвертого директора 2.2 см.
  6. Длина рефлектора 34,9 см — расстояние от пятого директора 7,7 см.

Обратите внимание: отражатель состоит из двух проводов, расположенных один над другим с перемычкой, середина антенны УВЧ расположена на центральной оси телевизионной антенны. Высота джемпера 10 см. Пятый директор представляет собой вытянутую овальную рамку, верхний виток которой в центре прикреплен к оси антенны. Открытая часть пятого директора будет служить для параллельного подключения счетной части, которая установлена ​​вертикально в задней части антенны.

Метровая часть состоит из 6 лучей, разорванных по вертикальной оси симметрии. Один горизонтальный. Балки базируются тремя частями на элементах двухпроводной линии шириной 5 см. Если смотреть сверху, они зеркально изогнуты вперед. Угол между балками — 120 градусов. При взгляде спереди получается правильная шестиконечная звезда с угловым расстоянием между стержнями 60 градусов. Длина каждого 108 см. Двухпроводная линия общей длиной 91,5 см, идущая прямо к 5-му директору (нижняя разомкнутая петля), будет служить для соединения конструкции, центр которой находится на оси антенны.

Линия проходит на 11 см дальше звезды. Деталь идет полукругом, начиная с 5-го директора и заканчивая вертикально звездой. На расстоянии 11 см теперь по направлению к директору расположены две точки распайки 75-омного коаксиального кабеля, идущего к телевизору. Отрезки от точки двухпроводной линии до звезды и 5-го директора выбраны так, чтобы волны полос не смешивались. Метр-метры легко переходят от звезды к кабелю, на дециметровую часть не идут, наоборот, с 5-го директора сопротивление маленькое для высоких частот, непреодолимое для длинных.

Телевизионные антенны ДМВ-МВ изготовлены из материала, обеспечивающего требуемые прочностные характеристики. Центральная жила кабеля насаживается на один провод двухпроводной линии, экран — на другой. При необходимости добавляется соответствующее устройство. П-колено использовать сложно, диапазоны разные, пишет автор изобретения: особых отражений мощности не наблюдается.

Антенны другие ДМВ диапазона

Антенна ДМВ логопериодическая — широкополосное устройство. Ловит весь ассортимент.Он напоминает конфигурацию волнового канала, отличается тем, что директора расположены по другому математическому закону, давшему название конструкции антенны УВЧ. Обрисовываем директоров треугольником. Антенна УВЧ Дельта Н111-01 выполнена аналогично. Обеспечение широкополосного доступа.

Антенна для ДМВ своими руками изготавливается из подручного материала, многие металлические предметы можно приспособить. Эти конструкции являются частью всех схем; узкоспециализированные устройства сегодня работают лучше всего.Цифровые мультиплексы вообще занимают одну частоту. Телевизионные антенны ДМВ-МВ становятся ненужными.

Желаем радиолюбителям удачи, помощь Фортуны понадобится, учитывая абсурдность статей на тему строительства. Мы не претендуем на совершенство, но хотя бы стараемся!

Антенна дециметровая. Антенны для телевидения. Комнатная антенна ДМВ. Антенна дециметровая своими руками

Современный рынок предлагает огромный ассортимент антенн для приема эфирного телевидения.Существует два основных типа этих продуктов, позволяющих снимать радиопередачу метрового и дециметрового диапазонов. Их также можно разделить по месту использования на наружные и внутренние. В принципе, они мало чем отличаются. Здесь, в первую очередь, делается упор на размер и сохранение необходимых параметров под воздействием погодных условий. В этой статье мы обсудим существующие типы этих продуктов, рассмотрим, какие у них параметры и как проводить тестирование. А для любителей заниматься искусством мы расскажем, как своими руками изготавливается дециметровая антенна.

В чем разница?

Попробуем в двух словах объяснить, как определить, что за товар перед вами. Антенна дециметрового диапазона имеет вид лестницы. Устанавливайте их параллельно земле. Антенны Metro TV представляют собой скрещенные алюминиевые трубки. Внешний вид обоих типов представлен на фото ниже. Бывают и комбинированные антенны, когда совмещены и «лестничная», и поперечная.

Проблема выбора

Казалось бы, все просто.Однако в этом случае перед покупателем встает вопрос, как правильно выбрать устройство, на какие параметры обратить внимание. В общем, лучше всего тестировать телевизионные антенны непосредственно в тех условиях, в которых они будут работать. Передача радиосигнала часто индивидуальна для конкретной местности. Таким образом, продукт в лабораторных условиях показывает только один результат, а в «полевых» — совсем другой. Есть определенная тактика, позволяющая тестировать как метровые, так и дециметровые телевизионные антенны. Однако при выборе такого товара в магазине у нас нет возможности провести полноценное тестирование.Ни один продавец не согласится предоставить нам для тестирования несколько разных антенн. В этом случае следует доверять характеристикам этих продуктов. И надеяться, что выбранная антенна будет выполнять свои функции по паспортным данным, а не в реальных условиях.

Основные настройки

Дециметровая антенна в первую очередь характеризуется диаграммой направленности. Основными параметрами этой характеристики являются уровень боковых (вспомогательных) лепестков и ширина главного лепестка. Ширина диаграммы определяется в горизонтальной и вертикальной плоскостях на уровне 0.707 наибольшей стоимости. Таким образом, по этому параметру (ширине главного лепестка) диаграммы делятся на ненаправленные и направленные. Что это значит? Если главный лепесток знает узкую форму, то антенна (дециметровая) является направленной. Следующий важный параметр — помехозащищенность. Эта характеристика в первую очередь зависит от уровня задних и боковых лепестков диаграммы. Он определяется отношением мощности, генерируемой антенной при условии согласованной нагрузки в момент приема сигнала с основного направления, к мощности (с той же нагрузкой) при приеме с бокового и обратного направлений.В первую очередь, вид схемы зависит от количества директоров и конструкции антенны.

Что означает термин «волновой канал»?

Антенны этого типа телевизоров являются очень эффективными направленными приемниками радиосигналов. Они широко используются в зонах явно слабого телевизионного эфира. Антенна (дециметрового) типа «волновой канал» имеет большое усиление и хорошую направленность. Кроме того, эти изделия имеют относительно небольшие размеры, что (наряду с высоким уровнем усиления) делает их очень популярными среди жителей дачных поселков и других населенных пунктов, удаленных от центра.У этой антенны есть и второе название — Уда-Яга (по имени японских изобретателей, запатентовавших это устройство).

Принцип действия

Антенна дециметрового типа «волновой канал» представляет собой совокупность элементов: пассивных (рефлектор) и активных (вибратор), а также нескольких директоров, которые устанавливаются на общей стреле. Принцип его работы следующий. Вибратор имеет определенную длину, он находится в электромагнитном поле радиосигнала и резонирует на частоте принимаемого сигнала.Он индуцирует электродвижущую силу (ЭДС). На каждый пассивный элемент действует электромагнитное поле, что также приводит к возникновению ЭДС. В результате они повторно излучают вторичные электромагнитные поля. В свою очередь, эти поля наводят на вибратор дополнительную ЭДС. Поэтому размеры пассивных элементов, а также их расстояния до активного вибратора выбираются такими, чтобы ЭДС, наведенная ими из-за вторичных полей, была в фазе с основной ЭДС, которая индуцируется в нем первичным электромагнитным полем. поле.В этом случае суммируются все ЭДС, что обеспечивает повышение проектной эффективности по сравнению с одиночным вибратором. Таким образом, даже обычная комнатная антенна ДМВ может обеспечить стабильный прием сигнала.

Отражатель (пассивный элемент) устанавливается за вибратором 0,15-0,2 λ 0 . Его длина должна превышать длину активного элемента на 5-15 процентов. Такая антенна формирует одностороннюю диаграмму направленности в вертикальной и горизонтальной плоскостях. В результате прием отраженных сигналов и полей, исходящих от задней части антенны, значительно снижается.При необходимости приема телевизионного сигнала на больших расстояниях, а также в сложных условиях, при наличии большого количества помех рекомендуется использовать трех- и более-элементную антенну, состоящую из активного вибратора. , один или несколько директоров и отражатель.

Прямые и отраженные сигналы

В статье, посвященной устройству приема волн (Теле-Спутник №11 за 1998 г.), было отмечено, что в случае, когда источник сигнала не является эталонным (т.е., не лабораторный) генератор и излучающая антенна, но сигнал транслируется с телебашни, причем значительную роль играют погодные условия, а также расположение приемника. Особенно это сказывается на работе продуктов DMV-range. Объясняется это тем, что длина волны в дециметровом диапазоне ниже, соответственно, значительно хуже затенение препятствий, а любое отражение сигнала играет важную роль в качестве получаемого изображения. В частности, даже стена дома может быть отражателем волн.Итак, при отсутствии прямой видимости это свойство можно использовать — для приема отраженного сигнала. Однако качество его будет ниже, чем у прямого. Если уровень сигнала вещания высокий, но прямой видимости нет, то можно использовать отраженную волну. Фактически, комнатная дециметровая антенна работает по этому принципу. Ведь в комнате сложно поймать прямую волну, если окна выходят в противоположную сторону. Поэтому, если постараться, всегда можно найти точку, где принимаемый сигнал будет выше.Но в случае прямой видимости любые отраженные помехи испортят полученное изображение.

Методика, позволяющая сравнивать параметры антенн

Для тестирования приемных устройств им необходимо создать одинаковые условия:

1. Выберите место установки, в котором будет работать ваша антенна. Можно использовать балкон, крышу или мачту. Главное, чтобы и высота, и место у всех изделий были одинаковыми.

2.Направление на источник передаваемого сигнала должно выдерживаться с точностью до трех градусов. Для этого на монтажной трубе можно сделать специальную отметку.

3. Измерения следует проводить при одинаковых погодных условиях.

4. Кабель, соединяющий антенну и телевизор, должен иметь одинаковое сопротивление и длину. Лучше всего использовать один провод, меняя только приемники.

Тестирование следует проводить только для продуктов одного типа. Например, комнатную антенну DMV-диапазона нельзя сравнивать с наружной или с метровыми приемниками.Следует понимать, что полевые испытания могут дать результаты, которые будут существенно отличаться от лабораторных.

Дециметровая антенна для цифрового телевидения

В последнее время в СМИ все больше и больше говорится о необходимости перехода на цифровое телевидение. Многие уже сделали это, но кто-то еще думает. Пока сигнал транслируется в обоих режимах. Однако качество аналогового ТВ оставляет желать лучшего. В связи с этим людей интересует, какие дециметровые антенны можно использовать для Т2.Давайте в этом разберемся. Фактически цифровое телевидение вещает на канале DMV-диапазона. Так что для его приема может подойти стандартная DMV-антенна. В магазинах часто можно увидеть приемные устройства, свидетельствующие о том, что они предназначены для цифрового телевидения. Однако это маркетинговый ход, который позволяет продавать стандартную дециметровую антенну дороже, чем она стоит. Покупая такой продукт, у вас не будет гарантии, что он обеспечит лучший прием, чем то, что уже есть у вас дома и работает уже много лет.Как мы уже говорили ранее, качество зависит в основном от уровня передаваемого сигнала и условий прямой видимости. Однако следует учитывать, что в большинстве городов для передачи цифрового телевидения используются гораздо более мощные генераторы, чем для аналогового. Это сделано для того, чтобы ускорить переход на новый стандарт. Ведь зрители хотят видеть на экранах четкое изображение, а не «снег». Поэтому, если в окошке есть приемник, на котором написано «Антенна УВЧ для DVB-T2», знайте: это не значит, что перед вами какое-то особое изделие.Просто не совсем честный продавец хочет нажиться на невежественном покупателе. Также следует знать, что программа перехода на новый стандарт предусматривает создание консультационных центров. В них вы можете получить исчерпывающую информацию по любому вопросу, связанному с цифровым телевидением. Все консультации бесплатные. В некоторых городах это оборудование находится в тестовом режиме, поэтому сигнал может быть нестабильным или слабым. Не волнуйтесь, сотрудники центра всегда подскажут, как решить проблему с качеством приема сигнала.

Дециметровая антенна своими руками

Длина волн ДМВ находится в пределах от 10 см до 1 м. У этой функции есть свое название. Электромагнитные колебания на этой частоте распространяются в основном по прямой. Они почти не огибают препятствия, лишь частично отражаясь от тропосферы. В связи с этим междугородная связь в дециметровом диапазоне очень затруднена. Его радиус не превышает ста километров. Рассмотрим пару примеров, как сделать дециметровую антенну в домашних условиях.

Первый вариант самодельного телевизионного приемника будет, так сказать, собран на коленях из подручных материалов. Каналы DMV расположены на участке от 300 МГц до 3 ГГц. Наша задача — сделать антенну, которая будет работать на этих частотах. Для этого нам понадобятся две пивные банки емкостью 0,5 литра. Если вы используете большую емкость, принимаемая частота уменьшится. Для установки понадобится каркас, можно использовать доску шириной 10 см. Также можно использовать традиционную деревянную вешалку, в этом случае полученную антенну можно повесить на гвоздь в любом удобном месте комнаты.Помимо каркаса и банок необходимо подготовить пару саморезов, инструменты, коаксиальный кабель, разъем, клеммы, изоляционную ленту. На один конец кабеля наденьте разъем ТВ и припаяйте его. Второй конец вставляем в клеммную колодку. Затем прикрепите винты к горлышкам банок терминала. Провода должны плотно прилегать к металлу. Теперь приступим к сборке самой антенны. Для этого закрепляем банки на горизонтальной перекладине горлышками навстречу им.Расстояние между ними должно быть 75 мм. Для крепления банок можно использовать изоленту. Все, антенна готова! Теперь нам нужно найти место для устойчивого приема телевизионного сигнала и повесить на этом месте нашу «вешалку».

Ресивер для цифрового телевидения

Этот раздел предназначен для людей, которые не хотят использовать обычный (аналоговый) продукт, но хотят использовать специальную дециметровую антенну для нового формата. Своими руками такая ствольная коробка тоже собирается элементарно.Для этого нам понадобится квадратный деревянный (может быть из оргстекла) каркас диагональю 200 мм и обычный кабель RC-75. Вашему вниманию представлен вариант зигзагообразной антенны. Хорошо зарекомендовал себя в диапазоне приема цифрового ТВ. И его можно использовать в местах, где нет прямой видимости источника сигнала. Если у вас слабое вещание, к нему можно подключить усилитель. Итак, приступим к работе. Отогните конец кабеля на 20 мм. Далее согните проволоку в виде квадрата с диагональю 175 мм.Конец загибают наружу под углом 45 градусов, к нему загибают второй отклеенный конец. Плотно соедините экраны. Зачищенный центральный сердечник свободно подвешен в воздухе. В противоположном углу квадрата аккуратно снимаем изоляцию и экран на участке 200 мм. Это будет верх нашей антенны. Теперь соедините получившийся квадрат с деревянным каркасом. В нижней части, где соединяются два конца, следует использовать медные скобы из толстой проволоки. Это обеспечит лучший электрический контакт.Вот и все, дециметровая антенна для цифрового телевидения готова. Если он установлен снаружи, можно сделать для него пластиковый корпус, который защитит устройство от дождя.

Самодельные антенны дальнего действия. Самый простой вариант антенны. Зигзагообразный дециметровый дизайн

Как будто в последние годы спутниковое и кабельное телевидение не получили развития, обычные устройства для приема сигнала все еще востребованы.

Это следующие причины:

  • Не везде можно воспользоваться услугами провайдеров;
  • обычный сигнал для приема сигналов значительно дешевле спутниковых аналогов, и в отличие от последних сделать его самостоятельно не составит труда;
  • не нужно платить подписку.

Расскажем подробно, как простая телевизионная антенна DMW собирается сделать это своими руками, представим расчеты ее параметров, а в заключении статьи будет схема антенного усилителя.

Сразу отметим, что мы не будем рассматривать, как сделать самодельные спутниковые устройства для приема телевизионного сигнала, так как параболическое зеркало для них создать своими руками практически невозможно, как тюнер и голову. Теоретически спутниковую антенну можно сделать самостоятельно, но характеристики такой конструкции будут сомнительными.

Виды строений

Учитывая, что сейчас передача телевизионных сигналов осуществляется в диапазоне 300-900 МГц, конструкции для метровых каналов мы рассматривать не будем, а вынесем три вида:

  • многоцелевые (часто зависимые) устройства, отличающиеся простой конструкцией, их можно изготовить буквально из недоделанных материалов, затратив не более часа;
  • Диапазон-динамик
  • (LPA), не сложный в изготовлении.По своим техническим параметрам такие устройства можно использовать в загородном доме, на даче или в обычной городской квартире;
  • зигзагообразно, эти сложные конструкции значительно упрощаются, если они предназначены для диапазона DMW.

Видео: телевизионная антенна своими руками

Часто независимая конструкция

Простую промышленную антенну для телевизионного сигнала можно собрать своими руками из обычных пивных банок, подробно расскажем технологию изготовления.Конструкция работает по принципу, использованному в диполе Навенненко: с увеличением плеча вибратора линейного типа расширяется рабочий диапазон частот без изменения других параметров. В этом случае плечами вибратора будут банки из-под пива.

Конструкция, собранная из пары банок, обеспечивает уверенный прием аналогового сигнала в черте города, при этом нет необходимости согласовывать кабель (при длине до двух метров). Устройство можно значительно улучшить, если его сложно усложнить до сифазной решетки, как показано на рисунке, и установить антенный усилитель (его схема будет приведена в конце статьи).

Расстояние между берегами «А» будет равно λ / 2, где λ — длина волны. Обратите внимание, количество диполей должно составлять 3-4 штуки, с меньшим увеличением в второстепенном и большей сложностью с согласованием кабеля.

Качество сигнала можно значительно улучшить, если поставить экран из металлической сетки сзади. Расстояние между экраном и основной конструкцией — A: 2.

Логотип периодический дизайн

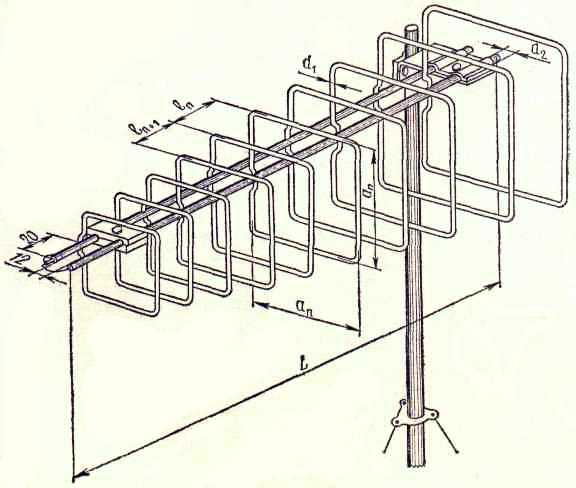

Конструкция этого типа по сути представляет собой коллекторную линию с альтернативно установленными на ней половинками диполей.То есть длина отрезка проволоки, образующего полутрибол, будет равна λ / 4. Устройство этого типа показано на рисунке.


Сделанные своими руками уличные антенны для телевизионного сигнала могут усиливать до 25 дБ, для помещений — около 12 дБ. Учитывая, что LPA — практически идеальное устройство для приема как аналоговых, так и цифровых сигналов, имеет смысл рассказать, как рассчитываются его параметры. Для этого необходимо знать значение индикатора прогрессии τ (в нашем случае от 0.7–0,9), а также угол раскрываемого α (30–60 °).

Используя соотношение τ = B2 / B1 = B3 / B2 = BN / (B (N-1)) = A2 / A1 = A3 / A2 = AN / (A (N-1)), параметры антенны не составит труда.

Обратите внимание, что чем больше τ, тем лучше коэффициент усиления, в то же время уменьшение угла α позволяет увеличить направление.

Специфика расчета:

  • в первую очередь вычисляются значения B2 и A2;
  • на следующем этапе производится расчет B1 и A1, после чего рассчитываются остальные параметры.

Приведем пример расчетов. Допустим, нам необходимо осуществить прием сигналов рыкающего цифрового телевизионного сигнала на большом расстоянии от станции, вещающей на ТВЦ с 26 до 30, то есть на частоте от 510 до 550 МГц (канал и его частота указаны в DVB -Т). Соответственно, нам нужно охватить диапазон волн 588-545 мм.

Исходя из условий, выберите наибольшее значение показателя прогрессии τ = 0,9, а угол пара примет минимально допустимый — 30 °.

Вычислите второй по величине диполь: B2 = 588/2 = 294 мм, значит его плечо будет равно 294/2 = 147 мм. Вычислить A2 = B2 / TG15 ° = 294 / 0,267≈1101 мм.

Находим A1 и B1 через τ, a1 = a2: 0,9≈1223 мм, B1 = B2: 0,9≈326 мм.

Рассчитаем оставшиеся параметры:

B3 = B2 * 0,9≈264 мм, A3 = A2 * 0,9≈990 мм;

В4 = В3 * 0,9≈237 мм, А4 = А3 * 0,9 = 891 мм.

Зигзагообразный дециметровый дизайн

Этот тип устройства для измерительных каналов сложен по конструкции, рассчитать и изготовить, не имея опыта, непросто.

Аналог для ДМВ намного проще, чертежи такой конструкции легко найти в Интернете, один из них изображен на рисунке (размеры указаны в миллиметрах). Учитывая небольшие размеры, антенну можно использовать как домашнюю.

Для изготовления можно использовать алюминиевые листы или медные трубки, толщина материалов должна быть не менее шести миллиметров.

Прочие виды

К сожалению, рамки статьи не позволяют рассмотреть все конструкции, но чертежи этих устройств (как сложные, так и простые) широко распространены в Интернете.Вы можете узнать, как сделать телевизионные антенны из дисков, трубок и прочей техники, посмотреть, как устроены активные, комбинированные, спиральные, круглые и рамочные конструкции.

Простой усилитель сигнала

Ниже представлена ​​схема простого малошумящего широкополосного усилителя, которым оснащены многие устройства польского производства. Отметим, что конструкция усилителя получилась достаточно удачной, чего не скажешь о технических параметрах устройств, которыми он комплектуется.


Радиоэлементы, используемые в приборе:

Транзистор VT1 — 2SC3358.

  • C1, C5 — 0,01 мкФ;
  • C2, C3, C8, C9 — 10 ПФ;
  • C4, C7 — 0,001 мкФ;
  • C6 -10 мкФ x 35 В.

Резисторы:

  • R1 — 470 Ом;
  • R2 — 2.2кОм;
  • R3, R4 — 1 ком;
  • R5 — 5 ком.

Дроссели индуктивности L1 и L2 — обычные дроссели, осуществляющие обмен, катушки L3 и L4 содержат 3-5 витков провода.

Телевизионную антенну можно собрать практически у любой подруги, но есть нюансы, которые нужно учитывать:

  • элементы конструкции, по которым проходит полезный сигнал, соединены с помощью пайки, в противном случае велика вероятность нарушения электрического контакта, что негативно скажется на параметрах устройства;
  • оплетка современного коаксиального кабеля не медная, она сделана из сплава, устойчивого к коррозии, что может вызвать затруднения при пайке.Рекомендуем использовать паяльник мощностью не менее 40Вт, флюсовую пасту и легкоплавкий припой;
  • : если складки площадки мешают уверенному приему, придется побеспокоиться о высокой мачте.

Наступила эра цифровых сигналов. Все телекомпании начали работать в новом формате. Аналоговые телевизоры живут своим веком. Они до сих пор находятся в рабочем состоянии и есть практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, и люди могли использовать их при просмотре цифрового вещания, достаточно подключить консоль DVB-T к телефонной линии и захватывать телевизионные сигналы с длиной волны специальной антенной.

Любой самодельный мастер способен не покупать антенну в магазине, а сделать ее своими руками из средств для просмотра телешоу цифрового ТВ дома или на даче. В этой статье описаны два наиболее доступных дизайна.


Немного теории

Принцип работы антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от передающих телевизионных излучателей до антенны электромагнитной волны синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

Когда электромагнитная волна проходит через поверхность приемных лучей антенны, в ней присутствует напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутой цепи приема входного сигнала с сопротивлением R, в последнем протекает электрический ток. Он улучшается и обрабатывается схемой цифрового телевидения, отображается на экране и в динамиках в виде изображения и звука.

Для моделей аналогового ТВ-приемника между антенной и телевизором промежуточным звеном является префикс DVB-T, который выполняет декодирование цифровой информации об электромагнитных волнах в нормальный вид.

Вертикальная и горизонтальная поляризация цифрового телевизионного сигнала

В телевизионном вещании государственные стандарты приняли электромагнитные волны, излучающие все в двух плоскостях:

  1. горизонтально.

Таким образом передатчики отправляют излучающие сигналы.

И пользователям нужно просто повернуть приемную антенну в нужной плоскости, чтобы максимально удалить потенциал мощности.

Требования к цифровой пакетной телевизионной антенне

Телевизионные передатчики распространяют свои волновые сигналы на небольшие расстояния, ограниченные зоной прямой видимости от верхней точки телевизионного излучателя. Их дальность действия редко превышает 60 км.

Для таких расстояний достаточно обеспечить мощность излучаемого ТВ-сигнала небольшой величины.Но напряжение электромагнитной волны на конце зоны покрытия должно формировать нормальный уровень напряжения на принимающем конце.

Антенна представляет небольшую разницу потенциалов, измеренную в долях напряжения. Он создает токи небольшой амплитуды. Это предъявляет высокие технические требования к установке и качеству изготовления всех частей цифровых приемных устройств.

Конструкция антенны должна быть:

  • сделана аккуратно, с хорошей степенью точности, исключая потерю мощности электрического сигнала;
  • ,
  • направлена ​​строго по оси электромагнитной волны, исходящей от передающего центра;
  • ориентированы по типу поляризации;
  • защищен от посторонних сигналов той же частоты, исходящих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобных устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из пояснительного первого шаблона, является длина электромагнитной волны излучения. Под ним создаются симметричные плечи вибраторов различной формы, определяются габаритные размеры антенны.

Длину волны λ в сантиметрах легко вычислить по формуле упрощенного вида: λ = 300 / f.Достаточно просто найти частоту принимаемого сигнала F в мегагерцах.

Используем для этого Я ищу Google и спрашиваю у него список региональных точек подключения ТВ для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красного прямоугольника передающего центра в Ушачи.

Частота его волны 626 мегагерц, вид поляризации горизонтальный. Этих данных вполне достаточно.

Осуществляем расчет: 300/626 = 0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим пополам и получаем 24 см — желаемую длину полуволны.

Максимальное значение натяжения достигает в середине этого участка — 12 см. Его еще называют амплитудой. Под этот размер и сделана штыревая антенна. Обычно это выражается формулой λ / 4, где λ — длина электромагнитной волны.

Самая простая ТВ антенна для цифрового телевидения

Потребуется отрезок коаксиального кабеля с волновым сопротивлением 75 Ом и вилка для подключения антенны.В старом ложе мне удалось найти готовую двухметровую деталь.

Обычным ножом со свободного конца срезана внешняя оболочка. Длину беру с небольшим запасом: при регулировке всегда легче откусить небольшой отрез.

Затем удалите экранирующий слой с этого участка кабеля.

Работа выполнена. Осталось вставить розетку вилки в разъем на приставке ТВ сигнала и провести оголенный провод внутренних жил поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенна должна располагаться прямо на подоконнике или закрепляться на стекле, например, кусочком скотча или стяжкой для крепления жалюзи. Отраженные сигналы и помехи могут быть экранированы лентой из фольги, расположенной на небольшом расстоянии от центральной жилы.

Подобная конструкция изготавливается буквально за десяток минут и не требует особых материальных затрат. Стоит протестировать. Но он способен работать в зоне уверенного приема сигнала.Мое здание прикрывает гору и многоэтажный дом. Передающая телебашня находится на расстоянии 25 км. В этих условиях цифровая электромагнитная волна отражается много раз, это плохо. Пришлось искать другое техническое решение.

А вам по теме этой конструкции предлагаю посмотреть видео владельца ЭЧКП «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевизионного вещания другой диапазон частот волн, я использовал для отработки конструкции зигзагообразной широкополосной антенны, не требующей сложного изготовления.

Сразу вспомнилась одна из эффективных их разновидностей — Антенна Харченко. Его конструкцию решили применить для цифрового приема. Вибраторы из плоской меди блестят, но вполне можно сделать и из круглой проволоки. Так будет легче обуздать и выровнять концы.

Как определить размер конкретной антенны

Онлайн калькулятор

Воспользуемся поиском всезнающего Google. В командной строке пишем: «Расчет антенны Харченко» и нажимаем ENTER.

Выбираем любой понравившийся сайт и производим онлайн расчет. Я подошел к первому открытому. Вот что он меня вычислил.

Все свои данные я представил картинкой с обозначением размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял за основу представленную информацию, но не выдержал точно все размеры. Из предыдущей практики знаю, что антенна хорошо работает в широкополосном диапазоне волн.Поэтому размеры деталей просто завышены. Полуволна каждой гармоники синусоид электромагнитного ТВ-сигнала будет помещена в плечо каждого вибратора и будет принята.

На основании выбранных данных изготовлены заготовки для антенны.

Особенности конструкции вибратора

Соединение концов щинки для «восьмерки» создавалось по центру на этапе загибов. Слили паяльник.

Создан по принципу «момент», сделан своими руками из старых трансформаторов, двух десятков лет работы.Припаяли их даже медным проводом 2,5 квадрата на тридцатипердусный мороз. Работает с транзисторами и микросхемами, не зарастая их.

Дизайн планирую описать отдельной статьей на сайте для тех, кто захочет сделать это в ближайшее время. Следите за публикациями, подписывайтесь на уведомления.

Подключаем антенный кабель к вибратору

Медная жила и оплетка только что припаяны к восьми металлической оплетке с разных сторон по ее центру.

Кабель, привязанный к медной шине, вооружая его петлей в виде полушита вибратора.Этот метод удовлетворяет согласованию сопротивления кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но я решил показать ее изготовление. Для фундамента взяли деревянный брус. Красить и пропитывать лак не стала: конструкция будет эксплуатироваться в помещении.

В тыльной стороне планки просверлил отверстия для крепления экрана и вставил проволоку, а потом их заклинило.

Получился экран для антенны Харченко.В принципе, его можно сделать и другой конструкции: вырезать из куска лобовой брони танка или вырезать из пищевой фольги — сработает примерно одинаково.

На обратной стороне планки закреплена конструкция вибратора с тросом.

Антенна готова. Осталось установить его на окно для работы в вертикальной поляризации.

Когда телевизионный приемник находится на большом расстоянии от передающего генератора, мощность его сигнала постепенно ослабевает.Его можно увеличить с помощью специальных электронных устройств — усилителей.

Необходимо только четко видеть разницу между принимаемыми антенными сигналами, которая может быть:

  1. просто ослабленной;
  2. содержат высокочастотные помехи, искажающие форму цифровых синусоид до некоего «карябла» рисунка.

В обоих случаях усилитель выполнит свою роль и повысит мощность. Причем ослабленный сигнал ТВ будет четко воспринимать и показывать, а с усиленными «каряболои» будут проблемы с воспроизведением.

Для устранения подобных помех разработаны волны:

Их необходимо измерить с помощью осциллографа, а методы использования различных конструкций позволяют анализировать в каждом конкретном случае индивидуально. Антенна тут не виновата.

Только в портативных моделях телевизоров есть встроенные устройства, обеспечивающие необходимое преобразование электромагнитных волн основного телевизора. Результирующие сигналы улучшаются и обрабатываются. На основе этих данных формируется окончательное изображение. Но в стационарных ресиверах этого не предусмотрено.Поэтому могут пригодиться знания, как сделать антенну для телевизора своими руками. В этой статье представлены конструкции, которые любой человек может воспроизвести без дополнительных усилий. При их выборе предпочтительнее считались изделия, собранные из простейших компонентов.

Аналогичную сложную конструкцию можно заменить на качественную самоделку

Как ни странно, но некоторые «кустарные» конструкции по своим параметрам не уступают заводским изделиям. Более того, некоторые из них обладают отличным усилением, хорошей частотной избирательностью и другими лучшими техническими характеристиками.Элементарные теоретические знания помогут произвести точную настройку в соответствии с особыми условиями на месте приема сигнала.

В некоторых ситуациях соответствующие навыки просто необходимы. Согласитесь, сложно дождаться открытия магазина завтра утром, когда прямо сейчас можно сделать качественную антенну от подруги. Весь процесс займет не более часа. После этого сама заслуженная гордость будет гармонично дополнена уважением ко всем членам семьи.

Как сделать своими руками антенну для телевизора: Простые конструкции

Тем, кто не желает подробно разбираться в тонкостях теории теории радиоволн, достаточно изучить инструкцию в этом разделе. Здесь рассказывается о том, как сделать своими руками антенну для телевизора без лишних затрат времени и денежных средств. Эти проекты проверены на практике. Поэтому для получения положительного результата нужно всего лишь повторить последовательность рабочих операций.

Вторая «жизнь» пивных банок
Примечание! Тут и тут нужно учесть расположение ближайшей башни. В этом случае центральная ось банок устанавливается перпендикулярно направлению на передатчик сигнала. После получения хорошей «картинки» оптимальные позиции скотчем практически не фиксируются.

Провод и доска

Простая антенна своими руками для цифрового ТВ с точным расчетом

Чтобы узнать, как сделать своими руками антенны для телевизора без ошибок, необходимо уточнить условия задания.Если рассматривать Московский регион, то основное вещание в цифровом формате ведется на двух несущих частотах. Для расчетов мы используем одно значение — 546 МГц.

Активные части антенн выполнены из проводников. Их размеры должны соответствовать длине волны (ДВ). Если вы используете квадрат, каждая сторона должна быть равна ¼ DV.

Для крепления ресивера только специальный телевизионный кабель. Отличается от стандартных проводов силовой сети и другими точными значениями волнового сопротивления, 75 Ом.Входные каналы оборудования настроены. Если применить другую кабельную продукцию, параметры входного сигнала будут хуже.

Чтобы не усложнять конструкцию, используем простую форму, кольцо. Его размеры рассчитываются по простой формуле.

Др = (300 / аварийный) * 100 где

  • Другая длина рамы в см;
  • Emergency — частота несущего сигнала в МГц.

В нашем случае получится: (300/546) * 100 = 55 см (округленное значение).

Обратите внимание на то, что центральный ток отрезанной рамы вообще не используется. К оплетке подключается обрыв телевизионного кабеля. Скрутка упрочняющая пайка.

Решение дальнего действия

Если «пассивных» методов недостаточно, пригодится технология создания антенного усилителя своими руками. В этом случае первичных материалов будет недостаточно. Придется закупить электронные компоненты, освоить метод изготовления печатной платы.

Полезная информация! Катушки индуктивности Cate могут быть изготовлены самостоятельно. Подойдет любой каркас (цилиндр диаметром 2 мм). Для намотки используется медная проволока с лаковым покрытием (0,5 мм).

Не только копирование готовых решений, но и точный расчет эффективной телеконненны сделать не сложно. Определенные трудности возникнут, если потребуется активное усиление сигнала. Но перед этим есть смысл поэкспериментировать с пассивными антеннами.

Как сделать самодельную антенну для цифрового ТВ (видео)

Вас также может заинтересовать:

Как настроить спутниковую антенну самостоятельно: правильный подход Электромонтаж в деревянном доме своими руками: Пошаговая инструкция выполнения

В магазине сегодня большой выбор всевозможных антенн для телевизора, и всегда есть возможность купить то, что вам нужно. Но бывают случаи, когда антенна требуется очень срочно, например, после грозы или на даче, и нужно ехать в магазин.Тогда в помощь придут умелые руки, увеличение и немного исходного материала.

Это самая популярная телевизионная антенна, которую делают мастера. Секрет его популярности в простоте и доступности материалов. Такую антенну можно сделать на даче и на пикнике. И в квартире, где прием на магазинную антенну не всегда идеален. Мастера говорят, что для изготовления самой такой антенны потребуется всего 10 минут времени, а каналов потребуется намного больше, чем стационарная.

Для изготовления ствольной коробки из пустых жестяных банок необходимо:

  • антенный кабель;
  • пара жестяных банок из-под пива или других слабоалкогольных напитков;
  • Саморезы
  • — 2 шт;
  • Вилка
  • ;
  • изолента или липкая лента;
  • Отвертка
  • ;
  • палка.

Инструкция, как самому сделать антенный телевизор:

Антенна из-под пустых пивных банок готова, осталось только подключить ее к телевизору и настроить.Можно улучшить конструкцию и сделать антенну из нескольких секций из пивной тары.

Простая телевизионная антенна

Если вы не маскируетесь с большим мастером, но все же хотите сделать антенну своими руками, нужно постараться, чтобы было проще сделать ее несложную конструкцию. Для этого нужно произвести такие манипуляции:

  1. Чтобы сделать простейшую антенну своими руками, нужно подключить антенный вход к телевизору с любым металлическим контуром, предварительно изолированный.
  2. Контур нужно установить на подставку из пластика или дерева, поставить на телевизор или балкон.
  3. Вам необходимо подключить телевизор к антенне с помощью вилки и кабеля, у которого необходимо разрезать изоляцию длиной около 5 см.
  4. Открывающая обмотка должна быть разделена пополам и согнута.
  5. Внутренняя обмотка также аккуратно обрезана до такой же длины и загрублена жилка кабеля.
  6. В заглушку закрепить винтами с обмоткой. Если в вашей вилке нет места для крепления обмотки, то необходимо ее разрезать.
  7. Еще один край кабеля закрепляют на контуре, перед тем как он будет похож на него, сделайте из жилы кольцо и закрепите.
  8. Места подключения должны быть обернуты изоляцией для надежности конструкции.

Чтобы улучшить сигнал на домашней антенне, нужно использовать электронные усилители сигнала.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то и лучше, необходимо улучшить ее приемный контур.

  1. Купите усилитель сигнала, который подключается непосредственно к антенне, обязательно намотайте кабель с обоих концов ленты, чтобы не было помех в сигнале.
  2. Чтобы прием был качественным, нужно сделать экран — это металлическая сетка, которая изолирована от телевизора и кладется за ресивер. В качестве ширмы можно использовать металлическую сетку от забора.
  3. Зону приема нужно увеличить, для этого можно прикрепить к экрану металлические планки, обращая внимание на то, чтобы вся конструкция была из одного металла, чтобы не возникало со временем.Соединять доски с экраном нужно симметрично так, чтобы был максимально большой размер.
  4. По центру конструкции нужно расположить еще один усилитель, припаяв контакты к ресиверу.
  5. Антенны такого типа в доме не устанавливают, обычно ставят на крышу, поворачивая в сторону ближайшего телевизора.

Антенна с минимальным набором материалов

Есть два совершенно элементарных метода, как сделать антенну для телевизора в домашних условиях:

  1. Нужна самая легкая проволока, но не нужно брать из алюминия, так как он очень быстро окисляется.Для этих целей замечательно подойдет проволока из меди или латуни. Очистите провод с двух концов от изоляционного материала, один конец прикрепите к батарее или трубе, а другой вставьте в разъем телевизора. Вы заметите, что сигнал появился сразу, так как труба, проходящая через большую часть дома и уходящая вверх, является усилителем нужных частот. Таким образом можно «поймать» около пяти каналов.
  2. Второй вариант будет доступен только людям, у которых есть балкон.В этом случае нужно взять такой же провод, только более длинный, чтобы он соединял телевизор и зону балкона. Очистите провод с двух сторон, причем одним концом подключить к телевизору в гнезде кабель, а вторым залезть на натянутые шнурки, на которых висит белье. Этот метод не только поможет добавить количество каналов, но и повысит качество изображения на порядок.

Спутниковая антенна

Своими руками можно сделать не только простые антенны для телевизора, но даже спутниковые.Особенно это актуально для тех, кто живет далеко от крупных городов, и купить в магазине параболический ресивер нельзя. Хорошо, если телевизор будет находиться на расстоянии 35 км от здания, чтобы сигнал был достаточно сильным. А если рядом будет высокая конструкция, то задача будет еще проще.

Необходимые материалы:

  • ненужный зонт;
  • Фольга
  • ;
  • Антенный кабель
  • , желательно из меди;
  • пивная пустая банка;
  • Усилитель сигнала
  • с блоком питания.

Поступления:



Цифровое телевидение в наши дни продолжает распространяться с каждым днем. Провайдеры предлагают свои услуги в этой сфере, продавая дорогие устройства. Однако вы можете «поймать» необходимое цифровое телевидение с помощью самодельной антенны.

Предлагаем посмотреть видео по изготовлению антенны:

Итак, нам потребуется:
— антенна дециметрового диапазона;
— калькулятор;
— антенный кабель;
— разъем кабеля;
— линейка

Во-первых, следует отметить, что для приема цифровых телеканалов нужен телевизор с поддержкой формата DVB-T2, иначе антенна не справится со своим назначением.Также следует уточнить, что провайдеры часто рекламируют так называемые цифровые антенны, которые якобы создают специально для приема цифровых телеканалов. Это не потому, что такие каналы можно поймать даже проволокой. С материалами и вступительной частью разобрались, можно приступать к работе.


Далее находим наш район или город на сайте, чтобы узнать о Центре консультационной поддержки или, проще говоря, Центре вещания. Следующее — позвонить в центр поддержки и узнать, по какому каналу транслируется цифровое телевидение.Автор, например, вещание идет по 27 каналам. В конце этого этапа мы узнаем частоту канала.

Теперь с помощью калькулятора и специальной формулы мы должны определить необходимую длину нашей антенны. Формула предельно проста: 7500 нужно разделить на количество частот канала. У автора Ровенская частота канала 522000 кГц, то есть надо 7500 делить на 522. Получается примерно 14,3. Результат получается после деления результата и получения длины антенны в сантиметрах.


Далее берем обычный антенный кабель, зачищаем с одной стороны и вставляем разъем.


Следующим делом берем линейку и измеряем результат, полученный при делении, без подсчета очков, чтобы оставить 2 сантиметра у основания. То есть, если автору нужен кабель длиной 14 сантиметров, его достоинства 2 + 14 см.


Обрежьте конец. После этого делаем надрез на базовой линии и убираем до Конв. Снимаем защиту кабеля, так как она нам не нужна.Также отрезаем фольгу.


После этого согните трос по линии основания под прямым углом. Антенна готова. Осталось установить его снаружи так, чтобы он смотрел в сторону передающей антенны. Стоит отметить, что если расстояние от передающей антенны больше 15 км, то придется применять антенный усилитель.

Антенна UHF con le proprie mani. Антенна UHF fatta in casa per la TVe digitale

В огромных телевизионных кадрах и тубе есть антенна, соответствующая аналоговому телевидению и хорошему телевидению.Quelli che potevano essere acquistati nei negozi non erano di alta qualità. Пертанто, человек, созданный для телевизионных антенн с соблюдением правил. Огги, многие из них интересны всем устройствам в казино. E anche quando molto spesso le tecnologie digitali, questo interesse non svanisce.

Era digitale

Questa era ha toccato la TVe. Oggi, le trasmissioni T2 si stanno sviluppando pi ampiamente. Ha le sue caratteristiche. In quei luoghi in cui il livello del segnale supera leggermente l’interferenza, si ottiene una riszione di qualità sufficientemente elevata.Semplicemente non c’è nessun altro segnale. Non c’è nulla che possible interferire con un segnale digitale, tuttavia, in una situazione di disallineamento del cavo o di varie distorsioni di fase, praticamente in qualsiasi punto del percorso di trasmissione o riszione, l’immagine può diventare con live quadrata an di segnale elevato.

Другое изменение состояния относится к современному телевидению. Quindi, все trasmissioni sono condotte nell’intervallo UHF, i trasmettitori hanno una buona copertura.Le condizioni in cui le onde radio si aggano Atttleverso le città sono cambiate notevolmente.

Параметры антенны

Prima di iniziare la produzione, это необходимо для определения всех параметров этой стойки. Ovviamente richiedono conoscenze approfondite in varie aree della matematica, nonché le leggi dell’elettrodinamica.

Quindi, il guadagno — это отчет о возможностях всей системы риферирования и формы использования всех используемых антенн.Все это работает с огнем антенны, созданной с учетом интенсивности и плотности потока с параметрами стесси. Il valore di questo coefficiente è adimensionale.

Это прямой коэффициент, связанный с интенсивностью кампаний, творческой антенной, всей интенсивностью движения в конкретном направлении.

È необходимо установить параметры, которые не связаны с KU и KND. Здесь есть антенна UHF для цифрового телевидения, поэтому она очень сильно направлена. Туттавия, иль суо гуаданьо и пикколо.Questi design sono diretti in lontananza. Ci sono anche designs con alta direttività. Qui viene in combinazione con un livello di guadagno Molto Potente.

Oggi non puoi cercare formule, ma usare programmi speciali. Prendono già in рассмотрение всех необходимых параметров. Devi Solo, в котором содержатся все условия — и полностью отключены от UHF-антенны, затем увеличены.

Sfumature di fabbricazione

Qualsiasi elemento strutturale in cui devono scorrere le correnti di segnale deve essere collegato mediante un saldatore o una saldatrice.Un nodo simile, se è all’aperto, soffre di troublei del contatto. В этом случае, различные параметры антенны и живые изображения могут быть записаны на заметку.

Этот вопрос является частным для точек с нулевым потенциалом. Secondo gli esperti, возможно, вы остановитесь на напряжении e l’antinodo della corrente. Per essere precision, questo è il valore massimo corrente. È представить нулевое напряжение? Questo non è sorprendente.

Questi posti sono fatti meglio dal metallo solido.È невероятно, что вы ле correnti striscianti influenzino l’immagine se le connessioni vengono eseguite mediante saldatura. Tuttavia, a causa della loro presenza, il segnale potrebbe scomparire.

Come e cosa per saldare?

Антенна DMV не очень проста. Ciò impla lavorare con un saldatore. Я современные производители кави для телевидения, который не звучит лучше всего. Ora c’è una lega Economica, устойчивое к коррозии. Questi materiali sono difficili da saldare.E se sono riscaldati abbastanza a Lungo, c’è il rischio di bruciare il cavo.

Gli esperti raccomandano l’uso di saldatori a Bassa Potenza, saldature a basso punto di fusione e fondenti. Non sentirti dispiaciuto per la pasta durante la saldatura. Il saldatore giace correttamente solo se si trova sotto uno strato di flusso di ebollizione.

Catch T2

Для цифрового телевидения достаточно специального аккорда. Ma non ha un’antenna Integrata.E quelli che sono offerti come digitali speciali, troppo costosi e Privi di Signato.

Если вы хотите приобрести T2 с полным автоматическим дизайном. Антенна DMV доступна в следующих случаях: простая, экономичная и качественная. Provalo tu stesso

L’antenna più semplice

Per costruire questo design, non avrai nemmeno bisogno di andare al negozio. Per la fabbricazione del suo cavo для антенны piuttosto comune. Для этого необходимо 530 мм в диаметре и 175 мм в реальном времени.

Антенна ТВ-стесса — это кавалерия. Le estremità devono essere ritagliate e quindi collegate al loop. E per l’ultimo — это необходимо сделать каво че си коннетте sintonizzatore t2. Quindi, sul ring, lo schermo e il nucleo centrale sono collegati agli schermi loop. Sono collegati anche gli ultimi nuclei centrali. E il cavo для sintonizzatore и saldato являются стандартными для schermo и il nucleo centrale.

Apparve l’antenna DMV, больше всего. Il suo design era moltoconomo e pratico.E non funziona peggio di costose opzioni di negozio. Deve essere fissato supensato o оргстекло. Per questi morsetti di costruzione perfetti.

Антенна «persone»

Этот дизайн — это дискотека в алюминиевом стиле. Средний диаметр элемента должен быть 365 мм и внутренний диаметр 170 мм. Il disco deve avere uno spessore di 1 мм. Для того, чтобы сделать это необходимо, чтобы не было дискотеки (длина 10 мм). После того, как вы установили плату, достаточно установить схему на печатной плате.Dovrebbe essere 1 мм di spessore.

La scheda deve avere fori per viti MZ. La Scheda deve essere incollata al disco. Quindi — это необходимость салдаре я fili del cavo ad esso. Il Nucleo Dovrebbe Essere Saldato su un lato del disco, lo schermo sull’altro. В соответствии с качеством, уникальная антенна телевидения увеличена в размерах с заданными дисками, сопоставляется с телевизором с транспондером.

Универсальная антенна

Для того, чтобы сделать эту конструкцию не верной, используя пустое сопранальное соединение.Lo faremo da vararian materiali di scarto. Tuttavia, sebbene sia fatto da sé, funzionerà bene nell’intero intervallo decimale. Quindi, questa антенна DMV, con le sue stesse mani prodotte rapidamente, non è inferiore al negozio, ma ha un design più costoso. Для рисования T2 sarà sufficiente.

Quindi, per assembly questo design, hai bisogno di lattine vuote di cibo in scatola o birra. Hai bisogno di 2 lattine con un диаметром 7,5 см. La Lunghezza di Ciascuna è диаметром 9,5 см. Devi anche fare scorta di strisce di textolite o getinaks, semper con un foglio di alluminio.

Le nostre banche devono essere collegate al PCB con un saldatore. Il piatto di questo materiale, che collegherà i contenitori nella parte superiore, deve un rivestimento solido di lamina di rame. Sulla piastra inferiore, la pellicola dovrebbe essere tagliata. Это слово для легкого доступа через каво.

необходимо смонтировать структуру в современной сказке, чтобы получить полную не-sia антенну 25 см Questa (диапазон UHF) и симметричный вибратор для большого диапазона.Grazie alla sua superficie, ha grandi guadagni.

Все улучшения, которые не могут быть изменены, можно использовать с одним диаметром пикколо. Tuttavia, allora il foglio dovrà essere tagliato sulla piastra di collegamento superiore.

Антенна «Birra»

Ti piace bere una birra? Non gettare vasi. Da loro puoi fare una buona антенна. В соответствии с тарифом, это необходимо, если необходимо lattine di birra su qualsiasi materiale dielettrico.

Для того, чтобы сделать это необходимо, чтобы оно было подходящим, это было все правильно. Per questo cavo deve essere spogliato. Vedrai il foglio di schermatura. Sotto sarà uno strato protettivo. Ma sotto di esso è возможно osservare direttamente il cavo.

Для антенны, требующей более 10 см. La pellicola deve essere avvitata delicatamente per poter eventualmente diramarsi. Lo strato protettivo per il nucleo centrale dovrebbe essere rimosso di 1 cm.

D’altra parte sul cavo è needario saldare la spina for la TV. Se fossi un abbonato di reti via cavo, questa parte e il cavo non dovranno nemmeno essere acquistati separatamente.

Ora per le lattine. Si consiglia di utilizzare contenitori per birra con un volume di 1 l. Туттавия, una buona birra tedesca в tali banche è costosa, ma la casa non viene venduta.

Le banche devono essere stappate con molta attzione. Это необходимо, чтобы освободить содержимое от содержимого и лучше всего.Inoltre — это обязательно коллеги из ностро, скермо суль каво и суль бараттоло с л’ауто ди una vite autofilettante. Per il secondo — это необходимость fissare il nucleo centrale.

Для того, чтобы получить высшее качество, нужно собрать больше возможностей и каво с уникальным стилем.

È needario fissare le banche su qualsiasi materiale dielettrico. Va notato che dovrebbero essere collocati su una linea retta. La distanza tra loro dipende dalla capacity. Все это это соло для индивидуального опыта.

зигзаг

Зигзагообразная антенна УВЧ имеет простой дизайн. La parte stessa — это большая банда. Это устройство, содержащее различные варианты разработки, содержит параметры оригинального проекта. Allo stesso tempo i suoi elettrici non sono quasi violati.

La sua resistenza di ingresso in un certo intervallo dipende da quali sizesi saranno i conduttori che formeranno la base della tela. C’è una dipendenza. Маджоре — это большая коллекция кондитерских, лучшая антенна, адаттата, все продукты.В общем, для производства материалов можно использовать все необходимое. Для поиска vestibilità e piastre, tubi e angoli e molto altro ancora.

Все прекрасные элементы управления сказочной антенной, в которой разрешено использование одного из инструментов, созданных с помощью винтовки. Quest’ultimo rifletterà nella Direzione dell’energia ad alta freza dell’antenna. Tali schermi hanno spessoimensi serie e la fase dipende mainmente dalla distanza.

Dal punto di vista pratico, il riflettore viene eseguito solo raramente da un singolo foglio di metallo.Пи спессо — это одна из лучших форм кондукторов, которая звучит так же, как и фортепиано. По рентабельности, не рендеринг lo schermo troppo stretch. Я conduttori dai quali verrà realizzato lo schermo verranno uniti mediante saldatura o saldatura al telaio metallico.

Questa costruzione является самым простым и сложным. Funziona bene nella gamma UHF. В URSS, эра модели insostituibile popolare. Имея размер, вы можете использовать внутреннюю антенну UHF.

Il materiale sarà tubi di rame o foglio di alluminio. Le parti laterali Possono Essere Realizzate in metallo solido. Spesso sono serrati con una rete or ricoperti di stagno. Se viene utilizzato uno dei metodi indicati, in questo caso la struttura deve essere saldata Lungo il contorno.

Il cavo non può piegarsi bruscamente. Come realizzare questo elemento, puoi vedere sulle imagini.

Deve essere condotto in modo story da raggiungere l’angolo laterale, ma non si estende old i limiti dell’antenna o del quadrato laterale.

МВт внутренняя UHF антенна

Этот дизайн разработан для простого и удобного цифрового телевидения. Può essere fatto facilmente e molto rapidamente. По тарифу questo, hai bisogno di una barra di alluminio o di rame. La suaunghezza dovrebbe essere fino a 1800 мм. Эта антенна может быть использована как все.

Этот дизайн представляет собой карниз алмазной формы. Ci dovrebbero essere due. Чтение руоло вибратора, второго функционала, приходящего на ружье.Для рисования T2, необходимо, чтобы длина диаметра ностро составляла около 140 мм и расстояние до 100 мм.

Dopo che il telaio è stato realizzato e il design acquisirà strictità, un dielettrico viene montato tra le due estremità della barra. Potrebbe essere qualsiasi cosa. La forma e le sizesi sono completamente irrilevanti. Расстояние между точками, доведенными до глубины около 20 мм. Le parti superiori dei nostri diamanti devono essere collegate.

L’alimentatore può essere fatto da cavo. Deve essere collegato a ottoni o petali di rame, che dovrebbero già essere collegati al terminale dell’antenna.

Se la costruzione risultante non soddisfa le tue aspettative, ad esempio, una scarsa qualità di drawing or il ripetitore è lontano, puoi dotare l’antenna di un ampificatore e ti ritroverai con un’antenna UHF attiva. È usato sia в читтаче в кампанье.

Простая плоская антенна UHF

Этот дизайн соответствует нулевому номеру.Это предложение, это иль суо гуаданьо. Идеальная цена за T2. Эта статья написана в Градо-ди-Фунцэйшн из нескольких продуктов, предлагаемых в неигровом стиле.

Si chiama anche digitale, perché con esso puoi catturare perfettamente la trasmissione digitale. Lei a banda stretchta, e questo è un vantaggio important. Funziona sul Principio di una valvola selettiva, che Suggerisce una protezione affidabile contro le interferenze.

Для монтажа, необходимого для нормального положения позвоночника с сопротивлением 75 Ом и нормальным позвоночником для телевидения.Все сразу для создания эффекта каво с большим диаметром. Подойдите, встаньте, мы будем использовать scatola di cartone o qualcos’altro.

Продолжительность определенного кадра определена с использованием программ для расчета параметров антенны. Материал для реализации того, что вы используете, чтобы использовать каво. Предложение, для того, чтобы рассчитывать, что необходимо, чтобы узнать частоту цифровых сообщений Nella tua città.

Основа дизайна для телефона без необходимости.Il filo spelato è attorcigliato insieme al nucleo e alla guaina del telaio. Quindi questa connessione deve essere saldata.

Дизайн разработан на основе базового дизайна. Meglio tenerla lontana dal tuo sintonizzatore. Важно, чтобы не было напряжения на всех антеннах.

Quindi, abbiamo capito, проезд с антенной UHF con le proprie mani. Come puoi vedere, questo non è un compito molto difficile. Вы можете смотреть ваши любимые программы в цифровом формате.E una story struttura è installata nello stesso modo di un normale negozio — sul tetto. È возможно использовать viti o connessione bullonata. Dovrebbe essere installato in un luogo sicuro in modo che durante le raffiche di vento non voli via con un pezzo di ardesia. È auspicabile Che l’antenna sia stata fissata alla massima altezza possible. В этом режиме, исключите приложение из интерференции в цифровую презентацию.

Фрайлок | ATHF Wiki | Фэндом

Фрайлок
Озвучивает Кэри Минс
Мэтт Майелларо ( SGC2C )
Появления в эпизодах Все, кроме Sirens, Spacecadeuce и слышно только в Robots Everywhere.
Возраст Примерно 40
Виды Коробка картофеля фри
Семья Доктор Странный (создатель)
Мастер Шейк (товарищеское творение)
Митвад (товарищеское творение)
Куриный битл (товарищеское творение; умерший)
Громовержец (создание, Шоу Брак )
Дарлин (жена)
Джеральд (пасынок)
Безымянный нерожденный пасынок
Шерил Тигс (бывшая жена; бабушка)
Внучка Шерил Тигс (жена; бывшая падчерица)
Пол Мужской
Работа Детектив (ранее)
Ученый
Джедай
Способности Многолучевые лучи / огнетушители
Пусковая установка Fry
Радар Fry (Frydar)
Левитация
Расчетное предложение «В жизни популярного персонажа наступает момент, когда… Все только что закончилось. »


Фрайлок — один из трех главных героев Aqua Teen Hunger Force .

Он самый рациональный и умный член Aqua Teens. Он также склонен к науке, но некоторые из его мотивов и средств проведения научных исследований временами немного сомнительны.

Внешний вид

Frylock — это живая коробка картофеля фри. Его коробка красная, с глазами, носом, ртом и бородкой.У него также есть зигзагообразный шрам под левым глазом. Однако у него нет видимых ушей. У него тоже нет ни рук, ни ног, хотя в Rabbot Redux было показано, что у него есть ноги. Вместо ног и рук он левитирует и использует свою картошку фри, чтобы хватать предметы, печатать на клавиатуре, писать на бумаге, делать жесты руками и т.д. его способностей, как указано в «Hoppy Bunny».

Личность

Фрайлок, безусловно, самый рационально мыслящий член Aqua Teens.Он часто первым указывает, почему безумные схемы Шейка достойны осуждения. Например, Фрайлок был тем, кто потушил все «олимпийские факелы» Shake, созданные в «Dusty Gozongas». Он часто является единственным членом группы, который действительно хочет разрешить конфликт эпизода, а в таких эпизодах, как «Rabbot» и «Moon Master», он, кажется, единственный Aqua Teen, который даже знает о конфликте. Он также довольно умен, так как может изобретать такие вещи, как термоусадочный луч, суперкомпьютер и робототехнику.Фрайлок — единственный голос разума в море ерунды. В дополнение к этому, он иногда имеет больше власти над своими соседями по комнате и наказывал их хотя бы один или два раза.

Несмотря на то, что Фрайлока часто изображали таким разумным человеком, иногда его изображали сумасшедшим или коррумпированным. Самым ярким примером является «Fry Legs», где он убил человека, чтобы встречаться с мастером по ремонту компьютеров. В «Надувном фюрере» Фрайлок был замечен в создании смертоносного оружия для воздушного шара Гитлера; Однако сначала он не осознавал человека, с которым имел дело.В «Сотне» он был одержим числом сто. В «Клонировании» он использовал свой клонер, чтобы создать большую сумму фальшивых денег, чтобы открыть сеть ресторанов, чтобы накормить голодающих детей всего мира. В «Большом Бро» он злоупотребил программой Большого Брата, чтобы встречаться с матерью мальчика, и зашел так далеко, что помог Карлу инсценировать его смерть.

Силы

В другой истории происхождения у Фрайлока есть способность стрелять разными элементами прямо из глаз. Его наиболее часто используемое «элементарное зрение» — это его лазерные глаза.Это быстрые лучи энергии, высвобождаемые из его глаз, и они достаточно мощны, чтобы уничтожить многих врагов Aqua Teen. Со временем эта сила использовалась все меньше и меньше. Возможно, это потому, что Мэтт Майелларо и Дэйв Уиллис осознали, насколько мощным будет Фрайлок. В «Лазерных линзах» было сказано, что нельзя слишком много использовать эту силу, потому что это может повредить глаза. Фрайлок также использовал версию пожаротушения в «Пыльных Гозонгас», чтобы потушить «олимпийские» факелы Шейка.Он также использовал Fire Vision в «Руки на гамбургере» и Ice Vision, чтобы заморозить Карла в «Клоунах». Было заявлено, что последнее может быть отменено, когда Фрайлок пожелает.

В «Прыгающем кролике» Шейк вырвал драгоценный камень из спины Фрайлока, и Фрайлоку стало очень плохо без него. Это означает, что драгоценный камень является источником силы Фрайлока. Фрайлок также сидит в кресле, а не парит, поэтому подразумевается, что драгоценный камень также дает Фрайлоку способность летать. Однако в следующем эпизоде ​​«Лазерные линзы.«Контактные линзы Фрайлока украдены Шейк. Помимо того, что Фрайлок почти ослеп, Фрайлок теряет способность использовать свое лазерное зрение. Шейк злоупотребляет линзами для своих обычных приветливых шуток до такой степени, что его лазерные лучи становятся чрезвычайно слабыми. Истинный источник Силы Фрайлока неизвестны, потому что Aqua Teen Hunger Force почти не имеет непрерывности.

Драгоценный камень Фрайлока также, очевидно, был источником его сверхразума. В эпизоде ​​«Мозговая фея» после того, как Фрайлок согласился в DMV стать донором органов после его смерти, его драгоценный камень был украден вместо его мозга, и впоследствии он стал довольно глупым.У него также есть гораздо меньшая версия драгоценного камня, подключенная в его голове с помощью проводов, которые действуют как вспомогательный источник интеллекта, но эта версия должна оставаться подключенной или иным образом подключенной к электричеству (например, автомобильной батарее), чтобы он мог удерживать его интеллект. Драгоценному камню также дано первое официальное название «Жемчужина Айдахокула», но, опять же, из-за отсутствия преемственности, это, вероятно, не всегда так.

Драгоценный камень получил другую противоречивую историю происхождения в финале сериала, где показано, что он является источником сил Фрайлока, а также его жизненной энергии.Считается, что период его полураспада составляет 15 лет, и единственное место, где можно получить новый, находится на другой планете под названием Кламидия. Драгоценный камень хранится внутри матери-моллюска и сделан из «Кламидийского кварца», камня с магическими свойствами, не похожего ни на один другой драгоценный камень на Земле. Драгоценному камню также присвоено новое имя — «Драгоценный камень Кламидио [Clamydia]». Однако, где именно Фрайлок и другие аква-подростки взяли свои оригинальные жемчужины, никогда не упоминается из-за безразличия шоу к непрерывности.

Фридар

Frydar — это, по сути, личный радар Фрайлока.Он может использовать его, чтобы следить за запахами и т. Д. Видно, что одна из его картошек-фри выступает дальше, чем остальные, изгибается под углом 90 °, а затем вращается круговыми движениями.

Отношения

Мастер Шейк

Несмотря на то, что Шейк и Фрайлок соседи по комнате, они часто нападают друг на друга. Шейк придумает какую-то нелепую идею для своей личной выгоды, а Фрайлок сделает все возможное, чтобы помешать планам Шейка. Шейк и Фрайлок часто оскорбляют друг друга, иногда лицом к лицу.Шейк умер из-за отсутствия непрерывности в шоу, и было показано, что Фрайлок не заботится в большинстве ситуаций, за исключением «Video Ouija», где он пытался оживить Шейка. Пытаясь работать, Фрайлока часто раздражает вмешательство Шейка, например, когда Шейк начинает петь песню о пердеже в «Машине времени» или пытается найти способ истязать Митвада в различных эпизодах.

Meatwad

Фрайлок кажется Митваду чем-то вроде отца. Фрайлок часто заботится о лучших интересах Митвада.Несколько раз Фрайлок пытался обучать Митвада более чем в одной академической области, хотя это было совершенно безнадежно. Он также пытался удержать Митвада от наркотиков, как это видно в «Мунахуане». Однако было показано, что Фрайлок теряет самообладание с Митвадом, иногда полностью огрызаясь на него, особенно в эпизоде ​​«Монстр».

В других случаях Митвад запугивал Фрайлока и даже напугал последнего.

Карл

Отношения Фрайлока с Карлом сильно изменились с годами.В первые несколько лет Карла часто легко раздражал Фрайлок, обычно из-за каких-то странных вещей, происходящих в эпизоде. Фрайлок часто пытался сделать Карлу хорошие вещи, но Фрайлок был не против использовать Карла для своих экспериментов в таких эпизодах, как «Тотальный ре-Карл» и «Тупые дни». Фрайлок однажды манипулировал Карлом, чтобы тот помог ему двигаться в «The», не говоря ему, что другие Аква-подростки не будут двигаться. Со временем Карл, казалось, все больше и больше принимал Фрайлока, Шейка и Митвада.В более поздних эпизодах, таких как «Dickesode» и «Bible Fruit», Карл был замечен тусовавшимся с Aqua Teens; однако в «Библейском фрукте» ему обещали половой акт, и он немедленно ушел, когда узнал, что друзья Фрайлока — это плоды. Карл может быть одним из немногих друзей Фрайлока (и наоборот, поскольку у Карла, похоже, нет других близких знакомых). В «The» Фрайлок не мог никого пригласить на вечеринку по случаю новоселья, но Карл мог присутствовать, если бы его глаза не были полностью закрыты. В «Парном катании» Карл, возможно, был первым, кого Фрайлок позвал на помощь после того, как его утащили в пустыню Мохаве.В конце концов Карл отправился спасать Аква-Подростков, но это могло быть сделано для его личной выгоды, поскольку план Фрайлока действительно включал убийство Маркулы.

Разное

Фрайлок не одобряет действия Игнигнока и Эрра, особенно когда они пытаются осквернить Митвада. Фрайлок также считает их очень глупыми и часто разговаривает с ними свысока. У Фрайлока, кажется, меньше проблем с Эмори и Оглторпом, поскольку он, кажется, понимает, что они некомпетентны, заявляя, что они «не могут захватить миску, полную желе.»У него очень мало терпения к кибернетическому призраку рождественского прошлого из будущего, возможно, меньше, чем к Игнигноку и Эрр. Отношения Фрайлока с доктором Странным неизвестны. В его комнате есть фотография, на которой он изображен с доктором Странным. ; однако они никогда не взаимодействовали вместе, кроме как в фильме. В фильме было показано, что Фрайлок, возможно, создал Доктора Странства, но Мэтт и Дэйв показали, что Аква-подростки — творения Доктора Странства, так что это либо часть замысловатых планов доктора Вейрда пообщаться с Aqua Teens или, что более вероятно, фильм неканоничен, как и большинство эпизодов шоу.В новогоднем бампере на 2004 год Фрайлок вызывает Thundercleese из The Brak Show, который отвечает: «Отец!» до того, как закончится бампер.

Судимость

  • Подделка: В «Клонировании» он подделывает деньги с помощью клонатора.
  • Убийство: В «Super Birthday Snake» Фрайлок закалывает Карла мачете (в симуляции VR). В «Video Ouija» Фрайлок убивает BillyWitchDoctor.com, стреляя в него лучом из глаз. В «Ничем не примечательном путешествии» Фрайлок вместе с Карлом и Митвадом замучили Шейка до смерти, манипулируя им, заставляя его отрезать ему язык бензопилой.В «Fry Legs» он убивает бойфренда работницы по ремонту компьютеров, чтобы устранить соперницу.
  • Сексуальные домогательства: В «Fry Legs» он совершает нежелательные сексуальные домогательства к женщине, которая занимается ремонтом компьютеров.
  • Похищение: В «Sweet C» он уменьшает Карла и заставляет его войти в пчелиный улей, чтобы выяснить, почему остановилось производство меда.
  • Ущерб собственности: В «Величайшей истории, которую когда-либо рассказывали», Фрайлок использует лучи своих глаз, чтобы разбить окно Карла и войти в его дом.
  • Угроза: В «Клонировании» он угрожает выстрелить в Шейка из дробовика за попытку завладеть его фальшивыми деньгами.
  • Trespassing: В нескольких эпизодах Фрайлок и двое других вторгаются в бассейн Карла без его разрешения.

Смертей

  1. Super Birthday Snake: убита Митвадом из дробовика (в симуляции).
  2. The Meat Zone: внезапно взрывается. (в видении будущего Митвада)
  3. Aqua Teen Cancelation Promo: Погиб в результате взрыва после столкновения с грузовиком. [1]
  4. Антенна: Умирает от потери крови вместе с Карлом, Митвадом и Джорджем Лоу.
  5. Fake.com Концовки
    1. Зомби Фрайлок: становится зомбированным.
    2. Земля: умирает, когда вся планета взрывается.
  6. Кинопленка
  7. Colon для кинотеатров введение:
    1. Погиб в результате взрыва после падения со скалы.
    2. От кислоты Шейка тает его лицо.
    3. Забит насмерть огромным пуделем.
  8. Reedickyoulus: Убит во взрыве вместе с Митвадом.
  9. Прыгающий кролик: загорается, когда он приземляется на свечу и не может убежать.
  10. Она Существо: Взрывается, когда младенцы русалки вырываются из его тела после секса с ней.
  11. Джуггало: горит вместе с Митвадом, когда ICP сжигает здание суда.
  12. Last Last One Forever and Ever: погибает в огненном взрыве вместе с Мастером Шейком и Карлом.
  13. Аллен, часть 2: поражен молнией Аллена.
  14. Кредитор: Кредитор вырывает ему череп.
  15. Wi-Tri: Митвад ударил по голове кирпичом.
  16. Последний танец для салфеток: погибает при взрыве, когда опасная тележка врезается в риф.
  17. Knapsack !: Взорван ракетой вместе с Meatwad, Shake, Carl, Jubilee, Knapsack и Gypsy the GPS.
  18. Последний на веки вечные (на этот раз по-настоящему) (Мы, черт возьми, это имеем в виду): умирает, когда его драгоценный камень иссякает.
  19. Величайшая история из когда-либо рассказанных:
    1. Карл разрезал пополам горизонтально мечом.
    2. Карл разрезал пополам вертикально мечом.
    3. Измельченный заживо собственным экологически чистым унитазом.
    4. Попадает под машину.
    5. Застрелен несколькими прошлыми злодеями.
    6. Застрелен полицией.

Общее количество смертей: 26

Галерея

Общая информация

Фрайлок, изображенный в «Баффлерной трапезе»

  • Фрайлок изначально собирался дебютировать в ранее отмененном эпизоде ​​«От побережья призраков до побережья », а также в других аква-подростках.Здесь у него были морщинистый картофель фри, ноги, «Амулет Идахокула » , в котором хранятся его силы, жареный меч, целые руки и голос, очень похожий на Err. Его озвучил Мэтт Майелларо.
  • Фрайлок — выживший после рака кожи. [2]
  • В Balloonenstein (эпизод) выясняется, что Фрайлок носит подтяжки.
  • Согласно плакату «Видимый Фрайлок» в комнате Фрайлока, его «жареный картофель» — это не просто мясистые выступы картофеля, а стержни, поддерживаемые костью.Несмотря на это, в «Super Birthday Snake» ему удается заплести их. Это было бы эквивалентом плетения руки или ноги, и, вероятно, было возможно только потому, что это произошло в симуляции VR.
  • Показано, что силы Фрайлока происходят из двух разных источников: первый — это большой драгоценный камень на его спине, а второй — его контактные линзы с лазером. Фрайлок в различных эпизодах стрелял льдом, молнией, огнем, водой и телекинетическими лучами из своих глаз. Телекинетические лучи, лучи воды и льда наблюдались только один раз в отдельных эпизодах.Также известно, что Фрайлок стреляет ракетами, но это было видно только в видеоигре.
  • Фрайлок имеет наименьшее количество смертей из всех главных героев.
  • Несмотря на то, что его изображают рациональным и уравновешенным персонажем в сериале, бывают случаи, когда Фрайлок показывается довольно безумным или коррумпированным:
    • Злоупотребление своим клонером для создания сети семейных ресторанов
    • Создавал себе синтетические ноги, чтобы попытаться произвести впечатление на женщину, которая, как позже выяснилось, была C.H.U.D. (доходит до убийства своего парня, преобразования его тела из останков и трансплантации в него мозга.)
    • В эпизоде ​​«Супер-День Рождения Змея» Фрайлоку (который оказался симулятором для проверки способности Митвада завести домашнее животное) было показано, как он убивает Карла, хоронит Митвада и Шейка на строительной площадке, «тусуется не с той толпой», отрицать убийство трех других персонажей, несмотря на то, что это явно очевидно, и поджог дома.
  • В фильме Фрайлок признается, что он «женщина, пойманная в ловушку внутри тела мужчины.«В конце фильма выясняется, что Фрайлок перенес операцию по смене пола.
  • В «Рабочих жестах» Фрайлока показано, что он имеет докторскую степень в области «Биомедицинская гипертроника», а также степень магистра в области «Криогенное секвенирование» и «Термитная плазматика». В эпизоде ​​«Волосатый автобус» Фрайлок утверждает, что у него также есть докторская степень по «Картированию черепа», и заявляет, что он учится / тренируется онлайн, чтобы стать хирургом. Он также утверждает, что имеет докторскую степень по «черепной механике» в «Кролике, а не кролике».
  • Драгоценный камень на спине Фрайлока был официально назван «Драгоценностью Айдахокулов» в эпизоде ​​«Мозговая фея», а затем назван «Драгоценным камнем Кламидио [Кламидиа]», о котором каждый Аква Тин не знал.
  • Из всех четырех главных героев Фрайлок появляется в большинстве эпизодов, поскольку он единственный аква-подросток, появившийся в Storage Zeebles.
  • Фрайлок умирает значительно чаще в 8 сезоне.

Ссылки

БЕСПЛАТНЫЙ тест на получение водительских прав 2021

Обновленные для 2021 года, онлайн-тесты Drivers Ed Study Buddy’s State помогут вам подготовиться к экзамену на получение водительских прав и к экзамену на одобрение мотоциклов штата.Если вы хотите получить разрешение штата на получение водительских прав, вы должны пройти письменный тест. Наши вопросы по тесту на водительское удостоверение штата и тесту штата по одобрению мотоцикла бесплатны, чтобы помочь вам подготовиться к настоящему экзамену. Выберите предмет и размер теста, с которого вы хотите начать, вам будет предоставлен совершенно бесплатный доступ ко всем различным практическим тестам State DMV, необходимым для успешного прохождения теста, который вы хотите сдать!

Знаете ли вы, что половина людей не сдает письменный тест государственного департамента DMV с первого раза? Водители Ed Study Buddy значительно увеличивают ваши шансы на сдачу государственного письменного экзамена по вождению с первого раза.Наши практические тесты структурированы как фактический тест State DMV, поэтому вы будете знать, чего ожидать в большой тестовый день.

Правила дорожного движения

Правила дорожного движения помогают поддерживать безопасность на дорогах во время вождения. От правил дорожного происшествия до штрафов за нарушение режима проезда на красный свет — это примеры правил дорожного движения штата, которые будут включены в письменный экзамен для водителей штата. Используя наши бесплатные практические экзамены, Drivers Ed Study Buddy поможет вам проверить свои знания, чтобы увидеть, насколько хорошо вы знаете правила дорожного движения.

Дорожные знаки и сигналы

Во время ежедневных поездок на работу вам будут часто направлять дорожные знаки и сигналы. В письменном тесте водителей есть вопросы о том, как управлять:

  • Управление движением.
  • Пешеходные переходы.
  • Движение по полосам.
  • Пандусы.
  • Используйте «Водители Эд» Изучите тест «Свободная практика» Бадди и узнайте, как следовать светофорам.

Дорожные знаки

Во время вождения вы должны уметь расшифровывать несколько дорожных знаков и придерживаться их.Практические тесты Drivers Ed Study Buddy содержат все соответствующие вопросы о дорожных знаках.

Разметка дорожного покрытия

Разметка тротуара, возможно, является наиболее важным аспектом безопасности дорожного движения. Пройдите наш бесплатный тест, чтобы узнать, насколько хорошо вы знаете эти маршруты:

Разделение переулков

  • Зоны запрещены
  • Край проезжей части
  • Поворотные полосы
  • Реверсивные полосы
  • Дороги с односторонним движением
  • Велосипедные дорожки
  • Общие ряды (полосы общего пользования)
  • Ненастная погода

В зависимости от того, где вы живете, погодные условия могут повлиять на вашу способность управлять автомобилем.В результате ваш письменный экзамен по водителю будет включать вопросы о том, как правильно управлять транспортным средством в тумане, дожде или снегу. Официальный государственный тест DMV спросит вас, как справиться с этими ситуациями, которые типичны в ненастную погоду:

  • Езда с мокрыми тормозами
  • Отказ тормоза
  • Раздутые шины
  • Неисправность двигателя
  • трелевка
  • Заклинило педаль газа

Практический тест на получение водительских прав

Наши бесплатные водительские права штата DMV 2021 года и практический тест на разрешение учащегося помогут повысить ваши шансы на сдачу теста в первый раз.

ПРАКТИЧЕСКИЙ ТЕСТ ВОДИТЕЛЬСКИХ ЛИЦЕНЗИЙ

Знаки практического теста

Если вы заметите небольшие различия между определенными дорожными знаками, это может определить, пройдете ли вы письменный тест DMV.

ЗНАКИ ПРАКТИЧЕСКОГО ТЕСТА

Практический тест на мотоцикле

Наш бесплатный практический тест на получение разрешения на использование мотоцикла поможет вам подготовиться к экзамену на получение разрешения на использование мотоцикла. Используйте этот тест, чтобы подготовиться и сдать письменный тест DMV на получение разрешения на мотоцикл.

ПРАКТИЧЕСКИЕ ИСПЫТАНИЯ ОДОБРЕНИЯ МОТОЦИКЛА

Практический тест на получение водительских прав коммерческого транспорта

Наш бесплатный практический тест CDL 2021 помогает подготовиться ко всем письменным тестам CDL.Используйте эти тесты, чтобы подготовиться и сдать письменный тест DMV и получить разрешение на обучение.

ПРАКТИЧЕСКИЙ ТЕСТ CDL

Наша тестовая крышка CDL …,

Обучение водителей CDL

Водители-новички в сфере грузоперевозок, желающие получить коммерческие водительские права (CDL), должны будут продемонстрировать свое мастерство как в обучении, так и в обучении управлению автомобилем на дорогах общего пользования. Теперь, благодаря нашим партнерам, мы можем помочь вам найти учебные центры по всей стране.

ЦЕНТРЫ ОБУЧЕНИЯ ВОДИТЕЛЕЙ CDL

Справочники и руководства

Ищете новейшее руководство по эксплуатации водителя в вашем штате? Щелкните здесь, чтобы просмотреть или загрузить официальные справочники DMV штата 2021.

РУКОВОДСТВА И РУКОВОДСТВА

Antena casera para digital. Antena casera DVB T2 con sus propias manos. Дель тубо де пластико металико

Impresión

Delta h2381AF.

Las parcelas se encuentran en la ciudad a diferentes distancias de 10 km, 50 km y más, y la distancia puede ser aún más desde el televisor / 150 км. Это важный remoción y для приемлемого приема цифрового телевидения и país necesita una activa.

Tal vez con el hecho de que una Recepción Estable a distancias hasta 30 km puede proporcionar Ananas pasivas, y para proporcionar una Recepción estable y en verano y en invierno a grandes distancias, debe usar más poderoso para un ampificador , como así como sobre la recpción de larga distancia, y criándose más alto usando el mástil.

Для передачи по сети на цифровом телевидении, в США и в десятичном диапазоне (DMV) с частотами 470–862 МГц (21–69 каналов), по локальной сети с элегантной антенной, с центральными антеннами. В связи с блокадой, нет необходимости использовать тип для восстановления стандартного DVB T2 (banda ancha), capaz de recibir tanto un rango de decímetro como un medidor de 48–230 МГц.


Дециметрическая антенна для приема DVB T / T T2

Современные антенны, установленные для измерения температуры и температуры от -50 до +50 градусов с защитой от внешних воздействий (Ньеве, Илувия).El metal es más pesado, pero a diferencia de aluminio de manera confiable a las deformidades. Las formas son differentes, pero más efectivas, probadas, a tiempo, para decir la антенна де банда анча MV / DMB — Canal de las olas. Таль антенна для ла Каса де Кампо для приема цифрового телевидения es la mejor opción.

Антенна más común «Delta» y «Locus» hoy. Tienen diferentes coeficientes de ganancia (medidos en decibelios, DB) o ajustables, por lo que es necesario observar sus características.Es necesario entender que el a sí mismo tiene su propia ganancia, así como el ampificador.

Лас-антенны и лос-амплификадоры цифровых рецидивов по лос-вендедорес, но не сын матерью un Truco publicitario. Los ampificadores, si no es algún tipo de especial, en su finalidad, simplemente mejore la señal, en este caso la televisión, en toda la gama de transmisión de frecuencia de televisión. En el caso de las Antenas, la designación de ellos como digitales знаменатель того, что сон Capaces de hacer olas de decímetro.

Al instalar una антенна en el mástil, используйте puesta a tierra Obligatoria, incluso si el mástil de metal está en el suelo. Esto ayudará drenar la electricidad estática al suelo durante una tormenta eléctrica (y, por supuesto, cuando se obtiene un rayo), lo que impedirá la falla del ampificador. La conexión a tierra de la red (отражатель) de la антенна polaca mejora sus características, ya que reflection la señal de nuevo a los vibradores, lo que la mejora.

Si tiene la intención de hacer una антенна activa, en la «Red», puede encontrar muchas soluciones diferentes, incluso desde las latas de cerveza, la pregunta es solo si funcionarán de manera efectiva y aconsejarán no perneder .. Por ejemplo, el llamado «polaco» económico for recibir televisión digital en el país, con un rango de hasta 100 на 120 км, habrá lo más.

Aerifiores для антенны

En las antas abrumadoras «polacas», los ampificadores SWA tienen diferentes ganancias que necesita comprarla por separado, depiendo de qué distancia desde la Torre. Puede navegar de acuerdo con la tabla propuesta:

Тип усилителя Ранго (км) Fortalecimiento (DB) Ruido de coof-nt
SWA — 3. 10-30 20,5 -28 3,1
= / = — 4 лк 20–45 29–35 3,0
= / = — 5 10–40 25–31 3,1
= / = — 6 10–40 25–30 3,1
= / = — 7 30–70 25–32 3,0
= / = — 9 30–70 21–31 3.1
= / = — 10 8–30 22–27 1,9
= / = — 14 30–70 28–37 2,8
= / = — 15 30–80 35–43 2,8
= / = — 17 30–100 35–42 2,9
= / = — 19 30–100 33 — 42 2.9
= / = — 555 люкс 50–100 34 — 43 2,2
= / = — 777 люкс 50–100 34–45 2,3
= / = — 999 80–120 33–45 2,9
= / = — 5555 80–120 34–45 2,9
= / = — 7777 100 -120 34–45 2.8
= / = — 9999 100–120 35–47 2,9
= / = — 2000 100–130 40–47 2,8
= / = — 3501 100–130 40–48 2,0
= / = — 6000 80–140 50–52 1,2
= / = — 9000 20–100 10–40 1.5
= / = — 9001 100–150 42–54 1,5
= / = — 9501 70–120 42–50 1,7

Así que vamos a resumir. Si necesita una antena para un televisor en su casa de campo, con una gama de TVSV, de 10 a 30 km, elija entre las Habitaciones activas, con una distancia más grande, elija entre la calle (externa). Cuanta más lejanía, мэр será el fortalecimiento.Nada malo no sucederá si la antennaa para la casa de la región una ganancia ligeramente mayor de lo que necesita, por lo que para decir que el margen no le dolió y luego 10 o 20 canales (independent de la región) no mostrarán ningún проблема.

Televisión digital Los pasos rápidos llegan a nuestra vida. Y ahora es necesario pensar en su adquisición. Después de todo, ya es posible apagar una señal analógica. En este caso, su televisor no mostrará imágenes sin equipo apropiado.Воспользуйтесь O. антенны для приема цифрового телевидения DVB-T2.

Выбор антенны для приема цифрового телевидения DVB-T2

Para elegir una антенна для приема, en primer lugar, debe tener en cuenta la distancia desde el transmisor. Este es un criterio muy importante. Después de todo, de lo que está más cerca del transmisor, más fuerte es posible la señal y la recpción en este caso, incluso en las antas más pequeñas o incluso de la Habitación.

En algunos casos, es fácil hacer una антенна для sí mismo desde un trozo de cable de televisión.

La fabricación no será mucho trabajo.

Para добавлен к DVB-T2 cualquier ampificador es adecuado para la антенна polaca, с una ganancia promedio или débil. Se puede unir fácilmente а ля антенна де типо. Диполь . En este caso, la Recepción. цифровой телевизор DVB-T2 с возможностью передачи на расстояние 100 км.

En tiempos de TV de tubos enormes, una buena антенна для приема на alta calidad de la televisión analógica fue la escasez. Los que podrían comprarse en las tiendas no se different por alta calidad. Por lo tanto, las personas hicieron antennaas de televisión DMW con sus propias manos. Hoy en día, muchos están interesados ​​en dispositivos autoservicios. E incluso entonces, cuando las tecnologías digitales están completetamente y cerca, este interés no se preocupa.

ERA DIGITAL

Esta era tocó la televisión.Hoy en día, la transmisión T2 está specificmente desarrollada. Tiene sus propias características. En aquellos lugares donde el nivel de la señal se excede ligeramente de la interferencia, resulta suficiente Recepción de alta calidad. Otra señal es simplemente no. Sin embargo, la señal de interferencia digital está mudada, en la situación del cable de desajuste o en varias distorsiones de fase, casi en cualquier lugar de la ruta de transmisión o Recepción, la imagen puede hacer cuadrados incluso a un nivel de señal de seente.

Hubo otros cambios en la televisión moderna. Por lo tanto, toda la transmisión se realiza en la gama DMB, los transmisores tienen un buen recubrimiento. Лас condiciones para las que se aplican las ondas de radio a las ciudades han cambiado fuertemente.

Параметры антенны

Antes de fabricar la fabricación, debe Definir algunos parámetros de estas estructuras. Por supuesto, Requieren un conocimiento profundo en varios campos de las matemáticas, así como las leyes de la electrodinámica.

Por lo tanto, el coeficiente de ganancia se llama la relación de Potencia en la entrada del sistema de referencia a la fuerza en la entrada de la антенна utilizada. Todo esto actará si cada una de las antas crea los valores de la fuerza y. El valor de este coeficiente es digno deimenses.

El coeficiente direccional es la actitud de la fuerza del campo, que crea una антенна, a la fuerza del campo en cualquier dirección.

Es necesario recordar que tales parámetros como Ku y KND no están interconectados. У вас есть антенна DMV для цифрового телевидения, она находится в восточном направлении. Sin embargo, la ganancia es pequeña. Estas estructuras están dirigidas. También hay estructuras con alta prueba. Aquí viene en combinación con un nivel muy poderoso de ampificación.

Hoy no se puede buscar fórmulas, pero aproveche los programas especiales. Ya tienen en cuenta todos los parámetros necesarios.Solo tiene que ingresar algunas condiciones, y obtendrá el cálculo complete de la антенна DMW для нового recogerla.

Matices de fabricación

Cualquier elemento de Desño en el que los flujos de la corriente de la señal deben conectarse utilizando un soldador o una máquina de soldadura. Tal nodo, si está al aire libre, sufre de violación de contacto. De esto, varios parámetros de las antas y el nivel de Recepción pueden ser mucho peores.

Esto especialmente cierto en puntos con cero Potenciales.Según los Expertos, pueden observar la tensión, así como la caudal. Para ser más Precisos, entonces este es el valor de corriente máximo. ¿Lo tiene en cero напряжения? Нет es de extrañar.

Tales lugares se hacen mejor de metal sólido. Es poco вероятно que las corrientes transparent afecten la imagen si las conexiones están soldando. Sin embargo, debido a su presencia, la señal puede desaparecer.

¿Cómo y qué soldar?

Антенна DMW con sus propias manos no se hace muy simplemente.Esto impla trabajar con un soldador de hierro. Los fabricantes de cable de TV modernos ya no lo hacen cobre. Ahora hay una aleación económica, устойчив к коррозии. Estos materiales son diffíciles de rodar. Y si tienen mucho tiempo para calentarlos, existe un riesgo de cable líquido.

Los especialistas Recomiendan usar soldados de baja Potencia, Soldados de baja fusión, así como fluxas. No te arrepientas de la pasta al soldar. La soldadura se caerá правильное соло si está debajo de la capa de flujo de ebullición.

Песка T2.

Para disfrutar de la televisión digital, es suficiente para comprar un sintonizador especial. Перо но тиене уна антенна инкорпорированная. Y aquellos que se ofrecen como digitales especiales, demasiado caros y sin sentido.

Ahora aprenderemos cómo atrapar T2 en uniseño totalmente casero. La Antena casera DMV es simple, barata, eficiente. Прюэбате.

La Antena más fácil

Para recoger este Disño, no tentena que ir a la tienda. Для изготовления кабеля для нормальной антенны.Необходим для кабелей 530 мм для анилло и 175 мм, не обращая внимания на то, чтобы они были реализованы.

Антенна телевизора с анильным кабелем. Los extremos deben limpiarse y luego combinarse con el bucle. Y a este último necesitas soldar un cable que se conecta al sintonizador T2. Entonces, en el anillo, la pantalla y el centro vivían coneuntamente conectados a las pantallas de bucle. En los últimos núcleos centrales también están conectados. Y el cable a la melodía se vende a la pantalla y la vivienda central.

Как результат una антенна DMV, con sus propias manos hechas. Fue un disño muy barato y practico. Y no funciona peor que las opciones de compra caras. Debe fijarse en madera contrachapada o plexiglás. Para este propósito, las abrazaderas de construcción son perfectas.

Antena «de la gente»

Este Disño es un disco de aluminio. Внешний диаметр элемента составляет 365 мм, внутренний диаметр — 170 мм. El disco debe tener un espesor de 1 мм. Anteriormente debe hacer en el disco propilo (10 мм de ancho).En su lugar, donde yo propilo, debe establecer una placa de circuito impresa de la textolite. Debe ser un espesor de 1 мм.

El tablero debe tener agujeros para los tornillos de la MH. El tablero debe estar pegado al disco. Entonces necesitas soldar results de кабели. El Núcleo Central Debe Soldarse — это лада дискотеки, ла Панталла и Отра. En cuanto a la calidad, Tal Antena de TV tomará mejor con dos discos, especialmente si está lejos del Repetidor de la televisión.

Antena universal

Para la Fabricación de Este Disño, no se utilizará nada sobrenatural. Lo haremos de varias novias. Sin embargo, aunque sea hecho a sí mismo, pero funcionará perfectamente en todo el rango de decímetro. Por lo tanto, esta антенна DMV, con sus propias manos, hecha rápidamente, no es inferior a las compras, más DISISENOS costosos. Para recibir T2, es suficiente.

Entonces, para recoger este disño, necesitará latas vacías de enlatada o cerveza.Necesita 2 банка диаметром 7,5 см. La longitud de cada — 9,5 см. También necesita ser almacen de una tira de textolite o getynaks, assegúrese de conlumparlo.

Nuestros bancos deben combinarse con rayas de textolita utilizando un soldador. La placa de este material que conectará los contenedores en la parte superior debe tener un recubrimiento de lámina de cobre sólido. En la lámina de la placa inferior se debe cortar. Esto se hace para una comfort conexión de cable.

Es necesario recolectar un disño para que la longitud total no sea ниже 25 см.Эта антенна (DMV-диапазон) — это симметричный вибратор. Debido a su área de superficie, tiene grandes coeficientes de ganancia.

Si de repente no puede encontrar bancos adecuados, puede usar un contenedor con un diámetro más pequeño. Sin embargo, entonces la lámina тендра que cortar en la placa de conexión superior.

Antena de «cerveza»

¿Te gusta beber cerveza? Никаких шин-де-лос-банкос. De estos, puedes hacer una buena антенна. Para esto necesitas arreglar dos bancos de cerveza en cualquier material dieléctrico.

Primero necesitas elegir un cable adecuado, y luego llevarlo a la mente. Para esto, el cable debe ser limpiado. Verás la lámina de blindaje. Debajo será una capa protectora. Перо дебаджо де эль и слушатели наблюдают за прямым кабелем.

Para nuestra antennaa, es necesario limpiar la capa superior de este cable durante aproximadamente 10 см. La lámina debe estar cuidadosamente girando de modo que al final resultó una rama. La capa protectora para el núcleo central debe limpiarse en 1 cm.

Por otro lado, el cable necesita soldar el tapón de TV. Si fue un suscriptor de redes de cable, este artículo y el cable no tienen que incluso por separado.

Ahora en cuanto a las latas. Рекомендуется использовать contenedores de cerveza de 1 litro. Sin embargo, la buena cerveza alemana en tales bancos es costosa, y la nacional no se venda.

Los bancos necesitan regañar con mucho cuidado. Luego, debe liberar el contenedor del contenido, y después de secar bien.Продолжение, debe conectar nuestra pantalla en el cable y la jarra. Al segundo necesitas para sujetar el núcleo central.

Para Mayor Calidad, la images mejor conectar los contenedores y el cable usando el dedo.

Los bancos seguros son necesarios en cualquier material dieléctrico. Es necesario considerar que deben ubicarse en una línea recta. La distancia entre ellos depende del tanque. Это такое селекционное соло для экспериментальной формы.

Зигзаг

Зигзагообразная антенна DMV — простая конструкция.Detalle de banda ancha. El dispositivo le permite permitir varias desviaciones de los parámetros calcados de origen. Al mismo tiempo, los parámetros eléctricos casi no están perturbados.

Su resistencia de entrada en un rango específico depende de qué tamaños serán los Concordores que formen la base del lienzo. La adicción se observa aquí. Мэр Куанто Си-эль-Анчо-о-эль-Гросор-де-лос-Кондукторес, главный се акордара-ла-антенна кон-эль-алиментадор. В общем, cualquier дирижер puede usar para la fabricación de la tela.Para esto, las placas y los tubos, y las esquinas, y mucho más son adecuadas.

Para aumentar la dirección de tal антенна, está permissionido usar una pantalla plana que desempeñe el papel del del refctor. Este último Reflejará la energía de alta frecuencia hacia la антенна. Сказки pantallas a menudo tienen Dimensions могилы, y la fase depende mainmente de la distancia.

Desde el lado práctico, el отражатель соло en casos raros se realiza a partir de una chapa sólida.Se hace más a menudo en forma de кондуктор, que están conectados en el mismo plano. De las consideraciones constructivas no se deben hacer una pantalla demasiado apretada. Los Consumerores a partir de los cuales se realizará la pantalla en sí se unirán soldadura o soldadura a un marco metálico.

Este disño está muy simplemente hecho. Funciona bien en la gama DMW. En la URSS, fue un modelo незаменимый популярный реал. Tiene tamaños pequeños, por lo que se puede utilizar como una антенна де хабитасьон DMV.

El material servirá tubos de cobre o una lámina de aluminio. Las partes laterales se pueden hacer de metal sólido. A menudo se aprietan con una cuadrícula o se cierra con estaño. Si se usa uno de los métodos especificados, en este caso, el disño debe encontrar el contorno.

El cable no puede doblarse bruscamente. Cómo pasar este elemento, puedes mirar las fotos presentadas.

Debe mantenerse de tal manera que llegue al ángulo lateral, pero no salió más allá de la антенна o el cuadrado lateral.

Antena de Habitación MV DMW

Este Disño Está Disñado for Una Recepción fácil y segura de señales de televisión digital. Se puede hacer de forma fácil y muy rápida. Para hacer esto, necesitará una varilla de aluminio o cobre. Debe ser de hasta 1800 мм. Эста антенна тамбион сам по себе использует como al aire libre.

Эль Дизайн эс ун марко ан форма де ун ромбо. Debe haber dos. Единственная реализация вибрационного полотна, выполняющая другие функции с рефлектором. Para recibir T2, es necesario que el lado de nuestro rombo realice aproximadamente 140 мм, y la distancia entre ellos fue de 100 мм.

Una vez realizado el marco, y el disño obtendrá la rigidez, se monta un dieléctrico entre los dos extremos de nuestra varilla. Esto puede ser cualquier cosa. La forma y lasimenses son absolutamente no importantes. La distancia entre dos puntos de las barras debe ser de unos 20 мм. Las partes superiores de nuestros rombos deben estar conectadas.

El alimentador se puede hacer de cable. Debe estar conectado a pétalos de latón o cobre, que deben fijarse en la salida de la антенна.

Si la estructura resultante no translate con sus expectativas, por ejemplo, la calidad de la Recepción débil o el Repetidor está lejos, puede proporcionar un ampificador de антенна, y como resultado, se obtendrá la антенна DMW activa. Se utiliza tanto en la ciudad como en el país.

Антенна FMW FMW más simple

Эстетическая конструкция, которая есть в стиле «серо». Por cierto, es el coeficiente de su fortalecimiento. Идеально для приема T2. Este artículo es capaz de funcionar mejor que los productos que se ofrecen en las tiendas.

También se llama DIGITAL, porque con la ayuda de él, puede capturar idealmente la transmisión digital. Es una banda estrecha, y esta es una ventajaignativa. Funciona en el Principio de la válvula selectiva, lo que nos permite hablar de una protección confiable contra la interferencia.

La Asamblea требует стандартного коаксиального кабеля с сопротивлением 75 Ом, как при обычном подключении телевидения. Mejor de todas las opciones Elija un cable con un gran diámetro.Como soporte, puedes usar una caja de cartón o cualquier otra cosa.

¿Qué duración es el marco ,terminamos el uso de programas para calcular los parámetros de las антенны? Материал для изготовления ткани Марко, который используется в разных вещах на кабеле. Por cierto, para los cálculos, debe conocer la frecuencia de la radiodifusión digital en su ciudad.

El cable central vive en el disño del marco no es necesario. El alambre despojado se twies con el marco residence y de trenza.Entonces esta conexión debe ser requireada.

Elisño debe estar dispuesto en una base dieléctrica. Es mejor mantenerla alejada de su sintonizador. Es importante que no haya voltaje en la entrada de la антенна.

Entonces, descubrimos cómo se realiza la антенна DMW con sus propias manos. Como puede ver, no es una tarea tan diffícil. Pero ahora puedes ver tus programas de televisión Favoritos en calidad digital. Y este disño se instala de la misma manera que la tienda normal en el techo.Puede usar tornillos o una conexión atornillada. Debe instalarse en un lugar seguro para que durante los vientos del viento no vuelan junto con la pieza de pizarra. Es deseable que la anna esté unida a la altura máxima. Por lo tanto, elimina la apariencia de interferencia mientras se muestra el cable o la televisión digital.

¿Какую элегантную антенну для цифрового телевидения? ¿Куалес сын лас антенас отличия? ¿Cómo solicitar una антенна активная? ¿Qué антенна эс майор? Estas y otras preguntas en el sitio.

¡Hola a todos! Por la naturaleza de la actividad, я enfrento mucho con la conexión y la configuración de las антенн для телевидения в цифровом эфире.

Por lo tanto, confiar en la experiencecia ganada, tengo la oportunidad de comptir cómo elegir una антенна для цифрового телевидения и конфигурация DVB-T2: 20 бесплатных каналов.

Navegación rápida en el artículo.

Какая антенна подходит для цифрового телевидения DVB-T2?

Con la llegada de la televisión digital в эфире, много времени для связи с электричеством антенны для DVB-T2.¡Por ejemplo!

  • ¿Возможно ли использование антенны на антигуа как таковой?
  • ¿Адапта к типу антенны для этого типа?
  • ¿Не требуется антенна с усилителем или усилителем?
  • Si hay una pregunta sobre la compra una nueva?
  • ¿La necesidad anunciada de la антенна «clave para la televisión gratuita»?

Primero entiendemos qué antennaas están en absoluto.

Para recibir señales de televisión, se utilizan las antennaas del medidor (MV) y los rangos de decímetro (DMV).Антенны диапазона антенны, являются «гибридным», когда используются элементы рангоута MV и DMB в режиме антенны.

Estas Antenas Son fáciles de Differentir Entre sí en tamaño.

Los elementos de rango de MV son más largos. Todo de acuerdo con el nombre.

Así que en las antas de los elementos MV de aproximadamente medio metro a un medio y medio metros de longitud.

Y los elementos de la антенна DMW, de longitud, solo alrededor de 15 a 40 cm.

При необходимости DMW антенны для цифрового телевидения.


Antena de rango de metros (MV)
Un ejemplo de una anna del rango de decímetro (DMV)
Rangos de banda ancha de антенна, MV y DMB.
Тип антенны «Grid»
Антенна полосы и антенна «Hummingbird»

Entonces, para la Recepción de la televisión de Airtal digital, требует антенны дециметрового диапазона, es decir, Antena con elementos cortos.О банда анча.

Ahora puede apreciar si su Antigua Antena es adecuada para la tecnica de televisión en formato DVB -T2. Solo la cuestión de su salud y eficiencia en su área permanece abierta.

Además de la separación de rangos recibidos, las Antenas están divididas también …

Внутри и снаружи (externo) — Creo que todo está Claro aquí con el uso.

Y más activo y pasivo, alpecto un poco más tarde.

Bueno, se llevó a cabo una breve excursión en un tema Difícil de Antenas esenciales.Continuamos …

Características de la distribución de una señal de televisión.

La distancia a la que se transmite la señal a la gama DMB no se distingue por un área de cobertura grande. Es mucho menos que en el rango del medidor.

По улице:

С помощью радио, подождите нотариально, но не подождите, пока вы не найдете дополнительных каналов радио в диапазонах FM или VHF, китайское соло аквелло кэстан серка.
Pero es, puedes atrapar un montón de bandas extranjeras en St.О КВ.

Todas las olas medianas y cortas, ya que el medidor se extensionió por largas distancias, y UltraShort, como DMW, son pequeñas.

Este inconveniente de la gama DMW para la televisión digital espensada por la ubicación y el número de transmisores de televisión, por analogía de la etiqueta celular, hay muchos de ellos.

También tenemos en cuenta que la señal de televisión se reflection perfectamente a partir de los objetos que se encuentran en el camino.

Разрешите реализовать приемы cuando no hay posibilidad de enviar una антенна hacia la televisión de TV.О hay obstáculos a la señal directa que pasa.

¡Seco! ¿Возможна ли повторная встреча?

Entonces, con la elección correa de la антенна y su instalación adecuada, seguramente logrará el éxito.


¿Qué más considera al elegir la антенна?

Las condiciones de la señal de televisión son muy diferentes en diferentes lugares y estas condiciones deben Thinkrarse al elegir una антенна.

Aquí hay algunos factores de зависимо от qué антенна necesite comprar y cómo instalar.

  1. El poder del transmisor de televisión y
  2. Área de alivio — montañas, tierras bajas, llanuras.
  3. Antena parada y parpadeante en la dirección en la torre, árboles altos y gruesos.
  4. Edificios de gran height y su ubicación en relación con estos edificios y torre.
  5. El piso donde vives, cuanto más alto, más fácil será una антенна.
  6. La posibilidad o incapacidad para girar la антенна hacia la torre transmisora.

Antena activa y pasiva, ¿cuál es la diferencia?

Лас-антенны-де-cualquier especie también pueden ser activas o pasivas.

Лас-антенны пасивас сына аквеллас, что межсезонье ла сеньаль соло дебидо на су-дизайн, син-эль-усо-де-амплификадорес, электрическое, есть антенны, которые используются в лас-зонас-де-уна сеньал-сегура.

Активная антенна: en su disño tiene un ampificador, tal антенна debe estar conectada a una fuente de energía.
El ampificador ayuda a elevar el nivel de la señal recibida en las zonas de Recepción incierta.

Cómo conectar la alimentación al ampificador de la антенна activa, varias maneras

Усилитель антенны с питанием от 12 или 5 напряжений.Pero recientemente, cada vez más, los fabricantes están dirigidos a la producción de Antenas con cinco voltios.

¡Y esta es la razón! Рассказы об антеннах, основанных на соединительных элементах, которые используются для DVB-T2.

Tres formas de conexión.

A) Используйте una fuente de alimentación especial con un separador que de el voltaje correiente a su ampificador.

El propósito del separador está dividido. Se pierde el voltaje de la антенна, pero no lo pierde en el nido de televisión.Sin embargo, no ocurre obstáculos a la señal de un ampificador de антенна que ingresa al televisor.

B) Используется стандарт DVB-T2. El voltaje de 5 voltios se puede servir directamente desde la consola. Y para cualquier ampificador y para 5 y por 12 voltios.

Para esto, no necesita ningún cable adicional, fuente de alimentación и т. Д. El voltaje de 5 voltios, desde el zócalo de la антенна-де-ла-консола, directamente sobre el cable de la антенна, irá al ampificador.

Solo necesita habilitar esta Potencia directamente en el menú de la consola.Vaya a la sección Configuración y busque el elemento «ANTENNA ONNNA de encendido» de «ANTENNA», y salga del menú (en varios modelos de prefijos de los nombres de estos elementos puede diferir)

C) Si tiene un televisor LCD con un sintonizador DVB-T2 ya connected, entonces, excepto el método bajo el fair A), se puede hacer lo siguiente.

Tenemos, который является специальным приспособлением для питания и усилителем USB-накопителя, предварительно учитывающим USB-порт для ЖК-телевизора.Pero puede conectarse a cualquier cargador con salida USB

Qué elegir una антенна — Принимайте во внимание 10 ejemplos

Medida que entendiste de todo lo anterior, elige una антенна para usted, debe evalar diversos factores.

Algunos ejemplos:

Distancia a la torre 5-15 км.

Vives en la ciudad donde hay un transmisor de señal DVB-T2. O en el asentamiento, no lejos de 5-15 km del transmisor.

Lo más вероятно es que la Antena de la Habitación es adecuada para usted, incluso la más sencilla.Especialmente si vives por encima del primer piso.

Y no estar lejos de la torre, incluso una simple pieza de alambre en lugar de enta, tal vez suficiente.

Teniendo en cuenta la prevalencia de los pasos más altos y una gran cantidad de lugares con una señal segura, estos son estafas, ofreciendo diversos, esencialmente

Con las condiciones descritas anteriormente, funcionarán bien.

¡Pero tenga en cuenta que el número de canales no será más que transmite la televisión en su área! Да нет 100 лет нет 200 como promesas de publicidad.
Por lo tanto, Surge la pregunta, y si es necesario caerse unos pocos cientos, o incluso miles, ¡para la antigua антенна привычная де ла publicidad de la publicidad.

Aquí hay algunas opciones de Antenas compactas y económicas, para las condiciones donde hay una buena señal.


Antena de Habitación Para lugares con una ubicación cercana a la torre.
Antena de Habitación Para lugares con una ubicación cercana a la torre. Más opción
Esta opción puede funcionar en condiciones más diffíciles más Difíciles que las dos anteriores, especialmente la version con el ampificador.

Antena de la Habitación — Características de la aplicación

Эль лугар правильное для антенны де ла хабитасьон но эс эль лугар донде се вера бьен и удобен де пирог, эс эс эль лугар донде сера бьен рецибидо уна сеньал. Y estas dos circunstancias, «Посмотрите» y «aceptan», нет совпадений.

Porque a menudo el mejor, y, a veces, el único lugar donde puedes captar una señal, este es el lugar en la ventana de la televisión que pasa. ¡Tenlo en cuenta!

Para resolver este problem, puedegotiar un cable de la longitud deseada y en algunas антенны (como las de la foto de arriba) не имеет различий.

Перо сенные антенны interiores que tienen unidad de suministro de energía inclrada en su recinto. También tienen un cable de red para conectarse a la salida. Y, por supuesto, un cable para conectarse a un televisor.


Puede parecer cómodo, pero la alas no siempre es el caso.
A menudo, el lugar donde la антенна es capaz de tomar la señal de TV, no está en absoluto al lado del televisor y un zócalo, pero por ejemplo, por la ventana.

Y en este caso, el cordón de red corto será un obstáculo para lo que organaría una антенна ан эль лугар правильная.Адемас-дель-кабель, La Extensión también puede tirar. В общем, un montón de кабели.

На расстоянии 25–30 км от TV.

Por supuesto, mucho depende del poder del transmisor.

Pero en general, расстояние 25 км от внешней антенны suficientemente pequeña. Como por ejemplo, лос-представитель по принципу публичности, сена антенна DMV или банда анча «Колибри».

En mi área desde una distancia de 25 km en visibilidad directa, una anta con un DMV pasivo con una flecha de aproximadamente 80 cm tiene confianza con la necesidad de levantar una антенна пор энчима де дос метро дель Суэло.

También puede tomar la Recepción a una buena activa, Antena de Habitación.

En algunas casas, incluso desde el primer piso, si hay una ventana hacia la torre o la Capacidad de recibir una señal refjada de los edificios vecinos.
El piso superior al segundo aumenta importantamente la probabilidad de éxito.

Existe un simple Principio de cómoterminar la Potencia de la Antena, la flecha de Antena más larga, mayor será el coeficiente de su propia ganancia, y no excsas del ampificador.

Antena para condiciones complejas de Recepción de señales.

Por ejemplo, La Antena Activa de la foto cuya foto es más baja, en nuestra área tira de la señal desde una distancia de 60 o más km. Aplicado con éxito en los lugares más Difíciles, en las casas en una línea baja fuerte, su longitud es de aproximadamente 1,7 metros, pero hay antas y menos de 4 metros de longitud.

Además de la longitud, en condiciones difíciles o con una fuerte lejanía de la computadora, la presencia de un ampificador desempeña un papel importante, es decir, La Antena debe estar activa.

Hay opciones для антенн poderosas, donde, en lugar de una pluma, tres se usan de inmediato, por lo que la capidad de la антенна для fortalecer la señal solo aumenta elisño.

Y en tándem con el ampificador, esta antennaa se convierte en una trampa muy poderosa para la señal de televisión.

Pero impresionante con esta antennaa, no se apresure a correr detrás de él. Solo se necesita con condiciones muy, muy difíciles de Recepción.

En la mayoría de los casos, otros son opciones bastante baratas.Además, si en su área la señal y tan fuerte, усилитель соло интерферира на антенне.

Aquí, Solo el caso cuando la papilla puede ser mimada. Un ejemplo de esto se описывает непрерывность.

Antena de declinación polaca para televisión digital.

En algunos casos, la антенна «Grid» принимает активное участие в цифровом телевидении. Especialmente si no está muy cerca de la torre de transmisión.

Sin embargo, sin embargo, se encontró con una situación al usar su Antigua Antena, la piscina (cuadrícula), las personas no pudieron lograr una señal de transmisión digital.

Ya sea en general, o la señal periódicamente «se cayó», la imageen voló en cubos, había una imagen y un sonido colgante. Uno de los paquetes de la televisión digital podría desaparecer, mientras que otro funcionó normalmente.

El Проблема де Estos fenómenos en el rechazo de la señal.

Hay una salida, considera opciones ….

1) A veces es suficiente para apagar la fuente de alimentación de la антенна desde la salida y eso es todo. Pero esto ayuda a no siempre y luego necesita medidas más graves.

2) Reduzca el voltaje de suministro del ampificador utilizando la fuente de alimentación ajustable. O alimentar comidas directamente desde la consola. Después del separador de la unidad de fuente de alimentación estándar de la антенна al configurar el tapón привычный.

3) Llegue a la placa del ampificador, que Scarlet está de pie en la propia антенна, y conecte todo sin un ampificador.

4) Lanza esta antigua antennaa medio duradera y compra un rango normal, DMB.

PD Nuevo, tipo de celosía.

Espero que este artículo sea útil para alguien, deje sus comentarios, comentarios, cabin su experiencecia.

PD Si obtiene una nueva антенна, pero no está seguro de si ella se adaptará a usted, pídale a los vendedores locales, invucrados en las антенны.

Sucede bastante bien de lo que es mejor tomar la антенна para centrarse en su lugar de residence.

Y acuerde la posibilidad, si de repente no se ajusta, cambie a la антенна де отро типо.Al Menos en mi tienda es posible.

No siempre es apropiado comprar una buena antennaa para la casa de campo. Especialmente si se visita de vez en cuando. El punto no es tanto en costos, cuánto es que puede que no esté en su lugar después de un tiempo. Por lo tanto, muchos prefieren hacer una антенна пара cabañas por su cuenta. El costo es mínimo, la calidad no es mala. Y el punto más importante: la антенна TV se puede hacer en media hora y luego, si es necesario, se repite fácilmente …

Цифровое телевидение в формате DVB-T2, которое транслируется в DMW, нет сена, цифрового или нет сена. Si se acepta la señal, la imagen es de buena calidad. Собре. Cualquier антенна дециметро-эс-адкуада для цифрового телевидения. Много поклонников радио сын семей для теластанина, que se llama «зигзаг» или «очо». Эта антенна телевидения распознается с прописями буквально в минутах.

Для уменьшения количества помех в задней части антенны, на отражателе.Расстояние между антенной и отражателем, выбранное экспериментально, сегмент лас изображений «чистый»
Puede colocar la lámina en el vidrio y obtener una buena señal ….
Tubo de cobre o alambre: la versión óptima, liendáre

Es muy sencillo de hacerlo, el material es cualquier металлический проводник: тубо, варилла, аламбре, тира, эсквина. Элла тома, симплицидад, буэна. Parece que se interconeccionan dos cuadrados (ромбо). En el original, el отражатель se encuentra por cuadrado, для una recpción más segura de la señal.Pero es más necesario para las señales analógicas. Для recibir televisión digital, puede hacer fácilmente sin él o, entonces, si la Recepción será demasiado débil.

Materiales

De manera óptima, un alambre de cobre o aluminio con un diámetro de 2-5 мм es adecuado para esta teleconnana casera. En este caso, puedes hacer todo literalmente en una hora. También puede usar un tubo, una esquina, una banda de cobre o aluminio, pero será necesario ser algún tipo de dispositivo para extender el marco de la forma deseada.El cable se puede doblar con un martillo ,olidándolo en el vicio.

Требуется кабель коаксиальной антенны для продольного требования, подключение к кабелю для подключения телевизора, подключение к антенне для пропуска антенны. El cable se puede tomar con la resistencia de 75 ohmios y 50 ohmios (la segunda opción es peor). Здесь есть антенна телевидения с проповедью человека для установки на улице, престижной антенны а-ля calidad del aislamiento.

Эль-Монте иждивенец в одной антенне для цифрового телевидения.En los pisos superiores, puede intentar usarlo como hogar y colgar las cortinas. Luego se necesitan los pines grandes. En el país o si toma Teleconnen Homemade en el techo, será necesario montarlo hasta el sexto. Para esta ocasión, busque fijadores adecuados. Para trabajar, también necesitará un sistema de soldadura, papel de lija y / o archivo, pies.

¿Necesita el cálculo?

Para recibir una señal digital, no hay necesidad de рассмотрение la longitud de onda. Es solo deseable hacer una антенна más banda ancha, para tomar tantas señales como sea posible.Para hacer esto, algunos cambios se realizan al Disño original (en la foto de arriba) (más en el texto).

Si lo desea, puede hacer un cálculo. Para hacer esto, debe saber cuál se transmite la señal de la onda, dividida en 4 y obtenga el lado deseado del cuadrado. Para obtener la distancia Requerida Entre las dos partes de la антенна, haga que el lado external de los rombos sea un poco más largo, interno, más corto.

Antena de dibujo «Ocho» для цифрового телевидения

  • La longitud del lado «interno» del rectángulo (B2) — 13 см,
  • «Al aire libre» (B1) — 14 см.

Debido a la diferencia de la longitud, se forma la distancia entre los cuadrados (без deben conectarse). Dos parcelas extremas se realizan más de 1 cm, de modo que puede girar el bucle al que se soldica el cable de антенна коаксиальный.

Fabricación de marco

Расчет по долготе, результат 112 см. Cortar el cable o el material que tiene, tomamos la pasatología y una regla, comience a doblar. Las esquinas deben estar a 90 ° más o menos. Con las longitude de las partes, puedes hacer un poco mal, esto no es fatal.Результат:

  • La primera sección es de 13 cm + 1 cm en el bucle. El bucle se puede doblar de inmediato.
  • Dos secciones de 14 cm.
  • Dos 13 см, pero con un giro en la dirección opuesta, este es el lugar de inflexión en el segundo cuadrado.
  • Dos 14 см de nuevo.
  • Este último es de 13 cm + 1 cm en el bucle.

Эль марко де антенна недвижимость листо. Si todo se hizo rightamente, entre dos mitad en el medio, resultó una distancia de 1.5-2 см. Puede haber pequeñas dispancias. A continación, los bucles y la ubicación de la inflexión se limpian hasta un metal puro (para manejar esmeriles con grano pequeño), para llenar. Dos bucles para conectarse, realzan el pasaje para mantenerse fuerte.

Подготовка кабеля

Tomamos un cable de антенна, cuidadosamente limpiado. Cómo hacerlo se muestra en una foto paso a paso. Limpie el cable se necesita en ambos lados. Se unirá un borde a la антенна.Aquí limpiamos para que el cable se sobresalga durante 2 см. Si resultó más, se puede cortar demasiado (entonces). Pantalla (lámina) y trenza torcida en el arnés. Resultó dos Concordores. Uno es un cable de cable central, el segundo, retorcido de una variedad de cableado de trenza. Ambos son necesarios y deben ser alimentados.

A la segunda ventaja, hinchamos el enchufe. Hay suficiente longitud de 1 cm más o menos. También forman dos Concordores, лленан.

El enchufe en aquellos lugares donde llevaremos a cabo la soldadura, limpiar con алкоголь или сольвенте, limpiar el ensayo (usted puede nadfil).Para colocar la parte de plástico del enchufe en el cable, ahora puede iniciar una soldadura. A los ingresos centrales del enchufe, soldamos la capa mono, hasta el retorcido lateral. Último — Mejore la captura alrededor del aislamiento.

Luego, puede simplemente girar la punta de plástico, en se puede verter con pegamento o un sellador de corte de tok (esto es importante). Mientras que el pegamento / sellador no está congelado, recolectamos rápidamente el enchufe (atornille la parte de plástico), excluamos el exceso de composición.Así que el enchufe será casi eterno.

Antena TV DVB-T2 Hágalo usted mismo: montaje

Ahora queda por conectar el cable y el marco. Como no nos unimos a un canal específico, sujetaremos el cable al punto medio. Esto aumentará la banda ancha de la антенна, habrá más canales. Por lo tanto, el segundo extremo dividido de la soldadura por cable a los dos lados en el medio (los que se limpian y Ludili). Otra Diferencia con la «versión original»: el cable no es necesario para rodear el marco y caer en la parte inferior.Esto también ampiará el rango de Recepción.

La Antena Recogida se puede verificar. Si la recpción es normal, puede terminar el ensamblaje, vierta el lugar de sellador de soldadura. Si la recpción es mala, trate de comenzar a encontrar un lugar donde sea mejor. Si no hay cambios positivos, puede intentar reemplazar el cable. Для облегчения экспериментов, используйте привычные телефонные видео. Ella vale un centavo. Se soldaba a su enchufe y marco. Prueba con ella Si «capturas» es mejor, es un cable malo.En Principio, puede trabajar en «Noodle», pero no mucho, rápidamente se desviará. Mejor, por supuesto, coloque un cable detena normal.

Para proteger el lugar de la conexión del cable y el marco de la antea de las influencias atmosféricas, el lugar de la soldadura se puede enfriar con la cinta normal. Pero esta es una forma poco confiable. Si no lo olvide, puede sacar varios tubos retráctiles antes de soldar, de modo que con su ayuda para estar aislada. Pero la forma más confiable es verter todo con pegamento o sellador (no deben llevar a cabo la corriente).Como «casco», es posible usar cubiertas para cilindros de 5-6 litros con agua, techos de plástico ordinarios por latas, и т. Д. En los lugares rightos, hacemos una profundización: el marco «Smallele» en ellos, no se olvide de la salida del cable. Llene la composición de sellado, esperamos hasta que se agarre. Теперь, когда антенна телевидения, используется неправильно для приема цифрового телевидения, есть список.

Antena casera Doble y тройной cuadrada

Esta es una антенна де банда estrecha que se usa si necesita una señal débil.Incluso puede ayudar si una señal más débil está «obstruida» más poderosa. El único inconveniente es necesario una orientación Precisa a la fuente. El mismo disño se puede hacer for tomar televisión digital.

Puedes hacer cinco marcos, para una recpción más segura.
Pintura o barnizado indeseable: la Recepción es peor. Esto esposible solo en estrecha Proximidad al transmisor.

Las ventajas de este disño: la Recepción estará confiada incluso a una distancia important del Repetidor.Solo será necesario encontrar específicamente la frecuencia de transmisión, resistirá el tamaño del marco y el dispositivo correiente.

Diseño y Materiales

Hazlo de tubos o alambre:

  • 1-5 CANAL DE TV MV RANGO — TUBO (cobre, latón, aluminio) с диаметром 10-20 мм;
  • 6-12 CANAL DE TV MV RANGO — TUBOS (cobre, latón, aluminio) 8-15 мм;
  • Rango DMB: круглая поверхность или латон с диаметром 3–6 мм.

Антенна эс ун куадрадо двойное представление душ Маркос конектадос пор дос флехас: арриба и абахо.Pequeño marco — вибрадор, grande — отражатель. La Antena que consta de tres marcos da una mayor ganancia. El tercero, más pequeño, cuadrado llamado al режиссер.

La flecha superior conecta la mitad de los marcos, se puede hacer de metal. Baje — del material aislante (textolito, gigante, tablón de madera). Los marcos deben instalarse para que sus centros (diales del cruce de diagonales) estuvieran en una línea recta. Y este directo debe ser enviado al transmisor.

Frame activo — Vibrador — tiene un circuito abierto.Sus extremos se atornillan a la placa de texto de 30 * 60 мм. Si los marcos están hechos del tubo, los bordes están aplanados, ni los orificios y la flecha inferior se fijan a través de ellos.

El Mástil Para Esta Antena Debe Ser de Madera. En cualquier caso, la parte superior de la misma. Además, la parte de madera debe comenzar a una distancia de al menos, 1,5 метро дель нивель дель марко де ла антенна.

Размеры

Todos los tamaños для изготовления антенны TV cuentan con sus propias manos en las mesas.La Primera tabla es para un rango de metro, el segundo es para el decímetro.

En Antenas de Tres Cuadros, la distancia entre los extremos de los marcos del vibrador (medio) hace más — 50 мм. Los tamaños restantes se dan en las tablas.

Conexión de un marco activo (вибрадор) a través de un bucle de cortocircuito

Dado que el marco es un dispositivo simétrico, y es necesario conectarlo a un cable de anta coaxial asimétrico, debe matching con el dispositivo.En este caso, generalmente se utiliza el bucle simétrico corto. Está hecho de segmentos de cable de antena. El segmento righto se llama «Clay», el «alimentador» izquierdo «. El cable, que va al televisor está conectado al lugar de conexión del alimentador y la pluma. La longitud de los segmentos se selecciona en función de la longitud de onda de la señal recibida (консулт ла табла).

Сегмент корового кабеля (связка) находится отдельно от крайнего положения, устраняет алюминиевую оболочку и удерживает ее в движении.Су дирижер центральный se puede cortar al aislamiento, ya que no juega valores. Sello y alimentador. Aquí, también, retire la pantalla de aluminio y retire la trenza en el arnés, pero el conductor central permanece.

Oplifica más asamblea como esta:

  • Абразадера букле и дирижер централизованного питания, который находится на крайнем уровне и в самом деле (вибрадор).
  • Soldadura de trenza de fantasía hacia el extremo derecho del vibrador.
  • El extremo inferior del bucle (trenzado) está conectado a la trenza del alimentador con un puente de metal rígido (puede usar el cable, simplemente asegure un buen contacto con la trenza).Además de la conexión eléctrica, todavía establece la distancia entre las secciones del dispositivo correiente. En lugar de un puente metálico, puede estar atado al arnés de la parte inferior del bucle de la parte inferior del bucle (elimine el aislamiento en este sitio, elimine la pantalla, doble en el arnés). Para garantizar un buen contacto, el arnés se soldeza entre sí.
  • Las piezas de cable deben ser paralelas. La distancia entre ellos es de unos 50 мм (algunas desviaciones son posibles).Los fijadores de material dieléctrico se utilizan para fijar la distancia. También puede conectar el dispositivo correiente a la placa de texto, por ejemplo.
  • El cable que va al televisor se soldeza a la parte inferior del alimentador. La trenza está conectada a la trenza, центральный директор и центральный проводник. Для уменьшения числа подключений, питания и кабельных телеканалов, которые носят форму. Solo en el lugar donde el alimentador debe terminar. Es necesario quitar el aislamiento para que se pueda instalar el puente.

Это устройство совпадает с permite deshacerse de la interferencia, un contorno vago, la segunda imagen borrosa. Специально для этого требуется большая дистанция передачи, которая является помехой для связи с помехами.

Otra versión de la Plaza Triple.

Para no conectar un bucle de cortocircuito, el vibrador de антенна cuadrada triple se alarga. En este caso, puede conectar el cable directamente al marco como se muestra en la figura. Solo la altura en la que setermina el cable de la artema vendido en cada caso Individualmente.Después del ensamblaje, la Antena se lleva a cabo «pruebas». Conecte el cable al televisor, elconductor central y la trenza se mueve hacia arriba / hacia abajo, logrando la mejor imageen. En esa posición, donde la imageen será lo más clo, los sales de soldadura de un cable de antena, el lugar del aislado de soldadura. La posición puede ser, desde el puente inferior, a la ubicación de la transición al marco.

A veces una antennaa no da el efecto deseado. La señal se obtiene por una imagen débil — blanco y negro.En este caso, la solución estándar es instalar un ampificador de señal de televisión.

La Antena Más simple para dar — de latas de metal.

Para la fabricación de esta антенна de televisión, excepto el cable, solo habrá dos latas de aluminio o lata y una pieza de un tablón de madera o un tubo de plástico. Los bancos deben ser metálicos. Puedes tomar aluminio de cerveza, puede estar lata. La condición main es que las paredes son incluso (без acanaladas).

Los Bancos se lavan y se secan.Крайний край коаксиального кабеля делится на следующие категории: последние тренды и решетки центрального ядра. Se fijan a los bancos. Si puedes, puedes soldar. Нет: tome dos pequeñas presiones de autoservicio con sombreros planos (puede «vellón» para el panel de yeso), en los extremos de losconcountores, gire el bucle, se han fusionado con un tornillo de la lavadora instalada en él, atornillando al banco . Justo antes de esto, es necesario limpiar los bancos de metal, ellendo la llamarada con la ayuda de papel de lija con grano fino.

Los bancos se fijan en la barra. La distancia entre ellos se selecciona Individualmente, en la mejor Image. Нет debe esperar un milagro, en calidad normal, habrá uno o dos canales, y tal vez no haya … Dependen de la posición del Repetidor, la «pureza» del corredor, cuán rightamente está orientada la антенна. .. Pero como una entrada de Emergencia es una gran opción.

Простая антенна для металлической сети Wi-Fi

Антенна для связи с сетью Wi-Fi там, где находится новинка, от широты консерватории.Эта антенна телевидения находится в открытом доступе для просмотра медиа-файлов. Esto es si todo es lento. El banco debe estar hecho de metal, con paredes incluso. Grandes y estrechas latas son excelentes. Si pones una антенна casera en la calle, encuentra el frasco con una tapa de plástico (como en la foto). Коаксиальный кабель для антенны, сопротивление 75 Ом.

Además de los Bancos y Cable, será necesario:

  • Разъем радиофункции RF-N;
  • un trozo de alambre de cobre o latón con un diámetro de 2 mm y una longitud de 40 мм;
  • Кабель
  • с кабелем, подключенным к карте или адаптеру Wi-Fi.

Передача Wi-Fi на частоте 2,4 ГГц при длине 124 мм. Por lo tanto, es deseable elegir el banco para elegir de modo que su altura sea al menos 3/4 долготы онда. Para un casoterminado, es mejor que sea más de 93 mm. El diámetro del frasco debe estar lo más cerca posible de la mitad de la longitud de onda: канал 62 мм. Algunas desviaciones pueden ser, pero cuanto más cercanas al perfect, mejor.

Tamaños y montaje

Al ensamblar un frasco hacer un agujero.Debe posicionarse estrictamente en el punto deseado. Luego la señal se realzará varias veces. Иждивен дель диаметро дель фраско селекционадо. Todos los parámetros se muestran en la tabla. Mida exactamente el diámetro de su frasco, encuentre la línea deseada, tenga todas lasimenses deseadas.

D — диаметр Borro inferior de la atenuación Frontera superior de atenuación Lg 1/4 lg. 3/4 LG.
73 мм 2407.236 3144,522 752,281 188.070 564,211
74 мм 2374,706 3102.028 534,688 133,672 401.016
75 мм 2343.043 3060,668 440,231 110,057 330,173
76 мм 2312.214 3020,396 384,708 96.177 288,531
77 мм 2282,185 2981,170 347,276 86,819 260,457
78 мм 2252,926 2942.950 319,958 79,989 239,968
79 мм 2224.408 2905.697 298,955 74,738 224,216
80 мм 2196.603 2869,376 282,204 070,551 211,653
81 мм 2169,485 2833,952 268,471 67,117 201,353
82 мм 2143.027 2799.391 256,972 64,243 192,729
83 мм 2117.208 2765.664 247,178 61.794 185,383
84 мм 2092.003 2732,739 238,719 59,679 179.039
85 мм 2067.391 2700,589 231,329 57,832 173,497
86 мм 2043.352 2669.187 224,810 56,202 168.607
87 мм 2019.865 2638,507 219.010 54,752 164,258
88 мм 1996.912 2608,524 213,813 53,453 160,360
89 мм 1974.475 2579.214 209,126 52,281 156,845
90 мм 1952,536 2550,556 204,876 51.219 153,657
91 мм 1931.080 2522,528 201.002 50,250 150,751
92 мм 1910.090 2495.110 197,456 49,364 148,092
93 мм 1889.551 2468.280 194,196 48,549 145,647
94 мм 1869.449 2442.022 191,188 47,797 143,391
95 мм 1849.771 2416,317 188,405 47,101 141,304
96 мм 1830.502 2391,147 185,821 46,455 139,365
97 мм 1811.631 2366,496 183,415 45.853 137,561
98 мм 1793.145 2342,348 181,169 45,292 135,877
99 мм 1775.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
