Трансформаторная подстанция это здание или сооружение

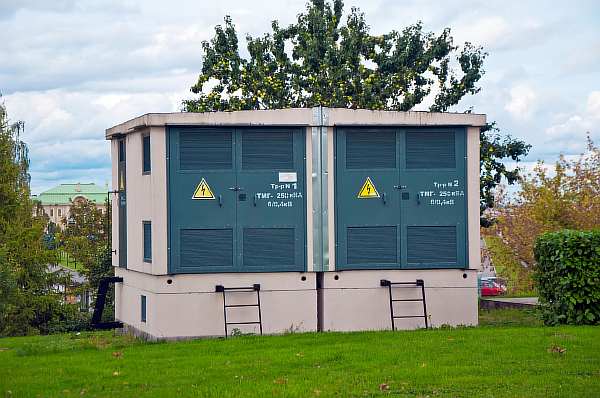

Трансформаторная подстанция

Тепловая электростанция Здания фидерных и трансформаторных подстанции из кирпича или блоков Галерея энергетических коммуникации на металлических (железобетонных) эстакадах Водонапорная башня Вышка металлическая Открытые склады с железобетонным перекрытием 25—20 60—40 25—20 60—40 60—50 200 0,25—0,2 0,6—0,4 0,25—0,2 0,6—0,4 0,6-0,5 2,0 20—15 40—20 20—15 40—20 0,2—0,15 0,4—0,2 0,2—0,15 0,4—0,2 15—10 20—10 15—10 20—10 20 0,15—0,1 0,2—0,10 0,15—0,1 0,2—0,1 0,2 

Закрытые трансформаторные подстанции (кроме главных понизительных подстанций) и распределительные устройства. Водопроводное хозяйство (насосные, градирни, резервуары). Газоспасательные станции 

С какой стороны должен быть вход на территорию открытой трансформаторной подстанции буровой установки  

Правильный ответ 5. Вход на территорию открытой трансформаторной подстанции буровой установки должен быть устроен со стороны, наиболее удаленной от трансформаторов и от вводов воздушной линии электропередачи (Правила, 10.2.7). 

В одном здании следует объединять помещения насосной станции, трансформаторной подстанции напряжением до 10 ка, распределительных устройств, станции катодной защиты трубопроводов, пункта установки контрольно-измерительных приборов и средств автоматического управления технологическими процессами, ремонтной мастерской и вентиляционной камеры, а также бытовые помещения для обслуживающего персонала. 

Все электропомещения, расположенные смежно с взрывоопасными помещениями класса В—I (по ПУЭ), а также с помещениями класса В—1а, если в них применяются или получаются вещества с удельным весом паров или газов более 0,8 по отношению к воздуху, должны быть обеспечены приточной вентиляцией с гарантированным избыточным давлением в несколько миллиметров водяного столба а камеры трансформаторных подстанций и помещения комплектных трансформаторных подстанций (КТП) — гарантированной подачей приточного воздуха с кратностью обмена не менее пяти в час. 

Отделены ли трансформаторные подстанции (ТП) помещения РУ, РП, КИП и другие от смежных помещений категорий А и Б несгораемыми и непроницаемыми для газов и жидкостей глухими ограждающими конструкциями (. 2—8 Правил н норм). 

Соблюдаются ли требуемые правилами условия при встройке во взрывоопасные помещения классов В—1а, В—16 и В—Па комплектных трансформаторных подстанций (КТП) ( VII—3—54 ПУЭ). 

Трансформаторные подстанции представляют собой большую пожарную опасность для открытых технологических установок. Схема автоматической установки пожарной защиты трансформаторной подстанции изображена на рис. 41. Трансформатор имеет воздушное охлаждение, которое регулируется при помощи жалюзи. В масляной ванне трансформатора расположено термосопротивление, настроенное на определенный предел повышения температуры. 

Трансформаторные подстанции, находящиеся в непосредственной близости от открытых технологических установок, оборудуют автоматическими системами вентиляции, обеспечивающими избыточное давление воздуха внутри помещения. Это исключает возможность подсасывания газовоздушных смесей в трансформаторные станции, а следовательно, и воспламенение этой смеси от теплового проявления электрической энергии. 

В пристройках к насосным зданиям разрешается располагать трансформаторные подстанции до 10 кВ, электрораспределительные устройства, станции катодной защиты трубопроводов, вентиляционные камеры, ремонтные мастерские, бытовые помещения для обслуживающего персонала. Все эти помещения должны разделяться между собой несгораемыми стенами огнестойкости не менее 1 ч и иметь самостоятельные выходы наружу. 

Кабельные линии Электрооборудование Осмотр трасс кабельных линий от трансформаторной подстанции до производственных зданий и сооружений проверка сохранности указателей, отсутствия разрытии, повреждений, чрезмерного нагрева, отсутствия па трассе посторонних предметов, затопления поверхностными водами Раз в год 

Комплектная трансформаторная подстанция 

ГОСТ 12.2.007.4—75. Шкафы комплексных распределительных устройств и комплектных трансформаторных подстанций. Требования безопасности. 

Аналогичная катастрофа произошла в Нью-Йорке в 1977 г., когда во время сильной грозы в линии высокого напряжения и трансформаторную подстанцию ударила молния. Из-за перегрузки вышли из строя все остальные подстанции. Вследствие этого 10 млн. жителей Нью-Йорка в течение двух дней были полностью лишены электроэнергии . 

Для обеспечения производственной деятельности промышленных объектов электроэнергию целесообразно подавать по сохранившимся электролиниям или по прокладываемым временным кабельным сетям с питанием их от ближайших источников (трансформаторных подстанций, сохранившихся кабельных сетей и т. д.). 

Спринклерные и дренчерные пенные установки используют в различных помещениях, в том числе в трансформаторных подстанциях, топливных насосных станциях, в помещениях с емкостями для горючих жидкостей (с температурой вспышки выше 28 °С), в покрасочных и сушильных камерах, в помещениях, где хранятся и перерабатываются различные твердые горючие материалы, в том числе и плохо смачиваемые водой. 

Закрытые трансформаторные подстанции и распределительные устройства, на 50 м2 1 2 1  

Маслонаполненный аппарат, установленный в закрытых и открытых трансформаторных подстанциях, на 5 мг 2 1 2 I 

Электроснабжение потребителей промышленных предприятий происходит через трансформаторные подстанции (ТП), расположенные как на территории этих предприятий, так и вне их. Подстанцией называется сооружение (установка), служащее для распределения электроэнергии по объектам потребителя и преобразования электрического тока из одного напряжения в другое. Подстанция состоит из распределительных устройств (РУ) открытого и закрытого типа, трансформаторов и вспомогательных помещений. 

В пристройках к насосным зданиям разрешается располагать трансформаторные подстанции до 10 кВ, электрораспределительные устройства, станции катодной защиты трубопроводов, вентиляционные камеры, ремонтные мастерские, бытовые помещения для обслуживающего персонала. Все эти помещения должны разделяться между собой несгораемыми стенами огнестойкости не менее 1 ч и иметь самостоятельные выходы наружу. 

Сборочные и переборочные цехи моторных заводов. . . Ацетиленовые подстанции Трансформаторные подстанции. ………… 

Трансформаторные подстанции и распределительные пункты на 6—10 кВт, вентиляционные установки, насосные по перекачке негорючих жидкостей и газов, промежуточные и расходные склады не следует проектировать отдельно стоящими и надлежит размещать, как правило, в производственных зданиях. 

Примечание. Огражденные участки внутри площадок предприятий (открытые трансформаторные подстанции, склады и т. п.) площадью более 5 га также должны иметь не менее двух въездов. 

Трансформаторные подстанции с содержанием масла в единице обо рудования более 60 кг в — 

ГОСТ 12.2.007.4—75. Шкафы комплектных распределительных устройств и комплектных трансформаторных подстанций. Требования безопасности. 

В электроустановках напряжением выше 1 кВ, имеющих блокировки разъединителей от неправильных операций с ними, переключения на одном присоединении, а также все переключения на щитках и сборках напряжением до 1 кВ разрешается выполнять оперативному персоналу единолично, без заполнения специальных бланков переключения, но с записью в оперативном журнале. Такие блокировки предусмотрены в комплектных распределительных устройствах (КРУ) и комплектных трансформаторных подстанциях (КТП). 

При рассмотрении вопросов по делению пожарных отсеков на секции или отдельные помещения следует обратить внимание на изоляцию пожароопасных помещений и их размещение в плане и по высоте зданий. Нормы предусматривают складские помещения, кладовые, мастерские, помещения для монтажа станковых и объемных декораций, вентиляционные камеры, помещения лебедок противопожарного занавеса и дымовых люков, аккумуляторные, трансформаторные подстанции выделять противопожарными перегородками Ьго типа с дверями 2-го типа и противопожарными перекрытиями 3-го типа. Аналогично выделяют производственные помещения и резервные склады при их проектировании в зданиях театров и клубов. 

В этих целях архив рентгеновских пленок и трансформаторную подстанцию устраивают в отдельно стоящих зданиях на расстоянии соответственно 20 и 25 м от корпусов с палатами. Встроенные аптеки отделяют от остальных помещений сплошными стенами (без проемов), выполненными из негорючих материалов с пределом огнестойкости не менее 2 ч. Запрещается размещать мастерские и склады горючих материалов и материалов в горючей упаковке, склады ЛВЖ и ГЖ, аккумуляторные батареи в подвалах и цокольных этажах лечебных корпусов больниц, диспансеров, родильных домов и аптек. Не допускается, чтобы лифты и лестничные клетки сообщались с подвалами. В исключительных случаях лифты разрешается сообщать с подвалами через тамбуры-шлюзы с подпором воздуха. 

I, II, III — зоны уровней разрушений, соответствующих избыточным давлениям ДР— 100, 70 и 50 кПа / — газовая компрессо рная 2 — распределительная трансформаторная подстанция 3 — операторная 4 — маслохозяйство 5 — холодильники (X), теплообменники (Т) S — емкости ( ), холодильники-сепараторы (С) 7 — злектрощнтовая в —колонны тепломассообмена (К) 9 — утилизационная котельная 10 — трансформатор (Т) It — технологическая котельная 12 — воздушные холодильники (ВХ) сепаратор (С) 13 — колонны тепломассообмена, холодильники 14, 13 — емкости ЭП , ЭП — места первого и второго предполагаемых наземных эпицентров взрыва 

Центральные ремонтно-механические цехи, кузницы, термические цехи, локомотивные и мотовозные депо, гаражи для подъемно-транспортного оборудования и автомашин, открытые и закрытые трансформаторные подстанции и РУ, центральные заводские научно-исследовательские лаборатории, цех регенерации масел и прирельсовый склад смазочных масел, материальные склады, склады химикатов и каучука 

Трансформаторные подстанции и распределительные устройства должны быть расположены на расстояниях, предусмотренных ПУЭ при этом здания подстанций и РУ должны быть, как правило, обращены в стораду взрывоопасных наружных установок глухой Стеной, 

Все электропомещения, смежные с взрывоопасными помещениями класса В-1, а также с пемещениями класса В-1а, если в них применяются или получаются вещества с удельным весом паров или газов более 0,8 по отношению к воздуху, должны быть обеспечены приточной вентиляцией с гарантированным избыточным давлением в несколько миллиметров водяного стод—ба, а камеры трансформаторных подстанций и помещения комплектных трансформаторных подстанций (КТП) — гарантированной подачей приточного воздуха не менее пятикратного обмена в час. 

ССБТ. Шкафы комплектных 1.01.78 распределительных устройств и комплектных трансформаторных подстанций. Требования безопасности  

При проектировании электроснабжения и электрических устройств зданий химических лабораторий необходимо учитывать следующие особенности. Так, электроснабжение электродвигателей пожарных насосов и других электроприемников противопожарных устройств, систем автоматической пожарной сигнализации, аварийного электроосвещения и др. должно предусматриваться от разных трансформаторов двухтрансформаторной подстанции или от трансформаторов двух близрасположенных трансформаторных подстанций по двум отдельным линиям с устройством АВР. 

III — распределительная трансформаторная подстанция № I IV—опера зовая компрессорная VII —наружная аппаратура газовой компрессорной, X—еидроочистка керосина XI — станция смешения XII — газофракцио-тельная трансформаторная подстанция Л 2 XV—площадка для хране-и реакторов XVII —операторная 1 — емкости 2—теплообменники 5—котел утилизатор, 6—печи. 

В июле 1974 г. 10 млн. жителей Нью-Порка и его окрестностей больше суток жили без электроэнергии. Стояли заводы и фабрики, лифты и поезда метро, не работали светофоры и типографии газет, замолчали многие радио- и телестанции. Авария произошла, когда во время сильной грозы в линии высокого напряжения и трансформаторную подстанцию к северу от Нью-Йорка ударила молния. Из-за перегрузки вышли из строя все остальные подстанции, так как предохранительный механизм, который должен во время кризисных ситуаций автоматически снижать загрузку сети на 50%, не сработал. 

Склад резервов, материальный склад Склады сероуглерода-сырца и ректификата, реторный корпус, дистилля-ционный корпус, газгольдер, холодильная установка. механическая мастерская, трансформаторная подстанция, склад серы, блок ремонтных цехов, установка кристаллизации сульфата натрия Склад древесного угля 

Классификация по пожароопасности помещений распределительных устройств и трансформаторных подстанций установлена в соответствии с решением Э-17/62 от 17 октября 1962 года Союзглавэнерго. 

Классификация по пожароопасности помещений распределительных устройств н трансформаторных подстанций установлен а соответствии с решением Э—17/62 от 17 октября 1962 г. Союзглавэнерго , ч 

Закрытые трансформаторные подстанции и распределительные устройства Маслонаполненный аппарат, установленный е закрытых и открытых трансформаторных подстанциях Дизельные установки Склады кислот Склады карбида кальци при хранении в барабанах Склады ВВ Склады метанола Склады горючих жидко стей в таре Склады твердых горю чих материалов Склады негорючих мате риалов Слесарные и токарньн мастерские Кузнечные сварочные цехи 

На промышленных предприятиях широко применяются комплектные трансформаторные подстанции (КТП) и комплектные распределительные устройства (КРУ), состоящие из отдельных шкафов, укомплектованных необходимыми приборами и аппаратами. Монтаж такой подстанции или распределительного устройства сводится в основном к установке в подготовленном помещении или на площадке открытого КРУН отдельных конструкций, блоков и шкафов с электрооборудованием и соединении их между собой и с кабельными (КЛ) или воздушными (ВЛ) линиями. Электромонтажники при этом выполняют в основном слесарно-сборочные и такелажные работы. При этом следует принимать меры защиты от возможных механических травм, ожогов и поражений электрическим током. Механические травмы возможны при такелажных работах, монтаже отдельных выключателей, разъединителей, трансформаторов тока и напряжения и других тяжелых аппаратов.

Трансформаторные подстанции — какими бывают?

При пайке и сварке возможны ожоги. 

На рис. 10.1 изображена типичная схема двухтрансформаторной цеховой (городской, сельской) понизительной трансформаторной подстанции, питание которой осуществляется от главной понизительной подстанции предприятия по воздушным или кабельным линиям напряжением 10—220 кВ. Трехфазные трансформаторы с соединением вторичных обмоток по схеме звезда — звезда с заземлением нейтрали на стороне 0,4 кВ работают параллельно. На подстанции установлена батарея статических конденсаторов, присоединенная к шинам на стороне 6 или 10 кВ. Первичные обмотки трансформаторов подключены через выключатели нагрузки и плавкие предохранители. 

Распределительные устройства и трансформаторные подстанции размещать в пожароопасных помещениях не рекомендуется. При необходимости установки РУ в пожароопасных зонах степень защиты его элементов (шкафов) должна быть не ниже 1Р41. В по- 

Подстанция как объект недвижимости

Ответ

В зависимости от типа трансформатора, он может относиться к 3-й или 7-й амортизационным группам.

Обоснование

С 01.01.2017:

К 3-й амортизационной группе основных средств (Классификация основных средств, включаемых в амортизационные группы) относятся:

Трансформаторы электрические силовые малой мощности — Код ОКОФ 330.30.20.31.117 (Машины энергосиловые и сварочные путевые и агрегаты)

К 7-й амортизационной группе основных средств (Классификация основных средств, включаемых в амортизационные группы) относятся:

Трансформаторы электрические, преобразователи статические и индукторы; выключатели, контакторы и реверсоры переменного тока высокого напряжения; разъединители, короткозамыкатели, отделители, заземлители переменного тока высокого напряжения; трансформаторы напряжения высоковольтные; оборудование силовое тяговых подстанций, постов секционирования, пунктов параллельного соединения, приборы и приспособления для их монтажа и эксплуатационного обслуживания — Код ОКОФ 330.30.20.31.117 (Машины энергосиловые и сварочные путевые и агрегаты)

До 01.01.2017:

Классификация основных средств, включаемых в амортизационные группы относит:

К 3-й амортизационной группе (срок полезного использования свыше 3-х лет и до 5 лет):

Трансформаторы электрические силовые малой мощности Код ОКОФ 14 3115030.

К этому подклассу относятся различные трансформаторы малой мощности, с Кодами ОКОФ от 14 3115210 «Трансформаторы малой мощности общего назначения», до 14 3115228 «Трансформаторы малой мощности различного назначения прочие».

Например, 14 3115218 «Киноавтотрансформаторы», 14 3115224 «Трансформаторы малой мощности паяльно — сварочные».

К 6-й амортизационной группе (срок полезного использования свыше 10 лет и до 15 лет):

Аппаратура электрическая высоковольтная (более 1000 В) (выключатели, контакторы, разъединители, трансформаторы напряжения, конденсаторы, реле, предохранители, токопроводы, преобразователи тиристорные, приборы полупроводниковые силовые, теплоотводы и охладители) (Код ОКОФ 14 3120010, кроме 14 3120100 — 14 3120117, 14 3120140 — 14 3120147).

Например, 14 3120131 «Трансформаторы тока напряжением до 3 кВ, 14 3120132 «Трансформаторы тока напряжением свыше 3 до 11 кВ, 14 3120133 «Трансформаторы тока напряжением от 15 до 35 кВ, 14 3120134 «Трансформаторы тока напряжением от 66 до 132 кВ, 14 3120135 «Трансформаторы тока напряжением от 150 до 220 кВ, 14 3120136 «Трансформаторы тока напряжением 330 кВ, 14 3120137 «Трансформаторы тока напряжением 400 кВ, 500 кВ, 14 3120138 «Трансформаторы тока напряжением 750 кВ и свыше, 14 3120139 «Трансформаторы тока встроенные».

К 7-й амортизационной группе (срок полезного использования свыше 15 лет и до 20 лет):

Трансформаторы электрические, преобразователи статические и индукторы 14 3115000 (кроме 14 3115030)

К этому классу относятся трансформаторы с Кодами ОКОФ от 14 3115010 «Трансформаторы электрические силовые мощные», до 14 3115193 «Трансформаторы силовые VIII габарита (мощностью свыше 200000 кВ x А напряжением от 35 до 330 кВ включительно; независимо от мощности, напряжением свыше 330 кВ переменного тока и для ЛЭП постоянного тока) различного назначения.

Например, 14 3115100 «Трансформаторы силовые I габарита (мощностью до 100 кВ x А включительно) напряжением до 35 кВ включительно», 14 3115150 «Трансформаторы силовые IV габарита(мощностью свыше 6300 кВ x А, напряжением до 35 кВ включительно).

К 7-й амортизационной группе относятся также:

Трансформаторы напряжения высоковольтные с Кодами ОКОФ 14 3120140 — 14 3120147, например, 14 3120141 «Трансформаторы напряжения напряжением до 11 кВ», 14 3120142 «Трансформаторы напряжения напряжением от 15 до 35 кВ».

Дополнительно

Материалы по теме «Амортизационная группа»

К какой амортизационной группе относится основное средство?

Амортизационная группа — группа объектов амортизируемого имущества (основных средств и нематериальных активов), сформированная на основании сроков полезного использования. Основное назначение амортизационной группы – определение срока полезного использования объекта.

Что такое подстанция ктп?

Трансформаторные подстанции — это электрические установки, предназначающиеся для изменения напряжения (его понижения либо повышения) переменного тока, а также для распределения энергии. Состоит такая установка из силового трансформатора, распределительных устройств (РУ), вспомогательных сооружений и устройства для автоматического управления и защиты.

Типы трансформаторных подстанций

Трансформаторная подстанция бывает двух видов: повышающая и понижающая. Первый тип подстанций обычно сооружают при электростанциях для преобразования вырабатываемого генераторами напряжения в более высокое (с одним или несколькими значениями), нужное для передачи электрической энергии по линиям электропередач (ЛЭП). Понижающий тип трансформаторных подстанций понижает первичное напряжение в более низкое.

Изготавливаются трансформаторные подстанции на заводах и доставляются к месту работы, как правило, в уже готовом и собранном виде. Иногда в виде отдельных блоков. Такие станции называются комплектными, или КТП. КТП наружной установки с тупиковым или же проходным типом, рассчитанные на напряжение до 10 киловатт и мощность в 1000 кВ А, и КТП внутренней с мощностью 2500 кВ А нужны для приема, изменения и распределения электроэнергии трехфазного тока с частотой 50 Гц при напряжении 6, 10/0, 4 кВ в глухозаземленных нейтралью трансформатора системах для районов с умеренным климатом.

Подстанции — это своего рода комплекс из трансформаторов и остальных устройств. Прием, преобразование и распределение электрической энергии являются основными задачами трансформаторных подстанций. Если подстанция находится в помещении — это подстанция закрытого типа, если на открытом воздухе — открытого. Встроенные подстанции чаще всего встречаются в больших зданиях и небоскребах.

По своему назначению подстанции бывают трансформаторными и преобразующими. Хотя, и там и там их действия связано с преобразованием, в трансформаторных энергия преобразуется при помощи трансформатора, а в преобразовательных с помощью тока и его частот.

ППри установке подстанций нужно учитывать тот немаловажный факт, что для установки более мощных силовых трансформаторов выгодно применять малые токи с большими показателями напряжений. Необходимо составлять подсчеты планируемых нагрузок, определять силу первичной и вторичной частот с напряжением, учитывать оборудование, необходимое при установке. Учитывайте расходы, ведь трансформаторные подстанции стоят недешево, равно как и последующее их содержание. Обратите внимание на климатические условия, это понадобиться при закладке параметров крайних температур.

Сооружение — трансформаторная подстанция

Cтраница 1

Сооружение трансформаторных подстанций 6 — 10 / 0 4 кВ в городах в настоящее время производится, как правило, по типовым проектам, утвержденным Госстроем СССР.  

Возможность сооружения трансформаторных подстанций 6 / 0 4 — 0 23 кВ и распределительных устройств напряжением 6 кВ, пристраиваемых к взрывоопасным производственным помещениям или встраиваемых в них, также определяется правилами устройства электроустановок, которые предусматривают соблюдение определенных условий и выполнение ряда дополнительных мероприятий, обеспечивающих безопасную эксплуатацию таких подстанций и распределительных устройств. Основные из этих мероприятий: подъем уровня полов в помещениях трансформаторных подстанций и распределительных устройств выше уровня примы — кающего взрывоопасного помещения; отделение помещений РП и РУ от смежного взрывоопасного помещения глухой несгораемой и газонепроницаемой стеной; создание избыточного давления ( подпора воздуха) в помещениях РП и РУ.  

Большие работы проведены также по сооружению трансформаторных подстанций и электросетей всех напряжений. Для характеристики объема работы по сооружению трансформаторных подстанций достаточно указать, что, по данным статистики, на 1 Мет установленной мощности агрегатов электростанций приходится сооружать трансформаторные подстанции на мощность до 4 — 5 Мва. Например, при годовом вводе в эксплуатацию на электростанциях мощности 5 000 Мет необходимо сооружать трансформаторные подстанции на огромную мощность — до 20000 — 25 000 Мва.  

В целях сокращения сроков монтажа и трудовых затрат по сооружению трансформаторных подстанций и распределительных устройств их изготовление сосредоточено на специализированных заводах, выполняющих комплектную поставку оборудования в виде сборных блоков. В этом случае сооружение электроустановок на строительной площадке сводится к монтажу крупных узлов и сборке блоков оборудования в готовое для работы устройство.  

Дополнительные токовые нагрузки приводят к недоиспользованию мощности трансформаторов и повышению стоимости сооружения трансформаторных подстанций и электрических сетей.  

Указанные выше преимущества, достигаемые при применении КРУН, приобретают особое значение при сооружении трансформаторных подстанций в тяжелых климатических условиях, например в северных районах страны, а также для объектов, требующих скоростного строительства.  

Таким образом, эффективность применения напряжения 10 кВ с одновременной установкой трансформаторов 6 / 10 кВ будет достигнута, если выполняется условие Сп1 — Сп2 рК, где С ] — стоимость потерь электроэнергии при напряжении 6 кВ; С 2 — стоимость потерь электроэнергии при напряжении 10 кВ; рК — затраты на сооружение трансформаторной подстанции напряжением 10 / 6 кВ; К — капитальные затраты /) — амортизационные отчисления.  

В трансформаторных подстанциях располагается электро-оборудование ( маслонаполненные силовые и измерительные трансформаторы, масляные выключатели, аппараты с искрящими контактами и др.), из-за которого могут возникнуть пожары и взрывы. Поэтому сооружение трансформаторных подстанций и распределительных устройств в зоне взрывоопасных установок допускается только при соблюдении определенных условий. Например, подстанции на 6 — 10 / 0 4 кв и распределительные устройства на 6 — 10 кв, обслуживающие насосные и компрессорные с горючими и сжиженными газами, необходимо строить отдельно стоящими.  

Если питание насосной станции осуществляется от энергосети напряжением 3 и б кв и мощность электродвигателей превышает 100 кет, то следует устанавливать двигатели на том же напряжении. В этом случае отпадает необходимость сооружения трансформаторной подстанции и, следовательно, уменьшаются затраты по сооружению насосной станции.  

Большие работы проведены также по сооружению трансформаторных подстанций и электросетей всех напряжений. Для характеристики объема работы по сооружению трансформаторных подстанций достаточно указать, что, по данным статистики, на 1 Мет установленной мощности агрегатов электростанций приходится сооружать трансформаторные подстанции на мощность до 4 — 5 Мва. Например, при годовом вводе в эксплуатацию на электростанциях мощности 5 000 Мет необходимо сооружать трансформаторные подстанции на огромную мощность — до 20000 — 25 000 Мва.  

Чистый вес узлов и частей трансформатора определяет величину нагрузки в ряде расчетов механической прочности. Вес ( чистый) магнитопровода, обмоток, бака и других частей и некоторых их узлов, вес выемной части и собранного трансформатора согласовывают с крановым оборудованием завода. Транспортный вес трансформатора определяет необходимую грузоподъемность железнодорожной платформы или транспортера. Вес трансформатора и его частей учитывается при проектировании сооружений трансформаторной подстанции и при выборе характеристик подъемного оборудования на ней.  

Однако, в случае необходимости, допускается выполнять ввод кабелей и труб электропроводки из взрывоопасных зон ( кроме зон класса B-I) в электропомещения через смежные стены. При этом, если полы в электропомещении и в соседнем взрывоопасном помещении расположены на одном уровне, то ввод в электропомещение труб электропроводки и кабелей через смежную стену должен выполняться на высоте не менее 0 5 м от пола ( рис.

Service Temporarily Unavailable

V. Ввод в электропомещение труб электропроводки и кабелей через смежную стену ниже уровня пола или на высоте менее 0 5 м от пола взрывоопасного помещения разрешается только при условии, если в электропомещении уровень пола, а также дно кабельных каналов, приямков и лотков, сообщающихся с взрывоопасным помещением, находятся выше на 0 15 м, чем в соседнем взрывоопасном помещении ( рис. V. Места прохода труб и кабелей через стены должны быть тщательно заделаны несгораемыми материалами. Эти же условия должны быть выполнены при сооружении трансформаторных подстанций и распределительных устройств напряжением выше 1000 В, страиваемых и встраиваемых во взрывоопасные зоны.  

Страницы:      1

Интересные статьи

А231 Требования к строительной части рабочих чертежей электропомещений и кабельных сооружений промышленных предприятий

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ВСЕРОССИЙСКИЙ
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ПРОЕКТНО-КОНСТРУКТОРСКИЙ ИНСТИТУТ
ТЯЖПРОМЭЛЕКТРОПРОЕКТ
имени Ф.Б. Якубовского

ТРЕБОВАНИЯ
К СТРОИТЕЛЬНОЙ ЧАСТИ РАБОЧИХ ЧЕРТЕЖЕЙ ЭЛЕКТРОПОМЕЩЕНИЙ
И КАБЕЛЬНЫХ СООРУЖЕНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

А231

Технический директор ________Г.А. Толасов Начальник технического отдела А.А. Шалыгин Ответственный исполнитель ________В.П Хейн

СОДЕРЖАНИЕ

1 ОБЩАЯ ЧАСТЬ

1.1 В работе учтены санитарные нормы проектирования промышленных предприятий.

В работе приведены также указания о необходимости выполнения противопожарных устройств специализированными организациями по заданию генпроектировщика.

В некоторых случаях приведены также пояснения, необходимые проектировщикам-электрикам при выполнении строительных заданий.

1.2 Требования учитываются при разработке строительных рабочих чертежей, а также монтажными организациями при приемке сооружений.

1.3 Строительные задания должны выполняться в виде чертежей с минимальными текстовыми указаниями, которые не должны повторять сведения, ясные из рассмотрения графической части чертежа.

Эти текстовые указания должны содержать:

краткие дополнительные указания, которые не учтены в настоящей работе; ссылки на типовые требования;

категорию электропомещений.

Категория электропомещений определяется расчетным путем по методике НПБ 105-95.

Необходимость применения автоматических средств пожаротушения в кабельных сооружениях — в соответствии с требованиями НПБ 110-03.

1.4 Применение типовых требований способствует полноте и однотипности проектных решений.

На чертежах строительных заданий указывают номера пунктов настоящих Требований, которые следует учитывать при разработке рабочих строительных, сантехнических и других чертежей.

Соответствующий раздел Требований, одновременно с чертежами строительных заданий, направляют проектной организации, выполняющей строительные, сантехнические и другие рабочие чертежи, через генеральную проектную организацию. При этом текст отдельных пунктов, не относящихся к данному строительному заданию, должны быть зачеркнуты.

1.5 При выполнении чертежей строительных заданий на электроустановки необходимо максимально использовать конструктивные решения, приведенные в работе Госстроя России «Строительный каталог. СК-3. Строительные конструкции и изделия. Перечень проектной документации типовых строительных конструкций, изделий и узлов зданий и сооружений для всех видов строительства».

1.6 Требования составлены исходя из предположения, что каждый вид электроустановок размещен в отдельном помещении (сооружении).

Если в одном помещении расположены различные виды электроустановок, то необходимо соблюдение совокупности требований, приведенных для всех этих видов электроустановок. При этом принимаются наиболее жесткие требования. Например, в электротехнических помещениях, где имеются ячейки с выкатными автоматами, к строительной части могут предъявляться специальные требования по неровности пола — 2мм/м.

1.7 В работе приведены степени огнестойкости и пределы огнестойкости строительных конструкций, только в тех случаях, когда они указаны в ПУЭ и работе «Проектирование электроснабжения промышленных предприятий, Нормы технологического проектирования, выпущенной взамен СН 174-75 (см. «Общероссийский строительный каталог. СК-1. Нормативные и методические документы по строительству. Перечень, 2003 г., стр. 86).

Для прочих случаев при выполнении строительных рабочих чертежей степень огнестойкости зданий и пределы огнестойкости элементов строительных конструкций следует определять по СНиП 21-01-97*, СНиП 31-03-2001 и СНиП 2.09.03-85.

1.8 Противодымная вентиляция в электротехнических помещениях и кабельных сооружениях решается в сантехнической рабочей документации в соответствии с требованиями СНиП 2.04.05-91¹.

______________

¹ С 01.01.2004 г. заменяется на СНиП 41-01-2003.

1.9 Строительные рабочие чертежи электротехнических помещений и кабельных сооружений подлежат согласованию с организацией, выдавшей строительное задание.

1.10 На чертежах строительных заданий следует указывать размеры закладных деталей, величину и направление нагрузки на них. Марки закладных деталей выбирают разработчики строительных рабочих чертежей.

1.11 Настоящая работа заменяет «Требования к строительной части рабочих чертежей электропомещений и кабельных сооружений промышленных предприятий (шифр А231, 1987)

2 ИСХОДНАЯ ДОКУМЕНТАЦИЯ

При составлении Требований использованы:

2.1 Строительные нормы и правила (СНиП):

21-01-97*. Противопожарные нормы.

41-01-2003 (с 01.01.04 г.). Отопление, вентиляция и кондиционирование воздуха.

31-03-2001. Производственные здания.

2.09.03-85. Сооружения промышленных предприятий.

2.2 Строительные нормы:

нормы ПУЭ КТП И ЦТП

Электрическая подстанция – установка, обеспечивающая прием, распределение и преобразование поступающей электроэнергии. Знание вопроса, каково расстояние от ТП до зданий и сооружений, позволяет правильно разместить на участке любой объект согласно нормам ПУЭ. За счет того, что трансформаторные будки, ТП и их содержимое – источник повышенной опасности, важно не только правильно запитать инфраструктуру своего надела, но и обеспечить безопасный образ жизни членов семьи и возможных гостей.

Обычный двор

Типы и области их применения

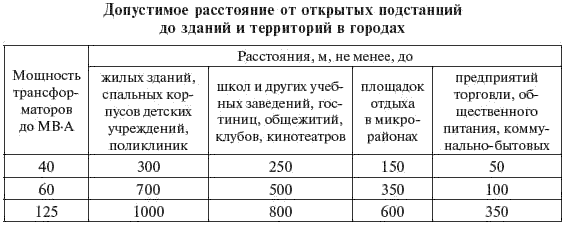

Расстояние от трансформаторной подстанции до зданий и сооружений определяется несколькими параметрами. Трансформаторная будка или ТП представляет собой защитный каркас, ограждающий основной конструктивный элемент. В состав последнего могут входить различные накопительные, распределяющие и преобразующие устройства.

Удаленность ЦТП до различных сооружений варьируется в зависимости от их мощности.

В городе

Область применения

В электрических системах по мощности и напряжению ТП подразделяются на следующие виды:

• районные (центральные) – принцип работы таких конструкций основан на перераспределении поступающей энергии от высоковольтных линий электропередачи на главные понижающие пункты;
• главные понижающие – действие таких установок направлено на снижение напряжения поступающей энергии до значений в 35, 10 или 6 кВ и последующую передачу на цеховые и местные приемники;
• цеховые (местные) – приспособления этого наименования по функционалу, аналогичному предыдущему представителю, снижают напряжение до отметок в 690, 400, 230 или 110 В, равномерно распределяют и передают энергию потребителям.

Городской квартал

Сложность в самостоятельном определении типа подстанции кроется в том, что ограждающие защитные конструкции под них или будки индивидуально собираются на заводах. Ввиду этого их размеры могут значительно отличаться друг от друга.

Особенности дробления и виды подстанций

В большинстве случаев производители содержимого: трансформаторов, транзисторов, распределителей и прочей аппаратуры организуют доставку щитков в уже готовом к использованию виде и редко – блоками. В последнем варианте электроподстанция приобретает статус комплектного изделия, именуемого простыми словами КТП.

Разновидности КТП:

1. В зависимости от материала корпуса встречаются модели из металла, сэндвич-панелей или бетона.
2. По виду выполнения обслуживающих работ: с коридором и без такового.
3. По типу распределительного устройства высокого напряжения: тупиковые и проходные.

Подключение

Выбор ТП в силу представленных модификаций изделий чаще складывается на основе габаритов и показателей нагруженности сети. Среди дополнительных характеристик учитываются строительные, производственные и эксплуатационные правила, а также нормы безопасности охраняемой природы. При этом безопасное расстояние от трансформаторной подстанции до жилого дома составляет минимум 10 м.

Вред для здоровья окружающих

В зоне размещения трансформатор образует мощное электромагнитное поле. Его напряженность находится в прямой зависимости от величин аналогичного показателя поступающей на вход электрической энергии.

Около деревни

Нахождение в названной области способствует прохождению электрических зарядов через клетки организма. В результате данного воздействия таковые подвергаются высокочастотным колебаниям, что ведет к их перегреву и, как следствие, образованию возможных патологий.

Требования основных документов

Перед строительством объектов инфраструктуры на участке рядом с распределительными электроустановками необходимо тщательно изучить требования установленных регламентов, чтобы в дальнейшем четко руководствоваться ними.

Так, по смыслу положений абз. 2 ст. 8 Федерального закона РФ от 30 марта 1999 г. № 52-ФЗ «О санитарно-эпидемиологическом благополучии населения» каждому гарантировано безвредное благоприятное проживание.

Таблица минимальных дистанций

Главой 4.2 Правил устройства электроустановок, утвержденных приказом Минэнерго Российской Федерации от 20 июня 2003 г. № 242, трансформаторный тип оборудования напряжением более 1 кВ в ходе обустройства должен отвечать определенным характеристикам.

Установлено также допустимое расстояние от ТП до жилого дома по категориям пожарной безопасности (цифровые показатели в таблице).

№ п/п	Тип зданий	Расстояние, м
1	I, II, III степеней огнестойкости	3
2	IV и V степеней огнестойкости	5

Также п. 4.2.68 данного ПУЭ определено, что противопожарный показатель удаленности от наполненных маслом конструкций с весом основного компонента в одной единице 60 кг и более до жилья должен быть не менее указанных ниже в таблице:

№ п/п	Тип зданий	Расстояние, м
1	I и II степеней огнестойкости	16
2	III степени огнестойкости	20
3	IV и V степеней огнестойкости	24

Однако в случае расположения у простенков промышленных предприятий с уровнями помещений категорий «Г» и «Д» маслонаполненных питающих трансформаторов разрешается расстояние, на четверть меньшее приведенных.

В конце раздела «Комплектные, столбовые, мачтовые трансформаторные подстанции и сетевые секционирующие пункты» приведен минимум, который составляет 10 м. Максимальное расстояние от подстанции до здания не установлено. При этом данная норма требует также обязательного соблюдения шумового уровня.

Нельзя оставлять без внимания и такие документы, как СП 42.13330.2011, СП 42.13330.2016 и СНиП 2.07.01-89 «Градостроительство. Планировка и застройка городских и сельских поселений», утвержденный постановлением Госстроя СССР от 16 мая 1989 г. № 78.

Удаленность от инженерных сетей

Нюансы

Согласно п. 7.13 СНиП 2.07.01-89 с изменениями на 2018 год при установке отдельно расположенных распределительных объектов напряжением от 6 до 20 кВ при количестве видоизменяющих устройств менее 3 при мощности каждого до 1 мВт и выполнении шумозащитных мероприятий минимальные расстояния от ЦТП до жилого дома следует принимать с отметками от 10 м.

Внимательно надлежит изучить и Федеральный Закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», закрепляющий нормативные правила регулирования.

На основании данного закона № 123-ФЗ жилы от ТП запасных питающих источников до вводных устройств должны размещаться в огнестойких каналах.

Дистанции от воздушных линий

На основе этого при желании сократить допустимые расстояния до подстанции целесообразно визуально осмотреть подводные кабели на предмет их целостности. Такое действие позволит существенно сократить риски по негативному воздействию электромагнитного излучения на своих домочадцев и обеспечить общую безопасность.

Что касается размещения АЗС, газопроводов или газораспределительных пунктов (ГРП), больниц, промышленных предприятий и школ, то требования нормативных документов, предусматривающих технологию строительства данных объектов, отсылают к рассмотренным выше ПУЭ.

В целях индивидуального использования трансформаторные подстанции могут размещаться от жилых объектов на таком же расстоянии. Для наглядности целесообразно рассмотреть правила возведения одной из среднемощностных установок.

Таблица из ПУЭ

Так, согласно пп. 11.2 и 11.3 СТО 70238424.29.240.10.009-2011 «Распределительные электрические сети. Подстанции 6-20/0,4 кВ. Условия создания. Нормы и требования» эксплуатация таких конструкций, в частности напряженность создаваемого магнитного поля, должна находиться в границах, установленных ГОСТ 12.1.002-84 и СанПиН 2.2.4.1191-03.

При этом в случае проектирования ИТП шкафного вида с вертикальным размещением оборудования или киосковой модификации КТПН с воздушными линиями максимально можно приблизиться к жилым зданиям и домам с квартирами не менее чем на 10 м.

В целях определения допустимых расстояний от ТП до железных дорог с поездами, котельных, широких дорог с общественным транспортом и подземных переходов необходимо перед размещением направить соответствующие обращения в обслуживающие организации или местную администрацию.

Дистанция от дома до газопровода согласно нормам

Степени огнестойкости сооружений

Представленный показатель играет определяющую роль при размещении сооружений вблизи электрических подстанций. В связи с этим перед возведением построек или определением соответствия расстояний от жилого дома до трансформаторной подстанции и от уже существующих объектов важно понимать, из чего складывается его значение и чему соответствуют степени защищенности.

Формирование показателя

Пограничные значения предела огнестойкости конструкций устанавливаются с учетом начальной временной точки процесса воспламенения до момента появления предельного состояния стойкости конкретного элемента.

На ТЭЦ

Представленная характеристика складывается на основе следующих значений:

1. Плотность. Временные возникновения трещин или отверстий в материале, посредством которых предоставляется доступ к продуктам горения и открытому огню.
2. Потеря несущей способности узловых частей и элементов конструкций. На основе типа и структуры сырья в расчет берется нарушение целостности или деформация.
3. Теплоизолирующая способность. Определяющей характеристикой является интенсивность температурного роста на поверхности. При повышении этого показателя в среднем на 160 °С или в конкретной точке на 190 °С в сравнении со значениями до проведения мероприятия. Кроме этого, в расчет также принимается рост температуры более чем 220 градусов в соотношении с числами начального положения.

По результатам испытаний, максимальный уровень предела огнестойкости свойственен сооружениям из железобетона, а минимальный – из металла.

Смотрите видео на данную тему.

Разновидности и их характеристики

С учетом того, что любой многоквартирный дом или сооружение включает в свой состав множество материалов, рассматриваемый показатель может сильно разниться. Однако в целом постройкам присваиваются степени огнестойкости с обозначением римскими цифрами от I до V.

1. I степень. Сооружения, состоящие из ограждающих или технологических негорючих материалов (бетон, железобетон) и построенные как из искусственного, так и естественного сырья.
2. II степень. Таким уровнем тепловой защиты наделено здание с аналогичными представленными выше свойствами с учетом наличия на поверхности неподверженных защите стальных элементов.
3. III степень. Постройки с несущими или ограждающими элементами, выполненными как из естественных (преимущественно из камня), так и из искусственных материалов. Конструкции перекрытий в таких сооружениях могут быть сделаны из древесины при выполнении условия их защищенности негорючими твердыми составами или изделиями (штукатуркой, плитами и т. п.). Помещения чердака или мансард также должны соответствовать условиям и обрабатываться защитными веществами.
4. III степень с приставкой «а». Сооружения каркасного типа, преимущественно выполненные из стали. На строительство ограждающих конструкций чаще всего пускается профлист или иной негорючий материал (трудногорючее теплоизоляционное сырье).
5. III степень с приставкой «б». К данной подгруппе, по аналогии с предыдущим подвидом, следует относить каркасные здания. Отличительной особенностью в данном случае является использование в качестве основы как клееной, так и цельной древесины. Нормативный уровень защищенности складывается в зависимости от качества и частоты обработки соответствующими огнестойкими составами.
6. IV степень. Постройки с несущими либо оградительными элементами из воспламеняемых или негорючих материалов. В целях обеспечения защиты могут использоваться плиты, листы металла и штукатурка. К покрытиям каких-либо требований по огнестойкости и пределу распространения огня не предъявляется. Однако мансарды и чердаки, в случае их наличия, могут быть подвержены соответствующей обработке.
7. IV степень с приставкой «а». Одноэтажные каркасные здания, конструктивные элементы которых выполнены из стали и каким-либо образом не защищены. В качестве ограждающих изделий можно применять негорючее сырье либо материалы, содержащие в своей структуре горючую теплоизоляционную составляющую.
8. V степень. В представленную группу отнесены сооружения с произвольными несущими и ограждающими конструкциями, имеющими разные категории стойкости и предел распространения открытого огня. Иных ограничений к таким постройкам не предъявляется.

Монтаж

Особенности размещения объектов

В силу Правил установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утвержденных постановлением Правительства РФ от 24 февраля 2009 г. № 160, под таковыми понимается площадка грунта и часть воздушного окружающего пространства, разделенная плоскостями по вертикали, стоящими с каждой из сторон на промежутке в 10 м с учетом правил к границам и мощности.

Простыми словами, возможно сокращение до 5 м, но указанный пункт предусматривает соблюдение охраняемой зоны исходя из ее максимального показателя. Применительно к модели 10/0,4 кВ будет разрешена установка с учетом выполнения воздушной линии изолированными проводниками.

Таким образом, выполнения такого условия будет вполне достаточно для получения свободы действий при расположении объектов на участке.

Новая подстанция

При желании требование о сокращении области вокруг энергетического сооружения со ссылкой на приведенные положения можно направить в компетентную организацию. Однако построить жилой дом на расстоянии ближе, чем 10 м, в силу рассмотренных выше нормативов ПУЭ, не представляется возможным.

Что касается такой коммуникации, как водопровод, то здесь следует учитывать, что вокруг КТП должен быть контур выравнивания потенциалов на расстоянии 1 м от внешней границы и рабочий контур заземления.

С учетом того, что при обустройстве траншеи под водоснабжающую артерию необходимо будет использование техники, то на основе угла обрушения обводненной почвы размещать таковой необходимо на расстоянии не менее 4–5 м и на глубине ниже уровня промерзания.

При размещении таких объектов, как детский уголок (площадка) или торговый дом, на основе мощности трансформатора целесообразно их устанавливать на расстоянии не менее 20–30 м.

Заключение

Знание ГОСТов, особенностей размещения щитков и требуемого расстояния от трансформаторной подстанции до зданий и сооружений необходимо при строительстве на участке.

Около дачи

Это позволит не только правильно выполнить планирование и обеспечить бесперебойную подпитку электроэнергией, но и безопасно проводить время.

Трансформаторные подстанции строительной площадки — требования, организация

При возведении объектов гражданского или промышленного строительства проектом предусматривается обеспечение временной инфраструктуры рабочей площадки. Одним из условий налаживания продуктивного процесса является обеспечение электроэнергией возводимых объектов до момента подключения готового здания к центральной магистрали электрической сети.

Решение этой задачи воплощается путем установки на строительной площадке трансформаторных подстанций.

Наша компания «Элтком», являясь официальным дилером Минского предприятия ОАО МЭТЗ им. Козлова, на протяжении 18 лет обеспечивает российский рынок трансформаторными подстанциями и другим электротехническим оборудованием безупречного качества. Мы уверенно гарантируем надежность продукции Минского электротехнического завода. Такое основание нам дает модернизация технологий предприятия, поставляющего с 1956 года все разновидности КТП в разные страны.

Гарантии надежности дополняются объективными ценовыми показателями, исключающими комиссионные сборы, торговые наценки и прочие переплаты. Это стало возможным благодаря прямому взаимодействию с производителем и современной маркетинговой концепции, разработанной нашей компанией ЭлтКом совместно с производителем из Минска.

Цель установки КТП на территории строительного объекта

Необходимость в таком оборудовании очевидна – без электроэнергии невозможно обеспечить работоспособность многих строительных приборов и спецтехники:

• высотные краны, погрузчики, подъемники работают от трехфазной электросети;
• однофазная электролиния обеспечивает функциональность электроинструмента – отбойников, дрелей, шуруповертов.

Вместе с тем электроэнергия, генерируемая трансформаторными подстанциями на строительном объекте, необходима для освещения территории в вечернее время, а также бытовых вагонов и контейнеров с инструментами.

К выходу КТП подключаются системы оповещения и сигнализации, средства связи, а впоследствии – проводится отдельная линия для обеспечения током уже построенных сооружений.

Наше предложение будет актуальным для тех, кто ведет масштабные строительные работы – возведение многоэтажных зданий, торговых или офисных центров, объектов социального значения и других сооружений. Среди наших клиентов – застройщики, подрядчики, саморегулируемые организации по проектированию и строительству.

Если вы относитесь к одной из этих категорий, мы всегда готовы обсудить условия сотрудничества и оказать содействие в выборе подходящей модификации трансформаторной подстанции и ее комплектации.

Преимущества собственной трансформаторных подстанций

Целесообразность приобретения такого электротехнического оснащения проявляется бюджетными приоритетами, а также практическими признаками:

• наличие собственной трансформаторной подстанции избавляет от постоянных поисков арендных предложений и экономит время;
• имея такое оборудование, не придется согласовывать условия пользования услугами центральных электросетей;
• мобильность – одно из главных достоинств. В нужное время КТП всегда можно транспортировать на новый объект, не согласовывая свои действия ни с кем;
• возможность регулировки выходных параметров – синусоиды, силы тока и напряжения.

Присутствие на строительной площадке автономной трансформаторной подстанции позволяет обеспечивать бесперебойную подачу электроэнергии в необходимых объемах. Одновременно с тем преимуществом такого оборудования является экономия времени при монтаже и запуске в эксплуатацию. При аварийных ситуациях такую конструкцию проще отремонтировать, чем стационарные трансформаторные объекты закрытого типа. Вместе с тем это электротехническое оснащение характеризуется безопасностью использования, стабильностью работы.

Разновидности КТП для строительных площадок

На строительных объектах принято использовать КТП открытого типа, у которых все элементы комплектации располагаются в металлическом мобильном контейнере. Устройство таких подстанций включает следующие компоненты:

• силовой понижающий трансформатор, преобразующий высоковольтное напряжение с генерацией необходимых характеристик;
• приборы коммутации, отвечающие за распределение преобразованного электротока;
• шины, обеспечивающие подведение входящего напряжения и снятие силовых нагрузок;
• аппаратура защиты от перегрузок, контрольно-измерительные устройства, элементы сигнализации, регулирующее оснащение.

По типу функционирования и рабочим характеристикам такое оборудование относится к категории тупиковых или проточных подстанций. Они преобразуют высоковольтное напряжение с частотой 50 Гц до 10 кВ до рабочего состояния с параметрами 220 в однофазной линии или 380 В трехфазной сети и силой тока до 6 А.

По типу конструкции на строительной площадке используются трансформаторные подстанции двух категорий – подстанция глубокого ввода и трансформаторный пункт.

В первом случае напряжение поступает от распределительной станции, второй тип подстанций получает электроэнергию до 400 В с подстанций глубокого ввода и продуцирует сгенерированный электроток с потребительскими характеристиками.

Технология монтажа

Специалисты нашей компании «Элтком» оказывают содействие в организации доставки и монтажа купленных трансформаторных подстанций на любом строительном объекте. Процесс установки проходит в несколько этапов:

• монтаж блоков основания;
• выравнивание уровней каркаса;
• крепеж корпуса ТПК;
• соединение основного модуля с блочной основой электросваркой;
• подключение к центральной магистрали электроснабжения;
• выполнение пробного запуска и отладка работы оборудования.

Такие работы доверяются только мастерам определенной специализации и высокого квалификационного уровня. Они должны проследить отсутствие ограничений по нормативам пожарной безопасности, рисков затопления и других требований безопасной эксплуатации.

Помещение — трансформаторная подстанция — Большая Энциклопедия Нефти и Газа, статья, страница 1

Помещение — трансформаторная подстанция

Cтраница 1

Помещения трансформаторных подстанций при эксплуатации должны быть закрыты на замок. На дверях трансформаторных помещений должен быть прикреплен плакат Стой.  [1]

Помещения трансформаторных подстанций принимаются от строителей электромонтажной организацией с оформлением двустороннего акта технической готовности помещешш под монтаж электрооборудования. Одновременно с оформлением акта электромонтажникам передаются ключи от всех дверей подстанции.  [2]

Помещение трансформаторной подстанции напряжением до 10 кв, распределительных устройств и операторной КИП и автоматики ( КиА) рекомендуется располагать в пристройке, с торцовой стороны здания насосной.  [3]

Помещения трансформаторных подстанций по противопожарным требованиям следует выполнять I и II степени огнестойкости.  [4]

Помещение трансформаторной подстанции напряжением до 10 кв, распределительных устройств и операторной КИП и автоматики ( КиА) рекомендуется располагать в пристройке, с торцовой стороны здания насосной.  [5]

Помещения трансформаторных подстанций делят на пристроенные, встроенные, внутрицеховые и отдельно стоящие.  [6]

Размеры помещений трансформаторных подстанций определяются габаритами монтируемого в них оборудования и конструкций, а также расстояниями от оборудования до стен и ограждений и шириной проходов, установленными Правилами устройства электроустановок.  [7]

В помещениях трансформаторной подстанции, распределительных устройств и КИП оконные рамы должны быть двойными.  [8]

В помещениях трансформаторных подстанций и распределительных устройств заканчивают сооружение кабельных каналов, включая укладку металлических или железобетонных плит, застекление окон и фонарей, навеску дверей и врезку замков.  [9]

В помещении трансформаторной подстанции / / выделяется большое количество избыточного тепла, для поглощения которого предусмотрена самостоятельная приточная система П-3. Часть воздуха этой системы через приточную вентиляционную камеру / / / нагнетается в подполье для проветривания кабельных лотков.  [10]

В помещениях трансформаторных подстанций и распределительных устройств заканчивают сооружение кабельных каналов ( включая укладку металлических или железобетонных плит перекрытий, системы отопления и вентиляции), побелку и окраску помещений, застекление окон и фонарей, навеску дверей и врезку замков. После установки электрооборудования, блоков щитов и пультов разрешается выполнять лишь чистые полы, например настилать метлахскую плитку.  [11]

При расположении помещений трансформаторной подстанции рекомендуется камеры силовых трансформаторов располагать примыкающими к щитовому помещению для соединения низковольтных выводов трансформаторов со щитом низкого напряжения при помощи голых шин.  [12]

Требования к помещениям трансформаторных подстанций значительно меньшие.  [13]

При прокладке кабелей в помещении трансформаторной подстанции соблюдаются все меры безопасности при работе в действующих электроустановках. Оперативная бригада подготавливает заранее рабочее место, отключает напряжение с того участка электроустановки, в которой будут производить работы.  [14]

Страницы:      1    2

Проект комплексной трансформаторной подстанции: строительная часть

Проект любой комплектной трансформаторной подстанции включает в себя схемы строительной части и электропитания. КТП необходима для уменьшения подаваемого напряжения по ПЭП потребителям. Современная подстанция принимает энергию с частотой 50 Гц, а трансформирует ее в стандартные 380 Вольт.

Для чего нужны?

Проект типовой подстанции необходим для обеспечения безопасной и надежной трансформации энергии, которая проходит к потребительской сети. Без него точно рассчитывать уровень напряжения и частоты невозможно. Вычисления проводятся специалистами. Так как комплектная станция — довольно распространенный вид, то скачать образцы расчетов можно в интернет.

Трансформаторная подстанция выступает своего рода оборудованием, в котором хранятся приборы для преобразования тока. Важно понимать, что строительная часть занимает огромный фланг работ при разработке схемы. Дело в том, что их тип напрямую обуславливает удобство пользования и эффективность функционирования.

КТП принимают ток с частотой 50 Герц (переменный) и с напряжением 6 либо 10 кВ. На выходе получается из этих характеристик 380 Вольт, что пригодно для пуска в потребительскую сеть. Подобное оборудование устанавливаются в небольших населенных пунктах, где невозможно поставить стандартного вида распределитель.

Мощность прибора составляет около 2500 кВт, но может отличаться от этого показателя. Из-за конструктивных особенностей использоваться может только при температурах от -40 до +40 градусов по Цельсию. Не во всех климатических регионах России применение оправдано и безопасно.

Схема постройки включает в себя данные о размещении компонентов. Указывается, где расположены:

• силовой трансформатор — основное звено, может быть несколько;
• оборудование, необходимое для распределения низкого напряжения;
• приборы, контролирующие вход напряжения;
• оборудование, стабилизирующее систему и отвечающее за защиту от короткого замыкания и других поломок;
• соединительные провода и механизмы;
• приборы для выхода напряжения в потребительскую сеть;
• вспомогательные устройства, в том числе и защитные рубильники, предохранители, автоматические включатели и другое.

Современные трансформаторные подстанции оснащены механизмами, способными при отключении подачи электроэнергии включать систему автоматического освещения. Вариантов для автоматической системы вентиляции не предусмотрено, она сугубо естественная.

Типы трансформаторных подстанций

Существует несколько типов подстанций, различаются они не только по тому, где располагаются. Схема размещения обуславливает и многие другие характеристики, в том числе и количество используемого оборудования, максимальные и минимальные показатели входящего тока, возможность работы на промышленных объектах.

Отдельно стоящая трансформаторная подстанция

Отдельно стоящая трансформаторная кабинка — самый распространенный тип. Представляет собой вариант, когда подстанция располагается отдельно от основного производственного здания. Оснащена собственными входами и выходами в электрической системе. По сути, так как нет ограничений в габаритах, может использоваться внутри любое оборудование. Важно согласовывать показатели с установленными предохранителями.

Встроенные

Подстанции встроенного типа используются в непосредственной близости к источнику получения электрического тока. Вариация простая — ограждение сеткой и получение доступа специалистами в удобное время.

При расположении учитывают расстояние от точки подачи энергии — оно должно быть минимальным.

Пристроенные

Пристроенное оборудование выполняет идентичную функцию встроенному. Однако, располагается не на производстве, а за его пределами. Делается это в том случае, если подстанцию невозможно разместить внутри производственного помещения в связи с экологическими или санитарными нормами.

Обратить внимание следует на то, что не допускается монтировка встроенных и пристроенных подстанций в спальных корпусах школ и детских садов, учебных заведений, где устанавливается определенный порог уровня звука в децибелах.

Подвального типа

Установка закрытого типа, пригодна, если нет вероятности возгорания и протечки воды. На производстве используется нечасто, так как избежать влияния факторов нельзя.

Комплектная трансформаторная подстанция

Выполняется в виде тупикового или проходного типа (мощность до 1000 кВт, напряжение на входе до 10 кВ). Предназначена для работы с трехфазным токов, пригодна для питания сельскохозяйственных объектов.

Мачтовая подстанция

Состоит из деревянных или железных стоек. Различают по типу А (мощность одной фазы трансформатора от 5 до 10 кВ), П (до 100) и АП (от 100). Площадки для проведения обслуживающих работ нет.

Киоскового типа

Есть отсеки для обслуживания, корпус выполнен из железа и бетона. Устанавливают в капитальных сооружения отдельно, при этом могут занимать пространство и в жилых зданиях при разработанной схеме.

Столбового типа

Трансформаторы и оборудование в шкафах из металла. Дополнительных мер безопасности не предусмотрено, так как в сооружения обычные люди попасть не могут.

Схема электропитания трансформаторной подстанции

Схема подстанции включает разработки по присоединению к линии питания. Она может быть тупиковая, проходная или ответвительная. В схемах с двухобмоточными тс основа на трех узлах (распределитель вн, силовой тс, распределитель нн), с трехобмоточными добавляется распределитель среднего напряжения. ТС с расщеплением обмотки снижает вероятность кз.

Проектирование подстанции

Проектирование проводится индивидуально, но вид выбирается после расчета мощностей. Определяют, с какими лэп будет работать подстанция и на основании информации о напряжение на входе и тестируемое на выходе подбирают оборудование. Тип станции зависит от предназначения.

Примеры проектов

Изначально рассчитывается мощность и число трансформаторов, и их надежность. Полная мощность высчитывается как корень из суммы квадратов. Добавляется уровень надежности каждого прибора. Вычисляется на основе данных, какую подстанцию допустимо строить по коэффициенту загрузки.

нормы ПУЭ КТП И ЦТП

Электроэнергия вытекает мощным потоком из создающих ее электростанций и растекается реками и ручьями по квартирам и предприятиям, поэтому обойтись без специального оборудования невозможно. Чтобы защитить людей от вредного излучения, разработаны нормы ПУЭ, в которых заложено расстояние от ТП до зданий и сооружений. Их обязаны выдерживать владельцы трансформаторных подстанций при установке оборудования и проведении новых линий.

ТП рядом с жилым домом

Вред от близкого расположения трансформаторной подстанции

В жилых районах стоят понижающие трансформаторы, преобразующие ток высокого напряжения в бытовой – 220 В с частотой 50 Гц. При этом образуется магнитное поле, которое так же вредно для живых организмов, как радиация.

Трансформаторная подстанция на стройке

Доза излучения получается небольшая, но действует она длительное время. При работе маслосодержащего электрического оборудования большой мощности возникают дополнительные эффекты, создающие опасность для человека, отрицательно влияющие на его здоровье.

Рассчитывая безопасное расстояние от трансформаторной подстанции до жилого дома, в нормативных документах учитывают:

• силу магнитного поля;
• звуковое излучение;
• тепловой эффект;
• максимальный риск воспламенения маслонаполненного оборудования.

На улице

Организм человека при работе излучает частоту 68–80 МГц. Для работы мозга энергии необходимо больше, до 90 МГц. Близко расположенный источник колебаний постепенно перестраивает организм на свою частоту.

Яркий пример этого – усталость после длительного просмотра телевизора.

Изменение естественной частоты на более высокую приводит к ослаблению организма, возникновению хронических заболеваний. Перестройка на диапазон частот ниже 58 МГц приводит к слабости и смерти.

Рядом со зданиями и сооружениями

Работа трансформатора, особенно при повышенных нагрузках, например вечером, сопровождается мелкой вибрацией, которая выражается внешне неприятным гулом. Звук раздражает нервную систему человека, вызывает расстройства психики.

Для охлаждения электропреобразующего оборудования используют масло. Это легковоспламеняющийся продукт, способный привести к пожару. При работе ТП выделяется тепло. Малейшая разгерметизация приводит к вспышке огня. Перегретое горящее масло может разбрызгиваться на несколько метров.

ТП во дворе

Безопасное расстояние от жилого дома, общественных зданий, учреждений

С учетом всех вредных эффектов от электрического оборудования разработаны нормы и правила устройства электроустановок (ПУЭ). В СНиП указано расстояние от ТП до жилого дома и других строений, в которых длительное время находятся люди. Величина магнитного поля и сила звука не должна превышать допустимую норму в районе окон. СанПиН регулирует возможную силу звука и определяет минимальное расстояние от ЦТП до жилого дома минимум в 7 м.

Трансформатор в деревне

Трансформаторная подстанция может быть укомплектована электроустановками разного типа и мощности – ИТП, принадлежащими нескольким потребителям и владельцам. Они собираются в едином корпусе КТПН для удобства обслуживания и безопасности проживающих вблизи людей.

У стен промышленных предприятий трансформаторная будка может находиться вплотную, но при условии, что от нее идет питание на данный объект. Помещение напротив трансформатора изнутри:

1. Отделяется стеной из негорючих материалов.
2. Имеет защиту от излучений, если вблизи работают люди.
3. Аварийный выход должен находиться в 5–10 м в стороне от трансформатора.
4. Рядом должны располагаться пожарный щит и огнетушитель.

Расстояние между инженерными сетями согласно нормам СНиП и ПУЭ

От электростанции по высоковольтным линиям электрический ток транспортируется до ЦТП, стоящих в непосредственной близости от предприятий и населенных пунктов. Затем подается ток непосредственно в пределах жилых и промышленных кварталов на ТП. Там производится его понижение до промышленного или бытового уровня – 400, 230 и 110 В. Все нормы в данном случае регламентирует ГОСТ.

Центральный кабель, подающий ток на пункт трансформации, часто используется подземный, как наиболее безопасный вариант в районе жилья и интенсивного движения. Технология транспортировки и подачи электроэнергии рассчитана на минимальные потери. При этом максимально точно выдерживаются следующие параметры:

• сила тока;
• напряжение;
• частота.

Таблица удаленности от проводов ВЛ согласно СанПиН

Предприятия, укомплектованные различным оборудованием, могут иметь собственные понижающие и повышающие трансформаторы. Для этого используется стандартная готовая постройка КТП.

Котельная, вырабатывающая собственную энергию, должна иметь противопожарный щит, огнетушители. Ее система работает самостоятельно, она не включена в общую сеть. При этом соблюдается норма ПУЭ и удаление от жилья.

Жилые дома

В жилых микрорайонах трансформатор и вся дополнительная аппаратура находятся в стандартном, изготавливаемом на предприятии корпусе – комплектном изделии. Они бывают разных типов.

Нормы расположения ТП от жилых домов и зданий согласно СанПиН и ПУЭ

Установленное внутри оборудование имеет разную мощность и количество рабочих узлов. Мощность снаружи можно определить только по записи на двери. Подробно все перечислено в техническом паспорте на КТП.

В городских микрорайонах в основном располагается электрооборудование для обеспечения окружающих домов. Это свет, которым освещается квартира и питаются бытовые приборы. Мощность оборудования небольшая, в пределах 6–20 кВ.

Расстояние от жилого дома до трансформаторной подстанции определяется СНиП 2.7.01-89. Два трансформатора открытого типа могут устанавливаться на расстоянии 12 м от ближайших окон.

Нормы ПУЭ

Нормы размещения ТП от зданий зависят от силы излучений. При мощности в 40 МВА минимальная дистанция от ближайшего спального корпуса составляет 300 м. Оборудование в 60 МВА удаляется от окон квартир на 700 м.

Детские сады, школы, площадки

При проектировании городских и поселковых кварталов учитываются нормы ПУЭ. Они устанавливают, на каком расстоянии вред для здоровья взрослых и детей сведется к допустимым нормам. При этом, кроме силы магнитного поля на определенном расстоянии от ТП, учитывают и другие параметры.

Дистанции от газопровода до зданий и сооружений согласно СНиП

Дистанция до открытых детских площадок, мест отдыха и спортивных сооружений должна быть минимум 10 м. Детский сад, школа, оздоровительное учреждение и санаторий находятся на расстоянии в 12 м. При расчете норм ПУЭ учитывается продолжительность времени нахождения ребенка в зоне возможного излучения. Суммарная доза воздействия магнитного поля не должна превышать допустимые нормы.

Проектирование учитывает, что на прогулке ребенок находится 2–3 часа, в группе детского сада – примерно 12 часов. Детская площадка используется непродолжительное время для подвижных игр. Расстояние до нее от ТП должно составлять от 10 м.

Для КТПН нормы удаления от детских учреждений – от 300 м. От школ они удаляются более чем на 250 м.

Промышленные предприятия

Технологический процесс некоторых предприятий невозможно провести без токов высокой частоты. Основное промышленное оборудование работает от электричества напряжением в 380 кВт.

На ТЭЦ

В этом случае на территории предприятия устанавливаются понижающие и повышающие трансформаторы, другие приспособления. Максимальное расстояние от подстанции до здания, потребляющего электроэнергию, определяется условиями допустимых потерь на сопротивление при транспортировке тока конкретного напряжения.

Силовые точки устанавливаются непосредственно возле зданий цехов и даже внутри их. Например, в помещении работает несколько сварочных постов. Каждый метр кабеля – это дополнительные затраты мощности и нагрев кабеля. Трансформаторы устанавливаются вблизи стен, и через электрические кабели рабочий ток высокого напряжения подается внутрь, разводится по рабочим местам.

Нормы удаленности от СИП

Установка трансформаторов определяется ПУЭ. Там указаны для каждого типа производства допустимые нормы и средства защиты для рабочих в виде свинцовых экранов и стен, защитных устройств, гасящих излучения.

Промышленная установка, работающая с высокочастотными токами, способна создавать помехи в приборах связи на расстоянии в десятки километров. Технология не позволяет удалять трансформатор и вести подземный кабель максимально далеко.

Аналогично поезд идет по рельсам, подающим ему ток. Оборудование установлено непосредственно возле железнодорожного полотна и в туннеле метро.

Подстанция в деревне

Общественные здания

Санитарная норма определяет для общественных зданий безопасное расстояние по степени огнестойкости в 3–5 метров. К таким строениям относятся:

• торговые центры и магазины;
• кафе, рестораны;
• кинотеатры;
• почтовые отделения;
• аптеки;
• коммунально-бытовые предприятия;
• отделения банков и сберкасс.

Установка

ТП должны располагаться на удалении более 12 м от медицинских учреждений, использующих в своей работе высокочувствительное электронное оборудование и различные устройства наподобие кардиостимулятора. Магнитное поле способно изменить частоту и вывести из строя медицинское оборудование.

Расстояние от больниц со стационарными отделениями определяется по норме жилых домов минимум в 10 м.

Для отелей, гостиниц и других заведений с продолжительным пребыванием и ночевкой людей нормы определяются так же, как для жилых домов и квартир. Минимальная удаленность от электроустановки мощностью 6–20 кВт составляет 12 м и указана в СНиП.

ТП около города

Пожарная безопасность от масляного оборудования

Расстояние от трансформаторной подстанции до зданий и сооружений определяется «Правилами устройства электроустановок» от 20.06.2003 года п. 4.2.68 и п. 4.2.131. Оно зависит от мощности электрооборудования и степени огнестойкости здания.

Недалеко от зданий и сооружений

Санитарные нормы рассматривают отдельно жилой дом и здание со спальными местами. Нормы ПУЭ – правила устройства электроустановок, учитывают прежде всего пожаробезопасное расстояние, поскольку проектирование ведется с учетом всех нормативных документов. По каждой позиции выбирается наибольшее удаление электроустановки от многоквартирного дома и предприятия.

Степень огнестойкости здания	Минимальное расстояние по санитарным нормам на шум и силу магнитного поля, в м	Минимальная дистанция по ПУЭ, в м
I и II	3	16
III	3	20
IV и V	5	24
Жилой дом	10	24

Нормы ПУЭ основаны на законе 123-ФЗ от 22.07.2008 года – «Технический регламент и требования пожарной безопасности». Его действия распространяются на следующие объекты:

• жилые здания;
• торговые центры;
• офисы;
• предприятия бытового обслуживания;
• производственные объекты;
• объекты общественного питания;
• детские учреждения;
• здания здравоохранения.

В городе

К объектам, имеющим повышенные требования в статьях 123-ФЗ, относятся газопровод, водопровод, дорога. Они должны располагаться на определенном удалении. Нормативы указаны в документах, регламентирующих строительство этих объектов. Пересечение допускается при воздушном расположении ЛЭП на высоте более 4 м и наземном или подземном положении трубопроводов.

Планирование прокладки трасс производится таким образом, чтобы от АЗС и ГРП электроустановки находились на расстоянии более 20 м. От подземного водопровода безопасно устанавливать электроустановки на расстоянии 3 м.

Около промышленных сооружений

Трансформаторы относятся к пожароопасному маслоналивному оборудованию. Это не просто вред для здоровья человека, но и опасность для его жизни в случае пожара. Удаление ТП от жилых зданий и других сооружений значительно больше, чем по санитарным нормам в связи с вредностью излучений.

Открытые трансформаторы мощностью 6–20 кВт, содержащие до 60 л масла, должны быть удалены от жилых домов на 24 м.

Пожарный щит и песок должны находиться возле ближайшего дома. Самостоятельно тушить электрическое устройство нельзя из-за возможности получить поражение током.

Подстанция в городе

Что делать, если трансформаторная подстанция стоит очень близко

Минимальное расстояние от электроподстанций до жилых домов разрабатывалось на протяжении длительного времени. Основные нормативы вступили в действие в 1989 году. Многие трансформаторные будки построены с нарушением нынешних правил. Суд не сможет принять решение о переносе, если электроустановка и дом были построены до этой даты.

ТП в поселке

Решить проблему можно на основании СП 42.1330.2011, доказав, что уровни шума и вибрации превышают допустимые. Необходимо пригласить сотрудников санстанции для замера шума и магнитного излучения в квартире. Если они превышают допустимые, суд обяжет владельца перенести ТП.
