Защита бытовой техники дома (квартиры) от импульсных скачков напряжения.





В причине выхода бытовой техники из строя в 80-90 % случаев являются импульсные скачки напряжения в сети. Предугадать время очередных скачков невозможно. Единственное, что мы можем сделать для предотвращения неприятных последствий – это заранее обезопасить электрических потребителей в своем доме.

Что спасет от скачка напряжения

Защита от перепадов напряжения возможна при помощи разных типов защитных устройств. Мы поговорим о самых распространенных. Это реле контроля напряжения  и разрядники, что является самым эффективным и недорогим решением .

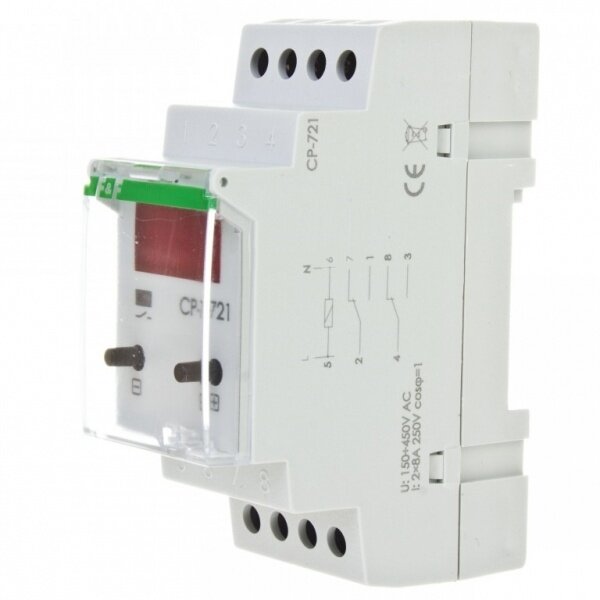

Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью реле контроля напряжения  рекомендуется  когда наблюдаются скачки напряжение в сети. Реле контроля напряжения   представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона.

После того, как показатели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

Реле контроля напряжения   обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам можно отнести их неспособность сглаживать колебания электрической энергии.

Реле контроля напряжения   защищает сеть только от предельных скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели реле контроля напряжения  бывают трех типов:

1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.
2. Реле для индивидуальной защиты одного потребителя.
3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то  первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Выбор реле контроля напряжения

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Он должен быть в 1,5 раза больше мощности входного автомата иначе  необходимо встраивать специальный магнитный контактор.

Установка

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

 При  отклонение напряжения от номинальных показателей в отечественных энергетических сетях составляет 10% (198…242В). В случае частого срабатывания реле контроля напряжения- эти показатели можно брать за основу, осуществляя регулировку реле. Однако чувствительную бытовую электронику в этом случае рекомендуется защищать с помощью переносных стабилизаторов невысокой цены.

 Разрядники.

Комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе). Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

-при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;

— вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

 Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы.

Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) то есть разрядники-  скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».

Для более подробной информации и выбора приборов  защиты  просим звонить по телефону или лучше при живом общении у нас в магазине.

Ждем Вас, консультация бесплатная.

Как уберечь технику от скачков напряжения.

Статьи компании «ООО «Витокс»»

Задумываясь о том, как защитить технику от внезапных скачков напряжения, стоит изучить разные варианты и с помощью наших советов подобрать правильное решение.



Современный дом максимально насыщен различной цифровой техникой, дорогостоящим оборудованием, гаджетами и устройствами, зависящими от электрического питания. Все это оказывает значительную нагрузку на электросеть и требует непрерывной бесперебойной подачи электроэнергии. При этом система ее подачи в нашей стране достаточно устаревшая и непредвиденная. В любой момент может случиться падение или повышение напряжения, которое выводит из строя дорогостоящее оборудование. От перепадов напряжения в электрической сети очень часто сгорают кондиционеры, холодильники, котлы отопления, бойлеры, компьютеры, телевизоры и другие приборы.



Защита от перепадов напряжения в частном доме

Современные производители электротехнических приборов позаботились о защите техники от перепадов напряжения в частном доме или коттедже. Специально для этой цели созданы реле перенапряжения – устройства, позволяющие контролировать подачу электричества и автоматически  отсекать высокое и низкое напряжение. Во время непредвиденных скачков и кратковременных перепадов напряжения прибор в автоматическом режиме отключает все приборы от электрической сети, сохраняя их работоспособность.



Конструктивно реле перенапряжения представляет собой небольшой прибор модульного типа с интерфейсами для подключения фаз входа/выхода и нуля, светодиодным цифровым дисплеем и псевдо-сенсорными кнопками управления. Стационарная модель реле контроля  монтируется в главном электрическом щите объекта, после вводного автоматического выключателя и средств учета электроэнергии.



Также реле контроля напряжения бывают встроенными в электрические удлинители, совмещая функции переноски и разветвителя и переносными (подключаемыми в обычную электрическую розетку). Как правило, используются в местах, где нет возможности установить стационарную модель прибора (а также во время командировок, путешествий, на даче) для защиты персональных компьютеров, планшетов смартфонов, прочих гаджетов и техники.





Как защитить квартиру от перепадов напряжения

Защита электроприборов в квартире осуществляется аналогичным способом. Блок реле контроля монтируется в вводной щиток, который размещен непосредственно внутри жилого помещения, защищая всю технику, которая находится  в квартире.



Чем хорош прибор защиты от перенапряжения в виде реле контроля:

• Время отклика при отклонении от установленных параметров составляет примерно 0.05 секунды при превышении напряжения, и 1.2 секунды при понижении соответственно.
• Дополнительным плюсом реле перенапряжения является возможность настройки диапазона допустимого напряжения от 120 до 280В и времени задержки включения от 3 до 600 секунд. Например, холодильнику нежелательны кратковременные интервалы времени с момента отключения и до момента включения, а требуется некоторое время (порядка 30 или более секунд) для предотвращения преждевременного выхода из строя компрессора.
• Реле имеет систему автоматического контроля, отключающую нагрузку при перегрузке или нарушения целостности контактов, клеммных соединений устройства.
• Есть встроенная защита от перегрева.
• Доступна корректировка  индикации напряжения.



Как защитить компьютер от перепадов напряжения

Решив защитить компьютер от перебоев электроэнергии, стоит задуматься о покупке ИПБ (бесперебойнника). Реле контроля будет полезным для защиты процессора от скачков, но не позаботится о сохранении данных.



Спасет ли сетевой фильтр от скачков напряжения?

На этот вопрос ответ однозначный – нет. Сетевой фильтр предназначен для сглаживания небольших, кратковременных, импульсных помех. Некоторые модели фильтров оснащены дополнительно защитой от короткого замыкания, но не более того. В удлинителях, снабженных сетевым фильтром, отсутствует микро-процессор контроля, индикации напряжения и управления коммутационным блоком. Если бы сетевой фильтр мог выполнять функцию защиты от перепадов напряжения, то не возникло бы необходимости производить отдельные приборы для защиты от перепадов напряжения. Следует отметить, что производитель  ZUBR специально выпускает удлинители со встроенной индикацией и защитой от скачков напряжения.



Как обезопасить телевизор от скачков напряжения

Современные телевизоры рассчитаны на колебательный диапазон напряжения 200-250В и колебательный порог частоты 50-60Гц. Даже если в телевизоре предусмотрена встроенная защита от колебаний, она не всегда способна справиться с большими и резкими скачками. При повышенном пороге сгорает блок питания и центральная плата прибора, также могут выгорать пиксели экрана. Ремонт данных деталей очень дорогой и не всегда возможен. Реле защиты предотвратят проблему с минимальными затратами.



Защита от перепадов напряжения для холодильника и кондиционера

Компрессорное оборудование особенно восприимчиво к колебаниям напряжения сети. Повышенный ток нежелателен в любом случае. Решение проблемы – отсекатель  отключает холодильник, пока напряжение не нормализуется до допустимых границ. Дополнительный плюс — на реле контроля настраивается задержка повторного пуска, что убережет компрессор от поломки.



Стабилизаторы напряжения

С целью стабилизации напряжения реле контроля перенапряжения не подходят. Для этих целей используются более серьезные устройства – стабилизаторы напряжения, которые стоят в разы дороже. Если основная задача —  уберечь домашнюю технику от скачков напряжения, то компактные и сравнительно недорогие реле защиты от перенапряжения вполне справятся с этим без значительных затрат.



На сайте Vitox можно купить лучшие модели автоматического реле контроля и защиты от перепадов напряжения ZUBR. Это проверенный временем украинский производитель, который производит качественный товар и дает гарантию работы 5 лет.  Можно выбрать необходимые опции приборов, ручное или сенсорное управление, переносной или стационарный вариант корпуса.



Мы можем гарантировать своим покупателям качество и надежность представленной группы товаров. Если у вас возникают сомнения при выборе модели – всегда готовы помочь советом.

        ZUBR R116y                         ZUBR SR red                          ZUBR SR                              ZUBR D25t

Защита от перенапряжение в сети

Перенапряжения, которые возникают в электросети, сопровождаются, как правило, выходом из строя электрических приборов. Кроме того, перенапряжения, могут привести к таким негативным последствиям как пожар или даже гибель людей. В данной статье рассмотрены устройства, которые применяются для защиты от перенапряжения в сети.
Довольно часто в наших домах и квартирах можно наблюдать то, что напряжение в розетках несколько отличается от положенных 220 В. Зависит это от разных причин и диапазон таких отклонений напряжения может колебаться от 170 – 380 В до нескольких тысяч В.
Не трудно догадаться, что такие перепады напряжения часто становятся причиной выхода из строя бытовой техники. Понятно, что пониженное напряжение может привести к не корректной работе электрооборудования, а повышенное к выходу его из строя, особенно это касается таких устройств как компьютеры, телевизоры, плазменные панели, холодильники и т.п.
Перенапряжением называется такое значение установившегося напряжения, которое превышает значение предельно допустимого напряжения.
Государственным стандартом качества электрической энергии установлены нормы отклонения напряжения в точке подключения потребителей электрической энергии. Существует понятие допустимое и предельно допустимое значение напряжения. Эти значения равны соответственно ±5 и ±10 % от номинального значения напряжения и в точках общего присоединения потребителей.
То есть нормальным считается напряжение:

• — для однофазной сети в диапазоне 198 – 242 В;
• — для трехфазной сети 342 – 418 В.

Причины возникновения перенапряжения.

Самой распространенной причиной перенапряжения для бытовых потребителей является обрыв нулевого провода (N).
Нулевой провод при несимметричных нагрузках выравнивает фазные напряжения у потребителя электроэнергии. При обрыве или отгорании нулевого провода ток будет циркулировать между фазами. Часть потребителей получит повышенное напряжение, вплоть до 380 В, а часть заниженное.
Неправильное или ошибочное подключение в электрощитовой, когда вместо нулевого провода вы подключаете фазный, при этом в дом приходит не 220 В, а 380 В.
Во время грозовых разрядов, удар молнии в линию электропередачи, возникают импульсные перенапряжения которые по величине могут достигать нескольких тыс. В.
Регулирования напряжения на подстанциях энергосистем.

Защита от перенапряжения

— применение стабилизаторов напряжения предохраняет вашу сеть от перепадов напряжения, делая эксплуатацию электротехники безопасной. Большинство таких приборов имеют дисплей, на котором отображается напряжение сети, график скачков напряжения и т.п.
Стабилизаторы оснащены функцией контроля напряжения, если значение напряжения сети выходит за диапазон контроля стабилизатора, например ниже 150 В или выше 260 В, то стабилизатор блокируется и отключает от сети потребителя. Как только напряжение сети возобновляется до допустимых значений, стабилизатор снова включается.
— реле напряжения защищает и отключает бытовую технику при возникновении недопустимых перепадов напряжения и автоматически включает потребителей после восстановления его допустимых значений.
Реле напряжения широко используется для защиты от перенапряжения бытовых электроприборов. Целесообразно использовать реле напряжения в квартирах так как в таких сетях не редко возникают опасные перенапряжения из за обрыва нулевого провода.
Реле напряжения по своей структуре могут использоваться для защиты как одного конкретного потребителя, так и для защиты всего дома или квартиры.
При защите одного или группы потребителей, реле напряжения подключается по схеме приемник – реле — розетка, то есть прибор подключается к реле, затем само реле включается в розетку.

Для защиты от перенапряжения всего дома или квартиры, реле напряжения устанавливается на DIN-рейку в распределительном щитке.
— комбинированное использование датчика повышенного напряжения (ДПН) и УЗО такой способ борьбы с перенапряжением получил широкое распространение благодаря незначительной цене.
Принцип работы весьма прост: ДПН контролирует наличие напряжения сети, УЗО отключает сеть при возникновении перенапряжения.

Защита от перенапряжения в частном доме

[desc][/desc]

Блок: 1/12 | Кол-во символов: 162
Источник: https://www.forumhouse.ru/articles/house/6568

Откуда возникает перенапряжение

Планировка и строительство многих многоэтажек еще пару десятков лет назад производилась без прицела на сегодняшнее многообразие бытового электрооборудования: микроволновки, многокамерные холодильники, утюги высокой мощности и другие приборы, имеющие электрическое питание. Поэтому максимумы потребления электричества по утрам и вечерам пагубно влияют на работу всей электросети в любом жилище.

Электричество, текущее по кабелю или проводу, неспособному выдерживать такую нагрузку, способствует их ненормальному нагреву в дневные часы и охлаждению в вечерние. В силу законов физики, проводник ослабевает, поскольку он делается то шире, то уже. Контакты в щитке на первых этажах или в едином вводно-распределяющем устройстве в доме заметно ослабевают. Также нулевые контакты могут отгореть, что приводит к перепаду напряжения от 110 до 360 вольт на всех этажах, выше этажа с перегоревшими контактами.

Перенапряжение в электросети может произойти в результате попадания молниевого разряда в линию электропередач, подстанцию или элементы дома, при этом сила тока просто огромная, порядка 200 килоампер. При попадании в молниеприемник и дальнейшем прохождении молнии по контуру заземления в проводниковых материалах возникает электродвижущая сила, измеряемая в киловольтах.

Также вызвать резкий скачок напряжения могут сварочные работы или одновременное включение многими соседями электроприборов или подключение/отключение мощного потребителя. Для защиты дорогостоящей электротехники и всего частного дома необходима защита от перенапряжения в сети.

Блок: 2/6 | Кол-во символов: 1573
Источник: https://amperof.ru/bezopasnost/zashhita-perenapryazheniya-chastnom-dome.html

Защита от скачков напряжения бытовых электрических сетей, разновидности защитных устройств и способы их установки

Конструктивное несовершенство электрических сетей является основной причиной резких скачков напряжения. Предугадать время очередного перепада невозможно. Единственное, что мы можем сделать для предотвращения неприятных последствий – это заранее обезопасить электрических потребителей в своем доме. В этой статье мы расскажем, как и чем защитить сеть квартиры и дома.

Блок: 2/12 | Кол-во символов: 510
Источник: https://www.forumhouse.ru/articles/house/6568

Причины возникновения и опасность скачков напряжения

В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.

Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

• Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
• Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
• Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.

Блок: 2/7 | Кол-во символов: 2226
Источник: https://electric-220. ru/news/ustrojstvo_zashhity_ot_perenaprjazhenija/2018-05-29-1519

Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью РН рекомендуется в тех случаях, когда напряжение в сети устойчиво, а его заметные скачки редки. РН представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показетели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

РН обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам РН можно отнести их неспособность сглаживать колебания электрической энергии. Для максимальной защиты всех потребителей потребуется установить сразу несколько устройств.

РН защищает сеть только от недопустимых скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели РН бывают трех типов:

1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.

2. Реле для индивидуальной защиты одного потребителя.

3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то РН первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Блок: 4/12 | Кол-во символов: 1683
Источник: https://www.forumhouse.ru/articles/house/6568

Что спасет от скачка напряжения

Защита от перепадов напряжения возможна при помощи разных типов защитных устройств. Мы поговорим о самых распространенных. Это реле контроля напряжения (РН) и бытовые стабилизаторы.

Блок: 3/12 | Кол-во символов: 216
Источник: https://www.forumhouse.ru/articles/house/6568

Зачем в домашней сети подключают УЗИП

Специально для организации системы защиты от ударов молнии и возникающих при этом импульсов перенапряжения разработаны УЗИП – устройства защиты от импульсных помех. Отметим, что ЛЭП имеют определенные средства компенсации ударов молнии. Также в блоках питания современных электронных устройств имеются УЗИП класса III.

Модульные УЗИП для монтажа в электрощите

Однако этого недостаточно, если Вы живете в частном доме, запитанном от воздушной линии электропередачи. Методика выбора и подключения УЗИП приводится в статье «Устройство защиты от импульсных грозовых перенапряжений, схема подключения». В любом случае для защиты от молнии поможет громоотвод, о котором рассказано в статье «Как правильно сделать громоотвод и молниезащиту в частном доме своими руками».

Блок: 4/11 | Кол-во символов: 799
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

• Индуктивность нагрузки.
• Моментальное значение разности потенциалов при коммутации.

• Емкость подключающих электрических кабелей.
• Реактивная мощность.

Блок: 4/10 | Кол-во символов: 1125
Источник: https://YaElectrik.ru/jelektroshhitok/zashhita-ot-perenapryazheniya

Функции УЗО в схеме электроснабжения дома

В схеме электроснабжения современного дома обязательно присутствует УЗО – устройство защитного отключения. Его основное предназначение – защита людей от удара электрическим током, а также защита электропроводки от пробоя и утечки, что может привести к пожару. Методика выбора и подключения УЗО приводится в специальной статье.

Однофазное и трехфазное УЗО

Несомненно, если в Вашем доме еще не установлено УЗО, это нужно обязательно сделать. При этом от перепадов напряжения устройство защитного отключения спасает лишь в некоторой степени и косвенным образом.

Блок: 5/11 | Кол-во символов: 597
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Выбор РН

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Если, к примеру, пропускная способность выключателя равна 25А (что соответствует потребляемой мощности – 5,5 кВт), то рабочие характеристики РН должны быть на ступень выше – 32А (7 кВт). Если выключатель рассчитан на 32А, то реле должно выдерживать ток в 40 – 50А.

Я для такого случая взял реле на 40 А, при вводном автомате 25/32 (стоит первый, но уставка увеличится).

Некоторые люди выбирают марку РН, опираясь на суммарную потребляемую мощность. Это не совсем правильно. Ведь реле, способное выдерживать ток в 32А, может спокойно работать как при нагрузке в 7 кВт, так и при гораздо большей мощности потребления. Только во втором случае в рабочую схему РН необходимо встраивать специальный магнитный контактор. Но об этом в следующем разделе.

Блок: 5/12 | Кол-во символов: 928
Источник: https://www.forumhouse.ru/articles/house/6568

Защитные устройства

Существует несколько видов защитных устройств различающихся как по функциональности, так и по стоимости, одни из них обеспечивают защиту только одному бытовому прибору, другие – всем имеющимся в доме. Перечислим хорошо зарекомендовавшие себя и наиболее распространенные защитные устройства.

Сетевой фильтр

Наиболее простой и доступный по деньгам вариант защиты маломощного бытового оборудования. Отлично зарекомендовал себя при бросках до 400-450 вольт. На более высокие импульсы устройство не рассчитано (в лучшем случае оно примет удар на себя, спасая дорогостоящую аппаратуру).

Фильтр удлинитель Swen Fort Pro

Основной элемент защиты у такого устройства – варистор (полупроводниковый элемент изменяющий сопротивление в зависимости от приложенного напряжения). Именно он выходит из строя при импульсе более 450 В. Вторая важная функция фильтра – защита от высокочастотных помех (возникают при работе электродвигателя, сварки и т.д.) отрицательно влияющих на электронику. Третьим элементом защиты является плавкий предохранитель, срабатывающий при КЗ.

Не следует путать фильтры с обычными удлинителями, которые не обладают защитными функциями, но похожи по внешнему виду. Чтобы различить их достаточно посмотреть паспорт изделия, где приведены полные характеристики. Отсутствие такового должно само по себе вызывать подозрение.

Стабилизатор

В отличие от предыдущего типа приборы этого класса позволяют нормализовать напряжение в соответствии с номинальным. Например, установив границу в пределах 110-250 В, на выходе устройства будет стабильные 220 В. Если напряжение выйдет за пределы допустимого, прибор отключит питание и возобновит его подачу после нормализации работы электросети.

Стабилизатор EDR-1000 от производителя Luxeon

В некоторых случаях (например, в сельской местности) установка стабилизатора является единственным способом повысить напряжение до необходимой нормы. Бытовые стабилизаторы выпускают двух модификаций:

• Линейные. Они предназначены для подключения одного или нескольких бытовых приборов.
• Магистральные, устанавливаются на входе электросети здания или квартиры.

И первые, и вторые следует подбирать исходя из мощности нагрузки.

Основное отличие от предыдущего типа является возможность продолжения подачи питания подключенного устройства после срабатывания защиты или полного отключения электричества. Время работы в таком режиме напрямую зависит от емкости аккумуляторной батареи и мощности нагрузки.

Бесперебойный блок питания APC, модель SC-420

В быту эти устройства в основном используются для подключения стационарных компьютеров, чтобы при проблемах с электросетью не потерять данные. При срабатывании защиты ИБП будет продолжать подачу питания в течение определенного времени, как правило, не более получаса (зависит характеристик устройства). Этого времени вполне достаточно, чтобы сохранить необходимые данные и корректно отключить компьютер.

Современные модели ИБП могут самостоятельно управлять работой компьютера через USB интерфейс, например, закрыть текстовый редактор (предварительно сохранив открытые документы), после чего произвести отключение. Это довольно полезная функция, если пользователь при срабатывании защиты не находился рядом.

Устройства защиты от импульсных перенапряжений

Все перечисленные выше приборы обладают общим недостатком, у них не реализована действенная защита от импульса высокого напряжения. Если таковой произойдет, он, практически гарантированно выведет такие устройства из строя. Следовательно, защита должна быть организована таким образом, чтобы после срабатывания можно было оперативно привести ее в рабочее состояние. Этому требованию, как нельзя лучше отвечают УЗИП. На их основе организуется многоуровневая система защиты внутренних линий частного дома.

Одна из принятых классификаций таких устройств показана в таблице.

Таблица 1. Классификация УЗИП

Категория	Применение
В (I)	Обеспечивают защиту при прямом попадании грозового разряда по системе молниезащиты. Место установки – вводно-распределительное устройство или главный распределительный щит. Основная нормирующая характеристика – величина импульсного тока.
С (II)	Защищают токораспределительную сеть от коммутационных импульсов, а также играют роль второго защитного уровня при грозовом разряде. Место установки – распределительный щит.
D (III)	Обеспечивают последний уровень защиты, при которой к потребителям не допускаются остаточные броски напряжения и дифференциальные перенапряжения. Помимо этого обеспечивается фильтрация высокочастотных помех. Установка производится перед потребителем. Могут быть выполнены в виде модуля под розетку, удлинителя и т.д.

Пример организации трехуровневой защиты продемонстрирован ниже.

Организация трехуровневой защиты от перенапряжения

Конструктивные особенности УЗИП.

Устройство представляет собой платформу (С на рис. 6) со сменным модулем (В), внутри которого находятся варисторы. При их выходе из строя индикатор (А) изменит цвет (в приведенной на рисунке модели на красный).

УЗИП Finder (категория II)

Внешне устройство напоминает автоматический выключатель, крепление – такое же (под DIN рейку).

Особенностью УЗИП является необходимость замены модулей при выходе варисторов из строя (что довольно просто). Конструкция модулей выполнена таким образом, что установить их на платформу с другим номиналом невозможно. Единственный серьезный недостаток связан с характерными особенностями варисторов. Им необходимо время, чтобы остыть, многократное попадание грозового разряда существенно усложняет этот процесс.

Защитное реле

В завершении рассмотрим реле контроля напряжения (РКН), эти устройства способны обеспечить защиту бытовых приборов от коммутационных импульсов, перекоса фаз, а также пониженного напряжения. С грозовыми импульсами они не справятся, поскольку на это не рассчитаны. Их сфера применения – защита внутренней сети квартиры, то есть там, где обеспечение грозозащиты входит в обязанности электрокомпаний.

Приборы могут устанавливаться во входном щитке, непосредственно, после электросчетчика, для этого предусмотрено крепление под DIN рейку.

РКН можно подключать после счетчика

Помимо этого выпускаются модификации приборов в виде удлинителей питания и модулей под розетку.

РКН в виде удлинителя и розеточного модуля

Данные устройства могут произвести только защитное отключение сети, при выходе напряжения за указанные пределы (устанавливается кнопками управления), после нормализации электросети производится ее подключение. Стабилизация и фильтрация не производятся.

Предостережения

Не следует доверять защиту своего дома самодельным конструкциям, в бытовых условиях бывает проблематично настроить собранную схему и протестировать ее работу в критических режимах.

Не имея практического опыта в организации грозозащиты, не стоит пытаться реализовать ее самостоятельно, эту работу лучше доверить профессионалам. Рекомендуем рассматривать эту часть статьи как информационную.

Все манипуляции с электрощитом, приборами и проводкой необходимо проводить только при отключенном электропитании.

Блок: 4/4 | Кол-во символов: 7007
Источник: https://www.asutpp.ru/zashhita-ot-perenapryazheniya.html

Ограничители перенапряжений

Рассматривая вопросы защиты от перенапряжения сети, следует отметить, что данную функцию в первую очередь должны выполнять организации, отвечающие за электроснабжение. Именно они устанавливают на ЛЭП необходимые защитные устройства. Однако, как показывает практика, это выполняется далеко не всегда, и проблемы защиты дома от перенапряжений вынуждены решать сами потребители.

Защита от перенапряжения в сети на подстанциях и воздушных ЛЭП осуществляется с помощью ОПН – нелинейных ограничителей перенапряжения. Основной этих устройств является варистор, имеющий нелинейные характеристики. Его нелинейность состоит в изменяющемся сопротивлении элемента в соответствии с величиной приложенного напряжения.

Когда электрическая сеть работает в нормальном режиме, а напряжение имеет свое номинальное значение, ограничитель напряжения в это время обладает большим сопротивлением, препятствующим прохождению тока. Если же при ударе молнии возникает импульс перенапряжения, наступает резкое снижение сопротивления варистора до минимального значения и вся энергия импульса уходит в контур заземления, соединенный с ОПН. Таким образом, обеспечивается безопасный уровень напряжения, и все оборудование оказывается надежно защищенным.

Для электрических сетей дома или квартиры существуют компактный блок модульных ограничителей перенапряжений, не занимающих много места в распределительном щитке. Они работают точно так же, как и в линиях электропередачи. Эти приборы подключены к заземляющему контуру или к рабочему заземлению, по которому уходят опасные импульсы.

Блок: 6/7 | Кол-во символов: 1592
Источник: https://electric-220.ru/news/ustrojstvo_zashhity_ot_perenaprjazhenija/2018-05-29-1519

Видео

Блок: 6/6 | Кол-во символов: 8
Источник: https://amperof.ru/bezopasnost/zashhita-perenapryazheniya-chastnom-dome.html

Длительные перенапряжения

Продолжительные перенапряжения очень часто происходят из-за обрыва нулевого проводника. Неравномерность нагрузки на фазных жилах становится причиной перекоса фаз – смещения разности потенциалов к проводнику с самой большой нагрузкой.

Иначе говоря, под воздействием неравномерного трехфазного электротока на нулевом кабеле, не имеющем заземления, начинает скапливаться напряжение. Ситуация не нормализуется до тех пор, пока повторная авария окончательно не выведет линию из строя или специалист не устранит неисправность.

При обрыве нулевого провода в электророзетке будет происходить изменение напряжения в соответствии с нагрузкой, которую пользователи, не знающие о неполадках, будут подключать на различные фазы. Пользоваться неисправной цепью практически невозможно, даже если в линию питания включен хороший стабилизатор. Дело в том, что сетевые параметры, регулярно выходящие за пределы стабилизации, приведут к тому, что прибор будет постоянно выключаться.

Наглядно про обрыв ноля и что нужно при этом делать – на видео:

Блок: 8/10 | Кол-во символов: 1056
Источник: https://YaElectrik.ru/jelektroshhitok/zashhita-ot-perenapryazheniya

Как работает реле контроля фаз в сети 380В

В сети 380В может быть установлено трехфазное реле напряжения. Это имеет смысл, если в доме имеется оборудование с трехфазным питанием.

Подключение реле напряжения в сети 380В

В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку по всем трем линиям. При отсутствии потребителей с питанием 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых могут быть установлены различные предельные значения напряжения и время задержки.

Схема подключения реле напряжения на каждой фазе в сети 380В

Блок: 8/11 | Кол-во символов: 642
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Защита трехфазной сети с помощью РН

Если электроснабжение вашего дома осуществляется через трехфазную систему, то на каждую фазу целесообразно устанавливать отдельное реле контроля.

Трехфазные реле напряжения созданы исключительно для защиты соответствующего оборудования (электродвигателя и т.п.). Если подобное реле установлено на вводе в жилище, то перекос напряжения на одной из фаз приводит к обесточиванию всех однофазных потребителей.

Блок: 8/12 | Кол-во символов: 445
Источник: https://www.forumhouse.ru/articles/house/6568

От чего защищает ИПБ

Основная задача источника бесперебойного питания (ИПБ) – обеспечение потребителей электроэнергией при отсутствии напряжения в сети. Наиболее часто этот прибор используют для питания компьютеров. Хотя ИПБ обеспечивает напряжение 220 вольт непродолжительное время, имеется возможность сохранить информацию и выключить компьютер. Актуально применение источника бесперебойного питания при использовании малогабаритной электростанции для беспрерывной подачи энергии в момент ее запуска.

Распространенный источник бесперебойного питания

Очевидно, что применение ИПБ функционально, если в сети электроснабжения дома установлено реле напряжения. При использовании аккумулятора достаточной емкости к источнику бесперебойного питания может быть подключен газовый котел. Аккумулятора на 60 АЧ хватит для обеспечения напряжением котла мощностью 160Вт примерно в течение суток.

ИПБ с двойным преобразованием работает при изменении напряжения на входе в широких пределах, однако стоит очень дорого.

Вероятно, в большинстве случаев, в бытовых целях практичнее использовать одновременно недорогой источник бесперебойного питания и стабилизатор или реле напряжения.

Блок: 9/11 | Кол-во символов: 1164
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Чем поможет сетевой фильтр

Чаще всего бытовые сетевые фильтры выполнены в виде удлинителя. Таким образом, к нему может быть подключено сразу несколько единиц бытовой техники. Фильтры отличаются количеством розеток и длиной кабеля. Обычно устройство снабжается собственным выключателем с индикацией подачи питания. Фильтр может иметь индивидуальные выключатели питания для каждой розетки.

Популярные сетевые фильтры

Ряд моделей имеют защиту от короткого замыкания и перегрузки. Общий ток нагрузки устройств такого рода не превышает 6-16А. Собственно фильтр таких устройств состоит из нескольких конденсаторов и катушек индуктивности. Таким образом, обеспечивается защита электроники от маломощных и коротких импульсов помех. Последние могут создаваться, в том числе, бытовой техникой, подключенной в домашней сети.

Заметим, что блоки питания большинства современных электронных приборов уже имеют аналогичные схемы в своем составе. Иными словами, подобные сетевые фильтры можно рассматривать как удлинители с дополнительной фильтрацией и сервисными возможностями.

Блок: 10/11 | Кол-во символов: 1058
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Как выбирать стабилизатор

Выбирать стабилизатор следует, исходя из суммарной мощности домашних потребителей. Устройство обязательно должно обладать приличным запасом мощности.

Запас по мощности должен быть в 2 раза больше, чем существующие потребности. То есть стабилизатор мощностью 10 кВт рассчитан на половину реальной нагрузки (5кВт) при минимальном внешнем напряжении – 150 вольт (т.е. при большом падении). Это следует учитывать при выборе.

Блок: 10/12 | Кол-во символов: 454
Источник: https://www.forumhouse.ru/articles/house/6568

Система защиты от скачков напряжения своими руками

Ознакомившись с вышеизложенной информацией, Вы сможете подобрать систему с защиты домашней сети от нестабильности напряжения разного рода. При этом важно правильно оценить характер угрозы. В зависимости от обстоятельств может быть обеспечена защита от скачков напряжения как всей сетевой проводки в доме, так и отдельных приборов. В статье «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220в» мы рассказываем о том, как можно сделать импровизированный стабилизатор для холодильника своими руками.

Пусть также Вам поможет в решении вопроса качественного энергоснабжения следующий видеоролик.

Блок: 11/11 | Кол-во символов: 678
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Стабилизатор напряжения в щиток: установка

Устанавливать стабилизатор рекомендуется вблизи силового щитка в соответствии со следующей схемой.

Встраивать стабилизатор (как и РН) в общую схему следует непосредственно после счетчика. Ведь эти устройства тоже являются потребителями, следовательно, перед прибором учета их устанавливать нельзя.

Блок: 11/12 | Кол-во символов: 348
Источник: https://www.forumhouse.ru/articles/house/6568

Кол-во блоков: 31 | Общее кол-во символов: 38557
Количество использованных доноров: 7
Информация по каждому донору:

1. https://electric-220.ru/news/ustrojstvo_zashhity_ot_perenaprjazhenija/2018-05-29-1519: использовано 2 блоков из 7, кол-во символов 3818 (10%)
2. https://YaElectrik.ru/jelektroshhitok/zashhita-ot-perenapryazheniya: использовано 4 блоков из 10, кол-во символов 3347 (9%)
3. https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html: использовано 7 блоков из 11, кол-во символов 6099 (16%)
4. https://www.asutpp.ru/zashhita-ot-perenapryazheniya.html: использовано 2 блоков из 4, кол-во символов 7606 (20%)
5. https://www.forumhouse.ru/articles/house/6568: использовано 9 блоков из 12, кол-во символов 6310 (16%)
6. https://amperof.ru/bezopasnost/zashhita-perenapryazheniya-chastnom-dome.html: использовано 4 блоков из 6, кол-во символов 7874 (20%)
7. https://samelectrik.ru/ustrojstva-zashhity-ot-perenapryazheniya-v-seti.html: использовано 1 блоков из 3, кол-во символов 3503 (9%)

Как организовать защиту от перенапряжения сети в частном доме: схемы, приборы, оборудование

Наличие в доме дорогостоящей электробытовой и электронной технике, природные катаклизмы и низкое качество электроснабжения в городских сетях вынуждают собственников жилья принимать меры, чтобы минимизировать возможный ущерб от вышеуказанных факторов.

В данной статье речь пойдёт о практических мерах по защите от перенапряжения, которые можно реализовать при организации электроснабжения частного дома. Причём эти работы можно выполнить как при новом строительстве, так и при модернизации существующих систем электроснабжения частного дома.

Я выполнял указанные работы при переводе электропитания дома с однофазной на трёхфазную схему. Причём работы были не только выполнены, но и приняты представителями горэлектросетей без замечаний, а правильное функционирование приборов и эффективность защиты от перенапряжения проверена на практике в процессе эксплуатации. Известно, что основным условием подключения к городским электросетям является выполнение технических условий (ТУ), которые выдаются собственнику жилья. Как показал личный опыт, надеяться на то, что в данных ТУ будут отражены все мероприятия по безопасной эксплуатации электрооборудования, можно с определённым скептицизмом. На фото ниже показаны ТУ, выданные мне в горэлектросетях.

Примечание: пункты, помеченные на фото красным цветом, были мной реализованы самостоятельно ещё до получения тех. условий. Пункт, помеченный синим цветом, больше обусловлен интересами самих горсетей (защитить себя от ответственности за ущерб перед собственником дома по причине возможных проблем в зоне их ответственности).

Поэтому при разработке проекта схемы электроснабжения частного дома было решено использовать дополнительные меры по защите электрооборудования, которые не были отражены в ТУ. Ниже на фото показан фрагмент проекта электроснабжения моего жилого дома.

Как видно из фото, в учётно-распределительном шкафу (ЩР1), устанавливаемом внутри дома, предусмотрено устройство защиты от импульсных перенапряжений (УЗИП-II) согласно требованиям ТУ, выданных городскими электрическими сетями.

Так как ввод в дом осуществляется по воздушной линии, то с учётом требований ПУЭ (правил устройства электроустановок), на вводе в дом должны устанавливаться ограничители перенапряжений, что и было мной учтено в проекте (УЗИП-I на фото), которые установлены в шкафу (ЩВ1) на фасаде здания. Для защиты индивидуальных электроприёмников в доме используются ИБП (источники бесперебойного питания) и стабилизаторы напряжений.

Таким образом, защита электрооборудования дома от перенапряжений реализована в трёх зонах (уровнях):

• на вводе в дом
• внутри дома, в учётно-распределительном шкафу
• индивидуальная защита электроприборов внутри помещений дома

Защита от перенапряжения

Что важно учесть при выполнении работ

В первую очередь должен отметить специфические особенности, предъявляемые к выполнению электромонтажных работ со стороны представителей городских электросетей. Для примера с точки зрения учёта потребляемой электроэнергии достаточно поверить и опечатать счётчик электроэнергии. Но поскольку в каждом из нас они видят «потенциальных расхитителей электроэнергии», то всё, что касается монтажа оборудования, присоединений на участке от городской опоры и до счётчика включительно, должно быть «недоступным для потребителя», закрытым (в боксы, шкафы) и опломбированным. Причём даже в том случае, если эти «требования» противоречат требованиям технической документации на установленное оборудование, создают риск возникновения отказов в работе оборудования и т. д. Более подробно об этих «специфических требованиях» будет сказано ниже.

Теперь о технической стороне вопроса:

Для защиты электрооборудования, установленного в доме, я использовал следующие приборы и аппараты.

1. В качестве УЗИП (устройства защиты от импульсных перенапряжений) — I уровня мной были использованы ограничители перенапряжений нелинейные (ОПН), российского производства (Санкт-Петербург), в количестве трёх штук (по одному, на каждый фазный проводник). Заводское обозначение данных приборов — ОПНд-0,38. Установлены они в опечатанном пластиковом боксе в стальном шкафу на фасаде дома.

Что важно отметить по данному оборудованию:

• Данные приборы защищают только от импульсных (кратковременных) перенапряжений, возникающих при грозах, а также от кратковременных коммутационных перенапряжений, причём в обе стороны. При длительных перенапряжениях, вызванных авариями и неполадками в городской электросети, данные приборы защиту дома не обеспечат.
• В техническом плане ОПН представляет собой варистор (нелинейный резистор). Прибор подключается параллельно нагрузке между фазным и нулевым проводом. При появлении бросков (импульсов) напряжения, внутреннее сопротивление прибора моментально снижается, при этом ток через прибор резко и многократно возрастает, уходя в землю. Таким образом, происходит сглаживание (снижение) амплитуды импульсного напряжения. В связи с вышесказанным, при монтаже данных приборов нужно обратить особое внимание на устройство контура заземления и надёжного подключения ОПН к нему.
• В зависимости от схемы электроснабжения дома, количество используемых ОПН может варьироваться. Например, для однофазного воздушного ввода достаточно установить один такой прибор, при питании от городской сети по двухпроводной линии. Для трёхфазного воздушного ввода в большинстве случаев достаточно установить три прибора (по числу фаз). Если ввод в дом осуществляется по трёхфазной, но пяти проводной схеме, или приборы ставится на участке после разделения общего проводника на нулевой рабочий (N) проводник и защитный проводник (PE), то потребуется установка дополнительного прибора между нулевым и защитным проводником.

2. В качестве УЗИП — II уровня я использовал аппараты УЗМ-50 М (устройство защитное многофункциональное) российского производства.

Из особенностей данных аппаратов можно отметить следующее:

• В отличие от ОПН, данные аппараты обеспечивают защиту не только от импульсных перенапряжений, но и защиту от длительных (аварийных) перенапряжений и просадок (недопустимого падения напряжения).
• В конструктивном отношении представляют собой реле контроля напряжения, дополненное мощным реле и варистором, заключенным в один корпус.
• Для однофазной сети необходимо установить один аппарат, для трёхфазной сети потребуется три аппарата, не зависимо от числа проводников питающей линии.

3. Третий немаловажный момент, касающийся правильного монтажа и работы УЗИП при их последовательном включении (показаны на фото красными прямоугольниками УЗИП-1 и УЗИП-2) заключается в том, что расстояние между ними (по длине кабеля) должно быть не менее 10 метров. В моём случае оно равно 20 метрам.

Примечание: приобрести указанное оборудование (ОПН и УЗМ) в моём городе оказалось невозможным, ввиду его отсутствия в продаже, заказывал через интернет. Такой расклад навеял мысль о том, что вопросу защиты электрооборудования, по крайней мере, в нашем городе, внимания практически никто не уделяет.

Практическое выполнение работ

Практическое выполнение работ не представляет собой большой сложности и показано на фото ниже, с небольшими пояснениями.

Монтаж ОПН-0,38 на вводе в дом

На фото показан монтаж ОПН в пластиковом боксе. Из особенностей нужно учесть, что специальных боксов для ОПН не существует, ибо конструктивно они крепятся на опорной конструкции и по типу своего исполнения могут устанавливаться открыто. Установка ОПН в боксе — мера вынужденная. Бокс должен иметь возможность для пломбировки. Для установки ОПН в боксе сделана самодельная конструкция из оцинкованной стали толщиной 1 мм, которая закреплена вместо штатной дин рейки, установленной в боксе на заводе-изготовителе.

При монтаже ОПН и подключении к ним проводов использование граверных шайб — обязательно. По требованиям ТУ, вводной автомат должен устанавливаться в боксе с возможностью пломбировки. Использовался аналогичный бокс, как для ОПН, что и показано на фото ниже (верхний пластиковый бокс в металлическом шкафу).

Такое нагромождение конструкций (пластиковых боксов в металлическом шкафу) на фасаде дома, обусловлено, как я отмечал ранее, именно специфическими требованиями горэлектросетей и вызывает не только заметное удорожание работ, но и дополнительных затрат сил, времени и нервов. На мой взгляд, правильное в техническом плане выполнение работ при воздушном вводе, выполненное проводом СИП, должно бы быть следующим: от опоры горэлектросетей до фасада дома прокладываем провод СИП, крепим на фасаде дома и обрезаем с небольшим напуском. Затем на каждый провод СИП крепим прокалывающий зажим с отводом из медного провода сечением 10 мм2, который заводится в шкаф (или бокс) на клеммы вводного автомата. Срезы проводов СИП закрываем герметичными колпачками. Таким образом, мы правильно «перешли» с алюминия (провод СИП) на медь. При этом у нас не возникло бы проблем с подключением медного провода (сечением 10 мм2) к клеммам модульного вводного автомата. Но такую работу представители горсетей не примут.

Поэтому провод СИП сечением 16 мм2 необходимо завести непосредственно на клеммы вводного автомата, который должен быть установлен в пластиковый бокс. Сделать это на практике очень сложно, так как нужно сохранить степень защиты бокса (для наружной установки не ниже IP 54), при этом провод СИП должен быть зафиксирован по отношению к пластиковому боксу и т. д.

На практике пришлось просто купить ещё один стальной шкаф, в котором установил сами пластиковые боксы, затем провод СИП был заведён в шкаф и закреплён в нём. Ниже на фото показаны завершающие работы по монтажу шкафа и его крепления на фасаде дома. Работы были приняты без замечаний и претензий.

Ещё один важный момент, на который нужно обратить внимание, связан с тем, что ОПН при работе во время грозы отводит ток в землю посредством подключения самого ОПН к контуру заземления. При этом токи могут достигать значительных величин: от 200 — 300 А и до нескольких тысяч ампер. Поэтому важно обеспечить кратчайший путь от самих ОПН до контура заземления медным проводником сечением не менее 10 мм2. Ниже на фото показано, как данное подключение выполнил я. Для надёжности работы ОПН я сделал подключение приборов к контуру заземления двумя медными проводами сечением 10 мм2 каждый. На фото провод в желто-зеленой трубке ТУТ (термоусаживающаяся трубка).

Монтаж аппаратов УЗМ-50М в учётно-распределительном шкафу

Выполнение электромонтажных работ проблем не доставляет, поскольку аппараты имеют штатное крепление на DIN-рейку. Фрагмент выполнения работ по монтажу УЗМ-50М в шкафу показан на фото ниже. Аппараты также должны устанавливаться в пластиковый бокс с возможностью пломбирования. На фото верхняя крышка бокса не показана.

С точки зрения электрической схемы подключения (хотя схема имеется в паспорте на аппарат и на корпусе самого аппарата) у неподготовленного читателя могут возникнуть вопросы. Чтобы пояснить особенности подключения аппарата, ниже на рисунке приводится схема подключения, приведённая в паспорте на УЗМ-50М, с некоторыми моими пояснениями.

Во-первых, как видно из схемы, УЗМ-50М является однофазным коммутирующим аппаратом и для своего функционирования требует обязательного подключения проводников L и N к верхним клеммам. Это показано на схеме подключения в обоих случаях (а и б). Далее, между схемой а и схемой б появляется различие, о котором производитель не даёт ни какого пояснения и приходится потребителю самостоятельно додумывать, как и в каких случаях какую схему использовать.

Различие заключается в том, что по верхней схеме (а) нагрузка подключается к аппарату по двум проводам (L и N). Т. е. в случае аварийного срабатывания аппарата цепь будет разорвана как по фазному проводнику (L), так и по проводнику (N).

В нижней схеме (б) нагрузка к аппарату подключается только по одному фазному проводнику (L), а второй провод (N) подключается к нагрузке напрямую, минуя аппарат. Т. е. в случае аварийного срабатывания аппарата он разомкнёт только фазный проводник, а проводник N остаётся подключенным всегда. Исходя из вышесказанного, а также зная, в каком случае допускается разрывать проводник N, а в каком — не допускается, можно сделать следующий вывод:

В случае подключения дома (квартиры) по двухпроводной линии (система TN-C), необходимо подключать аппарат УЗМ-50М по нижней схеме (б), так как в этом случае провод N выполняет две функции (нулевого рабочего проводника и нулевого защитного проводника), и его разрывать ни в коем случае нельзя.

В случае если подключение дома (квартиры) выполнено по трёхпроводной схеме (TN-S), либо аппарат установлен в системе (TN-C-S), на участке после разделения общего (PEN) проводника (на N и PE), то провод N можно разрывать. В этом случае аппарат УЗМ-50М нужно подключать по верхней схеме (а). Почему аппарат, согласно схеме производителя, нужно подключать после счётчика (на рисунке поставил знак вопроса) — мне малопонятно. Я, например, свои аппараты в шкафу подключал до счётчика, что бы они защищали всё оборудование, установленное в доме, в том числе и оборудование, установленное в самом шкафу. Кроме того, поскольку разделение общего PEN выполнено в шкафу (ЩР1) в доме, то подключал аппараты защиты по схеме а, т. е. с отключением как фазных, так и нулевого проводников. Что и показано на фото ниже.

Ещё один важный момент: поскольку данные аппараты не предназначены для использования в многофазной сети то необходимо знать и учитывать следующее.

В случае трёхфазного подключения дома и использования данных аппаратов, если в доме имеются только однофазные электроприёмники, никаких проблем с использованием и работой данных аппаратов быть не должно. Но если в доме имеются трёхфазные потребители, например, трёхфазный электродвигатель, то в случае аварийного срабатывания аппаратов (одного или двух), трёхфазный электроприёмник (например, электродвигатель) может выйти из строя. Таким образом, в данном случае потребуются дополнительные технические мероприятия по отключению трёхфазных потребителей при аварийном срабатывании аппаратов УЗМ.

Использование индивидуальных защитных приборов

Применение ИБП стабилизаторов напряжения для защиты отдельных электроприёмников в доме (телевизор, компьютер и т. д.) настолько стало привычным и распространённым, что какого-либо особого пояснения не требует, поэтому здесь не приводится.

Выводы

1. Опыт эксплуатации показал, что при сильной грозе защита может работать неоднократно, на относительно небольшом промежутке времени. С учётом этого можно смело утверждать, что при сильных грозах и при отсутствии защиты, электрооборудование, установленное в доме, может быть выведено из строя с достаточно высокой степенью вероятности.
2. В случае невозможности выполнения аналогичных работ в своём доме, в качестве защитной меры при грозовых разрядах необходимо хотя бы отключать электроприборы от сети, что, кстати, делают далеко не все.

Данный вариант защиты электрооборудования является недорогим бюджетным решением, но вполне работоспособным, надёжным и проверенным на практике. В случае применения аналогичного оборудования импортного производства и приглашения для выполнения работ специалистов цена вопроса может увеличиться в разы, что даже для средне обеспеченной семьи может быть накладно.

Защита от скачков напряжения — реле, фильтр или стабилизатор?

Начнём с известной шутки:
— Мы можем всё найти! — похвастались Гугл и Яндекс.
— Без нас никуда! — отпарировали компьютер в обнимку со смартфоном.
— Я самый главный! — заявил Интернет.
— Мы не даём человеку превратиться обратно в обезьяну! — выпалила бытовая электротехника.
— Я правлю миром! — самодовольно подумал президент.
— Кто меня догонит? — спросил Илон Маск из окна электрокара Тесла.
— Ну, ну, ну… — посмеивалось электричество.

Параметры любой электросети не являются постоянными, время от времени происходят небольшие колебания, провал или резкий скачок напряжения. Рассмотрим эту проблему подробнее.

Защита от скачков напряжения

Может быть реализована несколькими типами устройств, в частности: сетевой фильтр, реле или стабилизатор напряжения.

Сетевые фильтры с защитой от скачков напряжения. Подавляют только высокочастотные помехи (100 Гц … 100 МГц) и кратковременные импульсы, не способны повышать или понижать сетевое напряжение.

Сетевой фильтр с защитой от скачков напряжения в сети
Реле защиты от скачка напряжения в розетку

Реле защиты от скачков напряжения. Самое простейшее и недорогое устройство. В них вручную задаются минимальные и максимальные значения электросети, при превышении которых реле автоматически отключит от неё нагрузку. Эти устройства выпускаются как для защиты только одного электроприбора (вставляется в розетку), так и для защиты группы (устанавливается в распределительный щит). Имеет существенный недостаток: т.к. сетевое напряжение может оставаться довольно долгое время вне допустимых пределов, то подключенная электротехника работать не будет.

Реле защиты от скачков напряжения в электрощит
Стабилизатор напряжения

Стабилизатор напряжения. Является более предпочтительным устройством защиты от скачков напряжения, т.к. постоянно поддерживает на выходе 220 вольт при довольно существенных провалах и всплесках в электросети от 90 до 320 вольт в зависимости от конкретной модели.

Нужно ли вам устройство для защиты от импульсных перенапряжений

Импульсные   перенапряжения   в   электрических   сетях   —   не   редкость. Возникают они при прямых или близких ударах молний, из-за переключений в высоковольтных сетях, а также из-за различных аварийных процессов. При этом особой опасности подвергаются частные домовладения, которые получают питание по воздушной линии электропередачи (ВЛ).

Молния   —   это   электрический   разряд   атмосферного   происхождения, который развивается между грозовым облаком и землей или между грозовыми облаками. Считается, что ток прямого удара молнии, составляет примерно 100 тысяч Ампер, а напряжение до 1 миллиарда Вольт. Форма импульса перенапряжения при ударе молнии показана на рисунке ниже.

Очевидно, что воздействие напряжения в десятки тысяч вольт на электроприборы, рассчитанные на 220В приведет как минимум к выходу их из строя, а чаще — к их возгоранию.

Когда нужно применять УЗИП

Защита зданий и сооружений от возгораний при прямом попадании молнии осуществляется молниеотводами. Для жилых зданий он представляет собой сваренную сетку из стали диаметром 8 мм на плоской кровле, с шагом ячейки 15х15 или трос, протянутый на коньке кровли, если она скатного типа.

Защита техники и электропроводки от воздействий молнии осуществляется специальными аппаратами — устройствами защиты от импульсных перенапряжений. Применение УЗИП при вводе в здание воздушной линией является обязательным. Такое требование предъявляет ПУЭ п.7.1.22. УЗИП могут выглядеть как модули, устанавливаемые на DIN-рейку, или как устройства, встраиваемые в вилки или розетки.



Стоит отметить, что автоматические выключатели и АВДТ не защищают электрооборудование от импульсных перенапряжений и реагируют только на ток КЗ, перегрузки или утечки на землю.

В случае питания дома по КЛ (кабельной линии), что характерно для многоэтажных домов, удар молнии в питающую сеть невозможен. Однако молния способна навести напряжение на больших расстояниях от места удара в землю с формой импульса 8/20 мкс, что менее опасно, но все равно способствует ускоренному старению изоляции электрооборудования. Поэтому применение УЗИП в кабельных сетях является рекомендуемым.

Функции УЗИП

УЗИП используется для защиты электрооборудования от коротких импульсов перенапряжения с фронтом волны 10/350 и 8/20 мкс (Т1/Т2), снижая напряжение до допустимых величин.

Т1 в дроби означает время, за которое импульс достигнет максимального значения в микросекундах. Т2 — время, за которое напряжение импульса снизится до половины от максимального значения. Естественно, что форма волны 10/350 мкс является более опасной, так как перенапряжение дольше воздействует на изоляцию электроустановок, вызывая ее ускоренное старение.

Конструкция и принцип работы УЗИП

УЗИП изготавливаются из оксидно-цинковых варисторов, разрядников или их комбинации. 90% стоимости УЗИП составляют именно эти элементы. В дешевых УЗИП варисторы имеют очень маленькие разрядные токи и часто выходит из строя.

Варисторы — это резисторы с нелинейным сопротивлением. В нормальном режиме сети варисторы имеют бесконечно большое сопротивление, через них ток не течет. При превышении напряжения, сопротивление варистора плавно падает, УЗИП пропускает через себя энергию перенапряжения.

Разрядники представляют собой трубку, наполненную инертным газом, с двумя или тремя электродами. При достижении напряжения определенного значения наступает пробой газового промежутка и срабатывание разрядника. Разрядники срабатывают медленнее, чем варисторы, поэтому их устанавливают между N и PE проводами на малые значения пробивного напряжения, так как в нормальном режиме напряжение между N и PE вовсе отсутствует.

УЗИП может пропустить через себя определенный ток без разрушения конструкции. Эти параметры называются:

• импульсный ток (если УЗИП рассчитан на форму импульса 10/350 — класс I)
• максимальный ток разряда (при форме импульса  8/20 — класс II)

Правильно выбрать эти параметры могут помочь специалисты техподдержки. В большинстве случаев типовым считается ток 12,5 кА для УЗИП класса I и 40 кА для класса II.

Классификация УЗИП

УЗИП делятся на три категории, в зависимости от класса испытания, а соответственно и места установки в сети — I, II, III. Согласно «Зоновой концепции» для полноценной защиты от перенапряжений следует устанавливать УЗИП разных классов каскадно, на стыке зон защиты:

1) В щите учета на опоре или на доме (снаружи) до счетчика следует устанавливать УЗИП класса I. Это устройство рассчитано на поглощение импульсов перенапряжения с формой волны 10/350 мкс и защищает от прямых ударов молнии в линию электропередачи или систему молниезащиты дома.

2) В распределительном щитке дома должен быть установлен УЗИП класса II. В функции этого аппарата будет входить гашение остаточного импульса, который прошел через УЗИП класса I, а также защита от перенапряжений, вызванных коммутацией в высоковольтных сетях.

3) В розетках, к которым подключается высокочувствительная цифровая техника, встраивается УЗИП класса III, которое будет выполнять функцию фильтрации высокочастотных помех.

При этом стоит иметь в виду, что между разными классами УЗИП должно выдерживаться расстояние не менее 15 метров кабеля, либо должен быть установлен специальный разделительный дроссель, иначе самая «слабая» ступень защиты примет на себя максимальную энергию импульса и выйдет из строя.

Исполнения УЗИП

УЗИП подключаются параллельно защищаемого оборудования и представляют собой корпус со сменными модулями или монолитную конструкцию.

В зависимости от системы заземления, принятой  на объекте, УЗИП нужно подключать по разному. Самыми распространенными в жилом секторе являются системы TN-C, TN-S и TT.

Система заземления TN-C

• однофазная — варистор между L-N
• трехфазная — варисторы между L1…L3-PEN

Система заземления TN-S

• однофазная — варистор между L-PE, варистор между N-PE
• трехфазная — варистор между L1…L3-PE, варистор между N-PE

Система заземления TТ

• однофазная — варистор между L-N, разрядник между N-PE
• трехфазная — варистор между L1…L3-N, разрядник между N-PE

Защита УЗИП

Несмотря на то, что УЗИП является устройством защиты электросети, оно само должно быть защищено от повреждений, которое может возникнуть из-за разрушения элементов конструкции в момент поглощения энергии перенапряжения. Нередко бывали случаи, когда из-за неграмотной защиты, УЗИП сами становились причиной возгораний.

• Класс I должен быть защищен предохранителями на ток до 160А
• Класс II должен быть защищен предохранителями на ток до 125А

Если ток предохранителя больше указанного, то должен быть установлен дополнительный предохранитель, защищающий оборудование щита от разрушения УЗИП.

В случае воздействия длительного перенапряжения на УЗИП, варисторы начнут пропускать ток и сильно нагреваться. Встроенный терморасцепитель отключает устройство от сети в случае, если температура варистора достигнет критического значения.

Допускается защищать УЗИП автоматическими выключателями с предельной коммутационной способностью (ПКС) не менее 6кА. Но устройства I может быть защищены только предохранителями, так как они могут отключить намного большие токи КЗ при воздействии повышенного напряжения. Например, предохранитель на рисунке имеет отключающую способность 50 кА.

Таким образом, правильное применение устройств защиты от импульсных перенапряжений позволит эффективно защитить электрооборудование от повреждений, вызванных перенапряжениями в сети.



Перейти в каталог

Защита электротехники от скачков напряжения. Способы защиты электросети квартиры или дома от скачков напряжения. Вот несколько примеров из реальной жизни

Рейтинг 0.00 (0 голосов)

Обычно в любой электрической сети напряжение находится в пределах, определенных техническими стандартами, но иногда отклоняется от допустимых значений. Максимально допустимое напряжение находится в пределах ± 10% от номинального значения напряжения, т.е. для однофазной сети в пределах 198-242 В, а для трехфазной — 342-418 В.Отклонения от этих значений называются перенапряжениями. Перенапряжения имеют разную природу и в зависимости от этого различаются по продолжительности и величине. Длительные перенапряжения (более 0,01 с) обычно возникают из-за выхода из строя понижающего трансформатора на подстанции или обрыва нулевого провода в питающей сети.

Такие перенапряжения относительно невелики (от 230 В до межфазного напряжения 380 В), но действуют в течение длительного времени и представляют реальную угрозу как для людей, так и для оборудования.Продолжительное повышение напряжения может происходить и при неравномерном распределении нагрузок по фазам во внешней сети. Затем возникает фазовый дисбаланс, при котором напряжение на наиболее нагруженной фазе становится ниже, а на ненагруженной — выше номинального. Кратковременные скачки напряжения также могут возникать в результате переключения в электросеть или при включении мощных реактивных нагрузок.

Для надежной защиты домашней электропроводки от перенапряжения рекомендуется создание многоуровневой (не менее трехступенчатой) системы защиты от УЗИП разного класса.УЗИП класса В (тип 1) рассчитано на номинальный ток разряда 30-60 кА, УЗИП класса С (тип 2) на ток 20-40 кА. УЗИП класса Д (тип 3) на ток 5-10 кА. При создании многоступенчатой ​​системы защиты от перенапряжения необходимо следить за тем, чтобы мощность каждой ступени согласовывалась, то есть максимальный ток, протекающий через них, не должен превышать их номинальные характеристики. Но в первую очередь необходимо создать эффективную систему заземления.

Мощные скачки напряжения (с токами до 100 кА) могут возникать при воздействии грозовых разрядов.В этом случае напряжение может достигать десятков киловольт. Такие импульсы длятся максимум сотни микросекунд, и автоматические выключатели не успевают среагировать на них, так как самые современные типы машин имеют время отклика в несколько миллисекунд, что может вызвать пробой и повреждение изоляции между ними. фаза и нейтраль или между фазой и землей. Как правило, это не приводит к короткому замыканию и не нарушает работу сети, но в месте повреждения изоляции возникает небольшой ток утечки.А если он проходит между фазой и нейтралью, то не фиксируется УЗО и выключателями, но приводит к усиленному нагреву изоляции и ускорению процесса ее старения. Со временем сопротивление изоляции в этой области уменьшается, а ток утечки увеличивается.

Последствия воздействия этих негативных факторов на электронное оборудование и проводку могут быть фатальными, поэтому домашняя сеть требует комплексной защиты от перенапряжения с использованием различных типов устройств (SPD, OP, PH и т. Д.).

Возможность использования различных УЗИП для выполнения определенных защитных функций определяется техническими характеристиками, отраженными в маркировке устройства.

Уровень напряжения защиты U является наиболее важным параметром, характеризующим УЗИП. Он определяет значение остаточного напряжения, возникающего на выводах УЗИП из-за прохождения разрядного тока. Для УЗИП 1-го класса U п не должно превышать 4 кВ, для устройств 2-го класса — 2,5 кВ, для УЗИП 3-го класса U п устанавливается не более 1.5 кВ — уровень микросекундных импульсных перенапряжений, который должна выдерживать бытовая техника.

Максимальный ток разряда I max — это значение импульса тока, которое SPD должен выдержать один раз, сохраняя при этом свою работоспособность.

Номинальный ток разряда 1 n — это значение импульса тока, которое УЗИП должен выдерживать неоднократно, при условии, что он охлаждается до комнатной температуры в интервале между импульсами.

Максимальное долговременное рабочее напряжение U c — это эффективное значение переменного или постоянного напряжения, которое непрерывно подается на клеммы SPD.Оно равно номинальному напряжению с учетом возможных перенапряжений при различных нештатных режимах работы сети. Номинальный ток нагрузки I i (- максимальный непрерывный переменный (действующее значение) или постоянный ток, который может подаваться на нагрузку, защищаемую SPD. Этот параметр важен для SPD, подключенных к сети последовательно с защищаемым оборудованием. подключены параллельно цепи, то для них этот параметр не указывается.

Если требуется дополнительная защита конкретных устройств, используются устройства, выполненные в виде вставок и удлинителей — сетевых фильтров.В их конструкцию входят варисторы, подавляющие импульсные скачки напряжения.

Это полупроводниковые резисторы, в которых используется эффект уменьшения сопротивления полупроводникового материала с увеличением приложенного напряжения, благодаря чему они являются наиболее эффективным (и дешевым) средством защиты от импульсных напряжений любого вида. Варистор подключается параллельно защищаемому оборудованию и при нормальной работе находится под воздействием рабочего напряжения защищаемого устройства.В рабочем режиме ток через варистор незначителен, и в этих условиях он является изолятором. При возникновении импульса напряжения сопротивление варистора резко падает до долей ома. В этом случае через него на короткое время может протекать ток до нескольких тысяч ампер. После гашения импульса напряжения он снова приобретает очень высокое сопротивление.

Выбор УЗИП производится в соответствии с принятой системой защиты. При этом необходимо учитывать технические характеристики устройств, которые должны быть указаны в каталоге и напечатаны на лицевой стороне корпуса устройства.

При установке SPD необходимо, чтобы расстояние между соседними ступенями защиты было не менее 10 м вдоль кабеля питания. Выполнение этого требования очень важно для правильной последовательности срабатывания защитных устройств. Первая степень защиты класса В монтируется снаружи дома в подъездной панели.

УЗ-6/220, УЗ-18/380 предназначены для защиты сети от кратковременных (до 12 кВ) и длительных перенапряжений, вызванных коммутационными, индуктивными и грозовыми процессами.Устройства относятся к УЗИП 2-го и 3-го классов и основаны на варисторах. Для надежной защиты от длительных перенапряжений, вызванных сбоями в сети, устройство необходимо подключить после УЗО и заземлить. Только при таком подключении создается ток утечки и обеспечивается отключение УЗО.

Устройство защиты от перенапряжения (SPD) предназначено для предотвращения возможного повреждения бытовой техники мощными импульсными перенапряжениями, вызванными авариями в электросети или грозовыми разрядами.Устройства этого типа можно назвать ограничителями перенапряжения (ИП). Обычно они изготавливаются на основе разрядников или варисторов и часто имеют индикаторные устройства, сигнализирующие об их выходе из строя. Обычно УЗИП на варисторах изготавливаются с монтажом на DIN-рейку. Перегоревший варистор можно заменить, просто вынув модуль из корпуса SPD и установив новый.

Ограничители перенапряжения подразделяются на классы или типы в зависимости от защищаемой зоны. Устройства класса В (тип 1) защищают объекты от атмосферных и коммутационных перенапряжений, прошедших через ОПН внешних сетей класса А.Они устанавливаются на вводном устройстве дома и ограничивают величину перенапряжения до 4,0 кВ, защищая счетчики ввода и электрооборудование распределительного щита.

Разрядники класса C (тип 2) защищают электрооборудование от перенапряжений, прошедших через ОПН класса B, и ограничивают величину перенапряжения до 2,5 кВ. Они устанавливаются в распределительных щитах внутри дома или квартиры и защищают автоматические и дифференциальные выключатели, внутреннюю проводку, контакторы, выключатели, розетки и т. Д.Разрядники класса D (тип 3) — это защита от перенапряжений, которые прошли через устройства класса C и ограничивают их значение до 13 кВ. Такие ограничители устанавливаются в распределительные коробки, розетки и могут встраиваться в само оборудование. Разрядники этого класса защищают электрооборудование с электронными устройствами, а также переносные электрические устройства.

Ограничитель перенапряжения серии 0P-101 на основе варистора предназначен для защиты электрооборудования от перенапряжения, вызванного ударами молнии или коммутационными перенапряжениями.Когда происходит скачок перенапряжения, варисторы устройства переходят в проводящее состояние, ток увеличивается на несколько порядков, достигая сотен и тысяч ампер и тем самым ограничивая дальнейшее повышение напряжения на выводах. После прохождения волны перенапряжения разрядник возвращается в непроводящее состояние. Время отклика устройства около 25 нс.

Ограничители перенапряжения серии 0П-101 бывают однофазными или трехфазными. Трехфазные устройства класса В устанавливаются на трехфазный ввод.Однофазные (класс D) используются для защиты отдельных потребителей или групп.

Варисторные УЗИП класса C или D (тип 2 и 3) устанавливаются в распределительном щите внутри дома. Недостатком УЗИП на основе варисторов является то, что после срабатывания его необходимо охладить, чтобы снова заработать. Это снижает защиту от множественных разрядов. Конечно, использование SPD снижает вероятность выхода оборудования из строя или травм людей, но лучше всего отключать самые важные устройства во время грозы.

Предназначен для защиты оборудования (в доме, квартире, офисе и т. Д.) От разрушительного воздействия мощных импульсных скачков напряжения, а также для отключения оборудования при выходе сетевого напряжения за допустимые пределы (170-270 В) в однофазные сети. Напряжение включается автоматически, когда оно восстанавливается до нормального после истечения задержки повторного включения. Устройство представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой.

Это устройство, объединяющее в одном корпусе электронное устройство контроля напряжения и электромагнитный расцепитель. Реле напряжения серии PH — очень эффективное устройство для защиты оборудования в случае длительного перенапряжения. Предназначен для отключения бытовых и промышленных однофазных нагрузок 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления ее параметров. Реле может быть выполнено на базе микропроцессора или простого компаратора и оснащено устройством регулировки верхнего и нижнего порогов срабатывания.

Реле напряжения

могут быть однофазными или трехфазными. Реле трехфазного напряжения используются на трехфазном входе для защиты трехфазного оборудования. Они, как правило, отключают сеть не напрямую, а через электромагнитный контактор. При отсутствии трехфазных потребителей лучше всего будет поставить однофазное реле напряжения на каждую фазу.

В зависимости от способа подключения реле напряжения могут быть выполнены в виде переносного устройства типа «вилка-розетка» или для установки в распределительном шкафу на DIN-рейке.Обычно такие реле имеют широкий диапазон регулировок и могут работать в нескольких независимых режимах: как реле напряжения, как реле минимального напряжения, как реле максимального напряжения или как реле времени с задержкой включения.

Реле напряжения

работают в диапазоне 100-400 В и делятся на устройства, которые имеют свою контактную группу и управляют нагрузкой независимо, а также реле, управляющие нагрузкой через более мощные контакторы.

Некоторые типы реле напряжения могут использоваться для самостоятельного отключения электрической сети при возникновении аварийного напряжения.Они обладают большей коммутационной способностью и управляют сетью с нагрузкой до 13 кВт, чего вполне достаточно для квартиры или частного дома. Устройства устанавливаются на вводе после электросчетчика и УЗО на DIN-рейку.

Реле напряжения не имеет встроенной сильноточной защиты, поэтому его необходимо устанавливать после автоматического выключателя. В этом случае номинальный ток реле должен быть на 20-30% выше номинального тока автомата. Реле напряжения также не защищают от высоковольтных остаточных токов молнии.

Датчик перенапряжения ДПН 260 предназначен для ограничения максимально допустимого напряжения нагрузки. Работает совместно с УЗО или дифференциальным автоматом с током утечки 30-300 мА. Рабочее напряжение ДПН 260 устанавливается в пределах 255-260 В, время срабатывания 0,01 с. Он выполнен в стандартном модуле на базе обычного варистора и рассчитан на установку на рейку длиной 35 мм. Следует отметить, что датчик генерирует ток утечки и срабатывает УЗО, которое не может включиться самостоятельно, что является его основным недостатком.

Это коммутационное устройство дистанционного действия, которое переключает нагрузки переменного или постоянного тока, предназначенное для частого включения и выключения. Они могут управлять освещением, отоплением и другими устройствами в цепях переменного и постоянного тока с напряжением до 380 В и частотой 50 Гц.

Контакторы

не имеют защитных функций, но эффективно работают вместе с реле напряжения, обеспечивая своевременное отключение сети. Достоинством этих устройств является надежная контактная группа, способная выдержать большое количество включений и выключений при значительной мощности управляемой нагрузки.

Контакторы

могут использоваться, например, для управления режимом работы системы теплого пола, когда мощность греющих кабелей превышает допустимую мощность термостата.

Контактор, управляемый переключателем, импульсным реле, таймером или другим датчиком, позволяет включить (выключить) необходимую нагрузку, с которой электронные реле, рассчитанные на относительно небольшие токи, не могут справиться самостоятельно. Контакторы — незаменимый элемент такой многофункциональной системы, как «Smart Dam».

Контакторы

могут быть однофазными или трехфазными. Основные параметры, по которым осуществляется подбор контакторов, следующие:

• Номинальное рабочее напряжение сети
• Расчетный рабочий ток
• Напряжение катушки управления
• Количество / тип дополнительных контактов

Скачки напряжения — обычная проблема в загородных поселках. Чаще всего это происходит в холодную погоду, когда многие пользуются электронагревателями.Поломка бытовой техники, аварии на линии — от этого лучше обезопасить себя заранее. В нашем материале мы расскажем, какие устройства уберегут ваш дом от неприятностей и помогут переждать «конец света».

Падения напряжения в первую очередь наносят вред той бытовой технике, которая имеет электродвигатели и компрессоры — холодильникам, кондиционерам, стиральным машинам и т. Д. При недостатке мощности их моторы нагреваются, но не крутятся, что в конечном итоге приводит к перегоранию обмотки.Низкое напряжение резко снижает эффективность нагревательных приборов, микроволновых печей и ламп накаливания.

Но все это только полбеды. Постоянные просадки говорят о том, что сеть работает в аварийном режиме, с перегрузками. Это означает, что рано или поздно что-то сгорит в сетевом оборудовании. Самая опасная ситуация — нулевое выгорание. В этом случае напряжение на «фазе» может резко подняться до 380 вольт. Тогда, конечно, сгорят все работающие электроприборы.

Следует учитывать, что «нулевой» обрыв не всегда является следствием перегрузок. Аварии случаются и из-за непогоды: обледенение проводов, падение деревьев при сильном ветре и т. Д.

Реле напряжения (PH)

Это интеллектуальные устройства, способные вывести из строя сеть, если напряжение в ней превышает указанные пользователем значения.

Наиболее распространены электронные реле. У них обычно есть цифровой индикатор, показывающий текущее напряжение и режим работы устройства.Электронные НН стоимостью до 5 тысяч рублей, как правило, работают с током до 16 ампер. Это примерно соответствует мощности электроприборов в 3 кВт (электрочайник + микроволновка и все). Чтобы такое реле охраняло весь дом, его придется подключать через электромагнитные контакторы (плюс 600 рублей и дополнительное место на 3-4 модуля).

Электромеханические реле напряжения считаются более надежными, они могут работать с токами до 63 ампер (суммарная мощность электроприборов до 14 кВт).Такие реле обычно не имеют цифровых дисплеев, а только индикаторные лампы.

Обратите внимание, что реле напряжения должно иметь более высокий номинальный рабочий ток, чем автоматический выключатель, после которого оно устанавливается. Например, если используется «автомат» на 32 А, выберите реле на 40 А. С электромеханическим реле это условие легко выполнить. Электронный сложнее. Необходимо хорошо спланировать, какие группы потребителей какие устройства будут защищать.

Еще один нюанс.Если поставить единое реле для защиты всего дома, то в случае провалов напряжения вы останетесь полностью без электричества. Защищая холодильник от перегрева, реле отключит ток, и у вас не будет даже света в комнатах. Следовательно, должно быть несколько реле для разных групп потребителей — с разными настройками.

Реле напряжения — не самое дешевое устройство. Цены на китайские образцы малоизвестных производителей начинаются от 2500 рублей.Однако в некоторых случаях вместо реле можно использовать более простые устройства.

Выключатели минимального / максимального напряжения (PMM).

Это устройство устанавливается в электрическую панель на стандартной DIN-рейке рядом с автоматическим выключателем. Прерыватель разработан специально для отключения «автомата», если напряжение выходит за пределы допустимого диапазона. Для этого в отбойном молотке предусмотрен специальный рычаг, который вставляется в паз на корпусе станка. Выключатель и разъединитель должны соответствовать друг другу, как ключ от замка, поэтому лучше покупать их вместе.

Разъединители

стоят от 150 до 700 руб. Но у этого недорогого решения есть свои недостатки. Порог срабатывания устанавливается производителем и не регулируется. Самый распространенный на российском рынке выключатель РММ-47 имеет нижний порог срабатывания — 170 В, верхний — 270 В. Это устройство может использоваться для защиты не очень чувствительного оборудования — электропечи, котлы и т. Д.

Устройства защиты от перенапряжения (УЗИП).

УЗИП

предназначены для защиты сети от последствий удара молнии.Если молния попадает в линию электропередач или разряжается где-то очень близко к ней, то в сети образуется скачок напряжения. За какие-то миллисекунды оно вырастает в десять раз выше обычных 220 вольт.

Это может быть фатальным для интеллектуальной техники, содержащей электронные блоки управления. Кстати, большинство реле напряжения легко повреждаются ударами молнии. Лишь немногие имеют особую защиту.

Для установки в распределительные щиты выпускаются

УЗИП двух типов. Первый тип способен выдерживать прямые удары молнии в линии электропередач.Однако он не гасит полностью скачок напряжения, а отсекает, образно говоря, только половину волны. УЗИ второго типа спасет, если разряд произойдет где-то поблизости. Но он может полностью погасить волну напряжения после устройства первого типа.

Идеальный вариант для загородного дома (особенно построенного на холме) — наличие в щите обоих типов УЗИП. Ну хоть прибор второго типа надо поставить. В случае прямого попадания молнии в линию электропередачи она выгорит сама, но спасет бытовую технику.

Цены на

СПД начинаются от 300 руб.

Сетевые фильтры

Это, пожалуй, самый популярный прибор для защиты бытовой техники от скачков напряжения. И тоже бесполезно.

Непосредственное назначение устройства защиты от перенапряжения — подавление сетевых помех, возникающих во время работы некоторых устройств. К таким устройствам относятся, в частности, блоки питания для компьютеров.

Помехи, создаваемые компьютерами, могут мешать работе стереосистем и телевизоров (современная техника, как правило, не чувствительна к этим помехам, то есть имеет встроенные устройства защиты от перенапряжения).

Некоторые модели устройств защиты от перенапряжения содержат предохранители или автоматические выключатели, которые реагируют на перегрев. Но это вряд ли убережет подключенное устройство от скачка напряжения. Скорее убережет помещение от пожара, но после того, как в электроприборе произойдет короткое замыкание.

И только некоторые сетевые фильтры имеют встроенные реле напряжения. Причем эти модели стоят не меньше реле, способного защитить весь дом.

Сетевые фильтры

Это самые эффективные устройства для устранения капель.Они умеют «выпрямлять» напряжение: увеличивать или уменьшать его при необходимости. Но у них есть и ряд недостатков — они громоздкие, тяжелые, излучают шум, характерный для трансформаторов, и довольно дороги. Что нужно знать при выборе стабилизатора?

Это устройства релейные и электромеханические. Реле можно установить в неотапливаемом помещении. Качество их работы зависит от количества витков, так называемых «ступенек». В недорогих моделях ступеней несколько, а потому заметны перепады напряжения.Электромеханические работают плавнее, но шумят больше и на морозе ведут себя нестабильно.

При выборе стабилизатора важно обращать внимание на то, есть ли у него защита от перенапряжения. Если нет, то перед стабилизатором придется установить реле напряжения.

Особенность стабилизатора в том, что ему самому нужна энергия. И чем ниже входное напряжение, тем больше тока он «съедает» из общего пирога. Это увеличивает затраты на электроэнергию.Но это не самая большая проблема.

Если напряжение в деревне часто спадает и многие дачники обзавелись стабилизаторами, то между ними начинается настоящая война. Конечно, воюют не сами дачники, а их приспособления. По мере падения напряжения стабилизаторы начинают потреблять все больше и больше энергии. В результате напряжение падает еще больше, а аппетит стабилизаторов возрастает. В итоге некоторые устройства перегреваются и отключаются. Потом отдыхаем у остальных: мощности начинает хватать.Но это ненадолго, пока вышедшие из боя устройства не перезагрузятся. Затем снова начинается война за энергию. Понятно, что в таком режиме стабилизатор вряд ли прослужит долгие годы. Для «сложных» случаев лучше предусмотреть автономное питание.

Бензиновая электростанция или газогенератор

Устройство, конечно, не простое. Шумит, дымит, требует горючего, периодической замены масла, профилактических работ… Но позволяет не полагаться на милость электриков и всегда иметь в доме свет, тепло и интернет.

Главный критерий выбора генератора — мощность, и брать нужно с запасом не менее 20 процентов. Современному дому нужно не менее 10 кВт, но если ограничиться чайником, телевизором и холодильником, то можно уложиться в 4 кВт.

Обратите внимание: устройства с электродвигателями при запуске могут потреблять энергии в 3-4 раза больше номинальной мощности.Например, для работы холодильника на 500 ватт может потребоваться 2 киловатта. Такие расчеты, кстати, целесообразно производить при выборе не только генератора, но и трансформатора.

Но в случае с генераторами учтите еще один важный момент. Подавляющее большинство генераторов имеет две розетки. И власть между ними делится поровну. Чтобы получить 4 кВт на одной линии, нужен генератор на 8 кВт.

Конечно, можно брать ток с обеих розеток. Но, как правило, электропроводка в доме для этого не подходит.Так что если вы просто строите дом, то сразу разделите потребителей энергии на две линии, чтобы максимально использовать мощность генератора.

Источники бесперебойного питания (ИБП)

ИБП можно использовать для автономного питания компьютеров и другой оргтехники. Однако некоторые модели могут справиться с скачками напряжения.

Самые простые ИБП, их еще называют резервными, следят за напряжением и при выходе за определенные пределы переводят компьютер на питание от батареи.Если напряжение постоянно скачет, то эти переключения происходят часто. В результате аккумулятор быстро выходит из строя.

Более продвинутые модели — линейно-интерактивные — имеют в корпусе трансформатор. В случае скачков напряжения сглаживает волны и не мешает батарее. Батарея используется только при полном пропадании тока. Поэтому, выбирая IDB, заранее изучите характер напряжения в ваших розетках.

И берегите свой дом!

Так ли опасны скачки напряжения и скачки напряжения?

Скачки и скачки напряжения — проблема, хорошо известная жителям больших и малых городов, поселков и деревень.Система электроснабжения в стране изношена и требует ремонта и модернизации. Основные линии электропередач и распределительные станции, городские и сельские внутренние сети были построены полвека назад. Скачки и колебания напряжения часто приводят к выходу оборудования из строя. Всего один скачок напряжения за доли секунды может сжечь дорогой телевизор, холодильник, стереосистему или стиральную машину. Бывают случаи, когда скачки могут достигать 300, 400 и даже 500 вольт. Такие скачки напряжения опасны не только для электроприборов, они могут привести к коротким замыканиям во всей проводке и даже к возгоранию.Вот почему так важно создать надежную защиту.

Почему на графике напряжения появляются скачки и падения?

Причин возникновения скачков и падений напряжения в электрических сетях множество.
К основным из них относятся: нестабильная работа автотрансформаторов, сбои в передающих сетях, ненадежное заземление, обрыв нуля, перегрузка сети, залипание проводов, обрыв линий электропередачи, короткие замыкания в сети нагрузки, некачественный монтаж сетей. и оборудование, включение мощных потребителей, сварка.Причиной повышенных параметров тока может быть неравномерность нагрузки на ЛЭП. В этом случае у некоторых абонентов может появиться пониженное напряжение. Для исправления ситуации электрики часто увеличивают его значение на выходе распределительного трансформатора, у потребителей в начале линии могут возникать скачки напряжения и скачки напряжения.

Кратковременные скачки напряжения могут возникать из-за включения мощных электрических нагрузок (трансформаторы, электродвигатели, промышленное оборудование).Такие явления часто наблюдаются у потребителей, расположенных вблизи промышленных предприятий, фабрик, фабрик.

Возникающее короткое замыкание в линии передачи может вызвать явление перегрузки по току, большой скачок, провал или падение напряжения. Причем короткое замыкание может произойти не у вас дома, а у ваших соседей, однако всплески пойдут по всей ЛЭП.

«Мерцающие скачки» на графике электрического тока могут быть результатом некачественных регуляторов в оборудовании или электроприборах.Регуляторы могут периодически включать и выключать нагрузку, что может вызвать колебания и скачки напряжения. Регуляторы тока, тепловые редко устанавливают в тепловых приборах: радиаторах электрического отопления, электрочайниках, котлах.

При попадании молнии в линии электропередачи могут возникать сильные скачки напряжения, эти импульсы обычно имеют очень короткую продолжительность — тысячные доли секунды. Однако даже этого времени достаточно, чтобы скачок напряжения повредил электрические устройства. В этом случае электрооборудование выйдет из строя даже в выключенном состоянии, достаточно просто подключить вилку к сети.Также стоит подумать об эффективной молниезащите для своего дома.

Высокие скачки и падения напряжения могут возникать также при обрыве линий контактной сети трамваев и троллейбусов. Если провода контактной сети попадают в городские линии электропередач, скачок электрического напряжения может достигать 500 вольт. Такое явление, конечно, случается редко, но если оно произошло, то все электроприборы (подключенные к сети) в нескольких домах рядом с местом аварии могут сгореть.

Существует множество других причин, которые могут вызвать резкое падение или скачок напряжения в сети.

Защита от скачков и скачков напряжения

Для начала следует отметить, что традиционные защитные устройства, установленные в электрощитах наших домов (автоматические выключатели, УЗО, пакетные выключатели), не срабатывают во время прыжка. Эти устройства начинают работать, когда ток увеличивается или ток переходит в нулевую фазу. Фактически это оборудование защищает общую домашнюю сеть от несчастных случаев в вашей квартире.Они не защищают электроприборы и электропроводку вашего дома от аварий и перегрузок внешних сетей.

Для решения проблемы защиты электрооборудования и сетей от вредных воздействий, которые могут быть произведены прыжками, разработаны специальные устройства. К ним относятся устройства ограничения перенапряжения, стабилизаторы напряжения, источники бесперебойного питания с функцией стабилизации напряжения. Некоторые устройства могут сочетать в себе несколько из перечисленных функций.

Данное оборудование позволяет отфильтровать скачки напряжения, вызванные аварией во внешних сетях, не пропустить скачки большой мощности, защитить дом от возможного пожара.Аппаратура защиты сети позволяет отсекать скачки и скачки напряжения, при этом форма основного электрического сигнала остается правильной синусоидальной. Эффективную работу защитных устройств обеспечивает электронное управление на микросхемах. Электроника позволяет мгновенно (за тысячные доли секунды) принять правильное решение по защите сети.

Чтобы выбрать метод защиты сети, необходимо точно определить, какие проблемы возникают в вашей сети, как часто бывают скачки и падения напряжения и насколько важно обеспечить бесперебойное питание электроприборов.

Если падения и скачки напряжения в сети возникают редко, носят кратковременный характер, а остальные текущие параметры в норме, то фактически вам нужно только защитить сеть от аварийных ситуаций. Для решения этой проблемы достаточно будет установить защитные сетевые устройства. Подробнее см. В разделе. В этом случае возможна установка УЗИП для отсечения капель как для всего дома, так и для отдельных групп потребителей. SPD позволяет не пропустить скачки напряжения и скачки напряжения в вашей сети.

Компания «Бастион» предлагает следующие межсетевые экраны: Альбатрос-220/500 AC , Альбатрос-1500 DIN , Альбатрос-500 DIN , Альбатрос-1500 исп.5 .

Если скачки и скачки напряжения проявляются часто, и есть колебания значений параметров тока, перенапряжение или пониженное напряжение, то необходимо использовать стабилизаторы. Подробнее см. В разделе. Стабилизаторы можно устанавливать как на весь дом, так и на отдельные группы устройств или на необходимые устройства.В этом случае следует внимательно отнестись к выбору стабилизатора. Многие электрические устройства требуют определенного качества электропитания, соблюдения необходимых параметров, в том числе сохранения формы волны «Чистый синус».

Компания «Бастион» предлагает сетевые стабилизаторы: ТЕПЛОКОМ СТ-555 , ТЕПЛОКОМ СТ-8 .

Если скачки и скачки напряжения происходят часто и наблюдаются провалы или периодические перебои в подаче электроэнергии, то следует использовать источник бесперебойного питания.Подробнее см. В разделе. Устройства бесперебойного питания можно устанавливать как на весь дом, так и на отдельные электроприборы. В этом случае следует внимательно отнестись к выбору ИБП. Необходимо правильно выбрать мощность ИБП и рассчитать емкость аккумуляторов, чтобы обеспечить необходимое время поддержки источника питания. Чтобы обеспечить защиту от скачков и скачков напряжения, выберите ИБП со встроенной функцией защиты или установите отдельный фильтр для защиты от скачков напряжения

Компания «Бастион» предлагает источники бесперебойного питания: ИБП ТЕПЛОКОМ-300 , ИБП ТЕПЛОКОМ-1000 .

Если электроснабжение в доме очень плохое, есть резкие скачки напряжения, колебания тока и провалы мощности, то решением будет установка защитных устройств на входе в объект и использование стабилизаторов и ИБП для питания определенных устройств. . Я хотел бы закончить статью фразой с самого начала: «Скачки и перепады напряжения — проблема, хорошо известная жителям больших и малых городов, сел и поселков». Но вы можете это решить!

Вся современная бытовая техника разработана с использованием чувствительных электронных компонентов.В результате, несмотря на все положительные качества и высокие технические характеристики, это оборудование крайне негативно реагирует на перепады напряжения. Такие скачки есть во всех электрических сетях и полностью устранить их практически невозможно. Поэтому в целях экономии дорогостоящего оборудования требуется устройство защиты от перенапряжения.

Причины и опасность скачков напряжения

В момент падения напряжения в электрических сетях его амплитуда кратковременно изменяется.После этого быстро восстанавливается с параметрами, близкими к исходному уровню.

Такой импульс электрического тока длится буквально несколько миллисекунд, и его появление обусловлено следующими причинами:

• Грозовые разряды. Они вызывают скачки напряжения до нескольких киловольт, которые не выдерживает ни одно устройство. Такие различия часто вызывают сбои в работе сети и пожары.
• Перенапряжение, вызванное коммутационными процессами при подключении или отключении потребителей большой мощности.
• Явление электростатической индукции при подключении электросварочного, коллекторного электродвигателя и другого подобного оборудования.

Опасность последствий от перенапряжений четко отражена на рисунке, где грозовые и коммутационные импульсы существенно отличаются от номинального сетевого напряжения. Изолирующий слой в большинстве проводов спроектирован так, чтобы выдерживать значительные падения, и пробоев обычно не происходит. Часто импульс действует очень непродолжительное время и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда изоляционный слой сети 220 В может не выдерживать повышающееся напряжение. В результате происходит поломка, сопровождающаяся появлением. Для потока электронов свободный пробег образуется в виде микротрещин, а газы, заполняющие микроскопические пустоты, служат проводником. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного увеличения тока срабатывание защитной автоматики немного задерживается, и этих нескольких моментов вполне достаточно, чтобы вывести из строя всю электропроводку в частном доме.

Повышенное и пониженное напряжение, которое находится в таком состоянии в течение длительного времени, особенно опасны. В основном это связано с аварийными ситуациями, которые необходимо устранить, чтобы ток вернулся в норму. Других методов нормализации и каких-либо специальных устройств, защищающих от этого явления, нет.

Длительные перенапряжения и провалы из-за отсутствия напряжения

Как правило, обрыв нейтрального провода становится причиной длительных перенапряжений в сетях.В этом случае нагрузка на фазные проводники распределяется неравномерно, что приводит к тому, что разность потенциалов смещается в сторону проводника с максимальной нагрузкой.

Таким образом, неравномерный трехфазный ток, действующий на незаземленный нейтральный кабель, способствует концентрации на нем избыточного напряжения. Этот процесс будет продолжаться до тех пор, пока неисправность не будет полностью устранена или пока линия окончательно не выйдет из строя.

Еще одно опасное состояние сети — это провал или пониженное напряжение.Такие ситуации очень часто возникают в сельской местности. Суть явления заключается в падении напряжения ниже допустимого значения. Такое проседание — серьезная опасность и реальная угроза для оборудования. Многие современные устройства оснащены несколькими блоками питания и недостаточное напряжение приводит к кратковременному отключению одного из них.

В результате последует немедленная реакция электронного оборудования в виде ошибки, отображаемой на дисплее, и полной остановки рабочего процесса.Если подобная ситуация возникнет с отопительным котлом в зимнее время года, то отопление дома будет остановлено. Устранить проблему можно с помощью стабилизатора, который фиксирует такие просадки и поднимает напряжение до номинального значения.

Виды и принцип действия защитных устройств

Защита электрической сети от скачков напряжения может осуществляться разными способами. Наиболее распространены и эффективны следующие:

• Системы молниезащиты.
• Сетевые фильтры.
• Датчики перенапряжения, используемые вместе с УЗО. В случае неисправности они вызывают ток утечки, который срабатывает защитное устройство.
• Реле максимального напряжения.

Аналогичные функции выполняются при подключении компьютеров к домашней сети. Эти устройства не защищают от перенапряжения, они действуют как аккумуляторы, позволяя выполнить нормальное выключение компьютера и сохранить необходимую информацию в случае внезапного отключения электроэнергии.Это устройство не может стабилизировать напряжение.

Электрические импульсы генерируются под действием молнии. Защита от их негативного воздействия осуществляется путем установки молниеотвода, применяемого совместно с. Он также известен как прерыватель перенапряжения. Кроме того, необходимо обеспечить дополнительную защиту от электронного потока, параметры которого отличаются от рабочих характеристик данной сети. Для этих целей используются специальные датчики, применяемые с УЗО и реле защиты от перенапряжения.Назначение и принцип действия этих устройств не такие, как у стабилизатора.

Основная функция обоих компонентов заключается в прекращении подачи электрического тока, когда падение напряжения превышает максимальное значение, определенное техническими данными этих устройств. После нормализации параметров сети реле самостоятельно включается и возобновляет подачу тока.

Защита от грозовых перенапряжений

Системы защиты от грозовых разрядов могут быть устроены по-разному, в зависимости от технических условий.

1.

Первый вариант предполагает установку внешней молниезащиты дома (рис. 1). При этом допускается максимальная сила удара молнии непосредственно в элементы самой системы. Расчетное значение этого тока будет примерно 100 кА. Защититься от мощного импульса при перегрузке можно с помощью комбинированного УЗИП, который устанавливается внутри вводного электрощита и действует как выключатель. Одно такое устройство защитит все оборудование в доме.

В другом случае нет внешней молниезащиты, и напряжение в дом подается по ВЛ (рис. 2). Молния поражает опору ЛЭП с номинальным током, проходящим через УЗИП, также 100 кА. Защитить электрооборудование от мощного импульса помогут специальные устройства с защитой, размещенные в вводной панели, на стене здания или на самой опоре, в точке ответвления линии. При использовании коммутатора защита организована так же, как и в предыдущей версии.

2.

Если УЗИП установлен на опоре, то использовать 3 в 1 нецелесообразно, так как индуцированные, то есть повторяющиеся перенапряжения, могут появиться на участке от опоры до здания. Следовательно, будет достаточно устройства 1 + 2 класса, а если расстояние до дома больше 60 метров, то в основной щит внутри дома дополнительно устанавливается УЗИП 2-го класса.

И, наконец, третья ситуация, когда дом запитан по подземному кабелю, в том числе в сети 380 В, а внешней молниезащиты тоже нет (рис.3). Максимум, что может произойти, — это появление наведенных импульсных перенапряжений. Ток молнии не попадет в сеть даже частично. Расчетный импульсный ток составляет около 40 кА. Для защиты электрооборудования достаточно установить УЗИП класса 2 на вводном электрическом щите.

3.

Ограничители перенапряжения

Рассматривая вопросы защиты от сетевых перенапряжений, следует отметить, что эту функцию в первую очередь должны выполнять организации, ответственные за электроснабжение.Именно они устанавливают необходимые защитные устройства на линиях электропередач. Однако, как показывает практика, это делается не всегда, и проблемы защиты дома от перенапряжения вынуждены решать сами потребители.

Защита от перенапряжений в сети на подстанциях и воздушных линиях электропередачи осуществляется с помощью ограничителей перенапряжения — нелинейных ограничителей перенапряжения. Основное из этих устройств — варистор, имеющий нелинейные характеристики. Его нелинейность заключается в изменении сопротивления элемента в соответствии с величиной приложенного напряжения.

Когда электрическая сеть работает в нормальном режиме, а напряжение имеет номинальное значение, ограничитель напряжения в это время имеет большое сопротивление, препятствующее прохождению тока. Если при ударе молнии возникает импульс перенапряжения, происходит резкое уменьшение сопротивления варистора до минимального значения и вся энергия импульса уходит в контур заземления, подключенный к разряднику для защиты от перенапряжения. Таким образом обеспечивается безопасный уровень напряжения и надежная защита всего оборудования.

Для электрических сетей дома или квартиры есть компактный блок модульных ОПН, не занимающих много места в распределительном щите. Они работают точно так же, как и в линиях электропередач. Эти устройства подключаются к контуру заземления или к функциональному заземлению, по которому передаются опасные импульсы.

Защитные устройства прочие

Есть и другие варианты защиты от перенапряжения в сети. Они широко используются в повседневной жизни и считаются одними из самых эффективных лечебных средств.

Сетевые фильтры

Отличаются простой конструкцией и доступной стоимостью. Несмотря на небольшую мощность, это устройство вполне способно защитить технику от скачков напряжения до 380 вольт и даже 450 вольт. Фильтр не выдерживает более высоких импульсов. Он просто перегорает, сохраняя в целости дорогую электронику.

Это устройство защиты от перенапряжения оснащено варистором, который играет ключевую роль в обеспечении защиты. Именно он перегорает при импульсах более 450 В.Кроме того, фильтр надежно защищает от высокочастотных помех, возникающих при работе сварочных или электродвигателей. Другой компонент — предохранитель короткого замыкания.

Стабилизаторы

В отличие от сетевых устройств защиты от перенапряжения, эти устройства позволяют нормализовать напряжение в домашних условиях и привести его в соответствие с номиналом. Путем регулировок устанавливаются граничные пределы от 110 до 250 вольт, а на выходе прибора получается необходимое 220 В. В случае скачков напряжения и выхода за допустимые пределы стабилизатор автоматически отключает питание.Подача напряжения возобновляется только после приведения сети в нормальный рабочий режим.

В определенных условиях, например, за городом или в сельской местности, стабилизаторы являются наиболее эффективной защитой от перенапряжения, они выступают единственной опцией, которая может уравнять напряжение до установленных норм.

Все стабилизирующие устройства, используемые в быту, делятся на два основных типа. Они могут быть линейными, когда к ним подключена одна или несколько бытовых приборов, или магистральными, установленными на вводе сети в квартире или во всем доме.

Современная жизнь приводит к появлению все более совершенной бытовой техники, оборудования и электроники в наших домах и квартирах. При этом качество электроснабжения стремится быть лучшим по разным причинам. С другой стороны, промышленность предлагает ряд электрических устройств, позволяющих решать указанные проблемы своими руками в собственном доме. Познакомимся с ними и сделаем свой выбор.

Контроль уровня напряжения в сети

Типы скачков напряжения в электросети

Трудно выбрать правильную систему защиты от перенапряжения, не зная их характера и характера.Причем все они имеют естественный или техногенный характер:

1. Часто напряжение в сети становится стабильно низким. Причина — перегрузка устаревшей ЛЭП, например, в результате массового подключения электронагревателей или кондиционеров в соответствующее время года.
2. В тех же условиях напряжение может долго завышаться при недостаточной нагрузке.
3. Возможна ситуация, когда при стабильном общем уровне мощности в линии питания появляются импульсы высокого напряжения и скачки.Причина — работа сварочного аппарата, мощного электроинструмента, технологического оборудования или некачественный контакт в ЛЭП.
4. Довольно неприятный сюрприз — обрыв нулевого провода в сети 380 В питающей подстанции. В результате разных нагрузок в трех фазах возникает дисбаланс напряжений, то есть на вашей линии он будет слишком низким или слишком высоким.
5. Удар молнии в линии электропередачи вызывает огромный скачок перенапряжения, что приводит к выходу из строя как бытовой техники, так и внутренней электропроводки зданий, что приводит к пожару.

Как защитить бытовую технику с помощью вилок и автоматов

В течение долгого времени предохранители, называемые вилками, оставались универсальным средством защиты от перечисленных выше неприятностей в наших домах и квартирах. На смену им пришли современные автоматические выключатели (автоматы), а азартные люди перестали ставить «жучки», восстанавливать перегоревшие свечи. Сегодня во многих квартирах выключатели остаются практически единственным средством защиты от проблем в домашней электросети.

Автоматические выключатели заменяют предохранители

Во время работы автоматический выключатель срабатывает, когда ток, протекающий через него, превышает значение, указанное на его корпусе. Это защищает электропроводку от перегрева, короткого замыкания и возгорания в случае перегрузки. В этом случае перенапряжение успевает вывести из строя электронику, а при коротком прыжке автомат даже не заработает.

Таким образом, мощный импульс от удара молнии проходит через автоматический выключатель и может пробить проводку с перечисленными последствиями.

Другими словами, автомат не спасает от повышенного напряжения и его скачков или падений.

Почему они подключают SPD к домашней сети?

УЗИП — устройства защиты от импульсного шума — были разработаны специально для организации системы защиты от ударов молнии и возникающих в результате импульсов перенапряжения. Обратите внимание, что в линиях электропередач есть определенные средства компенсации ударов молний. Также в блоках питания современных электронных устройств есть УЗИП III класса.

Модульные УЗИП для установки в электрическую панель

Однако этого недостаточно, если вы живете в частном доме, питающемся от воздушной линии электропередачи. Методика выбора и подключения УЗИП приведена в статье. В любом случае защитить от молнии поможет громоотвод, который описан в статье «

Функции УЗО в цепи питания дома

В цепи питания современного дома обязательно присутствует УЗО. — устройство защитного отключения.Его основное предназначение — защита людей от поражения электрическим током, а также защита электропроводки от пробоя и утечки, которые могут привести к возгоранию. Методика выбора и подключения УЗО приведена в специальной статье.

Однофазное и трехфазное УЗО

Несомненно, если в вашем доме еще не было установлено УЗО, это необходимо сделать. При этом УЗО спасает от скачков напряжения лишь частично и косвенно.

Защита электроприборов с помощью стабилизатора напряжения

Электрический стабилизатор — это устройство, которое поддерживает стабильное выходное напряжение при его изменении на входе в допустимых пределах.Устройство может иметь разную мощность и обеспечивать стабильное электроснабжение всего дома или отдельных потребителей.

Стабилизаторы напряжения различной мощности

Стабилизатор отлично справляется с коррекцией медленно меняющегося пониженного или повышенного напряжения. В зависимости от принципа действия он в разной степени компенсирует внезапные скачки или скачки перенапряжения.

Современные блоки имеют функцию отключения питания, когда его уровень в сети достигает предельных значений.После того, как входное напряжение вернется к допустимому значению, подача питания будет восстановлена.

При этом устройство не защищает от грозовых перенапряжений.

Из рассмотренных нами устройств стабилизатор самый дорогой. Прочтите статью

Альтернативный вариант — реле контроля сетевого напряжения

Недорогой альтернативой стабилизатору является реле контроля напряжения, которое выполняет функцию отключения питания по согласованию с нами при снижении напряжения в сети. за допустимые пределы.В зависимости от версии устройство срабатывает при перенапряжении или также контролирует его нижний уровень.

Модульное реле напряжения

Существуют модификации реле, которые восстанавливают питание автоматически, когда оно возвращается к допустимым пределам, или это необходимо делать вручную. Самые современные устройства предоставляют возможность устанавливать уровни напряжения, при которых отключаются потребители, и время задержки при восстановлении питания. Например, холодильник нельзя снова включать в сеть в течение пяти минут, чтобы не повредить компрессор.Это значение, которое можно установить на реле.

Реле напряжения АСВ-3М необходимо включать вручную после срабатывания.

При этом реле не обеспечивает стабильного напряжения, не компенсирует импульсные скачки и не защищает от грозовых перенапряжений. Другими словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе в результате аварии в электросети.

Реле напряжения для потребителей малой мощности

Возможны варианты защиты индивидуальных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные устройства в модульной конструкции монтируются на электрощите.

Модульное реле может иметь группу переключения контактов, нормально разомкнутые контакты и две отдельные группы нормально разомкнутых или нормально замкнутых контактов на выходе. Это позволяет реализовать разные варианты управления мощностью потребителей.

Схема подключения реле напряжения в сети 220 В

Подключение модульного реле напряжения может быть выполнено, как показано на рисунке выше. В любом случае устройство подключается после машины ввода. Нейтральный провод подключается к клемме N, а фазные провода подключаются к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на одну ступень выше значения, указанного на корпусе входного автоматического выключателя.Например, если перед реле установлен автомат на 40А, выбирается устройство с номиналом 50А.

Если устройство с требуемым рабочим током недоступно или слишком дорого, его можно заменить реле напряжения с параметром минимальной нагрузки. В этом случае к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребителей.

Схема подключения реле напряжения с использованием контактора

Подключение реле напряжения в паре с контактором показано на схеме.В этом примере само реле напряжения также подключается после входного автоматического выключателя, счетчика и УЗО. Фазный провод от выходного контакта реле подключается к выводу управляющей обмотки контактора, а нулевой провод (выступающая часть корпуса) — к его второму выводу. Фаза питания и ноль подаются на выходные клеммы контактора (дальняя часть корпуса), а фазный и нулевой провода потребителей подключаются снизу.

При наличии нормального уровня напряжения в сети контрольное реле замыкает выходные контакты и подает питание на обмотку контактора. Он в свою очередь замыкает выходные контакты и подает питание на потребителей. При отсутствии напряжения в сети или если оно выходит за допустимые пределы, цепи последовательно разрываются и питание нагрузки отключается.

Схема подключения нескольких реле напряжения в однофазной сети

В некоторых случаях удобно использовать несколько реле напряжения для разных типов потребителей.В то же время для самых дорогих электронных потребителей, например компьютеров, можно с помощью подходящего реле установить допустимый диапазон входной мощности в пределах 200-230В.

Для бытовых приборов с электродвигателями, таких как холодильник или стиральная машина, можно установить диапазон напряжения 185–235 В. Такие потребители, как утюг, обогреватель или водонагреватель, могут питаться от напряжения 175-245 В. Внутренние таймеры реле могут быть настроены на различное время задержки включения.

Как работает реле контроля фаз в сети 380В

Реле трехфазного напряжения можно установить в сети 380В.Это имеет смысл, если в вашем доме есть трехфазное оборудование.

Подключение реле напряжения в сети 380В

В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку на всех трех линиях. При отсутствии потребителей 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых можно установить разные пределы напряжения и время задержки.

Схема подключения реле напряжения для каждой фазы в сети 380В

От чего защищает ИПБ

Основная задача источника бесперебойного питания (ИБП) — обеспечение потребителей электроэнергией при отсутствии напряжения в сети.Чаще всего это устройство используется для питания компьютеров. Хотя ИБП выдает 220 вольт на короткое время, есть возможность сохранить информацию и выключить компьютер. Использование источника бесперебойного питания важно при использовании малогабаритной электростанции для непрерывного энергоснабжения во время ее запуска.

Обычный источник бесперебойного питания

Очевидно, что использование IPB работает, если реле напряжения установлено в электросети дома.При использовании аккумулятора достаточной емкости газовый котел можно подключить к источнику бесперебойного питания. Аккумулятора на 60 Ач хватит примерно на сутки для питания котла мощностью 160 Вт.

ИБП с двойным преобразованием работает с большими колебаниями входного напряжения, но стоит очень дорого.

Наверное, в большинстве случаев в бытовых целях практичнее использовать как недорогой источник бесперебойного питания, так и стабилизатор или реле напряжения.

Чем поможет сетевой фильтр

Чаще всего бытовые сетевые фильтры изготавливаются в виде удлинителя.Таким образом, к нему можно подключить сразу несколько единиц бытовой техники. Фильтры различаются количеством розеток и длиной кабеля. Обычно устройство имеет собственный выключатель питания. Фильтр может иметь индивидуальные выключатели питания для каждой розетки.

Популярные устройства защиты от перенапряжения

Некоторые модели имеют защиту от короткого замыкания и перегрузки. Суммарный ток нагрузки таких устройств не превышает 6-16А. Собственно фильтр таких устройств состоит из нескольких конденсаторов и катушек индуктивности.Таким образом, электроника защищена от маломощных и коротких импульсов помех. Последние могут быть созданы, в том числе, бытовой техникой, подключенной к домашней сети.

Как защитить технику от скачков напряжения

Скачки напряжения (например, во время грозы) могут быть очень опасными для устройств, оставленных подключенными к розетке, даже если они выключены. Здесь мы покажем вам, как обеспечить правильную защиту от перенапряжения.

Что такое перенапряжение?

Термин «перенапряжение» означает напряжение в электрической системе, которое настолько велико, что превышает допустимый диапазон ее номинального напряжения.

В Европе используется напряжение сети 230 В (плюс / минус 23 В). Сильный ток, обычно необходимый на кухне для подключения бытовой техники, составляет 400 вольт.

A Удар молнии приведет к перенапряжению и повреждению этих устройств и установок.

Причины и опасность перенапряжения

Во время грозы между отрицательными зарядами в нижней части грозового облака и положительными зарядами на земле электрические напряжения часто могут превышать десять миллионов вольт.Если он достигает «переполнения» , то через него проходит ток около 300 000 ампер. В лучшем случае это приведет к перегоранию предохранителя.

В зависимости от степени серьезности молния также может повредить строительную конструкцию и оборудование дома. Высокая температура может даже вызвать возгорание.

Подключенные к розетке устройства, такие как компьютеры, бытовые приборы или электронные обогреватели, могут стать жертвами скачков напряжения. В худшем случае это приводит к потере данных или полной поломке устройства.

Могу ли я получить страховку для компенсации этих убытков?

Вы можете застраховаться от повреждения вашего дома и ваших электрических устройств грозой. Стандартное страхование жилого дома покрывает ущерб от пожара, урагана и молнии. В контрактах часто оговаривается, какой именно тип защиты от перенапряжения должен присутствовать; например, внешний молниеотвод.

Страхование домашнего хозяйства покрывает ущерб всему содержимому вашего дома, например, мебели, коврам, сантехнике и электроприборам.Новые правила иногда включают в себя защиту от скачков напряжения, однако обязательно проверьте, так как это не входит в стандартную комплектацию. Страхование домашнего имущества обычно не несет ответственности за потерю данных.

Итак, если ударит молния и жесткий диск компьютера сломается, страховка может оплатить новый жесткий диск. Однако они не будут покрывать расходы на восстановление данных или восстановление программного обеспечения, документов или фотографий.

Наш главный совет: обязательно сделайте резервную копию своих данных и сохраните квитанции на все оборудование и программное обеспечение.

Типы защиты от перенапряжения

Существует разница между внешней и внутренней защитой от перенапряжения.

• Внешние разрядники тока молнии («разрядники молнии»): В ЕС эта молниезащита определяется стандартом EN 62305. Внешняя молниезащита должна соответствовать внутренней молниезащите здания.
• Ограничитель перенапряжения (устройство защиты от перенапряжения типа 2): Эта защита обычно используется в напольных распределителях в зданиях.Он ограничивает остаточные перенапряжения при ударе молнии до менее 600–2000 В.
• Специальное оборудование, например Сетевой фильтр (устройство защиты от перенапряжения, тип 3): Защищает розетки и штекерные соединения. Он снижает остаточные перенапряжения примерно до 230 В.

Защита от перенапряжения: продукты для дооснащения

Большое количество встроенных токопроводящих деталей в домах и постоянно увеличивающееся количество технического оборудования означают, что молния может быть очень опасной.Коммутаторы, маршрутизаторы, межсетевые экраны, модемы xDSL, ISDN, ноутбуки, ПК, телевизоры и мультимедийные устройства; все нуждается в защите.

Это начинается с розетки. 8-контактная розетка Super-Solid от BRENNSTUHL предлагает восемь подключений и обеспечивает защиту ваших устройств от перенапряжения и молнии до 4500 ампер. Он чрезвычайно прочный, изготовлен из небьющегося поликарбоната.

Практичный адаптер защиты от перенапряжения SURGE PROT 2 обеспечивает защиту от перенапряжения до 13 500 А и имеет встроенное устройство защиты от детей.

Сетевые кабели особенно опасны, потому что они являются идеальными проводниками. Здесь вам может помочь устройство защиты от перенапряжения ALLNET . Поместите его между сетевым кабелем или соединением xDSL / ISDN и защищаемым устройством.

APC SurgePlus 325 предлагает четыре розетки с защитой от перенапряжения высокого напряжения, две из которых имеют резервную батарею.

Для оптических сетей HWU OLD6000 представляет собой соединитель Ethernet для защиты от скачков напряжения.При использовании в существующих сетях с обычной проводкой интерфейс соединен оптическим мостом и гальванически изолирован. Оптическая передача также невосприимчива к паразитным электромагнитным помехам.

Если вы склонны подключать USB-устройства к компьютеру, вам также следует подумать о защите от молний. Например, если молния попадает в высокий прожектор во время вечеринки в саду, это может вывести из строя подключенный к сети ноутбук ди-джея.

При управлении освещением, электрическими системами или машинами через USB гальваническая развязка обеспечивает необходимую защиту компьютера.

---

Другие интересные статьи:

Сравнение Powerbank: Ansmann PB 10.8 и Intenso Slim S10000

4 вещи, которые могут вызвать общие проблемы с электричеством

Неважно, запитываете ли вы электроприборы или освещаете дом, вы хотите, чтобы электричество, на которое вы полагаетесь, работало надежно и эффективно. Многие электрические пожары скрываются в стенах вашего дома. Однако обнаружение признаков электрического повреждения или других предупреждающих знаков, таких как неприятный запах , теплых розеток и различных других предупреждений, может помешать вам столкнуться с более дорогостоящими проблемами.Вот четыре причины, которые могут вызвать общие проблемы с электричеством.

1. Состояние системы

Это не то, о чем мы часто думаем, но когда ваш дом стареет, то же самое происходит и с вашей проводкой. Старая проводка может быть проблематичной для вашей электрической системы и даже может быть устаревшей в соответствии с правилами электробезопасности. Изоляция изнашивается, соединения ослабляют , выходы выходят из строя , поэтому важно, чтобы опытный электрик проверил вашу систему и помог предотвратить более серьезные проблемы с электричеством, такие как пожар.Примерно 51 процент домашних пожаров вызван проблемами с электричеством , поэтому воспользуйтесь опциями профилактического обслуживания , пока не стало слишком поздно. Это касается и старой электроники. Если провода на вилке оголены или срок службы прибора подходит к концу, возможно, вам стоит пересмотреть то, что вы подключаете к дому.

То, что вы умеете делать своими руками, не означает, что вы должны это делать. Многие домовладельцы берутся за электропроводку, когда у них нет необходимого опыта, чтобы сэкономить деньги.В старых домах и у разных владельцев многие проблемы с электричеством могут накапливаться из-за неправильного ремонта дома. Самая большая проблема с проводкой обычно связана с незаземленными проводами (три контакта против двух вилок) и незащищенными проводами. Если вы подозреваете, что что-то не работает должным образом или что-то не так, проверьте это раньше, чем позже.

Из-за рисков, связанных с электричеством, дома обычно оборудованы устройствами безопасности, предназначенными для отключения электричества при первых признаках проблемы.Защитные триггеры включают срабатывание автоматического выключателя , розетки GFCI, отключение соединений, а также предохранители или выключатели в вашей главной электрической панели «сгорают». Если в вашем доме произошло быстрое отключение электричества на микросекунды, значит, произошел скачок напряжения. Скачки напряжения могут быть вызваны чем угодно: неисправными приборами, плохой проводкой, сработавшими автоматическими выключателями , , перенапряжениями на линии электропередач, ударами молнии, и многим другим.

Поскольку скачки могут быть быстрыми, вы можете пропустить один, когда он случится.В среднем доме может наблюдаться множество небольших скачков напряжения по всему дому. 80 процентов скачков напряжения генерируются внутренними силами, что означает, что они временные. Если они случаются часто, это может нанести гораздо больший ущерб вашим электрическим компонентам и даже подключенным к электросети устройствам. Не жарьте свой ноутбук, подключив к перегруженной цепи ! Если вы начинаете испытывать частые скачки напряжения, возможно, у вас есть электрическое устройство, подключенное к домашней сети или к самой проводке. Попробуйте отключить от розетки все дешевые устройства и посмотрите, прекратятся ли скачки напряжения.Если они этого не делают, обратитесь к местному электрику , чтобы он проверил вашу проводку или установил в вашем доме устройство защиты от перенапряжения для всего дома.

• 4. Отсутствие ежегодного обслуживания

Техническое обслуживание в вашем доме легко не заметить. Если нет активной проблемы, вы можете не задумываться о том, что происходит в вашем доме, особенно когда это скрыто за вашими стенами, как электричество.Чтобы гарантировать, что ваш дом соответствует нормам и предотвратить серьезный ущерб, поручите плановому техническому обслуживанию, выполненному лицензированным электриком. Это можно делать ежегодно или чаще, если хотите. Из всех рутинных задач, которые выполняются по дому, обслуживание электрооборудования может быть самым важным.
