Как защитить квартиру от скачка напряжения. Защита бытовой техники и однофазных сетей от скачков напряжения

Перепады и скачки напряжения в существующих электросетях, к сожалению не редкость. Для защиты от таких сюрпризов на предприятиях устанавливают специальные устройства, установка таких устройств в электрощитах жилых домов не входит в обязанности ЖКХ.

Чем же опасны перепады напряжения в сети?

Возгоранием электропроводки, выходом из строя бытовой техники и потерей данных в поврежденных компьютерах.

По Российскому ГОСТу допустимое колебание напряжение в сети должно не выходить за пределы 10% от номинального, другими словами напряжение в розетке не должно опускаться ниже 198 и подыматься выше 242 Вольт, а в момент скачков напряжение может проседать до 35 и подыматься до 400 Вольт.

Необходимо понимать, что опасно не только повышенное напряжение, но и значительно пониженное.

От повышенного напряжения происходит повреждение блоков питания, которые сгорают сразу от перегрузки или значительно сокращают ресурс работоспособности.

Пониженное напряжение опасно в меньшей степени, но тем не менее, тоже зачастую приводит к выходу из строя блоков питания или компрессора холодильника и т.д.

Причины возникновения бросков напряжения:

Разряды молний вблизи линий электропередач. Во время грозы необходимо обязательно отключать от сети бытовую технику.

Аварии на подстанциях, при которых высокое напряжение порядка (6-10 тыс. Вольт) попадает на сторону низкого напряжения.

Отгорание или обрыв нулевого провода на подстанции и в электрошкафах – довольно распространенная причина. Как правило, происходит по причине неправильного или ненадежного присоединения. При его обрыве или отгорании, происходит «перекос фаз», и в части квартир повышается напряжение до 380 В и выше, а у некоторых опускается до 40 В.

Чтобы защитить бытовую электронику от гибели, а квартиру от пожара устанавливают специальную защиту. Конечно это дополнительные расходы, но они окупаются. Ведь ремонт вышедших из строя холодильников, стиральных машин, телевизоров и компьютеров влечет за собой не только денежные расходы, но и немалую потерю времени.

В настоящее время выпускается достаточно много устройств защищающих от скачков напряжения, и все они различаются как по качеству, так и по цене. Давайте познакомимся поближе с наиболее распространенными и проверенными из них.

Пожалуй, является самым распространенным и доступным вариантом защиты. Применяется для отдельно расположенного электроприбора и получившего название «Пилот» благодаря марке самого массового сетевого фильтра.

Сетевой фильтр способен защитить только маломощное электрооборудование. Например, компьютер или аудиосистема, но только от малых скачков напряжения, от значительных перепадов он не спасет, скорее сгорит сам.

Работа сетевого фильтра основана на трех основных компонентах

Предохранитель или плавкая вставка выполняет защиту от короткого замыкания и токов перегрузки.

Режекторный фильтр защищает от помех, образующихся при работе электродвигателя, генератора или сварочных аппаратов недалеко от вашего дома.

Но все вышеописанные компоненты присутствуют только в настоящих сетевых фильтрах, в дешевых удлинителях может присутствовать максимум автоматический предохранитель. Поэтому, перед покупкой стоит внимательно изучить тех. паспорт на изделие, в котором указаны все защиты присутствующие в той или иной модели. Стоит упомянуть, что для работы любого сетевого фильтра обязательно наличие заземления, так как все помехи и перенапряжения сбрасываются на землю через заземляющий проводник.

Если контур заземления отсутствует, тогда сетевой фильтр превращается в обыкновенный удлинитель.

Источник бесперебойного питания (ИБП) UPS

Источники бесперебойного питания (UPS) применяются для защиты компьютеров и другой периферийной компьютерной и вычислительной техники от основных неполадок с электропитанием: скачков напряжения, электромагнитных и радиочастотных помех, высоковольтных выбросов и полного исчезновения напряжения в электросети. При напряжении до 270 Вольт ИБП переходит на работу от аккумуляторов, что позволит продолжать работу от нескольких минут, до нескольких часов в зависимости от модели.

Подбор ИБП происходит по мощности защищаемого электроприбора.

Стабилизаторы напряжения.

Установка стабилизатора напряжения является идеальным вариантом для тех, кто пользуется дорогостоящей электронной аппаратурой. В отличие от ИБП и сетевых фильтров стабилизатор напряжения постоянно нормализует напряжение до 220 Вольт. А при повышении напряжения до 250 Вольт, отключит подачу электроэнергии. После нормализации напряжения в электросети, стабилизатор в автоматическом режиме подключит электропитание.

Установка стабилизатора напряжения возможна как на отдельный электропотребитель, так и на всю сеть дома или квартиры. В последнем случае подбор стабилизатора напряжения происходит исходя из мощности всего электрооборудования дома.

Реле контроля напряжения устанавливают именно для защиты от скачков напряжения. Причем реле защищают не только от повышенного, но и от пониженного напряжения. Реле работает полностью в автоматическом режиме и восстанавливает электроснабжение с небольшой задержкой после возвращения его показателей на входе в норму. Устанавливаются реле в щитах на DIN – рейку. В настоящее время выпускается множество моделей реле с индикацией и возможностью ручной корректировки пределов напряжений, а так же времени отключения и подключения нагрузки.

В любом случае если у вас возникают трудности с выбором технического устройства для защиты от перепадов напряжения лучше обратится к специалистам.

Материалы, близкие

СОВРЕМЕННАЯ ЗАЩИТА БЫТОВЫХ ОДНОФАЗНЫХ СЕТЕЙ 220 В ОТ ОПАСНОГО НАПРЯЖЕНИЯ, АВАРИЙ В ЭЛЕКТРОСЕТИ И ОТ ПОСЛЕДСТВИЙ ОБРЫВА НУЛЯ

Электроснабжение большинства современных квартир, офисов, домов и коттеджей начинается с квартирного щитка или щита учета электроэнергии. Как правило, помимо электрического счетчика, размещенного в этом щите, в нем находится пускозащитная аппаратура в виде предохранителей, автоматических выключателей, УЗО, дифавтоматов.

Вся защитная аппаратура, согласно ПУЭ, предназначена, в первую очередь, для защиты внешней электросети от сверхтоков (токов короткого замыкания) или токов перегрузки, источником которых является сам потребитель. Дифференциальная защита, служит для защиты потребителя от возникновения токов утечки, в результате которых на корпус оборудования может быть вынесен высокий потенциал, опасный для жизни человека. Специальной защиты от напряжения, опасного для нормального функционирования большинства электроприемников, в щитах не предусмотрено, априори считается, что напряжение 220 В, поступающее к нам из сети, не выходит за допустимые нормы + 10%.

Исходя из этого и учитывая огромный опыт, накопленный компанией по разработке и производству защитных устройств, для промышленных потребителей, приступили к выпуску оригинальных защитных устройств для бытовых электросетей.

Это 1-фазные реле напряжения РН-111М для нагрузки мощностью до 3,5 кВт (16 А при АС1),

реле РН-113 для нагрузок мощностью до 7 кВт (32 А при АС1) с монтажом на стандартную din-рейку 35 мм;

реле РН-102 для нагрузок мощностью 7 кВт (32 А при АС1) для настенного монтажа и

реле РН-101М типа «вилка-розетка» для защиты конечного потребителя до 3,5 кВт (16 А при АС1),

реле напряжения РН-104, РН-106 «Volt Control» предназначено для защиты бытовой техники (оборудования) (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) мощностью до 9 кВт для РН-104 и 14 кВт для РН-106 от недопустимых колебаний напряжения в сети и последствий обрыва н

Защита от перенапряжения в частных домах

Скачки напряжения распространены в бытовых электросетях. Регулярные сбои параметров сети приводят к быстрому выходу из строя домашней техники. А это уже является прямой угрозой для организма человека.

Современные защиты

Перенапряжение – состояние электросети, при котором напряжение выходит за лимиты рабочего. Допустимый диапазон для электросетей 0, 38 кВ: 0,198..0,242 для однофазных, 0,342..0,418 для трехфазных. Т.е. отклонение колеблется в пределах 5-10% на вводах к потребителям.

Причины возникновения

Причины возникновения перенапряжений в сети:

1. Удары молнии. При этом по проводам течек ток, с импульсными напряжениями в несколько десятков тысяч вольт.
2. Ошибки операторов при обслуживании оборудования на питающих подстанциях. Случается из-за несогласованности регулирования напряжения на ПС.
3. Неправильное соединение проводов в щитовой. Происходит, когда на ноль, подключают фазу.
4. Нарушение в нейтрали. Возникает при обрывах или обгорании проводника. Является самой распространённой причиной возникновения перенапряжений в бытовых сетях. При разрыве, не происходит перекос фаз, чем и вызываются скачки напряжений.

Опасность для электроприборов

Бытовая техника рассчитывается на присутствие скачков электроэнергии, превышающих рабочие значения в три раза (до 1000 В). Если происходит аварийная ситуация, то значение скачков может превышать предельно допустимые нормы. При этом происходит перегрев кабелей, пробой изоляционной оболочки, и как следствие искрение и возникновение пожаров. КЗ могут возникать даже на участках электросети без нагрузки.

Защита от импульсных перенапряжений

Мерами безопасности являются УЗИП (устройства защиты от импульсных перенапряжений).

Различают два вида:

1. Полная. Предусматривает устройство приборов на вводе в квартиры, а также перед каждым бытовым электроприбором.
2. Частичная. В этом случае аппараты устанавливаются только в электрощитовой.

Современные меры безопасности УЗИП

Виды защит от перенапряжения:

• Реле. Производит аварийное отключение бытовых приборов при достижении электросетью критических параметров и автоматическое включение после нормализации напряжения.

Используются для защиты всей сети, так и для каждого электроаппарата в отдельности.

• Стабилизаторы напряжения – защищают бытовую технику от скачков напряжения в сети.
• Современные модели устроены на микропроцессорной базе, имеют дисплей и многофункциональный интерфейс. Совместное использование УЗО и ДПН (датчика повышенного напряжения). Последний прибор осуществляет мониторинг параметров сети, а УЗО производит аварийное отключение.

Реле контроля фаз

Устройства, предназначенные для:

• мониторинга симметрии напряжения в бытовых электросетях;
• предотвращения асимметрии нагрузки;
• правильность последовательности фаз в трехфазных сетях.

Применяются в системах с автоматическим управлением.

Импортное оборудование очень требовательно к качеству электросетей. Отсутствие надлежащих мер контроля электричества приводит к быстрому износу и полному выходу из строя электроаппаратов. Реле контроля фаз также предназначено для стабилизации параметров питающей сети.

Реле контроля фаз

Преимущества:

1. работа на микропроцессорной базе;
2. высокая точность показаний и надёжность;
3. простота конструкции.

Принцип работы основан на явлении самовозврата параметров. При подаче напряжения устройство осуществляет контроль. Происходит аварийное отключение, когда возникают сбои.

Места установки:

• для защиты отдельно стоящего оборудования или группы электроустановок непосредственно перед розеткой;
• для общедомовой защиты на DIN-рейку вводно-распределительного устройства.

При одновременном пропадании нескольких фаз, устройство срабатывает без задержки во времени.

Устройство автоматического ввода резервного питания

Причины срабатывания реле:

1. перекос фаз;
2. несоответствие подключение фазных проводов;
3. обрыв фазного кабеля.

Типы стабилизаторов

Различают феррорезонансные, симисторные, релейные стабилизаторные электроприборы и сервоприводные стабилизаторы.

Феррорезонансные

В системе трансформатор-конденсатор использует эффект феррорезонанса. Выполняют стабилизацию параметров в выбранном диапазоне нагрузок. Малораспространенный тип из-за сложностей внедрения в бытовые системы электоснабжения и высокой стоимости.

Преимущества:

• точность срабатывания;
• длительный срок эксплуатации;
• быстродействие;
• надёжность работы.

Недостатки:

• громоздкость;
• искажение синусоидальности;
• малый диапазон нагрузок;
• невозможность работы в режиме ХХ и перегрузе.

Симисторные

Принцип действия – срабатывание сигнала по релейному типу. Разъединение цепи осуществляется симисторами.

Преимущества:

• при получении сигнала стабилизаторы способны к быстрому коммутированию;
• отсутствие шума;
• плавность регулировки.

Недостатки:

• завышенная стоимость;
• ступенчатая регулировка.

Релейные

Используются для предохранения электроаппаратов малой мощности. Прибор включает в себя силовое реле и автотрансформатор. При изменении параметров внешней сети происходит срабатывание релейного элемента и переключение обмоток автотрансформатора.

Преимущества:

• быстродействие.

Недостатки:

• ступенчатость регулировки;
• невысокая точность срабатывания;
• искажение синусоидальности.

Сервоприводные

Устроены по схеме реостата. Электропривод при изменениях параметров электросети перемещает подвижные контакты на обмотке автотрансформатора до необходимого положения.

Преимущества:

• высокая чувствительность электроприбора к нарушению параметров сети;
• отсутствие синусоидальных искажений;
• плавность управления.

Недостатки:

• низкая надёжность;
• медленное срабатывание электроники.

Автоматический стабилизатор напряжения

Работа в сетях 220 В

Монтаж выполняется в соответствии с требованиями электробезопасности – без нагрузки. Присоединение в цепь выполняют непосредственно после счётчика. Соединение фазного провода – с разрывом.

В устройстве имеется три контакта:

• Ноль. Нейтраль подключается без разрыва.
• «Вход». На этот контакт присоединяется провод, идущий от вводного автомата.
• «Выход». Присоединяется к отходящему на потребителей проводнику.

В случае четырёхконтактного подключения схема аналогична. Фазные жилы и нейтраль, идущие от главного автомата, присоединяются путём разрыва на стабилизатор.

Рекомендации:

• Не реже 1 раза в год необходимо проводить осмотр.
• При работе приборы не производят звуков. Посторонние шумы говорят о нестабильности работы.

После установки производится пробное включение – без нагрузки. Если происходит отключение сети, то монтаж выполнен с ошибками.

Существуют переносные стабилизирующие устройства. Представляют собой короб с вилкой и несколькими розетками для подключения электроприборов. Являются переходниками между питающей сетью и нагрузкой.

Работа в сетях 380 В

Эксплуатация стабилизаторов в сетях 380 В:

• Стабилизаторы должны следить за равномерностью распределения тока по фазам.
• Применение трехфазных устройств необходимо в тех случаях, когда в сети 380 Вольт будут использоваться электродвигатели.
• Как правило, все потребители 220В, поэтому целесообразно применять комплект из 3 однофазных стабилизаторов. При выходе из строя одного из трёх устройств, подача электричества не прекратится, в отличие от случая с трехфазным. Замена вышедшей из строя фазы обойдётся в 3 раза дешевле.

При выборе стабилизирующего аппарата необходимо учитывать: стоимость оборудования, срок эксплуатации, быстродействие, удобство интерфейса, устройство регулировки, характеристику нагрузки бытовой сети.

Место установки защитных устройств

Приборы устанавливают в специально оборудованных помещениях – электрощитовых. Если такого нет, то местом установки могут стать тамбуры, кладовые, подсобки. Главное условие для комнаты – обеспечение качественной вентиляции.

При установке стабилизаторов в утопленные полки и ниши, необходимо отступить от стен на 10 см для исключения перегрева соседних поверхностей. Также рядом не должно быть легковоспламеняющихся материалов – пластиковых панелей, синтетических штор и т. д.

Выбор стабилизирующих устройств

Подбор стабилизаторов:

• По типу сети. На жилые дома с трехфазной электросетью устанавливается минимум один комплект для трехфазной нагрузки.

Однофазный устанавливают для потребителей, запитанных от сети

220 В.

• По мощности. Характеристика прибора должна быть на ступень выше, отпущенной потребителю нагрузки. Для таких случаев следует учесть нагрузку всех защищаемых электроустановок.

В расчётах используют полную мощность, учитывающую (актив и реактив).

• Значение пускового тока. Учитывается при выборе защитных устройств как холодильники, насосы и другие, т. е. те, схема которых содержит асинхронные двигатели. Для этих аппаратов стабилизаторы выбирают с запасом до 25%.

Для защиты устройств электроосвещения используются стабилизаторы с точностью не менее 3%. Именно с этого значения можно зафиксировать мерцание ламп.

Стоит ответить на вопрос, что лучше один стабилизатор на дом или несколько для каждого электроприбора?

Для маломощных систем подходит схема установки одного комплекта на вводе. Такой способ защиты экономически оправдан.

Если предполагается использование большого количества электроустановок, то целесообразно ставить защиту на каждый прибор или на группу с учётом важности и экономической целесообразности.

ИБП используют для подключения дорогостояще техники: телевизоры, холодильники, компьютеры и т. д.

Установка реле напряжения. Видео

Каким образом осуществляется установка реле от защиты от перенапряжения, рассказывает это видео.

При проектировании электроснабжения жилого дома следует особое внимание уделить защите сети от перенапряжений. Применение комплексных мероприятий позволяет снизить риск аварийной ситуации до минимума. Также следует не забывать об элементарных правилах использования и содержания электроприборов. Это не только защищает жизнь людей, но и экономит средства на последующие ремонт и замену испорченного электрооборудования.

Оцените статью:

Как защитить электросеть дома от грозовых перенапряжений

Последствия грозового разряда, величина которого часто достигает нескольких сотен тысяч вольт, могут быть самыми плачевными как для электрооборудования, так и для самого человека. Каждая гроза потенциально может стать причиной выхода из строя техники и повреждения линий электропередач, уже не говоря о реальной угрозе для человеческой жизни. Нельзя заранее определить место попадания молнии, поэтому любое жилое здание может подвергнуться этой опасности.

Если бытовая электросеть функционирует без соответствующей защиты, возникновение грозового перенапряжения неизбежно приведет к выходу из строя подключенного к сети бытового электрооборудования. Также в подобной ситуации существует вероятность, что пострадают находящиеся в помещении в этот момент люди.

Наличие столь высокой опасности попросту обязывает владельцев частного жилья принять меры по защите домашней электросети от грозовых перенапряжений.

В соответствии с действующими нормами и правилами, защита от перенапряжений также должна обеспечиваться энергоснабжающими организациями – для этого на линиях электропередач устанавливаются соответствующие защитные устройства.

К сожалению, далеко не все воздушные линии электропередач находятся в должном техническом состоянии. В связи с отсутствием должной защиты, меры по обеспечению безопасной эксплуатации домашней электропроводки приходится принимать потребителям самостоятельно.

Ограничители перенапряжений модульного типа

Защита электросетей на воздушных линиях электропередач и распределительных подстанциях обеспечивается посредством установки нелинейных ограничителей перенапряжений (ОПН).

Работа данных устройств основывается на использовании основного конструктивного элемента – варистора. Этот элемент обладает нелинейными характеристиками, которые заключаются во влиянии величины напряжения на сопротивления варистора.

Если электросеть работает в нормальном режиме и напряжение не выходит за пределы нормальных значений, большое сопротивление ограничителя напряжения препятствует протеканию тока. Но как только возникает импульс перенапряжения, к примеру, при попадании молнии в ЛЭП, сопротивление варистора ОПН становится минимальным, за счет чего, нежелательный импульс направляется в заземляющий контур.

Для защиты домашней сети от перенапряжений используют компактные модульные ограничители. Габариты ОНП позволяют разместить его в домашнем распределительном щитке.

В связи с тем, что принцип действия модульного ограничителя аналогичен устройствам, используемым в электросетях, его работа требует оборудования рабочего заземления электропроводки. Пренебрежение этим условием сделает установку ОНП бесполезной, т. к. при возникновении перенапряжения опасный импульс ограничить не удастся.

Реле напряжения

Ряд устройств, имеющих функцию реле напряжения, способны эффективно функционировать только в заданных пределах рабочего напряжения. Из-за того, что их изоляция не выдерживает высоковольтные импульсы, в результате грозового разряда реле будет повреждено. Кроме того, прошедший далее по электропроводке импульс введет из строя все приборы, включенные в сеть.

Другими словами, реле напряжения и другие устройства с такой функцией, будь-то ИБП, стабилизатор и пр., не могут справиться с такой задачей, как защита домашней сети от грозовых перенапряжений.

Тем не менее, установка данного защитного устройства в домашний распределительный щиток является обязательным условием, поскольку реле напряжения обеспечивает отключение электросети при выходе напряжения за пределы допустимых значений.

Сетевые фильтры

Конструкция большинства сетевых фильтров включает в себя варистор, что позволяет данным устройствам обеспечивать защиту электропроводки и подключенным к ней бытовых приборов от скачков напряжений.

Аналогично ограничителю напряжения, встроенный в сетевой фильтр варистор способен ограничивать опасный импульс только при наличии заземляющего контура. Этот факт в обязательном порядке должен учитываться при организации защиты бытового электрооборудования от грозовых перенапряжений.

Другие способы поражения бытовых приборов грозовым импульсом

Установка соответствующих устройств обеспечивает надежную защиту домашней электропроводки от грозового перенапряжения. Однако принятие этих мер не гарантирует полной безопасности во время грозы. Ведь разряд молнии может попасть в открытые кабельные линии другого назначения, такие как интернет, телефония или ТВ. Также несет в себе опасность попадание молнии в установленную вне помещения антенну.

При поражении разрядом молнии кабеля или антенны образовавшийся импульс выведет из строя подключенные к ним приборы. То есть, организация защиты электросети от грозовых импульсов не способна исключить повреждение бытовой сети другим путем. Поэтому если, к примеру, при приближении грозы выключить из розетки телевизор, он имеет все шансы сгореть из-за попадания молнии в антенну.

В данном случае также есть ряд эффективных мер защиты, одна из которых – отключение кабеля от прибора до того момента, пока риск поражения высоковольтным импульсом не будет исключен. Помимо этого, можно прибегнуть к установке специальных грозозащитных устройств, обеспечивающих защиту сетевых кабелей. Однако приобретение такого устройства обойдется довольно дорого, да и они не предназначены для применения в быту.

В завершение статьи хочется отметить следующее: попадание разряда молнии в элемент домашней электросети несет в себе опасность как для электрооборудования, так и для жизни людей, находящихся в данный момент в непосредственной близости к пораженному прибору. Любое из бытовых электрических устройств после повреждения можно восстановить, либо заменить, но для человека воздействие грозового импульса может оказаться фатальным.

Способы защиты от перенапряжений в квартирах и частных домах

Перенапряжения — это нарушения в нормальном режиме работы электросети, связанные с увеличением напряженности электрического поля до значений, опасных для элементов электроустановок и проводящих линий. В момент перенапряжения на номинальное сетевое напряжение накладывается мгновенный импульс или дополнительная волна напряжения. Такие явления могут стать причиной повреждения изоляции и вызвать пожар, могут создать серьезную угрозу для работоспособности оборудования, а порой и для жизни и здоровья людей. Перенапряжения имеют разную природу. Однако современное защитное оборудование позволяет нейтрализовать последствия всех видов нарушений в работе сети.

Причины перенапряжений

В зависимости от источника возникновения, можно выделить четыре типа перенапряжений: атмосферные, коммутационные, переходные перенапряжения промышленной частоты и перенапряжения, вызванные электростатическим разрядом.

Атмосферные перенапряжения связаны с грозовыми явлениями. Во время грозы в атмосфере происходит до 30-100 разрядов в секунду, при этом ежегодно земля испытывает около 3 миллиардов ударов молнии. В частности, с повышенным вниманием надо относиться к молниезащите отдельно стоящих на равнине домов. Еще большую опасность создают расположенные поблизости от дома высокие деревья или сооружения (мачты, трубы). Также к зонам повышенных рисков относят горы, влажные участки возле водоемов, железистые почвы.

Нередко молния напрямую поражает трансформаторы, счетчики электроэнергии и бытовые электроприборы. Она служит причиной возникновения перенапряжений во всех проводящих элементах. Ток молнии вызывает тепловой эффект и расплавление изоляции в точках воздействия и это может стать причиной пожара.

Канал молнии, при прохождении по нему сильного импульсного тока, действует как антенна, вызывая перенапряжения в радиусе нескольких километров. Также во время грозы повышается потенциал земли из-за циркуляции тока молнии в грунте. Таким образом, последствия грозовых явлений не менее опасны, чем прямой удар молнии. Именно поэтому важно обеспечивать не только первичную защиту зданий (молниеотводы), но и продумывать вторичную защиту внутреннего оборудования, в частности питающих и телекоммуникационных сетей. Это касается не только частных домов, но и городских квартир, которые защищены от прямого удара молниеотводами.

Коммутационные перенапряжения возникают непосредственно в электрических сетях, поэтому их иногда называют «внутренними». Они представляют собой волны перенапряжения высокой частоты — от нескольких десятков до нескольких сотен кГц. Коммутационные перенапряжения могут быть обусловлены резкими перепадами нагрузки на линиях электропередачи, феррорезонансными явлениями и другими аварийными режимами работы распределительных сетей.

Причины коммутационных перенапряжений также могут быть связаны и с функционированием оборудования на стороне потребителя. К примеру, с отключением устройств защиты (плавких предохранителей, выключателей), отключением или включением аппаратуры управления (реле, контакторов), пуском или остановом мощных двигателей. По большому счету источниками коммутационных перенапряжений могут быть любые устройства, имеющие в своем составе катушку, конденсатор или трансформатор на входе питания, в том числе телевизоры, принтеры, компьютеры, электропечи, фильтры и т.д.

Коммутационные перенапряжения развиваются носят повторяющийся характер и тем самым вызывают преждевременное старение оборудования.

Переходные перенапряжения промышленной частоты характеризуются тем, что имеют такую же частоту, как и сеть (50, 60 или 400 Гц). Они возникают из-за повреждения изоляции между фазой и корпусом или фазой и землей (в сетях с заземленной нейтралью), а также из-за разрыва нейтрального проводника; при этом однофазные устройства получают напряжение 400 В. Другая причина переходных перенапряжений связана с пробоем проводника, например, при падении кабеля высокого напряжения на низковольтную линию. Третья причина — образование дуги при срабатывании защитного искрового разрядника высокого или среднего напряжения, вызывающее повышение потенциала земли.

Перенапряжения из-за электростатического разряда опасны главным образом для высокочувствительных электронных устройств. Они могут возникать в сухой среде, где накапливается сильное электростатическое поле. К примеру, человек, идущий по ковру в изолирующей обуви, становится электрически заряженным до напряжения нескольких киловольт. Когда он прикасается к проводящей конструкции, возникает электрический разряд в несколько ампер с очень коротким временем нарастания (несколько наносекунд).

Способы защиты от перенапряжений

Устройства первичной защиты от перенапряжения необходимы для предотвращения прямых ударов молнии — они улавливают и отводят ее ток на землю. Такие устройства располагают выше уровня всех остальных конструкций, причем их высота зависит от размера защищаемой зоны. Как правило, для защиты жилых объектов используется стержневые молниеотводы, снабженные проводниками-токоотводами.

Устройства вторичной защиты позволяют обеспечить нормальную работу оборудования и сетей внутри здания в условиях атмосферных и коммутационных перенапряжений. Их можно разделить на две большие группы — устройства последовательной и параллельной защиты. К первой группе относятся:

• Трансформаторы, устраняющие определенные гармоники за счет соответствующего соединения первичной и вторичной обмоток; такая защита не очень эффективна.
• Фильтры, служащие для ограничения коммутационных перенапряжений в четко заданном диапазоне частот. Такие устройства не подходят для ограничения атмосферных перенапряжений.
• Ограничители перенапряжений, состоящие из воздушных катушек индуктивности, ограничивающих перенапряжения, и разрядников, отводящих токи. Наиболее подходят для защиты чувствительного электронного оборудования, но защищают только от перенапряжений. Представляют собой громоздкие и дорогостоящие устройства.
• Сетевой фильтр — надежное устройство для защиты компьютеров, ноутбуков и электронной техники от перепадов напряжения — одной из причин выхода их из рабочего состояния и утери персональных данных. Обеспечивает эффективное электропитание и подавляет импульсные и высокочастотные помехи в электрической сети.

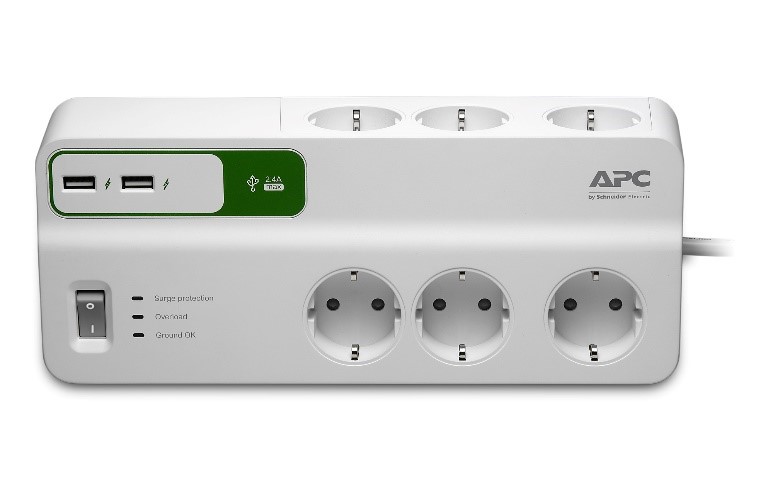

Сетевой фильтр PM6U-RS APC by Schneider Electric.

Стабилизаторы напряжения служат для нормализации сетей переменного тока и устраняют проблему колебания напряжения. В частности, анализируют входное напряжение, а затем, переключая обмотки своего трансформатора, поддерживают необходимый диапазон напряжения на выходе.

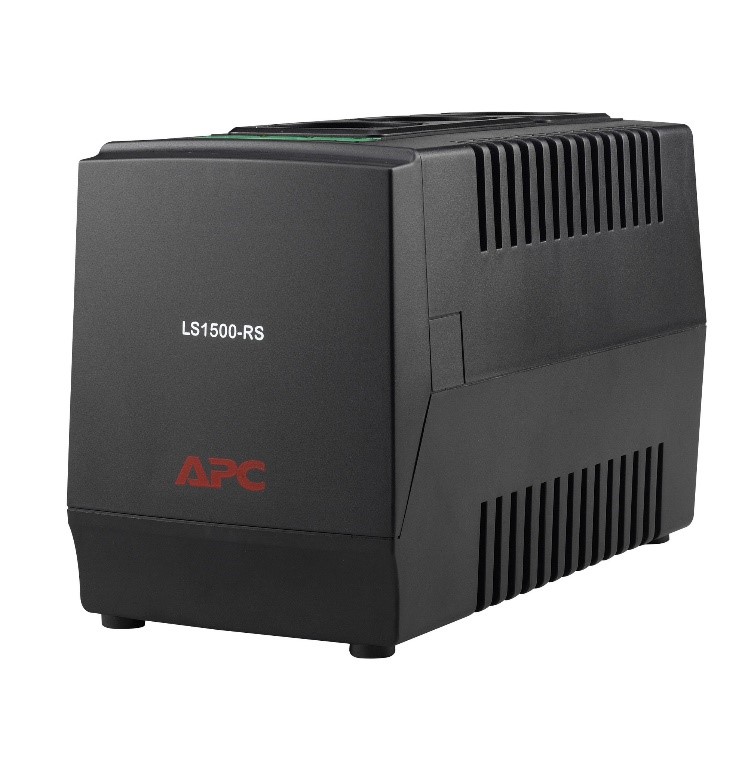

Стабилизатор напряжения LS1500-RS APC by Schneider Electric

Источники бесперебойного питания служат для поддержки работы оборудования в автономном режиме за счет энергии батарей в случаях несанкционированного ее отключения.

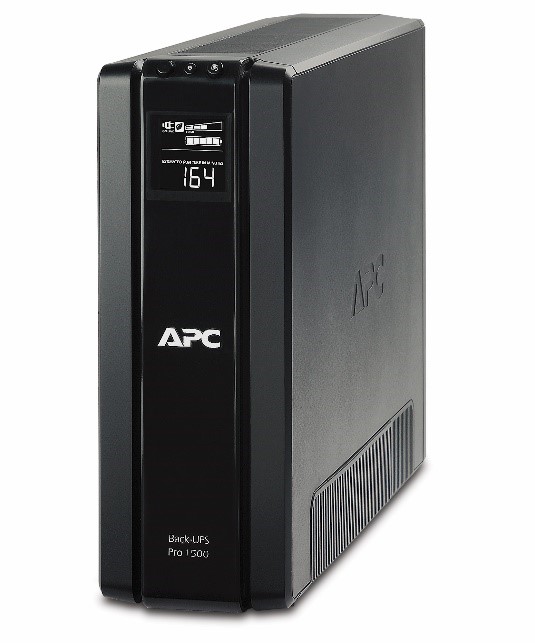

Источник бесперебойного питания BR1500G-RS APC by Schneider Electric. Куда более популярны устройства параллельной защиты, которые могут использоваться в установках любой мощности. Важно знать, что номинальное напряжение такого устройства должно соответствовать сетевому напряжению на вводах установки. В режиме «ожидания» (при отсутствии перенапряжений) ток утечки не должен протекать через устройство защиты, но при возникновении перенапряжения, превышающего допустимое значение, устройство должно моментально отводить вызванный перенапряжением ток на землю. Важной характеристикой такого оборудования является его быстродействие.

В жилых домах для защиты от перенапряжений чаще всего применяется модульное оборудование, устанавливаемое в распределительных щитах. В частности, это устройства защиты от импульсных перенапряжений — УЗИП и дифференциальные выключатели нагрузки с защитой от превышения напряжения — УЗО. Также существуют сменные ограничители перенапряжений и ограничители перенапряжений для защиты силовых розеток, обеспечивающие вторичную защиту подключенного оборудования. Некоторые ограничители встраиваются непосредственно в устройства, потребляющие электроэнергию, однако они не могут защитить от больших перенапряжений. Для защиты телефонных и коммутационных сетей от перенапряжений используются слаботочные разрядники, которые также устанавливаются в распределительных щитах или встраиваются в устройства, потребляющие электроэнергию.

Оборудование Schneider Electric для защиты от перенапряжений

Наиболее эффективными средствами для обеспечения защиты от перенапряжений в квартирах и частных домах служат модульные аппараты, устанавливаемые в распределительные щиты. Также с целью частичной защиты могут использоваться сетевые фильтры.

Дифференциальные выключатели нагрузки (УЗО) предназначены в первую очередь для защиты людей от поражения электрическим током и предотвращения возгораний. Однако в линейке модульного оборудования Easy9, разработанного компанией Schneider Electric, также есть УЗО, совмещающие защиту от утечки тока и от превышения напряжения. Если в сети возникнет переходное напряжение промышленной частоты, к примеру, из-за обрыва нейтрального провода в подъезде многоквартирного дома, питание будет отключено. Такое устройство позволит защитить и проводку, и оборудование, и человеческую жизнь.

Устройства защиты от импульсных перенапряжений (УЗИП) помогают предотвратить последствия от непрямых ударов молний и аварийных скачков напряжения, губительных для дорогостоящей электроники; они компенсируют сильные броски напряжения, с которыми УЗО справиться не в состоянии. Как правило, электроника может выдержать перенапряжения до 1300-1500 В, в том время, как скачки напряжения при ударе молнии могут достигать 10 000 В. Задача УЗИП — сгладить импульсные перенапряжения до приемлемого уровня в 1000-1300 В.

Наиболее распространенный вариант УЗИП — это сетевые фильтры (удлинители с кнопкой), однако УЗИП в модульном исполнении (к примеру, Easy9 от Schneider Electric) обеспечивает значительно более надежную и качественную защиту от перенапряжений. К тому же, размещение аппарата в распределительном щитке на входе в квартиру позволяет защитить не только компьютер, но и кухонные приборы, климатическое оборудование, охранную сигнализацию, мультимедийные системы, поставленные на зарядку смартфоны и т.д. К сожалению, пока модульными аппаратами УЗИП оснащено не более 1 % российских домохозяйств.

Смотреть видеосюжет об основных преимуществах автоматов Easy9, Домовой и Acti 9

При выборе устройств защиты от импульсных перенапряжений важно учитывать наличие молниеотвода, организацию системы заземления, информацию о токах короткого замыкания (КЗ).

Наличие УЗИП обеспечивает полную защиту системы электроснабжения квартиры или частного дома и гарантирует сохранность всех видов дорогостоящей бытовой техники и электроники.

Ограничители перенапряжений Acti 9 предназначены в первую очередь для промышленных и административных зданий. Однако и в этой серии есть оборудование, которое при необходимости можно применять в жилых помещениях для надежной защиты от атмосферных перенапряжений. Это ограничители перенапряжения типа 2 со встроенным разъединителем — iQuick-PF, iQuick-PRD и модульные ограничители перенапряжений типа 2 — iPF & iPRD. В оборудовании Acti 9 предусмотрена сертифицированная координация срабатывания с автоматическими выключателями, кроме того, аппараты очень легко монтировать на объекте, а их состояние можно отслеживать удаленно с помощью системы мониторинга. Для телекоммуникационных сетей могут использоваться устройства защиты iPRC и iPRI.

Помимо этого в продуктовом портфеле Schneider Electric есть бытовые устройства защиты от всплесков напряжения APC SurgeArrest Performance. Сетевые фильтры этой серии предназначены для обеспечения минимально необходимой защиты компьютеров, бытовых электронных приборов и телефонных линий от импульсных помех.

При выборе решения для защиты от перенапряжения, важно учитывать стоимость защищаемого оборудования и последствия его выхода из строя. А также риски возникновения перенапряжений, которые напрямую связаны с состоянием сети и грозовой активностью в конкретной местности. Продумывая защиту электрооборудования, важно не забывать и о телекоммуникационных сетях, которые также могут пострадать от перенапряжений.

Защита от перенапряжения — 90 фото бытовых приборов стабилизации и защиты

Современные бытовые приборы оснащены крайне чувствительной электроникой, поэтому перепады напряжения могут легко вывести их из строя. Полностью устранить перепады невозможно, защиту от перенапряжений сети обеспечивают специальные устройства, выбор которых огромен.

Необходимо разобраться с причинами появления перепадов напряжения, последствиями сбоев, уяснить принцип работы защитных устройств.

Природа перепадов напряжения

Перепады представляют собой непродолжительные изменения амплитуды напряжения, которое затем восстанавливается до значений, близких к изначальному.  Продолжительность такого изменения составляет доли секунды, однако его достаточно, чтобы произошел сбой в работе.

Выделяют следующие причины возникновения перепадов:

• Грозовые разряды, дающие высокое перенапряжение, могут стать причиной пожара. Многоэтажные дома в плане защиты от подобных явлений защищены благодаря поставщикам электроэнергии. В частном доме систему защиты необходимо будет продумать самостоятельно, выполнив все работы своими руками или вызвав специалистов.
• Скачки, вызванные коммутационными процессами при запуске/отключении потребителей с большой мощностью.
• Электростатическая индукция.
• Подключение мощного оборудования определенного типа (сварочный аппарат, электродвигатель коллекторного типа).

Существуют явления долгосрочного повышения или понижения напряжения. Первое возникает при аварии, когда по какой-либо причине обрывается нулевой провод, повышая напряжение до 380 В. При такой аварии ни один прибор справиться со сбоем не сумеет, придется ждать завершения восстановительных работ.

Долгосрочное понижение характерно для сельской местности или на дачных участках. Объясняется это явление маломощным трансформатором, установленным на подстанции.

В чем заключается опасность перепадов?

Существующие нормы говорят о возможных отклонениях в большую и меньшую стороны на 10% от номинального напряжения. Однако скачки могут дать более существенные расхождения.

Блоки питания, которыми оснащена некоторая бытовая техника, перегружаются, что может вывести их из строя или значительно сократить срок службы. Существует и вероятность возникновения пожара. Поэтому установка устройства для защиты от перенапряжения будет разумным шагом.

Когда напряжение понижается, это также сулит неприятности. Чувствительными являются холодильные компрессоры, блоки питания импульсного типа.

Защитные устройства

Можно выделить несколько разновидностей устройств защиты. Отличаются они выполнением разных функций и разной стоимостью.

Сетевой фильтр является самым простым и недорогим средством защиты бытовой техники с небольшой мощностью. Он превосходно справляется с бросками, достигающими 450 В.

Основным элементом защиты сетевика является варистор – полупроводник, способный менять сопротивление в зависимости от возникающего напряжения. Именно этот элемент фильтра возьмет на себя удар при серьезном скачке.

Кроме того, фильтр способен защитить технику от помех высокой частоты. Помимо указанных защитных узлов фильтр оснащен плавким предохранителем, который сработает при коротком замыкании.

В качестве защиты электросети на разных ее уровнях – от перехода с воздушной линии на кабельную до конкретных приборов внутри дома – используют модульные ограничители перенапряжения. Являясь по сути разрядником для защиты от перенапряжений, ограничитель в качестве главного рабочего органа имеет все тот же варистор.

Когда значения напряжения выходят за допустимые пределы срабатывает варистор; модуль, в котором он расположен, можно заменить после выхода его из строя.

Стабилизатор способен выровнять скачущее напряжение в соответствии с номинальным. Если установить рамки, к примеру, в диапазоне от 200 до 250 В, то качественное устройство будет выдавать необходимые 220 В до тех пор, пока напряжение не выйдет за пределы указанного диапазона. Прибор отключит подачу питания до тех пор, пока напряжение не вернется в заданные границы.

Для сельской местности монтаж стабилизатора иногда является единственным средством повышения напряжения до необходимых значений. Стабилизаторы бывают двух видов:

• линейные – к ним можно подключить несколько бытовых приборов;
• магистральные – монтируются на входе электрической сети в дом или квартиру.

Источники бесперебойного питания продолжают подачу напряжения к подключенным приборам даже после срабатывания защитной системы или отключения электроэнергии. Время работы будет зависеть от аккумулятора и мощности потребителей.

Зачастую к ним подключают компьютеры с целью избежать потери данных во время внезапного сбоя. Среди современных устройств зарекомендовали себя модели, способные через USB-порт контролировать редактор текстов (например, сохранить файл) в случае возникновения внештатной ситуации.

Устройства защиты от импульсных перенапряжений в отличие от вышеперечисленных средств превосходно справляются с высоким напряжением. На основе таких устройств можно организовать защиту всех внутренних линий электропередачи частного дома.

Защитное реле позволяет бытовым приборам уцелеть при коммутационных импульсах, пониженном напряжении.

Импульсы, которые могут возникнуть из-за грозы, превосходят способности этого устройства. Поэтому сфера применения реле защиты от перенапряжения – электрическая сеть внутри дома.

Для защиты частного дома от скачков напряжения устанавливаются специальные устройства, выбор которых велик. Будет лучше, если работу выполнят профессионалы, поскольку в домашних условиях вряд ли позволят настроить разработанную схему подключения защиты от перенапряжения и тем более провести ее тест в режиме критической ситуации.

Следует также помнить, что все операции с щитком, проводкой и приборами нужно проводить строго при выключенном электропитании.

Фото защити от перенапряжения

Также рекомендуем посетить:

Как организовать защиту от перенапряжения сети в частном доме: схемы, приборы, оборудование

Наличие в доме дорогостоящей электробытовой и электронной технике, природные катаклизмы и низкое качество электроснабжения в городских сетях вынуждают собственников жилья принимать меры, чтобы минимизировать возможный ущерб от вышеуказанных факторов.

В данной статье речь пойдёт о практических мерах по защите от перенапряжения, которые можно реализовать при организации электроснабжения частного дома. Причём эти работы можно выполнить как при новом строительстве, так и при модернизации существующих систем электроснабжения частного дома.

Я выполнял указанные работы при переводе электропитания дома с однофазной на трёхфазную схему. Причём работы были не только выполнены, но и приняты представителями горэлектросетей без замечаний, а правильное функционирование приборов и эффективность защиты от перенапряжения проверена на практике в процессе эксплуатации. Известно, что основным условием подключения к городским электросетям является выполнение технических условий (ТУ), которые выдаются собственнику жилья. Как показал личный опыт, надеяться на то, что в данных ТУ будут отражены все мероприятия по безопасной эксплуатации электрооборудования, можно с определённым скептицизмом. На фото ниже показаны ТУ, выданные мне в горэлектросетях.

Примечание: пункты, помеченные на фото красным цветом, были мной реализованы самостоятельно ещё до получения тех. условий. Пункт, помеченный синим цветом, больше обусловлен интересами самих горсетей (защитить себя от ответственности за ущерб перед собственником дома по причине возможных проблем в зоне их ответственности).

Поэтому при разработке проекта схемы электроснабжения частного дома было решено использовать дополнительные меры по защите электрооборудования, которые не были отражены в ТУ. Ниже на фото показан фрагмент проекта электроснабжения моего жилого дома.

Как видно из фото, в учётно-распределительном шкафу (ЩР1), устанавливаемом внутри дома, предусмотрено устройство защиты от импульсных перенапряжений (УЗИП-II) согласно требованиям ТУ, выданных городскими электрическими сетями.

Так как ввод в дом осуществляется по воздушной линии, то с учётом требований ПУЭ (правил устройства электроустановок), на вводе в дом должны устанавливаться ограничители перенапряжений, что и было мной учтено в проекте (УЗИП-I на фото), которые установлены в шкафу (ЩВ1) на фасаде здания. Для защиты индивидуальных электроприёмников в доме используются ИБП (источники бесперебойного питания) и стабилизаторы напряжений.

Таким образом, защита электрооборудования дома от перенапряжений реализована в трёх зонах (уровнях):

• на вводе в дом
• внутри дома, в учётно-распределительном шкафу
• индивидуальная защита электроприборов внутри помещений дома

Защита от перенапряжения

Что важно учесть при выполнении работ

В первую очередь должен отметить специфические особенности, предъявляемые к выполнению электромонтажных работ со стороны представителей городских электросетей. Для примера с точки зрения учёта потребляемой электроэнергии достаточно поверить и опечатать счётчик электроэнергии. Но поскольку в каждом из нас они видят «потенциальных расхитителей электроэнергии», то всё, что касается монтажа оборудования, присоединений на участке от городской опоры и до счётчика включительно, должно быть «недоступным для потребителя», закрытым (в боксы, шкафы) и опломбированным. Причём даже в том случае, если эти «требования» противоречат требованиям технической документации на установленное оборудование, создают риск возникновения отказов в работе оборудования и т. д. Более подробно об этих «специфических требованиях» будет сказано ниже.

Теперь о технической стороне вопроса:

Для защиты электрооборудования, установленного в доме, я использовал следующие приборы и аппараты.

1. В качестве УЗИП (устройства защиты от импульсных перенапряжений) — I уровня мной были использованы ограничители перенапряжений нелинейные (ОПН), российского производства (Санкт-Петербург), в количестве трёх штук (по одному, на каждый фазный проводник). Заводское обозначение данных приборов — ОПНд-0,38. Установлены они в опечатанном пластиковом боксе в стальном шкафу на фасаде дома.

Что важно отметить по данному оборудованию:

• Данные приборы защищают только от импульсных (кратковременных) перенапряжений, возникающих при грозах, а также от кратковременных коммутационных перенапряжений, причём в обе стороны. При длительных перенапряжениях, вызванных авариями и неполадками в городской электросети, данные приборы защиту дома не обеспечат.
• В техническом плане ОПН представляет собой варистор (нелинейный резистор). Прибор подключается параллельно нагрузке между фазным и нулевым проводом. При появлении бросков (импульсов) напряжения, внутреннее сопротивление прибора моментально снижается, при этом ток через прибор резко и многократно возрастает, уходя в землю. Таким образом, происходит сглаживание (снижение) амплитуды импульсного напряжения. В связи с вышесказанным, при монтаже данных приборов нужно обратить особое внимание на устройство контура заземления и надёжного подключения ОПН к нему.
• В зависимости от схемы электроснабжения дома, количество используемых ОПН может варьироваться. Например, для однофазного воздушного ввода достаточно установить один такой прибор, при питании от городской сети по двухпроводной линии. Для трёхфазного воздушного ввода в большинстве случаев достаточно установить три прибора (по числу фаз). Если ввод в дом осуществляется по трёхфазной, но пяти проводной схеме, или приборы ставится на участке после разделения общего проводника на нулевой рабочий (N) проводник и защитный проводник (PE), то потребуется установка дополнительного прибора между нулевым и защитным проводником.

2. В качестве УЗИП — II уровня я использовал аппараты УЗМ-50 М (устройство защитное многофункциональное) российского производства.

Из особенностей данных аппаратов можно отметить следующее:

• В отличие от ОПН, данные аппараты обеспечивают защиту не только от импульсных перенапряжений, но и защиту от длительных (аварийных) перенапряжений и просадок (недопустимого падения напряжения).
• В конструктивном отношении представляют собой реле контроля напряжения, дополненное мощным реле и варистором, заключенным в один корпус.
• Для однофазной сети необходимо установить один аппарат, для трёхфазной сети потребуется три аппарата, не зависимо от числа проводников питающей линии.

3. Третий немаловажный момент, касающийся правильного монтажа и работы УЗИП при их последовательном включении (показаны на фото красными прямоугольниками УЗИП-1 и УЗИП-2) заключается в том, что расстояние между ними (по длине кабеля) должно быть не менее 10 метров. В моём случае оно равно 20 метрам.

Примечание: приобрести указанное оборудование (ОПН и УЗМ) в моём городе оказалось невозможным, ввиду его отсутствия в продаже, заказывал через интернет. Такой расклад навеял мысль о том, что вопросу защиты электрооборудования, по крайней мере, в нашем городе, внимания практически никто не уделяет.

Практическое выполнение работ

Практическое выполнение работ не представляет собой большой сложности и показано на фото ниже, с небольшими пояснениями.

Монтаж ОПН-0,38 на вводе в дом

На фото показан монтаж ОПН в пластиковом боксе. Из особенностей нужно учесть, что специальных боксов для ОПН не существует, ибо конструктивно они крепятся на опорной конструкции и по типу своего исполнения могут устанавливаться открыто. Установка ОПН в боксе — мера вынужденная. Бокс должен иметь возможность для пломбировки. Для установки ОПН в боксе сделана самодельная конструкция из оцинкованной стали толщиной 1 мм, которая закреплена вместо штатной дин рейки, установленной в боксе на заводе-изготовителе.

При монтаже ОПН и подключении к ним проводов использование граверных шайб — обязательно. По требованиям ТУ, вводной автомат должен устанавливаться в боксе с возможностью пломбировки. Использовался аналогичный бокс, как для ОПН, что и показано на фото ниже (верхний пластиковый бокс в металлическом шкафу).

Такое нагромождение конструкций (пластиковых боксов в металлическом шкафу) на фасаде дома, обусловлено, как я отмечал ранее, именно специфическими требованиями горэлектросетей и вызывает не только заметное удорожание работ, но и дополнительных затрат сил, времени и нервов. На мой взгляд, правильное в техническом плане выполнение работ при воздушном вводе, выполненное проводом СИП, должно бы быть следующим: от опоры горэлектросетей до фасада дома прокладываем провод СИП, крепим на фасаде дома и обрезаем с небольшим напуском. Затем на каждый провод СИП крепим прокалывающий зажим с отводом из медного провода сечением 10 мм2, который заводится в шкаф (или бокс) на клеммы вводного автомата. Срезы проводов СИП закрываем герметичными колпачками. Таким образом, мы правильно «перешли» с алюминия (провод СИП) на медь. При этом у нас не возникло бы проблем с подключением медного провода (сечением 10 мм2) к клеммам модульного вводного автомата. Но такую работу представители горсетей не примут.

Поэтому провод СИП сечением 16 мм2 необходимо завести непосредственно на клеммы вводного автомата, который должен быть установлен в пластиковый бокс. Сделать это на практике очень сложно, так как нужно сохранить степень защиты бокса (для наружной установки не ниже IP 54), при этом провод СИП должен быть зафиксирован по отношению к пластиковому боксу и т. д.

На практике пришлось просто купить ещё один стальной шкаф, в котором установил сами пластиковые боксы, затем провод СИП был заведён в шкаф и закреплён в нём. Ниже на фото показаны завершающие работы по монтажу шкафа и его крепления на фасаде дома. Работы были приняты без замечаний и претензий.

Ещё один важный момент, на который нужно обратить внимание, связан с тем, что ОПН при работе во время грозы отводит ток в землю посредством подключения самого ОПН к контуру заземления. При этом токи могут достигать значительных величин: от 200 — 300 А и до нескольких тысяч ампер. Поэтому важно обеспечить кратчайший путь от самих ОПН до контура заземления медным проводником сечением не менее 10 мм2. Ниже на фото показано, как данное подключение выполнил я. Для надёжности работы ОПН я сделал подключение приборов к контуру заземления двумя медными проводами сечением 10 мм2 каждый. На фото провод в желто-зеленой трубке ТУТ (термоусаживающаяся трубка).

Монтаж аппаратов УЗМ-50М в учётно-распределительном шкафу

Выполнение электромонтажных работ проблем не доставляет, поскольку аппараты имеют штатное крепление на DIN-рейку. Фрагмент выполнения работ по монтажу УЗМ-50М в шкафу показан на фото ниже. Аппараты также должны устанавливаться в пластиковый бокс с возможностью пломбирования. На фото верхняя крышка бокса не показана.

С точки зрения электрической схемы подключения (хотя схема имеется в паспорте на аппарат и на корпусе самого аппарата) у неподготовленного читателя могут возникнуть вопросы. Чтобы пояснить особенности подключения аппарата, ниже на рисунке приводится схема подключения, приведённая в паспорте на УЗМ-50М, с некоторыми моими пояснениями.

Во-первых, как видно из схемы, УЗМ-50М является однофазным коммутирующим аппаратом и для своего функционирования требует обязательного подключения проводников L и N к верхним клеммам. Это показано на схеме подключения в обоих случаях (а и б). Далее, между схемой а и схемой б появляется различие, о котором производитель не даёт ни какого пояснения и приходится потребителю самостоятельно додумывать, как и в каких случаях какую схему использовать.

Различие заключается в том, что по верхней схеме (а) нагрузка подключается к аппарату по двум проводам (L и N). Т. е. в случае аварийного срабатывания аппарата цепь будет разорвана как по фазному проводнику (L), так и по проводнику (N).

В нижней схеме (б) нагрузка к аппарату подключается только по одному фазному проводнику (L), а второй провод (N) подключается к нагрузке напрямую, минуя аппарат. Т. е. в случае аварийного срабатывания аппарата он разомкнёт только фазный проводник, а проводник N остаётся подключенным всегда. Исходя из вышесказанного, а также зная, в каком случае допускается разрывать проводник N, а в каком — не допускается, можно сделать следующий вывод:

В случае подключения дома (квартиры) по двухпроводной линии (система TN-C), необходимо подключать аппарат УЗМ-50М по нижней схеме (б), так как в этом случае провод N выполняет две функции (нулевого рабочего проводника и нулевого защитного проводника), и его разрывать ни в коем случае нельзя.

В случае если подключение дома (квартиры) выполнено по трёхпроводной схеме (TN-S), либо аппарат установлен в системе (TN-C-S), на участке после разделения общего (PEN) проводника (на N и PE), то провод N можно разрывать. В этом случае аппарат УЗМ-50М нужно подключать по верхней схеме (а). Почему аппарат, согласно схеме производителя, нужно подключать после счётчика (на рисунке поставил знак вопроса) — мне малопонятно. Я, например, свои аппараты в шкафу подключал до счётчика, что бы они защищали всё оборудование, установленное в доме, в том числе и оборудование, установленное в самом шкафу. Кроме того, поскольку разделение общего PEN выполнено в шкафу (ЩР1) в доме, то подключал аппараты защиты по схеме а, т. е. с отключением как фазных, так и нулевого проводников. Что и показано на фото ниже.

Ещё один важный момент: поскольку данные аппараты не предназначены для использования в многофазной сети то необходимо знать и учитывать следующее.

В случае трёхфазного подключения дома и использования данных аппаратов, если в доме имеются только однофазные электроприёмники, никаких проблем с использованием и работой данных аппаратов быть не должно. Но если в доме имеются трёхфазные потребители, например, трёхфазный электродвигатель, то в случае аварийного срабатывания аппаратов (одного или двух), трёхфазный электроприёмник (например, электродвигатель) может выйти из строя. Таким образом, в данном случае потребуются дополнительные технические мероприятия по отключению трёхфазных потребителей при аварийном срабатывании аппаратов УЗМ.

Использование индивидуальных защитных приборов

Применение ИБП стабилизаторов напряжения для защиты отдельных электроприёмников в доме (телевизор, компьютер и т. д.) настолько стало привычным и распространённым, что какого-либо особого пояснения не требует, поэтому здесь не приводится.

Выводы

1. Опыт эксплуатации показал, что при сильной грозе защита может работать неоднократно, на относительно небольшом промежутке времени. С учётом этого можно смело утверждать, что при сильных грозах и при отсутствии защиты, электрооборудование, установленное в доме, может быть выведено из строя с достаточно высокой степенью вероятности.
2. В случае невозможности выполнения аналогичных работ в своём доме, в качестве защитной меры при грозовых разрядах необходимо хотя бы отключать электроприборы от сети, что, кстати, делают далеко не все.

Данный вариант защиты электрооборудования является недорогим бюджетным решением, но вполне работоспособным, надёжным и проверенным на практике. В случае применения аналогичного оборудования импортного производства и приглашения для выполнения работ специалистов цена вопроса может увеличиться в разы, что даже для средне обеспеченной семьи может быть накладно.

УЗИП для частного дома — защита от перенапряжения при ударе молнии

Импульсным перенапряжением называется кратковременное резкое возрастание напряжения в электрической сети. Несмотря на то, что длится этот скачок совсем недолго (доли секунды), он чрезвычайно опасен как для линии, так и для подключенных к ней потребителей энергии. Чтобы не допустить повреждения кабеля и электрических приборов, используют устройства защиты от импульсных перенапряжений. В этом материале мы поговорим о том, что представляют собой эти приборы, каких видов они бывают, а также рассмотрим, как подключаются УЗИП для частного дома.

Причины возникновения импульсного перенапряжения

ИП может происходить как по технологическим, так и по природным причинам. В первом случае резкий перепад разности потенциалов происходит, когда на трансформаторной подстанции, откуда идет питание конкретной линии, возникает коммутационная перегрузка. Импульсное перенапряжение, вызванное природными причинами, случается, когда во время грозы мощный разряд бьет в молниезащиту сооружения или линию электрической передачи. Независимо от того, чем вызван скачок напряжения, он может быть очень опасен для домашней электросети, поэтому для эффективной защиты от него требуется подключить УЗИП.

Для чего нужно подключение УЗИП?

Для того чтобы защитить электрическую сеть и подключаемые к ней приборы от мощных импульсов тока и резких перепадов напряжения, устанавливается устройство для защиты линии и оборудования от импульсных напряжений (сокращенное обозначение – УЗИП). Оно включает в себя один или несколько нелинейных элементов. Подключение внутренних компонентов защитного устройства может производиться как в определенной комбинации, так и различными способами (фаза-фаза, фаза-земля, фаза-ноль, ноль-земля). В соответствии с требованиями ПУЭ установка УЗИП для защиты сети частного дома или другого отдельного здания производится только после вводного автомата.

Наглядно про УЗИП на видео:

Разновидности УЗИП

Эти аппараты могут иметь один или два ввода. Включение как одновводных, как и двухвводных устройств всегда производится параллельно цепи, защиту которой они обеспечивают. В соответствии с типом нелинейного элемента УЗИП подразделяются на:

• Коммутирующие.
• Ограничивающие (ограничитель сетевого напряжения).
• Комбинированные.

Коммутирующие защитные аппараты

Для коммутирующих устройств, находящихся в обычном рабочем режиме, характерно высокое сопротивление. Когда происходит резкое увеличение напряжения в электрической сети, сопротивление прибора мгновенно падает до минимального значения. Основой коммутирующих аппаратов защиты сети являются разрядники.

Ограничители сетевого перенапряжения (ОПН)

Ограничитель импульсных перенапряжений также характеризуется высоким сопротивлением, плавно снижающимся по ходу возрастания напряжения и повышения силы электротока. Постепенное снижение сопротивления – это отличительная черта ограничивающих УЗИП. Ограничитель сетевого перенапряжения (ОПН) имеет в своей конструкции варистор (так называется резистор, величина сопротивления которого находится в нелинейной зависимости от воздействующего на него напряжения). Когда параметр напряжения становится больше порогового значения, происходит резкое увеличение силы тока, проходящего через варистор. После сглаживания электрического импульса, вызванного коммутационной перегрузкой или ударом молнии, ограничитель сетевого напряжения (ОПН) возвращается в обычное состояние.

Комбинированные УЗИП

Устройства комбинированного типа сочетают в себе возможности коммутационных и ограничивающих аппаратов. Они могут как коммутировать разность потенциалов, так и ограничивать ее возрастание. При необходимости комбинированные приборы могут выполнять одновременно обе этих задачи.

Классы устройств защиты от ИП

Существует 3 класса аппаратов защиты линии от перенапряжения:

Устройства I класса устанавливаются в распределительном щите или вводном шкафу и позволяют обеспечить защиту сети от импульсного перенапряжения, когда электрический разряд во время грозы попадает в ЛЭП или молниезащиту.

Приборы II класса обеспечивают дополнительную защиту электрической линии от повреждений в результате удара молнии. Устанавливают их и в том случае, когда необходимо защитить сеть от импульсных скачков напряжения, вызванных коммутацией. Их монтируют после устройств I класса.

Рассказ про УЗИП от специалистов компании ABB на видео:

Аппараты класса I+II обеспечивают защиту отдельных жилых домов. Монтаж этих приборов производится неподалеку от электрического оборудования. Они играют роль последнего барьера, сглаживающего остаточное перенапряжение, которое, как правило, имеет незначительную величину. Устройства этого класса выпускаются в виде специализированных электророзеток или вилок.

Одновременная установка устройств I, II и III класса гарантирует трехступенчатую защиту электрической линии от импульсных скачков напряжения.

Как подключить УЗИП в частном доме?

Защитные устройства могут включаться в бытовые электрические сети (с одной фазой и рабочим напряжением 220В) и в токоведущие линии промышленных объектов (три фазы, 380В). Исходя из этого, полная схема подключения УЗИП предусматривает воздействие соответствующего показателя напряжения.

Если роль заземления и нулевого проводника играет общий кабель, то в такой схеме устанавливается простейшее одноблоковое УЗИП. Подключается он следующим образом: фазная жила, подключенная ко входу защитного устройства – выходной кабель, соединенный с общим защитным проводником – защищаемые электроприборы и оборудование.

В соответствии с требованиями современной электротехнической документации нулевой и заземляющий проводники объединяться не должны. Исходя из этого, в новых домах для защиты цепи от скачков напряжения применяется двухмодульный аппарат, имеющий три отдельных клеммы: фаза, нейтраль и заземление.

В таком случае включение устройства в схему производится по другому принципу: фаза и нулевой кабель идут на соответствующие клеммы УЗИП, а затем шлейфом на подсоединенное к линии оборудование. Заземляющий проводник также подключается к своей клемме защитного прибора.

В каждом из описанных случаев чрезмерный ток, возникающий при перенапряжении, уходит в землю по кабелю заземления или общему защитному проводу, не оказывая воздействия на линию и подсоединенное к ней оборудование.

Ответы на вопросы про УЗИП на видео:

Заключение

В этой статье мы рассказали о том, что же такое УЗИП, каких типов бывают эти устройства и как они классифицируются, а также разобрались с тем, как производится их подключение к защищаемой цепи. Напоследок нужно сказать, что использование этого прибора, в отличие от УЗО, в линии электропитания частного дома обязательным не является. Включение его в сеть в каждом отдельно взятом случае требует учета индивидуальной заземляющей схемы, а также размещения ГЗШ и вводного автомата. Поэтому перед покупкой и установкой УЗИП настоятельно рекомендуем воспользоваться консультацией опытного электрика.
