Зарядное устройство для аккумуляторов, с установкой тока и напряжения заряда

Предлагается вариант изготовления зарядного устройства аккумуляторов для бытовых приборов, с установкой тока и напряжения зарядки, со стабилизацией тока на нагрузке.

При периодическом проживании в летнем доме, иногда появляется необходимость в подзарядке различных источников питания для часов, приемника, фонарика. Кроме того, требуют заряда и Li-ion аккумуляторы от старых мобильных телефонов, используемые в изготовленных ранее самоделках. Учитывая то, что используемые аккумуляторы имеют различную форму, габариты и присоединительные размеры, а также различные режимы заряда, необходимо изготовить, в какой-то мере, универсальное зарядное устройство (ЗУ). Так как это ЗУ будет использоваться лишь периодически, изготовлять или приобретать специализированные ЗУ для каждого вида аккумуляторов не имеет смысла.

В связи с этим, для зарядки различных маломощных аккумуляторов, изготовим единое, упрощенное, но надежное зарядное устройство. При зарядке аккумуляторов под периодическим визуальным контролем над окончанием заряда, имея возможность установки режимов (величина стабильного тока и предельное напряжение заряда) такое ЗУ обеспечит качественную работу.

Процесс изготовления зарядного устройства для выполнения поставленной задачи рассмотрен ниже.

1. Установка исходных данных.
Для правильной эксплуатации никель-металлогидридных аккумуляторов рекомендуется поддерживать рабочее напряжение на элементах в пределах 1,2…1,4 вольта, допускается предельное снижение до 0,9 вольта. Быструю зарядку NiMH элементов батарей рекомендуется проводить при напряжении 0,8…1,8 вольта, с величиной тока заряда в интервале 0,3…0,5С.

Рабочее напряжение для Li-ion аккумулятора 3,0…3,7 вольта. Зарядку аккумулятора необходимо выполнять до предельного напряжения 4,2 вольта, с током заряда в интервале 0,1…0,5С (до 450 mA при емкости аккумулятора 900 mAh).

Учитывая рекомендации, установим следующие характеристики изготовляемого ЗУ:
Выходное напряжение 1,3…1,8 вольта (для NiMH аккумулятора).
Выходное напряжение 3,5…4,2 вольта (для Li-ion аккумулятора).
Выходной ток (регулируемый) – 100…400 mA (…900 mA).
Входное напряжение — 9…12 вольт.

Входной ток — 400 mA (1000 mA).

2. Источник тока.
В качестве источника тока для ЗУ применим мобильный адаптер 220/9 вольт, 400 mA. Можно использовать более мощный адаптер (например, 220/1,6…12 вольт, 1000 mA). При этом изменений в конструкции ЗУ не потребуется.

3. Схема зарядного устройства.
Схема ЗУ проста в изготовлении и наладке, не имеет дефицитных и дорогих деталей. Устройство позволяет заряжать различные аккумуляторы стабильным, заранее установленным, током. А также, до начала зарядки, можно установить предельное напряжение, выше которого оно не поднимется на клеммах аккумулятора, в течении всего процессе зарядки.

Изготовим ЗУ по схеме.

4. Описание работы схемы ЗУ.
Узел управления выходным током построен на силовом составном транзисторе VТ1. Максимальную величину выходного тока заряда ограничивает низкоомный резистор R7 (при номиналах деталей указанных на схеме и соответствующем по мощности блоке питания, максимальный ток заряда Li-ion аккумулятора достигает 1,2 А). При отсутствии резистора, необходимого сопротивления и мощности, его можно собрать из нескольких дешевых и распространённых резисторов. Например, в приведенной конструкции, трехваттный резистор R7 сопротивлением 3,4 Ом собран из двух последовательно соединенных групп, по три параллельно включенных резистора МЛТ-1 сопротивлением 5,1 Ом.

На транзисторе VТ2 и резисторах R5, R6 реализован стабилизатор и регулятор зарядного тока. Переменный резистор R6 включен параллельно ограничительному резистору R7 и является датчиком тока. Ток через резистор R6 пропорционален току через резистор R7, но благодаря соотношению сопротивлений имеет значительно меньшую величину, что позволяет управлять выходным током с помощью переменного резистора и транзистора малой мощности.

Под нагрузкой, на датчике тока появляется падение напряжения, пропорциональное проходящему току. При изменении тока зарядки, по различным причинам, соразмерно изменяется падение напряжения на R6 и соответственно управляющее напряжение на базе транзистора VТ2.
При увеличении напряжения на базе VТ2, увеличивается ток К-Э транзистора VT2, снижая напряжение на базе VТ1. При этом, силовой транзистор VT1 начинает закрываться, уменьшая зарядный ток аккумулятора. И наоборот, при уменьшении напряжения на базе VТ2, зарядный ток увеличивается. Таким образом, осуществляется автоматическая корректировка тока в нагрузке — стабилизация тока заряда.

Изменяя сопротивление резистора R6, мы можем установить необходимый ток заряда аккумулятора. После регулировки, происходят аналогичные процессы стабилизации вновь установленного тока.

Узел установки предельного напряжения выполнен на регулируемом стабилизаторе напряжения DA1 (TL431). Подбирая сопротивление резисторов R3 и R4, выбираем оптимальный диапазон регулирования напряжения. С помощью переменного резистора R4 устанавливаем предельное напряжение на выходе (до подключения аккумулятора к ЗУ).

При подсоединении разряженного аккумулятора к ЗУ, напряжение на выходе понижается. Через аккумулятор начинает проходить ток, установленный с помощью резистора R6. По мере заряда и повышения напряжения на аккумуляторе, потенциал на управляющем электроде стабилитрона DA1 приближается к 2,5 вольт, стабилитрон TL431 начинает открываться. При этом, напряжение на базе VТ1 постепенно понижается, силовой транзистор закрывается, а ток зарядки, протекающий по нему, постепенно уменьшаться практически до нуля.
В разъем Х2 включается амперметр (мультиметр) для установки и контроля зарядного тока, при зарядке однотипных элементов вместо него устанавливается перемычка.

Разъем Х3 используется для установки Li-ion аккумулятора от мобильного телефона. В разъем Х4 возможно установить аккумуляторы цилиндрической формы различной длины, с напряжением 1,2…1,4 вольта. Диоды VD1 и VD2 включены в цепь разъема X4, для понижения напряжения заряда аккумулятора до 1,3…1,8 вольта и предотвращения разряда аккумуляторов при отключении ЗУ. С помощью выносных щупов с зажимом, можно подключить для зарядки нестандартный аккумулятор с рабочим напряжением до 6… 9 вольт.

5. Изготовление корпуса зарядного устройства
Для корпуса ЗУ используем пластмассовую крышку от старого реле, размерами 90 х 60 х 65 мм. Усиливаем корпус панелью из текстолита для установки разъемов. Сверлим необходимые крепежные отверстия.

6. Комплектуем корпус разъемами и изготовляем нестандартные элементы.

7. Собираем корпус с навесными элементами. На задней панели расположены разъемы — контрольный Х2 (внизу) и входной Х1для соединения с адаптером питания ЗУ. Наверху корпуса расположена панель для установки Li-ion аккумулятора.

8. На передней стороне ЗУ закреплены ложемент и контакты для установки цилиндрических аккумуляторов.

9. Комплектуем ЗУ деталями согласно приведенной схеме.

Откладываем детали, имеющие большое тепловыделение. В данном случае это силовой транзистор VТ1 на радиаторе и сборный резистор R7, составленный из шести резисторов меньшей мощности. Для улучшения температурного режима, собираем эти детали на отдельной плате. Остальные детали устанавливаем и распаиваем на второй плате.

Размеры плат определяются внутренними размерами корпуса и их расположением в объеме корпуса. Определившись с расположением плат, сверлим в корпусе отверстия под переменные сопротивления и вентиляционные отверстия для отвода тепла.



10. Сборка ЗУ
Согласно схеме ЗУ собираем вместе силовую и управляющую платы, проверяем работоспособность схемы.
Устанавливаем и закрепляем все комплектующие ЗУ в корпусе. Для исключения возможного электрического контакта, изолируем от окружения управляющую плату пластмассовым колпачком.
Собираем конструкцию ЗУ в целом и проверяем работу устройства.





11. Работа зарядного устройства.
До подключения Li-ion аккумулятора к ЗУ, с помощью переменного резистора R4 (регулировка напряжения) устанавливаем предельное напряжение заряда на выходных клеммах для этого аккумулятора.

Подключаем аккумулятор, напряжение на выходе понижается до остаточного напряжения на аккумуляторе. Регулировкой сопротивления резистора R6 (регулировка тока), устанавливаем необходимый зарядный ток.

При установке элемента аккумулятора цилиндрической формы, процесс выбора режимов аналогичен.
При включении ЗУ, до установки аккумулятора, открывается стабилизатор напряжения DA1 (напряжение на управляющем электроде стабилитрона выше 2,5 вольт) и загорается светодиод LED2 (красный индикатор, слева).

Подключаем аккумулятор, напряжение на выходе понижается. Начинается зарядка установленным стабильным током. Светодиод LED2 гаснет. В зависимости от установленного тока, возможно некоторое свечение светодиода LED3 (красный индикатор, справа).

При достижении выставленного напряжения, заряд продолжается при этом напряжении, но с уменьшающимся током заряда. Яркость светодиода LED3 возрастает, включается светодиод LED2. Максимальная яркость светодиодов LED2 и LED3 указывает на минимальный зарядный ток, свойственный окончанию зарядки аккумулятора.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Три простые схемы регулятора тока для зарядных устройств

Мы уже рассматривали много схем регуляторов напряжения для самых разных целей, сегодня же я вам покажу три простые схемы регуляторов постоянного тока, которые стоит взять на вооружение, так как они универсальны и могут быть использованы не только в зарядных устройствах, но и во многих самодельных конструкциях, включая и лабораторные блоки питания.

Регулятор тока по идее не многим отличается от регулятора напряжения, стоит заметить, что есть понятие стабилизатор тока.

В отличие от регулятора он поддерживает стабильный выходной ток независимо от напряжения на входе и выходной нагрузки.

Сегодня мы рассмотрим пару вариантов стабилизатора и один регулятор общего применения, стабилизатор тока неотъемлемая часть любого нормального лабораторного блока питания или зарядного устройства, предназначен он для ограничения тока подаваемого в нагрузку.

Важный момент… во всех трех вариантах в качестве датчика тока использованны шунты, по сути это низкоомные резисторы, для увеличения выходного тока любой из перечисленных схем нужно будет снизить сопротивление шунта экспериментальным образом.

Кстати ссылки на все печатные платы найдёте в конце статьи. Нужное значение тока выставляют вручную, как правило вращением переменного резистора.

Все три варианта которые мы сегодня рассмотрим работают в линейном режиме, а значит силовой элемент — транзистор. При больших нагрузках будет нагреваться и нуждается в охлаждении.

Постараюсь пояснить принцип работы схем максимально простыми словами…

Первая схема отличается максимальной простотой и доступностью компонентов, всего два транзистора, один из них управляющий, второй же является силовым, по которому протекает основной ток.Датчик тока или шунт представляет из себя низкоомный проволочный резистор, при подключении выходной нагрузки на этом резисторе образуется некоторое падение напряжения, чем мощнее нагрузка, тем больше падение.

Такого падения напряжения достаточно для срабатывания управляющего транзистора, чем больше падение, тем больше приоткрыт этот транзистор.

Резистор R1 задаёт напряжение смещения для силового транзистора, именно благодаря ему основной транзистор находится в открытом состоянии.

Ограничение тока происходит за счет того, что напряжение на базе силового транзистора, которое было образовано резистором R1, грубо говоря затухается или замыкается на плюс питания через открытый переход маломощного транзистора. Этим силовой транзистор будет закрываться, следовательно ток протекающий по нему уменьшается вплоть до полного нуля.

Резистор R2 по сути обычный делитель напряжения, которым мы можем задать как бы степень приоткрытости управляющего транзистора, а следовательно управлять и силовым транзистором, ограничивая ток протекающий по нему.Увеличить общий ток коммутации этой схемы, можно дополнительными силовыми транзисторами, подключенных параллельно. Так как характеристики даже одинаковых транзисторов будут отличаться, в их коллекторную цепь добавлены резисторы, они предназначены для выравнивания токов через транзисторы, чтобы последние были нагружены равномерно.

Вторая схема построена на базе операционного усилителя, её неоднократно использовал в зарядных устройствах для автомобильных аккумуляторов, в отличие от первого варианта эта схема является именно стабилизатором тока.Как и в первой схеме, тут также имеется датчик тока или шунт, операционный усилитель фиксирует падение напряжения на этом шунте, всё по уже знакомой нам схеме.

Усилитель сравнивает напряжение на шунте с опорным, которое задается стабилитроном. Переменным резистором мы искусственно меняем опорное напряжение, операционный усилитель в свою очередь постарается сбалансировать напряжение на входах, путём изменения выходного напряжения.

Выход операционного усилителя управляется мощным полевым транзистором.

То есть, принцип работы мало, чем отличается от первой схемы за исключением того, что тут имеется источник опорного напряжения в лице стабилитрона.

Эта схема также работает в линейном режиме и силовой транзистор при больших нагрузках будет сильно нагреваться и ему необходим радиатор, кстати возможно применение биполярных транзисторов.

Последняя схема построена на базе популярной интегральной микросхемы стабилизатора LM317, это линейный стабилизатор напряжения но имеется возможность использовать микросхему в качестве стабилизатора тока.Нужный ток задается переменным резистором. Недостатком схемы является то, что основной ток протекает именно по ранее указанному резистору и естественно тот нужен мощный, очень желательно использование проволочных резисторов.

Введите электронную почту и получайте письма с новыми поделками.

Максимально допустимый ток для микросхема LM317 составляет около полтора ампера, увеличить его можно дополнительным силовым транзистором, в этом случае микросхема уже будет в качестве управляющей, следовательно нагреваться она не будет.

Взамен будет нагреваться транзистор и от этого никуда не денешься.

Архив к статье; скачать…

Автор; АКА Касьян

Зу с регулировкой тока и напряжения. Зарядные устройства для акб

Каждый владелец подержанного автомобиля сталкивается с необходимостью подзарядки аккумулятора. Кроме того, аккумуляторные батареи часто используются в качестве резервного (или основного) источника электроэнергии в гараже, сарае, на даче без централизованного снабжения электричеством.

Для восстановления заряда аккумулятора можно приобрести готовое , в предложении недостатка нет.

Используется для заряда аккумулятора автомобиля

Однако многие домашние мастера предпочитают изготавливать своими руками. Если у вас имеется радиотехническое образование — схему можно рассчитать самостоятельно. А для большинства любителей, умеющих держать в руках паяльник, мы предлагаем пару простых конструкций.

В первую очередь определимся, какие аккумуляторные батареи вам необходимо заряжать. Как правило, это кислотные стартерные АКБ, используемые в автомобилях.

Такую батарею можно недорого приобрести в автомагазине, или же использовать старую, оставшуюся от замены на вашем авто. б/у возможно и не сможет работать в качестве стартерного, но подключить к нему осветительное устройство (особенно светодиодное) или радиоприемник на даче — запросто.

Как правильно рассчитать самодельное зарядное устройство?

Первое правило, которое необходимо усвоить — это величина напряжения заряда.
Свинцовые батареи имеют рабочее напряжение в пределах 12,5 вольт. А вот для заряда необходимо подать напряжение в диапазоне 13,9 — 14,4 вольт. Соответственно, зарядное устройство необходимо делать именно с такими выходными параметрами.

Следующая величина — мощность.
Точнее сила тока, при которой не будет происходить падение напряжения на выходных клеммах ЗУ. Если вы не планируете заряжать батареи емкостью более 65 а/ч — достаточно стабильного тока 12 А.

Важно! Данную величину должен обеспечивать именно выходной каскад зарядного устройства, сила тока на входе 220 вольт будет в несколько раз меньше.

Маломощным зарядным устройством можно заряжать и батареи с высокой емкостью. Только времени потребуется значительно больше.

Также полезным будет наличие функции автоматического прекращения работы при достижении нормального уровня заряда, защита устройства от обратного тока (аккумулятор является мощным источником энергии, способным вывести из строя выходной каскад неверно спроектированного ЗУ), или хотя бы контроль выходного напряжения, а лучше и тока.

Если кроме предохранителя вы установите защиту от переполюсовки и короткого замыкания — замечательно. Однако любая доработка усложняет прибор и увеличивает его стоимость.

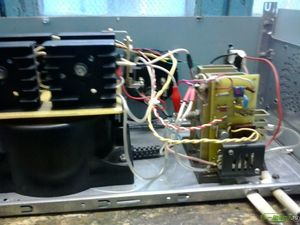

Простое зарядное устройство для аккумулятора своими руками

Для создания такого прибора понадобятся

1. трансформатор с напряжением на вторичной обмотке 20-24 вольта;
2. выпрямитель (изготавливается отдельная плата)
3. амперметр
4. желательно корпус, для безопасности
5. силовой провод (сечением не меньше 2.5 квадрата) и зажимы типа «крокодил»
6. предохранитель, индикаторная лампа (светодиод)

Трансформатор можно подобрать из старого лампового телевизора, найти такое устройство можно практически бесплатно.

Найти схему нетрудно, можно в интернете, можно в старой подшивке журнала «Радио». Вот наиболее простая с точки зрения элементной базы.

Собрать ее можно буквально из хлама, который хранится в гараже или мастерской любого радиолюбителя. Детали также можно приобрести на радио рынке, стоимость их копеечная. Перечень деталей можно посмотреть на самой схеме.

Спаять схему выпрямителя можно на макетной плате, хотя наш совет – ее лучше нарисовать на фольгированном гетинаксе и вытравить. Получается аккуратная сборка, не претендующая на изящество – но надежная и крепкая.

Если у вас есть подходящий диодный мост типа «КЦ» — используйте его. Или соберите из советских диодов типа Д242. По буквенной маркировке проверьте, чтобы рабочий ток был не менее 10А. Мост можно собрать не на монтажной плате, а просто на куске текстолита. Соединение сделайте проводом не меньше, чем 1,5 квадрата.

В качестве стабилизатора тока используется тиристор КУ202. Этот элемент ощутимо греется при работе, поэтому его необходимо разместить на радиаторе. Радиатор должен пассивно охлаждаться, поэтому в корпусе вокруг него проделайте отверстия.

Важно! Не следует выносить радиатор тиристора за пределы корпуса. На нем может быть опасное напряжение, поскольку схема сконструирована без гальванической развязки.

Простота схемы имеет оборотную сторону. Зарядное устройство запускается только при наличии нагрузки. Поэтому необходимо сначала подключить аккумулятор, и лишь потом включать питание.

Важно! Не забудьте включить в схему предохранитель.

Такое зарядное устройство для аккумулятора 12в, сделанное своими руками, не только функционально, при его изготовлении вы получите моральное удовлетворение, особенно учитывая стоимость, стремящуюся к нулю.

Зарядное устройство своими руками из компьютерного блока питания

Для изготовления понадобится блок питания серии АТХ, мощность не менее 250Вт. Хотя лучше подобрать более мощный (300-350 Вт) для запаса по мощности. Нагрузка достаточно большая, блок питания может нагреваться.

Внимательно следите за последовательностью работ, переделка заводского блока – занятие более сложное, нежели изготовление собственной схемы. Однако ради экономии времени и стоимости деталей с этим приходится мириться.

Важно! Приведенное описание соответствует блоку питания с ШИМ контроллером Linkworld LPG-899. На таких элементах (или аналогичных) собрано большинство китайских БП АТХ. Если вам попадется принципиально иная схема – модернизация будет другой.

Устройство, которое должно получиться, изображено на схеме:

ПРОСТОЕ РЕГУЛИРУЕМОЕ АВТОМОБИЛЬНОЕ ЗАРЯДНОЕ

Попалась в интернете схема двухканального зарядного устройства. Я не стал делать сразу на два канала, так как не было необходимости — собрал один. Схема вполне рабочая и заряжает прекрасно.

Схема ЗУ для автоаккумуляторов

Характеристики зарядного устройства

• Напряжение сети 220 В.
• Выходное напряжение 2 х 16 В.
• Ток заряда 1 — 10 А.
• Ток разряда 0,1 — 1 А.
• Форма тока заряда – однополупериодный выпрямитель.
• Ёмкость аккумуляторов 10 — 100 А/ч.
• Напряжение заряжаемых аккумуляторов 3,6 — 12 В.

Описание работы: это зарядно-разрядное устройство на два канала с раздельной регулировкой тока заряда и тока разряда, что очень удобно и позволяет подобрать оптимальные режимы восстановления пластин аккумулятора исходя из их технического состояния. Использование циклического режима восстановления приводит к значительному снижению выхода газов сероводорода и кислорода из-за их полного использования в химической реакции, ускоренно восстанавливается внутреннее сопротивление и ёмкость до рабочего состояния, отсутствует перегрев корпуса и коробление пластин.

Ток разряда при зарядке ассиметричным током должен составлять не более 1/5 тока заряда. В инструкциях заводов изготовителей перед зарядкой аккумулятора требуется произвести разрядку, то есть провести формовку пластин перед зарядом. Искать подходящую разрядную нагрузку нет необходимости, достаточно выполнить соответствующее переключение в устройстве. Контрольную разрядку желательно проводить током в 0,05С от ёмкости аккумулятора в течении 20 часов. Схема позволяет провести формовку пластин двух аккумуляторов одновременно с раздельной установкой разрядного и зарядного тока.

Регуляторы тока представляют ключевые регуляторы на мощных полевых транзисторах VT1,VT2.
В цепях обратной связи установлены оптопары, необходимые для защиты транзисторов от перегрузки. При больших токах заряда влияние конденсаторов C3,C4 минимальное и почти однополупериодный ток длительностью 5 мс с паузой в 5 мс ускоряет восстановление пластин аккумуляторов, за счёт паузы в цикле восстановления, не возникает перегрева пластин и электролиза, улучшается рекомбинация ионов электролита с полным использованием в химической реакции атомов водорода и кислорода.

Конденсаторы С2,С3 работая в режиме умножения напряжения, при переключении диодов VD1,VD2, создают дополнительный импульс для расплавления крупнокристаллической сульфатации и переводе окисла свинца в аморфный свинец. Регуляторы тока обеих каналов R2, R5 питаются от параметрических стабилизаторов напряжения на стабилитронах VD3, VD4. Резисторы R7, R8 в цепях затворов полевых транзисторов VT1, VT2 ограничивают ток затвора до безопасной величины.

Транзисторы оптопар U1, U2 предназначены для шунтирования напряжения затвора полевых транзисторов при перегрузке зарядным или разрядным токами. Напряжение управления снимается с резисторов R13, R14 в цепях стока, через подстроечные резисторы R11, R12 и через ограничительные резисторы R9, R10 на светодиоды оптопар. При повышенном напряжении на резисторах R13, R14 транзисторы оптопар открываются и снижают напряжение управления на затворах полевых транзисторов, токи в цепи сток-исток понижаются.

Режим заряда устанавливается переключателями SA1, SA2 в верхнее положение, разряда в нижнее положение. Полевые транзисторы крепятся для охлаждения на отдельные радиаторы. Светодиоды HL1, HL2 показывают правильную полярность подсоединения аккумуляторов в зарядную цепь.

После подключения аккумулятора переключатель режима SA1 или SA2 переводится в режим разряда. Регулятором тока, при включенной сети, устанавливается ток разряда в указанных выше пределах. После снижения тока разряда до нулевого значения через 6-10 часов переключатель режима переводится в верхнее положение – заряд, регулятором тока устанавливается рекомендуемое значение зарядного тока. Через 6-10 часов заряда ток должен упасть до величины подзаряда.

Далее провести повторный разряд. При полной ёмкости 10-ти часового разряда (напряжение не ниже 1,9 Вольта на элемент), провести повторный 10-ти часовой заряд. Проводить зарядно-разрядный цикл аккумулятора рекомендуется даже при отличном его состоянии, легче кристаллизацию устранить в начале эксплуатации и не ждать когда она перейдёт в «застарелую» сульфатацию с ухудшением всех параметров аккумулятора.

Сделал печатку под схему, надеюсь кому нибудь потребуется. На схеме есть опечатка, оптотрон не АОУ110Б (таких нет в природе), а АОТ110Б. В качестве диода VD1, применил КД213 и установил его на радиатор. Насчёт замены оптотрона, тут как мне кажется подойдут из современных 4N32, ну а симисторная оптопара MOC3062 не знаю. В принципе а почему бы и нет?! Если предварительно на макетке собирать, то можно многие оптопары «обкатать» на этой схеме.

Испытания уже проводил без корпуса. При токе зарядки 5 А, радиатор транзистора еле тёплый, радиатор диода КД213 немного сильнее нагрет. Аккумулятор автомобиля заряжался около часа, ток зарядки упал до номинального при достижении 14,8 вольт. Напряжение окончания зарядки выбрал с помощью резистора R11, резистор установил многооборотный, на переднюю панель не стал ставить R11, так как нет необходимости. Просто выставил напряжение окончания и всё. Да, сильно греется R13, на схеме он 10 Вт, может придётся установить ещё более мощный. На этом всё, с вами был Demo.

   Форум по ЗУ

   Обсудить статью ПРОСТОЕ РЕГУЛИРУЕМОЕ АВТОМОБИЛЬНОЕ ЗАРЯДНОЕ

ЗУ на 12 В с регулируемым зарядным током

Как всегда неожиданно пришли холода и снова пришло понимание, что нужно купить для аккумулятора машины зарядный выпрямитель. Все знают, что мороз не нравится батареям, а потому подзаряжать их от сети 220 В приходится чаще. Решено было не инвестировать в дешевые китайские автозарядки из супермаркетов, а попытаться что-то сделать самому.

Зарядное устройство должно заряжать / перезаряжать аккумулятор в автомобиле и на мотоцикле. Предполагалось также, что регулировка тока зарядки будет относительно простой в исполнении, потому что не каждый понимает настройки всяких там HTRC T240. Чтобы плавно настраивать ток, можно использовать эту очень простую схему:

Здесь используются обычные резисторы 0.125 Вт, но решено было поставить 0.5 Вт, из-за высокого напряжения. Также добавлен в схему также второй предохранитель на вторичной стороне трансформатора (10 A) на всякий случай, конденсатор фильтра 2200 мкФ 25 В и вольтметр со шкалой до 20 вольт. Диодный мост KBPC2510. Остальное, как на принципиальной схеме.

Выбор трансформатора для зарядного

В гараже нашелся какой-то старый советский трансформатор 15 В 120 VA и решено было использовать именно его в качестве основы для сборки выпрямителя.

В целом выпрямитель работает очень хорошо. После подключения лампы h5 55/60w напряжение падает примерно до 12 В, и это тоже неплохо. Это первый вариант зарядного, во втором (сделанном на заказ) использовался тороидальный трансформатор 100W 11V 9A (предназначенный для питания галогенок), и после выпрямителя там получалось более 15 В на конденсаторе. Теоретически достаточно подключить к цепи вторичного питания (после диодов моста) конденсатор около 100 мкФ / 25 В и измерить напряжение на нем, если оно достигнет 16-17 В все нормально и вы можете безопасно построить на этом трансформаторе ЗУ к АКБ.

Важно: трансформатор должен давать номинальное напряжение 12 В при нагрузке, а не 12 В на холостом ходу — это напряжение слишком низкое. Если мы используем двухтактный выпрямитель — напряжение будет около 16 В. Использование диодов Шоттки даст еще больше прирост — до 17 В. Напряжение сетки также важно — если намного меньше 220 В — не будем иметь достаточного напряжения.

Если при нагрузке напряжение падает до 12-13 В, батарея не будет полностью заряжена. Для выпрямителя требуемое напряжение составляет около 16 В! Хотя правильное зарядное напряжение — 13,8 В — 14,4 В, рекомендуется с учётом просадки на пару вольт подавать выше.

Естественно при управлении симистором в первичной обмотке присутствует постоянная составляющая тока, приводящая к насыщению сердечника и многим другим нежелательным явлениям, таким как гудение трансформатора. Большинство трансформаторов, питающихся таким образом, имеют более-менее проявляющиеся подобные симптомы, но лишь немногие не подходят вообще. В конце концов их можно устранить или заметно ослабить (силовые резисторы). Или вообще изменить тип контроля зарядного тока на такой.

Схемы зарядных устройств для автомобильного аккумулятора: сборка своими руками

Зарядное устройство (ЗУ) для аккумулятора необходимо каждому автолюбителю, но стоит оно немало, а регулярные профилактические поездки в автосервис не выход. Обслуживание батареи в СТО требует времени и денег. Кроме того, на разряженном аккумуляторе до сервиса ещё нужно доехать. Собрать своими руками работоспособное зарядное устройство для автомобильного аккумулятора своими руками сможет каждый, кто умеет пользоваться паяльником.

Немного теории об аккумуляторах

Любой аккумулятор (АКБ) — накопитель электрической энергии. При подаче на него напряжения энергия накапливается, благодаря химическим изменениям внутри батареи. При подключении потребителя происходит противоположный процесс: обратное химическое изменение создаёт напряжение на клеммах устройства, через нагрузку течёт ток. Таким образом, чтобы получить от батареи напряжение, его сначала нужно «положить», т. е. зарядить аккумулятор.

Практически любой автомобиль имеет собственный генератор, который при запущенном двигателе обеспечивает электроснабжение бортового оборудования и заряжает аккумулятор, пополняя энергию, потраченную на пуск мотора. Но в некоторых случаях (частый или тяжёлый запуск двигателя, короткие поездки и пр.) энергия аккумулятора не успевает восстанавливаться, батарея постепенно разряжается. Выход из создавшегося положения один — зарядка внешним зарядным устройством.

Как узнать состояние батареи

Чтобы принимать решение о необходимости зарядки, нужно определить, в каком состоянии находится АКБ. Самый простой вариант — «крутит/не крутит» — в то же время является и неудачным. Если батарея «не крутит», к примеру, утром в гараже, то вы вообще никуда не поедете. Состояние «не крутит» является критическим, а последствия для аккумулятора могут быть печальными.

Оптимальный и надёжный метод проверки состояния аккумуляторной батареи — измерение напряжения на ней обычным тестером. При температуре воздуха около 20 градусов зависимость степени зарядки от напряжения на клеммах отключённой от нагрузки (!) батареи следующая:

• 12.6…12.7 В — полностью заряжена;
• 12.3…12.4 В — 75%;
• 12.0…12.1 В — 50%;
• 11.8…11.9 В — 25%;
• 11.6…11.7 В — разряжена;
• ниже 11.6 В — глубокий разряд.

Нужно отметить, что напряжение 10.6 вольт — критическое. Если оно опустится ниже, то «автомобильная батарейка» (особенно необслуживаемая) выйдет из строя.

Правильная зарядка

Существует два метода зарядки автомобильной батареи — постоянным напряжением и постоянным током. У каждого свои особенности и недостатки:

• Зарядка постоянным напряжением — годится для восстановления заряда не полностью разряженных батарей, напряжение на клеммах которых не ниже 12.3 В. Процесс заключается в следующем: к клеммам батареи подключают источник постоянного тока напряжением 14.2–14.7 В. Окончание процесса контролируют по току потребления: когда он упадёт до нуля, зарядка считается оконченной. Недостаток такого способа — возможно большой начальный зарядный ток; чем сильнее батарея разряжена, тем выше ток. Преимущества метода очевидны — вам не нужно постоянно регулировать ток зарядки, аккумулятору не грозит перезарядка, если вы про него забудете.
• Зарядка постоянным током — самый распространённый и надёжный способ. В этом режиме ЗУ выдаёт постоянный ток, равный 1/10 ёмкости батареи. Окончание процесса зарядки определяется по напряжению на батарее — когда оно достигнет 14.7 В, заряжать батарею прекращают. Недостаток такого метода — батарею можно испортить, не сняв вовремя с зарядки.

Самодельные зарядки для АКБ

Собрать своими руками зарядное устройство для автомобильного аккумулятора реально и не особо сложно. Для этого нужно иметь начальные знания по электротехнике и уметь держать в руках паяльник.

Простое устройство на 6 и 12 В

Такая схема самая элементарная и бюджетная. При помощи этого ЗУ вы сможете качественно зарядить любой свинцовый аккумулятор с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч.

Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5. Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4. Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки.

К примеру, если необходим ток в 5 А, то понадобится включить тумблеры S4 и S2. Замкнутые S5, S3 и S2 дадут в сумме 11 А. Для контроля напряжения на АКБ служит вольтметр PU1, за зарядным током следят при помощи амперметра PА1.

В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А. На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242. Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 см. кв.

Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ. Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В. PA1 — амперметр того же типа с пределом измерения 30 А.

Схема проста, если собрать её из исправных деталей, то в налаживании не нуждается. Это устройство подойдёт и для зарядки шестивольтовых батарей, но «вес» каждого из переключателей S2-S5 будет иным. Поэтому ориентироваться в зарядных токах придётся по амперметру.

С плавной регулировкой тока

По этой схеме собрать зарядник для аккумулятора автомобиля своими руками сложнее, но она возможна в повторении и тоже не содержит дефицитных деталей. С её помощью допустимо заряжать 12-вольтовые аккумуляторы ёмкостью до 120 А/ч, ток заряда плавно регулируется.

Зарядка батареи производится импульсным током, в качестве регулирующего элемента используется тиристор. Помимо ручки плавной регулировки тока, эта конструкция имеет и переключатель режима, при включении которого зарядный ток увеличивается вдвое.

Режим зарядки контролируется визуально по стрелочному прибору RA1. Резистор R1 самодельный, выполненный из нихромовой или медной проволоки диаметром не менее 0.8 мм. Он служит ограничителем тока. Лампа EL1 — индикаторная. На её месте подойдёт любая малогабаритная индикаторная лампа с напряжением 24–36 В.

Понижающий трансформатор можно применить готовый с выходным напряжением по вторичной обмотке 18–24 В при токе до 15 А. Если подходящего прибора под рукой не оказалось, то можно сделать самому из любого сетевого трансформатора мощностью 250–300 Вт. Для этого с трансформатора сматывают все обмотки, кроме сетевой, и наматывают одну вторичную обмотку любым изолированным проводом с сечением 6 мм. кв. Количество витков в обмотке — 42.

Тиристор VD2 может быть любым из серии КУ202 с буквами В-Н. Его устанавливают на радиатор с площадью рассеивания не менее 200 см. кв. Силовой монтаж устройства делают проводами минимальной длины и с сечением не менее 4 мм. кв. На месте VD1 будет работать любой выпрямительный диод с обратным напряжением не ниже 20 В и выдерживающий ток не менее 200 мА.

Налаживание устройства сводится к калибровке амперметра RA1. Сделать это можно, подключив вместо аккумулятора несколько 12-вольтовых ламп общей мощностью до 250 Вт, контролируя ток по заведомо исправному эталонному амперметру.

Из компьютерного блока питания

Чтобы собрать это простое зарядное устройство своими руками, понадобится обычный блок питания от старого компьютера АТХ и знания по радиотехнике. Но зато и характеристики прибора получатся приличными. С его помощью заряжают батареи током до 10 А, регулируя ток и напряжение заряда. Единственное условие — БП желателен на контроллере TL494.

Для создания автомобильной зарядки своими руками из блока питания компьютера придётся собрать схему, приведённую на рисунке.

Пошагово необходимые для доработки операции будут выглядеть следующим образом:

1. Откусить все провода шин питания, за исключением жёлтых и чёрных.
2. Соединить между собой жёлтые и отдельно чёрные провода — это будут соответственно «+» и «-» ЗУ (см. схему).
3. Перерезать все дорожки, ведущие к выводам 1, 14, 15 и 16 контроллера TL494.
4. Установить на кожух БП переменные резисторы номиналом 10 и 4,4 кОм — это органы регулировки напряжения и тока зарядки соответственно.

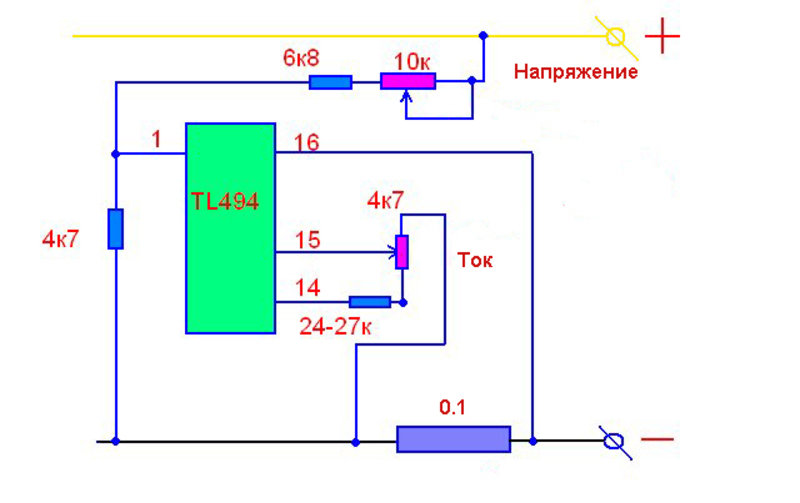

5. Навесным монтажом собрать схему, приведённую на рисунке выше.

Если монтаж выполнен правильно, то доработку закончена. Осталось оснастить новое ЗУ вольтметром, амперметром и проводами с «крокодилами» для подключения к АКБ.

В конструкции возможно использовать любые переменные и постоянные резисторы, кроме токового (нижний по схеме номиналом 0.1 Ом). Его рассеиваемая мощность — не менее 10 Вт. Сделать такой резистор можно самостоятельно из нихромового или медного провода соответствующей длины, но реально найти и готовый, к примеру, шунт от китайского цифрового тестера на 10 А или резистор С5−16МВ. Ещё один вариант — два резистора 5WR2J, включённые параллельно. Такие резисторы есть в импульсных блоках питаниях ПК или телевизоров.

Что необходимо знать при зарядке АКБ

Заряжая автомобильный аккумулятор, важно соблюдать ряд правил. Это поможет вам продлить срок службы аккумулятора и сохранить своё здоровье:

1. Все свинцовые аккумуляторы заряжают током не выше одной десятой от ёмкости батареи. Если у вас в авто стоит АКБ ёмкостью 60 А/ч, то расчёт зарядного тока выглядит так: 60/10=6 А.
2. В процессе зарядки могут выделяться взрывоопасные газы. Особенно это касается обслуживаемых аккумуляторов. Достаточно одной искры, чтобы скопившийся в гараже или другом помещении водород взорвался. Поэтому заряжать аккумуляторы нужно в хорошо проветриваемом помещении или на балконе.
3. Зарядка батареи сопровождается выделением тепла, поэтому постоянно контролируйте температуру корпуса АКБ на ощупь. Если батарея заметно нагрелась, то немедленно уменьшите зарядный ток или вообще прекратите зарядку.
4. Если батарея обслуживаемая, постоянно контролируйте уровень электролита в банках и его плотность. В процессе заряда электролит «выкипает», а плотность повышается. Если пластины в банке оголились или плотность поднялась выше 1.29, а зарядка ещё не закончена, добавьте в электролит дистиллированной воды.
5. Не допускайте перезарядки батареи. Максимальное напряжение на ней при подключённом ЗУ — 14.7 В.
6. Не допускайте глубокой разрядки батареи, подзаряжайте её периодически. Если напряжение на батарее при отключённой нагрузке опустится ниже 10.7, АКБ придётся выбросить.

Вопрос о создании простого зарядного устройство для аккумулятора своими руками выяснен. Все достаточно просто, осталось запастись необходимым инструментом и можно смело приступать к работе.

Обзор схем зарядных устройств

Соблюдение режима эксплуатации аккумуляторных батарей, и в частности режима зарядки, гарантирует их безотказную работу в течение всего срока службы. Зарядку аккумуляторных батарей производят током, значение которого можно определить по формуле

I=0,1Q

где I — средний зарядный ток, А., а Q — паспортная электрическая емкость аккумуляторной батареи, А-ч.

Зарядный ток, рекомендуемый в инструкции по эксплуатации аккумуляторной батареи, обеспечивает оптимальное протекание электрохимических процессов в ней и нормальную работу в течение длительного времени.

Классическая схема зарядного устройства для автомобильного аккумулятора состоит из понижающего трансформатора, выпрямителя и регулятора тока зарядки. В качестве регуляторов тока применяют проволочные реостаты (см. Рис. 1) и транзисторные стабилизаторы тока.

В обоих случаях на этих элементах выделяется значительная тепловая мощность, что снижает КПД зарядного устройства и увеличивает вероятность выхода его из строя.

Для регулировки зарядного тока можно использовать магазин конденсаторов, включаемых последовательно с первичной (сетевой) обмоткой трансформатора и выполняющих функцию реактивных сопротивлений, гасящих избыточное напряжение сети. Упрощенная схема такого устройства приведена на рис. 2.

В этой схеме тепловая (активная) мощность выделяется лишь на диодах VD1-VD4 выпрямительного моста и трансформаторе, поэтому нагрев устройства незначителен.

Недостатком схемы на Рис. 2 является необходимость обеспечить напряжение на вторичной обмотке трансформатора в полтора раза большее, чем номинальное напряжение нагрузки (~ 18÷20В).

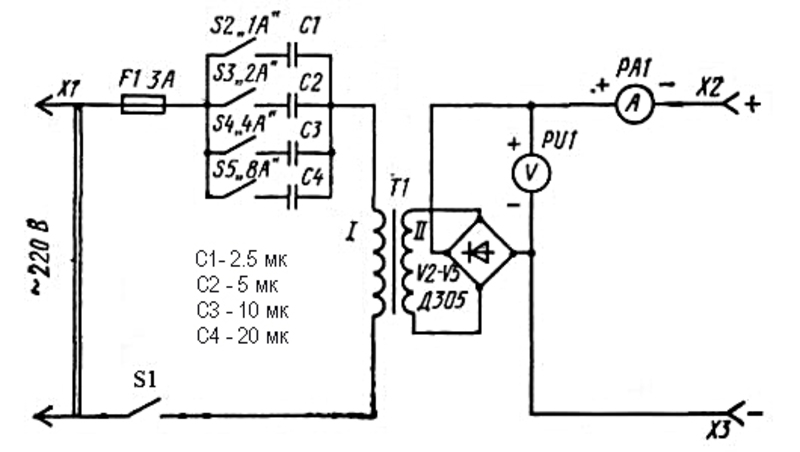

Схема зарядного устройства, обеспечивающее зарядку 12-вольтовых аккумуляторных батарей током до 15 А, причем ток зарядки можно изменять от 1 до 15 А ступенями через 1 А, приведена на Рис. 3.

Предусмотрена возможность автоматического выключения устройства, когда батарея полностью зарядится. Оно не боится кратковременных коротких замыканий в цепи нагрузки и обрывов в ней.

Выключателями Q1 — Q4 можно подключать различные комбинации конденсаторов и тем самым регулировать ток зарядки.

Переменным резистором R4 устанавливают порог срабатывания реле К2, которое должно срабатывать при напряжении на зажимах аккумулятора, равном напряжению полностью заряженной батареи.

На Рис. 4 представлена схема еще одного зарядного устройства, в котором ток зарядки плавно регулируется от нуля до максимального значения.

Изменение тока в нагрузке достигается регулированием угла открывания тринистора VS1. Узел регулирования выполнен на однопереходном транзисторе VT1. Значение этого тока определяется положением движка переменного резистора R5. Максимальный ток заряда аккумулятора 10А , устанавливается амперметром. Защита устройства обеспечена со стороны сети и нагрузки предохранителями F1 и F2.

Вариант печатной платы зарядного устройства (см. рис. 4), размером 60х75 мм приведен на следующем рисунке:

В схеме на рис. 4 вторичная обмотка трансформатора должна быть рассчитана на ток, втрое больший зарядного тока, и соответственно мощность трансформатора также должна быть втрое больше мощности, потребляемой аккумулятором.

Названное обстоятельство является существенным недостатком зарядных устройств с регулятором тока тринистором (тиристором).

Примечание:

Диоды выпрямительного мостика VD1-VD4 и тиристор VS1 необходимо установить на радиаторы.

Значительно снизить потери мощности в тринисторе, а следовательно, повысить КПД зарядного устройства можно, если регулирующий элемент перенести из цепи вторичной обмотки трансформатора в цепь первичной обмотки. Схема такого устройства показана на рис. 5.

В схеме на Рис. 5 регулирующий узел аналогичен примененному в предыдущем варианте устройства. Тринистор VS1 включен в диагональ выпрямительного моста VD1 — VD4. Поскольку ток первичной обмотки трансформатора примерно в 10 раз меньше тока заряда, на диодах VD1-VD4 и тринисторе VS1 выделяется относительно небольшая тепловая мощность и они не требуют установки на радиаторы. Кроме того, применение тринистора в цепи первичной обмотки трансформатора позволило несколько улучшить форму кривой зарядного тока и снизить значение коэффициента формы кривой тока (что также приводит к повышению КПД зарядного устройства). К недостатку этого зарядного устройства следует отнести гальваническую связь с сетью элементов узла регулирования, что необходимо учитывать при разработке конструктивного исполнения (например, использовать переменный резистор с пластмассовой осью).

Вариант печатной платы зарядного устройства на рисенке 5, размером 60х75 мм приведен на рисунке ниже:

Примечание:

Диоды выпрямительного мостика VD5-VD8 необходимо установить на радиаторы.

В зарядном устройстве на рисунке 5 диодный мостик VD1-VD4 типа КЦ402 или КЦ405 с буквами А, Б, В. Стабилитрон VD3 типа КС518, КС522, КС524, или составленный из двух одинаковых стабилитронов с суммарным напряжением стабилизации 16÷24 вольта (КС482, Д808, КС510 и др.). Транзистор VT1 однопереходной, типа КТ117А, Б, В, Г. Диодный мостик VD5-VD8 составлен из диодов, с рабочим током не менее 10 ампер (Д242÷Д247 и др.). Диоды устанавливаются на радиаторы площадью не менее 200 кв.см, а если радиаторы будут сильно нагреваться, в корпус зарядного устройства можно установить вентилятор для обдува.
