Как правильно заряжать пальчиковые аккумуляторы?

Несмотря на широкое использование встроенных аккумуляторов, пальчиковые (АА и ААА) по-прежнему используются в разной технике — от фонариков до фотовспышек. Обычно это Ni-MH или Ni-Cd элементы, рассчитанные на 500-1000 циклов зарядки. Но почему такие аккумуляторы со временем быстро садятся, и приходится выбрасывать гораздо раньше? Как правило, дело в неправильной зарядке.

Как показывает практика, большинство пользователей аккумуляторов не видят разницы между зарядными устройствами. Иногда и вовсе покупают самое дешевое или используют старое, некогда оставшееся от предыдущего комплекта АКБ — рассчитывая на то, что пальчиковый аккумулятор, как как и встроенный, можно заряжать неоригинальной зарядкой.

В данном случае это ошибка. Почему это плохо? Потому что есть два принципиально разных вида зарядных устройств, обычные и «умные» (микропроцессорные).

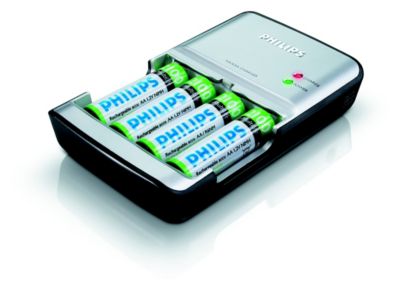

Обычное ЗУ: заряд и никакого контроля

Такие часто идут в комплекте с аккумуляторами. И для тех АКБ, с которыми они продаются, они подходят идеально. Но с остальными батареями могут возникнуть проблемы. Что с такими зарядными устройствами не так?

  • Работают по жесткому циклу. Все параметры зарядки фиксированы, вы не можете менять ни силу тока, ни продолжительность зарядки. Если у вас древнее устройство, купленное в комплекте с АКБ 800 мАч, современные аккумуляторы емкостью 2400 мАч вы будете заряжать ну очень долго.
  • Никак не контролируют заряд. Вам может показаться, что контроль все-таки есть, ведь по окончании зарядки загорается зеленый светодиод. Но чаще всего он загорается… по таймеру. То есть, например, производитель рассчитал, что с установленной силой тока элементы емкостью 2400 мАч будут заряжены через 8 часов — значит, через 8 часов можно заканчивать зарядку и сигнализировать о готовности.
  • Не имеют «защиты от дурака»
    . Если вы перепутали полярность элементов при установке в ЗУ, это останется на вашей совести.
  • Заряжают АКБ только пАрами. Да, один зарядить у вас скорее всего не получится.

Что в итоге? При использовании обычного зарядного устройства вы рискуете получать недозаряженные или перезаряженные аккумуляторы. Неоптимальные циклы зарядки быстро выведут АКБ из строя.

Микропроцессорное ЗУ: зарядка с мозгами

Устройства с микропроцессором стоят дороже, потому их чаще всего используют те, кому аккумуляторы нужны по роду занятий. Например, фотографы. Но цены отнюдь не космические, поэтому вам ничто не мешает тоже сделать выбор в пользу умного зарядника. Чем он лучше обычно?

  • Имеет настройки. Вы можете самостоятельно устанавливать оптимальную силу тока для конкретного аккумулятора.
  • Имеет независимые каналы. Можно заряжать только оду АКБ, а можно в одном гнезде аккумулятор емкостью 1600 мАч, в другом 2400 мАч, и оба будут заряжены на 100%.
  • Имеет защиту «от дурака» и перегрева. Они попросту не включатся, пока вы не поставите аккумуляторы правильным образом и отключатся, если АКБ слишком сильно нагрелись.
  • Имеет специальные режимы. Например, «Тренировка» — последовательные циклы зарядки и разрядки батареи для того, чтобы восстановить ее емкость.
  • Имеет дисплей. Вы видите всю информацию о накопленной емкости, напряжении, силе тока…

Так как правильно заряжать аккумуляторы?

В микропроцессорном зарядном устройстве. Все оптимальные установки обычно приведены в инструкции к этому ЗУ: например, рекомендация использовать режим «Тренировка» каждые полгода. По умолчанию такие устройства включают автоматический режим, так что не стоит пугаться множества настроек. Однако, если вы хотите действительно продлить срок службы аккумулятора, не поленитесь изучить основные установки.

Читайте также:

Фото: компании-производители, Wikimedia Commons

Теги аккумуляторы

Какие батарейки можно заряжать и как это сделать правильно

Портативные энергосодержащие устройства – незаменимая вещь в доме. Они нужны для: работы игрушек, фотоаппарата, часов, пультов дистанционного управления и пр. И когда постоянная покупка начинает раздражать, многих волнует вопрос, какие батарейки можно заряжать без опасений. Чтобы не устроить взрыв, следует внимательно изучить виды автономных источников энергии и учесть все меры предосторожности при их эксплуатации.

Виды аккумуляторных батареек

Повторной многократной зарядке можно подвергать только аккумуляторы. Узнать их из широкого магазинного ассортимента просто: на них крупными цифрами четырехзначным числом указана емкость.

АКб по своему составу и способу отдачи заряда энергии подразделяются на:

  • никель-кадмиевые;
  • никель-металлогидридные;
  • никель-цинковые;
  • литий-ионные;
  • литий-полимерные.

Первый в списке тип обладает эффектом памяти, а значит их при эксплуатации нужно разряжать до конца и только после этого включать в сеть через зарядное устройство.

Среди аккумуляторных источников энергии встречаются следующие размеры:

Аккумуляторы таблеточного вида можно найти только в специализированных магазинах слуховых аппаратов.

Емкость заряда указывается на батарейке крупными цифрами. Такой показатель колеблется от 150 до 6500 мАч.

Чем он больше, тем дольше прослужит аккумуляторный элемент. При этом, стоимость АКб с большими показателями на порядок выше.

Как найти аккумулятор среди батареек

Чтобы определить, какие батарейки можно заряжать в зарядном устройстве, нужно сначала научиться отличать аккумуляторы от обычных солевых.

Эти два вида имеют следующие различия:

  1. Внешний вид. На аккумуляторе всегда указывается большими крупными цифрами емкость. Чем больше число, тем дольше он прослужит.
  2. Надписи на иностранном языке. По-английски «перезаряжаемые» – это «rechargeable». А словосочетание “don’t recharge” означает, что данные батарейки обычные, их перезаряжать нельзя.
  3. Маркировка. У аккумулятора имеются аббревиатуры: NiCl, Ni-MN, Zn, HR, ZR, KR. Это обозначения его типа. У солевой в маркировку включены следующие сокращения: R, CR, LR, FR.
  4. Цена. Аккумуляторы в несколько раз дороже обычных батареек, поэтому стоимость представленного экземпляра тоже стоит иметь в виду.

Почему нельзя перезаряжать обычные батарейки

Если задуматься над вопросом, можно ли заряжать обычные батарейки в зарядном устройстве, то однозначно можно ответить следующее: они для такого не предназначены.

Но многих не останавливают предостережения. При этом, некоторые могут даже похвастаться успешным опытом. Почему так происходит? На это есть рациональное объяснение.

Аккумуляторы можно перезарядить потому, что при появлении тока в корпусе из электролита начинают образовываться ионы кислорода и водорода, которые возобновляют работу источника питания.

Обычные батарейки устроены иначе. Чаще всего они солевые, из электролита к электродам поступают ионы, запас которых со временем иссякает.

К тому же, большинство дешевых экземпляров при работе окисляются.

Чаще всего их потенциал удаётся использовать всего лишь наполовину, а после образования корки из диэлектриков они становятся непригодными.

В дорогих вариантах, таких как Duracell и Energizer, производители активно борются с образованиями солей. Поэтому чаще всего эти элементы питания утрачивают свой заряд не менее, чем на 90 процентов.

Когда потребители помещают обычную батарею в зарядное устройство, под действием тока происходит разрушение солевой корки. В результате становится доступен остаточный заряд, который не был израсходован. А самой зарядки источника питания как таковой не происходит.

Нельзя держать обычные элементы в зарядке больше 10 минут или до их сильного накаливания. Иначе могут возникнуть неприятные последствия:

  1. Она зашипит и испортит устройство для зарядки.
  2. При перегреве соляная основа может даже взорваться.
  3. Возможно возникновение короткого замыкания.

Цинковые батарейки (с буквами в маркировке Zn) нельзя заряжать ни в коем случае, так как при подаче тока в них происходит полное разрушение электродов.

Как правильно зарядить АКб

Чтобы аккумуляторы прослужили как можно дольше, нужно внимательно изучить инструкцию, приложенную к самим элементам питания и зарядке.

Важно, чтобы зарядное было правильно подобрано и подходило к многоразовым батарейкам.

Желательно, чтобы процесс возобновления емкости проходил медленно. Так элементы электропитания полноценно зарядятся и продержатся в электронной технике намного дольше.

Нельзя заряжать аккумуляторы при температуре ниже 5 градусов и выше 50 по Цельсию.

Во время зарядки АКб могут нагреться. Это нормально, если они комфортные на ощупь. При более сильном нагреве следует немедленно извлечь устройство из розетки.

Современные аккумуляторные портативные источники питания не обладают эффектом памяти, а значит никаких подготовок совершать не нужно.

Исключение – это никель-кадмиевые, в маркировке которых указано «Ni-Cd».

Если в течение суток аккумуляторы не подзарядились, то их следует утилизировать. Такие источники питания уже вышли из строя.

Для наглядного примера рекомендуем посмотреть видео как зарядить батарейку от зарядного устройства:

Сколько времени заряжать аккумуляторы

Для того, чтобы точно узнать требуемую продолжительность зарядки, лучше всего приобрести устройство с индикатором, указывающим количество заряда в пополняемой батарее.

Некоторые модели показывают количество поступивших в элемент миллиампер. С помощью такой информации можно высчитать процент зарядки простым вычитанием.

К тому же, эти устройства после полной зарядки батарей отключаются. Это помогает сохранить и удолговечить аккумуляторы.

У менее современных моделей в заряженные АКб продолжает поступать ток. Это приводит к износу элемента питания, в результате чего он приходит в негодность.

Если же возможности обновить зарядное устройство просто нет, то всегда можно рассчитать требуемое время с помощью формулы:

Х (часов) = 1,4 •Y (мАч)/Z (мА),

где X – это время подзарядки, Y – емкость аккумулятора, а Z – это ток, проходящий в зарядке.

Коэффициент 1,4 используется для того, чтобы компенсировать теплоотдачу, так как не весь ток уходит только на заряд, а аккумулятор нагревается.

Если АКб имеет заряд энергии 1800 мАч, а ток в зарядном устройстве поступает в размере 150 мАч, то требуемое время вычисляется так:

1,4•1800 мАч/150мА=16,8 часов.

Получается, что для полной зарядки аккумулятора в 1800 мАч требует почти 17 часов. Как видно, рассчитать по формуле продолжительность зарядки совсем не сложно.

Чтобы можно было зарядить батарейку от зарядного устройства, нужно соблюдать все меры безопасности и следовать приложенной инструкции. И тогда портативные источники энергии смогут работать не один год.

Время зарядки пальчиковых аккумуляторов | Таблица

Пальчиковые аккумуляторы внешне напоминают обычные батарейки, но в отличие от них способны перезаряжаться и служат годами. Но срок службы таких элементов питания может уменьшиться из-за глубокого разряда, хранения в разряженном состоянии, перезаряда и других вредных факторов. Поэтому важно знать, сколько времени нужно заряжать пальчиковые аккумуляторы, и соблюдать этот параметр.

Если заряжать аккумуляторы меньше положенного времени, они не успеют восполнить запас емкости и при последующей работе быстро разрядятся. Превышение времени заряда неопасно, если аккумулятор имеет плату защиты, которая при достижении максимального напряжения отключает его от питания, не допуская перезаряда. Но для незащищенных элементов питания перезаряд опасен – он может привести к сокращению ресурса или полному выходу элементов питания из строя.

Сколько заряжаются пальчиковые аккумуляторы

Время полной зарядки аккумулятора можно рассчитать, разделив его емкость на зарядный ток, и умножив полученное значение на коэффициент из диапазона 1,2–1,6. Подходящий коэффициент зависит от типа элемента питания, а если он неизвестен, то в расчете используется усредненное значение 1,4.

Точное время зарядки элементов питания указывается в инструкции к ним. Понять, что аккумулятор заряжен, позволяют данные на дисплее или индикаторы на зарядном устройстве. Обычно в процессе подзарядки горит красный индикатор, а когда уровень заряда восполнен – зеленый. Если пальчиковые аккумуляторы не заряжаются, причина неполадок может быть связана с самими элементами питания или с зарядным устройством.

Ниже приведена таблица времени зарядки пальчиковых аккумуляторов:

Типоразмер

Емкость, мАч

Стандартны режим зарядки

Предельно допустимый ток разряда, А

Предельно допустимый ток заряда, А

АА

2000

200 мА ≈ 10 ч

10

2

АА

2100

200 мА ≈ 10–11 ч

15

2

АА

2500

250 мА ≈ 10–11 ч

20

2,5

АА

2750

250 мА ≈ 10–12 ч

10

2

ААА

800

100 мА ≈ 8–9 ч

5

0,8

ААА

1000

100 мА ≈ 10–12 ч

5

1

1/3 АА

250

25 мА ≈ 14–16 ч

0,75

0,25

2/3 АА

700

100 мА ≈ 7–8 ч

1

0,5

1/3 ААА

160

16 мА ≈ 14–16 ч

0,48

0,16

2/3 ААА

400

50 мА ≈ 7–8 ч

1,2

0,4

FLAT

850

100 мА ≈ 10–11 ч

3

0,5

2/3 A

1100

100 мА ≈ 12–13 ч

3

0,5

2/3 A

1200

100 мА ≈ 13–14 ч

3

0,5

2/3 A

1300

100 мА ≈ 13–14 ч

3

0,5

2/3 A

1500

100 мА ≈ 16–17 ч

3

1

4/5 A

2150

150 мА ≈ 14–16 ч

10

1,5

A

2700

100 мА ≈ 26–27 ч

10

1,5

Sub C

4200

420 мА ≈ 11–13 ч

35

3

Sub C

4500

450 мА ≈ 11–13 ч

35

3

4/3 A

4000

500 мА ≈ 9–10 ч

10

2

C

5000

500 мА ≈ 11–12 ч

20

3

D

10 000

600 мА ≈ 14–16 ч

20

3

На практике длительность заряда примерно до 20% может отличаться от табличных или расчетных значений.

Факторы, влияющие на время зарядки аккумулятора

Время зарядки аккумуляторов зависит от исходного уровня разряженности, зарядного тока, температуры воздуха в помещении и других факторов. На начальном этапе идет быстрый заряд, но постепенно ток зарядки уменьшается. Признаком заряженности элемента питания является снижение принимаемого тока до 2–3 мА на каждый Ач емкости. Дальнейшее доведение уровня заряда до максимума осуществляется малыми токами еще примерно на протяжении часа.

Заряжать элементы питания желательно при комнатной температуре – около 20 °С. При меньшей температуре длительность процесса зарядки возрастает, а при минусовых значениях заряжать аккумуляторы нельзя. После работы на морозе элементы питания нужно вначале выдержать в помещении с плюсовой температурой около часа и только после этого заряжать. Желательно использовать зарядные устройства с функцией термокомпенсации – изменения напряжения с учетом внешней температуры.

Типы подзарядки аккумуляторов

Зарядный ток измеряют в единицах С, т. е. по отношению к величине емкости элемента питания. Например, для аккумулятора емкостью 3000 мАч ток заряда 1С равен 3000 мА, а 0,1С – 300 мА. По скорости зарядка бывает:

  1. капельная – производится током 0,1С;
  2. быстрая – осуществляется током около 0,3С;
  3. ускоренная – выполняется током 0,5–1С.

Иногда наблюдается неравномерный заряд пальчиковых аккумуляторов в батарее. В таких случаях используется выравнивающий заряд. Он актуален при разбросе напряжения на элементах питания более 1%.

О том, как сделать Power Bank своими руками из литий-ионных аккумуляторов типоразмера 18650, читайте здесь.

▶▷▶▷ зарядное устройство пальчиковые аккумуляторы схема

▶▷▶▷ зарядное устройство пальчиковые аккумуляторы схема
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:09-08-2019

зарядное устройство пальчиковые аккумуляторы схема — Самодельное зарядное устройство для пальчиковых аккумуляторов generatorexpertsruelektrogeneratorysamodelnoe Cached Зарядное устройство для пальчиковых аккумуляторов aaпредставляет собой прибор, генерирующий постоянный ток, заряжая мощностью до 3 Ач При изготовлении использовалась самая обычная, даже Зарядное устройство-для пальчиковых аккумуляторов в авто avtosxemacomshema361-zaryadnoe-ustroystvo-dlya Cached Такое зарядное устройство не содержит транзисторов и стабилизаторов, да и нет нужды в них, поскольку выходное напряжение само собой уже стабильное, хотя при желании схема может быть дополнена линейным Зарядное Устройство Пальчиковые Аккумуляторы Схема — Image Results More Зарядное Устройство Пальчиковые Аккумуляторы Схема images Зарядные устройства для пальчиковых аккумуляторов типа ААА и АА generatorexpertsruelektrogeneratorydlya-palchikovyx Cached И этому есть вполне реальные объяснения Во-первых, зарядное устройство считается универсальным и способно заряжать аккумуляторы разных химических составов и размеров Зарядка аккумуляторов АА своими руками Зарядка пальчиковых texnicrukonstrzarydzaryd008zaryd008html Cached Если в используете различные устройства в которых все еще используются пальчиковые батарейки, то их приходится часто менять, например в металл детекторе или GPS-Глонас туристическом навигаторе eTrex Зарядные устройства для батареек, пальчиковых аккумуляторов bestbatterycomuachargers Cached Покупая аккумуляторы , не стоит забывать о такой вещи, как зарядное устройство для них Ведь без зарядного устройства использование аккумуляторов невозможно Зарядные устройства для аккумуляторов 18650, 14500, 26650 batterexcomuachargersli-ion_chargers Cached Зарядные устройства для аккумуляторов 18650, 14500, 26650, CR123a, 16340 и других li-ion аккумуляторов Зарядные устройства для аккумуляторов аа и ааа, зарядное bestbatterycomuachargersaa_aaa_chargers Cached Зарядное устройство Extradigital BM110 можно использовать для заряда, разряда, тестирования и восстановления Ni-Mh и Ni-Cd аккумуляторов типоразмера АА ААА ( пальчиковые и минипальчиковые аккумуляторы ) Зарядное устройство для аккумуляторов АА и ААА batterexcomuachargersaa_aaa_chargers Cached Зарядное устройство PowerPlant PP-EU204 позволяет заряжать, разряжать, тестировать ёмкость аккумуляторов 18650, 26650, 14500, 16340, 18350 и других типоразмеров Li-ion, а также NiMHNiCd АА и АААPowerPlant PP-EU204 имеет USB Ремонт зарядного устройства для пальчиковых батареек masterpaikiruremont-zaryadnogo-ustroystva-dlya Cached Что же делать, если зарядное устройство для аккумуляторов не работает, не заряжает пальчиковые аккумуляторы ? Отвечу как можно подробнее, в виде инструкции про ремонт зарядного устройства Зарядное устройство для батареек: какие бывают, их виды и akkummastercomvidy-akkumulyatoryakkumulyatory Cached Зарядное устройство для батареек Зарядное устройство для батареек это необходимость, если вы сторонник экономического и рационального подхода к энергетике Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 4,610

  • зарядное у
  • стройство пальчиковы
  • пальчиковые аккумуляторы схема

  • не заряжает пальчиковые аккумуляторы ? Отвечу как можно подробнее
  • тестировать ёмкость аккумуляторов 18650
  • зарядное bestbatterycomuachargersaa_aaa_chargers Cached Зарядное устройство Extradigital BM110 можно использовать для заряда

Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд зарядное устройство пальчиковые аккумуляторы схема Поиск в Все Картинки Ещё Видео Новости Покупки Карты Книги Все продукты Картинки по запросу зарядное устройство пальчиковые аккумуляторы схема Самодельное зарядное устройство для пальчиковых generatorexpertsrusamodelnoe Особенности самодельного зарядного устройства для пальчиковых аккумуляторов , схемы работы и прочее Зарядка аккумуляторов АА своими руками Зарядка wwwtexnicrukonstrzarydhtml Можно конечно купить и отличное готовое устройство смотри фотку выше, Причем схема ЗУ для пальчиковых батареек очень простая и практически не нуждается в наладке и регулировке Зарядка для пальчиковых аккумуляторов экономим апр Зарядка для пальчиковых аккумуляторов экономим баксов Виталий Зленко Loading myoutubecom Зарядное устройство для портативных аккумуляторов Рейтинг голоса фев Простое зарядное устройство для двух портативных Решил повторить эту схему , но сделать зарядное устройство для Поскольку различные пальчиковые аккумуляторы СХЕМА ЗАРЯДНОГО УСТРОЙСТВА ДЛЯ АККУМУЛЯТОРА На фотографиях показано зарядное устройство для пальчиковых аккумуляторов , собранное по данной схеме в ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ БАТАРЕЕК радиосхемы Схемы и радиоэлектроника ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ БАТАРЕЕК, Схемы зарядных читайте на портале Простое малогабаритное автоматическое зарядное scheme s charger nicd Простое малогабаритное автоматическое зарядное устройство для пальчиковых аккумуляторов Oпубликовано множество схем устройств для зарядки никелькадмиевых пальчиковых Зарядка для аккумуляторов АА и ААА проще простого! Drive driveruc Короче говоря самое простое устройство зарядки аккумуляторов типа АА или ААА своими руками по Один из этих типов точно взорвется, если использовать зарядку по вашей схеме Самодельное зарядное устройство для аккумуляторов аа с samodelkainfosamodelnoezaryadnoe Рейтинг , голосов мар Схема самодельного зарядно разрядного устройства для заряда NiMh и Ni Ca установлены под формфактор АА в простонародье пальчиковых аккумуляторов , если Автоматическое умное зарядное устройство для zipru zipruhomesmart_ charger htm апр заряда NiMH аккумуляторов формата АА пальчиковые и ААА восстановление ёмкости аккумуляторов , потерянной Схема зарядного устройства , предлагаемого здесь, Зарядные устройства РадиоКот radiokotrucircuit charger USB зарядное устройство для LiIon аккумуляторов Зарядное устройство для пальчиковых аккумуляторов Автоматическое умное зарядное устройство для Pinterest pinterestru зарядное устройство для пальчиковых аккумуляторов АА Радиотехника, электроника и схемы своими руками Схема зарядного устройства БАТАРЕЙКУРФ батарейкурф shema zaryadnogo Схема зарядного устройства , представленная в данной статье на Батарейку рф, Пальчиковые аккумуляторы и батарейки АА ААА Ток заряда в номинальной емкости АКБ годится для подзарядки аккумуляторов типа Простое зарядное устройство для NiMH аккумуляторов istochnikpitaniaru_Nov_sxemht Простое зарядное устройство для NiMH аккумуляторов простым зарядным устройством для никелевых пальчиковых аккумуляторов ИМС А включена по схеме стабилизатора тока Зарядное устройство анализатор NiMhNiCd аккумуляторов cxemnetmcmcphp Проект зарядного устройства анализатора NiMhNiCd аккумуляторов на Схема зарядного устройства СМ Зарядное устройство для пальчиковых батареек Радиоаматор Заряжаем АА, ААА и другое цилиндрическое и Habr май Вовторых, аккумуляторы формата АА и ААА как Швейцария планирует унифицировать зарядные устройства для телефонов к Схема с радио требует АА Зарядные устройства для пальчиковых аккумуляторов фев Схема такого зарядного устройства , предназначенного для одновременного заряда двух Зарядное устройство для батареек схема Полезные freesellerruzaryadnoe мар Схема устройства для зарядки пальчиковых аккумуляторов и батареек которое можно сделать Зарядное устройство для аккумуляторов Меандр meandrorg зарядное устройство для май Зарядное устройство от телефона для пальчиковых аккумуляторов для автомобильного аккумулятора , схема простейшего зарядного устройства для автомобильного Выбираем лучшие зарядное устройство для пальчиковых generatorvoltrupodbiraemzaryadnoe Рейтинг голосов Зарядка для пальчиковых аккумуляторах Схема зарядного устройства для Li Ion аккумуляторов достаточно Как сделать зарядное устройство для батареек ААА своими авг Но зарядки для аккумуляторов все чаще продаются китайские и поэтому срок их службы очень Зарядное устройство для NiCd и NiMh аккумуляторов на мар Зарядное устройство для NiCd и NiMh аккумуляторов на Схема рассчитана на зарядку одного аккумулятора , Зарядное устройство для пальчиковых аккумуляторов Зарядные устройства ПаятельРу Все электронные схемы wwwpayatelru charger s На рисунке показана схема зарядного самодельного устройства для зарядки пальчиковых аккумуляторов типа Скоростное зарядное устройство HiSpeed Expert Для duracellru charger durace Узнайте cамое быстрое зарядное устройство Duracell заряжает всего за минут, после чего аккумулятор может работать до часов FAQ Свяжитесь с нами Карта сайта Постановления и условия О файлах cookies Зарядное устройство для пальчиковых аккумуляторов в авто irucisruzarjadnoeustrojstvodlja Зарядное устройство для пальчиковых аккумуляторов в авто irucis Комментарии к Несложная и надежная схема выручит в любой ситуации, разглядим саму схему Зарядка для пальчиковых аккумуляторов Блоки питания Киберфорум wwwcyberforumruthread Приветствую! Подскажите начинающему несложную удобную схему зарядки для пальчиковых Схемы зарядных устройств Elworu Цифровое зарядное устройство для аккумуляторов автомобилей, мотоциклов, мопедов и другой Схема и документация солнечного света в электричество для зарядки пальчиковых АКБ схема автоматического зарядного устройства для одного wwwtenisklubmojsiskhema дек схема автоматического зарядного устройства для одного пальчикового аккумулятора Схема Схема зарядного устройства для трех пальчиковых июл В предлагаемой схеме зарядного устройства для пальчиковых аккумуляторов типоразмера АА Схема для зарядки пальчиковых аккумуляторов Архив Форум CQHAMRU wwwcqhamruforumthtml дек Нужна схема для зарядки аккумуляторов по Желательно, чтобы схема управлялась Да в том то и дело, что мне нужно встроить зарядку в готовое устройство , Простое универсальное автоматическое зарядное Схема её работы довольно Умный зарядник для аккумуляторов ААААА La Crosse BC wwwphotorurupagephp?vrub Мой выбор пал на умное зарядное устройство для пальчиковых аккумуляторов Technoline BC оно же La Проверка аккумуляторов типа АА и ААА , В Ремонт wwwremcomplektruarticles?p Вставляем аккумулятор в зарядное устройство соблюдая полярность _ и _ по ниже приведенной схеме Зарядное устройство для пальчиковых аккумуляторов beginesxemaru?p окт Предлагаемая схема может использоваться для зарядки пальчиковых аккумуляторов самой Зарядное устройство АА Творим После Работы wwwafterworkcomuazaryadnoe фев В последнее время практически все зарядные устройства для аккумуляторов автоматические Электрический аккумулятор Википедия Зарядное устройство Duracell, позволяющее заряжать как обычные пальчиковые аккумуляторы видны ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ПАЛЬЧИКОВЫХ БАТАРЕЕК wwwradiokonstnarodruzar_ustr_pa ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ПАЛЬЧИКОВЫХ БАТАРЕЕК Абрамов Сергей г Схема зарядного устройства для двух однотипных аккумуляторов приведена на Рис Внешний вид фото Ремонт зарядного устройства для пальчиковых батареек Рейтинг голосов дек Конечно провести ремонт зарядного устройства из Китая не работает, не заряжает пальчиковые аккумуляторы ? После вскрытия видна супер схема понижающий Зарядные устройства для стандартных аккумуляторов Зарядное устройство аккумуляторов Panasonic Eneloop Cells Charger BQ CCE Panasonic Eneloop Пальчиковых АА аккумуляторов , или одного или двух аккумуляторов Зарядные устройства , аккумуляторы , гальванические wwwdiagramcomualistshtml Зарядные устройства , аккумуляторы , гальванические элементы устройствам, аккумуляторам , гальваническим элементам; схемы зарядных устройств; устройство для пальчиковых аккумуляторов Зарядное устройство для Зарядные для пальчиковых батареек Радиопилюля radiopillnetloadzarjadnye автора Радиопилюля Главная Каталог схем Зарядные устройства Зарядные для пальчиковых батареек Зарядные устройства купить зарядное устройство eldoradorucat Купить зарядное устройство в рассрочку или в кредит Поддерживаемые типоразмеры аккумуляторов Зарядное устройство анализатор NiMhNiCd аккумуляторов wwwradiomanportalruindexshtml ноя В конце концов, за основу зарядного устройства в дальнейшем ЗУ была взята схема с , Какие аккумуляторы ААААА и зарядное устройство Рейтинг , голоса янв Зарядные устройства для аккумуляторов ААААА Делятся на три категории аккумуляторов Преимущества такой схемы Питается от пальчиковых аа вв Какие Батарейки схема Аккумулятор из литий ионных батареек shema batarejki she Делаем самодельное зарядное устройство для пальчиковых аккумуляторов Батарейки схема NiZn Никель цинковые АА аккумуляторы storemenru storemenruniznааhtml Есть специальные универсальные зарядные устройства , которые подходят Всем нам доводилось вставлять в фотоаппарат пальчиковые аккумуляторы , и не редко Схема зарядного устройства собрана таким образом, что Зарядное устройство для пальчиковых аккумуляторов в https схема авторф зарядное Зарядное устройство для пальчиковых аккумуляторов в авто Вт Июл Просмотров компонентов Простая и надежная схема выручит в любой ситуации, рассмотрим саму схему Аккумуляторы и зарядные устройства eneloop Panasonic Совершив единовременную покупку набора аккумуляторов и зарядного устройства , комплект можно будет схемы автоматических зарядных устройств для wwwapartindependenciacomar мар browser window Download Самодельное зарядное устройство для пальчиковых аккумуляторов Запросы, похожие на зарядное устройство пальчиковые аккумуляторы схема зарядка пальчиковых аккумуляторов ремонт зарядного устройства для пальчиковых аккумуляторов зарядка пальчиковых аккумуляторов от usb зарядка аккумуляторов аа от usb зарядное устройство для пальчиковых аккумуляторов на микроконтроллере зарядное устройство v своими руками самодельное зарядное устройство для nimh аккумулятора зарядка аккумулятора в След Войти Версия Поиска Мобильная Полная Конфиденциальность Условия Настройки Отзыв Справка

зарядное устройство пальчиковые аккумуляторы схема

Как правильно заряжать пальчиковые аккумуляторы?

Сколько по времени нужно заряжать аккумуляторы АА?

Сколько заряжаются пальчиковые аккумуляторыТипоразмерЕмкость, мАчСтандартны режим зарядкиАА2500250 мА ≈ 10–11 чАА2750250 мА ≈ 10–12 чААА800100 мА ≈ 8–9 чААА1000100 мА ≈ 10–12 чЕщё 18 строк

Сколько по времени нужно заряжать пальчиковые аккумуляторы?

Продолжительность заряда батарей находится в пределах 4-20 часов, не более и не менее того. Если время зарядки меньше 4 часов: полноценное зарядное устройство, подающее аналогичные токи, обязано автоматически прекратить подачу электротока. После этого аккумулятор можно извлечь и использовать.

Нужно ли заряжать аккумуляторные батарейки после покупки?

Помните, что сразу после приобретения он должен полностью разрядиться. После этого проводится зарядка, которая занимает достаточное количество времени. Ни в коем случае нельзя прерывать зарядку. После полной зарядки, устройство необходимо вновь разрядить.

Можно ли заряжать батарейки типа АА?

Обычные (читай, плохие)

Такие зарядки как правило продаются под брендом производителя аккумулятора и умеют только заряжать аккумуляторы. … Во-вторых, аккумуляторы формата АА и ААА — как правило, NiMh. Это значит, что данные аккумуляторы обладают эффектом памяти.29 мая 2018 г.

Сколько нужно заряжать аккумуляторные батарейки 1000?

Сколько времени заряжать аккумуляторные батарейкиЕмкость элементовМаркаСтандартный режим зарядки2750 мА/чAA250 мА ~ 10-12 часов800 мА/чAAA100 мА ~ 8-9 часов1000 мА/чAAA100 мА ~ 10-12 часов1000 мА/чААА600 мА ~ 1час 40 минЕщё 22 строки

Сколько по времени нужно заряжать аккумулятор?

Сколько заряжать автомобильный аккумулятор? АКБ считается полностью заряженной в том случае, когда начинается закипание электролита. Считается, что среднее время зарядки автомобильного аккумулятора – в пределах 8-10 часов.

Сколько времени нужно заряжать аккумуляторные батарейки 1300?

Сколько времени заряжать аккумуляторные батарейкиЕмкость элементовМаркаСтандартный режим зарядки1100 мА/ч2/3 A100 мА ~ 12-13 часов1200 мА/ч2/3 A100 мА ~ 13-14 часов1300 мА/ч2/3 A100 мА ~ 13-14 часов1500 мА/ч2/3 A100 мА ~ 16-17 часовЕщё 22 строки

Сколько нужно заряжать аккумуляторные батарейки 2100?

Данный аккумулятор GP 2100 mAh, NiMH является восстанавливаемым источником питания для многих мобильных устройств. Универсальный элемент типа АА обладает ёмкостью 2100 мАч, номинальным напряжением 1,2В, время зарядки составляет 14 часов.

Как проверить есть ли заряд в батарее?

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

  1. Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
  2. Установить предел измерения, равный 20В.
  3. Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
  4. Снять показания тестера.

Как можно зарядить аккумуляторные батарейки?

Чтобы зарядить батарею:

  1. Подключите к выводам блока питания полюсы – плюс к плюсу, минус к минусу. …
  2. В таком состоянии необходимо зарядить батарейку до тех пор, пока он не нагреется до температуры 50ºС. …
  3. Подождите, пока элемент питания не остынет естественным образом.

Сколько раз можно заряжать аккумуляторные батарейки?

Подзаряжаемые батареи (аккумуляторы) можно повторно заряжать и использовать, в зависимости от характера применения, от 500 до 1000 раз. К обычным аккумуляторным батареям относятся никель-металлгидридные (NiMH), никель-кадмиевые (NiCd) и литий-ионные (Li-ion) аккумуляторы.

Можно ли заряжать алкалиновые батарейки GP?

Согласно официальной инструкции, алкалиновые батарейки не пригодны к повторной зарядке. Информация об этом указана на упаковке, обозначается либо пиктограммой, либо надписью. Иногда встречаются советы восстановить работоспособность одноразовых элементов питания с помощью подключения их к зарядному устройству.

Какие батарейки можно заряжать повторно?

Повторной многократной зарядке можно подвергать только аккумуляторы.

Виды аккумуляторных батареек

  • никель-кадмиевые;
  • никель-металлогидридные;
  • никель-цинковые;
  • литий-ионные;
  • литий-полимерные.

Сколько нужно заряжать аккумуляторные батарейки?

Аккумуляторные батареи уже давно стали прекрасной альтернативой одноразовым элементам питания. Это более экономно и удобно – риск, что в самый неподходящий момент устройство выключится из-за севшей батареи, сводится к минимуму. Однако зарядка аккумуляторов требует определенных знаний и опыта, чтобы не испортить элементы и оборудование.

Мы собрали всю необходимую информацию относительно технологии зарядки. Вы получите ответы на все основные вопросы, в том числе, сколько времени заряжать аккумуляторные батарейки и другие.

Какие батареи подлежат зарядке?

Выделяют две категории элементов питания: одноразовые и перезаряжаемые. Первые категорически нельзя вставлять в зарядное устройство. Последствия могут быть достаточно плачевными. Если вам повезло, то ничего не произойдет. При меньшем везении:

  • батарея перегреется, загорится или взорвется;
  • корпус элемента разорвет и электролит выльется;
  • оборудование или электросеть замкнет.

Именно поэтому важно знать не только, сколько заряжать аккумуляторные батарейки АА, но и уметь отличать их. А это иногда непросто с учетом того, что формы одно- и многоразовых батареек одинаковые, и отличаются только в зависимости от типа. Отличить аккумуляторы можно по следующим признакам:

  • на корпусе должна присутствовать надпись «rechargeable», что разрешает многоразовую зарядку. Если же вы обнаружили надпись «do not recharge», то перед вами элемент однократного использования.
  • указана емкость АКБ в виде цифровой надписи и приписки mAh (к примеру, 2500 mAh).
  • при тесте мультиметром элемент показывает напряжение 1,2 V, что соответствует большинству аккумуляторов.

Последний способ хорош тем, что он помогает определить тип батареи, даже если надписи на ней полностью стерлись.

Сколько нужно заряжать аккумуляторные батарейки?

Гарантия результата зависит от того, насколько грамотно вы подойдете к решению этого вопроса. И время заряжания является одним из ключевых параметров. Оно рассчитывается по специальной формуле, которая выглядит следующим образом:

Время зарядки = поправочный коэффициент * емкость батареи / ток ЗУ

К примеру, ответ на вопрос, сколько заряжать аккумуляторные батарейки 1000, при выставленном на ток 200 мА ЗУ будет выглядеть следующим образом: х = 1,4 * 1000/200 = 7 часов. Коэффициент поправки необходим из-за того, что в процессе работы зарядного устройства часть тока расходуется на нагревание элемента.

Чтобы понять, сколько заряжать аккумуляторные батарейки 2700, нужно подставить в формулу соответствующие данные: х = 1,4 * 2700/500 = 7,56 часов, – если зарядка будет происходить током в 500 мА.

Рассчитывать параметры можно самостоятельно, а можно при помощи онлайн-калькуляторов, где нужно просто подставить данные и получить готовые расчеты. Стоит добавить, что реальная скорость зарядки может отличаться от расчетной, поскольку на неё влияет химический состав аккумулятора, температуры окружающей среды, остаточного заряда.

Важные моменты зарядки

Первое, на чем мы хотим акцентировать внимание – каждый аккумулятор имеет свой эксплуатационный ресурс. Для никель-кадмиевых устройств он составляет 1000-1500 циклов, для литиевых и некоторых других современных достигает 4000 циклов. Чтобы не считать количество использований, можете просто запомнить, что батарейка в среднем служит до трех лет. Это лучший ответ на вопрос, сколько раз можно заряжать аккумуляторные батарейки ААА и АА.

Что касается других рекомендаций, то здесь следует указать, что:

  1. После покупки элементов питания стоит провести их «тренировку», то есть 3-4 раза повторить разряд до 0% и следом заряд до 100%. Это позволяет вывести их на оптимальный режим работы.
  2. Лучше забыть о привычке «подзаряжать» батареи, которые еще не до конца разрядились. Они обладают «эффектом памяти», из-за чего такими действиями только испортите свое имущество, а вопрос «сколько по времени заряжать аккумуляторные батарейки», сменится на где купить батарейки новые.
  3. Оптимальное время зарядки составляет 4-20 часов. Заряжание быстрее может отрицательно сказаться на работоспособности элемента, медленнее – утомит вас ожиданием.
  4. Когда аккумуляторы находятся в ЗУ и заряжаются, крайне не рекомендуется отключать их от сети даже для того, чтобы подключить в другую розетку.

И заключительный совет состоит в том, что при покупке зарядного устройства не стоит экономить. Лучше немного доплатить и получить мультифункциональное оборудование, которое будет работать с батареями разных типов и с отличными характеристиками, чем вы столкнетесь с ситуацией потребности в еще одном ЗУ. А уже отработавшим свое элементам понадобится утилизация батареек.

какие выбрать в 2021 году • Проверено лично!

А теперь поговорим о других аккумуляторах и зарядных устройствах, отличительной характеристикой которых будет конструктивная цена. Остановимся на характеристиках аккумуляторов и минимально необходимом функционале зарядных устройств.


Зачем написана статья об аккумуляторах и зарядных устройствах NiMH

Я много лет пользовался Вартой, Дураселлами и ГП и различным Китаем, а на Eneloop перешел в далёком 2013-м году, сразу после покупки зарядки Лакросс взамен почившей «крутой четырехканальной» от Duracell. С помощью La Crosse я увидел ту кашу, которую из себя представляли мои «фирменные» батарейки после дураселовской зарядки — разброс по емкости от 600 до 2200мАч и потеря 30% заряда в течение первых суток.

Единственные аккумуляторы, емкость которых совпадала с номиналом (удивительно) и которые нормально держали заряд, были купленные в 2010 году Sanyo Eneloop и Gsyuasa Enitime. Погуглив, я выяснил, что обе марки изготовлены по стандарту LSD. Погуглив еще немного я нашел, что уже существуют HR–3UTGA и HR–3UTGB, которые еще лучше держат заряд. Вот на последние я тогда и перешел, рассудив, что оригинал всегда лучше клона. Gs Yuasa Enitime начали терять ёмкость только в конце прошлого года (через 10 лет после покупки), а Sanyo исправно служат по сей день.

Таким образом, в 2013-м году я купил первую умную зарядку La Crosse BC 700 и сделал первый тестовый цикл, а сейчас у меня целая лаборатория с десятком высокоточных измерительных устройств. Я постоянно обновляю парк и слежу за новинками, поэтому могу не просто рассуждать об аккумуляторах, а оперировать цифрами на основании их тестирования и использования в полевых условиях. Тестирование аккумуляторов и зарядных устройств стало моей второй профессией, через испытательный стенд прошли сотни аккумуляторов, десятки зарядных устройств, и я хочу поделиться с вами своими наблюдениями.

Аккумуляторы АА и ААА: какие лучше

Аккумуляторы размеров АА и ААА делятся на три категории, «фирменные», «китайские» и LSD (low self–discharge). Первые две категории можно объединить в одну под названием «барахло». Не стоит смотреть на громкое имя типа Дураселл или Енерджайзер и цифры 3000Mah — это всё аккумуляторы, назовем так, мгновенного использования. Зарядил, тут же вставил в устройство, отщелкал (или отсветил), снова вставил в ЗУ. Эти аккумуляторы очень быстро саморазряжаются, даже без нагрузки (до 20% в первые сутки и до 50% за первую неделю), не умеют отдавать высокий ток и очень быстро дохнут (сто циклов заряд–разряд и в мусор), и самое противное, что у аккумуляторов из одной коробки характеристики могут отличаться вдвое.

LSD аккумуляторы имеют низкий саморязряд и высокую токоотдачу. Они дороже, на них написаны цифры в два раза меньше, чем на образцах из первой категории, но зато это честные цифры и больше 1000 циклов заряд–разряд. LSD аккумы хороши еще тем, что их можно использовать в малопотребляющих или редкоиспользуемых устройствах (часы, пульты, фонари и т. п.) — за год саморазряд составляет всего 10%. Лучшими из аккумов второй категории являются аккумуляторы Eneloop. Интересный факт: в топовых зарядных устройствах фирмы SkyRC присутствует отдельная программа для зарядки аккумуляторов Eneloop. По сути,  такая же, как для зарядки обычных NiMH аккумуляторов, но она подразумевает зарядку большими токами. Аккумулятор Eneloop спокойно зарядится за один час током в 2А, от которого обычные никелевые аккумуляторы просто вскипят.

Полезные ссылки

Зарядные устройства для аккумуляторов АА/ААА

Делятся на три категории: «фирменные», «китайские» и хорошие. Первые две категории объединяем в одну. Зарядки от Дурасела, Варты, Энерджайзера и т.п. — это тот же самый ширпотреб, что и двухдолларовые зарядки с Gearbest, только в пять раз дороже. Даже четырехканальные не умеют делать ничего, кроме заряда. А что еще нужно? Контроль. Как я сказал выше, у плохих аккумуляторов уже из коробки характеристики могут отличаться вдвое. Но и у хороших (напоминаю, это аккумуляторы LSD) характеристики начинают скакать через какое–то время использования, например. Представь, что ты поставил во вспышку 4 аккумулятора, о которых ты доподлинно знаешь только одно: они заряжены полностью. Но вот беда, три аккума имеют номинальную ёмкость, а четвертый ты когда–то случайно уронил и его емкость снизилась наполовину. Вставляешь во вспышку, а она перестает включаться через 20 снимков. Конец батарейкам, думаешь ты и выбрасываешь в мусорку весь комплект, хотя мог бы докупить один аккум и пользоваться комплектом еще много лет.

Так вот, хорошие ЗУ умеют показывать, насколько разряжен каждый аккумулятор, сколько в каждый «залили» при зарядке, считать емкость каждого аккумулятора, а самые лучшие могут даже её восстанавливать. Лучшим из недорогих зарядных устройств для аккумуляторов АА и ААА на сегодняшний день является SKYRC NC1500, а из универсальных — Opus BT-C3100 V2.2.

«Народные» Liitokala Lii-500S, Lii-600 и прочие — на любителя. По клику на название откроются обзоры этих устройств, из них вы поймете, почему я их не рекомендую.

Существуют более универсальные зарядные устройства. Например, SkyRC B6 nano. Его плюс — возможность заряжать что угодно и как угодно, от зарядки аккумуляторов радиоуправляемых моделей до свинцово-кислотных автомобильных и литиевых аккумуляторов фотокамеры и мобильного телефона. Минус — излишняя универсальность сильно усложняет устройство, ну и вообще, для полноценного использования требуется базовое понимание основ электротехники, и нужно докупать дополнительные провода с разъемами и гнёзда под каждый размер аккумулятора.

Королем зарядок для аккумуляторов всех (вообще всех) типоразмеров на сегодняшний день является SKYRC MC3000, которая умеет заряжать аккумуляторы типов NiCd, Ni-MH, LiIon, LiFePO4, NiZn в банках размеров C, D, AA, AAA, 18650, 14500, 16340, 32650, 14650, 17670, 10440, 18700, 18350, RCR123, AAAA, 18500, 18490, 25500, 13500, 13450, 16650, 22650, 17500, 10340, 17650, 10500, 26500, 12340, 12500, 12650, 14350, 14430, 16500, 17350, 20700, 21700, 22500, 32600, Sub-C. Помимо этого, MC3000 имеет интерфейс Bluetooth, и может показывать состояние батарей прямо на вашем смартфоне. Из-за высокой цены не снискал особой популярности, но это устройство гарантирует максимально комфортные условия зарядки и, соответственно, максимальный срок службы для ваших аккумуляторов.

Рекомендации по выбору аккумуляторов АА и ААА

  1. Xiaomi ZMI ZI7 и ZI5. ZI7 это ААА, ZI5 АА. Настоящие LSD аккумуляторы, производятся на заводе Panasonic, там же, где и Eneloop. Можно купить около $4 за штуку.
  2. Из недорогих это зеленый PKCELL, можно купить по полтора доллара. Держит три ампера, что вместе с относительно небольшим саморазрядом позволяет отнести их к классу LSD (смотрите результаты тестирования AA аккумуляторов PKCell 2200).
  3. Конечно же, у известных производителей тоже есть LSD–аккумы. Например, Varta Longlife Ready2Use, Duracell StayCharged или GP ReCyko+. Но они, хоть и стоят дороже, по характеристикам не лучше. Так что их не рассматриваем.
  4. Eneloop и Eneloop Pro — отличные аккумуляторы, но цена тоже немалая.

И, наконец, совет. Основное правило при переходе на хорошие аккумуляторы — выбрать какие–то одни и купить их сразу несколько комплектов, поскольку использование аккумов разных производителей (хоть и одинаковой ёмкости) неэффективно из–за разных характеристик.
Скажем, все они при разряде от номинала до 0.9В (это считается полным разрядом) отдают 2000 мАч, но одни аккумуляторы быстрей разряжаются в промежутке 1,2–1,1 В, а другие в промежутке 1,1–1,0 В. Или они по–разному греются при нагрузке. При установке их в один комплект, из–за разных кривых разряда может возникнуть ситуация, когда один аккумулятор разрядится в ноль и остальные элементы начнут заряжать его в обратную сторону, что приведет к выходу аккумулятора из строя. Сегодня у тебя четыре аккума по 2000мАч, а завтра всего три.

Аккумуляторы и зарядки, актуальные для 2020-го года


Статье уже 6 лет, но я её постоянно актуализирую, поэтому вышесказанное остается верным и для 2019-го. В 2015-м я приобрел зарядное устройство, которое использую до сих пор (по ссылке тестирование и обзор Opus BT-C3100). В версии 2.2 он полностью избавлен от детских болезней и по сей день является оптимальной покупкой. Иногда встречается в продаже под маркой Zeepin с той же маркировкой. Большой плюс Опуса 3100, помимо возможности заряжать одновременно литиевые и никелевые аккумуляторы (для зарядки LiHV и LiFePo4 предусмотрен переключатель 4,2В/4,35В/3,7В), является принудительное охлаждение во время зарядки, что снижает вероятность перегрева банок (а он умеет их заряжать токами до 2 ампер, что подразумевает существенный нагрев). Второй плюс — возможность использования в автомобиле с непосредственным питанием от прикуривателя (12 вольт). Ну и всё остальное тоже на высоком уровне — тренировка, замер внутреннего сопротивления, зарядка постоянным током для лития и -ΔV для никелевых аккумуляторов.

Это устройство превращает ваш вспотевший палец в зарядное устройство для гаджетов

Гибкая тонкая полоска оборачивается вокруг кончика пальца и собирает пот.

Скриншот видео с видео Школы инженерии Калифорнийского университета в Сан-Диего Лесли Кац / CNET

Ученые придумали устройство, которое собирает пот с кончика вашего пальца для выработки энергии.Гибкая тонкая полоска наматывается на кончик пальца, как пластырь, и преобразует химические вещества, содержащиеся в человеческом поту, в небольшое количество электрической энергии. Пальцы постоянно выделяют пот, поэтому устройство может работать без движения мускулов.

«Используя пот на кончике пальца, который вытекает естественным образом независимо от того, где вы находитесь и чем занимаетесь, эта технология обеспечивает чистый прирост энергии без каких-либо усилий со стороны пользователя», — сказал Джозеф Ван, профессор наноинженерии Калифорнийского университета в Сан-Диего и соавтор статьи с описанием продукта, опубликованной во вторник в журнале Joule.

Из лаборатории в ваш почтовый ящик. Получайте последние научные новости от CNET каждую неделю.

Носимые системы с автономным питанием, которые полагаются на биоэнергетические комбайны, часто требуют чрезмерных затрат энергии. Но поскольку для работы этому устройству не требуется никаких физических действий со стороны пользователя, это «шаг вперед к тому, чтобы сделать носимые устройства более практичными, удобными и доступными для обычного человека», — говорит соавтор исследования Лу Инь, доктор наук в области наноинженерии.D. студент Калифорнийского университета в Сан-Диего, говорится в заявлении. Исследователи Калифорнийского университета в Сан-Диего ранее работали над временными татуировками, которые превращают пот в энергию.

Хотя новый продукт может производить электроэнергию, пока еще не время выкидывать ваши запутанные шнуры и привередливые электрические розетки. По словам исследователей, устройство потенциально может питать маломощную электронику, которая работает в диапазоне милливатт, например наручные часы, но пока не подходит для постоянного питания высокопроизводительной электроники, такой как смартфоны.

«Наша цель — сделать это практичным устройством», — сказал Инь. «Мы хотим показать, что это не просто еще одна крутая штука, которая может генерировать небольшое количество энергии, и все. Мы действительно можем использовать энергию для питания полезной электроники, такой как датчики и дисплеи».

Кончики пальцев, каждая из которых имеет более тысячи потовых желез, могут выделять от 100 до 1000 раз больше пота, чем большинство других частей тела. Однако может быть трудно заметить, насколько они потные, поскольку пот обычно испаряется с кончиков пальцев, как только выходит.Это новое устройство собирает их раньше, чем сможет.

Устройство было сконструировано таким образом, чтобы обеспечивать высокую впитывающую способность. Во-первых, пот поглощается и преобразуется в энергию за счет прокладки электродов из угольной пены. Электроды содержат ферменты, которые запускают химические реакции между молекулами лактата и кислорода в поте, генерируя электричество. Под электродами также есть микросхема из пьезоэлектрического материала, которая генерирует больше энергии при нажатии.

Электрическая энергия накапливается в небольшом конденсаторе, когда пользователь потеет или давит на него.Затем его можно использовать для заправки маломощных устройств.

Когда испытуемый спал 10 часов с устройством на кончике пальца, носимое устройство собрало 400 миллиджоулей энергии, что достаточно для обеспечения 24-часовой работы электронных наручных часов (но не умных часов). Исследователи отмечают, что привязка устройств к дополнительным кончикам пальцев генерирует еще больше энергии. Но я все еще обрабатываю новости о том, сколько потовых желез на ОДНОМ пальце, а тем более 10.

Ученые сделали открытие «святого Грааля» для зарядки устройств с помощью тел людей

Ученые изобрели самый эффективный в мире сборщик энергии на теле, способный приводить в действие устройства от кончиков пальцев человека.

Инженеры Калифорнийского университета в Сан-Диего обнаружили, что тонкая гибкая полоска, помещенная на кожу, может генерировать достаточно электричества из пота владельца для питания носимых и других устройств.

Помимо выработки электроэнергии из пота, биотопливные элементы (BFC) могут также получать дополнительную энергию от легкого нажатия пальцами во время таких действий, как набор текста или игра на пианино.

«Мы предполагаем, что это может быть использовано в любой повседневной деятельности, связанной с прикосновением, в вещах, которые человек обычно делал бы на работе, дома, во время просмотра телевизора или еды», — сказал Джозеф Ван, профессор наноинженерии в Калифорнийском университете. Инженерная школа Сан-Диего Джейкобса.

«Цель состоит в том, чтобы это устройство, естественно, работало на вас, и вам даже не приходилось об этом думать».

Профессор Ван и другие авторы исследования, подробно описывающего систему, описали ее как «святой Грааль» сборщиков энергии, поскольку она не полагается на какие-либо внешние нерегулярные источники энергии, такие как солнечный свет или движение.

Кончики пальцев представляют собой идеальное место для полосок, так как в них самая высокая концентрация потовых желез по сравнению с другими участками человеческого тела.

«Выделение большего количества пота на пальцах, вероятно, эволюционировало, чтобы помочь нам лучше держать предметы», — сказал первый соавтор Лу Инь.

«Скорость потоотделения пальца может достигать нескольких микролитров на квадратный сантиметр в минуту. Это значительно по сравнению с другими участками тела, где уровень потоотделения может быть на два или три порядка меньше ».

BFC могут производить 300 миллиджоулей энергии на квадратный сантиметр, что представляет собой значительный шаг вперед для сборщиков электроэнергии на теле, которые ранее полагались на интенсивные упражнения или движения для генерации значительного количества энергии.

В рамках своих экспериментов исследователи использовали это устройство для питания системы определения витамина С, но утверждают, что оно может быть адаптировано для работы с приложениями для здоровья и хорошего самочувствия, такими как глюкометры.

«Мы хотим сделать это устройство более интегрированным в носимые формы, такие как перчатки», — сказал г-н Инь.

«Мы также изучаем возможность включения беспроводного подключения к мобильным устройствам для расширенного непрерывного зондирования. Есть много захватывающего потенциала ».

Исследование было опубликовано в научном журнале Joule во вторник.

Можно ли заряжать смартфон от пальчиковых аккумуляторов. Зарядка мобильного телефона от пальчиковых аккумуляторов

В этой статье мы расскажем, как зарядить мобильный телефон от пальчикового аккумулятора.

Не редко случается так, что вы в дороге вдруг обнаруживаете, что аккумулятор вашего сотового телефона сел, для его зарядки нужна розетка, и вам нужно позвонить, а просто быть всегда на связи.

Что делать в такой ситуации? Часто у процессинговых людей в телефоне две батареи, одна стоит в телефоне, а другая либо в зарядном устройстве «Лягушка», либо уже заряжена и готова к замене. Но они могут поймать свое разочарование, когда из-за длительных «походов в Альпы» сдохнет вторая батарея. Что делать?

Вы можете решить эту проблему. Вся наша жизнь в современную эпоху «заполнена» пальчиковыми батарейками, где их просто нет? Предлагаю варварски забрать у ребенка его игрушку, в которой вы вставляете пальчиковые батарейки и «высасываете» энергию, зарядив аккумулятор сотового телефона. Только осторожно, у ребенка папа!

Для зарядки пятикратного аккумулятора сотового телефона только однопальцевая батарейка типоразмера АА, или ААА (в просторечии — Мизинчиковая) и специальный преобразователь, который от 1.5 вольт дают всего 5 вольт. Впервые с таким зарядным устройством (естественно китайского производства) я встретил в охотничьем магазине Safari. В специальный цилиндрический корпус вставлялась обычная пальчиковая батарейка, а провод с множеством переходников для разных сотовых телефонов. Естественно, телефон-переходник так и не нашел, поэтому сие чудо техники не стал покупать. И мой товарищ купил, и я остался доволен. Вставляем аккум и через полчаса телефон заряжается. Баттерперы смело выбрасывайте в мусорный бак, предварительно убедившись, что он не токсичен и не содержит золота.
Как вы догадались, эту схему мы рассмотрим, а при желании можем собрать самостоятельно.

Преобразователь реализован на интегральной микросхеме Mach756 (MAX731). Ее полным аналогом является наша отечественная микросхема КР1446ПН1. Разница лишь небольшая, у микросхемы MAX756 выходной ток выше — до 200 мА, а у kr1446pn1 он в два раза меньше 100 мА. К тому же КПД «Макс» выше, чем у нашего аналога. Но у нас все лучше — дешевле! Однако это ваше желание использовать какой чип.

Большой мужчина, и согласно статусу и этикету его общества, на банкеты нужно приходить одновременно с женами и любовницами.

Он впервые привел жену и рассказывает: тот на диване — мой начальник, тот — его жена, а у окна — его любовница. Вон стоит во главе дружественной корпорации, рядом с ним его любовница, а за столом — его жена. И выиграл фонтан у нашей хозяйки.

И жена с восторгом в ответ: А наша самая красивая!

На данный момент вот только не пытаюсь эту микросхему придумать.Блок питания и зарядное устройство в порядке. Все остальное как кошка, к которой нечего делать.

Принципиальная схема показана ниже. Схема преобразователя занимает место размером не более одного пальцевого элемента.

Схема работает по принципу импульсного преобразователя с накоплением энергии в зарядном дросселе. Это типовая «бустерная» схема с ШИМ стабилизацией выходного напряжения. На выходе схемы постоянное напряжение 5 вольт. Если схема собрана правильно, никаких настроек не требуется.

Печатная плата по ширине и длине равна размерам штатного элемента питания АА. Размер доски 13 х 51 мм. По краям печатной платы припаяны плоские латунные пружины для зажима в них аккумуляторов. Эти пружины можно взять из батарейного отсека «новой» детской игрушки. Переключатель не используется, аккумулятор вставляется для зарядки телефона и извлекается после его полной зарядки. Преобразователь на микросхеме КР1446ПН1 стабильно работает при падении входного напряжения до 0.8 В, а на MAX756 — до 0,7 В. Поэтому вместо простых пальчиковых батареек можно использовать пальчиковые батарейки. При падении напряжения с 1,4 вольта (номинальное напряжение пальчиковых аккумуляторов) до 0,7-0,8 вольт зарядка просто отключится, и это остаточное напряжение допустимо для аккумулятора, который после очередной зарядки можно использовать в следующий раз.

В конструкции зарядного устройства применены стандартные элементы установки: малогабаритные конденсаторы типа К50-35, я использовал импортные (прошитые), выпавшие из сгоревшей материнской платы компьютера.Дроссель — стандарт ЕС-24 с индуктивностью 18-22 мкГн.

Распечатка устройства и расположение элементов на плате показаны на рисунке.

В качестве выходного разъема можно использовать все что угодно — оторванный от «родного» сетевого адаптера разъем, или товарищеский переходник, «крокодилы» от измерительного прибора и т. д. Для универсальности припаял к плате USB-разъему. Мой «Андроид» с разрядом его аккумулятора до 15%, пока он не зарядится от этого мобильного устройства, требуется около 1 часа (без звонков по телефону) и одна щелочная батарея «Энерджайзер».

Техника не стоит на месте, и для вроде бы простых и понятных задач появляются новые совершенные контроллеры. В настоящее время мне в руки попал NCP1450, на котором я сделал аналогичный преобразователь, но в меньшем габарите.

Иногда происходит сбой зарядки гаджетов. Есть люди, которым интересно попробовать все это. В результате на индикаторе появляется самодельная зарядка для телефона.

Причины создания зарядного устройства своими руками

Как зарядить для телефона? Этот вопрос не волнует многих людей, но только до тех пор, пока они не столкнутся с проблемами, на которые может подняться каждый.

Итак, зачем нам создавать зарядку для телефона?

  • Вышел из строя вывод аккумуляторной батареи телефона — до приобретения новой.
  • Возможность подзарядки телефона там, где нет сети.
  • Возможность создания запасного зарядного устройства.

Наиболее просто решился вопрос, как сделать портативную зарядку для телефона от аккумуляторов.

Делаем портативную зарядку

Как заряжать телефон, если есть аккумуляторы, отсек для них, для них или старый мобильный телефон и удлинитель USB?

Батарейки должны быть типа АА.Кроме того, должен быть в наличии паяльник и тестер.

Берем 4 батареи (желательно большой бак) и вставляем в отсек для них. Тестером измерять напряжение должно быть не менее 5 вольт. Это связано с тем, что современные телефоны можно заряжать от USB-разъема, в котором напряжение составляет 5 В.

От агента расширения USB, которым не жалко пользоваться, отрежьте вилку, подключенную к компьютеру. Изучаем распиновку контактов, вызываем тестера. Находим + и -, остальные провода снимаем прокладку и изолируем.

Носим термоэмбрион на провода и для обеспечения плотного входа в процесс зажигалку. Производим примерку на месте крепления заглушки.

Нам потребуется припаять провода к металлическим заклепкам. Для этого используют паяльную кислоту, которую можно нанести оловянной палочкой, а затем заклепки рельсы.

Паяем провода по их заряду.

Разъем должен быть приклеен к корпусу, предварительно обезжирен или упакован ножевым разъемом и пластиком.

Наносим нагретый клей на корпус и прижимаем. Расплавляя клей, замыкая разомкнутые контакты. Оставшиеся ненужные провода перекусываем и смазываем клеем. При необходимости его можно замаскировать с помощью маркера.

Вставьте батарейки. Это должен быть один и тот же танк. При этом их общая емкость должна превышать такую ​​телефонную батарею.

Изготовление кабеля для зарядки

После изготовления самой зарядки вопрос «Как зарядить для телефона?» Не снимается, потому что нужно сделать кабель.

Отрежьте небольшой разъем USB-кабеля, длина кабеля должна быть полметра.

Аналогично разделяем провода. + И — уже определено, повторить нельзя. Остальные провода кусаются, после чего вставляем термокембрырррик, портимся, рельсим.

Батареи можно заряжать разными предназначенными для них способами. В большинстве случаев также можно использовать зарядные устройства от мобильных телефонов.

Можно не усложнять себе жизнь, а заряжать аккумуляторы в соответствующем зарядном устройстве.

Проверка зарядки

Заряженные аккумуляторы вставьте в бустер, к которому вы подключаете USB-кабель с одной стороны, а с другой стороны подключаете его к телефону и проверяете зарядку.

Через некоторое время напряжение на бустере может упасть, поэтому лучше использовать аккумуляторы большей емкости.

Итак, мы разобрались, как зарядить своими руками.

Беспроводное зарядное устройство

Удлинители могут перестать заряжать телефон, их можно вытащить, гнездо для зарядки может быть перегружено.Все это вызывает необходимость в беспроводной зарядке. Как сделать беспроводную зарядку для телефона рассмотрим ниже.

Принцип беспроводной зарядки основан на том, что катушка встроена в зарядку, которая создает магнитное поле, другая катушка, обслуживающая приемник под телефоном, находится под крышкой. Когда приемник находится в зоне проводника, активируются электромагнитные импульсы. Через выпрямители и конденсаторы происходит воздействие на аккумулятор телефона.

Но прежде чем сделать выбор в пользу беспроводной зарядки, необходимо учесть, что она имеет ряд отрицательных качеств:

  • нет достоверных данных о воздействии на организм человека;
  • передача энергии с низким КПД;
  • полный заряд аккумулятора восстанавливается за больший период времени по сравнению с проводной зарядкой;
  • емкость аккумулятора может быть уменьшена;
  • При неправильной настройке аккумулятор может перегреться, что приведет к его преждевременному износу.

Давайте разберемся, как сделать беспроводную зарядку для вашего телефона.

Для этого вам понадобится тонкий медный провод длиной несколько метров. Проводник охлаждается в катушку с числом витков равным 15. Спираль для сохранения формы фиксируется двусторонним скотчем или клеем. Множественные сосуды с проволокой оставляют на пайку. Подключение к зарядной розетке осуществляется с помощью конденсатора и импульсного диода, которые крепятся к противоположным концам.

Размер одного витка на проводе должен быть 1.5 см. После скручивания диаметр получившейся катушки — 10 см.

Для формирования передатчика используется ровная тонкая медная проволока в количестве 30 витков. Контур замыкается конденсатором и транзистором. Разместите это устройство в зоне передающего звонка вверх по дисплею.

Наконец-то

Таким образом, на вопрос, как сделать зарядку для телефона, есть несколько ответов. Зарядка может быть портативной от аккумуляторов, а может быть беспроводной. В любом случае это должен делать человек, разбирающийся в электричестве, иначе можно столкнуться с проблемами.

Всем привет! Сегодня я расскажу, как зарядить мобильный телефон от обычного пальчикового аккумулятора на 1,5 вольта. Этот чехол может понадобиться, если он полностью сел на улице, и вам нужно срочно сделать важный звонок. Для этого нам нужно собрать простую схему преобразователя напряжения 1,5 вольт (от аккумулятора) на стандартные 5 вольт для телефонов и смартфонов.

Как видите, для сборки этой схемы нам нужно намотать трансформатор. Основой трансформатора служит ферритовое кольцо.Получить его можно от какого-нибудь блока питания — от старого телевизора, от материнской платы. Я взял это кольцо от перегоревшей энергосберегающей лампы.

Медный провод для намотки можно получить от трансформатора. Чем толще проволока, тем лучше. Я использовал проволоку 0,5 мм.

На печатной плате делать эту схему не нужно. Можно собрать навесную установку, и как в этом варианте — на отвал.

С обратной стороны Плата смотрится не очень внимательно, но работает нормально. В качестве элемента берем новую батарею зяблическую, любого размера. Я использовал батарею размера AA.

Напряжение аккумулятора должно быть 1,5 вольт, если оно ниже, то выходное напряжение будет ниже 5 вольт. Ведь схемы простейшей, однотранзисторной и стабилизации в зависимости от напряжения и тока нет.

Плата за зарядное устройство в действии

Как видите, схема работает. Сила тока этой схемы составляет около 150 мА, чего вполне достаточно для зарядки мобильного телефона.Так что эту конструкцию можно использовать как небольшой Power Bank .. Но телефон будет заряжаться долго и возможно, что батареи недостаточно для полной зарядки телефона. Поэтому, если вы собираетесь собирать портативное зарядное устройство, советую использовать готовые платы-преобразователи с силой тока не менее 1 ампер. Таких карт может быть

Если заказанный аккумулятор в вашем телефоне надолго живет, а под рукой нет розетки для зарядки, вы можете реанимировать свой гаджет с помощью обычного 9-вольтового аккумулятора типа «Корона».

Возможно, вы уже видели эту хакерскую программу в Интернете. . На этот раз мы предлагаем вам другой, более простой способ зарядить аккумулятор телефона с помощью дешевой батареи.

Для этого вам нужно будет подключить к прикуривателю. Затем возьмите пружины с ручки шариковой ручки и наденьте на металлический уголок сбоку зарядного устройства, как показано на фото выше.

Затем выровняйте 9-вольтовый аккумулятор «Крона» и подсоедините его большой (отрицательной) клеммой к пружине. Положительный контакт аккумулятора должен касаться центра автомобильного зарядного устройства.

Сколько времени это займет?

Мы лично пробовали данный лайфхак на зарядке водительского телефона. Например, нам предстоит увеличить заряд смартфона iPhone. SE с 60% до 67%, потребовалось всего 7 минут. Точное время зарядки, необходимое для реанимации полностью разряженного телефона, будет зависеть от того, сколько времени садился ваш гаджет и сколько заряда осталось в аккумуляторе.

Конечно, чтобы хоть как-то подзарядить обслуживающий телефон, придется держать в руках аккумулятор и зарядное устройство.Ваши руки могут устать. Но выход можно найти. Например, закрепите «корону» на зарядном устройстве скотчем или положите конструкцию на стол и прижмите тяжелые книги.

Сколько батарей нужно для полной зарядки телефона?

Типичная 9-вольтовая батарея «Крона» имеет емкость Емкость 500 Миллиам движения (Мах) . Сравните это с емкостью аккумулятора вашего телефона. Вот несколько примеров:

  • iPhone SE: 1624 мАч (это телефон, который мы тестировали)
  • Galaxy S8 или S9: 3000 Маха

Для полной зарядки телефона ёмкостью аккумулятора 3000 мАч потребуется около 6 аккумуляторов.Таким образом, этот лайфхак не идеален, если вы хотите зарядить телефон до полной батареи.

В этом случае вам не только придется после зарядки выкинуть много аккумуляторов, но и потратить огромное количество времени на зарядку. Тем не менее, это отличный лайфхак для тех, кто не умеет без электричества зарядить свой телефон хотя бы для того, чтобы написать несколько сообщений или сделать несколько звонков, сказав о себе.

Для включения хватит хотя бы одной батарейки Krone, и вы могли попросить о помощи, позвонив по единому номеру 112.

Это один из лучших лайфхаков для автомобилистов, которые могут оказаться в безлюдном месте с обслуживающим телефоном и с автомобильным аккумулятором Sortst, который не позволит реанимировать телефон, чтобы позвонить и попросить о помощи. Так что советуем несколько 9-вольтовых аккумуляторов «Короны».

Что делать, если этот метод не работает?


Сначала убедитесь, что все подключено. Пружина должна касаться металла бокового кожуха автомобильного зарядного устройства. Возможно, вам потребуется нажать кнопку на конце автомобильного зарядного устройства (положительный полюс), а зарядный кабель должен быть подключен как обычно.

На больших телефонах Теоретически при таком типе зарядки аккумулятора можно обеспечить достаточное напряжение под нагрузкой. В результате зарядку телефона можно многократно запускать и отключать. Для этого тогда нужно добавить две 9-вольтовые батарейки типа АА (пальчиковые), как на фото:

Для соединения заводной и пальчиковой батарейки в качестве контакта можно использовать обычную фольгу. Батарею, кстати, удобнее приклеивать суперклоном.

Внимание! Убедитесь, что части фольги не касаются друг друга, если вы не хотите, чтобы произошло короткое замыкание!

Также, если вы покупаете аккумуляторы и кладете машину в перчаточный ящик, не забудьте бросить в него и шариковую автоматическую ручку с пружиной внутри, которая понадобится для подключения автомобильной зарядки к аккумулятору.В крайнем случае, можно, конечно, использовать и кусочки алюминиевой фольги вместо пружины. А вот пружина от шариковой ручки проще и удобнее.

Но он лучше и современнее — это приобрести портативное зарядное устройство, которое нужно брать с собой, предварительно зарядив его дома от розетки. В этом случае у вас никогда не будет головы в дороге, где зарядить телефон, если аккумулятор сел в машине.

Также не забывайте, что если вы взяли с собой ноутбук, вы можете зарядить телефон с помощью компьютера, вставив провод от зарядки телефона в USB-порт ноутбука.

Для мобильного телефона, начиная с зарядки от заводной головки, заканчивая преобразователем напряжения и механическими генераторами. В полевых условиях, когда там нет розетки, телефон можно зарядить соответствующими способами. Пальчиковые батарейки найдутся у всех даже в экстренных ситуациях. Сегодня мы рассмотрим этот способ зарядки, а точнее зарядить мобильный телефон от 4-х пальцевых батареек.

Батарейки лучше использовать с большой емкостью (Doselel и др.), А лучше использовать пальчиковые батарейки с напряжением 1.3 вольта каждый.

Далее необходимо последовательно подключить все 4 батареи. В итоге у нас будет рабочее напряжение 5,8-6 вольт. Далее вам понадобится резистор на 2 Ом и полупроводниковый диод, это на страховку. Диод подходит буквально к любому выпрямителю, но диод и резистор можно исключить из схемы, все будет нормально работать и без них. Затем источник напряжения (блок от аккумуляторов) подключите соответственно к плюсовой и минусовой вилке для зарядки мобильного телефона и все готово! Всего 4 батареи, что может быть проще? Кассету для них можно купить готовой, всего за 1 доллар.

При использовании пальчиковых аккумуляторов емкостью 1000 мА / час зарядное устройство заряжает телефон за 40 минут, при использовании обычных> аккумуляторов телефон заряжается не более 15 минут.

Батарейки

удобны еще и тем, что их можно заряжать. Устройство можно разместить в любом удобном корпусе, добавить розетку для зарядки резервного источника и по-хорошему.

Делаем серьезный радиопередатчик на дальность связи с радиоприемником Верх более километра.

Можно ли заряжать телефон с помощью набора текста?

Затем я просто постучал по столу, как если бы я набирал текст на телефоне. Я уверен, что толкнул немного сильнее, чем если бы это был палец, но вы поняли. Вот сила как функция времени от этого датчика силы.

Данные форсированного времени — это хорошо, но мне это не нужно. Мне нужна сила как функция расстояния. Хорошо, я просто собираюсь полностью это приблизить. Максимальная сила составляет около 3 Ньютонов.Позвольте мне представить, что это постоянно на расстоянии примерно 0,0015 метра. Где я взял этот номер? Оказывается, я быстро снял на видео, как резиновая пробка ударяется о стол. Вот кадр из этого видео.

Теперь я готов посчитать проделанную работу по пальцу.

Это значение 0,0045 Дж кажется небольшим. На самом деле, наверное, даже меньше. Позвольте мне указать на несколько моментов:

  • Я использовал пиковую силу и предположил, что она действует на всем расстоянии, на которое нажимает палец.Наверное, неправда.
  • Это работа, проделанная пальцем. Работа, выполняемая на устройстве, будет использовать расстояние, на которое устройство сжато. Вероятно, это было бы намного меньше. Подумайте об этом, экран намного меньше 0,1 см в толщину, поэтому он не может быть сильно сжат.
  • Устройство может иметь КПД менее 100%.

Теперь есть один балл в пользу аппарата. Возможно, что, хотя смещение (сжатие) пьезоэлектрического устройства намного меньше, чем расстояние, на которое перемещается палец, сила также может быть больше.Я не думаю, что это относится к обычным экранам, но для клавиши на клавиатуре можно использовать какой-то механический рычаг, который увеличивал бы силу, но уменьшал бы расстояние. Но все равно получить больше энергии, чем работа пальца, не получится.

Сколько времени нужно, чтобы зарядить аккумулятор?

Предположим, вы хотите зарядить аккумулятор, набрав. Как долго это займет? Первый вопрос: сколько энергии в батарее? Вот и замена аккумулятора iPhone 4.Батарея указана емкостью 1420 мАч с напряжением 3,7 вольта. Этот рейтинг означает, что аккумулятор может выдавать эквивалент 1420 мА при 3,7 В в течение 1 часа. Это будет энергия:

Итак, сколько «толчков» мне нужно, чтобы получить такое количество энергии?

Итак, набрано 4 миллиона символов (или 4 миллиона брошенных Angry Birds). Как долго это займет? Как быстро вы можете печатать на телефоне? По моему опыту, 2 символа в секунду было бы довольно быстро.Это означает, что 4 миллиона символов займут 2 миллиона секунд или 23 дня. О, и это 23 дня, если вы не используете батарею и постоянно печатаете и не спите. Кто-нибудь проверьте меня здесь. Я думаю, что дал технологии зарядки все преимущества, но этого пока не хватает. Даже если я удвою силу и удвою расстояние, на зарядку телефона все равно уйдут дни. Дни непрерывного набора текста. Позвольте мне пояснить, я не понимаю, как эта зарядка будет работать при зарядке с помощью набора текста на сенсорном экране.Есть еще один жизнеспособный вариант. Зарядка с помощью пьезоэлектрика в обуви. Почему это другое? Сила, приложенная к вашей обуви, НАМНОГО выше, чем сила, которую ваш палец приложит к экрану. Кроме того, ваша обувь легко сжимается минимум на 1 см. У Попши даже есть инструкции по созданию такого устройства. Не уверен, насколько хорошо это работает, но кажется, что это лучший способ.

А как насчет солнечной энергии?

Похоже, отличной альтернативой для зарядки аккумулятора будут солнечные батареи. IPhone 4 — 115 баллов.2 мм на 58,66 мм. Это означает, что площадь с одной стороны составляет примерно 6,8 x 10 -3 м 2 . Что, если бы большая часть задней части iPhone была солнечной панелью — скажем, 80%. Лучшее положение для этой солнечной панели будет, если она будет полностью перпендикулярна солнечному свету. Конечно, этого никогда не происходит, позвольте мне сказать, что в среднем оно отклоняется на 30 °. Таким образом, эффективная площадь солнечной панели составит:

Эти крошечные портативные батареи — новое гениальное решение для зарядки в дороге

Мощность.Нам никогда не бывает достаточно. Нашим устройствам всегда нужно все больше и больше. Они жаждут сладкого сока. И мы жаждем наших гаджетов, поэтому мы всегда ищем новые и лучшие способы их питания, чтобы нам не приходилось оставаться без них более нескольких секунд. FingerPow спешит на помощь. FingerPow — это небольшой портативный аккумулятор для зарядки смартфона. Это то, чего мы ждали.

Больше опций здесь

Этот уникальный гаджет упрощает весь процесс зарядки и поддерживает питание вашего смартфона независимо от того, где вы находитесь, без необходимости быть привязанным к розетке.Эти зарядные устройства FingerPow предлагают удобный способ подзарядить или полностью разрядить аккумулятор телефона.

FingerPows поставляются в комплекте из 3 или более мини-зарядных устройств, которые заряжаются на базе, где они все сидят, когда они не используются. Если вам понадобится немного энергии, просто снимите FingerPow с базы и вставьте его прямо в порт зарядки на телефоне. Ваш телефон мгновенно начнет заряжаться, и, поскольку он такой маленький, вы можете положить его обратно в карман или использовать во время зарядки.

Зарядное устройство для портативных телефонов FingerPow очень компактно, и вы можете продолжать использовать свое устройство как обычно, как будто ничего необычного. Теперь процесс зарядки вашего устройства стал намного проще.

Система FingerPow предназначена для зарядки телефона небольшими дозами, когда вам это нужно больше всего или, возможно, в экстренных случаях. Каждая крошечная легкая батарея обеспечивает iPhone 8 заряд на 25%. Зарядный блок размером с USB-накопитель, поэтому его легко брать с собой куда угодно, и он идеально подходит для путешествий.

В каждом мини-зарядном устройстве для телефона есть батарея 4,35 В емкостью 600 мАч, которая обеспечит ваш телефон достаточной мощностью для 1 часа игр, 2 часов просмотра видео, 2 часов просмотра веб-страниц и даже 4 часов в режиме разговора.

Каждый FingerPow подключается к базе для зарядки, которая сама по себе представляет собой собственный портативный аккумулятор с внутренней батареей емкостью 5000 мАч для еще большей зарядки на ходу.

Посмотрите на видео ниже, как работают портативные зарядные устройства для аккумуляторов смартфонов FingerPow.

Подпишитесь на наш канал на YouTube

Магнитные зарядные устройства для сотовых телефонов | Палец Pow

Для iPhone, Android и USB-C

* Как Amazon Associates, мы зарабатываем на соответствующих покупках

В настоящее время смартфоны являются неотъемлемой частью повседневной жизни. Оставить его дома немыслимо, а разрядка аккумулятора может означать катастрофу. Поддерживайте этот уровень заряда батареи, куда бы вы ни пошли.

Finger Pow — чрезвычайно удобный портативный внешний аккумулятор, который можно брать с собой куда угодно. В отличие от розеток или других портативных зарядных устройств, Finger Pow упрощает весь процесс зарядки. Это меняет способ зарядки наших телефонов и других устройств, делая зарядку более доступной и удобной. С Finger Pow уведомления о низком заряде батареи уйдут в прошлое.

Зачем нам нужен палец?

Традиционная зарядка означает подключение к розетке каждый раз при зарядке. На рынке представлены несколько мощных аккумуляторов мощности, но один такой же, как и другие.Мы не должны жертвовать удобством ради вместимости. Мы должны выбрать лучшее решение дилеммы зарядки. Это Finger Pow.

В большинстве случаев срок службы аккумулятора смартфона уменьшается всего через год использования. В среднем пользователь заряжает свой телефон 2-3 раза в день.

Раствор для пальцев рук

Мы создали новое решение. Он крошечный, беспроводной, и он позволяет заряжать ваш телефон в дороге! Исходя из размеров популярных доступных смартфонов, мы специально разработали Finger Pow, чтобы оптимизировать взаимодействие с пользователем, обеспечивая при этом дополнительный заряд аккумулятора.

Используйте свои зарядные устройства, чтобы постоянно держать зарядку — легко. Больше не нужно искать розетки или носить с собой громоздкие аккумуляторы.

Не беспокойтесь о времени автономной работы во время конференц-связи, в чате, при использовании GPS или даже во время ваших любимых игр. Используйте его для зарядки телефона и обеспечения дополнительной батареи, когда она вам больше всего нужна.

Концепция Finger Pow заключается в хранении электричества в небольших модульных элементах — зарядных устройствах.Когда вам нужно зарядить телефон, просто возьмите зарядный пакет. Он компактен и позволяет продолжать использовать устройство как обычно, в отличие от традиционных громоздких портативных зарядных устройств и USB-кабелей.

Для наших зарядных устройств мы используем литиевые батареи большой емкости с катодами из оксида лития-кобальта наряду с высококачественным набором микросхем от Neusoft. Это обеспечивает повышение эффективности преобразования на 85%. Эта крошечная легкая батарея обеспечивает iPhone 8 25% заряда.

Зарядный блок размером с USB-накопитель, его можно прикрепить к цепочке для ключей.Это делает его невероятно портативным и означает, что он совершенно незаметен, пока аккумулятор не потребует дополнительных усилий.

После того, как ваш зарядный блок завершит свою работу, замените его новым от зарядной станции. Никаких хлопот и простоев.

Зарядка кардиостимуляторов с использованием энергии тела

J Pharm Bioallied Sci. Январь-март 2010 г .; 2 (1): 51–54.

Динеш Бхатиа

Департамент биомедицинской инженерии, Университет науки и технологий Динбадху Чотту Рам, Муртал, Сонепат, Харьяна-131039, Индия

Свити Байраги

Департамент биомедицинской инженерии, Университет науки и технологий Динбадху Чотту Рамского университета Murthal, Sonepat, Haryana-131 039, India

Sanat Goel

Департамент биомедицинской инженерии, Университет науки и технологий Deenbadhu Chottu Ram, Murthal, Sonepat, Haryana-131 039, India

Manoj Jangra

Департамент биомедицинской инженерии , Deenbadhu Chottu Ram University of Science and Technology, Murthal, Sonepat, Haryana-131 039, India

Департамент биомедицинской инженерии, Deenbadhu Chottu Ram University of Science and Technology, Murthal, Sonepat, Haryana-131 039, India

Поступило в 2010 г. 13 января; Пересмотрено 22 февраля 2010 г .; Принята в печать 9 марта 2010 г.

Авторские права: © Journal of Pharmacy and Bioallied Sciences

Это статья в открытом доступе, распространяемая в соответствии с условиями Creative Commons Attribution-Noncommercial-Share Alike 3.0 Unported, что разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии, что оригинальная работа правильно процитирована.

Эта статья цитируется в других статьях в PMC.

Abstract

Спасательные медицинские имплантаты, такие как кардиостимуляторы и дефибрилляторы, сталкиваются с большим недостатком, заключающимся в том, что их батареи в конечном итоге разряжаются, и пациентам требуется частая операция для замены этих батарей.С появлением технологий для таких операций могут появиться альтернативы. Для питания этих устройств могут использоваться методы сбора энергии тела. Некоторые из источников энергии — это сердцебиение пациента, кровоток внутри сосудов, движение частей тела и температура тела (тепло). Используются различные типы датчиков, например, для измерения энергии сердцебиения используются пьезоэлектрические и полупроводниковые связанные нанопровода, которые преобразуют механическую энергию в электричество.Точно так же для измерения энергии кровотока используются наногенераторы, приводимые в действие ультразвуковыми волнами, которые обладают способностью напрямую преобразовывать гидравлическую энергию человеческого тела в электрическую. Еще одним соображением является использование тепла тела с помощью биотермической батареи для выработки электричества с использованием нескольких массивов термоэлектрических генераторов, встроенных в имплантируемый чип. В этих генераторах используется хорошо известный эффект термопары. Для работы биотермического устройства необходимо, чтобы на нем была разница температур в 2 ° C.Но есть много частей тела, где существует разница температур в 5 ° C — обычно в нескольких миллиметрах под кожей, где планируется разместить это устройство. В этом исследовании основное внимание уделяется использованию тепла тела в качестве альтернативного источника энергии для подзарядки батарей кардиостимуляторов и других медицинских устройств и предотвращения риска для жизни во время повторных операций.

Ключевые слова: Биотермальная батарея, кардиостимуляторы, термоэлектрические генераторы

При работе с хирургическими медицинскими приборами всегда следует учитывать две концепции риска для жизни и денег.Таким образом, для помощи людям в отношении таких устройств может быть придумана новая идея. Это включает в себя концепцию сбора энергии. Сбор энергии можно определить как извлечение энергии из одной формы в другую полезную форму, и эти устройства преобразуют энергию окружающей среды в электрическую. Используя концепцию сбора энергии, мы можем запускать электродвигатель от энергии ветряной мельницы; гидравлическая энергия и т. д. То же самое можно использовать и в случае самого человеческого тела. Существуют различные способы применения вышеупомянутой концепции для помощи людям с кардиостимуляторами.[1] Он включает энергию, полученную от самого тела. Поскольку тело представляет собой различные виды энергии, его можно использовать в качестве источника энергии для работы таких устройств. Тело имеет базовые энергии, такие как сердцебиение, кровоток в артериях и венах, движение тела и тепло тела, которое может быть собрано для получения электрической энергии для работы кардиостимулятора с напряжением 6 В в случае сердечной недостаточности. [1,2]

У людей часто случается, что части тела не работают из-за некоторых внутренних сбоев, например, в случае сердца, естественный кардиостимулятор, сино-предсердный узел (узел SA), может работать неправильно. , что приводит к ненормальному сердцебиению.Эти аритмии могут быть очень серьезными, вызывая сердечные приступы и даже смерть. Чтобы смазать колеса жизни пациента, кардиостимулятор поддерживает адекватную частоту сердечных сокращений либо потому, что собственный кардиостимулятор сердца недостаточно быстр, либо потому, что в системе электрической проводимости сердца есть блокировка. Сердце схемы кардиостимулятора — это аккумулятор. Он обеспечивает энергией всю цепь кардиостимулятора для работы. Есть много типов батарей, которые можно использовать для работы системы. Некоторыми примерами из них являются свинцовые батареи; предполагаемый срок службы этих батарей составляет 8–10 лет.По истечении этого периода времени эти батареи выходят из строя из-за различных причин, таких как старение, механические недостатки, системы качества и управление качеством, изменение физических характеристик (морфологии) рабочих химикатов, химические потери из-за испарения и т. Д.

Итак, по прошествии определенного интервала этого периода времени их необходимо заменить. Эта повторяющаяся операция вызывает дискомфорт и риск для жизни пациента. Поскольку эти искусственные кардиостимуляторы имплантируются в организм с помощью хирургической процедуры и требуют замены, мы можем подумать о некоторых альтернативах, которые помогут избежать подобных инцидентов.Само тело может использоваться как источник энергии. [2,3] В этой статье мы обсудим тело как источник энергии.

Тело как источник энергии

Как обсуждалось ранее, чтобы иметь альтернативный источник для зарядки устройств, таких как кардиостимулятор или дефибриллятор, с низким энергопотреблением, можно рассмотреть возможность использования различных видов деятельности тела в качестве источника энергии. Мы можем разделить методы производства электроэнергии, основанные на этих вышеупомянутых действиях, на две основные категории [4,5]: (i) производство электроэнергии с использованием пьезоэлектрического элемента и (ii) производство электроэнергии с использованием термопары.

Производство энергии с использованием пьезоэлектрического элемента

В этой категории используется пьезоэлектрический кристалл для измерения энергии тела от таких источников, как сердцебиение, кровоток и движение тела. Он преобразует эти различные формы энергии в электрическую.

Принцип

Основной принцип заключается в использовании пьезоэлектрических и полупроводниковых связанных нанопроволок, таких как оксид цинка, для преобразования механической энергии в электричество. Пьезоэлектрические кристаллы работают по принципу деформации кристалла за счет изменения состояния параметров тела и преобразуют энергию давления в электрическую.Сходным образом; Полупроводниковый наногенератор может напрямую преобразовывать энергию давления в человеческом теле, создаваемую кровотоком, сердцебиением и сокращением кровеносных сосудов, в электрическую энергию. В настоящее время эти наногенераторы способны генерировать электричество в биосовместимой жидкости под действием ультразвуковых волн. Он состоит из нанопроволок оксида цинка (ZnO). [4] Когда система подвергается вибрациям, она преобразует эти механические колебания в электрические сигналы.

Наногенератор с заделанными в генератор нанопроволоками размером порядка 2 мм 2 .В каждом из этих генераторов более 1 миллиона нанопроволок. На массив ориентированных нанопроволок ZnO наносился зигзагообразный кремниевый электрод, покрытый платиной. Платина используется для увеличения проводимости электрода. Когда химически выращенные проволоки, помещенные на конец электрода, изгибаются в ответ на вибрацию, ионы перемещаются. Это разбалансирует заряды и создает электрическое поле, которое создает ток, когда нанопроволока подключена к цепи, и может использоваться в качестве потенциального источника энергии.[5] Эти результаты подтверждают теорию о том, что нанопровода из оксида цинка демонстрируют мощный пьезоэлектрический эффект, то есть выработку электричества в ответ на механическое давление. Если мы сможем преобразовать часть этого, мы сможем запитать электронное устройство. Было подсчитано, что мы можем преобразовать 17–30% этой энергии в полезную. С помощью различных исследований было установлено, что при ходьбе вырабатывается 67 Вт энергии. Движение пальца дает мощность 0,1 Вт, а дыхание — 1 Вт.[4,5] Все эти потенциальные источники энергии могут использоваться для производства энергии.

Производство энергии с помощью термопары

В этой категории используются термопары для измерения тепла тела. Термопара преобразует тепло в разность потенциалов, которую можно использовать для зарядки аккумулятора. Считается, что на основе разницы температур в человеческом теле будет разработана термоэлектрическая система питания. [6] Была разработана инновация в термоэлектрических материалах (ТМ) с использованием наноразмерных тонкопленочных материалов для преобразования тепла тела в электрическую энергию.Полученная мощность может использоваться для «непрерывной зарядки» аккумуляторов для устройств средней мощности, таких как дефибрилляторы, или для непосредственного питания устройств с низким энергопотреблением, таких как кардиостимуляторы. Эти системы питания могут работать до 30 лет — пятикратное увеличение срока службы по сравнению с существующими технологиями — и, таким образом, могут сократить количество медицинских процедур, необходимых для замены имплантата на протяжении всей жизни пациента, снижая затраты и возможные осложнения. Используются полупроводниковые материалы, которые производят электрическую энергию в результате разницы температур между горячей и холодной поверхностями материала.[7]

Принцип

Батарея должна превращать собственное тепло тела в электричество. Он будет вырабатывать электричество, используя массивы из тысяч термоэлектрических генераторов, встроенных в имплантируемый чип. В этих генераторах используется хорошо известный термоэлектрический эффект, при котором создается небольшое напряжение, когда соединения между двумя разнородными материалами поддерживаются при разных температурах [7].

Базовая концепция

В биотермической батарее используются TM, состоящие из полупроводникового теллурида висмута. Материал легирован примесями, которые придают одной стороне термопары обилие электронов (отрицательного или n-типа), тогда как другая сторона содержит примеси без электронов (положительный или p-тип). Передача тепла обычно происходит от объекта с высокой температурой к объекту с более низкой температурой. Теплообмен изменяет внутреннюю энергию обеих систем (объектов). В ТМ есть свободные носители, которые несут как электрический заряд, так и тепловую энергию. Если два объекта, поддерживаемые при разных температурах, соединены посредством TM, молекулы (свободные носители) на высокотемпературном конце будут диффундировать дальше, чем молекулы на более холодном конце, вызывая чистое накопление молекул (более высокая плотность) на холодном конце. .Этот градиент плотности заставляет молекулы диффундировать обратно к горячему концу. В установившемся режиме градиент плотности противодействует влиянию градиента температуры, чтобы минимизировать чистый поток молекул. [8] С другой стороны, когда молекулы заряжены, накопление заряда на холодном конце создает отталкивающую электростатическую силу (и, следовательно, электрический потенциал), толкая заряды обратно к горячему концу. Для положительных свободных зарядов материал называется p-типом и накапливает положительный заряд на холодном конце, что приводит к положительному потенциалу.Аналогичным образом, для отрицательных свободных зарядов материал называется n-типом и накапливает отрицательный заряд на холодном конце, что приводит к отрицательному потенциалу []. Если горячие концы материалов n-типа и p-типа электрически соединены, а нагрузка подключена к холодным концам, создаваемое напряжение заставляет ток течь через нагрузку, генерируя термоэлектрическую энергию []. Хорошие ТМ обычно представляют собой сильно легированные полупроводники. Также единый тип носителя обеспечивает оптимизацию выработки термоэлектрической энергии.Смешанная проводимость n-типа и p-типа также приводит к отрицательному эффекту и низкой термоэдс. [9]

Схематическое изображение образования (а) положительных / отрицательных зарядов из-за разницы температур и (б) положительных / отрицательных потенциалов, возникающих из-за разницы температур [6]

Наблюдения

Для получения полезного напряжения необходимо расположите тысячи полупроводниковых элементов последовательно. Устройство имеет около 4000 последовательно соединенных термопар, каждая из которых генерирует несколько микровольт на каждый 1 ° C разницы температур.Типичная батарея имеет массив 2,5 см 2 , всего около 6,0 см 2 площадей со всех сторон, который генерирует 4 В и обеспечивает мощность 100 мкВт. Устройство предназначено для продления срока службы имплантируемого кардиовертера-дефибриллятора (ИКД) и батареи кардиостимулятора до более чем трех десятилетий за счет их непрерывной подзарядки. [10] Возможно, он даже сможет напрямую питать некоторые кардиостимуляторы малой мощности. Для работы биотермического устройства [] необходимо, чтобы на нем была разница температур 2 ° C.Эту разницу температур можно легко получить, поместив устройство на несколько миллиметров ниже поверхности кожи; поскольку существует множество частей тела, где существует разница температур до 5 ° C. [10,11]

Биотермальная батарея: PN-переходная решетка [2]

Технические проблемы и конкуренты в области технологий

Задача состоит в том, чтобы создать термоэлектрический модуль мощностью 100 мкВт при 3 В с разницей температур 1 ° C. Для термоэлектрического модуля требуется примерно 4000 элементов на 6-сантиметровой поверхности 2 .

На рынке доступны различные технологические конкуренты. Литий-ионный аккумулятор обеспечивает возможность перезарядки и увеличенный срок службы аккумулятора. Кроме того, в середине 90-х годов была разработана технология литиево-углеродных монофторидных батарей, хотя она не получила широкого распространения. Были разработаны нанокристаллические катодные компоненты, которые продлевают срок службы литиевых батарей. Ни один из этих конкурентов в настоящее время не может обеспечить срок службы около 30 лет. [12]

Базовая схема зарядки

показывает схему, в которой используется принцип зарядки биотермической батареи для кардиостимулятора.В этой схеме контролируется уровень напряжения аккумуляторной батареи. Он автоматически прерывает процесс зарядки, когда его выходное напряжение на клеммах превышает заданный уровень. Таймер IC NE555 используется для зарядки и контроля уровня напряжения в аккумуляторе. На вывод 5 управляющего напряжения микросхемы IC 1 подается опорное напряжение 5,6 В с помощью стабилитрона ZD 1 . На вывод 6 порога подается напряжение, установленное VR 1 , а на вывод 2 триггера — напряжение, установленное VR 2 .Когда разряженная батарея подключена к цепи, напряжение, подаваемое на контакт 2 триггера IC 1 , ниже 1/3 В постоянного тока, и, следовательно, триггер в ИС включается, чтобы на выходном контакте 3 был высокий уровень. Когда аккумулятор полностью заряжен, выходное напряжение на клемме увеличивает напряжение на выводе 2 микросхемы IC 1 выше порогового значения точки срабатывания. Это выключает триггер, и на выходе устанавливается низкий уровень, чтобы завершить процесс зарядки. Пороговый вывод 6 IC 1 соответствует 2/3 Vcc, установленному VR 1 .Транзистор Т 1 используется для увеличения зарядного тока в цепи. Резистор R 3 имеет решающее значение для обеспечения необходимого зарядного тока. Для резистора сопротивлением 39 Ом зарядный ток составляет примерно 180 мА. [11,12] Эта схема получает питание от матрицы полупроводниковых термопар, установленных на микросхеме. Эти термопары (основанные на микросхеме) прикреплены к корпусу в двух точках, одна из которых считается холодной, а другая — горячей. Эти точки можно найти, взяв одну на поверхности тела, а другую примерно на 3 дюйма.ниже кожи, чтобы можно было достичь соответствующей разницы температур для создания необходимой разности потенциалов для зарядки аккумулятора кардиостимулятора.

Алгоритм зарядки аккумулятора

Зарядное устройство аккумулятора реализует трехэтапный алгоритм зарядки. [] Процесс зарядки начинается с этапа предварительной зарядки; затем, когда напряжение батареи достигает определенной точки, она переключается на стадию полной зарядки. Затем процесс зарядки завершается на этапе поглощения (постоянного напряжения).После этого зарядное устройство может поддерживать заряд аккумулятора в плавающем режиме. Когда зарядное устройство отключено от сети, оно по умолчанию автоматически отключается в течение 1 минуты. Это защищает аккумулятор от разряда электроникой зарядного устройства. [11,12]

Трехэтапный алгоритм зарядки [11]

Заключение

Человеческая энергия — это форма возобновляемой энергии с низкой плотностью, которая имеет большой потенциал генерации из-за его широкой доступности. Из-за высоких затрат, связанных с приобретением технологии, необходимой для восстановления небольшого количества энергии человека, потраченной на отдых, применение ограничено экономической целесообразностью.Усовершенствование и разработка технологии извлечения могут привести к повышению эффективности и снижению капитальных затрат, тем самым уменьшив ограничения, вызванные экономической целесообразностью. Рост затрат на электроэнергию может также сделать восстановление более возможным за счет сокращения сроков окупаемости капитальных затрат на технологию рекуперации [13].

С наступлением революции в нанотехнологиях появилась возможность разместить тысячи таких небольших полупроводниковых узлов, преобразующих тепло в электричество, в небольшом пространстве, размером с одну или две почтовые марки. Ученые считают, что батарею можно вживлять в кожу, где существует перепад температур до 5 ° C. Затем это устройство может быть использовано для питания кардиостимуляторов, а также других устройств, таких как крошечные нейротрансмиттеры, которые имплантируются в мозг для лечения болезни Паркинсона. [13,14] Следовательно, можно было бы заменить существующие токсичные батареи на естественные и безопасные зарядные устройства, которые могут вообще не требовать замены, и, следовательно, хирургические процедуры, тем самым повышая безопасность пациентов за счет минимизации сопутствующего риска.

Сноски

Источник поддержки: Нет,

Конфликт интересов: Не объявлен.

Ссылки

1. Креспи А.М., Сомдал С.К., Шмидт К.Л., Скарстад П.М. Эволюция источников питания для имплантируемых кардиовертер-дефибрилляторов. J Источники энергии. 2001; 96: 33–8. [Google Scholar] 3. Буллис К. Бесплатное электричество от нано-генераторов выбросьте батарейки.

Добавить комментарий

Ваш адрес email не будет опубликован.
