Можно ли зарядить автомобильный аккумулятор зарядкой от шуруповерта

Когда перед важной поездкой неожиданно садится аккумулятор, не всегда есть возможность подключить родную зарядку. Если проблему не решить, придется платить за услуги выездного автосервиса или искать в магазинах нужное ЗУ. Но при желании можно использовать подручные средства зарядить аккумулятор авто зарядкой от шуруповерта. В гараже наверняка найдется зарядное устройство от старой аккумуляторной дрели, которое еще может сослужить службу.

Содержание статьи:

Можно ли заряжать аккумулятор авто зарядкой от шуруповерта

Вначале стоит рассмотреть, как устроено стандартное ЗУ АКБ автомобиля. Это преобразователь, который осуществляет подзарядку аккумулятора из внешнего источника энергии. Простейшая конструкция состоит из двух частей, одна из них — диодный мост. Он преобразует переменный ток в пульсирующий. Вторая часть — понижающий трансформатор 220 Вольт, уменьшающий сопротивление тока электросети.

Можно ли заряжать аккумулятор авто зарядкой от шуруповерта

Зарядное устройство для АКБ автомобиля

Попадающее в зарядное устройство напряжение преобразуется из переменного в постоянное — 15 В. Когда уровень заряда падает, уменьшается плотность электролита. Также о нехватке питания сигнализирует расцветка индикатора на крышке. Теоретически, можно зарядить батарею при помощи ЗУ от шуруповерта. Но нельзя быть уверенным, что зарядка точно подойдет и не сработает встроенная защита.

Можно ли заряжать аккумулятор авто зарядкой от шуруповерта

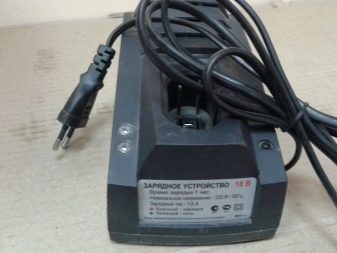

Зарядка для шуруповерта

Специализированные зарядные устройства отличаются наличием регулировки величины тока и напряжения. Поэтому их использование более эффективно и безопасно. При отсутствии специализированного оборудования желательно заряжать АКБ меньшим током, пусть и в течении более продолжительного времени.

Какие аккумуляторы можно зарядить таким способом

Среднестатистическое зарядное устройство аккумуляторной дрели имеет 12-20 В. Но зарядный ток — около 0,4 А, а для быстрой подзарядки нужно 20-30 А. Однако лучше не подвергать аккумулятор таким нагрузкам. Он может повредиться и быстро выйти из строя, поэтому -0,4 А вполне хватит.

Напряжение на клеммах ЗУ должно быть на 10 процентов выше имеющегося на контактах АКБ. Необходимо отключить систему защиты, анализирующую время зарядки и температуру. Далее прибор работает, как обычный источник тока. Стоит быть готовым, что из-за разницы в силе тока зарядное устройство может сгореть.

Внимание!

Если вы не уверены в своих силах, не рекомендуется заряжать АКБ любыми другими способами, кроме как от оригинальной зарядки!

Для каких аккумуляторов подойдет зарядка из шуруповерта

Как и стандартные ЗУ для автомобилистов, она совместима с кислотными АКБ. Стандартные параметры большинства зарядок от аккумуляторных дрелей — напряжение около 14,5 В. Ток от 2,5 до 2,7 А. Для сравнения, специализированные зарядки для автомобильных аккумуляторов имеют ток в 2 раза больше — 5 А.

Нужно убедиться, что аккумулятор действительно разряжен. Уровень электролита несложно проверить, открыв заливные пробки. В нормальном состоянии он покрывает пластины, недопустимо наличие посторонних примесей. Также на корпусе не должно быть трещин и пробоев. Если на корпусе образовалась трещина, значит электролит уже вытек, и заряжать поврежденный АКБ бесполезно.

Какие аккумуляторы нельзя заряжать таким способом

Для гелевых моделей методика не подойдет, так как они выдерживают максимальное напряжение 14,2 В. У среднего шуруповерта данный параметр обычно не менее 14,5 В, поэтому гелевые АКБ могут просто сгореть. Также важно помнить, что в ЗУ для аккумуляторных дрелей устанавливается определенный тип защиты. Только в том случае, если удастся обойти защиту, водитель сможет зарядить АКБ.

Как обойти защиту

Гнездо, к которому подключается батарея шуруповерта, содержит четыре клеммы. Две из них — это минусовая и плюсовая. Другие две клеммы идут на реле защиты от короткого замыкания, перегрева и прочего. Чтобы обойти защиту и не разбираться с электросхемой, можно использовать ненужную батарею от дрели.

Как обойти защиту

Аккумулятор шуруповерта в разобранном виде

Аккумулятор шуруповерта вынимают из корпуса. На маленьком пластиковом коробе белого цвета будет написано, что он является тепловой защитой. Этот элемент вместе с черными проводками нужно выпаять и припаять к клеммам зарядного устройства. Теперь белый и черный провода припаивают к защите, соблюдая полярность.

При подключении батареи или иных приборов, индикатор должен показывать, что зарядка работает нормально. Если просто включить ЗУ, он будет мигать, показывая, что нужно поставить батарейку. То есть, исчезнет мигание и будет гореть красный огонек. При полном заряде АКБ или другого прибора должна загореться зеленая лампочка.

Как обойти защиту

Пример схемы подключения зарядки шуруповерта к АКБ автомобиля

Чтобы зарядить автомобильный аккумулятор, сбоку от корпуса выводят провод. Нужно подсоединить клемники, а потом уже подключить провод к электросети. В противном случае сработает система защиты, и зарядка не начнется. Плюсовой и минусовой провода подключают к соответствующим клеммам аккумулятора автомобиля. При исправной работе ЗУ не должно перегреваться или плавиться.

Как обойти защиту

Подключение клемм к зарядке шуруповерта

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Данный способ подходит тем, кто умеет делать припои к платам и готов переделать ЗУ. Ниже рассмотрен пример разборки зарядного устройства Makita DC 1440.

Сначала проверяют напряжение на незаряженном аккумуляторе. Также нужно демонтировать пластиковую крышку.

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Затем отпаять подставку для батареи дрели. В данном случае на месте подставки останется 4 пина.

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Нужно посмотреть, куда шли пины. Удобно использовать готовую схему, но найти ее в интернете сложно. Поэтому придется разбираться самостоятельно. Если смотреть от угла, первый контакт с положительным зарядом. Второй — термопрерыватель, третий — отрицательный заряд, четвертый — терморезистор. На массу закорочен терморезистор.

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Сначала вместо терморезистора подключают обычный резистор.

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Вторую и третью ножки от угла нужно спаять вместе. Это терморазрыватель и минус.

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Нужно установить напряжение. По умолчанию устанавливается стабилитрон на 27 Вольт, которые и получаются на выходе.

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Нужно последовательно соединить два стабилитрона на 3,9 и 9 Вольт. На выходе получится 14,65 V. Чтобы зарядка подходила под различные аккумуляторы, нужно добавить схему защиты. При этом необходимо обойти родную схему.

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Далее зарядку включают в розетку. Когда появится напряжение в сети, нужно будет посмотреть напряжение на выходе. Должно быть 14,5 Вольт, такой величины достаточно для зарядки автомобильного аккумулятора.

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Устройство подключают к нагрузке, в качестве которой может выступать лампочка на 21 Ватт или примерно 2 А.

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Лампочка должна загореться, на экране мультиметра отобразится напряжение. Если оно будет немного меньше, например, 14,36 V, это не страшно. Зарядное устройство все равно будет работать.

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Подробнее о данном способе смотрите в видео:

Простой способ подзарядки АКБ зарядкой от шуруповерта

Описываемый способ позволяет зарядить АКБ, не переделывая зарядник. Но будут использоваться слабые токи, рассчитанные на маломощную аккумуляторную дрель. Поэтому для набора стартовой мощности потребуется больше времени, чем при использовании ранее описанного метода. Чтобы начать зарядку, ЗУ подключают к электросети. Его соединяют с аккумулятором при помощи клемм, при этом соблюдают полярность.

Простой способ подзарядки АКБ зарядкой от шуруповерта

При подключении возможно мигание зеленым и красным, это говорит о том, что батарея неисправна. Если процесс идет нормально, лампочка индикатора работы ЗУ должна постепенно загореться красным.

Более подробное видео:

Как долго производить зарядку, и от чего это время зависит

Понадобится не менее 2-3 часов, в этом случае заряда хватит, чтобы завести мотор машины. Можно зарядить АКБ полностью, но потребуется уже 8-14 часов. Когда прибор полностью разряжен, для полного заряда требуется минимум 15 часов до его полного восстановления. Если используется ЗУ с низким напряжением, заряжать придется дольше. Чтобы получить более точные цифры, нужно учитывать емкость батареи.

Как долго производить зарядку, и от чего это время зависит

Примерно за 2 часа аккумулятор должен набрать стартовую емкость. Можно проверить, изменился ли уровень заряда, для этого измеряют напряжение. Цифры на экране мультиметра нужно сравнить с показаниями в разряженном состоянии. Если было около 16 V, а стало на 1-2 Вольта больше, значит все работает нормально.

После проведения манипуляций снова проверяют уровень заряда. Для этого подключают нагрузочную вилку или просто подсоединяют батарею к бортовой сети. Если стартер крутится, значит операция прошла успешно.

Какие меры предосторожности есть в таком способе зарядки

В процессе подзарядки не стоит сильно нагружать сеть. В противном случае могут вылететь пробки, особенно, если проводка в квартире или гараже старая. Когда напряжение выше требуемого, рекомендуется подсоединить к ЗУ одну или несколько лампочек. Они будут принимать на себя часть энергии, что позволит уберечься от перегрузки.

Важно соблюдать полярность, если перепутать плюс и минус, один из приборов сгорит. Когда наберется стартовая емкость, появится возможность завести мотор, а уже в поездке аккумулятор подзарядится от генератора. Но лучше не заряжать его, пока он подключен к бортовой системе клеммами. Иначе есть вероятность повреждения систем авто.

Какие ошибки можно совершить при подзарядке АКБ

Если берется зарядка с напряжением более 14,6 Вольт, может произойти перезаряд. Особенно велика вероятность поломки при частом использовании несовместимого ЗУ. В итоге может произойти выкипание электролита и сильный перегрев АКБ.

Важно, чтобы в цепь была включена лампочка или резистор. При отсутствии балластной нагрузки вероятность поломки увеличивается. Также нельзя приступать к выполнению операций без измерительных приборов. Потребуются вольтметр и амперметр, которые можно заменить мультиметром.

Какие ошибки можно совершить при подзарядке АКБ

Рекомендуется встраивать в схему зарядки лампочку, чтобы уменьшить вероятность перегрузки

Нельзя забывать про встроенную систему защиты. Поэтому перед подключением АКБ лучше проверить работоспособность, подключив какой-нибудь электроприбор. Это может быть лампочка от фары или старый электромотор. В некоторых случаях нельзя отключить защиту, не имея перед собой электросхемы платы зарядного устройства.

После переделки зарядка шуруповерта может перестать отключаться автоматически при полном заряде. Придется самостоятельно контролировать процесс, чтобы избежать поломки аккумулятора. При перезарядке с электродов начинает активно выделяться водород и кислород, что чревато взрывом.

Используя электроприбор не по его прямому назначению, человек действует на свой страх и риск. Людям без опыта обращения с электроприборами заниматься подобными работами нельзя. Необходимо помнить о технике безопасности, например, заряжать батареи возле открытого огня или взрывоопасных веществ воспрещается.

Можно ли заряжать автомобильный аккумулятор от зарядки телефона или ноутбука

Не у всех дома есть дрель с ЗУ, которое не жалко переделать. Блоки питания смартфонов, ноутбуков и прочих устройств для АКБ не предназначены. Но в крайнем случае можно выбрать и такой вариант. Данный способ не следует применять многократно, так как велика вероятность, что зарядное устройство сгорит.

Напряжение на клеммах должно быть меньше напряжения на выходах ЗУ. К примеру, для АКБ 12 Вольт нужно выбирать зарядное устройство, у которого напряжение будет минимум на 2 В больше. Но у зарядки для смартфона этот параметр обычно не выше 6 Вольт, а у блока питания ПК — от 3,3, до 12V.

У зарядных устройств ноутбуков напряжение обычно выше, оно может составлять и 19 Вольт. Эти пригодятся автомобилисту при отсутствии оригинального ЗУ. При подключении может произойти короткое замыкание, в результате которого блок питания, АКБ или оба устройства выйдут из строя. Возможно, сработает защита, и ток просто не пойдет на аккумулятор. Однако эти ограничения можно обойти.

Можно ли заряжать автомобильный аккумулятор от зарядки телефона или ноутбука

Схема подключения зарядки ноутбука к АКБ

Тогда подключают зарядку от ноутбука и отключают защитную систему. Для этого к плюсу и минусу АКБ подсоединяют провода. Затем проводки соединяют с зарядкой, также соблюдая полярность. Чтобы не создавать перегрузку, подключают лампочку от фары. Она возьмет на себя часть энергии от блока питания.

Можно ли заряжать автомобильный аккумулятор от зарядки телефона или ноутбука

Зарядка АКБ от зарядного устройства ноутбука

Ознакомиться с характеристиками зарядников, пригодных для АКБ автомобиля, можно в таблице:

Альтернативные зарядные устройства для зарядки автомобильного аккумулятора
Вид Напряжение Сила тока Совместимость с АКБ авто Подходит ли для постоянного применения Особенности подключения
Зарядка от шуруповерта 8-20 Вольт 2,5-2,7 А Отлично подходит Подходит Требуется отключение защиты, возможно, перепайка
Зарядка от ноутбука 15-20 В 3,5-6,3 А Возможна перегрузка Не рекомендуется Требуется отключение защиты путем подключения доп нагрузки
Блок питания ПК 0,3-12 В 3,16-7,9 А Более длительный процесс зарядки Не рекомендуется Нужно отключить защиту, переключив провода
Зарядка мобильного телефона 5-12 В 1-2,1 А Более длительный процесс зарядки Не рекомендуется Требуется отключение защиты путем подключения доп нагрузки
Оригинальная зарядка для АКБ 14,2-20 В 5 А

Полезное видео по теме:

Заключение

В случае отсутствия оригинального ЗУ можно зарядить аккумулятор от зарядки шуруповерта, соблюдая технику безопасности. Причем использовать зарядное устройство подходит для многократного использования, а цена его ниже стоимости специализированного прибора из автомагазина. Однако стоит помнить, что нет стопроцентной гарантии, что операция пройдет успешно. Иногда можно просто подключить АКБ через клеммы, а в отдельных случаях приходится перепаивать платы или отключать защиту.

Можно ли зарядить автомобильный аккумулятор зарядкой от шуруповерта

3 (60%) 2 проголосовало

Как зарядить батарею шуруповерта без зарядного устройства

Электрический аккумуляторный инструмент оснащается заводским зарядным приспособлением, позволяющим восполнить емкость батареи. При утере и поломке блока у владельца возникает вопрос о том, как зарядить шуруповерт без зарядного устройства. Помимо приобретения оригинального блока, существует несколько методик подзарядки источника тока от бытового или автомобильного оборудования.

Шуруповерт способы зарядкиШуруповерт способы зарядки

Способы зарядки шуруповерта.

Техника безопасности и меры предосторожности

Основные требования по технике безопасности во время зарядки источников питания инструмента от нестандартных зарядных блоков:

  1. Для зарядки аккумуляторов инструмента используется постоянный ток.
  2. Подключение выполняется кабелями с защитным изолятором, необходимо предусмотреть надежную фиксацию электропроводки на контактных штекерах батарей.
  3. При восполнении емкости элементов происходит нагрев, сопровождаемый выделением газов. Элементы аккумуляторных банок оборудованы аварийными клапанами, но потекший компонент не пригоден к дальнейшей эксплуатации.
  4. Рекомендуется выполнять работы в проветриваемом помещении, глаза и руки предохраняются с помощью средств индивидуальной защиты. При перегреве корпуса, появлении дыма или следов электролита на корпусе банки зарядка немедленно прекращается. Повторное подключение выполняется после выяснения причин неисправности.
  5. Подсоединение адаптеров питания, не предназначенных для зарядки батареи шуруповерта, является крайней мерой. Из-за несоответствия токовых параметров компоненты цепи работают с перегрузкой, что вызывает повышенный нагрев и возгорание. Постоянное использование неоригинальных зарядных блоков не рекомендуется.

Как заряжать аккумулятор шуруповерта без зарядного устройства

Заряжать аккумуляторЗаряжать аккумулятор

Источник питания.

В конструкции электрического инструмента используется 3 типа источников питания:

  1. Никель-кадмиевые элементы, отличающиеся способностью выдерживать высокую нагрузку и работать при отрицательной температуре воздуха.
  2. Батареи отличаются выраженным эффектом памяти и ускоренным саморазрядом. Перед подключением аккумулятора к зарядной станции необходима полная разрядка банки.
  3. Допускается кратковременное подключение аккумуляторной банки к неоригинальному зарядному блоку.
  4. Никель-металлогидридные элементы отличаются сниженным эффектом памяти и увеличенной емкостью. Подключать батареи к неоригинальным зарядным устройствам не рекомендуется.
  5. Литий-ионные источники питания, не допускающие глубокого разряда и перегрева. Для зарядки используются специальные блоки с микропроцессорным управлением, контролирующим состояние элементов. Использовать зарядные блоки от автомобильных батарей или иных источников питания запрещается.

Перед подключением внешнего блока необходимо выяснить тип, емкость и зарядный ток источника питания. Информация указывается на заводской этикетке, расположенной на корпусе аккумуляторной банки. Если наклейка утрачена, то потребуется вскрыть кожух и выяснить рабочие параметры по маркировке на элементах.

При коммутации внешнего блока важно учитывать соответствие напряжений. Например, допускается кратковременная коммутация блока напряжением 12 В к батарее 9 В, но ресурс элементов питания снижается.

С помощью USB

Для восполнения емкости возможно подключение внешнего зарядного блока через самостоятельно установленный порт USB. Рекомендуется применять адаптеры, рассчитанные на ток 5-7 А. Использовать для подачи тока компьютеры или ноутбуки не рекомендуется, поскольку повышенный ток в цепи перегревает контроллер и выводит узел из строя.

Алгоритм оснащения аккумулятора шуруповерта разъемом USB:

  1. Демонтировать аккумуляторную банку, а затем разделить секции корпуса (элементы держатся на винтах и дополнительных пластиковых фиксаторах).
  2. Прорезать в секции корпуса отверстие для установки разъема USB. Место установки порта не должно препятствовать размещению источника питания в рукоятке инструмента или в штатной зарядной станции. Конфигурация канала зависит от внешнего вида подготовленного штекера. Колодка устанавливается в полученном гнезде и фиксируется при помощи специального термоклея.
  3. Разместить в цепи, соединяющей штатный контроллер зарядки и разъем типа USB, плавкий предохранитель номиналом 10 А. Для крепления защитного элемента и электропроводки используется термоклей. Кабели соединяются пайкой свинцово-оловянным припоем, места фиксации защищаются изоляционными материалами.
  4. Соединить секции корпуса при помощи штатных винтов. Если производилась резка неразъемной конструкции, то линия стыка покрывается полоской ткани или малярного скотча с нанесенной жидкой эпоксидной смолой. После застывания материала поверхность шлифуется и окрашивается в цвет корпуса аккумуляторной банки.
  5. Провести тестовую зарядку источника постоянного тока. Поскольку напряжение в цепи зарядки составляет 5 В, то восполнение емкости занимает до 6-8 часов для батарей емкостью 1-2 А*ч.

Использование автомобильного зарядного устройства

Автомобильное зарядное устройствоАвтомобильное зарядное устройство

Зарядное устройство для автомобиля.

Применение зарядного блока, предназначенного для обслуживания автомобильного аккумулятора напряжением 12 Вольт, может необратимо повредить источник питания для электроинструмента.

Перед соединением устройств необходимо привести рабочие параметры зарядки к необходимым требованиям.

Если оборудование оснащается бесступенчатыми регуляторами напряжения и силы тока, то требуется выставить параметры, идентичные штатному блоку. Для снижения токовой нагрузки используется балластное сопротивление (например, автомобильная лампа габаритных огней).

Если информация о рабочих параметрах штатной зарядки неизвестна, то для никель-кадмиевой батареи емкостью 1,3 А*ч устанавливается ток зарядки в пределах 50-100% от номинальной емкости. Напряжение устанавливается на минимальный уровень. Затем определяется полярность аккумуляторной банки (по заводской маркировке), расположение минуса и плюса при необходимости уточняется тестовым прибором.

Зарядка никель-кадмиевой банки производится до момента достижения пикового напряжения, которое автомобильным блоком не фиксируется. В бытовых условиях момент прекращения зарядки определяется по температуре корпуса элементов, составляющей не более 40°С.

Для замеров необходимо просверлить пластиковый кожух банки и установить внутри датчик (например, от бытового тестового прибора). В зависимости от параметров тока зарядка продолжается от 30 минут до 2 часов, при достижении пороговой температуры внешний блок отключается.

Универсальные ЗУ

Универсальное оборудование для зарядки аккумуляторов поддерживает ступенчатую или плавную регулировку напряжения и силы тока в выходной цепи. Блок оборудован приборами и индикаторами, позволяющими контролировать ход зарядки.

Если в конструкции устройства предусмотрен переключатель типа батареи, то необходимо выбрать соответствующее значение. Универсальное зарядное оборудование рекомендуется использовать для обслуживания изношенных элементов.

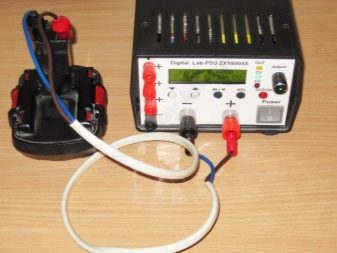

Использование внешнего источника тока

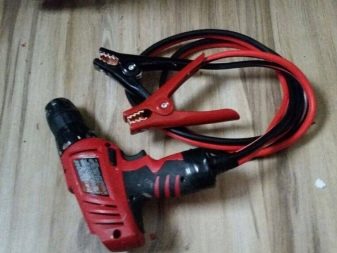

Методика подразумевает подключение инструмента к автомобильному аккумулятору или зарядной станции при помощи кабелей. Напряжение внешнего источника питания должно соответствовать параметрам электрического двигателя. При работе инструмента нагрузка на мотор меняется, что приводит к изменению силы тока в цепи. Внешний блок питания должен обеспечить работоспособность двигателя и не перегреваться при длительной эксплуатации.

В цепи питания предусматривается предохранитель, номинал зависит от мощности мотора и рабочего напряжения. Например, при установке двигателя мощностью 200 Вт и напряжении в цепи питания 18 В потребуется установка плавкой вставки номиналом не менее 200/18=11 А. Применение предохранителя с завышенными параметрами приводит к перегреву и разрушению обмоток двигателя. При изготовлении соединительной проводки учитывается сила тока в цепи питания.

Кабели оснащаются коммутационной колодкой, изготовленной самостоятельно или снятой со штатной неисправной аккумуляторной банки. Предусматривается фиксация штекера при помощи клейкой ленты. Приклеивать колодку не рекомендуется, поскольку возникнут сложности с размыканием деталей.

Как зарядить аккумулятор от шуруповерта без зарядного устройства?

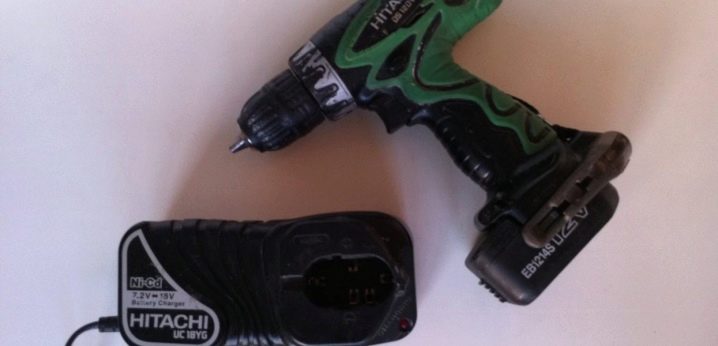

В последнее время шуруповерт становится незаменимым устройством для ремонта съемных конструкций и помогает быстро справиться с небольшими ремонтными работами. Учитывая, что это нестационарное устройство, работающему часто приходится сталкиваться с проблемой быстрой разрядки. Материал данной статьи познакомит читателя со способами заряда аккумулятора без родного стационарного зарядного устройства.

Когда необходимо?

Существуют ситуации, когда зарядник шуруповерта недоступен. Например, он может выйти из строя, что может стать причиной остановки работы. Кроме того, зарядник может быть утерян. Третьей причиной является элементарное перегорание и износ зарядного устройства, а также разгибание клемм в самой батарее, из-за чего отходит контакт. Чтобы устранить проблему, приходится искать подходящие варианты для зарядки, которые будут совместимыми с имеющейся моделью шуруповерта. В этом случае предпочтительно купить правильную зарядку, которая будет способствовать безопасной работе и полноценно заряжать батарею инструмента.

Чем можно зарядить?

Если нужного зарядного устройства нет, существуют три способа решения проблемы:

  • использовать зарядное устройство автомобиля;
  • купить стандартную универсальную зарядку;
  • переделать электрический инструмент под питание от внешнего аккумулятора.

Если выбрано решение воспользоваться автомобильным зарядником, нужно учесть, что батареи шуруповертов имеют собственные характеристики, они отличны от автомобильных аккумуляторов из свинца. Подойти может только та зарядка, которая будет оборудована электроникой с регулировкой тока и напряжения. Здесь придется выбирать зарядный ток, ведь нужное значение может попросту не вписаться в диапазон работы. Это, в свою очередь, может заставить пользователя ограничивать ток посредством балластового сопротивления.

Универсальное устройство приобретают в том случае, если, помимо самого шуруповерта, в доме есть приборы, работающие от аккумуляторов. Достоинством таких приспособлений является масса настроек, посредством которых мастер может определиться с нужным режимом зарядки шуруповерта и подобрать правильный вариант для аккумулятора шуруповерта. Если имеющийся шуруповерт уже старый, покупка внешнего источника тока нецелесообразна и попросту затратна. Выбирая выпрямитель для автомобильных аккумуляторов, важно обращать внимание на полярность. Поэтому стоит держать под рукой тестер. Да и заряжать шуруповерт нужно под постоянным наблюдением.

Можно купить зарядное устройство прямого тока, которое будет соответствовать нужным параметрам аккумулятора шуруповерта. Для этого при покупке обращают внимание на три фактора: зарядный ток, мощность, а также емкость. Вполне возможно, что придется модернизировать устройство, оборудуя специальную защиту, для чего приобретают плавкий предохранитель на 10 ампер, который включают в электросеть. Что касается провода, придется приобретать вариант с большим сечением (по сравнению с обычной проводкой).

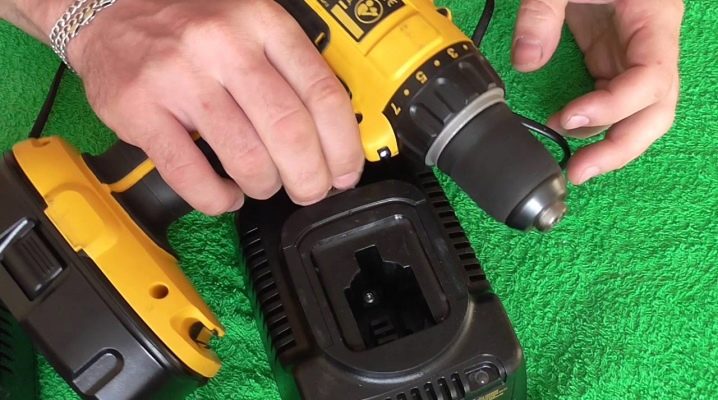

Как зарядить без родной зарядки?

Если выбрано решение по зарядке устройства автомобильным ЗУ, для начала необходимо выставить на устройстве минимальное значение. Батарею снимают, определяются с ее полярностью (находят «плюс» и «минус»). После этого к ней напрямую подключают клеммы зарядника. Если это невозможно, узел совершенствуют, для чего применяют пластины либо скрепки. Зарядку включают минут на 15-20 минут, а как только батарея станет теплой, зарядник выключают. Обычно в этом случае достаточно непродолжительного времени заряда. Что касается зарядного тока, то его выбирают в пределах между 0,5 и 0,1 в зависимости от емкости самой батареи в ампер/часах.

Аккумулятор на 18 вольт емкостью 2 А/час нуждается в зарядном устройстве с отдачей зарядного тока в 18 вольт и мощностью 200 мА в час. Предпочтительней, чтобы показатели зарядного устройства составляли примерно в 8 раз меньше. Для подачи тока необходимо пользоваться специальными крокодильчиками, вешая их на токоразволящие пластины разъема аккумулятора. При этом важно, есть ли в самом устройстве гнездо для заряда.

Если зарядник встроен в аккумулятор, его можно зарядить посредством адаптера, который понижает напряжение. В этом случае можно подобрать в магазине универсальную зарядку. Если нет, придется отремонтировать имеющийся зарядник либо поискать аналоговое устройство. Важно использовать зарядное устройство с функцией регулировки силы тока, заряжая батарею несколько часов.

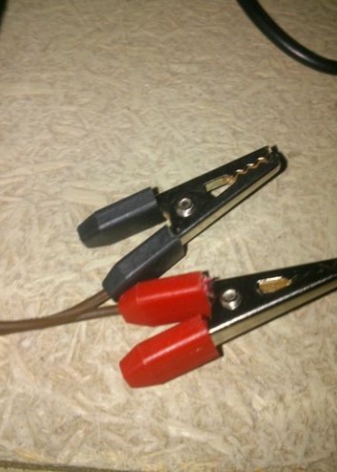

Для того чтобы контакт был достаточным, предпочтительней закрепить крокодильчики посредством металлических проводов. Напряжение должно соответствовать аккумуляторному устройству. На зарядку ставить такой аккумулятор нужно только при остаточном заряде. Если параметры устройств не совпадают, но при этом имеют небольшие различия, в некоторых случаях возможна кратковременная зарядка. Однако она, как правило, приводит к быстрой поломке аккумулятора.

Что нужно знать?

Выбирая один из вариантов, заменяющих зарядное устройство шуруповерта, нужно помнить: от правильности подключения приборов будет зависеть безопасность процесса. Кроме того, важно следить за тем, чтобы режим заряда соответствовал техническим характеристикам самой батареи. Вне зависимости от того, какой вариант зарядника выбран, нужно понимать: временные способы могут спасти положение несколько раз. Но прибегать к их использованию постоянно нежелательно, поскольку нужные значения напряжения и тока выдают только оригинальные зарядные устройства.

Нельзя пользоваться зарядками с USB-портом от ноутбука – они для этого не рассчитаны. Если аккумуляторная батарея не заряжается, можно попытаться разогнать аккумулятор. Для этого блок разбирают и выявляют причину неисправности. После блок заряжают сначала большим, а потом меньшим током. Это позволяет вернуть его к жизни, если внутри еще остался электролит.

О том, как зарядить аккумулятор от шуруповерта без зарядного устройства, смотрите в следующем видео.

Как зарядить шуруповерт с аккумулятором правильно

Шуруповерт – один из самых популярных электрических инструментов для ремонта и отделочных работ. Этот прибор можно встретить практически в каждом доме и используется он для закручивания крепежа или сверления отверстий разного диаметра, применяют его в работе как профессионалы на строительных или монтажных объектах, так и любители в домашнем ремонте.

Все электрические шуруповерты делятся на 2 типа: сетевые и аккумуляторные. Сетевые получают питание от источника тока через розетку и кабель, а аккумуляторные – через батарею. В этой статье речь пойдет только об аккумуляторных шуруповертах, а именно, как правильно зарядить шуруповерт с батареей того или иного типа.


Типы аккумуляторов

Химический состав устройства – одна из главных характеристик, которая определяет тип заряда. От металла, который используется в аккумуляторе, зависит то, как правильно заряжать шуруповерт (правильная последовательность цикла заряда-разрядки), что продляет срок эксплуатации прибора. Все аккумуляторы в шуруповертах представлены тремя типами: литий-ионные, никель-кадмиевые и никель-металл-гидридные.

Литий-ионный аккумулятор

Считается одним из современных типов с использованием новейших технологий. Отличается достаточной емкостью батареи. Не имеет эффекта памяти и рассчитан на интенсивное и частое применение. Быстро заряжается, циклов зарядки насчитывается до 1000.

Однако литий-ионные модели отличаются высокой стоимостью и плохо работают при низких температурах: быстрее разряжаются и дают нестабильный поток энергии. Хранить такие батареи нужно в полуразряженном состоянии и периодически производить зарядку.

Никель-кадмиевый аккумулятор

Самый первый тип аккумуляторов, долго держит зарядку и имеет достаточно хорошую емкость. Однако имеет эффект памяти, который запрещает ставить на зарядку при неполном разряде батареи. Поэтому частая подзарядка недопустима, это ведет к сокращению емкости АКБ. Перед первым использованием также необходимо сначала полностью зарядить аккумулятор, а потом уже начать работу с инструментом.

Никель-кадмиевые аккумуляторы обычно используются в шуруповертах бюджетного класса из-за выгодной цены и оптимального режима нечастого использования.

Никель-металл-гидридный аккумулятор

Этот тип пришел на смену никель-кадмиевым, он более экологичен и легче по весу. Однако он хуже сохраняет зарядку в спокойном режиме и может быстро снизиться емкость батареи. Поэтому агрегат желательно ставить на зарядку перед каждым применением и всегда брать с собой зарядное устройство.


Как правильно зарядить аккумулятор шуруповерта

Очень важным этапом является первая зарядка аккумулятора после покупки инструмента. Она влияет на то, будет ли активной вся емкость батареи. Каждый тип аккумулятора имеет свои характерные черты первого заряда.

Литий-ионные первый раз можно заряжать до любого уровня, так как они не имеют эффекта памяти.

Никель-кадмиевые имеют сложный процесс первой зарядки: их следует подзаряжать 3 раза подряд до заполнения всей емкости, а только потом включать в работу.

Никель-металл-гидридные сперва нужно разрядить целиком, а потом зарядить по максимуму. Следует выполнить 5 таких полных циклов

Сколько времени нужно для зарядки аккумулятора

Перед тем, как зарядить аккумуляторную дрель или шуруповерт, нужно определить, сколько времени потребуется для этой процедуры. Как правило, период прописан в инструкции, прилагающейся к инструменту. Некоторые модели аккумуляторов имеют световую индикацию, которая показывает, когда прибор полностью заряжен. После завершения зарядки сразу же отсоедините батарею от зарядного устройства.

Обычно время заряда составляет от получаса до 7 часов, в зависимости от типа самой батареи и зарядного устройства. Дольше всего подпитываются энергией никель-кадмиевые аккумуляторы – 3-7 ч.

Влияние внешних факторов на аккумулятор

В этом разделе представлена подробная информация, как правильно заряжать аккумулятор шуруповерта и использовать оборудование в условиях улицы. Несмотря на то, что к каждой модели шуруповерта прилагается инструкция, есть общие правила применения аккумуляторных инструментов вне помещения:

  1. Процесс заряда аккумулятора должен осуществляться в особом температурном режиме: от +100 до +350 С. Нежелательно заряжать АКБ на холоде при температуре ниже +50 С.
  2. Избегайте контакта самого инструмента или аккумулятора со влагой: дождем или снегом, высокой влажностью. Это может привести к развитию ржавчины и нарушению электропроводимости. В этом случае придется покупать новый прибор и потратить время на поиски подходящего аккумулятора.
  3. Прямые солнечные лучи также вредны для аккумулятора и всего инструмента в целом! Особенно летом, когда температура высокая. Это чревато перегревом устройства и нарушением контактов, ведь в результате высоких температур ионы металлов начинают вступать друг с другом в реакцию. Этот процесс не виден сразу, со временем вы обнаружите, что зарядка стала медленнее, а индикатор будет показывать всегда одно положение.

Типы зарядных устройств

Для шуруповертов существует 2 типа устройств для зарядки аккумуляторов:

  • обычный;
  • импульсный.

Обычные зарядные устройства занимают 3-7 часов на полную зарядку АКБ. Обычно используются с шуруповертами бытового класса, где емкость батареи не расходуется интенсивно и не требуется частая зарядка аккумулятора.

Импульсные приборы полностью заряжают аккумулятор менее чем за 1 час. Как правило, они идут в комплекте к профессиональным моделям с высокой мощностью, которые используются непрерывно в течение долгого времени и требуют быстрой подзарядки сменной батареи.

Помимо этого, не забудьте проверить совместимость зарядного устройства и вашей электросети. Необходимое напряжение для прибора должно быть прописана в инструкции к нему. Если показатели не совпадают и напряжение самой сети выше, чем нужно, то следует использовать трансформатор или адаптер, чтобы компенсировать дисбаланс. Иначе может произойти короткое замыкание или устройство просто перегорит. Наличие предохранителя внутри прибора просто не позволит ему зарядить аккумулятор.

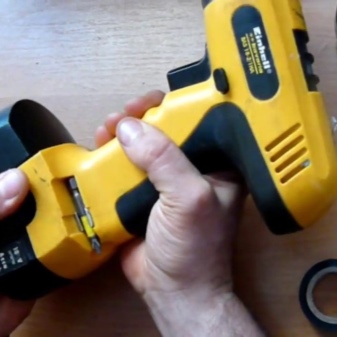

Как зарядить аккумулятор шуруповерта без зарядного устройства

Существуют нестандартные методы, как зарядить шуруповерт без зарядного устройства: зарядка от автомобиля, от универсального зарядного устройства или от внешнего источника энергии. Эффективность таких действий, возможно, высока, если нет под рукой фирменного зарядного устройства, но безопасность аккумулятора при этом сомнительна, так как может привести к перезарядке аккумулятора. Мы не рекомендуем использовать данные методы, так как они могут не только привести к выходу из строя или поломке самой аккумуляторной батареи, но и попросту опасны для человека. Лучше приобрести фирменный прибор той же марки, что и шуруповерт, или подходящий по характеристикам.

Убираем аккумулятор на хранение

Перед тем, как убрать прибор на хранение, следует выполнить некоторые действия в зависимости от типа вашего аккумулятора.

Литий-ионные не имеют эффекта памяти и их можно заряжать на любой стадии, однако не стоит допускать полного разряда, это может привести к отключению защитных контроллеров, которые предотвращают перегрузки. В результате этого аккумулятор в дальнейшем может не выдержать интенсивную эксплуатацию и выйти из строя. Поэтому на хранение литий-ионный аккумулятор нужно убирать с зарядом в 50% и периодически (раз в 1-2 мес.) доставать и подзаряжать его.

Никель-кадмиевые перед хранением разряжают практически полностью (до состояния нерабочего инструмента). Чтобы убрать аккумулятор на долгое хранение (более 6 месяцев), следует выполнить от 3 до 5 полных курсов заряда-разрядки. Хранить так же в разряженном состоянии.

Никель-металл-гидридные больше остальных типов подвержены быстрому саморазряду, поэтому нужно постоянно поддерживать уровень зарядки и периодически ее восполнять. После длинного срока хранения нужно поставить АКБ на зарядку минимум на сутки, чтобы восполнить запасы энергии. Также отмечается снижение емкости после 300 циклов заряда-разрядки.


Время зарядки аккумулятора шуруповерта

При покупке такого универсального и нужного инструмента, как шуруповерт, у его владельцев могут возникнуть разные вопросы в процессе эксплуатации. Поскольку любой электроинструмент такого типа оснащен аккумуляторным блоком, который позволяет работать с ним автономно, важно знать о том, как правильно заряжать АКБ и оптимальное время зарядки аккумулятора шуруповерта. Кроме того, существует еще ряд практических рекомендаций по его использованию, которые всегда могут оказаться полезными.

Итак, наиболее частые вопросы, которые возникают у тех, кто только начинает пользоваться шуруповертом:

  • как правильно заряжать аккумулятор шуруповерта;
  • что делать, если батарея не держит зарядку, не заряжается вовсе;
  • как осуществить зарядку шуруповерта без зарядного устройства стандартного плана;
  • и, конечно, каково оптимальное время зарядки АКБ.

Правильная зарядка шуруповерта: как сделать лучше

Есть несколько простых правил, как заряжать аккумулятор шуруповерта, чтобы инструмент использовал весь свой возможный ресурс.

Когда вы приобретаете новый инструмент, помните о том, что перед тем как использовать его в первый раз, нужно поставить батарею на зарядку. Любые элементы питания, если они долгое время лежат на складе или в магазине, имеют тенденцию к разрядке. Если ваш шуруповерт оснащен батареей из Ni Cd (никель-кадмиевых) элементов, «прокачайте» их путем проведения трехкратной полной зарядки с последующим разрядом, чтобы убрать тот «эффект памяти», который свойственен для Ni Cd аккумуляторов, и довести уровень их емкости до оптимального.

Если в вашем шуруповерте стоят литий-ионные аккумуляторы, проводить им такую «прокачку» необязательно, потому что «эффект памяти» им не свойственен: это более современные батареи.

Нужно заряжать аккумулятор при благоприятной температуре окружающей среды. Наилучшие температурные показатели, при которых должна осуществляться зарядка аккумулятора шуруповерта — не ниже 10°С и не выше 40°С. Во время зарядки нельзя оставлять батарею надолго без присмотра во избежание перегрева и перезаряд. Хотя, если штатная зарядка инструмента снабжена индикатором контроля всего процесса, устройство автоматически «закончит» его тогда, когда это будет нужно.

Не рекомендуется надолго оставлять аккумуляторный блок в заряднике. А если шуруповерт используется не так часто, лучше вынуть из него батарейки и хранить отдельно от него.  В случае, когда АКБ долго лежат без применения, следите за тем, чтобы они были в заряженном состоянии, проводя им «подпитку» раз в месяц в течение 25-30 минут.

Как известно, аккумуляторный блок питания шуруповерта бывает либо никель-кадмиевый, либо литий-ионный. Ni Cd аккумуляторы можно хранить при любой степени заряженности. Главное их преимущество состоит в том, что они не боятся глубоких разрядов. Для того чтобы они хорошо работали после долгого перерыва, их как обычно следует «прокачать» три-четыре раза. Время «прокачки», в среднем, составляет 3-4 часа, в течение которых можно работать с шуруповертом в обычном режиме. Желательно в процессе работы шуруповерта контролировать то, чтобы Ni Cd батарея разряжалась не частично, а полностью. Это поможет ей не накапливать тот самый «эффект памяти».

Аккумуляторный блок заряжается

Если аккумуляторный блок питания вашего инструмента укомплектован не никель-кадмиевыми, а литий-ионными батарейками, главный «плюс» их заключается в том, что «эффект» памяти у них отсутствует. Однако следить за уровнем их заряда рекомендуется более тщательно. В случае, если шуруповерт с литиевыми АКБ не используется какое-то время, их нужно периодически подзаряжать. Глубокого разряда они как раз не любят. Если литиевые АКБ подвергнуть глубокому разряду, сработает защитный контроллер внутри аккумуляторного блока. Чтобы этого не произошло, следите за тем, чтобы батареи были заряжены, как минимум, процентов на 50.

О том, какие аккумуляторы лучше для шуруповерта, читайте здесь →

Сколько по времени нужно заряжать АКБ шуруповерта

К каждому электроинструменту всегда приложена инструкция по эксплуатации, в которой точно указано, сколько времени заряжать аккумулятор шуруповерта. Как уже говорилось, подавляющее большинство современных зарядных устройств имеют индикаторы уровня зарядки, что значительно облегчает их использование. Когда индикатор загорается зеленым, либо иным цветом, сигнализирующим о том, что время зарядки аккумулятора шуруповерта подходит к концу, нужно вовремя отсоединить батарею.

Среднее время, в течение которого батарея заряжается полностью, составляет 7 часов. А если АКБ требуется просто подзарядить, его можно оставить на зарядке 30 минут. Хотя, в случае с Ni Cd аккумуляторами, имеющими «эффект памяти», частые и короткие подзарядки проводить не рекомендуется.

Есть несколько разновидностей зарядных устройств для шуруповерта, в зависимости от сферы их применения. Рядовое ЗУ, как правило, входит в комплектацию бытовых электроинструментов. Время зарядки АКБ с его помощью варьируется от трех до семи часов. Существуют еще мощные зарядники импульсного типа, которыми комплектуются профессиональные инструменты. Сколько заряжать аккумулятор шуруповерта таким устройством? «Импульсники» могут полноценно зарядить батарею в течение часа, что является их неоспоримым преимуществом. Однако и стоимость такого инструмента, разумеется, гораздо выше.

ЗУ

Что делать, если аккумулятор не заряжается или не держит заряд

В данном случае, вариантов немного: либо причина неисправности кроется в зарядном устройстве, либо «барахлит» сам шуруповерт. Также и аккумуляторный блок со временем может исчерпать свой ресурс и нуждаться в замене. Для того чтобы выяснить причину, необходимо внимательно осмотреть как сам инструмент, так и его аккумулятор вместе с ЗУ.

Часто причина слабой зарядки аккумулятора заключается в том, что контакт между шуруповертом и его зарядником ослабевает вследствие разгибания клемм. Чтобы устранить эту неполадку, достаточно будет просто разобрать зарядник и аккуратно загнуть его клеммы обратно.

Не стоит забывать и о такой частой неполадке, как окисление металлических частей самого аккумулятора и зарядника. Постоянное попадание строительной пыли и грязи тоже способствуют слабому поступлению тока заряда от ЗУ к батарее: инструменты заряжаются хуже. Важно не забывать ухаживать за всеми составляющими инструмента для того, чтобы предотвратить ухудшение его работы, протирая металлические контакты и очищая их от загрязнений.

В случае, если села сама батарея, можно попытаться «раскачать» ее, как это обычно делается в случае с никель-кадмиевыми элементами. Если это не помогает, придется либо менять аккумуляторный блок полностью, либо осуществить частичную замену его элементов.

О ремонте аккумулятора шуруповерта →

Обычно любой шуруповерт укомплектован двумя идентичными батареями. Если одна из них выходит из строя, при желании можно собрать один работающий аккумулятор из двух, в случае, если емкость стала меньше в обоих. После того как из двух блоков будет собран один работающий, нужно не забыть уравнять показатели емкости элементов, «прокачав» батарею несколькими циклами «заряда-разряда» в течение 3-4 часов.

Можно также попытаться «взбодрить» батарейки по отдельности. Для этого наиболее слабые из них следует подвергнуть зарядке большими токами, после чего собрать аккумулятор обратно и заряжать уже в обычном режиме. Такой метод иногда работает в случае с никель-кадмиевыми аккумуляторами. «Точечная» подзарядка большими токами должна длиться не больше 3-5 секунд, при этом желательно не допускать сильного перегрева элемента во избежание его разрушения.

Импульсное ЗУ

Нестандартные методы зарядки аккумулятора шуруповерта

Бывает и так, что «родное» зарядное устройство от электроинструмента либо теряется, либо выходит из строя, а приобрести такое же — весьма проблематично. Многие спрашивают о том, можно ли правильно зарядить АКБ, подсоединив ее к какому-нибудь другому источнику питания.

Безусловно, это сделать можно. И такие способы зарядки не принесут батарее никакого вреда, если хорошо ознакомиться с характеристиками самого инструмента и любого другого зарядного устройства, которое может послужить альтернативным источником питания для аккумулятора.

Для того чтобы подобрать к вашему шуруповерту подходящий альтернативный зарядник, нужно знать показатели его вольтажа и емкости. Они обычно указываются на внешнем корпусе инструмента. Также следует обратить внимание и на полярность. Она может быть разной, в зависимости от фирмы-производителя. Это очень важно для правильного подсоединения батареи к ЗУ.

Какое зарядное устройство подойдет, определяется следующим образом. Например, мы имеем 18-вольтовый шуруповерт с емкостью аккумуляторной батареи 2 А/ч. Значит, и зарядное устройство должно быть способным выдавать такое же напряжение, а мощности будет достаточно 200 миллиампер в час — поскольку полная зарядка такой батареи требует длительного времени. Лучше использовать зарядное устройство с возможностью регулирования силы тока, заряжая батарею 6-7 часов.

Для подачи тока на батарею можно использовать «крокодилы» небольших размеров. А чтобы контакт был хорошим, их можно дополнительно закрепить с помощью металлических проводков.

Если есть такая возможность, попробуйте провести зарядку аккумулятора шуруповерта автомобильным ЗУ. Важно помнить о том, что напряжение в данном случае должно выставляться самое минимальное. Определите, какая полярность у аккумулятора и автозарядника (как уже было сказано, она может быть разной). Затем подсоедините клеммы от автомобильного зарядного устройства прямо к аккумулятору. Иногда для оптимального контакта приходится также использовать допополнительные «закрепители» в виде скрепок или гибких металлических пластин.

После таких нехитрых манипуляций остается только включить устройство в сеть и внимательно следить за процессом зарядки. Для начала может хватить минут 15-20, а когда в заряженном аккумуляторе шуруповерта будет повышаться теплоотдача, зарядное устройство следует отключить.

В последнее время стала весьма популярной замена аккумуляторов в шуруповерте с кадмиевых на литиевые, особенно среди профессиональных мастеров, использующих шуруповерт регулярно. Время зарядки АКБ в данном случае также будет зависеть от типа зарядного устройства. Если у вас обычный «штатный» зарядник, батарея может заряжаться от 3 до 7 часов. А если есть возможность приобрести современное импульсное зарядное устройство, будет достаточно часа с небольшим для того, чтобы привести батарею в рабочее состояние.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
