Заряд аккумулятора по напряжению: Заряд автомобильного аккумулятора по напряжению

Содержание

Заряд аккумулятора

Алгоритм заряда

Типы свинцово-кислотных аккумуляторов

На текущий момент на рынке аккумуляторов наиболее распространены следующие типы:

    SLA (Sealed Lead Acid) Герметичные свинцово-кислотные или VRLA (Valve Regulated Lead Acid) клапанно-регулируемые свинцово кислотные. Изготовлены по стандартной технологии. Благодаря конструкции и применяемых материалов, не требуют проверки уровня электролита и доливки воды. Имеют невысокую устойчивость к циклированию, ограниченные возможности работы при низком разряде, стандартный пусковой ток и быстрый разряд.

    EFB (Enhanced Flooded Battery) Технология разработана фирмой Bosch. Это промежуточная технология между стандартной и технологий AGM. От стандартной такие аккумуляторы отличаются более высокой устойчивостью к циклированию, улучшен прием заряда. Имеют более высокий пусковой ток. Как и у SLA\VRLA, есть ограничения работы при низкой заряженности.

    AGM (Absorbed Glass Mat) На текущий момент лучшая технология (по соотношению цена\характеристики). Устойчивость к циклированию выше в 3-4 раза, быстрый заряд. Благодаря низкому внутреннему сопротивлению обладает высоким пусковым током при низкой степени заряженности. Расход воды приближен к нулю, устойчива к расслоению электролита благодаря абсорбции в AGM-сепараторе.

    GEL (Gel Electrolite) Технология, при которой электролит находиться в виде геля. По сравнению с AGM обладают лучшей устойчивостью к циклированию, большая устойчивость к расслоению электролита. К недостаткам можно отнести высокую стоимость, и высокие требования к режиму заряда.

Существуют еще несколько технологий изготовления аккумуляторов, как связанных с изменением формы пластин, так и специфическими условиями эксплуатации. Не смотря на различие технологий, физико-химические процессы протекающие при заряде — разряде аккумулятора одинаковые. По-этому алгоритмы заряда различных типов аккумуляторов практически идентичны. Различия,в основном, связаны со значением максимального тока заряда и напряжения окончания заряда.

Например, при заряде 12-ти вольтового аккумулятора по технологии:

    — SLA\VRLA максимальный ток 0.1С, напряжение 14,2 … 14,5В

    — AGM максимальный ток 0.2С, напряжение 14,6 … 14,8В

    — GEL максимальный ток 0.2С, напряжение 14,1 … 14,4В

Значения приведены усредненные по рекомендациям различных производителей аккумуляторов. Конкретные значения необходимо уточнить у производителя.

Определение степени заряженности аккумулятора

Есть два основных способа определения степени заряженности аккумулятора, измерение плотности электролита и измерение напряжения разомкнутой цепи (НРЦ).

НРЦ — это напряжение на аккумуляторе без подключенной нагрузки. Для герметичных (не обслуживаемых) аккумуляторов степень заряженности можно определить только измерив НРЦ. Измерять НРЦ необходимо не раньше, чем через 8 часов после остановки двигателя (отключения от зарядного устройства), с помощью вольтметра класса точности не ниже 1.

0. При температуре аккумулятора 20-25оС (по рекомендации фирмы Bosch). Значения НРЦ приведены в таблице.

(у некоторых производителей значения могут отличаться от приведенных) Если степень заряженности аккумулятора меньше 80%, то рекомендуеться провести заряд.

Алгоритмы заряда аккумуляторов

Существуют несколько наиболее распространенных алгоритмов заряда аккумулятора. На текущий момент большинство производителей аккумуляторов рекомендуют алгоритм заряда CC\CV (Constant Current \ Constant Voltage – постоянный ток \ постоянное напряжение).

Такой алгоритм обеспечивает достаточно быстрый и «бережный» режим заряда аккумулятора. Для исключения долговременного пребывания аккумулятора в конце процесса заряда, большинство зарядных устройств переходит в режим поддержания (компенсации тока саморазряда) напряжения на аккумуляторе. Такой алгоритм называется трехступенчатым. График такого алгоритма заряда представлен на рисунке.

Указанные значения напряжения (14. 5В и 13.2В) справедливы при заряде аккумуляторов типа SLA\VRLA,AGM. При заряде аккумуляторов типа GEL значения напряжений должны быть установлены соответственно 14.1В и 13.2В.

Дополнительные алгоритмы при заряде аккумуляторов

Предзаряд У сильно разряженного аккумулятора (НРЦ меньше 10В) увеличивается внутреннее сопротивление, что приводит к ухудшению его способности принимать заряд. Алгоритм предзаряда предназначен для «раскачки» таких аккумуляторов.

Асимметричный заряд Для уменьшения сульфатации пластин аккумулятора можно проводить заряд асимметричным током. При таком алгоритме заряд чередуется с разрядом, что приводит к частичному растворению сульфатов и восстановлению емкости аккумулятора.

Выравнивающий заряд

В процессе эксплуатации аккумуляторов происходит изменение внутреннего сопротивления отдельных «банок», что в процессе заряда приводит неравномерности заряда. Для уменьшения разброса внутреннего сопротивления рекомендуется проводить выравнивающий заряд. При этом аккумулятор заряжают током 0.05…0.1C при напряжении 15.6…16.4В. Заряд проводиться в течении 2…6 часов при постоянном контроле температуры аккумулятора. Нельзя проводить выравнивающий заряд герметичных аккумуляторов, особенно по технологии GEL. Некоторые производители допускают такой заряд для VRLA\AGM аккумуляторов.

Определение емкости аккумулятора

В процессе эксплуатации аккумулятора его емкость уменьшается. Если емкость составляет 80% от номинальной, то такой аккумулятор рекомендуется заменить. Для определения емкости аккумулятор полностью заряжают. Дают отстояться в течении 1….5 часов и затем разряжают током 1\20С до напряжения 10.8В (для 12-ти вольтового аккумулятора). Количество отданных аккумулятором ампер-часов является его фактической емкостью. Некоторые производители используют для определения емкости другие значения тока разряда, и напряжения до которого разряжается аккумулятор.

Контрольно-тренировочный цикл

Для уменьшения сульфатации пластин аккумулятора одна из методик это проведение контрольно тренировочных циклов (КТЦ).

КТЦ состоят из нескольких последовательных циклов заряда с последующим разрядом током 0.01…0.05С. При проведении таких циклов, сульфат растворяется, емкость аккумулятора может быть частично восстановлена.

Правильный и безопасный заряд аккумулятора — как и чем заряжать? | Статьи

Как правильно и безопасно зарядить авто (мото) свинцово-кислотный аккумулятор.

Сразу оговоримся — настоящая статья предназначена для неподготовленных людей, аккумуляторщики и опытные пользователи вряд ли почерпнут для себя что-то новое.

Не отвлекаясь на второстепенные моменты, мы постараемся донести до читателей статьи базовые основы заряда аккумулятора и поможем выбрать правильное зарядное устройство.

Какие существуют методы заряда.

1. Заряд постоянным током.

Заряд производится при установленном значении зарядного тока (измеряется в Ампер) без ограничения напряжения (измеряется в Вольт). Пример устройства, обеспечивающего данный способ заряда – классический тяжелый трансформаторный зарядник – выпрямитель. Величина зарядного тока и длительность заряда определяются исходя из значения емкости, технологии изготовления и состояния аккумулятора. Ограничить напряжение при таком способе заряда возможно только вручную, уменьшением значения тока. Данный способ используется как правило профессиональными аккумуляторщиками и рекомендуется только для опытных пользователей.

2. Заряд при постоянном напряжении.

Заряд производится при заданном постоянном значении напряжения. Ток может быть ограничен возможностями и настройками зарядного устройства (пользователем). Пример устройства, обеспечивающего данный способ заряда – автомобильный реле-регулятор. Современные продвинутые реле-регуляторы способны менять напряжение заряда по алгоритмам, установленным автопроизводителями, но суть от этого не меняется – заряд все равно происходит при постоянном напряжении.

3. Заряд смешанным методом.

Первый этап заряда производится методом постоянного тока установленным (ограниченным) значением тока до достижения заданного значения напряжения (предустановлено в зарядном устройстве или ограничено пользователем).

Второй этап начинается по достижении заданного напряжения, зарядный ток стабилизируется и его значение начинает падать, по сути на данном этапе заряд уже идет при постоянном напряжении. Правильный заряд этим так называемым смешанным методом могут обеспечить современные импульсные зарядные устройства, но только те, которые имеют функцию ограничения напряжения значением, подходящим для технологии изготовления и состояния конкретно взятого аккумулятора. Данный способ (метод) и подходит больше всего обычному, неопытному пользователю, которому надо при проведении заряда учесть состояние своего аккумулятора и технологию его изготовления, а также уяснить ряд нехитрых правил проведения заряда. Ну и, конечно, надо иметь правильное зарядное устройство.

Необходимо уяснить, что ресурс батареи снижают три основных явления:

– Оплывание (осыпание) активной массы с решеток (электродов), которое происходит при перезаряде либо в процессе естественного механического износа, застарелый сульфат в активной массе также способствует ее быстрому осыпанию. Данное явление носит необратимый характер, лечению не подлежит, при критическом уровне данного процесса батарея подлежит замене.

— Сульфатация, т.е. образование кристаллов сульфата свинца на пластинах в процессе разряда АКБ. Сульфат всегда присутствует в любой батарее, его образование и растворение – это естественный рабочий процесс, происходящий при разряде-заряде батареи. Кристаллы сульфата могут быть небольшими и легко растворимыми, при хроническом недозаряде они становятся крупными и тяжело растворимыми. Данное явление носит обратимый характер, но чем старее в батарее сульфат, тем тяжелее его растворить, тем больше усилий придется для этого приложить и больше действий совершить.

— Расслоение электролита (кислотная стратификация). Электролит состоит из воды и серной кислоты, причем кислота физически тяжелее воды. В процессе заряда сульфат растворяется и кислота снова попадает в электролит, причем стремится стечь по пластинам в нижнюю часть корпуса АКБ. Данное явление наиболее усиливается в разряженных батареях и наименее характерно для тех АКБ, в которых разряд незначительный и своевременно восполняется. Устраняется расслоение электролита путем доведения заряженной батареи до состояния, при котором происходит ее интенсивное «кипение», т.е. электролиз, разложение воды на кислород и водород.

Вышеперечисленные явления как правило идут рука об руку, и эксплуатация АКБ с застарелым сульфатом приводит к ускоренному осыпанию  активной массы (нерабочая осыпающаяся активная масса называется шламом) и повышенному расходу воды из АКБ, все это сопровождается расслоением электролита. Это происходит потому, что крупные кристаллы сульфата уменьшают площадь пластин, на которой происходит химическая реакция, оставшаяся рабочая активная масса подвергается более высокой нагрузке, все больше зарядного тока бесполезно тратится впустую на электролиз – разложение воды на кислород и водород. Соответственно, чем больше в АКБ застарелого сульфата, тем быстрее происходят описанные негативные процессы и все ближе утилизация АКБ.

Правильный и полноценный заряд проводится при температуре АКБ, равной комнатной. Но начинать заряд вполне можно при любой температуре АКБ.

Если нам нужно зарядить исправный аккумулятор, который имеет свежий незначительный разряд, скажем, не более 50 % от емкости, достаточно будет ограничить напряжение окончания заряда 14,8 – 15 Вольт, зарядный ток ограничиваем значением, не превышающем 10 % от номинальной емкости аккумулятора. Свидетельством окончания заряда будет служить падение зарядного тока до значения 0,5 – 1 Ампер. Наличие пробок на аккумуляторе позволит окончательно убедиться в окончании заряда путем измерения контроля уровня электролита и его плотности, которая должна достичь заводской – 1,27 – 1,31 г/см3 (крайне желательно знать исходную плотность).

Если требуется зарядить аккумулятор с почти полностью разряженного состояния, либо есть сомнения относительно его исправности или есть необходимость в сезонном профилактическом заряде, целесообразно применить несколько иной алгоритм заряда, разделив заряд на два этапа.

На первом этапе, не нагружая активную массу на пластинах, проводим заряд током, не превышающем 10 % емкости АКБ, ограничив напряжение безопасным значением, не более 14,4 – 14,8 Вольт. Перед зарядом необходимо убедиться, что уровень электролита достаточен, чтобы были закрыты пластины, при необходимости долить дистиллированную воду. Доводить уровень до исходного на первом этапе не нужно, так как в процессе заряда он может подняться и есть риск получить избыточный уровень электролита. Если батарея была глубоко разряжена или долго эксплуатировалась в состоянии хронического недозаряда, лучше значение тока выставить как можно меньше, вплоть до 1 % от емкости. Чем меньше значение зарядного тока, тем качественнее и полнее происходит заряд, только дольше по времени. На первом этапе задача состоит в том, чтобы максимально полно восполнить емкость батареи без избыточной нагрузки на активную массу на решетках. Индикатор окончания первого этапа заряда – падение зарядного тока до значения менее 1 Ампер, чем меньше, тем лучше.

На втором, самом важном этапе заряда, нужно решить две основные задачи – растворить застарелый сульфат и устранить расслоение электролита. При наличии неравномерного и/или недостаточного уровня электролита также добавляется задача выровнять уровень и плотность электролита во всех банках. В таком случае второй этап заряда также называется уравновешивающим, или выравнивающим зарядом.

Необходимо тщательно выровнять уровень электролита дистиллированной водой. И довести его до уровня заводского, который в разных АКБ составляет от 1,5 до 3 см. Проще, если в АКБ есть какие-либо физические индикаторы в виде, например, пластиковых лапок-ограничителей. Если нет, нужно найти информацию в руководстве или на сайте завода-производителя.

Устанавливаем такие параметры заряда, которые обеспечат интенсивное газовыделение из электролита, т.е «кипение». Напряжение, при котором будет интенсивно кипеть АКБ по технологии Са/Са, составляет примерно 15,5 — 16 Вольт, выставляем 16, гибридная Sb/Ca – 15,3 – 15,6 Вольт, выставляем 15,5 – 15,7 Вольт, для сурьмянистых должно хватить 15 Вольт. Величину зарядного тока лучше ограничить 1 – 5 % от емкости АКБ, причем чем более «запущена» батарея, тем меньше зарядный ток есть смысл выставить, заданное напряжение при этом будет достигаться конечно же дольше.

Положительный результат можно будет считать достигнутым, если зарядный ток после достижения заданного напряжения упал до 1 Ампер и ниже, плотность электролита достигла исходного значения 1,27 – 1,31 г/см3 (необходимо знать заводские параметры плотности), стала равномерной во всех банках, и значение плотности не меняется на протяжении двух – трех часов. Даже если за короткое время зарядный ток упал до низкого значения (0,5 – 1 Ампер), заряд все равно целесообразно продолжить на протяжении нескольких часов для устранения кислотной стратификации. Если положительный результат не достигается на протяжении многих часов, если по плотности «отстают» некоторые банки, можно поднять напряжение заряда на 0,1 – 0,3 Вольт. Иногда можно и даже нужно поднять ток и напряжение заряда и выше, или вообще снять ограничение по напряжению, но, повторяемся, наша статья для неопытных пользователей, данные действия Вы будете осуществлять на свой страх и риск.

Если описанные действия не привели к нужному результату, отдайте АКБ в квалифицированный сервис или замените на новую. Либо выжмите из нее оставшийся ресурс и потом замените.

Если у Вас АКБ с лабиринтной крышкой без пробок, отрегулировать уровень электролита без «колхозинга» не получится, поэтому нужно хотя бы попытаться убедиться, что он есть, путем просвечивания АКБ мощным источником света. Такие батареи, несмотря на то, что маркетологи назвали их «необслуживаемыми», как раз таки очень нуждаются в своевременной правильной дозарядке, потому что полностью заряженная исправная кальциевая АКБ практически не расходует воду, и уровень электролита в ней долгое время остается ровным и стабильным.

Особенности заряда батарей по технологии Са/Са EFB.

Заряд аккумуляторов EFB производится так же, как и обычных кальциевых. Нужно только учесть одну особенность — в правильных EFB пластины толще и скомпонованы плотнее, расстояние между ними меньше, по этой причине электролит в них перемешать тяжелее, плотность в верхних слоях батареи может подниматься дольше. Будьте готовы к тому, что второй этап заряда на повышенном напряжении возможно придется производить дольше, напряжение поднимать выше.

Особенности заряда батарей по технологии AGM, GEL.

А вот AGM и GEL технологии заряжать с применением высоких значений напряжения крайне нежелательно. Ввиду того, что в них отсутствует электролит в жидком виде, кислотная стратификация как таковая отсутствует, перемешивать электролит не нужно, и избыточное напряжение приведет к безвозвратной утрате воды. Поэтому заряжать их следует в один этап с ограничением напряжения 14,3 — 14,4 Вольт. Если результат не достигнут, можно попробовать поднять напряжение заряда до 15 Вольт, но долго скорей всего такая батарея уже не прослужит. Глубокий разряд такие батареи переносят намного хуже классических, и вероятность их восстановления после глубокого разряда намного ниже. Их «конек» — цикличность, т.е. работа в режиме многократного частичного разряда-заряда. Но никак не глубокого разряда. Поэтому задача пользователя при эксплуатации таких батарей — не допускать их разряда и своевременно его восполнять.

Ну и собственно, какое зарядное устройство выбрать?

Полноценное зарядное устройство, которое позволит правильно зарядить аккумулятор, изготовленный по любой технологии, должно иметь регулировку не только зарядного тока, но и, что самое важное, напряжения заряда.  Причем крайне желательно, чтобы регулировка была плавной (особенно для зарядного тока) и как можно более широкими диапазонами. Допустима ступенчатая регулировка напряжения заряда, лишь бы этого самого напряжения хватало для правильного заряда. Также важно, чтобы зарядное устройство без «разрешения» пользователя не переходило по окончании заряда в так называемый буферный режим (хранение аккумулятора при пониженном напряжении с компенсацией саморазряда), это препятствует полноценному окончанию заряда и «добивке» емкости до 100%.

Примером полноценного импульсного зарядного устройства, которое способно полностью заменить старый трансформаторник — выпрямитель, является «Вымпел-57» производства ООО «НПП «ОРИОН», либо более продвинутая «интеллектуальная» его версия — «Вымпел-55».

Ну и конечно, старое доброе трансформаторное зарядное устройство — выпрямитель, способное заряжать методом постоянного тока без ограничения напряжения, но, повторимся, на наш взгляд, это инструмент для опытного и умелого пользователя.

Помните, что своевременный и правильный профилактический заряд как минимум в два – три раза продлит ресурс Вашего аккумулятора!

Напряжение аккумулятора и плотность электролита

ПОДБОР АККУМУЛЯТОРА ПО ХАРАКТЕРИСТИКАМ

ПОДБОР АККУМУЛЯТОРА ПОД АВТОМОБИЛЬ

При эксплуатации аккумулятора рано или поздно приходится сталкиваться с его обслуживанием. Обслуживание аккумулятора всегда подразумевает знакомство с понятием напряжение аккумулятора и плотность электролита.

Напряжение аккумулятора

Напряжение автомобильного аккумулятора делится на 2 типа: номинальное, фактическое и под нагрузкой. Номинальное напряжение легкового автомобильного аккумулятора равняется 12 вольт. Фактическое напряжение у полностью заряженного аккумулятора колеблется в пределах от 12,4В до 12,8В. Напряжение под нагрузкой (200А) должно быть не менее 9,5В, но как правило оно составляет у новой АКБ 10,3-10,7В. Оно при нагрузке в течении 10 секунд не должно упасть ниже минимума. Напряжение под нагрузкой измеряется для получения информации способности АКБ «держать» напряжение при запуске двигателя, то есть при потреблении стартером. Допустимым для эксплуатации является напряжение 12,5 В, что является 82% зарядки аккумуляторной батареи. Более подробно о зависимости степени зарядки АКБ от процента заряженности приведено на рисунке.

Проверка напряжения АКБ.

Для проверки напряжения аккумулятора нам необходим инструмент для измерения – вольтметр, нагрузочная вилка или мультиметр. Чтобы измерить напряжение АКБ, необходимо заглушить автомобиль, подождать 30 минут пока уйдет поверхностное напряжение и вольтметром измерить напряжение на клеммах. Чтобы измерить напряжение под нагрузкой, необходимо использовать нагрузочную вилку. Напряжение АКБ на полюсных выводах зависит от температуры электролита (в идеале надо проверять при температура 25 градусов)– таблица зависимости приведена ниже.

Проверка плотности аккумулятора.

Для проверки плотности АКБ необходимы следующие инструмента: плоская отвертка (если на каждой банке стоит пробка – отвертка должна быть большой), ареометр. Если на аккумуляторы стоит общая крышка-планка, ее необходимо аккуратно отщелкнуть для доступа к электролиту. В ареометр набрать из первой банки электролит, снять показания с меток поплавка. Как правильно снимать данные с поплавка ареометра показано на рисунке. Плотность необходимо измерять в каждой банке – они не являются сообщающимися сосудами и бывает, что плотность может колебаться в банках в пределах до 0,02. Если в одной из банок плотность электролита резко отличается от других и стремится к единице, то скорее всего в этой банке скорее произошло короткое замыкание, что является заводским дефектом и подлежит замене продавцом (хотя это может быть следствием других деффектов). Кстати, индикатор заряда, установленных на некоторых моделях АКБ работает по принипу ареометра — шарик, как и поплавок всплывает при нормальной плотности электролита. Причем это шарик, а не лампочка, как многие думают.

Плотность аккумулятора должна быть в пределах 1,26-1,28 при температуре 25 градусов Цельсия.

Повышение плотности аккумулятора.

Плотность электролита аккумулятора повышают одним единственным путем – путем зарядки аккумулятора. Доливать электролит для поднятия плотности ни в коем случае нельзя – это самый страшный бред, который могли придумать мастера-самоучки, не понимающие законов химии и физики, т.к. это приведет к ускоренному осыпанию активной массы и убьет аккумулятор. Электролит доливают только в случае, если произошло проливания электролита из АКБ, но эту процедуру лучше доверить профессионалом. Есть одно исключение – для северных регионов России (в районах с вечной мерзлотой) допускается поднятие плотности будет доливки электролита до плотности 1,30 – это делают для поднятия температуры замерзания электролита, не более. Такие аккумуляторы служат в среднем 1 год. Для теплого климата плотность электролита намерено уменьшают, чтобы продлить его срок службы.

Напряжение автомобильного аккумулятора и плотность взаимосвязаны. При повышении напряжения, плотность аккумулятора растет.

Аккумулятор это химический источник тока, для исправной работы которого должны протекать определенные химические процессы. В процессе разряда аккумулятора, серная кислота «прилипает» к отрицательному электроду, образуя нерастворимый сульфат свинца, оставл

Очень часто от продавцов в автомагазинах можно услышать рекомендации о гибридных аккумуляторах. Так что же такое гибридный аккумулятор? Гибридный аккумулятор для автомобиля внешне не отличим от других кислотных аккумуляторов, не считая обозначения на этик

В жигулевскую эпоху завести одну машину от другой было в порядке вещей. А сейчас?


%TEXTAREA_VALUE

Сохранить Отменить

Ваш комментарий успешно добавлен и будет опубликован после просмотра модератором.

Определяем степень заряженности аккумулятора по напряжению. Как проверить уровень заряда аккумулятора на автомобиле с помощью мультиметра или нагрузочной вилки? Как протестировать автомобильный аккумулятор

Владельцам автомобиля и просто водителям рано или поздно приходится сталкиваться с вопросом исправности аккумулятора. При покупке такого важного компонента для своей машины и в процессе эксплуатации полезно знать элементарные методы — как проверить работоспособность аккумулятора автомобиля. Рассмотрению данных способов посвящена эта статья.

При покупке аккумулятора и каждый раз, когда вы открываете капот автомобиля, уделите внимание таким вопросам:

Загрязнение корпуса АКБ или наличие на нем влаги, приводит к ускоренному саморазряду аккумулятора. При недостаточно плотном прилегании клемм к выводным контактам возрастает сопротивление в местах соединения. Это приводит к уменьшению величины пускового тока на стартере и затруднению процесса запуска двигателя. Клеммы значительно нагреваются. Ухудшается зарядка аккумулятора.

Для недопущения этих проблем достаточно содержать аккумулятор в чистоте и своевременно подтягивать крепеж. Потеки электролита следует устранять слабым щелочным раствором (5 грамм соды на 100 грамм воды) и вытереть все поверхности сухой ветошью.
Контакты и клеммы зачищают мелкозернистой наждачной бумагой и смазывают техническим вазелином. Или проверяя уровень масла в двигателе, коснитесь щупом клемм, этого достаточно для их смазки и защиты от окисления.

Состояние (уровень и плотность) электролита можно проверить только на обслуживаемых аккумуляторах. Для этого аккумулятор следует разместить на горизонтальной поверхности и выкрутить пробки, закрывающие отверстия каждой банки. Визуально убедитесь, что в каждой банке электролит покрывает пластины приблизительно на один сантиметр.

Для более точной проверки уровня электролита в аккумуляторе воспользуйтесь градуированной стеклянной трубкой или простой стеклянной трубкой и линейкой.

В банки, где уровень электролита ниже нормы, долейте дистиллированную воду, предварительно удостоверившись в целостности корпуса. Доливка электролита допускается только при полной уверенности, что он пролился. Доливайте электролит, плотность и температура которого идентичны, находящемуся в вашем аккумуляторе. После этого зарядите аккумулятор.

Проверка плотности электролита в аккумуляторе осуществляется ареометром для кислот при температуре воздуха около 25°С после полной зарядки. Он выглядит как стеклянная колба с резиновой грушей на верхнем конце, в которую помещен поплавок с градуировкой — ареометр. Градуировка шкалы на на таком измерительном приборе производится соответственно удельному весу жидкости в системе СГС (г/см 3). При работе с электролитом принимайте меры по защите глаз и кожи, ведь электролит – это кислота.
Для проверки плотности электролита поместите наконечник кислотомера в отверстие любой банки аккумулятора и втяните грушей электролит в колбу так, чтобы ареометр свободно плавал. Линия на шкале ареометра, совпадающая с поверхностью электролита, соответствует его плотности.

По специальной таблице соответствия плотности электролита уровню заряженности батареи определяют ее пригодность к эксплуатации. Обычно, при температуре электролита 25 °С и при полной зарядке батареи, нормальная плотность электролита для средней полосы должна составлять 1,28 +-0,01 г/см 3 . Понижение плотности на 0,01 г/см 3 означает разрядку банки АКБ на 5-6 %.

Например, при проверке плотности показания ареометра составляют 1,23 г/см 3 . Это на 0,05 г/см 3 меньше номинального значения 1,28 г/см 3 . Значит, аккумулятор разрядился на 25-30% и требует подзарядки. Производите такую проверку раз в шесть месяцев.

Проверка АКБ нагрузочной вилкой производится на обслуживаемых и на необслуживаемых агрегатах. По результатам проверки можно определить степень заряда батарей и сделать выводы об их работоспособности.

Нагрузочная вилка состоит из вольтметра (стрелочного или цифрового), помещенного в корпус вместе с подключаемыми нагрузочными сопротивлениями, и выведенными контактами в виде заостренных штырей. Измерения производятся на отключенном и обслуженном аккумуляторе. Клеммы и корпус должны быть чистыми и сухими, пробки на банках должны быть закрыты.

Предварительно проводятся измерения напряжения АКБ без нагрузки . Для этого отключите нагрузочное сопротивление и плотно прижмите ножки нагрузочной вилки к клеммам. Зафиксируйте показания вольтметра. При плотности электролита 1,28 г/см 3 и напряжении на батарее без нагрузки не ниже 12,7В аккумулятор является полностью заряженным. Падение напряжения на 0,2В соответствует 20 % разряду батареи.

Существует несколько методов подключения статорных обмоток в асинхронных двигателях. имеют свои преимущества и недостатки, которые следует учитывать при работе трехфазного мотора.

Использование светорегуляторов значительно упрощает управление домашним освещением. В можно детально изучить характеристики разных видов диммеров, а — более конкретно об аналогичных устройствах именно для светодиодных ламп.

Но главное предназначение нагрузочной вилки состоит в проведении измерений при имитации реальной работы АКБ . Для этого подключите нагрузочное сопротивление соответствующее 1-1,4 от емкости аккумулятора. При проведении измерения удерживайте пять секунд плотно прижатые к клеммам ножки нагрузочной вилки. На пятой секунде отметьте показания вольтметра. Напряжение на работоспособной и полностью заряженной батарее будет не ниже 10,2В и не должно снижаться в течении этого времени. Если напряжение ниже или падает при проведении измерений, то аккумулятор не полностью заряжен или неисправен. Если показания вольтметра равны или ниже 7,8В, то батарея полностью разряжена.
Падение напряжения на 0,6В от 10,2В соответствует снижению заряженности на 25%. Если без нагрузки аккумулятор имеет 100% заряд, а под нагрузкой напряжение резко падает, это свидетельствует о неисправности АКБ.

Проведение измерений напряжения с помощью мультиметра также позволяет определить, насколько заряжен аккумулятор. Для этого необходимо выполнить следующие действия:

Полностью заряженным аккумулятор считается при напряжении не ниже 12,7В. Если зафиксировано напряжение 11,7В, то АКБ полностью разряжена.
Значит, можно приблизительно подсчитать степень заряда аккумулятора, учитывая, что падение напряжения на 0,1В соответствует падению уровня заряда на 10%.

Метод проверки без приборов

Современные необслуживаемые аккумуляторы выпускаются с встроенными индикаторами или системой самодиагностики. Состояние таких АКБ легко определить, прочитав инструкцию. Как проверить исправность аккумулятора автомобиля, если у вас простой агрегат и отсутствуют необходимые приборы?

  • Проведите внешний осмотр, как указано выше.
  • Устраните загрязнение и плотно закрепите клеммы.
  • Не заводя двигатель, включите все световые приборы на автомобиле.
  • Если за пять минут яркость свечения фар не изменится, то АКБ в хорошем состоянии.

Также, любой водитель знает о том, как трудно завести двигатель при неисправном или разряженном аккумуляторе.

Теперь вы знаете, как проверять аккумулятор на работоспособность. Не следует заряжать и производить измерения на замерзших батареях. Правильно обслуживайте ваш аккумулятор, и он прослужит долго.

Видео о том, как проверить состояние аккумулятора автомобиля


Аккумулятор выполняет важную роль в автомобиле. При повороте ключа зажигания он посылает ток на стартер. С его помощью происходит запуск двигателя. Если он разряжен завести машину не получится.

Поэтому, чтобы не возникли проблемы с запуском, особенно это важно в зимний период, необходимо периодически следить за емокстью аккумуляторной батареи. Т.к. с наступлением зимы многие автовладельцы сталкиваются с этим. Связано это с тем, что отрицательная температура оказывает плохое влияние на электролит. О том, как проверить заряд аккумулятора автомобиля в домашних условиях рассмотрим ниже.

Как правильно проверить аккумулятор автомобиля на работоспособность

Как проверить автомобильный аккумулятор?

Напряжение полностью заряженной батери автомобиля должно быть не менее 12,6 вольта. Если напряжение менее 12 вольт, степень ее заряженности упала больше чем на 50 %, то его необходимо срочно зарядить!

Нельзя допускать глубоких разрядов АКБ, это ведет, повторюсь еще раз, к сульфатации пластин. Напряжение на аккумуляторной батареи величиной меньше 11,6 в означает, что она разряжена на 100 %.

Способы проверки
состояния акб автомобиля:

Каждый из данных способов имеет свои тонкости и нюансы. Теперь подробнее разберем как проверить своими руками аккумулятор автомобиля на работоспособность.

Диагностика АКБ

Глубокие разряды АКБ недопустимы. Чтобы не сомневаться, что батарея вашего автомобиля полностью заряжена и проблем с запуском двигателя не возникнет, запишитесь на диагностику в техцентр «Анкар»! Наши мастера проверят емкость и состояние аккумулятора и в случае необходимости зарядят его.

В настоящее время многие АКБ оснащены встроенным индикатором , обозначающий его текущее состояние. Первыми применять в производстве АКБ стали в Японии.

На крышке аккумуляторной батареи имеется специальное окошко. Это и есть индикатор заряда аккумулятора автомобиля. Его еще называют гидрометром. Обычно имеет зеленый цвет , говорит о том, что он полностью заражен. По мере разряда цвет изменяется. Если же белый или серый цвет – это сигнал о том, что часть емкости потеряно. Значит необходимо зарядить. Если же цвет черный – это значит, что он полностью разряжен и требуется замена .

Принцип его действия в следующем :

  • По мере увеличения уровня заряда автомобильной батареи повышается плотность электролита. Что в свою очередь приводит к тому, что поплавок, в виде зеленого шарика, поднимается по трубке, и становится виден в специальном окошке. Поплавок всплывает когда заряд АКБ составляет 66% и выше.
  • Если же поплавок не всплывает, значит состояние автомобильной батареи ниже нормы. Как отмечалось, окошко будет черного цвета, но в некоторых предусмотрен еще один шарик красного цвета, который будет всплывать при низком заряде аккумулятора.
  • При пониженном уровне электролита в батарее (частичной потере емкости) через глазок будет виден сам электролит. В такой ситуации необходимо долить дистиллированную воду и подзарядить его.

Как проверить аккумулятор при покупке в магазине или с рук? Определить исправность автомобильной батареи можно и по индикатору – достаточно простой и легкий способ .

Однако, стоит помнить, что индикатор дает возможность выполнить предварительную оценку степень заряженности, но никак не точную. И в полной мере полагаться на его показания не следует, есть более точные методы. К тому же, такая проверка возможна не со всеми АКБ, некоторые данным окошком не оснащены. Поэтому важно быть в курсе и других методов.

Как проверить заряд автомобильного аккумулятора мультиметром

Мультиметр – специальный прибор, который используется для измерения напряжения в сети. Важный инструмент, который обязан быть у любого водителя. Цена прибора не велика. Мы советуем пользоваться теми, которые оснащены электронным табло.

Как правильно проверить заряд аккумулятора автомобиля при помощи мультиметра? Для этого выполните следующие действия:

  1. Подключаете провода мультиметра.
  2. Выставляется мультиметр в режим замера напряжения и устанавливаете на 20 Вольт.
  3. Металлическими щупы проводов прикладываются к клеммам АКБ. (Красный щуп к плюсовой клемме, черный к минусовой).
  4. Смотрите показания.

Очень важно! При проверке заряда аккумулятора тестером зажигание автомобиля должно быть выключено!

Таким образом, если напряжение на мультиметре меньше 12.7 Вольт , то он не полностью заряжен. При напряжении меньше 11.7 Вольт необходимо его срочно зарядить, т.к. он не сможет завести двигатель машины.

К сожалению, проверка заряда автомобильного аккумулятора при помощи мультиметра не дает таких точных значений , как нагрузочная вилка, но немного все же сориентировать может.

Также смотрите видео , как проверить заряд аккумулятора автомобиля мультиметром:

Как проверить состояние аккумулятора нагрузочной вилкой

Данная проверка тока заряда относится к более профессиональному методу. Такой способ используют в технических центрах по ремонту автомобилей. Т.к. он дает достаточно точный показания, и к тому же способен работать под нагрузкой.

Нагрузочная вилка – это прибор, который позволяет достаточно точно проверить степень исправности батареи. Состоит он из мультиметра и нагрузочного сопротивления. Существуют и более сложные исполнения прибора, в которых имеется дополнительно амперметр.

Как проверить состояние АКБ автомобиля нагрузочной вилкой? Принцип проверки заключается в следующем:

  • Нагрузочную вилку подключают к клеммам АКБ, которое дает ток короткого замыкания. Таким образом, имитируется работа стартера.
  • Считываются показания на приборе, которые показывающие, на сколько снизился заряд батареи, когда Вы заведете машину.

Стоит помнить, что проверку напряжения батареи необходимо проводить, когда температура ее будет в диапазоне от 20 до 25 градусов. Холодную не стоит проверять, так Вы ее можете сильно разрядить, потеряв значительную часть ёмкости.

Сколько должен показывать аккумулятор под нагрузочной вилкой? Контроль заряда нагрузочной вилкой – самый точный способ на данный момент. Т.к. он имитирует работу стартера авто. Если в результате проверки прибор покажет просадку напряжения АКБ до 9 Вольт — значит слаб, и необходимо его зарядить. Нормальным считается, когда не меньше 10 Вольт.

Помните! Он быстро разрядится зимой, если напряжение будет меньше 9 Вольт. Также обращаем внимание на то, что частое использование нагрузочной вилки может навредить аккумулятору, значительно снизив его емкость.

Смотрите видео , как проверять аккумулятор нагрузочной вилкой:

Данный способ проверки достаточно полезен перед наступлением зимы. Снижение температуры окружающей среды уменьшает плотность электролита. Таком образом падает и заряд. При низкой плостности повышается риск того, что завести двигатель автомобиля не получится.

Для проверки заряда аккумулятора автомобиля необходим специальный прибор – ареометр. Последовательность действий такова:

  • Откручиваются 6 крышек банок АКБ.
  • Ареометр помещается внутрь банки. И необходимо дождаться пока он полностью не заполнится электролитом.
  • Достается наружу, с течением времени поплавок укажет актуальные показания.

Если АКБ автомобиля исправна, то при цикле от полного разряда до полного заряда, диапазон изменения плотности электролита будет составлять от 0.15-0.16 г/см3.

Использование авто при низкой отрицательной температуре при разряженной батарее приведет к замерзанию и распаду свинцовых пластин.

В таблице Вы можете ознакомиться при какой минусовой температуре, в зависимости от плотности электролита, появляется лед в аккумуляторе.

Как Вы уже заметили, что даже полностью заряженный аккумулятор автомобиля замерзнет при температуре -74 градуса, а при емкости в 40% замерзнет уже в -25 градусов. А при низком заряде, до 10%, не получится завести двигатель даже в слабый мороз.

Если потеря тока составила больше 45-50% в зимнее время, и более чем на 25% в летнее – его обязательно нужно поставить на зарядку.

Какая должна быть плотность электролита ? Нормальным считается, когда показания находятся в диапазоне 1.25 – 12.7 гсм.куб. Если же показания 12.2 гсм.куб, то это говорит, что батарея разряжена на 25-30%. Если меньше 1.1. гсм.куб – почти полностью разряжена.

Дополнительно стоит проверить уровень электролита в каждой банке, если его недостаточно, то необходимо долить. Доливается дистиллированная вода. Недостаточный уровень электролита обычно является причиной частых разрядок батареи.

Как проверить зарядным устройством?

Проверка на работоспособность с помощью зарядного устройства не вызовет ни у кого каких-либо трудностей. Достаточно иметь специальное ЗУ для автомобильных акб с цифровым табло. Данный способ позволяет проверить заряд аккумулятора без вольтметра.

Важно! При проверке не подключайте зарядное устройство к розетке, показания тогда будут не верны.

Последовательность действий такова – подсоединяете ЗУ к клеммам и жмете специальную кнопку для проверки, затем считываете результаты.

Помощь в зарядке аккумулятора авто

Метод заряда аккумулятора током постоянной силы . Полная зарядка АКБ осуществляется путем подключения батареи к источнику питания с напряжением до 16.2 В. Зарядка таким методом за один час будет достигать 1/20 Ср, за 10 часов – 1/10 Ср. Ср – номинальный объем аккумулятора.

Преимущества такого способа:

  • Возможность полной зарядки баратери автомобиля;
  • Чем меньше сила тока, тем более полный заряд .

Необходимо понимать , что не нужно уменьшать силу тока к минимуму, время зарядки будет слишком долгим. А большой ток приведет к «закипанию» автомобильной батареи, в результате она не сможет полностью зарядиться.

Минусы метода:

  • Сильное газовыделение;
  • Необходимо регулярно стабилизировать силу тока.

Метод зарядки постоянным напряжением. Применяя такой способ можно быстро подзарядить АКБ до 90-96% объема. Но есть и минус – автомобильная батарея сильно нагревается. Сила тока при зарядке может быть высокой, по мере увеличения напряжения, но и может приближаться к нулю. Напряжение источника при зарядке находится в диапазоне 14.6-15 В.

Стоит помнить. Зарядку аккумулятора следует проводить в вентилируемом помещении. Зарядка должна выполняться только постоянным током.

И в заключение…

Теперь Вы узнали, как проверить заряд аккумулятора автомобиля в домашних условиях. Каждый из способов хорош, и имеет свои особенности. Самый простой способ – проверка мультиметром, а надежный – нагрузочной вилкой. Конечно же, можно проверить состояние батареи и без вольтметра, через специальное окошко, если оно есть.

Помните! Если напряжение Вашего аккумулятора меньше 12.5 В и плотность электролита опустилось до 1.24 гсм.куб, то обязательно подзарядите его при помощи ЗУ.

Также, Вы можете посмотреть видео как проверить заряд аккумулятора автомобиля в домашних условиях:

Поэтому, чтобы утром избежать проблем с заводкой авто, особенно когда температура на улице значительно меньше 0 градусов, каждый водитель обязан знать как проверить акб автомобиля.

Состояние аккумулятора автомобиля — предмет постоянной заботы владельца. Если за ним не следить, проблемы настигнут в самый неподходящий момент, и обижаться надо будет только на самого себя. Большинство водителей знает о важной и ответственной роли АКБ, выполняя осмотр и регулярно производя необходимое обслуживание. Но некоторые начинающие автолюбители не имеют представления, как проверить аккумулятор автомобиля на работоспособность, а также какие инструменты или приспособления для этого нужны. Вопрос важный, поэтому следует рассмотреть его со всех сторон.

Визуальный осмотр

Первым действием, выполняемым при осмотре АКБ, является обычный визуальный осмотр. Необходимо проверить, нет ли изъянов, видимых внешне:

  • Нарушения целостности корпуса.
  • Загрязнения, слой пыли или мелкого мусора.
  • Состояние клемм, наличие белого или зелёного налёта окислов.
  • Потёки электролита или влага.
  • Ослабление контакта клемм, отсутствие плотности прилегания.

Внешний осмотр аккумулятора надо производить регулярно. Он не отнимет много времени, но позволит обнаружить первые признаки износа или разрушения, сигнализирующие о необходимости ремонта или замены. Каждый раз, когда владелец заглядывает под капот автомобиля, он должен уделить несколько секунд для оценки внешнего вида АКБ. Обнаруженные загрязнения, лужицы воды или потёки электролита следует удалить ветошью. Для удаления потёков электролита можно использовать слабый раствор щёлочи (на 100 г воды берётся 5 г соды), после чего корпус насухо протирают сухой тряпкой. Допускать наличие влаги на корпусе нельзя, поскольку это приводит к ускоренному интенсивному саморазряду.

Корпус аккумуляторной батареи должен быть целым, а грязь на контактах отсутствовать

Ослабленный контакт клемм уменьшает пусковой ток, что замедляет процесс зарядки, ухудшает запуск двигателя. Вследствие увеличения сопротивления и плохого прилегания контактов образуется налёт окислов, клеммы сильно нагреваются, усугубляя проблему еще больше. Вопрос решается зачисткой клемм мелкой наждачной бумагой, затяжкой контактов и смазкой техническим вазелином. Можно поступить ещё проще — проверяя уровень масла в двигателе, достаточно прикоснуться концом щупа к контактам. Этой капельки масла достаточно, чтобы защитить поверхность клемм от возникновения налёта окислов.

Как проверить аккумулятор на работоспособность

Существует два явных признака выхода АКБ из строя:

  • Усилия стартера не хватает, чтобы завести двигатель. Искра слабая и поджечь топливную смесь она не в состоянии. Двигатель прокручивается с заметным трудом.
  • Заряд АКБ быстро заканчивается. Это особенно заметно в зимнее время, когда заряда хватает лишь на несколько запусков.

При появлении признаков снижения работоспособности АКБ следует определить причину быстрого исчезновения разряда. Не всегда в этом виноват сам аккумулятор, нередко источником проблемы являются другие элементы:

  • Слабый ток генератора не в состоянии качественно зарядить аккумулятор. Эту проблему надо решать на СТО.
  • Неправильно подключенные устройства и приборы также способствуют ускоренной разрядке АКБ.
  • Долгий срок службы аккумулятора, вызвавший износ устройства (сульфатация, механические повреждения, окисление).
  • Проблемы с электропроводкой. Со временем изоляция перетирается, и появляется возможность замыкания.
  • Неопытные или невнимательные водители нередко оставляют включенными некоторые приборы — магнитолу, индикаторы или лампочки. Это способствует расходу заряда АКБ.
  • Отсутствие обслуживания. Если не производится постоянный уход за аккумулятором, срок его службы начинает стремительно сокращаться.

Когда внешние причины расхода заряда устранены или не обнаружены, вероятность отказа аккумулятора значительно увеличивается. Необходимо произвести проверку его работоспособности. Существует несколько методов определения его состояния:

Уровень и плотность электролита

Этот способ проверки годится только для измерения заряда обслуживаемых аккумуляторов. Устройство устанавливают на горизонтальную поверхность, откручивают все пробки банок и визуально определяют количество электролита в каждой из них. Он должен быть примерно на 1 см выше уровня верхушек пластин. Если требуется более точная проверка, понадобятся градуированная или простая стеклянная трубка и линейка. Трубку опускают в электролит до упора в край пластины, свободный конец зажимают пальцем и вынимают её из банки. Измеряют длину столбика электролита, оставшегося в трубке. Она должна составлять 10-15 мм. Если уровень не соответствует номинальному значению, доливают до нужного количества дистиллированную воду. Подобным образом производят проверку уровня в каждой банке.

Немного устаревший ареометр с семью поплавками для измерения плотности электролита

Для проверки плотности понадобится ареометр. Он представляет собой стеклянную колбу, на верхнем конце которой установлена резиновая груша, а внутри находится поплавок с нанесённой шкалой (градуировкой). Для проверки следует опустить свободный конец трубки в электролит и с помощью груши втянуть его внутрь. Поплавок должен свободно плавать в жидкости. Линия градуировки, совпадающая с поверхностью электролита, покажет значение плотности в г/см 3 . В норме она составляет 1,28+- 0,01 г/см 3 . Понижение значения на 0,01 означает разряд на 5-6%. Проверку надо производить в соответствующих условиях:

  • Произведена полная зарядка АКБ.
  • Температура воздуха должна составлять 25 о.

Если при проверке получено значение 1,23 г/см 3 , значит, плотность упала на 0,05 г/см 3 , что означает падение заряда примерно на 30%. Нужна подзарядка. Рекомендуется производить такую проверку раз в полгода. Если после полной зарядки показания не соответствуют контрольным значениям, необходима замена электролита.

Измерение ёмкости

Методика состоит в осуществлении контрольного разряда батареи с заранее известными показателями нагрузки. Определяется, за какое время устройство отдаст половину своего заряда при известной нагрузке. Единицей измерения служат ампер-часы (а/ч). Для проверки ёмкости необходимо полностью зарядить АКБ. Затем следует убедиться в полноте заряда, для чего надо проверить плотность и объём электролита. После этого к аккумулятору подключается потребитель с заранее известной мощностью, например — лампа на 24 Вт, отмечается точное время подключения. Лампа горит до момента падения напряжения АКБ на 50% от первоначального значения (при полной зарядке устройства). Время, потраченное на половинный разряд батареи, умножается на силу тока, присутствующего в цепи аккумулятор-лампа при подключенной нагрузке. Полученная величина сравнивается с паспортным значением ёмкости в а/ч. Чем ближе окажутся оба показателя, тем лучше техническое состояние аккумулятора.

Другой способ определения ёмкости менее информативен, но позволяет гораздо быстрее получить ответ, работоспособен аккумулятор, или нет. Необходима лампа (нагрузка может быть любой, но лампа удобнее), забирающая половину тока батареи. Например, если паспортная ёмкость составляет 7 а/ч, то лампа должна создавать нагрузку 3,5 В. Лампа подключается и выдерживается пару минут. Если она постепенно тускнеет, значит, аккумулятор неработоспособен и проводить проверку дальше незачем. Если же этого не происходит, надо измерить напряжение на клеммах. Показатель 12,4 В и выше свидетельствует об исправности, а меньшее значение свидетельствует о необходимости замены АКБ.

Проверка напряжения мультиметром

Проверка напряжения аккумулятора с помощью бортового компьютера зачастую даёт неверный результат, поскольку измерение производится через несколько различных потребителей. Точные показатели можно получить только отдельным измерением напряжения с помощью мультиметра. Проверка производится без нагрузки, с отсоединённым от бортовой сети аккумулятором. При полной зарядке он должен выдавать 12,6-12,9 В. Более точное значение для данной батареи можно узнать в паспорте устройства.

Значение напряжения в 12,78 В говорит о полной зарядке аккумулятор

Измерение производится тестером, установленным на постоянный ток (DC), диапазон измерения — 20 В. Красный щуп включается в гнездо мультиметра, соответствующее диапазону измеряемого тока 10-20 А. Затем чёрный щуп присоединяется к минусу, а красный — к плюсу АКБ. Если щупы перепутать местами, на дисплее значение будет отображено со знаком «минус». Прикосновением концов щупов к клеммам аккумулятора измеряется напряжение. Необходимо помнить, что время касания не должно превышать более 2 секунд, в противном случае можно испортить аккумулятор.

Только что заряженная батарея нередко отдаёт большее напряжение, чем указано в паспорте — 13 В и более. Это связано со свойствами электролита и не является действительным значением. Для получения точной информации рекомендуется производить измерения через 2 часа после окончания зарядки. Показания прибора в районе 12,7 В означают исправность батареи. Если устройство выдало значение 11,7 В, заряд аккумулятора полностью отсутствует.

Нагрузочной вилкой

Нагрузочная вилка — это электротехническое устройство, предназначенное для определения величины заряда автомобильного аккумулятора. Возможности прибора позволяют определить не только степень загрузки, но и общую работоспособность АКБ. Первые конструкции представляли собой вольтметр с параллельно подключенным к нему нагрузочным резистором и двумя контактами. Современные приборы оборудуются массой дополнительных узлов — амперметрами и прочими устройствами для диагностики электрической системы машины. Существует достаточно большое количество разновидностей нагрузочных вилок, но принципиального отличия они не имеют, вся разница заключается в величине нагрузки и пределах измерения. Есть конструкции, предназначенные для работы с кислотными или щелочными аккумуляторами, кроме того, существуют устройства, производящие измерение заряда отдельных банок. От двух контактов большинство производителей отказались, устанавливая на свои приборы один зажим типа «крокодил» на проводе и второй операционный контакт. Такая конструкция намного удобнее.

Нагрузочная вилка имитирует работу стартера автомобиля, потому напряжение начинает проседать

Перед началом измерения необходимо отсоединить аккумулятор от бортовой сети, протереть его насухо ветошью и очистить клеммы от налёта окислов. Проверка производится поэтапно:

  • Через 6-7 часов, прошедших после окончания зарядки или остановки двигателя, производится измерение рабочего напряжения батареи без нагрузки. На современных приборах это делается путём присоединения плюса (зажим на собственном проводе) к соответствующей клемме АКБ и кратковременном касании минусовым контактом второй клеммы без подключения нагрузочных спиралей (сопротивления). Фиксируются показания вольтметра. На этом первый шаг заканчивается. Можно сравнить полученное значение с эталонными данными из паспорта. Полной зарядке батареи соответствует напряжение порядка 12,9 В. Уменьшение этого значения на 0,3 В означает падение заряда на 25%. Например, если вольтметр показал 12,3 В, то заряд составляет около 75%.
  • Если первый этап прошёл успешно и продемонстрировал полный заряд аккумулятора, приступают ко второму шагу проверки. На этот раз измерения будут производиться под соответствующей нагрузкой. В цепь включается соответствующее сопротивление и вновь производится контакт минуса с соответствующей клеммой аккумулятора, только в данном случае производится не кратковременное прикосновение, а 5-секундное удержание контакта, и фиксация показаний вольтметра производится на 5 секунде. Для полноценно работающего аккумулятора полученное значение должно составлять 9 В или чуть выше. Меньшие значения свидетельствуют о нарушениях работы АКБ и необходимости обслуживания, замены электролита или полной замене устройства.

Во время прикосновения контакт искрит и довольно сильно нагревается. Это нормально, но между измерениями рекомендуется немного (3-5 минут) подождать, чтобы щуп нагрузочной вилки успел остыть. По этой причине не следует производить измерения слишком часто, так как подобный вид проверки отрицательно сказывается на функциональных возможностях аккумулятора. Другие конструкции нагрузочных вилок имеют некоторые особенности в конструкции, поэтому необходимо перед первым использованием изучить руководство пользователя. Тем не менее, общие правила проведения проверки у всех типов одинаковы, разница лишь в деталях.

Постоянное наблюдение за состоянием и работоспособностью автомобильного аккумулятора позволяет избежать серьёзных проблем. Регулярный осмотр и обслуживание батареи способствует увеличению срока службы устройства и обеспечивает штатное функционирование всех систем автомобиля. Важность этой процедуры обусловлена не столько соображениями экономии, позволяющей отложить приобретение нового аккумулятора на некоторое время, сколько возможностью исключить нежелательные остановки или необходимость . Далеко не всегда на дороге встречается другой автомобиль, владелец которого сможет оказать подобную услугу, поэтому необходимо позаботиться о себе заранее.

Если вам посчастливилось стать автовладельцем, то рано или поздно вы столкнетесь с ситуацией, когда будет необходимо знать уровень заряда аккумулятора. И не важно, купили вы новый автомобиль или уже побывавший в эксплуатации. В нашей статье мы подготовили инструкцию о том, как правильно проверить аккумулятор и не остаться без «железного коня» в самый неподходящий момент.

Особенности севшего АКБ

Даже новички-автолюбители при постоянной эксплуатации авто замечают, когда автомобиль начинает давать сбои. И в один момент машина просто перестает заводится. Послужить этому может севший аккумулятор. Характерными чертами проблем с аккумулятором являются:

  • Вялая прокрутка стартером каленвала двигателя. Либо стартер не крутится совсем.
  • Быстрая потеря заряда. Это особенно заметно в период холодов.

Если вы обнаружили хотя бы один из этих признаков, не игнорируйте. Для начала проверить аккумулятор можно в домашних условиях, перед тем как обращаться в автомастерскую или покупать новую батарею.


Внешний осмотр аккумулятора

Регулярно проверять внешний вид аккумулятора желательно каждый раз, как решите заглянуть под капот авто. Ведь даже простая грязь на корпусе способна привести к преждевременной разрядке.

Если на корпусе имеются трещины, то проверьте надежно ли он закреплен. Плохая фиксация способствует тряске аккумулятора и приводит к деформации пластика.

Потеки электролита, пыль и грязь возле выводов батареи образуют загрязнения, приводящие к саморазряду. Необходимо очистить места соединений содовым раствором и вытереть насухо.

При наличии закисших клемм убедитесь в плотности крепления выводов. Зачистите клеммы наждачкой или щеткой по металлу, обработайте устойчивой к кислоте смазкой.

Устройства для проверки аккумуляторов

Внешний осмотр АКБ укажет на видимые недостатки эксплуатации, но «на глаз» уровень заряда узнать невозможно.

В помощь автолюбителям приведем пару тестирующих устройств для проверки аккумуляторов:

  • Мультиметр
  • Нагрузочная вилка

Проверка тестером

Для получения точных результатов зарядки аккумулятора, измерения лучше проводить через пару часов после зарядки. В паспорте на батарею указывают диапазон заряда и в большинстве случаев он не превышает 12,9 вольт.

Пошаговая инструкция:

  • Установите ручку прибора в состояние постоянного тока (DCA).
  • Вставьте положительный(красный) провод-щуп в разъём с диапазоном от 10 до 20А.
  • Отрицательный (черный) провод-щуп вставьте в общий разъем (COM)
  • Красным щупом прикоснитесь к положительному выводу батареи, черным – к отрицательному.
  • Снимите данные с дисплея прибора и сравните с технической документацией на батарею.

Помните, что длительность проверки аккумулятора тестером не должна превышать 2 сек, чтобы не повредить АКБ.

Напряжение полностью заряженного аккумулятора не должно быть меньше 12,6 Вт. Уровень заряда 12 Вт указывает, что аккумулятор сел на 50 % и необходима подзарядка. При значениях 11,5 Вт мы получаем полностью разряженный аккумулятор.


Диагностика нагрузочной вилкой

Для всесторонней проверки состояния батареи недостаточно одного тестирования мультиметром. Следующий этап – это проверка аккумулятора нагрузочной вилкой.

На практике иногда происходит, что при проверке напряжения данные показывают полную зарядку, а на деле стартер либо плохо крутится, либо не крутится совсем. Причиной этому может послужить неправильное использование аккумулятора в течении долгого времени. Поэтому необходимо проверить работу батареи под нагрузкой.

Нагрузочная вилка представляет собой вольтметр с зажимом и нагрузочным проводом. Подсоединяем клеммы к выводам аккумулятора (+/+, -/-). Длительность измерения не более 5 сек.

Фиксируем показатели. При напряжении 10 Вт и ниже АКБ необходима подзарядка. При получении цифры 9 Вт стоит подумать о смене батареи.

Проверка уровня электролита

После устранения внешних недостатков и измерения напряжение приступаем к следующему шагу. Перед тем, как проверить уровень электролита в аккумуляторе, откройте заглушки банок и посмотрите внутрь.

Нормальным уровень электролита считают, когда он покрывает пластины на 1,5 см и больше. Для получения точных данных возьмите стеклянную трубку (примерно 3 мм диаметр) и погрузите в отверстие, заткнув пальцем один конец.

Если электролита мало, то пластины будут возвышаться над жидкостью. В этом случае необходимо добавить дистиллированной воды.

Проверка плотности электролита

Для адекватной работы АКБ необходимо не только регулярно измерять уровень электролита, но и его плотность. Сделать это можно с помощью специального прибора – ареометра.

Он представляет собой стеклянную колбу с грушей и пипеткой на конце. Внутри колбы измерительная шкала и утяжелитель. Как проверить аккумулятор ареометром показано на фото.

Необходимо открыть заглушки на всех банках батареи. Затем поочерёдно из каждой банки грушей набирается электролит. Поплавок должен свободно плавать. Измеряется плотность в каждой банке.

При получении данных в пределах среднего значения (1,27-1,29 гр/см3), то с электролитом ничего делать не нужно. Если цифры меньше, то добавьте дистиллированной воды. Если больше, то возьмите из банки с большей плотностью электролита и налейте туда.

Пару слов напоследок

  • Регулярно осматривайте аккумулятор снаружи
  • Измеряйте уровень электролита хотя бы раз в квартал.
  • Не позволяйте АКБ полностью разряжаться
  • В период ходов заносите аккумулятор в помещение

В нашей статье вы узнали, как провести полную диагностику аккумулятора. У каждого есть плюсы и минусы. Каким из них пользоваться, решать Вам. Но не забывайте, что хорошему хозяину аккумулятор может прослужить много лет.

Фото инструкция как проверить аккумулятор

Аккумуляторы (правильнее говорить аккумуляторные батареи) предназначены для накопления электрической энергии, и питания потребителей электрическим током в автономных условиях работы. Батарея состоит их нескольких аккумуляторов, соединенных последовательно.

Напряжение на каждом из них суммируется, в итоге мы получаем рабочее напряжение АКБ. Исполнение может быть как моно корпусным, когда все аккумуляторы объединены в общую конструкцию, так и составным. В этом случае каждый корпус самостоятелен. Отдельные аккумуляторы имеют фиксированное напряжение.

Напряжение или ЭДС – как проверить аккумулятор автомобиля тестером?

У аккумулятора есть несколько важных характеристик:

Емкость – способность обеспечивать потребителя заданным током в течение определенного времени.

Максимальный ток нагрузки – предельно допустимый ток, при котором батарея работает в штатном режиме. При превышении этого значения возможна резкая деградация, и даже термическое разрушение внутренних компонентов.
Общее напряжение батареи. Сумма напряжений всех аккумуляторов. За рабочее напряжение принимается величина, измеренная в заряженном состоянии.

Многие пользователи ошибочно принимают за рабочее напряжение величину ЭДС, то есть напряжение холостого хода. ЭДС (электродвижущая сила) – это разность потенциалов между полюсами аккумулятора, при разомкнутой цепи. А рабочее напряжение – это величина, которую исправный аккумулятор обеспечивает при номинальной нагрузке.

Обратите внимание

Проверка аккумулятора должна производиться под нагрузкой. Величина ЭДС одинакова как у исправной, так и у деградировавшей АКБ.

При подключении тестера к аккумуляторной батарее вы измеряете величину ЭДС. Внутреннее сопротивление прибора настолько мало, что оно не обеспечивает рабочую нагрузку для АКБ. Поэтому данные, полученные таким способом – не отражают степень заряда батареи. Некоторые современные мультиметры имеют в своем оснащении нагрузочную вилку.

Она представляет собой проводник с высоким сопротивлением и радиатором охлаждения. После подключения измерительных контактов к батарее, оператор нажимает на кнопку и подает нагрузку, параллельно прибору. Таким тестером, проверить заряд можно с высокой эффективностью.

Сравнивая значение ЭДС, и рабочего напряжения под нагрузкой – делаем вывод о степени заряда АКБ.

Будьте внимательны при покупке новых аккумуляторов в магазине , вам могут продать с виду новый, но уже теряющий работоспособность аккумулятор. Как проверить аккумулятор автомобиля на работоспособность? Подробности в этом видео сюжете. Ждем ваших комментариев.

Контроль аккумуляторов | ЭлектроФорс

Информация о состоянии аккумуляторных батарей на катере или яхте нужна не только любителям электротехники. Эти данные часть системы безопасности судна. Потеря питания в чрезвычайной ситуации приводит к серьезным последствиям, а неконтролируемый разряд аккумуляторов к существенным материальным потерям

Содержание статьи

Что контролировать в аккумуляторах

Аккумуляторы нельзя разряжать ниже определенного уровня. «Напряжение окончания разряда» – это минимальное рабочее напряжение аккумуляторной батареи. Если разряд аккумулятора продолжается после достижения «напряжения окончания разряда» аккумулятор может быть поврежден или разряжен до такой степени, что его больше нельзя будет использовать.

Но главный показатель состояния аккумуляторной батареи – это емкость. Она характеризует способность аккумулятора сохранять энергию и определяет время его работы без подзарядки.

Высвобождаемая емкость   – это заряд, который аккумулятор отдает до того как его напряжение станет равным напряжению окончания разряда. Доступная емкость  – это высвобождаемая емкость полностью заряженного аккумулятора.  Для нового аккумулятора доступная емкость равна или немного отличается от номинальной. В процессе эксплуатации доступная емкость уменьшается.

Заряженность (SoC)  — это отношение высвобождаемой емкости к доступной. Характеризует текущий заряд аккумулятора. Измеряется в процентах

Работоспособность (SoH) – отношение доступной емкости к номинальной.

Контроль аккумуляторов под нагрузкой

Красная кривая – это зависимость напряжения аккумулятора от уровня его заряда без нагрузки. Синяя линия —  фактический профиль напряжения аккумуляторной батареи для некоторой заданной нагрузки постоянного тока. Зеленая — «Напряжение окончания разряда». Поскольку у аккумулятора есть ненулевое внутреннее сопротивление, синяя кривая расположена ниже красной. Чем больше потребляемый ток, тем сильнее реальный заряд отличается от максимально возможногоТакое устройство не только не сможет предсказать оставшееся время работы аккумулятора, но и не точно оценит его текущее состояние. За красивым индикатором кроется обычный вольтметр

Напряжение полностью заряженного аккумулятора выше чем разряженного. На этом факте основан самый простой способ контроля – измерить текущее напряжение аккумулятора и сравнить его с напряжением полностью заряженной батареи. Однако такая оценка оказывается не слишком аккуратной. По ней с уверенностью можно утверждать лишь, что аккумулятор заряжен на 100% и что он полностью разряжен. Не высокая точность вызвана тем, что при заданном состояния заряда и различных уровнях нагрузки мгновенное напряжение аккумулятора не постоянно, а колеблется вверх-вниз.

Скачки напряжения зависят от внутреннего сопротивления аккумуляторной батареи. Если ток разряда очень мал, то внутренние потери не велики и заряд, аккумулятора практически равен максимально возможному. При более высокой нагрузке потери увеличиваются и заряд, отданный аккумулятором до момента достижения минимального рабочего напряжения оказывается меньше.

Счетчик ампер часов

Вместо того, чтобы определять состояние аккумулятора по напряжению, можно измерять ток. Счетчик ампер часов контролирует ток, получаемый и отдаваемый аккумулятором, суммирует его за период использования и прибавляет вычисленное значение к начальной заряженности  аккумуляторной батареи. Поскольку исходное состояние аккумулятора и ток заряда-разряда можно измерить достаточно точно, счетчик ампер часов определяет текущее состояние аккумулятора достовернее, чем вольтметр. Однако у него тоже есть несколько недостатков

Как и в любом устройстве в аккумуляторе существуют потери, поэтому отдаваемый им заряд всегда меньше полученного. Потери не постоянны, а зависят от температуры, тока заряда-разряда и возраста батареи. Эффективность одного и того же аккумулятора в разных условиях разная.

Максимальный измеряемое напряжение, В 95 199
Максимальный измеряемый ток, А 500 199
Шунт 500А/50мВ 200А/100мВ
Количество подключаемых групп АКБ 1 4
Измерение напряжения групп АКБ, шт 1 4
Измерение тока групп АКБ, шт 1 4
Измерение заряженности групп АКБ, шт 1 1
Реле Высокое и низкое напряжение, высокий ток, низкий заряд аккумулятора
Подключение Отрицательный проводник Положительный или отрицательный проводник
ЗАКАЗАТЬ ЗАКАЗАТЬ

Однако кулонометр не учитывает потери и со  временем его показания все больше и больше отличаются от реального состояния аккумулятора. Чтобы избежать расхождений кулонометры необходимо регулярно перекалибровать

Если аккумулятор отключен от нагрузки и оставлен без подзарядки, то через токоизмеряющий датчик кулонометра ток не потечет. Но химические реакции в батарее по-прежнему будут идти и со временем ее энергия уменьшится. Через неделю напряжение ячеек и состояние аккумулятора изменятся, однако подсчет кулонов ничего об этом не скажет. Саморазряд аккумулятора кулонометр не учитывает

В процессе эксплуатации доступная емкость аккумулятора уменьшается. Текущее значение емкости кулонометр определить не может и ему регулярно приходится указывать верхнюю и нижнюю точки отсчета. Это делают полностью разряжая и заряжая аккумулятор. В реальных условиях это не всегда возможно и со временем показания кулонометра становятся все менее точными

Батарейный монитор

Схема подключения батарейного монитора Sterling Power PMP1. Устройство контролирует состояние всей электрической системы на катере или яхте. Ток измеряется на выходе с генератора, на входе и выходе сервисной аккумуляторной батареи. На стартовом аккумуляторе контролируется только напряжение

Современный батарейный монитор – это не просто счетчик ампер часов, а интеллектуальное устройство контроля аккумуляторов. Перед началом работы в монитор вводят номинальную емкость аккумулятора, в течении нескольких циклов устройство «обучается» и затем работает без постороннего вмешательства. Монитор следит за током, напряжением и температурой аккумуляторной батареи и сравнивает получаемые данные с собственной моделью аккумулятора. На основе фактических данных параметры модели корректируются и она  постоянно соответствует реальному состоянию работающего аккумулятора

Батарейные мониторы могут контролировать одну или несколько аккумуляторных батарей. Самое простое устройство измеряет напряжение, ток и заряженность единственного аккумулятора. Более продвинутые модели рассчитаны на две или три аккумуляторных группы. Для основной батареи они измеряют напряжение, ток и заряженность, а для дополнительных только ток и напряжение или только напряжение.

Модели, имеющие модульный принцип, позволяют добавлять в цепь до 20 независимых датчиков тока или «интеллектуальных» шунтов, и контролируют с их помощью до 6 аккумуляторных батарей. Такие мониторы имеют встроенный Wi-Fi модуль и передают информацию о состоянии аккумуляторов на смартфон или планшет владельца.

Установка устройства контроля аккумуляторов

«Интеллектуальные» шунты можно соединять между собой, чтобы на одном дисплее контролировать состояние до 6 аккумуляторных батарей. Один шунт не только измеряет напряжение, ток и заряженность аккумулятора, но и контролирует емкости и температуру

Если для запуска двигателя используется выделенный аккумулятор, то измерять потребляемый и отдаваемый им ток не обязательно. На стартовом аккумуляторе контролируют только напряжение. Зато на сервисной аккумуляторной батарее измеряют входной и выходной ток, напряжение и уровень заряда.

Если чисто стартового аккумулятора на лодке нет, а оба аккумулятора попеременно используются и для запуска двигателя и для питания бортового оборудования, устанавливают два шунта или перемещают шунт таким образом, чтобы через него протекал ток от обоих аккумуляторных батарей

В любой момент на лодке желательно знать куда уходит и откуда поступает энергия в аккумуляторную батарею. Несколько шунтов позволяют монитору отображать ток получаемый аккумуляторами от солнечных панелей и ветрогенератора или потребляемый микроволновой печью, холодильником и инвертором. Контроль мощных  устройств необходим, поскольку высокий ток способен быстро разрядить и повредить аккумулятор

Дисплей батарейного монитора отображает ток, который аккумуляторная батарея получает от дополнительных источников зарядки и отдает мощным потребителям. Голубая линия — солнечные панели. Желтые линии — потребители

Правильно установленный батарейный монитор – это незаменимый  инструмент для поиска неисправностей в электрической системе. С его помощью, например,  можно обнаружить, что солнечные панели стали грязными и больше не заряжают аккумуляторы как положено.

Большинство мониторов для измерения тока используют шунты, которые устанавливают на отрицательной стороне электрической цепи. Некоторые модели, позволяют использовать для этого и отрицательный и положительный проводники. Для контроля за потребителями (инверторами, подруливающими устройствами) или генераторами электрической энергии (зарядными устройствами, солнечными панелями) можно выбрать как положительную так и отрицательную сторону. Контроль за состоянием аккумулятора лучше производить на отрицательной стороне.

Стандартные шунты имеют номинал 200, 300 или 500 А. Однако если нагрузка в цепях не велика можно использовать шунт, состоящий из нескольких линий, каждая из которых рассчитана на  25 А.

Профилактический контроль аккумуляторов

Существует несколько способов выяснить состояния аккумулятора

  1. Проверить плотность электролита
  2. Проверить напряжение холостого хода
  3. Замерить напряжение под высокой нагрузкой
  4. Использовать тестер проводимости
  5. Выполнить полную проверку емкости

Плотность измеряют только у аккумуляторов с жидким электролитом. Соответствие заряженности аккумулятора плотности электролита приведено в таблице

Заряженность аккумулятора Плотность электролита при 27 С Плотность электролита при 16 С
100 1,265 1,273
75 1,225 1,233
50 1,190 1,198
25 1,155 1,163
0 1,120 1,128



Напряжение холостого хода

Заряженность аккумулятора можно приблизительно оценить по напряжению холостого хода, измеряемому между клеммами аккумулятора когда в цепи не течет никакой ток. Потребителей на лодке проще всего отключить от аккумуляторной батареи с помощью главного выключателя ( для этого достаточно перевести его в положение OFF). Однако так никогда не стоит делать при работающем двигателе – выпрямительные диоды генератора могут сгореть. Если на лодке установлены дополнительные источники зарядки — солнечные панели или ветрогенератор, то для получения правдивого результата измерения их также необходимо отключить.

Заряженность аккумулятора С жидким электролитом Гелевый AGM
100 12,7-12,6 12,95-12,85 12,9-12,8
75 12,4 12,65 12,6
50 12,2 12,35 12,3
25 12,0 12,0 12,0
0 11,8 11,8 11,8



Напряжение холостого хода зависит от того каким было начальное состояние аккумулятора, заряжался или разряжался он перед проверкой и от того сколько времени он находится в состоянии покоя. Напряжение правильно отразит состояние аккумулятора, если нагрузка и устройства зарядки отключены от него как минимум за десять минут до измерения. Результаты окажутся точнее, если аккумулятор находится в состоянии покоя 1-2 часа, а еще лучше в течении 12 часов. У гелевых и AGM аккумуляторов время выравнивания напряжения достигает 48 часов.

Проверка емкости аккумулятора

Емкость это — главная характеристика аккумулятора. Если она существенно меньше номинальной, то срок службы аккумулятора подходит к концу. Другие параметры, влияющие на работоспособность батареи — это внутреннее сопротивление и саморазряд. Внутреннее сопротивление ограничивает ток аккумулятора, а высокий саморазряд указывает на механические дефекты пластин.

Напряжение или плотность электролита свинцово-кислотного аккумулятора могут указывать на его полный или почти полный заряд, но батарея не будет нормально функционировать из-за существенной потери емкости, которая произошла из-за сульфатации пластин, коррозии решеток или осыпания активного материала. Правильные напряжение холостого хода и плотность электролита говорят о том, что доступная емкость аккумулятора заряжена полностью, но не дают информации о том какова она по отношению к первоначальной. Выяснить это позволяют тестер проводимости и нагрузочная вилка.

Нагрузочный тестер искусственно создает для аккумулятора высокую нагрузку и одновременно измеряет напряжение аккумулятора. Исправный 12-вольтовый аккумулятор удерживает под нагрузкой напряжение выше 10 Вольт в течении 10 и более секунд. Напряжение же на аккумуляторе с уменьшившейся емкостью быстро падает. Если напряжение 12-вольтового аккумулятора в течении 15 секунд опускается ниже 9,5 вольт, аккумулятор скорее всего надо менять.

Для гелевых и AGM аккумуляторов нагрузка должна быть равна половине тока холодного пуска (ССА) или утроенной номинальной емкости С20 аккумулятора.

В процессе эксплуатации внутреннее сопротивление аккумулятора возрастает. Это становится особенно заметно, если пластины поражены сульфатацией. Доступную площадь пластин, а значит и способность аккумулятора отдавать ток, характеризует проводимость —  величина обратная внутреннему сопротивлению. Значение проводимости также используют для поиска дефектных пластин, короткого замыкания или обрывов цепи в аккумуляторе

Проводимость аккумулятора измеряют с помощью тестера, который кроме этого определяет и текущую доступную емкость аккумулятора (SoH). Номинал тестера должен соответствовать типу, емкости и току холодного пуска проверяемой аккумуляторной батареи.

Реальную емкость аккумулятора можно выяснить полностью разрядив его током в 1/20 от его номинальной емкости.  Перед проверкой аккумулятор сначала полностью заряжают, а затем разряжают до тех пор пока его напряжение не опустится до 10,5 вольт. Емкость вычисляют умножая время работы аккумулятора под нагрузкой на ток разряда. Если полученное в ходе проверки значение составляет меньше 80% от номинальной емкости, аккумулятор необходимо зарядить и проверить еще раз. Если при повторной проверке емкость также не поднялась выше 80%, аккумулятор скорее всего необходимо менять

После испытания аккумулятор необходимо немедленно зарядить, чтобы не допустить его сульфатации.

Полную проверку емкости сервисных аккумуляторных батарей желательно проводить перед началом каждого сезона или перед любой многодневной поездкой на катере или яхте

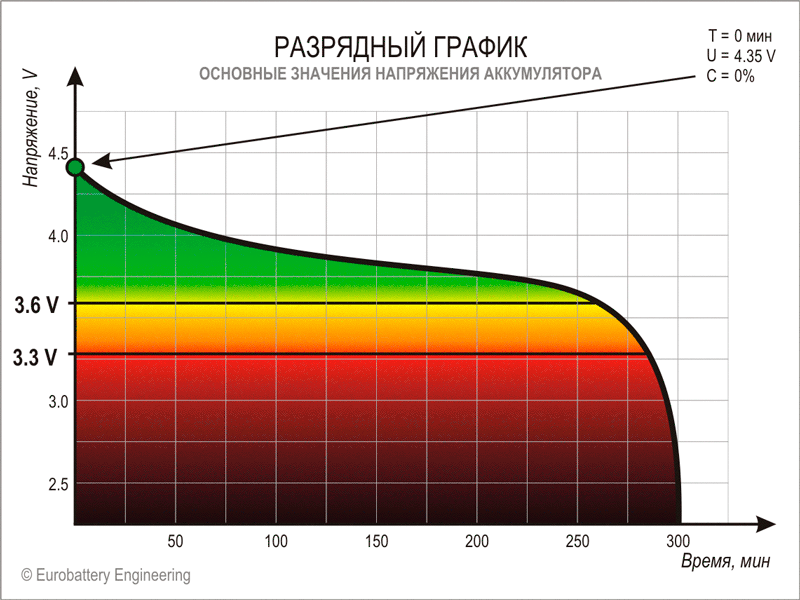

Как проверить и как зарядить Li-ion аккумулятор

Для теста аккумулятора сотового телефона необходим тестер в режиме измерения напряжения или вольтметр:

Внимание! Данный метод зарядки годен лишь в случае Li-ion аккумуляторов.
Выбираем режим измерения напряжения постоянного тока и выставляем на десятки Вольт, в моем случае это 20 Вольт. Прикладываем положительный щуп тестера к плюсу аккумулятора, отрицательный к минусу (можно и наоборот, тогда вы увидите отрицательное значение). На индикационном табло мульиметра покажется заряд аккумулятора. Если заряд выше 2-х Вольт, то аккумулятор более или менее заряжен и телефон просто обязан включиться. Вообще, нормальное (оно также называется номинальным) значение заряженного аккумулятора это 3,7 Вольта, максимальное 4,2 Вольта.

Если заряд аккумулятора ниже 2-х Вольт, то телефон не включится (в отличие от смартфона, который включится). Тогда необходимо подзарядить аккумулятор от внешнего источника питания. Конечно, на видео я не могу рассказать обо всем, иначе оно получилось бы очень длинным. Вот так схематически можно показать как выглядит современный аккумулятор:

Грубо говоря, аккумулятор состоит из коннектора подключения к плате телефона, контроллера и самой батареи. Контроллер собирает различную информацию о состоянии батареи (уровень заряда, температура, количество циклов зарядки и другие характеристики, а также выполняет защитные функции). На многих аккумуляторах такого типа в контроллер зашит модуль «свой-чужой» и как вы уже догадались из-за этого модуля подключать аккумулятор напрямую к блоку питания нельзя. Может выйти из строя контроллер, так как блок питания явно чужой. Поэтому, перед тем как заряжать аккумулятор через блок питания, необходимо убедиться, что аккумулятор либо не имеет такого контроллера, тогда можно подключить блок питания напрямую к внешним клеммам аккумулятора. Если же такой контроллер присутствует, тогда немного разобираем аккумулятор и добираемся до модуля батареи. Находим два контакта (на картинке обозначено красным и синим, положительный и отрицательный контакты находим с помощью мультиметра) идущие от батареи к контроллеру питания и уже к ним подключаем внешний блок питания.

Далее, на внешнем источнике питания выставляются значения силы тока и напряжения в соответствии со значениями, которые указаны на аккумуляторе. Например, если на АКБ указано 1200mAh и 3,7V, то на источнике питания выставляем 3,7 Вольта и половину значения емкости батареи, т.е. (1200mAh) / 2 = 600 mAh.

Зарядку продолжаем в течении 2-х часов. Под конец заряда, LiOn аккумуляторы начинают сильно греться. Не стоит этого пугаться, так и должно быть. Рекомендую во время зарядки проверять напряжение на АКБ сторонним тестером, т.к. батарейка может зарядиться и быстрее, чем за два часа. Как только увидели, что заряд достиг 3,7 Вольта, можно отключать аккумулятор от блока питания. Вот еще что, 3,7 Вольта, это среднее значение напряжения. Полностью заряженный аккумулятор имеет большее значение напряжения. Часто это 4,1 Вольта. Ничего страшного, что значение будет таким высоким, многие телефоны сами по себе заряжают аккумулятор именно до этого уровня.


Что там с зарядом аккумулятора? — android.mobile-review.com

23 июня 2020

Александр Носков

Facebook

Twitter

Вконтакте

Привет! Поговорим о том, как смартфон измеряет заряд аккумулятора, почему он скачет как угорелый и что можно сделать.

В наши дни даже недорогие смартфоны могут порадовать нас производительностью, качеством камер и силой приема сотового сигнала. Казалось бы, живи да радуйся, но существует объективный фактор, который портит удовольствие от использования смартфона, и речь, конечно же, про аккумулятор. Дело даже не в его объеме, или скорости заряда, а в том, что несмотря на все уверения элитных пиарщиков, отследить реальный заряд батареи практически невозможно. Многие из нас часто видели скоростное падение уровня заряда на индикаторе Android или iOS, или наоборот, смартфон «восполнял» 1-2% просто полежав пару минут с выключенным экраном. Эта нестабильность в показаниях и вызывает наибольшее неудовольствие у пользователей, сеет в них недоверие к бренду, расшатывает нервы и раскрашивает мир в черные краски. Особенно, когда на покупку смартфона были потрачены большие деньги. Но прежде, чем обвинять аккумулятор смартфона в асоциальном поведении его хозяина, давайте разберемся, а так ли уж он виноват?

Как смартфоны измеряют уровень заряда

Современный метод на самом деле несложный и дешевый, позволяет убедить стороннего наблюдателя, что он видит реальный заряд аккумулятора смартфона, а если еще операционная система начнет предсказывать разряд, то покупатель будет в полном восторге. Жаль только, что к реальности это не имеет отношения, и вот почему. В смартфоне нельзя разделять понятие измерения уровня заряда смартфона отдельно от заводской статистики тестов батареи. Что происходит? На заводе-изготовителе проводятся тесты конкретной батареи и рисуется эталонный график разряда. Например, такой:


График предоставлен Чедом Кортни (Chad Courtney), Intel Corp.

Абсолютно типичная картина, не существует потребительских (недорогих) Li-ion аккумуляторов, которые бы разряжались равномерно. В данном графике по оси Y указывается уровень напряжения, а по оси X процент заряда. На основе этого конкретного графика, сделанного для конкретного аккумулятора конкретного смартфона, Android OS и высчитывает уровень заряда, который мы видим на экране. Информацию о вольтаже предоставляет аппаратное средство (контроллер аккумулятора), а дальнейшие расчеты производит приложение операционной системы. Разумеется, встроенный в аккумулятор контроллер никогда не допустит разряда батареи до настоящих 0% (на графике уровень заряда 0% соответствует напряжению 3В), подобные ошибки приводят к невозможности запуска процесса заряжания Li-ion аккумулятора. Кстати, в недорогих смартфонах Xiaomi из программы Android One, часто встречалась эта недоработка и их владельцы были вынуждены полностью менять аккумуляторы («пробивать» не заряжающийся аккумулятор сильным зарядом тока никому не советую). В дальнейшем Android OS анализирует работу смартфона и корректирует данные о заряде (и перспективе разрядки), а данные об этом хранит в файле «batterystats.bin», который находится в корневом разделе системы. Заводской «график» никогда не меняется, и изначально хранится в загрузчике (Boot.img).

Из сказанного выше можно сделать несколько выводов:

  1. Метод основан на сравнении заводских параметров и текущем уровне напряжения
  2. Смартфон на самом деле ничего не измеряет, а только делает выводы из полученной извне информации. Т.е., он «думает», что знает уровень заряда и показывает свое предположение пользователю
  3. Если в разделе настроек «батарея» в вашем Android-смартфоне вы видите прямую косую линию, то вас либо нагло обманывают (дешевый суббренд), либо производитель ПО смартфона (Samsung, Apple, Nokia, OnePlus, Huawei и т.д.) ответственно подошел к делу и разработал хороший алгоритм энергопотребления (вовремя понижает и повышает частоты ЦП и ОЗУ)

Когда что-то пошло не так

Что-то всегда может пойти не так, если начинаешь модифицировать смартфон без полных знаний о процессах. Об этом очень хорошо написано в материале Эльдара Муртазина. В чем и я убедился на личном опыте на примере планшета производства DNS (планшет давно гниет на свалке, модель не помню). Суть проблемы была простая – уровень заряда батареи абсолютно всегда отображался некорректно: показывая заряд 100% он мог выключиться через 10 минут, или часами работать на 15%. Не разобравшись в том, как это все работает, я стер файл «batterystats.bin» и получил бесценный опыт. Android OS после перезагрузки планшета создала файл заново и процент зарядки стал работать более корректно, показывая реальный заряд, вот только время работы сократилось в разы. Впоследствии, разобрав устройство, перед тем как его выкинуть (интересно же) из-за смерти флеш-памяти, моему взгляду открылся аккумулятор без какого-либо контроллера вообще. Это была просто стопка листов, обмотанная дешевой пленкой, из которой торчали два провода.

Другим примером «что-то не так», безусловно являются инструкции по «раскачиванию» батареи, которые были в тренде еще несколько лет назад. По задумке «инструкторов», аккумулятор можно было заставить работать лучше (нести больший заряд), если после удаления статистики батареи несколько раз заряжать его до 100% и разряжать до выключения. Владельцы смартфонов для ускорения процесса разряда аккумулятора применяли различные бенчмарки, вновь и вновь запуская их. Привело это к тому, что предполагаемое Android OS время разряда аккумулятора стало более пессимистическим (время рассчитывалось исходя из полной нагрузки на смартфон), но реально смартфон работал дольше! У пользователя девайса складывалось ничем не обоснованное ощущение, что аккумулятор стал «раскачанным» и он передавал «бесценный опыт» дальше, нахваливая данный метод. На старых форумах можно встретить предложение повторять эту процедуру раз в две недели. Лично мне это напоминает другую процедуру, сугубо физиологическую.

Но чаще всего с отображением уровня заряда что-то идет не так у самых обычных пользователей, которые не пытаются изменить прошивку или пользоваться странными советами. И вина этих пользователей заключается лишь в том, что они вместо оригинального аккумулятора на замену купили дешевую копию («зато дешевле»). Или решили воспользоваться более продвинутым предложением и приобрели заднюю крышку с аккумулятором повышенной емкости (производства Nokla или Samsunc). В обоих случаях все ясно, – аккумулятор не соответствует заводским параметрам и статистическим данным, которые накопила Android OS. Даже если пользователь догадается сбросить телефон до заводских настроек, то это не исправит ситуацию и отображаемый уровень заряда начнет удивлять. Поэтому важно пользоваться только оригинальными комплектующими, либо продукцией сторонних поставщиков, которые приобрели лицензию на производство (у Apple, например).

Как измерить реальный заряд аккумулятора сторонними средствами?

Разумеется, есть специальные гаджеты для измерения емкости аккумулятора, стоят они недорого и продаются везде.

Или мультиметром, если он работает в режиме мАч, а аккумулятор смартфона можно извлечь. Для этого заряжаем смартфон на 100% (согласно индикатору Android OS), выключаем смартфон, извлекаем батарею, и соединяем красный щуп мультиметра с плюсом аккумулятора, а черный с минусом. После этого полученную мультиметром цифру делим на емкость аккумулятора, которая указана в ТТХ смартфона, и умножаем полученный результат на 100. Полученная цифра и будет отображать реальный заряд в процентах относительно эталонного значения. Например, мультиметром получаем результат 2800 мАч, производим расчеты с эталонным значением 3000 мАч и в итоге имеем, что реальная емкость аккумулятора нашего смартфона составляет только 93,3%. У операционной системы мультиметра нет, поэтому она будет опираться на сравнение заводских данных и статистику использования, т.е., самозабвенно врать пользователю о том, что «батарея в хорошем состоянии».

А что, если вставить в смартфон мультиметр, а то и измеритель мощности?

Если отбросить фактор размера (потребуется еще одна схема и силовые элементы, которые сделают смартфон толще), то перешагнуть через здравый смысл и законы физики все-равно не получится. По логике вещей, уровень заряда аккумулятора должен измеряться постоянно, а кто-нибудь задумывался, сколько электроэнергии потребляет сам мультиметр? Ведь он фактически заводит заряд в свою электрическую цепь и, перебирая сопротивления (потребляя электричество в процессе), выдает результат. Т.е., аккумулятор у нас один, а устройств электропотребления со схожими параметрами получается два. Поэтому и не устанавливают в смартфоны силовые измерительные приборы, как считаете?

Выводы

Приходится констатировать, что хоть как-то повлиять на срок службы аккумулятора смартфона, или добиться от него правдивых показаний по уровню заряда, пользователь не в состоянии. Все сторонние программы, якобы делающие это, являются заведомым «фейком», и даже вредны. Остается полагаться на совесть и компетентность производителя, пользоваться только оригинальными запчастями, и, главный вывод, – ничего не трогать руками и терпеть, потому что иначе будет только хуже.

И по-прежнему действует правило, которое выглядит так: меньше сторонних приложений – меньше расход заряда батареи.

Расскажите о вашем личном опыте по моддингу Android (касаемо энергопотребления), думаю всем будет интересно.

Основы зарядного устройства | Chargetek.com

Основные сведения о зарядном устройстве | Chargetek.com

Цикл заряда батареи описывает соотношение напряжения и тока в батарее, когда зарядное устройство возвращает батарею энергоемкость. Аккумуляторы разного химического состава, например свинцово-кислотные, никель-кадмиевые и т. Д., Требуют разных методов зарядки. Два цикла зарядки, описанные ниже, цикл поддерживающей зарядки и цикл зарядки с тремя состояниями, предназначены для свинцово-кислотных аккумуляторов.

Цикл техобслуживания Зарядные устройства

для техобслуживания полезны в таких приложениях, как хранение аккумуляторов, и когда обслуживающий персонал не требует возврата 100% емкости аккумулятора.

Chargetek 150 — это зарядное устройство для обслуживания. Зарядные устройства обслуживаемого типа полезны в таких приложениях, как хранение аккумуляторов, и там, где обслуживающий персонал не требует возврата 100% емкости аккумулятора. Зарядные устройства для обслуживания часто используются там, где нечасто используется первичный источник зарядки, такой как генератор переменного тока. Заряд аккумулятора поддерживается в течение длительного времени с помощью ремонтного зарядного устройства. См. Рисунок ниже.

Этап 1: постоянный ток зарядки или режим объемной зарядки

Предполагая, что аккумулятор запускается в разряженном состоянии, зарядное устройство работает в режиме постоянного тока, при котором ток зарядного устройства поддерживается на постоянном значении, а напряжение аккумулятора может повышаться по мере его перезарядки.Примерно 80% емкости аккумулятора возвращается в область постоянного тока.

Этап 2: плавающий режим

Плавающий режим следует за режимом постоянного тока. Плавающий режим — это когда напряжение батареи поддерживается на уровне примерно 2,25 В на элемент или 13,5 В для батареи 12 В. Это зарядное устройство будет поддерживать аккумулятор в течение длительного времени без выкипания электролита или перезарядки аккумулятора.

Трехступенчатый цикл зарядки

Трехступенчатая зарядка — это метод, рекомендуемый большинством производителей свинцово-кислотных аккумуляторов как лучший и наиболее эффективный способ восстановить полную емкость аккумулятора и продлить срок его службы.Все свинцово-кислотные зарядные устройства Chargetek, за исключением CT150 (которое является зарядным устройством для обслуживания), представляют собой трехступенчатые зарядные устройства и возвращают полную емкость. См. Рисунок ниже.

Этап 1: постоянный ток зарядки или режим объемной зарядки

Предполагая, что аккумулятор запускается в разряженном состоянии, зарядное устройство работает в режиме постоянного тока, при котором ток зарядного устройства поддерживается на постоянном значении, а напряжение аккумулятора может повышаться по мере его перезарядки.Примерно 80% емкости аккумулятора возвращается в область постоянного тока.

Этап 2: режим абсорбции

Когда напряжение батареи достигает приблизительно 2,4 В на элемент или 14,6 В для батареи 12 В, напряжение зарядного устройства остается постоянным на этом уровне, и ток батареи может уменьшаться. Именно в этот регион возвращаются последние 20% емкости аккумулятора. Этот уровень напряжения сохраняется до тех пор, пока ток батареи не снизится примерно до C / 50 — C / 100, где C — это номинальная мощность батареи в ампер-часах.Например, если это батарея на 100 ампер-часов, напряжение должно поддерживаться на уровне 2,5 В на элемент, пока ток не снизится до 1-2 ампер. Точная сумма обычно не критична.

Этап 3: плавающий режим

В точке, где ток снижается с C / 50 до C / 100, зарядное устройство переходит в плавающий режим. В плавающем режиме напряжение на аккумуляторе поддерживается на уровне примерно 2,25 В на элемент или 13,5 В для аккумулятора 12 В. Это напряжение будет поддерживать состояние полного заряда аккумулятора без кипения электролита или перезарядки аккумулятора.

Четырехступенчатый цикл зарядки

Четырехступенчатая зарядка обеспечивает подачу постоянного тока на аккумулятор, пока не будет достигнуто напряжение поглощения (V FSTERM ). Затем происходит переход в режим абсорбции, и напряжение батареи регулируется на уровне V FSTERM до тех пор, пока ток не снизится до I ABTERM . Плавающий режим следует за и регулирует напряжение батареи на уровне V FL . По усмотрению пользователя может быть включен режим эквализации.

Этапы 1, 2 и 3: см. Описания выше в трехступенчатом цикле зарядки

Этап 4: Режим выравнивания

Назначение режима выравнивания — удалить сульфат из свинцовых пластин и устранить расслоение электролита.Примерно 2,5–2,6 В на элемент подается на аккумулятор при очень низком значении зарядного тока, обычно менее 0,5 А. Режим выравнивания может длиться от нескольких часов до 24 часов в зависимости от обстоятельств.

Для получения дополнительной информации о выравнивании и десульфатации см. в этой презентации.


BU-403: Свинцово-кислотная зарядка — Battery University

Узнайте, как оптимизировать условия зарядки для продления срока службы.

В свинцово-кислотных аккумуляторах используется метод зарядки постоянным током и постоянным напряжением (CCCV). Регулируемый ток увеличивает напряжение на клеммах до тех пор, пока не будет достигнут верхний предел напряжения заряда, после чего ток падает из-за насыщения. Время зарядки составляет 12–16 часов и до 36–48 часов для больших стационарных аккумуляторов. При более высоких токах заряда и многоступенчатых методах зарядки время зарядки может быть сокращено до 8–10 часов; однако без полной дозаправки. Свинцово-кислотный аккумулятор работает медленно и не может заряжаться так быстро, как другие аккумуляторные системы.(См. BU-202: Новые свинцово-кислотные системы)

При использовании метода CCCV свинцово-кислотные батареи заряжаются в три этапа: [1] заряд постоянным током, [2] доливающий заряд и [3] плавающий заряд. Заряд постоянным током составляет основную часть заряда и занимает примерно половину необходимого времени зарядки; дополнительный заряд продолжается при более низком токе заряда и обеспечивает насыщение, а плавающий заряд компенсирует потери, вызванные саморазрядом.

Во время зарядки постоянным током аккумулятор заряжается примерно до 70 процентов за 5–8 часов; оставшиеся 30 процентов заполняются более медленным доливающим зарядом, который длится еще 7–10 часов.Подзарядка важна для благополучия аккумулятора и может быть сравнена с небольшим отдыхом после хорошей еды. При постоянном отключении аккумулятор в конечном итоге потеряет способность принимать полный заряд, и производительность снизится из-за сульфатации. Плавающий заряд на третьем этапе поддерживает полную зарядку аккумулятора. Рисунок 1 иллюстрирует эти три этапа.

Рисунок 1: Этапы зарядки свинцово-кислотной батареи [1]

Батарея полностью заряжена, когда ток падает до установленного низкого уровня.Напряжение холостого хода снижено. Плавающий заряд компенсирует саморазряд, который наблюдается у всех батарей.

Переключение со ступени 1 на 2 происходит плавно и происходит, когда аккумулятор достигает установленного предельного напряжения. Ток начинает падать, когда батарея начинает насыщаться; полный заряд достигается, когда ток снижается до 3–5 процентов от номинального значения Ач. Батарея с высокой утечкой может никогда не достичь этого низкого тока насыщения, и таймер плато берет на себя, чтобы закончить заряд.

Правильная установка предела напряжения заряда имеет решающее значение и колеблется от 2.От 30 В до 2,45 В на ячейку. Установка порога напряжения — это компромисс, и специалисты по аккумуляторным батареям называют это «танцами на булавочной головке». С одной стороны, аккумулятор должен быть полностью заряжен, чтобы получить максимальную емкость и избежать сульфатации на отрицательной пластине; с другой стороны, перенасыщение из-за отсутствия переключения на плавающий заряд вызывает коррозию сетки на положительной пластине. Это также приводит к выделению газов и потере воды.

Температура изменяет напряжение, что затрудняет «пляску на булавочной головке».Более теплая окружающая среда требует немного более низкого порога напряжения, а более холодная температура предпочтительнее. Зарядные устройства, подверженные колебаниям температуры, включают датчики температуры для регулировки напряжения заряда для оптимальной эффективности заряда. (См. BU-410: Зарядка при высоких и низких температурах)

Температурный коэффициент заряда свинцово-кислотного элемента составляет –3 мВ / ° C. Установив 25 ° C (77 ° F) в качестве средней точки, напряжение заряда должно быть уменьшено на 3 мВ на элемент для каждого градуса выше 25 ° C и увеличено на 3 мВ на элемент для каждого градуса ниже 25 ° C.Если это невозможно, из соображений безопасности лучше выбрать более низкое напряжение. В таблице 1 сравниваются преимущества и ограничения различных настроек пикового напряжения.

От 2,30 В до 2,35 В / элемент

От 2,40 В до 2,45 В / элемент

Преимущества

Максимальный срок службы аккумулятор остается холодным; температура заряда может превышать 30 ° C (86 ° F).

Более высокие и стабильные показания емкости; меньше сульфатирования.
Ограничения

Медленное время зарядки; Показания емкости могут быть непоследовательными и уменьшаться с каждым циклом. Сульфатирование может происходить без выравнивающего заряда.

Подвержен коррозии и выделению газов. Требуется доливка воды. Не подходит для зарядки при высоких комнатных температурах, вызывая сильную перезарядку.
Таблица 1: Влияние напряжения заряда на небольшую свинцово-кислотную батарею

Цилиндрические свинцово-кислотные элементы имеют более высокие настройки напряжения, чем VRLA и стартерные батареи.

После полной зарядки путем насыщения аккумулятор не должен оставаться на пиковом напряжении более 48 часов и должен быть понижен до уровня напряжения холостого хода. Это особенно важно для герметичных систем, поскольку они менее устойчивы к перезарядке, чем затопленные системы. При зарядке сверх указанных пределов избыточная энергия превращается в тепло, и аккумулятор начинает газовать.

Рекомендуемое напряжение холостого хода для большинства свинцово-кислотных аккумуляторных батарей составляет от 2,25 до 2,27 В на элемент. Большие стационарные батареи при 25 ° C (77 ° F) обычно плавают при 2.25В / ячейка. Производители рекомендуют снижать уровень поплавкового заряда, когда температура окружающей среды поднимается выше 29 ° C (85 ° F).

Рисунок 2 иллюстрирует срок службы свинцово-кислотной батареи, которая поддерживается при напряжении холостого хода от 2,25 В до 2,30 В / элемент и при температуре от 20 ° C до 25 ° C (от 60 ° F до 77 ° F). После 4 лет эксплуатации становятся видимыми постоянные потери мощности, превышающие 80%. Эти потери больше, если аккумулятор требует периодических глубоких разрядов. Повышенный нагрев также сокращает срок службы батареи.(См. Также BU-806a: Как нагрев и нагрузка влияют на срок службы батареи)

Рисунок 2: Потеря емкости в режиме ожидания [2]

Постоянную потерю емкости можно свести к минимуму, работая при умеренной комнатной температуре и плавающем напряжении 2,25–2,30 В / элемент.

Не все зарядные устройства имеют плавающий заряд, и очень немногие дорожные транспортные средства имеют это положение. Если зарядное устройство остается на максимальном заряде и не опускается ниже 2,30 В на элемент, снимите заряд через 48 часов зарядки.Подзаряжайте каждые 6 месяцев при хранении; ГОСА каждые 6–12 месяцев.

Эти описанные настройки напряжения применимы к затопленным элементам и батареям с предохранительным клапаном примерно на 34 кПа (5 фунтов на кв. Дюйм). Цилиндрический герметичный свинцово-кислотный элемент, такой как элемент Hawker Cyclon, требует более высоких настроек напряжения, а пределы должны устанавливаться в соответствии со спецификациями производителя. Несоблюдение рекомендованного напряжения приведет к постепенному снижению емкости из-за сульфатации. Ячейка Hawker Cyclon имеет настройку сброса давления 345 кПа (50 фунтов на кв. Дюйм).Это позволяет некоторую рекомбинацию газов, образующихся во время заряда.

Старые батареи представляют проблему при установке напряжения плавающего заряда, поскольку каждая ячейка имеет свое уникальное состояние. Подключенные в цепочку, все ячейки получают одинаковый зарядный ток, и управлять напряжением отдельных ячеек, когда каждая из них достигает полной емкости, практически невозможно. Слабые клетки могут перезаряжаться, в то время как сильные клетки остаются в голодном состоянии. Плавающий ток, который слишком велик для выцветшего элемента, может сульфатировать сильного соседа из-за недостаточного заряда.Доступны устройства балансировки ячеек, которые компенсируют разницу в напряжениях, вызванную дисбалансом ячеек.

Пульсации напряжения также вызывают проблемы с большими стационарными батареями. Пик напряжения представляет собой перезаряд, вызывающий выделение водорода, в то время как впадина вызывает кратковременный разряд, который создает состояние голодания, приводящее к истощению электролита. Производители ограничивают колебания напряжения заряда до 5 процентов.

Многое было сказано об импульсной зарядке свинцово-кислотных аккумуляторов для уменьшения сульфатации.Результаты неубедительны, и производители, и специалисты по обслуживанию разделены между преимуществами. Если бы можно было измерить сульфатирование и применить правильное количество пульсаций, то это лекарство могло бы принести пользу; однако лечение без знания основных побочных эффектов может нанести вред батарее.

Большинство стационарных аккумуляторов постоянно заряжаются, и это работает достаточно хорошо. Другой метод — это гистерезисный заряд , который отключает плавающий ток, когда аккумулятор переходит в режим ожидания.Батарея по существу помещается в хранилище и время от времени «заимствуется» только для подзарядки, чтобы восполнить потерю энергии из-за саморазряда или при приложении нагрузки. Этот режим хорошо подходит для инсталляций, которые не потребляют нагрузку в режиме ожидания.

Свинцово-кислотные батареи всегда должны храниться в заряженном состоянии. Подзарядку следует применять каждые 6 месяцев, чтобы напряжение не упало ниже 2,05 В на элемент и не привело к сульфатированию аккумулятора. С помощью AGM эти требования можно смягчить.

Измерение напряжения холостого хода (OCV) при хранении обеспечивает надежную индикацию состояния заряда аккумулятора. Напряжение ячейки 2,10 В при комнатной температуре показывает заряд около 90 процентов. Такая батарея находится в хорошем состоянии и требует лишь кратковременной полной зарядки перед использованием. (См. Также BU-903: Как измерить состояние заряда)

При измерении напряжения холостого хода соблюдайте температуру хранения. Холодный аккумулятор немного снижает напряжение, а теплый его увеличивает.Использование OCV для оценки состояния заряда лучше всего работает, когда аккумулятор отдыхает в течение нескольких часов, потому что заряд или разряд приводит в движение аккумулятор и искажает напряжение.

Некоторые покупатели не принимают поставки новых батарей, если OCV при входящем контроле ниже 2,10 В на элемент. Низкое напряжение предполагает частичный заряд из-за длительного хранения или высокий саморазряд, вызванный коротким замыканием. Пользователи аккумуляторов обнаружили, что блоки с более низким напряжением, чем указано, имеют более высокую частоту отказов, чем блоки с более высоким напряжением.Хотя внутреннее обслуживание часто позволяет вывести такие батареи на полную мощность, время и необходимое оборудование увеличивают эксплуатационные расходы. (Обратите внимание, что порог приемлемости 2,10 В / элемент не применяется одинаково ко всем типам свинцово-кислотных соединений.)

Свинцово-кислотный свинцово-кислотный аккумулятор эффективно обеспечивает высокий заряд при правильной температуре и достаточном токе заряда. Исключением является зарядка при 40 ° C (104 ° F) и слабом токе, как показано на рис. 3 . Что касается высокой эффективности, свинцово-кислотная кислота разделяет это прекрасное свойство с литий-ионным, которое составляет около 99%.См. BU-409: Зарядка литий-ионных аккумуляторов и BU-808b: Почему литий-ионные аккумуляторы умирают?

Рисунок 3: Эффективность заряда свинцово-кислотной батареи [2]

Свинцово-кислотная батарея обеспечивает высокую эффективность заряда при правильной температуре и достаточном токе заряда.

Аргумент по поводу быстрой зарядки

Производители рекомендуют заряд C-rate 0,3C, но свинцово-кислотный может заряжаться с более высокой скоростью до 80% состояния заряда (SoC), не создавая кислородного и водного истощения.Кислород образуется только при перезарядке аккумулятора. Трехступенчатое зарядное устройство CCCV предотвращает это, ограничивая напряжение заряда до 2,40 В / элемент (14,40 В для 6 элементов), а затем понижая до плавающего заряда около 2,30 В / элемент (13,8 В для 6 элементов) при полной зарядке. . Это напряжения ниже стадии газовыделения.

Испытания показывают, что свинцово-кислотная аккумуляторная батарея может заряжаться при температуре до 1,5 ° C до тех пор, пока ток снижается до полного заряда, когда аккумулятор достигает примерно 2,3 В / элемент (14.0В с 6 ячейками). Приемлемость заряда наиболее высока при низком уровне SoC и уменьшается по мере заполнения батареи. Состояние аккумулятора и температура также играют важную роль при быстрой зарядке. Убедитесь, что аккумулятор не «закипает» и не нагревается во время зарядки. Следите за аккумулятором при зарядке выше рекомендованной производителем скорости C.

Полив

Полив — самый важный шаг в обслуживании затопленной свинцово-кислотной батареи; требование, которым слишком часто пренебрегают.Частота полива зависит от использования, способа зарядки и рабочей температуры. Чрезмерная зарядка также приводит к расходу воды.

Новую батарею следует проверять каждые несколько недель, чтобы оценить потребность в поливе. Это гарантирует, что верхняя часть пластин никогда не будет открыта. Открытая плита получит необратимые повреждения из-за окисления, что приведет к снижению емкости и снижению производительности.

При низком уровне электролита немедленно залейте в аккумулятор дистиллированную или деионизированную воду.В некоторых регионах разрешается использовать водопроводную воду. Не доливайте до правильного уровня перед зарядкой, так как это может вызвать переполнение во время зарядки. После зарядки всегда доливайте до желаемого уровня. Никогда не добавляйте электролит, так как это может снизить удельный вес и вызвать коррозию. Системы полива устраняют низкий уровень электролита за счет автоматического добавления нужного количества воды.

Простые инструкции по зарядке свинцово-кислотных аккумуляторов
  • Заряжайте в хорошо вентилируемом месте.Газообразный водород, образующийся во время зарядки, взрывоопасен. (См. BU-703: Проблемы со здоровьем при использовании аккумуляторов)
  • Выберите подходящую программу зарядки для залитых, гелевых и AGM аккумуляторов. Проверьте рекомендуемые пороговые значения напряжения в технических характеристиках производителя.
  • Заряжайте свинцово-кислотные батареи после каждого использования, чтобы предотвратить сульфатацию. Не храните при низком заряде.
  • Пластины залитых аккумуляторов всегда должны быть полностью погружены в электролит. Заполните аккумулятор дистиллированной или деионизированной водой, чтобы покрыть пластины, если они разряжены.Никогда не добавляйте электролит.
  • Заполните уровень воды до назначенного уровня после зарядки . Переполнение при низком заряде аккумулятора может вызвать утечку кислоты во время зарядки.
  • Образование пузырьков газа в заливной свинцово-кислотной среде указывает на то, что аккумулятор полностью заряжен. (Водород появляется на отрицательной пластине, а кислород — на положительной пластине).
  • Понизьте напряжение плавающего заряда, если температура окружающей среды выше 29 ° C (85 ° F).
  • Не допускайте замерзания свинцово-кислотной кислоты.Разряженный аккумулятор замерзает раньше, чем полностью заряженный. Никогда не заряжайте замерзший аккумулятор.
  • Избегайте зарядки при температуре выше 49 ° C (120 ° F).

Список литературы

[1] Предоставлено Cadex
[2] Источник: Power-Sonic

Увеличение срока службы батарей — Century Batteries


Аккумулятор — это самое важное оборудование в вашем автомобиле. Ваш автомобиль может быть от известного производителя, быть в хорошем состоянии, иметь полный бак топлива и быть оснащен новыми шинами, но если у вас разряженная батарея, вы никуда не поедете.

Большинство автомобильных свинцово-кислотных аккумуляторов теперь классифицируются как «необслуживаемые», но это не значит, что вы ничего не можете сделать, чтобы продлить их срок службы.

Если вы хотите продлить срок службы батареи, есть несколько простых вещей, которые вы можете сделать дома. Как правило, следующие пункты следует проверять один раз в месяц для поддержания производительности optiumum или не реже одного раза в три месяца.

1. Проверить напряжение

Напряжение, на котором находится ваша батарея, играет важную роль в определении общего срока службы, который вы получите от нее.Например, аккумулятор, который постоянно находится в полностью заряженном состоянии, прослужит намного дольше, чем аккумулятор, который был недостаточно заряжен или находился при пониженном напряжении.

Для проверки напряжения вам понадобится вольтметр, который можно недорого купить в большинстве крупных магазинов автомобильных запчастей. Проверьте напряжение аккумулятора с помощью вольтметра, чтобы определить дальнейшие действия.

  • 12,6 В или выше — Аккумулятор исправен и полностью заряжен. Никаких дополнительных действий не требуется.
  • 12,5 В — Ваш аккумулятор находится в хорошем состоянии заряда, но мы рекомендуем повторно проверить его в течение нескольких дней, чтобы убедиться, что напряжение больше не упало.
  • 12,1 — 12,4 В — Аккумулятор частично разряжен, и его следует как можно скорее зарядить с помощью подходящего зарядного устройства. Срок службы вашей батареи будет умеренно снижен, если она будет оставаться в этом диапазоне напряжений в течение продолжительных периодов времени.
  • 12,0 В или ниже — При напряжении 12,0 В аккумулятор считается полностью разряженным или «разряженным», и его следует зарядить как можно скорее. Срок службы батареи значительно снизится, если она будет оставаться в этом диапазоне напряжений в течение продолжительных периодов времени.
    • ПРИМЕЧАНИЕ: После полной подзарядки мы настоятельно рекомендуем посетить местного розничного продавца Century, чтобы получить бесплатную проверку аккумулятора . Эта проверка поможет определить, есть ли неисправность в аккумуляторе или в системе зарядки вашего автомобиля.

2. Проверить уровень электролита

Для обслуживаемых аккумуляторов снимите вентиляционные пробки и убедитесь, что уровень электролита покрывает пластины свинцовых аккумуляторов во всех 6 элементах. Если пластины в какой-либо ячейке обнажились, немедленно долейте дистиллированную воду.

Для необслуживаемых типов аккумуляторов индикатор состояния заряда может использоваться для определения уровня воды в аккумуляторе. Если индикатор состояния заряда сообщает «Замените батарею», важно посетить утвержденного реселлера Century для дальнейшего тестирования и оценки.Если уровень электролита слишком низкий и обнажает свинцовые пластины, батарею необходимо заменить, чтобы предотвратить риск внутреннего взрыва.

3. Заряжайте аккумулятор каждые 3 месяца

Чтобы продлить срок службы батареи, мы рекомендуем заряжать батареи с помощью подходящего зарядного устройства каждые 3 месяца для поддержания максимальной производительности. Даже если ваш аккумулятор полностью заряжен, использование правильного многоступенчатого зарядного устройства все равно будет полезно для общего состояния вашего аккумулятора.

4. Содержите аккумулятор в чистоте

Содержание свинцово-кислотного аккумулятора в чистоте — простой способ продлить срок его службы. Убедитесь, что верхняя часть батареи чистая, а клеммы не имеют следов коррозии. Малоизвестный факт, что грязный аккумулятор может разрядиться через грязь, находящуюся между клеммами, сокращая срок службы.

Для дополнительной защиты столбов и кабельных соединений можно также нанести тонкий слой высокотемпературной смазки.

ПРИМЕЧАНИЕ: Для выставочных автомобилей / транспортных средств, на которых редко ездят

Напряжение свинцово-кислотного аккумулятора со временем будет медленно снижаться, особенно в транспортных средствах, которые используются не очень часто.Паразитный сток из транспортного средства также может увеличить скорость потери напряжения.

По этой причине батареи, которые предназначены для демонстрации автомобилей или транспортных средств, которые редко управляются, могут потребовать более частых проверок батареи, чтобы гарантировать, что напряжение не упадет ниже 12,5 вольт — точки, при которой износ батареи начинает происходить с ускоренной скоростью.

Регулярно проверяйте уровень заряда или напряжение аккумулятора. Если напряжение упадет ниже 12,5 В, зарядите аккумулятор.

Важно: Время от времени запускать двигатель и давать двигателю поработать на холостом ходу в течение 15 минут может быть недостаточно, чтобы восполнить потерю заряда при запуске двигателя .В ситуациях, когда автомобиль хранится в течение длительного времени, необходимо подключить специалиста по обслуживанию аккумулятора / тендера, чтобы аккумулятор оставался здоровым и полностью заряженным.

Marine Battery Maintenance 101 — e Marine Systems

Техническое обслуживание морских аккумуляторов 101


Как однажды выразился кто-то из представителей отрасли, «несколько батарей умирают естественной смертью, большинство — убито» . Следующая информация предназначена для того, чтобы рассказать вам, как максимально продлить срок службы батареи , банк , а также узнать, почему батареи выходят из строя.

Причины выхода из строя морских аккумуляторов

При разряде свинцово-кислотной батареи на пластинах батареи образуется мягкий сульфат свинца. Во время перезарядки батареи этот материал снимается с пластин и снова превращается в раствор электролита батареи. Если, однако, аккумулятор оставить в состоянии частичной разрядки всего на 3 дня, материал сульфата свинца начнет затвердевать и кристаллизоваться, образуя постоянный изолирующий барьер.По мере того, как этот барьер становится все толще и толще, способность батареи принимать заряд или передавать энергию снижается, в результате чего создается впечатление, что батарея больше не может использоваться. Накопление таких отложений, также известное как сульфатирование, является самым разрушительным процессом в жизни любой свинцово-кислотной батареи.

Многоступенчатая зарядка аккумулятора

Стандартная 12-вольтовая свинцово-кислотная батарея должна быть доведена до примерно 14,2–14,4 В постоянного тока, прежде чем она будет полностью заряжена.(Для систем на 24 вольта удвойте эти цифры.) Если снизить уровень напряжения, часть сульфатных отложений, образующихся во время разряда, останется на пластинах. Со временем эти отложения приведут к тому, что аккумулятор на 200 ампер-час будет действовать как аккумулятор на 100 ампер-час, и срок службы аккумулятора значительно сократится. После полной зарядки судовые аккумуляторы должны поддерживаться при значительно более низком напряжении для поддержания заряда — обычно от 13,2 до 13,4 вольт. Более высокие уровни напряжения «загазируют» батарею и испарят электролит, снова сокращая срок службы батареи.

Большинство зарядных устройств конструкции и стандартные генераторы , установленные на лодках, не могут удовлетворить противоречивые требования к напряжению начальной «основной зарядки» и последующей стадии «плавающего режима» или этапа технического обслуживания. Эти конструкции могут работать только с одним зарядным напряжением и, следовательно, должны использовать компромиссную настройку — обычно 13,8 вольт. Результатом является медленная неполная зарядка, накопление сульфатных отложений, чрезмерное выделение газов и сокращение срока службы батареи. Зарядные устройства постоянного тока поддерживают напряжение на уровне 13.8 вольт, которое закипает и в конечном итоге разрушает батарею.

Зарядное устройство, доступное в большинстве судовых инверторов , «интеллектуальных» зарядных устройствах для аккумуляторов и генераторах с «интеллектуальными» внешними регуляторами, автоматически циклирует аккумуляторы в правильной многоступенчатой ​​последовательности (иногда называемой трехступенчатой ​​зарядкой), чтобы обеспечить быструю и полную зарядку без чрезмерное газообразование.

Лучшие контроллеры заряда или солнечный контроллер , используемые в солнечных системах зарядки, могут управлять зарядкой батарей с использованием технологии ширины импульса.Напряжение поддерживается на желаемом значении во время фазы приема, но ток включается только на время, достаточное для обеспечения требуемого тока заряда. Напряжение снижается на стадии плавающего режима, и ток включается только на время, достаточное для поддержания напряжения плавающего режима.

Трехступенчатая зарядка аккумулятора

Батарея обычно полностью заряжена до 75% на фазе полной зарядки. Фаза приема или абсорбции продолжает заряжать аккумулятор до полного заряда.После того, как батарея полностью заряжена, достаточно тока заряда, чтобы поддерживать батарею в полностью заряженном режиме (это плавающая фаза). Плавающую фазу не следует путать с «капельным зарядным устройством», которое перезаряжает (сваривает) многие батареи.

Напряжение объемного заряда

Напряжение полной зарядки типичных батарей с жидким электролитом должно составлять около 14,4 В постоянного тока; батарей AGM около 14,2 В постоянного тока; гелевых батарей около 14.1 В постоянного тока. Не существует единого правильного напряжения для всех типов батарей. Неправильное напряжение ограничит производительность аккумулятора и срок его службы. Ознакомьтесь со спецификациями и рекомендациями производителей аккумуляторов.

Напряжение холостого хода

Параметры Float Voltage должны удерживать батареи на достаточно высоком уровне, чтобы поддерживать полный заряд, но не на таком высоком, чтобы вызвать чрезмерное «газообразование», которое «выкипит» электролит. Для аккумуляторной батареи с жидким электролитом на 12 В в состоянии покоя напряжение 13.2 -13,4 обычно подходит; гелевые клетки обычно поддерживаются между 12,9 и 13,1. Если батареи используются на стадии поплавка, могут потребоваться несколько более высокие настройки.

Температурная компенсация

Температурная компенсация важна для всех типов батарей, но AGM и гелевый элемент (батареи с регулируемым клапаном) более чувствительны к температуре. Имейте в виду, что даже если вы находитесь в месте, где температура не сильно колеблется, в месте установки батарей могут быть значительные колебания температуры.Это может быть вызвано зарядкой и разрядкой аккумуляторов, которые сами по себе будут выделять тепло из-за неэффективности прохождения циклов зарядки. Кроме того, аккумуляторный отсек может сильно нагреться из-за палящего солнца на палубу лодки или остаточного тепла от двигателя, повышающего температуру аккумуляторного отсека. Добавление недорогого датчика температуры аккумулятора к контроллеру заряда или регулятору защитит аккумуляторы от падения. или перезаряжается из-за этого колебания температуры, обеспечивая более длительный срок службы батареи.

Глубокий цикл по сравнению с мелким циклом

Цикл в мире батареи происходит, когда вы разряжаете батарею, а затем снова заряжаете ее до того же уровня. Насколько глубоко разряжена батарея, называется «глубиной разряда». Мелкий цикл происходит, когда верхние 20% или менее заряда батареи разряжаются, а затем перезаряжаются. Некоторые аккумуляторы, например автомобильные стартерные, предназначены только для этого типа езды на велосипеде. Пластины из активного материала тонкие, с большой общей площадью поверхности.Эта конструкция может обеспечить большую мощность за очень короткое время.

Второй тип цикла — это глубокий цикл, при котором до 80% емкости аккумулятора разряжается и заряжается. Батареи, предназначенные для глубоких циклов , сделаны с более толстыми пластинами из активного материала, которые имеют меньшую общую площадь поверхности. Из-за меньшей доступности площади поверхности для химической реакции эти батареи вырабатывают столько же энергии, что и их размер, но делают это в течение более длительного периода времени.Этот тип конструкции батареи предпочтителен на круизном судне, потому что разрядка батареи на более глубокий уровень является нормальным явлением во время постановки на якорь из-за освещения, инструментов, вентиляторов и другого нормального использования батареи.

Определение уровня заряда аккумулятора

Уровень заряда аккумулятора определяется путем считывания напряжения на клеммах или удельного веса электролита.

Плотность или удельный вес сернокислотного электролита свинцово-кислотной батареи зависит от степени заряда (см. Таблицу ниже).Удельный вес считывается ареометром. Показания ареометра покажут точное состояние заряда . Ареометр нельзя использовать с герметичными, AGM или гелевыми батареями.

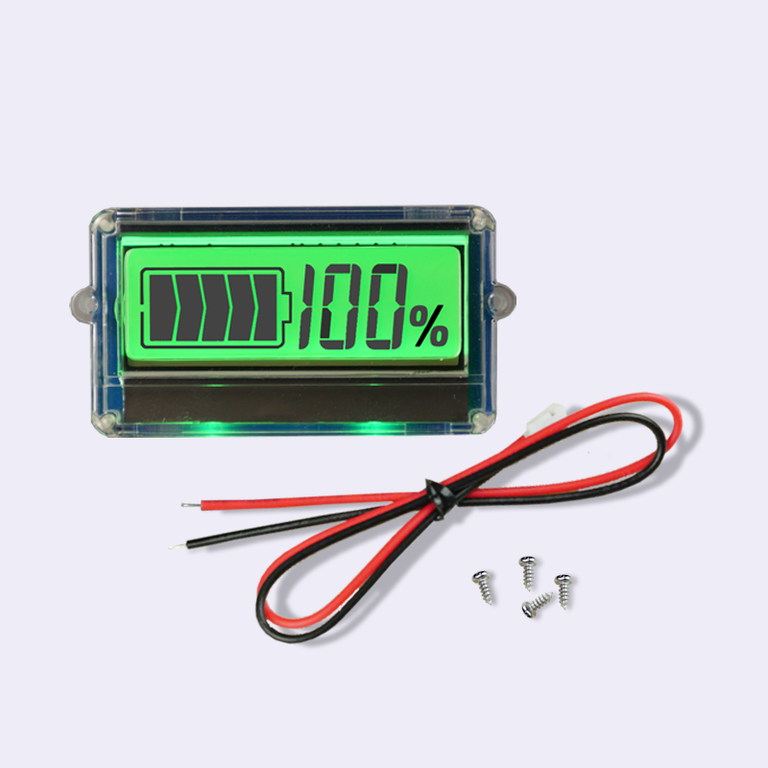

Измерители напряжения также используются для индикации состояния заряда батареи . Цифровые вольтметры обеспечивают точность считывания напряжения до сотых долей, они относительно недороги и просты в использовании. Основная проблема, связанная с считыванием показаний напряжения, — это сильные колебания напряжения батареи в течение дня.Напряжение аккумулятора сильно реагирует на зарядку и разрядку. По мере зарядки аккумулятора указанное напряжение увеличивается, а при разрядке указанное напряжение уменьшается. Имея опыт, можно точно определить состояние заряда с помощью вольтметра.

Справочная таблица состояния заряда аккумулятора

Процент заряда Аккумулятор 12 В Аккумулятор 24 В Удельный вес
100 12.70 25,40 1,265
95 12,64 25,25 1,257
90 12,58 25,16 1,249
85 12,52 25,04 1,241
80 12.46 24,92 1,233
75 12,40 24.80 1,225
70 12,36 24,72 1,218
65 12,32 24,64 1,211
60 12.28 год 24,56 1,204
55 12,24 24,48 1,197
50 12,20 24,40 1,190
45 12,16 24,32 1,183
40 12.12 24,24 1,176
35 12,08 24,16 1,169
30 12,04 24,08 1,162
25 12,00 24,00 1,155
20 11.98 23,96 1,148
15 11,96 23,92 1,141
10 11,94 23,88 1,134
5 11,92 23,84 1,127
Выпущено 11.90 23,80 1,120

Мониторинг и обслуживание

Напряжение батареи должно поддерживаться на уровне 50% или выше для максимального срока службы батареи. Поддерживайте уровень электролита в батарее на указанном уровне и никогда не позволяйте пластинам выступать над электролитом. При заправке батарей используйте только дистиллированную воду, а не воду из-под крана. Вода — единственный элемент, используемый вашей батареей.Никогда не добавляйте кислоту в аккумулятор. Не переполняйте и не заливайте, когда батареи разряжены. Избыточный полив чрезмерно разбавляет кислоту, и при зарядке будет вытекать электролит.

Выравнивание

Уравнение — это управляемая перезарядка полностью заряженной батареи. Этот перезаряд смешивает электролит, выравнивает заряд между различными элементами батареи и снижает постоянное сульфатирование пластин батареи. Это энергия, вложенная в продление срока службы батареи.Мы считаем, что, как показывает практика, выравнивание следует проводить каждые 60–90 дней.

Equalization разряжает ваши батареи до 15 вольт или выше (30 вольт в 24-вольтовой системе), поэтому перед началом убедитесь, что все нагрузки постоянного тока отключены. В процессе выравнивания расходуется вода и происходит выделение газа. Убедитесь, что ваши батареи хорошо вентилируются во время зарядки. Во время этого процесса следует внимательно следить за батареями. Вначале проверьте удельный вес всех ячеек, отметив все ячейки с низким содержанием.Продолжайте проверять плотность электролита во время процесса, пока не получите три показания с интервалом в 30 минут, которые не укажут на дальнейшее увеличение значений удельного веса.

Испарения, образующиеся во время выравнивания, могут быть очень разрушительными для ткани и обивки, если батареи расположены в жилой зоне лодки. Помещение необходимо хорошо проветривать.

Кондиционеры батарей

Аккумуляторные кондиционеры (десульфатор) являются альтернативой уравниванию.Кондиционеры для аккумуляторов используют широкий импульс энергии, излучаемый в аккумуляторный блок, который устраняет и предотвращает этот процесс, ограничивающий срок службы. Частоты, с которыми излучаются эти импульсы, настроены для возбуждения структурных компонентов сульфатных отложений. Этот процесс позволяет сульфатированию вернуться обратно в электролит.

Защитные батареи

Battery Protectors может сэкономить на замене вашего домашнего аккумулятора и обеспечить лучший страховой полис за небольшую цену.Защитные устройства для аккумуляторов располагаются между аккумуляторным блоком и домашними нагрузками. Если по какой-либо причине вы должны разрядить батарею ниже заданного уровня (обычно 10,5 В), защитное устройство батареи отключит нагрузку, сохраняя батарею.

Обычно охлаждение остается на борту, когда вы покидаете лодку, разряжая ваши батареи, что приводит к потере батарейного блока и, в конечном итоге, к еде в холодильнике. Защитный кожух отсоединит холодильник, сохранив аккумуляторную батарею дома, но да, в холодильнике все равно будет плохая еда.

График заряда аккумулятора

| Напряжение и удельный вес батареи 12 В

Напряжение батареи (таблица ниже) может помочь определить ее степень заряда. Однако к этому есть предостережения (перечисленные ниже).

«Состояние заряда» (SOC) батареи — это показатель оставшейся энергии (в процентах). Это похоже на указатель уровня топлива. Измерение и знание SOC батареи или батарейного блока полезно при использовании альтернативной энергии или в любой другой ситуации, когда вам необходимо знать ее состояние.

Есть несколько способов определить SOC батареи.

1. Измерьте химический состав батареи (удельный вес) ареометром (точный метод).

2. Измерьте его напряжение вольтметром при разомкнутой цепи, без нагрузки (общее приближение).

3. Отслеживайте ток, протекающий в батарее и выходящий из нее, с помощью «шунта» и соответствующей измерительной цепи (общей для альтернативных энергетических систем).

((Аккумуляторный ареометр))
Посмотреть самый популярный ареометр на amzn

Я составил следующую диаграмму состояния заряда батареи, которая показывает степень заряда (в процентах) в зависимости от напряжения или удельного веса батареи.Напряжения и удельный вес указаны для батареи на 6 или 12 вольт, а также для батарейных блоков на 24 и 48 вольт.

Таблица представлена ​​ниже. Но сначала несколько важных замечаний и оговорок…

Как я сделал диаграмму состояния заряда батареи

Как я определил значения напряжения:

Я исследовал как можно больше производителей аккумуляторов, которые я мог найти, относительно их собственных опубликованных данных SOC. Некоторые из них немного отличались друг от друга в отношении их значений SOC.Однако я усреднил их всех вместе, чтобы получить диаграмму, которая представляет то, что я считаю хорошим ОБЩИМ показателем.

Измерения напряжения батареи приблизительные

Примечание: Измерения напряжения являются приблизительными для определения SOC. Измерение напряжения батареи — НЕ самый точный способ сделать это (необходимо учитывать переменные). Но хорошее обобщение. Более точный метод — измерить удельный вес каждой ячейки в батарее.Однако для многих аккумуляторов это сложно или невозможно (например, аккумуляторы AGM). Многие (большинство) альтернативных энергетических систем включают шунт постоянного тока, который отслеживает состояние заряда, отслеживая ток, протекающий в батарее или банке батарей и выходящих из них, что является очень точным способом отслеживания состояния заряда.

Измерение в состоянии покоя «Обрыв цепи»

Примечание: Для большей точности при измерении напряжения батареи батарея должна находиться в состоянии «разомкнутой цепи» (в состоянии покоя или в состоянии покоя).Это означает, что аккумулятор НЕ ДОЛЖЕН находиться под нагрузкой и НЕ должен заряжаться. Чтобы быть в некоторой степени точным, аккумулятор должен находиться в таком состоянии в течение часа или двух перед измерением, а для более точного измерения вы должны подождать от 6 до 24 часов.

Зависимость напряжения батареи от температуры

Примечание: Напряжение аккумулятора зависит от температуры. Фактически, хорошие зарядные системы (альтернативные энергосистемы) имеют встроенную температурную компенсацию. Данные о напряжении в таблице ниже указаны производителем.листовые листы (близость к комнатной температуре).

Наконечник ареометра

Примечание: При измерении удельного веса (залитые / мокрые батареи глубокого цикла) при отборе пробы из батареи сначала заполните и слейте воду из ареометра несколько раз, прежде чем останавливаться после измерения.

Держите уровень заряда свинцово-кислотных аккумуляторов выше 50%

Примечание: Для увеличения срока службы свинцово-кислотные батареи должны оставаться в зеленой зоне (40% или более SOC).Случайные переходы в желтый цвет могут не причинить вреда, но постоянные разряды до этого уровня значительно сократят срок службы батареи. Вообще говоря, чем меньше вы разряжаете аккумулятор перед подзарядкой, тем дольше он прослужит. Большинство систем, работающих на альтернативных источниках энергии, рассчитаны на то, чтобы поддерживать уровень заряда батарей не менее 50% или выше.

Это НЕ напряжение зарядки

Примечание: 100% напряжение НЕ является рекомендуемым зарядным напряжением (оно будет выше и многоступенчатым).См. Рекомендации производителя аккумулятора относительно зарядки.

НАПРЯЖЕНИЕ АККУМУЛЯТОРА — ТАБЛИЦА ЗАРЯДА

Напряжение холостого хода или удельный вес на элемент

>> Скачать полноразмерный PDF (Состояние заряда аккумулятора)

Если вы точно знаете свой аккумулятор, вы можете найти соответствующую информацию о напряжении на их веб-сайте. Но приведенная выше диаграмма дает общее представление о состоянии заряда.

Совет: Впечатляющая технология аккумуляторов… LiFePO4 (литий-фосфат железа).Эта 12-вольтовая батарея весит всего 23 фунта. Срок службы в 8-10 раз больше, чем у стандартных свинцово-кислотных аккумуляторов, 2000+ циклов. Хороший выбор для автофургонов, автофургонов, солнечных батарей и т. Д. Может глубоко разряжаться без проблем, таких как свинцово-кислотные.

ПОДБОРЫ 12V 100AH ​​
(amzn)

[Читать: Свинцово-кислотные батареи — Заряд в зависимости от температуры замерзания]

Часто задаваемые вопросы о зарядных устройствах

Какие факторы следует учитывать при выборе зарядного устройства?

1.Сколько аккумуляторов вы будете заряжать? Примите во внимание сервисную батарею, стартер, носовое подруливающее устройство и т. Д. Также рассмотрите любое возможное расширение вашей системы в будущем (= достаточное количество выходов зарядного устройства).

2. Зарядное устройство аккумулятора должно иметь такое же напряжение, что и аккумулятор, т. Е. Напряжение аккумулятора 12 В = зарядное устройство 12 В. А для напряжения аккумулятора 24 В требуется зарядное устройство на 24 В.

3. Для безопасной и быстрой зарядки батарей требуется достаточный зарядный ток (измеряется в амперах).Рекомендуемую емкость см. В технических характеристиках зарядного устройства в этом Powerbook.

Пример: Гелевый аккумулятор на 200 Ач требует зарядного устройства минимум на 25 А. Если в процессе зарядки подключено несколько нагрузок (например, обогреватели, холодильник, освещение), необходимо зарядное устройство на 50 А. Если зарядное устройство питается от генератора, а не от сети, рекомендуется использовать батарею на 100 ампер. Зарядное устройство большего размера сокращает время зарядки и позволяет генератору работать в течение более коротких периодов времени.Это повышает уровень комфорта и лучше для окружающей среды.

4. Для простых и часто более дешевых зарядных устройств ток заряда указан для номинального напряжения батареи (= 12 или 24 В). Для зарядки аккумулятора требуется более высокое напряжение заряда, а именно 14,4 или 28,8 В. Если зарядный ток падает при этом (более высоком) напряжении заряда, для зарядки аккумулятора потребуется гораздо больше времени. В результате сокращается срок службы батареи или увеличивается время работы генератора (если зарядное устройство для батареи питается от генератора).Зарядные устройства для аккумуляторов Mastervolt обеспечивают полный зарядный ток даже при высоком зарядном напряжении и высоких температурах окружающей среды. Это обеспечивает короткое время зарядки и оптимальный срок службы ваших аккумуляторов.

Аккумулятор какого типа я могу заряжать?

Зарядные устройства

Mastervolt подходят для всех типов аккумуляторов. Полную информацию можно найти в технических характеристиках зарядного устройства в разделе «Зарядные характеристики». Mastervolt рекомендует выбрать зарядное устройство достаточной емкости и, если возможно, подключить его к датчику температуры аккумулятора и датчику напряжения аккумулятора.Всегда подключайте литий-ионные батареи в соответствии с прилагаемыми инструкциями и внимательно следуйте инструкциям по установке (зарядка с температурной компенсацией не требуется).

Могу ли я заряжать литий-ионные батареи разных типов?

Большинство зарядных устройств Mastervolt могут заряжать литий-ионные батареи. При использовании современных литий-ионных аккумуляторов Mastervolt (серии MLI и MLS) бесплатное загружаемое программное обеспечение для настройки (MasterAdjust) позволяет просто настроить зарядное устройство.Другие характеристики заряда также могут быть легко установлены. Обратите внимание, что все литий-ионные батареи следует устанавливать в соответствии с инструкциями производителя.

Может ли зарядное устройство Mastervolt оставаться подключенным всю зиму?

Да, это не проблема. Зарядные устройства Mastervolt безопасны в использовании и даже лучше для самих аккумуляторов. Напряжение заряда регулируется в соответствии с температурой батареи, чтобы батареи оставались в оптимальном состоянии, увеличивая срок их службы.Трехступенчатый + метод зарядки обеспечивает ежемесячный цикл поглощения, поэтому аккумулятор остается активным.

У меня иногда бывает ограниченный номинал предохранителя через сеть переменного тока. Могу ли я использовать большое зарядное устройство?

Да, можно. Все зарядные устройства Mastervolt и Combis оснащены новейшей электроникой, что снижает их энергопотребление примерно на 40% по сравнению с обычными зарядными устройствами. Например, потребляемая мощность 12-вольтовых зарядных устройств Mastervolt приведена ниже для моделей на 230 В.Указанные уровни тока относятся к работе с максимальной мощностью, то есть в тот момент, когда зарядное устройство обеспечивает полную мощность.

Кроме того, каждое зарядное устройство с зарядным током более 15 А (12 В) может быть оборудовано панелью дистанционного управления. Это бесполезно для небольших зарядных устройств, так как потребление тока будет минимальным. Использование панели дистанционного управления позволяет еще больше снизить исходящий ток заряда, в результате чего зарядное устройство использует еще меньше энергии от сети.Это предотвратит перегорание предохранителей, но немного увеличит время зарядки.

Могу ли я установить зарядное устройство в моторном отсеке или отсеке?

Зарядные устройства

Mastervolt можно легко установить в машинном отделении. Даже при высоких температурах зарядные устройства Mastervolt обеспечивают максимальный ток заряда, надежно и быстро заряжая аккумуляторы. Выходной ток будет автоматически уменьшен, если окружающая температура станет очень высокой.

Могу ли я заряжать аккумуляторы отдельно?

Некоторые модели оснащены тремя выходами, что позволяет заряжать три батареи независимо друг от друга.Большинство зарядных устройств Mastervolt имеют дополнительный выход для стартерной батареи. Этот выход снабжает, например, стартерную аккумуляторную батарею поддерживающим зарядом. Также можно заряжать несколько комплектов батарей через изолятор батареи (также известный как диодный разветвитель). Возникающая потеря напряжения компенсируется настройкой зарядного устройства или подключением кабелей датчиков.

Можно ли подключить зарядное устройство к тому же разъединителю аккумулятора, что и генератор?

Хотя это возможно, лучше и удобнее установить два отдельных изолятора батареи.Если это должно быть проблематично, используйте изолятор батареи для обоих. В этом случае убедитесь, что изолятор батареи или Battery Mate достаточно мощный, чтобы одновременно обрабатывать ток зарядного устройства и генератора переменного тока.

Какой диаметр кабеля должен быть между зарядным устройством и аккумулятором?

При расчете необходимого диаметра этих кабелей руководствуйтесь следующим практическим правилом: 1 мм² толщины кабеля на каждые 3 ампера. Например, для зарядного устройства на 50 ампер требуется кабель 50: 3 или 16.6 мм². Ближайший к этому стандартный кабель — 16 мм². Это применимо, когда расстояние составляет не более трех метров. Для больших расстояний вам понадобится более толстый кабель.

Какое максимально допустимое расстояние между зарядным устройством и аккумуляторами?

Как правило, максимальная длина составляет три метра при использовании описанного ранее метода расчета. Также возможна длина кабеля 6 метров, но в этом случае необходимо использовать более толстые кабели. Для приведенного ранее примера потребуются кабели сечением 25 мм2.

Могу ли я параллельно подключить зарядное устройство к генератору?

Зарядное устройство можно подключать параллельно к генератору переменного тока, например, двигательной установки. Такая ситуация возникает, когда двигатель работает и одновременно запускается генератор 230 В.

Через какое время мои батареи полностью зарядятся?

Время зарядки аккумулятора напрямую зависит от отношения емкости аккумулятора к емкости зарядного устройства. Другими важными факторами, определяющими, сколько времени требуется для полной зарядки разряженной батареи, являются тип батареи и энергопотребление потенциальных потребителей.

Как правило, для свинцово-кислотных аккумуляторов емкость аккумулятора следует разделить на максимальную емкость заряда и прибавить четыре часа. Четыре часа предназначены для времени поглощения, в течение которого батарея определяет, насколько больше необходим ток, и емкость батареи увеличивается с прибл. От 80% до 100%.

Конечно, это правило не учитывает энергопотребление другого подключенного оборудования: если подключены такие нагрузки, как холодильник или освещение, их потребляемая мощность должна быть вычтена из доступной емкости зарядки.

Пример: Возьмем пустую батарею на 200 Ач, зарядное устройство на 50 А и подключенную нагрузку, потребляющую 10 А. Время зарядки в этом случае будет около 200 / (50-10) = 5 часов, или 9 часов в целом, включая четыре часа времени поглощения. Если батареи разряжены только наполовину, время перезарядки составит 100 / (50-10) = 2,5 + 4 часа, всего 6,5 часов. Время впитывания короче с гелевыми и AGM батареями — около двух-трех часов. Таким образом, эти типы аккумуляторов будут заряжаться быстрее, чем обычные (см. Также «Зарядка аккумуляторов»).

Что такое определение напряжения?

Независимо от толщины, каждый кабель имеет некоторое сопротивление, что приводит к потере определенного количества напряжения между зарядным устройством и аккумуляторами. Эта потеря напряжения зависит от толщины кабеля и тока зарядного устройства. Зарядное устройство для аккумуляторов стандартно измеряет напряжение на своих выходных клеммах. Из-за потерь в кабеле напряжение выше, чем напряжение аккумулятора. Выходное напряжение зарядного устройства батареи за вычетом потерь напряжения на кабелях и есть напряжение батареи.Когда на кабелях пропадает большое напряжение, зарядное устройство может слишком рано переключиться на фазу поглощения, что означает, что аккумулятор не будет полностью заряжен или время зарядки увеличится. Чтобы компенсировать потерю напряжения через кабели, необходимо подключить измерительные провода между зарядным устройством и аккумуляторами. Эти (тонкие) кабели гарантируют, что зарядное устройство батареи измеряет напряжение непосредственно на положительной и отрицательной клеммах батареи, а не на выходных клеммах зарядного устройства.Потери напряжения во время зарядки компенсируются, и аккумуляторы заряжаются быстро и эффективно. Таким же образом можно компенсировать падение напряжения, например, на диодном разветвителе (изоляторе батареи).

Что такое технология зарядки 3 ступени +?

3-ступенчатая + технология зарядки

Mastervolt — это самый быстрый и безопасный способ зарядки гелевых, AGM, литий-ионных аккумуляторов и аккумуляторов открытого типа. Он состоит из следующих этапов:

Первый этап: этап BULK

В фазе накопления зарядное устройство вырабатывает максимальный ток, т.е.грамм. 50 ампер для ChargeMaster 12/50 и напряжение аккумулятора увеличивается. Продолжительность этой фазы зависит от емкости аккумулятора, емкости зарядного устройства и любых потребителей, подключенных к аккумулятору во время зарядки. Чем больше батарея, тем больше времени занимает этот шаг; чем больше зарядное устройство, тем короче ступень. Если подключены такие потребители, как холодильник, они также должны получать питание от зарядного устройства, что снижает ток заряда, поступающий в батареи, и увеличивает время, необходимое для зарядки.

Второй шаг: фаза ПОГЛОЩЕНИЯ

Второй этап, фаза поглощения, начинается, когда аккумулятор достигает максимального напряжения. В этот момент аккумулятор заряжен примерно на 80%, и ток заряда начинает медленно уменьшаться. При 25 ° C максимальное напряжение составляет 14,25 В для батареи 12 В и 28,5 В для батареи 24 В. На этом этапе аккумулятор заряжается до 100%, что занимает примерно три-четыре часа, в зависимости от типа аккумулятора, зарядного устройства и количества заряда.

Третий этап: Фаза FLOAT

Когда аккумулятор полностью заряжен в конце фазы абсорбции, начинается фаза плавания. Зарядное устройство Mastervolt переключается на поддерживающее напряжение, так что аккумулятор остается полностью заряженным и в оптимальном состоянии. Все существующие потребительские нагрузки также получают питание. Зарядное устройство остается в плавающей фазе до тех пор, пока напряжение батареи не упадет из-за большой нагрузки, или пока зарядное устройство не будет отключено из-за отключения источника питания.

PLUS фаза

Большинство зарядных устройств Mastervolt оснащены дополнительной ступенькой, фазой PLUS. В периоды, когда батарея находится в состоянии покоя, цикл абсорбции продолжительностью один час будет выполняться каждые 12 дней, чтобы гарантировать, что батарея остается в идеальном состоянии.

обратный ток

Во время фазы поглощения батарея принимает все меньший ток. Как только зарядный ток остается ниже определенного уровня в течение определенного периода времени, аккумулятор считается полностью заряженным.Этот максимальный ток заряда называется обратным током, а соответствующий период — временем обратного тока. Зарядное устройство воспринимает это как сигнал для перехода к следующему этапу, фазе плавающего режима. Как и многие другие параметры зарядного устройства, обратный ток и время обратного тока могут быть установлены установщиком с помощью программного обеспечения, которое свободно доступно на веб-сайте Mastervolt. Фактически, установщик может использовать это программное обеспечение для настройки зарядного устройства в соответствии с требованиями вашей бортовой системы.

Для чего нужен датчик температуры?

При зарядке аккумулятора важно точное напряжение заряда. Напряжение заряда должно соответствовать температуре аккумулятора. Когда аккумулятор холодный, напряжение заряда должно быть немного выше, чтобы аккумулятор полностью зарядился. При высоких температурах окружающей среды необходимо снизить напряжение заряда, чтобы аккумулятор не перезарядился. Зарядные устройства Mastervolt стандартно настроены на температуру батареи 25 ° C.

Когда датчик температуры подключен к зарядному устройству, выходное напряжение изменится на 0.03 В на ° C для 12-вольтовой системы и 0,06 В на ° C для 24-вольтовой системы. Это соответствует советам большинства производителей аккумуляторов. Например, при температуре 15 ° C максимальное напряжение заряда для 12-вольтовой системы составляет 14,55 вольт, а при 30 ° C — 14,1 вольт. Соответствующие значения для системы на 24 В составляют 29,1 и 28,2 В. При температуре 12 ° C напряжение не увеличивается, чтобы защитить подключенные нагрузки от перенапряжения. При 50 ° C напряжение заряда снижается до 12 или 24 В, чтобы защитить аккумулятор от таких высоких температур.Подключение датчика температуры обеспечивает быструю и безопасную зарядку аккумулятора нужным напряжением.

Как заряжать аккумуляторы с ограниченной мощностью?

Когда несколько больших зарядных устройств подключаются параллельно, доступного 230-вольтового соединения часто бывает недостаточно. Подключите одно из зарядных устройств аккумулятора, чтобы предотвратить перегрузку сети переменного тока. Хотя это увеличит время, необходимое для зарядки, в любом случае вы обычно подключены к сети на более длительный период времени (на ночь).Оба зарядных устройства могут получать питание, если генератор работает, поскольку генератор обычно обеспечивает большую мощность, чем подключение к сети. Два зарядных устройства не вызовут перегрузки силового соединения. Другой вариант — оснастить судно или транспортное средство двумя розетками на 230 В.

Какое зарядное устройство необходимо для аккумулятора емкостью 200 Ач и стартерного аккумулятора 100 Ач?

Стартерная аккумуляторная батарея обычно не учитывается при расчете емкости зарядного устройства — она ​​используется только для запуска двигателя и поэтому имеет тенденцию к частичному разряду, если вообще разряжается.Пока вы используете двигатель, генератор подзаряжает аккумулятор, а при подключении к сети он заряжается через второй выход зарядного устройства Mastervolt. Как показывает практика, 25% емкости (до 50% для гелевых аккумуляторов) от емкости аккумулятора достаточно для быстрой и безопасной зарядки аккумулятора, а также для питания бортовых систем. Например, для батареи на 200 Ач подойдет зарядное устройство на 50 ампер.

Достаточно ли 10% емкости аккумулятора?

Определенно нет.Вы можете принять от 25% до 50% с батареями Mastervolt. Старое правило 10% было распространено в те дни, когда зарядные устройства не имели регулирования тока и напряжения, а слишком высокий ток мог перезарядить батареи. Зарядные устройства Mastervolt идеально регулируют ток / напряжение, а также оснащены датчиком температуры, который обеспечивает регулировку напряжения в соответствии с температурой аккумулятора. Во время зарядки аккумуляторов подключаются несколько нагрузок, и эти нагрузки также получают питание от зарядного устройства, поэтому доступный ток заряда для аккумуляторов будет уменьшен.

Можно ли параллельно подключать несколько зарядных устройств?

Зарядные устройства Mastervolt не только являются зарядными устройствами, но и обеспечивают питание бортовой системы на 12 или 24 В. Их можно легко подключить параллельно, если вы захотите увеличить емкость. Фактически, это часто единственный способ запитать вашу 12- или 24-вольтовую систему с помощью 230- или 400-вольтовой сети. Точно так же, если вам нужен ток заряда выше 100 А, можно параллельно подключить несколько зарядных устройств.Параллельная система с несколькими зарядными устройствами не требует специального оборудования. Его можно установить точно так же, как и одиночное зарядное устройство, за исключением того, что каждое зарядное устройство будет иметь свои собственные кабели, ведущие к батарее или распределителю постоянного тока.

Проводка компенсации напряжения также подключается отдельно для каждого зарядного устройства. Датчик температуры для каждого зарядного устройства должен быть отдельно подключен к аккумулятору, который, как вы ожидаете, достигнет максимальной температуры. Если зарядные устройства и датчики правильно подключены, зарядный ток будет равномерно распределяться по подключенным зарядным устройствам.

Остается возможность, что одно из зарядных устройств переключится на фазу абсорбции раньше, чем другие. Это совершенно нормальное явление, вызванное отклонениями в настройке, не влияющее на время зарядки и работу зарядного устройства. При параллельном подключении нескольких зарядных устройств рекомендуется, чтобы они были одной модели, типа и емкости. Например, когда зарядное устройство на 100 ампер подключено параллельно зарядному устройству на 50 ампер, зарядный ток не будет равномерно распределяться между ними.Хотя это не повлияет на процесс зарядки и не повредит зарядным устройствам, более эффективно установить два зарядных устройства на 75 ампер каждое.

<< Назад к обзору

Основные сведения об аккумуляторах — Progressive Dynamics

Какие типы аккумуляторов рекомендуются? Мастер оборудован преобразователями.
Свинцово-кислотный аккумулятор глубокого цикла, AGM, гелевый элемент
Размер батареи не должен быть меньше размера преобразователя в AMPS.
аккумулятор
Повлияет ли выравнивание на аккумуляторы AGM? Выравнивание в обычном смысле слова для зарядных устройств LA означает напряжение до 15,5 вольт в течение периода, часто превышающего час.
Цикл выравнивания, который мы используем, мягкий, 14,4 В в течение 15 минут каждые 21 час в режиме хранения. Доказано, что это помогает снизить сульфатирование свинцово-кислотных аккумуляторов. Это также не влияет на AGM.
Производители AGM заверили нас, что профиль, который мы используем, подходит для аккумуляторов AGM.
Разряжаются ли свинцово-кислотные батареи, когда они не используются? Все батареи, независимо от их химического состава, саморазряжаются. Скорость саморазряда свинцово-кислотных аккумуляторов зависит от температуры хранения или эксплуатации. При температуре 80 градусов по Фаренгейту свинцово-кислотный аккумулятор саморазрядится со скоростью примерно 4% в неделю. Батарея с номиналом 125 ампер-час будет саморазрядиться со скоростью примерно пять ампер в неделю. Помните об этом, если аккумулятор емкостью 125 Ач хранится в течение четырех месяцев (16 недель) зимой без зарядки, он потеряет 80 ампер из своей 125-амперной емкости.Он также будет сильно сульфатирован, что приведет к дополнительной потере емкости. Держите аккумуляторы заряженными, когда они не используются! свинцово-кислотный
Развивают ли свинцово-кислотные батареи память? Свинцово-кислотные батареи не обладают памятью. свинцово-кислотный
Нужно ли мне полностью разрядить свинцово-кислотный аккумулятор перед его зарядкой? Нет, никогда не разряжайте свинцово-кислотный аккумулятор ниже 80% от его номинальной емкости.Разряд ниже этой точки или 10,5 В может повредить его. свинцово-кислотный
Когда мне нужно выполнить выравнивающий заряд? Выравнивание должно выполняться при первой покупке аккумулятора (так называемая освежающая зарядка) и регулярно (каждые 10 циклов разрядки или не реже одного раза в месяц). Снижение производительности также может быть признаком того, что необходим уравнительный заряд. свинцово-кислотный
Что такое уравнительный заряд? Для выравнивающего заряда 12-вольтовой батареи необходимо, чтобы она была заряжена напряжением не менее 14 В.4 В в течение не менее одного часа один раз в месяц или каждые 10 циклов разряда. Выравнивающий заряд предотвращает расслоение батареи и снижает сульфатирование, ведущую причину выхода батареи из строя. свинцово-кислотный
Когда нужно доливать воду в батареи? Частота полива зависит от того, как часто вы используете и заряжаете батареи. Также использование батареек в жарком климате потребует более частого полива. Лучше часто проверять уровень воды в аккумуляторе и при необходимости доливать дистиллированную воду.Никогда не добавляйте воду из-под крана в аккумулятор. Водопроводная вода содержит минералы, которые уменьшают емкость аккумуляторов и увеличивают скорость их саморазряда.

Предупреждение. В новой батарее может быть низкий уровень электролита. Сначала зарядите аккумулятор, а затем при необходимости долейте воды. Добавление воды в аккумулятор перед зарядкой может привести к переливу электролита.

свинцово-кислотный
Каков надлежащий уровень электролита? Уровень электролита в батарее должен быть чуть ниже дна вентиляционного колодца, примерно на ½ — ¾ дюйма выше верхних частей сепараторов.Никогда не позволяйте уровню электролита опускаться ниже верха пластин. свинцово-кислотный
Нужно ли добавлять кислоту в аккумулятор? При нормальных условиях эксплуатации кислоту добавлять не нужно. Для достижения рекомендованного уровня электролита следует добавлять только дистиллированную или деионизированную воду. свинцово-кислотный
Могут ли мои батареи замерзнуть? Если аккумулятор частично разряжен, электролит в свинцово-кислотном аккумуляторе может замерзнуть.При 40% -ном уровне заряда электролит замерзнет, ​​если температура упадет примерно до -16 градусов F. Когда аккумулятор полностью заряжен, электролит не замерзнет, ​​пока температура не упадет примерно до -92 градусов F. свинцово-кислотный
Какие наиболее частые ошибки допускают владельцы свинцово-кислотных аккумуляторов? Недостаточная зарядка — Обычно возникает из-за того, что зарядное устройство не позволяет полностью зарядить аккумулятор после использования. Постоянная работа аккумулятора в частично заряженном состоянии или хранение аккумулятора в разряженном состоянии приводит к образованию сульфата свинца (сульфатирования) на пластинах.Сульфатирование снижает производительность батареи и может вызвать ее преждевременный выход из строя.
Перезарядка — непрерывная зарядка вызывает ускоренную коррозию положительных пластин, чрезмерное потребление воды и, в некоторых случаях, снижение температуры внутри батареи. Свинцово-кислотные батареи следует заряжать после каждого разряда более чем на 50% от номинальной емкости, а также во время или после длительного хранения в течение 30 дней или более.
Обводнение — В свинцово-кислотных аккумуляторах вода теряется в процессе зарядки.Если уровень электролита упадет ниже верхушки пластин, может произойти непоправимый ущерб. Часто проверяйте уровень воды в аккумуляторе.
Чрезмерный полив — Чрезмерный полив батареи приводит к дополнительному разбавлению электролита, что приводит к снижению производительности батареи. Добавляйте воду в аккумулятор после того, как он полностью заряжен, но никогда, если аккумулятор частично разряжен.
свинцово-кислотный
Могу ли я уменьшить потребность в добавлении воды в аккумулятор, снизив напряжение зарядки до 13 В или меньше? Понижение зарядного напряжения уменьшит потребность в добавлении воды, но это вызовет состояние, известное как расслоение батареи.Расслоение батареи возникает, когда серная кислота в смеси электролитов отделяется от воды и начинает концентрироваться на дне батареи.

Эта повышенная концентрация кислоты увеличивает образование сульфата свинца (сульфатирование).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
