Как поменять тэн в водонагревателе: инструктаж проведения ремонта

В списке незаменимых устройств, о покупке которых думают в первую очередь при переезде в новый дом, квартиру или коттедж, находится водонагреватель. Он делает жильцов независимыми от подачи горячей воды — можно просто включить прибор и принять душ.

Но такая бытовая техника нуждается в регулярном уходе, а некоторые элементы и вовсе — в замене. Поэтому владельцу понадобятся знания о том, как правильно делать профилактику, чтобы избежать поломок, и как поменять ТЭН в водонагревателе, если он все-таки вышел из строя.

Содержание статьи:

Конструкция водонагревательного прибора

Бойлер принципиально ничем не отличается от самого обычного электрочайника, который может поддерживать определенную температуру воды. Только у первого в качестве крышки выступает , обеспечивающий подачу необходимого количества жидкости для ее последующего нагрева.

Сегодня рынок предлагает большой выбор бойлеров. Все современные модели имеют различную конструкцию, технические характеристики, внешний вид и, конечно же, разную цену.

Водонагревательный бойлер
Водонагревательный бойлер

При покупке устройства рекомендуется отдавать предпочтение только проверенным производителям. Только так можно быть уверенным, что техника прослужит долго и не создаст лишних проблем

Поэтому подобрать оптимальную по параметрам, качеству и стоимости модель сможет покупатель с любым уровнем дохода.

Независимо от бренда все бойлеры состоят из следующих компонентов:

  • корпус — он должен быть заизолирован, что позволит свести тепловые потери к минимуму;
  • нагревательный элемент — существует две его разновидности: первый напрямую контактирует с водой, а второй нагревает жидкость через специальную керамическую оболочку;
  • внутренний бак — его объем варьируется от 15 до 200 литров, а сам резервуар изготавливается из нержавеющей стали, что позволяет ему быть устойчивым к коррозии;
  • термостат — датчик, который следит за температурой воды, поддерживая ее на заданном пользователем уровне;
  • магниевый анод, главная задача которого заключается в защите устройства от электрохимической коррозии, но он никоим образом не влияет на образование накипи;
  • прокладка узла крепления нагревательного элемента.

Магниевый анод нуждается в регулярной замене — этим процессом нужно заниматься не реже 1-2 раза в год. Такое обслуживание позволит увеличить срок службы бойлера и повысить его коэффициент полезного действия.

Схема бойлера
Схема бойлера

Водонагревательный прибор имеет достаточно простую схему. Благодаря этому можно заняться его ремонтом самостоятельно, сэкономив при этом и свои деньги, и свое время

Принцип работы устройства

Нагревательный прибор представляет собой две изолированные друг от друга емкости. Первая бочка, как правило, изготавливается из высококачественной стали, покрытой антикоррозийным покрытием, или из нержавейки.

Для организации изоляции используются инновационные материалы. Чаще всего это может быть пенополиуретан, базальтовая вата или их аналоги. Такое решение позволяет сохранять воду горячей вплоть до двух-трех суток. Если температура жидкости становится ниже заданного пользователем значения, то к нагревательному элементу подается электрический ток.

При этом, чтобы предотвратить смешивание горячей и холодной жидкости, забор последней осуществляется в верхней части устройства. В этом случае работают законы физики. Если говорить точнее, то холодная вода попросту вытесняет горячую.

Водонагревательный приборВодонагревательный прибор

Не стоит оставлять бойлер всегда включенным. Ведь любая техника имеет свой ресурс. Соответственно, если иногда выключать водонагревательный прибор, то можно значительно продлить срок его службы

Рекомендуется отрегулировать термостат на t = 60. В этом случае можно предотвратить образование накипи, что благоприятно скажется на внутренней бочке и нагревательных элементах. Но в любом случае каждый месяц необходимо включать устройство на максимум. Такое решение позволит продезинфицировать емкость, убив все вредоносные бактерии.

Причины для выполнения замены ТЭНа

Осуществлять замену ТЭНа необходимо в случае выхода из строя старого элемента. Но как определить, что нагревательный прибор действительно сгорел? Для этого необходимо включить бойлер в розетку и подождать, пока он отреагирует.

Если устройство сразу же отключается, то это явный признак проблемы. Ну а в случае, когда оборудование продолжает работу, никаких неисправностей нет и необходимости в ремонте соответственно тоже.

Сломанный бойлерСломанный бойлер

Если бойлер постоянно выбивает пробки в квартире или доме, то это веская причина, чтобы заняться его ремонтом, а именно заменой нагревательного элемента

Чтобы окончательно убедиться в неисправности детали, необходимо, так сказать, «прозвонить» его. Проще говоря, оценить токопроводящие характеристики.

Для этого предстоит осуществить следующий порядок действий:

  • выключить оборудование из розетки;
  • отвинтить защитную крышку;
  • найти контакты нагревательного элемента;
  • проверить сопротивление компонента.

Для тестирования можно воспользоваться омметром или мультиметром. Если измерительное устройство покажет «бесконечность», то ТЭН пришел в негодность (сгорел) и нуждается в замене. Ну а когда прибор показывает ноль или какое-либо точное число, то никаких проблем нет.

Стоит ли проводить замену самостоятельно?

Водонагревательное оборудование имеет довольно простую конструкцию и работает по элементарному принципу. Поэтому каждый домашний мастер сможет справиться с заменой ТЭНа самостоятельно, без вызова специалиста.

Главный недостаток привлечения профессионала — это высокая стоимость ремонта. Нередко эта цифра может достигать 60$ и это только за работу, без учета стоимости деталей. Поэтому, потратив немного собственного времени, можно сэкономить существенную сумму.

Ремонт бойлераРемонт бойлера

Если нагревательный прибор еще находится на гарантии, то необходимо обязательно обращаться в сервисный центр. В этом случае ремонт будет бесплатным, если пользователь соблюдал правила эксплуатации

Проверка исправности ТЭНа

Приведенные выше способ тестирования при помощи омметра — это не единственный метод определения поломки. Существует еще два варианта, которые позволяют выявить всевозможные проблемы и своевременно их исправить, предотвратив полный выход устройства из строя. Рассмотрим их более подробно.

Визуальный осмотр элемента

В этом случае необходимо отключить оборудование от электрической сети и слить из него воду. Затем разобрать его и очистить нагревательный элемент от накипи, если она присутствует на его поверхности. Важно осмотреть компонент на предмет целостности покрытия.

В случае обнаружения даже мелких трещин, сколов или повреждений деталь можно смело отправлять в мусорный бак. Ведь в этом случае отремонтировать ее уже не удастся. Единственное, что остается в такой ситуации — это заменить ТЭН на новый.

Причина повреждения покрытия элемента чаще всего заключается в низком качестве материалов, использующихся для его производства. Как результат, уже после одного-двух лет эксплуатации такой ТЭН буквально разрывается в клочья и не подлежит восстановлению.

Проверка при помощи тестера

Один из способов обнаружения неисправности ТЭНа был приведен выше. Но если омметр не дал результатов, а в ходе визуального осмотра ничего найти не удалось, то последняя проверка заключается в поиске пробоя.

Для этого необходимо отсоединить одну из клемм измерительного прибора и повести ею по поверхности водонагревательного элемента. Если омметр показал точное значение сопротивления, то проблема есть и ТЭН нужно отправить в утиль.

Проверка бойлераПроверка бойлера

Лучше всего проверять бойлер при помощи цифрового мультиметра или тестера. В этом случае можно максимально точно определить, есть ли неисправность или нет

Если с нагревательным элементом все в порядке, то следует приступить к проверке термостата. Для этого необходимо подсоединить клеммы измерительного прибора к контактам датчика температуры, которые используются для подвода электрического тока.

Если измерительный прибор показал точное значение или издал звонок, то компонент полностью исправен. В противном случае термостат сломан и его нужно заменить. Причем для этого даже не придется сливать воду из бойлера.

Для восстановления работоспособности следует отключить устройство от электричества, снять панель, отсоединить от терморегулятора все провода и подсоединить новую деталь. Помните, что если не решить такую проблему, то появляется риск получить удар током в случае прикосновения к баку.

Что понадобится для ремонта?

Если наличие неисправности все-таки подтвердилось, то пора заняться заменой ТЭНа. Но прежде чем приступать к работе, необходимо обзавестись всеми необходимыми инструментами. Список небольшой, но без него вряд ли что-то получится сделать.

Для ремонта понадобятся:

  • гаечные ключи;
  • плоскогубцы;
  • тряпки или салфетки — они должны хорошо впитывать воду;
  • отвертки — желательно запастись крестовыми и прямыми;
  • фазомер — инструмент представляет собой отвертку, в ручку которой встроен специальный индикатор;
  • новый нагревательный элемент.

Вооружившись всем необходимым можно приступать непосредственно к ремонту. Чтобы все прошло успешно, нужно следовать определенному порядку действий, который будет рассмотрен далее.

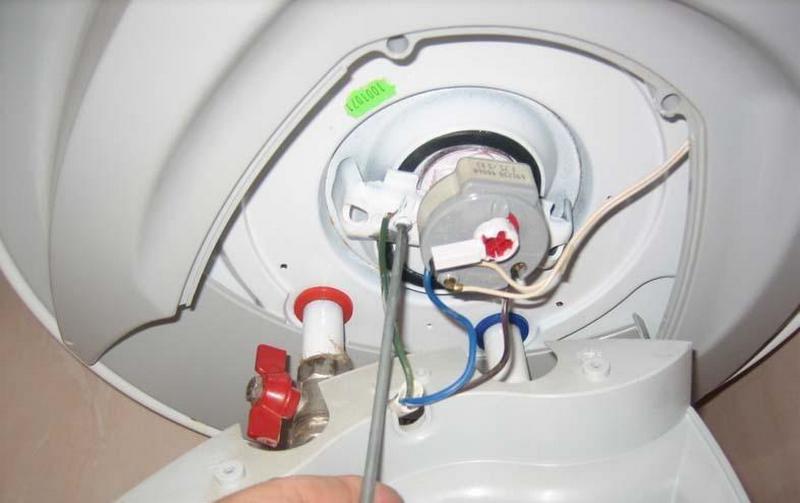

Ремонт водонагревателя
Ремонт водонагревателя

Хоть подавляющее большинство бойлеров отличаются друг от друга внешним видом и характеристиками, но, как правило, они имеют идентичную конструкцию

Замена водонагревательного элемента

Прежде всего, необходимо отключить подачу воды. Обычно кран перекрытия расположен неподалеку от бойлера. Если такового нет, можно перекрыть воду во всей квартире (от стояка).

Каждый мастер может выбрать любой из двух способов. Главное — это прекратить заполнение бака водой. Учтите, что кран подачи ГВС также необходимо перекрыть.

Далее, необходимо выполнить следующие действия:

  • ;
  • отключить устройство от электросети;
  • снять защитную панель, для чего пригодится отвертка;
  • при помощи фазометра убедиться, что на водных клеммах отсутствует напряжение;
  • снять нагревательный прибор с креплений;
  • отсоединить провода — перед этим лучше сфотографировать изначальную схему, что избавит от множества проблем;
  • открутить гайки, крепящие нагревательный элемент.

Вместе с ТЭНом также следует заменить анод, защищающий бойлер от ржавчины. Далее можно заниматься установкой новых деталей. При этом необходимо проследить, чтобы их контакты были сухими. Ведь в противном случае появляется риск возникновения короткого замыкания.

Электронная схема бойлераЭлектронная схема бойлера

Собирать бойлер необходимо в обратном порядке. Особое внимание стоит уделить подключению электрической части. Справиться с этим поможет сделанная ранее фотография

После того как все шланги были подключены, оборудование тестируется на подачу холодной воды. Учтите, что в розетку прибор включать еще нельзя. Ведь сначала нужно проверить, есть ли течь. Если никаких проблем нет, то после того, как весь воздух выйдет через кран с горячей водой, можно включать устройство в сеть.

Чтобы сделать эксплуатацию бойлера максимально безопасной, предстоит проверить несколько моментов. Прежде всего необходимо убедиться в наличии заземления, которое должно быть обеспечено еще во время .

Хорошим дополнением будет монтаж , а также прокладка отдельной силовой линии с собственным для защиты проводки.

Полезной деталью является предохранительный клапан. Он не допустит, чтобы во внутреннем баке было слишком высокое давление. Также элемент пригодится для слива жидкости. Для сохранения компонентов бойлера в случае прекращения подачи воды рекомендуется установить обратный клапан на холодную магистраль.

Как увеличить срок эксплуатации ТЭНа?

Чтобы еще долго не задумываться о необходимости замены водонагревательного элемента, следует заказывать его только у проверенных поставщиков, занимающихся поставкой . При этом перед покупкой необходимо тщательно изучить инструкцию.

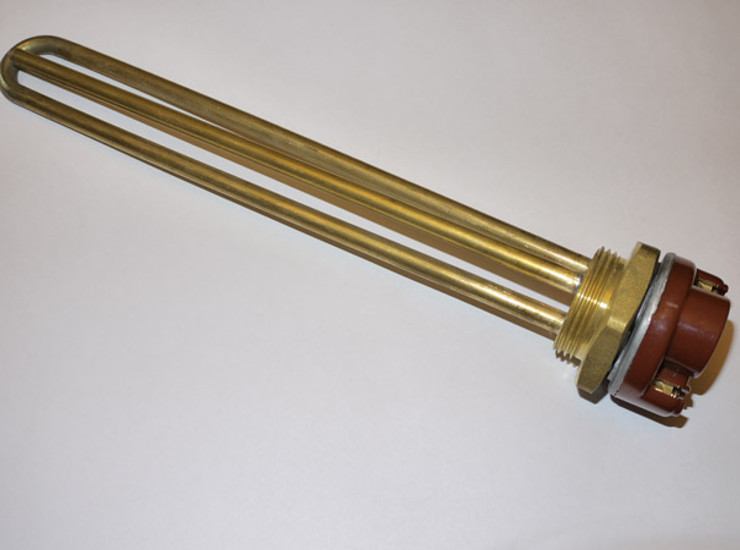

ТЭН для бойлераТЭН для бойлера

Никогда не включайте бойлер с пустым баком. В противном случае прибор может выйти из строя и потребуется его дорогостоящий ремонт или даже полная замена

Для улучшения качества воды, которая поступает внутрь бака, нужно установить очистные фильтры. Еще более мудрым решением будет организация очистки жидкости от всевозможных примесей. Помогут с этим справиться многоступенчатые фильтрационные приспособления.

Не забывайте хотя бы раз в год проводить профилактический осмотр водонагревателя. Регулярное техническое обслуживание позволит своевременно выявить проблемы и решить их, не потратив на это большую сумму.

Выводы и полезное видео по теме

Видео #1. Очистка ТЭНа водонагревателя от накипи:

Видео #2. Замена нагревательного элемента бойлера:

Водонагреватель — это незаменимый прибор, обеспечивающий работу автономной системы водоснабжения. Такое оборудование позволит принимать душ и ванну, когда будет угодно. Но чтобы наслаждаться благами цивилизации, необходимо постоянно следить за состоянием бойлера, ежегодно проводить его чистку и менять износившиеся детали.

Расскажите о том, как меняли трубчатый электронагреватель в бойлере собственными руками. Поделитесь технологическими тонкостями, которые могут пригодиться заинтересованным посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, размещайте фотоснимки и задавайте вопросы по теме статьи.

Как поменять тэн на водонагревателе: пошаговая инструкция

Каким бы качественным ни был установленный в доме водонагреватель, рано или поздно выходит из строя его основной элемент — ТЭН. Стоимость этой детали в торговых точках не очень высока, но услуги мастера по её установке недёшевы. Можно значительно сэкономить средства, если знать, как поменять ТЭН в водонагревателе самостоятельно.

Необходимые инструменты и материалы

как поменять тэн на водонагревателекак поменять тэн на водонагревателе

Устройство всех водонагревателей аналогичное, поэтому для замены ТЭНа понадобится стандартный набор инструментов и материалов:

  • крестообразная и прямая отвёртки;
  • накидные гаечные ключи;
  • пассатижи;
  • ветошь для сбора влаги;
  • новый ТЭН в соответствии с моделью водонагревателя;
  • магниевый анод.

Магниевый анод не всегда требует замены при выходе из строя ТЭНа. Но если на детали видны явные признаки коррозии, мастера советуют устанавливать новую, чтобы дважды не разбирать водонагреватель.

Пошаговая инструкция

как поменять тэн на водонагревателекак поменять тэн на водонагревателе

Замену ТЭНа можно провести, не снимая водонагреватель со стены. Но иногда устройство расположено таким образом, что доступ к фланцу ограничен. В этом случае водонагреватель придётся демонтировать.

Процесс замены ТЭНа производят следующим образом:

  1. Отключают водонагреватель от электросети.
  2. Перекрывают подачу воды в бак и сливают её остатки. Спуск воды зависит от способа подключения. Если ввод снабжён краном, можно надеть на него шланг и спустить воду в канализацию. Если крана нет, воду придётся сливать в вёдра. При спуске холодной воды вентиль выхода горячей воды должен быть открыт, чтобы в резервуар поступал воздух, и процесс слива шёл быстрее.
  3. Снимают защитную крышку. В зависимости от модели крепление защитной крышки может отличаться, поэтому стоит заглянуть в инструкцию к прибору.
  4. Отключают проводку термостата. Чтобы после замены нагревательного элемента всё подключить правильно, подключённые провода необходимо сфотографировать или зарисовать.
  5. Откручивают блок-фланец с ТЭНом. Демонтаж этого элемента в разных моделях производят отвёртками или ключами: в нагревателях «Термекс» и «Оазис» нужен разводной ключ, поскольку крепление — шайба, закрученная на шесть болтов; в Elenberg, «Поларис», «Аристон» поможет открутить гайку ключ №13; для «Реал» — разводной ключ, откручивают грани и достают деталь.
  6. Вынимают из гнезда старый ТЭН, затем ровно вставляют новый, чтобы прокладка плотно прилегла к отверстию.
  7. Прикручивают прижимное кольцо, вставляют датчики термостата, затем прикручивают сам термостат.
  8. Присоединяют к фланцу провода по заранее сделанной зарисовке или фото.
  9. Прикрепляют защитную крышку, присоединяют шланги и подают воду. Бойлер наполняют до тех пор, пока из горячего крана не пойдёт воздух.

Если все действия произведены правильно и водонагреватель не потечёт, можно подключать электричество и пользоваться горячей водой.

Замена тэна в водонагревателе своими руками: инструкция и советы

Замена тэна в водонагревателеЗамена тэна в водонагревателе

После нескольких лет эксплуатации наступает момент, когда требуется замена ТЭНа в водонагревателе. Эта деталь выходит из строя даже в очень дорогих аппаратах. Причиной может стать перегорание детали, механическое повреждение из-за коррозии.

Как проверить, нужна ли замена тэна в водонагревателе

Производитель любого электрического прибора обязательно указывает в руководстве по эксплуатации определенный гарантийный срок. После его окончания, некоторые детали водонагревателя требуют замены. Чаще всего, перестает работать нагревательный элемент. Чтобы определить состояние ТЭНа, необходимо провести предварительную проверку.

Как снять и проверить водонагреватель

Когда ТЭН в бойлере перестает нормально работать, накопитель прекращает реагировать на сигнал включения, наблюдается постоянное выбивание УЗО. Для точного определения происходящего, сначала проверяется электропроводка помещения, а также розетка для подключения водонагревателя. Если никаких повреждений не обнаружено, необходимо выполнить проверку внутренней электрической системы прибора. Она выполняется в определенной технологической последовательности:

  1. Сначала аппарат обесточивают.
  2. Откручивают болты, крепящие крышку корпуса, чтобы проверить электрический блок.
  3. Визуальный контакт не всегда может выявить неисправность. Если зрительно все в порядке, диагностируется нагревательный элемент.
  4. Сначала проверяется состояние термостата. В случае перегрева он может просто отключиться. Чтобы он вновь начал нормально работать, достаточно нажать на кнопку.
  5. Водонагреватель необходимо освободить от воды. Чтобы произошел быстрый слив, мастера советуют отсоединить патрубки подачи жидкости. Не забудьте подставить тазик, чтобы собрать воду
  6. Иногда в монтажную схему включается штатный слив. Чтобы им воспользоваться, необходимо полностью открыть специальные краны, подождать пока произойдет полный сброс воды.
  7. При вертикальной установке, от водопровода отсоединяется накопитель. ТЭН прикреплен к днищу корпуса. Для его демонтажа не нужно менять рабочее положение. Его легко вынуть, не снимая бойлер с кронштейнов.
  8. При другой конструкции, операции с водонагревателем лучше выполнять, отсоединив бойлер от стены.

Обратите внимание! Если изделие рассчитано на 50 -100 литров, его демонтаж лучше осуществлять с напарником. Удержать такой вес одному человеку очень сложно.

Как достать ТЭН

Как достать ТЭНКак достать ТЭН

Перед тем как начать разбирать бойлер, нужно нарисовать на листке или сделать фотографию подсоединения электрических проводов. Это поможет не сделать ошибку при обратном подсоединении.

Затем с ТЭНа снимаются клеммы. Иногда, чтобы извлечь нагреватель, приходится отсоединять другие детали. Часто его удалению мешает термостат. Такой конструкцией отличаются многие модели бойлеров.

Гаечным ключом отворачиваются гайки, фиксирующие корпус водонагревателя с ТЭНом. Освобожденный нагреватель аккуратно вытаскивается наружу.

Если при визуальном осмотре, на поверхности ТЭНа виден слой накипи, повреждена изоляция, то потребуется замена. Использовать старую деталь с такими погрешностями не имеет смысла. Вернуть ей первоначальное состояние не возможно.

Как проверить исправность ТЭНа

Чтобы выполнить диагностику ТЭНа можно воспользоваться тестером. Для такой работы подходит мультиметр. Сначала выполняют проверку спирали. Щупы прибора прикладываются к клеммам, выполняется прозвонка. Если тестер молчит, неслышно характерного писка, значит, в каком-то месте разорвалась цепь. Можно с уверенностью сказать, что перегорел нагреватель.

Затем нужно измерить сопротивление. Модели имеют разную мощность, поэтому индикатор покажет 20-40 Ом. Если такого не происходит, мы видим на дисплее бесконечность, значит нужно искать неисправность.

Другой, важной диагностической операцией является определение предмета пробоя. Для этого одним щупом измерителя прикасаемся к корпусу, другим соединяемся с клеммой. Когда схема прозванивается, можно говорить о поломке нагревателя.

Если электрическая коммутация находится в нормальном состоянии, при включении бойлера сработает УЗО, произойдет пробой на корпус.

Как поменять ТЭН в водонагревателе

Прежде чем приступить к замене ТЭНа, нужно ознакомиться с руководством по эксплуатации водонагревателя. В ней указаны все серийные номера деталей. По этому номеру можно будет легко подобрать новую запасную часть.

Профессионалы рекомендуют устанавливать новый ТЭН, только если она предназначена для эксплуатации вашей модели. Нагреватель монтируют внутрь бойлера, плотно закрепляют винтами. Устанавливают другие снятые детали, подключают провода.

Затем водонагреватель вновь крепится к стене, присоединяется система водоснабжения. Заполняется емкость бойлера. Если герметичность не нарушена, протечки отсутствуют, можно подать электричество, включить нагрев.

Как продлить срок эксплуатации водонагревателя

Как продлить срок эксплуатации водонагревателяКак продлить срок эксплуатации водонагревателя

Для длительной эксплуатации накопительного водонагревателя, необходимо соблюдать определенные правила. При подключении водоснабжения, желательно установить редуктор, способный уменьшить давление до нужно уровня. Эта величина не должна превышать 6 атмосфер. Для очистки поступающей воды, можно установить специальный фильтр.

Очень важно! Категорически запрещается включать аппарат, если в нем отсутствует вода.

Бойлер будет работать очень долго, если вовремя выполнять техническое обслуживание. Чтобы исключить локальные перегревы, накипь с поверхности ТЭНа можно удалить лимонной кислотой. К дополнительному обслуживанию относится ряд мероприятий:

  • проверять состояние магниевого анода, проводить его замену;
  • очищать фильтры;
  • не допускать максимального нагрева;
  • проверять работу обратного клапана;
  • отключать аппарат в ночное время.

Если бойлер не будет эксплуатироваться долгое время (2-3 месяца), желательно слить всю воду, отключить подачу воды.

Водонагреватель Климатическая техника

Назначение и виды ТЭНов, причины неисправности и инструкция по замене и снятию

Если в водонагревателе сгорел ТЭН, то устранить подобную неисправность можно своими руками.Восстановить неисправный трубчатый нагреватель вряд ли получится, но приобрести такой же элемент и установить его не составит большого труда.

Читайте в статье

Назначение ТЭНа в бойлере

ТЭН – это электронагреватель, который устанавливается в бак бойлера. Внутри этого элемента находится резистивный элемент, который и осуществляет преобразование электрического тока в тепловую энергию. От внешней оболочки спираль надёжно защищена керамическим изолятором, поэтому при отсутствии повреждений этого слоя электрический ток не проникает в нагреваемую воду.

Внимание! ТЭНы, устанавливаемые в водонагреватель, имеют относительно небольшую мощность, но при отсутствии жидкости в баке всё равно могут очень сильно разогреться, что неминуемо приведёт к перегоранию элемента.

Существуют также «сухие» изделия, которые лишены этого недостатка. Об основных отличиях нагревательных элементов таких конструкций будет подробно рассказано далее.

Разновидности

ТЭНы могут существенно отличаться по размеру, мощности и форме. Замена ТЭНа в электрическом водонагревателе должна быть осуществлена только такой же моделью элемента, который был установлен в прибор на заводе-изготовителе. Прежде всего следует выяснить, ТЭН «мокрого» или «сухого» типа установлен в водогрейное устройство.

Сухие

В ТЭНе «сухой» конструкции полностью исключается вероятность взаимодействия элемента с нагреваемой жидкостью. Такие изделия помещены в узкую металлическую полость, которая физически отделяет элемент от воды в баке. Благодаря этой конструктивной особенности замена ТЭНа на водонагревателе может осуществляться без удаления жидкости из бойлера.

Внимание! Основным недостатком нагревательного элемента «сухого» типа являются более высокие рабочие температуры.

Передача тепла воде осуществляется через керамическую или воздушную прослойку, что существенно уменьшает эффект жидкостного охлаждения. Снизить вероятность выхода из строя изделия позволяет установка надёжного термореле, которое сработает при достижении предельно допустимой температуры.

Мокрые

Мокрые ТЭНы – это стандартные спиралеобразные детали, которые устанавливаются непосредственно во внутреннюю ёмкость бойлера. Такие элементы, как правило, имеют большие размеры, в сравнении с «сухими» изделиями, но стоимость их заметно ниже.

Внимание! Недостатком «мокрого» ТЭНа является возможность быстрого выхода из строя в ситуации, когда в нагреваемой воде содержится большое количество примесей. Образовавшаяся накипь препятствует полноценной передаче тепла, что приводит к перегреву изделия и выходу его из строя.

Замена «мокрого» элемента потребует значительного количества времени, ведь при необходимости установки нового ТЭНа потребуется полностью слить жидкость из резервуара до последнего литра.

Производители

Нагревательные элементы различных производителей могут существенно отличаться по качеству и цене. Прежде, чем менять ТЭН, следует ознакомиться с основными техническими характеристиками таких изделий.

Ariston

Аристон является одним из самых известных производителей водогрейного оборудования. Фирма имеет большое количество сервисных центров, поэтому при неполадках с оборудованием можно всегда обратиться за консультацией к профессиональному мастеру.

ТЭНы этой фирмы, по мнению реальных владельцев бойлеров, не отличаются большой надёжностью, но при выходе из строя такого элемента его можно будет приобрести практически в любом специализированном магазине.

Внимание! Замена изделия может быть выполнена собственными руками, но в этом случае можно лишиться гарантии, если проблема с работоспособностью возникла в первое время после приобретения оборудования.

Thermex

Замена ТЭНа на водонагревателе Thermex также может быть осуществлена без привлечения специалистов. Стоимость запчастей для бойлера этой фирмы не отличается демократичными расценками, но качество изделий находится на очень высоком уровне. Благодаря применению меди при изготовлении внешней трубчатой оболочки тепловая энергия передаётся наиболее эффективно.

Большая часть ТЭНов Термекс представляют собой конструкцию «мокрого» типа, поэтому для замены изделия не обойтись без слива воды. Несмотря на более сложный процесс установки, такие изделия даже при очень интенсивной эксплуатации способны прослужить в течение нескольких лет.

Gorenje

Продукция известного словенского производителя бытовой техники отличается продолжительным сроком эксплуатации, поэтому фирменному устройству, которое эксплуатируется в рекомендованных заводом-изготовителем условиях, может не понадобиться заменять нагревательных элемент. Если поломка всё-таки произошла, то проблем с приобретением и установкой нового ТЭНа обычно не возникает.

Распространённые поломки нагревательных элементов

Наиболее распространёнными поломками трубчатых элементов бойлеров являются:

  • Перегорание нихромовой нити.
  • Пробой керамического изолятора.

Перегорание нихромовой нити происходит в результате чрезмерного нагрева элемента либо по причине заводского брака. В первом случае неисправность часто возникает при запуске водогрейного оборудования без жидкости. Произойти такая поломка может с разгерметизацией трубки в месте разрыва спирали. В этом случае прибор не только не будет производить нагрев жидкости, но и представлять опасность при отсутствии заземления.

Внимание! Заводской брак ТЭНов может заключаться в неравномерности диаметра нихромовой нити, которая в более тонких местах будет значительно нагреваться, что приведёт к очень скорому перегоранию проводника.

Пробой керамического изолятора также не является редким явлением при эксплуатации водогрейного оборудования. В такой ситуации, как правило, перегорание элемента отсутствует, но из-за беспрепятственного проникновения тока в верхнюю оболочку эксплуатация прибора будет небезопасна. В лучшем случае будут постоянно срабатывать автоматические элементы защиты, и прибор отключится сразу после подачи электричества.

Инструкция по замене

Первое с чем необходимо разобраться при выполнении ремонта своими руками, это как снять тен с бойлера.

Не следует пренебрегать правилами правильного демонтажа нагревательного элемента бойлера. Если на этом этапе будут допущены грубые ошибки, то стоимость ремонта может быть увеличена за счёт необходимости приобретения дополнительных деталей. Инструкция, как снять ТЭН с электрического водонагревателя:

  1. Отключить прибор от электросети и перекрыть воду.
  2. Слить жидкость из бойлера (при удалении элемента «мокрого» типа).
  3. Снять защитную крышку.
  4. Отсоединить провода от ТЭНа.
  5. Открутить гайку, которая удерживает нагревательный элемент в баке.
  6. Стараясь не повредить резиновую прокладку, извлечь изделие.

В бойлерах, оснащённых «сухим» элементом нагрева, вытащить ТЭН можно таким же образом, но обойтись без слива воды из резервуара.

Как установить новый ТЭН

Если был приобретён подходящий для конкретной модели бойлера нагревательный элемент, а процесс снятия изделия был произведён по инструкции, то установить новый ТЭН можно будет при минимальных временных затратах. Вне зависимости от модели монтаж детали осуществляется в такой последовательности:

  1. Соблюдая осторожность, элемент устанавливают на штатное место и затягивают гайку крепления.
  2. К клеммам изделия подсоединяют провода и также надёжно затягивают крепление гаечным ключом.
  3. Открывают кран подачи воды к бойлеру и полностью заполняют резервуар жидкостью.
  4. При отсутствии протечек защитная крышка устанавливается на место.
  5. Прибор подключается к электрической сети.

Если все рекомендации о том, как поменять тен в электрическом водонагревателе, были выполнены правильно, то после установки и подключения нового элемента бойлер будет работать в штатном режиме.

Как поставить ТЭН большого размера

Если эксплуатируется мощный трёхфазный бойлер, то при перегорании элемента может понадобиться замена ТЭНа большого размера. Принципиальных отличий от описанной инструкции такая работа не имеет. Кроме размера, такой элемент будет также иметь и большую массу, а крепление к корпусу может осуществляться с использованием нескольких болтов.

Внимание! Многие владельцы небольших бойлеров пытаются поставить тен большего размера на десятилитровый электрический водонагреватель. Такая операция вполне осуществима. Для этого достаточно удалить штатный нагреватель, срезать ножовкой или «болгаркой» трубки с обеих сторон. Рассверлить отверстия и установить более мощный элемент, который должен полностью совпадать по ширине с предыдущим изделием, но может иметь большую длину и диаметр трубки.

Советы и рекомендации

Многие владельцы электрических бойлеров, которым пришлось самостоятельно заменить ТЭН нагревательного прибора, рекомендуют обращать внимание на следующие детали:

  • Перед заменой ТЭНа в бойлерах и стиральных машинах, прежде чем приступить к демонтажу изделия, необходимо убедиться в том, что причиной отсутствия нагрева воды является неисправность именно этой детали.
  • Покупка нагревателей для бойлеров Оазис и Электролюкс должна осуществляться только в организациях, заслуживающих доверие, иначе велика вероятность приобретения контрафакта.
  • Некоторые модели нагревателей Термекс можно использоваться для установки в бойлеры Аристон.

Владельцы бойлеров, которые столкнулись с проблемой работы нагревательных элементов, рекомендуют также проводить профилактическую очистку и промывку бака, чтобы предупредить развитие разрушительного процесса на ранней стадии. Замена ТЭНа водонагревателя обойдётся значительно дороже простых и эффективных работ по очистке этой детали от накипи с помощью специальных средств

Заменить ТЭН бойлера совсем несложно, но пренебрежительное отношение к правилам монтажа может закончиться плачевно. Приступать к выполнению работы можно только при полной уверенности в своих силах, в противном случае следует обратиться к профессиональным мастерам. Замена тена на водонагревателе не стоит больших денег, а заказать такую услугу можно через интернет.

Меняем ТЭН в водонагревателе самостоятельно

Замена ТЭНа в водонагревателе своими рукамиЗамена ТЭНа в водонагревателе своими рукамиЭлектрические водонагреватели широко применяются в квартирах, жилых домах, на дачах. Поломка бойлера доставляет массу неудобств и связанных с ними хлопот. В большинстве случаев ее причиной является неисправность ТЭНа. Выход из строя нагревательного элемента может быть связан с выработкой своего ресурса или включением пустого бойлера. В любом случае для дальнейшей эксплуатации водонагревателя потребуется замена ТЭНа.

 Как убедиться в неисправности ТЭНа

 Прежде чем заменить ТЭН, следует убедиться, что неисправность бойлера связана именно с его поломкой. Для этого нужно получить доступ к ТЭНу. Рассмотрим, как это сделать, на примере водонагревателя «Термекс».

  1. Перекройте вентиль на трубе с холодной водой, по которой поступала вода в бойлер.
  2. Открутите крышку со сливного отверстия и слейте из бойлера воду. Чтобы ускорить процесс, откройте кран с горячей водой.
  3. Отсоедините водопроводные трубы, скрутив с патрубка предохранительный клапан и сняв заглушки.

Диагностировать поломку ТЭНа можно даже не разбирая бойлер – если при включении водонагревателя срабатывает автоматическое отключение или не происходит нагрев воды при включенном аппарате.

  1. Чтобы снять нижнюю крышку бойлера, раскрутите боковые шурупы и винт, расположенный в центре крышки под наклейкой.
  2. Отсоедините провода от ТЭНа. Открутите гайки и снимите термостат.
  3. Выньте датчики термостата из ТЭНа. Открутите гайки, которые удерживают прижимное кольцо.

Установить неисправность нагревателя можно одним из способов:

  1. Визуальный осмотр. Если прибор оброс накипью, очистите его. Обратите внимание на целостность оболочки ТЭНа. При видимых разрывах или трещинах деталь однозначно подлежит замене.
  2. Проверка тестером ТЭНа. При визуальной целостности оболочки причиной поломки ТЭНа может стать внутренний обрыв спирали. Установите тестер в положение звонка, соедините клеммы прибора с клеммами спирали. Если тестер молчит, значит спираль оборвана. ТЭН также нужно проверить на пробой изоляции. Для этого отсоедините одну клемму тестера и проведите ею по оболочке прибора. Наличие звука говорит о нарушении изоляции.
  3. Проверка тестером термостата. Вставьте деталь в ТЭН. Соедините клеммы тестера и терморегулятора. Если термостат исправен, вы услышите характерный звонок. В противном случае термостат подлежит замене.

Замена ТЭНа в водонагревателе

После того, как вы разберете бойлер и сделаете вывод о непригодности ТЭНа, следует приобрести новый нагревательный прибор и произвести его замену. Для этого понадобятся те же инструменты, которые вы использовали для извлечения ТЭНа (плоскогубцы, гаечные ключи, проста и крестовая отвертки). В случае необходимости демонтируйте водонагреватель со стены.

Отправляясь в магазин за новым ТЭНом, не надейтесь на компетентность продавцов. Возьмите с собой сгоревший элемент, а при покупке сравните указанные маркировки. При возможности приобретайте детали в специализированных магазинах, обращая внимание на качество продукции.

Одновременно с ТЭНом приобретите магниевый анод, защищающий ТЭН от коррозии. Не лишней будет замена резиновой прокладки, необходимой для обеспечения герметичности крепления ТЭНа к баку.

Замена ТЭНа и сборка бойлера производится в обратной последовательности:

  1. Очистите бак от остатков накипи. Сполосните его несколько раз чистой водой, протрите внутреннюю поверхность бака ветошью или салфетками и дайте просохнуть.
  2. Установка ТЭНа. Ровно вставьте нагревательный элемент так, чтобы прокладка плотно прилегла к отверстию. Прикрутите прижимное кольцо, вставьте датчики термостата, после чего прикрутите сам термостат. Подсоедините к ТЭНу провода.Чтобы по незнанию не перепутать провода, перед их разъединением сфотографируйте электронную плату.
  3. Проверка и запуск. Прикрепите к корпусу бойлера нижнюю крышку, подсоедините шланги и подайте воду, не включая электропитание. Наполняйте бойлер водой до тех пор, пока из горячего крана не перестанет выходить воздух. При отсутствии протечек подключите прибор к сети. Если все сделано правильно, через некоторое время вы сможете пользоваться горячей водой.

Самостоятельная замена ТЭНа в водонагревателе не занимает много времени и не требует специальных навыков. При этом можно значительно сэкономить на вызове специалиста.

Видео. Замена ТЭНа в водонагревателе «Термекс»

Замена ТЭНа в водонагревателе. Как это сделать правильно?

Один из широко распространенных вариантов ремонта бытового оборудования – замена ТЭНа в водонагревателе. Ее можно произвести самостоятельно, следуя инструкциям производителя. Нужно выбрать подходящую модификацию электрического нагревателя, приобрести анод, если есть такая необходимость. При наличии набора базовых монтажных инструментов можно приступать к переустановке.



Неисправность бойлера

Если магниевый анод заменяется периодически (усредненно – 1 раз в год), то электронагреватель меняется на новый только по мере поступления такой необходимости. Это значит, что, когда водонагреватель перестает работать, причиной тому может быть неисправность ТЭНа. Наиболее частые ситуации:

  • Вода не нагревается при включенном индикаторе питания.
  • Срабатывает автоматическое выключение бойлера при попытке начать работу.

Перед заменой нагревателя исключаются другие варианты. После снятия крышки оборудования мультимером проверяется на работоспособность термостат. Если с ним все в порядке, проверяется ТЭН. Мультимером определяется внутреннее сопротивление нагревательной спирали этого элемента. Значение не соответствует нужному – неисправный нагреватель требуется заменить. Также замена обязательна при обнаружении пробоя в изоляции.

Установить новый ТЭН несложно, если следовать инструкциям, приведенным ниже. Они универсальны, подходят для работы со многими моделями бойлеров разных производителей. Наиболее часто встречающиеся отличия рассмотрим на примере популярных модификациях оборудования.

тэн для водонагревателя



Замена ТЭНа в водонагревателе Термекс

Несмотря на недостатки, эти устройства российского производителя пользуются популярностью за счет демократичной стоимости. Приведем последовательность действий при замене ТЭНа в водонагревателе Thermex.

  • Отключить оборудование от источника электроэнергии.
  • Слить воду из емкостного резервуара.
  • Когда требуется демонтаж, снять бойлер со стены. Если модель позволяет, замену можно производить и не демонтируя ее.
  • Демонтированный бойлер перевернуть колпаком вверх.
  • Снять внешнюю крышку водонагревателя. Следует обратить внимание на наклейку, которая закрывает шуруп (характерно именно для Thermex).
  • Открутить крепеж фланца, на котором держится электронагреватель.
  • Извлечь ТЭН. Следует помнить, что внутри резервуара осталась вода, накипь, которые могут вытечь на пол. Заранее обеспечьте емкость, в которую будет стекать ржавый осадок.
  • По возможности очистить внутреннюю полость водонагревателя от остатков накипи, налета. С устройствами Thermex это выглядит как набор воды внутрь бака и ее последующий слив. Повторять до тех пор, пока жидкость не станет прозрачной.
  • Аккуратно установить новый электронагреватель, подходящий по мощности к данному водонагревательному устройству.
  • При необходимости заменить отработанный анод на новый.
  • Вмонтировать на прежнее место термостат, проследив за правильностью подключения проводов.
  • Установить крышку бойлера, закрутить шуруп.
  • Подключить устройство к водопроводу, электросети. Не запускать пустой бойлер в работу.
  • Необходимо заполнить емкостный резервуар, дать постоять ему несколько часов для выявления протечек.
  • При наличии течи – устранить ее.
  • Если течь не обнаружена, водонагреватель можно запускать для нагрева.

замена тэна в водонагревателе



Особенности замены ТЭНа в водонагревателе Ariston

Конструктивно водонагревательные устройства данного производителя схожи со своими аналогами. Потому и замена нагревателя воды – также схожа. Но есть отличие – овальный фланец.

Эта отличительная особенность влияет на характер изъятия электронагревателя. Фланец имеет форму воронки, устанавливается внутри резервуара. Снаружи находится прижимная планка, удерживающая фланец.

Чтобы снять ТЭН, нужно:

  • Отвернуть гайку, которой крепится фланец (он закреплен только одной гайкой).
  • Снять прижимную планку.
  • Протолкнуть фланец с нагревателем внутрь емкости.
  • Внутри рукой перевернуть нагреватель так, чтобы фланец оказался вверху.
  • Наклонить и вытащить ТЭН.

Далее процесс замены электронагревателя Аристон проходит тем же путем, что и в водонагревательных устройствах Thermex.

ремкомплект тэн аристон UR/OR



Замена тэна в водонагревателе Электролюкс

Наиболее частая неисправность бойлеров этого производителя – выход из строя электронагревателя. Тем более, что некоторые модели не оборудуются магниевым анодом для защиты внутренних стальных деталей и покрытия.

Заменить ТЭН здесь так же не составит труда, можно воспользоваться приведенной выше схемой демонтажа и установки.

Как установить магниевый анод в водонагревателе? >>>

Особенности установки «сухого» ТЭНа

Конструктивная особенность – электронагреватель не контактирует с водой напрямую. Он помещен в металлическую колбу, которая непосредственно и нагревает жидкость, снимая тепло с ТЭНа. «Сухие» устройства дольше работают, особенно, если очень плотно вставлены в фланец. Поэтому менять их приходится реже. Все аспекты взаимодействия с водой принимает на себя колба.

Жесткая вода, вступая в электрохимическую реакцию с поверхностью колбы, покрывает ее слоем известкового налета. Со временем слой извести препятствует нормальному прогреву воды. Теплоотдача снижается, включается в действие термозащита, электронагреватель перегорает, наступает момент замены.

«сухой» ТЭН

Установить «сухой» нагревательный элемент еще проще, чем обычный. Для этого даже не потребуется сливать воду из емкостного резервуара. Для примера рассмотрим замену у недорогой модели бойлера с несложным «сухим» устройством.

  • Отключить бойлер от электросети.
  • Снять колпак водонагревателя.
  • Отсоединить клеммы от выводов бойлера.
  • Демонтировать крепеж ТЭНа, изъять его.
  • Установить новый. Закрепить.
  • Присоединить провода в том же порядке.
  • Установить крышку на место.

Несколько сложнее представляется ситуация с оборудованием высшего класса. С целью экономии энергоресурсов они оснащаются усложненными версиями «сухих» ТЭНов. Внутреннее пространство колбы заполняется минеральным маслом, кварцевым песком. Учитывая конструкцию, замена электронагревательного элемента происходит сложнее, с предварительным опустошением колбы.

Несмотря на сложности замены, данные водонагревательные устройства отличаются высокой энергоэффективностью, качеством, надежностью.

сухой тен в водонагвателе



Как продлить срок службы ТЭНов

  • Установка магниевого анода обязательна для долгой, качественной работы электронагревательного элемента. Он смягчит воду, не позволяя металлу так быстро корродировать, а извести затвердевать на ТЭНе. Не рекомендуется запускать оборудование без анода.
  • Снизить жесткость воды. Установленные перед бойлером фильтры очистки смягчат водную среду, не позволяя извести образовываться в таком большом количестве и разрушать нагреватель.
  • Регулярно проводить профилактический осмотр оборудования (не реже одного раза в год).
  • Приобретать качественные нагревательные элементы, по всем параметрам подходящие к модификации бойлера.
  • Экономное расходование ресурса ТЭНа также позволит уберечь его от преждевременного выхода из строя. Постоянная работа водонагревателя на полной мощности приведет к быстрому износу, потому что нагреватель будет чаще включаться, чтобы поддерживать высокую температуру нагретой воды.

Установка нового нагревательного элемента для бойлера – не сложный процесс, если учитывать некоторые нюансы, соблюдать правила безопасности при работе с электроприборами, приобретать качественные комплектующие, проводить регулярный профилактический осмотр. При этом не менее важно эксплуатировать прибор так, чтобы по снизить факторы, способствующие несвоевременной поломке ТЭНа.

Как заменить или очистить ТЭН водонагревателя своими руками

Мы расскажем о том, что может потребоваться при замене и чистке ТЭНа водонагревателя. Проделаем данную работу на примере водонагревателя объёмом 100 литров.

Демонтаж водонагревателя

Прежде всего отключим водонагреватель от сети, открутим два винта, удерживающие декоративную крышку водонагревателя. Под ней находится всё, что нам нужно,

Здесь находится термостат, к которому подключается кабель питания и сигнальная лампа. Отсоединим контакты сигнальной лампы. Открутим винты, удерживающие провода кабеля питания.

Советуем запомнить схему подключения вашего водонагревателя. На термостате имеются значки – линия и ноль. В нашем случае коричневый провод подключён к фазе, а синий – к нулю. Жёлто-зелёный провод обычно подключается к корпусу бака и используется для заземления. После отключения проводов перекроем воду на входе и выходе водонагревателя и осторожно вытащим термостат из корпуса трубчатого электронагревателя.

Подставим под водонагреватель ёмкость для сбора воды, затем медленно выкрутим газовым ключом ТЭН против часовой стрелки.

Не торопитесь сразу вытаскивать ТЭН, позвольте воде и накипи выйти наружу. Для быстрого слива воды удобно использовать ванну. После слива воды аккуратно вытащим ТЭН. Не делайте резких движений, чтобы не поломать ТЭН при вытаскивании. Накипи на нём может оказаться очень много, поэтому освобождайте его движениями влево-вправо.

Очистка ТЭНа

Так выглядит ТЭН, исправно служивший около года. Мы его почистим его и поставим не место. Пока мы занимаемся чисткой ТЭНа, удалим из бака остатки накипи. Для этого откроем кран холодной воды – накипь в нижней части бака смоется. Эта накипь служит основной причиной выхода из строя трубчатых электронагревателей.

Приготовим ёмкость для чистки ТЭНа. Это обычная пластиковая бутылка ёмкостью 1,5-2 литра. Отрежем у неё верхнюю горловину, чтобы можно было вставить в неё ТЭН. Ножом удалим в ТЭНа крупные куски накипи.

Делайте эту операцию аккуратно и не повредите металл ТЭНа. Скалывайте только накипь, готовую отслоиться.

Приготовим чистящий раствор: замочим в тёплой воде 1-2 пакетика лимонной кислоты и опустим в него ТЭН. К моменту опускания ТЭНа в раствор крупную накипь мы удалили. Взболтаем раствор, при необходимости дольём его до верха.

ТЭН простоит в растворе один день. Для ускорения процесса можно периодически обновлять и взбалтывать раствор. Под воздействием лимонной или уксусной кислоты накипь размягчается.

Сборка водонагревателя

Посмотрим на ТЭН на следующий день: накипи как не бывало, блестит чистая медь. После очистки или приобретения нового ТЭНа соберём водонагреватель: аккуратно вставим ТЭН в корпус, закрутим его по часовой стрелке сначала от руки, а затем с помощью инструмента.

Вставим термостат:

Медленно откроем краны на входе и выходе водонагревателя. Заполним бак и проверим герметичность установки ТЭНов. Чтобы выпустить воздух, откроем горячую воду.

Если всё в порядке, подключим к термостату кабель питания. Провода установим каждый на своё место.

Подключим контакты сигнальной лампы, установим и прикрутим декоративную крышку. Подключим к розетке вилку водонагревателя. Водонагреватель подключен, осталось дождаться нагрева воды.

Все права на видео принадлежат: DoHow

Отправить ответ

avatar
  Подписаться
Уведомление о
