Узнаем как заменить и проверить датчик холла на ВАЗ-2109 самостоятельно?
В нашей статье мы расскажем про датчик холла на ВАЗ-2109, его особенности, проведение замены и диагностики своими руками. Такой элемент можно найти исключительно в карбюраторных «девятках». Только на них устанавливалась бесконтактная система зажигания. На инжекторных моторах все несколько иначе. С помощью этого прибора вырабатывается импульс, который подается на коммутатор и катушку зажигания. Но давайте обо всем по порядку. Начнем с того, где вообще стоит этот датчик и как правильно провести его диагностику.
Где устанавливается устройство?
Располагается датчик холла на ВАЗ-2109 внутри корпуса распределителя зажигания – трамблера. На внешнюю стенку трамблера выведено гнездо для соединения датчика с системой электрооборудования автомобиля. Часто бывает такое, что в штекере окисляются провода или покрываются слоем пыли, масла. Это приводит к плохому контакту и неработоспособности всей системы зажигания. В этом случае достаточно только осуществить промывку и чистку контактов, чтобы зажигание начало работать как нужно.
Периодичность замены датчика
Датчик холла на ВАЗ-2109 с карбюратором должен меняться скорее не по регламенту, а по мере износа. Если устройство качественное и эксплуатируется в нормальном режиме, то и прослужит оно не один год. Вполне возможно, что за несколько десятилетий эксплуатации вы даже не будете трогать этот прибор.
Но если вдруг с ним что-то случится, то автомобиль продолжать движение не сможет. Искра не будет подаваться к свечам, поэтому мотор заглохнет и не сможет запуститься. Если появился такой симптом, нужно проверить наличие искры. Для этого понадобится одна свеча, корпус которой соединяете с кузовом, а сверху надеваете колпачок, идущий от трамблера.
При включении зажигания и попытке запуска мотора должна появиться искра. Если ее нет – неисправен датчик холла на ВАЗ-2109 или же коммутатор. Чтобы полностью убедиться в поломке датчика, нужно снять с него колодку с проводами, включить зажигание, подсоединить свечу к бронепроводу. При замыкании «2» и «3» контактов должна появиться искра между электродами. Если это не происходит, то неисправность не в датчике, а коммутаторе или же катушке.
Снятие трамблера
Прежде чем снять датчик холла на ВАЗ-2109, потребуется демонтировать и разобрать трамблер. Это все можно сделать при наличии отвертки и ключа на «10» даже в полевых условиях. Для этого выполняете такие манипуляции:
- Отключите от аккумуляторной батареи провод «-».
- Ключом на «10» выкрутите три гайки, которые крепят корпус трамблера на головке блока.
- Снимаете все бронепровода, которые идут к крышке распределителя. Запомните или пометьте их расположение.
- Снимите трамблер.
- Снимите крышку трамблера – для этого нужно выкрутить два болтика с помощью отвертки.
- Снимите бегунок и пластиковый защитный экран.
- Выкрутите крепление металлической планки.
- Снимите датчик Холла ВАЗ-2109 для замены.
Вот и все, демонтаж окончен.
Сборка трамблера
Устанавливаете вместо старого новый датчик, внутри корпуса трамблера очищаете все поверхности. Там может быть небольшое количество масла, металлическая стружка. Это может навредить датчику, поэтому лучше всего от этих посторонних предметов избавиться.
Процедура сборки осуществляется в строго обратной последовательности. Обязательно нужно обратить внимание на состояние бегунка – от него зависит то, насколько правильно будет работать вся система. Посмотрите, есть ли следы подгорания, чрезмерного износа. Если они присутствуют, то нужно заменить бегунок.
Также осмотрите крышку распределителя – на ней не должно быть трещин. Угольные стержни должны без усилия возвращаться на исходную позицию. Если они западают или сильно изношены, рекомендуется их заменить.
Датчик холла ВАЗ 2110 — фото, описание на VAZ-2110.net
Датчик холла (2108/2109/21099/2113/2114/2115/2110/2111/2112) — 21080-370680…
Суть приборчика — проверка катушки, замка зажигания и датчика Холла на рабо. ..
Снятие и разборка датчика-распределителя зажигания.
Датчик Холла ВАЗ 2108-2110 Aurora.
что совершенно не информативно расписано чем заменить датчик распредвала, у…
Форум сообщества «ВАЗ: Ремонт и Доработка» на DRIVE2.
датчик дмрв ваз 2112 цена. опель стс.
датчик Холла — часть двигателя.

25. Для замены датчика Холла отверните два винта крепления и снимите его с …
Датчик холла ваз 2108 фото.
7.7.4. Проверка датчика Холла.

капитальный ремонт головки блока. как правильно установить противотуманные …
Датчик Холла Ваз 2109.
Трамблер Ваз 2109
В данной статье мы расскажем про устройство, основные неисправности и ремонт трамблера (распределителя зажигания) для автомобиля Ваз 2109, рассмотрим поэтапную замену сальника трамблера и устройство в целом.
Трамблёр Ваз 2109 устройство
1 — уплотнительное кольцо, 2 — муфта, 3 — регулировочные шайбы, 4 — валик с центробежным регулятором, 5 — опорная пластина, 6 — пылезащитный экран, 7 — бегунок, 8 — датчик Холла, 9 — стопорная шайба, 10 — упорная шайба, 11 — корпус, 12 — вакуум-корректор.
Основная причина выхода из строя трамблера Ваз является износ сальника и в редких случаях валика с центробежным регулятором, для устранения течи масла в датчик Холла рекомендуем произвести замену сальника трамблера Ваз 2109.
Замена сальника трамблера Ваз 2109
Для замены сальника распределителя зажигания требуется снять трамблер
Разборка: Распределитель зажигания Ваз 2109
- Снимите бегунок, потянув его вверх.
- Снимите пылезащитный экран.
- Отверните винт крепления клеммы проводов низкого напряжения.
- Выньте клемму из корпуса распределителя.
- Разожмите лапки держателя отверткой и выньте провод из держателя.
- Отверните два винта крепления опорной пластины датчика Холла.
- Снимите стопорное кольцо с штифта опорной пластины.
- Отверните два винта крепления вакуум-корректора.
- С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.
- Снимите вакуум-корректор.
- С помощью отвертки приподнимите опорную пластину и снимите ее.
- Снимите стопорное кольцо с валика распределителя.
- Снимите упорную шайбу с валика распределителя.
- Снимите пружинное кольцо, удерживающее штифт крепления муфты.
- Подденьте уплотнительное кольцо отверткой и снимите его.
- Выбейте штифт крепления муфты с помощью подходящего бородка.
- Снимите муфту привода распределителя и регулировочные шайбы.
- Выньте валик с центробежным регулятором.
- С помощью отвертки снимите две пружины грузиков со стоек.
- Снимите ведомую пластину центробежного регулятора с экрана.
- Снимите стопорные кольца крепления грузиков.
- Снимите оба грузика с осей.
- Отверните два винта крепления и снимите датчик Холла с опорной пластины.
- Выньте уголек с пружиной из крышки, если его надо заменить.
Примечание
На некоторых трамблерах датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла Ваз 2109 меняется в сборе с опорной пластиной.
Кстати, затрагивая датчик многим будет интересно узнать, как проверить датчик Холла Ваз 2109? При включенном стартере, если на снятой свече зажигания с подключенным проводом зажигания хоть одна искра проскакивает, то датчик Холла требует замены, это самый простой народный способ проверки, можно проверить тестером, но это уже другая история и о ней я расскажу в другой статье.
Сборка и установка трамблера Ваз 2109 производится в той же последовательности что и разборка. Так же при замене сальника трамблера рекомендуем заменить прокладку под №1 на рисунке, проверить состояние кулачков и бегунка, при необходимости почистить контакты образиной шкуркой или надфилем. Далее произвести установку зажигания.
Как заменить и проверить датчик холла на ВАЗ-2109 самостоятельно?
В нашей статье мы поговорим о датчике холла на ВАЗ-2109, его особенностях, замене своими руками и диагностике. Такой элемент можно встретить только в карбюраторных «девятках». Только установили бесконтактную систему зажигания. На инжекторных двигателях все несколько иначе. С помощью этого устройства генерируется импульс, который подается на выключатель и катушку зажигания. Но обо всем по порядку. Начнем с того, где вообще стоит этот датчик и как его правильно диагностировать.
Где установлено устройство?
Датчик Холла на ВАЗ-2109 расположен внутри корпуса распределителя зажигания — трамблера. Гнездо для подключения датчика к электросети автомобиля выведено на наружную стенку трамблера. Часто бывает, что провода окисляются в вилке или покрываются слоем пыли, масла. Это приводит к плохому контакту и неработоспособности всей системы зажигания. В этом случае достаточно промыть и почистить контакты, чтобы зажигание заработало как надо.
Интервалы замены датчика
Датчик Холла на ВАЗ-2109 с карбюратором надо менять не по правилам, а по мере износа. Если прибор качественный и эксплуатируется в штатном режиме, то прослужит не один год. Не исключено, что за несколько десятилетий эксплуатации вы даже не прикоснетесь к этому устройству.
Но если с ним вдруг что-то случится, машина не сможет продолжить движение. На свечи не будет подаваться искра, поэтому мотор заглохнет и не сможет запуститься.При появлении такого симптома нужно проверить наличие искры. Для этого вам понадобится одна свеча, корпус которой соединяется с корпусом, а сверху надевается колпачок, идущий от трамблера.
При включении зажигания и попытке запустить двигатель должна появиться искра. Если его нет — неисправен датчик холла на ВАЗ-2109 или выключатель. Чтобы полностью убедиться в поломке датчика, нужно снять с него колодку с проводами, включить зажигание, подключить свечу зажигания к бронепроводу.Когда контакты «2» и «3» замкнуты, между электродами должна появиться искра. Если этого не происходит, значит неисправность не в датчике, а в переключателе или катушке.
Снятие тумблера
Перед снятием датчика Холла на ВАЗ-2109 необходимо будет разобрать и разобрать трамблер. Все это можно сделать отверткой и гаечным ключом на «10» даже в полевых условиях. Для этого выполните следующие манипуляции:
- Отсоедините провод «-» от АКБ.
- Ключом на «10» отверните три гайки, которыми корпус распределителя крепится к головке блока.
- Снимите все бронепровода, идущие к крышке распределителя. Запомните или отметьте их местонахождение.
- Снимите распределитель.
- Снимаем крышку трамблера — для этого нужно отверткой открутить два болта.
- Снимите бегунок и пластиковый щиток.
- Откручиваем крепление металлической планки.
- Снять Датчик Холла ВАЗ-2109 для замены.
Все, разборка окончена.
Сборка трамблера
Установите новый датчик вместо старого, внутри корпуса распределителя очистите все поверхности. Может быть небольшое количество масла, металлической стружки. Это может повредить датчик, поэтому лучше избавиться от этих посторонних предметов.
Порядок сборки производится строго в обратном порядке. Обязательно обратите внимание на состояние слайдера — оно зависит от того, насколько хорошо будет работать вся система.Ищите признаки жжения, чрезмерного износа. Если они присутствуют, то нужно заменить бегунок.
Также осмотрите крышку распределителя — на ней не должно быть трещин. Угольные стержни должны легко вернуться в исходное положение. Если они застряли или изношены, их рекомендуется заменить.
2109 карбюратор не заводится. Почему машина не заводится? Не заводится карбюраторный двигатель ВАЗ
Пуск и работа двигателя ВАЗ-2109 контролируется электронной системой.Он обрабатывает показания множества датчиков, отслеживающих различные параметры. Если какой-либо датчик выходит из строя, форсунка либо не запускается, либо работает некорректно.
ВАЗ-2109 не заводится — что делать?
В общем случае диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но из-за особенностей системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.
Чаще всего зимой не заводится форсунка «девятка». В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.
Помогает и такой «популярный» способ, как подача воздуха к фильтру мотора через фен. В этом случае в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.
Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином.В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола — свечи должны будут просохнуть, и машина заведется. Если это не помогает, то откручиваем свечи и проверяем наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.
Проверка форсунок и ремня ГРМ
При появлении искры и ее ярко-голубоватом цвете проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера.Топливо следует разбрызгивать из сопла равномерным конусообразным «факелом». Если вместо этого форсунка проливает или брызгает бензином, значит, она забита.
Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов. Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно проворачивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается).Затем проверяются остальные датчики.
Диагностика неисправности датчика
Рассмотрите неисправности в двигателе и соответствующие возможные причины. Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (MAF) — он будет давать показания контроллера, завышенные на 15-25% на малых оборотах. Если произошел перерасход топлива или снизилась реакция двигателя на дроссельную заслонку, датчик массового расхода воздуха дает заниженные показания.
Рывки и провалы при переходе из холостого хода в рабочий даже при незначительных нагрузках — это означает, что датчик, считывающий положение дроссельной заслонки, вышел из строя. Затрудненный запуск прогретого двигателя или небольшой избыток топлива — отказал (охлаждающая жидкость).
Двигатель плохо набирает обороты и не развивает необходимой мощности или большой перерасход топлива — вышел из строя датчик детонации или от него оборвался провод. При заметном перерасходе топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.
Незначительное уменьшение отклика дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз. Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.
Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска.В этом случае требуется диагностика в автосервисе.
Как часто ваша любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу вызывать одаренных мастеров или тащить бедолагу на службу на веревке. Есть только одна хорошая новость. Я подскажу, что нужно сделать, но только если руки вырастут из нужного места :).
У заглохшего и не запускаемого двигателя может быть несколько причин. Вначале поворачиваем ключ в замке зажигания и слушаем, крутится ли стартер, если в этом нет причины, но это сказано и «ежу понятно».Если стартер поворачивается, вперед. Как бы глупо это ни звучало, нужно проверить, есть ли в баке бензин.
Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке. Если вы уверены, что бензин есть, идите и проверьте, нет ли искры. Выворачиваем любую свечу, втыкаем в высоковольтный провод и касаемся двигателя (массы) …
Здесь нам нужен помощник. Посадили его за руль и дали стартеру повернуть ключ. Есть ли искра на кончике свечи? Хороший. Нет? плохо. Неисправная распределительная коробка или проводка. С этим трудно что-либо сделать. Попробуйте поменять переключатель. Вы также должны проверить искру на центральном проводе, идущую от катушки. Так же проверяем со свечами. Отсутствие искры может указывать на неисправность катушки.
Проверим энергосистему. Если на улице зима, вода может попасть в газопровод и замерзнуть. Проверяем: откручиваем «воздух», и несколько раз нажимаем кнопку бензонасоса. Бульканье? Что ж, бензин попадает в карбюратор.Нет?
Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен топливный насос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на предмет трещин и повреждений. Также можно увидеть шланги, по которым поступает бензин. Вы все проверили? Система питания в порядке?
Следующий шаг, свечи! Откручиваем свечи. Все. Мы смотрим, нет ли на них нагара. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Забрызганный» (черные свечи с нагаром и залитые бензином), чистить наждачной бумагой и протирать бесполезно. Их необходимо прокалить над газовой плитой.
Значит рабочие свечи вставили, не помогло? Перейдем к системе зажигания. Снимаем с распределителя высоковольтные провода. Кстати из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку трамблера.
Если внутри сколы, опалились контакты, поменять крышку.Далее снимаем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоединяем проводку от датчика холла и меняем собственно датчик. Собираем все в обратной последовательности с новыми запчастями.
Неправильное расположение высоковольтных проводов на крышке распределителя. Первый провод (на крышке он обозначен цифрой 1) идет от цилиндра 1 (крайний левый), затем цилиндр 2, цилиндр 4 и цилиндр 3 пойдут по часовой стрелке. Если перепутать провода, то машина будет жутко тройной или вообще не заведется.
Осталось проверить ремень ГРМ. Он находится слева под кожухом. Снимаем и смотрим на зубья ремня. Если его мало и ремень проскользнул, то его необходимо заменить. Вопрос только в последствиях. Если у вас двигатель 1.3, то клапан может погнуться (даже не тыкать самому). Если 1.5, то может и нормально.
Ну в принципе вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал что умел) перетащить сторонним мастерам.Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он ввинчивается в правую часть карбюратора. Снимаем терминал.
Повернуть ключ, включить зажигание и несколько раз коснуться клапана клеммой. Есть щелчки и искры? ок, это работает. Просто открутите его и продуйте жиклер в конце. Клапан необходимо затянуть вручную, желательно не затягивая слишком сильно.
Также нестабильная работа на холостом ходу или рывки могут быть результатом фактически нерегулируемого карбюратора, а также разбрызгивания (из-за чрезмерно богатой смеси) свечей.
Удачи на дорогах.
Что делать, если отказались заводиться любимые ВАЗ 2108, ВАЗ 2109, ВАЗ 21099? В этой статье мы обсудим схему устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры засасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускных и выпускных клапанов в конце такта сжатия на свече должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику для определения неисправности по цепи. Вся методика подробно показана на рисунке, в тексте даны необходимые комментарии по пунктам.
1) Если стартер не проворачивает коленвал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок реле втягивающего устройства. слышал, все разъемы надо ставить на стартер.
2) Если стартер проворачивает коленчатый вал. Необходимо определить, что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите его на сантиметр к земле и включите стартер.
3) Если искра не идет на свечу зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого снимите с трамблера центральный провод, поднесите его на расстояние 1 см к земле и включите стартер.Если искра проскальзывает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.
4) Если в распределителе зажигания нет искры, необходима диагностика системы зажигания.
Есть два варианта дальнейшего поиска неисправностей:
A) Использование бесконтактного диагностического прибора системы зажигания.
B) Устранение неисправностей вручную.
А) У вас есть прибор, разновидности их могут быть разные, но принцип работы тот же: питание и проверка датчика Холла и выключателя индицируются лампочками.
Устройство подключено к обрыву цепи переключателя. Снимите разъем с переключателя и подключите к разъему прибора. Поместите второй разъем устройства на коммутатор. Включите зажигание: должны гореть световые индикаторы питания системы зажигания и датчика Холла.
При вращении стартера должны мигать ВАЗ 2108, ВАЗ 2109, ВАЗ 21099: контрольная лампа переключателя, импульсная лампа от датчика Холла.
Если контрольная лампа переключателя не мигает, замените переключатель.
Если нет импульсов с датчика Холла, разберите распределитель зажигания, убедитесь, что бегунок распределителя вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет, ремень ГРМ порван. Если ползунок вращается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится, ремень ГРМ порван. Если ползунок вращается, убедитесь, что барабан распределителя не касается датчика Холла. Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, поменяйте выключатель, самая частая причина отсутствия искры — перегорел выключатель. Если после замены переключателя искра не появляется, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам популярного бабина) выходит из строя крайне редко, но такие случаи тоже бывают.
Катушка зажигания
5) Если есть искра, но двигатель не запускается, снимите крышку воздушного фильтра.
Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, заводится — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора. Крутим стартер — бензин должен брызнуть. Разве не брызгает? Либо бензонасос вышел из строя, либо не поступает топливо из бака, если оно есть конечно.
7) Если при повороте стартера брызги бензина — откручиваем возвратный топливный шланг от карбюратора. Заткните возвратную линию пальцем и подуйте в корм. Поступает ли воздух в поплавковую камеру? Если да, то и бензин проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Воздух не поступает в поплавковую камеру? Проверяем сетчатый фильтр карбюратора. Откручиваем, чистим. Не помогло? — Игольчатый клапан может застрять. Постучите по боковой стороне карбюратора гаечным ключом или продуйте патрубок подачи сжатым воздухом.
9) Если по-прежнему не удается подуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте продуть еще раз. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятии крышки воздух проходит, а при прижатии к карбюратору жиклеры не забиваются.Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, откручиваем свечи.
Посмотрите, залиты они бензином или нет? Если они наполнены, их необходимо просушить. Включаем газовую плиту и, придерживая плоскогубцы, просушиваем свечу над огнем. Если свечи еще не высохли, можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Образовавшееся разрежение может проткнуть карбюратор, и двигатель запустится.
Описанные выше приемы помогут завести Ваз 2108, Ваз 2109, Ваз 21099 более чем в 90% случаев. Однако в случае трудно диагностируемых проблем (не проскользнуло несколько зубцов ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не регулируется карбюратор) вам могут помочь только на СТО.
Владельцы «девятки» часто сталкиваются с ситуацией, когда ВАЗ 2109 не заводится. Можно ли самостоятельно определить причину поломки и обойтись без СТО? Если вы овладеете определенными навыками и знаниями о системе запуска двигателя, то — да.
Лада не может заводиться иначе. Первый случай: плохо заводится в холодную погоду. Это подразумевает нечеткий запуск двигателя после долгой стоянки. Бывает, когда ВАЗ глохнет на ходу, то есть плохо заводится в горячем состоянии. Кроме того, «девятка» выпускалась как с карбюраторными, так и с инжекторными двигателями. Различия в обнаружении разбивки между этими двумя единицами значительны. Давайте выясним, как искать причину выхода из строя обоих вариантов трансмиссии.
Различия между поломками карбюратора и форсунки
Распространены случаи отказа двигателя форсунки и карбюратора при запуске. Но теперь мы рассмотрим отличительные особенности такой неисправности, как «заглохший мотор». Различия в поиске поломки связаны с разным принципом работы двух систем.
ВАЗ 2109 имеет карбюратор — мотор приводится в движение за счет всасывания в него горючей смеси. Это связано с тем, что во впускном коллекторе и атмосфере образуется перепад давления.В этом случае для нормального запуска станка достаточно трех компонентов:
Стартер приводит во вращение коленчатый вал, при этом образовавшаяся смесь (топливо с воздухом) засасывается в полость цилиндра. Далее клапаны ДВС закрываются, происходит такт сжатия, по окончании которого на свече появляется искра и происходит воспламенение горючей смеси. Двигатель заводится.
А в случае форсунки, впрыск топлива и качество получаемой смеси контролируются и регулируются.Горючая смесь нагнетается в цилиндры с помощью форсунок (непосредственно в камеру сгорания). Следовательно, нет необходимости создавать условия для всасывания воздуха и бензина.
Поломку в ДВС кратко можно описать так: либо не образуется искра, либо для горючей смеси закрывается доступ к цилиндрам.
Кроме того, у инжектора ВАЗ 2109 множество датчиков, электронный блок управления и электрический топливный насос.Они тоже могут потерпеть неудачу. Рассмотрим процедуру поиска поломки отдельно для карбюратора и инжектора.
Карбюраторный двигатель ВАЗ не запускается
В таком случае нужно проверить:
- наличие всех технических жидкостей;
- заряда аккумулятора;
- состояние стартера;
- топливный насос и топливный фильтр;
- свечи, наличие искры;
- метки ремня ГРМ; Состояние карбюратора
- .
Если стартер не поворачивает коленчатый вал, убедитесь, что аккумулятор заряжен.При повороте ключа требуется щелчок. Для этого на стартере должны быть установлены все разъемы. Если коленчатый вал вращается, смотрите дальше. Определите, чего нет в цилиндре: искры или смеси. Для проверки искры снимите со свечи высоковольтный провод, опустите его на землю и заведите автомобиль ключом.
Если искра не поступает на свечу зажигания ВАЗ 2109, проверьте, не получает ли трамблер (трамблер зажигания) «вспышку». Для этого отсоедините от него провод, поднесите к металлическому корпусу и запустите стартер.Наличие искры говорит о том, что проблема в трамблере. Проверяем его ползунок и зачищаем контакт провода.
При условии, что трамблер не «искрит», проводим диагностику системы зажигания. Это можно сделать с помощью инструментов. Принцип работы всех устройств идентичен: отображение мощности и работы переключателя и датчика Холла (датчик для определения момента возникновения искры) по включению светового индикатора.
Устройство подключается к разомкнутой цепи переключателя, разъем снимается с переключателя и подключается к разъему устройства.Другой разъем устройства ставим на выключатель. Когда стартер вращается, лампочка переключателя и лампочка датчика Холла должны мигать. Если лампа переключателя не загорается, ее необходимо заменить. Когда лампа датчика не горит, убедитесь, что ползунок распределителя вращается при работающем стартере. Если стартер вращается, а ползунок нет, ремень ГРМ порван. Если ползунок вращается и датчик выключен, датчик сломан.
При отсутствии инструментов разобрать распределитель вручную.Барабан распределителя не должен касаться датчика Холла. Проверить датчик на исправность проводов и разъема. Все наблюдается, а искры нет? Заменить выключатель. Если в этом случае нет искры, катушка зажигания вышла из строя. Это редкое явление, но бывает.
Если искра на всех элементах, снимите крышку воздушного фильтра и попробуйте завести. Если машина заводится, значит, забит фильтр и нет подачи воздуха в карбюратор. Не хочет заводиться — снимаем фильтр и откручиваем шланг, ведущий от бензонасоса к карбюратору, и проверяем стартер.
Все равно не запускается? Откручиваем свечи. Если они залиты, просушите над огнем. Двигатель должен запускаться в 95% случаев.
Любимый старый Жигуленок часто дает проблемы, отказывается заводиться, глохнет ли у него двигатель в самый неподходящий момент? Знакомая ситуация. Давайте сначала рассмотрим проблему с теоретической точки зрения.Для работы любого ДВС необходимы 3 фактора — воздух, топливо и искра, воспламеняющая всасываемую в цилиндры топливно-воздушную смесь.
Несколько практических советов для опытных автомобилистов:
- Для начала, включив зажигание, определяем, крутится ли стартер. Если нет, то и ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок соленоидного реле.
- После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
- Далее уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, открутив любую свечу с необходимыми мерами предосторожности, протыкаем ее в высоковольтный провод и замыкаем на массу, удерживая в сантиметре от цели. Есть искра — отличная. Карбюратор 2109 не запускается, стартер зажигает искру. Таким же методом проверяем наличие искры на центральном проводе и если есть, то все нормально.
- Отсутствие искры в первом случае означает однозначную замену переключателя, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).
Отсутствие воздуха и засорение фильтров
2109 не заводится карбюратор, искра есть бензин. Зимой наличие бензина не означает, что он попадает в карбюратор, так как вода может замерзнуть. Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, в противном случае, соответственно, не замерзает и поступает топливо. Также неисправен топливный насос, фильтр тонкой очистки, треснувшие шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на чистоту и пробуем завести.
Двигатель без крышки. Если заводится, значит доступа воздуха к карбюратору нет (фильтр забит и / или залит маслом). Если эффекта нет, то продолжаем проверку. Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или игольчатый клапан заклинивает. После неэффективной продувки сжатым воздухом необходимо продуть его со снятой крышкой карбюратора и, если снова нет эффекта, то игольчатый клапан необходимо заменить.Также можно проверить и продуть жиклер, предварительно открутив его (повернуть обратно нужно очень осторожно, чтобы не «перетянуть»). Так же есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону автомобиля.
Свечи зажигания неисправны
Если все в порядке, то переходите к следующему этапу проверки, а именно свечам. Все откручиваем и осматриваем на предмет нагара и / или остатков топлива. Если таковые имеются, то необходимо поджигать их плоскогубцами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.
Неисправность взрывоопасных проводов
Проверяем провода, так как они тоже могут вызывать неисправности. Если с внутренней стороны крышки трамблера контакты потрескались и обгорели, то ее нужно заменить. Сняв ползунок, проверив, что барабан не касается датчика Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.
Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов тоже может привести к тому, что автомобиль не заведется):
- Первый (он отмечен на крышке) идет с крайнего слева и тоже первый цилиндр.
- Далее, если смотреть по часовой стрелке, следует второй цилиндр, а затем четвертый.
- Крайний правый провод идет от третьего цилиндра.
Под крышкой находится резиновый ремень ГРМ.Если зубцы (один из них) стерлись, а тем более, если есть разрыв на самом ремне, то нужна замена.
Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:
Альтернативные способы завести машину
Если после одной из вышеперечисленных операций машина заводится, то радуйтесь, что вы справились с поломкой самостоятельно. Если все остальное не помогло, то нужно сдавать машину в ремонт. Но до автосервиса все же нужно добраться, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна.Современной иномарке без АКБ некуда, а вот Жигули, если их заводить с «толкателя» или толкать под горку, могут ехать сколько угодно (главное не глушить двигатель).
Процесс выглядит так:
- Зажигание включено.
- Толкаем машину так, чтобы она развивала скорость не менее 5 км / ч.
- Выжимается сцепление и включается третья передача (поедет конечно любая передача, но для «холодного» старта лучше всего третья).
- Сцепление отпускается и когда за счет инерции ВАЗа его колени вращаются, машина обязательно заводится.
После выжимания сцепления и выключения третьей передачи.
Почему не заводится машина? Ваз 2109 заводится что делать.
Карбюраторные варианты ВАЗ 2109 сегодня довольно распространены. При этом часто возникают ситуации, когда двигатель вообще не запускается, либо он плохо заводится в горячем состоянии.
На решение такой задачи не уйдет несколько минут.Поэтому в первую очередь подготовьтесь морально, настройтесь на длительную работу со своим карбюратором.
Если вы не можете запустить карбюраторный двигатель, вы можете попробовать следующее. Так вы сможете найти ответ на вопрос, почему двигатель не запускается.
- Поднимите капот, визуально осмотрите состояние силового агрегата карбюратора.
- Проверить, все ли провода, клеммы надежно закреплены. Ослабленная клемма или провод часто приводили к необдуманным решениям и значительным финансовым затратам на ремонт, которых на практике можно было избежать.
- Оценить состояние топливного насоса.
Нередко причиной выхода из строя при попытке завести автомобиль или выхода из строя является перегрев бензонасоса. Почувствуй это. Если будет слишком жарко, высока вероятность выхода из строя. Лучше заменить.
- Параллельно проверяем состояние фильтров, масла. Возможно, пора их менять, а вы все это тянете.
Прилавки на ходу
Если машина глохнет во время движения, вам необходимо:
- Проверить состояние датчика Холла на карбюраторе;
- Оценить текущее состояние коммутатора;
- При необходимости замените оба элемента;
- Если после того, как автомобиль заглох на ходу, возникли проблемы при попытке запустить двигатель, продуть топливопроводы;
- Не получив ответа при визуальном осмотре и проверке патрубков, контактов и других имеющихся узлов, вам придется разобрать карбюратор, чтобы найти причину;
- Обязательно отрегулируйте карбюратор.Довольно часто такая мера снимает все проблемы. Но не стоит делать это своими руками.
Увидеть карбюратор с хорошей репутацией.
На практике карбюратор может не запускаться по разным причинам. Некоторые из них не имеют отношения к самому двигателю. Поэтому оптимальное решение — полноценная диагностика в автосервисе.
Карбюратор глохнет на холостом ходу
Если у вас карбюратор не запускается, постоянно глохнет на холостом ходу, вы сталкиваетесь с довольно обычной ситуацией для карбюратора ВАЗ 2109.
Вот список шагов, которые можно сделать своими руками с карбюратором:
- Заменить иглу;
- Очистите форсунки в электромагнитном клапане;
- Заменить датчик холостого хода, если обнаружен неисправный;
- Чтобы избавиться от заедания игольчатого клапана, из-за которого карбюратор часто не запускается в горячем состоянии, попробуйте надеть на него пружину. Это народное средство, которое, как ни странно, помогает;
- Проверить состояние электромагнитного клапана, его блока управления, проводки.
Убедитесь, что в нем есть щелчок. Если они отсутствуют, то предмет заменяется. Хотя можно попробовать починить.
«>]
Пошаговая инструкция
Соблюдая определенную последовательность в своих действиях, вы со временем сможете самостоятельно определить, почему двигатель не запускается или с ним возникают проблемы.
Ремонтная фаза | Ваши действия |
Поверните ключ зажигания, проверьте стартер | Если ключ поворачивается, стартер крутится, то это точно не причина.Даже если двигатель не заводится. Неисправность стартера говорит о необходимости его замены. |
Проверить уровень топлива в баке | Не стоит ориентироваться только на показания датчика. Иногда он обманывает. Не раз случалось, что автовладелец облазил почти всю машину, перебрал карбюратор, и в итоге выяснилось, что топливо просто кончилось. |
Убедитесь, что есть искра | Снимите свечу зажигания, подсоедините к высоковольтному проводу и коснитесь заземления (двигатель).Вам понадобится напарник, который сядет за руль и включит стартер. Если на наконечнике появилась искра, все в порядке. Не так ли? Обвинение блока переключения и замена переключателя на новый. |
Проверить наличие искры на центральном проводе от катушки | Метод испытания аналогичен методу испытания свечи зажигания. Если искры не обнаружено, катушка, скорее всего, вышла из строя. Заменить элемент |
Если сейчас на улице холодно, в бензине может быть вода, которая со временем превратится в лед.Чтобы это проверить, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Возникающие булькающие звуки указывают на то, что бензин собирается в карбюратор. | |
Фильтр тонкой очистки | Посмотрите состояние фильтра. При появлении на нем трещин, повреждений и других видимых дефектов элемент необходимо заменить |
Рукава газовые | Убедитесь, что шланги, подающие бензин от насоса к двигателю, не повреждены.При дефектах, повреждениях, трещинах их необходимо заменить на новые |
Свеча зажигания | Искру уже проверили. Теперь открутите все свечи, осмотрите их на предмет следов нагара. Если свечи оказались черными от нагара, залитыми бензином, чистить агрегаты обычной наждачной бумагой нет смысла. Вы не добьетесь желаемого эффекта. Единственное решение для восстановления — нагреть их на газовой плите.Если вы не хотите пробовать этот метод, просто установите новый набор качественных свечей зажигания. |
Провода распределительные высоковольтные | Снять, проверить целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на автомобиль . |
Крышка распределителя | Наличие внутри него сколов, пригоревших контактов свидетельствует об износе, потере работоспособности. Выход один — сменить устройства.Одновременно с крышкой стоит поменять бегунок . |

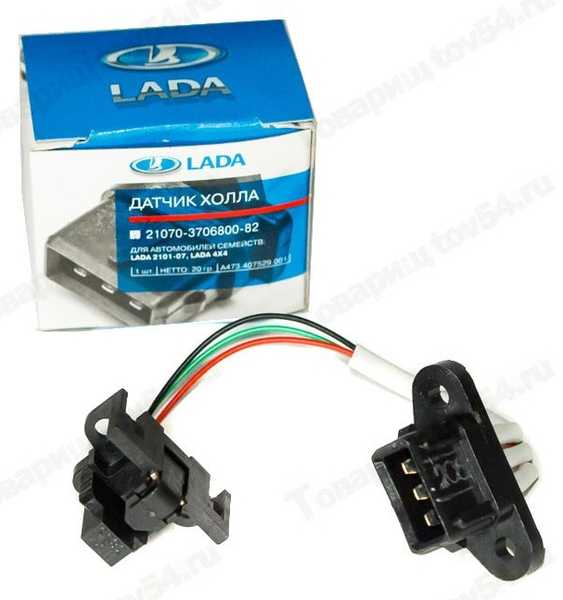

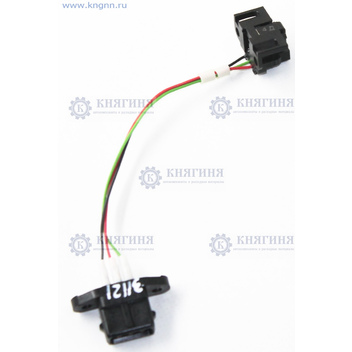

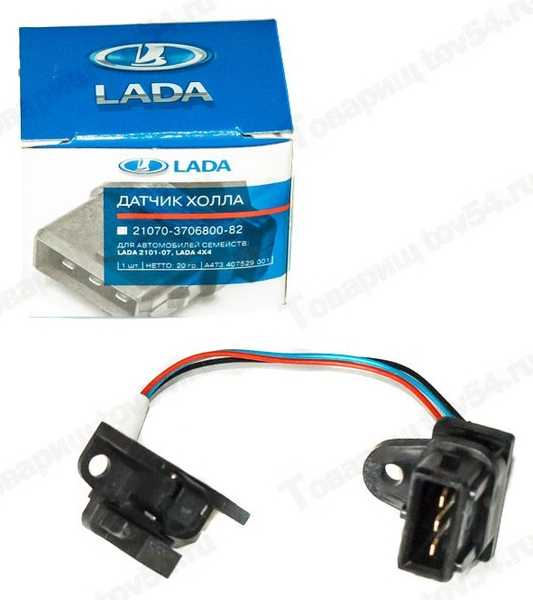

Датчик Холла | Довольно часто карбюратор не запускается именно из-за неисправного датчика Холла. Удерживается на распределителе двумя болтами. Откручиваем крепления, отсоединяем провода и заменяем старый датчик на новый. Собираем все обратно, проверяем работоспособность карбюратора |
Расположение высоковольтного распределителя | Нередки случаи, когда невнимательные мастера или неопытные мастера, ремонтирующие свой автомобиль самостоятельно, допускают ошибки при повторной сборке распределителя. |
Ремень ГРМ находится слева под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично колеблются, пропали, лучше заменить ремень на новый.Также не исключено, что загибалась заслонка на 1,3-литровом двигателе. Настоятельно не рекомендуется решать эту проблему самостоятельно. |
Если пошаговая проверка каждого узла автомобиля ВАЗ 2109 не позволила найти ответ, почему карбюратор не запускается должным образом, придется обратиться на СТО.
Практика показывает, что детальный осмотр узлов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратор в прежнее состояние, он без проблем заводится как в холодном, так и в горячем состоянии.
Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и поняли, что у вас ВАЗ 2109 (карбюратор) не заводится.
Отнести в ремонт? Нет времени — на работу можно опоздать. Пытаться начать? Можете попробовать до следующего утра.
Что делать, если ничего не работает, или карбюратор ВАЗ 2109 долго заводится? Для начала вам нужно открыть капот и быстро взглянуть, что здесь не так, если вы ничего не видите визуально, вы можете проверить, все ли провода подключены.Если после этого машину не завести, то лучше не терять время и найти такси, чтобы добраться до работы. А поиск поломок и серьезный ремонт заняться потом.
Еще бывает, что водитель поменял масло и, и то. И аппарат по-прежнему стабильно не работает. Часто бывает, что на ВАЗ 2109 на ходу глохнет карбюратор. Для его устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.
На эту тему есть хорошая серия видео про карбюраторы Солекс.
Вот первая запись, потом вы найдете все остальное:
- В некоторых случаях может помочь продувка топливопровода.
- В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого можно проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, они могут скоро просто прийти в негодность.
- Даже новый карбюратор требует регулировки. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автомеханик — карбюратор.
Если у вашего карбюратора ВАЗ 2109 плохо заводится, это может быть по разным причинам. И не всегда они могут быть связаны именно с неисправностью деталей карбюратора.
Лучше один раз потратить определенную сумму на диагностику на профессиональном оборудовании, чем потом столкнуться с еще большим количеством проблем.
Если ваша смесь не была отрегулирована, возможно, вам придется очистить или заменить свечи.
Что делать, если карбюратор ВАЗ 2109 глохнет на холостом ходу
Карбюраторы регулярно сталкиваются с этой проблемой.Иногда это можно устранить заменой иглы или очисткой жиклера в электромагнитном клапане.
Можно и можно завалить. Вы также можете без проблем поменять его самостоятельно.
Если проблемы вызваны более серьезными проблемами, не пытайтесь их исправить самостоятельно. Лучше доверьте это специалистам.
Давайте подробнее рассмотрим карбюратор Nine. Если да, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.
Важно, чтобы вы смогли правильно диагностировать причины неисправности, которая привела к тому, что ваша машина начала глохнуть на ходу или на холостом ходу.
А вот видео как должен заводиться ВАЗ 2109 (карбюратор):
На автомобиль ВАЗ-2109 сначала устанавливались карбюраторные двигатели, а затем и инжекторные. Вне зависимости от того, какой двигатель на девятке, он не запустится при неисправной системе запуска, так как стартер либо не может провернуть коленвал, либо вращает его с недостаточной частотой. Причинами такого положения вещей могут быть недостаточно заряженный аккумулятор , АКБ, окисленные выводы , как на выводах АКБ, так и на тяговом реле, у которых также могут сгореть внутренние контакты.Отказ обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.
Еще одной неисправностью, которая помешает запуску двигателей карбюраторной и инжекторной девяток, будет выход из строя ремня ГРМ … Он может просто порваться или, что более вероятно, порезаться зубьями, а в случае ослабления натяжения ремня, на ведущей шестерне может выскочить пара зубцов, что приведет к нарушению фаз газораспределения и двигатель в этом случае не запустится.
Если с ремнем ГРМ и стартером все в порядке, то на карбюраторных двигателях ВАЗ-2109 дополнительно проверяем систему питания и систему зажигания … Проверка этих систем обычно начинается с наличия искры на свечах зажигания. Если его нет на свечах зажигания, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, нужно будет проверить, не сломан ли бегунок трамблера на массу, не обгорели ли контакты крышки трамблера, не замерз ли угольный стержень, передающий напряжение на бегунок.Если на центральном проводе нет искры, то виновата либо сама катушка зажигания, либо выключатель.
При появлении искры на свечах зажигания придется проверить работу топливного насоса и карбюратора … Работу топливного насоса проверяем отсоединением газопровода от карбюратора и подачей топлива в ручном режиме. Если давления нет или оно слабое, значит, сломалась диафрагма топливного насоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает, а затем прекращается подача топлива в поплавковые камеры карбюратора.
На инжекторных двигателях ВАЗ-2109, как зажигание, так и подача топлива в цилиндры двигателя, управляется электронным блоком, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды на форсунки и катушки зажигания. При выходе из строя датчика положения коленчатого вала двигатель не запустится, но для этого необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не запустится даже при выходе из строя электрического топливного насоса либо из-за отсутствия напряжения на его выводах, либо из-за короткого замыкания его обмоток.
Не очень приятные ощущения возникают, когда двигатель автомобиля не заводится. Особенно в тот момент, когда куда-то спешишь, а моторчик не работает. Причем причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109 не заводится. Ведь часто бывает, что двигатель не запускается по причине, лежащей на самой поверхности.И найти его намного сложнее, чем серьезную поломку.
Простейшие неисправности и методы их устранения
В первую очередь, конечно, стоит поговорить о системе безопасности. Дело в том, что при постановке на охрану блокируется двигатель. И пока не будет отключена сигнализация, двигатель не запустится. Не исключено, что стартер раскрутится, но искра на свечи зажигания не поступит. Сразу обратите внимание на светодиодный индикатор, сигнализирующий о срабатывании сигнализации.
Автомобилисты нередко устанавливают секретные кнопки самостоятельно. Покупая машину, обязательно поинтересуйтесь у хозяина, есть ли в машине. Потому что при уборке салона или ремонте его можно случайно зацепить. Эта противоугонная система очень проста. Один вывод переключателя подключен к массе, а другой к сигнальному проводу датчика Холла. Симптомы такие же, как при включенной тревоге. Мотор крутится, но искры нет. Выход из ситуации — отсоединить провод идущий к тахометру в блоке над вакуумным усилителем тормозов.
Еще одна банальная неисправность — это поломка самого датчика Холла. Симптомы такие же, как и в двух предыдущих случаях. Правда, иногда при частичном выходе из строя иногда может проскочить искра и двигатель сделает несколько «чиханий». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Часто бывает просто обрыв провода. Поэтому при поломке в дороге лучший выход — заизолировать провод и подъехать к месту ремонта.
Серьезная поломка
И тут стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как все клапаны открыты. Немедленно проверьте ремень, чтобы убедиться, что он на месте. И иногда бывает, что передняя его часть цела, а задняя, идущая по ролику и помпе, порвана. Снимите защиту и проверьте целостность. Без замены ремня, конечно, не обойтись, поэтому в наличии всегда должен быть один, хоть немного «живой».
Если двигатель не запускается, а стартер быстро раскручивает, не зацепляясь за коронку маховика, то можно сделать вывод о износе зубьев. Попробуйте использовать третью скорость, чтобы толкнуть машину на 30 сантиметров вперед. Коленвал немного повернет и напротив стартера будет целый участок венца. Если его износ слишком велик, то заводить придется только с буксира.
Неисправность стартера и окисление отрицательного провода также могут препятствовать запуску двигателя.В случае со стартером есть две самые популярные поломки — бендикс, а точнее обгонная муфта и щетки. Проверить обгонную муфту очень просто, достаточно крутить шестеренку в обе стороны. В одном он должен вращаться свободно, а в другом — нет.
С наступлением зимы большинство карбюраторных автомобилей доставляют хлопоты своим владельцам. Карбюратор ВАЗ 2109 не исключение, который плохо заводится в холодную погоду. Причин для такого запуска может быть много.В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на холодном.
Прежде чем делать какие-либо выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей в карбюраторных двигателях предусмотрен ручной привод дроссельной заслонки. Без использования этого механизма завести машину, особенно в холодную погоду, довольно проблематично.
Запустить двигатель нужно в следующей последовательности:
- Открыть капот и накачать топливо ручной педалью бензонасоса
- Потяните ручку воздушной заслонки на себя
- Накачать бензин в коллектор с помощью педали акселератора
- Не нажимая педаль акселератора, запустить двигатель
Двигатель может не запуститься с первого раза.Но во второй раз должно. Также нужно ориентироваться на прокачку бензина педалью газа. Здесь главное не переборщить, иначе можно залить свечи и двигатель точно не заведется. Если это все же произошло и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.
Плохо крутит стартер на холодном ВАЗ 2109
Это одна из самых частых причин плохого ладового старта.У этого есть две стороны: стартер заклинивает или замерзает аккумулятор. Если с первым случаем все ясно, то второй требует особого внимания.
В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала нужно на время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды.Каждая новая попытка запуска двигателя должна сопровождаться паузами продолжительностью 30 секунд, 1 минута и 2 минуты. В противном случае аккумулятор разрядится до конца и вместо поездки придется ждать, пока аккумулятор зарядится.
Если летом заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал с застывшим маслом становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла вязкостью 5w40.
Еще один вариант решения этой проблемы — использование предпусковых подогревателей, которые включены в сеть 220 В и нагревают антифриз.За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 на карбюратор масло разжижается, и двигатель может спокойно работать даже в сильные морозы.
Если ВАЗ 2109 плохо заводится не только на холодном, но и на горячем, то проблема может коснуться системы. Неправильный угол упреждения ухудшает стартовые характеристики, что делает запуск проблематичным.
Обычно проблемы запуска наблюдаются с. При этом из выхлопной трубы можно заметить черный дым, электроды свечей зажигания покрыты сажей, а в глушителе слышны хлопки при нажатии на педаль акселератора.Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.
Однако слишком ранний угол приводит к:
- Детонации;
- Перегрев двигателя;
- Истощение смеси.
Проблемы с системой питания двигателя ВАЗ
В первую очередь необходимо проверить воздушный и топливный фильтры. Если они сильно загрязнены, в холодном состоянии двигатель не запустится.В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный фильтр. Если они целы, то проверяем работу бензонасоса.
Попробуйте вручную прокачать бензин. Если он плохо качает, значит проблема в топливном насосе.
На очереди карбюратор. Неправильная регулировка может привести к тому, что в холодную погоду машина будет плохо заводиться. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Отложения нагара на свечах зажигания недопустимы.В противном случае агрегат требует правильной настройки.
Газораспределительный механизм
Последний — это клапаны. Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Это делается на холодном двигателе, так как при нагревании металл расширяется.
Нарушение зазоров ухудшит сжатие. В этом случае не только теряется мощность, но и ухудшаются пусковые свойства автомобиля.
Это основные причины, по которым на холодном ВАЗ 2109 сложно заводиться.Если ни один из этих советов не помог, то лучше обратиться к специалисту.
ВАЗ 2109: устройство трамблерной и замена
В статье будет рассмотрен автомобиль ВАЗ 2109, приведено устройство его трейдера. Нормальная работа трамблера — залог стабильной работы ДВС. Причина в том, что с помощью распределителя искра подается на электроды свечи. Причем это происходит не только при движении автомобиля, но и на холостом ходу.
Для чего нужен разбрасыватель?
Нормальная работа распределителя чрезвычайно важна для идеальных динамических характеристик, когда двигатель быстро набирает обороты.Функция распределителя зажигания состоит в том, что он корректирует момент опережения зажигания. Другими словами, он выбирает подходящий момент, чтобы подать искру на электроды свечи. И этот фактор зависит от определенных факторов, в том числе от частоты вращения коленчатого вала, нагрузки на двигатель и многих других. Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это входит в задачи распределителя зажигания, то есть трамблера. Если двигатель на автомобиле ВАЗ 2109, устройство, трамблер которого рассматривается в статье, начинает дергаться, машина не заводится или делает это с трудом, то, скорее всего, необходимо отремонтировать трамблер.Процесс этот несложный, образование электрика не требуется, достаточно придерживаться небольшой инструкции.
Конструкция беговой дорожки
Это основной элемент всей системы зажигания. Он необходим для регулирования управления и передачи электрических сигналов малой амплитуды от датчика Холла к электронному переключателю. А также распределите высокое напряжение на свечи зажигания в строгой последовательности. И эта последовательность зависит от цилиндра, в котором должен происходить ход зажигания. На автомобиле ВАЗ 2109, устройство которого практически не отличается от такого же узла на «классике», установлена бесконтактная система зажигания. На автомобилях этой серии никогда не использовались системы контактного типа. Они использовались на всех ранних моделях автомобилей ВАЗ. Но такая система ушла в небытие, так как у нее много недостатков. Главное — наличие прерывателя-распределителя. Функции этого механизма в бесконтактной системе зажигания перешли на датчик Холла. Стоит отметить, что работа обеих систем практически одинакова.Единственное исключение — конструкция прерывателя. Вот несложный прибор для трамблера ВАЗ 2109. Карбюратор находится в системе питания, распределитель зажигания является основным элементом. Если машина инжекторная, значит трамблер отсутствует.
Конструктивные особенности
Кроме того, трамблер ВАЗ 2109, устройство которого рассматривается в статье ниже, включает в себя вакуумный и центробежный регуляторы опережения зажигания. Кроме того, есть еще несколько элементов, которые способствуют нормальной работе трамблера. Помимо корректора вакуума, датчика Холла, центробежного регулятора, есть пластиковый экран, защищающий внутреннюю поверхность распределителя от пыли и грязи. Ползунок, который закреплен на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление. Его величина составляет около 1 кОм. Также есть упорные и стопорные шайбы, несколько регулировочных, опорных пластин и уплотнительных колец. Все это собрано в едином алюминиевом корпусе. С одного конца крышка крепится двумя болтами.Из этих элементов — трамблер ВАЗ 2109, устройство, фото и конструкция которого приведены в статье.
Как определить, не сломан ли трамблер
Определить неисправность электронного распределителя зажигания достаточно просто. Начинает дергаться при езде на машине. И других предпосылок нет. То есть в баке качественное топливо, бензонасос в норме, карбюратор исправен. Двигатель начинает работать, когда автомобиль набирает определенную скорость.Часто причиной этого является замасливание контактов, которые находятся на корпусе переключателя. Также может не запуститься двигатель. При быстром наборе номера происходит стук поршневых пальцев. Если скорость крайне низкая, увеличивается расход бензина, значит, происходит поломка распределителя зажигания или некоторых его узлов. Крышка трамблера ВАЗ 2109 может обрушиться.
Что может выйти из строя?
А чаще всего горит бегунок, распределяющий высокое напряжение на электроды свечей.Контакты, расположенные непосредственно в пластиковой крышке, тоже могут перегореть. Если двигатель вообще не запускается, то возможно, что центральные контакты в крышке трамблера ВАЗ 2109 разрушены. Устройство трамблера таково, что без использования таких контактов не обойтись. Также может быть поврежден датчик Холла. Очень часто подшипник этого датчика трясется или происходит его разрушение. Даже малейшая трещина в крышке распределителя зажигания может привести к тому, что двигатель не заведется или будет работать с перебоями.Возможно, вилка, к которой подключен датчик Холла, имеет очень плохой контакт.
Снятие трамблера
Данная инструкция понадобится при необходимости замены трамблера ВАЗ 2109. Также для проведения ремонта необходимо снять распределитель зажигания. Для этого необходимо сначала отсоединить отрицательную клемму от АКБ. Затем — отсоедините все затворные провода, идущие к крышке распределителя зажигания. Также отсоединен шланг, идущий от вакуумного корректора к карбюратору.После этого необходимо отсоединить скобу, удерживающую все провода. Для этого откручиваем гайку. Обратите внимание, что под ней находится шайба, которую очень важно не потерять.
Установка трамблера
Обратите внимание, что на автомобиле ВАЗ 2109 трамблер можно установить только в одном положении его ротора. Поэтому перед снятием трамблера на ВАЗ 2109 с распредвала наносить какие-либо отметки не нужно. Просто открутите три гайки, которыми корпус крепится к головке блока цилиндров.Но перед этим необходимо отключить вилку, соединявшую датчик Холла с выключателем.
Если не снимать ремень ГРМ, а проводить работы только с распределителем зажигания, то при установке трамблера не нужно выставлять коленвал до меток. Конструкция привода распределителя зажигания на «девятке», а также «восьмерке» и карбюраторной «десятке» отличается от применяемой в автомобилях классической серии. Дистрибьютора нельзя как-то неправильно поставить, он становится только в одной позиции.При этом контакт ползунка всегда будет в том положении, в котором он должен находиться. О том, как установить трамблер на ВАЗ 2109, много говорить не стоит. Главное правильно разметить распределительные и коленчатые валы.
Начало разборки трамблера
Сначала откручиваем два болта крепления крышки к корпусу трамблера. Затем выньте ползунок, потянув его вверх. Обратите внимание на его состояние, на нем не должно быть ржавчины, повреждений, следов износа, пригорания.При этом в обычном положении ползун должен быть надежно закреплен на роторе трамблера. Хорошая посадка обеспечивается небольшой листовой рессорой. В том случае, если произошло ослабление или он сломался или деформировался, весь бегунок следует полностью заменить. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода трамблера ВАЗ 2109 необходимо отключить от электросети.
Проверка ползуна и дальнейшая разборка
Чтобы убедиться в целостности ползуна, необходимо измерить сопротивление, которое находится между контактами меди на нем.Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран, чтобы защитить его от пыли. Затем получается клемма, с помощью которой передается низкое напряжение. Для этого необходимо открутить болт, который ее фиксирует. Отверткой нужно затянуть держатель и вынуть провод. Затем закручиваются два болта, с помощью которых крепится опорная плита бесконтактного датчика Холла. После этого вы можете удалить его. Стопорное кольцо вытаскивается, не исключено, что это потребует больших усилий.Но можно не волноваться, разорвать этот узел вряд ли получится.
После этого нужно открутить два болта, которыми закреплен вакуумный корректор, без него трамблер ВАЗ 2109 работать не сможет. Его устройство таково, что он производит изменение угла опережения зажигания, анализируя работу мотора. При помощи отвертки необходимо вытянуть тягу этого корректора с опорой на пластине.
Конец разборки
После этого вы можете полностью снять с корпуса распределителя зажигания вакуумный корректор и вытащить опорную пластину.В случае появления задиров, разрывов или чрезмерного износа ступицы необходимо полностью заменить этот элемент. Затем необходимо демонтировать стопорное кольцо. После этого снимается шайба, которая находится прямо за ней на распределителе. Штифт, фиксирующий сцепление, прижимается к пружинному кольцу. Его обязательно нужно удалить. В том случае, если уплотнительное кольцо изнашивается, затвердело или даже полностью порвано, замените его на новое. Чтобы выбить штифт из муфты, необходимо взять хотя бы небольшой гвоздь, а лучше — тонкий укол.Затем снимите пластину на центробежном регуляторе. Проверить вращение грузов этого регулятора по осям. Если он тяжелый, то необходимо снять стопорные кольца и эти грузы. Тщательно очистите в нем все отверстия и смажьте.
Если вам необходимо заменить прерыватель, то необходимо открутить два болта, которые его фиксируют, затем снять с опорной пластины. Учтите, что в некоторых распределителях зажигания датчик может крепиться заклепками. В этом случае замену этого элемента необходимо проводить вместе с пластиной, на которой он расположен.Вот как снять трамблер на ВАЗ 2109, а также провести его полную разборку. Собирать в обратном порядке.
возможных неисправностей и их устранение
Система зажигания карбюраторного двигателя ВАЗ2109 достаточно простая, поэтому критических отказов не имеет. А те проблемы, которые иногда случаются, без особых проблем можно исправить самостоятельно. В этой статье мы расскажем о причинах, по которым пропала искра на ВАЗ 2109 (карбюратор), а также рассмотрим методы их устранения.
Признаки неисправности
Неисправности системы зажигания проявляются нестабильной работой двигателя или его полной остановкой и невозможностью запуска. В первом случае двигатель значительно снижает мощность, увеличивается расход топлива, меняется цвет выхлопа, появляется вибрация.
Такие симптомы могут указывать на то, что в одной из камер сгорания не происходит горения топлива или что искра, образовавшаяся на электродах одной или нескольких свечей, не способна его зажечь.Во втором случае, когда двигатель вообще не запускается, скорее всего, неисправен один из основных элементов системы. Часто это приводит к тому, что на ВАЗ 2109 (карбюратор) пропадает искра.Карбюраторная система зажигания двигателя
Все «девятки» с завода оснащены бесконтактной системой зажигания. Конструктивно он состоит из следующих элементов:
- выключатель зажигания;
- катушки высокого напряжения;
- выключатель;
- Распределитель зажигания с датчиком Холла;
- четыре высоковольтных провода;
- свечи зажигания.
В случае неисправности любой из первых четырех система зажигания перестает работать и двигатель не запускается. Исправить ситуацию можно, выполнив диагностику и устранение неисправностей.
Как устроена система зажигания карбюратора ВАЗ 2109?
Чтобы понять, почему пропадает искра на ВАЗ 2109 (карбюратор), давайте разберемся, как работает его система зажигания. Начнем с самого начала — с замка. Когда водитель вставляет и поворачивает ключ в замке зажигания, электрический ток течет от батареи к катушке.Он выполняет функцию трансформатора, преобразуя штатные 12 В в 25000-30000 В. От катушки ток высокого напряжения течет в распределитель зажигания, приводимый в действие распределительным валом двигателя, а от него по высоковольтным проводам — к распределителю зажигания. свечи. Коммутатор участвует во всем этом процессе, обеспечивая генерацию импульсов тока нужной величины в катушке, а также стабилизируя напряжение в системе.
Высоковольтные провода
Итак, если вы заподозрили отсутствие искры на ВАЗ 2109 (карбюратор), в первую очередь необходимо проверить целостность и крепление высоковольтных проводов.Для этого приподнимите капот и проведите визуальный осмотр проводников, идущих от катушки к распределителю зажигания, а также от него к свечам. Проверьте, надежно ли они закреплены, нет ли на их контактах грязи или влаги.
Проверить исправность бронетранспортеров можно при помощи автомобильного тестера, включенного в режим омметра. Сопротивление каждого из них в зависимости от марки и производителя должно быть от 3,5 до 10 кОм. Если он выше, можете быть уверены, что искра на искре ВАЗ 2109 пропала именно по этой причине.Для замены высоковольтных проводов понадобится комплект.
Свечи
На карбюраторе ВАЗ 2109 чаще выходят из строя свечи зажигания других элементов системы. Это связано и с некачественным топливом, и с неправильной настройкой подачи топлива, и с самими свечами. Помимо того, что на рынке автозапчастей много подделок, далеко не каждый владелец «девятки» заморачивается с номером калибра или зазорами между электродами, прописанными рекомендациями производителя.Вот и получается, что покупая вроде бы новые и фирменные свечи, у нас нестабильный холостой ход или даже поездка. В будущем эти небольшие, на первый взгляд неисправные, могут привести к более серьезным проблемам.
Зажигание ВАЗ 2109 предусматривает четыре свечи зажигания: по одной на цилиндр. Они проверяются по очереди. Сначала откручивается один из них, визуально проверяется целостность керамического изолятора, состояние электродов и размер зазора между ними. Если со свечой на первый взгляд все в порядке, нужно определиться с ее характеристиками.Для этого его надевают на колпачок высоковольтного провода и к массе прикрепляют юбку. Далее вам нужно вызвать помощника и попросить его запустить двигатель. Когда стартер начинает вращать коленчатый вал, между электродами должна проскакивать устойчивая искра синего или синего цвета. Если он имеет другой оттенок (красный, зеленоватый), это может указывать на возможный пробой изолятора или недостаточно высокое напряжение. Если искры нет совсем, скорее всего, свеча вышла из строя. Но и здесь нельзя исключить другие неисправности.Вот почему нужно проверять все свечи зажигания. В случае, если не работает только один из них, попробуйте заменить его на исправный. Но если на всех свечах нет искры, проблему нужно искать глубже.
Замок зажигания
Следующим этапом диагностики является проверка замка зажигания. Для этого нам понадобится все тот же автомобильный тестер, но уже включенный в режим вольтметра. Подключите штекер датчика к клемме «+ B» на катушке зажигания, а отрицательную клемму — к массе.Затем включите зажигание и посмотрите показания тестера. Отсутствие напряжения свидетельствует о неисправности контактной группы замка. В этом случае ремонт (ВАЗ 2109) предусматривает его замену.
Катушка
Как мы уже говорили, катушка представляет собой трансформатор, который генерирует ток высокого напряжения. Он имеет две обмотки, которые не застрахованы от замыкания или поломки. Если ВАЗ 2109 (карбюратор) не заводится, проверка змеевика обязательна. Тем более, что определить его работоспособность довольно просто.Для этого при выключенном двигателе снимите центральный высоковольтный провод катушки с крышки распределителя зажигания. Имеет защитный колпачок. К нему необходимо подключить свечу зажигания и утяжелить ее юбку. После этого попросите помощника включить зажигание и прокрутить стартер. Если катушка исправна, между электродами свечи зажигания появляется искра. Неисправный трансформатор этим похвастаться не может.
Важно: не держите свечу рукой или плоскогубцами без изоляции ручек.Напряжение, создаваемое катушкой, достигает нескольких десятков тысяч вольт, и даже с учетом относительно небольшого тока существует угроза их разрушения. Также не стоит проверять наличие искры без свечи, т.е. E. между проводом и землей. Так вы отключите переключатель.
Распределитель
После того, как катушка будет проверена и результаты диагностики покажут, что она полностью исправна, перейдите к распределителю зажигания (трампа). Отсоедините высоковольтные провода от крышки и открутите два крепящих ее винта.Снимите крышку и проверьте ее на целостность. Обратите внимание на состояние угольных контактов и бегунка распределителя. В случае неисправности крышка (в сборе) подлежит замене.
Датчик Холла служит для передачи на переключатель управляющих и корректирующих импульсов в зависимости от числа оборотов двигателя. Он установлен внутри распределителя зажигания, но для его проверки разбирать этот элемент не обязательно. Вам понадобится только автомобильный тестер или мультиметр, включенный в режим вольтметра, а также пара контактов.
Найдите в колодке подключения, провод к распределителю, зеленый и черный и белый провода. Это выводы датчика. На этих проводах штырями нужно проткнуть изоляцию, и подключить к ним щупы измерительного прибора. Попросите помощника медленно провернуть рукой коленчатый вал двигателя.
Это можно сделать либо отверткой, протолкнув маховик через люк в картере сцепления, либо с помощью ключа, надетого на гайку шкива коленчатого вала.Если датчик Холла в порядке, при повороте устройства будет отображаться скачок напряжения от 0.От 4 до 12 В. Если он пришел в негодность, устройство будет «бесшумно». В этом случае ремонт (ВАЗ 2109) ограничится заменой датчика.
Switch
Наконец, поговорим о коммутаторе. Его функция — формирование правильных электрических импульсов в первичной обмотке катушки на основе данных, полученных с датчика Холла. Кроме того, он ограничивает максимальный ток и напряжение в соответствии с параметрами бортовой сети.
Проверить выключатель без специального оборудования довольно сложно.Самый простой способ — подключить заведомо исправный элемент и проверить работу системы зажигания. Некоторые владельцы ВАЗов, наученные горьким опытом, часто даже носят с собой запасной выключатель, а в случае чего просто ставят его на место вышедшего из строя.
На ВАЗ 2109 почему машина не заводится? Что делать, если нет ключа
> В статье «» Мы подробно разобрали причины, по которым не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Карбюратор .Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжекторных ВАЗ 2108 2109 21099, когда их железный конь перестал заводиться. Различия в поиске и устранении неисправности карбюраторных и инжекторных двигателей очень существенны. Таким образом, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить на инжекторный ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: ТНВД, ЭБУ, связка датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный мотор, может изрядно напугать владельца автомобиля.
Здесь, как и при диагностике любой неисправности, важна четкая продуманная последовательность действий по выявлению неисправности. Итак, приступим, если не заводится двигатель ВАЗ 2108 2109 21099 Форсунка, то тут работает старое правило: «Либо горить не на чем, либо поджигать нечего.«Нет искры или не поступает в цилиндры двигателя в виде горючей смеси.
1) Проверяем, есть ли искра. Для этого нужно открутить свечу от баллона, прижать к массе и повернуть стартер. Если искра рассыпалась по свече, значит проблема в системе подачи топлива.
Однако необходимо помнить, что если скрученная свеча мокрая, и есть искра, необходимо проверить метки.
Табличка на распределительной коробке Вала ВАЗ 2109.
Метка на маховик ВАЗ 2109
Из-за того, что ремень ГРМ проскальзывает на один или несколько зубцов, фазы газораспределения и двигатель ВАЗ 2108 2109 21099 Не заводится форсунка.
Если искра не проскальзывает на свечу, то причиной могут быть: датчик положения коленчатого вала (далее текст ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе.Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Скажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится Из-за неисправности одного единственного датчика — ДПКВ. Если какой-либо другой датчик неисправен, двигатель заведется, только его работа будет некорректной — может трит, не развивать мощность, увеличивать расход топлива, но он обязан.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему.Очень часто проворачивает разъем ДПКВ, так как на него может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно удалить и легко проверить. Подать питание от аккумулятора и поднести к его рабочей зоне металл. При приближении к металлу выходное напряжение датчика должно увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, поменяйте его и попробуйте запустить. Не началось — продолжай.
1B) Шкив коленчатого вала. В чем проблема? Проблема в том, что часть шкива с зубьями на резине ДПКВ, и она может либо отвалиться, либо прокрутиться.
Протравленная часть шкива ВАЗ 2109 с зубьями для ДПКВ
Соответственно ДПКВ не срабатывает при проворачивании вращения коленвала и ЭБУ не дает команду на искру на свече. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает.Заодно проверьте целостность ремня ГРМ и меток.
1Б) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на предмет его целостности. По возможности можно взять модуль зажигания с другой машины и проверить, заводится двигатель или нет.
1г) При неисправном ЭБУ двигатель естественно запустится.
1d) Нет контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики.Но между ними в проводке контакта не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, нужна система питания двигателя.
Проверяем, поступает ли топливо в форсунки:
2а) Топливный насос качает?
ВАЗ 2109 с инжектором Топливный электронасос
Топливный насос ВАЗ 2108 2109 21099 Форсунка — электрическая, погружается в бензобак автомобиля. При включении зажигания должно быть слышно его действие.Чтобы проверить, качает он топливо или нет, можно ослабить одну из подающих топливопроводов, подставить под них емкость и включить зажигание — бензин нужно заливать из форсунки.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе, есть специальный съемник для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер.Если манометр не показывает давление, значит, топливный насос не работает.
2B) Если топливный фильтр забит, насос не сможет обеспечить желаемую подачу топлива в форсунку автомобиля.
Фильтр топливный ВАЗ 2109
Опять же, можно понять засорен фильтр или нет, можно воспользоваться манометром, подключенным к снятию регулятора давления на топливной рампе автомобиля.
2В) засорение форсунок.
Загрязненные форсунки Форсунки двигателя
При засорении форсунок они либо совсем не пропускают топливо, либо топливо идет в меньших количествах и не разбрызгивается, а капает.Из-за засорения форсунок может быть затруднен запуск двигателя ВАЗ 2108 2109 21099 Форсунка на морозе. Во время езды такая машина обычно не развивает полную мощность.
2g) Нельзя распылять топливо из форсунок, если они не получают сигналов на открытие с помощью ECU. Необходимо проследить, чтобы на насадки были намечены фишки и все провода.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 часто возникает такое явление, как пробуксовка, или порезание ремня бревна.При этом нарушаются фазы распределения мотора двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывал, необходимо снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, пойдет дальше.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече искра не образуется. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и закатать их на газ.Если они повторяются, необходимо искать причину в другом месте.
5) Некоторые ВАЗ 2108 2109 21099 Форсунка не запускается на морозе с подключенным датчиком температуры двигателя. Наверное это особенность прошивки или еще что-то. Думаю какая-то микросхема датчика температуры, двигатель тяжело, но заводится. При подключении — нет.
Такая особенность может спросить любого в тупике: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Закинул датчик температуры, и она завелась.Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109 лучше об этом знать.
6) Тоже редкая ситуация, но бывает. Посев катализатора в глушитель автомобиля. В соответствии с требованиями экологии в глушителях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка установлена катализатором, снижающим выбросы вредных газов в атмосферу. Если этот катализатор находится внутри глушителя, выхлоп выхлопных газов будет затруднен, и двигатель либо вообще не запустится, либо застрянет.Чтобы исключить этот пункт, надо просто ослабить клешню крепления между катализатором и глушителем, чтобы газы погасли вслед за резонатором.
Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка не запускается, но следует помнить, что есть особые случаи, в которых поможет только сотня.
Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом не редко возникают ситуации, когда двигатель вообще выходит из строя, либо плохо заводится на горячую.
Для решения такой проблемы вряд ли уйдет на несколько минут. Потому что в первую очередь подготовиться морально, настроиться на долгую работу со своим карбюратором.
Если не получается запустить карбюраторный мотор, попробуйте выполнить несколько действий. Так вы сможете найти ответ, почему двигатель не запускается.
- Поднимите капот, осмотрите визуально состояние силового агрегата вашего карбюратора.
- Посмотрите, все ли провода, клеммы надежно закреплены.Готовая клемма или провод редко становились причиной быстрых решений и значительных финансовых затрат на ремонт, которых на практике можно было избежать.
- Оценить состояние топливного насоса. Не редко причиной выхода из строя при попытке завести автомобиль или отказе от работы является перегрев топливного насоса. Купи это. Если слишком жарко, велика вероятность его выхода из строя. Лучше заменить.
- Параллельно проверяем состояние фильтров, масла. Возможно, им нужно давно измениться, и вы все с этим справитесь.
Прилавки на ходу
Если машина глохнет во время движения, нужно:
- Проверить состояние датчика Холла на карбюраторе;
- Оценить текущую производительность коммутатора;
- При необходимости заменяются оба элемента;
- Если после того, как машина на ходу заглохла, возникают проблемы при попытке запустить мотор, продуть топливные трубки;
- Не получив ответа при визуальном осмотре и проверке трубок, контактов, других имеющихся комплектующих, придется разобрать карбюратор для поиска причин;
- Обязательно отрегулируйте карбюратор.Довольно часто такая мера позволяет устранить все проблемы. Но не стоит делать это своими руками. Свяжитесь с вашим проверенным карбюратором.
На практике карбюратор может выйти из строя по разным причинам. Некоторые из них не связаны с самим двигателем. Поэтому оптимальное решение — это полноценная диагностика на автосервисе.
Карбюратор глохнет на холостом ходу
Если у вас карбюратор не запускается, постоянно глохнет на холостых оборотах, вы столкнулись с довольно обычной ситуацией для карбюратора ВАЗ 2109.
Вот перечень мер, которые можно предпринять своими руками с карбюратором:
- Заменить иглу;
- Очистите форсунки электромагнитного клапана;
- Заменить датчик холостого хода при обнаружении в нем неисправности;
- Чтобы избавиться от заедания игольчатого клапана, из-за которого карбюратор часто не запускается на горячем, попробуйте надеть на него пружину. это народное средство, которое, как ни странно, помогает;
- Проверить состояние электрошока, блока его контроля, проводки.Убедитесь, что у вас есть щелчок. Если они отсутствуют, элемент идет под замену. Хотя можно попробовать починить.
«>]
Пошаговая инструкция
Наблюдая определенную последовательность в их действиях, вы в конечном итоге сможете определить самостоятельно, почему двигатель не запускается или у вас есть проблемы с ним.
Стадия ремонта | Ваши действия |
Поверните ключ зажигания, проверьте стартер | Если поворачивается ключ, крутится стартер, то причина точно не в этом.Даже если мотор не запускается. Неисправность стартера говорит о необходимости его замены |
Проверить уровень топлива в баке | Ориентироваться только на показания датчика не стоит. Иногда обманывает. Не раз бывало, что автовладелец облазил почти всю машину, перебрал карбюратор, и в итоге выяснилось, что это просто кончился бензин. Пусть это будет смешно, но чтобы убедиться, что горючее в бензобаке еще стоит |
Убедитесь, что искры | Снимите любую из свечей зажигания, подсоедините к высоковольтному проводу и прикоснитесь к массе (двигателю).Вам понадобится напарник, который сядет за руль и будет крутить стартер. Если на наконечнике появилась искра, все в порядке. Не она? Блок коммутации винил и поменять переключатель на новый. |
Проверить искру на центральном проводе от катушки | Применяется аналогичная свеча зажигания. Если искры не обнаружить, скорее всего, вышла из строя катушка. Заменить элемент |
Если сейчас на улице заморозки, то в бензине может быть вода, которая превратилась в лед.Чтобы это проверить, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Звуки Булкании говорят о том, что бензин уходит в карбюратор. Никакие капли не позволят карбюратору запустить карбюратор, так как топливо частично замерзло. Тут надо будет поменять бензонасос | |
Фильтр тонкой очистки | Посмотрите на состояние фильтра. Если на нем есть трещины, повреждения и другие видимые дефекты, элемент придется заменить. |
Шланги подачи бензина | Убедитесь, что шланги, подающие бензин от насоса к двигателю, имеют целое число. При дефектах, поломках, трещинах обязательно меняют на новые. |
Свеча зажигания | Сварку уже проверили. Теперь откручиваем все свечи, осматриваем их на наличие следов Нагара. Если свечи от нагара оказались черными, бензин был залит, чистить агрегаты обычной наждачной бумагой не имеет смысла.Эффекта желаемого вы не достигнете. Единственное реставрационное решение — накалить их на газовой плите. Если вы не хотите опробовать этот метод, просто установите новый комплект качественных свечей зажигания . |
Трос высоковольтный | Снять их, проверить на целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на автомобиль . |
Травер крышки | Наличие внутри него сколов, выделенных контактов говорит об износе, потере работоспособности.Выход один — поменять устройства. Одновременно с крышкой стоит поменять бегунок . |
Датчик Холла | Довольно часто карбюратор не заводится именно из-за неисправного датчика Холла. Он держится на резине двумя болтами. Откручиваем крепления, отключаем провода и меняем старый датчик на новый. Собрать все обратно, проверить работоспособность карбюратора |
Расположение высоковольтных переходов | Нередко невнимательные мастера или малосерьезные мастера, самостоятельно ремонтируя свою машину, допускают ошибки при задней сборке. Дрожание.W. Провода высокого напряжения Должна быть надежная связь. Проволока, отмеченная на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, дальше по часовой стрелке идет 2 цилиндр, затем 4, и только потом 3. Конвертируя место, машина заведется дикой или вообще карбюратор может не |
Найти ремень газораспределительного механизма можно оставить под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично смущали, пропали, лучше ремень заменить на новый.Также не исключено, что на 1,3-литровом моторе пролетела заслонка. Такой вопрос не рекомендуется решать этой |
Если поэтапная проверка каждого узла ВАЗ 2109 не позволила найти ответ, почему карбюратор не запускается нормально, придется перейти на сотню.
Практика показывает, что детальный осмотр агрегатов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратор в прежнем состоянии, заводится как на холодном, так и на горячем.
С наступлением зимы самые карбюраторные машины привозят своим хозяевам. Не исключение и карбюратор ВАЗ 2109, который нервничает до холода. Причин для такого старта может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на морозе.
Прежде чем делать определенные выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют дроссельную заслонку с ручным управлением.Без использования этого механизма запустить машину, особенно в холодное время, довольно проблематично.
Вам необходимо запустить двигатель в следующей последовательности:
- Откройте капот и поверните вверх ручную педаль подачи топлива топливного насоса
- Потяните за рычаг ручки управления воздушной заслонкой
- Выпить бензин до коллектора педали акселератора
- Не нажимая на педали газа запустить двигатель
С первого раза может не работать мотор.Но второй раз должен. Также нужно сосредоточиться на прокачке бензина педалью бензина. Главное не переборщить, иначе можно залить свечи и тогда двигатель точно не заведется. Если это произошло, и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.
Плохо крутится стартер на холоде ВАЗ 2109
Это одна из самых основных причин плохих дам. Боковых две: закрутил стартер или подмерзил аккумулятор.Если с первым случаем все ясно, то второй требует особого внимания.
При сильных морозах аккумулятор рекомендуется поставить в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, задача может усложниться. Для начала нужно включить на время средний свет — он прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды. Каждая новая попытка запуска мотора должна сопровождаться паузами в 30 секунд, 1 минуту и 2 минуты.В противном случае аккумулятор будет тянуть до конца и вместо поездки придется ждать, пока аккумулятор зарядится.
Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал При замерзшем масле становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла с вязкостью 5W40.
Еще одно решение этой проблемы — применение предпусковых подогревателей, которые включены в сеть 220 В и нагреваются тосол.За счет теплопередачи металлических частей карбюратора двигателя ВАЗ 2109 масло становится жирным, и мотор может спокойно работать даже в сильные морозы.
Если ВАЗ 2109 плохо заводится не только на холоде, но и на горячем, то проблема может коснуться системы. Неправильный угол опережения ухудшает стартовые свойства, из-за чего запуск становится проблематичным.
Обычно проблемы запуска наблюдаются на. При этом можно заметить черный дым из выхлопной трубы Электроды свечей покрыты черным нагаром, а при нажатии на педаль акселератора слышен хлопок в глушителе.Можно попробовать повернуть резину на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.
Однако слишком ранний угол приводит к:
- Детонации;
- Перегрев двигателя;
- Удаление смеси.
Проблемы системы питания ВАЗ
В первую очередь нужно проверить воздушный и топливный фильтр. Если они сильно загрязнены, двигатель плохо заводится на холоде. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный.Если они целые, то проверьте работу бензонасоса.
Попробуйте прокачать бензин ручным приводом. Если он впрыскивается плохо, неисправность кроется в топливном насосе.
Далее в очереди — карбюратор. Неправильная регулировка может привести к тому, что машина плохо перестанет мерзнуть. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Нагар при зажигании свечей недопустим. В противном случае агрегату потребуется грамотная настройка.
Газораспределительный механизм
Последний клапан.Перед настройкой карбюратора нужно проверить зазоры в клапанном механизме. Это делается на холодном двигателе, так как при нагревании металл расширяется.
Нарушение зазоров ухудшает сжатие. В этом случае не только теряется мощность, но и выходят из строя пусковые установки автомобиля.
Это основные причины, по которым Ваз 2109 плохо переносит холода. Если ни один из этих советов не помогает, лучше обратиться к специалистам.
Как часто случается такая ситуация, что горячая любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет на дороге? Не стоит сразу вызывать одаренных мастеров или тащить бедняжку в сервисе на веревке.Радостные новости остались одни. Скажу, что делать, но только если руки вырастут не из нужного :).
У стигнутого и не застенчивого двигателя может быть несколько причин. Вначале поверните ключ в замке зажигания и послушайте стартер, если в этом нет повода, но это сказано и «понятно». Если закручивает стартер, идите дальше. Как бы глупо это не звучало, но надо проверить, есть ли бензин в баке.
Поверните ключ и посмотрите на контрольную лампу остатка топлива в баке.Если уверены, что идет бензин и проверяем наличие искры. Вытащу любую свечу, воткаем в высоковольтный провод и трогаем двигатель (на массу) …
Здесь нам нужен помощник. Сажаем за руль и даем ключу повернуть ключ. Есть ли искра на кончике свечи? Капот. Нет? плохо. Неисправен коммутационный блок или его проводка. Это сложно что-то сделать. Попробуйте поменять переключатель. Также следим за искрой на центральном проводе, идущей от катушки.Таким же способом проверьте свечи. Отсутствие искр может свидетельствовать о неисправности катушки.
Проверить систему питания. Если на улице Зима, в запас бензина могла попасть и замерзшая вода. Проверяем: откручиваем «воздух», и нажимаем кнопку бензонасоса несколько раз. Bulkaet? Хорошо бензин поступает в карбюратор. нет?
Или заморозила вышеупомянутую воду каким-либо образом, которая попала в систему, или, что, скорее всего, неисправно, чем заправочная станция. Обратите внимание на фильтр тонкой очистки.Его следует осмотреть на предмет трещин и повреждений. Еще можно посмотреть шланги, по которым идет бензин. Все проверили? Система питания в порядке?
Следующий шаг, свечи! Выкручиваем свечи. Все. Смотрим, есть ли нагар. У обработанного драйвера всегда должен быть запасной комплект, рабочие, проверенные свечи. «Обогнали» (черные свечи с наигаром и залили бензином) бесполезно чистить кожу и протирать. Их надо нанимать над газовой плитой.
Значит рабочие свечи вставили, не помогло? Обратимся к системе зажигания.Снимите с траверсы высоковольтные провода. Кстати из-за проводов машина может не заводиться, проверьте их. Смотрим на крышку траверса.
Если внутри чипсеты, обращайтесь, меняйте крышку. Далее убираем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоедините проводку от датчика Холла и замените сам датчик. Собираем все в обратном порядке с новыми запчастями.
Неправильное расположение высоковольтных проводов на крышке траверса.Первый провод (на крышке он обозначен цифрой 1) идет от 1 цилиндра (крайний левый), затем по часовой стрелке пойдет 2 цилиндр, 4 цилиндр и 3 цилиндр. Если машину запутать, то машина будет ужасно порваться или не будет вообще.
Осталось проверить ремень ГРМ. Он находится слева под кожухом. Снимите и посмотрите на зубья ремня. Если не хватило и ремень проскользнул, то его нужно поменять. Только вот вопрос в последствиях. Если у вас двигатель 1.3, то с клапаном можно гадать (даже не садитесь за руль).Если 1.5, то ничего страшного не может.
Ну в принципе и вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал, что смог) перетащить сторонними поделками. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он ввинчивается в карбюратор с правой стороны. Снимаем терминал.
Поверните ключ, включив зажигание, и несколько раз постучите по пневмоострову. Есть щелчки и искры? Что ж, работает. Просто открутите его и дуньте джиблера на конец.Обратный клапан нужно закручивать руками, желательно не перетягивая.
Так же нестабильная работа на холостом ходу или движение рывков может быть следствием не отрегулированного карбюратора, собственно как обратимого (от угнетенной смеси) свечи.
Удачи на дорогах.
Что делать, если отказались заводиться любимые ВАЗ 2108, ВАЗ 2109, ВАЗ 21099? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, двигатель заведен и вам нужны три условия: воздух, бензин, искра.При проворачивании коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 происходит всасывание горючей смеси внутрь цилиндров (смеси воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце цикла сжатия на свече появится искра, которая воспламеняет горючую смесь — двигатель запускается.
Считайте диагностику дефектом цепи. Весь метод подробно описан на рисунке, в тексте даны необходимые комментарии по пунктам.
1) Если стартер не проворачивает коленвал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверьте следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок проверки реле втягивающего устройства, все разъемы надо поставить на стартер.
2) Если стартер вращает коленчатый вал. Необходимо определить, не попадает ли он в цилиндр, горючую смесь или искру. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите к массе на расстояние сантиметр и включите стартер.
3) Если ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не ищет искру, проверьте, есть ли искра на распределителе зажигания (резине). Для этого снимаем с трамблера центральный провод, доводим до массы 1 см и крутим стартер. От провода к массе — проблема в распределителе зажигания: проверить бегунок, почистить контакты.
4) Если на распределителе зажигания нет искры, необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправностей:
А) Использование прибора диагностики бесконтактной системы зажигания.
Б) ручное определение неисправности.
А) У вас есть прибор, могут быть разные типы, но принцип работы тот же: питание и проверка датчика Холла и переключателя отображаются лампочками.
Устройство подключено к разрыву цепи переключателя. Снимите переключатель с переключателя и подключите к разъему устройства. Разъем второго устройства одет на выключатель. Включите зажигание: Должны сгореть лампочка блока питания и лампочка питания датчика мощности.
При вращении стартера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: выключатель контрольной лампы, импульсная лампочка от датчика Холла.
Если контрольная лампа переключателя мигает — замените переключатель.
Если импульсы не идут от датчика Холла, разберите распределитель зажигания, убедитесь, что стартер вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет — порвался ремень ГРМ. Если ползунок крутится, а сигнала с датчика Холла нет, — замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.Выберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится — порвался ремень ГРМ. Если ползунок вращается, убедитесь, что барабан дозатора не касается датчика Холла. Убедитесь, что датчик Холла и разъем исправны. Если все в норме — поменяйте выключатель, самая частая причина, когда нет искры — выключатель сгорел.Если после замены переключателя искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам народного бабина) выходит из строя крайне редко, но такие случаи тоже бывают.
Катушка зажигания
5) Если искра есть, но двигатель не запускается, снимите крышку воздушного фильтра.
Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Без крышки воздушного фильтра, завелась — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха, фильтр залит маслом.
6) не заводится — снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору от карбюратора. Крутим стартер — должен быть бензин. Не брызгает? Или бензонасос вышел из строя, или топливо из бака не является топливом, если оно конечно есть.
7) Если при вращении стартера разбрызгивается бензин, открутите топливопровод топливопровода от карбюратора. Выстрелите пальцем в ответ и погрузите рот в кормушку. Воздух проходит в поплавковую камеру? Если так, значит и бензин тоже проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Есть ли воздух в поплавковой камере? Проверьте сетчатый фильтр карбюратора. Открутите, почистите. Не помогло? — Возможно, игольчатый клапан Zalip. Следуйте стороной карбюратора к гаечному ключу или залейте в питающее отверстие сжатым воздухом.
9) Если все-таки не получается продуть воздух в поплавковую камеру — снимаем крышку карбюратора. Мы в руки и снова пытаемся взорвать. Не проходит воздух — поменяйте игольчатый клапан.
10) Если воздух проходит при снятии крышки, а топливные жиклеры не забиты на карбюратор, то топливный жиклер.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Смотреть залито бензином или нет? Если они залиты, необходимо просушить. Включаем газовую плиту и держим плоскогубцы, капая свечу на огонь. Если свечи еще засохли — можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Вы можете сломать карбюратор образовавшимся разрежением, и двигатель заведется.
Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев.Однако в случае сложных проблем ремень ГРМ не на несколько зубцов, плохая или отсутствующая компрессия в двигателе, карбюратор не регулируется) всего на сотню.
Почему не заводится машина? ВАЗ 2109 хватается за карбюратор.
Любимый старый Жигуленок часто дает проблемы, отказывается заводиться, глохнет ли у него двигатель в самый неподходящий момент? Знакомая ситуация. Давайте сначала рассмотрим проблему с теоретической точки зрения. Для работы любого ДВС требуется наличие 3-х факторов — воздуха, топлива и искры, воспламеняющей всасываемую в цилиндры топливно-воздушную смесь.
Несколько практических советов для опытных автомобилистов:
- Для начала, включив зажигание, определяем, крутится ли стартер. Если нет, то и ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок соленоидного реле.
- После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
- Далее уже не справиться.Находим помощника для прокрутки стартера ключом зажигания и, открутив любую свечу с необходимыми мерами предосторожности, протыкаем ее в высоковольтный провод и замыкаем на массу, удерживая в сантиметре от цели. Есть искра — отличная. Карбюратор 2109 не запускается, стартер зажигает искру. Таким же методом проверяем наличие искры на центральном проводе и если есть, то все нормально.
- Отсутствие искры в первом случае означает однозначную замену переключателя, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).
Отсутствие воздуха и засорение фильтров
2109 не заводится карбюратор, искра есть бензин. Зимой наличие бензина не означает, что он попадает в карбюратор, так как вода может замерзнуть. Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, в противном случае, соответственно, не замерзает и поступает топливо. Также неисправен топливный насос, фильтр тонкой очистки, треснувшие шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на чистоту и пробуем завести.
Двигатель без крышки. Если заводится, значит доступа воздуха к карбюратору нет (фильтр забит и / или залит маслом). Если эффекта нет, то продолжаем проверку. Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или игольчатый клапан заклинивает. После неэффективной продувки сжатым воздухом необходимо продуть его со снятой крышкой карбюратора и, если снова нет эффекта, то игольчатый клапан необходимо заменить.Также можно проверить и продуть жиклер, предварительно открутив его (нужно очень осторожно повернуть обратно, чтобы не «выдергивать»). Так же есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону.
Свечи зажигания неисправны
Если все в порядке, то переходите к следующему этапу проверки, а именно свечам. Все откручиваем и осматриваем на предмет нагара и / или остатков топлива.Если таковые имеются, то необходимо поджигать их плоскогубцами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.
Неисправность взрывоопасных проводов
Проверяем провода, так как они тоже могут вызывать неисправности. Если с внутренней стороны крышки трамблера контакты потрескались и обгорели, то ее нужно заменить. Сняв ползунок, проверив, что барабан не касается датчика Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.
Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов тоже может привести к тому, что автомобиль не заведется):
- Первый (он отмечен на крышке) идет с крайнего слева и тоже первый цилиндр.
- Далее, если смотреть по часовой стрелке, следует второй цилиндр, а затем четвертый.
- Крайний правый провод идет от третьего цилиндра.
Под крышкой находится резиновый ремень ГРМ.Если зубцы (один из них) стерлись, а тем более, если есть разрыв на самом ремне, то нужна замена.
Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:
Альтернативные способы завести машину
Если после одной из вышеперечисленных операций машина заводится, то радуйтесь, что вы справились с поломкой самостоятельно. Если все остальное не помогло, то нужно сдавать машину в ремонт. Но до автосервиса все же добраться, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна.Современной иномарке без АКБ некуда, а вот Жигули, если их заводить с «толкателя» или толкать под горку, могут ехать сколько угодно (главное не глушить двигатель).
Процесс выглядит так:
- Зажигание включено.
- Толкаем машину так, чтобы она развивала скорость не менее 5 км / ч.
- Выжимается сцепление и включается третья передача (поедет конечно любая передача, но для «холодного» старта лучше всего третья).
- Сцепление отпускается и когда за счет инерции ВАЗа его колени вращаются, машина обязательно заводится. После выжимания сцепления и выключения третьей передачи.
Пуск и работа двигателя ВАЗ-2109 контролируется электронной системой. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. Если какой-либо датчик выходит из строя, форсунка либо не запускается, либо работает некорректно.
ВАЗ-2109 не заводится — что делать?
В общем случае диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но из-за особенностей системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.
Чаще всего зимой не заводится форсунка «девятка». В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.
Помогает и такой «популярный» способ, как подача воздуха к фильтру мотора через фен.В этом случае в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.
Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола — свечи должны будут просохнуть, и машина заведется. Если это не помогает, то откручиваем свечи и проверяем наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.
Проверка форсунок и ремня ГРМ
При появлении искры и ее ярко-голубоватом цвете проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера. Топливо следует разбрызгивать из сопла равномерным конусообразным «факелом». Если вместо этого форсунка проливает или брызгает бензином, значит, она забита.
Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов.Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно проворачивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.
Диагностика неисправности датчика
Рассмотрите отклонения в работе двигателя и соответствующие возможные причины … Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (MAF) — даст завышение показаний контроллера на 15-25% на малых оборотах.Если произошел перерасход топлива или снизилась реакция дроссельной заслонки двигателя, датчик массового расхода воздуха дает заниженные показания.
Рывки и провалы при переходе с холостого хода на рабочих даже в случае незначительных нагрузок — это означает, что нарушена работа датчика, считывающего положение дроссельной заслонки … Затрудненный запуск прогретого двигателя или небольшой избыток топлива — отказал (охлаждающая жидкость).
Двигатель плохо набирает обороты и не развивает необходимой мощности или большой перерасход топлива — вышел из строя датчик детонации или от него оборвался провод.При заметном перерасходе топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.
Незначительное уменьшение отклика дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз.Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.
Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.
Не очень приятные ощущения возникают, когда двигатель автомобиля не заводится. Особенно в тот момент, когда куда-то спешишь, а моторчик не работает.Причем причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109 не заводится. Ведь часто бывает, что двигатель не запускается по причине, лежащей на самой поверхности. И найти его намного сложнее, чем серьезную поломку.
Простейшие неисправности и методы их устранения
В первую очередь, конечно, стоит поговорить о системе безопасности.Дело в том, что при постановке на охрану блокируется двигатель. И пока не будет отключена сигнализация, двигатель не запустится. Не исключено, что стартер раскрутится, но искра на свечи зажигания не поступит. Сразу обратите внимание на светодиодный индикатор, сигнализирующий о срабатывании сигнализации.
Автомобилисты нередко устанавливают секретные кнопки самостоятельно. Покупая машину, обязательно поинтересуйтесь у хозяина, есть ли в машине. Потому что при уборке салона или ремонте его можно случайно зацепить.Эта противоугонная система очень проста. Один вывод переключателя подключен к массе, а другой к сигнальному проводу датчика Холла. Симптомы такие же, как при включенной тревоге. Мотор крутится, но искры нет. Выход из ситуации — отсоединить провод идущий к тахометру в блоке над вакуумным усилителем тормозов.
Еще одна банальная неисправность — это поломка самого датчика Холла. Симптомы такие же, как и в двух предыдущих случаях.Правда, иногда при частичном выходе из строя иногда может проскочить искра и двигатель сделает несколько «чиханий». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Часто бывает просто обрыв провода. Поэтому при поломке в дороге лучший выход — заизолировать провод и подъехать к месту ремонта.
Серьезная поломка
И тут стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как все клапаны открыты.Немедленно проверьте ремень, чтобы убедиться, что он на месте. И иногда бывает, что передняя его часть цела, а вот задняя, проходящая по ролику и помпе, порвана. Снимите защиту и проверьте целостность. Без замены ремня, конечно, не обойтись, поэтому в наличии всегда должен быть один, хоть немного «живой».
Если двигатель не запускается, а стартер быстро раскручивает, не зацепляясь за коронку маховика, то можно сделать вывод о износе зубьев. Попробуйте использовать третью скорость, чтобы толкнуть машину на 30 сантиметров вперед.Коленвал немного повернет и напротив стартера будет целый участок венца. Если его износ слишком велик, то заводить придется только с буксира.
Неисправность стартера и окисление отрицательного провода также могут препятствовать запуску двигателя. В случае со стартером наиболее популярных поломок две — бендикс, а точнее обгонная муфта, и щетки. Проверить обгонную муфту очень просто, достаточно крутить шестеренку в обе стороны.В одном он должен вращаться свободно, а в другом — не вращаться.
В условиях мороза многие водители сталкиваются с невозможностью эксплуатации автомобиля ВАЗ-2109. Запуск двигателя в теплое и холодное время года имеет свои особенности. За исключением полной неисправности двигателя, незначительные изменения происходят при низких температурах. При этом есть два типа двигателей — инжекторный и карбюраторный, свойства которых урезаны. Причины трудностей при запуске того или иного двигателя можно выяснить, но следует понимать их свойства.
Различают инжекторные и карбюраторные двигатели. Какой из них лучше всего работает в холодное время года? Конечно, инъекция. В старых моделях автомобилей устанавливают карбюратор, а в новых уже давно используется инжектор. Тем не менее, производительность карбюратора позволяет не заменять его на инжектор.
В карбюраторе отрегулируйте пусковое устройство. У запуска такого двигателя в мороз есть конкретный план — про сложный простыми словами:
Открыть капот и с помощью бензонасоса накачать топливо в карбюратор;
Попробуйте на несколько секунд включить дальний свет фар;
Выжать пару раз сцепление;
Затем — педаль газа и подождать примерно 15 секунд;
Вытяните рукоятку воздушной заслонки.
По каким причинам не запускается карбюратор на морозе
Карбюратор нуждается в чистке. Машина может остановиться без всасывания.
Кондиционер двигателя при минусовых температурах. Из-за изменения температуры на кулачках в распределителе появляется влага; при запуске двигателя распределитель не выдает мощность, которая должна идти на свечи для распределения горючей смеси.
Замерзание электролита в АКБ.
Масло моторное.
Прежде чем выяснять причину, обычно проверяют систему зажигания.
Отдельное слово о моторном масле … Масло должно не только подходить для двигателя, но и соответствовать определенным температурно-климатическим условиям. Минеральное масло быстрее замерзает в холодную погоду, поэтому его не рекомендуется использовать при минусовых температурах. Есть типы масел, такие как синтетические и полусинтетические.
Полусинтетическое масло дешевле, поэтому его часто боятся использовать, не надеясь на положительные характеристики.Если речь идет о зиме, то полусинтетическое масло идеально подходит для таких условий. Снижает вязкость металлических деталей, движущихся в холодную погоду.
Система впрыска имеет собственный электронный блок, который управляет двигателем. Ручная регулировка отсутствует, все управление находится в контроллере. Этим инжекторный двигатель отличается от карбюраторного. Однако есть и отрицательная особенность модернизированного двигателя, так как именно в морозы бензин может заливать свечи.
Если все в порядке, но машина снова глохнет, пора прогреть впускной коллектор горячей водой. Этот метод используют практически все водители.
Недостаточная интенсивность при проворачивании двигателя стартером также может привести к невозможности его запуска.
Итак, выделим причины, по которым инжекторный двигатель не запускается:
Недостаточная интенсивность прокрутки мотора.
Проблема с затопленной свечой.
Неисправность.
ВАЗ-2109 имеет 8-клапанную систему. Многие спорят о свойствах 8-клапанных и 16-клапанных моторов. Одни считают, что 8 клапанов — это устройства прошлого века, другие находят все больше и больше недостатков в новом решении 16-клапанного двигателя. Дело в том, что двигателя, который в автомобиле ВАЗ-2109 имеет 16 клапанов, в оригинале не существует. Его действительно можно переделать самостоятельно, но машина создавалась с 8-клапанным двигателем. Это влияет на всю систему двигателя.
Если карбюраторный двигатель действительно можно отремонтировать в домашних условиях, то ремонт инжекторного двигателя под силу только специалистам, имеющим определенное оборудование. В ситуациях, когда карбюратор или форсунка плохо заводятся, владелец должен быть уверен в рабочих функциях двигателя, и только потом искать решения, опираясь на основную проблему низкой температуры.
> В статье «» мы подробно разобрали причины, по которым на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не заводится карбюратор … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжекторных ВАЗ 2108 2109 21099, когда их железный конь перестает заводиться. Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить на инжектор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Незнание, во что смотреть и в каком порядке, ситуация, когда инжекторный двигатель не запускается, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, приступим, если форсунка ВАЗ 2108 2109 21099 не заводится, то здесь работает старое правило: «Либо греть нечего, либо зажигать нечего.То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1) Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер. Если искра проскальзывает на свече зажигания, значит проблема в системе подачи топлива.
Однако нужно помнить, что если скрученная свеча мокрая, и есть искра, обязательно проверьте метки.
Марка на шестерне распредвала ВАЗ 2109
Марка маховика ВАЗ 2109
Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной могут быть: датчик положения коленчатого вала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Подскажу одну важную деталь, от которой вам сразу станет легче: не заводится двигатель ВАЗ 2109 из-за неисправности одного единственного датчика — ДПКВ.Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить.Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно возрасти; при снятии металла выходное напряжение ДПКВ должно быть близким к нулю.
Если ДПКВ неисправен, меняем его и пробуем запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может либо отвалиться, либо прокрутиться.
Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ
Соответственно ДПКВ не работает при вращении коленчатого вала и ЭБУ не дает команду на искру на свечи зажигания. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутится и исправно работает. Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания.Также необходимо проверить разъем на модуле зажигания на предмет целостности. По возможности можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, подается ли топливо в форсунки:
2a) Перекачивает ли топливный насос?
У ВАЗ 2109 с инжекторным электронасосом
Топливный насос ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из патрубков подачи топлива, поставить под них тару и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.
Фильтр топливный ВАЗ 2109
Опять же, засорен фильтр или нет, можно понять с помощью манометра, подключенного к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.
Грязные форсунки инжекторного двигателя
При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может возникнуть затруднение с запуском двигателя форсунки ВАЗ 2108 2109 21099 в морозных условиях.Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналы об открытии от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. В этом случае нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не соскользнул, нужно снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече не образуется искра. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе. Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Откиньте чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскользнул, и машина не заводится. Откинул датчик температуры, и он завелся.Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель авто. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, то выхлопные газы будет сложно отводить и двигатель либо вообще не запустится, либо заглохнет.Чтобы устранить этот момент, достаточно ослабить зажим между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.
Описанные выше проблемы являются наиболее частыми причинами того, что двигатель форсунки ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых может помочь только СТО.
