Виды розеток

На сегодняшний день существуют многочисленные виды розеток, которые применяются повсеместно и служат для разъемного подключения потребителей электроэнергии к сети.

Несмотря на кажущуюся простоту этих устройств, они выполняют целый ряд очень ответственных функций, к основным из которых относятся:

1. Обеспечение надежного контакта между вилкой электроприбора и разъемом бытовой электросети при допустимом токе.
2. Защита от случайного или намеренного прикосновения к токоведущим частям руками или посторонними предметами. Особенно важно обеспечить такую защиту в помещениях, где доступ к розеткам имеют маленькие дети.
3. Обеспечение надежной изоляции токоведущих частей друг от друга и от корпуса электроприбора.
4. Исключение возможности неправильного подключения потребителя к сети (поляризованная вилка). Это свойство особенно актуально для тех электроприборов, в которых используются однополюсные выключатели.
5. Подключение защитного заземления. Такая функция возложена на большинство моделей современных розеток, имеющих, помимо контактов для нулевого и фазного проводов, еще и контакт, к которому подключается контур заземления. Это, конечно, обеспечивает дополнительную защиту людей от поражения электрическим током, однако в большинстве многоквартирных зданий советской постройки заземляющий провод отсутствует.
6. Защита от подключения к электрической сети приборов, которые не рассчитаны на ее напряжение (так называемая «защита от дурака»).
7. Обеспечение пожарной безопасности в случае аварийных ситуаций в работе электрической проводки.

Кроме того, материал корпуса и способ установки электрической розетки должны максимально соответствовать общему дизайну помещения и личным предпочтениям хозяина квартиры.

Большое количество требований различного характера, которые предъявляются к этим устройствам, вынуждают производителей предлагать на рынке чрезвычайно широкий их модельный ряд. На сегодняшний день в магазинах электротоваров и строительных супермаркетах можно найти самые современные розетки различного функционального назначения и внешнего вида. В таких условиях бывает достаточно сложно определиться с выбором оптимальной по цене и качеству модели. Чтобы максимально упростить эту задачу, необходимо хотя бы в общих чертах представлять себе особенности конструктивного исполнения и классификации современных электрических розеток.

Конструкция электрических розеток

Почти все современные модели этих устройств изготовлены по модульному принципу. Это значит, что рабочая часть у них одинакова, а декоративные накладки могут быть без усилий заменены на те, которые более соответствуют вкусам пользователей. Кроме того, модульные розетки могут использоваться для компактного размещения разъемов, которые применяются для подключения различных устройств: бытовых электроприборов, телевизионной антенны, стационарного телефона и т. д.

Главными элементами любого штепсельного соединения являются электрические контакты, от материала и качества их изготовления зависит надежность и длительность эксплуатации устройства. В любой розетке присутствуют два вида контактов: гнезда, в которые вставляются штыри электрической вилки, а также контакты с зажимами винтового или клавишного типа, предназначенные для подсоединения проводов бытовой электросети.

Для изготовления декоративных внешних деталей применяют специальные пластмассы, которые отличаются высокими электроизоляционными свойствами, негорючестью и эстетической привлекательностью.

Материалом корпуса рабочей части служит высокопрочный пластик. Отечественные производители до сих пор выпускают розетки с керамической рабочей частью, что давно не делается в странах Западной Европы. Фарфор является очень хрупким материалом, поэтому стоит несколько раз подумать, прежде чем покупать такое устройство для своей квартиры.

Для обеспечения максимально качественного электрического соединения приемные гнезда оборудованы подпружиненными контактами, диаметр которых меньше, чем диаметр каждого из штырей вилки. Этим обеспечивается плотное их соединение и надежный электрический контакт.

Классификация штепсельных розеток

Поскольку государственные стандарты разных стран предусматривают различные параметры электрической сети и требования к устройству электроустановок, то вполне естественно, что существует большое количество самых различных электрических розеток, отличия которых состоят в значении их номинального напряжения и тока, количестве штырей, габаритных размерах, способах поляризации и т. д.

В нашей стране, а также во многих европейских и азиатских странах используется электроэнергия напряжением 230 В и частотой 50 Гц. Поэтому есть смысл рассматривать только те розетки, которые применяются в таких электросетях.

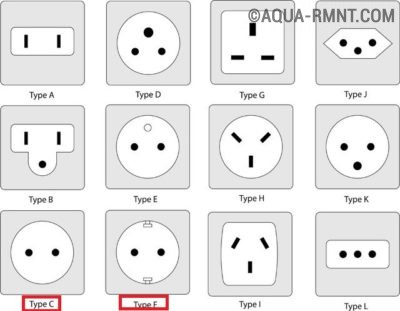

Согласно международной классификации, розетки, которые могут применяться в нашей стране, принадлежат к двум типам:

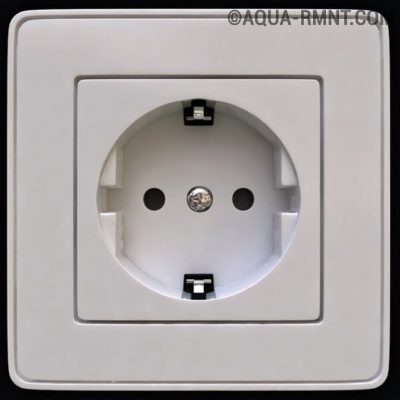

1. Тип F или CEE 7/4 «Schuko» с заземлением (по ГОСТ 7396.1-89 относится к типу С2).
2. Тип С без заземления. (по ГОСТ 7396.1-89 относится к типу С1-а).

Различают следующие типы розеток

• По способу крепления к стене: для использования в проводке открытого или скрытого типа. В отдельную группу можно выделить переносные розетки.

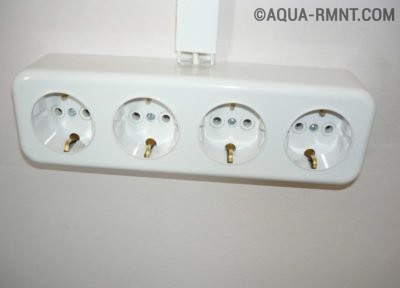

Различают накладные и встроенные (плоские) розетки. Как правило, накладные модели применяются при монтаже открытой проводки. Главным их преимуществом является предельная простота установки. Для того чтобы установить такое устройство нет необходимости высверливать отверстие для подрозетника, а достаточно всего лишь закрепить на стене колодку при помощи двух шурупов. В деревянных домах такой вариант монтажа является едва ли не единственным, поскольку он полностью соответствует требованиям правил пожарной безопасности.

Накладные розетки также могут применяться в качестве временных устройств в тех случаях, когда необходимо быстро заменить неисправную или установить новую точку подключения электроприборов к сети, а значительные по объему ремонтные работы выполнять нецелесообразно.

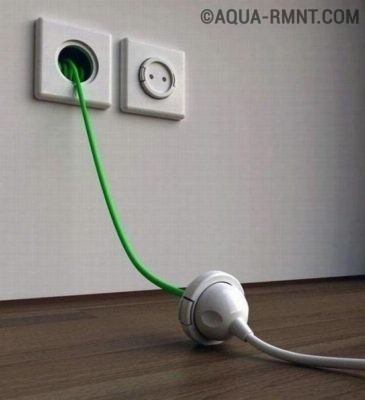

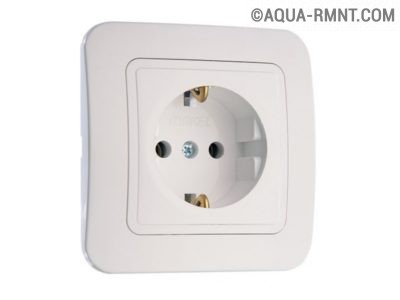

К достоинствам встроенных моделей розеток относится их более привлекательный, чем у накладных аналогов, внешний вид, а также надежность крепления и высокая степень защиты от поражения электрическим током. Такая защита достигается тем, что все токоведущие части расположены в глубине стены, декоративная часть практически не выступает за ее пределы, что надежно защищает устройство от различных, в том числе и непреднамеренных, механических воздействий.

• По величине тока.

Почти все современные электрические розетки рассчитаны на токи 6, 10 и 16 А. Это значительно больше, чем показатели старых советских моделей, номинальный ток которых был равен 6,3 А.

Для подключения особенно мощных потребителей, таких как варочные поверхности, кондиционеры или бойлеры, следует применять специальные устройства, отличающиеся повышенной устойчивостью к действию больших токов. Кроме того, все они в обязательном порядке имеют контакт для подключения защитного заземления. Впрочем, такое оборудование, как правило, устанавливается стационарно и не подлежит перемещению по квартире. Поэтому во многих случаях для повышения надежности электрических соединений при подключении мощных потребителей вообще не используются розетки. Провод, по которому осуществляется питание электроприбора, выводится непосредственно на электрический щиток при вводе в квартиру и подключается к нему через отдельный автоматический выключатель соответствующей мощности.

Для того чтобы определить допустимую мощность потребителя, который может быть подключен к электросети через розетку, необходимо перемножить значения максимального тока и напряжения сети.

Таким образом:

P = U*Imax = 220*10 = 2200 ВТ, или P = U*Imax = 220*16 = 3520 ВТ.

Здесь нужно заметить, что при использовании большинства моделей разветвителей, общая допустимая мощность подключаемых к розетке электроприборов существенно снижается. Это происходит, во-первых, из-за появления дополнительного разъемного соединения, а во-вторых, из-за низкого качества контактов большинства тройников и удлинителей.

• По наличию защитного заземления. Различают розетки, имеющие в своем составе контакт для подключения заземляющего провода, а также те, которые этого контакта не имеют.

Модели с заземлением, несомненно, являются более безопасными, если есть возможность правильно подключить такое устройство. В противном случае никакой разницы между этими двумя видами нет. А если заземляющий провод подключен неправильно, то опасность поражения электрическим током возрастает многократно.

В старых многоквартирных домах электрическая проводка предусматривает наличие всего двух проводов: нулевого и фазного. Нулевой провод связан с нейтральной точкой трехфазной электрической сети, фазы которой соединены по схеме «звезда» (только такое соединение используется для питания жилых зданий). Кроме того, нулевой провод должен быть качественно заземлен. В нормальных условиях работы (то есть если в сети отсутствуют какие-либо аварии и нагрузка на каждую фазу примерно одинакова) ток через нейтральный провод трехфазной системы не протекает и напряжение на нем относительно земли равно нулю.

В случае возникновения аварий (сильный перекос фаз, обрыв или короткое замыкание) могут возникать ситуации, когда на нулевом проводе появится определенный потенциал по отношению к земле.

Если корпус электроприбора, к примеру, стиральной машинки, «заземлен» на нулевой провод через розетку, то возникает риск поражения людей электрическим током. Чтобы предотвратить это явление лучше всего сделать отдельное заземление специально выведенным проводом, однако в высотных домах выполнить это достаточно сложно.

Дополнительные аксессуары и функции электрических розеток

Для обеспечения более высокой надежности, защищенности в условиях негативного воздействия окружающей среды или просто для создания удобства в эксплуатации некоторые виды розеток оснащаются дополнительными аксессуарами или набором функций.

С защитой от детей

Имеют в своем составе специальные шторки, которые закрывают электрические контакты и могут быть убраны только при подключении к розетке провода со стандартной вилкой.

С защитой от пыли или повышенной влажности

Оснащаются специальными крышками, которые надежно защищают контакты от воздействия внешней среды в период, когда устройство не используется. Защищенные розетки предназначены для установки на улице или в помещениях с повышенной влажностью, например, в ванных комнатах.

С подсветкой

В корпус таких устройств встроены специальные светодиодные маячки, которые позволяют легко найти место для подключения электроприбора в темноте, кроме того, огни этих светодиодов позволяют легче ориентироваться в темной комнате и могут создавать дополнительный уют вместо ночника.

С выключателем

Достаточно экзотический вариант, в нашей стране он мало распространен. Выключатель на такой розетке служит для надежного изолирования потребителя от электрической сети без извлечения вилки из разъема. Это создает дополнительные удобства при эксплуатации электроприборов и значительно повышает срок службы розетки, которая рассчитана на определенное число подключений и отключений от нее штепсельной вилки (как правило, от 3 до 5 тысяч циклов).

Со встроенным устройством защитного отключения

Такие устройства могут стать чрезвычайно полезными в том случае, если не удается качественно заземлить корпус мощного электропотребителя, например, стиральной машины. Собственно говоря, существует два основных вида защиты от поражения электрическим током: защитное заземление и защитное отключение. Суть первого состоит в том, что при замыкании фазы на корпус электроприбора, ток по пути наименьшего сопротивления уходит в землю по специально предназначенному для этого проводу. Устройство защитного отключения, установленное в розетке, срабатывает при появлении тока утечки из-за повреждения изоляции, а также при возникновении короткого замыкания.

С таймером

Применение таких устройств позволяет не задумываться о том, все ли потребители отключены от сети. Таймер автоматически даст команду автоматике на отключение по истечении установленного времени.

Таким образом, если не обращать внимания на многочисленные типы электрических розеток, которые предназначены для использования в системах электроснабжения зарубежных стран, то выбрать подходящее устройство для установки в своей квартире не так уж и сложно.

Первое и главное требование – это соответствие максимально допустимого тока розетки мощности подключаемых к ней потребителей, а также качество всех элементов, которые входят в ее конструкцию. Если эти свойства удовлетворяют необходимым требованиям, стоит обратить внимание на условия эксплуатации устройства: наличие большого количества пыли или влаги (при установке его в ванной комнате, на улице или в ремонтной мастерской), доступность розетки для детей и, наконец, ее внешний вид, а также соответствие интерьеру помещения.

краткий обзор изделий, их характеристики

Электророзетка является неотъемлемой частью общей системы, проводящей ток. Подобные устройства во множественном количестве присутствуют в любом жилом помещении, на производственных предприятиях, нередко они монтируются и на улицах. Виды розеток представлены большим ассортиментом. Сделать правильный выбор помогут рекомендации, некоторые нюансы.

Конструктивные особенности

Чтобы понять, из чего состоит розетка, необходимо рассмотреть ее устройство. У конструкции имеется лицевая панель из пластика, диэлектрическое основание из керамики (дорогостоящая и хрупкая) или термоустойчивого пластика (более доступный по цене и прочный вариант), разъемы и контакты для подсоединения вилочных штепселей. Что касается контактов, их количество и форма зависят от разновидности, устройства розетки (предназначение для трех- или однофазной сети, наличие или отсутствие заземления) и от страны-производителя. Составной частью электророзеток выступают контакты,

которые производятся из следующих материалов:

• луженой латуни — для условий с повышенной влажностью;
• латуни — применение в зданиях с нормальной влажностью;
• бронзы — универсальные варианты.

Самыми капризными считаются белые контакты из латуни, лишенные напыления. При регулярном воздействии влаги происходит их окисление, что приводит к ухудшению качества. Устраняется такой недостаток с помощью специальных пружинящих лепестков, поддерживающих контактирующие пластины.

Луженая латунь отличается матовым белым оттенком, дольше удерживает форму, хорошо пружинит, имеет защитное покрытие. Подобные контакты присутствуют в розетках, которые часто монтируются на улице.

Розетки, дополненные элементами из бронзы, эксплуатируются реже всех, отличительная особенность — высокая стоимость. Такие изделия имеют матовый желтый цвет. Основная характеристика бронзовых изделий заключается в создании качественного контакта в течение длительного времени, они хорошо пружинят.

Создание заземления

Контакты в розетках бывают не только фазными, но и заземляющими. Последние нужны для подключения следующих устройств:

• техника с высокими требованиями относительно электропитания;
• мощные специализированные агрегаты;
• оборудование, в ходе работы которого происходит контакт с водой (стиральные, посудомоечные машины).

Много розеток с заземлением монтируется именно на уличных территориях, в зданиях, не защищенных от влажной среды. Эти требования прописаны в действующих правилах по электробезопасности.

Что касается электророзеток, лишенных заземления, их применение допустимо только в пределах сухого помещения. Они предназначены для подключения к электросети простых приборов: конвекторы, маломощные обогреватели, настольные лампы и пр. Такие устройства отличаются меньшей глубиной, что делает более простым их монтаж, более доступной стоимость. В любом случае сложная техника с высокими требованиями к качеству питания (например, компьютер) должна работать только через розетки с заземлением. Так обеспечивается отведение статики, негативно сказывающейся на электронике, защита от поражения током.

Правильное подключение проводов

Присоединение к контактным пластинам осуществляется через безвинтовые зажимы, винты. Чтобы не использовать отвертку, рекомендуется применить во время монтажа прижимные контакты. Что касается винтовых соединений для электророзеток, они подразделены на два типа:

1. Крепление только с прямым концом.
2. Крепеж через петлеобразный провод. В этом случае создается большая контактная площадь для соприкосновения с проводником.

В первом случае процесс работы заключается во вставке подготовленного провода в контакт с последующей затяжкой винта удобным способом. Что касается второго типа розеток, понадобится дополнительное время для создания петли с помощью круглогубцев. Винты при этом демонтируются полностью, так как необходимо надеть петельку, скрутить узел. В ходе эксплуатации розеток их контакты нагреваются и остывают, результатом чего выступает ослабление винтового элемента. Специалисты рекомендуют регулярно подтягивать такие детали.

Среди многих видов розеток электрических спросом пользуются те из них, что оснащены прижимной фиксацией и отличаются максимально быстрым монтажом. Зачищенный провод размещается до упора в гнезде, оснащенном плоскопружинным зажимом. Пружина упругая, она поддерживает контакт в хорошем состоянии.

Жилые помещения оснащаются блочными, объединенными розетками. Такие детали подсоединяются за счет пожильного ввода проводов. Перемычки выполняются из отдельных отверстий.

Электророзетки и их классификация

Розетка — несложное в исполнении и применении устройство, которое представлено рядом разновидностей. Они отличны по форме, исходным материалам, методу монтажа. Некоторые модели, имеющие отличительные особенности, соединяются в блоки, дополняются выключателями.

Эти электроустановочные приспособления различаются по напряжению, которое по ним будет подаваться к бытовой технике. Отмечается отличие по току, который будет проходить через них весь эксплуатационный период. В зависимости от напряжения розетки разделяются на варианты для подведения в такие сети:

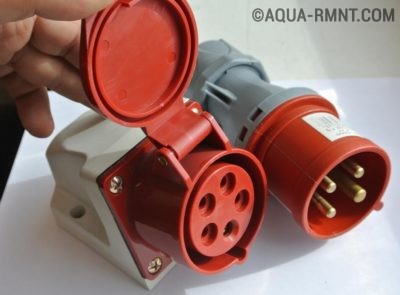

• трехфазные сети с выходом 380 В;
• наиболее популярные для России однофазные сети, поддерживающие напряжение в 220 В, 240 В;
• электросети однофазного типа, выдающие от 100 до 127 В, что является обычными стандартами для США, Японии.

Те розетки, что предназначены для сетей с 220 В, в свою очередь разделены по выдаче тока разной величины, Например, обычные устройства поддерживают 10−16 А. Для обеспечения работы бытовых приборов с повышенной мощностью (электродуховки, варочные поверхности, объемные бойлеры) понадобятся электророзетки с пропускной возможностью тока в 32 А, отличающиеся большими размерами, материалами, проявляющими устойчивость к нагреву.

Различие по способу монтажа

Чтобы понять, какие бывают розетки электрические еще, стоит рассмотреть, помимо строения, методы их установки. Изделия бывают открытого и скрытого типа, часто их еще называют накладными или наружными, встраиваемыми или внутренними. В последнем случае под электророзетку подбирается специальное отверстие на рабочей поверхности. По завершении работы лицевая панель описываемых приспособлений располагается вровень со стеной либо незначительно выступает из нее.

Если рассматривать накладную или наружную электророзетку, она устанавливается на диэлектрическую подложку или непосредственно на негорючую поверхность. Такие устройства в настоящее время чаще встречаются в ретро-проводках из-за особенного внешнего вида, бытовках, технических комнатах.

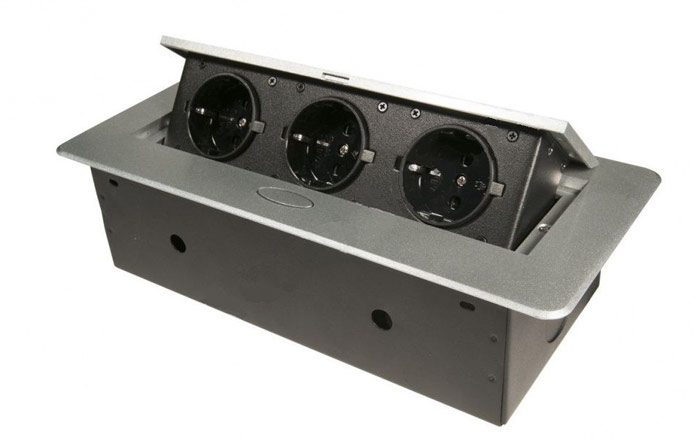

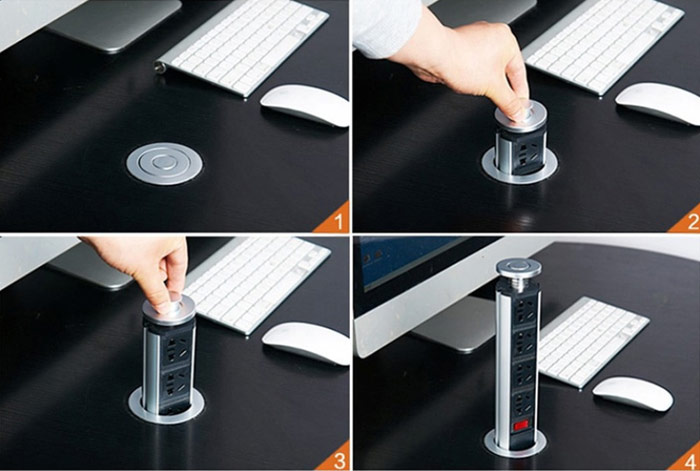

Популярностью пользуются устройства выдвижного типа, которые очень удобно использовать в ванных комнатах, на кухнях с повышенной влажностью.

Они встраиваются в напольное покрытие, столешницу, боковину мебели, дно навесного шкафа. Такие розетки функциональны и удобны в применении, легко маскируются от посторонних глаз.

Степень защиты по IP

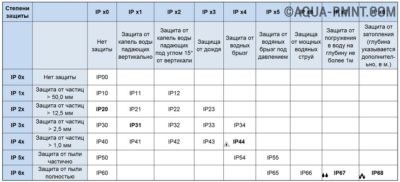

Электророзетки отличаются по международным кодам, или IP. Они определяют защитную степень изделия от пыли, влаги. В зависимости от особенностей эксплуатационной сферы изделия помещаются в различные корпуса.

Самые распространенные виды:

1. С показателем защиты в IP 20 — рассчитаны для комнат со стандартными рабочими условиями, обязательно наличие отопления в холодное время.
2. Розетки типа IP 21, IP22 рассчитаны на неотапливаемые помещения, уличные условия.
3. Влагозащищенные изделия с защитным классом IP43, IP44 — работа в среде с повышенной влажностью.
4. Розетки IP 54, IP 55 устанавливаются под открытым небом.

Устройства для улицы часто дополняются специальными крышками, преграждающими скопление большого количества пыли, влаги. Их разрешено использовать в банях, бассейнах.

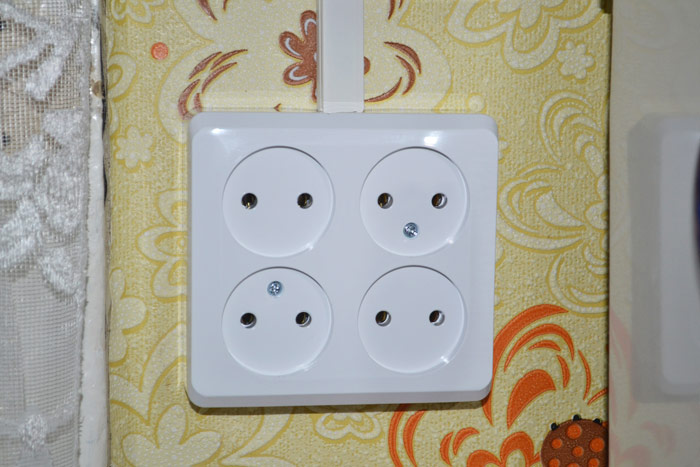

Отличие по гнездам в общем корпусе

Блок одновременно может содержать несколько приборов, все зависит от числа розеточных гнезд. В таких корпусах часто располагаются специальные розетки, выключатели для USB, интернет-кабелей. Популярными в быту являются тройные, сдвоенные и одинарные описываемые приспособления. Что касается современных новостроек, в них обычно используются блоки, состоящие из одиночных розеток внутреннего типа. Подрозетники могут быть круглыми, чаще используются универсальные прямоугольные модели.

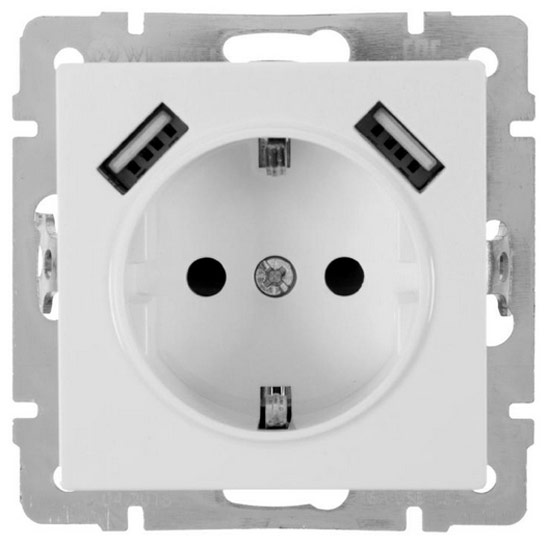

Существуют электророзетки, отличающиеся дополнительными возможностями. Их можно встретить в любом офисе, жилом доме, востребованы они также в отдельно расположенных хозпостройках.

Функция по контролю питания

Капитальный ремонт, прокладка новых электросетей часто выполняется с помощью УЗО, защитных автоматов, нередко на практике задействуются стабилизаторы. Однако существует масса жилищ, иных помещений, проводка в которых насчитывает не один десяток лет. Она может быть во вполне рабочем состоянии, но защитную, контрольную роль выполняют элементарные пробки, установленные на входе в помещение. Хотя бы самые дорогостоящие приборы нуждаются в таком случае в безопасности. Решить проблему поможет:

1. Электророзетка, оснащенная УЗО. Работа мощных бытовых приборов обеспечивается через специально выделенные линии с автоматами защиты. В случае утечки тока (контакт человека с оголенным проводом, находящимся под напряжением, пробой изоляции) срабатывает защитная функция, и аппарат отключает подаваемое питание.
2. Розетка, функционирующая под защитой от высокого напряжения, будет уместной при отсутствии локального, общего стабилизатора. Она защитит от перенапряжения технику, нуждающуюся в качественном электропитании. Когда превышается пороговый предел напряжения, питание попросту прекращается.

Эксплуатация с повышенным удобством

«Продвинутые» розетки помогают справляться с разными проблемами, так как обладают дополнительными возможностями. Очень удобный вариант с таймером. Любое устройство включается на определенное время, отключается в подходящий момент. Стоит отметить, что такие приспособления оснащаются электронными или механическими таймерами. В первом случае присутствует дополнительная возможность установить график и частоту отключений, включений бытовой техники.

Существуют розетки, дополненные удлинителями, которые часто задействуются в жилых помещениях, офисах. Такие конструкции отличаются невероятным удобством, отдельные функциональные части всегда находятся вместе, решая проблему хранения. Шнур наматывается на замаскированный в стене или мебельной поверхности барабан, розетка при этом задействуется привычным способом. Провод разматывается и сматывается за считанные секунды. Более того, некоторые модели комплектуются дополнительно тройником, то есть одна розетка закреплена в стене, а две остальные свободно перемещаются вместе со шнуром.

Надежная защита от детей

Подобные устройства разделены на два типа. Одни розетки дополняются специальными шторками, закрывающими отверстия под вилку. Они отворяются только при одновременном нажатии на две половинки, что будет трудно выполнить малышу. Второй вариант представлен электророзетками, у которых шторки являются поворотными. Для соединения вилки с таким приспособлением необходимо ее штырями поддеть защитные механизмы и прокрутить их под определенным углом. Контактные отверстия откроются только в таком случае.

Розетки — многофункциональные изделия, без которых сложно назвать какое-либо помещение, жилье, офис адаптированными для использования бытовой техники. Зная простые правила их выбора, обычный человек без усилий приобретет требующийся аксессуар для собственных нужд.

Виды электрических розеток — Статьи по электромонтажу своими руками

Розетки есть в каждом доме: с их помощью подключают электрические приборы в сеть. Они являются частью штепсельного соединения, для которого также необходима вилка. Среди вилок выделяют различные виды, розеток электрических существует не меньше. Внешне все они похожи между собой, оттого трудно разобраться в выборе. Рассмотрим разновидности розеток, встречающихся в быту.



Критерии для классификации розеток

Все розетки можно разделить на несколько классов по следующим критериям:

• Тип, принятый для эксплуатации в пределах страны;
• Способ обеспечения безопасности;
• Способ монтажа;
• Дополнительные возможности.

По данным критериям можно выделить свыше 20 видов электрических розеток, которые встречаются в бытовых условиях. Современные модели обеспечивают не только прочное штепсельное соединение, но и являются многофункциональными. Они же отличаются высокими показателями безопасности.



Типы розеток, используемые в России

В пределах нашей страны широко используются следующие виды розеток электрических:

1. Накладные;
2. Встраиваемые.

Отдельно выделяют розетки, предназначенные для подключения в сеть электрических плит.

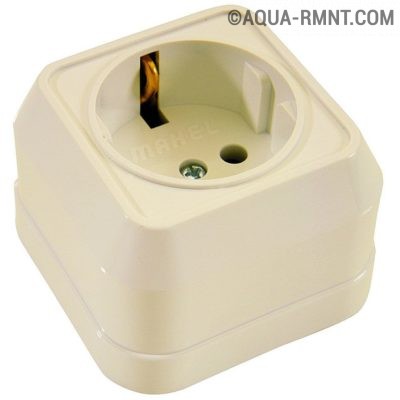

Накладные

Они же внешние розетки электрические (открытого типа). Для их установки нет необходимости проделывать в стене отверстие. Они просто укрепляются к ее поверхности: коробка сильно выступает. Розеточный разъем со всех сторон окружается защитным корпусом. Поэтому контакты полностью изолированы от внешней среды. Это одно из главных отличий от встраиваемых розеток.

Встраиваемые

Они же внутренние (закрытого типа). Так называют те розетки, колодка и контакты которых врезаются в стену. Поэтому корпус сливается с ее плоскостью без образования выступа. Они монтируются в специальные коробки, если в доме организована скрытая проводка. Разновидностью является розетка скрытой проводки с заземлением.



Для электроплит

Электроплита – прибор высокой мощности. Поэтому подключать ее следует в специальные розетки для электрической плиты. Они бывают однофазные и трехфазные, открытые и закрытые. Розетка для электроплиты 220В – однофазная, а 380В – трехфазная. Они способны работать от сети с силой тока от 20 до 32 ампер.

Для дополнительной безопасности розеточный корпус изготавливается из тугоплавкого пластика или керамики. А контактной группой является латунь.



Разновидности безопасных розеток

Если контакты розетки остаются открытыми, то существует риск поражения электрическим током. Это особенно опасно для детей, поскольку их маленькие пальчики могут легко пролезть в разъем. Непоседы также могут самостоятельно попытаться подключать электроприборы, совать внутрь различные металлические предметы. Защита нужна и самим розеткам. Например, от попадания воды.

С заземлением

Этот вид розеток предназначен исключительно для трехфазной проводки и идеально подходит для домов с заземлением. Для них характерны высокие показатели безопасности, которые удовлетворяют общепринятым нормам.

В электрических розетках с заземлением предусмотрено углубление цилиндрической формы в средней части. В углублении можно обнаружить специальные отверстия, предназначенные для вилки. А в боковой части отчетливо видны контакты прямого заземления. Розеточная конструкция такова, что при подключении вилки сначала обеспечивается контакт с заземлением. Силовые контакты соединяются только после этого.

С устройством защитного отключения (УЗО)

Конструкция подобных моделей предусматривает наличие устройства защитного отключения. Они предназначены для обеспечения безопасности в помещениях с повышенной влажностью воздуха. Например, в ванной комнате легко поразиться током при использовании электроприборов, если они контактируют с водой. Если установить розетку с УЗО, то встроенный датчик моментально зафиксирует утечку тока, если таковая есть. При этом электрический прибор самопроизвольно отключается, пока ток не успел достичь человека. Обесточивание будет происходить и при нарушенной изоляции, при коротком замыкании.

Со шторками

Самая простая защита детей от электрического тока – использование розеток со шторками. Они прикрывают разъем от проникновения посторонних предметов. Шторки могут открываться тремя способами: от нажатия с усилием, путем поворота вилки по кругу, движением вверх. Показатели безопасности не самые высокие. Однако это лучше, чем полное отсутствие защиты.

С поворотной вилкой

Отлично защищает от удара током розетка с поворотной вилкой. Ее конструкция такова, что для смыкания токоведущих частей необходимо не только воткнуть вилку в гнездо, но и повернуть ее по часовой стрелке. Чтобы отключить электроприбор, ее нужно будет повернуть в обратную сторону. Только потом вилку легко можно будет вынуть из гнезда.

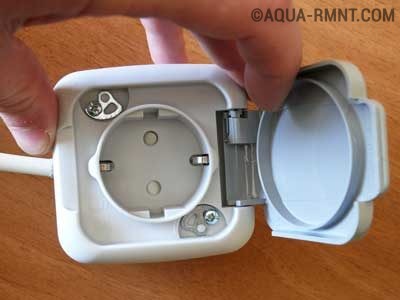

С крышками

Для ванной комнаты удобно использовать розетки с крышками. Такие модели надежно защищены от попадания воды. Если бытовой прибор подключен в сеть, то брызги не могут попасть внутрь гнезда, поскольку им мешает штепсельная вилка. При отключении устройства гнездо закрывается специальной крышкой.



По способу монтажа

Несколько розеток можно устанавливать в одном блоке. Иногда с ними совмещают выключатели. А монтировать коробку можно как в стену, так и в пол.

Настенные

Традиционно розетки встраивают в стену или укрепляют на ее поверхности. Это просто и доступно.





Напольные

Настенный способ монтажа имеет ряд минусов. Это не добавляет интерьеру привлекательности, а провода от электрических приборов могут тянуться по всей комнате. Особенно неудобно это в офисах, где сотрудники одновременно работают с десятками компьютеров, подключенных к сети.

Проблему решили напольные розетки электрические, которые монтируются в пол с использованием специального люка. Его крышка надежно защищает гнезда от попадания воды и инородных предметов. Люки идут в один уровень с полом и могут иметь декор, гармонирующий с основной дизайнерской задумкой.

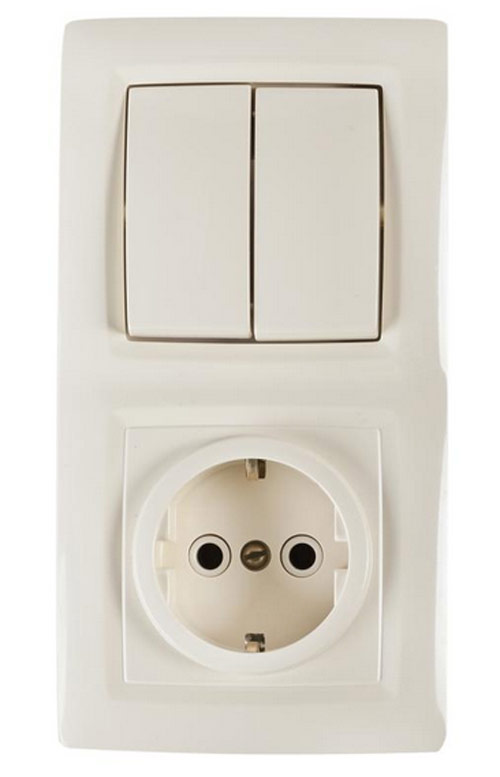

Совмещенные между собой, с выключателем

Если планируется монтаж двух и более розеток, то совмещение их в одном блоке будет рациональным решением. Если их всего две, то есть возможность использовать в этих целях всего один подрозетник. Если их количество равно трем и более, то их придется монтировать в ряд. Для скрытого типа проводки понадобится дополнительная рамка, визуально объединяющая розеточные блоки между собой в единое целое. Точно так же можно совместить розетку с выключателем.



Умные розетки

Для умного дома разработаны специальные умные розетки. Они оснащены разнообразными гаджетами, а управление ими может осуществляться дистанционно.

С датчиком температуры

Розетка со встроенным датчиком температуры позволяет держать под контролем температуру в помещении, в котором она установлена. Причем данные о температуре воздуха можно получать дистанционно посредством sms-сообщений.



С таймером

Розеточная коробка со встроенным механическим таймером позволяет задать время отключения электроприбора. Он отключится самостоятельно, вашего присутствия для этого не понадобится. Механический таймер позволяет устанавливать программу включения и выключения электроприбора продолжительностью 24 часа. Коробка со встроенным цифровым таймером позволяет планировать режим работы розетки на неделю вперед. Про розетки с таймером более подробно можно прочитать тут.

Радиоуправляемые

С помощью пульта можно управлять работой бытовых электрических приборов, подключенных к сети через розетки, монтированные в труднодоступных местах: за диваном, шкафом, в коридоре или на чердаке. Дистанционное управление позволяет включать и выключать систему отопления или полива, освещения, бойлер на расстоянии до 25 метров.



Прочие виды розеток

Среди прочего многообразия можно выделить следующие виды розеток электрических:

• С лампочкой-индикатором. Когда электроприбор подключен, лампочка горит. И она не светится, если сеть обесточена.

• С винтовым зажимом, обеспечивающим прочное соединение розеточных контактов с проводкой. Во время монтажа установщик помещает провода между двумя пластинками, которые с усилием зажимает с помощью винта.

• Пневморозетки – это розеточные устройства с рабочим напряжением всего в 24 Вольта. К ним подключается не вилка, а уборочный шланг. По сути, это встроенный пылесос, для которого в доме совсем не нужно места. И необходимость в периодическом освобождении контейнера от мусора отпадает. Пневморозетки бывают настенными и напольными.

• Розетка проходная электрическая – не являющаяся конечной в электрической цепи. Силовой провод, питающий ее, уходит к следующей. В цепи может быть несколько последовательно соединенных розеток.

• Универсальные – это розетки с большим количеством видов разъемов. Часто в комплекте поставляются переходники. Это очень удобно, когда в доме приходится использовать электроприборы с разнообразными типами вилок.


Виды электрических розеток: фото и описание

Розетка – один из главных элементов токонесущих систем как бытовых, так и производственных. От выбора розетки во многом зависит безопасность электрифицируемого объекта. Стандартные розетки состоят из двух основных частей – диэлектрического блока с контактной группой и внешней панели. Последняя обычно сделана из пластмассы.

Диэлектрическая часть может быть выполнена из пластикового или керамического материала. Минус пластика в том, что он плавится и даже может загореться при высокой температуре. Керамика является негорючей. Она полностью сохраняет свойства даже при очень сильном нагреве. Электрические розетки разделяются на разные виды и по другим критериям.

Содержание статьи:

1. Классификация по типу контактов:

1.1 С бронзовыми контактами

Данные изделия относятся к высокой ценовой категории. Контакты имеют темно-желтый матовый оттенок. Очень хорошо пружинят, отличаются повышенной прочностью и стойкостью к окислению. Такие розетки подходят для любых эксплуатационных условий.

1.2 С латунными контактами

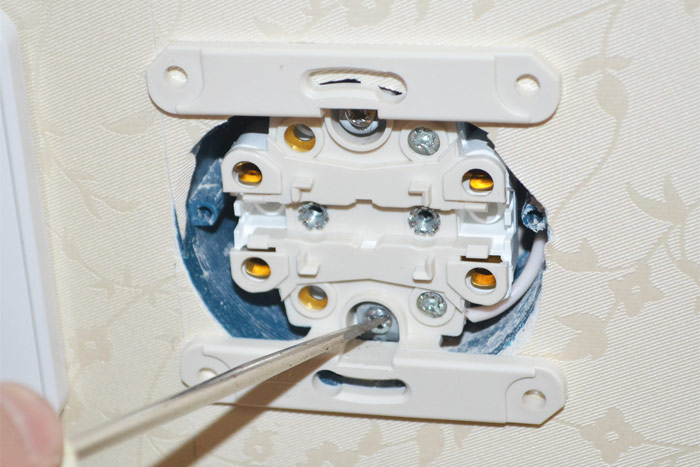

Розетка с латунными контактами

Такими контактами комплектуются розетки низкой ценовой категории. Латунь не проходит процедуру лужения. Ее легко определить по яркому блеску и светло-желтому оттенку. Металл является мягким и поэтому быстро разгибается при частом использовании розетки. Это приводит к ухудшению контактного соединения.

Этого недостатка лишены более дорогие розетки, оснащенные специальными прижимными пружинками. Простая латунь быстро покрывается окислами при постоянном/регулярном воздействии высокой влажности.

1.3 С лужёными латунными контактами

Луженые латунные контакты чаще всего применяются в розетках из средней ценовой категории. Имеют специфический беловатый матовый оттенок. Долго сохраняют форму и хорошо пружинят. Благодаря наличию защитного слоя окисляются медленнее простой латуни. Этот тип розеток допускается использовать при монтаже электропроводки на объектах с влажным микроклиматом и при уличном монтаже.

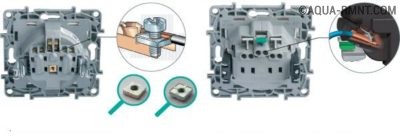

2. Классификация по типу подсоединения провода/кабеля

Подключение провода может осуществляться через прямой конец или конец, скрученный в виде петли. В последнем случае контакт получается более надежным, так как проводник имеет большую контактную площадь. При стыковке прямого провода нужно с особой тщательностью зачищать его монтажный участок, так как площадь соприкосновения с контактами розетки гораздо меньше.

Кроме этого, провод может фиксироваться двумя способами – при помощи винтов и посредством специальных зажимов. Зажимы хороши тем, что позволяют устанавливать розетки быстрее. Качественные зажимные розетки обеспечивают хороший контакт долгое время. Что касается традиционных винтовых соединений, то они тоже являются надежными. Их недостаток в том, что они требуют периодического подтягивания – по причине ослабления винтов из-за регулярного нагрева/остывания.

Розетки нередко объединяются в модули. В продаже есть изделия такого типа с отверстиями для параллельного подключения к электрической сети.

3. Наличие/отсутствие контакта заземления

Розетки без заземления рекомендуется устанавливать исключительно в сухих зданиях/помещениях. Они предназначены для подключения электроприборов и оборудования незначительной мощности, к которым не предъявляются особые требования по безопасности и качеству питания. Это осветительные лампы накаливания, бытовые пылесосы, блендеры, мясорубки, простые холодильники (без электронной автоматики) и т.п. Допускается также подключение конвекторов, тепловых вентиляторов и масляных радиаторов мощностью до 2000 Вт.

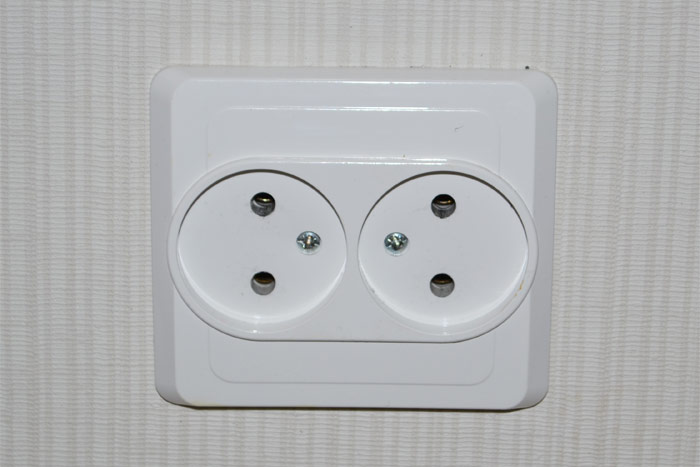

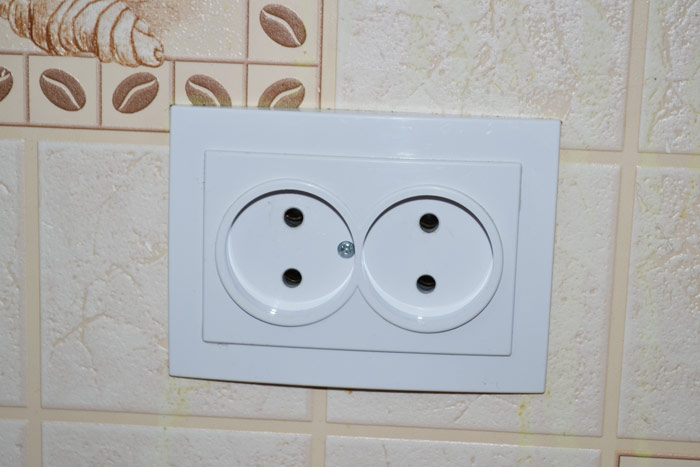

Пример розетки без заземляющих контактов

Заземляющие розетки используются для любой мощной техники, а также для техники, оснащенной электронными системами контроля и управления. Это современные холодильники и морозильные камеры, стационарные компьютеры, плазменные телевизоры, домашние кинотеатры, многофункциональные стерео-системы, специализированные медицинское оборудование, электродуховки и варочные поверхности.

Кроме этого, заземления в обязательном порядке требует оборудование, рабочий цикл которого непосредственно связан с водой. Это стиральные/посудомоечные машины, водонагревательные котлы, циркуляционные насосы, оснащенные мокрым ротором и др.

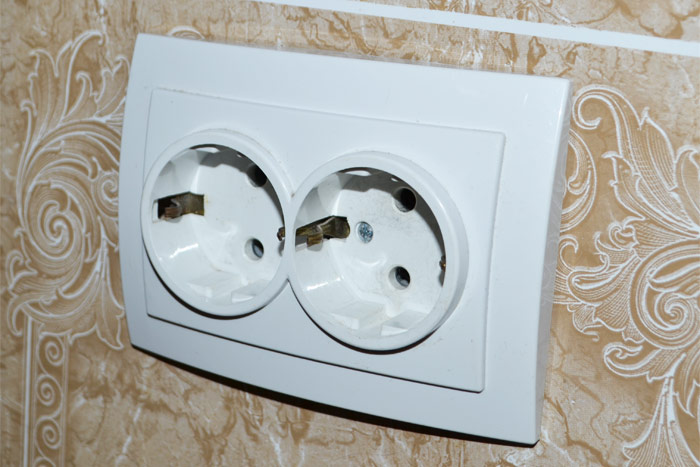

Пример двойной розетки с заземлением

Помимо дополнительной защиты от удара током, заземляющий провод помогает отводить статическое электричество – распространенную причину выхода из строя высокоточных приборов.

4. Сила тока и напряжение сети

Один из наиболее важных параметров. Определенные виды розеток рассчитаны на соответствующие показатели напряжения/силы тока. В России основная масса потребителей тока подключается к однофазным электросетям с рабочим напряжением 220/250 В и трехфазным электросетям 380 В. Последние обычно применяются на производстве. Во многих других странах (например, в Соединенных штатах и Японии) распространены однофазные сети с характеристиками напряжения 100/127 В.

Поговорим подробнее об отечественных стандартах. Розетки на 220 В подразделяются на несколько групп по рабочему «амперажу» — то есть, по силе тока, на который они рассчитаны. Современные стандартные розетки могут выдерживать ток до 16 А. Изделия на 6 А давно не выпускаются – они потеряли актуальность из-за повсеместного распространения мощной бытовой техники и электроники.

Максимальная мощность электроустройств, которые может «потянуть» розетка 16 А – 3520 Вт. Тем не менее, эксплуатировать ее на пределе возможностей нежелательно, тем более, если нагрузка является постоянной. Лучше ограничиться подключением одного или нескольких приборов мощностью 3000 Вт. Кратковременно розетка 16 А может выдержать и 5000 Вт, но лучше с ней такие «эксперименты» не проводить – контакты могут подгореть и впоследствии начнут греться даже при небольшой силе тока.

Для более мощной техники потребуются розетки 25 А. Их максимальная нагрузка – 5500 Вт, рабочая – 4500/5000 Вт. Как правило, этого более чем достаточно для устройства электропроводки квартир и частных домов.

Для очень мощного оборудования производятся специальные силовые розетки (32 А и более). Они комплектуются исключительно керамическими основаниями и контактными группами повышенной надежности. Данные изделия чаще всего применяются при электрификации промышленных/производственных цехов.

5. IP-характеристики

Как и многие другие электротовары, розетки различаются по степени защиты от влаги/воды. Эти показатели измеряются по международному IP-стандарту. От этого главным образом и зависит область применения розеток. По классу защиты все изделия можно разделить на четыре основные группы:

1) IP 20. Самый распространенный вид. Предназначается для объектов с сухим и нормальным микроклиматом, которые отапливаются в зимнее время. Наилучшим образом подходят для жилых помещений.

2) IP 21/22. Допускается установка на объектах без отопления и на открытом воздухе (при наличии навеса).

3) IP 43/44. Это стандартные влагозащищенные электроустройства. Могут эксплуатироваться в условиях постоянной высокой влажности, в том числе – рядом с бассейнами и на улице.

4) IP 54/55. Рассчитаны на прямой контакт с водой, поэтому подходят для уличного монтажа без навесов и козырьков.

Как правило, все влагозащищенные модели оборудованы крышками – обычными или с резиновыми уплотнителями.

6. Классификация по типу монтажа

По типу монтажа розетки бывают трёх видов: внешние (наружные), внутренние (скрытые) и выдвижные. Наружные модели закрепляются сразу к плоскости стены. При установке на пожароопасные поверхности рекомендуется дополнительно использовать диэлектрические пластины. Они продаются в магазинах, но сделать их легко и своими руками – достаточно вырезать квадрат или круг нужного размера из текстолита, асбестоцементной плиты и т.п.

Внешние устройства имеют два достоинства. Это быстрый монтаж и простая замена (при необходимости). Их недостаток в том, что они выглядят неэстетично и зачастую «портят» интерьер. Кроме этого, за выступающие накладные изделия можно «зацепиться» или случайно ударить их тяжелым предметом, что нередко приводит в поломке таких розеток.

Пример внешней розетки на четыре гнезда

Внутренние модели устанавливать сложнее. Они вставляются в так называемые «стаканы» (подрозетники), которые необходимо вмонтировать в стену. В случае с бетонными и кирпичными поверхностями для этих целей понадобится перфоратор. Зато скрытые розетки смотрятся эстетично. Их лицевая панель полностью утоплена в стену, или выступает наружу всего на несколько миллиметров.

Пример внутренней (встраиваемой) розетки

Выдвижные модели стоят дорого. Они отличаются практичностью и функциональностью. Чаще всего используются при обустройстве кухонных помещений. Такие розетки встраиваются в столешницы, боковые панели шкафов и др. Их монтируют даже внутрь полов. Все что напоминает о наличии розетки – это аккуратная крышка, под которой «прячутся» розеточные блоки для удобного подключения любой техники.

На фотографиях выше пример выдвижных розеток

7. Количество гнезд

Помимо одинарных существуют розетки с несколькими гнездами. Наибольшим спросом пользуются одинарные, двойные и тройные модели. Модификации, рассчитанные на подключение двух и более потребителей энергии, имеют специальное название – «розеточные блоки».

Помимо стандартных гнезд, современные блоки оборудуются выключателями, разъемами LAN, USB, HDMI и др. Это позволяет включать в один блок самую разную технику без дополнительной покупки дорогостоящих адаптеров. Розеточные блоки выглядят эстетично, так как панель с подрозетниками обрамлена внешней декоративной рамкой.

Розетка Werkel с USB-разъёмами, которые можно использовать для зарядки смартфона
Комбинированный блок: розетка + выключатель

О таком критерии выбора розетки, как дизайн, говорить нет особого смысла – на рынке представлено множество разных моделей – по цвету/оттенку, фактуре и декору. Так что подобрать подходящий вариант для любого интерьера несложно.

Как выбрать розетку. Виды и устройство. Применение и особенности

Электрическая розетка является необходимым приспособлением для подключения электрических устройств к сети. Практически каждый день мы сталкиваемся с электрическими розетками. Поэтому важно, чтобы их использование было удобным и безопасным, а их конструкция была бы надежной. Многое зависит чтобы правильно выбрать розетку. Прежде всего, это возможность подключения бытовых электрических приборов. Срок службы розетки также зависит от правильного ее выбора.

Чтобы правильно выбрать розетку, требуется знать ее конструкцию, технические параметры и существующие виды.

Устройство розетки

Электрическая розетка включает в себя контактную колодку, декоративную крышку с винтом и подрозеткником.

Колодка в сборе состоит из:

• Лапки для крепления. Они бывают подвижными распорными или неподвижными цельнолитыми.
• Контакты: фаза и ноль, отдельно контакт заземления.
• Клеммы для подсоединения проводов.

Технические параметры

Чтобы выбрать розетку, необходимо обратить внимание на характеристики розетки, которые обозначены на ее корпусе: ток, напряжение и степень защиты.

Номинальный ток – это величина тока, которую может выдерживать розетка в течение длительного времени. Бытовые розетки чаще всего рассчитаны на 16 А.

Номинальное напряжение – это величина напряжения, при котором допускается эксплуатация розетки. Бытовая розетка рассчитана на 220 вольт. Допустимую мощность можно определить путем умножения тока на напряжение.

Степень защиты маркируется обозначением IP и двумя цифрами. Первая цифра означает защиту от пыли и постороннего проникновения, а вторая означает защиту от влаги. Для домашнего использования достаточно наличие защиты IP 20.

При проектировании розеток используется модульный способ. Устройство внутреннего механизма выполняется в виде отдельного модуля, который можно устанавливать в любые розетки. Декоративная накладка может быть любой.

Основной модуль и декоративную накладку изготавливают из специального пластика. Он является качественным диэлектриком, обладает высокой прочностью при разных температурах, не горит и не реагирует на различные внешние воздействия.

Электроды розетки изготавливают в виде пружинящих гнезд. Диаметр гнезд делают меньшим, по сравнению с диаметром штырей вилки. Поэтому при вставлении вилки возникает некоторое усилие. Приемные гнезда должны обеспечивать большое количество вставки вилки.

Виды розеток

Если рассматривать все существующие виды розеток, то одной статьи не хватит. Достаточно рассмотреть основные виды. Розетки классифицируются по виду разъемов, наличию различных дополнений.

Накладные розетки

Устанавливают на открытой электрической проводке, когда провода проложены по потолку или стене. Они закрепляются на стене с помощью саморезов. Провода заводятся в корпус к клеммам в боковое отверстие.

Преимущества

• Можно выполнять замену розетки без повреждения покрытия стены, так как крышка закрывает накладку.
• Возможность замены старых видов розеток на евростандарт. При этом нет необходимости в замене подрозетника.
• Установка розетки непосредственно на обшивку по обрешетке стены. При этом не важно, на какое расстояние розетка удалена от стены.
• На обшивку из гипсокартона с применением специального подрозетника.
• Установка розетки на деревянные стены в металлическом подрозетнике, соблюдая пожарную безопасность.

Встроенные

Утапливаются при установке в стену. Они служат для скрытой электропроводки.

Розетки с защитными шторками

Имеют защищенные отверстия. Они открываются, если одновременно вставляется пара штырьков штепселя электрического устройства. Если ребенок захочет вставить какой-либо предмет в одно отверстие розетки, то защитная шторка не позволит это сделать.

Розетка с выталкивателем

Имеет специальную кнопку, нажав на которую, вилку можно легко вытащить из розетки. Если приходится часто вставлять и вытаскивать вилку в розетку, то эта функция очень пригодится.

Розетка с таймером

На таймере можно настроить время выключения и включения электрического устройства, что полезно людям с плохой памятью.

Розетка с защитой

Принцип работы защиты розетки можно понять на простом примере. Представьте, что на фене неисправна изоляция. Подключенный в розетку, он падает на мокрый пол, где стоит человек, который сразу становится проводником тока. Возникает утечка тока. В розетке имеется специальный датчик, который реагирует на этот ток и быстро обесточивает фен.

Розетки можно устанавливать на любой высоте. Производитель и дизайн корпуса розетки не имеет значения. Основным фактором является правильный выбор нагрузочного тока.

Немаловажным условием качества розетки является выход и вставка вилки в гнездо с небольшим усилием. Вилку следует вытаскивать из розетки, придерживая другой рукой за корпус.

Розетки без заземления применяются тогда, когда в электрической сети не предусмотрен контур заземления.

Розетки с заземлением монтируют в важных местах, требующих наличие заземления. Обычно таким местом является кухня, либо розетка для компьютера. В частных домах также часто используют розетки с контактами заземления.

Розетки с крышкой применяются в помещениях с высокой влажностью: ванной, бассейне и т.д.

Крышка закрывает всю площадь розетки и предотвращает проникновение воды и влаги.

Сдвоенные розетки

Устанавливаются в подрозетник. При этом можно пользоваться одновременно двумя гнездами для подключения к сети. Механическая часть таких розеток не очень надежна.

Специальные виды розеток

Служат для подключения радио, телефона, антенны или компьютера. Они бывают накладными и встроенными. Существуют специальные розетки, объединяющие в себе несколько разъемов.

Силовые розетки

Являются специальными штепсельными гнездами, которые обычно применяются на стройках для включения мощного оборудования, например, бетономешалки или сварочного аппарата.

Цветные розетки

Цветовая гамма современных розеток очень разнообразна. Поэтому можно выбрать розетку, идеально вписывающуюся в дизайн помещения, с любым цветовым оттенком.

Можно выделить следующие оформления розеток по цвету:

• Белые розетки являются универсальными. Они популярны и практичны, подходят для любых помещений.
• Кремовые розетки хорошо сочетаются с красными, желтыми и коричневыми оттенками.
• Розетки с разными сменными вставками дают возможность выбрать подходящую по цвету вставку. Необходимо учесть, что постепенно краска облупится.
• Крашеные розетки имеют высокую стоимость. Но краска довольно быстро начинает стираться. Это решение не практично, но пользуется популярностью, так как имеет большие возможности дизайна.
• Розетки в стиле ретро отлично подходят для деревянного дома или бани со старинным интерьером. Такой вид розеток оригинально дополнит дизайн помещения.
• Wi Fi и GSM розетки являются инновационными видами, управляющимися на большом удалении. Они используются чаще всего в системе «умного дома». После установки умных розеток вы сможете дистанционно подключать и отключать электрические приборы в доме.
• Блок розеток обычно устанавливают на кухне или возле телевизора. Это удобно для одновременного подключения множества потребителей энергии бытового назначения. Применение таких розеточных блоков позволяет отказаться от использования удлинителей.

• С винтовым подключением проводов. Для фиксации жилы применяются винты, которые ввинчиваются в пластинку, зажимающую контакт. Это простое устройство и пользуется популярностью.
• Соединение без винтов используется вместо обычного винтового соединения проводов. Контакт обеспечивается сужением отверстия. Недостатком является слабое крепление провода.
• Розетка с индикатором добавляет удобство пользования. Небольшая лампочка светит и показывает наличие энергии в сети и помогает быстро обнаружить розетку в темноте.
• Напольная розетка устанавливается на полу. Такой вариант установки иногда требуется для подключения электрических приборов. Розетка выдвигается, ее дизайн легко вписывается в интерьер любого жилья.

• Оконная розетка является современным решением. Ее монтаж осуществляется непосредственно в стекло окна, так как электрическая энергия образуется из солнечных лучей. Такой вариант исполнения имеет высокую стоимость, но со временем окупается.

Последствия неправильного выбора

Если выбрать розетку неправильно, то могут возникнуть неприятные последствия:

• Возгорание электрической проводки и оплавление корпуса розетки, так как неправильно подобрана токовая нагрузка.
• Некачественное изготовление и материал. Розетка быстро придет в негодность, вилка станет болтаться при вставке, корпус может вывалиться из стены.
• Ухудшение интерьера помещения из-за неправильного выбора цвета и оформления корпуса.

Кроме этого может возникнуть много других последствий, заставляющих задуматься как правильно выбрать розетку.

Как правильно выбрать розетку

• Материал изготовления значительно влияет на качество изделия, так как дешевый мягкий пластик быстро будет ломаться и царапаться.
• Если на корпусе нет обозначения завода изготовителя или маркировки, то это свидетельствует о поддельной продукции.
• Зажимы, винты и пластины, расположенные внутри розетки, не должны иметь подозрительных повреждений. Заземляющие контакты розетки должны быть упругими, без заусенцев.
• Качественный продукт не имеет неприятного запаха, а пластиковые стенки не должны быть слишком тонкими.
• Чем больше число фиксаторов и деталей, тем выше качество изделия.
• Отверстия для вилки должны совпадать с контактными гнездами. В противном случае лучше выбрать розетку другого производителя.
• Наличие инструкции по установке является положительным фактором для выбора.
• Лучше выбрать изделие известных фирм производителей.
• На задней стороне розетки должно быть обозначение тока и напряжения, для которых рассчитана эксплуатация изделия.
• Сегодня очень часто выбирают комбинированные розетки, выполненные совместно с выключателем. Это позволяет экономить время на установку отдельных изделий.

Похожие темы:

Устройство розетки. Основные типы и виды розеток



Электрические розетки используются для подключения электроприборов к сети ~220В. В повседневной жизни мы практически каждый день встречаемся с ними, но что мы о них знаем? Давайте разберемся вместе из чего состоят розетки, какие виды и типы розеток бывают и где применяются.

Розетка состоит из трех частей: основания, токопроводящих элементов и лицевой панели.



Основание розетки (к которому присоединяются токопроводящая и крепежная арматура, а так же лицевая панель) бывает керамическим или пластмассовым. Керамическое не подвержено горению и хорошо рассеивает тепло, но более хрупкое, требует большей аккуратности при монтаже. Так же есть современное негорючее пластиковое основание, выполненное из поликарбоната со специальными добавками

Токопроводящие части розетки состоят из латуни без покрытия, луженой латуни или бронзы. Встречаются так же латунные элементы с другими покрытиями. Пожалуй, самыми ненадежными являются латунные контакты. В условиях повышенной влажности, особенно при соприкосновении с алюминиевыми проводами, латунные контакты быстро окисляются, что плохо сказывается на их проводящих свойствах, так же они плохо пружинят, из-за чего со временем розетки разбалтываются.

Чтобы избежать этого, в некоторых розетках применяют пружинящие шайбы, не позволяющие контактным лепесткам розетки отходить слишком далеко друг от друга. Обычно так устроены универсальные розетки. Несколько лучше ведут себя луженые контакты, выглядящие как матово-белый металл. Они меньше подвержены коррозии и при необходимости легче паяются. Луженая поверхность таких контактов отличается достаточной мягкостью, чтобы плотно прилегать к штырям вилки. Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Внешне они напоминают латунные, но обычно матовые и более темного цвета. Основное их достоинство — превосходные пружинные свойства, позволяющие прочно удерживать вилку в розетке.



Важной частью является заземляющий контакт розетки, существует множество приборов, заземление которых жизненно необходимо. Это, во-первых, все нагревательные приборы (у них большая выделяемая мощность). Во-вторых, все приборы, связанные с водой (так как вода – отличный проводник тока). И, в-третьих, все сложные электроприборы с микросхемами, например, компьютер (потому что они очень боятся статического электричества). Именно заземляющий контакт и отводит статическое электричество в землю, не позволяя ему ударить нас или вывести из строя нашу технику. Существую розетки без заземления, обычно они несколько дешевле и могут иметь меньшую глубину лицевой части. Если планируется использование электроприборов не требующих заземления, можно использовать такие механизмы, но более универсальными будут розетки с заземляющим контактом.



Как правило, крепление проводов к контактной части розетки осуществляется винтовым соединением. Так же достаточно распространен вариант конструкции с контактным узлом прижимного типа, без винтов. Учитывая то, что винтовое крепление со временем ослабевает и при увеличении электрической нагрузки розетка начинает нагреваться, необходимо время от времени подтягивать винты. Контактный же узел прижимного типа является саморегулирующимся механизмом и постоянно плотно удерживает провод, обеспечивая тем самым необходимый контакт в течение всего срока службы изделия.

Третьей составной частью розетки является лицевая панель. Чаще всего выполняемая из малогорючего поликарбоната. В настоящее время существует огромный выбор лицевых панелей и из других материалов – стекла, дерева, металла, что позволит подобрать розетки подходящие любому интерьеру. Часто конструкции панелей предусматривают установку декоративных элементов, которые легко менять, не вмешиваясь в конструкцию самого изделия.



Розетки различаются по типу монтажа — встроенные для внутренней(скрытой) и внешние для открытой проводки. Встроенные розетки устанавливаются в том случае когда провода спрятаны внутрь стены и электрическая часть розетки тоже утоплена в стену. В квартирах практически всегда устанавливаются встроенные розетки, они наиболее безопасны. Розетки накладные чаще всего используются при открытой проводке, то есть когда провода проложены поверх стен. Их часто ставят в деревянных загородных домиках, закрепляя непосредственно на стене.



Бывают розетки с защитными шторками, которые защищают от поражения электрическим током. Отверстия этих розеток защищены специальными защитными шторками, открывающимися только при одновременном введении пары металлических контактных штырьков вилки в розетку. Защитные шторки бывают разные, одни открываются вверх, другие круговым движением вилки, третьи – только от определенного усилия и т. д.

Розетки для помещений с повышенной влажностью отличаются показателем защиты IP от воды и пыли. Эти данные должны быть указаны в инструкции (или на упаковке). Так же существую розетки со встроенным устройством защитного отключения, такие розетки помогут вам спасти собственную жизнь в несчастных случаях, связанных с ударом током или внезапных возгораний. Для работ на улице (газонокосилки, дрели) нужна розетка с высокой степенью защиты и с защитной крышечкой.



Розетки с выталкивателями предназначены для случаев, когда есть необходимость часто попеременно использовать электроприборы, в одной розетке. Чтоб процесс выдергивания вилки не требовал приложения постоянных усилий на таких розетках есть специальная кнопка, при нажатие на которую, вилка достается свободно.


{



Розетки с таймером, они будут удобны семьям с пожилыми людьми или детьми.  На них можно запрограммировать включение электроустановочного изделия. Так можно включать, например, чайник.



Розетки с индикатором. Это устройство показывает, есть ли ток в сети или нет.

Если у вас остались вопросы или вы хотите дополнить статью полезной информацией о типах розеткок, их разновидностях и т.д., обязательно пишите в комментариях к статье, это будет полезно многим!

как выбрать для квартиры и дома, советы с фото

Современный рынок электротоваров предлагает большое количество видов розеток и выключателей различного назначения, исполнения и качества. Для правильной и безопасной работы такого электрооборудования нужно уметь выбрать модель для каждого конкретного случая. Не последнее место в выборе занимает производитель электротоваров и материалы, использованные при производстве розеток и выключателей.

Виды розеток

Стандартной величиной напряжения домашней электрической сети является 220 вольт. Поэтому классификация розеток бытового назначения в основном приведена для этого класса напряжения. Большинство бытовых потребителей имеют мощность, рассчитанную на эту величину напряжения. При возникновении необходимости подключения электроприборов большой мощности, в быту также используют розетки промышленного исполнения. Такие розетки рассчитаны на трёхфазную электрическую сеть с напряжением 380 вольт.

Розетки различают по их назначению, конструктивному исполнению, степени защиты от влаги и от механических проникновений.

Розетка является контактным электрооборудованием штепсельного типа (вилка/разъём).

В России, странах СНГ используются стандартные модели розеток типа «С» и «F». Такие типы называются «евророзетками».

Штепсельные соединения различных типов

Розетки типа «С» — штепсельное соединение без подключения заземляющего проводника. Розетки типа «F» — то же, но с подключением заземляющего проводника.

В сети 220 В евророзетки используются для подключения электрических потребителей мощностью до 3,5 кВт. Ток, проходящий через такие розетки, не превышает значение 16 А в нормальном режиме работы электроприборов.

Розетка с заземляющими контактами. Тип «F»

При подключении электрооборудования большой мощности используют промышленные модели штепсельных соединений, рассчитанные на ток 32 А и напряжение 380 В.

Розетка промышленного назначения

По частоте переменного тока розетки могут быть рассчитаны на частоту 50 и 60 Гц. В электросетях СНГ и России используется переменный ток с частотой 50 Гц.

Ещё одной определяющей особенностью при выборе розеток является тип установки розетки. Таких типов два:

• Розетки наружной установки. Этот тип розеток предусматривает установку непосредственно на поверхность. Такие розетки выполнены в корпусе и не требуют предварительного оборудования отверстий в стенах и других местах установки.

  Одинарное исполнение

  Наружное исполнение существует и для сдвоенных и более розеток.



  Групповая розетка

• Розетки внутренней установки. Этот тип розеток не имеет корпуса. Монтаж розетки внутренней установки предусматривает оборудование отверстия в стене и установку специальной пластиковой коробки, в которую и будет вмонтирована розетка. Эти розетки эстетичнее выглядят в быту, но имеют более трудоёмкий процесс монтажа.

  Общий вид розетки

По степени защиты от влаги розетки бывают влагозащищенными. Международная классификация таких розеток имеет обозначение IP44 и выше. Розетка такого исполнения оборудована крышкой, защищающей силовые контакты от попадания на них влаги. Такие розетки нужно устанавливать в ванных комнатах и на открытом воздухе.

Влагозащищённое исполнение

Существуют также розетки внутренней установки со встроенным удлинителем. Этот вид розеток очень практичен, но требует специфических условий установки. А именно наличие достаточного пространства в полости стены для установки катушки с кабелем.

Розетка со встроенным удлинителем

Несколько дополнительных и весьма полезных функций современных розеток:

Типы выключателей

Выключатели света для бытового использования в квартирах и домах различают по следующим критериям:

• Способ установки;
• крепление проводов;
• способ управления выключателем.

По способу установки выключатели света, как и розетки, бывают наружной и внутренней установки. Такие выключатели называют скрытыми и наружными соответственно. Скрытые устанавливаются в стене при скрытой электропроводке, а наружные используются для сетей с открытой электропроводкой. Иногда наружные выключатели используют для облегчения процесса и времени монтажа. Наружные выключатели проще в обслуживании и ремонте. Скрытые, в свою очередь, имеют более привлекательный эстетический вид, лучше вписываются в интерьер помещений.

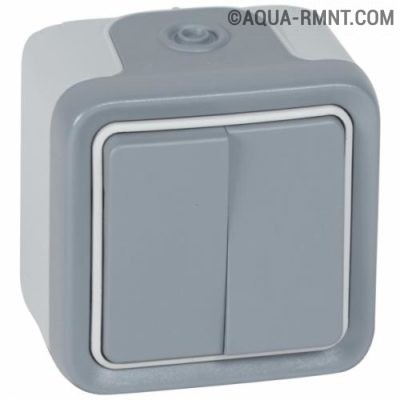

Двухклавишный выключатель

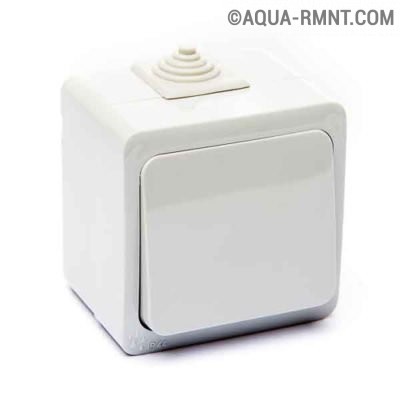

Пример выключателя наружной установки.

Одноклавишный выключатель

По способу крепления проводов к силовым клеммам, выключатели делятся на устройства с винтовым зажимом проводника и устройства с быстрозажимным механизмом фиксации провода.

Винтовое крепление (слева)быстрозажимное крепление (справа)

Для крепления медных проводов рекомендуется использовать быстрозажимной механизм, а для алюминиевой проводки лучше подойдёт винтовое крепление.

Оголённый алюминиевый провод быстро окисляется, поэтому площадь контакта должна быть плотно прижата шайбой винтового соединения. Медный проводник мягче и менее подвержен окислению.

Самой обширной категорией различия современных выключателей света является способ управления.

По способу включения и отключения выключатели делятся на такие виды:

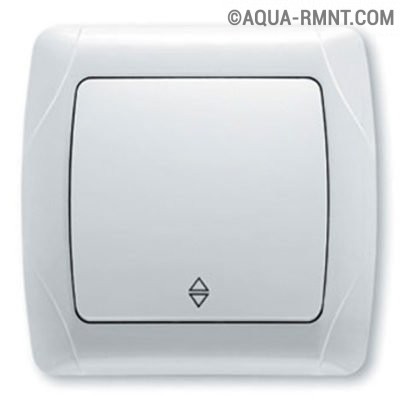

• Клавишные выключатели.

  Одноклавишный выключатель

  Принцип работы такого выключателя основан на включении контактов механическим путём с помощью одной или более перекидных клавиш. В зависимости от количества клавиш, выключатель может управлять одной или более лампами или даже группами светильников. Этот способ включения является самым распространённым и самым часто используемым. Цена таких выключателей минимальна, по сравнению с моделями другого исполнения.

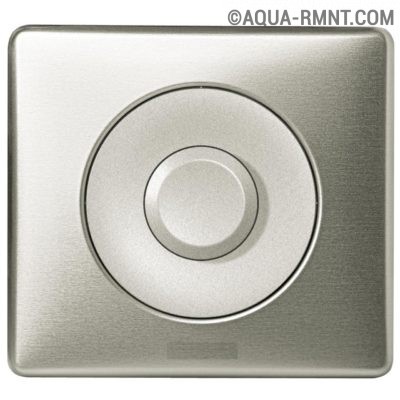

• Кнопочный выключатель.

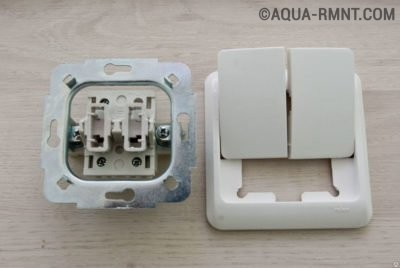

  Внутреннее исполнение

  Такие выключатели производят включение и отключение электроэнергии путём нажатия на одну и ту же кнопку. Существуют выключатели с несколькими кнопками. Являются популярными среди предложений на рынке.

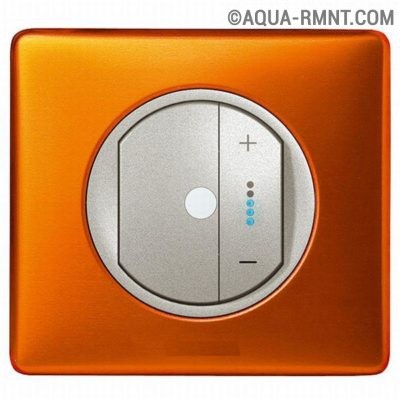

• Диммеры.

  Стандартная модель диммера

  Диммеры — это выключатели света, оборудованные устройством регулирования интенсивности освещения. Такое устройство может быть выполнено с помощью колёсика, кнопок или даже сенсорной панели.



  Более современная модель диммера

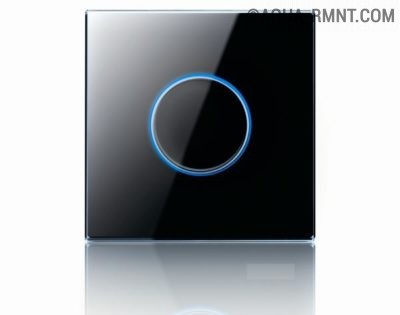

  Пример самого современного исполнения. Диммер с сенсорной панелью.



  Одна из наиболее современных разработок

  Диапазон интенсивности освещения можно регулировать от 0 до 100%. Такие выключатели пользуются популярностью, но имеют большую стоимость чем стандартные модели. Современный дизайн диммеров делает их востребованными при оформлении интерьеров различной тематики. Путём уменьшения освещённости можно существенно экономить электроэнергию.

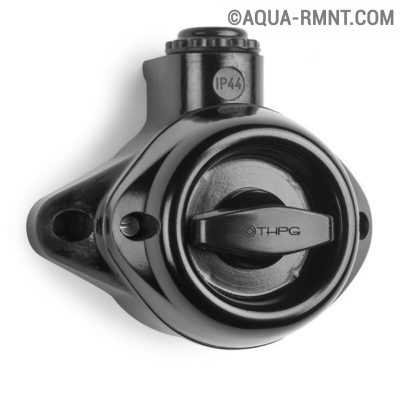

• Поворотные выключатели.

  Промышленное исполнение

  Поворотные выключатели выпускаются и в различном дизайнерском исполнении.

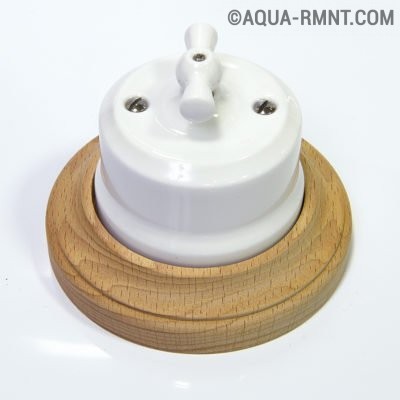

  Классическое исполнение

  Такие выключатели не обладают никакими дополнительными функциями. Производят включение и выключение освещения за счёт поворота ручки управления. Очень популярны в интерьерах ретростиля. Используются в основном для наружной проводки, но существуют и модели скрытой установки. Просты в обслуживании, монтаже и ремонте.

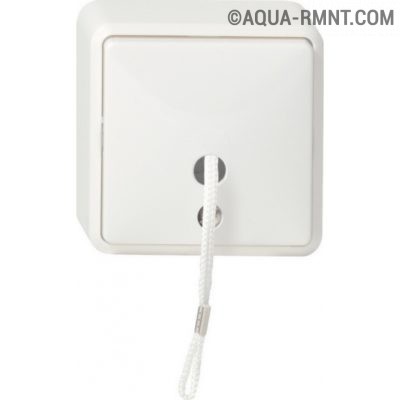

• Верёвочные выключатели.

  Стандартное исполнение

  Такой тип включения используется исключительно в оформительных целях. Никакой функциональной практичности он не добавляет. Эффективность работы также не меняется. Часто выключателями такого типа управления оборудуются светильники бра и ночники.

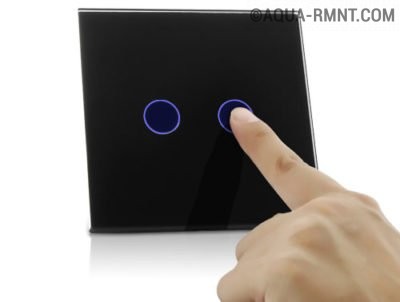

• Сенсорный выключатель.

  Наиболее современная разработка

  Такие выключатели являются наиболее современными. Они оборудованы специальной тач-панелью, с помощью которой производится управление освещением. Сенсорные выключатели имеют очень широкое разнообразие моделей с различными дополнительными функциями (таймер, подсветка, сенсоры движения, температуры воздуха в помещении и другое). На рынке выключателей света модели сенсорных выключателей являются наиболее дорогостоящей категорией выключателей. Но несмотря на стоимость, они также являются одними из самых востребованных. В основном благодаря своему дизайну, функциональности и большому ресурсу рабочего времени.

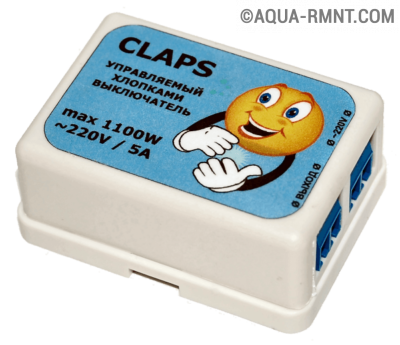

• Акустический выключатель.

  Блок с датчиком звука

  Принцип работы такого выключателя основан на управлении подачей электроэнергии путём включения в схему звукового датчика. Этот датчик реагирует на определённые звуковые сигналы, зачастую хлопки. Несомненным плюсом таких выключателей является то, что их не нужно искать в темноте. Некоторые дешёвые модели могут быть низкого качества и не срабатывать с первого раза.

• К отдельной категории можно отнести управление освещением помещения с помощью дистанционного пульта управления. Такие пульты используются в современных умных системах управления бытовыми электроприборами. При своей многофункциональности, дистанционное управление имеет и некоторые неприятные моменты. Например, потеря или поломка пульта. Не всегда хорошо, когда управление всеми процессами сосредоточено в одном аппарате. Для избежания неприятных ситуаций, дистанционное управление делают как дополнительное к основному.

Отдельная категория выключателей — проходные. Механизм коммутации в таких выключателях позволяет управлять подачей электроэнергии на потребителя из двух или более мест.

Схема подключения

Выключатели, как и розетки, попадают под международную систему классификации электрооборудования IP. Система регламентирует исполнение выключателей в различной степени защиты от влаги и попадания твёрдых частиц на токоведущие части. Обозначение таких выключателей начинается с IP44 и выше.

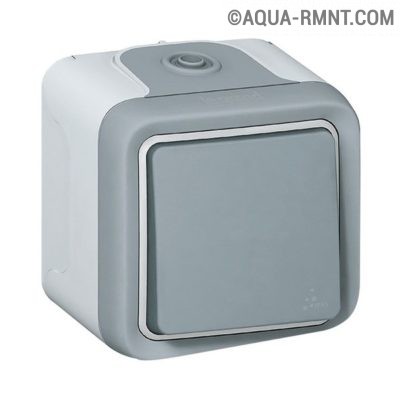

Влагозащищенные выключатели необходимо устанавливать в помещениях с повышенной влажностью: ванных комнатах, банях, саунах, а также на открытом воздухе.

Исполнение для наружной установки

Как выбрать розетку в квартиру

От правильного выбора розетки во многом зависит её эффективная и безопасная эксплуатация.

Выбирать розетку необходимо по следующим критериям:

• В зависимости от типа проводки. Для открытой и скрытой проводок существуют розетки скрытого и наружного исполнения. Наиболее эффективной в монтаже и работе будет розетка, подобранная под соответствующий тип проводки.

• В зависимости от типа контактов. Для алюминиевой проводки больше подойдут розетки с винтовыми контактами, а для медной проводки предпочтительнее использовать быстрозажимные контакты розеток, хотя это не принципиально.

• В зависимости от материала. Для наружной установки на открытом воздухе подойдут только пластиковые розетки с крышками. Наружная установка в помещении может быть осуществлена керамическими розетками, если это вписывается в интерьер. Промышленные помещения достаточно комплектовать моделями из карболита и других материалов, не призванных к формированию интерьера, а лишь исполняющих свою основную функцию.

• В зависимости от уровня защиты. При выборе необходимо учитывать местные условия работы электрооборудования (розетки). Для облегчения ориентации в различных исполнениях электрооборудования разработана международная классификация по степени защиты IP. (упоминалась выше). Для наглядности приведена справочная таблица. В этой таблице можно легко сориентироваться в выборе необходимой степени защиты электрооборудования с учётом условий работы в месте его установки.

  Маркировка электрооборудования по степени защиты от влаги попадания твёрдых частиц на токоведущие части

• Как выбрать цвет. Цвет розетки выбирать нужно исключительно в соответствии с интерьером помещения. Никаких особых требований к цвету не существует.


Для облегчения выбора приведена сравнительная характеристика нескольких наиболее популярных производителей (топ -5).

Информация приведена в качестве ознакомительной и не является рекламой.

1. Schneider Electric. Продукция этого производителя известна благодаря бесспорному качеству и обширному ассортименту. Примечательно, что компания занимает лидирующие позиции не только в производстве бытового электрооборудования, а и в секторе промышленного оборудования. Продукцию этой компании используют профессиональные монтажники, но она подойдёт и для начинающих, потому что имеет простой но эффективный дизайн. А также продукция этого производителя выполняется с различной степенью защиты IP.
2. Кунцево-Электро. Пример качественного электротехнического оборудования от отечественного производителя. Продукция этой компании отличается относительно невысокой стоимостью при достойном качестве используемых материалов и качестве сборки изделий. Розетки также выполняются в различных конфигурациях по стандарту IP. Продукция компании является лауреатом премии «100 лучших товаров России».
3. ТДМ электрик. Производственные мощности этой компании также находятся на территории России. Компания отличается незаурядным качеством своей продукции. Имеет в своём арсенале множество современных разработок как розеток, так и другого электротехнического оборудования. Продукция соответствует стандартам IP, ISO9000. Розетки этого производителя просты в монтаже, обслуживании и ремонте. Имеют стандартный набор модификаций и наиболее широко представлены на рынке.
4. АВВ. Продукция немецкого производителя АВВ (ранее Сименс) также является примером качества сборки и материалов изделий. Розетки этой компании отличаются надёжными креплениями, стандартным, но современным дизайном. Их ценовая категория немного выше предыдущих производителей, но ресурс работы изделий АВВ один из наиболее высоких среди электротоваров.
5. Legrand. Этот производитель предлагает электротехнические изделия высокого качества и современного дизайна. Компания даже выпускает множество коллекций электрофурнитуры под различные интерьеры. При этом соблюдаются требования стандартов IP и ISO9000 в изделиях любого исполнения. Ценовая категория таких товаров также выше средней по рынку. Несмотря на стоимость, розетки этого производителя заслуживают почётного места в любом рейтинге.

На что обращать внимание при покупке выключателя

Выбор выключателя для установки в любом помещении должен производиться по определённым критериям. Только тогда работа по его установке и эксплуатации будет выполняться правильно и безопасно.

Критерии выбора выключателя:

• По способу установки. Выбор выключателя для наружной или внутренней проводки. Иногда используют выключатели наружного типа для скрытой проводки для ускорения процесса монтажа или для установки в специфических условиях (например, повышенной влажности или на открытом воздухе).
• По количеству клавиш, кнопок. Зависит от количества управляемых потребителей — одного источника света или группы.
• По местным условиям работы. Выбор зависит от места установки, его особенностей согласно требованиям стандарта IP.
• По дополнительным функциям. Выбор определяется наличием у выключателя подсветки, звуковых датчиков, сенсорного управления и другого. Такой выбор во многом зависит от особенностей интерьера помещения.

Для облегчения процесса выбора выключателя по фирмам производителям электротехнических товаров приведены несколько наиболее популярных компаний.

1. ТДМ электрик. Как и в случае с розетками, выключатели этого производителя имеют широкий ассортимент по своему исполнению и дополнительным функциям. Современный дизайн и безусловное качество сборки делают продукцию компании лидером среди отечественных производителей в этой отрасли.
2. Rexant. Производитель электротехнической продукции из Китая. Несмотря на общепринятое мнение о низком качестве продукции из этой страны, этот производитель отличается качественной сборкой своих изделий. Выключатели соответствуют стандартам европейского класса электрооборудования, надёжны в эксплуатации, имеют достаточно серьёзный рабочий ресурс и множество функциональных дополнений. Цена на эти выключатели сравнительно невысокая. Их можно использовать в интерьерах разных направлений.
3. Berker. Немецкий производитель выключателей и другой электротехнической продукции. Примечательным видом выключателей этого производителя являются диммеры (выключатели с регуляторами интенсивности освещения). Современное исполнение, продуманный функциональный дизайн и высокое качество изделий — отличительные черты выключателей от этой компании.
4. Arlight. Фирма, специализирующаяся не только на производстве бытовых выключателей света, а на различных современных разработках. Основным направлением этой компании является светодиодное освещение помещений и подсветка интерьеров любой сложности. Качественно выполненные выключатели, рассчитанные на определённые величины напряжения сети, отлично подходят как для профессионального монтажа, так и для самостоятельного.
5. Legrand. Выключатели этой фирмы (как розетки и другое оборудование) соответствуют требованиям европейских стандартов качества и систем защиты. В сборке изделий используются качественные сертифицированные материалы. Сами же выключатели выполняются в современном исполнении и дизайне. Оборудованы многими функциональными дополнениями: подсветкой, датчиками движения и другим.

Особенности выбора розеток и выключателей в ванную комнату

Ванная комната является помещением с повышенной влажностью и возможностью прямого попадания на электроприборы струи воды. Выбор выключателей и розеток в такие помещения обязательно должен производиться с учётом их защищённого исполнения по стандарту IP.

Розетки и выключатели в таком случае должны иметь маркировку не ниже IP44.

Пример внешнего вида влагозащищенного выключателя:

Влагозащищённое исполнение

Пример внешнего вида влагозащищенной розетки.

Влагозащищённое исполнение

Для деревянного дома (сруба) подойдут розетки наружного исполнения. Такие розетки подходят для наружной проводки (в деревянных домах проводка выполнена наружным образом из соображений пожарной безопасности). Розетки и выключатели в таком случае необходимо обязательно устанавливать на подрозетники из негорючего материала. Всё из тех же соображений пожарной безопасности. Подрозеткники можно изготовить, например, из текстолита.

Для большей наглядности в вопросе выбора розеток и выключателей приведён видеоролик на эту тему. Видео найдено на ресурсе Youtube, используется исключительно в ознакомительных целях и не является рекламой.

Как отличить качественные устройства от некачественных

Прежде всего следует обращать внимание на качество сборки изделия. Контактные соединения должны быть выполнены качественно и выглядеть надёжно. Корпуса розеток и выключателей не должны быть деформированными, без сколов и трещин. Цвет корпусов должен быть равномерным, без следов нагрева и потемнений. Крепёжные элементы должны быть в комплекте.

Ко всем изделиям должен прилагаться сертификат качества и соответствующая маркировка по системе защиты IP.

На многих изделиях наносится маркировка IP прямо на корпус.

Не стоит стараться выбрать максимально дешёвый вариант изделия. От качества электротехнического изделия во многом зависит безопасность людей, находящихся в непосредственной близости с электроприбором.

Рынок электротоваров наполнен множеством предложений электротехнической продукции. Выключатели и розетки — одни из наиболее востребованных товаров этой категории. Чтобы не растеряться и принять правильное решение при их выборе, нужно всегда следовать вышеизложенным рекомендациям и объективно оценивать функциональные особенности необходимого изделия.
