Законы изменения токов и напряжения

1 СОДЕРЖАНИЕ ЗАДАНИЯ

         1.1 Дана схема однофазной цепи переменного тока (рисунок 1). Величина напряжения: U=100 В, величина частоты тока f=400 Гц, величины сопротивлений: R1=150 Ом, R2=25 Ом, величины индуктивностей L1=0,15 Гн, L2=0,4 Гн, величина емкости конденсатора C1=100 мкФ.

Рисунок 1 — Схема однофазной цепи переменного тока

         1.2 Требуется:

         -определить токи в ветвях и общий ток, записать законы их изменения;

         -определить напряжения на всех элементах цепи, записать законы их изменения;

         -составить баланс мощностей и определить погрешности расчета;

         -построить векторную диаграмму.

2 ВЫПОЛНЕНИЕ

2.1 Обозначим направления тока в ветвях (рисунок 2).

Найдем сопротивление каждого элемента цепи.

Рисунок 2 — Схема цепи с указанием направления тока в ветвях

Сопротивления индуктивностей:

376,99 Ом;

1005,31 Ом.

Сопротивление конденсатора:

3,979 Ом.

         2.2 Найдем комплексные сопротивления участков цепи:

 Ом;

 Ом;

 Ом;

 Ом;

 Ом.

2.3 Представим схему с полными сопротивлениями для каждой ветви (рисунок 3). Укажем направления контурных токов.

Рисунок 3 — Схема цепи с полными сопротивлениями

Полные комплексные сопротивления:

 Ом;

 Ом;

 Ом;

 Ом.

2.4 Используем метод контурных токов. По II закону Кирхгофа получаем:

для I контура:                        ;

для II контура:                      .

Подставляем значения напряжения и полных комплексных сопротивлений.

;

;

Решаем полученную систему с помощью правила Крамера.

;

;

Получили контурные токи:

 А;

 А.

2.5 Найдем токи в каждой ветви цепи:

 А;

 А;

 А.

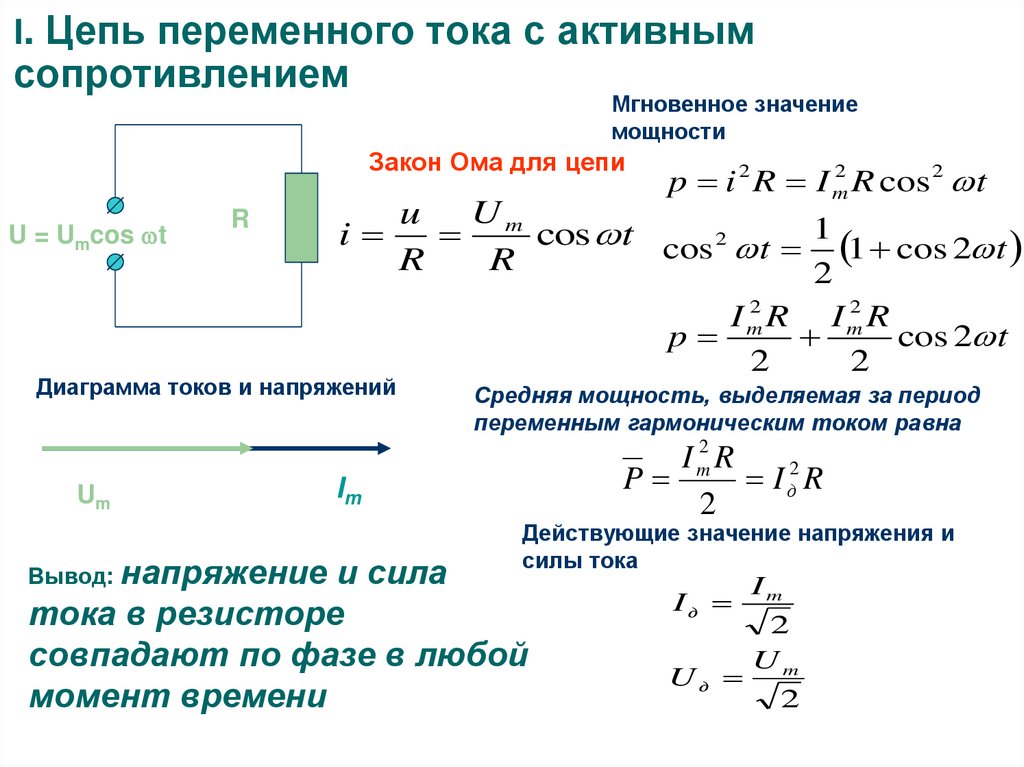

Цепь переменного тока с активным сопротивлением

Когда в электрическую цепь переменного тока подключается активное сопротивление R, то под воздействием разницы потенциалов источника в цепи начинает течь ток I. В тех случаях, когда изменение напряжения происходит по синусоидальному закону, который выражается, как u = Um sin ωt, то изменение тока

i также идет по синусоиде:

Активное сопротивление





i = Im sin ωt

При этом

Так что получается, что изменение напряжения и тока происходят по одинаковым законам. При этом через нулевое значение они проходят одновременно и своих максимальных значений также достигают одновременно. Из этого следует, что когда в электрическую цепь переменного тока подключается активное сопротивление R, то напряжение и ток совпадают по фазе.

Мощность, ток, напряжение

Если взять равенство Im = Um / R и каждую из его частей разделить на √2, то в итоге получится ни что иное, как закон Ома, применимый для той цепи, которая рассматривается: I = U/R.

Таким образом, получается, что это основополагающий закон для той цепи, которая имеет в своем составе только активное сопротивление, с точки зрения математики имеет такую же форму, что и для цепи тока постоянного.

Электрическая мощность

Такой показатель, как электрическая мощность P для цепи, имеющей в своем составе активное сопротивление, равняется произведению мгновенного значения напряжения

U на мгновенное значение силы тока i в любой момент времени. Из этого следует, что в цепях переменного тока, в отличие от цепей тока постоянного, мгновенная мощность P – величина непостоянная, а ее изменение происходит по кривой. Для того чтобы получить ее графическое представление, необходимо ординаты кривых напряжения U и силы тока i перемножить при разных углах ωt. Мощность изменяется по отношению к изменению тока с двойной частотой ωt. Это означает, что половине периода изменения напряжения и тока соответствует один период изменения мощности. Следует заметить, что абсолютно все значения, которые может принимать мощность, являются положительными величинами. С точки зрения физики это означает, что от источника к приемнику передается энергия. Своих максимальных значений мощность достигает тогда, когда
ωt = 270° и ωt = 90°.

В практическом отношении о той энергии W, которую создает электрический ток, принято судить по средней мощности, выражаемой формулой Рср = Р, а не по мощности максимальной. Ее можно определить, перемножив на время протекания тока среднее значение мощности

W = Pt.

Относительно линии АБ, соответствующей среднему значению мощности P, кривая мгновенной мощности симметрична. По этой причине

P = Pmax / 2 = UI

Если использовать закон Ома, то можно выразить активную мощность в следующем виде:

P = I2R или P = U2/R.

Специалисты в области электротехники ту среднюю мощность, которую потребляет активное сопротивление, чаще всего именуют или просто мощностью, или активной мощностью, а для ее обозначения используется буква

P.

Поверхностный эффект

Необходимо особо отметить такую особенность проводников, включенных в сеть переменного тока: их активное сопротивление во всех случаях оказывается больше, чем если бы они были включены в сеть тока постоянного. Причина этого состоит в том, что переменный ток не протекает равномерно распределяясь по всему поперечному сечению проводника, как ведёт себя постоянный ток, а выводится на его поверхность. Таким образом, получается, что при включении проводника в цепь переменного тока его полезное сечение оказывается значительно меньшим, чем при включении в

цепь тока постоянного. Именно поэтому его сопротивление возрастает. В физике и электротехнике это явление называется поверхностным эффектом.

То, что переменный ток распределяется по сечению проводника неравномерно, объясняется действием электродвижущей силы самоиндукции. Она индуцируется в проводнике тем магнитным полем, которое создается током, проходящим по нему. Необходимо заметить, что действие этого магнитного поля распространяется не только на окружающее проводник пространство, но и на внутреннюю его часть. По этой простой причине те слои проводника, которые располагаются ближе к его центру, находятся под воздействием большего магнитного потока, чем те слои, что располагаются ближе к его поверхности.

Соответственно, электродвижущая сила самоиндукции, которая возникает во внутренних слоях, существенно больше, чем та, что образуется в слоях внешних.

Электродвижущая сила самоиндукции является существенным препятствием для изменения тока, и поэтому он будет следовать преимущественно по поверхностным слоям проводника. Необходимо также отметить, что сопротивление активных проводников в цепях переменного тока существенно зависит от частоты: чем она больше, тем выше ЭДС самоиндукции, и поэтому ток в большей степени подвергается вытеснению на поверхность.

1.13. RC — цепи: изменения во времени напряжения и тока

ОСНОВЫ ЭЛЕКТРОНИКИ

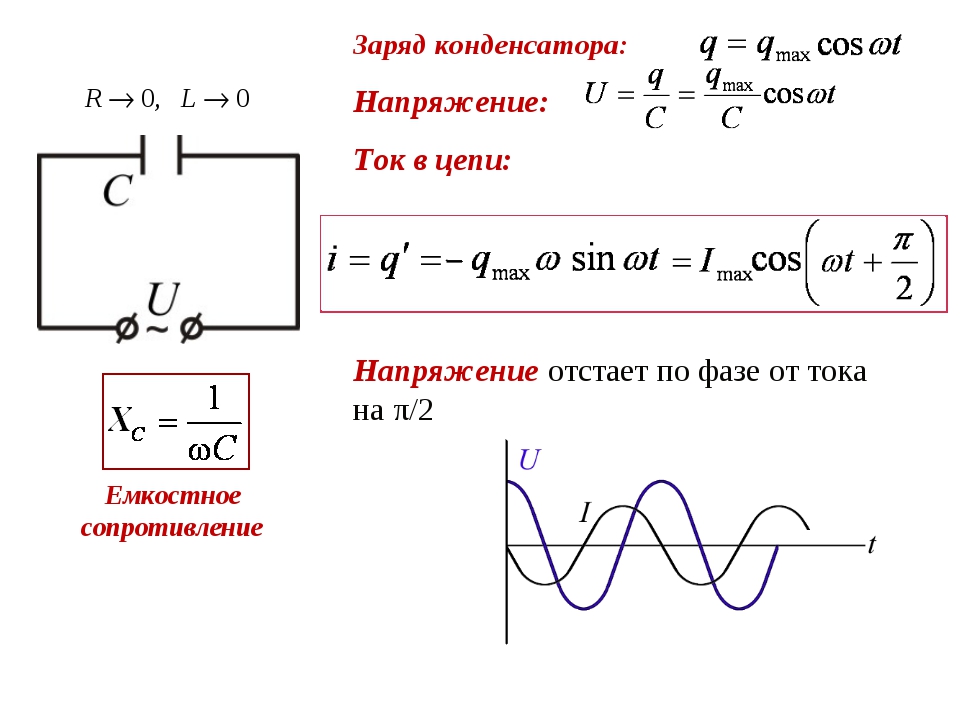

Конденсаторы и цепи переменного тока



Для анализа цепей переменного тока (или в общем случае схем, работающих с изменяющимися напряжениями и токами) можно использовать характеристики двух типов. Во-первых, можно рассматривать изменения напряжения U и тока I во времени, а во-вторых — изменение амплитуды при изменении частоты сигнала. И те, и другие характеристики имеют свои преимущества, и в каждом практическом случае приходится выбирать наиболее подходящие. Мы начнем изучение цепей переменного тока с временных зависимостей, а в разд. 1.18 перейдем к частотным характеристикам.

Каковы же свойства схем, в состав которых входят конденсаторы? Для того чтобы ответить на этот вопрос, рассмотрим простейшую RC — цепь (рис. 1.29). Воспользуемся полученным ранее выражением для емкости:

C(dU/dt) = I = — U/R.

Рис. 1.29.

Это выражение представляет собой дифференциальное уравнение, решение которого имеет вид:

U = Ae — t/RC.

Отсюда следует, что если заряженный конденсатор подключить к резистору, то он будет разряжаться так, как показано на рис. 1.30.

Рис. 1.30. Сигнал разряда RС — цепи.

Постоянная времени. Произведение RC называют постоянной времени цепи. Если R измерять в омах, а С — в фарадах, то произведение RC будет измеряться в секундах. Для конденсатора емкостью 1 мкФ, подключенного к резистору сопротивлением 1 кОм. постоянная времени составляет 1 мс, если конденсатор был предварительно заряжен и напряжение на нем составляет 1 В, то при подключении резистора в цепи появится ток, равный 1 мА.

Рис. 1.31.

На рис. 1.31 показана несколько иная схема. В момент времени t = 0 схема подключается к батарее. Уравнение, описывающее работу такой схемы, выглядит следующим образом:

I = C(dU/dt) = (Uвх — U)/R.

и имеет решение

U = Uвх + Ae -t/RC.

Не пугайтесь, если не поняли, как выполнено математическое преобразование. Важно запомнить полученный результат. В дальнейшем мы будем многократно его использовать, не прибегая к математическим выкладкам. Постоянная величина А определяется из начальных условий (рис. 1.32): U = 0 при t = 0, откуда А = -Uвх и U = Uвх(1 — e -t/RC).

Рис. 1.32.

Установление равновесия. При условии t » RC напряжение достигает значения Uвх. (Советуем запомнить хорошее практическое правило, называемое правилом пяти RC. Оно гласит: за время, равное пяти постоянным времени, конденсатор заряжается или разряжается на 99%.) Если затем изменить входное напряжение Uвх (сделать его равным, например, нулю), то напряжение на конденсаторе U будет убывать, стремясь к новому значению по экспоненциальному закону e -t/RC. Например, если на вход подать прямоугольный сигнал Uвх, то сигнал на выходе U будет иметь форму, показанную на рис. 1.33.

Рис. 1.33. Напряжение, снимаемое с конденсатора (верхние сигналы), при условии, что на него через резистор подается прямоугольный сигнал.

Упражнение 1.13. Докажите, что время нарастания сигнала (время, в течение которого сигнал изменяется от 10 до 90% своего максимального значения) составляет 2.2 RC.

У вас, наверное, возник вопрос: каков закон изменения для произвольного Uвх(t)? Для того чтобы ответить на него, нужно решить неоднородное дифференциальное уравнение (стандартные методы решения таких уравнений здесь не рассматриваются). В результате получим

U(t) = 1/RC t∫ — ∞Uвхτe -t/RCdt.

Согласно полученному выражению, RC — цепь усредняет входное напряжение с коэффициентом пропорциональности e-t/RC где Δt = τ — t. На практике, однако, такой вопрос возникает редко. Чаше всего рассматриваются частотные характеристики и определяют, какие изменения претерпевает каждая частотная составляющая входного сигнала. Скоро (разд. 1.18) мы также перейдем к этому немаловажную вопросу. А пока рассмотрим несколько интересных схем, хотя анализа которых достаточно временных зависимостей.

Упрощение с помощью эквивалентного преобразования Тевенина. Можно было бы приступить к анализу более сложных схем, пользуясь, как и раньше, методом решения дифференциальных уравнений. Однако чаше всего не стоит прибегать к решению дифференциальных уравнений. Большинство схем можно свести к RC — схеме. показанной на рис. 1.34. Пользуясь эквивалентным преобразованием для делителя напряжения, образованного резисторами R1 и R2, можно определить U(t) для скачка входного напряжения Uвх.

Рис. 1.34.

Упражнение 1.14. Для схемы, показанной на рис. 1.34. R1 = R2 = 10 кОм и С = 0,1 мкФ. Определите U(t) и изобразите полученную зависимость в виде графика.

Пример: схема задержки. Мы уже упоминали логические уровни — напряжения, определяющие работу цифровых схем. На рис. 1.35 показано, как с помощью конденсаторов можно получить задержанный импульс. В виде треугольников изображены КМОП — буферные усилители. Они дают высокий уровень на выходе (более половины величины напряжения питания постоянного тока) и наоборот. Первый буферный усилитель воспроизводит входной сигнал и обеспечивает небольшое выходное сопротивление, предотвращая тем самым воздействие на источник сигнала RС — цепи (вопрос о нагрузке схемы мы рассмотрели в разд. 1.05). Согласно характеристике RС — цепи, выходной сигнал для нее задерживается относительно входного, поэтому выходной буферный усилитель переключается на 10 мкc позже скачка напряжения на входе (напряжение на выходе RС — цепи достигает 50% своего максимального значения через 0,7 RC). На практике приходится принимать во внимание отклонение входного порога буфера от величины, равной половине напряжения питания, так как это отклонение изменяет задержку и ширину выходного импульса. Иногда подобную схему используют для того, чтобы задержать импульс на время, в течение которого может произойти какое-либо событие. При проектировании схем лучше не прибегать к подобным трюкам, но иногда они бывают полезны.

Рис. 1.35. Использование RС — цепи для формирования задержанного цифрового сигнала.


Индуктивности и трансформаторы


Применение действующего закона Кирхгофа — Inst Tools

Второй закон Кирхгофа называется его текущим законом и гласит: «В любой точке соединения в цепи приходящий ток равен выходящему току». Таким образом, если 15 ампер тока поступает на соединение, которое имеет два пути, ведущие от него, 15 ампер будут разделены между двумя ветвями, но в общей сложности 15 ампер должны покинуть соединение.

Мы уже знакомы с токовым законом Кирхгофа из параллельных цепей, то есть сумма токов ответвлений равна полному току, входящему в ветви, а также полному току, выходящему из ветвей (Рисунок 35).

Рис. 35 Иллюстрация действующего закона Кирхгофа

В форме уравнения текущий закон Кирхгофа может быть выражен:

I вход — I выход = 0

I вход = I выход

Обычно текущий закон Кирхгофа используется не сам по себе, а с законом напряжения при решении проблемы.

Пример:

Найдите I 2 в схеме, показанной на рисунке 36, используя законы Кирхгофа для напряжения и тока.

Рисунок 36 Использование действующего законодательства

Решение:

Сначала примените закон Кирхгофа к обоим контурам.

Петля ABCDEF

∑ IR = ∑ E источник

2 I всего + 6I 1 = 6

Петля ABGHEF

∑ IR = ∑ E источник

2 I всего + 3I 2 = 6

Поскольку текущий закон Кирхгофа гласит, что Itotal = I1 + I2, замените (I1 + I2) вместо Itotal в обоих уравнениях контура и упростите.

Петля ABCDEF

2 (I 1 + I 2 ) +6 I 1 = 6
2 I 1 +2 I 2 +6 I 1 = 6
8I 1 + 2I 2 = 6

Петля ABGHEF

2 (I 1 + I 2 ) +3 I 2 = 6
2 I 1 +2 I 2 + 3I 2 = 6
2I 1 + 5I 2 = 6

Теперь у нас есть два уравнения и два неизвестных, и мы должны исключить I1, чтобы найти I2.

Один из способов — умножить уравнение Loop ABGHEF на четыре и вычесть из результата уравнение Loop ABCDEF.

Умножить на 4:

4 (2I 1 + 5I 2 = 6)

8I 1 + 20I 2 + 24

Вычесть:

8I 1 + 20I 2 = 24

— (8I 1 + 2I 2 = 6)

——————-

18I 2 = 18

——————-

Теперь у нас есть уравнение только с I2, которое является током, который мы ищем.

18I 2 = 18

I 2 = 18/18 = 1 ампер

Эту схему можно было бы решить просто с помощью закона Ома, но мы использовали законы Кирхгофа, чтобы показать методы, используемые при решении сложных схем, когда нельзя использовать закон Ома.

Easy 2 Теория и уравнение схем Кирхгофа

Законы Кирхгофа предназначены для расчета тока и напряжения при анализе электрических цепей.

Эти законы обобщили исследования Георга Ома и Джеймса Клерка Максвелла .Законы Кирхгофа гибки, потому что мы можем использовать их в частотной и временной областях.

Законы Кирхгофа для цепей

Законы Кирхгофа для цепей содержат два наиболее важных закона для анализа электрической цепи. Эти законы анализируют ток и напряжение в электрическом элементе электрической цепи с сосредоточенными параметрами.

Законы Кирхгофа были впервые введены немецким физиком Густавом Кирхгофом в 1845 году. Эти законы обобщили исследования Георга Ома и Джеймса Клерка Максвелла.

Законы Кирхгофа гибки, потому что мы можем использовать их в частотной и временной областях. Нам нужно узнать об этой фундаментальной теории анализа.

Законы Кирхгофа

Одного закона Ома недостаточно, чтобы охватить анализирующую электрическую цепь. Но если мы объединим это с двумя законами Кирхгофа, мы получим мощный набор для анализа большого разнообразия электрических цепей.

Законы Кирхгофа были введены еще в 1824–1887 годах Густавом Робертом Кирхгофом. Таким образом, эти законы известны как законы тока Кирхгофа (KCL) и законы напряжения Кирхгофа (KVL).

Текущий закон Кирхгофа

Текущий закон Кирхгофа часто называют первым законом Кирхгофа, правилом соединения Кирхгофа, узловым правилом Кирхгофа и правилом точек Кирхгофа.

Первый закон Кирхгофа основан на законе сохранения заряда , который требует, чтобы алгебраическая сумма заряда в системе не могла измениться. Следовательно,

Закон Кирхгофа (KCL) утверждает, что алгебраическая сумма токов, входящих в узел (или замкнутую границу), равна нулю.

Текущий закон Кирхгофа или KCL, для краткости, гласит, что сумма токов, входящих в узел (или переход), равна сумме токов, выходящих из этого узла.

Ток по-прежнему имеет положительную или отрицательную величину, отражающую направление их потока. Можно сказать, что если токи имеют положительный знак, они входят в узел. В противном случае токи уходят из узла.

Математическое уравнение KCL:

(1)

где:
N = количество ветвей, подключенных к узлу
i n = n-й входящий или выходящий ток узел

С этим законом токи , входящие в узел , можно считать положительными, а токи , оставившими токи , отрицательными, или наоборот.

Чтобы доказать KCL, набор токов i k (t), k = 1,2,… .., течет в узел, алгебраическая сумма тока в этом узле равна

(2)

Интегрирование обеих сторон уравнения (2) дает

(3)
3, где k q t 900) = ∫ i k (t) dt и q T (t) = ∫ i T (t) dt . Но закон сохранения электрического заряда требует, чтобы алгебраическая сумма электрических зарядов в узле не изменялась.

Таким образом, q T (t) = 0, так что i T (t) = 0, что подтверждает справедливость KCL.

Обратите внимание на рисунок (1) ниже, проиллюстрированный KCL.

Рисунок 1. Закон Кирхгофа

Рассмотрим узел на рисунке (1). Применение KCL составляет

(4)

, поскольку токи i 1 , i 3 и i 4 входят в узел пока i 2 и i 5 покидают узел, мы можем составить уравнение.(4) до

(5)

Уравнение. (5) является альтернативной формой KCL:

Сумма токов , входящих в узел, равна сумма токов , выходящих из узла.

Обратите внимание, что KCL также применяется к закрытой границе.

Следовательно, это может быть обобщенный случай, потому что узел можно рассматривать как замкнутую поверхность, стянутую до точки.

Рисунок.(2) иллюстрирует двухмерную границу, где полные токи, входящие в замкнутую поверхность, равны полному току, покидающему поверхность.

Рис. 2. Замкнутая граница по закону Кирхгофа

Для упрощения объяснения представим, что некоторые источники тока соединены параллельно. Комбинированный ток — это алгебраическая сумма тока, подаваемого отдельными источниками.

Тогда этот пример можно увидеть на рисунке.(3a), а затем объединены, чтобы создать соединение, показанное на рисунке (3b).

Рис. 3. Эквивалентный пример закона тока Кирхгофа

Комбинированный или эквивалентный источник тока можно найти, применив KCL к узлу a.

(6)

Цепь не может содержать два разных тока I 1 и I 2 последовательно, если только I 1

3 = 2 .

Закон напряжения Кирхгофа

Закон напряжения Кирхгофа часто называют вторым законом Кирхгофа, вторым правилом Кирхгофа, правилом сетки Кирхгофа и правилом петли Кирхгофа.

Второй закон Кирхгофа основан на принципе сохранения энергии:

Закон напряжения Кирхгофа (KVL) утверждает, что алгебраическая сумма всех напряжений вокруг замкнутого контура (или контура) равна нулю.

Принцип сохранения энергии означает: если ток движется по замкнутому контуру, он достигнет точки, в которой он изначально начался.

Следовательно, начальный потенциал не имеет падения напряжения в контуре. Таким образом, падение напряжения в контуре равно значению источников напряжения, встречающихся на пути.

Важно обращать внимание на знаки количества (положительный и отрицательный) элемента схемы.

Если написать уравнение с неправильными знаками падения напряжения на элементе схемы, расчет может быть неверным.

Прежде чем двигаться дальше, давайте сначала узнаем, что такое падение напряжения.

Выше показан пример падения напряжения для отдельного элемента.Для упрощения объяснения мы будем использовать здесь резистор.

Допустим, ток I совпадает с направлением потока положительного заряда слева направо (от A к B).

Можно сказать, что ток течет от положительной клеммы к отрицательной.

Поскольку мы используем направление, такое же, как направление тока, на резисторе будет падение напряжения.

Величина падения напряжения будет (- iR ).

Для лучшего шага обращаем внимание на направление полярности.Знак полярности элемента будет соответствовать направлению протекания тока через него.

Просто определите текущий поток по часовой стрелке или против часовой стрелки, прежде чем начинать писать уравнение.

Оба они дадут правильный ответ, даже если результат будет с отрицательным знаком (это означает, что ток течет в обратном направлении).

Используя математическое уравнение, KVL определяет

(7)

, где M — количество напряжений в контуре (или количество ответвлений в контуре) и в м — м -е напряжение.

Для лучшего понимания взгляните на рисунок (4).

Рис. 4. Закон напряжения Кирхгофа

Знак на каждом напряжении — это полярность клеммы, которая встречается первой при перемещении по контуру.

Таким образом, мы можем начать с любой ветви и пройти по циклу либо в направлении по часовой стрелке, , либо в направлении против часовой стрелки, .

Предположим, мы начинаем с направления по часовой стрелке, тогда напряжения будут — v 1 , + v 2 , + v 3 , — v 4 и + v 5 по порядку.

Следовательно, KVL дает

(8)

Уравнение переупорядочения дает

(9)
(10)

Например, для источников напряжения на рисунке (5a),

Рисунок 5. Эквивалентная схема по закону напряжения Кирхгофа

Комбинированный или эквивалентный источник напряжения на рисунке (5b) получен с использованием KVL.

(11)

Параллельное использование двух разных напряжений нарушает KVL, если значения не совпадают.

Законы Кирхгофа будут участвовать в:

  1. Преобразовании Уай-Дельта
  2. Узловой анализ
  3. Анализ сетки

Ограничения законов Кирхгофа

Законы Кирхгофа можно рассматривать как простейший анализ схем.Но у них есть свои ограничения в зависимости от типа схемы.

Ниже приведены ограничения законов Кирхгофа:

  • KCL используется с предположением, что ток течет только по проводам и проводникам. Но все будет иначе, если мы проанализируем высокочастотные цепи, где паразитную емкость больше нельзя игнорировать.
  • В некоторых случаях токи могут течь в разомкнутой цепи, потому что проводники и провода действуют как линии передачи.
  • KVL используется с предположением, что нет флуктуирующего магнитного поля, связанного с замкнутым контуром.Несмотря на наличие изменяющихся магнитных полей в высокочастотной цепи, но коротковолновой цепи переменного тока, электрическое поле не является консервативным векторным полем.
  • Электрическое поле и ЭДС могут индуцироваться и вызвать разрывы KVL.
  • В линии передачи электрический заряд изменяется со временем и нарушает KCL.

Примеры законов Кирхгофа

Чтобы помочь вам лучше понять, давайте рассмотрим приведенные ниже примеры.

1. Для схемы на рис.(6) найти напряжения v 1 и v 2 .

Рисунок 6

Решение:
Чтобы найти v 1 и v 2 , мы применяем закон Ома и закон напряжения Кирхгофа.
Предположим, что ток течет по часовой стрелке.
Из закона Ома,

v 1 = 2 i , v 2 = -3 i ………….. (1.1)

Применение KVL

-20 + v 1 — v 2 = 0 ………… .. ( 1. 2 )

Подставляя уравнения (1.1) и (1.2) выше, мы получаем

-20 + 2 i + 3 i = 0

или

5 i = 20

, затем

i = 4 A

Подставляя i в (1.1), получаем

v 1 = 8 В и v 2 = — 12 В


2.Определите vo и i на рисунке. (7)

Рисунок 7

Решение:
Мы применяем KVL вокруг петли, дает

— 12 + 4 i + 2 vo — 4 + 6 i = 0 ………… (2.1)

Применение закона Ома к 6Ω дает

v o = -6 i ……… . . (2.2 )

Подстановка (2.1) и (2.2) дает

-16 + 10 i -12 i = 0 => i = -8 A

и

v o = 48 V

Часто задаваемые вопросы

Каков первый закон Кирхгофа?

Первый закон Кирхгофа — KCL.Текущие законы Кирхгофа (KCL) гласят, что алгебраическая сумма токов, входящих в узел (или замкнутую границу), равна нулю.

Что такое KCL в цепи?

Текущий закон Кирхгофа или KCL, для краткости, гласит, что сумма токов, входящих в узел (или переход), равна сумме токов, выходящих из этого узла. Ток по-прежнему имеет положительную или отрицательную величину, отражающую направление их потока. Можно сказать, что если токи имеют положительный знак, они входят в узел. В противном случае токи уходят из узла.

Что такое 2-й закон Кирхгофа?

Второй закон Кирхгофа основан на принципе сохранения энергии: закон напряжения Кирхгофа (KVL) утверждает, что алгебраическая сумма всех напряжений вокруг замкнутого пути (или контура) равна нулю.

Почему KVL и KCL выходят из строя на высокой частоте?

Электрическое поле и ЭДС могут индуцироваться и вызвать разрывы KVL. В линии передачи электрический заряд изменяется со временем и нарушает KCL.

Что такое формула закона напряжения Кирхгофа?

Закон напряжения Кирхгофа (KVL) гласит, что алгебраическая сумма всех напряжений вокруг замкнутого контура (или контура) равна нулю.

Что такое правило цикла?

Знак каждого напряжения — это полярность клеммы, с которой мы сталкиваемся первым, когда мы движемся по контуру. Таким образом, мы можем начать с любой ветви и обойти цикл либо по часовой стрелке, либо против часовой стрелки.

Калькулятор закона напряжения Кирхгофа

Узнав о законах Кирхгофа, мы можем использовать простой калькулятор KVL ниже, чтобы упростить нашу работу.

Калькулятор текущего закона Кирхгофа

Узнав о законах Кирхгофа, мы можем использовать простой калькулятор KCL ниже, чтобы упростить нашу работу.

Знать о законах Кирхгофа для электрических цепей

Изучая электрическую цепь, обязательно нужно изучить связанные с ними законы электричества. Предполагается, что закон Кирхгофа электрических цепей лежит в основе электрических цепей и анализа цепей. С помощью закона Кирхгофа мы можем найти значения электрических компонентов, таких как резистор, катушки индуктивности и т. Д. Кирхгоф дал два отдельных закона, соответствующих расчету тока и напряжения в данной цепи.Они известны как текущий закон Кирхгофа и закон напряжения Кирхгофа. Здесь мы определим закон Кирхгофа и поймем концепции.

Каковы законы Кирхгофа?

В 1845 году немецкий физик Густав Кирхгоф открыл два набора законов, которые помогут нам понять концепцию сохранения тока и энергии в данной электрической цепи. Эти два закона широко известны как законы Кирхгофа для электрических цепей. Законы Кирхгофа для электрических цепей полезны при анализе и вычислении электрического сопротивления, импеданса любых сложных цепей переменного тока. Чтобы сформулировать закон Кирхгофа, мы также должны хорошо разбираться в направлениях течения тока. Теперь рассмотрим подробнее закон Кирхгофа. Ниже мы сформулируем закон Кирхгофа.

Действующий закон Кирхгофа

Густав Кирхгоф был создателем закона. Текущий закон Кирхгофа также известен как первый закон Кирхгофа для электрических цепей. Он говорит, что алгебраическая сумма всех токов в любой данной цепи будет равна нулю. Другими словами, он утверждает, что полный ток, протекающий в узел или соединение в электрической цепи, должен быть равен общему текущему току.Текущий закон Кирхгофа считается следствием сохранения заряда.

Мы знаем, что движение носителей заряда приводит к появлению тока. Течение тока происходит, когда носители заряда перемещаются по электрическим цепям. Мы знаем, что в физике заряд — это постоянная величина. Таким образом, в контексте электрической цепи, это удовлетворяется проверкой того, равна ли величина тока, протекающего внутри, величине тока, вытекающего из нее.

Стандартный способ выразить текущий закон Кирхгофа — написать уравнение, в котором сумма всех входящих токов равна сумме токов, выходящих из перехода.Давайте рассмотрим пример, показанный ниже:

  1. На приведенном ниже рисунке показаны два плеча, из которых ток поступает в узел, а из третьего ток выходит из цепи. Теперь, согласно действующему закону Кирхгофа, алгебраическая сумма токов, входящих в узел, должна быть равна алгебраической сумме токов, выходящих из узла. Математически мы запишем

⇒ I 1 + I 2 = I 3

[Изображение будет скоро загружено]

  1. Во втором примере, приведенном ниже, мы можем увидеть все токи в провод входит в узел, то согласно действующему закону Кирхгофа пишем:

⇒ I 1 + I 2 + I 3 = 0

[Изображение будет загружено в ближайшее время]

Это может можно обобщить для n проводов, соединенных в узле вместе, как,

\ [\ Rightarrow \ sum_ {n = 1} ^ {k} I_ {n} = 0 \]

. Важно понимать, что соглашение о знаках играет важную роль роль в описании действующего закона.Если мы пишем положительный ток, это означает, что рассматриваемый ток течет в указанном направлении. Ток всегда течет от плюса батареи к минусу батареи. Если он движется в противоположном направлении, мы будем рассматривать это как отрицательный ток.

Закон Кирхгофа о напряжении

  • Закон Кирхгофа о напряжении гласит, что алгебраическая сумма всех напряжений в данной цепи будет равна нулю. Он также известен как закон петли в целом.

  • Когда носители заряда в электрической цепи проходят через компоненты, присутствующие в ней, они либо приобретают электрическую энергию, либо теряют в зависимости от компонента. Компонент относится к элементу, резистору и т. Д.

  • Работа выполняется за счет электрических зарядов или зарядов из-за электрических сил внутри компонентов.

  • Общая работа, выполняемая над носителями заряда электрическими силами в компонентах питания (таких как элемент), должна быть равна работе, выполняемой носителями заряда в остальных компонентах (например, резисторах) в данной цепи.{k} V_ {k} = 0 \]

    Применение закона Кирхгофа

    Законы Кирхгофа широко используются в аналоговой электронике для решения сложных электрических схем. Правила Кирхгофа используются для анализа любой электрической цепи переменного тока путем модификации их для этих цепей с помощью электродвижущих сил, резисторов, конденсаторов и т. Д. Однако с технической точки зрения эти правила полезны только для характеристики тех цепей, которые нельзя упростить, комбинируя элементы последовательно и параллельно.

    Последовательные и параллельные комбинации электрических цепей, как правило, намного проще выполнить, чем применение любого из правил Кирхгофа, но правила Кирхгофа широко применимы и должны использоваться для решения проблем, связанных со сложными цепями переменного тока, которые нельзя упростить путем объединения компонентов цепи последовательно или последовательно. параллельно.

    Примеры

    1. Вычислите разность потенциалов между 5 Ом и 7 Ом в данной цепи.

    [Изображение будет скоро загружено]

    Sol:

    Для решения вопросов по электронике обязательно соблюдать и записывать знаковые обозначения токов в цепи. Перерисуем схему с учетом направления тока.

    Мы знаем, что направление тока всегда от положительной клеммы к отрицательной, поэтому мы отмечаем направление тока, как показано на рисунке ниже.

    [Изображение будет загружено в ближайшее время]

    Нас просят вычислить разность потенциалов на 5 Ом и 7 Ом. Для расчета разности потенциалов на данных резисторах мы будем использовать закон Ома. Прежде чем приступить к вычислению разности потенциалов, давайте сначала определим ток в данной цепи.

    У нас есть два закона схем, но мы должны выбрать один из них в зависимости от удобства. Для данной схемы будет полезно применить закон петли или закон напряжения Кирхгофа.

    Итак, согласно закону напряжения Кирхгофа, алгебраическая сумма напряжений на компонентах и ​​источнике питания должна быть равна нулю. Пусть i — ток, протекающий по данной цепи. Тогда мы получаем

    ⇒ 10 — 5i — 7i = 0

    Упрощая приведенное выше выражение, мы получаем

    ⇒ 12i = 10

    ⇒ i = 10/12 = 0,833 = 833 мА

    Следовательно, ток, протекающий через данная схема составляет 833 мА.

    Теперь давайте найдем разность потенциалов между 5 Ом и 7 Ом.Согласно закону Ома w имеет,

    В = IR

    Где,

    В — Разность потенциалов на резисторе R

    I — Ток, протекающий через замкнутый контур

    Для резистора 7 Ом разность потенциалов составляет определяется по формуле:

    ⇒ V = iR = (833 x 10 -3 ) (7) вольт

    ⇒ V = 5,831 вольт

    Следовательно, разность потенциалов на резисторе 7 Ом составляет 5,831 вольт.

    Для резистора 5 Ом разность потенциалов определяется как:

    ⇒ V = iR = (833 x 10 -3 ) (5) В

    ⇒ V = 4.165 вольт

    Следовательно, разница потенциалов на резисторе 5 Ом составляет 4,165 вольт.

    Юридический ток | Информация и комментарии о бизнесе и юридической практике в Thomson Reuters

    В течение шести лет Thomson Reuters сотрудничает с Shearman & Sterling для финансирования стипендий через Equal Justice Works, некоммерческую организацию, которая объединяет обширную сеть студентов-юристов, юристов, организации, оказывающие юридические услуги, и сторонников для продвижения государственной службы и равного правосудия.Скотт А. Слосс — четвертый участник, которого поддержало это партнерство, и…

    • 11 ноября 2021 г.
    • Кэрри Брукер

    Thomson Reuters недавно выпустила первый подробный отчет о развивающейся области законодательства о каннабисе с помощью Cannabis Law Deskbook, опубликованный в партнерстве с Генеральным прокурором Альянса (AGA). Он представляет собой дорожную карту для навигации по лоскутному одеялу федеральных, государственных и местных законов, регулирующих U.S. и канадские рынки каннабиса и конопли. Остин Бернштейн…

    • 10 ноября 2021 г.
    • Кэрри Брукер

    Рынок крупных юридических фирм продолжает активно восстанавливаться — с высокими оценками по спросу, показателям и производительности — но усиливающаяся война за таланты все больше тормозит производительность юридических фирм, согласно индексу Thomson Reuters Peer Monitor Economic Index (PMI), выпущен сегодня.PMI за третий квартал 2021 года, сводный индекс юридической фирмы…

    • 8 ноября 2021 г.
    • Кэрри Брукер

    Согласно отчету о состоянии малых юридических фирм США за 2021 год, юристы небольших юридических фирм все больше обеспокоены возлагаемым на них административным бременем и тем влиянием, которое оно оказывает на их способность заниматься юридической практикой. Опубликованный сегодня Thomson Reuters отчет показал, что тратить слишком много времени на административные задачи — это…

    • 4 ноября 2021 г.
    • Кэрри Брукер

    Во всем мире юридическая отрасль сильно пострадала от неопределенности и потрясений, связанных с пандемией COVID-19, и материковая Европа не стала исключением.Корпорации по всей Европе боролись с последствиями пандемии наряду с последствиями выхода Великобритании из Европейского Союза, однако в отчете «Состояние юридического рынка в Европе в 2021 году»…

    • 2 ноября 2021 г.
    • Кэрри Брукер

    Осборн Кларк быстро движется к цифровой унификации своей ориентированной на будущее международной юридической практики, в которой работают более 925 юристов в 25 странах мира, и внедряет Thomson Reuters 3E Cloud и 3E Cloud Care для обеспечения глобального управления бизнесом предприятия.«Инвестиции в 3E демонстрируют нашу приверженность стратегии облачных ИТ, которая предоставляет нашим сотрудникам…

    • 28 октября 2021 г.
    • Леонард Ли

    За две недели до 26-й Конференции сторон Организации Объединенных Наций по изменению климата (COP26) организации во всем мире взяли на себя обязательство достичь нулевых целевых показателей и работают над тем, как их достичь. Новым ресурсом для юристов, поддерживающих эти усилия с помощью согласованных с климатом юридических положений, является набор инструментов Net Zero от The Chancery Lane Project (TCLP).Инструментарий основан на…

    • 20 октября 2021 г.
    • Кэрри Брукер

    В преддверии 26-й Конференции сторон Организации Объединенных Наций по изменению климата (COP26), которая состоится в ноябре, организации во всем мире взяли на себя обязательство достичь нулевых целевых показателей и работают над тем, как их достичь. Юристы, поддерживающие эти усилия путем составления согласованных с климатом юридических соглашений, имеют новый ресурс: набор инструментов Net Zero от The Chancery Lane Project (TCLP). Он основан на…

    • 14 октября 2021 г.
    • Кэрри Брукер

    Запуск последней версии HighQ на прошлой неделе включал интеграцию с Practical Law, 3E и Microsoft Teams®, а также более 50 усовершенствований, ориентированных на клиентов. Legal Current попросили Тома Макдональда, директора по управлению продуктами Thomson Reuters, рассказать о новых возможностях HighQ изнутри.Макдональд сказал, что карты практического права и материи на HighQ — это…

    • 12 октября 2021 г.
    • Кэрри Брукер

    Более 200 юристов приняли участие в вечеринке по запуску Net Zero Toolkit с проектом Chancery Lane Project (TCLP) на прошлой неделе, продемонстрировав большой интерес к ресурсам для юристов, составляющих проекты юридических соглашений, ориентированных на климат. Поскольку организации готовятся к достижению своих чистых нулевых целей в преддверии 26-й Конференции сторон Организации Объединенных Наций по изменению климата (COP26) в ноябре,…

    • 8 октября 2021 г.
    • Кэрри Брукер

    Как мы можем вывести закон Кирхгофа и закон напряжения Кирхгофа?

    [1] Правило соединения : Правило соединения является следствием сохранения заряда при условии, что в цепи нет накопления или истощения заряда.

    Формально алгебраическая сумма всех токов в переходе равна нулю .

    # \ sum_k i_k = 0 #

    Предположение об отсутствии накопления / истощения : # (\ delQ) / (\ delt) = 0 # …… ( Eq 1 )

    Уравнение непрерывности : Математическая формулировка условия сохранения заряда.

    # \ grad.vecJ + \ frac {\ del \ rho} {\ delt} = 0 # …… ( Eq 2 )

    #vec J # — плотность тока, а # \ rho # — плотность заряда.

    Это применимо везде внутри объема цепи. Таким образом, мы можем взять интеграл объема с обеих сторон,

    Давайте рассмотрим объем с центром вокруг стыка, как показано на верхнем рисунке (прилагается).

    # \ int_ {V} [\ grad.vecJ + \ frac {\ del \ rho} {\ delt}] dV = 0 #

    # \ int_ {V} \ grad.vecJ dV = — \ frac {\ del} {\ delt} \ int_ {V} \ rhodV = — (\ delQ) / (\ delt). #

    Интеграл по объему от плотности заряда # \ rho # — это общий заряд # Q # внутри объема, который является постоянным из-за сделанного нами предположения (Нет накопления / истощения заряда в объеме, уравнение 1 )
    # \ int_ {V} \ grad.vecJ dV = -cancel {(\ delQ) / (\ delt)} = 0. # …… ( Eq 3 )

    По теореме о расходимости Гаусса мы можем преобразовать объемный интеграл в левой части уравнения (уравнение 3) в интеграл по замкнутой поверхности по поверхности, ограничивающей этот объем,

    Теорема о расходимости Гаусса : # \ oint_ {S} \ quad vecJ.dvecS = \ int_ {V} grad.vecJdV #
    Следовательно, Eq 3 становится,

    # \ oint_ {S} vecJ.dvecS = 0 # …… ( уравнение 4 )

    Поверхностный интеграл может быть выполнен по частям.Вся поверхность, охватывающая объем, может быть разделена на три поверхности поперечного сечения # S_1, S_2 # и # S_3 # и периферийную поверхность (см. Рисунок). Но подынтегральное выражение обращается в нуль всюду на периферийной поверхности, поскольку нормаль к периферийной поверхности перпендикулярна вектору плотности тока.

    Следовательно,
    # \ oint_ {S} vecJ.dvecS = \ int_ {S_1} vecJ_1.dvecS_1 + \ int_ {S_2} vecJ_2.dvecS_2 + \ int_ {S_3} vecJ_3.dvecS_3 = 0 #

    Поверхностный интеграл плотности тока — это полный ток через поперечное сечение:

    # \ int_S \ quadvecJ.dvecS = i #

    Ток # i_1 # входит в объем через поверхность поперечного сечения # S_1 # и разветвляется на # i_2 # и # i_3 #. Ток # i_2 # выходит из объема через поверхность поперечного сечения # S_2 #, а ток # i_3 # выходит из объема через поверхность поперечного сечения # S_3 #.

    На поверхности # S_1 # нормаль к поверхности антипараллельна вектору плотности тока. Значит, он должен давать отрицательное значение.
    # \ int_ {S_1} vecJ_1.dvecS_1 = -i_1 #

    На поверхности # S_2 # нормаль к поверхности параллельна вектору плотности тока.Значит, он должен давать положительное значение.
    # \ int_ {S_2} vecJ_2.dvecS_2 = + i_2 #

    На поверхности # S_3 # нормаль к поверхности параллельна вектору плотности тока. Значит, он должен давать положительное значение.
    # \ int_ {S_3} vecJ_3.dvecS_3 = + i_3 #

    # \ oint \ quadvecJ.dvecS = -i_1 + i_2 + i_3 = 0 #

    Как правило, # \ quad \ sum_k i_k = 0 # ( Junction Rule )

    [2] Правило петли : Правило петли является следствием того факта, что, когда электрическое поле является консервативным силовым полем, тогда работа, выполняемая при перемещении тестового заряда по замкнутому контуру, равна нулю.

    Условие того, что электрическое поле является консервативным силовым полем, состоит в том, что не должно быть никакого изменяющегося во времени магнитного потока, связанного с цепью.

    т.е. # \ quad \ frac {\ del \ Phi_B} {\ delt} = 0 #

    Формально говоря , алгебраическая сумма разностей напряжений на всех элементах схемы в замкнутом контуре равна нулю .

    # \ sum_k \ DeltaV_k = 0 #

    Работа, совершаемая при перемещении тестового заряда # q_0 # по замкнутому пути в консервативном силовом поле, равна нулю.
    #W = \ oint \ quad vecF.dvecr = q_0 \ oint \ quad vecE.dvecr = 0; # …… ( Eq 5 )

    Если электрическое поле является консервативным полем, его можно выразить как градиент скалярной потенциальной функции.

    #vec E = — \ gradV; \ qquad «Помните» \ quad gradV.dvecr = dV #

    Следовательно, Уравнение 5 становится,

    # \ oint \ quad vecE.dvecr = \ oint \ quad gradV.dvecr = \ oint \ quad dV = 0 #

    Теперь рассмотрим замкнутый путь #A \ rightarrowB \ rightarrowC \ rightarrowD \ rightarrowA #, как показано на нижнем рисунке (прилагается).

    # \ oint \ quad dV = \ int_ {AB} \ quad dV + \ int_ {BC} \ quaddV + \ int_ {CD} \ quaddV + \ int_ {DA} \ quaddV = 0 #

    # \ DeltaV_ {AB} + \ DeltaV_ {BC} + \ DeltaV_ {CD} + \ DeltaV_ {DA} = 0; #

    Как правило, # \ quad \ sum_k \ DeltaV_k = 0 # ( Loop Rule )

    На главную | CLJLaw

  • КОРПУС (И) HIGHLIGHT

  • СУНДРА РАДЖУ НАДАРАДЖА против МЕНТЕРИ ЛУАР НЕГЕРИ, МАЛАЙЗИЯ И ОРС
    ФЕДЕРАЛЬНЫЙ СУД, ПУТРАДЖАЯ
    TENGKU MAIMUN TUAN MAT CJ
    РОХАНА ЮСУФ PCA
    MOHD ZAWAWI SALLEH FCJ
    ЗАЛЕХА ЮСОФ FCJ
    ZABARIAH MOHD YUSUF FCJ
    HARMINDAR SINGH DHALIWAL FCJ
    РОДЗАРИЯ БУДЖАНГ FCJ
    [ГРАЖДАНСКОЕ ОБРАЩЕНИЕ №: 01 (F) -38-12-2020 (W)]
    9 ИЮНЯ 2021 г.
    [2021] CLJ JT (8)

    Малайзийский бывший высокопоставленный сотрудник Азиатского международного арбитражного центра (AIAC), созданного под эгидой Афро-азиатской консультативно-правовой организации (AALCO), пользуется иммунитетом от любого гражданского или уголовного иска или судебного процесса в отношении действий и вещи, которые он делал ранее в качестве старшего должностного лица организации, если иное не предусмотрено Соглашением со страной пребывания, заключенным между Малайзией и AALCO, или Законом о Международной организации (привилегии и иммунитеты) 1992 года.Решение генерального прокурора отдать предпочтение возбуждению уголовного дела против бывшего высокопоставленного офицера, несмотря на то, что он полностью осознает юридический статус неприкосновенности последнего, было незаконно и, как таковое, подлежало судебному пересмотру и должно быть отменено.

    Подробнее



  • CTEB & ANOR v. KETUA PENGARAH PENDAFTARAN NEGARA, MALAYSIA & ORS
    ФЕДЕРАЛЬНЫЙ СУД, ПУТРАДЖАЯ
    TENGKU MAIMUN TUAN MAT CJ
    РОХАНА ЮСУФ PCA
    НАЛЛИНИ ПАТМАНАТАН FCJ
    VERNON ONG LAM KIAT FCJ
    ZABARIAH MOHD YUSOF FCJ
    ХАСНА МОХАММЕД ХАШИМ FCJ
    МЭРИ ЛИМ FCJ
    [ГРАЖДАНСКАЯ ОБРАЩЕНИЕ №: 01 (i) -34-10-2019 (W)]
    28 МАЯ 2021 г.
    [2021] CLJ JT (9)

    Однажды арт.14 (1) (b) и раздел 1 (b) Части II Второго приложения к Федеральной конституции (FC) читается вместе с положением о толковании в FC, в частности, с разделом 17 Части III Второго График для определения квалификации, необходимой для приобретения гражданства в силу закона незаконнорожденного ребенка, рожденного за пределами Федерации, нет необходимости принимать какие-либо другие требования для толкования положений. Следовательно, Закон о легитимности или любой другой закон не следует рассматривать в этих положениях, поскольку в Законе о легитимности не упоминаются права гражданства, а в ФК нет соответствующего положения, которое считает, что легитимация дает право на гражданство.Право на получение гражданства в силу закона должно быть соблюдено при рождении. Если квалификационные требования не выполняются, суд не вправе добавлять и вычитать какие-либо другие или оговорки, о которых ФК заявляет иначе. В ФК отсутствует верховенство судей, и право вносить поправки в Конституцию принадлежит исключительно парламенту. Суду не следует пытаться достичь какого-либо вымышленного значения вопреки четкой букве закона.

    Подробнее



  • ДЖИЛЛ ИРЛАНДИЯ ЛОУРЕНС БИЛЛ против.MENTERI BAGI KEMENTERIAN DALAM NEGERI MALAYSIA & ANOR
    ВЫСОКИЙ СУД МАЛАЯ, КУАЛА-ЛУМПУР
    НИ ПЧЕЛЫ ARIFFIN J
    [СУДЕБНЫЙ ОБЗОР №: R4 (2) -25-256-2008]
    17 МАРТА 2021 г.
    [2021] CLJ JT (7)

    Министерство внутренних дел Директивой, изданной в 1986 году, запретило использование слова, в том числе «Аллах», в христианских публикациях, ссылаясь на угрозу общественному порядку. Однако 35 лет спустя после анализа и проверки было обнаружено, что Директива не отражает и несовместима с политическим решением Кабинета министров.Директива действовала сама по себе без какой-либо законодательной поддержки, что делало ее незаконной, незаконной и недействительной из-за отсутствия юрисдикции. Директива с самого начала не имела какой-либо юридической силы. Из этого следовало, что запрет на использование слова, среди прочего, «Аллах», наложенный Директивой, не мог быть поддержан законом. Министерство внутренних дел превысило свои полномочия, и такой запрет противоречит ст. 11 Федеральной конституции.

    Подробнее



  • ПЕГУАМ НЕГАРА МАЛАЙЗИЯ против.MKINI DOTCOM SDN BHD и ANOR
    ФЕДЕРАЛЬНЫЙ СУД, ПУТРАДЖАЯ
    РОХАНА ЮСУФ PCA
    АЖАР МОХАМЕД CJ (МАЛАЯ)
    АБАНГ ИСКАНДАР CJ (САБАХ И САРАВАК)
    MOHD ZAWAWI SALLEH FCJ
    НАЛЛИНИ ПАТМАНАТАН FCJ
    VERNON ONG LAM KIAT FCJ
    АБДУЛ РАХМАН СЕБЛИ FCJ
    [ГРАЖДАНСКАЯ ЗАЯВКА №: 08 (L) -4-06-2020 (W)]
    19 20 ФЕВРАЛЯ
    [2021] CLJ JT (6)

    Раздел 114A Закона 1950 г. о доказательствах предусматривает презумпции фактов при публикации содержания в Интернете, чтобы помочь в установлении личности и в установлении личности анонимного лица, участвовавшего в публикации через Интернет.Это, однако, не означает, что обвинение должно доказать наличие основных фактов, прежде чем ссылаться на такую ​​презумпцию. Презумпция действительно опровергнута, и опровержение должно основываться на балансе вероятностей. С учетом предположений, онлайн-порталы / платформы, содержащие оскорбительные комментарии, могут быть привлечены к ответственности за содействие публикации таких комментариев. Чтобы избежать ответственности, эти онлайн-платформы / порталы должны иметь систему, способную обнаруживать и быстро удалять оскорбительные комментарии.Порталы / платформы не могли просто дождаться оповещения, потому что такое оповещение может никогда не появиться. Принять такие меры в качестве полной защиты означало бы необоснованно и безответственно переложить всю вину на сторонних онлайн-подписчиков, одновременно снимая с себя все обязательства.

    Подробнее



  • ИКИ ПУТРА МУБАРРАК против КЕРАДЖАНА, НЕГЕРИ СЕЛАНГОР И АНОР
    ФЕДЕРАЛЬНЫЙ СУД, ПУТРАДЖАЯ
    TENGKU MAIMUN TUAN MAT CJ
    РОХАНА ЮСУФ PCA
    АЗАХАР МОХАМЕД CJ (МАЛАЯ)
    АБАНГ ИСКАНДАР CJ (САБАХ И САРАВАК)
    MOHD ZAWAWI SALLEH FCJ
    НАЛЛИНИ ПАТМАНАТАН FCJ
    VERNON ONG LAM KIAT FCJ
    ZABARIAH MOHD YUSOF FCJ
    ХАСНА МОХАММЕД ХАШИМ FCJ
    [ДЕЛО №: BKA-3-11-2019 (W)]
    25 ФЕВРАЛЯ 2021 г.
    [2021] CLJ JT (5)

    Статья 28 Закона 1995 года об уголовных преступлениях шариата (Селангор), которая криминализирует неестественный секс, противоречит Государственному списку девятого приложения к Федеральной конституции.Этот раздел, несмотря на то, что он предусматривает преступления против «заповедей ислама», ограничен оговоркой о запрете, содержащейся в Государственном списке, то есть «за исключением вопросов, включенных в Федеральный список». Уголовный закон, являющийся делом федерации, должен принимать исключительно парламент; и находится за пределами законодательной компетенции Законодательного собрания штата.

    Подробнее



  • ZSCHIMMER & SCHWARZ GMBH & CO KG CHEMISCHE FABRIKEN v.НЕИЗВЕСТНЫЕ И НЕИЗВЕСТНЫЕ ЛИЦА
    ВЫСОКИЙ СУД МАЛАЯ, КУАЛА-ЛУМПУР
    Онг Чи Кван JC
    [НОМЕР КОСТЮМА: WA-22NCC-600-12-2020]
    13 ФЕВРАЛЯ 2021 г.
    [2021] CLJ JT (4)

    Приказ о самоидентификации, также известный как приказ «Спартак» или «Я — Спартак», заставляет неизвестных лиц идентифицировать себя и предоставлять адрес для обслуживания. Приказ о самоидентификации потребует размещения в местных газетах объявления с уведомлением против неизвестного лица (лиц), и это уведомление будет предупреждать неизвестных лиц о приказе о самоидентификации в течение семи дней после объявления, в противном случае , они рискуют привлечь к ответственности.

    Подробнее



  • РОСЛИЗА ИБРАХИМ против КЕРАДЖАНА, НЕГЕРИ СЕЛАНГОР И АНОР
    ФЕДЕРАЛЬНЫЙ СУД, ПУТРАДЖАЯ
    TENGKU MAIMUN TUAN MAT CJ
    РОХАНА ЮСУФ PCA
    АЗАХАР МОХАМЕД CJ (МАЛАЯ)
    НАЛЛИНИ ПАТМАНАТАН FCJ
    АБДУЛ РАХМАН СЕБЛИ FCJ
    ZABARIAH MOHD YUSOF FCJ
    ХАСНА МОХАММЕД ХАШИМ FCJ
    МЭРИ ЛИМ FCJ
    РОДЗАРИЯ БУДЖАНГ FCJ
    [ГРАЖДАНСКОЕ ОБРАЩЕНИЕ №: 01 (f) -2-01-2020 (B)]
    5 ФЕВРАЛЯ 2021 г.
    [2021] CLJ JT (3)

    Шариатский суд может осуществлять юрисдикцию в отношении лица только в том случае, если он имеет над ним как юрисдикцию ratione personae, которая зависит от юридического лица лица, так и юрисдикцию ratione materiae или предметную юрисдикцию.В отсутствие этих юрисдикций шариатский суд не наделен полномочиями осуществлять какую-либо власть над человеком, и в случае ее осуществления это будет ultra vires Федеральной конституции (ФК). При этом говорится, что в тех случаях, когда религиозный статус человека, является ли он мусульманином или нет, оспаривается, необходимо проводить различие между случаями, когда человек «больше не исповедует религию ислама» и тем, кто «никогда не исповедует религию ислама». ‘; только первое, касающееся дел об отказе, подлежит рассмотрению в шариатском суде; последний, который обязательно затрагивает вопрос личности и правового статуса, должен подпадать под юрисдикцию гражданского суда.Существует также заметная разница между терминами «исповедовать и практиковать» и «исповедовать», используемыми в искусстве. 11 (1) ФК и пункт 1 Государственного списка ФК соответственно; «Исповедовать» само по себе является конституционным термином, который подлежит рассмотрению в Гражданском суде, в то время как «исповедание и практика» — это вопрос веры и догмы и подпадает под юрисдикцию шариатского суда в силу ст. 121 (1А) ФК.

    Подробнее



  • KETHEESWARAN KANAGARATNAM & ANOR v.ПП
    ВЫСОКИЙ СУД Малайя, Кланг
    АЗМИ АБДУЛЛА J
    [УВЕДОМЛЕНИЕ О ДВИЖЕНИИ: BL-44-6-09-2020]
    03 ИЮНЯ 2021 г.

    Ходатайство заявителей о s. 61A Закона о борьбе с торговлей людьми и незаконным ввозом мигрантов 2007 года («ATIPSOM») («оспариваемое положение») объявлено неконституционным в нарушение ст. 121 (1), 8 (1) и 5 ​​(1) Федеральной конституции и законодательные требования Закона 1950 г. о доказательствах («EA») и Уголовно-процессуального кодекса («УПК») были отклонены, поскольку: не исключалась возможность судов принимать решения или выносить решения; (ii) он не предусматривает несправедливого судебного разбирательства в отношении заявителей; (iii) ATIPSOM содержит положение об апелляции; и (iv) ATIPSOM, являясь отдельным законом, его применение имеет преимущественную силу перед EA и CPC, которые являются общими законами, в связи с уничижительным правилом maxim generalibus specialia derogant .

    Подробнее



  • SURAINI KEMPE & ORS против KERAJAAN MALAYSIA & ORS
    ВЫСОКИЙ СУД МАЛАЯ, КУАЛА-ЛУМПУР
    АХТАР ТАХИР J
    [ИСХОДНЫЙ НОМЕР ПРИЗНАКА: WA-24NCVC-2356-12-2020]
    27 СЕНТЯБРЯ 2021 г.

    Слово «отец» в искусстве. 14 (1) (b), читать вместе со вторым приложением в с.1 (c) Части II Федеральной конституции, включает в себя матери и, следовательно, дети, рожденные за пределами Федерации, от матерей, которые являются гражданами Малайзии, имеют право на гражданство в силу закона, если все процедуры, аналогичные тем за которыми следуют отец.

    Подробнее



    • СУДЕБНЫЕ ЦИТАТЫ

  • «В соответствии с законодательством, после выплаты компенсации владельцам земельных участков рыночной стоимости их соответствующих единиц страты, приобретающий орган по-прежнему должен выплатить разумную компенсацию управляющей корпорации разработки страт за приобретение общей собственности в развитие тех же слоев в том же процессе приобретения, при условии, что оценка такой суммы компенсации будет производиться в соответствии с положениями подпункта.1 (2C) Первого приложения к Закону о приобретении земли 1960 г., а именно, обоснование разумных затрат собственника запланированной земли на использование или покупку другой земли и ее использование для той же цели, для которой предназначена эта запланированная земля. . »- согласно Ти Геок Хок JC в деле Пербаданан Пенгурусан Ара Ампанг против Пентадбир Танах Даэра Хулу Лангат [2021] 6 CLJ 441



  • ВЫДЕЛЕНИЕ СТАТЬИ

    СПРАВЕДЛИВЫЕ ПРАВИЛА РАБОТЫ КАЖДЫЙ ФЕРМЕРСКИЙ РАБОТНИК НА КАЖДОЙ ФЕРМЕ, ПРАВО НА ДОМУ, МИНИМАЛЬНАЯ СТАВКА ОПЛАТЫ

    АВСТРАЛИЯ
    Занятость
    Фруктовые сборщики по сдельной оплате гарантировали минимальную заработную плату в соответствии с знаменательным постановлением о справедливом труде
    Комиссия по справедливому труду постановила, что рабочим, собирающим фрукты по сдельной оплате, должна быть гарантирована минимальная заработная плата в соответствии с Премией в области садоводства.Сдельная оплата труда — это когда рабочему платят в соответствии с количеством урожая, поэтому чем больше фруктов или овощей собрано, тем больше ему платят. Профсоюз австралийских рабочих (AWU) подал иск в комиссию в декабре и утверждал, что каждому рабочему должна быть гарантирована минимальная сумма непредвиденных расходов, которая в настоящее время составляет 25,41 доллара в час. В своем заключении, сделанном вчера поздно вечером, полный состав комиссии по справедливому труду «выразил мнение, что существующие положения о сдельном производстве в премии в области садоводства не соответствуют цели».«Они не обеспечивают справедливой и соответствующей минимальной защиты, как того требует закон», — говорится в сообщении.

    Подробнее


  • «ТЫСЯЧИ» СПЕЦИАЛИСТОВ ПО НЕДВИЖИМОСТИ, ВЫЯВЛЯЮЩИХ СУДЬБЫ ОНЛАЙН-АГЕНТОВ ПО НЕДВИЖИМОСТИ PURPLEBRICKS И YOPA НА «ДЕСЯТКИ МИЛЛИОНОВ» НЕДОСТАТОЧНОГО РЯДА

    UK
    Трудоустройство
    Бывшие самозанятые работники, нанятые онлайн-агентами по недвижимости, могут иметь право на тысячи фунтов

    Тысячи ранее самозанятых работников готовятся подать в суд на онлайн-агентов по недвижимости, включая Purplebricks и Yopa, на фоне заявлений о том, что с ними должны были обращаться как с наемными работниками, и поэтому им причитаются отпускные и пенсионные взносы.Если судебный иск против агентов по недвижимости окажется успешным, фирмы могут столкнуться с судебными счетами на «десятки миллионов фунтов стерлингов», полагают юристы, стоящие за исками. Компания Contractors For Justice, действующая от имени местных экспертов по недвижимости, местных агентов и владельцев территорий, которые работали на онлайн-агентов, в настоящее время обращается в суд с просьбой о разрешении инициировать групповой судебный процесс против фирм.

    Подробнее


  • ПОСМОТРЕТЬ ЗАДЕРЖКУ ЗАПЛАТЫ ДЛЯ ОХРАННИКОВ, МИНИСТЕРСТВО ОБРАЗОВАНИЯ СКАЗАЛО

    МАЛАЙЗИЯ
    Работа
    Охранникам Корпуса Вира в Перлисе и даже персоналу штаб-квартиры не платят в течение двух месяцев

    Сеть государственных контрактных рабочих (JPKK) призвала министерство образования вмешаться в связи с задержкой выплаты заработной платы охранникам.В сообщении на Facebook JPKK сообщил, что 38 охранников, работающих в нескольких школах, учительских и студенческих общежитиях министерства образования в Перлисе, в течение последних двух месяцев жили без оплаты со стороны своих работодателей, Wira Corps Security (M) Sdn Bhd. . «Охранники, работающие в отделе безопасности Wira Corps Security, размещены в 10 помещениях министерства образования в окрестностях Чупинга и Арау в Перлисе. «Эти охранники сталкиваются с проблемой задержек с выплатой заработной платы работодателем с июля 2021 года.Они получили зарплату только за июль 2021 года 24 сентября, а зарплаты за август и сентябрь до сих пор не получены », — сказано в сообщении.

    Подробнее


  • NO JAB, NO JOB; КОМПАНИИ ТАКЖЕ МОГУТ ВЫПУСТИТЬ НЕВАКЦИНИРОВАННЫЙ ПЕРСОНАЛ В КАЧЕСТВЕ ПОСЛЕДНЕГО КУРОРТА

    СИНГАПУР

    Работа

    Невакцинированные работники могут быть уволены в крайнем случае

    Работники, которые отказываются раскрывать свой статус вакцинации против Covid-19, могут считаться непривитыми.Меры вакцинации персонала применимы ко всем, кто работает в одном помещении со своими сотрудниками, включая независимых подрядчиков и поставщиков. Согласно последнему трехстороннему совету, работники, которые отказываются раскрывать свой статус вакцинации против Covid-19, могут считаться непривитыми, а компании могут увольнять тех, кто не соблюдает меры вакцинации рабочей силы, в крайнем случае. Работодатели также могут заранее ввести требование о вакцинации при приеме на работу новых сотрудников с целью планирования размещения на рабочем месте, сообщило Министерство трудовых ресурсов (MOM) в ответ на список часто задаваемых вопросов, размещенный на его веб-сайте.Меры вакцинации персонала применимы ко всем, кто работает в том же помещении, что и их сотрудники, включая независимых подрядчиков и поставщиков, говорится в сообщении. Работодатели могут попросить сотрудников показать свой статус вакцинации через приложение и токен TraceTogether, приложение HealthHub или оригинальную карту физической вакцинации.

    Подробнее



  • БОЛЬШОЕ ЧИТАНИЕ: ТОКСИЧНЫЕ РАБОЧИЕ МЕСТА ОБЫЧЕЕ, ​​ЧЕМ МЫ ДУМАЕМ, НО КОГДА МЫ СКАЗЫВАЕМ ДОСТАТОЧНО?

    СИНГАПУР

    Занятость

    Признаки, на которые следует обратить внимание при выявлении токсичной культуры на рабочем месте

    Джон, 26-летний педагог, работающий в известном здесь центре повышения квалификации, работает на высокообразованного начальника, который пользуется уважением как коллегами, так и клиентами за его опыт.Рекламное объявление Но в компании босс — отличник по любым стандартам с блестящим резюме, о котором можно только мечтать, — это тот, кто верит в правление с помощью террора. Прежде чем кто-либо мог понять, что происходит, начальник время от времени бомбардировал сотрудников более чем сотней текстовых сообщений за один раз в чат-группе компании WhatsApp, обычно нацеленной на одного сотрудника. Унижающие, содержащие ругательства сообщения, набранные полностью заглавными буквами — которые Джон показал СЕГОДНЯ — часто отправляются поздно ночью или во время еды, в тирадах, которые иногда превышают час.Они включали такие фразы, как «человеческий мусор», «вашей матери следовало сделать аборт» и «вы заслуживаете смерти».

    Подробнее



    • Апелляция

    : обзор действующего законодательства и правовой реформы

    Appeal : Review of Current Law and Law Reform — это юридический журнал с двойной слепой рецензией, издаваемый юридическим факультетом Университета Виктории (Виктория, Британская Колумбия, Канада).

    Appeal публикует статьи, комментарии к случаям и обзоры книг, которые предлагают проницательные комментарии по канадскому и сравнительному праву. Этот юридический журнал также продвигает правовую науку в ее политическом, философском и социальном контексте. Апелляция принадлежит студентам, и ее редакционная коллегия нацелена на публикацию преимущественно студенческих сочинений.

    Вложений:

    Наш осенний крайний срок подачи заявок — 12 октября 2021 года. Крайний срок для выпуска 28 будет объявлен осенью 2022 года.Заявки на выпуск 28 тома принимаются на постоянной основе.

    Отправляйте материалы в электронном виде по адресу [email protected]. Все материалы должны быть сохранены как документы Microsoft Word, и они должны соответствовать требованиям Canadian Guide to Uniform Legal Citation, 9th Edition («McGill Guide»).

    Материалы могут быть любой длины, но рекомендуется ограничение от 3000 до 9000 слов. Редакционная коллегия рассмотрит содержание статьи и ее форму при оценке ограничений по количеству слов (например, рецензии на книги должны содержать меньше слов, чем эссе).

    Статьи должны быть заполнены во время учебы на уровне бакалавриата или аспиранта юридического факультета, и представленные документы не должны рассматриваться для публикации в другом месте.

    ПЛАНИРУЕТЕ ПОДАТЬ СТАТЬЮ НА АПЕЛЛЯЦИЮ? СКАЧАТЬ АПЕЛЛЯЦИЯ ИНСТРУКЦИИ ПО ПОДАЧЕ.

    Публикаций:

    Апелляция — это ежегодная публикация, публикуемая в электронном виде через этот веб-сайт, HeinOnline, CanLII и LexisNexis QuickLaw.

    Чтобы поддержать Appeal и узнать о подписке и рекламных возможностях, посетите нашу страницу финансирования.

    Том 26 из Апелляции был выпущен в марте 2020 года.
    ХОТИТЕ ПРОЧИТАТЬ АПЕЛЛЯЦИЮ? СКАЧАТЬ ТОМ 26 (2020).

    Appeal периодически выпускает подкасты по современным вопросам канадского законодательства. Посетите нашу библиотеку подкастов: https://onlineacademiccommunity.uvic.ca/stareindecisis

    Контакт Апелляция :

    апелляция @ uvic.около

    Главный редактор
    Фрэнсис Милтимор

    Отдел подачи заявок
    Кира Грэм и Хилари Матч

    Бизнес-отдел
    Бретт Дженкинс

    Отдел публикаций
    Стефани Лоулесс, Лейн Кларк и

    Джиндже

    Отдел по связям с общественностью и подкастам
    Камилла О’Салливан, Сара Лашанс и Винсон Ши

    Апелляционное издательское общество
    Университет Виктории
    Юридический факультет
    Почтовый ящик 1700 STN CSC
    Виктория, Британская Колумбия
    V8R 4N3
    Канада

    @appealreviewofcurrentlawandlawreform
    @appeallawreview

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
