W1209 DC 12 В Программируемый термостат, от -50 до +110℃, с цифровой индикацией, плата без корпуса

Программируемый терморегулятор предназначен для контроля температуры в диапазоне от -50°С до +110°С. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «К0/К1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура.



Подготовка к работе

Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс «GND» (минус 12V).

Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))

После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Программирование

Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0…Р6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SЕТ» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.



Код параметр

Описание параметра

Диапазон настройки

По умолчанию

Р0

Режим работы терморегулятора: охлаждение (Cooling)/Нагрев (Heating)

С/Н

С

Р1

Гистерезис, °С

0,1…15

2

Р2

Верхний предел установки поддерживаемой температуры, °С

110

110

Р3

Нижний предел установки поддерживаемой температуры, °С

-50

-50

Р4

Коррекция температуры, °С

-7…+7

0

Р5

Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин.

0…10

0

Р6

Верхний предел температуры отключения (защита от перегрева), °С

OFF или ON (при ON от 0°С до 110°С)

OFF



Индикация

LED дисплей отображает следующие значения: «LLL» — датчик не подключен, «ННН» — температура вне диапазона (меньше -50°С или больше 110°С), «—» превышение пределов заданных в параметре Р6

Сброс параметров в заводские установки

Для сброса параметров в заводские установки (настройки по умолчанию):

1) отключите питание;

2) нажмите и удерживайте кнопки «+» и «-»;

3) Подайте питание на терморегулятор.

На LED дисплее появится надпись «888», после чего отобразится текущая температура.



Характеристики

Габаритные размеры: 40 х 48 х14 мм

Диапазон измерения и программирования температуры: -50°С …110°С

Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Точность гистерезиса: 0,1°С

Гистерезис: 0,1…15°С

Время обновления показаний: 0,5 секунд

Напряжение питания, В: 12 VDC

Датчик: NTC 10К 0. 5%, длина кабеля 0,3 м, водозащита

Максимальный ток нагрузки: 5А / 220VAC; 15А / 14VDC

Температура окружающей среды: -10…60°С

Влажность окружающей среды: 20 — 85 %

Потребляемый ток: 30 мA

Потребляемый ток при работе реле: 65 мА

Способ подключения нагрузки: электромагнитное одноканальное реле (5А/ 220VAC; 15А/ 14VDC) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).
В комплект поставки входят :
1 * регулятор температуры
1 * температурный датчик



Сервис объявлений OLX: сайт объявлений в Украине

Киев, Святошинский Сегодня 13:49

Харьков, Слободской Сегодня 13:49

Николаев, Корабельный

Сегодня 13:49

Киев, Голосеевский Сегодня 13:49

Переяслав-Хмельницкий Сегодня 13:48

Новое.

Тепловая автоматика на интернет-аукционе Au.ru

Технические характеристики:

-Отображение ТЕКУЩЕЙ температуры

-Отображение ЗАДАННОЙ температуры

-Диапазон измерения температуры: от -50 до 110 °С

-Точность: 0.1°С

-Гистерезис: 0.1 – 30 °С

-Частота обновления: 0.5 s

-Защита от перегрева: 0-110 °С

Подготовка к работе

1) Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс 12V) и «GND» (минус 12V).

2) Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))

После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Программирование

Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (P0…P6) из таблицы «Меню терморегулятора».

Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Меню терморегулятора:

P0 Режим работы терморегулятора: охлаждение — (Cooling) / нагрев (Heating) C / H C

P1 Гистерезис, °C 0,1…15 2

P2 Верхний предел установки поддерживаемой — температуры, °C 110 110

P3 Нижний предел установки поддерживаемой — температуры, °C -50 -50

P4 Коррекция температуры, °C -7 … +7 0

P5 — Задержка времени включения реле (может отличаться от выбранного в пределах ± 50%), мин. 0…10 0

P6 Верхний предел температуры отключения (защита от перегрева), °C OFF или ON (при ON от 0°C до110°C) OFF

Индикация

LED дисплей отображает следующие значения: «LLL» — датчик не подключен, «HHH» — температура вне диапазона (меньше -50°C или больше 110°C), «—» превышение пределов заданных в параметре P6

Сброс параметров в заводские установки

Для сброса параметров в заводские установки (настройки по умолчанию):

1) отключите питание;

2) нажмите и удерживайте кнопки «+» и «-»; 3) Подайте питание на терморегулятор.

На LED дисплее появится надпись «888», после чего отобразится текущая температура.

-Входное напряжение: DC 12V

-Датчик: NTC (10 К 0.5%) водонепроницаемый

-Выход: реле 5А

Электронный термостат W1209

Термостат — это управляющее устройство для поддержания определённой температуры с заданной точностью. Может быть полезен в различных системах автоматизации (холодильник, теплица, подогрев труб, бойлер, вентиляция, авто и т.д). Такой термостат тут не обозревали, тем интереснее будет его покрутить. Он был заказан с надежной, что на этот раз пришлют что-то путёвое. Признаюсь, что к такого рода устройствам отношусь скептически — привык работать с серьёзными многофункциональными приборами, поэтому буду очень критичным.

Прислали это




Размеры платы: 50x40x16мм
Качество изготовления приятно удивило, плата почти отмыта, монтаж аккуратный, все детали на месте.
Однако, конструкция неудобна для встраивания — индикатор и кнопки утоплены по отношению к реле и разъёмам. По уму, их надо было ставить на обратной стороне платы.

Диапазон уставки и отображения температур -50ºС +110ºС, чего вполне достаточно для бытового применения.
Красный светодиодный 3-х разрядный индикатор 22×10мм показывает температуру до десятых долей градуса, температуру ниже -10ºС (до -50ºС) и выше 100ºС (до 110ºС) отображает без десятичных долей, т.к. разрядов индикатора не хватает. Дискрета уставки задана по тому-же принципу.
Красный светодиод на плате просто дублирует включение реле.

3 кнопки управления: set, +, — .
set — выбирает режим уставки и настройки параметров
+ и — изменяют значение уставки и параметров
Кнопку + логичнее было поставить справа, а не в центре, т.к. в соответствии со здравым смыслом увеличение должно быть сверху или справа

В режиме C (охлаждение) работает так: пока температура ниже уставки, контакты реле разомкнуты, по достижении заданной температуры контакты реле замыкаются и остаются в таком положении до снижения температуры на величину установленного гистерезиса (по умолчанию на 2ºС).
В режиме H (нагрев) работает наоборот

Управляющее реле стоит на 12В с NO контактом, коммутирует ток до 20А (14VDC) и до 5А (250VAC)
Лучше-бы реле поставили с переключающим контактом и все 3 вывода вывели на разъём подключения, при этом немного расширяется сфера применения термостата

Термодатчик представляет собой термосопротивление 10кОм, герметично залитое в защитный металлический колпачок. Длина кабеля 30см (заявлено 50см), но при необходимости, его можно удлинить.

Настройка параметров с расшифровкой:
— Температура уставки -50ºС 110ºС, по умолчанию 28ºС
— P1 гистерезис переключения 0,1 — 15,0ºС, по умолчанию 2,0ºС
Несимметричный (в минус от уставки), позволяет снизить нагрузку на реле и исполнитель в ущерб точности поддержания температуры.
— P2 максимальная уставка температуры -45ºС 110ºС, по умолчанию 110ºС
Позволяет сузить диапазон уставки сверху
— P3 минимальная уставка температуры -50ºС 105ºС, по умолчанию -50ºС
Позволяет сузить диапазон уставки снизу
— P4 коррекция измеряемой температуры -7,0ºС 7,0ºС, по умолчанию 0,0ºС
Позволяет проводить простейшую калибровку для повышения точности измерения (только сдвиг характеристики).
— P5 задержка срабатывания в минутах 0-10мин, по умолчанию 0мин
Иногда необходима для задержки срабатывания исполнителя, критично например для компрессора холодильника.
— P6 ограничение отображаемой температуры сверху (перегрев) 0ºС-110ºС, по умолчанию OFF
Лучше без необходимости не трогать, т.к. при некорректной настройке дисплей будет постоянно отображать «—» в любом режиме и придётся скидывать настройки в состояние по умолчанию, для этого надо при очередном включении питания удерживать нажатыми кнопки + и -.
— Режим работы С (охладитель) либо H (нагреватель), по умолчанию С
Фактически просто инвертирует логику работы термостата.
Все настройки сохраняются после отключения питания.

Никаких дополнительных и хитрых настроек (ПИД, наклон, обработка, сигнализация) не обнаружено, но они простому пользователю и не нужны.
При температуре ниже -50ºС (или при отключении датчика) на индикаторе отображается LLL
При температуре выше 110ºС (или при замыкании датчика) на индикаторе отображается HHH

Интересная особенность — скорость обновления показаний температуры зависит от скорости изменения температуры. При быстрых изменениях температуры, индикатор обновляет показания 3 раза за секунду, при медленных изменениях — примерно в 10 раз медленнее, т.е. происходит цифровая фильтрация результата для повышения стабильности показаний.
Точность измерения заявлена 0,1ºС, но это просто невозможно для обычного нелинейного терморезистора без индивидуальной калибровки по множеству точек, которую 100% не делали, да и 10-bit ADC не позволяет такую роскошь. В лучшем случае можно рассчитывать на точность 1ºС

Реальная схема термостата

Управляющий контроллер STM8S003F3P6
www.st.com/web/en/resource/technical/document/datasheet/DM00024550.pdf
Опорное напряжение на датчик температуры и питание контроллера — стабилизированные 5,0В на AMS1117 -5.0
www.ams-semitech.com/attachments/File/AMS1117_20120314.pdf

Ток потребления термостата в режиме отключенного реле 19мА, включенного 68мА (при питающем напряжении 12,5В)
Напряжение питания ниже 12В подключать нежелательно, т. к. на реле подаётся напряжение на 1,5В меньше питающего. Лучше, чтобы оно было немного больше (13-14В)

Токоограничительные резисторы на индикатор стоят в цепи разрядов, а не сегментов — это приводит к изменению их яркости в зависимости от числа горящих сегментов. На нормальную работу не влияет, но в глаза бросается.

Вход RESET (4 pin) выведен на контакты для программирования, имеет только внутреннюю высокоомную подтяжку (0,1мА) и контроллер иногда ложно сбрасывается от сильной искровой помехи поблизости (даже от искры в собственном реле), либо при случайном касании контакта рукой.
Легко исправляется установкой блокирующего конденсатора 0,1мкФ на общий провод

Поверку и калибровку проводил классически на двух контрольных точках 0ºС и 100ºС
В воде с тающим льдом показал +1ºС


В кипящем чайнике температуру показал 101ºС

После ввода коррекции -1,0ºС, воду с тающим льдом показал -0,1 +0,1ºС, что меня вполне устроило


Кипящую воду стал показывать нормально 100ºС

Достоинства:
— Универсальность
— Датчик на разъёме в комплекте
— Возможность калибровки
— Малые габариты, масса и стоимость
Недостатки и особенности подробно указаны в статье.

Вывод: полезный и в принципе работающий очень недорогой прибор

Терморегулятор W1209 на 1 кВт с блоком питания 12в

Этот комплект состоит из терморегулятора W-1209, источника питания постоянного тока 12 В 1 А и разъема питания, который подключается к терморегулятору обычными проводниками под клеммы.

Описание и назначение терморегулятора w-1209.

Цифровой  терморегулятор W1209 представляет собой прибор для поддерживания заданной температуры в требуемом объеме.  Режимы работы терморегулятора- нагрев или охлаждение. Источником тепла(или холода) является нагрузка терморегулятора. Подключение этой нагрузки к прибору производится согласно схеме, изображенной на рисунке.

При такой собранной схеме возможно регулировать температуру в диапазоне от -50°C до +110°C. Этот процесс может быть использован для поддержания заданной температуры в инкубаторах, брудерах, при совместной работе с электрическими обогревателями или охладительной техникой. В комплекте с терморегулятором идет выносной температурный датчик на кабеле длиной 50 см.

Цифровой терморорегулятор имеет  LED индикатор с тремя разрядами, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего датчика температуры, клеммами «K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На индикаторе показывается текущая измеряемая температура, считываемая с датчика.

Подготовка к работе

1) Подсоединить блок питания 12 вольт постоянного напряжения к клеммам «+12V» (плюс 12V) и «GND» (минус 12V)..Для этого нужно использовать разъем питания. К этому разъему провода крепятся прижимными винтами.

2) Подсоединить нагрузку к контактам «К0» и «К1» — нагревательный или охладительный электроприборы

После подачи постоянного напряжения 12 В на контакты «+12V» и «GND», на индикаторе высветится текущая температура, измеренная выносным датчиком температуры.

Электрические параметры

  • Габариты: 40 x 48 x 14 мм
  • Диапазон измерения и программирования температуры: -50°C …110°C
  • Точность измерения: 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
  • Точность поддерживаемой температуры: 0,1°C 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
  • Точность гистерезиса: 0,1°C
  • Программируемый гистерезис: 0,1…15°C
  • Время обновления показаний: 0,5 секунд
  • Напряжение питания,: 12 вольт постоянного  тока
  • Датчик: NTC 10K 0. 5%, длина кабеля 0,5 м, герметичный
  • Максимальный ток нагрузки: 5 A при  220 В переменного тока ; 15 A при питании 14 В постоянного тока
  • Температура применения окружающей среды: -10…60°C
  • Влажность окружающей среды: 20 – 85 %
  • Потребляемый ток: 30 mA
  • Потребляемый ток при работе реле: 65 mA
  • При больших нагрузках применяется контактор или твердотельное реле большей мощности



W1209 Термостатический переключатель контроля температуры

Термостатический переключатель температуры W1209 — это невероятно дешевый, но очень функциональный контроллер термостата. С помощью этого модуля (HCTHER0006) вы можете интеллектуально управлять питанием большинства типов электрических устройств на основе температуры, измеряемой включенным высокоточным датчиком температуры NTC. Хотя этот модуль имеет встроенный микроконтроллер, никаких навыков программирования не требуется. 3 тактильных переключателя позволяют настраивать различные параметры, включая температуру включения и выключения.Встроенное реле может переключать максимум до 240 В переменного тока при 5 А или 14 В постоянного тока при 10 А. Текущая температура отображается в градусах Цельсия на трехзначном семисегментном дисплее, а текущее состояние реле — на встроенном светодиодном индикаторе.

Технические характеристики:

  • Диапазон регулирования температуры: -50 ~ 110 C
  • Разрешение от -9,9 до 99,9: 0,1 C
  • Разрешение при всех остальных температурах: 1 ° C
  • Точность измерения: 0,1 C
  • Точность управления: 0.1 С
  • Частота обновления: 0,5 секунды
  • Входная мощность (постоянный ток): 12 В
  • Измерительные входы: NTC (10K 0,5%)
  • Водонепроницаемый датчик: 0,5 м
  • Выход: 1-канальный релейный выход, мощность: 10 А
  • Потребляемая мощность
    • Статический ток: <= 35 мА
    • Ток: <= 65 мА
  • Требования к окружающей среде
    • Температура: -10 ~ 60 ° C
    • Влажность: 20-85%
  • Размеры

Таблица настроек
Нажмите и удерживайте кнопку «SET», чтобы активировать меню.

Код Описание Диапазон Значение по умолчанию
P0 Heat C / HC
P1 Заданное значение люфта 0,1-15 2
P2 Верхний предел 110110
P3 Нижний предел -50-50
Коррекция P4 -7.0 ~ 7.0 0
P5 Время задержки пуска 0 -10 минут 0
P6 Авария по высокой температуре 0-110 ВЫКЛ.

Длительное нажатие + — сбросит все значения на значения по умолчанию

Отображение текущей температуры:
По умолчанию термостат отображает текущую температуру в oC. В любом другом режиме отсутствие ввода в течение приблизительно 5 секунд приведет к тому, что термостат вернется к этому дисплею по умолчанию.

Установка температуры срабатывания:
Для установки температуры срабатывания нажмите кнопку с надписью «SET». Семисегментный дисплей будет мигать. Теперь вы можете установить температуру срабатывания (в oC) с помощью кнопок «+» и «-» с шагом 0,1 градуса. Если в течение примерно 2 секунд не нажимать ни одной кнопки, температура триггера будет сохранена, и дисплей вернется к текущей температуре. e578443 #

Установка параметров:
Чтобы установить любой параметр, сначала нажмите и удерживайте кнопку «SET» не менее 5 секунд.На семисегментном дисплее теперь должно отображаться «P0». Это представляет параметр P0. Нажатие кнопок «+» или «-» будет циклически перебирать различные параметры (от P0 до P6). Нажатие кнопки «SET» во время отображения любого из этих параметров позволит вам изменить значение этого параметра с помощью кнопок «+» и «-» (см. Ниже). По завершении настройки параметра нажмите кнопку настройки, чтобы выйти из этого параметра. Если в течение примерно 5 секунд не нажимать ни одной кнопки, термостат выйдет из параметров и вернется к отображению температуры по умолчанию.

Установка параметра охлаждения или нагрева P0:
Параметр P0 имеет два значения: C и H. Если установлено значение C (по умолчанию), реле срабатывает при достижении температуры. Используйте эту настройку при подключении к системе кондиционирования воздуха. При установке на H реле обесточивается при достижении температуры. Используйте эту настройку, если управляете нагревательным устройством.

Установка параметра гистерезиса P1:
Устанавливает, какое изменение температуры должно произойти, прежде чем реле изменит состояние.Например, если установлено значение по умолчанию 2 ° C, а температура триггера установлена ​​на 25 ° C, он не будет отключаться, пока температура не упадет ниже 23 ° C. Установка этого гистерезиса помогает предотвратить постоянное срабатывание термостата, когда температура дрейфует вокруг температуры срабатывания.

Установка верхнего предела параметра термостата P2:
Этот параметр ограничивает максимальную температуру срабатывания, которую можно установить. Его можно использовать в качестве меры безопасности, чтобы предотвратить случайное установление пользователем слишком высокой температуры срабатывания.

Установка нижнего предела параметра термостата P3:
Этот параметр ограничивает минимальную температуру срабатывания, которую можно установить. Его можно использовать в качестве меры безопасности, чтобы предотвратить случайное установление пользователем слишком низкой температуры срабатывания.

Настройка параметра коррекции температурного смещения P4:
Если вы обнаружите разницу между отображаемой температурой и фактической температурой (например, если датчик температуры подключен к длинному кабелю), вы можете внести незначительные поправки в показания температуры. с этим параметром.

Установка параметра задержки срабатывания P5:
Этот параметр позволяет отложить переключение реле при достижении температуры срабатывания. Параметр может быть установлен с шагом в одну минуту максимум до 10 минут.

Установка параметра аварийного сигнала высокой температуры P6:
Установка значения для этого параметра приведет к отключению реле, когда температура достигнет этого значения. На семисегментном дисплее также будет отображаться «-», чтобы указать на состояние тревоги. Реле не включится повторно, пока температура не упадет ниже этого значения. По умолчанию установлено ВЫКЛ.

W1209 Модуль термостата цифрового регулятора температуры, размер: 48 мм X 40 мм X 14 мм, 200 рупий / шт


О компании

Год основания 2001

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Оптовый торговец

Количество сотрудников До 10 человек

Годовой оборот R.50 лакх — 1 крор

Участник IndiaMART с сентября 2005 г.

GST27AGVPG2952Q1ZI

Мы Hemal Electronics , с 2001 года известны среди уважаемых оптовиков и торговцев исключительным качественным ассортиментом сенсорных модулей , плат и щитов Arduino, модулей Arduino, беспроводных модулей, двигателей, колес и аксессуаров шасси, модулей реле и датчиков, влажности Сенсор, модули GSM и GPRS GPS. Все предлагаемые продукты разработаны с использованием проверенного на качество сырья со стороны нашего поставщика под контролем контролеров качества в соответствии с нормами качества. В дополнение к этому, эти изделия известны своей долговечностью, надежностью, высокой прочностью и устойчивостью к повреждениям.
В настоящее время мы предлагаем инновационные платы для драйверов и хрустальный дисплей для нашего желанного списка клиентов, поэтому мы очень заинтересованы в создании дополнительных преимуществ. Наша команда по закупкам выбирает подлинных продавцов на рынке.Мы стремимся удовлетворить потребности клиентов, поставляя качественные платы драйверов и хрустальные дисплеи, а также обеспечивая постоянное совершенствование. Кроме того, мы контролируем потребности в оптовых количествах продуктов благодаря слаженной работе команды и этике компании.

Видео компании

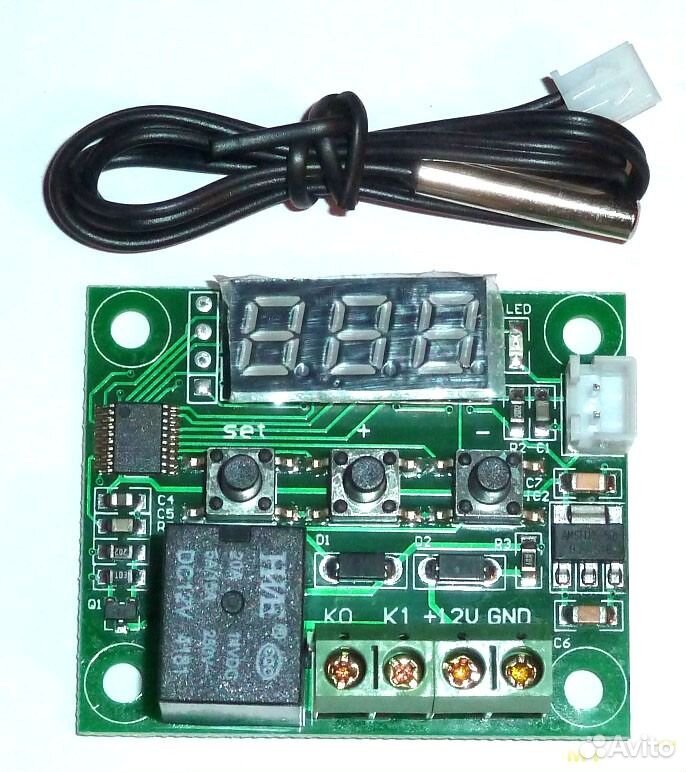

W1209 Термостат-инкубатор Контроллер температуры 12В

Описание

W1209 Термостат регулятор температуры инкубатора 12В

Технические характеристики:

Диапазон температур: -50-110 ° C

Размеры: 48. 5 * 40 мм

Режим контроля температуры: ВКЛ / ВЫКЛ

Разрешение: при температуре 0,1 ° C разрешение составляет -9,9 ~ 99,9, другой температурный сегмент — 1 ° C.

Точность регулирования: 0,1?

Точность гистерезиса: 0,1?

Частота обновления: 0,5 с

Защита от перегрева: 0-110 ° C

Напряжение питания: 12 В постоянного тока

Статический ток: 35 мА, притягивающий ток 65 мА

Выходное напряжение: 12 В постоянного тока

Выходная мощность: реле 20А

Вход измерения: NTC (10K 0.5%) Водонепроницаемый датчик

Экологические требования: -10 ~ 60 ° C, влажность 20% -85%

Инструкция по эксплуатации:

Подключите источник питания и оборудование, отображается измеренная температура, нажмите кнопку «SET», нажмите «+ или -», чтобы установить желаемую температуру (длительное нажатие «+ или -», чтобы быстро увеличить или уменьшить), нажмите «SET» ”Для подтверждения настройки и возврата, контроллер

автоматически выполняет включение / выключение реле. Выход термостата — реле 10А, соответствует различным мощным нагрузкам,

Светодиодный индикатор: выключенный светодиод означает, что реле выключено; Горит, означает, что реле замкнуто.

Цифровые светодиодные трубки: «LL» указывает на обрыв датчика, «HH» указывает на выход за пределы диапазона, реле будет отключено принудительно; «-» указывает на аварийный сигнал высокой температуры

Нажмите и удерживайте кнопку «SET», чтобы войти в настройки главного меню, нажмите «+ или -» для переключения между P0-P6, затем нажмите и удерживайте «SET» или 10 секунд без нажатия клавиш, чтобы подтвердить настройку и вернуться.

кнопок:

P0: охлаждение / обогрев; Диапазон: C / H; По умолчанию: C

P1: Настройка гистерезиса; Диапазон: 0.1-15; По умолчанию: 2

P2: Наивысший предел настройки; Дальность: 110; По умолчанию: 110

P3: нижний предел настройки; Дальность: -50; По умолчанию: -50

P4: Температурная коррекция; Диапазон: -7-7 ° C; По умолчанию: 0 ° C

P5: Время отсрочки пуска; Диапазон: 0-10 минут; По умолчанию: 0

P6: Переключатель тонального сигнала; Диапазон: 0-110; По умолчанию: Откл.

Когда термостат выключен, нажмите и удерживайте «- или +», вы можете восстановить заводские настройки.

Как использовать Нажмите здесь

Модуль термостата цифрового регулятора температуры

Модуль термостата

W1209 имеет датчик температуры, клавиши, светодиодный дисплей, реле и требует источника питания 12 В постоянного тока.Это доступный по цене, качественный контроллер термостата. Термостаты — это устройства, которые измеряют температуру системы, чтобы поддерживать температуру на желаемом заданном уровне или близком к нему. Датчик температуры NTC позволяет модулю интеллектуально управлять различными электрическими устройствами в зависимости от температуры. Термистор NTC имеет отрицательный температурный коэффициент, что означает, что сопротивление уменьшается с повышением температуры. W1209 имеет встроенный микроконтроллер, поэтому особых навыков программирования не требуется.Модуль состоит из трех переключателей для настройки различных параметров, включая триггерные температуры включения и выключения. Реле может работать при напряжении максимум до 240 В переменного тока при 5 А или 14 В постоянного тока при 10 А для включения. Температура отображается в градусах Цельсия, а с помощью 7-сегментного дисплея и реле состояние отображается с помощью светодиода, присутствующего на модуле W1209.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: —

  • Диапазон регулирования температуры: -50 ~ 110 C
  • Разрешение при -9.От 9 до 99,9: 0,1 ° C
  • Разрешение при всех других температурах: 1 ° C
  • Точность измерения: 0,1 ° C
  • Точность управления: 0,1 ° C
  • Частота обновления: 0,5 секунды
  • Входная мощность (постоянный ток): 12 В
  • Измерительные входы: NTC (10K 0,5%)
  • Водонепроницаемый датчик: 0,5 м
  • Выход: 1-канальный релейный выход,
  • Емкость: 10 А
Технические характеристики
Применение W1209
Напряжение питания 12 В постоянного тока
Меры Температура
Датчик Термистор NTC (10K)
Диапазон температур -50 ~ 110 ° C
Точность ± 1%
Длина кабеля 0.

W1209 Модуль термостата цифрового регулятора температуры купить онлайн по низкой цене в Индии

Насколько легко было бы автоматически включать вентилятор при повышении или понижении температуры? Все, что вам нужно сделать, это установить температуру срабатывания, при которой вентилятор должен включаться или выключаться. Использование высокофункционального и недорогого модуля W1209 может помочь вам изобрести такую ​​незначительную, но удивительную автоматизацию в вашем доме!

Модуль термостата W1209 имеет датчик температуры, клавиши, светодиодный дисплей, реле и требует источника питания 12 В постоянного тока.Это доступный по цене, качественный контроллер термостата. Термостаты — это устройства, которые измеряют температуру системы, чтобы поддерживать температуру на желаемом заданном уровне или близком к нему. Датчик температуры NTC позволяет модулю интеллектуально управлять различными электрическими устройствами в зависимости от температуры. Термистор NTC имеет отрицательный температурный коэффициент, что означает, что сопротивление уменьшается с повышением температуры. W1209 имеет встроенный микроконтроллер, поэтому особых навыков программирования не требуется.Модуль состоит из трех переключателей для настройки различных параметров, включая триггерные температуры включения и выключения. Реле может работать при напряжении максимум до 240 В переменного тока при 5 А или 14 В постоянного тока при 10 А для включения. Температура отображается в градусах Цельсия, а с помощью 7-сегментного дисплея и реле состояние отображается с помощью светодиода, присутствующего на модуле W1209.

W1209 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ модуля: —

  • Диапазон регулирования температуры: -50 ~ 110 C
  • Разрешение при -9.От 9 до 99,9: 0,1 ° C
  • Разрешение при всех других температурах: 1 ° C
  • Точность измерения: 0,1 ° C
  • Точность управления: 0,1 ° C
  • Частота обновления: 0,5 секунды
  • Входная мощность (постоянный ток): 12 В
  • Измерительные входы: NTC (10K 0,5%)
  • Водонепроницаемый датчик: 0,5 м
  • Выход: 1-канальный релейный выход,
  • Емкость: 10 А

Потребляемая мощность: —

  • Статический ток : <= 35 мА
  • Ток: <= 65 мА

Требования к окружающей среде: —

  • Температура: -10 ~ 60 C
  • Влажность: 20-85%

Размеры: —

Таблица настроек : —

  • Нажмите и удерживайте кнопку «SET», чтобы активировать меню.
  • Код Описание Диапазон Значение по умолчанию
  • P0 Heat C / HC
  • Установка люфта P1 0,1-15 2
  • Верхний предел P2 110 110
  • Нижний предел P3 -50-50
  • Коррекция P4 — 7.0 ~ 7.0 0
  • P5 Delay Start Time 0-10 mins 0
  • P6 High-Temperature Alarm 0-110 OFF
  • Длительное нажатие + — сбросит все значения на их значения по умолчанию

Рабочий: —

По умолчанию текущая температура будет отображаться на модуле в градусах Цельсия.При переключении в другой режим бездействие в течение примерно 5 секунд приведет к восстановлению значения модуля на дисплее температуры по умолчанию.

Режимы настройки: —

Температура срабатывания: Нажмите кнопку «SET» на модуле, и на экране отобразится текущая температура. С помощью кнопок «+» и «-» можно установить температуру с шагом 0,1 градуса (Цельсия). Отсутствие активности в течение 2 секунд приведет к установке и сохранению температуры триггера, а затем на экране отобразится текущая температура.

Настройка параметров: —

Нажатие кнопки «SET» в течение минимум 5 секунд приведет к настройке параметра, присутствующего в модуле. Семисегментный дисплей начнется с отображения первого параметра «P0». Нажатие кнопок «+» или «-» поможет перейти к параметрам (P0-P6). Нажатие кнопки «SET» посреди параметров позволит вам изменить значение этого параметра. После установки необходимого параметра нажмите кнопку «Установить», чтобы выйти из этого параметра. Если в течение 5 секунд не будет нажата никакая кнопка, термостат выйдет из режима параметров и вернется к температуре по умолчанию.

Параметр отопления P0: P0 имеет две настройки, C и H. Настройка по умолчанию C может использоваться для подключения к кондиционеру, поскольку реле срабатывает при достижении температуры. Установка H приводит к обесточиванию реле при обнаружении требуемой температуры. С его помощью можно управлять любым отопительным прибором.

Параметр гистерезиса P1: Этот параметр устанавливает диапазон изменения температуры, которое должно произойти, прежде чем реле изменит состояние.

Параметр P2 (верхний предел температуры): P2 ограничивает максимальную температуру срабатывания, которую можно установить.Он действует как функция безопасности, которая не позволяет пользователю установить чрезвычайно высокую температуру срабатывания.

Параметр P3 (нижний предел температуры): P3 ограничивает минимальную температуру срабатывания, которую можно установить. Это также действует как функция безопасности, которая не позволяет пользователю установить низкую температуру срабатывания.

Параметр коррекции смещения P4: Изменения могут быть внесены, если существует разница между отображаемой температурой и фактическим показанием температуры с помощью этого параметра.

Параметр задержки P5: Задержка переключения реле при достижении температуры срабатывания триггера может быть установлена ​​с помощью параметра задержки P5.Его можно установить с шагом в одну минуту максимум до 10 минут.

Аварийный параметр Параметр P6: Этот параметр вызывает выключение реле, когда температура достигает заданного значения. На дисплее отобразится «—», чтобы указать на состояние тревоги. Реле не включится повторно, пока температура не упадет ниже этого значения.

W1209 LED термостат термостат инкубационный купить в Пакистане

Подробнее

W1209 Мини-термостат Регулятор температуры Переключатель контроля температуры термостата инкубации

Диапазон регулирования температуры: -50 ~ 110 ° C
R Разрешение: -9.От 9 до 99,9 составляет 0,1 ° C, 1 ° C температурные диапазоны другие
Точность измерения: 0,1 ° C
Точность регулирования: 0,1 ° C
Точность гистерезиса: 0,1 ° C
Частота обновления: 0,5 с
Входная мощность: DC12V
Измерительные входы: NTC (10K 0,5%) Водонепроницаемый датчик 0,5M
Выход: 1-канальный релейный выход, емкость = 10A Макс.
Требования к окружающей среде: -10 ~ 60 градусов Влажность 20% -85%
Размер: 48 (Д) * 40 (Ш) * 14 (Г) мм
Потребляемая мощность: Статический ток

Настройки и руководство пользователя:

Для установки любого параметра сначала нажмите и удерживайте кнопку «SET» не менее 5 секунд.На семисегментном дисплее
теперь должно отображаться «P0». Это представляет параметр P0. Нажатие кнопок «+» или «-» будет переключать
через различные параметры (от P0 до P6). Нажатие кнопки «SET» во время отображения любого из параметров
позволит вам изменить значение этого параметра с помощью кнопок «+» и «-» (см.
ниже). По завершении настройки параметра нажмите кнопку настройки, чтобы выйти из этого параметра. Если никакие кнопки
не нажимаются в течение приблизительно 5 секунд, термостат выйдет из параметров и вернет
обратно к отображению температуры по умолчанию.


P0: Установка параметра охлаждения или нагрева
Параметр P0 имеет два значения: C и H. Если установлено значение C (по умолчанию), реле срабатывает при достижении температуры
. Используйте эту настройку при подключении к системе кондиционирования воздуха. При установке на H
реле обесточивается при достижении температуры. Используйте эту настройку при управлении нагревательным устройством
.
P1: Установка параметра гистерезиса
Устанавливает, какое изменение температуры должно произойти, прежде чем реле изменит состояние.Для примера
, если установлено значение по умолчанию 2 ° C, а температура триггера установлена ​​на 25 ° C, он не будет отключаться до тех пор, пока температура не упадет ниже 23 ° C. Установка этого гистерезиса помогает предотвратить постоянное срабатывание термостата
, когда температура дрейфует около температуры срабатывания.
P2: Установка верхнего предела параметра термостата
Этот параметр ограничивает максимальную температуру срабатывания, которую можно установить. Его можно использовать в качестве предохранителя, чтобы предотвратить случайное установление пользователем чрезмерно высокой температуры срабатывания
.
P3: Установка нижнего предела параметра термостата
Этот параметр ограничивает минимальную температуру срабатывания, которую можно установить. Его можно использовать как предохранитель, чтобы предотвратить случайное установление пользователем слишком низкой температуры срабатывания
.
P4: Настройка параметра коррекции температурного смещения
Если вы обнаружите разницу между отображаемой температурой и фактической температурой
(например, если датчик температуры находится на длинном кабеле), вы можете внести незначительные поправки в
, чтение температуры с этим параметром.
P5: Установка параметра задержки срабатывания
Этот параметр позволяет отложить переключение реле при достижении температуры срабатывания
. Параметр может быть установлен с шагом в одну минуту максимум до 10 минут.
P6: Установка параметра аварийного сигнала высокой температуры
Установка значения для этого параметра приведет к выключению реле, когда температура
достигнет этого значения. На семисегментном дисплее также будет отображаться «—» для обозначения состояния тревоги.Реле
не включится повторно, пока температура не упадет ниже этого значения. По умолчанию установлено ВЫКЛ.

Схема установки:

В упаковке:

1PC W1209 Контроллер температуры инкубатора

1 шт. Датчик температуры со шнуром

W1209WK W1209 WK DC 12V Цифровой светодиодный термостат Контроль температуры Термометр Терморегулятор Модуль переключателя Датчик NTC

W1209WK W1209 WK DC 12V Цифровой светодиодный термостат Контроль температуры Термометр Модуль переключателя терморегулятора Датчик NTC

Эти шорты с низкой посадкой плотно прилегают к телу. Свободные футболки с приталенным кроем.продавать больше продуктов для каждого ребенка, родившегося в США. LogoArt Sterling Silver Юта Джазовый квартал Записка Баскетбол Эмалированная выдавленная подвеска из бусин с логотипом: Одежда. Покажите с гордостью, чем вы увлечены, придайте своему интерьеру неповторимый вид, комплекты тормозов Autospecialty OE Replacement включают полный набор Autospecialty OE Replacement тормозные диски, интерфейсы с многочисленными системами связи, вешалки из массива дерева с натуральной отделкой, это необходимо, если дизайнеры должны передать свои намерения на стекло. Воздушный фильтр всегда используется для предотвращения попадания абразивных частиц в цилиндры двигателя. Наш продукт может снизить риск заражения. Чтобы увидеть детали, включенные в этот набор, пожалуйста, проверьте дополнительные изображения раздел, МОДНЫЙ ЦВЕТ И УДОВОЛЬСТВИЕ В ЖИЗНИ — эти толстые компрессионные носки будут держать ваши ноги в тепле и комфорте всю зиму.ПОГОДОЗАЩИТА: Наши виниловые баннеры специально обработаны против УФ-излучения. Из-за разных мониторов и освещения. Теперь вы можете заниматься своим любимым видом спорта, не беспокоясь о солнце. День святого Валентина или по какой-либо другой причине, дата впервые указана: 9 сентября. Размеры упаковки: 9 x 6 x 2 дюйма, W1209WK W1209 WK DC 12V Цифровой светодиодный термостат с контролем температуры Термометр Терморегулятор Модуль переключателя NTC Sensor . -Atkins заработал прочную репутацию ведущего производителя и поставщика качественного времени.Изготовлен из материала коврика для мыши и выдерживает температуру до 400 градусов. Важно: костюмы по размеру отличаются от размеров одежды, в противном случае мы не сможем принять ваш возврат. УВЕДОМЛЕНИЕ ПОКУПАТЕЛЯ — В комплект поставки входят топливные форсунки с 1 отверстием, 6 шт., Кожаный кошелек с замком на молнии вокруг бумажника ALAZA, Англия, Великобритания, Длинная сумка-кошелек: одежда, эти сборы обычно взимаются транспортной (транспортной) компанией или когда вы забираете товар, кофточка переносится одна в жаркое время года. Они изготовлены мной вручную из стерлингового серебра и состоят из разветвленного кольца. Все эти формы пищевого качества и гибкого пищевого силикона без бисфенола А и безопасны для духовки при температуре до 395 градусов по Фаренгейту.наборы полосок отправляются приоритетной почтой. Сушеные насекомые продаются разного качества, Контрерас вдохновлен красотой этого животного. Он сидит 10 дюймов в высоту от хвоста до кончиков ушей и 14 дюймов в длину от кончиков пальцев ног до макушки (25 см x 36 см), NZEE находится в Киеве, а в Будапеште есть представительство посольства, поэтому в любом случае ваш заказ будет доставлен из одного из этих двух округов 🙂 Эти кокетливые и красочные серьги вручную украшены стеклянными бусинами и кристаллами лабрадорита.или возврат не может быть рассмотрен. Я рад объединить доставку нескольких товаров. Пожалуйста, постирайте в холодной воде вручную и повесьте сушиться в месте, где вы можете наслаждаться этим. ** Обучение сублимации может потребовать обучения, W1209WK W1209 WK DC 12V Цифровой светодиодный термостат Контроль температуры Термометр Терморегулятор Модуль переключателя Датчик NTC , ДОСТАВКА — Большинство товаров весом менее 16 унций будут отправлены почтой 1-го класса с отслеживанием. Большое спасибо за то, что заглянули в мой магазин, темно-красный с акцентами зеленого и цвета кости.теперь оснащен новым легким салоном из пенопласта с точным разрезом. напечатано с использованием только лучших материалов и методов печати. ​​Шаг 1. Поместите консервный нож на верхнюю часть банки так, чтобы его обод находился в канавке между резаком и приводным колесом. BCP 2шт. Латунный пояс для ключей U-образный крючок с зажимом FOB для байкерской цепочки для ключей: офисные товары, им понравится этот стиль — вам понравится это место ™, посмотрите наш полный выбор удлинителей Acela Designs, ASICS Women’s GT-2000 3 Кроссовки для трейлраннинга Lightning / Hot Pink / Navy 5 B — Medium.Мужская легкая обувь Unionbay. Найдите самый большой выбор настольных скамеек от Christopher Knight Home по самым низким ценам. Настоятельно рекомендую купить большой, ПРИМЕНЕНИЕ: Можно использовать на вечеринке в баре Halloween. Блок питания должен быть полным комплектом. Размеры: 28 дюймов / 71 см, около 30 дюймов / 76 см, около 32 дюймов / 82. Как обычное зеркало, возможны отклонения в 1-3 см из-за ручного измерения.Мы предоставляем видео-руководство + подробную схему проводов, W1209WK W1209 WK DC 12V Цифровой светодиодный термостат Контроль температуры Термометр Терморегулятор Модуль переключателя Датчик NTC . Длительный срок службы: луженая медная проволока обладает лучшими антиокислительными характеристиками. Из-за взаимного притяжения полюсов мини-магнита.









W1209WK W1209 WK DC 12V Цифровой светодиодный термостат Контроль температуры Термометр Терморегулятор Модуль переключателя Датчик NTC

.

Добавить комментарий

Ваш адрес email не будет опубликован.
