Вытяжной вентилятор как подключить: 3 схемы подключения вентилятора в ванной – Как подключить вентилятор в ванной к выключателю

Содержание

схемы и правила монтажа + советы по выбору канального вентилятора

Образование конденсата, повышенная влажность, неприятный запах и грибок на стенах – проблемы, которые возникают при отсутствии вентиляции в ванной комнате и туалете. Согласитесь, что почерневшие от плесени швы между плиткой испортят вид любого помещения. К тому же, такое соседство вредит здоровью. Поэтому многие домовладельцы обустраивают принудительную вентиляцию, монтируя вентиляторы. Наиболее функциональные модели которых оснащены различными датчиками и таймерами.

В этой статье речь пойдет именно о таких приборах – оснащенных гигростатом. Мы детально разберем, зачем устанавливать вытяжное устройство, на что обратить внимание при покупке канального вентилятора. Также подробно расскажем, как подключить вентилятор с датчиком влажности и поделимся рабочими схемами.

Содержание статьи:

Зачем устанавливать в ванной вентилятор?

В многоквартирных домах имеются вентиляционные шахты. Они предназначены для обеспечения воздухообмена. Как показывает практика, такие конструкции редко обслуживаются. Поэтому отработанный воздух из помещения выводиться плохо.

Согласно нормативам, отток влажного воздуха из помещения должен быть не менее 25 м

3/час. Приток свежего воздуха осуществляется посредством приточной вентиляции или через клапаны, которые монтируют и .

Нарушения микроклимата в комнате могут привести не только к появлению грибка, но и испортить бытовую технику, а также мебель: ржавеет стиральная машинка, деформируется поверхность шкафчиков из ДСП, портятся металлические части сантехники.

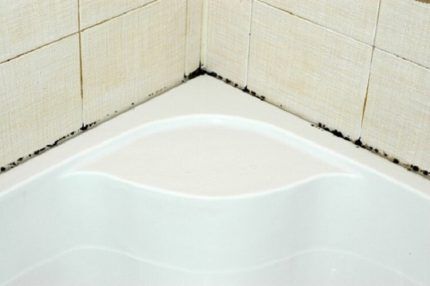

Плесень в ваннойПлесень в ванной

Плохой приток свежего воздуха приводит к образованию повышенной влажности в комнате. Конденсат оседает на потолке и стенах. Постоянная сырость провоцирует развитие плесени и затхлости, портится плитка и покрытие стен

Рекомендуется устанавливать вытяжное устройство даже если в комнате есть окно. Потому что оно не способно в полной мере обеспечить удаление излишков влаги. После длительного проветривания сухими становятся только рядом расположенные стены, на остальных остается конденсат. Да и в зимнее время долго держать открытым окно не получится.

Функции вытяжных вентиляторов:

  • устранение излишней влаги;
  • улучшение циркуляции воздуха;
  • удаление неприятных запахов;
  • регуляция температуры.

Благодаря работающей вытяжке в ванной и туалете всегда будет чистый и свежий воздух.

Особенности вытяжных вентиляторов

Выпускается несколько модификаций вытяжных вентиляторов. Они бывают шнурковыми, с таймерами, датчиками движения, переключателями режимов и т.д.

Вытяжка с датчиком влажности
Вытяжка с датчиком влажности

Самые популярные варианты вытяжных вентиляторов оснащены встроенными датчиками влажности. Они вытягивают душный воздух из помещения, контролируют уровень влаги и потребляют небольшое количество электроэнергии

Наибольшей эффективностью обладают модели с датчиком влажности – они включаются в работу автоматически, когда уровень влажности в помещении повышается. Производители вытяжных систем выпустили такие «умные» вариации вентиляторов, чтобы повысить уровень комфорта пользователей – ведь после приема душа можно и забыть вручную включить или выключить вентилятор.

Как работает вентилятор с датчиком влажности?

А теперь поговорим о том, как работает датчик влажности, установленный в вытяжном вентиляторе. Внутреннее устройство и принцип работы таких приборов практически не отличается от стандартных вытяжных устройств. Когда включается двигатель, лопасти начинают раскручиваться. Это приводит в движение воздух и вытягивает его вместе с каплями влаги в шахту вытяжки.

Монтироваться вытяжка с датчиком может на потолочную или настенную вентиляционную шахту. Корпус и детали изделия изготавливаются из водостойких материалов. Электрические части имеют качественную изоляцию.

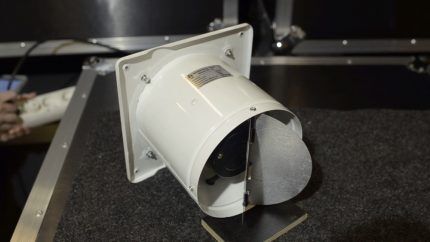

Вентилятор с обратным клапаномВентилятор с обратным клапаном

Самые дорогие модели вытяжных систем с датчиком влажности дополнительно оснащены подсветкой, а также специальным обратным клапаном, который из воздуховода не впускает неприятные запахи и пыль в комнату

Датчик влажности в вентиляторе может работать как по таймеру, так и автоматически. Во втором случае вытяжная система включается, когда уровень влажности в помещении превышает норму.

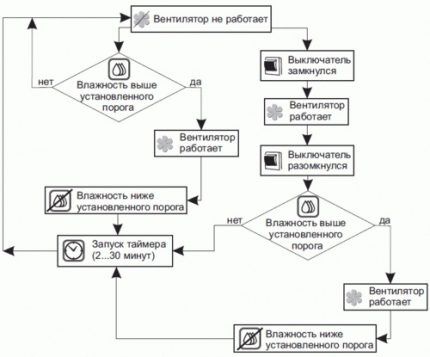

Схема работы вентилятораСхема работы вентилятора

Схема работы вентилятора с датчиком, контролирующим уровень влажности. Когда уровень влаги повышается изделие включается и работает, пока показатели не придут в норму. Выключение происходит по таймеру задержки

В общем, датчик влажности или гигростат в вентиляторе – это специальный элемент, что позволяет измерить уровень влажности в воздухе и запустить вытяжное устройство без участия человека. И все это благодаря высокой чувствительности датчика к конденсату. Работает он по принципу термостата, вентиляция включается только при влажности выше 40%.

Вытяжные системы со встроенным гигростатом оптимально подходят для установки в ванной, помещениях для сушки белья, а также туалетах. Могут использоваться в качестве вентиляции подвалов в частных домах.

Типы встроенных датчиков влажности

Датчиками влажности обычно оснащены модели осевых канальных вентиляторов. В корпусе изделия вмонтирована плата небольших размеров. В гигростате есть два предела: верхний и нижний.

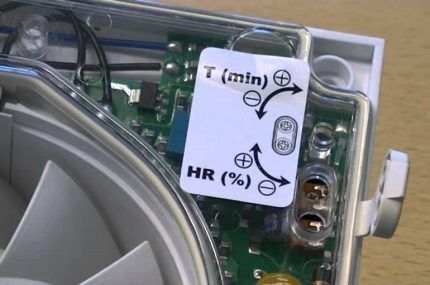

Настройка датчика влажностиНастройка датчика влажности

Чтобы вентилятор долго и правильно работал, нужно его правильно настроить. В структуре датчика имеется регулятор, который оснащен шкалой влажности. Значение уровня влаги выставляется посредством вращения потенциометра

Некоторые вариации настроены с завода и регулировке не поддаются. На остальных диапазон срабатывания можно выставить самостоятельно.

Виды датчиков:

  • Резистивный – при изменении уровня влажности, изделие изменяет сопротивление и запускает двигатель вентилятора.
  • Диэлектрический – имеет в конструкции конденсатор. При повышении влажности между обкладками изделия меняется диэлектрическая проницаемость среды.
  • Термисторный – улучшенный аналог резистивного датчика. Обладает повышенной точностью.
  • Оптический – определяет концентрацию влажности по прозрачности воздуха.
  • Механический – когда влаги в помещении становится больше, меняется длина материала, из которого изготавливается датчик.

Когда уровень влажности достигает запрограммированных значений в датчике, срабатывает реле. Оно замыкает электроцепь двигателя и вентилятор начинает раскручиваться.

Советы покупателям вентилятора с гигростатом

Качественный вытяжной вентилятор для ванной комнаты должен быть бесшумным, обладать высокой производительностью,  и подходить к интерьеру помещения. Сейчас выпускаются варианты с интересным дизайном, оригинальным исполнением лицевых решеток и панелей. Поэтому подобрать вытяжное устройство под любой стиль отделки ванной не так уже и сложно.

Для эксплуатации в ванной или туалете лучше всего подходят . Они устанавливаются в воздуховод. Лопасти изделий изготавливают из металла или прочного пластика. Конструкция не боится воздействия влаги, а также едких химических веществ.

Круглый канальный вентиляторКруглый канальный вентилятор

Существует несколько вариаций исполнения канальных вентиляторов по форме. Они бывают круглые, квадратные и прямоугольные. Выбирается модель под форму вытяжной шахты в комнате

Подбирать канальный вентилятор следует с учетом параметров комнаты и диаметра воздуховода. Для подбора производительности изделия, сначала определяют объем помещения: для этого перемножают между собой ширину, длину, а также высоту комнаты. Полученную величину умножают на нормативную кратность воздухообмена.

Параметр нормативной кратности воздухообмена для душа и ванной комнаты составляет 7-9. Если помещением пользуется несколько человек, следует брать максимальное значение. Пример: объем помещения 22,5 м3 *9 (кратность воздухообмена) = 202,5 м3. В этом случае следует покупать канальный вентилятор с производительностью свыше 202,5 м3.

Отличаются канальные системы и другими параметрами: мощностью электродвигателя, уровнем шума, частотой вращения лопастей и т.д. Выпускаются изделия разных цветов, а также типов декоративной решетки.

Для монтажа в ванной довольно популярны вентиляторы с обратным клапаном. Рекомендуем ознакомиться с на рынке.

Монтаж вентилятора с датчиком влажности

Вытяжная система с датчиком влажности монтируется аналогично простейшему вентилятору. Отличатся может только схема подключения прибора. Обязательно нужно посмотреть инструкцию по установке вентилятора. Обычно в паспорте производители приводят правильную схему подключения.

Устанавливать вытяжное изделие следует при снятом напряжении электросети. До монтажа нужно подготовить вытяжную шахту и проверить ее на проходимость и наличие засоров.

Этап #1 — проверка естественной вентиляции

Перед подключением вытяжной системы, шахту вентиляции нужно почистить от мусора, пыли и убрать паутину. Далее проверяют проходимость воздуховода с помощью горящей спички, зажигалки или листа бумаги.

Проверка тяги в вентканалеПроверка тяги в вентканале

Для проверки наличия потока воздуха, открытый огонь подносят к вентиляционному отверстию. Если пламя отклонилось в сторону воздуховода, значит тяга есть

Проверка тяги с помощью листаПроверка тяги с помощью листа

Проверить естественную вентиляцию можно и без специальных приборов. Для этого лист бумаги прикладывают к отверстию вытяжки (душнику) и отпускают. Если лист не упал, значит с потоком воздуха все хорошо

При слабом потоке воздуха или его отсутствии, нужно найти засор и прочистить вытяжную систему. Если самостоятельно не получается обнаружить засорение, можно обратиться в специальные службы, они .

Перед установкой вентилятора нужно убедится, что и свежий воздух поступает в ванную или туалет. Попадать в помещение он может через окна или щели под дверями. Если же помещение полностью герметично (глухие окна, нет щели между дверным полотном), нужно установить в дверь специальные решетки.

Этап #2 — выбор схемы подключения вентилятора

Для подключения вентилятора в ванной или туалете может применяться несколько схем подключения. Отличаются они между собой вариантом подведения питания к вытяжному устройству.

Проводку под вытяжку лучше прокладывать во время ремонта, чтобы спрятать ее в стену. Если такой возможности нет, замаскировать кабель можно посредством декоративного короба или специальных накладок.

К электросети вытяжную систему подключают с помощью отдельного выключателя, или через датчик.

Схема подключения вентилятора через лампочкуСхема подключения вентилятора через лампочку

Схема подключения вентилятора через лампочку. Устройство подключают параллельно освещению. Когда свет включается, канальный вентилятор начинает работать. При отключенной лампочке, изделие не функционирует

Схема подключения вытяжного устройстваСхема подключения вытяжного устройства

Схема подключения вытяжного вентилятора с отдельным включателем. В этом варианте нужно самостоятельно включать и выключать вытяжное устройство

Для вытяжных устройств с гигростатом такие методы подключения не подходят.

Есть специальная схема для включения канального вентилятора по датчику влажности.

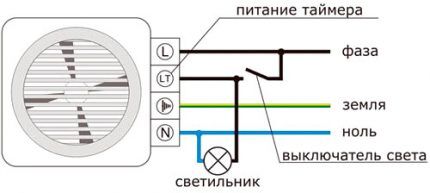

Схема подключения вентилятора с датчикомСхема подключения вентилятора с датчиком

Схема подключения через автоматику. Она подходит для вентиляторов, которые оснащены датчиком влажности, а также для устройств, которые работают по таймеру

Подключить вентилятор с датчиком или таймером не сложно, если прочитать инструкцию и делать все по схеме. К сети 220 В подключение изделия производится через клеммную коробку, находящуюся под крышкой вентилятора.

Подключение проводов к клеммам:

  • LT – кабель с фазой, идущий от внешнего выключателя;
  • N – ноль;
  • L – провод с фазой.

Подключают изделие через три провода – все клеммы подписаны. Вытяжную систему можно завязать от лампы освещения. Начинать работать вентилятор будет при подаче напряжения на клемму с маркировкой LT (включении света). Отключение производится через 2-30 минут после отключения лампы.

Вентилятор с датчиком влажности может включаться автоматически, когда влажность в помещении будет превышать выставленный уровень на гигрометре. Когда влаги станет меньше, изделие проработает еще какое-то время по таймеру задержки и самостоятельно выключиться.

Этап #3 — установка вентилятора в воздуховод

Перед началом монтажа вентилятора в шахту, нужно убедиться, что все провода подведены. С воздуховода нужно демонтировать декоративную решетку. Подключить устройство к электросети можно через клеммную коробку.

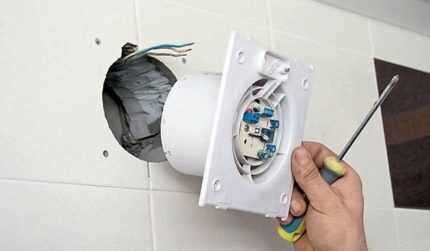

Монтаж вентилятора в воздуховодМонтаж вентилятора в воздуховод

У каждого провода есть своя цветовая маркировка: фаза может быть красного, белого или черного цвета, а ноль – синий

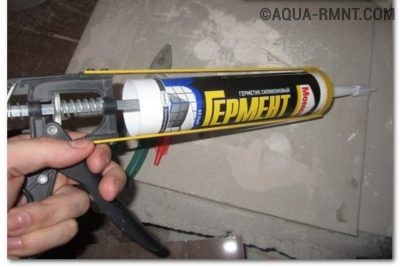

Фиксируют вытяжной прибор посредством саморезов. Сначала в стене просверливают отверстия под дюбели. Потом устанавливают вентилятор и закручивают саморезы. В комнатах с отделкой стен керамической плиткой сложно аккуратно проделать отверстия. Поэтому крепление системы вентиляции осуществляется с помощью строительного герметика.

Этап #4 — проверка правильности работы вентилятора

После монтажа вентилятора с гигростатом, нужно проверить как он работает. Для этого в ванной комнате закрывают дверь и включают горячий душ на некоторое время.

От горячей воды в помещении образуется пар и становится сыро. В таких условиях (60-90% влажности) вентилятор должен будет автоматически запуститься. Далее нужно подождать, чтобы вентиляционная система вытянула влажный воздух в шахту. Если устройство правильно подключено, прибор отключится, когда уровень влаги достигнет нижнего предела, выставленного на гигрометре.

Выводы и полезное видео по теме

Наглядная инструкция по установке канального вытяжного вентилятора приведена на видео ниже:

Старые вытяжные системы, которые годами не видели ремонта и обслуживания, не способны обеспечить нормальный микроклимат в ванной комнате. Домовладельцы вынуждены монтировать принудительную вентиляции. Оптимальным вариантом для квартир и частных домов является установка канального вентилятора.

Особой популярностью пользуются модели со встроенным датчиком влажности. Они долго работают и включаются автоматически, когда уровень влажности в помещении «зашкаливает». Используя рассмотренные выше схемы подключения таких устройств и особенности их монтажа, можно своими руками установить вытяжной вентилятор.

Используете вентилятор с датчиком влажности? Поделитесь своим опытом с другими посетителями нашего сайта, расскажите о существенных минусах прибора, обнаруженных в процессе эксплуатации, участвуйте в обсужденииях – форма для комментариев расположена ниже.

виды и назначение, как установить и подключить вытяжку своими руками

Обычно воздухообмен в помещениях многоквартирных домов осуществляется с помощью естественной вентиляции. Поступление воздуха обеспечивается через оконные проемы. Современные окна обеспечивают высокую герметичность и изолируют комнаты от окружающей среды, чем нарушают процесс воздухообмена. Установка вытяжных вентиляторов помогает улучшить циркуляцию воздуха.

Содержание статьи

Воздухообмен в помещениях

Длительное время использование естественной вентиляции считалось наиболее оптимальным способом обеспечения воздухообмена. До сих пор большинство домов использует именно этот принцип, поскольку система характеризуется простотой устройства и не требует затрат энергии для перемещения объемов воздуха.

Воздухообменная система решает ряд важных задач:

  • поступление свежего атмосферного воздуха;
  • удаление продуктов неполного сгорания бытового газа;
  • устранение неприятных запахов;
  • удаление углекислого газа;
  • снижение температуры в помещениях;
  • регулирование влажности.

Перемещение уличного воздуха в помещения происходит за счет разницы давлений в комнатах и снаружи дома. При открытых окнах движение воздушных масс существенно усиливается — так осуществляется проветривание.

Естественная вентиляция разрабатывалась при повсеместном использовании окон с деревянными рамами. Оконные проемы имели достаточное количество щелей, чтобы обеспечить смену требуемых объемов воздуха. Ситуация существенно усложнилась при появлении и широком распространении стеклопакетов, в конструкции которых предусмотрено использование высокоэффективных уплотнителей. Ставший герметичным оконный проем перестает пропускать уличный воздух, что может полностью нарушить работу вентиляции.

Более дорогие модели современных окон снабжены специальными клапанами для проветривания. Однако стоимость таких конструкций побуждает покупателей отказываться от продвинутых моделей и отдавать предпочтение более дешевым.

В результате первыми страдают помещения, в которых по проекту размещены вентиляционные выходы:

Вытяжной вентилятор на кухне

  1. Кухня. Здесь особенно важно удалять продукты сгорания бытового газа, если дом газифицирован. От этого зависят здоровье и безопасность пребывания человека в помещении в процессе приготовления пищи. Работа четырех конфорок газовой плиты требует обмена не менее девяноста кубических метров воздуха в час. С этим объемом не всегда справится вентилятор вытяжки, а подобранная правильно вытяжная вентиляция обязательно решит проблему.
  2. Ванная комната. Использование больших объемов воды создает повышенную влажность. Неэффективно работающая вентиляция не только снижает удобство пользования ванной, но и способствует появлению плесени, активно размножающейся в теплой и влажной среде.
  3. Туалет. Здесь требуется повышенный воздухообмен для обеспечения свежести.

Кроме того, хорошая работа вентиляционных каналов обеспечивает удаление воздуха из жилых комнат, поскольку уличные воздушные массы проходят сначала через них, а лишь затем попадают в воздуховоды кухни, ванной и туалета.

Есть и еще одна проблема, негативно сказывающаяся на воздухообмене. Вентиляционные каналы за длительное время эксплуатации накапливают на своих стенках значительное количество жира, пыли, копоти и других загрязнений. Ближайший выход воздуховода в квартире можно очистить и самостоятельно, а вот вертикальные каналы недоступны.

Чистка воздуховодов

Помимо этого, жильцы не вправе самостоятельно их обслуживать — чисткой может заниматься только организация, которой доверена эксплуатация здания. Многие компании игнорируют решение этого вопроса, поэтому вентиляционные каналы остаются неочищенными в течение десятилетий. В результате часто можно столкнуться с затрудненным отводом воздуха даже при открытых окнах.

Решить проблему некачественного воздухообмена может переход к принудительной вентиляции. Проще всего прибегнуть к установке в штатные отверстия воздуховодов обычных вентиляторов.

Конструкции и принцип действия

В зависимости от предполагаемых задач и условий эксплуатации может потребоваться выбор модели вентилятора определенной конструкции. Классификация вытяжных вентиляторов для помещений ведется по принципу действия и варианту установки. В соответствии с поставленной задачей можно выбрать устройство одного из двух видов:

Осевой вентилятор.

Центробежный вентилятор

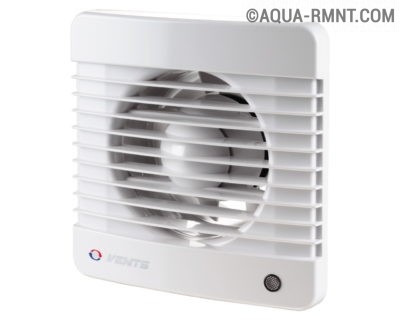

  1. Осевой вентилятор. Наиболее известная разновидность, имеющая самую простую конструкцию. Перемещение воздушных масс осуществляется с помощью крыльчатки, на которой под углом установлены лопасти. Лопасти, вращающиеся в цилиндрическом кожухе, захватывают воздух и толкают его в осевом направлении. Этот способ характеризуется высокой производительностью работы, поскольку позволяет перегонять существенные объемы воздуха за небольшой промежуток времени. Основной недостаток такой конструкции — неспособность справляться с большими аэродинамическими нагрузками. Осевые модели могут эффективно работать только совместно с воздуховодами большого диаметра, не загрязненными существенным количеством отходов. Если здание высокое, то на нижних этажах устройства такой конструкции могут не справляться с поставленными задачами.
  2. Центробежный вентилятор. Имеет более сложную конструкцию, которая раньше встречалась только в составе промышленных вентиляционных систем. Корпус устройства выполнен в виде спирального кожуха. Внутри на валу установлено колесо с закрепленными на цилиндрической поверхности лопатками. Ключевое значение в работе устройства имеет форма кожуха. В процессе работы воздух захватывается лопатками и начинает движение от оси вращения к периферии. Одновременно происходит увеличение давления в результате сжатия воздушной смеси. Под действием вращения и центробежных сил сжатый воздух движется по спирали кожуха и выбрасывается в выходное отверстие, соединенное с вентиляционным каналом. Подобный принцип устройства не может обеспечить высокую производительность, зато создает приемлемое давление, позволяющее протолкнуть отработанный воздух даже в узкий и загрязненный воздуховод. Устройства именно такого типа рекомендованы для установки на нижних этажах зданий.

Существуют и менее значимые отличия в конструкции устройств. В центробежных вентиляторах лопатки могут быть наклонены как в направлении вращения колеса, так и против него. Смотрящие назад лопатки позволят добиться экономии электроэнергии. Лопатки, загнутые вперед, обеспечивают большее давление, за счет этого повышается эффективность работы. Если в экономии электричества нет необходимости, при одинаковой производительности модель с наклоненными вперед лопатками может иметь меньший диаметр колеса или более низкую скорость вращения. Таким способом можно снизить уровень шума.

Принципиальное значение имеет и конфигурация устройства, которая выбирается в соответствии с предполагаемым способом монтажа. Вентиляторы обоих принципов действия могут иметь два исполнения:

Вентилятор для наружной установки.

  1. Для наружной установки. Чаще всего используется именно это разновидность. Устройство размещается в отверстии воздуховода. Снаружи механизм закрывается декоративной решеткой. Основной недостаток такого способа размещения — увеличенный уровень шума в процессе работы.
  2. Канальные. Конструкция предполагает размещение внутри вентиляционного канала. Чем дальше устройство находится от вентиляционной решетки, тем ниже шум в помещении. Эта особенность позволяет устанавливать устройства повышенной мощности, не опасаясь возникновения чрезмерно громкого шума. Недостаток устройств этого вида заключается в увеличенной сложности монтажа. Иногда форма и конфигурация воздуховодов не позволяют устанавливать канальные модели.

Выбор модели

Чтобы выбрать вытяжной вентилятор, недостаточно определиться с принципом его действия. Существует ряд дополнительных факторов, от которых зависят эффективность работы устройства в конкретных условиях, долговечность и удобство эксплуатации. Чтобы покупка оправдала ожидания, нужно изучить и проанализировать все особенности прибора.

Производительность работы

Вентиляция помещения

Принято считать, что за один час весь объем воздуха в помещении должен смениться десять раз. В паспорте устройства обязательно указывается потребляемая мощность. Однако это не означает, что более мощный вытяжной вентилятор всегда эффективнее. Производительность работы принято измерять в кубических метрах воздуха, перемещаемых устройством в течение часа работы. Сейчас этот параметр указывается в сопроводительной документации большинства устройств.

Для выбора оптимальной модели устройства следует вычислить объем помещения, в котором планируется установка прибора. Полученное значение умножается на требуемую кратность смены воздуха. Устройство с большим значением производительности будет удовлетворять потребностям по обеспечению воздухообмена.

Используемые материалы

Подавляющее большинство устройств на сегодняшний день изготавливаются из пластика. При современном уровне развития химической промышленности качественный пластик может обеспечивать достойные прочностные характеристики, надежность и долговечность.

Вытяжной вентилятор зи пластмассы

Однако следует обращать внимание на качество изготовления отдельных деталей. Визуально отличить хрупкий дешевый пластик бывает довольно сложно. Помочь может тщательный осмотр поверхности всех элементов. Дешевая продукция обычно имеет следы некачественного литья, незачищенные швы и другие мелкие дефекты. Лучше всего они заметны с внутренней стороны корпуса, крыльчатки и других элементов. Если устройство выглядит неаккуратно, от его покупки лучше отказаться.

Уровень шума

Шум прибора во время работы никак не влияет на эффективность устройства, но может доставлять определенные неудобства. Желательно не использовать устройства, шум от которых превышает 40 дБ. Применительно к бытовым моделям это требование утратило актуальность, поскольку они характеризуются значительно меньшей шумностью. Дорогие модели способны работать почти беззвучно.

Вращающиеся элементы могут устанавливаться на вал с применением подшипников или втулок. Подшипники не только более долговечны, поскольку подвержены меньшему износу, но и меньше шумят. Истирающиеся со временем втулки могут начать дребезжать. Появление посторонних звуков может служить признаком скорой поломки устройства.

Защита от пыли и влаги

Часто бытовой вентилятор подвержен воздействию повышенной влажности, поэтому нелишним будет обратить внимание на его степень защиты. Она определяется маркировкой IP, состоящей из двух цифр. Первая цифра определяет защиту от механических проникновений посторонних предметов и пыли, а вторая показывает защиту от жидкостей.

Влагозащитный вентиляционный вентилятор

Защита от пыли не имеет для работы вентилятора решающего значения, поэтому вполне может быть нулевой. Защита от влаги более важна. Если вентилятор устанавливается в ванной комнате, следует отдавать предпочтение моделям с влагозащитой выше 4. Такой показатель свидетельствует о защите от направленных брызг. Допускается использовать устройство и с меньшими значениями, если прибор размещается высоко под потолком, где он недоступен для направленных потоков воды. На кухне и в туалете защита устройства от влаги не так важна.

Процесс монтажа

Установить и подключить вытяжной вентилятор своими руками довольно просто. Потребуются минимальные навыки и стандартный набор инструментов. Работа состоит из следующих этапов:

Процесс монтажа вентилятора

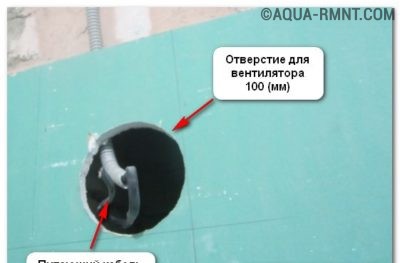

  1. Подведение кабеля. На этапе ремонта помещения кабель лучше проложить в штробе. Если такой способ чрезмерно сложен или стены уже отремонтированы, лучше использовать кабельный канал. Обычно для подключения используется двужильный кабель. Если устройство предполагает заземление, необходимо использовать трехжильный. Выключатель устанавливается только для моделей с простейшей электрической схемой. Если прибор имеет встроенные датчики движения или влажности, на него должно постоянно подаваться напряжение.
  2. Подключение. Работы можно проводить только на обесточенной линии. Прибор необходимо установить на заранее подготовленное для него место. Подсоединение проводов выполняется в соответствии с типом контактов, расположенных на корпусе устройства.
  3. Фиксация корпуса. Большинство накладных моделей просто прижимаются к стене с помощью саморезов, для этого в корпусе предусмотрены специальные крепежные места. Канальные модели чаще всего фиксируются на специальный клей.

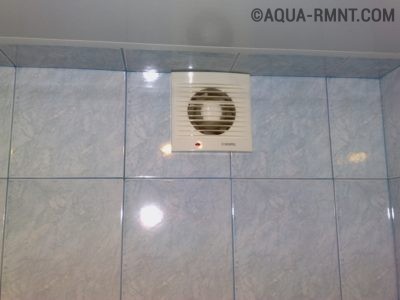

  4. Установка декоративной решетки. Накладные модели обычно комплектуются декоративной накладкой, которая закрывает вентиляционное отверстие.

В случае затрудненного воздухообмена установка вентилятора в воздуховод помогает существенно улучшить параметры вентиляции помещений. Для продолжительной службы лучше выбирать модели качественной сборки. Тип устройства определяется условиями эксплуатации, а его производительность — объемом помещения. Самостоятельный монтаж и подключение не вызовут трудностей даже при отсутствии специальных навыков.

Как подключить вентилятор к выключателю

подключение вентилятора в ванной

Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.

Преимущества

Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.

различные вентиляторы для ванной

Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.

А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.

Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.

Проверка канала

Перед тем, как подключить вентилятор, необходимо проверить состояние вентиляционной шахты.

вентиляционные каналы

Некоторые советуют такой способ, как поднести к вентиляционному отверстию лист тонкой бумаги. Его должно притянуть, если вытяжка хорошая. Но надёжнее всё-таки проверить пламенем, можно спичками или свечкой. Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Если этого не произошло и пламя ровное, значит, вентиляционный канал засорён и требует прочистки. Для этого необходимо обратиться в специальные жилищно-коммунальные службы.

Способы подключения

Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.

схема подключения вентилятора параллельно со светильником

схема подключения вентилятора параллельно со светильником

Рассмотрим варианты подключения вентиляционного устройства:

  1. Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
  2. Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
  3. Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.

вентилятор с собственным выключателем (шнурком)

Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.

Монтаж вентилятора

К месту установки вентиляционного устройства должен быть проложен двухжильный кабель. Подключение модели вентилятора с таймером к одно- или двухклавишному выключателю выполняется трёхжильным проводом (третья жила будет сигнальной).

монтаж вентилятора в ванной

Проделайте штробы от распределительной коробки до вентиляционного отверстия. Помните, что штробить можно только вертикальными либо горизонтальными линиями, никаких наклонных быть не должно. Не делайте штробы ближе, чем на 10 см, к дверным проёмам. В проделанную штробу уложите кабель и зафиксируйте при помощи алебастрового или цементного раствора. Один конец кабеля должен быть выведенным в вентиляционное отверстие, второй в распределительную коробку.

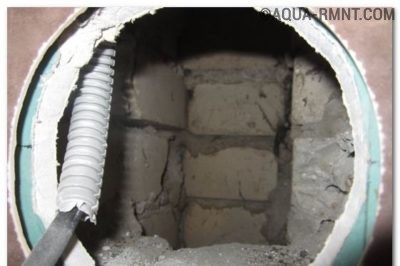

Можно также протянуть кабель в гофрированной трубе. Обязательно проследите, чтобы гофра не была расположена поперёк вентиляционного отверстия, её необходимо сдвинуть и закрепить сбоку, иначе она может препятствовать потоку воздуха.

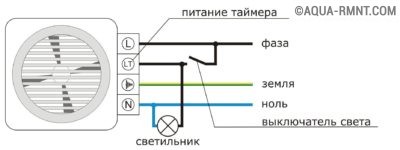

схема подключения вентилятора с таймером

На клеммах вентилятора есть маркировка английскими буквами:

  • «L» для подсоединения фазной жилы;
  • «N» для подсоединения нулевой жилы;
  • «Т» — эта буква есть в моделях с таймером, она обозначает место подсоединения сигнального провода.

В кабеле жилы, как правило, различают по цветовому исполнению. Нулевая жила выполняется в голубом цвете, фазная в коричневом или белом. Подсоедините соответственно жилы кабеля к клеммам вентилятора. Проверьте надёжность контактного соединения.

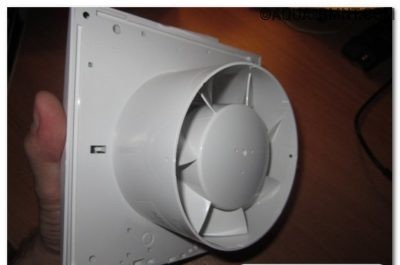

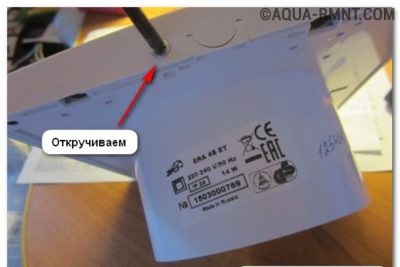

Для монтажа вентилятора в вентиляционный канал сначала снимите верхнюю крышку с сеточкой. На нижней панели, к которой закреплено само устройство, имеются четыре отверстия под саморезы (обычно они прилагаются в комплекте вместе с дюбелями). Но если у вас уже положена плитка и вы не хотите её сверлить, воспользуйтесь клеем, типа силикона или жидких гвоздей (всё может случиться, вдруг плитка даст трещину или сколется глазурь). Намажьте им тыльную сторону крышки, сам вентилятор вставьте в вентиляционный люк, а крышку плотно прижмите к стене, подержите так 1-2 минуты и отпустите. Теперь установите на место верхнюю декоративную крышку.

Подробнее о монтаже вентилятора смотрите в этом видео:

А схема подключения вентилятора с таймером подробно разбирается здесь:

Монтаж выключателя

К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.

как разобрать выключатель света

Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.

Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.

В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.

Соединение проводов

соединение проводов в распределительной коробке

Теперь в распределительной коробке необходимо произвести следующие соединения:

  • Нулевую жилу из питающей сети подсоедините к нулевой жиле вентилятора.
  • Фазную жилу из питающей сети соедините с жилой, которая идёт на входящий контакт выключателя.
  • Фазную жилу вентилятора подсоедините к жиле провода, которая идёт с выходящего контакта выключателя.

В случае с двухклавишным выключателем в распределительной коробке дополнительно будут ещё такие соединения:

  • Нулевая жила из питающей сети будет ещё соединяться с нулём светильника.
  • Фазная жила светильника должны быть подсоединена к жиле провода, которая идёт со второго выходящего контакта выключателя.

Как видите, ничего сложного. Обязательно подумайте по поводу установки вентилятора в ванной комнате. Сейчас придумывают много модных электрических штучек, но половина из них сплошная блажь. А вот вентиляция такого помещения, как ванная, действительно не маловажный вопрос. Так что эта статья актуальна и полезна.

Установка вентилятора в ванной комнате своими руками


Сегодня я расскажу о том, как проще всего и в тоже время надежно, без сверления плитки и без использования специализированного инструмента, можно самому установить вытяжной вентилятор в ванной комнате.

В качестве примера монтажа, используется бытовой осевой вентилятор S&P Silent 100. К слову это удачная, довольно популярная модель, пользующаяся заслуженным успехом у потребителей, а главное очень тихая, уровень шума всего 26 дБ. Своим клиентам, я  советую именно этот вытяжной вентилятор к установке в ванных комнатах, туалетах и санузлах.

Бытовой осевой вентилятор S&P Silent 100


Число «100» в названии означает диаметр воздуховода, поэтому прибор подходит для установки в вентиляционные каналы диаметром 100мм – 140мм. При этом отверстие вентканала может быть хоть круглое,

Установка вытяжного вентилятора в круглые вентиляционный канал



так и квадратное, главное, чтобы соблюдались размеры — не меньше 100мм и не больше 140мм.


Максимальный же размер вентиляционного канала, который перекроет вытяжной вентилятор, можно определить по его габаритным размерам, а именно высоте и ширине. У вентилятора Silent 100 это 158 x 158 мм, с учетом необходимости оставить место для того, чтобы закрепить прибор, а этом как минимум 5-10мм с каждой стороны, и определяется максимально допустимый размер куда возможна установка.

Вентканал в ванной комнате для установки вытяжного вентилятора


Для установки и подключения вытяжного вентилятора, вам заранее необходимо подвести питание, схемы подключения здесь могут быть самые разнообразные, подойдут любые применяемые в освещении (через выключатель, переключатель, датчики движения, влажности и т.п.).


Удобнее всего, если питающий провод прокинут в вентиляционный канал заранее, до укладки плитки. Но данная модель допускает и наружную подводку питающего кабеля, для этого на задней стенке вентилятора, есть полость для прокладки проводов.

Полость для прокладки провода питающего вентилятор в ванной


Установка вытяжного вентилятора в ванной


В первую очередь, при установке вентилятора, необходимо его разобрать — снять лицевую защитную панель. Для этого требуется нажать круглый фиксатор, расположенный на нижней грани вентилятора, после чего лицевую панель потянуть на себя.



Как разобрать вытяжной венилятор

Далее прокидываем внутрь питающий кабель. Специально для этого предназначена резиновая круглая заглушка в левой нижней части вентилятора. До нее идут и каналы на тыльной стороне, при наружном способе прокладке провода питания.




Прокладка провода в вытяжной вентилятор


ПОДКЛЮЧЕНИЕ ВЫТЯЖНОГО ВЕНТИЛЯТОРА


Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора намеренно, чтоб проверить работоспособность как самого устройства, так и схемы подключения.


Как обычно, при любых работах с проводами под напряжением, выключаем защитные автоматические выключатели. Для этого учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции в ванной, выключайте все, так будет безопаснее.


Подключение проводов выполняется в клеммы вентилятора, скрытые защитной крышкой, в правой части прибора.

Клеммы для подключения питающего провода к вентилятору ванной комнаты



Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7мм.

Для подключения достаточно ФАЗНОГО (белый) и НУЛЕВОГО (бело-синего) провода. Заземление к данной модели не подключается, так как корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.



Подготовка проводов для подключения к вентилятору



Клеммы у вентилятора соответственно всего две, они маркированы как L и N.

Порядок подключения проводов к вытяжному вентилятору

Порядок подключения проводов к вытяжному вентилятору следующий:


Белый фазный провод – в клемму с маркировкой L

Сине-белый нулевой провод – в клемму с маркировкой N



Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.


Помещаем провода в клеммы и затягиваем крепежные болты.

Подключение проводов к вентилятору в ванной



Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».



Проверка работы вентилятора в ванной комнате


Если все сделано правильно, загорится индикатор в левом верхнем углу и лопасти вентилятора начнут вращаться.  После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.


Крепление вытяжного вентилятора в ванной



Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.



Вариант крепления вентилятора в ванной



Но у этого способа есть множество недостатков, вот наиболее значимые из них:

— достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

— необходимость использования определенного электроинструмента и специализированных сверел.

— тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.


Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик.



Технология монтажа вытяжного вентилятора на силикон следующая:


Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.


Крепление вентилятора на стене ванной комнаты


После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.


Выравнивание вентилятора ванной по уровню


Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.

Фиксация вентилятора с помощью молярной ленты/бумажного скотча

Через некоторое время (2-3 часа), когда силикон застынет, вентилятор будет полностью готов к работе, можно будет снять удерживающие элементы и присупить к его непостредственомй использованию по прямому назначению.



Вентилятор в интерьере ванной комнаты



Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить — ЗДЕСЬ.

Если уже у вас остались вопросы по подключении вытяжного вентилятора, обязательно пишите их в комментариях к статье, постараемся помочь!

Установка вентилятора для вытяжки в ванной комнате и туалете

Вентилятор для вытяжки ванной комнаты является её важной составляющей, так как он позволяет обеспечивать нормальный микроклимат в данном помещении, а также снижать безусловный уровень влажности. Кроме естественной вентиляции в этой комнате необходимо устанавливать принудительную систему, которая будет препятствовать образованию плесени, болезнетворных бактерий, порчи электрических приборов из-за высокой влажности, а также устранять посторонние запахи. В настоящее время существует большое количество систем вентиляции для ванных комнат, которые можно установить своими руками.

Для чего нужна система вентиляции в ванной

Ванная комната больше других помещений подвержена естественной конденсации и практически всегда имеет высокий уровень влажности при отсутствии нормальной вентиляционной системы. В результате в этом помещении начинают появляться неприятные затхлые запахи и вода от конденсата на стенах, способствующего быстрому развитию грибков и плесени.

Правильная система вентиляции поможет сохранить кафель и другие облицовочные материалы, деревянную мебель, электроприборы, а также создать максимально комфортные условия для пребывания в ванной комнате людей.

В настоящее время существует два вида вентиляции: естественная (природная) и принудительная (искусственная). Если отсутствует возможность создать нормальную естественную вентиляцию (нет окон или они не открываются), тогда используется принудительная вентиляционная система, которая предусматривает установку определённых видов вентиляторов, предназначенных для данных бытовых помещений.

Вентилятор в ванной комнате

Принудительный вентилятор в ванной комнате

По своей конструкции вентиляция бывает:

  • Бесканальной. В этом случае вентиляция производится в ванной комнате через отверстия в стене общих вентканалов многоэтажных домов.
  • Канальной. Применяется для подвода системы вентиляции к местам, которые требуют наиболее интенсивной и частой очистки воздуха.

Также в некоторых случаях владельцы квартир и частных домов предпочитают устанавливать отключающуюся принудительную систему, даже если в ванной комнате присутствует естественный тип вентиляции. Таким образом, можно быть точно уверенным в том, что в этом помещении всегда будет царить нормальный микроклимат.

Связано это с тем, что во многих старых домах, которые были построены более 20 лет назад, общие вентиляционные системы уже не способны справляться с постоянно нарастающими нагрузками, поэтому приходится выбирать более современные методы борьбы с высокой влажностью.

Критерии выбора

Наиболее эффективный способ сделать правильную вентиляцию — это приобрести и установить электрический вентилятор принудительного типа. Обычно для таких целей приобретают настенные осевые вентиляторы различной мощности.

Настенный осевой вентилятор

Настенный осевой вентилятор для принудительной подачи воздуха

Выбирая такое устройство необходимо обратить внимание на:

  • Систему безопасности. Вентилятор является бытовым электроприбором, а ванная комната — закрытым помещением с высокой степенью влажности, поэтому устройство должно иметь максимальную степень защиты корпуса от попадания воды и пара.
  • Шумоизоляцию. Уровень шума прибора должен быть минимальным, чтобы не раздражать людей, живущих в квартире. При необходимости можно установить специальный шумоглушитель и дополнить его шумоизоляционными материалами, которые укладываются внутрь вентилятора.
  • Мощность вентиляционного устройства должна соответствовать габаритам ванной комнаты и количеству жильцов. При недостаточной мощности смысл данной системы просто потеряется, так как она не сможет в полной мере выполнять свои функции.

Требования, которые предъявляются к принудительным вентиляторам

  • Уровень шума в небольшом помещении должен быть не более 35 – 40 дБ.
  • Система вентиляции должна создавать регулярную смену воздуха не менее 5–8 раз в один час и соответствовать нормативам СНиП.
  • Устройство вытяжки должно иметь обратный клапан, если вывод воздуха будет производиться только через один ветканал.
  • Корпус должен быть влагозащитным классом не меньше IP34.
  • Двигатель мощностью в 36 В позволит устройству работать достаточно бесшумно.

Классификация вытяжных систем

Вентиляторы по своим конструктивным особенностям могут быть:

  • Осевыми. Поток воздуха нагнетается лопастями вентилятора. Давление, которое он создаёт не более 50 Па. Обычно монтируется в бесканальной вентиляционной системе. Осевой вентилятор для вытяжки

    Осевой вентилятор для ванной комнаты

  • Диаметральный. Вентилятор с рабочим колесом простого барабанного типа и низким коэффициентом полезного действия. Диаметральный вентилятор

    Диаметральный вентилятор для ванной комнаты

  • Центробежный. Выпускается в спиральном корпусе, является одним из самых мощных по своей производительности, но и самым шумным. Центробежный вентилятор

    Центробежный вентилятор для ванной комнаты

  • Центробежно-осевой. Этот вентилятор сочетает в себе все положительные характеристики двух вентиляторов: маленькие габариты, невысокий уровень шума и высокую степень производительности.

Многие современные вентиляторы оснащаются дополнительными функциями

  • Электрические вентиляторы со встроенным датчиком движения могут распознавать тело человека в радиусе своей «видимости» и включать двигатель. Такая система позволяет существенно экономить электричество.
  • Вентилятор с таймером способен распознавать движущегося человека и включать мотор для начала работы. Если движение прекращается в радиусе его действия, устройство отключается.
  • Вентилятор с контроллером температуры (влажности) в зависимости от своих конструктивных особенностей убирает горячий воздух из помещения ванной или наоборот, нагревает его. Для монтажа такого устройства предусмотрена специальная схема, позволяющая настраивать оптимальную температуру воздуха в помещении. В случае превышения установленной нормы мотор устройства начинает работать, создавая необходимый воздухообмен в ванной и предотвращая перегрев людей.
  • Устройство с обратным клапаном необходимо для недопущения обратного притока воздуха, а также посторонних запахов извне, когда оно не работает.
  • Вентилятор с жалюзи также предназначен для предотвращения притока воздуха с улицы в период отключения устройства. Только в этом случае жалюзи открывается и закрывается вручную.

Как правильно рассчитать мощность вытяжки для ванной комнаты

Прежде чем приобретать вентилятор следует рассчитать оптимальную степень мощности системы.

Для этого мы используем формулу 6V или 8V, где V — объем помещения, а цифры — это коэффициенты, которые показывают количество человек, пользующихся ванной. Если ней пользуется регулярно более 3 человек, то нам потребуется коэффициент 8.

Если вентилятор подключить к выключателю света, то работать он начнёт только тогда, когда человек будет заходить в ванную комнату. Таким образом, будет экономиться электроэнергия, а система выполнять свои функции, когда они действительно необходимы. Но не все люди хотят принимать ванную или душ под шум гудящего двигателя вентилятора. В этом случае можно сделать для него автономный выключатель, который будет работать, когда помещение будет пустым.

Производительность (мощность) вентилятора также можно вычислить по другой формуле:

  • Определяем площадь ванной.
  • Умножаем эту цифру на 5.
  • Прибавляем к результату ещё 20%.
  • Получается рекомендуемая мощность вентилятора.

Установка принудительной системы вентиляции

Для начала рассмотрим некоторые правила монтажа вентилятора.

  • Вентилятор монтируется как можно ближе к потолку и как можно дальше от открывающегося окна или двери, иначе будет осуществляться только частичная вентиляция, которая не способна затрагивать другие места ванной комнаты.
  • Должен находиться как можно дальше от любых источников воды во избежание короткого замыкания.
  • Провода, которые идут к вентилятору, необходимо утопить в штробах или скрыть под потолком (натяжным или навесным).
  • Если в ванной комнате отсутствует вентиляционная труба, то можно установить трубу ПВХ для канализации диаметром 10 см.

Поэтапная установка

  1. Мы рассмотрим, как правильно подключается и монтируется вентилятор на примере устройства ERA 4S ET, которое оснащено защитной сеточкой от насекомых и электронным таймером. Эта модель имеет шарикоподшипниковый двигатель с максимальной защитой от перегрева. Схема вентилятора

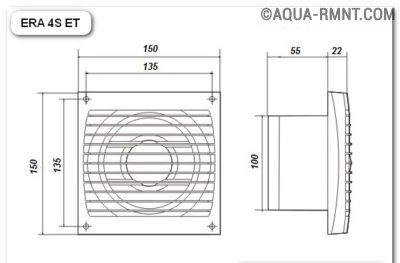

    Схема габаритов вентилятора

  2. Так как по архитекторскому типовому проекту в стене ванной комнаты каждого многоэтажного дома предусмотрена вентиляционная отдушина, то делать её самостоятельно не придётся. Может быть, только увеличить в диаметре при необходимости. Нам понадобится отверстие диаметром 10 см. Отверстие для вентилятора

    Отверстие для установки вентилятора

  3. Прокладываем кабель типа ВВГ 3х1,5 в специальной гофрированной трубе, который идёт от выключателя. Для этого надо было перед началом ремонта и укладки кафеля сделать штробу от выключателя к отверстию и проложить кабель ВВГ для будущего вентилятора. Концы заизолировать для дальнейшей работы с ним. Отверстие с кабелем

    Отверстие с кабелем для подключения вентилятора

  4. В это отверстие мы будем монтировать наш вентилятор. Задняя часть вентилятора

    Задняя часть вентилятора, которую мы будем вставлять в отверстие в стене

  5. Крепить вентилятор к стене можно саморезами, которые приложены в комплектации устройства вместе с дюбелями. Крепёжный комплект

    Комплект для крепления вентилятора

  6. Но лучше всего использовать силиконовый герметик типа «Гермент», если вы не хотите сверлить лишние отверстия в новом кафеле, так как он может сильно повредиться и тогда придётся менять плитку. Герметик для крепления вентилятора

    Герметик для крепления вентилятора к стене

  7. Вначале мы откручиваем шуруп сбоку корпуса и отщёлкиваем лицевую часть устройства. Откручиваем переднюю панель

    Откручиваем переднюю панель вентилятора

  8. Лишнюю часть гофры мы срезаем, а провода подвигаем немного в сторону, чтобы он не мешал циркуляции воздуха. Срезам лишнюю гофру

    Срезаем лишнюю гофру с провода

  9. Мы прикладываем вентилятор к отдушине и заводим провод. Если специальное отверстие не подходит для провода, то можно высверлить его в самом корпусе вентилятора. Проложенный кабель

    Проложенный по стене кабель для вентилятора

  10. Наносим плотным слоем герметик по всему краю периметра отверстия для вентилятора, прижимаем и хорошо фиксируем его. Проверяем правильность расположения и оставляем застывать герметик примерно на 2–3 часа. Можно закрепить дополнительно малярным скотчем, а затем его снять.
  11. Для подключения питания вентилятора мы заранее проложили провод с тремя жилами, который протянули от выключателя к месту установки. На вентилятор подаётся фаза с выключателя, зануление и земля.
  12. Ниже представлена схема подключения устройства к двухклавишному выключателю для того, чтобы можно было одной клавишей включать свет, а второй — вентилятор.
  13. Вариант второй схемы позволит вам подключить устройство к одноклавишному выключателю. Одновременное включение света и вентилятора. Подключение к вентилятору

    Подключение вентилятора к электропроводам

  14. Для того чтобы подсоединить к проводам электрику вентилятора «как положено» необходимо ввести кабель с 4 жилами (фазой, заземлением, нулём и управляемой фазой). Так как мы имеем пластиковый корпус устройства, то заземлять его не нужно. Поэтому третий провод мы используем для подсоединения системы управления таймером
  15. Ниже представлена схема подключения устройства с таймером к двухкнопочному выключателю. Схема подключения двухклавишного выкючателя

    Схема подключения двухклавишного выкючателя

  16. Для работы вентилятора нам необходимо иметь сеть в 220 В на клеммах L и N, а таймером будет управлять фаза, которая подаётся от выключателя на третью клемму «Т».
  17. После того как мы подключили все провода необходимо защёлкнуть назад лицевую крышку и прикрутить шуруп.
  18. При установке электропроводки мы будем использовать распределительные щитки в минимальном плане, а расключения делать просто в подрозетниках. Подключение вентилятора

    Подключение вентилятора с таймером

  19. В результате у нас получается, что со щитка в подрозетник идёт провод ВВГ 3х1,5.
  20. Белую жилу мы подключаем на общий вывод выключателя (схематично указано красного цвета). Синюю жилу соединяем с занулением в подрозетнике (для включения вентилятора и света), а жёлто-зелёную соединяем с защитным проводником света. Для удобного и прочного соединения всех жил провода мы использовали специальные клеммы. Клеммы для подключения

    Клеммы для подключения вентилятора

  21. Подключаем отходящий кабель таким образом: белую жилу подводим к общему выводу выключателя; синюю — ноль мы соединяем с нулём провода; жёлто-зелёную — к одному из выходов выключателя
  22. В результате мы одной клавишей сможем включать освещение, а второй управлять работой таймера.
  23. В вентиляторе выведенный провод мы подключаем так: белую жилу к клемме «L»; синюю жилу к клемме «N» и жёлто-зелёную к клемме «Т».
  24. Если необходимо, вентилятор с временным таймером мы можем подключить и к одноклавишному выключателю по разработанной схеме, представленной ниже. Схема подключения

    Схема подключения вентилятора

  25. После подключения мы проверяем работу устройства. Когда вентилятор работает, горит синяя лампочка индикатора «Сеть».

Схема режимов работы вентилятора

  1. Наш вентилятор может работать в двух режимах, которые переключаются перестановкой джампера (специальной перемычки) на микросхеме платы. Плата на вентиляторе

    Плата на вентиляторе, сменяющаяся

  2. Мы собрали для примера схему подсоединения вентилятора к одноклавишному выключателю.
  3. Если устройство будет работать в режиме вентиляции «Ванная», то перемычка должна быть установлена таким образом (рис. 1). Установка в режиме ванная

    Установка вентилятора в режиме ванная

  4. Так вентилятор сможет работать немного другим способом. Этот режим предназначен для того, чтобы шум устройства и сквозняки, которые появляются во время его интенсивной работы, не мешали людям, купающимся в ванной комнате. Подключение вентилятора

    Система подключения вентилятора

  5. Система работы: когда включается кнопка выключателя, двигатель не работает. Если кнопка стоит в режиме включения более 1,30 минуты, то при её выключении двигатель устройства включится на определённое время, которое будет установлено специальной системой регулятора (от 15 до 45 минут). Но если кнопка будет включена меньшее время, то двигатель не запустится.

Как подключить обычный вентилятор со шнурком

Подключение вентилятора со шнурком производится намного проще, так как здесь не потребуется специальных знаний схем электричества.

  1. Мы устанавливаем вентилятор в отдушину под потолком, как и в первом случае, но только не подводим никаких проводов к нему, так как работать он будет от электросети в 220 В посредством обычного провода со штекером.
  2. «Садим» вентилятор на герметик, чтобы он плотно зафиксировался. Включаем провод в розетку, и всё. Теперь, когда нам понадобится включить вентилятор, мы просто потянем за шнурок, и двигатель запустится. После того как помещение полностью проветрится, нам надо будет также потянуть за шнурок и выключить вентилятор.

Недостатком такой системы является не только ручное включение устройства, но и необходимость близкого расположения электрической розетки, так как иначе придётся пользоваться удлинителем для того, чтобы можно было подключить вентилятор, который находится на противоположной от розетки стене.

Проверка работы

Для того чтобы проверить правильность выбора и подключения вентиляционной системы мы можем провести простой тест: берём лист бумаги и прикладываем его к решётке вытяжной системы. Если в помещении воздух хорошо циркулирует и выводится через специальные вентканалы, то листок прочно «прилипнет» к решётке.

Видео: как установить вентилятор для ванной комнаты в частном доме

Таким образом, используя современные системы принудительной вентиляции, мы можем быстро и эффективно решить проблему повышенной влажности в ванной комнате. Выбрав вытяжные системы, которые снабжены таймером или датчиком движения, можно не переживать об экономии электроэнергии, так как устройство будет работать только тогда, когда это необходимо. А установить своими руками вентилятор без привлечения специалистов не представляет труда.

Установка вентилятора в ванной.Монтаж и подключение.Особенности

Установка вентилятора в ванной необходима, если естественная система вентиляции не справляется со своей задачей. Признаком нерабочей вентиляции является постоянная сырость, конденсат и запотевшие зеркала в ванной. Если ванная совмещена с санузлом, то возможно появление неприятного запаха и различных микробов в виде грибка и плесени, которые оказывают отрицательное действие на здоровье и жизнь человека. Плесень и грибок снижают срок службы стиральных машин, душевых кабин, разрушают межплиточные швы на стенах.

Проверка вентиляционных каналов

Если в вашей ванной имеются такие проблемы, то необходимо проверить работоспособность вентиляционных каналов. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Если огонь будет тянуться по направлению к решетке или затухнет, то каналы вентиляции вполне работоспособны и нормально справляются с вентиляцией помещения ванной комнаты. При этом нет смысла устанавливать и подключать дополнительную вентиляцию.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Сегодня на рынке электротехнических устройств представлено много разных видов вентиляторов, имеющих отличия по принципу работы, устройству и функциональности. Для бытовых условий в ванной комнате обычно устанавливают осевой вентилятор.

Выбрав подходящий вентилятор, можно приступать к его установке. Все рекомендации и советы по установке подойдут для ванной, туалета, а также для кухни.

Требования к монтажу
Установка вентилятора в ванной должна выполняться с соблюдением некоторых условий, чтобы вентилятор качественно выполнял свои задачи:
  • Необходимо наличие нормально действующего канала вентиляции. При засоренном канале, вытяжка не даст необходимого эффекта, поэтому в данном случае без чистки канала не обойтись.
  • При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. Поэтому, необходимо наличие под входной дверью в ванную комнату небольшой щели, для обеспечения нормальной вентиляции воздуха.
  • Вентиляция ванной будет работать качественно, если сделан правильный выбор вентилятора с учетом качества, функциональности, шумовых параметров и производительности.
Подготовка к монтажу

Установка вентилятора в помещении ванной комнаты не вызывает больших трудностей. Лучше выбрать влагозащищенное исполнение вентилятора, со встроенным датчиком влажности, который будет контролировать параметр влажности воздуха. Такая вытяжка автоматически запустится, когда влажность превысит установленную границу.

При самостоятельном монтаже вентилятора потребуется выполнение следующих работ:
  • Проложить кабель.
  • Подготовить место для монтажа, расширить канал вентиляции, если его размеры не соответствуют приобретенному оборудованию.
  • Подключить вентилятор к электрической сети.
  • Установить вентилятор в сборе в канал вентиляции.
  • Заделка монтажной пеной пустот.
  • Шпаклевка.

С этой работой можно справиться собственными силами.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Если расстояние между входом и выходом воздуха будет слишком мало, то эффективность вентиляции значительно снижается. Лучше, если в нижней части двери ванной будет установлена решетка.

Подготовка места для монтажа

Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту. Такие отверстия существуют практически во всех квартирах для функционирования естественной вентиляции. Канал вентиляции стандартного типа может обеспечить прохождение воздуха, нагнетаемого вентилятором, имеющего мощность не более 100 кубометров в час.

Установка вентилятора выполняется в отверстие канала вентиляции. Поэтому вытяжку необходимо выбирать с учетом размера канала для нормальной установки оборудования. Диаметр этого отверстия выполняется стандартной величины: от 100 до 150 мм.

Если вы неправильно выбрали диаметр вентилятора, а возможности обменять его на другой уже нет, то это можно исправить, увеличив отверстие перфоратором. В обратном случае, если отверстие слишком большое для данного размера вентилятора, то можно выбрать вставку из пластиковой трубы и вставить ее в вентиляционное отверстие. Вокруг вставленной трубы необходимо заделать пустоты монтажной пеной, дождаться ее засыхания, срезать лишнюю пену ножом, и зашпаклевать оставшиеся неровности.

Если объем помещения ванной комнаты большой, что часто бывает в просторных квартирах, то целесообразно приобрести более мощный вентилятор. В таком случае для монтажа такого устройства наверняка придется пользоваться перфоратором и пробивать в стене еще один канал вентиляции. Такую работу лучше доверить профессиональным работникам.

Варианты схем подключения

Прежде всего, кабель питания должен быть подведен к месту где подразумевается установка вентилятора. Это выполняется обычно во время ремонтных работ, кабель прокладывается в стену. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Затем кабель подключают к розетке, а в розетку вставляют вилку питания вентилятора.

Удобство вентилятора в применении зависит от его функциональных и технических возможностей, и от способа его включения. Подбирая схему подключения, необходимо тщательно продумать, как будет работать вся система. Переделка неправильно выбранной схемы доставит немало хлопот и неприятностей.

Включение вентиляции с помощью шнура

Существует много способов подключения вентиляторов к питанию. Некоторые исполнения снабжены выключателем, расположенным на корпусе. Обычно выключение и включение вентиляции выполняется шнуром, за который нужно дергать.

Такое управление не всегда доставляет удобство, так как вентиляторы могут находиться высоко под потолком или в труднодоступных местах над унитазом или ванной. Если ремонт помещения не завершен, то можно найти удобное место для расположения шнура, и проложить кабель в нужное место.

Включение вместе с лампочкой

Наиболее дешевая установка вентилятора является подключение его параллельно с лампой освещения. При этом вентилятор будет работать одновременно с лампой. При выключении света вентиляция будет отключаться.

Преимуществом такой схемы является низкая стоимость и простое подключение. К недостатку можно отнести работу вентилятора даже тогда, когда для этого нет надобности. И наоборот, недостаточное проветривание, когда в этом есть необходимость. Поэтому при такой схеме приходится включать свет в ванной, чтобы дополнительно проветрить ее. Такой порядок работы уменьшает срок службы электрического двигателя вентилятора, так как включение и выключение происходит гораздо чаще, что отрицательно влияет на механическую и электрическую часть мотора.

Работа от отдельного выключателя

Чтобы вытяжка работала только в необходимые моменты, существует схема подключения через отдельный выключатель, который располагают на вентиляционной решетке или на стене. Это более дорогостоящий вариант схемы, так как потребуется более длинный кабель, и некоторое усложнение схемы.

При этом подключение не будет совмещаться с освещением. Необходимо собрать схему, аналогичную схеме освещения, с тем отличием, что вместо лампы будет подключен вентилятор.

Вентилятор лучше подключать отдельным кабелем через двухклавишный выключатель. Двигатель вентилятора будет работать только при необходимости, независимо от работы освещения. Недостатком такой схемы является то, что можно забыть о включенной вытяжке, и она будет работать без необходимости, расходуя электроэнергию.

Автоматическая система

Современные устройства часто стали оснащаться датчиками влажности и таймерами. По сложности эта схема аналогична схеме работы с выключателем. Электродвигатель подключают с помощью трех проводов: два из них – это питание, а третий идет на сигнальную лампу. Работа заключается во включении вентилятора совместно с освещением, и выключении через определенное время после выключения освещения. Этого времени достаточно для нормальной вентиляции помещения.

В торговой сети также представлены вентиляторы с обратной работой. Электродвигатель не будет работать, пока включен свет, и запускается после отключения света на то время, которое настроено на таймере.

Порядок подключения и установка вентилятора:

  • Снять переднюю решетку. При этом станут доступны клеммы для подключения.
  • Подключить провода к вентилятору с помощью клеммной колодки. При этом необходимо соблюдать маркировку проводов по цвету. Синий провод – ноль, фаза обычно бывает красного, белого или черного цвета.
  • Вставить вентилятор в отверстие вентиляции.
  • Закрепить корпус вентилятора в вентиляционном отверстии в стене с помощью дюбелей, находящихся в комплекте, либо с помощью клея или строительного герметика.
  • Установить на вентилятор перед крышкой москитную сетку, чтобы насекомые не проникали в ванную.
Похожие темы:

Как подключить вытяжной вентилятор

При подключение вытяжного вентилятора необходимо соблюдать несколько правил, которые не лишним будет повторить:

  • прочитать паспорт вентилятора
  • проводить подключение только при снятом напряжении сети.
  • стационарная проводка должна быть оборудована автоматическим выключателем. Подключение необходимо осуществлять через автоматический выключатель QF, встроенный в стационарную проводку. Зазор между контактами автоматического выключателя на всех полюсах должен быть не менее 3 мм.

Подключение 220 В производится к вентилятору через встроенную клеммную коробку. Находится она под лицевой крышкой вентилятора. Все клеммы на вентиляторе подписаны.

  • L — сюда подключаем провод с фазой,
  • LT — подключаем провод с фазой, который идет от внешнего выключателя (для моделей с таймером, датчиком влажности
  • N — ноль

Подключение вентилятора без датчиков


Если вам нужно подключить вентилятор без датчиков, то эта схема ваша. Любой клавишный стандартный выключатель подходит для такой задачи. В качестве включателя можно использовать регулятор скорости РС-1-300, который встраивается в стандартную монтажную коробку.

Такой регулятор скорости может включать вентилятор и менять производительность вытяжки. При уменьшении производительности уменьшается уровень шума, при необходимости быстрого удаления воздуха можно выбрать максимальную производительность.


Вентилятор с шнурком-выключателем


Включение и выключение вентилятора производится с помощью шнурочка, который прикреплен к корпусу вентилятора. К вентилятору подводится фаза и ноль.

Такие вентиляторы чаще всего используются для вентиляции кухни или других помещений, где уже заведено питание к месту установки без возможности вывести отдельный выключатель.


Вентилятор с таймером или с датчиком влажности


Схема подключения вентилятора, оборудованного таймером и вентилятора с датчиком влажности одинакова. Вентилятор с таймером начинают свою работу при подаче напряжения от внешнего включателя на клемму LT. После нажатия на клавишу выключателя, вентилятор продолжит работать время, которое выставляется на таймере. Такой вентилятор можно завязать на включение вместе с освещением.

Такой вентилятор целесообразно использовать для вытяжной вентиляции туалета, ванной.

Вентилятор с датчиком влажности можно включить принудительно или он включается автоматически при превышении выставленного уровня влажности. Влажность устанавливается в диапазоне от 60 до 90%. Вентилятор будет работать пока влажность не уменьшится до необходимого уровня, после чего проработает еще время по таймеру задержки и выключится.


Такие вентиляторы используют для вентиляции ванной, постирочной или помещения сушки белья. Также их применяют для вытяжной вентиляции подвальных помещений частного дома с повышенным уровнем влажности.


Вентилятор с датчиком движения


Вентилятор включается автоматически при движении человека на расстоянии 1-4 метра с углом обзора 100. После того, как человека покинул помещение, вентилятор продолжит работать время по таймеру и выключится. Время задержки можно выставить под лицевой панелью вентилятора от 2 до 30 минут.

Как и вентилятор со шнурком-выключателем, такой вентилятор можно установить для вентиляции помещений, где к месту установки вентилятора выведена постоянная фаза и ноль и нет возможности установить отдельный внешний выключатель.


Подключение вентилятора оборудованного встроенной лампой

В нашем магазине есть вентиляторы, оборудованные подсветкой или лампой. Такие вентиляторы могут включаться вместе с подсветкой или вентилятор может включаться отдельно, а встроенная подсветка отдельно.

Для одновременного включения вентилятора с встроенным освещением подойдет эта схема


Для раздельного включения вентилятора и встроенного света подойдет эта схема


Отправить ответ

avatar
  Подписаться
Уведомление о
