Содержание

Вытяжка для ванной комнаты и туалета

Ванная комната – зона повышенной влажности и перепада температуры воздуха. Именно поэтому вытяжка для ванной имеет первостепенное значение. Как же выбрать и смонтировать систему вентиляции? Такую, чтобы успешно боролась с испарениями, неприятным запахом и подсушивала стены. Ведь мокрые стены – прямая возможность для появления плесени, насекомых и микробов, вызывающих болезни. Если пришло время не просто распахивать двери после принятия ванны и вытирать воду после душа, а принимать более радикальные меры, вытяжка в ванной комнате – это именно то, что нужно. Бесшумная вытяжка или принудительная, система с вентилятором или прибор с таймером – все это неважно, вытяжка для туалета и ванной – необходимость, а не роскошный аксессуар интерьера. Вытяжка в ванную комнату поможет избавиться от влаги, пропитывающей вещи и разрушающей отделку стен, потолка, от запаха и плесени в швах плитки.

Ванная комната: виды и особенности вытяжки

вытяжка для ванной

Организация вытяжки в ванной

Выбирая систему вентиляции важно знать, какие вообще они бывают. Так, вытяжки в туалет и ванную могут быть как естественными, так и принудительными.

  1. Естественная вытяжка функционирует по принципу разности давления между воздухом в квартире и за ее пределами. Поступая из шахты воздухозабора, потоки воздуха перемешиваются и вытесняют отработанный воздух, заменяя его свежим. Для функциональности естественной вентиляции вполне достаточно открытой двери, окна или же поступления потока из вентканала (в туалете и ванной есть решетка для вытяжки, прикрывающая вход в канал).

Важно! Когда шахта засорена или сломана, естественный поток воздуха прекращается и нужно либо чистить вентиляционный канал (вызывать мастера) либо восстанавливать вентиляционные короба.

  1. Принудительная вентиляция – это система, которая работает с помощью вентиляторов, нагнетающих потоки чистого воздуха или отправляющие отработанные массы в воздуховоды.

Если естественная вентиляция монтируется еще на стадии строительства здания, представляя собой цепь соединенных каналов, располагаемых внутри стен и выходящих на чердак, то принудительная система вентиляции может быть сформирована на любом отрезке времени.

Рекомендуем к прочтению:

На вопрос, нужна ли в ванной вытяжка можно ответить только утвердительно. Но если новая естественная система функционирует отлично и полностью справляется со своей задачей, то в случае засора или поломки, нужна принудительная система. Она устанавливается, если:

  1. Естественный приток и отток воздуха не осуществляется в полной мере;
  2. Сила обратной тяги настолько сильна, что вытяжка в потолке ванной или на стене поставляет уже отработанный воздух, полный неприятных запахов;
  3. Перепланировка ванной комнаты с установкой электросауны или парогенератора. В этом случае естественная вентиляция не справится с объемами пара и нужна автоматическая вытяжка для ванной усиленного типа.

Выбор прибора и устройства для организации системы вентиляции

вытяжка в ванной комнате

Выбираем модель вентилятора

Чтобы приобрести устройство, которое будет полностью справляться со своими обязанностями, нужно знать некоторые характеристики:

  • Электрическая вытяжка для ванной обязана отвечать нормам безопасности, находиться в герметичном корпусе. Капли воды и брызги часто достигают потолка, потому даже потолочная вытяжка для ванной должна быть полностью защищена от воздействия паров жидкости;
  • Соответствие прибора стандартам качества, наличие сертификатов, гарантийные документы и указания на классность прибора (защита не менее IP-34) – это залог безопасности конструкции и долгого срока безупречной эксплуатации;
  • Производительность вытяжки – еще один обязательный элемент. Если устанавливается вытяжка из туалета через ванную, значит, конструкция будет обрабатывать немалые воздушные массы, а такой прибор, как вентилятор диаметральный, обладает предельно низким КПД и попросту не справиться с задачей.

Совет! Обращая внимание на производительность, отталкивайтесь от показателя 90-100 м3/час. Это оптимальная цифра для прибора среднего класса.

  • Мощность прибора также важна. От нее напрямую зависит производительность. Если электрическая вытяжка в ванную дополнена датчиками влажности, таймерами или другими аксессуарами, мощность должна быть выше средней!
  • Размеры. Вытяжка в ванной должна быть компактной. Даже если площадь помещения позволяет установить климат-контроль, то не следует подвешивать огромный прибор, это неэстетично и полностью портит вид помещения.

Совет! Благодаря огромному ассортименту предлагаемых приборов, выбрать нужный вентилятор (вытяжку) не представляет труда. Очень хороши встраиваемые приборы, монтаж которых производится непосредственно в стенку шахты вентиляционного канала. Такая вытяжка из ванной через туалет имеет низкий уровень шума, способна обрабатывать достаточные объемы воздуха и при этом бывает как приточной, так и приточно-вытяжной. То есть, в зависимости от нужд, вам обеспечены как поступательные слои свежего воздуха, так и отток отработанных потоков.

  • Качество прибора не зависит от мощности и производительности, а также внешней красоты. Чтобы принудительная вытяжка в ванную работала долго, стоит обратить внимание на отзывы покупателей и стандарты качества компании-производителя;
  • Уровень шума – один из главных критериев. Согласитесь, размер вытяжки для ванной не так важен, как шум лопастей. Совсем неинтересно омрачать вечернюю ванну завываниями пропеллера, потому предельный порог шума должен быть не более 25 дБ, не выше!
  • Стоимость прибора должна быть оптимальной. Если продавец навязывает умопомрачительно дорогой продукт, объясняя, что «дешевле вы не купите», это не тот магазин. Всегда можно подобрать простой и доступный по стоимости вытяжной вентилятор, который отлично справиться со всеми своими обязанностями.

Вентиляторы для ванной: типы

вытяжка в ванную

Основные типы вытяжки для ванной

Функциональность прибора имеет огромное значение, потому надо знать, как выбрать вытяжку для ванной. Вентиляторы делятся на два типа: стандартные и автоматические.

Рекомендуем к прочтению:

  1. Стандартный тип – это обычная осевая система с клапаном обратного вида, блокирующего поступление отработанного воздуха в комнату. Такая вытяжка для кухни и ванной работает просто: включил свет – функционирует, выключил – перестала. Удобство и практичность несомненны, особенно если в доме есть маленькие дети, забывчивые родственники. Но когда прием вечерних или утренних водных процедур долог, стандартная вытяжка не справится с большим количеством пара.
  2. Автоматический тип – более совершенный и дорогой. Прибор имеет специальный таймер, который можно установить на определенное время работы, а также зачастую имеется гидростат. С помощью датчика вентилятор (вытяжка) определит уровень влажности и включится в работу. Например, вытяжка с заслонкой для ванной: прибор сам открывается при включении в работу, а по окончании закрывает заслонку – никаких отработанных масс воздуха и неприятного запаха – очень удобно!

Вот это основные параметры выбора прибора. Остается только подобрать, какая именно вытяжка из ванны через туалет или из кухни в ванную вам нужна и установить ее своими руками.

Совет! При установке прибора, обращайте внимание на диаметр вытяжки в ванной, особенно если планируете монтировать конструкцию в стенку воздуховода. Большой диаметр может стать причиной непригодности прибора.

Чтобы конструкция сидела прочно, установку нужно производить на высоком уровне, с помощью саморезов. Швы можно заделать герметиком, так вы понизите уровень шума при работе вентиляторов. В некоторых случаях потребуется сделать короб для вытяжки в ванной. Посмотреть фото конструкции, а также ознакомиться с видами вентиляторов можно в фотогалерее, расположенной внизу страницы.

вытяжка для туалета и ванной

Пластиковый короб системы вентиляции

вытяжка в ванную комнату

Выбираем модели вентиляторов

Совет! Вытяжку нужно подключить к сети питания. Но есть отличные приборы на батарейках, на аккумуляторе. Они работают совершенно автономно, вне зависимости от высоты монтажа и наличия питания. Иногда такая предосторожность очень важна, особенно когда разговор идет о помещении с предельно высоким уровнем влажности.

Вытяжка в ванную комнату, как подобрать подходящий вариант

В любой квартире ванная — это место, подвергающееся повышенному воздействию влаги. Вред от переизбытка влажности может быть нанесен здоровью человека, помещению (особенно двери) и всей мебели, что в ней находится. При нарушении вентиляции под ванной может возникнуть плесень, которая кроме неэстетичного вида стен и двери может стать причиной появления неприятного запаха. Превышение допустимых норм влажности может повлечь за собой аллергические реакции, а также некоторые серьезные заболевания. Предупредить нежелательные изменения поможет вытяжка в ванную комнату, которая гораздо эффективнее проветривания с помощью открытой двери.

Устройство вентиляционной системы

Эффективность имеющейся в квартире естественной вентиляции полностью зависит от проекта каналов доступа и выхода воздушного потока.

В доме может быть два воздуховода под вентиляцию ванной комнаты: один на приток воздуха, другой — на вытяжку. Но первое отверстие может отсутствовать — в таком случае основная нагрузка лежит на оконном проветривании. Но для туалета этого воздуха недостаточно даже при открытой двери.

Вытяжка в ванную достаточно простая по устройству: она представляет собой элементарную систему вентиляции ванной под принуждением. Состоит она из двух элементов: вентилятора и воздуховода, соединенного с основным стояком дома. Выбирать вентилятор в ванную нужно тщательно, с учетом особенностей эксплуатации. Качественные вентиляторы по своим эксплуатационным свойствам могут создать конкуренцию даже кондиционерам. При этом цена их значительно ниже, а процесс установки более простой. На рынке предлагаются вентиляторы для душевой и туалета двух основных видов: автоматические и простые. Второй вариант требует большего участия человека в процессе, однако даже такая вентиляция избавит от влаги под ванной. Каждый из видов имеет свои преимущества и особенности.

Простой тип — это электрический вентилятор в ванну, который помещают в трубчатый корпус. Многие организовывают включение вентилятора одновременно с освещением или открыванием двери. Однако это не лучший вариант, так как вытяжка будет работать пока внутри комнаты находится человек. Обычно этого времени недостаточно для очищения воздушного пространства душевой от влажности. Поэтому лучше установить отдельный выключатель у двери.

Автоматические варианты отличаются от стандартных наличием электронного блока. Такие виды могут работать по одному из методов. Один предполагает оснащение таймером выключения, а другой — встроенным датчиком влажности. Накладной вариант вентилятора может работать на батарейках.

Устройства вентиляции под осушение ванной, использующие первый вариант работы, запускаются также выключателем. Вентилятор для ванной с датчиком влажности включается автоматически, как только уровень влажности превышает норму, а после возвращения значения в допустимый интервал отключается. Такой умный прибор удобен, так как не требует вмешательства человека в управление работой системы. Все делается датчиком. При выборе моделей с таймером нужно помнить, что ее исполнение должно быть брызгозащитным. Но для безопасности всей проводки лучше устанавливать модели, работающие на батарейках.

Модель с датчиком влажности

Электрический вентилятор

Основные виды вытяжек в ванную комнату

По конструкции приборы для туалета и душевой подразделяются на несколько типов: радиальные и канальные, а также классифицируются на осевые и центробежные. Чтобы не ошибиться, важно знать как выбрать вентилятор для ванной комнаты.

Радиальные устройства или накладной вентилятор представляет собой пустотелый цилиндр, внутри которого размещены лопатки. Колесо располагается в кожухе, принимающем сброшенный воздух. Для ванной комнаты, совмещенной с туалетом, используются вентиляторы, лопатки в которых могут быть загнуты в разные стороны. Устройства с загнутыми назад лопатками существенно экономят электроэнергию, а с загнутыми вперед — более тихие.

Накладной

Осевые модели внешне напоминают кольцо с лопастями. Свое название вентилятор для ванной комнаты оправдывает: рабочее колесо располагается на оси двигателя. При достаточно высокой производительности такие модели имеют небольшие напорные характеристики, а также имеют высокий уровень шума, достигающий 50 ДБ. Зачастую вентилятор устанавливаются прямо в отверстие вентиляционной шахты.

Осевой

Центробежные вентиляторы, которые относятся к канальному типу, приобрели особую популярность за счет возможности эффективного применения в помещениях, общая площадь которых превышает 15 квадратных метров. Располагаются устройства для вентиляции ванной под потолком в проточную часть системы вентилирования, что позволяет скрывать панелями из гипсокартона. Такие устройства подходят для монтирования прямо над душевой кабиной для устранения влажности. Устанавливать вентилятор для ванной можно перед входом в воздуховод (накладной) или внутри него. Но первый вариант легче почистить.

Центробежный

Крышные модели предназначены для установки сверху здания. Такой накладной вариант вытяжки подразумевает под собой вентиляцию ванной, туалета, кухни. Состоят они из следующих основных элементов:

  • вентилятор;
  • двигатель;
  • специальные прокладки, защищающих от вибрации;
  • устройство автоматической регулировки;
  • корпус, объединяющий эти элементы.

Крышный

Для эстетического вида и безопасности использования все виды вентиляторов должны быть оснащены защитным элементом. Решетка позволяет не только скрыть отверстие воздуховода, но и свободно почистить вентиляцию для ванной под потолком в процессе эксплуатации.

Основные преимущества и недостатки вентиляторов различных типов

Тип изделия Особенности работы Преимущества Недостатки
Осевые Перемещение воздушной массы происходит в одном направлении — по оси. Достаточно высокий КПД работы.

Возможность установки прямо в стену.

Простота установки.

Низкие напорные характеристики.

Высокий уровень шума.

Радиальные Перемещение воздуха происходит за счет работы колеса с лопатками. Наиболее бесшумные.

Накладной вентилятор монтируется на вентиляционный канал.

Два вида: один слишком энергоемкий, а другой слишком шумный.
Центробежные
(канальные)
Воздушная масса направляется по строго определенным каналам. Высокая мощность.

Низкий уровень шума.



Встроенные внутри воздуховода модели сложно почистить.

Высокий уровень потребления электроэнергии.

Крышные Сложная система перемещения воздушного потока с помощью нескольких элементов устройства. Подходит для больших помещений.

Позволяет вентилировать воздух не только в душевой, но и в туалете и кухне.

Высокая производительность.

Сложность проектирования и установки системы.

Не может использоваться в квартире.

Сложность очистки.

После покупки прибора, необходимо решить, кто будет осуществлять монтаж вентилятора. Если принято решение устанавливать систему самостоятельно, необходимо учесть, что монтаж предполагает: прокладку кабеля, расширение воздуховодного канала (по необходимости), подключение к электрическому кабелю, установку прибора в канал, заделку пустот пеной и подшпаклевку.

Особенности выбора моделей вентиляторов

Многие сталкиваются с проблемой: как выбрать вентилятор для ванной самостоятельно? При выборе моделей необходимо отталкиваться от следующих параметров, влияющих на работу устройства:

  • производительность прибора;
  • уровень шума;
  • безопасность использования;
  • функциональность;
  • соотношение цены и качества.

Выбор вентилятора для ванной начинается с замера площади комнаты. Также важна конструкция устройства, ведь от нее зависит сложность технического обслуживания (его придется периодически почистить).

Особенности вентиляции в частном доме

В частном доме особенно необходимо поддерживать комфортные условия. Но наличие комнат повышенной влажности и туалета требует особого подхода к вопросу циркуляции потока воздуха. Необходимо не только проветривание комнат открытием двери, но и вентиляция канализации. Эффективная вентиляция канализации избавит от риска возникновения порывов в туалете и других аварийных ситуаций, ведь с ее помощью осуществляется отвод газов, а также поддерживается оптимальное давление внутри трубопровода при смывании.

Вентиляция канализации с помощью фановой трубы может выводиться как сбоку дома, так и на кровлю.

Принудительная вентиляция в частном доме

Дополнительные возможности современных вытяжек

Стандартные и автоматические модели с таймером для душевой комнаты и туалета могут оснащаться различными полезными опциями. Наиболее популярным считается клапан, препятствующий обратному проникновению воздуха внутрь комнат. Такая дополнительная опция необходима для высотных домов, чтобы запахи из соседних квартир (комнат) не попадали внутрь. А жители частного дома по достоинству оценят регулируемый диффузор, который с помощью изменения положения центральной шайбы контролирует объем воздушной массы, выбрасываемой на улицу.

Видео

Бесшумная вытяжка для ванной и туалета: правила выбора и подключения

Содержание статьи:

Повышенный уровень влаги в ванной комнате — естественное состояние, когда в помещении не установлена вытяжка. В результате это приводит к сырости, создает благоприятные условия для размножения микроорганизмов и негативно сказывается на отделочных материалах. Для решения проблемы достаточно использовать вытяжной вентилятор. Прибор предназначен для воздухообмена в помещении. Ниже описаны основные виды вытяжек, важные параметры и как правильно выбрать устройство.

Разновидности вытяжек

Перед выбором вытяжки следует разобраться в их конструктивных особенностях. Различают два основных вида вентиляторов:

  • осевые;
  • центробежные.

Осевые вентиляторы — лопастная крыльчатка в корпусе с мотором, который приводит ее в действие. При вращении наклоненные внутрь лопасти засасывают воздух и перемещают его по оси. Подобные устройства пользуются наибольшей популярностью для ванных комнат в квартирах. Приборы отличаются дизайном, доступной ценой и простотой монтажа. Их устанавливают на стену в вентиляционную шахту. Модели осевого типа характеризуются высоким КПД и производительностью. Вытяжки делают как до 100 кубометров в час, так и большей мощности. Чем выше значение производительности, тем больше диаметр отверстия вентилятора. Преимущества:

  • высокая производительность;
  • уровень шума;
  • уровень потребления электроэнергии;
  • компактность.

Из недостатков осевой модели выделяют невозможность создать высокое давление воздуха.

Центробежные (радиальный) вентиляторы — конструкция состоит из лопаточного колеса, расположенного в специальном кожухе. При вращениях лопастей воздух попадает внутрь, в результате чего происходит сжатие и отбрасывание центробежной силой. Из преимуществ выделяют:

  • улучшенная аэродинамика;
  • работа в агрессивных средах;
  • управление воздушным потоком.

Центробежные вытяжки отлично работают с высокими температурами, высасывать загрязненный воздух и экономны в потреблении электричества. Но они требуют повышенное сечение кабеля подключения, а уровень шума зависит от угла наклона лопастей.

Также вытяжки могут иметь дополнительные конструктивные особенности, такие как датчики влажности, движение, таймер или обратный клапан. Рассмотрим каждую функцию по отдельности.

Обратный клапан — устройство, регулирующее отвод и поступление воздуха. Необходимо применять в тех случаях, если в вентиляционной системе наблюдается обратная тяга. Запахи еды от соседей, сигаретный дым и прочее не должно попадать в ванную комнату. Если у вытяжки есть обратный клапан, воздух не уходит и не поступает в помещение, когда устройство выключено. Включенная вытяжка открывает створки потоком воздуха, благодаря чему происходит процесс вентиляции. Из недостатков выделяют отсутствие естественного движения воздуха, когда прибор выключен.

Датчик влажности — измеряет уровень влаги воздуха и при достижении критической отметки включает вытяжку. Благодаря датчику можно отказаться от выключателя при приеме душа.

Датчик движения — реагирует на присутствие человека в помещении и включает вытяжку. Особенно удобно использовать подобные устройства в туалете.

Таймер — позволяет программировать время работы вытяжки. Преимуществом является настройка графика и равномерная вентиляция помещения в течение всего дня.

Как выбрать подходящий вариант

Прежде всего необходимо определиться со способом установки вытяжки. Различают два основных вида устройств:

  • настенные — монтируются в вытяжной канал напрямую, а конструкция накладывается на облицовочный материал;
  • канальные — устанавливаются напрямую в воздуховод из металла или пластика, который прячется за натяжным потолком или специальной конструкцией.

Остальные критерии зависят от размера помещения и личных пожеланий. Дизайн, наличие датчиков и дополнительных функций не сказывается на качестве воздухообмена, а лишь упрощает процесс взаимодействия с прибором.

Производительность вентилятора — ключевой параметр, от которого зависит качество воздухообмена. Согласно нормам СНиП, в бытовых помещениях показатель должен быть кратен 0,5 м3/час. В туалете допускается показатель от 25 м3/час, а в ванных комнатах — от 50 м3/час. Формула расчета состоит из нормы воздухообмена умноженную на объем помещения.

Для примера, возьмем ванную комнату площадью 4 квадратных метра и высотой потолка 3 метра. Общий объем рассчитывается умножением 4 на 3 и равняется 12 м3. Исходя из норм, воздух должен сменяться 10-12 раз в час. Необходимая производительность составляет 120-144 м3/час. Также следует учитывать, что наличие изгибов в вентиляционном канале или длинная трасса снижает эффективность работы устройства.

Габариты необходимо учитывать до покупки прибора. Неверно подобранное устройство не станет в приготовленный канал. Придется менять вентилятор или расширять отверстие. Наружные габариты влияют исключительно на дизайн помещения. Главное — диаметр отверстия и его глубина. Как правило, производители предлагают воздуховоды размером 100, 120 и 150 мм.

Шум является одним из основополагающих параметров, который влияет на комфорт использования ванной комнаты. Старые модели и дешевые вентиляторы характеризуются сильным шумом. Новые модели имеют специальную конструкцию, которая гасит вибрацию и неприятный звук. Как правило, уровень шума тихих приборов составляет до 26 дБ.

Из дополнительных возможностей производители предлагают следующее:

  • датчики движения и влаги;
  • таймеры включения и выключения;
  • индикаторы о работе устройства;
  • вентиляционные жалюзи и обратные клапаны;
  • шнуровые выключатели.

Как правильно установить

Процесс установки подразумевает предварительную подготовку. Если в квартире делается черновой и чистовой ремонты, необходимо провести кабель к месту монтажа вентилятора и подготовить отверстие, чтобы в последствие не испортить плитку. Сечение провода и размер отверстия зависят от выбранной модели вентилятора. Пошаговая инструкция по установке:

  1. Вентилятор необходимо разобрать, сняв верхнюю панель, и добраться до места подключения электропитания.
  2. Выключить напряжение в сети и убедиться в его отсутствии. После этого подключить фазу, ноль и землю к нужным клеммам и надежно зажать контакты отверткой.
  3. Включить общее напряжение и с помощью выключателя и проверить работоспособность прибора. Если предусмотрено только автоматическое включение, откройте горячую воду и дождитесь работы устройства.
  4. Если все в порядке, необходимо установить вентилятор в приготовленное отверстие. Достаточно вставить его внутрь и закрепить предусмотренным способом. Большинство бытовых вытяжек крепится к стене с помощью дюбелей. Когда нет возможности для сверления отверстий, для прочной фиксации используют специальный силикон.
  5. После монтажа обратно ставится верхняя панель устройства и проверяется его работоспособность. На этом процесс установки считается законченным.

Какие проблемы могут возникнуть и их решение

Установка или использование вытяжки не всегда проходит гладко. Люди сталкиваются с проблемами, пользуясь вентилятор. Основные ситуации и как их исправить, описаны ниже.

Несоответствие вытяжного отверстия габаритам вытяжки. Показатель может отличаться как в большую, так и меньшую сторону. При меньшем диаметре требуется расширить вентиляционный канал до нужного параметра, а любые эстетические проблемы скроются внешней панелью прибора. При большом диаметре отверстия используют уплотнительную трубу, монтажную пену и другие виды подкладок.

Не работает после подключения питания. Все приборы проходят проверку на производстве, поэтому уровень брака минимальный. Наиболее частой причиной является неправильный монтаж проводов. Определить фазу можно с помощью специальной отвертки, а ноль и землю легко различить по цветовой маркировке.

Плохая работа вытяжки. Если после установки прибор не обеспечивает нужный отвод воздуха, проблема заключается в забитости вентиляционного канала. Проверьте шахту на чистоту и отсутствие мусора. Для большей эффективности вентилирования рекомендуют выбирать двери с прорезями или оставлять воздушный зазор между полом и дверью.

Вытяжки для ванной и туалета – выбор и установка

Как выбрать вытяжкуДля предотвращения возникновения в туалете неприятных запахов и образования на стенах грибка и плесени помещения данного типа снабжаются качественной вентиляцией. При этом естественная вентиляционная конструкция не всегда справляется со своими обязанностями и поэтому в туалете или ванной устанавливают более эффективные электрические вентиляторы.

Большая часть современных квартир ещё на стадии возведения оснащается естественной вентиляцией. Но по причине повсеместного использования во время ремонта металлопластиковых окон и дверей с высокой степенью герметичности, а также из-за банального загрязнения вентиляционных каналов, эффективность таких систем значительно снижается. Для решения этой проблемы и используется принудительная вентиляция с электрическим вентилятором.

Проверка работоспособности вытяжных конструкций

Для проверки правильности работы вентиляционной системы можно воспользоваться советом специалистов. Для этого понадобится обычный бумажный лист, который прикладывается к вентиляционной решётке в ванной комнате или туалете и если он удерживается на ней за счёт потока воздуха, то с вытяжкой все в порядке. В свою очередь, если бумага падает на пол, то нужно задуматься об установке вытяжного вентилятора.

Хочется отметить, что даже нормально функционирующая система не всегда справляется со своими обязанностями, так как она работает за счёт разницы температур внутри квартиры и на улице. Очень часто в летний период года, когда снаружи помещения очень жарко естественная вентиляционная система становиться абсолютно бесполезной и не вытягивает неприятные ароматы из туалета.

Разновидности вентиляционных систем

Виды вентиляторов и вытяжекВ процессе выбора вытяжной системы в ванную или туалет в первую очередь нужно разбираться в принципе работы и разновидностях приборов такого рода. Так, основные системы вентиляции подразделяются на естественные и принудительные конструкции.

  • Принцип работы естественной вытяжки основан на перепаде температуры в помещении и за его пределами. Потоки воздуха, поступающие из воздухозаборной шахты, вытесняют отработанные газы, из помещения насыщая его свежим кислородом.
  • Принудительная вентиляционная система – это вытяжка, которая функционирует за счёт электрического вентилятора, нагнетающего чистые воздушные потоки или, вытягивающего отработанные массы через воздуховод на улицу.

Если естественную вентиляцию, которая состоит из цепи соединённых каналов, которые расположены внутри стен и выходят в чердачное помещение, монтируют ещё на стадии возведения здания, то принудительную вытяжную конструкцию можно обустраивать в любое удобное для домовладельца время.

Если спросить у профессионалов о необходимости использования принудительной вытяжной системы в ванной или туалете, то моментально последует утвердительный ответ. Особенно это актуально, если естественная вентиляция работает нормально, но по причине засорения вытяжных каналов не полностью справляется со своими функциями. Также вытяжной вентилятор устанавливается и в ряде других случаев.

  • В случае, когда естественные притоки и оттоки воздуха происходят не в полной мере.
  • Если обратная тяга настолько мощная, что вытяжная система в ванной или туалете поставляет уже отработанные воздушные массы, насыщенные неприятными ароматами.

Также вытяжка в туалете или ванной комнате устанавливается в процессе перепланировки при объединении данных помещений в единое пространство. В такой ситуации естественная система вентиляции справляется с поставленной задачей не в полном объёме и использование вытяжного вентилятора обязательно.

Типы вентиляторов в ванную комнату и туалет

Вытяжки и вентиляторы для туалетаФункциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.

  1. Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая, обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение. Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.
  2. Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.

Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.

Как не ошибиться с выбором вытяжного устройства?

При плохой циркуляции воздуха в ванной или туалете на потолке и стенах скапливается влага, из-за которой образуется плесень, и грибок. А из-за отсутствия окон, позволяющих, впустить свежий воздух с улицы единственным правильным решением будет монтаж электрического вытяжного вентилятора для туалета или ванной. При этом, покупая такое устройство, нужно исходить из следующих критериев:

  • общая площадь туалета или ванной комнаты подлежащих вентиляции;
  • количество жильцов пользующихся санузлом.

С целью экономии электричества лучше выбирать вытяжные устройства со встроенным регулятором мощности и предусмотренной функцией отключения прибора от электросети в случае возникновения такой необходимости. Чтобы купить вытяжное устройство, максимально соответствующее конкретно взятому помещению, нужно разбираться в его основных характеристиках.

  • Особенности вытяжекПроизводительность вытяжного устройства – один из самых важных параметров. Если обустраивается вытяжная система, проходящая из туалета через ванную комнату, значит, она будет обрабатывать достаточно большие объёмы воздуха и стандартные вентиляторы для вытяжки в туалете с очень низким уровнем КПД не справятся с поставленной перед ними задачей.
  • Безопасность прибора ­– электрическая вытяжка для туалета или ванной должна соответствовать всем нормативным параметрам безопасности и находится в герметическом корпусе. Пары и влага зачастую скапливаются на потолке, поэтому даже вытяжки, размещаемые на потолочной поверхности, должны быть защищены от воздействия подобных внешних факторов.

Из-за того, что большинство многоэтажных домов обустроены общим для нескольких квартир вытяжным каналом, то при приобретении вентиляционного устройства нужно выбирать системы, оснащённые, обратным клапаном. В первую очередь — это обусловлено тем, что отработанный воздух, насыщенный неприятными ароматами из вентиляционного канала, может проникнуть обратно в помещение. Помимо этого обратный клапан защищает помещение от проникновения в него пыли, пуха и другой грязи с улицы.

Особенности монтажа вытяжки

Как установить вытяжку самимПрежде чем приступать к монтажу вентиляционной системы в ванной или туалете, нужно определиться с местом расположения вытяжного вентилятора. Конструкция вытяжки должна размещаться напротив двери в верхней части стены или на потолке. При этом нужно побеспокоиться о наличии электропроводки, конечно же, если вентилятор не снабжён аккумулятором. После выбора удобного места можно переходить к монтажу, в процессе которого специалисты советуют придерживаться следующих рекомендаций.

  1. Монтировать вентиляцию для ванной или туалета лучше в процессе ремонта в квартире.
  2. Подключать вентилятор лучше от выключателя света.
  3. Проводку, идущую к вентилятору можно спрятать в штробах.
  4. Чтобы значительно упростить процесс установки и защитить вентилятор от внешних воздействий, в отверстие в стене, вставляют пластиковую трубу, которая с лёгкостью закрепляется цементным раствором. Но пред этим нужно произвести подключение устройства.
  5. Если высота потолка в ванной или туалете достаточная, то можно использовать более функциональную, хотя и сложную вентиляционную конструкцию, сооружённую с помощью пластиковых коробов, закрепив само устройство непосредственно над унитазом.
  6. В процессе подключения вытяжного устройства важно детально изучить инструкцию, прилагаемую в комплекте с вентилятором, чтобы правильно подключить его к электросети.

Сама процедура установки вытяжки для ванной или туалета не должна вызывать особых затруднений. Для этого нужно просто демонтировать с прибора защитную крышку, нанести на корпус специальную строительную клеевую смесь и прижать вытяжное устройство на заблаговременно приготовленное место и подержать пару минут пока клей схватится.

Также в процессе эксплуатации прибора важно с определённой регулярностью выполнять чистку решётки от пыли и другой грязи. Для этого подойдёт стандартный бытовой пылесос или моющее средство и тёплая вода.

Автоматизация вытяжки в ванной комнате / МАСТЕР КИТ corporate blog / Habr

Ванная комната является помещением, постоянно подвергающимся воздействию повышенной влажности и перепадам температуры — как результат, в нем с легкостью может поселиться плесень и грибок. Основной способ борьбы — вентиляция помещения. Вентиляция может быть как естественной, так и принудительной. Если естественная вентиляция монтируется еще на стадии строительства здания, то принудительная система вентиляции может быть реализована в любой момент времени.

Сегодня речь пойдет о том, как путем нехитрых манипуляций сделать автоматизированное включение вентиляции в ванной комнате, чтобы она не превращалась в парную баню и продолжала радовать нас чистотой и свежестью.

По сути, вытяжка в ванной комнате это элементарная вентиляционная система принудительного принципа действия. Она состоит максимум из двух частей – воздуховода, который соединяется с вентиляционным стояком дома, а также непосредственно самого вентилятора.

Обычно принудительное включение вентиляции в ванной реализуют двумя самыми простыми способами:

1. Включается вместе со светом в ванной одним общим выключателем. Но вытяжка обычно нужна только во время принятия душа, когда влажность в ванной повышена. Значит, остальное время электроэнергия расходуется впустую. Чтобы проветрить ванную после душа также приходится оставлять свет включенным. Опять лишний расход электроэнергии

2. Вручную включать вентилятор вытяжки во время или после принятия душа. Нужен отдельный выключатель. Неудобно. Можно забыть выключить вентилятор, если оставить его включенным для проветривания ванной после принятия душа.

В общем, такой подход к делу не очень правильный, поскольку в этом случае вентиляция помещения производится только тогда, когда в помещении находится человек.

Можно ли автоматизировать управление вентиляцией в ванной комнате и сэкономить электроэнергию? Можно.

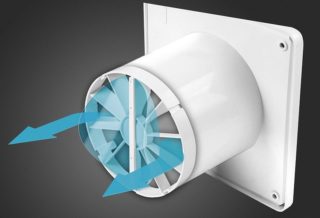

Автоматическая вытяжка от обыкновенной отличается только наличием электроники, контролирующей ее работу. Такие устройства либо оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), либо специальными датчиками, контролирующими влажность в ванной комнате. Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Такие вытяжки есть готовые, но можно доработать и уже установленную. В качестве примера мы приводим решение на основе модулей от Мастер Кит.

Для решения данной задачи были выбраны следующие модули:

MP590 – цифровой датчик влажности;
MP8037ADC — цифровой модуль защиты и управления с функцией измерения;
BOX-BM8037 – корпус для любительских конструкций с установочными размерами в формате *.PCB
PW1245 – импульсный источник питания 12В 0.5А.

Необходимое оборудование можно увидеть на фото ниже:

Цифровой датчик температуры и влажности DHT11 интерфейс 1WIRE представляет собой модуль, построенный на цифровом датчике влажности DHT11 работающий по интерфейсу 1Wire.

Модуль Цифровой модуль защиты и управления с функцией измерения представляет собой универсальную плату с одним каналом АЦП имеющую три режима работы реле ГИСТЕРЕЗИС, ТРИГГЕР, ЗАЩИТА. Модуль очень универсален и может пригодиться практически для любой автоматизации.

Корпус для любительских конструкций с установочными размерами в формате *.PCB представляет собой универсальный корпус, внутрь которого можно разместить модули MP8037R и MP8037ADC. Так же на сайте скачать файл PCB с установочными размерами LED дисплея и кнопками, для размещения собственных разработок в данном устройстве.

AC/DC Импульсный источник питания 12В 0.5А представляет собой встраиваемый источник питания напряжением 12В, с рабочим током 500 мА. Модуль оснащен всеми видами защит, что говорит о его надежности.

Думаю, эта информация может пригодиться многим, при подборе устройств под свою задачу.

Схема подключения получилась несложной. Ее можно увидеть на эскизе ниже:

Так выглядит модуль в корпусе:

Датчик влажности MP590 размещается с левой стороны, вплотную с корпусом модуля управления. Что бы все выглядело эстетично, выводы модуля можно расположить непосредственно у декоративной крышки вентилятора. Провода питания и управления необходимо припаять непосредственно на клеммы модуля. Благодаря этому, при близком расположении, невидно проводов управления вентилятора и проводов питания MP8037ADC.

Примерный вариант установки модуля с датчиком:

После установки необходимо будет произвести настройку. Для начала, согласно инструкции, переведите управление реле в режим триггер. После чего произведите настройку включения и отключения вентилятора вытяжки. Допустим, модуль показал влажность в районе 40%. Удерживая правую кнопку модуля, более пяти секунд, зайдите в меню включения, и установил значение 100. Подождав три секунды, модуль выйдет из меню. Затем удерживая левую кнопку модуля, более пяти секунд, зайдите в меню отключения и установите значение 50. Подождите, через пять секунды модуль вернется в режим работы.

Как проверить работу всей системы: с помощью горячего душа поднимите влажность в ванной, контролируя показания на дисплее, при 41% должен включиться вентилятор вытяжки. Отключите душ. Через несколько минут, когда влажность понизиться, вентилятор отключится.

Демонстрация работы схемы в режиме контроля влажности:

Теперь ванной комнате нестрашен грибок, плесень и не будет перерасхода электроэнергии.

Возможно, кто-то захочет реализовать данное решение. А может быть, предложит свое?

Автор Рублев Владимир (UA4LOU).

Отправить ответ

avatar
  Подписаться
Уведомление о
