Высота розеток в ванной – на каком расстоянии и как правильно должны устанавливаться штепсельные или европейские розетки, минимальная высота для размещения

Розетки в ванной расположение

10 ноября 2015 г. в 13:07

Где разместить розетки в ванной

Ванная — помещение небольшое, но электроэнергии она потребляет не меньше других комнат. И это нужно учесть на этапе монтажа проводки. При размещении электроприборов, в том числе и розеток, в ванной, нужно учитывать множество факторов, а особенно повышенную влажность и возможный контакт с водой.

Розетки расположены по обе стороны от раковины. Благодаря этому провода не приходится протягивать над умывальником. Пользоваться электроприборами могут одновременно два человека

Обратите внимание: соседство электричества и воды связано с повышенными рисками, поэтому самостоятельно производить монтаж розеток не стоит. Лучше обратитесь к профессионалам. При этом вы можете принимать участие в выборе мест расположения розеток.

Расположение розеток в ванной

Чтобы правильно разместить розетки в ванной комнате, нужно ответить на несколько вопросов.

Какими электрическими приборами вы будете пользоваться в ванной?

С количеством розеток и их размещением довольно просто определиться, если точно знать, какие электроприборы будут использоваться в этом помещении. Стоит помнить, что прогресс не стоит на месте, поэтому нужно предусмотреть несколько запасных розеток на случай установки дополнительного оборудования.

Также нужно подумать, сколько приборов будут использоваться одновременно. Например, если у вас двое детей-подростков, есть вероятность, что им понадобятся два фена одновременно. Тогда количество розеток можно увеличить.

Куда должны доставать кабели питания электроприборов?

Согласитесь, невесело, когда розетки расположены так, что фен не достает до зеркала. Не делайте подобных ошибок, и заранее определитесь, в какой зоне будете пользоваться каждым из приборов. Также нужно избежать ситуаций, когда кабели будут проходить над ванной или раковиной.

Классический умывальник контрастирует с современными розетками

Будут ли использоваться приборы, которые требуют периодической зарядки?

Многие приборы работают на аккумуляторах, которые нужно периодически заряжать. К ним можно отнести зубные щётки, бритвы, депиляторы и прочие. Розетки для таких приборов лучше всего расположить внутри ящиков, так на виду не будет постоянно свисающих проводов.

Розетка расположена внутри шкафа

Каков ваш рост?

Строительные нормы жестко регламентируют расстояние от розеток до умывальников и ванны, а вот относительно высоты расположения розеток четких указаний не приводится.

Разместите розетки на такой высоте, чтобы для подключения приборов не пришлось нагибаться, или, и вовсе, ползать на коленях.

Пользуетесь ли вы в ванной телефонами и планшетами?

Прошли те времена, когда в ванную брали журнал или книгу, их заменили планшеты и смартфоны. Поэтому есть вероятность того, что вы захотите подзарядить их во время водных процедур. Учитывайте это при размещении розеток.

Розетка размещена под полочкой для журналов

Помните об эстетике

В ванной большое значение имеют даже самые мелкие детали.

Как мы уже писали в одной из наших статей. розетки вы можете спрятать, замаскировать, или оставить на виду. Можно использовать и все три подхода одновременно.

Срытые розетки

Проще всего скрыть розетки в ванной, разместив их внутри ящиков для бытовой химии или в аптечке.

Розетка внутри выдвижного ящика

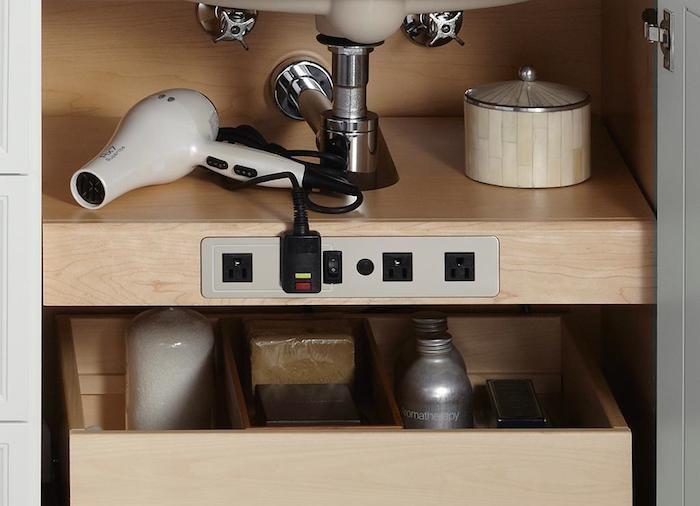

Розетку можно скрыть, разместив ее под навесными ящиками

Несколько розеток встроены прямо в полку

Замаскированные розетки

Основное правило маскировки — подбирайте розетки в тон поверхностей.

Если стены ванной отделаны плиткой, старайтесь, чтобы грани розеток совпали с линиями расшивки.

Выбирайте розетки с низкопрофильными панелями, которые не слишком выделяются на фоне стены.

Розетка с хромированной панелью установлена на зеркале

Прямоугольная розетка расположена горизонтально, чтобы гармонично выглядеть на фоне прямоугольной плитки

Выделяющиеся розетки

Розетки не обязательно скрывать, они могут играть роль своеобразных акцентов, внося изюминку в интерьер ванной.

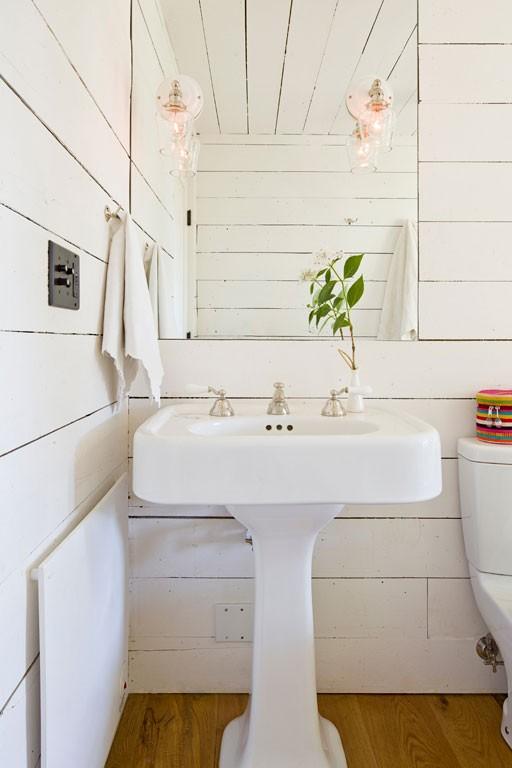

Ванная в винтажном стиле с современной розеткой контрастного цвета

Оригинал статьи на английском языке.


  • Maria Davidova отредактировано 26 ноября 2015 г. в 06:18

Согласна, с автором. В ванной комнате нужно учесть множество факторов, которые обычный человек может и не знать.


  • Александр Векков 14 декабря 2016 г. в 12:03

    Так же безопасный и надежный вариант, которым пользуются большинство новоселов, установка низковольтных светильников, с применением галогенных или светодиодных ламп, которые можно применит, как и в подвесном потолке, так и повесив на стену специальный светильник с понижающим трансформатором. Тем не менее даже при установке низковольтных осветительных приборов необходимо использовать УЗО или Дифференциальные автоматы и вы получите гарантированно долгую и безопасную службу вашей системы освещения.

    Еще на тему

    Поискать еще?

    Розетки в ванной комнате — требования и установка

    В настоящее время ремонт в душевой комнате представляет собой далеко не то, что было еще некоторое время назад. Главное отличие – это новейшие материалы, современные технологии и методики. Сегодня потребности людей изменились кардинальным образом, поэтому число используемых бытовых приспособлений достигло серьезной отметки.

    Для того чтобы избежать проблем с электричеством лучше всего установить розетки в ванной.

    Ранее их монтаж не проводился, так как были обоснованные опасения по поводу возможности короткого замыкания. Однако с тех пор утекло много воды и электрические приборы в ванной сегодня – это обыденность. Специальные влагозащитные крышки, а также особое расположение розеток позволяют устанавливать их без каких-либо ограничений. Монтаж розеток для ванной дает возможность использовать следующие устройства:

  • фен для сушки волос;
  • стиральная машина;
  • электробритва;
  • водонагреватель;
  • электрическая вытяжка;
  • установка для сушки рук;
  • ванный гидромассажер;
  • электрическая сушилка для полотенец;
  • диодная подсветка.
  • Стоит знать! Установку розеток для ванной специалисты не советуют осуществлять в произвольном порядке, иначе это приведет к короткому замыканию.

    Правила монтажа

    Для того чтобы правильно установить розетки для ванной необходимо придерживаться определенной схемы. Она позволяет избавиться от ряда проблем, которые осложняют или делают невозможным эксплуатацию электрических приборов в душевой комнате. Данные требования позволяют снизить вероятность появления короткого замыкания и других неприятных моментов.

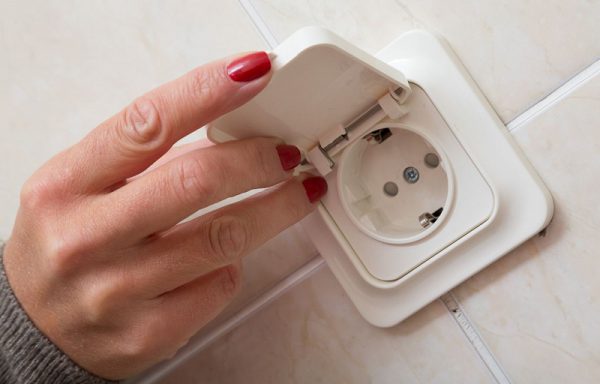

    Розетка с защитной крышкой

    • Непременное наличие заземление в изделиях.
    • Монтаж розеток для ванной проводится на отдалении минимум 60 см от ближайшего источника воды.
    • Любая модель должна иметь резиновые уплотнители, крышку для защиты от влаги, а также трети клеммы для подсоединения заземления.
    • Место скрепления разъемов с проводкой необходимо надежно изолировать.
    • Монтаж розетки в ванной осуществляется при помощи скрытой проводки, усиленной в стене или защитных коробках, что предохраняет коммуникации от влаги.

    Стоит знать! Требования по установке розетки для ванной не менее 1 м по вертикали и 60 см по горизонтали от источника воды.

    Распределение зон

    Помимо общих требований безопасности, которые были приведены выше, монтаж розетки в ванной комнате должен соответствовать определенным условиям. Например, делению на отдельные зоны, которые разграничивают схему проводки. Данные требования прописаны в регулирующем документе – СНИПе. Это дает возможность проводить установку влагозащитных изделий четко и без лишнего риска.

    На сегодняшний день выделяют следующие зоны:

  • Нулевая. Этот участок расположен в непосредственной близости с источником воды. Обычно зона находится около ванны или умывальника, что делает эксплуатацию достаточно рискованной. В этой области крайне не рекомендован монтаж розеток для ванной, а также использование электрических приборов. Поскольку существует большая вероятность прямого контакта с водой, что вызовет короткое замыкание. Если же других вариантов не существует, то необходимо приобрести защитное изделие с классом защиты IP-7, которое выдержит даже прямое опускание в жидкость.
  • Первая. На сколько требования безопасности позволяют эксплуатировать розетки без ограничений? Их можно поставить немного подальше нулевой зоны, что приведет к соприкосновению с водой только в виде брызг. Данная область находится в расположении 60 см от источника влаги. Зачастую здесь располагается бойлерная или обычный нагреватель.
  • Вторая. Монтаж розеток для ванной дальше 60 см от источника воды идет следующим после зоны # 1. Такая схема допускается для использования электрических приборов. Помимо этого, разрешается устанавливать дополнительный свет, систему воздухообмена, а также устройство для сушки рук.
  • Третья. По праву считается наиболее безопасным участком из всех. Здесь можно проводить монтаж различных электрических приборов фактически без ограничений. Допускается применение обычной розетки в ванной комнате. В данной области устанавливаются различные системы управления, например, распределительные щиты, выключатели или панель управления подогрева пола.
  • Следует знать! Для каждой розетки необходимо провести отдельную магистраль, по которой будет осуществляться подключение к распределительному щиту через защиту аварийного отключения.

    Подготовительные работы

    Сколько розеток для ванной необходимо для комфортного использования? На данный вопрос трудно ответить однозначно, ведь у каждого свои потребности и они индивидуальные. Однако грамотный монтаж может проводиться только следующими способами – установкой точки с прокладыванием проводов или заменой проводки на предыдущем месте.

    Правильное расположение розетки

    Монтаж с нуля должен проводиться, основываясь на данных рекомендациях:

    • Перед укладкой розетки вся линия оснащается собственным автоматом, предназначенным для защиты аварийного отключения.
    • Для всех розеток отводится отдельное подключение с обособленным проводом.
    • Неэксплуатируемая розетка, закрывающая контакты, комплектуется кабелем заземления и оснащается защитной крышкой.
    • Чтобы брызги от умывальника не смогли контактировать с розеткой, ее следует располагать примерно в 60 см от источника воды.
    • Высота розетки для ванной не может превышать расстояние более 1 метра при использовании негерметичных изделий.
    • Монтаж изделий осуществляет без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подведен к распределительному щиту через автомат.

    Схема подключения розетки

    Стоит знать! Перед присоединением не рекомендуется подключать заземление на стальные трубы или металлическую арматуру. Это связано с тем, что само строение может не иметь заземления, что приведет к короткому замыканию.

    Проведение монтажа розетки для ванной следует начинать с выбора модели изделия. После чего отобразить место будущего размещения на схеме. Это позволит сэкономить время, а также предварительно подобрать и подготовить нужные материалы и приспособления. Для эффективной работы нужно, заблаговременно позаботится о нужном инструменте. Зачастую под установку розеток используют:

  • Для измерения напряжения потребуется индикатор.
  • Крестовая отвертка точно поможет.
  • Приборы для удаления изоляции.
  • Строительный уровень.
  • Ручная дрель.
  • Плоскогубцы для проводов.
  • Инструменты для установки

    Подбор розетки является окончательным этапом подготовки. После чего начинается процесс монтажа. Данный процесс относительно прост, однако, потребует немного умения и сноровки. Его условно можно раздробить на 4 главных этапа:

  • Для начала проводится сверление отверстий, в которые вставляются дюбели. Они предназначаются под крепления розетки. Здесь понадобится заранее приготовленная дрель, работающая на ударном режиме.

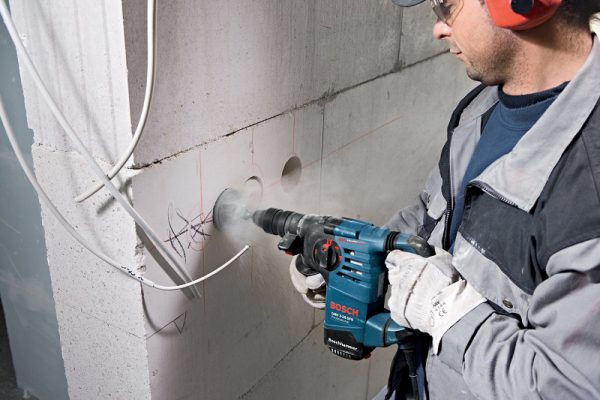

    Сверление отверстий под розетку

  • Второй шаг – это приготовление проводки. Исходя из разновидностей зажимов, следует очистить наконечники проводки от изоляционного слоя. В данном случае лучше не применять обычный нож, так как он может повредить проводник. Это приведет к перегреванию самой розетки или плохому соединению кабеля с зажимом. Поэтому применяйте специальный инструмент.

    Очистка изоляционного слоя

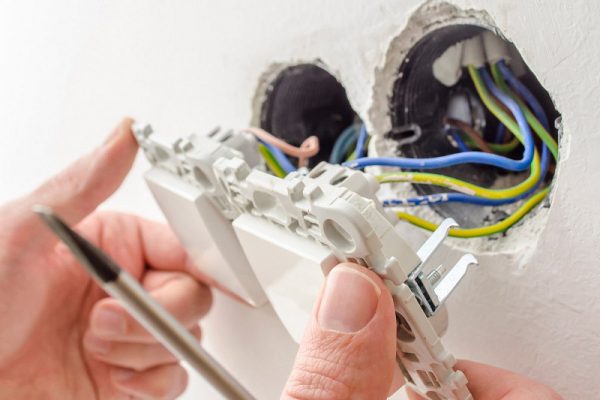

  • Затем проводим установку болтов в предварительно подготовленные дырочки. После чего соединяем провода с розеткой и прикрепляем ее коробку к стене при помощи дюбелей. Влагоустойчивые изделия обычно имеют готовые отверстия, которые оборудованы резиновыми заглушками. В них следует соединить проводку перед подключением к сети. Это позволит коробке плотно состыковаться с поверхностью стены.

  • Завершающий этап проводится после монтажа розетки. Для этого необходимо установить ее на отведенное место и подать электричество.
  • Видео инструкция

    Розетка в ванной комнате — где установить

    Каждому человеку свойственно меняться и улучшать свое окружение. По мере своих финансовых возможностей мы обустраиваем свои дома и квартиры, оснащая их современной техникой и коммуникациями. Сегодня у нас практически все комнаты оснащены электрической техникой и ванная комната не исключение. Но не все знают, что в таких помещениях должны соблюдаться определенные требования электробезопасности.

    Приветствую всех посетителей данного ресурса. Если Вы зашли на текущую страницу, значит, Вас интересует вопрос размещения электрики в ванных зонах. Свою сегодняшнюю статью я как автор сайта «Электрик в доме» решил посвятить именно этой теме, а конкретно, как и где должна располагаться розетка в ванной комнате .

    Думаю, статья заинтересует тех людей, у которых сейчас ремонт квартиры находится в самом разгаре, ну или как минимум тем, кто решил навести порядок в ванной, выбросить оттуда весь старый хлам и сделать нормальный ремонт с заменой сантехники. Если так и есть то это правильно, потому что электрику необходимо продумывать и делать заранее, а не сверлить, бросать кабель и ставить электрофурнитуру уже по красиво выложенному кафелю.

    Мы отклонились немного от темы, так как я хочу посвятить данную статью не тому, как сделать ремонт, а как правильно размещается электрооборудование в сырых помещениях, а конкретнее расположение розеток в ванных комнатах и санузлах, какие есть к этому требования, ссылаясь на нормативные документы и правила.

    Расположение розеток в ванной

    Как я уже говорил выше, во влажных помещениях должны соблюдаться определенные требования электробезопасности. Какие помещения к таким относятся? Ну что касается жилого фонда, первое это ванная комната, душевые кабинки, санитарные узлы. Здесь нельзя просто взять и повесить любой светильник или установить где хочется розетку.

    Расскажу немного, почему меня данная тема заинтересовала. Был у меня один заказ, нужно было заменить в квартире розетку (установить вместо одинарной двойную). На вопрос, почему меняете, хозяин ответил, что неудобно пользоваться, так как если работает машинка больше в розетку ничего не включишь, а машинка работает очень долго и ее не рекомендуется отключать во время работы.

    Оказывается стиральную машинку, которая стояла у них в ванной комнате они подключали через удлинитель от розетки в коридоре. Согласитесь это не совсем удобно: удлинитель через всю квартиру, двери в ванной полностью не закроешь (можно передавить шнур), розетка занята когда работает стиральная машинка, в общем неудобств куща.

    Из электрических приборов в ванной комнате у данных жильцов был только установленный на потолке светильник закрытого типа. Никаких розеток, выключателей и дополнительных светильников возле зеркала там не было. И это меня удивило. Как в таком помещении нет элементарного устройства.

    Согласитесь, что в ванной комнате много электроприборов, необходимость в использовании которых возникает именно там. Ну, например, вы же не будите бриться электробритвой на кухне над столом, или пользоваться феном в коридоре. Та же стиральная машина. Поэтому розетка в ванной комнате обязательно должна быть.

    Зоны ванной комнаты – нормативные ссылки

    Думаю, мы разобрались с тем фактом, что розетка в ванной комнате просто необходима. И споров здесь не возникнет. Теперь поговорим о требованиях установки. Многие «мастера» скажут ну какие тут требования, поставил розетку куда заказчик пальцем ткнул и все тут. Хочу сказать одно, если Вам такие работники попадутся гоните их поганой метлой.

    Нормальный электрик, скажет ни каких «здесь» и «тут». В помещениях с повышенной влажностью не все так просто. Здесь не ставятся розетка поближе к зеркалу, потому что так удобно феном пользоваться или бритвой.

    Основным документом, в котором регламентируется расположение розеток в ванной комнате и душевых помещениях является настольная книга всех электриков — ПУЭ. В главе 7.1.47 как раз прописаны все требования касающиеся нашего вопроса. Также глава 7.1.47 опирается на ГОСТ Р 50571.11-96 в котором сказано, что любая ванная комната или душевое помещение разделяется на зоны (участки).

    И одним из основных требований по расположению розеток в ванной является соблюдение размеров этих зон. В зависимости от номера зоны в ней может устанавливаться то или иное оборудование.

    В указанном ГОСТ Р 50571.11-96 сказано что всего существует четыре вида зон:

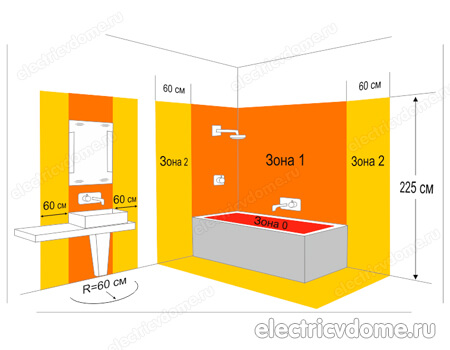

    Теперь давайте разберем, что это за зоны такие и чем они ограничиваются.

    В зону 0 входит внутренняя часть ванны или поддон для душа. Грубо говоря, это то пространство (место) где человек находится, когда моется.

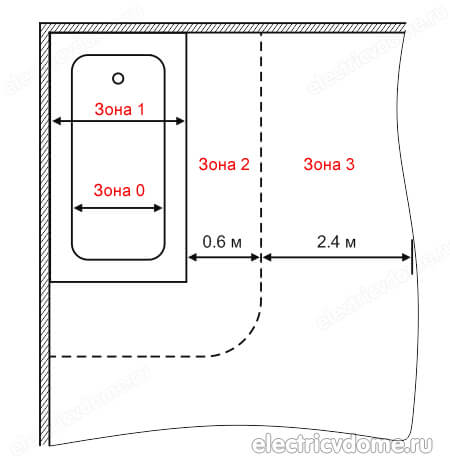

    Ванная комната вид сверху (горизонтальный разрез):

    В зону 1 входит внешняя вертикальная плоскость ванны или поддона для душа. Если это душевое помещение без поддона тогда зона 1 будет ограничиваться вертикальной плоскостью с расстоянием до 0.6 м от душевого разбрызгивателя.

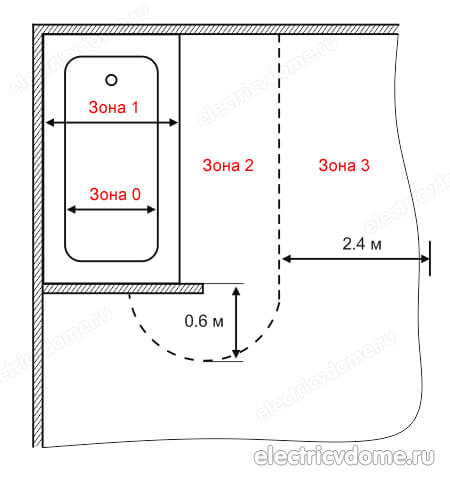

    Ванная со стационарной перегородкой (горизонтальный разрез).

    В зону 2 входит внешняя вертикальная плоскость зоны 1, а также параллельная ей вертикальная плоскость с интервалом 0.6 м. Если прикинуть на пальцах получается границы зоны 2 = зона 1 ÷ 0.6 м.

    Душевая с поддоном (горизонтальный разрез).

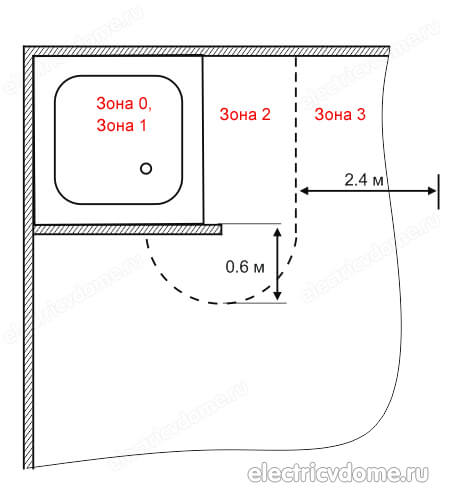

    Душевая с поддоном и стационарной перегородкой (горизонтальный разрез).

    Зона 3 представляет собой пространство в виде вертикальной плоскости зоны 2, а также параллельная ей вертикальная плоскость на расстоянии 2.4 м. Упростим для понимания, описанное, получим границы (пространство) зоны 3 = зона 2 ÷ 2.4 м.

    Душевая без поддона (горизонтальный разрез).

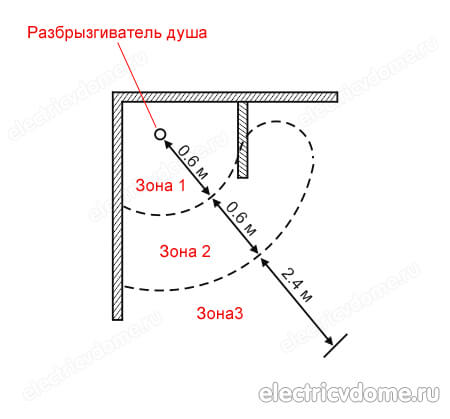

    Душевая без поддона но с перегородкой (горизонтальный разрез).

    Еще один важный момент друзья зоны 1, 2 и 3 ограничиваются не только вертикальными плоскостями, но и также горизонтальной плоскостью (каждая). Высота горизонтальной плоскости составляет 2.25 м от поверхности чистового пола. То есть получается, каждая зона действует до высоты 2.25 м от пола (хотя вряд ли кто ни будь, захочет размещать розетки в ванной на высоте выше 2.25 м).

    Требования к расположению розеток в ванных комнатах

    В предыдущем разделе мы ознакомились с правилами и поняли, что для соблюдения требований безопасности в ванных и душевых комнатах нужно учитывать размер зоны при размещении электрооборудования.

    Теперь разберем, что и в каких зонах допускается размещать, а точнее найдем ответ на наш вопрос, где можно размещать розетки в ванной ?

    В нулевой зоне «зона 0» по правилам запрещено размещать любые электроприборы кроме тех которые предназначены для использования в самой ванне.

    Эти электроприборы должны быть рассчитаны на напряжение не ваше 12 В. Причем источники питания, от которого запитаны понижающие трансформаторы, должны находиться за пределами указанной зоны.

    В первой зоне «зона 1» разрешается устанавливать только водонагреватели.

    Во второй зоне «зона 2» разрешается устанавливать водонагреватели и светильники с классом защиты II. Вкратце всего существует четыре класса защиты светильников: 0-й, 1-й, 2-й и 3-й. Второй класс защиты имеют светильники, в которых для безопасности используется двойная изоляция (дополнительная к основной).

    В зонах 0, 1, 2 запрещается установка распределительных коробок и устройств управления.

    Сегодня для обогрева помещений большой популярностью пользуется система теплый пол. По вышеуказанному ГОСТу допускается устанавливать нагревательные элементы для обогрева во всех зонах при условии, что они будут покрыты металлической сеткой, которая подключение к СУП (система уравнивания потенциалов).

    В третьей зоне «зона 3» допускается устанавливать штепсельные розетки. Но условия их установки следующие: 1) они должны быть подключены либо через разделительный трансформатор, 2) либо через устройство защитного отключения (УЗО) с током утечки не более 30 мА.

    Следовательно, розетка в ванной комнате может устанавливаться только в зонах 3 и на вышеперечисленных условиях.

    На мой взгляд, мало кто применяет разделяющие трансформаторы, для подключения розеточных линий, поэтому самым популярным средством является УЗО (АВДТ).

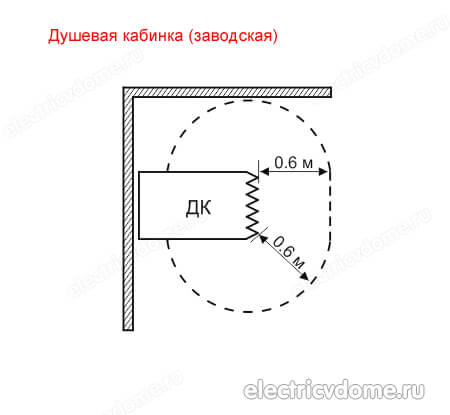

    На рисунке отображена стационарная душевая кабинка, изготовленная на заводе. По правилам все выключатели и розетки должны быть расположены от дверной ручки кабинки на расстоянии не менее 60 см.

    Запрещено в ванных комнатах и душевых помещениях прокладывать электропроводку в металлической гофре (рукавах). В зонах 0, 1, 2 должны прокладываться только те части электропроводки, которые подают питание приборам установленных в соответствующих зонах.

    Установка электрооборудования в сырых помещениях ограничивается не только «зонами», также необходимо учитывать и степень защиты (ip) этого оборудования. То есть не каждую розетку или выключатель можно установить в зоне 3.

    В правилах по этому поводу сказано для установки в зоне 3 электрооборудование должно как минимум, иметь степень защиты IPX1 (для помещений общего пользования IPX5). Для зоны 0 – IPX7, для зоны 1 – IPX5, для зоны 2 – IPX4.

    Первая цифра в коде Х (защита от пыли) — для влажных помещений этот параметр не столь важный, поэтому им можно проигнорировать. Вторая цифра кода 1 – защита от вертикально падающих капель воды.

    Также немаловажным требованием установки розеток является наличие дополнительной системы уравнивания потенциалов, к которой должны быть подключены все заземляющие проводники и все части электрооборудования, подлежащие заземлению в зонах 1, 2, 3.

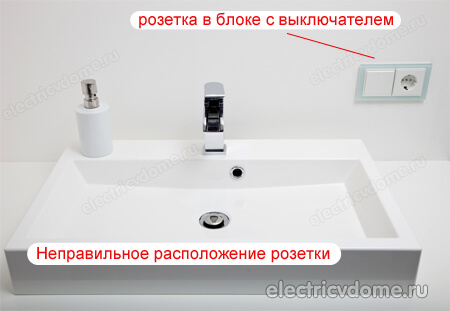

    Приведу несколько примеров неправильного расположения розеток в ванной. На данном фото розетка с выключателем расположена прямо возле умывальника. Расстояние до раковины должно быть не менее 60 см.

    А вот другой пример, неправильно установлена сдвоенная розетка. Расстояние от умывальника до розетки составляет 30 см, а это неправильно (в зоне 1 запрещено устанавливать такие устройства).

    Еще одно очень важное замечание. Обратите внимание на розетку. Что необычного Вы заметили? Правильно розетка без заземляющего контакта. Грубое нарушение правил.

    Еще один пример как нельзя делать. Розетка находится в недопустимо близко с умывальником. Черный юмор, но для кого то это может быть последнее умывание.

    На данном фото может показаться что все сделано правильно (расстояние от умывальника до розетки явно более 60 см), но все равно она установлена в зоне 1, а по правилам это запрещено.

    Какую розетку поставить в ванной

    Подведем итоги данной статьи. Получается, розетки в ванной должны иметь, по меньшей мере, степень защиты IPX1. В целях безопасности я рекомендую устанавливать влагозащитные розетки с защитной крышкой со степенью защиты IPХ4.

    Дополнительная защита не помешает, тем более разница в стоимости не столь существенна.

    Предлагаю выделить для себя три основных правила установки:

  • 1) розеточная линия в ванной обязательно должна быть подключена через УЗО (АВДТ) с током утечки не более 30 мА;
  • 2) все розетки должны устанавливаться в «зоне – 3»;
  • 3) розетка должна быть влагозащитной, со степенью защиты не менее IPX1 (IP21, IP44).
  • Розетка для стиральной машины в ванной — правила выбора и размещения

    С недавних пор автоматические стиральные машины появились практически в каждом жилом доме или квартиры, они значительно облегчили быт и упростили задачу хозяйкам, однако, при этом добавили работы электрической сети. Современные машинки-автомат для стирки считаются мощными, производительными агрегатами, потребляющими достаточного много электроэнергии.

    Содержание статьи

    При несоблюдении техники безопасности при прокладке проводки и подключения этих бытовых приборов, могут возникать короткие замыкания, которые приводят к серьезным травмам и поломкам дорогостоящей техники. Эта статья расскажет, как правильно устанавливается розетка в ванной комнате для стиральной машины.

    Возможность установки

    Традиционно бытовые стиральные машины устанавливаются на кухне или внутри ванной. Как подключить этот мощный прибор на кухне, где, как правило, много розеток, понятно. Но как же быть с ванной, где всего 1 источник питания? На самом деле проекты домов старой застройки не предусматривали монтаж розетки в помещении ванной, так как там наблюдается повышенная влажность, а также по причине отсутствия стационарной техники, работающей от электричества.

    Закрепление провода

    Закрепление провода

    Теперь, когда стиральная машина не роскошь, а обыденный бытовой прибор, которым пользуются в каждом доме, безопасная, надежная розетка является острой необходимостью. Чтобы безопасно ее установить внутри помещения с повышенной влажностью, необходимо выполнить следующие условия:

    1. Подключение стиральной машины выполняют только к исправной проводке, для прокладки которой используется медный трехжильный кабель.
    2. Внутри ванной комнате разрешается устанавливать только специальные розетки, обладающие защитой от попадания воды. Розетка с защитной крышкой

      Розетка с защитной крышкой

    3. Электрооборудование, устанавливаемое в ванной комнате, обязательно комплектуется УЗО, то есть устройством автоматического отключения от напряжения, которое срабатывает при коротком замыкании. УЗО

      УЗО

    4. При установке розетки в ванной комнате следуют четко соблюдать требования безопасности по размещению и монтажу электрооборудования.
    5. Чтобы установить стиральную машину, необходимо предусмотреть заземление для этого бытового прибора.

    Важно! Многие домовладельцы относятся к подключению стиральной машины безответственно, они используют удлинители, тройники или двойники. Однако, оборудование такого типа обладает высокой мощностью, результатом неграмотного введения в эксплуатацию становятся короткие замыкания, бытовой травматизм и выход из строя дорогостоящего оборудования.

    Требования к проводке

    В каждом доме работает множество бытовых приборов, питающихся от электрической сети. Эти устройства значительно упрощают повседневную жизнь и быт человека. Но наличие электропроводки в жилом доме без должного обслуживания зачастую становится причиной бытового травматизма. Так как стиральная машина является мощным прибором, при ее подключении обязательно тщательно проверить проводку.

    Прокладка проводки

    Прокладка проводки

    Она должна соответствовать следующим требованиям:

    • Проводка для подключения стиральной машины должна быть из медного трехжильного кабеля. В домах старой застройки часто прокладывали алюминиевые провода, которые не подходят для такого мощного оборудования.
    • Чтобы безопасно установить розетку для мощного бытового прибора, нужно вести от щитка отдельный кабель. Если запитать стиральную машину в блок розеток, которые подключаются к 1 кабелю, может возникнуть короткое замыкание или поломка прибора.
    • В помещениях с повышенной влажностью допускается монтаж проводки только закрытого типа. Это означает, что кабель от распределительного щитка проводят в штробе внутри стен без выхода на поверхность. Эта мера защищает проводку от контакта с водой, которая является отличным проводником электричества.
    • Кабель подключают к распределительному щитку через устройство экстренного отключения, которое обезопасить приборы от короткого замыкания и травм.

    Обратите внимание! Все электрокоммуникации, в том числе кабель для оборудования розетки, в ванной комнате прокладываются внутри стен. Важно использовать только целостный провод, а места соединения, если они существуют, тщательно гидроизолировать с помощью изоленты.

    Расчет сечения кабеля

    Чтобы электрическая проводка выдержала нагрузку от мощной стиральной машины, необходимо правильно рассчитать сечение кабеля, который протягивается от распределительного щитка к розетке. Как известно, для подключения высокопроизводительного бытового оборудования используют только трехжильный медный кабель, один из проводов которых подводится к заземлению.

    Трехжильный кабель

    Трехжильный кабель

    Сечение кабеля определяется следующим образом:

    • Если для стиральной машины оборудуется отдельная розетка в соответствии с рекомендациями опытных мастеров, то сначала необходимо узнать ее мощность. В соответствии с мощностью, которая обычно не превышает 3 кВт, подбирают сечение кабеля по справочным таблицам.
    • Если к одному кабелю подключается сразу блок розеток, то нужно подсчитать суммарную мощность приборов, которые будут работать одновременно. Исходя из суммарной мощности по справочным таблицам подобрать сечение кабеля.
    Таблица выбора сечения кабеля

    Таблица выбора сечения кабеля

    При прокладке проводки для подключения стиральной машины или другого мощного бытового оборудования используете трехжильный медный кабель с сечением 2,5 мм, если мощность техники не превышает 0 кВт.

    Требования к оборудованию

    Большой ошибкой, которую часто допускают неосведомленные домовладельцы, является подключение стиральной машины к обычной розетке. Так как в этом помещении наблюдается повышенная влажность, а также не исключается прямой контакт с водой, в нем устанавливается только специально разработанное влагозащитное оборудование.

    Подключение проводов в щитке

    Подключение проводов в щитке

    Чтобы техника и люди не пострадали при попадании брызг, в ванной используют розетки, отвечающие следующим требованиям:

    1. Влагозащищенные розетки снабжаются специальными крышечками, которые защищают изделие от проникновения влаги. Влагозащищенные розетки

      Влагозащищенные розетки

    2. Внутренняя часть влагозащищённых розеток изолируется плотными резиновыми кольцам, которые сводят к минимуму риск образования искры между контактами или короткого замыкания.
    3. Опытные мастера для установки в ванной рекомендуют использовать розетки с максимальным уровнем защиты от влаги, которые маркируются IPX4, им не страшны брызги или даже прямой поток воды. Модели класса IPX1 защищают только от небольших брызг.

    Интересно! Некоторые производители выпускают специальные розетки для помещений с повышенной влажностью, которые оснащаются отдельным УЗО. Такой тип оборудования отлично подходит для подключения стиральной машины, так как оно предотвращает короткие замыкания, поломку дорогого бытового прибора, а также снижает вероятность удара током при эксплуатации агрегата.

    Требования к размещению

    Чтобы правильно установить стиральную машину, помимо использования правильного оборудования, важно грамотно выбрать место размещения розетки. В этом опросе большое значение имеет не близость к бытовому прибору, который будет к ней подключаться, а удаленность от источников воды и высота над уровнем пола. Как правило, в ванной комнате существует всего 1-2 безопасных места для установки розетки.

    Влагозащищенные розетки

    Чтобы определить, куда вывести кабель от распределительного щитка, нужно учитывать следующие факторы:

    • В ванной комнате электрические розетки для подключения бытовых приборов устанавливают на высоте не менее 60 см от пола. Это требование необходимо соблюдать, чтобы обезопасить жизнь домочадцев и защитить дорогостоящее оборудования от поломок. Если высота установки меньше 60 см, при обильных протечках или прорывах труб вода может вступить в контакт с электричеством, спровоцировав экстренную ситуацию.
    • В помещениях с повышенной влажностью розетки размещают не ближе 60 см от объектов, являющихся источниками брызг или источников воды. Такое расположение снижает риск попадания влаги на электрическое оборудование, делая эксплуатацию бытовых приборов более безопасной.

    Интересно! При проектировании проводки по ванной комнате, это помещение условно делят на 4 зоны. Нулевая или красная зона располагается вокруг ванны или душевой кабины, там никакие электрооборудование устанавливать нельзя.

    Первая зона практически совпадает по расположению с нулевой, но тут можно устанавливать оборудование с мощностью до 12 В, необходимое для функционирования сантехники. Вторая или желтая зона размещается через 0,6 м, в ней устанавливаются водонагревательные приборы. В зеленой зоне на расстоянии 2,4 м от источника брызг располагают розетки и остальные бытовые приборы, питающиеся от электросети.

    Видео-инструкция

    Розетка в ванной: правила установки

    Большая часть жилых помещений квартирного типа или загородных домов не оборудуются розетками в ванной комнате. Зачастую розетка располагается недалеко от двери и все необходимое оборудование, необходимое в ванной, подключается к ней. Такое расположение розетки нередко вызывает неудобство, ведь с тянущимся за дверь проводом очень сложно плотно закрыть дверь и, например, сушить волосы феном, чтобы шум не отвлекал и не причинял неудобство остальным членам семьи, особенно если это происходит ранним утром. Чтобы устранить подобное неудобство, необходимо знать, как правильно выбрать, расположить и провести установку розетки в ванную.

    Розетка в ванной

    Розетка в ванной

    Содержание статьи:

    Зонирование пространства

    Достаточно большим количеством приборов удобнее всего пользоваться именно в ванной комнате. Это и стиральная машина, и фен, и электробритва и многое другое. К выбору и монтажу розеток в ванной имеется перечень определенных требований и их установка не так проста как кажется. Их нельзя располагать по принципу «где удобнее включать приборы», существует определенные стандарты, по которым проводится и определение мест розеток в ванной, и их монтаж.

    Чтобы не ошибиться в процессе оборудования ванной комнаты розеткой, можно прибегнуть к специализированной литературе, которой пользуются электрики – ПУЭ. В ней указываются нормы и правила, по которым должен происходить процесс. В частности в книге имеется ссылка на ГОСТ под номером Р50571.11-96. Такой государственный стандарт определяет специальное разделение пространства ванной комнаты на четыре зоны:

    • (0) зона;
    • (1) зона;
    • (2) зона;
    • (3) зона.

    Розетка в ванной

    Требование начинаются с того, что каждая зона должна быть соответствующих размеров, которые следует соблюдать. Номер зонального пространства характеризует перечень приборов и оборудования, которые могут быть подключены в определенном пространстве помещения. В таблице указаны более подробные характеристики и параметры зон в пространстве ванной комнаты.

    Зона 0 Зона 1 Зона 2 Зона 3
    Внутренне пространство ванной или же если помещение обрадовано душевой кабиной, то ее поддон – это части пространства, которые включает в себя данная зона. Если обобщенно, то это место,  в котором человек расположен при мытье. Включает в себя внешнюю часть ванны, расположенную в вертикальной плоскости, аналогично с поддоном для душа. Если помещение не оборудовано поддоном, то в этой ситуации к данной зоне относят расстояние до 60 см по вертикали от разбрызгивателя душа. К данной зон относят части пространства, указанные в первой зоне, плюс аналогичные ей в параллельном расположении с промежуточным расстоянием в 60 см. Таким образом, представить зону 2 можно разделив первую зону на 0,6(м). Представлено плоскостью, расположенной вертикально в зоне 2, дополненная параллельно находящейся к ней через расстояние в 2,4 м. Упрощенно это зона представляет собой вторую зону, разделенную на 2,4 м.

    Дополнительно важным моментом является и то, что все зоны, исключая нулевую, включают в себя и горизонтально расположенную область, кроме вертикальной. Высотой горизонтально расположенная плоскость составляет 2,25 м, исчисляется она от пола без покрытия. Высота такой области не слишком важна, потому как даже в случае высоты стен, превышающей 2,25 м, установка за пределами зонального пространства розеток нецелесообразна.

    Розетка в ванной

    Как располагать розетки

    Учитывая вышеописанные характеристики зон, становится понятным, что расположение розеток зависит от конкретной зоны и безопасности. В этой связи можно выделить определенные требования для каждой зоны, которые помогут определить месторасположение и количество розеток в ванной комнате.

    0 1 2 3
    Правила этой зоны запрещают проводить установку приборов, которые не будут использоваться в самой ванной комнате. Кроме этого, максимальный уровень напряжения таковых должен быть 12 В. Нахождение источников питания разрешено в трансформаторах, располагающихся вне пространства данной зоны. В пространстве этой зоны допустимо размещать лишь водонагревательные приборы. Эта зона позволяет устанавливать не только водонагревательные приборы, но и источники света, которые относятся ко второму классу защиты. (Имеется 4е класса защиты) Осветительные приборы второго класса характеризуются двойной изоляцией, которая увеличивает уровень их безопасности. Пространство этой зоны предназначено для оборудование в ее розетками, к которым предъявляются особые требования, как и к системе проводки для ванной комнаты.

    Помимо указанных требований, существуют еще некоторые моменты, которые следует принять во внимание при обустройстве электричеством ванную комнату:

    1. Во всех зонах, кроме 3ей запрещено располагать и подключать коробки для распределения электричества либо управляющих блоков.
    2. ГОСТ позволяет оборудовать ванную системой обогрева пола в любой из зон, но с условием, что установка проводится с использованием специальной сетки из металла, подключенной к СУП.
    3. Не допускается прокладка электропроводки, которая располагается в рукавах или гофрах, сделанных из металла.
    4. Зоны 0, 1 и 2 могут иметь электропроводку частично, в случае если с ее помощью подается электричество оборудованию, имеющему правильное расположение зонально.
    5. Обязательным требованием к установке розеток и электрических приборов в ванную является наличие заземления. Должен присутствовать СУП, к которому подключается проводка, находящаяся в любой из зон.

    Опираясь на конкретные требования в работах по прокладке электропроводке и установке розеток в ванную, можно утверждать, что место расположения розеток разрешено лишь в зоне 3.

    Кроме этого, присутствует необходимость использовать так называемый трансформатор, предназначенный для разделения электричества. В основном для таких целей применяют УЗО.

    Кроме необходимости правильно определить возможность размещения розеток в ванную, необходимо обратить внимание на степени защиты, которая коротко имеет обозначение ip. Далеко не каждая розетка может быть установленная в ванной комнате. По регламенту такие параметры должны быть в соответствии с указанными в таблице.

    Номер зоны 0 1 2 3
    Степень защиты IPX7 IPX5 IPX4 IPX1 и IPX5, если установка производится в местах общего пользования.

    Обозначение степеней защиты расшифровывается следующим образом:

    • первая цифра (там, где указан «Х») – показывает, насколько присутствует защита от пылевых частиц. В случае с ванной комнатой такой параметр неважен, потому не указывается.
    • вторая цифра – это уровень защищенности от капельной влаги.

    Правила установки розетки в ванной

    Производить монтаж розетки в ванную можно в двух вариантах – это если не имелось до этого момента розеток, т.е. оборудование новой, либо дополнение ванную комнату еще одной розеткой, когда помещение оборудовано сетью электрической проводки.

    Розетка в ванной

    Чтобы вмонтировать новую розетку в ванную комнату, необходимо придерживаться следующих правил:

    1. Чтобы безошибочно произвести оснащение ванной комнаты точками электричества, следует это сделать таким образом, чтобы вся проводка имела отдельный источник питания, к которому ведет отдельный электрокабель.
    2. Следует предусмотреть защиту электрической проводки, которая будет достигнута при помощи автомата, который устанавливается тоже отдельно.
    3. Обязательно установить УЗО, которое будет обеспечивать защиту в случае, если произойдет нарушение изоляционных свойств проводки и произойдет утечка тока. Такое приспособление настраивается на параметр в 10 миллиампер. Установку УЗО нужно делать тогда, когда установлен автомат для защиты. По мощности не допускается превышение автомата.
    4. Если присутствует защитный разделяющий трансформатор, чаще всего им представлен УЗО, то допустимая высота, на которой располагаются в помещении розетки – это 60 см, которые исчисляются от вертикально расположенного края ванной.
    5. Трехпроводной кабель, который необходимо использовать при приложении проводки в ванной комнате, должен быть изолирован при помощи двойной изоляции. Помимо этого, розетки должны быть оснащены дополнительно третьим контактом для заземления.
    6. Тип розеток, который будет расположен на расстоянии от 60 см до 2,4 м, должен быть полу герметичный. Лучше всего приобретать розетки, оснащенные крышками.

    Розетка в ванной

    Если необходимо провести работы по установке дополнительной розетки, когда проводка в ванной комнате уже имеется, то правила будут следующие:

    1. Существует два варианта, по которым можно сделать дополнительную розетку в ванной. Первый случай предполагает проведение заземляющего элемента от уже существующей электрической поводки, дополнительно установив УЗО. Второй вариант это сделать – заняться проведением новой линии, которую будет обеспечивать защитой автомат и УЗО. Можно использовать при этом дифференциальный автомат, который способен обеспечивать как защитные функции системе проводки, так и быть вместо УЗО.
    2. Расположение розетки в ванной в ситуации оснащения дополнительным устройством, аналогично предыдущему случаю. Тип корпуса также должен быть специализированный.
    3. Если ванная комната достаточно просторна, то при есть возможность установить обычную розетку, которая будет располагаться на удалении от ванной, равном 2,4 м. В любом случае любая розетка должна иметь заземляющий контакт, которые подведены к специальному проводнику, обеспечивающему защиту.
    4. Нельзя прибегать к применению металлических конструкций или арматуры для сооружения заземления.

    Кроме указанных правил, как в первом, так и во втором случае, необходимо убедиться в высокой квалификации мастера, либо быть уверенными в своей собственной. Несмотря на то, что на первый взгляд процесс установки розетки в ванную может показаться примитивным и хорошо известным, неправильная установка, либо какие-либо нарушения указанных правил могут привести в дальнейшем к печальным последствиям и причинить серьезный вред жизни и здоровью людей.

    Розетка в ванной

    Этапы установки розетки в ванную комнату

    Процесс оборудования ванной комнаты розеткой начинается с выбора необходимой, соответствующей описанным нормам. Когда розетка в ванную будет подобрана, нужно определить ее расположение, после чего запастись необходимым перечнем инструментов, без которых провести монтаж будет невозможно. В процесс понадобиться воспользоваться:

    • крестовую отвертку;
    • дрелью, которая имеет ударный режим;
    • прибором, определяющий наличие напряжения;
    • измерительным уровнем, любого типа, более удобного для использования.
    • круглогубцами, для того, чтобы была возможность работать с оголенной проводкой;
    • приспособлением для устранения изолирующего материала с проводов.

    Розетка в ванной

    Если розетка в ванную устанавливается не в процессе ремонта, то вопрос о ее выборе понятен. В случае если оборудование ванной розетками происходит одновременно с проведением ремонтных работ в помещении, то можно воспользоваться вариантом использования специальной встраиваемой розетки. Для установки устройства встроенного типа дополнительно понадобиться приобрести специализированную насадку, предназначенную для того, чтобы проделывать отверстия в бетонной поверхности больших размеров.

    Розетка в ванной

    Помимо этого, есть необходимость предварительно определить четкое количество точек электричества, которое будет находиться в ванной комнате, а также отметить их расположение. Это необходимо сделать для того, чтобы была возможность обеспечить отдельный источник электроэнергии. В случае надобности оборудовать ванную комнату не одной розеткой, лучшим вариантом будет приобрести двойную разновидность розетки.

    Важно: Если помещение ванной нуждается в нескольких точках электричества, то лучшим вариантом решить этот вопрос будет установка тройного или двойного типа розетки, чем разведение электропроводки по разным точкам.

    После того, как все указанные моменты будут учтены и проделаны, можно приступать непосредственно к процессу установки. Работы можно разделить на 4 этапа:

    Процесс Описание
    Проделывание отверстий
    Розетка в ванной
    Сначала следует приступить к просверливанию необходимого количества отверстий, которые будут служить местом крепления розетки в ванной. Проделать работу можно с использованием дрели, которая обладает функцией ударного режима.
    Подготовка проводки
    Розетка в ванной
    На этом этапе очищаются провода от имеющегося на них изолирующего материала. Делать это необходимо, опираясь на то, какой вид зажимов имеется в устройстве. Не рекомендуется такую процедуру осуществлять с использованием острых предметов, например ножа. Острый инструмент способен нарушить целостность проводника, что сулит в дальнейшем перегревом устройства и отсоединением кабеля от зажимного приспособления. Для такой манипуляции лучше использовать специальный инструмент.
    Установка розеток
    Розетка в ванной
    Следующее, что необходимо сделать – это провести установку дюбелей в отверстия, что ранее были просверлены. Дальше следует заняться подключением проводов и присоединением розетки к стене. Последнее действие выполняется с использованием болтов. Учитывая конструкцию розетки влагозащитного типа, которая имеет заглушки из резины, то провода к розетке проводятся до момента подключения. Такая манипуляция будет гарантией того, что корпус плотно присоединен к стене.
    Проверка
    Розетка в ванной
    Последним этапом в процессе установки становится проверка получившейся системы. Проверку следует проводить при помощи автомата, которым предварительно была оборудована ванная комната.

    Схематично изобразить цепь подключения розетки в ванную комнату можно следующим образом.

    Розетка в ванной

    Дополнительные нюансы, которые также важны при оборудовании розеткой ванную комнату:

    • Не пренебрегать нормами и правилами технической безопасности в процессе определения места расположения устройства, и при самих работах.
    • Запрещено выбирать для размещения розеток холодные стены, которые характеризуются образованием большого количества конденсата, также соблюдать нормативы относительно расстояния.
    • Вся сеть электропроводки должна быть не только заизолирована и иметь заземление, но и быть скрыта. Наружные провода в ванной комнате не допускаются.
    • Ни в коем случае не пользоваться удлинителями для того, чтобы подключать приборы, расположенные в ванной. Необходимо заранее грамотно продумать расположение точек электричества.

    Цены на розетки

    Розетки в ванной комнате — расположение и установка (видео, фото)

    В настоящее время ремонт в душевой комнате представляет собой далеко не то, что было еще некоторое время назад. Главное отличие – это новейшие материалы, современные технологии и методики. Сегодня потребности людей изменились кардинальным образом, поэтому число используемых бытовых приспособлений достигло серьезной отметки. Для того чтобы избежать проблем с электричеством лучше всего установить розетки в ванной.

    Содержание статьи

    Ранее их монтаж не проводился, так как были обоснованные опасения по поводу возможности короткого замыкания. Однако с тех пор утекло много воды и электрические приборы в ванной сегодня – это обыденность. Специальные влагозащитные крышки, а также особое расположение розеток позволяют устанавливать их без каких-либо ограничений. Монтаж розеток для ванной дает возможность использовать следующие устройства:

    1. фен для сушки волос;
    2. стиральная машина;
    3. электробритва;
    4. водонагреватель;
    5. электрическая вытяжка;
    6. установка для сушки рук;
    7. ванный гидромассажер;
    8. электрическая сушилка для полотенец;
    9. диодная подсветка.

    Стоит знать! Установку розеток для ванной специалисты не советуют осуществлять в произвольном порядке, иначе это приведет к короткому замыканию.

    Правила монтажа

    Для того чтобы правильно установить розетки для ванной необходимо придерживаться определенной схемы. Она позволяет избавиться от ряда проблем, которые осложняют или делают невозможным эксплуатацию электрических приборов в душевой комнате. Данные требования позволяют снизить вероятность появления короткого замыкания и других неприятных моментов.

    Розетка с защитной крышкой

    Розетка с защитной крышкой

    Рекомендации:

    • Непременное наличие заземление в изделиях.
    • Монтаж розеток для ванной проводится на отдалении минимум 60 см от ближайшего источника воды.
    • Любая модель должна иметь резиновые уплотнители, крышку для защиты от влаги, а также трети клеммы для подсоединения заземления.
    • Место скрепления разъемов с проводкой необходимо надежно изолировать.
    • Монтаж розетки в ванной осуществляется при помощи скрытой проводки, усиленной в стене или защитных коробках, что предохраняет коммуникации от влаги.

    Стоит знать! Требования по установке розетки для ванной не менее 1 м по вертикали и 60 см по горизонтали от источника воды.

    Распределение зон

    Помимо общих требований безопасности, которые были приведены выше, монтаж розетки в ванной комнате должен соответствовать определенным условиям. Например, делению на отдельные зоны, которые разграничивают схему проводки. Данные требования прописаны в регулирующем документе – СНИПе. Это дает возможность проводить установку влагозащитных изделий четко и без лишнего риска.

    Распределение зон

    Расположение зон

    На сегодняшний день выделяют следующие зоны:

    1. Нулевая. Этот участок расположен в непосредственной близости с источником воды. Обычно зона находится около ванны или умывальника, что делает эксплуатацию достаточно рискованной. В этой области крайне не рекомендован монтаж розеток для ванной, а также использование электрических приборов. Поскольку существует большая вероятность прямого контакта с водой, что вызовет короткое замыкание. Если же других вариантов не существует, то необходимо приобрести защитное изделие с классом защиты IP-7, которое выдержит даже прямое опускание в жидкость.
    2. Первая. На сколько требования безопасности позволяют эксплуатировать розетки без ограничений? Их можно поставить немного подальше нулевой зоны, что приведет к соприкосновению с водой только в виде брызг. Данная область находится в расположении 60 см от источника влаги. Зачастую здесь располагается бойлерная или обычный нагреватель.
    3. Вторая. Монтаж розеток для ванной дальше 60 см от источника воды идет следующим после зоны # 1. Такая схема допускается для использования электрических приборов. Помимо этого, разрешается устанавливать дополнительный свет, систему воздухообмена, а также устройство для сушки рук.
    4. Третья. По праву считается наиболее безопасным участком из всех. Здесь можно проводить монтаж различных электрических приборов фактически без ограничений. Допускается применение обычной розетки в ванной комнате. В данной области устанавливаются различные системы управления, например, распределительные щиты, выключатели или панель управления подогрева пола.

    Следует знать! Для каждой розетки необходимо провести отдельную магистраль, по которой будет осуществляться подключение к распределительному щиту через защиту аварийного отключения.

    Подготовительные работы

    Сколько розеток для ванной необходимо для комфортного использования? На данный вопрос трудно ответить однозначно, ведь у каждого свои потребности и они индивидуальные. Однако грамотный монтаж может проводиться только следующими способами – установкой точки с прокладыванием проводов или заменой проводки на предыдущем месте.

    Правильное расположение розетки

    Правильное расположение розетки

    Монтаж с нуля должен проводиться, основываясь на данных рекомендациях:

    • Перед укладкой розетки вся линия оснащается собственным автоматом, предназначенным для защиты аварийного отключения.
    • Для всех розеток отводится отдельное подключение с обособленным проводом.
    • Неэксплуатируемая розетка, закрывающая контакты, комплектуется кабелем заземления и оснащается защитной крышкой.
    • Чтобы брызги от умывальника не смогли контактировать с розеткой, ее следует располагать примерно в 60 см от источника воды.
    • Высота розетки для ванной не может превышать расстояние более 1 метра при использовании негерметичных изделий.
    • Монтаж изделий осуществляет без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подведен к распределительному щиту через автомат.
    Схема подключения розетки

    Схема подключения розетки

    Стоит знать! Перед присоединением не рекомендуется подключать заземление на стальные трубы или металлическую арматуру. Это связано с тем, что само строение может не иметь заземления, что приведет к короткому замыканию.

    Установка

    Проведение монтажа розетки для ванной следует начинать с выбора модели изделия. После чего отобразить место будущего размещения на схеме. Это позволит сэкономить время, а также предварительно подобрать и подготовить нужные материалы и приспособления. Для эффективной работы нужно, заблаговременно позаботится о нужном инструменте. Зачастую под установку розеток используют:

    1. Для измерения напряжения потребуется индикатор.
    2. Крестовая отвертка точно поможет.
    3. Приборы для удаления изоляции.
    4. Строительный уровень.
    5. Ручная дрель.
    6. Плоскогубцы для проводов.
    Инструменты для установки

    Инструменты для установки

    Подбор розетки является окончательным этапом подготовки. После чего начинается процесс монтажа. Данный процесс относительно прост, однако, потребует немного умения и сноровки. Его условно можно раздробить на 4 главных этапа:

    1. Для начала проводится сверление отверстий, в которые вставляются дюбели. Они предназначаются под крепления розетки. Здесь понадобится заранее приготовленная дрель, работающая на ударном режиме. Сверление отверстий под розетку

      Сверление отверстий под розетку

    2. Второй шаг – это приготовление проводки. Исходя из разновидностей зажимов, следует очистить наконечники проводки от изоляционного слоя. В данном случае лучше не применять обычный нож, так как он может повредить проводник. Это приведет к перегреванию самой розетки или плохому соединению кабеля с зажимом. Поэтому применяйте специальный инструмент. Очистка изоляционного слоя

      Очистка изоляционного слоя

    3. Затем проводим установку болтов в предварительно подготовленные дырочки. После чего соединяем провода с розеткой и прикрепляем ее коробку к стене при помощи дюбелей. Влагоустойчивые изделия обычно имеют готовые отверстия, которые оборудованы резиновыми заглушками. В них следует соединить проводку перед подключением к сети. Это позволит коробке плотно состыковаться с поверхностью стены. Соединение проводов

      Соединение проводов

    4. Завершающий этап проводится после монтажа розетки. Для этого необходимо установить ее на отведенное место и подать электричество.Соединение проводов

    Видео инструкция

    как сделать установку и какой должна быть высота от пола

    Загрузка…

    Данная статья посвящена такой проблеме, как розетки в ванной комнате, их установке, монтажу электропроводки и основным правилам, действующим для данных розеток.

    Еще в недалеком прошлом розетка в ванной комнате и монтаж электропроводки к ней казалась чем-то нереальным из-за повышенной опасности возникновения пожара, короткого замыкания и т.д. Кроме того, довольно редко возникала сама необходимость пользования розеткой в ванной комнате, поскольку использовались обычные чугунные ванны и стандартные умывальники, не требующие электропитания.

    розетки в ванной

    Пример розеток в ванной

    В настоящее время ситуация полностью изменилась и повсеместно в ванной используются потребляющие электричество блага цивилизации, например:

    • Ванна-джакузи;
    • Сушилка для рук;
    • Фен;
    • Бритва и т.д.

    Все эти устройства и приборы могут вызвать удар током, поэтому монтаж электропроводки и установка в ванной розетки требуют грамотного подхода, от которого напрямую зависит безопасность ванной комнаты в панельном или частном доме.

    Электропроводка в ванной

    розетка в ванной комнате

    Монтаж проводки

    Все требования, предъявляемые к монтажу розеток в ванной, можно узнать из технической нормативной литературы «Правила устройства электрических установок (ПУЭ)» (глава 7.1.), а также ГОСТ Р-50571.11.

    При этом следует заметить, что требования, предъявляемые к розеткам в ванной комнате, включая сауны, душевые помещения и санузлы, в основном зависят от электрических приборов, которые планируется использовать: в случае электробритвы применяются одни требования, в случае стиральной машины – совсем другие.

    Электропроводку в ванной желательно делать скрытой, поскольку в данном помещении существует повышенная влажность, чреватая прямым контактом электрической проводки с водой, что, естественно, является недопустимым.

    Данное требование п. 7.1.40 ПУЭ довольно часто не совсем верно трактуют, полагая, что в ванной комнате можно использовать только скрытую электропроводку. На самом деле скрытая проводка является рекомендуемой – возможно прокладывать кабеля и в открытую, не используя при этом металлические трубы и рукава.

    Правила установки розеток в ванной

    в ванной розетка

    Розетки установленные в ванной

    Поскольку ванная является одним из наиболее влажных мест квартиры, установка розетки в данном помещении должна быть выполнена с соблюдением ряда правил, зависящих, как было сказано выше, от того, для подключения каких именно приборов будет использоваться установленная в ванной розетка:

    • Согласно правилам безопасности розетки, установленные в ванной, должны быть снабжены заземлением, которое не предусмотрено во многих старых домах изначально. В связи с этим для питания устройств с небольшой мощностью, таких как электробритва, могут применяться разделительные трансформаторы;
    • Устанавливая розетку, необходимо соблюдать все меры безопасности: с учетом повышенной влажности в помещении электропроводку желательно делать скрытой и тщательно изолировать все места соединений проводников;
    • Не допускается размещение розеток на холодных стенах, на которых образуется конденсат, а расстояние между раковиной для ванной (ванной) и розеткой, согласно ПУЭ, должно быть как можно большим, как минимум – 60 см;
    • Рекомендуется также использовать специальные розетки с защитой от влаги. Их стоимость выше цены стандартных розеток, но это полностью окупается за счет наличия крышек и специальных уплотнителей, не пропускающих влагу в механизм;
    • В случае более мощных электрических приборов подключение и защиту от поражения током рекомендуется осуществлять с помощью УЗО, т.е. устройством защитного отключения. Требования по установке обычно приводятся в инструкции к прибору (например – стиральной машине).
      Для подключения таких приборов используются 3-контактные розетки с 3-жильным проводом. Запрещено подключать стиральные машины с помощью бытовых удлинителей;
    • Кроме того, для их подключения требуется отдельная линия, которую, согласно ПУЭ, необходимо защитить УЗО (ток утечки – 10 мА). Следует также в обязательном порядке установить автоматический выключатель, рекомендованный производителем;
    • Естественно, все связанные с установкой розеток работы должны производиться квалифицированными специалистами.

    Установка розеток в ванной комнате

    высота розеток в ванной

    Пример розеток

    Рассмотрим два способа установки розеток в ванной комнате: монтаж новых розеток, сопровождающийся заменой проводки и монтаж дополнительной розетки, когда имеющаяся проводка не изменяется:

    розетки в ванной комнате

    Дифференциальный автомат

    1. Установка в ванной новых розеток:
    • В процессе установки новых розеток и полной замены электропроводки проводка ванной комнаты выделяется в отдельную группу и запитывается при помощи отдельного электрического кабеля;
    • Защита электропроводки осуществляется путем установки отдельного автомата защиты;
    • Защита от поражения возникающими при повреждении изоляции проводов токами утечки обеспечивается установкой устройства защитного отключения.
      Данное устройство устанавливают после защитного автомата, причем номинал устройства должен быть не больше номинала автомата;

    Важно: ток отключения УЗО должен составлять 10 миллиампер.

    • Высота розеток в ванной должна составлять как минимум 60 см от вертикального края ванны или душевой. Это расстояние является допустимым только в случае защиты электрической цепи разделяющим трансформатором или УЗО;
    • Электропроводку в ванной выполняют при помощи трехпроводного кабеля, в обязательном порядке снабженного двойной изоляцией и защитным проводником.
      Кроме того, на розетках ванной обязательно наличие третьего заземляющего контакта;
    • Находящиеся на расстоянии 0,6-2,4 м от ванны розетки должны быть полугерметичными, желательно – снабженными защитной крышкой.
    установка розетки в ванной

    Герметичные розетки для ванной

    1. Установка в ванной дополнительной розетки:
    • В случае установки розетки без проведения ремонта ванной комнаты можно использовать два способа: подвести заземление от линий электропроводки, уже имеющихся в помещении и установить разделяющий трансформатор в ванной, либо протянуть от электрощита в ванную комнату новую линию проводки, защиту которой будет осуществлять автомат защиты в совокупности с УЗО или отдельный защитный автомат;

    Полезно: дифференциальные автоматы защиты объединяют в себе как функции защитного автомата, так и функции УЗО.

    • Дополнительная розетка также должна быть расположена как минимум в 60 см от вертикального края ванны или душевой, корпус ее также должен быть полугерметичный, по возможности – с защитной крышкой.

    В случае достаточно большой ванной комнаты, например в деревянном доме можно устанавливать негерметичные розетки на расстоянии в 2,4 м и более от границы ванны. Любые установленные в ванной розетки должны быть оснащены заземляющими контактами, подключенными к защитному проводнику.

    Важно: строго запрещается использование металлических труб и арматуры строительных конструкций в качестве заземления.

    Установка розетки в ванной в настоящее время вполне возможна, главное при этом – тщательно соблюдать все правила и требования и ни в коем случае не допускать привлечения к работе неквалифицированных работников, что может создать угрозу для жизни и здоровья как при установке розетки, так и последующем ее использовании.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
