Узнаем как ой должна быть высота выключателя от пола по евростандарту?
Занимаясь строительством или ремонтом, многие владельцы жилья задаются вопросом о том, как правильно и на какой высоте от пола устанавливать выключатели или розетки. Ведь именно от этого во многом зависит не только удобство их использования, но также и безопасность эксплуатации.
Для того чтобы разобраться с данным вопросом, рассмотрим правила их размещения, которые существовали в недалеком прошлом, и новые евростандарты, пришедшие из цивилизованной Европы.
Нормативы по установке электрических узлов
На сегодняшний день каких-либо строгих нормативов или правил, регламентирующих расположение и число розеток и выключателей, не существует. «Евростандарт» — это всего лишь условность, потому как здесь основное значение имеет только удобство в использовании плюс техника безопасности. Единственными документами, которые затрагивают этот вопрос, являются: сводка правил по проектированию общественных и жилых помещений (СП 31–110-2003) и правила устройства электроустановок (ПУЭ), потому установка электропроводки должна проводиться исходя из этих рекомендаций.
Из первых следуют такие правила монтажа:
- Желательно, чтобы высота установки выключателя от пола была до 1 м, а расположен он был со стороны ручки дверей.
- Розетки можно размещать в любых местах и на таком же расстоянии от пола.
Выписка из ПУЭ
В ПУЭ обговариваются некоторые правила безопасности, которые при размещении нужно соблюдать.
- Рекомендуется выключатели располагать со стороны дверной ручки. Высота выключателя от пола — 1 м.
- Допускается размещать их под потолком, с управлением включающего свет шнура, который скается на рекомендуемый уровень.
- Расстояние от выключателя и розетки до газовых труб и отопления, а также батареи – минимум 0.5 м.
- На кухне каждая точка электропитания должна находиться от газопровода на расстоянии не менее чем 0.5 м, до мойки – как минимум 0.8 м, причем достаточно высоко от пола.
- Электрические узлы в санузлах можно устанавливать от сантехнического оборудования и пола на расстоянии в 0.
6 м.
6 м.Установка в жилом помещении электрических узлов
Существует 2 способа расположения выключателей и розеток в квартирах и домах. Это старые, многим знакомые советские стандарты, и так называемые евростандарты. Рассмотрим каждый из них в деталях.
Старые традиции
В советское время в жилых помещениях было принято выключатели устанавливать на уровне плеча человека или под потолком. Розетки в стене устанавливали исходя из удобства и безопасности. Как правило, их монтировали на расстоянии от пола примерно 90-100 см.
Потолочные выключатели работали следующим образом. Для управления светом к спрятанному внутри корпуса подпружиненному механическому рычагу был приделан шнур. При его первом натяжении свет загорался, а при другом — гас.
Высота выключателя от пола была 160-180 см. Это расстояние в то время считалось самым подходящим и оптимальным для управления светом. И сегодня, особенно для пожилых людей, это наиболее удобный вариант. Выключатель не будет загораживать низкая мебель, например, тумбы, и он будет расположен на уровне глаз.
Кроме того, до него не достанут маленькие дети. Многие привыкли к такому расположению коммутационных аппаратов и считают его нормой.
Указанная высота розеток и выключателей от пола имеет свои достоинства и недостатки:
- Плюс — розеткой удобно пользоваться, так как не нужно к ней наклоняться, а выключатель не препятствует размещению мебели и находится на уровне глаз;
- Минус — свисают шнуры питания от приборов, а для включения света необходимо поднимать руку.
Евростандарт

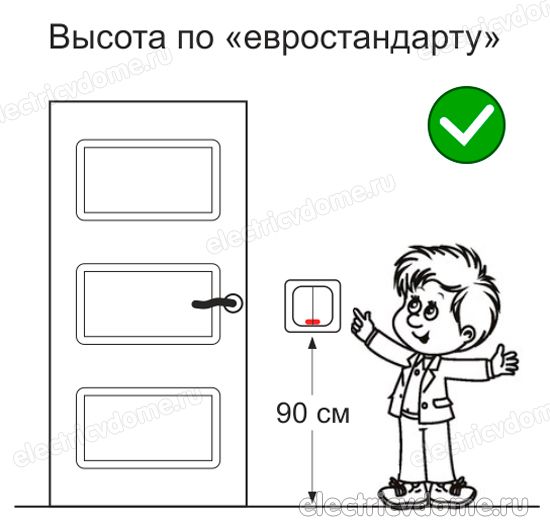

Высота выключателя от пола по евростандарту — 90 см, розетки — 30 см. Однако как таковой стандартизации на деле не никогда существовало, и в нашу жизнь это понятие пришло вместе с понятием евроремонт, сменив «советский стандарт». Конечно, у него свои достоинства и недостатки:
- Плюс — розетки не «бросаются в глаза» и ничему не мешают, а выключатели расположены на уровне опущенной руки — их можно включать без приложения каких-либо усилий, и даже не глядя. Высота выключателя от пола 90 см.
- Минус — для того чтобы вставить в розетку штепсель, необходимо будет наклоняться, а включатель не должен быть ничем загорожен.
Рекомендации по расположению выключателей и розеток
Высота розеток и выключателей по «советским» стандартам, в плане удобства, многими признана весьма сомнительной. Пресловутому евростандарту сегодня стали отдавать гораздо больше предпочтений. И на это есть много причин. Например, блок розеток не так бросается в глаза, чем множество розеток со шнурами и «тройниками». Высота выключателя от пола 90 см (на уровне опущенной человеческой руки) также весьма удобна, так как его можно быстро отыскать даже в темноте.
Розетки и выключатели, не имеющие защиты от утечки тока «на землю» (дифавтоматы, УЗО), устанавливать в ванных комнатах и туалетах крайне не рекомендуется. То же самое относится и к розетке для стиральной машины.
Как выполнять установку?
Прежде чем приступить к непосредственной установке выключателя или розетки, на стене необходимо обвести их контур.
В бетоне отверстие делают при помощи перфоратора с алмазной коронкой. Подрозетник может быть квадратным или круглым. В подготовленные отверстия вставляют специальные установочные коробочки. Чтобы их зафиксировать, используют строительный гипс, штукатурку или гипсовый клей. Коробка крепится при помощи раздвижных лапок или шурупами, затем на нее надевают пластиковый корпус.
Монтаж в стену из гипсокартона несколько другой, да и инструментарий отличен. Все отверстия в гипсокартонных листах, куда будет проведен кабель, делают заранее. Для фиксации выключателей и розеток используют специальные лапки. Они будут удерживать их на листе.
Открытую проводку делают крайне редко и, как правило, крепят временно (например, при проведении ремонта), потому как провода портят интерьер. Согласитесь, смотреть на стену, где все эстетично и аккуратно, гораздо приятней.
Некоторые рекомендации по монтажу
При самостоятельном проведении монтажа проводки и подключении розетки и выключателя без привлечения специалиста следует придерживаться перечисленных выше рекомендаций и определенных правил, которые позволят все работы выполнить без каких-либо проблем и, самое главное, безопасно.
- Прежде всего необходимо определиться с расстановкой в помещении электроприборов и мебели. Для этого рекомендуется составить схему, причем желательно в таком масштабе, чтобы можно было отметить всю технику, требующую подключения к электричеству, а также мебель.
- Затем обозначить расположение выключателей и розеток, рассчитать необходимое их количество для каждой комнаты.
- Розетки для техники (компьютера, холодильника и т. д.) лучше располагать так, чтобы к ним всегда был свободный доступ, но в то же время они были скрыты за этими электроприборами.
- Розетки над прикроватными тумбочками, письменным столом, комодом и т. п. лучше всего размещать на высоте 15-20 см от мебели.
- Выключатели или розетки устанавливать над или под раковиной нельзя.
- схему разводки следует подбирать таким образом, чтобы исключить перегрузку в сети.
Подведем итог
Итак, четких нормативов касаемо того, какая должна быть высота розеток и выключателей от пола (евро или советских стандартов) нет.
Зато существует множество рекомендаций, которым необходимо следовать, прежде всего в целях безопасности.
| Для связи: [email protected] Использование материалов сайта — begin of Top100 code —> |
Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.
Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.
Оптимальная высота установки розеток и выключателей
Ремонт квартиры
Прежде всего, хочется подчеркнуть, что в российском строительстве нет каких либо документов, строго указывающих на общее число и положение розеток и выключателей в загородном доме или городской квартире.
Существует лишь одни регламент касающийся данной проблемы — это – СП 31-110-2003 – в нем указано, что выключатели лучше располагать возле двери с края где находится ручка, ориентировочное расстояние от пола — до одного метра, а розетки – практически на каком угодно участке на такой же высоте. Кроме этого ПУЭ, описывают, условия техники безопасности, которых необходимо придерживаться во время монтажных работ.
Содержание
- Стандарты высоты розеток и выключателей
- Правила подбора высоты выключателей и розеток
К примеру, выключатели советуют располагать на поверхности стены от края двери, где находится ручка, на высоте до ста сантиметров, также не возбраняется монтировать их около потолочной поверхности с выносным тумблером в виде длинного шнура, наименьшее расстояние от деталей электронных приборов, розеток и выключателей до газовых труб обязано составлять не менее пятьдесят сантиметров.
В квартирных помещениях ванных комнат и санузлов, а также в отелях, позволяется монтаж розеток в зоне 3, подключаемых к электросети через специальные защищенное оборудование или разделительные трансформаторы, учитывающие ток дифференциального плана, меньше 30 мА. Все выключатели и розетки обязаны устанавливаться не ближе шестидесяти сантиметров от двери душевой кабины.
Стандарты высоты розеток и выключателей
На данный момент стал популярен, — «евро вариант», где высота розеток от пола равна тридцати сантиметрам, а высота выключателей соответственно девяносто сантиметров. Однако в теории, данного «евро стандарта» регламентирующего высоту установки розеток и выключателей нет, данное понятие вошло в нашу жизнь совместно с широко распространенным термином «евроремонт», вытеснив предыдущий «советский стандарт», согласно которого, розетки монтировались на промежутке девяносто сантиметров от пола, а выключатели располагались примерно на высоте плеч.
У этих обоих «стандартов» имеются свои достоинства и недостатки, например «советский» метод установки, выключателей множество обывателей до сих пор называют максимально удобным. Поскольку выключатель, расположенный на видном месте, не мешает поставить по соседству предметы мебели, которые не будут его закрывать, и что немало важно данный способ работает лучше для защиты детей.
Однако «евро стандарт» можно отнести к максимально эргономичному варианту, поскольку он дает управлять световым потоком, вовсе не поднимая рук. К штепсельным розеткам, установленным на девяносто сантиметров от пола согласно «советского стандарта», комфортнее подключать электрические устройства, поскольку нет надобности низко наклоняться, однако если устройство не нужно часто отключать от сети и оно находится всегда в одной и той же зоне, удобнее будет расположение розетки внизу, что позволяет спрятать от посторонних глаз силовые кабели.
Правила с помощью которых можно правильно подобрать высоту установки выключателей и розеток, а также их расположение
— в первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.
— Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас.
— Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.
— Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.
высота розеток и выключателей от пола— Розетки расположенные над компьютерным столом, комодом, тумбочкой и т.д. оптимально установить на высоте 10-18 см от мебельной поверхности.
— Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.
— Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.
Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95ссм, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.
— На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.
Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.
Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.
как правильно разместить и расположить, схема
Электричество сегодня является основным источником энергии практически для всех бытовых приборов. Для оптимизации работы таких устройств важно правильно подобрать расположение розеток в спальне. Они подгоняются под конкретные нужды человека, включая его габариты и технические характеристики техники. Современный рынок предполагает множество модификаций этих предметов. Поэтому важно при покупке обращать внимание не только на дизайн, но и технические характеристики розеток.
Специалисты рекомендуют использовать продукцию только известных и проверенных компаний.
Необходимое количество
Спальня – комната, где человек проводит треть своего времени. Поэтому важно обеспечить оптимальный уровень комфорта в ней. Данная характеристика во многом зависит от расположения розеток. Количество этих атрибутов может изменяться и зависит от нескольких основных факторов:
- Размер спальни. Небольшие помещения могут оснащаться двумя или тремя розетками универсального предназначения. Зачастую их располагают в одной из функциональных зон (возле кровати, у дверей и т.д.).
- Количество электрических приборов. Сюда можно отнести не только светильники или бра, но и утюг, ноутбук и зарядные устройства для мобильных телефонов. При этом существует вероятность, что все эти приборы могут эксплуатироваться одновременно.
Поэтому перед тем, как устанавливать розетки, желательно составить схему их размещения. Это позволит разместить их оптимальным образом, адаптировав под свои потребности.
Варианты
Для телевизора
Техника такого типа все реже используется в спальне. Если все-таки в дизайне предполагается монтаж телевизора, специалисты рекомендуют ставить целый блок розеток 5-ти входов. Такие конструкции применяются для устройств, которые дополняются аудиоаппаратурой, тюнером или другими вспомогательными приборами.
Когда же вы используете только один телевизор, можно устанавливать одну или, максимум, две розетки. Этот подход очень часто встречается в комплексе с современными дисплеями, способными транслировать сигнал через беспроводные сети. Для них важно только наличие источника питания.
Под утюг
Этот бытовой прибор присутствует сегодня практически в каждом доме. Эксплуатируют его зачастую в спальне, что требует установки для этого отдельной розетки. Если комната небольшая, в качестве источника можно использовать точки, которые расположены возле кровати. Обратите внимание, что утюг – это мощный бытовой прибор, поэтому лучше выделять под него отдельную розетку. Она должна быть рассчитана на максимальные нагрузки.
Высота крепления этой конструкции варьируется только вашими потребностями. Стандартным значением является 100-120 см от пола. При этом желательно ориентироваться на габариты гладильной доски или другой предназначаемой для этого поверхности.
Для прочих приборов
В эту категорию можно отнести пылесос или обогреватель, которые эксплуатируются с небольшой частотой или в определенный период. Зачастую размещают розетки под данные устройства возле двери в доступном месте. Некоторые специалисты рекомендуют использовать несколько розеток общего назначения. Ставить их желательно в противоположных концах спальни, чтобы оптимизировать их применение. Обратите внимание, что такой подход совсем необязателен для маленьких комнат, где одна розетка может использоваться для решения различных задач.
Еще следует отметить один небольшой нюанс. Если вы планируете установку кондиционера в спальне, тогда следует предварительно подготовить под него розетку. Размещаться она должна недалеко от места крепления конструкции. При этом изделие должно выдерживать большую электрическую нагрузку, так как практически все кондиционеры очень мощные.
Специалисты рекомендуют использовать для таких целей отдельную линию, которая подключается к счетчику или силовому щитку напрямую. Если этого не выполнить, то это может привести к выходу из строя всей сети.
Возле тумб
Прикроватные тумбочки зачастую присутствуют в классическом дизайне современных спален. Они используются для расположения на них различных бытовых приборов, газет, журналов и других подобных атрибутов. Чтобы оптимизировать это пространство, желательно устанавливать рядом с тумбочкой две розетки. Расстояние от поверхности мебели до данного атрибута должно быть не меньше 15 см. Следует отметить, что если кровать двуспальная, тогда таких входных точек должно быть две. Правильное их размещение – с каждой стороны ложа, чтобы оптимизировать доступ к ним лежащих людей.
У туалетного столика
Этот атрибут интерьера присутствует только в больших спальнях. Зачастую он выполняется в виде небольшой тумбы с зеркалом. Здесь владельцы могут располагать несколько электрических приборов (фен, эпилятор и т. д. ). Поэтому возле туалетного столика обязательно нужно располагать розетку. Если количество инструментов довольно большое, тогда это значение желательно увеличить до 2-4-х штук. Крепится розетка непосредственно над поверхностью столика на высоте нескольких сантиметров от него.
Обратите внимание, что иногда данная точка может быть универсальной и применяться для запуска пылесоса и т. д. Важно только, чтобы эта розетка смогла выдержать нагрузку, создаваемую этой техникой.
Определение высоты
Сегодня не существует единого стандарта, указывающего, на какой высоте крепить розетки. Для этого специалисты рекомендуют руководиться несколькими основными факторами:
- Безопасность. Монтируя розетки, следует использовать только качественные продукты, способные выдержать высокие нагрузки. Делать это нужно, соблюдая все правила прокладки кабелей и подключения их к основной электрической сети.
- Практичность. Все розетки должны располагаться таким образом, чтобы человек мог быстро и без усилий получить доступ к ним. При этом высота не играет роль, так же как и их количество. Многие точки могут использоваться для подключения различных источников. Это нужно учитывать, чтобы подсчитать, сколько нужно розеток для этой комнаты.
Что касается высоты, то специалисты рекомендуют располагать точки немного выше над поверхностями, где будут эксплуатироваться приборы (25 см над кроватью, и т. д. ). Если это розетки общего назначения, тогда их желательно крепить на расстоянии 50-100 см от пола. Не стоит монтировать устройства очень низко к полу, так как при влажной уборке существует риск попадания влаги внутрь. Также это не практично, так как заставляет человека нагибаться, чтобы включить часто используемый прибор.
Дизайнерские решения
Классические модели розеток выпускаются в белом цвете, который гармонирует практически с любым типом интерьера. Чтобы красиво вписать изделия в дизайн, следует применять только встроенные модификации. Важно также обращать внимание на стиль выключателей, которые очень часто монтируются возле розеток.
Если же интерьер спальни создавался дизайнером, дополнить его смогут ретро-конструкции, которые характеризуются соответствующим внешним видом. Дополнять их можно также с помощью соответствующей проводки и выключателей.
Выбор и установка розеток – это важная задача, которую следует решать только с опытными специалистами. Это позволит не только ускорить монтаж, но и обеспечит спальню оптимальным количеством источиков питания.
О том, как правильно расположить розетку в спальне, смотрите в следующем видео.
Стандартная высота розеток и выключателей от пола. Высота установки розеток – стандарты, правила размещения, схемы и варианты подключения своими руками. Нормативы по установке розеток и выключателей
Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!
Развеиваем современный миф
Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.
В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.
Существующие упоминания в нормативах
Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.
Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:
Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!
Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

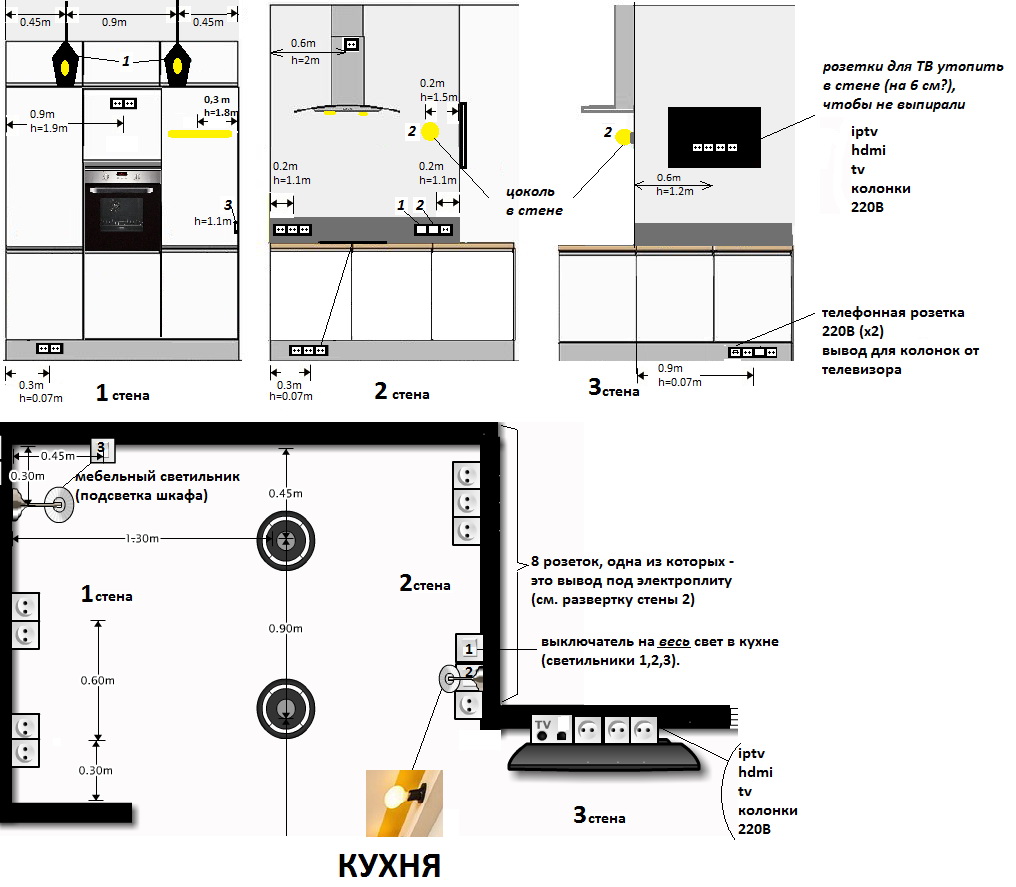

Кухня

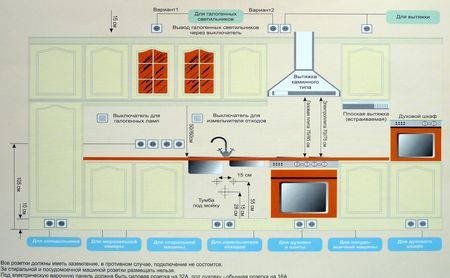

На кухне стандартная высота установки штепсельных розеток должна быть следующей:
- Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
- На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
- Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.
В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:
Видео инструкция по монтажу электропроводки в кухне

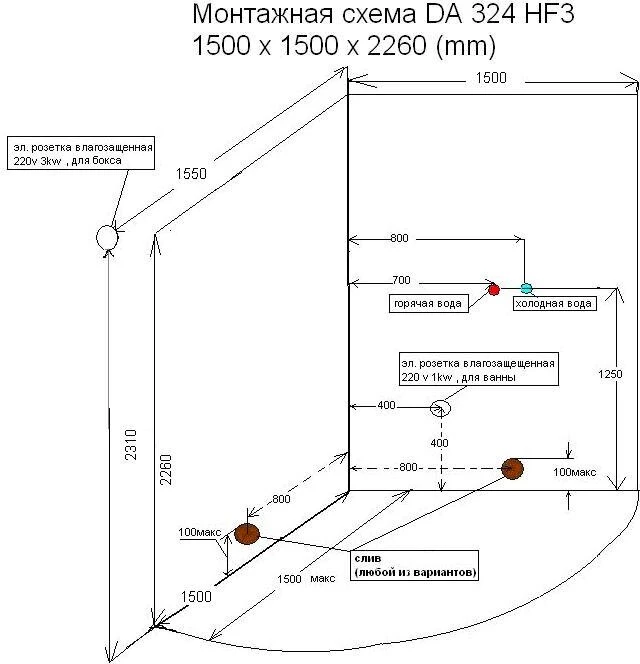

Ванная комната
Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.
Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.
- для на стене – 1,5 метра;
- для фена и бритвы – 1 метр;
- стиральная машина – не ниже полуметра.
Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.
Спальня
Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.
Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.
Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.
Подводим итог
Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.
Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:
- точное место размещения всей мебели в комнате;
- виды бытовой техники с ее точным местом размещения;
- области прохождения газо- и водопровода;
- трасса прохождения электропроводки по стенам;
- окна и дверные проемы.
Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.
В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!
Материалы
При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.
Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.
Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.
Высота установки розеток
При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.
Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.
Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.
Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка .
Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.
При расположении розеток на кухне нельзя допускать, чтобы они располагались:
- за корпусами встраиваемой техники;
- внутри шкафов;
- над мойкой;
- над плитой.
Читайте подборку статей про установку розеток в квартире :
Высота установки выключателей
Используется два варианта установки выключателей.
- Установка на расстоянии 160 сантиметров от уровня пола , как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
- Установка на расстоянии 90 сантиметров от пола , как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.
При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.
Обязательные требования для расстояний установки
При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:
- 0,5 м – до газовых труб, труб отопления и батареи;
- 10 см – до оконных и дверных проемов;
- 10 см – до угла помещения;
- 0,8 м – до кухонной мойки.
И помните: расположение электрооборудования в ванной устанавливается отдельными правилами .
Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.
При выполнении электромонтажных работ важна высота розеток от пола и уровень расположения выключателей. Эргономичная локация точек питания делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.
Регламентированные нормативы
При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку
Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.
Регламент выглядит таким образом:
- от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
- высота выключателя от пола — 1 м;
- в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
- от дверного косяка точки питания отодвигают на 10-15 см.
При установке точек питания в ванной комнате нужно обязательно выполнять их подключение через УЗО.
Требования ГОСТ и СП
Требования при монтаже розетки и выключателя по государственным стандартам:
- расположение розеток и выключателей владелец дома/заказчик определяет сам;
- на 4 м2 жилого помещения должно приходиться по одной точке питания;
- в коридоре — одна на каждые 10 м2.
В СП также прописаны определенные нормы для выполнения электромонтажных работ:
- выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
- если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
- силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.
При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень локации розеток/выключателей по конкретному объекту.
Монтаж точек питания по евростандарту
Согласно получившим недавно популярность европейским стандартам электромонтажа все выключатели лучше монтировать на высоте 90 см от пола, а розетки — 30 см. Такая локация точек питания считается удобной для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протянув руку. Электроприборы устанавливаются без непривлекательно уложенных или свисающих проводов.
Согласно стандартам бывшего СССР высота установки розеток приравнивалась к 0,9 м от пола. Выключатели монтировали на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены иные варианты.
Советские нормы монтажа имеют ряд своих преимуществ:
- все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
- дети не могут дотянуться до точки питания, что обеспечивает безопасность;
- исключены случайные нажатия на выключатель;
- монтируемая мебель не перекрывает доступ к клавишам освещения.
По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.
Перед проектированием проводки нужно четко определиться, где будет располагаться мебель
Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:
- Составить подробный план-схему расположения мебели, всех бытовых приборов и точек освещения в комнате. Обязательно нанести предполагаемые розетки/выключатели на чертеж.
- Учесть средний рост жильцов помещения или сотрудников офиса.
- Расположить на схеме все точки питания (под оргтехнику, интернет, бытовые приборы, светильники, бра) так, чтобы они были доступны пользователю и в то же время скрывались от глаз по возможности. Особенно это касается стационарных приборов (ТВ, компьютер, холодильник, стиральная машинка и др.).
- У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
- Для открытых участков стен высоту розеток от пола по евростандарту делают 30 см. Это особенно актуально для техники, используемой периодически (пылесос, переносной вентилятор и пр.).
- Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Конечную высоту выключателей определяют опытным путем. Обычно она составляет 80-100 см.
- По типу помещения все выключатели располагают с максимальным удобством для пользователя. В спальне и гостиной нужно добиться того, чтобы человек управлял освещением, не вставая с дивана, кровати.
- Для коридора квартиры/дома/офиса лучше сделать точки питания вначале и в конце комнаты.
- Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
- Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
- Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.
- С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
- Основной выключатель ставится в комнате сразу при входе.
- Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.
При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.
Правила расположения электроточек в разных помещениях
Точки питания в ванной
Расположение розеток в ванной
Санузел — это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности.
Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.
Гостиная
Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.
Кухня
В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:
Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.
Спальня
Пример расположения электроточек у кровати
Все точки питания в спальне располагают в соответствии с выбранным комплектом мебели. Вполне возможно, что она будет нестандартной. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями либо при разработке дизайнерского проекта.
Детская
Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.
Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.
Кабинет
Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения
Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.
Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.
На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.
При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.
Старый стандарт и новые тенденции моды.
Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.
Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.
Требования ПУЭ (правила устройств электроустановок)
Согласно п. 7.1.48 данных правил и ГОСТ Р 50571.11 допускается установка розеток в ванных комнатах при наличии разделительного трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30мА.
Зоны различной электрической безопасности
При этом существует разделение ванной комнаты на зоны электрической безопасности относительно источника разбрызгивания (душ, ванная, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, которая находится на отдалении не менее 60 см от источника брызг.
расположение электрических розеток и других элементов сети
Относительно кухни действуют те же правила (не ближе 60 см к раковине умывальника), а также применяется пункт 7.1.50, в котором требуется, чтобы местоположение выключателей и штепсельных розеток было не ближе 0,5 м. до газопровода.
расположение розеток на кухне
Собственный стандарт
Поскольку других правил нет, устанавливать у себя в доме или в квартире розетки и выключатели нужно согласно описанным выше ограничениям, но по своему, собственному «евростандарту».
В данном контексте это слово обозначает лишь концепцию их установки с максимальным удобством, комфортом,эргономичностью и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота расположения определяет так называемый «евростандарт».
Например, у строителей на постсоветском пространстве считается, что по данному стандарту розетки нужно устанавливать на высоту 30 см. от пола почти в обязательном порядке. Но, на самом деле это не так – высота и место расположения розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.
Расположение розеток в спальне
Например, на кухне абсолютно нелогично прятать розетки под стол, куда удобней будет их установить на некоторой высоте над столешницей. Для подключения напольных систем освещения подойдёт расположение розетки на как можно меньшем расстоянии от пола, но не ближе 10см.
В каждом конкретном случае при выборе высоты нужно руководствоваться не общепринятыми размерностями, а оптимальной функциональностью.
Удобство использования
Итак, разобравшись с социальной парадигмой слова «евростандарт» принимаем, что высота установки розеток должна способствовать удобству их использования и соответствовать длине шнура питания для каждого конкретного потребителя электрической энергии.
То есть, для частого подключения пылесоса будет удобно расположение розетки вблизи пола. Для работы с утюгом длина его шнура имеет принципиальное значение, поэтому лучше, чтобы он подключался на уровне гладильной доски. А расположение розетки под потолком может быть единственной возможностью подключения кондиционера или вентилятора без использования удлинителей.
Расположение различных электрических элементов в коридоре
Критерии выбора параметров расположения
Таким образом, принимая во внимание то, что правилами ПУЭ не предъявляется никаких дополнительных требований и ограничений по поводу размещения розеток и выключателей в жилых комнатах квартир и домов, рассчитывать высоту и местоположение монтажа каждого устройства следует из:
- Расположения мебельной обстановки – всегда должен быть свободный доступ к выключателям и розеткам;
- Конструкции мебели – в последнее время всё большую популярность набирает скрытая установка розеток. В этом случае нужно до миллиметра знать необходимые размеры, чтобы прорезь в задней стенке шкафа или кухонного гарнитура в точности совпадала с положением розетки на стене;
- Наличия и местоположения бытовой техники и всей аппаратуры – всегда следует избегать использования удлинителей и тройников, устанавливая необходимое количество розеток.
При невозможности заранее определить количество и характер подключаемой нагрузки, розетки устанавливают по одной на каждую стену, или через каждые 1,8 м на высоте 20-40 см.
Примерное расположение розеток и выключателя
Высота установки выключателей
Согласно рекомендации ПУЭ п. 7.1.51, выключатели устанавливаются на стене не ближе 10 см к дверному проёму со стороны дверного замка на высоте около метра. Также допускается установку под потолком выключателей, имеющих управление при помощи шнура.
Данная высота в 100 см. является удобной для всех членов семьи. Но в помещениях детских учреждений (школах, садах, яслях) высота установки должна быть 180см. Для включения освещения на балконе, в туалете или ванной комнате, выключатель должен быть расположен вне данных помещений.
Если кому-то по душе старый советский стандарт, то нормативными актами не запрещается устанавливать выключатель на уровне глаз.
Итог
Таким образом, соблюдая вышеприведённые правила можно рассчитывать количество, место и высоту расположения розеток и выключателей исходя из потребностей и соображений собственного комфорта.Эргономичность и доступность является хорошим признаком безопасности – возможность быстро выдернуть шнур питания может спасти его от возгорания, а сам электроприбор от поломки.
Правильное размещение розеток очень важно для увеличения надёжности, повышения степени комфортности и верного распределения электроэнергии в помещении. Поэтому большинство людей, заменяя проводку, задаются резонным вопросом: «на какой высоте от пола делать розетку?». Сегодня мы постараемся исчерпывающее ответить на данный вопрос, предоставив всю необходимую и полезную для вас информацию, которая может пригодиться при установке розеток в жилом помещении.
Естественно, молодёжь стремится к более современному «европейскому стандарту», дабы не отставать от последних тенденций моды. Старая гвардия же предпочитает «советский стандарт», когда розетка размещается на высоте около 1 метра, на уровне пояса. Стоит сразу обмолвиться, что никакого «европейского стандарта» нет. Есть только небольшой перечень ограничений, которые существуют исключительно для обеспечения противопожарной безопасности.
В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:
- Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
- Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
- Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.
Высота розеток по «евростандарту»
Этот способ набирает всё большую популярность в постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:
- Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
- Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.
Правила устройства электроустановок (ПУЭ)
ПУЭ регламентирует размещение розеток следующим образом:
- Можно установить розетки в ванной комнате квартиры или гостиничного номера, но только вместе с устройством защитного отключения (УЗО) или разделительным трансформатором;
- Розетка не должна быть размещена ближе чем 0,6 м до двери душевой;
- Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
- Запрещается устанавливать электрооборудование ближе чем 0,5 м к газовой установке;
- Запрещается размещать в банях и саунах.
Требования СП и ГОСТ
Правильное размещение розетки вытекает из следования этим правилам:
- Одна розетка устанавливается на каждые 4 м периметра жилой комнаты;
- Владелец частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
- Одна розетка размещается на каждые 10 кв. м площади коридора (выключатели лучше установить на обоих концах коридора).
Нет чётких правил, на какой высоте должны устанавливаться розетки на кухне. Но существует некий стандарт, который сформировался на основе стандартизированных размеров мебели для кухни. По этому стандарту розетки размещаются на трёх уровнях.
Первый уровень. Стандартная высота размещения на кухне – 10-15 см от пола. Отлично подходит для различных электроприборов, таких как: посудомойка, холодильник, электроплита и прочее.
Второй уровень. Следующими идут розетки для переносных электроприборов: чайника, микроволновой печи, блендера и т. д. Для них нужна высота от 110 до 130 см.
Третий уровень. Характеризуется размещением розеток на высоте 200-250 см. Для лёгкого доступа к ним может потребоваться табуретка.
Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.
Для удобства использования различных приборов можно использовать такие параметры высоты розетки:
- Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
- Стиральная машина – 1 м;
- Водонагреватель – 1,8 м.
В спальне розетки устанавливаются с двух сторон недалеко от двуспальной кровати, чтобы подключать электроприборы в сеть не вставая. Также рекомендуется рядом разместить выключатели.
На высоте 30 см устанавливается розетка для пылесоса, шнур от которого должен иметь возможность свободно тянуться в любую сторону. Возле стола располагаются розетки для компьютера или другой техники.
В условиях других комнат
Здесь всё зависит от фантазии хозяина. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет в данной комнате. Но лучше использовать несколько уровней: первый и второй, дабы обеспечить удобное использование всех электроприборов.
Электророзетки устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Прочие параметры размещения зависят от вашего удобства.
Собственный стандарт
Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.
Устанавливать розетки у себя дома можно на своё усмотрение, но следуя описанным выше правилам. Поэтому не обязательно принимать какой-либо из стандартов. Можно размещать розетки исходя из собственного удобства использования.
Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.
Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.
Заключение
Ключевое значение в выборе места расположения розеток имеет безопасность и комфортность. Следуя этим двум факторам можно максимально упростить свою жизнь. Не стоит этим пренебрегать. Удачи.
Фото оптимального размещения розеток по высоте
Высота розеток от пола. Какой должна быть высота установки розеток по правилам? Практические советы для разработки проекта электросети в доме или квартире
Существует ряд правил, которые регламентируют высоту розеток от пола. Однако они не являются строгими, благодаря чему дизайнеры воплощают в жизнь много нестандартных идей. Параметры монтажа указаны в правилах установки розеток от пола — ПУЭ.
Высота установки розеток по евростандарту должна быть 0,3 м от напольного покрытия. Это считается удобным, поскольку все кабели находятся невысоко. Они не будут портить внешний вид и позволят свободно расставлять мебель в помещении, не заслоняя разъем. Шнуры располагаются на полу и не мешают проходу.
Высота установки выключателей составляет 0,9 м от пола. Расстояние считается оптимальным для всех членов семьи, поскольку на этом уровне включить освещение сможет даже ребенок. Чтобы понять, на какой высоте ставить розетки и выключатели, необходимо учитывать рост жильцов.
Советский стандарт установки розеток и выключателей
В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм заключается в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места согласно стандартам 75-80 см. А высота установки розеток позволяет подключить все настольные электроприборы, даже если у них короткий кабель. При этом маленькие дети не могли дотянуться до устройств.
Согласно ГОСТ, положение выключателя регламентировалось так же, как и расстояние от пола до розетки. Тумблер располагался на высоте 160 см, благодаря чему он всегда находился на уровне головы. Выключатель было легко найти, даже если рядом стояла мебель.
Особенности расположения выключателей и розеток
При монтаже мест подключения следует выбирать ту высоту установки розеток, которая является целесообразной для данного помещения. Так, европейский стандарт предусматривает размещение разъемов электросети в разных частях комнаты. Это гораздо удобнее, чем устанавливать блок розеток в одном месте, поскольку отпадает необходимость использовать удлинители. В гостиной и спальнях этот вариант будет лучшим. Поэтому необходимо рассмотреть достоинства и недостатки каждого стандарта в различных комнатах.
При проектировании разводки следует учитывать такие особенности:
- Устанавливать высоту разъемов на основании планировки размещения мебели и электрических приборов в комнате.
- Обеспечить свободный и постоянный доступ к этим местам. Нельзя плотно закрывать их предметами мебельного гарнитура и прочими габаритными предметами.
- Количество розеток нужно рассчитывать с запасом.
- Расстояние между ними должно быть таким, чтобы можно было легко провести уборку с помощью пылесоса в любой части комнаты.
- Расположение выключателей и розеток определяется предназначением помещения. Если это склад, то размещать все нужно ближе ко входу. Если жилая комната — возле мест отдыха. А высоту определяет дизайн помещения и рост хозяина.
В коридоре
В прихожей хватает 2-3 розеток. От них преимущественно запитывают бытовую технику (пылесос, сушилку для обуви и пр.). Чтобы подключенные провода не мешали перемещаться по комнате, разъемы должны находиться на расстоянии 20 см от пола. В некоторых прихожих есть полочки для мелочей. На них часто кладут телефоны, поэтому 1 разъем стоит сделать рядом, чтобы было удобно заряжать устройство. Если в коридоре планируется размещение роутера, нужно выделить для него отдельную розетку.
Высоту выключателя выбирают такую, чтобы каждому жильцу было удобно пользоваться устройством. Тумблер размещают преимущественно на расстоянии 75-90 см от пола.
В ванной комнате
В ванной комнате устанавливают стиральную машину, бойлер, пользуются электробритвой и феном. В зависимости от конфигурации приборов достаточно 2-3 места подключения к электросети. Высота размещения розеток будет зависеть от подключаемой техники. Так, феном и бритвой удобно пользоваться, когда штепсель включается возле зеркала на уровне пояса. Стиральную машину и бойлер подключают так, чтобы кабель доставал до разъема. Поэтому для водонагревателя розетку размещают на высоте 140-170 см.
При монтаже устройств необходимо соблюдать технику безопасности, поэтому нельзя размещать проводку слишком низко. Так, если случится перелив воды, провода останутся невредимыми. Согласно стандартам по высоте размещения, их нужно устанавливать не ниже 15 см от напольного покрытия и на расстоянии 60 см от кранов. Выключатель выносится в коридор, поскольку в комнате высокая влажность. Часто его объединяют с тумблером для туалета.
В гостиной
В гостиной чаще, чем в других комнатах, переставляют мебель и устанавливают больше всего электроприборов. Поэтому высоту розеток над полом стоит выбирать, основываясь на их предназначении в диапазоне 15-30 см. Желательно монтировать их во всех углах комнаты, чтобы в будущем не пришлось тянуть удлинители.
Основными устройствами в гостиной являются:
- телевизор;
- домашний кинотеатр;
- спутниковый приемник;
- бра или торшеры;
- кондиционер;
- Wi-Fi роутер;
- компьютер;
- колонки;
- дополнительные устройства для компьютера и пр.
Для этого нужно большое количество розеток, чтобы обеспечить одновременную запитку всех устройств. Поэтому следует позаботиться о размещении на каждой стене 1-2 розеток. Нежелательно устанавливать их выше 30 см от напольного покрытия, чтобы не нагромождать комнату проводами и не портить ее внешний вид. Необходимо максимально скрыть их от обзора.
При прокладке электропроводки нужно учитывать размещение мебели и места, где устройства будут подключаться. Одни приборы требуют постоянного питания, другие включаются периодически. Это также следует учитывать при разводке. Не стоит размещать блок более чем из 2-3 розеток, чтобы не портить дизайн помещения. Выключатели в этой комнате можно устанавливать как по евростандарту, так и по старым нормативам. Все зависит от дизайна помещения.
На кухне
Больше всего техники находится на кухне. Поскольку с каждым годом количество электроприборов увеличивается, возникает необходимость их размещения и подключения. Главной техникой являются:
- холодильник;
- микроволновая печь;
- вытяжка;
- посудомоечная машина;
- мультиварка;
- телевизор.
Часто эти устройства подключены постоянно. Дополнительно используются:
- блендер;
- чайник;
- тостер;
- соковыжималка;
- кофеварка;
- миксер и пр.
Количество розеток определяется частотой их использования. Главным условием в данной ситуации является удобство доступа к сети. Поэтому сейчас популярен монтаж электрических розеток прямо в мебели. Таким образом их можно скрыть от обзора и сделать доступными. Но к разъемам для встраиваемой техники должен быть легкий доступ, как и к включателям.
Высота расположения места подключения для холодильника составляет 15-20 см. Если планируется на нем установка микроволновой печи, уровень поднимают до 60-80 см. Когда стиральная машина размещается на кухне, кабель питания прокладывают на высоте не выше 30 см. Для местных осветительных приборов устанавливают розетки на расстоянии до 10 см над ними.
Если телевизор крепится с помощью кронштейнов, высота места подключения может быть 180-200 см от поверхности пола. А для небольших устройств розетки монтируют на рабочей поверхности. Для мощных электроприборов желательно сделать отдельную силовую линию, чтобы предотвратить перегорание проводки. Клавишу выключателя ставят на уровне пояса, чтобы было комфортно включать каждому жильцу.
В спальне
В спальне хватает 4 мест подключения к электросети. Если в комнате планируется размещение ТВ-приемника, следует предусмотреть и его запитку, и сопутствующих устройств. Высота розеток в спальне не должна быть больше 30 см от пола. Исключением может быть монтаж кондиционера. Для него желательно сделать розетку рядом с устройством.
Рядом с кроватью часто устанавливают настольные лампы, бра или торшеры. Поэтому нужно сделать 2-3 разъема по каждую сторону. Если будет часто использоваться ноутбук, тоже следует предусмотреть место подключения. Когда в спальне имеется туалетный столик, возле него часто устанавливают местный светильник и включают плойку, выпрямитель и другие приборы. Поэтому следует обеспечить свободный доступ к разъемам.
Для стандартных спален выбирают размещение выключателя на высоте 90 см. Если же комната имеет сложный дизайн, она должна предусматривать монтаж тумблеров на несколько клавиш или их размещение в разных частях спальни.
В детской
В детской комнате следует размещать 2-4 разъема электросети. Основной техникой является лампа, а для старших детей — компьютер. Нужно обеспечить подключение всем стационарным устройствам и оставить 1-2 разъема свободными. Раньше их делали на большой высоте, чтобы ребенок не мог достать. Сейчас изделия оснащают средствами защиты, поэтому их можно монтировать по стандартам.
Выключатель должен располагаться на высоте 75-90 см, чтобы ребенок мог легко дотянуться до него. Важно, чтобы шифоньер или открытая межкомнатная дверь не заслоняли его. Ребенок должен легко и быстро дотянуться до выключателя, поэтому удобным считается размещение с той же стороны, где и ручка двери. Во входной зоне размещают розетку для бытовой техники так, чтобы ее закрывала распахнутая створка. Разъем используют для подключения пылесоса, отопительного прибора или других устройств. Высота может быть 10-30 см.
В рабочем кабинете
Здесь может быть много электроприборов, как и в гостиной. На столе часто размещают:
- лампу;
- компьютер;
- колонки;
- сканер;
- принтер и др.
Дополнительными приборами являются:
- кондиционер;
- бра или торшер.
Поэтому следует установить не менее 6 разъемов электросети. Рекомендуется монтировать их на высоте не более 30 см от пола, чтобы избежать нагромождения проводов. Если на рабочей поверхности используется паяльник и другие электроинструменты, тогда рекомендуется установить розетку на высоте не более 15 см над уровнем столешницы.
Поскольку нет четких законов, регламентирующих размещение мест подключения к сети, устанавливать их нужно, опираясь на удобство и дизайн.
Вопрос: «На какой высоте делать розетки?» волнует каждого человека, столкнувшегося с необходимостью замены электропроводки в квартире. Чтобы грамотно рассчитать расстояние, на котором стоит разместить элементы, следует принимать во внимание несколько объективных факторов, влияющих на их расположение.
Нужно подумать о предотвращении возможности попадания в розетку жидкости, минимизации риска механического повреждения электрофурнитуры, беспрепятственном подключении в сеть различной бытовой техники — шнуры приборов должны доставать до входа в сеть.
Освобождаемся от предрассудков
Практически всех новоиспеченных электриков, решивших самостоятельно заменить проводку в своем жилище, интересует информация о европейских стандартах, согласно которым, высота розеток на стене от пола должна составлять 30 см.
Это не что иное, как миф, никаких нормативных документов, подтверждающих такую цифру, не существует. Поэтому совсем необязательно располагать «электрические точки» в квартире именно таким образом.
В «Правилах устройства электроустановок» (далее – ПУЭ), говорится о том, на какой высоте должны быть розетки от пола в помещениях с повышенной влажностью, а точнее, в ванных комнатах.
Данное условия выдвинуто лишь в целях безопасности населения, оно поможет защититься от поражения током. Более подробно данный вопрос мы рассмотрим в следующем разделе.
Упоминания в нормативных документах
Итак, некие евростандарты высоты розеток все же существуют. Требования к высоте электрофурнитуры описаны в нескольких разделах следующих документов:
- ГОСТ Р 50571.11-96;
- СП 31-110-2003.
Согласно ПУЭ, штепсельные розетки должны устанавливаться на расстоянии не менее 60 см от дверного проема душевой кабины. Так же определяется минимальное расстояние от «электрической точки» до элементов системы газопровода, оно равно 50 см. В ГОСТе упоминается аналогичное требование, касающееся 60 сантиметрового расстояния до двери душкабины.
Изучив СП, можно наткнуться на условие, что запрещено монтировать розетки под и над кухонными мойками.
Обговаривается также высота их размещения в школах и детских садах, электрофурнитура должна устанавливаться на расстоянии 180 см от уровня пола.
Кухонные розетки
Очень остро стоит вопрос размещения элементов электропитания именно в кухонной зоне. Это связано с наличием большого количества электроприборов, которые необходимы каждой хозяйке.
Итак, высота розеток на кухне, которые используются для подключения самой популярной бытовой техники, составляет:
- для включения в сеть холодильника, машины-автомата или посудомойки оптимальное значение — 15 – 20 сантиметров от пола;
- для подключения мелкой бытовой техники (кофемашины, электрочайника, микроволновой печи, мультиварки) идеальной высотой от кухонной столешницы считается 20 см, то есть от уровня пола следует отмерить 1 метр и 10 сантиметров;
- розетка под вытяжку обычно делается на расстоянии двух метров от пола.
Электрофурнитура в гостиной
Перед тем, как намечать точки установки розеток, продумайте, где будет располагаться мягкая мебель, телевизор, кондиционер, рабочий стол и прочее.
Высота розеток для телевизора может варьироваться в зависимости от того, какой способ установки техники выбран. Если он располагается на невысокой тумбе, допустимо установить «электрическую точку» на расстоянии 30 см от пола, если телевизор висит на стене, высоту лучше увеличить до одного метра.
Розетки около мягкой мебели размещаются на уровне 75-90 см от пола, такое решение дает удобный доступ к ним для любых приборов.
Розетки для торшеров, пылесосов располагаются в 30 см от уровня напольного покрытия.
Розетки в спальне
Со спальной зоной все гораздо проще. Одну или две розетки можно установить около прикроватной тумбы, они будут использоваться для подзарядки смартфона, включения ночника. Если планируется установка кондиционера, необходимо предусмотреть одну точку непосредственно под потолком.
Следует учесть еще пару запасных розеток, которые будут использованы для включения фена, вентилятора, пылесоса. Когда в спальне будет находиться компьютерный стол, элемент питания предусматривается около него на высоте 30 см над полом.
Грамотно составить схематичное расположения новых розеток в квартире несложно, главное – хорошо продумать места размещения всех электроприборов.
На созданном чертеже не забудьте отметить оптимальную высоту, это поможет не ошибиться в процессе ремонта.
Фото розеток
Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.
На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.
На какой высоте установить выключатель от пола
В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.
Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.
Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.
Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.
Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола . Такая установка привычна и в настоящее время.
Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.
Высота выключателя от пола по евростандарту
Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.
Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра . Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.
При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.
Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола .
В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.
Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.
В каком месте расположить выключатель
Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.
Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.
Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом . Почему снаружи, а не внутри?
Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.
В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри . Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.
Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном , не вставая с постели.
Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.
А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.
Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери . Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.
Советы как определиться с выбором высоты для выключателей
На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.
Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.
Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение .
Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.
Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.
Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.
Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?
Основные варианты
Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.
Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:
- установка розеток и выключателей по так называемому «евростандарту»;
- «советская» система монтажа.
Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.
Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».
Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.
Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.
«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.
Вариант размещения розеток для телевизора на видео:
Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.
Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).
«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.
А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.
Общие требования и правила
У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.
кликните для увеличения
Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:
- В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
- Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
- В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.
Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.
- Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.
- В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
- Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.
В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.
Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.
Кухня
Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.
Про дизайн розеток на кухне на видео:
Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.
В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:
- Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
- Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.
Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.
- Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).
Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.
Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.
Ванная
Эта комната условно делится на несколько зон:
- Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
- Зона 1 (внешняя вертикальная поверхность ванной).
- Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
- Зона 3 (вся остальная часть ванной комнаты).
Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.
- Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
- Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
- Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.
В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.
Попадание воды в коммутационные аппараты недопустимо!
Наглядно про расположение розеток и выключателей на видео:
Выключатели, как правило, размещают за пределами ванных комнат.
Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.
Обустройство новой или замена старой проводки всегда сопряжена с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели. На данный момент не существует унифицированных правил и норм, поэтому с каждым отдельным случаем нужно разобраться подробнее.
Стандарты, СНиПы, нормативы – где найти точный ответ?
Сказать, что существуют точные рекомендации по поводу того, где и на каком расстоянии нужно устанавливать розетку в каждом конкретном случае, нельзя. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра равнялась 90–100 см от пола, а во втором 150–170 см. На самом деле в данных значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать какой-либо прибор в розетке, не было необходимости нагибаться. Кроме того, подобное расположение источников питания способствовало тому, что мебель можно было поставить в любом месте помещения, что особенно актуально при стесненных жилищных условиях.
В настоящее время во многих новых панельных домах можно до сих пор встретить такое стандартное размещение . В нашем обиходе распространено слово «евростандарт», но на самом деле такого унифицированного понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют свои правила размещения источников питания, не говоря уже о том, что некоторые из них имеют в придачу отличные от наших конструкции розеток и выключателей. Как правило, под евростандартом понимают монтаж розеток на высоте 30–40 см от пола и установку выключателей на высоте от 80 см до одного метра. Причем не существует никаких рекомендаций относительно их месторасположения в комнатах. Такое расположение розеток не слишком удобно, так как постоянно приходится нагибаться для включения прибора, но зато в помещении отсутствуют висящие по стенам провода.
Что касается российских стандартов и нормативных актов, таких как ПУЭ, ГОСТ Р 50571.11-96, СП 31-110-2003 и прочих, можно выделить несколько основных позиций, которые дают рекомендации, где должны устанавливаться розетки и выключатели:
- в ванной источники электричества должны находиться на расстоянии как минимум 60 см от дверей душевой кабины и кранов;
- не разрешается размещать их над и под мойками;
- в школах и детских дошкольных учреждениях выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
- удаленность розеток и выключателей от газопроводов должна составлять не менее полуметра.
Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет информации, где их лучше располагать относительно расстановки мебели в помещении и наличия определенной техники. Однако этот факт позволяет хозяевам домов производить монтаж источников питания в том месте, где для них это более комфортно, а также дает возможность монтировать то их количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в домашнем обиходе без надобности сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.
Розетки в кухне – как всё предусмотреть
Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно встретить микроволновую печь, электрочайник, тостер, посудомоечную машину и много чего еще. А ведь для каждого из этих приборов важно продумать правильное расположение розеток. Кроме того, важно учесть и расположение мебели и самого кухонного гарнитура. А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным. Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций.
Для того чтобы сделать розетки и выключатели практичными и максимально доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учесть, что большое число техники в настоящее время выпускается с достаточно короткой длиной шнура. К таковой можно отнести холодильник, посудомоечную машину, плиту. Для этих приборов оптимальным будет расположение розеток на высоте 10–20 см от чистового покрытия пола. Поскольку они постоянно включены в сеть, то такое расстояние от пола до розетки позволит шнуру не провисать.
Для подключения мелкой кухонной техники, такой как электромясорубка, тостер, мультиварка, миксер и др., рекомендуют монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае ими будет удобно пользоваться, расположив их на поверхности стола. Если на кухне имеется встраиваемая техника, то тогда источники электроэнергии нужно располагать не прямо за самими приборами, а за соседними шкафами, причем нужно сделать отверстия в задних стенках мебели, чтобы имелся свободный доступ для отключения. Оптимальной высотой расположения точек считается 30–60 см от пола.
При монтаже розеток и выключателей над столешницей необходимо располагать их на расстоянии минимум 60 см от источника воды.
При установке на кухне вытяжки розетку для нее монтируют на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, причем важно учесть тот момент, что располагаться точка должна сбоку от вентиляционной трубы, предоставляя отрытый доступ к ней. Над верхними шкафами кухонного гарнитура можно расположить розетки для осветительных приборов, встроенных в верхний ряд мебели и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб. Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний.
Такой подход к обустройству разводки позволяет грамотно распределить точки по стенам кухни для рационального их использования. Кроме того, существует хорошая возможность проложить проводку относительно мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию к электрораспределительному щитку. При на кухне важно не только определить правильную высоту розеток и выключателей, но и сделать запас мощности на случай комплектации кухни новым оборудованием или замены старой техники на более мощную. Что касается установки выключателей в кухне, то их располагают, как правило, со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.
Можно ли располагать розетки в ванной комнате?
Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, но сегодня иметь розетку в ванной комнате просто необходимо, причем их количество не ограничивается одной штукой. Посудите сами, первым делом необходимо отвести персональную точку для стиральной машины, так как использовать удлинитель в подключении оборудования не рекомендуется в принципе. Желательно, если для нее вовсе будет выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства расположение ее рекомендуется на высоте одного метра. Делается это для того, чтобы в любой момент была возможность отключить прибор от сети.
В домах, где за горячее водоснабжение отвечает бойлер, для него нужно выделить отдельную линию с УЗО и розетку, расположенную в непосредственной близости от прибора. Над столешницей в санузле тоже допускается устанавливать розеточные блоки. Они используются для фена, электробритвы и другой мелкой техники. Важным ограничением при их установке является то, что располагать их необходимо как минимум на расстоянии 60 см от источника воды. Все розетки в ванной комнате обязательно делаются с заземлением и влагозащитным экраном, который убережет их от попадания брызг.
При выборе розетки нужно обращать внимание на маркировку. Выглядит она так: IP ХY, где Х – это степень защиты от пыли. Y – это степень защиты от влаги (для использования в ванной комнате нужно покупать модели с цифрой не меньше 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно лишь для маломощной техники. Прокладывая проводку к розеткам, необходимо позаботиться о том, чтобы использовался медный кабель с тремя жилами (фаза, ноль и заземление) сечением 2,5 мм.
Кабель необходимо прокладывать напрямую от распределительного щитка, то есть на ванную должна выделяться отдельная линия. Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность ее случайного повреждения и контакта с водой. Установке розеток в ванной комнате должен предшествовать грамотно составленный проект, в котором все расстояния будут вымерены до сантиметра. Только в таком случае можно безопасно пользоваться оборудованием и осуществлять водные процедуры.
Выключатели, как правило, никогда не устанавливаются в самих ванных комнатах, а находятся перед входом в них. Высота установки выключателей обычно стартует от 80 см.
Жилые комнаты – много розеток не бывает
Грамотная разводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и свисающих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя–тремя розетками на комнату, что в современных реалиях ничтожно мало. Вот и происходит перегрузка в электросети, бесчисленные отключения электроэнергии. И что еще хуже – пожары. Поэтому, обдумав дизайн комнаты, обязательно нужно продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, расположите точки электропитания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить свое время.
Итак, давайте рассмотрим местоположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на ложе. Если это семейная кровать, то необходимо расположить блок из розеток по обе ее стороны. Расстояние их от пола будет зависеть от нескольких факторов. Если вплотную к кровати приставлены тумбочки, то розетки удобно расположить с отступом в 10–15 см вверх от них. Если тумбочек не предусмотрено, тогда выбирайте любое место возле кровати на расстоянии 30–90 см от чистового покрытия пола.
Рядом с розетками в данном блоке следует расположить выключатели надкроватных бра и общего света. Если планируется разместить светильники на тумбочках около кровати, то для них обязательно стоит добавить лишнюю розетку. Это правило относится и к расположению розеток по обеим сторонам дивана в гостиной. Бра в залах используют редко, но вот торшеры встречаются достаточно часто, поэтому лишняя розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.
Помимо розеток с напряжением 220 В устанавливайте специальные USB-порты для подзарядки современных гаджетов – телефонов, смарт часов и прочего.
Для телевизора, если он будет висеть на стене, обустраивают блок из пяти розеток на расстоянии 130 см от пола. Или в 30–60 см от пола, если для него заготовлено место на низкой тумбе. Блок состоит из 3 электророзеток, гнезда для антенны и интернет-соединения. Оборудуя рабочее место, нужно предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это приблизительно 90 см от пола, а второй делают выше пола лишь на 30 см). В него будет подключен стационарный компьютер.
Если в комнате предполагается установить туалетный столик, что актуально особенно в спальнях, то для них играют те же правила, что и для рабочей зоны – 2 блока на расстоянии 30 и 90 см от пола. Монтируя электропроводку, не забудьте поставить несколько блоков розеток по периметру комнаты для подключения пылесоса, увлажнителя воздуха и прочих приборов. Выключатели располагают, как правило, при входе возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для пущего удобства не забывайте устанавливать дублирующие (проходные) выключатели для регулирования света, особенно, если ваше освещение не завязано на смартфоне или пульте управления.
Где еще нужны розетки в доме
Планируя разводку, не стоит выпускать из виду такие помещения, как балкон, прихожая, кладовая и тому подобные, ведь устанавливаемые там розетки и выключатели играют важную роль. Начнем с прихожей – первого помещения, которое встречает всех пришедших в дом. Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и остальных в жилище, должна равняться 75–90 см. Что касается розеток, если размеры данного помещения небольшие, то достаточно будет одной двойной розетки для подключения пылесоса и обувной сушилки. Если коридор вытянут, то можно предусмотреть по блоку розеток с каждой из его сторон. Расстояние их от пола – 30–40 см, но если вам это неудобно, то вы может сами выбрать этот показатель в зависимости от личных предпочтений.
Если вы планируете оборудовать на балконе рабочий уголок или рекреационную зону, то там следует также позаботиться об обустройстве источников питания. Если планируется размещать стол для работы, то, как уже описывалось выше, – установите два блока розеток на разной высоте. Если же помещение будет использоваться только для отдыха, достаточно будет 1–2 блоков розеток на высоте 30 см выше .
Если вы планируете устанавливать в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.
Установка розеток и выключателей в квартире по евростандарту удобна не для всех. Производя монтаж проводки и определяя места для будущих источников питания, в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.
Требования к установке розеток и выключателей. Оптимальная высота установки розеток и выключателей – советские и европейские стандарты
Электрических розеток и выключателей, имеется в виду высота от пола и расстояние от углов?
Здравствуйте, Светлана!
О нормах и правилах электромонтажа розеток и выключателей написано в ПУЭ (правила устройства электроустановок). Так как Вы не написали, в каких условиях собираетесь выполнить монтаж розеток и выключателей , то мы приводим нормы и правила установки электрооборудования в разнообразных помещениях.
6.6.30. Штепсельные розетки должны устанавливаться:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.
6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.
7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц. В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
7.1.49. В зданиях при трехпроводной сети (см. п. 7.1.36) должны устанавливаться штепсельные розетки на ток не менее 10 А с защитным контактом. Штепсельные розетки, устанавливаемые в квартирах, жилых комнатах общежитий, а также в помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.), должны иметь защитное устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой вилке.
7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.
После выполнения электромонтажных работ по прокладке кабеля и подключения розеток, выключателей и другого электрооборудования, требуется провести комплекс электроизмерений : замер сопротивления изоляции, замер сопротивления петли «фаза – нуль), замер цепи между заземлёнными установками и элементами заземлённой установки, замер выключателей автоматических, управляемых дифференциальным током (УЗО).
Здравствуйте. Подскажите как правильно должен устанавливаться бытовой выключатель, в плане, вкл-нажетие вверх или вниз и выкл. Потратил около часа в интернете ничего не нашёл по этому вопросу.
Здравствуйте, подскажите пож. какой норматив предусматривает установку эл. розеток на 500 мм. от заземленных частей (трубопроводов и т.д.).
Добрый день! Подскажите пожалуйста — есть ли необходимость согласовать в Ростехнадзоре установку мобильного (на колёсах и в контейнере) дизель-генератора, предназначенного для резервирования электроснабжения объекта? Если да, то какими документами это регламентируется?
Здравствуйте, Влад!
Добрый день!
Подскажите,пожалуйста,существуют ли нормы и правила по количеству устанавливаемых розеток в жилых квартирах? Приведите пример, сколько должно быть розеток в 3-х комнатной квартире, 4-х комнатной квартире?
Не очень понятно объяснение по установке розеток в ванной комнате. Если ванная комната используется ещё и для стирки белья,то нельзя устанавливать или можно устанавливать розетки в такой ванной комнате?
Добрый день! Подскажите, где правильно поставить реле контроля напряжения, до счетчика или после счетчика? Просто в моем доме были неоднократные случаи отгорания нуля и горела техника. Спасибо!
Здравствуйте, Алексей!
Ваш вопрос перенаправлен на . Вы можете зарегистрироваться на форуме и более подробно обсудить « » с участниками форума.
Добрый день! На какие поверхности можно устанавливать выключатели для наружной проводки в детских учреждениях (дет. сад)? Скажем можно ли поставить наружный выключатель на боковую стенку шкафа из ЛДСП (соответственно на высоте 1.8 метра). И если возможно — ссылку на законодательство подтверждающую или опровергающую такую возможность. Заранее благодарен!
Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?
Основные варианты
Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.
Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:
- установка розеток и выключателей по так называемому «евростандарту»;
- «советская» система монтажа.
Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.
Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».
Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.
Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.
«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.
Вариант размещения розеток для телевизора на видео:
Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.
Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).
«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.
А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.
Общие требования и правила
У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.
кликните для увеличения
Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:
- В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
- Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
- В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.
Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.
- Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.
- В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
- Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.
В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.
Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.
Кухня
Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.
Про дизайн розеток на кухне на видео:
Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.
В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:
- Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
- Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.
Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.
- Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).
Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.
Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.
Ванная
Эта комната условно делится на несколько зон:
- Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
- Зона 1 (внешняя вертикальная поверхность ванной).
- Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
- Зона 3 (вся остальная часть ванной комнаты).
Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.
- Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
- Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
- Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.
В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.
Попадание воды в коммутационные аппараты недопустимо!
Наглядно про расположение розеток и выключателей на видео:
Выключатели, как правило, размещают за пределами ванных комнат.
Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.
При выполнении электромонтажных работ важна высота розеток от пола и уровень расположения выключателей. Эргономичная локация точек питания делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.
Регламентированные нормативы
При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку
Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.
Регламент выглядит таким образом:
- от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
- высота выключателя от пола — 1 м;
- в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
- от дверного косяка точки питания отодвигают на 10-15 см.
При установке точек питания в ванной комнате нужно обязательно выполнять их подключение через УЗО.
Требования ГОСТ и СП
Требования при монтаже розетки и выключателя по государственным стандартам:
- расположение розеток и выключателей владелец дома/заказчик определяет сам;
- на 4 м2 жилого помещения должно приходиться по одной точке питания;
- в коридоре — одна на каждые 10 м2.
В СП также прописаны определенные нормы для выполнения электромонтажных работ:
- выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
- если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
- силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.
При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень локации розеток/выключателей по конкретному объекту.
Монтаж точек питания по евростандарту
Согласно получившим недавно популярность европейским стандартам электромонтажа все выключатели лучше монтировать на высоте 90 см от пола, а розетки — 30 см. Такая локация точек питания считается удобной для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протянув руку. Электроприборы устанавливаются без непривлекательно уложенных или свисающих проводов.
Согласно стандартам бывшего СССР высота установки розеток приравнивалась к 0,9 м от пола. Выключатели монтировали на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены иные варианты.
Советские нормы монтажа имеют ряд своих преимуществ:
- все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
- дети не могут дотянуться до точки питания, что обеспечивает безопасность;
- исключены случайные нажатия на выключатель;
- монтируемая мебель не перекрывает доступ к клавишам освещения.
По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.
Перед проектированием проводки нужно четко определиться, где будет располагаться мебель
Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:
- Составить подробный план-схему расположения мебели, всех бытовых приборов и точек освещения в комнате. Обязательно нанести предполагаемые розетки/выключатели на чертеж.
- Учесть средний рост жильцов помещения или сотрудников офиса.
- Расположить на схеме все точки питания (под оргтехнику, интернет, бытовые приборы, светильники, бра) так, чтобы они были доступны пользователю и в то же время скрывались от глаз по возможности. Особенно это касается стационарных приборов (ТВ, компьютер, холодильник, стиральная машинка и др.).
- У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
- Для открытых участков стен высоту розеток от пола по евростандарту делают 30 см. Это особенно актуально для техники, используемой периодически (пылесос, переносной вентилятор и пр.).
- Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Конечную высоту выключателей определяют опытным путем. Обычно она составляет 80-100 см.
- По типу помещения все выключатели располагают с максимальным удобством для пользователя. В спальне и гостиной нужно добиться того, чтобы человек управлял освещением, не вставая с дивана, кровати.
- Для коридора квартиры/дома/офиса лучше сделать точки питания вначале и в конце комнаты.
- Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
- Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
- Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.
- С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
- Основной выключатель ставится в комнате сразу при входе.
- Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.
При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.
Правила расположения электроточек в разных помещениях
Точки питания в ванной
Расположение розеток в ванной
Санузел — это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности.
Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.
Гостиная
Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.
Кухня
В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:
Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.
Спальня
Пример расположения электроточек у кровати
Все точки питания в спальне располагают в соответствии с выбранным комплектом мебели. Вполне возможно, что она будет нестандартной. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями либо при разработке дизайнерского проекта.
Детская
Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.
Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.
Кабинет
Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения
Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.
Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.
На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.
При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.
Во время проведения многих интересует вопрос, на какой высоте ставить розетки и выключатели. Для квартир в многоэтажных домах не существует строгих регламентов. Главное, чтобы ими было удобно пользоваться.
Некоторые люди привыкли к тем высотам, которые использовались в домах советской постройки. В них розетки устанавливались на расстоянии 80-90 сантиметров, а клавиши — 150-160 сантиметров. Интересно, что владельцы квартир от таких высот не отказываются в силу привычки. Другие быстро перенимают все новое и необычное и используют европейские стандарты, где электроустановки делаются для удобства и комфорта человека.
Сегодня гнезда монтируют на высоте 30-40 сантиметров, а выключатели – 80-90 сантиметров от уровня пола. Такие показатели считаются общепринятыми.
С учетом назначения розеток, устройства можно делать и на другом расстоянии, например, на кухне их часто располагают в одну линию над столом, плюс 0.2-0.25 м. Это обеспечивает удобство эксплуатации различных бытовых приборов.
Для аудио- и видеоприборов в одну линию с силовыми розетками ставят специальные элекроустановки. В этом случае набор гнезд разумно устанавливать не очень низко. Средняя высота может варьироваться в пределах 50-120 сантиметров.
В ванной комнате делают розетку с уровнем защиты не менее IP-44, на высоте одного метра от пола и на расстоянии не менее 0.6 м от ванной или душевой кабины.
Установка выключателей
Их нужно располагать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема они должны размещаться на расстоянии не меньше 100 сантиметров.
Можно поставить выключатели по евростандарту, располагая со стороны дверной ручки на расстоянии не менее 10 сантиметров от дверного проема и на уровне опущенной вниз руки. Многим это кажется удобным.
Прежде чем ставить электроустановки, нарисуйте условную разметку мест на стене, затем посмотрите, подойдет ли вам выбранное расположение. Другой вариант – сходите к друзьям, посмотрите, на какой высоте находятся их розетки и выключатели, узнайте, насколько удобно их использование. Так вы сможете принять верное для себя решение. А если сомнения все же остались, обращайтесь в нашу компанию. Электрик выезжает в любую точку Москвы и области. Мы решим любую задачу, так как имеем в своем распоряжении:
- Квалифицированный штат специалистов.
- Большой опыт работы.
- Современное оборудование и инструменты.
Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электричества в доме. Вопреки распространенному мнению конкретных требований по высоте расположения этих устройств от пола в квартире не существует. В ПУЭ описаны лишь некоторые ключевые требования по размещению их относительно домовых коммуникаций. Используемые сегодня правила расположения условно разделяют на два типа – советский и евростандарт, применения того или иного обусловлено исключительно комфортом пользователя.
Существующие нормативы
Действующие на сегодняшний день правила устройства электроустановок (ПУЭ) и свод правил по проектированию жилых и общественных зданий (от 2003 г.) не описывают точные требования к расположению розеток или выключателей относительно пола, стен, мебели и других конструкционных и интерьерных элементов.
Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:
- выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
- от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.
- расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
- при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
- при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
- в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.
Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.
Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.
Евростандарт:
- обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
- по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.
«Советский» стандарт:
- расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
- розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
- дополнительный плюс высокого размещения розеток – безопасность маленьких детей.
В условиях кухни
Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:
- штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
- аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.
На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:
- Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
- Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
- Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.
Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.
Ванная комната
Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность. Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.
Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.
О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.
В спальной
В спальных, детских и других комнатах выключатели и розетки следует располагать исходя из их необходимости в конкретных местах и комфорта использования. «Классической» схемой считается, когда парные инсталляции розетка+выключатель устанавливаются по обе стороны от двуспальной кровати. Это позволяет легко подключать приборы небольшой мощности (заряжать телефон, например) и легко регулировать освещение. Устройства могут быть как на одинаковой, так и на разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса – из этого места его шнур должен легко тянуться в любом направлении. Источник питания для компьютерной техники должен, соответственно, располагаться возле рабочего стола, учитывая, что для неё одной розетки будет недостаточно.
В данном случае европейский стандарт как нельзя кстати. Аккуратные розетки, словно не решающиеся вмешаться во внешний вид комнаты, сочетаются не только с современными стилями. А тем, кто боится низких розеток из-за любопытства детей, следует обратить внимание на устройства со специальными заглушками и крышками, исключающими травмирование.
Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.
Какой должна быть высота переключателя от пола по евростандарту?
Занимаясь строительством или ремонтом, многие домовладельцы задаются вопросом, как правильно и на какой высоте от пола устанавливать выключатели или розетки. Ведь от этого во многом зависит не только удобство их использования, но и безопасность эксплуатации.
Чтобы разобраться с этим вопросом, рассмотрим правила их размещения, существовавшие в недавнем прошлом, и новые европейские стандарты, пришедшие из цивилизованной Европы.
Нормы установки электрических узлов
На сегодняшний день нет строгих норм или правил, регулирующих расположение и количество розеток и выключателей. «Евростандарт» — это условность, ведь здесь главное — удобство использования плюс техника безопасности. Единственными документами, которые решают этот вопрос, являются: краткое изложение правил проектирования общественных и жилых помещений (СП 31-110-2003) и правила устройства электроустановок (EEE), поэтому монтаж электропроводки должен основываться на по этим рекомендациям.С первого раза соблюдайте следующие правила установки:
- Желательно, чтобы высота установки выключателя от пола была до 1 м, и он располагался сбоку от дверной ручки.
- Розетки можно размещать в любых местах и на одинаковом расстоянии от пола.
Выписка из ПУЭ
В ПУЭ обсуждаются некоторые правила безопасности, которые необходимо соблюдать при размещении.
- Переключатели рекомендуется размещать сбоку от дверной ручки.Высота выключателя от пола — 1 м.
- Разрешается размещать их под потолком, с контролем света, который включает свет, достигающий рекомендованного уровня.
- Расстояние от выключателя и выхода до газовых труб и отопления, а также аккумуляторов — не менее 0,5 м.
- На кухне каждая розетка должна находиться на расстоянии не менее 0,5 м от газопровода, не менее 0,8 м до мытья и достаточно высоко от пола.
- Электроагрегаты в ванных комнатах можно устанавливать от сантехники и пола на расстоянии 0.6 мес.
Установка в жилом доме электрических узлов
Есть 2 способа размещения выключателей и розеток в квартирах и домах. Это старые, многим знакомые советские стандарты и так называемые европейские стандарты. Рассмотрим подробно каждый из них.
Старые традиции
В советское время в жилых помещениях было принято решение устанавливать выключатели на уровне плеч человека или под потолком. Розетки в стене устанавливались из соображений удобства и безопасности.Как правило, их монтировали на расстоянии примерно 90-100 см от пола.
Переключатели потолочные работали следующим образом. Для управления светом шнур был прикреплен к подпружиненному механическому рычагу, спрятанному внутри корпуса. При первом ее напряжении загорелся свет, при другом — газ.
Высота переключателя от пола 160-180 см. Это расстояние в то время считалось наиболее подходящим и оптимальным для управления светом. И сегодня, особенно для пожилых людей, это самый удобный вариант.Выключатель не заблокирует низкую мебель, например, большие пальцы рук, а расположится на уровне глаз. К тому же маленькие дети до него не дотянутся. Многие привыкли к такому расположению коммутационных аппаратов и считают это нормой.
Указанная высота розеток и выключателей от пола имеет свои достоинства и недостатки:
- Plus — розеткой удобно пользоваться, так как не нужно наклоняться над ней, а выключатель не мешает расстановке мебели и находится на уровне глаз;
- Минус — шнуры питания свисают с устройств, и для включения света нужно поднять руку.
Евростандарт
Высота выключателя от пола по евростандарту 90 см, розетки 30 см. Однако как таковой стандартизации на самом деле никогда не было, и в нашей жизни это понятие пришло вместе с понятием евроремонта, заменив «советский стандарт». Конечно, у него есть свои достоинства и недостатки:
- Plus — розетки не «бросаются в глаза» и ничего не мешают, а выключатели расположены на уровне опущенной руки — их можно включить без всяких усилий и даже не глядя.Высота выключателя от пола 90 см.
- Минус — для того, чтобы вставить вилку в розетку, нужно будет наклонить, и выключатель не должен ничем загораживаться.
Рекомендации по расположению выключателей и розеток
Высота розеток и выключателей по «советским» меркам, с точки зрения удобства, многими многими признается сомнительной. Пресловутому европейскому стандарту сегодня было отдано гораздо больше предпочтений.И тому есть много причин. Например, блок розеток не так бросается в глаза, как множество розеток со шнурами и «тройниками». Высота переключателя от пола 90 см (на уровне опущенной руки человека) тоже очень удобна, так как его можно быстро найти даже в темноте.
Розетки и выключатели, не имеющие защиты от тока утечки «на землю» (Дифаватус, УЗО), устанавливать в ванных комнатах и туалетах крайне не рекомендуется. То же касается розетки для стиральной машины.
Как выполнить установку?
Перед тем, как приступить к непосредственной установке выключателя или розетки, необходимо обвести контур на стене. В бетоне отверстие проделывается перфоратором с алмазной коронкой. Емкость может быть квадратной или круглой. В подготовленные отверстия вставьте специальные установочные коробки. Для их закрепления используйте строительный гипс, гипс или гипсовый клей. Ящик крепится с помощью скользящих лап или саморезов, затем на него надевается пластиковый футляр.
Установка в стене из гипсокартона несколько иная, и другой набор инструментов.Все отверстия в гипсокартонных листах, куда будет продеваться кабель, проделываются заранее. Для фиксации выключателей и розеток используйте специальные лапы. Они будут держать их на листе.
Обрыв проводки встречается крайне редко и, как правило, устраняется временно (например, при ремонте), потому что провода портят интерьер. Согласитесь, посмотрите на стену, там все эстетично и аккуратно, намного приятнее.
Некоторые рекомендации по установке
Если электромонтаж и подключение розетки и выключателя должны выполняться самостоятельно без привлечения специалиста, следует придерживаться приведенных выше рекомендаций и определенных правил, что позволит проводить все работы без никаких проблем и главное безопасно.
- В первую очередь необходимо определиться с размещением электроприборов и мебели в помещении. Для этого рекомендуется составить схему, причем желательно в таком масштабе, чтобы можно было отметить всю технику, требующую подключения к электричеству, а также мебель.
- Затем обозначьте расположение выключателей и розеток, рассчитайте необходимое количество для каждой комнаты.
- Розетки для оборудования (компьютер, холодильник и др.)) должны быть расположены лучше, чтобы к ним всегда был свободный доступ, но при этом они были спрятаны за этими электроприборами.
- Розетки над прикроватными тумбочками, письменным столом, комодом и т. Д. Лучше всего размещать на высоте 15-20 см от мебели.
- Не устанавливайте выключатели или розетки выше или ниже раковины.
- Схема подключения должна быть выбрана таким образом, чтобы исключить перегрузку в сети.
Подведем итог
Итак, нет четких нормативов относительно высоты розеток и выключателей от пола (евро или советские стандарты).Но есть много рекомендаций, которым необходимо следовать, в первую очередь из соображений безопасности.
Почему в Европе разные электрические вилки?
Короче говоря, вилки и розетки различаются от региона к региону и даже от страны к стране, потому что в то время, когда они разрабатывались, никто не видел причин делать их все одинаковыми.
Для начала немного истории. Когда электричество впервые было введено в дома и на предприятиях, оно использовалось в первую очередь для освещения.Первые устройства и приборы, работающие на электричестве, приходилось подключать напрямую к электросети здания. Это было немного неудобно — вы не могли легко перенести, скажем, лампу из одной комнаты в другую, не подключив ее снова, — и потенциально опасная задача для большинства людей.
Начиная с 1880-х годов, несколько изобретателей запатентовали варианты соединителя, которые позволяли ввинчивать шнур от прибора в розетку для электролампочки. (Томас Эдисон не был одним из этих изобретателей, и это было «любопытной оплошностью» с его стороны, — говорит историк Фред Э.Х. Шредера, поскольку он «предвосхитил почти все, что может относиться к лампе накаливания и ее применению»). Эти разъемы сделали намного проще и безопаснее подключить электроприбор к источнику питания. Поскольку они ввинчивались в розетку, прибор падал или если слишком сильно тянуть за шнур, это может привести к повреждению устройства, шнура или розетки.
В начале 1900-х изобретатель Харви Хаббелл усовершенствовал эту идею, создав свою разъемную вилку. Вилка имела внутренний разъем, ввинчиваемый в розетку, и внешний разъем (прикрепленный к прибору шнуром), который вставлялся в него через два штыря и мог легко вставляться и выниматься.Он был предком современных вилок и розеток с двумя контактами.
Другие изобретатели вскоре начали придумывать улучшения и средства безопасности для этой исконной вилки (например, третий контакт для заземления, изоляция контактов и формы вилки, которые обеспечивали правильное подключение вилки к розетке). Подобно тому, как есть несколько способов снять шкуру с кошки, существует несколько способов создать безопасную и удобную вилку. Во всем мире изобретатели, мастерицы и инженеры подошли к задаче со своей стороны, и мы закончили с кучей разных вилок и розеток, которые все начинались с одной и той же основной идеи, но были спроектированы по-разному.
В то время не было реальной причины, по которой они не должны были отличаться. В мире не было такой связи, как сегодня, и электрические приборы не были настолько распространены. Путешествовать за границу было неудобно или недоступно для большинства людей, и даже те, кто мог перепрыгивать через пруд, вероятно, не собирались таскать с собой лампу или вентилятор. На самом деле не имело значения, мог ли кто-то за полмира использовать разработанную вами вилку, поэтому разные страны и регионы действовали по-своему и разработали вилки и розетки в соответствии с местными и национальными стандартами, которые часто сильно отличались друг от друга.
К тому времени, когда путешествия во времени и портативность бытовой техники достигли той точки, когда стандартизация имела смысл, дома с электропроводкой и электроприборы были широко распространены, а переход на новые вилки и розетки был дорогостоящим предложением — это не означает, что глобальный стандарт не подходит. существуют, и переключение не может быть выполнено. В 1986 году Международная электротехническая комиссия представила «универсальную вилку», известную как вилка типа N, которая, как они надеялись, станет широко распространенным стандартом. Однако пока только Бразилия и Южная Африка приняли дизайн своих вилок и розеток.
В обозримом будущем мы застряли с той мешаниной вилок и розеток, которая у нас есть. Если вы хотите узнать, что используют разные страны, посмотрите здесь и здесь. И если вам интересно, действительно ли одна вилка лучше других, Том Скотт представляет довольно хороший аргумент в пользу британского дизайна.
Если вы находитесь за границей, будут отличаться не только вилка и розетка, но, возможно, напряжение и частота бытовой электросети, которые различаются от региона к региону. Даже если у вас есть переходник для вилки, когда вы путешествуете, несоответствие напряжения означает, что ваши гаджеты могут не работать или могут быть повреждены.Разделение напряжения уходит своими корнями в «Войну токов», и это интересная история.
рекомендуемых параметров, как подключать розетки и выключатели. Высота установки розетки в детской
Монтаж и монтаж электропроводки в соответствии с европейскими стандартами — это не только стремление соответствовать передовым конструктивным решениям, но и реализация важнейших принципов пожарной безопасности.
Условно европейский стандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый при установке розеток и выключателей, должен соответствовать трем основным критериям:
- наличие заземления;
- правильное расположение разъемов;
- соответствие потребляемой мощности.
Рассмотрим все тонкости, нюансы и сложности установки.
Правило №1. Выключатели обычно устанавливают на высоте 90 сантиметров от пола.
Советский стандарт предполагал установку выключателя почти вдвое выше — на высоте 1,6 метра. Европейские правила несколько облегчают жизнь: включить свет легче, кнопку можно нажимать, не поднимая руки. Отечественные стандарты были изобретены не случайно, а также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не могли играть с разъемом, что могло быть опасно для жизни.
Однако европейский стандарт также затрагивает вопрос безопасности.Во-первых, переключатели новой конструкции не могут быть опасными в принципе — они глубоко посажены, герметичны, а кнопки снять непросто даже взрослому человеку. Европейские выключатели не только на 100% безопасны, но и защищены от влаги, пыли и перегрева.
Расположение всех разъемов — главное отличие европейского стандарта от отечественного.
Правило №2. Розетки, согласно европейскому стандарту, обычно устанавливаются на высоте 30 сантиметров от пола.
И снова вспомним знакомый всем советский стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, метров переплетенных кабелей было невозможно спрятать. Европейский стандарт не только упрощает жизнь, но и позволяет расширить кругозор в вопросах дизайна интерьера.
Правило № 3. Распределительные панели и провода следует монтировать на 15 см ниже потолка и на расстоянии 10 см от оконных рам.
Уровень влажности около оконной рамы достаточно высокий. Вся проводка должна быть сухой и чистой.
Правило № 4. Бытовая розетка должна быть рассчитана на ток не менее 10 ампер.
Для сравнения, большинство бытовых розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовой техники, снижая нагрузку на электрическую проводку.
Согласование потребления
Бытовая техника с каждым днем становится все экономичнее, но их количество неуклонно растет — есть технологии, которых раньше не было — кухонные комбайны, блендеры, бойлеры, увлажнители и т. Д.Поэтому нагрузка на нашу бытовую электропроводку постоянно увеличивается.
Что нужно помнить при установке электрики по европейским стандартам?
- Розетки нужно устанавливать по простой формуле: одна розетка на 10 квадратных метров.
- Разводка в ванной разрешена, но она должна располагаться на расстоянии более 60 сантиметров от ванны или душа. Все розетки должны быть водонепроницаемыми и подключаться к бесперебойным системам.
- Заземление обязательно.
- Ни при каких обстоятельствах нельзя устанавливать розетки под раковинами или над раковинами.
- В системе электропроводки должно быть как можно меньше точек контакта. Все точки соприкосновения должны быть в распределительном щите и замкнуты на фазной и нулевой шинах.
По европейскому стандарту диаметр розетки для вилки бытовой розетки должен быть на 0,8 мм больше, чем у традиционных разъемов. Это обеспечивает более плотный контакт и снижает тепловыделение в ситуациях перегрузки.
Рассчитайте стоимость установки розеток и выключателей по европейским стандартам!
Составьте перечень работ и получите смету за 10 минут от бригад и мастеров!
У многих при ремонте квартиры или строительстве частного дома возникают вопросы, на какой высоте и где лучше установить электрические розетки или выключатели для освещения.
Ответ прост — делайте так, как вам удобно. Но рекомендую использовать евростандарты, которые являются наиболее оптимальным соотношением удобства и практичности.Для любителей старых советских стандартов отмечу и старые государственные стандарты.
Ванные комнаты и бани относятся к особой категории помещений. У них есть свои обязательные стандарты и требования, которыми нельзя пренебрегать, потому что от этого зависит ваше здоровье и безопасность.
Не буду повторяться — подробнее читайте в нашей статье «», но в бане.
На какой высоте устанавливать розетки.
В старые советские времена электрические розетки устанавливали везде на высоте 90 сантиметров от пола, что в большинстве случаев не очень удобно.
В последнее время повсеместно внедряется евро стандарт установка на расстоянии 30 сантиметров от пола … Как показала практика, это наиболее удобный вариант, при котором розетка прячется под стол, кровать, стул. и т. д. Но и здесь есть исключения. На кухне, например, гораздо удобнее размещать розетки над столами в местах прямого подключения кухонной техники.
На электроплитах по госстандарту розетки устанавливают на расстоянии 0.9-1 метр, то есть сразу над плитой, это делается с той целью, чтобы всегда можно было легко дотянуться и выключить. Но большая розетка портит весь вид на кухне, поэтому рекомендую разместить ее немного ниже уровня электроплиты, но при этом вплотную к стене не прижимать — розетка будет мешать. Если это вам не подходит, то спрячьте под столом или в ближайшем шкафу.
К вытяжному вентилятору Если кабель питания не входит прямо в него, установите розетку рядом в удобном месте.
На какой высоте устанавливать переключатели.
При установке выключателей на светильники или люстры есть два основных варианта:
- В советское время все выключатели были установлены на расстоянии 160 сантиметров от пола. И сегодня, особенно для пожилых людей, это самый удобный вариант. Выключатель не будет закрыт шкафами и другой низкой мебелью и будет находиться на уровне глаз. И маленькие дети до него не дотянутся.
- По европейским стандартам выключатели устанавливаются на высоте 90 сантиметров от пола. Я, как и многие другие, считаю этот вариант более удобным и практичным, потому что в этом случае вы можете быстро включать и выключать свет, не поднимая руки.
Выключатели размещаются на расстоянии 15-20 см от откоса внутри помещения со стороны ручки открывания.
Для кухни, ванной и санузла выключатель лучше вынуть и установить снаружи перед дверью.
Устанавливается у всех дверей комнаты или коридора.
Обязательные требования к монтажным расстояниям.
В принципе, вы можете выбрать любую высоту установки, которая вам подходит. Однако вы всегда должны соблюдать, в соответствии с действующими нормами и стандартами, следующие расстояния от розетки и переключателя до:
- трубы газовые или отопительные, включая батареи не менее 0,5 метра;
- к дверному или оконному проему не менее 10 сантиметров;
- до угла не менее 10 см;
- мыть не менее 0.8 метров.
Часто в моей практике при выборе места установки люди не учитывают габариты мебели , которая после установки блокирует или делает невозможным подключение оборудования, поэтому все хорошо продумайте и просчитайте еще на этапе проектирования . Тогда после завершения ремонта все значительно усложняется, и для того, чтобы перенести или добавить розетку, придется испортить, а затем восстановить отделку стен.
Безопасность и удобство использования бытовой техники и освещения зависит от правильной высоты установки выключателей и розеток, а также точного расчета количества и расположения таких точек.Если сразу все рассчитать правильно, то в будущем удастся избежать перегрузок, использовать удлинители не придется. Точный расчет также позволит избежать выкрашивания стен под дополнительные розетки или проводку.
Руководство по установке
Оптимальное расположение розеток и выключателей на стенах помещений определяется с учетом требований «Правил устройства электроустановок» (ПУЭ), ГОСТ Р 50571.11−96, СП 31−110−2003 и другие нормативные документы. Соответствие рекомендованным параметрам проверяется соответствующими органами при сдаче жилого, коммерческого или производственного помещения в эксплуатацию. В большинстве случаев расположение электрических устройств выбирается с учетом следующих норм:
Для подключения электроприборов в помещениях с повышенной влажностью обязательно включать в схему соответствующие устройства, обеспечивающие безопасность эксплуатации (УЗО, АЗС и т. Д.).
Подготовка к установке
В повседневной жизни люди используют множество электроприборов, подключенных к бытовой электросети, поэтому оптимальное расположение точек подключения имеет большое значение. Выбрав достаточное количество розеток, гарантировано удобство работы с утюгами, стиральными машинами, полиграфическим и другим оборудованием без подключения удлинителей. В этом случае не придется думать о том, как скрыть провода, которые будут тянуться по полу и мешать проходу, доступ к источникам питания не будет ограничен.
Чтобы подобрать оптимальный вариант квартиры, дома или офиса, нужен ответственный подход. Планирование и подготовка схемы установки выключателей и розеток по европейскому стандарту:
Планировка расположения электроприборов осуществляется в рамках подготовки проектной документации перед ремонтом или перепланировкой помещения. Вы можете доверить эту работу специалистам или самостоятельно выбрать удобное расположение торговых точек, исходя из положений правил и стандартов.
Помимо требований стандартов, существуют рекомендации по установке электрических устройств, основанные на опыте эксплуатации такого оборудования. Это средние значения количества точек, высоты выключателя от пола по европейскому стандарту, удаленности розеток от дверных проемов и источников влаги или газа, что гарантирует максимальное удобство включения. и выключить электроприборы. В большинстве случаев соблюдаются следующие рекомендации:
Выбор места под электроприборы осуществляется с учетом существующей или планируемой отделки стен, установки декоративных конструкций и расположения дверных проемов.
Преимущества проживания по действующим стандартам
Установка розеток или выключателей с учетом действующих норм — это не только документальное требование, но и возможность обеспечить оптимальное распределение точек подключения в помещении. Такой подход позволяет воспользоваться рядом преимуществ таких решений:
Использование стандартных норм размещения розеток и выключателей на расстоянии 300 — 600 и 900 — 1600 мм соответственно дает возможность выбрать тот вариант, который будет наиболее удобен для выбранного помещения.
Установка розеток в помещениях
Установка розеток и выключателей отличается особенностями, которые определяются в зависимости от назначения выбранного помещения. Для безопасной эксплуатации таких точек подключения необходимо придерживаться некоторых правил и учитывать характеристики помещения (влажность, температура) … При этом учитывать следующее:
Отдельно предусмотрены розетки для включения кондиционеров в жилых комнатах, если это оборудование не подключено напрямую через автоматические выключатели.Точка подключения устанавливается на расстоянии до 300 мм от потолка.
Выключатели освещения комнатные
В жилых, офисных и иных помещениях выключатели с одним, двумя или тремя ключами устанавливаются по количеству групп осветительных приборов. Кроме того, для включения осветительных приборов монтируются электроприборы с дистанционным управлением … Можно оборудовать помещение приборами, которые уже встроены в бытовую технику … Самый простой, надежный и экономичный вариант — установка клавишных выключателей. .
При строительстве или ремонте многие домовладельцы задаются вопросом, как правильно установить выключатели или розетки и на какой высоте от пола. Ведь от этого во многом зависит не только удобство их использования, но и безопасность эксплуатации.
Чтобы разобраться с этим вопросом, рассмотрим правила их размещения, которые существовали в недавнем прошлом, и новые европейские стандарты, пришедшие из цивилизованной Европы.
Инструкции по установке электрооборудования
На сегодняшний день не существует строгих правил или правил, регулирующих расположение и количество розеток и выключателей.«Евростандарт» — это условность, потому что здесь главное — удобство использования плюс техника безопасности. Единственными документами, которые затрагивают этот вопрос, являются: краткое изложение правил устройства общественных и жилых помещений (СП 31-110-2003) и правил устройства электроустановок (ПУЭ), следовательно, монтаж электропроводки должен производиться исходя из этих рекомендаций. Из первых вытекают следующие правила установки:
- Желательно, чтобы высота установки выключателя от пола была до 1 м, и он располагался сбоку от дверной ручки.
- Розетки можно размещать где угодно и на одинаковом расстоянии от пола.
Выписка из ПУЭ
В ПУЭ обсуждаются некоторые правила безопасности, которые необходимо соблюдать при установке.
- Переключатели рекомендуется устанавливать на ручке боковой двери … Высота переключателя от пола — 1 м.
- Допускается размещение под потолком с контролем шнура, включающего свет, который наклонен до рекомендуемого уровня.
- Расстояние от выключателя и розетки до газовых труб и отопления, а также аккумулятора не менее 0,5 м.
- На кухне каждая розетка должна находиться на расстоянии не менее 0,5 м от газопровода, не менее 0,8 м до раковины и достаточно высоко от пола.
- Электроагрегаты в ванных комнатах можно устанавливать от сантехнического оборудования и пола на расстоянии 0,6 м.
Монтаж электрооборудования в жилом районе
Размещать выключатели и розетки в квартирах и домах можно двумя способами.Это старые знакомые многим советские стандарты и так называемые европейские стандарты. Рассмотрим подробно каждый из них.
Старые традиции
В советское время в жилых помещениях было принято устанавливать выключатели на уровне плеч или под потолком. основанный на удобстве и безопасности. Как правило, их монтировали на расстоянии примерно 90-100 см от пола.
Потолочные переключатели работали следующим образом. Для управления светом шнур крепился к подпружиненному механическому рычагу, спрятанному внутри корпуса.При первом же нажатии свет загорелся, а при втором — погас.
Высота выключателя от пола 160-180 см. В то время это расстояние считалось наиболее подходящим и оптимальным для управления светом. И сегодня, особенно для пожилых людей, это самый удобный вариант. Выключатель не будет загораживать низкую мебель, такую как шкафы, и будет располагаться на уровне глаз. К тому же до него не дотянутся маленькие дети. Многие привыкли к такому расположению коммутационных аппаратов и считают это нормой.
Указанная высота розеток и выключателей от пола имеет свои достоинства и недостатки:
- Plus — розетка удобна в использовании, так как к ней не нужно наклоняться, а выключатель не мешает размещению мебели и находится на уровне глаз;
- Минус — свисают шнуры питания от устройств, и для включения света нужно поднять руку.
Евростандарт
Высота выключателя от пола по европейскому стандарту 90 см, розетки 30 см.Однако как таковой стандартизации на практике никогда не было, и это понятие вошло в нашу жизнь вместе с концепцией евроремонта, заменив «советский стандарт». Конечно, есть свои достоинства и недостатки:
- Plus — розетки не «бросаются в глаза» и ничему не мешают, а переключатели расположены на уровне опущенной руки — их можно включать без всяких усилий и даже не глядя. Высота выключателя от пола 90 см.
- Минус — для того, чтобы вставить вилку в розетку, нужно будет наклониться, а выключатель ничем не должен загораживаться.
Высота розеток и выключателей по «советским» меркам, с точки зрения удобства, многими признается очень сомнительной. Пресловутому европейскому стандарту теперь отдается гораздо большее предпочтение. И тому есть много причин. Например, это не так бросается в глаза, чем множество розеток со шнурками и «тройниками».Высота переключателя от пола 90 см (на уровне опущенной руки человека) тоже очень удобна, так как его можно быстро найти даже в темноте.
Розетки и выключатели, не имеющие защиты от утечки тока «на землю» (дифавтоматы, УЗО), категорически не рекомендуется устанавливать в ванных комнатах и туалетах. То же касается розетки для стиральной машины.
Как установить?
Прежде чем приступить к непосредственной установке выключателя или розетки, необходимо обвести их контур на стене.В бетоне проделывается отверстие сверлом с алмазной коронкой. Розетка может быть квадратной или круглой. В подготовленные отверстия вставляются специальные установочные коробки. Для их фиксации используйте штукатурку из парижа, гипс или гипсовый клей. Ящик крепится с помощью выдвижных ножек или шурупов, затем на него надевается пластиковый футляр.
Установка в стене из гипсокартона несколько отличается, и набор инструментов другой. Все отверстия в гипсокартонных листах, куда будет проложен кабель, проделываются заранее. Для фиксации выключателей и розеток используются специальные лапки.Они будут держать их на листе.
Обрыв проводки встречается крайне редко и, как правило, устраняется временно (например, при ремонте), потому что провода портят салон. Согласитесь, смотреть на стену, где все эстетично и аккуратно, намного приятнее.
При самостоятельной установке электропроводки и подключении розетки и выключателя без привлечения специалиста следует придерживаться перечисленных выше рекомендаций и определенных правил, которые позволят без проблем выполнять все работы и, что самое главное, безопасно.
- В первую очередь нужно определиться с расстановкой электроприборов и мебели в комнате. Для этого рекомендуется составить схему, причем желательно в таком масштабе, чтобы можно было разметить все оборудование, требующее электрического подключения, а также мебель.
- Затем обозначьте расположение выключателей и розеток, рассчитайте необходимое количество для каждой комнаты.
- Розетки для оборудования (компьютер, холодильник и др.) Следует размещать так, чтобы к ним всегда был свободный доступ, но при этом они были спрятаны за этими электроприборами.
- Розетки над письменным столом, комодом и т. Д. Лучше всего размещать на высоте 15-20 см от мебели.
- Выключатели или розетки нельзя устанавливать выше или ниже раковины.
- Схема подключения должна быть выбрана таким образом, чтобы исключить перегрузку сети.
Обобщить
Итак, четких нормативов по высоте розеток и выключателей от пола (евро или советские) нет. Но есть множество рекомендаций, которым необходимо следовать, прежде всего в целях безопасности.
Какова высота розеток от пола в современных помещениях? Главное требование к этому показателю — безопасность при эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы при использовании розетки и выключатели были защищены от механических повреждений и влаги.
Кроме того, важно учитывать длину проводов электроприборов — высота расположения источников питания должна быть такой, чтобы провод находился в свободном положении без натяжения.
Нормы и стандарты
Сегодня нет строгих правил по установке розеток и выключателей, что не ограничивает полет фантазии дизайнеров при разработке эксклюзивных проектов. Тем не менее определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание возгорания электропроводки.
Максимальная высота для размещения источников питания не более метра от пола, для выключателей — 1,5-1,7 м от пола.Эти нормы применялись еще в советское время.
В наши дни расположение розеток и выключателей часто предполагает соответствие европейским стандартам с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагаются на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.
Оба варианта имеют свои достоинства и недостатки.Установка по старинке с выключателями на уровне плеч и розетками на расстоянии 90-100 см от пола кому-то покажется наиболее удобной. Этот вариант максимально безопасен для детей.
В свою очередь, с точки зрения эргономики европейские стандарты открывают больше возможностей: вы можете использовать переключатели, не беспокоясь о том, чтобы держать руку в удобном положении.
Что касается источников электроэнергии, то в «советском» варианте установки они более удобны, так как находятся на приемлемой высоте — частое включение и выключение устройств не требует физических усилий.С другой стороны, устройства, которые постоянно работают от сети без отключения, лучше всего совмещать с источниками питания на расстоянии 30-40 см, что позволяет замаскировать провода.
Монтажное проектирование
Правильно спроектировать расстояние и расположение источников питания и выключателей помогут следующие правила:
- Рассчитайте высоту исходя из расстановки электроприборов и мебели в комнате.
- Сделайте схему расположения выключателей и розеток.Будет лучше, если их количество будет обеспечено с запасом.
- Обеспечьте постоянный доступ к часто используемым источникам питания — не загораживайте их мебелью и электрическими приборами.
- Оптимальное расстояние от пола для розеток на открытых участках стен — 30-40 см. Их количество должно быть таким, чтобы при использовании пылесоса можно было убрать все части комнаты.
- Розетку лучше монтировать над тумбочкой, письменным столом, комодом на высоте не более 20 см от поверхности мебели.
- Помните, что высота установки выключателей во многом зависит от стороны, на которую будут открываться двери.
- Расположение выключателей и розеток зависит также от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбур или кладовые, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль будет играть темп роста числа пользователей комнат.
Воспользуйтесь этими простыми советами, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности.И помните, что небольшая погрешность в сантиметр-два никак не повлияет на конечный результат.
Ниже мы рассмотрим рациональные варианты установки выключателей и блоков питания в помещениях в зависимости от их назначения.
Подготовка кухни
Кухня — это помещение, в котором розетки играют особенно важную роль хотя бы потому, что все работы здесь основаны на использовании электроприборов. Каждый день на кухне включают и выключают духовку, микроволновую печь, блендер, кухонный комбайн, кофеварку, соковыжималку и другие важные составляющие комфортной жизни современного человека… Холодильник, посудомойка, у кого-то есть плита и морозилка все время.
Чтобы расположение розеток и высота выключателей было рациональным, проектирование необходимо начинать с создания точной планировки кухни с учетом расположения мебели и электроприборов.
Существуют определенные нормы по установке розеток на кухне, придерживаясь которых можно добиться максимального удобства и безопасности в помещении при работе электроприборов:
- Источники электроэнергии для посудомоечной машины, стирки (если они расположены на кухне) и холодильника должны располагаться на высоте не более 20 см от пола.Это расстояние является оптимальным с учетом длины проводов этих электроприборов.
- Розетки для небольших электроприборов — миксера, чайника, блендера — удобнее использовать, если их разместить не высоко над столешницей рабочей поверхности — 20-30 см.
- Для вытяжек, электрических колонок на кухне розетка может быть установлена на расстоянии двух метров от пола и выше.
Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки для них будут правильно размещены на расстоянии от 5 до 10 см над ними.
А вот для встраиваемой техники помимо требований к расположению розеток и выключателей нужно позаботиться о доступе к ним без ограничений.
Ванная
Особенность ванной комнаты — высокий и постоянный уровень влажности. Поэтому высоту установки розеток и выключателей следует проектировать с учетом основных требований ГОСТ и ПУЭ.
Очевидно, розетки устанавливаются на определенном расстоянии от душевой кабины и раковины.Расстояние между ними должно быть не менее метра. Что касается высоты, то здесь нужно учитывать среднюю длину шнуров, предназначенных для работы электроприборов. Ниже приведены рекомендации по высоте блоков питания в ванной:
- Для котла и вытяжки расстояние от пола не менее 1,5 метра.
- Для мелких электроприборов (фен, бритва и др.) — 1 метр.
- Для встроенной техники (стиральная машина) — 20-30 см от пола.
Примечание! Слишком низкие розетки при явном нарушении требований ПУЭ над полом — это риск короткого замыкания при возможном «затоплении» в ванной.
Спальня и гостиная
Установка розеток и выключателей, сколько бы их ни было, как в производственных, офисных, так и в жилых помещениях, помимо безопасности, должна соответствовать требованиям по удобству их использования. Если говорить о спальне, то здесь будет удобно разместить по обеим сторонам кровати по одному выключателю и по одной розетке.
Оптимальный вариант в этом случае — ставить розетки на расстоянии 70 см от пола. Такое расстояние позволит использовать прикроватную лампу без дискомфорта, связанного с отсутствием провода, заряжать гаджеты, а также регулировать уровень освещения прямо в постели.
Важно продумать размещение дополнительных источников питания в рабочей зоне и возле туалетного столика, если таковой имеется. На какой высоте устанавливается розетка в этом случае? Подойдет высота 30 см от пола возле рабочего стола (уместна будет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования малогабаритных электроприборов (фен, щипцы для завивки и т. д.).
В гостиной необходимо сделать несколько розеток за телевизором на расстоянии одного метра от пола. Дополнительно потребуется предусмотреть розетки для других устройств, работающих в помещении, с учетом его разделения на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя или утюга.
Установка по правилам в помещениях различного назначения
Упомянутые выше Правила электромонтажа (ПУЭ) представляют определенные требования для установки выключателей и розеток в разных типах помещений.
Розетки могут поставляться:
- В производственных помещениях, где расстояние от пола до розетки составляет от 0,8 до 1 метра; в случае подводки проводов от верха стены допускается установка на высоте 1,5 метра.
- В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами, с учетом особенностей интерьера, но не выше 1 метра.Возможна установка на плинтусы из негорючих материалов.
- В школах и детских садах на расстоянии 1,8 метра от пола.
Выключатели основного освещения должны располагаться на расстоянии 0,8–1,7 метра от пола в обычных помещениях, а в детских учреждениях — на расстоянии 1,8 метра. К потолочному переключателю требуется проложить шнур.
В ванных, душевых и других помещениях с повышенной влажностью розетки можно устанавливать только в гостиничных номерах и жилых квартирах.Все выключатели и розетки в этом случае должны располагаться на расстоянии 0,6 метра по отношению к проему душевой кабины.
Вставные блоки питания в жилых помещениях и местах, где находятся дети, должны быть оснащены предохранительным устройством, предотвращающим доступ к ним при вынутых вилках.
Расстояние от розеток и выключателей до частей электроустановок и газопроводов должно быть не менее 50 сантиметров. Выключатели следует правильно установить на стене на высоте до метра со стороны дверной ручки или под потолком с помощью шнура.
Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести электрические замеры. Это поможет обезопасить процесс использования электроприборов в будущем, определить возможные сбои в работе электросети.
Детали и ремонт ламп | Доктор лампы: размеры патронов и формы ламп
При ремонте, реставрации и создании освещения важно использовать продукты, предназначенные для правильного применения.Розетка — это не просто розетка. Это может быть фарфоровая розетка E39 без ключа. И лампочка — это не просто лампочка. Для розетки E39 вам понадобится подходящая лампочка. К счастью, в осветительной промышленности существуют стандарты, в которых детали изготавливаются в соответствии со спецификациями. Куски старой лампы, которые вышли из строя, можно заменить почти точной заменяемой деталью. Изношенные розетки и выключатели можно заменить. Лампочки производятся в соответствии с этими стандартами и подходят для розетки.
Объяснение форм ламп Формы лампочек трудно объяснить.Стандарты формы колбы относятся к ширине, высоте и кривизне. Для лампы A-19 части A описывают форму, а 19 — размер лампы. Для ламп серии A ширина измеряется в 1/8 дюйма, а у A19 — 2 3/8 дюйма (19 умноженных на 1/8 дюйма).
| A-19, Стандартная цоколь, универсальная лампа для дома и бытовой техники |
Другие формы луковиц, такие как G, PS, CT или T, описывают форму, а соответствующее число — это размер.Эти стандарты являются частью номенклатуры ANSI C79.1-2002 для стеклянных колб, предназначенных для использования с электрическими лампами. Если вы хотите узнать больше, удачи в этом путешествии.
Объяснение размеров розеток
Размеры гнезда подчиняются более простому правилу размера шрифта. Розетки типа Е являются наиболее распространенными. E обозначает Эдисон и обозначает гнездо винтового типа. Размер — это простое измерение ширины в миллиметрах. Розетка E26 (наиболее распространенный тип) имеет внутреннюю резьбу Эдисона и имеет ширину 26 миллиметров.Этот сокет также называется средним сокетом.| 48226 — Бесключевое свечное гнездо со средним основанием, 3 дюйма |
| E5 | 5 мм | Lilliput Edison Screw (LES) | Световые индикаторы, декоративные светильники | 7004-25 [12] |
| E10 | Mini Винт (MES)Фонари, велосипедные фонари | 7004-22 | ||
| E11 | 11 мм | Мини-канделябр Винт Эдисона (мини-банка) | Галогенный мини-канделябр 120 В | (7004-6 -1) |
| E12 | 12 мм | Винт Канделябра Эдисона (CES), C7 | Канделябр 120 В / ночник | 7004-28 |
| E14 | 14 мм Малый винт Edison 905 SES) | Канделябры / люстра 230 В, ночники и некоторые подвесные светильники. | 7004-23 | |
| E17 | 17 мм | Промежуточный винт Эдисона (IES), C9 | Устройство 120 В | 7004-26 |
| E26 | 2649 мм | (средний) -дюйм) Винт Эдисона (ES или MES)Стандартные лампы на 120 В | 7004-21A-2 | |
| E27 | 27 мм | [Средний] Винт Эдисона (ES) | Стандартные лампы на 230 В | 7004-21 |
| E29 | 29 мм | [Admedium] Винт Эдисона (ES) | ||
| E39 | 39 мм | Одноконтактный (Mogul- в Америке) Винт Эдисона Goliath (GES) | 120 В 250+ Вт промышленный | 7004-24-A1 |
| E40 | 40 мм | (Mogul) Винт Голиафа Эдисона (GES) | 230 В 250+ W промышленный | 7004-24 |
Калифорния требует ремонта, и в новой конструкции используется розетка GU24 (двухконтактная).Эти типы розеток требуют подходящих ламп и могут ограничиваться лампами CFL или LED. Традиционные розетки могут быть адаптированы к розеткам GU24 с помощью простого адаптера.
| 48707 — Гнездо E26 со средним основанием для переходника гнезда GU-24 |
Некоторые стандарты не применяются
Как всегда, есть исключения из правил. Единственным исключением может быть неисправный шарнир на старой лампе. Как бы вы ни старались, запасной части не существует.Это правда, но вертлюги, ручки, корпуса и основания являются декоративными элементами, а не электрическими частями. Стандарты для этих деталей являются частью размеров резьбы. Другая тема.Другая жалоба может быть связана с европейским приспособлением. Может быть, у него байонетные гнезда или резьбовое гнездо странного размера. Стандарты все еще действуют, но зависят от региональных предпочтений. Некоторые старые европейские светильники имеют разъемы E17 Intermediate. Если вы находитесь в процессе ремонта для рынка США, замените розетки на E12 Candelabra, так как эти лампы легче найти.
| 47624 — Одноконтактная латунная байонетная розетка с наружной резьбой 1/8 дюйма |
Заключение
Эта статья лишь поверхностно описывает стандарты ламп и розеток. Мы не касались мощности, измерения энергопотребления лампочек. Мы также не рассмотрели специализированный античный стиль или формы и стили декоративных ламп.
Что вы можете сделать с этими новыми знаниями? Мы предлагаем использовать его для легкой беседы на следующем званом обеде.
Как вешать картины: все, что нужно знать
Отмеченные наградами дизайнеры, директор музея, специалисты Christie’s и арт-менеджеры делятся своими советами экспертов — от поиска идеального роста до того, как смешивать жанры.
Учитывать контекст
Для Марка-Оливье Валера, бывшего директора Художественного музея Эли и Эдит Броуд в Мичигане и Дворца Токио в Париже, любой процесс развешивания должен начинаться с осознанного взгляда на то, где выставлены работы.«Примите во внимание контекст, в котором произведение искусства или несколько произведений искусства будут интегрированы», — говорит он. «Это внутреннее пространство, бизнес-зона или институциональная площадка? Каков социальный, политический, архитектурный контекст? Какие еще элементы присутствуют в пространстве, где выставлены работы? Наличие окон и дверей, высота потолка, качество пола, электрические розетки и выключатели и т. Д. — все это влияет на то, как зритель будет взаимодействовать с произведениями.’
… но избегайте мест, которые могут нанести ущерб
Может возникнуть соблазн отдать любимым работам почетное место над камином, но специалисты Christie’s рекомендуют действовать с осторожностью. «Мы видим множество фотографий, которые подлежат оценке, когда их повесили над камином», — говорит Пэт Галлиган, работающая в Christie’s в Лондоне. «Со временем полотно может расплавиться или повредиться — явление, которое также может повлиять на работы, подвешенные над батареей отопления». Точно так же свет может потускнуть хрупкие или незащищенные работы.«Остерегайтесь прямых солнечных лучей и никогда не вешайте рисунок или акварель возле окна».
Выбирайте оправу с умомЕсли вы все еще собираетесь повесить шедевр над камином, умное обрамление поможет предотвратить повреждения, вызванные воздействием тепла и света. Сегодня на стекло можно наносить специальную глазурь, чтобы предотвратить выцветание изделий под воздействием ультрафиолетового излучения. Точно так же на рамы могут быть нанесены пломбы для создания искусственной среды, защищающей произведения искусства от влажности или колебаний температуры.Наше руководство по обрамлению предлагает дополнительные советы экспертов
По высоте
«Обычно современные и современные работы висят на высоте 1,55 метра от середины картины. Такая высота используется в музеях и выставках на Christie’s, — говорит Галлиган. «Старых мастеров обычно вешают немного выше, хотя, конечно, высота, на которой вы вешаете работу дома, будет зависеть от таких факторов, как мебель и высота потолка.Некоторые художники действительно давали конкретные инструкции о том, как следует развешивать их работы — например, Ле Корбюзье настаивал на том, чтобы его работы были размещены на высоте 1,83 метра от пола, измеренной от верха картины.
Обратите внимание на крепления
«При подвешивании плоского предмета искусства мы всегда рекомендуем использовать двойные крепления по обе стороны от произведения, а не одинарное центральное крепление», — продолжает Галлиган.«Это предотвратит свисание работы вперед или ее перемещение каждый раз, когда кто-то проходит мимо».
Стена так же важна, как и работа
«Негативное пространство для меня — один из самых неоценимых элементов, когда дело доходит до объединения нескольких произведений искусства», — комментирует Уолер. «Какое расстояние между каждой работой? Это негативное пространство — это путь, созданный каждым зрителем, пространство, которое они занимают, когда переходят от одной работы к другой, когда их глаза переходят от одного элемента к другому.И это пространство, конечно, сильно зависит от контекста ».
Сделайте свой вид разнообразнымЕсли вам посчастливилось иметь обширную коллекцию или вы думаете о следующем приобретении, развешивание дома может стать более серьезным делом. По словам дизайнеров интерьеров Дрейка / Андерсона, коллекционерам не следует бояться смешивания периодов или жанров. Джейми Дрейк советует: «Для недавнего проекта я взял невероятный портрет 17-го века и соединил его с современными картинами.Что касается типов художественных работ, вы часто обнаруживаете прекрасный диалог, скажем, между большой картиной и более близкой группой из четырех-шести фотографий или работ на бумаге ».
Найдите визуальные связи между произведениями искусства«Объединение или объединение работ в виде тусовки может выявить визуальные или тематические связи», — говорит специалист Christie’s по послевоенному и современному искусству Александр Берггрюен. Этот принцип лежит в основе ряда замыслов Дрейка / Андерсона.«В Masterpiece London мы повесили картину Леды и Лебедя рядом с современными скульптурами птиц, сделанными из игральных карт, — говорит Калеб Андерсон. «В другом дизайне мы повесили работу Дэвида Лашапеля рядом с голландским старым мастером; они рисовали на расстоянии столетий друг от друга, но разделяли темы секса и чувственности ». Кен Фулк, креативный директор Ken Fulk Inc, советует:« Не слишком беспокойтесь о последовательности. Пока есть достаточно работ, чтобы произвести реальное впечатление, шаблон — визуальный или концептуальный — проявит себя, когда вы начнете его собирать.’
… или играйте на контрастах
В то время как использование сходства между произведениями искусства может быть одним из способов организации вашей коллекции, размещение очень разных предметов рядом друг с другом также может создать визуально поразительную экспозицию. «Это также может быть способом отметить сильные контрасты, позволяя отдельным работам выступать самостоятельно, как единую силу», — комментирует Берггрюн.
Не всегда доверяю своим глазам
При развешивании произведений искусства наши мастера рекомендуют обратиться к техническим специалистам.«Ваши глаза могут сыграть с вами злую шутку. Всегда используйте рулетку и спиртовой уровень, чтобы быть уверенным, что работы свешиваются прямо », — говорит арт-менеджер Christie Дэвид Эллис. «Это особенно важно, если вы собираетесь симметрично висеть: сделайте это плохо, и никто не будет уверен, симметрично вы висите или нет».
… и избегайте водопроводных труб и проводки
«Важно понимать структуру стен в вашем доме», — добавляет Эллис.«Очень большая картина не останется на простой оштукатуренной стене, если вы используете только пару шурупов. Если у вас нет опыта, проявите осторожность и используйте крепление немного большего размера, чем вы считаете необходимым ». Также важно проверить наличие линий электропередач и водопроводных труб. В современных домах они, как правило, проходят по краям стен, но в старых домах это не всегда так, поэтому убедитесь, что ваш винт не проходит через трубу или провода.
Но не волнуйтесь слишком сильно
Хотя практические меры могут помочь продлить жизнь произведению искусства, когда дело доходит до вывешивания, «на самом деле нет правильного и неправильного — ваша коллекция должна быть организована так, как вам нравится», — говорит Галлиган.«Если картина достаточно хороша, не имеет значения, где вы ее повесите — она все равно будет хорошо смотреться».
Так как же эксперты оформляют свои собственные работы? «Я вешаю отпечатки и работы на бумаге в своей спальне, чтобы защитить их от света — но ничего над моей кроватью, чтобы не разбить сны в буквальном смысле», — рассказывает Беггрюн. «Маленькие работы на бумаге приютились в укромных уголках у входа в мою ванную комнату, а большие картины висят на просторах стен. У меня есть маленькие картины по всей квартире — и даже несколько на моей книжной полке.’
Установка выключателей и розеток по европейским стандартам. Высота розеток от пола
Вопрос: «На какой высоте делать розетки?» беспокоит каждого человека, столкнувшегося с необходимостью замены электропроводки в квартире. Чтобы правильно рассчитать расстояние, на котором стоит размещать элементы, следует учитывать несколько объективных факторов, влияющих на их расположение.
Необходимо продумать предотвращение возможности попадания жидкости в розетку, минимизацию риска механического повреждения электрофурнитуры, беспрепятственного подключения различных бытовых приборов к сети — шнуры прибора должны доходить до входа в сеть.
Избавление от предрассудков
Практически всех новоиспеченных электриков, решивших самостоятельно заменить проводку в своем доме, интересует информация о европейских стандартах, согласно которым высота розеток на стене от пола должна составлять 30 см.
Это не более чем миф; нормативных документов, подтверждающих такую цифру, нет. Поэтому вовсе не обязательно размещать в квартире «электрические точки» таким образом.
В «Правилах устройства электроустановок» (далее — ПУЭ) сказано о высоте, на которой розетки должны находиться от пола в помещениях с повышенной влажностью, а точнее в санузлах.
Это условие выдвигается только для безопасности населения, поможет защитить от поражения электрическим током. Мы рассмотрим этот вопрос более подробно в следующем разделе.
Ссылки в нормативных документах
Итак, некоторые европейские стандарты высоты розеток все еще существуют.Требования к высоте электрических принадлежностей описаны в нескольких разделах следующих документов:
- ГОСТ Р 50571.11-96;
- СП 31-110-2003.
Согласно ПУЭ розетки необходимо устанавливать на расстоянии не менее 60 см от дверного проема душевой кабины. Также определено минимальное расстояние от «электрической точки» до элементов газопроводной системы, оно равно 50 см. В ГОСТе упоминается аналогичное требование относительно расстояния 60 см до двери душевой кабины.
Изучив совместное предприятие, вы можете наткнуться на условие, что нельзя монтировать розетки под и над кухонными мойками.
Обсуждается также высота их размещения в школах и детских садах, электрические аксессуары должны быть установлены на расстоянии 180 см от уровня пола.
Кухонные розетки
Очень остро стоит вопрос размещения элементов питания в зоне кухни.Это связано с наличием большого количества электроприборов, которые нужны каждой хозяйке.
Итак, высота розеток на кухне, которые используются для подключения наиболее популярной бытовой техники, составляет:
- для подключения к сети холодильника, автомата или посудомоечной машины, оптимальное значение — 15 — 20 сантиметров от пола;
- для подключения мелкой бытовой техники (кофеварка, электрочайник, микроволновая печь, мультиварка) идеальная высота от кухонной столешницы — 20 см, то есть от уровня пола следует отмерить 1 метр и 10 сантиметров;
- выходное отверстие для вытяжки обычно делают на расстоянии двух метров от пола.
Электрооборудование в гостиной
Прежде чем планировать точки установки розеток, продумайте, где будет располагаться мягкая мебель, телевизор, кондиционер, письменный стол и так далее.
Высота розеток для телевизора может варьироваться в зависимости от выбранного способа установки. Если он расположен на невысоком постаменте, допустимо установить «электрическую точку» на расстоянии 30 см от пола, если телевизор висит на стене, высоту лучше увеличить до одного метра.
Розетки возле мягкой мебели размещаются на уровне 75-90 см от пола, такое решение обеспечивает удобный доступ к ним для любой техники.
Розетки для торшеров, пылесосов располагаются в 30 см от уровня пола.
Розетки в спальне
Со спальной зоной все намного проще. Возле прикроватной тумбочки можно установить одну или две розетки, они будут использоваться для подзарядки смартфона, включения ночника.Если вы планируете установить кондиционер, необходимо предусмотреть одну точку прямо под потолком.
Следует учитывать пару запасных розеток, которые будут использоваться для включения фена, вентилятора, пылесоса. Когда в спальне будет компьютерный стол, аккумулятор предусмотрен рядом с ним на высоте 30 см от пола.
Грамотно составить принципиальную схему расположения новых розеток в квартире несложно, главное хорошо продумать расположение всех электроприборов.
На созданном чертеже не забудьте отметить оптимальную высоту, это поможет не ошибиться в процессе ремонта.
Фото розеток
Высота розеток от пола должна быть такой, чтобы не было угрозы механических повреждений и попадания воды.Также необходимо учитывать тот факт, что шнуры электроприборов необходимо вытаскивать для подключения к сети, ведь использовать удлинители из соображений безопасности нецелесообразно. Далее мы рассмотрим наиболее оптимальные места для размещения электрических аксессуаров, а также существующие стандарты, которых необходимо придерживаться!
Развенчание современного мифа
Многих начинающих электриков очень интересует вопрос, какой должна быть высота установки розеток от пола по европейскому стандарту.Дело в том, что так называемого европейского стандарта относительно расположения электрических «точек» не существует. Миф восходит к тому времени, когда только начинали делать ремонт, согласно которому изделия устанавливали на высоте 30 см от уровня пола. Это расстояние выбрано только из соображений практичности, и нет нормативной документации, запрещающей выбор другого расстояния.
В то же время правилами ПУЭ предусмотрены некоторые требования к высоте размещения розеток в ванной, что связано с защитой от поражения электрическим током.Мы поговорим об этом, собственно, упоминании, а также о некоторых пунктах стандарта ГОСТ и СП. Что ж, раз уж мы уже затронули этот вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Это значение было оправдано тем, что при таком расположении объект всегда будет в поле зрения человека.
Существующие ссылки в правилах
Как мы уже говорили, в некоторой документации можно найти, на какой высоте от пола правильнее делать розетки и выключатели.
Чтобы вы могли ознакомиться с этими ссылками, мы предоставляем их в наглядной форме:
Как видите, ни о каком запрете в правилах нет слов, поэтому рекомендуем полагаться только на те рекомендации, которые мы предоставили ниже. Наконечники сочетают в себе требования безопасности и практичности!
Итак, рассмотрим, на какой высоте лучше устанавливать розетки для каждой конкретной комнаты в квартире, а также для самой популярной бытовой техники.
Кухня
На кухне стандартная высота розетки должна быть такой:
- Для стиральной и посудомоечной машины: 10-20 см от пола. Это значение является наиболее оптимальным по отношению к длине электрического шнура от оборудования. Некоторые производители выпускают бытовую технику с коротким шнуром, не доходящим даже до полуметра.
- 20 см над столешницей (в зоне кухонного фартука), всего около 110 см от пола.Эта отметка будет оптимальной для подключения мелкой кухонной техники, которая часто находится прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т. Д.
- Для установки вытяжки необходимо подключить розетку на высоте не менее 2 метров от пола.
Визуальный видеоурок содержит советы о том, где разместить электрические аксессуары:
Видео инструкция по монтажу электропроводки на кухне
Ванная
В этом помещении повышенная влажность, поэтому высоту розеток от пола в ванной следует выбирать с умом.Здесь нужно ориентироваться не только исходя из интерьера помещения, но и исходя из требований по ГОСТ и ПУЭ.
Вы сами понимаете, что монтировать изделия возле воды категорически запрещено, поэтому нужно отступать не менее 60 см от раковины, душевой кабины и других предметов, желательно метра. Рекомендуемая отметка высоты также должна быть практичной, чтобы шнур от фена, электробритвы или той же стиральной машины не был слишком тугим.
- на стене — 1,5 метра;
- для фена и бритвы — 1 метр; Стиральная машина
- — не менее полуметра.
Здесь также стоит обратить внимание на очень важный нюанс — не нужно размещать изделия ниже 15 см от пола! Это связано с тем, что ванная комната подвержена небольшим наводнениям, которые происходят как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы затопление помещения не превратилось в угрозу для жизни (при попадании воды в розетку), нужно разместить электрическую арматуру на безопасной высоте, не менее 15 см.
Спальня
Здесь все просто, одну электрическую розетку ставим у кровати, рядом с тумбочкой — для подключения зарядного устройства для телефона или ночника. А другой, по европейскому стандарту, находится на 30 см выше напольного покрытия.
Еще один должен быть в запасе — например, для подключения пылесоса на время уборки или кондиционера / вентилятора. Если вы решили либо установить его на прикроватную тумбочку, то место подключения электрического шнура можно разместить за экраном, который скроет за собой все провода.Для питания компьютера желательно установить розетку возле рабочего стола, на высоте 30 см от пола.
Что касается опасений некоторых «экспертов», которые утверждают, что резервная розетка должна располагаться выше, чем у маленьких детей, это все старые опасения. Сегодня есть изделия с защитными шторками и крышками, предотвращающими опасный контакт.
Подводя итоги
Итак, мы дали полезные рекомендации, как сделать розетки правильнее и безопаснее на какой высоте.Напоследок хотелось бы добавить очень важный нюанс, который поможет вам определить точное местоположение каждой электрической точки.
Перед тем, как приступить к обшивке стен и прокладке электропроводки в доме, составьте схему, на которой отметьте следующие элементы:
- точное расположение всей мебели в комнате;
- видов бытовой техники с указанием их точного местонахождения;
- участков пропуска газа и воды;
- маршрут прохождения электропроводки по стенам;
- окон и дверных проемов.
Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, чтобы вы точно не ошиблись.
В противном случае установленные электрические аксессуары после размещения мебели могут быть закрыты предметами или находиться на значительном расстоянии от них. Если это произошло в вашем случае, то советуем, а не покупать в магазине!
Материалы (редактировать)
Нет никаких конкретных стандартов для монтажной высоты розеток.Есть свод правил, где регламентируются некоторые параметры: СП 31-110-2003, в нем сказано, что для монтажа используют стену в помещении со стороны дверной ручки и на высоте 1 м, и ПУЭ (Правила по устройству электроустановок), в котором указаны правила безопасного подключения бытовой техники и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений хозяина жилого помещения.
При проектировании дома учитывается количество комнат и их назначение.Например, в ванной делают закрытые от проникновения воды двойные розетки на высоте 90 см, чтобы «запитать» стиральную машину и другие электроприборы.
В каждой комнате количество выключателей и входов для подключения к электросети рассчитывается заранее, чтобы обеспечить комфортное и безопасное проживание или работу в помещении.
Что указано в ПУЭ
На какой высоте устанавливать розетки и выключатели решает сам потребитель, но ПУЭ содержит несколько рекомендованных к соблюдению норм:
- Подключаемые устройства расположены на расстоянии 0.6 м от открытых источников воды и входа в комнату.
- При установке электроприборов или установок от газопровода необходимо выдерживать расстояние 0,5 м.
- Монтажная высота выключателей от 1 м. Стену желательно выбирать со стороны дверной ручки. Его можно монтировать под потолком, если необходимо обеспечить управление электроприборами с помощью шнура.
- В помещениях с повышенной влажностью, например, в ванной, розетка управляется через устройство УЗО.
Все вышеперечисленные требования разработаны с учетом безопасной эксплуатации электроприборов, а также основаны на нормах пожарной безопасности и простоте использования.
Что прописано в ГОСТ и СП
Высота установки выключателей в ванной по ГОСТ Р 50571.11–96 начинается от 0,6 м от открытых источников воды. Дополнительные рекомендации изложены в совместном предприятии (Кодекс правил) от 2003 г .:
.- Нет точных стандартов по установке розеток для кондиционеров и электроприборов на кухне.
- В общежитиях и многоквартирных домах на 4 м² комнаты устанавливается 1 розетка с током 10 (16) А, а в коридорах — на 10 м².
- В частных домах количество розеток не регламентируется.
Для справки: В СССР существовал стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.
Требования к «Евростандарту»
Европейский стандарт на установку розеток появился в России примерно в то же время, когда появился термин «ремонт по-европейски».Строительные фирмы часто используют именно такое расположение точек подключения и выключателей в новостройках:
- высота от пола от 90 см до выключателей для удобного переключения света;
- для удобства пользования бытовой техникой розетки расположены на высоте 30 см от пола.
Отдельно выделяется размещение точек электрического подключения по американским стандартам, где высота от стола до кухни, умывальника или пола начинается от 30.5 и достигает максимум 41 см, при этом между розетками выдерживается расстояние 180 см от двери.
Важно! Если для установки выбраны евророзетки, то нужно учитывать, что диаметр штырей и расстояние между ними отличаются от российских разъемов. Текущая сила таких точек входа составляет 10-16 А, а у советских — до 10 А. То есть для подключения более мощной техники и оборудования выбирают розетки или выключатели по европейскому стандарту.
Схема разводки электрических сетей в разных помещениях
Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством подключенных к электросети бытовых приборов и стандартами пожарной безопасности.
Электропроводка на кухне
Точных инструкций по расположению точек подключения к электросети и розеткам на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации этого помещения и возможного количества подключений для бытовой техники.Итак, в требованиях PES указано:
- Выключатели и розетки расположены на расстоянии 60 см от двери, такие же требования предъявляются к мойке на кухне;
- Расстояние до газопровода от 50 см.
Также выделяется ряд советов по расположению точек подключения питания для различной кухонной и бытовой техники:
- Для подключения посудомоечной машины или холодильника выберите высоту 10–20 см от пола.Есть модели оборудования, в которых у производителя есть короткий провод для подключения, для них отдельные «точки питания» делаются на высоте 0,5 м.
- Мелкие электроприборы: микроволновая печь, тостер, мультиварка, блендер и др. Подключаются к розеткам, установленным на высоте 20 см от столешницы или 110 см от напольного покрытия.
- Для вытяжки рекомендуется сделать отдельную точку подключения к электросети на расстоянии 2 м от пола. При этом от середины устройства до розетки должно быть не менее 20 см. необходим для вентиляции.
- Если в планировке кухни задействована встроенная бытовая техника, то для ее «питания» делаются отдельные розетки за шкафами для удобного и постоянного подключения техники. Рекомендуется устанавливать их на высоте от 30 до 60 см от пола и следить за тем, чтобы подключенный кабель не защемлялся мебелью.
- Для подключения освещения под полками и шкафами на кухне используются розетки, устанавливаемые над мебелью на расстоянии 5-10 см.Выключатели вынесены на удобную для пользователя высоту.
Важно! Планируя разводку на кухне, необходимо рассчитать общую мощность проведенных линий. Его следует продумать с запасом, который обеспечит одновременное использование всех приоры.
Для расчета мощности показатели берутся из техпаспорта бытовой техники или средние показатели:
- духовой шкаф, варочная поверхность имеют собственные розетки на силу тока от 32 до 40 А;
- отдельная линия нужна для ТЭНа мощностью 3.5 Вт или более;
- для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.
Нюансы расположения в ванной
Главное требование при выборе высоты розеток в ванной — защита от проникновения воды. Для этого необходимо выбрать модель с УЗО — специальным брызговиком. Есть несколько рекомендаций по подключению электроприборов:
- для стиральной машины, высота 1 м соблюдается;
- для водонагревателей — не менее 180 см;
- при необходимости включения дополнительных устройств рядом с мойкой на высоте 110 см монтируется еще одна розетка.
Важно! Точки ввода линий электропередач нельзя устанавливать на высоте менее 15 см от пола. В бане высок риск затопления, поэтому необходимо защитить проводку от короткого замыкания и возгорания в квартире или доме.
Общий выключатель света на всю комнату вынесен из ванной и установлен на удобной для использования высоте.
Как провести электричество в спальне или гостиной
Высота установки точек электрического подключения в спальнях и жилых комнатах не регулируется.В этих помещениях нет точек соприкосновения с газопроводом или повышенной влажности, но есть несколько общих рекомендаций по расположению точек входа в ЛЭП:
- средняя высота розеток от пола 70 см;
- вспомогательные розетки возле стола монтируются на уровне 0,3 м от напольного покрытия, где делается блок из 2-3 розеток;
- за телевизорами или другой бытовой техникой, розетки устанавливаются на высоте 1.3 м от пола, сделаны дополнительные розетки для подключения к Интернету.
Выключатель производится самостоятельно при входе в помещение на высоте 90 см со стороны дверной ручки.
Важно! Если проводка устанавливается в детском или дошкольном учреждении, то расположение розеток от пола должно быть не менее 180 см. На этом же уровне установлены переключатели. Этого требуют правила техники безопасности.
Установка розеток в коридоре квартир и частных домов не обязательна.По усмотрению собственников помещения в ЛЭП устанавливают одну или две точки входа для подключения пылесоса или телефонов.
Практические советы по разработке проекта электросети дома или квартиры
Безопасность и удобство использования бытовой техники и осветительных приборов зависит от подготовки проекта расположения и разводки ЛЭП. Чтобы правильно рассчитать высоту установки розеток и выключателей, стоит при разработке плана придерживаться определенной последовательности:
- Заранее продумайте расстановку мебели и электроприборов в квартире.
- Составьте подробную схему каждого помещения с учетом дверных проемов, окон, водопровода и газопровода.
- На схеме обозначьте расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учитывайте общую пропускную способность требуемой сетевой линии и добавляйте резервные точки.
- Разместите выключатели на плане в зависимости от расположения дверей и стороны их открывания, продумайте количество выключателей в коридоре и высоту установки.
Важно! Профессионал должен подготовить проект разводки ЛЭП для квартиры или частного дома. Необходимо рассчитать нагрузку, оставить запас мощности и обеспечить пожарную безопасность подключения всех устройств.
Особенности установки выключателей в общественных зданиях
Высота установки регулируется в детских садах и дошкольных учреждениях. В остальном помещении также необходимо придерживаться общих рекомендаций:
- Для предприятий общественного питания и торговых сетей необходимо монтировать розетки на высоте 130 см от пола.Выключатели устанавливаются на расстоянии от 120 до 160 см.
- В помещениях, где используются или хранятся взрывчатые вещества, запрещается устанавливать розетки и выключатели. Все работы ведутся вне помещений или складов.
Видео по теме
Безопасность использования электричества в доме или квартире зависит от правильно выполненного электромонтажа. Особое внимание следует уделить установке розеток, которые, помимо соблюдения выбранной мощности и степени защиты, необходимо установить по правилам электроустановок.Высота установки розеток также имеет большое значение, и обычно зависит от помещения, в котором проводится установка этого элемента электрооборудования.
Высота установки устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает установку этих электрических устройств следующим образом:
- Производственные помещения — элементы электрооборудования должны быть установлены на высоте 0,8 — 1,0 метра. Если можно провести кабель сверху, то высота установки может составлять 1.5 мес.
Для подключения мощных электроустановок в производственных помещениях используются только розетки, предназначенные для данного типа устройств. - В жилых и офисных зданиях, а также в лабораториях допускается установка розеток на высоте не более 1 метра от уровня пола. Главный критерий выбора высоты установки изделия — удобство подключения электроприборов. Если плинтус выполнен из негорючего материала, то в таких помещениях устройства можно устанавливать на уровне пола.
Правильная разводка электрического кабеля при таком расположении осуществляется через внешний кабельный канал. - В различных детских учреждениях розетки устанавливают на высоте 1,8 метра.
- В помещениях торговли и общественного питания силовые элементы электрооборудования следует устанавливать на высоте 1,3 м.
- Высота установки в общественных зданиях должна быть не более 1 метра. Номер
- имеет большое значение, и, несмотря на то, что это помещение наиболее изменчиво, не рекомендуется нигде размещать электрическую арматуру.В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить эту электрическую арматуру относительно водопровода и газопровода.
- также следует выполнять по правилам. Расстояние от пола до розетки в помещениях с повышенной влажностью также должно быть на уровне 80 — 100 см.
Кроме того, необходимо соблюдать удаленность этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить возможность разбрызгивания воды на элемент электрофурнитуры.
Высота установки розеток в спальне и офисе
В спальне можно установить розетки на высоте не более 1 метра, единственное исключение — установка телевизора на стену, когда высота установки устройства превышает 1 метр. Для удобства можно использовать установку электроприбора непосредственно у кровати на высоте 0,6 — 0,7 метра. Рекомендуется установить по 1 розетке с обеих сторон кровати.
Элементы электрической арматуры, размещенные на такой высоте, позволяют легко подключать светильники, установленные на прикроватной тумбочке, или любые другие электроприборы.
Высота розеток для телевизора, который планируется установить в спальне, рассчитывается по следующей формуле:
H = A + B / 2
В этой формуле H — высота установки розетки; А — высота установки телевизора на стене; B — высота телевизора.
Розетка для телевизора расположена непосредственно за электронным устройством. Если вместе с телевизором устанавливается дополнительное оборудование, для которого требуется дополнительная розетка, то двойная розетка евро устанавливается на той же высоте, которая была рассчитана по формуле.
Остальные розетки рекомендуется размещать на высоте 30-40 см от уровня пола. Такой способ установки позволяет скрыть элементы электрофурнитуры. Розетки и выключатели не добавляют эстетики помещению, поэтому размещение их внизу стены значительно улучшает интерьер спальни. Если розетки устанавливались в советское время, то розетки можно оставить на той же высоте, заменив при необходимости накладные модели на внутренние устройства.В этом случае внешний вид спальни или любого другого помещения значительно улучшится.
Для установки розеток в офисе действуют те же правила, что и для установки электрических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Разместите устройства возле рабочего стола. Если для компьютера используется ИБП, розетки следует размещать на небольшой высоте, чтобы можно было разместить напольный источник бесперебойного питания без значительного натяжения рабочего провода, которое в большинстве случаев не превышает 1 метра.
Для подключения сплит-системы, наоборот, рекомендуется размещать этот элемент электрооборудования на высоте около 1 метра, непосредственно под устройством.
Высота установки розетки в детской
В детской комнате при наличии маленьких детей лучше установить электрооборудование от пола на максимально разрешенной высоте или использовать устройства, оборудованные защитными занавесками, а лучше совместить эти два стандарта.Чтобы удаленно отключать розетки в детской, можно приобрести и установить «умную розетку», управлять которой можно с телефона или компьютера.
Европейские стандарты высоты розеток
Многие строительные нормы и правила «бродят» вместе с технологическими инновациями. В нашей стране высота установки розеток и выключателей европейского стандарта часто отличается от норм установки, по которым строительные организации работали в прошлом веке.В современном жилище электрические элементы европейского стандарта устанавливаются на высоте 40-45 см от плиты перекрытия. Выключатели в этом случае устанавливаются на расстоянии 1 метра от черного пола. Такие стандарты на установку электрической арматуры имеют следующие преимущества:
- Они расположены низко и не портят интерьер помещения.
- Даже ребенок 4-5 лет может выключить свет при необходимости.
Вы можете сделать розетку ниже уровня стола.В этом случае очень удобно подключать электроприборы, выполняя какие-либо действия на рабочем месте. Нижнее соединение также позволит при необходимости использовать более короткие удлинители.
Устройства, устанавливаемые на невысокой высоте по Евростандарту, если в доме есть маленькие дети, необходимо оборудовать защитными занавесками. Такие устройства после снятия вилки надежно перекрывают доступ внутрь розетки.
Евростандарт распространяется только на жилые комнаты, если на кухне необходимо установить современные розетки, то в этом случае высота элемента электрической арматуры должна быть около 1 метра от уровня пола.
Вне зависимости от места установки розетки не должны располагаться ближе 10 см от дверных и оконных проемов, а также от углов комнаты.
Как правильно установить видеовыход, см. Ниже:
Заключение
На какой высоте делать розетки, понятно из этого материала, но для безопасной эксплуатации электроприборов требуется большое количество норм и правил. Расстояние от пола до розетки, как правило, не более одного метра, для установки на кухне или в ванной, и 30 см — в жилых помещениях.Розетки можно установить самостоятельно, но во избежание несчастных случаев во время работы следует отключить бытовое питание. Если самостоятельно поставить элементы электрической арматуры затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые установят розетки от пола на такой высоте, на которой этими приборами будет удобно и безопасно пользоваться.
Если вы строите новый дом или делаете капитальный ремонт в квартире, вы обязательно столкнетесь с проблемами с электрической частью.Лучше всего не переделывать существующую бытовую электросеть, а заново установить проводку, до мелочей продумав расположение коммутационных устройств. В этом случае возникнут вполне закономерные вопросы — какой должна быть высота розеток от пола, где устанавливаются выключатели?
Базовые опции
Официально принятых стандартов не существует. Есть только рекомендации и требования по установке розеток и выключателей по коммуникациям (газ, вода, трубы отопления).В остальном главное, чтобы работа электрооборудования была комфортной и безопасной.
Будете ли вы устанавливать коммутационные устройства самостоятельно или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространенных варианта, на какой высоте от пола их можно установить:
- установка розеток и выключателей по так называемому «европейскому стандарту»;
- «Советская» инсталляционная система.
Все эти понятия условны, на самом деле европейских стандартов и советских систем не существует, просто удобнее различать и определять, какой должна быть высота установки розеток и выключателей.
Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модно проводить ремонтные работы в домах и офисах и называть это «европейским ремонтом».
Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть как хорошие и качественные, так и не очень.
Но так уж вышло, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро».И тот, который не очень-то отождествлялся со всем советским и заслужил соответствующее название.
Версия «Евро» предполагает, что высота розетки от пола составляет 0,3 м, а высота выключателя — 0,9 м. По советским меркам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки — 0,9-1 м от пола.
Вариант размещения розеток для ТВ на видео:
Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь все сугубо индивидуально.В «евро» варианте для управления освещением нет необходимости поднимать руку вверх для включения переключателя, это комфортный уровень опущенной человеческой ладони. К тому же такое переключающее устройство может включать и выключать ребенка.
Расположение переключателя на расстоянии 1,6-1,7 м выгодно, когда необходимо установить под ним какую-либо мебель (шкаф, книжный шкаф, холодильник).
Розетка «Евро», расположенная почти на самом полу, представляет опасность для маленького ребенка, который только научился ползать и интересуется всем, что бросается в глаза.В этом случае, конечно, предпочтительно монтировать розетки по советскому варианту на уровне 1 м от пола.
А вот розетки, которые постоянно подключены к какому-то оборудованию, например телевизору, компьютеру или музыкальному центру, лучше монтировать как можно ближе к полу, чтобы провода не тянулись через всю стены и портят внешний вид помещения.
Общие требования и правила
Электрики имеют основной нормативный документ — Правила устройства электроустановок (ПУЭ).Некоторые «специалисты» пренебрегают этим документом, но тогда качество монтажа проводки ложится на их совесть.
нажмите для увеличения
Правила созданы для того, чтобы ими руководствоваться, поэтому мы дадим вам основные рекомендации, какое расстояние от пола до розетки или выключателя необходимо в разных комнатах:
- В хозяйственных или бытовых помещениях высота монтируемых розеток от пола находится в пределах 0,8-1 м. Его можно увеличить до 1.5 м, если провода подводятся сверху.
- Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб было больше 0,5 м.
- В жилых и офисных помещениях высота розеток от пола должна быть такой, чтобы в них было удобно подключать электроприборы. Все зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше 1 м от пола не рекомендуется.
Возможна установка розеток на специальные плинтусы из негорючих материалов.
- Монтажная высота выключателей от 0,8 до 1,7 м. Их рекомендуется монтировать на стенах с той стороны, где расположены дверные ручки. Если осветительные приборы управляются шнурами, то можно под потолком ставить выключатели для них.
- В помещениях, где постоянно находятся дети, высота устанавливаемых розеток и выключателей регулируется цифрой не менее 1.8 м от уровня пола. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после выдергивания вилки замкнет розетку.
- Установка розеток в ванных и душевых банях, саунах и прачечных запрещена. Их разрешается устанавливать только в ванных комнатах квартир и гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено разделение санузлов на зоны).Розетки в ванных комнатах необходимо устанавливать на расстоянии не менее 0,6 м от дверей душевой кабины.
В последнее время широкое распространение получила установка напольных моделей розеток, питание на них подводится в специальных плинтусах (кабельных каналах). Они очень хороши в плане дизайна (практически незаметны), но при влажной уборке помещения нужно соблюдать осторожность, чтобы в них не попадала вода.
В наших жилых домах есть комнаты, которые заслуживают отдельного разговора об установке в них розеток.Это кухня, набитая огромным количеством разнообразной бытовой техники, и повышенное значение ванной комнаты, которая является опасным помещением из-за сырости. Поговорим об этих помещениях подробнее.
Кухня
Главное условие для электрического элемента, установленного на кухне, — он не должен находиться ближе 0,6 м к водопроводным трубам и раковине. То же касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0.5 мес.
О дизайне розеток на кухню в видео:
Вообще с электропроводкой кухни дело обстоит сложнее всего. Во-первых, много коммуникаций — отопление, водопровод, канализация, газ. Во-вторых, бытовой техники, требующей отдельного питания, на кухне гораздо больше, чем в любом другом помещении (стиральная машина, водонагреватель, плита, электрическая духовка). В этом случае необходимо монтировать розетки таким образом, чтобы к ним всегда был открытый доступ.
На кухнях установку этих коммутационных аппаратов лучше всего производить на трех уровнях от пола:
- Первый уровень (и ниже) 0,15-0,20 м. На этом уровне монтируются розетки для электроприборов, требующих постоянного или длительного подключения к сети (стиральная машина, посудомоечная машина, холодильник, электроплита, измельчитель мусора).
- Второй уровень (или средний) 1,0-1,2 м. На этой высоте делают выключатели элементов освещения и розетки бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечка, кофемашина, мультиварка. , так далее.). Нс.). Более точное расстояние выбирайте сами в зависимости от конфигурации мебели на кухне.
Чтобы было легче включать вилки бытовой техники, размещайте розетки немного выше столешницы.
- Третий уровень (или верхний) 2,0-2,5 м. К розеткам, расположенным на этой высоте, подключаются вытяжной вентилятор, дополнительное освещение рабочих зон и телевизор. Ни сами коммутационные аппараты, ни идущие к ним шнуры не испортят кухонный интерьер, ведь за мебелью (навесными шкафами) они практически незаметны.
Розетки разрешается размещать под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая общий вид.
Минимальное расстояние от пола до розетки должно быть не менее 0,1 м, иначе вода может попасть в него при влажной уборке (мытье полов).
Ванная
Данное помещение условно разделено на несколько зон:
- Зона 0 (внутренняя часть самой ванны или душевого поддона).
- Зона 1 (внешняя вертикальная поверхность санузла).
- Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
- Зона 3 (остальная ванная).
Розетки можно устанавливать только в зоне 3. Даже если очень хочется установить их возле зеркала, чтобы было удобно пользоваться феном, электробритвой или машинкой для стрижки волос, это абсолютно невозможно (если зеркало не в зона 3). Кроме того, розетки должны иметь степень защиты IP44 из-за постоянной высокой влажности в ванной.
- Розетка для подключения стиральной машины может быть установлена на уровне от 0,3 до 1,0 м.
- Дополнительно для подключения небольших бытовых электроприборов розетки устанавливаются на высоте 1,1-1,2 м.
- Для подключения котла коммутационное устройство лучше установить на высоте 1,7-1,8 м.
В ванных комнатах запрещается устанавливать розетки ниже 0,15 м от пола. Это связано с привычной ситуацией, когда вы забыли включить водопроводный кран или вышла из строя бытовая техника, в результате чего произошло наводнение.
Попадание воды в коммутационные аппараты недопустимо!
Четко о расположении розеток и выключателей на видео:
Выключатели обычно устанавливают вне ванных комнат.
Как видите, строгих правил размещения торговых точек нет. Есть только полезные советы, рекомендации и индивидуальные требования. Обязательно учитывайте их при планировании мест установки коммутационных устройств.
% PDF-1.5 % 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 5 0 obj > эндобдж 1 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > поток
