Высоковольтные линии

Сейчас мы живем в городах с электрическим освещением и почти не задумываемся о том, какими путями к нам поступает энергия, которая питает все наши электрические приборы. В наших домах и квартирах есть с десяток розеток и выключателей. Когда нам надо включить чайник или лампочку, то мы просто подключаем их к розетке или жмем на выключатель. Всё просто. Как это работает изнутри для большинства людей является  загадкой. Обычное ежедневное волшебство. Привычное как облака.

В принципе и меня всё устраивает. Работает и ладно. Но как-то временами возникают в голове вопросы: «Так почему именно 220В?», «Зачем нужны высоковольтные линии?». И в один прекрасный момент я все же решил это выяснить. Для энергетиков здесь ничего нового, а для всех остальных будет рассказ о том, как путешествует электрическая энергия по проводам.

Электросети

Откуда в принципе берётся электричество в наших домах? Наверняка для тебя не секрет, что электричество для наших нужд вырабатывается на электростанциях: ТЭЦ, ГЭС, АЭС  и др.

Электростанции кушают для производства электричества достаточно много топлива, поэтому они должны располагаться там, где затраты на его доставку будут минимальными, либо там, где их в принципе только и можно расположить (например, ГЭС). При этом также играет роль и то, как далеко от электростанции придётся поставлять электричество. Что дешевле: передавать электроэнергию на 1 км или на 1000 км?

Достаточно мощная электростанция может обслживать обширную территорию. Электростанции объединяются в электросети. Кстати, слово «электросети» существует не просто так. Для того, чтобы обеспечить максимально бесперебойную работу, а также распределять излишки вырабатанной электроэнергии туда, где её не хватает. Поэтому создаются сети, которые охватывают города, области — вся страна охвачена электросетями.

Например, недавно ввели энергомост, т.е. построили линию электропередачи, из Краснодарского края в Крым. В Крыму есть и своя электростанция, но её мощности не хватает, чтобы обеспечить электроэнергией весь полуостров. Так вот этот энергомост теперь поставляет недостающее количество электроэнергии. Электросети чем-то похожи на распределённые компьютерные сети.

Чем выше опоры, тем дальше в горы

На картинке в начале статьи схематично изображены опоры линий электропередач. Под каждой можно прочитать: 500 000 В, 220 000 В, 110 000 В, 35 000 В, 10 000 В. Это значение электрического напряжения. Если к провадам под таким напряженим прикоснуться, то превращение в уголь обеспечено. Убьет моментально. Зачем же так много? Ответ находится в законе Ома!

Чем длинней провода, тем больше их сопротивление, тем больше энергии преобразуется в тепло, но это тепло мы никак не можем использовать с пользой, то часть энергии уходит в «никуда». Это убыток.

Чтобы хоть как-то снизить потери и увеличить дальность электропередачи было придумано передавать электроэнергию по высоковольтным проводам. Поэтому на пути к нам в дом электричество подвергается многократным преобразованиям, то напряжение трансформируется в высоковольтное, то снова понижается.

Вот как это работает:

  • Напряжение от генератора на станции повышается с помощью трансформатора. Например 10 500В повышается до 110 000 вольт.
  • 110 000 В можно передавать уже на 100-150 км. Достигая места назначения, это напряжение на местной подстанции снижается опять до 10 500В
  • Затем по подземному кабелю это напряжение поступает на трансформаторную подстанцию, находящуюся в нескольких сотнях метров от домов-потребителей.
  • И вот уже на этой подстанции 10 500В понижается до наших любимых 220В

Рассмотрим такой пример:

Нужно передать электроэнергию, достаточную для потребления 1 000 000 м2 жилой площади исходя из того, что на 1мприходится 10вт. Получается, что нам нужна линия электропередачи на 10 кВт!

Провода имеют сопротивление, сопротивление вызывает потери электроэнергии. Снизить потери до 0 нельзя, но можно их ограничить, чтобы не отапливать воздух, луга и горы. К примеру, пуст ьвеличина потерь будет 10%. Тогда в нашем примере мы можем себе позволить потерять 1 кВт  (1 000 000 Вт). Давай подсчитаем, что выгодней: передавать по низковольтной линии или по высоковольтной?

  Резльтаты вычислений
  Без трансформации С трансформацией
1. Полезная мощность 10 кВт 10 кВт
2. Напряжение 220В 110 000В
3. Ток в линии I=P:U 45 550A 91A
4. Потеря мощности
p = 0.1P, P=I2r
1кВт 1кВт
5. Сопротивление проводов r = P:I2 0.0004 Ом 121 Ом
6. Длина проводов L 100 км 100 км

7. Поперечно сечение провода

S = p*L / r

2 16,7 мм2



Из примера хорошо видно, что значительную мощность на большое расстояние можно передать только с помощью трансформации, так как иначе будут значительные потери мощности, которые можно устранить только за счет снижения сопротивления проводов, увеличивая их сечение.

Представь, сколько будет стоить кабель сечением 5ми длиной в 100 км? Так как мощность пропорциональна квадрату силы тока, то повысив напряжение в 2 раза можно снизить потери в 4 раза, а если в 100 раз, то в 10 000 раз меньше энергии будет теряться попути в нам в дом!

И в заключение небольшая табличка на какое расстояние можно передавать трехфазный переменный ток заданной мощности:

220В, 50 кВт 150 м
10 кВ, 3000 кВт 15 км
35 кВ, 2000 кВт 50 км
110 кВ, 10 000 кВт 150 км
220 кВ, 100 000 кВт 300 км
400 кВ, > 1000 000 кВт 1000 км

в Краснодаре модернизируют подстанцию «Северная» и строят мощную высоковольтную подземную линию :: Krd.ru

Масштабный проект по усилению энергомощности реализуют сразу на 8 ключевых распределительных подстанциях города. Кроме того, новые высоковольтные линии — больше 15 км — проложат под землёй, это позволит демонтировать 21 опору высоковольтной сети. Например, от них очистят ул. Солнечную. Во время утреннего рабочего объезда глава Краснодара посетил участок, где сейчас идут активные работы.

— Это совершенно правильно, что работы спланированы так, чтобы получить комплексный эффект. Прокладка идёт по принципу «чистого неба» —высоковольтные линии пойдут под землёй. Энергосистема города, а значит — электроснабжение жителей будет надёжнее, а улицы — свободнее от проводов. Например, уберём высоковольтные опоры вдоль почти всей Солнечной, где уже сегодня благоустроен отличный бульвар, который теперь станет ещё лучше, —сказал Евгений Первышов.

Глава города и директор краснодарского филиала компании «Россети Кубань» Андрей Герасько также обсудили планы по переводу в кабель высоковольтной линии по ул. Новокузнечной и ликвидацию на ней опор в 2020—2021 гг. Это позволит сделать Новокузнечную полноценным дублёром ул. Северной.

Евгений Первышов также отметил, что в Краснодаре энергокомпании реализуют действительно масштабную программу по комплексной модернизации электросетей. Запущена мощнейшая подстанция «Восточная промзона», которую построило «ФСК ЕЭС». К концу года «Россети Кубань» завершат модернизацию нескольких ключевых энергоузлов. Они станут существенно мощнее.

Выездное рабочее совещание прошло в районе посёлка Плодородного, где сейчас идёт прокладка двух кабельных линий от питающего центра «Восточная промзона» к подстанции «Северной».

В нём также приняли участие глава Прикубанского округа Александр Журавлев, директор департамента городского хозяйства и ТЭК Владислав Белый.

— Строительство кабельных линий 110 кВ позволит значительно повысить надежность электроснабжения наших потребителей. К концу ноября мы планируем завершить, в том числе, переустройство участка воздушной сети по ул. Солнечной — от ул. Российской до ул. Ростовского шоссе. Провод уберут в специальные кабельные канализации.

Это не только эстетический эффект — перевод воздушной линии в кабельное исполнение исключит атмосферное воздействие на оборудование и обеспечит экологическую безопасность, — сказал директор Краснодарского филиала «Россети Кубань» Андрей Герасько.

Подстанция «Северная» обеспечивает энергоснабжение больше 120 тыс. человек и свыше сотни социальных объектов в северной части Краснодара.

Строительство двух кабельных линий и модернизация оборудования увеличат энергомощность подстанции в полтора раза. Это обеспечит надежность электроснабжения жителей, и даст возможность подключения новых абонентов.

Строительство кабельных линий стартовало в августе — работы завершены на 80%.

Работы по усилению энергомощности подстанции включают в себя:

— строительство двух кабельных линий 110 кВ «Восточная Промзона — Северная» протяженностью 7,5 км каждая;

— строительство кабельной канализации связи протяженностью 5,14 км;

— монтаж волоконно-оптической линии связи с прокладкой волоконно-оптических кабелей в кабельной канализации;

— организация каналов связи, релейной защиты и противоаварийной автоматики, общей протяжённостью — 25,35 км;

— демонтаж воздушных линий 110 кВ «Восточная промзона — Северная», «Витаминкомбинат — Северная» и 21 опоры линий электропередачи (в том числе участок по ул. Солнечной от ул. Российской до ул. Ростовское шоссе).

Всего до конца 2019 г. компания «Россети Кубань» модернизирует в Краснодаре восемь питающих центров: «Северная», «ОБД», «Лорис», «Северо-Восточная», «Военгородок», «Восточная», «Почтовая», «Западная-2».

Так, на подстанции «Северной» установили новый трансформатор мощностью 40 мегавольт-ампер (МВА).

На подстанции «ОБД» установили два трансформатора по 40 МВА каждый — таким образом, ее ресурс увеличится почти втрое и составит 80 МВА.

Также нарастит мощность подстанция «Лорис», которая питает пос. Индустриальный — здесь заменили трансформатор на более мощный — в 40 МВА, а также установили дополнительный — в 25 МВА.

Большой объем работ этого года связан со строительством заходов кабельных линий 110 кВ «Краснодарская ТЭЦ — ЗИП», «ОБД — Северная» и «Лорис- Пашковская» на подстанцию «Восточная Промзона»

Читайте новости Краснодара в нашем канале Telegram

Филиал ПАО «Россети Ленэнерго» «Санкт-Петербургские высоковольтные электрические сети»

Подстанция «Волхов–Северная» осуществляет электроснабжение Санкт-Петербурга как и раньше на напряжении 35 и 6 кВ, а также прилегающего района на напряжении 220 и 110 кВ. В скором времени она будет переведена на класс напряжения 330 кВ после комплексной реконструкции.

Линия электропередачи Волхов – Ленинград. На базе оборудования этой, одной из первых в стране линии электропередачи 110 кВ, начало складываться и развиваться электросетевое предприятие — Ленинградская Высоковольтная сеть (ЛВС) Ленэнерго.

Вместе с этим в 20-х годах в Ленинграде активно строились и вводились в работу новые подстанции и линии электропередачи, среди которых ПС 35/6 кВ «Выборгская» (№ 11), «Петроградская» (№ 12), «Волхов – Василеостровская» (№ 13) — они работают и сегодня.

19 декабря 1933 года состоялся торжественный пуск первого гидроагрегата Нижне-Свирской ГЭС — уникальной электростанции, впервые построенной на плывущем грунте. Энергия ГЭС передавалась в Ленинград на подстанцию «Чесменская» по впервые сооруженной в нашей стране ЛЭП 220 кВ, протяженностью в 240 км. Уже 15 сентября 1936 года Нижне-Свирская ГЭС имени Г. О. Графтио была принята в промышленную эксплуатацию с мощностью 96 МВт.

За годы довоенных пятилеток были введены в строй подстанции 110 кВ в Бокситогорске (№ 32) и линия 110 кВ Волхов – Бокситогорск протяженностью около 100 км, в Рогатке (№ 31) с подстанциями и линями 35 кВ для электроснабжения Тесовских торфоразработок, две подстанции с линями 35 кВ Ларьяновского торфопредприятия и другие.

На конец 1940 года общая протяженность высоковольтных линий электропередачи 35–220 кВ составила 2 290 км.

Наряду с количественным ростом высоковольтных сетей проводилась большая работа по улучшению их технического состояния: совершенствовалась релейная защита, повышалась грозозащита воздушных линий и подстанций, модернизировались выключатели.

Во время Великой Отечественной войны Ленэнерго в целом понесло значительный ущерб — потеряны две трети мощности энергосистемы, более 1 000 км линий 110 и 220 кВ, все загородные подстанции 35 и 110 кВ. В целом с 1941 по 1944 год на объекты энергосистемы было сброшено свыше 1 000 зажигательных бомб и более 300 фугасных.

8 сентября 1941 года вокруг Ленинграда замкнулось кольцо блокады, а в декабре было принято решение о восстановлении Волховской ГЭС для передачи электроэнергии со станции в осажденный город.

К концу 1942 года протяженность линий электропередачи составляла лишь 14% довоенной, сократилось количество и мощность подстанций ЛВС. Основная часть сетей была захвачена или разрушена фашистскими войсками. Однако, невзирая на тяжелейшие условия военного времени, сетевики обеспечивали электроснабжение Ленинграда. 23 сентября 1942 года стал днем прорыва энергетической блокады.

Энергетики построили кабельную линию и проложили ее по дну Ладожского озера в самом узком месте водоема (23,5 км) и уже 23 сентября 1942 года в Ленинград стала поступать энергия восстанавливаемой Волховской ГЭС.

Зимой, всего за 12 дней, была построена уникальная воздушная линия электропередачи 60 кВ через Ладогу — опоры с изоляторами были вморожены прямо в лед озера. Протяженность линии с восточного берега до подстанции в Коккорево составила порядка 30 км. Линию включили 13 января 1943 года и электроснабжение города значительно улучшилось. Демонтирована же «Ледовая линия» была только по весне, за это время Ленинград получил по ней около 30 млн. кВтч электроэнергии.

Примененные при строительстве этой линии технические решения, такие как перевод на больший класс напряжения и многократное секционирование для повышения ремонтопригодности, не теряют своей актуальности и в настоящее время.

Уже весной 1944 года была смонтирована наземная линия электропередачи от Волховской ГЭС до Ленинграда, а летом начат ремонт городских сетей освещения. В августе 1944 года Волховская ГЭС была полностью восстановлена.

Героический труд аварийно-восстановительных сетевых бригад обеспечивал работу высоковольтных сетей, несмотря на разрушения, вызывавшиеся непрерывными обстрелами и бомбежками. Коллектив ЛВС потерял многих работников, погибших на рабочем месте или ушедших на фронт и отдавших жизнь с оружием в руках.

За свой героический труд в годы войны отмечены правительственными наградами руководители предприятия — директор П. П. Лычев, главный инженер Л. Д. Наумовский и руководители подразделений — Ф. Н. Антропов, А. В. Иванов, Н. В. Большаков, А. И. Семенченко и многие другие.

Работы по восстановлению разрушенного сетевого хозяйства были завершены уже в 1947 году, а уже в 1949 году энергосистема достигла довоенного уровня по мощности и выработке электроэнергии. В последующие годы строительство новых электростанций, развитие электрических и тепловых сетей, продолжилось.

Так нельзя не отметить знаменитое «кольцо» ВЛ 35 кВ по Всеволожскому и Кировскому районам, планомерно созданное в послевоенные годы: построенные подстанции напряжением 35 кВ №№ 727, 728, 726, 632, 636, 633, 635, 720 распределили энергию Дубровской ГРЭС по Ленобласти от Мги до Борисовой Гривы. Они все работают и сейчас, но сегодня в этом «кольце» уже 18 подстанций, включая тяговые и абонентские.

К середине 60-х годов сети ЛВС наряду с Ленинградской, охватили также Псковскую и Новгородскую области, были осуществлены связи на напряжении 110 и 220 кВ с соседними энергосистемами Калининской области, Карелии и Эстонии.

В 1964 началось формирование основной системообразующей электрической сети напряжением 330 кВ — были введены подстанции «Восточная» (1964 год), «Южная» (1968 год) и «Чудово», созданы связи энергосистем Северо-Запада между собой и с Центром. Были сооружены воздушная линия электропередачи и подстанция 750 кВ «Ленинградская», обеспечившая выдачу мощности Ленинградской и Калининской атомных электростанций.

Также были освоены маслонаполненные высоковольтные кабели, продольная компенсация реактивной мощности в сети 110 кВ, проведена комплексная автоматизация производственных процессов, телемеханизация управления и многое другое.

В 1982 году была построена ПС 330 кВ «Колпино», давшая мощность крупным промышленным, транспортным и строительным предприятиям Колпинского района, который развивается и в наши дни. В 1986 году была введена в работу ПС 330 кВ «Западная», которая стала основным источником электроснабжения Красносельского, Кировского и Московского районов. В этом же году для электроснабжения Северных очистных сооружений была построена ПС 330 кВ «Северная», но динамичное развитие севера города (строительство новых жилых микрорайонов и промышленных предприятий) обусловило необходимость реконструкции энергообъекта с вводом дополнительных мощностей.

В целях облегчения эксплуатации разрастающегося электросетевого хозяйства энергосистемы и обеспечения ускоренной электрификации сельского хозяйства начала осуществляться передача объектов из состава ЛВС территориальным электросетевым предприятиям Ленэнерго. В результате до середины 80-х годов для ЛВС было характерно постепенное сокращение радиуса обслуживания с сохранением примерно постоянного объема, традиционно выражаемого в условных единицах.

Период времени конца 80-х – начала 90-х годов нанес энергосистеме ущерб, который ощущается до сих пор. Неплатежи, взаимозачеты, последовавшие за этим недоремонт и замораживание строительства новых энергообъектов не могли пройти для отрасли незамеченными.

В 2000–2005 годах в Петербургской энергосистеме построили 5 новых системообразующих подстанций 110 кВ и реконструировали десятки тысяч километров электрических сетей.

С 1 января 2004 года предприятие Высоковольтной сети передало персонал и электросети напряжением 35, 110, 220 и 330 кВ в филиал ОАО «Ленэнерго» «Пригородные электрические сети». Позже сети 220 и 330 кВ были выделены в состав Ленинградского ПМЭС.

Таким образом, правопреемником Ленинградской высоковольтной сети с 2004 по 2012 годы стал филиал ОАО «Ленэнерго» «Пригородные электрические сети».

В условиях роста нагрузок Санкт-Петербурга, а также повышения требований к обеспечению бесперебойного и более эффективного электроснабжения мегаполиса был разработан и реализован в 2012 году проект реструктуризации филиалов ОАО «Ленэнерго».

Облкоммунэнерго модернизировало высоковольтные линии в Горячем ключе, Мишелевке и Стеклянке

ОГУЭП «Облкоммунэнерго» в феврале-марте 2021 года завершило работы по модернизации высоковольтной линии ВЛ-10кВ «Светлячки- Горячий ключ» в Иркутском районе, в Мишелевке Усольского района и в Стеклянке под Ангарском.

В Горячем ключе длина линии 22 километра, она подключена на окраине Пивоварихи в районе ДНТ Ясное к сетям ИЭСК и идет до поселка Горячий ключ. Кроме Горячего ключа к этой линии подключено ещё три поселка – Поливаниха, Сухая, Добролет, а также 16 садоводств по Голоустинскому тракту. Жители и садоводы часто жаловались на низкое напряжение и постоянные отключения. Линия была построена еще в 70-е годы.

Модернизацию линии начали еще в 2019 году. За два году линию обновили на всем протяжении. Специалисты установили для нее 314 новых бетонных опор, из них 31 опора плавающего типа на заболоченных участках. Смонтировали провод сечением 95 мм (до этого был провод 30-70 мм), установили два вольтодобавочных трансформатора, сообщили в компании.

В феврале «Облкоммунэнерго» завершило модернизацию еще двух линий. В Мишелевке еще осенью 2020 года приняли решение провести масштабную реконструкцию электрических сетей, которые были построены еще в советское время, когда там работал Хайтинский фарфоровый завод. Здесь специалисты поменяли на современный самонесущий изолированный провод (СИП) восемь километров сетей. Установили 166 новых деревянных опор и 31 железобетонную опору. Потребителям установили 156 новых интеллектуальных приборов учета.

Также по поручению губернатора Иркутской области, в рамках капитального ремонта, была произведена замена двух аварийных кабельных линий, подключенных к ВЛ-10кВ, идущей к поселку Стеклянка Ангарского округа. К этим линиям подключены 11 садоводств и две частные подстанции. Кабельные линии были проложены в 1981 году. Они проходят по болотистой местности, давно выработали свой ресурс и часто выходили из строя. В феврале 2021 года смонтировали новые ветки линий на протяжении 1062 метров и подключили их. Все работы проводились в рамках поручения губернатора.

Подписывайтесь на наш канал в Telegram

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В регионе переустроят высоковольтные линии при строительстве трех стратегических проектов

В пятницу, 23 июля, первый вице-губернатор — председатель правительства Самарской области Виктор Кудряшов провел заседание штаба по обеспечению безопасности электроснабжения потребителей Самарской области.

Главной темой заседания стало переустройство высоковольтных линий при реализации проектов строительства обхода Тольятти с мостовым переходом через Волгу в составе международного транспортного маршрута «Европа — Западный Китай», реконструкции автомобильной дороги Тольятти — Ягодное, железнодорожного пути от станции Тольятти КбшЖД до границы площадки ОЭЗ «Тольятти».

Как доложил заместитель министра энергетики и ЖКХ Самарской области Сергей Стрельников, комплекс работ по поочередному переустройству ВДН-1 и ВДН-2 будет проводиться в три этапа согласно почасовому графику производства работ. Период проведения — с 27 июля по 14 августа.

В это время будут последовательно отключаться линии напряжения, которые снабжают электричеством ООО «Автоград-Водоканал», обеспечивающей технической и питьевой водой потребителей Автозаводского района Тольятти, производственные площади АО «АвтоВАЗ» и ТЭЦ ВАЗа.

«Для координации деятельности всех участников мероприятий создан оперативный штаб, который возглавит министр энергетики и жилищно-коммунального хозяйства области Александр Мордвинов», — отметил первый вице-губернатор.

В период проведения работ возможны временные ограничения подачи воды в Автозаводском районе. Согласно графикам аварийной готовности, максимальное время восстановления электроснабжения составит до трех часов, то есть возможные перебои с водой будут носить краткосрочный характер. Большинство сотрудников АвтоВАЗа в этот период будет находиться в корпоративном отпуске, что позволит минимизировать возможные неудобства для коллектива и производственного процесса.

Стрельников подчеркнул, что на случай возникновения внеплановых ситуаций определена спецтехника и сформированы аварийные бригады, которые будут осуществлять дежурство во время проведения работ по переносу сетей. В случае ограничения подачи водоснабжения ТЭЦ ВАЗа готова обеспечить запас воды для производственных нужд и отпуска потребителям (АО «Тэвис» и АО «АвтоВАЗ»).

Автоград-Водоканал располагает тремя рабочими резервуарами питьевой воды, запас в которых более 52 тыс. куб. м (часовой расход всех потребителей ООО «АВК» составляет 7,2 тыс. куб. м/час). В случае ограничения или прекращения водоснабжения будет организован подвоз воды населению. Для этих целей в Тольятти имеется 37 единиц техники общим объемом порядка 300 м³.

На штабе прозвучали рекомендации сетевым организациям электроснабжения на период производства работ по переустройству высоковольтных линий не производить плановых отключений, переключений или ограничений режимов работ электрических сетей или объектов энергосистемы в указанной зоне.

«Прошу всех членов штаба участвовать в координации этой крайне важной работы. В достаточно короткий промежуток времени мы решаем задачу по обеспечению устойчивого энергоснабжения сразу трех стратегических проектов», — подчеркнул Виктор Кудряшов.

Кроме того, на заседании штаба был рассмотрен вопрос, касающийся реализации энергетической стратегии РФ на территории нашего региона. Документом предусмотрена задача по переходу к 2035 году оперативно-диспетчерского управления режимами работы объектов электросетевого хозяйства (классом напряжения 220 кВ и выше и объектов генерации установленной мощностью 25 МВт и более) на 100-процентное дистанционное управление.

Виктор Кудряшов рекомендовал электроснабжающим компаниям при формировании инвестиционных программ учитывать положения и требования Энергетической стратегии Российской Федерации.

Жизнь под напряжением — PanARMENIAN.Net

PanARMENIAN.Net — Ярким примером антропогенного источника таких волн могут служить ЛЭП – высоковольтные линии электропередач.

Линии электропередач при работе создают в прилегающем пространстве электрическое и магнитное поля промышленной частоты. Расстояние, на которое распространяются электромагнитные поля от проводов линии достигает десятков метров. Дальность распространение электромагнитного поля зависит от величины напряжения ЛЭП, чем выше напряжение — тем больше зона повышенного уровня электромагнитного поля, при этом размеры зоны не изменяются в течении времени работы ЛЭП.

Исследования в области влияния электромагнитных полей на организм человека не прекращаются уже несколько десятилетий. Токи промышленной частоты (50 Гц) – один из наиболее сильных источников электромагнитных колебаний.

Согласно исследованиям западных ученых, проживание в непосредственной близости от линий электропередач может привести к проблемам со здоровьем в будущем, причем во многом это связано именно с магнитным полем. Исследователи выяснили, что условно безопасный порог плотности магнитного потока равен 0,1 микротеслы. Из-за этого у людей, проживающих рядом с ЛЭП, могут возникать неприятные ощущения при касании заземленных предметов – внешних стен зданий, уличной мебели и т.д. Недавно стало известно, что для предотвращения пагубных последствий, вызываемых магнитным полем, необходимо находиться на расстоянии около 800 метров от высоковольтной линии. Это значит, что оптимальное и безопасное расстояние от жилых домов до ЛЭП должно составлять не менее 1 км.

Электромагнитные поля ЛЭП являются очень сильными факторами влияния на состояние всех биологических объектов, попадающих в зону их воздействия. Например, в зоне наибольшего действия электрического поля, вблизи высоковольтных опор ЛЭП и траверс ЛЭП у насекомых проявляются изменения в поведении: так у пчел фиксируется повышенная агрессивность, беспокойство, снижение работоспособности и продуктивности, склонность к потере маток; у жуков, комаров, бабочек и других летающих насекомых наблюдается изменение поведенческих реакций, в том числе изменение направления движения в сторону с меньшим уровнем поля. У растений часто встречаются аномалии развития — меняются формы и размеры цветков, листьев, стеблей, появляются лишние лепестки.

На организм человека влияет длительное пребывания в зоне ЛЭП. Кратковременное облучение в течение нескольких минут способно повлиять только на гиперчувствительных людей или у больных некоторыми видами аллергии. Например, хорошо известны работы английских ученых в начале 90-х годов показавших, что у ряда аллергиков по действием электромагнитного поля ЛЭП развивается реакция организма по типу эпилептической. При продолжительном пребывании (месяцы — годы) человека в электромагнитном поле ЛЭП могут развиваться заболевания преимущественно сердечно-сосудистой и нервной систем организма человека. В последние годы в числе отдаленных последствий часто называются онкологические заболевания людей.

Исходя из конструктивных особенностей линии электропередачи (провисания провода) наибольшее влияние электромагнитного поля на человека проявляется в середине пролета, где напряженность для линий сверх — и ультравысокого напряжения на уровне человеческого роста составляет 5 — 20 кВ/м и выше в зависимости от класса напряжения и конструкции линии.

У опор ЛЭП, где высота подвеса проводов наибольшая и сказывается экранирующее влияние опор, напряженность поля наименьшая. Так как под проводами ЛЭП могут находиться люди, животные, транспорт, то возникает необходимость оценки возможных последствий длительного и кратковременного пребывания людей в зоне ЛЭП, в электрическом поле различной напряженности.

В опытах, проведенных многими исследователями, обнаружено четкое пороговое значение напряженности электромагнитного поля ЛЭП, при котором наступает разительное изменение реакции организма человека. Значение определено равным 160 кВ/м, меньшая напряженность электромагнитного поля сколько-нибудь заметного вреда человеку не наносит.

Исследования влияния электромагнитных полей промышленной частоты (ЭМП ПЧ) на человека, выполненные в СССР в 60-70х годах, ориентировались в основном на действие электрической составляющей, поскольку экспериментальным путем значимого воздействия магнитной составляющей не было обнаружено. В 70-х годах для населения по ЭП ПЧ были введены в действие жесткие нормативы и по настоящее время являющиеся одними из самых жестких в мире. Они изложены в Санитарных нормах и правилах «Защита населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты» № 2971-84. В соответствии с этими санитарными нормами проектируются и строятся все объекты электроснабжения.

К слову сказать, исследования ученых показали, что слабые электромагнитные поля (ЭМП), мощность которых измеряется тысячными долями Ватт, не менее опасны для человека, а в ряде случаев и более опасны, чем электромагнитные излучения ЛЭП большой мощности. Ученые объясняют это тем, что интенсивность слабых электромагнитных полей соизмерима с интенсивностью излучений самого человеческого организма, его внутренней энергетики, которая формируется в результате функционирования всех систем и органов, включая клеточный уровень. Такими низкими (нетепловыми) интенсивностями характеризуются излучения электронных бытовых приборов, имеющихся сегодня в каждом доме. Это, главным образом, компьютеры, телевизоры, мобильные телефоны, СВЧ-печи и т.п.

Они то и являются источниками вредных для человека, т.н. техногенных ЭМИ, которые обладают свойством накапливаться в организме людей, нарушая при этом его биоэнергетическое равновесие, и в первую очередь, т.н. энергоинформационный обмен (ЭНИО). А это, в свою очередь, влияет на нормальное функционирование основных систем организма человека.

Раздел 6. Экологические аспекты воздействия электрических полей линий электропередач сверхвысокого напряжения на окружающую среду

Раздел 6. Экологические аспекты воздействия электрических полей линий электропередач сверхвысокого напряжения на окружающую среду

Линии электропередачи сверхвысокого напряжения являются источниками мощнейших электромагнитных полей, индуцируемых вокруг фазных проводов линии. Такие электромагнитные поля оказывают крайне негативное влияние на экосистемы, находящиеся вблизи трасс линий электропередачи сверхвысокого напряжения.

Различают два типа воздействия электромагнитных полей на биологические организмы – тепловое и информационное. Последнее проявляется в электромагнитных полях сверхвысокой частоты (300 МГц и более) и до настоящего времени изучено недостаточно.

Для полей промышленной частоты линий сверхвысокого напряжения основным типом является тепловое воздействие от электрических токов, индуцируемых в теле биологического организма. Различают следующие виды воздействия:

  • непосредственное, проявляющееся при пребывании человека в электрическом поле. Эффект этого воздействия усиливается с увеличением напряженности поля и времени экспозиции;
  • воздействие электрических зарядов (импульсного тока), возникающих при прикосновении человека к изолированным от земли конструкциям или при прикосновении человека, изолированного от земли, к растениям и различного рода заземленным конструкциям;
  • воздействие токов утечек.

Многолетние исследования в области воздействия электромагнитных полей, в частности полей линий электропередач, на биологические организмы и в первую очередь на человека показали, что наиболее чувствительными системами организма человека являются нервная, иммунная, эндокринная и половая.

Воздействие электромагнитных полей вызывает существенные аномальные отклонения при передаче нервных импульсов, что влияет на изменение высшей нервной деятельности, в том числе и памяти у людей. Особенно высокую чувствительность к электромагнитным полям проявляет нервная система эмбриона.

Исследования, проведенные в Великобритании с 1962 по 1995 гг., показали, что риск заболеваемости лейкемией у детей, с рождения живущих на расстоянии до 200 м от ЛЭП, равен 70%, а до 600 м – 20%. Однако гипотеза о непосредственной прямой связи возникновения лейкемии у детей и воздействия электромагнитных полей высоковольтных линий не подтверждена, и биологического объяснения природы такого воздействия до сих пор не существует.

Высоковольтные линии электропередач

Крайне негативное влияние оказывают электромагнитные поля на сердечно-сосудистую и иммунную системы человека и животных. Процессы иммуногенеза обычно угнетаются, что приводит к отягощению инфекционных процессов в организме.

Изменения в эндокринной системе человека под воздействием электромагнитных полей характеризуются увеличением содержания адреналина в крови, активацией процессов свертывания крови.

Нарушения половой функции обычно связаны с изменением ее регуляции со стороны нервной и нейроэндокринной систем. Исследования показали, что более чувствительными к воздействию электромагнитных полей являются яичники, нежели семенники.

Особую опасность представляет воздействие электромагнитных полей на женский организм во время беременности. Установлено, что чувствительность эмбриона к электромагнитным полям значительно выше, чем материнского организма. Это может привести к внутриутробному повреждению плода под воздействием электромагнитных полей на любом этапе его развития. Исследования показали, что воздействие электромагнитных полей на беременных женщин может вызвать преждевременные роды, влиять на развитие плода, увеличить риск развития врожденных уродств.

Доказано, что имеет место накопление биологического эффекта электромагнитных полей в условиях длительного многолетнего воздействия. Это может вызывать отдаленные негативные последствия в будущем, включая развитие дегенеративных процессов центральной нервной системы, раковых заболеваний крови (лейкоз), опухолей мозга, гормональных заболеваний. Особую опасность электромагнитные поля представляют для детей, беременных женщин, людей с заболеваниями центральной нервной, гормональной, сердечно-сосудистой систем, аллергиков, а также людей с ослабленным иммунитетом.

Исследования показали, что люди, работающие под воздействием электромагнитных полей, часто жалуются на раздражительность и нетерпеливость. Продолжительное воздействие полей приводит к высокой утомляемости, снижению эффективности сна, нарушению внимания и памяти, появлению чувства внутренней напряженности и суетливости. Укажем, что приведенные результаты исследований относятся не только к электромагнитным полям линий электропередач сверхвысокого напряжения, но и к любым полям во всем диапазоне частот.

Негативное воздействие электромагнитных полей промышленной частоты на экосистемы не столь существенно, хотя и должно обязательно учитываться при сооружении электропередач сверхвысокого напряжения.

Электрические поля высокой напряженности (50 кВ/м) вызывают вибрацию волосяного покрова человека и животных, при этом возникают крайне неприятные ощущения и в первую очередь сильный зуд. При напряженности электрического поля 20–50 кВ/м наблюдается повреждение ткани листьев растений, что объясняется тепловым воздействием токов, возникающих при коронировании выступающих частей растений. Такое воздействие приводит к гибели клеток, которые теряют влагу, высыхают и сжимаются.

Исследования воздействия мощных электрических полей промышленной частоты на подопытных животных не выявили у них каких-либо генетических изменений. Отмечена высокая чувствительность голубей к электрическим полям малой напряженности.

Линии электропередач

Известно, что все рыбы, особенно электрические, индуцируют вокруг своего тела крайне слабые электрические поля. Однако у множества видов рыб, держащихся стаями (косяками), их электрические поля накладываются друг на друга и значительно усиливаются. Электрическое поле стаи играет важную роль в согласованном поведении отдельных ее членов и их пространственной ориентации. Поэтому сильные электрические поля электропередач сверхвысокого напряжения угнетающее воздействуют на поведение рыб и могут оказать крайне негативное влияние на пути их миграции, особенно в нерестовый период.

Наиболее чувствительны к воздействиям электрических полей электропередач сверхвысокого напряжения копытные животные. Дело в том, что копыта животных являются хорошим изолятором, отделяющим тело животного от земли. Поэтому наведенный в теле животного потенциал может достигать 10 кВ, а импульс тока при касании заземленного предмета (например ветки куста) – 100–200 мкА. Такие токи безопасны для здоровья, но вызывают неприятные ощущения. Это обстоятельство заставляет копытных животных избегать трасс высоковольтных линий. Подобные явления, связанные с наведением высоких потенциалов, наблюдаются и в организме человека, находящегося под линией в изолирующей от земли обуви.

Укажем, что в связи с крайне негативным воздействием электромагнитных полей, индуцируемых электропередачами сверхвысокого напряжения, на экологические системы, и в первую очередь на здоровье человека, в ряде стран Евросоюза на законодательном уровне запрещено сооружение электропередач с номинальным напряжением более 400 кВ.

Выше отмечалось, что тепловое воздействие электромагнитных полей связано с протеканием в организме человека (животного, растения) токов, индуцируемых этими полями. Однако неблагоприятное воздействие магнитного поля проявляется при его напряженности не менее 150–200 А/м, что имеет место на расстоянии не более 1–1,5 м от провода воздушной линии и, следовательно, должно учитываться только при выполнении работ на линии под напряжением. Это обстоятельство свидетельствует, что определяющее воздействие на биологические организмы оказывает именно электрическое поле, индуцируемое проводами линии сверхвысокого напряжения.

Воздействие электрического поля на человеческий организм определяется в первую очередь токами, протекающими через тело человека. Исследования показали, что токи плотностью менее 0,1 мкА/см 2 совершено не влияют на здоровье и нервную систему человека, поскольку они намного меньше импульсных биотоков синапсов. Такому току соответствует напряженность электрического поля на высоте 1,8 м от уровня земли (что соответствует росту обычного человека), равная 15 кВ/м, которая и принята в качестве допустимой под воздушными линиями сверх-высокого напряжения.

Максимальная напряженность электрического поля под воздушной линией наблюдается в середине пролета. Наоборот, возле опор напряженность электрического поля будет наименьшей, поскольку здесь провода линии находятся на наибольшем расстоянии от земли. Помимо этого, здесь наблюдается благоприятный эффект от экранирующего влияния металлических конструкций опор. Поэтому дороги, пешеходные дорожки, линии связи и электропередачи низших классов номинального напряжения рекомендуется размещать в непосредственной близости от опор линий электропередачи сверхвысокого напряжения.

При исследовании воздействия электрического поля необходимо помнить, что непосредственно под линией наблюдается взаимная компенсация электрических полей, индуцируемых проводами соседних фаз, находящимися под напряжением, сдвинутым по фазе на ±120 эл. град. Именно поэтому наибольшая напряженность электрического поля имеет место под крайней фазой электропередачи сверхвысокого напряжения при горизонтальном расположении проводов в пространстве и быстро убывает при удалении от электропередачи обратно пропорционально 2–3-й степени расстояния от оси линии.

Исследования показали, что при напряженности электрического поля 5 кВ/м около 80% людей не испытывают болевых ощущений и дискомфорта при разрядах в случае касания заземленных предметов. Именно эта величина была принята в качестве нормативной при работах в электроустановках без применения средств защиты.

Для обеспечения указанной допустимой величины напряженности электрического поля под проводами воздушной линии сверхвысокого напряжения необходимо соблюдать габаритные расстояния для линий напряжением 330 кВ – 12 м, 500 кВ – 16,5 м, 750 кВ – 22 м.

Воздействие электрического поля на организм человека определяется не только интенсивностью (напряженностью) поля, но и временем экспозиции. Допустимое время пребывания (в мин) человека в электрическом поле выражается известной экспоненциальной зависимостью от напряженности электрического поля.

Ненарушение верхнего предела допустимого времени обеспечивает самовосстановление физиологического состояния организма в течение суток без остаточных реакций, функциональных или патологических изменений. Например, при напряженности электрического поля 10 кВ/м допускается пребывание персонала под воздействием поля не более 180 мин в сутки, 15 кВ/м – 45 мин в сутки, 20 кВ/м – 10 мин в сутки.

В связи с описанным негативным влиянием электрических полей на организм человека нормативными документами предусматриваются следующие предельно допустимые уровни напряженности электрического поля:

  • внутри жилых зданий – 0,5 кВ/м;
  • на территории зоны жилой застройки 1 кВ/м;
  • в населенной местности вне жилой застройки – 5 кВ/м;
  • на участках пересечения ВЛ с автомобильными дорогами – 10 кВ/м;
  • в ненаселенной местности – 15 кВ/м;
  • в труднодоступной местности – 20 кВ/м.

Соблюдение этих норм реализуется на этапе проектирования линий электропередачи сверхвысокого напряжения выполнением требований и ограничений, предусмотренных соответствующими нормативными документами.

Птицы на линии электропередачи

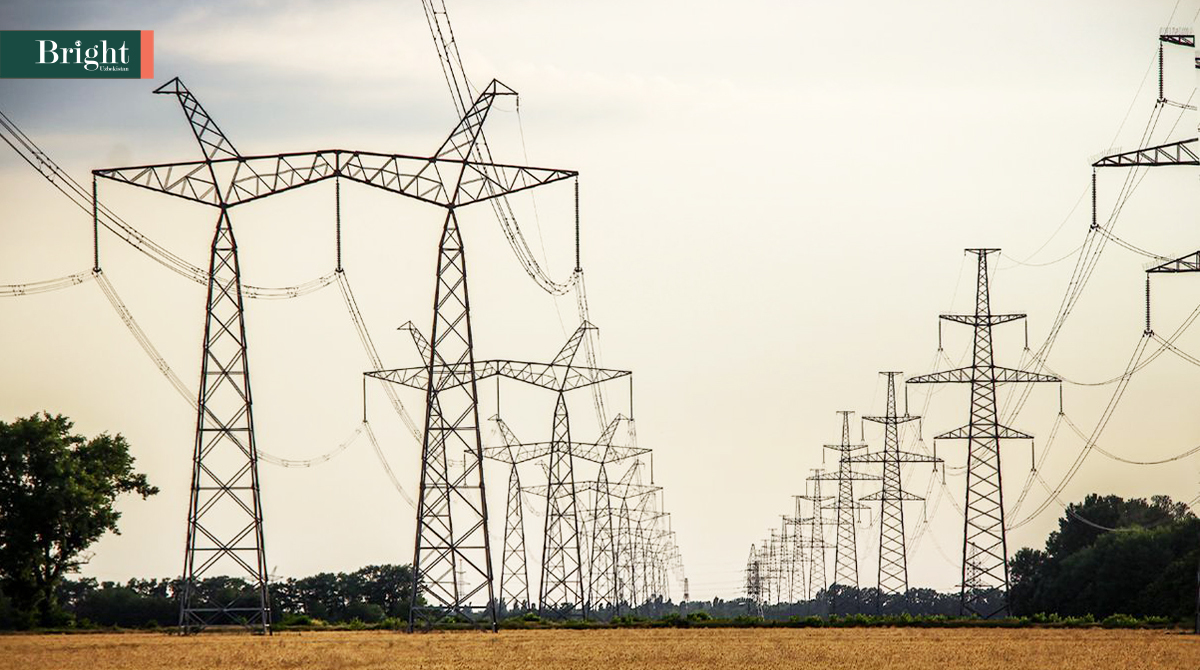

Путеводитель по передающим башням

Передающие конструкции и башни подобны межгосударственным магистралям для электричества, по которым проходят большие объемы высоковольтного тока. Эти сооружения имеют высоту 55 футов или более и соединяют электростанции с рядом подстанций, и они связывают один крупный регион энергосистемы с другим.

При более внимательном рассмотрении этих высоких чудовищ можно увидеть интересные детали, которые помогут вам лучше понять, почему строения спроектированы определенным образом.Когда вы смотрите на них, всегда не забывайте держаться на безопасном расстоянии.

Вольт различается

Во-первых, определите, на что вы смотрите. Более высокое напряжение в линиях электропередач требует большего пространства между каждой линией и другими объектами, что позволяет людям, транспортным средствам и другому оборудованию свободно перемещаться под ними. По этой причине башни передачи обычно имеют высоту от 55 до 150 футов. Большинство из них сделаны из стали, но некоторые из них — из бетона, дерева или даже из высокопрочного чугуна. Деревянные распределительные столбы, которые можно найти в окрестностях (если ваши линии не проходят под землей), обычно имеют высоту около 40 футов.

Напряжение передачи обычно находится в диапазоне от 23 000 до 765 000 вольт. Сравните это с напряжением электрических розеток вашего дома: 120 вольт для большинства розеток, 240 вольт для сушилки для белья или плиты. Напряжения в вашем доме достаточно, чтобы убить вас, поэтому линии электропередач несут гораздо большую нагрузку.

Провода: токопроводящие и непроводящие

Жилы опор передающей опоры — линии под напряжением — изготавливаются из армированного сталью алюминиевого кабеля и всегда располагаются в комплекте по три.Может быть одна проводящая линия на группу (всего три), две проводящие линии на группу (всего шесть), а иногда и больше. Группы могут быть расположены треугольником или расположены рядом друг с другом, но их всегда будет три (или кратно трем).

Эта трехсторонняя группировка помогает эффективно перемещать электричество. Однако, если вы посмотрите на вершину башни, вы можете увидеть один или два одиночных провода меньшего размера. У этих проводов есть несколько названий — провод заземления, провод статического напряжения и контрольный провод. Провод поглощает или отражает удары молнии, безопасно передавая излишки электричества на землю.В нормальных условиях воздушный провод не проводит электричество.

Некоторые воздушные провода заземления сгруппированы с оптоволоконными кабелями, по которым передаются телекоммуникационные данные. Волоконно-оптические кабели, по сути, сделанные из стекла, не проводят электричество и не подвержены воздействию молнии.

В качестве альтернативы вы можете заметить, что оптоволокно проходит на несколько футов ниже проводников передачи — для сравнения, оно кажется небольшим. Добавление линий связи позволяет получить максимальную отдачу от крупных инвестиций, необходимых для создания систем передачи.Волоконно-оптические линии могут эксплуатироваться коммунальным предприятием или сдаваться в аренду кабельным или телефонным компаниям.

Колоколообразные изоляторы, обычно называемые «колокольчиками», предотвращают прохождение электричества по проводам через стальную опорную конструкцию к земле.

Напряжение и звонки

Первое практическое правило: чем выше башня передачи, тем выше напряжение. Линии электропередачи не касаются опорных башен — в противном случае ток потек бы на землю.Они отделены от башен колоколообразными изоляторами (известными как «колокола»).

Более высокое напряжение требует большего разделения между токопроводящими линиями и опорами — следовательно, больше колоколов. Например, линия на 69 000 вольт имеет четыре звонка; 115000 напряжение имеет семь звонков. Но иногда звонки добавляются на тот случай, если коммунальное предприятие захочет увеличить напряжение позже, поэтому их подсчет не является верным способом оценки напряжения.

Метеорологи и птицы

Возвышающиеся передающие сооружения часто служат сборщиками данных о погоде.Вы можете заметить вращающиеся чашки анемометра, измеряющего скорость ветра, или другого метеорологического оборудования.

Вы также можете заметить гнездящихся птиц, например, ястребов. Ранние проектировщики башен обнаружили, что крупные птицы любят строить гнезда на балках. Птицы могут вызвать отключение, если выделенные отходы попадут на изолятор и вызовут короткое замыкание. Поэтому, чтобы предотвратить случайное, потенциально опасное гнездование, дизайнеры включают специальные площадки для птиц.

Об авторе

Морис Мартин — старший менеджер программы Cooperative Research Network, службы Национальной ассоциации сельских электрических кооперативов.

Передача энергии | Башни | Hydro-Qubec

Трансмиссия | Башни | Hydro-Qubec

Трансмиссия

Выдающиеся башни

Самая высокая башня: 175 м

Самая высокая башня — та, что пересекает Сен-Лоран, недалеко от электростанции Трейси. Он не уступает олимпийскому стадиону в Монрале.

Самая тяжелая башня:

640 метрических тонн

Самый длинный пролет:

2026 кв.м

Передающие опоры поддерживают высоковольтные проводники воздушных линий электропередачи от распределительного устройства подстанции до подстанций-источников и спутниковых подстанций, расположенных вблизи населенных пунктов.

Их форма, высота и прочность (механическая прочность) зависят от нагрузок, которым они подвергаются.Сами по себе башни не передают электричество, если молния не ударяет по заземляющему проводу, протянутому вдоль верхней части конструкции. Этот кабель предназначен для защиты проводников, позволяя разрядам молнии достигать земли через опору.

Типы башен

Тяговая опора
Это наиболее распространенный тип опоры передачи. Применяется для напряжений от 110 до 735 кВ. Поскольку эти башни легко собираются, они подходят для линий электропередач, пересекающих очень неровную местность.

Двухцепная мачта
Эта малогабаритная мачта используется для напряжений от 110 до 315 кВ. Его высота колеблется от 25 до 60 метров.

Компоненты башни

Башня Guyed-V
Эта башня предназначена для напряжений от 230 до 735 кВ.Он используется в основном для линий электропередач, отходящих от гидроэлектростанций Ла Гранд и Маник-Аутард. Башня V-образной формы экономичнее двухконтурной и перетяжной.

Стальная опора из тублара
Обладая обтекаемой эстетической формой, эта конструкция менее массивна, чем другие башни, что позволяет легко вписаться в окружающую среду. По этой причине его все чаще используют в городских центрах.

Башня с поперечно-тросовой подвеской на оттяжках
Эта башня проста в сборке благодаря простой конструкции.Он используется на некоторых участках линий электропередачи, выходящих из комплекса Ла-Гранд, и поддерживает проводники на 735 кВ. Для этого типа конструкции требуется меньше оцинкованной стали, чем для башни с V-образной оттяжкой, что делает ее легче и дешевле.

Переходы
Самые известные башни Hydro-Qubec используются, когда воздушные линии электропередач должны пересекать большие водоемы, такие как Ривир Сагеней или Сен-Лаврентия возле Ле д’Орлан и Кариньян.

Однако есть другой способ добраться до противоположного берега: под рекой.По сути, Hydro-Qubec управляет довольно уникальной подводной ЛЭП, предназначенной для этой цели. В 1990 году компания построила первый в мире подводный переход через реку для линии постоянного тока напряжением 450 000 вольт. Туннель выходит с северного берега возле Грондинеса и выходит на южный берег рядом с подстанцией Лотбинир.

© Hydro-Québec, 1996-2021. Все права защищены.

Типы высоковольтных опор в электроэнергетике

Основным фактором любой линии электропередачи является опора электропередачи.Основные параметры высоковольтных линий электропередачи во многом зависят от уровня напряжения. Существуют разные типы опор для линий электропередачи. Основные типы опор передачи можно отнести к нижеследующим.

1. Подвесная опора

2. Натяжная опора

3. Транспортная опора

4. Специальная опора

Ниже приведены типы типов опор передачи, которые широко используются с учетом технических характеристик. Эти типы передач в основном классифицируются в зависимости от их уникальных характеристик и различных применений в передаче электроэнергии.Конструкторы опор линий электропередач пытались разработать опоры такой формы, которая гармонировала бы с окружающей средой. Обычно формы башен используются с целью сохранения окружающей среды. Высочайшее внимание и общественность все больше осознают пагубные последствия для опор линий электропередачи на суше.

Подвесные башни

В основном подвесные башни находятся на пути этой прямой линии электропередачи. Он также может варьироваться максимум до 5 градусов.Подвесные опоры высокого напряжения рассчитаны на то, чтобы выдерживать только вес проводника в прямолинейном положении. Большинство опор любой линии электропередачи попадают в эту категорию опор, а стоимость строительства линий электропередачи подвесного типа намного дешевле по сравнению с другими типами. ЛЭП. Опоры такого типа используются на линиях прямого участка или с малым углом отклонения до 2 ° или 5 °. Дирижер на подвесных мачтах может поддерживаться с помощью I-образной, V-образной струны или комбинации I и V струн.

Опоры для растяжения (угол)

Опоры для электрического растяжения используются в местах, где угол отклонения превышает 5 градусов. Эти опоры также известны как угловые опоры, и опоры предназначены для восприятия растягивающей нагрузки. кабеля. Башни растяжения в основном используются для точек поворота и для изолирования секций.

Отрезок линии от одной угловой башни до другой угловой башни известен как участок, и длина участка может варьироваться и зависеть от географического положения.Все башни между секциями являются подвесными. Подвесные башни легкие и намного экономичны по сравнению с угловыми.

Напорные башни можно разделить на две категории, и эти типы башен также можно разделить на категории в соответствии с углом отклонения в расположении соответствующих башен. Типы опор растяжения в зависимости от угла изменения указаны ниже.

Опоры растяжения 0-10 градусов (TD1)
Опоры натяжения 10-30 градусов (TD3)
Опоры натяжения 30-60 градусов (TD6)

Башня транспозиции

Опоры транспозиции специально используются для транспонирования проводников трехфазная линия.Расположение транспозиции также называется транспонированием пролета. Опоры такого типа широко используются в длинных линиях электропередачи. В последнее время такие башни используются гораздо реже. Основная идея транспонирования — это изменение трехфазного тока в соответствии с заданной схемой для получения лучшей производительности в линии передачи. Существует несколько типов устройств перестановки, используемых в отрасли электропередач. Перемещение по пролету является одним из способов перестановки, которые обычно выполняются рядом с опорой натяжения из-за большего дорожного просвета, доступного рядом с опорой, чем в среднем пролете опоры.

Специальные башни

Эти башни используются в таких местах, как переходы через реки с большими пролетами, переходы через долины, переходы линий электропередачи над существующими линиями, переходы линий электропередач под существующими линиями (конструкции портального типа), подключение к существующие линии, специальные оконечные опоры и т. д.

Стоимость специальной опоры намного выше, чем стоимость линии подвесной опоры. Конструкция специальной башни во многом основана на ее местоположении.

Специальные башни широко используются для подключения к существующим линиям, специальных оконечных вышек и падения на трассе линии.

Удлинитель кузова и удлинитель ноги

Если рассматривать высоту опоры ЛЭП, высота всех опор в одной линии электропередачи не одинакова.

Различный тип высоты башни можно определить с помощью удлинения корпуса трансмиссии и удлинения опоры. Промежуток между опорами неодинаков во всех частях одной и той же высоковольтной линии электропередачи из-за разного географического положения.

При прокладке линии электропередачи на определенном участке необходимо учитывать множество проектных параметров.Мы планируем обсудить больше этих параметров в наших будущих статьях.

Сохранить

Высоковольтные линии электропередач некрасивы, и США нужно больше

Места, где ярко светит солнце и дует сильный ветер, не всегда являются местами, где живет много людей. Линии передачи высокого напряжения необходимы для доставки электроэнергии от установок возобновляемой энергии в города, где она потребляется. США далеко отстают от других стран в построении этих линий.

Факт: с 2014 года Китай построил 260 гигаватт межрегиональной пропускной способности, которая будет введена или будет введена в эксплуатацию в ближайшие несколько лет, согласно отчету американцев для сети чистой энергии в этом месяце. Европа сильно отстает с 44 ГВт, за ней следуют Южная Америка с 22 ГВт и Индия с 12 ГВт. Затем идет Северная Америка с мощностью 7 ГВт и только 3 ГВт в США (это проект TransWest Express LLC, который будет передавать энергию от ветряных турбин в Вайоминге клиентам в Аризоне, Неваде и Южной Калифорнии.)

Другими словами, менее чем за десять лет Китай построил более чем в 80 раз большую межрегиональную пропускную способность, чем США. Большая его часть в Китае будет нести электроэнергию из солнечных, ветреных западных провинций в густонаселенные восточные провинции, помогая стране сократить выбросы углекислого газа, не закрывая энергоемкую промышленность. В июне Bloomberg сообщил, что Государственная электросетевая корпорация Китая завершила строительство линии сверхвысокого напряжения протяженностью 1000 миль, которая будет передавать только чистую электроэнергию из провинций Цинхай и Ганьсу в Хэнань в центральном Китае.

Инвесторы и коммунальные предприятия США действительно хотят строить высоковольтные линии электропередачи. На разных стадиях рассмотрения находятся десятки проектов с яркими названиями, такими как Power From the Prairie, Grain Belt Express Clean Line и Zephyr Power Transmission.

Проблема в получении утверждения. Право собственности на энергосистему США балканизировано, нимбиизм является обычным явлением, а Федеральная комиссия по регулированию энергетики неохотно отвергает требования местных властей для размещения линий.

Это правда, что линии электропередачи высокого напряжения любить сложно. Они высокие и некрасивые, они гудят, и каждое дерево под ними на полосе шириной до 200 футов необходимо срубить, чтобы предотвратить короткое замыкание.

Верно и то, что размещение генерации рядом с потребителем иногда может быть эффективной альтернативой новым линиям электропередачи. В отчете за 2018 год под названием Non-Wire Alternatives от Smart Electric Power Alliance, E4TheFuture и Peak Load Management Alliance были рассмотрены 10 проектов, которые включают строительство местной генерации, локальное хранение энергии, продвижение энергоэффективности, снижение пикового спроса за счет ценообразования и установку сложное программное обеспечение и средства управления электросетью.В одном из проектов компания Southern California Edison установила массивную батарею в Оранж, штат Калифорния, чтобы удовлетворить изменяющийся спрос со стороны производителя больших буровых долот для морских нефтяных платформ.

Иногда, однако, потребности в питании слишком велики для решений без проводов. Это становится все более актуальным сейчас, когда «электрифицировать все» стало зеленой мантрой, что увеличивает спрос. Электромобили, электрические газонокосилки и другие товары создают нагрузку на энергосистему. Линии высокого напряжения предпочтительны, потому что они могут пропускать ток с меньшими потерями.На больших расстояниях — скажем, более 400 миль — постоянный ток более эффективен, чем переменный ток, который используется в домах и офисах.

Линии электропередачи

предназначены не только для того, чтобы подавать электроэнергию там, где она дешевая, туда, где она дорогая, хотя это и ценно. Ток может течь в обоих направлениях. Регион, производящий солнечную энергию в течение дня, может поменяться местами с регионом, производящим энергию ветра ночью. Или электроэнергия может перетекать в восточные США, когда там пик спроса утром в будние дни, а затем смещаться на запад в течение дня.Подобные свопы удовлетворяют спрос с помощью того, что планировщики электросетей называют «виртуальным хранилищем», уменьшая потребность в строительстве электростанций и физических хранилищ, таких как аккумуляторные блоки.

Новый отчет, заказанный американцами для сети чистой энергии, под названием Macro Grids in the Mainstream: Международный обзор планов и достижений , подготовлен Джеймсом МакКэлли и Цянь Чжаном из Университета штата Айова. Он указывает на децентрализацию как на ключевую проблему. «В США, — говорится в отчете, — электроэнергетическая отрасль находится под влиянием различных лиц, принимающих решения, в том числе более 200 коммунальных предприятий, принадлежащих инвесторам, 10 федеральных органов власти, более 2000 государственных коммунальных предприятий, около 900 сельских электроэнергетических кооперативов, семь МРК, 48 государственных регулирующих органов (континентальный У.S.) и многие государственные и федеральные агентства ».

У

американцев за чистую энергетическую сеть есть собственная мотивация, желающая увеличить количество линий электропередачи. Это коалиция, в которую входят Американская ассоциация ветроэнергетики, членам которой требуется больше линий электропередачи для доставки своей продукции, и Wires, торговую ассоциацию отрасли передачи электроэнергии.

Но это не единственная организация, предупреждающая о том, что передающая сеть США не отвечает требованиям. В табеле успеваемости за 2017 год Американского общества инженеров-строителей говорится, что большинство линий электропередачи и распределения в США.S. «были построены в 1950-х и 1960-х годах с расчетной продолжительностью жизни 50 лет и изначально не были спроектированы для удовлетворения сегодняшнего спроса или суровых погодных явлений».

Избранный президент Джо Байден имеет возможность ускорить утверждение межрегиональных линий электропередачи, назначив нового председателя Федеральной комиссии по регулированию энергетики. В этом месяце президент Трамп снял с поста председателя Нила Чаттерджи и заменил его другим комиссаром, Джеймсом Дэнли. Чаттерджи одобрил ценообразование на углерод и хранение энергии.

Джеймс Хокер, возглавлявший FERC при президенте Билле Клинтоне, сказал E&E News , что «передача — это рычаг» для увеличения производства электроэнергии от солнца и ветра. «Если FERC сможет продвигать действительно национальную политику в области передачи электроэнергии и делать это посредством процесса планирования, чтобы у нас было больше региональных и межрегиональных проектов, это принесло бы огромную пользу», — сказал Хокер.

Все, что вы когда-либо хотели знать об электрических опорах

1.Электрические опоры работают гораздо больше, чем кажется на первый взгляд.
Пилоны

используются для поддержки электрических кабелей, передающих электроэнергию высокого напряжения от места ее генерации, например, от электростанции или ветряной электростанции , через энергосистему к нашим домам и предприятиям.

Электроэнергия выходит из электростанции при низком напряжении, порядка 10-30 киловольт. Затем он проходит через «повышающий» трансформатор на передающей подстанции, чтобы вырабатывать электричество высокого напряжения — до 400 000 вольт — которое перемещается по электрической сети National Grid.Повышение напряжения позволяет повысить эффективность с меньшими потерями энергии. «Конечные» башни расположены на каждом конце маршрута, а натяжные или угловые башни позволяют при необходимости изменить маршрут.

Знаете ли вы? Хотя в Великобритании их называют пилонами, их правильнее называть опорами подвески, натяжения или трансмиссии. Чтобы усложнить ситуацию, в США «пилоны» — это дорожные конусы.

Изоляторы из фарфора или закаленного стекла поддерживают воздушные высоковольтные кабели и удерживают их вдали от обнаруженных опор.

Напряжение электричества в кабелях (линиях) передачи слишком велико для использования в бытовых электроприборах, поэтому на подстанции используется «понижающий» трансформатор для понижения напряжения до приемлемого уровня.

Операторы распределительных сетей транспортируют электроэнергию низкого напряжения по собственной сети линий электропередач и подземным кабелям для снабжения наших домов и предприятий.

2. Слово пилон происходит от греческого слова pyle, означающего «ворота».

В Древнем Египте пилоны представляли собой впечатляющие башни в форме обелиска по обе стороны от дверей в храмы. После открытия гробницы Тутанхамона и мумии мальчика-царя в 1922 году египтология была в моде в двадцатые годы. Это было десятилетие, когда были возведены первые стальные опоры, которые в конечном итоге стали воротами к электричеству для всех.

3. Первая опора электроэнергии в Великобритании была построена в Боннифилде, недалеко от Фолкерка в Шотландии, в 1928 году.

Но новая передающая сеть Центрального управления электроэнергетики не начала работать до 1933 года, когда она работала как серия региональных сетей.Сеть стала по-настоящему национальной системой в 1938 году, спустя целых 10 лет после того, как была возведена первая опора.

4. Конструкция пилонов стала победителем конкурса, проведенного Центральным управлением электроснабжения в 1927 году.

Ведущему архитектору сэру Реджинальду Бломфилду часто приписывают «решетчатый» дизайн, задуманный как более тонкий, чем бруталистские конструкции, используемые в Европе и США. Но победивший дизайн, который до сих пор широко распространен в нашем ландшафте, был представлен на конкурс Milliken Brothers, инженерной компанией из США, и выбран Бломфилдом, дизайнером лондонского моста Ламбет.

Базовая решетчатая конструкция А-образной рамы оставалась неизменной на протяжении более 100 лет, с поправками на более высокие напряжения, требующие более длинных гирлянд изоляторов и требований ландшафта, таких как меньшая высота возле аэродромов или огромные башни для пересечения рек. (Самые высокие пилоны в мире см. Ниже под номером 10.)

5. Т-образные пилоны, первая новая конструкция пилонов в Великобритании за более чем 100 лет, находятся в стадии строительства.

Этот новый более короткий и изящный пилон был выбран из 250 работ на международном конкурсе, организованном National Grid, правительством Великобритании и Королевским институтом британских архитекторов в 2011 году.

Т-образный пилон-победитель от датской фирмы Bystrup имеет высоту 114 футов (35 метров). Он примерно на 50 футов короче традиционной стальной решетчатой ​​конструкции, но все же может передавать 400000 вольт.

Первые действующие Т-образные пилоны принесут низкоуглеродную энергию по 35-мильному маршруту от электростанции Hinkley Point C до шести миллионов британских домов и предприятий на юго-западе.

6. Количество пилонов в Великобритании превышает 90 000.

В Англии и Уэльсе протяженность высоковольтных воздушных линий составляет более 7000 километров (или более 4300 миль).

7. Пилоны высокие, потому что для транспортировки электроэнергии высокого напряжения в целях безопасности требуется большое расстояние.

Кроме того, высокие пилоны означают, что провода могут легко преодолевать дороги, реки и железнодорожные пути. Как правило, высота пилонов National Grid составляет не менее 118 футов (36 м).

Поскольку воздушные линии обычно голые (неизолированные), важно сделать их как можно выше, чтобы ничто не приближалось к ним слишком близко.Вы никогда не должны подниматься или пытаться приблизиться к воздушным линиям, так как это может привести к серьезным ударам, ожогам или даже смерти.

8. Почему птицы могут сидеть на ЛЭП между опорами?

Вы, наверное, задавались этим вопросом, когда замечали птиц, стоящих вдоль линий электропередач, без какого-либо видимого эффекта — почему их не бьют током?

Птиц не поражает током на линиях электропередач, потому что электричество не проходит через их тела. Когда птица сидит обеими ногами на электрическом проводе, ее ноги имеют одинаковый электрический потенциал, поэтому электричество не будет проходить через ее тело.Птица не касается земли или чего-либо, контактирующего с землей, поэтому электричество остается в линии электропередачи.


9. Самые высокие опоры электроснабжения в Великобритании находятся по обе стороны реки Темзы.

Построенные в 1965 году, две башни высотой 623 фута (190 метров) — выше BT Tower — расположены в Ботанических болотах в Суонскомбе, Кент и Вест Террок в Эссексе.

10. Высота самого высокого пилона в мире составляет 1 246 футов (380 метров), что в четыре раза превышает высоту лондонского Биг-Бена.

Этот гигантский пилон служит для прокладки высоковольтных силовых кабелей между островами Цзиньтан и Цези в восточной провинции Чжэцзян, Китай. Строительство было завершено в 2019 году.

11. В некоторых местах с красивой природой должны исчезнуть пилоны, поскольку электричество передается по подземным туннелям.

Когда в 1950-х и 1960-х годах национальная электросеть Великобритании расширилась для удовлетворения послевоенного спроса, приоритетом было как можно быстрее и с наименьшими затратами добиться электрификации в масштабах всей страны.В настоящее время National Grid работает над устранением влияния пилонов и воздушных линий на некоторые из самых красивых ландшафтов страны, строя подземные электрические туннели в соответствии со схемой визуального воздействия . В тесном сотрудничестве с местными экологическими организациями и советами, чтобы обеспечить минимальное воздействие на окружающую среду, строительство началось в Дорсете, в то время как Пик Дистрикт и Сноудония теперь имеют полное разрешение на планирование.

12. С момента постройки пилонов мнения о размере и количестве разделились.

Писатели Редьярд Киплинг, автор Книги джунглей , и Джон Мейнард Кейнс написали в The Times , жалуясь на «постоянное обезображивание» нашего ландшафта. Но группа поэтов во главе с Стивеном Спендером были настолько вдохновлены маршем из металлических пилонов, что назвали себя The Pylon Poets.

Это может звучать как запись в Have I Got News For You ?, , но сегодня веб-сайт Пилон месяца является обязательным для посещения любителями пилонов, как и Общество признания пилонов .


Прочтите об истории энергетики

Опасности и безопасность в высоковольтных линиях электропередачи

Дата публикации: 18 сентября 2020 г. Последнее обновление: 1 октября 2021 г.)

Работайте в сельской, городской или любой другой местности, посмотрите вокруг себя, и вы поймете, что линии электропередач являются частью земного шара, поскольку они есть почти повсюду. Будь то деревянный столб, снабжающий энергией местных потребителей, или большие башни, подающие высокое напряжение, значительная опасность присутствует повсюду для электриков, а также для простых людей.Все мы должны осознавать опасности, с которыми мы сталкиваемся, и меры, которые мы можем предпринять, чтобы гарантировать нашу полную безопасность. Линейщики могут быть хорошо осведомлены о связанных с этим опасностях, но другие люди, которые подвергаются воздействию линий электропередач, обычно плохо обучены. В этом письме будут обнаружены такие опасности и объяснены элементарные меры безопасности.

Мы только что запустили нашу серию Power Systems Engineering Vlog , и в этой серии мы поговорим о всевозможных различных исследованиях и комментариях по энергетической системе.Мы рассмотрим различные блоги, написанные AllumiaX. Это весело, это весело, по сути, это видеоблог, и мы надеемся, что вы, , присоединитесь к нам, , и получите от этого пользу.

Что такое линии передачи высокого напряжения?

Линии передачи высокого напряжения — это воздушные линии электропередач, используемые для эффективной передачи электроэнергии. Поскольку мощность должна передаваться на большие расстояния, уровень напряжения передаваемой мощности увеличивается, чтобы уменьшить ток и минимизировать I²R i.е., потери мощности при передаче. Чем меньше ток, тем меньше резистивные потери в проводниках. Вот почему эти линии называются линиями передачи высокого напряжения.

Линии электропередачи или воздушные линии электропередач передают электроэнергию от генерирующих станций в другие места, например, в крупные предприятия или в распределительные сети, откуда электроэнергия далее поставляется различным потребителям. Повышающие трансформаторы используются в конце генерации для увеличения уровня напряжения передачи.

Согласно ANSI, линии передачи могут быть классифицированы по разным уровням напряжения как:

  • Линии высокого напряжения: Линии электропередачи с уровнем напряжения от 100 кВ до 230 кВ относятся к категории линий высокого напряжения.
  • Линии сверхвысокого напряжения (сверхвысокого напряжения): Линии сверхвысокого напряжения — это линии передачи с уровнем напряжения от 230 кВ до 1000 кВ.
  • Линии сверхвысокого напряжения (сверхвысокого напряжения): Линии передачи с уровнем напряжения выше 1000 кВ относятся к категории линий сверхвысокого напряжения.

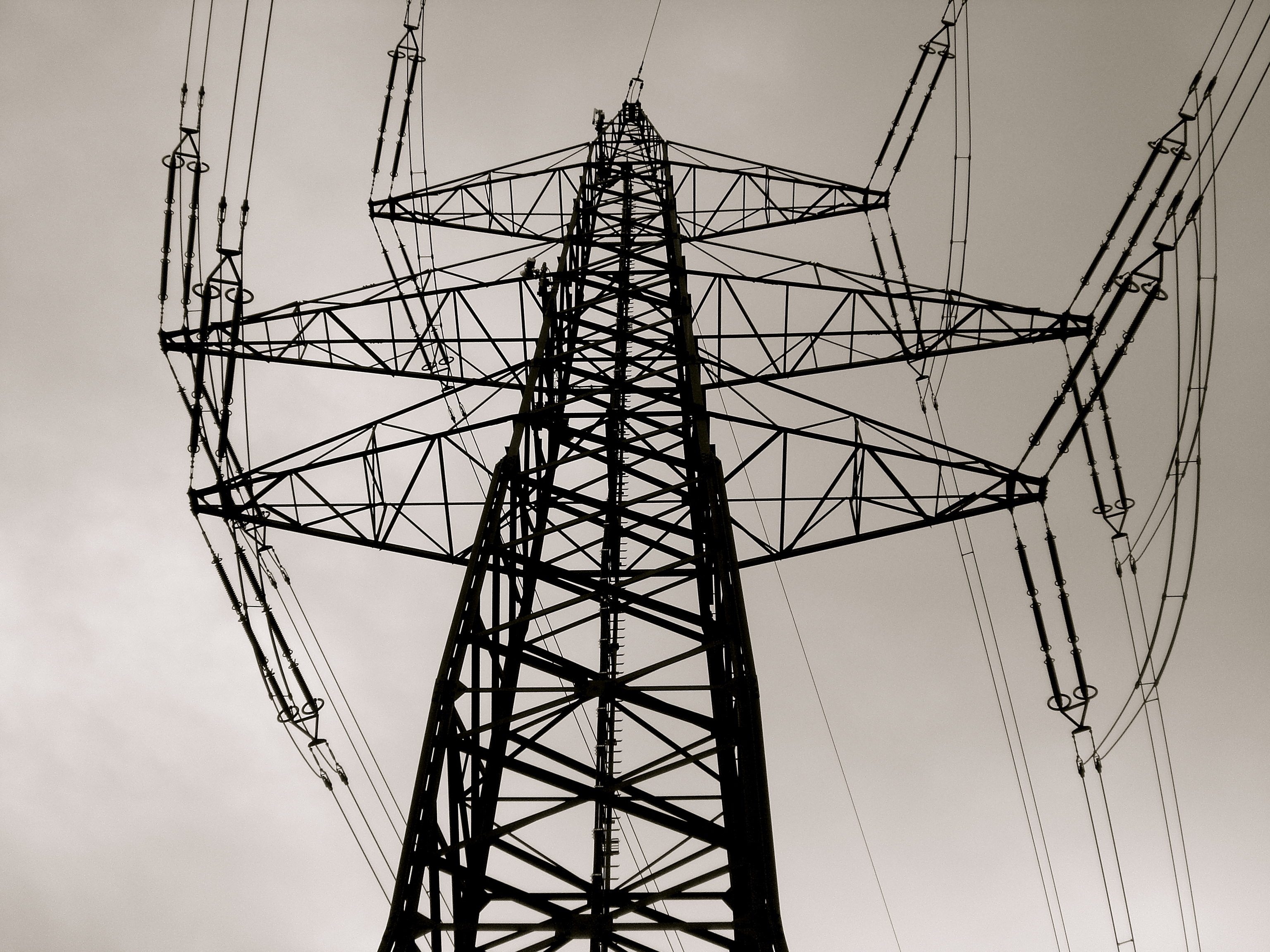

Конструкция передающей башни

Башня передачи состоит из следующих конструктивных частей:

  • Пик: Часть башни над верхней поперечиной называется пиком. К концу этого пика подсоединяется провод заземляющего экрана.
  • C ross Руки: Они удерживают основные проводящие линии. Размеры траверс зависят от уровня напряжения, на котором должна работать линия передачи.
  • Клетка: Эта часть удерживает поперечные рычаги башни. Он находится между пиком и корпусом башни.
  • Корпус башни: Часть башни между нижними поперечинами и землей называется корпусом башни. Цель корпуса башни — обеспечить достаточный зазор между землей и проводниками.

Важные термины

  • Полоса отвода: Она определяется как участок земли, пересекающий линии электропередачи, который зарезервирован для обеспечения безопасного запаса хода для близлежащих территорий.Этот коридор используется соответствующими властями для ремонта, строительства или обслуживания линий электропередачи и опор.
  • Безопасное расстояние: Безопасное расстояние — это расстояние от опоры электропередачи до конца коридора, определяемого полосой отчуждения. Его также можно назвать пограничной зоной.

  • Пролет: Горизонтальное расстояние между двумя опорами электропередачи называется пролетом.
  • Провисание: Определяется как разница между уровнем точки опоры и самой низкой точкой проводника.
  • Дорожный просвет: Расстояние от самой нижней точки проводника до земли называется дорожным просветом.

Опасности высоковольтных линий электропередач

Существует ряд опасностей, связанных с высоковольтными линиями электропередачи. Электричество может быть очень опасным для окружающих. Опасности следующие:

  • Воздушные линии электропередачи высокого напряжения не изолированы, и если человек соприкоснется с ними или даже приблизится к ним через лестницу, кран, грузовик или любые другие средства, он может получить опасное для жизни поражение электрическим током
  • Иногда из-за какой-либо неисправности или других факторов электричество из этих линий может течь на землю через оборудование или человека.Это может привести к серьезным травмам или смерти этого человека.
  • Электричество может вспыхнуть через разрыв, поэтому любое оборудование или человек на некотором расстоянии от линий электропередачи все еще могут быть в опасности.
  • Во время шторма или сильного ветра воздушные линии электропередачи могут упасть на землю и, таким образом, создать опасность для окружающих.
  • Работа на высоте на воздушных линиях электропередачи небезопасна, так как оператор может упасть на землю, если он не будет должным образом экипирован соответствующими средствами индивидуальной защиты (средствами индивидуальной защиты).
  • Подземные линии электропередач также могут быть опасными при землеройных работах. Оператор, не вооруженный соответствующими средствами индивидуальной защиты, может по ошибке прикоснуться к проводнику, что приведет к смертельному поражению электрическим током.

Опасности для здоровья из-за воздушной высоковольтной линии электропередачи

Опасность для здоровья, связанная с воздушными линиями электропередач, впервые была поднята в 1979 году. В этом исследовании обсуждалось, что электромагнитное излучение, исходящее от линий электропередач, может вызывать детский лейкоз.Некоторые исследования заявили, что линии электропередач могут вызвать рак и другие серьезные проблемы со здоровьем, и чем ближе мы приближаемся к линиям электропередачи высокого напряжения, тем опаснее становится электромагнитное излучение.

Согласно исследованию Всемирной организации здравоохранения, мы можем страдать от бессонницы, беспокойства, головной боли, ожогов кожи, усталости и боли в мышцах из-за излучения от линий электропередач высокого напряжения. Если такие условия действительно возникают, то можно предотвратить попадание электромагнитного излучения в тело человека, обеспечив соответствующую защиту с помощью металла.Такие вещи, как здания, деревья и т. Д., Также могут служить защитой для этой цели. Таким образом, мы можем уменьшить опасность для здоровья, вызываемую этими опасными излучениями.

Однако, вопреки этому мнению, есть несколько аргументов экспертов, утверждающих, что линии электропередач вообще не создают такой опасности для здоровья. В 1995 году APS (Американское физическое общество) отвергло связь детской лейкемии с линиями электропередачи, поскольку не было доказательств того, что причиной этого являются линии электропередач или, скорее, это было просто совпадением.Национальный институт наук об окружающей среде и гигиене (NIEHS) сообщил в 1999 году, что нет таких доказательств, подтверждающих какую-либо опасность линий электропередач для здоровья или их безопасность.

Мы можем сделать вывод, что нет никаких известных опасностей для здоровья, связанных с проживанием вблизи высоковольтных линий электропередач, но также наука не доказала, что линии электропередач полностью безопасны. Ученые все еще проводят различные исследования этого аргумента, чтобы сделать окружающую среду более безопасной.

Поражение электрическим током и искрение

Поражение электрическим током происходит, когда ток проходит через тело человека при контакте с проводником под напряжением.Повреждения, вызванные поражением электрическим током, зависят от силы удара или, можно сказать, от уровня электрического напряжения. Это может вызвать ожоги кожи, а в некоторых случаях может привести к травмам внутренних органов или даже смерти.

Дуга можно определить как опасные состояния, связанные с выделением энергии из-за электрической дуги. Это происходит, когда случайно проводящий объект или тело подходит слишком близко к проводнику, находящемуся под высоким напряжением, в результате чего возникает дуга в точках соприкосновения.Это может вызвать серьезные ожоги кожи из-за прямого теплового воздействия.

Шаговый потенциал и потенциал касания

Ступенчатый потенциал создается, когда в линиях электропередач возникает короткое замыкание и ток от проводника начинает течь к земле. Уровень напряжения в зоне, окружающей точку заземления, неоднороден из-за неоднородности удельного сопротивления почвы, поэтому там создается разность потенциалов.

Человек, входящий в зону заземления, имеет разность напряжений между двумя ступенями, и, таким образом, из-за разности потенциалов ток входит в тело через ступню, имеющую более высокий потенциал, и выходит через другую.Это известно как ступенчатый потенциал.

Потенциал прикосновения определяется как разница в уровне напряжения на ногах человека и находящемся под напряжением оборудовании. Если человек случайно коснется этого заряженного тела, в его тело войдет ток из-за разности потенциалов.

Правила техники безопасности и меры предосторожности в линиях электропередач

Необходимо соблюдать некоторые меры предосторожности, чтобы избежать опасности поражения электрическим током:

  • На опоры, по которым проходят токоведущие провода, нельзя подниматься, так как это может вызвать поражение электрическим током, если на опору подано напряжение.
  • Животные никогда не должны быть привязаны к опоре или опоре электропередачи, так как это может поставить под угрозу их жизнь.
  • Запрещается бросать какие-либо предметы из металла или проводящего материала на воздушные линии электропередачи.
  • Во время дождя нельзя прикасаться к мачтам или столбам, потому что корпус мачты находится под напряжением из-за проводимости воды.
  • Во время шторма или сильного ветра мы должны держаться на безопасном расстоянии от линий электропередач, так как токоведущие провода могут случайно упасть на человека.
  • Если человек видит искру на воздушных проводах под напряжением, его первая обязанность заключается в том, чтобы проинформировать соответствующие органы, чтобы избежать несчастного случая.
  • Запрещается проводить строительные работы под высоковольтными линиями электропередач или вблизи них.

Помимо мер предосторожности, существуют также некоторые правила безопасности для линейных монтажников, работающих на высоковольтных линиях электропередачи. Этих областей следующие:

  • Линейщики должны быть знакомы со всеми правилами и нормами безопасности.
  • Линейщик, который собирается выполнять любую операцию, должен быть хорошо обучен. Без какого-либо опыта или подготовки он не должен пытаться рисковать, поскольку это может подвергнуть его жизнь опасности.
  • Линейщик должен быть экипирован всеми необходимыми СИЗ перед началом работы.
  • Перед началом работ следует убедиться, что вышка, на которой будет работать линейный монтажник, полностью обесточена.
  • Если линейный монтер не знаком с каким-либо инструментом, он никогда не должен пытаться использовать его, так как это может быть рискованно.
  • Линейщик должен постоянно поддерживать связь с другими членами команды при выполнении операции.
  • Линейный судья не должен спешить, так как это может привести к несчастному случаю для него или других членов команды.

Заключение

Электричество — большое благословение для нас, поскольку оно до бесконечности продвинуло и автоматизировало нашу жизнь. Но наряду с этими преимуществами, электричество также очень опасно. Это создает ряд опасностей и проблем со здоровьем, подвергая нашу жизнь опасности.Если мы должным образом соблюдаем правила безопасности, стандарты и меры предосторожности, мы можем снизить и даже устранить риски и опасности, связанные с электричеством. В конце концов, мы должны сделать нашу жизнь комфортной или полной рисков.


  • Об авторе

    Абдур Рехман — профессиональный инженер-электрик с более чем восьмилетним опытом работы с оборудованием от 208 В до 115 кВ как в коммунальных, так и в промышленных и коммерческих помещениях.Особое внимание он уделяет вопросам защиты энергосистем и инженерным исследованиям.

Я смею подняться на эту башню

Как не дать людям убить себя? В частности, как нам помешать мальчикам-подросткам взбираться на такие высоковольтные опоры электропередач? Независимо от того, расположены ли они в уединенном лесном массиве или на заднем дворе, высоковольтная ЛЭП выглядит как «тренажерный зал в джунглях», как мы их называли в начальной школе.Ежегодно сотни людей получают травмы и десятки погибают, пытаясь подняться на них. Большинство из них — мальчики-подростки. Почему они это делают? Это вызов? Они ищут внимания? Могут ли алкоголь или наркотики повлиять на их суждение? Общенациональная телевизионная кампания, информирующая их об опасностях, их не остановит. Курильщиков это не остановило.

Фото 1. Мачта высоковольтной передачи, расположенная в месте, где часто собираются люди

Национальный кодекс электробезопасности 1997 г. (NESC®) в Правиле 217A2, стр. 62, гласит, что «» Легко поднимаемые опорные конструкции, такие как решетчатые столбы и башни, в том числе прикрепленные к мостам, несущие открытые проводники питания, находящиеся под напряжением более При напряжении более 300 В, которые прилегают к дорогам, пешеходным улицам, по которым регулярно проходят пешеходные маршруты, или в местах, где часто собираются люди (например, в школах или общественных игровых площадках), должны быть оборудованы барьеры, препятствующие восхождению неквалифицированных лиц, или размещены соответствующие предупреждающие знаки.”” За этим правилом следует ПРИМЕЧАНИЕ со ссылкой на ANSI® Z535, национальный стандарт для знаков безопасности, этикеток и ярлыков, как содержащий информацию, касающуюся знаков безопасности. Чтобы понять, на какие башни распространяется правило 217A2, нам нужно внимательно изучить элементы правила.

Легко преодолеваемый

Фото 2. Противопехотные шипы на невертикальных элементах башни

«Легко подняться» определяется в разделе определений NESC на стр. 9 как: «Наличие достаточного количества опор для рук и опоры для ног, чтобы позволить среднему человеку легко подняться без использования лестницы или другого специального оборудования.«Поскольку убивают подростков мужского пола, я считаю, что это правило распространяется на любую башню, на которую может подняться средний подросток мужского пола. Мой двенадцатилетний сын не спортсмен. Он не лазает по деревьям. Физически он не обычный мальчик. Однажды в субботу я попросил его помочь мне. Оттащив его от компьютера, мы посетили четыре опоры электропередачи разной конструкции и возраста. Он смог подняться на две из четырех башен на высоту, которая доказала мне, что единственное, что удерживает его от подъема выше, — это его боязнь высоты.Подниматься на эти башни было не сложнее, чем лазить по деревьям.

Расположение

На мой взгляд, городская среда — это место, «где часто собираются люди». Я видел башни, подобные показанной на фото 1, с веревочными качелями, прикрепленными к нижним элементам.

Заграждения

Фото 3. Пример очень эффективного барьера против лазания

Трудно изменить поведение подростков знаком. Самый эффективный и самый дорогой способ удержать людей от взбираться на башни — это построить забор из звеньев цепи не менее шести футов высотой с колючей проволокой наверху (общая высота семь футов) вокруг основания башни.На мой взгляд, сетчатый забор без колючей проволоки только отпугнет собак. К счастью, у подростков колючая проволока ассоциируется с болью. Другой альтернативой является установка противопехотных шипов на невертикальных элементах башни выше шестифутового уровня, как показано на фото 2. Установка их ниже шестифутового уровня может рассматриваться как создание дополнительной опасности.

Другой вариант — обернуть элементы башни выше шестифутового уровня колючей проволокой. Это может быть дешевле, но я не хотел бы быть тем человеком, которому поставили задачу установить его.Я нашел уникальный и очень эффективный барьер, показанный на фото 3. Хотя он и дорогой, экологи, вероятно, понравятся за его гнездовья диких птиц.

Знаки

Самая дешевая альтернатива — это размещение «соответствующих предупреждающих знаков». Ключевое слово — это соответствующий. Вот почему NESC ссылается на ANSI Z535, национальный стандарт для знаков безопасности. Как член комитета Z535 я прекрасно понимаю, что делает знак эффективным. Возможно, вы захотите вернуться к моей статье в ноябре / декабре 1998 года о знаках безопасности, этикетках и бирках.Знак, показанный на фото 4, типичен для знаков, которые часто используются, чтобы убедить людей не подниматься на башню.

Согласно ANSI Z535.2-1998 стр. 2, эффективный знак безопасности должен привлекать внимание и указывать относительный уровень опасности с помощью сигнального слова, а также сообщать идентификацию опасности, способы ее предотвращения и возможные последствия невыполнения. избегая опасности. Если опасность для вышки, которую мы пытаемся донести до населения, — ВЫСОКОЕ НАПРЯЖЕНИЕ, то подходящим сигнальным словом является ПРЕДУПРЕЖДЕНИЕ, выделенное черными буквами на оранжевом фоне.Согласно определению в ANSI Z535.2-1998 стр. 3, ОПАСНОСТЬ следует использовать только для обозначения «неизбежно опасной ситуации, которая, если ее не предотвратить, приведет к смерти или серьезной травме». Человек, стоящий внутри высоковольтной подстанции, может рассматриваться как находящийся в «неизбежно опасной ситуации», но человек, стоящий у основания башни и читающий табличку, — нет. Высокое напряжение находится наверху башни. Как избежать опасности можно выразить как «НЕ ДЕРЖАТЬ». Психологи говорят, что нельзя использовать такие фразы, как «НЕ ЛАЗАТЬ», потому что они предлагают взобраться подростку.Последствия нежелания избежать опасности могут быть выражены как: «БУДЕТ ПОРАЖАТЬ, ОЖОГ ИЛИ ВЫЗВАТЬ СМЕРТЬ». Итак, соответствующий знак должен выглядеть примерно так:

ПРЕДУПРЕЖДЕНИЕ
ВЫСОКОЕ НАПРЯЖЕНИЕ
НЕ ОТКЛЮЧАЙТЕ
ПОРАЖЕНИЕ, ПОЖОГ,
ИЛИ СМЕРТЬ

Фото 4. Предупреждающий знак, который не так эффективен, как мог бы быть

Большинство людей, погибших при подъеме на башни, умирают в результате падения, а не поражения электрическим током. Так что опасность действительно заключается в падении.Если вы проведете тот же анализ развития знаков с опасностью падения, который мы провели с опасностью высокого напряжения, я думаю, вы согласитесь с тем, что знак ПРЕДУПРЕЖДЕНИЕ, ВЫСОКОЕ НАПРЯЖЕНИЕ является гораздо более эффективным сдерживающим средством, чем знак ПРЕДУПРЕЖДЕНИЕ, РИСК ПАДЕНИЯ. Да, мы преувеличиваем опасность поражения электрическим током, но большинство подростков убеждено, что они не упадут.

Символы должны быть включены в знаки безопасности, чтобы донести информацию до людей, которые не читают по-английски. Символы должны быть проверены в соответствии с ANSI Z535.3, чтобы убедиться, что люди понимают предполагаемое сообщение. Молния на вывеске на фото 4 многократно проверялась в Соединенных Штатах и ​​была признана неэффективной для передачи опасности поражения электрическим током.

Добавить комментарий

Ваш адрес email не будет опубликован.
