Сварочный выпрямитель что это такое

Назначение сварочного выпрямителя сводится к тому, чтобы модулировать ток, исходящий от бытовой сети. На выходе он должен быть преобразован в постоянный ток с определенными параметрами. Основным показателем оборудования для сварочных работ является генерируемая сила тока, выраженная в Амперах. Данный показатель зависит от технических характеристик выпрямителя, который по своей сути является более совершенным трансформатором. Он не только способен модулировать электрический ток, но и выпрямить его.

Это основное отличие между сварочными аппаратами переменного и постоянного тока. Дополнительно (помимо выпрямителей) устройства оснащают конденсаторами и полупроводниковыми фильтрами, призванные нивелировать импульсы постоянного тока и сделать его равномерным. В соответствии с требованиями технологии выполнения сварочных работ применение выпрямителей целесообразней нежели трансформаторов. В этом случае более стабильной является дуга, а металл разбрызгивается намного меньше.

Что такое сварочный выпрямитель

Устройство является преобразовательным блоком с возможностью регулировки силы тока (ампераж) и напряжения (вольтаж). На выходе сварочного выпрямителя есть провода с клеммами – плюсовой и минусовой. Один из них подключается к электроду, а другой контактирует с заготовкой. В результате замыкания цепи образуется электрическая дуга. Ее высокая температура позволяет расплавлять металлы и сваривать их.

В зависимости от назначения выпрямители отличаются уровнем сложности и функционалом. Тем не менее, принципиальная рабочая схема остается типовой. Его основу составляет преобразователь – трансформатор, модулирующий нужное для конкретной ситуации напряжение. Помимо этого, в схеме есть определенное количество полупроводников, которые отсекают отрицательную часть синусоиды переменного тока, пропуская только положительный заряд.

Устройство и принцип работы сварочного выпрямителя

Ниже перечислены основные элементы, которые включаются в любую схему оборудования такого рода. Итак, сварочный выпрямитель состоит из:

  • трансформатора – узла, позволяющего регулировать напряжение. Сетевой ток проходит через трансформатор и преобразуется. В результате снижается силовая нагрузка;
  • блока выпрямления, который состоит из набора полупроводников, преобразующий переменный ток в постоянный;
  • регуляторов частотности и силы тока;
  • накопителей – сглаживают импульсы.

Чтобы разобраться в принципе работы оборудования, необходимо обратить внимание на механику работы полупроводников. Они открыты для прохождения электродов исключительно в положительном полупериоде. При условии, что схема содержит несколько полупроводников генерируется соответствующее количество полупериодных кривых. Они накладываются друг на друга, образуя постоянное напряжение.

Читайте также: Сварочный трансформатор: устройство и принцип действия

Использование сварочных выпрямителей

Сварочные выпрямители применяются в работе при прямой и обратной полярности, с низкими и высокими токами.

При выборе силовых параметров учитывается толщина заготовки, пластичность и тугоплавкость материала.

Устройства подходят для подключения:

  • тугоплавких вольфрамовых электродов;
  • легкоплавных угольных расходников;
  • насадок автоматов и полуавтоматов.

Принципиальная схема сварочного выпрямителя всегда идет в комплекте к оборудованию. Она используется специалистами при необходимости ремонта сварочного аппарата.

Основные типы сварочных выпрямителей

Преобразователи сварочного тока отличаются по двум показателям: типу конструкции и способу регулировки силовых показателей подключения.

Основные виды выпрямителей:

  • регулировка осуществляется посредством изменений в работе трансформатора;
  • модели с дросселем. Используется индукционная катушка, исключающая резкие перепады напряжения;
  • тиристорные. В качестве регуляторов, изменяющих напряжение, используются тиристоры.
  • транзисторные. В схему оборудования включены полупроводники, которые сглаживают амплитуду импульсов тока;
  • инвертор. Аппарат оснащен преобразователем с частотным повышением напряжения и регулятором силы тока.

Основные отличия сварочных аппаратов в зависимости от силовых показателей и особенностей их регулировки:

  • Модели для электрической дуговой сварки, подключаемые к трехфазной сети. Характеризуются большими размерами. Работа преобразователя сопряжена с ощутимыми потерями электричества. Возможности аппарата ограничиваются мощностью трансформатора и параметрами дополнительного сопротивления.
  • Автоматы и полуавтоматы. Сила тока на выходе зависит от мощности магнитного поля, которая в свою очередь управляется реостатом. Он позволяет изменить количество витков вторичной обмотки (за принципом вольтамперной регулировки). Помимо этого, устанавливается осциллограф, позволяющий контролировать импульсную регулировку. Изначально ток выпрямляется, после чего преобразовывается в переменный высокочастотный.
  • Трехфазные выпрямители дроссельного типа устанавливаются в дуговой аргоновой сварке. В их конструкции предусмотрен дополнительный сердечник с обмоткой. Его роль заключается в накоплении заряда, подаваемого на конденсатор-выпрямитель.
Читайте также: Типы электродов для ручной дуговой сварки

Преимущества и недостатки

Современные сварочные аппараты отличаются хорошим функционалом и большой мощностью при скромных размерах. Наиболее компактными моделями являются инверторные. Специалисты определяют их в отдельную группу. Трансформатор в таких устройствах занимает не больше пятой части общего объема.

Основное отличие прочих выпрямителей от трансформаторов заключается в том, что они могут генерировать постоянный ток в то время как для трансформаторов эта функция недоступна. Именно такая особенность является фундаментом большого перечня достоинств аппаратов с выпрямителями:

  • электрод накаляется намного быстрее, когда на него вместо переменного тока подать постоянный;
  • значительно снижается непродуктивное потребление электричества и, соответственно, возрастает значение коэффициента полезного действия;
  • для дуги характерна стабильность горения;
  • равномерное плавление расходных материалов сопровождается минимальным количеством брызг расплава. Благодаря этому снижается вероятность травматизма среди сварщиков;
  • стабильность горения дуги дает возможность лучше контролировать шов. Он получается максимально ровным и прочным;
  • функционал сварочного аппарата с выпрямителем богаче, чем аналога с трансформатором;
  • уменьшен расход присадочного материала. Экономия становится тем ощутимее, чем больше объем выполненной работы.

Помимо достоинств выпрямителям свойственны и недостатки:

  • исключить потерю мощности полностью не удалось;
  • аппараты с выпрямителями хуже работают, чем трансформаторные, в случае понижения напряжения сети;
  • очень чувствительны к возникновению коротких замыканий в сети энергоснабжения. Выходят из строя при малейшем замыкании проводки;
  • большая часть моделей не рекомендуется использовать в условиях повышенной запыленности или влажности.

Основные неисправности и обслуживание сварочных аппаратов

Перед первым включением в сеть новые преобразователи необходимо продуть. Для этих целей подходит обыкновенный бытовой фен. Его включают на максимальные обороты при среднем уровне прогрева. Это делается для того, чтобы высушить возможное скопление влаги внутри и убрать пыль, снижающую сопротивление медной обмотки. Продувку нужно повторять примерно раз в квартал.

Если был длительный перерыв в работе оборудования (до 1 года), то перед его включением нужно «прокачать» полупроводники. Суть процедуры заключается в том, чтобы дать выпрямителю поработать на разных режимах, начиная с холостого. Подобная «обкатка» продолжается примерно два часа. После этого сварочный аппарат будет работать безотказно и стабильно в разных условиях. Необходимо следить за состоянием основных узлов и не давать оборудования перегреваться.

Наиболее распространенные неисправности сварочного оборудования и способы их устранения:

  1. Оборудование не работает при подключении к сети энергоснабжения. Возможные причины:
    • перелом жилы подающей проводки. При этом контакты в вилке «болтаются». Необходима замена вилки;
    • нет напряжения в сети. Следует проверить рубильник на входе и убедиться, что он включен;
    • вышел из строя один из узлов системы. Починить самому без соответствующей подготовки будет очень сложно. Лучше отнести аппарат в мастерскую;
    • ресурс полупроводников исчерпан. Требуется перепайка схемы.
  2. Электроды залипают и в этот момент слышен гул преобразователя. Что можно предпринять:
    • проверить исправность конденсатора и полупроводников;
    • измерить показатели сети энергоснабжения и убедиться в том, что напряжение соответствует номиналу;
    • убедиться в целостности проводки дросселя.
  3. Во время работы преобразователь неожиданно отключается. Такое может иметь место:
    • в случае перегрева. Следует убедиться в исправности системы охлаждения и вентилятора;
    • при нарушении целостности обмотки встроенного трансформатора. Нужно старую заменить новой.
  4. Нестабильно напряжение при работе в нагрузку или на «холостых оборотах». Следует проверить:
    • ручку регулятора;
    • установленный на первичную обмотку предохранитель;
    • надежность контактов клеммы пускателя.

Если сварочный аппарат перестает выдерживать нужные рабочие параметры, то вероятной причиной может стать перегрев. Чтобы убедиться в этом, достаточно потрогать корпус. Если он горячий, то нужно дать передышку генератору и проверить насколько свободно проходит воздух к вентилятору.

Сварочный выпрямитель что это такое

Назначение сварочного выпрямителя сводится к тому, чтобы модулировать ток, исходящий от бытовой сети. На выходе он должен быть преобразован в постоянный ток с определенными параметрами. Основным показателем оборудования для сварочных работ является генерируемая сила тока, выраженная в Амперах. Данный показатель зависит от технических характеристик выпрямителя, который по своей сути является более совершенным трансформатором. Он не только способен модулировать электрический ток, но и выпрямить его.

Это основное отличие между сварочными аппаратами переменного и постоянного тока. Дополнительно (помимо выпрямителей) устройства оснащают конденсаторами и полупроводниковыми фильтрами, призванные нивелировать импульсы постоянного тока и сделать его равномерным. В соответствии с требованиями технологии выполнения сварочных работ применение выпрямителей целесообразней нежели трансформаторов. В этом случае более стабильной является дуга, а металл разбрызгивается намного меньше.

Что такое сварочный выпрямитель

Устройство является преобразовательным блоком с возможностью регулировки силы тока (ампераж) и напряжения (вольтаж). На выходе сварочного выпрямителя есть провода с клеммами – плюсовой и минусовой. Один из них подключается к электроду, а другой контактирует с заготовкой. В результате замыкания цепи образуется электрическая дуга. Ее высокая температура позволяет расплавлять металлы и сваривать их.

В зависимости от назначения выпрямители отличаются уровнем сложности и функционалом. Тем не менее, принципиальная рабочая схема остается типовой. Его основу составляет преобразователь – трансформатор, модулирующий нужное для конкретной ситуации напряжение. Помимо этого, в схеме есть определенное количество полупроводников, которые отсекают отрицательную часть синусоиды переменного тока, пропуская только положительный заряд.

Устройство и принцип работы сварочного выпрямителя

Ниже перечислены основные элементы, которые включаются в любую схему оборудования такого рода. Итак, сварочный выпрямитель состоит из:

  • трансформатора – узла, позволяющего регулировать напряжение. Сетевой ток проходит через трансформатор и преобразуется. В результате снижается силовая нагрузка;
  • блока выпрямления, который состоит из набора полупроводников, преобразующий переменный ток в постоянный;
  • регуляторов частотности и силы тока;
  • накопителей – сглаживают импульсы.

Чтобы разобраться в принципе работы оборудования, необходимо обратить внимание на механику работы полупроводников. Они открыты для прохождения электродов исключительно в положительном полупериоде. При условии, что схема содержит несколько полупроводников генерируется соответствующее количество полупериодных кривых. Они накладываются друг на друга, образуя постоянное напряжение.

Читайте также: Сварочный трансформатор: устройство и принцип действия

Использование сварочных выпрямителей

Сварочные выпрямители применяются в работе при прямой и обратной полярности, с низкими и высокими токами. При выборе силовых параметров учитывается толщина заготовки, пластичность и тугоплавкость материала.

Устройства подходят для подключения:

  • тугоплавких вольфрамовых электродов;
  • легкоплавных угольных расходников;
  • насадок автоматов и полуавтоматов.

Принципиальная схема сварочного выпрямителя всегда идет в комплекте к оборудованию. Она используется специалистами при необходимости ремонта сварочного аппарата.

Основные типы сварочных выпрямителей

Преобразователи сварочного тока отличаются по двум показателям: типу конструкции и способу регулировки силовых показателей подключения.

Основные виды выпрямителей:

  • регулировка осуществляется посредством изменений в работе трансформатора;
  • модели с дросселем. Используется индукционная катушка, исключающая резкие перепады напряжения;
  • тиристорные. В качестве регуляторов, изменяющих напряжение, используются тиристоры.
  • транзисторные. В схему оборудования включены полупроводники, которые сглаживают амплитуду импульсов тока;
  • инвертор. Аппарат оснащен преобразователем с частотным повышением напряжения и регулятором силы тока.

Основные отличия сварочных аппаратов в зависимости от силовых показателей и особенностей их регулировки:

  • Модели для электрической дуговой сварки, подключаемые к трехфазной сети. Характеризуются большими размерами. Работа преобразователя сопряжена с ощутимыми потерями электричества. Возможности аппарата ограничиваются мощностью трансформатора и параметрами дополнительного сопротивления.
  • Автоматы и полуавтоматы. Сила тока на выходе зависит от мощности магнитного поля, которая в свою очередь управляется реостатом. Он позволяет изменить количество витков вторичной обмотки (за принципом вольтамперной регулировки). Помимо этого, устанавливается осциллограф, позволяющий контролировать импульсную регулировку. Изначально ток выпрямляется, после чего преобразовывается в переменный высокочастотный.
  • Трехфазные выпрямители дроссельного типа устанавливаются в дуговой аргоновой сварке. В их конструкции предусмотрен дополнительный сердечник с обмоткой. Его роль заключается в накоплении заряда, подаваемого на конденсатор-выпрямитель.
Читайте также: Типы электродов для ручной дуговой сварки

Преимущества и недостатки

Современные сварочные аппараты отличаются хорошим функционалом и большой мощностью при скромных размерах. Наиболее компактными моделями являются инверторные. Специалисты определяют их в отдельную группу. Трансформатор в таких устройствах занимает не больше пятой части общего объема.

Основное отличие прочих выпрямителей от трансформаторов заключается в том, что они могут генерировать постоянный ток в то время как для трансформаторов эта функция недоступна. Именно такая особенность является фундаментом большого перечня достоинств аппаратов с выпрямителями:

  • электрод накаляется намного быстрее, когда на него вместо переменного тока подать постоянный;
  • значительно снижается непродуктивное потребление электричества и, соответственно, возрастает значение коэффициента полезного действия;
  • для дуги характерна стабильность горения;
  • равномерное плавление расходных материалов сопровождается минимальным количеством брызг расплава. Благодаря этому снижается вероятность травматизма среди сварщиков;
  • стабильность горения дуги дает возможность лучше контролировать шов. Он получается максимально ровным и прочным;
  • функционал сварочного аппарата с выпрямителем богаче, чем аналога с трансформатором;
  • уменьшен расход присадочного материала. Экономия становится тем ощутимее, чем больше объем выполненной работы.

Помимо достоинств выпрямителям свойственны и недостатки:

  • исключить потерю мощности полностью не удалось;
  • аппараты с выпрямителями хуже работают, чем трансформаторные, в случае понижения напряжения сети;
  • очень чувствительны к возникновению коротких замыканий в сети энергоснабжения. Выходят из строя при малейшем замыкании проводки;
  • большая часть моделей не рекомендуется использовать в условиях повышенной запыленности или влажности.

Основные неисправности и обслуживание сварочных аппаратов

Перед первым включением в сеть новые преобразователи необходимо продуть. Для этих целей подходит обыкновенный бытовой фен. Его включают на максимальные обороты при среднем уровне прогрева. Это делается для того, чтобы высушить возможное скопление влаги внутри и убрать пыль, снижающую сопротивление медной обмотки. Продувку нужно повторять примерно раз в квартал.

Если был длительный перерыв в работе оборудования (до 1 года), то перед его включением нужно «прокачать» полупроводники. Суть процедуры заключается в том, чтобы дать выпрямителю поработать на разных режимах, начиная с холостого. Подобная «обкатка» продолжается примерно два часа. После этого сварочный аппарат будет работать безотказно и стабильно в разных условиях. Необходимо следить за состоянием основных узлов и не давать оборудования перегреваться.

Наиболее распространенные неисправности сварочного оборудования и способы их устранения:

  1. Оборудование не работает при подключении к сети энергоснабжения. Возможные причины:
    • перелом жилы подающей проводки. При этом контакты в вилке «болтаются». Необходима замена вилки;
    • нет напряжения в сети. Следует проверить рубильник на входе и убедиться, что он включен;
    • вышел из строя один из узлов системы. Починить самому без соответствующей подготовки будет очень сложно. Лучше отнести аппарат в мастерскую;
    • ресурс полупроводников исчерпан. Требуется перепайка схемы.
  2. Электроды залипают и в этот момент слышен гул преобразователя. Что можно предпринять:
    • проверить исправность конденсатора и полупроводников;
    • измерить показатели сети энергоснабжения и убедиться в том, что напряжение соответствует номиналу;
    • убедиться в целостности проводки дросселя.
  3. Во время работы преобразователь неожиданно отключается. Такое может иметь место:
    • в случае перегрева. Следует убедиться в исправности системы охлаждения и вентилятора;
    • при нарушении целостности обмотки встроенного трансформатора. Нужно старую заменить новой.
  4. Нестабильно напряжение при работе в нагрузку или на «холостых оборотах». Следует проверить:
    • ручку регулятора;
    • установленный на первичную обмотку предохранитель;
    • надежность контактов клеммы пускателя.

Если сварочный аппарат перестает выдерживать нужные рабочие параметры, то вероятной причиной может стать перегрев. Чтобы убедиться в этом, достаточно потрогать корпус. Если он горячий, то нужно дать передышку генератору и проверить насколько свободно проходит воздух к вентилятору.

Сварочный выпрямитель: схема, технические характеристики, устройство

Для соединения металлических элементов могут применяться самые различные методы, среди которых отметим сварку. Сваривание металлов и сплавов проводится на протяжении последних нескольких десятилетий. Подобное неразъемное соединение можно получить при применении специального оборудования и материалов: сварочного аппарата, электродов, выпрямителя. Сварочный выпрямитель – устройство, предназначенное для формирования постоянного напряжения. Преобразовывая переменный ток в постоянный, можно обеспечить благоприятные условия для проведения сварочных работ, так как уменьшается степень разбрызгивания расплавленного металла. Рассмотрим все подробности данного аппарата подробнее.

Сварочный выпрямитель

Применение выпрямителей

Выпрямитель для сварочного аппарата – устройство, которое состоит из нескольких блоков для преобразования и выпрямления входящего напряжения. При работе устройство также повышает показатель силы тока, за счет чего обеспечиваются наиболее благоприятные условия. Назначение сварочного выпрямителя заключается в генерации постоянного тока с высоким значением А.

Рассматривая применение сварочного выпрямителя следует уделить внимание нижеприведенным моментам:

  1. Устройство позволяет проводить сварочные работы при применении электродов, покрытых различными веществами. За счет использования электродов с покрытием, дуга становится более устойчивой, что обеспечивает благоприятные условия для получения качественного шва.
  2. В продаже встречаются аппараты, которые могут применяться для сваривания металлов толщиной до 50 мм. Регулировка показателей тока позволяет также проводить работы с металлом толщиной стенок около 1мм. Этот момент определяет, что сварочные выпрямители существенно расширяют область применения аппаратов для сварки.
  3. Сварочное устройство может применяться для плавки кромки обрабатываемого металла или стержня применяемого электрода.
  4. Многие модели могут использоваться для работы с присадочной проволокой. Кроме этого, они практически незаменимы при применении неплавящихся электродов, к примеру, покрытие которых изготавливается из вольфрама.
  5. При применении сварочного выпрямителя можно проводить соединение элементов, которые изготавливаются из нержавеющей стали, чугуна, малоуглеродистой стали или других сплавов.
  6. Кроме сварочных работ, с применением рассматриваемого аппарата можно выполнять резку металлов. Для этого проводится существенное увеличение показателя силы тока, дуга прожигает металл.

Если сравнивать с ранее применяемыми трансформаторами, выпрямители способны существенно снизить расход электродов. Сегодня они довольно часто встраиваются в сварочные аппараты, но можно приобрести и подключаемые вариант исполнения.

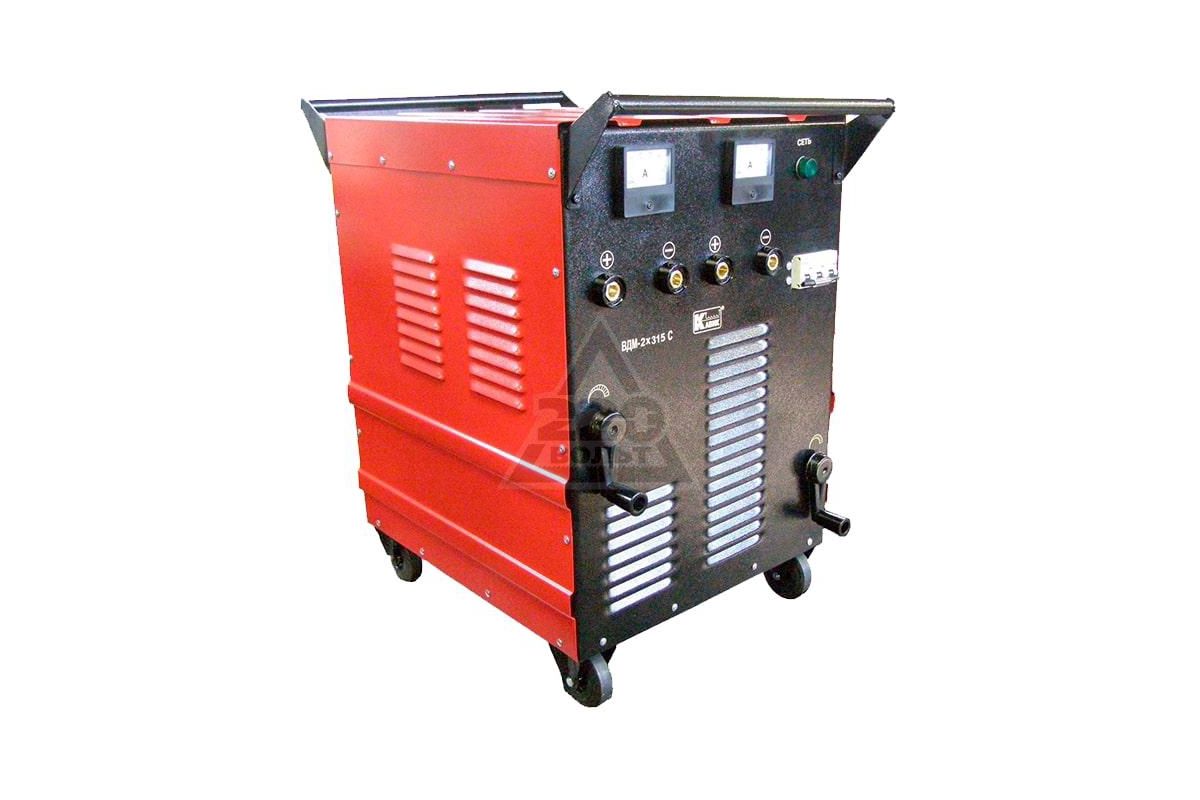

Внешний вид сварочного выпрямителя

Применяется устройство достаточно просто, подходит оно для самых различных случаев работы. К особенностям использования отнесем нижеприведенные моменты:

  1. Устройство, как правило, имеет две клеммы.
  2. Одна клемма предназначена для подключения к обрабатываемому изделию, а вторая присоединяется к держателю.
  3. В зависимости от конкретного полюса определяется полярность, а также наиболее подходящие режимы работы.

Сваривание металла происходит при образовании дуги между обрабатываемой поверхности и применяемым электродом. Процесс относительно прост, но даже при применении сварочного выпрямителя могут возникнуть некоторые трудности при работе, и только при наличии определенных знаний, навыков и опыта сварщик может получить качественный шов.

Устройство и принцип работы

Классическая конструкция представлена сочетанием нескольких устройств, которые и обеспечивают контроль показателей тока. Основными блоками можно назвать:

  1. диоды;
  2. понижающий трансформатор;
  3. охлаждающую систему, которая зачастую представлена вентилятором;
  4. приборы для измерения показателя тока;
  5. регуляторы различного типа.

Устройство сварочного выпрямителя позволяет с высокой точностью проводить регулировку показателей тока. В отличие от конструкции трансформатора оно может не только увеличивать силу тока, но и делать показатель постоянным, за счет чего и обеспечивается высокая устойчивость дуги.

Устройство сварочного выпрямителя

Принцип работы сварочного выпрямителя имеет следующие особенности:

  1. Входящий ток изначально подается на первичную обмотку встроенного трансформатора понижающего типа.
  2. За счет электромагнитной индукции происходит процесс понижения значения напряжения и повышения силы тока на вторичной обмотке. Схема современного сварочного выпрямителя определяет максимальное значение напряжения при холостом ходу 48В.
  3. Создаваемое напряжение подается на установленные диоды. Новые модели изготавливаются при применении диодов на кремневой основе. Устанавливаются они в качестве полупроводника, который обеспечивает ход тока только в одну сторону. Именно за счет диодов обеспечивается постоянное напряжение, так как они устраняют колебание при реверсном ходе электричества.
  4. Стоит учитывать, что на момент работы диоды существенно нагреваются. Именно поэтому все модели сварочных выпрямителей имеют систему охлаждения, которая в большинстве случаев представлена вентиляторами. При активном применении устройства постоянный обдув воздухом позволяет снизить температуру применяемых полупроводников. Некоторые модели снабжаются датчиком, который фиксирует перегрев системы.
  5. Устанавливаются датчики, контролирующие напряжение. Они работают совместно с автоматом и могут отключить устройство в автоматическом режиме при высоком значении напряжения.
  6. Регулятор устанавливается для того, чтобы можно было выбирать напряжение в зависимости от толщины свариваемого металла.

Создать выпрямитель сварочного аппарата своими руками достаточно сложно, так как для этого нужно владеть определенными навыками работы с электротехникой. Промышленные варианты исполнения обладают высокой точностью работы и надежностью, что определят их высокую популярность.

При выборе устройства следует уделить внимание тому, что оно может иметь несколько различных элементов регулировки напряжения подаваемого тока.

К особенностям устанавливаемых устройств регулировки отнесем нижеприведенные моменты:

  1. В большинстве случаев регулировка ступенчатая. Она представлена секционным подключением обмотки.
  2. При ступенчатой регулировке имеет значение шаг. Для управления секционным подключением обмотки устанавливается рычаг.
  3. Большинство моделей для использования сильных токов имеют конструкцию, которая предусматривает отсекание части обмотки. За счет этого ток подается по короткой схеме.

Приведенная выше настройка достаточно грубая. Встречаются модели с тонкой настройкой, которая основана на применении метода дроссельного насыщения: устанавливается устройство между двумя кремневыми диодами и понижающим трансформатором. Дроссель – конструкция, представленная сочетанием нескольких катушек, через которые во время работы оборудования также подается ток. За счет переключения позиции регулятора изменяется и длина пути обмотки.

Наиболее высокой эффективностью характеризуется работа теристорного блока. Этот элемент включается в конструкцию сварочного выпрямителя для обеспечения наиболее точной регулировки силы тока. За счет применения теристора можно выставить самые различные характеристики тока.

Большинство моделей имеет большую рукоятку на корпусе, за счет движения которой приводится в движение винтовой вал со вторичной обмоткой трансформатора. За счет изменения ее положения также регулируется протяженность пути, который преодолевает ток. Однако подобная настройка также характеризуется низкой точностью.

Схема сварочного выпрямителя

Практически все сварочные выпрямители имеют блок управления в виде сочетания различных рычагов и выключателей. За счет изменения их положения проводится регулировка характеристик подаваемого тока.

Разновидности аппаратов

В продаже встречается просто огромное количество разновидностей рассматриваемого оборудования, все они имеют свои определенные достоинства и недостатки. Классификация промышленных сварочных выпрямителей проводится следующим образом:

  1. однофазный;
  2. двухфазный;
  3. трехфазный.

Выпрямитель для проведения ручной дуговой сварки трехфазного типа состоит из 6-12 диодов, которые зачастую подключаются параллельно. Двухфазные характеризуются параллельным и последовательным подключением мостов.

Управляемый и неуправляемый выпрямители

Кроме этого, классификация может проводится по следующим критериям:

  1. Сила тока на выходе. С увеличением этого показателя существенно повышается толщина обрабатываемого металла. Если устройство выдает небольшой ток, то можно будет проводить обработку тонких элементов. Также слишком высокий показатель силы тока позволяет применять сварочный аппарат для проведения резки металла.
  2. Точность регулировки. Как ранее было отмечено, выпрямитель может использоваться для установки самых различных параметров тока. Чем выше показатель точности регулировки, тем более оптимальные условия для работы может себе обеспечить мастер.
  3. Количество выходов для подключения. Сложное сварочное оборудование может применяться для одновременного подключения нескольких держателей для электродов. Подобная модель может понадобиться в том случае, когда работу поблизости одновременно выполняют несколько сварщиков. Однако, за счет усложнения конструкции она становится больше и дороже.
  4. Эффективность охлаждения. Недорогие модели предназначены для бытового применения, так как могут эксплуатироваться на протяжении короткого промежутка времени. Это связано с тем, что конструкция не имеет эффективной системы охлаждения. Профессиональное оборудование может использоваться для сварки на протяжении длительного периода.
  5. Размеры конструкции. Как правило, сварочные работы проводятся на выезде. Доставка всей аппаратуры может быть затруднена в случае, если оно имеет большой вес и габаритные размеры. В продаже встречаются компактные модели, которые просты в транспортировке.

В целом можно сказать, что выбор сварочного выпрямителя – достаточно сложная задача. При выборе учитывается то, при каких условиях будут проводиться работы.

Большой популярностью пользуются модели трехфазного типа. Это связано с тем, что они могут применяться для работы с металлом самой различной толщины. Однопостовой выпрямитель больше всего подходить для бытового применения, так как применяется при использовании только одного держателя электродов. В продаже есть и модели, которые позволяют подключать одновременно сразу несколько электрододержателей.

Универсальные современные сварочные выпрямители выпускаются достаточно большим количеством различных производителей. Марки во многом определяют качество сборки, срок службы и стоимость оборудования.

Для бытового применения подходить инверторный выпрямитель. Подобные модели можно охарактеризовать следующим образом:

  1. За понижение напряжения отвечает трансформатор.
  2. Устанавливается выпрямляющий блок, который отвечает за подачу постоянного напряжения.
  3. Далее проводится преобразование в переменное электричество с высоким показателем частоты.

Сварочный выпрямитель

Подобное оборудование предусматривает использование переменного тока. Однако за счет существенного увеличения частоты подаваемого тока есть возможность применять инверторный выпрямитель для получения соединительных швов высокого качества. За счет существенного упрощения конструкции инверторы имеют относительно небольшие размеры, а также просты в эксплуатации.

Плюсы и минусы оборудования

Как ранее было отмечено, при работе вместо выпрямителя может также использоваться трансформатор. Преимуществами сварочного выпрямителя назовем нижеприведенные моменты:

  1. Можно получить более стабильную дугу. Во время выполнения сварочных работ характеристики получаемой дуги во многом определяют качество шва. Рассматриваемое оборудование характеризуется тем, что обеспечивает более стабильное горение дуги. Именно поэтому в последнее время оно получило широкое распространение.
  2. Преимущества сварочного выпрямителя также заключаются в том, что после проведения работы получается ровный шов с мелким чешуйчатым рисунком. За счет этого существенно расширили область применения подобного оборудования.
  3. Низкая склонность к образованию брызг расплавленного металла существенно упрощает поставленную задачу и повышает качество получаемого результата.
  4. Высокая степень экономичности. Как ранее было отмечено, применение рассматриваемого оборудования позволяет существенно снизить скорость плавки электрода.

Кроме этого, сварочный выпрямитель в большей степени подходит для соединения цветных и легированных металлов, которые могут обладать различными эксплуатационными качествами.

Недостатки сварочных выпрямителей во многом связаны с его довольно высокой стоимостью и необходимостью в транспортировке. Стоит учитывать, что для обеспечения длительного срока службы устройства следует уделять внимание его состоянию перед каждым использованием. Обслуживание предусматривает:

  1. Проверку надежности фиксации используемых клемм.
  2. Удаление накопившейся пыли.
  3. Проверку изоляции всех токопроводящих элементов.

Что касается частых поломок, то зачастую их признаками становятся сильный гул во время работы устройства или его нагрев. При наблюдении подобных симптомов следует проверить состояние устройства, так как причинами их появления может стать:

  1. Деформация или полная остановка вентилятора охлаждающей системы. Стоит учитывать, что неправильная работа охлаждающей системы может привести к серьезным проблемам.
  2. Замыкание первичной обмотки или нарушение изоляции листов сердечника.
  3. Снижение выходного напряжение происходить из-за замыкания или обрыва во вторичной обмотке.

В заключение отметим, что современные выпрямители позволяют получать качественные швы при соединении различных металлов. Большое количество положительных качеств определило обширное распространение устройства. В продаже встречаются самые различные варианты исполнения, которые обладают исключительными эксплуатационными качествами.

Что такое сварочный выпрямитель, как он устроен и работает?

Сварочные выпрямители – устройства, назначением которых является преобразование переменного тока в постоянный, что необходимо при работе со средне- и высокоуглеродистыми марками стали, чугуном, цветными металлами и сплавами. Сварка на постоянном токе облегчает формирование аккуратных швов, снижает разбрызгивание металла, повышает прочность сварного соединения.

Конструкционные особенности и принцип действия полупроводниковых сварочных выпрямителей

Конструкция выпрямителя в классическом варианте включает следующие компоненты:

  • Диодные мосты. Диоды в сварочных выпрямителях собирают по мостовым схемам – одно- или трехфазной. Востребована трехфазная схема, обеспечивающая стабильность сварочной дуги, она подходит для элементов различной толщины, позволяет осуществлять не только сварку, но и резку. Для резки устанавливают высокое значение силы тока.
  • Понижающий трансформатор. На этом устройстве происходит уменьшение напряжения и повышение силы тока.
  • Охлаждающая система. Обычно это вентилятор, обеспечивающий постоянный воздушный поток к полупроводниковым элементам, которые нагреваются во время работы. В некоторых аппаратах устанавливают датчики перегрева.
  • Датчики контроля напряжения. При напряжении питания, превышающем предельное значение, датчики подают сигнал автомату на отключение.
  • Пусковая и измерительная аппаратура.
  • Регуляторы, позволяющие установить значения тока в соответствии с толщиной свариваемого металла.

Принцип работы сварочного выпрямителя

  • Ток из электросети или от электрогенератора попадает на первичную обмотку понижающего трансформатора.
  • На вторичную обмотку поступает ток пониженного напряжения и повышенной силы.
  • Ток пониженного напряжения поступает на выпрямительные диодные мосты. Полупроводниковые элементы открывают ток в одном направлении, и закрывают – в противоположном. Производители чаще всего используют селеновые и кремниевые полупроводники. Селеновые элементы стоят недорого и способны выдерживать значительные перегрузки, кремниевые обеспечивают высокий КПД, но плохо переносят перегрузки.

Виды регулирования силы тока на выходе:

  • Ступенчатая регулировка – наиболее часто встречающийся вариант. Разные модели могут иметь разный шаг, но в любом варианте такая настройка является грубой.
  • Тонкая настройка. Осуществляется методом дроссельного насыщения. Дроссель (комплекс из нескольких катушек) устанавливается между диодами и трансформатором.
  • Точная регулировка с использованием тиристорного блока.

Точность регулировки напрямую влияет на удобство проведения работ и качество полученного результата.

Разновидности выпрямительных устройств

В зависимости от внешних характеристик, различают три типа сварочных выпрямителей:

  • Крутопадающие внешние характеристики. Такие аппараты востребованы для ручной дуговой сварки и для работы с неплавящимся электродом в среде защитных газов. В устройство выпрямителей входит понижающий трансформатор с высоким рассеиванием магнитного поля. Сварочный ток настраивается путем корректировки дистанции между первичной и вторичной обмотками трансформатора.
  • Жесткие внешние характеристики. Выпрямители этого типа используются для сварочных работ с плавящимся электродом в углекислом газе или другой защитной газовой среде, под флюсом, с использованием порошковой проволоки.
  • Универсальные. Такие устройства позволяют получать падающие и жесткие внешние характеристики. Поэтому они подходят для широкого перечня сварочных процессов – ручных и автоматизированных, плавящимися и неплавящимися электродами, в газовых средах, под флюсом. В конструкцию входят понижающий трансформатор и дроссели насыщения.

Сварочные выпрямители на диодных мостах с различными техническими характеристиками дают возможность сваривать металлические элементы толщиной от 1 до 50 мм. Они удобны в работе и обслуживании, просты в настройке, мобильны. К недостаткам можно отнести слабую устойчивость к перепадам напряжения питающего тока и длительным коротким замыканиям.

Сварочный выпрямитель — устройство и принцип работы

Выпрямитель переменного тока, однофазный или трёхфазный, является самым неприхотливым, дешёвым и надёжным устройством для сварки разнообразных металлических конструкций. Он прекрасно работает на открытом воздухе при очень низких и высоких температурах и в условиях нестабильного входного напряжения. Главным недостатком является большой вес сварочного выпрямителя, который обусловлен его конструкцией. Но самодельные устройства безупречно выполняют свои функции, а фабричные модели бессменно продолжают нести свою нелёгкую службу. О них мы вдумчиво и подробно расскажем.

Виды сварки и устройство выпрямителя

Существует масса новейших методов соединения металлов и их сплавов, как правило, они основаны на лёгких и надёжных мобильных, инверторных, сварочных аппаратах. Эти изделия работают на принципе выпрямителя, но их конечные характеристики, отличаются от традиционных устройств. К относительно новым видам сварки относятся следующие способы соединения металлов:

  1. Сварка методом MIG/MAG, которая работает на принципах сварки металлов в активной или защитной среде газа с полуавтоматической подачей присадочной проволоки в зону плавления;
  2. сварка методом TIG, где процесс происходит в защитной среде инертного газа, с использованием неплавких электродов и наплавляемой полосы присадочного материала;
  3. сварка методом ММА, где используются принципы инвертора в режиме постоянного тока, но электроды, покрытые и возможна смена полярности.


Популярность высокотехнологичных методов вполне объяснима, но не утрачивает значение и использование старых методов сварки металлов. Причина заключается в предсказуемости параметров, глубине провара и использовании доступных комплектующих.

Основным недостатком метода сварки, с применением выпрямителя, кроме большого веса, является его нагрузка на питающие электросети общего использования. Это воздействие снижается за счёт питания через трёхфазное напряжение 380 V, оно же позволяет перераспределить нагрузку во вторичной цепи и создать многопостовые выпрямители.

Констукция устройства

Конструктивно устройство выпрямления напряжения и создания мощного сварочного тока выглядит следующим образом, а именно:

  • необходимость понижения входного напряжения означает наличие трансформатора, он преобразует переменный 50 Гц ток 220/380 В, в низковольтное напряжение;
  • мощный диодный мост выпрямляет переменное напряжение в циклическое постоянное;
  • сглаживающий конденсаторный фильтр большой ёмкости, преобразует пульсирующее напряжение в, практически, линейное постоянное напряжение;
  • блок регулировки силы тока;
  • дроссели, ограничивающие нарастание сварочного тока.

Конструкция аппаратов может несколько отличаться от упрощённой схемы для улучшения технических характеристик, но по этому принципу можно собрать выпрямитель своими руками. Он позволит выполнять простые сварочные работы дома и на даче.

Важно помнить, что необходимо предусмотреть индикацию режимов работы и воздушное охлаждение сварочного аппарата потому, что выпрямительные диоды при сварке сильно нагреваются.


Сварочный выпрямитель: принцип работы и характеристики

Принцип работы сварочного трансформатора заключается в том, что он работает на переменном токе 220/380 V с понижением напряжения во вторичной обмотке, а устройство выпрямителя подразумевает наличие мощного диодного моста после вторичной, понижающей обмотки трансформатора. Такое конструктивное решение даёт преимущества при регулировке сварочного тока и может быть организовано по следующим схемам:

  • выпрямление однофазное, более подходит для бытовых условий и отличается сравнительной простотой;
  • выпрямление по трёхфазной схеме, делает возможным снижение пульсации в первичной и вторичной обмотках;
  • схема выпрямления по шестифазной системе, позволяющая организовать многопостовой сварочный пункт.

Кроме того, сварочный выпрямитель дуга, которого позволяет добиться устойчивого плавления покрытого электрода и соединяемых заготовок, может отличаться по способам регулирования выходных характеристик, а именно:

  • трансформаторная регулировка достигается изменением схемы подключения обмоток;
  • регулировка характеристик с помощью дросселя и мощного реостата;
  • тиристорная или транзисторная регулировка с кольцевой, трёхфазной или шестифазной схемой выпрямления.

С помощью марки изделия и руководства по эксплуатации можно определить вольт-амперные характеристики конкретного изделия, которые могут быть падающими, пологопадающими и жёсткими или комбинированными. Например, выпрямитель ВД 306 сконструирован, как аппарат с падающей характеристикой, а аппараты серии ВДГ и ВС имеют жёсткую характеристику и предназначены для сварки в защитном газе плавящимися электродами.

Очень важно, для обеспечения качества, подобрать вольтамперные характеристики модели для выполнения тех работ, которыми вы будете заниматься.

Так, выпрямитель ВСВУ-160 предназначен для сварки неплавящимися электродами, поэтому перед приобретением агрегата необходимо предварительно ознакомиться с инструкцией и техническими характеристиками модели. При этом ВСВУ обладает всеми свойствами универсального аппарата.

Модели сварочных выпрямителей и их параметры

Стабильные технические характеристики, простота и малая зависимость от перепадов температуры заставляют потребителей забыть о большой массе сварочных выпрямителей, хотя эти показатели находятся в пределах от 30 кг до 900 кг. Вес выпрямителей объясняется наличием тяжёлых трансформаторов и силовых полупроводниковых элементов с радиаторами охлаждения, а также необходимо учитывать систему охлаждения и вес корпуса. Это обстоятельство становится маловажным, особенно при организации производственного процесса с большим количеством сварочных постов. Рассмотрим параметры такого аппарата.

Мощный выпрямитель ВДМ-1201 У3 используется для ручной дуговой сварки и питает постоянным током многопостовой рабочий пункт. Этот аппарат подходит для профессиональной поточной сварки металлоконструкций в холодных или отапливающих помещениях и обладает следующими характеристиками:

  • напряжение питания 380 В, трёхфазное;
  • потребляемая мощность 102 кВА, при потребляемом токе 160 А;
  • на выходе выдаёт сварочный ток 1250 А, на каждый пост от 60 до 315 А;
  • КПД равно 80%, а класс защиты IP-23;
  • продолжительность работы ПВ 100% и на каждый пост не менее 60%;
  • холостой ход с напряжением 80 В, обслуживает до 8 постов;
  • крутизна вольт-амперной характеристики 0,02 В/А;
  • вес 400 кг и срок службы не менее 5 лет.

Нужно отметить наличие регулировки тока сварки непосредственно с рабочего места, которое может быть удалено от самого аппарата. Имеется индикация режимов работы агрегата и эффективная система охлаждения. Следует отметить, что, несмотря на несколько устаревшую конструкцию, сварочные выпрямители в состоянии составить конкуренцию некоторым современным аппаратом, более дёшевы и долговечны.

Важно, что ремонт выпрямителя обойдётся значительно дешевле починки современных инверторных аппаратов.

Что имеем в итоге?

Подводя итоги, нужно сказать, что выбор каждого человека определяется решаемыми задачами и денежными ресурсами, но выбор выпрямителя, особенно для производства, будет верным решением. Мы рассказали о свойствах трансформаторных выпрямителей, основных характеристиках и принципе действия и надеемся, что эта информация будет вам полезна.

Устройство и принцип работы сварочного выпрямителя

При выполнении сварочных работ важную роль играет обеспечение условий, в которых образуется ровный, аккуратный, прочный шов и сводится к минимуму разбрызгивание металла. Для создания именно таких условий служит сварочный выпрямитель, преобразующий переменный ток в постоянный.

В этом аппарате, состоящем из нескольких блоков, осуществляется выпрямление входного переменного тока, снижение напряжения и увеличение силы тока до необходимого значения.

Устройство, назначение и принцип работы сварочного выпрямителя

Производители предлагают несколько конструктивных схем аппаратов, но их главные компоненты одинаковы.

Как устроен сварочный выпрямитель – основные составные части:


  • понижающий трансформатор;
  • полупроводниковые элементы – диоды;
  • охлаждающий блок;
  • регуляторы электротока;
  • измерительные устройства.

Основные этапы преобразования тока, поступающего в аппарат:


  • На первичную обмотку понижающего трансформатора поступает переменный одно- или трехфазный питающий ток.
  • На вторичной обмотке, благодаря электромагнитной индукции, генерируется ток со сниженным значением напряжения и силой тока, повышенной до требуемого значения.
  • Переменный ток с новыми параметрами поступает на выпрямительный блок, состоящий из полупроводниковых элементов.
  • В сварочную зону подается постоянный ток с нужными параметрами. Для контроля силы тока и значения напряжения в составе сварочного выпрямителя предусмотрены амперметр и вольтметр.

При эксплуатации полупроводниковые элементы (диоды) нагреваются, поэтому для их охлаждения устанавливаются специальные радиаторы и вентилятор. Во время функционирования аппарата диоды постоянно охлаждаются воздушным потоком, что значительно продлевает беспрерывный период функционирования выпрямителя.В современных моделях устанавливаются датчики перегрева, которые дают сигнал на отключение возможности сварки при перегреве аппарата.

Для настройки требуемой силы тока предусмотрено несколько режимов регулировки:


  • Витковая. Осуществляется в аппаратах с секционированными обмотками, входящими в устройство сварочного выпрямителя.
  • Фазовая. Осуществляется с использованием тиристоров.
  • Импульсная – широтная, частотная и амплитудная. Применяется в преобразователях с транзисторным регулятором или в инверторных моделях.
  • Магнитная. Осуществляется благодаря присутствию в схеме сварочного выпрямителя дросселя насыщения, смонтированного между блоком выпрямления и понижающим трансформатором. Дроссель – это несколько катушек, через которые пропускаетсянапряжение. При переключении рычага изменяется путь прохождения тока, а следовательно, его сила.

Преимущества и недостатки применения сварочных выпрямителей

Сварочный выпрямительимеет ряд достоинств, по сравнению страдиционным сварочным трансформатором, от которого он отличается наличием выпрямительного блока.

Это:


  • более стабильная дуга;
  • минимальное разбрызгивание металлического расплава;
  • качественная поверхность шва;
  • возможность качественной сварки легированных сталей, цветных металлов и сплавов на их основе.

Минусами являются:

  • чувствительность к колебаниям напряжения в электрической сети;
  • быстрый выход из строя при КЗ в сети;
  • чувствительность к условиям окружающей среды – высокой влажности и запыленности.

Для чего служит сварочный выпрямитель?

Преобразователь с блоком-выпрямителем используется как для сварки, так и для резки металлов.

Для каких видов сварки эффективны сварочные выпрямители:


  • толщина свариваемыхзаготовок с разделкой кромок – 1-50 мм, конкретная минимальная и максимальная толщина зависит от возможностей аппарата-преобразователя;
  • при использовании плавящихся электродов с сечением 2-6 мм;
  • при работе неплавящимися электродами – угольными и вольфрамовыми;
  • свариваемые металлы – нелегированная и легированная сталь, чугун, цветные металлы и сплавы на их основе.

Виды сварочных выпрямителей по количеству фаз

В зависимости от числа фаз первичного тока питания различают одно- и трехфазные преобразователи. Однофазные модели, работающие от бытовой электросети переменного тока с напряжением 220 В,имеют небольшую и среднюю мощность.В основном применяются в бытовых целях. Имеют однополупериодное или двухполупериодное выпрямительное устройство (мостовое или с выводом средней точки вторичной обмотки трансформатора). Двухполупериодные устройства имеют большую мощность и КПД, по сравнению с однополупериодными. Наиболее популярныдвухполупериодные мостовые модели, состоящие из понижающего трансформатора и четырех диодов, сформированных в диодный мост.

Трехфазные аппараты, бывающие одно- и многопостовыми,работают от сети напряжением 380 В, имеют среднюю и большую мощность, эффективны для сварки и резки металлов значительной толщины.

Типы сварочных выпрямителей – одно- и многопостовые

В зависимости от модели выпрямительного аппарата, к нему могут подключаться один или несколько сварочных кабелей.

Описание однопостового сварочного выпрямителя

Однопостовые аппараты, к которым может подключаться только один сварочный кабель, используются для выполнения работ небольших объемов. Это компактное устройство, обладающее невысокой мощностью, чаще всего используется в бытовых целях или в небольших мастерских. Имеет небольшие размеры и массу, поэтому его легко перемещать на новые рабочие места. В конструкции современных аппаратов предусмотрены защиты от перегрева и слишком высокого напряжения. В помещениях с естественной вентиляцией часто используются выпрямительные устройства серии ВД.

Однопостовые аппараты работают отодно- или трехфазного тока. Для бытовых целей обычно используются однофазные модели.

Характеристики многопостовых сварочных выпрямителей

Многопостовые аппараты востребованы для ручной и механизированной сварки. Модели для ручной сварки серии ВДМ имеют несложную конструкцию. Управление силой тока осуществляется балластными реостатами. Такие выпрямители часто используются при организации систем, питающихся от общецехового магистрального шинопровода. Отличаются стабильной выходной вольтамперной характеристикой.

Многопостовые аппараты для механизированной сварки могут обслуживать до 30 рабочих мест сварщиков. Применяются для наплавки и сваривания под флюсом. Взаимное влияние постов друг на друга исключено.

Подготовка к эксплуатации и эксплуатационные условия для сварочных выпрямителей

Эксплуатацию выпрямительных аппаратов можно начинать только после тщательного изучения сопроводительной документации, в которой изложена информация об устройстве модели, допустимых условиях работы, правилах безопасности. Перед использованием устройство очищается от пыли, заземляется и проверяется в соответствии с инструкцией.

Установку, подключение к электросети и регулировку должен осуществлять электромонтажник с третьей и выше группой электробезопасности. Сварочные работы может вести сварщик, прошедший обучение по использованию аппарата, имеющий удостоверение на право сварки и группу электробезопасности вторую и выше.

Поскольку сварочные выпрямительные устройства чувствительны к качеству питающего тока, в сетях с нестабильным электроснабжением их подключают через источники бесперебойного питания (ИБП) соответствующей мощности. Также следует контролировать уровни запыленности и влажности, максимальный уровень которых указывается в техдокументации.

Обслуживание и ремонт сварочных выпрямителей

Для обеспечения бесперебойной работы выпрямительное устройство нуждается в периодическом техобслуживании и своевременном ремонте. Перед эксплуатацией необходимо проверить надежность заземления. Обязательное условие – наличие защитного кожуха.

Основные этапы технического обслуживания:


  • контроль целостности изоляции всех конструктивных элементов, находящихся под напряжением;
  • обследование прочности фиксации клемм;
  • удаление пыли и загрязнений с внутренних механизмов.

Распространенными неисправностями, требующими незамедлительного ремонта, являются появление гула и перегрев устройства. Вероятные причины этих проблем:


  • неправильно подобранная крыльчатка вентилятора;
  • заклинивание вала вентилятора;
  • замыкание первичной обмотки понижающего трансформатора;
  • нарушение изоляции токоведущих частей.

Падение выходного напряжения ниже заданного значения может произойти из-за обрыва вторичной обмотки или замыкания витков. Одной из причин выхода из строя оборудования является поломка выпрямительного диодного моста.

Если напряжение холостого хода и рабочего режима нестабильно, то необходимо проверить:


  • ручку регулятора;
  • предохранители первичной обмотки;
  • устойчивость фиксации клемм пускателя.

Для ремонта выпрямителей требуются определенные знания и навыки, поэтому диагностику и восстановление рабочих характеристик аппаратоврекомендуется доверить работникам специализированногосервис-центра.

что это такое? Многопостовые и однопостовые, устройство и принцип действия, назначения и марки

На сегодняшний день известно немало способов соединения металлов и их сплавов. Большинство из них основывается на сварочных аппаратах. Материал данной статьи расскажет о том, что они собой представляют, какими бывают. Кроме того, мы рассмотрим, как ими правильно пользоваться.

Что это такое?

Сварочный выпрямитель представляет собой одну из разновидностей оборудования для сварки. Его назначением является преобразование напряжения переменного тока в постоянное. Это аппарат, состоящий из нескольких блоков. Подобные устройства используют для сварки стали и цветных металлов. Они отличаются от приборов с переменным током.

Сварочный выпрямитель постоянного тока относится к преобразовательному блоку с вольт-амперной регулировкой. Он обеспечивает оптимальные условия для сварочных работ. Благодаря ему снижается уровень разбрызгивания расплавленного металла. По сути, это усовершенствованный вид трансформатора, который генерирует ток определенных характеристик и выпрямляет его.

Устройство и принцип действия

В целом, сварочные выпрямители имеют схожий принцип устройства. Ключевым элементом является силовой трансформатор, по принципу работы и устройству напоминающий трансформатор для сварки на переменном токе. Помимо него, в схему входит блок-выпрямитель на полупроводниковых приборах. Переменный ток преобразуется в постоянный за счет неуправляемых и управляемых вентилей (кремниевых диодов и тиристоров).

Еще одним элементом является автоматическое пусковое устройство. Если выпрямитель выходит из строя, он автоматически отключается от электросети. Также основными узлами управляемого прибора являются панель управления с регулировкой, защитный блок от перегрузок и перегрева и система охлаждения. Последний элемент содержит вентилятор и радиаторы охлаждения вентилей.

Принцип работы сварочного выпрямителя состоит в подаче переменного тока на первичную обмотку снижающего трансформатора. Благодаря электромагнитной индукции на вторичной обмотке возрастает сила тока и уменьшается значение напряжения. При этом максимальное значение напряжение составляет 48 В.

Созданное напряжение поступает на диоды, установленные как полупроводники для обеспечения хода тока в одну сторону. Они отвечают за постоянство напряжения, устраняя колебания при реверсе. В ходе работы происходит нагрев диодов, для устранения чего в сварочных выпрямителях имеются системы охлаждения.

Благодаря постоянному обдуванию снижается температура работающих полупроводников. Перегрев устройства обычно фиксируется встроенным датчиком. Кроме того, в ходе работы обеспечивается контроль напряжения. Они срабатывают при его критическом значении.

При этом сварочные выпрямители оснащают системой регулировки оптимального напряжения исходя из толщины свариваемого металла.

Обзор видов

Классифицировать сварочные выпрямители можно по нескольким характеристикам. К примеру, они отличаются уровнем сложности и дополнительным функционалом. Преобразователи варьируются типом конструкции и способом регулировки силовых параметров.

В зависимости от типа исполнения конструкции, способны обслуживать как 1, так и несколько постов одновременно. Исходя из этого, их делят на однопостовые и многопостовые. Однопостовые модели используют сварщики-непрофессионалы. Многопостовой тип изделий применяют в промышленных условиях. За счет жесткой вольт-амперной характеристики обеспечивается неизменность напряжения каждого поста даже при холостом ходе.

Согласно основной классификации, выпрямители могут иметь регулируемый трансформатор, дроссель, тиристор, транзистор и инвертор. Транзисторные варианты работают на полупроводниках. Работа инверторных разновидностей основана на частотном повышении токовой нагрузки.

Исходя из вольт-амперных данных, сварочные преобразователи бывают не только оснащенными дросселем, но также предназначенными для ручной дуговой сварки. Они делятся на модификации автоматической и полуавтоматической сварки. При этом регулировка напряжения может быть витковой, магнитной, фазовой и импульсной.

Изделия первого типа имеют витковый реостат, служащий для изменения данных силы тока. Магнитные поля в изделиях второго типа становятся полями возбуждения либо резистентности напряжения. При фазовом регулировании используется и нулевой кабель. Импульсные типы устройств регулируются за счет осциллографа.

Что касается вариантов ручной дуговой сварки, то они относятся к изделиям с падающими внешними данными. В зависимости от типа исполнения в них может применяться обратная связь потока либо магнитный шунт, подвижные/разнесенные обмотки. У универсальных сварочных выпрямителей характеристики могут быть падающими и жесткими.

Классифицировать модификации можно по другим критериям. Например, они отличаются силой тока на выходе. Чем выше этот показатель, тем большей может быть толщина сварочного шва и качественней рез металла. Если устройство выдает небольшой ток, оно годится для работы с тонкими элементами.

Модели варьируются точностью регулировки. Чем выше данные показатели у конкретного устройства, тем проще работа мастера. Среди прочих критериев стоит отметить эффективность охлаждения и габариты конструкций. Что касается эффективности охлаждения, то она сказывается на долговечности изделий. В этом плане профессиональное оборудование считается лучшим.

Кроме того, их разделяют по типу вентилей, способу регулировки, схеме выпрямления, типу формирования вешней характеристики. Помимо изделия с дроссельным насыщением, они бывают с секционными обмотками трансформатора и подпиткой. При этом типы могут предназначаться не только для автоматической и полуавтоматической, но и механизированной сварки.

По типу конструкции они бывают одно-, двух- и трехфазными. Каждый тип изделия имеет свои особенности, отличается схемой и работает по-своему. Фазовое управление состоит в смене угла управления тиристоров, приводящих к смене напряжения трансформатора.

Однофазные

Изделия данного типа смонтированы на однофазном трансформаторе, который рассчитан на сеть 220В. Их масса зависит от массы понижающего трансформатора. Однополупериодный выпрямитель состоит из 1 диода-выпрямителя. На выходе получается пульсирующий постоянный ток. Эти модификации могут быть полно- или полумостовыми.

Двухфазные

Эти модификации имеют параллельное и последовательное подключение постов. Они укомплектованы двухфазным трансформатором. Благодаря этому снижается уровень пульсации тока на выходе. А это, в свою очередь, увеличивает КПД сварочного прибора, что сказывается на качестве сварного шва.

Трехфазные

Модификации данного типа предназначены для проведения ручной дуговой сварки. Зачастую они имеют 6-12 диодов с параллельным подключением. Данная схема выпрямления считается одной из ходовых. Эта мостовая схема обеспечивает равномерную нагрузку на все фазы силовой сети. Такая схема устройства позволяет уменьшить пульсации тока.

Лучшие бренды

Производством сварочных выпрямителей занимаются многие компании. Среди них можно отметить продукцию нескольких торговых марок.

  • «Искра» известна на рынке сварочного оборудования более 75 лет. Ее выпрямители предназначены для питания электродуги постоянным током при ручной дуговой сварке, а также резе и наплавке металла. Эти изделия годятся для работы в помещениях закрытого типа.
  • Изделия российской фирмы «Сэлма» покупают для комплектации сварочных полуавтоматов в среде защитных газов. Изделия бренда характеризуются высокими сварочными характеристиками, не отличающимися от аналогов зарубежных производителей. У них плавная регулировка сварного тока, высокая стабильность горения дуги.
  • Итальянский производитель Cebora предлагает вниманию покупателей сварочные выпрямители с плавной регулировкой тока, а также возможностью регулирования сварочной дуги. Изделия бренда отличаются оптимальными габаритами и массой.
  • Торговая марка «Плазер» является производителем и поставщиком оборудования для сварки. Опыт компании превышает 20 лет, продукция снабжается сертификатами соответствия, подтверждающими качество выпускаемых изделий.
  • Сварочные выпрямители «Дуга» отличаются разнообразием модельного ряда и разной ценовой категорией. Изделия торговой марки признаны надежным профессиональным оборудованием для сварочных работ на строительных участках, производстве и в ремонтной сфере.
  • Изделия с маркировкой компании «Барс» разработаны непосредственно для сварки, нарезки, наплавки углеродистых, легированных, коррозийно-стойких сталей на постоянном токе. Бренд выпускает модели высокого качества со стильным, легко очищаемым корпусом.
  • Esab производит выпрямители по высоким ценам, отличающиеся разным типом управления. Продукция бренда отвечает требованиям и стандартам качества. Они стабильны в работе и характеризуются долговечностью.

Особенности эксплуатации

Эксплуатация сварочных выпрямителей подразумевает знание электробезопасности при обслуживании. Включать выпрямитель можно исключительно при правильном заземлении через автоматический выключатель. Необходимо пользоваться исправным сетевым кабелем с защитой-заземлением.

В ходе работы нужно пользоваться только целым сварочным кабелем. Нельзя прикасаться к токоведущим деталям открытыми участками тела. Нельзя использовать прибор не по назначению. Прежде чем включить устройство в сеть, необходимо ознакомиться с инструкцией по эксплуатации, которая может несколько варьироваться в зависимости от типа устройства и особенностей конкретной модели.

Важно изучить ее технические характеристики, определяясь с типом проводимых работ, которыми планируется заниматься. Необходимо знать возможности регулировки. Это позволит выбирать правильные разновидности металла и их толщину, добиваясь безупречности сварных швов.

Для обеспечения качественной и продолжительной работы надлежит правильно обслуживать и своевременно ремонтировать технику. Важно проверять токопроводящие элементы на предмет целостности изоляции. Нельзя работать с устройством без специального защитного кожуха. По необходимости нужно регулировать ток в выпрямителе.

Прежде чем включить устройство в сеть, его необходимо очистить от пыли. Помимо того, надлежит проверить на соответствие с паспортной инструкцией. Далее заземляют корпус, а также зажим вторичной сети, которая идет к изделию. После нужно проверить работу вентилятора. Важно следить за исправностью контактов, тепловой защиты, дуг, деталей.

Установку же устройства должен проводить квалифицированный специалист. Сваркой может заниматься сварщик, который прошел обучение по работе с устройством и имеет группу электрической безопасности не меньше 2-й. В ходе эксплуатации агрегат своевременно очищают от пыли и загрязнений. Кроме того, его продувают сжатым воздухом, заполняя тугоплавкой смазкой поверхности, подвергающиеся трению.

В ходе эксплуатации необходимо оберегать агрегат от атмосферных осадков, загрязнений и сырости. По необходимости его установку можно осуществлять на стройплощадках. Однако делать это можно исключительно в особых помещениях передвижного типа. По возможности нужно ограждать устройство от механических ударов. При перерывах в работе выпрямитель обязательно выключают.

Если изделие устанавливают в цехе, для него огораживают специально отведенное место. Если нет необходимого напряжения, это говорит о неисправностях. К примеру, такое бывает из-за проблем с ветровым реле, а также засасыванием воздуха не с нужной стороны, поломках вентилей. Если не работает электрический двигатель, необходимо проверить агрегат на предмет обрыва цепи питания.

В следующем видео рассказывается о том, как выбрать сварочный аппарат.

Урок 1 — Основы дуговой сварки

Урок 1 — Основы дуговой сварки © АВТОРСКИЕ ПРАВА 1999 УРОК ГРУППЫ ЭСАБ, ИНК. I, ЧАСТЬ B 1.9.3.1.1 Трансформатор типа производят только переменный ток. Они обычно называется «Сварочные трансформаторы».» Все типы переменного тока используют однофазное первичное питание и имеют тип постоянного тока. 1.9.3.1.2 Выпрямитель типы обычно называются «Сварочные выпрямители» и производят DC или, AC и Сварочный ток постоянного тока. Они могут использовать как однофазные, так и трехфазные входная мощность. Они содержат трансформатор, но исправляют переменный или постоянный ток с помощью селена выпрямители, кремниевые диоды или кремний управляемые выпрямители. Доступен либо в константе ток или постоянное напряжение, некоторые производители предлагают устройства, которые представляют собой комбинацию оба и могут использоваться для сварки покрытым электродом, сварки неплавящимся электродом и для сварки твердым телом или флюсом порошковая проволока.1.9.3.2 Вращающийся Типы — Источники питания вращающегося типа можно разделить на две классификации: 1. Мотор-генераторы 2. Двигатель Управляемый 1.9.3.2.1 Мотор-генератор типы состоят из электродвигателя, соединенного с генератором или генератор, который производит желаемый мощность сварки. Эти машины давали отличные сварные швы, но из-за движущихся частей требовал значительного обслуживания. Мало, если любые, сейчас построен сегодня. 1.9.3.2.2 Двигатель приводные типы состоят из бензинового или дизельного двигателя, соединенного с генератором или генератор, который производит желаемый мощность сварки.Они широко используются в других сферах. коммерческие линии электропередач, а также мобильные ремонтные предприятия. Оба вращающихся типа может доставить либо Сварочная мощность на переменном или постоянном токе или их комбинация. Доступны оба типа как постоянный ток или постоянное напряжение модели. 1.9.4 Власть Управление источниками — источники сварочного тока различаются также в методе контроля выходной ток или напряжение. Производительностью можно управлять механически как в машинах, имеющих реактор с отводом, подвижный шунт или дивертер, или подвижная катушка.Элект- три типа управления, например, магнитное усилители или насыщаемые реакторы, также используются и самые современные типы, содержащие выпрямители с кремниевым управлением, дают точные электронное управление. 1.9.4.1 А подробное обсуждение многих типов источников сварочного тока на рынке сегодня слишком длинная тема для этого курса, хотя дополнительная информация о типе Источники питания для различных сварочных процессов будут рассмотрены в Уроке II.1.9.4.2 Отлично литературу можно получить у производителей источников питания, и следует проконсультироваться для получения дополнительной информации.

Урок 1 — Основы дуговой сварки

Урок 1 — Основы дуговой сварки © АВТОРСКИЕ ПРАВА 1999 ГРУППА ЭСАБ, ИНК.УРОК I, ЧАСТЬ B 1.8.7 Исправление AC к ОКРУГ КОЛУМБИЯ — Хотя большая часть сварки выполняется с помощью сварки на переменном токе источники питания, большинство промышленных сварка выполняется на машинах, которые производят прямой текущая дуга. Серийно производимая мощность переменного тока , который управляет сварочным аппаратом, должен затем быть измененным (выпрямленным) на постоянный ток для дуги постоянного тока. Это сделано с устройством, называемым выпрямителем. Два типы выпрямителей широко используются в сварочных аппаратах старые селеновые выпрямители и более современные кремниевые выпрямители, часто называемые как диоды.См. Рисунок 16. 1.8.7.1 Функция выпрямителя в Схема лучше всего может быть показана при использовании синуса переменного тока волна. С одним диодом в цепи полуволна исправление происходит, как показано на Рисунок 17. 1.8.7.2 Отрицательная полуволна просто срезается выключен, и возникает пульсирующий постоянный ток. В течение положительный полупериод, ток может течь через выпрямитель. В течение отрицательный полупериод, ток заблокирован. Это создает постоянный ток, состоящий из 60 положительных импульсов. в секунду.1.8.7.3 Автор с помощью четырех выпрямителей, подключенных к определенному Таким образом создается мостовой выпрямитель, производящий полную выпрямление волн. Мостовой выпрямитель приводит к 120 положительных полупериодов в секунду, производя значительно более плавный постоянный ток, чем полуволновое выпрямление. См. Рисунок 18. 1.8.7.4 Трехфазный переменный ток можно выпрямить до производят даже более плавный постоянный ток, чем однофазный AC. Поскольку трехфазное питание переменного тока производит три раза столько же полупериодов в секунду, сколько однофазных мощность, относительно плавные результаты напряжения постоянного тока как показано на рисунке 19.ОДИН ФИГУРКА ПЕРЕДАЧИ ПОЛОВИННОЙ ФАЗЫ 17 РИСУНОК 16 КРЕМНИЙ ВЫПРЯМИТЕЛЬ СЕЛЕНОВЫЙ ВЫПРЯМИТЕЛЬ ОДНОФАЗНАЯ ПОЛНАЯ ВОЛНОВАЯ РЕКТИФИКАЦИЯ РИСУНОК 18 1 ЦИКЛ 3 ФАЗА ФИГУРКА ПОЛНОСТЬЮ ВОЛНОВОЙ РЕКТИФИКАЦИИ 19

Индуктор

— Выбор выпрямителей для сварочного аппарата

У меня есть сварочный аппарат с номинальной мощностью 230 А при выходном токе переменного тока.Выходной ток постоянного тока составляет 140 ампер. Я был немного озадачен, почему это произошло, но насколько я могу судить, они используют отвод с более низким напряжением на выходе трансформатора. Поскольку выходная мощность рассчитана на 140 ампер, они, вероятно, выбрали автомобильный выпрямитель из генератора переменного тока, чтобы снизить производственные затраты.

Я собираюсь установить полный мостовой выпрямитель, чтобы позволить мне использовать полный выход 230 А при сварочном токе постоянного тока. Частота переменного тока составляет 60 Гц от сети. Так что время переключения вряд ли будет проблемой.Хотя сварочный аппарат рассчитан на 230 ампер, пиковый выходной ток может быть намного выше. Ближе к 300 ампер. Напряжение, указанное на передней панели устройства, составляет 38 В переменного тока без нагрузки.

Дополнительным конструктивным ограничением является то, что выход имеет катушку индуктивности, включенную последовательно с ним. Это сделано для того, чтобы к заготовке подавался более плавный ток. Это может вызвать резкий скачок напряжения при остановке сварки.

Еще одним ограничением является то, что я хочу добавить источник высокочастотного тока высокого напряжения параллельно сварочным проводам.Я намерен использовать байпасный конденсатор, чтобы не допустить, чтобы выпрямители видели это, но они все равно могли видеть часть напряжения.

Как выбрать выпрямители для этого устройства? Какой запас прочности я должен выбрать в номинальном пиковом токе выпрямителя? Это вообще дешевле найти интегрированный блок (4 диода в упаковке) или я должен купить четыре независимых диода.

смоделировать эту схему — Схема создана с помощью CircuitLab

  • V1 — сетевой ток
  • D1-D4 — диоды, которые мне нужно добавить
  • L1 — токоограничивающий дроссель на первичной стороне
  • L2 — индуктор сглаживания тока на выходе
  • V2 — высоковольтный источник питания ВЧ.Это известно как «зажигание дуги»
  • .
  • R1 представляет сварочные выводы и заготовку. Фактический импеданс — это сумма проводов, зажимов и дуги.

Сварочный выпрямитель постоянного тока — Сварочный инвертор постоянного тока 200 А Производитель из Дели

Ток 800 — 1000 ампер
Марка Sterco
Модель SDC — 2, SDC — 3, SDC — 4, SDC — 5, SDC — 6
С Благодаря нашему огромному опыту в данной области, мы предлагаем сварочный выпрямитель постоянного тока .Этот сварочный выпрямитель, широко используемый в различных отраслях промышленности, изготовлен с использованием компонентов высочайшего качества и новейших технологий, соответствующих отраслевым стандартам. Кроме того, этот сварочный выпрямитель предлагается в разнообразных размерах и технических требованиях согласно требованиям наших клиентов. Чтобы предложить клиентам качественный продукт, этот сварочный выпрямитель испытывается по различным критериям качества.

Характеристики:

  • Низкие затраты на обслуживание
  • Прочная конструкция
  • Простая установка

Преимущества:
  • Повышает коэффициент мощности и экономит энергию
  • Не создает несимметричных колебаний напряжения на другой одновременно подключенной нагрузке
  • Более низкая потребность в первичном токе для запуска
  • Очень низкие эксплуатационные расходы и затраты на техническое обслуживание
  • Чрезвычайно низкие пульсации на выходе

Ассортимент продукции:

KVA

KVA

Модель SDC — 2 SDC — 3 SDC — 4 SDC — 5 SDC — 6
Максимальный сварочный ток при рабочем цикле 60% Ампер. 200 300 400 500 600
Минимальный сварочный ток Ампер. 40 50 60 80 100
Обрыв цепи Вольт. 75 75 75 80 80
Сварочное напряжение Вольт. 21-28 22-32 23-36 23-40 24-44
Максимальный сварочный ток при 100% рабочем цикле Ампер. 150 220 300 375 450
кВА согласно ISI кВА 5,6 9,6 14,4 20 26,4
20 26,4
13 19,5 26 35 49

Дополнительная информация:

  • Код товара: SDC
  • Условия режима оплаты: T / T (банковский перевод)

Источники сварочного тока Консультанты по сварке для сварочных инверторов, источников сварочного тока, сварочных аппаратов и других систем сварки и резки

СВАРКА ИСТОЧНИКИ ПИТАНИЯ
Напа.Рави
Arcraft Plasma Equipments (I) Pvt Ltd.

РЕФЕРАТ

Введение в источники сварочного тока, различные типы, применения, полезные определения, относительные преимущества, недостатки, что такое инвертор в целом, различные силовые полупроводники, используемые в инверторах, различные топологии конструкции, сварочные инверторы Arcraft и сравнение затрат.

1.ВВЕДЕНИЕ

  • W полировка — это процесс соединения двух металлов. Чтобы соединить два металла, требуется огромное количество тепла. Это тепло создается в виде электрической дуги. Для создания этой дуги требуется источник питания.
  • E Вер. С тех пор, как процесс сварки вошел в область машиностроения, в области источников сварочного тока постоянно появляются инновации.
  • T Выбор источника сварочного тока зависит от процесса сварки.
  • T Вот два типа источников сварочного тока.
    1. источники постоянного тока.
    2. источники питания постоянного напряжения.
  • Источник постоянного тока используется в процессах сварки MMAW и TIG.
  • MMAW — это ручная дуговая сварка металлическим электродом.
  • TIG — сварка вольфрамовым электродом в среде защитного газа.
  • Источник постоянного напряжения используется в процессах сварки MIG / MAG и SUBARC.
    1. MIG — сварка металла в среде защитного газа.
    2. MAG — сварка металла активным газом.
    3. SUBARC означает сварку под флюсом.
  • O В нашем обсуждении будут рассмотрены источники питания, которые используются в процессах сварки MMAW и TIG
  • Мы можем понять, что сварка может выполняться с использованием
    1. источник питания переменного тока.
    2.Источник питания постоянного тока.
  • Ниже приведены типы источников сварочного тока, которые можно дифференцировать на основе параметров на основе значений.

2. РАЗЛИЧНЫЕ ВИДЫ ИСТОЧНИКОВ СВАРОЧНОГО ПИТАНИЯ.

2.A. Источники питания переменного тока

А1. Трансформатор сварочный фиксированный.

А2. Сварочный трансформатор переменного тока (шунтирующий магнитный).
а) Утюг
б) Подвижная катушка

2.B. Источники питания постоянного тока.

В1.Источник сварочного тока (сварочный выпрямитель) с преобразователем.

B2. Выпрямитель сварочный тиристорный.

B3.Источник сварочного тока на основе чоппера.

B4. Инверторный источник сварочного тока.

3. НЕКОТОРЫЕ ПОЛЕЗНЫЕ ОПРЕДЕЛЕНИЯ

1. Коэффициент мощности: это соотношение между активной мощностью и суммой активной и реактивной мощности. Следует отметить, что это векторная сумма, а не алгебраическая сумма.
2. Входная кВА: это произведение приложенного напряжения и тока, потребляемого от входного источника питания.
3. Вход, кВА, однофазный: входное напряжение X входной ток
4.Вход, кВА, трехфазный:% 3 X Вход напряжения X Входной ток
5. Входная мощность:% 3 X Входное напряжение X Входной ток X Коэффициент мощности
6. Выходная мощность: выходное напряжение X выходной ток
7. Выходная мощность: входная мощность X КПД
8. Напряжение холостого хода: это напряжение, доступное на выходных клеммах источника сварочного тока, когда сварка не выполняется.
9.Напряжение нагрузки: это напряжение, доступное на выходных клеммах источника сварочного тока во время сварки, выраженное в вольтах.
10. Сварочный ток: это ток на выходе источника сварочного тока, выраженный в амперах.
11. Входной ток без нагрузки: это ток, потребляемый от входного источника питания, когда сварка не выполняется.
12. Скорость осаждения: это вес осажденного материала в единицу времени, выраженный в кг / час или кг / мин при заданном наборе условий.Это также зависит от источника питания. Уменьшается из-за брызг и паров. В типичном тесте при использовании сварочных инверторов он увеличивается примерно на 15–20%.
13. Скорость плавления / выгорания: это скорость, с которой электрод определенного размера плавится заданным током, и выражается в см / мин. Он быстро увеличивается по мере увеличения тока, особенно для электродов малого диаметра.

4. ОБСУЖДЕНИЕ РАЗЛИЧНЫХ ТИПОВ

4.А1. Сварочный трансформатор фиксированного тока.



Преимущества:
1.Очень низкие начальные вложения
2. Простота использования и обслуживания.

Недостатки:
1. Очень высокий ток без нагрузки.
2. Нет контроля тока. Ток фиксированный, он также зависит от электрода и входного напряжения.
3. Очень неэффективно.
4. Очень низкий коэффициент мощности.
5. Из-за того, что 1 и 2 потребляют очень большой ток от электросети. (см. таблицу).
6. Из-за 3-х эксплуатационных расходов высоки.
7. Низкое качество сварного шва.
8. Грубая сила тока.
9. Сварка на малых токах невозможна.
10. Крупногабаритное оборудование, при этом занимает большую площадь.
11. Плохая переносимость.
12. Сварка TIG / аргоном невозможна.
13. Сварка цветных металлов невозможна.
14. Более низкая скорость осаждения и эффективность осаждения.

4.A2. Сварочный трансформатор переменного тока (шунтирующий магнитный).


Подвижный сердечник
или
Движущийся Утюг

Преимущества:
1.Очень низкие начальные вложения
2. прост в использовании и обслуживании

Недостатки:
1. Очень высокий ток без нагрузки.
2. Очень неэффективно.
3. Очень низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет очень большой ток от предприятия электроснабжения. (см. таблицу).
5. Из-за 3-х эксплуатационных расходов высоки.
6.Низкое качество сварного шва.
7. Лучшее управление током по сравнению с предыдущим типом, но неудовлетворительное.
8. Крупногабаритное оборудование, таким образом, занимает большую площадь.
9. Сварка TIG / аргоном невозможна.
10. Сварка на малых токах невозможна.
11. Низкая производительность и эффективность наплавки

4.B2. Тиристорный сварочный выпрямитель.



Преимущества:
1.Умеренные первоначальные вложения
2. прост в использовании.
3. Умеренные навыки, необходимые для обслуживания оборудования.

Недостатки:
1. высокий ток без нагрузки.
2. Эффективность лучше, чем в предыдущих случаях, но невысока.
3. Низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет большой ток от предприятия электроснабжения.
5.Из-за 3-х эксплуатационная стоимость высока.
6. Низкая скорость управления.
7. Лучшее качество сварного шва по сравнению с предыдущими типами.
8. Лучшее управление током по сравнению с предыдущими типами.
9. Крупногабаритное оборудование, поэтому занимает большую площадь.
10. Плохая переносимость.
11. Средняя скорость наплавки и эффективность.

5. ЧТО ТАКОЕ ИНВЕРТОР?
Инвертор, используемый в сварочном приложении, работает, как показано ниже.

  • AC Линейное напряжение используется как входное для сварочного оборудования.
  • Он имеет соответствующую фильтрацию и выпрямление RFI / EMI.
  • Это выпрямленное напряжение фильтруется, чтобы сделать его чистым постоянным током.
  • Это постоянное напряжение подается на переключающее устройство через высокочастотный силовой трансформатор.
  • Поскольку эта частота коммутации очень высока, размер этого трансформатора становится очень маленьким по сравнению с его противоположными частями.
  • Выход трансформатора понижен соответствующим образом.
  • Это пониженное переменное напряжение снова выпрямляется с помощью диодов с быстрым восстановлением.
  • Этот выход используется для сварки.
  • Используются подходящие методы управления и обратной связи.

6. ​​ХАРАКТЕРИСТИКИ СИЛОВЫХ ПОЛУПРОВОДНИКОВ, ИСПОЛЬЗУЕМЫХ В ИНВЕРТОРАХ

6а.Тиристеры / тиристоры (выпрямители с кремниевым управлением)

  • Доступны устройства очень большой емкости и очень прочные.
  • Очень низкая частота срабатывания, которая находится в пределах звукового диапазона.
  • Привод ворот прост и эффективен.
  • Следовательно, габариты и вес оборудования большие.
  • Поскольку рабочая частота хорошо попадает в звуковой диапазон, сварка очень шумная.
  • Поскольку коммутация принудительная, большое и большее количество компонентов.
  • Скорость регулирования тока низкая, поэтому очень низкий сварочный ток невозможен.
  • Большие начальные импульсные токи.
  • Сильное разбрызгивание и испарения. Низкое качество сварного шва.
  • Большой внутренний нагрев из-за большого циркулирующего тока.

6б.БЮТ (Биполярные переходные транзисторы)

  • Все вышеперечисленные недостатки устранены, но требуется громоздкий и неэффективный базовый привод, что сложно и не подходит для больших мощностей.
  • Транзисторы большой мощности чрезвычайно дороги.
  • Поскольку технология совершенствуется с использованием IGBT и MOSFET, эти устройства не используются для сварки.

6с.МОП-транзисторы (полевые транзисторы на основе металл-оксида и полупроводника)

  • В этом устройстве цоколь заменен на калитку.
    Привод ворот прост и чрезвычайно эффективен.
    Очень высокая скорость переключения, следовательно, размер трансформатора становится маленьким.
    Легко возможна работа до 100 кГц.
  • При более высоких рабочих циклах и более высоких мощностях размер сердечника трансформатора должен быть выбран подходящим образом, чтобы соответствовать адекватному размеру медного проводника.
  • Устройства большой емкости не пользуются популярностью из-за их стоимости и доступности.
  • Следовательно, используется в источниках энергии малой и средней мощности.

6д. IGBT (биполярные транзисторы с изолированным затвором).

  • Это комбинация BJT и MOSFET.
  • Очень простой и эффективный привод ворот.
  • Устройства большой емкости доступны по разумной цене.
  • Сокращает время сборки и обслуживания.
    Возможна работа намного выше звукового диапазона и, следовательно, бесшумная работа.
  • Только устройство, доступное для источников питания большой мощности. Потери мощности сопоставимы с полевыми МОП-транзисторами при малых мощностях и меньше при средних и более высоких мощностях.
  • И, следовательно, могут быть применены концепции проектирования строительных блоков.

7.ТОПОЛОГИИ ДИЗАЙНА.

а. Резонансные источники питания.
б. Источник питания ШИМ. (Широтно-импульсная модуляция)


7.a. Резонансные источники питания несут недостаток в виде большого циркулирующего тока, большого размера из-за коммутирующих цепей. Следовательно, они менее эффективны. Они предлагают меньшую полосу управления и, следовательно, широкое изменение тока невозможно. Они производят меньше электромагнитных помех.Следовательно, они относятся к старому поколению для сварки. Они используются на очень высоких частотах, обычно от 400 кГц до 1000 кГц в области связи, где электромагнитные помехи вызывают серьезную озабоченность.

7.b. Источники питания PWM — это выбор дня, поскольку они предлагают большой и быстрый контроль. Проблема EMI снижается с помощью фильтров. Они обеспечивают широкий контроль тока, обычно от 3 до 400 А, что является очень широким диапазоном. Они предоставляют прекрасную возможность включить больше функций.Скорость коррекции исключительно важна для контроля скачков тока, которые необходимы при сварке TIG. Метод ШИМ обеспечивает плавное регулирование тока короткого замыкания и очень хорошую способность к повторному зажиганию дуги. Следовательно, это новейший и лучший выбор для сварочных работ.

7. КАК ОБОРУДОВАНИЕ ARCRAFT ЛУЧШЕ, ЧЕМ ДРУГОЕ?

1. Предназначен для более широких колебаний входного напряжения.

2. Предназначен для более широких колебаний температуры окружающей среды.

3. Защищено от пониженного и перенапряжения, однофазного тока и перегрева.

4. Предоставляется столько функций, сколько требуется клиенту.

5. Нет скачка тока, начинается от установленного значения тока.

6. Очень большое количество моделей на выбор.

7. Проверено и испытано на качество.

8. Безупречный дизайн и, следовательно, простота обслуживания.

9. Обученный персонал для оказания услуг прямо у вас на пороге.

10. Очень малое время простоя, так как все запчасти легко доступны.

11. Благодаря высокой рабочей частоте инвертора, очень низкие пульсации, благодаря чему сварочный ток является плавным и стабильным. Обеспечивается отличное качество сварных швов.

12. Равномерные сварные швы, малое разбрызгивание и меньшее количество дыма.

13. Очень высокая производительность и эффективность наплавки.

14. Последняя технология ШИМ с использованием IGBT.

СРАВНЕНИЕ

  • Возьмем, используется электрод дуговой сварки 4мм
  • Требуется сварочный ток 160 А при напряжении около 24 В
  • Выходная мощность = 160 А X 24 В = 3840 Вт или 3.840 кВт
  • Входное напряжение составляет 230 В переменного тока в случае однофазного источника питания и 415 В переменного тока в случае трехфазного входного источника питания. При сравнении в реальных измерениях входное и выходное напряжение должны быть точно измерены.
Параметр Сварочный трансформатор Сварочный выпрямитель Сварочный инвертор
Ток холостого хода от 4 до 5 А от 4 до 5 А 0.От 3 до 0,5 А
Коэффициент мощности без нагрузки 0,2 0,2 0,99
Без нагрузки от 400 до 500 Вт от 400 до 500 Вт от 50 до 100 Вт
Выходная мощность 3.84кВт 3,84 кВт 3,84 кВт
КПД 0,6 0.6 0,9
Входная мощность 6.4 кВт 6.4 кВт 4.27 кВт
Коэффициент мощности на входе от 0,5 до 0,6 0,6 0,95
Входная кВА 12.От 8 до 10,66 при 230 В, 1 фаза 10,66 при 415 В, 3 ф. 4,5 при 415 В, 3 ф.
Входной ток от 55 А до 46 А 14.8 А 6,3 А
Энергопотребление в течение 8 часов в день 51,2 кВтч 51,2 кВтч 34.16 кВт / ч
Энергопотребление за 250 дней в году 12 800 кВт / ч 12 800 кВт / ч 8540 кВт / ч
Стоимость электроэнергии @ 5 рупий за кВтч 64000 рупий 64000 рупий 42,700 рупий
Превышение стоимости по сравнению с инвертором 21300 рупий 21300 рупий
Избыточный входной ток от источника питания 48 А 8.5 А
Экономия на эксплуатационных расходах, как указано выше 21,300 рупий
Экономия входного тока 8.От 5А до 48А
Экономия установленной мощности 6.От 1 кВА до
11,0 кВА


Следовательно, есть экономия 21 300 рупий в год, если машина используется в течение одного года в течение 250 дней по 8 часов в день, то есть 2000 часов в год. Мы можем рассчитать то же самое для данного количества используемых машин и часов, что существенно снизит расходы.

Также мы можем рассчитать экономию установленной мощности, что также позволит сэкономить на счетах за электроэнергию.

Этот расчет сделан для электрода диаметром 4 мм, и для электродов большего размера экономия еще больше возрастет.

Аппараты для дуговой сварки — сварочные выпрямители, обычные сварочные выпрямители, инверторные сварочные выпрямители

Аппараты для дуговой сварки — сварочные выпрямители, обычная сварка Выпрямители, инверторные сварочные выпрямители
Дом » Аппараты для дуговой сварки

Сварочные выпрямители

на базе инвертора Сварочные выпрямители

Основание инвертора выпрямителя для дуговой сварки (MOSFET)
  • MOSFET инвертор прецизионного постоянного тока с управлением обратной связью, технология мягкого переключения
  • Широкий диапазон рабочего напряжения, высокая адаптируемость к электроэнергии сетка, высокая способность к помехоустойчивости, стабильный сварочный ток и устойчивая дуга.
  • Интенсивная дуга, высокая скорость сварки, отличные сварочные характеристики
  • Глубокая сварочная ванна, меньше брызг, постоянное регулирование тока, безопасность и надежность для оператора.
  • Компактная конструкция, портативный, энергосберегающий, простой в обслуживании
  • Применяется к различным кислотным и основным сварочным электродам.
  • Подходит для нержавеющей стали, меди, чугуна, углеродистой стали, сплавов. металл и т. д.

Подробнее о продукте:

Минимальное количество заказа 20 Набор
Ток от 200 ампер до 1200 ампер
Цвет СИНИЙ
Марка RILNAD, TECHNOWELD
Тип INVEVER BASE
МОДЕЛЬ ARC 200T ARC 250 MMA 400 г
Номинальное входное напряжение (В) 220 ± 15% 415 ± 15% 415 ± 15%
Входная частота (Гц) 50 50 50
Номинальная мощность при макс.Сила тока (кВА) 9,6 9,5 18,2
Рабочий цикл 60% 60% 60%
Вес (кг) 8 17,5 26,5
Размеры (Д x Ш x В) мм 400 х 193 х 291 505 х 203 х 375 565 х 306 х 502

Базовый инверторный выпрямитель для дуговой сварки для тяжелых условий эксплуатации (IGBT)
  • Технология мягкого переключения, высокая эффективность, низкое энергопотребление
  • Автоматическая защита от перегрева, повышенного / пониженного напряжения
  • Идеальная стабильность дуги, тихая ванна расплава, тонкий сварной шов
  • Цифровой дисплей тока и напряжения и предварительная установка тока
  • Легкий, простой в перемещении и эксплуатации
  • Устройство для создания дуги и горячего пуска
  • Подходит для всех типов электродов, таких как 6013, 7018, 9018, с твердым покрытием и т. д.
  • Может быть укомплектован блоком регулятора тока с дистанционным управлением в соответствии с в соответствии с требованиями клиентов, упростить работу
  • Регулятор тока с дистанционным управлением с проводом (опция)
  • Допустимые колебания напряжения ± 15%
  • Подходит для длинных кабелей до 100 метров.
  • Автоматическое определение потери напряжения для длинных кабелей и автоматическое Возмещение убытков на выходе.

Технические характеристики

Модель ARC 400IJ2 ARC 500IJ ARC 630
Номинальное входное напряжение (В) 415 ± 15% 415 ± 15% 415 ± 15%
Входная частота (Гц) 50 50 50
Номинальная мощность при макс.Сила тока (кВА) 17 25,3 35
Максимальное напряжение холостого хода (В) 68 76 76
Рабочий цикл 60% 60% 60%
Вес (кг) 33 45 54
Размеры (ДхШхВ) мм 550x280x545 650x310x640 685x302x660

Обычная сварка Выпрямители

Сварочный выпрямитель постоянного тока
  • Идеально подходит для ручной дуговой сварки (MMAW).Его также можно использовать как Power Источник для плазменной резки
  • Ведущий производитель аппаратов для дуговой сварки, дуговой сварки. Машины и инверторные сварочные аппараты.
  • Сварка TIG, контроль воздуха и т. Д. Бесступенчатое управление преобразованием трехфазный трансформатор, оснащенный двухполупериодным кремниевым выпрямителем, обеспечивает безотказное обслуживание в течение
  • лет
  • Выпрямитель имеет плавную дугу во всех положениях и сварка почти без брызг качества рентгеновского излучения
  • Подходит для всех типов электродов, таких как 6013, 6010, 7018, 8018, 9018, нержавеющая сталь и др.
  • 100% медная обмотка с современным главным трансформатором с краевой обмоткой
  • С амперметром и вольтметром.


ТЕХНИЧЕСКИЕ ДАННЫЕ (Подтвердите: IS-4559)

МОДЕЛЬ ARDX-300 ARDX-400 ARDX-600
Напряжение питания 3-фазное, AC 380-440 В 380-440 В 380-440 В
Частота 50 Гц 50 Гц 50 Гц
Класс изоляции H H H
При макс. Номинальном значении, кВА 22 30 45
Напряжение холостого хода 75-80В 75-80В 75-80В
Диапазон тока 30-300А 30-400А 50-600A
Ток при ПВ 60% 300A 400A 600A
Охлаждение Принудительный воздух Принудительный воздух Принудительный воздух


Опции: —
(а) Регулятор тока с дистанционным управлением с проводом 10/20 метров.
(б) Набор сварочных принадлежностей.

Сварочный выпрямитель с масляным охлаждением Производитель, Поставщик, Экспортер

Описание продукта

Выпрямитель Сварочный Выпрямитель представляет собой набор сложных сварочных решений, которые, несомненно, заняли свое место на рынке благодаря своему безупречному качеству. Выпрямитель необходимо время от времени смазывать, чтобы обеспечить его бесперебойную работу до конца.Он наиболее подходит для выполнения средних и тяжелых строительных работ, требующих интенсивного использования. Именно по этой причине проектирование и производство выпрямительного сварочного выпрямителя выполняется в соответствии со спецификациями, предоставленными клиентом. Мы гарантируем максимальное удовлетворение потребностей клиентов и становимся ведущим производителем и экспортной компанией.

Характеристики:

  • Прочная конструкция и долговечность
  • Высокая производительность и минимальные затраты на обслуживание
  • Оптимальная эффективность

Технические характеристики:

913 913 913 913 14

849

35

849

.

ДЕТАЛИ

ЕД.

415 В, 3 фазы, 50 Гц.Переменный ток

Напряжение холостого хода (OCV) (макс.)

В. Постоянный ток

80

85

Диапазон сварочного тока

с выбором низкого и высокого диапазона

Ампер. Постоянный ток

50-250

80-400

Максимальный сварочный ток при рабочем цикле 60%

А.

150

240

Рейтинг

кВА

22

35

Бесступенчатый (регулятор тока)

Изоляция

Класс

F

Охлаждение

0

с воздушным охлаждением

Макс.Размеры (приблизительно) (Д x Ш x В)

MM

730 x 540 x 690

830 x 580 x 830

Вес без пульта дистанционного управления (приблизительно)

кг.

130

190

Подтвердить по

IS 4559-1993


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
