Выпрямитель с удвоением напряжения: Выпрямители с умножением напряжения – Выпрямитель — Википедия

Выпрямители с умножением напряжения

СХЕМЫ ВЫПРЯМИТЕЛЕЙ С УМНОЖЕНИЕМ НАПРЯЖЕНИЯ
ВЫПРЯМЛЯЮЩИЕ ЭЛЕМЕНТЫ
НАКАПЛИВАЮЩИЕ ЁМКОСТИ

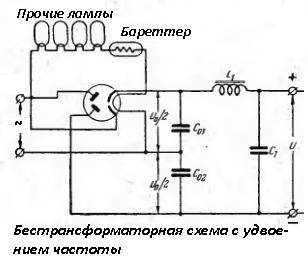

УНИВЕРСАЛЬНЫЙ БЕСТРАНСФОРМАТОРНЫЙ ВЫПРЯМИТЕЛЬ

ВВЕДЕНИЕ

Среди различных схем выпрямляющих устройств особую труппу составляют схемы, в которых посредством соответствующего включения выпрямительных элементов .и конденсаторов осуществляется не только выпрямление, но одновременно и умножение выпрямленного напряжения.

Преимущество таких схем заключается в возможности построения высоковольтных бестрансформаторных выпрямителей и выпрямителей с трансформаторами, только для питания цепей накала кенотронов. Отсутствие в силовом трансформаторе повышающей обмотки значительно облегчает его изготовление и повышает эксплуатационные качества выпрямителя. К недостаткам этих схем относятся сравнительно сильная зависимость выпрямленного напряжения от тока в нагрузке и относительная трудность получения больших мощностей.

Схемы выпрямителей с умножением напряжения получили наиболее широкое распространение в рентгенотехнических установках. В радиотехнической практике они используются в основном для питания маломощной аппаратуры, потребляющей ток не более 50-70 мА при напряжении около 200 в. Однако и здесь область их применения можно значительно расширить, построив, например, по схеме с утроением или учетверением напряжения достаточно мощные бестрансформаторные выпрямители. Подобные выпрямители при напряжении сети переменного тока 110, 127 или 220 в позволяют получить постоянное напряжение 300- 400 в при токе до 100-150 мА, что обеспечивает питание анодных цепей приёмников, усилителей низкой частоты средней мощности.

Особенностью работы выпрямителей с умножением напряжения является использование свойств конденсаторов накапливать и в течение некоторого времени сохранять электрическую энергию. При работе выпрямителя от обычной сети 50-периодного переменного тока время, в течение которого конденсатор должен сохранять заряд, не превышает 0,02 сек. Чем больше ёмкость (входящих в схему конденсаторов, тем большее количество электрической энергии они сохраняют и тем выше при одной и той же .нагрузке получается выпрямленное напряжение. Поэтому в таких выпрямителях удобнее всего применять электролитические конденсаторы, которые, имея небольшие размеры, обладаю! значительной ёмкостью.

Ниже описывается ряд практических схем выпрямителей с умножением напряжения, причём для большинства из них приводятся нагрузочные характеристики, снятые при различных ёмкостях накопительных конденсаторов. Такие характеристики позволяют достаточно полно судить о возможных областях применения той или иной схемы, а также по заданным выпрямленному току, выпрямленному напряжению и напряжению питающей сети выбрать схему выпрямителя и определить основные данные его деталей.

СХЕМЫ ВЫПРЯМИТЕЛЕЙ С УМНОЖЕНИЕМ НАПРЯЖЕНИЯ

Схемы с удвоением напряжения. Схемы выпрямителей с удвоением напряжения, получившие наиболее широкое распространение в радиолюбительской практике, приведены на фиг. 1.

Фиг. 1. Принципиальные схемы выпрямителей с удвоением напряжения.
а — схема двухполупериодного выпрямителя; б — схема однополупериодного выпрямителя.

Для того чтобы можно было достаточно полно сравнить и оценить достоинства и недостатки обеих схем, на фиг. 2 приведены их нагрузочные характеристики. Характеристики были сняты при различных ёмкостях конденсаторов С1 и С2. В выпрямителях использовались селеновые столбики В1 и В2, собранные каждый из 13 шайб диаметром 45 мм. Напряжение питающей сети поддерживалось равным 120 в. Для ограничения пускового тока, который из-за ёмкостного характера нагрузки может достигать значительных величин, последовательно в цепь питания включалось сопротивление R, равное 20 Ом. Благодаря этому создавались более благоприятные условия для работы выпрямителей.

Фиг. 2. Нагрузочные характеристики выпрямителей с удвоением напряжения (сняты при напряжении питающей электросети, равном 120 в).
а — характеристики двухполупериодного выпрямителя; б — характеристики однополупериодного выпрямителя.

Сравнивая нагрузочные характеристики обоих выпрямителей, снятые при одних и тех (же значениях ёмкости конденсаторов С1 и С2, можно заметить, что для схемы двухполупериодного выпрямления они лежат заметно выше, чем для схемы однополупериодного. Следовательно, выпрямленное напряжение на нагрузке при одинаковом токе получается большим для первой схемы (фиг. 1, а), чем для второй (фиг. 1, б).

Приведённые характеристики позволяют также судить о реальных рабочих напряжениях, при которых работают конденсаторы схемы.

Благодаря тому, что частота пульсации при двухполупериодном выпрямлении получается в два раза большей, чем при однополупериодном, для первой схемы (фиг. 1, а) значительно облегчается дальнейшая фильтрация выпрямленного напряжения, и кроме того, коэффициент пульсации показывающий, какую часть выпрямленного напряжения на выходе выпрямителя составляет амплитуда переменной составляющей этого напряжения) для одинаковой нагрузки и одинаковых значений ёмкости конденсаторов С1 и С2 получается несколько меньшим. Так, например, при сопротивлении нагрузки 2000 Ом и ёмкости конденсаторов С1 и С2 по 48 мкФ коэффициент пульсаций для первой схемы составлял 6,5 %, а для второй — 7,6% (несмотря на то, что в первой схеме суммарная ёмкость на выходе выпрямителя в два раза меньше, чем во второй).

Следует также отметить, что рабочие напряжения на конденсаторах в первой схеме одинаковы и равны половине выпрямленного напряжения, т. е. не превышают 150 в (если только выпрямитель не работает без нагрузки), тогда как во второй схеме под таким напряжением работает только конденсатор С1 а конденсатор С2 находится под полным выпрямленным напряжением и, следовательно, должен быть рассчитан на рабочее напряжение не менее чем 300 в.

При работе выпрямителей с удвоением напряжения без нагрузки, т. е. вхолостую, выпрямленное напряжение примерно равно удвоенному амплитудному значению напряжения питающей сети, и следовательно, может превысить 350 в (если эффективное напряжение сети равно 127 в). Такое повышение напряжения может привести к пробою конденсаторов, селеновых шайб или изоляции между нитью накала и катодом в кенотронах. Поэтому, если по техническим условиям выпрямитель должен работать без нагрузки или на очень высокоомную нагрузку, то детали, применяемые в нём, должны быть рассчитаны на соответствующее рабочее напряжение. Последнее условие относится также и к схемам, приводимым в последующих разделах брошюры.

Некоторым преимуществом однополупериодной схемы является возможность весьма простого переключения её на питание от сети с напряжением 220 в. Чтобы произвести такое переключение, нужно соединить последовательно выпрямительные элементы В1 и В2 и закоротить конденсатор С1. В этом случае выпрямитель будет работать по схеме однополупериодного выпрямления без удвоения напряжения. Нагрузочные характеристики выпрямителя при этом почти не изменятся.

Область применения описанных выше схем выпрямителей — питание 4…5 ламповых приёмников (имеющих выходную мощность не более 2-3 Вт), маломощных усилителей низкой частоты и малоламповой измерительной аппаратуры.

Во всех этих случаях в качестве выпрямительного элемента удобнее всего использовать кенотрон 30Ц6С, нить накала которого соединяется последовательно с нитями накала других ламп аппарата. Выпрямитель с этим кенотроном и конденсаторами С1 и С2 ёмкостью по 20-40 мкф даёт напряжение 200-220 в при токе около 70 мА. Применяя вместо кенотрона 30Ц6С селеновые столбики, собранные из шайб диаметром 35 или 45 мм, и конденсаторы большей ёмкости, можно несколько увеличить выпрямленное напряжение и получить ток вдвое (для шайб диаметром 35 мм) и втрое (для шайб диаметром 45 мм) больший. Выпрямители в этом случае могут питать более мощные приёмники (до 4 вт выходной мощности), усилители низкой частоты, малоламповые телевизоры и т. п.

Фиг. 3. Принципиальная схема выпрямителя с утроением напряжения.

Фиг. 4. Нагрузочные характеристики выпрямителя с утроением напряжения (сняты при напряжении питающей электросети, равном 120 в).

Схема с утроением напряжения. Схема выпрямителя с утроением напряжения приведена на фиг. 3. Она представляет собой комбинацию двух схем однополупериодных выпрямителей: схемы с удвоением напряжения и схемы без умножения. К питающей сети обе схемы подключаются параллельно, а их выходы (выпрямленные напряжения) соединяются между собой последовательно. Таким образом, напряжение на выходе выпрямителя, равное сумме выпрямленных напряжений (удвоенному напряжению сети на конденсаторе С2 и одинарному — на конденсаторе С3), оказывается равным, примерно, утроенному напряжению сети.

Нагрузочные характеристики, выпрямителя, приведённые на фиг. 4, показывают, что при токе около 200 мА такой выпрямитель может отдавать напряжение свыше 300 в. Характеристики снимались при сопротивлении R = 10 Ом с выпрямителя, в котором (в качестве выпрямительных элементов В1, В2 и В3 использовались одинаковые селеновые столбики, собранные каждый в 13 шайб диаметром 45 мм.

Напряжение питающей сети поддерживалось равным 120 в, а ёмкости конденсаторов С1, С2 и С3 менялись в пределах от 32 до 100 мкф.

Характер пульсации выпрямленного напряжения этой схемы при равных значениях ёмкости всех трёх конденсаторов такой же, как и в схеме двухполупериодного выпрямления, а коэффициент пульсации при нагрузке выпрямителя сопротивлением 2000 ом и ёмкости конденсаторов по 50 мкф — порядка 7%. Рабочие напряжения на конденсаторах С1 и С3 не превышают 150 в, а на конденсаторе С2 — 300 в.

Следует иметь в виду, что в схеме с утроением напряжения при отсутствии нагрузки и напряжении питающей сети 120-127 в выпрямленное напряжение превышает 500 в.

Приведённые выше данные показывают, что выпрямитель с утроением напряжения может получить ещё более широкое применение, чем с удвоением. Вопрос о выборе выпрямительных элементов для такого выпрямителя будет рассмотрен ниже.

Схемы с учетверением напряжения. Схема выпрямителя с учетверением напряжения может быть двух видов: симметричной и несимметричной.

Симметричная схема, изображённая на фиг. 5, представляет собой комбинацию двух схем однополупериодных выпрямителей с удвоением, работающих в разные полупериоды напряжения питающей сети. Работа этой схемы происходит следующим образом- Во время полупериода одного знака заряжаются конденсаторы С1 и С4, причём напряжение на конденсаторе С1 достигает, примерно, одинарного, а на конденсаторе С4 — удвоенного эффективного значения напряжения питающей сети (конденсатор С4 заряжается, используя уже имеющийся заряд на конденсаторе С2). Во время полупериода противоположного знака таким же образом заряжаются конденсаторы С2 и С3. Выпрямленное напряжение снимается с соответствующих полюсов конденсаторов С3 и С4, соединённых между собою последовательно. Таким образом, оно удваивается вторично.

Фиг. 5. Симметричная схема выпрямителя с учетверением напряжения.

Напряжение, до которого заряжаются конденсаторы С1 и С2, оказывается тем большим, чем больше нагрузочное сопротивление или, иначе говоря, меньше отдаваемая выпрямителем мощность. Максимального значения зарядное напряжение достигает в случае отключения от выпрямителя нагрузки, становясь равным амплитудному значению напряжения сети (в 1,41 раза больше эффективного значения) на конденсаторах С1 и С2 и удвоенному амплитудному значению (в 2,82 раза больше эффективного значения) — на конденсаторах С3 и С4.

Фиг. 6. Нагрузочные характеристики выпрямителя с учетверением напряжения (сняты при напряжении питающей сети, равном 120 в).

Для того чтобы можно было быстро определить требуемые ёмкости конденсаторов C1, С2, С3 и С4, на фиг. 6 приведены нагрузочные характеристики, снятые с выпрямителя при различных значениях этих ёмкостей (во всех случаях С1 = С2 и С3 = С4). Приведённые характеристики показывают, что уже при конденсаторах С1 и С2 ёмкостью по 60 мкф и С3 и С4 — по 16 мкф напряжение на выходе выпрямителя при токе 150 мА достигает 400 в.

Конденсаторы С1 и С2 должны быть рассчитаны на рабочее напряжение не меньшее чем 150 в, а С3 и С4 — не меньшее чем 250 в.

Коэффициент пульсации выпрямленного напряжения в случае нагрузки выпрямителя сопротивлением 3000 Ом оказывается равным, примерно, 6%, а форма напряжения на нагрузке та же, что и при двухполупериодном выпрямлении.

Следует иметь в ввиду, что в симметричных схемах выпрямителей с умножением напряжения шасси находится под сравнительно высоким потенциалом относительно земли и питающего источника.

Фиг. 7. Несимметричная схема выпрямителя с учетверением напряжения.

Несимметричная схема выпрямителя с учетверением напряжения показана на фиг. 7. Работает она по несколько иному принципу, чем предыдущая. Здесь в полупериод соответствующего знака через выпрямительный элемент В1 и сопротивление R, примерно до напряжения сети, заряжается конденсатор С1. В следующий полупериод через выпрямительный элемент В2 и сопротивление R, используя заряд на конденсаторе С1, примерно до двойного напряжения сети, заряжается конденсатор С3. До такого же напряжения заряжается в последующий полупериод конденсатор С2 через выпрямительный элемент В3. В это же время вновь заряжается конденсатор С1. Затем заряд конденсатора С2 через выпрямительный элемент В4 заряжает конденсатор С4. Выпрямленное напряжение снимается с последовательно соединённых конденсаторов С3 и С4. Вся схема работает по принципу однополупериодного выпрямления.

Фиг. 8. Нагрузочные характеристики несимметричного учетверяющего выпрямителя (сняты при напряжении питающей сети, равном 120 в).

Снятые с выпрямителя нагрузочные характеристики (фиг. 8) имеют значительный наклон. Это показывает на невозможность использования таких схем для радиотехнических аппаратов повышенной мощности. Рабочее напряжение распределяется на конденсаторах весьма своеобразно, причём характер распределения зависит от величины нагрузки. В табл. 1 приведены рабочие напряжения на конденсаторах при двух различных нагрузках и без нагрузки.

Таблица 1

Конденсаторы на схеме фиг. 7 Ёмкость, мкф Рабочее напряжение при нагрузке 2000 Ом, в Рабочее напряжение при нагрузке 7500 Ом, в Напряжение без нагрузки, в
C1 60 100 125 170
С2 48 125 220 340
С3 48 175 240 340
С4 48 100 105 340

Примечание. Напряжение питающей сети 120 в.

Такое неравномерное распределение напряжения сопровождается весьма неравномерной формой пульсации, и поэтому коэффициент пульсации на выходе выпрямителя составляет при сопротивлении нагрузки 5000 Ом около 10%, а при сопротивлении нагрузки 1700 Ом повышается до 23%. Вследствие этого несимметричную схему выпрямителя с учетверением напряжения можно использовать только при больших сопротивлениях нагрузки или, иначе говоря, при малых потребляемых токах.

Выпрямители, собранные по симметричной схеме с учетверением, в которых применяются селеновые выпрямительные элементы, могут широко использоваться для питания различных радиотехнических устройств, требующих достаточно высоких напряжений при токах 150-200 мА.

Схемы с многократным умножением напряжения. Принцип выпрямления с учетверением напряжения, изложенный выше, действителен для любой чётной кратности умножения. Для каждого последующего увеличения выпрямленного напряжения на удвоенное напряжение сети схему выпрямителя нужно дополнить лишь двумя выпрямительными элементами и двумя конденсаторами, как показано на фиг. 9.

Схема, приведённая на фиг. 9, хорошо работает только при весьма малом потребляемом токе, но зато может давать очень высокое выпрямленное напряжение. Её удобно применять в телевизорах для питания анода кинескопа и т. д. В качестве выпрямительных элементов здесь могут быть использованы селеновые шайбы самого малого диаметра, собранные в столбики с таким расчётом, чтобы допустимое обратное напряжение было равным двойной амплитуде напряжения, даваемого источником переменного напряжения. На такое же рабочее напряжение должны быть рассчитаны и все конденсаторы схемы, кроме (конденсатора С1 находящегося под одинарным амплитудным напряжением источника. Так как схема рассчитывается на малые рабочие токи,

Фиг. 9. Несимметричная схема выпрямителя с многократным умножением напряжения.

ёмкости конденсаторов могут быть небольшими, в пределах от 0,25 до 0,5 мкФ. Из-за большого сопротивления нагрузки коэффициент пульсации на выходе выпрямителя получается незначительным даже при таких малых значениях ёмкости конденсаторов. Полное напряжение, даваемое выпрямителем, подсчитывается для ненагруженного выпрямителя путём умножения амплитуды переменного напряжения на число пар элементов схемы. За одну пару элементов принимаются конденсатор и выпрямительный элемент.

На фиг. 10 показана симметричная схема многократного умножения напряжения, имеющая по сравнению со схемой

Фиг. 10. Симметричная схема выпрямителя с многократным умножением напряжения.

фиг. 9 те же преимущества, что и симметричная схема с учетверением напряжения по сравнению с несимметричной. Эту схему можно рекомендовать для выпрямителей, питающих выходные ступени любительских коротковолновых передатчиков и устройств, требующих высоких напряжений и сравнительно больших токов. При этом, конечно, должны быть соответственно подобраны выпрямительные элементы и конденсаторы выпрямителя.

Для приведённых выше схем выпрямителей характер нагрузочных характеристик определяется ёмкостями применяемых конденсаторов. Чем больше эти ёмкости, тем меньший наклон имеет характеристика, и следовательно, большим получается напряжение на данной нагрузке.

Для случая работы выпрямителя без нагрузки существуют определённые минимальные значения ёмкостей конденсаторов, при занижении которых схемы с умножением напряжения перестают работать. В тех случаях, когда от выпрямителя необходимо получить ток в несколько десятков или сотен, миллиампер, конденсаторы следует брать возможно большей ёмкости. Это способствует также и улучшению фильтрации выпрямленного напряжения. Кроме того, подбором ёмкостей конденсаторов можно эффективно устанавливать нужное по режиму питания анодное напряжение.

В промышленных и любительских телевизорах для питания анодов кинескопов нашла применение схема с умножением напряжения, изображённая на фиг. 11. Эта схема отличается от приведённых ранее наличием дополнительных сопротивлений и ёмкостей. Работает она следующим образом. Во время положительного полупериода питающего напряжения через выпрямительный элемент В1 заряжается до амплитудного значения напряжения конденсатор C1, а во время отрицательного — через сопротивление R1 конденсатор С2.

Фиг. 11. Схема умножения напряжения с сопротивлениями.

В последующий положительный полупериод напряжение на конденсаторе С2 складывается с питающим напряжением, и этот конденсатор разряжается через выпрямительный элемент В2 на последовательно соединённые конденсаторы С1 и С3, с концов которых полученное удвоенное выпрямленное напряжение и подводится к нагрузке. Наращивая в схеме звенья так, как показано пунктиром на фиг. 11, можно получить умножение напряжения любой кратности.

Преимущества такой схемы заключаются в облегчении условий работы выпрямительных элементов и ёмкостей, так как обратное напряжение на каждом выпрямительном элементе не превышает двойного, а на каждом конденсаторе — одинарного амплитудного напряжения, подводим ото к выпрямителю. Сопротивления R1, R2 и т. д. позволяют в случае использования селеновых столбиков иметь значительный разброс их обратных сопротивлений.

Рассмотренная схема пригодна только для работы выпрямителя при большом сопротивлении нагрузки. Конденсаторы могут иметь ёмкость порядка 500…1000 нФ, а сопротивления около 2…4 мОм. В качестве выпрямительных элементов могут применяться соответствующие селеновые столбики или кенотроны, однако для питания нитей накала последних на силовом трансформаторе необходимо иметь отдельные хорошо изолированные обмотки.

Продолжение. ВЫПРЯМЛЯЮЩИЕ ЭЛЕМЕНТЫ
BACK MAIN PAGE

StudyPort.Ru — Выпрямители

Содержание

Задание …………………………………………………………………………………3

Введение ……………………………………………………………………………….4

Выпрямитель с удвоением напряжения ………………………………5

Расчет диодов ……………………………………………………………………….5

Параметры трансформатора ………………………………………………..5

Расчет конденсаторов …………………………………………………………..7

Список литературы ……………………………………………………………….8

Задание

Рассчитать выпрямитель

RН=100 Ом

UH=24 В

U1=220 В (сеть)

Указать параметры трансформатора.

Рис. 1

Данная схема является двухполупериодным выпрямителем с удвоением напряжения.

Введение.

Питание радиоаппаратуры от электросетей переменного тока – наиболее экономичный, удобный и надежный способ электропитания. Но для питания для питания цепей требуется постоянный ток, для этого переменный ток электросети преобразуют в пульсирующий (ток постоянного напряжения, периодически изменяющийся по величине), уменьшая затем пульсации до столь малой величины, что он не создает заметных помех (фона) в громкоговорителе, телефоне, на экране и т. п.

Преобразование переменного тока в пульсирующий называется выпрямлением, а сами преобразователи–выпрямителями.

Процесс уменьшения пульсаций называется сглаживанием пульсаций и осуществляется сглаживающими фильтрами. Выпрямителем часто называют весь комплекс, в который входят как собственно выпрямитель, так и сглаживающий фильтр.

Необходимыми частями выпрямителей являются электрические вентили – приборы, хорошо пропускающие ток в одном направлении и не пропускающие его (или плохо пропускающие) – в другом.

В настоящее время используются полупроводниковые выпрямители, где в качестве вентилей применены германиевые или кремниевые диоды.

Для питания радиоприемников, телевизоров и усилителей низкой частоты, применяют выпрямители нескольких типов:

  • Однополупериодный выпрямитель.
  • Используется там, где требуется ток не более нескольких десятков миллиампер.
  • Двухполупериодный выпрямитель.
  • Используется для получения выпрямленного тока более10 миллиампер.
  • Мостовой выпрямитель.
  • Является также двухполупериодным, применяется там, где нужно получить еще большую мощность.
  • Выпрямитель с удвоением напряжения.
  • Выгоден тем, что с его помощью можно получать выпрямленные напряжения, значения которых существенно больше действующего значения переменного напряжения на вторичной обмотке трансформатора питания.

Выпрямитель с удвоением напряжения.

Выпрямитель состоит из двух диодов, которые работают поочередно; во время полупериодов питающего напряжения одного знака импульсами прямого тока через диод VD1 заряжается конденсатор С1 (Рис.1), а во время полупериодов обратного знака через диод VD2 заряжается конденсатор С2. Так как эти конденсаторы по отношению к нагрузке выпрямителя соединены между собой последовательно, на ней получается удвоенное напряжение.

Расчет

1. Диоды. Выбор типа диодов производят исходя из следующих соображений: обратное напряжение на каждом из диодов не должно превышать максимально допустимого значения даже при наибольшем значении напряжения питающей электросети и при наибольшем выпрямленном напряжении, которое получается при отключении нагрузки от выпрямителя. В нашем случае это условие выполняется, когда Uобр. и макс³ 1,7U0

U0=UH=24 ВUобр. и макс³ 40,8 B

В месте с тем диоды должны удовлетворять условию: Iвп. ср. макс³ 1,6I0 ,где Iвп. ср. максэто средний за период ток через диод, при котором обеспечивается его надежная, длительная работа.

I0– ток через нагрузку:

U0=24 B

R0=100 Om

Полученные параметры диодов

Средний за период ток через диод: Iвп. ср. макс³ 0,383 A;

Обратное напряжение на диоде: Uобр. и макс³ 40,8 B.

Рассчитаем прямое сопротивление диода в омах по формуле:

, где U – падение напряжения на диоде, равное 0,15 В для выпрямителей выполненных с использованием в них германиевых диодов, и 0,25 В при использовании кремниевых диодов. В нашем случае используются кремниевые диоды, значит U=0,25 B. Получаем rд » 0,25/0,24 » 1,04 Ом.

Рассчитаем значение мощности тока на входе сглаживающего фильтра Ро : Ро=UoIo=24´0,24=5,76 Вт

2. Параметры трансформатора. Найдем приведенное сопротивление трансформатора , поформуле:

rт=К1R0, где R0 – сопротивление нагрузки, К1 – коэффициент из номограммы на Рис.2

Рис.2

Для нашей схемы Р0=5,76 Вт, значит коэффициент К1»0,022. Получаем: rд=100´0,022=2,2 Ом.

Сопротивление диодов переменному току вычисляют по формуле: r~= rт+rд=2,2+1,04=3,24 Ом

По отношению с помощью графика на рис. 3, найдем

Рис. 3 вспомогательный коэффициент К3 и определим по формуле: Е11=К3´U0 э. д. с. вторичной обмотки трансформатора:

По графику находим К3 » 0,5,

Вычислим Е11=0,5´24=12 В, следовательно для того что бы на нагрузке было 24 В, нужен трансформатор, с напряжением вторичной обмотки 12 В.

Действующее значение тока вторичной обмотки трансформатора определим по формуле:

;

Полученные параметры трансформатора:

Приведенное сопротивление трансформатора rт=2,2 Ом;

Э. д. с. вторичной обмотки трансформатора Е11=12 В;

Действующее значение тока вторичной обмотки I11=0,8 A.

Расчет конденсаторов. Номинальное напряжение электролитических конденсаторов С1 и С2 должно быть не менее вычисленного по формуле: UНОМ³K4´E11. При использовании конденсаторов К50-7 с UНОМ£ 400 В принимаем в этой формуле коэффициент K4 равным 1,3 , а при использовании конденсаторов всех других типов и номинальных напряжений K4=1,5.

Возьмём конденсатор типа К50-7 , тогда UНОМдолжно быть ³1,3´12=15,6 В.

Чтобы коэффициент пульсации напряжения не превышал значения РН=0,05, он должен иметь ёмкость не менее вычисленной по формуле:

Полученные параметры конденсаторов:

Номинальное напряжение UНОМ=15,6 В;

Нужная емкость С=3000 мкФ.

Данным условиям удовлетворяет электролитические конденсаторы К50-7 3300 Мкф номинальным напряжением 25 В.

Подбор элементов:

  1. Диоды – должны удовлетворять следующим условиям:
  2. Iвп. ср. макс³ 0,383 A и Uобр. и макс³ 40,8; этим двум условиям удовлетворяет диод типа КД204В, у которого Iвп. ср. макс=0,6 А, а Uобр. и макс=50 В.

  3. Конденсаторы должны удовлетворять условиям:
  4. Ёмкость С=3000 мкФ:

    Номинальное напряжение UНОМ=15,6 В. Этим условиям удовлетворяют электролитические конденсаторы С номинальным напряжением больше 16 В и ёмкостью больше 3000 МкФ.

    Данным условиям удовлетворяет электролитические конденсаторы К50-7 3300 Мкф номинальным напряжением 25 В.

  5. Используемый трансформатор должен иметь параметры:

Напряжение вторичной обмотки 12 В;

Сопротивление вторичной обмотки 2,2 Ома;

Ток вторичной обмотки 0,8 А.

Результаты расчетов.

Схема:

Удовлетворяет заданным параметрам т. е. имеет коэффициент пульсации меньше 0,05, выходное напряжение 24 В, если взять элементы: диоды VD1-VD2 — КД204В, у которого Iвп. ср. макс=0,6 А, а Uобр. и макс=50 В. Конденсаторы С1-С2 К50-7 емкостью 3300 Мкф и напряжением 25 В.

Трансформатор должен удовлетворять следующим условиям: напряжение на вторичной обмотке – 12В, сопротивление вторичной обмотки 2,2 Ома, ток вторичной обмотки 0,8 А.

Список используемой литературы

  1. Малинин Р. М. Справочник радиолюбителя конструктора. Москва “Энергия”, 1978г.
  2. Касаткин С. А. Электротехника. Москва “Энергоатомиздат”, 1983г.
  3. Берг А. И. Справочник начинающего радиолюбителя Москва, 1965г.

4. Схемы выпрямителей с умножением напряжения

Схемы с умножением напряжения целесообразно применять для получения достаточно высоких выпрямленных напряжений при малых токах нагрузки. Эти схемы применяют для питания электронно-лучевых трубок, фотоумножителей, в установках для испытания электрической прочности.

Схемы выпрямителей, работающих с умножением напряжения, содержат несколько выпрямителей с емкостным фильтром, выходные напряжения которых суммируются.

4.1. Однофазная несимметричная схема удвоения напряжения

Схема на рис.5 представляет собой два однофазных однополупериодных выпрямителя. Первый выпрямитель VD1, C1 является однополупериодным выпрямителем с параллельно включенным диодом. За счет его работы конденсатор C1 заряжается до амплитудного напряжения U2. На нем образуется постоянное напряжение UC1=U2m. На диоде VD1 образуется пульсирующее напряжение. Максимальное значение напряжения на нем

UVD1,MAX=UC1+U2m .

Это пульсирующее напряжение окончательно выпрямляется и сглаживается обычным выпрямителем с емкостной нагрузкой VD2, C2. В итоге получаем выходное напряжение U0 примерно равное удвоенному значению амплитуды напряжения вторичной обмотки трансформатора.

Рис. 5. Несимметричная схема удвоения напряжения.

Частота пульсации выпрямленного напряжения на нагрузке равна частоте сети.

Обратное напряжение на диодах равно удвоенной амплитуде напряжения вторичной обмотки трансформатора.

Основным недостатком схемы является то, что основная частота пульсации выпрямленного напряжения, равна частоте сети.

Для увеличения кратности выпрямленного напряжения увеличивают число диодов и конденсаторов, включая их аналогично описанной схеме. На рис. 6, а показана схема умножения напряжения, где в целях получения различной кратности умножения напряжения предусмотрены соответствующие варианты подключения нагрузки к схеме (показаны пунктиром), а именно: присоединяя нагрузку к точкам б, в и г схемы, получим умножение напряжения соответственно в 2, 3 и 4 раза. В этой схеме все конденсаторы с нечетными номерами (С1, С3) заряжаются в один полупериод напряжения и2, а с четными номерами (С2, С4) — в другой полупериод.

Чем выше кратность умножения напряжения, тем большими будут пульсации выпрямленного напряжения при одинаковой емкости конденсаторов, так как для зарядного и разрядного токов они включены последовательно.

Рис.6. Несимметричная схема умножения напряжения в 4 раза

Недостатки таких выпрямителей аналогичны недостаткам однополупериодного однофазного выпрямителя с емкостной нагрузкой. Кроме того, они обладают увеличенным внутренним сопротивлением из-за последовательного включения диодов.

4.2. Двухфазные симметричные схемы

Двухфазные симметричные схемы умножения можно; получить соединением нескольких несимметричных схем. На рис.7 показана двухфазная схема выпрямления с умножением напряжения в 6 раз.

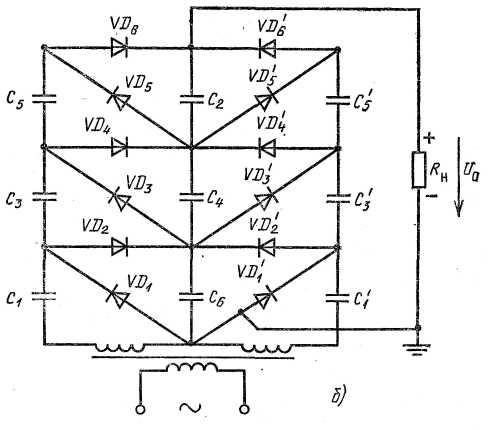

Рис. 7. Симметричная схема умножения напряжения

Конденсаторы с нечетными номерами (С1, С3, С5, C1, С3’, С5’) заряжаются токами соответствующих диодов один раз в период напряжения вторичной обмотки, конденсаторы с четными номерами (С2, С4, С6) — дважды, поэтому частота пульсации выпрямленного напряжения в 2 раза больше частоты сети.

Базовые схемы выпрямителей

Базовые схемы выпрямителей
Однополупериодный выпрямитель с емкостной нагрузкой
Может быть рекомендован для использования только в устройствах с малым током нагрузки, так как постоянная составляющая тока в обмотке трансформатора снижает КПД. Если величина тока Ir дана в миллиамперах, а напряжение пульсаций Uo — в вольтах (двойная амплитуда), то емкость С (в микрофарадах) равна 15 Ir / U. Форма пульсаций в принципе идентична для всех выпрямителей с емкостным фильтром.

Трехфазный выпрямитель с одной обмоткой на фазу

Рис. 2: Uпик= 0,82 Еэфф, коэффициент пульсаций 17,7%, частота пульсаций 3f. Рис. 3: Uпик=1,412 Еэфф, коэффициент пульсаций 4%, частота пульсаций 6f.

Двухполупериодный выпрямитель
Рекомендован для использования в низковольтных устройствах, так как падение напряжения на диодах меньше, чем у мостового выпрямителя. Значение тока Ir действительно при непрерывном режиме функционирования. Максимальное значение тока Irm допустимо в продолжение 60 с, если при этом среднее значение тока нагрузки остается ниже Ir.

Двухполупериодный мостовой выпрямитель
Рекомендован для использования в устройствах со средним и большим током потребления. Значение тока Ir действительно при непрерывном режиме работы. Максимальное значение тока Irm допустимо в течение 60 с, если при этом среднее значение выходного тока остается ниже Ir.

Двухполярный двухполупериодный выпрямитель
Используется в двухполярных источниках питания. Четыре дискретных диода можно заменить мостовым выпрямителем.

Удвоитель напряжения Латура-Делона-Гренашера

Рис. 7: асимметричный источник питания. Рис. 8: симметричный источник питания.
Диоды должны выдерживать напряжение до 3 Ui (имеется в виду эффективное значение Ui), а конденсаторы — 1,5 Ui, причем их емкость определяется соотношением: С (мкФ) — 100 I2 (мА) / Ui (В). Трансформатор должен обеспечивать 5 I2.

Трехфазный выпрямитель с двумя обмотками на фазу

Рис. 9 (шестифазная схема): Uпик= 0,82 Еэфф, коэффициент пульсаций 4%, частота пульсаций 6 f.
Рис. 10 (двенадцатифазная схема): Uпик = 1,412 Еэфф, коэффициент пульсаций 2%, частота пульсаций 12 f

Удвоитель напряжения Шенкеля-Вилларда (Вийяра)

Рис. 11: асимметричный источник питания. Рис. 12: симметричный удвоитель напряжения.
Диоды должны выдерживать напряжение до 3 Ui (имеется в виду эффективное значение Ui), конденсатор С1 — 1,5 Ui, конденсатор С2 — в два раза больше. Емкость определяется из соотношения: С (мкФ) = 100 I2 (мА) / Ui (В). Трансформатор должен обеспечивать 5 I2.

Дополнительный маломощный выход


Подключение, удвоителя напряжения к двухполупериодному со средней точкой или двухполупериодному мостовому выпрямителю позволяет получить основное выходное напряжение U и дополнительное выходное напряжение Ua х 2 Up . Данную схему рекомендуется использовать только тогда, когда I

Умножитель напряжения Латура-Делона-Гренашера

Для примера показаны четыре секции, но их число может быть увеличено. Диоды должны выдерживать 3 Еэфф, конденсатор С1 — 1,5 Еэфф, последующие — в два раза больше. Емкость определяется из соотношения: С (мкФ) = 100 I2 (мА) / Ui (В). Трансформатор обязан обеспечивать 5 I2.

Источник высокого напряжения на обычных трансформаторах
За трансформатором Tpl, обеспечивающим 2×12 В, последовательно включены два повышающих трансформатора Тр2, ТрЗ (с 9 до 220 В), за которыми стоят удвоители напряжения, позволяющие получить разность потенциалов в 1,2 кВ. Дополнительно данная схема выдает 2×18 В для питания, например, операционных усилителей.

Умножитель напряжения Шенкеля-Вилларда (Вийяра)
Для примера показаны пять секций, но их число может быть увеличено. Величина выходного сопротивления меньше, чем в предыдущей схеме, однако необходимо применение конденсаторов с рабочими напряжениями 1,5 Uэфф для С1 и U2 для Сn.

Гибридный умножитель напряжения
Схема обеспечивает снижение выходного сопротивления за счет расположения конденсаторов так, что переменное напряжение на них имеет большую, чем обычно, величину. Пропорциональное возрастание разности потенциалов подразумевает использование конденсаторов с соответствующими рабочими напряжениями.

Симметричный умножитель напряжения
Сочетание двух удвоителей напряжения, каждый их которых имеет четыре секции, обеспечивает меньшее выходное сопротивление, чем в случае применения схемы Латура-Делона-Гренашера, использующей восемь секций.

Умножитель напряжения большой мощности
В умножителях напряжения, использующих принцип двухполупериодного выпрямления, пульсации значительно снижены, а выходное сопротивление в четыре раза меньше, чем в случае однополупе-риодного умножителя.

Получение трёх напряжений от двух обмоток
Схема сочетает двухполупериодный выпрямитель (конденсатор С2 заряжается через диоды D2 и D3) с двумя однополупериодными (D1C1 и D4C3). Такая схема сводит к минимуму мощность, рассеиваемую на стабилизаторах.

КРАТКИЕ СВЕДЕНИЯ О ВЫПРЯМИТЕЛЯХ | Основы РЕМОНТА

Поскольку все усилители должны питаться постоянным током, приходится применять выпрямители при включении их в сеть переменного тока.

Однополупериодный выпрямитель — самый простой тип выпрямителя (рис. 23).

Поскольку диод V обладает способностью пропускать ток только в одном направлении, конденсатор С1 заряжается до некоторого постоянного напряжения,

равного при отсутствии нагрузки амплитуде переменного напряжения U1, поступающего со вторичной обмотки трансформатора питания.

Полярность постоянного напряжения указана на рисунке. После включения нагрузки напряжение на конденсаторе начинает пульсировать,

так как его подзаряд происходит только при одном полупериоде переменного напряжения, когда верхний (по схеме) вывод вторичной обмотки

трансформатора имеет положительный потенциал по отношению к нижнему выводу.

При обратной полярности переменного напряжения конденсатор С1 разряжается на нагрузку.

выпрямитель



Для уменьшения пульсаций включен фильтр, состоящий из дросселя Др и конденсатора С2. Этот фильтр сильно ослабляет переменную составляющую, т. е. пульсации.

Дроссель и конденсатор представляют для переменного тока делитель напряжения.



Чем больше индуктивность дросселя (больше сопротивление переменному току) и чем больше емкость конденсатора (меньше сопротивление переменному току),

тем эффективнее действие фильтра.



При непроводящем полупериоде на диоде V имеется так называемое обратное напряжение (на аноде диода минус, на катоде плюс), которое он должен выдерживать,

не пробиваясь. Это напряжение равно сумме постоянного напряжения на конденсаторе С1 и амплитуды напряжения U.

Максимальное значение обратного напряжения для данной схемы — удвоенная амплитуда переменного напряжения U,

так как при отсутствии нагрузки конденсатор С1 заряжается до амплитудного значения переменного напряжения.

В справочниках по электровакуумным и полупроводниковым приборам приводятся максимально допустимые обратные напряжения для диодов.

Нужно, чтобы возникающее в конкретном выпрямителе обратное напряжение не превышало допустимое для использованного типа диода.



В необходимых случаях можно несколько диодов соединить последовательно. В этом случае допустимое обратное напряжение суммируется.

Параллельно каждому диоду можно включить резистор сопротивлением 30—40 кОм для равномерного распределения обратного напряжения между диодами.



Однополупериодный выпрямитель применяется относительно редко из-за большой величины пульсаций выпрямленного напряжения. Используется, главным образом,

при небольших токах нагрузки.



 Двухполупериодный выпрямитель выполняется чаще всего по мостовой схеме (рис. 24).



При положительной полярности верхнего по схеме вывода трансформатора по отношению к нижнему, конденсатор С1 заряжается



через диоды VI и V4 при отрицательной — через диоды V2 и V3. В обоих случаях полярность постоянного напряжения на конденсаторе С1 оказывается одной и той же.

К конденсатору С1 подключается потребитель (в ламповом усилителе это анодные цепи ламп). Потребитель может, как и в однополупериодном выпрямителе,

подключаться через фильтр, состоящий из дросселя и конденсатора. При питании от двухполупериодного выпрямителя двухтактного выходного каскада дополнительный фильтр,

как правило, не нужен, по скольку двухтактный каскад мало чувствителен к пульсациям питающего напряжения.



Токи пульсации одновременно проходят через обе лампы двухтактного выходного каскада и создают в выходном трансформаторе направленные навстречу друг другу магнитные поля,
в результате чего во вторичной обмотке ЭДС пульсаций отсутствует.

выпрямитель   vypryamitel

Как и в предыдущей схеме обратное напряжение может достигать удвоенной амплитуды переменного напряжения U, т. е. 2,42 U, однако в мостовой схеме оно прикладывается к
двум диодам (VI — V4 или V2— VЗ). Поэтому каждый диод может быть рассчитан на меньшее обратное напряжение.
При необходимости для увеличения допустимого обратного напряжения соединяется последовательно несколько диодов в плече.

Выпрямитель с удвоением напряжения представляет собой два однополупериодных выпрямителя, соединенных последовательно (рис. 25).
Один выпрямитель выполнен на диоде V1 и имеет конденсатор фильтра С1, второй — на диоде V2 с конденсатором фильтра С2.
На каждом из конденсаторов образуется выпрямленное напряжение U.

Диоды включены в противоположных направлениях, поэтому между точками, а и б получается сумма напряжений, даваемых отдельными однополупериодными выпрямителями.

Преимущество выпрямителя с удвоением напряжения состоит в том, что нужное напряжение можно получить при меньшем числе витков трансформатора.

Однако по сравнению с двухполупериодным выпрямителем он создает больший уровень пульсаций выпрямленного напряжения. По этой причине приходится использовать

конденсаторы С1 и С2 большей емкости (порядка 150—200 мкФ).

Выпрямитель напряжения: история и разновидности

Выпрямитель напряжения – это не совсем правильное сочетание слов, относящееся к схемам на различных выпрямителях тока. К последним относятся, прежде всего, диоды. Ранее использовались кенотроны различной конструкции.

Из истории вопроса

Выпрямить удаётся исключительно ток, впрочем, если применить слово к напряжению, профессионалу термин останется понятым. Электроны способны двигаться по проводу в обоих направлениях, в зависимости от разницы потенциалов. Происходящее называется переменным током, током переменного направления. Чтобы электроны постоянно двигались прямо и не сворачивали, требуется выпрямитель.

Следовательно, определение уточняется. Выпрямителем (напряжения) тока называется прибор, заставляющий электроны в цепи двигаться лишь в единственном направлении. Присутствует разница между профессиональной средой и любителями:

  1. Ученикам в школе рассказывают, что прямым называется постоянный ток. На уровне класса физики не происходит деления. Возможно, чтобы не путать учащихся.
  2. Профессионалы импульсы одной полярности уже называют выпрямленным напряжением (током). В этом свете простой диодный вентиль без сглаживающего фильтра считается выпрямителем в полном смысле слова.

Таким образом, словосочетание, указанное выше, допустимо трактовать по-разному. Если требуется постоянный ток, как в аккумуляторе, но из розетки, искомый прибор полагается называть:

  • Адаптер постоянного тока.
  • Блок питания постоянного тока.
  • Преобразователь постоянного тока.

Но не выпрямитель. Под последним понимается просто срезание отрицательной части тока и напряжения. Обработке подвергаются оба параметра, вытекая из закона Ома для участка цепи. Переозвучим: если на концах цепи без разрывов присутствует напряжение, потечёт ток. Единственное исключение из правила даёт конденсатор. В традиционном физическом классе не рассматривается при упоминании законов Ома. Зато в высшей школе преподают, что ёмкостное сопротивление изменяет сдвиг фаз между напряжением и током.

Обобщая: выпрямитель выпрямляет сразу два параметра, ток и напряжение. В первом случае присутствует однонаправленное движение электронов, во втором – градиент разницы потенциалов постоянен. Выпрямляющие свойства в противовес общественному мнению первоначально открыты в полупроводниках. Электронные лампы изобрели намного позднее в результате изысканий Томаса Эдисона и прочих (см. Лампа накаливания).

Открытие по полупроводникам сделано в 1874 году Карлом Фердинандом Брауном вскоре после перебазирования к новому месту назначения научного руководителя Георга Квинке. Университет не нашёл подходящей должности, открыватель эффекта выпрямления начинает преподавать в средней школе. Обширный досуг предоставляет Брауну достаточно времени для научной деятельности, в свет выходит первая работа по искусственным и натуральным окислам меди, платины, нейзильбера, пирита, халькопирита, галенита.

Исследование тетраэдра из блеклой породы показало анизотропность найденных свойств. Подводя к каждой из 8 граней серебряную проволоку, учёный измерял ток при помощи мультипликатора (гальванометр). Напряжение вольтова столба постоянно перепроверялось, памятуя печальный опыт Георга Ома. Требование возникло, когда учёный обнаружил нелинейность проводимости контакта металл-кристалл. Сегодня эту половинку параболы видим на любой вольт-амперной характеристике диода. Собственно, так и обнаружились выпрямляющие свойства минералов. Остаётся лишь сожалеть, что перевод работы на русский язык отсутствует, а английский доступен лишь за солидную сумму денег, но упорные читатели пусть покоряют немецкий!

Ламповые выпрямители

Согласно статистике на момент середины 70-х годов из всей производимой в СССР энергии примерно четверть требовалось преобразовать в постоянный ток. Для действия потребовались дешёвые и качественные приборы, нежели предложенные потребителям сталинскими заводами.

Уже выедены были многочисленные технические решения, но большая часть электрических схем реализовывалась на лампах: диодах, триодах и пр. На рисунке представлены застойные варианты выпрямителей, взятые из книги Мазеля К.Б. издания 1951 года. Безусловным достоинством схем признана понятность читателю. Описание однополупериодного лампового выпрямителя:

  1. Переменный ток подаётся на трансформатор с двумя вторичными обмотками, одна предназначена целиком для подогрева катода (на рисунке – справа, дуга).
  2. Стрелка с направлением тока не вводит в заблуждение: электроны движутся внутри вакуума в противоположном направлении.
  3. Цепь катода включена в заземлённый контур, чтобы замкнуть путь для выходного тока. Электроны, разогревающие активный слой, сюда не ответвляются в силу очевидных причин.
  4. На выходе стоит полосовой фильтр из индуктивности и ёмкостей, служащий для отсеивания ненужных гармоник.

Двухполупериодный действует аналогичным образом, вместо диодной лампы используется двуханодный кенотрон. В результате появляется возможность повышения КПД. Выходной ток снимается через среднюю точку, где всегда течёт в направлении, указанном на рисунке. Схема представляет аналог диодного моста.

Первый вариант схемы используется для удешевления конструкции и уменьшения габаритов. Одновременно сильнее расходуется запас батарейки. Причина – выпрямляется лишь единственный полупериод колебания входного напряжения питания. На выходе фильтра, как правило, сохраняется остаточная частота пульсаций, совпадающая с сетевой. Уже в сталинские времена схемы иногда оборудовали селеновыми или купроксными полупроводниковыми диодами. Напомним, на основе оксида меди в 1874 году Карл Фердинанд Браун открыл выпрямляющие свойства неметаллических элементов (см. Полупроводниковый диод).

Двухполупериодная схема прежде считалась распространенной для питания маломощных радиоприёмников. Частота пульсаций выходит удвоенной, зато амплитуда меньше, нежели в однополупериодной схеме при эквивалентных фильтрах гармоник. Большой минус: число витков рабочей обмотки приходится увеличивать, чтобы достичь схожего коэффициента передачи каскада. Следовательно, схема более высоковольтная.

Выпрямитель на лампах с удвоением напряжения

Схема с умножением напряжения (вдвое) собирается на двух кенотронах (ламповых диодах). Это станет платой за увеличенный вольтаж. Как легко увидеть из рисунка, кенотроны включены навстречу, за счёт чего первый пропускает ток в положительном направлении, а второй – в отрицательном. Несомненный плюс схемы: трансформатор приобретает меньшие размеры, а вторичная обмотка находится под меньшим напряжением. Цепи подогрева раздельные для обеих ламп, иного не дано: катод кенотрона закорачивался бы на анод.

Пунктиром здесь показана схема снятия напряжения без его удвоения, допустимо использовать с потерей КПД системы. Недостаточность фильтрации в современной электронике легко повысить, применяя схемы, обычные для импортной техники, одна представлена на рисунке. Это типичное техническое решение для стиральных машин, требующее присутствия в доме системы заземления TN-S. Рабочий и защитный нулевые проводники не должны соприкасаться в любой точке. Это обеспечивает качественную фильтрацию помех по фазе и нейтрали одновременно, что в конечном итоге продлит жизнь электроники в доме.

Частота пульсация в схеме с удвоением удвоенная, используются оба полупериода. Кенотроны возможно заменить на полупроводниковые диоды без потери работоспособности схемы. Рекомендуется обеспечить раздельное питание катодов кенотрона, дополнительная особенность: при непосредственном заземлении одного конца вторичной обмотки нейтраль выходного напряжения соединять с грунтом уже нельзя. Лучше такое заземление выполнять через конденсатор ёмкостью 500 – 1000 мкФ.

Простые диоды возможно заменить на двуханодные кенотроны с катодами, электрически изолированными от единой нити накала. Это делается, когда есть общий (на прибор) питающий трансформатор. Тогда нить накала питается из общей сети (питания накала) и отделяется от остальной части бареттером (вакуумным ограничителем тока). В остальном схема мало отличается от представленной выше.

Полупроводниковые схемы выпрямителей

Полупроводниковый выпрямитель с учетверением напряжения порадует любителей домашних экспериментов. При помощи такой штуковины удастся сильно намагнитить металлический стержень, как Араго в 1820 году (о чем известно из его собственной заметки, опубликованной в томе XV журнала Annales de chimie et de physique). За четыре года до изобретения Вильяма Стерджена! Араго наблюдал действие проволоки с электрическим током на металлические опилки, но не придал наблюдению оттенка практичности или коммерциализации.

Схема простая, но демонстрирует недостаток – нужно где-то набрать четыре высоковольтных конденсатора. Напряжение каждого указано на изображении, и этим допустимо руководствоваться при отборе. Конденсаторы не должны быть электролитическими, знак на контактах поменяется. Плюс и минус указаны только для иллюстрации образования выходного напряжения.

На положительном полупериоде заряжается нижняя пара ёмкостей, а на отрицательной – верхняя. Конденсаторы в каждой паре включены параллельно (см. параллельное включение конденсаторов) и последовательно (см. последовательное включение конденсаторов) одновременно. Смотря по какому полупериоду пришло время. Номиналы лучше брать одинаковыми.

Кенотроны и твердотельные выпрямители

Выше намеренно не приводятся все известные схемы на твердотельной электронике, часть увидите в теме диодный мост. Найдутсятам и трёхфазные технические решения, в том числе принадлежащие Ларионову. Важнее рассмотреть критерии выбора кенотронов. Тематика древняя, литературу найти сложно среди интернетского завала, появляется смысл остановиться подробнее на старой элементной базе.

В аудиозаписи и на концертах ламповые усилители популярны и поныне. Стоят немалых денег. Купить сумеет не каждый, а вот собрать собственноручно… Артисты утверждают, что звук получается насыщенный объёмный. Авторам приходилось даже слышать, что, мол, от вибраций колонок в лампах электроны летят по-особенному. Оттого и звучание столь своеобразное.

  • Важным параметром считается максимально допустимое обратное напряжение. Как в случае с твердотельной техникой, способно повредить: образуется лавинный пробой за счёт эмиссии электронов с анода. Сопровождающийся значительной температурой, сожжёт лампу.

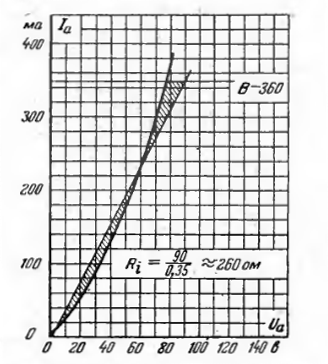

  • Внутренним сопротивлением называется величина, обратная проводимости лампы в открытом состоянии. Определяется из вольт-амперной характеристики прибора (см. рис.). Как для обычного диода потребуется разницу потенциалов поделить на ток. Значения берутся по выбранной рабочей точке, либо по максимуму входного напряжения.
  • Максимальные ток в импульсе и напряжение способны превышать средние выпрямленные значения. Потребуется убедиться, что лампа не сгорит в имеющихся условиях.

Добавить комментарий

Ваш адрес email не будет опубликован.
