Вакуумный выключатель 35кВ (С 35, ВВН 35, ВВУ, ВМ 35, ВТ 35 630) цена
Вакуумные выключатели серий ВВН и ВВУ предназначены для коммутации электрических цепей в нормальных и аварийных режимах в сетях трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 35 кВ для открытых или закрытых распредустройств. Установка выключателей допускается только по согласованию с предприятием-изготовителем.
Вакуумные коммутационные аппараты — это передовая технология в аппаратостроении. В выключателях старого поколения, таких как масляный выключатель с 35 м 630, например, для охлаждения и деионизации дуги, образующейся после разведения контактов, в качестве дугогасительной среды применяют масло, воздух или элегаз (SF6). Вакуумные выключатели выгодно отличаются от этих выключателей тем, что такой средой является просто вакуум.
Выключатель состоит из блока полюсов, блока привода и трансформаторов тока. Трансформаторы тока могут быть установлены со стороны нижних контактов полюса — ТОЛ- 35 III — IV — 1; 3; 5; 7 или ТОЛ- 35 III — II (V), или GIF 40,5.
Одним из преимуществ вр35нт является цена. Если сравнивать стоимость масляного выключателя с 35 кв и вакуумного, то масляный выключатель 35 кв будет на порядок дороже.
| Параметры | |
|---|---|
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный ток, А | 1 600 |
| Номинальный ток отключения, кА | 25 |
| Ток термической стойкости , кА (3 с) | 25 |
| Ток электродинамической стойкости, кА | 64 |
| Полное время отключения, мс, не более | 80 |
| Собственное время включения, мс, не более | 80 |
| Собственное время отключения, мс, не более | 60 |
| Механический ресурс, циклов ВО | 25 000 |
| Коммутационный ресурс при номинальных токах, циклов ВО | 20 000 |
| Коммутационный ресурс при номинальных токах отключения, циклов ВО | 30 |
| Масса, кг | 640–1 750* |
* Зависит от варианта исполнения, наличия и типа встроенных трансформаторов тока
ВР35НСМ / Вакуумные выключатели 35 кВ / Вакуумные выключатели / Продукция
Выключатели серии ВР35НСМ с пружинным приводом применяются как комплектующее для открытых распределительных устройств 35 кВ комплектных трансформаторных подстанций КТПБР-220/35/10(6), КТПБР-150/35/10(6), КТПБР-110/35/10(6), КТПБР-М-35/10(6) и блоков комплектных распределительных устройств тяговых подстанций железных дорог, а также для расширения существующих подстанций и замены устаревших воздушных и масляных выключателей на них.
Выключатели серии ВР35НСМ состоят из четырех основных частей:
- полюсов, в состав которых входят изоляционные покрышки с кремнийорганической изоляцией, вакуумные камеры;
- рамы, в которой размещены валы, регулируемые тяги, пружина отключения и буфер;
- шкафа с пружинным приводом;
- опорной рамы, в которой выполнены четыре установочных отверстия.
Полюс выключателя серии ВР35НСМ состоит из вакуумной дугогасительной камеры (ВДК), несущих покрышек, изоляционной тяги, верхнего и нижнего контактов, крепежных деталей и деталей уплотнения для герметизации полюса. Верхняя и нижняя части полюса выполнены из стеклопластиковой трубы, покрытой с внешней стороны кремнийорганической изоляцией оребренной формы.
| Параметры | Значение параметра |
|---|---|
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный ток, А | 1 600 |
| Номинальный ток отключения, кА | 20 |
| Ток термической стойкости , кА (3 с) | 20 |
| Ток электродинамической стойкости, кА | 52 |
| Полное время отключения, мс, не более | 70 |
| Собственное время включения, мс, не более | 100 |
| Собственное время отключения, мс, не более | 55 |
| Механический ресурс, циклов ВО | |
| Коммутационный ресурс при номинальных токах, циклов ВО | 30 000 |
| Коммутационный ресурс при номинальных токах отключения, циклов ВО | 55 |
| Масса, кг | 520 |
Высоковольтный союз: решения 35 кВ — Энергетика и промышленность России — № 4 (56) апрель 2005 года — WWW.
EPRUSSIA.RUГазета «Энергетика и промышленность России» | № 4 (56) апрель 2005 года
Ровенский завод высоковольтной аппаратуры освоил производство коммутационной аппаратуры 35 кВ еще в 60‑х. Выполняя заказ на комплектацию ОРУ-35 кВ Асуанской ГЭС в Египте, завод начал серийное производство масляных выключателей ВМП-35Т и ВМП-35ТС. С 1994 года на РЗВА производятся вакуумные выключатели 35 кВ наружной установки, а с 2002 года – внутренней установки. Нижнетуринский электроаппаратный завод известен как производитель уникальных выключателей 35 кВ для частых коммутаций, применяемых в электрометаллургии. В 2004 году завод вывел на рынок вакуумный выключатель 35 кВ наружной установки общепромышленного применения с кремнийорганической изоляцией полюсов. С этого года ровенские и уральские конструкторы сообща работают над новым оборудованием, которое бы вобрало все ноу-хау обеих конструкторских школ.Вакуумные выключатели 35 кВ производства РЗВА типа ВБЗЕ-35 (с электромагнитным приводом) и ВБЗП-35 (с пружинным приводом) стали «классикой» на рынках СНГ.
Усовершенствование конструкции полюсов позволило в 2004 году освоить производство новой серии вакуумных выключателей 35 кВ – серии ВР35НС.
Особенность конструкции нового коммутационного аппарата состоит в воздушной («сухой») изоляции полюсов – без использования трансформаторного масла. По сравнению с прототипом у выключателей ВР35НС десятикратно увеличен коммутационный ресурс, снижены затраты на эксплуатацию. Камеры и привод нового выключателя не требуют технического обслуживания на протяжении всего срока эксплуатации – 25 лет. Важной характеристикой нового изделия является его пожаробезопасность.
В полюсах выключателей используются современные вакуумные камеры. Привод расположен в вынесенном из основной рамы выключателя шкафу, за счет чего достигается безопасность и удобство его обслуживания.
Конструкцией выключателей предусмотрена возможность ручного отключения. Выключатели могут работать как при переменном, так и при постоянном оперативном напряжении.
Выключатели могут нормально работать в диапазоне температур от -60°С до +50°С. При температурах ниже -25° С отсек привода автоматически прогревается при помощи встроенных нагревательных элементов.
В том же 2004 году на рынок вышла новинка от нижнетуринских электротехников. Выключатель вакуумный наружной установки типа ВБНК-35 «ТУРА» предназначен для коммутации электрических цепей трехфазного переменного тока в открытых и закрытых распределительных устройствах напряжением 35 кВ.
Выключатель имеет встроенный электромагнитный привод и снабжен подогревающими устройствами. Изоляция полюсов выполнена из кремнийорганической резины.
Особенностями новинки являются компактные размеры и высокий коммутационный ресурс. Выключатели серии ВБНК-35 «ТУРА» стали открытием сезона и довольно быстро завоевали доверие заказчиков.
Вакуумные выключатели 35 кВ внутренней установки
Вакуумный выключатель внутренней установки ВР35 – принципиально новый коммутационный аппарат на номинальное напряжение 35 кВ. Выключатель ВР35 в составе ячейки комплектного распределительного устройства (КРУ) серии КУ35 используется как основа для построения закрытых распределительных устройств 35 кВ трансформаторных подстанций модульного типа.
ВР35 разработан на основе общих для всей серии вакуумных выключателей ВР (производится также широкая линейка выключателей 6‑10 кВ данной серии) принципов. В нем применяются современные вакуумные камеры, которые вмонтированы в литые из эпоксидного компаунда полюса.
Многофункциональный электромагнитный привод выключателя построен с использованием принципа «магнитной защелки».
ВР35 имеет наилучшие характеристики среди выключателей своего класса напряжений (см. таблицу: ).
Вакуумные выключатели 35 кВ для металлургии
Вакуумные выключатели трехполюсные внутренней установки класса 35 кВ типов ВБЦ-35, ВБУ-35‑1600/5 предназначены для коммутации электрических цепей в нормальном и аварийном режимах работы с номинальными токами отключения 20 и 5 кА.
Выключатели применяются в электроэнергетике, рудотермических, электродуговых и других электроустановках с частыми коммутациями. Для снижения коммутационных перенапряжений в выключателе используется раздельное отключение фаз. Особенностью этих аппаратов (кстати, недоступной для других производителей) является повышенный ресурс привода. Эксплуатируются на «Северстали», МЕЧЕЛе, Нижнетагильском, Узбекском, Молдавском меткомбинатах и многих других предприятиях.
Вакуумные выключатели для тяговых подстанций
«Высоковольтный союз» поставляет коммутационную аппаратуру для комплектации блоков фидеров тяговых подстанций переменного тока, постов секционирования и пунктов параллельного соединения контактной сети участков железных дорог.
Выключатели серий ВБЗО-27,5 и ВБНК-27,5 применяются в блоках открытых распределительных устройств 27,5 кВ тяговых подстанций железных дорог. Вакуумный выключатель серии ВБЦО-27,5 устанавливается в закрытых РУ.
ВБЗО-27,5 разработан на основе общих конструктивных принципов с выключателем ВБЗЕ (П)-35: полюс выключателя собирается на основе надежных вакуумныехшек, электромагнитный привод единой конструкции вынесен за пределы основной рамы выключателя и располагается в отдель ом шкафу, который максимально удален от высоковольтных частей выключателя. Предусмотрена возможность ручного отключения и ручного неоперативного включения, возможность работы выключателя как при переменном, так и при постоянном оперативном напряжении.
ВБНК-27,5 отличается компактными размерами, возможностью как внутренней, так и наружной установки. Полюса аппарата оснащены изоляцией из кремнийорганической резины.
Вакуумные выключатели РЗВА и НТЭАЗа успешно эксплуатируются на многих тяговых подстанциях стран СНГ с 1997 года, а их высокий ресурс определяется удачной конструкцией, надежностью комплектующих и тщательным контролем процесса производства.
Выключатель вакуумный наружной установки 35 кВ VB4-SP/ELM
| Область применения | Скачать |
ПС энергетических систем | Опросный лист |
Типоисполнения
Без трансформаторов тока С трансформаторами тока на общей раме
Технические характеристики:
| Параметр | Значение параметра |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный ток, А | 630; 1250; 1600; 2000 |
| Номинальный ток отключения, кА | 20; 25; 31,5 |
| Ток включения: — наибольший пик, кА — действующее значение периодической составляющей, кА | 51; 63; 81 20; 25; 31,5 |
| Номинальный коммутационный цикл | О-0,3с-ВО-180с-ВО; О-0,3с-ВО-20с-ВО |
| Коммутационный ресурс: — при номинальном токе отключения, число операций «О» | 25 |
| Тип дугогасящей среды | вакуум |
| Исполнение выключателя по количеству полюсов | трехполюсный |
| Тип привода | пружинно-моторный |
| Механический ресурс, число циклов «включение–пауза–отключение» без тока в цепи: | 10 000 |
| Коммутационный ресурс: — при номинальном токе отключения, число операций «О» | 25 |
| Номинальное напряжение питания цепей управления и элементов вспомогательных цепей (переменное или постоянное), В: | 220 |
| Длина пути утечки внешней изоляции выключателя соответствует степени загрязнения по ГОСТ 9920-89 | IV |
| Сейсмостойкость по шкале MSK-64, не более, баллов | 8 |
Климатическое исполнение по ГОСТ 15150 и ГОСТ15543. 1 | У1; УХЛ1; Т1 |
Конструктивные особенности:
- Не содержит элегаза
- Пружинно-моторный привод
- Возможность управления без оперативного тока
- Кремнийорганическая изоляция полюса с дугогасящей камерой
- Фарфоровый опорный изолятор в нижней части полюса
- Повышенная внутренняя изоляция полюса
- Ремонтопригодность
- Возможность размещения трансформаторов тока на общей раме
- Возможность поставки с высокими заводскими опорными металлоконструкциями по размеру заказчика
- Дистанционное управление
Габаритно-установочные размеры:
VB4-SP/ELM, In≤1600А VB4-SP/ELM, In>1600А
Технические параметры | ВВН-35-25 | ВВН-35-31,5 |
Номинальное напряжение, кВ | 35 | |
Номинальный ток, А | 1000, 1600 | 1600 |
Номинальный ток отключения, кА | 25 | 31,5 |
Ток термической стойкости, 3с, кА | 25 | 31,5 |
Ток электродинамической стойкости, кА | 63 | 80 |
Токи включения, кА: |
|
|
наибольший пик | 63 | 80 |
начальное действующее значение периодической составляющей | 25 | 31,5 |
Ход подвижного контактов ВДК, мм | 16,5±0,5 | |
Ход поджатия контактов ВДК, мм | 4+1 | |
Собственное время отключения, с, не более |
| |
ВВН-Э | 0,11 | |
ВВН-П | 0,08 | |
Полное время отключения, с, не более | 0,06 | |
Собственное время включения, с, не более | 0,11 | |
Средняя скорость подвижных контактов ВДК при отключении, м/с | 0,9–1,5 | |
Средняя скорость подвижных контактов ВДК при включении, м/с | 0,4–1,0 | |
Максимальный статический момент при включении, Нм, не более | 200 | 300 |
Время заводки вкл. | 15 | |
Ток потребления двигателя заводки, А, не более | 1 | |
Номинальное напряжение цепей управления, В: |
| |
постоянного тока | 110; 220 | |
переменного тока | 120; 230 | |
Потребляемый ток электромагнитов включения (YAC), А, при напряжении: |
| |
постоянном 110 В | 110 | 120 |
постоянном 220 В | 50 | 60 |
Потребляемый ток электромагнитов отключения (YAT и YAV), А, при напряжении: |
| |
постоянном 110 В | 2,0 | |
постоянном 220 В | 1,0 | |
Потребляемый ток электромагнитов включения (YAC)/ отключения (YAT и YAV), А, при напряжении: |
| |
переменном 120 В | 3,0 | |
переменном 230 В | 1,5 | |
постоянном 110 В | 2,0 | |
постоянном 220 В | 1,0 | |
Механический ресурс, циклов ВО: | 25000 | |
Коммутационный ресурс, циклов ВО при: |
| |
номинальном токе | 25000 | |
номинальном токе отключения | 80 | |
Срок службы выключателя, лет | 30 | |
Климатическое исполнение | УХЛ 1 | |
Высота над уровнем моря, м | 1000 | |
Верхнее рабочее (эффективное) значение температуры окружающего воздуха, С | +55 | |
Нижнее значение температуры окружающего воздуха, С | -60 Для исполнения выключателей с пружинно-моторным приводом при температуре ниже минус 20 С необходим автоматический подогрев привода. | |
пружин, сек, не более
Колонковые выключатели ВГТ УЭТМ-35 кВ
Выключатели предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также работы в циклах АПВ в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 35 кВ.
Номинальное напряжение 35 кВ, наибольшее рабочее напряжение 40,5 кВ, номинальный ток 3150 А, номинальный ток отключения 50 кА
Описание колонковые выключателей ВГТ УЭТМ-35кВ
- Выключатели изготовлены в климатических исполнениях У и ХЛ*, категории размещения 1 ГОСТ 15150-69 и ГОСТ 15543.1. Они предназначены для эксплуатации в открытых и закрытых распределительных устройствах в районах с умеренным и холодным климатом
- Нижнее рабочее значение температуры окружающего выключатель воздуха составляет : для исполнения У1 — минус 45оС при заполнении выключателя элегазом, для исполнения ХЛ1* — минус 55оС при заполнении выключателя газовой смесью
- Верхнее рабочее значение температуры окружающего выключатель воздуха составляет +40оС
- По заказу возможна поставка в климатическом исполнении Т1 — верхнее рабочее значение температуры воздуха +55оС
- Управление выключателем осуществляется пружинным приводом, с электродвигателем завода пружин и различными исполнениями по напряжению питания двигателя
- Высокая заводская готовность, простой и быстрый монтаж и ввод в эксплуатацию
- Естественный уровень утечек — не более 0,5 % в год
- Возможность отключения токов нагрузки при потере избыточного давления газа в выключателе
- Сохранение электрической прочности изоляции выключателя при напряжении равном 1,15 наибольшего фазного напряжения в случае потери избыточного давления газа в выключателе
- Отключение емкостных токов без повторных пробоев, низкие перенапряжения
- Низкий уровень шума при срабатывании — соответствует высоким природоохранным требованиям
- Возможность поставки устройства учета коммутационного ресурса или устройство синхронного управления выключателем с функцией учета коммутационного ресурса (для однополюсного исполнения).
СКАЧАТЬ КАТАЛОГ «Выключатели элегазовые серии ВГТ-УЭТМ на 35, 110 и 220 кВ»
СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
|
Вакуумные выключатели серии ВВРН-35 предназначены для коммутации электрических цепей при нормальных и аварийных режимах в электрических сетях трехфазного переменного тока частотой 50Гц для открытых и закрытых распределительных устройств напряжением 35кВ, объектов энергетики, для тяговых подстанций электрифицированных железных дорог. Принцип работы выключателя основан на гашении электрической дуги, возникающей между контактами, в вакууме. Ввиду высокой электрической прочности вакуумного промежутка и отсутствия среды, поддерживающей горение дуги, время горения дуги минимальное.
|
Весь ассортимент продукции торговой марки РОСВАКУУМ изготавливается в строгом соответствии со всеми необходимыми требованиями ГОСТ и технических условий.
c, с, не более: 0,03Effectual Выключатель вакуумный электрический 35кв
Grab incredible. Вакуумный выключатель 35кВ на Alibaba.com и станет свидетелем отличной защиты ваших электрических цепей дома или на работе. Эти.
Вакуумный выключатель 35кВ исключительно разработан, чтобы гарантировать, что ваши устройства будут отлично защищены от избыточных токов от перегрузок и коротких замыканий. При обнаружении дефекта в текущем потоке файл. Вакуумный выключатель 35кВ прерывает этот ток и затем сбрасывается для продолжения нормальной работы.
The. Вакуумный выключатель 35кВ воплощает в себе высокотехнологичные инновации, которые обеспечивают невероятные отключающие характеристики. Они могут отключать большое количество ошибочных токов без повреждений. Материалы в этих. Вакуумный выключатель 35кВ отличается прочностью и обеспечивает оптимальную эффективность в различных условиях. Например, расширение. Вакуумный выключатель 35кВ эффективен в широком диапазоне температур. Они также обладают высокой устойчивостью к влаге, что делает их эффективными даже в помещениях с высокой влажностью.Вакуумный выключатель
35кВ на Alibaba.
com значительно устойчив к механическим ударам. Тем не менее, амортизаторы легко доступны, чтобы убедиться, что калибр. Вакуумный выключатель 35кВ поддерживает наилучшие выходные уровни, особенно когда они подвергаются очень сильным механическим ударам. Эти. Вакуумный выключатель 35кВ соответствует нормативным стандартам, таким как Underwriters Laboratories, для обеспечения качества и гарантии правильной калибровки.Они доступны в широкой категории, состоящей из различных классов напряжения, номинальных значений тока и типов, чтобы удовлетворить потребности всех людей.Выберите Alibaba.com сегодня и наслаждайтесь продуктами самого высокого качества. Находите разные привлекательные. Вакуумный выключатель 35кВ предлагает неограниченные возможности. Ценность, которую вы собираетесь получить с точки зрения защиты ваших гаджетов, будет достаточным доказательством того, что они достойны каждой копейки, которую вы на них потратите.
Вакуумный выключатель Effectual Electric 35 кВ
Grab incredible.
Вакуумный выключатель на 35 кВ на сайте Alibaba.com — свидетельство превосходной защиты ваших электрических цепей дома или на работе. Эти. Вакуумный выключатель на 35 кВ исключительно разработан, чтобы гарантировать, что ваши устройства будут отлично защищены от избыточных токов от перегрузок и коротких замыканий. При обнаружении дефекта в текущем потоке файл. Вакуумный выключатель на 35 кВ прерывает этот ток и затем сбрасывается для продолжения нормальной работы.
The. Вакуумный выключатель на 35 кВ — это высокотехнологичные инновации, обеспечивающие невероятные характеристики отключения. Они могут отключать большое количество ошибочных токов без повреждений. Материалы в этих. Вакуумный выключатель на 35 кВ отличается прочностью и обеспечивает оптимальную эффективность в различных условиях. Например, расширение. Вакуумный выключатель 35кВ эффективен в широком диапазоне температур.
Они также обладают высокой устойчивостью к влаге, что делает их эффективными даже в помещениях с высокой влажностью.Вакуумные выключатели
Выберите Alibaba.com сегодня и наслаждайтесь продуктами самого высокого качества. Находите разные привлекательные. Вакуумный выключатель 35 кВ предлагает неограниченные возможности.
Ценность, которую вы собираетесь получить с точки зрения защиты ваших гаджетов, будет достаточным доказательством того, что они достойны каждой копейки, которую вы на них потратите.
MV Внутренний вакуумный выключатель IEC VD4 — среднее напряжение (MV) Внутренние автоматические выключатели (CB) (Автоматические выключатели — среднее напряжение)
Превосходная производительность для защиты
Увеличьте свою производительность за счет сокращения времени простоя с помощью флагманского семейства автоматических выключателей VD4 для первичной и вторичной защиты ABB с установленной базой более 1 в мире.5 миллионов единиц и более высокая производительность, чем рыночный стандарт. Защитите свои активы с помощью оптимального интерфейса, используя самый широкий на рынке ассортимент автоматических выключателей, отвечающих мировым стандартам и номинальным характеристикам, соответствующих вашим конкретным потребностям.
Объем продукции
- Выключатели среднего напряжения с механическим приводом (пружинным механизмом) для первичного распределения до 46 кВ, 4000 А, 63 кА.
Ключевые преимущества
- Самое универсальное и мощное решение среди вакуумных выключателей среднего напряжения
- Идеально подходит для всех приложений (например, коммутация конденсаторных батарей, судостроение, ГОСТ)
- По всему миру установлено более 1,5 миллионов вакуумных выключателей среднего напряжения VD4
- Кассеты и модульные системы доступны OEM-производителям и производителям панелей для создания собственных решений

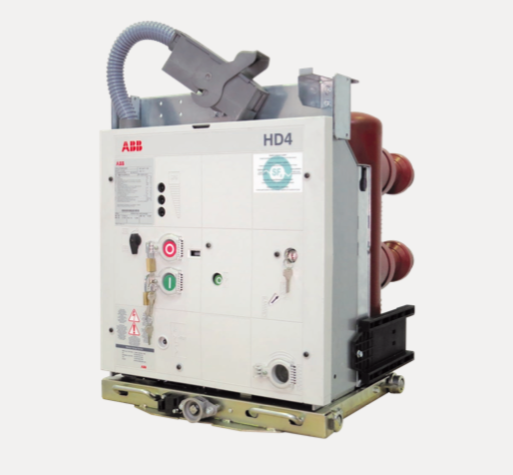

- Полная взаимозаменяемость — как по габаритным размерам, так и по электрической схеме — с газовым выключателем среднего напряжения VD4 ABB
- Только один типовой привод plug-and-play (тип EL) от 12 кВ до 36 кВ с широким спектром аксессуаров, предохранителей и блокировок, а также с ощущением того же семейства, что и низковольтная серия ABB EMAX
Основные характеристики
- Вакуумные прерыватели, встроенные в опоры для защиты от влаги, ударов и пыли
- Модульный механический привод с пружинным приводом, обеспечивающий простоту эксплуатации даже без вспомогательного источника питания
- 30 000 механических операций для большинства рейтингов
- На напряжение до 46 кВ, 4000 А, 63 кА.
Китай производитель вакуумных автоматических выключателей, переключатель, поставщик автоматических выключателей
Тип бизнеса:
Производитель / Завод
Год основания:
2003-06-17
Сертификация системы менеджмента :
ISO9001: 2008
Среднее время выполнения:
Время выполнения заказа в пиковый сезон: один месяц
Время выполнения заказа в межсезонье: один месяц
Служба OEM / ODM
Доступен образец
Вакуумный автоматический выключатель производитель / поставщик в Китае, предлагающий наружный вакуумный автоматический выключатель на 36 кВ, трехфазный пружинный механизм из силиконовой резины, многообмотку, установленную на полюсе, открытый вакуумный автоматический выключатель на 36 кВ, трехфазный фарфоровый полюс / силиконовая резина, внутренний и внешний Механизм из нержавеющей стали с пружинным механизмом 3CT, открытый вакуумный автоматический выключатель на 35 кВ, трехфазный фарфоровый полюс / силиконовая резина, внутренний и внешний CT, пружинный рабочий механизм, механизм из нержавеющей стали, коробка механизма из нержавеющей стали и так далее.
Высоковольтный автоматический вакуумный выключатель 35 кВ для установки вне помещений
Краткие сведения Описание- Место происхождения: Чжэцзян, Китай (материк)
- Фирменное наименование: AISO / OEM
- Номер модели: ZW7-40.5
- Тип: Пылесос
- Количество полюсов: 3
- Изделие: автоматический выключатель на 1250 А
- Номинальное напряжение: 35кВ
- Номинальный ток: 630/1250/1600/2000 А
- Номинальная частота: 50 Гц / 60 Гц
- Номинальный ток отключения при коротком замыкании: 20/25/31.5 / 40КА
- Номинальная продолжительность короткого замыкания: 4S
- Использование: высокое напряжение
- Стандарт: GB1984-89
- Индивидуальные: Принять специальный заказ
- Порт: Нинбо / Шанхай
Структура продукта
Главное распределительное устройство высоковольтных вакуумных выключателей наружной установки серии ZW7-40.
5 переменного тока 50 Гц, 40,5 кВ в сборе с пружинным или электромагнитным приводом. Им можно управлять для включения / выключения с помощью пульта дистанционного управления, а также заряжать и включать / выключать вручную.Конструктивная функция выключателя соответствует требованиям GB1984-89 и IEC56 «Автоматический выключатель высокого напряжения переменного тока», он в основном используется в наружной распределительной системе 35 кВ для управления и защиты, а также для нормальной работы и защиты от короткого замыкания в городской, сельской сети. , или промышленные предприятия. Его общая конструкция поддерживается фарфоровым изолятором, вакуумный прерыватель встроен в верхний изолятор, нижний изолятор используется для поддержки. Прерыватель применяет места для частого использования с такими преимуществами, как хорошая герметизация, защита от старения, устойчивость к высокому напряжению, отсутствие пламени, отсутствие взрыва, длительный срок службы, простота установки и обслуживания и т.
Д.
Характеристика продукта
Для места частой эксплуатации
Хорошая герметичность, защита от старения, высокое давление, отсутствие горения, отсутствие взрыва, длительный срок службы, удобство установки и обслуживания
Условия окружающей среды
1, высота: не более 1000 м
2, Температура окружающей среды: не выше + 40 ° C, не ниже — 15 ° C
3, Относительная влажность: среднесуточная относительная влажность: ≤95%; среднемесячная относительная влажность: ≤95%; среднемесячная относительная влажность ≤90%, среднесуточное давление насыщенного пара ≤2.2КПа; среднемесячное значение: ≤1,8КПа.
4, интенсивность землетрясения: ≤8 градусов
5, Установка не должна быть подвержена возгоранию, взрыву, сильной вибрации, химической коррозии и серьезному загрязнению.
Технические параметры
Товар | Описание | Данные | ||
1 | Номинальное напряжение (кВ) | 40.5 | ||
2 | Номинальный уровень изоляции (кВ) | Выдерживаемое напряжение 1 мин. | Сухая | 95 |
мокрый | 80 | |||
Выдерживаемое напряжение грозового импульса (пиковое) | 185 | |||
3 | Номинальный ток (A) | 630/1250/1600/2000 | ||
4 | Номинальный ток отключения при коротком замыкании (KA) | 20/25/31.5/40 | ||
5 | Номинальная рабочая последовательность | OC-0.3s-CO-180S-CO | ||
6 | Номинальное время размыкания при коротком замыкании | 20 | ||
7 | Номинальный ток замыкания при коротком замыкании (пик) (кА) | 50/63/80 | ||
8 | Номинальный выдерживаемый пиковый ток (KA) | |||
9 | Номинальный выдерживаемый ток короткого замыкания (KA) | 20/25/31.5 | ||
10 | Номинальная продолжительность короткого замыкания (S) | 4 | ||
11 | Средняя скорость разрыва (м / с) | 1,5 ± 0,2 | ||
12 | Средняя скорость закрытия (м / с) | 0,7 ± 0,2 | ||
13 | Время скачка замыкания контакта (мс) | ≤2 | ||
14 | Разница во времени включения (отключения) трех фаз одновременно (мс) | ≤2 | ||
15 | Время закрытия (мс) | ≤150 | ||
16 | Время открытия (мс) | ≤60 | ||
17 | Механическая стойкость | 10000 | ||
18 | Номинальное рабочее напряжение и номинальное напряжение вспомогательной цепи (В) | DC110 / 220 | ||
AC110 / 220 | ||||
19 | Сопротивление цепи постоянному току для каждой фазы (S) | ≤100 | ||
20 | Контакты ограничивают эрозию (A) | 3 | ||
21 | Вес (кг) | 1100 | ||
Город Юэцин AISO Electric Appliance Co., Ltd расположена в городе Люши, городе Вэньчжоу, городе Юэцин, провинция Чжэцзян. Промышленная зона города Люши — это электрические приборы высокого и низкого напряжения в Китае.
У нас богатый опыт производства и продаж, мы специализируемся на производстве силовых трансформаторов, трансформаторов тока, трансформаторов напряжения. Автоматический выключатель, конденсатор, предохранитель, выключатель нагрузки, грозозащитный разрядник и электрическое оборудование.
Кроме того, у нас хорошее местоположение, и у большинства производителей более тесный контакт, вы можете предоставить другие электротехнические изделия и, в соответствии с вашими потребностями, изделия по индивидуальному заказу.
Расширяющаяся торговая компания, клиенты по всему миру, с хорошей репутацией Чтобы завоевать доверие клиентов в стране и за рубежом, способствовать модернизации нашей страны, содействовать мировым экономическим и технологическим обменам, укреплять дружбу с людьми всех стран, сделать много положительной работы.
Мы искренне надеемся, что мы с вами вместе творим. Лучшее будущее!
VDH / GSMI:
VDH / GSMI
Комбинированный выключатель вакуумной подстанции и быстродействующий заземлитель с механической блокировкой на 38 кВ, 1200 А, 25 / 31,5 / 40 кА
Эта серия специально разработана для использования в цепях сбора энергии ветра. Он полностью заменяет традиционное использование заземляющих трансформаторов в сочетании с обычными автоматическими выключателями в каждом фидере ветровой подстанции
.| | | КОД ОБОЗНАЧЕНИЯ | |||||
| | | VDH / GSMI 38.12,25 | VDH / GSMI 38.12.32 | VDH / GSMI 38.12.40 | |||
| | | Главный Выключатель | Переключатель заземления | Главный Выключатель | Переключатель заземления | Главный Выключатель | Переключатель заземления |
| Номинальное напряжение | кВ | 34,5 | 34,5 | 34,5 | |||
| Номинальное максимальное напряжение | кВ | 38 | 38 | 38 | |||
| Номинальный постоянный ток | А | 1200 | 1200 | 1200 | |||
| Номинальная симметричная отключающая способность | кА | 25 | — | 31,5 | — | 40 | — |
| Номинальный кратковременный ток (RMS) | кА (3 сегмента) | 25 | 12,5 | 31,5 | 12,5 | 40 | 12,5 |
| Номинальный ток замыкания и фиксации (пик) | кА | 65 | 33 | 82 | 33 | 104 | 33 |
| Диэлектрическая прочность — частота мощности | кВ | 80 | 80 | 80 | |||
| Диэлектрическая прочность — импульсная полная волна (BIL) | кВ | 200 | 200 | 200 | |||
| Номинальная частота | Гц | 50/60 | 50/60 | 50/60 | |||
| Номинальное время закрытия | РС | ≤ 45 | — | ≤ 45 | — | ≤ 45 | — |
| Номинальное время открытия | РС | ≤ 30 | — | ≤ 30 | — | ≤ 30 | — |
| Номинальное время дуги | РС | От 4 до 11 | — | От 4 до 11 | — | От 4 до 11 | — |
| Номинальное время механического переключения | РС | С 12 до 16 | С 12 до 16 | С 12 до 16 | |||
| Максимальное время электрического переключения | РС | 12 | 12 | 12 | |||
|
