Как починить выключатель света — ремонт выключателя света

Как самому починить выключатель света

В том случае, если один из ваших комнатных выключателей перестал работать, совсем не обязательно сразу же вызывать электрика, так как починить выключатель света в большинстве случаев удаётся собственными силами. Подобная неисправность возникает чаще всего из-за плохого контакта в узле механического переключателя, пластины которого со временем покрываются нагаром, образующимся от постоянного искрения. Для восстановления работоспособности этого узла необходимо просто почистить контактные щёчки переключателя, после чего прибор прослужит вам ещё долгое время.

Подготовительные процедуры

Мультимер

В первую очередь следует напомнить новичкам о том, что ремонт любого электрооборудования (в том числе и элементов домашней электропроводки) предваряется с обязательным снятием электропитания с места проведения работ.

К устранению неисправности вы можете приступать только лишь после того, как отключите линейный автомат, через который напряжение поступает в выбранное помещение.

Для организации ремонта вышедшего из строя выключателя вам потребуются следующие материалы и инструмент:

  •  стандартный индикатор типа «отвёртка» или мультиметр;
  • обычная отвёртка подходящего размера;
  • мелкая шкурка, маркер и фотоаппарат.

Разборка и чистка контактов

Разборка и чистка контактов

В том случае, если выключатель срабатывает через раз, причина неисправности заключается, скорее всего, в подгоревших контактах механизма коммутации. Порядок проведения ремонта в этом случае выглядит таким образом:

  • После того, как вы отключите автомат, подающий электропитание к месту проведения работ, ещё раз убедитесь в его отсутствии (по пропаданию напряжения в розетках, которое можно зафиксировать с помощью индикаторной отвёртки).
  • Затем вам следует тонкой прямой отверткой поддеть за край клавишу выключателя и снять её с корпуса (сдвоенный выключатель разбирается аналогичным образом). При снятии клавиш нет необходимости прилагать значительные усилия, поскольку они снимаются без каких-либо затруднений.
  • Сейчас можно поддеть за край пластмассовое обрамление корпуса выключателя и также полностью снять его.
  • Воспользовавшись индикатором, ещё раз убедитесь в отсутствии напряжения на клеммах демонтируемого прибора.
  • В том случае, если выключатель двухклавишный – пометьте маркером провод, подводящий напряжение и являющийся общим для обоих режимов включения.

Ремонт выключателя

  • Затем с помощью отвёртки ослабьте затяжку двух винтов, расположенных по сторонам от корпуса выключателя, после чего можно вытянуть его из пластмассового подрозетника.
  • После этого вы можете замотать изоляционной лентой оголённые подводящие провода и включить отключенный ранее автомат (при необходимости).

Перед тем, как произвести полную разборку внутреннего механизма снятого прибора советуем новичкам, не имеющим опыта подобных работ, сфотографировать его в собранном виде. Все снятые с него детали следует по порядку расположить на столе, производя одновременное фотографирование выключателя на каждом этапе разборки.

Подлежащие чистке контакты вы обнаружите на пластиковом основании, выполненном в виде сектора (полусферы), которая находится под клавишей выключателя. Вы сможете легко распознать их по нагару чёрного цвета, образующемуся в результате искрения и являющемуся основной причиной неисправности.

В заключении вам останется лишь очистить эти контакты от грязи и гари при помощи отвёртки или мелкой шкурки.

Сборка выключателя

Сборка

После того как починенный выключатель света готов – необходимо произвести его сборку, осуществляемую в обратном порядке. В случае возникновения затруднений воспользуйтесь фотографиями, сделанными вами при демонтаже прибора.

Сначала к общей клемме присоедините помеченный маркером провод, после чего можно будет подключить все оставшиеся проводники. Затем закрепите прибор в пластмассовой коробке (подрозетнике) и установите на место обрамление корпуса и декоративную крышку.

Нередко случается, что крышку никак не удаётся зафиксировать на основании прибора. В этом случае нужно ослабить болты крепление корпуса выключателя в подрозетнике, и после фиксации последнего в нужной позиции, основательно затянуть их. В случае правильного положения корпуса крышка выключателя должна «садиться» на него без каких-либо усилий.

После этого можно включать автомат и проверять работоспособность выключателя. Включение-выключение прибора рекомендуется повторить несколько раз; это позволит вам убедиться в том, что искрение исчезло и что выключатель работает нормально.

Заметно понизить вероятность обгорания контактов удаётся в том случае, если вы установите в осветительный прибор лампочки меньшей мощности.

Видео

В этом видео показано, как разобрать выключатель.

как починить замкнутый выключатель. Нюансы ремонта выключателя света

В вашем доме погас свет, потому что замкнуло выключатель? Не спешите вызывать электрика.

Возможно, вам по силам справиться самому. Почему выключатель замыкает, и как починить его – мы даем простые рекомендации.

Причины замыкания выключателя в квартире

Специалисты выделяют несколько наиболее часто встречающихся неисправностей, которые могут привести к замыканию выключателя.

  1. Повышенная влажность, которая приводит к окислению проводов.
  2. Плохой контакт при установки выключателя света, постоянное искрение при включении.
  3. Превышение допустимого напряжения электрического тока в сети из-за одновременного включения нескольких электроприборов.

Ремонт выключателя света в доме

Перед началом работы отключите электропитание на распределительном щитке. Для этого нужно отключить на щитке пробки, т. е. нажать на большую кнопку, если щит советского образца. Если новый щиток – перевести из положения «вкл.» в положение «выкл».

Вам понадобятся следующие инструменты:

  • отвертка-индикатор;
  • баночка для деталей;
  • обычная отвертка;
  • фломастер;
  • изолента;
  • небольшая шкурка (мелкозернистая).

Общий ход работ по ремонту

Проверка отсутствия напряжения1.2.

Важно! Особых усилий прилагать к разборке корпуса не нужно, так как обычно крышка замкнутого выключателя снимается легко.

Снятие корпуса выключателя3. Демонтаж крышки выключателя4.

Если замкнуло выключатель с двумя кнопками, то помечают фломастером провод, который подводит электричество и является общим для обоих режимов включения.

Расположение винтов выключателя5. Удаление винтов крепеления6.7.8. Установка выключателя на место

Нюансы ремонта выключателя

Иногда установить крышку не получается. Чтобы это исправить, нужно выкрутить болты на два оборота. Эти болты удерживают корпус выключателя в подрозетнике. После фиксации всех деталей болты затягивают.

Еще одна профилактическая мера — заменяют лампочки на люстрах и светильниках на энергосберегающие, т.е. на менее мощные.

Учтите: только после окончания починки выключателя света можно включить электричество и проверить несколько раз работу починенного выключателя.

Проверка работы выключателя

Заедает выключатель света. Что делать, если не работает выключатель

Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

  1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
  2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – . В этом случае Вы сможете надолго забыть о ремонте выключателя.
  3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
  4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

Представим ситуацию: однажды вы как обычно поздним вечером возвращаетесь домой с работы, идете мыть руки, и тут неожиданно свет в ванной комнате гаснет. Первая мысль – отключили электричество. Проверяете его наличие в квартире, пробуя включить свет на кухне или в прихожей, оказывается, оно все-таки есть. Вас посещает вторая логичная мысль – перегорела лампочка. Вы начинаете судорожно искать новую лампочку. А затем, орудуя фонариком, меняете в светильнике в ванной старую, перегоревшую лампочку на новую. Но и она не загорается. Осматриваете обе лампочки и находите их совершенно целыми и невредимыми. Теперь становится окончательно понятно, что все-таки, не работает выключатель. Если отсутствие освещения в других жилых комнатах еще можно перетерпеть какое-то время, то, что касается ванной, это довольно проблематично и доставляет массу неудобств.

Если приглашать электрика, то только в рабочее время. К тому же, на его ожидание можно потратить целый день. Не расстраивайтесь, при наличии исправного, где-то завалявшегося запасного выключателя, с задачей его замены можно справиться и своими силами. Для этого нужно всего лишь следовать нашей пошаговой инструкции :

Во-первых, нужно демонтировать неисправный выключатель. До начала всех работ необходимо обесточить квартиру в этажном щитке, чтобы оградить себя от поражения электрическим током. В последнее время повсеместно применяются выключатели скрытой подводки, т.е. основная часть их спрятана в стене, в специальном подрозетнике, а снаружи установлены только декоративные накладки и сами клавиши выключателя. Снять их не составит труда. Нужно просто поддеть отверткой за края, потянуть на себя и вытащить из пазов. Сам механизм выключателя, как правило, прикручен к подрозетнику винтами. Они находятся по краям. Нужно ослабить их и вытащить механизм наружу.

Во-вторых, нужно выявить причину неисправности выключателя. Для этого нужно внимательно осмотреть его, найти участок оплавившегося контакта. Он, скорее всего, и послужил причиной поломки. Далее, следует аккуратно отсоединить провода и избавиться от неисправного механизма. На этом этапе важно не перепутать провода, запомните их или отметьте особым образом, чтобы присоединить их к новому выключателю в правильном порядке.
В-третьих, собираете новый выключатель в обратном порядке. Убедитесь, что подключаете правильно. Очень часто причиной неисправности выключателя является его неправильный монтаж. После окончания сборки, включаете электричество в квартире и проверяете работоспособность выключателя.

Многие люди, столкнувшись с такой поломкой, не раздумывая бегут за электриком, так как совершенно не знакомы с устройством данного механизма и не знают, что с ним делать и как починить. Выключатель света на самом деле чинится просто. Достаточно лишь раз самому взяться за дело и немного разобраться. Почему же ломается выключатель?

Самой распространенной причиной поломки является плохой контакт в узле автоматического переключателя, в котором есть пластинки, покрывающиеся со временем налетом из-за постоянного искрения. Чтобы вернуть выключателю работоспособность, достаточно почистить контакты переключателя. Перед тем, как починить выключатель света самостоятельно, рекомендуем прочитать данную статью.

Техника безопасности

Следует всегда помнить, что перед починкой будь то выключателя, розетки или иного оборудования, связанного с работой электрического тока, следует соблюдать технику безопасности. Во-первых, нужно отключить подачу тока в месте проведения работ. Это можно сделать с помощью электрощита и соответствующих в нем рубильников. Во-вторых, следует запастись специальным инструментарием. Потребуется:


  1. Индикаторная отвертка или мультметр.
  2. Маркер.
  3. Небольшая мелкозернистая шкурка.
  4. Обычная крестовая отвертка.
  5. Изоляционная лента.

Разборка и чистка контактов


Если вы обнаружили, что выключатель света все-таки работает, но нестабильно, то, зачастую, причина поломки заключается в обгоревших в нем контактах. В данном случае следует руководствоваться такой последовательностью действий:

  1. После выключения электропитания на участке поломки, следует еще пару раз внимательно проверить выключатель на наличие/отсутствие подачи тока с помощью мультиметра или индикаторной отвертки.
  2. Убедившись в том, что механизм обесточен, следует аккуратно разобрать выключатель. Для этого сначала с помощью отвертки или другого инструмента нужно поддеть кнопки механизма и снять их.
  3. Снять пластиковый ободок корпуса выключателя и убрать его.
  4. Проверить клеммы демонтируемого устройства на наличие тока с помощью индикаторной отвертки.
  5. В случае разборки двухклавишного выключателя, нужно с помощью маркера обозначить провод, который является совместным для двух видов включения.
  6. Далее с помощью обычной отвертки нужно ослабить затяжки 2-х болтиков, которые находятся по краям корпуса механизма, а затем вынуть их из пластикового подрозетника.
  7. После этого оголенные провода, подводящие ток к устройству, зачищаются с помощью подготовленной ранее мелкозернистой шкурки и обматываются с помощью изоляционной ленты.
  8. На этом процесс починки завершен.


Стоит отметить, что если вы плохо разбираетесь в ремонтном деле, или, если вы вообще впервые в жизни решились на починку выключателя света , располагайте детали устройства во время демонтажа в порядке их разборки. Или, как вариант, сфотографируйте поэтапную разборку устройства, чтобы после решения проблемы, вы смогли спокойно и без всяких раздумий собрать его так, как нужно.

Немного о контактах


Контакты, которые нужно зачистить, располагаются прямо под кнопкой выключателя на пластмассовой основе, имеющей вид полусферы. Те из них, которые являются предположите

Ремонт выключателя света в холодильнике, квартире (причины поломок)

По причине продолжительного использования часто случается так, что в одной из комнат выходит из строя выключатель света. Большинство людей в такой ситуации теряются и обращаются за помощью электрика, так как зачастую им сложно разобраться во внутреннем устройстве этого прибора. На самом деле выполнить ремонт выключателя не так уж и сложно, обойдясь собственными силами, что позволит сэкономить вовсе не малую сумму. Читайте также статью: → Ремонт розеток и выключателей.

Причины поломок

Перед тем как приступить к ремонту и разборке механизма, необходимо отыскать фазный провод. На него подается напряжение и при помощи индикаторной отвертки проверяется наличие тока на двух контактах. Затем клавиша механизма переводится во второе положение и проверка повторяется.

Проверка наличия напряжения в ближайшей к выключателю розетке при помощи отвертки-индикатора

Также необходимо осмотреть качество контактов устройства. При наличии на них следов окисления или перегорания, необходимо тщательно зачистить эти места. Если контакты оплавлены, то ремонту выключатель не подлежит.

Затем проверке подлежат контакты в местах закрепления проводов, их также следует почистить. А также удостовериться в прочности подключенных проводов.

Причин, по которым происходит поломка домашних выключателей, может быть несколько:

  • высокая влажность в комнате, приводящая к окислению контактов;
  • недостаточно закрепленный контакт, что ведет к замыканию выключателя;
  • неправильная эксплуатация устройства, выражающаяся в гудении, искрении, потрескивании во включенном состоянии;
  • превышение допустимого напряжения электротока;
  • перепады напряжения в сети;
  • брак со стороны производителя.

Как правило, при отсутствии производственного брака, неисправность выключателя происходит только по вине пользователя. Причем вина может быть не только прямой. но и косвенной — например, частые перепады напряжения в сети.

Выполнение ремонтных работ

Для того чтобы отремонтировать комнатный выключатель, необходимо подготовить требуемый инструмент:

  • мелкозернистую наждачную бумагу;
  • крестообразную и плоскую отвертку;
  • отвертку-индикатор;
  • фломастер.

Для обеспечения собственной безопасности необходимо отключить напряжение в сети. Удостовериться в отсутствии напряжения можно при помощи индикатора в ближайшей к выключателю розетке.

Перед тем как приступить к работе, необходимо обесточить дом или квартиру

Далее выключатель снимается со штробы. Для этого демонтируется декоративная крышка и еще раз на всякий случай проверятся напряжение. Отвинчиваются боковые винты, корпус вытягивается из подрозетника.

Вытянутый из коробки выключатель перед выполнением тщательной зачистки токоведущих жил

Затем необходимо отсоединить провода. Если устройства двухклавишное, рекомендуется пометить фломастером вводную жилу, чтобы при последующей сборке не перепутать контакты.

Далее следует приступить к разборке корпуса. Необходимо подобраться к контактам, в большинстве случаев являющихся причиной неисправности прибора. Расположены эти элементы конструкции сразу же за клавишей, крепящейся при помощи винтов. Их починка не составляет никакой сложности.

После получения доступа, нужно тщательно осмотреть полусферические контакты, и если на них имеются следы перегорания, следует зачистить их наждачкой до появления металлического блеска. Если нагар не отходит, то можно попробовать снять его при помощи острого наконечника отвертки.

Сборка корпуса выполняется в обратном порядке, осуществляется подключение проводов, корпус выключателя вставляется в коробку.

Крепление выключателя в гнезде после ремонта производится с помощью отвертки

Включается расположенный в щитке автомат и проверяется работоспособность устройства. Если выключатель работает правильно, а при его функционировании не наблюдаются посторонние визуальные или звуковые эффекты, то ремонт прибора произведен успешно.

Если чистка контактов выполнена недостаточно хорошо, придется снова разбирать выключатель и повторять все ремонтные процедуры.

Как починить замкнутый выключатель?

Ремонт выключателя после короткого замыкания выполняется практически так же, как и поломке устройства по любой другой причине.

Перед ремонтом необходимо обесточить дом или квартиру, отключив на распределительном щитке соответствующие тумблеры. Для отключения пробок следует нажать на самую крупную кнопку, если щит старый и выпущен еще во времена Советского Союза. Если же щит новых моделей, то тумблеры просто переключаются в положение «ВЫКЛ» из положения «ВКЛ».

При разборке корпуса не следует прилагать слишком больших усилий. Как правило, декоративный корпус выключателя даже после замыкания демонтируется с легкостью.

Совет №1: Если замкнуто устройство двухклавишной конструкции, то также как и при общем ремонте, маркером или фломастером следует обозначить подводящий электроток провод, являющийся общим для всех режимов работы освещения.

При выполнения ремонта выключателя после короткого замыкания может возникнуть пара нюансов:

  • Трудности при установке крышки при сборке отремонтированного устройства. Для облегчения процесса следует открутить на пару оборотов болты, фиксирующие корпус прибора в подрозетном коробе. По окончании сборки всех элементов болты затягиваются обратно.
  • Для продления срока службы выключателя и снижения вероятности возникновения короткого замыкания следует лампочки в люстрах заменить на менее мощные — энергосберегающие.

Ремонт выключателя в холодильнике

Причин, по которым свет в холодильнике не горит, может быть множество:

  • Выход из строя терморегулятора, подающего на лампочку специальный контакт. Этот прибор не подлежит ремонту, потому придется его заменить новым.
  • Не срабатывание или «западание» кнопки, переводящейся во включенное положение прижатием дверцы холодильника. Необходимо проверить ее работу и возможность выполнения ремонта.
  • Также необходимо проверить, не перегорела ли лампочка. Она может быть недостаточно плотно установлена, либо вставлена так, что ее контакты периодически отходят. Для того чтобы удостовериться в этом, необходимо просто покачать лампочку в разные стороны и, если она начнет мерцать, потребуется всего лишь заменить патрон.
  • Не лишним будет убедиться, что холодильник вообще работает, подключен ли он к электросети или просто сломался по различным причинам.

Также причина может заключаться и в других поломках:

  • сбоит электроника;
  • не работает магнитный выключатель;
  • какие-либо проблемы с проводкой внутри прибора.

Проблемы с проводкой могут возникнуть при попадании воды в гнездо лампочки, что часто приводит к перегоранию проводов. Зачастую повышенное образование конденсата может вывести из строя всю проводку. Такой «болезнью» в основном отличаются недорогие модели от малоизвестных производителей.

Выключатель рычажного типа, применяющийся в большинстве современных моделей холодильников известных марок

Если обнаружено, что проблема заключается именно в выключателе, необходимо найти его внутри холодильного устройства. Как правило, в большинстве моделей выключатель расположен в верхней внутренней части корпуса и имеет вид вытянутого рычажка, прижимаемого дверцей. На дверце для надежного прижатия устроен соответствующий выступ.

При неисправности выключателя, максимум, что можно сделать собственными силами — это несколько раз попеременно прижать и отжать кнопку.

Совет №2: Холодильник — это сложный бытовой электроприбор, ремонтировать который должен мастер, обладающий соответствующей квалификацией и опытом. Лучше приглашать его из сервисного центра или по рекомендациям знакомых.

Особенности ремонта различных моделей выключателей

Каких-либо существенных отличий в ремонте выключателей различных марок и производителей не существует. Различия могут касаться лишь во внутренней конструкции устройств, играющие роль только при разборке и сборке после ремонта.

Legrand

Особенностью конструкции выключателей всемирно известной марки является изготовление основы из не подверженной деформациям оцинкованной стали. Это сделано для того, чтобы выключатель плотно и надежно прилегал к стене.

На переключателях Legrand имеется две пары отверстий продолговатой формы, позволяющие быстро закрепить устройство.

Огромное разнообразие линеек позволяет приобрести выключатели известных марок на любой вкус и кошелек

АВВ

Особенностью большинства моделей выключателей АВВ является наличие легко демонтируемых декоративных рамок.

Также немаловажным фатом можно назвать применение вместо легко ломающегося корпуса из ПВХ более прочного пластикового материала.

FEDE

Выключатели этой марки обладают контактами с серебряным напылением, что полностью исключает возможность их загрязнения, за исключением случаев короткого замыкания.

Также для облегчения сборочо-разборочных работ применяются безвинтовые клеммы. Читайте также статью: → Ремонт светильника в домашних условиях?

Часто задаваемые вопросы

Вопрос №1: Имеет ли смысл ремонт выключателя старого образца, еще советского производства? Или лучше приобрести новую, более современную модель?

При поломке выключателя света устаревшей модели, конечно, можно попытаться его починить. Но в этом нет никакого смысла, так как для каждой детали установлен свой срок эксплуатации. В электрике же использование на протяжении длительного времени деталей розеток и выключателей может быть опасным.

В наше время даже у самых престижных марок производителей существуют линейки бюджетных моделей, отличающихся высокой надежностью и эстетичным внешним видом. Подобрать подходящее по цене устройство действительно может каждый.

Вопрос №2: Влияет ли мощность установленных в осветительных приборах лампочек на продолжительность службы выключателя?

Одной из причин, по которым клавишные выключатели быстро ломаются, является слишком большая мощность лампочки в люстре или торшере. Лампы накаливания лучше заменить на энергоэффективные и безопасные, но, в то же время, и менее мощные типы ламп. Лучше всего использовать современные светодиодные источники света, обладающие относительно невысокой стоимостью и хорошими энергосберегающими показателями.

Вопрос №3: Можно ли попробовать починить или хотя бы проверить выключатель, не разбирая его?

Можно попытаться проверить надежность крепления проводов внутренними винтами устройства. Такая причина встречается достаточно часто. Для решения проблемы нужно просто покрепче подтянуть винты при помощи отвертки.

Вопрос №4: Если в доме нет ни фломастера, ни маркера, как можно пометить определенные провода и не перепутать очередность сборки?

Для этого рекомендуется воспользоваться фотоаппаратом либо камерой мобильного телефона. Можно фотографировать каждый этап выполнения работ по демонтажу выключателя, чтобы после ремонта легко и быстро собрать его назад.

Типичные ошибки при ремонте

  • Типичной ошибкой, которую могут допустить как начинающие домашние электрики, так и умудренные опытом специалисты, является «забывчивость» при обесточивании квартиры или дома. Работать с любым электротехническим устройством, а тем более с розеткой или выключателем, находящимся под напряжением — опасно для здоровья и жизни!
  • Не менее распространенной ошибкой является недостаточная очистка жил при выполнении ремонта выключателя после короткого замыкания. Работа может быть просто проделана зря, так как после подключения устройство все равно не будет работать. Потребуется повторный демонтаж прибора и его сборка, что приведет к лишним затратам времени и сил.
  • Часто начинающие мастера путают провода при осуществлении обратного подключения выключателя. Во избежание такой ошибки следует обязательно помечать каждую жилу маркером или фломастером соответствующего цвета.

Оцените качество статьи:

Ремонт выключателя света: подробный процесс + фото

Если выключатель перестал работать, тогда вам следует разобраться с основной причиной его поломки. На сегодняшний день причин может быть много. Вам необязательно необходимо вызывать мастера. Провести ремонт выключателя света вы сможете и самостоятельно. Причины поломки обычно незначительные и поэтому справиться с ними может практически каждый.



Иногда для того чтобы восстановить работу устройства вам потребуется провести чистку контактов выключателя. В этой статье мы поместили подробную информацию, как починить выключатель света. Причины поломки выключателя могут быть разнообразными, и в этой статье мы их рассмотрим.

Подготовительные работы

Перед началом выполнения всех работ вам потребуется отключить электричество в доме или квартире. Сделать это можно на электрическом щитке, который обычно находится на входе. После того как вы выполните этот процесс вам потребуется проверить напряжение в сети с помощью мультимера. Вот фото этого устройства.

Если у вас вышло из строя это устройства, тогда ремонт выключателя света должен проводиться с помощью следующих устройств:

  1. Стандартный индикатор для проверки напряжения.
  2. Обычная отвертка стандартного размера.
  3. Мелкая шкурка и маркер.

Это все инструменты, которые могут потребоваться для ремонта выключателя.

Ремонт выключателя света

Перед началом ремонта вам необходимо провести разборку выключателя. Если ваш выключатель срабатывает через раз, тогда вам необходимо провести чистку контактов. Порядок выполнения этой работы выглядит следующим образом:

  • После отключения электропитания вам необходимо будет определиться в отсутствие напряжения в сети. Для этого используйте индикаторную отвертку.
  • Теперь необходимо поддеть и снять клавишу с выключателя. При снятии клавиши не нужно прилагать усилия иначе вы можете повредить механизм.
  • Необходимо снять корпус выключателя. Сделать это также можно с помощью отвертки.
  • Теперь необходимо еще раз убедиться в отсутствии электропитания в устройстве.

  • С помощью отвертки необходимо ослабить винты на выключателе. После чего устройство можно будет легко вытянуть из подрозетника.

  • Теперь все провода необходимо замотать изолентой.

Если вы впервые будете разбирать выключатель, тогда его необходимо сфотографировать. Таким образом, вы будете помнить, в каком порядке необходимо ставить детали.

Контакты, которые вам необходимо прочистить в выключателе располагаются на его пластмассовом основании. Вы их сможете легко распознать. Если они загрязнены, тогда будут иметь черный цвет. Он может образовываться в результате искрения выключателя. Очистить выключатель света от грязи можно с помощью отвертки или мелкой шкурки. Ремонт диммера проходит подобным образом.

Сборка выключателя

После того как вы прочистите контакты выключателя света вам потребуется его собрать. Сборка выключателя света не занимает много времени, если вы знаете, как выполнить этот процесс. Если вы не знаете, как его собрать, тогда лучше посмотреть на фото, которое вы сделали во время его разборки.

Сначала к общей клемме вам необходимо подключить общий фазный провод. После этого можно закрепить и другие проводники на своих местах. После того как корпус выключателя будет установлен в подрозетнике можно закрепить его рамку. Иногда возникают ситуации, когда крышку достаточно сложно закрепить на корпусе выключателя. Для выполнения этого процесса вам необходимо будет ослабить крепления. Если корпус будет зафиксирован правильно, тогда и крышка на выключатель сядет без проблем.

После того как эти процессы будут выполнены можно включить напряжение. Если он работает, тогда вы все сделали правильно. Как видите, ремонт выключателя света может выполнить каждый.

Читайте: дистанционный выключатель.

Выключатель: ремонт или замена? | Услуги электрика

Мы часто сталкиваемся в быту с неисправностью выключателя света, то клавиша залипает на выключателе, а то не дожимается или не фиксируется вовсе. В чем же проблема? Безусловно, можно причину неисправности выключателя мотивировать его изначальным некачественным исполнением или сроком службы.

Выключатель Legrand, вид спереди

Да, конечно, это немаловажные факторы, так как качественный выключатель, безусловно, прослужит дольше. Основным показателем такого выключателя является его контактная группа, а именно, стойкость металлических контактов к длительным работам, к частым переключениям под электрической нагрузкой.

Есть и еще одна причина, из-за которой выходит из строя включатель света – это неправильный монтаж. То есть, в ходе установки выключателя мог быть деформирован корпус самого выключателя, так называемый суппорт. При этом клавиша будет не дожимать электрические контакты в самом выключателе.

Зачастую деформация корпуса происходит из-за чрезмерно приложенного усилия при завинчивании крепежных винтов. Контакты могут подгореть и от повышенной температуры тех же контактов по той причине, что был слабый электрический контакт на узле подключаемого провода к самому выключатель света. То есть, выключатель или же включатель освещения должен быть правильно установлен и это надо выполнять специалисту.

Выключатель Legrand без крышки.

Если выключатель качественный и смонтирован был правильно, но все равно часто выходит из строя, то в чем же причина? Да, такое бывает. Связано это чаще всего с двумя причинами – это чрезмерная нагрузка на выключатель и короткое замыкание светильника при неисправном автоматическом выключателе.

Какая электрическая нагрузка допустима для выключателя света?

Зачастую, выключатели рассчитаны на номиналы нагрузок в 10 и 16А. При грубых подсчетах, это примерно 2 и 3 кВт. На практике не принято до самых пределов нагружать выключатели. Чаще всего линию освещения загружают на 0,4-0,6 кВт (2-3 Ампера).

При такой нагрузке выключатель освещения будет работать годами. На первый взгляд это странно. Ну какие же светильники можно подключить к выключателю, чтобы была такая большая нагрузка? В принципе, нагрузка на выключатель света больше чем 1000 Вт уже считается как большая. Такая нагрузка набирается в промышленных и офисных помещениях, в торговых залах, где на один выключатель подключено множество светильников.

Выключатель Makel с подгоревшими контактами

Как ни странно, но бывают под высокой нагрузкой и выключатели в квартирах. Это связанно с тем, что смонтировано десяток светильников с галогенными лампами и включаются они все с одной клавишей выключателя. В точечные светильники, как правило, чаще всего устанавливаются галогенные лампы с цоколем G5.3 или GU10. Мощность этих ламп 50 Вт. Есть еще декоративные светильники, в которые установлены лампы с цоколем R7s. Такие лампы могут быть и 60 Вт, 100Вт, 150Вт.

То есть, если в большом зале или коридоре будет установлено около десяти таких светильников-бра с лампами 150 Вт, то выключатель из-за такой высокой нагрузки прослужит не долго. Для этого необходимо заменить лампы на менее мощные или же вовсе, установить светодиодные лампы если позволит конструкция светильников. Недостатками светодиодных ламп являются их большие габаритные размеры и конечно же цена.

Ремонт выключателя

Выключатели света ремонту не подлежат.

Это обуславливается двумя причинами, причем они взаимосвязаны

1. Неразборная конструкция. Дело в том, что сам выключатель разобрать достаточно сложно. Основной его механизм собран с помощью заклепок или спаян. это вызвано другой причиной

2 невозможность качественного ремонта выключателя без замены его элементов. Например, плохо включается (недожимает пружина). Следовательно ее нужно заменить, а найти такую же по длине, диаметру и сопротивлению сжатия достаточно проблематично. Разве что разобрать другой выключатель такого же типа.

Или например, плохой контакт при включении из-за обгоревших (залипающих) контактов. Да, конечно можно разобрать выключатель и подчистить контакты наждачной бумагой, но это не надолго возобновит его работу т.к. эти контакты покрывают тонким слоем технического серебра и не факт, что очистив этот слой контакты начнут работать лучше.

По сему, решение только одно: замена выключателя.

О том как это сделать смотрите видео


схема и ремонт, почему сам включается

Содержание статьи:

Подключить сенсорный выключатель необходимо для повышения уровня комфорта, и чтобы увеличить срок эксплуатации осветительных приборов. Это высокотехнологичное устройство, предназначенное для управления иллюминацией. Если ознакомиться с механизмом, можно установить его самостоятельно.

Устройство сенсорного выключателя

Сенсорный выключатель

Сенсорные выключатели – это датчики, которые реагируют на прикосновение. В составе прибора:

  • Высокочувствительный элемент, реагирующий на приближение человеческого тела и его прикосновение к сенсору.
  • Усилитель сигнала, состоящий из полупроводников и микросхем.
  • Коммутационное устройство в виде реле или тиристора. Приборы на последнем более надежные, так как нет контактной части, которая подгорает и окисляется с течением времени.

Они могут работать при любом типе освещения. Но иногда можно заметить, что светодиодные лампы небольшой мощности мигают, если сенсорное устройство выключено.

Как работает прибор

После легкого прикосновения к панели производится сигнал, преобразующийся и вызывающий включение реле.

С помощью встроенных универсальных устройств сенсорного типа обустраивают систему умный дом. Они используются для контроля работы приборов обогрева, открытия и закрытия оконных роллетов и для других целей.

Принцип работы устройства основан на регулировке тока с помощью микросхемы, тогда как для обычных переключателей используют стандартные скользящие контакты. Такая плата позволяет избежать короткого замыкания. Благодаря чему повышается срок эксплуатации ламп и ресурс выключателя.

Микросхема выключателя

Бытовые модели электронных приборов используют в сети с напряжением в 220 В. К ним подключают бра, управляют и регулируют подсветку или основную иллюминацию.

Главным преимуществом таких выключателей считается удобство управления. От обычных они отличаются специальным сенсором, фиксирующим тепло рук. Он реагирует на касание или на звуковой сигнал.

Так как сенсорный датчик не может самостоятельно воспроизводить сигналы, достаточные для регулировки светотехники напрямую, в устройства устанавливают усилительные приборы, например, транзисторы или другие элементы.

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

  1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
  2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
  3. Подключить плату с сенсорными контактами.
  4. Подключить панель с маркировкой кнопки.

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

  1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
  2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Если самостоятельно усовершенствовать выключатель, гарантийные обязательства производителя будут аннулированы.

Ремонт сенсорного выключателя

Прибор действует благодаря замыканию и размыканию контактов электрической цепи. Выключатель может выйти из строя по причине:

  • Износа группы контактов.
  • Разрушения корпуса.
  • Разрушения клеммы и места фиксации проводов.
  • Расплавления всего прибора.

Перед тем как устранять неисправности, нужно прекратить подачу электричества, выключив рубильник на вводном щитке. Это обезопасит от поражения электрическим током. Перед ремонтом выключателя нужно установить в светильнике одну лампочку, чтобы проверять работоспособность схемы.

На клавишах и декоративных рамках выключателей  предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и снять его без повреждений

Процедура состоит из таких шагов:

  1. Снять верхнюю панель.
  2. Демонтировать декоративную накладку, если она есть.
  3. Проверить с помощью индикатора, есть ли на приборе напряжение.
  4. Ослабить фиксаторы внутреннего крепления.
  5. Отсоединить провода от корпуса выключателя.
  6. Надеть предохранители на оголенные провода или сделать изоляцию с применением специальной ленты.

Демонтированные элементы нужно подробно изучить, чтобы выявить деформации, следы плохих контактов и другие причины неисправности.

Чаще всего прибор выходит из строя из-за подгорания контактов. Их достаточно просто зачистить с применением небольшого отрезка наждачной бумаги. Также нужно проверить работоспособность фиксирующего винта, так как довольно часто поломка происходит из-за неплохого зажима проводов. Если нарушена целостность панели, это говорит об окончательной поломке выключателя и необходимости его замены.

Собирают выключатель внимательно, наблюдая за тем, чтобы удалось правильно подключить каждый провод. После этого проверяют работоспособность прибора.

Сенсорный выключатель света срабатывает сам

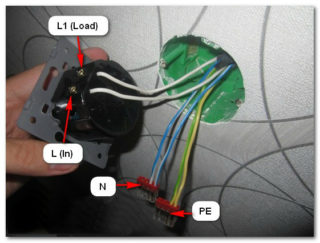

Подключение сенсорного выключателя света

Часто случается так, что сенсорные выключатели срабатывают без нажатия. В этом случае нужно тщательно осмотреть прибор. Возможно, причина в замыкании контактов.

Если повреждена сама сенсорная панель, нужно обратиться за помощью к специалистам. Если они не устранят проблему, придется менять прибор на новый.

Во время работы с сенсорными выключателями нужно соблюдать ряд правил предосторожности:

  • Включать устройства в сеть следует так, чтобы производилась коммутация фазы, а не нуля.
  • Если сеть питания работает с использованием заземляющего провода, его нужно подключить к соответствующим контактам.
  • Если в ходе установки выключателя был использован провод с множеством жил, концы нужно опрессовать и залудить. Иначе контакт будет нарушен, и соединение перегреется.

Важно, чтобы нагрузка соответствовала параметрам коммутатора.

Рекомендации по выбору

Выключатель с таймером

Чтобы выбрать подходящую модель выключателя, нужно определить наличие в нем дополнительных функций:

  1. Количество лампочек. Их может быть до трех.
  2. Интенсивность работы устройства. В некоторых выключателях установлен диммер, с помощью которого меняется сила тока, подающегося на лампочки.
  3. Наличие встроенного таймера. В проходных моделях можно задать время выключения. Когда он срабатывает, свет гаснет. Этот вариант идеален для коридора и лестничной площадки.
  4. Способ управления выключателем. На эту особенность покупатель ориентируется исходя из собственных предпочтений. Существуют приборы, которые работают от пульта, прикосновения, звука.

После изучения дополнительного функционала следует выбрать производителя. Более доступные китайские модели, но покупая слишком дешевые варианты, можно попасть на некачественный аналог. Поэтому лучше не экономить на таких устройствах и один раз заплатить за устройство, которое прослужит долгое время без поломок.

Сенсорные выключатели – это современные приборы для управления иллюминацией. Способ их установки не отличается от обычных механических приборов. Главное, соблюдать меры предосторожности. Поломки чаще всего случаются по причине замыкания контактов. Справиться с этой проблемой может человек, не обладающий дипломом электрика.

Отправить ответ

avatar
  Подписаться
Уведомление о
