Как разобрать выключатель света для проведения ремонта или замены

Сломанный выключатель – ситуация малоприятная, требующая скорейшего решения. Чтобы не ждать прихода электрика и быстро восстановить освещение, желательно уметь самостоятельно ремонтировать прибор. Согласитесь, это не только удобно, но и практично с финансовой точки зрения.

Конструкция прибора не особо сложная, поэтому починка доступна практически любому домашнему умельцу, у которого есть хотя бы небольшой опыт обращения с электрикой. Для начала нужно выяснить, как разобрать выключатель света, а затем определить причину поломки и устранить ее.

Предлагаем разобраться, в чем особенности демонтажа клавишных, поворотных и сенсорных моделей, а также узнать наиболее вероятные причины выхода из строя коммутирующего устройства.

Содержание статьи:

С чего начать работу
Как разобрать выключатель
- Демонтаж клавишных устройств
- Что делать с поворотным выключателем
- Особенности ремонта сенсорных моделей
Рекомендации по проведению ремонта
Выводы и полезное видео по теме

С чего начать работу

Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.

Нужно выяснить, что не так с сетью (короткое замыкание, отключение света, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.

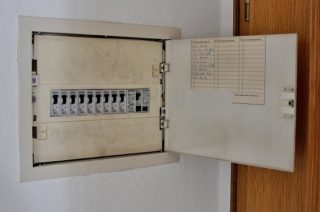

Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.

Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.

Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.

Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.

Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.

Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.

Перед разборкой выключателя нужно обесточить либо отдельную линию, по которой поступает питание к прибору, либо всю квартиру

Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.

Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.

В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.

Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново монтировать новый подрозетник.

Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.

Как разобрать выключатель

Перед началом разборки и ремонта выключателя нужно запастись необходимыми инструментами: отверткой с индикатором или мультиметром, изоляционной лентой, наждачной бумагой, отверткой прямой и крестовой, маркером, пассатижами и т.п.

Не помешает также какая-нибудь емкость для хранения мелких предметов, например, крепежных элементов.

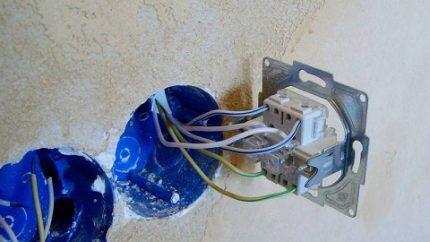

После разборки выключателя следует запомнить цветовую маркировку проводов и схему их подключения. Подробные снимки могут стать хорошим подспорьем

Еще один полезный предмет при выполнении таких работ – фотоаппарат или мобильный телефон с камерой. Весь процесс рекомендуется снимать. Подробные снимки могут быть особенно полезны начинающим мастерам во время обратной сборки прибора.

Порядок работ во многом зависит от типа выключателя света.

Демонтаж клавишных устройств

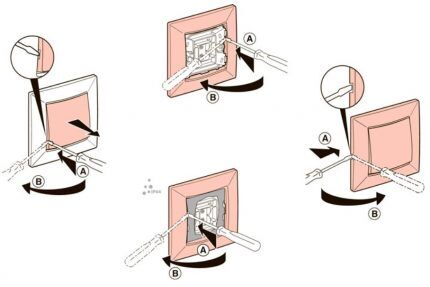

Шаг 1. Разборку одно- двух- или трехклавишного выключателя начинают с отсоединения клавиш. Обычно каждую из них нужно поддеть отверткой или другим похожим приспособлением и просто снять. Некоторые производители делают на клавишах небольшие выступы или выемки, чтобы облегчить процесс демонтажа.

Шаг 2. Следует аккуратно убрать декоративную рамку. Для этого нужно отодвинуть защелки, которые ее удерживают. Теперь передняя часть механизма выключателя доступна для осмотра.

Во время разборки выключателя с двумя или тремя клавишами нужно отметить место подключения питающего провода и запомнить цвет этого провода, или пометить соответствующую жилу маркером

Шаг 3. Рекомендуется вооружиться тестером и убедиться, что питание на клеммах выключателя отсутствует. Если работы проводятся с многоклавишным устройством, опытные мастера рекомендуют пометить маркером провод питания, общий для всех клавиш.

Шаг 4. Надо убрать крепежные защелки или открутить болты, которые удерживают механизм выключателя в подрозетнике. Теперь можно приниматься за более подробный осмотр и ремонт устройства.

Старые клавишные выключатели устроены несколько иначе. На корпусе таких приборов, спереди или на одной из боковых панелей, имеется крепежный болт, который и нужно открутить. Затем можно снять весь корпус изделия.

Для старых и новых выключателей используют подрозетники разного вида. Этот момент следует учитывать, если предполагается обновить прибор.

На клавишах и декоративных рамках выключателей обычно предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и быстрое снять его без повреждений (+)

Иногда слишком жесткое крепление мешает установке клавиш, тогда болты нужно немного ослабить, обычно это помогает. Во время разборки выключателя не всегда обязательно удалять клавишу, если она не мешает проведению необходимого ремонта.

В этом случае достаточно отсоединить только рамку. Крепежные элементы в виде распорок можно ослабить сбоку.

Концы провода зачистить и закрепить в клеммах. Чтобы убедиться, что работы выполнены правильно, нужно провода после закрепления слегка подергать. Любые механические дефекты или повреждения на кабеле – веская причина для его замены.

Места, в которых имеется повреждение изоляционного слоя, следует заизолировать повторно. Но если таких участков слишком много, лучше кабель заменить полностью, иначе вскоре придется снова ремонтировать выключатель.

По окончании ремонта выключатель нужно снова правильно подключить к проводке, соблюдая схему и избегая ошибок, которые были допущены ранее. Если выполнялась замена проводки, следует заизолировать неиспользованные жилы заземления.

Затем следует снова зафиксировать механизм выключателя в подрозетнике и закрутить крепежные болты. Потом на место возвращают клавиши и декоративную рамку.

Не стоит слишком сильно затягивать крепежные болты во время обратной сборки, это может изменить положение устройства и затруднить установку клавиши

Теперь нужно проверить работу выключателя. Для этого его несколько раз включают и выключают. Для двух- и трехклавишных устройств проверяют каждую клавишу отдельно и все одновременно. Если прибор при этом не искрит, а свет ламп не мерцает, работы можно считать успешными.

На нашем сайте есть блок статей с подробным описанием подключения одно-, двух- и трехклавишных выключателей, советуем ознакомиться:

Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

Как выбрать и правильно подключить трехклавишный выключатель

Как подключить выключатель с одной клавишей: правила и схемы подсоединения

Что делать с поворотным выключателем

Клавишные выключатели – это самые распространенные и простые модели. С другими вариантами таких устройств могут возникнуть некоторые затруднения. Иногда приходится устранять проблемы с так называемыми поворотными выключателями, которые также называют диммерами.

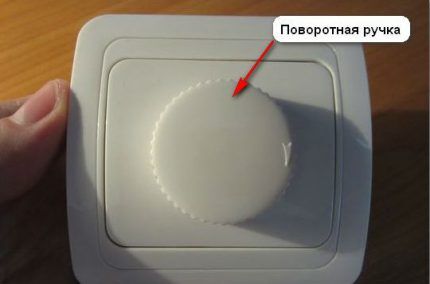

Разборка поворотного выключателя начинается с удаления круглой ручки. Ее нужно просто потянуть вперед, придерживая при этом корпус устройства

Такие приборы также чувствительны к перепадам напряжения в сети и коротким замыканиям, как и их “собратья” с клавишами. Очень часто в диммерах ломается симистор. Ремонту этот элемент не подлежит, но его можно заменить. Начинать разборку поворотного выключателя нужно со снятия ручки регулировки.

Она крепится на полукруглых элементах типа “папа-мама” или специальными шлицами. Нужно придержать одной рукой корпус выключателя, а второй аккуратно, но с усилием потянуть ручку на себя. Крутить ее при этом не нужно.

Под ручкой находится крепежная контргайка, ее также нужно открутить. Иногда крепление выполняется с помощью винта.

После того, как будет откручена контргайка диммера или крепежный винт, можно снять корпус прибора и получить доступ к его внутренней части

Откручивать любой из этих элементов следует против часовой стрелки. Теперь нужно снять пластиковую накладку, а также рамку, если это необходимо. Затем следует ослабить элементы, которые удерживают механизм диммера внутри и можно его вынуть из подрозетника.

Для начала необходимо проверить все контакты, соединения и провода, зачистить появившийся нагар и окисление, восстановить поврежденную изоляцию, заменить сломанные провода и т.п.

Если поломался симистор поворотного выключателя, его нужно заменить другим исправным элементом с точно такими же размерами и характеристиками

Испорченный симистор нужно вынуть и отнести в магазин электрики, чтобы найти новый, точно такой же. Сборку отремонтированного прибора выполняют в обратном порядке.

Как и в случае с клавишным выключателем, перед разборкой нужно обесточить линию, проверить контакты тестером и зафиксировать процесс в виде фото, чтобы ничего не перепутать во время сборки.

Особенности ремонта сенсорных моделей

Все становится несколько сложнее, если речь идет о сенсорных выключателях, которые включаются не нажатием клавиши или поворотом ручки, а прикосновением.

Такие модели обычно снабжены пультом радиоуправления, они имеют не только электромеханическое наполнение, но также и платы с микросхемами, которые обеспечивают управление прибором.

Чтобы отсоединить лицевую панель сенсорного выключателя, можно использовать обычную прямую отвертку, но действовать следует осторожно, чтобы не повредить элемент

Для ремонта такого сложного устройства навыков начинающего электрика может оказаться недостаточно. Для устранения сложных поломок придется приглашать мастера, который разбирается не только в электротехнике, но и в электронике.

Качественные сенсорные выключатели ломаются редко, но если такое случилось, нужно для начала изучить инструкцию изготовителя, чтобы разобрать сенсорный выключатель правильно.

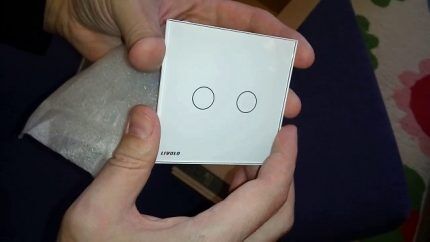

Сначала нужно снять стеклянную декоративную пластину. Под ней имеется панель с одной или несколькими сенсорами, в зависимости от того, сколько линий (одну, две или три) обслуживает эта конкретная модель.

Обычно место расположения сенсоров обозначено кружочками, так показана на декоративной панели область, чувствительная к прикосновениям.

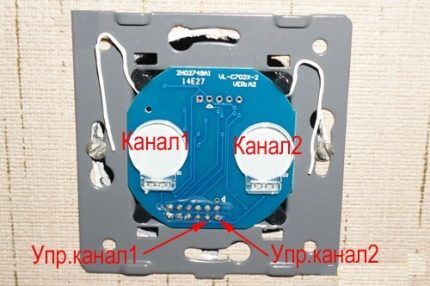

Под декоративной крышкой сенсорного выключателя находится панель с чувствительными элементами и платами управления. Под этой панелью расположены разъемы, к которым подключают провода

Под декоративной панелью находятся светодиоды, которые обозначают состояние выключателя: красный – включено, синий – выключено. Под панелью с сенсорами и платами находится механизм выключателя, к которому подключают провода.

Разобраться с входом и выходами довольно просто, примерно так же, как и для обычного клавишного выключателя. Сенсорная пластина крепится к этой части клипсами. Чтобы ее снять, нужно их просто отсоединить.

Основная часть выключателя, которая установлена в подрозетнике, обычно не имеет никаких зажимов. В качестве крепежа используют обычные болты. Чтобы осмотреть места подключения проводов, нужно выкрутить эти болты и вынуть выключатель из подрозетника. Если поломка связана с проводкой, устранить ее будет несложно.

Нужно проверить напряжение на отдельных жилах, найти неисправный провод и заменить его. Здесь так же, как и при работе с другими типами выключателей имеет смысл почистить окисление на контактах, если он имеется.

Обратную сборку выполнить не сложно: подключить к питанию основной блок, установить его в подрозетник и зафиксировать там винтами, затем присоединяют панель с сенсорами и декоративную пластину.

Защитные механизмы таких выключателей на поломки реагируют прерыванием электропитания. Даже если просто перегорит лампочка, выключатель переходит в положение “выключено”, которое не изменяется, даже если лампа уже заменена.

В таком случае после ремонта нужно просто прикоснуться к пластине, чтобы включить свет. Если других поломок не имеется, сенсорный выключатель будет работать исправно.

Рекомендации по проведению ремонта

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место.

Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п. В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

повышенную влажность, которая стимулирует окислительные процессы;
неправильное, например, слишком слабое крепление проводов;
чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
напряжение в сети, превышающее допустимый уровень;
частые перепады напряжения и т.п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать энергосберегающие светильники, а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Выводы и полезное видео по теме

Процесс разборки и ремонта обычного выключателя с двумя клавишами представлен в этом ролике:

Здесь можно познакомиться с устройством и особенностями разборки сенсорного выключателя:

В этом ролике показана разборка и устройство поворотного выключателя:

Правильная разборка выключателя – важный этап ремонта устройства. Нужно помнить о мерах безопасности, а также внимательно запоминать или фотографировать каждый этап этого процесса, чтобы обратная сборка также была выполнена без проблем.

Есть опыт разборки выключателя? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Источник sovet-ingenera.com

инструменты и детальная инструкция по разборке

Содержание статьи:

Часто для устранения неисправностей требуется разобрать или снять выключатель света. Процесс нетрудоемкий, при элементарных знаниях и навыках позволяет быстро справиться, если четко следовать правилам. Особое внимание при работе с электричеством нужно уделить правилам личной безопасности – электрическая сеть в помещении должна быть обязательно обесточена.

Инструменты, необходимые для разборки выключателя

Для разборки выключателя понадобятся отвертки. Чаще всего используется плоская

Чтобы открыть выключатель света, нужно подготовить весь необходимый инструмент и материалы для работы. Для демонтажа выключателей потребуется вооружиться несколькими отвертками – самая распространенная и часто используемая отвертка плоская.

Крестовая отвертка понадобится при условии, что в конструкции выключателя имеются винты крестообразной формы.

Особенности процедуры разборки

Существует несколько видов переключателей, каждый из них имеет свои нюансы разборки. Чтобы благополучно справиться с поставленной задачей, нужно с ними ознакомиться.

Тройные переключатели чаще всего применяются в комнатах с подсветкой на потолке, большим количеством софитов и прочих осветительных приборов. Особенность таких конструкций – тонкие клавиши. Процесс демонтажа начинается с поочередного их удаления. Большинство современных моделей оснащено специальными отверстиями для беспрепятственного снятия элементов.
Для демонтажа диммера необходимо снять поворотную ручку
Процесс демонтажа диммера – выключателя, оснащенного регулируемой поворотной ручкой, – не имеет никаких принципиальных отличий. Нужно удалить не клавишу, а ручку регулятора.
Сенсорный переключатель разбирается путем удаления наружной панели. Для этого можно воспользоваться обыкновенной отверткой или специальной подхваткой, которая часто прилагается в комплекте. Во время работ надо проявить осторожность, в противном случае возрастает вероятность повреждения стекла.
Если конструкция двойная и с переключателем спарена розетка, демонтировать придется все. Чаще всего снимают первой розетку, поскольку под ней находится один из болтов крепления.

Проходные переключатели имеют аналогичную конструкцию. Единственная разница – количество проводов, поскольку их подключение осуществляется одновременно в нескольких удаленных друг от друга местах.

Отключение электричества

Перед разборкой выключателя нужно обесточить линию, по которой поступает питание к прибору

Прежде чем демонтировать розетку или переключатель, важно отключить подачу электроэнергии. В помещении проводка разветвленная, имеется несколько линий. Каждая из них предназначена для освещения, розеток, переключателей и т.д.

С помощью автомата на распределительном щитке отключается питание, на его выходе проверяется напряжение. Если возникают трудности в этом вопросе, лучше полностью обесточить помещение, отключив вводный автомат.

Существует распространенная проблема, на которую следует обратить внимание. Неопытные электрики достаточно часто подключают к автомату нулевой провод вместо фазного. Такая схема будет вполне работоспособной, но проводка освещения будет находиться всегда под напряжением. Чтобы устранить неполадку, нужно сделать изменения в схеме подключения.

Снятие клавиши

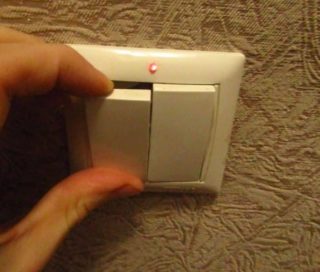

Для снятия клавиши необходимо подтянуть ее на себя

Приступать к разбору выключателя нужно с клавиш, поскольку с ними демонтировать конструкцию не представляется возможным.

Самый простой в реализации способ – большим пальцем по направлению к стене нажать на клавишу, другими пальцами ухватиться по бокам за образовавшийся выступ и, приложив небольшие усилия, потянуть клавишу к себе. Если человек боится не рассчитать силу и сломать деталь, можно воспользоваться любым плоским и твердым предметом, например, ножом, плоской отверткой. Однако предпочтительнее все делать вручную, поскольку вероятность поцарапать или повредить деталь сводится к минимуму.

Современные модификации выключателей оснащены специальными отверстиями по бокам клавиш. Такая конструкция снимается без особых усилий и риска повредить ее целостность.

В двухклавишном или трехклавишном выключателе после снятия первого остальные удаляются аналогичным способом.

Снятие рамки

Снятие корпуса выключателя

Следующий этап в разборке электрической конструкции – снятие рамок. Крепиться к основанию они могут двумя способами – зажимным или винтовым.

В последнем случае рамки закрепляются миниатюрными винтами, которые с помощью крестообразной или плоской отвертки раскручиваются за считаные секунды. В первом случае рамки крепятся за счет специальных зажимов, для демонтажа их достаточно просто отогнуть. Для ускорения процесса сначала снимают один зажим, а потом приступают ко второму.

Как разбирается выключатель

Ослабление распорок

Прежде чем приступать к снятию основного механизма, нужно найти жилу, к которой подключена фаза. Для этого на переключатель подается напряжение и с помощью индикатора проверяется его наличие на контактах. Далее клавиша переключается в другое положение и повторно проводится проверка.

Если во всех случаях индикатор показывает наличие напряжения, к нему подключена питающая фазная жила. Вторая жила должна быть отходящей на лампу. Общее количество проводов не должно волновать, поскольку напряжение подается лишь на один. После проверок подача электроэнергии снова отключается.

Распорные лапки держат винты крепления, которые упираются в боковые стенки монтажного корпуса. Если винты ослабить, весь механизм должен беспрепятственно выйти из стены. Если же он закреплен винтами, их следует предварительно вывернуть.

Отключение проводов

Далее обязательно отвинчивают винты крепления и вынимают из углубления в стене. После этого на механизме проверяется напряжение при помощи отвертки-индикатора. Вводные жилы обязательно должны быть закреплены самозажимающими клеммами. Чтобы с легкостью извлечь жилы из разъема, достаточно приложить силу к рычажкам фиксации. Сначала отсоединяют и изолируют фазный провод. Далее его снова подключают к контакту фазы нового или отремонтированного старого переключателя.

Фаза должна подключаться к неподвижному контакту, а отводящие – к подвижному. Если все вышеописанные действия были выполнены правильно, клавиша остается прижатой сверху в положении «включено» и снизу – в положении «выключено».

Отключение проводов

Большинство моделей переключателей оснащены специальным болтовым соединением, к которому крепятся провода. При демонтаже, как правило, достаточно просто ослабить болт и немного потянуть на себя.

Если демонтируемое устройство нужно заменить новым, все провода обязательно изолируются и маркируются разными цветами, чтобы при установке их не перепутать.

Типичные ошибки в работе

Самые распространенные ошибки – чрезмерное приложение силы при снятии клавиш и рамок. Это приводит к деформации и появлению царапин и нарушению целостности детали. В этом случае требуется приобретать новые переключатели, поскольку отдельно составляющие к ним не продаются.

Самая опасная ошибка – пренебрежение правилами личной безопасности, что несет прямую угрозу не только здоровью, но и жизни человека. Перед проведением работ важно в помещении на щитке отключать подачу электроэнергии.

Разборка выключателя для света своими руками: пошаговый процесс

Иногда для замены электрических проводов многим может потребоваться снять выключатель света. Клавишный выключатель содержится практически в каждой квартире. Разборка выключателя – это несложный процесс, но вам необходимо знать, как его выполнить правильно. Также иногда разборка может потребоваться при замене выключателя света.

В этой статье мы подробно покажем, как разобрать выключатель света. Каждый процесс мы описали подробно. Также вы найдете много фото по разборке выключателя.

Инструменты для разборки выключателя

Разборка выключателя – это несложный процесс, но вам могут потребоваться определенные инструменты для разборки. Для работ в первую очередь потребуются две отвертки. Многие выключатели можно разобрать с помощью одной отвертки.

Дело в том, что многие выключатели не имеют в своей конструкции крестообразных винтов. Именно поэтому здесь вам может потребоваться только одна отвертка.
