Что собой представляет выключатель нагрузки?

Это специальное техническое оборудование, позволяющее экстренно выполнить мгновенный запуск либо выключение любой электро-цепи, которая находится напряжением.

Выключатели нагрузки оснащены более мощными контактами, которые прослужат гораздо дольше, чем более слабые контакты прочих автоматов. Это нужно для того, чтоб быстро и безопасно обесточить цепь, расположенную под напряжением. Если для отключения напряжения использовать базовый автомат выключатель, то дуга, которая образовывается, когда разрывается цепь, с течением времени может стать причиной спайки контактов. Именно поэтому для мгновенного запуска либо выключения напряжения нежелательно использовать стандартные автоматы. Они больше необходимы для защиты электрической проводки в случае внезапной аварийной ситуации в цепи электрического питания, которая расположена под их защитой.

Кроме того, существуют разновидности выключателей нагрузки, имеющие парный разрыв контакта.

Это дает гарантию абсолютного обесточивания цепи.

Также, стоит отметить, что есть такие модели выключателей, которые позволяют собственными глазами убедиться что разрыв цепи действительно произошел. Для этого они оснащены специальным окошком, сквозь которое можно посмотреть и убедиться в каком же состоянии сейчас находятся в данный момент контакты рубильника.

Хорошим примером таких рубильников старого образца могут послужить пакетные выключатели, которые и сейчас еще можно увидеть в распределительных щитках на каждом этаже жилых домов. Они установлены перед электросчетчиками.

Как различаются между собой выключатели нагрузки?

Прежде всего, они бывают одно-, двух-, трех- и четырехполюсные. Подбирать стоит в зависимости от того, какая у вас сеть: одно- или трех-фазная, а также есть ли необходимость разрывать ноль рубильником. Ставятся они обычно на обычную рейку DIN. Чаще всего, как показывает практика, устанавливают выключатели нагрузки трехполюсные.

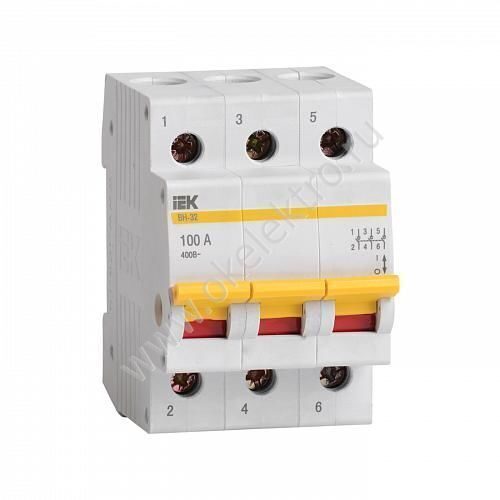

Точно так же, как и автоматы, мини-рубильники различаются по номиналу тока. В среднем, от 16-ти до 125-ти ампер.

Ниже для примера представлены пара моделей выключателей нагрузки, с их основными параметрами:

Sider — выключатель нагрузки трехполюсный, иногда четырехполюсный, с видимым разрывом.

• номинал тока 125-3150 А;
• крепится на монтажную плату;
• рукоятка расположена впереди или сбоку.

Sirco Motorized – моторизованный выключатель.

• оснащен специальным моторизированным приводом;
• бывает трех- и четырехполюсный;
• номинал тока 125-3150 А;
• крепится на монтажную плату;
• рукоятка состоит в комплекте.

В любом случае, обязательно следует запомнить один важный факт: выключатель нагрузки не защитит сеть от перегрузки или короткого замыкания. По этой причине линию нужно защитить автоматизированным выключателем.

В чем отличие выключателя нагрузки от выключателя автомат?

На первый взгляд они похожи друг на друга, так что важно уметь отличать их между собой. Но на самом деле это очень просто сделать — выключатели нагрузки должны иметь маркировку «ВН», а также более массивный, по сравнению с автоматическими выключателями, рычаг управления.

Где обычно используются выключатели нагрузки?

Выключатели нагрузки обычно устанавливаются в точках, где происходит непосредственное распределение питания на квартиры. Также необходимо устанавливать их поблизости от промышленного электрического оборудования. К примеру, вблизи сверлильного или токарного станка и т.д. Дополнительно выключатель нагрузки может понадобиться для аварийной остановки оборудования. К примеру, когда вместе со сверлом начинает вращаться сама заготовка.

Наши специалисты готовы оказать помощь в выборе необходимого оборудования конкретно под нужды Вашего предприятия, которое будет не только всецело удовлетворять необходимым потребностям, но и отвечать требованиям безопасности и отказоустойчивости.

Наша цель — организовать эффективную работу наиболее подходящего для Вас оборудования.

Для связи со специалистом компании или получения консультации,
Заполните заявку:

Выключатели нагрузки (выключатели-разъединители) Hager

	SBB216	Выключатель-разъединитель (рубильник) с индикатором (2-4 контакты), 2P, Ie=16A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (2-4 контакты), номинальный ток 16A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBM216	Выключатель-разъединитель (рубильник) с индикатором (1-4 контакты), 2P, Ie=16A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (1-4 контакты), номинальный ток 16A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBT216	Выключатель-разъединитель (рубильник) с индикатором (1-3 контакты), 2P, Ie=16A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (1-3 контакты), номинальный ток 16A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBB225	Выключатель-разъединитель (рубильник) с индикатором (2-4 контакты), 2P, Ie=25A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (2-4 контакты), номинальный ток 25A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBM225	Выключатель-разъединитель (рубильник) с индикатором (1-4 контакты), 2P, Ie=25A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (1-4 контакты), номинальный ток 25A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBT225	Выключатель-разъединитель (рубильник) с индикатором (1-3 контакты), 2P, Ie=25A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (1-3 контакты), номинальный ток 25A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBB232	Выключатель-разъединитель (рубильник) с индикатором (2-4 контакты), 2P, Ie=32A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (2-4 контакты), номинальный ток 32A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBM232	Выключатель-разъединитель (рубильник) с индикатором (1-4 контакты), 2P, Ie=32A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (1-4 контакты), номинальный ток 32A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBT232	Выключатель-разъединитель (рубильник) с индикатором (1-3 контакты), 2P, Ie=32A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (1-3 контакты), номинальный ток 32A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1

HydroMuseum – Выключатель нагрузки

Выключатель нагрузки

Выключатель нагрузки — электрический коммутационный аппарат высокого напряжения, предназначенный для оперативного включения и отключения электрических цепей в нормальном режиме, нагрузочных токов, ненагруженных линий электропередачи и трансформаторов и т.п. Выключатель нагрузки должен также в аварийном режиме надёжно включаться на ток короткого замыкания цепи, в которой он установлен, и в этом положении обладать динамической и термической устойчивостью к протекающим через его токоведущую систему сквозным токам короткого замыкания.

Поскольку выключатели нагрузки не предназначаются для отключения токов короткого замыкания, их дугогасительные устройства и приводные механизмы значительно проще, чем у других высоковольтных выключателей, и стоимость их ниже. Наибольшее распространение в выключателях нагрузки получили дугогасительные устройства, в которых используются твёрдое дугогасящее вещество, элегаз, а также дугогасители — вакуумные и с магнитным «дутьём». Для защиты от токов короткого замыкания электрических устройств, в которых применяются выключатели нагрузки, последовательно с ними включают плавкие предохранители высокого напряжения. В радиальной электрической сети для защиты часто используется головной выключатель в начале линии электропередачи, а на ответвлениях применяют выключатели нагрузки. При коротком замыкании на каком-либо ответвлении сети отключается головной выключатель, затем выключатель нагрузки поврежденного участка, после чего вновь включается головной выключатель и питание всех остальных потребителей восстанавливается. Разработаны и др. схемы электрических сетей с использованием выключателя нагрузки.

В настоящее время отечественной промышленностью изготовляются выключатели нагрузки только на напряжение 6 и 10 кВ, снабженные дугогасительными камерами с вкладышами из органического стекла.

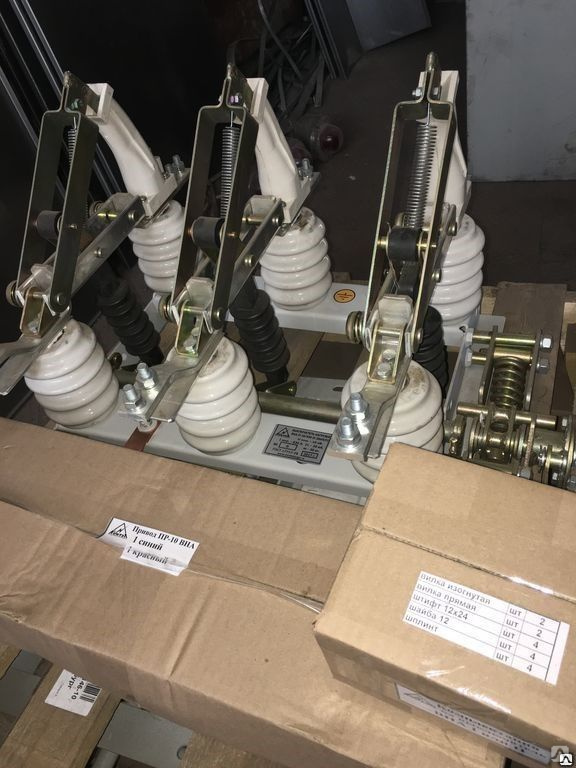

Рис. 1. Выключатель нагрузки типа ВН

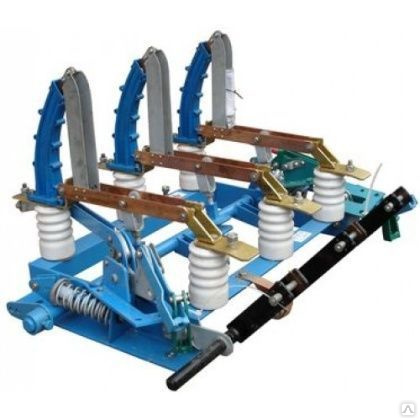

Выключатель нагрузки с пружинным приводом и усиленной контактной системой типа ВНПу-10/400-10зУЗ создан на номинальное напряжение 10 кВ, номинальный ток и номинальный ток отключения 400 А, действующее значение сквозного тока 10 А, с заземляющими ножами. В основу конструкции выключателей нагрузки положен нормальный трехполюсный разъединитель для внутренних установок (рис.1.а) с пристроенными дугогасительными камерами и отключающими пружинами (рис.1.б). Все три полюса размещаются на сварной раме. На нижнем опорном изоляторе полюса расположены вывод полюса и шарнир подвижного контакта 1. На верхнем изоляторе укреплены неподвижный контакт 2, дугогасительная камера 5 и второй вывод полюса. Подвижный главный контакт 1 выполнен из двух стальных пластин. В середине укреплен дугогасительный контакт 4 в виде изогнутой тонкой медной шины. Подвижные контакты приводятся в движение валом выключателя 3, который соединен с контактами фарфоровой тягой. Отключение выключателя происходит под действием пружин 6, которые заводятся при включении. В дугогасительной камере расположен неподвижный дугогасительный контакт точечного типа 7, соединенный с главным неподвижным контактом 2. Корпус камеры выполнен из пластмассы и состоит из двух половин, стянутых винтами. Внутри корпуса размещены два вкладыша 8 из газогенерирующего материала ─ органического стекла.

Управление выключателем осуществляется ручным рычажным приводом со встроенным электромагнитом для дистанционного отключения. Если необходимо дистанционное включение, то может быть использован дополнительный электромагнитный привод.
Во включенном положении выключателя ток проходит через контур главных и дугогасительных контактов. Во время отключения сначала размыкаются главные контакты и весь ток перебрасывается в цепь дугогасительных контактов. После расхождения дугогасительных контактов между вкладышами 8 загорается дуга. Малая толщина подвижного дугогасительного контакта 4 и узкая щель, в которой он перемещается, обеспечивают хороший контакт дуги со стенками вкладышей. Благодаря высокой температуре дуги вкладыши интенсивно выделяют газ, который стремится выйти из камеры через зазор между подвижным контактом и вкладышами. При этом возникает продольный обдув дуги, в результате чего она гаснет. Зона выброса газов из камеры 200- 500 мм. Контакт 4 выходит из камеры тогда, когда дуга погаснет. В отключенном положении дугогасительный контакт отходит от камеры на расстояние, обеспечивающее достаточную электрическую прочность для данного класса напряжения. Последовательно с выключателем нагрузки включаются мощные предохранители типа ПК, которые защищают установку от КЗ.
Выключатель может снабжаться дополнительным устройством, которое автоматически отключает его после срабатывания предохранителей. Это устройство приводится в действие указателем срабатывания предохранителя.
Без замены вкладышей выключатель нагрузки допускает 75 отключений тока 200 А при напряжении 10 кВ.

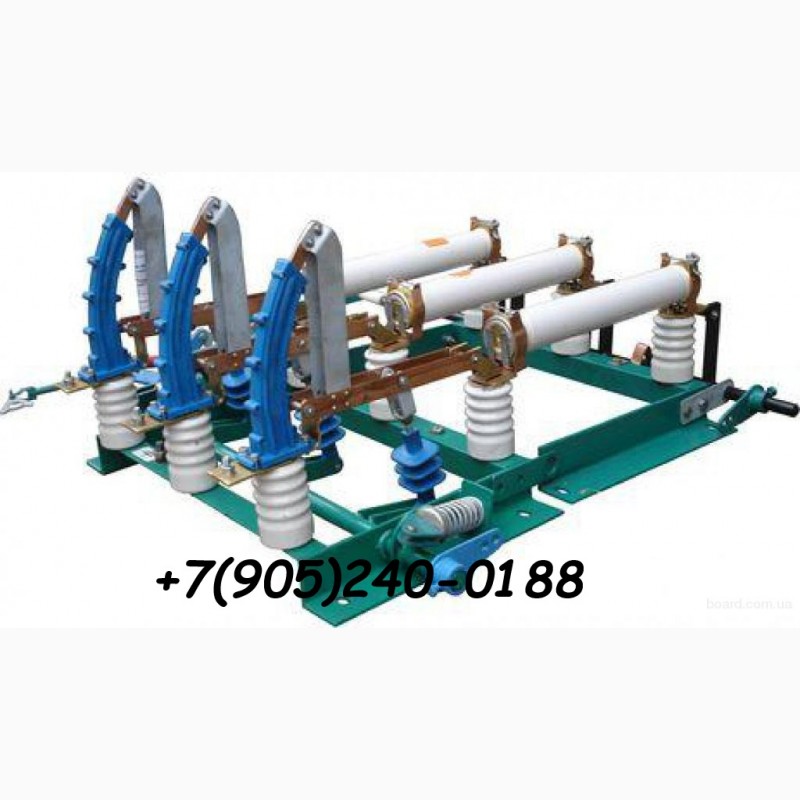

Автогазовый выключатель нагрузки типа ВНПР-10/400-20 с пружинным приводом (П), с ручным заводом ─ местным управлением (Р), на напряжение 10 кВ, номинальный ток 400 А, номинальную периодическую составляющую
сквозного тока короткого замыкания 20 кА, в климатическом исполнении и категории размещения У2. Выключатели нагрузки используются в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО), комплектных трансформаторных подстанциях (КТП).
Выключатели относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством.
Принцип работы выключателей основан на гашении электрической дуги, возникающей при размыкании дугогасительных контактов, потоком газа, образующегося в результате воздействия высокой температуры дуги на вкладыши камеры.

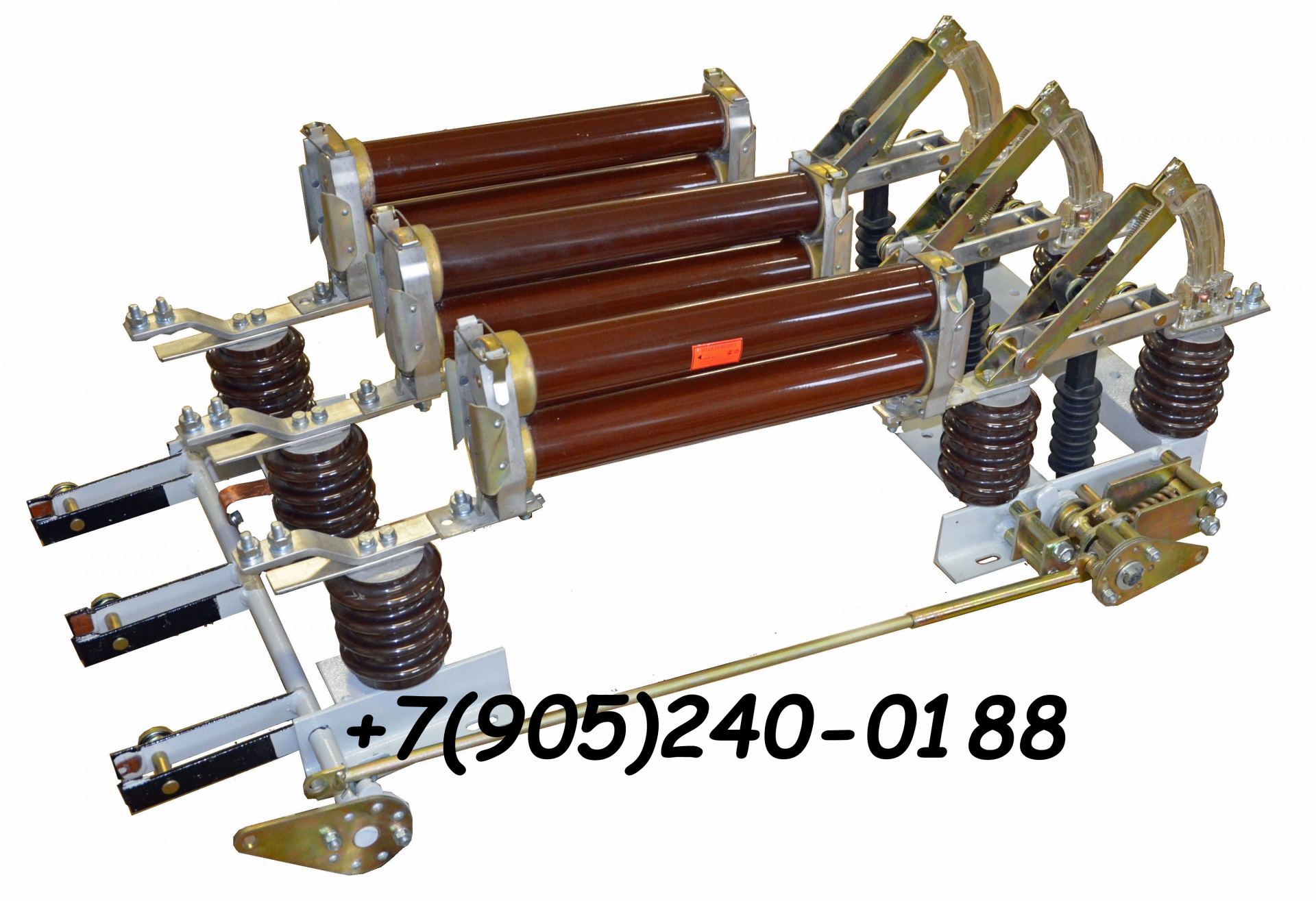

Выключатель типа ВНПР-10/400-20 У2, (рис. 2), состоит из рамы, на которой установлены шесть опорных изоляторов. На трех изоляторах, расположенных в нижней части рамы, крепятся шарнирно главные подвижные контакты совместно с подвижными дугогасительными контактами, а в верхней части — главные и дугогасительные неподвижные контакты и дугогасительная камера.

Для включения и отключения выключателя имеется энергоноситель в виде пружин и тяга для передачи движения к подвижным контактам.

Информационный ресурс энергетики — Испытания и измерения выключателей нагрузки

---

---

---

---

Выключатели нагрузки представляет собой упрощенный выключатель, предназначенный для включения и отключения токов нагрузки. Для отключения токов перегрузок и коротких замыканий к выключателю могут последовательно подключаться силовые плавкие предохранители с кварцевым заполнением. Предохранители могут быть установлены сверху или снизу выключателя нагрузки. Выключатели нагрузки могут быть снабжены заземляющими ножами. Они заземляют верхние или нижние выводные контакты выключателя и устанавливаются соответственно сверху или снизу выключателя. При наличии предохранителей ножи заземления могут быть установлены за предохранителями.

До начала испытаний необходимо выполнить следующие организационно-технические мероприятия:

— изучить проектную, техническую и заводскую документацию с целью выявления возможных отклонений проектных решений от требований ПУЭ, ПЭЭП и др. нормативно-технических документов;

— проверить соответствие паспортных данных выключателя, привода, предохранителей, трансформаторов тока и аппаратов вторичной цепи проектной и заводской документации, рабочему напряжению сети и рабочему току линии, напряжению и роду источника оперативного тока;

— произвести внешний осмотр оборудования и проверить выполнение электромонтажных работ с целью определения готовности к проведению испытаний.

Все обнаруженные дефекты и недостатки должны быть устранены до начала испытаний.

Нормы приемо-сдаточных испытаний выключателей нагрузки.

Объем приемо-сдаточных испытаний выключателей нагрузки.

В соответствии с требованиями ПУЭ полностью собранный и отрегулированный выключатель нагрузки испытывается в следующем объеме:

1. Измерение сопротивления изоляции вторичных цепей и обмоток электромагнитов управления.

2. Испытание повышенным напряжением промышленной частоты:

а) изоляции включателей нагрузки;

б) изоляции вторичных цепей и обмоток электромагнитов управления.

3. Измерение сопротивления постоянному току:

а) контактов выключателя;

б) обмоток электромагнитов управления.



1.      Проверка действия механизма свободного расцепления.

2.      Проверка срабатывания привода при пониженном напряжения.

3.      Испытание выключателя нагрузки многократным опробованием.

4.      Испытание предохранителей.

Измерение сопротивления изоляции вторичных цепей и обмоток электромагнитов управления.

Производится мегаомметром на напряжение 500 — 1000 В со всеми присоединенными аппаратами (катушки проводов, контакторы, реле, приборы, вторичные обмотки трансформаторов тока и напряжения и т.п.). Сопротивление изоляции должно быть не менее 1 МОм.

Методика измерения сопротивления изоляции изложена.

Испытание повышенным напряжением промышленной частоты.

а) Изоляция выключателя нагрузки. Испытательное напряжение принимается в соответствии с нормами. Продолжительность испытания — 1 мин.

Для проведения испытаний необходимо:

— включить выключатель нагрузки;

— силовой кабель отсоединить, жилы закоротить и соединить с «землей»;

— вторичные обмотки трансформаторов тока заземлить.

Испытательное напряжение поочередно прикладывают к каждой фазе выключателя, а другие две фазы при этом закорачиваются и соединяются с «землей».

б) Изоляция вторичных цепей и обмоток электромагнитов управления.

Производится совместно с присоединенными вторичными цепями испытательным напряжением 1 кВ промышленной частоты в течение 1 мин.

Методика испытания изоляции повышенным напряжением изложена.

Измерение сопротивления постоянному току.

а) Контактов выключателя. Измерение производится для токоведушей системы полюса выключателя и каждой рабочей пары контактов.

В первом случае, после включения выключателя нагрузки, микроомметр подключается к токоведущим шинам до и после выключателя и производится замер сопротивления для каждой фазы.

Во втором случае, после включения выключателя нагрузки, микроомметр подключается непосредственно к подвижному и неподвижному главным контактам каждого полюса выключателя.

Знание переходного сопротивления контактов не должно превышать заводских данных.

б) Обмоток электромагнитов управления. Значение сопротивления обмоток постоянному току должно соответствовать заводским данным.

Методика измерения сопротивления постоянному току контактных соединений и токоведущих частей изложена.

Проверка действия механизма свободного расцепления.

Производиться в двух-трех промежуточных положениях на участке хода включения выключателя от момента замыкания первичной цепи до полного его включения. Действие механизма свободного расцепления проверяют при медленном включении выключателя и подаче команды на отключение в одном из промежуточных положений и во включенном состоянии. Во всех случаях выключатель нагрузки должен надежно отключаться без задержек и заеданий.

При наличии предохранителей производится опробывание отключения выключателя при перегорании предохранителей 3-х кратным воздействии на рычажную систему блокконтактов отключающей катушки. При этом выключатель нагрузки также должен надежно отключаться.

Проведение периодических проверок, измерений и испытаний выключателей нагрузки, находящихся в эксплуатации.

Выключатели нагрузки, находящиеся в эксплуатации, подвергаются периодическим проверкам, измерениям и испытаниям в объеме и сроки, предусмотренные настоящим параграфом.

Проверки, измерения и испытания производятся при капитальном ремонте (К), при текущем ремонте (Т) и в межремонтный период (М).

Для выключателей нагрузки и предохранителей напряжением выше 1 кВ К, М проводятся в сроки, установленные системой ППР, но К — не реже 1 раза в 8 лет.

Объем испытаний предусмотренных ПЭЭП включает следующие работы:

1. Измерение сопротивления изоляции вторичных цепей, обмоток включающей и отключающей катушек.

2. Испытание повышенным напряжением промышленной частоты

а) изоляции выключателя;

б) изоляции вторичных цепей и обмоток выключающей и отключающей катушек.

3. Измерения сопротивления постоянному току контактов выключателя.

4. Определение степени износа дугогасящих вкладышей.

5. Определение степени обгорания контактов.

6. Проверка действия механизма свободного расцепления.

7. Проверка срабатывания привода при пониженном напряжении.

8. Испытание выключателя многократными включениями и отключениями.

9. Испытание предохранителей.

Измерение сопротивления изоляции вторичных цепей, обмоток включающей и отключающей катушек.

Проводится при капитальном ремонте.

Измерение производится мегаомметром на напряжение 500-1000 В со всеми присоединенными аппаратами (катушки приводов, контакторы, реле, приборы, вторичные обмотки трансформаторов тока и напряжения и т.д.). Сопротивление изоляции должно быть не менее 1 МОм.

Методика измерений приведена.

Испытание повышенным напряжением промышленной частоты.

Проводится при капитальном ремонте.

Длительность испытания 1 мин.

а) Изоляции выключателя. Значение испытательного напряжения 32 кВ при классе напряжения выключателя 6 кВ и 42 кВ при классе напряжения выключателя 10 кВ.

Методика испытания изложена.

б) Изоляции вторичных цепей и обмотки включающей и отключающей катушек. Производится напряжением 1000 В.

Испытание напряжением 1000 В промышленной частоты может быть заменено измерением одноминутного значения сопротивления изоляции мегаомметром на напряжение 2500 В.

При проведении испытания мегаомметром на 2500 В можно не производить измерений сопротивления изоляции мегаомметром на 500-1000 В.

Методика испытаний приведена.

Измерение сопротивления постоянному току контактов выключателя.

Проводится при капитальном ремонте.

Производится измерение сопротивления токоведущей системы фазы и каждой пары рабочих контактов выключателя. Сопротивление должно быть выше первоначального или исходного не более чем в 1,5 раза.

Методика измерения приведена.

Определение степени износа дугогасящих вкладышей.

Проводится при капитальном ремонте.

Степень износа определяется остающейся толщиной стенки дугогасительных вкладышей. Минимальная толщина стенки вкладышей для выключателей нагрузки должна быть не менее 0,5 мм.

Определение степени обгорания контактов.

Проводится при капитальном ремонте.

Определяется степень обгорания подвижного и неподвижного дугогасительных контактов. Величина суммарного обгорания контактов не должна превышать 4 мм.

Проверка действия механизма свободного расцепления.

Проводится при капитальном ремонте.

Проверяется в работе при включенном положении привода в двух-трех промежуточных его положениях и на границе зоны действия свободного расцепления.

Методика проверки приведена.

Проверка срабатывания привода при пониженном напряжении.

Проводится при капитальном ремонте.

Минимальное напряжение срабатывания катушек отключения приводов должно быть не менее 0,35· U_ном, а напряжение надежной работы — не более 0,65·U_ном. Напряжение надежной работы контакторов включения должно быть не более 0,8· U_ном. Надежное включение выключателя должно быть обеспечено при напряжении на зажи мах катушек привода в момент включения 0,8·U_ном.

Методика и электрические схемы испытаний приведена.

Испытания выключателя многократными включениями и отключениями.

Проводится при капитальном ремонте.

Включение и отключение выключателя при многократном опробовании должны производится при напряжениях в момент выключения на зажимах катушки привода 110, 100, 40 и 80% номинального. Число операций для каждого режима опробования 3 ÷5.

Если по условиям работы источника питания оперативного тока не представляется возможным провести испытание при напряжении 1,1·U_ном то допускается проведение его при максимальном напряжении на зажимах катушки привода, которое возможно по лучить. Выключатели, предназначенные для работы в цикле АПВ, должны быть подвергнуты двух-трех кратному опробованию в цикле О-В-О при номинальном напряжении на зажимах катушки привода.

При испытаниях выключателя многократными включениями и отключениями рекомендуется воспользоваться электрической схемой испытания, показанной на рис. 2.

Испытание предохранителей.

Испытание предохранителей выше 1000В производится в следующем объеме:

а) Испытание опорной изоляции предохранителей выше 1000 В повышенным напряжением промышленной частоты. Проводится при капитальном ремонте.

Нормы испытания приведены. Испытания производятся совместно с испытанием изоляторов ошиновки ячеек.

б) Определение целостности плавких вставок и токоограничивающих сопротивлений и соответствия их проектным данным. Проводится в межремонтные периоды эксплуатации.

Плавкие вставки и токоограничивающие сопротивления должны быть калиброванными и соответствовать проектным данным.

---

Модульный выключатель нагрузки, что это такое и чем он отличается от автоматического выключателя | Энергофиксик

Все мы с вами прекрасно знаем, что такое автоматический выключатель и для чего он предназначен, а вот что такое выключатель нагрузки скажет далеко не каждый. В этой статье я расскажу, что такое модульный выключатель нагрузки, а также чем они отличаются от обычного автомата и где его в основном применяют.

Содержание

Что такое выключатель нагрузки (ВН)

ВН: какие они бывают

Как отличить ВН от АВ

Область применения выключателей нагрузки

Заключение

Что такое выключатель нагрузки (ВН)

Итак, выключатель нагрузки — это коммутационный аппарат, предназначенный для обесточивания сети, находящейся под нагрузкой. По большому счету ВН — это не что иное, как миниатюрный рубильник.

Конструктивно ВН обладают усиленными контактами, а некоторые модели также имеют так называемый двойной разрыв контактов, что гарантирует полное обесточивание участка сети и высокий срок службы элементов ВН.

Конечно, отключать нагрузку можно и обычным автоматическим выключателем, но если часто использовать автоматический выключатель для отключения и включения сети под нагрузкой, то дуга испортит контактную группу и автомат не сработает в самый ответственный момент. Ведь основное назначение автоматического выключателя в защите сети (проводки), а возможность коммутации под нагрузкой вторична.

У ВН (в некоторых моделях) даже предусмотрены смотровые отверстия, чтобы вы смогли убедиться в отключенном или включенном положении коммутационного аппарата.

А для защиты от случайного включения предусмотрен специальный блокиратор.

Если же взглянуть немного назад, то классическим представителем миниатюрных рубильников являлись пакетные выключатели.

ВН какие они бывают

Выключатели нагрузки выпускаются на 1,2,3 или 4 полюса. При этом выбор типа исполнения напрямую зависит от того, какая у вас сеть (трехфазная либо однофазная), а так же есть ли необходимость коммутировать нулевой провод.

По номинальному току ВН разделены на следующие величины: 16, 20, 25, 32, 40, 63, 80, 100, 125 Ампер.

Важно. Выключатель нагрузки не защищает от токов короткого замыкания, поэтому использовать его нужно обязательно в тандеме с обычным автоматическим выключателем.

При этом учтите следующее правило выбора ВН, по номинальному току он должен быть на один или два порядка выше, чем автоматический выключатель.

Если вы планируете использовать ВН совместно с вводным автоматом, то обратите внимание, что согласно ГОСТ 32397-2013 минимальный ток вводного устройства должен быть 40 Ампер. При этом ВН лучше всего монтировать перед вводным автоматом.

Примечание. Помимо ВН рассчитанных на 220 В и 380 В существуют так же ВН на 6-10 кВ Но в этой статье они рассматриваться не будут.

Как отличить ВН от АВ

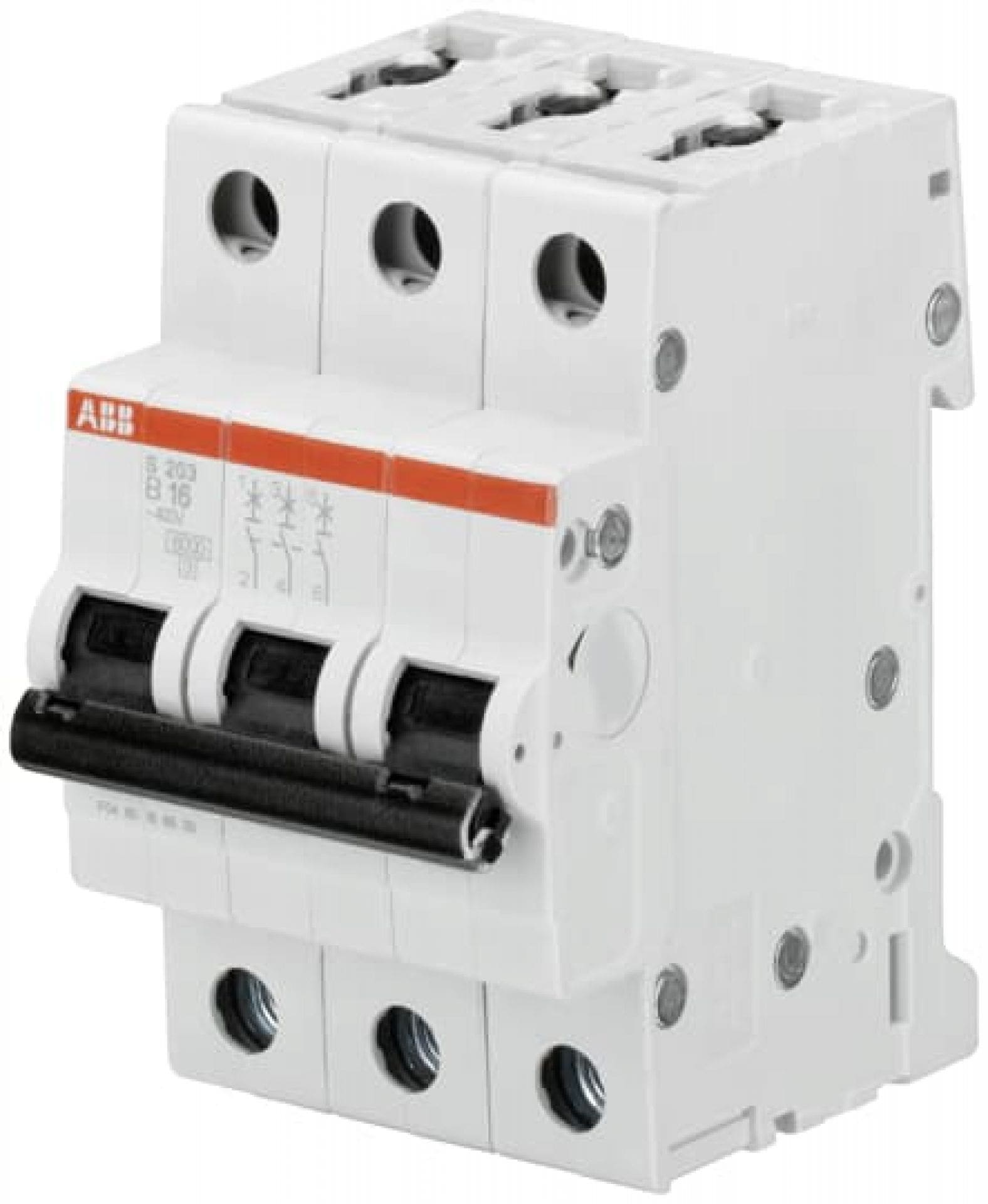

Чисто визуально эти два коммутационных аппарата довольно похожи, единственно рычаг управления у выключателя нагрузки выглядит более массивно, а на лицевой стороне изделия написана аббревиатура «ВН»

Преимущества использования и область применения выключателей нагрузки

Данные коммутационные аппараты обладают следующими преимуществами:

1. Они предназначены для работы под нагрузкой, поэтому повреждения изолирующих элементов дугой сведено к абсолютному минимуму.

2. Повышенная электрическая износостойкость.

3. Возможна работа при незначительных превышениях номинального тока.

А используют ВН в основном так:

Зачастую в проектных решениях, многоквартирных домов, где отходящие линии (например, такие, как кухня, ванная, коридор, прихожая) защищены своим отдельным автоматом, вместо вводного автомата используется именно выключатель нагрузки.

Так же его применение целесообразно в водном распределительном устройстве многоквартирного дома, для возможности отключения оборудования и дальнейшего его технического обслуживания.

Либо на производстве, где необходимо отключать часть энергосистемы для технического обслуживания.

В частном доме же применение ВН, по моему мнению, не целесообразно.

Заключение

В этом материале был рассмотрен такой коммутационный аппарат как выключатель нагрузки, а так же рассмотрели где его обычно используют. Если статья оказалась вам полезна или интересна, то ставьте палец вверх. Спасибо за ваше внимание!

Выключатель отключения нагрузки

: оценка возможностей отключения и включения

Выключатель нагрузки: оценка возможностей отключения и включения

Восходящие изменения в способах производства, передачи и использования электроэнергии в развитой экономике или в высокоиндустриальном обществе уделяют первоочередное внимание поддержанию непрерывности электроснабжения. поставка потребителям. С целью интеграции в умные города безопасность электрического оборудования за счет быстрого отключения источника питания в случае возникновения неисправностей, таких как ток утечки, электрическая дуга, перегрузка по току или перенапряжение, обеспечивается с помощью распределительных устройств, таких как разъединители, автоматические выключатели. , так далее.В системах до 33 кВ более дорогие выключатели заменяются выключателями нагрузки. Выключатель нагрузки — это тип коммутационного устройства, используемого для напряжений в диапазоне от 12 до 36 кВ, и он должен иметь следующие возможности:

— Прерывание тока, равного его номинальному продолжительному току при системном напряжении и коэффициенте мощности нормальная нагрузка
— Обеспечивает достаточную изоляцию, чтобы изолировать цепь в замкнутом положении.
— Прерывание малых емкостных и индуктивных токов, необходимых для отключения ненагруженных воздушных линий, трансформаторов, кабелей и т. Д.
-Перенос максимального тока повреждения в течение времени, необходимого прерывающему устройству для устранения неисправности.
-Изменение клеммы при номинальном напряжении.

Основное функциональное различие между выключателем нагрузки и автоматическим выключателем заключается в том, что первый не может прерывать токи короткого замыкания. На следующем рисунке 1 показано, как выключатели нагрузки используются на подстанции.

Рисунок 1: Линейная схема выключателя нагрузки на подстанции

Выключатель нагрузки

Высоковольтный выключатель нагрузки переменного тока используется во внутренних или наружных системах среднего напряжения с номинальной частотой 50/60 Гц.Выключатель нагрузки обычно состоит из отключающего ножа, камеры гашения дуги и рабочего механизма. Камера гашения дуги будет изготовлена ​​из изоляционного материала с высокими диэлектрическими характеристиками и стойкостью к дуге.

Как правило, были разработаны два типа выключателей нагрузки (LBS), а именно: воздушно-дутьевые и SF6. В воздушно-дутьевых, головки прерывателей, такие же, как те, которые используются для изоляции в воздушно-дутьевых выключателях, используются для включения и токи отключения.В LBS типа SF6 газ служит изолирующей средой и средой для гашения дуги.

Трехфазный выключатель нагрузки установлен на одно секционное основание из оцинкованной стали, соединенное вместе с одной осью привода, чтобы обеспечить синхронное включение и отключение трех полюсов. Переключатель размыкается или замыкается при номинальном токе нагрузки, не требуя дополнительных устройств защиты.

Выключатель нагрузки переключает ток, механически перемещая их контакты с соответствующей скоростью для включения (замыкания) или отключения (размыкания) тока.Во время переключения он подвергается механическим, термическим и диэлектрическим нагрузкам. Следовательно, для исследования и детального изучения отключающей способности выключателя нагрузки им необходимо пройти различные испытания в соответствии с IEC 62271-103. Существенными параметрами, которые принимаются во внимание при анализе поведения выключателя нагрузки во время испытаний на разрыв, являются уровни тока и переходное восстанавливающееся напряжение (TRV). На следующем рисунке 2 показан выключатель нагрузки, испытанный в CPRI, Бхопал.

Рисунок 2 Выключатель нагрузки кольцевого основного блока 12 кВ, 630 А, с элегазовой изоляцией, испытанный в CPRI

Роль CPRI

CPRI — пионерская испытательная организация в Индии с шестидесятилетним опытом в области испытаний на короткое замыкание и диэлектрик, короткое замыкание анализ проектных данных, контроль качества и поэтапный осмотр различного оборудования энергосистем. CPRI постоянно занимается тестированием различных типов распределительного оборудования за последние шесть десятилетий и выпускает сертификаты испытаний и отчеты об испытаниях в соответствии с национальными и международными стандартами.

Чтобы подтвердить удовлетворительную работу выключателя нагрузки, были проведены различные испытания в соответствии с международными стандартами. Несколько выключателей нагрузки с номинальным напряжением до 12 кВ и номинальным током 200 А, 400 А, 630 А и т. Д. Различных производителей были испытаны в CPRI, Бхопал.

Обязанности по тестированию

В следующей таблице 1 показаны различные тестовые задания, которые должен пройти выключатель нагрузки в соответствии с IEC 62271-103 для проверки отключающих и замыкающих возможностей.

Рабочие циклы отключения должны выполняться для тестовых режимов TDload, TDloop, TDcc, TDlc, TDef1 и TDef2. Операция размыкания должна следовать за операцией замыкания с задержкой по времени между двумя операциями, по крайней мере, достаточной для ослабления любых переходных токов.

Цепь основной активной нагрузки (испытательный режим TDload)

Номинальный ток отключения в основном активной нагрузки — это максимальный ток основной активной нагрузки, который переключатель должен быть способен отключать при номинальном напряжении. Прерываемый ток должен быть симметричным, но в момент прерывания значение постоянной составляющей тока отключения считается незначительным, поскольку оно равно или меньше 20%, как указано в таблице 2. Когда Iload протекает через выключатель нагрузки, токоведущие части устройства будут подвергаться термическим и механическим нагрузкам. Когда этот ток прерывается переключателем, на его контактах появляется быстрорастущее напряжение, называемое переходным восстанавливающимся напряжением.Это испытание проводится с целью анализа отключающей способности переключателя и способности выдерживать пик переходного восстанавливающегося напряжения после прерывания тока. Схема, необходимая для этого испытательного режима выключателя нагрузки, показана на рисунке 3.

Рисунок 3: Испытательная схема для режима испытания в основном активным током нагрузки

Параметры и их допуски, которые используются для проведения этого испытательного режима, перечислены в таблицах 1 и 2. На следующем рисунке 4 показана запись срабатывания размыкания при напряжении 12 кВ, 630A Выключатель нагрузки в основном при испытании на ток активной нагрузки TDload2.

Рисунок 4: Операция размыкания на выключателе нагрузки 12 кВ, 630 А в основном при тестировании тока активной нагрузки TDload2

Тесты переключения замкнутого контура

Отключающая способность замкнутого контура — это отключающая способность при размыкании цепи распределительной линии с замкнутым контуром или силовой трансформатор, подключенный параллельно одному или нескольким силовым трансформаторам (как показано на линейной диаграмме на рисунке 1), то есть цепи, в которой обе стороны переключателя остаются под напряжением после отключения. Итак, чтобы проанализировать эту отключающую способность, на выключателе нагрузки проводится испытание TD-петли с параметрами и допусками, указанными в таблицах 1 и 2.

Тесты переключения емкостного тока

Когда ненагруженная линия передачи, кабели и т. Д. Внезапно размыкаются, прерывание емкостных токов вызывает чрезмерные скачки напряжения, которые вызывают нагрузку на изоляционную среду коммутирующего устройства. Таким образом, когда выключатель нагрузки прерывает емкостный ток заряда линии, для анализа его отключающей способности тестовый режим зарядного тока линии (TDlc) и анализа возможности отключения тока зарядки кабеля выполняются обязанности по тестированию зарядного тока кабеля (TDcc1 и TDcc2).Параметры и их допуски, которые используются для проведения этого испытания, перечислены в таблицах 1 и 2.

Испытания на замыкание короткого замыкания

Выключатель нагрузки иногда замыкается на существующую неисправность. В таких случаях будет наблюдаться максимальный пик первого основного токового контура тока в полюсе переключателя во время переходного периода после инициирования тока во время операции включения. Выключатель нагрузки должен иметь возможность замыкаться без колебаний при соприкосновении контактов и должен выдерживать высокие механические силы во время такого замыкания.

Испытания на включение короткого замыкания должны проводиться на выключателе, который был подвергнут не менее 10 циклам размыкания при 100-процентной в основном активной нагрузке, как это требуется для испытательного режима TDload.

Для переключателей класса E1 испытания должны выполняться с последовательностью из двух операций C с промежуточным O без нагрузки, то есть C — O (без нагрузки) — C.

Для переключателей класса E2 последовательность испытаний равно 2C — x — 1C.

Для коммутаторов класса E3 последовательность испытаний 2C — x — 1C — y — 2C, где x обозначает произвольные испытания переключения или даже испытания без нагрузки.

Выключатель должен обеспечивать подачу тока с предварительным возникновением дуги в любой точке волны напряжения. Два крайних случая определены следующим образом:

— Возникновение на пике волны напряжения, приводящее к симметричному току короткого замыкания и наибольшему времени до возникновения дуги;
— Замыкание по нулю волны напряжения без предварительной дуги, приводящее к полностью асимметричному току короткого замыкания. Во время серии испытаний на замыкание короткого замыкания оба требования a) и b) должны выполняться один раз для переключателей класса E1, один раз для переключателей класса E2 и дважды для переключателей класса E3.

Схема, необходимая для этого испытательного режима на выключателе нагрузки, показана на рисунке 5. Параметры и их допуски, которые используются для этого проведения этого испытания, перечислены в таблицах 1 и 2.

Рисунок 5: Испытательная схема для режима проверки включения короткого замыкания

На следующем рисунке 6 показана запись операции включения на выключателе нагрузки 12 кВ, 630 А во время режима проверки включения короткого замыкания для тока включения 25 кА.

Рисунок 6: включение выключателя
на 12 кВ, 630 А во время испытания включающей способности при коротком замыкании.

Поведение переключателя во время испытаний на разрыв

— Переключатель должен работать успешно без признаков механического или электрического повреждения.
— Из переключателя не должно выходить пламя или материал, который может нанести вред обслуживающему персоналу.
-Для испытаний на отключение емкостным током допускается повторное включение зажигания во время переключения для переключателей класса C1.
— Для класса C2, если одно однократное повторное включение происходит в течение всей определенной серии емкостных переключений, например, при испытаниях TDcc1 и TDcc2 для тока зарядки кабеля, указанное количество операций должно быть удвоено для этой серии испытаний.Дополнительные операции должны выполняться на том же переключателе без какого-либо обслуживания или ремонта между ними. Требования для класса C2 по-прежнему выполняются, если больше не происходит повторного удара. Повторное зажигание с последующим прерыванием при более позднем обнулении тока должно рассматриваться как отключение с длительным временем горения дуги.
— Не должно быть значительного тока утечки в заземленную конструкцию или экраны, например, чтобы подвергнуть опасности оператора или повредить изоляционные материалы.
— Во время работы выключателя не должно быть излучения наружу пламени или металлических частиц, которые могут ухудшить уровень изоляции выключателя.
-NSDD (Непрерывный пробивной разряд) может возникнуть в течение периода восстановления напряжения после операции отключения. Однако их появление не является признаком неисправности тестируемого коммутационного устройства. Следовательно, их количество не имеет значения для интерпретации характеристик тестируемого коммутатора.

Состояние переключателя после испытаний на разрыв и испытаний на включение короткого замыкания

-После выполнения указанных испытаний на разрыв на одном образце и после испытательного режима TDma, механическая функция и изоляторы переключателя должны быть практически в одном и том же состоянии. как и до тестов.
— Требование способности выдерживать номинальный нормальный ток считается выполненным, если удовлетворяется один из следующих критериев:
— Визуальный осмотр основных контактов показывает их хорошее состояние; или, если это невозможно или неудовлетворительно,
— Измеренное сопротивление как можно ближе к основным контактам не показывает увеличения более чем на 20% по сравнению с сопротивлением, измеренным до испытания. Перед измерением контактного сопротивления может быть выполнено не более 10 операций на холостом ходу, или, если условие b) не выполняется
-A Испытание при номинальном максимальном тепловом токе демонстрирует отсутствие теплового разгона путем мониторинга температуры на заданном уровне. точки, в которых проводилось измерение сопротивления до стабилизации, и что пределы температуры и повышения температуры не превышались.Во время этого испытания внутри переключающего устройства не производится никаких других измерений температуры. Если стабилизация не может быть достигнута или температура и повышение температуры превышают допустимые пределы, значит, проверка состояния не удалась, и переключатель также считается не выдержавшим испытательный режим.

Заключение

В испытательной лаборатории источник должен обеспечивать высокий ток короткого замыкания и быстрорастущие TRV для оценки характеристик выключателя нагрузки. Рекомендации по установке величины тока короткого замыкания и параметров переходного восстанавливающегося напряжения приведены в стандарте IEC 62271-103.Эти параметры представляют собой наиболее обременительные системные условия.

Производители распределительных устройств среднего напряжения в центральной части нашей страны и вокруг нее, а также в других местах используют CPRI, лабораторию Бхопала для сертификации и разработки автоматических выключателей. Этот объект является благом для разработки не только выключателя нагрузки и другого распределительного оборудования, такого как предохранители, разъединители, заземлители, автоматические выключатели, молниеотводы и т. Д.

---

Югал Агравал
Совместный директор STDS, Центральный исследовательский институт энергетики
, Бхопал

К.Sharath kumar
Инженер Gr-II,
STDS, Центральный исследовательский институт энергетики,
Бхопал

Выключатель нагрузки VS Автоматический выключатель

Есть два важных различных параметра, касающихся отключения / подключения электрических сетей.
— Отключающая способность.
— Производительность.

Включающая способность выше, так как она учитывает начальный пусковой ток, броски тока и неисправности, которые могут возникнуть в момент включения.

Соответственно, автоматические выключатели имеют оба, а изолятор или LBS имеют только отключающую способность. Поэтому изолятор используется для отключения / отключения / отключения нагрузки. Включается только без нагрузки.

В основном и LBS предназначены только для включения и отключения токов нагрузки. Он может быть замкнут на короткое замыкание (имеет ток включения) и не может отключать ток короткого замыкания. Автоматический выключатель предназначен для включения и отключения токов короткого замыкания и токов отклонения нагрузки. Необходимо соблюдать осторожность при переключении длинных кабелей и длинных линий с помощью LBS из-за его ограничений при коммутации зарядных токов кабеля / линии (высокой емкости).Подобные меры предосторожности необходимы при переключении реактивных нагрузок, таких как большие трансформаторы. Обычно CB рекомендуется для двух последних случаев. Проверьте спецификации теста производителя.

В простом случае выключатель нагрузки используется для отключения исправных цепей или отключения / отключения нагрузки. В качестве меры предосторожности, обычно LBS / изолятор должен быть включен без нагрузки, подключенная нагрузка должна использоваться после включения изолятора. Вот почему у него нет включающей способности. Автоматические выключатели предназначены для работы в ненормальных условиях, чтобы устранить неисправность и изолировать неисправные цепи, защищающие связанное с ним электрическое оборудование, поэтому отключающая и включающая способности считаются наиболее важными критериями для автоматического выключателя.

Ток включения — это не среднеквадратичное значение, а пиковое значение, т.е. Impk = 2,5 среднеквадратичного значения. Пиковое значение, в 2,5 раза превышающее среднеквадратичное значение, представляет собой смещение постоянного тока в точке, когда LBS замыкается при повреждении, и принимается как наихудшее отношение X / R источника (X / R около 20). Этот пик спадает до действующего значения Ith (тепловой выдерживаемый ток) в зависимости от постоянной задержки X / R. Скорость затухания экспоненциальна со временем. Существует заблуждение, что включение — это 2,5-кратный ток отключения, но включение обычно обозначается как пиковое, а отключение — как RMS. Ток отключения в выключателе — это действующее значение. Прерывание тока короткого замыкания намного сложнее, чем включение, особенно когда контакты размыкаются, когда ток не находится в точке пересечения нуля синусоидальной волны. Для высоковольтных систем 132 кВ и выше повторный пробой и TRV начинают становиться основными соображениями при выборе выключателя, особенно для длинных кабелей и линий.

Что такое выключатель нагрузки (LBS)?

Что такое выключатель нагрузки (LBS)? https: //www.theelectricalguy.в / wp-content / uploads / 2017/01 / load-break-switch-turn-on-off-pr-1024×576.jpg 1024 576 Гаурав Дж. Гаурав Дж. https://secure.gravatar.com/avatar/87a2d2e0182faacb2e003da0504ad293?s=96&d=mm&r=g 2 июня 2020 г. 4 июня 2020 г.

---

В этом руководстве вы сможете узнать о выключателе нагрузки, где он используется и как его включать и выключать. Вы также поймете назначение и преимущества выключателя нагрузки. Также дается краткая информация о конструкции выключателя нагрузки. Производитель выключателя нагрузки, показанный в руководстве, — Bush Electromech & Engineering Pvt Ltd.

.

Что такое выключатель нагрузки?

• Как следует из названия, это переключатель, предназначенный для переключения напряжения с 1000 вольт на 33 киловольта.
• Заменяет двухполюсную конструкцию.
• Он также обеспечивает защиту трансформатора, чего не может обеспечить двухполюсная конструкция.

---

2-х полюсная конструкция

Недостатки двухполюсной конструкции

• Costiler
• Занимает много места
• Меньше безопасности
• Нет защиты трансформатора
• Переключение затруднительно

Выключатель нагрузки

Преимущества выключателя нагрузки

• Дешевле по сравнению с 2-полюсной конструкцией
• Безопаснее
• Защита трансформатора (предохранители HRC предусмотрены для защиты)
• Очень легко включать и выключать питание

---

Выключатель нагрузки, обычно поставляется с пружинный механизм для включения и выключения питания, однако также доступна опция с вакуумным выключателем. Конечно, вариант с вакуумным выключателем дороже. Выбор между этими двумя полностью зависит от покупателя. Выключатель нагрузки с вакуумным выключателем — более надежный вариант.

Выключатель нагрузки с пружинным механизмом обычно снабжен предохранителем. Следовательно, каждый раз, когда возникает неисправность, необходимо заменять предохранитель. С другой стороны, если вы используете выключатель нагрузки с вакуумным выключателем, нам нужно только включить выключатель.

Выключатель нагрузки

также снабжен выключателем заземления, который помогает заземлить заряды, которые могут присутствовать даже после выключения выключателя.

Пневматические выключатели нагрузки: LBS, LB, RF серии

Информация о новинках

Информация об изменениях в продукте

Отображается информация об изменении продукта за последний месяц. Прошлую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. Д.

Поиск товаров, снятых с производства

Отображается информация о последних пяти изделиях, производство которых было прекращено.Прошлую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. Д.

Информационное письмо FUJI ED&C TIMES

Распределение низкого напряжения

С ускорением глобализации рынка оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые можно использовать на международных рынках, благодаря нашему широкому ассортименту продукции, соответствующей основным мировым стандартам.

Управление двигателем

Благодаря слиянию Fuji Electric FA Components & Systems, имеющей самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, имеющей самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как подлинный производитель №1 в мире.

Контроль

Мы будем удовлетворять потребности наших клиентов, добавляя широкий спектр устройств управления и индикации и датчиков мирового стандарта, а также предлагая комплексные решения, такие как реле и реле с выдержкой времени.

Распределение среднего напряжения

Мы удовлетворяем потребности наших клиентов с помощью высоконадежных продуктов и различных типов аппаратов среднего напряжения, которые поддерживают современные сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, который обеспечивает безопасность электрического оборудования.

Оборудование для контроля энергии

Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты электроэнергии высокого напряжения до управления уровнем потребления низкого напряжения.

Инструкции для выключателя нагрузки

Classic Ampgard

% PDF-1.6 % 678 0 объект > / Метаданные 699 0 R / OCProperties> / Outlines 46 0 R / PageLabels 673 0 R / PageLayout / OneColumn / Pages 675 0 R / PieceInfo >>> / StructTreeRoot 51 0 R / Тип / Каталог >> эндобдж 699 0 объект > поток Д: 2003040112515811.08.510Acrobat Distiller 7.0.5 (Windows) EatonAcrobat PDFMaker 7.0.7 для Word2018-10-24T21: 38: 10.000-05: 002018-10-24T22: 38: 10. 000-04: 002006-03-30T17: 18: 12.000-05 : 00application / pdf2018-10-24T22: 59: 22.253-04: 00

Eaton

Инструкции по установке, эксплуатации и техническому обслуживанию выключателя среднего напряжения типа LBS на 7,2 кВ

Инструкции для выключателя нагрузки Classic Ampgard

uuid: b6f2996b-9086-4e97-b48f-64e6496b9210uuid: b189ac7b-2f69-41fb-bbcc-a24505ca38fa

2

Акробат Дистиллятор 7.0.5 (Windows)

eaton: вкладки поиска / тип-содержимого / ресурсы

eaton: страна / северная америка / сша

eaton: ресурсы / технические ресурсы / инструкции по установке

eaton: language / en-us

конечный поток эндобдж 46 0 объект > эндобдж 673 0 объект > эндобдж 675 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект [653 0 R 654 0 R 655 0 R 656 0 R 657 0 R 658 0 R 659 0 R 660 0 R 661 0 R 662 0 R 663 0 R 664 0 R 665 0 R 666 0 R 667 0 R 668 0 R] эндобдж 55 0 объект [103 0 R 104 0 R 105 0 R 106 0 R 107 0 R 108 0 R 109 0 R 110 0 R 111 0 R 112 0 R 113 0 R 114 0 R 115 0 R 116 0 R 117 0 R 118 0 R 119 0 R 120 0 R 121 0 R 122 0 R 123 0 R 124 0 R 125 0 R 126 0 R 127 0 R 128 0 R 129 0 R 130 0 R 131 0 R 132 0 R 133 0 R 134 0 R 135 0 R 136 0 R 137 0 R 138 0 R 139 0 R 140 0 R 141 0 R 142 0 R 143 0 R 144 0 R 145 0 R 146 0 R 147 0 R 148 0 R 149 0 R 150 0 R 151 0 R 152 0 153 0 R 154 0 R 155 0 R 156 0 R 157 0 R 158 0 R 159 0 R 160 0 R 161 0 R 162 0 R 649 0 R 649 0 R 163 0 R 164 0 R 165 0 R 166 0 R 167 0 168 р. 0 169 р. 0 170 0 р. 171 0 р. 172 0 р.] эндобдж 56 0 объект [173 0 R 173 0 R 173 0 R 174 0 R 175 0 R 175 0 R 176 0 R 177 0 R 178 0 R 179 0 R 180 0 R 648 0 R 182 0 R 183 0 R 184 0 R 185 0 R 186 0 R 187 0 R 188 0 R 646 0 R 190 0 R 644 0 R 192 0 R 193 0 R 194 0 R 195 0 R 196 0 R 197 0 R 198 0 R 199 0 R 200 0 R 201 0 R 202 0 R 203 0 R 204 0 R 205 0 R 206 0 R 207 0 R 208 0 R 209 0 R 210 0 R 211 0 R 212 0 R 213 0 R 213 0 R 213 0 R 213 0 R 214 0 R 215 0 R 215 0 216 0 R 217 0 R 218 0 R 219 0 R 220 0 R 221 0 R 222 0 R 223 0 R 224 0 R 225 0 R 226 0 R 227 0 R 228 0 R 229 0 R 230 0 R 231 0 R 232 0 233 р. 0 234 р. 0 235 р. 0 236 р.] эндобдж 57 0 объект [237 0 R 238 0 R 239 0 R 240 0 R 241 0 R 241 0 R 241 0 R 241 0 R 241 0 R 241 0 R 241 0 R 241 0 R 242 0 R 243 0 R 243 0 R 243 0 R 243 0 R 639 0 R 243 0 R 244 0 R 245 0 R 637 0 R 246 0 R 247 0 R 248 0 R 249 0 R 250 0 R 635 0 R 252 0 R 253 0 R 254 0 R 255 0 R 256 0 R 257 0 R 258 ​​0 R 259 0 R 633 0 R 261 0 R 630 0 R 262 0 R 263 0 R 264 0 R 265 0 R 628 0 R 266 0 R 267 0 R 268 0 R 269 0 R 270 0 R 271 0 272 0 руб. 273 0 прав. 278 0 прав. 627 0 прав. 625 0 прав. 626 0 прав. 622 0 прав. 623 0 прав. эндобдж 58 0 объект [281 0 R 282 0 R 283 0 R 284 0 R 285 0 R 286 0 R 287 0 R 288 0 R 289 0 R 289 0 R 289 0 R 289 0 R 290 0 R 291 0 R 291 0 R 291 0 R 292 0 R 293 0 R 294 0 R 616 0 R 295 0 R 296 0 R 297 0 R 298 0 R 299 0 R 300 0 R 301 0 R 302 0 R 303 0 R 304 0 R 305 0 R 306 0 R 307 0 R 308 0 R 309 0 R 310 0 R 311 0 R 312 0 R 313 0 R 314 0 R 315 0 R 315 0 R 315 0 R 315 0 R 316 0 R 317 0 R 317 0 R 317 0 R 318 0 R 318 0 318 0 R 318 0 R 318 0 R 319 0 R 320 0 R 321 0 R 322 0 R 323 0 R 324 0 R 325 0 R 326 0 R 327 0 R 328 0 R 329 0 R 330 0 R 331 0 R 332 0 R 333 0 R 334 0 R 335 0 R 336 0 R 337 0 R 341 0 R 615 0 R 343 0 R 342 0 R 613 0 R 614 0 R 609 0 R 610 0 R 611 0 R 612 0 R] эндобдж 59 0 объект [604 0 R 344 0 R 345 0 R 346 0 R 347 0 R 348 0 R 349 ​​0 R 350 0 R 351 0 R 352 0 R 353 0 R 354 0 R 355 0 R 356 0 R 357 0 R 358 0 R 359 0 R 360 0 R 361 0 R 361 0 R 361 0 R 362 0 R 363 0 R 363 0 R 364 0 R 365 0 R 366 0 R 367 0 R 368 0 R 369 0 R 370 0 R 371 0 R 372 0 R 373 0 R 374 0 R 375 0 R 376 0 R 377 0 R 378 0 R 378 0 R 378 0 R 379 0 R 380 0 R 381 0 R 382 0 R 383 0 R 384 0 R 385 0 R 386 0 387 0 R 388 0 R 389 0 R 390 0 R 392 0 R 602 0 R 393 0 R] эндобдж 60 0 объект [394 0 R 395 0 R 396 0 R 397 0 R 398 0 R 399 0 R 400 0 R 401 0 R 401 0 R 401 0 R 402 0 R 403 0 R 403 0 R 404 0 R 405 0 R 406 0 R 407 0 R 408 0 R 409 0 R 410 0 R 411 0 R 598 0 R 412 0 R 413 0 R 414 0 R 415 0 R 416 0 R 417 0 R 418 0 R 419 0 R 420 0 R 421 0 R 422 0 R 423 0 R 424 0 R 425 0 R 426 0 R 427 0 R 428 0 R 429 0 R 430 0 R 431 0 R 432 0 R 433 0 R 433 0 R 433 0 R 434 0 R 435 0 R 435 0 R 436 0 437 0 R 438 0 R 439 0 R 596 0 R 440 0 R 441 0 R 442 0 R 595 0 R 444 0 R] эндобдж 61 0 объект [445 0 R 446 0 R 447 0 R 448 0 R 449 0 R 450 0 R 592 0 R 451 0 R 452 0 R 453 0 R 454 0 R 455 0 R 456 0 R 590 0 R 457 0 R 458 0 R 459 0 R 460 0 R 461 0 R 462 0 R 463 0 R 464 0 R 465 0 R 466 0 R 467 0 R 468 0 R 469 0 R 470 0 R 471 0 R 472 0 R 473 0 R 474 0 R 475 0 R 476 0 R 477 0 R 478 0 R 479 0 R 480 0 R 481 0 R 587 0 R 587 0 R 587 0 R 587 0 R 587 0 R 586 0 R 486 0 R 487 0 R 570 0 R 571 0 R 569 0 488 0 R 568 0 R 489 0 R] эндобдж 62 0 объект [587 0 R 583 0 R 582 0 R 579 0 R 578 0 R 490 0 R 491 0 R 492 0 R 493 0 R 494 0 R 495 0 R 496 0 R 497 0 R 498 0 R 499 0 R 500 0 R 500 0 R 500 0 R 501 0 R 502 0 R 502 0 R 503 0 R 504 0 R 505 0 R 506 0 R 507 0 R 508 0 R 509 0 R 510 0 R 511 0 R 561 0 R 512 0 R 513 0 R 514 0 R 515 0 R 516 0 R 517 0 R 518 0 R 519 0 R 520 0 R 521 0 R 522 0 R 523 0 R 524 0 R 525 0 R 526 0 R 527 0 R 528 0 R 529 0 R 530 0 531 0 R 532 0 R 533 0 R 64 0 R 558 0 R 559 0 R 535 0 R] эндобдж 63 0 объект [64 0 R 65 0 R 66 0 R 67 0 R 68 0 R 69 0 R 70 0 R 71 0 R 72 0 R 73 0 R 74 0 R 75 0 R 76 0 R 77 0 R 78 0 R 79 0 R 80 0 R 81 0 R 82 0 R 83 0 R 84 0 R 85 0 R 86 0 R 87 0 R 88 0 R 89 0 R 90 0 R 91 0 R 92 0 R 93 0 R 94 0 R 95 0 R 96 0 R 97 0 R 98 0 R] эндобдж 64 0 объект >] / P 101 0 R / Pg 24 0 R / S / Нормальный >> эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 27 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / StructParents 9 / Type / Page >> эндобдж 28 0 объект > поток HWs8 ~ _G9 + Ngi & ^> 0s ߮ X% 41Ov? -˗] F ^ «F — ‘? T | vpfFrI $ & $ nX | Fw۲ \ =? EkvPQ`: VhszwE_ o {&& ΂SCh ׳ j] mOb {& A4Q $ A / i | ͅ֌ e $ A1QU% [- m} H {6B3Hx & {$ ݰٯ Ky:

Что такое выключатель нагрузки

Выключатель нагрузки, т. е.выключатель нагрузки (LBS), который представляет собой коммутационное устройство, способное отключать небольшой ток короткого замыкания. Это не похоже на VCB или GCB, которые могут даже отключать ток короткого замыкания. Нормальное применение выключателя нагрузки механический срок службы и электрический срок службы не требуются, поэтому механический срок составляет менее 5000 раз, а электрический срок службы также менее 1000 раз. Некоторые специальные выключатели нагрузки способны включать / выключать емкостную нагрузку или индуктивную нагрузку и требуют более длительного срока службы.Rockwill предлагает различные типы выключателей нагрузки, такие как газовый SF6, вакуумный и воздушный.

Что такое выключатель нагрузки

Выключатель нагрузки — это выключатель-разъединитель, который был разработан для включения или отключения определенных токов. Это достигается путем добавления оборудования, которое увеличивает рабочую скорость ножевого выключателя разъединителя, и добавления некоторого типа оборудования для изменения явления дуги и обеспечения безопасного прерывания дуги, возникающей при переключении токов нагрузки. Изолированный выключатель нагрузки SF6 для использования в распределительных устройствах среднего напряжения для вторичных распределительных сетей.

Выключатели-разъединители

могут поставляться с оборудованием, обеспечивающим ограниченную коммутационную способность нагрузки. Рупоры, кнуты и пружинные приводы типичны для более низких напряжений. Эти переключатели используются для обесточивания или включения цепи, которая обладает некоторым ограниченным количеством магнитного или емкостного тока, такого как ток возбуждения трансформатора или токи зарядки линии.

Воздушный выключатель можно модифицировать, включив в него последовательный прерыватель (обычно вакуумный или элегазовый) для более высоких уровней прерывания напряжения и тока.Эти прерыватели увеличивают отключающую способность выключателя нагрузки и могут применяться для переключения нагрузки или токов повреждения связанного оборудования.

В чем разница между выключателем нагрузки и автоматическим выключателем

Есть два важных различных параметра, касающихся отключения / подключения электрических сетей.

— Отключающая способность.

— Производительность.

Включающая способность выше, так как она учитывает начальный пусковой ток, броски тока и неисправности, которые могут возникнуть в момент включения.

Соответственно, автоматические выключатели имеют оба, а изолятор или LBS имеют только отключающую способность. Поэтому изолятор используется для отключения / отключения / отключения нагрузки. Включается только без нагрузки.

В основном и LBS предназначены только для включения и отключения токов нагрузки. Он может быть замкнут на короткое замыкание (имеет ток включения) и не может отключать ток короткого замыкания.Автоматический выключатель предназначен для включения и отключения токов короткого замыкания и токов отклонения нагрузки. Необходимо соблюдать осторожность при переключении длинных кабелей и длинных линий с помощью LBS из-за его ограничений при коммутации зарядных токов кабеля / линии (высокой емкости). Подобные меры предосторожности необходимы при переключении реактивных нагрузок, таких как большие трансформаторы. Обычно CB рекомендуется для двух последних случаев. Проверьте спецификации теста производителя.

В простом случае выключатель нагрузки используется для отключения исправных цепей или отключения / отключения нагрузки.В качестве меры предосторожности, обычно LBS / изолятор должен быть включен без нагрузки, подключенная нагрузка должна использоваться после включения изолятора. Вот почему у него нет включающей способности. Автоматические выключатели предназначены для работы в ненормальных условиях, чтобы устранить неисправность и изолировать неисправные цепи, защищающие связанное с ним электрическое оборудование, поэтому отключающая и включающая способности считаются наиболее важными критериями для автоматического выключателя.

Ток включения — это не среднеквадратичное значение, а пиковое значение, т.е.Impk = 2,5 среднеквадратичного значения. Пиковое значение, в 2,5 раза превышающее среднеквадратичное значение, представляет собой смещение постоянного тока в точке, когда LBS замыкается при повреждении, и принимается как наихудшее отношение X / R источника (X / R около 20). Этот пик спадает до действующего значения Ith (тепловой выдерживаемый ток) в зависимости от постоянной задержки X / R. Скорость затухания экспоненциальна со временем. Существует заблуждение, что включение — это 2,5-кратный ток отключения, но включение обычно обозначается как пиковое, а отключение — как RMS. Ток отключения в выключателе — это действующее значение. Прерывание тока короткого замыкания намного сложнее, чем включение, особенно когда контакты размыкаются, когда ток не находится в точке пересечения нуля синусоидальной волны.Для высоковольтных систем 132 кВ и выше повторный пробой и TRV начинают становиться основными соображениями при выборе выключателя, особенно для длинных кабелей и линий.

————————————————- ———————————

Подробнее о выключателях нагрузки внутреннего и наружного применения см. Ссылку ниже:

Выключатель нагрузки, установленный на наружной опоре:

https://www.cnrockwill. com/on-load-break-switch

Внутренний выключатель нагрузки элегазом SF6:

https: // www.cnrockwill.com/SF6-load-break-switch

Вакуумный выключатель для внутренней установки:

https://www.cnrockwill.com/vacuum-circuit-breaker

Внутренний элегазовый автоматический выключатель:

https://www.cnrockwill.com/SF6-circuit-breaker

Сопутствующие товары: Автоматический реклоузер, регулятор напряжения подстанции, распределительное устройство среднего напряжения, распределительный трансформатор

Переключатель нагрузки

Нагрузка Перерыв S Переключатель

Общие

Обычно он оснащен простым устройством тушения дуги, но его конструкция относительно проста.На рисунке показано реле нагрузки высокого давления сжатого воздуха. Рабочий процесс таков: при отпускании тормоза шпиндель вращается по часовой стрелке под действием размыкающей пружины. С одной стороны, поршень перемещается вверх кривошипно-скользящим механизмом для сжатия газа; В этом аспекте система трансмиссии, состоящая из двух наборов четырехзвенных рычагов, заставляет сначала открываться главный нож, затем толкает дугогасящий нож, чтобы размыкать контакт дуги, и сжатый воздух в цилиндре продувает дугу через сопло.

1.1 Базовая концепция

Выключатель нагрузки — это своего рода коммутационное устройство между автоматическим выключателем и разъединителем. Он имеет простое устройство гашения дуги, которое может отключать номинальный ток нагрузки и определенный ток перегрузки, но не может отключать ток короткого замыкания.

1.2 Классификация переключателя нагрузки

В зависимости от используемого напряжения его можно разделить на переключатель нагрузки высокого напряжения и переключатель нагрузки низкого напряжения.

1.2.1 Высоковольтный выключатель нагрузки

Существует 6 видов высоковольтных выключателей нагрузки.

1.2.1.1 Выключатель нагрузки высокого давления, вырабатывающий твердый газ: энергия самой дуги, исключающей дугу, используется для выработки газа из газообразующего материала дуговой камеры для гашения дуги. Конструкция относительно проста и подходит для продукции напряжением 35 кВ и ниже.

1.2.1.2 Реле сжатого высокого давления: дуга гасится давлением воздуха поршня во время процесса размыкания, конструкция также относительно проста и подходит для изделий напряжением 35 кВ и ниже.

1.2.1.3 Высоковольтный выключатель нагрузки сжатого воздуха: использование сжатого воздуха для продувки дуги, может отключать большой ток, его структура более сложная, подходит для продуктов 60 кВ и выше.

1.2.1.4 Высоковольтный выключатель нагрузки SF6: с использованием газа SF6 для гашения дуги, его ток отключения большой, ток отключения конденсатора хорошие, но конструкция более сложная, подходит для продуктов 35 кВ и выше.

1. 2.1.5 Масляный выключатель высокого давления: энергия самой дуги используется для разложения и испарения масла вокруг дуги, а также для охлаждения и гашения дуги. Конструкция простая, но имеет большой вес, и она подходит для наружной продукции напряжением 35 кВ и ниже.

1.2.1.6 Вакуумный высоковольтный выключатель нагрузки: используйте вакуумную среду для гашения дуги, длительный электрический срок службы, относительно высокая цена, подходит для продуктов 220 кВ и ниже.

Принцип работы

Принцип работы высоковольтного переключателя нагрузки аналогичен принципу работы автоматического выключателя.Обычно он оснащен простым устройством тушения дуги, но его конструкция относительно проста. На рисунке показано реле нагрузки высокого давления сжатого воздуха. Рабочий процесс таков: при отпускании тормоза шпиндель вращается по часовой стрелке под действием размыкающей пружины. С одной стороны, поршень перемещается вверх кривошипно-скользящим механизмом для сжатия газа; В этом аспекте система трансмиссии, состоящая из двух наборов четырехзвенных рычагов, заставляет сначала открываться главный нож, затем толкает дугогасящий нож, чтобы размыкать контакт дуги, и сжатый воздух в цилиндре продувает дугу через сопло. Когда переключатель замкнут, главный нож и ножи для гашения дуги вращаются по часовой стрелке шпинделем и системой передачи, и сначала замыкаются дуговые контакты; главный вал продолжает вращаться, так что основные контакты впоследствии замыкаются. В процессе закрытия открывающая пружина одновременно накапливает энергию. Поскольку выключатель нагрузки не может отключать ток короткого замыкания, он часто используется в сочетании с токоограничивающим высоковольтным предохранителем. Используя функцию ограничения тока предохранителя, ограничивающего ток, можно значительно уменьшить не только задачу размыкания цепи, но и тепло, вызываемое током короткого замыкания.И роль электроэнергии.

1.2.2 Выключатель нагрузки низкого напряжения

Выключатель нагрузки низкого напряжения также называется группой переключателя предохранителей. Он подходит для цепи промышленной частоты переменного тока для ручного включения и выключения цепи нагрузки вручную; его также можно использовать для защиты линии от перегрузки и короткого замыкания. Коммутационная цепь завершается ножом, а защита от перегрузки и короткого замыкания — предохранителем. Рубильник с резиновым колпачком и выключатель с металлической оболочкой, использовавшиеся до 1970-х годов, относятся к низковольтному выключателю нагрузки.Скорость разделения контактов переключателя нагрузки низкого напряжения малой мощности связана со скоростью работы ручки. В приводном механизме низковольтного переключателя нагрузки большой емкости используется принцип действия пружинного накопителя энергии, и скорость разделения не имеет ничего общего со скоростью работы ручки. Конструкция относительно проста, к ней прилагается надежное механическое устройство блокировки. После того, как крышка открыта, выключатель не может быть закрыт, и выключатель закрыт. После закрытия крышка не открывается, что обеспечивает безопасную работу.

1.3 Пункты закупки

Выключатель нагрузки в основном используется для размыкания и замыкания тока нагрузки, а выключатель нагрузки может использоваться в сочетании с высоковольтным предохранителем вместо автоматического выключателя. Благодаря удобству использования и разумной цене выключателя нагрузки он широко используется в системе распределительных сетей 10 кВ. Разумный выбор выключателей нагрузки в конструкции имеет большое значение для обеспечения безопасной и надежной работы электросети.

1.3.1 Правильное взаимодействие выключателя нагрузки и предохранителя

Принципиальное различие между выключателем нагрузки и предохранителем состоит в том, что предохранитель имеет способность отключать ток короткого замыкания, а выключатель нагрузки служит только в качестве переключение тока нагрузки. Принято считать, что выключатель нагрузки делится на рабочие токи, а предохранители размыкают токи короткого замыкания. Однако при возникновении неисправности, поскольку трехфазные токи не обязательно одинаковы, а предохранители согласуются с ошибкой, разница во времени плавких предохранителей между трехфазными предохранителями неизбежна.После того, как первая фаза отключает неисправность, если переключатель нагрузки не может вовремя выключить ток нагрузки, вызывает ток передачи и двухфазную работу, вызывая повреждение оборудования с питанием. Предохранитель с бойком, совмещенный с выключателем нагрузки с расцепителем, решает проблему срабатывания при пропадании фазы. Когда плавкий предохранитель плавкого предохранителя, отключающее устройство выключателя нагрузки немедленно отключается при срабатывании ударника. На производственном предприятии часто используется четырехзвенный рычажный механизм. Когда переключатель нагрузки замкнут, замыкающая пружина одновременно накапливает энергию.Когда четырехзвенный рычажный механизм переходит в мертвое положение, энергия замыкающей пружины сбрасывается, и переключатель замыкается. Энергия тормозной пружины по-прежнему поддерживается полуосевым механизмом. Как только ударник ударяется, полуось расцепляется, энергия отключающей пружины высвобождается, и переключатель выполняет операцию размыкания. Поэтому необходимо выбрать предохранитель с бойком и выключатель нагрузки с механическим расцепителем.

Следует отметить, что используемые предохранители чаще всего используются в качестве предохранителей резервной защиты. Предохранители имеют минимальный ток отключения, который в 2,5–3 раза превышает номинальный ток предохранителя. Когда ток меньше тока отключения, резервный предохранитель не может. Этот ток прерывается, что составляет разницу между этим током и всем диапазоном предохранителей. Полный набор предохранителей может вызвать надежное отключение любого тока между плавлением расплава и номинальным током отключения (40 кА), но это дорого. Когда ток короткого замыкания меньше минимального тока отключения резервного предохранителя, хотя предохранитель не может гарантировать его срабатывание, предохранитель сгорит, ударник памяти будет поражен, и выключатель ударной нагрузки будет сломан.Например, предохранитель с номинальным током 100 А имеет минимальный ток отключения примерно от 250 до 300 А. В этой области тока предохранитель не может быть сломан, но предохранитель срабатывает ударник и ударяет по переключателю нагрузки, чтобы сработать, ток, например, с переключателем нагрузки на 600 А, он может быть надежно отключен.

Комбинированный трансформатор электрической защиты с плавким предохранителем и переключателем нагрузки имеет хорошие характеристики, но только при их согласовании он может быть эффективным.

Область a — это диапазон рабочего тока.I> InK, InK — номинальный ток комбинированного прибора. Он меньше номинального тока предохранителя InHH. Это связано с тем, что температурный режим и тепловые потери предохранителя ограничены, так что комбинированное электрическое устройство не может выдержать весь ток предохранителя. Отключение по номинальному току комбинированного электрического устройства осуществляется только выключателем нагрузки. Три фазы выключателя нагрузки одновременно отключаются, и три фазы одновременно гаснут.

Область b — это диапазон перегрузки InHH =»» here=»» meaning=»» action=»» that=»» all=»» melts=»» are=»» at=»» least=»» in=»» one=»» place.=»» say=»» overload=»» three=»» phases=»» turned=»» off=»»/>

Зона c — это диапазон тока переключения ITC от примерно 3InHH, и предохранитель также может погаснуть после срабатывания. В трехфазной цепи первым срабатывает один из трехфазных предохранителей, срабатывающий ударник и гасящий дугу. Выключатель нагрузки гасит ток в двух других фазах, и другие двухфазные предохранители также могут срабатывать, но выключатель нагрузки иногда перемещается быстрее. Следовательно, в области переходного тока предохранитель и выключатель нагрузки взаимодействуют для выполнения задачи отключения.Ток передачи — это максимальный ток, который может выключить переключатель нагрузки при соответствующем коэффициенте мощности. Оно находится в диапазоне от 5InHH (маленький предохранитель) до 1,5InHH (большой предохранитель).

Область d — это диапазон ограничения тока. Когда ток короткого замыкания больше (около 20 дюймов / ч), предохранитель срабатывает в первой половине тока и ограничивает пиковое значение тока короткого замыкания до его допустимого значения тока ID. Это ток, при котором предохранитель гаснет больше, чем ток переключения ITC.Реле нагрузки срабатывает под действием бойка, но не прерывает ток.

Следовательно, только при правильном согласовании выключателя нагрузки и предохранителя, комбинированный электроприбор может быть отключен: любой ток нагрузки, равный номинальному току отключения выключателя нагрузки; любое превышение номинального тока отключения при коротком замыкании комбинированного электроприбора. Другими словами, переключатель нагрузки с предохранителем может выполнять задачу отключения между рабочим током и полным коротким замыканием.

1.3.2 Работа ударника и ток передачи

Ток, протекающий через предохранитель, и время срабатывания являются обратнозависимыми характеристиками, называемыми ан-секундной характеристикой. Когда происходит перегрузка по току, предохранитель перегорает в соответствии со своей характеристикой An-second. Так называемый ток переноса означает, что одна фаза трехфазного предохранителя сначала разрывается, а разность времен предохранителя трехфазного предохранителя равна Dt. Когда премьер-министр движется, нападающий наносит удар.В это время другой двухфазный предохранитель может не перегореть, и ударник выйдет из строя, образуя переключатель нагрузки, отсекающий ток короткого замыкания. Задача по размыканию, которую должен выполнять предохранитель, теперь передается. К выключателю нагрузки. Когда предохранитель и выключатель нагрузки выключены, симметричный ток называется «током передачи». Очевидно, что значение тока переключения связано с характеристикой предохранителя в ампер-секундах и фиксированным временем отключения переключателя нагрузки. Значение передаваемого тока можно определить по стандарту IEC-420.На характеристической оси времени «предохранитель в секунду» возьмите время нагрузки, равное 0,9 кратного переключателя нагрузки, и проведите параллельную линию. Соответствующее текущее значение является током передачи. Например, вакуумный выключатель нагрузки имеет естественное время отключения 28 мс и оснащен предохранителем на 100 А. Ток переключения согласно закону определен равным 1880 А, и переключатель нагрузки должен иметь возможность отключать ток. Когда ток короткого замыкания превышает ток передачи, предохранитель выходит из строя. Фактически, ток передачи — это текущая область.Поскольку существует разница во времени срабатывания трехфазных предохранителей, существует относительная разница в токе, поэтому это небольшая область тока, которая является областью тока переноса. Видно, что хорошее взаимодействие переключателя нагрузки и предохранителя может прервать любой ток. Очевидно, что разные номинальные токи предохранителей имеют разные характеристики в ампер-секундах. Затем с помощью одного переключателя нагрузки сокращаются разные номинальные токи, и возникают разные токи передачи. Номинальный ток переключения относится к току переключения, который может использоваться с максимальным предохранителем.На выбор переключателя нагрузки следует обратить внимание.

1.3.3 Рабочая мощность независимого расцепителя и ток переключения

С продвижением «маленьких дежурных» и «необслуживаемых» на подстанции, чтобы удовлетворить основные требования удаленной работы операционного блока при выборе выключателя нагрузки необходимо настроить независимый расцепитель на срабатывание защиты, то есть при перегрузке. Метод релейной защиты размыкает выключатель нагрузки, а предохранитель защищен только от короткого замыкания.Действие устройства независимого расцепления вызывает отключение выключателя нагрузки в комбинированном приборе, что называется срабатыванием расцепителя. Время-токовая характеристика релейной защиты и предохранителя не будет одинаковой, и неизбежно произойдет пересечение. Точка, в которой характеристика срабатывания релейной защиты пересекается со второй характеристикой безопасности предохранителя, называется «током переключения». Метод определения максимального тока переключения в соответствии с IEC в проекте: минимальное время размыкания переключателя нагрузки берется на временной оси максимальной характеристики дуги на передней секунде предохранителя плюс минимальное время срабатывания предохранителя. внешняя релейная защита 20 мс, соответствующее значение тока — максимальный ток передачи.

1.3.4 выбор комбинированных устройств

При выборе комбинированного устройства значение тока переключения или тока переключения выбранного переключателя нагрузки должно быть подходящим. При выборе предохранителя следует учитывать номинальный ток трансформатора, коэффициент перегрузки 1,5, пусковой ток намагничивания в 12 раз по 0,1 с и факторы окружающей среды. По принципу гашения дуги реле нагрузки можно разделить на производство газа, давление газа, элегаз и вакуум.Выключатель для производства газа представляет собой гасящую дугу трубку для гашения дуги, образующуюся между контактами отверстия и вырабатывающую газ для гашения дуги. По мере увеличения времени отключения трубка для гашения дуги постепенно перегорает, поэтому трубка для гашения дуги постоянно заменяется. Выключатель газогенераторной нагрузки может отключать только токи ниже 1000 А. Переключатель сжатия газа генерирует газ в результате дуги, когда его подвижный стержень открывается, а подвижный стержень представляет собой полый медный стержень, который снабжен неподвижным поршнем, и генерирует газ путем образования дуги для гашения дуги.Реле нагрузки сжатого воздуха имеет ток отключения от 1350 до 1850 А. Ниже этого диапазона надежность изделия значительно снижается. Основное преимущество переключателя SF6 — три или четыре контура. Это обычная коробка для элегаза SF6, небольшая по размеру и не подверженная влиянию внешнего климата. Однако газ SF6 потребляет ресурсы озона и не соответствует требованиям защиты окружающей среды. Его текущая отключающая способность составляет от 2000 до 3500 А. После 2000 года общий инженерный дизайн пользователя требует, чтобы выключатель нагрузки SF6 имел нулевое манометрическое давление и был способен отключать нормальную нагрузку.Даже при утечке газа SF6 он должен иметь определенную отключающую способность. В 2000 году рынок использовал MINRONG / Minmin Большую часть плавильного производства. Выключатели нагрузки воздуха и сжатого воздуха трудно отключить ток передачи 2000А и более. Поэтому в следующих проектах рекомендуется использовать трансформатор мощностью 500 кВА. Для трансформаторов мощностью 500 кВА и выше рекомендуется использовать вакуумный выключатель нагрузки. В вакуумном переключателе нагрузки используется вакуумный прерыватель, а все динамические и статические контакты находятся в камере гашения дуги.Вакуумный прерыватель обладает высокой отключающей способностью, стабильной работой, отсутствием опасности возгорания и взрыва, его можно часто эксплуатировать и не требовать обслуживания. Прерывая ток передачи, также можно прервать ток передачи до более чем 2880 А. Кроме того, вакуумный прерыватель с большей отключающей способностью, например от 10 до 25 кА, лучше всего подходит для использования с защитой от обратнозависимой выдержки времени. Такой выключатель с высокой отключающей способностью и эквивалентным вторичным вакуумным выключателем может использоваться в качестве экономичного вакуумного выключателя.

Анализируя проблему переключения нагрузки в проекте распределительной сети 10 кВ, он дает опыт правильного выбора переключателя нагрузки в распределительной сети 10 кВ для обеспечения безопасной и надежной работы энергосистемы.

1.4 Меры предосторожности

1.4.1 Вертикальная установка, корпус переключателя, механизм замыкания, оболочка кабеля и защитная стальная трубка должны быть надежно заземлены (не могут быть заземлены последовательно).

1.4.2 Перед началом работы необходимо выполнить несколько операций загрузки порожнего и закрытия. В каждой вращающейся части нет заклинивания, закрытие на месте. После открытия достаточно безопасного расстояния.

1.4.3 Плавкий предохранитель, используемый последовательно с переключателем нагрузки, должен быть правильно выбран, то есть ток короткого замыкания должен быть больше, чем отключающая способность переключателя нагрузки, чтобы гарантировать, что плавкий предохранитель сначала выгорит, а затем выключатель нагрузки можно разомкнуть.

1.4.4 Контакт исправен, когда переключатель замкнут, а на подключении нет перегрева. Во время осмотра фарфоровую бутылку следует проверить на предмет грязи, трещин, фарфора и мигающих выделений; выключатель нельзя промывать водой (для помещений).
