выходная мощность — это… Что такое выходная мощность?

выходная мощность
output power

Большой англо-русский и русско-английский словарь. 2001.

  • выходная монтажная точка
  • выходная мощность лазера

Смотреть что такое «выходная мощность» в других словарях:

  • выходная мощность — — [http://www.iks media.ru/glossary/index.html?glossid=2400324] Тематики электросвязь, основные понятияэлектротехника, основные понятия EN outputoutput powerPOPOUTpower output …   Справочник технического переводчика

  • Выходная мощность — – величина, определяемая вместе с входной мощностью, с учетом выполнения мероприятий по вводу в действие новых мощностей, новых организационно технических решений и выбытия существующего в результате мо­рального и физического износа… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • выходная мощность — 3. 3 выходная мощность Р, Вт: Усредненная во времени ультразвуковая мощность излучения ультразвукового преобразователя в условиях свободного поля и в какой то определенной среде, желательно в воде. Источник …   Словарь-справочник терминов нормативно-технической документации

  • выходная мощность — išėjimo galia statusas T sritis automatika atitikmenys: angl. output power; power output vok. abgegebene Leistung, f; Ausgangsleistung, f; Leistungsabgabe, f rus. выходная мощность, f pranc. puissance de sortie, f …   Automatikos terminų žodynas

  • выходная мощность — išėjimo galia statusas T sritis Standartizacija ir metrologija apibrėžtis Matavimo sistemos ar matuoklio išėjimo signalo galia. atitikmenys: angl. output power vok. Ausgangsleistung, f rus. выходная мощность, f pranc. puissance de sortie, f …   Penkiakalbis aiškinamasis metrologijos terminų žodynas

  • выходная мощность — išėjimo galia statusas T sritis fizika atitikmenys: angl. output power vok. Ausgangsleistung, f rus. выходная мощность, f pranc. puissance de sortie, f …   Fizikos terminų žodynas

  • выходная мощность генераторной лампы — выходная мощность Ндп. мощность, отдаваемая генераторной лампой Мощность, отдаваемая генераторной лампой во внешнюю высокочастотную цепь. Примечание Величина расчетная (непрсредственно не измеряемая). [ГОСТ 20412 75] Недопустимые, нерекомендуемые …   Справочник технического переводчика

  • выходная мощность интегральной микросхемы — выходная мощность Мощность, выделяемая на нагрузке интегральной микросхемы в заданном режиме. Обозначение Pвых PO [ГОСТ 19480 89] Тематики микросхемы Синонимы выходная мощность …   Справочник технического переводчика

  • выходная мощность прибора СВЧ

    — выходная мощность Рвых СВЧ мощность, отдаваемая прибором СВЧ в нагрузку с заданными параметрами. [ГОСТ 23769 79] Тематики приборы и устройства защитные СВЧ Синонимы выходная мощность EN output power …   Справочник технического переводчика

  • выходная мощность трансформатора малой мощности — Сумма мощностей всех вторичных обмоток трансформатора малой мощности [ГОСТ 20938 75] Тематики трансформатор Классификация >>> Синонимы выходная мощность EN transformer output power DE Ausgangsleistung des Kleintransformators …   Справочник технического переводчика

  • выходная мощность биполярного транзистора — Мощность, которую отдает транзистор в типовой схеме генератора (усилителя) на заданной частоте.

    Обозначение Pвых Pout [ГОСТ 20003 74] Тематики полупроводниковые приборы EN output power DE Ausgangsleistung …   Справочник технического переводчика


Выходная мощность. Выходная мощность Что такое выходная мощность колонок

Многообразие применяемых стандартов измерения выходной мощности усилителей и мощности колонок может сбить с толку любого. Вот блочный усилитель солидной фирмы 35 Вт на канал, а вот дешевенький музыкальный центр с наклейкой 1000 Вт. Такое сравнение вызовет явное недоумение у потенциального покупателя. Самое время обратиться к стандартам…

В России используется два параметра мощности — номинальная и синусоидальная. Это нашло свое отражение в названиях акустических систем и обозначениях динамиков. Причем, если раньше в основном использовалась номинальная мощность, то теперь чаще — синусоидальная. Например, колонки 35АС впоследствии получили обозначение S-90 (номинальная мощность 35 Вт, синусоидальная мощность 90 Вт)

Номинальная мощность — мощность при среднем положении регулятора громкости усилителя, при которой остальные параметры устройства соответствуют заявленным в техническом описании.

Синусоидальная мощность — мощность, при которой усилитель или колонка может работать в течение длительного времени с реальным музыкальным сигналом без физического повреждения. Обычно в 2 — 3 раза выше номинальной.

Западные стандарты более широки, как правило, используются DIN, RMS и PMPO.

DIN — примерно соответствует синусоидальной мощности — мощность, при которой усилитель или колонка может работать в течение длительного времени с сигналом «розового шума» без физического повреждения.

RMS (Rated Maximum Sinusoidal) — Максимальная (предельная) синусоидальная мощность — мощность, при которой усилитель или колонка может работать в течение одного часа с реальным музыкальным сигналом без физического повреждения. Обычно на 20 — 25 процентов выше DIN.

PMPO (Peak Music Power Output)- Музыкальная мощность (запредельная:-)) — мощность, которую динамик колонки может выдержать в течение 1 -2 секунд на сигнале низкой частоты (около 200 Гц) без физического повреждения. Обычно в 10 — 20 раз выше DIN.

Как правило, серьезные западные производители указывают мощность своих изделий в DIN, а производители дешевых музыкальных центров и компьютерных колонок в PMPO.

100 W (PMPO) = 2 x 3 W (DIN)

Не стоит забывать и о сопротивлении колонок. В основном на рынке присутствуют колонки сопротивлением 4, 6, 8 Ом, реже встречаются 2 и 16 ом. Мощность усилителя будет различаться при подключении колонок разного сопротивления. В инструкции усилителя обычно указано, на какое сопротивление колонок он рассчитан, или мощность для различного сопротивления колонок. Если усилитель допускает работу с колонками различного сопротивления, то его мощность растет с понижением сопротивления. Если Вы будете использовать колонки сопротивлением ниже указанного для усилителя, это может вызвать его перегрев и выход из строя, если выше — то указанная выходная мощность достигнута не будет. Конечно, на громкость акустики влияет не только выходная мощность усилителя, но и чувствительность колонок, но об этом в следующий раз.

Главное — не забывать, что мощность — это только один из параметров, далеко не самый главный для получения хорошего звука.

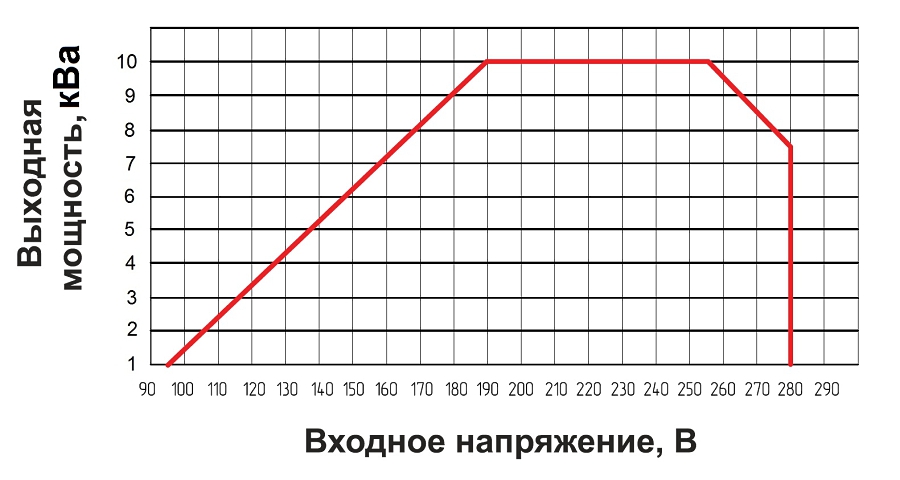

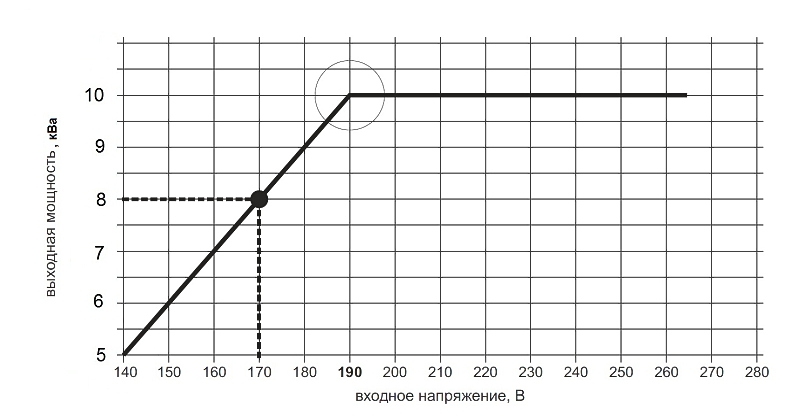

Нередко наши покупатели, видя в названии стабилизатора цифры, принимают их за мощность в Ваттах. На самом деле, как правило, производитель указывает полную мощность прибора в Вольт-Амперах, которая далеко не всегда равна мощности в Ваттах. Из-за этого нюанса возможны регулярные перегрузки стабилизатора по мощности, что в свою очередь приведет к его преждевременному выходу из строя.

Электрическая мощность включает в себя несколько понятий, из которых мы рассмотрим наиболее для нас важные:

Полная мощность (ВА) — величина, равная произведению силы тока (Ампер) на напряжение в цепи (Вольт). Измеряется в Вольт-Амперах.

Активная мощность (Вт) — величина, равная произведению силы тока (Ампер) на напряжение в цепи (Вольт) и на коэффициент нагрузки (cos φ) . Измеряется в Ваттах.

Коэффициент мощности (cos φ) — величина, характеризующая потребитель тока. Говоря простым языком, этот коэффициент показывает, скольно нужно полной мощности (Вольт-Ампер), чтобы «запихнуть» требуемую на совершение полезной работы мощность (Ватт) в потребитель тока. Этот коэффициент можно найти в технических характеристиках приборов-потребителей тока. На практике он может принимать значения от 0.6 (например, перфоратор) до 1 (нагревательные приборы). Cos φ может быть близок к единице в том случае, когда потребителями тока выступают тепловые (тэны и т.п.) и осветительные нагрузки. В остальных случаех его значение будет варьироваться. Для простоты это значение принято считать равным 0.8.


Активная мощность (Ватты) = Полная мощность (Вольт-Амперы) * Коэффициент мощности (Cos φ)

Т.е. при выборе стабилизатора напряжения на дом или на дачу в целом, его полную мощность в Вольт-Амперах (ВА) следует умножить на коэффициент мощности Cos φ = 0.8. В результате мы получаем приблизительную мощностьв Ваттах (Вт) на которую рассчитан данный стабилизатор. Не забывайте в расчетах принять во внимание пусковые токи электродвигателей. В момент пуска их потребляемая можность может превысить номинальную от трёх до семи раз.

Для общего развития, и «чтобы было»:

Наибольшее количество разночтений при выборе динамиков вызывает указанная в паспортных данных мощность. На текущий момент существует несколько стандартов измерения мощности динамических головок. Безусловно, что у каждого стандарта есть свои плюсы и минусы, и значения, полученные в результате произведенных замеров мощностных характеристик громкоговорителей тоже различаются.
Вполне естественно, что по коммерческим соображениям, фирмы производители динамиков, заинтересованы в указании мощности в тех стандартах, которые дают возможность поставить большое значение, не идя при этом на конфликт с собственной совестью. Результатом всех этих разночтений, как правило, является несогласованность усилителя мощности и акустической системы, что в последствии приводит к выходу из строя последней.
Большинство фирм производящих усилители указывают выходную мощность в стандарте RMS, тогда как большинство производителей динамиков приводят значения мощности в наиболее «модном» сейчас стандарте AES.
Приводим сравнительные коэффициенты пересчета мощности для двух указанных выше стандартов.
AES 1 Вт.= RMS 1 Вт. x 1,43.
Програмная мощность (Музыкальная): Program power 1 Вт.= RMS 1 Вт. x 2.
Пиковая мощность — кратковременное значение, не более 10 мс., при котором динамик не разрушается:
Peak power 1 Вт.= RMS 1 Вт. x 4.
Пример:*Возмём, наиболее часто приводимые, мощностные данные на динамик Eighteen Sound 18LW1400.
******* 18LW1400 — 1000 Вт.
Получаем:
******* RMS = 1000/1,43 = 700 Вт.
******* Program power* = 700 x 2 = 1400 Вт.
******* Peak power = 700 x 4 = 2800 Вт.
О чём, к стати, честно сказано в родном итальянском каталоге.
ВНИМАНИЕ: Все данные указывающие мощность динамиков P.AUDIO приведенны в стандарте RMS.

Взято на сайте P. audio

  • «В реале всё проще. RMS это мощность на синусе, практически сколько дин без оформления, держит тепла в течении длительного времени.(без повреждений катушки и прочих дефектов). А aes мощность это испытания на розовом шуме с пик фактором 6дб, То-есть помимо основного разогрева типа как в rms , пролетают пики на 3 дб больше чем в rms. Но по нагреву катушки что rms что aes всё одинаково. Есть одна фишка, про которую забывают, aes мощность приводят для минимального сопротивления динамика. Например по датошиту это 6.2 ом, а мощность аеs -1200 вт. Пересчитываем 1200 * 6.2 и поделить на сопротивление 8 ом. Получаем 930Вт, вот это примерная rms этого дина без оформления, приведённая к сопротивлению 8 ом.

    Для практики гораздо важнее знать какие усилители, или лимитеры необходимо использовать для нормальной работы этого дина. Принято использовать усилитель с мощностью вдвое выше aes при минимальном сопротивлении динамика. Для сигнала с пик фактором 6 дб, тепловая мощность на катушке как раз не превысит этого значения — 1200 вт на сопротивлении 6. 2 ом, программ 2400вт, а пики полетят аж 4800., При усилителе в 2400 вт на 6.2 ом.
    Но есть много но…..

    При помещении дина в колонку ему будет жить ещё хуже, это зависит от типа оформления, режима работы колонки и тд.

    И ещё необходимо понимать, что пик фактор 6 дб это не самый сложный сигнал для динамика. В реальности при дискотечном применении, джедаи могут довести это значение до 3 дб….

    Таким образом,максимальная подаваемая мощность от усилителя на этот динамик,в самом сложном случае, не должна превышать 930 вт на 8 ом для оформления типа таппед.
    А при работе на живяке, мощность усилителя может вполне достигать и 1800 вт….При этом нагрев катушки не превысит 930Вт.

    Ну как-то так.»

    Взято с Вегалаба.

  • Многим иногда приходилось задумываться, что же именно обозначает мощность, в том или ином виде приводимая в паспортах акустических систем и звукоусилительной аппаратуры. Материалов на эту тему в сети и печатных изданиях встречается на удивление мало, внятных ответов на вопросы тоже. Попытаюсь хоть как-то уменьшить число белых пятен в этой области. Некоторые более точные описания определений возникли у меня в диалоге, при попытке лучше объяснить собеседнику их смысл.

    Многообразие применяемых стандартов измерения выходной мощности усилителей и мощности колонок может сбить с толку любого. Вот блочный усилитель солидной фирмы 35 Вт на канал, а вот дешевенький музыкальный центр с наклейкой 1000 Вт. Такое сравнение вызовет явное недоумение у потенциального покупателя. Самое время обратиться к стандартам…

    Зарубежные и международные стандарты и определения

    SPL (Sound Pressure Level) — уровень звукового давления, развиваемого АС. SPL есть произведение относительной чувствительности АС (акустической системы) на подводимую электрическую мощность. Следует иметь в виду, что слух является нелинейным инструментом, и для оценки субъективной громкости следует делать поправки на кривые равной слышимости (weighting curve), которые на практике различаются не только для разных уровней сигнала, но и для каждого индивидуума в отдельности.

    A-weighting (weighting curve) — взвешивающая кривая. Зависимость, описывающая уровни звукового давления на различных частотах, воспринимаемые слухом, как одинаково громкие. Амплитудно-частотная характеристика взвешивающего фильтра, используемого при измерениях уровня звукового давления и учитывающего частотные свойства человеческого слуха.

    RMS (Root Mean Squared) — среднеквадратичное значение электрической мощности, ограниченной заданными нелинейными искажениями. Или по другому — максимальная (предельная) синусоидальная мощность — мощность, при которой усилитель или колонка может работать в течение одного часа с реальным музыкальным сигналом без физического повреждения. Обычно на 20 — 25 процентов выше DIN.

    Мощность замеряется синусоидальным сигналом на частоте 1 кГц при достижении 10 % THD. Она вычисляется, как произведение среднеквадратичных значений напряжения и тока при эквивалентном количестве теплоты, создаваемой постоянным током.

    Для синусоидального сигнала среднеквадратичное значение меньше амплитудного в V2 раз (x 0,707). Вообще же, это виртуальная величина, термин «среднеквадратичный», строго говоря, может быть применен к напряжению или силе тока, но не к мощности. Известный аналог — действующее значение (все знают его для сети электропитания переменным током — это те самые 220 V для России).

    Попробую объяснить, почему это понятие для описания звуковых характеристик малоинформативно. Среднеквадратичная мощность — это производящая работу. То есть, имеет смысл в электротехнике. И относится не обязательно к синусоиде. В случае музыкальных сигналов громкие звуки мы слышим лучше, чем слабые. И на органы слуха воздействуют больше амплитудные значения, а не среднеквадратичные. То есть громкость не эквивалентна мощности. Поэтому среднеквадратичные значения имеют смысл в электросчетчике, а вот амплитудные в музыке. Еще более популистский пример — АЧХ. Провалы АЧХ заметны меньше, чем пики. То есть громкие звуки более информативны, чем тихие, а усредненное значение будет мало о чем говорить.

    Таким образом, стандарт RMS был одной попыток описать электрические параметры звуковой аппаратуры, как потребителя электроэнергии.

    В усилителях и акустике этот параметр тоже, по сути, имеет весьма ограниченное применение — усилитель, который выдает 10% искажений не на максимальной мощности (когда возникает клиппинг — ограничение амплитуды усиливаемого сигнала с возникающими специфическими динамическими искажениями), еще поискать. До достижения максимальной мощности искажения транзисторных усилителей, например, не превышают зачастую сотых долей процента, а уже выше резко возрастают (нештатный режим). Многие акустические системы при длительной работе с таким уровнем искажений уже способны выйти из строя.

    Для совсем уж дешевой техники указывается другая величина — PMPO, совсем уж бессмысленный и никем не нормированный параметр, а значит, друзья-китайцы измеряют его так, как бог на душу положит. Если точнее, в попугаях, причем каждый в своих. Значения PMPO часто превышают номинальные вплоть до коэффициента 20.

    PMPO (Peak Music Power Output) — пиковая кратковременная музыкальная мощность, величина, которая означает максимально достижимое пиковое значение сигнала независимо от искажений вообще за минимальный промежуток времени (обычно за 10 mS, но, вообще, не нормировано), мощность, которую динамик колонки может выдержать в течение 1 -2 секунд на сигнале низкой частоты (около 200 Гц) без физического повреждения. Обычно в 10 — 20 раз выше DIN
    Как следует из описания, параметр еще более виртуальный и бессмысленный в практическом применении. Посоветую эти значения не воспринимать всерьез и на них не ориентироваться. Если вас угораздило покупать аппаратуру с параметрами мощности, указанными только, как PMPO, то единственный совет — послушать самостоятельно и определить, подходит это вам или нет.

    100 W (PMPO) = 2 x 3 W (DIN)

    DIN — аббревиатура от Deutsches Institut fur Normung.

    Немецкая неправительственная организация, занимающаяся стандартизацией для лучшей интеграции рынка товаров и услуг в Германии и на международном рынке. Продуктами этой организации являются самые различные стандарты, касающиеся самых различных сфер применения, в том числе и относящиеся к области звуковоспроизведения, которые нас здесь и интересуют.

    К DIN 45500, где описываются требования к аппаратуре высокой верности звучания (иначе Hi-Fi — High Fidelity), относятся:

    • DIN 45500-1 High fidelity audio equipment and systems; minimum performance requirements.
    • DIN 45500-10 High fidelity audio equipment and systems; minimum performance requirements for headphones.
    • DIN 45500-2 Hi-Fi technics; requirements for tuner equipments.
    • DIN 45500-3 Hi-Fi technics; requirements for disk record reproducing equipments.
    • DIN 45500-4 High fidelity audio equipment and systems; minimum performance requirements for magnetic recording and reproducing equipment.
    • DIN 45500-5 High fidelity audio equipment and systems; minimum performance requirements for microphones.
    • DIN 45500-6 High fidelity audio equipment and systems; minimum performance requirements for amplifiers.
    • DIN 45500-7 Hi-Fi-technics; requirements for loudspeakers.
    • DIN 45500-8 Hi-Fi technics; requirements for sets and systems.

    DIN POWER — значение выдаваемой на реальной нагрузке (для усилителя) или подводимой (к АС) мощности, ограниченной указанными нелинейными искажениями. Измеряется подачей сигнала с частотой 1 кГц на вход устройства в течение 10 минут. Мощность замеряется при достижении 1 % THD (нелинейных искажений).Есть и другие виды измерений, например, DIN MUSIC POWER, описывающая мощность музыкального (шумового) сигнала. Обычно указываемая величина DIN music выше, чем приводимая, как DIN. Примерно соответствует синусоидальной мощности — мощность, при которой усилитель или колонка может работать в течение длительного времени с сигналом «розового шума» без физического повреждения.

    Отечественные стандарты

    В России используется два параметра мощности — номинальная и синусоидальная. Это нашло свое отражение в названиях акустических систем и обозначениях динамиков. Причем, если раньше в основном использовалась номинальная мощность, то теперь чаще — синусоидальная. Например, колонки 35АС впоследствии получили обозначение S-90 (номинальная мощность 35 Вт, синусоидальная мощность 90 Вт)

    Номинальная мощность (ГОСТ 23262-88) — величина искусственная, она оставляет свободу выбора изготовителю. Разработчик волен указать значение номинальной мощности, соответствующее наиболее выгодному значению нелинейных искажений. Обычно указанная мощность подгонялась под требования ГОСТ к классу сложности исполнения при наилучшем сочетании измеряемых характеристик. Указывается как у АС, так и у усилителей. Иногда это приводило к парадоксам — при искажениях типа «ступенька», возникающих в усилителях класса АВ на малых уровнях громкости, уровень искажений мог снижаться при увеличении выходной мощности сигнала до номинальной. Таким образом достигались рекордные номинальные характеристики в паспортах усилителей, с крайне низким уровнем искажений при высокой номинальной мощности усилителя. Тогда как наивысшая статистическая плотность музыкального сигнала лежит в диапазоне амплитуд 5-15% от максимальной мощности усилителя. Вероятно, поэтому российские усилители заметно проигрывали на слух западным, у которых оптимум искажений мог быть на средних уровнях громкости, тогда как в СССР шла гонка за минимумом гармонических и иногда интермодуляционных искажений любой ценой на одном, номинальном (почти максимальном) уровне мощности.

    Паспортная шумовая мощность — электрическая мощность, ограниченная исключительно тепловыми и механическими повреждениями (например: сползание витков звуковой катушки от перегрева, выгорание проводников в местах перегиба или спайки, обрыв гибких проводов и т.п.) при подведении розового шума через корректирующую цепь в течение 100 часов.

    Синусоидальная мощность — мощность, при которой усилитель или колонка может работать в течение длительного времени с реальным музыкальным сигналом без физического повреждения. Обычно в 2 — 3 раза выше номинальной.

    Максимальная кратковременная мощность — электрическая мощность, которую громкоговорители АС выдерживают без повреждений (проверяется по отсутствию дребезжаний) в течение короткого промежутка времени. В качестве испытательного сигнала используется розовый шум. Сигнал подается на АС в течение 2 сек. Испытания проводятся 60 раз с интервалом в 1 минуту. Данный вид мощности дает возможность судить о кратковременных перегрузках, которые может выдержать громкоговоритель АС в ситуациях, возникающих в процессе эксплуатации.

    Максимальная долговременная мощность — электрическая мощность, которую выдерживают громкоговорители АС без повреждений в течение 1 мин. Испытания повторяют 10 раз с интервалом 2 минуты. Испытательный сигнал тот же.

    Максимальная долговременная мощность определяется нарушением тепловой прочности громкоговорителей АС (сползанием витков звуковой катушки и др.).

    Розовый шум (используемый в этих испытаниях) — группа сигналов со случайным характером и равномерной спектральной плотностью распределения по частотам, убывающей с увеличением частоты со спадом 3 дБ на октаву во всем диапазоне измерений, с зависимостью среднего уровня от частоты в виде 1/f. Розовый шум имеет постоянную (по времени) энергию на любом из участков частотной полосы.

    Белый шум — группа сигналов со случайным характером и равномерной и постоянной спектральной плотностью распределения по частотам. Белый шум имеет одинаковую энергию на любом из участков частот.

    Октава — музыкальная полоса частот, соотношение крайних частот которой равно 2.

    Электрическая мощность — мощность, рассеиваемая на омическом эквивалентном сопротивлении, равном по величине номинальному электрическому сопротивлению АС, при напряжении, равном напряжению на зажимах АС. То есть, на сопротивлении, эмулирующем реальную нагрузку в тех же условиях.

    Не стоит забывать и о сопротивлении колонок. В основном на рынке присутствуют колонки сопротивлением 4, 6, 8 Ом, реже встречаются 2 и 16 ом. Мощность усилителя будет различаться при подключении колонок разного сопротивления. В инструкции усилителя обычно указано, на какое сопротивление колонок он рассчитан, или мощность для различного сопротивления колонок. Если усилитель допускает работу с колонками различного сопротивления, то его мощность растет с понижением сопротивления. Если Вы будете использовать колонки сопротивлением ниже указанного для усилителя, это может вызвать его перегрев и выход из строя, если выше — то указанная выходная мощность достигнута не будет. Конечно, на громкость акустики влияет не только выходная мощность усилителя, но и чувствительность колонок, но об этом в следующий раз. Главное — не забывать, что мощность — это только один из параметров, далеко не самый главный для получения хорошего звука.

    4

    5 полезная выходная мощность

    6 выходная мощность

    7 выходная мощность лазера

    8 выходная мощность электростанции

    9 полезная выходная мощность

    10 wattage output

    11 centralized UPS


    ИБП для централизованного питания нагрузок

    [Интент]

    ИБП для централизованных систем питания

    А. П. Майоров

    Для многих предприятий всесторонняя защита данных имеет жизненно важное значение. Кроме того, есть виды деятельности, в которых прерывания подачи электроэнергии не допускаются даже на доли секунды. Так работают расчетные центры банков, больницы, аэропорты, центры обмена трафиком между различными сетями. В такой же степени критичны к электропитанию телекоммуникационное оборудование, крупные узлы Интернет, число ежедневных обращений к которым исчисляется десятками и сотнями тысяч. Третья часть обзора по ИБП посвящена оборудованию, предназначенному для обеспечения питания особо важных объектов.

    Ц ентрализованные системы бесперебойного питания применяют в тех случаях, когда прерывание подачи электроэнергии недопустимо для работы большинства единиц оборудования, составляющих одну информационную или технологическую систему. Как правило, проблемы питания рассматривают в рамках единого проекта наряду со многими другими подсистемами здания, поскольку они требуют вложения значительных средств и увязки с силовой электропроводкой, коммутационным электрооборудованием и аппаратурой кондиционирования. Изначально системы бесперебойного питания рассчитаны на долгие годы эксплуатации, их срок службы можно сравнить со сроком службы кабельных подсистем здания и основного компьютерного оборудования. За 15—20 лет функционирования предприятия оснащение его рабочих станций обновляется три-четыре раза, несколько раз изменяется планировка помещений и производится их ремонт, но все эти годы система бесперебойного питания должна работать безотказно. Для ИБП такого класса долговечность превыше всего, поэтому в их технических спецификациях часто приводят значение важнейшего технического показателя надежности — среднего времени наработки на отказ (Mean Time Before Failure — MTBF). Во многих моделях с ИБП оно превышает 100 тыс. ч, в некоторых из них достигает 250 тыс. ч (т. е. 27 лет непрерывной работы). Правда, сравнивая различные системы, нужно учитывать условия, для которых этот показатель задан, и к предоставленным цифрам относиться осторожно, поскольку условия работы оборудования разных производителей неодинаковы.

    Батареи аккумуляторов

    К сожалению, наиболее дорогостоящий компонент ИБП — батарея аккумуляторов так долго работать не может. Существует несколько градаций качества батарей, которые различаются сроком службы и, естественно, ценой. В соответствии с принятой два года назад конвенцией EUROBAT по среднему сроку службы батареи разделены на четыре группы:

    10+ — высоконадежные,
    10 — высокоэффективные,
    5—8 — общего назначения,
    3—5 — стандартные коммерческие.

    Учитывая исключительно жесткую конкуренцию на рынке ИБП малой мощности, производители стремятся снизить до минимума начальную стоимость своих моделей, поэтому часто комплектуют их самыми простыми батареями. Применительно к этой группе продуктов такой подход оправдан, поскольку упрощенные ИБП изымают из обращения вместе с защищаемыми ими персональными компьютерами. Впервые вступающие на этот рынок производители, пытаясь оттеснить конкурентов, часто используют в своих интересах неосведомленность покупателей о проблеме качества батарей и предлагают им сравнимые по остальным показателям модели за более низкую цену. Имеются случаи, когда партнеры крупной фирмы комплектуют ее проверенные временем и признанные рынком модели ИБП батареями, произведенными в развивающихся странах, где контроль за технологическим процессом ослаблен, а, значит, срок службы батарей меньше по сравнению с «кондиционными» изделиями. Поэтому, подбирая для себя ИБП, обязательно поинтересуйтесь качеством батареи и ее производителем, избегайте продукции неизвестных фирм. Следование этим рекомендациям сэкономит вам значительные средства при эксплуатации ИБП.

    Все сказанное еще в большей степени относится к ИБП высокой мощности. Как уже отмечалось, срок службы таких систем исчисляется многими годами. И все же за это время приходится несколько раз заменять батареи. Как это ни покажется странным, но расчеты, основанные на ценовых и качественных параметрах батарей, показывают, что в долгосрочной перспективе наиболее выгодны именно батареи высшего качества, несмотря на их первоначальную стоимость. Поэтому, имея возможность выбора, устанавливайте батареи только «высшей пробы». Гарантированный срок службы таких батарей приближается к 15 годам.

    Не менее важный аспект долговечности мощных систем бесперебойного питания — условия эксплуатации аккумуляторных батарей. Чтобы исключить непредсказуемые, а следовательно, часто приводящие к аварии перерывы в подаче электропитания, абсолютно все включенные в приведенную в статье таблицу модели оснащены самыми совершенными схемами контроля за состоянием батарей. Не мешая выполнению основной функции ИБП, схемы мониторинга, как правило, контролируют следующие параметры батареи: зарядный и разрядный токи, возможность избыточного заряда, рабочую температуру, емкость.

    Кроме того, с их помощью рассчитываются такие переменные, как реальное время автономной работы, конечное напряжение зарядки в зависимости от реальной температуры внутри батареи и др.

    Подзарядка батареи происходит по мере необходимости и в наиболее оптимальном режиме для ее текущего состояния. Когда емкость батареи снижается ниже допустимого предела, система контроля автоматически посылает предупреждающий сигнал о необходимости ее скорой замены.

    Топологические изыски

    Долгое время специалисты по системам электропитания руководствовались аксиомой, что мощные системы бесперебойного питания должны иметь топологию on-line. Считается, что именно такая топология гарантирует защиту от всех нарушений на линиях силового питания, позволяет фильтровать помехи во всем частотном диапазоне, обеспечивает на выходе чистое синусоидальное напряжение с номинальными параметрами. Однако за качество электропитания приходится платить повышенным выделением тепловой энергии, сложностью электронных схем, а следовательно, потенциальным снижением надежности. Но, несмотря на это, за многолетнюю историю выпуска мощных ИБП были разработаны исключительно надежные аппараты, способные работать в самых невероятных условиях, когда возможен отказ одного или даже нескольких узлов одновременно. Наиболее важным и полезным элементом мощных ИБП является так называемый байпас. Это обходной путь подачи энергии на выход в случае ремонтных и профилактических работ, вызванных отказом некоторых компонентов систем или возникновением перегрузки на выходе. Байпасы бывают ручными и автоматическими. Они формируются несколькими переключателями, поэтому для их активизации требуется некоторое время, которое инженеры постарались снизить до минимума. И раз уж такой переключатель был создан, то почему бы не использовать его для снижения тепловыделения в то время, когда питающая сеть пребывает в нормальном рабочем состоянии. Так появились первые признаки отступления от «истинного» режима on-line.

    Новая топология отдаленно напоминает линейно-интерактивную. Устанавливаемый пользователем системы порог срабатывания определяет момент перехода системы в так называемый экономный режим. При этом напряжение из первичной сети поступает на выход системы через байпас, однако электронная схема постоянно следит за состоянием первичной сети и в случае недопустимых отклонений мгновенно переключается на работу в основном режиме on-line.

    Подобная схема применена в ИБП серии Synthesis фирмы Chloride (Сети и системы связи, 1996. № 10. С. 131), механизм переключения в этих устройствах назван «интеллектуальным» ключом. Если качество входной линии укладывается в пределы, определяемые самим пользователем системы, аппарат работает в линейно-интерактивном режиме. При достижении одним из контролируемых параметров граничного значения система начинает работать в нормальном режиме on-line. Конечно, в этом режиме система может работать и постоянно.

    За время эксплуатации системы отход от исходной аксиомы позволяет экономить весьма значительные средства за счет сокращения тепловыделения. Сумма экономии оказывается сопоставимой со стоимостью оборудования.

    Надо отметить, что от своих исходных принципов отошла еще одна фирма, ранее выпускавшая только линейно-интерактивные ИБП и ИБП типа off-line сравнительно небольшой мощности. Теперь она превысила прежний верхний предел мощности своих ИБП (5 кВА) и построила новую систему по топологии on-line. Я имею в виду фирму АРС и ее массив электропитания Simmetra (Сети и системы связи. 1997. № 4. С. 132). Создатели попытались заложить в систему питания те же принципы повышения надежности, которые применяют при построении особо надежной компьютерной техники. В модульную конструкцию введена избыточность по отношению к управляющим модулям и батареям. В любом из трех выпускаемых шасси из отдельных модулей можно сформировать нужную на текущий момент систему и в будущем наращивать ее по мере надобности. Суммарная мощность самого большого шасси достигает 16 кВА. Еще рано сравнивать эту только что появившуюся систему с другими включенными в таблицу. Однако факт появления нового продукта в этом исключительно устоявшемся секторе рынка сам по себе интересен.

    Архитектура

    Суммарная выходная мощность централизованных систем бесперебойного питания может составлять от 10—20 кВА до 200—300 МВА и более. Соответственно видоизменяется и структура систем. Как правило, она включают в себя несколько источников, соединенных параллельно тем или иным способом. Аппаратные шкафы устанавливают в специально оборудованных помещениях, где уже находятся распределительные шкафы выходного напряжения и куда подводят мощные входные силовые линии электропитания. В аппаратных помещениях поддерживается определенная температура, а за функционированием оборудования наблюдают специалисты.

    Многие реализации системы питания для достижения необходимой надежности требуют совместной работы нескольких ИБП. Существует ряд конфигураций, где работают сразу несколько блоков. В одних случаях блоки можно добавлять постепенно, по мере необходимости, а в других — системы приходится комплектовать в самом начале проекта.

    Для повышения суммарной выходной мощности используют два варианта объединения систем: распределенный и централизованный. Последний обеспечивает более высокую надежность, но первый более универсален. Блоки серии EDP-90 фирмы Chloride допускают объединение двумя способами: и просто параллельно (распределенный вариант), и с помощью общего распределительного блока (централизованный вариант). При выборе способа объединения отдельных ИБП необходим тщательный анализ структуры нагрузки, и в этом случае лучше всего обратиться за помощью к специалистам.

    Применяют параллельное соединение блоков с централизованным байпасом, которое используют для повышения общей надежности или увеличения общей выходной мощности. Число объединяемых блоков не должно превышать шести. Существуют и более сложные схемы с избыточностью. Так, например, чтобы исключить прерывание подачи питания во время профилактических и ремонтных работ, соединяют параллельно несколько блоков с подключенными к отдельному ИБП входными линиями байпасов.

    Особо следует отметить сверхмощные ИБП серии 3000 фирмы Exide. Суммарная мощность системы питания, построенная на модульных элементах этой серии, может достигать нескольких миллионов вольт-ампер, что сравнимо с номинальной мощностью генераторов некоторых электростанций. Все компоненты серии 3000 без исключения построены на модульном принципе. На их основе можно создать особо мощные системы питания, в точности соответствующие исходным требованиям. В процессе эксплуатации суммарную мощность систем можно наращивать по мере увеличения нагрузки. Однако следует признать, что систем бесперебойного питания такой мощности в мире не так уж много, их строят по специальным контрактам. Поэтому серия 3000 не включена в общую таблицу. Более подробные данные о ней можно получить на Web-узле фирмы Exide по адресу http://www. exide.com или в ее московском представительстве.

    Важнейшие параметры

    Для систем с высокой выходной мощностью очень важны показатели, которые для менее мощных систем не имеют первостепенного значения. Это, например, КПД — коэффициент полезного действия (выражается либо действительным числом меньше единицы, либо в процентах), показывающий, какая часть активной входной мощности поступает к нагрузке. Разница значений входной и выходной мощности рассеивается в виде тепла. Чем выше КПД, тем меньше тепловой энергии выделяется в аппаратной комнате и, значит, для поддержания нормальных рабочих условий требуется менее мощная система кондиционирования.

    Чтобы представить себе, о каких величинах идет речь, рассчитаем мощность, «распыляемую» ИБП с номинальным значением на выходе 8 МВт и с КПД, равным 95%. Такая система будет потреблять от первичной силовой сети 8,421 МВт — следовательно, превращать в тепло 0,421 МВт или 421 кВт. При повышении КПД до 98% при той же выходной мощности рассеиванию подлежат «всего» 163 кВт. Напомним, что в данном случае нужно оперировать активными мощностями, измеряемыми в ваттах.

    Задача поставщиков электроэнергии — подавать требуемую мощность ее потребителям наиболее экономным способом. Как правило, в цепях переменного тока максимальные значения напряжения и силы тока из-за особенностей нагрузки не совпадают. Из-за этого смещения по фазе снижается эффективность доставки электроэнергии, поскольку при передаче заданной мощности по линиям электропередач, через трансформаторы и прочие элементы систем протекают токи большей силы, чем в случае отсутствия такого смещения. Это приводит к огромным дополнительным потерям энергии, возникающим по пути ее следования. Степень сдвига по фазе измеряется не менее важным, чем КПД, параметром систем питания — коэффициентом мощности.

    Во многих странах мира существуют нормы на допустимое значение коэффициента мощности систем питания и тарифы за электроэнергию нередко зависят от коэффициента мощности потребителя. Суммы штрафов за нарушение нормы оказываются настольно внушительными, что приходится заботиться о повышении коэффициента мощности. С этой целью в ИБП встраивают схемы, которые компенсируют сдвиг по фазе и приближают значение коэффициента мощности к единице.

    На распределительную силовую сеть отрицательно влияют и нелинейные искажения, возникающие на входе блоков ИБП. Почти всегда их подавляют с помощью фильтров. Однако стандартные фильтры, как правило, уменьшают искажения только до уровня 20—30%. Для более значительного подавления искажений на входе систем ставят дополнительные фильтры, которые, помимо снижения величины искажений до нескольких процентов, повышают коэффициент мощности до 0,9—0,95. С 1998 г. встраивание средств компенсации сдвига по фазе во все источники электропитания компьютерной техники в Европе становится обязательным.

    Еще один важный параметр мощных систем питания — уровень шума, создаваемый такими компонентами ИБП, как, например, трансформаторы и вентиляторы, поскольку их часто размещают вместе в одном помещении с другим оборудованием — там где работает и персонал.

    Чтобы представить себе, о каких значениях интенсивности шума идет речь, приведем для сравнения такие примеры: уровень шума, производимый шелестом листвы и щебетанием птиц, равен 40 дБ, уровень шума на центральной улице большого города может достигать 80 дБ, а взлетающий реактивный самолет создает шум около 100 дБ.

    Достижения в электронике

    Мощные системы бесперебойного электропитания выпускаются уже более 30 лет. За это время бесполезное тепловыделение, объем и масса их сократились в несколько раз. Во всех подсистемах произошли и значительные технологические изменения. Если раньше в инверторах использовались ртутные выпрямители, а затем кремниевые тиристоры и биполярные транзисторы, то теперь в них применяются высокоскоростные мощные биполярные транзисторы с изолированным затвором (IGBT). В управляющих блоках аналоговые схемы на дискретных компонентах сначала были заменены на цифровые микросхемы малой степени интеграции, затем — микропроцессорами, а теперь в них установлены цифровые сигнальные процессоры (Digital Signal Processor — DSP).

    В системах питания 60-х годов для индикации их состояния использовались многочисленные аналоговые измерительные приборы. Позднее их заменили более надежными и информативными цифровыми панелями из светоизлучающих диодов и жидкокристаллических индикаторов. В наше время повсеместно используют программное управление системами питания.

    Еще большее сокращение тепловых потерь и общей массы ИБП дает замена массивных трансформаторов, работающих на частоте промышленной сети (50 или 60 Гц), высокочастотными трансформаторами, работающими на ультразвуковых частотах. Между прочим, высокочастотные трансформаторы давно применяются во внутренних источниках питания компьютеров, а вот в ИБП их стали устанавливать сравнительно недавно. Применение IGBT-приборов позволяет строить и бестрансформаторные инверторы, при этом внутреннее построение ИБП существенно меняется. Два последних усовершенствования применены в ИБП серии Synthesis фирмы Chloride, отличающихся уменьшенным объемом и массой.

    Поскольку электронная начинка ИБП становится все сложнее, значительную долю их внутреннего объема теперь занимают процессорные платы. Для радикального уменьшения суммарной площади плат и изоляции их от вредных воздействий электромагнитных полей и теплового излучения используют электронные компоненты для так называемой технологии поверхностного монтажа (Surface Mounted Devices — SMD) — той самой, которую давно применяют в производстве компьютеров. Для защиты электронных и электротехнических компонентов имеются специальные внутренние экраны.

    Выходная мощность магнитолы

    При приобретении в машину музыки появляется множество вопросов. Один из самых задаваемых – это, каким образом по мощности к автомагнитоле подобрать автоакустику. Из школьной программы по физике всем известно, что мощность является работой, произведенной за единицу времени. К нашему случаю под работой применительно количество энергии, которую получает усилитель от АКБ автомобиля в виде постоянного тока и преобразовании ее в электрическую в виде переменного тока. Мощность, написанная на коробке с усилителем магнитолы, отличается от мощности акустики тем, что динамик принимает мощность, а усилитель ее отдает. Теперь стоит остановиться на двух основных вопросах, сколько динамик максимально может принять и сколько может отдать усилитель.

    Максимальная мощность усилителя определяется как величина на выходе максимального напряжения, возведенная в квадрат и разделенная на сопротивление нагрузки. Другими словами если сопротивление большей части автомобильных динамиков 4 Ома на выходе усилителя 6Ва получается: 6 квадрат/4= 9ВтВозникает вопрос, почему 6В, если подходит к усилителю 12. Все потому что на выходе сигнал переменный, то есть амплитуда, она и будет считаться равной 6В. Полученные цифры – это пиковая мощность. Здесь следует отметить, что величины переменного напряжения можно измерять по-разному, и соответственно выходная расчетная мощность зависит напрямую от способа измерения. Большинство уважающих себя фирм используют шкалу среднеквадратичных значений. Это сокращение и будет использоваться в дальнейшем.

    Смысл в том, что значение напряжения для синусоиды менее амплитудного почти в 1,41 раза. 6/1.41 квадрат/4=4,5Вт.Таким образом, получается, что усилитель большей части магнитол не способен выдать более 4,5 Вт при питании 12В, но это не совсем верно. Ведь есть мостовое включение, а на нем работают два усилителя на одну нагрузку, включенные таким образом, что на выходе размах синусоиды удваивается. Теперь выходная мощность становится больше чем 4,5Вт в четыре раза, поэтому возводится в квадрат напряжение, и, стало быть, получается – 18. (12/1,41 квадрат/ 4=18Вт). Это максимальная мощность, которую возможно выжать из усилителя во время питания в 12В. Откуда же тогда берутся 4х50Вт.

    Дело все в том, что в более современных автомагнитолах в усилителе имеется специальная цепь, которая способна дать выходным каскадам на короткое время увеличенное напряжение. Цепь только на долю секунды способна поднять мощность до 55Вт. Это и дает возможность производителям указывать на коробке те самые 55Вт. Но если внимательно посмотреть паспорт своей магнитолы, то в конце паспорта где-нибудь мелким шрифтом указано что мощность магнитолы 20-22Вт при КНИ 12%. Что это значит. КНИ является коэффициентом нелинейных искажений. Загвоздка в том, что более комфортное прослушивание достигается при КНИ не более чем 0,5 %. А указываемая в большинстве случаев производителями автомагнитол выходная мощность при КНИ 12% при прослушивании не может не вредить здоровью. На динамиках в основном пишется значение мощности, которое способно вывести динамик из строя. То есть если на коробке указано 180Вт — это не мощность, при которой он работает, а мощность, при которой он, скорее всего, сгорит.

    Здесь следует отметить, что динамика КПД 0,5% означает 99% проводимой мощности к нему, рассеивается в тепло и можно понять, почему спалить его так просто. Но тут тоже не все так ясно, загвоздка в том, что проблема заключается во времени подведения мощности к динамику, другими словами, если подвести к динамику на несколько миллисекунд сигнал с мощностью, которая превышает те 180Вт, он его спокойно переварит и продолжит игру. В тоже время, подведя к динамику сигнал с мощностью менее заявленных 180Вт, только в высоким КНИ, крикнет он в последний раз.

    © Copyright. carsound-factory.ru. Все права защищены. При копировании любого материала с ресурса гиперссылка ОБЯЗАТЕЛЬНА!

    Орфей-И Блок речевого оповещения.

    3 сообщения по 32 с, выходная мощность 16 Вт: адресные системы ОПС

    Блок речевого оповещения. 3 сообщения по 32 с, выходная мощность 16 Вт, 16 линий оповещения с контролем, линейный вход трансляции. Работа в составе ИСБ «Стрелец-Интеграл». Питание 220 В, аккумулятор 2,2 Ач.

    ПРЕДНАЗНАЧЕН:
    Для трансляции предварительно записанных речевых сообщений в системах пожарной сигнализации, а также трансляции сигналов от внешних источников (сигналы ГО и ЧС).
    Работа только в составе ИСБ «Стрелец-Интеграл» (совместно с РРОП–И).

    ОСОБЕННОСТИ:

    • управление посредством РРОП–И.
    • гибкое управление потоками эвакуации с разделением их в пространстве и во времени по заранее разработанным планам эвакуации (СОУЭ 3-5 типов по СП 3.13130.2009).

    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

    • одна зона речевого оповещения;
    • запись речевых сообщений общей длительностью до 32 сек;
    • прием команд на включение и выключение режима воспроизведения сигналов оповещения и выбор одного из 3 записанных сообщений в соответствии с командой управления;
    • контроль линий, соединяющих элементы системы, на обрыв и короткое замыкание.

    СОСТАВ:

    Орфей–И
    Акустические модули исполнения 1 (АМ–1)

    Технические характеристики

    — общая продолжительность речевого сообщения, не менее
    — номинальная выходная мощность усилителя
    — количество выходов для подключения АМ
    — звуковое давление (на расстоянии 1 м от АМ)

    32 сек.
    16 Вт
    16
    не менее 90 дБ

    — напряжение питания

    ~ 220 В

    — время работы прибора от резервного источника питания:
    в дежурном режиме
    в режиме тревоги


    24 ч
    1 ч

    — диапазон рабочих температур

    +5…+55 °С

    — габаритные размеры

    270х200х70 мм

    Характеристики Орфей-И:

    • Тип адресного устройства: Оповещатель речевой
    • Производитель: Аргус-Спектр
    • Место установки: В помещении
    • Особенности адресного устройства: Нет
    Консультации по оборудованию Новый вопрос

    Задайте вопрос специалисту о Орфей-И Блок речевого оповещения. 3 сообщения по 32 с, выходная мощность 16 Вт

    Самовывоз из офиса: Пункт выдачи:* Доставка курьером:* Транспортные компании: Почта России:*

    * Срок доставки указан для товара в наличии на складе в Москве

    Отзывы о Орфей-И: Оставить отзыв

    Ваш отзыв может быть первым!

    Какой должна быть мощность автомагнитолы

    Вы решили приобрести важную вещь для вашего автомобиля – автомагнитолу. Скорее всего, Вы ожидаете от покупки качественного, громкого, чистого, приятного звучания. Но ожидания и реалии далеко не всегда одинаковы. Существует ряд факторов и важных моментов, на которые следует обратить внимание при покупке этого устройства, но самый главный из них мы сегодня рассмотрим – это мощность автомагнитолы.

    Мощности, касающиеся Вашей автомагнитолы, бывают разные. Автомагнитола несет за собой ряд вопросов, которые необходимо учитывать: выходная мощность, потребляемая мощность, мощность усилителя автомагнитолы, мощность колонок, какая должна быть выходная мощность автомагнитолы номинальная, реальная мощность автомагнитолы, какую мощность потребляет сама автомагнитола, сколько мощности нужно в саму автомагнитолу. Слишком много «мощностей». Сложно? Тогда разберемся со всеми ими и будем во всеоружии при покупке хорошей автомагнитолы!

    Само по себе понятие мощности подразумевает под собой работу, произведенную за единицу времени. Но для нас — простых покупателей, это мало о чем говорит. Воспринимаем мощность, как энергию. Достаточно понимать, что эту самую энергию усилитель автомагнитолы отдает, а динамик принимает.

    Мощность автомагнитолы

    Рассмотрим самый важный параметр – выходную мощность автомагнитолы. Выходная мощность, в свою очередь, имеет два особенных показателя мощности: номинальная мощность и максимальная мощность. С максимальной все понятно. Что же такое «номинальная мощность»?

    Номинальная мощность автомагнитолы – та важная цифра в документации устройства, которая указывает границы, в которых Вы на протяжении длительного времени сможете наслаждаться громким звуком. Именно на номинальную мощность необходимо обращать внимание в первую очередь. Чем выше показатель номинальной мощности, тем более качественное звучание Вы извлечете из минимальных уровней звука. Очень часто на упаковках устройств указывают лишь максимальную мощность. Чтобы не прогадать, следует ознакомиться с остальными показателями в техпаспорте девайса. Запомните, что номинальная мощность всегда является меньшей цифрой по сравнению с максимальной и должна иметь значение минимум 30 Вт на один канал (но на самом деле эта цифра указана лишь на бумаге, в реальной жизни магнитола выдаст Вам примерно 15-20 Ватт на один канал). Важно помнить, что мощность акустической системы (колонок, динамиков, сабвуфера) должна обязательно превышать мощность автомагнитолы. В противном случае, Вы рискуете лишиться, по крайней мере, качественного звука и краха своих ожиданий от покупки.

    Говоря о мощности усилителя и мощности динамика, следует понять следующий факт. Главная разница между мощностью динамика и мощностью усилителя в том, что усилитель даёт мощность, а динамик её принимает и поглощает. А касательно количества – рассмотрим далее.

    Усилитель

    Мощность усилителя зависит от его микросхемы. При напряжении в 14,4 В выходная мощность усилителя будет составлять примерно 18 Вт, но при малом напряжении преобразователь самого напряжения способен создавать выходную мощность в 70 Вт при нагрузке 4 Ом.

    Динамики (колонки)

    Динамик с малой номинальной мощностью в состоянии выдавать уровень звука, равный динамику с большой номинальной мощностью (в том случае, если его чувствительность выше). Мощность динамиков ни в коем случае не должна быть ниже номинальной мощности одного канала усилителя автомагнитолы. Идеальный вариант – это номинальная мощность в несколько раз выше номинальной мощности усилителя. Мощность динамиков, в принципе, можно повысить путем установки акустической системы, имеющей сопротивление 2,5-3,5 Ом.

    Питание автомагнитолы

    Еще один важный момент в жизни каждой автомагнитолы – это питание. А именно – блок питания для автомагнитолы. Блоки питания невероятно важны. Несмотря на то, что автомобильный аккумулятор справляется со своими задачами вполне приемлемо, необходимо понимать, что это не всегда удобно. Чтобы поддерживать работоспособность своей автомагнитолы, аккумулятор нужно постоянно заряжать, потому что он, как и все прочие аккумуляторы, имеет свойство разряжаться. Популярным решением данной проблемы служит блок питания от компьютера. Он вполне подойдет для Вашей аудиосистемы.

    Общепринятыми считают следующие способы находки блоков питания: достать блок питания из своего стационарного компьютера или же приобрести б/у блок питания на любом радиорынке, потратив при этом мизерную сумму.

    Можно также собрать блок питания и вручную. При этом он будет работать от сети 220 Вольт. Идя таким путем, можно не ограничиваться прослушиванием музыки только лишь в автомобиле. Вы вполне сможете использовать свою автомагнитолу для прослушивания музыки дома, в гараже, да в любом месте, где присутствует источник питания.

    Итак, рассмотрим детальнее, как же собрать блок питания:

    • Первым делом необходимо найти заготовку под плату.
    • Снять с нее лишние элементы: конденсаторы, транзисторы, микросхемы и т. д.
    • Диоды должны всего лишь выдерживать проходящую через них силу тока (это нужно уточнить у специалиста или в Интернете)
    • По поводу конденсаторов: необходимо, чтоб один из них был на 100 микрофарад, а другой – на 2000 микрофарад (желательно выбирать такие конденсаторы, которые смогут работать в цепях до 50 Вольт).
    • Подбираем мощный трансформатор. Не брезгуем этим пунктом, трансформатор должен быть габаритным и выдавать напряжение примерно в 15-25 Вольт.
    • Подбираем микросхему. Нужно учитывать, какие колонки будут воспроизводить звук. Если небольшие, то вполне хватит микросхемы и на 3 Ампера.
    • Ставим стабилизатор (на радиатор, с помощью зажима)
    • Отталкиваясь от метода навесного монтажа, берем паяльник и аккуратно спаиваем всю схему (данный шаг желательно поручить опытному человеку).
    • Последнее, что нужно сделать – это проверить собранный блок питания. Смотрим, какое напряжение получается на выходе: если напряжение в районе 14 Вольт, то этого хватит, чтобы дать почву для работы нескольких негабаритных колонок. Какой мощности должен быть Ваш блок питания – чем больше, тем лучше. Блок питания от компьютера на 12 Ватт вполне справится с вызвучкой нескольких небольших динамиков. Но опять же, если есть возможность разогнать мощность, то желательно воспользоваться этой возможностью.

    Чтобы соединить свою автомагнитолу с новоиспеченным блоком питания, нужно знать, что черный провод идет на корпус, а желтый и красный – на плюс. Плюсом в сборке блока питания станет, конечно же, просмотр тематического видео обзора или консультация со специалистом.

    Что же, надеемся, данная статья поможет Вам с выбором хорошей автомагнитолы, которая позволит наслаждаться качественным, приятным, громким звуком в Вашем автомобиле. Помните, что никогда нельзя брезговать возможностью проверить свои знания наверняка, уточнив у специалиста все возможные аспекты во время приобретения того или иного товара (в нашем случае – автомагнитолы).

    Желаем Вам удачи в приобретениях c Naobzorah.ru!

    Как узнать мощность УНЧ

       Собирая, или покупая усилители мощности низкой частоты, иногда возникает необходимость узнать выходную мощность УНЧ, поскольку иногда заявленная мощность той или иной схемы не совпадает с реальным номиналом выходной мощности. Есть простая формула, по которой можно узнать примерное значение выходной мощности, но предупреждаю — очень точного результата добиться трудно, итак сама формула:

                     P = (U x U) / (2 x R)

        Где:

     P– выходная мощность усилителя в Ваттах,
     U – выходное напряжение усилителя в Вольтах,
     R – сопротивление нагрузки (колонки) в Омах.

       Итак, мы точно можем знать только сопротивление нагрузки колонки, но выходная мощность, если даже измерить мультиметром будет не точной, поскольку сигнал переменной и именно для измерения этого напряжения, с нас требуется собрать небольшую схему. В качестве нагрузки в ней использован резистор (подбирается исходя из сопротивления колонки), но можно вместо него подключить саму колонку, диод — любой с напряжением выше 100 вольт (напряжение диода должно быть как минимум в два раза выше напряжения питания усилителя) и пленочный конденсатор с напряжением 63 вольт и выше.

       Далее собираем схему, включаем усилитель. На вход усилителя желательно подать синусоиду, это можно сделать по специальной программе генератора, который можно скачать на нашем сайте. Далее нужно повысить громкость усилителя до предела и зафиксировать показания мультиметра, после чего у нас будут все параметры для нашей формулы. К примеру если у вас напряжение на выходе 30 вольт, то формула приобретет такой вид [30 (Вольт) x 30 (Вольт)] / [2 x 4 (Ома)]= 112,5 Ватт.

       Вот таким простым образом можно узнать выходную мощность усилителей мощности, как собственного изготовления, так и заводских, но опять же должен заметить, что мощность примерная, формула может дать неточный результат — плюс минус 20%.


    Понравилась схема — лайкни!

    ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

    Смотреть ещё схемы усилителей

           УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



    УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



    Умная wi-fi розетка RUBETEK RE-3301 (Измерение потребляемой мощности.

    Выходная мощность до 2,5 кВ. Общие характеристики

    Работает в системе «умный дом»

    есть

    Протокол связи

    Wi-Fi

    Экосистема

    Rubetek, Apple HomeKit, Умный дом Яндекса

    Номинальное напряжение

    230 В

    Макс. мощность

    2500 Вт

    Дополнительная информация

    Wi-Fi розетка для удаленного управления питанием любых электроприборов мощностью до 2,5 кВт c помощью мобильного приложения или голосовых команд; требуется бесплатное мобильное приложение rubetek на iOS (9. 0 версия и выше) или Android (4.1 версия и в

    Количество гнёзд (постов)

    1 шт.

    Номинальный ток

    11 А

    Подсветка

    есть

    Ширина устройства

    51 мм

    Высота устройства

    51 мм

    Глубина устройства

    72 мм

    Подключение к смартфону

    есть

    Материал

    пластик

    Внимание! Характеристики и комплектация товаров могут быть изменены фирмой-производителем без предварительного уведомления. Перед покупкой уточняйте важные для Вас технические характеристики и комплектацию у продавца. Если вы заметили ошибку, то пожалуйста, сообщите нам об этом.

    Сравнение качества между поставщиком входной и выходной мощности

    В настоящее время мы получили несколько писем о мощности наших машин. Некоторые клиенты спрашивали нас, почему некоторые из наших конкурентов продают станки почти большого размера, например токарный станок C3, а конкуренты заявляют, что мощность их станков составляет 550 Вт. Но наша машина заявлена ​​только 350Вт. Кажется, их машина намного мощнее нашей. Таким образом, наши клиенты так обеспокоены тем, что это приведет к провалу их продаж.Даже некоторые клиенты спрашивают нас, можно ли установить двигатель мощностью 550 Вт. Но действительно ли машины наших конкурентов 550 Вт? Что на самом деле означают их 550 Вт?

    Что касается этого вопроса, то для начала я даю простое определение власти. Что касается мощности машины, мы можем разделить ее на входную мощность и выходную мощность. Очевидно, что выходная мощность всегда ниже, чем входная, так как машина будет потреблять много энергии во время работы.

    Для аналогии, если мы рассматриваем токарный станок как человека, то входная мощность относится к тому, сколько человек может съесть, а выходная мощность относится к тому, сколько работы он может сделать, или мы можем сказать, сколько энергии он может положить на свою работу.Что касается мужчины, я думаю, что всех волнует, сколько работы он может сделать, а не сколько он может съесть, верно? Что касается машины, нас действительно волнует, сколько мощности она может выдать, не так ли? Таким образом, все, что мы пишем в нашем каталоге, — это ВЫХОДНАЯ МОЩНОСТЬ, а не входная мощность. Но большинство других поставщиков указывают входную мощность в своем каталоге или рекламе. Это объясняет, что мы видим, что мощность их машин кажется сильнее, чем у машин Sieg. Фактически, входная мощность нашего C3 составляет около 500 Вт, но мы не будем писать в нашем каталоге, поскольку мы должны сообщить пользователям, какова реальная работоспособность этих машин. Входная мощность фактически бесполезна для пользователей.

    Возможно, некоторых людей действительно волнует, сколько человек может съесть, поскольку мы хотим, чтобы он ел меньше, но при этом выполнял как можно больше работы. Что касается машины, возьмем для примера C3, входная мощность C3 составляет 500 Вт, а выходная мощность — 350 Вт, тогда мы можем рассчитать, что эффективность этой машины составляет около 70%. Возьмем другую машину такого же размера, что и C3, входная мощность 550 Вт, но выходная мощность менее 350 Вт, тогда КПД этой машины будет менее 63%.По этим данным, я думаю, никто не может определить, какая машина лучше, верно?

    Даже я провожу этот подробный анализ, некоторые ребята все равно выделяются и говорят: нет! Мы пишем фактическую выходную мощность, а не входную мощность. Мы сделали тест, чтобы это доказать.
    Здесь мы могли увидеть их метод тестирования из их рекламы. Давайте взглянем.
    ——————— Начинать—————————- ——

    Что касается выходной мощности этих машин, то около
    потенциальные покупатели спросили, действительно ли это 550 Вт. , поэтому я попытался
    измерить его мощность с помощью токоизмерительных клещей.

    1) Сначала было 103,3 В при измерении, когда я пытался измерить
    напряжение, которое мы используем.
    2) Затем я приложил токоизмерительные клещи к силовому кабелю и сделал его (мотор)
    вращаться на высокой скорости
    3) Затем я также приложил некоторую нагрузку к шпинделю, токоизмерительные клещи
    (диапазон измерения 0-200А) показывал несколько ампер, пока мотор не был
    остановлен системой цепи защиты.Непосредственно перед остановкой зажмите
    метр показал от 5,1А до 5,5А). Я думаю, это зависит от состояния, насколько
    Я приложил нагрузку к шпинделю. Во всяком случае, машина, на которой я использовал выходы, как
    следует:

    Самый низкий случай: 103,3 В x 5,1 А = 526,83 Вт
    Самый высокий случай: 103,3 В x 5,5 А = 568,15 Вт

    Поэтому хоть и есть вариация, но все же могу утверждать, что
    Мощность этой машины составляет 550 Вт.
    —————————конец———————— —————

    Хотя мы знаем, что это не метод проверки выходной мощности, наш инженер все же потратил некоторое время, чтобы провести тот же тест, чтобы доказать это.Мы проделали те же шаги, что и выше.

    1. Измерьте напряжение, да, оно было 103,3В

    2. Сделайте так, чтобы машина работала на максимальной скорости 3000 об / мин.

    3. Приложите нагрузку к шпинделю, станок остановится системой защиты.

    4. Токоизмерительный прибор показал 5,56А.

    5. Данные перегрузки: 103.3Vx5,56A = 574,3Вт.
    Это выходная мощность? Совершенно неправильно. Вы могли видеть, что мы подключили токоизмерительные клещи к кабелю питания от стены до машины. Итак, это метод проверки входной мощности, а не выходной мощности. Выходная мощность, рассчитанная нашим инженером, составляет около 413,5 Вт.

    Забудьте о приведенном выше тесте, мы его сделали и написание этой статьи не против никого, просто хочу показать реальность. Мы хотим, чтобы наши клиенты имели четкое представление о входной и выходной мощности.Здесь мы также заявляем, что не будем менять мощность на потребляемую мощность из нашего каталога, поскольку нам нужно, чтобы наши клиенты знали о реальной работоспособности наших машин. Чтобы показать свою честность, мы должны сказать вам правду. Если у вас есть предложения по этой теме, отправьте нам электронное письмо.

    2014-8-19

    Уровни выходной мощности мобильных телефонов в разных географических регионах; значение для оценки воздействия

    Внедрение и быстрое распространение мобильной телефонии было связано с озабоченностью общественности по поводу возможных последствий для здоровья от этой относительно новой технологии.Интенсивные исследования, проведенные за последние несколько лет, были проанализированы несколькими экспертными комитетами. 1– 6 Исследования мотивированы быстрым ростом использования мобильных телефонов; любой возможный риск для здоровья, даже небольшой для отдельных лиц, может привести к серьезной проблеме общественного здравоохранения.

    Хотя совокупность доказательств не предполагает побочных эффектов, отрицательные результаты нельзя считать окончательными. Это особенно верно для эпидемиологических исследований, которые страдают серьезными ограничениями в оценке воздействия и другими методологическими проблемами.Параметры воздействия, которые могут иметь значение для возможных последствий для здоровья, четко не определены. Однако уровень воздействия обычно количественно определяется с точки зрения удельной скорости поглощения (SAR) электромагнитной энергии в голове пользователя. SAR зависит от нескольких факторов, включая тип и положение антенны, способ обращения с телефоном и, что наиболее важно, выходную мощность телефона, которая может меняться во время разговора.

    Сеть оператора контролирует и регулирует выходную мощность каждого подключенного мобильного телефона до самого низкого уровня, совместимого с хорошим качеством сигнала.Это достигается путем логарифмического масштабирования мощности от максимума (1 или 2 Вт на 1800 МГц и 900 МГц соответственно) до уровня, который может составлять всего 1 мВт. Такое адаптивное управление мощностью (APC) происходит непрерывно, при этом выбранный уровень мощности зависит от нескольких факторов, включая расстояние от базовой станции, наличие физических препятствий, использование телефона в помещении или на открытом воздухе, а также передачи обслуживания.

    Хэндовер — это передача управления от одной базовой станции к другой, которая происходит, когда пользователь перемещается через границы ячеек или по запросу программы управления сетью для оптимизации коммуникационного трафика.Таким образом, частота передачи обслуживания зависит от передвижения пользователя, 7 и характеристик сети, которые обычно различаются в зависимости от географических регионов. Передачи важны для оценки воздействия, потому что в связи с передачей обслуживания выходная мощность телефона обычно устанавливается на самый высокий уровень. 8

    Расстояние между базовой станцией и пользователем мобильного телефона — очень важный параметр, влияющий на выходную мощность, используемую телефоном. Можно предположить, что звонки по мобильному телефону, совершаемые в районах с плотным расположением базовых станций (в основном густонаселенные городские районы), в среднем используют более низкие уровни выходной мощности, чем звонки по мобильным телефонам, совершаемые в районах с большими расстояниями между базовыми станциями (то есть в сельской местности. ). С другой стороны, эффект может быть компенсирован более высокой частотой передачи обслуживания в городских районах с высокой проходимостью. Следовательно, географический регион может иметь значение для оценки воздействия в эпидемиологических исследованиях, поскольку SAR, то есть воздействие, прямо пропорционально выходной мощности, используемой телефоном.

    Целью данного исследования является анализ распределения уровней мощности от мобильных телефонов в четырех географических областях с разной плотностью населения.

    МЕТОДЫ

    Были включены четыре географических района Швеции с разной численностью населения и плотностью базовых станций (таблица 1). Мы определили сельскую местность с низкой плотностью населения, состоящую из небольших деревень и сельской местности. Небольшой город был выбран для обозначения небольшой городской территории.Муниципалитет Стокгольма был разделен на две части: пригородную и городскую. Многие люди, живущие в пригородах, ездят на работу в город, поэтому фактическая численность населения, проживающего в разных районах во время звонков по мобильным телефонам, неизвестна.

    Стол 1

    Основная информация для включенных областей при измерении выходной мощности

    Основные сообщения
    • Уровень мощности мобильного телефона, который может изменяться более чем в тысячу раз, является одним из наиболее важных факторов, определяющих интенсивность радиочастотного излучения во время разговора.

    • Количественная оценка индивидуального воздействия радиочастотных полей важна для эпидемиологических исследований возможных последствий для здоровья по многим причинам.

    • Степень урбанизации может быть важным параметром, который следует учитывать при оценке радиочастотного воздействия при использовании мобильных телефонов.

    Сеть GSM контролирует выходную мощность, используемую любым подключенным мобильным телефоном, и эту информацию можно записывать с помощью специального программного обеспечения.Выходная мощность для всех звонков по мобильному телефону, которыми управляет оператор Telia Mobile GSM в определенных географических областях, была зарегистрирована в течение одной недели сентября 2001 года (37 неделя). Telia использовала программную функцию, называемую записью результатов измерения (MRR), для измерения и расчета общего распределения уровней выходной мощности со всех подключенных мобильных телефонов. Запись включала выходную мощность для частотного диапазона 900 МГц и 1800 МГц, за исключением сельской местности, где нет сети 1800 МГц. Период дискретизации составлял 480 мс. Для каждой базовой станции в определенных географических регионах Telia доставляла данные об общем количестве записанных сигналов для каждого уровня мощности каждый день недели, что позволило рассчитать сумму общего времени разговора на каждом уровне мощности для всех переданных вызовов мобильного телефона. через любую из базовых станций в определенных областях. Записанные сигналы не были разделены на отдельные телефонные звонки, поэтому мы не могли определить количество звонков, продолжительность отдельных звонков или количество пользователей. Регистрация уровней выходной мощности была разделена на дневную (07: 00–19: 00) и ночную (19: 00–07 00).Данные были записаны в децибелах (дБм), где дБм = 10 × log (P / (1 × 10 −3 )), где P — мощность в милливаттах (мВт). Согласно протоколам связи, используемым Telia, полоса частот 900 МГц включала нечетные значения от 5 до 33 дБмВт, а полоса частот 1800 МГц включала четные значения от 0 до 30 дБмВт.

    В ходе анализа были рассчитаны медиана и 25-й и 75-й процентили для значений выходной мощности в ваттах (Вт) для всех областей и периодов времени как в полосах частот 900 МГц, так и 1800 МГц. Для диапазонов частот 900 МГц и 1800 МГц доля времени разговора на каждом уровне мощности рассчитывалась отдельно для разных областей, а также для будних и выходных дней (с 19:00 пятницы до 7:00 понедельника).

    РЕЗУЛЬТАТЫ

    Всего записанные данные включали приблизительно 250 000 часов времени передачи. В сельской местности было около 25 000 часов, в малых городах — 17 000 часов, а в пригороде — 33 000 часов. В районе города самое продолжительное время разговора — 175 000 часов.Большую часть времени использовался диапазон 900 МГц, что составляло примерно 65% от общего времени; 80% времени разговора было сделано в дневное время, а 84% — в будние дни.

    В таблице 2 показана средняя выходная мощность для всех измеренных площадей и периодов времени. В сельской местности были самые высокие медианные значения, а в небольших городах — самые низкие в полосе частот 900 МГц. Средняя выходная мощность была ниже в дневное время в будние дни в сельских и пригородных районах по сравнению с другими периодами времени в том же районе.

    Стол 2

    Уровни выходной мощности в ваттах от мобильных телефонов (900/1800 МГц) в четырех различных областях в течение одной недели измерения

    На рисунке 1 представлено относительное распределение уровней выходной мощности для полосы частот 900 МГц. Наиболее часто используемые уровни мощности были наивысшим (33 дБм) и наименьшим (5 дБм). Все уровни мощности от 5 до 33 дБм имеют пропорции менее 10%. Распределение выходной мощности было одинаковым для разных периодов времени, за исключением пригородной зоны, где дневные звонки в будние дни имели другое распределение по сравнению с другими периодами.В дневное время в будние дни 28% времени разговора приходилось на 33 дБмВт и 16% на 5 дБмВт по сравнению с почти 40% при 33 дБмВт и 10% при 5 дБмВт в другие периоды времени. В сельской местности самый высокий уровень мощности использовался около 50% времени, тогда как самый низкий уровень мощности использовался только 3% времени, независимо от периода времени. Соответствующие цифры для города составили примерно 25% и 22% соответственно. Распределение выходной мощности в пригороде и небольшом городском районе было аналогично городскому.Результаты также показали, что при наивысшем уровне мощности небольшая городская территория имела самую низкую долю времени разговора, даже несмотря на то, что в городской зоне было более чем в два раза больше базовых станций на км 2 .

    Рисунок 1

    Распределение уровней выходной мощности в диапазоне частот 900 МГц. Сельская местность представлена ​​светло-серым цветом, небольшая городская территория — черным, пригород — белым, а городская — темно-серым.

    На рисунке 2 показано распределение выходной мощности в полосе частот 1800 МГц.Что касается полосы частот 900 МГц, самые высокие доли приходятся на самый низкий (0 дБмВт) и самый высокий (30 дБмВт) уровни мощности. Кроме того, сравнение между различными районами дает аналогичные результаты: небольшая городская территория имеет самую низкую долю времени разговора при наивысшем доступном уровне мощности, а городская зона — наибольшая доля при самом низком уровне мощности.

    Рисунок 2

    Распределение уровней выходной мощности в полосе частот 1800 МГц.Небольшой городской район отображается черным цветом, пригород — белым, а город — серым. В сельской местности не было базовых станций на 1800 МГц.

    ОБСУЖДЕНИЕ

    Это исследование показывает, что звонки по мобильным телефонам в сельской местности работают с более высокими уровнями выходной мощности, чем в любых других регионах, что, вероятно, можно объяснить более низкой плотностью базовых станций. Такой вывод согласуется с данными для городской зоны, где плотность базовых станций намного выше, а средняя выходная мощность ниже, чем в сельской местности.Результаты также показывают, что регулирование выходной мощности аналогично в диапазонах 900 МГц и 1800 МГц. Эти результаты указывают на важность расстояния от пользователя до базовых станций для воздействия радиочастотных полей от мобильного телефона. Однако наши результаты показывают, что выходная мощность не полностью зависит от этого фактора, поскольку небольшая городская территория, где плотность базовых станций ниже, чем в городской зоне, имеет наименьшую долю времени разговора при наивысшем уровне мощности.Такой вывод можно объяснить тем, что количество записанных сигналов от мобильных телефонов намного меньше в небольших городских районах, чем в городских районах; количество переключений, запрашиваемых для преодоления нагрузки трафика, поэтому, вероятно, будет меньше, и, возможно, также будут иметь место помехи в совмещенном канале (повторное использование частоты, ведущее к помехам сигнала). Кроме того, здания в большом городе больше, чем в маленьком городе, что вызывает большее ослабление сигнала и, следовательно, необходимость в более высокой выходной мощности.

    В сельской местности самая высокая выходная мощность за все измеренные периоды времени.Общая выходная мощность кажется ниже в дневное время в будние дни по сравнению с другими периодами времени как в сельской местности, так и в пригороде. Одно из возможных объяснений может заключаться в том, что в будние дни, особенно в рабочее время, больше продолжительных звонков или что они чаще совершаются на открытом воздухе. К сожалению, наши данные не содержат информации о времени звонка для отдельных звонков, поэтому мы не можем проверить эту гипотезу. Теоретически у длинных звонков более низкая средняя выходная мощность, чем у коротких, и разумно предположить, что звонки во время работы обычно длиннее, чем частные звонки по экономическим причинам.

    Максимальная мощность мобильных телефонов GSM в диапазонах частот 900 МГц и 1800 МГц примерно в тысячу раз выше минимальной, а различное распределение уровней мощности в различных географических регионах может привести к значительным различиям в уровнях воздействия между пользователями телефонов. Оператор сети решает, как выполняется регулировка выходной мощности, 8 , и поэтому уровни мощности могут различаться между операторами. Поскольку уровень SAR прямо пропорционален выходной мощности, на SAR будут влиять решения, принимаемые оператором.В интересах оператора, чтобы мобильные телефоны потребляли как можно меньше энергии по техническим причинам, 8 , например, проблемы с помехами сигнала. Однако операторы могут по-разному расставлять приоритеты между надежной передачей и потенциальными помехами. Кроме того, APC не всегда использовался для всех систем мобильной связи. В начале (1981 г.) система NMT в странах Северной Европы не имела регулировки мощности и, следовательно, всегда использовала самую высокую доступную мощность.Позже, в результате увеличения числа пользователей, система NMT также регулировалась APC. Кроме того, существуют различия в выходной мощности между моделями мобильных телефонов, 9 , хотя эти различия намного меньше, чем различия между сельскими и городскими районами.

    Во всех проведенных до сих пор эпидемиологических исследованиях использовалась довольно грубая оценка воздействия. В лучшем случае использовалась информация о времени вызова, латеральности и о том, является ли телефон аналоговым или цифровым, без попытки оценить интенсивность воздействия.Количественная оценка индивидуального воздействия радиочастотных полей, а не простое использование мобильных телефонов, важна для эпидемиологических исследований возможных последствий для здоровья, связанных с использованием мобильных телефонов. Теоретически идентифицированы несколько детерминант воздействия, которые в настоящее время исследуются. Настоящее исследование подчеркивает важность сети, характеристики которой зависят от типа географической области. Таким образом, информация о том, где преимущественно используются мобильные телефоны, может помочь в построении эффективного индекса воздействия.В частности, в сельской местности, где мало базовых станций, уровень выходной мощности, используемый мобильным телефоном, в среднем значительно выше, чем в более густонаселенных районах.

    Хотя наши результаты позволяют сделать довольно общие выводы об относительной важности воздействия в различных областях, следует отметить, что они относятся к сети GSM и отдельной стране, неделе и оператору. Проведение аналогичных исследований для других сетей позволило бы получить более полную и ясную картину по этому вопросу.

    Благодарности

    Мы благодарим Telia Mobile AB за предоставление данных о выходной мощности.

    ССЫЛКИ

    1. Wiart J , и др. Анализ влияния управления мощностью и прерывистой передачи на радиочастотное излучение с мобильных телефонов GSM.Транзакции IEEE на EMC2000; 42 (4).

    Повышенная выходная мощность автономного трибоэлектрического генератора на шаровой основе за счет эффекта электрофора

    Недавнее развитие Интернета вещей и связанных с ним сенсорных технологий сильно повлияло на отслеживание логистики, мониторинг состояния конструкций, анализ окружающей среды и извлечение данных.Крайне важно разработать технологию, которая позволила бы сенсорному узлу работать независимо, устойчиво и без необходимости технического обслуживания за счет сбора энергии из окружающей среды. Здесь мы демонстрируем трибоэлектрическое устройство как высокоэффективное и надежное устройство для сбора кинетической энергии от повсеместных механических колебаний. Мы конструируем цилиндр, покрытый политетрафторэтиленом (PTFE), и помещаем в цилиндр несколько металлических шариков. Этот трибоэлектрический генератор на шаровой основе (B-TEG) ​​преобразует механическое сотрясение в электричество.Заземлив металлический отдельно стоящий слой, мы формируем новую конфигурацию (B-GTEG). Выходная мощность B-GTEG демонстрирует 8-кратное улучшение за счет эффекта электрофора по сравнению с B-TEG, что дает возможность обеспечивать устойчивую мощность для беспроводных сенсорных узлов.

    У вас есть доступ к этой статье

    Подождите, пока мы загрузим ваш контент… Что-то пошло не так. Попробуйте снова?

    R & S®SMAB-B34 Сверхвысокая выходная мощность, 12,75 ГГц / 20 ГГц | Испытания и измерения | Вариант

    Спасибо.

    Ваш запрос успешно отправлен!

    Мы свяжемся с вами в ближайшее время.

    Ваша команда Rohde & Schwarz

    Запросить информацию

    Расследование*

    Пожалуйста, введите запрос.

    Место нахождения*
    Пожалуйста, выберите ваше местоположение.AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgium / LuxembourgBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCosta RicaCôte D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Остров и острова Макдоналд Священное море (Ватикан) Хондур asHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Республика OfKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс и NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и ГренадиныСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаSie АСР LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика OfThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUnited Штаты Малый отдаленные острова IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin, BritishVirgin остров, U.С. Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

    Пожалуйста, введите ваше местоположение.

    Разрешение на маркетинг


    Я хочу получать информацию от Rohde & Schwarz по телефону


    Что это означает подробно?

    Я согласен с тем, что Rohde & Schwarz GmbH & Co.KG и юридическое лицо или дочерняя компания Rohde & Schwarz, упомянутые в выходных данных этого веб-сайта, могут связываться со мной по выбранному каналу (электронная или обычная почта) в маркетинговых и рекламных целях (например, информация о специальных предложениях и скидках), связанных с, но не ограничиваясь продуктами и решениями в области тестирования и измерения, безопасной связи, мониторинга и тестирования сетей, вещания и СМИ, а также кибербезопасности. Это заявление о согласии может быть отозвано в любое время, отправив электронное письмо с темой «Отказ от подписки» на адрес news @ rohde-schwarz.com. Кроме того, в каждом отправленном электронном письме содержится ссылка для отказа от подписки на будущую электронную рекламу. Более подробная информация об использовании личных данных и процедуре отзыва изложена в Заявлении о конфиденциальности. Выходная мощность Wi-Fi

    для антенны низкой и стандартной мощности для Intel® …

    Intel® Edison Wi-Fi Выходная мощность для антенны низкой и стандартной мощности

    В следующих таблицах приведена выходная мощность беспроводной сети для обеих антенн с низким энергопотреблением (EDI2.LPON) и стандартный (EDI2.SPON) варианты.

    Низкая выходная мощность (EDI2.LPON)

    Fi 5,3 ГГц 90,5
    Радиоинтерфейс RF Mode Выходная мощность RF (дБм)
    Wi-Fi 2,4 ГГц 9024 802.11b 12,2
    802.11g 12,4
    802.11n HT20 12,3
    802.11n HT40 12,5
    Wi-Fi 5,2 ГГц 802.11a 13,3
    802.11n HT20 13,7
    802.11n HT6 11n 802.11n HT6 802.11n HT40 802.11a 13,9
    802.11n HT20 14,2
    802.11n HT40 13,2
    Wi-Fi 5.5 ГГц 802.11a 13,2
    802.11n HT20 14,2
    802.11n HT40 13,2
    Wi-Fi 5,8 ГГц
    7
    802.11n HT20 14,1
    802.11n HT40 13,0
    Bluetooth * BTLE 5.4

    Стандартная выходная мощность (EDI2.SPON)

    90,5
    RF воздушный интерфейс Mode RF выходная мощность (дБм)
    2,4 ГГц 802.11b 15,8
    802.11g 17,1
    802.11n HT20 17,1
    802.11n HT40 14.2
    Wi-Fi, 5,2 ГГц 802.11a 13,3
    802.11n HT20 13,7
    802.11n HT40 11,2 900-2900 G 802.11a 13,8
    802.11n HT20 14,2
    802.11n HT40 13,2
    Wi-Fi 5.5 ГГц 802.11a 13,2
    802.11n HT20 14,2
    802.11n HT40 13,2
    Wi-Fi 5,8 ГГц
    7
    802.11n HT20 14,1
    802.11n HT40 13,0
    Bluetooth BTLE 5.4

    Расчет выходной мощности коллимированного пучка

    на одной длине волны

    Чтобы найти общую выходную мощность на нм при любой длине волны для любого из наших кожухов лампы, просто:

    1. Считайте значение энергетической освещенности по кривой для лампы; значение будет в мВт · м -2 нм -1 .
    2. Найдите коэффициент преобразования для вашего корпуса лампы и типа конденсатора (перечисленных в таблицах 1 и 2) и умножьте его на значение от 1.Результат будет в мВт нм -1 .
    3. Умножьте результат на 1,6, если используется задний отражатель.

    Таблица 1: Коэффициенты преобразования для исследовательских корпусов серии Q и 250 и 500 Вт

    Конденсатор Тип
    F / #
    Материал линзы Спектральный диапазон Диаметр отверстия конденсатора (мм) Коэффициент преобразования *
    Ф / 1.5 плавленый диоксид кремния 200 — 2500 нм 33 0,06
    Ф / 1 плавленый диоксид кремния 200 — 2500 нм 33 0,11
    F / 0,85 Pyrex® 350-2000 нм 33 0,13
    F / 0,7 Стекло / плавленый диоксид кремния 350-2000 нм 69 0.18
    F / 0,7 плавленый диоксид кремния 200 — 2500 нм 69 0,20

    * Измерено при 500 нм

    Таблица 2: Коэффициенты преобразования для исследовательских корпусов мощностью 1000 и 1600 Вт

    Конденсатор Тип
    F / #
    Материал линзы Спектральный диапазон Диаметр отверстия конденсатора (мм) Коэффициент преобразования *
    Ф / 1 плавленый диоксид кремния 200 — 2500 нм 48 0.13
    F / 0,7 Стекло / плавленый диоксид кремния 350-2000 нм 69 0,18
    F / 0,7 плавленый диоксид кремния 200 — 2500 нм 69 0,20

    Задний отражатель

    Задний отражатель улавливает излучение, излучаемое назад, и при правильной настройке отражает его обратно через источник, чтобы внести свой вклад в общий выходной сигнал.Это особенно относится к дуговым лампам, которые прозрачны на большинстве длин волн. Коэффициент 1,6 уменьшается ниже 350 нм до примерно 1,2 при 250 нм.

    Вы получаете дополнительный выход от ламп QTH, но вы должны смещать восстановленную нить накала при использовании наших планарных нитей с закрытой упаковкой. Это может ограничить полезность дополнительного вывода. Повторное отображение нити накала немного увеличивает коллимированный выход и изменяет баланс мощности системы. Вы не можете использовать задний отражатель с нашими дейтериевыми лампами.

    Откуда взялись коэффициенты пересчета?

    Мы измеряем мощность наших корпусов ламп и используем измеренные кривые энергетической освещенности для определения коэффициентов преобразования при 500 нм. В принципе, вы можете использовать кривые энергетической освещенности для расчета коэффициентов для каждого конденсатора для идеального точечного источника, поскольку мы знаем геометрию сбора и коэффициент пропускания. Поскольку наши лампы не являются ни точечными источниками, ни действительно изотропными, приведенные в таблице эмпирические значения лучше.Перечислим значения при 500 нм. Значения для других длин волн в пределах диапазона пропускания конденсатора будут аналогичными.

    Пример 1

    Найдите выходную мощность при 405 нм от источника дуговой лампы 66924, работающего с ртутной лампой модели 6293 мощностью 1000 Вт; см. кривую спектральной освещенности дуговых ламп. Значение на пике этой линии:

    1000 мВт м -2 нм -1 . Коэффициент преобразования для объектива F / 1 в этом источнике равен 0.13.

    Следовательно, выход на 405 нм для источника будет:

    1000 x 0,11 = 130 мВт нм-1

    Корпус лампы включает задний отражатель. Это увеличит производительность прибл. 60%, чтобы получить 208 мВт. Нм -1 .

    Суммарная мощность в заданном спектральном диапазоне

    Чтобы найти полную выходную мощность в диапазоне длин волн:

    1. Найдите кривую для конкретной лампы.

    2. Рассчитайте общую освещенность в вашем интервале длин волн от λ 1 до λ 2 по графику.Сумма — это площадь под кривой от λ 1 до λ 2 . Результат будет в мВт · м -2 .

    3. Умножьте общую энергетическую освещенность в мВт · м -2 из шага 2 на коэффициент преобразования для кожуха и конденсатора Oriel®. Результат будет в мВт.

    4. Умножьте выходную мощность на 1,6, если используется задний отражатель.

    Пример 2

    Найдите выходной сигнал в диапазоне 520–580 нм от ксеноновой лампы 6255 мощностью 150 Вт.

    1. Из графика видно, что энергетическая освещенность в этом диапазоне составляет приблизительно 20 мВт · м-2 · нм-1. Диапазон составляет 60 нм, поэтому общая освещенность составляет 60 x 20 = 1200.

    2. Коэффициент преобразования для эффективного Aspherab® составляет 0,18, поэтому общая мощность в этом спектральном диапазоне составляет 1200 x 0,18 = 216 мВт.

    3. Поскольку этот корпус лампы включает задний отражатель, который увеличивает мощность прибл. 60% при использовании дуговой лампы конечная мощность будет близка к 346 мВт.

    Монохроматорные осветители и PhotoMax ™

    Ниже мы перечисляем коэффициенты преобразования при 500 нм для монохроматорных осветителей 7340 и 7341, монохроматорных осветителей Apex и PhotoMax ™.Вы должны умножить коэффициент из таблиц на коэффициент отражения на интересующей длине волны и разделить на коэффициент отражения при 500 нм. Коэффициент преобразования предполагает отсутствие окна в PhotoMax ™ (в осветителях-монохроматорах 7340 и Apex окна не используются), поэтому вам следует умножить на 0,92, если вы используете окно.

    Таблица 3: Коэффициенты преобразования для PhotoMax ™ при 500 нм

    Отражатель F / # Покрытие отражателя Коэффициент преобразования
    4.4 Родий или AIMgF 2 0,8
    3,7 Родий или AIMgF 2 0,9

    Таблица 4: Коэффициент преобразования для монохроматорного осветителя на 500 нм

    Выход F / # Покрытие отражателя Увеличение Коэффициент преобразования
    3.75 AIMgF 2 1,75 0,038

    Таблица 5: Коэффициент преобразования для осветителя Apex-монохроматора на 500 нм

    Выход F / # Покрытие отражателя Увеличение Коэффициент преобразования
    3,75 AIMgF 2 1.75 0,038

    Пример 3

    Найдите выходной сигнал PhotoMax ™ на длине волны 275 нм при работе лампы 6256 Xe мощностью 150 Вт. PhotoMax ™ имеет окно из плавленого кварца, устройство поворота луча 60130 с дихроичным УФ-излучателем 60141 и оснащено рефлектором F / 3,7.

    Энергия излучения лампы на этой длине волны составляет 15 мВт · м -2 нм -1

    Табличный коэффициент преобразования для 500 нм составляет 0,9. Мы умножаем это на 0.96, соотношение мы оценили путем сравнения отражательной способности покрытия AlMgF 2 при 500 и 275 нм. Нам также нужно умножить на 0,92 для передачи окна. Таким образом, на выходе получается:

    15 x 0,9 x 0,96 x 0,92 = 12 мВт нм -1 при 275 нм.

    Коэффициент отражения дихроичного изображения составляет 0,83 при 275 нм, поэтому окончательный результат будет:

    12 x 0,83 ~ 10 мВт нм -1 .

    Пример 4

    Найдите выходной сигнал монохроматора-осветителя 7340 на длине волны 600 нм, работающий с лампой QTH 6332, 50 Вт.

    Энергия излучения от 6332 составляет 10 мВт · м -2 нм -1 (данные об освещенности лампы см. В разделе «Данные о спектральной освещенности лампы QTH»). Поскольку коэффициент отражения AlMgF 2 одинаков для 500 и 600 нм, 95%, мы умножаем коэффициент преобразования 7340, 0,038, на 95.

    Общая мощность 7340 составляет:

    10 x 0,038 x 0,95 = 0,36 мВт нм -1 при 600 нм.

    Импульсные источники

    Поскольку мы отслеживаем частоту повторения, мы получаем полную спектральную плотность энергии равной 0.5 м в мДж м -2 нм-1 из-за среднего импульса, путем деления количества импульсов в секунду.

    Достоверность метода измерения зависит от точности интегрирования ПЗС-матрицей. Правильно ли интегрированы события коротких импульсов большой мощности? Все наши испытания с использованием специальных высокоскоростных измельчающих колес для генерации импульсов различной длительности от непрерывного источника показывают, что наша ПЗС-матрица действительно дает достоверные данные калибровки.

    Расчет выходного сигнала источника

    В импульсных системах серии Q используется популярный корпус серии Q, и общий выход рассчитывается так же, как и источник непрерывного излучения, путем просмотра кривых спектральной освещенности и умножения освещенности в желаемой полосе пропускания на коэффициент, указанный в таблице 1.

    Произошла ошибка при настройке пользовательского файла cookie

    Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


    Настройка вашего браузера для приема файлов cookie

    Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

    • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
    • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
    • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
    • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
    • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

    Почему этому сайту требуются файлы cookie?

    Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


    Что сохраняется в файле cookie?

    Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

    Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
