расшифровка аббревиатуры, сферы применения, монтаж

Есть много разновидностей проводов и кабелей. По внешнему виду типы кабельной продукции не всегда отличаются друг от друга, тем более при покупке в магазине или заказе по каталогу. Для того чтобы не называть кабеля длинным названием, описывающим все его характеристики, они маркируются аббревиатурой – рядом букв и цифр. Для удобства пользователя они наносятся на внешнюю оболочку.

Виды кабельной продукции

Типы кабелей

В электротехнике для подключения электрооборудования используются различные виды кабельной продукции:

• Провод. Это одна жила, которая может покрываться диэлектрической оболочкой. Провода могут быть голыми, без защитных покрытий и изолированными и защищенными, поверх диэлектрического покрытия которых есть защитная оболочка;
• Шнур. Это провод из двух или больше изолированных гибких жил сечением до 1,5 мм², покрытых диэлектрической оболочкой;
• Силовые и контрольные кабеля. Это несколько жил, заключенных в общую изолирующую и защищающую от повреждений оболочку;
• Установочные провода. Предназначены для неподвижной прокладки силовых и осветительных сетей;
• СИП – самонесущий изолированный провод. Предназначен для прокладки по воздуху без дополнительного подвеса.

СИП – самонесущий изолированный провод

Строение кабелей

Конструкция кабеля состоит из различных элементов.

Токопроводящая жила

Это часть, проводящая электрический ток. В качестве материала применяется медь и алюминий. Медь является лучшим проводником, более прочная, из неё изготавливаются гибкие провода, состоящие из большого количества тонких проволочек. Алюминий уступает ей по всем параметрам, кроме веса, но он дешевле. В маркировке алюминиевой кабельной продукции первая буква “А”. В маркировке медных кабелей эта буква отсутствует.

Может быть гибкой или жёсткой, цельной и из отдельных проволок. Чем они тоньше, тем более гибкой получается конструкция.

В гибких кабелях токопроводящая жила изготавливается только многожильной, или многопроволочной. Подключение подвижных устройств осуществляется только гибкими проводниками. Название таких кабелей начинается с “КГ”, что расшифровывается как “кабель гибкий”

Негибкие провода бывают одно,- и многожильными. Одножильные провода в конце маркировки обозначаются “ож” или “(ож)”.

Внимание! Контрольные кабеля всегда гибкие, медные, многожильные и имеют обозначение “К”.

Фазная изоляция

Каждая жила покрыта изоляционным материалом: резиной, пластикатом поливинилхлоридным, пропитанной спецраствором бумагой и другими диэлектриками. Это отражается в маркировке кабельной продукции.

Обозначение фазной изоляции зависит от типа изделия:

• в силовых негибких – после буквы “А” в алюминиевых кабелях и в самом начале в медных;
• в гибких и контрольных – после “КГ” или “К”.

Виды фазной изоляции обозначаются разными буквами:

• В – поливинилхлоридный пластикат;
• П – обычный полиэтилен;
• Пв – полиэтилен вулканизированный;
• Пс – полиэтилен самозатухающий;
• Н – маслостойкая, негорючая резина;
• Р или отсутствие отметки – обычная резина.

Пропитанная кабельная бумага не помечается.

Внешняя оболочка

Это дополнительный защитный слой, покрывающий токопроводящие жилы с фазной изоляцией. Маркируется после отметки фазной изоляции:

• A – алюминий;
• C – свинец;
• B – поливинилхлоридный пластикат;
• защитный слой из резины не отмечается.

Дополнительные элементы

Для защиты людей от электромагнитных полей в конструкции применяется экранирование из проводящих материалов. Отмечается буквой “Э” после изоляции.

Снаружи пучка жил может находится поясная изоляция. Обозначение материала соответствует фазной изоляции и находится перед маркировкой оболочки.

Для лучшей защиты от механических повреждений негибких изделий вся конструкция покрывается бронёй. Маркируется она следующим образом:

• Г – броня отсутствует;
• Б – двойная стальная лента и защитная подушка;
• Бл – то же, лавсановая подушка;
• Бб – то же, без подушки;
• Шв – бронирование в виде шланга из поливинилхлоридного пластиката;
• Шп – шланг из полиэтилена;
• Шпс – то же, полиэтилен самозатухающий;
• БбШв – ленточная броня в ПВХ шланге.

Кабельная продукция с оболочкой, не поддерживающей горение, отмечается “нг”, не дымящая – “нг-нд”, “нгд” или “нг ls”

Важно! Буквы, обозначающие дополнительные элементы, находятся в конце маркировки.

Количество и сечение жил

Цифры после букв, характеризующих материал токопроводящих жил и оболочек, указывают на число жил и их сечение. Выглядит это как произведение, первая цифра которого определяет количество проводов, а вторая – их сечение в мм². В некоторых изделиях таких отметок несколько. Это значит, что внутри есть несколько групп проводников различного сечения.

Маркировка кабельной продукции

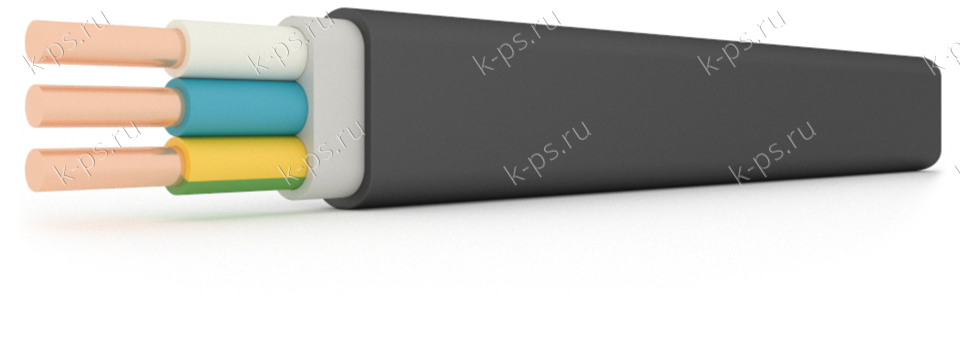

Кабель силовой плоский ВВГ-Пнг (А)

Одним из распространённых типов кабельной продукции является силовой плоский кабель ВВГ-Пнг (А).

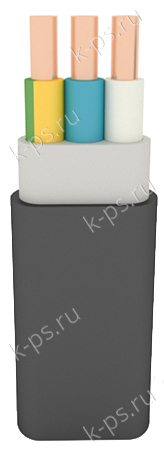

Кабель ВВГ-Пнг(А)

Применение

Это изделие предназначено для использования и электроснабжения установок напряжением до 1000В постоянного и переменного тока частотой 50Гц. Могут прокладываться на воздухе, в частично затапливаемых помещениях, в трубах и кабельных лотках.

Расшифровка маркировки

Как и в остальных видах кабельной продукции, по маркировке на внешней оболочке и паспорте изделия можно определить его конструкцию:

• В – фазная изоляция изготовлена из поливинилхлоридного пластиката;
• В – внешняя оболочка выполнена из такого же материала;
• Г – броня отсутствует;
• П – плоский, внутренние провода расположены не пучком, а рядом, в одной плоскости;
• нг – не поддерживает горение;
• (А) – не распространяет горение в пучках с большим количеством горючих веществ.

Знание того, как расшифровать маркировку кабеля ВВГП нг (А) или других видов кабельной продукции, важно при проектировании и монтаже электроснабжения оборудования.

Видео

Оцените статью:

Кабель ВВГ-Пнг-LSLTx — технические характеристики, описание, расшифровка

Расшифровка кабеля ВВГ-Пнг(A)-LSLTx:

В — изоляция из ПВХ пластиката пониженной пожароопасности
В — оболочка из ПВХ пластиката пониженной пожароопасности
Г — не содержит защитных покровов
нг(A) — не распространяет горение при групповой прокладке по категории А
П — плоское исполнение
LS — низкие показатели дымо и газовыделения при горении и тлении
LTx — низкие показатели токсичности продуктов горения

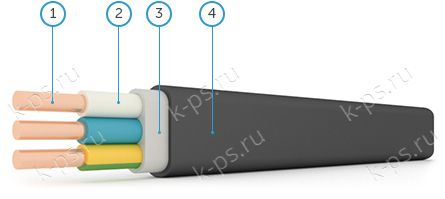

Элементы конструкции кабеля ВВГ-Пнг(A)-LSLTx:

Токопроводящая жила – медная однопроволочная круглой формы, 1 класса по ГОСТ 22483.
Изоляция – из специальной композиции ПВХ пластикатов пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения. Изолированные жилы имеют отличительную расцветку.
Оболочка – из специальной композиции ПВХ пластикатов пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения.
Кабель имеет плоское исполнение.

Область применения кабеля ВВГ-Пнг(A)-LSLTx:

Кабели предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках, при номинальном переменном напряжении до 1 кВ включительно номинальной частотой 50 Гц или при постоянном напряжении до 1,5 кВ.
Для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3, в том числе зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений, гостиниц, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов, а также для объектов использования атомной энергии вне гермозоны АС.

Технические параметры кабеля ВВГ-Пнг(A)-LSLTx:

Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.1.2
Вид климатического исполнения УХЛ, категорий размещения 3 и 4 по ГОСТ 15150.
Диапазон температур эксплуатации от -50 °С до 50 °С.
Относительная влажность воздуха при температуре до 35 °С до 98 %.
Прокладка без предварительного подогрева производится при температуре воздуха не ниже -15 °С.
Допустимый радиус изгиба кабелей при прокладке — не менее 7,5 максимальных наружных диаметров.
Эквивалентный показатель токсичности продуктов горения более 120 г/м3.
Кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50 %.
Огнестойкость — не менее 180 мин.
Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов:
— изоляции — не более 100 мг/г;
— оболочки — не более 80 мг/г.
Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70 °С.
Длительно допустимая температура нагрева жил кабелей в режиме перегрузки не более 90 °С.
Максимально допустимая температура нагрева жил кабелей при коротком замыкании (второе значение для кабелей с токопроводящими жилами сечением более 300 мм&sup2) — не более 160/140 °С. Продолжительность короткого замыкания не должна превышать 5 с.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании — не более 350 °С.
Строительная длина кабелей оговаривается при заказе.
Срок службы 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок хранения:
— на открытых площадках — не более 2 лет;
— под навесом — не более 5 лет;
— в закрытых помещениях — не более 10 лет.

Кабель ввгбм пнг расшифровка — Морской флот

Кабель ВВГ-Пнг(А) предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение до 1 кВ частотой 50гЦ.

Дополнительный индекс П к марке кабеля — кабель силовой, плоский.

Отличительная особенность кабеля: индекс НГ в марке кабеля означает, что кабель изготовлен из пластиката с пониженной горючестью

Особенности применения: предназначен для прокладки в пожароопасных и взрывоопасных зонах

Размеры кабеля силового ВВГ-Пнг(А)

Наименование	Сечение	Вид	Форма выпуска	Длина
Кабель ВВГ-Пнг(А)	2х1,5	плоский	бухта	100 м, 200 м	Запросить цену
Кабель ВВГ-Пнг(А)	2х2,5	плоский	бухта	100 м, 200 м	Запросить цену
Кабель ВВГ-Пнг(А)	2х4	плоский	бухта	100 м	Запросить цену
Кабель ВВГ-Пнг(А)	3х1,5	плоский	бухта	100 м	Запросить цену
Кабель ВВГ-Пнг(А)	3х2,5	плоский	бухта	100 м	Запросить цену
Кабель ВВГ-Пнг(А)	3х4	плоский	бухта	100 м	Запросить цену
Кабель ВВГ-Пнг(А)	3х6	плоский	барабан		Запросить цену

Технические характеристики

Номинальное напряжение	0.66, 1 кВ частотой 50 Гц
Электрическое сопротивление изоляции 1 км кабеля с номинальным сечением жилы	1,5 мм2	12 МОм
	2,5 — 4 мм2	10 МОм
	6 мм2	9 МОм
	10 — 240 мм2	7 МОм
Длительно допустимая температура нагрева жил	Не более 70 0С
Условия эксплуатации	В стационарном состоянии при температуре окружающей среды от -50 до +35 0С и относительной влажности до 98%
Срок службы кабеля	25 лет
Строительная длина кабеля при сечении основных жил	1,5-16 мм2	по ТУ
	25 – 70 мм2	по ТУ
	95 мм2 и выше	по ТУ
Элементы конструкции	Изоляция и оболочка из ПВХ пластиката, без защитного покрова
Область применения	В земле (траншеях), в помещениях (тоннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, по мостам, если кабель при эксплуатации не подвергается растягивающим усилиям, в среде с любой степенью коррозионной активности

Кабель силовой ВВГ-Пнг(А) от производителя

Силовой кабель ВВГ Пнг(А) активно используется для передачи электроэнергии и для ее распределения в соответствии с потребностями конкретного объекта. Параметры рабочего переменного напряжения этой универсальной разновидности кабельной продукции составляют 0,3/0,5 кВ или 0,6/1 кВ при частоте 50 Гц. Постоянное напряжение может превышать переменное в 2,4 раза.

Расшифровка маркировки ВВГ Пнг (А)

Аббревиатура ВВГ Пнг(А) скрывает всю основную информацию о принципиальной конструкции кабеля:

первая В – оболочка изделия из светотермостойкого полихлорвинилового пластиката;

вторая В – изоляция отдельных жил из аналогичного материала;

Г – «голый», не имеющий специализированного защитного покрова или оболочки из металла;

П – «плоский», жилы расположены в одной плоскости;

НГ – не поддерживает горения при прокладке в большом объеме горючей массы;

(А) – категория нераспространения горения по ГОСТ.

Цельные жилы кабеля изготовлены из меди, о чем говорит отсутствие литеры А в начале маркировочного индекса.

Возможности применения кабеля ВВГ Пнг (А)

В первую очередь специалисты рекомендуют купить ВВГ Пнг для прокладки на объектах, характеризующихся повышенной пожарной опасностью и во взрывоопасных зонах класса В-Iб/Iг/II/IIа. Нежелательна прокладка кабеля под землей, но допустимо использование под слоем штукатурки, в воздушных сетях, на эстакадах, в коллекторах и шахтах, в помещениях со стандартной или повышенной влажностью. Плоская форма обеспечивает особое удобство размещения в штробе. Эксплуатационный диапазон температур — от -50 °С до +50 °С.

Купить кабель ВВГ-ПНГ(А) оптом в бухтах и на барабанах

Одно из важных преимуществ продукции ОКЗ (Озерский кабельный завод) – оптимальное сочетание качественных характеристик и привлекательной для заказчиков стоимости. Цена ВВГ Пнг варьируется в зависимости от размерных параметров и приобретаемого объема, но при этом стабильно остается на конкурентном уровне. Качество кабельной продукции , реализуемой компанией «Радиус», подтверждено соответствующими сертификатами и соответствует положениям ГОСТ 31996. Дополнительные бонусы для наших клиентов – широкий выбор, оперативный сервис, организация доставки.

Многие виды техники, инструментов, приборов и оборудования в промышленном производстве, бытовой области и торговле подключаются к электрическим сетям с переменным напряжением до 1 кВ. Поэтому в таких сетях подача и распределение электрической энергии должны осуществляться по надежным и безопасным силовым кабелям.

Сегодня самым востребованным изделием, прокладываемым для освещения и питания в открытых стационарных кабельных сооружениях и внутри помещений, стал кабель ВВГ. Существует несколько вариантов его исполнения.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

• — буква А, если это алюминий;
• — без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

• — буква П – полимерная изоляция;
• — буквы Пв – полиэтилен;
• — буква В – поливинилхлорид.

• — буква Г – брони нет, кабель голый;
• — бронированный (Б).

4. Оболочка, наружная изоляция:

• — буква В – поливинилхлорид;
• — буквы Шв – имеет защитный шланг;
• — буквы Шп – имеет защитный шланг из полиэтилена;
• — буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

• — если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
• — если обозначение нг, то при групповой прокладке кабель не распространяет горение;
• — если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
• — если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
• — если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
• — если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

Друзья все кабели ВВГ и их разновидности изготавливаются в соответствии со стандартом — ГОСТ 31996-2012. Выкладываю выборку по расшифровке маркировки из данного ГОСТа

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Таблица 1. Кабель ВВГ расшифровка маркировки

Жила	Изоляция жилы	Изоляция оболочки	Броня	Пожаробезопасность
ВВГ	медная	поливинилх- лорид	поливинил- хлорид	отсутствует	Да — только одиночная прокладка
ВВГ нг	—	—	—	—	Да
ВВГ нг-ls	—	—	—	—	Да + с пониженным дымо- и газовыделением
ВВГ нг-hf	—	—	—	—	Да + не выделяет коррозионно-активные продукты
ВВГ нг-frls	—	—	—	—	Да + огнестойкий,+ с пониженным дымо- и газовыделением
АВВГ	алюминий	поливинил- хлорид	поливинил- хлорид	отсутствует	Да — только одиночная прокладка
АВБШвнг	алюминий	поливинил- хлорид	защитный шланг из поливинил- хлорида	есть	Да

Данный проводник имеет две современные модификации: с приставкой нг-hf – при горении кабеля не происходит выделение коррозионно-активных газообразных веществ; с приставкой нг-ls − при горении выделение газа и дыма пониженное. Эти две модификации в свою очередь также имеют собственное улучшение − fr (огнестойкость). В результате изделие может иметь маркировку ВВГнг-FRLS. Расшифровать эту маркировку довольно просто, если вы усвоили принцип.

Наряду с обычным ВВГ часто встречаются кабели с буквой «П» в конце маркировки. По техническим характеристикам эти два подвида ни чем не отличается, а вот по строению небольшое отличие есть – он плоский, т.е. ВВГ п расшифровка звучит как: В-винил, В-винил, Г-голый, П-плоский.

Способы прокладки кабеля

Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле. Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Электромоторы и приборы в частных домах и на заводах подключаются к электрической разводке различными типами кабеля. Вид тока в проводке переменный. Широкое использование нашел кабель ВВГ. Проектные организации наиболее часто закладывают в спецификацию проектов этот провод. Расшифровка ВВГ-проводов помогает производителям при подборке нужного материала. Специальные обозначения позволяют различать виды проводов. Маркировка кабеля ВВГ, расшифровка которого нанесена на изоляцию, грамотным электрикам расскажет все.

Какие бывают виды кабеля ВВГ?

Аббревиатура расшифровки кабеля несет в себе информацию о его изготовлении. Она информирует, что рекомендуется подключать и каким способом прокладывать, наружным или подземным, где разрешено использовать и какая допустимая температура воздуха рекомендуется.

Обеспечение защиты кабеля от открытого огня создано изготовителями кабельной продукции. Изобретена и применяется противопожарная изоляция ВВГ. Ниже дана раскладка модификаций:

• ВВГнг;
• ВВГнг FrLs;
• ВВГнг Ls;
• ВВГнг Hf;
• ВВГнг FrHf.

Каждая буква в маркировке и названии имеет расшифровку, ВВГ т, ВВГ нг — это не просто набор букв. Поэтому необходимо ознакомиться с обозначениями.

Разберемся с обозначениями

Групповая прокладка выполняется токопроводом Нг. Выпускаемый материал — ВВГ Пнг а, расшифровка которого говорит о том, что жила медная. Модификация провода ВВГнг извещает нас о том, что этот тип не боится огня.

Название кабеля ВВГнг Ls расшифровывается, неся информацию о том, что во время пожара изоляция провода выделяет минимальное количество дыма.

Следующий вид продукции — с расшифровкой ВВГнг Hf. Когда он подвергается тепловому воздействию, например, во время пожара и плавления изоляции, газы отсутствуют. Проводка не коррозирует.

Последний вид провода ВВГнг FrHf имеет все лучшие характеристики вышеприведенных кабелей.

Изоляция выпускаемой продукции

К изоляционному материалу, применяемому в производстве кабельной продукции, предъявляются особые требования, в том числе и от пожарной службы. Материал ПВХ (поливинилхлорид) таит одну отличительную черту по отношению к иным полимерам, применяемым для изготовления пластиковых товаров. ПВХ-изделия не взаимодействуют с огнем. Благодаря этому свойству поливинилхлорид применяется при изготовлении изоляционных покрытий для кабеля.

Материалы для изготовления кабелей:

1. Основной вид изоляционных материалов ВВГ — двухслойное изолирующее покрытие. Материал ПФХ (поливинилхлорид). Дополнительная изоляция отсутствует.
2. Изоляция медных жил кабеля ВВГнг изготовлена из негорючих материалов ПВХ.
3. Безгалогенный ПВХ, применяемый как изолирующий материала провода ВВГ Ls, не выделяет дыма при своем плавлении. Используется при монтаже электрической разводки, в местах скопления людей.
4. Протяжка кабеля, где возможно возгорание его, выполняется из марки ВВГнг FrLs. Представленная изоляция огнестойкая и не выделяет опасного дыма. Кабель c расшифровкой ВВГнг FrLs используется для закрытого и открытого монтажа с высокой степенью пожарной опасности.

Разберемся с маркировкой кабеля. Ознакомимся с ВВГ-расшифровкой провода:

• П — полимерная изоляции провода.
• В – поливинилхлорид.
• ПВ – группа материалов, в основе которой лежит полиэтилен.

Расшифровка следующего буквенного обозначения позволяет узнать состав изоляции кабеля.

• В – наружная изоляция из ПВХ.
• Шв – защита жил в виде шланга.
• П – наружная полимерная изоляция.
• Шп – изоляция наружная из полиэтиленового шланга.

Защита кабеля ВВГ (расшифровка ниже) от механического повреждения имеет свое обозначение.

• Б – кабель бронированный с жестким покрытием.
• Г – кабель гибкий. Специальная защита отсутствует.
• Провод ВВГ ПНГ а, расшифровка которого представлена выше и четко обозначает его назначение.

Сечение жил кабеля и его значение

При монтаже электрических сетей важно правильно выбрать сечение токопровода. Передача электротока зависит напрямую от сечения проводки. Двигатели и приборы, подключенные к сети, потребляют электроэнергию. Электрическая разводка при прохождении по ней тока начинает нагреваться. Нагрев проводки при неправильно подобранном сечении жилы может привести к непроизвольному пожару. Сечение проводов необходимо брать на тридцать процентов больше. В кабеле возникают потери тока, которые нужно предусмотреть заранее. Выполнив скрытую проводку в доме, пополнить потери в будущем сложно.

Устройство ВВГ ПНГ а

Сечение кабеля этого вида от 1,5 до 16 квадратов. Количество проводков у него — два-три.

Обозначение символов проводов:

1. В — жилы в изоляции из ПВХ.
2. В (вторая) — ПВХ-оболочка кабеля.
3. Г — защита кабеля отсутствует.
4. П — расположение жил параллельное, плоское.
5. Нг — горение изоляции не поддерживается.

Разрез кабеля ВВГ-Пнг А:

• жила медная круглой формы однопроволочная первого класса;
• материал изоляции — поливинилхлорид;
• проводки цветные;
• ПВХ-оболочка, снижающая свойства горения.

Основное применение кабеля такого вида — в передаче и распределении электроэнергии переменного тока частотой 50 Гц, мощностью 0,66-1,0 кВ.

Кабель ВВГож

Большой спрос в сфере кабельной продукции вызывает кабель с сечением 3х4 марки ВВГож. Состав этого медного кабеля включает в себя жилы, покрытые ПВХ-изоляцией.
Расшифровка ВВГ ож:

1. В – изоляция жил виниловая.
2. В (вторая) – оболочка виниловая.
3. Г – голый.
4. Ож – однопроволочные жилы.

Конструкция кабеля ВВГож

Жила, проводящая ток, медная, первого или второго класса ГОСТ 2483. Форма жилы круглая или секторной формы. Поясная изоляция из ПВХ пластификатора, горение на открытом огне изоляции снижено. Скручены жилы кабеля из двух, трех, четырех и пяти жил вокруг сердечника из ПВХ. Наружная оболочка кабеля — из ПВХ-пластификатора, не поддерживающего горение.

Изоляция кабеля из поливинилхлорида. Проводки кабеля различного цвета. Белый или желтый. Синий и зеленый. Черный цвет или коричневый, красный и малиновый.

Сфера применения кабеля ВВГ Пнг а

Эксплуатация кабеля разрешена на земле, в реках и озерах. Применяется при температуре от -50 0 С до +50 0 С . Высота прокладки над уровнем моря допускается на высоте 4300 метров. Прокладывать кабель можно в земле, воде, на воздухе, то есть на столбах и по стенкам зданий и сооружений.

Все вышеперечисленные характеристики относятся к кабелю ВВГож, расшифровка которого говорит нам, что изготовлен провод из медных жил сечением 3х4. Используют его в северных районах и в районах с умеренным и тропическим климатом.

Советы по строительству электросетей

Монтаж кабеля с расшифровкой ВВГ можно вести по стенам зданий и сооружений. Прокладка ведется по столбам и подвескам на тросах. Использование кабеля данного типа допускается там, где отсутствует угроза возгорания. Прокладывать его лучше на оштукатуренных стенах или стенах, выполненных из гипсокартона.

При угрозе механического повреждения кабель необходимо защитить. Отличной защитой служат предварительно установленные стальные трубы, в которые заводится провод. Наиболее оправдана такая прокладка в деревянных домах. Гофрорукав, защищающий разводку, широко используется в строительстве. Применяются и различные кабель-каналы защиты. Укладка в штробу продукции с расшифровкой кабеля ВВГ не рекомендуется. Для этого предпочтительнее применение проводника ВВГнг. Он создан для скрытой проводки. Есть рекомендации и нормативные акты, в которых расписаны правила монтажных работ с использованием кабеля ВВГнг.

Правила наружных работ с кабельной продукцией

При укладке токопровода ВВГ в земле необходимо соблюдать строгие правила. Защита кабеля данного вида отсутствует. Использование бетонных коробов, кабельных каналов и труб предотвращает механические повреждения кабеля. Широко применяется в настоящее время сигнальная защита взамен красному кирпичу, используемому раньше. Выполнена защита в виде полимерных пластин, которые имеют отличные неразрушаемые характеристики.

В траншею насыпают песчаную подушку. На нее укладывают кабель, поверх которого насыпают и утрамбовывают землю. Толщина слоя песка должна быть не менее 20 сантиметров. После того как выполнена подсыпка кабеля, укладывают защитные пластины, которые также засыпают песком. Поверх песка укладывается сигнальная лента, предупреждающая о наличии проложенного электрического кабеля.

Укладка бронированного кабеля — самое правильное решение при земляных работах. Стоимость его укладки выше стоимости кабеля ВВГ. Срок эксплуатации одинаков, но гарантия предохранения от повреждения у бронированного провода намного выше.

Ознакомившись с этой статьей, простой покупатель, не специалист, правильно подберет необходимый кабель. Исходя из того, что рынок сегодня предлагает множество видов и типов кабеля, без определенных знаний в данной области определиться с выбором бывает очень сложно. Если при покупке все еще остаются сомнения, лучше проконсультироваться с продавцом электропроводов. Это очень важно, ведь от качества проводки зависит безопасность всех жильцов помещения.

Кабель ВВГ-Пнг-FRХЛ — технические характеристики, описание, расшифровка

Расшифровка кабеля ВВГ-Пнг(A)-FRХЛ:

В — изоляция из ПВХ пластиката пониженной пожароопасности
В — оболочка из ПВХ пластиката пониженной пожароопасности
Г — без наружного покрова
П — плоское исполнение
нг(A) — не распространяет горение при групповой прокладке по категории А
FR — огнестойкий
ХЛ — климатическое исполнение (холодостойкий)

Элементы конструкции кабеля ВВГ-Пнг(A)-FRХЛ:

Токопроводящая жила — медная, однопроволочная, круглой формы, 1 класса по ГОСТ 22483.
Термический барьер — обмотка двумя стеклослюдосодержащими лентами.
Изоляция — из ПВХ пластиката пониженной горючести и повышенной холодостойкости (маркировка жилы цветовая). Изолированные жилы расположены параллельно в одной плоскости.
Внутренняя оболочка — из ПВХ пластиката пониженной горючести и повышенной холодостойкости с заполнением наружных промежутков между жилами.
Наружная оболочка — из ПВХ пластиката пониженной горючести и повышенной холодостойкости.

Область применения кабеля ВВГ-Пнг(A)-FRХЛ:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,66 и 1 кВ частотой 50 Гц или при постоянном напряжении 1 и 1,5 кВ с возможностью прокладки без подогрева при температурах до минус 30 °С.
Кабели применяются при групповой прокладке кабельных линий в кабельных сооружениях, наружных (открытых) электроустановках (кабельных эстакадах, галереях).

Технические параметры кабеля ВВГ-Пнг(A)-FRХЛ:

Кабели сохраняют работоспособность в условиях воздействия пламени в течение 180 мин.
Кабели стойкие к воздействию пониженной температуры окружающей среды до минус 60°С.
Номинальное напряжение: 0,66 или 1 кВ.
Температура окружающей среды при эксплуатации кабеля: от – 60 до + 50 °С.
Минимальный радиус изгиба: 10 диаметров кабеля.
Температура окружающей среды для прокладки без предварительного подогрева, не ниже: — 30 °С.

Ввг пнг а расшифровка маркировки

Желание сэкономить при подключении различных бытовых приборов или прокладке электропроводки нередко приводит к весьма печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать ненужных трат? Кабель ВВГнг LS является одним из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему?

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Расшифровка маркировки

Прежде чем приводить описание свойств этого проводника или его технические характеристики, следует разобраться: что собственно обозначает эта аббревиатура и цифры, которые следуют за ней. Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5х16, и чем он отличается от кабеля ВВГнг LS 5х2,5?

p, blockquote 3,0,0,0,0 —>

С буквенными обозначениями все довольно просто:

p, blockquote 4,0,0,0,0 —>

• Отсутствие буквы «А» в начале показывает, что кабель медный.
• Две буквы «В» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
• Символ «Г» обозначает голый провод. Его нельзя применять при прокладке под землей или в случае, если есть вероятность физического повреждения без дополнительной защиты.
• «Нг» – свойство не поддерживать горение, дополнение «LS» указывает на то, что при возгорании выделение дыма будет минимальным. Сокращение «LS» («ЛС») означает «low smoke», то есть «мало дыма».

p, blockquote 5,0,1,0,0 —>

Символов может быть и больше, например, кабель ВВГнг а frLS 3х1,5. Расшифровка в этом случае будет следующей:

p, blockquote 6,0,0,0,0 —>

• Символ «а» показывает, что провод можно использовать при групповой укладке.
• Аббревиатура «fr» – наличие дополнительной защиты от возгорания за счет материалов из слюды.
• Может встречаться еще дополнительная буква «п». Особенность такого провода – плоское расположение жил в проводе.

Цифры после буквенного кода обозначают количество токопроводящих жил и их сечение.

Например, у кабеля ввгнг LS 4х25 имеется 4 жилы, каждая сечением 25 мм2, а у кабеля ВВГ пнг а LS 3х1,5 – 3 по 1,5 мм2, у кабеля ВВГнг LS 5х16 – 5 жил сечением 16 мм2.

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Конструкция провода

Провод ВВГнг может содержать до 5 токопроводящих жил. В зависимости от характеристик им может быть присвоен первый или второй класс в соответствии с ГОСТ 22483.

p, blockquote 10,1,0,0,0 —>

• По своей форме жилы бывают секторными или круглыми.
• Каждая жила имеет индивидуальную изоляцию из поливинилхлорида. Ее толщина должна составлять не менее 0,3 мм. Изоляция должна заполнять все промежутки между жилами, не оставляя никаких пустот.
• Жилы могут быть выполнены в виде единого провода или скручиваться из нескольких. В последнем случае (это более характерно для секторальных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, покрыв скрутку внахлест слоем термоскрепленного полотна или полиэтилентерефталатной пленки.
• Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
• Кабель может иметь жилы заземления и нулевые. Они могут отличаться не только расцветкой (заземление – желто-зеленые, нулевые – голубые), но и площадью сечения. В таком случае это также отображается в маркировке провода, например, ВВГнг LS 5х10 + 1х5(N).

p, blockquote 11,0,0,0,0 —>

Величина сечения жил напрямую зависит от предполагаемой нагрузки: чем толще жила, тем большей мощности ток можно передать по ней. Соответственно, возрастает и вес провода. Так, километр кабеля (а именно в таких единицах рассчитывается вес для данной продукции) ВВГнг LS 5х10 потянет на 756 кг, а такой же участок кабеля ВВГнг LS 5х16 уже будет весить 1103 кг. Более точные данные приводятся в специальных таблицах.

Продукция данного типа выпускается под напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В – 10,2 мм.

p, blockquote 13,0,0,0,0 —>

Применение

Силовой кабель, например, ВВГнг а LS 3х1,5, предназначен для прокладки внутри помещений, где подразумевается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальное количество ядовитых веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

p, blockquote 14,0,0,0,0 —>

Прокладку проводов этого типа производят при температуре не ниже -15˚С, в противном случае потребуется дополнительный подогрев.

p, blockquote 15,0,0,1,0 —>

p, blockquote 16,0,0,0,0 —>

Диапазон рабочих температур кабеля ВВГнг LS составляет от -30˚С до +50˚С. Провод длительное время не теряет своих свойств даже, если нагреется при эксплуатации до +70˚С, а гореть начинает только при +400˚С.

При монтаже минимальный радиус изгиба проводника не должен составлять меньше 7–10 его наружных диаметров.

p, blockquote 18,0,0,0,0 —>

Ведущими производителями кабелей ВВГнг LS в России являются отечественные фирмы:

p, blockquote 19,0,0,0,0 —>

• Московское ЗАО «Москабельмет»;
• Санкт-Петербургское ЗАО «Севкабель»;
• Подольское ЗАО «НП «Подольсккабель»;
• Смоленское ООО «Конкорд».

p, blockquote 20,0,0,0,1 —>

При соблюдении условий эксплуатации и периодическом осмотре изоляции производители обещают 30-летний срок нормального использования кабеля и дают пятилетнюю гарантию с момента монтажа проводки.

Многие виды техники, инструментов, приборов и оборудования в промышленном производстве, бытовой области и торговле подключаются к электрическим сетям с переменным напряжением до 1 кВ. Поэтому в таких сетях подача и распределение электрической энергии должны осуществляться по надежным и безопасным силовым кабелям.

Сегодня самым востребованным изделием, прокладываемым для освещения и питания в открытых стационарных кабельных сооружениях и внутри помещений, стал кабель ВВГ. Существует несколько вариантов его исполнения.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

• — буква А, если это алюминий;
• — без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

• — буква П – полимерная изоляция;
• — буквы Пв – полиэтилен;
• — буква В – поливинилхлорид.

• — буква Г – брони нет, кабель голый;
• — бронированный (Б).

4. Оболочка, наружная изоляция:

• — буква В – поливинилхлорид;
• — буквы Шв – имеет защитный шланг;
• — буквы Шп – имеет защитный шланг из полиэтилена;
• — буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

• — если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
• — если обозначение нг, то при групповой прокладке кабель не распространяет горение;
• — если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
• — если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
• — если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
• — если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

Друзья все кабели ВВГ и их разновидности изготавливаются в соответствии со стандартом — ГОСТ 31996-2012. Выкладываю выборку по расшифровке маркировки из данного ГОСТа

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Таблица 1. Кабель ВВГ расшифровка маркировки

Жила	Изоляция жилы	Изоляция оболочки	Броня	Пожаробезопасность
ВВГ	медная	поливинилх- лорид	поливинил- хлорид	отсутствует	Да — только одиночная прокладка
ВВГ нг	—	—	—	—	Да
ВВГ нг-ls	—	—	—	—	Да + с пониженным дымо- и газовыделением
ВВГ нг-hf	—	—	—	—	Да + не выделяет коррозионно-активные продукты
ВВГ нг-frls	—	—	—	—	Да + огнестойкий,+ с пониженным дымо- и газовыделением
АВВГ	алюминий	поливинил- хлорид	поливинил- хлорид	отсутствует	Да — только одиночная прокладка
АВБШвнг	алюминий	поливинил- хлорид	защитный шланг из поливинил- хлорида	есть	Да

Данный проводник имеет две современные модификации: с приставкой нг-hf – при горении кабеля не происходит выделение коррозионно-активных газообразных веществ; с приставкой нг-ls − при горении выделение газа и дыма пониженное. Эти две модификации в свою очередь также имеют собственное улучшение − fr (огнестойкость). В результате изделие может иметь маркировку ВВГнг-FRLS. Расшифровать эту маркировку довольно просто, если вы усвоили принцип.

Наряду с обычным ВВГ часто встречаются кабели с буквой «П» в конце маркировки. По техническим характеристикам эти два подвида ни чем не отличается, а вот по строению небольшое отличие есть – он плоский, т.е. ВВГ п расшифровка звучит как: В-винил, В-винил, Г-голый, П-плоский.

Способы прокладки кабеля

Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле. Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Большинство агрегатов, которые подключаются к электросети, имеют показатели переменного напряжения не более 1 кВ. Следовательно, подача электричества осуществляется по безопасному проводнику. Сегодня широкую популярность и востребованность получил провод ВВГ. Его выпускают в различных вариациях, он предназначен не только для подачи электричества, но и для улучшения пожаробезопасности сооружения. Есть разные расшифровки — ВВГнг а LS, а также ВВГнг и так далее.

Разновидности проводников

Любой кабель, который устанавливается внутри помещения, имеет определенную маркировку. Благодаря ей можно узнать технические характеристики изделия. Однако человек, который далек от электрических работ, с трудом расшифрует всевозможные сокращения. Он абсолютно не понимает, что значит ВВГнг, и в чем отличие этих проводников от классического ВВГ. Прежде всего необходимо подробно изучить этот вопрос. Виды кабеля:

1. Обычный проводник ВВГ оснащен изоляцией из поливинилхлорида. Благодаря этому веществу кабель имеет огнезащитные свойства. Кроме того, такой провод при поражении открытым огнем затухнет самостоятельно. Если в обозначении изделия, кроме ВВГ присутствуют буквы нг, это свидетельствует о том, что изоляционный слой имеет в составе галогеновые частицы. Этот элемент способствует огнестойкости проводника. Под действием огня он не подвергается горению.
2. Расшифровка маркировки ВВГнг ls следующая: изоляционный слой покрывается определенным составом, благодаря которому в процессе горения отсутствует выделение дыма. Как известно, в большинстве случаев именно проводка подвергается огню, образуя едкий дым, который распространяется по всему помещению. В силу этого люди теряют возможность ориентироваться в пространстве и нередко гибнут в пожаре. Многие производители кабеля стали использовать специальный ПВХ без галогена, чем значительно уменьшили выделение газа.
3. Маркировка ВВГнг frLS очень похожа на предыдущее изделие, но имеет улучшенные показатели огнестойкости. Горение такого кабеля при пожаре не будет распространяться по всей площади помещения. Его делают из специальных безгалогеновых материалов. Имеется качественная изоляция, поэтому он зачастую используется для прокладки проводки на объектах, подверженных возгоранию.

Если на маркировке изделия имеются буквы LS, можно с уверенностью сказать, что в процессе горения выделится мало дыма. Это очень важно при проведении эвакуации людей.

Расшифровка аббревиатуры

Существует определенная инструкция по проведению работ с электромонтажными изделиями, в которой указывается обязательное применение кабеля ВВГнг. Этот провод считается не воспламеняющимся. При подробном изучении пропорции цена-качество можно сделать вывод, что это лучший вариант для проводки промышленных зданий.

Кабель ВВГ считается универсальным, ведь его можно прокладывать в постройках из легковоспламеняющихся материалов и в строениях с высокой влажностью. Очень важно уметь правильно расшифровывать различные маркировки людям, которые прокладывают проводники в постройках личного пользования, а также строителям. Если знать, что означает определенная буква, можно с легкостью определить все нужные свойства. Благодаря этому человек сможет купить в магазине оптимальный вид кабеля для проведения конкретных работ. Обозначение букв:

1. Если на кабеле отсутствуют другие обозначения кроме ВВГ, это значит, что жилы, проводящие ток, сделаны из меди.
2. Если же имеется литера А, то жилы сделаны из алюминия.
3. В — означает, что изоляционная оболочка состоит из ПВХ.
4. Пв — полиэтилен.
5. П — изоляционная оболочка жил выполнена из полимерных материалов.
6. Б — проводник бронированный.
7. Г — проводник голый, то есть отсутствует бронирование.
8. Второй символ П указывает на то, что внешняя изоляция сделана из полимера.
9. Шп — специальный защитный полиэтиленовый шланг.
10. Ш — защитная оболочка.
11. Вторая В — внешняя изоляционная оболочка выполнена из ПВХ.

Обозначение пожаробезопасности

Кроме прочих обозначений, отдельное внимание необходимо уделить маркировке пожарной безопасности, что имеет очень важное значение. Основные параметры:

1. Проводник нг-frhf можно использовать для группового проведения — в случае пожара огонь не будет распространяться. Это обусловлено тем, что в процессе горения не будут образовываться газообразные вещества.
2. Обозначение нгfr-ls свидетельствует о низком распространении дыма и газообразных веществ. Такое изделие также допустимо использовать при групповом проведении.
3. Маркировка нг-hf указывает на то, что в случае групповой проводки при возникновении пожара не образуются активно-коррозионны газообразные вещества. Кроме того, такой проводник не горит.
4. Буквы нг-LS свидетельствуют о низком уровне выделения дыма и газа. При попадании на кабель открытого огня горение не распространяется.
5. Кабель ВВГ-Пнг A — расшифровка указывает на то, что проводник плоский и не подвержен горению даже в открытом огне.

Если руководствоваться этой информацией, то можно без труда определить, как расшифровываются популярные проводники. Некоторые из них:

1. ВВГ-Пнг — плоский негорючий кабель, без брони, внешние и внутренние оболочки которого изготовлены из поливинилхлорида.
2. ВВГнг А LS — проводник, внутренний и наружный слой которого выполнен из ПВХ, негорючий, выделяется низкий уровень дыма, жилы сделаны из алюминия.
3. У провода ВВГ-Пнг А LS расшифровка полностью совпадает с предыдущим, единственное отличие состоит в том, что этот вид кабеля плоский.

Методы прокладки

Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.

Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.

Защитные элементы также устанавливают, когда провод прокладывается на объектах, состоящих из легковоспламеняемых материалов.

Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.

Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.

Испытание и производство кабеля

Производители, прежде чем указать на проводнике маркировку об отсутствии горения, проводят проверку изделий различными методами. Для проведения тестирования в лабораторных условиях моделируется ситуация реального пожара. Затем специалист при помощи определенного оборудования проводит измерения прозрачности воздуха внутри помещения с огнем. Все замеры следует делать дважды: первично, а затем после возгорания.

Дым снижает проницаемость света внутри комнаты, и это фиксирует устройство. Затем специалист вычисляет отношение значений до и после проведения опыта. Чтобы кабель успешно справился с тестом, прозрачность в комнате не должна измениться более чем на 40%. Только тогда на изделие наносится соответствующая маркировка.

На сегодняшний день производством провода ВВГ занимается несколько отечественных компаний. Среди них:

1. «Севкабель» (Санкт-Петербург).
2. «Конкорд» (Смоленск).
3. «Москабельмет» (Москва).
4. «Подольсккабель» (Подольск).

Знание расшифровки маркировки проводников ВВГ очень важно в процессе проектирования и прокладки проводки различных сооружений. При соблюдении эксплуатационных условий изготовители обещают, что кабель будет полноценно функционировать не менее 30 лет. Кроме того, предоставляется 5-летняя гарантия с момента установки.

Кабель ВВГ-Пнг-FRLS — технические характеристики, описание, расшифровка

Расшифровка кабеля ВВГ-Пнг(A)-FRLS:

В — изоляция из ПВХ пластиката пониженной пожароопасности
В — оболочка из ПВХ пластиката пониженной пожароопасности
Г — не содержит защитных покровов
нг(A) — не распространяет горение при групповой прокладке по категории А
П — плоское исполнение
FR — огнестойкий
LS — низкие показатели дымо и газовыделения при горении и тлении

Элементы конструкции кабеля ВВГ-Пнг(A)-FRLS:

Токопроводящая жила – медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 класса по ГОСТ 22483.
Изоляция – ПВХ пластикат пониженной пожарной опасности.
Расположение — жилы расположены параллельно в одной плоскости.
Оболочка – ПВХ пластикат пониженной пожарной опасности.

Область применения кабеля ВВГ-Пнг(A)-FRLS:

Кабели применяются для групповой прокладки кабельных линий питания электрооборудования систем безопасности, электропроводок цепей систем пожарной безопасности (питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.

Технические параметры кабеля ВВГ-Пнг(A)-FRLS:

Температура окружающей среды при эксплуатации кабеля от – 50 до + 50°С.
Относительная влажность воздуха при температуре до +35 °С до 98%;
Минимальный радиус изгиба при прокладке — 7,5 наружных диаметров.
Номинальная частота 50 Гц.
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70 °С.
Кабели прокладываются при температуре (без предварительного подогрева), не ниже -15°С.
Огнестойкость кабелей не менее 180 мин.
Дымообразование в испытательной камере не более 50%.
Класс пожарной опасности кабелей по ГОСТ 31565 П1б.1.2.2.2.
Срок службы – 30 лет.

Кабель ввг пнг а расшифровка

Особенности кабеля ВВГнг-LS, 8 разновидностей семейства ВВГ. Полная расшифровка названия, варианты прокладки, а также 3 лучших производителя. Обзор распространенных 4 ошибок. 18 разновидностей силовых медных кабелей и примерные цены

1. Что вызывает образование сильного дыма при возникновении пожара в строительных сооружениях?

а) Изоляция кабелей, проведенных в стенах.

б) Штукатурка, покрывающая стены — из-за большого количества горючих материалов в составе.

1. Что обозначают буквы LS в конце маркировки провода?

а) Английское Little Smoke.

б) Английское Low Smoke.

1. В каком случае кабель успешно проходит все испытания и допускается в производство?

а) Когда при воссоздании реальных условий пожара, загоревшийся кабель понизил прозрачность внутри помещения не больше 40%.

б) Когда работники провели компьютерную симуляцию появления пожара и задымление уменьшило прозрачность внутри воссозданного машиной помещения не больше 40%.

в) При успешном прохождении симулятора и реальных условий.

1. Что именно обеспечивает пониженную пожароопасность кабеля?

а) Специальный спрей НГ (нет горению), покрывающий кабель.

б) ПВХ пластикат, покрывающий провод.

Ответы:

1. а) Сильный дым возникает вследствие возгорания изоляционного слоя кабеля.
2. б) Обозначение LS – это английское Low Smoke, что переводится, как «легкий дым».
3. а) Для проведения проверок, работники предприятий по изготовлению кабелей, воссоздают исключительно реальные условия пожара, куда помещают кабель. В процессе используется специальный прибор, улавливающий изменение прозрачности помещения из-за дыма. Если показатель останавливается в пределах 40%, то кабель разрешают использовать для прокладки в реальном здании.
4. б) Чтобы понизить уровень пожароопасности производители кабелей применяют специальный ПВХ пластика, которым покрывают провод.

Кабель или провод с обозначением ВВГнг LS — это лучшая разработка семейства всей продукции кабелей, имеющих аббревиатуру ВВГ. Секретом ее популярности является приписка букв LS. Чтобы понять смысл обозначения, функции кабеля, надо разобрать подробно этот вопрос.

Определение: Кабель ВВГнг-LS – проводник электрического тока, разрешающийся к открытой прокладке в объекты, подверженные пожару.

При возгорании в помещении могут возникнуть различные дымовые эффекты, и при эвакуации люди просто задохнутся от вредного дыма.

Если пожар образовался в здании, то именно кабели и различные провода в большинстве случаев становятся главной причиной источника этого задымления.

Для безопасной эксплуатации разработали специальный ГОСТ Р 5315-2009 – именно им руководствуются при прокладке кабелей. Маркировка «нг» обозначает нераспространение горения. Еще добавили специальное покрытие, распространяющее малое дымо и газовыделение, если кабель загорится.

7 расшифровок обозначения кабеля.

Не знающему человеку трудно определить, что именно обозначают буквы (ВВГнг LS) на кабеле. Чтобы прояснить эту ситуацию, нужно изучить следующую расшифровку:

1. ВВГнг АLS. Расшифровка буквы А – класс нераспространения горения по ГОСТ IEC 60332-3-22-2011. Расшифровка обозначения кабеля ввгнг а ls – алюминиевый провод с пониженным гозодымовыделением.
2. Когда на кабеле в начале напечатанной на поверхности маркировки нет буквы А, то это означает что он имеет медную структуру.
3. Первая В указывает на специальный слой, располагающийся снаружи и состоящий из вещества ПВХ.
4. Вторая В означает изоляцию внутренних жил, состоящую из ПВХ.
5. Аббревиатура НГ — нераспространение горения в том случае, если была установлена групповая или одиночная прокладка.
6. LS обозначает английское Low Smoke. Если перевести на русский язык, то это будет обозначать «лёгкий дым».
7. Расшифровка маркировки ож – одножильный провод. Если на проводе нет такого знака, то кабель многожильный.

Если на кабеле ВВГнг будет стоять через дефис обозначение LS, то это означает гарантию низкого дымогазовыделении при возгорании провода.

Обозначение устанавливается на кабеле только если были проведены успешные испытания. Чтобы изучить стандартные процедуры всех проверок, которые проходят кабели на дымообразование, необходимо изучить ГОСТ Р МЭК 61034-1(2)-2005.

Для проведения проверки на вышеуказанные требования, внутри лабораторного помещения воссоздаются условия пожара – кабель воспламеняют, а после специально обученные лаборанты измеряет прозрачность воздуха в этой комнате. Измерения проводятся как после зажжения провода, так и перед этим в нормальных условиях.

Дым будет уменьшать светопроницаемость объекта, это фиксируют чётко настроенные приборы. В результате тестовой проверки работниками будет вычислено отношение светопроницаемости после и до проведения опыта.

Все показатели будут выражаться исключительно в процентном соотношении. Согласно ГОСТ Р 53769-2010, принято считать, что кабель будет успешно проходить испытания, если задымление понизило прозрачность внутри помещения не выше чем на 40%. Только в таком случае на кабель поставят значение LS.

Чтобы произвести изоляцию кабеля ВВГнг LS используют ПВХ пластикат, приводящий к пониженной пожароопасности. В результате соприкосновения с огнём, изоляция будет выделять малое количество дыма. Производители следят, чтобы образовавшийся дым не был токсичным. Этот показатель должен составлять не больше 40 миллиграммов на кубических метров, согласно ГОСТ Р 53769-2010.

Задача весьма сложная, но производители кабелей успешно справились с ней, используя различные специализированные добавки, называющиеся аддитив и антипирин.

Важно! Подобные пластикаты используются не только в России, но и за рубежом.

Российские производители смогли успешно зарегистрировать несколько ТУ (технические условия, что удовлетворяют требованиям) — ТУ 2246-001-25795756-2009. С помощью них производят необходимые пластикаты, изготавливающиеся специально для изоляции жил в качестве внутреннего и внешнего заполнения.

Маркировка кабелей и проводов

6 особенностей строения кабеля ВВГнг-LS

Расположение и состав всех элементов кабеля ВВГ очень похоже на других своих собратьев, имеющих такие же медные жилки, изоляционную оболочку из ПВХ.

Для изготовления используется ГОСТ Р 53769-2010.

Кабель бывает плоской или круглой формы, имеет большое количество жилок внутри.

Максимальное количество жил — пять.

Жила изготавливаются многопроволочными, однопроволочными, секторными или круглыми.

Чтобы подобрать номинальные значения площади сечения, нужно использовать единый стандартный ряд.

Технические характеристики ВВГнг LS:

Абсолютно все характеристики кабелей, имеющих ПВХ покрытие стандартизированы по ГОСТ Р 53769-2010.

Небольшие варьирования характеристик все же бывают – из-за разных заводов-производителей.

Важно! В стандарт не будут входить показатели сечения и формы жил, толщины оболочки, сопротивления току – все это относится к общему ряду пластикатов из ПВХ. Отдельно указываться будут только значения, распространяющиеся для изоляции, состоящей из сшитого полиэтилена.

Согласно ГОСТ 53769-2010, у изделия LS может немного отличаться от других видов максимальная прочность на разрыв — быть ниже, чем у ВВГ, но не отличаться от показателя ВВГнг.

5 ответов на 1 часто задаваемый вопрос

Люди спрашивают о том, можно ли разместить кабель на групповой прокладке в здании, или в помещении с определенным классом опасности. Провод размещают в следующих зонах:

1. Кабель ставят в помещениях с пожарным классом опасности П1.8.2.1.2,
2. Классом П1.8.2.2.2.
3. Групповая прокладки в общественных зданиях или жилых помещениях.
4. Наружных и внутренних кабельных сооружениях на различных предприятиях.
5. На атомных объектах.

8 разновидностей кабеля ВВГ

Имеется несколько разновидностей кабелей, отличающихся по своей маркировке. Все они имеют собственные индивидуальные характеристики:

ВВГ медный провод, имеющий круглую форму, покрыт ПВХ изоляцией внутреннего и наружного слоя. Имеет маленькие показатели дымогазовыделения при горении групповой или одиночной прокладки.

Конструкция
ВВГ-П. Этот вариант представляет собой копию предыдущего образца, но выполняется в плоском, а не круглом варианте.

Конструкция
ВВГнг. Медный провод с круглым сечением, обрамляющийся ПВХ изоляцией внутреннего и наружного слоя. Имеет низкое дымогазовыделение.

Конструкция

ВВГнг-П. Копия ВВГнг, но с плоским сечением.

ВВГнг-LS – крупный круглый медный провод с малыми показателями на выделения газа и дыма при горении групповой или одиночной кладки.

ВВГнг- ПLS — разновидность кабеля ВВГ LS, выполняющаяся в плоском исполнении.

ВВГнг-frls — представляет собой круглый провод из меди с ПВХ покрытием.

ВВГнг-Пfrls – плоский вид предыдущей модели.

Иные виды кабелей

Еще важно знать 3 нюанса о прокладке кабелей ВВГ

Имеются разные способы прокладки провода в помещение:

1. Открытый. Открытая прокладка кабеля допускается только в сооружениях, состоящих из бетона, оштукатуренной поверхности, гипса, кирпича и тому подобных материалов. Открытую прокладку кабеля приводят, если имеются подвесные сооружения, такие как трос. Но следует позаботиться о надежной прокладке провода. Если провод будет прокладываться под подвесным сооружением, то следует исключить механическое воздействие на кабель, такое как провисание или растяжение. Следует устанавливать дополнительные меры безопасности, если кабель повредится механическим способом. Если кабель устанавливается в деревянную потенциально возгораемую поверхность, тогда использовать нужно специальные гофрированные трубки, металлические рукава или кабель-каналы.
2. Скрытый. Такой вариант прокладки используется в жилых помещениях. Надо кабель помещать в пустоты стен, а после покрыть штукатуркой.

Важно! Механические повреждения при таком способе прокладке маловероятны, а потому дополнительную защиту устанавливать нет никакой необходимости. Но в том случае, если стены построены из дерева, то защиту установить всё же придётся.

1. Прокладка кабеля в земле. Нельзя прокладывать ВВГ кабели без средств специальной защиты. Это обусловлено тем, что естественной защиты, которая убережет кабель от механических воздействий, просто нет. При прокладке под землей, необходимо использовать специальные герметичные коробки. В исключительных случаях применяются дополнительные средства защиты, такие как трубы или тоннели.

Все работы проводятся, согласно СНиП 3.01.01-85, СНиП III-4-80. Для установки используют и иные типы кабелей:

Кабель ВВГ-п-НГ

Расшифровка кабеля ВВГнг-П:

В — Изоляция жил из поливинилхлоридного пластиката

В — Оболочка из поливинилхлоридного пластиката

Г — Отсутствие защитных покровов

нг — Оболочка из поливинилхлоридного пластиката пониженной горючести

П — Плоский, жилы расположены в одной плоскости параллельно друг другу

Элементы конструкции кабеля ВВГнг-П:

1. Медные круглые однопроволочные токопроводящие жилы:

• однопроволочная (класс 1) сечением 1,5-16 кв.мм-”ож”;

2. Изоляция из ПВХ пластиката,

• цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая;

3. Оболочка из ПВХ пластиката пониженной горючести.

Следовательно, ВВГпНГ – это силовой кабель , не распространяющий горения в пучках, состоящий из медных скрученных токопроводящих жил, которые лежат в одной плоскости, с оболочкой из поливинилхлоридного пластиката, ПВХ и резиновой изоляцией в плоском исполнении.

Кабель может быть одножильным первого класса или многожильным второго класса, где жилы отличаются друг от друга цветовой и цифровой маркировкой. Токопроводящие медные жилы могут иметь круглую форму с сечением до 16 миллиметров квадратных.

Силовой кабель ВВГпНГ предназначен для прокладки в открытых местах, исключающих различного рода механические повреждения, в сухих и влажных помещениях с возможной коррозией, во взрывоопасных местах, в пожароопасных помещениях, в местах с возможной вибрацией, в блоках, на мостах.

Всегда в наличии ассортимент кабеля медного ВВГПнг сечений от 2х1,5 до 5х50.

ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ ВВГпНГ:

Рабочий диапазон температуры

с – 50 до +50 градусов

При температуре не выше 35 градусов влажность воздуха

до 98 процентов

Допустимый температурный нагрев медных жил

плюс 70 градусов

Допустимый температурный нагрев медных жил (в сутки не больше 8 часов и за срок службы не больше 1000 часов)

плюс 80 градусов

Максимально допустимый температурный нагрев медных жил при токах 4-секундного короткого замыкания

плюс 160 градусов

Минимальный допустимый температурный предел окружающей среды при прокладке

не ниже минус 15 градусов

Минимальный размер радиуса изгиба при прокладке

наружный диаметр не меньше 10 мм

наружный диаметр не меньше 7,5 мм

Строительная длина, в зависимости от сечения

— от 1,5 до 16 мм 2

— от 25 до 70 мм 2

При температуре плюс 20 градусов сопротивление изоляции кабеля 1 км при сечении

не меньше 12 МОм/ км

не меньше 10 МОм/ км

не меньше 9 МОм/ км

— от 10 до 95 мм 2

не меньше 7 МОм/ км

Сопротивление изоляции при максимальном температурном нагреве жил + 70 градусов

не меньше 0,005 МОм/ км

Срок службы эксплуатации

Напряжение трехфазной сети максимальное

Испытательное напряжение кабеля в течение 10 минут

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	2 — 4 жил
Сечение размер	1.5 — 25 мм 2

Расшифровка ВВГнг-П

ВВГнг-П-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГнг-П-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

Технические характеристики ВВГнг-П

Общие характеристики

Допустимые температуры нагрева токопроводящих жил кабеля:

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см 2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

Конструкция ВВГнг-П

1. 1. Медная токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести
4. 4. Оболочка из ПВХ пластиката пониженной горючести

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
круглой	секторной (сегментной)
Однопроволочная	1,5-50	—
Многопроволочная	16-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм 2 и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка ВВГнг-П

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.
