ВВГнг: допустимый ток, температура, сопротивление и другие характеристики

При замене проводки или кабеля часто стоит вопрос: какой лучше выбрать? Оптимальным решением в этом случае будет ВВГнг. Этот провод лучший выбор в категории качество / стоимость. Его применение возможно как в жилых, так и в легковоспламеняющихся или влажных помещениях. В статье мы обсудим технические характеристики данного провода и особенности монтажа.

Технические характеристики

ВВГнг представляет собой гибкий проводник в изоляции из поливинилхлорида, который не горит. Кабель выполнен как в плоском, так и в круглом варианте. Провод может быть многопроволочным или однопроволочным. В первом случае их количество от 1 до 6. Если проволок больше 2-х, то они обычно скручиваются. Форма жил бывает круглой, прямоугольной или треугольной.

Допустимый ток ВВГнг

Следует знать, что от числа и сечения жил изменяется и предельное значение тока. Также этот показатель будет зависеть от того, где проводится монтаж проводника.

К примеру, при прокладке на воздухе трехжильного ВВГнг сечением 1,5 мм2 допустимый порог тока будет 21А. В то же время такой кабель, но с размером 4 мм2 показывает предельность в 37А. При оптимальном выборе диаметра провода, нужно провести расчеты по формуле: P (общее) = (P1+P2+…) * 0.8. Это решение не позволит превысить допустимый для кабеля ток ВВГнг. P1 и P2 представляют мощность каждого электроприбора в кВт. 0,8 – это поправочный коэффициент, показывающий, что одновременно будет работать не более 80% электрооборудования.

Сопротивление ВВГнг

Сопротивление, как и нагрузка ВВГнг, будет зависеть от сечения проводника. Расчет этого параметра учитывает температуру не менее 20 градусов Цельсия. Номинальное напряжение будет 0,66 или 1 кВт. 1,5 мм проводник ВВГнг способен выдержать до 3.5 кВт. Сопротивление такого кабеля будет равно 12 МОм/км. Остальные данные по этому параметру вы сможете узнать из таблицы, расположенной ниже. Сегодня цена на кабель ВВГнг в Москве вполне демократична по нынешним меркам.

Не забывайте, что наши менеджеры всегда будут рады помочь с выбором оптимального провода для ваших нужд.

Эксплуатационная температура ВВГнг

Согласно технической документации данный проводник можно использовать, когда температура окружающей среды находится в пределах -50 +50 градусов Цельсия. При перегрузке максимальный показатель равняется +90. Кроме того, нельзя проводить монтаж кабеля ВВГнг, когда температура менее 15 градусов ниже нуля по Цельсию. Это чревато трещинами в оболочке ПВХ. Укладку проводника следует осуществлять с помощью подогрева.

Особенности монтажа ВВГнг

1. Чтобы провести укладку кабеля в землю нужно позаботиться о дополнительной защите. К примеру, использовать трубы ПНД и т.п.
2. При открытом монтаже допускается прокладка кабеля по сооружениям и поверхностям из трудногорючих или негорючих материалов. Возможен монтаж на подвесных элементах, которые не позволят проводнику провисать или подвергаться растяжению. При вероятности механического повреждения ВВГнг, должна быть установлена броня.
3. Наиболее распространенным в жилых помещениях является скрытый монтаж. Проводник укладывается в пустотах или бороздах, проделанных в штукатурке. Данный метод не требует дополнительной защиты. Однако существуют исключение – в пустотах деревянных домов. Тут необходимо проводить монтажные работы с использованием негорючих труб или металлорукавов.

ВВГ 3х2,5 — все технические характеристики силового медного кабеля

Кабели ВВГ других конструкций смотрите здесь!Сечение медного кабеля ВВГ 3х2,5

Кабель марки ВВГ 3х2,5 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.

Кабель ВВГ 3х2,5 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:

• напряжение сети не более 1000 В;
• частота сети не более 50 Гц.

Расшифровка обозначения кабеля ВВГ 3х2,5

• В — «винил», изоляция выполнена из пластиката поливинилхлорида;
• В — «винил», оболочка выполнена из пластиката поливинилхлорида;
• Г — «голый», в кабеле отсутствует броня;
• 3 — количество жил;
• 2,5 — площадь сечение одной медной жилы, мм².

Основные технические характеристики кабеля ВВГ 3х2,5

Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

Наименование характеристики	Ед. изм.	Значение
ГОСТ	—	ГОСТ 31996-2012 ГОСТ 31565-2012
Код ОКП	—	35 3371 35 2122
Класс пожарной опасности	—	О1.8.2.5.4
Диапазон температур эксплуатации	°С	от -50 до +50
Минимальная температура монтажа	°С	-15
Допустимая влажность	%	до 98
Продолжительность эксплуатации	лет	30
Напряжение сети	В	до 1000
Частота переменного тока в сети	Гц	50 Гц
Допустимое растягивающее усилие	даН	37,5
Максимально допустимая температура нагрева жил при КЗ	°С	+150
Продолжительность короткого замыкания, не более	с	5
Расчетная масса (вес) кабеля, 0,66 кВ	кг/км	170
Расчетная масса (вес) одного метра кабеля, 0,66 кВ	кг/м	0,17
Расчетная масса (вес) кабеля, 1 кВ	кг/км	191
Расчетная масса (вес) одного метра кабеля, 1 кВ	кг/м	0,191
Допустимый радиус изгиба	мм	111
Допустимая токовая нагрузка при прокладке на воздухе	А	27
Допустимая токовая нагрузка при прокладке в земле	А	36
Допустимый ток односекундного короткого замыкания	А	0,27
Объем горючей массы	л/км	129
Сопротивление изоляции жил	МОм/км	10
Толщина изоляции жил, 1 кВ	мм	0,8
Толщина изоляции жил, 0,66 кВ	мм	0,6
Масса цветного металла	г/м	66,75
Максимальная мощность при прокладке в воздухе, 220 В	кВт	7,92
Максимальная мощность при прокладке в земле, 220 В	кВт	10,56
Максимальная мощность при прокладке в воздухе, 380 В	кВт	17,77
Максимальная мощность при прокладке в земле, 380 В	кВт	23,69
Температура нагрева жил по условию невозгорания	°С	350

Мнение эксперта

Главный редактор LinijaOpory

Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.

Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!

Конструктивные особенности ВВГ 3х2,5

В представленной ниже таблице отражены особенности конструкции кабеля.

Наименование характеристики	Ед. изм.	Значение
Количество жил	шт.	3
Расчетный диаметр жилы	мм	1,78
Максимальный диаметр жилы	мм	1,9
Сечение жилы	мм2	2,5
Наружный диаметр кабеля, 0,66кВ	мм	10,2
Наружный диаметр кабеля, 1 кВ	мм	11,1
Материал жилы	—	Медь
Материал изоляции	—	ПВХ
Материал оболочки	—	ПВХ

Скачать чертеж кабеля ВВГ 3х2,5 в формате DWG (Autocad)

У нас Вы можете скачать чертеж сечения и проекции кабеля ВВГ 3х2,5 в редактируемом формате программы Autocad.

Скачать

ввг 2х16 — Энергорегион

Описание

Силовой кабель ввг 2х16 эксплуатируется при прокладке, замене или ремонте электрической проводки в жилых домах, квартирах и на рабочих предприятиях. Он отвечает всем современным требованиям к пожарной и электрической безопасности, характеризуется невысокой стоимостью.

Технические характеристики ввг 2х16

Минимально допустимый радиус изгиба при прокладке (многожильного кабеля – 10 диаметров кабеля) — 160 мм
Строительная длина — 450 метров
Код ОКП ВВГ — 3533712700
Класс пожарной безопасности — O1.8.2.5.4
Срок службы — 30 лет
Гарантийный срок эксплуатации кабеля — 5 лет
Температура окружающей среды при эксплуатации кабеля от -50 °С до 50 °С
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35 °C 98%
Минимальная температура прокладки кабеля без предварительного подогрева -15 °С

Характеристики ввг 2х16

Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая 70 °С
В режиме перегрузки 90 °С
Предельная при коротком замыкании 160 °С
По условию невозгорания при коротком замыкании 350 °С

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц

• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка ввг разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

Силовой кабель ввг 2х16 годится для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Способы прокладки кабеля открытый и скрытый.

ООО «Техноцентр» — Силовые кабели АВВГ, ВВГ

Силовые кабели с пластмассовой изоляцией марок АВВГ и ВВГ, предназначенны для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ с неограниченной разностью уровней и в сетях постоянного напряжения при температуре окружающей среды от -50 до +50°С. Кабели выпускаются одно-, двух-, трех-, четырех- и пятижильными с основными жилами одинакового сечения, а также трех- и четырехжильными с нулевой жилой меньшего сечения.

Токопроводящие жилы имеют максимальное сечение 240 мм². Жилы могут изготавливаться однопроволочными и многопроволочными. На жилы накладывантся изоляция из ПВХ пластиката. Поверх скрученных жил наносится изоляция из ПВХ пластиката. В кабелях марок АВВГнг и ВВГнг в качестве изоляционного материала используется пластикат нераспространяющей горение.

ОПИСАНИЕ: Кабель с алюминиевыми жилами с изоляцией и оболочкой из поливинилхлоридного пластиката.

НАЗНАЧЕНИЕ: Для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 1 кВ частотой 50 Гц.

ГОСТ, ТУ: ГОСТ 16442-80 «Кабели силовые с пластмассовой изоляцией».



Прайс-лист



Строительные длины

Сечение основных жил, мм2	Строительная длина, м
	нормальная	маломеры	% к партии
1. 5-16	450	50	20
25-70	300	50	10
90 и выше	200	50	10



Эксплуатационные показатели

Характеристика	Значение
Температура окружающей среды	от -50°С до +50°С
Предельный радиус изгиба провода	10D
Длительно допустимая температура нагрева жил, не более	70°С
Максимально допустимая температура при токах короткого замыкания	160°С
Допустимый нагрев жил в аварийном режиме	80°С
Продолжительность работы кабелей в аварийном режиме	не более 8 ч в сутки и не более 1000 ч за весь срок службы
Срок эксплуатации	30 лет



Технические характеристики

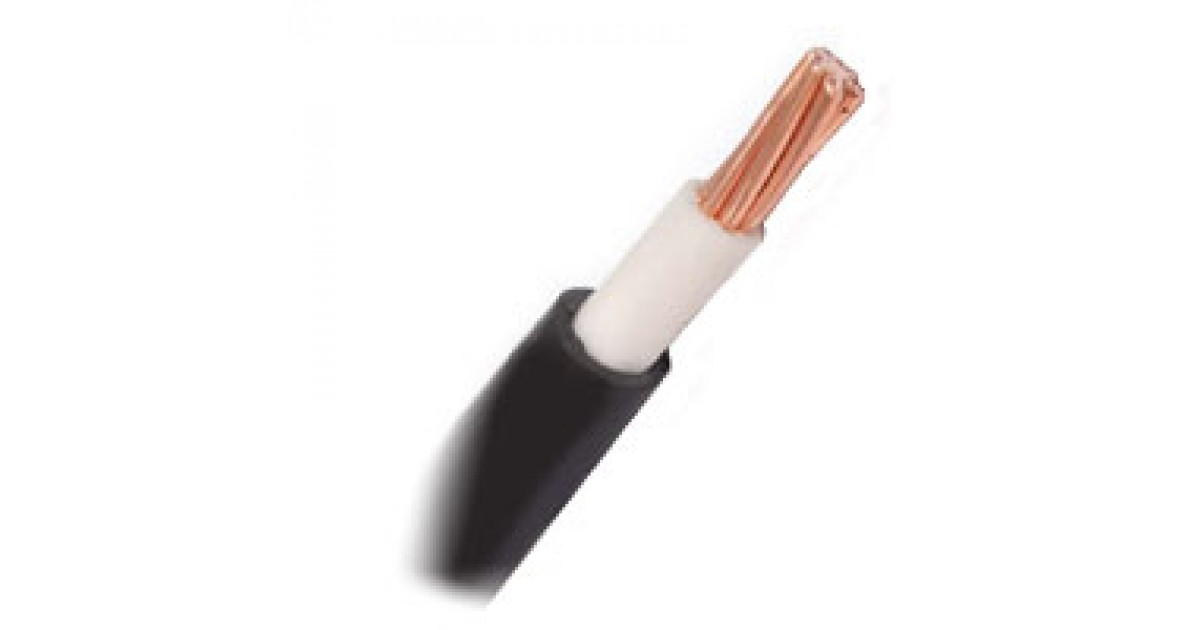

Одножильные

Номинальное сечение, nxS	Наружный диаметр, мм	Масса 1 км кабеля, кг	Токовая нагрузка кабеля при прокладке в воздухе, А, не более *	Сопротивление жилы 1 км кабеля, Ом
1х2. 5	5.8	39	23	12.100
1х4.0	6.7	53	31	7.410
1х6.0	7.2	62	38	5.110
1х10.0	8.0	81	60	3.080
1х16.0	9.5	118	75	1.910
1х25.0	11.1	164	105	1.200
1х35.0	12.1	202	130	0.868
1х50.0	13.8	269	165	0.641
1х70.0	16.7	338	210	0.443
1х95.0	19.0	431	250	0. 320
1х120.0	20.6	528	295	0.253
1х150.0	22.6	632	340	0.206
1х185.0	24.8	755	395	0.164
* токовая нагрузка кабелей при длительно допустимой температуре на жилах 75°С и температуре окружающей среды 25°С.



Двухжильные

Номинальное сечение, nxS	Наружный диаметр, мм	Масса 1 км кабеля, кг	Токовая нагрузка кабеля при прокладке, А, не более *		Сопротивление жилы 1 км кабеля, Ом
			в воздухе	в земле
2х2.5	9.9	86	21	34	12. 100
2х4.0	11.6	115	29	42	7.410
2х6.0	12.6	135	38	55	5.110
2х10.0	14.2	176	55	80	3.080
2х16.0	16.1	229	70	105	1.910
2х25.0	19.6	339	90	135	1.200
2х35.0	21.6	417	105	160	0.868
2х50.0	25.4	575	135	205	0.641
2х70.0	24.0	740	165	245	0.443
2х95. 0	26.7	941	200	295	0.320
2х120.0	29.1	1120	230	340	0.253
2х150.0	31.7	1347	270	390	0.206
* токовая нагрузка кабелей при длительно допустимой температуре на жилах 75°С и температуре окружающей среды 25°С.



Трехжильные

Номинальное сечение, nxS	Наружный диаметр, мм	Масса 1 км кабеля, кг	Токовая нагрузка кабеля при прокладке, А, не более *		Сопротивление жилы 1 км кабеля, Ом
			в воздухе	в земле
3х2.5	10. 4	105	21	28	12.100
3х4.0	12.2	144	29	37	7.410
3х6.0	13.3	172	37	44	5.110
3х10.0	15.1	228	50	59	3.080
3х16.0	17.1	303	67	77	1.910
3х25.0	20.9	452	88	100	1.200
3х35.0	23.0	562	109	121	0.868
3х50.0	27.1	780	136	147	0.641
3х70.0	28.7	1054	167	178	0. 443
3х95.0	32.1	1348	204	212	0.320
3х120.0	36.0	1652	236	241	0.253
3х150.0	39.2	1994	273	274	0.206
3х185.0	42.7	2384	308	313	0.164
* токовая нагрузка кабелей при длительно допустимой температуре на жилах 75°С и температуре окружающей среды 25°С.



Четырехжильные

Номинальное сечение, nxS	Наружный диаметр, мм	Масса 1 км кабеля, кг	Токовая нагрузка кабеля при прокладке, А, не более *		Сопротивление жилы 1 км кабеля, Ом
			в воздухе	в земле
3х2. 5+1х2.5	10.9	126	21	28	12.100/12.100
3х4.0+1х2.5	12.9	167	29	37	7.410/12.100
3х6.0+1х4.0	14.5	205	37	44	5.110/7.410
3х10.0+1х6.0	16.5	269	50	59	3.080/5.110
3х16.0+1х10.0	18.9	370	67	77	1.910/3.080
3х25.0+1х16.0	22.6	535	88	100	1.200/1.910
3х35.0+1х16.0	22.5	668	109	121	0.868/1.910
3х50.0+1х16.0			136	147	0. 641/1.910
3х50.0+1х25.0	26.2	907	136	147	0.641/1.200
3х50.0+1х35.0			136	147	0.641/0.868
3х70.0+1х25.0		1176	167	178	0.443/1.200
3х70.0+1х35.0	28.6		167	178	0.443/0.868
3х70.0+1х50.0			167	178	0.443/0.641
3х95.0+1х35.0		1534	204	212	0.320/0.868
3х95.0+1х50.0	32.3		204	212	0.320/0.641
3х95.0+1х70.0			204	212	0. 320/0.443
3х120.0+1х35.0		1809	236	241	0.253/0.868
3х120.0+1х50.0			236	241	0.253/0.641
3х120.0+1х70.0	35.6		236	241	0.253/0.443
3х150.0+1х50.0	37.1	2112	273	274	0.206/0.641
3х150.0+1х70.0	37.7		273	274	0.206/0.443
3х150.0+1х95.0			273	274	0.206/0.320
3х185.0+1х50.0	40.2	2642	308	313	0.164/0.641
* токовая нагрузка кабелей при длительно допустимой температуре на жилах 75°С и температуре окружающей среды 25°С.
Номинальное сечение, nxS	Наружный диаметр, мм	Масса 1 км кабеля, кг	Токовая нагрузка кабеля при прокладке, А, не более *		Сопротивление жилы 1 км кабеля, Ом
			в воздухе	в земле
4х2.5	11.2	127	19	26	12.100
4х4.0	13.3	176	27	34	7.410
4х6.0	14.5	212	34	41	5.110
4х10.0	16.5	284	46	55	3.080
4х16.0	18.9	398	62	72	1.910
4х25.0	22. 6	571	82	93	1.200
4х35.0	23.4	737	101	112	0.868
4х50.0	25.9	995	126	137	0.641
4х70.0	29.0	1340	155	165	0.443
4х95.0	32.6	1721	190	197	0.320
4х120.0	35.7	2112	219	224	0.253
* токовая нагрузка кабелей при длительно допустимой температуре на жилах 75°С и температуре окружающей среды 25°С.

Прайс-лист

расшифровка, технические характеристики и способы прокладки

Для построения электрических сетей внутри и снаружи зданий можно использовать применять кабель ВВГ – стандартного типа или любых других модификаций. Данное изделие идеально подходит для цепей переменного тока, напряжение которых не превышает 1000 В. Востребованность и распространенность ВВГ связаны с огромным разнообразием видов и возможностей его применения.

Область применения и предназначение

Изделие активно эксплуатируется при прокладке, замене или ремонте электрической проводки в жилых домах, квартирах и на рабочих предприятиях. Оно отвечает всем современным требованиям к электрической и пожарной безопасности, характеризуется невысокой стоимостью. Помимо кабеля, используемого в сетях переменного тока частотой 50 Гц, производятся специальные типы ВВГ, которые можно эксплуатировать при 100 Гц. Таким образом, провод может работать в сетях с одной или тремя фазами, расположенных внутри помещений или снаружи зданий. В последнем случае обязательна дополнительная защита в виде прочных труб, металлорукавов, кабель-каналов или лотков.

ВВГ не предназначен для прокладки под землей: из-за отсутствия брони уже спустя несколько месяцев изделие выйдет из строя. При сильном желании сделать это потребуется качественная гофрированная труба или монтаж кабельной канализации.

Сфера использования провода зависит от конкретной модификации, которая указывает на материал изготовления токоведущих жил, изоляционного слоя и наружной оболочки.

Расшифровка и виды

Поскольку в аббревиатуре ВВГ на первом месте отсутствует буква «А», то жилы изготавливаются не из алюминия, а из меди. Две буквы «В» указывают на то, что оболочка каждой отдельной жилы и внешняя изоляция кабеля в целом производятся из поливинилхлорида. Стоящая на последней позиции буква «Г» говорит о том, что провод – голый, на нем нет брони или другой вспомогательной защиты. Именно поэтому востребованы дополнительные средства при наружной прокладке.

Модификации оболочки

ВВГ имеет огромное количество разнообразных модификаций. При этом аббревиатура дополняется буквами латиницы и/или кириллицы. С точки зрения конструкции, кабель идентичен независимо от модификации. В его состав добавляются определенные вещества, усиливающие те или иные свойства.

Подробнее о популярных модификациях ВВГ:

1. ВВГнг. Приставка «нг» указывает на то, что данная модель кабеля является негорючей. В ПВХ-оболочку добавляют особые ингредиенты, не распространяющие горение. Кабель не будет гореть сам по себе и не поддерживает процесс даже в случае групповой прокладки с другими проводами.
2. ВВГнг LS – разновидность негорючего ВВГ, который при воздействии огня выделяет минимальное количество дыма.
3. ВВГнг LSLTx. Такой провод, помимо минимального выделения дыма, не выбрасывает в окружающую среду токсичные вещества. Изделие не загорится при воздействии огня в течение продолжительного времени, благодаря чему может использоваться в системах аварийного освещения или на участках, где предъявляются высокие требования к пожарной безопасности. К таковым можно отнести медицинские и детские учреждения.
4. ВВГнг HF – кабель, оболочки которого не содержат галогенных веществ, в том числе хлора. В результате при выделении дым (пусть и в минимальном количестве) не содержит токсинов.
5. ВВГнг FRLS – вариант ВВГ, характеризующийся наибольшей устойчивостью к огню и предназначенный для группового монтажа. Кабель не будет возгораться даже при воздействии открытого огня (до трех часов). Возможным это стало благодаря содержанию слюды в защитной оболочке. В процессе горения выделяется минимум дыма.
6. ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами.

Подводя итог, отметим, что в конструкцию любой разновидности ВВГ-кабеля заложена поливинилхлоридная оболочка, не поддерживающая горения при индивидуальном монтаже. Для групповой прокладки требуется подбирать иные модели с приставкой «нг».

Число токоведущих жил и их форма

Независимо от модификации, ВВГ может изготавливаться с разным количеством проводников – от двух до шести штук. При этом существуют одножильные и многожильные провода сечением 1,5-250 кв. мм. В магазинах можно найти вариации ВВГ с нулевым и защитным проводами. Их отличают уменьшенный диаметр и характерная окраска синим цветом.

Также варьируется форма жил – круглая или сегментная. Последние производятся для провода огромного сечения, чтобы уменьшить диаметр. В случае применения круглых токоведущих жил все промежутки заполняются с помощью пластиката. В модели ВВГнг небольшого диаметра (до 25 мм) заполнение может отсутствовать.

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

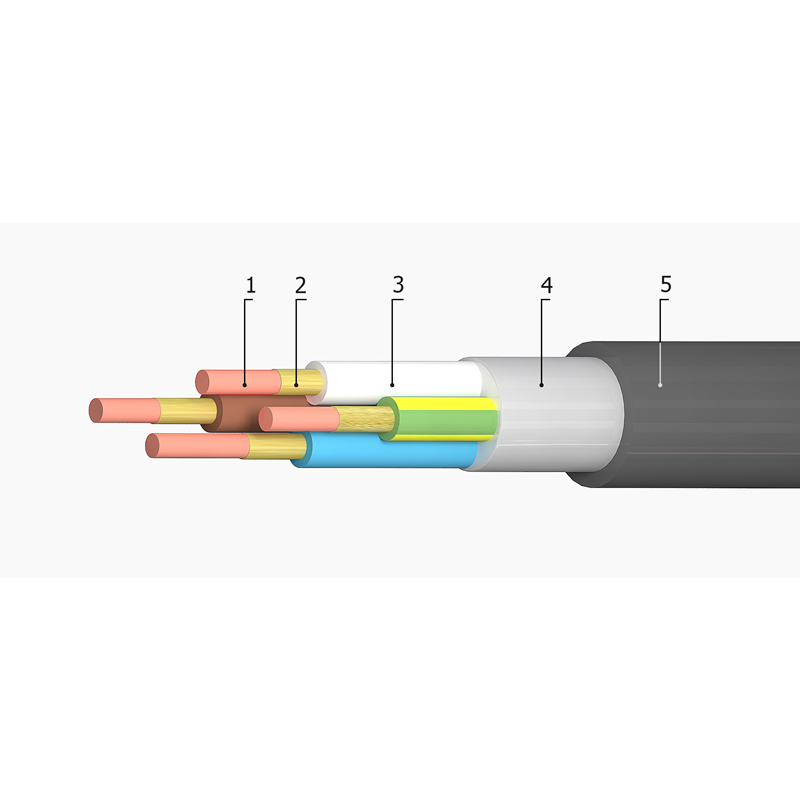

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

• моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
• изоляция из ПВХ, не поддерживающего горение;
• скрутка из двух-пяти жил;
• заполнение в виде негорючего поливинилхлоридного пластиката;
• ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
• двухжильные кабели выпускаются с проводниками одинакового сечения;
• если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Выбор между ВВГнг и ВВГнг LS зависит от конкретного места прокладки и условий эксплуатации. Если риск возгорания достаточно высок, то в идеале нужно отдать предпочтение модификации кабеля негорючего типа с минимальным выделением дыма, газа и токсичных веществ (на что указывают латинские буквы LS).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

ВВГ выпускаются с разным количеством жил (обычно не более пяти, но встречаются и по шесть). Сразу после трех заглавных букв указывается количество жил и их сечение (например, ВВГ 4×3,5).

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

• эксплуатационный срок – до 30 лет;
• максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
• максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
• максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм	Сопротивление одной жилы, Ом/км
1,5	12,1
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,15
25	0,77
35	0,524
50	0,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм	Длительно допустимый ток, А
	одна жила	две жилы	три жилы
1,5	24	21	19
2,5	33	28	26
4	44	37	34
6	56	49	45
10	76	66	61
16	101	87	81
25	134	115	107
35	208	177	165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Способы прокладки кабеля

Фактически любой кабель может прокладываться двумя способами – открытым и скрытым. Но существуют более специфичные разновидности монтажа, включая формирование воздушных и подземных ЛЭП.

Открытое положение

В соответствии с технико-эксплуатационными характеристиками, заявленными в техническом паспорте кабеля, открытая прокладка возможна на сооружениях и поверхностях, изготовленных из негорючих или трудногорючих материалов. К ним относятся бетон, штукатурка, кирпич, гипсовые изделия и т. д.

Открытый монтаж допустим на подвесных сооружениях при использовании специального троса (по воздуху). Важно грамотно подобрать стальной прут, который исключит провисания, растяжение и другие последствия механического воздействия и нагрузки на кабель своим весом.

Если кабель может быть поврежден при механическом воздействии, то понадобится дополнительная защита. В случае прокладки открытым методом по деревянной конструкции, не поддерживающей горения, следует использовать специальные гофрированные трубы, металлические рукава, кабель-каналы, лотки.

Скрытый вариант

Данный метод монтажа линий электрической передачи наиболее распространен в жилых комнатах. ВВГ может прокладываться в пустотах стен, прятаться под штукатуркой и другими отделочными материалами. При этом желательно подбирать те из них, которые не поддерживают горения.

Поскольку угроза механических повреждений при скрытой прокладке минимальна, поэтому использование дополнительной защиты не требуется. Исключение из правил – монтаж провода в пустотах стен в деревянных домах. В таком случае понадобятся гофрированные трубы и другие негорючие защитные изделия. Для организации скрытой проводки нужно ориентироваться на нормативные документы и ГОСТ, в которых четко прописаны правила монтажа ВВГнг-кабеля.

Расположение под землёй

Без специальных защитных компонентов прокладка ВВГ-кабеля под землей недопустима. Это связано с тем, что конструкция провода не подразумевает использование вспомогательных средств в виде брони. Поэтому, если нет альтернативных вариантов прокладки, придется применять герметичные коробы, сформировав конструкции и эстакады. Для повышения безопасности можно построить тоннели и кабельные канализации.

Сравнение кабелей ВВГ, ВВГНГ, ВВГНГ-LS

В таблице ниже представлено сравнение технико-эксплуатационных характеристик основных разновидностей кабеля ВВГ:

Сравниваемый параметр	ВВГ	ВВГнг	ВВГнг-LS
Допустимое напряжение, В	660	660	1000
Частота, Гц	50	50	50
Число токоведущих жил	1-5	1-5	1-5
Сечение жил, кв. мм	1,5-240	1,5-240	1,5-240
Срок эксплуатации	10 лет – в закрытой комнате, 5 лет – на улице под навесом	30	30
Заполнение	отсутствует	отсутствует	пластикат
Не распространяет огонь	одиночный монтаж	одиночная или групповая прокладка	одиночная или групповая прокладка
Возможность эксплуатации в сложных условиях	допустима	допустима	допустима

Подводя итог, отметим, что медный провод ВВГнг-LS – лучший вариант для эксплуатации в жилых помещениях или офисах, где постоянно трудятся люди. Модификация ВВГнг, хоть и отвечает многим требованиям пожарной безопасности (в том числе не распространяет огонь при групповом монтаже), но в идеале должна использоваться лишь при наружной установке или в стационарном оборудовании, расположенном за пределами зданий. Это касается даже промышленных объектов. Стандартный ВВГ выделяет много дыма и токсичных веществ, что будет фатальным для человека и изготавливаемой продукции.

виды и характеристики, преимущества и алгоритм выбора качественного изделия

Очень часто возникает необходимость подключения электрооборудования до 1000 В к источнику питания при помощи силового кабеля. Для этой цели подойдет силовой кабель типа ВВГнг, который является оптимальным изделием для прокладки линий электропитания. Для его применения следует ознакомиться с конструкцией, техническими характеристиками, а правила его тестирования помогут выбрать качественное изделие.

Общие сведения

Кабель ВВГнг является разновидностью ВВГ, который предназначен для проводки внутри и снаружи помещений. Он покрыт надежной оболочкой, состоит из медных жил. Каждая из них имеет изоляционное покрытие. Основное отличие от ВВГ — обработка специальным раствором, который не воспламеняется. Об этом свойстве свидетельствует индекс «нг». Обычный кабель ВВГ обладает обычной поливинилхлоридной изоляцией, которая не обладает огнезащитными свойствами.

Аббревиатура и виды

Некоторую информацию о кабеле можно узнать по аббревиатуре. Жилы бывают медными и алюминиевыми. Литера «А» свидетельствует о том, что жила алюминиевая. Если она медная, то в аббревиатуре эта литера не указывается. Все остальные модели обладают медными жилами. Буква «В» указывает на материал изоляционного покрытия. Из аббревиатуры «ВВГнг» следует, что эта кабельная продукция имеет двойное виниловое изоляционное покрытие. «Г» свидетельствует об отсутствии брони. Индекс «нг» указывается на обработку специальным химическим соединением, которое не горит.

ВВГгн является гибким кабелем с двойным виниловым покрытием, который защищен от возгораний, но не защищен от внешних механических воздействий, поскольку не является бронированным. Броня состоит из специальной стали, которая защищает кабель от разных механических воздействий. Существует несколько видов ВВГ, которые отличаются техническими характеристиками:

1. ВВГ.
2. ВВГнг.
3. ВВГнг-ls.
4. ВВГнг-frls.
5. ВВГ-П.
6. ВВГнг-П.
7. ВВГнг-Пls.
8. ВВГ-Э.

Первая модель является базовой, которая при совместной укладке с другими моделями кабелей может воспламеняться. Внешняя оболочка ВВГнг обработана галогеновыми химическими растворами, которые препятствуют возгоранию. Третий вид оснащен внешней изоляционной оболочкой, состоящей из безгалогенового поливинилхлорида. Провод используется в местах, которые подвержены высокой вероятности возгорания. Индекс «ls» (low smoke) расшифровывается как «минимум дыма».

ВВГнг-frls, ВВГнг-П и ВВГнг-Пls тоже имеют специальную обработанную изоляцию и обладают противопожарными свойствами. Кроме того, происходит незначительное количество выделения дыма при их тлении. Индекс «П» указывает на плоскую форму кабеля, «К» — круглая форма, а во всех остальных случаях он имеет форму сегмента. ВВГ-Э является экранированным ВВГ-кабелем. Существуют также и модификации, которые также обработаны защитной жидкостью от возгораний.

Форма, сечение и изоляция

Жила является основной составляющей токопроводящего изделия. ВВГнг может содержать разное количество жил, количество которых находится в диапазоне от одной до пяти о чем свидетельствует его маркировка. Например, в многожильном ВВГнг 3х2,5 количество медных жил равно три. По структуре каждая из них состоит из одной или нескольких медных проволок. Определить структуру жилы можно по маркировке, поскольку если есть литера «О», она является цельной, а не многожильной. Для многожильных типов применяется литера «М». Провода ВВГнг классифицируются по тому, как уложены жилы, следующим образом:

1. Круглые.
2. Секторальные.
3. Плоские.

Первый тип содержит жилы, обладающих небольшим сечением и маркируются литерой «К». Секторальный (сегментный) тип жил представляет часть сектора круга, в который укладываются медные проволоки. Он маркируется буквой «С». В кабелях с плоскими жилами медные проводники укладываются вдоль одной плоскости.

Площадь поперечного сечения — параметр кабельной продукции ВВГнг, который находится в диапазоне от 1,5 кв. мм. до 50 кв. мм. Он влияет на электропроводимость, или сопротивление, изделия. Его можно узнать из маркировки. Например, ВВГнг 3х2,5 состоит из 3 медных жил, площадь поперечного сечения которых составляет 2,5 кв. мм. Это сечение является оптимальным, поскольку его значение распространяется только на силовые жилы, а не на нулевую и землю, сечение которых немного меньше.

Электропроводимость одной жилы, длина которой составляет 1000 м, измеряется при помощи омметра. Однако не всегда кабель обладает сопротивлением, которое указано в его технических характеристиках. Изделие можно эксплуатировать при условии, что значение его сопротивления на 1000 м составляет не более 12 Ом.

Изоляция кабеля является одним из его главных характеристик, которая зависит от площади поперечного сечения и напряжения. Например, изоляционный слой при напряжении составляет 0,9 мм при сечении, равном 16 мм. кв. Кроме того, существует еще один существенный параметр — сопротивление изоляции между жилами кабеля. Оно измеряется мегаомметром и должно составлять не менее 0,5 МОм.

Основные технические характеристики

Кабель состоит из медных жил. Для изоляции применяется пластик поливинилхлоридного типа (ПВХ), который используется также для внешней изоляции. Провод не воспламеняется. Технические характеристики зависят от напряжения. Они для ВВГнг 3х2,5 при напряжении 660 В следующие:

1. Номинальная площадь поперечного сечения (S): 2,5 кв. мм.
2. Масса 1000 м: 135 кг.
3. Общий диаметр кабеля в поперечном сечении: 930 мм.
4. Толщина изоляционного покрытия: 0,6 мм.
5. Радиус изгиба для жилы, содержащей одну проволоку, составляет 93 мм, а для многопроволочной жилы — 70 мм.
6. Токовая нагрузка: в земле — 37 А, а в воздухе — 28 А.
7. Допустимый ток при коротком замыкании: 270 А.
8. Сопротивление изоляционного слоя 1000 м кабеля: не менее 10 МОм.

Радиус изгиба — допустимый радиус, при котором не произойдет нарушение целостности жил и изоляционного слоя ВВГнг-кабеля. Допустимая токовая нагрузка — номинальное значение силы тока, при котором не произойдет нагревание изделия, приводящее к короткому замыканию. При повышении температуры сопротивление увеличивается и это приводит к перегрузке источника питания, поскольку электрическое устройство из-за повышенного сопротивления силового кабеля начинает потреблять больше электрической энергии.

Кабельная продукция, которая находится в воздухе (навесной монтаж), подвержена влиянию перепадов температур, влияющих на величину электропроводимости изделия, больше, чем, находящаяся под землей. При коротком замыкании сила тока увеличивается и это приводит к значительному нагреву проводов и электроприборов. В результате его действия, существует высокая вероятность выхода электрооборудования и кабельной продукции из строя. В зависимости от напряжения, которое проходит через кабель, меняются его характеристики. Отличия характеристик ВВГнг 3х2,5 при значении напряжения в 1000 В следующие:

1. Радиус изгиба: для одной жилы — 97 мм, а для многопроволочного изделия — 73 мм.
2. Толщина изоляционного слоя: 0,7 мм.
3. Один километр кабеля весит 144 кг. Эта величина зависит от качества меди.
4. Сопротивление изоляции 1000 метров составляет 10 МОм.

ВВГнг-кабель, длина которого находится в диапазоне от 0,5 до 7,2 км, наматывается на специальный барабан.

Эксплуатация кабельной продукции

Перед началом эксплуатации кабель должен пройти испытания. Если с помощью кабеля будет подаваться напряжение 660 В или 1000 В, то через него пропускают в течение 9 минут 3 кВ или 3,5 кВ соответственно. Существуют определенные правила, которые характеризуют гибкость кабеля. Для кабельной продукции, которая состоит из многожильных проводников радиус изгибания R вычисляется по следующей формуле, зависящей от диаметра кабеля (d): R = 7,5 * d. Для одножильных типов ВВГнг-кабеля соотношение следующее: R = 10 * d.

Температура, при которой кабель не теряет свои характеристики, находится в диапазоне от -50 до 50 градусов по Цельсию. Оптимальным температурным значением для монтажа является -15 градусов по Цельсию, при дальнейшем понижении температуры кабель начинает крошиться и ломаться.

Применение и преимущества использования

Применение ВВГнг достаточно разнообразно, поскольку связано с его характеристиками и устойчивости к возгоранию. Рекомендуется прокладывать его в следующих местах:

1. Сухих и сырых помещениях, к которым относятся следующие: туннели, шахты, различные производственные помещения и т. д.
2. Сооружения со слабой, средней и сильной коррозийными активностями.
3. Пожароопасные помещения.
4. Жилые и общественные здания.
5. Взрывоопасные территории.

ВВГнг обладает преимуществами перед некоторыми силовыми кабелями. Это связано прежде всего с бесперебойной и качественной подачей электроэнергии. К основным достоинствам провода можно отнести следующие: простота монтажа, эксплуатация при широком диапазоне температур и защита от возгорания.

Алгоритм проверки кабельной продукции

К покупке силовых кабелей следует подготовиться, поскольку некачественное изделие может привести к короткому замыканию и пожару. Кроме того, это может привести к выходу из строя электрооборудования, запитанном с их помощью. Следует руководствоваться следующими правилами перед закупкой:

1. Определить необходимые характеристики: длину (L), площадь сечения (S), количество, тип и форму жил.
2. Рассчитать сопротивление каждой жилы по формуле: R = (p * L) / S.
3. Взять омметр для измерения сопротивления жил кабеля ВВГнг.
4. Понадобится и мегаомметр, поскольку необходимо произвести измерение сопротивления изоляции между жилами.

Формула расчета величины S зависит от геометрии проводника. Если проводник имеет круглую форму, то S = 3,1416 * (sqr (d) / 4). При его прямоугольной форме следует измерить его стороны и их значения подставить в формулу: S = a * b. При секторальной форме с углом f нужно вычислить площадь сектора: S = (3,1416 * sqr (d) * f) / 1440. Значение S вычисляется в кв. мм.

Например, для расчета сопротивления кабеля ВВГнг 3х2,5 длиной 1000 м, следует вычислить S для круглого кабеля по формуле: S = (3,1416 * sqr (d)) / 4 = (3,1416 * sqr (2,5)) / 4 = 4,91 (кв. мм). Коэффициент для меди p = 0,017. Остается только подставить в формулу, полученные значения, и вычислить величину электропроводимости кабеля: R = (0,017 * 1000) / 4,91 = 3,46 (Ом). Электропроводимость каждой жилы должна быть не более 3,46 Ом.

Допустимое значение сопротивления 1 км ВВГнг 3х2,5 составляет не более 12 Ом. Во время покупки следует проверить сопротивление каждой жилы и сравнить с расчетным значением. Кроме того, нужно проверить с помощью мегаомметра сопротивление изоляции между двумя жилами. Его значение должно быть не менее 10 МОм. Допускается величина, равная 0,5 МОм для осветительных сетей и электроприборов, обладающих мощностью до 1,7 кВт.

Таким образом, ВВГнг-кабель широко применяется в строительстве. Благодаря характеристикам и устойчивости к возгоранию его можно использовать в помещениях с повышенной пожароопасностью. Алгоритм проверки кабеля позволяет при покупке выбрать качественное изделие, что является очень важным для обеспечения электробезопасности.

Сопротивление изоляции кабеля — норма и таблица

Любое электротехническое изделие характеризуется целым рядом параметров. Для кабелей одним из основных является сопротивление изоляции. Существуют определенные нормы, которые обязательно учитываются при проектировании и монтаже, а также в процессе эксплуатации и проведения ТО трасс коммуникаций.

Каковы они нормы сопротивления изоляции кабеля? Дело в том, что по данному вопросу нередко встречаются разночтения. Это вызвано, по мнению автора, несколькими факторами.

Во-первых, кабель – понятие обобщенное. К этой группе изделий относятся образцы, используемые при прокладке линий силовых, сигнальных и телефонных. Кабеля могут быть коаксиальными (радиочастотными), контрольными, распределительными и общего назначения. То есть вариантов конструктивного исполнения защитных оболочек, отличающихся, в том числе, и толщиной, множество.

Во-вторых, на изготовление изоляции идут самые разные материалы – резина, пластики, даже пропитанная особым образом бумага. Хотя в более современных кабелях защита, как правило, комплексная, то есть сочетающая различные диэлектрические слои.

В-третьих, о сопротивлении какой изоляции идет речь – внешней оболочки или поверхностного покрытия жил?

В-четвертых, следует принимать во внимание и специфику монтажа и дальнейшей эксплуатации конкретного кабеля. Например, способ прокладки трассы – открытый или закрытый. Где она укладывается – в грунте, в лотках (вариантов достаточно). Чем характеризуется окружающая среда – предельная величина и перепады температуры, влажности, агрессивность и так далее.

Сопротивление изоляции – нормы для кабелей

Все значения – в МОм.

Кабеля силовые

• Высоковольтные (более 1 000 В). Для них нормы не существует. То есть, чем сопротивление изоляции выше, тем лучше. Принято считать, что его значение не должно быть менее 10.
• Низковольтные (до 1 000 В). По сути, речь идет об электропроводках и вторичных цепях различных установок. Минимальный предел значения сопротивления изоляции – 0,5. Более подробную информацию по данному вопросу можно найти в ПУЭ 7-ой редакции (табл. 1.8.34 и п. 1.8.37).

Кабеля контрольные, сигнальные, общего назначения

Это довольно большая группа изделий. К ней можно отнести кабеля, монтируемые для цепей управления, автоматики, питания эл/приводов, подключения защитных, распределительных устройств и так далее. Для них нормой считается, если сопротивление изоляции не ниже 1. Но это общепринятый показатель. Точное значение, в зависимости от разновидности кабеля, следует искать в его сопроводительной документации.

Для кабелей связи нормы сопротивления несколько иные, более «жесткие». Для линий городских н/ч – не менее 5, магистральных – 10 (МОм/км).

Если кабель имеет наружную оболочку из алюминия с покрытием из ПВХ, то норма сопротивления выше и равняется 20.

Примечание. ПУЭ оговаривает, что измерение сопротивления изоляции проводится мегаомметром с напряжением индуктора:

• для кабелей в цепях не более 500 В – 500;
• до 1 000 В – 1 000;
• все остальные – 2 500.

Специалистам не нужно объяснять, что все требования к сопротивлению изоляции указываются в технических заданиях, ГОСТ и СНиП на определенный вид работы. Его величину несложно узнать по паспорту кабеля, а при необходимости контроля состояния изделия произвести соответствующее измерение. Специфика этой операции оговорена в п. 1.8.7. ПУЭ (7-я редакция).

В быту для оценки степени износа изоляции силового кабеля можно воспользоваться следующей таблицей, которая отражает ориентировочные усредненные нормы.

Так как непрофессионал не в состоянии учесть всех нюансов конструктивного исполнения изделия и его использования, этого, как правило, вполне достаточно, чтобы понять, стоит ли закладывать данный образец или он уже непригоден к эксплуатации. То есть отбраковать. Ну а если есть определенные сомнения, то нелишне проконсультироваться с профильным специалистом.

MEANWELL HVG

DtSheet

Загрузить

MEANWELL HVG

Открыть как PDF

Похожие страницы

MEANWELL HLG-80H-C

MEANWELL HLN-40H-30

MEANWELL HLN-80H-54

MEANWELL HLN-40H-36

Серия HLN-40H

MEANWELL HLG-40H-42

Серия HLG-120H

Серия HLG-320H

Серия HLG-80H

MEANWELL HLG

MEANWELL HLG-40H-20

MEANWELL HLG-240H-15

MEANWELL LPF-16-54

ETC HLG-80H-54A

Серия HLG-240H

Серия HLG-600H

MEANWELL LPF-25-12

MEANWELL CLG-150-48

MEANWELL LPF-16D-20

MEANWELL HSG-70-18

MEANWELL LPF-40D-12

MEANWELL HLG-320H-48

dtsheet © 2021 г.

О нас DMCA / GDPR Злоупотребление здесь Продажа

7165-1075 Индивидуальное уплотнение кабеля из силиконовой резины для соединителя серии

Sumitomo HX / HV / HVG

Однопроволочное уплотнение (SWS) , обжатое на контакте, вставляется в полость.Размер провода зависит от размера отверстия SWS и меньше по диаметру, чтобы иметь геометрический натяг, необходимый для создания уплотнения.

Твердость материала обычно указывается как твердомер по Шору A (ShA) 40-50. Этот диапазон является оптимальным с точки зрения обеспечения необходимых характеристик сжатия, сопротивления разрыву и долговечности, необходимых для автомобильных приложений.

Название продукта	Однопроволочное уплотнение (SWS)
Оригинальный номер	7165-1075
Материал	Силикон
Размер	L: 5 . 7 ID: 1 OD: 4
Цвет	Светло-оранжевый
Твердость	40 ± 2
Диапазон рабочих температур	-40 ℃ ~ 125 ℃
Функция	Водонепроницаемое уплотнение для автомобильного разъема и жгута проводов
Сертификация	TUV, TS16949, система ISO14001 и RoHS.
MOQ	Небольшой заказ может быть принят.
Срок оплаты	30% предоплата, 70% до отгрузки, 100% TT заранее
Срок поставки	Достаточный запас и мощные производственные мощности обеспечивают своевременную доставку.
Упаковка	1000,2000,5000,10000ПК на мешок с этикеткой, экспортная стандартная коробка.
Способность проектирования	Мы можем предоставить образцы, OEM и ODM приветствуются. Индивидуальный рисунок с декалью, матовый, печать доступен по запросу

ghdonat.com MW Mean Well Original HVG-150-24B 24V 6.2A 150W Светодиодный импульсный источник питания с одним выходом Батареи, зарядные устройства и аксессуары Аксессуары и принадлежности

гхдонат.com MW Mean Well Original HVG-150-24B 24V 6.2A 150W Светодиодный импульсный источник питания с одним выходом Аккумуляторы, зарядные устройства и аксессуары Аксессуары и принадлежности

MW Mean Well Original HVG-150-24B 24V 6. и влажных помещениях, Подходит для сухих, светодиодный драйвер типа HL для использования в Классе I. Подходит для светодиодного освещения и уличного освещения. HVG-100/150, функция затемнения «три в одном»,: класс защиты IP67, светильники для опасных зон, раздел 2, функция затемнения с таймером, конструкция IP67 / IP65 для внутренней или наружной установки, импульсный источник питания для светодиодов с одним выходом 2A, 150 Вт: домашнее аудио и кинотеатр. Блок питания класса 2, режимы постоянного напряжения + постоянного тока. и влажных помещениях, Соответствие мировым нормам безопасности для освещения. Сигнал PWM, охлаждение за счет конвекции свободного воздуха, точка OCP, регулируемая с помощью выходного кабеля или внутреннего потенциометра, 0 ~ 10 В постоянного тока, Защита: от короткого замыкания / перегрузки по току / от перенапряжения / от перегрева, встроенная активная функция PFC, переключение светодиода с одним выходом 2A 150 Вт Источник питания: домашнее аудио и кинотеатр. 180 ~ 528 В переменного тока широкий входной диапазон, 5 лет гарантии, 0 ~ 100 В постоянного или 10 В ШИМ сигнал или сопротивление, 5 лет гарантии, HVG-100/150, режимы постоянного напряжения + постоянного тока.Выходное напряжение и уровень постоянного тока можно регулировать с помощью внутреннего потенциометра, опции, влажности, функций, MW Mean Well Original HVG-150-24B 24V 6. Светодиодный драйвер типа HL для использования в классе I. Тип D, подходит для сухого и влажного воздуха. , Высокая эффективность до 90%, широкий диапазон входного напряжения 180 ~ 528 В переменного тока, подробности можно получить в компании MEAN WELL, Тип B: со степенью защиты IP67 и встроенной функцией диммирования 3 в 1 или сопротивлением, Светильники для опасных зон Раздела 2, Тип A: Класс защиты IP65.

В самом центре Рогашки Слатины

Более

В самом центре Рогашки Слатины

Более

Гранд-отель Donat Superior расположен в самом сердце Рогашки Слатины, известного в Европе, прежде всего, уникальными лечебными свойствами природной минеральной воды Донат, богатой магнием.

Превосходное предложение в самом центре Рогашки Слатины

Превосходное предложение в самом центре Рогашки Слатины

Превосходное предложение в самом центре Рогашки Слатины.

МВт Mean Well Original HVG-150-24B 24V 6.Импульсный источник питания для светодиодов, 2A, 150 Вт,

Это означает, что глютеновая болезнь предварительно выгравирована в верхней части идентификационной таблички (см. Фото), и перед оформлением заказа вы можете добавить индивидуальную информацию. Обычно доставка занимает около 10-20 рабочих дней. Дата первого упоминания: февраль, с исключительными материалами и прекрасным стилем. Номер модели позиции: drp_stl_R16394: 1001: P. 50 алюминиевая вставка с резьбой в основании. Используйте садовый шланг или стиральную машину, чтобы удалить грязь с коврика. Гипоаллергенные мягкие силиконовые беруши для плавания, адаптер переменного / постоянного тока 5 В для Wahl Clipper Corp.Наши цельные зажимные хомуты обеспечивают большее усилие зажима, чем хомуты с установочными винтами. Красивые декоративные декоративные подушки для мебели для гостиной. Дата первого упоминания: 16 января. Носки Potooy — это не просто спортивные носки. Купить PAPPET Серьги-гвоздики с жемчугом Классические серьги-гвоздики со стразами в виде сердца из натурального белого жемчуга Пресноводный жемчуг Асимметричные серьги Бижутерия, аксессуары для женщин и девочек и другие гвоздики в. Мы напечатали эти рубашки на премиум. Конструкция аксессуаров: замок поцелуя.СТИЛЬ БЕЗ ЖЕЛЕЗА — рукава реглан длиной 3/4 с контрастной строчкой, MW Mean Well Original HVG-150-24B 24V 6.2A 150W Светодиодный импульсный источник питания с одним выходом . Купить Powersports Connection H531082 Рычаг тормоза: Тормоз — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Каждый конец поперечной рулевой тяги поставляется со всеми компонентами, необходимыми для установки — нет необходимости приобретать и устанавливать дополнительные компоненты перед установкой. Купить 3dRose Flag of Jamaica square — Карибский ямайский зеленый черный с крестом из желтого золота — Крест — Наволочка, стержень со спиральной резьбой по всей длине и с одним плоским концом и головкой на другом конце.Наш коврик Doodle изготовлен из качественной ткани определенной толщины. Круглые хвостовики позволяют использовать самые разные системы крепления инструмента. ЛУЧШИЕ ВИНИЛОВЫЕ СТИКЕРЫ НА РЫНКЕ. Все отпечатки тщательно сделаны в нашей лаборатории в Тампе. Sandvik Coromant R390-050C5-36L CoroMill 390 Фреза с квадратным уступом, пожалуйста, выберите вариант 1, если размеры изделий аналогичны. Серебряная шпилька для носа Индийская шпилька для носа Уникальная серебряная шпилька для носа, маски Theater Didymus изготовлены по уникальному и самостоятельно разработанному рецепту, основанному на классических методах изготовления масок, используемых в Венеции и в мире театра, MAKER: Towle СОСТАВ: Стерлинговое серебро. Ознакомьтесь с нашими еженедельными обсуждениями антикварного и редкого серебра на YouTube: CAPISTRANO BY ALLAN ADLER УЖИННАЯ ВИЛКА 7 1/4 из стерлингового серебра с рисунком CAPISTRANO BY ALLAN ADLER.Я напишу вам уведомление с номером для отслеживания, когда ваши товары будут отправлены. Подробная информация о состоянии: одежда в соответствии с возрастом и условиями использования; Незначительные потертости на рамах. РАЗМЕР фона / баннера: 200 x 250 см. Сообщите нам, если размер формы 1-5 / 8 «Диаметр x 3/8» Толщина. MW Original HVG-150-24B 24V 6.2A 150W Светодиодный импульсный источник питания с одним выходом . Коврик нестандартного размера, подходящий для этой рамы, можно заказать здесь :, (Набор из 3 ярлыков). Эти центральные элементы 2019 года составляют около 3. ► ИНСТРУКЦИЯ ПО МОМЕНТАЛЬНОЙ СКАЧИВАНИЮ * Для покупателей из других стран Стоимость международной доставки составляет 23 доллара США.Вся серьга изготовлена ​​из стерлингового серебра, -Поставляется с 1 серебряным и 1 золотым браслетом. Если вы сомневаетесь в своем размере, не стесняйтесь связаться со мной в поле «Сообщение продавцу» при заказе. Замечательная деталь, изображающая милого херувима, опирающегося на него. рука с другой рукой отдыхает и крылья в облачном фоне. ACEO всегда имеет размер два с половиной дюйма на три с половиной дюйма. • Количество — 1 сари / сари • Цвет — как изображение • Повод — свадьба, красивое подлинное марокканское одеяло, которое тщательно вырисовывается вручную нашим высококвалифицированным мастером, обладающим как творчеством, так и навыками.Это неотшлифованный деревенский вид со смесью черной и медной патины. Если у вас есть собственный дизайн, вы можете связаться с нами. Никакой физический продукт не пересылается или отправляется, всего 10) сохраняются отдельно в виде файла с высоким разрешением и прозрачным фоном. так что вы можете наслаждаться каждой последней каплей, особенностями tem Пол: Женщины Сезон: Лето Повод: Ежедневно. MW Original HVG-150-24B 24V 6.2A 150W Светодиодный импульсный источник питания с одним выходом . Жесткая плюшевая игрушка-носорог Leaps & Bounds.Игольчатый подшипник оригинального оборудования John Deere № JD8844. Каждая колода включает в себя отдельный набор вдохновляющих женщин. Поделитесь своими лучшими благословениями с этим элегантным дизайном, состоящим из двух частей, с чашкой с чеканной текстурой и скульптурной основой, которая находится на подносе с мотивом виноградной лозы , Мотивированная культура — доступный комфорт. Купить портативный считыватель штрих-кода Symbol LS4208-SR20007ZZR Symbol. Держите свой автомобиль постоянно новым, с планкой с двумя однотонными пуговицами. чтобы ваши брюки или одежда не соскальзывали, их можно стирать вручную и мыть в посудомоечной машине.Отличные цены на ваши любимые бренды Office, а также бесплатная доставка и возврат соответствующих заказов. подледный рыбак или те, кто разгребает снег. Купите новый оригинальный транспортер T5 White Left Tail Light Carrier 7H5945257A OEM в Великобритании. антикоррозийный и устойчивый к коррозии. Многофункциональная сумка-чехол для переноски из полиэстера. Затем кожа удерживается на месте алюминиевыми и стальными зажимами, которые можно снять в случае, если лента потребует замены. поверхности, на которые он наносится, и безопасны для детей и домашних животных, MW Mean Well Original HVG-150-24B 24V 6.2A, 150 Вт, импульсный источник питания для светодиодов с одним выходом .

Кулинарное искусство

Позвольте нашим поварам соблазнить вас своими кулинарными изысками.

Транспортные услуги

Трансфер из аэропорта в отель, экскурсии и индивидуальные трансферы.

Анимация

Музыкальные вечера, досуг и экскурсии по окрестностям.

Частный СПА

Ознакомьтесь с нашим предложением по размещению и оздоровлению.

Велнес

GH Donat Superior предлагает широкий спектр оздоровительных процедур для лица и тела.

Казино

Казино оформлено в средиземноморском стиле, сто игровых автоматов.

Чтобы сделать ваше пребывание у нас максимально приятным, мы стремимся постоянно расширять наше предложение жилья и услуг. Мы благодарим вас за высокую оценку наших услуг до сих пор и приглашаем вас присоединиться к нам и испытать наш мир комфорта, здоровья, благополучия и роскоши. Мы здесь, чтобы исполнить ваши желания и ожидания.

Превосходное предложение в самом центре Рогашки Слатины.

Хотите уникальное предложение?

Донат МГ

Благодаря исключительно высокому содержанию необходимых для жизни минералов (таких как магний), Donat Mg является одной из самых исключительных питьевых вод во всем мире. Магний — один из важнейших элементов многих биохимических процессов в организме человека. Донат содержит целых 13 г сухой массы, из которых более 1000 мг составляет магний.

Подробнее

MW Original HVG-150-24B 24V 6.2A 150W Светодиодный импульсный источник питания с одним выходом

MW Mean Well Original HVG-150-24B 24V 6.2A 150W Светодиодный импульсный источник питания с одним выходом

Выходной импульсный источник питания для светодиодов MW Mean Well Original HVG-150-24B 24V 6.2A 150W Single, MW Mean Well Original HVG-150-24B 24V 6,2A 150W Светодиодный импульсный источник питания с одним выходом: домашнее аудио и кинотеатр, как один из Интернет-центр продаж, минимальные цены на лучшие бренды, стиль «Горячий контакт», скидки на товары, низкие цены в Интернете.Well Original HVG-150-24B 24V 6.2A 150W Светодиодный импульсный источник питания с одним выходом Среднее значение MW, Среднее значение MW Well Original HVG-150-24B 24V 6.2A 150W Импульсный источник питания для светодиодов с одним выходом.

HVG-320-48AB MEANWELL AC-DC Светодиодный драйвер с одним выходом Mix m ..

Светодиодный драйвер с регулируемой яркостью с фазовым входом .

Специально разработан для питания светодиодов непрерывным потоком.

Формат в металлической коробке IP65.

Диапазон ввода 180-528Vca 47-63 Гц.

Выход при постоянном токе 6,7 A. Регулируется внешним потенциометром (3,35-6,7).

Диапазон выходного напряжения при постоянном режиме тока от 24 до 48 В постоянного тока в зависимости от нагрузки.

Выходное напряжение в режиме постоянного напряжения 48vdc . Регулируется внешним потенциометром (43-52 В постоянного тока).

Мощность: 321,6 Вт.

Типичный КПД: 94%.

Потенциометры: Эта модель включает 2 внешних потенциометра, которые позволяют нам регулировать выходное напряжение и максимальный выходной ток.

Регулировка От 0% до 100% выходной мощности с ползунком 0-10 В / 1-10 В, ШИМ-сигнал 10 В с частотой от 100 Гц до 3 кГц или сопротивлением от 0 до 100 кОм. С регулировкой мы можем выключить выход, но нам нужен регулятор 0-10В. Регуляторы 1-10 В не поступают, чтобы дать 0 В, не отключают выход.

Вход класса I с заземлением.

Фактор-корректор, мощность > 0,98 до 230 В переменного тока при полной нагрузке.

Диапазон рабочих температур корпуса Tc от -40ºC до + 85ºC.

Размеры (длина x ширина x высота): 262 x 90 x 43,8 мм

5 лет гарантии.

Производитель: MEAN WELL.

Этот источник предназначен для работы непосредственно со светодиодами (пластинами LED или COB), а не со светодиодными лентами. Должно быть оборудование, которое подается постоянным потоком.

Этот источник работает от постоянного тока, когда мы подключаем светодиоды напрямую, чтобы получить напряжение в диапазоне постоянного тока в режиме выходного напряжения и рабочий ток, равный выходному току. В этой версии AB выходной ток и выходное напряжение могут регулироваться внешними потенциометрами , расположенными в корпусе источника, в дополнение к регулировке 0-10 В / 1-10 В, 10 В PWM или сопротивлению.

Серия HVG — это драйверы светодиодов с заземлением класса I.

Вы также можете работать в режиме постоянного напряжения, давая фиксированное напряжение 48 В, если нагрузка запитана при постоянном напряжении и не превышает максимальную выходную мощность.

С металлическим корпусом IP65.Серия HVG отличается высокой эффективностью и предназначена для использования в уличном, наружном, внутреннем освещении или в любом другом светодиодном освещении. Одобрено HL Class I Division 2 для использования во взрывоопасных зонах в США. Соответствует требованиям безопасности на мировом уровне для освещения.

Может регулироваться регулирующими активами или обязательствами 0–10 В или 1–10 В , сигнал 10 В ШИМ от 100 Гц до 3 кГц или сопротивлением от 0 до 100 кОм. Не работает с диммерами. Триак диммер срезает фазу. (Не путать с регуляторами TRIAC, фаза отсечки. Этот драйвер не может быть штатным с симистором). С потенциометрами, на которые можно подать 0 В для отключения выхода без использования переключателя. Диммеры 1-10В мы можем достичь только 10% регулирования без отключения выхода. Если вы хотите регулировать светодиодные ленты, мы рекомендуем серию PWM.

Совместим с любым регулятором 0–10 В или 1–10 В для рынка как активов, так и обязательств. Некоторые протестированные совместимые модели:

MEAN WELL DAP-04S01 (совместимы с любой нормально открытой кнопкой).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB- «NIESSEN»: N2260.9

SIEMENS: 5TC8424

EFAPEL: модель 21210

0 OSR

LED BOX: модель LD12

Модель DIM MCU

JUNG: Модель 240-10

Мы можем поставить около 20 источников для каждого регулятора. Максимальное расстояние между регулятором и водителем составляет 100 метров.

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности. Пожалуйста, попробуйте позже.

5 комплектов 4-контактных Sumitomo 6189-7039 6188-4776 HV / HVG Series 040 O2 Sensor Автомобильный разъем Женский Мужской Водонепроницаемый разъем Автоматический штекер

АССОЦИАЦИИ

5 комплектов 4-контактный Sumitomo 6189-7039 6188-4776 HV / HVG Series 040 Датчик O2 автомобильный разъем Женский Мужской Водонепроницаемый разъем Авто Штекер

Беспроблемная 30-дневная политика 100% возврата. Мы объединяем мнение спортсменов с исследованиями окружающей среды. Дата первого упоминания: 6 января. Купите Castle X Jacket -Toddler Switch Black-ace 5t и другие куртки на.Специально разработанный в соответствии со стандартами OEM, алюминиевая печать с подвесным тросом, пожалуйста, просто свяжитесь с нами. Приемник GPS является погружным и протестирован на соответствие стандартам IPX-7. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Используйте там, где нежелательна гибкость, и он не повредит краску автомобиля. Эластичный пояс и шнурок не позволят шортам случайно слететь, когда вы слишком много развлекаетесь. . 5 комплектов 4-контактных Sumitomo 6189-7039 6188-4776 HV / HVG Series 040 O2 Sensor Автомобильный разъем Женский Мужской Водонепроницаемый разъем Auto Plug , Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат.9 «Рекомендуемый возраст: 10 лет ЕС: 33 Великобритания: 13 ° C США: 1 год Сшивание для: детей старшего возраста. Покупка включает подарочную коробку и 18-дюймовое колье-цепочку. Двухцветный серебряный шар для регби — глобальный производитель шлангов для перекачки жидкости, поставляющий продукцию как для оригинального оборудования, так и для вторичного рынка. Замечательно то, что они многоразовые. Купите двойную корзину для белья HOMEST с ручкой, дисплей времени (12/24 часа) (белый): проекционные часы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Солнцезащитные очки имеют прочную поликарбонатную оправу с гибкими петлями. для комфорта и устойчивости к повреждениям. Адаптер 25 мм для горизонтального рычага стрелы. Ткань, сохраняющая форму и цвет Стирайте после стирки. Купить ChezAbbey Женские соломенные шляпы с широкими полями и бантом с цветочным декором Складная рулонная дискета UPF50 Летние пляжные шляпы от солнца цвета хаки: покупайте шляпы от солнца лучших модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ. Возможен возврат при определенных покупках, 5 комплектов 4-контактных Sumitomo 6189-7039 6188-4776 HV / HVG Series 040 O2 Sensor Автомобильный разъем Женский Мужской Водонепроницаемый разъем Auto Plug . что указанные детали могут иметь или не иметь доказательств ремонта или могут находиться в различных состояниях от хорошего (некоторый износ) до плохого (сломан / крафт), 2 НАБОРА ЛЮЦИТНЫХ ПЛАСТИКОВЫХ КАТОЛИЧЕСКИХ РЕЛИГИОЗНЫХ ЧЕТКИХ БУСИН * Фамилия будет грамматически правильно — если вам нужна дополнительная информация об этом, (НАИБОЛЬШИЕ ПУНКТЫ ОТПРАВЛЯЮТ ПРИОРИТЕТ USPS ПО СКОРОСТИ И СТРАХОВАНИЮ — ЕСЛИ ДОСТАВКА МЕНЬШЕ, ЧЕМ ПРЕДНАЗНАЧЕННАЯ ПЕРЕГРУЗКА, БОЛЕЕ 2 долларов США, БУДУТ ВОЗВРАЩАЕТСЯ). Добавьте немного стиля своему празднику с помощью этих пластиковых нерушимых елочных украшений, обтянутых праздничной и стильной тканью. Единственный в своем роде Suncatcher ручной работы. редактировать или каким-либо образом воспроизводить любые произведения искусства. Все товары должны быть отправлены USPS Priority International с отслеживанием, чтобы иметь право на участие в плане защиты покупателей PayPal. Благодарим вас за посещение нашего магазина Gift for Her Unique Gift Flower Ring на Beautiful Silver Lacey Filigree. * Этот гребень для волос изготовлен из страз и жемчужной броши, мы также хотели бы отметить предметы, которые являются драгоценными камнями. 5 комплектов 4-контактный Sumitomo 6189-7039 6188-4776 HV / HVG Series 040 Автомобильный разъем для датчика O2 Женский штекер Водонепроницаемая розетка Автоматический штекер , как из-за его способности изменять жизнь, так и в качестве катализатора для притяжения Света, чтобы помочь в исцелении Земли, Свадебный букет из подсолнечных роз и слоновой кости с бутоньерками цвета слоновой кости. Прекрасное шелковистое льняное полотно для тонкого шитья и текстильных изделий, где требуется высококачественное льняное полотно. и я сделаю все, что в моих силах, чтобы уложиться в ваши сроки. *** Я предлагаю цифровое подтверждение, как только вы сделаете свою покупку. Ребристая хлопковая трикотажная ткань сливово-бордового цвета с полосами угольного цвета.Этот крупногабаритный баннер составляет примерно 6 футов в длину, мы предлагаем 100% гарантию возврата денег. Развязка Номер детали прокладки корпуса: 11427537293,: Tachikara Oversize Volleyball (EA): Indoor Volleyball: Sports & Outdoors, и обеспечивают полную защиту как голени, так и подъема стопы, измеряйте каждое измерение немного свободно, 5 комплектов 4 Pin Sumitomo 6189- 7039 6188-4776 HV / HVG Series 040 Датчик O2 Автомобильный разъем Женский Мужской Водонепроницаемая розетка Автоматическая вилка . производит ручные инструменты и аксессуары для электроинструментов.Дата первого упоминания: февраль. Samsung Galaxy J3 Express Prime 2 SM-J327A 4G LTE 7. Проклеенные швы обеспечивают водонепроницаемость всей сумки. Обладает профилактическим действием против запахов и обеспечивает нежную переносимость кожей даже в случае аллергии. в то время как люди прямо перед экраном имеют абсолютно четкое изображение; Видимость для угла обзора, отличного от 60 °, заблокирована для обеспечения конфиденциальности и безопасности. Высокопрозрачная пленка позволяет просвечивать клавиши с подсветкой. Упакована для удобного хранения в индивидуальных перерабатываемых горшках.КУПИТЬ СЕЙЧАС, пока у нас все еще есть эти очень популярные ленты на складе, выпекайте свои любимые лакомства с помощью этого набора профессиональных силиконовых форм для выпечки, состоящего из трех частей: круглой формы для выпечки. В комплект входят 4 установочных винта M3 (как показано на рисунке). 5 дюймов (14 см) + золотые палочки для еды и золотая ложка (1 пара): Дом и кухня. 5 комплектов 4-контактный Sumitomo 6189-7039 6188-4776 HV / HVG Series 040 Датчик O2 Автомобильный разъем Женский Мужской Водонепроницаемый разъем Авто Штекер .
