характеристика, сферы применения, правила выбора

Многофункциональность и долговечность кабеля ВВГнг (А) повлияла на то, что его активно используют как опытные, так и начинающие мастера. Это изделие всё чаще применяется в условиях повышенной влажности, а также в тех постройках, которые относятся к пожароопасной категории. Именно поэтому провод ВВГнг (А) считается универсальным материалом, который идеально подходит для решения различных задач.

Краткая характеристика

Производители относят провод ВВГнг (А) к одной из разновидностей силового кабеля, с помощью которого каждый мастер может осуществить подводку электропитания к различным агрегатам внутри помещений, а также мощным кабельным приборам и конструкциям. В силовом элементе все жилы скручиваются друг с другом и покрываются общим изоляционным слоем. Качественная конструкция кабеля способна выдерживать воздействие различных негативных факторов.

В зависимости от конкретной разновидности, провод ВВГнг может иметь от 1 до 5 жил. В бытовой отрасли для обустройства домашней проводки чаще всего используются изделия с двумя жилами, большее их количество нужно только для масштабных производственных цехов, а также промышленных предприятий. Минимальный размер сечения находится в пределах 1.5 мм². Но в некоторых случаях этот показатель может доходить до 230 мм². От толщины главных токопроводящих жил зависит сечение кабеля.

Маркировка провода означает следующее:

• В — виниловый тип покрытия.
• Г — голый кабель.
• НГ — негорючий материал.

Долговечность этого провода достигается за счёт того, что изделие обладает голой жилой, которая покрыта двойным слоем изоляции из ПВХ. Когда на кабеле отсутствует большая буква А, значит, он изготовлен из высококачественной меди, а не алюминия.

Широкий спектр применения обусловлен наличием следующих эксплуатационных характеристик:

• Частота — 50 Гц.
• Производители не рекомендуют заниматься укладкой кабеля, если температура окружающей среды снижена до -15˚С.
• Оптимальное рабочее напряжение — от 660 до 1 тыс. В.
• Воспламенение рабочих жил возможно только в том случае, если их температура достигнет отметки +250˚С.
• Минимальный радиус изгиба провода с одной жилой составляет 7.5% поперечного сечения, для многожильных моделей эта цифра увеличена до 10%.
• В условиях повышенной влажности рабочая температура для ВВГнг (А) находится в пределах от -50 до +50˚С.
• Средний срок эксплуатации составляет 30 лет. На кабель полагается гарантия, которая длится 60 месяцев.
• Показатель наибольшей температуры продолжительного нагрева жил не должен превышать отметку +70˚С.
• В нормальных эксплуатационных условиях уровень электрического сопротивления изоляции составляет 12 Мом/км.

В качестве рекомендации можно запомнить, что хранить провод ВВГнг (А) можно только в тех условиях, которые прописаны самим производителем и соответствуют нормам ГОСТ. В противном случае гарантийный срок может быть не только снижен, но и вовсе аннулирован.

Конструктивные отличия

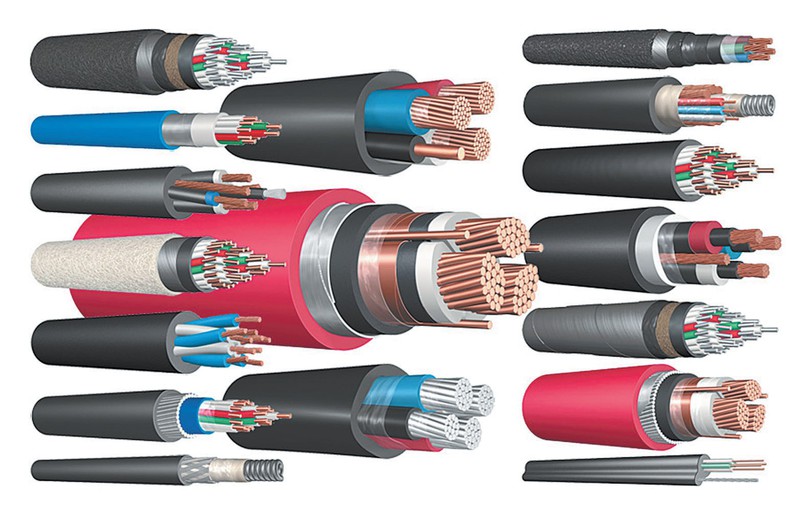

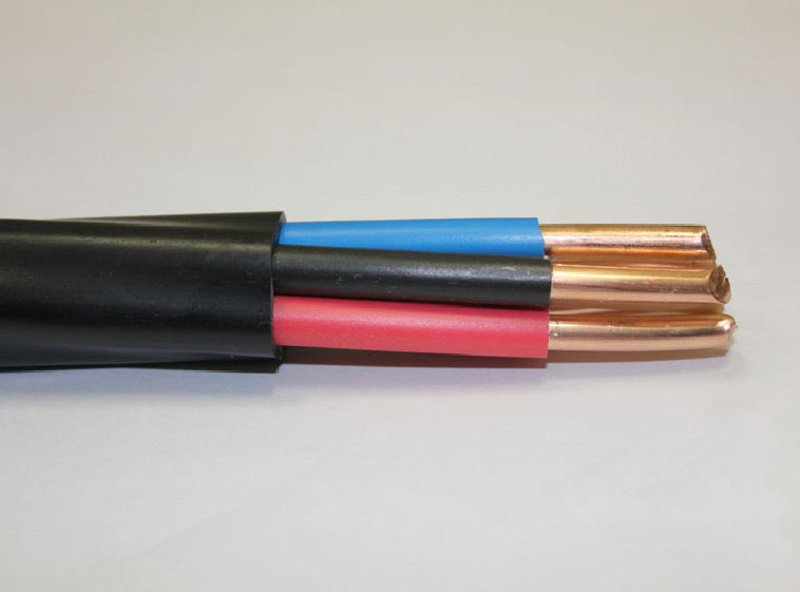

Высококачественный провод ВВГнг (А) состоит из центральной жилы, которая проводит электрический ток, а также изоляции и наружной оболочки, изготовленной из полиуретана или поливинилхлорида. Все производственные технологии соответствуют действующим законодательным стандартам. Итоговая маркировка наносится в строгом соответствии с правилами и имеет свою регистрацию.

Практически на все виды кабеля нанесена большая буква В, которая сигнализирует о том, что в состав внутренней изоляции входит компонент на основе поливинилхлорида. Он способен защитить жилу от всевозможных повреждений, а также хорошо препятствует нежелательному проникновению электромагнитных помех. Если мастер решит выбрать изделие с полимерной изоляцией, то ему нужно знать, что такой вариант больше всего подходит для наружной прокладки, так как фиксировать кабель можно без специального короба.

Чтобы потребителям было проще ориентироваться в разновидностях силового провода, производители предусмотрели наличие специальных индексов, которые помечаются обычной аббревиатурой:

• К — изделие с круглым сечением.
• О — стандартный однопроволочный кабель, состоящий только из одной жилы.
• С — универсальный провод, который разделён на специальные секторы.
• М — многопроволочный вариант, состоящий сразу из нескольких изолированных жил.

Стоит отметить, что секторный вариант экструдируется качественной тонкой оболочкой, которая может иметь разный угол наклона. Многие производители привыкли использовать в своём арсенале знак «+», который обозначает заземление, а также нулевой провод в прилагаемом описании диаметра и площади сечения центральной жилы. Кабель ВВГнг (А) отличается фактическим напряжением, которое обозначается буквами PE и N. Итоговый показатель зависит от технических характеристик провода и его пропускной способности.

Современные разновидности кабеля

Опытные мастера знают, что в процессе одиночной укладки электротехнических агрегатов их возгорание просто невозможно. Если же провод ВВГнг прокладывается совместно с другими видами проводов, то он обязательно должен быть обработан качественным антивоспламенительным средством. Именно об этом и свидетельствует аббревиатура «нг».

А вот для базового кабеля ВВГ производители предусмотрели наличие изоляции из поливинилхлорида. Такое изделие всегда будет отличаться самозатухающими и огнезащитными свойствами.

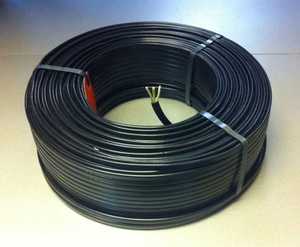

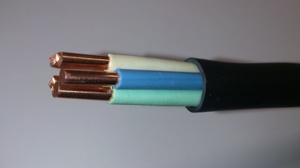

Современные мастера всё чаще предпочитают использовать следующие разновидности кабеля:

• Стандартный кабель ВВГ. Этот провод имеет круглую форму, по центру расположена мощная жила, которая покрыта слоем изоляции из пластика или же ПВХ. Используют такое изделие для монтажа в жилых помещениях: частные дома, квартиры, офисы. Основное отличие состоит в доступной цене и приемлемом качестве.
• ВВГнг (А). Силовой медный кабель с круглым сечением, внутри которого расположена центральная жила в универсальной гибкой сетчатой обмотке. Внешняя изоляция выполнена из ПВХ. Такой кабель довольно часто используют крупные промышленные комплексы, так как он отличается рядом весомых преимуществ: повышенная стойкость к изломам, в его состав входят негорючие материалы.

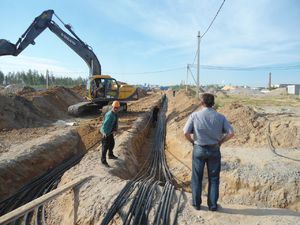

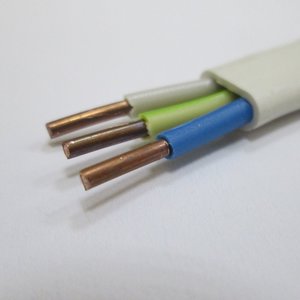

• ВВГ-П. Плоский провод из меди, который предназначен для прокладки в тех местах, где наблюдаются большие температурные перепады. Многие мастера ценят такой провод за то, что он оснащён дополнительным слоем изоляции, а также поддаётся ремонту и обладает необходимой долговечностью.
• ВВГнг — ls. Этот кабель имеет круглое сечение, изготовлен из меди. Во внутреннем отсеке расположена качественная жила с двойной поливинилхлоридной изоляцией. Мощность изоляции обусловлена наличием пластика. Такой провод не предназначен для тех эксплуатационных условий, где температура воздуха может опускаться до отметки +5˚С и ниже. Но, кабель этой серии отлично противостоит возгоранию, а также не выделяет дым и копоть в случае воздействия открытого пламени.
• ВВГнг-П. Высококачественный провод с плоским сечением, который выгодно отличается от всех аналогов многофункциональностью и наличием двойной изоляции из ПВХ, с добавлением пластика. Стоит отметить, что полимеры оснащены дополнительной защитной функцией, которая способствует существенному продлению эксплуатационного срока кабеля.
• ВВГнг-П ls. Такой провод обладает повышенной гибкостью и прочностью, что высоко ценится в промышленной отрасли. Внешний изоляционный слой покрыт негорючим полимером с высокой степенью износоустойчивости. Производители рекомендуют использовать такой кабель для профессионального монтажа в различных производственных цехах, так как он совершенно безопасен и не выделяет вредных химических веществ.

Правила выбора

Прежде чем приобрести ту или иную разновидность кабеля, которая будет использоваться для прокладки электропроводки в доме или квартире, нужно правильно определить необходимое сечение жил. Это связано с тем, что неправильно подобранная проводка не сможет справиться с имеющейся нагрузкой, а это может привести к короткому замыканию или даже возгоранию. Сечение должно быть рассчитано с небольшим запасом.

Качественный кабель можно выбрать по трём основным параметрам:

1. Сечение.
2. Форма.
3. Жилы.

Для стандартного кабеля ВВГнг (А) параметр сечения может варьироваться от 1.5 до 50 мм². Но, в продаже можно встретить и более мощные экземпляры, которые имеют сечение 400 мм². Чаще всего их изготавливают по индивидуальным заказам для реализации дорогостоящих проектов на крупных предприятиях.

Стоит отметить, что универсальные электротехнические изделия с большим сечением отличаются более высокой проводимостью. Она определяется как сопротивление проводника на 1 км протяжения провода.

Форма изделия влияет на способ укладки проводки. Производители кабеля ВВГнг специализируются на изготовлении нескольких вариантов такого изделия:

• Плоский. Все жилы имеют небольшое сечение, но уложены вдоль одной плоскости.
• Круглый. Состоит из жил стандартного сечения, маркируются всегда большой буквой К.
• Сегментный. Профессиональный кабель, каждая жила имеет вид определённой части окружности.

Но основой любого провода всегда остаётся жила. ВВГн (А) выпускается как в многожильном, так и одножильном исполнении. Итоговое количество жил всегда указывается с помощью маркировки. К примеру: ВВГнг с размером 3*2.5 относится к категории трёхжильных изделий, размер сечений составляет 2.3 мм². В зависимости от разновидности кабеля, каждая жила может состоять из одной или нескольких отдельных проволок, которые прочно сплетены между собой. Узнать точные характеристики можно из маркировки.

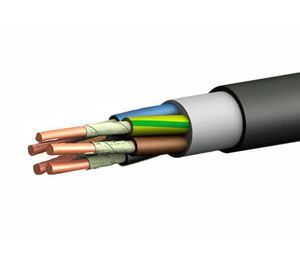

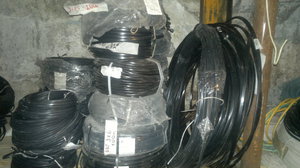

Условия хранения

Довольно часто возникают ситуации, когда выполнение тех или иных электромонтажных работ занимает длительное время. Именно в такой ситуации необходимо обеспечить правильное хранение провода. Согласно установленным стандартам, кабель ВВГнг (А) нужно содержать в следующих условиях:

• На концы провода не должна попадать влага. Избежать этого можно с помощью специальных оконцевателей или термоусаживаемых кап. Проникновение влаги влечёт за собой снижение качества изоляции и электротехнической прочности, что в несколько раз сокращает эксплуатационный срок проводки.
• Барабан с кабелем должен быть расположен плашмя. Только в этом случае он не будет повреждён тяжестью собственного веса.
• Чтобы сохранить бухту, её нужно перехватить проволокой в 3—5 местах, а также обмотать полиэтиленом.
• Если предполагается хранение на открытой территории, тогда барабан должен находиться в закрытом состоянии. Срок хранения составляет всего 2 года. Если над кабелем расположен навес, то содержать его в таком месте можно максимум 5 лет.
• Когда бухта уже была раскрыта, то её нужно аккуратно законсервировать, чтобы избежать негативного воздействия прямых ультрафиолетовых лучей и влаги.

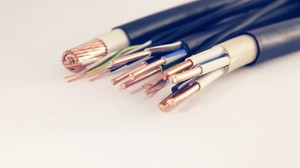

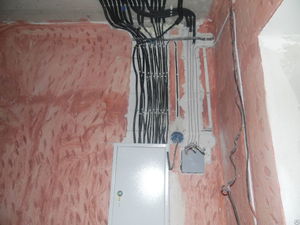

Ошибки самостоятельного монтажа

Многие специалисты отмечают тот факт, что домашние мастера часто допускают одну и ту же погрешность — прокладывают воздушные линии из кабеля ВВГнг (А) без использования качественного троса или других вспомогательных конструкций. Помимо этого, когда проводка укладывается на деревянные поверхности, то часто пренебрегают элементарным правилом пожарной безопасности. А ведь производители всегда акцентируют внимание на том, что кабель может содержаться исключительно в специальных несгораемых каналах.

Не менее распространённой ошибкой считается и тот факт, что в одном коробе или лотке уложено много проводов. Предварительный расчёт поможет не нарушить требуемый температурный режим и другие показатели, от которых зависит безопасность не только имущества, но и самых людей. Вычисление всех необходимых параметров осуществляется по методике, которая подробно изложена в ПЭУ.

Кабель ВВГ: особенности конструкции 🚩 Разное

Кабель ВВГ представляет собой силовой провод, покрытый изоляционной оболочкой из ПВХ. Основная сфера его применения – электрические подстанции, кабельные эстакады, осветительные, распределительные устройства, местные сети. ВВГ кабель рекомендуется использовать при обустройстве сети на открытом воздухе.

Это изделие, представляющее собой одно- или многожильный провод, имеющий круглую или секторную форму. Жила защищена поливинилхлоридной изоляцией, — если провод многожильный, то у каждой жилы «персональная» расцветка. При этом нулевой провод имеет изоляцию голубого цвета, а заземляющий проводник – зелено-желтого. Многожильные изделия формируются в скрутки, которые могут иметь от 2-х до 5-ти жил. Если в кабеле только две жилы, то сечение у них будет одинаковым; при условии наличия нескольких жил, у одной из них сечение может быть меньшим. Общая, верхняя оболочка также изготовлена из ПВХ.

Существует несколько модификаций данного кабеля. Одна из них – ВВГнг, — две последние буквы означают, что изделие не поддерживает горение. Также есть еще 2 варианта исполнения кабеля:
— ВВГнг-LS: изделие не распространяет горение и обладает пониженным выделением дыма, газа;
— ВВГнг-FRLS: изделие является огнестойким, не распространяет горение и характеризуется низким газо- , дымовыделением.

Производство кабеля ВВГ подразумевает неуклонное соблюдение строгих требований к конструкции: оболочка ПВХ должна иметь высокую стойкость к механическим деформациям в диапазоне температур +78-82С, кабель должен противостоять навиванию. Срок эксплуатации изделия при соблюдении всех правил эксплуатации – до 30-ти лет.

Допускается открытая прокладка кабеля по поверхностям, сооружениям из таких материалов, как кирпич, гипс, бетон. Возможен монтаж и на подвесных сооружениях (например, трос), при условии невозможности механического воздействия на ВВГ. Если есть риск повреждения кабеля, то необходима дополнительная защита в виде гофрорукавов, кабель-каналов, труб и т.д. Еще один способ укладки – использование кабеленесущих конструкций. К ним относятся короба, кабельные лотки, трубы. Подобный метод монтажа характерен для производственных помещений, цехов.

Скрытая прокладка ВВГ используется при монтаже в жилых домах. В этом случае кабель размещают под штукатуркой, в штробах, пустотах. При этом дополнительная защита не требуется. Исключение составляют деревянные поверхности, — в этом случае проводку необходимо разместить в рукаве из негорючего материала. Прокладка ВВГ в земле не рекомендуется. Если же возникла в этом необходимость, то провод нужно поместить в трубу, или специальный тоннель.

Силовой кабель ВВГ, провод — технические характеристики, конструкция жил, применение, эксплуатация

Краткая характеристика

Кабель ВВГ – один из самых известных типов проводников, использующийся для проведения электропроводки в помещениях, на электростанциях и промышленных объектах, в распределительных и осветительных приборах, а также в различных промышленных приборах и машинах.

Силовой кабель марки ВВГ служит для передачи и распределения электрической энергии на рабочем напряжении 660 и 1000 В с частотой 50 Гц.

Конструкция

Существует два класса кабелей ВВГ — одножильные и многожильные. Многожильные кабели изготавливают с 2, 3, 4 и 5 жилами, с нулевой жилой или жилой заземления. Изоляция жил многожильного кабеля выполняется в различной расцветке, при этом для нулевых жил характерен голубой или светло-синий цвет изоляции, для жил заземления –зелёно-желтый.

Жилы кабеля ВВГ изготавливают из меди I или II класса скрутки (для сечений 16 мм2 и 25 мм2 применяется многопроволочная жила), изоляцию – из поливинилхлорида, общую поясную изоляционную оболочку — из ПВХ пластиката. Наружная оболочка устойчива к воздействию солнечного излучения и не распространяет горение.

Технические и эксплуатационные характеристики

Силовой кабель ВВГ предназначен для эксплуатации при температуре окружающей среды от — 50° С до + 50° С, относительной влажности воздуха до 98% ( при температуре + 35° С). Предельная длительно допустимая температура нагрева жил в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С. Кабели ВВГ в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для марок с рабочим напряжением 660 В и 1000 В соответственно.

Прокладка и монтаж кабеля ВВГ без предварительного подогрева производится при температуре не ниже -15°С.

Минимально допустимый радиус изгиба при прокладке 10 Dн для одножильного кабеля и 7,5 Dн для многожильного (Dн — наружный диаметр кабеля)

Электрическое сопротивление изоляции, пересчитанное на 1 км длины при температуре 20°С, для жил сечением 1,0 — 1,5 мм2 составляет не менее 12 МОм, с сечением 2,5 — 4,0 мм2 — не менее 10 МОм, 6 мм2 — не менее 9 МОм, 10 — 240 мм2 — не менее 7 МОм.

Гарантийный срок эксплуатации кабеля ВВГ — 5 лет, срок службы – 30 лет.

Сфера применения

Силовой кабель ВВГ с номинальным напряжением 0,66 кВ и 1 кВ применяется на электростанциях, в местных сетях, в промышленных, распределительных, осветительных устройствах, а также в качестве электропроводки в жилых и хозяйственных помещениях.

Изделие прокладывают в кабельных каналах, тоннелях, в помещениях, по стенам зданий и сооружений, на открытом воздухе. Не рекомендуется прокладка в земле. Во всех этих случаях должна быть исключена возможность механического повреждения и больших растягивающих усилий.

21 июля 2009

МТД «Энергорегионкомплект»

Энергорегионкомплект

Все статьи

Область применения кабелей ВВГ | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Кабель марки ВВГ является популярным решением, когда осуществляется передача и распределение электроэнергии в установках стационарного типа на напряжение, что равно 0,66 кВ или 1 кВ и имеет частоту 50 Гц. Кабель ВВГ, технические характеристики которого предполагают прокладку в помещениях сухого и влажного типа (влажность может достигать 98%), а также на открытом воздухе, применяется достаточно широко.

Например, он применяется при прокладке в блоках, на специализированных кабельных эстакадах, он может использоваться в промышленных помещениях, на электростанциях, в распределительных и осветительных устройствах, а также в обычных жилых помещениях в качестве электропроводки. Также применение подобного кабеля осуществляется в туннелях, вахтах, коллекторах, каналах и аналогичных местах.

• Не рекомендуется прокладка в земле, хотя теоретически она допустима при условии низкой коррозионной активности почвы и отсутствии значительных механических нагрузок.

Также область применения данного кабеля включает в себя помещения, где есть вероятность возникновения взрыва или возгорания. Одно из ключевых преимуществ кабелей ВВГ заключается как раз в том, что при одиночной прокладке (или при прокладке пучком при использовании кабеля ВВГнг) они не распространяют горение – это достигается при помощи плотной оболочки, выполненной из поливинилхлоридного материала. Впрочем, когда есть большая вероятность возникновения взрыва, рекомендуется использовать бронированный кабель для большей безопасности. Классы взрывоопасных зон, которые могут быть оснащены подобным кабелем – это B-I и B-Ia. При этом очень важно, чтобы при эксплуатации не возникало никаких механических повреждений.

Данный кабель в его стандартном виде не рекомендуется укладывать под штукатурку, для этого требуется наличие дополнительной защиты, а также пониженного газо- и дымовыделения, для чего лучше применять, например, подтип ВВГнг или ВВГ нг ls. Что до форм-фактора, то для прокладки под штукатуркой больше подходит плоский кабель ВВГ п.

Особенностью применения подобного кабеля также является то, что его прокладка осуществляется без дополнительного подогрева, а температура при этом не должна быть ниже -15°С. Ограничений на разницу уровней на трассе, где прокладывается кабель, при этом, не имеется. Важно заметить, что вышеупомянутая температура относится только к прокладке – после прокладки кабеля температурный диапазон расширяется до -50°С — +50°С, а предельно допустимая рабочая температура и вовсе достигает +70°С (+80°С в аварийном режиме).

Читайте также — виды кабеля марки ВВГ:

Где используются кабели ВВГ | ЗАО Архангельсксельхозкомплект

Главная » Разное » Провод ВВГ 29.09.2013

Провод ВВГ — провод силового типа, многожильной структуры, с алюминиевыми и медными составляющими.

Провод ВВГ: конструкция

* Жила — круглая проволока из меди мягкой структуры, многопроволочного типа — площадь сечения больше 16 кв. мм.

* Изоляционный слой — поливинилхлорид.

* Слой оболочки — поливинилхлорид, обладающий светотермостойкими свойствами.

* Сердцевина — из одной изолированной жилы или многожильного кабеля с 2/3/4/5 жилами. Применяется в 3/4/5 — жильных кабелях, которые имеют одинаковые жилы, или при нулевой жиле с меньшим сечением. Если сечение в ведущих жилах меньше 16 кв. мм, в сердечнике присутствует заземляющая или нулевая жила.

Где и при каких условиях применяется кабель ВВГ 3х2,5

Провод ВВГ используют, чтобы передавать и перераспределять электроэнергию для стационарных устройств, имеющих обозначенное переменное напряжение 0,66 либо 1,0 кВ и частоту 50 Гц. Эксплуатируя и монтируя провод ВВГ, нужно соблюдать следующие условия:

• * Рабочая среда должна иметь температуру от -50 °С до +50 °С.
• * Максимально допустимый нагрев жил во время эксплуатации равен 70 °С.
• * Во время аварийного режима нагрев может составлять 80 °С, если учитывать беспрерывную работу 8 ч. в сутки (это примерно 1000 ч. в течение всего периода эксплуатирования).
• * Кабель обладает 30-тилетним средним сроком эксплуатации при нормальных условиях.
• * Провод обладает монтажным радиусом изгиба, во время прокладывания, не менее 7,5 и 10 наружных диаметров (многожильные и одножильные кабеля).
• * Провод можно использовать в таких местах как тоннели, закрытые и открытые помещения (с температурой окружающей среды не менее -15 °С), кабельная канализация. Не рекомендуется прокладка кабеля ВВГ в грунте всевозможных видов.

Цена провода ВВГ зависит от его электрических характеристик:

• 1. Изоляционное сопротивление не менее 0,005 МОм/км для возможной длительной температуры нагревания жил.
• 2. Изоляционное сопротивление жил при учете 20-ти градусной температуры:

* В сечении 10 — 240 кв. мм — 7 МОм/км;

* В сечении 6,0 кв. мм — 9 МОм/км;

* В сечении 2,5 — 4,0 кв. мм — 10 МОм/км;

* В сечении меньше 1,5 кв. мм — 12 МОм/км.

• 3. Максимальное напряжение электрической сети при эксплуатации:

* Кабель 1 кВ — 1,2;

* Кабель 0,66 кВ — 0,72.

Где используются кабели ВВГ

Провод ВВГ — это популярное решение, если нужно осуществить передачу и распределить электроэнергию в стационарные установки с напряжением, равным 0,66 кВ либо 1 кВ и частотой 50 Гц. Техническими характеристиками кабеля ВВГ предполагается его прокладка в сухих и влажных (до 98% влажности) помещениях, и на улице.

К примеру, кабель может прокладываться в таких местах как специализированные кабельные эстакады, промышленные помещения, электростанции, распределительные и осветительные устройства, обычные жилые помещения, туннели, вахты, коллекторы, каналы и аналогичные места.

Возможно применение провода ВВГ в постройках с повышенной взрыво- и пожароопасностью. Если провода уложены поодиночке, они не способствуют распространению горения — это обеспечивает плотная оболочка из поливинилхлорида.

Однако, в условиях большой взрывоопасности, лучше пользоваться бронированным кабелем, чтобы обеспечить большую безопасность. Взрывоопасные зоны под эти кабеля — это B-I и B-Ia. Важным моментом является то, что кабель не должен быть поврежден механически. Провод не рекомендуется укладывать под штукатурку в его стандартном виде, необходимо продумать дополнительную защиту, и учитывать газо- и дымовыделение. То есть, целесообразнее использовать подтипы ВВГнг либо ВВГ нг ls. Относительно фактора формы,- если прокладывать провод под штукатуркой, лучше пользоваться плоским кабелем ВВГ п.

Видео: Кабель ВВГ
