Содержание

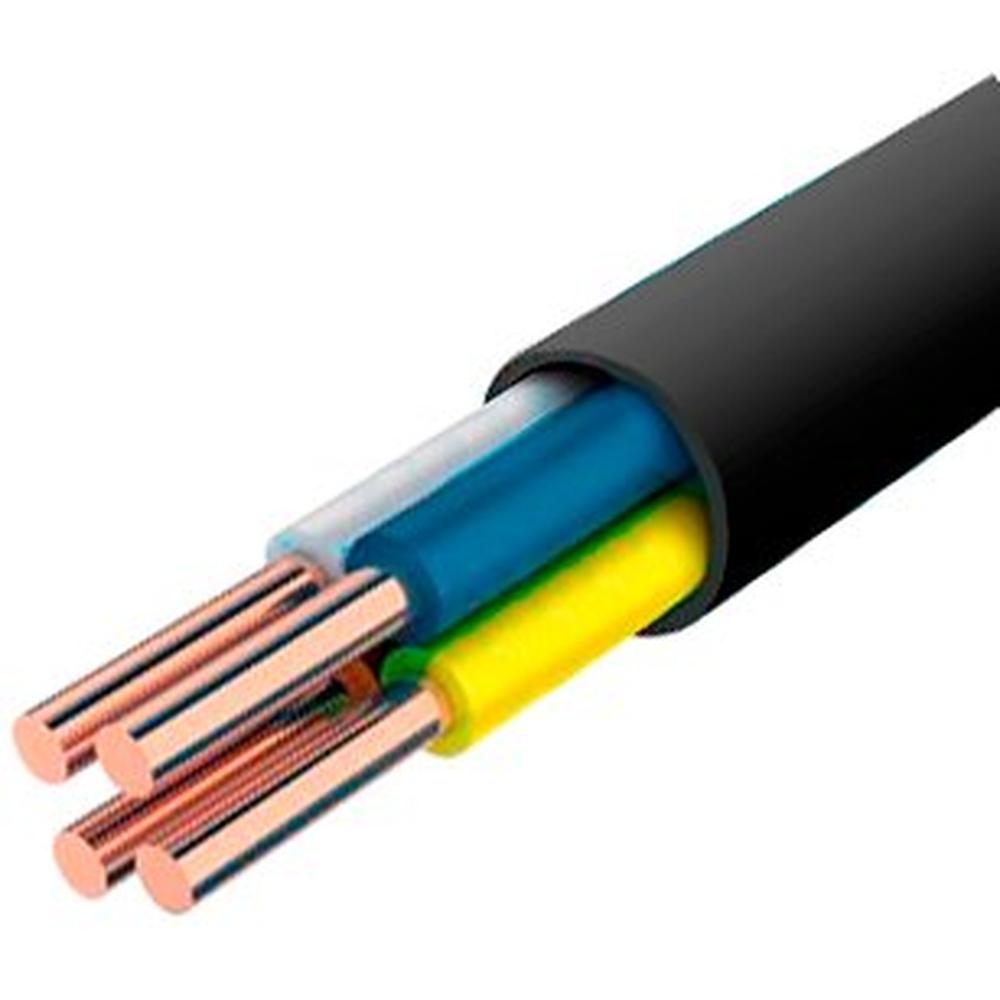

Силовой кабель ВВГ 2х2,5, 3х1,5 и пр.

Силовой провод ВВГ является наиболее популярным типом кабеля для передачи и распределения электрической энергии. Он работает с напряжением 220В/380В или 660В/1000В (номинальная частота — 50 Гц). Данный электропровод характеризуется крайне обширной сферой применения.

Расшифровка названия

В наименовании силового кабеля ВВГ кроются слова: «винил-винил-голый». Два первых слова в названии дают указание на двойной слой поливинилхлорида. Эти два слоя являются оболочкой для медных жил внутри кабеля: одной или нескольких. Последнее слово указывает на то, что соответствующий защитный покрой отсутствует.

Делаем выводы:

  • _ — если перед «В» отсутствуют другие буквы, значит проводник выполнен из меди,
  • В – если материал изоляции «В», значит изоляция жил из поливинилхлорида,
  • В — если материал оболочки «В», значит оболочка из поливинилхлорида,
  • Г — гибкий (голый), значит поверх оболочки нет брони.

Техническое описание

Кабель ВВГ может быть в нескольких вариантах:

  • однопроволочный,
  • многопроволочный (сделан с 2, 3, 4 или 5 токопроводящими жилами, с наличием или отсутствием нулевой жилы).

Как правило, кабель выполнен из медного материала. Цветовая маркировка жил соответствует международному стандарту: нулевой проводник маркируется синей или голубой расцветкой, а заземляющий — желто-зеленой.

Соответствие с ГОСТом 16442-80:

  • токопроводящая жила представляет собой медный прут с сечением круглой формы,
  • изоляция у проводника сделана из ПВХ,
  • оболочка провода ВВГ — это шланг из ПВХ, который не поддерживает горение и распространение УФ-излучения.

Важно знать!

Также дифференциация кабелей осуществляется по площади сечения. Эта площадь может значительным образом изменяться в зависимости от наружного диаметра кабеля и количества имеющихся у него жил. Величина номинального сечения провода может достигать 240 мм2. Более подробную информацию смотрите в таблице:

Число жил Номинальное сечение,мм 2
кабель на 0,66 кВ
кабель на 1 кВ
1,2,3,4 1,5 — 50 1,5 — 240
5,6 1,5 — 25 1,5 — 25

В процессе прокладки необходимо знать, что номинальное сечение влияет на минимальную строительную длину кабелей, а также на минимальный радиус изгиба при укладке. Допустимым минимальным радиусом поворота при монтаже считается 7,5*D, где D – диаметр кабеля с оболочкой.

Также может значительно изменяться масса кабеля на километр. Это также важный аспект при планировке. У тонких кабелей масса равна 43 кг/км, у секторных жил с площадью 240 мм2 — достигает 9952 кг/км.

Рекомендуется ознакомиться со всеми техническими свойствами электропровода перед его покупкой.

У кабеля ВВГ может быть дополнительная маркировка, указывающая на подтип данного привода. Например, если после «ВВГ» вы видите букву «п», то это плоский кабель. Если добавляются цифры 3х1.5, значит у него есть 3 жилы, а сечение — 1,5 см2, а если 2х2.5, значит 2 жилы и сечение 2,5 см2.

Срок службы и цены

Срок службы кабеля ВВГ составляет порядка 30 лет (при этом гарантийный срок традиционно составляет 5 лет). Цена кабеля зависит от количества жил и от их сечения.

Также выделяют несколько других разновидностей кабеля ВВГ:

  • марка ВВГнг не горючий,
  • марка ВВГнг LS без дыма и газообразования при пожаре,
  • марка ВВГ п имеющий плоскую форму,
  • марка ВВГнг (а) универсальный пожароустойчивый.

У нас вы можете купить силовой кабель ВВГ напрямую с завода производителя. Для этого нужно позвонить по телефону (4932) 939-200.

Электрика своими руками: Выбираем силовой кабель для внутренней прокладки

 Добрый день!

Данная статья будет посвящена часто возникающему среди посетителей раздела Электрика вопроса — какой силовой кабель выбрать для электромонтажа в квартире или загородном доме. Данная статья будет полезна как тем, кто сам планирует делать свою электрику, так и тем, у кого работают бригады по найму — к сожалению, зачастую они не знают какой кабель следует использовать. Под силовым кабелем в статье понимается кабель, предназначенный для распределения и передачи электроэнергии при напряжении 230 вольт.

По причине запрета на внутреннюю прокладку во вновь обустраиваемых жилых домах, кабели с алюминиевыми жилами не рассматриваются. Провода и кабели для прокладки вне здания (включая СИП) так же не рассматриваются.

Основные виды силового кабеля для «домашнего» электромонтажа

В соответствии с ПУЭ (Правила устройства электроустановок):

2. 1.48 Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

Таким образом, для электромонтажа в здании следует использовать лишь те кабели и провода, в технических условиях на которые указано «распределение и передача электрической энергии». Причем следует смотреть не рекламные слоганы продавцов или даже надпись на упаковке, а сертификат завода-изготовителя на данную марку кабеля (можно найти в интернете).

Семейство кабелей ВВГ (ВВГнг, ВВГнг-ls, ВВГнг-frls)
Кабели этой группы наиболее распространены для внутренней прокладки в России и СНГ. Медные жилы класса гибкости 1 согласно ГОСТ 22483-2012  (жесткие цельные жилы, далее — моножилы) покрыты изоляцией из поливинилхлорида (ПВХ), не распространяющего горение. Не распостраняющего горение означает что кабель в источнике пламени загорится, но если его вынести из огня, он сразу потухнет. Таким образом, огонь не может распространиться по кабелю из очага возгорания (например при повреждении кабеля и коротком замыкании).

Сам кабель имеет внешнюю оболочку тоже из поливинилхлоридного пластиката (ВВГ означает «винил — винил — голый», то есть небронированный кабель с изоляцией жил из ПВХ и внешней изоляцией из ПВХ). Согласно ГОСТ 31996-2012, для сечений применяемых в быту, кабель может иметь, а может и не иметь внутреннее заполнение (чем-то подобное заполнению в кабеле NYM) между жилами и внешней изоляцией.

Кабель серии ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках.
Номинальное переменное напряжение: до 660 В или до 1000 В. Для домашнего электро монтажа более чем достаточен кабель на 660 В (0.66 кВ). Гарантированный срок службы кабеля составляет 30 лет.

Кабель этот выглядит так (есть круглый — просто ВВГ и плоский вариант, ВВГ-п, на фото круглый ВВГнг-ls от питерского завода Севкабель):

В общем, эти кабели — верный выбор для домашнего электромонтажа. Однако с некоторыми оговорками:
  • ВВГ — Имеет изоляцию из ПВХ без специальных добавок, поэтому не распространяет горение при одиночной прокладке. Групповая прокладка нескольких кабелей пучком не допускается (но можно пучком когда каждый кабель в своей гофре).
  • ВВГнг («не распространяющий горение») — Имеет специальные добавки в состав изоляции, благодаря чему возможна прокладка пучков этих кабелей вместе, при этом сохраняется условие нераспространения горения. Данный кабель наиболее распространен в домашнем электромонтаже среди тех, кто не знает действующие нормативы о прокладке кабелей в жилых помещениях.
  • ВВГнг-ls («low smoke» — малодымный) — Кроме всех преимуществ предыдущих кабелей, так же обладает пониженным дымо- и газовыделением при горении. Это немаловажно так как при горении поливинилхлоридного пластиката выделяются токсичные вещества, опасные для человека. Для проверки можете поджечь ВВГнг и ВВГнг-ls и сравнить — первый выделяет едкий зловонный дым в больших количествах, от которого сразу начинает першить в горле. В случае горения пучка таких кабелей вообще можно задохнуться дыму. Дыма от ВВГнг-ls мало и он не особо ядовитый.
    Именно по этой причине данный кабель следует прокладывать в жилых помещениях (более подробно напишу далее).
  • ВВГнг-frls («fire resistant, low smoke» — огнестойкий и малодымный) — Имеет длительную устойчивость к горению, то есть созраняет свои функции даже в условиях открытого огня за счет специальной изоляции (слюдосодержащие ленты). Предназначен для объектов с серьезными требованиями к пожарной безопасности (используется, например, для питания систем пожарной сигнализации и дымоудаления), использовать его дома — перебор, да и по деньгам довольно накладно (даже использовать качественный ВВГнг-ls стоит весьма недешево. Но есть заказчики, предпочитающие такие кабели по принципу «все лучшее — домой»».
О том, что для прокладки в жилых зданиях предназначен именно ВВГнг-ls, а не ВВГнг, говорится в таблице 2 ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»:

Тким образом, для зданий (в том числе жилых помещений) следует использовать кабели не распространяющие горение и малодымные.

Если что, латинские буквы в скобках (А), (B) и так далее означают категорию огнестойкости согласно ГОСТ Р МЭК 60332 (серия стандартов), в том числе ГОСТ Р МЭК 60332-3-22-2005 «Испытания электрических и оптических кабелей в условиях воздействия пламени». В этой статье я не буду подробно на этом останавливаться, в домашней проводке распространена категория А — у любого приличного производителя в марке кабеля указана эта категория, например, ВВГ(А)нг-ls.

Можете ли вы использовать для домашней проводки ВВГнг? Ну, если вам не предстоит сдавать проводку пожарникам (а домашние проводки не сдаются, к сожалению, частник может у себя делать все что хочет), то кто же вам запретит?

По крайней мере, я считаю что лучше проложить ВВГнг, чем ПВС  (об этом будет далее). В некоторых городах России, особенно небольших, ВВГнг-ls купить очень сложно или вообще невозможно, поэтому там имеет смысл использовать ВВГнг за неимением лучшего варианта.

И последнее — какой вариант выбрать — круглый или плоский? Если есть выбор, то в целом лучше круглый кабель так как он гораздо более устойчив к перегибу и перекручиванию, круглый ВВГ реже подделывают (большинство китайских и подвальных подделок под плоский ВВГп), его жилы лучше защищены.

Проский кабель идеален для укладки в штукатурку потолка из-за своей малой толщины (напомню что штрабить потолки нельзя). Его легче разделывать строительным ножом (статья об «электромонтаже своими руками», поэтому профессиональные стрипперы, т.е. инструменты для зачистки изоляции, в статье не рассматриваются), но из-за своей склонности к перекручиванию, но доставит вам немало хлопот.

У круглого ВВГ главный недостаток по сравнению с плоским в том, что его сложно зачищать без профессионального стриппера, например, такого:

Этого недостатка лишен следующий кабель, о котором пойдет речь — NYM. но при том он имеет другие, недостатки, которых лишен ВВГ.

Некоторые кабельные заводы, например, Кольчугино, для сечений от 6 мм2 используют внутреннее заполнение кабеля специальным материалом, облегчающим разделку (т.н. ВВГз который идет под маркой обычного ВВГ).

Если вам очень нужен гибкий кабель в стационарной проводке (что, кстати,  разрешено нормативами, например, п. 3 ГОСТ 22483-2012):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

То используйте кабель КГВВнг-LS (ну или хотя бы просто КГВВ), предназначенный для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока.

Хотя я считаю контрольные кабели не самым лучшим выбором для стационарной проводки, но данный кабель предназначен в том числе и для этого.

Так же есть такой вариант — до подрозетников прокладывается ВВГнг-ls, а в самих подрозетниках разводка осуществляется гибким проводом ПуГВ (бывший ПВ3). Об этом рассказано в другой статье.

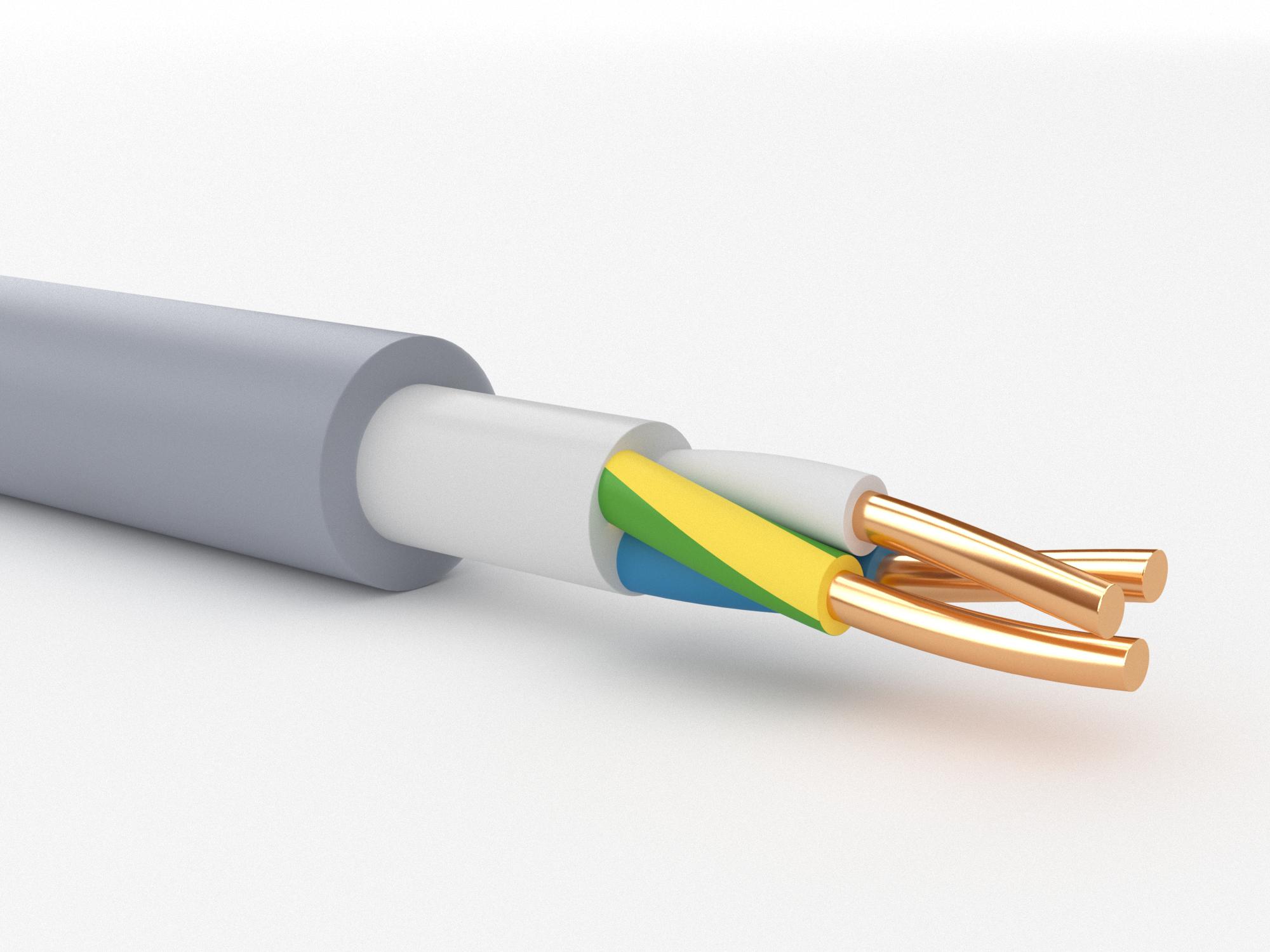

Кабель NYM

Родом этот кабель из Европы и как завезенный «из-за океана» картофель, прижился на земле российской. Выглядит он так (производство европейского завода Helukabel):

Кабель имеет изоляцию жил из поливинилхлорида, не распространяющего горение. Внешняя оболочка так же из поливинилхлорида. Жилы кабеля размещены в слое мелонаполненной резины. Этот материал служит для облегчения разделки кабеля — резина благодаря наличию в ней мела, легко рвется руками. Срок службы кабеля составляет 40 лет, при этом внешняя оболочка NYM гораздо более чувствительна к ультрафиолетовому излучению по сравнению с оболочкой ВВГ, поэтому данный кабель не следует прокладывать открыто там, где на него будет постоянно попадать солнечный свет.

Считаю, что данный кабель прижился и получил распространение благодаря двум факторам:

  • Российским кабельным заводам, адаптировавшим один из стандартов VDE 0250, по которому изгототавливался этот кабель за рубежом на отечественные рельсы (то есть, ТУ) и начавшим выпуск «абибасов» — дешевых аналогов NYM под марками НЮМ, NUM по ТУ. Редкие кабельные заводы (например, Севкабель), до последнего времени выпускали NYM по VDE, но сейчас, насколько мне известно, прекратили). Обратите внимание — в большинстве магазинов вы встретите не NYM, а его адаптированный «клон» под маркой NUM. Далее все это семейство я буду называть «NYM».
  • «Электрикам по совместительству» (универсалам, штукатурам и т.д.), которые оценили существенную легкость разделки NYM без специального инструмента по сравнению с ВВГ. Так же, по моему мнению, NYM выглядит более эстетично чем ВВГ и он «мягче».
Некоторые продавцы (особенно на рынках) позиционируют NYM и его «клоны» (NUM, НЮМ), как кабель имеющий тройную изоляцию, но это не соответствует действительности — мелонаполненная резина изоляцией не является. Так же резина в составе кабеля имеет существенный минус — она прекрасно горит. Поэтому прокладка NYM пучками не допускается (но пучками, когда каждый кабель упакован в свою гофру, можно). Кроме горения, с резиной у кабелей российского производства есть другая проблема, о которой расскажу далее.

С принятием ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности», о котором говорилось в статье в разделе про ВВГ, кабель NYM фактически попал под запрет для прокладки в помещениях где могут постоянно находится люди. Правда это актуально в любых учреждениях, где осуществлялась приемка проекта и работ на соответствие пожарной безопасности (например, все торгово-развлекательные центры) так как мелонаполненная резина сильно ухудшает класс устойчивости к горению данного кабеля, а кроме того кабель не является малодымным (то есть относительно безопасным с точки зрения выделения ядовитого дыма). Но частники продолжают прокладку данного кабеля в квартирах — нормативы многим из них «не указ».

Завод Севкабель с целью избежания падения продаж NYM вследствие данного запрета, наладил выпуск гибрида ежа (VDE) с ужом (ГОСТ) под маркой NYMнг-ls:

Такой кабель полностью соответствует требованиям пожарной безопасности для жилых помещений, правда это уже не NYM. Я еще не работал с данным кабелем на практике, буду благодарен за отзывы в комментах о нем.

Так же в заключение о NYM хочу сказать о довольно серьезной проблеме. В переработке отечественными кабельными заводами стандарта VDE в «адаптированные под удобство завода» ТУ, данный кабель приобрел другое неприятное свойство — «течку» мелонаполненной резины.

Под этим явлением подразумевается выделение и вытекание маслянистой жидкости из мелонаполненного слоя резины. Связано это, вероятно, с нарушением технологии ее изготовления, кажется, у всех российских заводов — например, резина из импортного кабеля NYM легко и хорошо тянется руками и лишь потом рвется, на ощупь она сухая. Резина от виденных мной российских заводов сразу отрывается кусками, часто имеет ощущение «липкой».


Сказанное не значит что NYM от всех российских заводов течет, и далеко не со всем купленным кабелем это происходит. Такое встречается лишь в некоторых партиях разных заводов, причем проблема актуальна и на сегодняшний день.

Вот фото текущего кабеля NYM. На заднем плане так же видны потеки на стене от вышерасположенных кабелей:


Картинка взята с сайта ruscable.ru, где впервые было заявлено публично об этой проблеме.

Эта жидкость не горит и не проводит электрический ток, но визуально очень неприятна и, вытекая из подрозетников, часто портит людям свежепоклеенные обои, а так же загрязняет автоматы в щите.

Кстати, если у вас потек проложенный NYM, есть решение — загерметизировать текущий конец кабеля термоусадочной трубкой на клею.

Провод ПВС

Провод виниловый соединительный (ПВС) — предназначен для нестационарного (с возможностью перемещения) соединения электроприборов к электрической сети. Например, ПВС используется в роли шнуров в качественных удлинителях.

Состоит из жил класса гибкости 5 по ГОСТ 22483-2012 (гибкие жилы), покрытых ПВХ-пластикатом и в оболочке из ПВХ пластиката. Срок его службы составляет от 5 (при наличии перемещений подключенного прибора) до 10 (при отсутствии перемещений) лет.

Данный провод не предназначен для распределения электроэнергии в качестве стационарной проводки. Его максимальный срок службы в 3 раза меньше, чем у ВВГ и в 4 чем у NYM. Пластикат изоляции более мягкий чем у ВВГ и NYM, так как рассчитан на частые изгибы, но при этом, соответственно, более склонен к повреждениям. Кроме того, данный провод рассчитан для открытой прокладки, там где лучше охлаждение и допускается большая токовая нагрузка при том же сечении — виденные мной ПВС имели заниженное сечение. Кроме того, к толщине и качеству жил и изоляции ПВС предъявляются куда менее жесткие требования, чем к силовым кабелям. Кроме того, заводские испытания ПВС проводятся по более щадящей методике.

Но при этом он весьма любим халтурщиками в электрике всех мастей — возможно потому, что удобно прокладывается за счет гибких жил. Ранее я писал и о второй причине — что он якобы стоит дешевле ВВГ, но на самом деле у одного и того же завода ПВС будет всегда-чуть дороже, чем ВВГнг, но дешевле чем ВВГнг-ls.

В общем, «электрики», прокладывающие стационарную проводку ПВСом, традиционно считаются халтурщиками.

Замоноличенный ПВС пролежит в стене наверняка больше 10 лет (точно так же как и ВВГ или NYM наверняка пролежат в стене все 50 минимум), но это лотерея. Если хотите, можете рискнуть и проверить.

Кроме всего прочего, при использовании в качестве стационарной проводки есть опасность того что при подключении его жил под винт или зажим, необходимо обязательно его оконцевать наконечником, например, НШВИ, но это никогда не делают те, кто его прокладывает в домах.

Наконечники НШВИ (картинка взята с сайта Opttools.ru)

Без такого наконечника под давлением винта или клеммы провод легко «расплющивается» (так как состоит из множества тонких жилок), контакт нарушается, в результате чего происходит нагрев места соединения, его дальнейшая все усиливающаяся деградация, как итог еще больший нагрев, в результате чего возможен пожар.

В общем, если хочется гибкой стационарной проводки дома — к вашим услугам гибкий кабель КГВВнг-ls.

Провода ШВВП и ПУНП — это уж совсем неприлично

И, напоследок, расскажу о двух видах провода, который категорически нельзя использовать дома. Если электрик прокладывает вам проводку этими двумя видами провода, без раздумий гоните его — это «лже-электрик»!

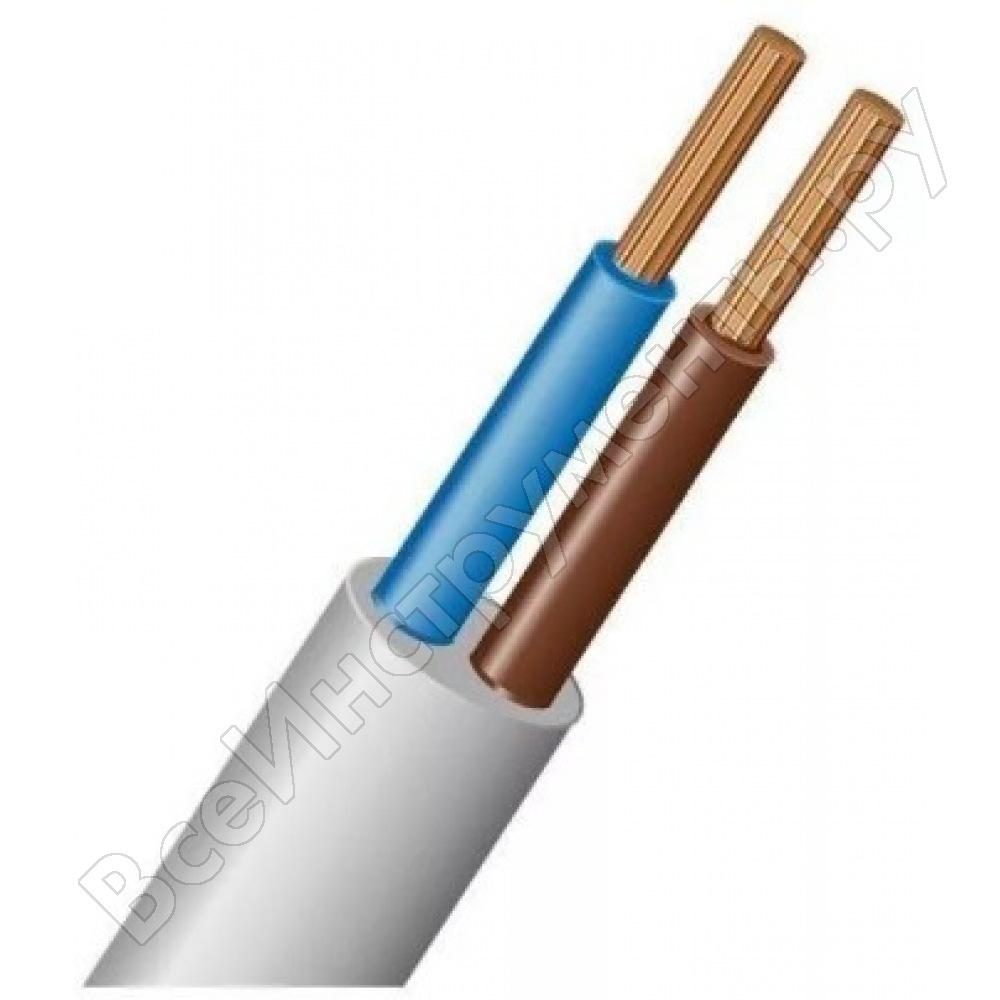

ШВВП, предназначен для подключения бра и светильников и совершенно не подходит для стационарной проводки. В том числе потому что часто изготавливается в ужасающем качестве (к сожалению, почти все производители экономят на шнурах для нестационарного подключения). Несмотря на наличие сечений 1.5 (для освещения) и 2.5 квадрата (для розеток), наиболее распространены эти провода сечением 0.75 квадрата, который часто выдают за 1.5, а это прямая дорога к пожару.

Срок службы аналогичен ПВС, но качество изготовления значительно хуже, изоляция очень тонкая. С сечением дело обстоит тоже далеко не лучшим образом. Хилая изоляция и заниженное сечение наверняка дадут о себе знать через определенное время.

Что касается провода универсального плоского ПУНП (образец изображен на фото):

Изготовление данного провода было запрещено на территории Российской Федерации (путем отмены ТУ 16.К13-020-93, по которым он изготавливался). Запрет был связан с огромным числом пожаров из-за данного провода,  так как он имел очень слабую изоляцию и сильно заниженные сечения (до двух раз!!), а стандарт по которому он изготавливался, «развязывал руки» заводам.

Но тем не менее, сколько лет прошло и ПУНП обрел вторую жизнь. От аналогов этого провода ломятся полки в Леруа и прочих подобных магазинах. Правда, чтобы не отпугнуть потенциальных жертв, производители его переименовали в ПУНПбм, ПУГНП, ПБПП и т.д.

Как же так могло получиться?

Все очень просто — были выпущенные новые ТУ (возможно, в них что-то подправили чтобы опять не запретили), а название провода сохранилось. И по новым ТУ некоторые заводы начали опять изготавливать аналоги ПУНП. Правда такие провода ПУНП мало чем лучше своего прародителя.

А некоторые вообще делают его подпольно, не ориентируясь ни на какие стандарты.

Так что хотите многократно увеличить вероятность пожара в вашем доме? Смело делайте электропроводку ШВВП или ПУНП.

Заключение


Какой кабель выбрать?

С учетом вышесказанного очевидно что с учетом требований всех нормативов, лучший вариант — это ВВГнг-ls, Так же адекватные варианты на замену КГВВнг-ls (если хочется гибкого), NYMнг-ls (правда последний пока для меня «темная лошадка»).

К сожалению, данные кабели стоят весьма дорого, а с учетом российских реалий, и доступны далеко не везде (к сожалению, лишь в крупных городах).

В качестве «плана Б» можно рассматривать кабели ВВГнг (есть почти везде) и NYM (тоже широко распространен). С учетом возможности «протекания», я бы поостерегся использовать NYM, по крайней мере, российского производства.

Остальные типы кабелей (ПВС, КГ) не следует использовать при стационарной проводки, а ПУНП и его аналоги, а так же ШВВП — категорически нельзя.

В этой статье шла речь только о марках кабеля. Но одна и та же марка кабеля, изготовленная разными заводами, может быть совершенно разного качества. Так же есть места, где гарантированно можно купить «палево».

Вот на картинге два кабеля ВВГнг-ls от двух разных производителей. Верхний кабель кабель ВВГ(А)нг-ls 3×2.5, нижний — ВВГ(А)нг-ls 3×6.0 (!!), который по диаметру почти неотличим от первого при огромной разнице в заявленных сечениях.



Об том как выбрать и где купить качественный кабель, я расскажу в будущих статьях.

Спасибо за внимание. Надеюсь, информация была полезной.

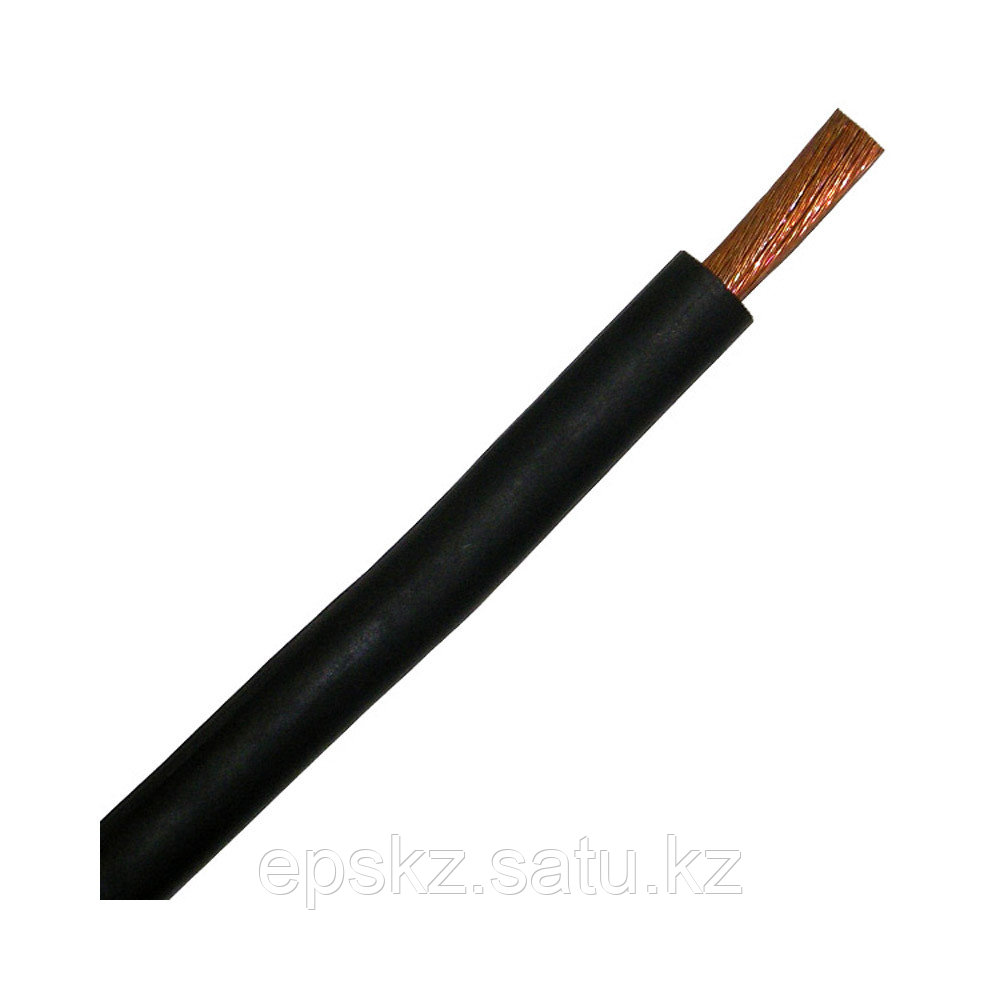

Кабели гибкие КГ



Техническое описание

Кабели силовые гибкие по ТУ BY 500017371. 074-2013

Кабели предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии на перемен-ное напряжение до 500 В (для сетей до 300/500 В)  частоты до  400 Гц или постоянное напряжение до     700 В.

Вид климатического исполнения: У2, ХЛ2 по ГОСТ 15150.



Кабели изготавливаются марки:

— КГ – кабель силовой гибкий с медными жилами с изоляцией и оболочкой из термоэластопластов (ТЭП).



Конструкция кабелей:

— токопроводящие жилы кабеля изготавливаются из медной луженой проволоки и соответствуют  классу 5 по  ГОСТ 22483;

— сечение токопроводящих жил от 0,75 до 95 мм²;

— количество изолированных жил в кабеле от 1 до 5;

— изоляция выполнена из ТЭП;

— изолированные жилы имеют цветовую маркировку;

— поверх скрученных изолированных жил наложена оболочка из ТЭП

— под оболочкой допускается прокладывать полиэтилентерефталатную пленку;

— строительная длина не менее 100 м.



Электрические параметры:

— электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С соответствует ГОСТ 22483;

— электрическое сопротивление изоляции кабеля, пересчитанное на 1 км длины и температуру 20 °С, — для сечения 0,75 мм²  – 140 МОм; для сечений 1,0; 1,5 мм²  – 120 МОм; для сече-ний 2,5; 4 мм²  – 100 МОм; для сечения 6 мм²  – 80 МОм; для сечения 10 мм²   и выше – 50 МОм.

— изолированные жилы кабеля выдерживают испытание переменным напряжением категории ЭИ-2 по ГОСТ 23286.

— кабель выдерживает в течение 5 мин (без погружения в воду) испытание переменным  напряжением 2,5 кВ частотой 50 Гц между жилами.



Механические параметры:

— кабель стоек к изгибу;

— изоляция и оболочка кабелей имеют прочность при растяжении не менее 13,5 МПа и относительное удлинение при разрыве не менее 550 %.



Стойкость к внешним воздействующим факторам:

— кабель устойчив к воздействию пониженной температуры окружающей среды минус 40 °С  (для исполнения ХЛ – минус 60°С).

— кабель устойчив к воздействию повышенной температуры окружающей среды плюс 70 °С.

— кабель устойчив к изменению температуры окружающей среды: от минус 40 °С до плюс 70 °С (для исполнения ХЛ – от минус 60°С до плюс 70 °С).

— кабель стоек к длительному воздействию относительной влажности воздуха: до 95 % при температуре окружающей среды до плюс 35 °С.



Безопасность:

Кабели безопасны для потребителя и окружающей среды при эксплуатации в нормальных условиях



Надежность:

— срок службы кабеля  не менее 4 лет;

— гарантийный срок эксплуатации кабелей два года, но не более 3 лет с даты изготовления кабеля;

— гарантийный срок хранения кабеля 3 года с даты изготовления.



Указания по эксплуатации:

— радиус изгиба кабелей при монтаже и эксплуатации не менее 10 наружных диаметров кабеля.

— токовые нагрузки на кабели при длительно допустимой температуре нагрева жил плюс 70 °С и номинальной температуре окружающей среды 25 °С должны быть не более указанных в таблице .



 Номинальное сечение основных жил, мм²   Токовые нагрузки, А, не более для кабелей

с одной

жилой

двумя основными жилами, с жилой заземления или нулевой и без них

тремя основными жилами, с жилой заземления или нулевой и без них четырьмя основными жилами   пятью основными жилами
 0,75  — 20 20 —   —
1 ,0  — 24  22  20  20
1,5   — 27  27  23  23
2,5  54 36  36  30  27
4,0  72  50  45  41  36
6,0  90  54  54  50  45
10,0  122  81  72  68  63
16,0  158  104  95  86  81
25,0 198  131  122  113  104
35,0 243 162 149 135 126
50,0 297 198 185 162 158
70,0 360 234 255 198 189
95,0 419 261 261 234 225





Маркоразмер кабеля, год изготовления указаны на маркировочном ярлыке



Продажа кабель силовой КГ: в розницу и оптом.


расшифровка аббревиатуры, сферы применения, монтаж

Есть много разновидностей проводов и кабелей. По внешнему виду типы кабельной продукции не всегда отличаются друг от друга, тем более при покупке в магазине или заказе по каталогу. Для того чтобы не называть кабеля длинным названием, описывающим все его характеристики, они маркируются аббревиатурой – рядом букв и цифр. Для удобства пользователя они наносятся на внешнюю оболочку.

Виды кабельной продукции

Типы кабелей

В электротехнике для подключения электрооборудования используются различные виды кабельной продукции:

  • Провод. Это одна жила, которая может покрываться диэлектрической оболочкой. Провода могут быть голыми, без защитных покрытий и изолированными и защищенными, поверх диэлектрического покрытия которых есть защитная оболочка;
  • Шнур. Это провод из двух или больше изолированных гибких жил сечением до 1,5 мм², покрытых диэлектрической оболочкой;
  • Силовые и контрольные кабеля. Это несколько жил, заключенных в общую изолирующую и защищающую от повреждений оболочку;
  • Установочные провода. Предназначены для неподвижной прокладки силовых и осветительных сетей;
  • СИП – самонесущий изолированный провод. Предназначен для прокладки по воздуху без дополнительного подвеса.

СИП – самонесущий изолированный провод

Строение кабелей

Конструкция кабеля состоит из различных элементов.

Токопроводящая жила

Это часть, проводящая электрический ток. В качестве материала применяется медь и алюминий. Медь является лучшим проводником, более прочная, из неё изготавливаются гибкие провода, состоящие из большого количества тонких проволочек. Алюминий уступает ей по всем параметрам, кроме веса, но он дешевле. В маркировке алюминиевой кабельной продукции первая буква «А». В маркировке медных кабелей эта буква отсутствует.

Может быть гибкой или жёсткой, цельной и из отдельных проволок. Чем они тоньше, тем более гибкой получается конструкция.

В гибких кабелях токопроводящая жила изготавливается только многожильной, или многопроволочной. Подключение подвижных устройств осуществляется только гибкими проводниками. Название таких кабелей начинается с «КГ», что расшифровывается как «кабель гибкий»

Негибкие провода бывают одно,- и многожильными. Одножильные провода в конце маркировки обозначаются «ож» или «(ож)».

Внимание! Контрольные кабеля всегда гибкие, медные, многожильные и имеют обозначение «К».

Фазная изоляция

Каждая жила покрыта изоляционным материалом: резиной, пластикатом поливинилхлоридным, пропитанной спецраствором бумагой и другими диэлектриками. Это отражается в маркировке кабельной продукции.

Обозначение фазной изоляции зависит от типа изделия:

  • в силовых негибких – после буквы «А» в алюминиевых кабелях и в самом начале в медных;
  • в гибких и контрольных – после «КГ» или «К».

Виды фазной изоляции обозначаются разными буквами:

  • В – поливинилхлоридный пластикат;
  • П – обычный полиэтилен;
  • Пв – полиэтилен вулканизированный;
  • Пс – полиэтилен самозатухающий;
  • Н – маслостойкая, негорючая резина;
  • Р или отсутствие отметки – обычная резина.

Пропитанная кабельная бумага не помечается.

Внешняя оболочка

Это дополнительный защитный слой, покрывающий токопроводящие жилы с фазной изоляцией. Маркируется после отметки фазной изоляции:

  • A – алюминий;
  • C – свинец;
  • B – поливинилхлоридный пластикат;
  • защитный слой из резины не отмечается.

Дополнительные элементы

Для защиты людей от электромагнитных полей в конструкции применяется экранирование из проводящих материалов. Отмечается буквой «Э» после изоляции.

Снаружи пучка жил может находится поясная изоляция. Обозначение материала соответствует фазной изоляции и находится перед маркировкой оболочки.

Для лучшей защиты от механических повреждений негибких изделий вся конструкция покрывается бронёй. Маркируется она следующим образом:

  • Г – броня отсутствует;
  • Б – двойная стальная лента и защитная подушка;
  • Бл – то же, лавсановая подушка;
  • Бб – то же, без подушки;
  • Шв – бронирование в виде шланга из поливинилхлоридного пластиката;
  • Шп – шланг из полиэтилена;
  • Шпс – то же, полиэтилен самозатухающий;
  • БбШв – ленточная броня в ПВХ шланге.

Кабельная продукция с оболочкой, не поддерживающей горение, отмечается «нг», не дымящая – «нг-нд», «нгд» или «нг ls»

Важно! Буквы, обозначающие дополнительные элементы, находятся в конце маркировки.

Количество и сечение жил

Цифры после букв, характеризующих материал токопроводящих жил и оболочек, указывают на число жил и их сечение. Выглядит это как произведение, первая цифра которого определяет количество проводов, а вторая – их сечение в мм². В некоторых изделиях таких отметок несколько. Это значит, что внутри есть несколько групп проводников различного сечения.

Маркировка кабельной продукции

Кабель силовой плоский ВВГ-Пнг (А)

Одним из распространённых типов кабельной продукции является силовой плоский кабель ВВГ-Пнг (А).

Кабель ВВГ-Пнг(А)

Применение

Это изделие предназначено для использования и электроснабжения установок напряжением до 1000В постоянного и переменного тока частотой 50Гц. Могут прокладываться на воздухе, в частично затапливаемых помещениях, в трубах и кабельных лотках.

Расшифровка маркировки

Как и в остальных видах кабельной продукции, по маркировке на внешней оболочке и паспорте изделия можно определить его конструкцию:

  • В – фазная изоляция изготовлена из поливинилхлоридного пластиката;
  • В – внешняя оболочка выполнена из такого же материала;
  • Г – броня отсутствует;
  • П – плоский, внутренние провода расположены не пучком, а рядом, в одной плоскости;
  • нг – не поддерживает горение;
  • (А) – не распространяет горение в пучках с большим количеством горючих веществ.

Знание того, как расшифровать маркировку кабеля ВВГП нг (А) или других видов кабельной продукции, важно при проектировании и монтаже электроснабжения оборудования.

Видео

Оцените статью:

Назальный аспиратор, BBG, гибкий, неинвазивный, 4,5 дюйма

ПОИСК
Компания BrandA PLUS INTERNATIONALABBOTT DIABETES CAREACCRIVA DIAGNOSTICSACCU-LINE PRODUCTS INCAEROGEN LTDALIMED INCALLEN MEDICAL SYSTEMSALLIANCE TECH MEDICALALIED HEALTHCARE INC. AM SYSTEMS INC.AMBU INC.AMERICAN PARTACAN BIOSURGICAL INC. .INCANESTHESIA ASSOCIATES, INC. ANTHONY WELDED PRODUCTS INC. МЕДИЦИНСКИЕ УСТРОЙСТВА ARGONARMM INCASEPTIC CONTROL PRODUCTASPEN SURGICALATC TECHNOLOGIES INC.AVID MEDICAL INC.AXIOM MEDICAL INC.B&B MEDICAL TECHNOLOGIESB. BRAUN MEDICAL INC. BAXTER HEALTHCAREBAY CORPORATIONBEAGLE PATCH USA LLCBEAUMONT PRODUCTSBECTON DICKINSON & CO.BEMIS HEALTH CARE INC. BESMAX HEALTHCARE, INCBETA BIOMED SERVICES .BRUNSWICK BIOMEDICAL TECHNOLOGIES INC.BSI INCBUSSE HOSPITAL DISPOSABLESCAL MED LABORATORIESCARDINAL HEALTH DEALER MANAGEMENT GROUPCAREFUSION (ПУЛЬМОНЕТИЧЕСКИЕ СИСТЕМЫ) CAREFUSION 303, INC.CARFUSION — ALARISCCR MEDICAL INC. INCCINCINNATI SUB-ZERO PRODUCTSCLEMENT CLARKE INTERNATIONAL LTDCONMED CORP. CHURCH STREET STATIONCONTEC, INC.COVIDIENCURA SURGICALCURAPLEX BY TRI-ANIMD & H DistributingDALE MEDICAL PRODUCTS. DANLEE MEDICAL PRODUCTS, INC.ДОНОВАН INDUSTRIESDRAGER МЕДИЦИНСКОЙ INC.DRIVE МЕДИЦИНСКОЙ (WAS DeVilbiss) DUKAL CORPORATIONDUPACO INC.DWYER ИНСТРУМЕНТЫ INCDXE MEDICALDYNAREX CORPORATIONEASTERN RAILELMED INC. EMERGENCY ПРОДУКТЫ & RESEARCHENGINEERED МЕДИЦИНСКОЙ SYSTEMSENTERNET MEDICALERGOMED INC.ETHOX MEDICALEXERGEN CORPORATIONFLEXICARE, INC.FORDION УПАКОВКА, LTD.FUTUREMED АМЕРИКА INC.GCX CORPORATIONGENERAL PHYSIOTHERAPYGENERIC MEDICALGO MANUFACTURING INNOVATIONSHEAL FORCE BIO-MEDITECH HOLDINGS GROUP РЕШЕНИЯ ПО ПОСТАВКЕ ЗДРАВООХРАНЕНИЯHOPKINS MEDICALHY-TAPE SURGICAL PRODUCTS CORP.I.V. ЛИГА MEDICALICU MEDICALIMD INCIMPACT MEDICALINFECTION CONTROL TECHNOLOGYINNOTECH MEDICALINNOVATIVE RESEARCH LABS, INC.INOVO, INC.INSTRUMENTATION INDUSTRIESINTEGRA YORK PA INCINTEGRITY CUSTOM CONCEPTSINTERCOMPANY TRANSFERINTERNATIONAL ДЫХАТЕЛЬНЫХ SYSTEMSINTERSURGICAL, INC.IPI MEDICAL PRODUCTSITEC ИЗГОТОВЛЕНИЕ, LLCKAZ США, INC.KENTEC MEDICAL INCKEY Хирургическая INC.LAERDAL MEDICAL CORPLCR- HALLCREST INC.LEONHARD LANG USA INC.M.D. RESOURCEMABIS HEALTHCARE INC.MADA MEDICAL PRODUCTSMARIL PRODUCTS INC.MARINA MEDICAL INSTRUMENTSMARPAC INC.MASIMOMAXTECMEASUREMENT SPECIALTIES, INC. .MEDSOURCE INTERNATIONALMERIDIAN MEDICALMES, INCMICRO DIRECT INC. MINTO RESEARCH AND DEVELOPMENT INC.MOLDEXMONAGHAN MEDICAL CORP.Мортара INSTRUMENTSMPD MEDICAL SYSTEMSMPRONASCONATUS MEDICAL INCORPORATEDNEOTECH ПРОДУКТЫ INCNONIN MEDICAL INC.NOVAMED USANSPIRE HEALTHNURSE ASSIST, INC.ONYX MEDICAL INC. ЛИЦО ITORICARE, INCOSSUR NORTH AMERICAO ДВА MEDICAL TECHNOLOGIESOUTCOME SOLUTIONSOXIMETER PLUSPARI ДЫХАТЕЛЬНОГО EQUIPMENTPARKER LABORATORIES INCPASSY-MUIR INC.PEGASUS ИССЛЕДОВАНИЕ CORP.PENLON АМЕРИКА INCPEPPER MEDICAL INC.PHILIPS HEALTHCAREPHILIPS / RESPIRONICSPHYSIO-CONTROL, INC.POSEY COMPANYPRECISION MEDICAL INC.PREMIER DENTAL PRODUCTS CO.PROFOX ASSOCIATES INC. ПРОГРЕССИВНАЯ МЕДИЦИНСКАЯ ИНФОРМАЦИЯ, СООТВЕТСТВУЮЩАЯ MFG. СО. INC.PRYOR PRODUCTSPULMODYNEPYNG МЕДИЦИНСКОЙ CORP.QMED CORPORATIONRAM SCIENTIFICRANFAC CORP.RC MEDICALResuscitation Международный LLCRMS МЕДИЦИНСКОЙ ДИАГНОСТИКИ PRODUCTSROCHE CORPSAFETEC АМЕРИКИ INCSAGE ПРОДУКТОВ INC.SAINT-Gobain PPL, INC.SALMON МЕД INNOVATIONSALTER LABSSCHILLER AMERICASDI DIAGNOSTICSSEAL-СИДЕНЬЯ COMPANYSECHRIST INDUSTRIESSENSORONICS INCSHARN АНАСТЕЗИЯ, INC. SHIPPERT MEDICALSKLAR INSTRUMENTSSMITHS MEDICAL ASD INCSONTEK MEDICAL INCSOUTHMEDIC INC.SpaceLabs HEALTHCARESPECTRUM LABORATORIESSPIROMETRICS INC.SUN MEDICAL INC.SUNMED INCSURGICAL SPECIALTIESTARRY ИЗГОТОВЛЕНИЕ INCTECH МЕДИЦИНСКИЕ УСЛУГИ, INC.TELEFLEX MEDICAL, INC.TERUMO MEDICAL CORP.THERMEDIA CORPORATIONTIDI ПРОДУКТЫ LLCTORY ROADTRANSTRACHEAL SYSTEMSTRELLEBORG Герметизация РЕШЕНИЯ Нортборо-LIFE SCIENCESSTRINITY STERILE INC.TRUER MEDICAL INC.TRYCOM INC. ULINEUNITED MEDICAL PRODUCTSUNOMEDICAL INC.US PHARMACAL CO. LLCVACUMETRICS INC. VACUMED DIVISION VASCULAR TECHNOLOGY INCVBM MEDICALVectraCor, Inc.VENOSCOPE L.L.C. VENTLABVICTOR TECHNOLOGIESVITALOGRAPH INCVLR Trading Co, Inc. VORTRAN MEDICAL TECHNOLOGIESVYGON CORPORATIONW.T. FARLEY INC.WEAVER & COMPANYWESTERN MEDICAWESTMED INC.XIMEDIX
Покупка по цене 0–24 долларов США 25–49 долларов США 50–99 долларов США 100–199 долларов США 200–499 долларов США 500 долларов США и выше
Наши Продукты | Свяжитесь с нами | Политика доставки | Моя корзина

Назальный аспиратор, BBG, гибкий, неинвазивный, 3.25 в

ПОИСК
Компания BrandA PLUS INTERNATIONALABBOTT DIABETES CAREACCRIVA DIAGNOSTICSACCU-LINE PRODUCTS INCAEROGEN LTDALIMED INCALLEN MEDICAL SYSTEMSALLIANCE TECH MEDICALALIED HEALTHCARE INC.AM SYSTEMS INC.AMBU INC.AMERICAN PARTACAN BIOSURGICAL INC. . INCANESTHESIA ASSOCIATES, INC.ANTHONY WELDED PRODUCTS INC.ARGON MEDICAL DEVICES ARMM INCASEPTIC CONTROL PRODUCTASPEN SURGICALATC TECHNOLOGIES INC. AVID MEDICAL INC.AXIOM MEDICAL INC.B&B MEDICAL TECHNOLOGIES B. BRAUN MEDICAL INC. BAXTER HEALTHCAREBAY CORPORATIONBEAGLE PATCH USA LLCBEAUMONT PRODUCTSBECTON DICKINSON & CO.BEMIS HEALTH CARE INC. BESMAX HEALTHCARE, INCBETA BIOMED SERVICES .BRUNSWICK BIOMEDICAL TECHNOLOGIES INC.BSI INCBUSSE HOSPITAL DISPOSABLESCAL MED LABORATORIESCARDINAL HEALTH DEALER MANAGEMENT GROUPCAREFUSION (ПУЛЬМОНЕТИЧЕСКИЕ СИСТЕМЫ) CAREFUSION 303, INC.CARFUSION — ALARISCCR MEDICAL INCCERETEC. INCCINCINNATI SUB-ZERO PRODUCTSCLEMENT CLARKE INTERNATIONAL LTDCONMED CORP. CHURCH STREET STATIONCONTEC, INC. COVIDIENCURA SURGICALCURAPLEX BY TRI-ANIMD & H DistributingDALE MEDICAL PRODUCTS. DANLEE MEDICAL PRODUCTS, INC.ПРИВОД МЕДИЦИНСКОЙ (WAS DeVilbiss) DUKAL CORPORATIONDUPACO INC.DWYER ИНСТРУМЕНТЫ INCDXE MEDICALDYNAREX CORPORATIONEASTERN RAILELMED INC.EMERGENCY ПРОДУКТЫ & RESEARCHENGINEERED МЕДИЦИНСКОЙ SYSTEMSENTERNET MEDICALERGOMED INC.ETHOX MEDICALEXERGEN CORPORATIONFLEXICARE, INC.FORDION УПАКОВКА, LTD.FUTUREMED АМЕРИКА INC. GCX CORPORATIONGENERAL PHYSIOTHERAPYGENERIC MEDICALGO ИЗГОТОВЛЕНИЕ INNOVATIONSGREENFIELD МЕДИЦИНСКОЙ SOURCING INC.HALYARD HEALTHHAMILTON MEDICAL INC. HANS RUDOLPH INC.HEAL FORCE BIO-MEDITECH HOLDINGS GROUPHEALTHCARE SUPPLY SOLUTIONSHOPKINS MEDICALHY-TAPE SURGICAL PRODUCTS CORP.И.В. ЛИГА MEDICALICU MEDICALIMD INCIMPACT MEDICALINFECTION CONTROL TECHNOLOGYINNOTECH MEDICALINNOVATIVE RESEARCH LABS, INC.INOVO, INC.INSTRUMENTATION INDUSTRIESINTEGRA YORK PA INCINTEGRITY CUSTOM CONCEPTSINTERCOMPANY TRANSFERINTERNATIONAL ДЫХАТЕЛЬНЫХ SYSTEMSINTERSURGICAL, INC.IPI MEDICAL PRODUCTSITEC ИЗГОТОВЛЕНИЕ, LLCKAZ США, INC.KENTEC MEDICAL INCKEY Хирургическая INC.LAERDAL MEDICAL CORPLCR- HALLCREST INC.LEONHARD LANG USA INC.MD RESOURCEMABIS HEALTHCARE INC.MADA MEDICAL PRODUCTSMARIL PRODUCTS INC.МАРИНА МЕДИКАЛ ИНСТРУМЕНТС, МАСИМОМАКС, ИНСТРУМЕНТЫ ИНСТРУМЕНТОВ ИНСТРУМЕНТОВ ИНСТРУМЕНТОВ, ИНДУСТРИИ МЕДИКАЛ, ИНДУСТРИИ МЕДИКАЛЬНЫХ ДЕЙСТВИЙ, ИННОВАЦИИ ИННОВАШНЕЙ ИННОВАШНЕЙ ИННОВАШНЕЙ ИННОВАШНЕЙ ИННОВАЦИИ ИННОВАЦИИ ИННОВАЦИЙ ИНМЕДИКАЛ ИНТЕРНЭШНЛ ИННОВАШНЯЯ ИНФОРМАЦИЯ ИНКЕДИКАЛ ИНТЕРНЭШНД КОРПУС МЕДИКАЛТ ИССЛЕДОВАНИЕ И РАЗРАБОТКА, МОЛД. EXMONAGHAN MEDICAL CORP.MORTARA INSTRUMENTSMPD MEDICAL SYSTEMSMPRONASCONATUS MEDICAL INCORPORATEDNEOTECH PRODUCTS INCNONIN MEDICAL INC.Novamed USANSPIRE HEALTHNURSE ASSIST, INC.ONYX MEDICAL INC. ЛИЦО ITORICARE, INCOSSUR NORTH AMERICAO ДВА MEDICAL TECHNOLOGIESOUTCOME SOLUTIONSOXIMETER PLUSPARI ДЫХАТЕЛЬНОГО EQUIPMENTPARKER LABORATORIES INCPASSY-MUIR INC.PEGASUS ИССЛЕДОВАНИЕ CORP.PENLON АМЕРИКА INCPEPPER MEDICAL INC.PHILIPS HEALTHCAREPHILIPS / RESPIRONICSPHYSIO-CONTROL, INC .POSEY COMPANYPRECISION MEDICAL INC.PREMIER DENTAL PRODUCTS CO.PROFOX ASSOCIATES INC.PROGRESSIVE MEDICAL INCPROPPER MFG. CO. INC.ПРИОР ПРОДУКТСПУЛЬМОДИНЭПИНГ МЕДИКАЛ КОРП.Qmed CORPORATIONRAM SCIENTIFICRANFAC CORP.RC MEDICALResuscitation Международного LLCRMS MEDICAL PRODUCTSROCHE ДИАГНОСТИКА CORPSAFETEC АМЕРИКА INCSAGE ПРОДУКТЫ INC.SAINT-GOBAIN PPL, INC.SALMON MED INNOVATIONSALTER LABSSCHILLER AMERICASDI DIAGNOSTICSSEAL-СИДЕНЬЯ COMPANYSECHRIST INDUSTRIESSENSORONICS INCSHARN АНАСТЕЗИЯ, INC.SHIPPERT MEDICALSKLAR INSTRUMENTSSMITHS MEDICAL ASD INCSONTEK MEDICAL INC INCSOUTHMEDIC . SPACELABS HEALTHCARESPECTRUM LABORATORIESSPIROMETRICS INC. Sun MEDICAL INC.SUNMED INCSURGICAL SPECIALTIESTARRY MANUFACTURING INCTECH MEDICAL SERVICES, INC.Teleflex МЕДИЦИНСКИЙ, INC.TERUMO МЕДИЦИНСКОЙ CORP.THERMEDIA CORPORATIONTIDI ПРОДУКТЫ LLCTORY ROADTRANSTRACHEAL SYSTEMSTRELLEBORG УПЛОТНЯЮЩИХ РЕШЕНИЯ Northborough-LIFE SCIENCESSTRINITY СТЕРИЛЬНОГО INC.TRUER МЕДИЦИНСКОГО INC.TRYCOM INC.ULINEUNITED МЕДИЦИНСКОГО PRODUCTSUNOMEDICAL INC.US Pharmacal СО. LLCVACUMETRICS INC. VACUMED DIVISIONVASCULAR ТЕХНОЛОГИЯ INCVBM MEDICALVectraCor, Inc .VENOSCOPE LLCVENTLABVICTOR TECHNOLOGIESVITALOGRAPH INCVLR Trading Co, Inc.VORTRAN MEDICAL TECHNOLOGIESVYGON CORPORATIONW.T. FARLEY INC.WEAVER & COMPANYWESTERN MEDICAWESTMED INC.XIMEDIX
Покупка по цене 0–24 долларов США 25–49 долларов США 50–99 долларов США 100–199 долларов США 200–499 долларов США 500 долларов США и выше
Наши Продукты | Свяжитесь с нами | Политика доставки | Моя корзина

Счета с гибкими расходами — Business Benefits Group

Business Benefits Group (BBG) Консультанты по льготам могут помочь предприятиям создать гибкие счета расходов (FSA) для сотрудников.Эти счета упрощают процесс возмещения расходов, а депозиты на этих счетах вносятся в долларах до налогообложения, что приводит к снижению налогооблагаемого дохода и налогов. Компании, пользующиеся консультационными услугами BBG, уменьшат административную нагрузку и позволят руководству сосредоточиться на росте и развитии бизнеса.

Счета с гибкими расходами: обзор

Счета с гибкими расходами (FSA) — это вид льготы, предназначенный для экономии денег сотрудников за счет экономии на расходах на здравоохранение до уплаты налогов. Предложение гибких учетных записей может помочь компаниям привлечь лучших кандидатов и повысить уровень удержания и удовлетворенности существующих сотрудников. Работодатели также могут получить некоторые налоговые преимущества от этих счетов.

Как работают счета с гибкими расходами

Созданные работодателем гибкие счета расходов позволяют сотрудникам переводить деньги непосредственно из своей заработной платы на специальный счет FSA. Взносы FSA, которые ограничены до 2550 долларов США в год на работодателя, не облагаются никакими федеральными налогами, налогами штата или удержаниями.Это приводит к снижению общего налогового бремени сотрудников и увеличению их дохода, который можно расходовать.

Сотрудники используют счета FSA для финансирования расходов на здравоохранение, не утвержденных их планами медицинского обслуживания. Сюда входят франшизы, доплаты, лекарства и медицинское оборудование, но не страховые взносы. Однако существует потенциальный недостаток для сотрудников, поскольку они должны выбрать сумму для внесения на счет в начале периода регистрации, и они могут неправильно оценить свои расходы. В этой ситуации они рискуют потерять остаток на счете в конце календарного года.

Льготы для сотрудников и работодателей

Сотрудники видят немедленную выгоду в FSA за счет более низкого налогового бремени. Например, если сотрудник зарабатывает 50 000 долларов в год и решает вложить 2 550 долларов в FSA, его или ее налогооблагаемый доход теперь составляет 47 450 долларов. Это верно как для государственных, так и для федеральных налогов, а также для удержаний. Для работодателей также есть налоговые преимущества за счет снижения заработной платы и налогов Федерального закона о страховых взносах (FICA).Работодатели также могут списать расходы на администрирование этих планов и предложить их как часть комплексного пакета льгот для сотрудников.

Однако есть и другие соображения, которые работодатели должны учитывать при создании FSA. Когда работник выбирает сумму для своего FSA, работодатель несет ответственность за возмещение полной суммы, независимо от того, положил ли сотрудник ее на счет или нет. Например, предположим, что служащий решает вкладывать 50 долларов в неделю в FSA с общим ежегодным взносом в размере 2600 долларов, и в начале года у него есть процедура, которая приводит к наличным расходам в размере 2000 долларов.Работодатель должен покрыть полные 2000 долларов, даже если в то время на счету только 200 долларов. Если сотрудник увольняется или увольняется до того, как вся сумма поступит на счет, работодателю не будут возмещены эти дополнительные деньги. Этот фактор следует тщательно учитывать при принятии решения о предоставлении этих счетов и при установлении максимальной суммы взноса.

Настройка счетов с гибкими расходами

Когда дело доходит до создания счетов с гибкими расходами, многие работодатели предпочитают нанимать консультационную фирму по льготам, учитывая большое количество документов, которые требуются для этих счетов.Кроме того, постоянно меняющееся законодательство и правила, касающиеся FSA, затрудняют создание планов и управление ими. Работодатели также могут использовать стороннего администратора для защиты конфиденциальности сотрудников, чтобы они не обрабатывали конфиденциальную медицинскую информацию напрямую. Это может повлиять на подверженность компании судебным искам, если кадровые решения принимаются кем-то, кто осведомлен о проблемах со здоровьем сотрудников.

После того, как план FSA был установлен для компании, они должны настроить процесс для отслеживания взносов, проверки приемлемых расходов и возмещения расходов сотрудникам.Для этого необходимо вести точный учет для каждого сотрудника относительно взносов, подачи требований, возмещения расходов и отказов в претензиях. Работодатель также должен будет уведомить сотрудников о плане, в том числе о праве на участие, деталях регистрации и процессе возмещения. Наконец, IRS требует от каждой компании определенной документации относительно их FSA.

Преимущества работы с нашими консультантами по льготам

Учитывая количество документов и внимание к деталям, требуемое FSA, для большинства работодателей имеет смысл нанять консультационную фирму по льготам для управления своими планами. Консультанты BBG по вопросам льгот могут обеспечить соответствие плана всем применимым законам, отслеживать взносы и возмещения, а также защищать конфиденциальную информацию сотрудников. Стоимость администрирования программы обычно вычитается как коммерческие расходы. В конечном итоге, работа с BBG по администрированию FSA позволит предприятиям сэкономить драгоценное время и снизить расходы.

Свяжитесь с Business Benefits Group сегодня для получения дополнительной информации!

Компании, которые хотели бы узнать больше о том, как BBG может помочь с выбором, внедрением и администрированием учетных записей FSA, могут связаться с нами, позвонив напрямую или отправив нам сообщение онлайн сегодня.

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или кого-то, кто пользуется вашей интернет-сетью. Подождите, пока мы подтвердим, что вы настоящий человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас возникли проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet.Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind.Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt. Een momentje geduld totdat, мы выяснили, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real.Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet.Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini visualizzare questo messaggio, invia un’e-mail all’indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 693059452c6c3a95.

с гибкими счетами расходов (FSA) Covid Relief теперь намного более гибкие

На случай, если вы его пропустили …… В недавно принятый закон о помощи Covid встроены новые необязательные положения FSA, которые дают работодателям возможность немедленно вносить поправки в планы FSA для создания заметно большей гибкости учетной записи.

Срок действия

долларов FSA истекает в конце календарного или планового года. Из-за нарушения работы Covid многие сотрудники не использовали свои средства FSA, как ожидалось, и многие предпочли отложить медицинскую, стоматологическую или другую помощь. Другие решили не регистрироваться или отказываться от льготы FSA во время ежегодного набора из-за неопределенности, связанной с пандемией. Многие сотрудники могли потерять свои взносы.

Последние изменения позволяют работодателям помогать сотрудникам, увеличивая переходящие суммы, продлевая льготные периоды, разрешая изменения в выборах без учета правил изменения статуса и разрешая условным участникам получать возмещение за неиспользованные взносы после увольнения.

Ключевые положения включают:

  • Перенос неиспользованных средств: Работодатели могут разрешить перенос неиспользованных средств FSA (без ограничения в долларах) из планового года, заканчивающегося в 2020 и / или 2021 году, на плановый год, заканчивающийся в 2021 и / или 2022 году.
  • Продление льготного периода: Работодатели могут продлить льготный период FSA до 12 месяцев после окончания планового года для планового года, заканчивающегося в 2020 и / или 2021 году. Эта опция позволяет сотрудникам и иждивенцам подавать иск намного позже за приемлемые расходы, понесенные в предыдущем году.
  • Возмещение после прекращения: Работодатели могут разрешить сотрудникам, которые прекратили участие в FSA в 2020 или 2021 годах, продолжать получать возмещение за неиспользованные льготы или взносы до конца планового года, когда их участие закончилось. Средства, внесенные в FSA здравоохранения, могут оставаться доступными для расходов тем, кто увольняется из компании в течение планового года.

В соответствии с положениями Закона о помощи Covid работодатели могут, но не обязаны, изменять свои планы льгот FSA.Поправки должны быть внесены до последнего дня календарного года, следующего за плановым годом, в котором поправка вступила в силу. Так, например, поправки к плану на 2020 календарный год должны быть введены в действие не позднее 31 декабря 2021 года.

Кроме того, FSA по уходу на иждивении, которые являются отдельными от FSA, связанных со здоровьем, также рассматриваются в законопроекте Covid Relief Bill. Резервы включают перенос неиспользованных средств, продление льготных периодов, корректировку взносов и возможность переноса на иждивенцев, которые вышли из диапазона квалифицированного ухода за иждивенцами.Компенсация расходов теперь может быть разрешена для детей до 14 лет, а не до 13 лет.

Для получения дополнительной информации перейдите по ссылке , здесь .

Том Барретт | BBG, Inc.

Том Барретт | 7 июня 2021 г. | Medicare, Medicare Medicaid

Программа Medicare состоит из четырех основных частей: A, B, C и D. Каждая часть помогает оплачивать определенные медицинские услуги. Medicare Part C, более известная как «Medicare Advantage», представляет собой комплексную альтернативу Original Medicare. Эти «в комплекте» …

Том Барретт | 24 марта 2021 г. | Вопросы работодателей, Общие вопросы страхования, Политика здравоохранения, Затраты на здравоохранение, Страхование, Национальные новости, Без категорий

Какие ключевые части этого законопроекта влияют на потребителей медицинских услуг? Более крупные субсидии Каждый, кто в настоящее время получает субсидию, будет иметь право на получение более крупных субсидий. Размер увеличения будет зависеть от округа, возраста и дохода в процентах от федеральной бедности…

Том Барретт | 12 февр.2021 г. | Medicare

Программа Medicare состоит из четырех основных частей: A, B, C и D. Каждая часть помогает оплачивать определенные медицинские услуги. Medicare Part D — это медицинское страхование, которое помогает вам оплачивать рецептурные лекарства, которые вы используете. Вот 5 вещей, которые нужно знать о Части D –…

Том Барретт | 22 янв.2021 г. | Общее здравоохранение, Общие вопросы страхования, Политика здравоохранения, Национальные новости, Без категорий

На случай, если вы это пропустили …… В недавно принятый закон о помощи Covid включены новые необязательные положения FSA, которые дают работодателям возможность немедленно вносить поправки в планы FSA для создания заметно большего количества учетных записей гибкость. Срок действия долларов FSA истекает в конце …

Том Барретт | 11 нояб.2020 г. | Общее здравоохранение, Общие вопросы страхования, Политика здравоохранения, Затраты на здравоохранение, Вопросы здравоохранения, Страхование, Medicare, Национальные новости, Новости и события, Без категорий

Medicare Part B составляет часть Medicare, которая покрывает услуги врача, амбулаторные больничные услуги, определенную медицинскую помощь на дому услуги, медицинское оборудование длительного пользования и некоторые другие медицинские услуги, не покрываемые частью A. Medicare.Почти все на …

Коворкинг-офисные здания на подъеме

Все больше молодых сотрудников стекаются в гибкие офисные помещения

ДАЛЛАС, 15 июля 2019 г. / PRNewswire / — Ожидается, что в ближайшие несколько лет спрос на коворкинг-помещения будет постоянно расти. По данным BBG, ведущей фирмы по комплексной проверке коммерческой недвижимости, поскольку более молодые сотрудники предпочитают гибкие офисные помещения традиционным офисным помещениям.

Гибкие офисные помещения быстро стали серьезным прорывом на рынке офисной недвижимости.Тенденция совместной работы в офисах привлекла в основном молодое поколение, которое находит это привлекательной альтернативой рабочего места в сегодняшней экономике совместного использования.

Согласно отраслевым отчетам, во всем мире насчитывается около 35 000 коворкинг-пространств с рыночной стоимостью около 26 миллиардов долларов. Ожидается, что количество универсальных офисных помещений в стране будет расти ежегодно на 6 процентов до 2022 года.

Коворкинги занимают более 25 миллионов квадратных футов на 30 ведущих рынках США.Манхэттен занял первое место по гибким офисным помещениям (12,5 миллиона квадратных футов), за ним следуют Бостон (3 миллиона квадратных футов) и Сиэтл (2 миллиона квадратных футов).

Тенденция создания коворкинг-офисов также позволила некоторым инвесторам и владельцам повысить стоимость своей собственности, выделив определенное количество квадратных метров под гибкие офисные помещения. Одно отраслевое исследование показало, что почти 40 процентов зданий, в которых есть коворкинг, достигли более высокой стоимости, чем в среднем для офисных зданий на их рынке.

«Распространение совместных офисных зданий отражает грандиозные изменения в взглядах современного общества на рабочее место», — сказал генеральный директор BBG Крис Роуч. «Гибкое офисное пространство дает людям возможность встречаться и взаимодействовать с другими людьми, обладающими другими навыками и опытом, которые иначе могут быть недоступны в традиционной офисной среде. Кроме того, это создает новые возможности для владельцев зданий и инвесторов, которые, возможно, могут повысить ценность недвижимости в быстрорастущих районах.”

О BBG
BBG предлагает комплексные услуги по комплексной проверке, включая оценку, консультации, оценку собственности, энергетические услуги и зонирование. Штаб-квартира находится в Далласе, у компании 35 офисов на ключевых рынках США и более 2700 клиентов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
