Ворота – неотъемлемая часть любого загородного дома. Особой популярностью пользуются распашные конструкции, которые сегодня дополняют электрическим приводом. Подобное оснащение позволяет автоматизировать движение створок, минимизировав при этом участие человека. Распашные ворота прекрасно подойдут для любой территории, главное – правильно их оформить.

Особенности

Распашные ворота представляют собой конструкции из двух створок, которые двигаются по кругу вдоль центральной оси. Изделия такого типа появились уже очень давно и считаются самыми практичными и простыми. Сегодня полотнам придают значительные габариты, что и утрудняет их постоянное открывание. Поэтому их стали дополнять специальными автоматическими приводами, которые приводят в движение створку при подаче тока.

Состоит эта система из нескольких основных элементов:

  • Привод. Данный элемент используется для передачи усилия от электрического двигателя полотну ворот. Следует отметить, что система может перемещаться в двух направлениях, что и обеспечивает открывание и закрывание створок.
  • Полотно. Теоретически превратить в автоматические системы можно любой тип распашных ворот. Важно только правильно подобрать систему приводов и качественно установить их.
  • Датчики и контроллеры. Эти атрибуты не являются обязательными. Но сегодня их используют практически всегда. С помощью таких устройств можно обеспечить автооткрывание полотна с помощью удаленного сигнала. Используются для повышения комфорта и автоматизации управления.

Принцип работы такой системы относительно простой. Для приведения в движение на толкатель подается электрический сигнал, который приводит привод в движение. В зависимости от параметров тока система двигает створку в различные стороны.

Автоматические ворота отличаются несколькими положительными особенностями:

  • Комфортное управление. Зачастую этот фактор играет самую важную роль при выборе подобных систем. С помощью автоматики участие человека в передвижении полотна полностью исключается. Нужно только своевременно подать сигнал на контроллер, который затем запустит все операции.
  • Увеличенных срок эксплуатации подвесов. Обусловлено это тем, что нагрузка на полотна распределяется равномерно.
  • Длительный срок службы.
    Практически все системы автоматического типа дополняются специальными компенсаторами. Они не позволяют створкам закрываться с разбегу, что исключает повышенную нагрузку на опоры и каркас полотна.

Среди недостатков работы этих конструкций можно выделить неправильную установку створок, что приведет к их быстрому перекашиванию и износу. При сильном ветре нагрузка на электрический привод увеличивается в несколько раз. Поэтому монтаж их возможет в относительно тихих местах, где нет постоянных ветровых воздействий.

Виды конструкций

Конструкция распашных ворот довольно проста и представляет собой одно или два полотна, которые двигаются на петлях. Для предотвращения открывания она иногда может дополняться системами задвижек (шпингалетами и т. д. ).

В зависимости от материала, используемого для их производства, изделия можно разделить на 2 большие группы:

  1. Деревянные. Ворота из дерева являются самыми простыми и недолговечными. Установка электромеханических приводов на них не производится практически никогда.
  2. Металлические. Конструкции отличаются долговечностью и высокой прочностью. Способны выдерживать значительные весовые и ветровые нагрузки.

Распашные ворота из металла оснащаются электроприводами очень часто, так как материал легко выдерживает физические нагрузки со стороны данной системы. В зависимости от способа производства и используемых продуктов металлические конструкции разделяют на такие виды.

  1. Кованые. Самые красивые изделия, так как изготавливаются из металлических прутьев и декоративных заготовок методом ковки. Изделия отличаются высокой стоимостью и прочностью. Они легко переносят перепады температур, но требуют своевременной покраски, которая придает им оригинальности.
  2. Сварные. Каркас ворот изготавливают из металлических труб различной формы и сечения. Дизайн этих полотен несколько ограничен, так как заготовки не отличаются особыми дизайнерскими свойствами. Но ворота такого типа соорудить относительно просто, поэтому их очень часто и дополняют автоматами.

Сегодня при изготовлении подобных конструкций сочетают несколько материалов. Зачастую металлический каркас створки заполняют профилированным листом или сэндвич-панелями. При желании такие системы могут декорироваться коваными вставками, размещаемыми по периметру каркаса.

Типы электроприводов

Работа любых автоматических распашных ворот невозможна без использования специального оборудования, которое и приводит в движение створки. Основным элементом данной конструкции является электродвигатель. В зависимости от принципа работы приводы можно разделить на несколько видов.

Линейные

Самый простой вариант устройств, который используется для открывания полотен небольшого размера. В зависимости от технических характеристик данные приводы делят еще на 2 подтипа.

  1. Червячный. Электромотор здесь соединяется со специальным штоком, который оснащен червячной резьбой. В зависимости от направления движения каретки осуществляется открытие или закрытие полотна. Недостатком данного комплекта является небольшая длина червяка. Поэтому автоматика может открывать створки только в одну определенную сторону. Прекрасный вариант для ворот, устанавливаемых на дачных участках, где конструкции имеют небольшой размер.
  2. Гидравлические. Основным компонентом подобной системы является помпа. Автозакрытие осуществляется за счет изменения давления масла внутри цилиндра. Подобные механизмы дополняются автоматическими доводчиками, исключающими резкое захлопывание полотен. Скорость движения створок зависит от консистенции масла. В зимний период смесь может захолодать, что будет влиять на работу механизма. Чтобы нивелировать этот фактор, на доводчики такого типа устанавливают специальные нагревательные элементы.

Рычажные

Надежные устройства, которые довольно сложно вывести из строя. Наличие металлического рычага позволяет обеспечить дистанционное открывание створок в любую сторону. Системы на основе рычагов способны выдерживать значительные нагрузки, поэтому специалисты рекомендуют устанавливать их на тяжелые створки.

Подземные

Приводы такого типа встречаются относительно редко, так как имеют высокую стоимость. Применяют их в тех случаях, когда не хотят, чтобы на воротах присутствовали внешние крепежи, так как они будут портить декор полотна.

Монтаж

Строительство распашных ворот является относительно простой операцией, которую при наличии определенных навыков можно осуществить самостоятельно. Но самодельные конструкции не всегда отличаются уникальным дизайном, поэтому лучше приобретать их в специализированных магазинах.

Монтаж автоматических распашных ворот состоит из таких последовательных операций:

  • Сооружение полотен. Этот процесс является индивидуальным, так как зависит от выбранного дизайна. Сделать быстро створку можно из металлических труб, которые затем просто обшить листами металлопрофиля.
  • Крепление. Ворота подвешиваются к опорным столбам основного забора на специальные петли. Здесь можно использовать конструкции, позволяющие открывать створки, как на 90, так и на 180 градусов. Важно обеспечить высокую прочность соединения. Чтобы приводы работали хорошо, следует выставить полотна ровно. Они не должны самовольно сдвигаться, а также не иметь перекосов.
  • Установка автоматики. Этот процесс является довольно трудоемким, поэтому важно детально разобраться с инструкцией перед началом работ. Изначально к створке и опорному столбу привариваются крепления привода. Иногда последний элемент может располагаться и непосредственно на нем. После этого выставляют кронштейны таким образом, чтобы в открытом состоянии система не получала максимальную нагрузку.

Если используют червячные редукторы, то в открытом положении каретка не должна находиться в максимально концевом положении передачи.

Когда выставлены все механические части, они соединяются между собой с помощью болтов или сварки. Завершается процедура подключением электрических кабелей к контроллеру и его настройку.

Монтажные работы включают в себя множество мелких нюансов, которые необходимо учитывать. Поэтому, если вы не имеете опыта работы с автоматикой, доверьте решение этой задачи опытным специалистам.

Производители и отзывы

Одним из факторов качественной работы автоматических ворот является производитель комплектующих для таких устройств. Сегодня следует выделить продукцию нескольких марок.

  • Came. Компания является одним из лидеров отечественного рынка. Она выпускает несколько видов систем, позволяющих организовать автоматизацию любых видов ворот. Среди положительных характеристик изделий можно выделить простоту эксплуатации и возможность применения независимо от климатических условий.
  • Nice. По качественным характеристикам открывающаяся автоматика данной марки практически не отличается от модификаций предыдущего производителя. Владельцы отмечают хорошую и долговечную работу, а также возможность гибкой настройки системы независимо от способа открывания (наружу или внутрь).
  • Roger Technology. Автоматика данного модельного ряда относится к элитной. Согласно отзывам покупателей, конструкции прекрасно справляются с высокими нагрузками. Но компания позиционирует свое производство только на выпуск моделей для небольших ворот. Поэтому применяют ее только на воротах загородного типа.

Советы профессионалов

Распашные автоматические ворота – довольно сложные конструкции, поэтому при их покупке или эксплуатации следует придерживаться нескольких простых правил:

  1. Периодически проводите профилактику всей системы. Важно своевременно смазывать все петли и проверять качество хода механизмов. Это позволит исключить заклинивание и работу двигателя при повышенных нагрузках.
  2. При выборе автоматики учитывайте как ширину створки, так и ее вес. Многие виды приводов могут перемещать только небольшую массу, поэтому оснащаются маленькими плечами доводчика. Если вам нужно сдвигать огромные конструкции, отдавайте предпочтение рычажным механизмам, работа которых не зависит от погоды и веса створки.
  3. Покупайте автоматику только известных фирм. Это увеличивает вероятность, что система прослужит длительный период без сбоев.

Распашные ворота с электрическим приводом позволяют автоматизировать ваш дом, повысив уровень комфорта и безопасности. Такое решение станет оптимальным вариантом для любых объектов, так как отличается практичностью и долговечностью.

Процесс установки ворот с электрическим приводом смотрите в следующем видео.

Автоматика Распашных Ворот | — 10% при Первом Заказе

Комплекты для распашных ворот

Комплекты для распашных ворот

Приводы для распашных ворот

Приводы для распашных ворот

Блоки управления

Блоки управления

Аксессуары для распашных приводов

Аксессуары для распашных приводов

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 12255075100

Alutech AM 5000 KIT Комплект автоматики для ворот

✅Комплект автоматики для распашных ворот Alutech AM 5000 KIT с 2 пультами без лампы и фотоэлементов ..

30 760 р.

CAME ATI 3000 COMBO CLASSICO Комплект автоматики

✅Комплект автоматики для распашных ворот Came ATI 3000 COMBO CLASSICO с пультом и фотоэлементами, бе..

34 000 р.

CAME ATI 3000 DIR 10 Комплект автоматики для ворот

✅Комплект автоматики для распашных ворот Came ATI 3000 DIR10 с 2 пультами, фотоэлементами и антенной..

36 320 р.

CAME ATI 3000 FULL Комплект автоматики для ворот

✅Комплект автоматики для распашных ворот Came ATI 3000 FULL с 2 пультами, фотоэлементами, лампой и а..

49 080 р.

CAME ATI 3000 KIT Комплект автоматики для ворот

✅Комплект автоматики для распашных ворот Came ATI 3000 KIT с пультом и фотоэлементами для створки ве..

34 000 р.

CAME ATI 3000 KLED Комплект автоматики для ворот

✅Комплект автоматики для распашных ворот Came ATI 3000 KLED с 2 пультами, фотоэлементами, лампой и а..

38 320 р.

Came ATI 3000 Автоматика для распашных ворот

✅Автоматика для распашных ворот Came ATI 3000 без пультов, лампы и фотоэлементов, для створки весом ..

42 750 р.

CAME ATI 3024N Автоматика для распашных ворот

✅Автоматика для распашных ворот Came ATI 3024N без пультов, лампы и фотоэлементов для створки весом ..

68 220 р.

CAME ATI 5000 COMBO CLASSICO Комплект автоматики

✅Комплект автоматики для распашных ворот CAME ATI 5000 COMBO CLASSICO с пультом и фотоэлементами, бе..

36 000 р.

CAME ATI 5000 DIR 10 Комплект автоматики для ворот

✅Комплект автоматики для распашных ворот CAME ATI 5000 DIR 10 с 2 пультами, фотоэлементами и антенно..

38 320 р.

CAME ATI 5000 FULL Комплект автоматики для ворот

✅Комплект автоматики для распашных ворот CAME ATI 5000 FULL с 2 пультами, фотоэлементами, лампой и а..

51 720 р.

CAME ATI 5000 KIT Комплект автоматики для ворот

✅Комплект автоматики для распашных ворот Came ATI 5000 KIT с пультом и фотоэлементами, без лампы для..

36 000 р.

Показано с 1 по 12 из 184 (всего 16 страниц)

Автоматика для распашных ворот

Конструкция распашных ворот отличается простотой и в то же время удобством – просто пара створок, держащихся на петлях. Где только их не встретишь: склады, гаражи, дачные участки и многие другие помещения. Особенно часто ворота распашного типа задействуют для оформления въезда на территорию частного дома. Такой спрос на данный тип конструкции связан с тем, что стоимость распашных ворот доступна большинству покупателей, причем это относится и к установке, которая выполняется просто и, как следствие — бюджетно.

Приводы для автоматических ворот (автоматика): виды и главные особенности

Автор Исхаков Максим На чтение 4 мин. Просмотров 185 Опубликовано

В данной статье Вы узнаете какими бывают приводы или двигатели для автоматизации различных типов ворот.

Автоматика для секционных ворот

Секционные ворота очень популярны, потому что они удобны и просты в использовании. Установка автоматики позволяет значительно усовершенствовать их конструкцию. Это даёт возможность управлять положением ворот дистанционно, используя переносной автономный пульт, значительно экономит рабочее время и обеспечивает постоянный контроль доступа в помещение.

Электроприводы – это наиболее важная часть систем автоматизации. По принципу своей работы различают приводы вального и реечного видов. Выбор двигателя для установки на секционные ворота зависит от условий эксплуатации. Как правило, при установке легких секций для бытового гаража, используют электродвигатель реечного типа, который работает, двигаясь по направляющей шине.

Автоматика для секционных воротАвтоматика для секционных ворот

А если в промышленных помещениях смонтированы тяжелые секции, то тогда применяют вальный электропривод, который на воротах больших размеров будет работать более эффективно.

Автоматика для секционных воротАвтоматика для секционных ворот

Все электрические приводы маркируются самими производителями и отличаются своими техническими характеристиками. Подбор двигателя осуществляется по высоте и площади полотна устанавливаемых ворот, при этом надо обязательно учесть планируемую интенсивность работы механизмов. Когда известны все нужные технические данные, то только тогда осуществляется подбор устанавливаемого привода. Это обеспечит качественную и безаварийную работу всех систем автоматизации.

Сейчас практически все электродвигатели для секционных ворот уже на заводе-изготовителе сразу комплектуются встроенными в конструкцию приемником и блоком управления. По их выходным данным и устанавливаются эксплуатационные характеристики конкретного электропривода ворот.

Все приводы обязательно оборудуются тросовой или цепной системой ручной разблокировки, что позволяет в случае поломки вручную открыть или закрыть ворота.

Многие электроприводы комплектуются специальными аварийными аккумуляторами, что позволяет воротам функционировать даже при отсутствии электроснабжения.

Также при выборе электродвигателя следует обязательно учитывать температуру, на которую рассчитана его работа. Это особенно важно при эксплуатации ворот при нестандартных погодных режимах.

Привод для откатных ворот

Несмотря на кажущуюся простоту, процесс открытия и закрытия откатных ворот требует применения значительных физических сил и затрат времени. Для его ускорения и упрощения применяют автоматические приводы. Их установка существенно облегчает эксплуатацию откатных ворот, сокращает время, необходимое для их открытия и закрытия. Практически весь процесс управления сводится к простому нажатию на кнопку дистанционного запуска привода. Качественная эксплуатация ворот в таком случае зависит от установленного электропривода.

Электродвигатель для автоматического привода откатных ворот непосредственно осуществляет процесс передвижения створки. Такой электродвигатель следует подбирать особенно внимательно. Правильно выбранная модель обеспечит безаварийную и долговременную работу систем автоматизации, позволит выдерживать заданный погодный режим и даже небольшие перегрузки. В приводы для откатных ворот ещё на заводе-изготовителе сразу монтируют приемник сигналов и блок управления.

Привод для откатных воротПривод для откатных ворот

Каждый электропривод имеет только свои, определенные изготовителем технические характеристики. Подбор осуществляется исходя из размера ворот, а конкретно от ширины проёма, где они будут устанавливаться. Также должен быть учтён вес и планируемая частота циклов открытия-закрытия. Используя все эти данные, и подбирается сам привод и система автоматизации к нему. Подбор осуществляется с некоторым запасом, чтобы электропривод не работал с перегрузкой. Для этого и существуют рекомендованные характеристики для каждого конкретного случая. Аналогично, как и при выборе автоматизированных систем для других механизмов, необходимо правильно определить класс защиты, а также верхний и нижний пределы температур, при которых планируется эксплуатировать электродвигатель. Так определяется стойкость механических и электрических систем всего электропривода к атмосферным воздействиям и другим внешним факторам. Блок управления следует выбирать уже с установленной системой ручной разблокировки и комплектом аккумуляторов резервного электрического снабжения, Такая комплектация позволит установленным механизмам функционировать даже в том случае, если произойдёт внеплановое отключение электроэнергии. При правильном выборе термозащиты работа ворот не будет зависеть от погодных факторов.

На видео: Как выбрать автоматику для откатных ворот?


Привод для распашных ворот

Все механизмы распашных ворот приводятся в действие электроприводами, которые и заставляют двигаться половинки (створки) ворот. В подобных конструкциях всегда устанавливается два привода, по одному для каждой створки. В настоящее время производятся двигатели, применяемые только для правой стороны или только для левой стороны. Также выпускаются универсальные модели, устанавливаемые на любую из половинок (створок).

линейные и рычажные приводы для распашных ворот.линейные и рычажные приводы для распашных ворот.

Различают линейные и рычажные приводы для распашных ворот.

Электроприводы этих механизмов выпускаются с разными рабочими характеристиками. Выбор определяется весом и шириной половинок распашных ворот. Здесь следует учитывать, с какой интенсивностью они будут работать, какая будет ветровая нагрузка, чтобы сделанный выбор смог обеспечить бесперебойную эксплуатацию обоих электроприводов.

Как и в других моделях, рабочие характеристики систем автоматизации зависят от установленного блока управления. Как правило, все электродвигатели распашных ворот уже имеют встроенный блок системы управления и приемник командных сигналов. Также они могут комплектоваться аварийными аккумуляторами. Во всех моделях имеется возможность ручной разблокировки. Такая комплектация позволяет функционировать механизмам непрерывно, даже если внезапно обнаружится отсутствие энергопитания.

особенности выбора и монтажа, элементы

Содержание статьи:

Автоматические ворота удобны за счет открытия по касанию к кнопке пульта с определенного расстояния. Конструкция устанавливается на въезде в гараж, во двор жилого дома или загородного участка. При наличии навыков самостоятельно можно изготовить полотно, опоры и электропривод для ворот.

Особенности распашных ворот с электроприводом

Достоинством распашных ворот является легкость самостоятельного монтажа

Автоматический тип распашных ворот отличается от стандартных по наличию электрического привода. Две створки можно открывать внутрь и наружу. При выполнении изделий своими руками нужно учитывать преимущества и недостатки. К достоинствам распашных конструкций относятся:

  • возможность обустройства даже при ограниченном бюджете;
  • популярность – все узлы автоматики есть в продаже;
  • беспрепятственность проезда транспортных средств при наличии места;
  • выполнение створок из любых материалов;
  • легкость самостоятельного монтажа полотна.

Минусы автоматических ворот связаны с длительными работами по вкапыванию и бетонированию столбов, необходимости большого пространства для распахивания створок. Для нормальной эксплуатации электропривода требуется два движка, что связано со значительными финансовыми затратами.

Разновидности электроприводов для ворот

Линейный электропривод для распашных ворот

Приводной механизм сооружения представляет собой металлическую «руку», которая по команде с пульта ДУ направляет створки в нужное положение. Для самостоятельной установки можно выбрать привод двух типов:

  • Линейный – узлы компактно расположены в одном корпусе. Решение подходит для въездных групп таунхаусов, частных домов, дач, коттеджей за городом.
  • Рычажный – электропривод устанавливается на гаражный въезд, массивен, прост в эксплуатации и надежен.
  • Гидравлический – применяется для территорий с большой пропускной способностью, работает по принципу нагнетания давления масла помпой.

Существенной разницы между видами электрических приводов нет, но для подбора понадобится учитывать общий вес полотна и его размеры, дистанцию от опоры сбоку до центра петли.

Перед монтажом привода выполняется регулировка створок.

Основные узлы ворот с автоматикой

Основные элементы ворот с автоматикой

Ворота, оснащенные автоматическим механизмом, быстро открываются, исключая лишние действия пользователя. Конструкция включает:

  • жесткий металлический каркас;
  • электропривод;
  • опорные столбы, или стойки;
  • задвижка из металла;
  • декоративные обшивки;
  • большие петли.

Для дополнительного усиления каркаса и повышения его ветростойкости внутри устанавливаются ребра жесткости.

Материалы, инструменты для установки

Ворота из сэндвич-панелей

Самостоятельное изготовление и установка распашных ворот с автоматикой производится из следующих материалов:

  • профтрубы с сечением 60х30 мм и 40х30 мм;
  • швеллер или профильная труба с сечением от 10х10 см;
  • декоративная обшивка – профнастил, дерево, сэндвич-панели;
  • кирпич для стоек;
  • арматура 14 мм в диаметре;
  • электроды для сварки частей сооружения;
  • щебень, цемент и песок для приготовления раствора;
  • грунтовка с антикоррозийными свойствами, алкидная эмаль и растворитель;
  • изоляционные ПВХ-трубки;
  • электропровод с тремя жилами для запитки автоматики.

Для выполнения работ также понадобятся линейка, уровень, шуруповерт либо заклепочник, болгарка, сварочный аппарат, специальная щетка для металлических поверхностей. Для выкапывания траншей под столбы – лопата, для защиты электрической части – автомат УЗО. Окрашивание изделия лучше выполнять малярной щеткой. Для проверки напряжения можно использовать индикаторную отвертку.

Как выбрать и установить электропривод

Привод для автоматических распашных ворот

Стандартное распашное изделие становится автоматическим на последнем этапе монтажа. Чтобы сделать правильный выбор привода, нужно учесть:

  • Расстояние от внутреннего края опоры до петли. Если оно до 15 см, на ворота подойдет линейный электропривод без рукояток. При расстоянии, больше, чем 15 см, целесообразен рычажный механизм.
  • Автоматика должна быть отрегулирована. Проверяется плавность движения обеих створок. Если при открытии прикладывается усилие, его устраняют.
  • Полотно не должно иметь перекосов. В противном случае автоматика прослужит до 12 месяцев.

Перед вводом ворот в эксплуатацию необходима смазка всех открытых частей.

Самостоятельная сборка автоматики

Установка распашных ворот

Автоматика для откатных ворот своими руками преимущественно изготавливается из автомобильных стеклоподъемников. Деталь понадобится доработать для бесшумности хода. Минус устройства – ограничение тяглового усилия. В процессе сборки нужно учитывать:

  • Для привода на ворота подойдут стеклоподъемники с подвижным элементом в виде зубчатой рейки или работающие от колесика с зубцами.
  • Электрический привод ставится на площадке из металла, жестко закрепленной к столбику или забору.
  • Движение рейки осуществляется в сторону полотна, параллельно его плоскости.

Стеклоподъемники дорабатываются так:

  1. На рейку ставится удлиненная металлическая тяга, на колесо – коленный рычаг.
  2. Тяга с приводом или две части коленного рычага с полотном соединяются по принципу дверных доводчиков.
  3. Для предотвращения люфта и качества движения на участке соединения устанавливаются две сложенные металлические пластины. Расстояние между ними соответствует ширине.
  4. Проверяется вход в получившиеся отверстие. В него плавно попадает вторая шарнирная пластина.
  5. Скрепление элементов в виде пальца при помощи болта либо самоконтрящейся гайки.
  6. Подбор положения привода. Распашной тип ворот выставляется в открытом виде, а потом медленно закрывается.

По завершении монтажа автоматический механизм помещается в защитный кожух.

Характеристики допустимых узлов

ACSTM 114R – беспроводной двухканальный комплект дистанционного управления

При установке автоматики, подходящей на откатные ворота и выполнении всех работ своими руками требуется учитывать технологические аспекты изделия.

Тип управления

Стандартное устройство для управления можно заменить на ACSTM 114R. Двухканальный модуль беспроводного типа открывает и закрывает створки по принципу «прыжков кода». В качестве механизма управления может применяться сигнализационный пульт машины. Он предотвратит перегрузку конструкции и устранит риски попадания посторонних объектов между створками.

Основа для механической части привода

Изготовление электропривода для раздвижных створок ворот собственноручно осуществляется на основе редуктора/мотора постоянного тока с питанием от 12-24 В. Подобная схема бесперебойно функционирует при плохой погоде и при засорениях. В качестве электродвигателя подойдут:

  • стеклоочиститель машины ВАЗ-2110 с высоким крутящим моментом на выходе;
  • стеклоочиститель МАЗ – элемент от грузовика рассчитан на 24 В и работает при высокой мощности;
  • редуктор для створок от лифтовой двери;
  • двигатель от вентилятора охлаждения радиатора ВАЗа – функционирует посредством червячного редуктора i-80.

Для исполнительного механизма понадобится пара шпилей 1 м в длину и 16-20 мм в диаметре.

Используйте недорогие моторы без разборки – червячный редуктор уже находится в специальном кожухе.

Принцип работы устройства

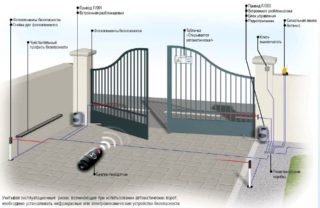

Принцип устройства автоматических ворот

Электрический воротный привод работает посредством подачи импульса с шестеренки вала моторедуктора на ведомые шестеренки концов шпилек. Для этого задействуется крутящий момент и гипоидная передача.

На момент вращения в обратную сторону шестеренки на шпильке неподвижны. Двигается только гайка, соединенная с одним концом тяги. Второй конец соединяется с полотном сдвижной конструкции. Винт, вращаясь, перемещает гайку по ползунковой направляющей. Этот элемент толкает тягу на воротах.

Вторая часть привода зеркально отражает функционал первой. Винты вращаются друг навстречу другу, а гайки разъезжаются в зависимости от направления вращения. Для движения створок за гайками используются штанги.

Заводские латунные гайки отличаются неистираемой резьбой. Для прочности поверх элемента надевается кожух из стали, тяга крепится на шарнирах. Радиально-упорные подшипники обеспечивают оптимальное распределение нагрузки. Установка системы производится над швеллером поверх ворот, который соединен с опорными стойками.

Вариант сборки со звездочкой от велосипеда

Привод откатных ворот со звездочкой от велосипеда

Ведомую шестерню активирует редукторный мотор. Шестеренка протягивает цепь вдоль профильной направляющей трубы. По ней движутся каретки с тяговыми шарнирами.

Использование двух велосипедных звездочек со ступицей, а также велосипедной цепи или тросика из стали облегчает процесс регулировки. По себестоимости данная система дешевле, но доработка требует применения сверлильного или токарного оборудования. Подобные станки есть не у каждого домашнего мастера.

Работайте с готовыми узлами.

Самодельный актуатор для автоматических ворот

Актуатор является прибором с готовой системой из двигателя постоянного тока, редуктором, штоком с трапециевидной резьбой, гайкой ШВП. Шток при движении не вращается вокруг оси, имеет длину хода от 50 мм до 50 см. Двигатель выдает напряжение 12 или 24 В.

Готовый блок в сборке рассчитан на работу от сети 110, 220 и 230 В, выдерживает нагрузки от 200 до 10 тыс. Ньютон, совместим с концевыми выключателями.

Нюансы изготовления

При изготовлении ворот необходимо принимать во внимание самостоятельную систему автоматики

Автоматические створки работают дистанционно, но от типа электропривода зависит качество функционирования конструкции. При самостоятельном изготовлении нужно принимать во внимание:

  • комплектацию готовой системы автоматики – фотоэлементы и блок управления для открытия створки за 15 сек;
  • перед проемом не должно быть преград – они станут причиной заклинивания;
  • для самодельного привода можно брать механизм спутниковой антенны с запиткой от напряжения 36 В;

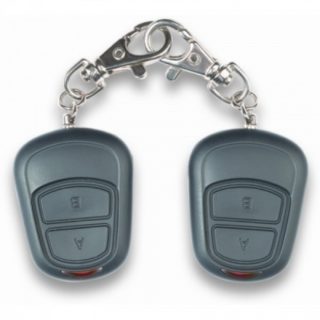

  • оптимальный радиус действия пульта – минимум 50 м. Для пульта понадобится два брелока и реле тока;
  • тип декоративной обшивки, ее вес, интенсивность открытия определяют категорию привода.

Для нормальной работы сооружения в зимнее время лучше делать электропривод с запасом по мощности.

Обустройство автоматических распашных ворот своими руками

Самостоятельное создание ворот распашного типа, оснащенных автоматикой, происходит поэтапно.

Составление проекта

Навешивание полотна перед покраской

Чертеж, на котором отображены размеры, внешний вид и особенности автоматики, составляется на бумаге от руки или в специальной программе.

Изготовление полотна

По размерам изделия на основном материале делают разметку с учетом габаритов створок и зазора между ними. Материалом может быть профлист или сталь. Для ребер жесткости понадобится профтруба. Элементы раскраивают на станке и соединяют сварочным аппаратом.

Сварка усиливающего каркаса

Прямоугольные рамки соединяют жесткими перемычками и обшивают. Сборка производится на ровной поверхности, геометрия створок внимательно проверяются.

Необходимость рамы

Автоматизация ворот

На въезде конструкция не понадобится – створки фиксируются на стойках навесами. При наличии рамы рассчитывают ее параметры, выдерживают диагональность и параллельность линий.

Строительство опор

После замеров проема устанавливаются метки и по ним выкапываются ямы, дно которых засыпается щебнем. Столбики выравниваются и заливаются бетонной смесью.

Монтаж ворот

Для крепления полотна используют навесы и шарики. Створки ставят в контур рамы, проверяют ровность расположения и скрепляют с навесами сваркой. Безрамные изделия прикрепляют струбцинами и усиливают сваркой.

Установка привода

Электропривод на ворота ставится по завершении процесса монтажа полотна. После этого выбирается вариант электроснабжения и проводится подключение по схеме. Оборудование с проводами прячется в монтажный короб. На заключительном этапе систему проверяют.

Автоматические ворота управляются дистанционно, что повышает комфорт проживания на участке. При наличии знаний и умений работать с электроприборами привод для створок можно не покупать, а изготовить самостоятельно.

/

Приводы и автоматика для распашных ворот. Цена от 8000 руб.


NICE

−26%

WINGO 3524 KCE

— комплект приводов для распашных ворот

комплект приводов линейного типа для распашных ворот. 500кг/3, 5м 24В, интенсивность 30 циклов/час, автоматическое определение препятствий, режим калитки. Состав комплекта: 2 электропривода WG3524 (Wingo 3524) + БУ MC424 + два пульта FLO2RE.

Хит

Старая цена: 32 937 р.

24 267 р.

NICE

−17%

WINGO 2024 KCE

— приводы для распашных ворот

комплект приводов линейного типа для распашных ворот с открытием наружу. 400кг/2м 24В, интенсивность 30 циклов/час, автоматическое определение препятствий, режим калитки. Состав комплекта: 2 электропривода WG2024 + БУ MC424L + два пульта FLO2RE.

Хит

Старая цена: 30 132 р.

24 861 р.

DOORHAN

SW-5000KIT

— комплект приводов для распашных ворот

Усилие 3000 Н Рабочий ход 500 мм Макс. вес створки 500 кг Макс. длина створки 5 м Скорость пер. штока 16 мм/с Питающее напряжение 230 В мин…

NICE

TOO3000KLT

— Комплект для распашных ворот

Для распашных ворот со створками шириной до 3м и массой до 300кг. Два привода TOO3000, блок управления MC800, приемник OXI и два пульта FLO2RE.

Новинка

DOORHAN

ARM-320PRO/Black-KIT

— комплект приводов для распашных ворот

Комплект привода ARM-320PRO/Black-KIT ширина ворот до 4м.

Хит

NICE

WALKY1024KCE

— комплект приводов для распашных ворот

180кг/1, 8м 24В, интенсивность 50 циклов/час, плавный пуск/остановка, режим калитки, автоматическое определение препятствий электропривод с БУ+ приемник OXI + пульт ON2 + табличка TS.

DOORHAN

SW-3000KIT

— комплект приводов для распашных ворот

Усилие 3000 Н Рабочий ход 300 мм Макс. вес створки 400 кг Макс. длина створки 3 м Скорость пер. штока 16 мм/с Питающее напряжение 230 В мин…

DOORHAN

SW-2500BASE

— базовый комплект приводов для распашных ворот

ширина створки до 2, 5м вес до 350кг Комплект базовый Doorhan привода SW-2500BASE. B составе — набор приводов DHSW2500, блок управления PCB-SW. Интенсивность 50%. IP 44.

BFT

PHOBOS BT KIT A25

— комплект приводов для распашных ворот

На одну створку до 400кг, до 2.5 м, 24В, разблокировка ключами (2 шт в комплекте), резиновая заглушка на разблокировку, режим калитки, встроенный 2-х канальный приемник, обнаружение препятствий. Эл.магнитные концевики. Открытие наружу и вовнутрь от 90 ° до 114.

CAME

FLEX 500/1

— комплект привода для распашных ворот

створка ворот до 150кг, до 1, 6м инт. 100% Привод F500 24В рычажный не блокирующийся с шарнирным рычагом передачи. Электрозамок обязателен. Стальной рычаг привода. Блок управления ZL160N одним приводом.

FAAC

FAAC 400 CBAC KIT

— комплект гидравлического привода

Привод 400 СВAС — зимняя версия — 40°C. Корпус модели Е для платы управления. Плата управления 452 MPS (для 411, 422СВАС, 390).

FAAC

FAAC 414 KIT

— коплект приводов для распашных ворот

КОМПЛЕКТ ПРИВОДА 414 KIT.

DOORHAN

ARM-230KIT

— комплект привода рычажного

Комплект привода рычажного ARM-230 ширина ворот до 2, 3 м, вес ворот до 300кг Комплект привода Doorhan ARM-230KIT. Комплект рычажного привода для распашных ворот. Подходит для установки на распашные уличные ворота и калитки со створкой массой до 300 кг и длиной до 2, 5 метров. Стальной рычаг привода выдерживает большие эксплуатационные нагрузки…

AN-MOTORS

ASW3000KIT

— комплект приводов для распашных ворот

Электропривод линейный 2 шт.; блок управления со встроенным радиоприемником; монтажный комплект. 230В, максимальное тяговое усилие 3000Н, IP54. Открытие створок внутрь и наружу, до 400 кг, до 3 м.

BFT

PHOBOS BT KIT A40 FRA

— комплект приводов для распашных ворот

Комплект — 2 привода PHOBOS BT A40, блок управления 24В, лампа 24В, 2 пульта и фотоэлементы.

NICE

−15%

TO5016PKIT

— комплект для автоматизации распашных ворот со створками шириной до 5м и массой до 1000кг

Акция

Старая цена: 33 805 р.

28 462 р.

FAAC

FAAC 391 KIT

— коплект приводов для распашных ворот

Самоблокирующийся привод 391Е со встроенными механическими выключателями, с платой управления Е024S и шарнирным рычагом. Виртуальный Энкодер. Регулируемая скорость. Привод 391 без платы управления.

CAME

STYLO

— комплект для распашных ворот

cамоблокирующийся рычажный привод для распашных ворот с шириной створки до 1, 8 м. Это надежный и современный привод, который может быть установлен в условиях ограниченного пространства. Подходит для установки на столбы шириной от 8 см и может работать от аккумуляторов платы аварийного питания (поставляются отдельно) при кратковременном отключении сетевого напряжения…

Доставка по РФ — бесплатно

FAAC

FAAC 412 KIT

— комплект привода для распашных ворот

Привод 412 DX правосторонний. Привод 412 SX левосторонний. Корпус модели Е для платы управления. Плата управления 452 MPS.

FAAC

FAAC 390 KIT

— комплект привода для распашных ворот

Два самоблокирующихся привода 390 без встроенных механических выключателей. Шарнирный рычаг (для 390). Корпус модели Е для платы управления. Набор принадлежностей для одного концевого выключателя (открывания и закрывания). Плата управления 455 D с возм. подкл. конц. выкл. (для 411, 422СВАС, 390).

FAAC

FAAC 413 LS KIT

— комплект червячного привода

Два привода 413 LS со встроенными механическими выключателями откр и закр. Функция замедления. Корпус модели Е для платы управления. Плата управления 455 D с возм. подкл. конц. выкл. (для 412, 422СВАС, 390).

DOORHAN

SW-5000BASE

— комплект базовый привода для распашных ворот

Комплект базовый привода SW-5000BASE, в составе привода SWING-5000 2 шт, блока управления PCB-SW.

FAAC

FAAC 402 CBC KIT

— комплект гидравлического привода

Приводы 402 СВС — зимняя версия — 40°C. Корпус модели Е для платы управления. Плата управления 452 MPS (для 411, 422СВАС, 390).

BFT

E5 KIT

— калиточный рычажный привод

BFT

VIRGO KIT

— комплект приводов для распашных ворот

200кг, 2, 5м,24В, режим калитки, обнаружение препятствий, встроенный 2-х канальный приемник Комплект -2 привода, блок встроен, лампа, фотоэлементы, 2 пульта.

CAME

FROG

— комплект приводов для распашных ворот

створки ворот до 800кг, до 3, 0м инт.50% подземная устан. Приводы FROG-A ,FROG-BI A4364 230в рычажный подземной установки. Блок управления с расширенным набором функций.

Доставка по РФ — бесплатно

NICE

−12%

TO4016PKIT

— комплект для автоматизации распашных ворот со створками шириной до 3м и массой до 800кг

Состав: привод TO4016P (2 шт.), приёмник OXI (1 шт.), Пульт управления FLO2R-S (2 шт.), Блок управления A60/A (1 шт.).

Акция

Старая цена: 30 589 р.

26 716 р.

FAAC

FAAC 415LLS KIT

— комплект приводов для распашных ворот

Усилие 3000 Н Рабочий ход 400 мм Вес створки 400 Кг. Макс. длина створки 4 м. Скорость пер. штока 16 мм/с Питающее напряжение 230 В Интенсивность 30 % Класс защиты IP 54.

NICE

−11%

TO4016PKIT1

— комплект для автоматизации распашных ворот со створками шириной до 3м и массой до 800кг

Состав: привод TO4016P (2 шт.), приёмник OXI (1 шт.), Пульт управления FLO2R-S (2 шт.), Фотоэлементы Medium EPM (1 пара), Блок управления A60/A (1 шт.).

Акция

Старая цена: 32 908 р.

28 996 р.

BFT

PHOBOS BT A40 KIT

— комплект приводов для распашных ворот

На одну створку до 500кг, до 4м, 24В, разблокировка ключами (2 шт в комплекте), резиновая заглушка на разблокировку, режим калитки, встроенный 2-х канальный приемник, обнаружение препятствий. Эл.магнитные концевики. Открытие наружу и вовнутрь от 101 ° до 124.

DOORHAN

ARM-230BASE

— комплект базовый привода рычажного

Комплект базовый привода рычажного ARM-230 ширина ворот до 2, 3 м, вес ворот до 300кг Привод для распашных ворот ARM-230, вес створки до 300 кг — 2 шт. Блок управления — 1 шт. Приемник встроенный/встраиваемый DoorHan — 1 шт.

CAME

ATI 5024N

— комплект приводов для распашных ворот

створки ворот до 1000кг, до 5, 0м высокоинтенсивная работа Приводы A5024N 24В линейный самоблокирующийся. Специальный стальной крепеж для ворот с повышенным люфтом петель.Блок управления с расширенным набором функций.

Доставка по РФ — бесплатно

AN-MOTORS

ASW4000KIT

— комплект приводов для распашных ворот

Электропривод рычажный 2 шт.; блок управления со встроенным радиоприемником; монтажный комплект. 230В, максимальный крутящий момент 320Нм, IP54, до 400 кг, до 4 м.

CAME

FLEX 500/2

— комплект привода для распашных ворот

створки ворот до 150кг, до 1, 6м инт. 100% Приводы 24В F500 рычажные не блокирующиеся с шарнирным рычагом передачи 2 шт. Электрозамок обязателен. Стальной рычаг привода. Блок управления двумя приводами ZL150N.

Доставка по РФ — бесплатно

CAME

AXO 4

— комплект привода для распашных ворот

створки ворот до 800кг или до 4, 0м инт. 50% Приводы AX402306 2 шт., ZM3E Блок управления, 230В линейный самоблокирующийся с электронными концевиками. С датчиком контроля движения и обнаружения препятствий (инкодер).

Доставка по РФ — бесплатно

FAAC

FAAC S450H CBAC KIT

— комплект гидравлического привода

два привода S450H CBAC. Блок управления Е024S с корпусом.

Приводы и автоматика для распашных ворот на сегодняшний день являются самым недорогим способом автоматизировать въездные ворота на свою территорию. Ведь зачастую распашные ворота у вас уже есть, осталось только подобрать и купить необходимую автоматику.

Приводы и автоматика для распашных ворот разделяется на три основных типа:

  1. Линейные приводы для ворот. Они самые распространенные и доступные по цене, подходят для установки на большинство ворот, открывающихся как наружу, так и внутрь. Работают по принципу винт – гайка.
  2. Рычажные приводы. Стоимость такой автоматики выше, используются как правило на воротах с массивными кирпичными или бетонными столбами и при этом открывающиеся внутрь.
  3. Приводы для подземной установки. Подходят для большинства ворот, но применяются довольно редко, так как имеют высокую цену и сложны в установке.

Основным параметром при выборе автоматики и приводов для распашных ворот является вес и размер каждой створки. Необходимо обращать внимание на то, что производители как правило указывают максимальные значения веса и длины створки, но для каждой длины створки максимальный вес свой и это надо обязательно учитывать при выборе приводов и автоматики для распашных ворот. Ещё важным моментом является ветровая нагрузка. На сплошных воротах она значительно больше чем на решётчатых, соответственно для таких ворот применяются привода с большим крутящим моментом.

Статьи по теме:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
