Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Настройка реле давления — процесс простой, но не очень адекватный. Надо помнить всегда, что когда мы закручиваем пружины, мы увеличиваем и давление отключения и давление включения одновременно.

Дмитрий Белкин

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром.

Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато.

Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре — можно считать за атмосферы.
4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
3. Сразу проверяем, что получается.
4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
3. ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

1. Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
2. Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1. 5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

Гидроаккумулятор и реле давления. Настраиваем правильно

Рис1. Гидроаккумулятор

    При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

    Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

    Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

    Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

    Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

    Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

    Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

    Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

    После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

• достижении рабочего давления ГА;
• достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

    Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

    Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

    Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

    Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

Рекомендуемая продукция нами

насосы grundfos sq, grundfos sqe

как установить и настроить, инструкция со схемами, фото и видео

В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — выполнить регулировку для потребностей конкретного дома и его водопроводной системы. Пренебрежени этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации.

Перед подключением и настройкой оборудования необходимо разобраться в принципах работы устройства и гидроаккумулятора.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления.

Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
3. Перепад давления (ΔР) — разница предыдущих двух показателей.
4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

• Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
• Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

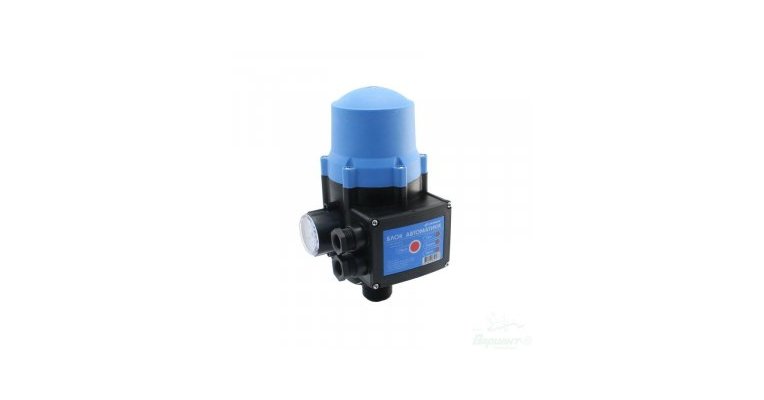

• Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
• Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.

   Реле давления подключается к двум системам: электрической и механической

2. Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.

   Внутри расположена клеммная колодка

3. Подведите провода и зафиксируйте в клеммах.

   Прижмите провода в клеммах

4. Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.

   Закройте реле крышкой и зафиксируйте болтами

Видео: как установить контроллер давления

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
2. Открывают воду, чтобы полностью освободить систему от воды.
3. Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
5. После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Оцените статью: Поделитесь с друзьями!

настройка, принцип работы, как отрегулировать, настроить в системе водоснабжения, схема подключения реле минимального давления, как подключить датчик

Содержание:

В насосной станции любого типа и размера есть один маленький, но незаменимый узел, речь идет о реле давления. Помимо установки с использованием схемы подключения реле давления воды, следует выполнить дополнительные настройки. Дело в том, что этот элемент осуществляет контроль состояния гидробака, а также включает и отключает необходимое оборудование.

Чтобы оборудование служило бесперебойно и долго необходимо грамотно выполнить регулировку и установку реле давления для насоса.

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь. Не помешает знать, какой лучше регулятор давления воды, чтобы сделать правильный выбор.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Большой и маленькой пружине в механизме отводится своя функция. Большая пружина задает показатель давления, при котором требуется включение насоса, а маленькая пружина определяет разницу между допустимым и необходимым значением давления. Этот показатель очень важен при регулировке реле давления воды для насоса.

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

При решении вопроса, как подключить реле давления воды, следует  помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Термины, использующиеся при регулировке реле давления

В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.

В частности, речь идет о следующих терминах:

• Давление включения. Этот термин обозначается индексом Р_вкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
• Давление выключения. Для обозначения используется индекс Р_выкл и называется нижним давлением. На реле от производителя указано значение около 3 бар.
• Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
• Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды (прочитайте: «Как выбрать и установить гидроаккумулятор для систем водоснабжения, принцип работы»).

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах. Когда выполняется установка гидроаккумулятора для систем водоснабжения своими руками, все это нужно обязательно учитывать.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Прежде чем подключить реле минимального давления воды к насосу выполняют измерение текущего давления в гидробаке. Значение этого показателя производитель выставляет 1,5 бар, однако в процессе использования определенное количество воздуха выходит из емкости, что приводит к снижению давления.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.

Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости. Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя. В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Очень важно помнить, что электронные манометры работают от сети электропитания, поэтому следует контролировать ситуацию в этом случае.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.

При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой. Результатом таких действий становится быстрый износ деталей агрегата. Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Еще одним недостатком постоянного высокого давления можно назвать увеличение числа поломок. При слишком высоком или очень низком давлении в первую очередь страдает резиновая прокладка. Только правильная регулировка давления в системе водоснабжения частного дома позволит увеличить срок службы агрегатов и системы в целом.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

• Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
• С помощью малой пружины — установить разницу между давлением включения и выключения.

Прежде чем приступить к настройке реле давления, необходимо понять, как работает реле давления, внимательно изучить прилагаемую техническую документацию непосредственно прибора и насосной станции, включая гидробак и другие элементы.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления  отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Вопрос, как отрегулировать датчик давления воды в системе водоснабжения, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

• Устанавливают значения рабочего давления в гидробаке.
• Включают насос.
• Осуществляют подачу воды в емкость до достижения значений нижнего давления.
• Отключают насос.
• Вращают малую гайку до тех пор, пока насос не начнет работать.
• Ждут наполнения емкости водой и отключают насос.
• Открывают воду.
• Начинают вращать большую пружину для установки давления включения.
• Включают насос.
• Заполняют емкость водой.
• Корректируют положение малой пружины регулировки.

Чтобы правильно определить направление вращения пружины при настройке регулятора давления воды, нужно обратить внимание на расположенные рядом с ней знаки «плюс» и «минус». Для увеличения давления включения выполняют вращение пружины по часовой стрелке, для уменьшения – против часовой стрелки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:

• Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
• Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
• При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
• Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
• Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Полезные советы и рекомендации

Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом. В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции. Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются. Читайте также: «Как выбрать и установить насос для повышения давления воды – важные нюансы».

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования. При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами. Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально. Читайте также: «Как установить насос для повышения давления воды в квартире – выбор, правила монтажа».

Очень часто причиной серьезных поломок регулятора давления воды для насоса становится грязная вода, которая течет по трубам водопроводной системы. В большинстве случаев такая ситуация возникает со старыми металлическими системами водоснабжения.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства. Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Проверяя работу насосной станции, важно обратить внимание на датчик реле давления воды: если давление выключения постоянно растет, то не исключено засорение устройства. Такая ситуация требует незамедлительной замены (прочитайте также: «Правильная регулировка реле давления насосной станции – нормы, советы и примеры»).

Для этой цели выполняют следующие действия:

• Откручивают крепежные болты на корпусе реле.
• Снимают мембранный узел.
• Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Настройку реле давления нельзя назвать простым мероприятием, здесь требуется внимательность и осторожность. Изучив устройство реле давления, принцип его работы и особенности регулировки, можно самостоятельно справиться с поставленной задачей.

Правила регулировки реле давления воды для насоса

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Одной из основных частей насосной станции можно считать реле давления воды для насоса.  Оно позволяет обеспечивать автоматическое отключение/включение, управление подачей воды по специально заданным потребителем параметрам. Даже при маленьком сбое нарушается функциональность всей системы. Любая проблема с работой датчика устраняется с помощью несложной регулировки. Чтобы понять, как проводить настройку, нужно сначала ознакомиться с правилами регулировки реле давления воды для насоса.

Регулировку реле давления воды для насоса можно произвести самостоятельно, если следовать инструкции

Принцип действия и устройство реле давления воды для насоса

Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления. Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.

Устройство реле давления

Установка такого оборудования на насосную станцию позволяет сохранять давление в водопроводной системе в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насосной станции. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.

Схема подключения реле давления к погружному насосу

Порядок работы водяной станции под управлением реле

Работает насосная станция по следующему сценарию:

1. Насос набирает воду в имеющийся бак.
2. Происходит увеличение давления, которое можно проверить по манометру.
3. После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса.
4. При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насосной станции.

Принцип работы водяной станции

Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.

Правильная настройка реле давления

После того, как насосная станция установлена и подключена, отдельное внимание стоит уделить настройке реле давления воды для насоса. От правильности выставления предельных уровней будет зависеть работа всей системы.

Реле давления воды

Для этого, в первую очередь, необходимо проверить на какие показатели был настроен бак при его изготовлении. Стандартный минимальный уровень приблизительно 1,5 атмосферы, а максимальный – 2,5. Проверить это можно обычным механическим манометром при пустом баке и отключенном от электросети насосе. Благодаря тому, что этот прибор имеет металлический корпус, его показания являются более точными, чем у собратьев, выполненных из пластика. Чтобы померить давление, откручивают маленький колпачок на корпусе пустого бака, затем подсоединяют манометр и снимают показания.

Регулировка реле давления насосной станции осуществляется с помощью большой и малой пружины

Полезный совет! При покупке готовой станции такая проверка может не потребоваться. Если же оборудование покупалось по отдельности (насос, реле, бак), то изначальная настройка обязательна.

Тонкости регулировки реле давления воды для насоса

Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:

1. Наполнять бак до тех пор, пока манометр не покажет требуемое максимальное значение.
2. Выключить насосную станцию.
3. Открыв корпус реле, нужно постепенно вращать маленького размера гайку пока не сработает внутренний механизм. Вращение по часовой стрелке – увеличение уровня давления, против – уменьшение.
4. Для установки нижнего параметра воду из бака постепенно сливают, открыв кран.
5. Как только манометр встал на необходимую отметку, спуск воды останавливают.
6. Для регулировки нижнего показателя давления вращают большую гайку, также до срабатывания контактов.

Подключение блока автоматики и реле давления к погружному насосу

Полезный совет! Процедуру проверки или установки уровня показателей рекомендуется проводить не только при начальной настройке, но и каждый месяц или хотя бы каждый квартал в процессе эксплуатации.

Электронное реле давления воды

При небольшом диапазоне между верхней и нижней границей давления, насосная станция довольно подкачивает воду, создавая в водопроводной системе постоянный средний уровень этого показателя. Напор воды в этом случае будет равномерным, комфортным. Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. При такой настройке станция будет включаться реже и прослужит значительно дольше.

Схема монтажа реле LP3

Полезный совет! При регулировке необходимо помнить, что минимальная разница между нижней и верхней границей может составлять не меньше 1 атмосферы.

Защита от «сухого хода»

Довольно частой причинной поломок при эксплуатации насосных станций является отсутствие воды в системе. Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.

Отсутствие жидкости в системе может быть вызвано следующими причинами:

• потребление жидкости значительно больше, чем объем колодца или скважины;
• перебои с поставкой воды в летний период;
• аварии на водопроводных системах.

Схема работы поверхностного насоса с реле давления воды

Для ограждения от таких неприятностей существуют реле с защитой от работы всухую. В таком оборудовании предусмотрена возможность размыкания контактов, при котором происходит полное отключение насоса. Обычно этот показатель устанавливается заводом на уровне около 0,5 атмосфер и не подвергается корректировке. Запустить двигатель насосной станции можно будет только при восстановлении нормального количества воды в системе.

Схема работы реле сухого хода

Также производители могут предложить еще один вид защитного оборудования. Реле потока, дополненное функциями реле давления, также эффективно защищает от поломок при отсутствии воды. Этот датчик отключает систему при отсутствии потока или падении напора меньше 1 атмосферы.

Полезный совет! При регулировке реле давления воды для насоса следует помнить о заявленной производителем мощности самой станции. Если станция не может выдавать напор воды более 5 атмосфер, то и настраивать ее на большую точку нет никакого смысла.

Регулировка реле давления воды для насоса (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Регулировка реле давления насосной станции и настройка своими руками

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Особенности конструкции и принцип работы

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой  жидкости.

Принцип действия этого прибора следующий:

Рекомендуем к прочтению:

1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Настройка реле давления насосной станции может понадобиться в том случае, если заводские настройки хозяина не устаивают либо они сбились. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Рекомендуем к прочтению:

Последовательность подготовки гидробака:

1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:

• если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
• при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
2. Включаем насос, который произведёт закачку воды в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Внимание: вторая (малая) пружина очень чувствительная, поэтому её регулировку стоит проводить очень осторожно, подкручивая гайку на небольшой оборот.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Регулировка реле давления в водяном насосе

Что может быть лучше в частной системе водоснабжения? Разумеется, чтобы его организовать потребуется немало времени, забот и усилий. Для правильного обустройства прежде всего необходима насосная подстанция, а чтобы ее работы хватило на достаточно длительный промежуток времени, целесообразно установить реле давления воды. Оно способно предупредить перегрев и, следовательно, поломку установки.

Общая характеристика датчиков для водяных насосов

Стандартное реле давления воды

Если в вашем водопроводе установлен датчик давления воды, можно гарантировать без аварийной работы водоснабжения достаточно длительный срок. Принцип работы защитного блока организовывается на минимальном и максимальном давлении воды в источнике. Если давление воды повышается происходит сдавливание одной из пружин, а при понижении пружина расширяется. За счет этих манипуляций, производимых пружинами, происходит размыкание контактов реле давления для воды, за счет чего насосная станция отключается и включается.

На примере дееспособности реле давления воды выглядит следующим образом: насос начинает качать воду в накопительный бак (который устанавливается в большинстве случаев), при максимуме его заполнения происходит повышение давления и реле срабатывает. Когда потребитель включает водозаборный кран, давление в гидробаке постепенно снижается и при минимальном значении реле снова запускает насос. Такой процесс повторяется по кругу. Смотрите видео материал к нашей статье.

Как отрегулировать датчик давления для насоса?

Самый важный процесс в обустройстве частной скважины — это регулировка реле давления насосной станции. Здесь важно использовать правильный принцип. Этот вопрос может занять немало времени, поэтому нужно следовать четкому алгоритму.

1. Первый этап, где задействован регулятор, считается самым ответственным, в котором предстоит давление в гидробаке, к которому впоследствии будет устанавливаться автоматика. Нужно выполнять требование: проверять давление необходимо манометром с металлическим корпусом и при отсутствии воды в емкости. Не забудьте отключить электричество. Теперь откручиваем колпачок в верхней части гидроаккумулятора и подсоединяем манометр, что покажет его шкала, то и является настоящим показателем давления.

   Регулировка реле давления для насоса

Важно! Помимо единичной проверки, вам предстоит регулярно измерять давление в гидробаке с примерной периодичностью 1 раз в 30 дней.

2. Когда подобран нормальный рабочий режим, следует отрегулировать его, используя регулятор. Если какой-то показатель давления вас не устраивает его можно стравить или подкачать. Рекомендуемый показатель не менее 1 атмосферы в гидроаккумуляторе.
3. Если вы самостоятельно проводили сборку насоса в системе водообеспечения, регулировка реле давления должна проводиться в обязательном порядке. Для начала корректируется малая гайка и максимальный показатель давления. Проследите за тем, чтобы это значение не было выше заводской нормы, так как в подобных ситуациях необходимо ручное отключение насоса.
4. Далее делается настройка реле давления насосной станции минимального значения большой гайкой в реле давления для насоса. Этого можно достичь благодаря спуску воды из гидроаккумулятора. При этом должен быть установлен в него манометр. На момент, когда стрелка на шкале покажет минимальную величину, насос должен включиться. Автоматика регулируется по показаниям измерителя.

Важно! Помните, что нижнее давление лучше отрегулировать так, чтобы оно было на 10 % больше, чем давление воздуха в резервуаре. Иначе это чревато скорейшим изнашиванием резиновой мембраны.

5. В отдельных случаях допустимо устанавливать предельные уровни давления по собственному предпочтению. Следует помнить, что так точкой отсчета должна быть большая гайка, то есть придел нижнего давления. Верхний предел может быть только таким на какое рассчитана вся насосная система. Также возможен вариант использования реле давления рм 5.

Обращаем внимание потребителя, что регулятор должен быть подобран в зависимости от условий вашего водоснабжения и по техническим характеристикам скважинного насоса. В работе обязательно должна использоваться схема подключения реле давления.

Автоматическое оборудование для домашних насосов

Автоматика, участвующая в оборудовании современных насосов чаще всего, состоит из нескольких устройств. Что это за приспособления рассмотрим ниже:

Автоматика для водяного насоса

• манометр, как обязательный атрибут в насосных подстанциях. Он необходим не только чтобы настроить реле давления для насоса, но и для последующего контроля;
• реле давления воды механического или электронного типа, отличаются своей конструкцией, а также могут иметь функцию сухого хода;
• защитная автоматика от холостого хода. Контролирует поток воды, поступающей к насосу, при ее отсутствии отключает мотор;
• поплавковый регулятор специализируется на подаче сигнала механизму для отключения насоса, если в системе водообеспечения наблюдается минимальный уровень воды;
• регулятор или автоматика для потока. Подобная деталь позволяет обойтись без монтажа гидроаккумулятора. Данная установка способна работать, как и автоматика для защиты от холостого хода.

  Автоматика для гидроаккумулятора

В идеале иметь все необходимые навыки, если требуется подключение реле давления насосной подстанции, чтобы снизить риск поломок откачивающего агрегата и неполадок во всей системе водоснабжения в целом. В итоге статьи рекомендуем просмотреть видео об автоматике для насосов.



Вас могут заинтересовать:

Как отрегулировать реле давления

Пуск и остановка скважинного водяного насоса обычно контролируются реле давления, аналогичным показанному ниже. Переключатель предварительно настроен как на давление включения, так и на давление отключения. Давление отключения — это низкое давление, при котором запускается насос, а давление отключения — это высокое давление, при котором насос отключается. Возможно, вы захотите увеличить давление по одной из следующих причин: заданный диапазон не обеспечивает удовлетворительное давление, когда вода достигает вашего дома, в душе / смесителях недостаточно давления или в головках оросителей требуется более высокое давление.Регулировку диапазона можно выполнить, выполнив несколько простых шагов.

Осторожно! Электричество может быть очень опасным , особенно если у вас нет опыта. Всегда соблюдайте осторожность при работе с электричеством и выключайте прерыватели источника питания при проверке компонентов или выполнении любых регулировок в электрической системе. Если вы не уверены на 100%, что сможете безопасно выполнить любой из этих тестов, обратитесь к профессионалу.

Снимите крышку реле давления.Заводские настройки находятся под крышкой реле давления (как показано справа вверху). Чтобы увеличить или уменьшить давление включения и выключения, поверните гайку на верхней части большой центральной пружины, как показано на рисунке ниже. Вы поверните гайку против часовой стрелки, чтобы снизить давление включения и отключения, или поверните гайку по часовой стрелке, чтобы поднять давление включения и отключения.

Если вы отрегулируете давление включения, вам также потребуется отрегулировать заряд воздуха в напорном резервуаре. Напорный бак должен быть на 2 фунта / кв. Дюйм ниже давления включения.Нажмите здесь, чтобы посмотреть видео: «Как проверить и настроить напорные баки» или нажмите здесь, чтобы прочитать блог: «Как проверить и отрегулировать напорный бак

»

Существует очень мало приложений, в которых вы должны регулировать дифференциал. Регулировка дифференциала регулирует только давление отключения. Поверните гайку дифференциала против часовой стрелки, чтобы снизить давление отключения, или поверните гайку по часовой стрелке, чтобы повысить давление отключения.

Нажмите на гиперссылки ниже, чтобы просмотреть видео о реле давления на канале RC Worst YouTube:

Реле давления Square D

Выключатель низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

Если у вас есть дополнительные вопросы о реле давления или вашей системе водоснабжения, не стесняйтесь звонить нашим специалистам по номеру 855.329,4519.

Как отрегулировать реле давления воды

Осторожно! Электричество может быть очень опасным , особенно если у вас нет опыта . Всегда соблюдайте осторожность, работая с электричеством, и выключайте прерыватели источника питания при проверке компонентов или внесении любых регулировок в электрическую систему. Если вы не на 100% уверены, что сможете безопасно выполнить любой из этих тестов, позвоните профессиональному специалисту

.

Пуск и остановка скважинного водяного насоса обычно контролируются реле давления, аналогичным показанному ниже.Переключатель предварительно настроен как на давление включения, так и на давление отключения, а перепад составляет 20 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Давление отключения — это низкое давление, при котором запускается насос, а давление отключения — это высокое давление, при котором насос отключается. Возможно, вы захотите увеличить давление по одной из следующих причин: заданный диапазон не обеспечивает удовлетворительное давление, когда вода достигает вашего дома, в душе / смесителях недостаточно давления или в головках оросителей требуется более высокое давление.Регулировку диапазона можно выполнить, выполнив несколько простых шагов.

Ослабьте гайку сверху, чтобы снять крышку на реле давления. Заводские настройки находятся под крышкой реле давления (как показано выше). Чтобы увеличить или уменьшить давление включения и выключения, поверните гайку на верхней части большой центральной пружины, как показано на рисунке ниже. Поверните гайку против часовой стрелки, чтобы снизить давление включения и отключения, или по часовой стрелке, чтобы повысить давление включения и отключения.

Если вы отрегулируете давление включения, вам также потребуется отрегулировать заряд воздуха в напорном резервуаре. Напорный бак должен быть на 2 фунта / кв. Дюйм ниже давления включения.

Нажмите здесь, чтобы посмотреть видео: Как проверить и отрегулировать напорные баки

Щелкните здесь, чтобы прочитать блог: Как проверить и отрегулировать напорный бак

Существует очень мало приложений, в которых вы должны регулировать дифференциал. Регулировка дифференциала регулирует только давление отключения.Поверните гайку дифференциала против часовой стрелки, чтобы снизить давление отключения, или поверните гайку по часовой стрелке, чтобы повысить давление отключения.

Нажмите на гиперссылки ниже, чтобы просмотреть видео о реле давления на канале RC Worst YouTube:

Реле давления Square D

Выключатель низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

Сводка и советы профессионалов:

1. Если вы отрегулируете давление включения, вам также потребуется отрегулировать напорный бак.
2. В очень редких случаях требуется регулировка маленькой боковой пружины.
3. Не устанавливайте слишком высокое давление отключения. Если насос не может создать достаточное давление, он не отключится (и вызовет отказ двигателя).

Если у вас есть дополнительные вопросы о реле давления или вашей системе водоснабжения, не стесняйтесь звонить нашим специалистам по номеру 855.329.4519.

Как отрегулировать реле давления воды в скважинном насосе

Реле давления воды в скважинном насосе регулирует скорость, с которой насос будет включаться и выключаться.Он использует две системы давления для управления потоком воды, и регулировка давления воды включает настройку этих систем. Обычно этот переключатель предварительно настроен на правильное давление, но вы можете изменить его без каких-либо специальных инструментов или материалов, используя только плоскогубцы сантехников.

Шаг 1 — Снимите крышку переключателя

Сначала отключите насос от сети в целях безопасности. Затем с помощью плоскогубцев открутите гайку, удерживающую защитную крышку на месте. Откроется внутренняя часть реле давления.

На самом деле существует два типа реле давления скважинных насосов, и для них требуются несколько разные методы регулировки в зависимости от того, какой у вас тип. Внутри будут либо одна, либо две пружины, удерживаемые регулировочными гайками, обозначающие одно- или двухстоечные типы. Это элементы управления, с которыми вы будете работать.

Проверьте плоскогубцы на Amazon

Шаг 2 — Отрегулируйте давление

В однопозиционном реле давления одна гайка будет использоваться для изменения давления включения и отключения насоса .Поверните гайку по часовой стрелке, чтобы увеличить давление как для включения, так и для отключения, 2 1/2 PSI на каждый оборот. В качестве альтернативы вращение гайки против часовой стрелки снизит давление.

Для двухпозиционных переключателей гайка на верхней части большой пружины будет регулировать синхронизацию давления включения и отключения. Правило однопозиционного переключателя справедливо и для этого типа: вращение по часовой стрелке для увеличения давления и против часовой стрелки для уменьшения.

Однако такая маленькая гайка может регулировать зазор между давлениями.При повороте по часовой стрелке отрезок приподнимается и гайка затягивается. Не устанавливайте давление отключения ниже давления включения, так как это вызовет бесконечный цикл работы насоса и может повредить его.

Давление включения никогда не должно быть ниже 20 фунтов на квадратный дюйм, а давление отключения никогда не должно быть выше 60 фунтов на квадратный дюйм. Разница в 20 фунтов на квадратный дюйм между ними лучше всего для общей производительности вашего насоса.

Шаг 3 — Завершение

Возможно, вам придется немного подправить, прежде чем вы добьетесь нужного давления.Настоятельно рекомендуется надевать крышку на место и затягивать ее каждый раз после завершения регулировки, чтобы избежать поражения электрическим током. После завершения модификации закройте крышку и снова подключите насос.

Может потребоваться несколько различных регулировок, чтобы установить реле давления в нужное вам положение, поэтому не бойтесь возвращаться и при необходимости снова измените давление. Просто помните о минимальном и максимальном PSI.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

КАК НАСТРОИТЬ РЕЛЕ ДАВЛЕНИЯ

По мере добавления воздуха постоянно проверяйте давление воздуха в баллоне с помощью манометра. Если он слишком высок, сбросьте давление. Если он слишком низкий, добавьте воздуха с помощью велосипедного насоса или воздушного компрессора. Нет правила, предполагающего, что вы должны настроить реле давления на 30/50 или 40/60, вы можете настроить его на 35/55 — 45/65, но я бы не затягивал его слишком сильно, так как вы рискуете контактами на реле давления. не открываются, что отключает насос.

Рекомендуется поддерживать разницу в 20 фунтов между нагнетанием и откачкой. Очень часто Я увижу, что реле давления 30/50 затягивается слишком сильно, что не является хорошей идеей, поскольку контакты могут не открываться или закрываться должным образом — лучше просто купить переключатель 40/60, если вы хотите большего что 50 фунтов на квадратный дюйм.

Отключение / отключение 40/60 PSI является заводской настройкой реле давления 40/60. Дифференциал 20 фунтов на квадратный дюйм является стандартным и рекомендуется. Вы можете отрегулировать дифференциал, повернув короткую регулировочную гайку на реле давления по часовой стрелке для увеличения или против часовой стрелки для уменьшения дифференциала, это редко требуется и предварительно установлено на 20 фунтов.Я предлагаю не изменять эту настройку (короткую гайку), если для этого нет причины. Вы можете довольно быстро выбросить вещи из дурака.

Отрегулируйте гайку с длинной резьбой (с левой стороны) реле давления, поворачивая ее вправо для увеличения давления (каждый полный оборот должен увеличивать давление примерно на 1-1 / 2 фунта). Если ваш насос отключает при 50 фунтах на квадратный дюйм потребуется несколько оборотов для увеличения до 60 фунтов на квадратный дюйм с помощью гаечного ключа с открытым зевом на 3/8 дюйма.

Медленно настройте, возможно, вам придется протестировать его несколько раз.Не забивайся десятками витков… это будет уже слишком. Может быть, есть кто-нибудь у электрической панели, чтобы он включил и включил питание для вас. Поговорите с ними по мобильному телефону, чтобы они четко слышали ваши инструкции.

Мы обычно устанавливаем реле давления 40/60 PSI для бытового использования, если только мы не работаем на небольшой неглубокой скважинной системе с небольшим струйным насосом, вы также можете приобрести реле давления с реле низкого давления (мало латунный рычаг в сторону) и это отдельная тема.

Мне действительно не нравятся выключатели низкого давления, они действительно дешевое решение. Я их никогда не устанавливаю. Установите надлежащую систему защиты скважинного насоса, если есть проблема или беспокойство, я советую всегда «Делать работу правильно».

Надеюсь, это поможет вам выручить Тодда, включить насос и попросить жену принять душ, у вас должна быть счастливая жена! Если возникнут проблемы, напишите мне электронное письмо, я расскажу вам об этом по телефону.

У меня дома есть колодезная вода.Давление воды было низким, поэтому я попытался отрегулировать реле давления, теперь мой колодец качает всего несколько секунд и отключается. Как мне снова заставить все работать правильно?

Правильная настройка реле давления может быть несколько сложной, потому что вы не получаете немедленных данных о том, отрегулировали ли вы давление до требуемой настройки. Кроме того, вы должны отрегулировать давление в напорном баке баллонного типа в соответствии с новыми настройками, иначе система не будет работать должным образом.

Основная процедура для успешной регулировки давления воды — сначала найти манометр и записать показания высокого и низкого давления во время использования воды.Нормальные настройки обычно составляют 30 фунтов на квадратный дюйм или 40 фунтов на квадратный дюйм при давлении включения, которое является низким давлением, которое вызывает включение насоса, и 50 фунтов на квадратный дюйм или 60 фунтов на квадратный дюйм при давлении отключения, которое является высоким давлением, при котором насос отключается. . Разница между высоким и низким давлением обычно составляет около 20 фунтов на квадратный дюйм. Для регулировки отключите питание помпы. Снимите пластиковую серую крышку с ближайшего реле давления. Будет большой родник и маленький родник. Большая пружина толкает воду в системе, поэтому поворот гайки на этой пружине по часовой стрелке сжимает пружину, тем самым увеличивая давление.Меньшая пружина регулирует разницу между высоким и низким давлением. В этом нет необходимости, но если необходимо уменьшить разницу между высоким и низким давлением, затяните эту пружину. После внесения скромных корректировок запустите воду и посмотрите на манометр, чтобы увидеть, регистрирует ли теперь манометр желаемое новое давление. Далее следует отрегулировать давление воздуха в баллоне. Для этого выключите насос и слейте воду. Используйте манометр на штуцере воздушного клапана, обычно на верхней части бака, чтобы определить давление.Используйте воздушный компрессор, чтобы добавить воздуха, чтобы давление было на 2 фунта на квадратный дюйм ниже нового значения низкого давления на манометре. Затем снова включите воду.

В вашем случае, поскольку ваши настройки давления теперь явно выходят за пределы нормального диапазона и вызывают неисправность системы, вам может быть лучше просто купить новое реле давления с более высокими стандартными настройками. Они недорогие и очень простые в установке. Только не забудьте увеличить давление в баке, чтобы оно соответствовало новым показаниям низкого давления воды.

Как увеличить давление воды в скважине — Flo от Moen

Если вы живете в деревне, скорее всего, ваш дом подключен к системе водоснабжения из колодца. А если вы используете колодезную воду, велика вероятность, что вам придется иметь дело с хандрой низкого давления. Оптимальное значение для давления воды составляет около 50 фунтов на квадратный дюйм. Это даст вам достаточно давления, чтобы принять душ с удовольствием, не вызывая чрезмерного износа ваших приспособлений и приборов.

Есть два основных виновника большинства проблем с низким давлением воды в домах, использующих колодезную воду.Первый — это накопление в водопроводной сети из-за жесткой воды. Другой причиной является неисправный или неправильно отрегулированный напорный бак. В этой статье мы рассмотрим обе причины низкого давления и дадим вам несколько действий, чтобы вода текла так, как вы хотите.

Проверка на признаки жесткой воды

Когда минералы и другие отложения попадают в нашу систему водоснабжения, мы получаем «жесткую воду». Со временем такая жесткая вода может привести к серьезным накоплениям в ваших трубах и арматуре и вызвать проблемы с давлением воды по всему дому.Если вы живете на Среднем Западе или Юго-Западе США, вы находитесь прямо в центре горячей точки с жесткой водой.

Вот несколько тревожных сигналов по поводу жесткой воды:

Засоренная лейка душа.

Одним из явных признаков жесткости воды является забитая насадка для душа. Если вы когда-нибудь замечали, что некоторые из отдельных форсунок в вашей душевой лейке выпускают только струйку воды или распыляют воду под острыми углами, вероятно, жесткая вода вызывает скопление в вашей водопроводной системе.Вы можете удалить эти скопления, отсоединив насадки для душа и оставив на ночь пропитаться дистиллированным уксусом.

Остатки на кухне и в ванной.

Жесткая вода оставляет свой след практически на всем, к чему прикасается. Ваша стеклянная посуда никогда не станет полностью чистой, а на занавесках для душа и дверях останется мыльная пена.

Засоренные трубы и стоки.

Если ваша раковина сливается бесконечно, это может быть еще одним признаком жесткости воды.А если в канализацию забиты минералы и отложения, велика вероятность, что они забивают и остальные трубы.

Если у вас проблема с жесткой водой, она вполне может быть причиной низкого давления воды в вашем доме. Если признаки присутствуют, вашим следующим шагом должен быть осмотр труб у специалиста-сантехника до того, как вы попытаетесь увеличить давление воды, отрегулировав напорный бак. Если в ваших трубах есть осадок, повышение давления может привести к повреждению водопроводной сети.

После осмотра вы можете организовать профессиональную чистку ваших труб. Чтобы предотвратить образование отложений в будущем, подумайте о том, чтобы установить систему смягчения воды.

Отрегулируйте напорный бак

Если низкое давление воды вызвано не жесткой водой, следующим шагом будет регулировка напорного бака колодца.

Напорный бак — это то, что контролирует давление воды, поступающей в ваш дом. Он работает с помощью реле давления, чтобы определить, когда он начнет и когда прекратит увеличивать давление воды.Вы можете использовать манометр в шинах, чтобы измерить давление воды в баке, прикрепив его к клапану наполнения воздухом, чтобы получить показания.

Самый простой способ увеличить давление воды в колодце — отрегулировать реле давления на напорном баке.

Напорные баки имеют настройки давления как «включения», так и «отключения». Когда давление воды в вашем баке падает ниже уровня включения, реле давления срабатывает и увеличивает давление в баке. Как только давление достигает предельного уровня, переключатель выключается.На вашем напорном баке, скорее всего, указаны оба этих значения.

Когда вы снимите крышку с реле давления, вы увидите две подпружиненные гайки. Центральная гайка большего размера регулирует диапазон давления переключателя. Если вы затянете центральную гайку, вы увеличите диапазон. Если, например, реле давления было откалибровано с отсечкой 30 фунтов на квадратный дюйм и отсечкой 50 фунтов на квадратный дюйм, затяжка гайки может увеличить диапазон до 35 и 55.

Меньшая гайка, расположенная рядом с большей гайкой, регулирует разницу между настройками давления включения и отключения.Если вы затянете маленькую гайку, вы увеличите уровень отсечки, сохраняя при этом исходную настройку.

Совет по безопасности: Прежде чем снимать крышку и начинать регулировку реле давления, убедитесь, что вы нашли правильную цепь и отключили питание реле давления.

Обновление до системы постоянного давления

Иногда в системах водоснабжения из колодцев одновременное использование нескольких устройств приводит к внезапному падению давления.Добавьте к этому колебания между значениями давления включения и отключения стандартного колодезного водяного насоса, и вы получите некоторые дикие колебания давления воды.

В системе постоянного давления дополнительный компонент устанавливается на водопроводе, ведущем от колодца. Компонент имеет датчик, который позволяет ему контролировать давление воды, поддерживая его на постоянном уровне.

Самое замечательное в системах постоянного давления воды то, что они могут быть установлены прямо поверх вашей существующей системы.Еще одно преимущество использования маршрута с постоянным давлением заключается в том, что вы можете обойтись без резервуара высокого давления гораздо меньшего размера.

Заключение

Владение домом с системой водоснабжения из колодца имеет свои проблемы, но это не означает, что вам нужно довольствоваться слабым напором воды. Первый шаг к устранению давления воды — определить, вызвано ли оно жесткой водой или вам нужно отрегулировать реле давления. В будущем, если вы хотите более стабильный уровень давления воды, вы всегда можете установить систему постоянного давления.

Как отрегулировать реле давления воды

Как настроить реле контроля давления насоса: Поверните регулировочный винт против часовой стрелки, чтобы уменьшить настройку реле давления.

130PSI DC 24V 6Lpm 80W Micro Diaphragm Water высокого давления

Отрегулируйте переключатель контроля давления насоса, если ваш манометр не соответствует блоку управления.

Как отрегулировать реле давления воды .Закройте все сантехнические устройства, которые используют воду в здании. Обратитесь к руководству пользователя. Чтобы отрегулировать давление воды в смесителе, найдите под раковиной 2 клапана, которые регулируют горячую и холодную воду.

Расположение реле давления Двухпозиционные реле давления Реле давления с двумя стойками позволяют одновременно регулировать давление включения и выключения. Реле давления — это тип переключателя, который создает электрическую цепь при достижении определенного установленного давления.С помощью гаечного ключа 5/16 дюйма снимите крышку реле давления.

Реле давления обычно предварительно настраивается правильно для применения. Отрегулируйте реле давления воды небольшими приращениями, чтобы не ослабить его слишком сильно и не получить утечку. Проверьте давление в баллоне с помощью манометра.

Щелкните гиперссылки ниже, чтобы просмотреть видеоролики о переключателях давления на канале YouTube RC худший: Реле давления воды в скважинном насосе контролирует скорость, с которой насос будет включаться и выключаться.Тем не менее, водяной манометр дает точные показания, установив, что водяной манометр исправен и точен, по показаниям автомобильного манометра в верхней части бака.

Струйный насос отключается, когда давление воды достигает верхнего предела реле давления. Убедитесь, что система, включая нагреватель, наполнена водой и все краны закрыты. Как отрегулировать давление водяного насоса:

Поверните винт по часовой стрелке для увеличения давления воды и против часовой стрелки для уменьшения давления воды.Посмотрев на реле давления, вы должны увидеть две пружины и две гайки разных размеров. Используя плоскогубцы для фиксации каналов, ослабьте гайку, которая удерживает крышку над реле давления.

Реле давления, которое регулирует давление в форсунке, поступающее от форсунок посудомоечной машины, можно отрегулировать с помощью нескольких бытовых инструментов, и вы получите удовольствие. Крис из четырехколесного кемпинга Rocky Mountain покажет вам, как отрегулировать реле давления на водяном насосе Shurflo.Подробная пошаговая процедура проверки и регулировки переключателя управления давлением воды подробно обсуждается в разделе «Регулировка управления давлением насоса».

Шаги по регулировке реле давления на насосе. На нашей фотографии (слева) показан квадратный переключатель регулирования давления pumptrol® d 9013 промышленного типа. Перед настройкой переключателя соблюдайте меры безопасности и ищите неисправности в компонентах переключателя.

В кратких обучающих курсах мы объясняем, как установить и отрегулировать типовое реле контроля давления насоса.Если необходимо изменить давление отключения или включения, следуйте приведенной ниже процедуре. При регулировке гайки обращайте внимание на отметки давления на переключателе.

Регулировочный винт — это короткий винт, расположенный за клеммами проводки. Он использует две системы давления для управления потоком воды, и регулировка давления воды включает настройку этих систем. Воздух можно добавить с помощью компрессора или велосипедного насоса.

Еще одна вещь, о которой следует помнить, — дифференциал не может быть отрегулирован за пределы минимального и максимального дифференциала, опубликованного для переключателя.Чтобы это исправить, не нужно вызывать мастера по ремонту. Какое реле давления у вас есть?

Давление в системе Давления в системе насосов скважины должны поддерживать заданное соотношение. Найдите серый или черный прямоугольник позади шкалы с символом. Переключатель мог «активироваться» либо при повышении, либо при падении давления.

Поверните клапаны против часовой стрелки, чтобы увеличить давление воды, или по часовой стрелке, чтобы уменьшить его. Иногда реле давления необходимо отрегулировать. Регулировка переключателя давления квадратного d колодца увеличивает давление воды во всем доме.

Поместите губки гаечного ключа на верхнюю гайку регулировочного винта. Благодаря этому переключателю водяной насос работает только тогда, когда это необходимо! Как настроить реле давления?

Вот почему маленькая гайка называется дифференциалом. Если давление по-прежнему неудовлетворительное, возможно, вам придется очистить аэратор на смесителе, который представляет собой цилиндрическую деталь с сеткой на краю. Например, если вы настроили реле давления на 30/50 фунтов на квадратный дюйм, ваше давление, измеренное в верхней части резервуара, должно быть 28 фунтов на квадратный дюйм.

Это давление, которое насос создает, когда вода не движется, как при закрытом выпускном клапане. Поверните регулировочный винт по часовой стрелке, чтобы увеличить настройку реле давления. Теперь вы можете отрегулировать эти 2 давления.

DIY реле давления водяного насоса реле давления ремонт скважинного насоса

TYB DC 24V 100W Самовсасывающий бустерный мембранный водяной насос

Как отрегулировать реле давления на водяном насосе SHURflo

1.5hp водяной насос 1100w садовый струйный насос с давлением

Подлинный OEM 134762000 Уровень воды для мойки Frigidaire

Результат изображения для обратного клапана схемы частной скважины

Чугунный насос для неглубоких скважин, 1 л.с., с регулятором давления

AC2000V 50Hz высокие запчасти для водонагревателя выхлопных газов

[Посетите, чтобы купить] Регулятор потока душа из хромированной латуни нового дизайна

6601ER1006E 5221ER1003A 5220FR2006L Клапаны омывателя LG

1.6hp водяной насос садовый дождевой резервуар для орошения автоматическое давление

[Посетите, чтобы купить] Сильный ремонт водонагревателя выхлопных газов

Подробная информация о переключателе регулятора давления водяного насоса Garden

Как отрегулировать реле давления в системе водяной скважины и

ACS Нержавеющая сталь 316 Редуктор прямого действия

Штифт на реле контроля давления водяного насоса скважины 4060 фунтов на квадратный дюйм

151015 Реле автоматического регулирования давления водяного насоса в

Реле давления воды для омывателя Whirlpool Kenmore 792

Подлинный OEM Wh22X10076 GE Стиральная машина Уровень воды

.
