Сделать печь камин с водяным контуром отопления своими руками: схема

Загородный дом сейчас достаточно часто используется не только в теплое время года, но и холодной зимой, а значит, в помещении должно быть тепло. Для этого многие стараются подключить водяной контур к печи или камину, чтобы обеспечить эффективный обогрев жилья. Ведь не в каждом загородном доме предусмотрена централизованная отопительная система. Поэтому и набирают популярность камины с водяным контуром. Использование теплоносителя повышает эффективность отопления, дом лучше прогревается. Это особенно важно при морозе за окном. При этом обеспечивается быстрый нагрев. А благодаря наличию стеклянной дверцы в большинстве таких моделей можно еще и любоваться открытым огнем.

Принцип действия

Печь с камином и водяным контуром представляет собой камеру (стальную, чугунную), имеющую толщину стенок:

• 4 мм – открытый вариант;
• 6 мм – закрытая модель.

В схеме конструкции присутствует теплообменник, в котором циркулирует несколько десятков литров теплоносителя.

От теплообменника отходят трубы, которые отводят воду в отопительную систему, поставляют ее к радиаторам. Чтобы определять температуру теплоносителя, в конструкции могут быть предусмотрены датчики.

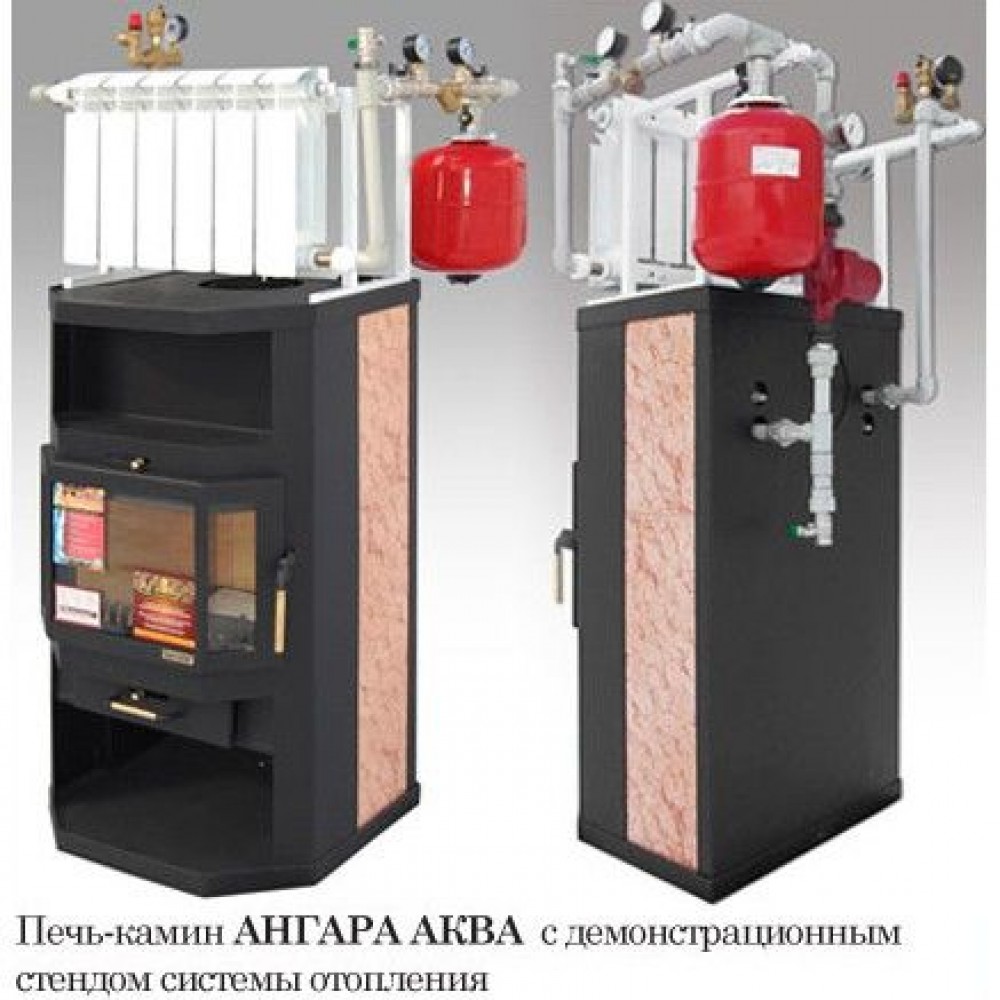

Печь-камин с датчиками и водяным контуром отопления

Как правило, доступ воздуха в топку регулируется ручным способом. Устройство может облицовываться различными материалами, благодаря чему можно своими руками сделать привлекательный камин в своем доме. Иногда в конструкции предусматривается варочная панель, позволяющая еще и готовить блюда.

Применение

Очевидно, что применяются печи-камины с водяным отоплением в частных домах. Они характеризуются простотой использования, высоким уровнем безопасности, даже несмотря на то, что в качестве топлива выступают дрова. При этом могут иметь привлекательный внешний вид, улучшающий впечатление от такого устройства.

Привлекательного вида печь-камин

Благодаря всем этим качествам обеспечивается высокий спрос на конструкции, особенно тех, которые имеют варочную плоскость. Они эффективны в тех регионах, где есть проблемы с поставками электроэнергии и отсутствует газоснабжение.

Летом такое устройство может использоваться для подогрева воды для хозяйственных потребностей. А если есть дополнение, может выполнять и отопительно-варочную функцию. Поскольку печи-камины, характеризуются высокой теплоотдачей, они существенно снижают затраты на энергоресурсы.

Печь с варочной поверхностью и духовкой

Преимущества

Можно подытожить все достоинства применения такого отопительного оборудования в домах:

• создается неповторимая уютная атмосфера в доме;
• гарантируется автономность работы;
• дом может прогреваться очень быстро;
• устройство работает от выгодного топлива – от дров;
• предусмотрена возможность совмещения с любым типом отопительных систем;
• относительная доступность.

Как уже упоминалось, в схеме конструкции может присутствовать дополнение, которое позволяет выполнять устройству отопительно-варочные функции.

Блюда, приготовленные в таком формате, характеризуются особым вкусом, который явно превосходит вкус пищи, созданной на классических, в нашем понимании сейчас, электрических или газовых поверхностях. Поэтому отопительно-варочная функция – очень выгодное преимущество печей-каминов.

Отопительно-варочная печь

Недостатки

Нельзя не отметить недостатки, которые есть у таких устройств:

• недостаточная автоматизация работы;
• невысокий КПД, если сравнивать с более эффективными отопительными вариантами.

А если своими руками немного усовершенствовать конструкцию, правильно рассчитать длину труб, выбрать материал радиаторов, тогда можно сэкономить почти половину топлива.

Виды

Печи с водяным контуром можно условно разделить на две группы:

1. Готовые устройства с прозрачной топочной дверкой. Предусмотрен теплообменник для подключения к системе отопления.

Готовая печь-камин с декоративной отделкой

2. Устройства с основанием в виде каминной топки. Есть теплообменник водяного контура.

Печь с основанием в виде каминной топки

Оба вида характеризуются индивидуальными особенностями. Рассмотрим каждый вариант подробнее.

Готовые металлические устройства

Такая печь с водяным контуром покупается в готовом к эксплуатации виде. Остается лишь установить ее в нужном месте, после чего подключить к водяному отоплению, провести дымоход.

Готовая печь-камин, выполненная из металла

Если сравнить такую конструкцию с устройством твердотопливного котла, то она имеет очевидное преимущество. Печь не только повышает температуру теплоносителя, но и нагревается сама, а значит, прогревает и помещение. А благодаря наличию в составе прозрачной дверцы будет создаваться ощущения наличия в помещении камина с водяным отоплением.

Есть еще плюсы такой конструкции. Важное преимущество печи с водяным контуром состоит в том, что можно проводить демонтаж, переносить с места на место.

Есть несколько вариантов исполнения таких устройств:

Чугунные печи-камины серийного производстваФирменная стальная печь-камин

• с отделкой изразцами.

Печь-камин с отделкой изразцами

Чугунные образцы более долговечны, чем стальные, хорошо удерживают тепло. Последние же более доступные. Камин с водяной рубашкой и отделкой изразцами еще дольше сохраняет тепло, при этом выглядит намного привлекательнее, способен украсить интерьер частного дома. Единственный его недостаток – высокая стоимость, особенно если это брендовое устройство. А изделия от непроверенных производителей не могут дать гарантированную надежность.

Устройства с основанием в виде каминной топки

Внешне такая печь-камин с водяным контуром больше похожа на камин в классическом исполнении, однако по факту это более сложный элемент для отопления, который дает возможность серьезно повысить КПД процесса. Ведь, кроме нагрева теплоносителя водяного отопления, обеспечивается эффективная конвекция воздуха, вызванная технологией и конструкцией корпуса устройства.

Подобные топки встречаются двух типов:

Печь-камин с закрытой топкойКамин с открытой топкой

В устройстве имеется теплообменник, позволяющий передать энергию, полученную от топки в процессе сгорания топлива (дров), в отопительную систему с теплоносителем, а значит, и по трубам к радиаторам, которые могут разместиться во всех помещениях дома.

Топка находится в корпусе, выполненном из природного камня или кирпича.

Такая конструкция печи-камина обладает очевидными достоинствами:

1. Привлекательный внешний облик. Устройство очень напоминает классический камин, придающий помещению презентабельности.
2. Топка обходится намного дешевле готового устройства, а сделать кирпичный корпус можно своими руками.
3. Размеры металлической топки практически полностью соответствуют габаритам камина классического образца.

Не обошлось и без недостатков:

• для обустройства таких печей-каминов требуется надежное основание;
• нетранспортабельны – для перемещения даже в соседнюю комнату потребуется разбирать кладку;
• более низкий КПД, чем готовых устройств;
• требуют для размещения довольно много места.

Если заранее учесть эти минусы, эксплуатация печей-каминов не принесет неудобств.

Выбор

Примечание: В первую очередь нужно обратить внимание на важный параметр – мощность. Показатель определяется габаритами устройства (размерами топки). В комплектации готовых вариантов имеется документация, которая поможет разобраться в технических качествах рассматриваемого оборудования.

Ориентироваться при выборе нужно на номинальную мощность. Усредненный показатель – 1 кВт мощности необходимо рассчитывать на 10 м² дома.

Бренд имеет значение. Поскольку печь-камин – опасное устройство, оно требует соответствия определенным стандартам, что может обеспечить в большинстве случаев только проверенный производитель.

Печь-камин длительного горения серийного производства

Среди предложений на рынке можно выделить несколько. Например, «Группа Мета». Печи представлены под брендом «Аква». Их изготовление происходит по немецким технологиям, используются зарубежные материалы, что позволяет на выходе получить надежные модели. Все изделия адаптированы к непростым российским условиям эксплуатации. Корпус является стальным, покрыт краской.

Готовая фирменная печь-камин

Топка выложена шамотным кирпичом, поэтому обеспечена высокая температурная выносливость, сохраняется тепло. В ассортименте есть модели, выполняющие отопительно-варочные функции. Как отмечалось, они не только отапливают дом по трубам, но и позволяют приготовить покушать. Эти возможности реализуются благодаря использованию топлива одного типа и одного устройства.

Серийная печь-камин

Продукция иностранного производства характеризуется надежностью, качеством, привлекательностью. Можно выделить изделия итальянского бренда Edilkamin. Особенность моделей в том, что они могут сочетаться с солнечными батареями. Некоторые устройства имеют в конструкции вертела, позволяющие еще и готовить пищу.

Печи-камины с водяным контуром MBS (Сербия)

Еще один производитель, заслуживающий внимания, – Sky. Устройства характеризуются топками большого размера, что гарантирует повышенную эффективность. Отделка печи выполнена из нержавейки и глазурованных изразцов. Все модели оснащены дополнительными опциями, упрощающими эксплуатацию, улучшающими применение.

Демонстрация этапов самостоятельного изготовления печи-камина с водяным контуром отопления

Итоги

Примечание: Если частный дом или дачу хочется не просто отапливать, но и получать определенное удовольствие, тогда печь-камин может быть удачным выбором. Она позволит совместить эффективность водяного отопления и эстетичность каминного.

А если устройство дополнено варочной поверхностью, тогда оно может помочь и в приготовлении пищи. В итоге можно получить универсальное решение, которое будет создавать тепло, уют, да еще и экономить средства, обеспечивая сниженное потребление топлива.

Розжиг и использование фирменной печи-камина

Камины с водяным контуром | Печи и камины

Владельцы классических дровяных каминов хорошо знают, что сам по себе этот генератор тепла способен обогреть лишь то помещение, где он установлен, и, возможно, еще одну или несколько смежных комнат. Однако напрашивающийся вывод о том, что на основе данного устройства нельзя построить полноценную отопительную систему всего частного дома, является неверным: справиться с поставленной задачей поможет водяной контур.

Идея использовать обычную, хотя и несколько доработанную печную топку для нагрева воды и подачи ее в радиаторы отопления родилась довольно давно. Этот метод позволял, во-первых, решить проблему неравномерности распространения тепла по дому, а во-вторых, заметно повысить теплоемкость всей системы. Однако подобные конструкции в России изготовлялись, как правило, кустарным способом, а специалистов, которые могли бы правильно рассчитать, смонтировать и профессионально обслуживать такие отопительные установки, попросту не было. Кроме того, отсутствовали эффективные и экономичные, а главное, тихие циркуляционные насосы, обеспечивающие необходимую скорость прохождения жидкости внутри теплообменника. Но времена изменились, и на сегодняшний день никаких технологических преград для использования дровяной топки в качестве генератора тепла, способного обогреть весь дом, не существует.

Фото 1. Камин в стиле модерн сделан на основе топки Kratki с водяным контуром.
Фото 2. Каминная печь Caldea Wood от Jolly Mec снабжена водяным контуром и духовкой.
Фото 3. Стальной кожух защищает трубки водяной части камина Koppe от случайного повреждения, оставляя доступными лишь присоединения отопительных трубопроводов и клапаны безопасности.
Фото 4. Дровяная печь-камин KAGO модели Aquapower с отделкой из нержавеющей стали весит 220 кг и обладает тепловой мощностью 6.8 кВт.

Игра живого пламени

Разработчики дровяных каминов с водяным контуром, иногда называемым водяным регистром, преследовали цель совместить завораживающую красоту живого пламени в топке с высокой эффективностью современных жидкостных систем отопления. На рынке имеются две разновидности таких изделий: это печи-камины, то есть полностью готовые к использованию конструкции, которые остается только смонтировать в нужном месте, подключив к дымоходу и отопительному контуру, а также каминные вставки — основа для более сложных систем. Первые отличаются простотой установки и относительно низкой стоимостью, вторые же позволяют будущему владельцу сделать свой очаг уникальным, придав ему индивидуальность, которая, впрочем, наверняка потребует существенных финансовых вложений.

С точки зрения внутреннего устройства отопительные приборы обоих типов напоминают твердотопливные котлы, работающие на дровах. Тепло, выделяющееся в процессе горения, передается циркулирующей жидкости, которая проходит либо по каналу над камерой сгорания, где поддерживается наиболее высокая температура, либо между ее задней стенкой и внешним кожухом конструкции, что увеличивает площадь поверхности теплообмена без ущерба для габаритов всего сооружения. Внешне это полноценные камины или печи-камины, не уступающие своим аналогам без водяного контура ни по дизайну, ни по богатству выбора облицовок.

Идентичны и материалы, используемые при изготовлении подобных изделий: топки делают из стали либо чугуна. Стальные модели характеризуются хорошей теплопроводностью, которая при наличии водяного теплообменника считается, пожалуй, одной из важнейших характеристик. Ну а футеровка шамотом или вермикулитом предохраняет стенки топочной камеры от прямого контакта с огнем, защищая их от прогорания. Чугун же является довольно хрупким сплавом, плохо выдерживающим динамические (ударные) нагрузки: он может треснуть или расколоться, в то время как сталь при аналогичном механическом воздействии просто сомнется. Такое положение вещей вынуждает производителей увеличивать толщину основных (несущих) деталей чугунных топок, дабы придать им необходимый запас прочности. Как следствие, заметно возрастает масса изделия — кстати, сам по себе чугун лишь незначительно отличается от стали по удельному весу.

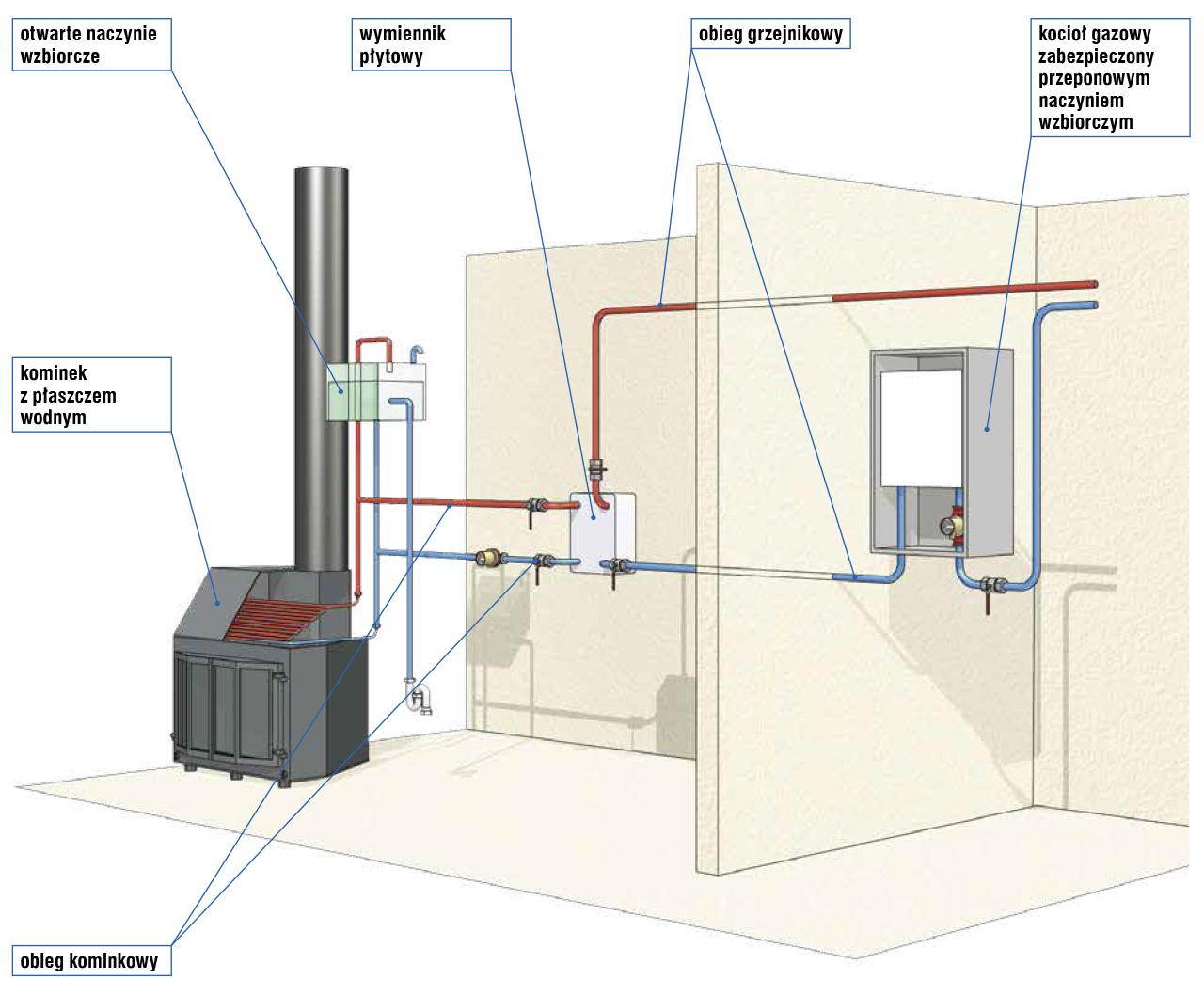

Отопление на основе камина с водяным регистром нередко организуется по открытой схеме, однако существуют приборы и с закрытым контуром, отличающиеся наличием клапана безопасности и змеевика, стенки которого играют роль теплообменника. Они предотвращают перегрев топки или печи: при срабатывании клапана внутрь змеевика начинает поступать холодная вода, которая понижает температуру теплоносителя в системе и таким образом не дает ему закипеть.

Фото 1. Теплонакопительный камин S6 от Schmid на основе топки Olsberg Profi plus.
Фото 2. Печь-камин MCZ модели Musa (модификация Hydro) рассчитана на использование пеллет, что позволяет автоматизировать её работу за счет встроенного программируемого термостата, который управляет процессом горения топлива и поддерживает заданную температуру жидкости в присоединенном водном контуре.
Фото 3. Печь-камин HWAM Monet предполагает заднее или верхнее присоединение дымохода.
Фото 4. Пеллетная печь-камин ORANIER модели Solarus (10 кВт) со встроенным термостатом.
Фото 5. Каминная вставка Jolly Meс модели Foghet работает на дровах либо пеллетах и за счет водяного теплообменника может отапливать помещения площадью до 270 м².
Фото 6. Широкая стальная топка Kratki модели Mila/PW/24/G номинальной тепловой мощностью 24 кВт и массой 220 кг с подъемной дверцей и прямым стеклом.

Автоматизация и безопасность

К сожалению, в отличие от своих газовых, жидкотопливных и электрических «собратьев» твердотопливные генераторы тепла (за исключением, возможно, пеллетных) в целом и камины с водяным контуром в частности не могут похвастаться высоким уровнем автоматизации работы. То есть разводить огонь и подкладывать дрова приходится вручную. Управление топкой производится при помощи воздушной заслонки, которая позволяет изменять высоту пламени (от максимума до минимума) и переводить устройство в режим медленного горения, если таковой предусмотрен. Чтобы владельцу не пришлось каждый раз делать это вручную, он может установить термостат — механический или электронный.

Первый монтируется, как правило, на подающем трубопроводе водяного отопления и отслеживает температуру жидкости в первичном контуре генератора тепла, по мере необходимости регулируя положение заслонки при помощи специальной пружины либо иным способом. Параллельно данное устройство обеспечивает безопасность функционирования установки, полностью перекрывая подачу воздуха в топку при вероятности закипания теплоносителя. Если же оно по каким-либо причинам не успеет предотвратить перегрев, то водяной контур охлаждается с помощью медной спирали теплообменника, прогоняющей через него холодную воду из водопровода. Но если и таким способом охладить систему не удается и давление в ней продолжает расти, то открывается предохранительный сбросной клапан (их может быть несколько), вода стравливается в канализацию и давление падает.

Электронный модуль, выполняющий аналогичные функции, обладает намного более широкими возможностями, правда, имеющими отношение скорее к радиаторной части системы, нежели к работе самого камина. Например, датчики термостатов контролируют не только температуру теплоносителя в подающей трубе, но и воздуха в комнате, что позволяет довольно оперативно и точно регулировать температурный режим в доме, исходя из складывающейся ситуации. Однако если контроль и управление осуществляются исключительно за счет изменения интенсивности горения пламени в топке, то рассчитывать на быстрое достижение желаемого результата не приходится — слишком велика тепловая инерция теплообменника и самой жидкости, которой заполнены трубы. Дабы ускорить процесс, необходимо регулировать расход теплоносителя через отопительные приборы в комнатах. Благодаря современным блокам управления можно решить и такую задачу, что наводит на мысль о расширении их функций и переходе к погодозависимой автоматике. Впрочем, некоторые конструктивные особенности каминов с водяным контуром существенно ограничивают полет инженерной фантазии…

Во избежание повреждений водяной части камина его владельцам следует периодически контролировать уровень теплоносителя в системе, так как открытый расширительный бак и высокая температура жидкости способствуют его интенсивному испарению, а недостаточное количество воды приведет к образованию воздушных пробок в трубопроводах и снижению эффективности отвода тепла от поверхности топки. Однако при закрытой системе этой проблемы не существует.

Фото 1. За счет встроенного теплообменника печь Koppe Caron Aqua демонстрирует высокую эффективность сжигания топлива: её КПД достигает 90%.
Фото 2. Каминная топка Acqua-tondo от Edil-Kamin способна обеспечивать эффективную работу системы отопления, а также снабжать жильцов дома горячей водой.
Фото 3. Организация систем отопления и ГВС на основе камина с водяным контуром.

Издержки конструкции

Проблема кроется в уже упоминавшейся тепловой инерции камина с водяным контуром, намного более высокой, чем у привычных автоматических отопительных котлов. Для нормального (то есть безаварийного) функционирования любого подобного устройства следует обеспечить достаточный отбор тепла от поверхностей теплообмена. При наличии газовых, жидкотопливных, электрических и даже пеллетных агрегатов, если в доме стало слишком жарко, пользователь (или автоматика) просто переводит горелку на меньшую мощность, а циркуляционные насосы соответствующих контуров — в режим пониженной производительности. Поскольку практически вся тепловая энергия, выделившаяся при сгорании топлива, передается жидкости, протекающей по теплообменнику (прочие элементы котла почти не нагреваются), то инерция у данной системы настолько несущественна, что ею можно попросту пренебречь. Это позволяет одновременно регулировать факел горелки и снижать частоту вращения вала насосов, тем самым значительно ускоряя достижение требуемого результата.

Теперь рассмотрим ситуацию с камином. Нельзя забывать, что в первую очередь это все-таки классический дровяной очаг, отапливающий окружающее пространство посредством теплового излучения и конвекции, а водяной контур является просто дополнением, расширяющим возможности устройства. Элементы каминной топки, в том числе, разумеется, теплообменник, нагреваются до весьма высокой температуры, которая благодаря отличной теплоемкости стали и чугуна будет понижаться очень медленно даже при полностью погашенном пламени. То есть жидкость, поступающая в радиаторы отопления, останется столь же горячей, как и до отключения камина. Единственным способом охладить батареи остается снижение скорости циркуляции воды в системе. Однако этого делать нельзя.

Если водяной контур интегрирован в камин­ную топку, то 70% тепловой энергии, выделившейся при сжигании дров, идет на подогрев воды и 30% — воздуха, на конвекцию и излучение. Если он подключен последовательно к дымосборнику, то распределение энергии происходит наоборот: 30% — на воду и 70% — на воздух. Без помощи водяного контура ни излучение, ни тем более конвекция (ее роль довольно незначительна) не смогут эффективно отводить тепло от поверхностей очага. Следовательно, уменьшение количества жидкости, проходящей через теплообменник, приведет к перегреву всей конструкции, возникновению риска ее деформации и дальнейшего выхода из строя. Поэтому камин нельзя разжигать при выключенных циркуляционных насосах, а также при отсутствии либо недостаточном количестве воды или антифриза в системе.

Можно ли считать сказанное серьезным недостатком рассматриваемого способа отопления? Скорее всего, нет. Проблема вполне решаема еще на этапе проектирования системы, в которой предусматривается резервный контур, при необходимости подключаемый легким поворотом запорного вентиля и призванный рассеивать избытки тепловой энер­­гии, например, через радиаторы на чердаке или в подсобном помещении. Конечно, такой подход причиняет определенные неудобства владельцам дома, но это лишь малая плата за возможность пользоваться высокоэффективным водяным отоплением, одновременно наслаждаясь великолепием настоящего камина.

Наличие камина с водяным контуром желательно предусмотреть еще на этапе проектирования дома, чтобы архитекторы, инженеры и дизайнеры могли найти разумный компромисс между требованиями заказчика относительно места расположения очага и возможностью спрятать элементы технологической обвязки системы, не вписывающиеся в интерьер каминного зала.

Один или в паре

Обладая прекрасным внешним видом и демонстрируя высокую эффективность работы (общий КПД устройства составляет порядка 80% и даже больше), камин с водяным контуром сам по себе является еще и полностью энергонезависимым генератором тепла. Однако, чтобы сделать таковой всю отопительную систему, построенную на его основе, придется отказаться от использования циркуляционных насосов и электронных блоков управления. Теоретически это вполне возможно: на помощь приходят механический термостат и гравитационный способ организации движения теплоносителя по трубам, базирующийся на зависимости плотности вещества от его температуры. Впрочем, на практике подобные схемы реализуются редко, и причин тому несколько. Естественная циркуляция заключается в том, что нагретая в теплообменнике вода теряет в удельном весе, а прошедшая через радиаторы отопления и отдавшая накопленную тепловую энергию жидкость, как более тяжелая, выдавливает ее к верхней точке трубопровода, сама опускаясь вниз и поступая внутрь генератора тепла. Следовательно, такой метод не позволит обогреть помещения, находящиеся ниже каминного зала. Однако серьезные неудобства кроются в другом. Низкая скорость протекания воды по системе приведет к недостаточно эффективному отводу тепла от поверхности топки — о возможных негативных последствиях этого явления говорилось выше. Довольно высокое гидравлическое сопротивление труб вынуждает либо уменьшать их общую протяженность, либо увеличивать и без того немаленький диаметр (он составляет минимум 1,5–2 дюйма, то есть 3,8–5 см), а также ограничивает максимальную численность подключаемых радиаторов. В любом случае гравитационная схема может применяться лишь в относительно небольших домах площадью до 100–120 м².

Система с принудительной циркуляцией позволяет избежать всех этих неудобств, сделать трубопроводы практически незаметными, смонтировать любое количество отопительных батарей и обогревать все без исключения помещения в здании. А приобретение и последующая эксплуатация одного или нескольких циркуляционных насосов, по потребляемой мощности сопоставимых с обычной лампой накаливания и работающих бесшумно, будут не слишком затратны для семейного бюджета.

В итоге становится очевидным, что камины с водяным контуром способны взять на себя роль основного генератора тепла. Но все же многие владельцы используют их лишь в качестве вспомогательной установки, работающей в паре с автоматическим отопительным котлом любого типа. Дело в том, что рассматриваемые дровяные очаги обладают сравнительно невысокой тепловой мощностью, доходящей до 20–25 кВт и позволяющей обогреть коттедж площадью порядка 250 м². Другое дело — тандем с современным газовым, жидкотопливным или электрическим агрегатом: ассортимент моделей настолько широк, что дает возможность подобрать устройство для сколь угодно большого дома. В итоге получается обычная, хорошо всем знакомая система радиаторного отопления, а камин просто подключается к одному из ее контуров.

При внимательном рассмотрении никаких недостатков в данной системе не обнаружено, зато налицо ряд достоинств. Во-первых, экономия топлива для котла — не столь ощутимая при наличии магистрального газа, зато вполне заметная при использовании дизельных либо электрических агрегатов. Во-вторых, решается проблема автоматизации обогрева: как только потребитель перестанет подкладывать дрова в топку, камин еще некоторое время продолжит отдавать накопленное тепло жидкости, а когда он остынет, панель управления системой задействует котел. В-третьих, теплоснабжение жилища основывается сразу на двух независимых устройствах: при отключении одного из них (перебои с поставками горючего, поломка и т. п.) здание будет отапливаться другим. Это как раз тот самый случай, когда запас не только не тяготит карман, но и радует глаз, великолепно дополняя интерьер (при правильном дизайнерском подходе) и привнося в дом непередаваемое ощущение уюта, которое способен подарить лишь настоящий камин.

Комментарии специалистов

Глеб Панченко, директор по экспорту компании Schmid (Германия):

«Если вы задумались о приобретении камина с водяным контуром, очень важно заранее проконсультироваться не только с продавцом каминного и печного оборудования, но и с профессионалом, работающим в компании, устанавливающей и обслуживающей отопительные системы. К сожалению, даже в такой стране, как Германия, каждый год случаются неприятности из-за неправильного подключения каминов с водяным контуром к системе отопления. Также на этапе планирования важно выяснить, сколько энергии необходимо для отопления дома, — от этого зависит выбор каминной или печной топки.

Компания Schmid предлагает широкий выбор каминно-водяной техники и выпускает топки различной мощности как со встроенным водяным контуром, так и с последовательно подключенным к дымосборнику. Кроме того, имеется возможность установки аккумулирующих дымооборотов (связанных последовательно каналов, по которым замедленно проходит горячий дым) или байпаса (обвода для дымовых газов). Это позволяет топить камин, когда нет необходимости нагревать воду в отопительной системе, к примеру, ранней осенью или весной. При расчете фактической мощности каминной топки и водяного контура следует учитывать, что количество кВт прямо пропорционально зависит от количества дров, заложенных в камеру сгорания. Приблизительно 1 кг сухих дров с остаточной влажностью 20% отдает при горении 3,5–4 кВт в зависимости от породы древесины.

Водяные контуры Schmid предназначены для систем замкнутого цикла с подключением к водонакопительному буферу, который при необходимости последовательно отдает накопленную энергию в систему отопления и для нагрева расходной воды. Такие системы не подвержены коррозии и способствуют длительному сроку службы насосной группы, к тому же их можно дополнить, к примеру, солнечными батареями».

Сергей Насонов, генеральный директор компании «Белфорт Камин»:

«В последнее время наблюдается постоянный рост потребительского интереса к каминам с водяным контуром. Действительно, многие хотели бы иметь в своем доме красивый и эффективный отопительный прибор, радующий жильцов теплом настоящего огня. При этом у потенциальных покупателей возникает ряд типичных вопросов касательно выбора, монтажа и дальнейшей эксплуатации такого оборудования.

К примеру, они спрашивают: можно ли топить печь-камин с теплообменником, не подключая ее к циркуляционному трубопроводу? Отвечу кратко: нет, нельзя. Не заполненная водой конструкция быстро перегреется и выйдет из строя, а гарантия, которая, кстати, для продукции чешской компании ABX составляет 5 лет, на подобные поломки не распространяется. Конечно, теоретически можно снять теплообменник и использовать устройство как обычный камин, но такой режим работы не предусмотрен изготовителем. ABX выпускает модели мощностью до 20 кВт, из которых «в воду» отдается 4,3–10 кВт в зависимости от конкретного изделия. Сильный жар от пламени в топке позволяет очень быстро прогреть жидкость в контуре: таким образом, температура в батареях отопления начинает повышаться уже через 5–10 минут. В итоге даже в сильный мороз система выходит на номинальный тепловой режим работы за 50–60 минут.

Кстати, люди нередко интересуются: как много радиаторов можно подключить к циркуляционному контуру печи-камина с теплообменником? Скажу, что навскидку это определяется по несложной формуле: количество нагревательных приборов из 6–7 секций должно быть равно численному выражению мощности генератора тепла. Например, если печь-камин отдает «в воду» 10 кВт, то она допускает присоединение до 10 подобных батарей. Ну а для точного расчета следует привлечь специалиста».

Андрей Советов, менеджер салона каминов компании «Центр каминов и котлов»:

«Отопительные приборы с водяным контуром имеют ряд преимуществ: они способны отапливать несколько помещений, не поднимают пыли и пригодны для производства горячей технической воды. Кроме того, они позволяют экономить энергию при совмещении, например, с солнечными батареями, аккумуляционным баком и бойлером. Есть ряд важных компонентов, без которых невозможно беспроблемное функционирование системы: это расширительный бак, циркулярный насос, водяной контур с подачей и возвратом и предохранительные клапаны. В инсталляции с открытым расширительным баком для предотвращения попадания воздуха в систему бак должен быть размещен на 3 м выше наиболее высоко расположенного элемента системы.

В случае избыточного давления (например, при перебоях электричества) вода без проблем уйдет в открытый расширительный бак. Но как сделать, чтобы не поднимать его на такую высоту? Нужно, чтобы самым высоко расположенным элементом в системе был не радиатор, а сам термоприбор, для чего следует разделить контур на два пластинчатых теплообменника. Ряд пластин помещены в нем таким образом, что между ними образуются каналы, по которым попеременно циркулирует вода из первичного контура и из контура отопления. В системе с закрытым расширительным баком воздух не попадает в систему, поэтому бак может быть установлен на любой высоте. Вода при возникновении избыточного давления выводится из системы в ограниченное пространство закрытого расширительного бака.

Топка с закрытым расширительным баком уже имеет в своей конструкции змеевик и клапан безопасности, не позволяющий ей перегреваться. При срабатывании клапана холодная вода поступает в змеевик для дальнейшего снижения температуры».

Текст: Александр Рубин

Отопление камином с водяным контуром

Камин и автономная система отопления дома, на первый взгляд, принадлежат разным эпохам. Однако инженеры умеют совмещать несовместимое: они научили камины нагревать воду в батареях, подсоединив к ним теплообменник с водяным контуром. Читайте об устройстве, достоинствах и недостатках такого способа отопления.

На фото:

Принцип действия

Обогревает весь дом. Обычные камины нагревают воздух только в том помещении, где они установлены. Камин с водяным контуром, помимо этого, отдает тепло стенкам встроенного в него прибора − теплообменника. Через теплообменник проходит вода, курсирующая по замкнутому контуру системы отопления всего дома. Через один штуцер в теплообменник поступает остывшая вода, из другого штуцера − она выводится после нагревания. Благодаря такой конструкции камин с водяным контуром способен обогреть не только ту комнату, в которой он установлен, но и весь дом.

Особенности конструкции

Необычное устройство топки − это главная отличительная особенность камина с водяным контуром. В нее встроен теплообменник. Современные производители (Hark, Supra, Schmid и др.) предлагают как полностью готовые камины с водяным контуром, так и отдельные топки с теплообменником, на базе которых вы сможете построить камин нужной вам конфигурации.

Два основных типа конструкции, обеспечивающих отопление камином:

• контур из трубок, запаянных внутрь боковых стенок топки, или проложенных вдоль их внешней поверхности. Выводы для воды сделаны на верхних концах трубки.
• «водяная рубашка» в виде бака-теплообменника, который заполняется водой. Одна из стенок бака является стенкой топки. Такая рубашка может охватывать свод или только одну стенку топки, но иногда выполняется «П»-образной (то есть охватывает все три боковые стенки). Топка подключается к системе отопления через выводы внизу и вверху бака.

Внимание! Опасно!

• Создавать подобную систему самостоятельно. Нельзя просто купить водопроводные трубки и накрутить их вокруг металлической топки камина или вокруг . металлической трубы дымохода. Обычные трубы не рассчитаны на резкую разницу температур внутри и снаружи. Это приведет к короблению, а то и к трещинам или прогарам.
• Использовать вместо воды иные жидкости в такой системе отопления. Это вызовет коррозию металла.

Двойной контур

Им оснащаются некоторые модели. Эти контуры абсолютно независимы: один служит системе отопления, а во втором контуре происходит нагрев воды для бытовых нужд; его можно подключить к системе горячего водоснабжения и использовать воду для принятия ванны или душа и мытья посуды.

Для второго контура нужен накопительный бак. Особенность конструкции такова, что вода во втором контуре (также как и в отопительном) должна обязательно циркулировать. Иначе она быстро перегреется, превратится в пар и давление попросту разорвет трубы. Чтобы такого не произошло необходимо предусмотреть накопительный бак, в который будет поступать нагретая вода. И обеспечить постоянное поступление новой воды из системы водоснабжения. Таким образом, горячая вода поступает в систему ГВС из накопительного бака. То есть, в отличие от радиаторов отопления, остается теплой и после выключения камина.

Достоинства такого способа обогрева

• Вспомогательный или запасной способ обогрева. Камин, оснащенный топкой с водяным контуром, удобно использовать «на подхвате» − в дополнение к основной системе отопления с помощью котла.
• Обеспечение горячей водой. Камин с водяным контуром удобно использовать для нагрева воды в автономном водопроводе.
• Атмосферность. При всей функциональности такой прибор внешне остается прекрасным и романтичным камином, около которого так приятно посидеть вечером.

Недостатки:

• Ограниченное время работы: отопление камином возможно только пока он топится и стенки теплообменника нагреваются. Потух очаг − батареи тут же остыли. Несколько дольше тепло держится в накопительном баке системы горячего водоснабжения.
• Невозможность автономной работы. Камин с водяным контуром. как и любой другой камин, необходимо растапливать, подбрасывать дрова и следить за ним во время горения.
• В условиях российской зимы малоэффективен − камин с водяным контуром скорее вспомогательный прибор для обогрева дома ранней весной и поздней осенью. Существуют определенные ограничения по мощности прибора. Впрочем, топка мощностью около 15 кВт способна обеспечить обогрев дома площадью 100-130 м². Но зимой она должна работать непрерывно.

---

В статье использованы изображения: edilkamin.com

---

Печь камин с водяным отоплением

Любой здравомыслящий владелец дачи хочет разобраться: каким образом усовершенствовать отопительный комплекс коттеджа. Скорее всего Вы в курсе, что топливо для отопления постоянно дорожает. Затруднительно помыслить существование жителя в России без отопления дачи. В любом месте России необходимо в зимнее время года отапливать дом. На данном www сайте представлено множество обогревательных систем дачи, применяющих абсолютно уникальные принципы извлечения тепла. Опубликованные схемы обогрева возможно монтировать гибридно или самостоятельно.

Теплоотдача классических каминов с открытым очагом относительно невелика. Невозможно использовать открытый камин как основной источник тепла для всего дома. В лучшем случае выполняются вспомогательные функции прогрева комнаты, в которой находится камин.

Печь-камин с водяным контуром отопления позволяет увеличить эффективность оборудования, увеличив КПД с 55 до 70-75%. С помощью печи-камина с рубашкой водяного отопления появляется возможность отопления всего дома, а не только отдельной комнаты. От правильного выбора печи-камина зависит производительность и дальнейшие особенности эксплуатации.

По своему устройству камин-печь с водяным контуром обогрева мало чем отличается от традиционных моделей. Присутствует очаг, открытого или закрытого типа, дымоход и т. д. Единственным существенным отличием остается наличие водяного контура, с возможностью нагревать воду для бытовых нужд и используемую в качестве теплоносителя. Поэтому критерии выбора практически идентичны тем, которые предъявляются при выборе обычного камина. А именно:

Необходимость постоянно поддерживать рабочую температуру воды в контуре. Топить камин-печь необходимо правильно, что требует определенных навыков.

Камины с водяным контуром могут стать настоящим украшением дома!

Источник: http://avtonomnoeteplo.ru/pechi-kaminy/26-pech-kamin-s-vodyanym-konturom-s-vozmozhnostyu-otopleniya-doma.html

В сельской местности практически всегда возникают проблемы с отоплением. Главная причина заключается не в виде топлива, а в том, каким образом его используют. Конечно, существует «вечный» вариант отопления дома с помощью угля, дров и других видов горючих материалов. Производители оборудования продвинулись на шаг вперед, создав котлы, специально предназначенные для работы с помощью того или иного вида топлива. У многих возникал вопрос — можно ли сделать отопление от дымохода печи, используя при этом имеющуюся конструкцию, не нанося никакого вреда самой печи? Если есть, то как это сделать? Возможно ли воспользоваться другими вариантами? На эти и другие вопросы мы постараемся ответить в этой статье.

Виды печного отопления

В нашем случае используется существующая печь-камин с водяным контуром. Наиболее простой и доступный вариант отопления — это установка специального бака, в котором будет содержаться вода. Оборудование будет нагревать эту воду до состояния готовности. Для водяного отопления не потребуется отдельная печь. Создать подобный вариант отопления можно самостоятельно. Затраты на создание готового варианта — минимальные, подготовительных работ высокой сложности не нужно. (См. также: Печь для водяного отопления )

Готовить водогрейный бак придется заранее. В процессе его подготовки необходимо убедиться в том, что качество листовой стали находится на соответствующем уровне. То есть, в процессе его использования не должны возникать деформации вследствие термического воздействия. Устройство также должно прекрасно справляться с агрессивной работой теплоносителя. Отдавайте предпочтение бакам, созданным из тонкой листовой стали — их показатель теплопередачи находится на самом высоком уровне, при этом печь-камин российского производства не будет страдать от чрезмерных перегрузок.

Если вы не знаете, какая толщина стенок подойдет лучше всего, отвечаем. Толщина стенок импровизованного бака должна находиться в пределах 3-4мм. Именно так будет гарантироваться более быстрый прогрев воды. Что касается размеров, каких-либо стандартов здесь не существует. Их надо подбирать в зависимости от ширины чугунной плиты, или же самой плиты. Ширина плиты как раз и будет идеальным параметром для просчета длины бака. В большинстве случаев придется столкнуться с шириной 20-30 см. Это нормально, главное — печь должна всегда гарантировать быстрый доступ к ней. Высота — минимум 400 мм. Как правило, производство каминов и печей происходит таким образом, чтобы для обеспечения циркуляции теплоносителя использовались два патрубка, которые будут подавать теплоноситель. Вместо патрубков можно с одинаковым успехом использовать две резьбы.

Готовый вариант бака можно покрасить серебрянкой. Многие думают, что с ее помощью достигается только эстетическая польза, но на самом деле это не так. С помощью серебрянки можно продлить срок службы бака. Установить готовый бак рекомендуется в одном из двух подходящих для этого мест: (См. также: Водяной насос для отопления )

место, где продукты горения переходят в дымоход из печи.

После установки обвязываются регистры и монтируется отопление. В конечном итоге получается каминная печь с водяным контуром. При использовании такого отопления не получится применить на практике большое количество регистров, так как система не является высокоэффективной. Главным достоинством такой системы является относительная простота, минимум времени, затраченного на установку и простое обслуживание (вся система практически на виду). Мало того, не придется дополнительно переделывать уже существующую систему отопления.

Котел для нагрева воды

Как правило, указанного выше метода отопления не хватает. И это неудивительно. Чтобы получить на практике лучшие показатели, применяются специализированные печи-камины российского производства. Такие печи примечательны тем, что обогрев происходят прямо внизу. То есть, при расположении источника обогрева снизу можно воспользоваться выгодным расположением и установить сверху водогрейный котел в топливнике плиты.

Практика показывает, что достоинства использования такого способа обогрева проявляются практически моментально. Даже если во дворе стоит тридцатиградусный мороз, помещение будет прогрето только за счет того, что придется протопить печь два раза. Процесс прогревания помещения с помощью отопительно-варочных печей происходит во время паузы между топками. В это время радиаторы остывают, отдавая тепло несколько часов подряд. Использование данного способа является выгодным и за счет повышенного КПД. Его уровень составляет 80-85 процентов. Улучшенные результаты достигаются за счет того, что тепло лучше снимается с печи на воде, модернизовано конструкцию котла, развив площадь рабочих поверхностей. (См. также: Каминное отопление дома )

Дымовые газы, которые проходят через дымоход, имею высокую температуру, так как они разогреваются в топке. При прохождении через дымоход, газы усиленно прикасаются к поверхностям трубы дымохода. Процесс происходит таким образом, что внутренние стенки нижней отопительной камеры не поддаются влиянию, прогреваясь с такой же интенсивностью. Стенки, которые соприкасаются к камере, накапливают тепло. Когда между двумя топками образуется перерыв (он продолжается 6-8 часов, в зависимости от нагрева), стенки отдают тепло в водяной котел, поддерживая его постоянную температуру.

Использовать данный вид отопления можно для обогрева небольших помещений, точно так же, как и в случае с биокаминами kratki. Оптимальный уровень комфорта достигается за счет двухразовой топки. Только тогда топочное печное отопление с водяным контуром будет значительно экономить топливо, необходимое для работы. По сравнению с обычной печью, такая печь может сохранять до 50 процентов топлива. Даже отопление заводскими котлами с водяным контуром не является столь эффективным, как указанная выше схема.

Кирпичная печь с водяным отоплением

Создавать кирпичную кладку не особо сложно. Конструкция печи не требует изменений, оставляя стандартный вид: жаропрочная чугунная плита, вытяжной канал, духовой шкаф, варочная камера, водогрейный бокс. Чтобы создать кладку, необходимо использовать огнеупорный кирпич, «разбавляя» его обыкновенным. Раствор, соответственно, также должен быть двух видов — обычный и огнеупорный. Для печи-камина с водяным контуром придется использовать четыре дверки — топочную, прочистную, поддувальную и дверку варочной камеры. Похожей конструкцией могут похвастаться дровяные печи на кирпичной кладке, которые используют систему водяного отопления. (См. также: Печь Теплушка )

Процесс кладки начинается с того, что сначала укладывают сплошной начальный ряд, не устанавливая один стесанный кирпич, который создает уклон, направленный в сторону зольника. Кладка второго ряда обязательно перевязывается. На ней устанавливается поддувальную дверцу. Уже на третьем ряду устанавливают 1-ю поддувальную дверку. Четвертый ряд является более сложным, чем все три. Здесь приходится не только устанавливать вторую прочистную дверку на правосторонней печной стенке. На этом ряду готовят своеобразную опору под духовой шкаф. На этом ряду нужно установить 2 колосниковые решетки.

При укладке пятого ряда используются прочистные отверстия. Если присутствуют прочистные дверцы, их нужно закрепить непосредственно к кладке, одновременно устанавливая котел водяного отопления. Наивысшей точкой такого котла является место, где подается горячая вода. Таким образом, система никогда не будет завоздушиваться, а сам котел, так же, как и водяное отопление, будет прекрасно справляться с поставленной задачей. Шестой ряд почти полностью напоминает предыдущий, швы перевязываются в обязательном порядке, крепится топочная дверка. С помощью седьмого ряда перекрываются прочистные дверцы. На восьмом ряду чередуются швы кладки и перекрываются 2 дымохода, расположенные за котлом. Следующие 2 ряда нужно класть одинаково, перевязывая швы.

Ряд 11 и 12 продолжает кладку 10, швы перевязываются, на двенадцатом ряду закрываются прочистные дверцы и определяется размер дымохода. Следующий и все остальные ряды выкладываются огнеупорными кирпичами. Отопительная камера создается на ряду 13, заканчивается на 15. Шестнадцатый ряд используется в качестве подстраховки, перекрывая отопительную камеру. Все последующие ряды определяют каналы верхней отопительной камеры, а также размеры. Уже на 20 ряду определяется размер дымохода.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на [email protected]

Источник: http://www.otopimdom.ru/index.php?id=800

Классический камин отлично согревает комнату, но не может длительно отапливать весь дом, ведь его теплоемкость невелика. С этой задачей справится модифицированная модель – печь-камин с водяным контуром. подключенным к радиаторам во всех помещениях дома. Площадь, которую способен обогреть такой контур, зависит от тепловой мощности камина и количества установленных радиаторов. Как выбрать и установить печь-камин с водяным контуром. мы расскажем в этой статье.

Печь-камин с водяным контуром: устройство

По своему устройству печь-камин с водяным контуром мало отличается от традиционного камина, разница лишь в том, что в верхней части топки или в стенках печи устанавливается теплообменник со змеевиком, по которому циркулирует теплоноситель, чаще всего обычная вода. Змеевик подключается к замкнутому отопительному контуру, состоящему из радиаторов и соединительных  труб, расширительного бака, при большой протяженности системы также устанавливают циркуляционный насос.

Схема работы печи-камина с водяным контуром

Топка печи-камина может быть как открытой, так и закрытой, защищенной жаропрочным стеклом. В нижней части топки находится решетка – колосник, через нее поступает воздух, необходимый для горения дров, а также отводятся продукты горения – зола. Под топкой находится зольник, он также выполняет функции поддувала и защищен распашной дверцей или выполнен в виде выдвижного лотка. В верхней части топки находится дымосборник, который соединяется с дымоходом. В зависимости от модели печи-камина могут быть также предусмотрены карманы и отверстия для конвекционного выхода нагретого воздуха, отсекатели пламени и другие элементы.

Существуют также модели, в которых внутренний контур теплоносителя не связан с системой отопления, и подогрев циркулирующей в радиаторах воды происходит через пластинчатый теплообменник. Такие печи более удобны для двухконтурных систем, позволяющих подключить не только отопление, но и горячее водоснабжение.

Устройство печи-камина с водяным контуром

Печь-камин с водяным контуром можно также сложить из кирпича. Стенки топки в такой печи выполняют двойными: внутреннюю стенку делают из металла, внешнюю –  из кирпича, а между ними располагают змеевик. Однако браться за кладку такой печи, не имея соответствующего опыта, не стоит – эта работа требует большой точности и соблюдения размеров, а переделать печь в процессе эксплуатации очень сложно.

Устанавливать печь-камин с водяным контуром как единственный источник постоянного отопления в холодных климатических зонах нецелесообразно – автоматизировать процесс топки невозможно, и надолго отлучаться из дома будет нельзя. Однако как дополнительная или резервная система отопления печь-камин будет очень кстати, особенно на время сильных холодов или ненастья.

Выбор печи-камина с водяным контуром

Выбор отопительного агрегата – ответственное дело, и прежде чем отдать предпочтение той или иной модели, нужно разобраться в характеристиках и возможностях таких печей. Попробуем рассмотреть наиболее важные из них.

1. Мощность. В отличие от обычной печи или камина, на отопительных приборах с водяным контуром производитель указывает два значения мощности: общая тепловая мощность и мощность теплообменника. Что же они означают? Общая тепловая мощность – это то количества тепла, которое печь способна отдать в окружающее пространство посредством инфракрасного излучения через стекло топки и конвекционные каналы и от системы отопления.Составная ее часть – мощность теплообменника, то есть то количество тепла, которое подается в радиаторы.Например, полная заявленная тепловая мощность печи-камина с водяным контуром – 11 кВт, мощность теплообменника – 4 кВт. Учитывая необходимую для обогрева каждых 10 м 2 площади мощность, которую принимают равной 1 кВт, такая печь-камин с водяным контуром сможет обогреть дом площадью 100-110 м 2. При этом учтите, что заявленная мощность рассчитана на непрерывную работу печи, что для отопительных приборов, работающих на дровах, является делом хлопотным, ведь дрова придется подкладывать постоянно. Если вы планируете топить печь-камин только в дневное время, увеличьте необходимое значение мощности в 1,5-2 раза.

1. Габариты и вес печи. Эта характеристика важна, если вы испытываете недостаток места и ограничение в допустимой нагрузке на перекрытия. Габариты выбираемой вами модели должны позволять установить ее с соблюдением противопожарных расстояний – они обычно указаны в руководстве по эксплуатации. Нагрузку на пол можно не рассматривать, если полы в вашем доме выполнены из монолитного бетона или железобетонных плит, они позволят установить печь-камин из металла в любом месте. Для деревянных перекрытий максимально допустимая временная нагрузка составляет 150 кг, и при весе в 100 кг и площади основания печи менее 0,7 м 2 это значение будет превышено. Выхода два – выбрать печь-камин с водяным контуром, имеющую меньший вес или перераспределить нагрузку, например, с помощью подиума для печи. Его можно сделать из листа гипсокартона толщиной не менее 12 мм, покрытого негорючим покрытием, например, керамогранитом.
2. Объем теплоносителя. Для подключения теплообменника к системе отопления вамнеобходимо будет знать допустимые границы этого значения. Объем теплоносителя складывается из объема всех труб и радиаторов и зависит от протяженности системы и числа секций батарей. Объем секции радиатора можно узнать в паспортной документации, а объем труб – рассчитать по таблице, измерив их диаметр и общую длину. Полученное значение необходимо увеличить на 10% – именно такой объем расширительного бака необходим для домашних систем отопления.

   Таблица — объем теплоносителя в одном метре трубы

3. Диаметр дымового канала. Этот параметр важен для подбора подходящих элементов дымохода. Если покупка всех комплектующих происходит в одном месте, специалисты помогут вам подобрать нужный диаметр, в противном случае вам придется самостоятельно выбрать подходящие по размеру элементы.
4. Дополнительные функции. К ним относятся возможность приготовления и разогрева пищи на верхней панели, системы легкой очистки стекла, холодные ручки и другие мелочи, которые сделают эксплуатацию печи-камина более удобной и приятной. Платить ли дополнительные деньги за все эти функции – решать вам.

Установка печи-камина с водяным контуром и подключение к системе отопления

Вы купили печь-камин, радиаторы, трубы, расширительный бак и другие элементы системы отопления. Осталось установить печь и подключить ее.

1. Выровняйте пол в месте установки печи-камина. Крайне желательно облицевать его негорючими материалами – при попадании случайных искр и углей пол не загорится.
2. Установите печь-камин и выставите ее по уровню, используя регулируемые ножки при необходимости.
3. Смонтируйте систему водяного отопления. Для гравитационной системы установка циркуляционного насоса не нужна, при принудительной системе циркуляции насос ставят в самую холодную точку обратной трубы, то есть перед входом обратки в теплообменник. Расширительный бак устанавливают в самой высокой точке системы. Лучше выбирать бак закрытого типа с мембраной – чем меньше контакта теплоносителя с воздухом, тем дольше вам прослужат радиаторы и трубы.

Источник: http://kamin-expert.ru/otopitelnaya/pech-kamin-s-vodyanyim-konturom.html

Отопление в доме — вещь совершенно незаменимая. Где бы вы ни проживали, рано или поздно встанет вопрос об отоплении. Одно дело – если в вашем доме есть центральное отопление. Вам не нужно заботиться о его устройстве – коммунальные службы сделают это за вас. Но совсем другое дело, если у вас свой собственный дом и отопление приходится делать самим. Среди множества решений стоит уделить внимание каминам с водяным контуром – сейчас они становятся более востребованными среди владельцев загородных домов.

Печи-камины с водяным контуром – разумное решение для частного дома

Так что же такое – печь-камин с водяным контуром? Первое, что приходит на ум – это печь. Конечно же, это всего лишь печь, которая служит для обогрева помещения, а водяной контур – система отопления других комнат от этой печи. Другими словами – это обычная система отопления, в которой есть главный водонагревательный элемент – печь-камин, и отвод труб в другие комнаты для их обогрева.

Устройство и принцип работы

За основной источник тепла берется печь-камин, в который будет помещаться топливо. От камина отходят трубы для циркуляции воды по системе. Внутри камина устанавливается специальный водный контур, вроде бака, в котором вода подогревается. С помощью циркуляционного насоса вода будет проходить по трубам (можно за счет естественной циркуляции обойтись и без насоса). И, наконец, в каждой комнате устанавливаются радиаторы, которые будут распределять полученное от горячей воды тепло по всей комнате.

Принцип работы такой системы прост – вода нагревается в печи-камине и затем по трубам распределяется по остальным комнатам. Если одна печь способна прогреть только одну комнату, то количество печей должно соответствовать количеству комнат. А если комнат десять? Это сколько же нужно печей в дом? Сплошное разорение. С системой обогрева печью-камином с водным контуром эта проблема исчезает сама собой. Теперь вам понадобится только одна печь на весь дом!

Вдобавок, с помощью печи-камина с водяным контуром можно дополнительно нагревать воду для своих нужд (только не для употребления в пищу). Таким образом, печи-камины помогут сразу убить двух зайцев – обеспечить ваш дом обогревом и горячей водой, когда только это потребуется.

Плюсы и минусы

Преимущества:

Есть у печей-каминов и небольшие минусы, которые со временем, возможно, будут устранены:

Существуют две разновидности каминов с водяным контуром:

При выборе печи-камина нужно руководствоваться следующими принципами:

возможность осуществить ремонт печи самостоятельно. Неразборные печи могут быстро выйти из строя, тогда их придется просто выбросить;

облицовочный материал – лучше всего выбирать облицовку из камня или керамики, благодаря им тепло передается в комнату даже при остывании печи.

Печи-камины с водяным контуром станут незаменимыми в загородном доме, экономя ваше время и электроэнергию.

Источник: http://www.komfortek.com/otoplenie/pechi-i-kaminy/vybor-pechi-kamina-s-vodyanym-konturom.html

водяная рубашка для камина, схема отопления частного дома печью с котлом

Устройство и принцип действия

Камин с водяным отоплением способен обогревать одновременно несколько комнат в доме площадью около 100 м², а в некоторых случаях служить еще для обогрева полов и приготовления пищи в доме. Обычно он представляет собой топку, соединенную патрубками с расширительным бачком и водораспределительным контуром домового отопления для подачи в нее горячей воды. Отходящие газы при горении топлива в камине нагревают бачок и воду, находящуюся в нем, до 90ºС. Горячая вода поступает в радиаторы отопления, нагревая помещение.

Еще одно название устройств такого типа – камин с водяной рубашкой, поскольку конструктивно вода может нагреваться, проходя через змеевик, расположенный в рубашке из двух металлических листов за стенкой топки.

Преимущества и недостатки

Основные достоинства камина с водяным отоплением

• повышенная площадь обогрева помещений. За счет грамотно спроектированного водонагревательного контура такие устройства позволяют утеплить сразу несколько комнат или целый загородный дом. Разработаны даже печи подобного типа для многоквартирных домов.

• многофункциональность. Помимо эстетики и прямой задачи обогрева помещения, водяной камин может нагревать варочную панель и служить таким образом для приготовления пищи в доме. Также он может быть источником «теплых полов» в доме.

• невысокая стоимость топлива. В качестве топлива в таких каминах используются в основном дрова или торф. Система камина совершенно автономна и не требует дополнительных затрат электрической или какой-либо другой энергии.

• красивый внешний вид и возможность применения любых облицовочных материалов. Какая бы ни была отделка у вашего камина – из кирпича, плитки или камня – он будет привлекать восхищенные взгляды гостей;

• компактный размер камина, делающий его пригодным для квартиры.

Недостатки

Несмотря на внушительный список достоинств, камины с водяным отоплением имеют и ряд недостатков:

• невысокая эффективность нагрева воды. Жарко в доме от такого камина точно не будет. Чем более разветвленная сеть отопления установлена в доме, тем ниже будет температура воды в радиаторах. В связи с этим не рекомендуется устанавливать камины с водяным отоплением в регионах с холодным климатом. Оптимально использовать тепло от такого камина вместе с электрическим обогревом помещений;

• низкая степень автоматизации системы. Вы самостоятельно должны сделать закладку дров или торфа в топку, а также следить за своевременной подачей новой порции топлива. Также в этих каминах происходит медленная регулировка температуры подаваемой в радиаторы воды.

Выбор

Подойти к выбору водяного камина следует с учетом следующих факторов:

• объем топки. Чем больше объем топки, тем больше объем продуктов горения. Большой объем топки обеспечивает повышенную мощность камина с системой водяного нагрева. Но и расход горючих материалов тоже будет повышен, что не всегда оправдано для установки в небольших пространствах;

• площадь обогреваемого пространства. Камины с водонагревательной системой не вполне эффективно справляются с прямой задачей в больших помещениях. Просторные дома следует обеспечивать теплом по комбинированной схеме – электрообогреватель либо газовый бойлер плюс печь с водяным отоплением;

• габариты помещения. В квартире больше будет уместен миниатюрный вариант устройства, а в гостиной коттеджа целесообразно монтировать массивный камин с закрытым или открытым котлом.

Типы каминов

Также важно определиться с типом конструкции камина. Камины с водяным отоплением бывают открытого и закрытого типа.

При монтаже системы открытого типа бак с водой устанавливается в самой высокой точке контура (как правило, на чердаке). Нагрев воды происходит в открытой топке при прохождении ее по змеевику. Из бака вода поступает в отопительные элементы под действием сил гравитации.

Закрытый тип каминов водяного нагрева отличается от открытого установкой циркуляционного насоса для движения жидкости по водонагревательному контуру. Это несет в себе ряд преимуществ: во-первых, такой камин может обогреть большую площадь помещения. Во-вторых, исключена возможность перегрева элементов камина и отопления за счет присутствия предохранительных клапанов в системе.

Установка отопительной печи

Перед началом установки камина с водяным отоплением своими руками следует продумать следующие моменты:

Перед началом установки камина с водяным отоплением своими руками следует продумать следующие моменты:

• местоположение камина. Поскольку конструкция камина подразумевает открытую топку, его нежелательно устанавливать напротив окон или дверей во избежание сквозняков. Также следует учесть, что при работе камина задняя его стенка интенсивно нагревается;
• подбор материала и размеров топки. Каминная топка из металла может быть стальной или чугунной. Чугунная топка позволяет дольше сохранить тепло в камине, однако имеет больший вес по сравнению со стальной. Конструкция из стальных листов более компактная и легкая;
• расчет размеров и глубины топочного отверстия. Для эффективной работы камина площадь окна топки должна составлять 1/70 площади комнаты, в которой он находится. Глубина топки не должна быть маленькой, в противном случае дым от сгорания дров заполнит помещение, а не пойдет на нагрев воды. В топке слишком большой глубины снижается ее КПД.

Если камин сооружается в доме или коттедже и предназначен для обогрева большой площади, то перед его возведением необходимо соорудить фундамент. Глубина фундамента – около 60 см. Состоит он обычно из пласта щебенки, гидроизоляционного слоя и опалубка, залитого цементным раствором. После формирования и засыхания фундамента строится кирпичная основа камина.

Для маленьких помещений или квартир существуют компактные версии каминов. Они устанавливаются не на фундамент, а на лист жаропрочного покрытия. Эту функцию могут выполнить кирпичные или стальные экраны, закрепленные на стене и в полу.

Подключение водяного контура

Подключить камин можно к уже имеющемуся в доме отоплению. К камину подсоединяются трубы для подвода и отвода воды, а также труба-дымоход. При необходимости обогрева пола для частного дома в котле устанавливаются дополнительные патрубки для циркуляции воды.

При подключении водяного контура необходимо соблюдать следующие важные пункты:

При подключении водяного контура необходимо соблюдать следующие важные пункты:

• установка на ровную поверхность. Если нет возможности выровнять пол, на котором будет стоять камин, можно применить регулируемые по ножке. Неровная установка влечет за собой опасность при эксплуатации и значительное снижение эффективности работы камина;
• обязательная проверка на герметичность после заполнения системы водой. Сначала следует проверить все стыки труб без подачи давления. Затем, включив циркуляционный насос, еще раз исключить протекание и негерметичность труб и стыков. Также необходимо обеспечить герметичность дымохода, покрыв места стыков жаростойким герметиком;
• проверка работы камина и нагрева воды. Не следует пугаться запаха от камина при первом розжиге – в течение короткого времени он исчезнет. Необходимо проверить корректность работы автоматики: насколько точна регулировка температуры воды в радиаторах, возможно ли регулировать скорость ее подачи.

Эксплуатация

Камин с водяным отоплением при эксплуатации требует к себе внимания и имеет следующие особенности:

Камин с водяным отоплением при эксплуатации требует к себе внимания и имеет следующие особенности:

• необходимо периодически проверять уровень воды в гидробаке в случае установки открытого типа. Вода из такой системы быстро испаряется, и в случае снижения ее уровня ниже критической отметки система отопления может выйти из строя;
• в зимний период рекомендуется слить воду из системы, если камин не будет использоваться. Замерзшая вода расширяется и может стать причиной разрыва труб;
• отзывы покупателей свидетельствуют о медленном изменении температуры воды, подаваемой в радиаторы отопления. Соответственно, снизив или увеличив температуру обогрева на датчике, эффект вы почувствуете лишь через некоторое время. Это связано с теплофизическими особенностями воды.

опыт использования водяного камина Hoxter ECKA 50/35/45 W

Оглавление

1. Теплоотдача камина, автоматика, стекло
2. Результаты эксплуатации
3. Каминная топка Hoxter ECKA в интерьере

Ставить камин с водяным контуром было решено сразу же. Но проблем с выбором устройства имелось немало, поэтому покупка и установка затянулись. Вот какие были сложности: дымоход 150 был в наличии, имелись также ограниченные габариты места установки, а все камины с водяным отоплением все-таки слишком большие, также не хотелось приобретать устройство с большой мощностью – хватило бы малых мощностей на конкретный участок дома.

Все дело в том, что не требуется устройство для отопления дома, а большинство каминов с водяным отоплением рассчитаны именно на полноценный мощный обогрев. Кроме того, должна иметься и практичность использования. В итоге, требовалась модель для эстетики и удовольствия – чтобы можно было наслаждаться, сидя у него. Дом располагается в горах, зима в данном районе мягкая, среднее потребление дома порядка 4 кВт. Поэтому, нужен немощный камин, который справится с отоплением и в зимний период – создаст комфорт для проживания, а в межсезонье и летом, он не перегреет уже установленный 750 литров теплоаккумулятора гибридной газо-солнечной установки – стоит модель Vitasolar 300-F.

Камин должен быть красивый, с двойным стеклом и гильотинкой, угловой.

Камин Hoxter приглянулся совершенно случайно, так как требовалась модель с отверстием под дымоход в 150 мм. Все устраивало в конкретной модели, но цена зашкаливала, в результате раздумий, модель камина все-таки была куплена и привезена из Литвы – там заказывалась – во Францию

Сразу же после того, как камин был привезен к месту установки, он поразил своим качеством сборки. Чтобы втащить камин в дом на второй этаж, по неудобной лестнице, пришлось его разобрать ввиду больших габаритов, снять стекло для его защиты и осторожности. Вся конструкция продумана до мелочей и выполнена так аккуратно, что просто не верилось, что это обычный отопительный агрегат.
Качество сварки, толщина металла, номенклатура болтов – все это было сделано в высшей степени профессионально. Чтобы ужать габариты в некоторых местах применялись в конструкции потайные болты. Вся компоновка плотная и аккуратная – есть чему порадоваться, конструкция сразу заслужила уважение. Если требуется аккуратный и сжатый дизайн, то запросто можно использовать данную модель.

Теплоотдача камина, автоматика, стекло

Отдельным пунктом надо рассказать о стекле. Чтобы уменьшить теплоотдачу в помещение и поддерживать нормальную температуру в топке, водяной камин должен иметь два стекла – это правило является основополагающим. Угловой вариант камина идет вместе с металлическим уголком, что смотрится очень красиво, но смысла в этом нет. У камина Hoxter имеется отличное двойное изогнутое стекло, которое помогает визуально увеличить огонь, тем самым повысить общую эстетику. Оба стекла изогнуты под определенным углом, и получается очень красиво.
Монтаж и установка всего устройства в данном случае прошла легко, и не доставила проблем. Механизм подъема двери работает легко и четко, плотно прижимая дверь после опускания. Все резьбы присоединения воды точные, и нет сомнений в том, что они подведут, что выяснилось потом.

Был поставлен смесительный клапан ESBE, который поддерживает 60 градусов. Насос включается автоматически от термодатчика на дымовой трубе (термореле тоже марки ESBE).

Автоматика Hoxter собиралась также легко, но здесь надо сказать, было очень сложно сообразить с первого раза, как все вместе настраивается и регулируется – и малую информативность можно считать единственным недостатком приобретения такого устройства. По мнению профессионалом, гораздо комфортнее и быстрее собирается автоматика чешских производителей. Здесь включен беспроводной индикатор, но преимущества его не были обнаружены – возможно, со временем они будут более очевидны.

Результаты эксплуатации

Данный камин превзошел все ожидания, он удовлетворил практически всеми показателями, отличный вариант, который хочется использовать и делается это просто. До покупки было просмотрена много других моделей, сравнивались характеристики, и надо отметить, что Hoxter выгодно отличается по параметрам, хоть и дорог. Однако, очень мало информации попадалось по камину и по его отзывам.

Совет тем, кто хочет купить камин: хорошенько изучить тему, поймите, что конкретно нужно, и что вы ждете от камина, набросайте некоторое количество вариантов, и отведите время на раздумье – в данном случае именно такой способ помог определиться с выбором и купить то, что нужно.

Эксплуатация устройства вывела еще некоторые преимущества Hoxter . Сначала — экономичность. К примеру, расходует дров в два раза меньше, чем камин Supra, который был ранее. Газовое отопление практически перестало использоваться: днем – солнце в окно греет, вечером – камин.
Вторым плюсом оказалось то, что система «чистое стекло» действительно работает. Стекло, так случилось, что закоптилось от неудачно выпавшей головешки. Каково же было удивление к концу вечера, когда было обнаружено идеально чистое стекло. Как выяснилось позднее, стекло двойное, и внутреннее стекло разогрелось до температуры, когда сгорела копоть. То же самое произошло с внутренней отделкой – чистится великолепно.

Двойное стекло – это отличная вещь. В 40 см от топки совсем не жарко находиться, получается приятное лучистое тепло. Но достаточно открыть вверх стекла и сделать камин открытым — хочется сразу отсесть подальше от него.
Топка устройства не доставляется проблем. Тот случай, когда потраченное время – самостоятельная монтировка, запаивание медных линий и установка, умножая на потраченные деньги, приносят то, ради чего и предназначены — дарят радость от наблюдения за ярким пламенем. Сначала было трудно понять, за что платить такую большую сумму, если те же польские камины отличны. Они действительно работают хорошо, но не идеально, и здесь есть над чем работать.

Но если хочется чего-то большего, чтобы процесс отопления и управления камином дарил удовольствие, то переплатить можно в разы. На камин Hoxter ушло в данном случае три зарплаты автоинструктора в летний период, но эта покупка, по мнению автора, того стоит, так как можно будет отлично проводить время около камина 10-15 лет, и процесс работы будет радовать всеми параметрами.
Если камин оставлять в работе с вечера, то на утро видны горячие угли, можно снова поджигать. Hoxter — отличный аппарат, топка с контуром с теплоизоляционной рубашкой — работает очень эффективно и герметичность закрывания дверцы вне всяких похвал.

Защита у аппарата отменная. К примеру, был случай, когда прозевали пробку воздушную из-за долива теплоносителя. Насос стоял на маленькой скорости. На 95-ти градусах из системы безопасности зажурчала вода. Добавили скорость на насосе, пробку пробило. Опять штатные 65 градусов.

Каминная топка в интерьере

какую выбрать? — Новости — Etna

Независимо от того, являетесь вы владельцем квартиры или частного дома, основная обязанность – обеспечить тепло в своем жилье. Сегодня одним из самых выгодных и оптимальных вариантов становится каминная топка. Современные приборы высокоэффективные, безопасные и надежные в своей эксплуатации. Однако даже самая мощная каминная топка не справится с обогревом большого дома со множеством изолированных комнат. Тепло попросту теряется по дороге в помещения. Дабы избежать подобного исхода, необходимо установить в доме каминную топку с водяным контуром или воздушным отоплением. Эти системы обеспечивают подачу нагретого воздуха прямиком через трубы и радиаторы или воздуховоды. Таким образом удается прогреть самые удаленные помещения в доме. Какой из систем – водяной или воздушной – отдать предпочтение? Давайте разбираться.

Камин с водяной рубашкой: особенности работы и преимущества

О принципе функционирования подобного оборудования можно понять из названия. Каминная топка с водяным контуром оснащается теплообменником со змеевиком, по которому циркулирует вода или антифриз. Незамерзающую жидкость в обязательном порядке заливают в контур в зимнее время года в тех домах, куда хозяева приезжают периодически. В месте постоянного проживания антифриз нужен лишь в том случае, если трубы проходят через подвальные или чердачные помещения. В остальных случаях в качестве вещества для нагрева помещений подойдет обычная вода. Работает каминная топка с водяным контуром таким образом:

• теплоноситель (вода или антифриз), проходя через змеевик, нагревается в топочной камере;
• далее он выталкивается в трубы, а через них в радиаторы;
• теплоноситель, проходя по всему дому, отдает энергию;
• затем в остывшем виде возвращается в каминную топку.

Дабы циркуляция теплоносителя по закольцованной системе работала лучше, используется специальный насос, а для защиты оборудования от перегрева – расширительный бак. Теплообменник в каминной топке с водяным контуром может быть внешним и встроенным. Первый вариант идеально подходит для обустройства двух- и трехконтурных систем (отопление и горячее водоснабжение или радиаторное отопление, теплые полы и горячая вода). Печь-камин с водяным контуром по отзывам потребителей обладает такими преимуществами:

1. Экономность. Если правильно рассчитать мощность оборудования и минимизировать тепловые потери, энергии от одной каминной топки хватает для обогрева всех помещений в доме, каким бы большим он не был.
2. Практичность. Воздух в системе каминной топки с водяным контуром прогревается равномерно. Благодаря этому скорость перемещения воздушных масс не столь высокая, чтобы поднимать пыль.
3. Длительное горение. Радиаторы и трубы долго остывают, поэтому отдают тепло даже после затухания углей в каминной топке с водяным контуром.
4. Комфорт. Особенности отопления в частном доме такие же, как в квартире.

Прежде чем окончательно определиться и купить каминную топку с водяным контуром, нужно учесть и недостатки системы. В частности КПД оборудования ниже, чем при подключении воздушного отопления ввиду тепловых потерь через металлические трубы и воду. Необходимо дважды в год производить техническое обслуживание системы, а также постоянно контролировать уровень и состояние теплоносителя. Монтаж с нуля достаточно дорогой и сложный, однако оборудование с водяным контуром легко встраивается в уже имеющуюся систему труб и радиаторов.

Почему стоит установить камин с воздушным отоплением?

Особенности работы этого типа оборудования также понятны из названия. Источники тепла в каминной топке с воздушным отоплением оборудованы нагревательными камерами с патрубками, через которые выводится горячий воздух. Схема работы печи довольно проста. Воздушные массы омывают топочную камеру. Они нагреваются и поступают в трубы, подключенные к патрубкам и разведенные по комнатам. Циркуляция воздуха бывает:

• естественной, за счет разницы температур;
• принудительной (через вентиляторы).

Первый вариант каминной топки с воздушным отоплением подходит для простых систем, где есть минимум изгибов и небольшая протяженность. Принудительная циркуляция потребуется для сложных многоуровневых систем с большой протяженностью воздуховодов. Среди основных преимуществ каминной топки с воздушным отоплением можно выделить такие:

1. Быстрый прогрев помещения. Тепло начинает поступать в комнаты сразу после розжига каминной топки.
2. Периодичность эксплуатации. Вы можете уехать из дома на длительный срок и не беспокоиться о том, что теплоноситель замерзнет в трубах. По приезду вы сможете быстро обогреть весь дом.
3. Простота монтажа. Благодаря тому, что нет сложных моментов в установке каминной топки с воздушным отоплением, обойдется он недорого.
4. Длительный срок эксплуатации. Это поможет вам экономить финансы многие годы.
5. Компактность и малогабаритность. Каминные топки с воздушным отоплением имеют разные варианты конструкции, благодаря чему могут быть установлены в любой части помещения.
6. Высокая производительность. При хорошем КПД оборудование экономит топливные ресурсы.
7. Нетрудоемкое обслуживание.

Имеют каминные топки с воздушным отоплением некоторые недостатки, которые стоит учесть. В частности, система плохо удерживает тепло. Если топливо прогорает, комнаты быстро остывают. Помещения нагреваются неравномерно. Чем ближе комната к каминной топке, тем сильнее и быстрее она прогреется. Монолитные толстые стены часто остаются холодными, при этом забирают часть тепла. Каминные топки с воздушным отоплением вносят свои ограничения в обустройство дома. Например, стоит с осторожностью переставлять мебель, чтобы не закрыть вентиляционные отверстия, которые выводятся выше уровня пола.

Печь-камин с водяным контуром отопления длительного горения или воздушная топка: расчет производительности

Для того чтобы получить оборудование с высокоэффективной работой, нужно правильно рассчитать его тепловую мощность. Ведь вы выбираете каминную топку для обогрева дома, а не лишь для украшения помещения и эстетического удовольствия. При правильном расчете производительности она сможет стать основным источником отопления. При планировании покупки каминной топки нужно в обязательном порядке учесть несколько важных показателей, а именно:

1. Уровень теплоизоляции помещений. Если она плохая или существуют источники потери тепла, нужны более мощные камины с водяным контуром длительного горения.
2. Объем отапливаемых помещений. Для комнаты на 200 м3 следует выбирать каминную топку мощностью не меньше 8 кВт. При объеме помещения 250 м3 нужно приобрести оборудование мощностью 10 кВт. Более низкое значение допускается только в том случае, когда топка используется как дополнение к интерьеру.
3. Конфигурация изделия. Современные топки с водяным или воздушным отоплением отличаются своим видом и имеют индивидуальные характеристики, влияющие на их уровень производительности. В частности, угловые системы компактные, привлекательные внешне, экономят место в помещении, однако обогреть большую комнату они не способны. Такая конструкция допустима для установки в маленьком дачном домике.
4. Топливо. Самым востребованным и распространенным материалом для растопки камина остаются дрова. Однако некоторые современные модели допускают использование альтернативных вариантов (угля, брикетов). Этот показатель стоит учитывать, поскольку он влияет на уровень тепла в доме.

Подытоживая вышесказанное, можно сделать вывод, что выбор того или иного вида оборудования зависит от степени и частоты использования. Например, если вам нужен прибор для обогрева дома, в котором живут круглый год, лучше купить каминную топку с водяным контуром. Она эффективно справится со своими задачами и обеспечит жилье живительным теплом. В том случае, когда нужно быстро прогреть домик во время редких приездов или подстраховаться при выходе из строя основного обогревателя (котла, например), стоит обратить внимание на оборудование с воздушным отоплением. Нет смысла выбирать дорогое оснащение для периодического использования. На камин с водяным контуром цена более высокая, нежели на топку с воздушным отоплением.

Сделать водонагреватель для камина — Сделай сам

Мой камин экономит мне деньги четырьмя способами: (1) он поддерживает тепло в моей гостиной и кухне, (2) он обеспечивает тепло плинтуса «горячей водой» для моего магазина телевизоров, и (3) он предварительно нагревает воду для моего электрического водонагревателя, который (4) таким образом обеспечивает мою семью гораздо большим запасом горячей воды … без лишних затрат!

Зимой у нас есть камин днем ​​и ночью. При таких высоких затратах на отопление, как сегодня, мне не хотелось видеть, как все это тепло поднимается в дымоход.Так что я решил что-то сделать, чтобы использовать часть «потраченного впустую» тепла.

Решение, которое я придумал, недорогое, довольно простое в сборке и чертовски эффективное! Я построил каминный водонагреватель. Это решетка, сделанная из черной трубы диаметром 1 дюйм (внутренний диаметр), по которой я пропускаю воду из накопительного резервуара емкостью 75 галлонов, прямо под раскаленными углями. В системе используется электрический циркуляционный насос, который работает постоянно, пока работает камин. I также установили резервный циркуляционный насос, работающий от стандартной 12-вольтовой автомобильной батареи, который автоматически включается при отключении электричества — как это часто бывает зимой в Геттисберге, штат Пенсильвания.

Эта установка дает мне примерно 80 галлонов горячей воды, которую я пропускаю через другой циркуляционный насос в 55-футовый обогреватель плинтуса в моем труднодоступном для обогрева телевизионном магазине размером 20 на 34 фута, выходящем на север … и еще в 10 футов плинтуса, который проходит по центральному коридору нашего дома.

Кухня и гостиная получают тепло от хорошо изолированного, оборудованного вентилятором камина «Heatilator», а в спальне поддерживается комфортная для сна температура от 58 ° до 80 ° F без тепла, кроме перелива тепла от другие комнаты.Чтобы в доме было уютно на всю ночь, я заправляю камин один раз перед сном и снова между 2:30 и 3:00 утра. Моя стандартная печь с горячим воздухом, конечно же, включится, если станет слишком холодно. в предрассветные часы, но в доме почти никогда не бывает достаточно холодно, чтобы потребовалось дополнительное (более дорогое) тепло.

Я также установил в свою систему термопару и пирометр для измерения тепла, так что я мог в любое время проверить температуру «хранящейся» воды. Счетчик может показывать температуру до 250 ° F, а температура воды в моем резервуаре для хранения в среднем составляет около 130 градусов.(На самом деле я несколько раз поднимал температуру до 195 градусов, но для этого требуется чертовски сильный огонь!)

Как только я отработал всю эту систему и говорил себе, насколько она хороша, я получил еще один мозговой штурм. «Болван, — сказал я себе, — у тебя под рукой 80 галлонов горячей воды почти на всю зиму. Почему бы не поместить две змеевики бытового отопления в накопительный бак на 75 галлонов и не подогреть воду для электричества? обогреватель? » Что ж, я так и сделал, и очень доволен результатами.Независимо от того, температура воды в нашем «каминном» резервуаре составляет 150 градусов или 100 градусов, мы все равно получаем выгоду от этого дополнительного тепла. Это означает, что электрический водонагреватель не должен работать так много, потому что вода, которая течет в прибор, уже нагрета на своем пути через нагревательные змеевики в моем накопительном баке.

А насколько хорошо работает моя каминная система? Достаточно хорошо, чтобы обогревать мою комбинацию дом / магазин размером 34 на 70 футов всю зиму, используя всего 110 галлонов мазута и 11 деревянных шнуров.Это неплохо, особенно если учесть, что средняя зима здесь, в нашей части Пенсильвании, означает, что температура на улице опускается около двадцати градусов по Фаренгейту в течение нескольких месяцев!

---

Первоначально опубликовано: ноябрь / декабрь 1978 г.

Дровяные камины и печи с водонагревательной способностью

Почему бы вам выбрать камин центрального отопления?

По теплоте и комфорту ничто не сравнится с настоящим дровами.Однако тепло от камина в гостиной может иногда вызывать отключение термостатического центрального отопления или теплых полов, в результате чего остальная часть дома становится холодной.

Кроме того, часть тепла от дров уходит в дымоход. В такой ситуации отличным решением будет огонь центрального отопления. С помощью камина центрального отопления вы подключаете дровяной камин или печь к существующей системе центрального отопления. Таким образом, тепло от огня эффективно используется для отопления всего дома, а также для нагрева воды.

Пожар центрального отопления имеет много преимуществ. Вы экономите энергию и деньги, эффективно расходуете топливо и в то же время делаете свой дом уютным. Установка камина центрального отопления зависит от вашего личного вкуса и требований вашего дома. Это можно сделать несколькими способами.

Как работает пожар в центральном отоплении?

Как будет работать огонь центрального отопления, зависит от того, как он установлен, и от структуры существующего отопления. По сути, есть три способа установить огонь центрального отопления.

Пожарное отопление в сочетании с котлом центрального отопления

Есть два способа совместить камин центрального отопления с котлом центрального отопления.

• Что делать, если вы не хотите вносить слишком радикальные изменения, но хотите насладиться комфортным теплом дровяного камина? С помощью простой насосной системы тепло от вашего огня или печи также используется для системы центрального отопления вашего дома.
• Устанавливая буферный резервуар, вы нагреваете как центральное отопление, так и горячее водоснабжение, одновременно обеспечивая эффективное использование тепла, выделяемого огнем или печью.

Полностью безгазовый с камином центрального отопления

Третья возможность — это огонь центрального отопления в сочетании с солнечной энергией. Вы хотите отремонтировать свой дом и сделать его максимально энергоэффективным? Или вы думаете о строительстве нового энергоэффективного дома? Камин центрального отопления позволяет отапливать весь дом без газа, а также обеспечить горячую воду. В этой установке вы объединяете использование солнечных батарей и теплового насоса с камином центрального отопления.Большой буферный резервуар гарантирует, что у вас всегда будет достаточно горячей воды — как для отопления, так и для горячего водоснабжения (например, в душе). Если вы сжигаете древесину, которую собираете на месте, то с этой системой вы полностью автономны.

Проекты костров центрального отопления

Пожары центрального отопления есть как для больших, так и для маленьких домов и площадей любых размеров. Независимо от того, хотите ли вы обычный огонь, классический или настоящий, привлекающий внимание, для каждого интерьера найдется подходящий камин.

Камин для центрального отопления может быть встроенным или отдельно стоящим: встроенный камин может быть установлен во время ремонта существующей собственности или в новом доме. Вы также можете выбрать один из различных типов обзора огня: только спереди или с двух сторон, например, если огонь размещен в углу комнаты.

Еще один прекрасный вариант — костер с видом на туннель. Эту модель можно разместить между двумя комнатами, что позволит вам наслаждаться атмосферой и теплом с обеих сторон. Компактное решение предлагает камин центрального отопления с «водяной рубашкой» в качестве окружения, в котором резервуар для воды расположен вокруг камина.

Установка и обслуживание системы пожаротушения центрального отопления

Прежде чем принять решение, получите надлежащую информацию о необходимой мощности для вашего костра и о возможности установить огонь центрального отопления в вашей собственности. Также рекомендуется иметь уполномоченного слесаря ​​для установки камина центрального отопления. Таким образом, вы можете быть уверены, что установка выполнена правильно, вы предотвратите проблемы на более поздних этапах и будете уверены в правильной емкости.

Как и в случае с газовыми и обычными дровами, важно регулярно обслуживать огонь центрального отопления.Вы можете регулярно удалять золу из воздуховода. Кроме того, дымоход необходимо прочистить с частотой, зависящей от того, как часто горит огонь, и от типа древесины, которую вы используете.

Что еще следует учитывать при покупке камина для центрального отопления?

Топливо, конечно же, необходимо для сжигания огня центрального отопления. В современных дровяных каминах и печах используется много видов древесины, обеспечивающих очень эффективное сгорание. Главное, чтобы древесина была хорошо просушена и хранилась в сухом месте.Поэтому важно и хорошее место для хранения дров.

Если вас беспокоит отсутствие горячей воды, когда огонь не горит, не волнуйтесь. Во всех случаях система продолжает работать, а ваш котел центрального отопления или солнечный котел будут служить в качестве резервного.

Дополнительная информация? Ознакомьтесь с нашим широким ассортиментом продуктов для каминов центрального отопления или запросите брошюру.

Дебют новой водонагревательной системы «Tulikivi W10 теплопоглотитель» произведет большой фурор на выставке HPBA Expo

Аппарат

помогает домовладельцам обогревать больше помещений, сокращая при этом высокие счета за горячую воду

«Почти три четверти потребления энергии в домах приходится на отопление дома и производство горячей воды», — говорит Джереми Джонсон, менеджер по маркетингу и продажам Tulikivi в Северной Америке.«С новой системой водяного отопления Tulikivi W10 Heat Absorber тепло может распределяться более равномерно по всему дому и в то же время сокращать высокие счета за отопление горячей воды». Компания Tulikivi представит свою водонагревательную систему W10 Heat Absorber в Северной Америке на выставке Hearth, Patio and Bar барбекю Association Expo в следующем месяце в Орландо, Флорида.

Поглотитель тепла W10 укрепляет репутацию компании Tulikivi как производителя непрерывных инноваций и удовлетворения потребительского спроса на новые решения в области экологически чистой энергии.Система водяного отопления Tulikivi W10 Heat Absorber состоит из двустенного камина Tulikivi и встроенного водяного теплообменника.

Как работает водонагревательная система с теплообменником Tulikivi W10

• Вода циркулирует в теплообменнике, нагревается за счет тепла, сохраняемого в камине, а затем подается в другие части здания для обогрева и обогрева бытовая вода.
• Нагретая вода из камина сначала направляется по трубопроводу в резервуар для горячей воды, откуда ее затем можно использовать для отопления дома и в качестве источника тепла для горячего водоснабжения.
• Система водяного отопления Tulikivi W10 хорошо подходит для использования в качестве части системы отопления, которая также включает солнечный коллектор и воздушный тепловой насос в качестве других источников тепла.

«Что действительно делает теплопоглотитель W10 уникальным, так это то, что он спроектирован таким образом, чтобы домовладельцы могли обогревать большое пространство, в то время как вы сокращаете свои счета за отопление воды», — подчеркнул Джонсон. «Поскольку тепло отбирается непосредственно от мягкого теплоудерживающего и сияющего мыльного камня камина Tulikivi, система W10 безопасна, а температура никогда не достигает опасно высоких уровней», — добавил он.Камины Tulikivi уже соответствуют самым полным стандартам сжигания слов и внесены в списки UL / ULC. Поглотитель тепла W10 находится на рассмотрении UL / ULC.

Инновационный вариант для экологичного строительства с мягким лучистым теплом древесины

С точки зрения дилера, Tulikivi считает, что теплопоглотитель W10 станет долгожданным дополнением к их портфолио для выставочных залов. «Поглотитель тепла W10 дает покупателям еще одну причину доверять и полагаться на бренд Tulikivi в удовлетворении своих экологических потребностей в отоплении», — отмечает Джонсон.«Поглотитель тепла W10 дает дополнительные возможности для новых домов с пассивными солнечными батареями, с нулевым уровнем чистоты, включая дровяной камин, без опасений по поводу перегрева внутреннего пространства, как это сделала бы дровяная печь. Кроме того, теплопоглотитель W10 уже продемонстрировал срок окупаемости всего от 10 до 16 месяцев ».

Джонсон надеется, что домовладельцы и строители из Северной Америки найдут теплопоглотитель W10 столь же привлекательным, как и его европейские аналоги. Джонсон добавляет, что только в Финляндии продажи в 2013 году, как ожидается, вырастут почти на 70% по сравнению с 2012 годом.

Посетите Tulikivi на стенде № 2235 на выставке HPBExpo 2013, которая состоится 13–16 марта в конференц-центре Orange County в Орландо, Флорида.

В состав Tulikivi Group входят Tulikivi Corporation, котирующаяся на бирже семейная компания, и ее дочерние компании. Tulikivi Group — крупнейший в мире производитель теплозащитных каминов. Tulikivi предлагает три группы товаров: камины, сауны и интерьер. Tulikivi и его клиенты ценят благополучие, дизайн интерьера и преимущества биоэнергетики.Чистый объем продаж Tulikivi составляет около 50 миллионов евро, половина из которых приходится на экспорт. В Tulikivi работает около 350 человек.

Для получения дополнительной информации о Tulikivi посетите www.tulikivi.com или подпишитесь на них на Facebook по адресу http://www.facebook.com/Tulikivi. Чтобы узнать о ближайшем дистрибьюторе, позвоните по телефону 800-843-3473. Ищите Tulikivi в Facebook, Pinterest и Twitter.

Примечание: есть интервью и фотографии. Свяжитесь с Мишель Драгер по телефону 484-269-2900 или [email protected].

Отопление водяное с дровяной печью

Вы можете принять душ, питаемый дровами и солнечным светом. Один из них мы установили, используя нашу крошечную дровяную печь, две старые чайные урны и два насоса. Приняв небольшую хитрость по сантехнике и внимательно изучив потенциальные опасности, мы думаем, что у нас есть отличная небольшая система, которую можно легко воспроизвести в любом автономном сценарии.

Мечту о возможности принять горячий душ, используя воду, нагретую вашей дровяной печью, вероятно, разделяют многие. Мы установили систему в нашем автономном сарае, которая покажет вам, как воплотить эту мечту в реальность.

Если у вас есть пастушья хижина, садовая комната или домик вне электросети, то вы, вероятно, задумывались над вопросом, откуда у вас есть горячая вода для душа и т. Д., Когда вы не подключены к «электросети»?

Одно из решений — установить небольшую дровяную печь, поскольку это позволит вам не только согреться и приготовить пищу, но и станет ответом на загадку, как подать горячую воду.

Как еще ваша дровяная печь может нагревать воду, кроме простого постава на плиту чайника или сковороды? Ответ — установить внутри печи котел из нержавеющей стали, который будет напрямую нагревать воду изнутри топки. Это означает, что вы можете подавать горячую воду из-под крана, оставив при этом свободным верхнюю часть плиты для приготовления пищи.

Мы установили систему горячего водоснабжения «на кране», работающую на дровах и солнце, используя две старые медные чайные урны и два насоса.

Вода нагревается внутри печи в котле из нержавеющей стали, а затем по принципу естественного термосифона забирается в медный резервуар.Этот резервуар с нагретой водой после того, как нагреется, будет действовать как тепловой аккумулятор.

Этот аккумулятор тепла можно использовать для нагрева второй емкости с водой для стирки и т. Д. Используя наш боковой котел, установленный в печи Хоббита, мы подключили задний котел к старой медной урне, которая вмещает около 35 литров. или 7 галлонов, включая медную соединительную трубку 1 ″. Небольшой насос на 12 В обеспечивает циркуляцию воды внутри магазина до тех пор, пока не будет достигнута желаемая температура для душа. (42,8 градуса в моем случае).Были установлены два термометра для аквариума, чтобы можно было контролировать обе температуры в урнах.

Наша крошечная дровяная печь имеет два варианта котла сзади, при этом котел заменяет либо задний, либо боковой огнеупорный кирпич. С боковым бойлером покупатель может выбрать, с какой стороны печи он хотел бы, чтобы трубопроводная арматура выходила. Боковой бойлер — это решение, когда в печи есть бойлер и прямая система подачи воздуха, соединенные вместе. Этот вариант бойлера, объединенный с любой небольшой дровяной печью с аналогичной настройкой горячей воды, может быть ответом на ваши потребности в горячей воде.

Вы можете посмотреть видео об этой системе здесь

Скоро в продаже появится наша крошечная дровяная плита для приготовления пищи, которая предоставит вам вышеуказанный потенциал, а также даст вам возможность выполнять широкий спектр приготовления, выпечки и жарения, а также сохранять тепло и уют. Горячая вода, готовка и обогрев — все из вашей крошечной дровяной печи.

Узнайте больше о приключениях вне сети здесь.

Установка дровяной печи.

Установка солнечной энергосистемы

или приготовление пищи на дровяной печи.

Вернуться к сообщениям блога

CPSC предупреждает об опасности взрыва с помощью каминных водонагревателей

Дата выхода: 23 марта 1984 г.

The U.S. Комиссия по безопасности потребительских товаров сегодня повторно выпустила предупреждение для потребителей о потенциальной опасности взрыва. с некоторыми водонагревателями с камином, используемыми для дополнения систем отопления дома. С приближением конца зимы CPSC призывает потребителей, у которых есть эти водонагреватели, проверить их на предмет возможного ремонта, необходимого в результате их недавнего использования. Это также хорошее время для установки предохранительных устройств.

По крайней мере, тринадцать взрывов, предположительно связанных с отказом этих устройств, произошли с 1977 года, в результате чего один человек погиб, семь получили серьезные травмы и был нанесен значительный материальный ущерб.Пять из этих взрывов привлекли внимание персонала Комиссии после того, как в ноябре 1982 года было впервые опубликовано предупреждение об этой опасности. Комиссия настоятельно призывает всех, у кого есть каминный водонагреватель, немедленно проверить его безопасность.

Каминные водонагреватели изготавливаются из стальных трубок или стального листа и напоминают каминную решетку или облицовку. Сантехника соединяет агрегат с системой водяного отопления дома. Когда в камине горит, печное тепло либо дополняется, либо полностью заменяется теплом, генерируемым через камин.

Замедление или остановка потока воды через агрегат (в результате отказа циркуляционного насоса, отключения электроэнергии или замерзания труб) может привести к тому, что вода в агрегате превратится в пар. Если агрегат не имеет соответствующего устройства сброса давления, правильно установленного, повышение давления может вызвать взрыв.

CPSC призывает потребителей, у которых есть одно из этих устройств, пройти проверку на безопасность квалифицированным водопроводчиком, имеющим специальные знания о котлах, водяных насосах, проблемах замерзания труб и предохранительных клапанах.

Потребители могут сообщить о происшествиях с водонагревателем, работающим от камина, позвонив на бесплатную горячую линию CPSC по номеру 800-638-CPSC. Номер телетайпа для людей с нарушениями слуха: (301) 595-7054.

Комиссия по безопасности потребительских товаров США (CPSC) отвечает за защиту населения от необоснованных рисков получения травм или смерти, связанных с использованием тысяч типов потребительских товаров.Смерть, травмы и материальный ущерб в результате инцидентов с потребительскими товарами обходятся стране более чем в 1 триллион долларов в год. Работа CPSC по обеспечению безопасности потребительских товаров способствовала снижению уровня смертности и травм, связанных с потребительскими товарами, за последние 40 лет.

Федеральный закон запрещает любому лицу продавать продукцию, подлежащую публично объявленному добровольному отзыву производителем или обязательному отзыву по распоряжению Комиссии.

Для спасательной информации:

Более безопасные продукты.правительство

Различные варианты водяного отопления, доступные на острове Сент-Томас

17 мая 2014 г.

Водяное отопление для домов на Сент-Томасе важно — никто не хочет принимать холодный душ, когда на улице уже 20 градусов ниже нуля! Существует несколько различных типов установок для горячего водоснабжения, они будут различаться по источнику топлива, независимо от того, есть ли у него бак, емкость и является ли это точкой использования или единицей для всего дома.

Источники топлива для водонагревателей

Есть два типа источников топлива, которые используют водонагреватели: газовые и электрические.Различия между ними помогают домовладельцам сузить круг выбора, который им подходит.

Газ

• большие авансовые инвестиции при покупке
• снижение текущих эксплуатационных расходов
• : требуется отвод газов наружу
• Герметичные камеры сгорания или вытяжные устройства более безопасны
• не пострадает от перебоев в подаче электроэнергии

Электрический

• более низкая первоначальная стоимость аванса, чем газовые установки
• их легко обслуживать в течение многих лет, они будут у вас в собственности
• вентиляция наружу не требуется
• способны быстро нагревать воду
• обычно имеют высокий коэффициент энергопотребления

Осмотрев свое пространство, можно определить, какой из этих двух вариантов лучше всего подойдет для вашего дома.Самым важным фактором является вентиляция: если вы не можете этого сделать, у вас не может быть газового водонагревателя.

Варианты накопления воды

Вы можете нагреть воду и хранить ее в изолированном резервуаре до тех пор, пока она не понадобится, или нагреть воду сразу же при необходимости, пропустив ее через ряд нагревательных змеевиков в водонагревателе без резервуара.

Обычный бак водонагревателя

Бесконтактный водонагреватель

• Крупные авансовые инвестиции
• можно повесить на стену для экономии места на полу
• хорошо подходит для домов, которые заняты только неполный рабочий день (например, коттедж на севере)
• потребление энергии может быть на 30% меньше
• у вас может закончиться горячая вода во время интенсивного использования
• должен быть выведен наружу

Суть в том, что, опять же, если вы не можете выпускать дым наружу, у вас не может быть бака без резервуара.Кроме того, это будет зависеть от вашего доступного пространства и типичного использования воды. В больших домах с высокими требованиями в часы пик (утренний душ), вероятно, потребуется обычное оборудование.

Обогреватели для всего дома и точки использования

Водонагревательная установка для всего дома просто в состоянии обеспечить горячей водой весь дом в любое время. Они могут быстро нагреть воду и всегда будут следить за тем, чтобы в вашем большом доме или семье была горячая вода.

Система водяного отопления в точке использования — это тип устройства, который устанавливается непосредственно под раковиной или хранится в шкафу. Как правило, они используются вместе с водонагревателем всего дома, чтобы восполнить потребности в горячей воде, выходящие за рамки возможностей всего дома.

Обязательно рассчитайте свой расход, чтобы определить, сколько горячей воды вам понадобится в любой момент. Это важный фактор при выборе подходящего устройства для вашего дома.Если у вас есть какие-либо вопросы о водяном отоплении для вашего дома на острове Сент-Томас, свяжитесь с нами сегодня на MyFireplace — мы будем рады помочь!

Установка оборудования для округа Беркли, Западная Вирджиния и поблизости

Мы можем продавать, устанавливать и обслуживать оборудование для систем отопления, вентиляции и кондиционирования и домашнего комфорта в вашем доме!

Когда мы называем Roach Energy компанией полного цикла, мы имеем в виду, что мы делаем гораздо больше, чем просто обеспечиваем надежную доставку вашего печного топлива и пропана.

Мы также можем предоставить вам высококачественное оборудование для вашего дома, такое как системы отопления, камины и очаги, системы кондиционирования воздуха и водонагреватели.Ваш дом в округах Беркли, Морган, Джефферсон и Вашингтон может быть комфортным круглый год.

Наше оборудование поставляется от ведущих производителей, таких как Trane, Luxaire, Carrier, White Mountain Hearth, Buderus и других!

Roach Energy — это компания, на которую вы можете рассчитывать не только в том, что она продаст вам это отличное оборудование, но и предоставит техническим специалистам по обслуживанию знания и опыт для установки, обслуживания и ремонта всего, что мы продаем. Мы также можем установить газовые линии для вашей системы отопления на пропане и других пропановых приборов.

С Roach Energy вы получите обслуживание аварийного оборудования, когда что-то пойдет не так, независимо от того, в какое время дня или ночи.

Котлы и печи

Независимо от того, отапливается ли ваш дом мазутом или пропаном, у нас есть квалифицированные специалисты, которые помогут вам найти подходящую систему отопления и займутся установкой котла и топки. После того, как ваша система отопления будет установлена, мы также обеспечим техническое обслуживание и ремонт.

Камины и очаги

Пропановый камин не сравнится с легким комфортом и теплом.И вам не нужно выполнять ту же работу, что и с дровяным камином или печью. Мы предлагаем печи, отдельно стоящие камины и каминные топки различных размеров и стилей, чтобы вы могли выбрать подходящий вариант для своего дома.

Водонагреватели

Пропановые водонагреватели нагревают воду намного быстрее, чем электрические водонагреватели. Вы даже можете приобрести пропановый водонагреватель без резервуара для бесконечной горячей воды, когда захотите. Мы предлагаем установку водонагревателя, а также сервисное обслуживание продаваемых нами агрегатов.

Кондиционер

В жаркий душный день приятно находиться в помещении с кондиционированным воздухом. Мы продаем, устанавливаем и обслуживаем качественные энергоэффективные системы кондиционирования воздуха.

Тарифы на услуги

Мы не перестаем заботиться о вас после завершения установки вашего нового оборудования. С планом обслуживания Roach Energy вы получаете услуги, необходимые для обеспечения максимальной эффективности работы вашего оборудования.

Финансирование

Когда вы покупаете оборудование для отопления, вентиляции и кондиционирования воздуха и оборудование для домашнего комфорта, это инвестиция в ваш дом.Иногда это может быть неожиданное вложение, например, если ваша система отопления выходит из строя. Мы готовы предложить вам варианты финансирования, которые подходят вашему бюджету.
