Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.



Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.



Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).





Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный















В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий







На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6



Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Добавить комментарий

Как обжать витую пару 4 жилы

Прокладка и обжимка сетевого кабеля задача нетрудная, но необходимая. Несмотря на то, что беспроводные сети завоевывают все больше сторонников, у них есть недостатки, которые отсутствуют в сети кабельной:

Параметры/Среда передачи данных	Кабельная сеть	Беспроводная
Устойчивость к помехам	Да	Нет
Передача Jumbo-фреймов (большие пакеты данных, размером 9 или 16 Кб)	Да	Нет
Надежная защита от перехвата данных	Да	Нет
Защита от несанкционированного доступа	Да	Только при условиях использования паролей и шифрования
Цена аппаратной части персонального компьютера	Низкая	Средняя
Максимальная пропускная способность	1 Гб/с для витой пары категории 6	600 Мб/с на стандартной частоте

Двухпарный кабель состоит из четырех медных жил (которые перевиты попарно и, дополнительно, пары переплетены друг с другом), объединенных поливинилхлоридной оплеткой.

Как обжать витую пару 4 жилы

На заметку! Медные проводники переплетены для снижения влияния электрических помех. Особенно актуально это, если сетевой кабель проложен в непосредственной близости от силового (220 В). Данные передаются в виде разности потенциалов на двух проводниках. При условии, что электрические помехи действуют равномерно на весь сетевой кабель, то разница потенциалов двух медных жил на произвольно взятом участке кабеля одинакова. Пары переплетаются для исключения перекрестных помех (когда сигнал в одной паре вызывает  помеху в другой).

Медные проводники переплетены для снижения влияния электрических помех

Внутри оплетки, помимо медных проводников, скрывается разрывная нить (обычно капроновая). Эта нить может выполнять две функции:

1. Надрезание внешней оплетки кабеля, без повреждения оплетки каждой отдельной жилы.
2. Увеличение прочности на разрыв проложенного кабеля.

При выборе кабеля обращайте внимание на цвет его защитной оплетки:

1. Серый цвет – кабель предназначен для внутренней прокладки.
2. Черный цвет – кабель предназначен для внешней прокладки (как правило, имеет дополнительную жилу из поливинилхлорида или полипропилена).
3. Оранжевый цвет – для внутренней прокладки, оплетка изготовлена из негорючего материала.

Приготовления к работе

Чтобы изготовить коммутационный шнур (patching cord, патч-корд) подготовьте следующие материалы и инструменты:

1. Кабель нужной Вам длины.
2. Штекеры 8p8c (8 position, 8 contact), которые чаще ошибочно называют RJ-45.
3. Инструмент для обжимки (кримпер, клещи, опрессовыватель), тонкая плоская отвертка, либо нож с тонким нехрупким лезвием.

Это интересно! Ошибка в названиях 8p8c и RJ-45 заключается в том, что первое – это разъемы и штекеры, а второе – название стандарта, по которому они изготовлены. По аналогии – можно называть консервированное тушеное мясо не «тушенкой», а ГОСТом 32125-2013.

Изготовление коммутационного шнура

Шаг 1. Приобретите и подготовьте отрезок витой пары нужной Вам длины.

Подготавливаем отрезок витой пары нужной длины

На заметку! Рекомендуется оставлять некоторый «припуск». Это позволит Вам не бояться неверной обжимки, с последующим «откусыванием» испорченного штекера. Кроме того, запас кабеля даст Вам некоторую мобильность для рабочего места. Натянутый кабель гораздо проще повредить, несмотря на высокую разрывную прочность. Помните, витая пара, в противовес силовым линиям, при сворачивании в бухту не вызывает наводок и не теряет ни качества, ни скорости передачи сигнала.

Шаг 2. Снимите небольшую часть внешней оплетки, примерно два-три сантиметра. Постарайтесь при этом не задеть оплетку внутреннюю (оплетка отдельной жилы). Если в качестве инструмента Вы применяете кримпер, воспользуйтесь нужным разъемом под нож.

Снимаем небольшую часть внешней оплетки

Не забывайте о разрывной нити, при работе без специального инструмента – это наилучший способ снять оплетку без риска для кабеля.

Разрывная нить

Иногда, при приобретении кабеля категории 5, разрывная нить внутри может отсутствовать, в такой ситуации используйте бокорезы, кусачки, или обыкновенный нож.

Используем бокорезы

Шаг 3. Разместите проводники в нужные контакты штекера. Помните, что для работы в сети стоит использовать коммутационное оборудование с технологией normal/uplink (в настоящее время – любой коммутатор или сетевой адаптер компьютера для 100 Мб/с сети), в таком случае Вам понадобится только прямая разводка кабеля (одинаковые проводники в одинаковых контактах).

При использовании старого оборудования придется делать перекрестную (кроссовер, кросс-линковая) разводку (один конец коммутационного шнура обжимается в прямой разводке, второй – в кроссоверной), как представлено на рисунке ниже.

Перекрестная разводка

На заметку! Само собой, штекер не различает цвета, обмен данными подразумевает лишь правильную установку последовательностей медных жил. Следите за тем, чтобы проводники попадали в контакты под номерами 1, 2, 3, 6.

Следите за тем, чтобы проводники попадали в правильные контакты

Шаг 4. Откусите концы жил так, чтобы они были одной длины, после чего, вставьте их в гильзу 8p8c до крайнего положения (жилы должны упираться в край коннектора).

Вставляем жилы гильзу 8p8c до крайнего положения

Шаг 5. Используя специальный разъем клещей, произведите «прокусывание» медных проводников контактами гильзы.

На заметку! Обратите внимание, штекер 8p8c предназначен изначально для четырехпарных кабелей, поэтому оплетка двухпарного может быть зафиксирована ненадежно. Именно поэтому важно вставлять жилы до упора, чтобы их положение фиксировалось прокусывающими контактами коннектора.

Закрепляем медные проводники контактных гильз

Важно! При подборе обжимного инструмента следите за расположением обжимных ножей. При эксплуатации кримпера, они должны подниматься равномерно, а не по радиусу. Сам инструмент должен быть тяжелым – это дополнительная гарантия качества материала, кроме того, чем кримпер легче, тем быстрее он выйдет из строя (расшатаются пружины, ослабнут крепления ножей, повредится при падении). Если обжимкой предстоит заниматься часто, обращайте внимание на материал ручки – желательно, чтобы она была прорезиненной, не скользила в руках. Последняя рекомендация – выбирайте клещи с возможностью обжимки разных коннекторов (8p, 6p, 4p) – это сэкономит Вам время и средства.

Виды клещей для обжимки

Можно обойтись без использования обжимных клещей – тонкой плоской отверткой, или ножом. Нужно острием надавить на контакты штекера, пока они не прокусят медные проводники.

Обжать провода можно с помощью тонкой плоской отвертки

Важно! Помните, у Вас всего одна попытка на каждый штекер, поэтому стоит иметь под рукой резерв.

После закрепления проводников надавите на фиксатор оплетки.

После закрепления проводников необходимо надавить на фиксатор оплетки

Это интересно! Технология подключения к кабелю путем прокусывания внешней и внутренней оплетки была разработана для увеличения длины толстого соосного (коаксиального) кабеля. Приспособление для сращивания отдельных кусков кабеля носит название «трансивер» или «вампир», а сам метод – «зуб вампира». При подключении использовались два коротких зуба, которые прокусывали экранирующую оплетку, и длинный – для «вгрызания» в жилу кабеля.

Метод – «зуб вампира»

Шаг 6. По завершении работ не забудьте проверить качество созданного патч-корда. Проще всего воспользоваться коммутатором – подключите обжатые коннекторы в гнезда устройства, и убедитесь, что светодиоды отображают факт физического соединения.

По завершении работ необходимо проверить качество созданного патч-корда

Видео — Обжим витой пары, 4 жилы

Заключение

Мы рассмотрели нюансы проведения обжимных работ с применением четырехжильного кабеля. Помните, что данный способ позволит Вам сэкономить деньги при прокладке кабеля, однако применять его следует в сетях со скоростью передачи данных до 100 Мб/с, поскольку гигабитные сети используют восемь проводников для работы.

схема, советы, видео от WiFiGid

Привет! Вот и добрались мы до старого доброго телефонного кабеля. Сегодня я закрою цикл статей по опрессовке и покажу как правильно обжать витую пару на 4 жилы. Тема актуальна до сих пор для домашней сети и офиса – где-то лежат бухты «телефонки», а где-то она просто дешевле, а для дома скорости даже 100 Мбит/с это с головой. В духе WiFiGid – без воды и по делу. Приступаем!

Остались сомнения и вопросы? Напиши их в комментариях, это поможет будущим читателям.

Схема обжимки

Самое сложное в обжиме – правильная схема. Вот он для витой пары с 4 жилами:

Напомню, что прямой обжим применяется на разнотипных устройствах (КОМП-СВИЧ), а кроссовер на однотипных (КОМП-КОМП, СВИЧ-СВИЧ). В современной же практике (да и было уже так много лет назад), устройства стараются сами распознать тип обжима и спокойно продолжают работать на любом из этих стандартов. Но лучше делать как положено, дабы не запутать следующего опрессовщика.

По цветам тоже не все однозначно. Классика – оранжевый, зеленый, бело-оранжевый, бело-зеленый. Но видел и оранжево-синие популярные стандарты у Ростелекома. Как мастер захочет, так тому и быть. Главное – соблюсти верный порядок и не выкидывать старый обжатый коннектор до полной боеготовности новой сети. Из-за этого свойства можно извратиться, и разделить 8-жильную витую пару на 2 канала… Бывает и такое. Экономия.

Что еще почитать?

По сути дела, вышеизложенного уже хватит понимающему человеку. Но интернет требует объемы пеленок текста. Поэтому жаждущим узнать чего-то особенного и побольше мы уже подготовили 2 классные статьи по этой теме со всеми подробностями и деталями:

В этих статьях я писал все по делу, в подробностях и с душой, здесь же уже подключил тюленя, ибо выводить текст об одном и том же организм сопротивляется.

Что нужно для обжима

Чек лист для подготовки к обжиму витой пары:

• Сетевой кабель – витая пара 4-6 категорий. Желательно до 100 метров – иначе пойдут коллизии, затухания и прочая архисетевая ерунда.
• 2 коннектора RJ-45 (для первого раза лучше больше, т.к. стоят копейки, а случае чего обычно ехать далеко).

• Обжимные клещи. По-умному и забугорному их называют кримпером. Хотел написать, что пункт опционален и можно обойтись отверткой или зубами, но лучше всего получается именно клещами. Они и провод подрежут, и изоляцию снимут, и сделают в итоге все по-человечески и красиво.

• Опционально – ножи для снятия изоляции (некоторые клещи справляются с этим сами), тестировщик (олдскулы и хардкорщики проверяют сразу в боевых условиях на роутере по принципу работает или не работает).

Если все есть, можно приступать к обжимке нашего телефонного кабеля.

Процесс

Сам процесс очень прост, но обычно первый блин комом. С одной стороны все понятно интуитивно, с другой же – нужно как-то к этому приспособиться. Поэтому несколько советов-нюансов дам к каждому шагу.

1. Отрезаем провод нужной нам длины. Не нужно брать про запас сразу мотки на лишних 5 метров, после укладки это все очень некрасиво болтается. А расходы на обжимной брак не такие уж и большие. Так что рассчитали, взяли про запас пару метров, абы как отрезали. Всю красоту будем наводить уже потом.
2. Снимаем внешнюю оплетку примерно на 2 см от края (можно сразу с обеих сторон для экономии времени). Много брать не нужно, потом все равно отрезать.
3. Расправляем все 4 провода. Располагаем в нужном нам порядке. Лично мне сподручнее было расправлять их о карандаш. Как у вас с этим дело пойдет не так и важно.

4. На глаз отступаем от оплетки 1-1,5 см и ровно отрезаем расправленные провода. Возьмете больше – останется лишняя часть без оплетки снаружи коннектора, возьмете меньше – проводки не влезут в коннектор и ножи не проколят наши проводки.

5. Вставляем провода в коннектор. Коннектор держим плоской нижней частью к себе, так и указывается расположение на схемах. Засунули до упора, убедились в правильной расстановке, радуемся. Укрощение жилок – один из самых сложных этапов этого мероприятия.

6. Вставляем в кримпер коннектор и опрессовываем до щелчка. Если есть сомнения в плохой прорезке – надавите еще. И на будущее, если первый тест показывает проблему в коннекте, самым простым способом исправления будет повторная опрессовка клещами. Лично мне обычно помогало. И только после этого в случае неудачи можно задуматься о повторении операции.

Умолчу здесь про обжим отверткой или зубами – самоделкины разберутся сами. Так при мне делали, но берегите свое здоровье!!! Если что, я предупреждал.

7. Можно чуть-чуть подергать коннектор с проводом друг от друга, чтобы проверить качество обжима перед подключением, но сильно не увлекайтесь! После этого используем тестер или переходим к полевым испытаниям. Все! Процесс закончен, больше секретов здесь нет.

Единственный критерий, что вы сделали обжим правильно – сеть работает. Как это выглядит с точки зрения эстетики, оставьте на обсуждения вашим критикам.

Все! Надеюсь, наш крутой портал WiFiGid смог помочь тебе! Но если я где-то не прав, что-то забыл или вообще написал полный бред, ты всегда можешь черкануть об этом в комментариях, и мои коллеги все оперативно поправят. До скорых встреч!

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.



Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.



Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).





Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный















В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий







На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6



Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Добавить комментарий

схемы обжимки + пошаговая инструкция

Компьютерные сети – традиционная действительность современных цифровых технологий. Подобные структурные элементы используются повсеместно и в широких масштабах. Между тем конструкции сетей предполагают массовое применение специального кабеля, посредством которого соединяются между собой отдельные точки (узлы).

Такой кабель технологически видится стандартным исполнением продуктов подобного типа, а своеобразной особенностью изделия является витая пара – два проводника. Эти проводники скручены один с другим по всей длине, будучи изолированными. При этом соблюдается определенный шаг скрутки.

Мы расскажем о том, как производится обжим витой пары для организации надежного контакта. В представленной нами статье описано соединение для четырехжильного (2-х парного) и восьмижильного (4-х парного) кабеля. С учетом наших советов вы без проблем проведете весь фронт работ самостоятельно.

Содержание статьи:

Особенности обжима проводника из 8 и 4 жил

Прежде чем рассматривать технологию обжима медных проводников, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами схем подключения наконечников.

Схемы обжимки наконечников сетевого кабеля

Наконечник – пластмассовая вилка стандартного исполнения соединителя серии 8P8C. Такой соединитель (вилка + розетка) нередко классифицируется «знатоками» компьютерных сетей, как разъем RJ45.

Однако подобная классификация является некорректной. Но это так – для общей информации.

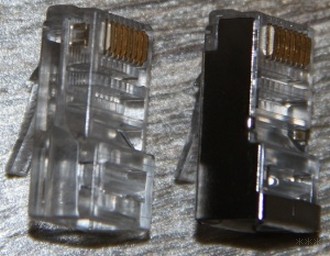

Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которых подлежат процедуре обжима, когда используются впервые. Однажды обжатые наконечники не применяются для вторичного применения

Как видно из обозначения серии (8P8C), пластмассовая вилка и розетка тоже являются 8-контактными. Эти восемь контактов могут соединяться в разном схематичном виде, в зависимости от типа кабельного соединения.

Собственно, существуют два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:

1. Прямой.
2. Перекрестный.

Для удобства и последующего обжима каждая жила маркирована определённым цветом. Причем жилы одной пары близки по расцветке. Например, классическая расцветка первой пары для стандарта Т568А под прямую обжимку первой витой пары: 1 – зелено-белый; 2 – зеленый.

Стандарт расцветки жил сетевого восьмижильного кабеля: верхний рисунок – стандарт Т568А; нижний рисунок – стандарт Т568B. Как видно из картинок, различие в стандартах отмечается по цветовому обозначению некоторых парных жил. 1 и 8 – номера жил

Прямая и перекрестная конфигурация

Чем различается прямая и перекрестная схемы обжима медных жил проводников, должно быть очевидным. Прямая конфигурация предусматривает схемное решение, когда по двум противоположным концам сетевого кабеля номера жил (расцветка) совпадают.

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля отмечается несколько изменённая схема соответствия проводников по номерам (расцветке) относительно друг друга. В частности, меняются местами 1,2,3 и 6 проводники.

Конфигурация перекрестного обжима для применения в условиях скорости передачи 100 Мбит/с: 1 – бело-оранжевый / бело-зеленый; 2 – оранжевый / зеленый; 3 – бело-зеленый / бело-оранжевый; 4 – зеленый / оранжевый

Обе схемы обжима предусматривают расположение проводников на противоположных концевых вилках с учётом соответствия нумерации, когда первый провод располагается напротив восьмого и наоборот – восьмой провод располагается  напротив первого.

Кроме этих двух схем существует ещё одна, именуемая «консольной». В этом случае проводники по концевым вилкам располагаются в порядке обратно перевернутом.

То есть, первый проводник одной вилки соответствует первому проводнику другой вилки и, соответственно, восьмой провод на одном конце соответствует восьмому проводу на противоположном конце.

Консольная схема обжима медных жил сетевого кабеля. Отличается тем, что концевые вилки располагаются относительно одна другой обратно перевернутым положением, когда провод 1 = 1; провод 8 = 8

Предназначение той или иной схемы

Конкретное применение рассмотренных определяется вариантами подключения компьютерного оборудования. Как правило, прямая конфигурация используется под соединение сетевой карты и коммутатора (концентратора).

Перекрестная конфигурация обычно применяется, когда существует необходимость соединить между собой две сетевых платы персональных компьютеров. Эта же схема применялась для коммуникаций устаревших моделей коммуникаторов (концентраторов).

Стоит отметить важную деталь: на современном этапе развития цифровой техники перекрестная конфигурация практически утратила свою значимость. Связано это с разработкой и внедрением технологии автоматического определения сигнальных цепей сетевых терминалов.

Конфигурация кабеля с обжимом «консольного» назначения традиционно используется для служебных целей. Например, через такую схему выполняется настройка коммуникатора (маршрутизатора) посредством персонального компьютера

Пошаговая инструкция обжима сетевого кабеля

Учитывая, что кабельные соединения используются довольно часто в самых разных условиях, включая бытовые, вопрос как обжать кабель на 8 жил является достаточно актуальным. Тем более если в расчет берутся не специалисты, а обычные пользователи – владельцы персональных компьютеров.

Рассмотрим этот несложный технологический процесс, чтобы облегчить задачу потенциальным создателям домашних сетевых схем.

Под выполнение работ по обжиму потребуется специальный инструмент:

• кримпер;
• стриппер;
• обычный нож.

Первые два инструмента с экзотическими названиями – это специальный пресс, напоминающий по исполнению обычные плоскогубцы электрика и резак для съёма кабельной изоляции.

По сути резак – это есть обычный нож, с той лишь разницей, что оснащается дополнительно выемками съёма изоляционного покрытия.

Пресс профессионального исполнения, используемый под обжим медных жил сетевого кабеля. Эта конфигурация инструмента позволяет работать с вилками разъёмов серии 8P8C и 6P6C

Шаг #1 – подготовка кабеля

Здесь потребуется выбрать нужный вариант по числу жил и нужной длины. Для домашнего применения нередко требуется обжим 4 жильной медной витой пары, то есть нужен кусок кабеля на четыре провода.

В принципе, не исключается также использование восьмижильного кабельного исполнения. В этом случае незадействованные пары попросту не используются. Другой вопрос – экономия, потому как цена четырехпарных изделий выше двухпарных.

Фрагмент сетевого кабеля, где под оболочкой размещены восемь медных жил – четыре витых пары. Такой вариант часто подходит для решения задач соединений в бытовых условиях

Шаг #2 – обрезка изоляции

Подготовив кусок требуемой длины, необходимо аккуратно выполнить съем изоляции на коротких концевых участках сетевого кабеля. Достаточно отступить от границы торцевого среза 40-50 мм, затем легким круговым проходом надрезать кабельную оболочку.

Подрезка оболочки сетевого кабеля при помощи специально созданного для таких целей форменного резака. Как видно по картинке, инструмент наделен разными форменными вырезами, дающими лучшее качество реза

Рекомендуется аккуратно выполнять это действие, чтобы не задеть изоляцию внутренних проводников. Обычно надрезают оболочку не на полную глубину, а лишь частично. Затем плавным движением рук сгибают кабель в области надреза, благодаря чему оболочка разрывается по кругу.

Достаточно удобно и качественно снимать кабельную оболочку . Однако прежде придётся затратить некоторое время на овладение этим инструментом. С первого захода редко удаётся выполнить качественный съем стриппером даже профессионалам.

Шаг #3 – подготовка жил под загрузку вилки

Открывшиеся, свитые в пару проводники на участке, освобожденном от изолирующей кабельной оболочки, следует расплести (раскрутить) и разгладить. Медные проводники в тонкой изоляции достаточно мягкие, поэтому выполнить такие действия несложно.

Затем все провода следует выровнять относительно друг друга и срезать точно перпендикулярно, отступив от конца 2-3 мм. Эту операцию удобно выполнять обычными ножницами по бумаге. В результате должен образоваться ровный торцевой ряд из четырех (или восьми) медных изолированных жил.

Выстроенный ряд проводников перед загрузкой в тело пластмассовой вилки следует обязательно подрезать для получения ровной торцевой линии всего ряда. Подрезку удобно делать обычными ножницами

Далее будет использоваться пластмассовая новая вилка на восемь контактов (8P), на которой будет выполняться обжим – контактное крепление медных жил. Стоит учесть, что вилок на 4 контакта для компьютерных сетей не существует. Поэтому в любом случае используется вилка на 8 контактов.

Шаг #4 – обжим контактных площадок

Задняя часть штекерной вилки (8P) технически является входным шлюзом для загрузки медных жил. Своеобразный шлюз содержит восемь прямоугольных ячеек, куда и загружаются соответствующие по цвету проводники.

Загрузка медных жил сетевого кабеля в «шлюз» контактной вилки осуществляется без съема изоляции. Провода попросту вставляются в каналы до упора.

Затем применяется стандартный пресс под разъемы 8P8C. Колодка пресса накладывается на пластмассовую вилку, после чего рукоятки инструмента сжимают до момента характерного щелчка.

Момент обжима контактов пластмассовой концевой вилки посредством специального инструмента – кримпера. Рекомендуется свободной рукой прижимать кабель в сторону вилки до завершения процесса

Шаг #5 – тестирование качества пресса

После обжимки пресс снимается, соединение проверяют на прочность, путём попытки физического вытягивания проводников из вилки. Если всё сделано точно по технологии, прочность обжима не позволит извлечь жилы из впрессованных слотов.

На этом процедура обжима считается завершенной. Аналогичный процесс проводится на противоположном концевом участке кабеля.

Окончание обжимки двух концов кабеля обычно сопровождается последующим электрическим тестом. Для этого применяется специальный тестер, включающий передатчик и приемник тестового сигнала. Обработанный кабель включается в устройство и по контрольным светодиодам тестируется на целостность связей.

Прибор специализированного теста на качество электрической связи обжатых проводников. Используется обычно на профессиональном уровне. В условиях быта можно применить простую методику кабельной прозвонки

Применение нестандартных способов прессовки

Учитывая, что приобретение специального инструмента (того же кримпера) требует денег, некоторые умельцы практикуют нестандартный метод обжима проводов. Используют обычную отвертку электрика с плоским жалом подходящей ширины и толщины.

Такой отверткой делают прессовку контактных стержней, последовательно по одному вдавливая внутрь тела вилки.

Способ с отверткой, нужно заметить «варварский», но работает. Правда, не всегда получается хорошее качество прессовки, в результате чего отмечается нестабильность работы сетевого кабеля

Если требуется выполнить наращивание витой пары, работы производятся в порядке, детально описанном . Рекомендуем ознакомиться с полезным информативным материалом.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует бытовой вариант работы с кабельным обжимом, применение специального инструмента и пошаговый процесс.

Это видео, пусть не совсем корректное в техническом плане, поможет понять суть процесса более полно.

Процедура обжима медных жил сетевого кабеля может быть изучена теоретически без особого труда. Между тем, даже при наличии теоретических знаний, обязательно требуется практический навык.

По сути этот навык нарабатывается достаточно быстро даже тогда, когда приходится столкнуться с работой впервые. Правда без того, чтобы не испортить пару-тройку пластмассовых вилок, начинающему мастеру не обойтись – придется сначала потренироваться. Таков закон практики.

Оставляйте, пожалуйста, комментарии, размещайте фото и задавайте вопросы в расположенном ниже блоке. Расскажите о том, как вы обжимали витую пару собственными руками. Возможно, вам известны приемы и методы, которые будут полезны посетителям сайта.

Обжимаем RJ-45 и проводим сетевой кабель на 4 / 8 жил

Решил бросить кабель от роутера до компа. Купил кабель каналы еще три года назад, вот только руки дошли до них :). Не помню когда уже последний раз обжимкой RJ-45 занимался, вспоминал, много думал. Делюсь.

Что нам понадобится ?

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель :).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым. Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

Коннекторы RJ-45

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас. 🙂

Обжимные клещи

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора. Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Нож. 3-ий типовой элемент обжимных клещей обычно используется для выравнивая проводников и резки кабеля. Этот нож полностью касается противоположной кромки, работает как кусачки.

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Процесс обжима RJ-45

1. Снимите клещами внешнюю изоляцию кабеля.
2. Распутайте и выставьте проводники в нужном порядке.
3. Вставьте их в каналы разъема RJ-45, пока для примерки, чтобы они приняли форму каналов, распрямились.
4. Выньте их и, при необходимости, подровняйте кусачками «обжимки».
5. Снова вставьте их в каналы разъема, проверьте, что все — на своих местах и каждый проводник входит до упора в свой канал.
6. Используйте клещи для обжима.

Как обжать интернет-кабель в домашних условиях, схемы обжима витой пары на 4 и 8 жил

Жизнь без интернета немыслима для многих жителей земли. Он необходим для работы, учёбы, досуга, его используют в офисах и дома. Подключить компьютер к Сети можно тремя видами кабеля: коаксиальным, витой парой или оптоволокном. Первый сегодня уже не используется, последний немало стоит, а второй применяется активно и повсюду.

Как провести витую пару в доме или в квартире

Витая пара — это кабель, который используется для прокладки компьютерной сети. Провайдер заводит его в помещение при подключении к интернету клиента. Разводка кабеля внутри — задача более сложная, ведь провода не должны мешать и портить интерьер.

Для подведения интернета к зданиям предпочтение сегодня чаще отдаётся оптоволокну, а витая пара используется для прокладки коммуникационной сети по внутренним помещениям. Это связано с тем, что она дешевле, проще и удобнее в монтаже.

Кабель типа «витая пара» состоит из одной или нескольких пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой

Чтобы проложить кабель в квартире или доме, нужны дополнительные вложения, поэтому некоторые пытаются сделать это самостоятельно. Но при этом следует помнить основные правила:

1. Нельзя оставлять провода незащищёнными, позволять им свободно свисать вдоль стен или лежать на полу. В идеале кабель нужно прокладывать под штукатуркой, но если сделать это невозможно, то его прячут в специальные пластиковые короба.
2. Не следует сильно изгибать кабели, это может ухудшить качество сигнала.
3. Запрещено располагать рядом электрические и сетевые провода. Расстояние между ними не должно быть меньше 5 см при горизонтальной и 30 см при вертикальной прокладке.

Что такое обжим витой пары и для чего он нужен

Интернет-кабель подключается к компьютеру через специальный разъём. Называется он RJ45. Но для осуществления обмена данными провод нужно не просто вставить в соответствующее отверстие, а правильно обжать.

Подключение интернет-кабеля к компьютеру или ноутбуку производится через специальный разъём, который называется RJ45

Кабель для соединения с интернетом, как правило, представляет собой четыре пары заключённых в общую изоляцию разных по цвету и скрученных между собой медных проводков. Обжим витой пары подразумевает под собой расположение проводников в правильной последовательности и запрессовка их в разъём при помощи специального инструмента, который обеспечивает надёжный контакт для передачи электрических сигналов.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

• коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;

  Для подключения витой пары к компьютеру на неё устанавливается специальный пластиковый разъём

• обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

  Для обжима разъёма RJ45 используется специальный инструмент, который называется кримпером

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

• бело-оранжевый;
• оранжевый;
• бело-зелёный;
• синий;
• бело-синий;
• зелёный;
• бело-коричневый;
• коричневый.

  Чаще всего витую пару обжимают по прямой схеме распиновки

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

• бело-зелёный;
• зелёный;
• бело-оранжевый;
• синий;
• бело-синий;
• оранжевый;
• бело-коричневый;
• коричневый.

  Перекрёстный обжим витой пары сегодня практически не используется

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.


   Использование кримпера требует тренировки, так как им можно перерезать провода витой пары при освобождении кабеля от наружной обмотки. Поэтому некоторые предпочитают выполнять эту операцию с помощью обыкновенного ножа.



   Снять наружную обмотку с витой пары можно с помощью кримпера или обычного ножа

3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.


   Чтобы отмерить длину свободных проводников, нужно приложить к кабелю коннектор

4. Обрежьте излишне длинные проводки с помощью кримпера.

   В кримпере есть специальный нож, которым можно обрезать длинные проводки

5. Вставьте все жилы кабеля в коннектор до самого конца.

   Провода витой пары должны заходить в разъём до самого конца, под контактные площадки

6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.


   Обжимать витую пару кримпером очень удобно, так как в нём есть специальное гнездо для коннектора

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

• витая пара;
• коннектор RJ45;
• нож для зачистки обмотки;
• кусачки, чтобы подровнять провода;
• плоская отвёртка.

  Если у вас нет специального инструмента, обжать кабель можно с помощью плоской отвёртки

Обжимать кабель нужно следующим образом:

1. Подготовьте витую пару таким же образом, как и при обжиме клещами.
2. Вставьте проводники в разъём.
3. Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.

   Поочерёдно нажмите отвёрткой на каждый контакт так, чтобы он прорезал оболочку провода внутри разъёма

4. Проверьте результат.

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

1. Бело-оранжевый, оранжевый, бело-синий, синий.
2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Фотогалерея: цветовая схема обжима витой пары из четырёх жил

Четырёхжильную витую пару легче обжать, чем восьмижильную

При обжиме четырёхжильной витой пары оранжевые проводники чаще всего занимают первый и второй контакты

При обжиме четырёхжильной витой пары в третьем и шестом контактах могут использоваться зелёные провода

Схема обжима четырёхжильной витой пары с синими и коричневыми проводниками встречается очень редко

Видео: обжим витой пары на 4 жилы

Как удлинить интернет-кабель

Заводя интернет в квартиру или дом, провайдер оставляет небольшой запас кабеля. Но если компьютер нужно переместить в другую комнату, то могут возникнуть проблемы. Есть несколько способов удлинить провод:

1. Заменить кабель. Для этого обычно требуется обратиться к своему провайдеру, который его и поменяет. Но предварительно необходимо купить витую пару нужной длины, а после заплатить за услуги техника.
2. Поставить сетевой коммутатор. Решение проблемы таким образом — не самый дешёвый вариант, но помимо удлинения кабеля он даёт возможность подключать к сети и другие устройства в доме.
3. Использовать Wi-Fi роутер. Беспроводная передача данных отменит необходимость в использовании кабеля вообще. Подключиться к интернету можно будет в любой точке квартиры.
4. Купить специальный переходник-удлинитель. Он прост в использовании, небольшой по размеру и недорого стоит. Это самый популярный способ увеличить длину интернет-провода.
5. Скрутить провода вручную. Такой метод позволит без дополнительных затрат нарастить кабель до нужной длины, но качество сигнала при этом часто снижается.

Фотогалерея: как соединить и удлинить интернет-кабель

При скрутке кабеля снижается качество передаваемого сигнала

Использование переходника является самым простым и недорогим способом удлинить интернет-кабель

Для удлинения интернет-кабеля можно использовать коммутатор, но это будет самым дорогим решением

Как правильно скрутить кабель

Поскольку скрутка проводов не требует никаких дополнительных затрат и специальных инструментов, многие применяют этот способ для удлинения кабеля в домашних условиях. Сделать это можно по-разному.

1. Если вы не хотите заново обжимать кабель, то уже заведённую в дом или квартиру витую пару нужно разрезать в любом удобном месте и вставить туда кусок провода нужной длины. Но важно помнить про существенный минус: на пути соединения с интернетом будет два места скрутки, а это не может не повлиять на скорость передачи данных. Причём чем длиннее провод, тем хуже.
2. Если вы готовы к тому, чтобы заново обжать кабель, то срежьте его обжатый конец, удлините провод и закрепите новый коннектор RJ45. Так на вашем кабеле будет только одно место скрутки.

Соединять между собой нужно одинаковы по цвету жилы, а места соединения необходимо хорошо заизолировать.

Видео: как скрутить интернет-кабель

Как раздвоить интернет-кабель

Часто пользователи сети задаются вопросом, как раздвоить интернет-кабель. Такие меры могут потребоваться в нескольких ситуациях:

• при перемещении ноутбука по квартире/дому, т. е. необходимости подключить его к интернету в разных комнатах;
• при наличии нескольких компьютеров/ноутбуков и необходимости подключить их к интернету.

Решается проблема разными способами.

1. В обоих случаях самый простой выход из положения — купить Wi-Fi-роутер. Но не все хотят подключаться к сети таким образом.
2. Если требуется именно кабельное соединение, то наиболее надёжный вариант — коммутатор. Его преимущество в том, что все подключённые через него устройства получают доступ к интернету одновременно. Более того, таких устройств может быть столько, сколько есть портов в сетевом оборудовании.
3. Переходник-разветвитель — ещё один удобный и недорогой вариант. Но подключить к Всемирной паутине через него можно только два компьютера, не более.
4. Некоторые пользователи сети предлагают вручную разветвить интернет-кабель. Для этого к каждой жиле нужно примотать по две такого же цвета, всё хорошо заизолировать и развести провода в помещении. Но такой способ не гарантирует качества соединения, поэтому специалисты применять его не рекомендуют. Кроме того, подключаться к сети таким кабелем можно только поочерёдно, одновременно два компьютера в такой ситуации работать не будут.

Фотогалерея: способы подключения двух и более устройств к сети

Переходник-разветвитель RJ45 является самым простым и удобным способом подключения двух ПК к интернету одновременно

Разветвление витой пары путём скрутки жил не гарантирует хорошей передачи сигнала и качественного интернета

Wi-Fi соединение даёт возможность беспроводного подключения к интернету

Сетевой коммутатор позволяет подключить к сети столько устройств, сколько в нём предусмотрено портов

Отзывы о раздвоении кабеля и подключении к сети нескольких компьютеров

Обжать витую пару, удлинить интернет-кабель или раздвоить его для подключения двух компьютеров под силу не только специалисту. Для этого нужно знать правила соединения проводов и цветовую схему распиновки, иметь необходимые инструменты и материалы, а также не бояться действовать.
