схема цветов и порядок распиновки проводов интернет кабеля для обжимки в домашних условиях

Юрий Санаев

Системный администратор. Менеджер по продажам компьютеров и wi-fi оборудования. Опыт работы – 10 лет. Знает о «железе» и софте все и даже больше.

Если пользователь желает создать дома локальную сеть, чтобы иметь общий доступ к файлам со всех устройств, у него могут возникнуть проблемы с обжимом витой пары на 8 жил или 4 жилы.

Чтобы справиться с задачей, разберемся, какие бывают ее виды, какие нужны провода, штекеры и инструменты. Приведем схемы обжима и расскажем, какая из них подходит в конкретной ситуации.

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Название по ISO/IEC 11801Общее экранированиеПопарная защита экраном
U/UTP(UTP)НетНет
U/FTPНетФольга
F/UTP (FTP)ФольгаНет
S/UTP (STP)ОплеткаНет
SF/UTP (S/FTP)Оплетка, фольгаНет
F/FTPФольгаФольга
S/FTPОплеткаФольга
SF/FTPОплетка, фольгаФольга

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

  • U – экран отсутствует;
  • F – применяется фольга;
  • S – металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Категория и защитная оболочка

Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:

КатегорияКоличество парПропускная способность, МГцСкорость передачи данных, Мбит/с
CAT 110,1, используется в телефонной связи
CAT 2214
CAT 341610 и 100
CAT 442020
CAT 54100100
CAT 5E4125100 (2 пары), 1 Гбит/с (4 пары)
CAT 64250От 1 до 10 Гбит/с
CAT 74600До 10 Гбит/с

Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.

Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.

Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

При выборе витой пары для домашней сети или подключения к Интернету рекомендуется использовать кабель категории CAT5E. Подойдут CAT6 и CAT7, но без особой потребности платить за них не требуется.

При планировании локальной сети рекомендуется сразу же закладывать кабель с четырьмя парами жил. Двух пар хватит при скорости до 100 Мбит/сек, но если в дальнейшем скорость будет увеличена, потребуется протягивать провод заново.

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Если кабель размещен вдали от электропровода, то подойдет тип UTP. Иначе нужно посмотреть на типы витой пары с экраном, защищающим от внешних помех.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

При покупке коннекторов стоит купить и защитный колпачок. Он стоит дешево, но защитит LAN-кабель от перегиба, защелку – от поломки, а порт и штекер – от попадания пыли.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

  • Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
  • Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
  • Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Схемы обжима и выбор нужной

Известны две схемы подключения витой пары (распиновки): прямая (568B) и перекрестная (568A).

Прямая (Straigt) распиновка витой пары соединяет различные устройства. Это схема «роутер-компьютер», «маршрутизатор-телевизор» и т.д. Особенность прямого обжима – идентичное расположение жил в контактах обоих коннекторов.

Перекрестное подключение или кроссовер (Cross – Over) требуется, когда нужно связать однотипную технику. Это схема «роутер – роутер», схема «компьютер – компьютер» и т.д. Особенность в том, что на первом конце кабеля задействован прямой тип, а на втором жилы перекрещиваются.

Вторая схема обжима витой пары на 8 и 4 жилы практически вышла из обращения. Большая часть современной техники автоматически распознает вариант подключения и выбирает подходящий способ коммутации. Скоро обжимать интернет-кабель можно будет только первым способом.

8 жил

Порядок проводов при прямой обжимке сетевого кабеля выглядит так:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Для перекрестного обжима провода используется схема:

  1. бело-оранжевый – бело-зеленый;
  2. оранжевый – зеленый;
  3. бело-зеленый – бело-оранжевый;
  4. синий – синий;
  5. бело-синий – бело-синий;
  6. зеленый – оранжевый;
  7. бело-коричневый – бело-коричневый;
  8. коричневый – коричневый.

Разница в том, что часть пар здесь перекрещены.

4 жилы

Четырехжильное подключение характерно для прямой схемы обжимки витой пары на 4 жилы. Оно позволяет передавать информацию со скоростью до 100 Мбит/сек. Коннектор остается прежним, с восемью каналами, но для уменьшения стоимости сети задействован провод с четырьмя контактами.

Порядок цветов для прямого обжима:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. пусто;
  5. пусто;
  6. зеленый;
  7. пусто;
  8. пусто.

Перекрестная распиновка Ethernet-кабеля или кроссовер с четырехжильным проводом:

  1. бело-оранжевый – бело-зеленый;
  2. оранжевый – зеленый;
  3. бело-зеленый – бело-оранжевый;
  4. пусто;
  5. пусто;
  6. зеленый – оранжевый;
  7. пусто;
  8. пусто..

Порядок при обжимке

Порядок обжима витой пары на 8 проводов RJ-45:

  1. Отмерить требуемую длину провода.
  2. Сделать кабель ровным, откусив по несколько миллиметров с каждого края.
  3. Бережно надрезать, отступив 1,5 – 2 см от каждого края, чтобы снять изоляцию.
  4. Несколько раз согнуть кабель в различные стороны от надреза.
  5. Отделить изоляцию, отделившуюся при сгибании, с кабеля.
  6. Удалить экранирование, расправить жилы, откусить провода до одной длины.
  7. Разложить жилы, руководствуясь одним из видов обжима.
  8. Подключить к коннектору витую пару, расположив жилы в верном порядке в каналы вплотную к бортику разъема.
  9. Вставить штекер в разъем на обжимнике.
  10. Придерживая провод, сжать ручки инструмента, чтобы обжать сетевой кабель, до щелчка.

После монтажа нужно проверить, качественно ли сделана обжимка.

Обжим без инструмента

Если обжимника нет, придется задействовать имеющиеся инструменты, например, отвертку. Оплетка снимается простым острым ножом. Нужно действовать бережно, чтобы не испортить целостность изоляции жил. До подходящей длины контакты подрезаются бокорезами.

Чтобы правильно обжать витую пару, провод помещают в разъем и зажимают планкой, чтобы не вырвать по неосторожности. Далее надо уложить разъем на плоскую поверхность и шлицевой отверткой поочередно вдавить контакты, чтобы они продавили изоляцию и врезались в жилы. Теперь стоит удостовериться, что все контакты вдавлены полностью и находятся на одинаковом уровне.

Использование специальных самообжимающихся коннекторов

Существуют самообжимающиеся коннекторы, не требующие для обжима витой пары из 8 жил других инструментов, кроме используемых для удаления оплетки и изоляции.

Принцип обжима с помощью таких конструкций прост. Нужно открыть коннектор и сверху завести в пазы жилы (разъемы раскрашены в разные цвета, поэтому ошибиться с правильным расположением невозможно). Затем закрыть половинки. Провода будут надвинуты на ножи контактов. Теперь коннектором можно пользоваться.

Проверка

После соединения устройства с другими устройствами или подключения к локальной сети нужно проверить, как работает созданная линия. Простейший способ – подключить коннектор Ethernet к ПК и убедиться, что все функционирует.

Профессионалы пользуются кабельными тестерами или LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям. Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами. Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.

В домашних условиях вместо тестера используется мультиметр. Его ставят на прозвон или на маленькое сопротивление (200 Ом). После этого диагностируют каждый провод одной расцветки на двух размещенных рядом коннекторах. Нужны тонкие щупы, чтобы точно прикасаться к контактам. Для этого их нужно подточить или поставить проволочные наконечники.

Проверить мультиметром кабель со штекерами в различных помещениях тоже легко. В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость. Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.

Сопротивление у пар, как правило, схожее. Если разница большая или значение очень высокое, если линию не получается прозвонить, это сообщает о неправильно выполненном обжиме проводов.

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

  • Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
  • В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.
  • После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.

Обжим витой пары можно выполнить своими силами, если знать порядок действий и понимать, что для этого требуются. Важно все сделать качественно, иначе некачественное соединение станет причиной плохого сигнала и регулярных обрывов связи.

Мне нравится18Не нравится2

Порядок цветов при обжиме витой пары

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений.

Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.

7 Бело-коричневый.
8 Коричневый.

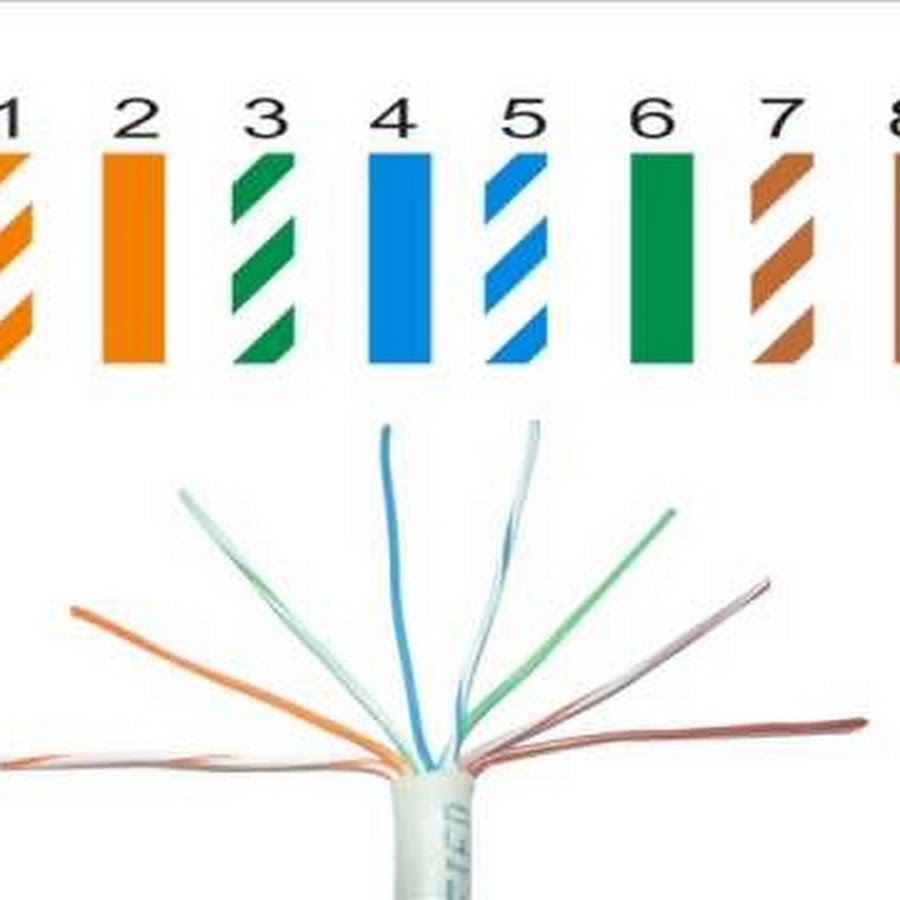

Также распиновка продублирована на картинке ниже.

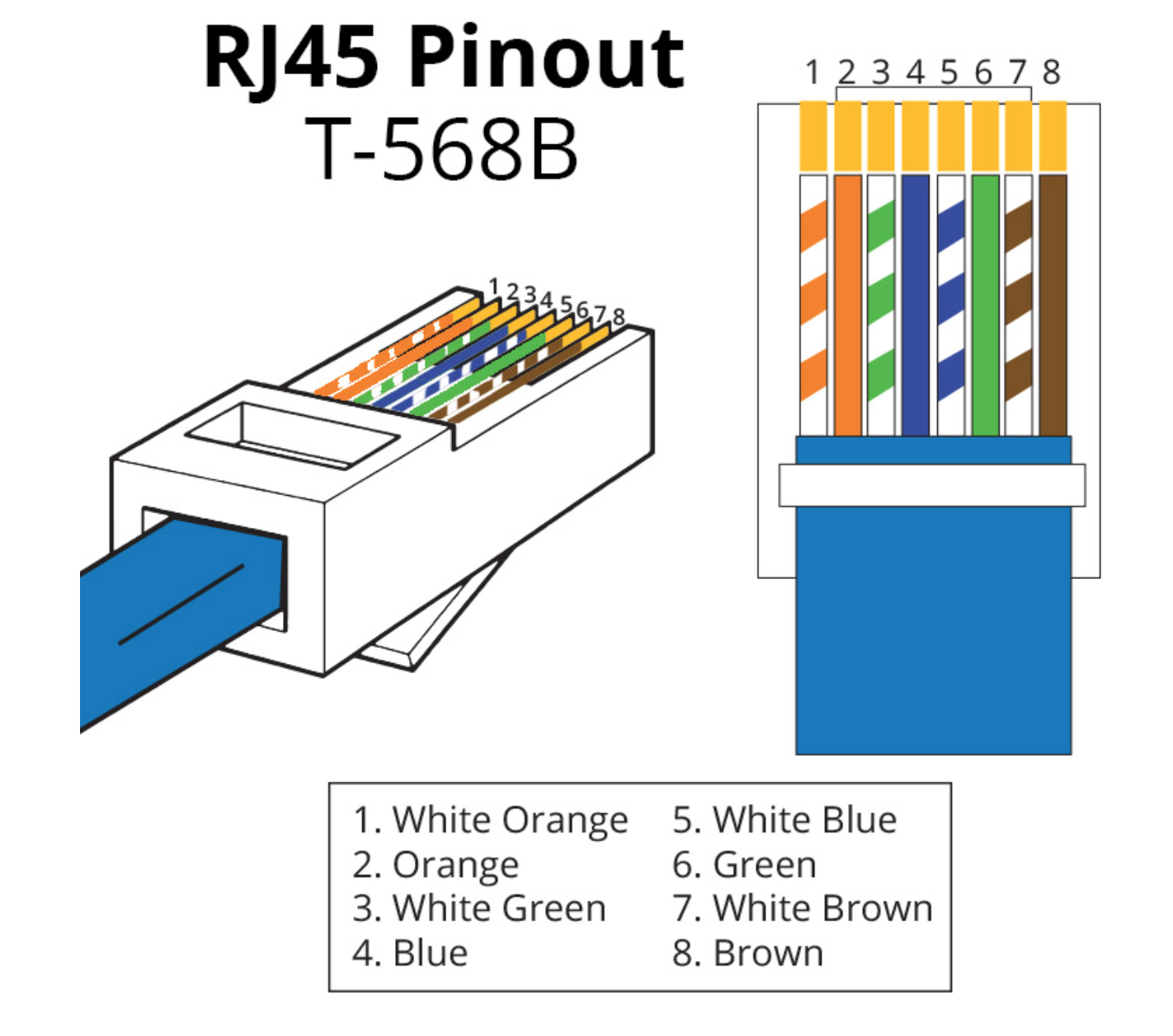

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet.

Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная – 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм 2 . Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

  1. UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
  2. FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
  3. STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
  4. SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
  5. S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый – самый широко используемый. Цвет красный или оранжевый – значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

  1. Бело-изумрудный.
  2. Изумрудный.
  3. Бело-рыжий.
  4. Голубой.
  5. Бело-голубой.
  6. Рыжий.
  7. Бело-шоколадный
  8. Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

  1. Бело-рыжий.
  2. Рыжий.
  3. Бело-изумрудный.
  4. Голубой.
  5. Бело-голубой.
  6. Изумрудный.
  7. Бело-шоколадный.
  8. Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме.

Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и сетевых устройств в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, сетевой удлинитель, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ – прямой. Цветовая схема распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами – поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ – кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой – путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы

  1. Сетевой кабель. Для начала необходимо рассчитать длину – лучше с небольшим запасом, чтобы не пришлось потом его наращивать, от этого существенно падает скорость интернета.
  2. Коннекторы. Некоторое количество – минимум 2 штуки для каждой витой пары (на оба конца кабеля), но лучше с запасом, особенно для тех, кто обжимает кабель впервые.
  3. Кримпер – специальный ручной инструмент, представляющий из себя обжимные клещи с гнездом для разъема 8Р8С (на корпусе есть надпись 8Р). Если такого инструмента нет, то подойдет тонкая плоская отвертка.

Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема – выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 – значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Andrew | Posted on 11.04.2017 |

Как правильно обжимать коннекторы RJ-45 (5 категории, витая пара). Прямая-разводка. Кросс-разводка

1. Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.

2. Кросс-линковый (перекрестный, кроссоверный) порядок обжима витой пары.

Применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров.

Варианты разводки (разделки) восьмижильной витой пары

Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.

Внешний вид коннектора RJ-45 с нумерацией контактов

Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :

Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами. Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B. Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так :

Разводка кроссовера
первый цвет провода второй
1 бело-зеленый (TX+) 3
2 зеленый (TX-) 6
3 бело-оранжевый (RX+) 1
4 синий 4
5 бело-синий 5
6 оранжевый (RX-) 2
7 бело-коричневый 7
8 коричневый 8
Разводка кроссовера
первый цвет провода второй
1 бело-оранжевый (TX+) 3
2 оранжевый (TX-) 6
3 бело-зеленый (RX+) 1
4 синий 4
5 бело-синий 5
6 зеленый (RX-) 2
7 бело-коричневый 7
8 коричневый 8

Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.

Обжим витой пары, 4 жилы: порядок, стандарты, интструменты

Обжим витой пары 4 жилы выполняют при изготовлении патч-кордов для 10-100 мегабитных ЛВС, которые гораздо чаще, чем гигабитные, создаются в квартирах и малых офисах.

Да, такие сети прекрасно работают и на восьмижильной “витушке”, но при стандартах передачи 10Base-Т, а также 100Base-Т задействованы всего четыре проводника, поэтому зачем платить за кабель в два раза больше? Мы считаем, что незачем и предлагаем освоить методику обжима 4 жильной витой пары.

Обжатый коннектор с 4 жильным проводом

Схема обжима медного 4 жильного сетевого кабеля.

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС – EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля – прямой и кроссоверный (синонимы – перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом – проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом – часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно – показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале – не важно, главное – соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие – для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Необходимые инструменты для обжима

Чтобы выполнить обжим витой пары 4 провода, нам понадобится:

  • Отрезок четырех- или восьмижильного медного кабеля длиной не больше 100 м.

    Кабель из 4 жил

  • 2 коннектора RJ45. Не нужно спрашивать в магазинах специальные четырехконтактные коннекторы – их не существует, берите обычные восьмиконтактные.

    Обычный Rj45 и экранированный

  • Обжимные щипцы (кримпер) с гнездом “8Р”.

    Кримпер

  • Нож для снятия изоляции (стриппер) или другой режущий инструмент – канцелярский резак, маникюрные ножницы. Можно обойтись встроенным лезвием кримпера.

    Стриппер

  • Кабельный тестер для проверки качества опрессовки.

    Тестер для витой пары

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

  1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
  2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

    Снимаем изоляцию

  3. Так как четырехжильный кабель в полтора раза тоньше восьмижильного, советуем обмотать часть внешней изоляции, которая будет входить в коннектор, несколькими слоями изоленты. Это повысит надежность крепления.
  4. После этого расплетите скрутки и расположите проводники в нужном порядке. Крайний снизу (шестая жилка) немного отделите от остальных.

    Зачищенный кабель UTP

  5. Отмерьте 12-14 мм от среза внешней изоляции и на этом уровне подрежьте проводки. Линия среза должна получиться строго перпендикулярной оси кабеля.

    Откусываем концы проводков витой пары

  6. Вставьте проводки в коннектор, держа его к себе стороной, на которой расположены контакты. Проследите за тем, чтобы первые три жилки подошли к первым трем контактам, а последняя – к шестому. Концы проводников должны упираться в переднюю стенку коннектора.

    Надеваем коннектор на контакты

  7. Зажмите коннектор обжимными щипцами (гнездо “8Р”). Сдавливайте их до тех пор, пока не услышите щелчок.

    Обжимаем RJ45 с помощью щипцов

  8. После щелчка освободите патч-корд и проверьте крепость соединения: потяните разъем и кабель в разные стороны. Качественная опрессовка даже при значительном усилии не пострадает.

    Проверяем надежность опресовки

  9. Последнее, что нам предстоит сделать – это тестирование патч-корда. Подключите витую пару
    хк кабельному тестеру, включите его и наблюдайте за свечением индикаторов. Зеленые огоньки напротив пары контактов свидетельствуют о целостности провода. Отсутствие свечения – о том, что провод не подключен к коннектору или оборван внутри кабеля. Красное свечение говорит о перекресте или коротком замыкании.
  10. В нашем случае четвертый, пятый, седьмой, восьмой контакты не подключены, поэтому индикации возле них не будет. Остальные должны мигать зеленым светом.

    Кабельный тестер

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт – у нас еще большой запас полезной и интересной информации для вас.

Сетевой кабель распиновка порядок цветов

Cуществует ряд взаимозаменяемых названий, употребляющихся при обжиме витой пары, таких как «распиновка», «разводка», «распайка» кабеля. Все эти слова – профессиональный жаргон, подразумевающий под собой слово «схема», где обозначается описание взаимного расположения каждого контакта разъема, или порядок расположения контактов в схеме. Процесс распиновки и обжима сетевого кабеля зависит от того, сколько витых пар в нем находится. Например, телефонный кабель обжимается коннекторами RJ-11 или RJ-12, а уже стандартный кабель «витая пара» для построения компьютеных сетей, обжимается коннекторами RJ-45.

Коннектор RJ-45 для витой пары FTP STP SSTP и коннектор RJ-45 для UTP:

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда.
В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

Схема обжима 4-х парного кабеля:

Схема обжима 2-х парного кабеля (цвет пар может быть разным в зависимости от производителя кабеля):

Если вы соединяете компьютеры между собой напрямую через гигабитные сетевые карты используйте схему Gigabit Crossover:

Gigabit Crossover:

Порядок действий по обжимке кабеля витая пара

  1. Расплести проводники и упорядочить их согласно выбранной схемы.
  2. Выровнять и распрямить концы проводников, а после – обрезать, оставив от оболочки кабеля примерно 12.5 мм.
  3. Защищать сами проводники не надо!
  4. Зажимая оболочку кабеля одной рукой, другой аккуратно оденьте на кабель коннектор, держа его защелкой вниз и следя, чтобы проводники зашли в коннектор до упора и не перепутались, а оболочка кабеля вошла в корпус. Вот так должен выглядеть коннектор перед завершающим этапом:
  5. Поместите коннектор с расположенными в нем проводниками в клещи, затем плавно, но сильно произведите обжим витой пары. Второй коннектор обжимается по той же схеме что и первый, однако некоторых случаях (например при соединении активного сетевого оборудования или двух компьютеров без использования свитча) Вам может потребоваться обратная или cross-over схема обжима. В этом случае для второго коннектора используйте схему T568A.

Рекомендации по обжиму кабеля

При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм, поэтому желательно использовать специальные клещи, в которых есть ножи с ограничителями. Не нужно, так же, снимать изоляцию с каждого из проводов.

При прокладке экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб приводит к разрушению экрана, что влечет уменьшение сопротивляемости наводкам. Дренажный провод должен быть соединен с экраном разъема.

При прокладке витой пары должна выдерживаться заданная кривизна в местах изгиба. Превышение может привести к уменьшению сопротивляемости наводкам или к разрушению кабеля.

Правильный обжим витой пары (обжимка rj-45)

Если вам стало интересно, как правильно произвести обжим разъемов на витой паре , то это говорит о том, что вы собрались строить так называемую Локальную Вычислительную Сеть (ЛВС) или, попросту, Сеть. И не просто сеть, а, скорее всего, сеть на основе технологии Ethernet, а может быть даже и Token Ring.

Предположим, в силу ее большей распространенности, что вы строите сеть Ethernet на витой паре. Подобные сети используют в качестве физической среды передачи данных кабель на основе экранированной или неэкранированной витой пары, соответственно STP (Shielded Twisted Pair) и UTP (Unshielded Twisted Pair), имеющий соответствующий тип (для STP) или категорию (для UTP).

Сети на базе Ethernet бывают трех видов. Ниже представлена их сводная таблица:

Наименование

технологии

Стандарт

Специ-

фикация

Тип

кабеля

Число

пар

Скорость

передачи

Таблица 1. Сети на базе Ethernet

На сегодняшний день, наиболее распространенной из этих технологий является Fast Ethernet, т.к. простая Ethernet уже не удовлетворяет потребностей большинства потребителей, а Gigabit Ethernet еще достаточно дорога для ее широкого применения, хотя и начинает постепенно вытеснять своих предшественниц. Поэтому мы с вами будем строить сеть на основе Fast Ethernet с использованием двух витых пар из кабеля UTP Cat.5. К тому же, как показывает практика, при использовании данного типа кабеля возможна работа и простой Ethernet, что может пригодиться при наличии некоторого количества старых устройств.

Определившись со средой передачи данных в сети, необходимо определиться и с ее топологией, т. е. с тем, как все имеющееся оборудование будет соединяться между собой. Для сетей на основе Ethernet типовой топологией является «Звезда». Это такое соединение оборудования, когда линии связи от всех компьютеров и прочих сетевых устройств сходятся в одном устройстве, называемом концентратором, при помощи которого и осуществляется связь между ними. Для построения больших сетей используется «иерархическая звезда» – иерархическое соединение концентраторов между собой связями типа «звезда» – самый распространенный тип топологии во всех сетях в настоящее время.

Рис. 1. Соединение типа «звезда»

Обжимка кабеля

Но не стоит забывать и того, что соединение между собой всего-навсего двух устройств тоже является сетью. Причем, такое соединение может вызвать не меньше вопросов, чем соединение звездой, из-за того, что некоторые пары кабеля в разъемах RJ45 (или, как их еще называют, «джеках» от registered jack) чаще всего должны меняться местами.

Порядок следования линий связи в виде проводов витой пары в разъеме RJ45, а, следовательно, и в порте сетевого адаптера устройства после подключения в него кабеля с разъемом, определяется физическим устройством этого самого порта. Стандартный порт представляет собой отверстие с пазом для фиксации внутри него разъема RJ45 и восемью контактами в виде металлических полос, которые точно совпадают с контактами-полосами на разъеме. Эти контакты имеют свои номера от 1 до 8 (см. рис. 2) и разделяются на пары: 1-2, 3-6, 4-5, 7-8. Существует два типа портов – MDI (Medium Dependent Interface – Интерфейс, зависящий от среды) и MDI-X (Medium Dependent Interface crossover – Интерфейс, зависящий от среды, с перекрещиванием), – в каждом из которых пары контактов 1-2 и 3-6 имеют разное назначение, а попросту – меняются местами. Т.е., если в порту MDI пара 1-2 это контакты передатчика данных (Тх), а пара 3-6 – приемника (Rx), то в порту MDI-X наоборот: пара 1-2 – контакты приемника (Rx), а 3-6 – передатчика (Tx), о чем и говорит буква «Х» в названии порта. Для того чтобы соединение между двумя устройствами заработало, передатчик (Тх) одного устройства должен быть соединен с приемником (Rx) другого устройства.

Ethernet IEEE 802.3i 10Base-T UTP Cat.3-5 2 10 Мбит/с
Fast Ethernet IEEE 802.3u 100Base-TX
100Base-T4
UTP Cat. 5/STP Type1A
UTP Cat.3
2
4
100 Мбит/с
Gigabit Ethernet IEEE 802.3ab 1000Base-T UTP Cat.5 4 1000 Мбит/с

а) фото 8p8c (RJ45)

Рис. 2. Нумерация контактов

Портами MDI оснащено большинство сетевых адаптеров и прочих устройств. Портами MDI-X оснащаются такие устройства, как коммутаторы, специально для того, чтобы при подключении к ним какого-либо устройства можно было бы обжать витую пару с обеих сторон одинаково, без перекрещивания пар внутри кабеля. Существуют концентраторы с автоопределением контактов, которые сами решают, должен порт быть MDI-X или MDI, в зависимости от подключенного к этому порту устройства. Многие коммутаторы соединяются между собой простым кабелем без перекрещивания через специальные порты, называемые UpLink’ами (см. рис. 3). Другой способ подключения – это порты, которые могут работать и как порт MDI-X, и как порт MDI, в зависимости от положения специального переключателя или кнопки.

Рис. 3. Коммутатор с портом UpLink

Обжимка витой пары (схема обжима витой пары)

Теперь нам надо разобраться, какой проводок кабеля должен подходить к тому или иному контакту в разъеме RJ45. Для этого условимся, что мы строим сеть по спецификации 100Base-TX, т.е. с использованием двух пар из четырех возможных (см. таблицу выше). Существует два стандарта: EIA/TIA-568A и EIA/TIA-568B, в соответствии с которыми и определяется расположение проводов в разъемах. Для лучшего восприятия, на выбор представлены две одинаковые по содержанию таблицы разводки витой пары:

1 1 – зелёно-белый

3 3 – оранжево-белый

7 7 – коричнево-белый

8 8 – коричневый

1 1 – оранжево-белый

3 3 – зелёно-белый

7 7 – коричнево-белый

8 8 – коричневый

Таблица 2. 1 Разводка кабеля. Соответствие проводов номерам контактов.

EIA/TIA-568A EIA/TIA-568B
Стандарт Номер контакта
568A зелёно-белый зелёный оранж.-белый синий сине-белый

оранж.

коричнево-белый коричневый
568B оранж.-белый оранж. зелёно-белый синий сине-белый зелёный коричнево-белый коричневый

Таблица 2. 2 Разводка кабеля. Соответствие проводов номерам контактов.

Рис. 4. Разводка кабеля и обжатый разъем под соответствующий стандарт

По большому счету, если вы замените пару одного цвета на пару другого цвета , то сеть будет работать и на ней, хотя, возможно, и немного не так, как положено при стандартном расположении. Можно еще поменять провода одной пары местами, т.е., например, вместо оранжево-белого подключить оранжевый, а вместо оранжевого – оранжево-белый. Тоже будет работать. Однако, стандарт, есть стандарт.

Для соединения компьютера или другого сетевого устройства (порта MDI) с концентратором (портом MDI-X) используют кабели, обжатые по одному и тому же стандарту с обоих концов. Т.е. либо только 568A, либо только 568B, т.к. при таком соединении нет необходимости перекрещивания пар в самом кабеле. При соединении же, например, двух компьютеров (портов MDI) необходимость в перекрещивании пар существует, поэтому используют оба стандарта для обжатия каждого из концов: один конец по 568A, другой – по 568B.

Таблица 3. Схема обжима витой пары. (четырехпарный провод)

Для соединения устройств можно использовать и двухпарный провод. В этом случае, надо не забывать, что используются только 1,2,3 и 6 контакты, и не ошибиться при обжатии.

Таблица 4. Схема обжима витой пары (двухпарный провод)

Как обжать витую пару RJ-45 – 8P8C (rg45, rg 45 ко45) для сети – хаба – роутера или распиновка пачкорда:
Монтаж осуществляется специальной обжимкой которая вдавливает металлические заостренные с обратной стороны контакты конекта в провод, в результате чего образуется плотный контакт. Обжимка Rg45 вполне по силам каждому. В крайнем случае несколько разъемов можно обжать отверткой, с некоторой сноровкой, об этом напишем в самом конце этой инструкции – руководства, так как сущесвуют и более простые варианты.
Обжимка, распиновка RJ-45 по цветам – схема цветов:
Б О О Б З С Б С З Б К К
Бело -Оранжевый * Оранжевый * Бело -Зеленый * Синий * Бело -Синий * Зеленый * Бело -Коричневый * Коричневый

Расшифровка Обозначение пина – контакта rj45
Самая распространенная последовательность обжимки витой пары – прямой кабель: БО О БЗ С БС З БК К
Цвет изоляции витой пары Бело-Оран-жевый Оран-жевый Бело-Зеле-ный Синий Бело-Синий Зеле-ный Бело-Корич-невый Корич-невый
Номер пина RJ45 витой пары, слева на права, металлическими контактами к верху -витой парой к себе – как изображено на фото ниже 1 2 3 4 5 6 7 8

Монтаж – схемы обжима RJ-45 как прямой кабель по стандарту EIA/TIA-568B компьютер, телевизор, ресивер – хаб, роутер, стойка. Обжимаем с двух концов кабель одинаково как показано на фото ниже. Один конец – коннектор сетевая карта компьютера другой гнездо хаба -роутера. Схема распиновки разводки пачкорда (короткий провод для коммутирования стойки) аналогична.

При использовании монтаже компьютерной – сетевой розетки выбираем в розетки вариант «В».

Соединения двух сетевых карт (компьютеров) напрямую (без хаба) компьютер-компьютер, кросовый rj45:

Перекрёстный кросовый кабель (- кросс-овер Crossover) для соединения двух сетевых карт (компьютеров) напрямую (без хаба) компьютер-компьютер со скоростью до 100 мегабит: Бело-оранжевая жила меняется с бело-зелёной, оранжевая с зелёной.
Б З З Б О С Б С О Б К К

С одной стороны провод обжимаем как показано на первом фото, а второй стороне провода как показано ниже. В итоге мы обожмем кабель которым можно соединить компьютеры напрямую, без хаба -роутера, т.е. сетевая карта в сетевую карту компьютеров.

Т.е. сеть комп-комп без роутера хаба на одной стороне провода стандартная выше приведенная обжимка витой пары а на другом конце провода меняем местами провода на такую последовательность: БЗ – З – БО -С – БС – ОР – БК – К.

Одна витая пара – один провод- кабель на два компьютера:

Схема обжима витой пары 4 провода. Обычно используется при сложности протяжки второго кабеля. Данная схема обжимки – распайка кросс кабеля – подходит для 100-мегабитного соединения, так как при использовании 100-мегабитного соединения задействованы только 2 из 4 пар, а именно оранжевая-б/оранжевая и зелёная-б/зеленая.

При невозможности прокладки дополнительного кабеля витой пары или просто для жесткой экономии часто задействуют не используемые – синию и коричневую пары в таком случае можно как уже было сказано обойтись одним кабелем на два компьютера.

Обжимка кабеля для гигабитной сети

При использовании гигабитного соединения используются уже все 4 пары проводников. При этом обжимка кабеля на одном конце делается как на первом фото, а на втором приобретает вид: БЗ З БО К БК О БС С

После любой обжимки желательно прозвонить контакт тестилкой (специальным устройсвом последовательно проверяющая все линии провода), а при её отсутствии при явной необходимости – мультиметром.

Обжимка RJ 45 отверткой или что делать когда обжимки нет под рукой?

А теперь вернемся к безвыходной ситуации, когда обжимки не достать. А сделать – восстановить сеть необходимо здесь и сейчас. То есть rg45 обжать отверткой при опечатках (rg45? Ко-45, ко 45, ко45). Итак, берем про запас коннекторов, и как всегда с запасом по длине витую пару. Затем аккуратно маленькими кусачкам и/или бокорезами и/или просто острым ножом не допуская сколько-нибудь сильного сплющивания ровненько отрезаем провод. Затем с запасом расшкуриваем верхнюю оплетку витой пары. Затем расплетаем и разглаживаем в ряд согласно схеме приведенной выше по цветам проводки. Если вы ошкурили провод с слишком большим запасом или концы среза приплющены просто, например, на деревянной дощечки острым ножом их ровненько подравниваем. Затем вставляем, как указано на рисунке.

Так что бы металлическая жила была хорошо видна и упиралась в самый конец коннектора и просматривалась сбоку – если смотреть на рисунок, то с верхней стороны. Затем небольшой достаточно острой отверткой четко вдавливаем аккуратно металлические контакты коннектора так что бы сбоку – на рисунке сверху мы четко видели что каждый коннектор пробил оплетку провода, единственный момент нужно конечно не переусердствовать так как сильно деформированная контактная площадки в конекторе тоже не есть хорошо.

Далее уже широкой отверткой вдавливаем сильным нажатием поперечную пластмассу (ямка поперек контактам на коннекторе) так что бы она поперечно проводкам прогнувшись в низ их сильно зажала. Если провод временный или часто не перемещается то данную пластмассу можно и не вдавливать. Она просто дополнительно фиксирует проводки в коннекторе. Далее по возможности тестим ..

Конечно обжимать отверткой это во всех смыслах не есть хорошо, как по эффективности, так и по времени, и тем более по качеству результата. Хотя в целом это вполне работоспособный (не однократно проверенный лично) и достаточно простой в осуществлении вариант. Но еще проще просто попросить знакомого работающего в около компьютерной – компьютерной сфере обжать 4-6 коротеньких концов витой пары и просто потом принеся их домой соответственно цветам припаять – удлинить витую пару.

Конечно, не всякая витая пара более-менее нормально в принципе паяется. Но ацетиленовая кислота и/или нормальная паяльная кислота и/или нормальная канифоль делают невозможное – возможным. Припой в соотвесвенно практически не сказывается на скорость и стабильность в обычных стандартных условиях работы.

Cтандарт на соединение проводников кабеля типа «витая пара»:

Современные обжимки достаточно универсальное устройство, в частности в инструкции к обжимному инструменту представленном на фото выше написано: For cuts, strips and crimps 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11 in one tool. В общем 3 в 1 – обрезка, расшнуровка и вдавливание – обжимка.

TIA/EIA-568-B (AT&T 258A) — набор из трёх телекоммуникационных стандартов, выпущенных Ассоциацией телекоммуникационной промышленности США в 2001 году, который заменил собой устаревший стандарт TIA/EIA-568-А. Эти стандарты описывают построение телекоммуникационных структурированных кабельных систем в зданиях.

Эти стандарты наиболее известны по двум таблицам T568A и T568B (наиболее часто используемый в России -B) , которые описывают соединение проводников кабеля типа «витая пара» (англ. twisted pair) с контактами разъёмов 8P8C (часто ошибочно называемыми RJ-45) при организации сети Ethernet.

Pin / Ethernet / TIA/EIA-568-B (AT&T 258A)
1) / Transmit + / White with Orange stripe
2) / Transmit + / Orange
3) / Receive + / White with Green stripe
4)
5)
6) / Receive – / Green
7)
8)

8P8C (8 Position 8 Contact) , часто из-за распространенности выше приведеннной разводки называемый RJ45 или RJ-45 — унифицированный разъём, используемый в телекоммуникациях, имеет 8 контактов и защёлку.

RJ – registered jack – любой разъем, применяемый для соединений, RJ это слэнговое название для модульной розетки. Аббревиатура RJ используется для идентификации кабельной разводки. Каждый тип разъемов может использоваться для различных конфигураций разводки. Например 6-ти пиновые разъемы конфигурируют по мере необходимости как под однопарную схему разводки RJ11C, так и двупарную RJ14C.

Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-T и 1000BASE-TX с использованием 4-парных кабелей витой пары. Используется во многих других областях и для построения иных сетей.

Телефонный унифицированный разъём RJ-11 меньше по размеру и может вставляться в гнёзда 8P8C (для обратной совместимости).

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:
* Незащищенная витая пара ( UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
* Фольгированная витая пара ( FTP — Foiled twisted pair) — также известна как F/UTP (см.: en:Screened fully-shielded twisted pair#Screened Shielded Twisted Pair (S/STP)), присутствует один общий внешний экран в виде фольги;
* Защищенная витая пара ( STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
* Фольгированная экранированная витая пара ( S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
* Незащищенная экранированная витая пара ( SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких.

Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает большим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

категории, обжим, советы по работе

Варианты распиновки двухпарного кабеля
Обжим витой пары 8 жил (4 пары): схема цветов

Обжим витой пары на 8 жил происходит следующим образом:

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля — стриппер. Но если его нет, подойдет и канцелярский нож.

Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото

Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля

Установите коннектор для витой пары. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.

Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора

Результат обжима витой пары на 4 пары (8 жил)

Обжим витой пары 4 жилы схема

Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.

Схема обжима витой пары 4 жилы

Главная проблема здесь – не ошибиться с размещением последнего провода. Одним из способов избежать этого – вставлять его после трех предыдущих.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Но большинство современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.

Подключение витой пары к розетке с помощью эскрактора

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Пошаговая инструкция обжима сетевого кабеля

Учитывая, что кабельные соединения используются довольно часто в самых разных условиях, включая бытовые, вопрос как обжать кабель на 8 жил является достаточно актуальным. Тем более если в расчет берутся не специалисты, а обычные пользователи – владельцы персональных компьютеров.

Рассмотрим этот несложный технологический процесс, чтобы облегчить задачу потенциальным создателям домашних сетевых схем.

Под выполнение работ по обжиму кабельной витой пары потребуется специальный инструмент:

  • кримпер;
  • стриппер;
  • обычный нож.

Первые два инструмента с экзотическими названиями – это специальный пресс, напоминающий по исполнению обычные плоскогубцы электрика и резак для съёма кабельной изоляции.

По сути резак – это есть обычный нож, с той лишь разницей, что оснащается дополнительно выемками съёма изоляционного покрытия.

Пресс профессионального исполнения, используемый под обжим медных жил сетевого кабеля. Эта конфигурация инструмента позволяет работать с вилками разъёмов серии 8P8C и 6P6C

Шаг #1 – подготовка кабеля

Здесь потребуется выбрать нужный вариант по числу жил и нужной длины. Для домашнего применения нередко требуется обжим 4 жильной медной витой пары, то есть нужен кусок кабеля на четыре провода.

В принципе, не исключается также использование восьмижильного кабельного исполнения. В этом случае незадействованные пары попросту не используются. Другой вопрос – экономия, потому как цена четырехпарных изделий выше двухпарных.

Фрагмент сетевого кабеля, где под оболочкой размещены восемь медных жил – четыре витых пары. Такой вариант часто подходит для решения задач соединений в бытовых условиях

Шаг #4 – обжим контактных площадок

Задняя часть штекерной вилки (8P) технически является входным шлюзом для загрузки медных жил. Своеобразный шлюз содержит восемь прямоугольных ячеек, куда и загружаются соответствующие по цвету проводники.

Загрузка медных жил сетевого кабеля в «шлюз» контактной вилки осуществляется без съема изоляции. Провода попросту вставляются в каналы до упора.

Затем применяется стандартный пресс под разъемы 8P8C. Колодка пресса накладывается на пластмассовую вилку, после чего рукоятки инструмента сжимают до момента характерного щелчка.

Момент обжима контактов пластмассовой концевой вилки посредством специального инструмента – кримпера. Рекомендуется свободной рукой прижимать кабель в сторону вилки до завершения процесса

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

  1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
  2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.
Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Прямой тип

Прямой тип обжима используется с целью соединения порта сетевой карты с сетевым оборудованием (свитчем или хабом):

  • по стандарту EIA/TIA-568A: компьютер — свитч, компьютер — хаб;

  • по стандарту EIA/TIA-568В наиболее популярен и предполагает схему: Компьютер — свитч, компьютер — хаб.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Перекрестный тип

При перекрестном типе обжима предполагается, что две сетевые карты соединяются напрямую друг с другом в соответствии с показанной цветовой схемой. Подходят для создания скорости 100/1000 Мбит/с, используются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб.

Необходимо отметить, что при обжиме витой пары необходимо соблюдать минимальный радиус изгиба (8 внешних диаметров кабеля). При сильном изгибе могут увеличиваться внешние помехи и наводки на сигнал, также может разрушаться оболочка или экран кабеля.

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Схемы распиновки

Распиновка витой пары предполагает два типа подсоединения:

  • стандарт T568A;
  • стандарт T568B.

Для простоты понимания необходимо запомнить следующую цветовую схему распиновки: первый стандарт предполагает бело-оранжевый и оранжевый цвет, второй – бело-зеленый и зеленый.

Большей популярностью пользуется вторая схема обжима RJ45, однако при формировании внутренней сети можно выполнить обжим любым из указанных способов.

Способы обжимки.

Обжимка витой пары предполагает наличие специального инструмента и двух коннекторов. Включаться подобная восьмижильная пара может по обратной и прямой схеме. Они отличаются тем, что при прямой схеме есть возможность подключить два компьютера без маршрутизатора. При обратной схеме ПК соединяется с устройствами, которые распределяют интернет. Как можно определить по схеме, никаких затруднений не возникает, когда проведена прямая обжимка.

Такой вариант пригоден для подключения произвольных устройств к маршрутизатору или роутеру. Когда же нужно подключить два компьютера, то необходимо применять обратный метод обжимки.

Особых проблем в размещении проводов в разъеме не существует. Независимо от цвета, провода соединяются по одинаковой схеме. Аналогично происходит соединение по обратной и прямой схеме. От количества жил зависит лишь пропускная возможность провода.

Порядок проводов при обжимке сетевого кабеля

Разбираясь, как обжать провод для интернета, многие пользователи сталкиваются с такими понятиями, как «Тип А» и «Тип В». Что это такое? Всего лишь порядок подключения проводов к пинам коннектора. Схематично разница между ними определяется положением цветных проводков. Фактически меняются местами оранжевые и зеленые жилы. На качество передачи информации разные типы никак не влияют, важно лишь соблюсти единый стандарт. Для России обычно принят тип В, для Штатов – тип А. Реально выяснить, как тип использован в подключении, можно при внимательном осмотре коннектора (если он прозрачный) или после консультации с представителями интернет-провайдера.

Порядок действий
  1. После отмеривания нужной длины провода с краев удаляется изоляция на длину 10…20 мм. Это можно сделать ножом – аккуратно пройтись по окружности, надрезая изоляцию, после чего стянуть обрезанную защиту пинцетом. При наличии в витой паре специальной подрезной нити (она обычно белого цвета) можно потянуть за нее, разрезая защиту вдоль кабеля на нужную длину. После этого отвернутый фрагмент изоляции обрезается. Если в кримпере (обжимных клещах) есть специальное лезвие, зачистку кабеля лучше делать им.

    Вот так должен выглядеть провод после обрезки лишней изоляции и аккуратной подрезки кончиков пар (это необходимо сделать, чтобы удобнее было вставлять жилы в контакты коннектора).
  2. Далее необходимо определить схему обжима. Она может быть прямой (оба конца провода подсоединяются к коннекторам одинаково) или перекрестной (кроссовер, два конца имеют разное положение пар в коннекторе). Прямой тип применяется, если нужно соединить устройство с коммутатором – например, ноутбук или компьютер, принтер, телевизор с роутером или хабом. Кроссовер используется для соединения двух устройств – например, ноутбука со стационарным компьютером.
    Обжим интернет кабеля 8 жил – схема

    Расположение пинов на коннекторе 8-жильного кабеля

    Схема прямого обжима 8-жильного кабеля

    Схема перекрестного обжима 8-жильного кабеля

  3. Развести проводки пар, выровнять их и подрезать при необходимости кончики – все жилы должны иметь одну длину и быть строго параллельны.
  4. Вставить подготовленные жилы в контакты коннектора и обжать их с помощью кримпера.

Вот так (схематично) выглядит кабель после обжимки.

Наверняка у пользователя возникает вопрос – а к чему в списке необходимых предметов были колпачки и на какой стадии их нужно использовать? Они надеваются на уже обрезанный, но с еще не удаленной изоляцией провод и надвигаются на уже обжатый коннектор.

Наличие такого колпачка мешает проводу сгибаться в месте, где изоляция уже удалена, а коннектора еще нет. Благодаря этому меньше риск перелома тонких жил в данном месте, дольше период использования витой пары.

Интересно, что колпачок также защищает фиксатор коннектора (планку, на которую нажимают, чтобы вставить коннектор в устройство или извлечь его) от случайного нажатия.

Источники


  • https://vpautine.ru/internet/kak-obzat-kabel-4-zily
  • https://help-wifi.ru/tekh-podderzhka/obzhim-vitoj-pary/
  • https://o-vitoipare. ru/vse-stati/vypolnyaem-obzhim-vitoj-pary-iz-4-zhil.html
  • https://skomplekt.com/vitaya-para-kategorii-obzhim-sovetyi/
  • https://www.asutpp.ru/obzhim-vitoj-pary.html
  • https://sovet-ingenera.com/elektrika/wires/obzhim-vitoj-pary.html
  • https://odinelectric.ru/wiring/tools/kak-obzhat-rj45
  • https://ampersite.ru/ustanovka-i-podklyuchenie/obzhimka-vitoj-pary-sposoby-obzhimki-instrumenty-i-rukovodstvo.html
  • https://stroy-okey.ru/remont/electrician/kak-obzhat-internet-kabel/

Обжим витой пары 8 жил схема. Выбор категории и защитной оболочки

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная — 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм 2 . Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

  1. UTP — витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
  2. FTP — витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
  3. STP — каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
  4. SF/UTP — витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
  5. S/FTP — каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый — самый широко используемый. Цвет красный или оранжевый — значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

  1. Бело-изумрудный.
  2. Изумрудный.
  3. Бело-рыжий.
  4. Голубой.
  5. Бело-голубой.
  6. Рыжий.
  7. Бело-шоколадный
  8. Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

  1. Бело-рыжий.
  2. Рыжий.
  3. Бело-изумрудный.
  4. Голубой.
  5. Бело-голубой.
  6. Изумрудный.
  7. Бело-шоколадный.
  8. Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ — прямой. распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами — поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ — кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой — путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы


Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема — выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 — значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель — витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

При обжимке кабеля RJ-45 используется специальный обжимной инструмент — кримпер.

Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным — коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно . При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.

Прямой порядок обжима витой пары

Применяется в схемах «компьютер-свитч», когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

Кросс-линковый (перекрёстный) порядок

Применяется в схемах типа «компьютер-компьютер». Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров . Меняются местами 2 пары: 1-2 на 3-6.

Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары ): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

Видео обжима коннекторов RJ-45:

Категории витых пар (Cat) по защите и подключению

Прежде чем раскрыть вопрос, как обжать витую пару , хочу немного пролить свет на то, какие бывают сетевые кабели. С витой парой мы сталкиваемся в двух ситуациях:

  • Сетевой кабель от интернет-провайдера, проложенный в квартиру
  • Витая пара, которая идет в комплекте к любому роутеру, чтобы подключить его к компьютеру

Сегодня, в мир высоких скоростей интернета, для того, чтобы по-максимуму использовать весь потенциал роутера и других сетевых девайсов, крайне важно, чтобы патчкорд соответствовал высокому классу защиты. Технология, при которой передача информации по проводам в виде электрических импульсов, сильно подвержена влиянию окружающего электромагнитного поля.

Кстати, название «витая пара» появилось благодаря конструкции кабеля — внутри него, под оплеткой, проложено несколько пар жил — обычно 4 или 8, — завитых между собой по две.

Самые дешевые сетевые кабели (UTP) имеют тонкую оплетку, внутри которой без какого-либо дополнительного содержимого проложены витые пары проводов. Такой кабель я бы не рекомендовал использовать даже для самого банального подключения компьютера к маршрутизатору.

Но чаще попадаются кабели Ethernet с экранированием — проложенной под оплеткой дополнительной защитой в виде некого подобия фольги для защиты от посторонних наводок. Такая категория витой пары вполне подходит для решения большинства повседневных задач для подключения к роутеру.

Если расстояние между устройствами большое — например, нужно подцепить кабелем локальной сети IP камеру видеонаблюдения, расположенную далеко на улице, а следовательно прокладка витой пары проходит через много помешений с различным электромагнитным фоном, нужно использовать максимально защищенный кабель для уменьшения потерь в передачи данных.

  1. Витая пара UTP (Unshielded Twisted Pair) — первый, самый бюджетный вариант, когда кабель не оснашен вообще никакой защитой.
  2. FTP (Foiled Twisted Pair) — этот тот тип, который я привел в качестве второго — сетевой кабель имеет один для всех общий защитный слой из фольги, который проложен сразу под оплеткой.
  3. S/FTP или SSTP (Screened Foiled Twisted Pair) — фольгированная экранированная витая пара, которая имеет защиту каждой группы проводов плюс такой же внешний экран.
  4. U/STP (Unshielded Screened Twisted Pair — здесь внешняя защита отсутствует, но зато каждая пара имеет свою собственную фольгированную защиту.
  5. STP (Shielded Twisted Pair) — витой кабель этой категории имеет отдельный экран из фольги для каждой пары и внешнюю защиту из тонкой проволочной сетки.
  6. SF/UTP или SFTP (Screened Foiled Unshielded Twisted Pair) — это самая защищенная категория, в которой экранированная витая пара имеет целых два внешних экрана — один в виде медной сетки, а второй из фольги. Между ними также проложен дренажный провод.

По своему назначение витые пары делятся на 10 основных категорий. Я не буду здесь перечислять все, а остановлюсь лишь на тех, которых подходят для использования в качестве сетевого кабеля интернета.

  • Cat 5D — витая пара, состоящая из 4 скруток, то есть 8 жил. Такой кабель поддерживает скорость передачи данных до 100 Мбит/с при задействовании двух пар и 1000 Мбит/с — четырех.
  • Cat 5E — усовершенствованный вариант предыдущей категории — он тоньше и дешевле. Самый распространенный вариант для работы с сетями Fast и Gigabit Ethernet.
  • Cat 6E — второй по популярности тип сетевого кабеля Ethernet. Он неэкранированный, имеет 8 пар жил и поддерживает передачу данных на скорости до 10 Гбит/с. Максимальное расстояние — 55 метров
  • Cat 6А — сетевой кабель, состоящий из 4 витых пар. Тип экранирования — S/FTP или F/FTP, расстояние уже 200 метров
  • Cat 7F — 8 жил, экранирован по категории S/FTP, скорость та же — до 10 Гбит/с
  • 7A — самый продвинутый сетевой кабель, имеющий в своем арсенале 8 проводов, экранирован по типу S/FTP. Передача информации происходит на скорости до 40 Гбит/с по линии длиной до 50 метров и до 100 Гбит/с с максимальным расстояние в 15 метров.

Инструменты для обжима витой пары

Наверняка многие сталкивались с такой ситуацией, когда «вилка» интернет кабеля в ходе эксплуатации замусоливалась, ломалась (особенно часто это происходит с пластмассовой защелкой) — в общем, контакты отходили и интернет плохо работал. Лечится все просто — надо заново обжать сетевой кабель.

Для этого нам потребуется:

Схемы обжима витой пары сетевого кабеля интернет

Начинаем с того, что прежде чем обжать витую пару, надо откусить и сохранить старый коннектор — он будет примером нам в дальнейшем. И, конечно, аккуратно, не повредив «витые пары», очистить конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных клещах или просто вскрыть и очистить изоляцию перочинным ножиком. Перед вами окажутся 4 витые пары цветных проводков. Необходимо их отсоединить друг от друга и ровно обкусить, чтобы все они были одной длины.

Дальше надо определиться, по какой схеме будем обжимать кабель. А их есть две. Надежнее всего посмотреть, как он был обжат раньше — на откусанном коннекторе. Если же обжимаете витую пару с нуля, то придется подумать.

Прямой тип обжима — подойдет именно для случая обжима сетевого интернет кабеля для того, чтобы подключить им компьютер к интернету или роутеру. Называется прямым, потому что оба конца обжимаются одинаково. Поскольку, один конец уже подключен в коробке вашего провайдера, нам нужно проделать эту процедуру только 1 раз. Если же вам надо соединить ПК с роутером, то второй конец обжимаем точно также, как первый — поэтому такой тип и называется «прямым». Стоит отметить, что для стандарта Ethernet 100Base-T (скорость до 100 мб/с) используется только 4 проводка — оранжевые и зеленые. Остальные же зарезервированы для более скоростного 1000 Мб-ного стандарта. И для прямого обжима есть еще два подтипа — «A» и «B». Разница между ними в том, что поменяны местами оранжевые и зеленые проводки (вместо оранжевого — зеленый, вместо оранжево-белого — зелено-белый). Выглядит последовательность проводов в типе «B» следующим образом:

После того, как сняли внешнюю оплетку надо распрямить все жилы из нашего кабеля и сложить их в нужной последовательности соответственно схеме — главное не перепутать цвета проводов витых пар.

Далее самое ответственное — берем в левую руку коннектор защелкой вниз, в правую — сетевой кабель. И аккуратно вставляем в пазы проводки — главное, чтобы не нарушилась их последовательность, иначе ничего не будет работать. Вставляем до упора, после чего берем обжимные клещи, вставляем коннектор в соответствующий «разъем» — их бывает несколько для разных типов кабелей. Теперь осталось только обжать витую пару — плотно зажимаем клежи до упора, чтобы проводки на коннекторе прорезали изоляцию и соприкоснулись с проводами из кабеля.

При этом общая внешняя оплетка должна войти внутрь коннектора для надежной фиксации и предотвращения повреждения мелких проводков.

Другой способ обжать витую пару — перекрестная схема

Еще один вид кабеля, который подойдет только для соединения напрямую двух компьютеров — перекрестный или кроссовый (от англ. «cross» — крест). Здесь два конца имеют разный порядок проводов — один по типу «А», а второй по типу «В».

Если все было сделано правильно, то при подключении патч-корда к компьютеру у вас должен заработать интернет. Как видите, ничего сложного в том, чтобы обжать сетевой кабель нет!

Витая пара — это такая разновидность кабелей связи устройств. Используются они чаще всего для объединения устройств, таких как компьютер или телевизор, в локальную вычислительную сеть, или подключения локальной сети к интернету по технологии Ethernet. Витая пара — это несколько пар жил-проводников, каждый из которых изолирован в оболочку с уникальной цветной маркировкой. Все эти жилы попарно скручены, отсюда и название — витая пара. Такое конструктивное решение позволяет минимизировать количество помех, что существенно удешевляет их производство.

Классифицируются эти кабели по типу экранирующей оболочки следующим образом:

  • UTP — экранирование полностью отсутствует,
  • STP — экран выполнен из медной сетки,
  • FTP — экранирование выполнено из фольги,
  • SFTP — сетка медная и алюминиевая фольга используются одновременно.

Чаще всего в магазинах продают витую пару, состоящую из восьми жил без экранирования. Такой вариант самый дешевый и соответствует современным требованиям, позволяя обеспечить скорость в 1 Gb/s. До недавнего времени эта скорость была избыточной и на предприятиях с целью экономии часто использовались 4 жильные провода. Они обеспечивали необходимую пропускную способность в 100 Mb/s при передаче данных.

Сам процесс обжимки витой пары состоит в соединении проводников кабеля с соответствующими 8 пиновыми коннекторами 8 P 8 C стандарта RJ -45. Конструктивно коннектор RJ -45 представляет собой 8 канавок, в которых расположены медные жилы с фиксаторами. Одним концом эти жилы уходят внутрь разъема, переходя в пиновые крепления, а другим выступают наружу, таким образом, чтобы плотно соединиться с симметричным портовым разъемом типа «мама» на устройстве (роутер, компьютер и т. д.). На другой стороне у коннектора расположен широкий вход, в который вставляется провод витой пары.

Такие разъемы бывают двух типов: экранированные и неэкранированные. Чаще всего используются более дешевые неэкранированные коннекторы, полностью изготовленные из пластика. На конце коннекторов расположены медные контакты, с которыми осуществляется соединение витой пары.

Цветовая маркировка

Все провода в кабеле витой пары имеют цветовую маркировку . В зависимости от того, какие устройства нужно будет подключать, провода располагаются определенным образом. Если необходимо подключить компьютер или телевизор с маршрутизатором, то используется так называемое прямое подключение проводов. Если же объединяются напрямую два однотипных устройства, например, компьютер с компьютером, то обжим выполняется по перекрестному способу обжима. Такой способ еще называют «кроссовером».

Провода кабеля следует монтировать в строгом соответствии с определенным порядком. Если взять коннектор и повернуть его таким образом, чтобы защелка располагалась вниз, а углубления с медными контактами от себя, нумерация контактов будет располагаться слева направо. Слева будет расположен номер 1, а справа — 8. Стандарт обжима витой пары «TIA/EIA» определяется двумя разновидностями: 568A, 568B. Последний вариант — 568B — распространен у нас больше.

Таблица № 1 : Схема обжима 8 жильного кабеля по стандартам 568A, 568B при прямом подключении

Как видно из последовательности, местами меняются зеленый и оранжевый провода и их полосатые варианты. Также не стоит забывать следующей особенности : на обоих концах кабеля провода должны располагаться одинаково. Это значит, что если на одном конце кабеля коннектор расположен защелкой вниз и слева расположен бело-оранжевый провод, то провод с таким же цветом должен быть расположен слева и на другом конце.

Схема «кроссовера» (или перекрестного) расположения кабелей соответствуют использованию одновременно стандарта обжима 568A и 568B. По сути, местами меняются провода, соответствующие цветам: зеленый, оранжевый и их прерывистым вариантам. Схема маркировки для одного коннектора такая:

Таблица № 2: Схема обжима 8 жильного кабеля при «кроссовере»

Следует отдельно отметить вариант подключения витой пары, состоящей из 4 жил. Нужен он в тех случаях, если достаточна скорость подключения в пределах 100 Mb / s. Меньшее число жил позволит существенно сэкономить средства при закупке кабелей. На коннекторах при этом используется всего 4 жилы соответствующие пазам коннектора RJ -45: 1, 2, 3 и 6. В этом случае запутаться в проводах труднее. Если в кабеле используются провода коричневого и синего цветов, то при перекрестном подключении схема соединения должна быть такой.

Таблица № 3: Обжим 4 жильного кабеля при «кроссовере»

При прямом подключении оба конца провода обжимаются одинаково одним из вариантов.

Процесс обжима

Обжим лучше выполнять, используя специальный инструмент. Стоит он недорого, существенно упрощает процесс обжима и улучшает качество соединения. Благодаря этому уменьшается число помех, которые могут возникнуть при прохождении сигнала после выполнения некачественной ручной работы. Инструмент для обжима витой пары такой:

  • кримпер — устройство для выполнения обжима,
  • стриппер или нож — используется для снятия изоляции,
  • сетевой мультиметр или обычный тестер — используется для проверки качества выполненной работы.

Обжим с использованием инструмента

Порядок правильной обжимки с использованием инструмента должен быть следующим.

Вначале следует выполнить обрезку кабеля . Сделать это можно при помощи кримпера, если у него есть соответствующее лезвие. У большинства современных кримперов оно есть. При его отсутствии обрезку кабеля можно выполнить как стриппером, так и ножом. Снять изоляцию провода, освободив цветные жилы проводов от внешней оболочки можно с помощью кримпера, вложив в соответствующее гнездо кабель. Освобожденные от оболочки провода следует расположить в соответствии с выбранной схемой. Если в кримпере нет соответствующего разъема, то снятие оболочки можно выполнить при помощи стриппера. Кримпер, при расположении проводов в один ряд, позволит даже не регулировать степень нажатия и срежет только оболочку, не повредив провода.

Следующим действием провода срезаются в один ряд таким образом, чтобы их края расположены были ровно. Располагать провода следует в соответствии с той схемой, которая была выбрана для подключения. Чаще всего у нас пользуются схемой 568B. Все провода выстраиваются в соответствии с цветовой маркировкой. После этого необходимо ровно срезать их таким образом, чтобы концы располагались вдоль одной линии. Правильное расположение проводов и ровный срез позволят на следующем этапе выполнить качественное соединение.

Все проводники приставляются к коннектору , каждый в свою канавку, и вводятся внутрь. Если какой-либо из проводов при этом изогнулся, то следует вытащить все провода, выпрямить изогнутый провод. После этого необходимо повторить процедуру. При правильном расположении проводов избыточного усилия прилагать не придется.

Если все предыдущие этапы можно выполнить и без кримпера, не усложнив существенно процедуру и не потеряв в качестве, то последний является ключевой причиной, зачем нужен такой инструмент для правильной обжимки. Головку коннектора следует расположить в соответствующем гнезде, после чего выполняется нажим на ручку прибора. На некоторых кримперах имеется несколько разъемов под коннекторы. Следует убедиться, что установка выполнена в правильном разъеме для обжима RJ -45. В момент нажима крепления пинов коннекторы прижимаются к введенным проводам. При этом глубина продавливания и устройство площадок крепления таково, что соединение будет соответствовать электротехническим параметрам соединения.

Обжим без использования инструмента

При отсутствии под рукой инструментов обжимать можно и обычной отверткой (разумеется, плоской) . Все этапы при выполнении обжима следует выполнять так же, как и выше: обрезать провод, снять изоляцию, расположить провода по схеме, выполнить обрезку жил вдоль одной линии и вставить их в разъем. Затем следует расположить разъем таким образом, чтобы его контакты были расположены вверх, а нижняя часть жестко закреплена.

Вначале следует зафиксировать кабель, опустив его защелку так, чтобы она не выступала над поверхностью корпуса. Затем отверткой следует последовательно надавить на все жилы коннектора, соблюдая при этом осторожность. Сама защелка очень хрупкая и ее очень легко повредить.

Проверка качества выполненной работы

Проверку можно выполнять одним из нижеперечисленных способов:

  • проверкой индикации портов на устройствах,
  • прозваниванием отдельных жил кабеля,
  • с помощью сетевого тестера.

Самый простой способ проверки качества выполненной работы — это подключение кабеля к целевым устройствам. Следует проверить наличие индикации Ethernet порта. Если индикации нет на какой-либо из сторон, то обжим выполнен неверно.

Проверку, какой именно пин подключен не корректно, можно выполнить при помощи обычного мультитестера . Для этого необходимо просто прозвонить конкретные жилы. Но такой способ не позволит убедиться в том, по правильной ли схеме была выполнена распиновка.

С помощью специального сетевого тестера можно подключить обжатый кабель в разъемы RJ -45 и провести полноценное тестирование, в ходе которого будет понятно и то, по какой схеме был подключен кабель и есть ли потери передачи сигнала.

Типичные ошибки

Очень важно при выполнении обжима соблюдать правильное в один ряд расположение жил обжимаемого кабеля. Провода ни в коем случае не должны перекручиваться или сплетаться. Если не удалось их расположить ровно, лучше срезать кусок кабеля и повторить процесс обжима, ровно расположив все жилы. Изоляционная оболочка не должна свисать за пределами коннектора. Она должна входить внутрь коннектора.

Если кабель в каком-то месте оборвался, то ни в коем случае не следует делать скрутку. Лучше купить новый кабель и заменить его целиком, или, при невозможности заменить кабель, обрезать его и снова обжать концы. Соединить их можно через специальный соединительный элемент.

При недостаточном опыте обжима кабелей лучше запастись кабелем и коннекторами с запасом. Стоят они немного, но, зато при возникновении ошибок при подключении, можно будет срезать результат неудачной работы и повторить подключение снова.

Сегодня невозможно представить свою жизнь без интернета, подключение которого невозможно без специального провода, называемого витой парой. Такой кабель позволяет подключить несколько устройств, используя при этом как можно меньше проводки. Однако перед домашним мастером встаёт вопрос, каким образом подключить к жилам разъём-коннектор, не обращаясь при этом к профессиональным связистам. Сегодня речь пойдёт о такой работе, как обжим витой пары. Мы разберёмся, каким образом можно выполнить обжимку в домашних условиях своими руками, какие инструменты для этого понадобятся, и возможно ли всё сделать без применения специальных приспособлений.

Читайте в статье:

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно. Соединение жил кабеля с наконечником и называют обжимкой. Такое название появилось потому, что контакты разъёма-коннектора после размещения в нём жил кабеля вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Важно! Выполняя подобную работу, следует быть внимательным с распиновкой rj45 по цветам. В случае ошибки коннектор придётся отрезать и выбросить, демонтажу и повторному монтажу он не подлежит.


Инструмент, необходимый для обжима витой пары

Помимо ножа для зачистки основной изоляции кабеля, потребуется специальный инструмент – кримпер для обжима RJ45, купить который можно в любом специализированном магазине или на интернет-ресурсах. При помощи такого кримпера работа выполняется в считанные минуты. Однако при желании можно обойтись и без специализированного инструмента для обжима коннекторов RJ45. После выполнения распиновки (распределения жил по цветам под соответствующие контакты) их можно прижать обычным ножом.


Мнение эксперта

Инженер-проектировщик СС, ОС, СКУД (системы связи, охранно-пожарная сигнализация, система контроля управления доступом) ООО «АСП Северо-Запад»

Спросить у специалиста

“Выполняя работу без специального инструмента, нужно быть очень осторожным. Перед тем как обжать кабель RJ45, необходимо убедиться, что он расположен в коннекторе правильно. В противном случае соединение быстро отломится, и всё придётся делать заново”.

Как обжать витую пару: схемы и нюансы

Распиновка – это схема обжима жил витой пары по цветам в коннекторе RJ45. Самое важное – это разобраться, как расположить жилы в наконечнике. Здесь всё будет зависеть от будущей области применения готового кабеля. Следует понимать, что для высокоскоростного подключения применяют восьмижильную витую пару, а для коммутации периферийных устройств (принтеров, сканеров или телевизора) – четырёхжильную. Разберёмся в нюансах распиновки того или иного кабеля.


Обжим витой пары 8 жил: схема цветовой распиновки

Распиновка интернет-кабеля 8 проводов может быть произведена двумя стандартными способами: прямая (маркируется как 568В) или перекрёстная (568А). Отличия их в том, что первый вариант используется для коммутации персонального компьютера с роутером или хабом, а второй тип распиновки применяется для соединения двух ПК в общую локальную сеть. Разберёмся, каким образом выглядит каждое из этих подключений.

Последовательность цветов в распиновке 568В одинакова с обоих концов кабеля и выглядит следующим образом:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

А вот распиновка 568А (перекрёстная) выглядит совершенно иначе. Для удобства читателя объясним её при помощи таблицы.

Как видно из таблицы, запутаться в цветовой схеме перекрёстной распиновки витой пары 8 проводов довольно просто. Именно поэтому при обжимке по 568А, если нет достаточного опыта, лучше эту схему держать перед глазами. Но это касается обжимки витой пары для сетевого кабеля компьютера. А как же с периферийными устройствами?


Схема обжима витой пары 4 жилы: области применения

Порядок расположения по цветам здесь остаётся прежним. Разница лишь в том, что половина контактов будет пустой. Порядок расположения следующий:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Зелёный.

Как обжать витую пару 8 жил: краткая инструкция

Иллюстрация Выполняемое действие

Для начала при помощи кримпера снимаем внешнюю изоляцию. Для этого вставляем кабель в специальный паз до упора, зажимаем кримпер и проворачиваем его вокруг провода. Изоляция надрезается и легко снимается с жил.

Теперь расправим жилы, расположив их в нужном порядке, согласно выбранной схеме.
В корпусе коннектора есть специальные канавки, которые не позволят двум жилам попасть на один контакт. Задвигаем провод в наконечник до упора.

Осталось лишь вставить коннектор в нужное гнездо и сжать ручки кримпера до упора.

Как видите, никаких сложностей здесь нет.

Ниже будет представлено несколько схем и изображений различных способов обжима кабеля RJ45.

Прямой обжим интернет-кабеля

Перекрёстный способ обжима сетевого кабеля

На перекрёстную распиновку сетевого кабеля следует обратить более пристальное внимание, как на более сложную.

Как обжать интернет-кабель в домашних условиях без кримпера

Вопрос, как обжать сетевой кабель, если под рукой нет кримпера, волнует многих. Ведь приобретать подобный инструмент из-за одной−двух обжимок по меньшей мере нецелесообразно. Однако есть решение проще.


Если кримпера под рукой нет, производим все действия из пошаговой инструкции, кроме последнего пункта. Здесь берём нож, аккуратно фиксируем кабель основным зажимом (у основания), после чего продавливаем ножом контакты по одному. Времени уйдёт немного больше, но если сделать всё аккуратно, результат получится тот же.

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю.. Пишите, спрашивайте, делитесь своим опытом – он поможет начинающим домашним мастерам в обучении. А напоследок предлагаем посмотреть короткое, но весьма познавательное видео по теме сегодняшней статьи.

Пару слов о Витой паре

Существуют два основных варианта разводки витой пары — это EIA/TIA-568A и EIA/TIA-568B. Далее будем их называть просто A и B соответственно.

Если рассмотреть соединительный кабель витой пары, то под изоляцией находятся восемь проводов разной расцветки. Эти провода скручены по двое, образуя четыре пары. Каждая пара имеет свой основной цвет: оранжевый, зеленый, синий, коричневый. Но в паре есть провод окрашенный сплошным цветом и двухцветный провод, где основной цвет перемешан с белым. Следует помнить, что для приема-передачи данных используются пары, но не провода в отдельности, поэтому следует соблюдать эти пары. Это значит, что нельзя соединять провода с одной пары с контактами из разных пар. На этом пока остановимся и не будем углубляться в физическую природу «витой пары».

Для соединительного кабеля витой пары используются разъемы RJ-45. Контакты этого разъема нумеруются слева направо, если взять разъем металлическими контактами к себе. Так сложилось, что пары контактов идут не подряд, а находятся в таком порядке:

·         1-я пара — контакты 4 и 5

·         2-я пара — контакты 1 и 2

·         3-я пара — контакты 3 и 6

·         4-я пара — контакты 7 и 8

Особое внимание нужно обратить на пары 2 и 3, контакты которых располагаются не по порядку. Объяснение этому кроется в предназначении этих пар. Рассмотрим за что отвечает каждая пара контактов разъема RJ-45 в 10Base-T и 100Base-TX (10 и 100 Mbit Ethernet соответственно, для которого используется кабель витой пары и для приема-передачи используются 2 пары проводов):

·         1-я пара — может использоваться для телефонной линии. Эти контакты находятся посередине и для телефонного кабеля могут использоваться 2 провода (это одна пара) в RJ-45 или же RJ-11. Причем RJ-11 может быть вставлен в розетку с разъемом RJ-45.

·         2-я пара — передача данных, обозначается Tx.

·         3-я пара — прием данных, обозначается Rx.

·         4-я пара — вместе с 1-й парой может использоваться для PoE.

1-я и 4-я пары в приеме-передаче данных не используются. А что касается приема-передачи данных, то здесь не все так просто. Описанная схема правдива для так называемых DTE устройств, представителями которых являются конечные рабочие станции, сервера, аппаратные маршрутизаторы. Тип такого Ethernet-порта называют MDI (Medium Dependent Interface). Также есть тип MDI-X (Medium Dependent Interface with Crossover), в котором пары приема и передачи поменяны местами и теперь 2-я пара является Rx, а 3-я пара Tx. Последний тип Ethernet-портов присутствует в DCE устройствах, которыми являются хабы, коммутаторы 2-го и 3-го уровня, обычные свичи.

Рассмотрим процесс передачи данных поближе. Когда одна сторона отправляет данные, то для другой стороны — это входящие данные. Это значит, что уходить они должны с пары Tx, а приходить на Rx. Здесь легко заметить, что если соединить между собой соответственные контакты портов MDI и MDI-X, то данные уходящие с Tx пары приходят на Rx пару другой стороны. Это происходит потому, что в MDI-X порте пары Tx и Rx поменяны местами. Но если соединять порты одинакового типа, то нужно чтобы провода соединяли пару Tx с парой Rx, т.е. меняли их местами. Первый способ носит название «прямой кабель» и соединяет контакты с одинаковыми номерами. Второй тип соединительного кабеля носит название «перекрестный» и отличается тем, что соединяет 1-й контакт с одной стороны с 3-м контактом другой стороны, 2-й с 6-м, 3-й с 1-м, 6-й со 2-м. Как видно, в «перекрестном кабеле» меняются местами Tx и Rx пары.

Чтобы понять, какой тип соединительного кабеля использовать, нужно определить тип соединяемых устройств (промежуточные DCE устройства, или устройства DTE, которые являются источником данных). Устройства разного типа следует соединять «прямым кабелем», а устройства одинакового типа — «перекрестным». Забегая наперед, скажу, что если обжать соединительный кабель вариантами разводок A и B с разных концов, то получим «перекрестный кабель». Это будет видно, когда рассмотреть эти варианты разводок — они будут отличаться «перевернутыми» 2-й и 3-й парами.

Но следует заметить, что до этого момента обсуждались стандарты для 10 и 100Mbit Ethernet. В 1000Base-T ситуация меняется, так как для приема-передачи используются уже все 4 пары кабеля. Из-за этого уже невозможно использовать технологию PoE или параллельно с данными пустить телефонные разговоры. Наверное вы уже поняли, что «перекрестный кабель» для 1000Base-T будет выглядеть иначе, так как нужно поменять местами не только 2-ю и 3-ю пары, но и 1-ю и 4-ю. Но здесь есть и хорошая новость — в стандарт гигабитного Ethernet входит автоматическое определение типа порта, которое называется Auto MDI/MDI-X. Это значит, что можно использовать «прямой кабель» для соединения как устройств разных типов, так и одинаковых. Также можно встретить Auto MDI/MDI-X в некоторых 100Mbit сетевых картах.



В этой статье я хотел показать, как просто запомнить последовательность проводов в разводках A и B.

Как уже было замечено, два средних контакта предназначались для телефона, поэтому легко запомнить 4-й и 5-й провода, которые являются синими. Также легко запомнить, что в приеме-передаче участвуют только провода оранжевого и зеленого цветов. Оставшиеся провода коричневого цвета «отбрасываем» в конец. И так, провода сплошного цвета постоянно чередуются с двухцветными проводами (белый с основным цветом). Ключевым моментом является цвет первого провода, после выбора которого, можно логически подобрать порядок остальных проводов. Такими ключевыми проводами являются бело-зеленый для стандарта разводки A и бело-оранжевый для разводки B. Итак, приведу окончательные последовательности цветов проводов в разводках:

Вариант разводки EIA/TIA-568A

Вариант разводки EIA/TIA-568B

Бело-зеленый

Бело-оранжевый

Зеленый

Оранжевый

Бело-оранжевый

Бело-зеленый

Синий

Синий

Бело-синий

Бело-синий

Оранжевый

Зеленый

Бело-коричневый

Бело-коричневый

Коричневый

Коричневый



На практике чаще используется стандарт разводки B для «прямого кабеля». На самом деле, нет разницы какими проводами соединены контакты, главное — соблюдать пары из-за физических свойств. Но стандартная разводка используется для того, чтобы можно было безошибочно переобжать одну из сторон соединительного кабеля. А представьте, что другой конец кабеля находится в другой комнате или другом помещении, в таком случае не получится сравнить порядок проводов.

«Перекрестный кабель» для гигабитного Ethernet не приведен, так как можно использовать стандартный «прямой кабель», что является удобней. Согласитесь, обжимать оба конца кабеля одинаковым вариантом разводки, не заботясь о том, как обжат другой конец соединительного кабеля, намного приятней. Но все же, если вам сильно захочется обжать такой «перекрестный кабель», то, надеюсь, вы уже сможете сделать это самостоятельно.

Мне кажется, что предложенный мною способ запоминания последовательности проводов лучше подойдет для новичков, нежели бездумное запоминание последовательности из 8-ми цветов или стихов. Положительным моментом также является то, что предложенный способ построен на некоторых знаниях и умении логически ими пользоваться.



Данная статья никак не затрагивает технику обжима кабеля витой пары. Для этого необходимы опыт и знание варианта разводки. А как легко запомнить последовательность проводов в стандартной разводке, обсуждалось выше.

Восприятие материала без изображений, возможно, является затруднительным. Надеюсь, иллюстрации с примерами появятся в ближайшем будущем.



25 пар Цветовой код

25-парный цветовой код используется для обозначения отдельных проводников в телекоммуникационном кабеле витой пары. Цвета нанесены на изоляцию жил. Первый ( основных ) цвет выбирается из одной группы из пяти цветов, а другой ( вторичный ) цвет из второй группы из пяти цветов, что дает 25 комбинаций двух цветов. Цвет кончика всегда ставится первым , а пары никогда не должны разделяться.

Первичный: Наконечник (+) Белый Красный Черный Желтый Фиолетовый Провод A
Вторичный: Кольцо (- ) Синий Оранжевый Зеленый Коричневый Сланцевый Провод «B»

Примечание: Телекоммуникационное оборудование имеет «положительное заземление»: наконечник имеет 0 В постоянного тока относительно земли ( земля), кольцо — от -48 до -52 В постоянного тока.

Цвет пары:

Белый / Синий представляет пару 1: например, белый с синей полосой — это кончик, синий с белой полосой — это кольцо.
Фиолетовый / Сланцевый представляет пару 25: например, Фиолетовый с Сланцевой полосой — это кончик, Сланец с Фиолетовой полосой — это кольцо.

Кольцевые проводники
Наконечники проводов Синий Оранжевый Зеленый Коричневый Сланцевый
Белый 1 2 3 4 5
Красный 6 7 8 9 10
Черный 11 12 13 14 15
Желтый 16 17 18 19 20
Фиолетовый 21 22 23 24 25

Группы связующего:

Для кабелей с более чем 25 парами каждая группа из 25 пар связывается цветной связкой, соответствующей тому же цветовому коду, например: синяя / белая связующая группа является первой, содержащей пары кабелей с 1 по 25.Это поддерживает до 625 пар (25 папок x 25 пар в пачке = 625 пар), хотя фиолетовый / грифельный не используется (следовательно, 600 пар). При использовании кабеля на 100 пар (или менее) часто отмечается только цвет кольца.

Цветовая кодировка кабеля UTP


В Кабель неэкранированной витой пары (UTP), защита цифрового сигнала исходит от скручивания провода. Чем больше витков на дюйм, тем дальше цифровой сигнал может проходить без помех. Например, категории 5 и 6 имеют намного больше витков на дюйм, чем UTP категории 3.Скручивания передаются на провод, чтобы уменьшить перекрестные помехи или помехи для электрических сигналов.

Имеется 4 витые пары с четырьмя проводами разного цвета. Каждая цветная проволока скручена белой проволокой с полосой такого же цвета на ней. Например, витая пара оранжевого цвета будет иметь один провод оранжевого цвета и один провод белого цвета с полосой оранжевого цвета на нем.

Только две пары используются с номерами кабелей 1, 2, 3 и 6 для сигналов Tx и Rx. Вы могли заметить термины Tx + / Tx- и Rx + / Rx- в этом блоге во время чтения.+ и — являются напряжениями. 10BaseT использует два разных напряжения: + 2,5 В и -2,5 В.

Есть 3 типа кабелей

  • Прямой
  • Крест
  • Ролловер или консоль

Определение типа кабеля

Удерживайте оба конца кабеля / разъемы RJ-45 разъемом вниз. Теперь начните согласовывать цветовую кодировку с левого контакта разъема вправо. Ниже приведен пример определения перекрестного кабеля.

Прямой кабель

Он используется для подключения устройств различного назначения. Например:

  • Подключение маршрутизатора к концентратору или коммутатору.
  • Подключение сервера к концентратору или коммутатору.
  • Подключение рабочих станций к концентратору или коммутатору.
Ниже приведена цветовая кодировка прямого кабеля. Цветовая кодировка остается одинаковой на обоих концах.

Перекрестный кабель

Он используется для подключения устройств с одинаковыми функциями или ролями.Например:

  • Подключение восходящих каналов между коммутаторами.
  • Подключение концентраторов к коммутаторам.
  • Подключение концентратора к другому концентратору.
  • Подключение ПК к ПК
  • Подключение ПК к маршрутизатору
  • Соединение 2 маршрутизаторов вместе без концентратора или коммутатора.
Ниже приведена цветовая кодировка перекрестного кабеля. Единственное отличие от прямого кабеля состоит в том, что кабели с номерами 1 и 3 // 2 и 6 меняются местами на 2-м конце кабеля.

Консольный или опрокидывающий кабель


Он используется для настройки устройства. Например вы купили новый роутер и что его настроить с начальной конфигурацией. Для этого вам понадобится консольный кабель. Один конец консольного кабеля подключается к консольному порту маршрутизатора или коммутатора, а другой конец подключается к порту сетевой карты вашего ноутбука или ПК. Ниже приведена цветовая кодировка консольного кабеля. Цветовая кодировка обоих концов полностью обратная.


Что такое неэкранированная витая пара (UTP) — Fosco Connect

:: Что такое кабель UTP?

UTP — неэкранированная витая пара. Кабель UTP — это медный кабель с сопротивлением 100 Ом, состоящий из 2–1800 неэкранированных витых пар, окруженных внешней оболочкой. У них нет металлического щита. Это делает кабель маленьким в диаметре, но не защищенным от электрических помех. Скрутка помогает улучшить его устойчивость к электрическим помехам и электромагнитным помехам.

(Вы можете получить патч-кабель UTP Cat 5e и Cat 6 у нас)

Для горизонтальных кабелей количество пар обычно составляет 4 пары, как показано ниже.

Для магистральных кабелей количество пар обычно увеличивается до 25, поскольку многопарные кабели UTP состоят из 25-парных связывающих групп. Ниже показан образец магистрального кабеля UTP.

:: Размер

проводника медного кабеля UTP

Медные жилы горизонтальных и магистральных кабелей UTP имеют либо 22 AWG, либо 24 AWG.24 AWG — наиболее распространенный размер, но для более эффективных кабелей, таких как UTP категории 6, используются медные провода 23 AWG большего размера.

:: Кабель UTP с одножильным проводом и кабель UTP с многожильным проводом

1) Одножильный кабель UTP

Одножильный кабель UTP Изображение

Как следует из названия, одножильные кабели UTP имеют в качестве проводника один сплошной медный провод. Помимо того, что они физически прочнее и с ними легче работать, эти провода большего размера обладают превосходными электрическими характеристиками, которые остаются стабильными в более широком диапазоне частот.

Одножильные кабели имеют более низкое сопротивление постоянному току и меньшую восприимчивость к высокочастотным воздействиям только благодаря их большему диаметру. Эти свойства позволяют одножильным кабелям поддерживать более длинные участки передачи и более высокие скорости передачи данных, чем их аналоги из многожильных кабелей.

Кабели

UTP, используемые как для горизонтальных, так и для магистральных сетей, обычно представляют собой одножильные кабели.

2) Многожильный кабель UTP

Многожильный кабель UTP Изображение

Многожильные кабели UTP обычно используются в качестве соединительных кабелей на рабочих местах или в телекоммуникационных помещениях.Это самые распространенные кабели категорийного типа, с которыми мы часто напрямую работаем.

Внутри витых пар многожильного кабеля каждый отдельный проводник состоит из пучка жил меньшего сечения. Они расположены так, что несколько проводов (обычно 6 или 18) окружают одиночный провод в центре жгута. Внешние проволоки наматываются по спирали вокруг центральной проволоки посредством процесса, называемого скручиванием. Скрученные провода вместе образуют единый проводник с общим диаметром примерно таким же, как у проводника в сплошном кабеле, но с гораздо меньшей площадью проводимости (исходя из меньшего диаметра жил проводящих проводов).

Скрутка проводов защищает их и придает гибкость многожильным кабелям.

:: Применение кабеля UTP

Кабели

UTP в основном используются для сетей LAN. Их можно использовать для передачи голоса, низкоскоростных данных, высокоскоростных данных, аудио и пейджинговых систем, а также систем автоматизации и управления зданиями. Кабель UTP может использоваться как в подсистемах горизонтальной, так и в магистральной кабельной сети.

:: Категории кабелей UTP и рабочие характеристики

Кабели

UTP были изобретены для голосовых приложений.Голосовые кабели UTP необходимы только для передачи очень надежных аналоговых сигналов, которые нелегко повредить электрическим шумом или EMI. Однако, поскольку кабели UTP использовались для разных систем, требовались кабели UTP более высокого качества для поддержки систем данных, в которых использовалась цифровая сигнализация.

По мере развития приложений за эти годы были созданы различные категории или классы кабелей UTP. Кабели UTP более высокой категории называются кабелями UTP для передачи данных, а кабели UTP низкой категории называются кабелями UTP для передачи речи.

В следующей таблице показаны кабели UTP различных категорий, их бизнес-приложения и соответствующие характеристики производительности.

Примечание:

TIA / EIA-568 распознает только кабели категории 3 или выше. Кабели категории 1 (Cat 1) и категории 2 (Cat 2) для голосовых сигналов — неправильное название, вероятно, принятое теми, кто полагал, что TIA установила «Категории» для всех типов кабелей, первоначально определенных Anixter International, дистрибьютором, в соответствии с оценки под названием «Уровни.”

Кабель

Cat 1 использовался раньше. Он обычно используется для голосовых сетей, по которым передаются только телефоны с примерами голосового трафика.

Anixter Level 2 (Cat 2) был кабелем UTP, способным передавать данные со скоростью до 4 Мбит / с. Это первый кабель, который может передавать голос и данные со скоростью до 4 Мбит / с. Кабель Anixter Level 2 часто использовался в сетях ARCnet и 4 Мбит / с Token Ring, он также используется в телефонных сетях, но больше не используется.

Категория Марка Бизнес-приложение Диапазон частот
Категория 1 оценка голоса только телефонные сети голосового уровня; не для передачи данных 750 кГц
Категория 2 оценка голоса телефонных сетей голосового уровня, а также подключения немого терминала IBM к мэйнфреймам 1 МГц
Категория 3 класс данных телефонные сети голосового уровня, 10 Мбит / с Ethernet, 4 Мбит / с Token Ring, 100BaseT4 Fast Ethernet и 100VG Any LAN 16 МГц
Категория 4 класс данных Сети Token Ring 16 Мбит / с 20 МГц
Категория 5 класс данных Сети ATM 100BastTX Fast Ethernet, SONET и OC-3 100 МГц
Категория 5e класс данных Gigabit (1000 Мбит / с) Ethernet 100 МГц
Категория 6 класс данных Gigabit (1000 Мбит / с) Ethernet 250 МГц
Категория 6A класс данных Gigabit (1000 Мбит / с) и 10 Gigabit Ethernet 500 МГц

:: Цветовой код кабеля UTP

1) Цветовой код горизонтального кабеля UTP

Горизонтальный кабель UTP представляет собой четырехпарную конструкцию в соответствии с отраслевым стандартом кабельной проводки.В каждой паре по два проводника. Одному проводу пары присваивается цвет пары с белой полосой, а другому проводу назначается белый цвет с цветной полосой пары. В таблице ниже перечислены пары и цветовой код для четырехпарного горизонтального кабеля UTP.

2) Код цвета магистрального кабеля UTP

Магистральные кабели

UTP — это большие многопарные кабели. Эти кабели состоят из 25-парных связующих групп. Каждая группа подшивок имеет индивидуальную цветовую кодировку, и каждая пара в группе из 25 подшивок имеет индивидуальную цветовую кодировку.

(a) Цветовой код группы переплетов на 25 пар

Группа переплетчиков из 25 пар разделена на пять групп, по пять пар в каждой группе. Пять цветовых групп в папке из 25 пар:

.
  • Белый — пары с 1 по 5
  • Красный — пары с 6 по 10
  • Черный — пары с 11 по 15
  • Желтый — пары с 16 по 20
  • Фиолетовый — пары с 21 по 25

В каждой цветовой группе пять пар обозначаются цветовым кодом группы и цветовым кодом пары.Цветовой код пары для каждой из пяти пар с группой цветовой кодировки —

.
  • Синий — 1-я пара цветовой кодовой группы
  • Оранжевый — 2-я пара цветовой кодовой группы
  • Зеленый — 3-я пара цветовой кодовой группы
  • Коричневый — 4-я пара цветовой кодовой группы
  • Сланец — 5-я пара цветовой кодовой группы

Цветовой код для группы подшивок из 25 пар показан в следующей таблице.

Номер провода Номер пары Код цвета группы Пара Цветовой код Цвет
1 1 белый синий белая / синяя полоса
2 1 синяя / белая полоса
3 2 оранжевый белая / оранжевая полоса
4 2 оранжево-белая полоса
5 3 зеленый белая / зеленая полоса
6 3 зелено-белая полоса
7 4 коричневый белая / коричневая полоса
8 4 коричневая / белая полоса
9 5 шифер белый / грифельная полоса
10 5 шифер / белая полоса
11 6 красный синий красная / синяя полоса
12 6 синяя / красная полоса
13 7 оранжевый красная / оранжевая полоса
14 7 оранжево-красная полоса
15 8 зеленый красная / зеленая полоса
16 8 зеленая / красная полоса
17 9 коричневый красно-коричневая полоса
18 9 коричневая / красная полоса
19 10 шифер красная / шиферная полоса
20 10 шифер / красная полоса
21 11 черный синий черная / синяя полоса
22 11 синяя / черная полоса
23 12 оранжевый черная / оранжевая полоса
24 12 оранжево-черная полоса
25 13 зеленый черная / зеленая полоса
26 13 зеленая / черная полоса
27 14 коричневый чёрно-коричневая полоса
28 14 коричневая / черная полоса
29 15 шифер черный / грифельная полоса
30 15 шифер / черная полоса
31 16 желтый синий желто-синяя полоса
32 16 синяя / желтая полоса
33 17 оранжевый желто-оранжевая полоса
34 17 оранжево-желтая полоса
35 18 зеленый желто-зеленая полоса
36 18 зелено-желтая полоса
37 19 коричневый желто-коричневая полоса
38 19 коричневая / желтая полоса
39 20 шифер желтый / шиферная полоса
40 20 шифер / желтая полоса
41 21 фиолетовый синий фиолетовая / синяя полоса
42 21 синяя / фиолетовая полоса
43 22 оранжевый фиолетово-оранжевая полоса
44 22 оранжево-фиолетовая полоса
45 23 зеленый фиолетовая / зеленая полоса
46 23 зелено-фиолетовая полоса
47 24 коричневый фиолетовая / коричневая полоса
48 24 коричневая / фиолетовая полоса
49 25 шифер фиолетово-сланцевая полоса
50 25 шифер / фиолетовая полоса

Это ясно показано на следующем рисунке.

(б) Более 25-парных связующих групп

Многопарные кабели UTP, содержащие более 25 пар, объединяют 25-парные связующие группы в группы с цветовой кодировкой, используя одну и ту же последовательность цветового кодирования. Это показано в следующей таблице.

Количество пар Цвет группы связующего
1-25 Белый — синий
26–50 Белый — оранжевый
51–75 Белый — зеленый
76—100 Бело-коричневый
101—125 Белый — шифер
126—150 Красно-синий
151—175 Красный — оранжевый
176—200 Красный — зеленый
201—225 Красно-коричневый
226—250 красный — шифер
251—275 Чёрно-синий
276—300 Черный — оранжевый
301–325 Черный — зеленый
326—350 Черно-коричневый
351—375 Черный — шифер
376—400 Желто-синий

:: Кабельные соединители UTP

1) Разъем RJ45 и вилка

Четырехпарные горизонтальные кабели UTP заканчиваются 8-позиционным модульным разъемом в рабочей зоне, как показано ниже.Гнездо RJ45 — это 8-проводное компактное модульное гнездо, используемое для подключения кабеля передачи данных UTP. Гнезда RJ45 спроектированы для обеспечения определенных характеристик категорий 5, 5e, 6 или 6A и, следовательно, должны соответствовать категории кабеля, к которому они подключены.

:: Стандарты проводки 568A и 568B

Когда мы говорим о подключении к разъему или коммутационной панели, мы имеем в виду схему подключения 568A или 568B. Схема подключения 568A и 568B определяет назначение пар контактов для оконечной нагрузки кабеля UTP.Эти назначения определяют распиновку или порядок соединений для проводов в восьмиконтактных модульных вилках и розетках 8P8C.

В кабеле UTP каждая пара представлена ​​определенным цветом. Пара 1 — синяя, пара 2 — оранжевая, пара 3 — зеленая, а пара 4 — коричневая. В каждой паре один провод сплошного цвета, а другой преимущественно белого цвета с цветной полосой. При заделке кабеля UTP каждая пара соответствует определенному контакту на контактах IDC разъема или коммутационной панели.

На следующих диаграммах показана разница между схемами подключения 568A и 568B.

Обратите внимание, что единственная разница между 568A и 568B состоит в том, что пары 2 и 3 (оранжевый и зеленый) меняются местами. Обе конфигурации соединяют контакты «прямо насквозь», т. Е. Контакты с 1 по 8 на одном конце соединены с контактами с 1 по 8 на другом конце.

Можно без особых проблем использовать кабели с разводкой в ​​соответствии с любой конфигурацией в одной и той же установке. В первую очередь следует соблюдать осторожность, чтобы случайно не соединить концы одного и того же кабеля в разных конфигурациях.

25-парный цветовой код

25-парный цветовой код — это цветовой код, используемый для обозначения отдельных проводников в виде проводки электрической связи, известной как кабели витой пары. Цвета нанесены на изоляцию, покрывающую каждый провод. Первый цвет выбирается из одной группы из пяти цветов, а другой из второй группы из пяти цветов, что дает 25 комбинаций двух цветов.

Первая группа цветов по порядку: «белый, красный, черный, желтый, фиолетовый, ».

Вторая группа цветов по порядку: ‘синий, оранжевый, зеленый, коричневый, шифер ‘.

(Фиолетовый цвет чаще называют пурпурным, но в телекоммуникационной отрасли его всегда называют фиолетовым. Точно так же шифер — это особый оттенок серого.)

Одно из наиболее распространенных применений кодов — это разводка компьютерной сети Категории 5, которая используется для структурированной кабельной разводки для коммутируемых установок Ethernet, где используются только коды для первых четырех пар.

Иногда на каждом проводе в паре будет цветная полоса, соответствующая цвету спаренного провода. Это позволяет легко определить, к какой паре принадлежит данный провод. В противном случае, чтобы определить, какой паре принадлежит провод, нужно отметить, какие цветовые коды физически скручены вместе.

Пара # Первый провод Второй провод
1 Белый Синий
2 Белый Оранжевый
3 Белый Зеленый
4 Белый Коричневый
5 Белый Сланцевый
6 Красный Синий
7 Красный Оранжевый
8 Красный Зеленый
9 Красный Коричневый
10 Красный Грифельный
11 Черный Синий
12 Черный Оранжевый
13 Черный Зеленый
14 Черный Коричневый
15 Черный Сланцевый
16 Желтый Синий
17 Желтый Оранжевый
18 Желтый Зеленый
19 Желтый Коричневый
20 Желтый Сланцевый
21 Фиолетовый Синий
22 Фиолетовый Оранжевый
23 Фиолетовый Зеленый
24 Фиолетовый Коричневый
25 Фиолетовый Сланцевый

Полное руководство по различным цветам кабелей и их назначению

В компании Meridian нас постоянно спрашивают, соответствуют ли цвета различных проводов и кабелей какому-либо отраслевому стандарту.Институт инженеров по электротехнике и радиоэлектронике (IEEE), всемирная торговая ассоциация, на самом деле издает руководство по стандартизации в электрическом проектировании, но ключевым моментом является то, что в их стандартах фактически не подробно описывается цветовое обозначение кабелей. они относятся к определенной цели или функции. Скорее, стремление к стандартизации в этой сфере было больше со стороны частного сектора, при этом отрасль телекоммуникаций лидировала. Здесь мы погрузимся в широкий мир цветов кабелей, что они означают и для каких целей они служат.

Стандарты цвета кабеля 101

Прежде всего, когда дело доходит до стандартов цвета кабелей, необходимо понимать, что, хотя существуют организации, такие как IEEE, которые помогают обеспечить некоторую стандартизацию, в большинстве отраслей пока нет общепринятого стандарта или даже требования. Цветовая схема, используемая в одной отрасли, может полностью отличаться от того, что используется в другой, и может значительно различаться в зависимости от того, когда именно система была введена в действие.

Помните, что iPhone и первый настоящий смартфон не появлялись до 2007 года, и это явилось огромным толчком для создания новой телекоммуникационной инфраструктуры для его поддержки.Таким образом, в зависимости от временных рамок, в течение которых кабели будут установлены в данных системах, их цветовые стандарты будут в значительной степени охватывать весь спектр.

К отсутствию стандартизации в цветах кабелей добавляются различия в разных странах. При сегодняшней глобальной логистике компания в США может закупать кабели из нескольких разных зарубежных стран, которые используют разные цветовые схемы. С руководством, выпущенным IEEE, Ассоциацией телекоммуникационной индустрии (TIA), и другими отраслевыми требованиями, такими как требования Министерства обороны США, стандартизация возможна, но, возможно, надолго.Однако дальше мы увидим, как разные цвета кабелей могут служить определенным целям в разных приложениях.

Что означают кабели Ethernet разного цвета?

Кабели Ethernet

— это очень распространенный тип кабеля, который используется в компьютерных сетях. Они используются как в жилых, так и в коммерческих приложениях, когда требуется проводная сеть для обмена данными и доступа в Интернет. Чаще всего интернет-маршрутизатор использует кабели Ethernet для подключения к кабельному модему и поставляется с комплектом, который ваша кабельная компания отправляет вам при первой подписке на услуги.

Однако, если у вас когда-либо было несколько кабельных компаний или даже одна услуга в течение нескольких лет, вы знаете, что цвет кабеля Ethernet может быть разным. Итак, что означают разные цвета для кабелей Ethernet? Разные цвета быстрее других? Чтобы выяснить это, мы подробнее рассмотрим цветовую кодировку специально для кабелей Ethernet.

  • Какого цвета кабель Ethernet?

Как и все кабели, кабели Ethernet могут быть разных цветов.Один цвет не «лучше» или «быстрее», чем другой кабель, но цвета могут помочь обозначить предполагаемое применение. Наиболее распространенные цвета кабелей Ethernet — серый, синий, желтый, оранжевый и белый. Если Ethernet-кабель предназначен для прокладки наружу, он часто будет черным и водонепроницаемым, чтобы продержаться дольше в погодных условиях.

  • Цвета кабеля Ethernet Значение

Как мы видели, значение цвета кабеля Ethernet может варьироваться в зависимости от того, где, кто и почему в предполагаемой среде.Например, с Министерством обороны (DoD) правительство использует разные цвета шнуров Ethernet, чтобы назначить определенный уровень классификации для данных, передаваемых по кабелю, например. желтый для совершенно секретных данных, красный для среднего уровня и синий, как правило, для несекретных данных.

  • Цветовой код для проводов Ethernet

Опять же, хотя нет прямого отраслевого стандарта для одного цвета над другим, есть несколько согласований, которые стоит упомянуть:

  • Серый Ethernet : Кабели Ethernet серого цвета часто представляют собой «стандартное» соединение Ethernet, такое как в жилых и коммерческих сетях.
  • Зеленый Ethernet : Зеленые кабели Ethernet могут использоваться для классификации перекрестных соединений, которые используются для прямого соединения различных компьютеров и / или устройств.
  • Желтый Ethernet : Желтые кабели Ethernet обычно используются для так называемых подключений «питание через Интернет» (POE). Интересно, что этот стандарт был разработан IEEE в 2009 году, чтобы помочь классифицировать эти шнуры, которые обеспечивают ток 30 Вт на уровне порта при использовании с парой витых кабелей Ethernet.
  • Blue Ethernet : синие кабели Ethernet обычно используются для подключения к терминальному серверу. Терминальный сервер делает возможным подключение нескольких систем к сети LAN без использования модема или другого сетевого интерфейса.

TIA аккредитована Американским национальным институтом стандартов (ANSI) для создания и поддержки отраслевых стандартов, в том числе для цветовой кодировки, используемой при производстве кабелей. Хотя это одни из самых близких к существующим сегодня стандартам, большая часть схемы управления цветом проводки TIA по-прежнему рассматривается как рекомендация, а не требование.До тех пор, пока не произойдет повсеместное внедрение, в цветах кабелей Ethernet, скорее всего, будет использоваться много разных цветов.

Стандарты цвета коммутационного кабеля

Как мы и ожидали, стандарты цвета коммутационных кабелей могут быть опубликованы ANSI / TIA, но в рамках этих рекомендаций они еще не получили всеобщего принятия. Со стандартами цвета соединительных кабелей Департамент сетевых услуг Университета Висконсина показывает пример, помогая определить, какие цвета следует использовать для каждой кабельной системы в их кампусе.

Стандартные цвета, используемые Университетом Висконсина для курток с патч-кордом, включают:

  • Серый — используется для стандартных подключений Ethernet
  • Зеленый — используется для перекрестных подключений Ethernet
  • Желтый — используется для подключений POE
  • Оранжевый — используется для аналоговых подключений без Ethernet
  • Фиолетовый — используется для цифровых подключений без Ethernet
  • Синий — используется для подключений к терминальному серверу
  • Красный — используется для IP-камер
  • Черный — используется как общий цвет
  • Розовый — используется как дополнительный вариант цвета
  • Белый — используется как дополнительный вариант цвета

В зависимости от Цвета патч-кабеля клиента и приложения могут отличаться.Ключ, однако, прост — последовательность. В любой новой системе соблюдение согласованной цветовой схемы может помочь сэкономить время и деньги на внедрение и обслуживание, а также предотвратить множество головных болей в будущем.

Стандарты цвета кабеля Cat6

Будь то Ethernet-кабель Cat5, Cat5e, Cat6 или даже Cat6a, цветовую кодировку внешней стороны кабеля не следует путать с внутренними скрученными проводами, имеющими свой собственный цветовой код. Внешняя цветовая схема гораздо более универсальна, она просто помогает привлечь внимание к цели соединения.Хотя кабель Cat6 представляет собой сетевой кабель с витой парой, который используется для сетей Ethernet, он также обратно совместим с другими категориями, такими как Cat5 и Cat5e. Однако мы снова видим, что отраслевые стандарты, которые используются повсеместно, трудно найти.

Некоторые из наиболее распространенных цветовых стандартов для кабеля Cat6 включают:

  • Синий — обозначает возможность подключения к сети
  • Желтый — обычно используется для проводных камер видеонаблюдения
  • Белый — также используется для проводных камер видеонаблюдения
  • Серый — используется в качестве межсоединения, также известный как «перемычки»
  • Черный — обычно используется для оборудования , периферийные устройства и / или рабочие станции в сети
  • Красный — обычно используется с телефонными системами VoIP или другими системами экстренной связи.

Таблица цветов сетевого кабеля

Если вы потратили какое-то время на поиск цветовых схем сетевых кабелей в Интернете, вы, возможно, были разочарованы отсутствием преемственности с различными схемами. Как мы уже выяснили, цветовые стандарты сильно различаются, но ANSI / TIA помог в этом начинании своим длинным стандартом — административным стандартом для телекоммуникационной инфраструктуры коммерческих зданий или ANSI / TIA / EIA-606-A.

В то время как стандарт содержит множество деталей для маркировки и простоты идентификации, настоящую цветовую таблицу найти сложно.Обыскивая Интернет, мы смогли найти сторонний сайт, который опубликовал свою версию стандартов ANSI / TIA / EIA-606-A.

Данная таблица предназначена только для информационных целей, чтобы помочь нашим читателям понять, как может выглядеть цветовая диаграмма сетевого кабеля:

Последний взгляд: синий против серого Cat5e

Хотя это тема многих различных интернет-форумов, разница между синим и серым цветом Cat5e такая же, как и с другими цветами кабелей, которые мы рассматривали.Решающим фактором здесь является только то, насколько инженер-конструктор выбирает данный цвет. Это очень субъективно и зависит от многих факторов, которые мы уже обсуждали, например, когда был произведен кабель Cat5e, где он был изготовлен и для какой отрасли промышленности он был изготовлен.

Правильная цветовая маркировка нестандартной кабельной сборки

В компании Meridian мы создаем более 70 процентов продукции по индивидуальному заказу. Это означает, что каждый индивидуальный кабель изготавливается в точном соответствии со спецификациями клиента, чтобы работать в соответствии с назначением в любой электрической системе, для которой предназначена сборка.Одним из ключей к нашему успеху здесь является наша способность создать единицу, которую легко интегрировать в существующие системы клиента. Обладая многолетним опытом и одними из самых лучших возможностей в производстве кабелей по индивидуальному заказу, мы можем разработать цветовую схему, которая имеет смысл и может быть легко интегрирована.

Свяжитесь с нашей командой, чтобы обсудить спецификации вашего проекта сегодня.

Цветовые коды для разъема RJ-45 Ethernet — EIA / TIA 568A / 568B и AT&T 258A

Восьмижильный кабель для передачи данных (категории 3 или 5) содержит 4 пары проводов.Каждая пара состоит из однотонного провода и провода с бело-цветной полосой. Каждая из пар скручена вместе. Для обеспечения надежности в сети Ethernet не следует раскручивать их больше, чем необходимо (около 1/4 дюйма).

Пары, обозначенные для 10BaseT Ethernet, оранжевые и зеленые . Две другие пары, Коричневая и Синяя, не используются. Показанные соединения предназначены специально для вилки RJ45. Настенная розетка может быть подключена в другой последовательности, потому что провода могут быть перекрещены внутри розетки.Разъем должен иметь схему подключения или, по крайней мере, обозначать номера контактов, которые вы можете сопоставить с цветовым кодом, приведенным ниже.

Для этих кабелей существует два стандарта разводки: T-568A и T-568B. Они различаются только назначением контактов, а не использованием разных цветов. На рисунке выше показаны оба стандарта. В спецификации T-568B оранжевая и зеленая пары расположены на контактах 1, 2 и 3, 6 соответственно. Спецификация T-568A меняет местами оранжевые и зеленые соединения, так что синие и оранжевые пары находятся на 4 центральных контактах, что делает его более совместимым с телефонными соединениями .

Т-568А должен стать стандартом для новых установок, а Т-568Б — альтернативой. Однако большая часть стандартного оборудования для передачи данных и кабелей, похоже, подключена к T568B.

Обозначение номеров контактов для EIA / TIA 568A / 568B и AT&T 258A

Штифт

Цвет

Пара

Описание

1

Белый / Оранжевый

2

TxData +

2

оранжевый

2

TxData —

3

Белый / Зеленый

3

RcData +

4

Синий

1

Не используется

5

Белый / Синий

1

Не используется

6

зеленый

3

RcData —

7

Белый / Коричневый

4

Не используется

8

коричневый

4

Не используется

EIA / TIA 568A / 568B и AT&T 258A определяют стандарты проводки и позволяют использовать два разных цветовых кода проводки.

Штифт #

EIA / TIA 568A

AT&T 258A или EIA / TIA 568B

Ethernet 10BASE-T

Token Ring

FDDI, ATM и TP-PMD

1

Белый / Зеленый

Белый / Оранжевый

х

х

2

зеленый / белый

Оранжевый / Белый

х

х

3

Белый / Оранжевый

Белый / Зеленый

х

х

4

Синий / Белый

Синий / Белый

х

5

Белый / Синий

Белый / Синий

х

6

Оранжевый / Белый

зеленый / белый

х

х

7

Белый / Коричневый

Белый / Коричневый

х

8

коричневый / белый

коричневый / белый

х

  • Для четных номеров контактов провода могут иметь только сплошной цвет без полосы .
  • Для каждого номера контакта первый цвет сплошной, а второй цвет — полоса (т. Е. Контакт № 2 для 568A — зеленый провод с белой полосой необязательно, контакт № 5 для белого провода 568A с синей полосой).
  • Примечание: Нечетные номера контактов всегда будут иметь провод с цветной полосой. Сплошные цветные провода (если они есть) будут только на контактах с четными номерами.
  • Кабель категории 5 должен использовать разъемы категории 5.

Штифт

Цвет

Пара

Описание

1

Белый / Зеленый

3

RcData +

2

зеленый

3

RcData —

3

Белый / Оранжевый

2

TxData +

4

Синий

1

Не используется

5

Белый / Синий

1

Не используется

6

оранжевый

2

TxData —

7

Белый / Коричневый

4

Не используется

8

коричневый

4

Не используется


Прямой и перекрестный

В общем, патч-корды, которые вы используете с соединениями Ethernet, являются «прямыми», что означает, что контакт 1 штекера на одном конце соединен с контактом 1 штекера на другом конце (для любого стандарта).Единственный раз, когда вы перекрестно подключаетесь в 10BaseT, — это когда вы соединяете два устройства Ethernet напрямую вместе без концентратора или соединяете два концентратора вместе. Затем вам понадобится «перекрестный» патч-кабель, который пересекает пары передачи и приема. Самый простой способ запомнить, как сделать перекрестный кабель, — это подключить один конец к стандарту T-568A, а другой — к стандарту T-568B.


Перекрестный кабель

RJ-45 PIN

RJ-45 PIN

1 прием +

3 Tx +

2 RC-

6 Tx-

3 Tx +

1 RC +

6 Tx-

2 RC-

Прямой кабель

RJ-45 PIN

RJ-45 PIN

1 Tx +

1 RC +

2 Tx-

2 RC-

3 RC +

3 Tx +

6 RC-

6 Tx-

Обратите внимание: Показанный вид стандартного разъема имеет цветовую маркировку для сборки прямого проходного кабеля при подключении концентратора к карте Xcvr или DNI.При подключении концентратора к концентратору, Xcvr к Xcvr или DNI к DNI провода должны пересекаться на противоположном конце кабельной сборки.

Подключение концентраторов, трансиверов и карт DNI

Как показано на рисунках ниже, перекрестный кабель требуется при подключении концентратора к концентратору, или трансивера к трансиверу, или карты DNI к карте DNI, или трансивера к карте DNI. При подключении концентратора к трансиверу или карте DNI всегда используется прямой кабель.

Подключение концентратора к концентратору

Подключение концентратора к трансиверу или карте DNI

Трансивер для подключения DNI

Прекращение действия

Кабели

UTP заканчиваются стандартными разъемами, гнездами и вставками.Гнездо / штекер часто называют «RJ-45», но это телефонное обозначение для «модульного 8-контактного разъема», оканчивающегося выводом USOC, используемым для телефонов. Штекерный разъем на конце патч-корда называется «вилкой», а розетка настенной розетки — «розеткой».

В локальных сетях, как указано в 568, есть два возможных вывода контактов, называемые T568A и T568B, которые различаются только тем, какие пары с цветовой кодировкой подключены — пары 2 и 3 поменяны местами. Любой из них работает одинаково хорошо, если вы их не смешиваете! Если вы всегда используете только одну версию, все в порядке, но если вы смешиваете A и B в кабельной трассе, вы получите перекрещенные пары!

Пары кабелей имеют следующую цветовую маркировку:

Пара 1 Белый с синей полосой / Синий
Пара 2 Белый с оранжевой полосой / Оранжевый
Пара 3 Белый с зеленой полосой / Зеленый
Пара 4 Белый с коричневой полосой / Коричневый

Домкраты обычно имеют пробивку сзади или могут быть отключены без пробивки с помощью специальных инструментов производителя или даже крышки для разъема.Опять же, вы ДОЛЖНЫ держать повороты как можно ближе к розетке, чтобы свести к минимуму пешеходный переход.

Обратите внимание, что гнезда категории 3 и все штекеры будут использовать эти цветовые коды. Однако гнезда Cat 5 имеют внутренние соединения, которые продолжают скручивание как можно ближе к контактам гнезда. Таким образом, штифт на задней стороне домкратов обычно не соответствует этим схемам! Всегда следуйте цветовым кодам на задней стороне разъемов, чтобы обеспечить правильное подключение!

Перекрестные кабели:

Обычные кабели, соединяющие карту ПК / NIC с концентратором, проложены прямо.То есть контакт 1 подключен к контакту 1, контакт 2 — к контакту 2 и т. Д. Однако, если вы просто соединяете два компьютера вместе без концентратора, вам необходимо использовать перекрестный кабель, полученный путем перестановки пары 2 и 3 в кабеле, две пары, используемые для передачи по Ethernet. Самый простой способ сделать перекрестный кабель — это сделать один конец для цветовой кодировки T568A, а другой конец — для T568B. Тогда пары поменяются местами.

Punchdowns:

Панчдауны бывают четырех видов: 110, 66, Bix и Krone.Самым популярным для локальных сетей является 110 (слева), для телекоммуникационных компаний — 66 (справа), а Bix и Krone встречаются редко (цена, проприетарный дизайн и т. Д.)

110 блок 66 блок

Цветовых кодов для штамповки:

Пробивки всех типов всегда выполняются парами по порядку: сначала белый / полосатый провод, затем цветной провод, пара 1 (белый / сине-синий), пара 2 (белый / оранжево-оранжевый), пара 3 (белый). / Зелено-зеленый), пара 4 (Белый / Коричнево-коричневый).( Этот цветовой код запоминается BLOG Bl ue O range G reen and Brown) .

Стандарты кода ЦВЕТА по категории 5

Стандарты кода ЦВЕТА по категории 5

Это распиновка для прямых сквозные и перекрестные кабели UTP Ethernet.

Контакты TX (передатчика) подключены к соответствующим контактам RX (приемника), с плюсом на плюс и минус на минус. Для подключения блоков с одинаковыми интерфейсы.
Когда для подключения используются прямые кабели Устройства Ethernet, одно из двух устройств должно, по сути, выполнять перекрестное переключение. функция. Это причина того, что прямые кабели работают напрямую. между концентраторами или коммутаторами и сетевыми картами … концентратор или коммутатор спроектированы таким образом, чтобы их разъемы RJ45 уже подключены к парам передачи и приема. в обратном порядке.

Обычно используются два стандарта цветовой кодировки: EIA / TIA 568A и EIA / TIA 568B.Эти стандарты вытекают из использования TELCO и Показанные пары соответствуют четырем телефонным линиям, каждая из которых имеет свою собственную пару линий. Такая же проводка была использована для стандартной проводки LAN Ethernet RJ45 в качестве хорошо. Показана проводка розетки RJ45 для обоих стандартов. ниже:

Примечание. Для стандартной проводки Ethernet используются только пары 2 и 3. Пары 1 и 4 можно использовать для других целей, например, для телефонов или даже для второго отдельное полное соединение Ethernet.

Прямая проводка Использование стандарта 586A

Плоская электрическая схема выше показывает 568A. цветовой код стандартный как проводка для ПК со стороны кабеля и тот же 568A стандарт для концентраторов, коммутаторов или маршрутизаторов (при условии, что концентраторы, Коммутаторы или маршрутизаторы имеют внутреннюю проводку для выполнения перекрестного переключения. функция). На рисунке показана схема подключения перед вставка в разъем RJ45 перед обжимом.

Перекрестная проводка с использованием Стандарты 568A — 586B

Иллюстрация плоской проводки вверху, показана перекрестная проводка кабеля с использованием стандарта цветовой кодировки 568A в качестве проводки. для ПК и стандарта 568B для подключения к другому ПК. Обратите внимание, что в обоих случаях показаны все восемь проводов, но только четыре. на самом деле нужно.

Контакты 4, 5, 7 и 8 и синяя и коричневая пары не используются ни в одном стандарте.Вопреки общепринятым техническим знаниям и тому, что вы возможно, читал в другом месте, эти контакты и провода не используются или не требуются для реализовать дуплекс 100BASE-TX. Фактически, их можно использовать для других такие цели, как телефоны с одной линией или даже работа с двумя отдельными Ethernet каналов, при условии, что эти пары проводов изолированы от остальных проводов.

На практике изготовление соединительных кабелей RJ45 физически не все так просто.Подключения пар к контактам в разъем RJ45 не является проводной парой за проводной парой. Вместо этого оранжевая пара провода не смежные, синяя пара перевернута. Если факт, выровняйте кабели в правильном порядке для вставки в разъем RJ45 перед обжимом — это, безусловно, самая сложная часть работы по изготовлению скрученной пара соединительных кабелей Ethernet.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
