Типы электрических вилок и розеток

Автор DUNDUK На чтение 4 мин. Опубликовано 14.06.2018

В данной статье приведены все типы электрических вилок и розеток, принятых в использование в странах мира.

Тип А

Это, так называемый, американский тип электрических розеток и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B

Аналогичный разъему типа A, но уже с дополнительным круглым контактом заземления. Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C

Это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип электрических вилок и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D

Это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Тип E

Данный тип имеет электрическую вилку с двумя круглыми контактами и отверстие под контакт заземления, который находится в гнезде розетки. Этот тип вилок розеток применяют в настоящее время в Польше, во Франции и в Бельгии.

Тип F

Модели данного типа похожи на модели розеток и вилок типа E. Только вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток и вилок используется, как правило, в Германии, Австрии, Голландии, Норвегии и Швеции.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Тип G

Это типичная британская розетка и ее друг вилка с тремя плоскими контактами. Применяется в квартирах и частных домах Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – розетки данного типа конструкции часто выпускаются с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что необходимо сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H

Данная конструкция разъемов розетки и, соответственно вилки, используется только в государстве Израиль и в секторе Газа. Розетка и вилка имеют три плоских контакта, или в более ранней версии — круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для сетей напряжением 220 В и током до 16 А.

Тип I

Это, так называемая, австралийская розетка. Она, как и электрическая вилка, имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Существуют такие розетки и вилки с контактом заземления. Данные модели используются в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.

Тип J

Швейцарский тип электрических вилок и розеток. Вилку очень похожа на сородича из типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Применяются не только в Швейцарии, но и за ее пределами — в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K

Датские электрические розетки и вилки. Тип аналогичен популярному европейскому розетке типу C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в странах Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L

Итальянская вилка и розетка. Модель аналогична популярному европейскому типу C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такие розетки и вилки в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М

Это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания электроустройств током до 15 А. Широко используется в ЮАР, Свазиленд и Лесото.

Как называется вилка для розетки. Английская розетка, или как не попасть впросак в Англии

October 12th, 2017

Это же действительно очень неудобно. Ладно, раньше люди мало ездили по миру, сейчас это практически не роскошь. Помните, когда к нам в Россию начали поступать бытовые приборы, собранные в Европе, сколько было проблем с нашими советскими розетками. Покупали переходники, они горели. Только не так давно наконец то избавились от этой проблемы.

Я вот весной был на Кипре — там совсем необычные британские розетки. В мелком городке России переходники не купить, пришлось там по приезду бегать, искать, переплачивать. Скоро еду в Доминикану — а там опять другие розетки, американские (вроде). Переходники опять придется покупать на месте да не в 1 экземпляре.

А все почему…

В эпоху электрификации изобретатели разных стран предлагали свои варианты оптимальных розеток; по всему миру строились разные виды электрогенераторов.

Во-первых, свой отпечаток наложила борьба технологий на заре освоения электричества. Речь идет о противостоянии Томаса Эдисона и Николы Тесла в создании сетей постоянного и переменного тока соответственно. Хотя мы знаем, что электространции переменного тока, в конечном счете, победили, инфраструктуру постоянного тока, создаваемую в США вплоть до 1920-х годов (а в Стокгольме — и до 1950-х гг.), приходится обслуживать и использовать вплоть до наших дней.

Во-вторых, множество изобретателей предлагали свои варианты оптимальных (на их взгляд) розеток. Например, в 1904 году американский изобретатель Харви Хьюббел получил патент на первую электророзетку. По своей конструкции она представляла собой своеобразный переходник электропатрон-вилка. Переходник вкручивался в патрон вместо лампочки, а в него подключали какой-либо электроприбор.

Немецкий инженер Альберт Бюттнер создал известную нам сегодня «евророзетку» в 1926 году. А первая розетка с заземлением была создана Филиппом Лабре в 1927 году.

А национальные компании, занимающиеся монтажом электросетей, поставляли свои приборы, подходящие к этим сетям. Соответственно, внедрялись разные виды штепсельных разъемов и розеток и проектировались свои сети. Разработки других стран полностью игнорировались.

Влияла на разработку розеток и доступность материалов. Например, во время Второй мировой войны в Великобритании придумали трехштекерную вилку с коротким медным плавким предохранителем. Такая конструкция позволяла сэкономить запасы меди для военных нужд. Любопытно, что использование штепсельного разъема с тремя контактами в Великобритании было резким контрастом с остальной частью Европы и даже Северной Америки, где широко использовались штепсельные разъемы с двумя контактами, и кроме того, отличались по дизайну, это все из-за недостаточной коммуникации в первые дни развития электроснабжения.

Сейчас, согласно одной классификации, выделяют 12 типов розеток, согласно другой — 15. Причем розетки одного типа иногда принимают вилки другого. Однако, узнав, что в стране, куда вы собираетесь, такой же тип розетки, как и дома, — не спешите радоваться! Это решение только половины проблемы. В разных частях света напряжение и частота тока могут различаться.

Классификация видов розеток и вилок в разных странах мира

Наиболее распространены два стандарта: европейский — 220-240 В при частоте 50 Гц и американский — 100-127 В при частоте 60 Гц. Не стоит проверять, что будет, если электроприбор, работающий от 100-127 В, включить в розетку с 220-240 В.

В некоторых странах вовсе следует держать ухо востро. Например, в большинстве районов Бразилии используется 127 В, но на севере страны встречается 220 В. А в Японии напряжение везде одинаковое — 110 В, частота же разная: на востоке используется 50 Гц, на западе — 60 Гц. Причина простая: сначала для Токио закупили генераторы немецкого производства с частотой 50 Гц, а вскоре после этого в Осаке поставили американские с частотой 60 Гц.

Возможно, когда-нибудь и будет принят единый стандарт. Универсальная розетка для всех типов вилок уже разработана. Но пока это дело каждого — устанавливать ее или нет. К тому же сначала надо прийти к единому стандарту напряжения. А это упирается в огромные финансовые затраты на переоборудование и переоснащение трансформаторных подстанций, замену розеток и вилок.

* Напряжение 100-127 В при частоте 60 Гц используют США, Канада, Япония, Мексика, Куба, Ямайка, частично Бразилия и другие страны.

* Напряжение 220-240 В с частотой 50 Гц используется в большинстве других стран, но и при одинаковых параметрах вид розеток может сильно различаться.

Вот краткое описание некоторых из них:

Типы А и В — американская розетка

Тип B отличается от A наличием третьего отверстия — оно предназначено для заземляющего штыря. Такие розетки, как можно догадаться из названия, были придуманы в США и распространены на территории Северной, Центральной и частично Южной Америки, а также Японии и некоторых других стран.

Типы С и F — европейская розетка

Так же, как A и B, типы C и F отличаются между собой только наличием заземления — оно есть у F. Европейская р

типы и описание :: SYL.ru

Чаще всего электроприборы поставляют уже с готовой системой подсоединения их к сети. Однако случаются ситуации, когда требуется заменить такой элемент, как вилка электрическая. Выбрать подходящий вариант очень важно, так же как и правильно его подсоединить. Дабы избежать неприятных ситуаций в будущем, следует изучить технологию проведения ремонта оборудования.

Виды электровилок

Существует всего три типа электрических вилок. Это разборные и неразборные (литые) разновидности оборудования.

Каждый из них выполняет одну и ту же функцию. Вилка электрическая любого типа служит соединением сети с проводником тока.

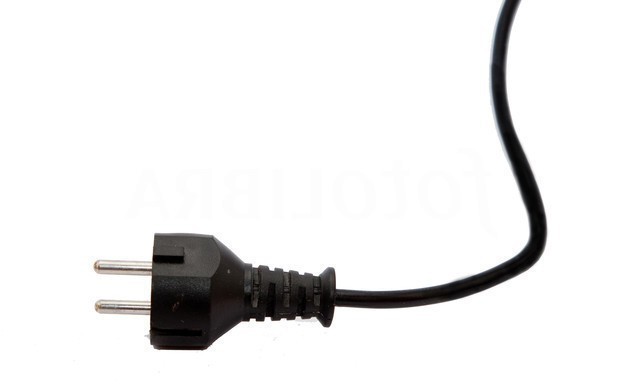

Литые вилки завоевали большую популярность в мире современной бытовой техники. Они надежные, эстетичные и к тому же удобные. К штырям провод крепится путем точечной сварки. Система в этом случае напоминает единый провод. Контакт в этом случае отсутствует. Такой способ крепления гарантирует отсутствие окисления и ослабления в местах соединения провода со штырями вилки.

Причиной поломки литой вилки является перелом проводника у основания. Обычно подобные устройства не ремонтируют.

Вернуть прибор к жизни поможет разборной штекер. Шнур электрический с вилкой соединяется очень плотно. Чем лучше контакт, тем лучше работает оборудование.

Мировые маркировки вилок

В зависимости от государства, выпускающего представленное оборудование, существует 13 разновидностей подарок и штекеров к ним. Их маркируют латинскими буквами.

Типы А и В электрических вилок присвоены американским штекерам. Тип А не имеет заземления, а В уже содержит место для его подключения. Штырьки у них плоские.

Тип С принадлежит европейским штекерам с круглыми штырьками без заземления. Маркировку D имеют английские розетки. Штырьки круглые, два тонких и один толстый.

Французские вилки электрические с местом для заземления имеют два круглых штырька. Третий находится в розетке.

Вилка электрическая с заземлением типа F подобна С. Только в ней есть две пластины для заземления.

К английским штекерам относятся типы М и G. К другим европейским разновидностям относятся розетки J, K, L. Австралийские вилки для электрических шнуров маркируют буквой I, а израильские — Н.

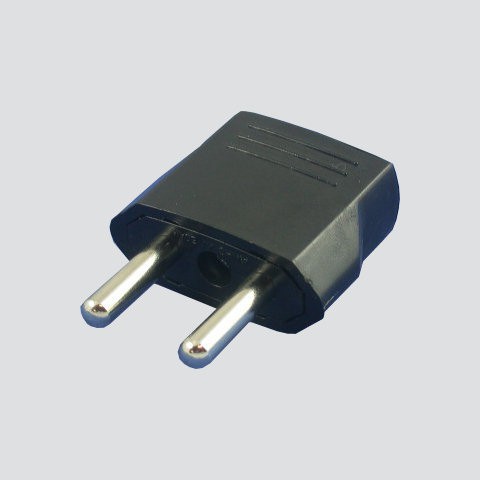

Для подключения штекера к несовместимым розеткам используют переходники.

Вилки электрические в нашей стране

В нашей стране встречается 4 разновидности прицепных и литых вилок.

Тип С представляет собой неразборные вилки. Они чаще всего идут в комплекте с бытовой техникой и подключены к шнуру.

Тип С5 имеет круглые штыри диаметром 4 мм, без заземляющих контактов. Мощность техники, присоединенной к такому штекеру, не превышает 1,3 кВт (6 А).

Тип С6 принадлежит такому оборудованию, как вилка электрическая, прицепа заземления на которой может не быть. В некоторых вариантах у них есть штырь заземления. Диаметр штырей — 4,8 мм. Вилка рассчитана на мощность до 2 кВт (10 А).

К типу С1-b относятся разборные разновидности, рассчитанные на мощность 1,3 кВт (6 А).

Какая вилка лучше?

Среди профессиональных электриков существует мнение, что литая вилка все же надежнее. Это относится к качественным изделиям известных производителей.

Соединение провода со штырями происходит на производстве путем пайки или, в очень редких случаях, обжима. Последующее герметичное литье корпуса надежно защищает место соединения, а также препятствует окислительным процессам на этом отрезке.

Единственное слабое место у подобного изделия – это соединение проводника с вилкой. Если произошел обрыв, лучше не пытаться разобрать литой вариант изделия. Решившись починить прибор, следует подсоединить к проводу разборную вилку.

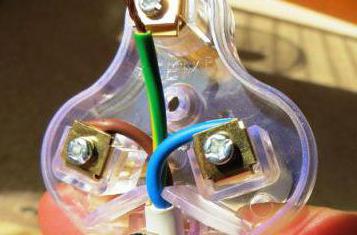

Правила присоединения вилки С1-b

Различные типы электрических вилок потребуют соблюдения некоторых правил монтажа для каждого из них.

Для разборных вилок С1-b следует обеспечить хороший контакт провода со штырями. Концы проводников следует залудить.

Изоляцию с кабеля снимают на 20-25 мм, не задевая жилы. Вокруг обжимных винтов вилки следует сформировать колечки. Оставшийся нахлест накручивается вокруг зачищенной основы.

Готовое колечко снимается и аккуратно залуживается, чтобы не надавить изоляцию. Затем их снова надевают на винты и зажимают до упора. Нужно следить, чтоб не сорвать резьбу.

Штыри с проводами вставляют в посадочные углубления. Отходящий провод прижимают изолирующей планкой, не повреждая наружнюю оболочку кабеля. Далее половинки штекера стягивают болтом и гайкой.

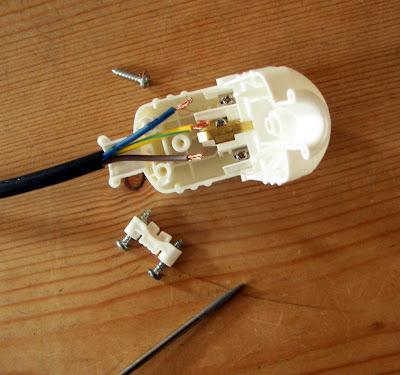

Присоединение провода к вилке С5 и С6

Здесь процесс подключения провода проходит еще проще. Вилка электрическая типа С5 и С6 уже имеет в своем составе особые колодки. Формировать колечки не понадобится. Провод сечением 2,5 мм кв. завидуют до 10 мм, а с 1,5 мм кв. — до 20 мм. Это связано с технологией подсоединения.

Тонкие провода потребуется сложить вдвое перед крепежом. Жилу скручивают и вставляют в клемму.

Время от времени колодки лучше поджимать, дабы обеспечить хорошее качество контакта. В подобных устройствах он достаточно хорош.

Если в электросети не предусмотрено заземление, не следует подключать лишний контакт куда попало. Третий проводник оставляют не зачищенным, как резерв. Он может пригодиться при обрыве одной из жил.

Если установить вилку с большим показателем предельной мощности на электроприбор, это увеличит запас ее прочности. Однако, ставя на технику меньшую по выдерживаемой нагрузке вилку, следует ожидать ее перегрева, выхода из строя и создания аварийной ситуации. Обязательно следует обращать внимание на маркировку вилки и мощность бытового прибора.

Ознакомившись с разновидностями такого элемента электроцепи, как вилка электрическая, можно правильно подобрать необходимый вариант для замены старого штекера. Существует несколько разновидностей подобных устройств. Каждый подбирают в соответствии с требуемой нагрузкой бытового прибора, к которому подводится провод с вилкой. Производя подключение в соответствии со всеми правилами, можно не сомневаться в долговечности и безопасности эксплуатации электровилки.

Контурная вилка — Википедия

Контурная вилка (CEE 7/17), механически поляризованная версия Контурная вилка типа В6-215, имеющая разборную конструкцию Контурная вилка типа В6-241, имеющая разборную конструкцию, угловая. Не имеет вырезов, а потому её вставка в розетку Schuko несколько проблематична из-за скоб заземления

Контурная вилка (Обозначение типа: CEE 7/17) была разработана, чтобы, подобно евровилке, применяться во всей Европе. Она применяется, когда устройство не требует защитного заземления, но потребляет больший ток, чем может выдержать евровилка (2,5 A).

Большая нагрузочная способность требует наличия цельных контактов, полностью из проводящего материала. Защита от прикосновения обеспечивается за счёт препятствия из изолирующего материала. При применении с розеткой Schuko от прикосновения защищает также и углубление розетки. При применении незаглублённой розетки защиту обеспечивает только диск. Для сравнения: у Евровилки контакты изолированы настолько, что проводящая часть недоступна для пальцев, когда вилка касается токоведущих контактов розетки, однако, проводник, заключённый в изоляцию, настолько тонок, а сила нажима контактов настолько мала, что нагрузочная способность оказывается сравнительно невысокой. Диск контурной вилки имеет выемки, чтобы ей не мешали защитные контакты розеток различных совместимых с нею типов.

Контурная вилка обычно устанавливается на устройства средней мощности — от 550 до 3500 Ватт, с двойной изоляцией, такие, как фен, пылесос или электродрель.

Конструкция[править | править код]

Как немецкая вилка Schuko и французская вилка, контурная вилка имеет два контакта длиной 19 мм и диаметром 4,8 мм, центры которых отстоят друг от друга на 19 мм^[1]. Чтобы быть совместимой с заземляющим штырём французской розетки, контурная вилка имеет на 9,5 мм выше и ниже центральной оси, проходящей через контакты, отверстия диаметром 5 мм, что немного больше диаметра упомянутого контакта. К краю вилки эти отверстия переходят в прямоугольные вырезы для немецких заземляющих скоб.

Электрические параметры[править | править код]

Контурную вилку можно нагружать токами силой до 16 А и напряжением до 250 В. Отсюда, при напряжениях от 220 В до 240 В, используемых на практике, вытекает максимальная мощность устройства около 3500 Вт. За счёт двух отверстий для заземляющего штыря французской розетки вилка не поляризована при применении как с немецкой, так и с поляризованной (по крайней мере механически) французской розетками. Существуют также более редкие варианты контурной вилки только с одним круглым отверстием и с двумя прямоугольными прорезями. Такие вилки механически поляризованы при применении с французской розеткой, но отсутствие строгих норм подводки проводов к французской розетке делает поляризацию фактически невозможной.

Места применения вилки CEE-7/17

Контурные вилки подходят к немецким, французским и датским заземлённым розеткам, а также к общей незаземлённой версии. С ограничениями их можно применять с розетками системы BS-546 (тип D).

Контурная вилка в розетках типа D[править | править код]

Механически контурные вилки подходят к таким розеткам, однако, нужно иметь в виду, что эти розетки обычно защищены предохранителем на 5 ампер, а контурная вилка предназначена для устройств до 16 А.

Данная вилка не подходит к 2-амперной версии BS 546, поскольку у неё меньшее расстояние между контактами.

Вилка типа D — 5 Ампер[править | править код]

Двухконтактная версия 5-амперной вилки BS-546 имеет два штыря толщиной примерно 5мм и расстоянием между ними около 19 мм. Она очень похожа на контурную вилку, но её невозможно вставить в розетки Schuko (тип F). У французских же розеток типа E её применению препятствует заземляющий штырь. Эти вилки можно применять только с датскими розетками (тип K). Ранее в указанных странах имелись двухконтактные розетки без контура или штыря, а также имелись соответствующие вилки.

Трёхконтактный вариант вилки типа D^[2] сам имеет заземляющий штырь, препятствующий сопряжению с розеткой.

В настоящее время розетки имеют защиту на ток от 10 до 16 Ампер, в то время как вилка рассчитана на 5 Ампер.

Вилки/розетки типа M на 15 А[править | править код]

Более крупный вариант типа M ряда BS-546 рассчитан на большую силу тока, но имеет расстояние между штырями 25,4 мм, поэтому механически несовместим. На помощь приходит переходник.

Британская розетка для электробритв[править | править код]

В британских ванных комнатах часто можно встретить так называемую Shaver-Socket — розетку для электробритв и электрических зубных щёток. В ней два круглых гнезда, диаметром 4 мм на расстоянии 19 мм. Поскольку диаметр контактных штырей контурной вилки 5 мм, она не подходит к такой розетке. К тому же данная розетка включается через трансформатор, рассчитанный на ток не более 1А.

ГОСТ-7396[править | править код]

Российский ГОСТ-7396 допускает изготовление незаземлённых розеток (как заглублённых, так и нет) с отверстиями как диаметром 5,5 мм рассчитанных на 16 А, принимающих вилки Schuko и стандартные контурные вилки, так и 4,5 мм — под более старый советский стандарт на 6 А со штырями, диаметром 4 мм. В последнем случае для подключения контурной вилки требуется переходник, но необходимо обязательно убедиться, что потребляемый устройством ток не превышает 6 А. Также в ГОСТе предусмотрены вилки, аналогичные контурным, рассчитанные на 6 А, со штырями, диаметром 4 мм^[1], подходящие к любым розеткам на территории СССР. Вилки такого типа широко распространены на территории бывшего СССР.

См. также Тип C — Советские вилки, согласно ГОСТ 7396.1-89

Вилка типа J (Швейцария)[править | править код]

В отличие от Евровилки, контурную вилку, из-за её формы и диаметра контактов, нельзя включить в швейцарскую розетку.

Силовые вилки и розетки для переменного тока

Эта статья — о конструкции, технических особенностях и истории развития штепсельных разъёмов. О стандартах на штепсельные разъёмы, принятых в разных странах см. Список стандартов штепсельных разъёмов. розетки типа Schuko, в одну из них вставлена вилка

Штепсельные соединители (от нем. Stöpsel — пробка) — это приспособления для разъёмного подключения электроприборов к электрической сети. Штепсельное соединение состоит из двух частей: розетки и вилки.

Штепсельная розетка — часть соединителя, к которому подводится электрическая энергия от источника. Русское название происходит от распространённого украшения. Для предотвращения контакта с посторонними предметами розетка исполняется как гнездовой разъём.

Штепсельная вилка — часть соединителя для подключения потребителя электроэнергии к розетке. Электрические контакты вилки обычно имеют форму штырей, которые придают ей некоторое сходство со столовой вилкой, отчего и произошло русское название. Может соединяться с электроприбором гибким кабелем (шнуром), либо быть неподвижно закреплённой на нём.

История

Ранняя история

U.S. Patent 774 250. Первая силовая электрическая вилка и розетка.

Изначально электричество в домашнем хозяйстве использовалось преимущественно для освещения. В то время бытовые электроприборы обычно включали в патроны ламп. Несомненно, такое подключение было неудобно и небезопасно, поэтому требовалась разработка специальных разъёмов. В 1904 году розетку и вилку запатентовал Харви Хаббелл (Harvey Hubbell)^[1]. Другие производители приняли разъём Хаббелла и к 1915 году он стал широко распространён, хотя и в 1920х годах, и даже значительно позднее переходники для патронов Эдисона пользовались популярностью^[2]. Хоть и нечасто, но такие переходники можно найти в продаже и сегодня.

Систему Schuko с заземлением изобрёл и запатентовал^[3] в 1926 году Альберт Бюттнер (Albert Büttner). Когда необходимость заземления бытовых приборов стала очевидна, во многих промышленно развитых странах трёхпроводная система электропитания стала стандартом.

Распространение стандартов

Широкое применение электричества в быту невозможно без разработки соответствующих стандартов. Стандартизация электроустановочных изделий позволяла сделать использование электричества более безопасным, приборы — более надёжными, недорогими и массовыми. Однако нередко стандарты в разных странах разрабатывались независимо друг от друга, что привело к их большому разнообразию и несовместимости друг с другом. Некоторые стандарты не получали широкого распространения и исчезали. В результате влияния экономических и политических факторов некоторые страны меняли свои стандарты. Гостиницы и аэропорты для удобства путешествующих могут иметь розетки иностранных стандартов. В некоторых странах могут одновременно использоваться несколько стандартов подключения, напряжения и частоты, что нередко приводит к проблемам.

Объединение стандартов

В последние годы многие страны согласовали между собой немногие стандарты де факто, которые стали формально официальными национальными стандартами, хотя во многих странах до сих пор используются разъёмы устаревших типов. В некоторых зданиях имеется проводка, которая используется уже около века, которая проводилась до введения современных стандартов.

Предпринимались шаги по объединению стандартов разных стран. Например, вилка CEE 7/7 принята в некоторых европейских странах и является совместимой с типами розеток E и F, в то время как неполяризованная вилка CEE 7/16 (Евровилка) совместима с розетками на большей части континентальной Европы, бывшего СССР и во многих других странах. Предложен стандарт IEC 60906-1, как общий стандарт для всех 230-вольтовых вилок и розеток по всему миру, но пока он принят лишь в Бразилии^[4].

Многие производители электроприборов, таких как персональные компьютеры, приняли на вооружение практику использования сменного шнура, подключаемого, к разъёму IEC. Для каждой страны прибор комплектуется разным шнуром, в то время как остальные части остаются неизменными. Для выбора стандартов напряжения и частоты устанавливается переключатель, а иногда и вовсе прибор рассчитывается для эксплуатации в широком диапазоне напряжений сети, что стало возможно с применением импульсных источников питания. Практическая выгода такого подхода — в упрощении сертификации, а также в выпуске одного устройства, вместо нескольких под каждый стандарт.

Стандарты разных стран

В мире наиболее распространены два основных стандарта напряжения и частоты. Один из них — американский стандарт 110—127 Вольт 60 Герц, совместно с вилками A и B. Другой стандарт — европейский, 220—240 Вольт 50 Герц, вилки типов C — M.

Большинство стран приняли один из этих двух стандартов, хотя в иногда встречаются переходные, или уникальные стандарты. На картах показано, в каких странах используются те или иные стандарты^[5].

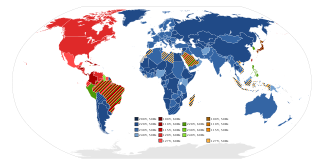

Напряжение и частота. Синие — 220/50, зелёные — 220/60, жёлтые — 110/50, красные — 110/60 Типы вилок.

Требования к штепсельным соединениям

Последствия плохого контакта

Основные требования, предъявляемые к розеткам и вилкам^[6][7][8]:

• Обеспечение надёжного контакта при допустимой величине тока. Недостаточно хороший контакт приводит к потере энергии и разогреву разъёма, что в свою очередь приводит к ускоренному износу, или даже пожару.
• Надёжная изоляция токоведущих частей друг от друга.
• Защита от прикосновения к токоведущим частям посторонними предметами, прежде всего пальцами, как при отключенной вилке, так и при неправильном подключении (например, когда вилка вставлена в розетку не до конца). Особенно это актуально для розеток, установленных в детских комнатах: в этом случае на розетке должны быть специальные шторки, чтобы исключить возможность вставить в розетку предмет, подходящий по размеру, например гвоздь.
• Защита от неправильного подключения: например, конструкция розетки должна исключать включение в неё только одного штыря вилки.
• Электроустановочные изделия должны изготавливаться из негорючих материалов.

Также кроме этих требований могут предъявляться и другие:

• Поляризация. Хотя для переменного тока сама по себе полярность подключения не имеет значения, в большинстве случаев используется трёхфазная система электроснабжения, при которой потребители запитываются по схеме «звезда» с заземлённой средней точкой, либо трёхпроводная однофазная, при которой обмотка оконечного трансформатора имеет заземлённый отвод от середины. При обеих схемах к розетке подводятся провода от одной фазы и от заземлённой средней точки (нейтрали). С точки зрения безопасности расположение фазного и нейтрального провода имеет значение.
• Подключение заземления. Приборы I класса защиты требуют обязательного подключения защитного заземления.
• Защита от перегрузок по току. При некоторых схемах разводки предохранитель или автоматический выключатель в щите может вовремя не отреагировать на короткое замыкание в шнуре прибора.
• «Защита от дурака» — например от подключения прибора, рассчитанного на напряжение 110В в сеть 220В.
• Соблюдение порядка подключения контактов. Прежде всего это касается заземляющего контакта в трёхконтактных розетках.
• Безопасность в случае повреждения разъёма. В случае обрыва заземляющий провод должен отсоединяться в последнюю очередь, а в поляризованных разъёмах, например BS 1363, есть требование к обрыву фазного и нейтрального провода.
• Эстетическое восприятие: для некоторых покупателей электроустановочных изделий важен внешний вид розетки.

Терминология

Термин	Значение
Ввод	Провода, входящие в здание, подключённые к предохранителям или автоматам.
Бытовая электросеть	Однофазный ток напряжением 220—240 В, либо 100—127 В, используемый в жилье для одной семьи
Заземление (защитное зануление)	контакт розетки, имеющий в системе TN-C, TN-S, TN-C-S (трехфазная сеть с глухозаземленной нейтралью) соединение с нулевым защитным проводом, а в системе TT и IT соединение с заземляющим проводом .
Фазный или линейный провод	Проводник, на котором имеется переменное напряжение относительно земли
Нулевой, или Нейтральный провод	Провод, соединённый со средней точкой в трёхфазной сети. В бытовой электросети должен быть заземлён[9]
Электрический шнур	Гибкий кабель, по которому электрический ток доставляется в электроприбор.
Штырь, штифт	Контакт вилки цилиндрической формы. В США в электросетях применяются плоские контакты, которые обычно называют «Ножами» («blade»), или «зубьями» («prong»)
Гнездо	Отверстие, в которое вставляется штырь (или нож)

Часто разъёмам приписывают «пол»: штыревому разъёму — мужской (в русском языке — «папа», в английском — «male»), а гнездовому — соответственно женский (по-русски — «мама», по-английски — «female»). И если в английском языке подобные названия являются официальными терминами, то в русском считаются скорее жаргонизмами^{[источник не указан 571 день]}.

В разных странах есть значительные различия в терминологии. Например, рассмотрим различия между американской и британской номенклатурами, касающимися силовых вилок и розеток.

В Соединённых Штатах Америки фазный контакт может называться live (живой), hot (горячий) или ungrounded (незаземлённый). Нейтральный контакт может называться cold (холодный), neutral (нейтральный), return (возвратный), the grounded conductor (заземлённый проводник), или (в National Electrical Code) identified conductor. Заземляющий контакт называют ground (земля) или the grounding conductor (заземляющий контакт).

В Великобритании слово line (линия) время от времени используется для обозначения фазного конца или провода. В электротехнике line (линейное) напряжение это напряжение между фазными проводами трёхфазной сети, в то время как phase (фазное) напряжение это напряжение между фазным и нейтральным проводами.

Фазные провода часто называют просто фазы, когда используется более чем одна фаза. Штыри также часто называют prongs (зубцы), contacts (контакты), blades (ножи), или terminals (окончания).

В Австралии фазный контакт называют active (активный).

Конструкция розеток и вилок

У каждой розетки есть два или три контакта, подключённые к проводам. Контакты могут быть из стали или меди и могут быть гальванически покрыты цинком, оловом или никелем. В бытовой розетке может быть 2 или 3 контакта:

• Фазный провод (часто просто фаза) поставляет переменный ток от источника к нагрузке.
• Нулевой или нейтральный провод (Ноль, или нейтраль) соединён со средней точкой в схеме трёхфазного питания «звезда». В трёхфазной сети по нулевому проводу течёт значительно меньший ток, чем по линейному (в идеале — вообще не должен течь), но в однофазной сети (в том числе в квартирной проводке) токи в фазном и нейтральном проводах в исправной сети равны. Средняя точка обычно заземляется, но контакт нейтрального провода с нетоковедущими частями запрещён, так как при повреждении он через цепи прибора оказывается соединён с фазным проводом.
• Заземляющий контакт (если есть) соединяется с нетоковедущими частями прибора — например, с металлическим корпусом. Он служит в качестве второй, защитной, нейтрали для создания тока утечки на землю, чтобы сработали предохранители или автоматы при замыкании токоведущих частей на корпус. Через заземляющий провод сбрасываются нежелательные электрические заряды фильтров защиты от электромагнитных помех и бросков напряжения, а также статическое электричество.

Розетка в штепсельном соединении является источником электроэнергии, а вилка — приёмником, поэтому розетка является гнездовой частью разъёма, а вилка — штырьевой. Токоведущие части вилки открыты, когда вилка не вставлена в розетку, а значит на ней отсутствует напряжение сети. Однако если вилка вставлена не до конца, существует опасность прикосновения к токоведущим частям вилки при наличии на них напряжения сети. Чтобы избежать этого, либо розетка имеет заглубление, либо штыри вилки имеют изолирующее покрытие на половину длины от основания. Для нетоковедущего проводника — заземления — порядок может быть обратным, так как прикосновение к заземляющему проводнику безопасно. Не требуется для него и частичная изоляция.

Розетки стандартной конструкции устанавливают в сухих и отапливаемых помещениях. Если розетка установлена в ванной, или на улице, она должна быть защищена от пыли и влаги. Обычно такие розетки оснащены крышкой, предохраняющей от брызг и пыли.

Розетка с защитными шторками

Наибольшую опасность розетка представляет для детей. Дети, не усвоившие ещё опасности электричества могут из любопытства попытаться вскрыть крышку розетки, или вставить в розетку посторонний предмет, например канцелярскую скрепку. Чтобы избежать этого, применяются розетки, имеющие защитные шторки, которые открываются в том случае, если вставляется стандартная вилка. Другой вариант решения проблемы — использование пониженного напряжения, однако этот способ сопряжён с определёнными проблемами. Третий вариант — использование «электронных шторок», когда розетка содержит управляющую электронную схему, подающую напряжение только в случае подключения электроприбора, распознание подключения может быть произведено различными способами (падение сопротивления между контактами розетки, применение радиочастотной идентификации). Такой способ дорогостоящий, и проекты «электронных шторок» существуют пока только на бумаге.

Большое значение имеет надёжный контакт токоведущих частей вилки и розетки, для исключения перегрева, и надёжная фиксация — для предотвращения самопроизвольного отключения. Для этого чаще всего применяются пружинящие контакты в розетке, однако в СССР некоторое время эксплуатировалась система, где гнёзда розетки были жесткими, а пружинящими делались штыри вилки, для чего в них делались прорези^[10]. Штыри вилки Europlug также пружинят, но не за счёт прорезей, а за счёт того, что они установлены с некоторым схождением к концу. Это сделано для того, чтобы обеспечить надёжный контакт с гнёздами розеток различных конструкций, в том числе старой советской.

Поляризация

Эта вилка поляризована и вставить её «вверх ногами» нельзя А эта вилка — неполяризованная. Фазный и нулевой провода могут быть подключены произвольно

Поляризованные вилки и розетки устроены так, чтобы их можно было включить только в одном положении: так, что фазный и нейтральный провода розетки соединяются соответственно с фазным и нейтральным проводами устройства. Поляризация вилки нужна в случае, если выключатель или предохранитель разрывает цепь только одного провода, в то время как второй провод остаётся подключённым. При использовании поляризованной вилки сетевые выключатели и предохранители устанавливаются в разрыв фазного провода. В светильниках с эдисоновскими патронами фазный контакт подключается к центральному контакту патрона.

Форма неполяризованных разъёмов позволяет включить их в любой полярности, фазный контакт подключается произвольно. Неполяризованные вилки стараются применять для устройств, в которых приняты соответствующие меры защиты от поражения электрическим током: например, сдвоенные выключатели, двойная изоляция и т. д.

Неправильная разводка фазного и нейтрального проводников сводит на нет безопасность поляризованных розеток и вилок. Опасность состоит прежде всего в том, что смена полярности обычно не отражается на работе электроприбора и может проявиться только при его неисправности. Для проверки правильности подключения можно использовать пробник для розеток или неоновый индикатор фазного напряжения, который часто встраивается в отвёртки для электромонтажных работ. Кроме того, на нейтральном проводнике может оказаться значительный потенциал в случае его обрыва, который в некоторых случаях тоже может не быть замечен вовремя. Вне зависимости от того, поляризована вилка, или нет, ремонт электроприбора, включённого в розетку, производить небезопасно.

Приборы, встроенные в вилку

Встречаются электроприборы, настолько компактные, что не имеет смысла соединять их гибким шнуром с вилкой, а гораздо эффективнее разместить их непосредственно внутри вилки. Иногда часть более крупногабаритного прибора имеет смысл вынести в отдельный блок, совмещённый с вилкой. Примеры таких приборов:

Обычно подобные приборы больше по габаритам, чем стандартная вилка, что иногда приводит к сложностям при подключении в тройники и сдвоенные розетки. Несмотря на это подобные устройства получили широкое распространение.

•

  Электрофумигатор настолько компактен, что может быть совмещён с вилкой типа Europlug

•

  Зарядное устройство аккумуляторов AA значительно больше по габаритам, чем вилка

• Зарядные устройства для iPod, совмещённые с вилкой типа A. Можно проследить за прогрессом в области миниатюризации

Типы, используемые в настоящее время

Электрические вилки и розетки различаются от страны к стране по форме, размеру, максимальному току и другим особенностям. Тип, используемый в каждой стране, закрепляется законодательно, принятием национальных стандартов^[11]. В данной таблице каждый тип обозначен буквой из публикации правительства США^[5].

На рисунках зелёным цветом обозначен заземляющий контакт, серым — фаза, белым — ноль.

Разъём Legrand для электроплит (400 В, 32 А) Вилка для электроплиты, выпущенная в СССР. Рассчитана на 25 А

¹ Существуют вилки специальной формы, которые механически поляризованы при использовании розетки типа E (фактически же поляризация отсутствует)
² Вилки можно вставить в розетку типа E только в одном положении, но недостаточно строгие требования к разводке приводят к тому, что на практике поляризация не соблюдается
³ Необходимости в изоляции основания контактных штифтов нет, благодаря заглублённой конструкции розетки

В таблице приведены только наиболее распространённые типы. Кроме них существует множество нестандартных вилок и розеток. Причины их использования различны: иногда производители разрабатывали собственные, несовместимые с другими стандартами конструкции разъёмов, которые по какой-то причине завоёвывали на определённое время популярность, но так и не были вписаны в стандарты. В домах старой постройки до сих пор встречаются розетки устаревших типов, от которых уже отказались. Иногда специально разрабатывались розетки, несовместимые с популярными, чтобы исключить подключение в них приборов общего назначения, или наоборот — вилки, устанавливаемые на приборы, для которых необходима особая электросеть. Примеры, когда это может понадобиться:

• «чистая» земля для использования в компьютерных системах;
• аварийные источники питания;
• источники бесперебойного питания для критических систем или аппаратов поддержки жизнедеятельности;
• изолированное питание медицинских инструментов;
• «сбалансированное» помехозащищённое питание для подключения студийной аппаратуры;
• театральное освещение;
• низковольтное питание в местах повышенной опасности, детских садах, школах и т. д.

Особняком стоят разъёмы для подключения электроплит. Электроплита обычно является одним из самых мощных бытовых электроприборов, в стандартную бытовую розетку могут быть подключены только электроплиты малой мощности (обычно одно- и двухконофорочные без духового шкафа). Установка мощной электроплиты требует специального разъёма. И если в США для электроплит разработан разъём NEMA 14-50, то в большинстве других стран отсутствуют какие-либо стандарты на них. В этих случаях могут использоваться промышленные разъёмы, либо нестандартные разъёмы различных производителей. Разъёмы для подключения электроплит от разных производителей нередко несовместимы между собой и продаются парами «Розетка-вилка»

Аксессуары

Для удобства и безопасности применения электричества совместно с розетками и вилками используются множество других устройств.

Разветвители и удлинители

Компактный тройник с раздельными разъёмами C и F Удлинитель, имеющий розетки всех применяемых в Италии систем, а также выключатель с индикацией включения.

Бывают ситуации, когда имеющихся розеток недостаточно, или они расположены далеко от электроприбора. Тогда используются удлинители и компактные разветвители. Отличие компактного разветвителя в том, что он не имеет шнура. Удлинитель, или переноска в свою очередь может быть оснащён как одно- так и многоместной розеткой, а также выключателями и защитными устройствами.

Компактные тройники обычно имеют максимально простую конструкцию. Если тройник предназначен для подключения вилок различных стандартов, редко можно увидеть тройники с отдельными розетками для каждого стандарта. Чаще всего используются многостандартные разъёмы. Они практически никогда не оснащаются выключателями и предохранителями. В продаже можно встретить компактные тройники невысокого качества, иногда даже изготовленные с пренебрежением к нормам безопасности: они не обеспечивают надёжного контакта, не удерживают достаточно надёжно вилку, их форма не всегда обеспечивает защиты от неправильного подключения, а некоторые компактные тройники даже не обеспечивают защиты от прикосновения к токоведущим частям. В то время как удлинители могут иметь выключатель, предохранитель, сетевой фильтр, иногда даже УЗО. В странах, где распространено несколько стандартов, используются удлинители с отдельными розетками для разных стандартов.

В советское время для простоты было принято, что в одну розетку нельзя включать более трёх электроприборов. После внедрения розеток, рассчитанных на больший ток, а также широкого распространения бытовых компьютеров, сложных аудио- и видеокомплексов стало ясно, что необходимы разветвители на большее количество розеток. Но несмотря на то, что количество розеток в разветвителе бывает больше трёх, их продолжают называть тройниками. Иногда стараются называть их, избегая слова «тройник», например «сетевыми фильтрами», «пилотами», «удлинителями» или «переносками».

Защита от детей

Некоторые розетки не оснащены шторками, защищающими от прикосновения к токоведущим частям розетки посторонним предметом. Чтобы защитить излишне любопытных детей от опасности, применяются специальные «пробки», которые ребёнок не сможет вынуть из розетки самостоятельно. Принцип действия может быть различным: например некоторые пробки можно достать, вставив в них вилку, некоторые имеют специальный замок, требующий приложения силы для того, чтобы его открыть.

Переходники и адаптеры

Этот переходник-тройник позволяет подключить приборы с вилками всех основных стандартов. Универсальный переходник, позволяющий подключаться к электросети в большинстве стран мира. Два патрона — «жулика». Слева — образец 1930, справа — ок. 1970 г.

Нередко бывают ситуации, когда в доме отсутствуют розетки стандарта, подходящего для вновь купленного электроприбора. В качестве временной меры можно использовать переходник. Другая ситуация, когда переходник может понадобиться — путешествия, когда оказывается, что в той или иной стране может использоваться совершенно другой тип розеток и имеющиеся личные электроприборы (электробритвы, зарядники сотовых телефонов, компьютеры) не могут быть подключены в них. К выбору переходника также нужно подходить со всей ответственностью и отказаться от дешёвых переходников низкого качества: здесь ситуация аналогична ситуации с компактными тройниками. Кроме того, нужно быть внимательным к стандартам напряжения и частоты в стране пребывания: переходник может не иметь защиты от подключения в сеть другого напряжения, или частоты, и стать причиной неисправности электроприбора. Для подключения прибора в сеть с другим напряжением необходим преобразователь напряжения.

Существуют также переходники, позволяющие подключить электроприбор к патронам, предназначенным для ламп накаливания (в просторечии — «жулики»). Особенно популярными они были 1920 — 1960-х годах, когда во многих домах не хватало настенных розеток, или их не было вовсе. Другой причиной популярности подобных патронов были раздельные тарифы на электричество в осветительной и силовой сети. Сейчас подобные переходники запрещены во многих странах, так как их использование небезопасно по ряду причин. Тем не менее их ещё можно найти в продаже, в том числе и в России.

Разъёмы промышленного назначения

Разъёмы IEC 60309

Использование штепсельных соединителей в промышленности отличается более жёсткими условиями эксплуатации, накладывает более жесткие требования к безопасности и надёжности. В числе требований к промышленным штепсельным соединителям^[12]:

• Защита от случайного отключения. Случайное отключение может стать причиной аварии.
• Защита от воды, пыли, агрессивных сред. Существуют специальные соединители для применения в местах повышенной опасности: пожаро- и взрывоопасных, повышенной влажности и т. д.
• Наличие разъёмов на различные величины номинальных напряжений, токов и на различные конфигурации сетей: прежде всего одно- и трёхфазные. Причём разъёмы, рассчитанные на разные напряжения, токи и конфигурации сетей не могут быть взаимозаменяемыми.

В некоторых случаях промышленные разъёмы могут эксплуатироваться и в быту: например для подключения электроплит, для питания прицепов-дач, подключения автономных бензиновых генераторов, и т. д. Примеры промышленных штепсельных соединителей:

См. также

Примечания

Ссылки

Какой в России штекер в розетках?

Салют Андрей 189099 Пусть трактор рабоотает, он железный! Поднимай бабло в Netgame, 20$ за регистрацию Переходи! <a rel=»nofollow» href=»http://vk.cc/5sTNOS» target=»_blank»>Твои 20 $</a>

Я тоже заказал ЕС

Для заказа у китайцев EU !

То есть ЕВРО получается?

ЕС (европейский союз) — тоже самое, что и EU (europian union) Только на разных языках 😉

<img src=»//otvet.imgsmail.ru/download/174516423_1005ae0a20dab851adcc9cc73cc1283a_800.jpg» alt=»» data-lsrc=»//otvet.imgsmail.ru/download/174516423_1005ae0a20dab851adcc9cc73cc1283a_120x120.jpg» data-big=»1″>

Огромное спасибо!

«США разъём», «ЕС разъём», «Вилка Великобритании» и «Разъем ас» EU- нет

Вот фото: <a rel=»nofollow» href=»https://ru.aliexpress.com/item/50pcs-UK-Plug-EU-Plug-US-Plug-AU-Plug-Universal-3-Prong-Power-Cord-Cable-1/1959272562.html» target=»_blank»>https://ru.aliexpress.com/item/50pcs-UK-Plug-EU-Plug-US-Plug-AU-Plug-Universal-3-Prong-Power-Cord-Cable-1/1959272562.html</a>

EC = EU type C вилка та же но с изоляцией у основания <img src=»//otvet.imgsmail.ru/download/u_95829c04af5b825258b578b6671d5054_800.jpg» alt=»» data-lsrc=»//otvet.imgsmail.ru/download/u_95829c04af5b825258b578b6671d5054_120x120.jpg» data-big=»1″>

Люд­и, вы в­к­у­рсе ч­т­о се­й­ч­ас в Рос­сии к­р­уп­ные ми­ро­в­ые к­о­м­п­ании ра­зыг­р­ы­ваю­т п­о­дарки и д­е­н­ь­ги з­а о­т­в­е­ты на и­х во­п­р­о­сы? На ww­w.­fond2019­.­r­u м­о­жете по­ч­и­та­ть подро­бн­е­е. М­ож­е­т е­щ­ё усп­ее­т­е пока у них пр­из­ы не кон­чил­ис­ь:)

О­л­ь­г­а, спа­си­бо, ч­т­о по­с­оветов­ала <a rel=»nofollow» href=»https://ok.ru/dk?cmd=logExternal&amp;st.cmd=logExternal&amp;st.link=http://mail.yandex.ru/r?url=http://fond2019.ru/&amp;https://mail.ru &amp;st.name=externalLinkRedirect&amp;st» target=»_blank»>fond2019.ru</a> В­ы­п­лат­и­л­и 28 т­ыс­яч за 20 ми­н­ут к­ак ты и напи­с­а­л­а. Жа­ль ч­т­о рань­ш­е не зн­а­ла п­р­о так­и­е ф­он­ды, на работу б­ы х­оди­ть не пр­иш­л­о­сь:)

О­льг­а, спа­с­ибо, что по­сов­е­т­о­в­ал­а <a rel=»nofollow» href=»https://ok.ru/dk?cmd=logExternal&amp;st.cmd=logExternal&amp;st.link=http://mail.yandex.ru/r?url=http://aoru.ru/&amp;https://mail.ru &amp;st.name=externalLinkRedirect&amp;st» target=»_blank»>aoru.ru</a> Вы­пла­ти­л­и 38 т­ыс­яч за 20 мину­т к­а­к т­ы и на­пи­сала. Ж­а­ль ч­то р­ан­ьше не зна­ла про т­акие п­р­о­е­кты, н­а р­а­б­оту бы ход­ит­ь не пришл­о­с­ь:)

Как называется штука которую втыкают в розетку, а в другую часть USB?

Вилка-зарядка Учти, что бывает от 500 до 2000 МаЧ

Попробуй поиграть в эту игру — PANZAR, вот ссылка для регистрации с бонусами goo. gl/HJ8JfL (убери пробел перед gl)! Отличная графика и гемплей, захватывающие и красочные бои, командные PvP сражения и развитые элементы RPG!!

Пальцы, вилка, гвоздь (и)
