Из чего состоит вилка для розетки. Штепсельная вилка: виды, устройство и назначение

Если верить толковому словарю и словарю Ожегова, то штепсель — это не что иное как вилка, и другого понятия у этого слова нет. Вот и получается что на штепсельное соединение (как пример — бытовая пара «вилка — розетка») можно сказать вилочное соединение. Штепселем называют коммутационную вилку, которая вставляется в штепсельную розетку для получения электрического контакта между электрической сетью и электрическим прибором. Штепсели бывают разные как по рабочим характеристикам, так и по конфигурации (смотрите рисунок ниже). Бытовые вилки-штепсели рассчитаны на ток 10 или 6 ампер при токе 220-250 вольт. Ниже приведены виды бытовых вилок:

В общем понятии, штепсель — это ни что иное, как разъем (электрический разъем), с помощью которого электроприборы и подключают к электросети. А, вообще, в разговорной речи штепселем называют обычные розетки или разъемы. Штепсель, как правило, имеет два гнезда, он состоит из розетки и вилки.

Все это вместе называется штепсельным соединением. В свою очередь штепсельные соединение уже подразделяются на механические и электронные, на внешние и внутренние и т.п.

Электрическая штепсельная розетка служит для включения с помощью штепсельных вилок переносных осветительных или соединительных шнуров различных электрических приборов. Электрические розетки и вилки для подключения к электрическим сетям бытовых приборов составляют группу изделий, называемую электрическими соединителями (ранее называемые штепсельными). Штепсельные розетки устанав-ливаются на высоте 50…90 см от пола. ЗАПРЕЩАЕТСЯ ставить розетки вблизи заземленных водопроводных и газовых труб, батарей центрального отопления, раковин, газовых и электрических плит. Розетки должны находиться от этих устройств на расстоянии не менее 50 см. Различают электророзетки для внешней и внутренней проводки. Штепсельные розетки изготовляются из фарфора или пластмассы. Электрическая розетка содержит обычно два гнезда для включения ножек вилки, отверстия для шурупов и винтов с гайкой для крепления крышки.

Межгнездовое расстояние в электророзетках обычно равно 19 мм. В некоторых конструкциях розеток имеются зажимы для предохранителей. Шнур электропроводки, при электромонтаже, подходящий к штепсельной розетке, заделывается петельками и подключается к соответствующим контактам винтами. При открытой проводке, розетка укрепляется двумя шурупами на деревянном подрозетнике, закрепленном на стене квартиры (рис. 1.65). В случае внутренней проводки штепсельные розетки монтируютя в металлических или пластмассовых коробках. Розетка закрывается фарфо-ровой или пластмассовой крышкой и завинчивается винтом. В крышке розетки имеется два, а иногда три отвер-стия, через которые ножки вилки включаются в гнезда.

Если в доме есть маленькие дети, то для предупреждения их от случайного касания гнезд розетки следует сделать безопасную розетку. Для устройства такой розетки берется небольшой кружок из фанеры или пластмассы с двумя отверстиями под вилку (рис. 1.66). Винт, крепящий корпус розетки к арматуре, осторожно выкручивают, пропускают его через отверстие в кружке и вновь винт завинчивают.

Усилие прижатия шляпки винта к кружку должно быть таким, чтобы он вращался с небольшим трением. В случае, когда розеткой не пользуются, кружок повернут до положения закрытия отверстий розетки.

Всякий электроприбор начинается с электрической вилки или просто штепселя. Существуют разборные и неразборные штепсели (рис. 1.67). Одна из конструкций разборной штепсельной вилки состоит из контактных ножек, которые закреплены в пластмассовом корпусе (рис. 1.68). Корпус состоит из двух половинок, скрепленных винтом и гайкой. Внутри корпуса закреплена часть длины контактных ножек вилки с присоединенными к ним проводами.

Рис. 1.65. Крепление штепсельной розетки открытой электропроводки

Рис. 1.66. Конструкция безопасной розетки: 1 — отверстия в розетке; 2 — тверстия под штепсельную вилку; 3 — кружок; 4 — винт

Рис. 1.67. Общий вид некоторых типов раборных (а, б) и неразборных (в) вилок

Рис. 1.68. Устройство разборной вилки: 1 — корпус; 2 — контактные ножки; 3 — провод; 4 — винты крепления концов провода к контактным ножкам, 5 — винт крепления половинок корпуса

Замена вилки

Замена вилки на шнуре или установка вилки производится следую-щим образом (рис. 1.69).

1. Вначале зачищают ножом концы провода, идущего к вилке, про-паивают и делают колечки.

2. Откручивают винты на контактных ножках вилки.

3. Прикручивают винтами концы провода, заделанные колечком, к контактным ножкам вилки.

Рис. 1.69. Технология подсоединения электрического шнура к вилке: 1 — винты ножек вилки; 2 — контактные ножки; 3 — скоба; 4 — половинка корпуса с впадинами (основание), 5 — половинка корпуса; 6 — винт и гайка крепления половинок корпуса

4. Откручивают один винт скобы, прикрепленной к одной половинке корпуса, и отводят скобу в сторону.

5. Вставляют во впадины половинки корпуса со скобой, а концы провода с контактными ножками, поворачивают скобой и прижимают ею провод. Закручивают в отверстие скобы винт.

6. Закрывают собранную часть вилки другой половинкой корпуса, вставляют в отверстие корпуса винт и скручивают его с другой стороны корпуса гайкой.

Замена неразборной вилки

Неразборные штепсели представляют собой электрический шнур из резины или пластмассы, который отлит заодно с вилкой.

При выходе из строя неразборной вилки поступают так. Негодную вилку отрезают, а присоединительные концы шнура после заделки петелькой присоединяют к разборному штепселю согласно вышеизложенной методике.

Чиним разорванный шнур

Если по каким то причинам не работает электроприбор, включаемый в розетку, то в первую очередь следует проверить не поврежден ли шнур. Как легче найти место разрыва шнура? Надо сгибать провод по всей длине. В месте разрыва провод оказывает меньшее сопротивление. Если разорван только один провод двухжильного соединительного шнура и это место расположено ближе к штепселю, проще всего отрезать второй провод в том же месте и присоединить штепсель к укороченному шнуру. Если шнур разорван посередине, то нужно зачистить от изоляции только один провод и постараться соединить его. Если этого сделать нельзя, то разрезают второй провод, а после этого соединяют оба провода шнура.

Краткая энциклопедия домашнего хозяйства. — М.: Большая Советская Энциклопедия . Под ред. А. Ф. Ахабадзе, А. Л. Грекулова . 1976 .

Смотреть что такое «ВИЛКА ШТЕПСЕЛЬНАЯ» в других словарях:

    штепсельная вилка — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN male plugpin plugwall plug … Справочник технического переводчика

    ВИЛКА — ВИЛКА, вилки, жен. 1. Предмет из столового прибора в виде ручки с двумя, тремя или четырьмя зубьями, которым берут и кладут в рот куски пищи. 2. В различных областях техники орудие, приспособление или какое нибудь устройство в форме вил, с… … Толковый словарь Ушакова

    ВИЛКА — ВИЛКА, и, род. мн. лок, жен. 1. Предмет столового прибора с острыми зубьями на длинной ручке. Серебряная, мельхиоровая в. В. на металлической, деревянной, костяной ручке. В. с двумя, с тремя, с четырьмя зубьями. Подцепить мясо на вилку. Нож с… … Толковый словарь Ожегова

    вилка — и; мн.

    род. лок, дат. лкам; ж. 1. Один из предметов столового прибора с острыми длинными зубьями и ручкой, которым берут куски пищи. Серебряная, мельхиоровая в. Поддеть грибок вилкой, на вилку. 2. Название различных устройств, приспособлений с… … Энциклопедический словарь

    вилка — и; мн. род. лок, дат. лкам; ж. см. тж. вилочка, вилочный 1) Один из предметов столового прибора с острыми длинными зубьями и ручкой, которым берут куски пищи. Серебряная, мельхиоровая ви/лка. Поддеть грибок вилкой, на вилку. 2) Название различных … Словарь многих выражений

    Розетка (штепсельная коробка) — розетка типа F Розетка гнездовая часть разъёма («мама»), чаще всего предназначенная для стационарной установки. Ответная часть разъёма (штыревая, «папа») называется штепсельная вилка. Содержание 1 Розетки для силовой сети … Википедия

    ВШ — вагонетка шахтная вертикальный шарнир вилка штепсельная вискозный шелк волокнистый шлакобетон высшая школа … Словарь сокращений русского языка

    ВШ — вискозный шёлк ВШ высшая школа образование и наука Словарь: С. Фадеев. Словарь сокращений современного русского языка. С. Пб.: Политехника, 1997. 527 с. ВШ вентиляционная шахта например, метро … Словарь сокращений и аббревиатур

    Силовые вилки и розетки для переменного тока

    — Эта статья о конструкции, технических особенностях и истории развития штепсельных разъёмов. О стандартах на штепсельные разъёмы, принятых в разных странах см. Список стандартов штепсельных разъёмов … Википедия

    ГОСТ Р МЭК 60598-1-2003: Светильники. Часть 1. Общие требования и методы испытаний — Терминология ГОСТ Р МЭК 60598 1 2003: Светильники. Часть 1. Общие требования и методы испытаний оригинал документа: 1.2.6. базовый светильник: Светильник, состоящий из минимального комплекта деталей, который может обеспечить выполнение требований … Словарь-справочник терминов нормативно-технической документации

Как правило, штепсельные вилки представляют собой неразборные конструкции, где штифты и концы шнура, прикреплённые к ним, зафиксированы ПВХ-пластикатом или резиной. Именно такими вилками оснащены большинство электроприборов бытового назначения. Вилки с разборными корпусам можно встретить в комплекте с небытовыми приборами или в качестве запасной части для замены вышедшей из строя неразборной вилки.

Сегодня промышленность предлагает вилки, оснащенные двумя или тремя штифтами. Разборные вилки с двумя штифтами могут быть четырех видов: разветвители, вилки с цельными штифтами, вилки с разрезанными штифтами и совмещенные вилки.

Вилки с разборным корпусом и разрезными полыми штифтами могут быть укомплектованы двумя стальными иглами. Каждая из них выходит из самого штифта и имеет на конце пластиковый нарост – «барашек». С помощью этого барашка можно отрегулировать просвет между составными частями штифта. В это же время, можно обеспечить тесный контакт вилки, включенной в розетку, и извлечение такую вилки из розетки становится весьма затруднительным.

Вилка, которая состоит из двух разъемных половинок, снабжается специальной металлической скобкой, изоляционной прокладкой и парой винтов для фиксации шнура у основания корпуса.

Корпус вилки обладает определенными изоляционными свойствами и рассчитан ан конкретную максимально допустимую силу тока, который будет проходить через розетку. Величину этого тока можно узнать по маркировке на корпусе вилки, допустим, 5 А, 6 А, 10 А. для определения силы тока, который будет проходить из розетки в вилку конкретного электроприбора, нужно воспользоваться следующей формулой:

Сила тока (А) = мощность (Вт) / напряжение (В)

Допустим, мы имеем электрический утюг мощностью 1000 Вт. Нам нужно включить его в сеть, где напряжение равно 220 В. Вилка утюга рассчитана на силу тока в 4,55 А.

С помощью вилок-разветвителей можно подключить к сети не один, а сразу несколько приборов. Как правило, это два или три аппарата. Такие вилки могут быть как с цельными, так и резными штифтами.

Через вилку-двойник с разрезными штифтами можно обеспечить электропитание двух приборов от одной розетки. Этими же возможностями обладает и двойник с цельными штифтами: у него нет поджимного устройства в гнездах, а тесный контакт осуществляется разрезными штифтами вилок, вставленных в них.

По всей длине гнезда вилки-тройника имеются разрезные штифты, которые обеспечивают контакт со штифтами любого типа. У вилок-тройников с цельными штифтами могут быть гнезда, которые закрыты специальными шторками.

Малые электроприборы и радиоустройства часто совмещаются с совмещенными вилками. К таким относятся выпрямитель для электробритв, блок питания антенного усилителя или блок питания «Электроника».

Вилки-разветвители могут быть использованы цепочкой, если они вставлены одна в другую. При этом учитывают, что сумма силы тока, который возникает от всей цепочки включенных приборов, не должна выходить за максимальную отметку в 6А.

Розетка (разъём) — это… Что такое Розетка (разъём)?

У этого термина существуют и другие значения, см. Розетка.

Происхождение названия

Электрический разъём назван розеткой по аналогии с круглым элементом декора, крепящемся на стене или потолке. Сам же декор получил название от слова «роза».

В дальнейшем розеткой стали называть любые аналогичные устройства, необязательно электрические.

Классификация

Электрические розетки

розетка типа F (Schuko) Напряжение / частота. Вилки, штепсели

Розе́тка — устройство, часть штепсельного соединения (т. н. «мама»; ответная часть (штыревая, «папа») разъёма называется штепселем или «вилкой»). Предназначена для подключения электроприборов к электрической сети, как к силовой, так и к прочим (телефонная, компьютерная и тд.)
Конструктивно состоит из основы (керамической/пластиковой), нескольких пружинных контактов (для контакта с вилками штепселя), клемм для подключения электрического провода, а также изолирующего корпуса.

Розетки существуют в исполнениях для крепления как на, так и в (глубине) поверхности (скажем, стены), т.е. предназначенные для скрытой проводки (встраиваемые) и для открытой проводки (накладные).

Силовые розетки

Силовые розетки бывают как для однофазной, так и для трёхфазной сети, различных степеней защиты, также с различными механизмами защиты от случайного проникновения («защита от детей»). Также применяются в переносных удлинителях.

В большинстве силовых розеток 220/380 В для контактирования используется упругость полоски из малоупругого контактного металла (то есть плоская пружина). Малая упругость материала и большие нагрузки на изгиб в плоской пружине (см. закон Гука) при частом включении/выключении приводят со временем к тому, что плоская пружина теряет упругость и розетка перестаёт функционировать. Более надёжны розетки, в которых упругая винтовая пружина, через прижимную пластину, прижимает штырь вилки к контактной пластине розетки.

Розетки с основой из керамики менее пожароопасны, чем пластмассовые. В настоящее время в подавляющем большинстве в качестве основы применяются термопласты, например PC (поликарбонат), которые отличаются стойкостью высоким температурам и не поддерживают горение.

В России распространены типы C и F. При этом тип C допустим только в жилых зданиях, по технике охраны труда розетки должны устанавливаться, а установленные меняться на тип F.

По типу проводки:

  • Для скрытой проводки
  • Для открытой проводки

По степени пылевлагозащищенности:

Кроме того, розетки имеют ряд параметров: максимальный ток, максимальное напряжение, надёжность и т. п.

Сигнальные (информационные) розетки
СССР, розетка для радиоточек (РПВ-1 и РПВ-2)
Вилка ВПВ-1 с розеткой РПВ-1 для абонентской радиоточки

В СССР для подключения радиоточек использовались розетки стандарта, похожего на стандарт для силовых розеток. Для того, чтобы отличать эту розетку от силовой, на ней делалась надпись «радио» (соответствующая надпись была и на вилке). Однако в связи со случаями включения радиоточек в розетку 220В, для установки радиоточек стали применять розетки РПВ-1 и РПВ-2 (для скрытой проводки), похожие на переходную розетку A/C.

Телефонные розетки
Розетка стандарта RJ-12 Штекеры стандарта RJ Штекер стандарта TAE Телефонный разъём РТШК-4 (розетка и штекер) советского стандарта

Слаботочные розетки, для подключения кабеля проводных и беспроводных телефонных аппаратов к телефонной сети. Существует несколько стандартов[1]:

  • RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.
  • RJ-12 (еще обозначают «6p2с»,»6p4с» или «6p6с». «6p» значит, что разъем имеет 6 посадочных мест для ножей контактов, а «2с», «4с» или «6с» обозначает, что в эти посадочные места вставлено соответственно 2, 4, 6 ножей-контактов. Наиболее распространенным видом являются разъемы «6p4c»). Разъемы RJ-12 чаще всего используются в телефонии для коммутации телефонных аппаратов с розеткой или для коммутации телефонных линий в телефонных патч-панелях.
  • TAE (немецкий и французский стандарт).
  • РТШК-4 — советский стандарт 80-х годов, перенятый из Польши (4 широких контакта + ключ; на данный момент устарел, практически не используется). До заимствования данного типа розетки телефон нужно было подключать неразъёмным способом, с помощью специальной отводной коробки.[2] Все розетки РТШК в помещении должны были включаться в цепочку, при отключении всех аппаратов из которой линия замыкалась конденсатором ёмкостью 1 мкФ. Это было нужно персоналу телефонной станции для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Конденсатор устанавливался обычно в одну, самую последнюю, розетку.

Ответная часть розетки — штекер. Штекеры служат для оконцовки кабеля (монтажа разъема на конец кабеля).

Розетки для звуковых сигналов
Основная статья: XLR
Розетки для компьютерных сетей

Конструкция старых типов локальных сетей, на коаксиальном кабеле, была такова, что исключала наличие настенных розеток (см. 10BASE5, 10BASE2). Возможность использовать настенные розетки пришла с распространением локальных сетей на витой дифференциальной паре проводов (см. 10BASE-T, 100BASE-T4, 100BASE-TX). Такие розетки называют RJ-45 или, более правильно, «8P8C» — 8 посадочных мест с 8 же контактами. Современные розетки этого типа выполняются либо накладными (обычно параллелепипед с одним или несколькими отверстиями в торце), либо для встраивания в стену (отдельно, либо в составных изделиях).

В офисных зданиях для упрощения разводки иногда применяют как для телефонов, так и для компьютеров, исключительно розетки 8p8c, которые потом подсоединяются на кросс-панели в серверной комнате либо к компьютерной сети, либо к телефонной сети, исходя из потребностей фирмы.

Прочие типы розеток

Разнимаемое соединение настолько удобно, что его используют внутри и снаружи многих радиоэлектронных и силовых устройств. Иногда вмещающие части таких соединений тоже называют розетками, а вставляемые — вилками.

Информационные розетки могут быть не только проводными, но и оптическими. Оптические розетки в большинстве случаев используются для передачи дискретных сигналов, как например сигналы компьютерных сетей (FOIRL, 10BASE-F, 10BASE-FL, 100BASE-SX, 100BASE-FX и т.  д.) или звуковые сигналы в цифровой форме (TOSLINK).

Водяные розетки

Водорозетка

Водяной розеткой, или водорозеткой называют сантехническое устройство, представляющее собой окончание трубы с резьбой. Устройство имеет «лапки» для закрепления на стене и используется для подключения бытовой сантехники (смесители, стиральные и посудомоечные машины) при помощи гибких шлангов.

Часто на конце водорозетки устанавливают вентиль, чтобы можно было отсоединить технику без общего отключения воды.

См. также

Примечания

Ссылки

Как называется русская вилка для розетки. Вилки электрические. По напряжению и току

Чаще всего электроприборы поставляют уже с готовой системой подсоединения их к сети. Однако случаются ситуации, когда требуется заменить такой элемент, как вилка электрическая. Выбрать подходящий вариант очень важно, так же как и правильно его подсоединить. Дабы избежать неприятных ситуаций в будущем, следует изучить технологию проведения ремонта оборудования.

Виды электровилок

Существует всего три типа электрических вилок. Это разборные и неразборные (литые) разновидности оборудования.

Каждый из них выполняет одну и ту же функцию. Вилка электрическая любого типа служит соединением сети с проводником тока.

Литые вилки завоевали большую популярность в мире современной бытовой техники. Они надежные, эстетичные и к тому же удобные. К штырям провод крепится путем точечной сварки. Система в этом случае напоминает единый провод. Контакт в этом случае отсутствует. Такой способ крепления гарантирует отсутствие окисления и ослабления в местах соединения провода со штырями вилки.

Причиной поломки литой вилки является перелом проводника у основания. Обычно подобные устройства не ремонтируют.

Вернуть прибор к жизни поможет разборной штекер. Шнур электрический с вилкой соединяется очень плотно. Чем лучше контакт, тем лучше работает оборудование.

Мировые маркировки вилок

В зависимости от государства, выпускающего представленное оборудование, существует 13 разновидностей подарок и штекеров к ним. Их маркируют латинскими буквами.

Типы А и В электрических вилок присвоены американским штекерам. Тип А не имеет заземления, а В уже содержит место для его подключения. Штырьки у них плоские.

Тип С принадлежит европейским штекерам с круглыми штырьками без заземления. Маркировку D имеют английские розетки. Штырьки круглые, два тонких и один толстый.

Французские вилки электрические с местом для заземления имеют два круглых штырька. Третий находится в розетке.

Вилка электрическая с заземлением типа F подобна С. Только в ней есть две пластины для заземления.

К английским штекерам относятся типы М и G. К другим европейским разновидностям относятся розетки J, K, L. Австралийские вилки для электрических шнуров маркируют буквой I, а израильские — Н.

Для подключения штекера к несовместимым розеткам используют переходники.

Вилки электрические в нашей стране

В нашей стране встречается 4 разновидности прицепных и литых вилок.

Тип С представляет собой неразборные вилки. Они чаще всего идут в комплекте с бытовой техникой и подключены к шнуру.

Тип С5 имеет круглые штыри диаметром 4 мм, без заземляющих контактов. Мощность техники, присоединенной к такому штекеру, не превышает 1,3 кВт (6 А).

Тип С6 принадлежит такому оборудованию, как вилка электрическая, прицепа заземления на которой может не быть. В некоторых вариантах у них есть штырь заземления. Диаметр штырей — 4,8 мм. Вилка рассчитана на мощность до 2 кВт (10 А).

К типу С1-b относятся разборные разновидности, рассчитанные на мощность 1,3 кВт (6 А).

Какая вилка лучше?

Среди профессиональных электриков существует мнение, что литая вилка все же надежнее. Это относится к качественным изделиям известных производителей.

Соединение провода со штырями происходит на производстве путем пайки или, в очень редких случаях, обжима. Последующее герметичное литье корпуса надежно защищает место соединения, а также препятствует окислительным процессам на этом отрезке.

Единственное слабое место у подобного изделия — это соединение проводника с вилкой. Если произошел обрыв, лучше не пытаться разобрать литой вариант изделия. Решившись починить прибор, следует подсоединить к проводу разборную вилку.

Правила присоединения вилки С1-b

Различные типы электрических вилок потребуют соблюдения некоторых правил монтажа для каждого из них.

Для разборных вилок С1-b следует обеспечить хороший контакт провода со штырями. Концы проводников следует залудить.

Изоляцию с кабеля снимают на 20-25 мм, не задевая жилы. Вокруг обжимных винтов вилки следует сформировать колечки. Оставшийся нахлест накручивается вокруг зачищенной основы.

Готовое колечко снимается и аккуратно залуживается, чтобы не надавить изоляцию. Затем их снова надевают на винты и зажимают до упора. Нужно следить, чтоб не сорвать резьбу.

Штыри с проводами вставляют в посадочные углубления. Отходящий провод прижимают изолирующей планкой, не повреждая наружнюю оболочку кабеля. Далее половинки штекера стягивают болтом и гайкой.

Присоединение провода к вилке С5 и С6

Здесь процесс подключения провода проходит еще проще. Вилка электрическая типа С5 и С6 уже имеет в своем составе особые колодки. Формировать колечки не понадобится. Провод сечением 2,5 мм кв. завидуют до 10 мм, а с 1,5 мм кв. — до 20 мм. Это связано с технологией подсоединения.

Тонкие провода потребуется сложить вдвое перед крепежом. Жилу скручивают и вставляют в клемму.

Время от времени колодки лучше поджимать, дабы обеспечить хорошее качество контакта. В подобных устройствах он достаточно хорош.

Если в электросети не предусмотрено заземление, не следует подключать лишний контакт куда попало. Третий проводник оставляют не зачищенным, как резерв. Он может пригодиться при обрыве одной из жил.

Если установить вилку с большим показателем предельной мощности на электроприбор, это увеличит запас ее прочности. Однако, ставя на технику меньшую по выдерживаемой нагрузке вилку, следует ожидать ее перегрева, выхода из строя и создания аварийной ситуации. Обязательно следует обращать внимание на маркировку вилки и мощность бытового прибора.

Ознакомившись с разновидностями такого элемента электроцепи, как вилка электрическая, можно правильно подобрать необходимый вариант для замены старого штекера. Существует несколько разновидностей подобных устройств. Каждый подбирают в соответствии с требуемой нагрузкой бытового прибора, к которому подводится провод с вилкой. Производя подключение в соответствии со всеми правилами, можно не сомневаться в долговечности и безопасности эксплуатации электровилки.

Попробуйте представить себе хомо модернуса без мобильников, фотоаппаратов, ноутбуков, систем навигации и других гаджетов? Ответ прост: это невозможно. Ну а все эти блага цивилизации не могут существовать без «питания», им нужна подзарядка.
А потому пляжи, парки, музеи уходят на второй план, и первое, о чем должен подумать путешественник, — какие розетки и какое напряжение будут в той стране, куда он направляется.
В большинстве случаев вопрос решается с помощью переходника. Но он может стать бесполезным, если напряжение в сети сильно отличается от родного, отечественного. Например, в Европе напряжение варьируется от 220 до 240 В в США и Японии — от 100 до 127 В. Не угадаете — спалите свой прибор.
Попробуем разобраться с премудростями электротехники.

Напряжение и частота

По большому счету, в мире в бытовой сети используется всего два уровня электрического напряжения:
европейский — 220 — 240 В и американский — 100 — 127 В, и два значения частоты переменного тока — 50 и 60 Гц.

Напряжение 220 — 240 В с частотой 50 Гц использует большинство стран мира.
Напряжение 100 -127 В при частоте 60 Гц — в США, странах Северной, Центральной и, частично, Южной Америки, Японии и т.д.
При этом существуют вариации, например, на Филиппинах, 220 В и 60 Гц, а на Мадагаскаре — наоборот, 100 В и 50 Гц, даже в пределах одной страны, в зависимости от региона, могут существовать разные стандарты, например, в разных частях Бразилии, Японии, Саудовской Аравии, на Мальдивах.

Потому, прежде чем отправиться в путь, соберите максимум информации о цепях и сигналах типах применяемых в стране розеток и напряжении в сети.

Электрические розетки

Розеток, вилок и вариантов подключения к электрической сети очень многою. Но не пугайтесь, разбираться со всеми и искать под каждую переходник нет нужды.
Надо запомнить (сохранить, зарисовать, сфотографировать) 13 самых используемых типов розеток, которые обозначают латинскими буквами от A до M:

Тип А — американская электрическая розетка и вилка: два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки (США, Канаде, Мексике, Венесуэле, Гватемале), в Японии, ну и почти везде, где напряжение сети 110 В.
Тип B — вариация разъема типа A, с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.
Тип C — европейская розетка и вилка. Имеет два круглых параллельных между собой контакта (без заземления). Это самая популярная розетка в Европе, кроме Англии, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220В.
Тип D — старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника, при этом один из контактов толще двух других, рассчитаны на максимальный ток. Используется в Индии, Непале, Намибии, на Шри-Ланке.
Тип E — вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Данный тип сейчас почти повсеместно используется в Польше, Франции и Бельгии.
Тип F — стандарт похож на тип E, но вместо круглого контакта заземления здесь два металлических зажима с двух сторон разъёма. Такие розетки найдете в Германии, Австрии, Голландии, Норвегии, Швеции.
Тип G — британская розетка с тремя плоскими контактами. Используется в Англии, Ирландии, на Мальте и Кипре, Малайзии, Сингапуре и Гонконге.
Примечание. Этот тип розетки часто выпускается со встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, — проверить состояние предохранителя в розетке.
Тип H — имеет три плоских контакта или, в более ранней версии, круглые контакты организованы в форме буквы V. Используется только в Израиле и в секторе Газа. Не совместим ни с какой другой вилкой, предназначена для значений напряжения 220 В и тока до 16 А.
Тип I — австралийская розетка: два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу — в форме буквы V. Есть также в версии с контактом заземления. Используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.
Тип J — швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии, Лихтенштейне, Эфиопии, Руанде и на Мальдивах.
Тип K — датская розетка и вилка, аналогична европейскому типу C, но с контактом заземления, расположенным в нижней части разъема. Используется в Дании, Гренландии, Бангладеше, Сенегале и на Мальдивах.
Тип L — итальянская вилка и розетка, аналогична европейской розетке типа C, но с круглым контактом заземления, который находится в центре, два круглых контакта питания расположены необычно в линию. Используется в Италии, Чили, Эфиопии, Тунисе и на Кубе.
Тип М — африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленде и Лесото.

Пару слов про разного рода переходники.

Самый простой способ быть готовым сунуть вилку в розетку — заранее приобрести адаптер, конвертер или трансформатор (это уж у кого какие потребности). В большинстве отелей, если обратитесь, нужный девайс вам подберут на ресепшене.

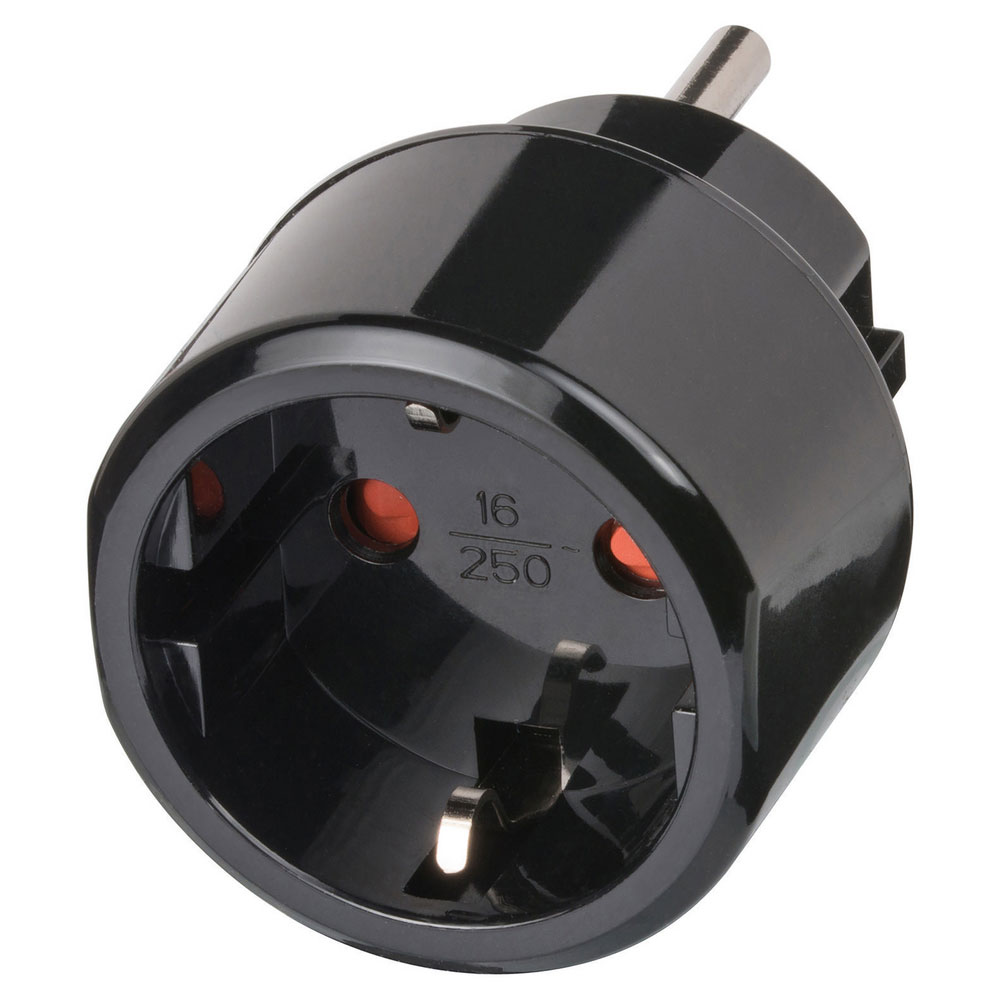

Адаптеры — совмещают вашу вилку с чужой розеткой, не влияя на напряжение, самый универсальный девайс.
Конвертеры — обеспечивают преобразование местных параметров электросети, но непродолжительное время, до 2-х часов. Применяется для мелких (походных) бытовых приборов: фен, бритва, чайник, утюг. Удобен в дороге в силу малых габаритов и веса.
Трансформаторы — более мощные, габаритные и дорогие преобразователи напряжения, рассчитанные на продолжительный режим работы. Используются для сложных электроприборов: компьютеры, телевизоры и т.п.

И в конце легкий лайфхак, как пользоваться английской розеткой без переходника

Удачных путешествий!

Источники: wikimedia. org, travel.ru, enovator.ru, личный опыт.

DA Info Pro — 6 марта. Подключая любой бытовой прибор к электрической сети мы не задумываемся, какие типы электрических розеток могут быть. Однако можно попасть в некоторое замешательство, ремонтируя электропроводку в доме за границей или в квартире, в которой до вас проживали иностранцы. Кроме того, с некоторыми проблемами можно столкнуться во время путешествия в другую страну при попытке воткнуть электрическую вилку в сеть.

Электрические вилки различаются в разных странах. Поэтому министерства торговли США (ITA) в 1998 году приняло стандарт, согласно которому различным видам электрических розеток и вилок было присвоено свое обозначение. Напишем подробно по каждому виду электрических розеток.

Принцип классификации и основные типы

Всего существует 15 типов электрических розеток. Различия состоят в форме, размере, максимальном токе, наличии соединения для заземления. Все типы розеток закреплены законодательно в странах в рамках стандартов и норм. Хотя на изображении выше розетки и могут быть похожи по формам, они различаются по размеру гнезд и штырей (штепселей).

Все типы по американской классификации имеют обозначение видТип X (Type X) .

Название Вольтаж Ток Заземление Страны распространения
Тип A 127В 15A Нет США, Канада, Мексика, Япония
Тип B 127В 15A Да США, Канада, Мексика, Япония
Тип C 220В 2.5A Нет Европа
Тип D 220В 5A Да Индия, Непал
Тип E 220В 16A Да Бельгия, Франция, Чехия, Словакия
Тип F 220В 16A Да Россия, Европа
Тип G 220В 13A Да Великобритания, Ирландия, Мальта, Малайзия, Сингапур
Тип H 220В 16A Да Израиль
Тип I 220В 10A Да/Нет Австралия, Китай, Аргентина
Тип J 220В 10A Да Швейцария, Люксембург
Тип K 220В 10A Да Дания, Гренландия
Тип L 220В 10А, 16A Да Италия, Чили
Тип M 220В 15A Да Южная Африка
Тип N 220В 10A, 20А Да Бразилия
Тип O 220В 16A Да Тайланд

В большинстве стран стандарты обусловлены их историей. Так, например, Индия, будучи Британской колонией до 1947 года, переняла и ее стандарт. До сих пор в некоторых гостиницах Великобритании можно встретить старый стандартТипа D .

На изображение показаны виды электрических розеток в различных странах мира

Хотя при однофазном подключении тока полярность не важна, розетки типа A и B являются поляризованными. Это проявляется в том, что штепсели имеют различную толщину — важно положение вилки. Кроме того, в США, где они активно распространены, используется переменный ток с частотой 60 Гц и напряжение 127 В.

Развитие различных типов розеток и вилок

Широкое распространение электричества в быту потребовало ввода стандартов в области подключения электроприборов. Это позволило бы сделать электричество безопаснее, приборы надежнее и универсальнее.

А многие производители электрической техники и приборов на практике предоставляют к своим устройствам сменные шнуры под различные виды и страны.

Электрические розетки и вилки эволюционировали в том числе под ужесточением требований в плане безопасности. Так изТипа DпоявилсяТип G- увеличился максимальный ток, появились дополнительные защитные изолирующие покрытия у основания штепселей.

Некоторые типы разъемов уже устарели. Так ушли из повседневного использования американскийТип I, советскийТип I, старые испанские розетки, вилки с разрезанными штепселями. По факту многие страны стандартизуют размеры между собой. А комитеты по стандартизации пытаются сделать межгосударственные стандарты на официальном уровне. Основной такой организацией считаетсяМеждународная электротехническая комиссия (МЭК, IEC).

Интересно получается с подключением электроплит — максимальная мощность может достигать 10 кВт. В различных странах ввели в нормы и правила использовать отдельный вид электрических розеток для таких мощных приборах. А в некоторых местах вообще обязывают подключать без розетки фиксированным способом.

Для подключения вилок одного типа к розетке другого обычно продаются переходники-адаптеры. Они встречаются как с одного типа электрической розетки на другой, так и универсальные — с любого на конкретный.

Очень много мы приобретаем электрических бытовых приборов разной мощности, сделанных в странах ЕС, у которых сетевые шнуры заканчиваются электрическими вилками европейского типа. Известно что они отличаются не только диаметром металлической части от наших отечественных, но также формой, большей потенциальной мощностью и наличием одного или двух контактов заземления. Но нельзя забывать и о так называемом «советском» типе, который применяется еще широко в России и странах СНГ наряду с электроприборами прошлых времен поэтому с них и начнем краткий обзор электрических вилок европейского типа с них.

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В, 6А

Этот тип, называемый Советский С1/В, все еще выпускается у нас на родине и по своим качествам его можно приравнять к европейскому типу СЕЕ 7/ 16 Europlug. Электрические вилки этого типа рассчитаны на силу тока 6 А и 10 А при напряжении 220 — 250 В и частотой 50Гц. Клемм заземления у них нет, но зато есть одно преимущество, которое заключается в том что их конструкция разборная, а значить можно в случае порчи кабеля заменить его, оставляя розетку прежней и не тратя деньги на новую. Диаметр штырей в советской вилке равен 4 мм.

Следующий тип электрической вилки, у которой штыри также диаметром 4 мм и которая широко распространена в европейских странах, кроме Англии, Ирландии и Мальты относится к классу СЕЕ 7/ 16 Europlug. Применяется при эксплуатации бытовых электроприборов малой мощности, без контактов заземления и рассчитана на силу тока до 2,5 А при напряжении 1100 — 220 В. Совместима с класса С, С1, Е, F.

Тип C6 (в Европе CEE 7/17) у нас – «евровилка», с круглыми штырями (ножами) диаметром 4,8 мм

А вот французский тип электрической вилки имеет металлические штыри уже диаметром 4,8 мм и один контакт заземления. Широко используется во Франции, Польше и Бельгии. Применяются для приборов средней мощности таких, как пылесосы, кондиционеры, водонагреватели и т. д. Этот тип вилки выдерживает силу тока до 16 А при напряжении В 220 — 250 В. Совместимы с розетками типа C, E, F, однако с советским типом С1/В несовместимы и могут применяться только при наличии переходника.

Для электроприборов средней и большой мощности потребления используется европейский немецкий тип вилок «Schuko» СЕЕ 7/4, который широко распространен в Германии, Швеции, Норвегии и Голландии.

Вилка CEE 7/4 Schuko и розетка Schuko

Рассчитан на ток до 16 А, в некоторых вариантах и до 25 А при напряжении 220 — 250 В, имеет диаметр штырей 4,8 мм, один вывод заземления и совместим с розетками С и F. По своим характеристикам «Schuko» СЕЕ 7/4 подходит к французскому типу вилок Е СЕЕ 7/5.

Существует также и гибридный тип электрических вилок E/F — CTT 7|7, сочетающий в себе немецкое и французское качество. Весьма распространены в странах Евросоюза при использовании приборов средней и высокой мощности потребления. Имеют контакт для заземления, подходят к розеткам типа C, E и F с диаметром металлических штырей 4,8 мм.

Как правильно называется вилка для розетки. Электрические розетки в мире. Список стандартов штепсельных разъёмов

В мире 12 типов электрических вилок и розеток.
Классификация буквенная — от А до Х.
Перед поездкой за границу, особенно в редко посещаемые страны, я сверяюсь с данными ниже.

Тип А: Северная Америка, Япония

Страны: Канада, США, Мексика, часть Южной Америки, Япония

Два плоских параллельных контакта без заземления.
Помимо США этот стандарт принят еще в 38 странах. Наиболее распространен в Северной Америке и на восточном побережье Южной Америки. В 1962 г. использование розеток типа А было запрещено законодательством. Взамен был разработан стандарт типа B. Однако во множестве старых домов еще встречаются подобные розетки, потому что они совместимы с новыми вилками типа B.
Японский стандарт идентичен американским розеткам, но предъявляет более строгие требования к размерам корпусов вилок и розеток.

Тип B: аналогично типу А, кроме Японии

Страны: Канада, США, Мексика, Центральная Америка, Карибские острова, Колумбия, Эквадор, Венесуэла, часть Бразилии, Тайвань, Саудовская Аравия

Два плоских параллельных контакта и один круглый для заземления.
Дополнительный контакт длиннее, поэтому при подключении устройство заземляется раньше, чем включается в сеть.
В розетке нейтральный контакт находится с левой стороны, фаза — с правой, земля — внизу. На вилках этого типа нейтральный контакт делается более широким, чтобы предотвратить нарушение полярности при нестандартном подключении.

Тип C: Европа

Страны: вся Европа, Россия и СНГ, Ближний Восток, часть Южной Америки, Индонезия, Южная Корея

Два круглых контакта.
Это привычная нам евророзетка. Заземление не предусмотрено, и вилка может подключаться к любой розетке, которая принимает контакты диаметром 4 мм с расстоянием 19 мм между ними.
Тип С используется по всей континентальной Европе, на Ближнем Востоке, во многих африканских государствах, а также в Аргентине, Чили, Уругвае, Перу, Боливии, Бразилии, Бангладеш, Индонезии. Ну, и конечно, во всех республиках бывшего Советского Союза.
Немецкие и французские вилки (тип E) очень похожи на этот стандарт, но диаметр контактов у них увеличен до 4,8 мм, а корпус сделан таким образом, чтобы предотвратить подключение к евророзеткам. Такие же вилки используются в Южной Корее для всех не требующих заземления устройств и встречаются в Италии.
В Великобритании и Ирландии в душевых и ванных комнатах иногда ставятся специальные розетки, совместимые с вилками типа C. Предназначены они для подключения электрических бритв. Поэтому напряжение в них часто понижено до 115 В.

Тип D: Индия, Африка, Ближний восток

Три больших круглых контакта, расположенных треугольником.
Этот старый английский стандарт поддерживается в основном в Индии. Также встречается в Африке (Гана, Кения, Нигерия), Среднем Востоке (Кувейт, Катар) и в тех частях Азии и Дальнего Востока, где электрификацией занимались англичане.
Совместимые розетки используются в Непале, Шри-Ланке и Намибии. В Израиле, Сингапуре и Малайзии этот тип розеток применятся для подключения кондиционеров и электрических сушек одежды.

Тип E: Франция

Два круглых контакта и заземленный контакт, выступающий из верхней части розетки.
Этот тип подключения используется во Франции, Бельгии, Польше, Чешской республике, Словакии и в Дании.
Диаметр контактов — 4,8 мм, расположены они на расстоянии 19 мм друг от друга. Правый контакт нейтральный, левый — фаза.
Так же как и описываемый ниже немецкий стандарт, розетки этого типа допускают подключение вилок типа C и некоторых других. Иногда подключение требует применения силы так, что вы можете повредить розетку.

Тип F: Германия

Два круглых контакта и два заземляющих клипа вверху и внизу розетки.
Часто этот тип называется Schuko/Шуко, от немецкого schutzkontakt, что означает «защищенный, или заземленный» контакт. Розетки и вилки этого стандарта симметричны, положение контактов при подключении не имеет значения.
Несмотря на то, что стандарт предусматривает использование контактов диаметром 4,8 мм, отечественные вилки легко подходят к немецким розеткам.
Многие страны Восточной Европы постепенно переходят от старого советского стандарта на тип F.
Часто встречаются гибридные вилки, объединяющие боковые клипы типа F и заземляющий контакт типа Е. Такие вилки одинаково хорошо подключаются как к «французским» розеткам, так и к немецким Schuko.

Тип G: Великобритания и бывшие колонии

Страны: Великобритания, Ирландия, Малайзия, Сингапур, Кипр, Мальта

Три больших плоских контакта, расположенных треугольником.
Удивляет массивность вилок этого типа. Причина кроется не только в больших контактах, но и в том, что внутри вилки находится предохранитель. Он необходим, потому что британские стандарты допускают большую силу тока в бытовой электрической цепи. Обратите на это внимание! Переходник для евровилки тоже должен быть оснащен предохранителем.
Вилки и розетки этого типа помимо Великобритании распространены так же в ряде бывших британских колоний.

Тип H: Израиль

Три контакта, расположенных в форме буквы Y.
Этот тип подключения уникален, встречается только в Израиле и несовместим со всеми остальными розетками и вилками.
До 1989 г. контакты были плоскими, затем приняли решение заменить их круглыми, диаметром 4 мм, расположенными так же. Все современные розетки поддерживают подключение вилок как со старыми плоскими, так и с новыми круглыми контактами.

Тип I: Австралия

Страны: Австралия, Новая Зеландия, Папуа Новая Гвинея, Фиджи

Два плоских контакта, расположенных «домиком», и третий — заземляющий контакт.
Почти все розетки в Австралии для дополнительной безопасности имеют выключатель.
Похожие подключения встречаются в Китае, только по сравнению с австралийскими они поставлены «с ног на голову».
В Аргентине и Уругвае применяются розетки, совместимые с типом I по форме, но с перевернутой полярностью.

Тип J: Швейцария

Три круглых контакта.
Эксклюзивный швейцарский стандарт. Очень похож на тип C, только есть третий, заземляющий контакт, который отнесен немного в сторону.
Вилки европейского стандарта подходят без переходников.
Похожее подключение встречается в части Бразилии.

Тип K: Дания и Гренландия

Три круглых контакта.
Датский стандарт очень похож на французский тип E, только выступающий заземляющий контакт находится в вилке, а не в розетке.
С 1 июля 2008 г. в Дании будут устанавливаться розетки типа Е, а пока самые распространенные вилки евростандарта C без проблем подключаются к существующим розеткам.

Тип L: Италия и Чили

Три круглых контакта в ряд.
Вилки евростандарта C (наших с вами) без проблем подходят к итальянским розеткам.
Если очень захотеть, то вилки типа E/F (Франция-Германия) кои у нас представлены в зарядках к Макбукам, можно засунуть в итальянские розетки. В 50% случаев итальянские розетки ломаются в процессе вытаскивании такой вилки: вилка вынимается из стены вместе с нанизанной на неё итальянской розеткой.

Тип Х: Таиланд, Вьетнам, Камбоджа

Гибрид розеток типа A с C. К розеткам этого типа подходят как американские, так и европейские вилки.

В данной статье приведены все типы электрических вилок и розеток, принятых в использование в странах мира.

Это, так называемый, американский тип и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B

Аналогичный разъему типа A, но уже с дополнительным круглым контактом . Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C

Это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D

Это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Тип E

Данный тип имеет электрическую вилку с двумя круглыми контактами и отверстие под контакт заземления, который находится в гнезде розетки. Этот тип вилок розеток применяют в настоящее время в Польше, во Франции и в Бельгии.

Тип F

Модели данного типа похожи на модели розеток и вилок типа E. Только вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток и вилок используется, как правило, в Германии, Австрии, Голландии, Норвегии и Швеции.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Тип G

Это типичная британская розетка и ее друг вилка с тремя плоскими контактами. Применяется в квартирах и частных домах Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – розетки данного типа конструкции часто выпускаются с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что необходимо сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H

Данная конструкция разъемов розетки и, соответственно вилки, используется только в государстве Израиль и в секторе Газа. Розетка и вилка имеют три плоских контакта, или в более ранней версии — круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для сетей напряжением 220 В и током до 16 А.

Тип I

Это, так называемая, австралийская розетка. Она, как и электрическая вилка, имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Существуют такие розетки и вилки с контактом заземления. Данные модели используются в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.

Тип J

Швейцарский тип электрических вилок и розеток. Вилку очень похожа на сородича из типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Применяются не только в Швейцарии, но и за ее пределами — в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K

Датские электрические розетки и вилки. Тип аналогичен популярному европейскому розетке типу C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в странах Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L

Итальянская вилка и розетка. Модель аналогична популярному европейскому типу C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такие розетки и вилки в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М

Это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания электроустройств током до 15 А. Широко используется в ЮАР, Свазиленд и Лесото.

Это же действительно очень неудобно. Ладно, раньше люди мало ездили по миру, сейчас это практически не роскошь. Помните, когда к нам в Россию начали поступать бытовые приборы, собранные в Европе, сколько было проблем с нашими советскими розетками. Покупали переходники, они горели. Только не так давно наконец то избавились от этой проблемы.

Я вот весной был на Кипре — там совсем необычные британские розетки. В мелком городке России переходники не купить, пришлось там по приезду бегать, искать, переплачивать. Скоро еду в Доминикану — а там опять другие розетки, американские (вроде). Переходники опять придется покупать на месте да не в 1 экземпляре.

А все почему…

В эпоху электрификации изобретатели разных стран предлагали свои варианты оптимальных розеток; по всему миру строились разные виды электрогенераторов.

Во-первых, свой отпечаток наложила борьба технологий на заре освоения электричества. Речь идет о противостоянии Томаса Эдисона и Николы Тесла в создании сетей постоянного и переменного тока соответственно. Хотя мы знаем, что электространции переменного тока, в конечном счете, победили, инфраструктуру постоянного тока, создаваемую в США вплоть до 1920-х годов (а в Стокгольме — и до 1950-х гг.), приходится обслуживать и использовать вплоть до наших дней.

Во-вторых, множество изобретателей предлагали свои варианты оптимальных (на их взгляд) розеток. Например, в 1904 году американский изобретатель Харви Хьюббел получил патент на первую электророзетку. По своей конструкции она представляла собой своеобразный переходник электропатрон-вилка. Переходник вкручивался в патрон вместо лампочки, а в него подключали какой-либо электроприбор.

Немецкий инженер Альберт Бюттнер создал известную нам сегодня «евророзетку» в 1926 году. А первая розетка с заземлением была создана Филиппом Лабре в 1927 году.

А национальные компании, занимающиеся монтажом электросетей, поставляли свои приборы, подходящие к этим сетям. Соответственно, внедрялись разные виды штепсельных разъемов и розеток и проектировались свои сети. Разработки других стран полностью игнорировались.

Влияла на разработку розеток и доступность материалов. Например, во время Второй мировой войны в Великобритании придумали трехштекерную вилку с коротким медным плавким предохранителем. Такая конструкция позволяла сэкономить запасы меди для военных нужд. Любопытно, что использование штепсельного разъема с тремя контактами в Великобритании было резким контрастом с остальной частью Европы и даже Северной Америки, где широко использовались штепсельные разъемы с двумя контактами, и кроме того, отличались по дизайну, это все из-за недостаточной коммуникации в первые дни развития электроснабжения.

Сейчас, согласно одной классификации, выделяют 12 типов розеток, согласно другой — 15. Причем розетки одного типа иногда принимают вилки другого. Однако, узнав, что в стране, куда вы собираетесь, такой же тип розетки, как и дома, — не спешите радоваться! Это решение только половины проблемы. В разных частях света напряжение и частота тока могут различаться.

Классификация видов розеток и вилок в разных странах мира

Наиболее распространены два стандарта: европейский — 220-240 В при частоте 50 Гц и американский — 100-127 В при частоте 60 Гц. Не стоит проверять, что будет, если электроприбор, работающий от 100-127 В, включить в розетку с 220-240 В.

В некоторых странах вовсе следует держать ухо востро. Например, в большинстве районов Бразилии используется 127 В, но на севере страны встречается 220 В. А в Японии напряжение везде одинаковое — 110 В, частота же разная: на востоке используется 50 Гц, на западе — 60 Гц. Причина простая: сначала для Токио закупили генераторы немецкого производства с частотой 50 Гц, а вскоре после этого в Осаке поставили американские с частотой 60 Гц.

Возможно, когда-нибудь и будет принят единый стандарт. Универсальная розетка для всех типов вилок уже разработана. Но пока это дело каждого — устанавливать ее или нет. К тому же сначала надо прийти к единому стандарту напряжения. А это упирается в огромные финансовые затраты на переоборудование и переоснащение трансформаторных подстанций, замену розеток и вилок.

* Напряжение 100-127 В при частоте 60 Гц используют США, Канада, Япония, Мексика, Куба, Ямайка, частично Бразилия и другие страны.

* Напряжение 220-240 В с частотой 50 Гц используется в большинстве других стран, но и при одинаковых параметрах вид розеток может сильно различаться.

Вот краткое описание некоторых из них:

Типы А и В — американская розетка

Тип B отличается от A наличием третьего отверстия — оно предназначено для заземляющего штыря. Такие розетки, как можно догадаться из названия, были придуманы в США и распространены на территории Северной, Центральной и частично Южной Америки, а также Японии и некоторых других стран.

Типы С и F — европейская розетка

Так же, как A и B, типы C и F отличаются между собой только наличием заземления — оно есть у F. Европейская розетка используется в большинстве стран Евросоюза, а также в России и СНГ, Алжире, Египте и многих других странах.

Тип G — британская розетка

В Великобритании розетка имеет три плоских отверстия, и появилась эта конструкция не просто так. Дело в том, что во время Второй мировой войны страна испытывала дефицит меди. Поэтому был разработан штепсель с коротким медным предохранителем и тремя штекерами. Помимо Великобритании такая же розетка используется на Кипре, Мальте, в Сингапуре и других странах, испытавших на себе влияние Британской империи.

Тип I — австралийская розетка

Этот тип розетки можно встретить не только в Австралии, но и в Новой Зеландии, на Фиджи, островах Кука, в Кирибати, Новой Гвинее, Самоа и иногда в Китае, где также распространены типы А и С.

Тип H — израильская розетка

Тип H используется только в Израиле и Палестине, причем штыри вилки могут быть как круглыми, так и плоскими — это зависит от того, когда прибор был произведен. Плоская форма розетки была у старой техники, но новые розетки подходят к двум вариантам.

Тип K — датская розетка

Эта розетка может смело претендовать на звание «самой дружелюбной» в мире — ее конструкция напоминает улыбающееся лицо. Помимо Дании и входящей в ее состав Гренландии тип К используется в Бангладеше и на Мальдивах — впрочем, там распространены сразу несколько типов розеток.

К счастью, все эти различия не испортят ваш отпуск или деловую поездку — нужно всего лишь заранее приобрести подходящий переходник.

Карта показывающая распространение различных типов розеток, используемых по всему миру. (ссылка на интерактивную карту )

Карта мира показывает распространение различных типов розеток в использовании по всему миру. Красным выделены страны использующие Тип A и B , тёмно синие используют типы C и E/F (которые на 100% совместимы друг с другом), коричневым выделены страны использующие Тип D, цвета морской волны британский типа G, розовым — израильльский типы C и H, желтым выделены страны использующие австралийский тип I, черный — страны используют C и J, серый типы C и K, оранжевый типы C и L, фиолетовый в странах Южной Африки тип М, бледно-голубым страны используют тип N, и темно-зеленый Таиланд типы C и О. Имейте в виду, что это упрощенный обзор показывает только наиболее распространенный тип вилки, а иногда и по несколько систем в одной и той же стране.

Для полного и тщательного обзора электрических вилок, используемых в каждой стране, нажмите .

Список стран мира с соответствующими типами вилки и розетки, напряжения и частоты. ссылка worldstandards.eu/electrici…

Полный обзор всех стран мира и их соответствующих вилок/розеток и напряжений/частот, используемых для бытовой техники. Таблица показывает, что в большинстве стран электроснабжение составляет от 220 до 240 вольт (50 или 60 Гц), значительно превосходят страны, работающие на 100-127 вольт. Список также показывает, что типы A и C являются наиболее часто используемые электрические вилки во всем мире.

Для того, чтобы быть в курсе выходящих постов в этом блоге есть канал Telegram . Подписывайтесь, там будет интересная информация, которая не публикуется в блоге!

А вот как то давно, давно мы обсуждали . А вот еще специфика американской температуры:

Очень много мы приобретаем электрических бытовых приборов разной мощности, сделанных в странах ЕС, у которых сетевые шнуры заканчиваются электрическими вилками европейского типа. Известно что они отличаются не только диаметром металлической части от наших отечественных, но также формой, большей потенциальной мощностью и наличием одного или двух контактов заземления. Но нельзя забывать и о так называемом «советском» типе, который применяется еще широко в России и странах СНГ наряду с электроприборами прошлых времен поэтому с них и начнем краткий обзор электрических вилок европейского типа с них.

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В, 6А

Этот тип, называемый Советский С1/В, все еще выпускается у нас на родине и по своим качествам его можно приравнять к европейскому типу СЕЕ 7/ 16 Europlug. Электрические вилки этого типа рассчитаны на силу тока 6 А и 10 А при напряжении 220 — 250 В и частотой 50Гц. Клемм заземления у них нет, но зато есть одно преимущество, которое заключается в том что их конструкция разборная, а значить можно в случае порчи кабеля заменить его, оставляя розетку прежней и не тратя деньги на новую. Диаметр штырей в советской вилке равен 4 мм.

Следующий тип электрической вилки, у которой штыри также диаметром 4 мм и которая широко распространена в европейских странах, кроме Англии, Ирландии и Мальты относится к классу СЕЕ 7/ 16 Europlug. Применяется при эксплуатации бытовых электроприборов малой мощности, без контактов заземления и рассчитана на силу тока до 2,5 А при напряжении 1100 — 220 В. Совместима с класса С, С1, Е, F.

Тип C6 (в Европе CEE 7/17) у нас – «евровилка», с круглыми штырями (ножами) диаметром 4,8 мм

А вот французский тип электрической вилки имеет металлические штыри уже диаметром 4,8 мм и один контакт заземления. Широко используется во Франции, Польше и Бельгии. Применяются для приборов средней мощности таких, как пылесосы, кондиционеры, водонагреватели и т. д. Этот тип вилки выдерживает силу тока до 16 А при напряжении В 220 — 250 В. Совместимы с розетками типа C, E, F, однако с советским типом С1/В несовместимы и могут применяться только при наличии переходника.

Для электроприборов средней и большой мощности потребления используется европейский немецкий тип вилок «Schuko» СЕЕ 7/4, который широко распространен в Германии, Швеции, Норвегии и Голландии.

Вилка CEE 7/4 Schuko и розетка Schuko

Рассчитан на ток до 16 А, в некоторых вариантах и до 25 А при напряжении 220 — 250 В, имеет диаметр штырей 4,8 мм, один вывод заземления и совместим с розетками С и F. По своим характеристикам «Schuko» СЕЕ 7/4 подходит к французскому типу вилок Е СЕЕ 7/5.

Существует также и гибридный тип электрических вилок E/F — CTT 7|7, сочетающий в себе немецкое и французское качество. Весьма распространены в странах Евросоюза при использовании приборов средней и высокой мощности потребления. Имеют контакт для заземления, подходят к розеткам типа C, E и F с диаметром металлических штырей 4,8 мм.

Описание параметра «Тип розетки» — Профсектор

Тип С

Под типом C понимаются несколько разновидностей двухконтактных вилок и розеток. Розетки имеют 2 круглых гнезда. Такие разъёмы рассчитаны в основном на 220—250 В. Применяются для электроприборов, не требующих заземления. Некоторые розетки типа C имеют отверстия, в которые можно вставить вилки со штырями, диаметром не более 4 мм, или имеют выступы, чтобы предотвратить подключение к ним вилок Schuko или французских вилок.

С-1а Розетка двухполюсная без заземляющего контакта на 10/16 А, 250В согласно ГОСТ 7396.1-89

Совместимые вилки:

  • С-1b Вилка двухполюсная без заземляющего контакта на 10/16 А, 250В
  • С-4 Вилка двухполюсная на 10/16 А, 250 В с двойными заземляющими контактами
  • С-5 (вар. I и II) Вилка двухполюсная на 2,5 А, 250 В для приборов II класса электробезопасности
  • С-6 Вилка двухполюсная на 10/16 А, 250 В для приборов II класса электробезопасности
Тип F (немецкий стандарт)

Розетка типа F определена в стандарте CEE 7/4 и обычно называется «Schuko» (произносится «Шуко», сокращение от немецкого Schutzkontakt — защитный контакт. Заземление выполнено в виде металлической скобы. Она рассчитана на ток до 16 Ампер, неполяризована и принимает как вилки Europlug, так и CEE 7/17. Используется во многих европейских странах, а после распада СССР принята, как стандарт в России и некоторых странах бывшего Советского Союза.

С-2а Розетка двухполюсная с боковыми заземляющими контактами на 10/16 А, 250В согласно ГОСТ 7396.1-89

Совместимые вилки:

  • С-2b Вилка двухполюсная с боковыми заземляющими контактами на 10/16 А, 250В
  • С-4 Вилка двухполюсная на 10/16 А, 250 В с двойными заземляющими контактами
  • С-5 (вар. I и II) Вилка двухполюсная на 2,5 А, 250 В для приборов II класса электробезопасности
  • С-6 Вилка двухполюсная на 10/16 А, 250 В для приборов II класса электробезопасности
Тип E (французкий стандарт)

В некоторых странах континентальной Европы, а также Азии и Африки приняли французский стандарт на штепсельные разъёмы. В этом стандарте заземление выполнено круглым штырём, выступающим из розетки, который входит в гнездо на вилке. Эти вилки и розетки поляризованы по своей конструкции, но нет универсального стандарта на подключение фазного и нейтрального проводов. Сама вилка имеет круглое основание, два круглых контактных штыря 4,8‭×‭19 мм, на расстоянии 19 мм друг от друга, и гнездо для заземляющего штыря розетки.

С-3а Розетка двухполюсная на 10/16 А, 250В со штифтовым заземляющим контактом согласно ГОСТ 7396.1-89

Совместимые вилки:

  • С-3b Вилка двухполюсная на 10/16 А, 250 В со штифтовым заземляющим контактом
  • С-4 Вилка двухполюсная на 10/16 А, 250 В с двойными заземляющими контактами
  • С-5 (вар. I и II) Вилка двухполюсная на 2,5 А, 250 В для приборов II класса электробезопасности
  • С-6 Вилка двухполюсная на 10/16 А, 250 В для приборов II класса электробезопасности
Тип L (итальянский стандарт)

Итальянский стандарт на заземлённые вилку/розетку, CEI 23-16/VII, включает две модели, на ток 10 А и 16 А, различающиеся диаметром контактов и расстоянием между ними.



Как называется вилка для розетки. Список стандартов штепсельных разъёмов

Попробуйте представить себе хомо модернуса без мобильников, фотоаппаратов, ноутбуков, систем навигации и других гаджетов? Ответ прост: это невозможно. Ну а все эти блага цивилизации не могут существовать без «питания», им нужна подзарядка.
А потому пляжи, парки, музеи уходят на второй план, и первое, о чем должен подумать путешественник, — какие розетки и какое напряжение будут в той стране, куда он направляется.
В большинстве случаев вопрос решается с помощью переходника. Но он может стать бесполезным, если напряжение в сети сильно отличается от родного, отечественного. Например, в Европе напряжение варьируется от 220 до 240 В в США и Японии — от 100 до 127 В. Не угадаете — спалите свой прибор.
Попробуем разобраться с премудростями электротехники.

Напряжение и частота

По большому счету, в мире в бытовой сети используется всего два уровня электрического напряжения:
европейский — 220 — 240 В и американский — 100 — 127 В, и два значения частоты переменного тока — 50 и 60 Гц.

Напряжение 220 — 240 В с частотой 50 Гц использует большинство стран мира.
Напряжение 100 -127 В при частоте 60 Гц — в США, странах Северной, Центральной и, частично, Южной Америки, Японии и т.д.
При этом существуют вариации, например, на Филиппинах, 220 В и 60 Гц, а на Мадагаскаре — наоборот, 100 В и 50 Гц, даже в пределах одной страны, в зависимости от региона, могут существовать разные стандарты, например, в разных частях Бразилии, Японии, Саудовской Аравии, на Мальдивах.

Потому, прежде чем отправиться в путь, соберите максимум информации о цепях и сигналах типах применяемых в стране розеток и напряжении в сети.

Электрические розетки

Розеток, вилок и вариантов подключения к электрической сети очень многою. Но не пугайтесь, разбираться со всеми и искать под каждую переходник нет нужды.
Надо запомнить (сохранить, зарисовать, сфотографировать) 13 самых используемых типов розеток, которые обозначают латинскими буквами от A до M:

Тип А — американская электрическая розетка и вилка: два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки (США, Канаде, Мексике, Венесуэле, Гватемале), в Японии, ну и почти везде, где напряжение сети 110 В.
Тип B — вариация разъема типа A, с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.
Тип C — европейская розетка и вилка. Имеет два круглых параллельных между собой контакта (без заземления). Это самая популярная розетка в Европе, кроме Англии, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220В.
Тип D — старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника, при этом один из контактов толще двух других, рассчитаны на максимальный ток. Используется в Индии, Непале, Намибии, на Шри-Ланке.
Тип E — вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Данный тип сейчас почти повсеместно используется в Польше, Франции и Бельгии.
Тип F — стандарт похож на тип E, но вместо круглого контакта заземления здесь два металлических зажима с двух сторон разъёма. Такие розетки найдете в Германии, Австрии, Голландии, Норвегии, Швеции.
Тип G — британская розетка с тремя плоскими контактами. Используется в Англии, Ирландии, на Мальте и Кипре, Малайзии, Сингапуре и Гонконге.
Примечание. Этот тип розетки часто выпускается со встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, — проверить состояние предохранителя в розетке.
Тип H — имеет три плоских контакта или, в более ранней версии, круглые контакты организованы в форме буквы V. Используется только в Израиле и в секторе Газа. Не совместим ни с какой другой вилкой, предназначена для значений напряжения 220 В и тока до 16 А.
Тип I — австралийская розетка: два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу — в форме буквы V. Есть также в версии с контактом заземления. Используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.
Тип J — швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии, Лихтенштейне, Эфиопии, Руанде и на Мальдивах.
Тип K — датская розетка и вилка, аналогична европейскому типу C, но с контактом заземления, расположенным в нижней части разъема. Используется в Дании, Гренландии, Бангладеше, Сенегале и на Мальдивах.
Тип L — итальянская вилка и розетка, аналогична европейской розетке типа C, но с круглым контактом заземления, который находится в центре, два круглых контакта питания расположены необычно в линию. Используется в Италии, Чили, Эфиопии, Тунисе и на Кубе.
Тип М — африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленде и Лесото.

Пару слов про разного рода переходники.

Самый простой способ быть готовым сунуть вилку в розетку — заранее приобрести адаптер, конвертер или трансформатор (это уж у кого какие потребности). В большинстве отелей, если обратитесь, нужный девайс вам подберут на ресепшене.

Адаптеры — совмещают вашу вилку с чужой розеткой, не влияя на напряжение, самый универсальный девайс.
Конвертеры — обеспечивают преобразование местных параметров электросети, но непродолжительное время, до 2-х часов. Применяется для мелких (походных) бытовых приборов: фен, бритва, чайник, утюг. Удобен в дороге в силу малых габаритов и веса.
Трансформаторы — более мощные, габаритные и дорогие преобразователи напряжения, рассчитанные на продолжительный режим работы. Используются для сложных электроприборов: компьютеры, телевизоры и т.п.

И в конце легкий лайфхак, как пользоваться английской розеткой без переходника

Удачных путешествий!

Источники: wikimedia.org, travel.ru, enovator.ru, личный опыт.

Электричество в Америке, Канаде, Мексике

американское электрическое напряжение в сети переменного тока

Mains is the general-purpose alternating current (AC) electric power supply.
синонимы:
household power, household electricity, powerline, domestic power, wall power, line power, AC power, city power, street power, grid power.

В Соединенных Штатах и Канаде, национальные стандарты указывают, что номинальное напряжение сточников должно быть 120 В и позволяют диапазон от 114 до 126 В (-5% до +5%). Исторически 110, 115 и 117 вольт использовались в разных местах в Северной Америке.
(1)

Однако, это относится к однофазным сетям. Трехфазное электроснабжение маркируется в Америке 120/208 вольт.

Соединённые Штаты Америки — вилки/розетки типа A, B, напряжение в сети 120 В, частота 60 Гц. Основное напряжение сети, в соответствии со стандартом, составляет 120 В (от 114 до 126 В). К большинству домов подводятся две цепи в противофазе, что позволяет получить 240 В, от которых запитываются более мощные потребители, такие как стирально-сушильные машины, кондиционеры, электроплиты, и так далее. В старых домах могут встречаться розетки типа A, но с 1962 года устанавливаются розетки только типа B.

О пригодности бытовой электроники и электротехники к «заграничным электросетям»

Обратите внимание на требуемое электроприбору напряжение электропитания (обычно написано на самом устройстве)

Например:
AC adapter: Input 100-240 V 50-60 Hz

Да, действительно многие источники питания электроники можно включать в сеть напряжением 110 вольт, 120 вольт, 127 вольт, 220 вольт, 230 вольт, 240 вольт с частотой 50 или 60 герц. Даже меньше, когда у нас была авария электросети, напряжение было 45-60 вольт, и то два адаптера из четырех работали (один к лаптопу, второй адаптер — к GSM-хоумбоксу, который мобильно-стационарный интернет-мобильно-телефонный «радиомодем»). А блок питания свича локальной компьютерной сети такое электроритание не устроило.

Напряжение в электросетях разных стран — в Википедии
Сетевое напряжение
электричество
http://en.wikipedia.org/wiki/Mains_power_around_the_world
(и вилки-розетки электрической сети — внутридомовая разводка)

Зарядные устройства. Как я в командировке бегал по отелю, когда забыл переходник к зарядному устройству фотоаппарата. А фотографировать нужно. Ничего, мир не без добрых запасливых немцев:)

Справочник по странам мира Сетевые переходники с американской вилки шнура питания на европейскую, и шнуры питания.

(2)
http://en.wikipedia.org/wiki/Domestic_AC_power_plugs_and_sockets
Про иностранные электрические вилки и розетки (бытовое электричество) бытовой техники

Фаза и ноль. Земля и заземление
Величина напряжения
вольтаж

Как включить электрокипятильник 220 вольт в Америке? Очень просто — в розетку через переходник или сменить вилку. Только кипятить будет в 2,5 раза дольше.
Одни американские знакомые специально ходили на базар «за настоящими болгарскими кипятильниками», 2 раза. Зачем? Удобно, и мы никуда не спешим, последовал ответ:)

Электророзетки в США


Удлинители, переходники, тройники

Американские электровилки и электророзетки:
тип A (NEMA 1-15 USA 2 pin) 2 штыря (без «земли»)
тип B (NEMA 5-15 USA 3 pin) 3 штыря (с «землёй»)
Фотографии (2)

Переходники есть одиночные (вилка одевается на переходник) и в виде тройников, электроудлинителей. Внимательно следите за соответствием мощности переходников (пример: «120-240 V — 1-1.6A», А — сила тока в амперах, если указано mA, то считайте что мощность почти ноль, это миллиамперы, 1/1000 ампера), иначе… «это будет устройством для создания пожара».

Например, кабель удлинителя с недостаточным сечением, по которому идет ток немного больше допустимого, разогревается до температуры размягчения пластмассы минут 5-10. А потом — может быть обугливание, замыкание. То же самое и с вилками/розетками. Хорошо, если дело закончится оплавлением и запахом горелой пластмассы.

Преобразователи напряжения

Диапазон напряжений
Блоки питания — адаптеры

На самый худой конец, для совместимостью с «иностранным электропитанием» есть трансформаторы и преобразователи сети 110-127 вольт в 220-240 вольт и наоборот; только внимательно с потребляемой мощностью электроприбора и адаптора-трансформатора — должен быть запас, процентов 30% минимум.

50-60 герц? Асинхронные электродвигатели дают другие обороты и мощность. Транформаторы? Если есть заложенный в электроприбор запас мощности, то будет работать. Если нет — рано или поздно «перегорит». 60-50/50-60 герц — разницы всего 20%/17%, для электротехники — не так уж принципиально. Использование электроприборов с транформатором, рассчитанным на 50 герц в сети 60 герц — без проблем (электротехнической стали магнитопровода — почти без разницы), но трансформатор на 60 герц при электропитании 50 герц может быть проблемным.

Мексика
вилки-розетки: тип A, B 127 В 60 Гц
Основное напряжение в сети составляет 127 В (от 114 до 140 В), в остальном стандарты близки к североамериканским.
(почти никакой какая разницы в напряжениях — 120 или 127 вольт, по правилу полной электросовместимости -10…+5%)

помни! в США и ЕС электоснабжение когда-то кончится.
При долговременном отключении электричества сначала опустоши холодильник, потом — морозильник.
В них почти не осталось истинной еды (об истинной еде подробнее wildman-cook. netnotebook.net/) — нет яиц, мяса, кроме двух куриных грудок, нет даже пакетика не-топленого масла.
Кейти захотела зерновой закуски, поэтому из бульварных веток делаю огонь, грею воду и делаю овсяную кашу.
Свободный перессказ-перевод Shulman с болгарского из книги Нийл Строс, Извънредна Ситуацая / Чрезвычайная ситуация (вообще, неконкретно — трудности перевода с английского и болгарского на русский язык) издательства Екслибрис 2009, перевод с английского языка на болгарский язык Илиян Лолов, копирайт 2009 by Stately Plump Buck Milligan, LLC. Нийл Стросс — Neil Strauss.

Покупка электроники и бытовой техники в Соединенных Штатах очень распространенное на сегодняшний день явление, поскольку цены на мобильные телефоны, планшеты, ноутбуки электробритвы и многое другое там порой гораздо ниже. Во всяком случае ценники на товары Apple, в частности флагманский смартфон – iPhone может отличаться в разы, особенно если речь идет о б.у. или «refurbished». Но напряжение в электросети США составляет 110 вольт, против 220-ти, так привычных в России, Украине, Казахстане, да и вообще во всей Европе. Да и форма вилки питания отличается радикальным образом. Что же делать? Оправдана ли покупка? Будет ли это проблемой?

Давайте разберемся. Для начала основные моменты. Начнем с того, что в описании товаров, продающихся в интернет-магазинах США, в частности на Amazon.com, eBay.com и других площадках, спецификация относительно электропитания указывается крайне редко. Получить дополнительную информацию, задав вопрос не всегда возможно – вам попросту могут не ответить. Дело в том, что все эти в основном товары рассчитаны на внутренний рынок Соединенных Штатов и вникать в «какое-то там напряжение», продавцу или службе поддержки интернет-магазина слишком сложно. Да они и не обязаны. И понять их можно. Поэтому на вопрос о целесообразности покупки придется в большинстве случаев отвечать самостоятельно. Но это не так сложно, как кажется. Все проще гораздо. Достаточно запомнить следующие основные моменты.

На сегодняшний день 100% ноутбуков, ультрабуков, смартфонов, планшетов, фаблетов, триммеров, эпиляторов, электробритв, беспроводных колонок и других электроприборов малой мощности вне зависимости от страны производства работают в диапазоне напряжений 110 – 220 вольт и могут без проблем использоваться по всему миру.

Все без исключения мощные электроприборы, вне зависимости от размера, как то фен, плойка, утюг, посудомоечная машина, телевизор, монитор, тостер, электрочаник, кухонный комбайн, кофеварка, десктоп (настольный компьютер), роботы и просто пылесосы не имеют универсальных блоков питания и в США работают строго с напряжением 100 – 110 вольт .

Правда несложно? Теперь просто ориентируясь на наименование товара вы сможете ответить на вопрос о целесообразности покупки его в США. Теперь немного подробнее.

Универсальные электроприборы, работающие в диапазоне напряжений 110 – 220 вольт

Возьмите любой ноутбук, смартфон или триммер, рассмотрите информацию, которая присутствует на зарядном устройстве или блоке питания. Вы обнаружите там диапазон допустимых напряжений электросети для безопасной работы. Ищите строку «INPUT». Обычно это 110 – 220 вольт, или же 100 – 240 вольт.

Вот стандартное зарядное устройство смартфона Samsung. В графе допустимого входного напряжения – «INPUT», указан диапазон от 100 до 240 вольт. Это означает что вы без проблем можете использовать его по всему миру.

Аналогичным образом выглядит зарядное устройство планшета Apple iPad, тот же диапазон напряжений: 100 – 240 вольт.

Или же любая электробритва, будь то Philips, Braun или Panasonic, все те же 100 – 240 вольт.

Можете не утруждать себя поисками данных о рабочих напряжениях беспроводных колонок, ноутбуков, виндеров (устройство для завода механических часов), видео и фотокамер. Всюду вы найдете универсальный рабочий диапазон напряжений.

На второй параметр, а именно частоту тока, указываемую в герцах также внимания можно не обращать, она универсальна по всему миру и составляет 50-60 герц.

Вывод? Не задумываясь вы можете приобретать мелкие электроприборы. Вы сразу сможете включить их в розетку при наличии специального переходника для вилки питания.

Переходник для вилки питания

Все без исключения электроприборы, которые продаются в Соединенных Штатах комплектуются вилкой питания с заземлением (тип B) или без оного (тип A). Первый вариант, вилка с заземлением встречается достаточно редко. Вот как они выглядят.

Вилка питания с заземляющим контактом

Вилка питания без заземляющего контакта

В Европейском Союзе, всех странах бывшего СССР, Китае, Японии, странах Африки привычной является вилка совершенно другой формы (тип C). Разница видна невооруженным, как говорится, глазом.

Вилки стандарта A (США) и C (Европа, Азия)

Решается эта проблема очень просто – путем покупки т.н. «универсального переходника». И если сетевая вилка купленного электроприбора имеет заземляющий контакт, то необходимо приобрести переходник, который подходит, как для вилок с заземляющим контактом, так и без. Если же заземляющий контакт на вилке отсутствует, то подойдет обычный переходник, без заземления.

Сетевые переходники с американской вилки шнура питания на европейскую. Для вилок без заземляющего контакта (справа) и универсальный (слева).

Переходник просто надевается на вилку и ваш электроприбор готов к работе.


Вариант покупки такого адаптера – универсальное решение. Стоит он обычно $1-2. Как правило они продаются в магазинах электротоваров. В наличии те или иные модели есть практически всегда. По отзывам многих пользователей без проблем такие переходники можно приобрести на радиорынках. Многие пользователи предпочитают приобретать их через интернет, обычно сразу по пять – десять штук, как правило покупая на китайской площадке Aliexpress.com , где они всегда продаются в широком ассортименте с бесплатной доставкой.

Но не гонитесь за дешевизной! Крайне низкая цена адаптера обычно означает приблизительно такое же качество. Крошащийся дурно пахнущий пластик, греющиеся и гнущиеся контакты, выпадающий из розетки полностью или по частям адаптер, плохо фиксирующаяся в адаптере вилка электроприбора – все это не надумано. Это реальные проблемы поджидающие вас, если решите сэкономить и купите откровенный мусор. Плюс опасность оплавления вилки, порчи электроприбора и даже возникновения пожара никто не отменял. Хороший адаптер прослужит много лет и стоит он 1-2 доллара, но никак не 10 центов .

Есть еще один вариант решения проблемы – замена на «европейский стандарт» вилки питания или всего шнура . Данная манипуляция не сложна и произвести ее можно в сервисном центре или же если вы дружите с отверткой и головой – просто дома. Единственное, что хочется отметить: при самостоятельной замене шнура или вилки рискуете испортить электроприбор и даже получить удар током , поэтому приступайте, только в том случае если на 100% уверены в себе.

Если будете менять вилку или шнур, то оптимально использовать оригинальные от другого электроприбора. Идущие «на замену» вилки и шнуры обычно очень низкого качества и с оригинальными не идут ни в какое сравнение.

Вот, например решение проблемы с вилкой питания, для полученного из США ноутбука. Оригинальный шнур (слева) отправился в мусор и просто был куплен новый шнур идущий от блока питания к розетке (справа). Это решение не самое лучшее , т. к. отдельно продающиеся шнуры, повторимся, качества, как правило низкого. Оптимально было бы купить качественный адаптер, сохранив оригинальный шнур.


Электроприборы работающие в диапазоне напряжений 100-110 вольт

Теперь рассмотрим другой вариант ситуации: купленный электроприбор рассчитан строго на напряжение 100-110 вольт. Это все крупные стационарные электроприборы, которые редко путешествуют между континентами. Кроме телевизоров со стиральными машинами сюда относятся небольшие, но мощные электроприборы: утюги, фены, плойки, электрочайники, тостеры, пылесосы.

Решить и эту проблему можно, но не так просто и дешево, как с адаптером. Вас выручит покупка специального прибора, т.н. понижающего трансформатора, который преобразовывает напряжение электросети 220 вольт, автоматически понижая его до необходимых прибору 110 вольт. После его покупки такого трансформатора никаких адаптеров покупать больше не надо, т.к. все необходимые разъемы уже есть на приборе.

Со стороны пользователя никаких настроек, кроме соединения вилок питания не требуется, просто придется каждый раз подключать имеющийся электроприбор к сети через данный трансформатор. Но момент, который необходимо обязательно учесть при покупке — это мощность вашего электроприбора.

Для мощных электроприборов нужен понижающий трансформатор большей мощности . Вам необходимо определить максимальную мощность вашего электроприбора, которая обычно указывается в Ваттах (ищите «W» или «Watt») и исходя из этой информации уже покупать понижающий трансформатор.

Габариты понижающих трансформаторов варьируют. Для электроприборов небольшой мощности – до 150-200 Ватт (принтер, ксерокс) он немного больше обычного блока питания, а для большей мощности, например 1000-3000 Ватт (фен, пылесос), его габариты могут достигать размеров двухлитрового пакета с соком.

Вот как выглядит стандартный понижающий трансформатор небольшой мощности. Обратите внимание, что на всех подобных приборах разъем под вилку американского стандарта уже присутствует

А вот понижающий трансформатор большей мощности, рассчитанный на целых два электроприбора.

Торговая марка «Штиль», Российская Федерация.

Обычно понижающие транформаторы найти в магазинах электротоваров непросто. Легче заказать через интернет, например с бесплатной доставкой, они есть в китайском Aliexpress или гипермаркете Amazon . Стоят от $20, для приборов мощностью до 200 Ватт. Чем мощнее подключаемый прибор, тем дороже трансформатор, например для приборов мощностью до 3000 Ватт он уже будет стоить от $100.

Также, как и в случае с адаптерами сильно экономить тут не стоит. Рискуете получить проблему.

И под конец ответы на несколько распространенных вопросов.

Влияет ли понижающий трансформатор на качество работы? Не испортится ли со временем подключаемый прибор?

Конечно нет, наоборот трансформатор здесь будет играть роль стабилизатора напряжения. Так, что если правильно подобрана мощность и куплен хороший, качественный, трансформатор, то все будет хорошо.

Когда оправдана покупка электроприбора для использования которого необходим понижающий трансформатор?

Обычно это дорогостоящая техника, при покупке которой удалось значительно сэкономить. Или же приборы, которых на отечественном рынке попросту нет. Покупать в США простой пылесос на 110 вольт, платить за его доставку, а затем докупать за $100 понижающий трансформатор смысла нет никакого.

Нашел в США электроприборы рассчитанные на 220 вольт. Можно их покупать?

Да, такие товары и даже целые магазины встречаются. Конечно можете покупать. Обычно эти товары уже укомплектованы «евровилкой».

Что будет если прибор рассчитанный строго на 110 вольт подключить к сети 220 вольт?

Рискуете его просто испортить. Могут быть и другие последствия. Лучше не пробовать. Работать он точно не будет.

Если мощности понижающего трансформатора недостаточно?

В этом случае также стоит воздержаться от использования. Хорошо если есть встроенный предохранитель, который просто отключит электроприбор при нагревании. А если нет? Проверять не стоит.

В США и Канаде напряжение в электрической сети составляет 120 вольт при частоте переменного тока 60 герц. В Европе и России, а соответственно и в Молдове, напряжение в сети составляет 230 вольт при частоте тока 50 герц. Считается, что меньшее напряжение и большая частота менее опасны для здоровья и жизни человека, но зато большее напряжение и меньшая частота менее затратно в реализации и проще технически исполнимо. Может показаться, что Америка пошла по пути безопасности, а Европа по пути легкости реализации, но это не так.

Немного истории

Первопроходцами в электричестве были Томас Эдисон и Никола Тесла. Эдисон коренной американец. Тесла родился и вырос в Австро-Венгрии, по национальности серб, но в 1891 получил гражданство США. Все современные параметры электросети в США и Канаде являются следствием борьбы этих двух учёных . К примеру, 120 вольт это вклад Эдисона, а 60 герц соответственно Теслы. В СССР электрификация всей страны происходила в 20-х годах прошлого столетия. Изначально использовался переменный ток в 127 вольт частотой 50 герц, но в начале 60-х годов этого уже было не достаточно и плавно перешли на 220 вольт. В Европе электрификация происходила позже всех и поэтому были учтены многие ошибки американского континента и СССР. Сейчас основное число стран в мире, включая и Россию, электрифицированы на 230 вольт и 50 герц. В Америке почему-то решили не увеличивать напряжение, а пошли по пути удвоения числа кабелей по 120 вольт, каждый из которых имеет фазу.

Типы электрических розеток и их вилок в США и Канаде

Обычные штепсельные розетки в США и Канаде бывают двух типов — тип A (без заземления) и тип B (с заземлением). Если вы увидите в каком-то доме розетку типа A то знайте, этот дом построен ещё до полёта человека в космос, так как установка таких розеток в новых зданиях запрещена с 1962 года. Вилки для розеток типа A подходят для розеток типа B, наоборот тоже подходят, если отпилить U-образный заземляющий контакт на вилке типа B, многие так и делают. Электроприбор с европейской вилкой, который рассчитан на канадское электричество в 120 вольт и 60 герц, можно подключить к канадской розетке любого типа через соответствующий переходник, но только в том случае, если прибор способен питаться от американского источника тока.

Сейчас во многих домах Канады, для подключения крупной бытовой техники (кухонные плиты, духовые шкафы, сушильные машины, кондиционеры, батареи электрического отопления) используются специальные большие и круглые розетки , которые питают 240 вольт. Физически, электричество к дому подаётся тремя проводами, один из которых просто заземление, а два вторых являются одновременно фазой переменного тока с напряжением 120 вольт и частотой 60 герц. Вся крупная бытовая техника и батареи отопления подключены линейно к двум фазам и работают от 240 вольт. Всё маломощное подключено только к одной из двух фаз, неважно какой. Обычно в доме устанавливают сдвоенные розетки, каждая из которых питается от своей фазы. Иногда розетки оборудованы выключателем.

Параметры питания электроприборов

На сегодняшний день производители преимущественно комплектуют свою технику универсальными блоками питания чтобы она работала по всему миру. Достаточно посмотреть на информационную наклейку (обычно строка INPUT), чтобы узнать в каком диапазоне напряжений и на каких частота работает ваш электроприбор. На фотографии представлена наклейка электроприбора которая говорит, что данный электроприбор работает только в диапазоне напряжений от 220 до 240 вольт и с частотами 50 и 60 герц (смотрите строку, начинающуюся словом INPUT и которая на одну строчку выше красной черты), то есть не подходит для Канады:


Фотография наклейки типичной зарядки телефонов IPhone:


На фотографии видно, что эта зарядка телефона работает в диапазоне напряжений от 100 вольт до 240 вольт и с частотами 50 и 60 герц, а следовательно подходит для Канады. Бывают наклейки на китайском языке, но всё равно разобраться можно анализируя цифры и единицы измерений (V — вольты, Hz — герцы) и сопоставляя их с возможными напряжениями и частотами:


Блок питания для зарядки пальчиковых аккумуляторов турецкого происхождения. Отчётливо видно, что этот электроприбор работает только от напряжения 230 вольт и частоты 50 герц:


Таким образом, анализируя способы питания ваших электроприборов не трудно понять, что можно брать в Канаду, а что можно подарить родственникам и друзьям или продать до отъезда. Многих интересуют вопросы, будут ли работать домашний компьютер или ноутбук в Канаде. Практически любой ноутбук комплектуется универсальным блоком питания. Если планируете перевозить компьютер в Канаду, то могут возникнуть проблемы с блоком питания. Качественные блоки питания современных компьютеров оснащаются красным переключателем, позволяющим указывать подаваемое напряжение 230 вольт для Европы или 115 вольт для США и Канады.


Если такого переключателя нет, скорее всего ваш блок питания не пригодится в Канаде. В любом случае, задумайтесь стоит ли вообще везти компьютер за океан. В ручном сумке его не провести из-за габаритов, а в багаже, только с полным демонтажем всех комплектующих с последующей сборкой в Канаде. Это приключение на специалиста.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Какой штекер использовать в какой стране

Поддержите TFG, используя ссылки в наших статьях для совершения покупок. Мы получаем небольшую комиссию (без каких-либо дополнительных затрат для вас), чтобы мы могли продолжать создавать полезный бесплатный контент. Как партнер Amazon, мы зарабатываем на соответствующих покупках на Amazon в дополнение к другим розничным продавцам, указанным в блоге. Спасибо, мы ценим вашу поддержку!

Дилемма формы вилки может стать кошмаром для путешественников, особенно если вы планируете посетить разные страны — почему, ну почему не может быть только одна форма вилки, которая подходит всем? Не беспокойтесь больше; Travel Fashion Girl составила полное руководство по розеткам, чтобы определить, какую вилку использовать в какой стране!


от Chantelle Malin


Формы, отверстия, размеры и розетки вилок различаются в разных странах, а это означает, что адаптер вилки необходим, чтобы ваша бытовая техника могла работать за границей.Однако имейте в виду, что также проверьте напряжение, фен, предназначенный для использования в Северной Америке, может вызвать непроизвольный фейерверк, если он подключен к европейской розетке.

Это руководство по розеткам даст вам полную информацию обо всем, что вам нужно знать о формах и размерах вилок для каждой страны по всему миру, и вы можете найти рекомендуемые гаджеты для путешествий в конце сообщения.

Прочтите это руководство по напряжению, чтобы узнать о различиях между дорожными адаптерами и преобразователями.

Мы используем и рекомендуем универсальную вилку адаптера зарядного устройства для путешествий по всему миру, которая работает во всем мире (кроме Южной Африки, как описано ниже). Хотя он не действует как преобразователь для вашего источника питания, он имеет большую ценность и предлагает относительно компактный вариант для тех из вас, кто ищет простое решение для международных поездок.

Штекерные переходники

Вот краткий обзор вилок и розеток, используемых во всем мире.Подробнее о каждом из них вы можете прочитать в статье ниже.

Адаптер для путешествий Compass Rose

ТИП A

Б / у Северная и Центральная Америка и Япония (среди прочего)

Розетка питания типа A имеет два плоских параллельных штыря, она преимущественно используется в Северной и Центральной Америке и Японии.

Японская вилка имеет два одинаковых плоских штыря, тогда как вилка для США имеет один штырь, который немного больше, использовать японские вилки в США не проблема, однако противоположное не всегда работает.Отверстия на концах штырей вилок типа A (и B) предназначены для предотвращения выскальзывания вилки из розетки, довольно изящно!

Стоит отметить — Вилки A и B относятся к самым опасным типам в мире, их выводы не изолированы — это означает, что если вилку вытащить наполовину, ее выводы все еще будут подключены к розетке, что увеличивает риск поражение электрическим током. Всегда проверяйте, правильно ли отключена электроника!

ТИП B

Б / у Северная и Центральная Америка и Япония (среди прочего)

Розетка питания типа B имеет два плоских параллельных штыря и заземляющий штырь, это стандартная вилка для Северной Америки и Японии, но, вероятно, используется реже в последней, так как в случае с типом A японская вилка и розетки различаются немного от их американских аналогов.

ТИП C

Используется во всех странах Европы, кроме Великобритании, Ирландии, Кипра и Мальты

Тип розетки питания C имеет два круглых контакта — вероятно, это наиболее широко распространенная международная вилка, известная как европейская вилка. Обычно используются заглушки типа C; однако это не относится к розеткам типа C — розетки «не заземлены» и из-за этой проблемы безопасности стали незаконными.

Стоит отметить : Только РОЗЕТКИ стали незаконными, вилка типа C подходит к розеткам типа E, F, J, K и N.

ТИП D

Используется в основном в Индии, Шри-Ланке, Непале и Намибии

Розетка питания типа D имеет три больших круглых контакта в треугольном узоре и рассчитана на 5 ампер, наряду с вилками типа A и B, вилки типа D являются одними из самых опасных в мире — они снова имеют неизолированные штыри, что увеличивает риск поражения электрическим током.

ТИП E

В основном используется во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко

Тип розетки питания E очень похож на розетку C, с вилкой с двумя круглыми штырями, за исключением того, что розетка типа E имеет «заземляющий штырь», который вставляется в гнездо, расположенное на вилке.

ТИП F

Используется (среди прочего) в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и Восточной Европе

Электророзетка типа F была разработана в Германии вскоре после Первой мировой войны, она широко известна как «вилка Schuko», что является аббревиатурой от немецкого слова «Schutzkontakt», переводимого как «защитный контакт».Он похож на вилку типа C, за исключением того, что на стороне вилки есть два зажима заземления; как правило, вилка типа C идеально подходит для указанной выше розетки.

ТИП G

В основном используется в Великобритании, Ирландии, Кипре, Мальте, Малайзии, Сингапуре и Гонконге

Розетка питания типа G имеет три прямоугольных штыря, образующих треугольник, нет сомнений в том, что вилки типа G являются самыми безопасными в мире, однако их часто описывают как «громоздкие», «громоздкие» и «больше, чем устройство, к которому они подключены» (будучи из Великобритании, я могу с уверенностью сказать, что это НЕБОЛЬШОЕ преувеличение).

ТИП H

Используется исключительно в Израиле

Тип розетки питания H является уникальным для Израиля, он имеет два плоских штыря — аналогично вилке B — однако они образуют V-образную форму, а не параллельны, они также включают заземляющий штифт, в 80-х годах отверстия Заглушки были сделаны круглыми, чтобы в них можно было также вставлять заглушки типа C. Наряду с другими вилками следует упомянуть, что вилка типа H может быть опасной, поскольку не содержит изоляции для защиты от поражения электрическим током.Вилка также используется на Западном берегу и в секторе Газа.

ТИП I

В основном используется в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине

Тип розетки питания I имеет 3 штыря, два плоских штыря и штырь заземления, которые образуют V-образную форму, также существует незаземленная версия вилки, имеющая только два плоских V-образных штыря. Хотя есть незначительные отличия, вилка типа I подходит для розеток, используемых в континентальном Китае.

ТИП J

Используется почти исключительно в Швейцарии и Лихтенштейне

Тип розетки питания J аналогичен вилке C, за исключением того, что она имеет дополнительный заземляющий штырь, вилка типа C может вставляться в розетку типа J.

ТИП K

Используется исключительно в Дании, Гренландии и на Фарерских островах

Тип розетки питания K аналогичен розетке F, за исключением того, что у нее есть заземляющий штифт вместо заземляющих зажимов; опять же, вилка типа C обычно подходит к розетке типа K.В Дании имеется большое количество вилок E / F; из-за этого датское правительство решило разрешить установку розеток типа E и F.

ТИП L

Используется почти исключительно в Италии и случайным образом встречается по всей Северной Африке

Тип розетки питания L имеет два разных стиля (на 10 и 16 ампер), которые имеют разную толщину и расстояние между контактами, розетка на 10 ампер совместима с вилками типа C. В наши дни универсальные розетки становятся все более популярными, розетка «bipasso» принимает вилки L и C, тогда как универсальная розетка «schuko» принимает вилки C, E, F и L.

ТИП M

Используется почти исключительно в Южной Африке, Свазиленде и Лесото

Тип розетки M аналогичен индийскому типу D; однако его контакты намного больше, хотя вилка типа D является стандартной в Индии, Шри-Ланке, Непале и Намибии, тип M также может использоваться, как правило, для более крупных бытовых приборов — некоторые розетки могут подключаться как к вилкам M, так и к D; он также используется в Израиле для тяжелой техники.

Обратите внимание: : тип M — это единственный тип вилки, который обычно НЕ входит в комплекты адаптеров для путешествий по всему миру.

ТИП N

Используется почти исключительно в Бразилии

Розетка питания типа N состоит из двух штырей и штыря заземления, внешне очень похожа на швейцарский стандарт типа J, однако несовместима, так как штырь заземления типа N находится в немного другом положении. Как и тип M, вышеупомянутая вилка имеет две версии (одна на 10 ампер и одна на 20 ампер), как и многие другие, розетка N была разработана для подключения вилки типа C.

В путешествии вам захочется выглядеть на все сто! Прочтите мои советы путешественникам по адресу Pack Light Stylishly !

Идеи для гаджетов для путешествий

TFG TOP PICK для путешествий по всему миру:
Международный адаптер для нескольких стран

Для поездок в один конец:
Набор переходников для международных путешествий по всему миру

Адаптер для любых стран и зарядное устройство USB:
Адаптер для путешествий по всему миру с двумя зарядными устройствами USB

Расширьте возможности источника питания:
Миниатюрное дорожное поворотное зарядное устройство с 3 розетками для защиты от перенапряжений с двумя портами USB


Вы путешествуете с адаптером для путешествий в одну или несколько стран?


Прочтите эти сообщения, чтобы получить больше советов по упаковке для путешествий:


Надеюсь, вы нашли это международное руководство по розеткам полезным.

Поделитесь с друзьями на Facebook, Twitter и Pinterest. Спасибо за прочтение!

Необычные электрические вилки в Южной Африке, розетки, которые будут сняты с производства — Quartz Africa

Если вы когда-нибудь были в Южной Африке и пытались использовать адаптер для нескольких стран для зарядки телефона или ноутбука, вы, возможно, были удивлены, что ваш адаптер не могли поместиться в уникальные розетки страны.

Южная Африка сейчас ставит электрические вилки и розетки, на которые нация полагалась на протяжении поколений на пути к пенсии.Вилки с тремя большими контактами, расположенными в форме треугольника, уступают место компактной шестиугольной трехконтактной конструкции с соответствующими розетками.

Новая вилка и розетка, основанная на последнем международном стандарте, подходит для двухконтактных вилок европейского типа на зарядных устройствах мобильных телефонов и небольших бытовых приборов, а также на двухконтактную вилку немецкого дизайна, которая прилагается к большинство электроинструментов ввозятся в страну.

Хотя Южная Африка требует, чтобы в зданиях, построенных с 2018 года, были так называемые розетки типа 164-2 (номер обозначает национальный стандарт для нового типа вилок и розеток), Южноафриканское бюро стандартов (SABS) недавно обновило стандарт. для введения предупреждений об адаптерах, которые нельзя вставлять друг в друга, во избежание перенапряжения розетки.

Изображение предоставлено Южноафриканским бюро стандартов

Stop.

Распространение смартфонов, планшетов и небольших устройств, которые полагаются на двухконтактную европейскую вилку, в сочетании с необходимостью южноафриканцев подключать свои устройства к розеткам, предназначенным для традиционных вилок с большими контактами (так называемая вилка 164-1 type), которые можно найти в миллионах домов и офисов по всей стране, заставляет полагаться на адаптеры, что повышает риск короткого замыкания, возгорания и повреждения устройств.

«В связи с появлением множества бытовых приборов и устройств, которые стали обычным явлением в современном мире, очень важно обеспечить, чтобы вилки и розетки также менялись, чтобы приспособиться к более компактным конструкциям вилок», — сказала Джоди Шольц, ведущий администратор SABS. в заявлении, в котором подробно рассказывается об обновлении.

Изображение любезно предоставлено Южноафриканским бюро стандартов

Старое и новое

Повсеместное распространение розеток типа 164-1 вместе с потоком двухконтактных устройств приводит к использованию «переходников на переходниках» в розетках по всей Южной Африке и по всему миру. «опасность для потребителей», — пояснила она.

Усталость адаптера

Новая южноафриканская розетка с возможностью установки вилок европейского типа позволит сократить количество адаптеров, необходимых людям для питания своих устройств.В отличие от своего европейского кузена, новая южноафриканская вилка добавляет третий контакт, чтобы удовлетворить национальному требованию, согласно которому розетки имеют защиту от утечки на землю, что снижает риск поражения электрическим током за счет обнаружения паразитного напряжения.

«Новый стандарт не устраняет необходимость использования адаптеров, однако он снизит потребность в них и сделает их более безопасным», — сказал Шольц Quartz Africa. «Большинству иностранных посетителей по-прежнему необходимо будет использовать свои адаптеры для работы устройств, а розетки смогут подключаться к вилкам старого типа.”

Изображение предоставлено Бюро стандартов Южной Африки

Обновленная настенная розетка в Южной Африке

Конструкция вилки и розетки 164-2 обеспечивает безопасность. Карман в гнезде не позволяет потребителям прикасаться к находящемуся под напряжением контакту во время вставки. Чтобы вилки адаптера и выключатели на поверхности розеток не мешали друг другу, новый стандарт создает зазор между ними и позволяет полностью вставлять адаптеры. Розетка содержит предохранительную заслонку, для открытия которой требуется вставить как минимум два штифта.

Новый стандарт закрепляет отход Южной Африки от британских стандартов, на которых основаны вилки и розетки типа 164-1 в Южной Африке. Стандарты стран начали расходиться в 1960-х, когда Великобритания перешла на плоские вилки, а Южная Африка отказалась следовать им. Индия, которая также смоделировала свои стандарты по образцу британских, использует трехконтактную вилку, которая напоминает южноафриканскую вилку 164-1, но контакты намного меньше.

Несмотря на происходящие сейчас изменения в Южной Африке, миллионы вилок типа 164-1, которые используются по всей стране, останутся.Они будут по-прежнему подключены к розеткам, особенно на кухнях, где вилки подключаются к большинству бытовой техники.

«Со временем потребители устанут от всех этих адаптеров», — прогнозирует Джанфранко Кампетти, инженер-электрик и член рабочей группы SABS, которая разработала новый стандарт. «Это не 90-минутная игра. На это потребуется время.

Подпишитесь на еженедельник Quartz Africa, чтобы получать новости и анализ африканского бизнеса, технологий и инноваций в вашем почтовом ящике

Как называются отверстия в розетке? — Кухня

Выпускное отверстие имеет три отверстия.Первое отверстие, или левое отверстие, называется «нейтральным» . Вторая лунка, или правая, называется «горячей». Третья яма — это земляная яма.

Для чего нужны отверстия на заглушках?

Эти выступы входят в отверстия, чтобы розетка могла более плотно захватить штыри вилки. Этот фиксатор предотвращает выскальзывание вилки из розетки из-за веса вилки и шнура. Это также улучшает контакт между вилкой и розеткой.

Из чего состоит вилка?

Вилка состоит из корпуса или крышки, трех контактов, предохранителя и кабельной рукоятки.Корпус вилки — это пластмассовые или резиновые детали, которые ее окружают. Пластиковые или резиновые материалы используются, потому что они являются хорошими электрическими изоляторами. Штыри внутри вилки сделаны из латуни, потому что латунь хорошо проводит электричество.

Могу ли я использовать пробку без отверстий?

Вилки безопасны с отверстиями в штырях или без них. Вилки типа A и B имеют два плоских штыря с (часто, но не всегда) отверстием возле наконечника. В некоторых розетках есть два подпружиненных лезвия, которые удерживают боковые стороны штырей вилки и предотвращают ее простое выскальзывание.

Для чего нужен трехконтактный штекер?

Что делает третий контакт? Третий контакт подключает устройство непосредственно к проводу заземления. Роль заземляющего провода — передавать всю избыточную электрическую энергию прямо в землю.

Почему вилки имеют 2 штыря?

Это то, что делает двухконтактные розетки наименее безопасными среди розеток любого типа. Двухконтактные розетки имеют соединения только для горячего и нейтрального провода, отсюда и их название. Без третьего контакта для подключенного заземляющего провода нестабильное электричество не сможет безопасно уйти от вас и вашей электрической системы.

Как называются металлические детали на вилке?

Левый слот называется «нейтральным», правый слот называется «горячим», а отверстие под ним называется «заземлением». Штыри вилки вставляются в эти гнезда розетки. Если вы читали «Как работают батареи», то знаете, что электричество должно течь по цепи.

Какие три части вилки?

Свеча зажигания состоит из трех основных частей: корпуса, изолятора и электродов.

Как называются части свечи зажигания?

Центральный электрод, по которому проходит ток, проходит по всей длине свечи зажигания.Между центральным электродом и боковым (заземляющим) электродом есть зазор, в котором искра перескакивает через зазор.

  • Терминал.
  • Изолятор.
  • Резистор.
  • Центральный электрод.
  • Заземляющий или боковой электрод.
  • Шестигранная головка.
  • Прокладка.
  • Ребра.

Почему электрики устанавливают розетки вверх ногами?

Электрики могут установить розетку в перевернутом положении, чтобы вы могли быстро определить розетку, управляемую выключателем.Поскольку он сразу выделяется визуально для большинства людей — он позволяет пассажирам легко запоминать, какая розетка управляется выключателем.

Что такое вилка европейского стандарта?

Europlug — это плоская двухполюсная вилка переменного тока с круглым контактом, рассчитанная на напряжение до 250 В и ток до 2,5 А. Это компромиссная конструкция, предназначенная для безопасного подключения маломощных устройств класса II к сети. множество различных форм бытовых розеток с круглыми контактами, используемых по всей Европе.

Как называются трехконтактные вилки?

Стандартная трехконтактная розетка называется розеткой заземления, потому что она позволяет подключать заземляющий провод от электрической цепи к прибору.

Законны ли двухконтактные розетки?

Законны ли розетки с двумя зубцами? Согласно Национальному электротехническому кодексу, двухконтактные розетки разрешены в домах, если они исправны. Если вы решите заменить свою двухконтактную розетку, вам не нужно переходить на более новую модель.

Как называется двухконтактная розетка?

Если у вас есть старый дом (построенный до 1962 года), в котором есть двухконтактные розетки, наиболее безопасным вариантом является подключение этих розеток к заземленной трехконтактной розетке. Поскольку двухконтактные розетки являются «незаземленными», то есть в них нет дополнительного «заземляющего» провода, который защищает вас от возможных скачков напряжения.

Адаптеры питания

America — какие вилки используются?

Какой адаптер мне нужен для Америки?

Вам нужно будет привезти в Америку переходник вилки типа B, если вилка, которую вы собираетесь использовать, не подходит к американской розетке.

Тип адаптера питания, преобразователя питания или зарядного устройства, который понадобится при посещении Америки, зависит от напряжения и типа устройства, которое вы пытаетесь подключить к американской розетке.Если вы не знаете, какое напряжение может использовать ваше устройство, прочтите раздел ниже о том, как вы можете сначала определить, какое у вас напряжение — одно или два.

  • Если ваше устройство составляет 120 вольт или имеет двойное напряжение , а вилка подходит к розетке в США, тогда оно может работать в Америке, не нуждаясь ни в чем другом.
  • Если ваше устройство составляет 120 вольт или имеет двойное напряжение , но вилка не подходит к розетке в США, тогда вам нужно будет принести подходящий адаптер вилки для Америки, такой как адаптер вилки типа B.Имейте в виду, что адаптер вилки для Америки (или адаптер питания) изменит только фактическую форму вилки на вашем устройстве, чтобы она соответствовала розетке, найденной в Америке, но не будет преобразовывать напряжение из 120 вольт. на другое напряжение.
  • Если ваше устройство не может использовать 120 вольт и не имеет двойного напряжения , вам также понадобится преобразователь питания для Америки, чтобы преобразовать напряжение из 120 вольт в правильное напряжение на вашем устройстве. Вам все равно нужно будет упаковать подходящий переходник для Америки, если ваш преобразователь питания не включает правильный переходник типа B.
  • Если вы просто хотите подзарядить одно или несколько USB-устройств , таких как планшеты или мобильные телефоны, тогда подойдет USB-адаптер питания для путешествий, и он должен быть двойным напряжением, но убедитесь, что вы принесли с собой дорожный USB-адаптер, у которого есть Адаптер вилки типа B , в противном случае вам все равно понадобится подходящий адаптер для Америки. [3] [AD]
  • Более частое использование мобильного телефона во время поездки быстро оставит вас с разряженной батареей , поэтому вам следует взять с собой портативное зарядное устройство, если вы хотите зарядить аккумулятор мобильного телефона или других устройств с питанием от USB во время посещения незнакомой страны.

Адаптеры питания для Америки

Если вы планируете поездку в Америку, полезно знать, сможете ли вы включить свои важные гаджеты по прибытии в пункт назначения. Не зная, какую розетку ожидать, вы, скорее всего, возьмете с собой не тот адаптер питания, поэтому вам придется купить или одолжить подходящее зарядное устройство по прибытии. Различные комбинации стандартов и розеток могут вызвать путаницу при планировании пребывания в другой стране, особенно если вы впервые путешествуете во времени.Однако это не так сложно, как может показаться на первый взгляд, поскольку во всем мире используется только несколько различных типов розеток, в этой статье вы найдете именно то, что вам нужно заранее, чтобы зарядить свое устройство в Америке. Эта страница содержит ссылки на простые инструкции, показывающие, как именно заряжать свои устройства, когда вы находитесь в Америке с помощью розеток типа B или 120 вольт 60 Гц, розетки типа B используются большинством американцев. Мощность различается в зависимости от страны, в которую вы путешествуете, поэтому мы рекомендуем прочитать страницу адаптеров питания для получения полного списка стран.

Какой адаптер питания лучший для Америки?

Лучший адаптер питания для Америки — это адаптер питания типа B, который подходит для питания любого прибора или устройства на 120 вольт. [3] [AD]

Что такое адаптер питания для американской розетки?

Адаптеры питания

— это небольшие и легкие пластиковые адаптеры, позволяющие правильно вставить вилку другого типа на приборе из другой страны в розетку в США.[5]

Нужен ли мне переходник для Америки?

Для чего нужен адаптер питания для Америки?

Адаптер питания для Америки позволяет посетителю, путешествующему из другого места, использовать свои электронные приборы и устройства в Америке, просто изменив форму вилки питания с одной формы на другую.

Адаптер питания изменяет напряжение в розетке в США?

Адаптеры питания

адаптируют форму вилки только к американской розетке на 120 вольт и не преобразуются на другое напряжение. Если вы хотите безопасно использовать прибор на 220, 230 или 240 вольт, вам также понадобится повышающий преобразователь мощности.

Продажа адаптеров питания в аэропорту

Где купить адаптер питания для Америки

Адаптеры питания

, скорее всего, будут доступны в крупных аэропортах до вылета, однако диапазон адаптеров может быть ограничен популярными направлениями. Перед покупкой в ​​аэропорту рекомендуется выяснить, какой именно адаптер требуется. Загляните в раздел аксессуаров для путешествий в газетных киосках в аэропортах, в магазинах электроники и в аптеке, но рассчитывайте, что вы заплатите на 50% больше, чем обычные цены. Аэропорты — это ваш последний шанс купить адаптер питания перед вылетом. Всегда проверяйте правила возврата, чтобы убедиться, что вы можете легко обменять или вернуть деньги за неисправный или неподходящий продукт в магазине транзитной зоны.

Будет удобнее и дешевле купить подходящий блок питания перед поездкой.В крупных магазинах обычно продаются популярные типы адаптеров для путешествий в популярные места, но для широкого выбора рекомендуется купить адаптер питания в Интернете.

Прибытие в аэропорт

Где купить адаптер питания в Америке

По прибытии адаптеры питания можно найти в местных электрических магазинах и аптеках, но всегда проверяйте качество сборки в первую очередь, поскольку стандарты безопасности могут отличаться в другой стране, поскольку это важно при работе с электротоварами. Имейте в виду, что поход по магазинам в поисках адаптеров питания в неизвестном месте может быть непрактичным, особенно потому, что это должно происходить быстро, прежде чем батареи разрядятся.

На стойке регистрации отеля можно купить, взять напрокат или в качестве дополнительной платы для гостей адаптер питания; тем не менее, доступность обычно ограничена, и отель может не соответствовать тому типу, который требуется для вашей страны. В случае сомнений позвоните в отель заранее и запросите бронирование, так как маловероятно, что адаптер будет найден в вашем номере по прибытии.

Розетки и розетки для Америки

Розетки типа A и B

Какие розетки используются в Америке?

В Америке используются два разных типа источников питания, это тип B и тип A с основным источником питания типа B:

  • Plug Type A — розетка, технически известная как розетка типа A, распознается двумя тонкими пазами, расположенными рядом друг с другом для активных и нейтральных выводов.
  • Штекер типа B — Розетка, технически известная как розетка типа B, распознается двумя тонкими пазами, расположенными рядом друг с другом для ножей под напряжением и нейтралью, с одним отверстием в форме полукруга внизу для немного более длинного заземленного контакта. .

Все больше отелей в Америке модернизируют свои электрические розетки, добавляя в них встроенные USB-порты для зарядки. [3] [AD]

Какая электрическая частота используется в розетках в США?

Частота переменного тока в розетках в США составляет 60 Гц. [11]

https: // en. wikipedia.org/wiki/Mains_electricity_by_country

Как использовать прибор на 220 вольт в Америке?

Насколько надежна электроэнергия в Америке?

Хотя перебои в подаче электроэнергии непредсказуемы, электроэнергия в Америке считается надежной, так как частые отключения электроэнергии отсутствуют.

Каков доступ к электричеству в Америке?

Доступ к электричеству в Америке отличный, что касается всего населения.

Внешний аккумулятор USB

Стоит ли использовать внешний аккумулятор в Америке?

Хотя перебои с электричеством в Америке случаются нерегулярно, электричество доступно по всей стране, путешественникам все же рекомендуется взять с собой портативное зарядное устройство для зарядки своего мобильного телефона и других устройств с питанием от USB.

  • Некоторые люди сильно зависят от мобильных телефонов, и мысль о том, что они не в сети, может вызывать у них беспокойство, особенно когда они используются за границей. Во время поездки в Америку более частое использование сотовых телефонов для фотосъемки, хранения календарей, GPS, социальных сетей и развлечений может привести к чрезмерной разрядке батарей. Помимо простых упущенных возможностей для фотосъемки, это может привести к тому, что вы окажетесь в затруднительном положении, если у вас не будет достаточно энергии, чтобы позвонить в службу экстренной помощи или использовать GPS, чтобы найти дорогу обратно в жилье или гостиницу.
  • Использование портативного зарядного устройства в Америке снимает эти опасения, поскольку это означает, что вы можете поддерживать питание своего смартфона без использования розетки в США.
  • Внешний аккумулятор емкостью 10 000 мАч может хранить достаточно энергии, чтобы покрыть около 3 полных циклов, а внешний аккумулятор емкостью 20 000 мАч должен обеспечивать питание обычного мобильного телефона в течение почти 7 дней.
  • Если ваш ноутбук поддерживает зарядку через USB-C, то для подзарядки ноутбука можно использовать портативное зарядное устройство для ноутбука с маркировкой PD (подача питания) , которое обеспечивает 20 Вт-ч или более.Однако имейте в виду, что некоторые авиакомпании запрещают использование аккумуляторов на самолетах с мощностью более 100 Вт · ч, и их нельзя хранить в багажном отсеке, поэтому всегда впереди с перевозчиком.
  • Обычные потребительские блоки питания не будут работать с мощными устройствами, выделяющими тепло, но для путешествий доступны перезаряжаемый фен или аккумуляторный плоский утюг. [4] [12] [13] [14] [15] [16] [AD]

Солнечный рюкзак на солнце

Насколько хорошо работают зарядные устройства для солнечных батарей в Америке?

Дневной свет в Америке может быть подходящими условиями для солнечной батареи, однако, вероятно, потребуется время для перезарядки.Уменьшенная площадь поверхности ячеек означает, что блок солнечной энергии необходимо оставлять при ярком дневном свете в течение длительного периода времени, чтобы обеспечить достаточно энергии для одного заряда, и это может оказаться затруднительным, если многократно распаковать блок солнечной энергии и дождаться его. для подзарядки в солнечные периоды.

  • Панели гораздо большего размера на рюкзаке для солнечных батарей дают сумке возможность генерировать больше энергии за более короткий период времени и могут генерировать заряд в облачную погоду.
  • Телефоны, которые подключаются непосредственно к USB-порту рюкзака, должны подзаряжать аккумулятор в солнечные периоды в Америке, но может быть неудобно постоянно подключать его к сумке, если он будет часто использоваться.Блок питания, подключенный к солнечному рюкзаку, можно непрерывно заряжать в течение дня, после этого вы можете заряжать телефон от блока питания в любое время без дневного света.
  • Сумка для солнечных батарей, подходящая для Америки, должна иметь КПД солнечных элементов не менее 22%, быть способной генерировать не менее 6 Вт энергии и может использоваться с блоком питания емкостью 10 000 мАч или более.
  • Сумки для солнечных батарей
  • доступны в виде рюкзака, рюкзака и сумки-мессенджера для ноутбука, что делает их идеальными для путешествий, домашнего и рабочего использования.
  • Гибкие и прочные солнечные элементы, используемые в сумках с питанием от солнечных батарей, созданы, чтобы выдерживать царапины и изгибы, в отличие от обычных твердых солнечных панелей. [4] [17] [18] [AD]

Источники

  • Посетите США — измерения и электричество (цитируется в июле 2018 г.)
  • Международная электротехническая комиссия — Мировые розетки по местоположению (цитировано в июле 2018 г.)
  • Википедия — Электроэнергия по странам (цитируется в июле 2018 г.)
  • Index Mundi — отключения электроэнергии в обычный месяц (цитируется в мае 2018 г., данные собраны с 2006 по 2017 г.)
  • Index Mundi — Доступ к электроэнергии (цитируется в мае 2018 г., последние данные собраны в 2010 г.)
  • WikiPedia — Список стран по средней годовой температуре (цитируется в мае 2018 г., данные усреднены с 1961 по 1990 г.) [19]

Зарядные устройства для Америки

Что такое зарядное устройство USB для путешествий?

Дорожное зарядное устройство USB — это зарядное устройство на два напряжения со сменными вилками и несколькими портами USB, подходящее для зарядки нескольких устройств с питанием от USB во время поездок за границу.

Какое зарядное устройство USB мне нужно для Америки?

Если вы путешествуете в более чем одну страну, лучшим дорожным зарядным устройством для Америки является зарядное устройство с несколькими USB-портами, которое включает в себя заменяемые вилки, такие как дорожное зарядное устройство USB с 4 портами. Американцы используют два разных типа штепсельных розеток (B и A), и использование такого дорожного зарядного устройства гарантирует, что вы защищены от типа A. Поскольку эти зарядные устройства поставляются со сменными контактами и рассчитаны на напряжение 100-240 вольт, это делает их идеальными для нескольких стран. по всему миру, просто переключая вилки.Если ваше устройство совместимо с Fast Charge , вы выиграете от более быстрой зарядки с одним из этих зарядных устройств, а также поддержки некоторых энергоемких устройств. Наличие четырехпортового зарядного устройства позволит вам заряжать более одного устройства одновременно без необходимости покупать отдельные дорожные адаптеры во время поездки в Америку или занимать дополнительные розетки. Достаточно упаковать только одно международное зарядное устройство USB, что также снизит общий размер и вес, что делает его идеальным для складывания ручной клади во время путешествия и подходящим для подзарядки ваших устройств в аэропорту или в самолете.Благодаря своей универсальности, экономящей место, эти типы зарядных устройств можно использовать как дома, так и за границей, поэтому, когда вы не путешествуете, они могут сидеть под прикроватным столиком, заряжая несколько смартфонов и планшетов, не используя дополнительную розетку.

Если вы часто путешествуете, мы рекомендуем поискать этот тип универсального адаптера для путешествий в Интернете — проиллюстрированный здесь универсальный адаптер для путешествий представляет собой настенное зарядное устройство USB с 4 портами, которое было успешно протестировано с несколькими USB-устройствами в разных странах и безупречно надежно.[7] [AD]

Зачем использовать дорожное зарядное устройство USB для Америки?

  • Обычно дорожные USB-зарядные устройства включают в себя несколько USB-портов для зарядных устройств, а это означает, что теперь вам нужно взять с собой только одно зарядное устройство для зарядки нескольких устройств. Это помогает уменьшить вес и размер вашего багажа, упаковывая только одно настенное зарядное устройство USB, а не принося с собой множество зарядных устройств.
  • Большинство дорожных зарядных устройств USB имеют сменные вилки для разных типов розеток, что делает их пригодными для посещения других стран, которые, вероятно, будут использовать стандарты, отличные от американских.
  • Хорошие зарядные устройства компактны, прочны и легки — идеально подходят для суровых путешествий, вместо того, чтобы рисковать приносить домашнее зарядное устройство, которое может быть трудно заменить в Америке.
  • Зарядные устройства
  • USB совместимы с розетками на 120 вольт в Америке и с различными стандартами напряжения по всему миру.
  • Есть вероятность, что в номерах или отелях в Америке может быть только одна розетка, использование дорожного зарядного устройства с несколькими USB-портами означает, что вы можете разделить один источник питания с семьей или другим путешественником, вместо того, чтобы ждать, чтобы подзарядить каждое устройство по одному.
  • Благодаря своей гибкости, они избавляют от забот о поездках в неизвестные места, поскольку им гарантирована возможность работать практически в любой точке мира.
  • Розетки
  • , имеющиеся в аэропортах, могут быть редкими, а потребность в подзарядке нескольких сотовых телефонов от других пассажиров во время вылета может быть высокой, поэтому дорожное зарядное устройство USB с несколькими портами и возможностью быстрой зарядки является идеальным вариантом.
  • Иногда электросеть в стране может быть нестабильной, качественное дорожное зарядное устройство USB допускает неожиданные скачки напряжения и помогает предотвратить повреждение любых подключенных к нему устройств.Попытка отремонтировать перегруженный сотовый телефон или планшет в Америке может оказаться сложной и дорогостоящей.
  • Дорожные USB-зарядные устройства
  • Premium также будут включать в себя сетевую розетку, позволяющую подключать несколько бытовых приборов с низким энергопотреблением, таких как ноутбуки, однако они не подходят для бытовых приборов высокой мощности, таких как фены или утюги для одежды. Прочтите руководство по использованию дорожных приборов с американской розеткой, чтобы получить полезные советы по наиболее подходящему адаптеру питания для американской розетки для мощных устройств.
  • Некоторым мобильным телефонам и планшетам может потребоваться больше, чем обычные 500 миллиампер, обеспечиваемые обычным 5-вольтовым USB-адаптером для зарядки или обеспечения быстрой зарядки. Зарядные устройства USB по более высокой цене будут поддерживать быструю зарядку, если некоторым вашим устройствам потребуется дополнительная мощность.
  • В дороге домой зарядные устройства USB также могут быть полезны при ежедневной зарядке нескольких мобильных телефонов от одной розетки. [7] [AD]

Какое зарядное устройство USB самое лучшее для Америки?

Дорожное зарядное устройство USB с 4 портами — самый компактный вариант для путешественников из любой страны, у которых есть только USB-устройства, но для посетителей, которые также хотят использовать свои бытовые розетки, эти преобразователи мощности представляют собой более крупные, но более универсальные решения.Все три силовых преобразователя обеспечивают защиту от перенапряжения, что пригодится посетителям регионов с ненадежными электросетями. Эти дорожные преобразователи поставляются со сменными вилками типа C, I и G, которые подходят как для Америки, так и для более чем 150 стран мира:

  • Портативный международный преобразователь напряжения для путешествий BESTEK — Дорожный адаптер BESTEK имеет 4 USB-порта для зарядки с 3 розетки переменного тока и является самым продаваемым портативным преобразователем питания для путешественников из Америки, посещающих Америку.
  • ORICO Traveling Outlet Сетевой фильтр для защиты от перенапряжений — также имеет 4 порта USB , но только 2 розетки переменного тока Дорожный адаптер от Orico также предназначен для путешественников из США, использующих вилки типа B, и является более экономичной альтернативой BESTEK — на одну розетку меньше почти за полцены.
  • BESTEK International USB-удлинитель для путешествий — этот удлинитель имеет всего 2 розетки переменного тока , но предлагает 5 USB-портов для зарядки .Этот универсальный удлинитель совместим как с американскими вилками, так и с популярными вилками типов A, D, E / F, G, H, I, L и N , что делает его идеальным для большинства путешественников со всего мира, посещающих Америку. [7] [AD]

Для чего нужен преобразователь мощности для американской розетки?

Преобразователи мощности

позволяют путешественникам использовать свои электрические устройства на 220–240 вольт с американской розеткой на 120 вольт.

Также известен как: электрический преобразователь, электрический трансформатор, преобразователь напряжения, силовой трансформатор или трансформатор напряжения.

В чем разница между адаптером питания и преобразователем питания?

Тяжелый и дорогой преобразователь питания преобразует напряжение 120 вольт из розетки в США для работы с устройством, отличным от 120 вольт, однако более легкий и компактный адаптер питания (или адаптер вилки) изменяет форму вилки на вашем устройстве для подключения к розетке в Америке. [20] [AD]

Нужен ли мне преобразователь мощности для Америки?

Если вы посещаете Америку из другой страны, убедитесь, что ваше устройство принимает источник питания на 120 вольт.

  • Вам нужен повышающий преобразователь мощности , если вы путешествуете в Америку из страны, которая использует 220–240 вольт, и ваше устройство или прибор несовместимы с 120 вольт. Ознакомьтесь с руководством по розеткам в мире, чтобы узнать, какое напряжение используется в вашей стране.
  • Вам не понадобится преобразователь питания , если у вас уже есть устройство с одним напряжением, которое работает с напряжением 120 вольт, или устройство с двумя напряжениями.
  • Электрические устройства, произведенные в другой стране и использующие более высокое напряжение (например, 230 вольт) и используемые в розетке на 120 вольт, могут заряжаться дольше или просто не включаются.Если ваше устройство не включается или медленно заряжается при посещении Америки из другого региона, убедитесь, что оно совместимо с розеткой на 120 вольт, в противном случае вам, , потребуется повышающий преобразователь мощности .
  • Вам не нужен преобразователь питания , если вы хотите зарядить меньшее электрическое устройство, такое как планшет, поскольку они обычно поддерживают двойное напряжение и предназначены для международного использования, однако вы всегда должны сначала проверять устройство на поддержку двойного напряжения .
  • При питании мощных приборов или генерировании тепла (например, фенов и утюгов для одежды) вам понадобится гораздо более мощный силовой преобразователь большей мощности, чтобы позволить использовать прибор с американской розеткой на 120 вольт.
  • Может быть, более экономически выгодно приобрести меньший по размеру легкий дорожный прибор с двойным напряжением, чем привезти в Америку гораздо более тяжелый преобразователь мощности с высокой мощностью для использования существующего бытового прибора.
  • Для получения дополнительной информации прочтите эти подробные путеводители о том, как использовать утюги для одежды, щипцы для завивки, фены и утюжки для волос с американскими электрическими розетками, которые включают руководства по некоторым доступным альтернативам с двойным напряжением. [10] [21] [AD]

Какой конвертер мне нужен для Америки?

Вам понадобится повышающий преобразователь мощности, чтобы использовать любое устройство на 220–240 вольт в Америке. [10] [AD]

Преобразователь напряжения

В чем разница между преобразователем и трансформатором?

Преобразователи и трансформаторы используются для переключения одного напряжения на другое, но эта неоднозначность может вызвать путаницу, поскольку их цели различны:

  • Преобразователи мощности предназначены для простых электроприборов, которые обычно выделяют тепло или используют двигатели, такие как утюги для одежды, бритвы или фены.Трансформаторы предназначены для более сложных электронных устройств, таких как телевизоры или игровые приставки.
  • Купить преобразователь мощности дешевле, чем купить силовой трансформатор.
  • Силовые трансформаторы больше и тяжелее, что делает их более подходящими для постоянного использования в жилых помещениях; например, эмигранту, желающему использовать импортное телевидение, потребуется для этой цели трансформатор.
  • Преобразователи мощности
  • больше подходят путешественникам, желающим привезти за границу бытовую технику, например, фены или утюги.Однако практичнее и экономичнее приобрести устройство с двойным напряжением, предназначенное для путешествий, а не более тяжелый преобразователь мощности.
  • Преобразователи мощности
  • подходят для 2-контактных незаземленных устройств, может быть труднее найти преобразователь, если вы хотите использовать заземленное 3-контактное устройство.
  • Трансформаторы
  • можно использовать постоянно, однако рекомендуется, чтобы преобразователи использовались не дольше пары часов за раз.
  • Магазины могут продавать трансформаторы под наименованием преобразователей. В данном руководстве мы будем называть преобразователи и трансформаторы преобразователями.

Как преобразовать 120 вольт в 220 вольт

  1. Используйте повышающий преобразователь мощности, чтобы можно было использовать приборы на 220, 230 и 240 вольт с американской розеткой на 120 вольт.
  2. Если преобразователь питания не имеет вилки правильной формы, то также необходимо будет подключить шнур питания преобразователя к адаптеру питания для Америки, прежде чем подключать его к розетке электросети США.
  3. Некоторые преобразователи мощности включают возможность выполнять как повышающие, так и понижающие преобразования напряжения, поэтому может потребоваться вручную переключить преобразователь для вывода напряжения от 220 до 240 В.
  4. Подключите прибор к преобразователю и включите питание. Теперь прибор на 220–240 вольт можно использовать с американской розеткой на 120 вольт. [10] [AD]

Какое напряжение используется в Америке?

Америка использует 120 вольт в своих стандартных розетках. [2]

https: // www.iec.ch/worldplugs/

Фен с двойным напряжением

Какое напряжение у моего прибора?

Самый простой способ узнать, имеет ли устройство двойное напряжение, — это посмотреть числа, напечатанные на вилке питания или на самом устройстве, обычно рядом с местом подключения кабеля питания. Расположение будет зависеть от марки или модели вашего устройства, а также может быть указано в руководстве по эксплуатации.

  • Устройства с одним напряжением могут иметь определенный номер — , например 220V .
  • Устройства с одним напряжением могут также иметь небольшой диапазон напряжений (около 20 вольт) с чертой для компенсации небольших колебаний напряжения — , например, 100–120 В, .
  • Устройства с двойным напряжением обычно обозначают большой диапазон напряжения, разделенный косой чертой — , например 110/240 В .

Заявление об ограничении ответственности

WikiConnections не несет ответственности за любые травмы или ущерб, вызванные использованием любого типа предлагаемого продукта с любым другим электрическим устройством или устройством в любом месте. Полная информация доступна на странице отказа от ответственности.Хотя WikiConnections стремится сделать информацию на этом веб-сайте как можно более своевременной и точной, мы не делаем никаких заявлений, обещаний или гарантий относительно точности, полноты или адекватности содержимого этого сайта, а также прямо отказываемся от ответственности за ошибки и упущения в содержание этого сайта. Перед покупкой или использованием любого адаптера питания необходимо проверить все функции и возможности. Предположения о том, работает ли какой-либо адаптер питания, зарядное устройство, преобразователь или удлинитель в любом месте, основаны на данных из общедоступных источников и на том, подходит ли он к основной розетке, используемой в этой стране.WikiConnections не принял во внимание другие менее распространенные розетки, которые могут быть найдены, поскольку они могут использоваться только в определенных областях или в процессе вывода из эксплуатации.

Там, где это возможно, WikiConnections рекомендует только продукт типа как подходящий вместе с альтернативами и не делает никаких рекомендаций для какого-либо конкретного бренда или продукта. Всегда уточняйте у производителя, чтобы убедиться в полной совместимости, прежде чем пытаться использовать какое-либо устройство. Всегда проверяйте репутацию производителя и продукта, чтобы гарантировать качество и безопасность любого используемого электрического устройства.

Мы делаем все возможное, чтобы ссылки на этой странице периодически проверялись и исправлялись на предмет соответствия. Этот веб-сайт может получать комиссию за покупки, сделанные по ссылкам на этой странице. Как партнер Amazon, WikiConnections зарабатывает на соответствующих покупках. Для получения более подробной информации, пожалуйста, прочтите страницу отказа от ответственности.

розеток по всему миру, розеток и вилок по странам

Travel — розетки по всему миру, розетки и вилки по странам домой | электроника | ящик для инструментов | научный клуб | tuxtalk | фотографии | электронные открытки | интернет магазин


Все эти электронные устройства нуждаются в энергии…. Какой адаптер правильный ??
Импульсные блоки питания в современной электронике и зарядные устройства обычно могут работать. с множеством различных напряжений и частот. Только вилка должна быть адаптированным для установки в розетку. Ноутбуки обычно могут работать без заземления. Однако в большинстве блоков питания портативных компьютеров заземляющий контакт используется для защиты от электростатического разряда. Блок питания ноутбука будет иметь конденсатор. (около 1 мкФ), подключенный между выходным контактом минус постоянного тока и контактом заземления на разъем питания.

Просто используйте функцию поиска вашего браузера (crtl-f), чтобы найти по названию страны и найти нужный раздел на этой странице.

Немецкая розетка (также известная как розетка Schuko или вилка типа F)


Контакты заземления — это зажимы с обеих сторон.
Напряжение: 230 В переменного тока
Расстояние между штифтами: 19 мм, диаметр штифта: 4,8 мм

Используется в Афганистан, Алжир, Австрия, Болгария, Хорватия, Финляндия, Германия, Греция, Венгрия, Нидерланды, Норвегия, Португалия, Сербия, Испания, Швеция, Турция.В России и странах бывшего СССР используются вилки аналогичного типа, но диаметр контактов составляет 4,0 мм.

Французская розетка (вилка Type-E)


Во Франции розетка аналогична немецкой, за исключением того, что заземляющий контакт выходит из розетки.
Напряжение: 230 В переменного тока
Расстояние между штифтами: 19 мм, диаметр штифта: 4,8 мм

Используется в Бельгия, Буркина-Фасо, Бурунди, Камерун, Конго, Чехия, Франция, Либерия, Марокко, Мартиника, Польша, Словакия, Тунис .

Вы можете приобрести вилки, которые подходят для Германии и Франции, а также иметь надежное заземление. У них есть контакты по бокам для зажимов и также возьмем французский заземляющий штифт:

Дания, Гренландия, вилка Type-K


Аналогичен французскому разъему, но заземляющий контакт входит.
Напряжение: 230 В переменного тока
Расстояние между штифтами: 19 мм, диаметр штифта: 4,8 мм

Швейцария, Лихтенштейн, швейцарский штекер, штекер типа J


Земля — ​​это штифт посередине, немного смещенный от центра.
Напряжение: 230 В переменного тока
Расстояние между штифтами: 19 мм, диаметр штифта: 4,0 мм

Италия, Чили, вилка Type-L


Земля — ​​это булавка посередине.
Напряжение: 230 В переменного тока
Диаметр штифта: 4,0 мм

Большая часть Европы (материковая Европа), вилка Type-C

Основное различие между всеми европейскими вилками — это заземляющий контакт (и контактный диаметр). Напряжение везде 230В переменного тока. Таким образом, можно создать дорожный адаптер, который будет подходят для всех тех стран в континентальной Европе, пока нет заземления необходим.

Есть даже вилка под названием «Europlug» , которая подходит ко всем европейским настенные розетки, кроме Великобритании / Ирландии / Кипра / Мальты. Диаметр штифта составляет 4 мм, и он можно слегка согнуть, чтобы обеспечить надежный контакт в гнездах сделано для штифтов 4,8 мм. Расстояние между штифтами составляет 19 мм (измерено от центра до центра). Штекер имеет контакты с изоляционные рукава для повышения безопасности при использовании с розетками, которые не отступают.


Europlug, он же вилка Type-C

Округа, в которых подойдет такая универсальная европейская вилка без заземляющего штыря:
Алжир, Ангола, Аруба, Австрия, Бангладеш, Бельгия, Боливийский, Боснийский, Бразилия, Болгария, Камерун, Чили, Колумбия, Хорватия, Чехия, Дания, Эквадор, Египет, Эстония, Финляндия, Франция, Газа, Германия, Греция, Гренландия, Венгрия, Исландия, Индия, Индонезия, Ирак, Иран, Израиль, Италия, Иордания, Конго, Латвия, Лихтенштейн, Литва, Люксембург, Мадагаскар, Майорка, Марокко, Мартиника, Маврикий, Намибия, Непал, Нидерланды, Норвегия, Пакистан, Филиппины, Польша, Португалия, Румыния, Россия, Сербия, Словакия, Словения, Испания, Шри-Ланка, Судан, Швеция, Швейцария, Сирия, Таити, Таиланд, Идти, Чад, Щеченя, Тунис, Турция, Украина, Уругай, Вьетнам, Западное побережье, Заир

Соединения большой мощности в Европе

Большинство домов в Европе подключают мощные устройства, такие как сауны, кухонные плиты и т. Д… к «розетки большой мощности». У них есть 380V / 400V @ 50Hz с 3 фазами . Напряжение между фаза и нейтраль 220/230 В. В бытовой технике обычно нет разъема для этого. Кабели привинчиваются непосредственно к небольшой соединительной коробке в стене.

Израиль, Западный берег и Газа, вилка Type-H


Контакт заземления — это третий контакт внизу.
Напряжение: 230 В переменного тока
Расстояние между штифтами: 19 мм, диаметр штифта: 4,5 мм

До 1989 года контакты разъема были слегка плоскими.Большинство настенных розеток теперь сделаны так, что они принимают как старые плоские контакты разъема, так и новые круглые.

Индия, вилка типа D


Этот штекер изначально был известен как British Standard 546, но больше не используется в Британии. Двухконтактный евровилочный штекер подходит к этому разъему, однако некоторые розетки могут иметь запорный механизм, который закрывает отверстие для линейные штырьки, если что-то не вставлено в заземляющий разъем. Штифт заземления имеет довольно широкий диаметр — 7,1 мм, и вы можете разблокировать отверстие для штифтов лески, вставив тупой карандаш или тонкую пластиковую шариковую ручку в отверстие для земли.Это позволяет вставлять евровилку даже в розетки с таким механизмом шторки.

Обратите внимание, что есть также очень похожее гнездо, известное как Type-M, которое имеет гораздо более широкое расстояние между контактами и контакты большего размера. диаметр для обеспечения большей мощности (рассчитан на более высокие токи). Есть некоторые странно выглядящие розетки с 6 отверстиями, в которые можно вставить как Type-D, так и вилка Type-M, как показано на рисунке ниже:


Комбинированная розетка типа D и типа M
Евро-вилка войдет в два нижних отверстия, и вам придется протолкнуть что-то в отверстие для заземляющего штифта (второе по центру сверху), чтобы разблокировать защитные пластиковые шторки, закрывающие дыры.

Обычно вы можете включать и выключать розетку с помощью маленького переключателя. рядом с розеткой.

Напряжение: 230 В переменного тока
Расстояние между штифтами типа D: 19 мм (от центра к центру), нейтральный и «горячий» диаметр штифта: 5,1 мм, Диаметр заземляющего штифта: 7,1 мм

Округа, в которых есть розетки этого типа:
Индия, Шри-Ланка, Непал, Пакистан.

Великобритания, Великобритания, британский 3-контактный разъем, вилка Commonwealth, вилка BS-1363, вилка типа G


Соединительные штифты имеют прямоугольную форму с обязательными заслонками, которые закрыть отверстие для штырей линии, если что-то не вставлено в землю отверстие для разъема.Контакт заземления на вилке длиннее, чем другие контакты, и он поэтому вставит первым.
Обычно вы можете включать и выключать розетку с помощью маленького переключателя. рядом с розеткой.

Интересной диковинкой является переходной штекер Europlug в BS-1363. Это не переходник для путешествий, но подходящая постоянная заглушка, где крышка закрывается с помощью винт. Он преобразует бытовые приборы с популярным евровилкой в ​​BS-1363.

Переходник из европы
в BS-1363

Напряжение: 240 В переменного тока, немного выше, чем в континентальной Европе, но совместимо.

Округа, в которых есть розетки этого типа:
Бермудские острова, Великобритания / Соединенное Королевство (Англия / Уэльс / Шотландия / Северная Ирландия), Гана, Гибралтар, Великобритания, Гонконг, Ирландия, Остров Мэн, Катар, Кения, Кувейт, Мальта, Малайзия, Оман, Саудовская Аравия, Шотландия, Сейшельские острова, Сингапур, Уганда, Уэльс, Кипр

Австралия и Новая Зеландия, вилка типа I


Это розетка с плоскими контактами, имеющими угол.
Напряжение: 240 В переменного тока Округа, в которых есть розетки этого типа:
Аргентина, Австралия, Новая Зеландия, Папуа — Новая Гвинея,

Материковый Китай, вилка Type-I

Разъем практически идентичен австралийскому разъему.Булавки просто немного длиннее (около 1 мм) и обычно нет переключателя.
Напряжение: 230 В переменного тока при 50 Гц

Почти во всех отелях есть довольно распространенная розетка с несколькими розетками, в которую вставляется вилка из материкового Китая. и разъемы для США / Европы. Существуют разные версии этой многоканальной розетки. Некоторые из них могут быть оснащены 3-х контактными вилками посторонних производителей, но все они используют как минимум двухконтактные разъемы. Люди из Япония или Северная Америка должны знать, что напряжение составляет 230 В, даже если их коннектор влезает в такую ​​многокорпусную розетку.


США / Канада (розетка для Северной Америки, NEMA-1 = вилка типа A, NEMA-5 = вилка типа B)


Штыри на розетке для США плоские и параллельные. Штифт заземления длиннее и круглый. Вилка имеет один штырь, который немного шире, так что даже два штыря не могут быть перевернуты. Более узкий контакт — это «горячий» провод, а более широкий — нейтральный. Однако на вилках с заземлением вы обычно обнаружите, что плоские штыри иметь одинаковый размер. Строго говоря, вилка японская.Двухконтактные вилки известны как вилки NEMA-1 и вилки с дополнительным заземлением. подключение — штекеры NEMA-5.

Напряжение: 120 В переменного тока (ранее 110 В переменного тока), частота: 60 ​​Гц
Расстояние между пазами: 12,7 мм (1/2 дюйма) от центра до центра, круглая земля Диаметр штифта: 3/16 дюйма (4,763 мм), Плоские штыри: толщина 1/16 дюйма x ширина 4/16 дюйма x 10/16 дюйма в длину
Более широкий нейтральный штырь имеет ширину 5/16 дюйма вместо 4/16, если вилка закодирована чтобы предотвратить обратную вставку.

Округа, в которых есть розетки этого типа:
Канада, Коста-Рика, Дубай, Доминиканская Республика, Эквадор, Гватемала, Гаити, Гавайи, Гондурас, Ямайка, Япония (аналогично Северной Америке, но булавки имеют одинаковую ширину), Мексика, Никарагуа, Панама, Филиппины, Пуэрто-Рико, Тайвань, СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ, Венесуэла

Японская вилка имеет два одинаковых плоских штыря, а вилка для США — один. зубец, который немного шире.Американские вилки с такими кодовыми штырями не подходят к японским розеткам.

Североамериканская розетка не отступает. Это имеет два последствия: маленькие дети могут есть желание вытащить вилку из розетки, потянувшись за конец изоляция по направлению к штырям, так как их маленькие пальцы могут там хорошо держаться. Они при прикосновении к контактам можно легко получить удар током. Это смягчается низкое напряжение всего 120 В переменного тока, которое редко приводит к смерти. Вторая проблема, связанная с этим, заключается в том, что небольшие металлические предметы, такие как e.г скрепка могла падают вдоль стены на контакты и вызывают короткое замыкание между нейтралью и горячий зубец. В недавних установках это смягчается путем установки сокета таким образом, чтобы контакт заземления направлен вверх. Розетка NEMA-5 в целом очень безопасная. Есть и другие страны, в которых розетки гораздо хуже.


В последних установках заземление закреплено.
Североамериканская розетка имеет преимущество перед всеми остальными розетками. розетки и вилки по размеру.Самый компактный.

Соединения большой мощности в Северной Америке (NEMA-14)

Соединения высокой мощности используются с духовками на кухне и сушилками для одежды. Обратите внимание, что заглушки для сушилок и кухонных плит разные, но у них обоих есть 240В. Они имеют 2 фазы и 240 В при 60 Гц между фазами (120 В между фазой и нейтралью). Напряжение может варьироваться от 220 В до 250 В в зависимости от нагрузки сети. Самая европейская стирка машины могут без проблем подключаться к ним (трансформатор не требуется).У небольшого количества европейских стиральных машин могут быть проблемы с частотой 60 Гц, если у них есть асинхронный двигатель, например для насоса, рассчитанный на работу на частоте 50 Гц. Примечание что для этого нет готовых адаптеров. Самый Американцы или канадцы даже не узнают, что у них есть напряжения. подходит для европейской техники в их домах. Вы можете получить вилку (сменные шнуры сушилки) во многих магазинах. Это тяжелые кабели с медные провода диаметром около 2 мм. Для сборки адаптера вам понадобится привезти из своей страны розетку, способную принимать такие тяжелые провода.Для подключения используйте контакты, помеченные как P1 и P2 на нижеследующем. рисунок. Контакт заземления подключается к контакту заземления вашей розетки. Нейтральный не связано. Будь осторожен! Игра с мощными соединениями может быть фатален, если вы не знаете, что делаете.

Выход осушителя США / Канада

Соответствующая вилка для сушилки большой мощности (большая и тяжелая).

Заявление об ограничении ответственности

Нет никакой гарантии, что информация на этой странице верна.В некоторых странах по историческим причинам также могут быть настенные розетки двух типов.

Свяжитесь со мной, предложения и фото

Сделайте снимок вилки и розетки во время работы и отправьте его мне.
Вы можете связаться со мной по электронной почте:

Почему в мире так много разных напряжений, вилок и розеток?

Ученым уже несколько десятилетий известно, что выбросы твердых частиц с судов могут оказывать сильнейшее влияние на низколежащие слоисто-кучевые облака над океаном.На спутниковых снимках части океанов Земли испещрены яркими белыми полосами облаков, которые соответствуют морским путям. Эти искусственно освещенные облака являются результатом крошечных частиц, производимых кораблями, и они отражают больше солнечного света обратно в космос, чем невозмущенные облака, и гораздо больше, чем темно-синий океан под ними. Поскольку эти «корабельные следы» блокируют часть солнечной энергии от достижения поверхности Земли, они предотвращают некоторое потепление, которое в противном случае произошло бы.

Формирование корабельных следов регулируется теми же основными принципами, что и все образования облаков.Облака появляются естественным образом, когда относительная влажность превышает 100 процентов, вызывая конденсацию в атмосфере. Отдельные облачные капли образуются вокруг микроскопических частиц, называемых ядрами конденсации облаков (CCN). Вообще говоря, увеличение CCN увеличивает количество облачных капель при уменьшении их размера. Через явление, известное как Эффект Туми , эта высокая концентрация капель увеличивает отражательную способность облаков (также называемую альбедо ). Источники CCN включают аэрозоли, такие как пыль, пыльца, сажа и даже бактерии, а также антропогенные загрязнения с фабрик и кораблей.В удаленных частях океана большинство CCN имеют естественное происхождение и содержат морскую соль от ударов океанских волн.

Спутниковые снимки показывают «следы кораблей» над океаном: яркие облака, которые образуются из-за частиц, выброшенных кораблями. Джефф Шмальц / Группа быстрого реагирования MODIS / GSFC / NASA

Целью проекта MCB является рассмотрение вопроса о том, может ли намеренное добавление большего количества морской соли CCN к низким морским облакам охладить планету. CCN будет образовываться путем распыления морской воды с судов.Мы ожидаем, что распыленная морская вода мгновенно высохнет в воздухе и образует крошечные частицы соли, которые поднимутся в облачный слой за счет конвекции и будут действовать как семена для облачных капель. Эти сгенерированные частицы будут намного меньше, чем частицы от ударов волн, поэтому будет только небольшое относительное увеличение массы морской соли в атмосфере. Цель состоит в том, чтобы создать облака, которые будут немного ярче (на 5-10 процентов) и, возможно, более продолжительными, чем обычные облака, в результате чего больше солнечного света будет отражаться обратно в космос.

« Солнечное вмешательство в климат» « — это общий термин для таких проектов, как наш, которые связаны с отражением солнечного света для уменьшения глобального потепления и его наиболее опасных последствий. Другие предложения включают разбрызгивание отражающих силикатных шариков на полярные ледяные щиты и введение материалов с отражающими свойствами, таких как сульфаты или карбонат кальция, в стратосферу. Ни один из подходов в этой молодой области недостаточно изучен, и все они несут потенциально большие неизвестные риски.

Вмешательство солнечного климата , а не — замена для сокращения выбросов парниковых газов, что является обязательным условием. Но такое сокращение не повлияет на потепление от существующих парниковых газов, которые уже находятся в атмосфере. Поскольку последствия изменения климата усиливаются и наступают переломные моменты, нам могут потребоваться варианты предотвращения самых катастрофических последствий для экосистем и жизни человека. И нам потребуется четкое понимание как эффективности, так и рисков, связанных с технологиями солнечного воздействия на климат, чтобы люди могли принимать информированные решения о том, следует ли их внедрять.

Наша команда, базирующаяся на Вашингтонский университет , Пало-Альто исследовательский центр (PARC) и Тихоокеанская северо-западная национальная лаборатория , объединяют экспертов в области моделирования климата, взаимодействия аэрозолей и облаков, динамики жидкости и систем распыления. Мы видим несколько ключевых преимуществ в повышении яркости морских облаков по сравнению с другими предлагаемыми формами воздействия солнечного климата на климат. Использование морской воды для образования частиц дает нам свободный, обильный источник экологически безвредного материала, большая часть которого будет возвращена в океан в результате осаждения.Кроме того, MCB может быть выполнен с уровня моря и не будет зависеть от самолетов, поэтому затраты и связанные с ними выбросы будут относительно низкими.

Воздействие частиц на облака носит временный и локальный характер, поэтому эксперименты с MCB можно проводить на небольших площадях и в короткие периоды времени (возможно, распыление в течение нескольких часов в день в течение нескольких недель или месяцев) без серьезного воздействия на окружающую среду или глобальный климат. Эти небольшие исследования все же дадут важную информацию о влиянии осветления.Более того, мы можем быстро прекратить использование MCB с очень быстрым прекращением его действия.

Солнечное вмешательство в климат — это общий термин для проектов, которые включают отражение солнечного света для уменьшения глобального потепления и его наиболее опасных последствий.

Наш проект охватывает три важнейшие области исследований. Во-первых, нам нужно выяснить, можем ли мы надежно и предсказуемо увеличить отражательную способность. Для этого нам нужно количественно оценить, как добавление сгенерированных частиц морской соли изменяет количество капель в этих облаках, и изучить, как облака ведут себя, когда в них больше капель.В зависимости от атмосферных условий MCB может влиять на такие вещи, как скорость испарения облачных капель, вероятность выпадения осадков и время жизни облаков. Количественная оценка таких эффектов потребует как моделирования, так и полевых экспериментов.

Во-вторых, нам нужно больше моделирования, чтобы понять, как MCB повлияет на погоду и климат как на местном, так и на глобальном уровне. Крайне важно изучить любые негативные непредвиденные последствия с помощью точного моделирования, прежде чем кто-либо подумает о реализации. Наша команда изначально фокусируется на моделировании реакции облаков на дополнительные CCN.В какой-то момент нам придется проверить нашу работу с мелкомасштабными полевыми исследованиями, которые, в свою очередь, улучшат региональное и глобальное моделирование, которое мы будем запускать, чтобы понять потенциальные воздействия MCB при различных сценариях изменения климата.

Третьей важной областью исследований является разработка распылительной системы, которая может производить частицы такого размера и концентрации, которые необходимы для первых небольших полевых экспериментов. Ниже мы объясним, как мы решаем эту проблему.

Одним из первых шагов в нашем проекте было определение облаков, наиболее подверженных яркости.Посредством моделирования и наблюдательных исследований мы определили, что наилучшей целью является слоисто-кучевых облаков , которые являются маловысотными (около 1-2 км) и неглубокими; нас особенно интересуют «чистые» слоисто-кучевые облака, в которых мало CCN. Увеличение альбедо облаков с добавлением CCN обычно сильно в этих облаках, тогда как в более глубоких и высококонвективных облаках их яркость определяют другие процессы. Облака над океаном, как правило, представляют собой чистые слоисто-кучевые облака, что хорошо, потому что повышение яркости облаков над темными поверхностями, такими как океан, приведет к наибольшему изменению альбедо.Они также удобно расположены рядом с жидкостью, которую мы хотим распылить.

В явлении, называемом эффектом Туми, облака с более высокой концентрацией мелких частиц имеют более высокое альбедо, что означает, что они обладают большей отражающей способностью. Вероятность появления дождя в таких облаках меньше, а удерживаемая облачная вода будет поддерживать высокое альбедо. С другой стороны, если сухой воздух сверху облака смешивается (унос), облако может производить дождь и иметь более низкое альбедо. В полной мере влияние MCB будет заключаться в сочетании эффекта Туми и этих настроек облака. Роб Вуд

Основываясь на нашем типе облака, мы можем оценить количество генерируемых частиц, чтобы увидеть измеримое изменение альбедо. Наш расчет включает типичные концентрации аэрозолей в чистых морских слоисто-кучевых облаках и увеличение концентрации CCN, необходимое для оптимизации эффекта осветления облаков, который, по нашим оценкам, составляет от 300 до 400 на кубический сантиметр. Мы также принимаем во внимание динамику этой части атмосферы, называемой морским пограничным слоем, учитывая как глубину слоя, так и примерно трехдневную продолжительность жизни частиц в нем.С учетом всех этих факторов, по нашим оценкам, одна система распыления должна непрерывно подавать примерно 3х10 15 частиц в секунду в облачный слой, который покрывает около 2000 квадратных километров. Поскольку вероятно, что не каждая частица достигнет облаков, мы должны стремиться к тому, чтобы на порядок или два больше.

Мы также можем определить идеальный размер частиц на основе начальных исследований моделирования облаков и соображений эффективности. Эти исследования показывают, что распылительная система должна генерировать капли морской воды, которые при высыхании превращаются в кристаллы соли диаметром всего 30–100 нанометров.Если размер меньше, то частицы не будут действовать как CCN. Частицы размером более пары сотен нанометров по-прежнему эффективны, но их большая масса означает, что на их создание тратится энергия. А частицы, размер которых значительно превышает несколько сотен нанометров, могут иметь негативный эффект, поскольку они могут вызвать выпадение дождя, которое приведет к потере облаков.

Нам необходимо четкое понимание как эффективности, так и рисков, связанных с технологиями солнечного воздействия на климат, чтобы люди могли принимать информированные решения о том, следует ли их внедрять.

Создание сухих кристаллов соли оптимального размера требует разбрызгивания капель морской воды диаметром 120–400 нм, что на удивление трудно сделать с точки зрения энергоэффективности. Обычные форсунки, в которых вода проходит через узкое отверстие, создают туман диаметром от десятков микрометров до нескольких миллиметров. Чтобы уменьшить размер капель в десять раз, давление через сопло должно увеличиться более чем в 2000 раз. Другие распылители, такие как ультразвуковые распылители, используемые в домашних увлажнителях, также не могут производить достаточно маленькие капли без чрезвычайно высоких частот и требований к мощности.

Решение этой проблемы потребовало нестандартного мышления и опыта в производстве мелких частиц. Это где Арманд Нойкерманс .

После выдающейся карьеры в HP и Xerox, специализирующихся на производстве частиц тонера и струйных принтеров, в 2009 году к Нойкермансу обратились несколько выдающихся ученых-климатологов, которые попросили его применить свои знания в области создания капель морской воды. Он быстро собрал кадры добровольцев — в основном инженеров на пенсии и ученых ., и в течение следующего десятилетия эти самопровозглашенные «Старые соли» взяли на себя эту задачу. Они работали в лаборатории Кремниевой долины, взятой напрокат, используя оборудование, купленное в их гаражах или из собственных карманов. Они исследовали несколько способов получения желаемого распределения частиц по размеру с различными компромиссами между размером частиц, энергоэффективностью, технической сложностью, надежностью и стоимостью. В 2019 году они переехали в лабораторию PARC, где у них есть доступ к оборудованию, материалам, объектам и другим ученым, имеющим опыт в аэрозолях, гидродинамике, микротехнологии и электронике.

Тремя наиболее многообещающими методами, идентифицированными командой, были шипучие форсунки, распыление соленой воды в сверхкритических условиях и электрораспыление для формирования конусов Тейлора (которые мы объясним позже). Первый вариант был признан наиболее простым для быстрого масштабирования, поэтому команда продвинулась вперед. В шипучей форсунке сжатый воздух и соленая вода перекачиваются в один канал, где воздух проходит через центр, а вода кружится по сторонам.Когда смесь выходит из сопла, она производит капли размером от десятков нанометров до нескольких микрометров, причем подавляющее количество частиц находится в желаемом диапазоне размеров. Шипучие форсунки используются в самых разных областях, включая двигатели, газовые турбины и покрытия распылением.

Ключ к этой технологии заключается в сжимаемости воздуха. Когда газ течет через суженное пространство, его скорость увеличивается с увеличением отношения давления на входе к давлению на выходе.Это соотношение сохраняется до тех пор, пока скорость газа не достигнет скорости звука. Когда сжатый воздух покидает сопло со звуковой скоростью и попадает в окружающую среду, давление которой намного ниже, воздух подвергается быстрому радиальному расширению, в результате чего окружающее водяное кольцо разрывается на крошечные капли.

Соавтор службы Гэри Купер и стажер Джессика Медрадо тестируют шипучую форсунку внутри палатки. Кейт Мерфи

Нойкерманс и компания обнаружили, что шипучая форсунка работает достаточно хорошо для небольших испытаний, но эффективность — энергия, необходимая для каждой капли правильного размера — все еще требует повышения.Два основных источника отходов в нашей системе — это необходимое количество сжатого воздуха и большая часть слишком больших капель. Наши последние усилия были сосредоточены на изменении конструкции путей потока в сопле, чтобы требовать меньших объемов воздуха. Мы также работаем над фильтрацией крупных капель, которые могут вызвать дождь. И чтобы улучшить распределение капель по размеру, мы рассматриваем способы увеличения заряда капель; отталкивание между заряженными каплями будет препятствовать коалесценции, уменьшая количество капель слишком большого размера.

Хотя мы делаем progress с шипучей насадкой, никогда не помешает иметь запасной план. И поэтому мы также изучаем технологию электрораспыления , которая может дать спрей, в котором почти 100 процентов капель находятся в пределах желаемого диапазона размеров. В этом методе морская вода подается через эмиттер — узкое отверстие или капилляр — в то время как экстрактор создает большое электрическое поле. Если электрическая сила аналогична величине поверхностного натяжения воды, жидкость деформируется в конус, обычно называемый конусом Тейлора .При превышении некоторого порогового напряжения наконечник конуса излучает струю, которая быстро распадается на сильно заряженные капли. Капли разделяются, пока не достигнут своего рэлеевского предела , точки, где отталкивание заряда уравновешивает поверхностное натяжение. К счастью, типичная проводимость поверхностной морской воды (4 Сименса на метр) и поверхностное натяжение (73 миллиньютона на метр) дают капли желаемого размера. Конечный размер капель можно даже настроить с помощью электрического поля до десятков нанометров, с более узким распределением по размерам, чем мы получаем от механических сопел.

На этой схеме (не в масштабе) изображена система электрораспыления, которая использует электрическое поле для создания водяных конусов, которые распадаются на крошечные капли. Кейт Мерфи

Электрораспыление относительно просто продемонстрировать с помощью одной пары эмиттер-экстрактор, но один эмиттер производит только 10 7 –10 9 капель в секунду, тогда как нам нужно 10 16 –10 17 капель в секунду. Для производства такого количества требуется массив из 100 000 на 100 000 капилляров.Создание такого массива — непростая задача. Мы полагаемся на методы, которые чаще ассоциируются с облачными вычислениями, чем с настоящими облаками. Используя те же методы литографии, травления и осаждения, которые используются при создании интегральных схем, мы можем изготовить большие массивы крошечных капилляров с выровненными экстракторами и точно расположенными электродами.

Изображения, полученные с помощью сканирующего электронного микроскопа, показывают капиллярные излучатели, используемые в системе электрораспыления. Кейт Мерфи

Тестирование наших технологий представляет собой еще один набор проблем.В идеале мы хотели бы знать начальное распределение капель соленой воды по размерам. На практике это практически невозможно измерить. Большинство наших капель меньше длины волны света, что исключает возможность бесконтактных измерений на основе светорассеяния. Вместо этого мы должны измерять размеры частиц ниже по потоку, после того, как шлейф эволюционировал. Наш основной инструмент, называемый Сканирующий спектрометр электрической подвижности измеряет подвижность заряженных сухих частиц в электрическом поле для определения их диаметра.Но этот метод чувствителен к таким факторам, как размер комнаты и воздушные потоки, а также к тому, сталкиваются ли частицы с предметами в комнате.

Для решения этих проблем мы построили герметичную палатку объемом 425 кубометров, оснащенную осушителями, вентиляторами, фильтрами и набором подключенных датчиков. Работа в палатке позволяет нам распылять в течение более длительных периодов времени и с помощью нескольких форсунок, при этом концентрация частиц или влажность не становятся выше, чем мы наблюдаем в поле. Мы также можем изучить, как струи распыления от нескольких сопел взаимодействуют и развиваются с течением времени.Более того, мы можем более точно имитировать условия над океаном и настраивать такие параметры, как скорость и влажность воздуха.

Часть команды в испытательной палатке; Слева направо: «Old Salts» Ли Гэлбрейт и Гэри Купер, Кейт Мерфи из PARC и стажер Джессика Медрадо. Кейт Мерфи

В конечном итоге мы перерастем палатку , и нам придется переехать в большое закрытое пространство, чтобы продолжить наши испытания. Следующим шагом будет тестирование на открытом воздухе для изучения поведения шлейфа в реальных условиях, хотя и не с достаточно высокой скоростью, чтобы мы могли заметно возмущать облака.Мы хотели бы измерить размер и концентрацию частиц далеко за нашим распылителем, от сотен метров до нескольких километров, чтобы определить, поднимаются ли частицы или опускаются, и насколько далеко они распространяются. Такие эксперименты помогут нам оптимизировать нашу технологию, ответив на такие вопросы, как нужно ли добавлять тепло в нашу систему, чтобы побудить частицы подняться в облачный слой.

Данные, полученные в ходе этих предварительных испытаний, также будут полезны для наших моделей. И если результаты модельных исследований будут обнадеживающими, мы можем перейти к полевым экспериментам, в которых облака становятся достаточно яркими для изучения ключевых процессов.Как обсуждалось выше, такие эксперименты будут проводиться в течение небольшого и короткого времени, чтобы любое воздействие на климат не было значительным. Эти эксперименты обеспечат критическую проверку нашего моделирования и, следовательно, нашей способности точно предсказать воздействие MCB.

До сих пор неясно, может ли MCB помочь обществу избежать наихудших последствий изменения климата, или это слишком рискованно или недостаточно эффективно, чтобы быть полезным. На данный момент мы недостаточно знаем, чтобы отстаивать его реализацию, и мы определенно не предлагаем его в качестве альтернативы сокращению выбросов.Цель нашего исследования — предоставить политикам и обществу данные, необходимые для оценки MCB как одного из подходов к медленному потеплению, предоставляя информацию как о его потенциале, так и о рисках. С этой целью мы отправили наши экспериментальные планы на рассмотрение Национальное управление океанических и атмосферных исследований США и для открытой публикации в рамках исследования Национальной академии наук США исследований в области воздействия солнечного климата. Мы надеемся, что сможем пролить свет на возможность использования MCB в качестве инструмента для повышения безопасности планеты.

Статьи с вашего сайта

Статьи по теме в Интернете

Какие штепсельные вилки / розетки используются в Китае? Нужен ли адаптер розетки?

Напряжение в Китае составляет 220 В / 50 Гц

Розетки и вилки

В материковом Китае, Гонконге и Макао обычное напряжение питания составляет 220 В, 50 Гц переменного тока, но на Тайване электронные устройства часто работают с напряжением питания 110 В / 60 Гц.

Нужен ли сетевой адаптер в Китае?

Поскольку форма розеток и напряжение в разных странах различаются, обычно требуется переносной переходник. Его можно приобрести в вашей стране в таких магазинах, как Franzus, или в магазинах электроники, таких как RadioShack и Best Buy. Также вы можете купить его в Китае.

Зарядные устройства для большинства электронных устройств, таких как сотовые телефоны, планшеты и камеры, могут нормально работать при широком напряжении питания 110 ~ 240 В. Большинство отелей Китая с рейтингом выше 3 звезд предоставляют электрические розетки как на 110 В, так и на 220 В в ванных комнатах, хотя в номерах обычно доступны только розетки на 220 В.

Какие розетки используются в Китае?

В материковом Китае широко используются два типа розеток: тип A и тип I. Тип A также может принимать вилки типа C или F, которые обычно используются в большинстве европейских стран.

В Китае розетки такого типа имеют два отверстия одинаковой формы и размера. Вилки, соответствующие этой розетке, обычно используются в США, Мексике, Канаде, Японии, Филиппинах, Колумбии, Таиланде, Вьетнаме, Панаме … Но вы должны заметить, что есть своего рода вилка с двумя лезвиями, у которой один конец больше другого.Их нельзя использовать в Китае без адаптера.
В таких странах, как Австралия, Новая Зеландия, Аргентина и Фиджи, используются электронные устройства такой формы вилки. Иногда лезвие в верхней части отсутствует, но оно все равно может безопасно работать в материковом Китае.
Этот вид розетки широко используется в большинстве европейских стран, таких как Россия, Германия, Дания, Польша, Финляндия, Франция, Швеция и Испания, а также в Южной Корее.

Розетки в Гонконге, Макао и Тайване

В Гонконге, Макао и Тайване используются розетки разных типов из материкового Китая.В Гонконге широко используются торговые точки британского стандарта, также известные как тип G. Люди из таких стран, как Великобритания, Ирландия, Индия, Малайзия, Сингапур, Мальдивы, Нигерия и Уганда, могут заряжать большинство своих электронных устройств без адаптера в Гонконге. Тип C или F — универсальная розетка в Макао, в то время как форма вилки типа B может быть хорошо совместима с розетками на Тайване.


Тип G используется в Гонконге

Тип C и F используется в Макао

Тип B используется на Тайване

Напряжение электроэнергии во всем мире

Более 30 стран, включая В Северной Америке используется напряжение 110–130 В, в то время как еще 120 стран, включая большую часть Европы, используют напряжение 220–230 В.В следующем списке для справки показано электрическое напряжение в странах мира:

Нидерланды
Аргентина 220 В / 50 Гц Австралия 240 В / 50 Гц
Бельгия 230 В / 50 Гц Бразилия -220 В / 60 Гц
Великобритания 230 В / 50 Гц Бирма 230 В / 50 Гц
Канада 120 В / 60 Гц Куба 12010 В / 60 Гц Куба 1201086 Египет 220V / 50HZ
Финляндия 230V / 50HZ Франция 230V / 50HZ
Германия 230V / 50HZ




Греция
230 В / 50 Гц Индия 230 В / 50 Гц 9 1089
Индонезия 220 В / 50 Гц Италия 230 В / 50 Гц
Япония 100 В / 50-60 Гц Малайзия 240 В / 50 Гц
230 В / 50 Гц
Новая Зеландия 240 В / 50 Гц Португалия 230 В / 50 Гц
Россия 220 В / 50 Гц 10 9135 220 В / 50 Гц 10 Саудовская Аравия 913 220 В 9139 913 Сингапур 230 В / 50 Гц Южная Африка 220 В / 50 Гц
Южная Корея 220 В / 60 Гц Испания 230 В / 50 Гц
910 910 Швеция
910 Швеция 230 В / 50 Гц
Швейцария 230 В / 50 Гц 9 1089 Таиланд 220 В / 50 Гц
Турция 220 В / 50 Гц Вьетнам 220 В / 50 Гц
U.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
